Фланец нержавеющий плоский ГОСТ 12820-80

Фильтрация по стандартам: ГОСТ ISO DIN ВЕСЬ КАТАЛОГ Кроссворд на знание нержавеющей стали Скачать каталог Таблица допустимого давления труб Таблица размерного ряда DIN, ISO, SMS, ГОСТ Характеристики эластомеров (уплотнений) Подписаться на рассылку Заполняя форму, Вы соглашаетесь с правилами обработки персональных данных

РУСЕВРОСТАЛЬ поставляет нержавеющие фланцы плоские ГОСТ 12820-80 из наличия со склада и под заказ. Фланец нержавеющий выполненный по стандарту ГОСТ 12820-80 — плос­кий фланец, круглой формы предназначен для соединения труб, емкостного оборудования, запорно-регулирующей арматуры, насосного и прочего оборудования в единую систему. Размерный ряд фланцев стандарта ГОСТ 12820-80 (GOST 12820-80) соответствует размер­ному ряду нержавеющих бесшовных труб, запорно-регулирующей арматуры и трубопровод­ной арматуры выполненных по стандарту ГОСТ. Нержавеющие фланцы ГОСТ 12820-80 изготавливаются из различных марок стали и спла­вов, в зависимости от окружающей и рабочей среды где данные фланцы будут исполь­зованы. Марка стали:(08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные). Рабочее давление фланца 12820-80 от 0,1 МПа до 2,5 МПа (от 1 кгс/см², до 25 кгс/см²). Рабочая температура: от -60°С до +600°С. Обозначение и маркировка нержавеющего фланца: фланец 1-50-10 ГОСТ 12820-80, где (1 — вариант исполнения уплотнительной поверхности, 50 — условный диаметр фланца, 10 — допустимое рабочее давление данного фланца, ГОСТ 12820-80 — стандарт плоского фланца). Минимальный заказ фланцев от 1шт. Страна производитель: Россия, Китай. Размеры уплотнительной поверхности нержавеющего фланца ГОСТ12820-80 соответствуют ГОСТ 12815-80. Фланцы по ГОСТ12820-80 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого соединения и рабочего давления. Фланец ГОСТ 12820-80 виды исполнения уплотнительной поверхности фланец 12820-80 исполнение 1, соединительный выступ фланец 12820-80 исполнение 2, выступ фланец 12820-80 исполнение 3, впадина фланец 12820-80 исполнение 4, шип фланец 12820-80 исполнение 5, паз фланец 12820-80 исполнение 8, шип под фторопластовую прокладку фланец 12820-80 исполнение 9, паз под фторопластовую прокладку Виды исполнения фланцев по ГОСТ Сфера применения Простота и надежность плоского нержавеющего фланца ГОСТ 12820-80 12х18н10т нашла широкое применение в различных областях промышленности: нефтегазовая и химическая промышленность теплоэнергетическая промышленность пищевая промышленность производство запорно-регулирующей арматуры производство емкостного, насосного и прочего оборудования Чертеж и размерный ряд фланца ГОСТ 12820-80 Pу 6/10 Размеры плоского нержавеющего фланца ГОСТ 12820-80 марки стали 12Х18Н10Т/10Х17Н13М2Т давление Ру 6/10 Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг 15 80/95 55/65 19 10/10 11/14 4/4 0,3/0,5 20 90/105 65/76 26 12/12 11/14 4/4 0,5/0,7 25 100/115 75/85 33 12/12 11/14 4/4 0,6/0,9 32 120/135 90/100 39 13/14 14/18 4/4 1,1/1,4 40 130/145 100/110 46 13/15 14/18 4/4 1,2/2 50 140/160 110/125 59 13/15 14/18 4/4 1,3/2,1 65 160/180 130/145 78 13/17 14/18 4/4 1,6/2,8 80 180/195 150/160 91 15/17 18/18 4/4 2,4/3,2 100 205/215 170/180 110 15/19 18/18 4/8 2,8/4 125 235/245 200/210 135 17/21 18/18 8/8 3,8/5,4 150 260/280 225/240 161 17/21 18/22 8/8 4,4/6,6 200 315/335 280/295 222 19/21 18/22 8/8 5,9/8 250 370/390 335/350 273 20/23 18/22 12/12 7,6/10 300 435/440 395/400 325 20/24 22/22 12/12 10,2/13 350 485/500 445/460 377 22/24 22/22 12/16 12,6/16 400 535/565 495/515 426 24/26 22/26 16/16 15,2/21 500 640/670 600/620 530 25/28 22/26 16/20 19/28 600 755/780 705/725 630 25/31 26/30 20/20 26/40 800 975/1010 920/950 820 27/37 30/33 24/24 46/79 1000 1175/1220 1120/1160 1020 31/43 30/33 28/28 64/118 Размеры в таблице соответствуют только фланцам ГОСТ 12820-80 с уплотнительным исполнением 1 Чертеж и размерный ряд фланца ГОСТ 12820-80 Pу 16/25 Размеры плоского нержавеющего фланца ГОСТ 12820-80 марки стали 12Х18Н10Т/10Х17Н13М2Т давление Ру 16/25 Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг 15 95/95 65/65 19 12/14 14/14 4/4 0,6/0,7 20 105/105 75/75 26 14/16 14/14 4/4 0,9/1 25 1115/115 85/85 33 16/16 14/14 4/4 1,1/1,2 32 135/135 100/100 39 16/18 18/18 4/4 1,5/1,7 40 145/145 110/110 46 19/19 18/18 4/4 2/2 50 160/160 125/125 59 19/21 18/18 4/4 2,6/2,7 65 180/180 145/145 78 21/21 18/18 4/8 3,4/3,2 80 195/195 160/160 91 21/23 18/18 4/8 3,7/4,1 100 215/230 180/190 110 23/25 18/22 8/8 4,7/6 125 245/270 210/220 135 25/27 18/26 8/8 6,3/8,2 150 280/300 240/250 161 25/27 26/26 8/8 7,8/10 200 335/360 295/310 222 27/29 22/26 12/12 10/13,3 250 405/425 355/370 273 28/31 28/30 12/12 14,5/19 300 460/485 410/430 325 30/32 28/30 12/16 18/23 350 520/550 470/490 377 30/38 30/33 16/16 23/34 400 580/610 525/550 426 34/40 34/33 16/16 31/45 500 710/730 650/660 530 44/48 44/39 20/20 57/67 600 840/840 770/770 630 45/49 45/39 20/20 80/91 800 1020/1075 950/990 820 49/63 49/45 24/24 104/182 1000 1255/- 1170/- 1020 58/- 58/- 28/- 179/- Размеры в таблице соответствуют только фланцам ГОСТ 12820-80 с уплотнительным исполнением 1 Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Свободный фланец ПВХ ODV от ООО «ПластТермо»



Цены на фланец ПВХ

DN	d	P (bar)	E	d1	a	Sp	f	U	b	Вес, гр.	Артикул	Цена (Евро) с НДС
15	20	10	96	28	65	11	14	4	M12 X 70	60	ODV020
20	25	10	107	34	75	12	14	4	M12 X 70	85	ODV025
25	32	10	117	42	85	14	14	4	M12 X 70	120	ODV032
32	40	10	143	51	100	15	18	4	M16 X 85	190	ODV040
40	50	10	153	62	110	16	18	4	M16 X 85	225	ODV050
50	63	10	168	78	125	18	18	4	M16 X 95	280	ODV063
65	75	10	188	92	145	19	18	4	M16 X 95	390	ODV075
80	90	10	203	109	160	20	18	8	M16 x 105	460	ODV090
100	110	10	222	132	180	22	18	8	M16 x 105	515	ODV110
110	125	10	230	149	190	24	18	8	M16 x 115	530	ODV125
125	140	10	251	166	210	26	18	8	M16 x 120	715	ODV140
150	160	10	290	189	240	29	22	8	M20 x 135	915	ODV160
200	200	10	340	235	295	30	22	8	M20 x 140	1210	ODV200
200	225	10	340	252	295	30	22	8	M20 x 140	1090	ODV225
250	250	10	396	278	350	34	22	12	M20 x 150	1790	ODV250
250	280	10	396	309	350	35	22	12	M20 x 160	1880	ODV280
300	315	10	465	349	400	40	22	12	M20 x 180	3050	ODV315
350	355	4	505	386	460	32	22	16	M20 x 180	3600	ODV355
400	400	4	565	434	515	33	25	16	M22 x 180	4500	ODV400



Свободный фланец ПВХ предназначен для соединения труб при переходе с пластиковой на металлическую и подключения к запорно-регулирующей арматуре. Подходит для систем, транспортирующих жидкость с температурой до 60 °C. Применяется на объектах водоочистки, водоснабжения, канализации.

Элемент имеет плоскую круглую форму с крупным центральным отверстием, где располагается труба. По краям небольшие отверстия для крепежей.

Характеристики

Фланцы марки FIP производятся в Италии из непластифицированного поливинилхлорида. Параметры изделия:

• рабочая температура — до 60 °C;
• рабочее давление — 1,6 МПа;
• диаметр отверстия под трубу — от 15 до 400 мм;
• общий диаметр — от 96 до 565 мм;
• толщина — от 11 до 33 мм.

Подходит для использования на улице и в помещениях, устойчив к коррозии, гниению, воздействию химических веществ. Срок службы фланца ПВХ — не менее 50 лет.

Монтаж фланца

Фланцевое соединение состоит из фланца и бурта. Для герметичности между ними размещается резиновая прокладка. Бурт приклеивается к концу трубы с помощью зазорозаполняющего клея. Для фиксации фланца используются болты или шпильки. Полученное соединение применяется вместо сварного или муфтового. Позволяет в любой момент разобрать и собрать конструкцию. Подходит для полипропиленовых, металлических, пластиковых труб и их соединения между собой.

Официальный дистрибьютор продукции итальянского завода FIP в России — ООО «ПластТермо». Компания поставляет элементы для монтажа ПВХ-трубопроводов промышленного, инженерного, коммунального, сельскохозяйственного назначения. Предоставляем сертификаты на продукцию, помогаем в выборе комплектующих.

Реализованные проекты

Смотреть все проекты

Статьи по теме

Фланцы стальные прижимные под ПНД втулку ГОСТ.

Фланец ПНД (прижимной) – это стальной плоский приварной фланец с расточенным внутренним диаметром для посадки на ПЭ втулку / бурт ПНД. Фланец под ПЭ трубу растачивается так, чтобы внутренний диаметр фланца был больше внешнего диаметра трубы, а на внутреннем диаметре прижимного фланца с одной стороны снимают фаску, для того, чтобы острый угол фланца не врезался в бурт литой втулки. На поверхности фланца под ПНД втулку имеются специальные болтовые отверстия для крепежа. Присоединительные размеры прижимного фланца соответствуют ГОСТ 12815-80.

Прижимные фланцы широко применяют при соединений между запорной арматурой и ПНД трубопроводом, а также для перехода с ПЭ трубы на трубы и фитинги из ВЧШГ или стали. Такие фланцы обеспечивают герметичность и прочность конструкций, а также простоту изготовления, разборки и сборки.

Монтаж прижимных фланцев осуществляется следующим образом: на ПЭ втулку надевают прижимной фланец, после чего соединяют полиэтиленовую трубу с гладким концом втулки с помощью электросварных муфт или сваркой встык.  Окончание втулки приваривают к окончанию полиэтиленовой трубы. Предлагаем широкий выбор диаметров стальных прижимных фланцев от Ду 25 мм до Ду 1200 мм и давления (Ру) от 10 кгс/см2 до 16 кгс/см2.

Вернуться в раздел Фланцы

Фланцы стальные плоские прижимные под полиэтиленовую ПНД трубу

Фланцы ГОСТ 12820-80 стальные плоские прижимные под полиэтиленовую втулку трубы ПНД. Марка стали: ст.20 Температура среды: — 70°С до +300 °С. Условное давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2). Все фланцы могут быть изготовлены с оцинкованным, полимерным покрытием.
Обозначение изделия ГОСТ 12820-80	Цена	Диаметр					Толщина фланца, мм	Кол-во отверстий	Диаметр отверстий	Вес кг
		нар. ПНД трубы	услов ный	нар.	по болтовым отверстиям	вн.
Фланец стальной прижимной PN=10 (10 кгс/см2, 1,0 МПа) ГОСТ 12820-80, 12815 расточенные под втулку ПНД
Фланец ПНД 20/25	расчёт	25	20	105	75	31	12	4	14	0,78
Фланец ПНД 25/32	расчёт	32	25	115	85	42	12	4	14	1,05
Фланец ПНД 32/40	расчёт	40	32	135	100	51	14	4	18	1,41
Фланец ПНД 40/50	расчёт	50	40	145	110	62	15	4	18	1,76
Фланец ПНД 50/63	расчёт	63	50	160	125	78	15	4	18	2,02
Фланец ПНД 65/75	расчёт	75	65	180	145	92	17	4	18	2,79
Фланец ПНД 80/90	расчёт	90	80	195	160	108	17	4	18	3,40
Фланец ПНД 100/110	расчёт	110	100	215	180	128	19	8	18	4,03
Фланец ПНД 100/125	расчёт	125	100	215	180	135	19	8	18	3,76
Фланец ПНД 125/140	расчёт	140	125	245	210	158	21	8	18	5,20
Фланец ПНД 150/160	расчёт	160	150	280	240	178	21	8	22	6,86
Фланец ПНД 150/180	расчёт	180	150	280	240	188	21	8	22	6,28
Фланец ПНД 200/200	расчёт	200	200	335	295	225	21	8	22	9,25
Фланец ПНД 200/225	расчёт	225	200	335	295	238	21	8	22	8,28
Фланец ПНД 250/250	расчёт	250	250	390	350	273	23	12	22	12,4
Фланец ПНД 250/280	расчёт	280	250	390	350	294	23	12	22	10,3
Фланец ПНД 300/315	расчёт	315	300	440	400	338	24	12	22	13,6
Фланец ПНД 350/355	расчёт	355	350	500	460	376	24	16	22	19,9
Фланец ПНД 400/400	расчёт	400	400	656	515	430	26	16	26	25,9
Фланец ПНД 500/450	расчёт	450	500	670	620	517	28	20	26	39,4
Фланец ПНД 500/500	расчёт	500	500	670	620	533	28	20	26	35,4
Фланец ПНД 600/560	расчёт	560	600	780	725	618	31	20	30	51,4
Фланец ПНД 600/630	расчёт	630	600	780	725	645	31	20	30	43,0
Фланец ПНД 700/710	расчёт	710	700	895	840	740	34	24	30	64,3
Фланец ПНД 800/800	расчёт	800	800	1015	950	843	37	24	33	95,8
Фланец ПНД 900/900	расчёт	900	900	1115	1050	974	40	28	33	109
Фланец ПНД 1000/1000	расчёт	1000	1000	1230	1160	1050	43	28	36	143
Фланец ПНД 1200/1200	расчёт	1200	1200	1455	1380	1260	51	32	39	201
Фланец стальной прижимной PN=16 (16 кгс/см2, 1,6 МПа) ГОСТ 12820-80, 12815 расточенные под втулку ПНД
Фланец ПНД 20/25	расчёт	25	20	105	75	34	14	4	14	0,89
Фланец ПНД 25/32	расчёт	32	25	115	85	42	16	4	14	1,18
Фланец ПНД 32/40	расчёт	40	32	135	100	51	16	4	18	1,59
Фланец ПНД 40/50	расчёт	50	40	145	110	62	17	4	18	1,96
Фланец ПНД 50/63	расчёт	63	50	160	125	78	19	4	18	2,25
Фланец ПНД 65/75	расчёт	75	65	180	145	92	21	4	18	3,07
Фланец ПНД 80/90	расчёт	90	80	195	160	108	21	4	18	3,71
Фланец ПНД 100/110	расчёт	110	100	215	180	128	23	8	18	4,37
Фланец ПНД 100/125	расчёт	125	100	215	180	135	23	8	18	4,07
Фланец ПНД 125/140	расчёт	140	125	245	210	158	25	8	18	5,6
Фланец ПНД 150/160	расчёт	160	150	280	240	178	25	8	22	7,39
Фланец ПНД 150/180	расчёт	180	150	280	240	188	25	8	22	6,76
Фланец ПНД 200/200	расчёт	200	200	335	295	225	27	12	22	9,63
Фланец ПНД 200/225	расчёт	225	200	335	295	238	27	12	22	8,59
Фланец ПНД 250/250	расчёт	250	250	405	355	273	28	12	26	15
Фланец ПНД 250/280	расчёт	280	250	405	355	294	28	12	26	12,8
Фланец ПНД 300/315	расчёт	315	300	460	410	338	28	12	26	17,6
Фланец ПНД 350/355	расчёт	355	350	520	470	376	30	16	26	24,8
Фланец ПНД 400/400	расчёт	400	400	580	525	430	34	16	30	30,4
Фланец ПНД 500/450	расчёт	450	500	710	650	517	44	16	33	55,7
Фланец ПНД 500/500	расчёт	500	500	710	650	533	44	20	33	51,3
Фланец ПНД 600/560	расчёт	560	600	840	770	618	45	20	36	77,1
Фланец ПНД 600/630	расчёт	630	600	840	770	645	45	20	36	58,2
Фланец свободный нержавеющий Py10 DIN2642 AISI 304, 316
Обозначение изделия	Цена	Диаметр Ду, мм					Толщина фланца, мм	Кол-во отверстий n, шт	Диаметр отвер стий d, мм	Вес кг
		дюйм	услов ный Dn, мм	внут ренний D1, мм	наружный D3, мм	меж. осев. расстояние D2, мм
Фланец свободный нержавеющий DN 15	расчёт	1/2″	15	24	95	65	14	4	14	0,7
Фланец свободный нержавеющий DN 20	расчёт	3/4″	20	30	105	75	14	4	14	0,9
Фланец свободный нержавеющий DN 25	расчёт	1″	25	36	115	85	16	4	14	1,0
Фланец свободный нержавеющий DN 32	расчёт	1 1/4″	32	46	140	100	16	4	18	1,7
Фланец свободный нержавеющий DN 40	расчёт	1 1/2″	40	54	150	110	16	4	18	2,0
Фланец свободный нержавеющий DN 50	расчёт	2″	50	65	165	125	16	4	18	2,5
Фланец свободный нержавеющий DN 65	расчёт	2 1/2″	65	81	185	145	16	4	18	3,1
Фланец свободный нержавеющий DN 80	расчёт	3″	80	94	200	160	18	8	18	3,3
Фланец свободный нержавеющий DN 100	расчёт	4″	100	119	220	180	18	8	18	3,8
Фланец свободный нержавеющий DN 125	расчёт	5″	125	145	250	210	18	8	18	5,2
Фланец свободный нержавеющий DN 150	расчёт	6″	150	173	285	240	18	8	22	6,0
Фланец свободный нержавеющий DN 200	расчёт	8″	200	225	340	295	20	8	22	8,9
Фланец свободный нержавеющий DN 250	расчёт	10″	250	279	395	350	22	12	22	11,2
Фланец свободный нержавеющий DN 300	расчёт	12″	300	329	445	400	26	12	22	13,0
Фланец свободный нержавеющий DN 350	расчёт	14″	350	362	505	460	28	16	22	15,2
Фланец свободный нержавеющий DN 400	расчёт	16″	400	413	565	515	32	16	26	21,0
Фланец свободный нержавеющий DN 500	расчёт	20″	500	517	670	620	38	20	26	37
Фланец свободный нержавеющий DN 600	расчёт	24″	600	618	780	725	44	20	30	56

Купить в компании ООО СИС стальные прижимные фланцы для полиэтиленовых труб соединение бурт под фланец или втулку ПНД высокого качества, подтвержденного сертификатом завода изготовителя по конкурентной цене со склада в СПб или с доставкой на объект заказчика в короткий срок или под заказ.

Крепление прижимных фланцев с ответными фланцами осуществляют с использованием болтов/шпилек, гаек и шайб. Крепеж подбирают исходя из диаметра болтового отверстия фланца. Для достижения максимальной герметичности фланцевого соединения между фланцев устанавливают уплотнение (прокладку) из паронита или резины.

  При изготовлении плоских прижимных фланцев используют следующие марки стали:

• сталь 20, 25 по ГОСТ 1050-88;
• сталь 09Г2С по ГОСТ 19281-89;
• сталь Ст3сп не ниже 2-й категории по ГОСТ 380-94;
• сталь 12Х18Н9Т по ГОСТ 7769-82;
• сталь 10Г2 по ГОСТ 4543-71;
• сталь 15Х5М по ГОСТ 4543-71

 Обычно расточенные (прижимные) фланцы выпускаются для труб ПЭ 100/80 с давлением 10 и 16 атмосфер, но под заказ возможно изготовление прижимного фланца на 6 атм. и 25 атм. Рассверловка у прижимных фланцев на 10 и 16 атмосфер совпадает до 150 диаметра включительно.

Вернуться в раздел Фланцы

ООО СИС поставляет чугунные прижимные фланцы для труб ПНД с полимерным покрытием двух видов — с покрытием полимерной краской и с эпоксидным покрытием. Ру10 и Ру16. Материалом для изготовления чугунных фланцев ГОСТ 33259-201 с покрытием применяют высокопрочный чугун шаровидным графитом, соответствует марке чугуна ASTM A536 GR65-45-12 / DIN1693 GGG40 / UJCN 7293-85 ВЧ40. Чугунные прижимные фланцы Ру10 и Ру16 SDR11/17 с полимерным и эпоксидным покрытием имеют высокую устойчивость к коррозии, применяются для соединения труб ПНД со стальными и чугунными трубами, трубопроводной арматурой, а также с фасонными частями трубопровода имеющими фланцевое соединение. Также — это вариант простого сборно разборного соединения труб ПЭ / ПНД друг с другом.

Диаметры поставляемых чугунных фланцев с полимерным покрытием:

Размеры чугунных фланцев	Вес
50/63	0,83
65/75	0,99
80/90	1,14
100/110	1,35
150/160	2,07
200/200	3,13
200/225	3,10
250/250	4,43
300/315	5,81



Преимущество чугунных фланцев с полимерным и эпоксидным покрытием:

• эстетический вид
• устойчивость к внешним воздействиям и высокая устойчивость к коррозии;
• высокая прочность и гибкость при монтаже; высокая эксплуатационная надежность;
• долговечность.

Фланце прижимные из чугуна с покрытием — это безопасные, функциональные конструкции. Их использование способствует экономии материала и трудо затрат на производство и установку. Уникально спроектированный дизайн фланца значительно уменьшает вес, не снижая его возможности выдерживать заданное давление. Меньший вес фланца дает ряд преимуществ:

• Более низкая стоимость сырья и энергии
• Снижение стоимости доставки
• Простота в обращении и установке.

Вместе с фланцами под втулку ПНД можно купить трубы ПЭ100 ПНД и ПВД напорной или безнапорной полиэтиленовой покупают фасонные пластиковые части трубопровода ПЭ100 — муфты, отводы, тройники, патрубки, фланцы и седелки сварные, электросварные или компрессионные.

 Наша компания поставляет для монтажа пластикового трубопровода из полиэтилена материалы изоляции труб, запорную арматуру, фитинги, крепеж, трубы в изоляции с греющим кабелем, опоры трубопровода

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов.  Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».

Скачать прайс-лист на стальные фланцы прижимные ПНД или узнать цену стальных прижимных фланцев под полиэтиленовую втулку можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

 По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене стальные прижимные фланцы по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить резку, снятие торцов и нарезку фасок, сборку и упаковку комплектующих.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)391-4842, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

Наш опыт — ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

Характеристики и размеры фланцев | www.elecmet52.ru

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=10

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	950	1380	1160
Внешний диаметр	90	95	105	115	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780	1010	1220	1455
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16					8 под М 16		8 под М 20		12 под М 20		16 под М 20	16 под М 24	20 под М 24		20 под М 27	24 под М 30	28 под М 30	32 под М 36
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	1020	1222
Толщина фланца	10		12		14	15		17		19	21			23	24		26		28	31	37	43	51

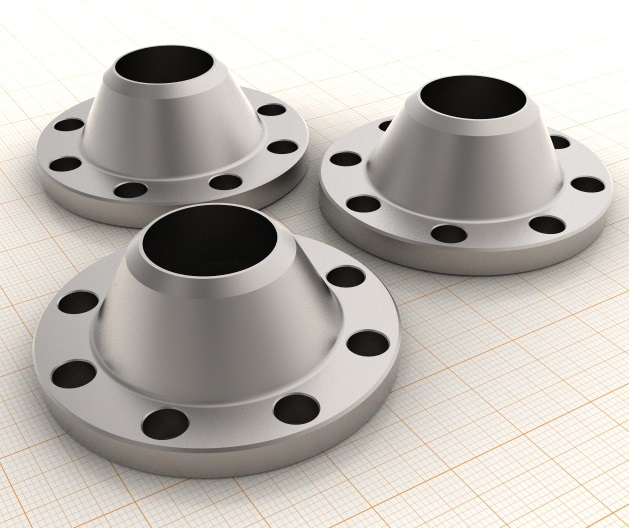

Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	10		12		13			15		17	19			21	22				24		27	29	33

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=16

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	950	1170	1390
Внешний диаметр	90	95	105	115	135	145	160	180	195	215	245	280	335	405	450	520	580	640	710	840	1020	1255	1485
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16					8 под М 16		8 под М 20	8 под М 24	12 под М 24		16 под М 24	16 под М 27	20 под М 27	20 под М 30	20 под М 36	24 под М 36	28 под М 42	32 под М 48
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	1020	1222
Толщина фланца	12		14	16		17	19	21		23	25		27	28		30	34	38	44	45	49	58	71
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	12				13			15	17		19		21	23	24	28	32	34	38	41	45	49	51

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=25

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770	990	1210	1420
Внешний диаметр	90	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	810	1075	1315	1525
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16			8 под М 16		8 под М 20	8 под М 24		12 под М 27		16 под М 27	16 под М 30		20 под М 30	20 под М 36		24 под М 42	28 под М 52	32 под М 52
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	—	—
Толщина фланца	14		16		18	19	21		23	25	27		29	31	32	38	40	44	48	49	63	—	—
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	14				16		17	19		21	23	25	27	29	32	36	40	42	44	49	55	59	62

Фланцы стальные плоские приварные ГОСТ 12820-80

• Главная
• О компании
  • Каталог товаров
  • Производство
  • Контактная информация
  • Распродажа
  • Отправить заявку
  • Заказать обратный звонок
  • Интернет магазин honeywellshop. ru
  • Главная
  • Информация
  • ГОСТы
  • Фланцы стальные плоские приварные ГОСТ 12820-80

  Фланцы плоские применяются для соединения трубопроводной арматуры и оборудования.
  При монтаже плоский фланец приварной «надевается» на трубу и приваривается двумя швами по окружности трубы.


  Условное давление, PN (Ру), МПа	0,1; 0,25	0,6; 1,0	1,6	2,5
  Условный диаметр, Dу, мм	10-2400	10-1600	10-1200	10-800
  Температура	От -70 до +300°
  Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

  Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

  Пример условного обозначения при заказе круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 исполнения 1 (с соединительным выступом):

  Фланец плоский 1-100-16 ст.20 ГОСТ 12820.

  PN = 0,6 МПа (6 кгс/см 2 )

  D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	количество отверстий n , шт.	Масса, кг
  15	80	55	19	10	11	4	0,33
  20	90	65	26	12			0,53
  25	100	75	33	12			0,64
  32	120	90	39	13	14		1,01
  40	130	100	46	13			1,21
  50	140	110	59	13			1,33
  65	160	130	78	13			1,63
  80	185	150	91	15	18		2,44
  100	205	170	110	15			2,85
  125	235	200	135	17		8	3,88
  150	260	225	161	17			4,39
  200	315	280	222	19			5,89
  250	370	335	273	20		12	7,67
  300	435	395	325	20	22		10,28
  350	485	445	377	22			12,58
  400	535	495	426	24		16	15,2
  500	640	600	530	25			19,72
  600	755	705	630	25	26	20	26,24
  800	975	920	820	27	30	24	46,14
  1 000	1 175	1 120	1 020	31		28	64,36
  1 200	1 400	1 340	1 220	34	33	32	99,03




  Фланец плоский PN = 1,0 МПа (10 кгс/см 2 )

  D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	количество отверстий n , шт.	Масса, кг
  15	95	65	19	10	14	4	0,51
  20	105	75	26	12			0,74
  25	115	85	33	12			0,89
  32	135	100	39	14	18		1,4
  40	145	110	46	15			1,71
  50	160	125	59	15			2,06
  65	180	145	78	17			2,8
  80	195	160	91	17			3,19
  100	215	180	110	19		8	3,96
  125	245	210	135	21			5,4
  150	280	240	161	21	22		6,62
  200	335	295	222	21			8,05
  250	390	350	273	23		12	10,65
  300	440	400	325	24			12,9
  350	500	460	377	24		16	15,85
  400	565	515	426	26	26		21,56
  500	670	620	530	28		20	27,7
  600	780	725	630	31	30		39,4
  800	1010	950	820	37	33	24	79,16
  1000	1220	1160	1020	43		28	118,43
  1200	1455	1380	1220	51	39	32	197,44



  Фланец плоский PN = 1,6 МПа (16 кгс/см 2 )

  D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	количество отверстий n , шт.	Масса, кг
  15	95	65	19	12	14	4	0,61
  20	105	75	26	14			0,86
  25	115	85	33	16			1,17
  32	135	100	39	16	18		1,58
  40	145	110	46	17			1,96
  50	160	125	59	19			2,58
  65	180	145	78	21			3,42
  80	195	160	91	21			3,71
  100	215	180	110	23		8	4,73
  125	245	210	135	25			6,38
  150	280	240	161	25	22		7,81
  200	335	295	222	27		12	10,1
  250	405	355	273	28	26		14,49
  300	460	410	325	28			17,78
  350	520	470	377	30		16	22,88
  400	580	525	426	34	30		31
  500	710	650	530	44	33	20	57,01
  600	840	770	630	45	39		80,03
  800	1020	950	820	49		24	104,41
  1000	1255	1170	1020	58	45	28	179,37
  1200	1485	1390	1220	71	52	32	297,78



  Фланец плоский PN = 2,5 МПа (25 кгс/см 2 )

  D у , мм	D, мм	D 1 , мм	d в , мм	b , мм	d , мм	количество отверстий n, шт.	Масса, кг
  15	95	65	19	14	14	4	0,7
  20	105	75	26	16			1
  25	115	85	33	16			1,2
  32	135	100	39	18	18		1,8
  40	145	110	46	19			2,2
  50	160	125	59	21			2,7
  65	180	145	78	21		8	3,2
  80	195	160	91	23			4,1
  100	230	190	110	25	22		5,9
  125	270	220	135	27	26		8,3
  150	300	250	161	27			10,1
  200	360	310	222	29		12	13,3
  250	425	370	273	31	30		18,9
  300	485	430	325	32		16	23,9
  350	550	490	377	38	33		34,4
  400	610	550	426	40			44,6
  500	730	660	530	48	39	20	67,3
  600	840	770	630	49			90,87
  800	1075	990	820	63	45	24	181,43

  Компания Хит Комплект занимается производством плоских фланцев по чертежам заказчика.


  Вернуться в раздел

  Таблица для расчетов размера и количества крепежа фланцев ГОСТ

  Не секрет, что комплектация соединений деталей трубопроводов крепежными элементами является сложным и подчас  трудоемким процессом, требующим хорошего знания большого количества всевозможных ГОСТ, ОСТ и других технических документов.

  В связи с постоянными обращениями наших клиентов и заказчиков за консультациями и помощью в подготовке расчетов количества крепежных элементов: шпилек, гаек, шайб, болтов используемых при монтаже фланцев и фланцевых соединений по ГОСТ, наша техническая служба подготовила таблицу с помощью, которой вы легко сможете разобраться в вопросах комплектации, не вникая в  детали  и хитросплетениях технической документации для производства трубопроводной арматуры.

  С помощью этой таблицы вы быстро сможете подобрать крепеж к соединениям фланцев ГОСТ

  Ду фланца, мм	Р фланца атм.	Фланцы воротниковые по ГОСТ 12821-01		Фланцы плоские по ГОСТ 12820-01
  		количество отверстий во фланце	Шпилька ГОСТ 9066-75	количество    отверстий  во фланце	вариант крепления, с помощью:
  					Шпилька 9066-75	Болт ГОСТ 7798-70
  			1 шпилька 2 гайки		1 шпилька 2 гайки	1 болт 1 гайка
  15	6	4	М10х60	4	М10х60	М10х40
  	10	4	М12х65	4	М12х65	М12х50
  	16	4	М12х70	4	М12х65	М12х50
  	25	4	М12х75	4	М12х65	М12х50
  	40	4	М12х75
  	63	4	М12х80
  	160	4	М12х80
  20	6	4	М10х60	4	М10х60	М10х40
  	10	4	М12х70	4	М12х70	М12х50
  	16	4	М12х70	4	М12х70	М12х50
  	25	4	М12х75	4	М12х70	М12х50
  	40	4	М12х75
  	63	4	М16х90
  	160	4	М16х100
  25	6	4	М10х65	4	М10х60	М10х40
  	10	4	М12х70	4	М12х70	М12х50
  	16	4	М12х70	4	М12х70	М12х50
  	25	4	М12х75	4	М12х70	М12х50
  	40	4	М12х75
  	63	4	М16х100
  	160	4	М16х100
  32	6	4	М12х70	4	М12х70	М12х50
  	10	4	М16х80	4	М16х90	М16х60
  	16	4	М16х80	4	М16х90	М16х60
  	25	4	М16х90	4	М16х90	М16х60
  	40	4	М16х90
  	63	4	М20х110
  	160	4	М20х110
  40	6	4	М12х70	4	М12х70	М12х50
  	10	4	М16х80	4	М16х90	М16х60
  	16	4	М16х80	4	М16х90	М16х60
  	25	4	М16х90	4	М16х90	М16х80
  	40	4	М16х90
  	63	4	М20х110
  	160	4	М20х120
  50	6	4	М12х70	4	М12х70	М12х50
  	10	4	М16х80	4	М16х90	М16х60
  	16	4	М16х80	4	М16х90	М16х80
  	25	4	М16х90	4	М16х90	М16х80
  	40	4	М16х90
  	63	4	М20х110
  	100	4	М24х120
  	160	4	М24х130
  65	6	4	М12х70	4	М12х70	М12х50
  	10	4	М16х90	4	М16х90	М16х60
  	16	4	М1бх90	4	М16х90	М16х80
  	25	8	М16х100	8	М16х90	М16х80
  	40	8	М16х100
  	63	8	М20х120
  80	6	4	М16х80	4	М16х90	М16х60
  	10	4	М16х90	4	М16х90	М16х60
  	16	4	М16х90	4	М16х90	М16х80
  	25	8	М16х100	8	М16х100	М16х80
  	40	8	М16х100
  	63	8	М20х120
  100	6	4	М16х80	4	М16х90	М16х60
  	10	8	М16х90	8	М16х90	М16х80
  	16	8	М16х100	8	М16х100	М16х80
  	25	8	М20х110	8	М20х110	М20х90
  	40	8	М20х110
  	63	8	М24х130
  	100	8	М27х150
  	160	8	М27х160
  	200	8	М36х230
  125	6	8	М16х90	8	М16х90	М16х60
  	10	8	М16х100	8	М16х90	М16х80
  	16	8	М16х100	8	М16х100	М16х80
  	25	8	М24х120	8	М24х140	М24х100
  	40	8	М24х130
  	63	8	М27х150
  150	б	8	М16х90	8	М16х90	М16х60
  	10	8	М20х110	8	М20х110	М20х90
  	16	8	М20х110	8	М20х110	М20х90
  	25	8	М24х130	8	М24х140	М24х100
  	40	8	М24х130
  	63	8	МЗ0х1б0
  	100	12	М30х180
  	160	12	М30х180
  200	6	8	М16х90	8	М16х90	М16х80
  	10	8	М20х110	8	М20х110	М20х90
  	16	12	М20х110	12	М20х110	М20х90
  	25	12	М24х130	12	М24х140	М24х100
  	40	12	М27х150
  	63	12	М30х170
  	100	12	М36х200
  	160	12	М36х220
  250	6	12	М16х90	12	М16х90	М16х80
  	10	12	М20х110	12	М20х110	М20х90
  	16	12	М24х120	12	М24х140	М24х100
  	25	12	М27х140	12	М27х150	М27х110
  	40	12	М30х160
  	63	12	М36х190
  	160	12	М36х230
  З00	10	12	М20х120	12	М20х110	М20х90
  	16	12	М24х130	12	М24х140	М24х100
  	25	16	М27х150	16	М27х150	М27х110
  	40	16	М30х180
  	63	16	М36х200
  	100	16	М42х250
  	160	16	М42х270
  350	6	12	М20х100	12	М20х110	М20х90
  	10	16	М20х120	16	М20х110	М20х90
  	16	16	М24х130	16	М24х140	М24х100
  	25	16	М30х160	16	М30х180	М30х130
  	40	16	М30х190
  	63	16	М36х220
  400	6	16	М20х100	16	М20х110	М20х90
  	10	16	М24х120	16	М24х140	М24х100
  	16	16	М27х150	16	М27х150	М27х110
  	25	16	М30х170	16	М30х180	М30х130
  	40	16	М36х210
  	63	16	М42х240
  	100	16	М48х290
  500	6	16	М20х100	16	М20х100	М20х90
  	10	20	М24х130	20	М24х140	М24х100
  	16	20	М30х170	20	М30х180	М30х130
  	25	20	М36х190	20	М36х200	М36х150
  	40	20	М42х230
  	63	20	М48х280
  600	6	20	М24х120	20	М24х140	М24х100
  	10	20	М27х130	20	М27х150	М27х110
  	16	20	М36х190	20	М36х200	М36х150
  	25	20	М36х200	20	М36х200	М36х150
  	40	20	М48х250
  	63	20	М52х280
  700	6	24	М24х110	24	М24х140	М24х100
  	10	24	М27х140	24	М27х150	М27х110
  	16	24	М36х190	24	М36х200	М36х150
  	25	24	М42х220
  800	6	24	М27х120	24	М27х150	М27х110
  	10	24	М30х150	24	М30х180	М30х130
  	16	24	М36х190	24	М36х200	М36х150
  	25	24	М42х230
  1000	6	28	М27х120	28	М27х150	М27х110
  	10	28	М30х140	28	М30х180	М30х130
  	16	28	М42х210
  	25	28	М52х250
  1200	10	32	М36х200
  	16	32	М48х250
  	25	32	М52х250

  Каковы основные элементы фланца?

  Фланец является продолжением конструкции и обычно имеет просверленные в нем отверстия, обычно с расширяющимся или скошенным концом для образования соединения. Эти отверстия расположены во фланце для размещения крепежных болтов. Фланец соединяет или герметизирует различные части конструкции.

  Ниже приведены основные элементы большинства фланцев в нашем объеме поставки:

  Размеры фланцев

  Каждый фланец ASME B16.5 имеет множество стандартных размеров. Если чертежник в Австралии, или специалист по подготовке работ в Японии, или слесарь-трубопроводчик в Канаде говорит о фланце с приварной горловиной 6 дюймов — 150 #-S40 ASME B16.5, спецификация выходит за рамки установленных размеров фланца.

  Если заказан фланец, поставщик хочет знать качество материала. Например, ASTM A105 — это кованый фланец из углеродистой стали , а A182 — кованый фланец из нержавеющей стали.

  Применение фланцев

  Назначение фланца зависит от его конструкции. Это может помочь увеличить прочность конструкции, например, в случае железной балки в конструкционной стали. Они часто используются при строительстве зданий и домов. Фланец также можно использовать в качестве направляющей для удержания определенного объекта на месте. Колеса поездов обычно имеют фланцы с обеих сторон, чтобы колеса не меняли направление. Чаще всего фланец используется для крепления таких объектов, как трубы. С помощью этих предметов трубы можно легко разобрать или собрать.

  Спецификации сырья для трубных фланцев

  Обычные материалы фланцев включают полимер/пластик, алюминий, углеродистую сталь и нержавеющую сталь.

  1. Сырье

  2. Проверка материала

  3. Резка материала

  Выбор материала зависит от назначения фланца. Например, фланец из нержавеющей стали более прочен и имеет решающее значение для интенсивного использования при более высоких и низких температурах. С другой стороны, пластик более удобен для использования в домашних условиях из-за его легкой установки и доступной цены.

  Поверхности

  На рисунке показана зубчатая поверхность на выпуклой поверхности. Поверхность фланца обычно представляет собой канавку и шпунт. Это означает, что при соединении двух плоских частей получается одна единая поверхность. Другим примером конструкции фланца является кольцевое соединение. Этот тип фланца покрывает всю поверхность, включая внешнюю и внутреннюю части болтов. Другая поверхность фланца представляет собой приподнятую поверхность, при этом часть поверхности фланца приподнята вокруг нее для герметизации плоской прокладки.

  Конструкция фланца

  Одной из наиболее распространенных конструкций фланцев является приварная горловина. Он предназначен для использования при сварке труб или труб. Другой пример — глухой фланец. Этот тип разработан без отверстия в центре и используется для герметизации соединения или закрытия. Резьбовой фланец имеет наружную или внутреннюю резьбу напротив кольцевой канавки. Его цель — соответствовать стандартной трубе с резьбой.

  Общие Стандарты фланцев

  Все фланцы производятся в соответствии с принятыми в отрасли стандартами. Фланцы обычно соответствуют стандартам, установленным в стране. Они применяются такие, как установленные ANSI и API. Эти стандарты делают размеры фланцев одинаковыми, поэтому они могут быть взаимозаменяемыми. Однако фланец, соответствующий стандартам API или ANSI, может не соответствовать международным стандартам.

  Другие поверхности фланцев, на которые распространяются эти стандарты, включают малые и большие поверхности шпунта и канавки, а также поверхность кольцевого соединения специально для металлических прокладок типа кольцевого соединения.

  Типы фланцев

  Существует три типа фланцев: необязательные, цельные и свободные.

  Глухие, внахлестку, приварные внахлест, резьбовые, вставные, фланец с приварной горловиной соответствуют стандартным типам. Вы сможете увидеть, что фланцы, доступные в типе фланца, очень похожи на них. Все «плюсы» и «минусы», описанные там, применимы и здесь.

  По типам фланцы делятся на три основные группы: дополнительные, цельные и свободные. Вот описания этих трех типов:

  Фланцы свободного типа

  Этот тип охватывает конструкции, в которых фланец не имеет прямого соединения со стенкой трубы, сосудом, горловиной и патрубком, где метод крепления не принимается во внимание для обеспечения механической прочности эквивалентно встроенному креплению.

  Фланцы цельного типа

  Этот тип относится к конструкциям, в которых фланец выкован и отлит за одно целое со сваркой встык, стенкой трубы или сосуда или горловиной патрубка. Они прикрепляются другими формами газовой или дуговой сварки таким образом, что фланец и горловина патрубка, сосуд или стенка трубы считаются эквивалентными цельной конструкции.

  Фланцы дополнительного типа

  Этот тип охватывает конструкции, в которых крепление фланца к стенке трубы, резервуару, горловине или патрубку осуществляется таким образом, что сборка считается единым целым.

  Заключение

  Приведенные выше пункты объясняют базовую конструкцию фланца и его основные элементы. Однако помните, что на рынке доступен широкий ассортимент фланцев. Вот почему невозможно перечислить каждую деталь, конфигурацию и рассмотрение.

  Если у вас есть дополнительные вопросы или вы хотите узнать больше об основных элементах фланца, свяжитесь с Texas Flange сегодня!

  Описание 13 типов фланцев для трубопроводов

  Какие типы фланцев наиболее распространены в трубопроводах? Как они выглядят? Основными типами фланцев являются приварная шейка, длинная приварная шейка, накидные, сварные враструб, соединения внахлестку, резьбовые и глухие фланцы. В дополнение к этим стандартным фланцам существуют некоторые специальные фланцы, называемые Weldoflange/Nipoflange и Elboflange, поворотные фланцы, расширительные/переходные фланцы и фланцы с диафрагмой.

  СТАНДАРТНЫЕ ТИПЫ ФЛАНЦЕВ

  Тип фланца, который будет использоваться для трубопровода, зависит главным образом от требуемой прочности фланцевого соединения. Фланцы используются в качестве альтернативы сварным соединениям для облегчения операций по техническому обслуживанию (фланцевое соединение можно быстро и удобно демонтировать).

  Давайте теперь углубимся и покажем основные типы фланцев с картинками.

  ПРИВАРНОЙ ФЛАНЕЦ

  .

  Фланец с приварной горловиной («WN») имеет длинную коническую втулку, к которой можно приварить трубу.

  Этот тип фланца обычно используется в системах высокого давления и высоких/низких температур, где требуется неограниченный поток жидкости, транспортируемой по системе трубопроводов (отверстие фланца совпадает с отверстием трубы).

  Отсутствие перепадов давления предотвращает негативные эффекты, такие как турбулентность и эрозия/коррозия металлов вблизи фланцевых соединений.

  Коническая втулка обеспечивает плавное распределение механического напряжения между трубой и фланцем приварной шейки и облегчает выполнение радиографического контроля для выявления возможных утечек и дефектов сварки.

  Размер фланца (NPS и диаграмма трубы) должен соответствовать размеру соединительной трубы.

  Приварной фланец встык соединяется с трубой одним V-образным стыковым швом с полным проплавлением. Размеры и вес фланцев с приварной горловиной ASME показаны в этой статье.

  ДЛИННАЯ ПРИВАРНАЯ ШЕЙКА

  Длинные фланцы с приварной шейкой («LWN») аналогичны фланцам с приварной шейкой, за исключением того, что шейка (коническая ступица) удлинена и действует как удлинитель расточки.

  Длинные приварные фланцы обычно используются на сосудах, колоннах или бочках. Эти типы фланцев доступны также в тяжелом корпусе (HB) и равном корпусе (E).

  НАКЛАДНОЙ ФЛАНЕЦ



  Накидной фланец присоединяется к трубе или фитингам двумя угловыми сварными швами, один выполняется внутри, а другой снаружи полости фланца.

  Размер отверстия накидного фланца больше, чем внешний диаметр соединительной трубы, так как труба должна скользить внутри фланца, чтобы соединиться с помощью углового сварного шва.

  Накидные фланцы также называются «фланецами со втулкой», и их легко узнать благодаря тонкой и компактной форме.

  Размеры и вес вставных фланцев ANSI/ASME доступны на этой странице.

  ПРИВАРНАЯ ШАРОВКА ПРОТИВ ФЛАНЦА С НАКЛАДКОЙ

  Фланцевые соединения, выполненные с помощью накладных фланцев, в долгосрочной перспективе немного более хрупкие, чем соединения, выполненные с помощью фланцев с приваркой встык (в аналогичных условиях эксплуатации). По-видимому, это связано со следующими фактами:

  • фланец с приварной горловиной имеет коническую ступицу, отсутствующую у фланца с раструбным приваром, что более равномерно распределяет механическое напряжение между трубой и фланцем
  • приварное стыковое соединение в виде одной зоны сварки вместо двух (фланец под приварку внахлест).

  Еще одним преимуществом приварного фланца в горловину является то, что его можно соединить как с трубами, так и с фитингами, в то время как фланцы с раструбной сваркой подходят только для труб.

  ФЛАНЕЦ С РЕЗЬБОЙ



  Резьбовые фланцы соединяются с трубами путем навинчивания трубы (с наружной резьбой, как правило, NPT согласно ASME B1.20.1) на фланец без сварных швов (однако в некоторых случаях небольшие сварные швы применяется для увеличения прочности соединения).

  Резьбовые фланцы доступны в размерах до 4 дюймов и различных номинальных давлениях, однако они используются, в основном, в трубопроводах небольшого размера в системах низкого давления и низких температур, таких как водоснабжение и снабжение воздуха.

  Резьбовые фланцы также являются обязательным требованием во взрывоопасных зонах, таких как заправочные станции и заводы, поскольку выполнение сварных соединений в таких средах может быть опасным.

  Обратитесь к этой статье, чтобы узнать о размерах фланцев с резьбой ANSI/ASME.

  ПРИВАРНОЙ ФЛАНЕЦ

  .

   Фланцы под приварку враструб соединяются с трубами с помощью одного углового сварного шва, выполненного на внешней стороне фланца (в отличие от типа накидного фланца, для которого требуется два сварных шва).

  Согласно ASME B31.1, для выполнения фланцевого соединения с использованием фланца с приваркой враструб, труба должна быть сначала вставлена ​​в раструб фланца до нижней части фланца, затем ее следует приподнять на 1,6 мм. и наконец сварил.

  Этот зазор должен быть оставлен для обеспечения правильного расположения трубы внутри фланцевого раструба после затвердевания сварного шва.

  Приварные фланцы с раструбом используются для небольших трубопроводов и трубопроводов высокого давления, по которым не передаются высококоррозионные жидкости.

  Это связано с тем, что эти типы фланцев подвержены коррозии в области зазора между концом трубы и буртиком раструба.

  Их статическая прочность фланцев под приварку аналогична накидным фланцам, но их усталостная прочность выше из-за наличия одинарного, а не двойного углового шва.

  ФЛАНЕЦ ДЛЯ НАКЛАДНОГО СОЕДИНЕНИЯ



  Фланцы для соединения внахлестку имеют плоскую поверхность и всегда используются в сочетании с заглушкой.

  Фланцы с соединением внахлестку по форме напоминают вставные фланцы, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца.

  Фланец для соединения внахлестку надевается на трубу и садится на заднюю часть вставного конца, и они удерживаются вместе за счет давления болтов.

  Использование фланцев с соединением внахлестку в сочетании с патрубками является экономически выгодным решением для трубопроводов из нержавеющей стали или никелевого сплава, поскольку материал фланца с соединением внахлестку может быть более низкого качества (обычно углеродистая сталь), чем материал заглушка (которая должна соответствовать марке трубы, так как контактирует с транспортируемой жидкостью).

  Таким образом, такое расположение имеет следующие два преимущества:

  1. снижает общую стоимость фланцевых соединений трубопровода, поскольку использование материалов более высокого качества сводится к минимуму;
  2. Операции болтового соединения упрощены, так как фланец соединения внахлестку можно вращать вокруг трубы, чтобы облегчить выравнивание болтов.

  ГЛУХОЙ ФЛАНЕЦ

  В отличие от всех типов фланцев, показанных выше, глухие фланцы не имеют центрального отверстия и используются для заглушения или герметизации трубопровода, клапана/сосуда под давлением и блокирования потока жидкости.

  Глухие фланцы должны выдерживать значительную механическую нагрузку из-за давления в системе и необходимых усилий болтового соединения.

  Глухие фланцы обеспечивают легкий доступ к трубопроводу, так как их можно легко отвинтить, чтобы оператор мог выполнять действия внутри конечного конца трубы (по этой же причине глухой фланец используется в качестве смотрового люка для сосудов, работающих под давлением, при раз).

  Интересно отметить, что хотя этот тип фланцев проще в производстве, они продаются по более высокой средней цене за килограмм по сравнению с другими типами фланцев.

  Обратитесь к этой статье, чтобы узнать о размерах глухих фланцев в соответствии с ANSI/ASME B16.5.



  СПЕЦИАЛЬНЫЕ ТИПЫ ФЛАНЦЕВ

  НИПОФЛАНЕЦ

  Нипофланец

  Нипофланец используется для отводов трубопроводов под углом 90 градусов и представляет собой изделие, изготовленное путем соединения фланца приварной горловины с кованым фланцем Ниполет .

  Однако нипофланец — это цельный цельный кусок кованой стали, а не два разных продукта, сваренных вместе.

  Для установки нипофланца трубопроводный персонал должен приварить ниполетную часть устройства к отводящей трубе и прикрутить фланцевую часть к фланцу отводной трубы.

  Фланцы Nipo доступны из различных материалов, таких как углеродистая сталь ASTM A105 (высокотемпературная работа), ASTM A350 (низкотемпературная углеродистая сталь), ASTM A182 (марки нержавеющей стали, включая дуплексную и супердуплексную) и сплавы никеля (Inconel , инколой, хастеллой и др.).

  Нипофланцы также производятся в усиленном варианте, который имеет дополнительную механическую прочность по сравнению со стандартным нипофланцем.

  WELDOFLANGE

  Weldoflange

  Weldoflange концептуально похож на Nipoflange, так как представляет собой комбинацию фланца с приварной горловиной и ответвленного фитингового соединения (в данном случае Weldolet). Приварные фланцы изготавливаются из цельного куска кованой стали, а не путем сварки отдельных частей.

  ELBOFLANGE И LATROFLANGE

  Другими менее распространенными типами фланцев Olets являются так называемые Elboflange (комбинация фланца и Elbolet) и «Latroflange» (комбинация фланца с Latrolet). Эльбофланцы используются для разветвления трубопровода под углом 45 градусов.

  Elboflange

  ПОВОРОТНЫЙ ФЛАНЕЦ

  Поворотные кольцевые фланцы облегчают совмещение отверстий под болты между двумя сопряженными фланцами, что полезно во многих случаях, например, при прокладке трубопроводов большого диаметра, подводных и морских трубопроводов, трубопроводных работ на мелководье. воды и аналогичных сред. Поворотные фланцы подходят для нефти, газа, углеводородов, воды, химических веществ и других жидкостей с высокими требованиями в нефтехимической промышленности и управлении водными ресурсами.

  Например, в случае трубопровода большого диаметра труба оснащена на одном конце стандартным приварным фланцем, а на другом конце — поворотным фланцем: простым вращением поворотного фланца на трубе, операторы могут добиться идеального выравнивания отверстий под болты более простым и быстрым способом.

  Основными стандартами для фланцев с поворотным кольцом являются ASME/ANSI, DIN, BS, EN, ISO и т. д. Наиболее распространенным стандартом для нефтехимического применения является ANSI/ASME B16.5 или ASME B16.47.



  Поворотный фланец

  Поворотные фланцы доступны во всех стандартных формах обычных фланцев, т. е. с приварной горловиной, вставными, с соединением внахлестку, под сварку внахлест и т. д., из всех сортов материала и в широком диапазоне размеров (размеры могут варьироваться от 3/8” до 60” и номинальное давление от 150 до 2500).

  Поворотные фланцы могут быть изготовлены из углеродистой стали (ASTM A105), легированной стали (ASTM A182 F1, A182 F5, A182 F9, A182 F91) и нержавеющей стали (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L) .

  РАСШИРИТЕЛЬНЫЙ ФЛАНЕЦ («РАСШИРИТЕЛЬ»)

  Расширительный фланец

  Расширяющие фланцы или «расширительные фланцы» используются для увеличения проходного сечения трубопровода от определенной точки до другой или для соединения труб с другими механическими устройствами, такими как насосы , компрессоры и клапаны с входными отверстиями разного размера.

  Разжимной фланец, представленный на рисунке, представляет собой приварной фланец с увеличенным отверстием на конце без фланца.

  Расширительные фланцы могут использоваться для увеличения проходного сечения трубы только на один или максимум два размера и не более (пример: от 2 до 3 или максимум 4 дюйма).

  Расширительные фланцы — это более дешевое (и более легкое) решение по сравнению с комбинацией переходника для сварки встык и стандартного фланца (что является стандартным решением для труб с увеличенным диаметром более 2 размеров).

  Наиболее распространенными материалами для расширительных фланцев являются A105 (высокотемпературная углеродистая сталь), A350 (LTCS) и ASTM A182 (нержавеющая сталь и выше).
  Номинальные значения давления и размеры расширяющихся фланцев соответствуют спецификации ANSI/ASME B16.5 и доступны с выступающей или плоской поверхностью (RF, FF).




  Чертеж расширяющегося фланца ASME.



  ФЛАНЕЦ-РЕДУКТОР («РЕДУКТОР»)

  Фланец-переходник

  Фланцы-переходники, иначе называемые фланцами-переходниками, выполняют функцию, противоположную описанным выше расширительным фланцам, т. е. они используются для уменьшения проходного сечения трубопровода .

  Отверстие направляющей трубы можно безопасно уменьшить только на 1 или 2 размера (в противном случае необходимо использовать решение, основанное на сочетании переходника для стыковой сварки и стандартного фланца).

  Переходные фланцы доступны в большинстве размеров и материалов и обычно отсутствуют на складе.

  Переходные фланцы соответствуют тем же требованиям в отношении технических характеристик, размеров и сортов материала, что и расширительные фланцы.

  Последним типом кованого изделия, напоминающего по форме фланец, является так называемая очковая заглушка: хотя это и не фланец, а заглушка (или кольцевая прокладка или лопатка) используется между трубами для механической изоляции трубопровода и очень простым способом. Более подробная информация представлена ​​в другом разделе нашей Wiki для трубопроводов.

  ДРУГАЯ КЛАССИФИКАЦИЯ ФЛАНЦЕВ

  Форма является наиболее очевидным способом классификации различных типов фланцев. Однако существуют и другие способы классификации фланцев, а именно:

  • по марке материала
  • по типу поверхности фланца (выпуклая, плоская, кольцевое соединение, наружная и внутренняя резьба, шпунт и паз, соединение внахлестку)
  • по отделке фланца (гладкая , зубчатый, шток)
  • по размерам (номинальный размер и номинальное давление)

  Что такое фланец? (с изображением)

  `;

  Пол Скотт
  Дата последнего изменения: 18 августа 2022 г.

  Термин «фланец» описывает несколько конструктивных элементов, используемых для усиления, направления или соединения самых разных элементов. Примеры усиливающих фланцев включают выступы на стальных двутавровых балках, а одним из лучших примеров направляющего фланца является плоский вертикальный обод колеса поезда. Соединительные фланцы представлены обширным выбором механизмов соединения труб и цилиндров.

  Фланцы широко используются в различных отраслях промышленности. В основном это внутренние или внешние ребра или обода, они могут использоваться в качестве усиливающего элемента, направляющего или делительного элемента или в качестве метода соединения частей системы, таких как трубы, резервуары, клапаны и заглушки. Полки, отлитые как часть конструкционных стальных элементов, таких как, например, двутавровые и тавровые балки, представляют собой неотъемлемые элементы, которые придают жесткость и линейную прочность балкам. Если смотреть в поперечном сечении, горизонтальные верхняя и нижняя части балки представляют собой полочные элементы, усиливающие балку от изгибающих усилий.

  Направляющие фланцы

  обычно также отливают как цельные детали, лучшими примерами которых являются ободья крановых и железнодорожных колес. Эти колеса изготавливаются в виде горизонтально ориентированного цилиндрического несущего элемента с плоским вертикальным фланцем на одном конце. Вертикальный элемент действует как направляющая, предотвращающая чрезмерное боковое смещение, которое может привести к отрыву горизонтальной опорной поверхности колеса от рельсов. На обоих концах роликов также имеются направляющие фланцы для ориентации тросов крана и лебедки или буксирных тросов.

  Безусловно, одна из самых больших групп фланцев используется для соединения элементов системы или для добавления вспомогательного оборудования к трубопроводным системам. Эти соединения обычно можно увидеть на резервуарах, трубах и цилиндрах сосудов под давлением и обычно состоят из плоских круглых пластин на любом элементе, скрепленных болтами для образования непостоянного, непроницаемого для жидкости или газа соединения. Фланцы, устанавливаемые на общие детали системы, как правило, имеют одинаковый размер и одинаковое расположение монтажных отверстий. Вспомогательное оборудование, такое как клапаны, заглушки, манометры и питатели-дозаторы, имеет такие же фланцы, что позволяет быстро прикреплять и снимать их с системы.

  В некоторых соединительных фланцах для соединения используется комбинация методов клея и болтового крепления. Сантехнические фитинги, такие как фланцы для унитаза, являются хорошим примером таких типов фланцев. Эти варианты фланцев могут быть изготовлены исключительно из пластика, такого как АБС и ПВХ, или могут иметь комбинацию пластиковых и стальных деталей. В этих случаях пластиковая часть фланца прикрепляется к трубе из аналогичного материала с помощью подходящего клея, а стальные пластины используются для механического соединения деталей болтами.

  Что такое напольный фланец? (с изображением)

  `;

  Пол Скотт
  Дата последнего изменения: 18 августа 2022 г.

  Напольный фланец — это термин, который описывает арматуру, используемую в строительстве и сантехнике для крепления декоративных, конструкционных и сантехнических приборов. В случае строительных элементов полые фланцы обычно состоят из плоского диска с несколькими монтажными отверстиями и фигурным полым гнездом. Диск привинчивается к полу через монтажные отверстия, а колонна или стойка, поддерживаемая фланцем, фиксируется в гнезде. Фланцы напольных сантехнических приборов служат в качестве точек крепления унитазов, а также в качестве соединительного фитинга между выпускным отверстием сифона и канализационной трубой. Фланцы пола могут быть изготовлены из металла или пластика или их комбинации.

  Обычно используемый строительный и сантехнический фитинг, напольный фланец крепит столбы, колонны, балки и сантехнику к этажам зданий. Строительные фланцы обычно монтируются заподлицо с поверхностью пола, в то время как водопроводные фланцы проникают в пол, тем самым образуя точки крепления для санитарной арматуры и соединения между ними и системами грунтовых или канализационных труб. Фланцы строительных полов обеспечивают точки крепления к полу любого количества вертикальных элементов, включая поручни, флагштоки и фонарные столбы, декоративные колонны и несущие балки. Эти фланцы обычно состоят из цельных комбинаций фланца и раструба. В плоском фланце просверлено несколько монтажных отверстий, также можно просверлить гнездо для установки стопорных болтов.

  Эти фланцы фиксируются на деревянных или бетонных полах с помощью винтов, болтов или анкеров, которые проходят через монтажные отверстия фланцев. Стойка, которую поддерживает фланец, затем вставляется в гнездо и фиксируется на месте с помощью установочных винтов, болтов, клея или даже сварных швов. В случае балок из конструкционной стали фланец перекрытия может представлять собой не более чем плоскую квадратную металлическую пластину, приваренную к концу двутавровой балки, а затем прикрепленную болтами к бетонному полу. Гнезда на фланце строительного пола могут иметь форму, позволяющую поддерживать почти любой профиль стойки, наиболее распространенными типами являются круглые или квадратные профили.

  Сантехнический фланец для пола используется в качестве точки крепления и соединительного фитинга для унитазов. Также известный как фланец унитаза, он обычно состоит из цельной или модульной комбинации трубного фитинга / фланца, предназначенной для соединения сифона унитаза с канализационной трубой и обеспечения точек крепления унитаза. Существует широкий спектр материалов и отделок, используемых при изготовлении напольных фланцев. Большинство строительных фланцев изготавливаются из нержавеющей стали, латуни или чугуна и часто имеют декор, дополняющий декоративное покрытие и украшения. Фланцы сантехнического пола обычно изготавливаются из пластика АБС или ПВХ с частым включением металлических фланцевых элементов.

  Что такое стальной фланец?

  Фланец представляет собой кованое или литое кольцо из стали, предназначенное для механического соединения секций трубы или соединения трубы с сосудом под давлением, насосом, клапаном или любым другим элементом оборудования.

  ---

  Основы стальных фланцев

  Стальные фланцы обеспечивают легкий доступ для очистки, осмотра или модификации. Обычно они бывают круглой формы, но также могут быть квадратными и прямоугольными. Фланцы соединяются друг с другом с помощью болтов и присоединяются к системе трубопроводов с помощью сварки или резьбы и рассчитаны на определенные номинальные значения давления; 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов.

  Фланец может представлять собой пластину для закрытия или закрытия конца трубы. Это называется глухой фланец. Таким образом, фланцы считаются внутренними компонентами, которые используются для поддержки механических частей.



  Материалы

  Применение каждого материала фланца должно быть рассмотрено до заказа, это связано с структурной целостностью приложения, в котором будет использоваться фланец.



  Медные никелевые фланцы

  В настоящее время наиболее распространенными материалами для флангах являются:

  Углеродная сталь
  • ASTM A105/A266 GR. 2 (высокая температура углеродная сталь)
  • ASTM ASTM -FLANGES)
  • ASTM. до LF3 (фланцы из низкотемпературной углеродистой стали)
    • ASTM A694 Gr. F42/F52/F56/F60/F65 (фланцы из высокопрочной углеродистой стали для трубопроводов API 5L)

  Легированная сталь
    • ASTM A182 гр. F1/F2/F5/F9/F11 класс 2/F12 класс 2/F22 класс 3/F91 (фланцы из легированной стали)

  Нержавеющая/дуплексная сталь
    • ASTM A182 F304/304L, 316/316L , 321, 347, 348 (stainless steel flanges), 904/904L
    • ASTM A182 F51 (duplex flanges)/F53-F55 (superduplex flanges)

  Nickel Alloys / Superalloys
    • ASTM B166 UNS NO6600 (Инконель 600)
    • ASTM B564 UNS N06625 (Инконель 625)
  • ASTM B425 UNS-NO8800 (INCOLOY 800)
  • ASTM B564 UNS N08825 (INCOLOY 825)
  • ASTM B160 UNS N0200 (NICKEL 200)
  5855855855555555585555558558558558558558558558558558558558558558558558558558558558558558558558558558585585858589н. • ASTM B564 UNS N10276 (Hastelloy C-276)

  Titanium
  • ASTM B381 GR.2 (Titanium)

  Но также есть Flanges

  . Полипропилен и т. д.



  Размеры

  Фланцы одного стандарта могут быть либо плоскими (обычно из чугуна, ковкого чугуна), либо с выступом (обычно из литой стали и нержавеющей стали). Эти таблицы фланцев охватывают критические размеры фланцев, чтобы помочь определить, какой у вас стандарт.





  Критические размеры фланцев помогают определить стандарт



  Размер трубы – Трубные фланцы также имеют соответствующий размер трубы, как правило, в соответствии с принятыми стандартами.

  Внешний диаметр фланца (OD) – измеряется от внешнего края до противоположного внешнего края.

  Диаметр делительной окружности (PCD) – это диаметр, измеряемый от центра отверстия под болт до противоположного отверстия под болт.

  Толщина фланца – измеряет только толщину присоединяемого внешнего обода и не включает часть фланца, удерживающую трубу.

  Дизайн

  Производители способны для индивидуальных дизайнерских фланцев в соответствии с желаемым требованием, они могут включать, но не ограничиваются:

  • сварной шей. Weld
  • LAP SAINT
  • РАЗРЕШЕНИЯ
  • Слепая

  Наиболее распространенные типы фланцев

  .0003

  Нестандартные формы и размеры производятся многими производителями, а не только популярными. Различные фланцы могут включать детали механической обработки, такие как поверхности прокладок, детали облицовки, нестандартное сверление, скошенные и радиусные кромки, канавки для уплотнительных колец и выступающие или утопленные поверхности.



  Международные стандарты

  Несколько организаций и ассоциаций опубликовали спецификации, содержащие информацию о размерах, а также характеристики давления при различных температурах.



  DIN EN 1092-1

  Во многих странах Европейского союза (ЕС) в основном устанавливаются фланцы по DIN EN 1092-1 (фланец из кованой нержавеющей стали или стали).
  Этот стандарт очень похож на стандарт фланцев ASME. Стандарт EN 1092-1 включает фланец с резьбой в соответствии с IOS7.1 вместо NPT. Различные формы фланцев в соответствии с EN 1092-1 (Европейская норма Евронормы) указаны в названии фланца через тип. Различные типы фланцев имеют разные стандарты, некоторые из них следующие:



  Тип фланца	Стандарт EN	Стандарт DIN
  Глухой фланец	Тип 5	ДИН 2527
  Фланец с резьбой	Тип 12	DIN 2558, 2565 – 2569
  Фланец с приварной горловиной	Тип 11	DIN 2627 – 2638
  Плоский фланец	Тип 1	DIN 2573, 2578
  Фланец внахлест	Тип 2, 4	DIN 2641, 2622, 2655, 2656



  ASTM

  Спецификации ASTM регулируют утвержденное сырье, из которого могут быть изготовлены фланцы, и спецификации.

  Для фланцев из нержавеющей стали:

    • ASTM A.182 – Трубные фланцы и фитинги из кованой или катаной легированной стали для работы при высоких температурах



  СПЕЦИФИКАЦИИ ANSI И MSS

  Стандарты регулируют размеры и допуски, в соответствии с которыми изготавливаются фитинги:

    • ANSI B. 16.5 – Стальные трубные фланцы и фланцевые фитинги (номинальный диаметр от ½ дюйма до 29 24 дюймов95) • MSS SP.6 — Облицовки фланцев
  • MSS SP.25 — Маркировка фланцев
  • MSS SP.39 — Болты и гайки для фланцев
  • MSS SP.44 — Фланцы для трубопроводов большого диаметра. (диаметр более 24 дюймов)
    • API-605 – Фланцы большого диаметра для использования в нефтяной промышленности. (Более 24 дюйма диаг.)

  ANSI B16.5 / ASME B16.47


  ASME

  Код ASME не является стандартным. расчет размеров всех фланцев сосудов под давлением.

  Нижеследующее не является спецификацией фланца, но влияет на изготовление фланца из кованой стали:

  • ANSI B. 31.10 — Код для трубопровода давления
  • ANSI B. 31,3 — трубопровод нефтеперерабатывающих трубопроводов
  • ANSI B.
  • ANSI B. 31.7 — Трубопроводы атомной энергетики
  • ANSI B. 31.8 — Трубопроводы для транспортировки и распределения газа
  • ANSI B. 36.10 — Стандарт для труб из кованой стали


  398 ANSI B. 36.19 – Стандарт для труб из нержавеющей стали
    • ANSI B. 16.10 – Размеры клапана с торца и торца
    • ANSI B. 16.11 – Кованые фитинги с приварной муфтой и резьбой



  3

  3

  3

  3

  3

  3 информацию о статье или вы хотите поделиться с нами своим мнением, свяжитесь с нами по *защищенной электронной почте*.

  Обратите внимание, что вас могут заинтересовать другие опубликованные нами статьи о продуктах:

    • Что такое ковка стали?

    • История стальной ковки

    • Ковка в открытых и закрытых штампах – в чем разница?



  Запросить предложение



  ---

  We are Steel Available, онлайн-платформа для управления взаимоотношениями с поставщиками и подбора поставщиков, объединяющая поставщиков и покупателей из тяжелой промышленности. Мы разрабатываем первую экосистему в тяжелой промышленности, которая позволит клиентам эффективно управлять цепочками поставок и автоматизировать их с помощью веб-инструментов и сервисов. Наша цель — снизить скрытые риски в цепочках создания стоимости, предоставляя важную информацию, от соблюдения требований до обеспечения качества, создавая ценность для всех заинтересованных сторон.

  Чтобы получить дополнительную информацию, загрузите нашу брошюру.

  Список литературы

  Трубные фланцы и тип фланцевых промышленности — LinkedIn

  Краткая история плоских фланцев — Intertubi

  Типы труб, используемые в трубопроводных системах. Справочник – Ulma

  Подробный обзор 6 различных типов фланцев – World Wide Metric Blog

  Распространенные типы фланцев – Guenther Supply Inc.

  Типы фланцев — HardHat Engineer

  Определение и описание фланцев, типы фланцев — Wermac

  Определение и описание фланцев — Что такое фланец? -Wermac

  Кованые фланцы-All Metals & Forge Group

  Фланцевые материалы-Труп онлайн

  Диаграмма размера фланца

  Значок телефона 1-844-867-9890

  Проверьте свой страховой набор

  TOGGLE

  . Поиск

  Меню

  Account

  Что такое фланец молокоотсоса?

  Фланец молокоотсоса, также известный как нагрудник, представляет собой пластиковую деталь, которая надевается непосредственно на сосок, образуя уплотнение вокруг ареолы. Это создает вакуумное уплотнение, которое мягко втягивает ваш сосок во фланцевый туннель для извлечения молока.

  Неправильный размер фланца может повлиять на выработку молока и привести к болезненности или закупорке молочных протоков. Леа ДеШей, IBCLC, объясняет, что часто, когда у матерей возникают проблемы с всасыванием молокоотсосом, на самом деле это связано с тем, что им нужен другой размер фланца. Правильный контакт с соском и тканью молочной железы невероятно важен для адекватного сосания и производства молока.

  Для тех, кто впервые сцеживает молоко, посещение специалиста по грудному вскармливанию может помочь определить правильный размер фланца для вашего размера соска, а также плотность и полноту ареолы, что может иметь большое значение в вашем опыте сцеживания.

  Как подобрать правильный размер фланца

  1. Используйте измерительную ленту, чтобы определить диаметр вашего соска. Размер фланца многих насосов составляет около 24 мм, но вам может потребоваться выбрать фланец меньшего или большего размера в зависимости от ваших размеров.

  2. Сравните диаметр вашей соски с доступными параметрами.

  Примечание. Ключевым элементом правильного измерения является НЕ качать перед измерением. Накачивание может создать завышенное измерение соска.

  Руководство по размерам фланцев сосков

  Существует пять размеров фланцев основных помп (но имейте в виду, что не все из них предлагаются с каждым молокоотсосом, поэтому обязательно ознакомьтесь с руководством, чтобы узнать, что входит в комплект поставки помпы). Кроме того, обязательно измерьте обе груди, если вам нужны два разных размера. Самый удобный и эффективный фланец находится в пределах 2-3 мм от фактического размера ниппеля.

  Тест COMFY

  Используйте аббревиатуру COMFY, чтобы определить размер фланца. Этот термин был специально разработан, чтобы помочь мамам запомнить 5 основных правил выбора размера нагрудника.

  C – Центральные соски за фланцевым отверстием

  В целом сосок должен входить и выходить из туннеля без покраснения или боли. В противном случае ваш фланец может оказаться слишком маленьким.

  O – В туннель следует втягивать лишь небольшую часть ткани ареолы

  Если ваш сосок может свободно двигаться в туннеле, вы можете заметить, что часть ареолы втягивается в туннель при каждом цикле сцеживания. Если нет движения ареолы, ваш фланец может быть слишком маленьким. Если есть слишком много движения, это может быть слишком большим.

  M – Движения вашей груди мягкие и ритмичные

  Движения вашей груди должны быть мягкими при каждом цикле сцеживания, точно так же, как ваш сосок. Это указывает на то, что ваша грудь получает надлежащую стимуляцию для сцеживания грудного молока.

  F – Вы чувствуете себя комфортно Сцеживание груди

  Молокоотсос не должен причинять дискомфорт или вызывать боль и чувствительность. Дискомфорт может быть вызван неправильным размером фланца насоса.

  Y – обеспечивает хорошо дренированную грудь

  После каждого сцеживания ваша грудь должна быть мягкой и легкой.


  Во время грудного вскармливания и сцеживания форма и размер груди и соска могут измениться. Если вы начинаете чувствовать какой-либо дискомфорт или боль при сцеживании, проверьте посадку или нагрудник/фланец. Из-за изменения формы или размера вашей груди/соска воронка больше не подходит должным образом. Вам следует обратиться к консультанту по грудному вскармливанию, сертифицированному Международным советом, для оценки подгонки нагрудника/фланеца. Кроме того, узнайте у производителя вашего молокоотсоса информацию о доступных размерах нагрудника и фланца.

  — Georganna Cogburn —
  MSHE, RD, LDN, IBCLC, RLC

  Изменится ли размер моего фланца?

  Возможно! Ваша грудь может измениться между третьим триместром и после родов. Кроме того, ваша грудь может измениться во время сцеживания, поэтому важно регулярно проверять размер фланца.

  Поскольку для сцеживания молока важен правильный размер нагрудника, а поддержание его в порядке обеспечивает эффективность молокоотсоса, вы можете получить право на приобретение новых принадлежностей для молокоотсоса по страховке. Когда вы получаете товары для пополнения запасов, вы можете изменить размер фланца, чтобы обеспечить правильную посадку.
