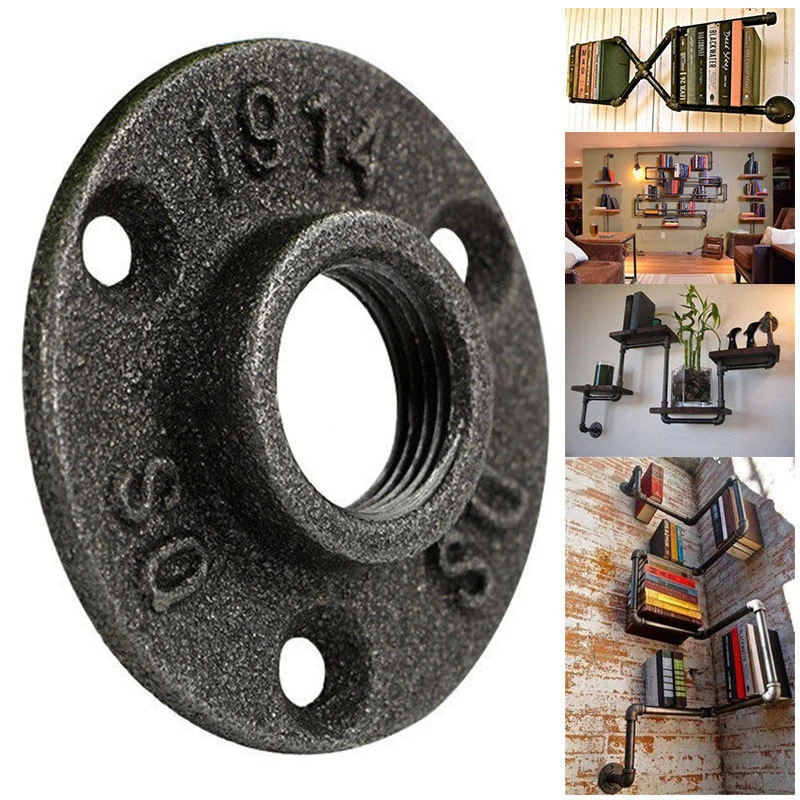

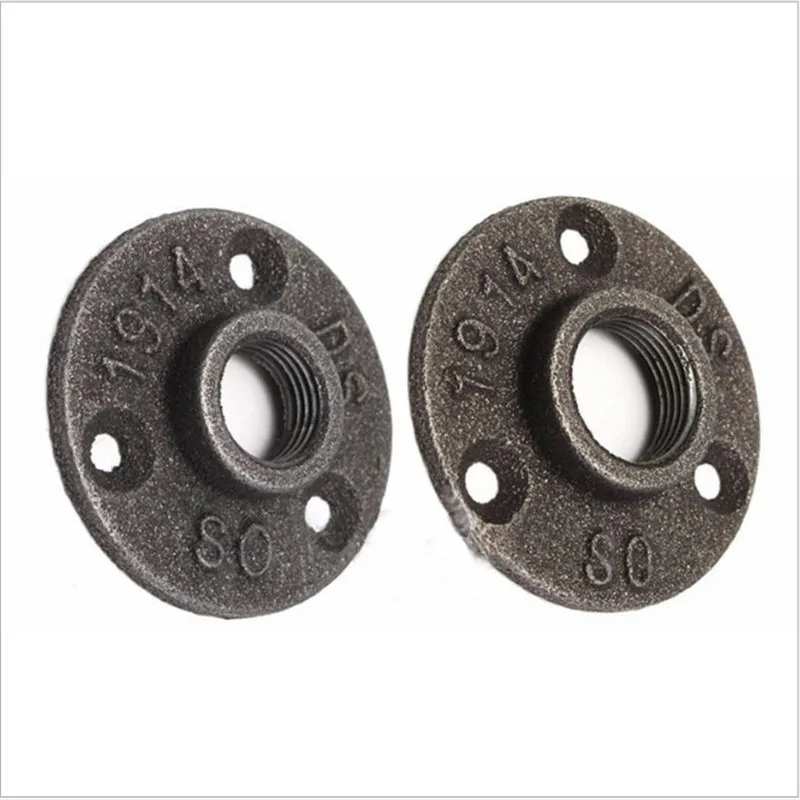

Что такое фланец пола?
Фланец пола — это термин, который описывает фитинг, используемый в строительной и сантехнической промышленности для крепления декоративных, конструкционных и санитарных приспособлений. В случае конструкционных элементов напольные фланцы, как правило, состоят из плоского диска, снабженного несколькими крепежными отверстиями, и изогнутого полого гнезда. Диск прикручивается или крепится болтами к полу через монтажные отверстия, а колонна или стойка, поддерживаемая фланцем, фиксируется в гнезде. Фланцы пола санитарного приспособления служат точками крепления для туалетов, а также соединительным штуцером между выходным отверстием ловушки и грунтовой трубой.
Фланцы пола могут быть изготовлены из металла или пластика или их комбинации.
Широко используемый строительный и водопроводный фитинг, фланец пола прикрепляет столбы, колонны, балки и сантехнику к полам зданий. Строительные фланцы обычно монтируются заподлицо на поверхности пола, в то время как сантехнические фланцы проникают в пол, тем самым образуя точки крепления для санитарных фитингов и соединений между ними и системами трубопроводов грунтовых или сточных вод. Фланцы конструкции пола обеспечивают точки крепления к полу для любого количества вертикальных элементов, включая поручни, флажные и световые столбы, декоративные колонны и несущие балки. Эти фланцы обычно состоят из комбинации цельных фланцев и муфт Плоский фланец просверлен с несколькими монтажными отверстиями, а также может быть просверлено гнездо для установки стопорных болтов.
Эти фланцы фиксируются на деревянных или бетонных полах с помощью винтов, болтов или анкеров, которые проходят через отверстия для крепления фланцев.
Стойка, которую поддерживает фланец, затем вставляется в гнездо и фиксируется на месте с помощью установочных винтов, болтов, клея или даже сварных швов. В случае балок из конструкционной стали фланец пола может быть не более чем плоской квадратной металлической пластиной, приваренной к концу балки, а затем прикрепленной болтами к бетонному полу. Розетки на строительном фланце пола могут иметь форму, поддерживающую практически любой профиль в вертикальном положении, наиболее распространенными типами являются круглые или квадратные профили.
Фланец водопроводного пола используется в качестве точки крепления и соединительного фитинга для туалетов. Также известный как закрытый фланец, он, как правило, состоит из цельной или модульной комбинации фитинг / фланец трубы, предназначенной для соединения унитазной ловушки с линией грунтовой трубы и обеспечения точек крепления унитаза. Существует широкий спектр материалов и отделок, используемых при строительстве фланцев пола. Большинство строительных фланцев изготавливаются из нержавеющей стали, латуни или чугуна и часто отделываются декоративными покрытиями и украшениями.
Фланцы водопроводного пола обычно изготавливаются из АБС или ПВХ пластика с частым включением металлических фланцевых элементов.
ДРУГИЕ ЯЗЫКИ
DRAZICE TPK 150-8 Нагревательный фланец с керамическими элементами Руководство пользователя
DRAZICE TPK 150-8 Нагревательный фланец с керамическими элементами Руководство пользователя
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД УСТАНОВКОЙ ВОДОНАГРЕВАТЕЛЯ!
Уважаемый клиент,
Производственный кооператив ООО «Дражице — Машинный завод» благодарит вас за решение использовать продукцию нашей торговой марки.
Продукт не предназначен для контроля со стороны
a) люди (включая детей) с ограниченными физическими, чувственными или умственными способностями, или
b) людьми с недостаточными знаниями и опытом, если только они не находятся под надзором ответственного лица или если они не получили надлежащих указаний от такого ответственного лица.
Производитель оставляет за собой право на внесение технических изменений в продукт. Изделие рассчитано на постоянный контакт с питьевой водой.
Рекомендуется использовать в помещениях с температурой воздуха от +2 ° C до +45 ° C и относительной влажностью до 80%.
Надежность и безопасность продукта подтверждена испытаниями, проведенными Институтом инженерных испытаний в Брно.
Сделано в Чехии.
Значение пиктограмм, используемых в Руководстве
Важная информация для пользователей обогревателя.
Соблюдение рекомендаций производителя служит для обеспечения бесперебойной работы и длительного срока службы изделия.
Внимание! Важное замечание, которое необходимо соблюдать
ИСПОЛЬЗОВАНИЕ
Нагревательные фланцы серии ТПК предназначены в качестве основных нагревательных устройств для электронагревателей из ДЗД типа OKCE S в качестве вторичных нагревательных устройств для OKC NTR (R) / BP, OKC NTR / HP, OKC NTRR / HP / SOL и накопительных баков отопления, солнечных батарей.
и другие системы. Нагревательный фланец может использоваться для нагрева воды и в других помещениях при соблюдении инструкций по установке. По своей конструкции они предназначены только для нагрева воды до давления в резервуаре 1 МПа и температуры 110 ° C.
ОПИСАНИЕ
Нагревательный фланец представляет собой эмалированный сварной шов фланца и колодца. ТПК оборудован термостатом и предохранителем с внешним управлением и соответствующей электроустановкой. Электропроводка находится под пластиковой крышкой.
ТПК 150 — 8
ТПК 168 — 8
ТПК 210 — 12
ТПК 210 — 12
- Пластиковый кожух электроустановки
- Нагревательный фланец
- Прокладка
- Керамический элемент
FUNCTION
После установки температуры нагрева в диапазоне от 5 °C до 74 °C встроенный ПТК не требует обслуживания. Термостат активирует нагревательные элементы и после достижения заданной температуры выключается. Работа элемента индицируется горящим контрольным светом lampс.
Если термостат выходит из строя, предохранитель отключает питание при достижении температуры 95 °C. Плавкий предохранитель является необратимым, т. е. его необходимо включить после устранения отказа.
АДВАНTAGES ИСПОЛЬЗОВАНИЯ
- Нагревательный фланец с элементами в стальных колодцах более устойчив в водах, богатых кальцием, с повышенным образованием накипи.
- Размещение элементов в стальных колодцах увеличивает срок службы бака нагревателя. Электрический потенциал лучше сохраняется на соответствующих значениях.
- При выходе элемента из строя его можно заменить, не сливая воду из бака.
СОХРАНЕНИЕ ЭНЕРГИИ
Особенно экономична низкая температура воды в водонагревателе. Следовательно, температуру следует устанавливать в соответствии с предполагаемым потреблением горячей воды, а не выше. Это помогает экономить электроэнергию и предотвращает образование известкового налета.
ЭКСПЛУАТАЦИЯ И НАСТРОЙКА ТЕМПЕРАТУРЫ
Температуру воды в нагревателе можно регулировать по мере необходимости с помощью термостата, непрерывно или в три этапа, как указано.
Это позволяет осуществлять экономичную работу. Для установки температуры используются 3 основных обозначенных символа:
- защита аккумулятора от замерзания
- Прибл. 60 ° C, горячая вода — для предотвращения ожогов рекомендуется установка этой степени, поскольку это экономичная операция с минимальными потерями энергии и минимальным образованием накипи.
- максимум, ок. 74 ° C, горячая вода
Внимание: Когда колесо термостата находится в крайнем левом положении, это не нулевое положение, и нагрев не выключен.
Во время работы в дневном режиме термостат не должен быть настроен на температуру выше 60 ° C.
ПРЕДПОСЫЛКИ ДЛЯ ЭКСПЛУАТАЦИИ
Подключение электрического фланцевого блока должно соответствовать данным на табличке (рабочее давление, время нагрева, электрическая мощность).tagд). Подключение к электрике должно производиться согласно схеме на внутренней стороне защитной крышки для конкретных типов фланцев.
Помимо правил по электричеству, необходимо соблюдать условия местных распределительных и водопроводных станций, а также условия монтажа и эксплуатации.
Если вода действительно жесткая, мы рекомендуем установить фильтры для очистки воды, предотвращающие образование накипи.
Эти нагревательные элементы подходят для эмалированных аккумуляторов, резервуаров с двойным корпусом или аккумуляторов, покрытых пластиком или цинком; они также подходят для ребристых теплообменников. Сочетание с хромоникелевыми резервуарами проблематично и поэтому не рекомендуется. Все элементы подходят для нагрева питьевой и нагревающей воды с рабочим давлением в пределах 10 бар.
ИНСТРУКЦИЯ ПО МОНТАЖУ И БЕЗОПАСНОСТИ
ОСНОВНЫЕ ИНСТРУКЦИИВо время работы и нагревательный элемент, и анодный стержень должны находиться под водой. Нельзя препятствовать необходимому тепловому потоку нагретой воды. Нагревательный элемент оборудован предохранителем, предотвращающим дальнейший нагрев воды при максимальной температуре примерно 95 ° C. Поэтому необходимо выбрать подходящие соединительные элементы (трубопроводы, комбинацию предохранительных клапанов), которые в случае неисправности термостата выдерживают максимальную температуру 110 ° C.
Как сборка, так и установка должны выполняться только уполномоченными лицами.
Положение установки элементов серии ТПК Правильное
дефектный
Слишком длинный фланец приварен слишком высоко. Защитная гильза под нагревательным элементом.
Обод фланца не должен превышать 130 мм, чтобы датчик температуры и элемент достаточно глубоко проникали в резервуар. Правильное положение встроенного элемента обеспечивает равномерный нагрев содержимого бака. Перед фланцем необходимо оставить свободное пространство в зависимости от длины элемента для сборки. Наличие накипи снижает функциональность; поэтому необходимо, особенно с жесткой водой, принять следующие меры: выбрать правильный температурный режим; установить устройство, снижающее жесткость воды; регулярное удаление накипи отопителя.
ТПК – ДИВИЗИОН
ТПК 150 — 8 / 2.2 кВт
Используется с:
OKC 300 НТР/л.с.
OKC 400 НТР/л.с.
OKC 500 НТР/л.
с.
OKC 400 NTRR/HP/SOL
OKC 500 NTRR/HP/SOL
ТПК 168 — 8 / 2.2 кВт
Используется с:
OKC 160 НТР/ВР
OKC 200 НТР(Р)/ВР
OKC 250 НТР(Р)/ВР
ТПК 210 — 12 / 2.2 кВт
Используется с:
ОКСЕ 160 С
ОКСЕ 200 С
ОКСЕ 250 С
ОКСЕ 300 С
ОКСЕ 400 С
ОКСЕ 500 С
OKC 300 НТР(Р)/ВР
OKC 400 НТР(Р)/ВР
OKC 500 НТР(Р)/ВР
Баки НАД и НАДО с фланцем 210 мм.
ТПК 210 — 12 / 3-6 кВт
ТПК 210 — 12 / 5-9 кВт
ТПК 210 — 12 / 12 кВт
ТПК 210-12/5-9 кВ и ТПК 210-12/12 кВ не монтируются.
Используется с:
ОКСЕ 160 С
ОКСЕ 200 С
ОКСЕ 250 С
ОКСЕ 300 С
ОКСЕ 400 С
ОКСЕ 500 С
OKC 300 NTR(R)/BP *
OKC 400 NTR(R)/BP *
OKC 500 NTR(R)/BP *
НАГРЕВАТЕЛЬНЫЙ БЛОК В СБОРЕ
Помимо правил установки, необходимо соблюдать условия подключения, установленные местными распределительными и водопроводными станциями:
- Снимите защитную крышку (позиция 1).
- В варианте ТПК 168-8 требуется надеть уплотнения на винты, установить фланец нагрева (позиция 2) и закрутить винты во фланец над баками (момент затяжки 15 Нм). Вариант ТПК 210-12 требует ввинтить 3 вспомогательных стержня с резьбой М12х50 равномерно по периферии в 3 отверстия с резьбой. Установите уплотнение и установите нагревательный фланец (позиция 2). Затем вверните оставшиеся 9 винтов М12х30 и закрепите крестовиной (момент 15 Нм). Затем открутите резьбовые стержни и замените их оставшимися 3 винтами М12х30 и закрепите (момент затяжки 15 Нм).
- Выполните электрическое подключение по схеме (см. пункт 8.5). Внимание – не забудьте подключить защитный провод. Для фланцев с выбираемой мощностью соедините клеммные колодки с требуемой мощностью.
- Наденьте защитный кожух и регулятор термостата. Закройте зазор между кожухом обогревателя и ограждением фланца с помощью прилагаемого проfile.
- Ввод в эксплуатацию возможен только при заполнении бака водой.
Монтаж нагревательного элемента и его ввод в эксплуатацию может быть выполнен только специалистом, который берет на себя ответственность за правильную установку и оборудование.
Пространство перед электронагревателем, равное монтажной длине + 50 мм, необходимо оставить свободным для установки и т. Д.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Электрическое подключение должно быть выполнено на основе прилагаемой схемы. Схема находится внутри пластиковой крышки фланца нагрева и относится к конкретному типу!
Сеть voltagе надо уважать!
Все металлические части аккумулятора должны соответствовать действующим правилам защиты.
Главный выключатель должен иметь многополюсный переключатель с расстоянием между контактами не менее 3 мм. Все выключатели должны быть подключены к автоматическим выключателям. Питающий кабель должен быть подведен в зону подключения через уплотнительную втулку и защищен от смещения, скручивания и вырывания с помощью зажима.amp.
Схема подключения
Нагревательный блок 2.2 кВт
Внимание! Заводское подключение изменять нельзя!
Нагревательный блок 3-6 кВт и 5-9 кВт
Внимание! Заводское подключение изменять нельзя!
Тепловой агрегат 3-6 кВт позволяет использовать 4 типа подключения, а отопительный агрегат 5-9 кВт 3 типа подключения в зависимости от требуемой мощности с учетом нагревательного бака и возможности подключения к электросети на месте.
Для достижения выбранной мощности нагревателя подключите входной проводник к клеммной колодке L1, L2, L3 и N и соедините клеммы на клеммной колодке 1-10 согласно приведенным ниже схемам:
Схема подключения
ТПК 3-6 кВт
Р=1кВт
Схема подключения
ТПК 5-9кВт
Р=1кВт
Нагревательный блок 12 кВт
Внимание! Заводское подключение изменять нельзя!
ВВОД В ЭКСПЛУАТАЦИЮ
Перед подключением электрической части гидроаккумулятор необходимо заполнить водой. Во время измерения вода должна капать с предохранительного клапана.
Внимание: И труба выхода горячей воды, и детали предохранительной арматуры могут быть горячими.
После нагрева заданная температура потребляемой воды должна примерно соответствовать температуре, показанной на градуснике.
ОСМОТР, УХОД, ОБСЛУЖИВАНИЕ
Вода с высоким содержанием кальция требует удаления накипи и отложений кальция через один или два года, что выполняется квалифицированным работником.
Очистка может осуществляться через фланцевое отверстие; при сборке необходимо использовать новое уплотнение.
Аккумуляторные емкости с особой эмалью не должны контактировать с растворителями накипи или известковым насосом. В конце концов, емкость необходимо тщательно промыть; его повторный нагрев должен соответствовать методу первоначальной эксплуатации.
Во время технического обслуживания нельзя повредить или удалить защитное соединение всех металлических (токопроводящих) частей нагревателя. Для очистки нельзя использовать ни механические средства, вызывающие истирание, ни разбавители для краски (нитро, трихолор и т. Д.). Лучше всего использовать влажную ткань с парой капель нейтрального чистящего средства.
НЕИСПРАВНОСТИ
Не пытайтесь самостоятельно устранить неисправность. Обратитесь за помощью к специалисту или сервисной службе. Чтобы устранить дефект, специалисту не потребуется много времени. При записи на ремонт укажите тип и серийный номер, который вы найдете на табличке характеристик вашего нагревательного элемента.
| дефект | Ошибка | ||
| 1 | Вода в баке холодная | Светодиод горит |
|
| 2 | Вода в баке недостаточно теплая | Светодиод горит |
|
| 3 | Вода в баке холодная | светодиод не горит |
|
| 4 | Вода в баке не соответствует установленной температуре | Светодиод горит |
|
Примечание: Каждый нагревательный элемент состоит из двух или более змеевиков, соединенных параллельно.
Элемент работает, но на более низком выходе.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Диаметр окружности шнека 150 мм – ТПК 150 — 8 / 2.2 кВт
- Диаметр окружности шнека 168 мм – ТПК 168 — 8 / 2.2 кВт
- Диаметр окружности шнека 210 мм – ТПК 210 – 12/2.2 кВт; ТПК 210 – 12/3-6 кВт
ТПК 210 – 12/5-9 кВт; ТПК 210 – 12/ 12 кВт
Диапазон настроек термостата: плавная настройка от 5 ° C до прибл. 74 ° С. Прокладка прилагается.
| Тип | Мощность [кВт] | Подключения | Рекомендуемый выключатель [A] | Длина наращивания [мм] |
| ТПК 150 — 8 / 2.2 кВт | 2,2 | 1 PE – N AC 230 В / 50 Гц | 16 | 400 |
| ТПК 168 — 8 / 2.2 кВт | 2,2 | 1 PE – N AC 230 В / 50 Гц | 16 | 400 |
| ТПК 210 — 12 / 2.2 кВт | 2,2 | 1 PE – N AC 230 В / 50 Гц | 16 | 440 |
| ТПК 210 — 12 / 3-6 кВт | 3 — 4 — 6 | 1 PE – N AC 230 В / 50 Гц 3 PE – N AC 400 В / 50 Гц | 20 3x 16 | 440 |
| ТПК 210 — 12 / 5-9 кВт | 5 — 7 — 9 | 3 PE – N AC 400 В / 50 Гц | 3x 20 | 550 |
| ТПК 210 – 12/12кВт | 12 | 3 PE – N AC 400 В / 50 Гц | 3x 25 | 550 |
Время нагрева нагревательного фланца
ТПК 150 — 8 / 2. 2 кВт | ТПК 168 — 8 / 2.2 кВт | ТПК 210 — 12 / 2.2 кВт | ТПК 210 — 12 / 3 кВт | ТПК 210 — 12 / 4 кВт | ТПК 210 — 12 / 5 кВт | ТПК 210 — 12 / 6 кВт | ТПК 210 — 12 / 7 кВт | ТПК 210 — 12 / 9 кВт | ТПК 210 — 12 / 12 кВт | |
| ОКСЕ 160 С | – | – | 4 | 3 | 2 | – | 1.5 | – | – | – |
| ОКСЕ 200 С | – | – | 5 | 4 | 3 | – | 2 | – | – | – |
| ОКСЕ 250 С | – | – | 6 | 4.5 | 3.5 | – | 2 | – | – | – |
| ОКСЕ 300 С | – | – | 7.5 | 5.5 | 4 | 3 | 2.5 | 2.5 | 2 | 1.5 |
| ОКСЕ 400 С | – | – | 9. 5 | 7 | 5 | 4 | 3.5 | 3 | 2.5 | 1.5 |
| ОКСЕ 500 С | – | – | 11.5 | 8 | 6 | 5 | 4 | 3.5 | 2.5 | 2 |
| ОКСЕ 750 С | – | – | 18 | 13.5 | 10 | 8 | 6.5 | 5.5 | 4.5 | 3.5 |
| ОКСЕ 1000 С | – | – | 23.5 | 17 | 13 | 10.5 | 8.5 | 7.5 | 5.5 | 4.5 |
| OKC 160 НТР/ВР | – | 3.5 | – | – | – | – | – | – | – | – |
| OKC 200 НТР/ВР | – | 5 | – | – | – | – | – | – | – | – |
| OKC 200 НТРР/ВР | – | 5 | – | – | – | – | – | – | – | – |
| OKC 250 НТР/ВР | – | 6 | – | – | – | – | – | – | – | – |
| OKC 250 НТРР/ВР | – | 5. 5 | – | – | – | – | – | – | – | – |
| OKC 300 НТР/ВР | – | – | 7 | 5 | 4 | – | 2.5 | – | – | – |
| OKC 300 НТРР/ВР | – | – | 7 | 5 | 4 | – | 2.5 | – | – | – |
| OKC 400 НТР/ВР | – | – | 9 | 6.5 | 5 | – | 3.5 | – | – | – |
| OKC 400 НТРР/ВР | – | – | 9 | 6.5 | 5 | – | 3 | – | – | – |
| OKC 500 НТР/ВР | – | – | 11 | 8 | 6 | 5 | 4 | – | – | – |
| OKC 500 НТРР/ВР | – | – | 10.5 | 7.5 | 6 | 4.5 | 4 | – | – | – |
| OKC 750 НТР/ВР | – | – | 17.5 | 13 | 9.5 | 8 | 6. 5 | 5.5 | 4.5 | 3 |
| OKC 750 НТРР/ВР | – | – | 17 | 12.5 | 9.5 | 7.5 | 6.5 | 5.5 | 4 | 3 |
| OKC 1000 НТР/ВР | – | – | 23 | 16.5 | 12.5 | 10 | 8.5 | 7 | 5.5 | 4 |
| OKC 1000 НТРР/ВР | – | – | 22.5 | 16.5 | 12.5 | 10 | 8 | 7 | 5.5 | 4 |
| OKC 300 НТР/л.с. | 7 | – | – | – | – | – | – | – | – | – |
| OKC 400 НТР/л.с. | 8.5 | – | – | – | – | – | – | – | – | – |
| OKC 500 НТР/л.с. | 11.5 | – | – | – | – | – | – | – | – | – |
| OKC 750 НТР/л.с. | – | – | 17 | 12.5 | 9.5 | 7.5 | 6.5 | 5. 5 | 4 | 3 |
| OKC 1000 НТР/л.с. | – | – | 22.5 | 16.5 | 12.5 | 10 | 8 | 7 | 5.5 | 4 |
| OKC 400 NTRR/HP/SOL | 8.5 | – | – | – | – | – | – | – | – | – |
| OKC 500 NTRR/HP/SOL | 11.5 | – | – | – | – | – | – | – | – | – |
ВАЖНЫЕ УВЕДОМЛЕНИЯ
Следующие случаи не дают Заказчику права воспользоваться правом ненадлежащего исполнения:
- повреждения, вызванные работой всухую
- повреждения, вызванные отложениями известкового налета
- повреждения, вызванные химическими или электрохимическими воздействиями
- урон из-за неправильного voltage, удар молнии или voltagе скачки
СПИСОК ЗАПАСНЫХ ЧАСТЕЙ
- Крышка корпуса
- Прокладка
- Керамический элемент 2.2 кВт для однофазного подключения
- Керамический элемент 3 кВт для однофазного подключения
- Керамический элемент 2 кВт, 3 кВт и 4 кВт для трехфазного подключения
- Термостат
- Контрольный свет
- Ручка термостата
- Набор болтов
Подробнее о https://www.
dzd.cz/en
УТИЛИЗАЦИЯ УПАКОВОЧНОГО МАТЕРИАЛА И НЕФУНКЦИОНАЛЬНОГО ИЗДЕЛИЯ
Плата за услуги по возврату и восстановлению упаковочного материала была уплачена за упаковку, в которой был доставлен товар. Плата за услуги была уплачена в соответствии с Законом № 477/2001 Coll. С поправками в EKO-KOM as. Номер клиента компании — F06020274. Отнесите упаковки резервуаров для воды на место для утилизации отходов, определенное муниципалитетом. После завершения работы разберите и переместите выброшенный и вышедший из строя обогреватель в центр переработки отходов (сборную площадку) или обратитесь к производителю.
Телефон: +420 /326 370 990
Факс: +420 / 326 370 980
Эл. адрес: [электронная почта защищена]
Webсайт: www.dzd.cz
Документы / Ресурсы
Связанные руководства / ресурсы
Фланцы плоские стальные ГОСТ 33259-2015 (ГОСТ 12820-80)
Фланцы стальные плоские, воротниковые, приварные, глухие, под гидрант.
Всегда в наличии. Звоните! Забирайте!
Плоские фланцы имеют вид плоских дисков или колец, изготовленных из стали и имеющих специальные отверстия для соединения болтами или шпильками.
Фланцы являются сборно-разборным соединением.
Приварной фланец имеет диаметр внутреннего отверстия несколько больше, чем наружный диаметр трубы. Это обеспечивает простой и надежный монтаж при его сварке со стальной трубой. При этом крайне важно обеспечить соосность фланцев между собой, поскольку в противном случае, есть вероятность разгерметизации соединения.
Герметичность фланцевого соединения обеспечивается за счет установки фланцевой прокладки.
Компания «СОЮЗ» осуществляет поставку:
- Фланцы глухие;
- фланец воротниковый;
- расточенные для полиэтиленовых труб DN 15-1200 мм.
Вся продукция сертифицирована и проходит входной контроль качества.
Общая характеристика стальных приварных фланцев ГОСТ 12820-80:
Материал изделия: сталь 20, 09Г2С, 12Х18Р10Т
Среда: вода, пар, неаргрессивные жидкости
Тип соединения: сварка
Максимальная температура: 300°С
Нормативный документ: ГОСТ 12820-80
Область применения: для соединения трубопроводов, арматуры, резервуаров.
D— диаметр наружный,
D1 — межосевое расстояние крепежных отверстий,
D2 — диаметр прижимной поверхности,
dв — внутренний диаметр,
b — толщина фланца,
h — высота прижимной поверхности,
n отв. d — количество крепежных отверстий, диаметр крепежных отверстий
Размеры плоских приварных фланцев по ГОСТ| Dу, мм | D, мм | D1, мм | dв, мм | b, мм | d, мм | кол-во отв. n, шт | масса, кг |
| PN=1,0 МПа (10кг/см2) | |||||||
| 15 | 95 | 65 | 19 | 10 | 14 | 4 | 0,51 |
| 20 | 105 | 75 | 26 | 12 | 14 | 4 | 0,74 |
| 25 | 115 | 85 | 33 | 12 | 14 | 4 | 0,89 |
| 32 | 135 | 100 | 39 | 14 | 18 | 4 | 1,40 |
| 40 | 145 | 110 | 46 | 15 | 18 | 4 | 1,71 |
| 50 | 160 | 125 | 59 | 15 | 18 | 4 | 2,06 |
| 65 | 180 | 145 | 78 | 17 | 18 | 4 | 2,08 |
| 80 | 195 | 160 | 91 | 17 | 18 | 4 | 3,19 |
| 100 | 215 | 180 | 110 | 19 | 18 | 8 | 3,96 |
| 125 | 245 | 210 | 135 | 21 | 18 | 8 | 5,40 |
| 150 | 280 | 240 | 161 | 21 | 22 | 8 | 6,62 |
| 200 | 335 | 295 | 222 | 21 | 22 | 8 | 8,05 |
| 250 | 390 | 350 | 273 | 23 | 22 | 12 | 10,65 |
| 300 | 440 | 400 | 325 | 24 | 22 | 12 | 12,90 |
| 350 | 500 | 460 | 377 | 24 | 22 | 16 | 15,85 |
| 400 | 565 | 515 | 426 | 26 | 26 | 16 | 21,56 |
| 500 | 670 | 620 | 530 | 28 | 26 | 20 | 27,70 |
| 600 | 780 | 725 | 630 | 31 | 30 | 20 | 39,40 |
| 800 | 1010 | 950 | 820 | 37 | 33 | 24 | 79,16 |
| 1000 | 1220 | 1160 | 1020 | 43 | 33 | 28 | 118,43 |
| 1200 | 1455 | 1380 | 1220 | 51 | 39 | 32 | 197,44 |
| PN=1,6 МПа (16кг/см2) | |||||||
| 15 | 95 | 65 | 19 | 12 | 14 | 4 | 0,61 |
| 20 | 105 | 75 | 26 | 14 | 14 | 4 | 0,86 |
| 25 | 115 | 85 | 33 | 16 | 14 | 4 | 1,17 |
| 32 | 135 | 100 | 39 | 16 | 18 | 4 | 1,58 |
| 40 | 145 | 110 | 46 | 17 | 18 | 4 | 1,96 |
| 50 | 160 | 125 | 59 | 19 | 18 | 4 | 2,58 |
| 65 | 180 | 145 | 78 | 21 | 18 | 4 | 3,42 |
| 80 | 195 | 160 | 91 | 21 | 18 | 4 | 3,71 |
| 100 | 215 | 180 | 110 | 23 | 18 | 8 | 4,73 |
| 125 | 245 | 210 | 135 | 25 | 18 | 8 | 6,38 |
| 150 | 280 | 240 | 161 | 25 | 22 | 8 | 7,81 |
| 200 | 335 | 295 | 222 | 27 | 22 | 12 | 10,10 |
| 250 | 405 | 355 | 273 | 28 | 26 | 12 | 14,49 |
| 300 | 460 | 410 | 325 | 28 | 26 | 12 | 17,78 |
| 350 | 520 | 470 | 377 | 30 | 26 | 16 | 22,88 |
| 400 | 580 | 525 | 426 | 34 | 30 | 16 | 31,00 |
| 500 | 710 | 650 | 530 | 44 | 33 | 20 | 57,01 |
| 600 | 840 | 770 | 630 | 45 | 39 | 20 | 80,03 |
| 800 | 1020 | 950 | 820 | 49 | 39 | 24 | 104,41 |
| 1000 | 1255 | 1170 | 1020 | 58 | 45 | 28 | 179,37 |
| 1200 | 1485 | 1390 | 1220 | 71 | 52 | 32 | 297,78 |
Все стандартные типоразмеры фланцев поддерживаются в постоянном наличии на складах компании «СОЮЗ».
Кроме того есть возможность поставки нестандартных фланцев любых типоразмеров: +7(495) 783-76-54
МОНТАЖНЫЙ ФЛАНЕЦ ДЛЯ ГИДРАВЛИЧЕСКИХ ДВИГАТЕЛЕЙ SMM B480-SMM9015FLSP
МОНТАЖНЫЙ ФЛАНЕЦ ДЛЯ ГИДРАВЛИЧЕСКИХ ДВИГАТЕЛЕЙ SMM B480-SMM9015FLSP Средняя оценка (5/5): (голосов 1)
Время доставки: 48 часов
Стоимость доставки: от 12,99 зл. Доступные способы доставки для просматриваемого товара: Курьер (оплата банковским переводом) — 16,99 злотых Курьер (оплата при получении) — 18,99 злотых Курьер48 (оплата банковским переводом) — 12,99 злотых Курьер48 (оплата при получении) — 17,99 злотых Самовывоз — 0,00 злотых
Номер МИЗАР: 22087
Код производителя: B480-SMM9015FLSP
Код EAN: 2000000338088
Состояние продукта: Новый
Гарантия: 24 месяца
- Описание продукта
- Мнения о продукте (1)
SMM Гидравлический монтажный фланец монтажного монтажа
Размеры:
Центральное отверстие: 32 мм
Пространство отверстия: 40 мм
. Другие продукты категории © Copyright 1999 — 2022 мизар.ком.пл Используя этот веб-сайт, вы даете согласие на использование файлов cookie. Дополнительную информацию можно найти в нашей Политике в отношении файлов cookie.Больше не показывать это сообщение Деталь № 00018 — это специальный наконечник для шлангов SAE 100R7 или R8. YH Hydraulic производит стандартные размеры этого типа. Втулки маркируются буквами «YH», но на нашем заводе не принимаются никакие другие марки. Большинство фитингов оцинкованы, а распространенные цвета — желтый и белый. Разные цвета не означают разное качество. Цвета только на выбор клиентов. Детали √ Номер детали: 00018 (Шланговый фитинг SAE 100R7 / R8) Izes Размеры: размеры, указанные в технических данных, являются нашими стандартными размерами, но доступны размеры, требуемые заказчиком √ Отделка: оцинкованная ; Хромированный; Распылительная краска Детали MOQ Детали: для товаров на складе, MOQ не требуется; Прочее, 300 шт. Плес Образцы: менее 5 шт бесплатно 1.Различные модели рукавов шланга на выбор ULESE RIEVES для SAE 100R1AT, DIN EN853 1SN: 00110 и 00100 ULESE REMEVE , DIN EN853 1ATSN 100R2AT, DIN EN853 2SN: 03310 Ules Sleeves for DIN EN856 4SP, DIN EN865 4SH, SAE 100R12: 00400 Ules Hose fittings SAE 100R7 / R8: 00018 √ 2. Raw material
Отзыв от Karol Рейтинг продукта: Дата написания обзора: 90 060 03-10-2016 Написать рецензию Гидравлический фланец — гидравлический YH
одна позиция
нержавеющая сталь 304 нержавеющая сталь нержавеющая сталь
3.Чат
√ YH Hydraulic имеет богатый опыт в производстве гидравлических фитингов SAE 100R7. Мы можем поставить различные виды гидравлических наконечников, такие как наконечники для шлангов R1AT 1SN, рукава для шлангов R2AT 2SN, рукава для шлангов 4SP 4SH R12 и т. д. Мы также можем производить размеры в соответствии с требованиями клиентов. Идеальная идея — обжать хорошие фитинги фитингами, чтобы получился шланг без утечек.
Ружая Ружая сырье — коровая сырье — проектирование машин с ЧПУ — ЧАСТЬ НОМЕР маркировки на корпусе крышки — Объем — Упаковка
Рисунок
Технические данные
| 代号 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2
.T
Гарантия качества и выгодная цена
Существует разделение на легкие фланцы (3000 фунтов на квадратный дюйм) и тяжелые фланцы (6000 фунтов на квадратный дюйм).Другая классификация касается способа соединения – фланцы SAE могут быть резьбовыми, иметь раструб под сварку или соединяться резиновыми шлангами классическим способом. Обычно они изготавливаются из оцинкованной стали, но встречаются и изделия из нержавеющей стали.
Нашим основным партнером является компания STAUFF, производящая качественные разъемы. Мы являемся его ключевым партнером и основным дистрибьютором в Польше.
DALLAST имеет опыт проектирования телескопов для многих отраслей промышленности и приложений и может работать с вами над проектированием одинарного действия, одинарного действия/двойного действия или двойного действия. ОДИНОЧНОЕ ДЕЙСТВИЕ Телескопические цилиндры представляют собой простейшую телескопическую конструкцию. Цилиндр одностороннего действия выдвигается под действием гидравлического давления, но втягивается под действием внешних сил (обычно силы тяжести) после снятия гидравлического давления.
В нашей инженерной команде работают 16 опытных инженеров и технических специалистов. Ежегодно разрабатывается более 9000 типов гидравлических цилиндров.Используйте все виды программного обеспечения для анализа и расчета потока, управления интенсивностью и моделирования движения. Пусть наши проектные продукты будут максимально приближены к реальным условиям работы, чтобы избежать риска провала проекта. Мы рассмотрим все виды факторов на этапе проектирования. Именно по этой причине мы можем удовлетворить все требования клиентов.
Заказы ODM и OEM приветствуются. Благодаря бескомпромиссной приверженности инновациям и совершенству компания Dallast заработала прочную репутацию благодаря эффективности и надежности. Успех Dallast можно объяснить постоянным развитием и тестированием новых гидравлических решений, предназначенных для решения проблем гидравлического оборудования.Фланець ПЕ — купити ПЕ фланці в Україні від виробника
Фільтр
Арматура представлена на ринку у величезному різноманітності, тому підібрати відповідний варіант для створення надійної водопровідній системи нескладно.
Серед різних видів водопровідної варто фурнітури виділити фланець, який користується серед покупців заслуженою популярністю. Даний арматурний елемент відповідає за якість з’єднання елементів системи, гарантуючи герметичність контуру. Купити фланець можна як для стиковки, так і для виконання ролі запірної арматури.
Поширені види фланців
Фланці виготовляються з якісної сталі, що є гарантією довговічності і практичності. Фланець водопровідний являє собою кільця з металу з внутрішнім отвором. Периметр диска доповнено невеликими отворами, які забезпечують кріплення водопровідного елемента. Фіксація фланця відбувається болтовим методом або із застосуванням шпильок. Для виробництва кріплення повинен використовуватися матеріал, аналогічний того, з якого виготовлений сам фланець. В цьому випадку теплове розширення металу буде відбуватися синхронно, що дозволить зберегти міцність фіксації.
Купити фланець краще все від виробника, у надійності якого ви впевнені.
Сучасні бренди використовують для створення фланців листовий прокат. Він проходить обробку методом кування або штампування. Процес зчленування елементів водопровідній системи значно полегшений завдяки відповідності діаметрів фланця і труби. Диски доповнені прокладкою, для створення якої використовується термографит, пароніт або гума, а також інші матеріали. Прокладка дозволяє підвищити герметичність з’єднання, роблячи його непроникним.
Фланець для труби відрізняється широким застосуванням, дозволяючи створювати трубопроводи для прокачування різних середовищ:
- нафтопродуктів;
- пара;
- газу;
- води.
Купити фланці і залишитися задоволеним власним вибором нескладно, якщо вивчити каталог спеціалізованого сайту, де зібрано великий асортимент фітингів для труб. Серед переваг фланців можна виділити:
- Можливість повторного застосування. Після використання фланець завжди можна зняти і встановити повторно нової трубопровідної системі.
- Процедура догляду за водопровідної магістраллю з фланцевим з’єднанням полягає лише у періодичній підтяжці кріплення.
- Герметичність з’єднання забезпечується завдяки надійним прокладкам. Вони дозволяють стикувати площині максимально щільно, виключаючи витік робочої середовища.
Після використання фланець завжди можна зняти і встановити повторно нової трубопровідної системі.Арматурні з’єднання даного типу представлені у широкому різноманітності, що дає можливість монтувати системи різного рівня складності з будь-якою кількістю поворотів. Фланці підходять для установки незалежно від температурних і вологісних показників. Міцність матеріалу виготовлення залишається максимальною. Якщо ви бажаєте купити фланець, то ми готові запропонувати вашій увазі різні вироби, серед яких можна виділити плоский, комірний, різьбовий і глухий водопровідний елемент.
Вибір фланця передбачає вивчення особливостей конструкції даного виду арматури, серед характеристик якого слід відзначити діаметр і товщину пластини.
Також важливу роль в процесі вибору фланця буде грати його вага. Всі вироби мають спеціальну маркування, яка полегшує процес пошуку фланця.
На які критерії вибору фланців звернути увагу?
Наша компанія «Євро Труб Полімер» завжди прагне запропонувати своїм клієнтам найбільш вигідні умови для співробітництва. Вам лише потрібно повідомити нас про свій вибір яким зручним способом, щоб фланець вирушив за вказаною адресою без зволікань. Ціна на фланці залишається демократичною. Ви також можете замовити втулку під фланець.
Ціни на фланці для ПЕ труби
| Найменування | Ціна, грн. |
| Фланец ПЕ Ø 40х1- 1/2″ | 320,74 |
| Фланец ПЕ Ø 50х 6/4″ (40) | 320,74 |
| Фланец ПЕ Ø 50х2″ (50) | 320,74 |
| Фланец ПЕ Ø 63х 2″ (50) | 343,12 |
| Фланец ПЕ Ø 63х2 1/2″ (65) | 343,12 |
| Фланец ПЕ Ø 75х2 1/2″ (65) | 472,91 |
| Фланец ПЕ Ø 75х3″ (80) | 472,91 |
| Фланец ПЕ Ø 90х3″ (80) | 575,28 |
| Фланец ПЕ Ø 90х4″ (100) | 661,97 |
| Фланец ПЕ Ø 110х4″ (100) | 829,22 |
Часті питання про фланці для ПЕ труб
Які бувають фланці для ПЕ труб
Фланці для ПЕ труб поділяються на такі типи: плоский, комірний, різьбовий і глухий водопровідний.
Скільки коштують фланці для поліетиленових труб?
Ціна на фланці варіюється від 320,74 грн до 829,22 грн.
Де купити фланці для ПЕ труб?
Купити фланці для труб можна в «Євро Труб Полімер». Фахівці компанії допоможуть визначитися з вибором полімерної продукції, а також зроблять відправку виробів на вашу адресу будь-яким зручним способом.
Фланцы | ООО ТД ТеплоЭнергоПром
Фланцы | ООО ТД ТеплоЭнергоПромторговый дом
теплоэнергопром
Каталог продукции
Фланцы воротниковые ГОСТ12821-80
| Технические характеристики | |
| Материал корпуса | Сталь 3, 20 |
| Рабочее давление Ру, кгс/см? | 16 |
| Рабочая температура tmax, °C | -70 + 300 |
| Рабочая среда | вода, пар, газ |
| Наименование | Условный проход, Ду | D1, мм | b, мм | n отв | Номинальный диаметр болтов | Масса, кг | цена |
| Фланец стальной воротниковый Ру16 Ду25 | 25 | 85 | 12 | 4 | М12 | 1,17 | |
| Фланец стальной воротниковый Ру16 Ду32 | 32 | 100 | 13 | 4 | М16 | 1,58 | |
| Фланец стальной воротниковый Ру16 Ду40 | 40 | 110 | 13 | 4 | М16 | 1,96 | |
| Фланец стальной воротниковый Ру16 Ду50 | 50 | 125 | 13 | 4 | М16 | 2,58 | |
| Фланец стальной воротниковый Ру16 Ду65 | 65 | 145 | 15 | 4 | М16 | 3,42 | |
| Фланец стальной воротниковый Ру16 Ду80 | 80 | 160 | 17 | 4 | М16 | 3,71 | |
| Фланец стальной воротниковый Ру16 Ду100 | 100 | 180 | 17 | 8 | М16 | 4,73 | |
| Фланец стальной воротниковый Ру16 Ду125 | 125 | 210 | 19 | 8 | М16 | 6,38 | |
| Фланец стальной воротниковый Ру16 Ду150 | 150 | 240 | 19 | 8 | М20 | 8,16 | |
| Фланец стальной воротниковый Ру16 Ду200 | 200 | 295 | 21 | 12 | М20 | 10,10 | |
| Фланец стальной воротниковый Ру16 Ду250 | 250 | 355 | 23 | 12 | М24 | 14,49 | |
| Фланец стальной воротниковый Ру16 Ду300 | 300 | 410 | 24 | 12 | М24 | 17,78 |
Фланцы плоские ГОСТ12820-80
Фланцы стальные плоские ГОСТ12820-80 в зависимости от технических и природных условий изготавливаются из разных марок стали: 3,20,25,092ГС,10Г2,15х5М,12х18Н10Т.
Температурный режим применения фланцев стальных плоских от -70 до +450. Применяются практически для любых рабочих сред, как неагрессивных, так и агрессивных. В промышленных трубопроводах фланцы стальные применяются для соединения нефтегазовых, тепловых и водопроводных магистралей, для нужд пищевой, химической промышленности, ЖКХ и многих других целей.
Фланец ГОСТ12820-80
Ру10кгс/см?
| Технические характеристики | |
| Материал корпуса | Сталь 3, 20 |
| Рабочее давление Ру, кгс/см? | 10/16/25 |
| Рабочая температура tmax, °C | -70 + 300 |
| Рабочая среда | вода, пар, газ |
| Наименование | Условный проход, Ду | D1, мм | b, мм | n отв | Номинальный диаметр болтов | Масса, кг | цена |
| Фланец стальной Ру10 Ду10 | 10 | 60 | 10 | 4 | М12 | 0,46 | |
| Фланец стальной Ру10 Ду15 | 15 | 65 | 10 | 4 | М12 | 0,51 | |
| Фланец стальной Ру10 Ду20 | 20 | 75 | 12 | 4 | М12 | 0,74 | |
| Фланец стальной Ру10 Ду25 | 25 | 85 | 12 | 4 | М12 | 0,89 | |
| Фланец стальной Ру10 Ду32 | 32 | 100 | 14 | 4 | М16 | 1,4 | |
| Фланец стальной Ру10 Ду40 | 40 | 110 | 15 | 4 | М16 | 1,71 | |
| Фланец стальной Ру10 Ду50 | 50 | 125 | 15 | 4 | М16 | 2,06 | |
| Фланец стальной Ру10 Ду65 | 65 | 145 | 17 | 4 | М16 | 2,8 | |
| Фланец стальной Ру10 Ду80 | 80 | 160 | 17 | 4 | М16 | 3,19 | |
| Фланец стальной Ру10 Ду100 | 100 | 180 | 19 | 8 | М16 | 3,96 | |
| Фланец стальной Ру10 Ду125 | 125 | 210 | 21 | 8 | 5,4 | ||
| Фланец стальной Ру10 Ду150 | 150 | 240 | 21 | 8 | М20 | 6,7 | |
| Фланец стальной Ру10 Ду200 | 200 | 295 | 21 | 8 | М20 | 8,1 | |
| Фланец стальной Ру10 Ду250 | 250 | 350 | 23 | 12 | М20 | 10,7 | |
| Фланец стальной Ру10 Ду300 | 300 | 400 | 24 | 12 | М20 | 12,9 | |
| Фланец стальной Ру10 Ду350 | 350 | 460 | 24 | 16 | М20 | 15,9 | |
| Фланец стальной Ру10 Ду400 | 400 | 515 | 26 | 16 | М24 | 21,6 | |
| Фланец стальной Ру10 Ду500 | 500 | 620 | 28 | 20 | М24 | 27,7 | |
| Фланец стальной Ру10 Ду600 | 600 | 725 | 31 | 20 | М27 | 39,4 | |
| Фланец стальной Ру10 Ду800 | 800 | 950 | 37 | 24 | М30 | 79,2 |
Фланец ГОСТ12820-80
Ру16кгс/см?
| Наименование | Условный проход, Ду | D1, мм | b, мм | n отв | Номинальный диаметр болтов | Масса, кг | цена |
| Фланец стальной Ру16 Ду10 | 10 | 60 | 12 | 4 | М12 | 0,54 | |
| Фланец стальной Ру16 Ду15 | 15 | 65 | 12 | 4 | М12 | 0,61 | |
| 20 | 75 | 14 | 4 | М12 | 0,86 | ||
| Фланец стальной Ру16 Ду25 | 25 | 85 | 14 | 4 | М12 | 1,17 | |
| Фланец стальной Ру16 Ду32 | 32 | 100 | 16 | 4 | М16 | 1,58 | |
| Фланец стальной Ру16 Ду40 | 40 | 110 | 17 | 4 | М16 | 1,96 | |
| Фланец стальной Ру16 Ду50 | 50 | 125 | 19 | 4 | М16 | 2,58 | |
| Фланец стальной Ру16 Ду65 | 65 | 145 | 21 | 4 | М16 | 3,42 | |
| Фланец стальной Ру16 Ду80 | 80 | 160 | 21 | 4 | М16 | 3,71 | |
| Фланец стальной Ру16 Ду100 | 100 | 180 | 23 | 8 | М16 | 4,73 | |
| Фланец стальной Ру16 Ду125 | 125 | 210 | 25 | 8 | М16 | 6,38 | |
| Фланец стальной Ру16 Ду150 | 150 | 240 | 25 | 8 | М20 | 8,16 | |
| Фланец стальной Ру16 Ду200 | 200 | 295 | 27 | 12 | М20 | 10,10 | |
| Фланец стальной Ру16 Ду250 | 250 | 355 | 28 | 12 | М24 | 14,49 | |
| Фланец стальной Ру16 Ду300 | 300 | 410 | 28 | 12 | М24 | 17,78 | |
| Фланец стальной Ру16 Ду350 | 350 | 470 | 30 | 16 | М24 | 22,88 | |
| Фланец стальной Ру16 Ду400 | 400 | 525 | 34 | 16 | М27 | 31 | |
| Фланец стальной Ру16 Ду500 | 500 | 650 | 44 | 20 | М30 | 57 | |
| Фланец стальной Ру16 Ду600 | 600 | 770 | 45 | 20 | М33 | 80 | |
| Фланец стальной Ру16 Ду800 | 800 | 950 | 49 | 24 | М36 | 104,4 |
Фланец ГОСТ12820-80
Ру25кгс/см?
| Наименование | Условный проход, Ду | D1, мм | b, мм | n отв | Номинальный диаметр болтов | Масса, кг | цена |
| Фланец стальной Ру25 Ду10 | 10 | 60 | 14 | 4 | М12 | 0,63 | |
| Фланец стальной Ру25 Ду15 | 15 | 65 | 14 | 4 | М12 | 0,70 | |
| Фланец стальной Ру25 Ду20 | 20 | 75 | 16 | 4 | М12 | 0,98 | |
| Фланец стальной Ру25 Ду25 | 25 | 85 | 16 | 4 | М12 | 1,17 | |
| Фланец стальной Ру25 Ду32 | 32 | 100 | 18 | 4 | М16 | 1,77 | |
| Фланец стальной Ру25 Ду40 | 40 | 110 | 19 | 4 | М16 | 2,18 | |
| Фланец стальной Ру25 Ду50 | 50 | 125 | 21 | 4 | М16 | 2,71 | |
| Фланец стальной Ру25 Ду65 | 65 | 145 | 21 | 8 | М16 | 3,22 | |
| Фланец стальной Ру25 Ду80 | 80 | 160 | 23 | 8 | М16 | 4,06 | |
| Фланец стальной Ру25 Ду100 | 100 | 190 | 25 | 8 | М20 | 5,92 | |
| Фланец стальной Ру25 Ду125 | 125 | 220 | 27 | 8 | М24 | 8,26 | |
| Фланец стальной Ру25 Ду150 | 150 | 250 | 27 | 8 | М24 | 10,5 | |
| Фланец стальной Ру25 Ду200 | 200 | 280 | 29 | 12 | М24 | 13,4 | |
| Фланец стальной Ру25 Ду250 | 250 | 310 | 31 | 12 | М27 | 18,9 | |
| Фланец стальной Ру25 Ду300 | 300 | 430 | 32 | 16 | М27 | 23,9 | |
| Фланец стальной Ру25 Ду350 | 350 | 490 | 38 | 16 | М30 | 34,4 | |
| Фланец стальной Ру25 Ду400 | 400 | 550 | 40 | 16 | М33 | 44,6 | |
| Фланец стальной Ру25 Ду500 | 500 | 660 | 48 | 20 | М33 | 67,3 | |
| Фланец стальной Ру25 Ду600 | 600 | 770 | 49 | 20 | М36 | 90,9 | |
| Фланец стальной Ру25 Ду800 | 800 | 990 | 63 | 24 | М45 | 181,5 |
Фланец (фланцевый адаптер) AVK: Combi, Supa Plus
Фланцы
Фланцы датского производителя AVK используются при монтаже трубопроводов, а также установке задвижек (клиновых или с раструбными патрубками).
Уникальная конструкция прокладки фланца позволяет провести его установку с компенсацией углового смещения, что приводит к надежному соединению даже в сложных условиях.
Фланцевый адаптер AVK при монтаже имеет минимальное продольное перемещение, а небольшие габариты и целостная конструкция значительно сокращают затраты на его установку. Широкое зажимное кольцо, которое имеет фланец AVK, позволяет создать качественное соединение из труб ПЭ и ПВХ, что значительно расширяет область его применения.
Cодержание статьи
- 1 Назначение и сфера применения
- 1.1 Особенности конструкции
- 2 О качестве изделий
- 2.1 Характеристики фланцевого адаптера AVK «supa plus»
- 2.2 Монтаж
- 2.3 Монтаж фланцевого адаптера (видео)
- 2.4 Установка
- 2.5 Похожие статьи
Назначение и сфера применения
Адаптер фланцевый AVK (combi, supa plus) предназначен для соединения труб в водопроводах и канализации, с температурой рабочей среды не более 70ºC и давлением до 16 бар (расчетное давление составляет 29 бар).
Может устанавливаться на водопроводных и канализационных системах с рабочим давлением, не превышающим 16 бар и состоящих из труб:
- стальных;
- чугунных;
- шарографитных;
- ПЭ;
- ПВХ.
В системах с давлением до 10 бар состоящих из труб:
- нержавеющей стали;
- стеклопластиковых;
- асбестоцементных.
Особенности конструкции
При установке на коммуникациях состоящих из самых различных труб, адаптер фланцевый AVK «supa plus» позволяет получить прочное соединение благодаря особым захватывающим сегментам, которые сделаны из:
- бронзы (пушечной) для ПВХ и ПЭ;
- нержавеющей стали для труб из чугуна, стали, стеклопластика, асбестоцемента.
При соединении ПЭ труб, для предотвращения их деформации, проводится дополнительная установка внутренних опорных втулок.
Фланцевый адаптер с внутренними захватывающими элементами из нержавеющей сталиОдной из особенностей, является работа с большими допусками.
А все производимые диаметры позволяю установку в системы с максимальными значениями по PN10 и PN15.
О качестве изделий
Особая, запатентованная отдельно, уплотнительная система SupaGrip™, которая имеет подвижной захват, обеспечивает стабильное соединение даже на трубах с минимальным диаметром. Корпус фланцевого адаптера AVK «supa plus» сделан из шарографитного чугуна, а захватывающие фланцы из стали, которые имеют покрытие на эпоксидной основе в соответствии с DIN 30677-2, что отвечает требованиям GSK.
Прокладка сделана из резины EPDM, применение которой допустимо в водопроводах с питьевой водой. Крепежные болты и гайки к ним имеют антифрикционное покрытие, что позволяет избежать механических повреждений.
Характеристики фланцевого адаптера AVK «supa plus»
Для монтажа на ПЭ и ПВХ изделиях с обязательным уплотнительным кольцом, которое устойчиво к натяжению:
- ПВХ и ПЭ трубы по ISO 3607 и ISO 161 — отверстия по ISO 7005-2 (EN 1092-2: 1997, DIN 2501), PN 10 или PN 16.
- трубы ПЭ качества 100 – PN 6.3, PN 10 и PN 16 и РЕ 80 — PN 6.3 и PN 10 по DIN 8074;
- трубы Sigma 125 – PN 7.5 и PN 10. Sigma 100 PN 6 и PN 10.
Такие системы, как правило, предназначены для транспортировки воды или не активных жидкостей с рабочей температурой не более 70ºC.
При монтаже допустим общий угловой перекос в 3,5º в любую сторону.
Установка уплотнительного кольца на ПЭ трубах всегда должна проводиться с использованием опорной втулки AVK.
Монтаж
Подготовительные действия
- Провести замер внешнего диаметра трубы, перед установкой фланцевого адаптера AVK.
- Проверить соответствие результатов с данными на наклейке, для полной уверенности в том, что адаптер соответствует параметрам проводящей системы (по рабочему давлению, рабочей среде).
- Очистить соединяемые концы труб болгаркой или металлической щеткой от любого мусора, шлама, защитного покрытия и ржавчины.
- Обеспечить наличие достаточного пространства для установки адаптера.
- Подготовить весь необходимый для проведения монтажа инструмент.
- Осмотреть фланцевый адаптер с целью проверки целостности уплотнения из резины и отсутствии механических повреждений на корпусе, а также в наличии всех крепежных и функциональных деталей.
Монтаж фланцевого адаптера (видео)
Установка
- Надеть прижимное кольцо, затем резиновый уплотнитель, а потом и корпус фланцевого адаптера на конец трубы.
- Совместить фланцевый адаптер и ответный фланец. При этом провести регулировку зазора между ними, который должен составлять:- 25 мм для диаметров от 350 до 900 мм;- 36 мм для диаметра от 1000 до 1200 мм.
- Установить прокладку между фланцами.
- Соединить ответный фланец с корпусом фланцевого адаптера.
- Установить крепежные болты.
- Смазать часть трубы, на которой будет расположено резиновое уплотнение, которое затем передвинуть вместе с прижимным кольцом вплотную к корпусу адаптера.
- Проверить положение резинового уплотнителя (отверстия в корпусе адаптера и прижимном кольце должны совпадать).
Врезка клиновой задвижки на участке трубопровода с помощью фланцевых адаптеров
- Надеть шайбы и затянуть гайки методом крест-накрест (два оборота за один раз для равномерного уплотнения). Сила затяжки должна не превышать 40 Нм.
- Проверить правильность положения фланцевого адаптера (расстояние между трубой по всей окружности и внутренним диаметром прижимного кольца должно быть одинаковым).
Похожие статьи
это что такое, для чего нужно фланцевое соединение трубопроводов
Фланцевое соединение стальных труб является очень распространенным методом.
Фланец может иметь форму квадрата или круга. На нем равномерно расположены отверстия для шпилек и болтов. Такие детали применяют для создания высокопрочного и герметичного стыка узла на продолжительном участке трубопровода.
В бытовых системах фланцевое соединение используют не очень часто. Такой вид технологии рассчитан на промышленное применение. Если возникает необходимость поставить стальной фланцевый узел, то особое внимание нужно уделить на все отметки по нужным нормативам.
Фланцевые стыки стали самыми популярными видами разъемных стальных соединительных в химической, промышленной области и ЖКХ. Этому способствовали: герметичность, простота конструкции, легкость производства и монтажных работ.
Виды фитингов по способу присоединения
Какие бывают фитинги по способу соединения с основным трубопроводом? Употребляются в основном обжимные, с соединением на болтах, клеевые, паяные, резьбовые. Последние допускают лёгкую разборку и чистку, но не позволяют соединять между собой трубы разного диаметра.
Сварные и болтовые допускают стыки труб разного (хотя и смежного) типоразмера.
Клеевые и паяные используются для работ с различными неметаллическими материалами. В этом случае фитинг выглядит, как и основная часть трубопровода: это облегчает его идентификацию и использование требуемых режимов пайки/склеивания.
При условии качественного монтажа, наибольшие нагрузки выдерживают сварные и фланцевые исполнения, наименьшие – клеевые и паяные.
Классы давления фланцев
Детали, изготавливаемые согласно стандартам Asme (Asni) всегда характеризуются рядом параметров. Одним из таких параметров является номинальное давление. При этом диаметр изделия должен соответствовать его давлению согласно установленным образцам. Условный диаметр обозначается комбинацией букв «ДУ» или «DN», после чего стоит цифра, характеризующая сам диаметр. Условное давление измеряется в «РУ» или «PN».
Чертеж фланца с различными обозначениями
Классы давления американской системы соответствуют переводу в МПа:
- 150 psi — 1,03 МПа;
- 300 psi — 2,07 МПа;
- 400 psi — 2,76 МПа;
- 600 psi — 4,14 МПа;
- 900 psi — 6,21 МПа;
- 1500 psi — 10,34 МПа;
- 2000 psi — 13,79 МПа;
- 3000 psi — 20,68 МПа.
В переводе с МПа каждый класс будет указывать на давление фланца в кгс/см². От класса давления зависит, где будет использоваться выбранная деталь.
Сфера применения
Необходимо понимать, что фланец не выступает отдельным крепежным компонентом. Его непосредственная задача заключается в обеспечении опорной площади для закрепляющих элементов (например, болты) и создании при этом максимальной герметичности в месте стыка.
В качестве стыковочного, запорного приспособления фланцы нашли применение в нефтеперерабатывающей отрасли, абсолютно во всех коммуникациях, относящихся к ЖКХ. Отмечено их частое монтирование в газовой и топливной областях. Именно здесь необходимы точные и надежные крепления фланцевого типа, незаменимые при врезке в сети измерительных приборов.
Различные виды фланцевых соединений трубопроводов и технологические их особенности позволяют эффективно и на протяжении длительного времени использовать инженерные разветвления. Этот фактор имеет большое значение, особенно если речь идет про транспортировку агрессивных веществ под высокими показателями давления.
Если говорить про обустройство стальных трубопроводов, для них чаще всего применимы крепежные диски, изготовленные из аналогичного материала. Таким способом задается единый показатель нагрузочного давления, обеспечивается надежная подстраховка для рабочих деталей, подвергающихся резким температурным перепадам.
Повреждения обычно выявляются на стыковочных швах материалов, отличающихся теплопроводностью. Если речь идет про стальные трубопроводы, на отдельных их участках принято устанавливать фланцы из латуни, алюминия, бронзы, латуни. Однако несомненным лидером остаются детали из углеродистых сталей, причиной тому служат следующие факторы:
- практичность;
- доступная стоимость;
- легкий процесс обработки.
Фланцевые соединения встречаются часто и практически в любой сфере жизни человека. Из-за использования во время производства всевозможных материалов открываются возможности применения их практически в любой магистрали.
Специфика конструкции фланца
Что такое фланцевое соединение трубопроводов? Кроме вышеуказанных соединительных пластин, в составе фланцевого крепежа входит болт (как вариант – шпилька), гайка и шайба. Как следует из нормативных предписаний (ГОСТ №12816), болтами могут оснащаться трубопроводы, где рабочая среда имеет давление не выше 25 МПа. В случае превышения данного параметра рекомендуется использовать монтажную шпильку, имеющую вид стального стержня, с резьбой по обоим краям. Соединения шпильками считаются на порядок прочнее, чем в случае использования болтов.
Установка фланцевых соединений на стальных трубопроводах с показателем давления выше 100 Мпа осуществляется шпильками из стали № 35. Если давление ниже 100 Мпа, подойдут шпильки из 20-й стали. Фланцевые шайбы – это такие пластины, которые подкладывают под гайку или болт для увеличения их площади опоры. Обычно их делают стальными. Во фланцевых соединениях для болтов, шпилек и шайб допускаются классы прочности 8.8, 6.6 и 5.6.
Что касается трубопроводов для транспортировки агрессивных жидких веществ, потребуется обязательная установка специального защитного кожуха. Он имеет вид чехла, для изготовления которого применяют гидрофобный текстиль, листовую сталь или термостойкие полимеры: они удерживают рабочую жидкость от разбрызгивания в случае разгерметизации фланцевого соединения.
Диаметры защитных кожухов могут быть от 15-ти до 1200 мм. Самыми популярными в этом отношении являются изделия из фторопласта, способные комфортно переносить температуру от -200 до +230 градусов, не деформируясь в течении длительного времени. Кроме того, такие кожухи достаточно легкие, поэтому дополнительной нагрузки на магистраль не происходит. В продаже представлены в разборном виде, для сборки по месту эксплуатации прилагается соответствующая схема.
Электроизолирующее соединение
Изолирующее фланцевое соединение имеет ряд отличий от других видов и несет на себе задачу препятствия прохождению электрического тока, а также защиты от электрохимической коррозии. Большинство трубопроводов проложены под землей, где возможна вероятность возникновения блуждающих токов. В целом они не несут опасности всему трубопроводу на входе, но очень опасны на месте выхода. Такое воздействие может приводить к разрушению металла, образованию трещин и утечкам транспортируемой жидкости или газа, изолирующее фланцевое соединение обеспечивает необходимую безопасность. Состоит оно из фланцев, специальных изолированных прокладок, втулок и крепежных изделий. Применяют такое соединение в следующих случаях:
- на границе трубопровода и переходе его от поставщика к потребителю;
- когда фланцевое соединение труб обеспечивает совмещение разных материалов, из которых они изготовлены;
- на трубопроводах, которые проложены в области источников блуждающих токов;
- на выходе изолированной трубопроводной сети, которая соединяется с неизолированным трубопроводом;
- на наземных участках газораспределительных станций.
Как выбрать фланцы для стальных труб?
Условный проход соединительного элемента – внутреннее сечение трубы, для которой выбирается фланец. Обозначается Ду (мм).
Ряд
Изделия с идентичным условным проходом, бывают разными:
- Отличие в расстоянии между крепежными отверстиями
- Разница в размере отверстий.
Допустимый уровень максимального давления трубной магистрали
Показатель зависит от:
- Материала изготовления
- Есть или нет уплотнители, и из какого материала они сделаны
- Геометрических размеров деталей
Диапазон рабочей температуры
Монтаж с нарушением этого показателя приведет к течи в месте стыковки. Рабочая температура и рабочее давление величины взаимосвязанные, допустимые показатели всегда указаны в документации приложенной к изделию.
Уплотнители (прокладки)
Выбор данного элемента делается на основании таких показателей, как химический состав транспортируемой жидкости и какая нагрузка на трубопровод.
Изготавливают уплотнители из:
- Резины. Обладает высокой устойчивостью к агрессивным средам и температурам.
- Паронит. Хорошо использовать при монтаже трубопровода транспортирующего жиросодержащие среды.
- Фторопласт
- Асбестовый картон
Ряды
- Если при заказе не оговорены особенности конструктивного исполнения присоединительных размеров (ряд 1 или 2), то изготовление фланца по умолчанию осуществляется в соответствии с рядом 2. Конструктивным отличием фланцев ряда 1 от фланцев ряда 2 является разное количество отверстий в нем под крепежные болты (шпильки) и их диаметры.
- Например, фланец на Ду 300 мм и Ру 63 кгс/см2 ряда 1 имеет диаметр крепежного отверстия 36 мм , а ряда 2—39 мм. Аналогично, фланец на Ду 80 мм и Ру 10 кгс/см2 ряда 1 имеет диаметр крепежного отверстия 18 мм с общим их количеством 8 шт., а ряда 2 соответственно — 18 мм и 4 шт. Поэтому эту особенность необходимо учитывать при заказе фланцев в качестве ответных под запорную арматуру.
Геометрия и удельный вес изделий
Важным параметром, определяющим геометрию, является условный проход изделий. Как уже отмечалось, он обозначается буквами «ДУ» и имеет показатели от 10 до 200. Это касается выбора необходимой детали: когда пользователь знает Ду, все остальные габариты приписываются фланцу автоматически. Например, у модели Ду 50 высота отступа будет равна 57-59; Ду 80 этот показатель составляет 89-91, а Ду 100 – 108-110, где первая цифра говорит о внутреннем диаметре трубы или патрубка, а вторая – о внешнем диаметре.
Чертеж плоского фланца
Еще один важный показатель – вес фланцев. Он зависит не только от объемов, размеров и высоты, но и от его геометрии, материала изготовления. Стоит привести пример: фланец по ГОСТ 12820-80 с Ду 100 плоского типа имеет вес 2,85 кг, тогда как фланец такого же диаметра, но воротникового типа по ГОСТ 12821-80 имеет вес 4,4 кг. Из этого следует, что воротниковые фланцы имеют большую массу, чем плоские детали.
Требования к фланцевым соединениям трубопроводов
Для того чтоб соединить трубы, необходимо подготовить фланцы, прокладку и крепежные элементы в необходимом количестве.
Во время самой сборки, необходимо проводить контроль, за такими факторами:
- Зазор между одной частью фланца и другой должен быть одинаковым;
- Последовательную затяжку болтов;
- Так же необходимо контролировать усилие затяжки каждого болта;
После того как проведено соединение 2 фланцев, необходимо убедится в том что не чего не поломалось и соединение выполнено качественно.
Перед использованием фланцевое соединение нужно проверить на герметичность
В том случае если необходимо провести ремонт, то в трубах не должно быть давления, а если оно там есть, то ремонт провести нельзя, за исключением специального ремонта по перегрузки и с помощью специального оборудования.
Фланцевое соединение используют для стальных трубопроводов, но при этом здесь должна быть проведена установка прокладок. В таком случае крепление будет надежным, а сварка обеспечит прочный соединительный шов. Для того чтобы соединить металлические трубы так же используется приварка, но при этом межфланцевое крепление может иметь разные типы и обозначение. Как проходит порядок установки можно узнать ориентируясь на ГОСТ. Здесь учитывается каждый момент и все требования которым должен соответствовать водопроводный фланец, все правила применяют на практике.
Как всем известно, качество надежности любой системы зависит от надежности самого места в системе. Для таких соединений в основном используется сварочный способ, но бывают такие случаи, когда сварка не может быть использована и именно в таких ситуациях используют такие фланцы. Так же фланцы используют для подключения разного фитинга, которым необходим частый ремонт и всевозможные профилактические работы, для возможности функционирования различных оборудований, для соединения между собой труб из стали и пластика и для выполнения подобных задач.
Как сделать резьбовое соединение своими руками
Первое, что требуется, это подготовить инструменты: метчик, плашку, несколько зажимов, ключ.
- Подготавливаются трубы
- Делается проточка
- Базовый проход
- Метчиком создается внутренняя резьба на одной трубе
- Плашкой делается наружная резьба на втором элементе
- Используя уплотнители и фитинг, производится соединение.
Уплотнители и герметики
- Лен – природный материал, выпускается в виде нитей. Хорошо герметизирует соединение
- Фум-лента. Современный синтетический материал. Очень простой в применении.
- Анаэробный герметик. Максимально герметичное соединение. Купирует расшатывание резьбы. Для демонтажа часто требуется нагреть место соединения.
Фитинги
- Стандартный фитинг. Используются для увеличения прочности соединений простых элементов, к которым требуется свободный доступ.
- Компрессионный фитинг. Для монтажа используется накидная гайка. Если ее затянуть с уплотнителем получится качественное герметичное соединение. К данному типу фитингов относится – американка.
Разновидности американки — неразборное соединение
Применение двух технологий: резьбовое соединение и сварка. Демонтировать трубы не получится обычным ключом, но качество герметизации на высоте.
Резьбовое соединение применяется не только для стальных труб, сейчас таким способом монтируются и пластиковые трубопроводы.
https://youtube.com/watch?v=0-4T3d2zmHY
Классификация фланцев для трубопроводов
- Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
- Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.

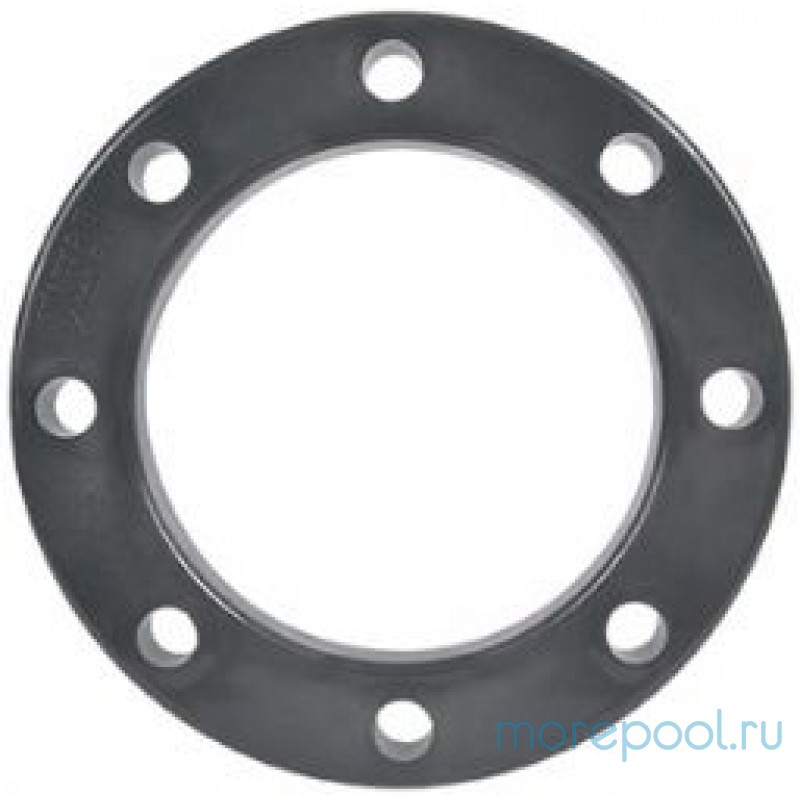

- Плоские фланцы – это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.
Фланцы разделяются на несколько видов, среди которых надо выделить:
Когда необходимо перекрыть трубу, используется фланец заглушка.
- Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
- Алюминиевые (силуминовые) – это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
- Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление – от 0,6 до 16 МПа.
- Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
- Плоские фланцы – это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления – приварной, при помощи специальных шпилек.
Конструктивные особенности
Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:
- с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
- с соединительным выступом под углом в 90°;
- с выступом в 45°, с впадиной и выборкой изнутри;
- с шипом, имеет выступ в 90°;
- с кольцевидной выборкой, пазом;
- с внутренней фаской под линзовую прокладку;
- для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
- две последние конструкции – комбинированные.
Преимущества фланцев из стали
Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.
Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:
- из нержавеющей стали – подходят для монтажа самых различных труб, включая полиэтиленовые;
- стальные фланцы отлично выдерживают температуру от -70 до +450°C;
- нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
- стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.
Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых. Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.
Действующие стандарты качества
Для стандартизации продукции существует несколько классификаций, которые работают во всем мире.
- ГОСТ – стандарт качества, действующий в странах СНГ;
- DIN – европейский стандарт;
- ASME/ANSI – стандарт, действующий на территории Японии, США и Австралии.
Согласно приведённым классификациям, созданы таблицы с переводами по указанным значениям.
Фланцевое соединение
И так для чего нужен фланец? А его назначение в том, чтобы организовать фланцевое соединение. Допустим есть два участка трубы и их можно конечно сварить между собой, но тогда это будет жесткое неразъемное соединение, а для того чтобы организовать быстроразъемное фланцевое соединение и применяют фланцы, которые наваривают на концы труб и стягивают болтами с гайками или шпильками с гайками, как на фото ниже.
Сам фланец представляет из себя плоское кольцо или иногда делают в виде квадрата или прямоугольника с отверстием посередине для вставки конца трубы и несколькими равномерно расположенными ближе к внешнему диаметру отверстиями в которые вставляются болты или шпильки, на них накручиваются гайки и два фланца стягиваются между собой. Для герметизации соединения между фланцами ложится прокладка из специальной резины или другого материала для этих целей, например фторопласта. Кстати от вида прокладок бывают и разные исполнения, правильней будет конечно на разных типах и разные прокладки.
Сами по себе трубы между собой стыкуются часто, но больше нужно соединять какие либо аппараты или устройства, например теплообменные аппараты с участком трубопровода по которому подводится какая либо среда. Например посмотрите на фото ниже там находится маслоохладитель мб 25-37 и на концах хорошо видны два фланца цифра 1, которые приварены к патрубкам и на них дополнительно находятся ответные фланцы цифра 2 прикрученные болтами с гайками, это такой комплект поставки при изготовлении теплообменника. Ответные фланцы и нужны заказчику, чтобы организовать соединение аппарата с участком трубопровода.
Допустим заказчик заказал изготовление теплообменника, привез его на место, установил и нужно его подключить. Для этого к аппарату подводят трубопроводы, на концы труб наваривают плоские стальные ответные фланцы идущие в комплекте и соединяют фланец на охладителе и на конце трубы болтами или шпильками не забыв конечно положить между ними прокладку для герметичности. Удобно! Т.к. возникает переодически например для ремонта или профилактики необходимость останавливать работу устройства и разбирать его. На этом маслоохладители имеются четыре плоских стальных фланца. Два для подвода и отвода охлаждающей воды и два для подвода и вывода охлаждаемого масла.
Точно так же присоединяются к различным технологическим емкостям участки трубопроводов. Фланцы 1 и 2 относятся к виду фланцев арматуры, соединительных частей и трубопроводов.
Таким образом можно сказать, что фланцы нужны для организации подключения или присоединения участка трубопровода
к различным технологическим аппаратам и устройствам: теплообменникам, емкостям и т.д., для подвода и отвода сред, а так же для стыковки между собой участков трубы.
Для более подробного ознакомления нужно конечно пройти в соответствующий гост.
Фланцы сосудов и аппаратов:
Теперь становится понятным каких типов бывают фланцы и на какие виды делятся в зависимости от назначения. Все технические характеристики, чертежи, конструкцию и размеры фланцев можно посмотреть пройдя по ссылкам вверху или выбрать соответствующий ГОСТ внизу статьи. Идем разбираться дальше.
Условный проход. Особенности его обозначения
- Стоит сразу же отметить, что условный проход не является внешним диаметром трубы, а обозначает проход (сечение), по которому протекает среда через фланцевое соединение. Одной из особенностей фланцев стальных плоских приварных и стальных свободных на приварном кольце на диаметры условного прохода Ду 100,125 и 150 мм является то, что возможны три их конструкции под различные наружные диаметры трубы.
- Поэтому при заказе этих фланцев на Ду 100,125 или 150 мм необходимо указывать букву, соответствующую требуемому диаметру трубы. Если в заявке (спецификации) на данные типоразмеры фланцев буква не указана, то фланцы изготавливаются под следующие диаметры трубы: 100А, 125А, 150Б (табл. 3).
| Диаметр условного прохода Ду, мм | Наружный диаметр трубы, мм | ||
| А | Б | В | |
| 100 | 108 | 114 | — |
| 125 | 133 | 140 | — |
| 150 | 152 | 159 | 168 |
Следующей особенностью фланцев с диаметром условного прохода Ду > 200 мм является то, что из-за различных классов точности изготовления труб и фланцев, расточка внутреннего диаметра фланцев плоского, свободного и его кольца допускается по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм , т. е. по всему внутреннему диаметру фланца и кольца не более 5,0 мм . Другими словами, при изготовлении трубы возможно отклонение от идеальной формы круга, таким образом, труба может не соответствовать внутреннему диаметру фланца, что в свою очередь затрудняет соединение трубы и фланца.
Фланцевые соединения: виды, исполнения и требования
Фланцевое соединение – разъемный (болтовой) способ монтажа стальных трубопроводов. Фланец имеет плоский корпус с большим отверстием по центру и несколькими маленькими по периметру. Самая функциональная форма детали – круглая, реже производят прямоугольную или квадратную. Для герметичной фиксации применяют уплотнители, сам крепеж осуществляют шпильками, болтами.
Изображение фланцевого соединения
ГОСТ 33259-2015 регламентирует фланцы с номинальным давлением PN не более 250 кгс/см2. Выделяют 6 конструкционных типов арматуры.
- Плоский приварной (01) – круглый элемент, которое свободно надевается на трубу и крепится к ней свариванием двумя угловыми швами. Внутренний диаметр – не более 2400 мм.
- Приварной встык (воротниковый, устьевой) (11) – приплюснутое кольцо с конической горловиной, торец которой совмещается с трубным сваркой встык одним швом. DN – до 4000 мм.
- Корпуса арматуры (литой) (21) – продолжение трубы, ее часть. Номинальное сечение оборудования – не более 2000 мм.
Следующие три разновидности относят к свободным фланцам. Они состоят из заглушки, которая крепится к трубопроводу и совпадает с ним по материалу. Для изготовления корпуса берут более бюджетные сплавы. DN –
Источник
Рассмотрим какие бывают разновидности
Хомуты ремонтные для металлических и других труб зависимо от материала изготовления делятся на:
- Стальные. Из материала, не покрытого антикоррозийной защитой.
- Стальные. Из нержавеющего материала.
- Стальные. (Оцинковка).
- Литой чугун.
Зависимо от типа крепежа муфтовые устройства для металлических и других магистралей бывают:
Односторонние.
Двухсторонние.
- Стандартные.
- Двухсоставные.
- Трехсоставные (для металлических магистралей большого объема).
Кроме этих моделей, изготовителями предоставлен набор составных деталей для металлических систем, отличающихся большим диаметром. И количество составных деталей для таких ремонтных устройств зависимо от показателя габарита объема.
Смотрите видео https://www.youtube.com/watch?v=V4zDsoItsH0
Изделия для металлических и остальных труб отличаются несколькими особенностями рабочих конструкций, а это означает, что их легко выбрать для любой сети.
Установка фитингов для труб
Для установки соединений на стальные линии потребуется слесарное оборудование для резки металла и нарезания резьбы. Для самостоятельного монтажа сантехнических систем обычно используются пластиковые или металлопластиковые трубы.
Чтобы соединить пластиковые элементы потребуется сварочный аппарат. Он позволяет нагреть тефлоновую насадку нужного диаметра до температуры 220-260 градусов, после чего с её помощью нагревают конструктивные элементы. После размягчения пластика их следует плотно сжать на 20-30 секунд. Надёжное соединение готово.
Недостатком сварного метода можно считать то, что при неудачном монтаже участок магистрали вместе с уголком или тройником придётся отрезать и выполнить все заново.
Для установки компрессионных соединений на МПТ потребуется два гаечных ключа, труборез или ножовка и калибратор внутреннего диаметра. Далее, выполняются следующие работы:
- Отрезается нужный кусок трубы.
- Удаляются заусеницы, и снимается фаска.
- Внутренний диаметр проходится калибратором.
- На трубу надевается обжимное кольцо.
- Центральная часть соединения вставляется в трубу.
- Накладная гайка наворачивается на обжимное кольцо.
- Соединение затягивается гаечным ключом.
Компрессионные детали для полиэтиленовых и полипропиленовых труб не имеют металлических частей, но они устанавливаются по такому же принципу. Обжимные фитинги отличаются высокой надёжностью, так как специальная муфта наглухо запрессовывается клещами. Такие соединения можно замуровывать в стены, поскольку они неразборные.
Категории и Марки стали
Согласно ГОСТ 20700-75 стали для крепежных изделий подразделяются на следующие категории:
- категория I — углеродистые стали с техническими требованиями к изделиям общего назначения нормальной точности с номинальным диаметром резьбы до 48 мм , рабочая температура изделия до 200 °С;
- категория II — углеродистые стали, применяемые для болтов, шпилек, пробок, хомутов и гаек повышенной точности с номинальным диаметром резьбы до 48 мм и шайб всех размеров с рабочей температурой изделия до 300 °С. Углеродистые стали обыкновенного качества по ГОСТ 380-71;
- категория III — качественные углеродистые стали в улучшенном состоянии, применяемые для болтов, шпилек, пробок, хомутов и гаек всех размеров с рабочей температурой до 425 °С в случаях, если температура отпуска выше этой температуры не менее чем на 100 °С;
- категория IV—теплоустойчивые, жаропрочные, легированные стали в термически обработанном состоянии, применяемые для крепежных изделий всех размеров с рабочей температурой не более температуры среды, отвечающей всем принятым в данной отрасли нормам и правилам устройства и безопасной эксплуатации («Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», «Правила устройства и безопасной эксплуатации трубопроводов пара и водогрейных котлов»).
Краны шаровые муфтовые
Трубопроводная арматура устанавливается у конечных потребителей при тепло- и водоснабжении для отсекания потока рабочей среды. Например, на вводе водопровода, на подводе к унитазу, мойке, умывальнику. Краны шаровые муфтовые для воды просты в монтаже и демонтаже: подсоединение к линии происходит за счет резьбовой нарезки в корпусе разной комбинации:
- В-в (мама-мама) — внутренняя резьба с обеих сторон муфты.
- В-н (мама-папа) — с одной стороны внутренняя, с другой наружная.
- Н-н (папа-папа) — на обеих сторонах наружная нарезка резьбы.
Конструкция состоит из стального корпуса, в котором расположен сферический затвор со сквозным отверстием и шток, соединяющийся с ручкой-рычагом или «бабочкой» с ограничителем поворота. Для перекрытия потока ручку поворачивают на 90 градусов, при этом шток перемещает ось отверстия шара-затвора в плоскость, перпендикулярную направлению рабочей среды. Герметичность обеспечивается уплотнительными кольцами из полимеров.
Краны шаровые муфтовыелатунные подходят для трубопроводных систем с диаметром не больше 45 мм. Для установки запорной арматуры на трубах большего диаметра используется кран шаровой фланцевый.
Как приварить фланец к трубе ровно
Фланцами называют стальные диски (кольца) различной конфигурации, они предназначены для быстросъемных соединений на трубопроводах. Их крепят приваркой к трубным отрезкам. Они необходимы для установки запорной арматуры, приборов учета, при монтаже новых отводов. Их надевают на край трубы. Самый эффективный способ крепления фланца к трубе – приварка. Кольца должны закрепляться без перекосов, строго по сечению трубы.
Приварка фланцев производится несколькими способами, в каждой технологии есть свои нюансы, которые нужно учитывать для получения качественного герметичного шва, не препятствующего потоку транспортируемой жидкости.
Конструктивные.
Основой этой группы характеристик является конструкция фланца. На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:
- ГОСТ 12820-80 — фланец стальной плоский приварной.
- ГОСТ 12821-80 — фланец стальной приварной встык.
- ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.
Фланцы по трем наиболее распространенным стандартам, упомянутые выше, предназначены для соединения трубопроводной арматуры и оборудования. В силу конструктивных особенностей условия монтажа этих фланцев различаются.
- Фланец стальной плоский приварной. При монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
- Фланец стальной приварной встык. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
- Стальной свободный фланец на приварном кольце
Кроме того, положительным является то, что при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали, а фланца — из углеродистой (табл. 1).состоит из двух частей — фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются по сравнению с вышеперечисленными удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).
| Тип фланца | Параметры среды | Марка материала | |
| Давление условное Ру, кг/см2 | Температура К (°С) | Фланец | |
| Стальной плоский приварной ГОСТ 12820-80 | от 1 до 25 | от -30 до 300 | Ст3сп не ниже 2-й категории по ГОСТ 535-88 |
| от -70 до 300 | 09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71 | ||
| от -30 до 300 | Стали 20, 25 по ГОСТ 1050-88 | ||
| от -40 до 300 | 15ХМ по ГОСТ 4543-71 | ||
| от -40 до 300 | 12Х18H9Т по ГОСТ 7769-82 | ||
| Стальной приварной встык ГОСТ 12821-80 | от1 до 25 | от -30 до 300 | Ст3сп не ниже 2-й категории по ГОСТ 535-88 |
| от 1 до 100 | от -40 до 425 | Стали 20, 25 по ГОСТ 1050-88 | |
| от 1 до 200 | от -30 до 450 | ||
| от -40 до 450 | 15ХМ по ГОСТ 4543-71 | ||
| от -40 до 300 | 5Х18Н12С4ТЮ (типа) ГОСТ 5632-72 | ||
| от -70 до 300 | |||
| от -70 до 350 | 09Г2С по ГОСТГ2 по ГОСТ 4543-71 | ||
| от -40 до 400 | 06ХН28МДТ (типа ЭИ-945) по гОСТ 5632-72 | ||
| от -70 до 400 | |||
| от -40 до 450 | 12Х18Р9Т 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72 | ||
| от -40 до 510 | 15Х5М по ГОСТ 5632-72 | ||
| от -80 до 600 | 12Х18Н9Т по ГОСТ 5632-72 | ||
| от -253 до 600 | 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72 | ||
| Стальной свободный на приварном кольце ГОСТ 12822-80 | от 1 до 25 | от -30 до 300 | Ст3сп не ниже 2-й категории по ГОСТ 535-88 |
- Помимо этих трех стандартов следует особо выделить фланцы, изготавливаемые по чертежам заказчика (нестандартные фланцы). В отличие от первых трех вышеупомянутых фланцев данная конструкция не является постоянной и может изменяться в зависимости от ожиданий и требований клиента. Такие фланцы являются индивидуальными и служат для удовлетворения любых потребностей заказчика.
- Фланцы, изготовленные по зарубежным стандартам, отличаются от российских конструктивно. Среди импортных, наибольшее распространение в России получили фланцы, выполненные по немецким стандартам DIN (стандарт принят по всей Европе) и американским ANSI.
| Отличительные характеристики фланцев | |
| Конструктивные | Технологические |
| Диаметр условного прохода Ду | |
| Условное давление Ру | |
| Исполнение с 1 по 9 | |
| Ряд 1 или 2 | |
| Круглый (квадратный) | |
| Материал | Ст. 20 |
| Ст. 09Г2С | |
| Ст. 15X5M | |
| Ст. 08Х18Н10Т (12Х18Н10Т) | |
| Другие | |
| Конструкция | Фланцы стальные плоские приварные ГОСТ 12820-80 |
| Фланцы стальные приварные встык ГОСТ 12821-80 | |
| Стальной свободный на приварном кольце ГОСТ 12822-80 | |
| Зарубежный стандарт | |
| Нестандартные | |
| Фланцы по другим российским стандартам |
К фланцам по другим российским стандартам относятся такие как: фланцы стальные резьбовые, фланцы сосудов и аппаратов, фланцы изолирующие для подводных трубопроводов. Они отличаются от вышеупомянутых по конструкции и областям применения.
Также к конструктивным особенностям относятся (на примере трех наиболее распространенных ГОСТов):
- Условный проход. Обозначается как Ду и измеряется в мм.
- Условное давление. Обозначается как Ру и измеряется в кгс/см2.
- Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
- Материал (представлен российскими марками стали).
Виды изделий
Основные параметры, по которым характеризуются фланцевые изделия для ПЭ и ПВХ труб, это внутренний диаметр, внешние размеры, вес и рабочее давление.
В зависимости от того, какие задачи выполняют эти детали, существуют следующие виды адаптеров:
- адаптер со специальными приварными втулками;
- накидной металлический фланец;
- фланцевый адаптер свободного типа, опирающийся на прямой или конусный бурт.
Лучший способ, которым можно выполнить соединение легких и средних ПЭ труб с диаметром не более 150 мм и легких труб диаметром до 300 мм – свободный фланец, опирающийся на прямой бурт. Свободный фланец с конусным буртом используют для арматуры, имеющей диаметр более 200 мм.
Достоинства и недостатки фланца для ПЭ и ПВХ труб
Прижимной стальной свободный фланцевый адаптер обладает рядом преимуществ перед другими деталями, что делает его более популярным в использовании. Основные достоинства фитинга заключаются в следующем:
- Адаптер позволяет устанавливать ПЭ и ПВХ арматурные элементы в металлическую магистраль, это же делает ремонт таких систем более доступным.
- Для монтажа фланца нет необходимости использовать какие-то специальные инструменты и тратить много времени: гаечный ключ и небольшие навыки позволяют установить деталь без особых проблем.
- Также прижимной фланцевый адаптер обладает способностью компенсировать процесс сжатия и растяжения оси и это позволяет облегчить процесс монтажа и эксплуатации, и уменьшить время на установку.
Что касается недостатков, то наиболее существенным считается тот факт, что разрушается прокладка, обеспечивающая плотность прилегания. Это происходит вследствие того, что их зажимают максимально сильно, и это приводит к превышению предела прочности материала.
Фланцевое соединение является наиболее надежным видом монтажа трубопроводов
Конструктивно наиболее неудачен в этом плане плоский прижимной адаптер, поскольку он не может защитить прокладку от деформации.
Те модели изделий, в которых прокладки предусмотрены в некоторых углублениях, считаются более защищенными от разрыва прокладки, однако и они не обеспечивают защиту в полном объеме, особенно при длительном сроке эксплуатации детали.
При установке фланца следует учитывать тот факт, что под воздействием тепла металл может расширяться. Это приводит к тому, что элементы крепежа удлиняются больше, чем сам адаптер, а это может нарушить герметичное фланцевое соединение.
Порядок установки фланца для полиэтиленовых труб
Соединение при помощи фланцевого адаптера имеет широкое распространение благодаря своей простоте и оперативности. Для монтажа изделия с приварными втулками необходимо сделать идеально ровный срез трубы в месте предполагаемого стыка. После этого на конец трубы приваривают фланцевый адаптер.
Перед пайкой следует на пластиковую втулку одеть фланец
На него с помощью резьбы устанавливают сам фланец
При установке следует обратить внимание на наличие заусениц на фланце, которые могут повредить трубу или арматуру
На другом участке трубы или же арматуры таким же способом устанавливают ответный элемент. Соединение этих деталей выполняется с помощью болтов.
Если необходимо установить накидной фиксирующий фланец, то выполняют такие операции:
- Аккуратно срезают край трубы (срез должен быть ровным).
- Металлический фланец надевают на трубу.
- Вставляют резиновую прокладку с напуском не больше 10 мм на срез трубы.
- Фланец надвигают на прокладку и с помощью болтов фиксируют трубу с ответной деталью.
В обоих случаях крепление фланцев осуществляется болтами, потому важно затягивать их с равномерным усилием перекрестным методом. При выполнении этой завершающей операции необходимо четко придерживаться рекомендаций технической документации на изделие
Устанавливая фиксирующий прижимный фланец с приклеенной прокладкой, необходимо в первую очередь снять с конца трубы фаску и намочить его.
Подготовка труб и фланцев к монтажу
После этого трубу вталкивают до упора в свободно собранный фланец, надевают его на трубу и проталкивают внутрь до упора. Далее полностью затягивают болты прижимного кольца и фиксируют непосредственно сами фланцы.
Стальной фланец для полиэтиленовых или ПВХ труб считается прочным и надежным узлом системной магистрали, с помощью которого монтируют герметичное разъемное фланцевое соединение.
Трубопроводная арматура, фланцы, отводы, переходы, тройники
ГлавнаяПродукцияТрубопроводная арматура: фланцы, отводы, переходы, тройники, заглушки
Наша компания предлагает выгодно купить трубопроводную арматуру оптом или в розницу. В продаже имеются фланцы, отводы, переходы, тройники, заглушки, которые обеспечивают безопасное функционирование систем водоотвода, водоснабжения, отопления. Среди широкого разнообразия выбрать подходящую трубопроводную арматуру бывает непросто. Поэтому у нас работают квалифицированные менеджеры, которые всегда рады помочь. Представленные в ассортименте нашей компании изделия сертифицированы и соответствуют заявленным ГОСТам. Действует быстрая доставка по России напрямую со склада в Перми!
| Фланцы стальные, Фланец чугунный, Фланец из нержавейки |
| Фланцы плоские, Фланцы приварные, Фланцы ответные |
| Фланцы комплект, Фланец внутренний, Фланец заглушки, Фланец нижний, Фланец заглушка |
| Прямой фланец, Обратный фланец, Фланец РУ 16 |
| Фланец 12815, Фланцы ГОСТ 12820-80, Фланец 12822 80, Фланцы ANSI |
| Фланец 5, Фланец 10, Фланец 15, Фланцы 16, Фланец 20, Фланец 25, Фланец 32, Фланец 40, Фланец 50, Фланец 63 |
| Фланец 80, Фланец 80 25, Фланец 89, Фланец 90, Фланец ДУ 100, Фланцы д 100, Фланец 110, Фланец 120, Фланец 125 |
| Фланец 180, Фланцы 350, Фланец 315, Фланец 400, Фланец 500, Фланец 600, Фланец 630, Фланец 800, Фланец 1000 |
| Фланец 1-80-16 ст. 20, ст. 09Г2С, ст. 12Х18Н10Т ГОСТ 12820-80 |
| Фланец 1-100-16 ст.20, ст. 09Г2С, ст. 12Х18Н10Т ГОСТ 12820-80 |
| Фланец 1-150-16 ст.20, ст. 09Г2С, ст. 12Х18Н10Т ГОСТ 12820-80 |
| Фланцы воротниковые ст.20, ст. 09Г2С, ст. 12Х18Н10Т ГОСТ 12821-80 |
| Фланцы стальные приварные встык, ст.20, ст. 09Г2С, ст. 12Х18Н10Т ГОСТ 12821-80 |
| Фланцы переходные ст.20, ст. 09Г2С, ст. 12Х18Н10Т ГОСТ 22790-89 |
| Фланцы по ASME B 16.5 |
| Фланцы по чертежу заказчика ст.20, ст. 09Г2С, ст. 12Х18Н10Т |
| Шпилька ГОСТ 9066-75 |
| Гайка ГОСТ 9064-75 |
| Заглушки поворотные фланцевые |
| Заглушки поворотные АТК 26-18-5-93 |
| Заглушки стальные фланцевые ОСТ 26-11-07-85, АТК 24.200.02-90 |
| Заглушки поворотные Т-ММ-25-01-06 |
| Переходы эксцентрические и концентрические сварные ОСТ 34-10-753-97 |
| Переходы эксцентрические и концентрические сварные ОСТ 36-22-77 |
| Переходы эксцентрические и концентрические сварные ОСТ 34-10-424-90 |
| Переходы эксцентрические и концентрические сварные ОСТ 34-42-665-84 |
| Переходы точеные ГОСТ 22826-83 |
| Переходы точеные ОСТ 34-42-423-90 |
| Переходы точеные ОСТ 24. 125.08-89 |
| Переходы штампованные бесшовные концентрические ГОСТ 17378-2001 |
| Переходы штампованные бесшовные концентрические ОСТ 34-42-700-85 |
| Переходы штампованные бесшовные концентрические ОСТ 34-42-422-78 |
| Переходы штампованные бесшовные концентрические ОСТ 24.125.09-89 |
| Переходы штампованные бесшовные концентрические ОСТ 34.10-422-90 |
| Переходы штампованные бесшовные концентрические ОСТ 34.10.701-97 |
| Переходы штампованные бесшовные концентрические ОСТ 34.10.700-97 |
| Тройники равнопроходные, переходные |
| Прокладки паронитовые плоские эластичные ГОСТ 15180-86 |
| Прокладки спирально-навитые ГОСТ Р 52376–2005 ОСТ 26.260.454–99 |
| Прокладки металлические ОСТ 26.260.461-99 |
| Прокладки металлические ОСТ 26-845-73 |
| Прокладки металлические ГОСТ 28759.8-90 |
| Прокладки металлические АТК 26-18-6-93 |
| Фланцевые соединения шпильки, гайки, шайбы ГОСТ 9065-75, 9064-75, 9066-75, 22043-76, 22032-76, ОСТ 26-2043-96, 26-2039-96. |
| Отвод 17375, отвод крутоизогнутый, отвод нержавеющий, отводы стальные 90, отвод 110, отвод 45 градусов, отводы сварные, |
| Отводы чугунные, отвод 57, отводы 09Г2С, отвод 108, отвод 159, отвод 89, отвод 200, отвод крутоизгонутый 90, отвод ст 20, отвод 219, |
| Отвод 110 мм, отвод бесшовный крутоизогнутный, отвод 1 1 4, отвод 110 50, отводы стальные 45, отвод 180, отвод 110 90, отвод 530, |
| Отводы крутоизогнутые ТУ 1468-020-20872280-2004 |
| Отводы крутоизогнутые ТУ 1468-040-20872280-2010 |
| Отводы крутоизогнутые ТУ 1468-284-20872280-2005 |
| Отводы крутоизогнутые ТУ 14-1-5598-2011 |
| Отводы гнутые ТУ 1468-010-593377520-2003 |
| Отводы гнутые ТУ 1468-036-20872280-2008 |
| Отводы гнутые ТУ 1468-038-20872280-2011 |
| Отводы гнутые ТУ 1468-040-20872280-2010 |
| Отводы гнутые ТУ 1468-284-20872280-2005 |
| Отводы гнутые ТУ 14-1-5598-2011 |
| Переходы ГОСТ 17378-2001 |
| Переходы ТУ 1468-010-593377520-2003 |
| Переходы ТУ 1468-030-20872280-2002 |
| Переходы ТУ 1468-040-20872280-2010 |
| Переходы ТУ 1468-284-20872280-2005 |
| Переходы ТУ 14-1-5598-2011 |
| Тройники ГОСТ 17376, тройник равнопроходной, тройник прямой, тройник 09Г2С, тройник ОСТ, тройник водопроводный, тройник 250, |
| Тройник стальной, тройники для труб, тройник 110, тройник переходной, тройник чугунный, тройник 17376, тройник 100, тройник 90, |
| Тройники ст 20, тройник 159, тройник 300, тройник неравнопроходной, тройник 219, тройник 50х50х50, тройник 108х4, тройник 219х6, |
| Тройник 325, тройник 315, тройник 630, тройник 114 |
| Тройники ТУ 1468-010-593377520-2003 |
| Тройники ТУ 1468-010-593377520-2003 |
| Заглушки ГОСТ 17379-2001 |
| Заглушки ТУ 1468-010-593377520-2003 |
| Заглушки ТУ 1468-030-20872280-2002 |
| Заглушки ТУ 1468-040-20872280-2010 |
| Заглушки ТУ 1468-284-20872280-2005 |
| Заглушки ТУ 14-1-5598-2011 |
| Тройники точеные ст. 20, ст. 09Г2С, ст. 12Х18Н10Т, ст.13ХФА ГОСТ 17376-2001 |
| Вентили латунные, бронзовые, чугунные |
| Заглушки поворотные по АТК 26-18-5-93 |
| Прокладки фланцевые ГОСТ 15180-86 |
Отправим фланцы, отводы, переходы, тройники, заглушки транспортными компаниями! В зависимости от объема закупаемой продукции мы имеем возможность отправить детали трубопровода выделенным транспортом в такие города, как Архангельск, Астрахань, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Бугуруслан, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Грозный, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Таганрог, Томск, Тюмень, Тверь, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!
По всем вопросам звоните, пишите!
Тел: +7 (342) 204 52 86, 204 52 91; 204 52 81; e-mail: 2045286@mail. ru
Также мы рады предложить нашим клиентам металлообрабатывающее оборудование купить у нас, позвонив по телефону или оставив заявку на сайте.
Оцените товар
[Total: 0 Average: 0]
*Нажимая на кнопку “Отправить”, вы соглашаетесь с условием Политики конфиденциальности
Комплект для ремонта фланца унитаза – чугун, ПВХ или АБС – Сантехнические изделия 3D
УЖЕ ДОСТУПНЫ В ХОЗЯЙСТВЕННЫХ МАГАЗИНАХ ПО ВСЕЙ СТРАНЕ!
БЫСТРЫЙ И ЛЕГКИЙ РЕМОНТ
Ремонт сломанных фланцев унитаза за считанные минуты с помощью комплекта для ремонта фланцев унитаза от 3D Plumbing Products. Этот комплект для ремонта фланца унитаза позволяет быстро и легко отремонтировать проржавевшие, проржавевшие или сломанные направляющие болтов на фланцах унитаза из чугуна. Регулируемая конструкция разрезного кольца также подходит для туалетных фланцев из ПВХ и туалетных фланцев из АБС. Наш ремонт фланца шкафа находится прямо поверх сломанного фланца, что делает этот ремонт постоянным и простым в установке.
БЫСТРАЯ УСТАНОВКА | ИНСТРУМЕНТЫ НЕ ТРЕБУЮТСЯ
АНАЛИЗ РЕМОНТА ФЛАНЦА ТУАЛЕТА
Взгляните на нашу брошюру, содержащую сравнительный анализ различных решений для ремонта фланца унитаза, доступных на рынке, и убедитесь сами, почему комплект для ремонта фланца унитаза от 3D Plumbing products — ваш лучший выбор, когда речь идет о простом ремонте. сломанный фланец унитаза.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ СКАЧАТЬ БРОШЮРУ
КОМПЛЕКТ ДЛЯ РЕМОНТА ТУАЛЕТНОГО ФЛАНЦА
Этот ремонтный фланец из алюминиевого сплава от 3D Plumbing Products никогда не заржавеет, он очень прочен и настолько прост в установке, что любой может это сделать. Просто снимите унитаз с пола, очистите старый воск и установите разъемную конструкцию вокруг сломанного фланца, который находится в полу. Затяните винты, чтобы удерживать две половинки на месте, и все готово! Все, что вам нужно сделать сейчас, это вставить болты шкафа, добавить новое восковое кольцо и поставить унитаз обратно.
Как починить сломанный чугунный фланец унитаза
КУПИТЬ СЕЙЧАС!
Заказ онлайн на
Amazon.com (рекомендуется)
ИЛИ
заказать онлайн на нашем сайте
(ВРЕМЕННО ОТСУТСТВУЕТ НА СКЛАДЕ)
ИЛИ
выбрать из
список других продавцов
В: Этот продукт фиксирует сломанные направляющие на фланце унитаза и работает ли он с фланцами из чугуна, ПВХ и АБС?
А: Да! Именно поэтому мы создали наш комплект для ремонта фланца унитаза.
В: Будет ли этот продукт ржаветь или подвергаться коррозии?
A: Нет, изготовлен из высокопрочного алюминиевого сплава.
В: Достаточно ли прочен этот продукт, чтобы выдержать затяжку болтов табуретки?
О: Да, наш продукт очень прочный, а при прикреплении к существующему фланцу он становится еще прочнее.
В: Что делать, если плитка находится очень близко к существующему фланцу?
A: Возможно, вам придется отрезать плитку ровно настолько, чтобы на нее наклеилась одна сторона изделия, а затем передвинуть ее на другую сторону, прежде чем устанавливать вторую половину.
В: Будет ли этот продукт чинить каждый сломанный фланец?
Починит все фланцы со сломанными направляющими.
В: Будет ли этот продукт работать с ржавыми металлическими кольцами на фланцах из ПВХ?
A: Нет, вы должны приобрести запасное кольцо для этого конкретного фланца.
В: Нужно ли крепить этот продукт к полу?
A: Нет, этот ремонт использует то, что осталось от существующего фланца, чтобы закрепить его.
В: Во фланце нет отверстий. Можно ли просверлить отверстия в этом изделии для крепления к полу?
A: Да, можно, но это действительно не нужно.
В: Будет ли этот продукт работать с фланцами, расположенными ниже уровня пола?
A: Если сломанный фланец находится на 1 дюйм или более ниже уровня пола, этот продукт не будет работать. Если он находится менее чем на 1 дюйм ниже уровня пола, наш продукт должен позаботиться об этой работе.
В: Будет ли этот продукт работать с фланцами 3 и 4 дюйма?
A: Да, мы разработали наш продукт, чтобы он подходил как для фланцев 3 дюйма, так и для фланцев 4 дюймов.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
1. Удалите старый воск (лучше всего подойдет шпатель)
2. Очистите место перед установкой нового ремонтного фланца
3. Вставьте новый ремонтный фланец под сломанный фланец унитаза с обеих сторон и совместите отверстия
4. Соедините ремонтные фланцы вместе с помощью 2 винтов с плоской головкой (входят в комплект поставки)
5. Используйте 4 винта с потайной головкой (входят в комплект) для затяжки любого свободного зазора в половинках ремонтного фланца (только при необходимости)
6. Установите болты унитаза в пазы и затяните (приобретаются отдельно)
7. Установите восковое кольцо и переустановите унитаз.
Посетите наш канал YouTube, чтобы увидеть больше видео!
О нас
Компания 3D Plumbing Products, LLC была основана в начале 2017 года двумя друзьями. Один сантехник, другой бизнесмен. Вместе они взяли идею и создали самый быстрый и простой способ ремонта сломанных направляющих на фланце унитаза. Идеальный ремонт ржавых, корродированных или сломанных рельсов на фланцах шкафов из чугуна, ПВХ или АБС. Патент США 10-494-805-B2
Если вы хотите доставить наши комплекты для ремонта фланцев унитаза в свои места, позвоните нам по телефону
888-610-2722 или заполните и отправьте онлайн-форму заявки нового поставщика.
Вы также можете использовать нашу контактную форму, чтобы отправить нам сообщение или написать нам по телефону
3D Plumbing Products, LLC
139 Cormorant Way, Wilmington, NC 28412
Фланец 1 дюйм | Черные фитинги для труб
Наш бесконечный проход включает в себя 1-дюймовый фланец и многое другое!
Рекомендуемый продукт
Напольный фланец, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, общая длина 11/16 дюйма, ковкий чугун, класс класса 150, от -20 до 366 градусов по Фаренгейту
Посмотреть полную информацию о продукте
Напольный фланец, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, общая длина 11/16 дюйма, ковкий чугун, класс класса 150, от -20 до 366 градусов по Фаренгейту
Посмотреть полную информацию о продукте
Магазин 1 «фланец
Фланец на полу, выступ, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, внешний диаметр фланца 4 1/4 дюйма, нержавеющая сталь, 304, класс класса 150, максимальное рабочее давление 150 фунтов на кв. дюйм, от -60 до 450 градусов по Фаренгейту, количество Отверстия под болты 4
Посмотреть полную информацию о продукте
36,15 $
Фланец на полу, выступ, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, внешний диаметр фланца 4 1/4 дюйма, нержавеющая сталь, 304, класс класса 150, максимальное рабочее давление 150 фунтов на кв. дюйм, от -60 до 450 градусов по Фаренгейту, количество Отверстия под болты 4
Посмотреть полную информацию о продукте
Фланец с торцовым и перфорированным покрытием, номинальный размер трубы 1 дюйм, фланец x FNPT, внешний диаметр фланца 4 1/4 дюйма, общая длина 4 1/4 дюйма, чугун, класс класса 125, 175 фунтов на кв. дюйм Максимальное рабочее давление, от -20 до 150 градусов Градусы F, количество отверстий под болты 4
Посмотреть полную информацию о продукте
24,85 $
Фланец с торцовым и перфорированным покрытием, номинальный размер трубы 1 дюйм, фланец x FNPT, внешний диаметр фланца 4 1/4 дюйма, общая длина 4 1/4 дюйма, чугун, класс класса 125, 175 фунтов на кв. дюйм Максимальное рабочее давление, от -20 до 150 градусов Градусы F, количество отверстий под болты 4
Посмотреть полную информацию о продукте
Напольный фланец, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, внешний диаметр фланца 3 7/8 дюйма, общая длина 11/16 дюйма, ковкий чугун, оцинкованный, класс класса 150, максимальное рабочее давление 300 фунтов на кв. дюйм, количество отверстий под болты 4
Посмотреть полную информацию о продукте
Напольный фланец, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, внешний диаметр фланца 3 7/8 дюйма, общая длина 11/16 дюйма, ковкий чугун, оцинкованный, класс класса 150, максимальное рабочее давление 300 фунтов на кв. дюйм, количество отверстий под болты 4
Посмотреть полную информацию о продукте
Фланец с основанием поручня, Фланец с овальным основанием, Для трубы диаметром 1 дюйм, Стойкий к коррозии Да, Чугун, Серый, Оцинкованный, Для реального наружного диаметра трубы 1 3/8 дюйма, Общая длина 5 дюймов, Основание, Внутренний диаметр 1 3/ 8 дюймов, ASTM A153
Посмотреть полную информацию о продукте
$16,58
Фланец с основанием поручня, Фланец с овальным основанием, Для трубы диаметром 1 дюйм, Стойкий к коррозии Да, Чугун, Серый, Оцинкованный, Для реального наружного диаметра трубы 1 3/8 дюйма, Общая длина 5 дюймов, Основание, Внутренний диаметр 1 3/ 8 дюймов, ASTM A153
Посмотреть полную информацию о продукте
Фланец, плоский, номинальный размер трубы 1 дюйм, внутренняя резьба NPT, внешний диаметр фланца 4 3/16 дюйма, толщина фланца 1/2 дюйма, сортамент 80, класс класса 150, для трубопровода сортамента 80, ПВХ, 150 фунтов на кв. дюйм Максимальное рабочее давление, 140 Градусы F, количество отверстий под болты 4, диаметр окружности болта 3 1/8 дюйма, диаметр отверстия под болт 9/16 дюйма, общая длина 1 1/8 дюйма, серый
Посмотреть полную информацию о продукте
$21,75
Фланец, плоский, номинальный размер трубы 1 дюйм, внутренняя резьба NPT, внешний диаметр фланца 4 3/16 дюйма, толщина фланца 1/2 дюйма, сортамент 80, класс класса 150, для трубопровода сортамента 80, ПВХ, 150 фунтов на кв. дюйм Максимальное рабочее давление, 140 Градусы F, количество отверстий под болты 4, диаметр окружности болта 3 1/8 дюйма, диаметр отверстия под болт 9/16 дюйма, общая длина 1 1/8 дюйма, серый
Посмотреть полную информацию о продукте
Напольный фланец, номинальный размер трубы 1 1/4 дюйма, фланцевое соединение x FNPT, общая длина 3/4 дюйма, ковкий чугун, класс класса 150, от -20 до 366 градусов по Фаренгейту
Посмотреть полную информацию о продукте
$11,50
Напольный фланец, номинальный размер трубы 1 1/4 дюйма, фланцевое соединение x FNPT, общая длина 3/4 дюйма, ковкий чугун, класс класса 150, от -20 до 366 градусов по Фаренгейту
Посмотреть полную информацию о продукте
Фланец на полу, выступ, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, внешний диаметр фланца 4 1/4 дюйма, нержавеющая сталь, 316, класс класса 150, максимальное рабочее давление 150 фунтов на кв. дюйм, от -60 до 450 градусов по Фаренгейту, количество Отверстия под болты 4
Посмотреть полную информацию о продукте
$38,68
Фланец на полу, выступ, номинальный размер трубы 1 дюйм, фланцевое соединение x FNPT, внешний диаметр фланца 4 1/4 дюйма, нержавеющая сталь, 316, класс класса 150, максимальное рабочее давление 150 фунтов на кв. дюйм, от -60 до 450 градусов по Фаренгейту, количество Отверстия под болты 4
Посмотреть полную информацию о продукте
Резьбовой фланец, материал трубного фитинга черная сталь, перечень фитингов/класс класса 150, размер трубы — трубный фитинг 1 дюйм, тип соединения фитинга NPT, стандарты ASME B16.3 и B16.4, ASTM A-197, ASTM A47, одобрено FM, внесено в список UL, макс. Давление 150 фунтов на квадратный дюйм при 450 градусах по Фаренгейту, давление насыщенного пара 150 фунтов на квадратный дюйм, внешний диаметр. 4 1/4 дюйма
Посмотреть полную информацию о продукте
26,85 $
Резьбовой фланец, Материал трубной арматуры Черная сталь, Спецификация фитингов/Класс класса 150, Размер трубы — фитинг трубы 1 дюйм, Тип соединения фитингов NPT, Стандарты ASME B16.3 и B16.4, ASTM A-197, ASTM A47, одобрено FM, Перечислено UL, макс. Давление 150 фунтов на квадратный дюйм при 450 градусах по Фаренгейту, давление насыщенного пара 150 фунтов на квадратный дюйм, внешний диаметр. 4 1/4 дюйма
Посмотреть полную информацию о продукте
Фланец, плоский, номинальный размер трубы 1 дюйм, муфта, внешний диаметр фланца 4 1/4 дюйма, толщина фланца 1/2 дюйма, сортамент 80, класс класса 150, для трубопровода сортамента 80, ПВХ, 150 фунтов на кв. дюйм Максимальное рабочее давление, 140 градусов F, количество отверстий под болты 4, диаметр окружности болта 3 1/8 дюйма, диаметр отверстия под болт 9/16 дюйма, общая длина 1 1/4 дюйма, серый
Посмотреть полную информацию о продукте
$11,88
Фланец, плоский, номинальный размер трубы 1 дюйм, муфта, внешний диаметр фланца 4 1/4 дюйма, толщина фланца 1/2 дюйма, сортамент 80, класс класса 150, для трубопровода сортамента 80, ПВХ, 150 фунтов на кв. дюйм Максимальное рабочее давление, 140 градусов F, количество отверстий под болты 4, диаметр окружности болта 3 1/8 дюйма, диаметр отверстия под болт 9/16 дюйма, общая длина 1 1/4 дюйма, серый
Посмотреть полную информацию о продукте
Фланец класса 150, материал трубного фитинга полипропилен, список фитингов/класс 80, размер трубы — фитинг 1 дюйм, тип соединения фитинга FNPT, цвет черный, макс. Давление 150 фунтов на квадратный дюйм, внешний диаметр. 4,2 дюйма, количество отверстий 4, темп. Диапазон от -20 градусов до 150 градусов по Фаренгейту
Посмотреть полную информацию о продукте
$11,83
Фланец класса 150, материал трубного фитинга полипропилен, список фитингов/класс 80, размер трубы — фитинг 1 дюйм, тип соединения фитинга FNPT, цвет черный, макс. Давление 150 фунтов на квадратный дюйм, внешний диаметр. 4,2 дюйма, количество отверстий 4, темп. Диапазон от -20 градусов до 150 градусов по Фаренгейту
Посмотреть полную информацию о продукте
Напольный фланец, номинальный размер трубы 1/2 дюйма, фланцевое соединение x FNPT, внешний диаметр фланца 3 1/2 дюйма, общая длина 1/2 дюйма, ковкий чугун, класс класса 150, от -20 до 366 градусов по Фаренгейту
Посмотреть полную информацию о продукте
Напольный фланец, номинальный размер трубы 1/2 дюйма, фланцевое соединение x FNPT, внешний диаметр фланца 3 1/2 дюйма, общая длина 1/2 дюйма, ковкий чугун, класс класса 150, от -20 до 366 градусов по Фаренгейту
Посмотреть полную информацию о продукте
Еще из этой коллекции
Еще из этой коллекции
Узнайте больше
Туалетный фланец | Ремонт и замена сантехники
Руководство для начинающих по изучению фланца унитаза
Большинство домовладельцев имеют общее представление о том, как работает туалет. и как исправить мелкие проблемы. Однако есть скрытая и недооцененная
особенность повседневного туалета, которая часто является виновником страшных протечек.
Эта часть известна как фланец туалета или, чаще, унитаза.
фланец. У мистера Рутера ® Сантехника, мы думаем, что больше домовладельцев должны знать о ее функции, как
убедиться, что он работает, и как узнать, пора ли
вызвать сантехника.
Сломанные, ослабленные или неправильно установленные фланцы унитаза могут протекать со дна, что может привести к затоплению, повреждению водой или даже выбросу нежелательных сточных вод и газов в вашу ванную комнату. Проверка туалета фланец должен быть одним из основных элементов в контрольных списках вашего домашнего обслуживания. В противном случае, вы рискуете незначительными проблемами или потенциально серьезными структурными повреждениями в будущем.
Читайте дальше, чтобы узнать, как определить, нуждается ли ваш фланец в ремонте или замене. или позвоните в Mr. Rooter Plumbing по телефону (855) 982-2028 для получения помощи!
Что такое туалетный фланец?
Фланец унитаза представляет собой механическое соединение между сливом унитаза
и дренажная система вашего дома. Если это соединение разорвано или
неправильно установленный это может вызвать довольно головную боль. Он также функционирует как
стабилизирующее напольное крепление для унитаза. Фланец обычно изготавливается
из ПВХ, медной, стальной или латунной трубы в паре с металлической или
пластиковое кольцо, которое крепит его к полу в ванной. Затем фланец герметизируется.
к сливу вашего унитаза, чтобы предотвратить утечку с восковым кольцом.
Фланцы унитаза должны быть диаметром три или четыре дюйма, в зависимости по размеру водосточной трубы. Фланец должен подходить к трубе либо надвигаясь на него или плотно прилегая к нему. Длина трубы следует отрегулировать в соответствии с толщиной отделки вашего пола. С использованием фланец неправильного диаметра или высоты может создать проблемы с процессом установки или вызвать утечку при использовании.
Знайте предупреждающие знаки
Г-н Рутер рекомендует регулярно проверять пространство вокруг туалета.
для признаков того, что с фланцем может быть что-то не так. Кроме того,
любой из этих признаков также может быть вызван другими серьезными проблемами с сантехникой. Если
вы заметили любой из этих признаков и вам нужна помощь в диагностике причины,
наша команда профессионалов готова помочь!
Признаки потенциального повреждения фланца:
- Любая протечка со дна унитаза
- Неприятные запахи
- Свободный унитаз, который смещается или качается
Общие проблемы с фланцем включают:
- Фланец, который не находится заподлицо с готовым полом. Если вы планируете или недавно переделали пол в вашей
ванная, не забудьте фланец! Туалетные фланцы работают лучше всего, когда
они закреплены плотно и заподлицо с готовым полом. Обеспечение
фланец является важным этапом ремонта пола в ванной комнате, который может
привести к утечкам, если их пропустить. Возможно, вам придется отрегулировать высоту фланца унитаза,
либо разрезав трубу, либо используя удлинитель фланца, чтобы убедиться, что
это на должном уровне.
- Блокированный или забитый фланец . Подпорки унитаза могут быть вызваны забитыми фланцами. Если вы можете добраться до блокировка и иметь надлежащие инструменты, это легко исправить. В противном случае, Вы должны позвонить своему дружелюбному водопроводчику по соседству.
- Треснувший или сломанный фланец. Если вы заметили, что у основания унитаза скапливается много воды, и осмотрите если вы обнаружите, что ваш фланец треснул или сломался, пришло время заменить его. Обязательно правильно измерьте сливную трубу и слив, чтобы убедиться, что вы выбираете сменный комплект фланцев нужного размера.
- Ослабленные или сломанные восковые кольца. Другой распространенной причиной скопления воды является незакрепленное или поврежденное восковое кольцо,
который нарушает водонепроницаемость. Замена воскового кольца в унитазе
может быть простым, но важно убедиться, что это
сделано правильно, чтобы предотвратить повторение проблемы.
Сколько стоит замена фланца унитаза?
Если вы хотите заменить фланец самостоятельно, стоимость деталей составит около 25 долларов в любом хозяйственном магазине. Если у вас есть соответствующие инструменты и достаточно сила, чтобы поднять унитаз, это может быть хорошим проектом DIY для вас. С другой стороны, найм сантехника для замены фланца обеспечит что работа выполняется квалифицированным, опытным специалистом.
Как заменить фланец унитаза
Лучший способ заменить фланец унитаза — обратиться к лицензированному специалисту. справиться с этим для вас. Мы можем убедиться, что работа выполнена правильно, чтобы избежать проблем в будущем.
Если вы заменяете фланец самостоятельно, важно меры предосторожности и иметь все необходимые инструменты. Убедитесь, что все детали подходят правильно и что все болты надежно и затянуты. Выполните шаги, описанные ниже:
- Убедитесь, что подача воды отключена, и отсоедините шланг от унитаза.
- Опорожнить чашу унитаза – продолжайте промывать до тех пор, пока не будет слита вся вода.
- Отсоедините унитаз от пола и осторожно снимите его.
- Снимите восковое кольцо с фланца.
- Отсоедините фланец от пола, затем снимите и очистите его.
- При необходимости используйте удлинитель фланца унитаза или отрежьте трубу, чтобы обеспечить фланец находится на нужной высоте.
- Прикрепите новый фланец к водосточной трубе, убедившись, что он находится заподлицо с готовое напольное покрытие.
- Поместите новое восковое кольцо вокруг сливного отверстия на дне унитаза.
- Установите унитаз на фланец, плотно надавив на восковое кольцо. к фланцу.
- Закрепите унитаз на месте, подсоедините водяной шланг и включите воду. обратно. Промойте, чтобы убедиться, что он работает, и следите за любыми утечками.
Как ты это сделал? Не стесняйтесь звонить нам по (855) 982-2028, если вам нужна помощь!
Выполните работу правильно – позвоните мистеру Рутеру
Наша команда лицензированных профессионалов обладает опытом и знаниями для
осмотрите, диагностируйте и устраните любую проблему с фланцем вашего унитаза
для вас, поэтому вам даже не нужно беспокоиться о том,
работа сделана правильно. Мы справимся с этим за вас.
Запросите оценку онлайн у местного сантехника мистера Рутера уже сегодня!
Что такое настенный фланец? (с картинками)
`;
Л. Э. Талберт
Любой, кто когда-либо пытался поставить забор или перила или установить новый унитаз, раковину или душ, несомненно, знаком с термином «стеновой фланец». Настенный фланец, иногда называемый накладкой, представляет собой основание или кронштейн с гладким или резьбовым кольцом, предназначенным для использования в качестве концевого фитинга для поддержки и крепления перил, труб, воздуховодов, ограждений и аналогичных материалов к стене. Эти фланцы можно использовать для различных проектов, как внутри, так и снаружи, в зависимости от их конкретного типа. Сантехника, заборы и перила являются одними из наиболее распространенных применений настенных фланцев.
Существует множество типов фланцев, предназначенных для различных проектов. Фланец следует выбирать, исходя из его прочности, способа крепления и пригодности для конкретной функции. Фланцы, предназначенные для наружного использования, например, сконструированы таким образом, чтобы противостоять изменениям температуры и погодных условий.
Некоторые фланцы, обычно используемые для сантехнических приборов, могут быть регулируемыми или иметь два выхода вместо одного. Другие поставляются с зажимным фитингом, который можно затянуть винтом. Фланцы также используются для установки дополнений внутри стены, таких как окна или настенные сейфы.
Настенные фланцы могут быть декоративными, функциональными или и теми, и другими, в зависимости от их назначения. Декоративные настенные фланцы могут быть изготовлены из различных металлов, таких как латунь, нержавеющая сталь, хром или никель. Чисто функциональные настенные фланцы также иногда изготавливаются из поливинилхлорида (ПВХ), чугуна или аналогичного материала. Настенные фланцы бывают самых разных форм и размеров, как с точки зрения функциональности, так и с точки зрения стиля кронштейна, используемого для крепления фланца к стене.
используют различные размеры для определения пригодности или облегчения установки. Внешний диаметр фланца (OD) — это измерение фланца от внешних краев. Толщина относится к толщине присоединяемого обода или кронштейна, не путать с частью воротника, которая удерживает материал на месте. Диаметр окружности болта измеряется расстоянием между отверстиями под болты, измеренным от центра отверстия. Фланцы, используемые для сантехники, также включают размер трубы, которая проходит по стандартной системе.
Настенные фланцы можно найти в любом строительном магазине с хорошим ассортиментом. Для тех проектов, которым требуется специальный настенный фланец, существует ряд онлайн-продавцов, которые специализируются на настенных фланцах, изготовленных для конкретной задачи или материала. Стоимость настенного фланца может варьироваться от менее 5 долларов США до более 100 долларов США в зависимости от его материала и функции.
Черный трубный фланец 1/4
Сопутствующие товары
В корзину
Быстрый просмотр
Фланец трубы — 1-1/4″ — необработанная латунь
Сейчас: 2,95 $
Малый фланец для трубы — 1-1/4 дюйма — необработанная латунь
Наши фланцы для труб — это просто билет, который поможет вам в вашем следующем проекте. Они имеют внутреннюю резьбу 1/8 IPS и подходят для любого стержня/трубы с резьбой 1/8 IPS. В паре…
Фланец-114-UnfBrass
В корзину
Быстрый просмотр
Фланец трубы — 1-1/4″ — полированный никель
Сейчас: 3,75 $
Малый фланец трубы — 1-1/4 дюйма — полированный никель Наши фланцы для труб — это просто билет, который поможет вам в вашем следующем проекте. Они имеют внутреннюю резьбу 1/8 IPS и подходят для любого стержня/трубы с резьбой 1/8 IPS. Соединение…
Фланец-114-PolNick
В корзину
Быстрый просмотр
Фланец трубы — 1-1/4″ — Античная латунь
Сейчас: 3,75 $
Маленький фланец для трубы — 1-1/4 дюйма — состаренная латунь
Наши фланцы для труб — это просто билет, который поможет вам в вашем следующем проекте. Они имеют внутреннюю резьбу 1/8 IPS и подходят для любого стержня/трубы с резьбой 1/8 IPS. Соединение…
Фланец-114-AntBrass
В корзину
Быстрый просмотр
Трубный ниппель — 1/4 дюйма
Сейчас: 2,95 $
Трубный ниппель — черный ковкий чугун — с резьбой 1/4 дюйма FNPT Резьбовое для 1/4″ FNPT 150 psi 7/8 «в длину Доступны скидки за количество (нажмите «Купить оптом и сэкономить» под кодом
PipeNipple-14
В корзину
Быстрый просмотр
Трубный фланец — 1/2 дюйма
Сейчас: 4,99 $
Трубный фланец — черный ковкий чугун — с резьбой 1/2 дюйма FNPT Функции: Меры 3 «диаметр Четыре (4) монтажных отверстия
Фланец-12
Клиенты также просмотрели
Выберите параметры
Быстрый просмотр
Железный фланец
Сейчас: 5,95 $
Чугунный фланец для трубы Размеры 1-3/4 дюйма
Четыре (4) монтажных отверстия (9/32″ подходит для винтов 1/4″)
Крепеж НЕ входит в комплект, но вы можете использовать дополнительные винты с плоской головкой. ..
IronFlange-134
Выберите параметры
Быстрый просмотр
Железная труба — 1/8 — с резьбой на обоих концах
Сейчас: 1,95 $
1/8 Черная железная труба — с резьбой на каждом конце Этот список предназначен для черной трубы с резьбой на каждом конце. Каждая деталь отправляется сырой и может иметь небольшую поверхностную ржавчину. Черная трубка…
С резьбой IronPipe
Выберите параметры
Быстрый просмотр
Полая латунная трубка — 3/8″ Н.Д. — Резьба 1/8 дюйма в дюймах
Сейчас: 1,04 $
Полая трубка из цельной латуни — 3/8 дюйма — с резьбой 1/8 дюйма в дюймах
НОВАЯ ЦЕНА СО СКИДКОЙ!!!!!!
Этот список относится к цельной латунной полой трубе (трубке) с резьбой на каждом конце 1/8 IPS. Каждая деталь. ..
BrassTube-Threading
Выберите параметры
Быстрый просмотр
Полая трубка из античного никеля — наружный диаметр 3/8 дюйма — резьба 1/8 дюйма в дюймах
Сейчас: 1,04 $
Полая стальная трубка с античным никелевым покрытием — 3/8 дюйма — с резьбой 1/8 дюйма в дюймах Этот список относится к полым стальным трубам с отделкой античным никелем (трубам) с резьбой на каждом конце 1/8 дюйма в секунду. Каждая деталь отправляется…
AntNick-Threaded
В корзину
Быстрый просмотр
Фланец трубы — 1-1/4″ — Античная латунь
Сейчас: 3,75 $
Маленький фланец для трубы — 1-1/4 дюйма — состаренная латунь
Наши фланцы для труб — это просто билет, который поможет вам в вашем следующем проекте. Они имеют внутреннюю резьбу 1/8 IPS и подходят для любого стержня/трубы с резьбой 1/8 IPS. Соединение…
Фланец-114-AntBrass
В корзину
Быстрый просмотр
Фланец трубы — 1-1/4″ — необработанная латунь
Сейчас: 2,95 $
Малый фланец для трубы — 1-1/4 дюйма — необработанная латунь Наши фланцы для труб — это просто билет, который поможет вам в вашем следующем проекте. Они имеют внутреннюю резьбу 1/8 IPS и подходят для любого стержня/трубы с резьбой 1/8 IPS. Соединение…
Фланец-114-UnfBrass
В корзину
Быстрый просмотр
Колено трубы — 1/8 дюйма
Сейчас: 3,95 $
Колено трубы — черный ковкий чугун — резьба 1/8″ FNPT Резьбовое для 1/8″ FNPT 150 psi Доступны скидки за количество (нажмите «Купить оптом и сэкономить» под черным «Добавить в корзину»…
Колено-18
Выберите параметры
Быстрый просмотр
Железный фланец 2 — античный черный
Сейчас: 4,9 доллара США5
Чугунный фланец для трубы – стиль гранж
Функции: Меры 1-1 / 2 «в ширину
Высота 7/8 дюйма
Четыре (4) монтажных отверстия (диаметром 7/32 дюйма)
Крепеж НЕ входит в комплект, но вы можете приобрести его дополнительно. ..
IronFlange2-AntBlk
Выберите параметры
Быстрый просмотр
Медная полая трубка — 3/8″ Н.Д. — Резьба 1/8 дюйма в дюймах
Сейчас: $2,75
Цельная медная полая трубка — 3/8 дюйма — с резьбой 1/8 дюйма в дюймах Этот список относится к сплошной медной полой трубе (трубке) с резьбой на каждом конце 1/8 IPS. Каждый элемент отправляется незаконченным, поэтому вы можете оставить как есть или…
CoppTube-Threaded
В корзину
Быстрый просмотр
Комплект стальных шариков — 3-1/2 дюйма — незавершенный
Сейчас: 12,95 $
Комплект стальных шариков из двух частей — необработанная сталь
Наш комплект стальных шаров, состоящий из двух частей, идеально подходит в качестве противовеса для вашего следующего шкива. Он будет хорошо смотреться на любом подвесном светильнике, лампе в стиле стимпанк или…
MetalBall-3114-Unf
Черные фитинги для труб — 3/4″ NPT напольный фланец, 150# UL/FM
(пока отзывов нет) Написать рецензию
Напольный фланец с резьбой NPT 3/4 дюйма — черный фитинг из ковкого чугуна 150# — UL/FM
Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Обязательно
Тема отзыва Обязательно
Комментарии Обязательно
- Артикул:
- Б15033ФФ1006К
- MPN:
- 33FF1006C
- Наличие:
- В наличии
- Вес:
- 0,40 фунта
В настоящее время: $7,73
Часто покупают вместе:
- Описание
- Дополнительная информация
- 0 отзывов
Описание
Размер: 3/4 дюйма
Сертификаты: UL/FM
Класс: 150#
Размеры (дюймы): A= 3,4 B= 2,4C= 0,26
- 3 Класс труб и одобрено FM при давлении 300 фунтов на кв.
- Трубные фитинги класса 300 внесены в список UL
- Горячеоцинкованные трубные фитинги сертифицированы; NSF/ANSI 61-4 и California AB1953 Бессвинцовая
- Ковкое литье соответствует ASTM A197, ASME B16.3, ASME B16.14 и ASME B16.39
- Горячеоцинкованные трубные фитинги соответствуют ASTM A153
- Резьба NPT все фитинги соответствуют ASME B1.20.1
- Независимая лабораторная проверка: фитинги соответствуют применимым химическим и физическим свойствам.
- Производственные мощности соответствуют стандартам ISO 9001:2008 и ISO 14001.
- Фитинги проходят 100% испытания воздухом.
- Canadian Registration Numbers (CRN) available
- Differences & Best Use: Black Pipe & Galvanized Pipe Fittings
- NPT, NPTF & NPS Connections
дюймView AllClose
Additional Information
Size (inches): | . |
