Промышленный сварочный аппарат для ручной дуговой сварки штучнымиэлектродами с питанием от однофазной сети 220В 50Гц.Аттестуется по РД03-614-03 (НАКС)
Инверторный сварочный аппарат ФОРСАЖ-200М, реализованный на базе сварочного аппарата ФОРСАЖ-200, имеет расширенные функциональные возможности, обеспечивает стабильные сварочные свойства и высокую производительность.
Сварочный аппарат ФОРСАЖ-200М соответствует требованиям РД 03-614-03 ипозволяет выполнять сварочные работы в условиях с повышеннымитребованиями к безопасности проведения работ.
Компактный, легкий, простой в управлении сварочный инвертор ФОРСАЖ-200Мимеет ударопрочный защитный корпус, устойчивый на неровныхповерхностях. Удобный плечевой ремень обеспечивает комфортную переноскусварочного аппарата к месту работы.
Для обеспечения большей мобильности возможно увеличение длины питающего кабеля до 100м.
- Предустановка и контроль сварочного тока по цифровому индикатору
- Ограничение напряжения холостого хода до Uxx < 12 В
- Увеличенный срок гарантии (2 года)
- Работоспособность сварочного аппарата при снижении напряжения питания до 140 В
- Защита от перепадов напряжения — автоматическое отключение сварочногоаппарата при напряжении питания более ~275 В или менее ~120 В
- Возможность работы электродами до 5 мм
- Возможность подключения дистанционного управления (ПДУ)
- Возможность питания от автономных передвижных электростанций мощностью не менее 14 кВ*А
- Автоматическое отключение сварочного аппарата при перегреве
- Стабилизация тока сварочной дуги
- Функции ARC FORCE, HOT START, Аntistick
- Функция запоминания последнего значения выходного тока
- Автоматическое управление работой вентилятора для предотвращения оседание пыли
- Возможность использования для аргонодуговой сварки (TIG) при наличии специальной горелки.
При значениях напряжения питания 187…242 В гарантированы стабильные выходные характеристики сварочного аппарата.
| Семейство статических вольтамперных характеристик аппарата при напряжении питания 220В |
Уникальной особенностью аппарата является сохранение работоспособности даже при снижении напряжении питающей сети до 140В!
При этом происходит снижение выходного тока сварочного аппарата до 120А, что позволяет производить ручную дуговую сварку электродами диаметром3 мм. Это особенно важно в районах с нестабильными параметрами питающейсети, прежде всего в сельской местности.
| Зависимость величины максимального выходного тока от величины питающего напряжения |
Семейство статических вольтамперных характеристик аппарата при напряжении питания 140 В
Технические характеристики| Электропитание | |
| Электропитание, В | однофазная сеть 220 В 50 Гц |
| Основные характеристики | |
| Основной режим работы | MMA |
| Дополнительные режимы работы | TIG |
| Диаметр электрода, мм | 1,6-5 |
| Диапазон регулирования сварочного тока, А | |
| — режим ММА | 15-200 |
| Напряжение холостого хода, В | |
| — в активном режиме | 65-100 |
| — в безопасном режиме | <12 |
| Процент нагрузки, % | |
| — при сварочном токе 140А | 100 |
| — при сварочном токе 160А | 80 |
| — при сварочном токе 200А | 40 |
| Максимальная мощность сети питания, кВА | 9 |
| Индикация и управление | |
| Цифровая индикация установленных и текущих параметров | + |
| Дистанционное управление | + |
| Массо-габаритные показатели | |
| Габариты, мм | 295х145х182 |
| Масса, кг | 5,9 |
| Другие характеристики | |
| Рабочий диапазон температуры окружающей среды, °С | -20. .. +40 |
Сварочные инверторы Форсаж
Сварочные инверторы «Форсаж» вобрали в себя все наиболее передовые технологии, а их комплектующие проходят несколько ступеней проверки. Сварочные инверторы «Форсаж» проектируются и изготавливаются на рязанском приборном заводе, хотя, конечно, часть комплектующих имеет импортные корни. В разработке конструкции сварочных инверторов используются наиболее свежие технические решения, реализация которых стала возможной после исследования современной конструкторской базы ведущих зарубежных фирм, а оригинальные решения отечественных разработчиков повышают надежность сварочных инверторов «Форсаж» на порядок.Стоит отметить, что в отличие от зарубежных аналогов, сварочные инверторы «Форсаж» имеют массу различных вариантов исполнения — начиная от простых ММА аппаратов, использующих в своей работе штучные плавящиеся электроды, до сложных «полуавтоматов» и аппаратов, работающих в среде аргона , что позволяет сваривать детали из цветных металлов, в том числе алюминия.
Выгодные преимущества сварочных инверторов «Форсаж» :
— очень легкий поджиг сварочной дуги;
— стабилизация сварочной дуги электронными компонентами управления;
— работа в продолжительном режиме без перегрева;
— работа в любом положении;
— высокая безопасность;
— большая гарантия на аппараты;
— низкое энергопотребление;

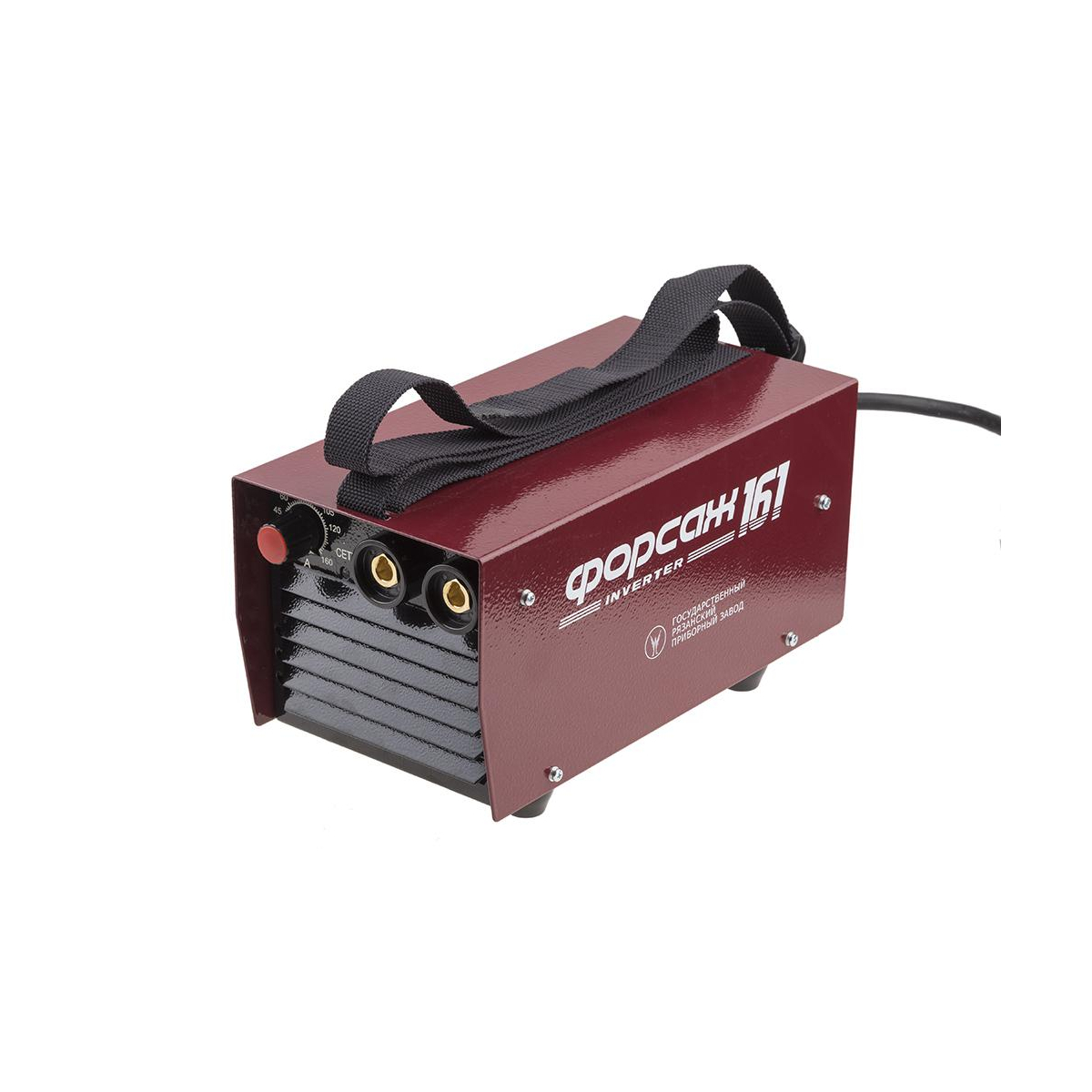

Сварочный инвертор Форсаж-161
Питание инвертора осуществляется от стандартной сети переменного тока 220 вольт и частотой 50 Гц. Причем нестабильная сеть не оказывает никаких «просаживающих» свойств на работу сварочного инвертора. При отсутствии возможности подсоединения к стандартной сети, аппарат может работать от любого автономного источника питания, имеющего мощность не менее 11кВА, а возможность увеличения сетевого кабеля до длины 50 метров позволяет сделать сварочный инвертор «Форсаж-161» весьма мобильным.
Из особенностей аппарата стоит отметить:
— возможность продолжительно работы электродами диаметром до 4мм;
— автоматическое отключение при значительных перепадах напряжения;
— защиту от перегрева;
— наличие функций ARC FORCE, HOT START, ANTISTICK;
— возможность TIG сварки.
Сварочный инвертор Форсаж-200
Более мощные аналогичные модели обозначаются как «Форсаж-200», «Форсаж-200М» и «Форсаж-301». Из их особенностей стоит отметить возможность работы электродами, диаметром до 5мм, а также возможностью подключения к трехфазной сети и наращивания внешнего силового кабеля до длины 105 метров без потери качества сварочного шва.
Еще два интересных решения рязанских конструкторов реализованы в моделях инверторов для полуавтоматической сварки — «Форсаж-302» и «Форсаж-500».

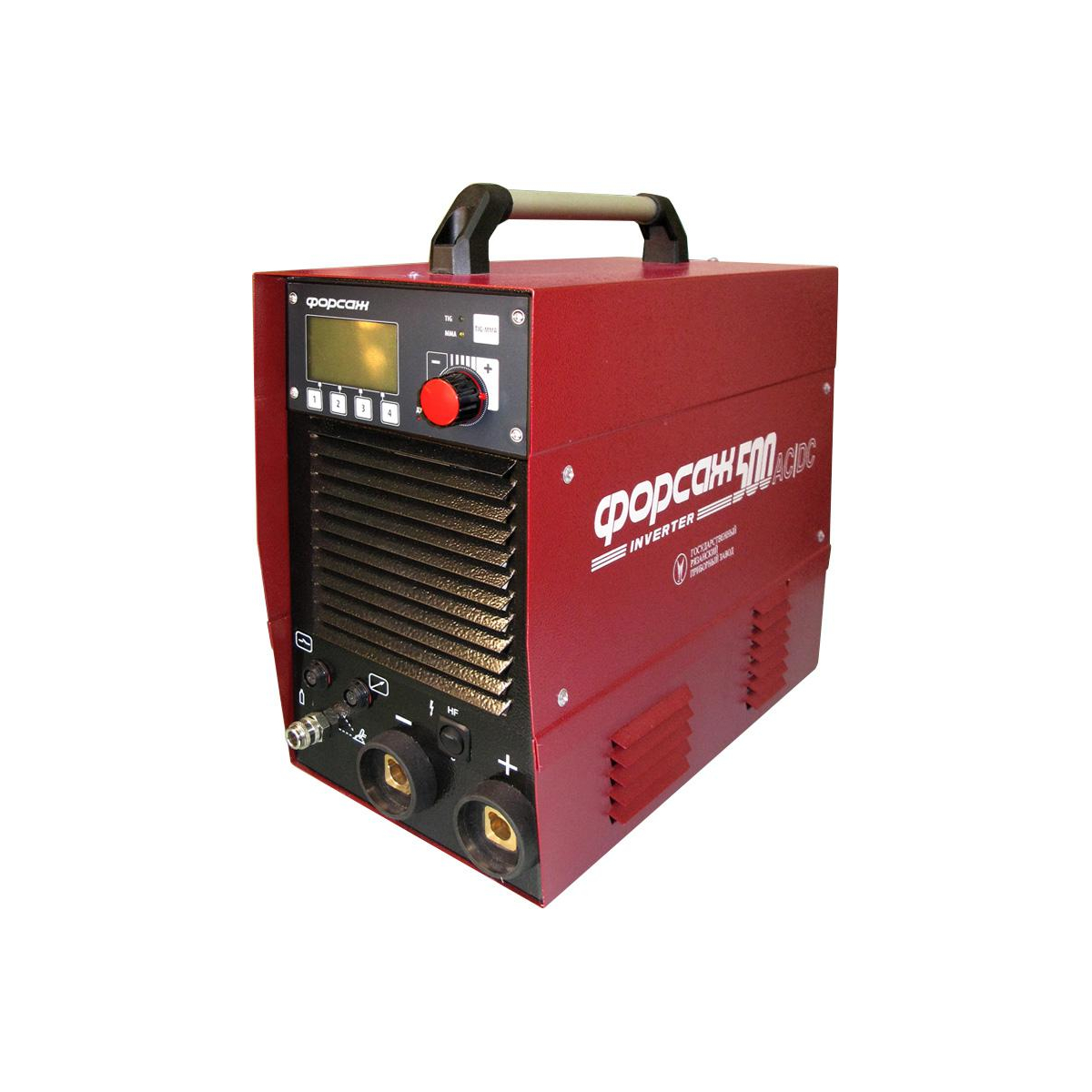

Сварочный инвертор Форсаж-500
Из их особенностей стоит отметить:
— установка и наблюдение сварочного тока по цифровым индикаторам;
— автоматическое отключение при значительных перепадах напряжения;
— ограничение холостого хода;
— возможность TIG сварки при наличии специальной горелки.
Видео обзор сварочного инвертора Форсаж-161 :
Работа сварочным инвертором Форсаж-161 с электродами УОНИ :
Сварка аппаратом Форсаж-161 при напряжении150В :
Кроме статьи «Сварочные инверторы Форсаж» смотрите также:
Электропитание | |
Электропитание, В | однофазная сеть 220 В 50 Гц |
Основные характеристики | |
Основной режим работы | MMA |
Дополнительные режимы работы | TIG |
Диаметр электрода, мм | 1,6-4 |
Диапазон регулирования сварочного тока, А | |
— режим ММА | 15-180 |
Напряжение холостого хода, В | |
— в активном режиме | 55-70 |
Процент нагрузки, % | |
— при сварочном токе 140А | 100 |
— при сварочном токе 160А | 50 |
— при сварочном токе 180А | 35 |
Максимальная мощность сети питания, кВА | 7,8 |
Массо-габаритные показатели | |
Габариты, мм | 295х155х160 |
Масса, кг | 4,3 |
Другие характеристики | |
Рабочий диапазон температуры окружающей среды, °С | -20. |
.. +40Работа со сварочным аппаратом. Учимся готовить с помощью электросварки. Необходимое оборудование и снаряжение
В этой статье мы хотели бы раскрыть все нюансы электродной сварки для начинающих. Если вы не собираетесь становиться профессионалом в области сварки, но хотите научиться работать со сварочным аппаратом, мы проведем пару уроков сварки для начинающих. Конечно, первоклассным сварщиком вы сразу не станете, но это и не требуется. Главное понять, как правильно варить сварочным аппаратом и электродами, если вы новичок, а также постичь основные приемы работы.
В этом уроке по сварке для чайников мы ответим на следующие вопросы: «Как варить сваркой для начинающих», «как правильно сварить шов сваркой» и обязательно расскажем «как правильно варить инверторной сваркой ».
Рис. 1 — Сварочный инвертор FUBAG IR 160
Сварка ММА плавящимися электродами с покрытием (ручная дуговая сварка ММА) Является одним из самых доступных методов сварки для обучения.
Наш первый урок сварки для начинающих
В первую очередь нужно определиться со своими задачами. От этого будет зависеть и выбор сварочного аппарата.
Основным параметром сварочного инвертора является диапазон сварочного тока. Выбор по этому параметру напрямую связан с объемом, видами и периодичностью работ, которые вы планируете. Также желательно, чтобы в вашем инверторе была функция облегчения розжига и антиприлипания электрода — это значительно облегчит отработку навыка розжига и поддержания дуги.В этом видео мы подробно расскажем вам о них.
Предположим, ваша жена решила стать садовником, и вам нужно построить каркас теплицы или вы строите гаражный бокс.
Материалом для таких работ обычно служит мелкий фасонный прокат (уголки, профильные трубы) и листовая сталь толщиной 2-3 мм. Такие работы обычно проводят электродами диаметром 3 мм при силе тока 80-130 А.
На примере сварочного инвертора FUBAG IR 160 со сварочным током в диапазоне 10-160 А мы покажем вам, с чего начать.
Несколько слов о том, почему мы выбираем инвертор. Сваривать металл инвертором проще, поскольку аппарат обеспечивает постоянный сварочный ток (независимо от колебаний напряжения в сети). В результате дуга горит устойчиво, металл слегка разбрызгивается. Еще одним плюсом сварочных инверторов FUBAG является их малый вес.
Например, этот аппарат весит всего 3 кг.
Кроме того, современные инверторы оснащены функциями, облегчающими жизнь сварщику, особенно новичку, — горячий старт, антипригар и дожигание дуги.
Названия функций звучат красиво, но зачем они нужны и как облегчат вам жизнь?
Горячий старт
Функция горячего пуска HOTSTART обеспечивает уверенное зажигание дуги. В момент зажигания устройство автоматически увеличивает силу тока на доли секунды сверх установленной сварщиком. Благодаря этому электрод моментально нагревается и легко зажигает дугу. Если такой функции в устройстве нет, то могут возникнуть сложности с зажиганием дуги.
Дуга — сила
Дуга — форс ARK FORCE (дуговой форсаж).
Если в процессе сварки сварочная дуга по каким-либо причинам «оборвалась» и погасла, функция arkforce автоматически подает дополнительные импульсы тока, что позволяет сварщику работать без случайного обрыва дуги.
Anti Stick
Anti Stick — легкое отделение застрявшего электрода без повреждения покрытия.
Иногда электрод прилипает к металлу и происходит короткое замыкание.В этот момент практически невозможно отделить электрод от заготовки. Функция ANTISTICK срабатывает при таком коротком замыкании и сбрасывает текущие значения до минимума. Электрод легко отделяется от заготовки. После этого ток автоматически возвращается к заданным значениям и можно продолжать работу тем же электродом. — Подбираем электрод
Со сварочным инвертором понятно. Что еще нужно чайникам для сварки — электроды! В общем, чтобы подобрать электрод при сварке инвертором, надо знать: тип металла и его толщину.для каждого вида металла и толщины подбирается свой электрод.
Опытные сварщики также учитывают положение для сварки, глубину проплавления и прочие нюансы, но для начала нам будет достаточно толщины металла. Имеем заготовку толщиной 3 мм, поэтому выбираю электроды fubag FB46. Они отлично подходят для сварки низкоуглеродистой стали.
Для начала вы можете воспользоваться следующей таблицей для выбора электродов для сварки ММА:
Рис.3 — электроды fubag FB46
По мере накопления собственного опыта и предпочтений вы сможете подобрать удобные для вас диаметры и типы электродов.
При работе со сваркой защита глаз — обязательное условие! Мы будем использовать маску сварщика ULTIMA Panoramic 5-13. Очень достойная и надежная модель с большим полем зрения. Кроме того, вам понадобятся гетры, комбинезон и обувь, чтобы избежать ожогов от искр и расплавленного металла.
Рис. 4 — Сварочная маска FUBAG ULTIMA Panoramic 5-13
— Кухонное рабочее место и заготовки
Перед началом работы необходимо подготовить рабочее место.
Мы будем готовить на специальном демонстрационном столе. В рабочих условиях следить за тем, чтобы в непосредственной близости от сварочных работ не было легковоспламеняющихся материалов.
Часто начинающие сварщики допускают большую ошибку, пренебрегая подготовкой деталей к сварке. На свариваемых деталях всегда есть различные загрязнения – ржавчина, краска.Такое загрязнение влияет на качество шва. Шовные зоны необходимо зачистить металлической щеткой на ширину 20-25 мм от стыка. Если детали сильно загрязнены, можно протереть их ацетоном или растворителем.
Рис. 5 — Очистка зоны шва
Устройство должно быть установлено в горизонтальном положении. Теперь подключаем сварочные кабели к разъемам питания аппарата.
Два варианта подключения массы и электрододержателя:
Прямая полярность — когда заготовка подключена к плюсу, а электрод к минусу.
Обратная полярность — электрод к плюсу, заготовка к минусу.
Рис. 6 — Подключение сварочных кабелей
На упаковке с электродами указана полярность, при которой рекомендуется работать с ними. Например, эти электроды предназначены для работы с обратной полярностью, т.е. подключаются к плюсу.
Работаем с электродами как для обратной, так и для прямой полярности.
Рис.7 — Электроды ФБ 46 D3.0 мм
И будем варить на обратной полярности.
Подробнее о прямой и обратной полярности — смотрите в видео «как выбрать электроды для сварки».
— Устанавливаем силу тока
Теперь можно подключить аппарат к сети и установить желаемый сварочный ток. Силу сварочного тока выбирают в соответствии с диаметром электрода и толщиной свариваемого металла.На начальном этапе можно ориентироваться в таблицах, которые даны на каждом сварочном аппарате. Набравшись достаточного опыта, вы сможете настроить силу тока в соответствии со своим стилем.
Варим сталь электродами 3 мм диаметром 3.
Соответственно выставляем нужный нам рабочий ток — 100А. Наш имеет цифровой дисплей, что значительно упрощает настройку и контроль силы тока.
Рис. 8 — Установка сварочного тока
Не устанавливайте значение выше максимального, иначе металл прогорит, но и таким способом можно резать металл.Если ток установлен слишком низким, дуга не зажжется и электрод начнет прилипать.
— Зажигаем сварочную дугу
Давайте потренируемся в зажигании сварочной дуги. Зажечь сварочную дугу можно двумя способами – прикосновением и ударом.
- Удар по электроду Используя спичку в месте начала сварки, мы провоцируем начало дуги. Точнее, касаемся электродом металла, затем ведем его касаясь поверхности и плавно поднимаем электрод на заданное расстояние.
Рис. 9 — Способ зажигания сварочной дуги — поджигание
- Сенсорный метод (её ещё называют простукиванием) отличается только тем, что мы не ведем электрод по поверхности металла, а просто касаемся её краем точки начала сварки и снимаем электрод.
Рис. 10 — Способ зажигания дуги — касание
Держите электрод под углом около 45 градусов и старайтесь выдерживать этот зазор 3-4 мм между электродом и металлом по мере выгорания электрода и при этом двигаться это горизонтально.Если электрод прилип, покачайте его из стороны в сторону, оторвите и снова зажгите дугу. Достичь навыка получения стабильной дуги между электродом и деталью.
Попробуйте работать обоими способами и выберите, какой из них вам больше подходит.
— Пытаюсь готовить
Когда вам удалось зажечь и поддерживать дугу, вы можете попробовать приварить валик. Для этого нужно зажечь дугу и плавно перемещать электрод по горизонтали, выполняя при этом колебательные движения.Как бы «расгребая» расплавленный металл по направлению к центру дуги.
В конце сварки сделать колебательные движения в стороны и отвести электрод в сторону металла шва. Этот прием придаст сварному шву красоту (избавится от кратера).
Рис. 11 — Сварочный шов
К концу урока «Сварка для начинающих» У вас должен получиться хороший сварной шов с небольшими волнами наплавленного металла. После остывания необходимо отбить шлак.Такой ролик должен был получиться.
Рис. 12 — Красивый шов
Когда вы уверенно научитесь делать такие заготовки, можно переходить к следующему этапу — попробовать варить с разными видами швов. А вот какие бывают виды швов, как двигать электродом, чтобы добиться красивого и надежного шва, мы расскажем в следующей статье!
26 Июля 2019 Сварочные инверторы (при их невысокой цене 7-10 тысяч) формируют качественные швы, даже если находятся в руках новичков.Конечно, работа получится хорошей, если соблюдать несколько простых правил. Все они описаны в статье. Однако перед началом работы новичкам следует ознакомиться с инструкцией к устройству. Обычно он содержит несколько полезных советов и мер предосторожности. Помните, что каждый может научиться сваривать металл.
Как работает сварочный инвертор
Сварочный инвертор — это инструмент для сварки металла. Свое название он получил из-за того, что преобразует переменный ток в постоянный.Хотя КПД инвертора составляет около 90%, его энергопотребление невелико, поэтому вам не придется беспокоиться о высоких счетах за электроэнергию.
Чаще всего сварочный инвертор работает от сети 220 вольт, некоторые виды — от 380. При этом возможна работа на пониженном напряжении: электрод 3 мм, например, можно использовать на 170 В
Сварка инвертором намного проще по сравнению с трансформатором или выпрямителем. Кроме того, держать дугу сможет даже новичок.Именно поэтому большинство людей обучаются искусству сварки именно на нем.
Подготовка к работе
Какие электроды использовать
Электрод представляет собой металлический стержень, покрытый специальным покрытием — шлаковой смесью. В него иногда добавляют газообразующие вещества. Покрытие защитит расплавленный металл от окисления.
Пруток подбирается в зависимости от типа свариваемого металла. Например, для работы с углеродистой или коррозионностойкой сталью вам понадобится электрод марки УОНИИ.Существуют также универсальные электроды. К ним относится бренд ANO. Они используются с обратным и прямым током любой полярности.
Электроды также делятся по диаметру, который варьируется от 1,6 мм до 5 мм. Размер подбирается в зависимости от толщины свариваемого металла: чем она больше, тем больше диаметр. При работе со сварочным аппаратом может пригодиться стол.
Чем толще стержень, тем большей мощности должен быть инверторный сварочный аппарат.Поэтому для новичков подойдет диаметр не более 4 мм; тонкий металл можно сваривать электродом и 2 мм.
Полярность и значение сварочного тока
Толщина, до которой можно расплавить металл, напрямую зависит от установленной силы тока. По этому показателю также определяется мощность дуги. Размер электрода задает требуемую силу тока.
В зависимости от поверхности выбирается значение сварочного тока.
На горизонтальных поверхностях она максимальна, на вертикальных меньше примерно на 15 %, на нависающих — на 20 %.
Сварщик бытового типа выдает до 200 ампер. На профессиональном приборе значения доходят до 250 и выше. Направление, в котором будет двигаться ток, будет определять полярность. Инвертор имеет возможность менять полярность.
Как известно, ток движется от минуса к плюсу. Следовательно, клемма «+» нагревается сильнее. Эта особенность позволяет производить качественную сварку металла. В том случае, если свариваемые детали толстые, то к одной из деталей подключается плюсовая клемма.Этот метод называется прямой полярностью.
К тонким изделиям крепится минусовая клемма. Такой способ подключения называется обратной полярностью.
Инструкция по сварке
Основы сварки
Прежде чем приступить непосредственно к сварке металлических изделий, необходимо изучить основные конструктивные особенности инверторного сварочного аппарата.
Они представлены на схеме.
Сам инвертор имеет средний вес: до 7-8 кг.Качественный инструмент имеет вентиляционную решетку сбоку металлического корпуса, которая предотвращает перегрев трансформатора.
На задней панели есть кнопка включения/выключения. На передней панели два разъема: «+» и «-». К ним подсоединяется кабель, на одном конце которого находится электрод, а на другом — зажим. Сами кабели должны быть достаточно длинными и гибкими.
Пошаговая инструкция, как правильно готовить с инвертором.
- Инверторная сварка начинается с подготовки средств защиты.В вашем распоряжении сварочная маска, плотная куртка, грубые, но не резиновые перчатки.
- Выберите электрод. Если вы новичок, то не используйте стержень толще 4 мм. На передней панели отрегулируйте желаемую силу тока. Подождите немного; если поднести электрод непосредственно к металлу, произойдет прилипание.
- К металлической поверхности прикрепляем зажим (он же массовый терминал).
- Зажигается дуга. Затем подносим электрод к металлу и пару раз прикасаемся к нему.Таким образом, стержень как бы «активируется». Расстояние, на котором держат электрод, обычно равно его диаметру.
- При сварке стержень может двигаться по таким схемам.
Зажигание дуги в начале сварки + (Видео)
Зажигание дуги — это первый шаг, и с ним у новичков возникают проблемы. Сначала стержнем слегка постукивают по металлу, чтобы удалить с него смазку. Затем применяется метод, похожий на зажигание спички.Электрод водят по поверхности изделия и слегка касаются его. Если вдруг стержень прилипнет к металлу, то его либо резко убирают в сторону, либо инвертор полностью отключается.
Нужно бить, пока не появится яркая дуга. Во избежание потери дуги держите электрод на расстоянии 4 мм от металла.
Как двигать электрод во время сварки + (Видео)
Электрод может двигаться только по определенным траекториям. Их уже показали.
Если двигать электродом только прямо, то шов разорвется. Скорость его движения влияет на свойства шва. Если двигаться быстро, то шов будет узким и не выпуклым, если медленно, то широким и выпуклым. В месте окончания шва электрод задерживается на 3-4 секунды.
Как сформировать сварной шов и избежать дефектов + (Видео)
Неровный шов чаще всего образуется при слишком быстром движении электрода. Говоря о создании ровного и качественного шва, необходимо ввести понятие сварочной ванны.Сварочная ванна – это та часть металла, которая при сварке находится в жидком состоянии. Эта часть содержит наполнитель. Появление ванны – хороший признак того, что сварка проходит правильно.
Контур ванны ниже поверхности металлической детали. Ванна образует хороший шов, если сварочная дуга проникает в заготовку равномерно и глубоко. Нужно следить, чтобы шов не уходил вниз, а оставался на уровне поверхности. Легче создать хорошее соединение, если совершать круговые движения электродом.
При этом ванну следует распределить по кругу.
При сшивании углов помните, что ванна движется от тепла. Чтобы контролировать размер ванн, отрегулируйте силу дуги.
Шов не выйдет слишком выпуклым, если держать электрод близко к вертикальному положению. Если наклонить стержень (например, на 45˚), то шов начнет плавать. А когда электрод находится очень близко к горизонтальному положению, ванна начинает расходиться, и шов прогибается.Поэтому оптимальные углы наклона составляют от 45˚ до 90˚.
Контроль дугового промежутка
Дуговой промежуток — это расстояние между поверхностью металла и электродом. Зазор на каждом этапе должен быть одинаковым, чтобы сварка была качественной и без дефектов.
Если зазор маленький, сварной шов будет слишком выпуклым, и материал не будет хорошо плавиться. Это происходит потому, что продукт не может нагреваться. При большом зазоре сварочная дуга будет перемещаться из стороны в сторону, и шов выйдет кривым и непрочным.
Правильный зазор, показанный на рисунке, обеспечит хорошее проплавление и ровный шов.
Как сваривать тонкие металлические листы + (Видео)
Для сварки тонкого металла предпочтительнее использовать инверторное обратное подключение, т.е. к листу крепится «-». При этом сила тока должна быть на средних значениях. Лучше выбрать электрод, который будет иметь длительное время плавления. Модель МТ-2 хорошо подходит. Он давно используется сварщиками, поэтому хорошо себя зарекомендовал.
Стержень из тонкого металла можно наклонить примерно на 35˚. Сначала осторожно подносите его ближе к металлу, затем ждете, когда появится красное пятно, переходящее в каплю. Плавно перемещайте электрод, чтобы капля оставалась прежнего размера. Это сделает шов ровным.
Необходимость создания надежного соединения разного рода металлических изделий периодически возникает практически в любом хозяйстве. В большинстве таких ситуаций сварка является лучшим решением.
Новичкам, как показывает практика, проще всего.Такое устройство позволяет получать гораздо более надежные соединения по сравнению с результатами ближайших предшественников, особенно при отсутствии должного опыта и навыков. Варить инвертором различные металлы несложно, нужно лишь полностью изучить инструкцию и во всем следовать полученным рекомендациям.
Подготовка к работе с инвертором: основы качественной сварки
В большинстве случаев владельцы предпочитают сваривать металл, т. к. сварка позволяет при необходимости получить максимально прочные швы, обеспечить неразъемное соединение деталей.Под воздействием аппарата материалы подвергаются пластической деформации. Частицы электрода и заготовки соединяются, в результате чего создается сверхпрочная межмолекулярная связь.
Разработано множество современных и высокофункциональных технологий. Например, металл можно варить с помощью электронного и лазерного излучения, продукты совмещать с газовым пламенем и варить с помощью ультразвука.
Наиболее широко используемым источником энергии является электрическая дуга.
Создается сварочными аппаратами или инверторами.Именно с такого агрегата лучше всего начинать обучение навыку создания надежных и прочных сварных соединений.
Сварщик без опыта не может считаться мастером своего дела. Всеми навыками человек овладевает при выполнении различных практических задач. Поэтому новичку необходимо в первую очередь набраться терпения и выделить достаточно времени на тренировочную работу.
Помните, что работа с инвертором потенциально опасна. Если не быть осторожным, можно обжечься брызгами расплавленного металла.К тому же выделяются различные ядовитые вещества, а риск поражения электрическим током никто не отменял. Радиация может сжечь роговицу глаз. Именно поэтому перед работой с инвертором следует уделить должное внимание технике безопасности, подготовке средств защиты, рабочего места и оборудования.
Преимуществами сварочного инвертора являются малый вес, компактные размеры, возможность плавной регулировки силы тока, быстродействие и высокая производительность.
Опытные сварщики рекомендуют начинающим осваивать мастерство именно с этого приспособления.На рынке есть много недорогих моделей, которые не ударят по вашему бюджету и не займут много места в вашей домашней мастерской.
Какие электроды лучше использовать
Традиционно плавящиеся электроды используются для сварки металлов. Через них к шву подается ток. Одним из основных компонентов данной работы является порошковая проволока. Он постепенно подается в зону плавления. Многие учебные пособия содержат советы по началу работы с электродами, которые доступны в виде сплошных стержней и имеют специальное расплавленное покрытие.С такими электродами можно быстро научиться варить металл инвертором и создавать ровные чистые линии.
Новичкам лучше всего начать обучение сварке металла стержневыми электродами диаметром 3 мм. Более толстые электроды требуют более мощного сварочного оборудования. Сварка тонколистового металла осуществляется электродами диаметром 2 мм.
Крайне не рекомендуется использовать старые электроды, позаимствованные у знакомых. Их лучше приобрести непосредственно перед началом сварочных работ. Залипшие электроды, скорее всего, будут влажными, поэтому толку от них никакого не будет.
Безопасность инвертора
Среди достоинств современных инверторов следует дополнительно отметить их безопасность. Все провода спрятаны в герметичный пластиковый бокс. Такое решение значительно снижает риск поражения электрическим током, благодаря чему даже новичок сможет начать обучение варке металла без особых проблем и сложностей. Однако сварочный инвертор, как и любой другой электроприбор, является потенциально небезопасным механизмом. При работе с ним нужно соблюдать ряд правил.Основные из них:
- Категорически запрещается готовить под дождем и при минусовой температуре.
- Во время работы должны быть созданы все условия для защиты сварочного аппарата от намокания.
В комплекте с любым преобразователем должна быть инструкция по эксплуатации.
Убедитесь, что он у вас есть. В этом руководстве вы найдете советы о том, как вести себя в различных ситуациях. В конце руководства обычно содержатся полезные советы сварщику, дается краткое описание оказания первой помощи при различных травмах и травмах, обязательно даются выписки из техники безопасности.Все советы написаны предельно понятным языком, так что даже у новичка не возникнет затруднений.
Обычно к инвертору прилагается защитная маска и перчатки. Общий вес комплектного стандартного сварочного инвертора составляет примерно 6-7 кг. Это позволяет брать устройство с собой практически везде.
Металл можно сваривать только в защитном щитке и маске сварщика. Эти устройства защищают роговицу глаза от ожогов.
Прямые ожоги можно получить от яркого излучения.Брызги горячего металла могут обжечь непокрытые участки кожи, поэтому их там тоже быть не должно.
Замшевые или брезентовые перчатки используются для защиты кожи рук. Изделия из хлопка и джерси не подходят.
Халат и брюки или комбинезон должны быть из плотной ткани. Лучший вариант – толстый тяжелый брезент.
Поставьте рядом с рабочим местом ведро с водой. Подготовьте старое толстое одеяло. Все это поможет вам потушить случайное возгорание, если оно произойдет. Лучше всего заниматься на улице, но можно и в помещении.Нужно просто убрать с рабочего места все легковоспламеняющиеся предметы.
Первые шаги в освоении инверторной сварки
Прежде чем начать, потренируйтесь на ровной поверхности. Для начала нужно придумать, как вести электрод над заготовкой. Стержень следует держать под углом 70-75° к поверхности. Держите дугу на расстоянии 3-5 мм от металла. Важно, чтобы это расстояние выдерживалось по всей длине шва, иначе он будет иметь дефекты.
Также нужно знать, как правильно установить ток. С электродом диаметром 3 мм будет достаточно 80 А. Если ток слишком низкий, вы не сможете поддерживать постоянную и достаточную дугу. Чрезмерный ток приведет к проплавлению металла.
Прежде чем переходить к бытовому блоку питания, обязательно проверьте его основные параметры и свойства. Это предотвратит короткие замыкания, перегрев электропроводки и поломку сварочного аппарата.
Обязательно обратите внимание на такой параметр, как максимальное время работы на полной мощности.В руководстве этот параметр упоминается как «Длительность» или «Рабочий цикл». Он указывается в процентах. Например, если в инструкции написано, что рабочий цикл для данного агрегата составляет 70 %, нужно понимать, что 70 % запланированного интервала времени инвертор сможет работать с полной нагрузкой, а оставшиеся 30 % следует оставить на отдых. Традиционно используется разделение рабочего времени на интервалы. Чаще всего он разбит на 10-минутные интервалы. В этом примере устройство можно использовать в течение 7 минут при полной нагрузке, после чего потребуется 3-минутный отдых.Проверьте эти цифры для вашего инвертора.
Как правило, новички начинают учиться варке металла с создания валиков на ненужных предметах.
Это позволяет просто освоить процедуру сплавления материалов, соединительные швы на данном этапе обучения не создаются. Поверхность необходимо предварительно очистить от коррозии и всевозможных загрязнений.
Для изготовления роликов выполните следующую последовательность действий:
- Возьмите сварочный электрод и вставьте его в держатель инвертора.
- Пропустить ток в зону плавления. Для этого обычно достаточно ударить концом стержня о металл, как спичкой. Либо постучите по заготовке несколько раз постукивающим движением.
- После появления электрической дуги направьте электрод на металл. Поддерживайте постоянное расстояние между разрезаемым металлом и дугой. Важно, чтобы она не выходила за пределы 3-5 мм.
Хоть это и тренировка, но не забывайте, что качество шва напрямую зависит от умения поддерживать расстояние между дугой и металлом на постоянном уровне.Если расстояние колеблется, вы просто получите дефектный шов. Держите стержень под углом к поверхности заготовки.
Лучший уклон – 70°. Электрод можно наклонять вперед и назад. Делайте так, как вам удобнее. Со временем вы сможете подобрать склон, который будет для вас самым лучшим и удобным.
На этом этапе нужно научиться выставлять силу тока так, чтобы он был обеспечен стабильным питанием.
Если ток недостаточен, вы не сможете поддерживать стабильную дугу.Если поток тока будет слишком мощным, металл расплавится. Оптимальное значение определяется только опытным путем.
Уделите этому достаточно времени и найдите подходящий смысл.
Пошаговая инструкция по сварке поверхностей
Когда вы научитесь делать швы, устанавливать ток и поддерживать дугу, вы сможете перейти к следующему шагу в обучении сварке металла. Обычно все делается в проверенной многими сварщиками последовательности. Придерживайтесь следующего рабочего порядка:
Процесс сварки требует изоляции всех силовых проводов от сварочной дуги.
- Возьмите электрод, подготовьте его к работе и поместите в держатель первой проволоки.
- Зажим другой проволоки прикрепите к металлу, где будете в дальнейшем сваривать.
- Зажечь дугу. Эта операция уже была описана. Слегка постучите по электроду или потрите им металл.
- Электрод необходимо вести вдоль соединения. Нет необходимости спешить. Главное, чтобы все было сделано максимально аккуратно. В отличие от рассмотренной ранее роликовой технологии, при которой электрод направлялся по прямой линии, при сварке отдельных изделий потребуется совершать возвратно-поступательные движения.
- Обработайте небольшой участок и оцените проделанную работу. При необходимости удалить шлак проволочной щеткой или молотком.
- Если вас устраивает качество, бросьте работу.
В результате у вас получится сварной шов. Вряд ли он сразу станет идеальным. Получение качественных швов требует опыта и обучения. Со временем вы освоите эту работу и сможете делать все на лучшем уровне.
Таким образом, вы можете как пользоваться услугами сторонних специалистов, заплатив им достаточно большие деньги, так и научиться делать все самостоятельно.
Потратив некоторое время и энергию на обучение, вы будете менее зависимы от других людей. Со временем вы освоите эту профессию и сможете создавать угловые швы, потолочные швы и другие сложные вещи. Следуйте инструкциям и у вас все получится. Приятного обучения и работы!
Для самых разных задач, а сам процесс сварки прост и занимает мало времени. Сварка электродом не требует от сварщика высокой квалификации, но электросварка имеет определенные нюансы, которые следует учитывать.
Нужно освоить азы сварки для начинающих от теории, плавно переходя к практике. Наша статья представляет собой краткое руководство по электродуговой сварке для начинающих. Здесь собраны секреты выбора инвертора, его правильная настройка, краткое описание технологии сварки и ее особенностей. Конечно, этой информации недостаточно для качественной и быстрой сварки с нуля, но наша статья поможет вам разобраться в азах.
Прежде чем научиться самостоятельно научится сваривать металл, необходимо определиться со сварочным оборудованием.
Сварочный аппарат для сварки выбирают не только по цене и внешнему виду, но и по своим характеристикам. Этой теме мы посвятили несколько статей: и на любой вкус и кошелек. Со сварочным аппаратом, способным удовлетворить ваши рабочие потребности, вы можете быстро и легко научиться.
Также для освоения сварочного дела вам потребуется оборудование. Оборудование является защитой сварщика. Защищает от металлических брызг, вспышек и ультрафиолетовых лучей. Стандартный комплект состоит из маски (рекомендуем с автоматическим затемнением), стеганого одеяла, рабочего костюма (называемого «халат») и специальных толстых перчаток.Одежду из грубой плотной ткани можно использовать как рабочий костюм, этого будет достаточно для сварки в домашних условиях.
Для обучения работе со сварочным инвертором необходимо знать и соблюдать требования техники безопасности. Несоблюдение правил может привести к ожогам, пожарам и несчастным случаям. О безопасности мы писали подробно, и . Категорически запрещается проводить сварочные работы без огнетушителя поблизости.
Особенно, если вы работаете на даче или дома.
Также наденьте все оборудование перед началом работы.Если зажечь без маски, то гарантированно получите ожог сетчатки. И вы об этом даже не узнаете, потому что симптомы начнут проявляться только через некоторое время. Вечером мы работали без маски всего пару минут, а утром вы не сможете открыть веки. При этом даже профессиональные сварщики нередко становятся жертвами ожогов глаз (мастера называют это «»), но у них это связано с большим объемом работы, а не с несоблюдением правил.Так что держите глазные капли под рукой. Мы писали об этом.
Ручная сварка для начинающих таит в себе и другие опасности. Не забывайте, что при сварке металла вас окружают детали, нагретые до очень высоких температур. Не прикасайтесь к ним, пока они полностью не остынут, иначе вы тоже получите гарантированный ожог.
Далее поговорим о технологии сварки. Пока можно посмотреть небольшой вводный урок, в нем рассказывается об оборудовании и особенностях.
Обучение сварке и вообще обучение сварке требует от вас максимальной концентрации и соблюдения правил.В противном случае процесс сварки может закончиться неудачей.
Технология сварки
Как научиться сваривать металл с нуля? Этим вопросом задаются все новички. Для начала определимся, какие ключевые элементы нам понадобятся для завершения работы. Это, оборудование и, конечно,. Широкое применение получили сварочные электроды, они позволяют быстро и качественно соединять различные металлы.
Для сварки инвертором применяют так называемые покрытые (или покрытые) плавящиеся электроды. Покрытие выполняет защитную функцию, оно не позволяет кислороду проникать в зону сварки и ухудшать качество сварного шва.Также благодаря покрытию дугу легче зажечь и направить, она стабильна и горит равномерно.
Существует множество типов покрытий. Покрытие подбирается исходя из металла, который нам нужно сваривать. Самые популярные покрытия – основные и кислотные.
Электроды с кислотным покрытием производятся как на постоянном, так и на переменном токе. С помощью кислотных электродов можно легко сваривать загрязненный металл (но мы все же рекомендуем подготовить его перед сваркой, о подготовке мы писали).Кислые электроды принято использовать при сварке не очень ответственных конструкций из малоуглеродистой стали.
Основные электроды очень интересны. При плавлении покрытие отслаивается, что отлично справляется с защитой зоны сварки. Швы очень прочные и долговечные. В этом случае нужно работать только с постоянным током, установив обратную полярность. Но такие электроды требуют очень тщательной очистки металла перед сваркой, необходимо очистить поверхность, удалить все загрязнения и очаги коррозии.Если пренебречь подготовкой металла перед сваркой, то после работы сварочными электродами с основным покрытием на шве останется много и удалить его будет сложно.
Рутиловые электроды являются наиболее популярными. Они универсальны, недороги и могут сваривать любой металл.
Их можно готовить на переменном и постоянном токе, но всегда читайте упаковку. Ведь некоторые производители выпускают рутиловые электроды для работы только с переменой или только с постоянной.
Основы сварки на этом не заканчиваются.Необходимо правильно подобрать размер электрода, а именно его диаметр. Здесь все просто: чем тоньше металл, тем меньше диаметр. Вот простой пример: нам нужно сварить тонкий лист металла (к примеру). Для этих целей берем электрод диаметром до 2 миллиметров. И так со всеми другими металлами. Качество шва напрямую зависит от выбора диаметра.
Кстати, есть разные. Вы можете увидеть их на картинке ниже.
Нижний шов самый простой. Готовим его, положив деталь горизонтально на ровную поверхность. Начинать тренировку рекомендуем с нижнего шва. аналогичен нижнему, но сложнее, так как требует от сварщика большей сноровки. Приступайте к горизонтальным швам только после того, как вы хорошо справитесь с нижними швами.
Еще тверже, чем горизонтальные.
Электрод необходимо вести сверху вниз и под действием силы притяжения расплавленный металл стремительно стекает вниз.Требуется большой опыт и сноровка, чтобы научиться делать вертикальный шов, чтобы он был приварен ровно. Но самое сложное — это просто. Здесь собраны все трудности. Если сварщик без проблем сварит потолочный шов, то он настоящий профессионал. Стремитесь к этому и вы тоже сможете стать настоящим мастером своего дела.
Нас часто спрашивают, как научиться сваривать трубопровод или как правильно научиться варить разные? Почему-то у многих это вызывает трудности.В этом нет ничего удивительного: при сварке трубы швы совмещаются, для соединения труб придется уметь сваривать нижний, вертикальный и потолочный швы. Единственный совет, который мы можем дать, — больше практиковаться. Не надейтесь найти какой-то уникальный способ, с помощью которого можно легко сваривать сложные швы. Только с практикой вы улучшите свои навыки.
Теперь поговорим о полярности. Мы уже упоминали это слово в статье.
Скажем простыми словами: при прямой полярности деталь быстро нагревается, расходуется мало.А с обратной полярностью все наоборот. Более подробно обязательно прочитайте его, там мы все подробно объясняем. Наиболее часто используется обратная полярность. Ну и прямая полярность нужна для резки металла, например.
Первое металлическое соединение своими руками нужно начинать с нижнего шва, так как он самый простой, как мы писали ранее. Для теста можно использовать ненужные металлические детали, которые вы найдете в гараже. Покупайте популярные (например, электроды МП-3), можно выбрать дешевле.Такие электроды позволят новичку быстро зажечь и вести дугу, а шов будет не очень качественным (но это еще не главное). Не покупайте электроды УОНИ, так как вы просто не справитесь с ними из-за отсутствия опыта.
Далее вам нужно научиться зажигать дугу. Существует два метода: метод постукивания (или прикосновения) и метод удара. Нагрейте наконечник горелкой и постучите им по детали, затем слегка проведите им по детали.
Движения должны быть плавными и уверенными, в меру быстрыми.Иначе к металлу. Предварительный нагрев электрода облегчает зажигание дуги, но позже вы должны научиться зажигать дугу без прогрева.
Зажигание похоже на поджигание спички о коробку. Быстро проведите концом электрода по металлической поверхности без предварительного нагрева. При ударе электрод уже достаточно прогревается и при поднесении его к поверхности металла легко воспламеняется. Так легче начать сварку.
Дождитесь зажигания дуги. Затем приступайте к сварке.Как только вы приблизите электрод к металлу, вы увидите, как он начнет плавиться и образуется канавка. Это называется сварочная ванна. В сварочной ванне визуально видны все процессы: выделение защитного газа, образование шлака и разбрызгивание металла. Наблюдайте за процессами в сварочной ванне, чтобы понять, как вести шов.
Шов выполняется ровно, электрод держат на равном расстоянии, не меняя его по ходу движения. Мы рекомендуем держать короткую дугу, т.
е.е. свинец на расстоянии 3 миллиметров от поверхности металла. Новички могут установить силу тока на более низкое значение, чтобы случайно не расплавить больше металла, чем нужно.
Существует три типа наведения швов. Вы можете увидеть их на картинке ниже. Самый популярный тип – передний угол (обозначается буквой «б» на картинке). Буква «а» обозначает шов под прямым углом, буква «б» обозначает шов, отведенный под углом назад. В зависимости от выбранного направления отличаются и готовые швы.Новичкам рекомендуем вести электрод ровно под углом вперед.
Это не конец сварки металлов. Шов должен быть правильно обработан и обработан. Нельзя резко отрывать электрод от поверхности металла, иначе дуга погаснет и в конце шва останется заметная воронка. Из-за него может произойти дальнейший раскол соединения. Вместо этого удерживайте электрод на месте в течение нескольких секунд, а затем осторожно потяните его назад.
Вместо заключения
Мы рассказали вам все, что вам нужно знать о сварке, если вы только собираетесь купить свой первый сварочный аппарат.
Поверьте, научиться варить сваркой не так уж сложно, инструкцию по инверторной сварке вы можете прочитать в свободное время.
или учебник по сварке, который можно легко найти в специализированных магазинах литературы. В Интернете также есть наглядные уроки сварки для чайников, так что научиться сварке никогда не было так просто.Удачи!
В частном доме, на даче или в гараже часто возникает необходимость соединения различных металлических деталей и создания из них конструкций. Каждый раз нет смысла обращаться в такой ситуации за помощью к профессионалам, ведь сварочный аппарат можно приобрести самостоятельно.
В магазинах представлен широкий выбор различных устройств по разным ценам, поэтому пусковой инвертор — лучшее, что может предложить рынок.
Инверторные устройстваотличаются достаточно высоким КПД и простотой в эксплуатации.Основная нагрузка для функционирования такого оборудования ложится на электросеть.
Он имеет накопительные конденсаторы для накопления энергии и обеспечения плавного процесса сварки и мягкого зажигания дуги.
В отличие от старых устройств, дающих максимальную форсировку электроэнергии для работы, в результате чего они могут выбивать вилки, инвертор позволяет спокойно работать от бытовой электросети.
Дефекты сварных швов.
Чтобы разобраться, как варить инверторной сваркой, нужно понять основы ее работы.
В таких устройствах образуется в результате контакта электрода с продуктом. Под воздействием температуры металл и электрод плавятся. Расплавленная часть стержня и изделие образуют ванну.
Покрытие стержня также частично оплавляется, переходя в газообразное состояние и закрывая сварочную ванну от доступа кислорода. Это защищает продукт от окисления.
Каждый электрод, в зависимости от его диаметра, рассчитан на определенную силу тока.Если он уменьшится ниже положенного значения, то шов не получится. Увеличение этого параметра позволит сформироваться шву, но стержень будет слишком быстро прогорать.
По окончании сварки покрытие остывает, превращаясь в шлак.
Она закрывает стык металлических деталей снаружи. Простукивая шов молотком, легко избавиться от шлака.
Есть также простые правила сварки. Чтобы дуга не гасла во время работы, сварщик должен поддерживать постоянное расстояние между стержнем и заготовкой.
Сделать это не так просто из-за плавления электрода, поэтому его необходимо подавать в зону сварки с постоянной скоростью. Кроме того, необходимо стараться вести электрод точно по стыку, чтобы получить наилучшее качество шва.
Методы сварки
На данный момент существует множество способов сварки. Их делят по разным критериям. Эта информация будет полезна новичку, поэтому вам обязательно стоит с ней ознакомиться.
В зависимости от нагрева края изделия могут полностью оплавиться или находиться в пластичном состоянии. Первый способ также требует приложения определенных усилий к соединяемым деталям – сварка давлением.
Во втором соединение образуется в результате образования сварочной ванны, содержащей расплавленный металл и электрод.
Существуют и другие способы сварки, при которых изделие вообще не нагревается — холодная сварка, либо не доводится до пластического состояния — соединение с помощью ультразвука.
Способы и разновидности сварки.
Другие виды сварки перечислены ниже:
- Кузнец.
В этом способе концы соединяемых изделий нагревают в печи, а затем проковывают. Этот метод является одним из самых древних и сегодня практически не используется. - Газовый пресс.
Края изделий нагревают ацетилено-кислородным трибом по всей плоскости и доводят до пластического состояния, после чего обжимают.Этот метод отличается высокой эффективностью и эффективностью. Применяется при строительстве газопроводов, железных дорог, машиностроении. - Контакт.
Детали включают в электрическую цепь сварочного оборудования и через них пропускают ток. В месте соприкосновения деталей происходит короткое замыкание, в результате чего в месте соединения выделяется большое количество тепла. Достаточно расплавить и связать металл. - Встык, точечный и шовный — разновидности контактного способа крепления изделия.
- Ролик.
Применяется при соединении листовых конструкций, требующих качественных и надежных швов. - .
Металл скрепляется сжиганием термита — смеси порошка оксида железа и чистого алюминия. - Атомная вода.
Края изделия оплавлены под действием дуги, горящей между двумя вольфрамовыми электродами. Электроды подключаются к специальным держателям, через которые подается водород.В результате дуга и расплавленный металл сварочной ванны защищены водородом от вредного воздействия атмосферных газов, таких как кислород и азот. - Газ.
Суть метода заключается в использовании пламени для нагревания и расплавления деталей. Пламя создается путем сжигания горючего газа в атмосфере кислорода. Газокислородную смесь получают с помощью специальных горелок.
Достаточно расплавить и связать металл. Под действием дуги атомно-водородной сварки молекулы водорода расщепляются на атомы, а затем при контакте с холодным металлом снова соединяются воедино.
В результате этого процесса выделяется большое количество тепла. Метод применяется для сварки тонких металлов, меди и сплавов на ее основе.
Метод газовой сварки относится к сварке плавлением. Промежутки между изделиями заполняются присадочной проволокой. Этот метод широко используется в различных сферах жизни человека. Чаще всего встречается при соединении тонкостенных изделий, цветных металлов, чугуна.
При работе с инверторным устройством немаловажное значение имеет полярность электродов.В зависимости от схемы изменяется интенсивность нагрева детали, что позволяет создавать различные режимы сварки.
Пошаговая инструкция по сварке инвертором
В первую очередь для сварки необходимо иметь защитные элементы:
- перчатки из грубой ткани;
- маска сварщика со специальным фильтром, защищающим глаза;
- грубая куртка и брюки из материала, не воспламеняющегося от искр, появляющихся при сварке;
- закрытые туфли на толстой подошве.
Положение электрода при сварке.
Прежде чем приступить к приготовлению пищи с помощью сварочного инвертора, необходимо принять необходимые меры для создания безопасных условий труда.
Надлежащая подготовка рабочего места состоит из:
- предоставив необходимое свободное место на столе, следует убрать все ненужные предметы, но которые могут расплескаться;
- создание качественного освещения;
- необходимо проводить сварочные работы, стоя на деревянном настиле, предохраняющем от поражения электрическим током.
Затем регулируется ток в зависимости от толщины деталей и подбираются электроды. Последние нужно подготовить. Если они только что куплены в розничной сети и их качество не вызывает сомнений, то этот шаг можно пропустить.
Если стержни длительное время находились в неотапливаемом влажном помещении, то их необходимо просушить в течение двух-трех часов при температуре 2000 градусов. Для этой цели можно использовать старую печь или специальное оборудование, если таковое имеется.
После подготовки электродов к изделию подключается клемма заземления.
Для получения качественного и надежного соединения металл необходимо подготовить:
- ржавчина полностью удалена с краев изделия;
- с помощью растворителей производится очистка от различных загрязнений;
- на последнем этапе проверяются кромки на чистоту, недопустимо наличие жира, лакокрасочных и других загрязнений.
Далее необходимо подключить сварочный инвертор. Лучше всего тренироваться на толстом металлическом листе, формируя шов в виде валика. Сделайте первое соединение на металле, лежащем горизонтально на столе. На ней начертите мелом прямую линию, по которой будет идти шов.
Схема подключения инвертора.
В процессе обучения на таком объекте можно значительно улучшить технику сварки.
Процесс сварки начинается с зажигания дуги.
Есть два способа сделать это:
- ударный металлический;
- постукивание по металлу.
Выбор метода зависит от предпочтений человека, главное при розжиге не оставлять следов сварки вне зоны стыка.
После зажигания дуги от контакта с металлом сварщик отводит электрод от поверхности детали на небольшое расстояние, соответствующее длине дуги, и приступает к сварке.
В результате на стыке двух металлических деталей образуется сварной шов.Он будет покрыт накипью — накипь на поверхности. Его необходимо удалить. Это можно сделать очень просто, постукивая по шву небольшим молоточком.
Прямая и обратная полярность
Плавление металла под сварку происходит под действием дуги. Он, как было отмечено выше, образуется между поверхностью изделия и электродом, так как они подключены к противоположным выводам устройства.
Существует два основных варианта выполнения сварки, которые отличаются друг от друга порядком подключения и называются прямой и обратной полярностью.
В первом случае шток подключается к минусу, а деталь к плюсу.
При этом происходит повышенный подвод тепла к металлу. В результате получается глубокая и узкая зона плавления.
Прямая и обратная полярность.
При обратной полярности электрод подключается к плюсу, а изделие к минусу. В этом случае зона плавления широкая и неглубокая.
Выбор полярности полностью определяется используемым продуктом.Сварку можно производить на двух видах полярности. При подборе следует учитывать тот момент, что элемент, подключенный к плюсу, подвергается большему нагреву.
Например, изделия из тонкого металла сложно варить из-за возможного перегрева и пригорания. В этом случае часть подключается к минусу. Токи также подбираются в соответствии с диаметром электрода и толщиной металла. Эти данные берутся из специальной таблицы.
Влияние скорости подачи электрода
Скорость подачи сварочных электродов должна быть достаточной для обеспечения необходимого количества подаваемого расплавленного материала.
Недостаточное количество может привести к подрезке. Этот фактор очень важен как при прямой, так и при обратной полярности при сварке.
При быстром перемещении стержня по стыку мощности дуги может не хватить для нагрева металла. В результате образуется неглубокий шов, лежащий поверх металла. При этом края остаются не оплавленными.
Медленное продвижение электрода приводит к перегреву. При этом возможно поверхностное прожигание и деформация тонкого металла.
Современные сварочные аппараты обладают широким набором разнообразных функций и возможностей. Тем не менее, на данный момент до сих пор большая часть качественно выполненной работы определяется мастерством человека.
Влияние силы тока
Таблица выбора сварочного тока.
При освоении азов сварки важно понимать, какую силу тока нужно выставлять в каждой конкретной ситуации. Правильно настроенный инверторный сварочный аппарат – залог успеха.
Данные по величине тока взяты из таблицы, в ней же приведены размеры электродов.
Однако эти значения, правда, величины тока не точны, они составляют плюс-минус несколько десятков ампер.
Особенности сварки тонкого металла
В повседневных задачах чаще всего сталкиваются с необходимостью подключения. При этом нужно помнить основы инверторной сварки для начинающих, а именно важность подключения изделия к правильному полюсу.Тонкие детали подключаются к «минусу» сварочного аппарата.
Чтобы научиться правильно варить и получать красивые швы, нужна практика.
Вот несколько полезных советов, которые помогут вам улучшить свои навыки:
- начать приготовление с минимальной силой тока;
- формируют шов углом вперед;
- используйте обратную полярность;
- закрепите деталь, чтобы уменьшить деформацию во время сварки.
Частые ошибки новичков
Схема дуговой сварки.
Начинающие сварщики склонны совершать ошибки из-за незнания основ использования сварочного оборудования.
Например, новички могут не знать, как правильно подобрать полярность инверторной сварки, что приведет к некачественному формированию соединения или даже к прожогу детали.
Можно выделить следующие основные ошибки:
- пренебрежение мерами предосторожности;
- неправильный выбор сварочного аппарата;
- использование некачественных или необученных;
- работают без пробных швов.
Для новичков стоит отдельно отметить одну особенность, если варить сваркой Ресанта. Это оборудование очень популярно, однако имеет короткие соединительные кабели, которые могут быть неудобны в эксплуатации.
Подведем итоги
Научившись работать со сварочным оборудованием, можно будет решить многие бытовые проблемы, часто возникающие при работе на даче или в гараже. Новичкам следует обратить особое внимание на полярность инверторной сварки деталей разной толщины.
Разобравшись, как правильно настроить оборудование и выбрать электрод, можно будет получить качественные швы на любом изделии.
Обязательно обратите внимание на прямую и обратную полярность подключения сварочного инвертора.
При сварке толстых деталей инвертор использует прямую полярность и обратную полярность для тонких деталей.
Global Afterburner Market 2021 Отчет об исследовании отрасли за 2027 год
MRInsights.biz подробно изучает Global Afterburner Market Market с 2021 по 2027 год , предоставляя углубленный анализ ведущих факторов отрасли и текущего состояния.В нем рассматриваются характеристики мирового рынка, классификации, приложения, движущие силы, ограничения и тенденции. Исследование также включает такие аспекты, как передовые технологии для повышения осведомленности клиентов, что является фактором, влияющим на рост рынка.
&НоваяСтрока;
В отчете исследуется мировой рынок Afterburner, а также новые тенденции и все другие области. Это исследование также включает в себя ряд существенных аспектов и элементов, связанных с рынком и его ростом.
&НоваяСтрока;
&НоваяСтрока; СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https://www.mrinsights.biz/report-detail/251122/request-sample
Исследование соответствует плану компетентной оценки мирового рынка Afterburner для изучения основных точек зрения и нюансов топографических областей. Статистическое обследование исследует потенциальный доход на территориальном и государственном уровнях, а также сделки по продвижению на рынке подразделений, мировых участников рынка, таможенные процедуры, текущие инновации, оценки вакансий и критический анализ продвижения на рынке.
&НоваяСтрока;
&НоваяСтрока; Рынок был разделен на различные географические сегменты, и все ключевые местоположения были тщательно исследованы:
- Северная Америка (США, Канада и Мексика)
- Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
- Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
- Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
- Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальная часть Ближнего Востока и Африки)
&НоваяСтрока; &Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&НоваяСтрока; Основное внимание в этом документе уделяется следующим категориям продуктов, которые тщательно изучены:
- Турбовентиляторный двигатель
- Турбореактивный двигатель
&НоваяСтрока; &Вкладка;
&Вкладка;
&НоваяСтрока; В отчете полностью охвачены следующие категории дизайна:
- Истребитель Air Superiority
- Легкий истребитель
- Другое
&НоваяСтрока; &Вкладка;
&Вкладка;
&Вкладка;
&НоваяСтрока; Представлены известные в отрасли корпорации, являющиеся неотъемлемой частью исследований:
- Rolls-Royce Plc
- GE AVIATION
- Pratt & Whitney
- Honeywell Aerospace
- Авиадвигатель
- ГП Ивченко-Прогресс
- Safran
- Eurojet
- Объединенная двигателестроительная корпорация
- MTU Aero Engines AG
&НоваяСтрока; &Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&Вкладка;
&НоваяСтрока; ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https://www.
mrinsights.biz/report/global-afterburner-market-growth-2021-2026-251122.html
Влияние организационной культуры с полным исследованием размера рынка, распределения, тенденций и общего дохода для правильной оценки и предоставления экспертной информации финансовым спонсорам во всем мире Тенденции рынка Afterburner. Исследование охватывает широкий спектр данных, таких как интенсивность работы ведущих предприятий рынка, предлагаемые продукты и основные финансовые отчеты.В течение ожидаемого времени наши устные переводчики предлагают клиентам всю информацию, необходимую им для разработки стратегий и политик стратегического роста.
&НоваяСтрока;
&НоваяСтрока; Настройка отчета:
Этот отчет можно настроить в соответствии с требованиями клиента. Пожалуйста, свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям.
Вы также можете связаться с нашими руководителями по телефону +1-201-465-4211, чтобы поделиться своими требованиями к исследованиям.
&НоваяСтрока;
&НоваяСтрока; Свяжитесь с нами
Марк Стоун
Руководитель отдела развития бизнеса
Телефон: +1-201-465-4211
Электронная почта: [email protected]
Веб-сайт: www.mrinsights.biz
&НоваяСтрока; Вы можете проверить наш другой отчет @
Глобальный рынок бутадиена в 2021 г. Анализ спроса в отрасли с участием основных игроков — Sinopec, TPC, Braskem, Shell Chemical
Глобальный рынок соединений борной кислоты в 2021 г. Бизнес-перспективы — Borax Morarji, Gujarat Boron Derivatives Private, Mizushima Ferroalloy, Russian Bor
Глобальный рынок ВЧ-устройств GaN в 2021 г.
Рост отрасли – GAN Systems, Infineon Technologies, NXP Semiconductors, Texas Instruments
Глобальный рынок освещения для животноводства (люминесцентные, светодиодные, лампы накаливания и газоразрядные лампы) до 2021 г. – факторы роста, основные игроки, отраслевые сегменты и прогноз до 2027 г.
Глобальный рынок коммерческих резервных генераторных установок в 2021 году: ожидаемое развитие, доля, спрос и изучение ключевых игроков – прогнозы исследований на 2027 год
Глобальный рынок промышленных аэраторов в 2021 г. Тенденции, возможности для бизнеса, будущий спрос и анализ воздействия COVID-19 в 2027 г.
Глобальный рынок многоголовочных весов 2021 Исследование и рост отрасли до 2027 года
Глобальный рынок подметальных машин с регенеративным воздухом, 2021 г. Основные производители, будущие оценки, технологические тенденции, функциональный обзор, 2027 г.
Возможности мирового рынка машин для стыковой сварки, анализ и прогноз на 2021–2027 гг. Основные факторы | ARC MACHINES, INC
Глобальный рынок титановых фланцев в 2021 г. Крупный мировой рост ключевых игроков: Titanium Industries Inc., Edgetech Industries LLC, Neo Impex Stainless Pvt. Ltd, Neon Alloys
Лазерная сварка — производители авиакосмической промышленности MSM
Утвержденное NADCAP предприятие MSM для лазерной резки и лазерной сварки включает в себя новейший 5-осевой лазер TRUMPF 7040 LASER, в котором используются самые современные «современные» промышленные лазерные технологии.
Установка TRUMPF 7040, входящая в состав высокопроизводительного производственного центра, идеально подходит для лазерной резки и лазерной сварки высокопрочных, жаропрочных металлов, таких как инконель 625, инконель 718 и титан, которые используются в аэрокосмической и других высокотехнологичных отраслях.
.
Ключевой особенностью машины является тот факт, что луч твердотельного лазера направляется по оптоволоконному кабелю, что делает его более точным, последовательным, быстрым и эффективным, чем эквивалент CO2. Имея сменные быстросменные головки, он может выполнять высокоскоростную (до 40 м/мин), высокую точность (позиционирование <0,1 мм и повторяемость <0,03 мм) и высокоэффективную лазерную резку и лазерную сварку самых сложных трехмерных компонентов.
Рабочая зона размером 4 м x 2 м x 2 м позволяет изготавливать крупные детали, такие как конусы выхлопных газов и дожигателей.В то время как возможность разделить эту область на две отдельные, независимые рабочие зоны превращает машину в высокоэффективный рабочий центр для производства большого количества небольших деталей, таких как титановые коллекторы выпускных воздуховодов и компоненты противопожарного уплотнения выхлопных газов из инконеля. Кроме того, полностью программируемый вращающийся зажимной патрон позволяет точно укоротить по длине и сварить вместе элементы ECS самолета, трубы двигателя и воздуховоды.
Лазерный луч высокой плотности выделяет очень мало тепла, что приводит к минимальным искажениям и очень малой ЗТВ (зоне теплового воздействия), обычно менее 0.01мм. Это приводит к тому, что профилированные компоненты требуют минимальной очистки кромок после лазерной резки, что экономит огромное количество времени при выполнении ручными методами и другими процессами. С точки зрения лазерной сварки это дает очень эстетически приятную линию сварки с высокой целостностью, которая, например, позволяет сваривать обработанные детали без какой-либо дополнительной отделки и без риска брака, например, при производстве авиационного газотурбинного двигателя. кольца.
Еще одной особенностью лазерной сварки является то, что из-за небольшого количества расплавленного материала и короткого контролируемого периода плавления можно комбинировать некоторые разнородные материалы, которые в противном случае не могли бы быть сварены, т.е.е. гораздо более быстрая альтернатива EBW.
Другие ценовые преимущества заключаются в том, что высокая точность и малый пропил (ширина разреза/сварки) означают, что отходы материала сведены к минимуму, а детали можно вкладывать друг в друга без необходимости добавления припусков на усадку.
Наша новая ЛАЗЕРНАЯ ТЕХНОЛОГИЯ дополняется оборудованием MSM, одобренным NADCAP для сварки TiG, шовной сварки, точечной сварки и пайки, все из которых поддерживаются нашим одобренным NADCAP средством неразрушающего контроля, посредством чего сварные швы проверяются на качество и целостность.
1. НАШ ОБЪЕКТ
2.ВАКУУМНАЯ ПРОПИТКА ПОД ДАВЛЕНИЕМ (VPI)
4.
5.
6.
7.
8.ОБОРУДОВАНИЕ ДЛЯ ТЯГОВЫХ ДВИГАТЕЛЕЙ Реалплеер требуется для просмотра видеоклипов. Скачать RealPlayer бесплатно
10.
|
|
) Я
(2- 56K I
300 тыс.) Я
(3- 56K I
300 тыс.)
ПЕЧИ
СТАНКИ
5 футов между
центры
ОБОРУДОВАНИЕ ДЛЯ ДИНАМИЧЕСКОЙ БАЛАНСИРОВКИ
ЭЛЕКТРИЧЕСКОЕ ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ОБОРУДОВАНИЕ ДЛЯ ЛАЗЕРНОЙ ВЫРАВНИВАНИЯ
Когда эти машины эксплуатируются
нашими опытными подмастерьями качество работы
является исключительным.
)
ПРОЧОЕ ОБОРУДОВАНИЕ
Фрезерные станки Bridgeport, 2HP и
1 л.с.:format(png)/e9bc28400765d75.s.siteapi.org/img/4b13b46aba1a39085220326bb93efa57f32af7fc.png)
Вилочный погрузчик Yale 15 500 фунтов
с. и 10 л.с. с осушителем воздухаWelding-Rods by chinmaynucleosys на DeviantArt
Сварочный стержень также предлагается в качестве расходуемого катода.При сварке TIG сварочный пруток не плавится, поэтому его называют неплавящимся катодом. Внутри обоих этих светских мероприятий есть разные ассортименты и сорта, о которых подробнее будет рассказано позже. Сварочный пруток, по большей части, закреплен, независимо от того, что материалы, из которых состоит это покрытие, могут всесторонне изменяться.
Открытые аноды (изготовленные без дополнительных покрытий) также доступны, несмотря на то, что они значительно менее распространены. Они используются для определенных видов деятельности, например, для сварки марганцовистой стали.Очень важно выбрать правильный тип сварочной проволоки для вашей деятельности, чтобы сделать безупречные, прочные сварные швы с поразительным качеством шарика.
Ador представляет удивительную природу сварочной проволоки. Существует более чем множество разновидностей соединений. Предлагаемые соединения производятся с использованием последних достижений. В нашем сборочном подразделении сертификация нашего специалиста соответствует отраслевым стандартам и эталонам качества для создания великолепных соединений. Кроме того, клиенты могут выбрать измененные соединения, отвечающие конкретным бизнес-потребностям.
Сварочная проволока и прутки Ador представляют собой присадочные металлы, усовершенствованные для MIG (GMAW), TIG (GTAW), плазменной сварки кручением (PAW) и сварки фрагментами под флюсом (SAW).
Они доступны в преобладающих нержавеющих сталях и смесях никеля, предложенных, чтобы построить выгоду и снизить затраты на создание.
В процессе сварки FCAW или сварки с флюсовым сердечником председатель начинает и поддерживает изгиб между основным материалом и выводом. Трубчатый проволочный катод с заходом внутрь поддерживается сварочным оружием в сварочной ванне.Трубчатая проволока используется в качестве присадочного материала, в то время как движение обеспечивает жидкую сварочную ванну, производит шлак и может потребовать защитного газа. Сварка с сердечником под флюсом (FCAW) уже довольно давно является подходящим процессом сварки для возведения фундаментных стальных конструкций, капитального ремонта оборудования, улучшения интерфейсов и других практически идентичных применений. Это не ошеломляет, поскольку он предлагает высокие показатели декларирования, прекрасные составные и механические свойства, а также свариваемость, необходимую для этих применений.
Сварка под флюсом иначе называется сваркой под флюсом.
(PDF) Метод испытания EB Varestraint и его применение
863.1
Резюме
Тест Varestraint применяется для понимания
микротрещин после сварки GTA.Тем не менее,
EB (электронно-лучевой) Varestraint Test представляет собой новый метод
, который проверяет пригодность источника для сварки
EB в авиационных двигателях и высокотемпературных
материалов. В этом исследовании представлен тест Electron
Beam Varestraint Test. В
дополнительно были проведены экспериментальные исследования
для суперсплава Rene 41 и представлены результаты
.
1. Введение
На самом деле, среднее значение этого метода равно
«Испытание на растяжение по методу EB для сварки EB».
И это было
разработано специально для оценки вероятности образования горячих трещин
и возникновения микротрещин
в ЗТВ (зоне термического влияния) после ЭБ
(электронно-лучевой) сварки суперсплава,
титанового сплава и нержавеющей стали. Термин
микротрещины применяется к мелким
микротрещинам, которые невозможно увидеть даже с помощью метода
NDT (неразрушающего контроля). Тест
Varestraint был адаптирован для электронно-лучевой сварки
и может называться электронно-лучевым тестом
Varestraint Test (EBVT).В этом исследовании представлен
электронно-лучевой тест на стойкость к перенапряжению.
Как известно сегодня, жаропрочные сплавы
ититана используются в высокотемпературной зоне
горения турбин и ракет (рис.л).
Несмотря на наличие зоны термического влияния (ЗТВ) эти сплавы
практически идеальны, в зависимости от
методов сварки, спецификаций процесса сварки
и размера зерна материала
после сварки существуют микротрещины.
Подозрение на растрескивание HAZ
суперсплава и титанового сплава
оценивали с использованием теста Varestraint (свариваемость)
[1].
Рисунок 1: Турбореактивный двигатель J85 с форсажной камерой
[2]
2. Испытание на свариваемость Varestraint
Испытание на свариваемость Varestraint (VWT) — это
современный инструмент для проверки свариваемости материалов
(рис. 2). Быстрое развитие новых сплавов
привело к значительному увеличению характеристик материалов
.Чтобы быть рентабельными,
обычные процессы автоматической сварки
должны легко соединяться с этими новыми сплавами. Испытание на свариваемость Varestraint
является ведущим испытанием
на свариваемость материалов. VWT позволяет
разработчикам материалов и конечным пользователям оценить свариваемость заданного сплава
с помощью простой и общепринятой
процедуры.
VWT состоит из трех основных компонентов:
В левом корпусе находятся сварочный
и гидравлический источники питания.
Доступны различные варианты источников сварочного тока
. Посередине находится сварочная горелка
манипулятори ползун для гибки сварных образцов.
Прецизионные линейные направляющие с микрошаговыми двигателями
и энкодерами с высоким разрешением
управляют положением и скоростью резака. Положение и скорость гибочного ползуна
контролируются линейным датчиком перемещения
[3].
Метод испытания EB Varestraint и приложение
ICAS 2002
M.Cemal KUŞHAN1, Mümtaz ERDEM2, Tamer SARAÇYAKUPOĞLU3
1 Университет Османгази, инженерно-архитектурный факультет, кафедра машиностроения, Эскишехир/ТУРЦИЯ
2 TUSAŞ Engine Industries Inc., Эскишехир/ТУРЦИЯ
3 3 3 3 TUSAŞ Engine Industries Inc. /ТУРЦИЯ
Количество шлама очистки в горелке определяется видом пеллет (качеством).
5 кг ~ 4,5 кг/ч
