Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:

Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.

Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.

Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.

Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола.

Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.

Нижняя дверца одновременно выполняет роль поддувала – регулируя степень ее открытия, вы регулируете интенсивность горения пламени и температуру в помещении.

Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

печь с варочной поверхностью;
пиролизная;
оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

материал изготовления — чугун, сталь, кирпич;
функциональность – с варочной поверхностью, калориферные и газогенераторные;
вид топлива – твердое и жидкое.

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
Щетка металлическая.
Молоток-шлакоотделитель.
Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
Плоскогубцы, молоток, зубило.
Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Выполнение монтажа буржуйки из баллона может проходить по-разному:

С использованием одного баллона с вертикальным или горизонтальным его расположением;
С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

Стальной лист толщиной не менее 3 мм — из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
Труба для дымохода диаметром в 90 — 100 мм.
Арматурный прут диаметром в 12 — 15 мм или стальной уголок для изготовления колосника и ножек. Колосник из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких — это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкостьне новая, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости, так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.

Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

Первым шагом подготовленный баллон размечается — на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка — благодаря ее достаточно жесткой, но эластичной ленте можно вымерить и расчертить места расположения дверец.
Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.
Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.

Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга 8 ÷10 мм.
К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались.
На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
Таким же образом закрепляется и дверца на поддувале-зольнике.
Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположена на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании, в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость, вывести наружу кран и врезать патрубки для подачи и отбора воды.

Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 – 35 мм меньше внутреннего диаметра баллона.
В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой.
Под этим «колосником» приваривается металлический короб — это будет зольник-поддувало. На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
Рядом с зольником привариваются ножки из уголков или арматуры. Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник.
Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи. Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки.
Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха. Далее переходят к работе над подготовкой второго баллона.
Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.
В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е. дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере. Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями.
Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от отверстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения дымохода.

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.
Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей — иногда они идеально подходят для буржуйки из баллона.
Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 — 8 мм, сгибается прямоугольник, который приваривается на емкость, создавая небольшую, но достаточно ровную поверхность.
Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на всю его длину.

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

Наброски и простой чертеж конструкции с указанием всех основных размеров
Листовой металл (его количество зависит от желаемых габаритов печи)
Стальные уголки (толщина 4-5 мм)
Металлическая трубка 25-30 мм
Труба 180 мм
Сварочный аппарат
Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

Дымооборот
Топка
Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

Расстояние между пластинами – около 5 см
Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

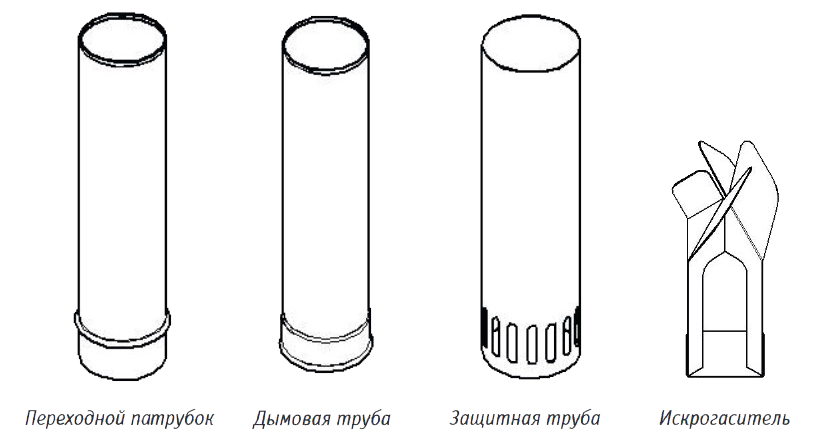

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
На боковой поверхности делают проем для топки.
Из вырезанного куска делают дверку.
Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
На верхнем диске сзади делают отверстие для дымоотводной трубы.
Для устройства зольника к дну приваривают металлический круг.
Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100—150 мм.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок. Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.
Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.
Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.
Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.

Вертикальная буржуйка

Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50 мм.
Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитываярасстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
После этого обе части соединяются в единую конструкцию сварным швом.

Главный недостаток печи-буржуйки заключается в её быстром остывании. Но этот минус довольно просто исправить при помощи кирпичного экрана, который нужно установить по трем сторонам отопительного прибора. Такой экран осуществляет аккумулирование тепла и помещение гаража останется теплым, даже когда печь перестанет гореть.

Размещать кирпичный экран рекомендуется на расстоянии от пяти до семи см от стен печки. Ни в коем случае нельзя устанавливать его впритык к печи. Также нужно предусмотреть в экране отверстия для вентиляции.

Вес печи с экраном из кирпичей довольно большой по сравнению с обычными печами-буржуйками. В таком случае целесообразно отвести для нее небольшой бетонный фундамент.

Выполнить заливку индивидуального фундамента самостоятельно не так уж и сложно.

Выполнять данный вид работы рекомендуется по следующим этапам:

Для начала стоит вырыть углубление, глубина которого составит примерно 50 см. Все остальные размеры будут зависеть от габаритов буржуйки и кирпичного экрана.
Далее следует засыпать дно углубления песком (для этого необходимо примерно от 3 до 4 вёдер), а потом поверхность необходимо тщательно утрамбовать. Затем песок засыпается слоем щебенки и тоже утрамбовывается. Слой должен составлять примерно 10-15 см.

Полученную поверхность необходимо максимально разровнять, и затем залить замешанным заранее раствором цемента. Залитая поверхность оставляется на сутки, чтобы дать раствору застыть (для надежности можно оставить на пару дней, что даст фундаменту полностью затвердеть).
После застывания смеси стоит укрыть фундамент несколькими слоями рубероида.

После этих действий можно приступать к выкладке кирпичного экрана. Стоит помнить, что первые два ряда кирпича нужно выкладывать сплошной кладкой непосредственно на слой рубероида. В 3–4 ряду кирпичей уже можно делать отверстия для вентиляции. После чего вновь укладывать кирпичи сплошной кладкой.

Многие мастера советуют устанавливать кирпичный экран без верхнего перекрытия. Это поможет улучшить теплоотдачу.

Печка-буржуйка своими руками — делаем из газового баллона, бидона, бочки, металла

Содержание

Размеры и параметры отопителя
Плюсы и минусы
Правила безопасности установки
Полезные рекомендации
Пошаговое руководство
Прямоугольная буржуйка с отражателем
Буржуйка своими руками и инструкция
Буржуйка из бочки
Горизонтальная буржуйка из бочки
Вертикальная буржуйка
О конструкции
Инструменты для изготовления буржуйки
Как сделать буржуйку длительного горения?
Печка на отработанном масле
Поэтапное описание работ
Принцип работы печи
Вывод

Размеры и параметры отопителя

Поскольку зона максимального нагрева относительно узкая и постоянно смещается книзу, рассчитать реальную мощность печи «Бубафоня» довольно сложно. Предлагаем не тратить время на расчеты, лучше использовать данные, полученные из практического опыта:

для отопления гаража или небольшого хозяйственного помещения площадью до 20 м² делаем буржуйку из 50-литрового газового баллона диаметром 300 мм;
чтобы отопить помещение 20…30 квадратов, берем стальную трубу Ø400…500 мм либо круглую железную емкость такого же размера;
для обогрева теплицы понадобится печь диаметром 50–60 см (например, из 200-литровой бочки).

Теперь о диаметрах воздуховода и дымохода. Выше представлен чертеж «Бубафони» из газового баллона с размерами труб: воздушной – DN50 (внутренний проход 50 мм), дымовой – DN100. Если планируется изготавливать печку Ø400…600 мм, увеличьте диаметр воздухопровода до DN65 (Ø76 х 3.5 мм), газохода – DN150 (Ø159 х 4 мм).

Минимальная ширина просвета между краем дискового груза и стенкой топки должна составлять 1 см. Размеры остальных деталей укажем в таблице:

Не стоит наращивать диаметр «Бубафони» свыше 60 см, агрегат выйдет слишком громоздким и неудобным в эксплуатации. Представьте печь из бочки 600 мм с поршнем Ø580 мм и воздуховодом Ø76 – получается довольно тяжелая бандура, которую придется поднимать руками.

В котлах продолжительного горения вопрос решен иначе. Вместо здоровенного блина используется груз крестообразной формы, изображенный на фото. Правда, возникает другая проблема – иногда топливо «подвисает», поскольку концы груза не достают до стенок.

Крестообразный груз заводских котлов длительного горения (слева) и большой «блин» для буржуйки, изготавливаемой из бочки

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.

Безусловными плюсами самодельной печи являются:

Компактность размеров.
Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
Установка конструкции не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
Нельзя допускать выпадения угольков из печи, это чревато пожаром.

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
Используйте в производстве только качественный, огнеупорный материал.

Полезные рекомендации

Выполнить заливку индивидуального фундамента самостоятельно не так уж и сложно.

Выполнять данный вид работы рекомендуется по следующим этапам:

Для начала стоит вырыть углубление, глубина которого составит примерно 50 см. Все остальные размеры будут зависеть от габаритов буржуйки и кирпичного экрана.
Далее следует засыпать дно углубления песком (для этого необходимо примерно от 3 до 4 вёдер), а потом поверхность необходимо тщательно утрамбовать. Затем песок засыпается слоем щебенки и тоже утрамбовывается. Слой должен составлять примерно 10-15 см.

Полученную поверхность необходимо максимально разровнять, и затем залить замешанным заранее раствором цемента. Залитая поверхность оставляется на сутки, чтобы дать раствору застыть (для надежности можно оставить на пару дней, что даст фундаменту полностью затвердеть).
После застывания смеси стоит укрыть фундамент несколькими слоями рубероида.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

Подключите сварочный аппарат к сети.
Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
Установите силу тока на аппарате до 160 А.
Наденьте специальные очки и спецодежду, руки защитите крагами.
Ко дну печи приварите три стенки.
Низ устройства расположите от пола не менее чем на 5 см.
Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
Там где нужно, отрихтуйте углы деталей.
Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Прямоугольная буржуйка с отражателем

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

Наброски и простой чертеж конструкции с указанием всех основных размеров
Листовой металл (его количество зависит от желаемых габаритов печи)
Стальные уголки (толщина 4-5 мм)
Металлическая трубка 25-30 мм
Труба 180 мм
Сварочный аппарат
Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

Дымооборот
Топка
Зольник

Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

Расстояние между пластинами – около 5 см
Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Буржуйка своими руками и инструкция

Чтобы выложить печку, не нужна сварка или навыки каменщика.

Пригодятся:

высокое пластиковое ведро;
несколько канализационных ПВХ труб;
бетонная смесь класса с16-20;
несколько прутков арматуры;
мастерок и тара для замешивания бетонной смеси.

Алгоритм работ такой:

В нижней трети ведра вырезать окошко под опалубку топочной камеры. Саму опалубку сделать из ПВХ труб для канализации – у них большое сечение.
В одной из труб опалубки прорезать отверстие и вставить вертикально трубу меньшего сечения – это будет дымоход.
Как только опалубка готова, налить в ведро бетонную смесь так, чтобы не сдвинуть трубы опалубки. Смесь приготовить по инструкции или брать готовый состав.
После заполнения ведра бетоном, наверху воткнуть в массу несколько прутков арматуры – они будут служить основой для сковородки, кастрюли. Прутки лучше согнуть буквой Г, опустив малую часть в бетон, большую оставив снаружи.
После высыхания смеси опалубку разобрать – ведро и ПВХ трубы разрезать и выкинуть.

Буржуйка готова, в топку можно закладывать топливо, поджигать и варить, греться. Бетонная смесь отличается повышенной прочностью на нагрев, печка прослужит долго.

Буржуйка из бочки

Горизонтальная буржуйка из бочки

В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок. Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.
Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.
Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.
Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.

Вертикальная буржуйка

Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50 мм.
Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитываярасстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
После этого обе части соединяются в единую конструкцию сварным швом.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

Инструменты для изготовления буржуйки

Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
Щетка металлическая.
Молоток-шлакоотделитель.
Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
Плоскогубцы, молоток, зубило.
Дрель со сверлами по металлу различных диаметров.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно изготовить печь длительного горения, топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

Срежьте с него верхушку, это будет у печки крышка.
Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Печка на отработанном масле

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Принцип работы печи

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Вывод

Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:

Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
Компактна. Можно использовать в стесненных условиях.
Используются подручные материалы и элементарная конструкция.
Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
Не требует изготовления фундамента.

К минусам можно отнести:

Довольно низкий КПД
Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
Необходимость постоянной чистки.
Печь из газового баллона на дровах быстро остывает.
Использовать в качестве источника постоянного отопления нерентабельно.

Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.

При установке буржуйки важно строго соблюдать требования пожарной безопасности. Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов

Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.

Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.

Эффективная буржуйка своими руками — remdominfo

Эффективная буржуйка своими руками

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат.
В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий металл, можно попробовать сделать эффективную буржуйку своими руками.
Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой). Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла. При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм. Необходимые инструменты Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее: Печки буржуйки бывают разных видов, но суть одна Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски. Металлическая щетка.
Сварочный аппарат с электродами, защитная маска и костюм для работы. Молоток для отделения шлака. Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр. Зубило, плоскогубцы, молоток. Дрель по металлу с набором сверл. Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов. Аккуратная буржуйка своими руками В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду. Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления. Газовая буржуйка Буржуйка из газового баллона Сделать такую печь можно различными способами: Из двух газовых баллонов, установленных перпендикулярно, один на другой; ИЗ одного баллона, расположенного горизонтально либо вертикально. Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше. Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения. Необходимый материал Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два. Кроме них будут нужны: Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита. Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком. Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла.
Его можно вырезать из стального листа или из самого баллона. Труба дымохода. Ее диаметр должен составлять 9-10 см. Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см. Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона. Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается. Подготовка баллона Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит. Последовательность: Заполняем водой и оставляем на сутки Полностью откручивается кран, который находится на самом верху баллона.
Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки. Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища. Баллон готов к использованию. Буржуйка вертикальная из газового баллона Размеры разметки Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы. По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.
К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом. Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель. Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным. Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал. Из пары баллонов – самая эффективная буржуйка Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть. Мероприятия с баллоном №1 В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.
По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие. На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума. Мероприятия с баллоном №2 Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время. Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах. Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).
Печь буржуйка из бочки Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение. Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте. И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка. Модель вертикальная На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза. Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода. В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели. Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая. Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы).
Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями. Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки. Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона. Легко своими руками: печь буржуйка «Гном» Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения.
По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки. Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым. Чертеж печки «Гном» Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками. Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные). Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия. Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха.
Обе пластины при горении служат своеобразным лабиринтом для дыма. Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры. На боковых частях, на одном уровне, привариваются уголки. В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент. Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком. Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской. Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

Войти на сайт

E-mail: Регистрация

Пароль: Забыли пароль?

Запомнить меня

Буржуйка из газового баллона своими руками: чертежи, инструкция, видео

Содержание

1 Фото
2 Чертежи
3 Горизонтальная буржуйка: инструкция
- 3.1 Инструменты
- 3.2 Выбираем баллон
- 3.3 Подготовительные работы
- 3.4 Изготовление буржуйки
- 3.5 Делаем дверцы
4 Необязательные детали
- 4. 1 Водяной контур
- 4.2 Дополнительный теплообменник
- 4.3 Колосники
5 Вертикальная буржуйка: инструкция

Модификация газового баллона – один из самых простых способов изготовления печи-буржуйки своими руками. К тому же, пустой сосуд из-под пропана найдется во многих частных домах или дачах. При наличии сварочного аппарата ему легко можно подарить вторую жизнь.

Фото

Чертежи

Горизонтальная буржуйка: инструкция

Буржуйку легко сделать самостоятельно. Она занимает мало места, неприхотлива к топливу, на ней можно готовить. Но важно помнить, что такая печь часто становится причиной пожаров. Поэтому ее нужно устанавливать в безопасном месте и окружать негорючими материалами.

Инструменты

Прежде чем приступать к работе, необходимо запастись необходимыми инструментами и материалами:

Пустой газовый баллон.
Труба для дымохода.
Металлические листы (от 3 мм).
Железные прутья (арматура).
Металлические углы или обрезки водопроводной трубы.
Патрубок.
Петли, дверные ручки.
Молоток.
Зубило.
Плоскогубцы.
Сварка.
Аппарат для шлифовки.
Дрель с набором сверл.
Маркер.

Выбираем баллон

Для эффективного обогрева нужно правильно подобрать размер.

Баллона емкостью 5 литров не хватит даже для самой маленькой комнаты. 12-ти и 27-литровые сосуды можно использовать для обогрева, но зимой теплоемкости такой печи будет недостаточно даже для гаража. Самым оптимальным считается емкость объемом 50 литров. Чаще всего в таких перевозят пропан. У него стандартные размеры: 30 см в диаметре, 85 см в высоту.

Если за основу печи берется 40-лировый сосуд, важно помнить, что он имеет более толстые стенки и меньший диаметр. Это важно, поскольку данные показатели влияют на скорость нагрева и удержание тепла.

Подготовительные работы

Есть ряд подготовительных мероприятий, необходимых, чтобы остатки газа не взорвались во время обработки. Схема процедуры по ликвидации газа такова:

Открыть клапан, оставить сосуд на ночь на улице для выхода газа.
Перевернуть открытый баллон над специальной емкостью, чтобы туда стек конденсат. Он имеет резкий неприятный запах, поэтому емкость с жидкостью следует герметично упаковать и выбросить.
Наполнить сосуд водой до верха, а затем дать ей стечь.
Теперь баллон безопасен для использования.

Изготовление буржуйки

При горизонтальной ориентации печи дно баллона служит задней стенкой, а из крышки мастерят топочную дверцу. Ниже представлена пошаговая инструкция:

С помощью шлифовального аппарата на боковой поверхности прорезать много небольших отверстий (или можно просто вырезать полосу железа). Это нужно, чтобы непрогоревшие остатки топлива ссыпались в зольную камеру.
По чертежам изготовить из железного листа ящик для сбора золы. Длина его должна составлять не менее 80 см. К передней части приварить небольшую дверцу. Ее можно купить в магазине или смастерить своими руками.
Приварить зольник к корпусу печи.
В торцевой части баллона прорезать отверстие для топки. Из вырезанного куска изготовить дверцу (или купить готовую), закрепить ее с помощью петель.
Прорезать отверстие для дымохода (диаметр должен быть от 100 до 150 мм). Саму трубу скрутить из металлического листа. Присоединить ее к телу печи с помощью специального патрубка. Этот элемент поможет изменить направление дымоотвода, тем самым уменьшить теплопотери.
Из арматуры изготовить колосники. Чтобы не пришлось сваривать решетку, железные прутья можно изогнуть на манер змейки – тогда куски топлива не будут проскакивать через щели. Кроме того, при изготовлении колосников важно учитывать тип будущего топлива. Топка углем или щепой требует более узких промежутков, чем обогрев дровами.
Прикрепить колосники внутри баллона.
Из металлических уголков или обрезков водопроводной трубы изготовить ножки, после чего приварить их к основной части. Главное правило – устойчивость. Шатающаяся печка может перевернуться и спровоцировать возгорание.

Делаем дверцы

Несколько дополнительных слов об изготовлении дверец.

Удобнее всего мастерить дверцу из вырезанного куска металла. Так он будет плотно прилегать к корпусу, что позволит избежать утечки дыма.
Дверцу нужно вешать на небольшие петли. Их тоже можно сделать своими руками из нескольких звеньев толстой металлической цепи.
С противоположного конца прикрепить поворачивающуюся ручку или задвижку.
По краю двери рекомендуется приделать асбоцементный шнур для уплотнения.

Необязательные детали

Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.

Способ увеличения КПД.	Метод
Утеплить дымоход.	Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче.
Увеличить площадь соприкосновения металла с воздухом.	Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки.
Соорудить плитку.	Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева.
Сделать кирпичную «шубу»	Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто.
Отработка.	Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости.

Водяной контур

Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:

На участке дымохода установить водяной контур с двумя патрубками.
В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.

Дополнительный теплообменник

К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.

При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.

Колосники

Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.

Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.

Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.

Вертикальная буржуйка: инструкция

Вертикальная печь делается по аналогии с горизонтальной. Ее главные отличия – такая конструкция занимает меньшую площадь, но при этом ее сложнее дополнить варочной поверхностью. Кроме того, за счет сильной тяги вертикальная буржуйка быстрее теряет тепло. Раскаленный воздух просто улетает в трубу вместе с дымом.

Самодельные буржуйки – разновидности, принципы работы и материалы для изготовления

Содержание:

Вопрос цены
Принцип работы буржуйки
Виды самодельных буржуек
Печь из трубы
Альтернатива трубе

Когда разговор заходит о таких печах, как самодельные буржуйки, у многих обывателей возникают ассоциации с чем-то простым и не эффективным. То есть, жрет данная печка много топлива, как буржуй, конструкции ее проста до абсурда, эти агрегаты не соответствуют требованиям пожарной безопасности, плюс, они травмоопасны. Хотя создавали их люди опытные и технически грамотные, и создавали под определенные условия эксплуатации, придерживаясь определенных технических принципов.

Многие могут возразить, что в печке буржуйке на само деле много сгорает топлива. Это получается только из-за того, что она неправильно была изготовлена. Не та конструкция была использована. Настоящую буржуйку создавали большие специалисты теплотехники. А они-то знали о печах все. Кстати, изобретение появилось в период Октябрьской революции и гражданской войны, и уже после всех потрясений Советское правительство приняло решение массово производить буржуйки, но не для населения, а для армии. Капиталисты, видя эффективность прибора и большую выгоду от его продажи, тут же стали выпускать печки у себя на родине. И сегодня финские, шведские, канадские буржуйки – лидеры продаж в сегменте печей для отопления по всему миру.

Чугунная буржуйка

Вопрос цены

Как всегда, потребителей интересует вопрос, касающейся цены изделия и его изготовления своими руками. То есть, будет ли дешевле сделать буржуйку своими руками или приобрести готовый образец. По понятным причинам не все модели можно сделать своими руками. К примеру, ту, которая показана на фото выше. Это чугунная печь, литая с высоким художественным исполнением.

Проще будет соорудить небольшую печку по типу марки «Гном» круглого или прямоугольного сечения. И если вы владеете навыками работы со сварочным инвертором, то проблем с изготовлении агрегата не будет. Плюс, возможность использовать некоторые элементы конструкции из металла, бывшего в употреблении.

Принцип работы буржуйки

В чем особенность конструкции буржуйки. В основе ее заложены строгие законы теплотехники, где важную составляющую играет многократный оборот дымовых газов внутри топки. То есть, перед тем как выйти через дымоход наружу, газы должны оставить тепловую энергию в печке, тем самым повысить КПД агрегата. Кстати, первые буржуйки имели КПД не выше 10% от объема сжигаемого топлива. Инженеры смогли добиться, чтобы данный показатель не опускался ниже 60%.

Гном

Так в чем же дело? Все дело в дымоходной трубе для буржуйки. Есть определенное соотношение ее диаметра и объема топки, который дает возможность дымовым газам несколько раз сделать оборот внутри буржуйки, и уже после этого покинуть ее. Соотношение такое: диаметр в миллиметрах должен быть больше объема в литрах в 2,7 раза. К примеру, стандартный объем буржуйки «Гном» составляет 40 литров. Увеличиваем его на 2,7, получаем 106 мм. То есть, установив на печку трубу диаметром 110 мм, решается проблема дымоотвода.

Внимание! Если в печном приборе установлены горизонтальные дымоходные каналы и в конструкции присутствует колосниковая решетка, то объем топки считается от решетки до первого верхнего канала.

Есть еще несколько элементов буржуйки, которые влияют на ее эффективность работы.

Экран

Дымовые газы, которые раскалены до предела, и крутящиеся внутри топки, быстро остынут. А суть всей технологии – это не просто отдать тепло, а отдать его максимально. То есть, внутри топки дымовые газы должны догорать. Поэтому инженеры установили три экрана, которые помогают вовлечь в процесс сгорания процесс пиролиза, то есть, тления топлива.

Экранирование топочной камеры

Получается так, что внутри печки устанавливается своеобразный короб, который будет отражать ИК излучение, плюс оградит корпус агрегата от высоких температур. Опасность обжечься резко снижается. При этом все экраны устанавливаются от стенок печи на расстоянии 50-70 мм.

Это расстояние создает зазор (канал), по которому нагретый воздух будет перемещаться от области высокой температуры в область низкой. То есть, создается режим конвекции, который помогает распределить равномерно тепло по всему объему печи. Если экраны не установить, то весь жар будет скапливаться у потолка печки и в верхних границах стенок.

Дымоход

Конструкция буржуйки не позволяет отнести ее к полноценным пиролизным печам, поэтому значительная часть дымовых газов улетучивается через дымоход на улицу. Чтобы как-то выжать из них дополнительную тепловую энергию, надо дымоход сделать не вертикальным, а наклонным. То есть, от печки идет вертикальная часть длиною не более 1,2 м, далее наклонная под углом 10% с минимальной длиною 2,5 м. Вертикальный отрезок надо обязательно теплоизолировать, так получается своеобразный экономайзер, который концентрирует энергию уходящих газов. В наклонной части все газы догорают окончательно.

Наклонный дымоход

Это основные элементы, которые влияют на эффективность работы печек-буржуек. Конечно, современные образцы обзаводятся дополнительными узлами и деталями, к примеру, колосники, вертикальные каналы в перегородках и так далее. Если учесть все эти новшества, то самодельная буржуйка будет работать с КПД 70-75%. А это уже большое достижение и возможность прилично сэкономить на расходе топлива.

Виды самодельных буржуек

Существует огромное количество конструкций, которые изготавливаются из разных материалов в плане готовых изделий. И если модель Гном собирается из листового железа толщиною 3-4 мм, то ее можно собрать из обычной цельнотянутой трубы без шва, хотя и шов для конструкции не помеха. Кстати, буржуйка из бочки (200 литровой) также входит в категории печки из трубы, форма сечения одинаковая.

Буржуйка из бочки, замурованная в кирпич

Но у бочки есть недостатки: тонкий металл, из которого она изготовлена, большие размеры: диаметр 600 мм, высота 850 мм. То есть, получается, что соотношение высоты и глубины очень большое, что снижает теплотехнические качества агрегата. Правильно будет, если высоту уменьшить в треть. Поэтому бочку или надо отрезать, или надо треть высоты снизу заложить кирпичом, или зафутеровать верхнюю часть, сделав в ней духовку с дымоходом. Все варианты требуют переделки и усовершенствования. И даже наилучшие варианты будут иметь КПД не выше 30%. При этом печка из бочки прослужит не более 5 лет, хотя для такой простой и дешевой конструкции это оптимальный срок.

Перед тем как сделать буржуйку из бочки, необходимо выбрать вариант ее расположения. Можно сделать вертикальную конструкцию или горизонтальную. Кстати, горизонтальная модель – вариант более оптимальный, за счет снижения высоты относительно глубины. И если правильно установить экраны, то можно добиться повышения КПД до 60%. При этом дымоход можно устанавливать в верхней части, а можно с заднего торца бочки.

Бочка-буржуйка

Печь из трубы

Переходим к вопросу, как сделать печь из трубы своими руками. Для этого необходимо выбрать трубу толщиною не менее 5 мм. Диаметр изделия будет зависеть от мощности агрегата. Как показывает практика, 400-500-миллиметровая труба подойдет для этого идеально. Что касается длины куска трубы, то все будет зависеть от того, какой конструкции агрегат будет сооружаться: вертикальный или горизонтальный. Если вертикальный, то здесь, как и в случае с бочкой, необходимо соотнести диаметр и высоту. К примеру, диаметр 500 мм, высота 550-600 мм. Если горизонтальный, то строгих ограничений нет, хотя очень длинную буржуйку делать нет смысла.

Будем собирать вертикальную буржуйку из трубы (чертеж для нее не нужен, слишком проста конструкция). Вот алгоритм проводимых операций.

В трубе вырезаются два прямоугольных отверстия: под зольник и топку. Зольник располагается ближе к торцу на расстоянии 5-6 см от края трубы. Топочное отверстие выше на 10 см.
Отверстие под топку в трубе
Внутрь между двумя отверстиями устанавливается колосниковая решетка. Ее можно сделать в виде сетки из металлической арматуры или в виде сита из металлического листа круглой формы, в котором просверлены множество отверстий диаметром 10 мм. Толщина используемого листа не менее 4 мм.
Колосниковая решетка устанавливается в горизонтальной плоскости и приваривается к внутренним стенкам трубы. Можно сначала к трубе изнутри приварить несколько небольших отрезков уголка 25×25 мм, на которые решетка и будет устанавливаться. То есть, она будет съемной. Уголки привариваются равномерно по всему периметру (4-6 штук будет достаточно).
Сверху трубы устанавливается и герметично приваривается круг, вырезанный из металлического листа. Его диаметр должен точно совпадать с внешним диаметром трубы. Точно такой же круг надо приварить и с другой стороны.
В верхнем установленном круге вырезается отверстие под дымоход. Место выреза может быть в разных местах торца буржуйки: прямо по центру, ближе к задней стенки, к боковой. Можно вывод дымохода провести из самого ствола печки с задней его части, противоположной дверцам для топки и зольника.
Остается лишь изготовить дверцы и навесить их на печной агрегат. Изготовить их можно из вырезанных частей, которые остались при вырезании отверстий под топку и зольник. Их просто отделывают по периметру уголками, приваривают петли и навешивают на корпус буржуйки по месту выреза отверстий.

Готовые буржуйки из трубы

Вот так можно сделать простую буржуйку из трубы своими руками. При этом необходимо обратить внимание, что зольник в этой конструкции будет выполнять функции поддувала, через который в область горения топлива будет поступать кислород. Поэтому нижнюю дверцу плотно закрывать не надо. Регулируя щель между ней и корпусом буржуйки, можно увеличивать или понижать интенсивность поступления свежего воздуха в топку.

Альтернатива трубе

Существует много изделий, которые можно использовать взамен бочки или трубы. К примеру, можно сделать буржуйку из колесных дисков.

Печь из колесный дисков

Для чего потребуется четыре диска. Их устанавливают друг на друга, приваривая электросваркой между собой. Но перед этим необходимо провести ряд подготовительных мероприятий.

Все отверстия в верхнем диске надо заварить наглухо, оставив отверстие под дымоход. Если оно имеет небольшой диаметр, то надо буде его расширить.
Во всех остальных дисках срезаются центральные перегородки, чтобы получилось при сборке полое пространство внутри собранной конструкции.
Второй диск снизу надо будет подрезать так, чтобы образовался проем под дверцу топки. Из отрезанной части можно сделать дверцу, обварив по периметру уголки, для того чтобы она плотно прилегала к корпусу агрегата. Кстати, поддувало в этой конструкции не предусматривается, поэтому подачу воздуха придется проводить через дверцу топки, открывая ее.
Между нижним и вторым диском надо будет сразу установить колосниковую решетку.
После чего можно производить сборку самодельной буржуйки. То есть, сначала между двумя нижними дисками устанавливается колосник, затем они завариваются между собой. Устанавливается третий элемент, который приваривается ко второму. Далее производится установка и сварка последнего диска. К нему же сверху приваривается или дымоход, или патрубок, на который потом можно установить дымоходную трубу.
Навешивается дверца.

Комбинированный вариант из дисков и металлического кожуха

Все, буржуйка из колесных дисков готова, можно пользоваться. Кстати, зола будет падать вниз, и собираться в объеме нижнего диска. Удалить ее можно будет только, приподняв колосниковую решетку.

Вот такие самодельные буржуйки можно сделать, используя различные материалы и изделия. Выбор сырьевого материала достаточно большой, здесь всевозможные баки, бидоны, небольшие емкости и так далее. Главное, правильно подойти к выбору конструкции и добавить в нее элементы, увеличивающие КПД агрегата.

схемы, чертежи + пошаговое руководство © Геостарт

Рубрика: Печи и системы отопления

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Принцип действия печки-буржуйки

Буржуйка — примитивный вариант металлической дровяной печи . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие «штрихи»:

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Существенно повысить теплотехнические качества буржуйки, сооруженной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Некоторые мастера рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации — металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

автор

Рыбаков Семён

Дровяные печи и их установка

Дэвид Э. Бейкер

Департамент сельскохозяйственного машиностроения

Доступны буквально десятки видов дровяных печей. Большинство из них можно описать одной из следующих общих категорий.

Циркуляционные печи
Они имеют двойные стенки с внутренней камерой сгорания, обычно изготовленные из чугуна или сварной стали с огнеупорным кирпичом. Внешняя оболочка из легкого листового металла способствует прохождению воздуха через внутреннюю оболочку. Помещение обогревается преимущественно теплым воздухом. Некоторые устройства имеют дополнительный вентилятор, который обеспечивает более сильный воздушный поток. Вы получаете контроль тяги и теплопроизводительность с помощью заслонки, управляемой термостатом. Эффективность сжигания от 60 до 70 процентов возможна при использовании хорошо сконструированных агрегатов. Основным преимуществом циркуляционного агрегата является то, что во время работы внешняя оболочка остается относительно прохладной.
Радиационные обогреватели
Эти одностенные устройства могут быть изготовлены из листового металла, чугуна или сварной стали. Они могут быть облицованы или не облицованы огнеупорным кирпичом, что повышает эффективность печи и продлевает срок ее службы. Тепло передается в помещение непосредственно за счет лучистой энергии и косвенно за счет конвекционных потоков, создаваемых воздушным потоком над поверхностью печи. Ранняя американская «буржуйка» подпадает под эту общую категорию, как и многие современные импортные и отечественные агрегаты. Управление тягой и теплом может быть автоматическим, но чаще достигается с помощью заслонок с ручным управлением. Нагреватели лучистого типа, как правило, дешевле, чем циркуляционные агрегаты. Это не относится к некоторым более дорогим чугунным блокам с обширными декоративными элементами. Эффективность сгорания для этих агрегатов может быть такой же высокой, как и для циркуляционных агрегатов. Более низкая эффективность связана с плохим управлением ручным управлением тягой.
Дымовые печи
Эти устройства сочетают в себе внешний вид печи Франклина с открытым нагревом и эффективность закрытого устройства. Эти обогреватели лучистого типа имеют дверцу, которую можно открыть, чтобы обеспечить вид на огонь, не оказывая отрицательного влияния на работу печи. Когда дверь закрыта, эти устройства работают так же, как и другие печи. Общий КПД находится в диапазоне от 50 до 60 процентов, в зависимости от количества времени, в течение которого устройства работают в режиме «камина». Это сопоставимо с эффективностью от 10 до 20 процентов для обычного домашнего камина.

Конструкция

Печь, внесенная в реестр Underwriters’ Laboratories (UL), которую вы покупаете, будет иметь топку из листового металла, сварной стали или чугуна. Он также может быть облицован огнеупорным кирпичом.

Печи из листового металла являются самыми дешевыми, и их следует рассматривать только для нерегулярного использования. Поскольку они легкие по весу, они быстро нагреваются. Однако интенсивное использование приводит к раннему выгоранию. Их жизнь можно продлить, ограничив размер пожаров или выровняв зону пожара более тяжелым материалом или огнеупорным кирпичом. Печи из листового металла следует часто осматривать на наличие слабых, прогоревших мест.

Сварные стальные печи изготовлены из стального листа толщиной 1/4 дюйма или более. Они прогреваются медленнее, чем печи из листового металла, но секция с более толстыми стенками служит дольше. Эти агрегаты подходят для непрерывного использования. Высококачественные модели будут иметь облицовку из огнеупорного кирпича в зоне горения.

Чугун долгое время считался лучшим материалом для дровяных печей. Он обеспечивает печь, которая медленно прогревается, хорошо сохраняет тепло, не коробится и служит долгие годы. Однако чугунная печь не эффективнее хорошо сконструированных печей других типов. Чугун относительно хрупок и может треснуть при грубом обращении. По этой причине следует тщательно осматривать новые и бывшие в употреблении чугунные агрегаты на наличие поломок перед их использованием.

Футеровка из огнеупорного кирпича или керамики может использоваться в печах любого из трех типов. Вкладыши увеличивают массу печи и, как правило, отводят тепло от горячих точек огня. Это способствует более равномерному нагреву и продлевает срок службы печи. Вкладыши также удлиняют время между розжигом огня и прогревом помещения.

Размеры

Некоторые производители оценивают свои печи в кубических футах, которые они могут нагреть; другие используют количество комнат; некоторые используют Btu (британские тепловые единицы). Если вы не знаете, в каких условиях тестировалась печь и как они соотносятся с вашей собственной ситуацией, большинство оценок не имеют большого значения. В лучшем случае рейтинги следует использовать только как общие ориентиры. Выбор размера на основе доступного места и требуемых зазоров вокруг печи или способности работать с топливом размера, которое у вас есть, может быть более важным, чем оценка.

Размещение печи

Размещение печи обычно определяется расположением существующего дымохода или потенциальным расположением дымохода. Печь должна располагаться как можно ближе к входу дымохода. Максимальная длина дымохода, соединяющего печь с дымоходом, не должна превышать 8-10 футов, а труба должна иметь не более двух колен под углом 90 градусов.

Поскольку дровяные печи редко проектируются с системами принудительной циркуляции, располагайте их ближе к центру отапливаемого помещения, если у вас есть выбор. Другой вариант — разместить печь так, чтобы тепло улавливалось существующей системой центрального отопления с возвратом холодного воздуха и циркулировало по всему дому.

Рисунок 1
Зазоры для дровяных печей.

Таблица 1. Уменьшение расстояния от дровяного котла до горючих поверхностей.

1 8 дюймов

Combustible surface covering	As wall protector	As ceiling protector
3-1/2-inch thick masonry wall without ventilated air space	24 inches
Негорючая теплоизоляционная плита толщиной 1/2 дюйма поверх 1-дюймовых плит из стекловолокна или минеральной ваты без вентилируемого воздушного пространства	18 дюймов	24 дюйма
Листовой металл толщиной 24 дюйма поверх 1-дюймового слоя стекловолокна или минеральной ваты, армированного проволокой или эквивалентом, на задней стороне с вентилируемым воздушным пространством 1 дюйм	12 дюймов
Кирпичная стена толщиной 3-1/2 дюйма с вентилируемым воздушным пространством 1 дюйм	12 дюймов
Листовой металл толщиной 24 дюйма с вентилируемым воздушным пространством 1 дюйм 0 19070 1	070 18 дюймов
Негорючая теплоизоляционная плита толщиной 1/2 дюйма с вентилируемым воздушным пространством 1 дюйм	12 дюймов	18 дюймов
1 дюйм, зажатый между листами стекловолокна или минеральной ваты Листовой металл 24 калибра с вентилируемым воздушным пространством 1 дюйм	12 дюймов	18 дюймов

Зазоры

Большинство домашних пожаров, связанных с дровяными печами, возникают в результате неправильной установки или эксплуатации. Чтобы уменьшить вероятность возгорания, Национальная ассоциация противопожарной защиты (NFPA) рекомендовала определенные минимальные расстояния между дровяными печами и горючими материалами или мебелью. Ваши местные строительные нормы и правила или страховая компания домовладельца могут иметь более строгие требования. В таблице 1 показаны рекомендуемые NFPA зазоры между дровяными печами и защищенными и незащищенными горючими стенами и потолками. На рис. 1 показаны эти зазоры и показано, как устанавливается защита.

Все полы под дровяными печами (кроме бетонных, каменных и утвержденных негорючих конструкций) должны быть защищены от тепла и углей, которые могут выпасть. Эта защита должна выступать под печкой и наружу на 18 дюймов со всех сторон.

Производители перечисленных обогревателей обычно указывают тип материала, необходимого для защиты пола. Тип защиты пола, требуемый для нагревателей, не включенных в список, зависит от длины опоры нагревателя. Обогреватели с ножками высотой менее 2 дюймов можно устанавливать только на негорючий пол. Нагреватели с ножками высотой от 2 до 6 дюймов должны иметь защиту пола, состоящую из 4-дюймовой пустотелой каменной кладки, уложенной для обеспечения циркуляции воздуха через слой и покрытой листовым металлом 24-го калибра. Нагреватели с ножками выше 6 дюймов должны иметь защиту пола, состоящую из близко расположенных кладок, обеспечивающих толщину не менее 2 дюймов. Такая кладка должна быть покрыта листовым металлом 24 калибра. Вместо указанных здесь требований к защите пола можно использовать защитное покрытие для пола, указанное признанной испытательной лабораторией и установленное в соответствии с установкой.

Ножки, установленные производителем, нельзя укорачивать или снимать, а также нельзя размещать какие-либо предметы, которые будут мешать циркуляции воздуха под печью.

Соединительная труба

Печи подсоединяются к дымоходам с помощью открытой металлической трубы, известной как печная труба. Эта труба обычно имеет диаметр 6 или 8 дюймов и должна быть изготовлена из металла калибра 24 или более тяжелого. (Чем меньше номер манометра, тем тяжелее металл.) Выберите размер трубы в соответствии с размером выходного отверстия печи.

Максимальная эффективность достигается, когда дымоходы максимально короткие и прямые. Ни в коем случае трубы не должны быть длиннее 8-10 футов или иметь более двух изгибов под углом 90 градусов.

Избегайте горизонтальных перемещений. Минимальный уклон должен составлять 1/4 дюйма на фут в сторону печи. Соберите соединения в трубе так, чтобы они направляли любой жидкий креозот, скапливающийся в трубе, обратно в печь, где он будет гореть. Стыки должны плотно прилегать, чтобы исключить попадание комнатного воздуха непосредственно в дымоходную систему. Используйте печной цемент для обеспечения герметичности. Используйте заклепки или винты на стыках труб для дополнительной прочности. В каждом стыке рекомендуется использовать не менее трех заклепок или винтов.

Для снижения пожароопасности соблюдайте рекомендованные расстояния между трубами и горючими материалами. Если дымоход должен проходить через стену, предусмотрите отверстие на расстоянии не менее 18 дюймов от всех элементов каркаса. Ни в коем случае дымоход не должен проходить через незанятую часть дома. Приборы, работающие на твердом топливе, если они не указаны для такого подключения, не должны подключаться к дымоходу, обслуживающему другой прибор. Вы можете переоборудовать каменный каминный дымоход для использования с дровяной печью, но вы не можете использовать его в качестве камина после переоборудования. Соединитель дымохода должен выходить в дымоход выше нижней точки футеровки плитки.

Перед покупкой

Убедитесь, что печь внесена в список Underwriters’ Laboratories или аналогичного национального испытательного агентства, которое проводит испытания в соответствии с U.L. Стандарты.
Обратитесь в свою страховую компанию и к местному строительному инспектору, чтобы убедиться, что вы можете использовать дровяную печь без больших штрафов в виде более высоких страховых взносов или капитального ремонта.
Убедитесь, что у вас есть экономичный источник топлива.
Убедитесь, что у вас есть доступ или вы можете установить сертифицированный дымоход для вашей печи.
Посмотрите на несколько различных типов печей и пообщайтесь с людьми, которые ими пользуются. Довольны ли они производительностью? Были ли у них проблемы с агрегатом? Готов ли дилер исправить какие-либо проблемы?
Проверить качество изготовления печей. Прочны ли материалы и хорошо ли собраны детали? Эффективность современных печей зависит от их способности контролировать воздух для горения. Для этого требуется воздухонепроницаемый блок с плотно прилегающими деталями и герметичной дверью или дверью с прокладками.
Магазин вокруг. У дровяных печей есть «рынок продавца», и тщательная покупка может привести к существенной экономии на аналогичных устройствах.

Перейти к основному содержанию

Что можно сделать из буржуйки. Горизонтальная буржуйка из трубы своими руками.

Буржуйка из трубы

Буржуйка — верный друг дачников, охранников, любителей ремонта автомобилей в собственном гараже. Владельцы небольших частных домов также часто используют этот вариант отопления как наиболее экономичный и мобильный.

Такая печь вполне способна за считанные минуты обогреть небольшое помещение, а благодаря современным дизайнерским решениям совершенно не испортит интерьер загородного дома. Сделать буржуйку своими руками под силу практически каждому, кто ставит перед собой такую цель. Как это сделать, мы рассмотрим в этой статье.

Для того, чтобы изготовление нагревательного прибора заняло у Вас минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Электроды и защитная маска для сварки
Болгарка
Отрезные и шлифовальные круги для металл
Молоток для шлака
Щетка по металлу
Плоскогубцы, молоток простой, зубило
Дрель со свёрлами
Измерительное устройство(рулетка, метр)

Внешний вид и технические характеристики буржуек могут быть различными. В каждой комнате есть своя печь, которая может и топить ее, и гармонично вписываться в интерьер. В качестве основы для будущей печки можно взять листы металла или применить уже готовое изделие: металлическую трубу средних размеров, бочку, газовый баллон или бак. В любом случае толщина стенки не должна быть меньше 3-5 мм.

Если вам нужно отапливать гараж, то подойдет практически любой вариант, так как такая печь требует обогрев только небольшого помещения. Для буржуйки, которая будет в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше сразу отказаться. Тип используемого топлива также имеет значение.

Это вариант, который просто не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется при сгорании отработанного масла, находиться долго в таком месте не очень приятно. Даже если сработает хорошая вытяжка, все вещи в доме будут пропитаны этим специфическим «ароматом». Эта печь отлично подойдет для обогрева гаража и других нежилых помещений.

Для его изготовления вам понадобится металлический лист толщиной 4-5 мм, который будет разрезан на куски, и дымоходная труба. Все элементы печки вырезаются болгаркой. Края деталей зачищаются. Перед раскроем необходимо сделать правильную разметку всех деталей, согласно чертежу.

В трубе необходимой длины делаются круглые отверстия. Эта труба предназначена для соединения верхней и нижней буржуйки буржуйки. В верхней емкости также необходимо просверлить два круглых отверстия: одно для трубы дымохода (слева вверху), второе для патрубка (справа внизу). Аналогично делается нижний бак печки, только в центре бака делается вырез под трубу. Для заливки топлива необходимо предусмотреть заливную горловину, которая снабжена сдвижной крышкой.

Нижняя часть бака делается плоской, к ней привариваются четыре или три ножки. Чтобы нижняя и верхняя части не расшатывались, их усиливают дополнительными скобами жесткости. Сварные швы необходимо тщательно зачистить, а печь покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая печь?

Буржуйка вырабатывает тепло следующим образом: длинная тонкая палка или скрученная бумага поджигают отработанное масло в нижней емкости. Когда отработка загорелась, крышка заливной горловины должна быть закрыта. Воздух для горения будет поступать по трубе, соединенной с верхним баком. Поднимаясь вверх, горячий воздух нагревает верхнюю часть печи до высокой температуры. Нагревается так, что на нем можно даже чайник нагреть.

Такая печь идеальный вариант для гаража, так как она успешно обогревает небольшую площадь, а у владельцев автомобиля всегда найдутся бросовые материалы для топки.

Если вы планируете соорудить обогреватель из трубы или бочки, вам необходимо выбрать соответствующий диаметр. Это напрямую зависит от размеров помещения, которое необходимо обеспечить теплом.

Буржуйка из бочки может использоваться и в жилом помещении при условии, что она сделана аккуратно и правильно. Этот тип наиболее популярен для отопления загородных домов.

В бочке прорезаются два прямоугольных отверстия, которые будут соединяться с топкой и зольником. Вырезанные детали используются для дверей. Их обрезают до нужного размера, обрамляют полосами металла и прикрепляют к таким импровизированным дверям с ручками и задвижкой.

Внутри бочки (трубы) вварены два кронштейна в виде уголка. Это держатели для решетки, которые располагаются чуть ниже дверей. В качестве решетки можно использовать сварную арматуру или купить готовую в магазине.

Кусок трубы сваривается наглухо, а к его нижней части привариваются опоры. В верхней части трубы вырезается отверстие для дымохода, в которое вставляется труба и приваривается.

Только после этого устанавливаются двери. Их крепят к дверным петлям и устанавливают крючок для защелки, предварительно отмерив нужный уровень.

Для придания печи эстетичности необходимо хорошо зачистить сварочные швы и покрасить изделие термостойкой эмалью. Если все сделать аккуратно, такой утеплитель будет выглядеть не хуже заводского аналога. После высыхания краски печь подсоединяется к дымоходной трубе, выходящей на улицу.

Это самый простой и практичный вариант. Несмотря на то, что такая буржуйка занимает достаточно много места, ее используют для отопления чаще других моделей. Также очень удобно, что на поверхности бака можно нагреть воду в чайнике или кастрюле, а также высушить белье.

Использованный газовый баллон очень хорошо подходит для плиты. Это практически готовая форма для буржуйки, требующая минимальных доработок.

Верхняя часть баллона, где находится клапан, отрезается, а на ее место вваривается заглушка. В нижней части цилиндра делается квадратный вырез – это будет топка. Отрезанный кусок нужно превратить в дверцы топки. Для этого его обваривают металлом и приделывают к нему ручку для открывания. Впоследствии к отверстию, на которое будет одеваться дверь, нужно будет приварить металлические петли. Устанавливать само дверное полотно лучше в самом конце, когда буржуйка уже полностью готова.

Для того, чтобы в топку поступал воздух, в дне цилиндра просверлено несколько отверстий. Они дадут тягу и послужат решетками. Для того, чтобы сгоревшие дрова не падали на пол, к низу цилиндра приваривается металлический короб — зольник. Его можно изготовить из более тонкого листового металла. Зольник также оборудован дверцами.

После этого к цилиндру крепятся ножки из металлического уголка или обрезков труб.
В задней части печи будет дымоотводная труба. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить его туда.
Сверху можно оборудовать импровизированную печь для приготовления пищи. Его можно сделать из металлической сетки или арматуры, приварив каркас к верхней части баллона.

Такая буржуйка — отличный вариант для обогрева дачи, гаража или бытовки. Он универсален и не занимает много места в комнате.

Из всех возможных вариантов такая печка имеет самый компактный и аккуратный вид. Его используют в жилых помещениях, где благодаря прямоугольной форме печь легко задекорировать и сделать практически незаметной.

Самая популярная заводская модель «Гном». Его структура довольно проста, а теплопередача очень эффективна.

Эта печь состоит всего из нескольких элементов: топки, зольника и дымохода. Печка установлена на четырех ножках. На втором снимке видна топка более сложной конструкции, долго сохраняющая тепло.

Такую конструкцию вполне можно построить самостоятельно. Давайте подробнее рассмотрим, как это сделать.

Для этого потребуются следующие расходные материалы: лист металла, толщиной не менее 4 мм, дымоходная труба и стальной уголок. Кроме того, необходимо приобрести крышку для горелки.

Необходимо вырезать четыре стенки, нижнюю и верхнюю плиту. Чтобы топливо полностью сгорало в топке, необходимо использовать специальные пластины, которые находятся внутри печи. Таким образом, в камере сгорания будет производиться больше тепла.

В передней части конструкции вырезаются отверстия для топки и поддувала. Впоследствии к ним будут крепиться распашные двери с ручками и замками.
Сверху вырезается отверстие для горелки, соответствующее размеру детали, и отверстие для трубы, через которую будет выходить дым.

К днищу печки привариваются ножки из подготовленного уголка.
На боковых панелях отмечено место, где будет лежать решетка. Сюда же привариваются секции из уголков, которые будут служить опорами для решетки. Решетку можно сделать самостоятельно. Для этого в стальном листе необходимо просверлить большое количество отверстий, чтобы он стал похож на сито, или сварить решетку из стальных прутьев.

На небольшом расстоянии (не менее 15 см) от варочной поверхности в верхней части буржуйки приварена пластина. Он должен соответствовать размеру печки, но не доходить до ее конца 8-9см. Вторая такая же пластина размещена чуть ниже. Он также не должен доходить до конца емкости, только в ее передней части. Эти пластины образуют внутри печи дополнительные лентовидные проходы. Тепло от горящего топлива будет поступать в образовавшийся коридор и нагревать плиту. Таким образом, больше тепла останется внутри бака, а не улетит сразу в трубу.

Правила пожарной безопасности очень важны при использовании самодельного обогревателя. Чтобы буржуйка приносила в помещение тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Необходимо разместить печь на огнеупорном основании. Это может быть плитка, лист металла или кирпичная кладка. Стены возле печи также должны быть защищены от перегрева. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Ни в коем случае нельзя ставить рядом с плитой мебель или любые другие горючие предметы.

Малейшая искра или слишком высокая температура поверхности печи могут привести к пожару.

Чтобы исключить возможность скопления продуктов горения в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как вы сможете обеспечить приток свежего воздуха в помещение, и отток из него угарного газа.

Устанавливайте плиту в месте с меньшим скоплением людей, не позволяйте детям устраивать игры возле прибора. Соблюдая эти простые правила, вы обеспечите себя недорогим теплом в холодное время года.

В домах, где люди проживают длительное время, качественные и функциональные отопительные приборы должны выполнять свою работу в постоянном режиме. Это поможет обеспечить комфортную и стабильную обстановку в доме. температурный режим и круглосуточно.

Для этой цели обычно используют печи, которые отличаются оптимальной теплоемкостью. Они отдают тепло от проводимых время от времени печей максимально долгое время. Кроме того, широко применяются разнообразные котлы, которые постоянно нагревают воздух или используемый жидкий теплоноситель. Это касается жилья и зданий.

Те, что относятся к нежилым, отапливаются несколько иначе. По той причине, что тепло здесь нужно лишь иногда, требуется получить его максимально быстро и при этом с небольшими материальными затратами. К таким помещениям относятся такие объекты, как теплицы, различные вагончики, сараи, домики. Для них оптимальным вариантом станет эффективная буржуйка с водяным контуром, сделанная своими руками и работающая на отработке

По своей конструкции это самая примитивная печь, которая, в то же время, давно доказала свою идеальную эффективность. Именно по этой причине печи, работающие на добыче полезных ископаемых, не теряют своей востребованности и в настоящее время. Вы без труда найдете подходящий чертеж и сделаете конструкцию своими руками.

Некоторые производители современного отопительного оборудования до сих пор занимаются производством качественных моделей заводского плана, но, несмотря на это, печи на дровах или на отработке довольно часто изготавливаются вручную, по чертежу. В то же время их общие характеристики иногда значительно превышают стандартные заводские варианты.

Основные характеристики этого отопительного прибора, которые помогут определить, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печь своими руками.

Буржуйка — относительно простая конструкция, которую можно сделать без особых проблем. простой мастер за счет использования подручных средств и материалов;
Благодаря этому изделие достаточно мобильно даже при использовании толстого металлического листа или вагонки;
Благодаря наличию стен из металла печь быстро прогревает помещение – именно по этой причине данный прибор для загородных коттеджей и гаража является идеальным вариантом;
Низкая стоимость печи, а также используемого топлива, так как очень часто такие печи работают на добыче полезных ископаемых.

Перед изготовлением печи такого плана по чертежу или фото следует знать о наличии некоторых недостатков. Из-за небольшой теплоемкости такая печь прогревает помещение при непосредственном выносе самой топки.
Стенка прибора сильно нагревается, поэтому при обращении с духовым шкафом требуется особая осторожность.

Основные модели самоделок буржуев

По своим принципам буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это специфический вариант очень простой печи-камина. Существуют также специальные модели, которые оснащены варочными панелями и специальными банными устройствами.

Материал, используемый для изготовления печи
Часто буржуйку делают из качественной стали, но в некоторых случаях можно использовать и чугун. В разных видах металла, часто используются элементы из натурального камня. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, его очень сложно найти и приготовить из него непросто. Многие люди предпочитают сталь именно по этой причине, она намного проще в процессе. Причем, чем толще материал, тем дольше он прослужит.
Если вы планируете делать устройство для редкого использования, например, для аварийных ситуаций с системой отопления, то делайте его из простого железа, имеющего толщину 1 мм.
В процессе изготовления печи вполне может быть использован весь фабричный стиль. Это касается таких элементов, как решетки, необходимые двери, горелки и клапаны. Многие умельцы изготавливают их своими руками, используя сталь.

Форма и материал корпуса
Если вы хотите изготовить буржуйку по чертежам или фото, то необходимо использовать метод раскроя металлического листа.

Формованные профили;
Квадратная трубка;
Специальные уголки;
;
Стержень.

Все это необходимо для изготовления прямоугольного корпуса печи. Благодаря наличию специальных плоскостей корпус будет иметь идеальные эргономические свойства. Другими словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печь можно легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы различные корпусные изделия из металла, ящики. Часто это элементы цилиндрической формы, например, трубы большого диаметра, канистры, газовые баллоны.

В процессе изготовления печи своими руками вам обязательно понадобится использовать сварку. Если металл не очень толстый, топку можно сделать с помощью болтов, шурупов и дрели.
Вне зависимости от выбранной модели важно использовать чертежи как основу для изготовления, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по реализации нагревательного средства.

Важные элементы дизайна

Чтобы сделать добротную буржуйку для гаража, рекомендуется использовать подробные схемы, фото здесь не помогут. Чертеж поможет вам самостоятельно выполнить практичный и очень эффектный вариант печи, которая станет идеальным решением для обогрева гаража или другого помещения.

Изготовление топочной камеры
Стоит отметить, что чем больше топка по своей площади, тем она будет лучше, так как печь, работающая на масле, дровах, горном деле, передает функцию эффективный теплообмен. Кроме того, важно иметь приличную площадь дна камеры, тогда хорошо будет подложить дрова или другой теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной на бок. Все прямоугольные печи также должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь отличается большими габаритами.

Изготовление зольника
Этот конструктивный элемент выполняется не всегда, так как золу можно удалять прямо из топливной камеры. Для обеспечения подачи воздуха достаточно просверлить в двери небольшие отверстия. Если планируется делать гаражную печь с зольником, то она может иметь вид короба. Такая конструкция позволяет не занимать пространство камеры сгорания. Металл в этом случае можно использовать довольно тонкий, так как опасности прогорания нет. Его тоже не нужно приваривать, просто закрепите все саморезами.

Решетка
Если используется такой элемент, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Вполне можно использовать колосники из чугуна. Необходимо соблюдать правило дистанции. Расстояние между решетками должно быть 10 мм. Для крепления вполне можно использовать специальный уголок, который своим внешним краем обращен в топливную камеру.

Проемы и двери
Такие элементы обычно изготавливаются из металла, который обычно остается после выполнения работ по резке. нужные детали. Двери соединены с кузовом сваркой и стальными навесами.

В обязательном порядке необходимо установить прочное запорное устройство – задвижку или засов.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, отображаемые на чертежах:

Для топки 250 х 250 мм.
Для воздуходувки — высота 100 мм и ширина 250 мм.
Навесы обычно располагают по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы угли не выпадали через проемы и дверцы, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосника.
Газо- и дымоудаление
Трубы для этой печи должны быть диаметром от 100 до 150 мм. Этот элемент принимает непосредственное участие в процессе теплопередачи, поэтому изготовлен из качественной стали, а также не изолирован.

Такая деталь, как труба, обычно располагается сбоку, а также в самом верху печи, причем первый вариант наиболее предпочтителен.

Трубы в помещении обычно ведут не по кратчайшим линиям, а строго до одной из самых удаленных точек и одновременно наклонных и горизонтальных участков. Такая конструкция значительно увеличивает количество получаемого тепла.

Трубы, которыми комплектуется печь, как показывают чертежи, в обязательном порядке должны быть снабжены вентилями — подвижными по направляющей или поворотными.

Необходимость таких элементов обусловлена тем, что можно максимально эффективно регулировать процесс дымоудаления, перекрывать дымоход на время, когда топка не используется.

Задвижка на трубах должна быть установлена в обязательном порядке, особенно если проводятся различные мероприятия по увеличению общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении топки на отработанном масле не единственный необходимый элемент. Важно обеспечить оптимальный процесс горения в течение длительного времени. Для печи, работающей на отработанном масле, идеально подойдет специальный подвесной груз. Когда топливо сгорает, оно под действием силы тяжести прижимает груз к решетке. В качестве такого груза можно использовать металлическую пластину с отверстием.

Камень может использоваться как элемент, обеспечивающий теплоемкость.

Здесь можно отметить следующие варианты:

Если печь работает на отработанном масле, оптимальна футеровка специальными огнеупорными плитами. Он идеален тем, что металлический корпус гораздо меньше изнашивается, а также сохраняется объем топки;
Другой метод основан на облицовке всех стен кирпичом. В результате получается печь, работающая на отработанном масле;
Имеются чертежи печей на жидком топливе, имеющих в верхней части открытый короб. В него укладывается камень или кирпич.
Очень часто буржуйка на жидком топливе конструируется таким образом, что с двух сторон у нее будет сетка для прочной фиксации камней.

Подведение итогов

В данной статье описаны основные моменты по изготовлению печей, работающих на жидком топливе. Если знать все основные моменты их изготовления, можно быстро изготовить буржуйку самостоятельно.

Это только основные детали, но есть и множество дополнительных деталей, таких как ножки, ручки для переноски и защитный экран. Эти детали обычно отражают чертежи, поэтому делать все будет максимально легко и просто.

И в частном загородном доме, и в собственном гараже или мастерской всегда приятно иметь мобильную или стационарную буржуйку. Сегодня их много в продаже. разные модели этих обогревателей, но они могут быть дорогими. Поэтому при наличии опыта работы с металлом, подходящего материала и нужных инструментов часто печи изготавливаются самостоятельно.

Какую модель дровяной буржуйки своими руками выбрать решать мастеру, так как эти самодельные устройства могут иметь самый разный вид и быть изготовлены как из нового материала, так и из подручных металлических предметов .

Умельцы научились приспосабливать металлические бочки со стенками толщиной 2,5-3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес для изготовления печей-буржуек.

Инструмент для изготовления буржуйки

Для работы с металлом потребуются специальные инструменты, некоторые из которых есть практически в каждом частном доме, а другие придется покупать или брать напрокат.

Углошлифовальный станок — «шлифовальная машина» и расходные материалы в виде отрезных дисков и шлифовальных кругов.
Сварочный аппарат мощностью 200 А, а также расходные материалы — электроды Ø 3 и 4 мм. Кроме того, вам обязательно понадобится специальная маска и защитный костюм.
Металлическая щетка.
Молоток для шлака.
Измерительные инструменты — складная линейка, длинная металлическая линейка, рулетка, мел или маркер.
Плоскогубцы, молоток, долото.
Дрель со сверлами по металлу различного диаметра.

Выбор модели печи чаще всего зависит от того, где ее планируется разместить, так как жилые помещения требуют более эстетичного вида печи и повышенной безопасности. Поэтому для установки в доме лучше всего подойдет вариант из металлических листов или отрезка трубы среднего диаметра.

Подойдет любая из существующих моделей, но лучше выбрать ту, которая поможет не только внести тепло в помещение, но и согреет воду.

Чтобы сделать окончательный выбор, стоит рассмотреть разные варианты и ознакомиться с процессом изготовления.

Плита газовая баллонная

Монтаж буржуйки из баллона может происходить разными способами:

С использованием одного баллона при его вертикальном или горизонтальном расположении;
Использование двух баллонов, установленных перпендикулярно друг другу.

Вторая модель даст больше тепла, так как площадь нагрева печи почти в два раза больше.

Сам баллон имеет аккуратный вид, на нем можно сделать варочную поверхность, а если придать готовой печи достойный вид, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один цилиндр, для второй соответственно два, но кроме этого для изготовления печи потребуется:

Стальной лист толщиной не менее 3 мм – из него будет изготовлена перемычка между топкой и зольником, а также варочная панель.
Если вы хотите, чтобы печь выглядела более респектабельно, то вам необходимо приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
Если внешний вид не столь важен, то дверь можно сделать из фрагмента металла, вырезанного из самого цилиндра, или из стального листа.
Труба дымоходная диаметром 90 — 100 мм.
Арматурный пруток диаметром 12 — 15 мм или стальной уголок для изготовления решетки и ножек. чугун также можно приобрести в специализированном магазине, либо решеткой может служить дно горизонтально уложенного цилиндра, в котором просверлены отверстия.

Любую из моделей можно сделать не только из цилиндров большого размера, но и из маленьких — это будет зависеть от места, отведенного под топку.

Подготовка газового баллона

Перед началом работы баллон необходимо подготовить, особенно если баллон не новый, а уже бывший в эксплуатации. При этом внутри баллона всегда может оставаться определенная концентрация газа, и если при его разрезании возникнет искра, возможен взрыв. Пренебрегать мерами по соответствующей подготовке тары нельзя, так как выполнять работу будет крайне опасно.

Подготовка осуществляется в следующей последовательности:

В первую очередь откручивается клапан, который находится сверху баллона, освобождается отверстие, в котором он установлен. Емкость оставляют на улице или в подсобном помещении примерно на сутки, наполнив ее доверху водой.
По истечении этого времени вода из цилиндра сливается. При этом нужно учитывать, что жидкость будет иметь неприятный запах, поэтому ее нужно сливать подальше от жилья.
Промытый баллон вполне может быть использован в эксплуатации, так как вместе с водой из него необходимо удалить последний оставшийся газ.

Изготовление вертикальной топки из цилиндра

Первым делом на подготовленный цилиндр наносится разметка — на ней указывается расположение топки и зольника. Для этой процедуры вам понадобится маркер и гибкая рулетка – благодаря ей достаточно жесткая, но эластичная рулетка позволяет измерять и чертить места расположения дверей.

Следующим шагом аккуратно вырезаем отмеченные детали с помощью болгарки. Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов для дверок топки и зольника

Эти элементы обваривают, добавляя отбойники, петли и ручку-защелку, и получаются отличные дверцы.
Далее измеряется внутренний диаметр цилиндра, и по этому замеру из толстой проволоки скатывается кольцо, которое станет основой для сварки арматуры. Таким образом, делается колосник для печи.
Затем намечается уровень установки решетки. Решетка должна располагаться на 30 ÷ 50 мм ниже края выреза проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные стержни привариваются на расстоянии 8÷10 мм друг от друга.

Петли, крепящиеся к дверце, приварены к одной стороне проема топки. Очень важно точно выровнять место установки, чтобы дверцы легко закрывались и открывались.

С противоположной стороны петель закрепляется крючок-петля для клапана, открытый сверху. Он должен надежно удерживать дверцу закрытой, пока духовка нагревается.
Таким же образом крепится дверца на зольник.
Рекомендуется отрезать верхнюю часть цилиндра под приварку поверх круглой металлической панели, которая будет играть роль варочной поверхности.
Дымоход может выводиться как через верхнюю часть цилиндра, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная поверхность будет намного больше, так как освободится от дымохода.

Если баллон стоит вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но также необходимо помнить, что любая печь должна располагаться на расстоянии 200 мм от стены, а сами стены должны быть покрыты теплом -стойкий материал.

Эффектная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки вам потребуются два баллона, которые при нагреве способны намного быстрее прогреть помещение. Кроме того, при желании в вертикальной части топки вполне можно устроить бак для горячей воды, если установить внутри герметичную емкость, вывести кран и врезать трубы подвода и отвода воды.

Первым делом нужно подготовить шар, который будет стоять горизонтально. От него отрезается верхняя часть, так что круглое отверстие диаметром около 30 — 35 мм меньше внутреннего диаметра цилиндра.

В нижней части будущей печи в несколько рядов просверливаются отверстия диаметром 10-12 мм, которые в данном случае будут служить своеобразной колосниковой решеткой.

Под эту «решетку» приваривается металлический короб — это будет зольник-поддуватель. Затем на него необходимо установить плотно закрывающуюся дверцу, препятствующую высыпанию угля и золы. В качестве регулятора воздуха она в этой модели использоваться не будет.
Рядом с зольником привариваются ножки из уголков или арматуры.

Сверху горизонтально расположенного цилиндра, со стороны, противоположной топочной дверце, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

Устанавливается дверца, которую лучше всего сделать из головки другого цилиндра. В центре вырезается отверстие, в которое вваривается патрубок диаметром около 76 мм. Этот патрубок оснащен вентилем, с помощью которого можно регулировать поступление воздуха в топку, а значит, и интенсивность горения дров. Дверные петли рекомендуется располагать сверху – под действием своей силы тяжести крышка надежно закроет окно камеры сгорания и минимизирует подсос воздуха.

Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, идеально подходящей для надевания и приваривания к горизонтальному корпусу.

В этом случае в вертикальной части топки устраивают дополнительную теплообменную камеру, т.е. дым, попадая в эту секцию, не сразу уходит в дымоход, а задерживается в устроенной камере.

Для этого внутри вертикального корпуса на определенном расстоянии, которое может варьироваться от 250 до 400 мм, ввариваются металлические пластины с отверстиями. Отверстия следует вырезать ближе к краю металлического круглого куска. При их установке отверстие на первой перемычке должно располагаться на противоположной стороне от вариантов на второй перемычке и так далее. Лучшим вариантом в этом случае будет установка трех одинаковых перемычек, расположенных на равном расстоянии друг от друга.
Вертикальный узел с уже установленными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. К верхнему цилиндру приваривается патрубок для подключения.

Видео: буржуйка из двух газовых баллонов

Буржуйка из баллона установленного горизонтально

Данный вариант буржуйки изготавливается из одного баллона, а технология выполнения работ во многом аналогична варианту описано выше. Поэтому стоит учитывать лишь различие некоторых элементов.

Вместо вертикального монтажа в задней верхней части цилиндра приварен только патрубок для присоединения трубы дымохода.

Для топочной дверки вырезается прямоугольное отверстие — его вполне можно подогнать по размерам к готовой чугунной дверке. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувания кирпичных печей – иногда они идеально подходят для буржуйки из баллона.

Дверь можно вырезать из прямоугольной части баллона. Он хорошо подходит к получившемуся отверстию по размеру сторон, но посередине его будет отверстие от вентиля. Его нужно будет приварить с накладкой, вырезанной из металлического листа.
Как в предыдущей, так и в этой версии можно добавить варочную панель. Для этого, например, из стального прутка толщиной 5— 8 мм сгибается прямоугольник, который приваривается к емкости, создавая небольшую, но достаточно ровную поверхность.
Вместо проволоки можно использовать две стальные полосы, приваренные с обеих сторон цилиндра по всей его длине.

Буржуйка из бочки

Буржуйка из бочки более объемная и занимает гораздо больше места, чем буржуйка из баллона. Именно поэтому он способен обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но и первый, и второй варианты используются для обогрева не только подсобных и технических помещений, но и жилья.

Для изготовления этой буржуйки вам понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100-150 мм.

Буржуйка вертикальная

Бочка обмеряется и маркируется на ее поверхности. места расположения дверок поддувала и топки, а также места разреза. Он должен проходить ниже края топки на 30÷50мм.
Затем ствол разрезается на две части, и каждая из них сначала обрабатывается отдельно.
Из стального листа вырезается круглая пластина, по диаметру равная размеру ствола. В нем предусмотрено отверстие для прохода трубы дымохода.
В верхней части бочки также вырезается отверстие, чтобы его можно было совместить с отверстием на круглой детали, которая станет конфоркой.
Трубный отвод дымохода вваривается в отверстие в бочке, а затем сверху, через отверстие, на трубу навинчивается и ставится накидка, которая приваривается к бокам бочки. Создаваемое между ними воздушное пространство, равное высоте бортика, поможет дольше сохранять варочную панель горячей.
Далее к нижней части верхней части также приваривается круглая. металлическая деталь с прорезанными в ней отверстиями — решетка. Другой вариант – приварить два полукруглых кронштейна под готовую чугунную решетку. На фото хорошо видно, как эти элементы выглядят и расположены.
Когда нижняя и верхняя панель этой части печи готовы, можно вырезать отверстие для дверцы топки по сделанной ранее разметке.
Вырезанная часть обваривается металлическими планками, к двери крепятся петли и ручка с вертикальной защелкой.
Далее к корпусу привариваются петли для двери и крючок для клапана. Этот процесс нужно проводить очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться, а клапан должен свободно входить в держатель, устроенный крючком.
В нижней части бочки прорезано отверстие под зольник. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки осуществляется практически так же, как и из баллона.

В верхней плоскости размечается и вырезается окно, на которое будет установлена дверь из вырезанного куска металла. Соединения двери с петлями и петли с корпусом выполнены с помощью заклепок.

В качестве нагнетателя используется штатное отверстие для сброса давления в стволе диаметром 20 мм. Отдельной дверцы для зольника не предусмотрено.
Рекомендуется сразу сделать подставку для размещения будущей печи. Изготавливается из обрезков труб или уголка, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфтов.

Следующим этапом является изготовление колосника из металлического листа толщиной 3-4 мм. Сначала измеряется площадь и по полученным данным вырезается панель необходимого размера, в которой сверлятся отверстия для подачи воздуха. Готовую решетку укладывают на дно бочки таким образом, чтобы в самой высокой точке, по центру, расстояние между решеткой и внутренней поверхностью бочки было около 70 мм. Решетка не закреплена жестко – она должна легко сниматься для очистки печи от скопившейся золы.

Для трубы дымохода в задней верхней части специальный соединительный узел. После разметки под нужный диаметр болгаркой нарезаются диаметральные пазы под углом 15 º друг к другу – всего получится 12 пропилов. Получившиеся «зубья» загибают вверх — вставленная потом труба дымохода будет крепиться к ним заклепками.

Видео: самая простая горизонтальная буржуйка из бочки

Буржуйка из дисков

Буржуйку можно сделать и из двух дисков от больших колес и куска трубы большого диаметра – ее нужно подобрать по диаметру подготовленных дисков. Высота сегмента может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничивается 300 – 450 мм.

В схеме и процессе изготовления этого варианта буржуйки нет ничего сложного, но он больше подходит для технических и подсобных помещений, чем для жилых.

Готовятся отдельные элементы будущей печи — два диска, отрезок трубы, металлический лист и труба дымохода.
Все три детали сварены в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы к дискам допустимо срезать наружную кромку с последних по окружности, с одной стороны.

Далее на трубе размечается отверстие под топку и вырезается болгаркой.
Вырезанная деталь обваривается по периметру, на нее устанавливается клапан и петли, тем самым получается необходимая дверь.
Затем нужно сделать отверстие для поддувала, иначе огонь в топке просто не будет гореть. Для этого в нижнем диске вырезается окно шириной и высотой 100–120 мм.

С обратной стороны верхнего диска вырезается отверстие для дымохода и вваривается в него труба.
Варочную поверхность рекомендуется изготавливать из стального листа толщиной 4— 5 мм. Он плотно приваривается к краю верхнего диска, становясь таким образом дополнительным теплообменником.
То же проделываем с дном топки, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, костер, огороженный металлом, и не является ни экономичной, ни простой в эксплуатации. Однако для гаражных нужд и при условии бесплатных исходных материалов это вполне приемлемый вариант.

Видео: пример эффектной буржуйки из колёс

Буржуйка «Гномик»

Одна из самых популярных из всех самоделок буржуев компактная. Он выглядит аккуратно и может быть предназначен для установки в любом помещении. Эта буржуйка по размерам хорошо подходит для небольших загородных домов, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве помещений.

Одной из самых распространенных моделей является буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — плитами, тогда она получит свойства дополнительной теплоотдачи, либо можно сделать самый распространенный случай с разделением на топку и зольник.

Первый вариант печи будет долго сохранять тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи холодные.

Для изготовления такой буржуйки необходимо приобрести стальной лист толщиной 3— 4 мм, дымоход, уголок 40×40 или 50×50 мм. Для горелки крышку можно сделать самостоятельно или купить готовую.

Опираясь на чертеж, на металлических листах нарисуйте детали буржуйки: панели всех стенок, колосник и две пластины для крепления их внутри конструкции.
В передней панели вырезаны прямоугольные отверстия для топки и поддувала. Отрезанные куски металла используются для изготовления дверей. Их обваривают уголком и сразу закрепляют на них клапаны и навесные петли. Затем двери крепятся к передней панели.
На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха, приварена одна из пластин, которая будет регулировать выход нагретого воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
После этого на задней стенке на расстоянии 70— 80 мм от верха приваривается вторая пластина. В сочетании эти две пластины образуют зигзагообразный лабиринт для дыма при горении топки. Благодаря этому каждый из уголков корпуса буржуйки будет прогреваться.
В варочной панели прорезаны два отверстия — для конфорки и для дымохода.
К нижней стенке кузова привариваются ножки из толстой арматуры или уголка. Вы можете выбрать вариант каркаса из уголка, который включает в себя ножки и основание для крепления на нем днища и нижних краев боковых панелей.
Перед приваркой боковых частей к раме или к нижней панели необходимо разметить и приварить на них уголки по всей длине панели, они должны быть приварены на одном уровне, так как их роль состоит в кронштейны для укладки решетки.
В подготовленной под колосник панели сверлят отверстия диаметром 12 ÷ 15 мм в шахматном порядке, на расстоянии 30 ÷ 40 мм друг от друга. Еще одним вариантом колосника может быть колосник, сваренный из арматурных прутков. Нельзя сбрасывать со счетов возможность приобретения готовой чугунной решетки.
Выполнен монтаж и сварка всех стенок буржуйки. Главное добиться полной герметичности сварных швов, поэтому иногда бывает полезно установить снаружи металлический уголок 30×30 мм. Это немного утяжелит его общую конструкцию, но придаст ему дополнительную прочность и надежность.
Верхняя крышка приварена с дымоходной трубой и варочной конфоркой.
Чтобы печь выглядела респектабельно, нужно зачистить все сварные швы и покрыть ее поверхность термостойкой краской.

Имеет смысл дополнительно установить экран на боковые и заднюю поверхности, что повысит безопасность печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана устанавливаются на стойки таким образом, чтобы они отстояли от корпуса печи на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

На что обратить внимание при установке буржуйки

Самодельный принесет тепло и уют в дом или хозяйственные постройки, не доставляя проблем, только при соблюдении техники безопасности при его монтаже.

Поверхность, на которую устанавливается печь, должна быть жесткой и огнеупорной. Это может быть, например, кирпичная кладка или керамическая плитка. Также можно использовать лист асбеста, сверху покрытый металлическим листом.
Вокруг печи на стены устанавливаются термостойкие гипсокартонные или асбестовые листы. Также подходит для облицовки стен. керамическая плитка или кирпич.
Запрещается размещать горючие материалы и составы вблизи печи, недалеко от печи.
Дымоход также должен быть изолирован от горючих поверхностей при проходе через стену или чердачное перекрытие.
Очень важно для безопасности обустроить надежную систему вентиляции, чтобы в помещении не мог скапливаться угарный газ.
Чтобы печь работала долго и эффективно, для ее изготовления необходимо выбирать только качественный материал.
Перед установкой буржуйки на постоянное место необходимо провести уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Для выполнения каких-то работ в гараже или на даче в холодное время года необходимо организовать простейшее отопление. Зная, сколько сегодня стоит электроэнергия, большинство гаражных мастеров предпочитают использовать заводские и самодельные обогреватели, работающие на дровах или нефтяной отработке. Цель нашей статьи – предоставить чертежи и подробно описать, как сделать буржуйку своими руками для использования в гараже или небольшом дачном домике.

Подбираем конструкцию печи

Поскольку в интернете достаточно рисунков обычных мещан, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет под ваши условия:

Двусторонняя дровяная и угольная печь, сваренная из листового металла.
Нагреватель вертикальный из газового баллона с воздушным или водяным контуром.
Печь пиролиза длительного горения из баллона или трубы, установленная горизонтально.
Капельница для разработки автомобильных и других масел.

Агрегат с двумя дымоходами

Примечание. Отопительную печь можно построить и из керамического кирпича, который имеется в этой теме. Такой источник тепла хорошо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и маломобильности.

Печь на дровах с воздушной камерой вверху

Если вы проводите мало времени в гараже (1-3 часа в день), то вам нужен быстрый обогрев помещения, и он будет обеспечен вертикальной дровяной печью с воздушным теплообменником (вариант №2), представленной на фото. Благодаря вентилятору, который прогоняет воздух через верхнюю камеру, он действует как тепловая пушка.
Тот же второй вариант подойдет для боксов больших размеров (стандартные размеры гаража — 6 х 3 м). Затем воздушная камера превращается в водяной контур, соединенный с регистрами отопления.
Для постоянного отопления стандартного гаража подойдет вариант №1 – экономичная двухходовая дровяная печь, или №3 – агрегат длительного горения. Выбор зависит от имеющегося у вас материала: первый изготовлен из баллона с пропаном, второй – из листового металла толщиной 4 мм.
Тем, кто планирует сжигать отработанные масла для отопления, рекомендуется готовить из круглой трубчатой печи капельного типа (вариант №4). При желании и сноровке его можно модернизировать — переделать в котел, сделав водяную рубашку.

Двухкамерная печь для пиролиза

Артикул. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитую печь — буржуйку верхнего горения Бубафоня и небольшую каменку из колесных дисков. Изготовление первого подробно описано, второе показано на видео:

Сборка эффективной буржуйки

Общеизвестно, что обычные железные печи отличаются низким КПД (около 45%), так как значительная часть тепла уходит в дымоход вместе с дымовыми газами. В нашем проекте заложено современное техническое решение, применяемое в твердотопливных котлах – установка двух перегородок на пути продуктов сгорания. Обходя их, газы передают тепловую энергию стенам, отчего КПД выше (55-60%), а буржуйка экономичнее. Принцип работы агрегата отражает чертеж — схема:

Для изготовления потребуется лист малоуглеродистой стали толщиной 4 мм, кусок трубы Ø100 мм и металлопрокат для ножек и решетки. Теперь о том, как сделать экономную буржуйку:

Вырежьте металлические заготовки по чертежу и сделайте проемы для дверок топки и зольника.
Сварить решетку из уголков или арматуры.
Из вырезанных деталей сделать двери с замками.
Соберите устройство на прихватках, а затем проварите швы. Установите дымоход и ножки.

Консультация. Нижнюю перегородку, сильно нагреваемую пламенем, лучше всего сделать из более толстого железа — 5 или 6 мм.

Для лучшей теплоотдачи мастера практикуют приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Эта печь-буржуйка отличается от аналогичных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топки стальной перегородкой. Внутри него установлены теплообменные ребра, через которые нагретый воздух продувается вентилятором. Для подвода холодных и выброса горячих потоков в крышку встроены патрубки диаметром 40-50 мм, что показано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топки позволяет отводить в дымоход тепло продуктов сгорания, проходящих по ней. Поскольку в вертикальной печи пламя охватывает всю порцию дров, поток воздуха в отдельном отсеке интенсивно нагревается, за счет чего температура в гараже быстро повышается.

Первая операция собственно разборка 50 литрового пропанового баллона. Для вытеснения остатков сжиженного газа перекройте вентиль и заполните бак доверху водой. После болгарки нужно отрезать чехол (линия среза – заводской шов) и действовать в таком порядке:

В боковой стенке цилиндра сделать прямоугольные отверстия для зольной и загрузочной дверок и обрамить их стальной полосой толщиной 3 мм, как показано на рисунке. Вырежьте отверстие Ø100 мм для дымохода.
Изготовить съемные решетки и установить их внутри кузова на приваренные уголки.
Изготовьте дверцы зольной и топливной камер, прикрепите к ним ручки и петли, а затем установите их в обрамляющие проемы.
Вырежьте из металла толщиной 4 мм круг Ø30 см – это будет дно камеры. К одной из его поверхностей приварить ребра из отходов металлопроката, а затем герметично состыковать с топкой под сварку.
В разрезанной крышке сделать 2 отверстия и приварить патрубки для подсоединения воздуховодов. По готовности установите крышку на прежнее место (но теперь — над теплообменником) и аккуратно пройдитесь сваркой по стыку.

Вертикальная буржуйка в гараж способна сжигать дрова различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что немаловажно для теплиц. Кроме того, он может обеспечивать теплом радиаторы и регистры, если они подключены к патрубкам в крышке верхней камеры и система заполнена теплоносителем.

Внимание! Чтобы избежать закипания воды и разрыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве охлаждающей жидкости используйте антифриз, ведь гараж круглосуточно не отапливается.

Изготовление горизонтальной каменки

Если уложить стандартный пропановый баллон горизонтально и устроить на конце дверцу, то получится достаточно вместительная топка, в которую войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов необходимо сделать вторичную камеру с перегородками, как показано на чертеже.

Дожигание горючих газов в этой буржуйке совмещено с отводом тепла от продуктов сгорания, огибающих полусферические перегородки (вырезанные из корпуса цилиндра). Ну и обязателен обязательный атрибут интенсивной теплоотдачи – внешние ребра из стальных полос. Практика показывает, что такая печь отапливает гараж до 50 м² в режиме среднего горения, как описано в следующем видео:

В изготовлении отопительный агрегат прост: в передней части устанавливаются двери, а в задняя, где вторичная камера сварена из трубы или второго баллона. Чтобы не отнимать полезный объем топки, зольник делают навесным. При необходимости сверху горизонтальной части устраивают варочную поверхность.

Делаем буржуйку на работе

Дизельное топливо и отработанное машинное масло — очень калорийные виды топлива. Если получится недорого, то с дровами и углем возиться нет смысла, проще сделать надежную печь — капельницу. Его принцип работы заключается в сжигании отработки, капающей в раскаленную чашу. Причем по пути жидкое топливо успевает прогреться, так как проходит по встроенному в трубу маслопроводу — камере дожигания. Устройство буржуйки капельного типа подробно показано на чертеже.

Для эффективного сжигания масла воздух нагнетается в печь с помощью вентилятора, а отработка поступает естественным путем из бака, подвешенного к стене рядом с каменкой. Другой вариант — принудительная подача топлива за счет наддува топливного бака (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками задача несложная, главное правильно сделать отверстия и прорези в форсажной камере и проложить топливную трубу к установленной внизу чаше. Полная сборка направляющей представлена в другой нашей статье. Подробнее ознакомиться с работой отопителя можно из видео:

Заключение

Необходимо понимать, что показанные выше конструкции дровяных и масляных печей для гаража могут быть изменены и доработаны вами в процессе эксплуатации. В этом и прелесть самодельных печей – они совершенствуются по вашему желанию. Пример: гаражные умельцы часто делают наружный водяной контур на основе самоварного теплообменника, встроенного в вертикальный участок дымохода. Это дает возможность использовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-строитель с опытом работы в строительстве более 8 лет.
Окончила Восточноукраинский национальный университет им. Владимир Даль по специальности «Оборудование электронной промышленности» 2011г. вы продумываете детали конструкции и учитываете все необходимые мелочи. Если четко следовать нашей инструкции, то может получиться довольно симпатичная печка, такая как на фото ниже:

Это изобретение из металла известно очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачи не всегда газифицированы, а электроэнергия сегодня стоит недешево. Проводя за городом весенние и осенние дни, когда ночи холодные, волей-неволей задумываешься о том, чтобы сделать отопительный прибор, способный обогреть дачную комнату и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как буржуйка.

Это тем более актуально, если рядом с вашим участком есть лес или большая плантация деревьев, где можно найти сухие ветки — вы всегда будете обеспечены экологически чистым топливом.

Его конструкция может быть самой разной — от очень простой до более сложной. Чтобы знать, что такое буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Такую печь можно изготовить из любой металлической тары или толстостенного металла. Естественно, вам обязательно понадобятся инструменты, которые помогут вам справиться с этой непростой, но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3-5 мм и угол.

Данная модель буржуйки изготовлена из металлической бочки, к которой приварены ножки.
Затем вырезается часть дна в виде прямоугольника и насаживается на петли — вот так получилась дверца топки.
На конце емкости, перевернутой на бок, устроено круглое отверстие, к которому приваривается дымоход.
На дно духовки необходимо уложить решетку-решетку, чтобы она не прогорала, а печь как можно дольше сохраняла тепло.
Толстый приваривается сверху ствола. стальная проволока для того, чтобы можно было поставить кастрюлю или чайник – таким образом, получается варочная поверхность. Это самый простой и доступный способ изготовления буржуйки.

Еще одна модель, которую можно сделать как из трубы, так и из бочки. Она несколько сложнее предыдущей, но КПД такой печки будет намного выше.

На контейнере делаются надрезы и удаляются секции, из которых будут сделаны дверцы для топки и поддувала. Приваривают петли и навешивают на них двери со створками.
Подставки для решетки расположены внутри контейнера.
Если печь делается из трубы большого диаметра, к ней приваривается дно, а к нему крепятся ножки. Заваривается и его верх – получается подобие варочной поверхности, в которой делается круглое отверстие для дымохода.
Если печь устроена из бочки, у нее уже есть дно и варочная поверхность. К нему же привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее бочки, так как срок ее службы будет больше. КПД печи из трубы с более толстыми стальными стенками намного выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же, как и любая буржуйка, требует соблюдения техники безопасности и изоляции от горючих предметов при ее эксплуатации, деревянных полов и стен.

Этот вариант буржуйки сделан из газового баллона. В ней нет варочной панели, что сводит функции печи к одной – обогреву помещения.

В днище будущей печи сверлятся отверстия для сброса золы в зольник, приваренный под импровизированную решетку, которая изготовлена из металлического листа. Зольник играет роль и дует – для его закрытия устроена небольшая дверца. Далее ножки крепятся к днищу буржуйки при помощи сварки.
Из дна цилиндра, ставшего теперь передней стенкой печи, также вырезается деталь, которая будет служить дверцей, затем она устанавливается на приваренные петли. С противоположной стороны печи приваривается труба. Его можно установить сверху на цилиндр или разместить за печью.

Это тоже достаточно простая конструкция буржуйки, которую можно сделать самостоятельно.

Особое удобство — широкая варочная поверхность

Еще один вариант печи-буржуйки из газового баллона делается следующим образом:

Отрежьте у него верхнюю часть, где будет дверца, и боковую часть – для установки варочной панели.
Далее к будущей печке привариваются ножки, и устанавливается дверца.
В варочной панели вырезается круглое отверстие для трубы дымохода.
Лучше всего сделать отверстия в нижней части духовки и предусмотреть зольник.
Для безопасной эксплуатации буржуйка должна быть установлена на негорючий материал, а если стены постройки деревянные, то без их утепления тоже не обойтись.

Данная модель достаточно проста в исполнении и хорошо подходит для использования на дачном участке или в гараже. На варочной панели достаточно места, чтобы на нее можно было поставить чайник и кастрюлю или сковороду одновременно.

Можно несколько усложнить задачу, повысив эффективность вашего продукта. Так вот, для дачи своими руками тоже делают из двух баллонов, как, например, показано в приложенном видео:

Видео — Процесс создания буржуйки своими руками

Более сложный вариант буржуйки из отрезка металлической трубы, в нижней части которой закреплена колосниковая решетка в виде дна.

Верхняя часть представляет собой круг, вырезанный из листа металла, в нем делается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция заложена в сложенном в четыре-пять рядов кирпичном ящике, который будет служить поддувалом. Его высота рассчитывается по ширине дверцы поддувала. Топка устанавливается стационарно, дымоход можно вывести через стену или крышу.

Есть еще такой вариант, как буржуйка, работающая на отработанном масле, которое сливается в нижний бак и поджигается. У этой печки есть несколько недостатков — это то, то, что он способен обогреть очень маленькое помещение, и то, к чему его эксплуатация может привести к появлению запахов от сгорания топлива. Сразу следует отметить, что такой вариант больше подходит для гаража или подсобного помещения, чем для жилого помещения, но нужно взять это на заметку, так как на дачном участке может быть и гараж.

Из листа железа вырезаются необходимые элементы — (форма может быть круглой или прямоугольной), и из них изготавливается топливный бак.
В верхней части бака прорезаны два отверстия для трубы и для заправки. Второй должен иметь сдвижную крышку.
К получившейся емкости привариваются ножки.
Труба с маленькими круглыми прорезями вварена в большое отверстие, через которое поступает воздух.
Затем изготавливается верхний бак — дожигатель, который приваривается к щелевой трубе.
В верхнем баке крышка должна быть съемной, и в ней должно быть отверстие для дымохода, ведущего на улицу.

После полной сборки вы можете приступить к тестированию вашего проекта.

Эта модель буржуйки — хороший выбор для использования на даче. Аккуратная форма делает его приемлемым для любого загородного интерьера. Он поможет не только обогреть комнату, но и приготовить еду, так как имеет довольно большую варочную панель. В конструкции очень хорошо продумано все, в том числе размеры внешних поверхностей и топки, в которой достаточно места, чтобы заполнить ее дровами. Эти качества речи быстро нагреют холодную комнату.

Для изготовления потребуются листы металла толщиной 3-5 мм, уголок и труба для дымохода.
Сначала подготавливаются все части конструкции по заранее подготовленной схеме.
Плоскости соединяются с металлическими уголками сваркой — они же будут служить ножками для печки. Металлические пластины, примерно 10×10 см, необходимо укрепить с нижнего конца ножек для большей устойчивости.
Топка должна быть отделена от поддувала-зольника колосниковой решеткой. Далее на петли закрепляются дверцы топки и поддувала.

КПД такой буржуйки достигает 70%, в среднем теплоотдача 1360 Ккал/час. Варочная панель нагревается до 150-160 градусов, боковая панель – до 100-110 градусов.

Буржуйка, несомненно, пригодится на дачном участке – возле нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как на плите кипит чайник. Если у вас есть возможность и умение, обязательно сделайте это самостоятельно – тем самым вы сэкономите достаточно большую сумму денег.

Особенности работы, материалы и устройство

Содержание статьи:

Особенности работы печи на твердом топливе
Способы прокладки дымохода
Материалы для изготовления
Последовательность установки
Строительная служба

Небольшие переносные печки — отличное решение для обогрева гаражей, теплиц на дачах, хозяйственных построек, где люди не находятся постоянно. Важно правильно соорудить дымоход для печи, создав условия, при которых продукты горения полностью удаляются из помещения. Монтаж дымохода можно выполнить самостоятельно, изготовив конструкцию из недорогих материалов.

Особенности эксплуатации печи на твердом топливе

Буржуйка

Печь-буржуйка не пригодна для отопления жилых помещений в качестве основного источника тепла в связи с повышенным расходом топлива, необходимостью постоянного контроля функционирования и доп. новой порции дров.

Основное назначение устройства — обогрев небольших помещений при наличии человека, контролирующего работу.

Принцип работы любой печи основан на сжигании твердого топлива и передаче тепла в помещение.

Продукты горения ядовиты, отравление угарным газом смертельно опасно. Печь и дымоход нагреваются до высоких температур, что может привести к ожогам или возгоранию.

При эксплуатации печи необходимо соблюдение следующих условий:

качественная вентиляция помещения и приток свежего воздуха для поддержания горения топлива;
, предотвращающая утечку ядовитых газов;
Избегание предметов из горючих материалов вблизи печи и дымохода:
надежная теплоизоляция строительных конструкций.

Все эти условия должны быть соблюдены при проектировании и изготовлении дымохода.

Способы прокладки дымохода

Способы выхода дымохода

Часто буржуйки устанавливаются на открытом воздухе и используются для приготовления пищи, запаривания корма для сельскохозяйственных животных и нагрева воды. В этом случае для дымохода используется дымоход подходящего диаметра. Важно выбрать канал выше человеческого роста – дым не будет раздражать слизистые оболочки, а сквозняка будет достаточно для поддержания огня и отвода продуктов горения.

Дымоходы для буржуев в гаражах и банях организуются по другим схемам:

Канал вертикально выведен через потолок. Большая часть дымохода находится внутри помещения и отдает тепло, тем самым повышая энергоэффективность. В то же время метод предъявляет повышенные требования к теплоизоляции мест перехода через строительные конструкции для предотвращения пожаров. Для защиты от протечек во время дождя и снега нужно сделать гидроизоляцию кровли.
Дымоход с горизонтальным коленом выведен через стену в непосредственной близости от буржуйки, а основная труба проходит вертикально через здание. Небольшой участок трубы внутри помещения отдает мало тепла, но является наиболее пожаробезопасным.
Оптимальный вариант – выход дымохода через стену на расстоянии около полуметра от потолка. В этом случае канал прогревает помещение, но нет необходимости делать отверстие в потолке и крыше, что снижает денежные и временные затраты на изготовление.

Правила устройства дымоходов запрещают использование горизонтальных участков длиной более одного метра для отвода продуктов горения. От вертикальной плоскости допускается отклонение на угол не более 30 градусов.

Требования учитываются при выборе места установки печи в помещении. Кроме того, запрещается устраивать на всем протяжении более 3-х витков канала.

Материалы для изготовления

Труба асбестоцементная для дымохода

Для изготовления дымоходов стационарных печей, используемых для основного отопления зданий, СНиП 41-01-2003 допускает применение огнеупорного кирпича, жаропрочного бетона и сэндвич-панелей из нержавеющей стали .

Для буржуйки эти требования избыточны, цена материалов многократно превысит стоимость самой печи. К тому же будет утеряно одно из главных достоинств буржуйки – теплоотдача на поверхность дымохода.

На практике применяют металлические или асбестоцементные трубы. Металлические каналы быстро нагреваются, но горячая поверхность может вызвать ожоги. Желательно установить экран или ограждение.

Трубы располагают так, чтобы до горючей поверхности стен оставалось расстояние не менее 250 мм. При необходимости изготавливаются теплоотражающие экраны или укладываются теплоизоляционные материалы. Для труб применяют нержавеющую сталь или легированный металл толщиной не менее 0,6 мм. Толщина стенки канала из черного металла не может быть менее 3 мм.

Асбестоцемент выдерживает температуру не выше 250 ^о С, а при нагревании выше этого предела разрушается, иногда со взрывом. Для изготовления канала используют асбоцементные трубы на расстоянии не менее 1 м от выхода из топки. Для соединения используются металлические переходники подходящего диаметра.

В последнее время промышленность предлагает изделия для дымоходов из керамики, стекла, термостойких полимеров. Стоимость готовых изделий высока, такая экзотика редко используется для подключения буржуйки.

Последовательность монтажа

Буржуйка должна устанавливаться на негорючее основание вдали от мебели и легковоспламеняющихся составов

Последовательность монтажа примерно одинакова для любого варианта кладки дымохода.

Выбор посадочного места

Место для печи выбирается с учетом конфигурации будущего дымохода — минимальная длина составляет горизонтальные отрезки и не более 3 оборотов.

Соблюдение простых условий обеспечит необходимую тягу в любую погоду.

Учитывать способ прокладки труб, который потребует изготовления отверстий в стене или частичной разборки потолка и крыши.

Допускается подключение одной буржуйки к одному дымоходу — это тоже влияет на выбор места. В больших помещениях выбирайте середину комнаты и стену, где проще сделать отверстие для дымохода.

По нормам поверхность стен и потолка не должна нагреваться выше 45 ^о С. Выбрать подходящее расстояние до ограждающих конструкций или предусмотреть запас для укладки теплоизолятора.

Измерение и расчет параметров дымохода

Схема дымохода

На заводских печах производитель делает необходимый диаметр выхода продуктов сгорания. Исходя из него, подбираются трубы подходящих размеров.

Если печь самодельная, то диаметр трубы рассчитать несложно: внутренний D трубы в мм = объем топочной камеры в литрах х 1,27. Пример: объем печи 50 литров. 50х1,27=135. Внутренний диаметр трубы должен быть не менее 135 мм.

По замерам определить и приобрести необходимое количество колен, поворотов, тройников. Верх трубы защищен колпаком или дефлектором для предотвращения попадания осадка.

При расчетах учитывается, что труба должна выступать за край конька не менее чем на 50 см, а для плоских крыш необходимо отступать от покрытия более чем на 1,5 м.

Для бани можно приобрести или изготовить самостоятельно водяной теплообменник, который ставится поверх трубы.

Защита мест прохода через стены или потолок выполняется асбестовым шнуром или материалом.

Сборка деталей

Работы по монтажу труб начинаются от буржуйки.

Последовательность:

Первое колено надевается на патрубок печи и фиксируется хомутами. Для надежности сделайте дополнительное крепление к стене.
После замеров сделать в стене или потолке технологическое отверстие, диаметром на 40 мм шире трубы.
Подбираются и монтируются колени и повороты нужного размера.
В местах прохода строительных конструкций устраивают самодельные или устанавливают покупные штробы.
Трубы крепятся к стенам с шагом 1 метр.

Крепление колена методом «дым» — раструб следующей детали надевается на сужение предыдущего. Дым в этом случае беспрепятственно удаляется в атмосферу.

Искрогасители для дымоходов

Для надежности и дополнительной защиты от утечек продуктов сгорания стыки колен и поворотов обработаны термостойким герметиком.

Трубы толстостенные соединяются сваркой.

Край трубы защищен колпаком или искрогасителем.

Пробная топка

После того, как все детали собраны, проводится первый нагрев. На этапе выявляют места задымления, которые устраняют. При недостаточной тяге удлините трубу дымохода – сделайте ее выше.

Последний этап монтажа – тепло- и гидроизоляция стен, потолков и крыш.

Строительная служба

На каждой печи выявляются и при необходимости устраняются утечки дыма, которые могут возникнуть при разгерметизации стыков или при прогаре трубы.

Осмотр проводят в самом начале топки — холодный дым окрашен в белый цвет и хорошо виден. По мере прогрева топки и канала продукты горения становятся бесцветными и трудноразличимыми.

Категорически запрещается эксплуатировать печь при обнаруженной течи. Особенно в гаражах — угарный газ тяжелее воздуха и скапливается в смотровых ямах. Воздействие на организм происходит незаметно и нередко вызывает сильное отравление.

Щетка для чистки дымохода

Если тяга ухудшается, причина в нагаре на внутренних стенках. Чаще копоть скапливается зимой, когда внутри труб образуется конденсат.

По мере необходимости чистка дымохода:

механически — щетками;
сжигание специальных дымовых шашек из сажи.

Причиной снижения тяги зимой и при редких топках может быть ледяная пробка в районе оголовка дымохода, которую необходимо удалить. Легче это сделать, растопив печь до полного таяния льда.

Сделать и установить дымоход для буржуйки несложно. Для любых печей производитель предлагает готовые комплектующие. Для опытных мастеров не составит труда сделать дымоход из металлической трубы, что сэкономит средства. Правильный канал газоотвода быстро прогреет помещение и не станет причиной несчастных случаев.

Буржуйка из газового баллона своими руками

Наступление холодов делает вопрос отопления очень актуальным. Особенно это важно для тех помещений, в которых люди находятся эпизодически: подсобные помещения, гаражи и т. д. Обустраивать здесь стационарную систему весьма нецелесообразно, а зачастую и невозможно, но и без отопления не обойтись. Решением могут быть два варианта: системы, работающие на электричестве или на твердом топливе. Среди вторых – экономичная буржуйка из газового баллона – собрать ее своими руками сможет даже неопытный домашний мастер. Давайте посмотрим подробнее, как это делается.

Содержание

1 Принцип работы такой печки
2 Инструкция «Сделай сам»
- 2.1 Вариант №1 — горизонтальная система
- 2.2 Вариант № 2 — вертикальная конструкция

Принцип работы такой печи

Этот тип печи является практичным решением для всех видов неотапливаемых помещений, которые время от времени необходимо отапливать. Благодаря своим конструктивным особенностям буржуйка очень быстро прогревается, что позволяет с минимальными затратами времени добиться комфортной температуры. Однако он так же быстро остывает и это его самый большой недостаток. Бороться с ней можно, обкладывая плиту кирпичом, но обязательно оставлять небольшой зазор между кладкой и металлом. Только в этом случае прибор сохранит высокую скорость нагрева, но дольше будет остывать.

На корпусе отопителя должно быть два прямоугольных отверстия. Один для подачи топлива, второй — поддув

Основным конструктивным элементом является корпус, на котором расположены дверцы, через которые подается топливо в систему. В систему также входят дымоход и воздуходувка. Так называется специальное отверстие для воздуха, обеспечивающее процесс горения. Довольно часто его совмещают с отделением сбора золы. Здесь лучше всего оборудовать еще одну дверцу, печь будет проще чистить. Принцип системы прост. Топливо помещается в топку. При его сгорании выделяется тепло, которое нагревает металл корпуса. Тот, в свою очередь, отдает тепло в воздух и очень быстро нагревает помещение. Труба дымохода выводит из помещения вредные для человека продукты горения.

Маленький нюанс. Если сделать дымоход по кратчайшему пути, то большая часть тепла будет уходить вместе с дымом. Это очень нерационально, поэтому следует оборудовать трубу ломаной формы. Это значительно повысит КПД печи. Практически все, что может гореть, может быть использовано в качестве топлива для системы. Это могут быть дрова, уголь, отходы столярного производства, старая одежда, бытовой мусор и т. д. Привлекательность печи заключается в простоте ее конструкции и универсальности, поскольку устройство можно использовать не только для отопления, но и для приготовления пищи.

Инструкция своими руками

Для опытного домашнего мастера не составит труда изготовить печь-буржуйку. Начните с подготовки газового баллона к использованию. Это обязательная процедура, иначе газ, который чаще всего остается в емкости, может взорваться от контакта с искрой при резке. Сначала открутите вентиль баллона и выпустите оставшийся газ. Затем переверните емкость и слейте конденсат. Следует отметить, что он очень неприятно пахнет. Поэтому собирать его стоит аккуратно в какую-нибудь посудину. Запах конденсата, случайно попавший на пол или другую поверхность, выветривается очень долго.

Перед началом работы с баллоном его следует подготовить. Обязательно избавляйтесь от остатков газа в баке, иначе он может взорваться во время работы

Устанавливаем баллон вертикально и наполняем доверху водой. Это необходимо для того, чтобы остатки газа, оставшиеся внутри, были полностью вытеснены жидкостью. Затем переверните емкость на бок и полностью слейте воду. Теперь цилиндр можно безбоязненно подвергать любым манипуляциям. Вот, например, разборка и резка:

Подготовив все необходимое, следует определиться с типом буржуйки. Это может быть горизонтальная или вертикальная конструкция.

Вариант №1 — горизонтальная система

В этом варианте баллон размещается в горизонтальной плоскости. Сначала отрезаем его верхнюю часть. Затем установите решетку в резервуар. Он изготовлен из арматуры. Стержень аккуратно сгибается «змейкой». Монтаж решеток достаточно прост. Они устанавливаются в бак и привариваются к нему. Теперь давайте перейдем к фронту. Берем лист стали и намечаем на нем контур круга диаметром, равным внешнему контуру цилиндра. Вырежьте деталь. Затем внутри круга намечаем два прямоугольных отверстия. Первый предназначен для подачи топлива в камеру сгорания, второй – для наддува.

С помощью стамески или шлифовальной машины вырежьте предусмотренные отверстия. К готовому чехлу привариваем шторы и крепим к ним дверцы. Последние следует обклеить по контуру асбестоцементным шнуром. Привариваем подготовленную конструкцию к цилиндру. Передняя часть буржуйки готова. Подойдите к задней части устройства. Здесь нужно обустроить дымоход. Для этого вырежьте отверстие, по размеру равное диаметру трубы, используемой для отвода дыма. Привариваем к нему дымоход нужной формы и размера, изготовленный из толстостенной трубы. Печь готова.

Разновидность буржуйки, предполагающая горизонтальное расположение корпуса газового баллона. Достаточно простая в изготовлении конструкция

Вариант №2 — Вертикальная конструкция

При компоновке такой конструкции цилиндр располагается вертикально. Есть два способа оборудовать систему. Первый предполагает большее количество работ, связанных с нарезкой, но при монтаже возникает меньше сложностей. При выборе этого метода болгаркой снимается верхняя часть цилиндра. Второй способ экономит время, силы и электроды, но крайне неудобен. При этом верхняя часть цилиндра остается на месте. В любом случае на передней части будущего устройства вырезаем топочное отверстие достаточно большого размера. Внизу нужно устроить меньшее отверстие для поддува и очистки топки от золы.

Вы можете разместить отверстия произвольно, а также подобрать для них размеры. Главное, чтобы в нижней части корпуса располагались два прямоугольных отверстия. Без них буржуйка не может функционировать. Теперь следует подготовиться к установке решетки. Их изготавливают из арматурных стержней, которые согнуты в виде змейки и вварены внутрь корпуса между прямоугольными отверстиями. В случае первого варианта установки эта операция очень проста, так как решетка опускается через открытый верх. Во втором – довольно сложно, так как решетка вставляется через верхнее отверстие и удерживается через нижнее, а это крайне неудобно.

Печь можно сделать буржуйку из газового баллона, расположенного вертикально. Такая система включает два метода изготовления. Верх бака можно либо обрезать для удобства установки, либо нет.

После установки решетки к отверстиям для дверей привариваются шторки. Их нужно оклеить асбестоцементным шнуром, чтобы обеспечить необходимую герметичность, и поставить на место. Теперь следует сделать отверстие для дымохода. Есть два способа сделать это. Центральный отвод отработанных газов и подача кислорода предполагается через отверстие в верхней крышке аппарата. Размер отверстия должен соответствовать диаметру трубы, которая будет использоваться в качестве дымохода. Возможна также боковая вытяжка дыма и подача кислорода. В этом случае отверстие делается в боковой части корпуса. К нему чаще всего приваривают колено, однако можно устроить и прямой вывод. Последний этап – крепление дымохода нужной конфигурации и длины. Если от цилиндра отрезан верх, привариваем его на место.

Самодельная буржуйка — очень экономичное и достаточно эффективное решение для обогрева малоиспользуемых помещений. Решившись на его использование, нужно помнить, что такой утеплитель потенциально опасен. Он сжигает кислород, поэтому время от времени необходимо обеспечивать доступ свежего воздуха в помещение. Кроме того, необходимо соблюдать все меры предосторожности, необходимые при обращении с устройствами с открытым пламенем. В этом случае проблем с безопасностью не будет.

Буржуйка — нужна заслонка дымохода?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

У меня есть маленькая старая буржуйка, которую я хочу установить в своей гостиной. Это точно не воздухонепроницаемая печь! Он имеет обычное управление воздушным потоком, которое было бы у большого живота (скользящее вентиляционное отверстие внизу, вращающееся колесо на двери). В нем используется 6-дюймовая дымовая труба, которая у меня входит в каменный дымоход, облицованный нержавеющей трубой.

Единственным плохим эффектом, о котором я могу думать, было бы попадание небольшого количества дыма в комнату, если вы слишком сильно увлажните его. Вам просто нужно поэкспериментировать, чтобы найти, где находится эта точка.

Нет, она совсем не держит дров, но я могу разжечь хорошую подстилку из углей, и я думаю, этого будет достаточно, чтобы снять остроту в доме в эти особенно холодные дни. Небольшой дом…800sf, открытый этаж. Потолки и стены и полы утеплены.

26 ноября 2012 г.

Нет, она совсем не держит дров, но я могу разжечь хорошую подстилку из углей, и я думаю, этого будет достаточно, чтобы снять остроту в доме в эти особенно холодные дни. Небольшой дом…800sf, открытый этаж. Потолки и стены и полы утеплены.
Батарея питает нашу водяную систему подогрева пола. Это старый дом с толстыми деревянными полами. Не самый эффективный нагрев для ситуации, но в большинстве случаев он работает нормально. В длительные периоды холода (особенно в периоды серого неба) в доме все еще может быть немного прохладно, поэтому ручная работа с большим животом будет небольшим удовольствием.
Сова великолепна, и я не жалею, что создал систему, которую построили мы. Во-первых, дом настолько мал, что нам очень не хотелось жертвовать местом для домашней печи. Кроме того, я могу сжигать любые дрова в доме, не беспокоясь и не требуя дополнительного обслуживания. За последние 5 лет мне удалось отапливать наш дом на выброшенной древесине… не может быть лучше безналичного отопления!
Мне нравится ручка, Дэн. Скажи мне, что ты имеешь в виду. У меня уже есть теплый пол. Как я уже сказал, не самая эффективная установка для старого дома с деревянным полом, но в целом неплохо. Не говорите мне принудительный воздух, я не хочу этого слышать. Другая мысль, которая у меня была, заключалась в том, чтобы прокачать часть этой воды через плинтусы из медных труб.
Эта печь действительно может топить дровами или она декоративная? Будет использоваться на открытом воздухе во внутреннем дворике. Думаю, это будет выглядеть намного лучше, чем пропановые обогреватели, которые продаются в крупных магазинах. Как далеко будет выделяться тепло от печи 1 фут 3 фута 9 футов или более. Просто хочу убедиться, что безопасно разводить огонь, не хочу скрипеть и взрываться
Много десятилетий назад я вырос с дровяной и угольной печью для обогрева. Я уверен, что здесь есть люди, которые в настоящее время используют его в качестве источника тепла. Они более современные, чем я. Может быть, кто-то узнает тот.
Вы должны настроить его правильно. Это означает, что дымоход должен тянуть. Вы контролируете, сколько воздуха проходит через какой-то тип устройства, которое вы можете настроить под огнем, не уверен, что эта модель использует. Кроме того, пепел может накапливаться и блокировать поток воздуха. У вас должно быть что-то, чтобы вы могли встряхнуть решетку и заставить пепел падать в зольник под ней. Я не знаю, какая поверхность у вас на террасе, возможно, вы захотите положить под нее большой защитный поддон.
Дым будет содержать пепел и пыль, возможно, вы захотите выпустить его подальше от жилых помещений. Возможно, вы делаете дополнительную уборку. Вам также придется что-то делать с золой в зольнике. Для кого-то это ресурс, для кого-то вещь, которой нужно распоряжаться. Когда вы выбрасываете зольник, убедитесь, что в нем нет углей, которые могут вызвать пожар, или высыпьте его там, где это не проблема. Если я правильно помню, у нас не было зольника. Мы использовали лопату, чтобы вычистить пепел из водосборника под ним.
если бы через печь проходило слишком много воздуха, печь раскалилась бы докрасна. Он буквально становился опасно красным, поэтому мы закрывали вентиляцию, пока она не остынет. Это требует определенного контроля. Вы играете с огнем, будьте осторожны. Если будет так жарко, я не знаю, как это повлияет на внешний вид. У нас была чугунная, ей бы вернуться к чугунному цвету. Мы никак не могли его покрасить. Это похоже на керамику.
Как далеко он будет выделять тепло? Насколько открыта местность, сколько ветра у вас будет. Рядом с ними может быть довольно жарко. Я бы держал его подальше от легковоспламеняющихся стен. Их использовали, потому что они были лучше камина. Мы использовали выходы в помещении, это сохраняло комнату, в которой он находился, довольно теплой. Две комнаты за этой гостиной были пригодны для жилья: кухня и спальня моих родителей. Единственные другие комнаты, которые у нас были, две детские спальни, были чертовски холодными. Я не знаю, как это будет работать в вашем регионе.
Эта печь действительно может топить дровами или она декоративная? Будет использоваться на открытом воздухе во внутреннем дворике. Думаю, это будет выглядеть намного лучше, чем пропановые обогреватели, которые продаются в крупных магазинах. Как далеко будет выделяться тепло от печи 1 фут 3 фута 9 футов или более. Просто хочу убедиться, что безопасно разводить огонь, не хочу скрипеть и взрываться
могут быть правила для каминов, которые означают, что им нужен каталитический нейтрализатор и искрогаситель или что-то в этом роде. я не знаю, вам придется искать это самостоятельно, и это может быть местное или государственное постановление…
У нас был один, он до сих пор хранится в подвале. Мы купили его еще в шестидесятых, купили его у Sears за 69 долларов, он был простой черный и не декоративный. Мы подключили его к дымоходу, где когда-то стояла дровяная кухонная печь. Мы сжигали в нем уголь, и, верьте или нет, он нагревал наш маленький дом настолько, что наша масляная печь почти никогда не включалась. вам придется сидеть довольно близко, вам лучше с дымоходом https://www. google.com/search?q=chi…wIbfAhU1FTQIHSHPCpgQ_AUIDigB&biw=1095&bih=781
Да, да ~ я немного знаю ~ если эта печь настоящая ~ сделана здесь, в штатах ~ сделана несколько лет назад ~ хватай ее ~ некоторые ~ у этой может быть встроенный «горячий выстрел» сбоку ~ это добавит воздуха при перезапуске огня ~ будет хорошо дышать ~ но его можно повернуть, чтобы не давать полную силу при необходимости «`
Когда и где он был сделан «` Если у него есть шанс ~ я бы дал им 200 долларов ~ без трещин ~ если не предложить им ~ если вы хотите ~ 175 долларов они могут сказать 180 или 185 долларов ~ это выглядит хорошо ~ это если вы планируете топить его и топить дровами ~ если это просто для шоу ~ вы можете купить аналог ~ сделано в Китае, Японии, Пантиваналинге где-то еще ~
Недостатки — вам, вероятно, придется сидеть довольно близко, чтобы получить пользу от жары. Плюс все техническое обслуживание, как указывали другие. Если он работает на дровах, то для его поддержания потребуется несколько довольно маленьких кусочков и их много (в зависимости от типа древесины, которую вы сжигаете, мягкой или твердой древесины).
The up — Тем не менее, это симпатичная маленькая печка, думаю, более привлекательная, чем обогреватель для патио. После того, как в нем какое-то время будет гореть огонь, чугун будет хорошо излучать тепло, поэтому, если вы разожгли огонь до того, как планировали сидеть там, это может стать хорошим местом для сбора вокруг. Я бы удостоверился, что в верхней части дымохода есть экран для искрогасителя.
Чугун поддается покраске, вы должны использовать краску, предназначенную для двигателей, чтобы выдерживать высокую температуру.
Привет, чертополох ~ извините меня за пузико ~ хороший согреет нас меньшим количеством дров ~ вот почему они использовали их в хозяйственных магазинах ~ как только разгорится огонь ~ большие куски ~ такого же размера, как большая печь, но короче можно положить туда, и эти дети будут готовить ~ с небольшим вентилятором в комнате для перемещения воздуха ~ они будут нагревать довольно приличную комнату ~ в зависимости от номера печи ~ эта, я думаю, # 19~ хорошо подходит для передней комнаты или спальни ~ не для всего дома ~ у хороших есть решетка для покачивания между горшком и зольником ~ чтобы бросить пепел и заставить его снова разгореться ~ в зависимости от того, что он планирует для этого ~ эти вещи красиво ~ с сургамоном (кофейником) наверху ~ и расколами дерева, чтобы соответствовать двери и животу ~ это довольно хороший размер двери на животе ~ возьмите дерево хорошего размера «`
Что ж ~ посмотрим ~ Nyboy ~ где бы вы его установили ~ что бы вы хотели, чтобы он нагревал ~ он быстро нагревается ~ и размещается на открытом пространстве ~ как в магазине ~ вы можете ходить вокруг них ~ обычно их не ставят к стене ~ и после того, как труба печи убрана с пути ~ они прокладывают трубу горизонтально на несколько футов ~ чтобы получить больше тепла ~ пока у вас есть пара футов вверх на каждый горизонтальный фут ~ считая вверх от печи ~ вы получаете хорошую тягу ` «

Печка-буржуйка своими руками — делаем из газового баллона, бидона, бочки, металла

Здесь вы узнаете:

Подготовка газового баллона

Изготовление вертикальной печи из баллона

Эффективная буржуйка из двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Процесс изготовления

Поэтапное описание работ

Принцип работы печи

Горизонтальная буржуйка из бочки

Вертикальная буржуйка

Печка-буржуйка своими руками — делаем из газового баллона, бидона, бочки, металла

Размеры и параметры отопителя

Плюсы и минусы

Правила безопасности установки

Полезные рекомендации

Пошаговое руководство

Прямоугольная буржуйка с отражателем

Буржуйка своими руками и инструкция

Буржуйка из бочки

Горизонтальная буржуйка из бочки

Вертикальная буржуйка

О конструкции

Инструменты для изготовления буржуйки

Как сделать буржуйку длительного горения?

Печка на отработанном масле

Поэтапное описание работ

Принцип работы печи

Вывод

Эффективная буржуйка своими руками — remdominfo

Войти на сайт

Буржуйка из газового баллона своими руками: чертежи, инструкция, видео

Фото

Чертежи

Горизонтальная буржуйка: инструкция

Инструменты

Выбираем баллон

Подготовительные работы

Изготовление буржуйки

Делаем дверцы

Необязательные детали

Водяной контур

Дополнительный теплообменник

Колосники

Вертикальная буржуйка: инструкция

Самодельные буржуйки – разновидности, принципы работы и материалы для изготовления

Вопрос цены

Принцип работы буржуйки

Экран

Дымоход

Виды самодельных буржуек

Печь из трубы

Альтернатива трубе

схемы, чертежи + пошаговое руководство © Геостарт

Принцип действия печки-буржуйки

Рекомендации по изготовлению

Этап №1 — выбор и подготовка баллона

Этап №2 — изготовление и наполнение корпуса

Этап №3 — изготовление дверцы и зольника

Пошаговое фото-руководство

Как повысить КПД?

Дровяные печи и их установка

Дэвид Э. Бейкер

Конструкция

Размеры

Размещение печи

Зазоры

Соединительная труба

Перед покупкой

Что можно сделать из буржуйки. Горизонтальная буржуйка из трубы своими руками.

Основные модели самоделок буржуев

Важные элементы дизайна

Подведение итогов

Инструмент для изготовления буржуйки

Видео: буржуйка из двух газовых баллонов

Видео: пример эффектной буржуйки из колёс

Видео: мастер-класс по изготовлению буржуйки из стального листа

Подбираем конструкцию печи

Сборка эффективной буржуйки
