3 критерия выбора сварочного аппарата

Сварочный аппарат – агрегат постоянного электрического тока, необходимый для производства сварочных работ должен быть в гараже каждого хозяйственного мужика. В настоящее время существует множество различных типов и моделей, которые пришли на смену старым трансформаторным сварочным аппаратам.

Наиболее распространенным типом сварочных аппаратов в настоящее время является тип сварочных инверторов. К их преимуществам можно отнести следующие факторы:

• инвертор вырабатывает постоянный сварочный ток, даже в случаях, когда напряжение в сети “плавает”;
• инверторы обладают эффективной ступенчатой защитой, встроенной в систему. Это защита от блуждающих токов и напряжений, от пробоя напряжения, который может возникнуть в сети. Защита представляет собой систему предохранителей и размыкающих контуров.
• токи для работы регулируются в очень плавном диапазоне выбора значений;
• легкое возбуждение тока в цепи обеспечивает стабильную работу сварочного аппарата, постоянное горение дуги с одной силой тока;
• с помощью инверторной сварки можно прокладывать ровные швы в любой ориентации по пространству;
• универсальность аппарата позволяет использовать его в различных режимах сварки или резки, кроме того его характеристики положительно говорят о возможности работы с любыми металлами, сплавами, включая сплавы цветных металлов.

Самостоятельная, без участия профессионалов, но качественная и быстрая сборка металлических конструкций во время ремонтных работ, пайка швов, а также резка различных металлических изделий возможна при помощи хорошего сварочного аппарата для дома. Читайте о сварочных аппаратах для дома.

На смену железным трубам, пришли металлопластиковые, а потом и полипропиленовые изделия. Узнать о аппаратах для сварки полипропиленовых труб можно здесь.

Для того, чтобы правильно выбрать сварочный аппарат необходимо учесть следующие параметры:

• необходимо определиться с тем, от какой сети будет работать сварочный аппарат. Большинство “сварочников” работает от обычной сети в 220 В с возможностью подключения к промышленной линии 380 В, что значительно сказывается на конечной мощности;
• также следует учитывать толщину металла, который придется варить аппаратом. Так как это во многом влияет на толщину электродов, силовые показатели и характеристики мощности.

Читайте также:  Ручная дуговая сварка

Показатели тока при выборе сварки

Продолжительность включения (ПВ) – одна из наиболее важных токовых характеристик сварочного аппарата, так как эта характеристика напрямую влияет на возможный перегрев сварочного аппарата.

Чем выше время включения, тем больше затрачивается напряжения, что ведет к повышению сопротивления в коммутаторе перемены тока, а это ведет к нагреву обмотки.

Кроме того необходимо подобрать инвертор с большим запасом мощности, так как неизвестно, какие задачи придется выполнять инвертором с течением жизни.

Вдруг понадобится сварить нечто большее, чем просто несколько железных профилей. Чтоб избавить себя от покупки еще одного сварочного аппарата помощнее, необходимо сделать выбор в пользу более мощного.

Сварочные аппараты любого вида, инверторные или полуавтоматы – качественное оборудование, но рано или поздно наступает момент для его ремонта и удаления возникших неисправностей. Читайте подробнее о ремонте сварочных аппаратов.

Принято считать, что есть специальный вид электродов, которые используются для сварки инверторными автоматами. Читайте подробнее об электродах для инвертора

Дополнительные функции сварочного аппарата

К ним следует отнести прежде всего следующие:

• форсирование дуги или форсаж, применяется для того, чтобы поддерживать дугу в постоянстве и усиливать показания тока;
• устройство “антистик” – устройство, которое отключает сварочный аппарат при залипании электрода. После размыкания контура (электрод отлип) дуга возобновляется. Это поможет уберечь сварочный аппарат от замыкания;
• горячий старт, это устройство в инверторах позволяет максимально увеличивать частотные показатели тока. Это необходимо тогда, когда необходимо сразу же получить толстую качественную наплавку на глубокий шов.

Все эти устройства в большинстве случаев являются функционально исполненными в самом сварочном аппарате.

Их наличие или отсутствие существенно влияет на стоимость, но необходимо учитывать, что их наличие существенно скажется на будущем удобстве и качестве производства работ.

Для выбора конкретной модели сварочного аппарата также важны факторы наличия гарантийного обслуживания и сервисов по обслуживанию в регионе.

Сварочные аппараты можно отнести к техники сложного устройства, ремонт которых в ряде случаев необходимо предоставить профессионалам.

Ручной дуговой сваркой принято считать сварку электрической дугой замкнутом контуре при использовании различных сварочных электродов в зависимости от условий труда и требований, которые предъявляются к изделию.

Читайте подробнее о ручной дуговой сварке.

Холодная сварка – это способ соединения металлических деталей без применения температурного воздействия. О холодной сварке читайте здесь.

В инверторах или сварочниках обычной дуговой сварки часто из строя выходят предохранители, в этом вина не инверторов, а наших отечественных энергосетей и промышленных линий, которые подают пиковое или перебойное напряжение.

Читайте также:  Преимущества плазменной сварки

Еще один фактор, который может существенно влиять на выбор сварочного аппарата – это его цена.

Диапазон цен на сварочные аппараты имеет большой размах, но необходимо помнить, что качественная техника для проведения сварочных работ не бывает дешевой.

Что касается отзывов и наблюдений за рынком отечественных сварочных аппаратов, то прекрасно зарекомендовали себя сварочные инверторы фирмы “сварог”, данная техника существует на рынках в течение 8 лет.

За все это время прекрасные мощностные характеристики, надежность, качество и великолепное сочетание цены и функциональности сделали данный вид техники флагманом среди отечественных производителей.

Учитывая все факторы в совокупности можно приобрести действительно надежный и хороший сварочный аппарат, который незамедлительно покажет свою полезность на деле.

Сварочные работы под слоем флюса — качественный метод соединения двух металлов посредством электродуговой сварки, когда ванна расплава — сварочная ванна защищена от атмосферного воздуха слоем порошкообразного флюса. Подробнее о сварке под флюсом.

Смотрите подробнее о том, как добиться качественного соединения алюминия при сварке

Читайте также:

• 3 вида сварочных швов Сварочным швом принято называть неразъемное соединение, которое образуется в процессе застывания сварочной ванны от оплавления электродом кромок […]
• 4 нюанса сварки для начинающих Профессия сварщика несомненно требует некоторых профессиональных навыков.Обучение этой специальности проводят в училищах и ПТУ, где студенты […]

metallmaster.org

Какой сварочный аппарат выбрать для дачи

Сварка является самым надежным способом соединения металлических частей друг с другом. Этот метод надежен, долговечен, экономичен, широко используется в производстве, строительстве и ремонте, в быту, для работ на приусадебных участках и так далее. В наши дни, когда сварочные аппараты получили широкое распространение и стали практически незаменимыми для любого домашнего мастера, важно правильно выбрать надежный и качественный аппарат.

Виды сварочных аппаратов

Различают четыре основных типа сварочных аппаратов.

• Трансформаторные сварочные аппараты переменного тока. Отличаются долговечностью, надежностью, низкой ценой, простотой конструкции, что сделало их самым распространенным видом устройств. Применяются в основном для сварки стальных и чугунных частей внахлест и стык;
• трансформаторные сварочные аппараты постоянного тока, иначе называемые сварочными выпрямителями. Основное их отличие от аппаратов переменного тока состоит в наличии на выходе тиристорного или диодного выпрямителя. Сварочные швы, полученные с помощью такого аппарата, более качественны за счет стабильности дуги. Используются сварочные выпрямители для работы с черными и цветными металлами, нержавеющей сталью. Практически не применяются в быту, распространены в промышленности;
• полуавтоматические сварочные аппараты для сварки в газовой среде. Более сложные и дорогостоящие устройства. Состоят из источника питания (трансформатора, диодного или тиристорного выпрямителя, инвертора), привода флюсовой или металлической проволоки, управляющего блока и горелки. В зависимости от модели могут работать без газа, только с газом или же производить сварку обоими методами. Выходной ток полуавтоматических сварочных аппаратов регулируется ступенчато. Реже встречаются модели с плавной регулировкой. Скорость подачи проволоки, как правило, тоже регулируется. В зависимости от свариваемого материала подбирается газ. Это может быть аргон, углекислый газ или их смесь. Для сварки без газа используют флюсовую проволоку. Широко применяются в ремонте автомобилей, в том числе и кузовных работах. Однофазные аппараты этого типа пригодны для работ на даче и быту;
• инверторные сварочные аппараты (сварочные инверторы) – самые дорогие, современные и высокотехнологичные устройства.
  Эти аппараты обеспечивают высокое качество сварки, компактны, работают даже при нестабильном напряжении в питающей сети, значительно легче, чем сварочные аппараты предшествующих поколений (масса сварочных инверторов составляет около 3–4 кг).

Различают несколько подтипов инверторных аппаратов:

• инверторы для дуговой сварки;
• полуавтоматические инверторы;
• комбинированные инверторные сварочные аппараты.

Последние устройства способны производить все виды сварок и являются наиболее функциональными, при этом оставаясь компактными и легкими. Несмотря на цену, инверторы наиболее популярны, их часто выбирают для работ дома и на даче.

Основные характеристики сварочных аппаратов

При выборе сварочного аппарата в первую очередь необходимо обратить внимание на его основные параметры:

• входное напряжение. Может быть трехфазным (380 В у промышленных или профессиональных моделей) и однофазным (бытовые варианты обычно рассчитаны на напряжение 220 В). Если сварочный аппарат не снабжен стабилизатором, то повышение напряжения вызывает перегрузку и отключение сварочного оборудования, снижение, однако, приводит к падению выходных параметров;
• напряжение холостого хода или выходное напряжение без нагрузки. Как правило, составляет 45 — 70 В. Эту характеристику необходимо учесть при выборе электродов, разные их виды рассчитаны на разное напряжение. Чем выше напряжение холостого хода, тем проще загорается дуга, стабильнее ее горение, соответственно выше качество работы;
• выходной ток. В моделях, предназначенных для бытового использования, этот параметр обычно варьируется от 10 до 250 А, в профессиональных около 500 А. Регулировка силы выходного тока осуществляется ступенчато, реже плавно. Чем выше значения этого параметра, тем шире возможности сварочного оборудования. Модель с большим выходным током производительнее, может использоваться для более сложных работ. При подборе расходных материалов (электродов или проволоки) также обратить внимание на эту характеристику. Например, рутиловые электроды плавятся при меньших значениях выходного тока, основные (фтористо-кальциевые) – при больших;
• Максимальный или минимальный диаметр электродов (для полуавтоматических аппаратов – проволоки). Эта характеристика определяет толщину материала, с которым может работать устройство. Для большинства сварочных работ в быту или на даче достаточно диаметра 2-3 мм. Толщина электродов варьируется от 0.5 мм до 6 мм. В полуавтоматах используется проволока, смотанная в катушки. Ее диаметр составляет 0.6-1.2 мм. От диаметра проволоки зависит толщина материала, с которым может работать полуавтомат.

Выбор расходных материалов

От выбора расходных материалов (электродов для трансформаторных и инверторных аппаратов, проволоки для полуавтоматов) напрямую зависит качество сварки. Электроды различаются по диаметру, покрытию, полярности, материалу, типу тока. Самыми важными их характеристиками являются диаметр и покрытие. Производят электроды с фтористо-кальциевым (основным), целлюлозным, кислотным, рутиловым покрытием.

Для дачи и дома вполне достаточно использовать фтористо-кальциевые (основные) и рутиловые электроды, они подходят для наиболее распространенных бытовых работ. Применение основных электродов дает более высокое качество сварки, однако для них нужен более мощный аппарат с напряжением холостого хода порядка 70 В. В специальной литературе несложно найти рекомендации к выбору типов электродов для работы с разными металлами.

Рекомендации по выбору сварочных аппаратов

После определения наиболее подходящего для дома и дачи типа сварочного оборудования, соответствия предполагаемым работам его основных характеристик, при окончательном выборе также стоит обратить внимание на ряд немаловажных параметров.

Класс защиты. Сварочные аппараты, как и любое другое электрооборудование, обязательно стандартизуется по классу защиты от воздействия внешних факторов. В паспорте указывается двузначный индекс IP. IP источников питания сварочных аппаратов обычно составляет 21–23. Первая цифра, в данном случае двойка, означает, что внутрь корпуса не попадут посторонние предметы диаметром более 15 мм. Последняя цифра показывает влагозащищённость. Единица, например, означает, что вертикально падающие капли жидкости, не попадут внутрь. Тройка – вода, падающая под углом 60°, не причинит электрической части никого вреда. Перед тем как выбрать сварочный аппарат, необходимо оценить условия, в которых придется его использовать.

Продолжительность рабочего времени (ПРВ). Рабочий цикл сварочного аппарата, выраженный в процентном отношении, то есть, сколько времени он должен работать, сколько отдыхать. Отечественные разработчики ведут расчет на 5 минут, европейские – 10. Например, если в паспорте указанно ПРВ 40%, то после 4 минут непрерывной работы сработает защита, а аппарат европейского производства автоматически отключится. После чего продолжить работу станет возможным только через 6 минут. При этом необходимо учитывать, что указанная фирмой-производителем продолжительность рабочего времени сильно зависит от температуры окружающей среды, разные разработчики рассчитывают ПРВ к разной температуре. Так, одни фирмы ведут расчет к температуре 30–40°, в то время как другие берут за основу температуру воздуха 20–25°. Несмотря на одни и те же значения ПРВ, рассчитанные на более высокую температуру окружающей среды, аппараты будут значительно выносливее. При выборе стоит обратить внимание, что ПРВ указывается для разных значений выходного тока. При его малых величинах ПРВ может достигать 100%.

Возможность питания от генераторов. Если подключение к сети невозможно, например, при полевых работах, следует выбрать сварочное оборудование с этой функцией.

Для дома и дачи лучше выбрать вариант инверторного типа. Они более просты в работе, устойчивы к перепадам напряжения в сети, позволяют получить сварочные швы высокого качества, даже если оператор не является профессионалом. Выбрать предпочтительнее модель с 20–30- процентным запасом по всем основным характеристикам.

Подробнее о выборе сварочных аппаратов для дома и дачи на видео:

Обсудить статью на форуме Комментарии Добавить комментарий, отзыв

bouw. ru

Как выбрать сварочный аппарат, задаётся вопросом каждый, не вполне опытный, человек. Разумеется можно взять его, и другое оборудование с инструментами, в аренду это, в том случае, когда предстоящая работа одноразовая или не хватает финансов. Но если работа будет постоянной или для частного хозяйства, либо дома, то приобрести сварочное оборудование и сам аппарат, будет более рациональней.

При выборе сварочного аппарата, необходимо первоначально обратить внимание на диапазон тока при сварке. Для бытовых нужд, как правило, достаточно бывает 160-180 А.

Также существенная характеристика это ПН (процент нагрузки), она определяет как долго устройство может находиться под нагрузкой. Так, при продолжительности нагрузки равной 30 % при максимальном токе, сварочную дугу можно держать не больше 1,5 минут из 5 минут, а остальное время прибору нужно для того, чтобы отдохнуть. Поэтому, при желании использовать несколько электродов за один раз, может сработать защита от перегрева и инвертор на несколько минут отключится. Если работа выполняется с меньшими токами, эксплуатировать аппарат можно без перерыва. Но на практике в беспрерывной работе необходимости нет, ведь в процессе сварки необходимо производить замену рабочих электродов, осматривать полученные швы и другое.

Необходимо упомянуть ещё о классах защиты IP аппарата для сварки, которые ограждают от возможного попадания жидкости и пыли. В основном эти устройства обладают защитным классом IP-21 — от крупных пылинок и небольшого дождя. Также отдельные модели могут относиться к классу IP-23 — защита от сильного дождя. И, тем не менее, проведение сварочных работ под дождём строго запрещается, потому как от малейшего попадания в инвертор воды, он попросту может сгореть.

Более подробно о классах защиты: IP степень защиты оболочки.

Самую большую опасность для аппарата несёт пыль от металла. Это предупреждение о том, что проводить какие-либо работы болгаркой вблизи от инвертора нельзя ни при каких условиях!

Информация о ПН и классах защиты обычно маркируется на корпусе аппарата.

Маркировка на корпусе сварочного инвертора.

Перед покупкой нужно заранее определиться какие работы будут производится, какими электродами и каков объем работ. Например: электород: тройка, ток: 120ампер, объем работ: средний — нужно выбирать аппарат способный обеспечить на токе 120А ПН не ниже 60%.

Как выбрать сварочный аппарат? Очень просто! Покупая сварочный аппарат, внимание необходимо обращать на холостой ход. Это напряжение, в зависимости от модели используемого аппарата, может варьироваться от 50 до 90 В. Чем выше это напряжение, тем будет лучше.

Маски, как правило, вместе с проводами, поставляются в комплекте со сварочным аппаратом. Но большинству, маска кажется неудобной и для серьёзной сложной работы не годится. Поэтому приобретать этот важный аксессуар необходимо дополнительно. Также отдельные модели, укомплектовывают специальным чемоданчиком, в котором инвертор довольно удобно транспортировать и хранить. Для удобства работы, инвертор должен быть оборудован прочным ремнём, благодаря которому устройство в процессе эксплуатации можно было бы зафиксировать на плече. Сварочный аппарат потребляет мощность, как правило, 4 — 8 кВт, что позволяет подключать устройство в бытовую, электросеть. Но инвертор, электричества потребляет значительно больше, чем электрический чайник или лампочка.

Задавшись вопросом, как выбрать сварочный аппарат, необходимо учесть то, что перед покупкой желательно узнать о местонахождении ближайших мастерских по осуществлению ремонта выбранной вами модели. При нахождении сервисного центра по обслуживанию очень далеко от вас, приобретение этой модели может стать не оправданной и необходимо рассмотреть другие возможные варианты.

Виды аппаратов для сварки

Оборудование для сварки подразделяется на следующие категории: — аппараты для контактной сварки; — трансформаторы; — автоматы; — полуавтоматы; — специализированные устройства; — сварочные системы для проведения работ в среде инертных газах; — инверторы. Если для проведения сварочных работ со всевозможными чёрными металлами требуется купить аппарат дешёвой стоимости или взять напрокат, то прекрасным выбором станет трансформатор переменного тока. Данный агрегат обладает несложной, довольно практичной и надёжной конструкцией, что даёт возможность сварку металла осуществлять и встык, и внахлёст. Работают они от сети со стандартным напряжением 220В. С такими трансформаторами применяются электроды с рутиловым либо фтористо-кальциевым покрытием, а подача тока в аппарат, регулируется. Конструкции сложнее, имеют электронные выпрямители постоянного тока. На выходе подобных устройств установлены диодные или тиристорные выпрямители, преобразующие поступающий переменный ток в постоянный. Однако именно в этом и заключается их существенный недостаток, так как теряется доля мощности, но зато дуга получается намного стабильнее. И важная положительная особенность, что используя это оборудование, сваривать можно чёрные и цветные металлы. Некоторые сварочные агрегаты, адаптированы к работе в среде инертных газов. В использовании такие аппараты очень удобны и надёжны. Но и стоимость их достаточно высокая, так что позволить себе его приобрести, может далеко не каждый. Также отличаются они своей конструкцией, более сложной, чем обыкновенный аппарат для сварки.

Сейчас одними из самых инновационных аппаратов для сварки считаются инверторы. Важнейшее достоинство этого сварочного агрегата — небольшие габариты и вес, возможность сварки цветных металлов и работоспособность при слабом напряжении. Один недостаток — стоимость инверторов для сварки, довольно высокая.

Бытовой или все же профессиональный?

Как выбрать сварочный аппарат и какими ещё знаниями нужно запастись потенциальному потребителю? Перед выбором сварочного аппарата необходимо знать, что делятся все агрегаты на бытовые, полупрофессиональные и профессиональные. Визуально найти отличия друг от друга у этих сварочных агрегатов довольно трудно и поэтому необходимо знать, что существенная их разница в характеристике тока.

Для осуществления элементарной бытовой сварки, вполне достаточно ручного трансформатора для сварки дугой. Но если при сварке требуется качественный шов, удобство и простота в работе, а не минимальная стоимость, значит инвертор сварочный — это именно то, на чем стоит остановиться при выборе.

Вывод

Для выполнения разнообразных работ по сварке, в решении как выбрать сварочный аппарат универсальных подходов нет. Поэтому покупая сварочное оборудование, правильнее всего прислушаться к советам консультанта-продавца или рекомендациям опытного сварщика. И тогда работа со сваркой будет простой, а соединительные швы — идеальными.

invertor48.ru

---

Смотрите также

• По сварке билеты
• Двух и четырехтактные режимы сварки
• Лучшая цен на сварку неон 180
• Углекислый газ для сварки
• Момент эпоксилин холодная сварка
• Импульсная сварка что это такое
• Контактная роликовая сварка
• Сварка тонких листов металла
• Установка лазерной сварки
• Сварочный трансформатор тдм 401 характеристики
• Лазерная сварка презентация

Реальные характеристики сварочных инверторов Ресанта

Сварочные инверторы Ресанта пользуются сегодня большой популярностью у сварщиков и именно поэтому невозможно не уделить внимание этой торговой марке более подробно. Аппараты реализуются по достаточно лояльной и доступной цене, качество же остается приемлемым, если сложить в сумме все плюсы и минусы. Это не реклама Ресанты, тем более что у пользователей интернета, тем более у сварщиков, сформировался уже «негативный условный рефлекс» на навязчивые и необъективные материалы рекламного характера, ориентированные на продажи, а не на поиск истины. Чтобы к последней приблизиться, протестируем линейку аппаратов Ресанта серии К, отчет о проделанной работе предлагаем вашему вниманию. Выводы о соответствии реальных характеристик Ресант заявленным вы сможете сделать самостоятельно.

К серии относится 4 аппарата САИ 160К; САИ 190К; САИ 220К; САИ 250К. Буква «К» в данном случае означает «компактный». С актуальной стоимостью этих устройств вы всегда можете ознакомиться на официальном сайте, поэтому не будем приводить здесь какие-то цифры.

Начнем с исследования комплектации

Все аппараты поставляются в картонных коробках с одинаковой комплектацией: инструкция по эксплуатации, ремень для переноски, сварочные кабели. Длина кабелей держака у всех аппаратов 190 см; кабеля массы – 120 см. Пакеты кабелей не промаркированы, но заметно отличаются по сечению:

• У инвертора 160К в комплекте очень тонкие кабели сечением 10-12 кв. мм;
• Инвертор 190К и 220К укомплектован кабелем 14 кв. мм;
• У 250К самое большое сечение – около 16 кв. мм.

Нужно отметить, что омедненные алюминиевые сварочные кабели имеют недостаточные сечения и во время работы будут греться. Стоит также отметить, что байонетные разъемы инверторов на 220 и 250А должны быть большего сечения, иначе не избежать выгорания контактов при серьезной эксплуатации. Что касается кабеля питания, то полутораметровый провод имеет недостаточное сечение 1,5 кв мм на моделях 160К и 190К. На аппарате 220К стоит странный кабель сечением 3х1,8 кв. мм. К питающему кабелю к аппарату на 250А вопросов нет, его сечение составляет 2,5 кв. мм.

Особенности устройства аппаратов

Среди плюсов линейки «К» следует отметить аккуратную машинную сборку, достаточный уровень ремонтопригодности, применение нового поколения IGBT-транзисторов GT50JR22 фирмы «Тошиба». Новые элементы отличаются повышенным быстродействием и невысоким напряжением насыщения по сравнению с традиционными FGh50N60.

Новые транзисторы позволяют повысить тактовую частоту инвертора и уменьшить габариты реактивных элементов: входных конденсаторов, импульсного трансформатора и т.д. Однако в погоне за малыми габаритами разработчики ухудшили условия охлаждения. Радиаторы стали меньше в сравнении с полноформатной версией аппаратов, а мощность вентилятора не изменилась. Для того, чтобы предотвратить вечный перегрев компактного источника инженерам пришлось снизить максимальные сварочные токи с помощью ШИМ-контроллера. То есть  160А; 190А; 220А; 250А инверторы смогут выдать всего 120А; 130А; 170А; 180А.

Чтобы выяснить, что представляют собой источники, подключим их к регистратору сварочных процессов AWR-224MD, нагрузим током с помощью балластных реостатов и снимем вольт-амперные характеристики.

Начнем с напряжения холостого хода

Модель Ресанта	Заявлено Uхх, В	Фактически Uхх, В
САИ 160К	85	82
САИ 190К	80	65
САИ 220К	80	82
САИ 250К	80	82

Можно сказать, что напряжение ХХ трех аппаратов соответствует заявленному производителем. Ресанта 190К выдает Uхх ниже заявленного значения, но все-же в допустимых пределах.

Сварочные токи и форма ВАХ

Рассмотрим вольт-амперные характеристики аппаратов и сделаем выводы о их рабочих свойствах.

Характеристики	САИ 160К	САИ 190К	САИ 220К	САИ 250К
Максимальный сварочный ток, А	120 (заявл. 160)	138 (заявл. 190)	162 (заявл.220)	183 (заявл.250)
Ток короткого замыкания на макс. токе, А	160	164	235	233

Подводя итог можно сказать, что ни один из участников теста не выдержал проверки. Можете сами подсчитать, сколько ампер по номинальному току не добирает каждый из инверторов. То есть в цену сварочных источников питания заложен чистый китайский воздух, который составляет от 25 до 35% цены аппаратов. Что касается формы ВАХ, можно предположить, что процесс поджига и стабильность горения дуги должны быть на приемлемом уровне.

Проверка ПН

Поскольку токовые характеристики всех инверторов завышены, ПН, указанный на шильдах инверторов, также не соответствует действительности. Чтобы представить, какой продолжительностью нагрузки обладают источники, рассчитаем их приблизительный режим работы. Для этого все аппараты будут нагружены их реальным максимальным током и помещены в термокамеру (при температуре 40 градусов). Исходя из времени, которое каждый источник сможет продержаться в тепловом контуре не отключаясь, сделаем выводы о реальном ПН.

Приходя в магазин за новым сварочным инвертором, сварщик-профессионал обращает внимание на ток длительной нагрузки, который указан на шильде. Цифры, указанные там, обозначают пороговые значения тока, которые сварщик может выставить на источнике не опасаясь отключения аппарата по перегреву независимо от времени работы. Неверные данные, обозначенные в графе ПН100% могут ввести сварщика в заблуждение и привести к вынужденным простоям в работе.

Результаты испытаний, полученных в термокамере

Инвертор	Iмакс, А (максимальный ток инвертора в термокамере)	Время нахождения в камере до включения индикатора перегрева	Реальное значение ПН, % на макс. токе	Заявленное значение ПН, % на макс. токе	Реальный ПН 100% (ток длительной нагрузки), А	Заявленное ПН100%, (Ток длительной нагрузки), А
САИ160К	120	2 мин 36 сек	26	70	61	100
САИ 190К	140	2 мин 14 сек	22	70	65	120
САИ 220К	160	1 мин 56 сек	19	70	70	140
САИ 250К	183	3 мин 13 сек	32	70	101	160

Работа при низком напряжении в электросети

Все аппараты серии «К» выдерживают просадку до 160В, кроме модели САИ160К ( при сварке рутиловыми электродами ок46.00). Поджиг у САИ 160К становится неудовлетворительным, а сварочная дуга часто рвется.

Доп. Функционал

В инструкции сказано, что все СварАппы оснащены функциями «анти-стик, «хот-старт» и «форсаж дуги».

Фактическое наличие

Модель	анти-залипание	Хот-старт	Форсаж-дуги	VRD
Инверторы серии «К»	Да	Нет	Нет	Нет

Практическая сварка

Все аппараты хорошо справляются со сваркой стальных пластин (встык) толщиной 4 мм электродами ОК46.00, УОНИИ 13/55 диаметром 2,5 мм. Поджиг уверенный, дуга стабильная и эластичная.  Что касается электродов диаметром 4 мм, на моделях 160К и 190К ощутима нехватка тока, регуляторы приходится выставлять на максимальные значения, два других инвертора со сваркой четырехмиллиметровым электродом справляются нормально (процесс достаточно комфортен).

Заключение

Большинство характеристик аппаратов Ресанта серии «К» не соответствует заявленным. Расхождение обещанного и реального функционала касается как максимальных сварочных токов и ПН инвертора, так и отсутствия дополнительных функций форсажа дуги и горячего старта.

Источник: Aurora Online Channel

Характеристика самодельного сварочного инвертора

Автор На чтение 8 мин Просмотров 460 Опубликовано 15.10.2021

Одним из наиболее востребованных устройств в домашнем хозяйстве является сварочный аппарат. Это устройство может использоваться в самых различных областях, начиная от участия в строительстве коттеджа, обустройстве домашнего хозяйства и заканчивая ремонтом вашего автомобиля.

Сварочный инвертор с активным мостовым выпрямителем.

{reklama1}

Современные сварочные аппараты с развитием техники получили более компактную конструкцию и неплохие технические характеристики. Однако ввиду того, что такое устройство приобретается с расчетом на продолжительное использование, будет это самодельный сварочный инвертор или покупной агрегат из магазина, его характеристикам будущие владельцы уделяют большое внимание.

Содержание

1. Принцип действия
2. Характеристики сварочного аппарата
3. Изготовление сварочного аппарата самостоятельно
4. Работы по настройке самодельного сварочного инвертора и меры безопасности
5. Необходимое оборудование

Принцип действия

При выполнении сварных работ используется сила постоянного тока. Это утверждение одинаково верно как для традиционного выпрямителя электрического тока, так и для сварочного инвертора. Однако сварочный аппарат постоянного тока использует простое преобразование, в то время как более компактный инвертор должен использовать двухступенчатое выпрямление. Это сделано для уменьшения массы и габаритов аппарата.

Устройство сварочного инвертора.

Как известно, электрический ток в сети является переменным. Поэтому на первом этапе происходит его выпрямление при прохождении через специальный выпрямляющий блок. На втором этапе, благодаря использованию повышающего трансформатора, происходит увеличение значения постоянного тока, благодаря чему и достигается нужное значение для проведения сварки.

Таким образом, сварочный аппарат, созданный по такой схеме, не только обладает компактными габаритными размерами. В конструктивной схеме такого аппарата используются мощные IGBT транзисторы, которые позволяют провести увеличение значения частоты тока и понизить массу и габаритные размеры выпрямляющего трансформатора.

Использование преобразователя напряжения позволяет дополнительно получить возможность работы при отклонении показателя напряжения электрической сети от номинального значения. Как известно, в сельской местности возможны значительные падения напряжения в сети, однако это не мешает в работе.

Дополнительным преимуществом сварочного аппарата, построенного по приведенной схеме, является его невысокое влияние на питающую сеть. Это позволяет запитывать аппарат от обычной бытовой розетки, что делает возможность его использования еще более доступной.

Вернуться к оглавлению

Характеристики сварочного аппарата

Таблица основных характеристик сварочного аппарата.

Сварочный аппарат в личном пользовании не нужен своему владельцу ежедневно. Если сравнить его с индустриальным сварочным трансформатором, то от последнего современное устройство выгодно отличается не только компактными габаритными размерами, но и невысокой, порядка 7-10 кг, массой. Это позволяет не только не тратить больших усилий на его транспортировку, но и хранить с минимальными затратами.

Основные технические характеристики укладываются для аппарата в такие пределы:

• максимальный ток при работе — около 300 А;
• время непрерывной работы — до 8 часов;
• непрерывность горения электрической дуги — до 30 мин.

Также среди необходимых характеристик выделяют хорошую пыле- и влагозащищенность, производительность работы, ударопрочность.

Среди особенностей использования аппаратов-инверторов отмечается возможность не только наложения шва расплавленным под действием электрического тока металлом, но и проведения резки.

Вернуться к оглавлению

Изготовление сварочного аппарата самостоятельно

Схема устройство инверторного сварочного аппарата.

Несмотря на кажущуюся сложность, самодельный сварочный аппарат все-таки собрать нетрудно. Для типового устройства подобного типа потребуется стандартная схема, и, подобрав основные блоки, устройство можно собрать без проблем. При этом основной проблемой, которая заставляет прибегнуть к такой сборке, является относительно высокая стоимость заводских аппаратов.

Для изготовления готового сварочного аппарата потребуется предусмотреть такие составные блоки:

• плата блока питания;
• силовой блок аппарата;
• блок управления;
• корпус для размещения основных блоков.

Монтируя основные блоки, необходимо учитывать целый ряд особенностей. При этом нужно разобрать основные блоки отдельно.

Блок питания.

Описание изготовления сварочного аппарата на 220 В.

Представляет собой первичную обмотку, поверх которой намотана специальная экранирующая обмотка. При этом направление наматывания обеих обмоток совпадает, а витки верхней из них полностью закрывают первичную. Перед монтажом блока питания следует убедиться, что здесь подобрано нужное сопротивление R, которое позволит обеспечить питающее напряжение на реле в пределах 20-22 В.

Плата блока монтируется обособленно и оснащается необходимыми пусковыми элементами. При этом металлическая перегородка, отделяющая блок питания, электрически соединена с силовым блоком аппарата.

Силовой блок.

Силовой блок, которым обеспечена инверторная сварка, требует установки специальных радиаторов для охлаждения входного выпрямляющего устройства для электрического тока, силовых ключей и выходного выпрямляющего устройства.

Эта особенность сыграет ключевую роль при эксплуатации сварочного аппарата. Ведь от площади интенсивного отведения теплоты будет зависеть, как долго и насколько будет нагружаться ваш аппарат. В случае использования термодатчика для контроля рабочей температуры, его следует размещать применительно к радиатору, который в процессе эксплуатации будет подвержен наибольшему нагреву.

Блок управления.

Режимы работы вашего сварочного аппарата будут задаваться распространенным ШИМ-контроллером под индексом TL494. Как правило, в процессе эксплуатации возможности этого контроллера используются для стабилизации тока в дуге.

Вернуться к оглавлению

Работы по настройке самодельного сварочного инвертора и меры безопасности

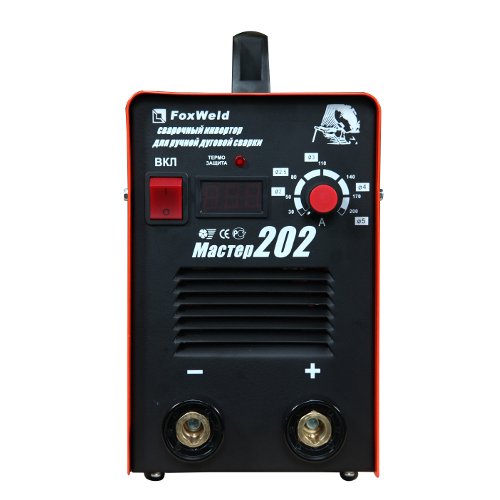

Панель сварочного инвертора.

Прежде чем использовать сварочный аппарат в работе, необходимо провести тщательную диагностику собранного устройства. Для этого контролирует такие позиции:

1. При присоединении блока питания к блоку управления контролируем наличие нужной индикации на приборе.
2. Используя осциллограф, контролируем наличие двухполярных импульсов с необходимой частотой — 40-40 кГц. При этом необходимое время между импульсами должно выдерживаться в пределах 1,5 мкс.
3. Дополнительно проверяется напряжение на затворах ключей, где должны образовываться импульсы прямоугольной формы с выходными параметрами: длительность 500 нс, частота 40-50 кГц, амплитуда 15-18 В.

После проверки основных параметров необходимо проверить работоспособность устройства. Для начала совершают пробное регулирование силы тока. Также важно проверить правильность измерения показаний температуры. При ошибочных данных точность измерений регулируют при помощи резистора R2 по схеме.

Контрольные мероприятия включают проверку рабочих проводов под нагрузкой. Это важно для обеспечения безопасности эксплуатации сварочного аппарата.

Итоговой проверкой является контроль выходных параметров во время работы, а также контролируется температура радиаторов охлаждения после нагрузки в течение 1 минуты сваркой при 120 Ампер.

Для использования в различных условиях к сварочному аппарату необходимо подобрать нужные электроды.

Изначально можно условно разбить применяемые электроды на две группы: основные и специальные.

Среди основных сварочных электродов выделяют марку АНО и MP-3. Для работы на конструкции с повышенными требованиями к прочности шва целесообразно использовать марку УОНИ. Однако, прибегая к этим электродам, следует учитывать, что они хуже разжигаются, а для работы требуется сильный дуговой ток.

{reklama2}

Обращайте внимание и на диаметр электрода. В большинстве случаев толщины 2-4 мм будет достаточно для укладки надежного шва. А стоимость электродов в этой группе — приемлемая. От толщины электрода напрямую зависит сила тока, которую нужно направлять на создание нужной дуги. Так, при толщине 2 мм — это 30-50 А. Электрод 3 мм потребует уже 60-90 А, а 4 мм сварной элемент может хорошо расплавляться с током до 160 А.

К сожалению, точных сведений, связанных с индивидуальной настройкой сварочного аппарата, указать теоретически невозможно. Это связано с индивидуальной настройкой работы устройства в зависимости от металла, опыта сварщика и других особенностей.

Вернуться к оглавлению

Необходимое оборудование

Еще одним важным разделом проведения сварочных работ является подготовка рабочего места и необходимого инструмента. Только полностью экипированный сварщик способен выполнить качественно свою работу и при этом не нанести повреждений как собственному здоровью, так и ремонтируемому (или создаваемому) объекту.

Обязательным оборудованием для сварщика являются:

1. Защитная маска. В случае использования очков требуется принять дополнительные меры защиты от летящих в сторону сварщика искр.
2. Защитная спецодежда. Наиболее благоприятным материалом для работы следует признать брезент или другой огнеустойчивый материал брюк, куртки и рукавиц. Кроме защиты от разлетающихся брызг защитный материал должен обеспечить надежную защиту и от ультрафиолетового излучения.
3. Щетка-молоток. Этот инструмент будет использоваться постоянно, чтобы иметь возможность удаления шлака с образующегося шва. Это позволит проконтролировать отсутствие дефектов в работе и проверить прочность соединенных деталей.
4. Фиксирующий инструмент требуется для надежного соединения подготовленных к сварке деталей на первоначальном этапе, поскольку даже помощь другого человека не всегда бывает возможна. Нужно учитывать, что соединяемые детали могут быть подвержены интенсивному нагреву.

Итак, процесс самостоятельного конструирования сварочного аппарата возможен. Однако, прежде чем приступать к его созданию, требуется учесть возможные последствия. Обязательно нужно учесть, что сварочный аппарат связан с большим напряжением, силой тока и высокими температурами.

Все приобретаемые и монтируемые блоки должны подвергнуться тщательной диагностике, контролю выходных параметров. А рабочее место сварщика должно быть оборудовано для безопасной работы и с позиции пожарной безопасности.

Оборудование нашего производства : ИЖ ВД-200

Сварочный инвертор российского производства марки «ИЖ» ВД-200 предназначен для ручной дуговой сварки штучным покрытым электродом.

Основываясь на многолетнем опыте продаж и ремонта сварочного оборудования, мы разработали надежный и качественный аппарат как для профессионалов, так и для всех любителей сварки. Инвертор обладает высокими сварочными характеристиками. Внедренная схема стабилизации сварочного процесса дает хороший поджиг и «мягкую» сварочную дугу с минимальным разбрызгиванием металла.

Для облегчения процесса сварки в режиме ММА и получения более качественного сварного соединения, аппарат имеет встроенную функцию Anti-Sticking («антизалипание»), а так же регулируемые функции Arc-Force («форсаж дуги») и Hot-Start («горячий старт»).

Аппараты марки «ИЖ» отличаются простым и понятным управлением, а также возможностью работать при пониженном напряжении от 150В, со сварочными кабелями до 30 м, от удлинителя до 200 м.

Выпрямитель предназначен для ручной дуговой сварки металлов штучными электродами любых типов и марок (ММА-сварка) от 1,6 мм до 5,0 мм включительно в личном хозяйстве, промышленными, строительными и ремонтными организациями.

 Технические характеристики:



Продолжительность нагрузки
ПН, % (цикл 10 минут) при токе дуги  (А)	Температура воздуха
	+25С		+40С
	200А	200А	150А	200А
	100%	100%	100%	40%
Ограничение ПН (защита от перегрева)	Есть
Питающая сеть
Напряжение (U)	230В (+10%; -35%)
Частота	50 Гц
Номинальный потребляемый ток	30 А
Номинальная потребляемая мощность	6,6 кВт
КПД/Коэфф. мощности (при макс. токе)	0,88/0,86
Устройство защиты	Автоматический выключатель
Сварочная цепь (при напряжении питающей сети 220В ± 10%)
Напряжение холостого хода	≤ 85 В
Мин./Макс. сварочный ток	6 – 200 А
Диапазон рабочего напряжения	8 – 48 В
Контроль выходных параметров	Ток, напряжение
Характеристики безопасности
Диапазон рабочих температур	-40˚С…+ 40˚С
Класс защиты	01
Степень защиты	IP23S
Конструктивные параметры
Габаритные размеры (ВхШхД)	205*160*310
Габаритные размеры упаковки (ВхШхД)	300*235*420
Вес аппарата	7,75 кг
Вес в упаковке	8,5 кг



ПРЕИМУЩЕСТВА:

• Полностью наша собственная разработка и сборка (г. Ижевск)
• Наличие режима «антизалипание» (Anti-Sticking)
• Регулируемые функции «горячий старт» (Hot Start) и «форсаж дуги» (Arc-Force), что даёт уникальную возможность настроить необходимые Вам параметры сварочной дуги, в зависимости от используемых Вами электродов и пространственных положений при сварке
• Цифровой индикатор для отображения установленных и фактических показателей сварочного тока, а также отображения напряжения холостого хода и напряжения на дуге
• Качество сварки и параметры работы аппарата не уступает лучшим зарубежным образцам
• Реальная работа от 150В, удлинителя 200 м (сечением не менее 2,5 кв.мм)
• Большие гнезда подключения сварочного кабеля (СКРП-31), рассчитанные на ток до 350А
• Вес 7,75 кг
• Гарантия 2 года. Техническая поддержка от производителя на протяжении всего срока службы аппарата
• Легкая работа и поджиг электродов постоянного тока (типа УОНИ) и всех спец. электродов (по нержавеющим сталям, меди, алюминию и пр.). Аппарат проектировался именно для работы с электродами постоянного тока, и даже у начинающего и неопытного сварщика получится легко работать электродами УОНИ с хорошим качеством сварочного шва.

КОМПЛЕКТАЦИЯ:
• Источник «ИЖ» ВД-200
• Вставка СКР-31 (2 шт.)
• Руководство по эксплуатации
* Аппараты, аттестованные НАКС, комплектуются только вставками СКР-31 (2 шт.)

Паспорт
Декларация соответствия



ВИДЕО-ОБЗОРЫ НА АППАРАТЫ НАШЕГО ПРОИЗВОДСТВА ВЫ МОЖЕТЕ ПОСМОТРЕТЬ ПО ССЫЛКЕ:

https://www.youtube.com/watch?v=RsJHd8vNPoc&t

https://www.youtube.com/watch?v=WD2Tb20q1Gg

https://www. youtube.com/watch?v=NSEEbsyOM70&t



устройство аппарата, из чего состоит и как работает?

Сварка относится к самым эффективным методам, позволяющим надежно соединять металлические детали. Достигнуть наиболее качественных результатов в создании разнообразных конструкций из металла можно с помощью инвертора.

Данный инструмент широко применяется не только в производственных целях, но и в бытовых условиях. Поэтому важно понимать принцип работы .

Содержание

1. Устройство и основные характеристики инверторов
2. Принцип работы устройства
3. Технические параметры
4. Плюсы и минусы инверторной сварки
5. Технологические достоинства
6. Недостатки
7. Итог

Устройство и основные характеристики инверторов

Еще совсем недавно подобные агрегаты были достаточно простыми по схеме работы. Со временем аппарат был существенно модернизирован и дополнен электроникой.

В результате такие характеристики инверторных аппаратов, как его эффективность и функциональность существенно повысились. А самое главное, в процессе подобных модификаций, устройство не стало стоить дороже.

Как показывают современные тенденции, цена на аппарат, наоборот, снизилась, что не может не радовать сварщиков.

Устройство сварочного инвертора очень схоже с блоками питания, используемыми в компьютерах.

Вольт амперная характеристика инвертора для сварки.

Их схожесть заключается в принципе преобразования энергии, которое осуществляется в соответствии со следующими основными этапами:

• выпрямление переменного напряжения электросети 220 В;
• преобразование напряжения в переменное высокой частоты;
• снижение высокочастотного U;
• выпрямление пониженного напряжения.

Выше лишь кратко перечислены основные действия данного прибора. Как видно, импульсные блоки питания персональных компьютеров выполняют такие же операции, что известно даже чайникам.

Раньше главным узлом являлся мощный трансформатор. Он также позволял понижать входное напряжение и снимать со вторичной обмотки большие токи, величина которых могла достигать сотен ампер. Данных параметров было вполне достаточно, чтобы осуществлять сварку.

Недостатком такого агрегата является слишком большой вес, делающий мобильность инструмента минимальной. С целью уменьшения габаритов и веса были разработаны инверторы.

Из чего состоит данный узел? Главными элементами тут являются транзисторы, подключенные к понижающему трансформатору. Они переключаются со значительно большей частотой вплоть до 80 кГц. Это позволяет уменьшить размеры трансформатора до минимума. В то же время их мощность остается такой же высокой, как и у больших собратьев.

Однако напряжение в сварочном инверторе должно быть постоянным. В этих целях используется выпрямитель, представленный диодным мостом и конденсаторами, работающими на сглаживание выходного напряжения.

Принцип работы устройства

Принцип работы сварочного аппарата с инвертором основан на преобразовании токов высокой частоты до необходимой величины. Это и есть основное отличие от традиционного трансформаторного устройства.

В следствие того, что токи преобразуются непосредственно перед процедурой сварки, подобные устройства отличаются относительно малыми габаритами и весом.

Всем известно, в бытовой электросети величина напряжения составляет 220 вольт, а частота переменного тока – 50 Гц. Такие значения не подходят для проведения сварочных работ.

Аппарат инверторного типа позволяет обеспечить необходимые значения, подходящие для розжига дуги и поддержания ее горения.

Важным моментом является возможность инверторной обеспечивать указанные величины питания в широком диапазоне значений, что позволяет сваривать металлы в различных условиях.

Принцип работы инвертора для сварки.

Внутреннее устройство прибора предполагает наличие выпрямителя. Он запитывается от обычной бытовой электросети. Его главная задача: преобразование переменного тока в постоянный. Во время данного процесса напряжение не изменяется. Далее блок устройства выполняет обратное преобразование.

В результате указанных операций, частота тока значительно увеличивается. Вместо стандартного значения в 50, оно повышается до нескольких десятков тысяч герц. Такие большие величины достигаются благодаря использованию тиристоров и транзисторов.

В результате, на трансформатор поступает напряжение с высокой частотой. Далее происходит увеличение силы тока за счет снижения напряжения. Трансформаторы, позволяющие осуществить такой переход, отличаются незначительным весом и размерами.

В результате сварочные аппараты стали более мобильными. Такие устройства проще использовать в бытовых целях, например, в маленькой мастерской, на даче или даже дома.

Стоит отметить, что современные устройства отличаются высоким коэффициентом полезного действия, вплоть до 90 процентов.

Раньше данные приборы имели более простое устройство, очень близкое к описанному выше. Однако современные конструкции предусматривают наличие дополнительной электроники, повышающей функциональность инструмента.

Достаточно часто используются различные электронные узлы, на основе микропроцессоров. В результате осуществляется контроль напряжения и тока. Если их значения отклоняются от оптимальных, тогда они корректируются.

Таким образом, оборудование может функционировать без сбоев, а также повышается диапазон выбора параметров сварки.

https://youtu.be/DqRvaDfc7xE

Технические параметры

Итак, как работает инверторный сварочный аппарат – понятно. Данный принцип остается неизменным для всех типов таких устройств. Тем не менее на рынке доступно большое количество различных моделей, представленных как отечественным производителем, так и зарубежными компаниями.

Хотя принцип действия инверторных сварочных аппаратов остается неизменным, некоторые характеристики все же отличаются, а именно:

• величина сварочного тока может варьироваться в широком диапазоне значений: профессиональным устройствам свойственны широкие интервалы, а вот бытовым вариантам более узкие;
• продолжительность включения, показывающая длительность работы на выбранном токе без перерывов.
• холостой ход;
• напряжение электросети.

Таким образом, характеристики будут зависеть от параметров выходного выпрямителя, а также преобразователя частоты тока.

Еще к немаловажным критериям относится мощность прибора. В промышленных агрегатах она может быть очень высокой и достигать двадцати киловатт. Конечно же, использовать подобное оборудование в бытовых целях невозможно. Простая электросеть попросту не рассчитана на подобные нагрузки.

Характеристики сварочного инвертора.

Стоит понимать: стоимость инструмента будет зависеть от мощности. Чем она выше, тем больше придется заплатить.

Практически все современные типы подобных устройств способны осуществлять следующие :

• полуавтоматическая в среде инертных или активных газов, так называемая MIG/MAG;
• ручная дуговая с применением электродов;
• аргонодуговая в среде защитного газа.

В случае использования устройств в последнем типе сварки, инверторы могут комплектоваться дополнительными функциями. К таким относится возможность постепенного снижения силы тока, бесконтактное зажигание дуги, сварка в импульсном режиме, регулировка длительности обдува поверхности газом и т.д.

Процесс сварки в ручном режиме становится более простым и комфортным из-за наличия функции форсажа дуги – ее розжига простым касанием поверхности соединяемых металлических частей конструкции.

В инверторах могут быть реализованы и другие функции. Все они призваны сделать процесс сварки более простым. Тут важно понимать: количество «наворотов» устройства неукоснительно ведет к увеличению его стоимости.

Работа в среде инертных газов также может быть облегчена некоторыми дополнительными возможностями агрегата.

Среди них:

• «мягкий финиш» — автоматическое дожигание проволоки после окончания ее подачи;
• «синергетика» – автоматическое «подстраивание» параметров сварки под значения, заранее заданные мастером;
• «2/ такта» – возможность переключения подачи проволоки с автоматического режима на ручной и обратно;
• «индуктивность» – позволяет понизить количество разбрызгиваемого металла, а также контролировать ширину шва и стабильность дуги.

Плюсы и минусы инверторной сварки

Устройство инверторного обладает рядом несомненных преимуществ. Благодаря им данный тип оборудования получил широкое распространение как в промышленности, так и в домашнем использовании.

Как известно, все, что необходимо от сварщика – это плавное перемещение электрода над линией соединения без соприкосновения с поверхностью детали. Электрод должен находиться на расстоянии в несколько миллиметров от изделия.

На первый взгляд кажется, что подобная операция достаточно легка. На деле же этот простой процесс превращается в невероятно тяжелую процедуру. Это связано с особенностями работы в маске, в которую постоянно летят искры, не дающий контролировать процесс соединения с высокой точностью.

Применения простого трансформатора сопровождено некоторыми рисками, описанными ниже.

Таблица силы тока для сварки инвертором.

Так, например, касание электрода поверхности изделия приведет к короткому замыканию. Если подобное произойдет, то оторвать его будет достаточно тяжело. Придется приложить приличные усилия, в противном случае сработает теплозащита или, что еще хуже, загорится обмотка трансформатора.

В инверторе такой недостаток попросту отсутствует. Случайное прикосновение электрода к поверхности не повлечет за собой катастрофических последствий. Микропроцессор практически мгновенно отреагирует на падение напряжения и подплавит электрод. В результате оторвать его от детали не составит труда.

Если же соприкосновения не происходит, но электрод находится достаточно близка к поверхности конструкции, процессор распознает такой сценарий действий и прекратит поступление выходного напряжения. Это позволит избежать перегрева трансформатора.

Технологические достоинства

Устройство и принцип работы сварочного инвертора обладает рядом преимуществ по сравнению со своими традиционными аналогами, работающими по трансформаторной схеме, а именно:

• достаточно большая , соизмеримая с низкочастотными трансформаторами;
• маленький вес и габариты, позволяющие без труда перемещать оборудование по цеху, мастерской или дому;
• широкие возможности по настройке параметров сварки;
• низкий расход электродов;
• высокая эффективность;
• возможность осуществления сварочного процесс в различных пространственных положениях;
• совместимость с разными типами электродов.

Выше перечислены лишь основные плюсы. На деле, каждый откроет для себя еще больше положительных сторон использования подобного инструмента.

В любом случае повышенный комфорт сварки и возможность выполнения более качественной работы по достоинству оценит любой сварщик.

https://youtu.be/5RmnsgUOL14

Недостатки

Как показано выше, обладает множеством положительных моментов. В таком случае возникает вопрос: почему же многие сварщики до сих пор используют традиционные трансформаторные приборы?

Параметры сварочных инверторов.

Главной причиной такого положения вещей является высокая стоимость оборудования. Инверторы минимум в два раза дороже. Данный факт относится к ключевым при ответе не поставленный вопрос.

Еще одним недостатком сварочного инвертора является высокий процент выхода устройств из строя. Достаточно лишь загрязниться электронике – и аппарат может сломаться.

В связи с отмеченной проблемой возникает необходимость в постоянной чистке «внутренностей» с применением сжатого воздуха.

Маленькие размеры инструмента также не относятся только к плюсам. Есть и обратная сторона медали. Наличие большого количества электронных систем ограничивает возможность работы с устройством на открытой местности во время дождя или при повышенной влажности.

Плохая погода может попросту поломать прибор, а ряд дешевых устройств и вовсе не будет функционировать при отрицательных температурах. Работа в пыльных условиях также сопряжена с риском поломки.

Со сваркой тоже не все так гладко, как может показаться на первый взгляд. В первую очередь это относится к резке толстого металла. Если напряжение на выходе сварочного аппарата будет нестабильным, что связано с перепадами в сети, характерными для сельской местности, то преобразующий узел выйдет из строя.

Один из самых больших минусов – это дорогой ремонт. В основе работы прибора заложен транзисторный блок, стоимость которого может достигать четверти стоимости самого инструмента. Таким образом, окончание срока гарантийного обслуживания сопряженно со значительными тратами в случае поломки.

Подобные агрегаты сильно востребованы в сельской местности, где постоянно появляются задачи, связанные с соединением тех или иных металлических изделий.

Высокая мобильность позволяет без труда использовать их во дворе, перенося устройство с одного места на другое. Однако отсутствие сервисных центров станет большой проблемой в случае выхода аппарата из строя.

Итог

Принцип работы сварки с использованием инвертора вместо трансформатора обладает рядом достоинств. Благодаря им подобное оборудование широко применяется и в промышленности и бытовых условиях.

В данной статье достаточно детально рассмотрено устройство такого аппарата. Эта информация позволит не только разобраться с основами работы инвертора, но и поможет при выборе и покупке инверторной сварки.

Ресанта Саи 220 — предельная бытовая мощность

В числе инверторных сварочных аппаратов, которые сложно отнести однозначно к промышленным или бытовым, находится инвертор Ресанта Саи 220. Его характеристики отличаются от аналогичных линейки Ресанта высокими значениями максимальной сварочной силы тока.

Это дает больше простора для эффективной работы, так как позволяет варить стабильнее и выполнять серьезную сварку, используя толстые электроды.

Характеристики Ресанта САИ 220

Паспортные параметры инвертора — серьезная ставка на мощность и производительность. Рассмотрим, какие значения заявлены производителем и какие они дают возможности.

1. Масса составляет 4,9 кг — это весьма небольшое значение, позволяющее легко транспортировать аппарат даже общественным транспортом и использовать его для мобильной сварки.
2. Напряжение холостого хода — 80 В, а напряжение дуги во время работы — 28 В. Низкое значение напряжения делает его безопасней для сварщика.
3. Диапазон регулировки силы тока от 10 до 220 А обеспечивает работу с тонкими электродами и поверхностями при малом токе, а толстые электроды (диаметром до 5 мм) при 220 А достаточны для сваривания и резки массивных поверхностей.
4. Номинальное напряжение электросети — 220 В. Допустимое положительное отклонение составляет +10% (242 В), а отрицательное -30% (154 В). Электросеть должна выдерживать потребляемый инвертором ток до 30 А, необходимый при сварке на максимальной мощности (6,6 кВт).
5. Продолжительность нагрузки (ПН) при 220 А — 40 %. Это доля времени, допустимого для непрерывной сварки в коротком сварочном цикле. Установив силу тока 140 А, сварку прерывать на охлаждение не надо.

Отзывы о сварочном инверторе Ресанта САИ 220

Позитивные отзывы от работы с инвертором САИ 220 — удобство и простота.

Основные пользователи Ресанта Саи 220 не имеют большого опыта сварочных работ. Для них этот аппарат вполне подходит, потому что его можно включать и работать буквально после выхода из магазина, предварительно ознакомившись с инструкцией по эксплуатации. Инвертор легко транспортируется и имеет небольшие габариты — 310х130х190(195) мм, поэтому поместится в бытовую сумку или рюкзак.

Конструктивные особенности позволяют поддерживать стабильную дугу с постоянными параметрами. Это делает сварной шов более аккуратным и прочным, так как он образуется из непрерывно образующейся полосы плавящегося металла и представляет собой монолит.

При сварке аппаратами, которые не имеют функций, присущих инвертору от Ресанта — поддерживание дуги за счет большего тока, горячий старт со скачкообразным увеличением тока при касании металла и антизалипание (автоматическое уменьшение тока, за счет чего электрод легко отрывается от свариваемой поверхности) — сварка может превратиться в долгие попытки поджечь дугу и оторвать прилипший электрод. Получаемый сварочный шов обычно не самый качественный и далек от монолитного.

К числу плюсов данного инвертора также относятся:

• устойчивость к механическому воздействию (удары, падания с высоты до одного метра) без утраты работоспособности характерна для среднего аппарата данного типа;
• возможность работать до -20 градусов, соблюдая температурный режим нагрева и остывания;
• 2 вентилятора системы охлаждения, улучшающие обдув внутри корпуса;
• устойчивость к перегреву при вышедших из строя вентиляторах. Практические тесты показывают, что Ресанта Саи 220 отключается только после расходования двух 5 мм электродов, если система охлаждения не работает;
• приемлемая цена (от 260 до 290 $), которая зависит от магазина и региона. Заказать аппарат у прямого поставщика обычно дешевле, но менее 260 $ найти очень проблематично. Переплачивать более 290 $ тоже не стоит, лучше еще поискать — варианты обязательно найдутся.

Замечания при работе с инвертором Ресанта Саи 220 и его недостатки

Неизвестно, как происходит тестирование данных аппаратов на заводе-изготовителе (находится в Китае, хотя торговая марка зарегистрирована в Латвии) и контроль их качества перед отгрузкой, но процент брака для данной марки довольно велик и варьируется, в зависимости от партии и места продажи.

Некоторые продавцы сварочной техники утверждают, что на десять аппаратов приходится одна-две поломки в течение гарантийного срока. Выход из строя электроники не всегда возможно исправить, так как ремонт обойдется немногим дешевле нового аппарата.

Частый перегрев прибора, даже при работающих вентиляторах, легко устраняется в сервисном центре или самостоятельно, путем проверки всех электрических контактов.

Одной из причин выхода инвертора из строя является засорение металлической пылью или стружкой, которые повреждают чувствительные токопроводящие пути микросхем или приводят к их замыканию, попадая внутрь корпуса. Следует избегать работы с болгаркой, являющейся источником металлической пыли, возле неубранного сварочного места. Не выдерживая правильно тепловой режим и допуская образование влаги внутри корпуса, легко получить повод отнести инвертор в мастерскую.

Замеры реальных параметров силы тока свидетельствуют о завышенных паспортных значениях. Исследование, проведенное журналом «Хороший инструмент», показало превышение номинальных параметров над реальными на 15-20 %. При установленном токе сварки 210 А реальное значение составило 180 А. Это меньше заявленного, однако позволяет эффективно работать, не реализуя в полной мере свои возможности.

Работа с большой толщиной металла может вызывать сложности, так как инвертор не способен обеспечить полный прогрев металла и производит только поверхностное наплавление 10 мм стального листа, используя толстые 5 мм электроды. Работы по сварке таких листов могут растянуться надолго, а заниженные паспортные характеристики не позволят использовать аппарат с ПН 100 % для серьезных работ.

Это не позволяет в полной мере относить инвертор к промышленному типу, который должен обеспечивать высокие значения ПН при интенсивной работе.

Итоги обзора инвертора САИ 220 свидетельствуют о следующем

Ресанта Саи 220 находится на рубеже, когда возможностей вполне достаточно для бытового использования, однако не хватает для полноценного промышленного применения. Практически любую домашнюю и дачную сварочную работу можно выполнить и менее мощным аппаратом, поэтому запас по силе тока до 220 А является дополнительной подстраховкой при слабом сетевом напряжении.

Покупать данный инвертор для рутинных, продолжительных работ нецелесообразно, так как он просто не выдержит такой нагрузки. Качество сборки, как для недорогой китайской аппаратуры, вполне приемлемо, однако может огорчить своей непредсказуемостью.

Общее впечатление от дизайна и простоты использования инвертора дает ему +1 балл в сравнении с ближайшими конкурентами.

Сварочный аппарат Pinnacle IntruARC 210HD

Распродажа

Распродажа

Распродажа

Распродажа

{{/Предметы}}

Итого: {{{общая цена}}}

Посмотреть корзину Проверьте

{{tier_title}}

«,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup»:»Бесплатная доставка» ,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day }}, {{ year } }»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount «:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount»:»Скидка», «flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Следующий уровень:»,»reward_page_c onfirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,»select_rewards»:»Выбрать вознаграждение «,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday»:»Введите действительную дату дня рождения»,»warning_title_for_reward»:»Ой, похоже, что программа лояльности и вознаграждений недоступна для этой учетной записи. «,»warning_title_for_reward_requirelogin»:»Чтобы принять участие в нашей программе лояльности и вознаграждений, вы должны сначала подтвердить свою учетную запись. Пожалуйста, войдите в систему, чтобы проверить свое право на участие.»,»reward_notifications_earned_points»:»Вы заработали {{ points_name }}!»,»reward_notifications_spend_your_points»:»Потратьте свои баллы! У вас есть {{ point_balance }} {{ points_name }}»,»reward_activity_reset_points»:»Сбросить баллы»,»reward_activity_reset_tiers»:»Сбросить уровни»,»reward_activity_reset_tiers_description»:»»,»reward_notifications_you_have»:»У вас есть
{{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено полностью!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен)»,»activity_refund_earn_point»:»-{ { points_count }} {{ points_name }}»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:» +{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат подарочной карты»,»refund_tier_activity_discount_refund»:»Возврат скидки ({{ Discount_code }})»,»referrer_guest_notify_message «:»Зарегистрируйтесь, чтобы получить скидку»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:»Вам не разрешено использовать реферальную программу», «referral_no_activity»:»Нет активности»,»referral_history_c ustomer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата»,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }})», «discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней»,»activity_discount_expired_code»:»Скидка истекает {{ code }}»,»activity_discount_expired»: «Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, сделанный в день вашего рождения, будут умножены на {{multiply_points }}!»,»your_discount_code»:»Ваш код скидки:», «verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты. «,»verify_account_email_is_send_massage»:»Письмо с подтверждением отправлено,
, пожалуйста, проверьте свой почтовый ящик.»,»verify_account_button»:»Подтвердите аккаунт»,»spending_card»:»Карта правил расходов»,»minimum_purchase»:»Требуется минимальная покупка {{ Discount_amount }}»,»tier_info»:»Информация об уровне» ,»completed_rule»:»Выполненное правило»,»earning_rule»:»Правило заработка»,»reward_popup»:»Всплывающее окно вознаграждения»,»birthday_field»:»Поле дня рождения»,»shop_it»:»КУПИТЬ»,»назад»: «Назад»,»click_for_sound_on»:»Нажмите, чтобы включить звук»,»click_for_sound_off»:»Нажмите, чтобы отключить звук»,»view_on_instagram»:»Посмотреть в Instagram»,»view_on_tiktok»:»Посмотреть в Tiktok»,»instagram_gallery»: «Галерея Инстаграм»}

500500 UWI-500TP СВАРОЧНЫЙ ИНВЕРТОР_江苏爵纳贸易有限公司

产品中心   Центр продуктов

{{= имя}} {{еще}}

{{= имя}} {{/если}} {{если родитель}} {{еще}} {{/если}}

Информация о продукте

Этот продукт заменяет номер продукта: 670398

Особенности

• Аппарат UWI-500TP предназначен для сварки всеми типами и размерами сварочной проволоки, покрытыми электродами, угольными электродами и электродами для сварки TIG в диапазоне токов: 5 — 500А.
• Компенсация линейного напряжения поддерживает постоянную выходную мощность источника питания независимо от колебаний входной мощности от 10% ниже минимального до выше максимального номинального входного напряжения.
• Функция полной защиты со световым индикатором предотвращает повреждение машины в случае выпадения одной из фаз основного источника питания или при подаче на машину перенапряжения.
• Защита от тепловой перегрузки с помощью световых индикаторов помогает предотвратить повреждение машины в случае превышения рабочего цикла или блокировки потока воздуха.
• Безопасен в использовании. Функция устройства снижения напряжения снижает контактное напряжение разомкнутой цепи всего до 9 В, обеспечивая оптимальную безопасность оператора.
• Дистанционное управление силой тока можно использовать для всех процессов, а также для двух параллельно работающих машин до 1000 ампер для строжки воздушно-угольной дугой.
• Отдельные характеристики доступны для сварки стандартными электродами, для целлюлозных электродов, для TIG, для строжки с воздушно-угольной дугой и для сварки проволокой с защитным газом или без него. Это обеспечивает оптимальные свойства для всех процессов
• Регулируемый горячий старт для сварки ММА обеспечивает оптимальное зажигание дуги для всех типов электродов и предотвращает пригорание электрода.
• Регулируемая сила дуги для сварки ММА позволяет изменять характеристики дуги для конкретных применений и электродов.
• Двухступенчатое управление горелкой TIG с функцией Lift-Arc обеспечивает легкий и плавный запуск дуги TIG, а дистанционное управление от 5 А до максимума обеспечивает полный контроль дуги как во время сварки, так и при нисходящем конце сварного шва.
  Регулируемая продувка газа предотвращает дефекты в конечной фазе сварки.

Преимущества

UWI-500TP может выполнять обычные стержневые электроды, целлюлозные стержневые электроды, TIG (с подъемной дугой), сварку проволокой и строжку воздушно-угольной дугой.

Диапазон тока от 5 до 500 А охватывает использование сварочных электродов любого размера, а параллельное соединение двух аппаратов обеспечивает 1000 А для самых требовательных к мощности задач по строжке воздушно-угольной дугой.

Спецификация

Общий

Invent Hazard Material (IMO/EU) классификация	Д-1

Размеры/Вес

Высота [мм]	510
Длина	670
Вес [кг]	47
Ширина [мм]	290

Технические данные

Рабочий цикл [%]	50 при максимальном токе
Пылевлагозащита	ИП23С
Рекомендуемый предохранитель [A]	32 медленный
Напряжение [В]	3 фазы 380-440В 50/60Гц электропитание
Сварочный ток [А]	5-500

Варианты

Название продукта	Номер продукта	Высота [мм]	Длина	Вес [кг]	Ширина [мм]	Invent Hazard Material (IMO/EU) классификация	Рабочий цикл [%]	Пылевлагозащита	Рекомендуемый предохранитель [A]	Напряжение [В]	Сварочный ток [А]
ACA-384 15X5X305MM 50 ШТ. 2,1 КГ	758458 (заменяет 699561)			2.1		нет данных
ACA-384 8.0X305MM 50 ШТ. 1,3 КГ	758466 (заменяет 699553)			1,3		нет данных
ACA-384 8.0X305MM 50 ШТ. 1,3 КГ	758466 (заменяет 699553)			1,3		нет данных
ВОЗДУШНАЯ УГЛЕРОДНАЯ ДУГОВАЯ ГОРЕЛКА 600A	528703					нет данных
ВОЗДУШНАЯ УГЛЕРОДНАЯ ДУГОВАЯ ГОРЕЛКА 600A	528703					нет данных
ВОЗДУШНАЯ УГЛЕРОДНАЯ ДУГОВАЯ ГОРЕЛКА 600A	528703					нет данных
ПРЕОБРАЗОВАТЕЛЬ В СБОРЕ. 2 шт.	634121 (заменяет 531137)					нет данных
ПРЕОБРАЗОВАТЕЛЬ В СБОРЕ. 2 шт.	634121 (заменяет 531137)					нет данных
ПРЕОБРАЗОВАТЕЛЬ В СБОРЕ. 2 шт.	634121 (заменяет 531137)					нет данных
СВАРОЧНЫЙ ИНВЕРТОР UWI-500TP	500500 (заменяет 670398)	510	670	47	290	Д-1	50	ИП23С	32 А	3 фазы 380-440В 50/60Гц электропитание	5-500

未找到相应参数组,请于后台属性模板中添加

{«specs»:[],»skus»:[{«id»:201,»useViewType»:false,»productId»:119,»templateId»:1,»code»:»191-500500″,»name «:»500500 СВАРОЧНЫЙ ИНВЕРТОР UWI-500TP»,»цена»:0,00,»retailPrice»:0,00,»вес»:0,00,»статус»:»1″,»значение по умолчанию»:»1″,»дата создания»:» 2020-12-04 11:19:10″,»updateDate»:»2020-12-04 11:19:10″,»productSkuSpecs»:[],»MOQ»:1,»skuId»:0,»chargedWeight»:0,00}],»specConfs «:[]}

▷▷▷Сварочный аппарат Цена в Кении

С помощью специальной команды отраслевых экспертов в области сварки мы поддерживаем исчерпывающий перечень сварочных материалов. аппараты и сварочные электроды для всех видов сварки. Если вы хотите сделать MIG, TIG, газ или палку сварки, у нас есть машина, которая удовлетворит ваши потребности. Более того, мы известны тем, что пользуемся только машины лучшего качества на рынке. В нашем богатом ассортименте вы найдете известные бренды, такие как Ingco. которые проверены временем и доказали свое качество.

Мы уделяем большое внимание новым технологиям и нашим высококвалифицированным и знающим техническим специалистам. предоставить информацию, которую вы не можете получить больше нигде. Мы сообщаем, рекомендуем и советуем по последним технологии, которые обеспечат вам максимальную производительность в вашей работе. Мы гордимся тем, что связаны с продукты высшего качества и лучшие бренды на рынке. Мы предлагаем ценность для наших клиентов, предоставляя индивидуальные услуги, основанные на их потребностях.

Наше имя и наша репутация стоят за каждым продуктом, который мы предлагаем. Именно поэтому мы предлагаем только лучшее на рынке – бренды, на которые можно положиться, от ведущих производителей отрасли. Поэтому вы можете с уверенностью выбирайте наши сварочные аппараты и все сопутствующие товары, которые мы предлагаем.

Сварочный аппарат цена в Кении

МАРКА/МОДЕЛЬ	ТОК	СПЕЦИФИКАЦИЯ	ЦЕНА (КШ)
Спартанский ILD 200	200 А	Инверторный сварочный аппарат	16 000 кеш
Спартанский ILD 250	250 А	Инверторный сварочный аппарат	17 500 кеш
Спартанский международный номер 315	315 А	Инверторный сварочный аппарат	32 000 кеш
Спартанский ILD 400	400 А	Инверторный сварочный аппарат (3 фазы)	56 000 кеш
Гром Ti250	250 А	Инверторный сварочный аппарат	12 500 кеш
Ингко ММА 130А	130 А	Инверторный сварочный аппарат	9 500 кеш
Ингко ММА 160А	160 А	Инверторный сварочный аппарат	13 000 кеш
Ингко ММА 200А	200 А	Инверторный сварочный аппарат	16 000 кеш
Ройс RAC-250	250 А	Инверторный сварочный аппарат	13 500 кеш
Ройс RAC-300	300 А	Инверторный сварочный аппарат	15 000 кеш
Ройс RAC-400	400 А	Инверторный сварочный аппарат	25 000 кеш
AICO BX1-250	250 А	Сварочный аппарат ARC для тяжелых условий эксплуатации	35 000 кеш
АИКО BX1-315	315 А	Сварочный аппарат ARC для тяжелых условий эксплуатации	38 000 кеш
AICO BX1-400	400 А	Сварочный аппарат ARC для тяжелых условий эксплуатации	40 000 кеш
AICO BX1-500	500 А	Сварочный аппарат ARC для тяжелых условий эксплуатации	45 000 кеш
AICO BX1-600	600 А	Сварочный аппарат ARC для тяжелых условий эксплуатации	50 000 кеш
Ройс ТИГ-450	450 А	Сварка ВИГ	30 000 кеш
Спартанский TIG-200	200 А	Сварка ВИГ	26 000 кеш
Ройс МИГ-ММА-600	600 А	Сварка МИГ	35 000 кеш

По вопросам покупки звоните/SMS/WhatsApp по телефону 0735 288805

Наше местоположение: Бизнес-центр SMK вдоль дороги Enterprise, рядом с Hillocks (примерно 2 км от GM)

Выбор Лучшего

Цена сварочного аппарата в Кении

Покупка сварочного аппарата, даже если он у вас уже был, — это настоящий поход в мир неизведанного. Новые модели сварочных аппаратов продолжают предлагать множество различных функций, которые могут быть довольно запутанными. Если вы покупаете сварочный аппарат впервые, вам становится еще сложнее выбрать хороший аппарат. Какой бренд вы должны купить? Какова правильная цена сварочного аппарата в Кении? Какие функции важны для вас? Есть так много, чтобы рассмотреть.

Факторы, которые следует учитывать при выборе сварочного аппарата

Поскольку производители набрасываются на вас всевозможными спецификациями и функциями, вы должны правильно ориентироваться при выборе сварочного аппарата, чтобы не ошибиться в выборе. Покупка сварочного аппарата – дело дорогое, поэтому разумно сделать все правильно с первого раза. Вот некоторые из факторов, которые вы должны иметь в виду;

Сварочный процесс — Многие типы сварочных аппаратов для продажи в Кении предназначены для различных сварочных процессов. Наиболее распространенные сварочные процессы включают TIG, MIG и дуговую сварку. Это будет идти рука об руку с навыками сварки, которые у вас есть, и видом сварки, с которым вы будете сталкиваться ежедневно.

Сварка MIG (GMAW) широко распространена, потому что это самый простой для изучения вид сварки. Он также используется для обработки широкого спектра металлов, включая нержавеющую сталь, алюминий, магний, медь, никель и другие сплавы. MIG также может использоваться для сварки металлов разной толщины и размеров. Сварка методом MIG обычно получается прочной и чистой, не требующей последующей зачистки.

При сварке TIG (GTAW) используется неплавящийся вольфрамовый электрод для получения тепла, необходимого для плавления и соединения металлических частей. Вольфрам желателен, потому что он имеет высокую температуру плавления. TIG — это трудный навык, который чаще всего используется для сварки тонких профилей.

Сварка стержнем (SMAW) является одним из самых популярных сварочных процессов, используемых во многих мастерских и дома у сварщиков-любителей. Этот метод экономичен и может использоваться для сварки грязных или ржавых кусков металла. Его также можно безопасно использовать в помещении или в местах с сильным сквозняком.

Выберите аппарат, который соответствует типу сварки, которую вы будете выполнять регулярно, и вашим навыкам сварки. Однако также доступны аппараты для многопроцессорной сварки. Эти машины можно легко переключать с одного вида сварки на другой без замены источника питания. Они позволяют прикреплять различные аксессуары в зависимости от типа сварки, которую вы будете выполнять.

Потребляемая и выходная мощность – мощность, необходимая для аппарата, зависит от выполняемого процесса сварки. Более легкие машины работают от 120В. Тем, кто может выполнять более сложные задачи, требуется входное напряжение 240 В, в то время как крупным промышленным для крупных проектов требуется трехфазное питание для работы. Однако есть также несколько сварочных аппаратов с несколькими напряжениями, которые обычно работают от 120 и 240 В.

Вы также можете использовать желаемую выходную мощность, чтобы определить, какая машина подходит именно вам. Высокая выходная мощность (мощность) означает, что машина сможет производить больше тепла и, следовательно, может проникать глубже, чтобы расплавить металл и создать сварной шов.

Размер и вес – Портативность сварочного аппарата является важным фактором, о котором следует помнить. Различные виды сварки требуют, чтобы вы находились в разных положениях во время работы. Например, производители кузовов должны находиться под автомобилем и даже на капоте, чтобы добраться до определенных мест. При строительстве небоскребов может потребоваться перемещение сварочных аппаратов вверх и в труднодоступные места. Поэтому важно выбрать машину, которая обеспечивает желаемую мобильность для ваших нужд.

Рабочий цикл — рабочий цикл показывает, как долго сварочный аппарат может работать непрерывно, прежде чем потребуется его остановка для охлаждения. Часто приходится останавливаться, чтобы машина остыла, особенно если вы занимаетесь бизнесом. Поэтому важно учитывать рабочий цикл сварочного аппарата.

Трансформаторные и инверторные сварочные аппараты

Сварочные аппараты в Кении можно отнести к категории трансформаторных или инверторных сварочных аппаратов. Трансформаторные сварочные аппараты используют трансформаторы для питания сварочного аппарата. Они существуют уже давно и популярны благодаря своей долговечности. Их часто можно увидеть в гаражах и во многих мастерских из-за их долговечности.

Инверторные сварочные аппараты более сложны. Они содержат инвертор вместо трансформатора, поэтому они более портативны и компактны. Они также известны своей энергоэффективностью, которая стала возможной благодаря технологии коррекции коэффициента мощности. Благодаря своим многочисленным функциям эти машины позволяют легко настраивать их производительность во время работы.

Цена сварочного аппарата в Кении

Если вы ищете сварочный аппарат, вы наверняка видели множество различных сварочных аппаратов и их цены в Кении. Что ж, цена сварочного аппарата в Кении напрямую зависит от качества бренда, типа сварочного аппарата и его производительности. Мощные машины для промышленного использования будут стоить дороже, чем небольшие машины, используемые для легкой сварки.

Однако при выборе сварочного аппарата лучше всего учитывать тот, который обеспечит вам желаемое соотношение цены и качества. Если вы гонитесь за новейшими функциями или машиной с полным набором функций, вы можете в конечном итоге заплатить слишком много за функции, которые вам не нужны.

Поставщики сварочных аппаратов в Кении

Покупка сварочного аппарата — это серьезное вложение, которое требует наличия надежного поставщика. Мы являемся известными поставщиками сварочных аппаратов для продажи в Кении. Мы работали со многими предприятиями, строительными компаниями и даже частными лицами. Как эксперты и лидеры рынка в области поставок качественных брендов, таких как Ingco, вы можете быть уверены, что находитесь в надежных руках. Мы предлагаем нашим клиентам лучший совет, когда дело доходит до выбора сварочных аппаратов, соответствующих их потребностям. Попробуйте сегодня.

Инверторный точечный сварочный аппарат

:: Pro Spot

Инверторный точечный сварочный аппарат i4 предназначен для сварки трудносвариваемых материалов, таких как борсодержащие стали и усовершенствованные высокопрочные стали ( AHSS ). Эти новые металлы быстро становятся предпочтительным материалом среди производителей автомобилей. i4 включает в себя программируемую функцию OEM с подробными иллюстрациями ремонта и индивидуальными программами сварки.

Найти дистрибьютора ›

• Точечный пистолет двойного действия

  Новый инновационный точечный пистолет от Pro Spot оснащен цилиндром двойного действия, широко расставленными электродами и самоустанавливающимися электродами.

• Удлинители

  Pro Spot i4 поставляется с различными удлинителями для выполнения любых сварочных работ.

• Односторонняя сварка

  10 различных приложений для односторонней сварки дают вам мощность и универсальность для выполнения любой работы.

• Панель управления

  i4 оснащен большим монитором 4 x 6 дюймов, способным отображать инструкции и процедуры ремонта OEM.

• Программное обеспечение i4

  Программное обеспечение i4 хранится на обновляемой флэш-карте. Мы постоянно выпускаем новейшие процедуры и функции ремонта, чтобы держать вас в курсе последних событий.

• i4 Combi: встроенный сварочный аппарат MIG

  Модель i4 можно легко модернизировать, включив в нее сварочный аппарат PR-155 MIG. Его можно установить позже в качестве пакета обновления или заказать на заводе со встроенным сварочным аппаратом MIG.

• Потолочная установка i4

  Pro Spot i4 доступен в потолочной версии. Потолочная версия подвешивается к потолку на расстоянии 20 футов от кронштейна, что дает вам дополнительное пространство на полу и доступность.

PS-500 Точечный пистолет двойного действия Наверх

Нажмите одну кнопку, чтобы широко открыть электроды, затем нажмите другую кнопку, чтобы закрыть электроды и начать сварку. Система точечной пушки Pro Spot PS-500 обеспечивает давление электрода более 600 фунтов. со всеми размерами удлинителя.

• Смена консолей на наших сварочных горелках выполняется быстро и легко.

• PS-503 (дополнительно)	ПС-305	PS-306 (дополнительно)	PS-403 (дополнительно)	ПС-302	ПС-52-5/8
  U-образный рычаг 600 мм	U-образный рычаг 508 мм	С-дуга, глубокая (280 мм)	Х-адаптер	С-дуга	Рычаг рулевой рубки

• В стандартной комплектации i4 поставляется с несколькими различными типами удлинителей сварных рычагов (508-мм U-образный, С-образный рычаг, рычаг рулевой рубки), а другие доступны по запросу, так что вы можете решить любую проблему сварки с максимальной легкостью и точностью.

Учить больше >

• i4 может выполнять различные виды односторонней сварки, в том числе: шайбу


  , гайку и болт, гвоздь, заклепку и стежок.

Учить больше >

i4 имеет четкий, эргономичный интерфейс с выключателем питания и ручками давления электрода, все они установлены в удобной и простой форме. Он также оснащен большим монитором 4×6 дюймов, способным отображать изображения и процедуры ремонта OEM.

1. Выключатель питания
2. 3-фазные индикаторы питания
3. Электродный манометр
4. Ручка регулировки давления электрода
5. Экран дисплея

Система охлаждения для i4:

i4 имеет как водяное, так и воздушное охлаждение. Воздушное охлаждение начинается, когда температура достигает 42°С, и автоматически отключается при 37°С. Сварка может продолжаться при включенном воздушном охлаждении.

Водяное охлаждение представляет собой петлевую систему, которая охлаждает сварочные кабели трансформатора и точечную горелку. Пока работает водяное охлаждение, сварочный аппарат может работать в обычном режиме.

Причина использования двух систем охлаждения заключается в том, что Pro Spot сочла ее наиболее эффективной и продлит рабочий цикл сварщика.

• Программное обеспечение i4 легко обновляется с помощью съемной флэш-карты по мере поступления новых данных и информации. Последнее программное обеспечение i4 содержит более 3000 ремонтных экранов GM OEM , включая Dodge, Toyota, Lexus, Volvo и другие.

• Функция журнала данных i4 — это простой способ управления историей сварки, качеством сварки и мощностью, подаваемой на каждую сварку. Подробная информация хранится в файле Excel на съемном USB-накопителе.

• Программа

  Weld-Bonding для сложных применений стали. Ток контролируется с помощью сохраненных параметров. Дисплей обратной связи по силе тока: показывает точную величину тока, используемого сварщиком для каждого сварного шва.

• Доступ к более чем 3000 экранов ремонта OEM (в том числе: GM, Toyota, Lexus, Volvo, Dodge и другие!), а также общая помощь сварщикам и техническое обслуживание на борту.

Пакет i4 может включать сварочный аппарат MIG в качестве опции. Его также можно установить позже в качестве обновления. Эта функция обеспечивает удобство сварки STRSW и MIG в одном аппарате.

Характеристики MIG

• 220 В, 1 фаза, готов к использованию
• Разъем Binzel: универсальный адаптер для быстрого подключения
• Идеально подходит для сварки после столкновений

У i4 есть вариант установки над головой. При установке над головой сварочный аппарат висит на системе направляющих, которая может охватывать до 14 отсеков.

Накладные функции

• Все функции портативного сварочного аппарата i4. (Дополнительный сварочный аппарат MIG входит в комплект.)
• Удобная система крепления на потолке.
• Никаких кабелей, воздушных шлангов или оборудования на полу.
• Всегда подключен, готов к сварке.
• Хранит в стороне, когда не используется.
• Легко передвигается по магазину.
• Экономит ценное пространство в магазине.

Технические характеристики

Входное напряжение:	3 фазы 208 — 240 В 50/60 Гц 400 — 420 В 50/60 Гц 460 — 480 В 50/60 Гц
Сварочный ток:	12500A макс. (3 фазы)
Длина кабеля:	8 футов (2,5 м), стандарт
Давление электрода:	7 бар (90 фунтов/кв. дюйм) – 280 даН (616 фунтов)
Система охлаждения:	Воздух (2 вентилятора), Сжатый воздух (сварочная горелка и сварочные кабели) Водяное охлаждение (инвертор, трансформатор, сварочный пистолет)
Микропроцессор:	Обновляемая программная платформа i4
Защита:	ИП 21
Патенты (3):	нет. 5 239 155 нет. 6 706 990 нет. 6 539 770
Транспортировочный вес:	373 фунта (169 кг)

Особенности

• Инверторная технология, 2000 Гц.
• С жидкостным охлаждением
• Полностью обновляемое программное обеспечение, хранящееся на съемной флэш-карте
• Разработан для новых улучшенных сталей: AHSS, HSS, T.R.I.P, BORON
• Технология измерения тока
• Встроенные процедуры ремонта OEM
• Несколько языков, изменение на лету
• 4 Кабельная система
• 3-фазный вход
• Точечный пистолет двойного действия
• Двусторонняя точечная сварка
• Односторонняя сварка
• X-Gun Adaptive (опционально)
• Возможность модернизации до потолочной установки (дополнительно)
• Доступен встроенный сварочный аппарат MIG (дополнительно)

[PDF] варианты дуги — Скачать PDF бесплатно

org/BreadcrumbList»>
• Дом
• варианты дуги

27 февраля 2018 г. | Автор: Аноним | Категория: Наука, физика, электроника

Поделиться Встроить Пожертвовать

Сообщить об этой ссылке

Краткое описание

Скачать арку вариантов…

Описание

Дуговая сварка Сварка никогда не выполняется напрямую от питающей сети. Вместо этого используются специальные сварочные аппараты, обеспечивающие токи различных характеристик. Использование таких машин необходимо по следующим причинам: 1.

Преобразование а.с. подача в постоянный ток питание при постоянном токе сварка желательна. 1.30 Рис. 1.30 4. Обеспечить подходящие соотношения напряжение/ток, необходимые для дуговой сварки, с минимальными затратами.

Существует два основных типа аппаратов для дуговой сварки: сварочные аппараты (i)

мотор-генераторная установка

(ii)

переменный ток трансформаторы с выпрямителями

(b)

перем. сварочные аппараты

V-I Характеристики дуговой сварки на постоянном токе Установлено, что в процессе сварки большие колебания тока и напряжения дуги возникают в результате механизма переноса металла и других факторов. Сварочный аппарат должен компенсировать такие изменения напряжения дуги, чтобы поддерживать ровный столб дуги. В современных устройствах постоянного тока используются три основные характеристики напряжения/тока. сварочные аппараты, которые помогают контролировать эти колебания тока:

1.

падающее напряжение дуги (DAV).

2.

постоянное напряжение дуги (CAV).

3.

Напряжение нарастающей дуги (RAV).

Рис. 1.31

Машины с характеристиками DAV имеют высокое напряжение холостого хода, которое падает до минимума при запуске столба дуги. Значение тока быстро возрастает, как показано на рис. 1.31 (а). Этот тип характеристики предпочтителен для ручной дуговой сварки защитным металлом. Характеристика CAV, показанная на рис. 1.31 (b), подходит для полуавтоматических или автоматических процессов сварки, поскольку напряжение остается постоянным независимо от величины потребляемого тока. Из-за своей характеристики нарастания напряжения RAV имеет преимущество перед CAV, поскольку он поддерживает постоянный дуговой промежуток, даже если короткое замыкание происходит из-за переноса металла дугой. Кроме того, он хорошо адаптирован к полностью автоматическому процессу. Сварочные аппараты постоянного тока могут управляться простым реостатом в цепи возбудителя или комбинацией регулятора возбудителя и ряда ответвлений возбуждения. Некоторые дуговые сварочные аппараты оснащены дистанционно управляемыми блоками тока, позволяющими оператору изменять требования к напряжению и силе тока, не покидая машины.

Сварочные аппараты постоянного тока с мотор-генераторной установкой Такая сварочная установка представляет собой автономную однооператорную мотор-генераторную установку, состоящую из обратной последовательной обмотки постоянного тока. генератор с приводом от постоянного тока или переменного тока двигатель (обычно трехфазный). Последовательная обмотка создает магнитное поле, противоположное полю параллельной обмотки. При разомкнутой цепи работает только шунтирующее поле, обеспечивающее максимальное напряжение для зажигания дуги. После образования дуги ток протекает через последовательную обмотку и создает поток, противодействующий потоку, создаваемому шунтирующей обмоткой. В связи с уменьшением полезного потока снижается напряжение генератора (ст. 1.33). С помощью шунтового регулятора значения напряжения и тока генератора можно отрегулировать до нужного уровня. Дела таковы

устроен так, что, несмотря на изменения напряжения дуги из-за изменения длины дуги, ток остается практически постоянным. На рис. 1.32 показана цепь постоянного тока. сварочный аппарат мотор-генераторного типа. Преимущества. Такой постоянный ток сварочный аппарат имеет следующие преимущества: 1. Позволяет работать в портативном режиме. 2. Его можно использовать как с прямой, так и с обратной полярностью. 3. Его можно использовать практически для всех черных и цветных металлов. 4. Он может использовать большое разнообразие стержневых электродов. 5. Может использоваться для всех положений сварки.

Рис. 1.32

Недостатки 1. Высокая начальная стоимость. 2. Стоимость обслуживания выше. 3. Машина довольно шумная в работе. 4. Он страдает от дугового удара.

Сварочные аппараты переменного тока Как показано на рис. 1.34, он состоит из понижающего трансформатора с отводной вторичной обмоткой, последовательно соединенного с регулируемым реактором для получения падающих характеристик V/I. Вторичная обмотка используется для задания различных настроек напряжения/тока.

Преимущества. Этот переменный ток сварочный аппарат, который может работать как от однофазной, так и от трехфазной сети, имеет следующие преимущества: (i) Низкая начальная стоимость (ii) Низкие затраты на эксплуатацию и техническое обслуживание (iii) Низкий износ (iv) Отсутствие дугового разряда Недостатки. (i) его полярность не может быть изменена (ii) он не подходит для сварки чугуна и цветных металлов. Рабочий цикл сварщика Рабочий цикл дугового сварщика основан на рабочем периоде 10 минут. Например, если сварочный аппарат работает в течение 2 минут в течение 10 минут, то его рабочий цикл в процентах составляет (2/10) × 100 = 20 процентов. И наоборот, 10-процентный рабочий цикл будет означать, что сварочный аппарат будет работать в течение 10 процентов от 10 минут, т.е. только в течение одной минуты в течение 10-минутного периода.

Рис.1.34

Обычно вместе с рабочим циклом указываются значения максимальной силы тока и напряжения. Желательно придерживаться этих значений. Предположим, сварочный аппарат имеет максимальную силу тока 300 А и напряжение 50 В при рабочем цикле 60 процентов. Если этот аппарат работает с более высокими настройками и в течение более 6 минут, его внутренняя изоляция ухудшится, что приведет к преждевременному выходу из строя

Подробнее. ..

Комментарии

5 Основные характеристики сварочных аппаратов СЕА

Опубликовано 20 декабря 2017 г. 29 мая 2020 г. by webtek

На протяжении десятилетий сварка СЕА занимает лидирующие позиции в области промышленной сварки и продолжает сохранять свою заслуженную репутацию одного из мировых лидеров в области сварки. проектирование и производство сварочных аппаратов.

Но каковы наиболее важные особенности сварочных аппаратов CEA? Что выделяет их из толпы? Что заставляет их машины находиться на самом верху линейки? Что ж, сегодня мы собираемся немного остановиться на том, что делает машины CEA такими особенными, и рассмотрим пять основных общих черт, которые у них есть.





Это «зеленые» машины, поддерживающие экологическую философию компании

Забота об окружающей среде всегда была важным элементом корпоративной философии CEA . Благодаря новейшим технологиям и оборудованию сварка CEA смогла достичь того, к чему стремились многие. Для создания экологически чистых машин . Они сделали это благодаря новейшему инверторному оборудованию, работающему на более высоких частотах (при использовании традиционных машин) и улучшающему электромагнитную эффективность силовых компонентов. Каждый из них приносит с собой ряд преимуществ, во-первых, наблюдается значительное снижение энергопотребления . Это сильно различается от одной машины к другой (широко известно, что устройство PFC обеспечивает наибольшую экономию энергии). Во-вторых, подчиняются и полностью соответствуют экологическим «зеленым» стандартам например, RoHS (Директива об ограничении использования опасных веществ). И в-третьих, меньше затрат на будущие отходы и переработку . Итак, перед нами первая фундаментальная и довольно уникальная особенность сварочных аппаратов СЕА. Компания CEA, стремящаяся стать «зеленой» и сделать область сварки более экологичной, выделяется из толпы, поскольку за каждой машиной стоит «зеленая» философия.

Они известны своей высокой эффективностью и точностью

Тот факт, что оборудование CEA является «зеленым», не означает, что вам нужно жертвовать эффективностью или точностью. Вместо этого эти машины известны в сварочном сообществе как одни из самых эффективных и точных среди . Просто прочитав описания сварочных аппаратов на их веб-сайте, можно увидеть высокую эффективность и точность каждого из продуктов . Это способствует превосходным сварочным характеристикам , которыми славится каждый аппарат CEA.

Они удобны и просты в использовании

На протяжении десятилетий CEA сварка была одержима производством не только надежной и удобной в использовании продукции, и это именно то, что они сделали . Их сварочные аппараты значительно эволюционировали с течением времени и перешли от одной силы к другой, особенно с точки зрения их простой в использовании интерфейс . Согласно профилям различных машин, которые можно просмотреть на веб-сайте компании, ряд полезных функций присутствует в каждом устройстве, чтобы сделать его максимально удобным для пользователя . Например, сварочный аппарат Maxi имеет легко читаемую и регулируемую наклонную панель управления, которая хорошо видна и легко читается с любого направления.

Они известны своим привлекательным современным дизайном

Одной из особенностей, которая неоднократно упоминалась как основополагающая для сварочных аппаратов CEA, является дизайн и внешний вид оборудования . Каждая машина, хотя и отличается, была мастерски изготовлена, чтобы выглядеть как можно более компактной и привлекательной . Инновационный и очень современный дизайн не имеет себе равных и повысил популярность машины. Несколько практических особенностей, которыми обладают многие машины и которые добавляют привлекательности и современного дизайна машине: уменьшенный вес и размер (что облегчает транспортировку) и металлическая основная конструкция с ударопрочной передней рамой из волокнистого композита.
