Инструменты сварщика ручной дуговой сварки и принадлежности

Инструменты сварщика ручной дуговой сварки и принадлежности

Помимо сварочного инвертора или трансформаторного аппарата для сварки, сварщик пользуется ещё, достаточно большим количеством инструмента. Это и всем известная болгарка, и струбцины, и молоток для шлака, куда же без него.

В этой статье сайта про ручную дуговую сварку mmasvarka.ru будет приведён список инструментов и принадлежностей для сварщика. Статья будет полезна, в первую очередь, начинающим электросварщикам, которые только познают азы удивительной, и в тоже время сложной профессии — сварщика.

Инструменты сварщика ручной дуговой сварки

Рабочее место сварщика — называется сварочным постом. Пост может быть стационарным или передвижным, он состоит из источника дуговой сварки и инструментов для выполнения сварочных работ.

К инструментам и принадлежности сварщика относятся:

Автоматическая маска или затемняющий щиток — защищает лицо сварщика и глаза от вредного воздействия ультрафиолета. Если варить без маски, то быстро ослепнешь, поэтому термин «нахватался зайчиков», это про сварщиков.

Сварочный аппарат — он может быть переменного или постоянного тока, с подачей газа или без. Аппарат для электросварки самый главный инструмент, друг и помощник сварщика. Тех, кто умело пользуется сварочным аппаратом, ценят, и ласково называют «мастак». Такие сварщики всегда в почёте и в цене, ведь они могут заварить все, начиная от лопаты и заканчивая швеллером.

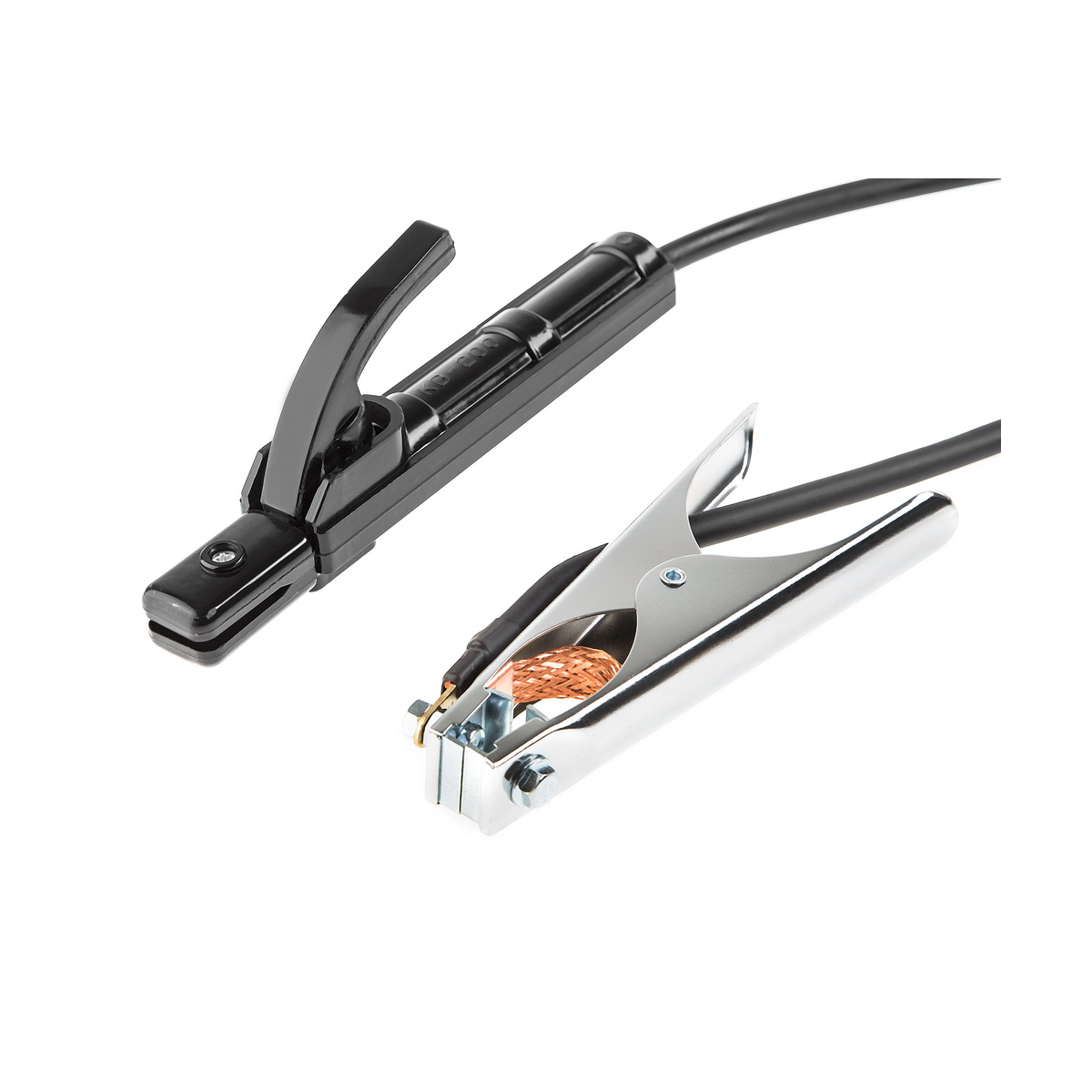

Держатель электрода или электрододержатель — не менее важный инструмент сварщика ручной дуговой сварки. Держак для сварки должен быть удобным и лёгким в работе, весить не больше 500-600 грамм. Тяжёлый и увесистый электрододержатель неудобен в работе, он сильно напрягает руку сварщика, что в свою очередь, мешает качественному проведению сварочных работ.

Сварочные провода — по ним ток для электросварки подводится к месту проведения работ. Провода для сварки должны быть не просто длинными, но и достаточно мощными, чтобы выдержать сварочный ток. Самыми распространёнными марками сварочных проводов, являются следующие марки: АПР, ПРГ, КОГ, КГ, ПРГД. Такие провода в обязательном порядке имеют качественную прорезиненную изоляцию.

Принадлежности сварщика

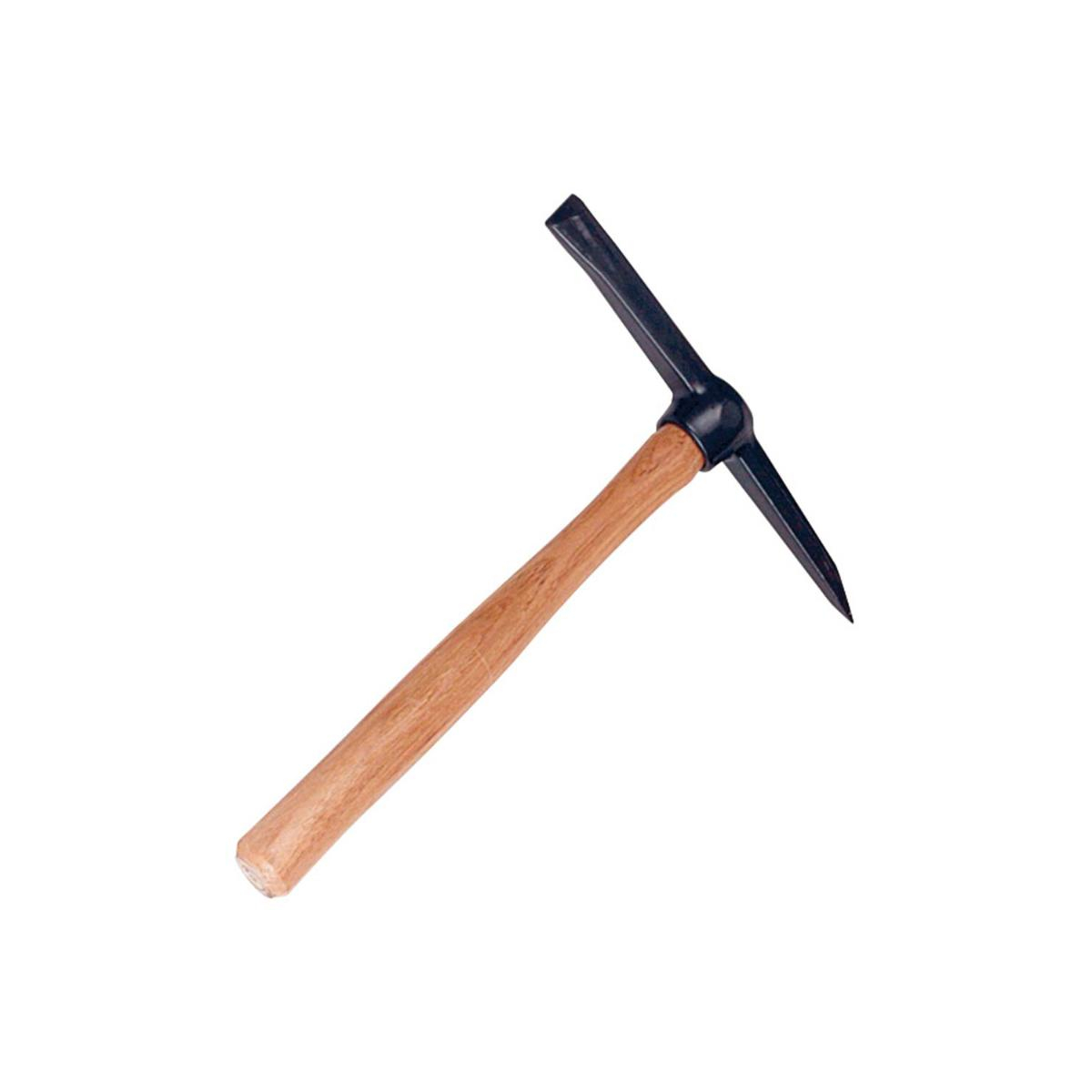

Молоток для отбивания шлака — такой себе небольшой молоточек, лёгкий и удобный в работе, с одной стороны которого имеется заостренный конец. Как раз острым концом и удобно отбивать шлак с металла во время сварки, особенно, если его очень много.

Щетка по металлу — куда же без щетки по металлу, поверхность которого должна быть очищена от грязи и ржавчины перед сваркой. От правильности подготовки металлических поверхностей, зависит качество сварочного шва и успех проделанной работы.

Шаблон сварщика УШС — предназначен для контроля над различными элементами электросварки, например, измерения глубины дефектов, высоты сварочного шва, а также многого другого.

Болгарка — угловая шлифовальная машина не относится к инструментам сварщика, однако, мало какой сварщик, способен обойтись в работе без неё. Резка металла, удаление окалин и шлифовка сварных швов, вот только малый перечень тех работ, которые выполняет сварщик с помощью болгарки.

Мой давний знакомый, сварщик, жить не может без болгарки, все время ею шлифует сварные швы. Мы уже ему говорили, мол, Максим, прочность конструкции из-за этого снижается, но ему абсолютно до лампочки, все точит и точит.

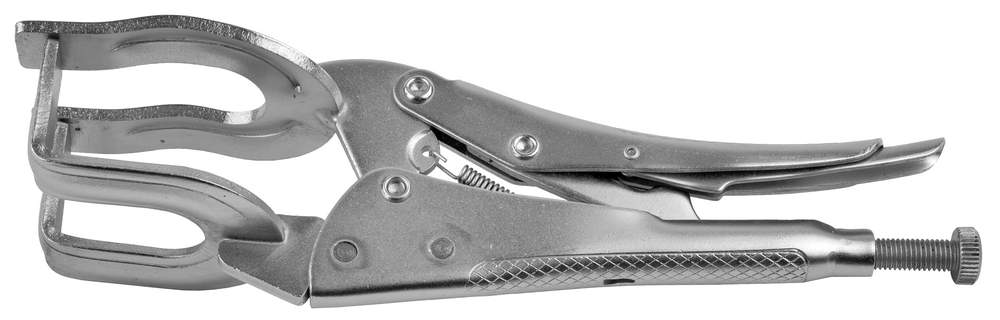

Струбцины — тут все понятно, и струбцины используются сварщиками для того, чтобы зафиксировать, какие-либо элементы металлоконструкции при сварке. Не у всех сварщиков есть помощники, поэтому струбцины являются незаменимым инструментом во время проведения сварочных работ.

Еще статьи про сварку:

Инструменты сварщика — что нужно помимо сварочного аппарата

Инструменты сварщика

Содержание статьи:

Сварочный пост для удобства и безопасности работы должен быть оборудован всем необходимым. Помимо сварочного аппарата, сварщику нужны специальные инструменты, которыми он мог бы подготавливать свариваемый металл и отделять шлак.

В оборудование сварочного поста мы вдаваться не будем, это тема для отдельной статьи. Сегодня мы расскажем об инструментах сварщика, что должно быть в наличии, и без чего нельзя качественно варить металл.

Инструменты сварщика

Стоит отметить, что некоторые сварщики не используют многие из инструментов, которые перечислены в данной статье строительного журнала samastroyka.ru. Помимо железного молотка, щётки по металлу и струбцин, редко в ящике сварщика можно увидеть инспекционное зеркало, шаблоны KL1 и KL2, а также ряд других, специализированных и узконаправленных инструментов.

Конечно же, здесь во многом зависит род задач выполняемых при сварке. И если одному сварщику для выполнения работы нужен только молоток, болгарка и сварочный аппарат, то вот другому никак не обойтись без инспекционного зеркала и шаблонов.

К инструментам и принадлежностям сварщика относятся:

Электрододержатель — именно этим приспособлением сварщик держит горящий электрод. Держатель электрода должен быть удобным в работе, нельзя чтобы он весил слишком много. Оптимальный вес электрододержателя — не более 0,5 кг.

Сварочная маска — без этого приспособления не было бы возможности варить. Маска для сварки защищает глаза и лицо от ультрафиолета и «зайчиков». Поэтому, чем качественней будет сварочная маска, тем безопасней получится варить. Оптимальным вариантом в данном плане является автоматическая маска Хамелеон.

Сварочный аппарат — без него не было бы сварки вообще. Сегодня наибольшую популярность получили сварочные инверторы, которые имеют небольшой вес и маленькие габариты.

Носить такой аппарат можно прямо на плече.

Сварочные провода — через них ток идёт от сварочного инвертора к зажиму массы и электрододержателю. Сварочные провода должны быть толстыми и находится в качественной резиновой изоляции. От этих двух условий зависит безопасность проведения сварочных работ.

Без чего нельзя обойтись сварщику

В следующий список вошли инструменты не менее важные, а именно:

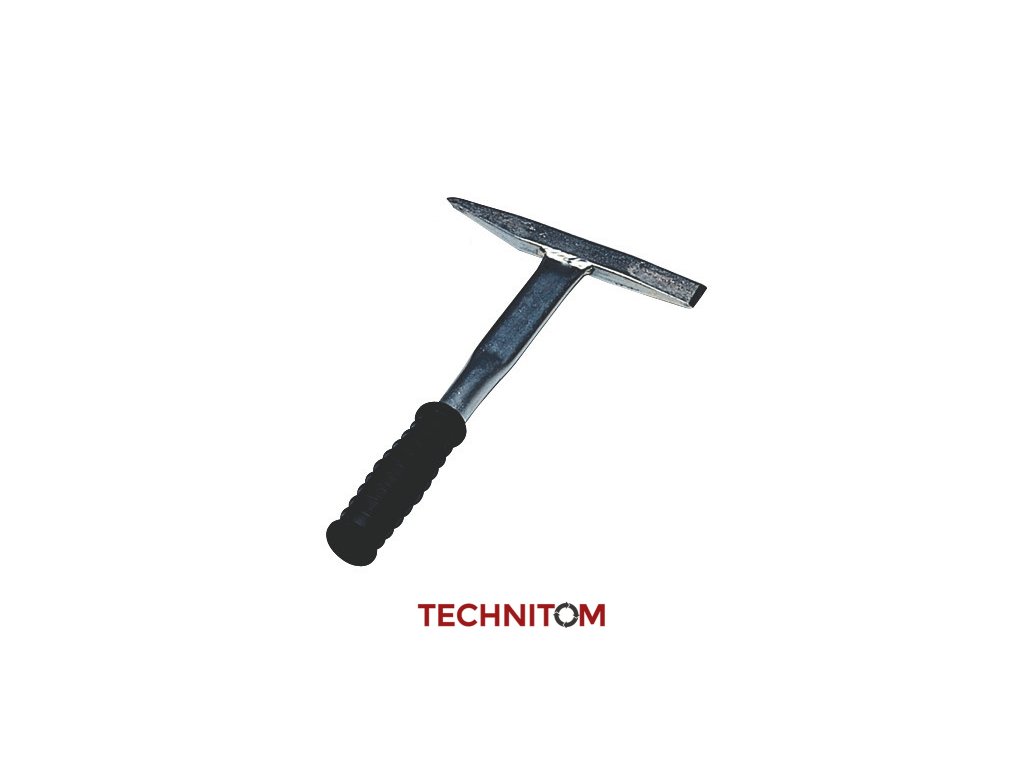

Сварочный молоток — небольшой молоточек с заострённым концом, чтобы сбивать шлак с наплавленного металла. Увидеть качество сварочного шва получится только после полного удаления шлаковой корки с его поверхности. Молоток для сварки можно купить, но большинство сварщиков предпочитают изготавливать его самостоятельно, так сказать под свои нужды и потребности.

Щётка по металлу — используется для предварительной подготовки поверхности. Сюда можно приобщить и болгарку, которой можно счищать ржавчину с металла.

Зубило — не менее важный инструмент сварщика, который необходим для вырубки дефектов сварочного шва. Также зубило используется для подготовки кромок свариваемых металлов, например, при сварке чугуна.

Измерительные инструменты сварщика

Кроме того, нельзя не упомянуть и об измерительных инструментах сварщика.

В первую очередь это универсальный шаблон (УШМ-3), с помощью которого можно осуществлять замеры глубины дефекта, превышение кромок сварочного шва, высоту, зазоры, и многое другое.

Шаблон сварщика KL-1 используются для измерения катета сварочного шва при угловом соединении. Ну а шаблон KL-2 применяется для того, чтобы произвести обмер угловых сварочных соединений.

Оценить статью и поделиться ссылкой:

шлакоотбойный молоток и щетка, измерительный инструмент катетомер, другие принадлежности и аксессуары, их назначение

Сварка является одним из самых популярных и распространенных производственных процессов. При этом специалисты из данной сферы задействованы на самых разных предприятиях. Однако для того чтобы максимально эффективно и качественно осуществлять процесс сварки, необходимо обладать соответствующими инструментами. Сегодня в нашей статье мы поговорим о том, какое оборудование необходимо каждому сварщику.

Что это такое?

Необходимые для сварщика инструменты включают в себя большое разнообразие специализированного оборудование, которое имеет особое назначение. В зависимости от конкретного типа сварки, который осуществляет тот или иной специалист (например, называется ручной дуговой), могут понадобиться те или иные инструменты. Однако в любом случае какое-то оборудование является необходимым.

Важно сказать, что профессиональные специалисты выдвигают строгие требования к используемому оборудованию, так как не только квалификация работника, но и качество используемых устройств оказывает значительное влияние на итоговый результат работы.

Разновидности и их описание

В арсенал сварщика входит большое количество разнообразных инструментов, которые принято подразделять на категории.

Основные принадлежности

Шлакоотбойный молоток (или зубило) является одним из основных инструментов сварщика, без него не сможет обойтись ни один профессионал. Особенно актуальным данный инструмент будет для тех специалистов, которые регулярно имеют дело с ручной дуговой сваркой. Как можно догадаться из названия данного изделия, его основное назначение – это избавление от шлака.

Так, например, в ходе осуществления сварки поверхность шва может покрываться нежелательной коркой (чаще всего это происходит в том случае, если вы осуществляете сварку покрытыми электродами и при автоматической сварке под флюсом). Кроме того, может образовываться окалина, которая, по сути, представляет собой продукт окисления железа при его нагревании. Помимо удаления шлака, с помощью молотка можно чистить первый проход при формировании многослойных швов, снимать капли расплавленного металла с поверхности околошовной зоны, а также вносить корректировки в непосредственную форму заготовки.

Еще один важный инструмент для профессионального сварщика – это электрододержатель. Традиционно данное устройство используется для надежного закрепления электрода и подвода к нему сварочного тока. Существуют определенные требования, которые выдвигаются со стороны специалистов по отношению к электродержателям.

Так, например, данный инструмент в обязательном порядке должен выдерживать минимум 8000 зажимов и при этом обладать небольшой массой. На сегодняшний день на рынке можно найти 2 основных типа электродержателей: винтовой (в его конструкцию входит держатель, который не проскальзывает в руке, верхняя поворотная часть, которая удерживает электрод) и устройство с зажимом.

Также к основным инструментам сварщика можно отнести стальную щетку, которая предназначена для очистки металла от различного рода загрязнений, ржавчины, пыли и т. д. Сварочные кабели – это те изделия, которые применяются для отдвода тока к электрододержателю и изделию от источника питания. Важно, чтобы эти кабели были достаточно гибкими, поэтому большое количество профессиональных сварщиков отдает предпочтение таким маркам как РГД, РГДО, РГДВ, КГ, КОГ, КПГ, КСсш.

При этом наиболее оптимальной длиной кабель является показатель в 200-300 см.

В ходе выполнения сварочных работ специалист также использует зажимы для обратного провода (или клеммы заземления).

Измерительное оборудование

Важную роль в работе сварщика, помимо основных инструментов, играет измерительное оборудование. К нему можно отнести такие приборы, как катетомеры, интроскопы, дефектоскопы и мн. др. Так, например, интроскоп используется, чтобы выявить наличие дефектов и недостатков изделия (например, трещин или пор). С другой стороны, дефектоскоп используют, например, для измерения амплитуды и координат положения максимума сигнала.

Важно отметить тот факт, что необходимость того или иного прибора по большей части обусловлена спецификой работы сварщика: его опытом и квалификацией, характеристиками изделия, с которым он взаимодействует, конкретным характером работ, условиями окружающей среды и т. д.

Вспомогательные инструменты и аксессуары

Вспомогательные инструменты и аксессуары не являются обязательными для использования, но могут значительно упростить работу специалиста и увеличить уровень комфорта. В зависимости от ваших профессиональных потребностей и предпочтений, вы можете приобретать их как по отдельности, так и в наборе. Например, шумопоглощающие перегородки и кабины чаще всего используются для организации рабочего места сварщика.

При этом их прямое функциональное назначение – защита окружающих людей от нежелательного шума, который может сопровождать процесс сварки, а также от опасных для здоровья человека искр. Существует несколько разновидностей шумопоглощающих перегородок и кабин.

Другие

Помимо инструмента, который использует сварщик, очень важно уделять внимание обмундированию специалиста. Так, чтобы обеспечить максимальный уровень безопасности специалиста, необходимо, чтобы он был одет в соответствующую специальную одежду. Рабочий комплект должен включать брюки и кофту (или комбинезон), обувь, перчатки, маску и т. д.

При этом обмундирование должно соответствовать требованиям огне- и термостойкости.

Критерии выбора

Выбор сварочного инструмента – это важная и ответственная задача, так как от используемого в ходе работы оборудования зависит итоговый результат. В связи с этим к покупке инструментов следует подходить максимально внимательно и ответственно.

При этом специалисты рекомендуют руководствоваться несколькими ключевыми факторами.

• Функциональные особенности и назначение. В первую очередь, в процессе приобретения оборудования для сварки свое внимание следует уделять функциональным характеристикам и назначению того или иного инструмента. Приобретайте только те изделия, которые нужны для выполнения конкретных задач, ориентируйтесь на вашу специализацию.
• Соответствие ГОСТу. Для того чтобы оборудование полноценно выполняло свои функции, оно должно соответствовать положению действующих ГОСТов. Если в процессе выбора и приобретения устройств для сварки вы не будете учитывать данное правило, то существует возможность приобрести некачественный инструмент, который будет плохо выполнять необходимые задачи.
• Производитель и место приобретения. Отдавайте предпочтение только проверенным и пользующимся доверием среди профессионального сообщества фирмам-производителям. Таким образом, вы сможете быть уверены, что приобретаете изделия, которые были изготовлены с учетом всех необходимых стандартов и нормативов. Кроме того, совершать покупку следует только в фирменных магазинах и официальных представительствах. Благодаря этому вы минимизируете шанс приобретения подделки.
• Стоимость. Сегодня на рынке сварочного оборудования можно найти инструменты самых разных ценовых категорий. Считается, что оптимальными являются варианты из среднего ценового сегмента. С другой стороны, не рекомендуется приобретать самые дешевые модели, так как они отличаются непродолжительным сроком службы.
• Отзывы потребителей. Прежде чем приобретать ту или иную модель устройства, очень важно найти и изучить правдивые и актуальные отзывы потребителей. Таким образом, вы сможете понять, соответствуют ли заявленные производителем свойства и характеристики инструмента реальному положению дел.

В следующем видео вы сможете ознакомиться с набором инструментов для начинающего сварщика.

шлакоотбойный молоток и щетка, измерительный инструмент катетомер, другие принадлежности и аксессуары, их назначение

Сварка является одним из самых популярных и распространенных производственных процессов. При этом специалисты из данной сферы задействованы на самых разных предприятиях. Однако для того чтобы максимально эффективно и качественно осуществлять процесс сварки, необходимо обладать соответствующими инструментами. Сегодня в нашей статье мы поговорим о том, какое оборудование необходимо каждому сварщику.

Что это такое?

Необходимые для сварщика инструменты включают в себя большое разнообразие специализированного оборудование, которое имеет особое назначение. В зависимости от конкретного типа сварки, который осуществляет тот или иной специалист (например, называется ручной дуговой), могут понадобиться те или иные инструменты. Однако в любом случае какое-то оборудование является необходимым.

Важно сказать, что профессиональные специалисты выдвигают строгие требования к используемому оборудованию, так как не только квалификация работника, но и качество используемых устройств оказывает значительное влияние на итоговый результат работы.

Разновидности и их описание

В арсенал сварщика входит большое количество разнообразных инструментов, которые принято подразделять на категории.

Основные принадлежности

Шлакоотбойный молоток (или зубило) является одним из основных инструментов сварщика, без него не сможет обойтись ни один профессионал. Особенно актуальным данный инструмент будет для тех специалистов, которые регулярно имеют дело с ручной дуговой сваркой. Как можно догадаться из названия данного изделия, его основное назначение – это избавление от шлака.

Так, например, в ходе осуществления сварки поверхность шва может покрываться нежелательной коркой (чаще всего это происходит в том случае, если вы осуществляете сварку покрытыми электродами и при автоматической сварке под флюсом). Кроме того, может образовываться окалина, которая, по сути, представляет собой продукт окисления железа при его нагревании. Помимо удаления шлака, с помощью молотка можно чистить первый проход при формировании многослойных швов, снимать капли расплавленного металла с поверхности околошовной зоны, а также вносить корректировки в непосредственную форму заготовки.

Еще один важный инструмент для профессионального сварщика – это электрододержатель. Традиционно данное устройство используется для надежного закрепления электрода и подвода к нему сварочного тока. Существуют определенные требования, которые выдвигаются со стороны специалистов по отношению к электродержателям.

Так, например, данный инструмент в обязательном порядке должен выдерживать минимум 8000 зажимов и при этом обладать небольшой массой. На сегодняшний день на рынке можно найти 2 основных типа электродержателей: винтовой (в его конструкцию входит держатель, который не проскальзывает в руке, верхняя поворотная часть, которая удерживает электрод) и устройство с зажимом.

Также к основным инструментам сварщика можно отнести стальную щетку, которая предназначена для очистки металла от различного рода загрязнений, ржавчины, пыли и т. д. Сварочные кабели – это те изделия, которые применяются для отдвода тока к электрододержателю и изделию от источника питания. Важно, чтобы эти кабели были достаточно гибкими, поэтому большое количество профессиональных сварщиков отдает предпочтение таким маркам как РГД, РГДО, РГДВ, КГ, КОГ, КПГ, КСсш. При этом наиболее оптимальной длиной кабель является показатель в 200-300 см.

В ходе выполнения сварочных работ специалист также использует зажимы для обратного провода (или клеммы заземления).

Измерительное оборудование

Важную роль в работе сварщика, помимо основных инструментов, играет измерительное оборудование. К нему можно отнести такие приборы, как катетомеры, интроскопы, дефектоскопы и мн. др. Так, например, интроскоп используется, чтобы выявить наличие дефектов и недостатков изделия (например, трещин или пор). С другой стороны, дефектоскоп используют, например, для измерения амплитуды и координат положения максимума сигнала.

Важно отметить тот факт, что необходимость того или иного прибора по большей части обусловлена спецификой работы сварщика: его опытом и квалификацией, характеристиками изделия, с которым он взаимодействует, конкретным характером работ, условиями окружающей среды и т. д.

Вспомогательные инструменты и аксессуары

Вспомогательные инструменты и аксессуары не являются обязательными для использования, но могут значительно упростить работу специалиста и увеличить уровень комфорта. В зависимости от ваших профессиональных потребностей и предпочтений, вы можете приобретать их как по отдельности, так и в наборе. Например, шумопоглощающие перегородки и кабины чаще всего используются для организации рабочего места сварщика.

При этом их прямое функциональное назначение – защита окружающих людей от нежелательного шума, который может сопровождать процесс сварки, а также от опасных для здоровья человека искр. Существует несколько разновидностей шумопоглощающих перегородок и кабин.

Другие

Помимо инструмента, который использует сварщик, очень важно уделять внимание обмундированию специалиста. Так, чтобы обеспечить максимальный уровень безопасности специалиста, необходимо, чтобы он был одет в соответствующую специальную одежду. Рабочий комплект должен включать брюки и кофту (или комбинезон), обувь, перчатки, маску и т. д.

При этом обмундирование должно соответствовать требованиям огне- и термостойкости.

Критерии выбора

Выбор сварочного инструмента – это важная и ответственная задача, так как от используемого в ходе работы оборудования зависит итоговый результат. В связи с этим к покупке инструментов следует подходить максимально внимательно и ответственно.

При этом специалисты рекомендуют руководствоваться несколькими ключевыми факторами.

• Функциональные особенности и назначение. В первую очередь, в процессе приобретения оборудования для сварки свое внимание следует уделять функциональным характеристикам и назначению того или иного инструмента. Приобретайте только те изделия, которые нужны для выполнения конкретных задач, ориентируйтесь на вашу специализацию.
• Соответствие ГОСТу. Для того чтобы оборудование полноценно выполняло свои функции, оно должно соответствовать положению действующих ГОСТов. Если в процессе выбора и приобретения устройств для сварки вы не будете учитывать данное правило, то существует возможность приобрести некачественный инструмент, который будет плохо выполнять необходимые задачи.
• Производитель и место приобретения. Отдавайте предпочтение только проверенным и пользующимся доверием среди профессионального сообщества фирмам-производителям. Таким образом, вы сможете быть уверены, что приобретаете изделия, которые были изготовлены с учетом всех необходимых стандартов и нормативов. Кроме того, совершать покупку следует только в фирменных магазинах и официальных представительствах. Благодаря этому вы минимизируете шанс приобретения подделки.
• Стоимость. Сегодня на рынке сварочного оборудования можно найти инструменты самых разных ценовых категорий. Считается, что оптимальными являются варианты из среднего ценового сегмента. С другой стороны, не рекомендуется приобретать самые дешевые модели, так как они отличаются непродолжительным сроком службы.
• Отзывы потребителей. Прежде чем приобретать ту или иную модель устройства, очень важно найти и изучить правдивые и актуальные отзывы потребителей. Таким образом, вы сможете понять, соответствуют ли заявленные производителем свойства и характеристики инструмента реальному положению дел.

В следующем видео вы сможете ознакомиться с набором инструментов для начинающего сварщика.

шлакоотбойный молоток и щетка, измерительный инструмент катетомер, другие принадлежности и аксессуары, их назначение

Сварка является одним из самых популярных и распространенных производственных процессов. При этом специалисты из данной сферы задействованы на самых разных предприятиях. Однако для того чтобы максимально эффективно и качественно осуществлять процесс сварки, необходимо обладать соответствующими инструментами. Сегодня в нашей статье мы поговорим о том, какое оборудование необходимо каждому сварщику.

Что это такое?

Необходимые для сварщика инструменты включают в себя большое разнообразие специализированного оборудование, которое имеет особое назначение. В зависимости от конкретного типа сварки, который осуществляет тот или иной специалист (например, называется ручной дуговой), могут понадобиться те или иные инструменты. Однако в любом случае какое-то оборудование является необходимым.

Важно сказать, что профессиональные специалисты выдвигают строгие требования к используемому оборудованию, так как не только квалификация работника, но и качество используемых устройств оказывает значительное влияние на итоговый результат работы.

Разновидности и их описание

В арсенал сварщика входит большое количество разнообразных инструментов, которые принято подразделять на категории.

Основные принадлежности

Шлакоотбойный молоток (или зубило) является одним из основных инструментов сварщика, без него не сможет обойтись ни один профессионал. Особенно актуальным данный инструмент будет для тех специалистов, которые регулярно имеют дело с ручной дуговой сваркой. Как можно догадаться из названия данного изделия, его основное назначение – это избавление от шлака.

Так, например, в ходе осуществления сварки поверхность шва может покрываться нежелательной коркой (чаще всего это происходит в том случае, если вы осуществляете сварку покрытыми электродами и при автоматической сварке под флюсом). Кроме того, может образовываться окалина, которая, по сути, представляет собой продукт окисления железа при его нагревании. Помимо удаления шлака, с помощью молотка можно чистить первый проход при формировании многослойных швов, снимать капли расплавленного металла с поверхности околошовной зоны, а также вносить корректировки в непосредственную форму заготовки.

Еще один важный инструмент для профессионального сварщика – это электрододержатель. Традиционно данное устройство используется для надежного закрепления электрода и подвода к нему сварочного тока. Существуют определенные требования, которые выдвигаются со стороны специалистов по отношению к электродержателям.

Так, например, данный инструмент в обязательном порядке должен выдерживать минимум 8000 зажимов и при этом обладать небольшой массой. На сегодняшний день на рынке можно найти 2 основных типа электродержателей: винтовой (в его конструкцию входит держатель, который не проскальзывает в руке, верхняя поворотная часть, которая удерживает электрод) и устройство с зажимом.

Также к основным инструментам сварщика можно отнести стальную щетку, которая предназначена для очистки металла от различного рода загрязнений, ржавчины, пыли и т. д. Сварочные кабели – это те изделия, которые применяются для отдвода тока к электрододержателю и изделию от источника питания. Важно, чтобы эти кабели были достаточно гибкими, поэтому большое количество профессиональных сварщиков отдает предпочтение таким маркам как РГД, РГДО, РГДВ, КГ, КОГ, КПГ, КСсш. При этом наиболее оптимальной длиной кабель является показатель в 200-300 см.

В ходе выполнения сварочных работ специалист также использует зажимы для обратного провода (или клеммы заземления).

Измерительное оборудование

Важную роль в работе сварщика, помимо основных инструментов, играет измерительное оборудование. К нему можно отнести такие приборы, как катетомеры, интроскопы, дефектоскопы и мн. др. Так, например, интроскоп используется, чтобы выявить наличие дефектов и недостатков изделия (например, трещин или пор). С другой стороны, дефектоскоп используют, например, для измерения амплитуды и координат положения максимума сигнала.

Важно отметить тот факт, что необходимость того или иного прибора по большей части обусловлена спецификой работы сварщика: его опытом и квалификацией, характеристиками изделия, с которым он взаимодействует, конкретным характером работ, условиями окружающей среды и т. д.

Вспомогательные инструменты и аксессуары

Вспомогательные инструменты и аксессуары не являются обязательными для использования, но могут значительно упростить работу специалиста и увеличить уровень комфорта. В зависимости от ваших профессиональных потребностей и предпочтений, вы можете приобретать их как по отдельности, так и в наборе. Например, шумопоглощающие перегородки и кабины чаще всего используются для организации рабочего места сварщика.

При этом их прямое функциональное назначение – защита окружающих людей от нежелательного шума, который может сопровождать процесс сварки, а также от опасных для здоровья человека искр. Существует несколько разновидностей шумопоглощающих перегородок и кабин.

Другие

Помимо инструмента, который использует сварщик, очень важно уделять внимание обмундированию специалиста. Так, чтобы обеспечить максимальный уровень безопасности специалиста, необходимо, чтобы он был одет в соответствующую специальную одежду. Рабочий комплект должен включать брюки и кофту (или комбинезон), обувь, перчатки, маску и т. д.

При этом обмундирование должно соответствовать требованиям огне- и термостойкости.

Критерии выбора

Выбор сварочного инструмента – это важная и ответственная задача, так как от используемого в ходе работы оборудования зависит итоговый результат. В связи с этим к покупке инструментов следует подходить максимально внимательно и ответственно.

При этом специалисты рекомендуют руководствоваться несколькими ключевыми факторами.

• Функциональные особенности и назначение. В первую очередь, в процессе приобретения оборудования для сварки свое внимание следует уделять функциональным характеристикам и назначению того или иного инструмента. Приобретайте только те изделия, которые нужны для выполнения конкретных задач, ориентируйтесь на вашу специализацию.
• Соответствие ГОСТу. Для того чтобы оборудование полноценно выполняло свои функции, оно должно соответствовать положению действующих ГОСТов. Если в процессе выбора и приобретения устройств для сварки вы не будете учитывать данное правило, то существует возможность приобрести некачественный инструмент, который будет плохо выполнять необходимые задачи.
• Производитель и место приобретения. Отдавайте предпочтение только проверенным и пользующимся доверием среди профессионального сообщества фирмам-производителям. Таким образом, вы сможете быть уверены, что приобретаете изделия, которые были изготовлены с учетом всех необходимых стандартов и нормативов. Кроме того, совершать покупку следует только в фирменных магазинах и официальных представительствах. Благодаря этому вы минимизируете шанс приобретения подделки.
• Стоимость. Сегодня на рынке сварочного оборудования можно найти инструменты самых разных ценовых категорий. Считается, что оптимальными являются варианты из среднего ценового сегмента. С другой стороны, не рекомендуется приобретать самые дешевые модели, так как они отличаются непродолжительным сроком службы.
• Отзывы потребителей. Прежде чем приобретать ту или иную модель устройства, очень важно найти и изучить правдивые и актуальные отзывы потребителей. Таким образом, вы сможете понять, соответствуют ли заявленные производителем свойства и характеристики инструмента реальному положению дел.

В следующем видео вы сможете ознакомиться с набором инструментов для начинающего сварщика.

Какие инструменты должен иметь при себе сварщик?

Прежде чем начать заниматься сваркой, необходимо иметь не только определенный опыт и навыки, но и иметь эффективные инструменты, защитные средства и принадлежности, для нормальной, качественной и безопасной работы. У каждого сварщика должен быть необходимый набор специальных инструментов, с помощью которых он сможет сделать свою работу превосходно.

В этой статье мы рассмотрим инструменты сварщика, которые обязательно необходимы (обратите внимание, не просто рекомендуемы) при работе.

Одним из самых важных инструментов является электрододержатель – он необходим для удержания электродов под напряжением и сварочным током. Без электрододержателя невозможно представить сварочный процесс. Представьте, это, то же самое, что готовить суп не имея ложки или черпака.

Признаком качественного электрододержателя является небольшой удельный вес, легкая конструкция, с помощью которой можно легко и быстро сменить один электрод другим. Ручка этого инструмента, как правило, изготовлена из резины или пластмассы, с целью надежной электрической изоляции. Электрод в этом инструменте надежно удерживается губками и медными пружинами, поэтому с помощью таких клещей и винтовых зажимов, достаточно удобно и легко проводить сварку.

В настоящее время существует несколько типов электрододержателей. Одним из наиболее удобных типов считается конусный электрододержатель. Но, не менее удобными и простыми в эксплуатации являются держатели с плоскими губками, обеспечивающие надежное удерживание электрода. А вот винтовые электрододержатели являются: а). неудобными, б). быстро ломаются.

Также, электрододержатели отличаются максимальной нагрузкой. Как правило, наиболее распространенными считаются модели с максимально допустимой токовой нагрузкой в 350А. Тем не менее, существуют держатели с номинально рабочим током до 500А. Также обратите внимание, что некоторые держатели предполагают предварительное отключение напряжение, без необходимости отключения сварочного аппарата.

Также, среди инструментов сварщика можно встретить щиток или защитную маску. Наверное, каждый знает, что при сварочном процессе образуется яркая световая вспышка, летят искры и капли раскаленного металла. Поэтому, такие маски надежно защищают глаза сварщика от «зайчиков», а также предотвращают попадания раскаленных частиц в глаза и на лицо. Распространенными и современными сварочными масками считаются щитки типа хамелеон. Стекло таких масок срабатывает в момент, когда происходит поджигание электрической дуги.

Каждый сварщик обязательно должен быть оснащен защитным костюмом и соответствующей одеждой. Спецодежда также способна защитить сварщика от тех же факторов, представляющих угрозу для лица и глаз. Так, используются защитная куртка и штаны, рукавицы и специальная обувь. Кроме того, в зависимости от температуры окружающей среды, костюм сварщика может быть зимним, с дополнительными утеплительными вставками.

Кроме всего прочего, каждый сварщик в своем распоряжении должен иметь и другие инструменты. В частности, винтовые зажимы и проволочные щетки, несколько зубил, молоточек и клейма, а носить всё это удобно в отдельном кейсе или брезентовой, не горящей сумке. Таким образом, у каждого сварщика обязательно должен быть необходимый набор инструментов, с помощью которого он сможет качественно проделать свою работу, не нанеся вреда собственному здоровью. Как правило, некоторые инструменты могут поставляться прямо в комплекте со сварочным аппаратом, другие же – необходимо покупать.

Принадлежности и инструмент сварщика при ручной дуговой сварке

---

Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек — в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!

---

Щитки и шлемы изготовляют в соответствии с ГОСТ 12.4.035—78 из токонепроводящих материалов — фибры или пластмассы. Масса щитка не должна превышать 0,48 кг, шлема — 0,6 кг. Их внутренняя поверхность должна быть гладкой, матовой, черного цвета. Щиток состоит из корпуса со смотровым окном и ручки, имеющей круглое поперечное сечение и длину не менее 120 мм. Шлем представляет собой защитное приспособление, надеваемое сварщиком на голову. Он состоит из корпуса со смотровым окном и наголовника, который должен обеспечивать два фиксированных положения корпуса: опущенное (рабочее) и откинутое назад.

Для защиты глаз от вредных излучений щитки и шлемы снабжены светофильтрами типа C темно-зеленого цвета, которые выпускают (вместо светофильтров типа Э) 13 классов для сварки с применением тока силой 13…900 А. Защита светофильтра от брызг металла обеспечивается покровными органическими стеклами, которые по мере повреждения заменяют новыми.

Электрододержатели служат для закрепления электрода и подвода к нему тока при ручной дуговой сварке. В зависимости от способа закрепления различают вилочные, пассатижные, винтовые, пружинные, эксцентриковые и другие электрододержатели. Наибольшее распространение в практике получили пассатижные (рис. 6.3, а) и вилочные (рис. 6.3, б) электрододержатели, но последние в настоящее время промышленностью не выпускаются.

Рис. 6.3. Электрододержатели для ручной дуговой сварки:
а — пассатижный (ЭД-3104У1), б — вилочный; 1 — вивт, 2, 10 — верхняя и нижняя накладки, 3 — рычаг,  4, 9 — пружины, 5 — гайка, б, 8 — втулки, 7 — ось, 11 — токопровод,  12 — рукоятка

Дополнительный инструмент сварщика. Для зачистки кромок перед сваркой и удаления с поверхности швов остатков шлака применяют стальные щетки — ручные и с электроприводом. Остывший шлак с поверхности шва удаляют молотком-шлакоотделителем. Для подсоединения «массы» к заготовке служат винтовые или пружинные зажимы, в которые токопроводящий провод впаивают высокотемпературным припоем или закрепляют механически.

Для клеймения швов, вырубки дефектных мест, удаления брызг я шлака применяют соответственно клейма, зубила и молотки. Сборочные операции перед сваркой выполняют с помощью шаблонов, отвесов, линеек, угольников, чертилок и специальных приспособлений. При монтажных сварочных работах сварщики пользуются надеваемыми через плечо брезентовыми сумками, в которых помещаются электроды.

Одежда сварщика. В комплект одежды входят куртка, брюки и рукавицы. Куртка и брюки шьются из брезента, сукна или асбестовой ткани. Одежда из прорезиненного материала не применяется, так как легко прожигается нагретыми металлическими частицами. Брюки должны прикрывать обувь для предохранения ног от ожогов брызгами металла. Рукавицы могут быть брезентовыми или спилковыми.

Сварочные провода служат для подвода тока от источника питания к электрододержателю и заготовке. Используют гибкие многожильные изолированные провода ПРГДО и ПРГД. Сечение проводов для подвода тока от сети к источнику тока и от источника тока к изделию и электрододержателю выбирают в зависимости от мощности источника тока, длины проводов, напряжения и силы сварочного тока. Температура нагрева проводов не должна превышать 70°С.

Э.С. Каракозов, Р.И. Мустафаев «Справочник молодого электросварщика». -М. 1992

Сварочные горелки: Комплекты для газовой кислородно-ацетиленовой резки

Резак Hypertherm 25ft DURAMAX HRT Retrofit для PM600, PM800, PM900, PM…

409,20 $

469,00 долларов США* Вы экономите $59. 80

Посмотреть продукт

Номер продукта: 228918

Thermal Dynamics SL-100 #7-5202 Ручной резак (БЕЗ БЫСТРОГО ОТСОЕДИНЕНИЯ)

665,30 $

$719.00* Вы экономите $53,70

Посмотреть продукт

Номер продукта: 7-5202

Комплект направляющих для резки Deluxe Victor Technologies #7-8910

423 доллара.65

474,00 $* Вы экономите $50,35

Посмотреть продукт

Номер продукта: 7-8910

Victor Journeyman 450 Деталь № 0384-0807

$584,35

1015,00 долларов США* Вы экономите $430. 65

Посмотреть продукт

Номер продукта: 0384-0807

Сверхмощный фонарь Miller/Smith #HBA-30510

$577,80

1078,46 долларов США* Вы экономите $500,66

Посмотреть продукт

Номер продукта: HBA-30510

THERMAL DYNAMICS 20-ФУТОВАЯ ГОРЕЛКА SL60 И ПРОВОДА В СБОРЕ, ЧАСТЬ № 7-5204

772 доллара.20

$897,00* Вы экономите $124,80

Посмотреть продукт

Номер продукта: 7-5204

ГОРЕЛКА HYPERTHERM DURAMAX #059473

499,00 $

$545. 00* Вы экономите 46 долларов.00

Посмотреть продукт

Номер продукта: 059473

Miller — Smith Complete Heavy Duty Outfit #HBA-40300 CGA 300

684,05 $

1486,59 долларов США* Вы экономите $802,54

Посмотреть продукт

Номер продукта: HBA-40300

Miller — Smith Complete Heavy Duty Outfit CGA 510 #HBA-40510

698 долларов.85

1486,59 долларов США* Вы экономите $787,74

Посмотреть продукт

Номер продукта: HBA-40510

Экипировка Victor Performer Medium Duty, рукоятка горелки 100FC, резак CA 1350. ..

335,50 $

699 долларов.00* Вы экономите $363,50

Посмотреть продукт

Номер продукта: 0384-2126

Костюм Victor Technologies Contender Heavy Duty, рукоятка горелки 315FC, C…

488,00 $

1 022,00 долл. США* Вы экономите $534.00

Посмотреть продукт

Номер продукта: 0384-2131

Костюм Victor Contender AF Heavy Duty, рукоятка горелки 315FC, вырез CA 2460…

549,90 $

1 074,00 доллара США* Вы экономите $524,10

Посмотреть продукт

Номер продукта: 0384-2132

Комплект расходных материалов для плазменной горелки Miller #222938

141 доллар. 70

175,03 $* Вы экономите $33,33

Посмотреть продукт

Номер продукта: 222938

Miller XT30, РУЧНОЙ РЕЗАК 12 ФУТОВ (ЗАМЕНА) #249949

364,00 $

442,80 $* Вы экономите $78.80

Посмотреть продукт

Номер продукта: 249949

Станок для плазменной резки Miller XT40, РУЧНОЙ РЕЗАК 12 ФУТОВ (ЗАМЕНА) #…

416,30 $

514,35 долларов США* Вы экономите $98,05

Посмотреть продукт

Номер продукта: 249951

Резак Victor ST900FC Продукт № 0381-1620

570 долларов. 20

$587,00* Вы экономите $16,80

Посмотреть продукт

Номер продукта: 0381-1620

Режущее приспособление Victor для средних нагрузок — CA1350 Продукт № 0381-0418

227,10 $

402 доллара.00* Вы экономите $174,90

Посмотреть продукт

Номер продукта: 0381-0418

Victor Light Duty Режущие приспособления — CA1260 Продукт № 0387-0003

271,30 $

402,00 $* Вы экономите $130,70

Посмотреть продукт

Номер продукта: 0387-0003

Рукоятка горелки Victor (28 унций/11 дюймов) HD 310C

346 долларов. 05

$514.00* Вы экономите $167,95

Посмотреть продукт

Номер продукта: 0382-0015

Victor Heavy Duty Journeyman Professional Outfit CGA 300 Деталь № 0384-2…

627,50 $

1264 доллара.00* Вы экономите $636,50

Посмотреть продукт

Номер продукта: 0384-2100

Экипировка Victor Medium Duty Performer CGA 510 #0384-2125

335,50 $

$699,00* Вы экономите $363,50

Посмотреть продукт

Номер продукта: 0384-2125

КОМПЛЕКТ ТУРБОФАКЕЛА VICTOR LP-2

517 долларов. 20

$543,00* Вы экономите $25,80

Посмотреть продукт

Номер продукта: 0386-0007

КОМПЛЕКТ ТУРБОФАКЕЛА VICTOR LP-3

393,80 $

414,00 долларов США* Вы экономите 20 долларов.20

Посмотреть продукт

Номер продукта: 0386-0006

КОМПЛЕКТ ТУРБОФАКЕЛА VICTOR LP-1 Продукт № 0386-0247

492,35 $

$517,00* Вы экономите $24,65

Посмотреть продукт

Номер продукта: 0386-0247

Пистолет для катушки Miller Spoolmate 3035 (20 футов) #195016

1224 доллара. 00

1412,00 долларов США* Вы экономите $188,00

Посмотреть продукт

Номер продукта: 195016

Victor Medium Duty Outfit Super Range 350 — номер продукта 0384-2696

$551,95

580 долларов.00* Вы экономите $28,05

Посмотреть продукт

Номер продукта: 0384-2696

50-футовый плазменный механизированный резак Hypertherm Duramax Lock (без расходных материалов…

725,00 $

$815,00* Вы экономите $90.00

Посмотреть продукт

Номер продукта: 088169

Weldcraft A-150, резина, 25 футов, принадлежности, комплект горелки #WP1725RM

$170,25

$294,28* Вы экономите $124,03

Посмотреть продукт

Номер продукта: WP1725RM

Ручной фонарь Miller XT60 50 футов #249954

850 долларов. 00

1092,72 доллара США* Вы экономите $242,72

Посмотреть продукт

Номер продукта: 249954

20-футовый ручной фонарь Miller XT60 #249953

636,35 $

810 долларов.08* Вы экономите $173,73

Посмотреть продукт

Номер продукта: 249953

Рукоятка сварочной горелки Victor 315FC+, серия 300 #0382-0093

225,20 $

$387,00* Вы экономите $161,80

Посмотреть продукт

Номер продукта: 0382-0093

Резак Victor CA2460+, 0381-1928 (замена 0381-0816)

249 долларов. 10

462,00 $* Вы экономите $212,90

Посмотреть продукт

Номер продукта: 0381-1928

Резак и кабели Victor Thermal Dynamics, SL100, головка 75°, разъем ATC…

775,70 $

897 долларов.00* Вы экономите $121,30

Посмотреть продукт

Номер продукта: 7-5206

Miller HD Прямой резак SC229

338,20 $

677,04 $* Вы экономите $338,84

Посмотреть продукт

Номер продукта: SC229

Горелка Miller Weldcraft™ A-150, упаковка WP-17FV-25-R

202 доллара. 80

380,21 $* Вы экономите $177,41

Посмотреть продукт

Номер продукта: WP-17FV-25-R

Miller® Smith The Little Torch™ Outfit 23-1001D

$158,35

299,06 долларов США* Вы экономите $140.71

Посмотреть продукт

Номер продукта: 23-1001D

Модифицированный ручной резак Hypertherm RT80 25 футов для Powermax1100 #087033

$508,25

$535.00* Вы экономите $26,75

Посмотреть продукт

Номер продукта: 087033

Victor Performer AF Edge 2. 0 Комплектация, 540/510LP (пропан) — 0384-2127

$392,75

$744,00* Вы экономите $351,25

Посмотреть продукт

Номер продукта: 0384-2127

Ацетиленовая упаковка Miller Toughcut Select 287643

205 долларов.25

226,19 долларов США* Вы экономите $20,94

Посмотреть продукт

Номер продукта: 287643

Мини-механизированный резак Hypertherm в сборе #59481

675,00 $

Посмотреть продукт

Номер продукта: 059481

Ручной резак Hypertherm Air T30, 15 футов, № 428393

362 доллара. 20

$374,00* Вы экономите $11,80

Посмотреть продукт

Номер продукта: 428393

Рукоятка горелки Victor — 100FC Vanguard Medium Duty #0382-0032

198,15 $

351 доллар.00* Вы экономите $152,85

Посмотреть продукт

Номер продукта: 0382-0032

Miller — Smith Tag-A-Long Outfit #TL-550

567,10 $

964,90 долларов США* Вы экономите $397,80

Посмотреть продукт

Номер продукта: TL-550

Комплект пропана Miller Toughcut Select 287644

208 долларов. 00

270,31 $* Вы экономите $62,31

Посмотреть продукт

Номер продукта: 287644

Ручной резак Hypertherm Duramax HRT в сборе с проводами длиной 25 футов #228788

465,25 $

520 долларов.00* Вы экономите $54,75

Посмотреть продукт

Номер продукта: 228788

Блок ручного резака Hypertherm Duramax Lock 75 градусов — 20 футов — № 088164

$386,45

451,00 $* Вы экономите $64.55

Посмотреть продукт

Номер продукта: 088164

Плазменная горелка Hypertherm® T45v, 45 А, с проводами 50 футов и головкой горелки под углом 75°. ..

636,65 $

$695.00* Вы экономите $58,35

Посмотреть продукт

Номер продукта: 088009

Комплект Hypertherm: сменный кабель ручного резака Duramax 50 футов № 228960

464 доллара.85

$520.00* Вы экономите $55,15

Посмотреть продукт

Номер продукта: 228960

РУЧНОЙ РЕЗАК HYPERTHERM DURAMAX 50 ФУТОВ В СБОРЕ #059474

$599,00

680 долларов.00* Вы экономите $81.00

Посмотреть продукт

Номер продукта: 059474

Harris Classic Ручка горелки, модель 85 #1401340

90,60 $

$132,82* Вы экономите $42,22

Посмотреть продукт

Номер продукта: 1401340

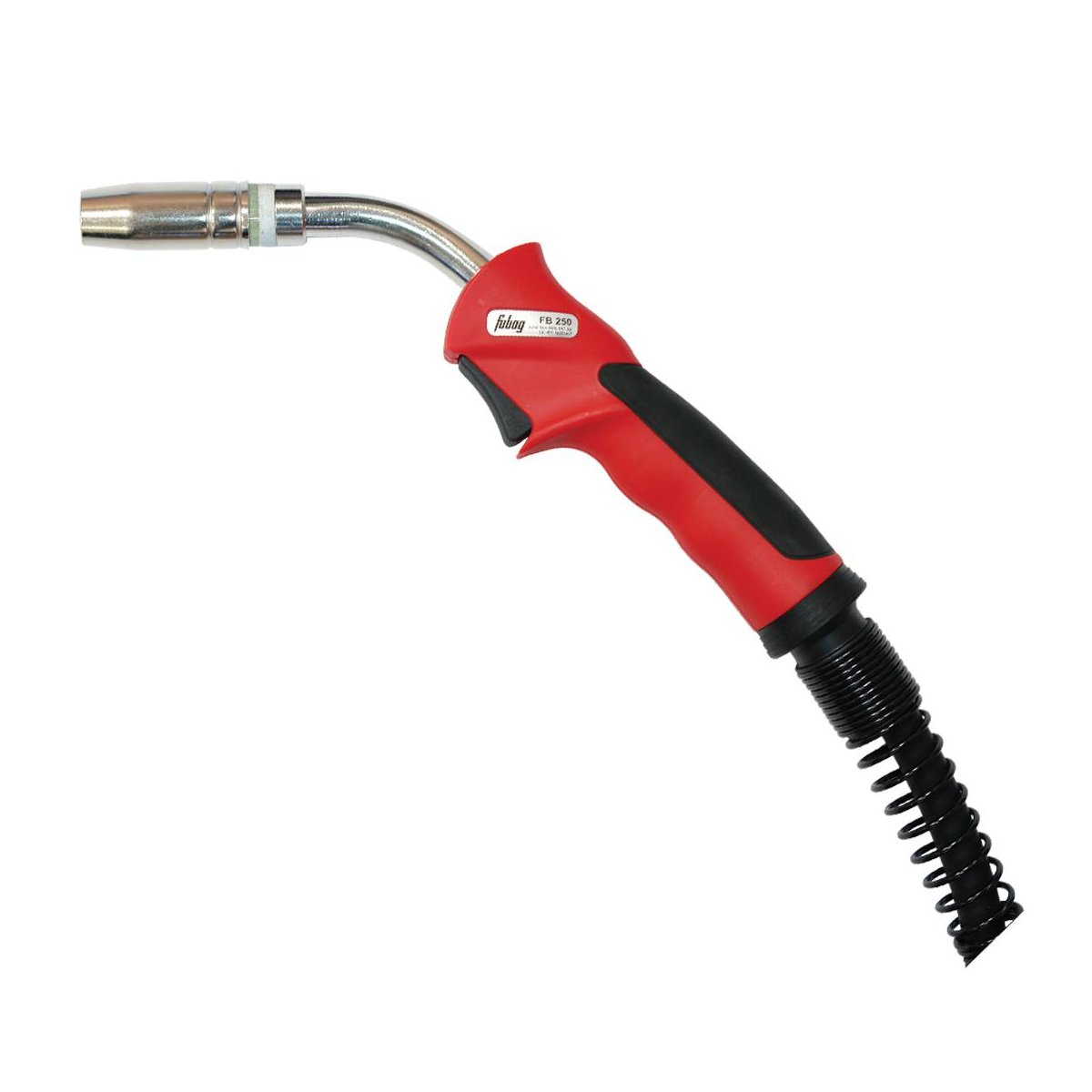

Получите лучшие предложения на сварочные горелки

Welder Supply предлагает большой выбор горелок для всех видов сварки. Мы предлагаем лучшие предложения и самые низкие цены на следующие сварочные горелки:

Получите бесплатную доставку в любую точку континентальной части США при заказе сварочного оборудования на сумму более 300 долларов США.

Покупайте все сварочное оборудование онлайн в Welder Supply.

Полезные сварочные инструменты и принадлежности

Помимо ваших основных сварочных инструментов, таких как сварочный аппарат и защитное снаряжение, существует множество других мелких инструментов, которые помогут вам при сварке.Чтобы получить наилучшие результаты, вам понадобятся инструменты, которые помогут удерживать металл на месте во время сварки и маркировать металл, который вы используете. Если вы создаете шлак, вам также понадобятся инструменты для его последующей очистки. Вот наш список полезных сварочных инструментов, которые помогут вам и которые хорошо иметь в мастерской.

1. Клещи MIG

При сварке MIG очень пригодятся плоскогубцы MIG. Плоскогубцы отлично подходят для очистки сопла от брызг, чтобы обеспечить плавный поток газа.Вам нужно будет время от времени обрезать проволоку, чтобы вы могли это сделать, и вы также можете использовать их для удаления насадки. Эти плоскогубцы MIG имеют разумную цену и такое же высокое качество, как и любые другие плоскогубцы MIG на рынке. Это удобные, упругие и прочные, они многофункциональные, поэтому вы можете удалять брызги из насадок (внутри и снаружи), очищать концы насадок, протягивать/разрезать проволоку и снимать/устанавливать насадки и насадки.

Посмотреть актуальную цену*

2. Датчик листового металла

Когда вы выбираете настройки сварочного аппарата, вам нужно знать, какой толщины металл вашей заготовки.Этот измеритель листового металла является идеальным инструментом, вам просто нужно вставить металл в канавку, где он плотно прилегает, чтобы узнать толщину вашего металла, чтобы помочь вам быстро и точно выбрать лучшие настройки сварщика.

См. Текущую цену*

3. Сварочные магниты

Сварочные магниты предназначены для удержания различных металлических деталей на месте во время их сварки. Они позволяют работать более безопасно и свободно обеими руками и значительно облегчают жизнь! Благодаря этому вы можете легко создавать углы 45, 90 и 135 градусов в своих сварочных проектах.Эти магниты также изготовлены из нержавеющей стали и очень прочны. Это здорово, если вы делаете предметы с большим количеством углов 90 градусов.

См. Текущую цену*

4. Очиститель наконечника

После окончания использования кислородно-ацетиленовых насадок их необходимо очистить. Обязательным условием для обслуживания и очистки сварочных наконечников является использование очистителя наконечников. Очистители наконечников поставляются с несколькими сварочными напильниками и плоским напильником для очистки остатков сварочных наконечников. Этот набор поставляется с малым и большим очистителем для наконечников. Этот набор отлично подходит для очистки сварочного наконечника любого размера

См. Текущую цену*

5. Площадь скорости

Этот полезный инструмент часто пригодится при измерении. Это хорошо для 45 или 90 градусов. Это не дорого, и его стоит иметь в мастерской, так как измерение углов выполняется постоянно при работе со сталью, если вы хотите получить точные результаты.

См. Текущую цену*

6. Отбойный молоток

Если вы используете процесс сварки, при котором образуется шлак, например, сварка электродами или порошковая проволока, вам необходимо после этого очистить сварной шов, удалив покрывающее его шлаковое покрытие.Если шлака много, вам понадобится отбойный молоток, чтобы отколоть шлак и открыть сварной шов под ним.

См. Текущую цену*

7. Металлическая проволочная щетка

После того, как вы сняли большую часть слоя шлака, вы можете дополнительно очистить сварной шов проволочной щеткой. Шлак создается в качестве щита на сварном шве для защиты от загрязнения, но его следует удалить после завершения сварки. Почистите область вокруг сварного шва проволочной щеткой, чтобы удалить весь шлак и сделать его более гладким.

См. Текущую цену*

8. Сварочные зажимы

Сварочные зажимы полезны, когда вам нужно надежно закрепить металл перед сваркой. Если вы свариваете листовой металл, они вам понадобятся. Мне они нравятся, потому что все они универсальны и имеют 3 различных дизайна, которые допускают множество конфигураций. Быстрая разблокировка этих зажимов упрощает обращение с ними, и они изготовлены из прочной стали.

См. Текущую цену*

9.Круглый маркер из мыльного камня

Рынки мыльного камня отлично подходят для рисования линий на металле, которые помогут вам в работе. Если вы режете, вам нужно что-то, что вы сможете ясно видеть. Мыльный камень — отличный инструмент, которым можно маркировать прямо на металле. В комплект входят семь круглых ручек из мыльного камня, так что вы получите больше отдачи от затраченных средств. Круглые ручки из мыльного камня идеально подходят для маркировки металла.

См. Текущую цену*

10. Плоский маркер из мыльного камня

Не любите круглый мыльный камень, попробуйте вместо него плоский мыльный камень.Этот плоский держатель из мыльного камня поставляется с семью плоскими ручками из мыльного камня. Это продлится некоторое время, прежде чем вам нужно будет купить больше. Плоский стеатит идеально подходит для создания прямых толстых видимых линий на металле.

См. Текущую цену*

11. Гель для насадки MIG

Гель для сварки MIG

отлично подходит для защиты горелки MIG. нанесите немного геля на сопло и наконечник пистолета, чтобы брызги не прилипали к нему. Брызги на сопле могут препятствовать потоку газа и снижать качество сварных швов.Нанеся немного геля, вы поможете сохранить качество вашего пистолета и сварных швов. Эта ванна тоже прослужит вам долго.

См. Текущую цену*

12. Кремневый ударник

Наличие надежного кремневого бойка для зажигания сварочных горелок имеет решающее значение для любого проекта. К счастью. искры, высекаемые этим кремневым бойком, надежны и постоянны. Кроме того, этот кремневый ударник поставляется с девятью тройными вращающимися кремнями. Это в общей сложности 27 кремней, которых вам хватит на некоторое время.

См. Текущую цену*

13. Сварочные калибры

Этот калибр для угловых сварных швов представляет собой простой в использовании инструмент для проверки того, имеет ли ваш угловой шов правильную длину катета и толщину шва. Этот удобный инструмент имеет большое значение для обеспечения надлежащего качества сварных швов. Держите этот угловой калибр для сварки в своем комплекте, он сэкономит вам время и избавит вас от головной боли в будущем.

См. Текущую цену*

14. Автоматические кернеры

Если вам нужно пробить, разметить, выдавить или отметить металл, вам пригодится автоматический кернер. Эти кернеры активируются пружиной и управляются одной рукой. Молот не требуется. Этот набор поставляется с 6-дюймовым и 5-дюймовым автоматическим кернером. 5-дюймовый центральный пуансон имеет шаровидный конец, который позволяет вам удерживать центральный пуансон в удобном положении. 6-дюймовый создает большие отступы и идеально подходит для тяжелых проектов.

См. Текущую цену*

15 . Набор автоматических кернеров

Хотите купить несколько автоматических кернеров для своего магазина? Или вы хотите иметь в своей мастерской несколько одинаковых кернеров? Этот набор из трех центральных дыроколов для тяжелых условий эксплуатации идеально подходит для вас.Эти кернеры оставляют большие углубления и имеют хром-ванадиевый корпус, предотвращающий ржавчину и коррозию.

См. текущую цену*

Необходимые сварочные инструменты для начинающих

В этом руководстве вы найдете подробный список необходимых сварочных инструментов для начинающих, а также еще несколько из категории полезных.

Начинающему сварщику легко растеряться, думая о инвестициях, которые вы сделаете для создания своей мастерской.Но купив сварочный аппарат, защитное снаряжение и несколько необходимых сварочных инструментов для начинающих, вы будете готовы к работе.

Список основных сварочных инструментов для начинающих

Здесь я придерживаюсь инструментов, а не снаряжения, такого как сварочный шлем, сварочные перчатки и одежда. Я считаю основными сварочными инструментами те, которые вам нужны для выполнения общих сварочных проектов с помощью MIG, TIG или сварочного аппарата.

Для начала вот мой список любимых сварочных инструментов для начинающих.

Сварочные магниты Набор сварочных магнитов ABN Arrow

• 6 упаковок включают (2) 3 дюйма с ограничением веса 25 фунтов, (2) 4 дюйма с ограничением веса 50 фунтов и (2) 5 дюймов с ограничением веса 75 фунтов
• Каждый магнитный держатель содержит 45, 90 и 135 -градусные уголки
• Изготовленные из высококачественной нержавеющей стали с порошковым покрытием, эти сварочные магниты прочны, долговечны и устойчивы к ржавчине и коррозии

Пока вы не попробуете их, легко недооценить, насколько полезны сварочные магниты при настройке проектов. После того, как вы измерили, вырезали и подготовили металлические детали вашего проекта, вы готовы к сварке.

Здесь на помощь приходят магниты. Эти удобные инструменты будут удерживать детали под нужным углом, чтобы вы могли выполнять прихваточные сварные швы без помощи рук.

• Магниты прикрепляются к любому объекту или поверхности из черного металла, включая сварочные столы, чтобы удерживать детали вашего проекта на месте
• Конструкция центрального отверстия магнитов 50 фунтов и 75 фунтов позволяет захватывать и регулировать магниты для эффективной работы под самыми популярными углами
• Ярко-красный цвет хорошо виден и выделяет магнит во время работы над проектами

Speed ​​Square Распродажа Swanson 7-дюймовый квадрат скорости

• Сделано в США
• Изготовлен из толстого аэрокосмического алюминиевого сплава
• Включает примерочный угольник, угловой угольник, направляющую для пилы, разметчик и транспортир

Скоростной угольник представляет собой измерительный инструмент треугольной формы с кромкой, который используется для разметки углов и измерения квадратных разрезов. Это недорогой и простой в использовании инструмент, который пригодится для различных задач, таких как измерение углов перед нарезкой труб для рам.

• Быстро отмечайте углы 45 и 90 градусов с помощью Т-образной кромки
• Линейная направляющая с насечками ¼ дюйма для разметки
• Используйте транспортир для отметки углов от 0 до 90 градусов и точность
• Легко читаемые градации черного цвета
• Матовое покрытие для уменьшения бликов для лучшей читаемости

Толщиномер металла Набор для измерения толщины металла

• Коррозионностойкая нержавеющая сталь
• Выгравированные размеры и цифры для ясности
• В комплект входят — 1 измеритель толщины металлического листа, 1 измеритель толщины проволоки

Любой, кто работает с металлами, нуждается в точном измерении толщины металлов, которые они используют. С помощью этого набора вы можете легко измерить как толщину листового металла, так и диаметр проволоки.

Важно знать толщину металлов, с которыми вы работаете, чтобы вы могли соответствующим образом настроить параметры сварщика.

• Измерение толщины листового металла с помощью толщиномера листового металла
• Измерение диаметра проволоки с помощью круглого двустороннего калибра проволоки
• Быстрота и простота использования
• Компактное и удобное для хранения колесо
• Измеритель толщины листового металла поставляется с удобной кольцо для ключей

Набор металлических напильников Набор папок Crescent Nicholson с ручками

• Универсальный набор для домашнего и профессионального использования
• Эргономичные рукоятки с резиновым покрытием для большего удобства и контроля
• Напильники легко и надежно помещаются в прочный компактный чехол

Хороший набор напильников нужен каждому в мастерской. Вы будете использовать напильники во время металлообработки для сглаживания краев и удаления заусенцев после резки, придания формы металлу и для обработки деталей. Инвестиции в качественный набор файлов окупятся за годы использования, а компания Nicholson известна своей превосходной линейкой файлов.

• Хороший ассортимент американских напильников включает: (1 шт.) 8-дюймовые напильники Mill Bastard, 10-дюймовые напильники Mill, 6-дюймовые Slim Taper, 10-дюймовые полукруглые напильники и 8-дюймовые напильники Flat Bastard
рабочий
• Высококачественный набор от Nicholson, ведущего производителя напильников

Сварочные зажимы

Сварочные зажимы — это необходимый инструмент для скрепления заготовок или для крепления заготовок к сварочному столу.После зажима вы можете сваривать, не беспокоясь о короблении, которое может испортить ваш проект.

Дешевый сварочный зажим будет гнуться, скользить и заедать. Они почти так же плохи, как и отсутствие зажимов. Но это хороший набор, который вам понравится и будет часто использоваться.

• Поворотные накладки предотвращают повреждение поверхности ваших материалов или сварочного стола
• Простая регулировка давления и размера одним поворотом винта
• Классический предохранительный спусковой крючок обеспечивает надежную фиксацию зажима

Отбойный молоток Распродажа Сварочный/отбойный молоток Estwing Big Blue

• СОЕДИНЕННЫЕ ИЗДЕЛИЯ – самые прочные и долговечные ударные инструменты
• УНИВЕРСАЛЬНОСТЬ В РАБОТЕ – идеально подходит для очистки и удаления шлака со всех сварных швов..

Отбойные молотки используются для удаления шлакового покрытия, чтобы открыть сварной шов под ним. Они наиболее необходимы при сварке стержнем и дуговой сварке с флюсовой сердцевиной. Они строят этот отбойный молоток на века.

• Качественный продукт СДЕЛАНО В США из американской стали
• Используется для удаления шлака
• Прочная амортизирующая рукоятка удобна и снижает ударную вибрацию
• Удобная рукоятка из натуральной кожи

Проволочная щетка Распродажа Проволочные щетки Forney из углеродистой стали с деревянной ручкой

• ДОЛГОВЕЧНОСТЬ. Прочные встроенные щетинки из углеродистой стали созданы для очистки даже самых жестких поверхностей…
• УДОБНАЯ РУКОЯТКА- Длинная изогнутая деревянная ручка специально разработана для удобного…
• ИСПОЛЬЗОВАНИЕ- Идеально подходит для удаления сварочного шлака, ржавчины, пятен краски, очистки стальных деталей, механизмов,…

Проволочные щетки

выполняют множество задач, связанных со сваркой, включая подготовку поверхности, очистку между проходами и чистовую обработку поверхности. Вы можете удалить нежелательные поверхностные загрязнения, такие как ржавчина и оксиды, краска, грязь, прокатная окалина, брызги и шлак.

Если вы используете дешевую щетку из сварочного набора, вам очень понравится эта металлическая щетка. Вы будете часто использовать его, если будете приклеивать сварку или использовать проволоку с флюсовым сердечником.

Они лучше подходят для небольших работ, поэтому, если вам нужно очистить большую площадь, используйте угловую шлифовальную машину.

• Предназначен для жесткой очистки и удаления ржавчины и краски с большинства поверхностей
• Используется для подготовки поверхности металла, очистки между проходами и чистовой обработки поверхности
• Деревянная ручка помогает вам добраться до труднодоступных мест и удобна в руке
• Изогнутая головка устраняет порезы и ушибы суставов

Плоскогубцы MIG

Многие начинающие сварщики выбирают сварку MIG, так как это наиболее удобный процесс сварки для начинающих.

Если у вас есть сварочный аппарат MIG, вам следует приобрести плоскогубцы MIG. Этот отличный универсальный инструмент будет выполнять множество задач, включая установку сопла и наконечника, обрезку проволоки, очистку сопла, удаление брызг и легкую ударную обработку.

• Один инструмент выполняет множество основных функций, используемых при сварке MIG
• Удобная рукоятка с эргономичной ручкой
• Удобная цепь, которая крепится к держателям горелок MIG, чтобы предотвратить потерю

Мыльный камень ALLY Tools Плоская ручка-держатель из мыльного камня с 7 стержнями

• [СОВЕРШЕННАЯ МАРКИРОВКА]: идеальная маркировка для сварки, металлообработки и строительства
• [ИДЕАЛЬНО ДЛЯ МНОГИХ ПОВЕРХНОСТЕЙ]: идеально подходит для маркировки стали, железа и алюминия Заправка.

Мыльный камень позволяет легко увидеть маркировку на ваших металлических изделиях. Он хорошо переносит нагрев, поэтому даже когда металл нагревается, маркировка все еще видна. Мыльный камень также легко стирается, поэтому следы не остаются навсегда. Дешевый и простой в использовании инструмент, который действительно удобен.

• Экономичен и прост в использовании для маркировки на металлических поверхностях
• Термостойкий, поэтому метки остаются видимыми даже при воздействии тепла
• Держатель изготовлен из нержавеющей стали и имеет зажим для кармана

Разметчик Общие инструменты Карбид вольфрама Разметчик и магнит

• Разметчик с прочным наконечником из карбида вольфрама и алюминиевым корпусом
• Постоянный магнит на этом инструменте для травления собирает мелкие детали и извлекает стальную стружку из труднодоступных мест
• Удобная конструкция в виде ручки с удобной карманной клипсой

Идеальный инструмент для гравировки тонких линий, нанесения меток и нанесения рисунков на металлические детали — это чертилка. Он прост в использовании и пишет так же, как карандаш. “

• Рифленая алюминиевая ручка удобна и удобна в использовании
• Легко и быстро рисует линии на металлических поверхностях
• Удобная ручка из нержавеющей стали с удобной клипсой для кармана

Угловая шлифовальная машина Отрезная/угловая шлифовальная машина Makita 4-1/2

• Мощный 7.Двигатель 5 AMP для высокой выходной мощности в более компактном инструменте (всего 4,5 фунта)
• Цилиндрическая рукоятка малого диаметра (всего 2,5 дюйма) для дополнительного комфорта
• Функция блокировки включения/выключения для непрерывной работы

Угловая шлифовальная машина — это универсальный и мощный инструмент, который может выполнять множество функций в вашем слесарном цеху. Это очень эффективный инструмент, который может помочь вам сэкономить время и деньги, когда вам нужно резать, шлифовать или полировать металл.

Мощный двигатель позволяет выполнять работу быстро и эффективно.Это инструмент, который вы будете использовать часто, и без которого вы просто не можете жить.

• Используется для различных задач, включая резку, шлифовку, удаление заусенцев, чистовую обработку и полировку
• Один инструмент, который может выполнять множество работ, просто заменив диск
• Эффективно удаляет краску и ржавчину с поверхностей
• Мощный инструмент, который сэкономит ваше время и нервы в магазине

Ножовка по металлу

Ножовка — это универсальный инструмент, который пригодится в вашей сварочной мастерской.Он предназначен для резки металла, но также работает с деревом и пластиком.

Благодаря уникальной конструкции рамы этой пилы вы можете вставлять полотно параллельно или перпендикулярно раме для большей гибкости резки. И вам не нужен источник питания, чтобы использовать его.

• Экономичный вариант, позволяющий резать различные металлы
• Можно отрегулировать лезвие для резки под углом 90 или 45 градусов для стандартной резки или резки заподлицо
• Источник питания не требуется

С-образные зажимы MAXPOWER Четырехкомпонентные 6-дюймовые С-образные зажимы

• 6-ДЮЙМОВЫЙ C ЗАЖИМ: Раскрытие губок до 6 дюймов.Глубина горловины до 2-3/4 дюйма
• Изготовлен из ковкого чугуна. Антикоррозийное покрытие
• Поворотная губка плавает в шаровом шарнире с низким сопротивлением для равномерного распределения давления

Недорогие, универсальные и простые в использовании С-образные зажимы — идеальный инструмент для начинающих сварщиков. Один из самых простых способов обеспечить стабильность вашей работы — зажать ее с помощью С-образного зажима, особенно при сварке или использовании электроинструментов.

Если части, над которыми вы собираетесь работать, не защищены, вы рискуете разрушить проект.Этот набор справится со всем, что вы на него набросите.

• Используется для надежного удержания металлических заготовок во время сварки или использования электроинструментов
• Скользящий Т-образный стержень позволяет легко затягивать зажим
• Поворотные опоры и регулируемое натяжение обеспечивают большую стабильность и равномерное давление

Измерительная лента

Лучший инструмент для измерения проектов по металлообработке – качественная рулетка. Они важны, учитывая, что измерения имеют решающее значение для успеха многих проектов, и правильное использование поможет каждый раз получать точные измерения.

• Измерительная лента представляет собой гибкую линейку, используемую для точного измерения расстояния
• Удобный магнитный крючок на конце и стопорная кнопка помогают при измерении
• Прочный резиновый футляр с удобной клипсой, который легко брать с собой и долговечен

Nice -To-Have Сварочные инструменты

Помимо основных сварочных инструментов для вашей мастерской, есть дополнительные инструменты, которые сделают сварку более эффективной и приятной. В зависимости от проекта вы можете считать некоторые из них важными.

Здесь я перечислил некоторые из тех инструментов, которые станут полезным дополнением к вашей сварочной мастерской.

Сварочная тележка

Двухъярусная сварочная тележка Klutch с запирающимся шкафом

• Стойка для баллонов вмещает один баллон с защитным газом до 7 дюймов. диам.
• Легко маневрирует на двух 2-дюймовых передних поворотных колесах и двух 6-дюймовых. задние колеса
• Колеса и ролики из твердой резины для длительного срока службы

Легко перемещайте сварочный аппарат, расходные материалы и инструменты по мастерской или гаражу с помощью сварочной тележки.Они позволяют вам оставаться организованным и держать свой сварочный аппарат и другое сварочное оборудование в пределах досягаемости руки.

Это оптимальное решение для создания более чистого и организованного рабочего пространства для сварки MIG, дуговой сварки или сварки TIG.

• Закрепите предметы с помощью запирающегося шкафа
• Закрепите кабели и шнуры с помощью 4 комплектов кабельных хомутов
• Прочная стальная конструкция, выдерживающая нагрузку до 100 фунтов.
• Регулируемая ручка складывается во время сварки

Удлинитель Желтая оболочка 10/3 Удлинительный шнур для тяжелых условий эксплуатации на 20 А

• ПРОЧНЫЙ 10 калибр, Т-ОБРАЗНОЕ ЛЕЗВИЕ С 3 ШТЫРЬКАМИ L5-20, удлинительный шнур 50 футов
• Рекомендуется для использования с тяжелым оборудованием и инструментами, такими как генератор

Удлинитель обеспечивает подключение сварочного аппарата к источнику питания, когда вы перемещаетесь по рабочей зоне.Инвестиции в высококачественный удлинитель для тяжелых условий эксплуатации, который соответствует требованиям ваших сварщиков, окупятся за годы эксплуатации.

• Позволяет перемещать сварочный аппарат туда, где это необходимо для работы
• Мощный прочный шнур прослужит вам долгие годы
• Удобная подсветка на конце показывает, что питание включено и шнур готов к использованию
• Шнур остается гибким и не спутывается даже при низких температурах

Сварочный стол Переносной стальной сварочный стол и верстак DeWalt

• Стальная конструкция — прочная стальная конструкция с равномерным распределением веса…
• Варианты монтажа — стратегически расположенные пазы/отверстия под стойки для установки и зажима любого…
• Настольный или отдельно стоящий — можно использовать в сложенном виде на существующем рабочем столе или в виде 36-дюймового стола…

Наличие сварочного стола обеспечивает специальное рабочее место для ваших сварочных проектов, что является плюсом в любой мастерской. Прочный стол, подобный этому, вместе с различными сварочными зажимами и магнитами надежно удержит ваши материалы на месте во время работы.

Поскольку это металл, вы можете прикрепить сварочную площадку к рабочему столу, а не к самой заготовке.

• Предоставляет специальное рабочее место в вашем магазине или на рабочем месте для сварки
• Регулируемый по высоте стол позволяет вам работать над вашими проектами под оптимальным углом
• Заземляющая шпилька позволяет подключать зажимы заземления и провода к столу
• Двойные фиксирующие ножки обеспечивают дополнительную безопасность при работе над вашими проектами

Сварочный палец Grasshopper Сильная рука кузнечика сварочный палец

• Магнитная основа V-Pad
• Подпружиненный рычаг саморегулируется для удобства повторения. Скользящий рычаг для регулировки прижимной силы
• Точечное крепление обеспечивает максимальный зазор для прихваточных швов

Кто не может использовать дополнительную руку, чтобы закрепить металлические детали во время прихватки? С помощью сварочного пальца Strong Hand Tool вы можете устойчиво удерживать и сваривать MIG или TIG крошечные детали, такие как гайки, болты и тонкие пластины, даже под нестандартными углами. Это полезный сварочный инструмент, который каждый сварщик хотел бы иметь в своей мастерской.

• Позволяет удерживать мелкие предметы во время сварки прихватками
• Сильное магнитное основание позволяет удерживать детали под разными углами
• Неоценимая третья рука для сварщиков
• Латунный держатель наконечника удерживает предметы для обеспечения максимального зазора при сварке

Приспособление для сварки каркаса Распродажа WETOLS Угловой зажим 90 градусов

• Материал: алюминиевый сплав + резиновая рукоятка TRP
• Рукоятка: регулируемая губка с поворотной поворотной рукояткой
• Максимальное раскрытие губок: 70 мм/2. 76 дюймов, ширина захвата: 95 мм/3,74 дюйма, глубина захвата: 35 мм/1,38 дюйма

Если вы работаете над проектами, которые должны иметь идеальный угол 90 градусов, этот инструмент должен быть в вашей мастерской. Он прост в использовании, вы просто вставляете 2 конца металлической заготовки в приспособление для каркаса, затягиваете его и выполняете прихваточные сварные швы. Я могу придумать множество сварочных проектов, для которых этот инструмент пригодится.

• Надежно удерживает различные материалы для создания идеального угла под углом 90 градусов
• Используется для изготовления квадратных рамок
• Благодаря этой конструкции легко прихватывается прихваточным швом

Уровень  Распродажа Торпедная заготовка уровня Klein Tools 935RB

• Запатентованная магнитная направляющая уровня предотвращает выпадение мощных редкоземельных магнитов
• Большие легко читаемые пузырьки высокой видимости под 4 углами: уровень, 90, 45 и 30 градусов
• Большое окно пузырька, вид сверху обеспечивает удобную читаемость под разными углами

Уровень — это простой и удобный инструмент, который поможет сохранить ваши проекты в надлежащем виде. Он используется для определения того, является ли поверхность горизонтальной (уровень) или вертикальной (отвесной). С уровнем в вашей мастерской вам никогда не придется беспокоиться о том, чтобы ваши проекты были прямыми и ровными.

• Легко проверяйте точность углов для своих проектов, предотвращая дорогостоящие ошибки металлическая поверхность
• Предназначен для металлообработки с V-образным пазом, соответствующим контуру трубы

Портативная ленточная пила WEN 5-дюймовая портативная ленточная пила

• Огромная режущая способность позволяет резать до 5 дюймов в ширину и 5 дюймов в глубину
• Работа с регулируемой скоростью позволяет регулировать скорость лезвия в диапазоне от 60 до 420 футов в минуту
• Мощный 10-амперный двигатель скользит по металлу, пластику и другим материалам

Портативная ленточная пила — это удобный инструмент, с помощью которого можно аккуратно резать различные материалы, такие как металл, арматура, трубы и многое другое. Это универсальный инструмент как дома, так и в дороге на удаленных рабочих местах.

• Легкая портативная конструкция для лучшего контроля и снижения утомляемости трубы, металлические трубы и пруток с легкостью

Дополнительные сведения об инструментах для изготовления металлов и сварке в этом видео:

Заключение: сварочные инструменты для начинающих

При покупке инструментов я всегда стараюсь покупать инструменты самого высокого качества, которое могу себе позволить.Инвестируя в качественные инструменты, я обнаружил, что они более долговечны, и многие из них прослужат всю жизнь.

Спасибо, что ознакомились с моей статьей об основных сварочных инструментах для начинающих. Я надеюсь, что у вас есть некоторые идеи относительно инструментов, которые вам понадобятся для настройки вашего сварочного цеха.

26 Необходимые сварочные инструменты и оборудование [Изображения и PDF]

Из этой статьи вы узнаете  , что такое различные сварочные инструменты и оборудование?  объясняется с  изображениями . Загрузите PDF-файл этой статьи в конце.

Сварочные инструменты и оборудование

Будучи новичком, вы, вероятно, задаетесь вопросом, как начать процесс сварки. Сварка может быть сложной задачей для новичков. Выполнение точного процесса сварки требует навыков, техники, большого количества сварочных инструментов и оборудования.

Возможно, вы слышали, что сварка довольно дорогая, но на самом деле есть лишь несколько основных сварочных инструментов и оборудования, которые вы будете использовать на регулярной основе.В дополнение к основным инструментам иногда вам нужны инструменты, о которых вы не слышали.

Поэтому мы стремимся познакомить вас практически со всеми сварочными инструментами, которые не должны отсутствовать в любой сварочной мастерской. Мы охватили все, от безопасности до базового оборудования и предметов первой необходимости, у вас есть все, что вам нужно. Итак, давайте рассмотрим различные типы сварочных инструментов и оборудования один за другим.

Инструменты сварки

Общие сварочные инструменты, используемые для целей газовой сварки, следующие:

1. Ganward
2. Hammer
3. Placpers
4. Chisel
5. Щипы
6. Клавиша цилиндра
7. Проволочная щетка
8. Зажимы
10. Spark Light
11. Try Square
12. Tip Cleans
13. файлы
14. Center Punch
15. Шкала и сварная лента
16. стальной ленты

# 1 гаечный ключ

Изображение: Amazon

Спандры обычно используются для затяжки или ослабления различных застежки.Они разработаны с кованой сталью или углеродистой сталью. А вот при сварке двусторонний гаечный ключ используется для затягивания и развинчивания гаек сварочного аппарата и работы.

Молоток № 2

Сварочные молотки являются важными инструментами, используемыми для снятия стружки с поверхности сварного шва. Используется для оформления задания. Обычно для этой цели используется молоток весом 500 грамм. Молотки бывают трех типов: шаровые, поперечные и прямые. Для больших объемов работ можно использовать кувалду.

Плоскогубцы #3

Сварочные клещи специально разработаны для эффективного удаления сварочных брызг. Многочисленные челюсти штабелеукладчика используются для протягивания проволоки и установки наконечников и насадок.

Стамеска #4

Обычно стамески используются для резки плоского, круглого или углового железа и резки листов толстого металла. Они также используются для удаления ненужного металла с рабочей поверхности путем разрезания его на мелкие кусочки. Но в сварке он используется для резки деталей и для очистки шлака, брызг и излишков металла с работы после сварки.

#5 Щипцы

Щипцы — это ручной инструмент, используемый кузнецами для подъема и удерживания горячих свариваемых деталей из металла. Они обычно изготавливаются из кованого железа или стали и лучше, чем плоскогубцы или тиски. Они доступны в различных размерах и формах, которые предназначены для удержания работы во время сварки.

Ключ для баллона №6

Используется для открытия и затягивания шпиндельного клапана газового баллона.

Проволочная щетка #7

Используется для очистки поверхности сварки до и после сварки.Он состоит из стальных проволок и изготовлен из нержавеющей стали. Имейте в виду, что при сварке всегда используйте щетку со щетиной из нержавеющей стали и отбойный молоток из нержавеющей стали.

#8 Зажимы

Сварочные зажимы представляют собой листы металла, которые временно плотно скрепляют две части материала. Сварочные зажимы позволяют надежно удерживать заготовку, поэтому оператор производит более плотное соединение.

Это позволяет легко запускать дугу и соединять детали, не беспокоясь о перемещении листов.Эти типы зажимов, как правило, доступны в различных размерах и формах.

Угловая шлифовальная машина #9

Угловые шлифовальные машины обычно используются в металлообработке и в некоторых металлообрабатывающих мастерских. Это типы ручных электроинструментов, прикрепленных к расходным каменным дискам или лезвиям. Эти диски вращаются с высокой скоростью, чтобы шлифовать, резать или придавать гладкий последний штрих свариваемому металлу.

Читайте также: Все о различных типах шлифовальных станков [PDF].

#10 Искровая зажигалка

Состоит из куска камня с фигурными краями, который дает искру при трении о заштрихованное чугунное колесо.Он используется для зажигания газа, выходящего из сварочной горелки.

#11 Примерочный угольник

Это измерительный прибор L-образной формы. Его лезвие обычно градуировано в сантиметрах, и то же самое используется для измерения работы. Он также используется для проверки прямых углов прямоугольной работы.

Очиститель наконечника #12

В сопле имеется мелкое отверстие. Отверстие может загрязниться и даже закрыться во время использования. Для очистки отверстия используется очиститель кромок сопла, см. рисунок.Очиститель наконечника также можно использовать для удаления шлака после сварки.

#13 Файлы

Изображение: homelectrical

Они похожи на угловые шлифовальные машины, используемые для удаления грубых краев и заусенцев с металла, который вы режете. Файловые инструменты доступны в различных формах и размерах, которые используются для завершения работы. Металлические напильники также широко используются для всех видов других металлических проектов.

Центровочный пуансон №14

Пробойники часто используются для маркировки отверстий, которые должны быть просверлены на второстепенных операциях, или в качестве калибровочных меток для линий сгиба, резки, мест точечной сварки.Он используется для маркировки на заготовке перед ее вырезанием в желаемую форму.

#15 Шкала и калибр для сварки

Шкала используется для измерения размера работы, а калибр для сварки используется для измерения глубины сварного шва, см. рисунок.

#16 Стальная лента

Длинные работы измеряются стальной рулеткой. Он имеет маркировку в дюймах и сантиметрах и помещен в стальной или пластиковый корпус. Пружина для сборки помогает в быстром и автоматическом сборе ленты, см. рисунок.

Сварочное оборудование

Оборудование, используемое в сварке, заключается в следующем:

1. Газовый цилиндр
2. Газовый регулятор
3. Сварочная труба
4. Сварочные очки
5. Сварочный шлем
6. Handy Globell
7. Anvil
8. цилиндр Trolly
9. Фартук
10. Сварочная горелка

Газовый баллон №1

Сварочные газовые баллоны изготавливаются из толстого стального листа, так как они должны выдерживать высокое давление газа. Производители поставляют потребителям баллоны, наполненные газом.Как правило, для газовой сварки используются баллоны с кислородом и ацетиленом. Оба газа подаются в отдельных баллонах.

1. Баллон с кислородом

Газообразный кислород можно хранить в баллоне в течение длительного времени. Температура цилиндра остается на уровне 70° по Фаренгейту, а давление газа поддерживается на уровне около 2200 фунтов на квадратный дюйм.

Кислородный баллон окрашен в черный цвет, клапан имеет правую резьбу. Эти две точки полезны при идентификации кислородных баллонов.

2. Баллон с ацетиленом

Баллон с ацетиленом содержит газообразный ацетилен в жидкой форме. Температура цилиндра остается на уровне 70° по Фаренгейту, а давление газа поддерживается на уровне около 250 фунтов на квадратный дюйм.

Перед заправкой газом в баллон засыпается некоторое количество сухого пористого материала (древесный уголь), а затем ацетон. Теперь в цилиндр наполняется газообразный ацетилен под давлением около 250 фунтов на квадратный дюйм, и, наконец, цилиндр некоторое время вращается.

Баллон ацетиленовый окрашен в темно-красный цвет, вентиль имеет левую резьбу; Эти две точки полезны при идентификации баллонов с ацетиленом. В нижней части цилиндра также установлены два предохранительных клапана.

Оба баллона снабжены защитными крышками. Баллоны с ацетиленом нельзя использовать в положении лежа.

Газовый регулятор №2

В процессе сварки кислород и ацетилен поступают в сварочную горелку через газовые регуляторы.У газового регулятора две основные функции:

1. Поддержание необходимого давления газа в процессе сварки.
2. Для подачи газа к сварочной горелке при низком давлении. Корпус регулятора обычно изготавливается из латуни.

Газовый регулятор доступен в двух типах.

1. Одноступенчатый регулятор

В основном состоит из диафрагмы, пружины, регулирующего клапана, корпуса, манометра, винта регулировки давления.

Этот тип регулятора имеет два порта; (i) Вход – через который газ под высоким давлением поступает в регулятор из баллона, (ii) Выход – через который газ под низким давлением подается к сварочной горелке по шлангу.

Газ поступает в регулятор под высоким давлением через впускное отверстие и давит на диафрагму. Мембрана поддерживается пружиной, которая также используется в качестве устройства регулировки давления с помощью винта.

Регулирующий клапан и диафрагма снижают давление газа и подают его к сварочной горелке через шланг от выхода.

2. Двухступенчатый регулятор

В этом типе регулятора давление газа снижается от высокого до низкого в два этапа.Устройство состоит из двух газовых камер: основной и вспомогательной. Устройство имеет две пружины и две диафрагмы.

Газ поступает в основную камеру, и его давление несколько снижается. Затем газ поступает во вспомогательную камеру из основной камеры при пониженном давлении. Здесь давление газа еще больше снижается, и такое же рабочее давление подается по шлангу к сварочной горелке.

Шланг №3

Шланг — это среда, через которую газ подается от регулятора к сварочной горелке.Для кислорода и ацетилена используются отдельные шланги.

Изготовлены из высококачественной резины и крепятся с помощью зажимов в соответствующих регуляторах и сварочных горелках. Как правило, черная или синяя труба используется для газообразного кислорода, а красная труба — для газообразного ацетилена.

Защитные очки для сварки #4

Защитные очки используются для защиты глаз от возможного вредного воздействия газового пламени. В защитных очках используются зеленые или синие стекла, способные защитить глаза от ультрафиолетового и инфракрасного излучения высокотемпературного газового пламени.

Сварочный шлем #5

Это основной тип сварочного оборудования, который считается самым важным средством индивидуальной защиты, которое должен иметь сварщик. Этот шлем защищает не только глаза и кожу от серьезных искр, но и от потенциально вредных для зрения ультрафиолетовых и инфракрасных лучей, испускаемых дугами.

Перчатки Handy #6

Сварочные перчатки — это инструменты, которые защищают руки сварщика от опасностей сварки. Кожаные или асбестовые перчатки используются для защиты рук от возможного ожога при сварке.

Эти перчатки защищают оператора от поражения электрическим током, сильного нагревания, ультрафиолетового и инфракрасного излучения, а также обеспечивают стойкость к истиранию и улучшенный захват.

#7 Наковальня

Наковальня состоит из прочного металла (обычно из кованой или литой стали) с уплощенной верхней поверхностью, по которой ударяется другой предмет. Наковальня используется для ковки горячей работы по мере необходимости. Он сделан из стали, чтобы иметь достаточную ударную вязкость, см. рисунок. Наковальня в большинстве случаев используется как кузнечный инструмент.

#8 Тележка для баллонов

Тележка для баллонов очень удобна для транспортировки двух газовых баллонов из одного места в другое при газовой сварке.

Фартук #9

Кожаный фартук является очень полезным приспособлением для защиты одежды сварщика от искр и раскаленных частиц. Обычно его привязывают к грудной части тела.

#10 Сварочная горелка

Также известна как паяльная трубка. Прибор предназначен для получения кислородно-ацетиленового пламени.Он снабжен двумя ручками регулировки газа (по одной на каждый газ). Желаемый тип пламени можно получить, регулируя две ручки. Два шланга зажаты на двух входных отверстиях прибора.

Газы смешиваются в камерах смешения, затем смесь выходит из сварочной горелки через ее сопло или наконечник, где с помощью зажигалки преобразуется в пламя. Насадка или наконечник рассчитаны на высокие температуры.

Размер сопла зависит от размера его отверстия и является сменным.Размер указан на сопле, который указывает толщину металлических листов, которые будут сварены этим соплом. Существует два основных типа сварочных горелок.

1. Сварочная горелка низкого давления

В горелке этого типа давление газообразного кислорода поддерживается на уровне от 10 до 40 фунтов на квадратный дюйм, а давление газообразного ацетилена поддерживается на уровне от 1 до 2 фунтов на квадратный дюйм. . Наконечник этого типа горелки можно заменить только вместе с шейкой.

2. Сварочная горелка среднего давления

В этом типе горелки давление кислорода поддерживается на уровне от 1 до 24 фунтов на квадратный дюйм, а давление ацетилена поддерживается на уровне от 1 до 15 фунтов на квадратный дюйм. .Наконечник сварочной горелки этого типа можно заменить без замены шейки.

Подведение итогов

Как уже говорилось выше, сварщики нуждаются в этих точных сварочных инструментах и ​​оборудовании, чтобы лучше контролировать работу. Прочитав это, вы, должно быть, получили представление о том, как и когда их использовать. Если у вас есть какие-либо вопросы по этой теме, не стесняйтесь спрашивать в разделе комментариев.

Итак, я надеюсь, вам понравился наш взгляд на « сварочные инструменты и оборудование » и вы нашли некоторые из них, о которых вы не знали раньше.Если вы нашли эту статью полезной, поделитесь ею с друзьями.

Подпишитесь на нашу рассылку, если хотите первыми читать наши последние статьи.
