Высоковольтный разрядник своими руками

Показываю как сделать и как использовать тестер системы зажигания и генератор импульсов своими руками — полезные и крутые самоделки. Как сделать разрядник. Сделай сам. Автоэлектрика ВЧ.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Разрядник для свечей зажигания
• Высоковольтный разрядник ММ-ВР-01
• Как сделать разрядник своими руками
• Признаки неисправности катушки зажигания
• . : Полностью самодельный лазер на парах хлорида меди (веб-репорт) : .
• Признаки неисправности катушки зажигания
• Как сделать разрядник своими руками
• Искровой разрядник своими руками

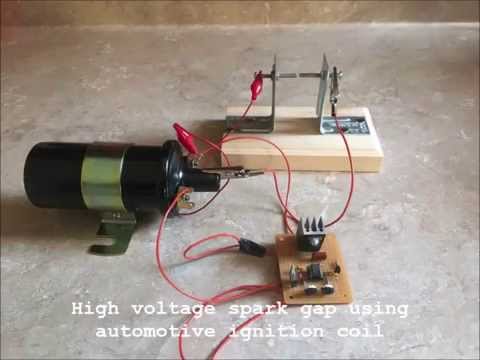

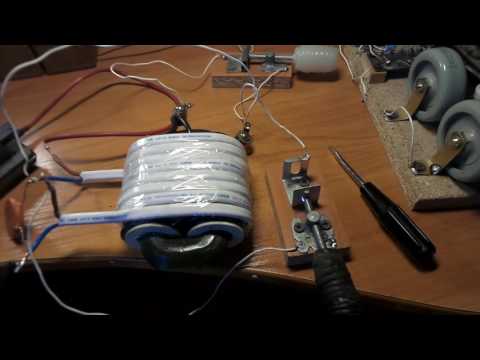

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой генератор высоковольтных импульсов

Разрядник для свечей зажигания

Катушка зажигания автомобиля служит для формирования высоковольтного разряда между электродами свечи в двигателях, работающих на бензине.

Именно этим разрядом и поджигается топливная смесь в тот момент, когда поршень достигает верхней мёртвой точки. За своевременность проскакивания искры отвечают другие элементы системы зажигания.

В зависимости от конструкции мотора это или распределитель зажигания трамблёр , или датчик положения распредвала. От катушки же зависит мощность искры и то, проскочит ли она вообще. Учитывая безусловную зависимость работы двигателя от состояния этой детали, неплохо знать признаки неисправности катушки зажигания. Рассмотрим, как она устроена и как определить неисправность катушки зажигания, какие есть приборы для проверки катушек зажигания своими руками.

Катушка зажигания автомобиля — это трансформатор с двумя обмотками. По первичной обмотке протекает ток низкого напряжения. В нужный момент определяемый датчиком распредвала или трамблёром в первичной обмотке происходит скачок напряжения, который индуцирует электромагнитный импульс во вторичной обмотке, а тот, переданный по проводам, вызывает искровой разряд между электродами свечей зажигания. Это, конечно, лишь схематичное описание процесса. Существует несколько видов катушек:.

Вне зависимости от вида, принцип их работы одинаков, а также одинаковы причины выхода неисправностей катушек зажигания. Провода обмоток катушки зажигания нагреваются из-за электрического сопротивления. К тому же, на малых оборотах двигателя через первичную обмотку постоянно протекает излишний ток, и катушка зажигания греется сильнее. Избыточный ток, правда, компенсируется добавочным сопротивлением или полупроводниковыми ключами , но тут может сыграть роль и недостаточное качество изделия.

Чрезмерный нагрев проводов обмоток приводит к прогоранию изоляции, почему и сгорает катушка зажигания. Следует учитывать и то, что нагрузка на обмотки повышается и в том случае, когда связанные с ней детали неисправны или нарушены условия их работы. К примеру, повышенный температурный режим работы двигателя приводит к растрескиванию изоляции проводов высокого напряжения и их наконечников. Двигатель отреагирует на пропуски зажигания следующим образом:. Существенный недостаток индивидуальных катушек зажигания — это их работа в более неблагоприятных условиях.

То есть в случае одного высоковольтного вывода выход из строя катушки приведёт к тому, что двигатель заглохнет — ведь искра пропадёт во всех цилиндрах. В этом плане такая катушка, конечно, лучше — по крайней мере, её отказ не станет причиной вынужденной стоянки на обочине.

Существенный недостаток применения индивидуальных катушек — они работают в более неблагоприятных условиях — близость нагретых деталей двигателя, возможность попадания масла на изоляцию, что сокращает срок их службы.

Проверка напряжения на обмотках катушки зажигания. Прокручивая мотор стартером, смотрят — проскакивает ли искра между электродами. Но этот способ не указывает на точную причину неисправности — ведь отсутствие искры, помимо отказа катушки, может быть вызвано:. Самым доступным прибором для проверки катушки зажигания своими руками является мультиметр, включенный в режим омметра.

Кроме того, неисправность может крыться в ЭБУ двигателя. Им замеряется сопротивление катушки зажигания, вернее, её первичной и вторичной обмоток. Первичная обмотка имеет небольшое количество витков, к тому же она выполнена из провода большого сечения. Поэтому её сопротивление невелико — от 0,4 до 7 Ом.

Измеряется между выводами катушки, к которым подключаются провода низкого напряжения. Вторичная обмотка намотана большим количеством витков тонкого провода и, следовательно, имеет большее, чем у первичной, сопротивление. Для разных катушек оно имеет различные значения — до 18 Ом, это зависит от особенностей схем систем зажигания. Для индивидуальных катушек оно составляет — Ом. Такой разброс значений обусловлен тем, что контактный способ прерывания цепи позволяет производить замыкание-размыкание провода питания первичной обмотки при значениях напряжения и тока, равных параметрам бортовой сети авто.

Бесконтактный способ формирования импульса происходит при значительно меньших величинах, поэтому вторичные обмотки катушек имеют большее число витков и большее сопротивление , чтобы обеспечить должную энергию разряда. Эти значения сопротивлений обмоток — лишь приблизительны. Лучше всего узнать их точные значения, приводимые в описании электрооборудования конкретной модели машины.

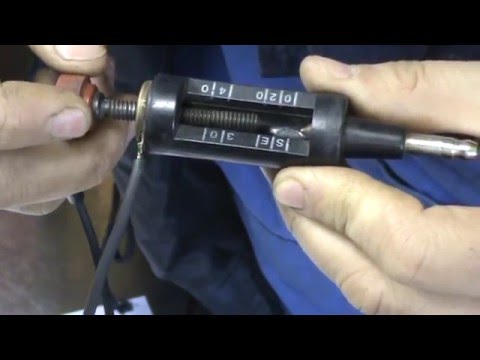

Высоковольтный разрядник для проверки катушки зажигания. Проверить наглядно утечку напряжения в системе зажигания можно в темноте при работающем двигателе. Кроме того, нужно знать схему цепи зажигания. Многие катушки имеют встроенное добавочное сопротивление резистор и, производя замеры вслепую, Вы можете измерить сопротивление первичной обмотки, последовательно включенной с резистором.

Проверку катушек зажигания и модулей можно осуществлять с помощью разрядника, который моделирует работу системы зажигания. Такой способ хорош, если расстояние между электродами разрядника выбрано правильно — с учётом того, что при работе мотора искра в свече проскакивает при большом давлении и в среде топливовоздушной смеси. Проверить утечку напряжения и пробои в системе зажигания можно наглядно, достаточно открыть капот в темноте, когда двигатель работает. Такой способ хорош для профилактики более крупных поломок — зачастую требуется лишь поменять высоковольтные провода.

В заключение можно сказать, что на срок службы катушки зажигания влияют лишь условия, в которых она эксплуатируется.

Меняйте вовремя свечи и провода, не допускайте заливания моторного отсека водой, следите за состоянием электрооборудования — и, вполне возможно, Вам ни разу не придётся менять катушку. Содержание статьи 1 Устройство катушки и причины её поломки 2 Признаки выхода из строя катушки зажигания, когда она пробита 3 Проверка работоспособности катушек зажигания.

Устройство катушки зажигания автомобиля. Схема бесконтактной системы зажигания. Еще интересные статьи: Gps трекер для машины: что это такое Причины образования нагара на свечах зажигания Cигнализация с автозапуском какая лучше Как правильно прикурить свой автомобиль от другого автомобиля.

Высоковольтный разрядник ММ-ВР-01

В этой статье будет подробно описан не только ремонт системы зажигания, как простейшей контактной, так и бесконтактной электронной, но ещё и методы диагностики самых распространённых неисправностей системы зажигания, которые могут возникнуть в дороге. На некоторых старых автомобилях например отечественных до сих пор стоит контактная система зажигания, которую мы рассмотрим ниже. Но на большинстве современных машин, установлена более надёжная электронная бесконтактная система, и именно с поиска неисправностей и их устранения в ней я и начну. Если двигатель вашей машины трудно запускается или вообще не запускается или работает с перебоями, то проверку системы зажигания следует начинать с высоковольтной части. Конечно же любой двигатель может не запускаться или работать с перебоями при неисправном, или ненастроенном карбюраторе, но я надеюсь всё таки, что у вас с карбюратором или с системой впрыска всё в порядке, если же нет, то как отремонтировать или отрегулировать карбюратор читаем тут , а о поисках неисправностей в системе впрыска топлива вот здесь.

В высоковольтной части схемы применяются следующие элементы: Диод VD Особого внимания заслуживает конструкция разрядника «искровика».

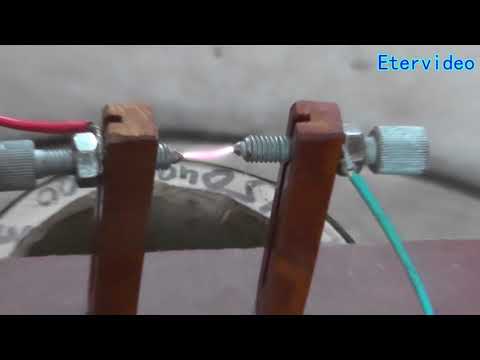

Как сделать разрядник своими руками

Перевёл alexlevchenko для mozgochiny. Доброго времени суток. При поиске неисправностей и ремонте электронного оборудования всегда первым делом нужно разряжать имеющиеся в схема конденсаторы. В противном случае нерадивый ремонтник рискует получить заряд бодрости…. В прошлом ламповые приёмники и усилители можно было найти в каждом доме. В своей конструкции они использовали конденсаторы большой ёмкости, что продолжали удерживать опасный уровень заряда длительное время даже после того, как они отключались от сети. После этого наступила эра телевизоров с электронно-лучевыми трубками. Благодаря техническому прогрессу сейчас телевизоры оснащаются плоскими LED экранами и может сложиться впечатление, что все современные приборы переходят на низковольтные цифровые схемы, но в чем же тогда проблема? На самом деле ответ лежит на поверхности.

Признаки неисправности катушки зажигания

В бензиновых автомобилях часто возникает такая необходимость, как проверка системы зажигания, я предлагаю сделать очень простой тестер для системы зажигания. Для этих целей нам понадобится всего лишь медицинский шприц на 20 кубов и кусок обычного провода. Так же, нам понадобиться старая свеча зажигания, у неё по кругу нужно срезать резьбу болгаркой. Её мы будем использовать, как коннектор для подключения высоковольтных проводов или модуля зажигания. В итоге должна получиться, вот такая вот, обрезанная свеча с целым керамическим изолятором но с обрезанной металлической резьбой.

Искровой разрядник своими руками. Высокая мощность и напряжение данных электрошокеров не говорят о том, что другие модели рассматриваемого оружия менее действенны, так как многие из них способны нейтрализовать противника даже через одежду.

. : Полностью самодельный лазер на парах хлорида меди (веб-репорт) : .

Осциллятор для плазмореза — это устройство для бесконтактного возбуждения дуги и стабилизации её горения. Эти опции он получает благодаря преобразованию параметров электроэнергии. Сварочный осциллятор марки ВСД, используемый для стабилизации горения дуги. Параллельное и последовательное подключение осциллятора. Большую эффективность имеет устройства, которые подключены к электрической цепи плазмореза последовательно. Объясняется это тем, что в их схеме не применяется, за ненадобностью, защита от высокого напряжения.

Признаки неисправности катушки зажигания

Топлива в баке достаточно и Вы уверены, что оно поступает в цилиндры, состояние аккумуляторной батареи и обороты прокрутки в норме, а двигатель не запускается. В этом случае надо проверить искру на высоковольтных проводах. Проверка искры при помощи свечи зажигания на воздухе не даёт достоверного результата, т. Но этого недостаточно в цилиндре, где находится топливно-воздушная смесь под повышенным давлением. Обратите, пожалуйста, внимание на предупреждения , которые даёт в разделе «Система зажигания». На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила:. Разрядник высоковольтный тестер искры предназначен для проверки работоспособности системы зажигания.

На разряднике присутствует высокое напряжение до 25 кВ, что представляет опасность. Запрещается во время проведения работ касаться руками или.

Как сделать разрядник своими руками

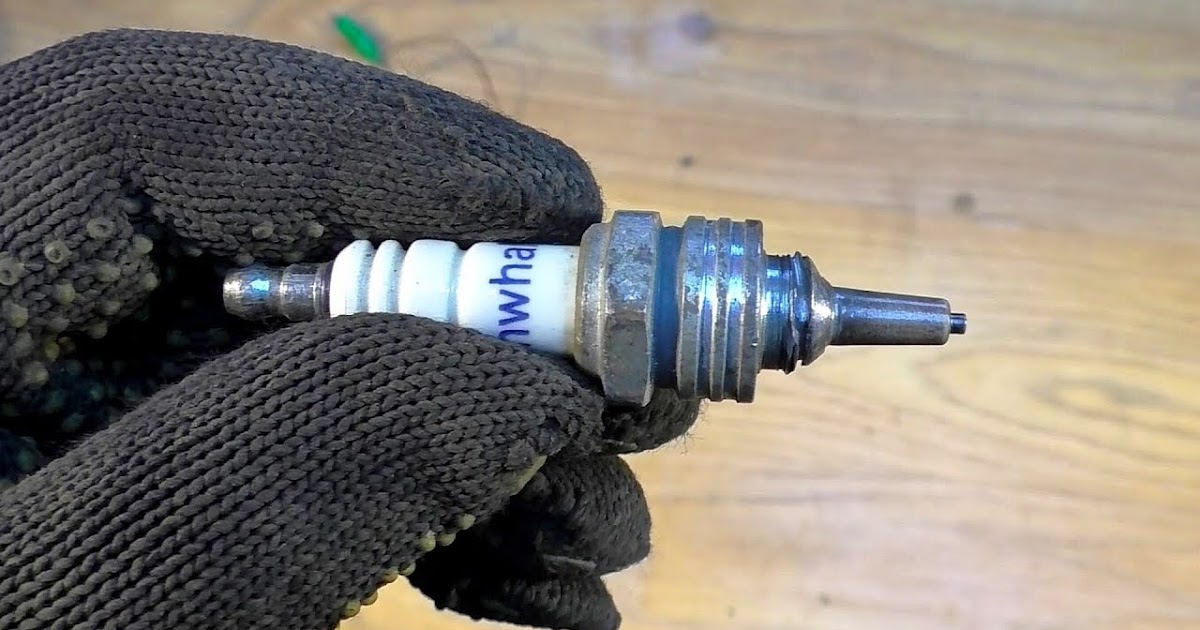

Всем привет! Сегодня хочу поведать о новом устройстве в моем гараже. Как вы уже догадались из названия, речь пойдет про тестер свечей зажигания. Это устройство самодельное, как и многое другое в моем гараже, но такое решение было принято не из желания сэкономить купить готовое, пожалуй, если не дешевле, то точно уж проще , просто хотелось попробовать сделать самому, так как решил, что мне это под силу.

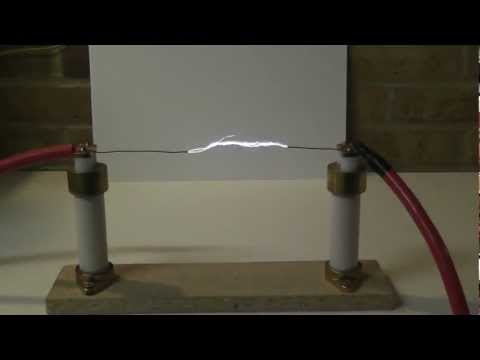

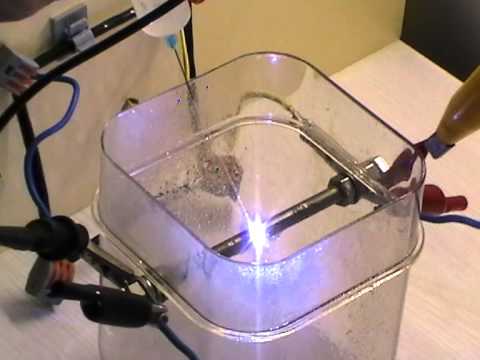

Искровой разрядник своими руками

ВИДЕО ПО ТЕМЕ: Проверка Катушек Зажигания. Разрядник с Алиэкспресс vs Разрядник Своими Руками

Свечи зажигания в бензиновом двигателе автомобиля предназначены для создания искры, посредством которой происходит воспламенение горючей смеси в цилиндрах. Выход из строя хотя бы одной означает невозможность нормальной работы соответствующего цилиндра и перебои в работе двигателя. Однако неустойчивая работа и другие неисправности двигателя, имея схожие симптомы, могут возникать и по причинам, никак не связанным со свечами зажигания. Не желая каждый раз тратить денежные средства на покупку нового комплекта последних, многим автолюбителям было бы полезно узнать, как выполняется проверка свечей зажигания своими руками? Конечно, для диагностики можно обратиться в автосервис, где имеется специальный стенд и разрядник.

Использование газообразного топлива в значительной степени экономит финансовые средства пользователей, оно также больше щадит окружающую среду.

Стало быть дотянулись мои ручки и до лазеров на парах металлов отдельное спасибо Андрею Франкенштейну за то, что сумел пробудить интерес к этой штуковине. Что, собственно, из этого вышло, здесь и место рассказать. Лазер на парах меди нечасто встретишь среди самодельных конструкций. Кроме варианта, описанного на pulslaser. Еще на просторах интернета мне попадались несколько недоделанных конструкций, но Можно накатать много страниц, о том, почему медный лазер настолько «непопулярен», но основных причин, на мой взгляд, две: слишком высокие температуры для лазера на парах чистой меди что заставляет использовать труднодоступные материалы и слишком сложный драйвер двойного импульса для лазера на парах медных солей.

Login to Your Account. Форум Техпомощь Своими Силами. Chiptuning, scr, dpf, egr off. Страница 2 из 4 Первая 1 2 3 4 Последняя К странице: Показано с 31 по 60 из

Разрядник своими руками

Хочешь стать куратором любимой темы? Автор ppi1 Раздел Источники питания. В теме В разделе По форуму Google. Комментарии к новостям. Спарта Ион востановление Электровелосипеды от bykefun 9. ЗУ Бережок-7, 14, 18, 30, 40 Зарядные устройства для свинцовых аккумуляторов от Amid 9.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Монтаж разрядников РДИП-10 и РМК-20 на ВЛЗ-6-10кв. Габариты и расстояния.
• Как сделать разрядник
• искровой разрядник своими руками
• InjectorService.com.ua
• Искровой разрядник своими руками
• Безопасный разрядник конденсаторов своими руками
• Разрядник для свечей зажигания

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка Катушек Зажигания. Разрядник с Алиэкспресс vs Разрядник Своими Руками

Монтаж разрядников РДИП-10 и РМК-20 на ВЛЗ-6-10кв. Габариты и расстояния.

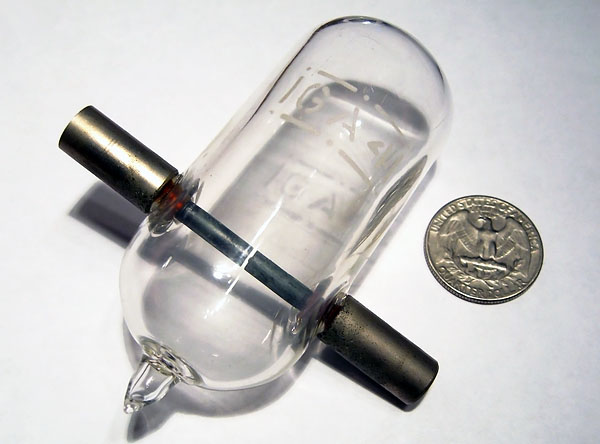

Применяются для включения очень больших токов на какую-либо нагрузку, питаемую обычно, от батарей накопительных конденсаторов , в электродинамических пушках , сильноточных ускорителях заряженных частиц, генераторах Маркса и др. Представляет собой трёхэлектродный электронный прибор, два из электродов которого рабочие, предназначены для включения в коммутируемую мощную цепь и третий электрод — инициирующий иногда называемый поджигающим служит для включения прибора.

Перед включением между рабочими электродами приложено высокое напряжение, но ток через прибор не протекает, так как разделены жидким или газообразным диэлектриком. При включении прибора на управляющий электрод подаётся импульс высокого напряжения, ионизирующий газ или другой диэлектрик в пространстве между рабочими электродами.

Начальная ионизация межэлектродного промежутка вызывает лавинное размножение зарядов в межэлектродной плазме, при этом электрическое сопротивление между рабочими электродами падает на много порядков, коммутируя внешнюю электрическую цепь.

Восстановление прибора из состояния проводимости в непроводящее состояние происходит после снижения тока ниже некоторого малого тока, называемого током гашения. Таким образом, этот прибор не может быть выключен после включения подачей управления на управляющий электрод, а только снижением тока через него. Иногда эти приборы не имеют корпуса и работают в воздушной среде, другие типы имеют герметизированный стеклянный или керамический корпус, заполненный газом, в том числе газом под избыточным давлением.

Некоторые типы тригатронов заполняются жидким диэлектриком например, трансформаторным минеральным маслом для повышения пробойного напряжения. В выключенном состоянии тригатрона напряжение между главными электродами должно быть меньше напряжения пробоя , межэлектродного промежутка, которое зависит от применённого диэлектрика воздуха , аргоно — кислородной смеси, азота , водорода или элегаза. Для включения тригатрона на управляющий электрод подаётся высоковольтный импульс.

Возникающее электрическое поле ионизирует газ между управляющим и одним из главных электродов, при этом возникает искровой разряд , который укорачивает неионизированный промежуток между главными электродами. Ультрафиолетовое излучение искры порождает за счет ионизации множество свободных электронов в промежутке. Это приводит к электрическому пробою и между главными электродами возникает электрическая дуга , имеющая малое электрическое сопротивление. Дуга существует до тех пор, пока напряжение между главными электродами не станет меньше некоторого значения.

Управляющий электрод часто располагают в отверстии в центре положительного главного электрода анода ; отрицательный электрод катод не имеет отверстий. При работе с большими токами электроды сильно нагреваются, так как подвергаются действию электрической дуги, что приводит к постепенному испарению материала электродов.

В некоторых моделях тригатронов предусмотрена регулировка расстояния между электродами, также есть возможность полной замены электродов. Главные электроды обычно изготавливаются из бронзы или порошкового спрессованного компаунда медь — вольфрам.

Тригатроны, оформленные в стеклянной колбе, часто покрывают защитной металлической сеткой, блокирующей разлёт осколков стекла при аварийном взрыве колбы. Тригатроны находят применение в импульсной технике, например, они использовались в модуляторах первых радаров для передачи мощных импульсов на магнетроны.

Используются для управления электро детонаторами и как разрядники в генераторах Маркса [2]. Однако, просмотр страниц Интернета показывает, что термин и поныне используется довольно широко год. Материал из Википедии — свободной энциклопедии. При работе газонаполненного прибора с большими средними токами электроды раскаляются вплоть до их испарения. Газоразрядные приборы. Тлеющего разряда Коронного разряда. Неоновая лампа Знаковые газоразрядные индикаторы Газоразрядный экран. Воздушный Магнитовентильный Вентильный Длинноискровой.

Ионизационная камера Счётчик Гейгера Ионизационный калориметр Пропорциональная камера Ионизационный пожарный извещатель. Холодный катод Тлеющий разряд Коронный разряд Дуговой разряд Искровой разряд Тиратронный передатчик для дальней радионавигации. Категории : Электронные лампы Коммутационные устройства Импульсная техника. Пространства имён Статья Обсуждение.

Просмотры Читать Править Править код История. Эта страница в последний раз была отредактирована 17 ноября в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия.

Как сделать разрядник

В статье рассматриваются критические моменты организации грозозащиты своими руками, на которые требуется обратить особое внимание. Первая, это поймать такой разряд. Таким безопасным местом является заземление. На фото показана, пожалуй, самая популярная конструкция заземления для небольшого строения. На самом деле, это не догма.

стоянии 4—5 см, мы увидим, как межлу разрядником и стержнем с треском проскочит искра. Если затем установить в таком положении разрядник и.

искровой разрядник своими руками

Предназначен для использования в составе комплекса Мотор-Мастер под управлением программного модуля Тест-мастер и использовании кабеля для проверки модуля и катушек зажигания подключенного к адаптеру Scan Master USB. На разряднике присутствует высокое напряжение до 25 кВ, что представляет опасность. Запрещается во время проведения работ касаться руками или предметами разрядника! Технические характеристики. При работе искрообразование может непосредственно наблюдаться в окошках разрядников. Методика проверок. Запрещается включение стенда при неподключенном разряднике, это может привести к внутреннему пробою катушек зажигания модуля и выхода их из строя! Заземление одновременно обоих выводов катушек зажигания — 1 и 4 или 2 и 3 — может привести к пробою внутри катушки и выходу ее из строя! В схематичных изображениях тестов, цвета окружностей, в которых указывается номер ВВ провода, подключенный к соответствующему выводу модуля или катушки зажигания, соответствует цветовому маркеру ВВ вывода разрядника.

InjectorService.com.ua

В помощь всем автолюбителям советую сделать такую штуковину! Авто -разрядник используется для диагностики систем зажигания как отечественных, так и импортных автомобилей! С помощью разрядника можно выявить неисправность в системе зажигания: пробои в крышке трамблера, и проводах, пропуски в катушках и модулях, и т. Делается из подручных материалов и очень просто! Нам нужно: полоска непроводника, пластика, плексигласа, сухая дощечка тоже подойдет четыре старых, но рабочих свечи с не большим сопротивлением, от иномарок не подойдут, лучще от классики!

В большинстве случаев Вас не устроят ни скорость срабатывания двухострийного разрядника, ни потери напряжения на нем. А еще грохот, наводящий соседей на мысль о терроризме, а еще обгорание электродов и, соответственно, рост напряжения срабатывания

Искровой разрядник своими руками

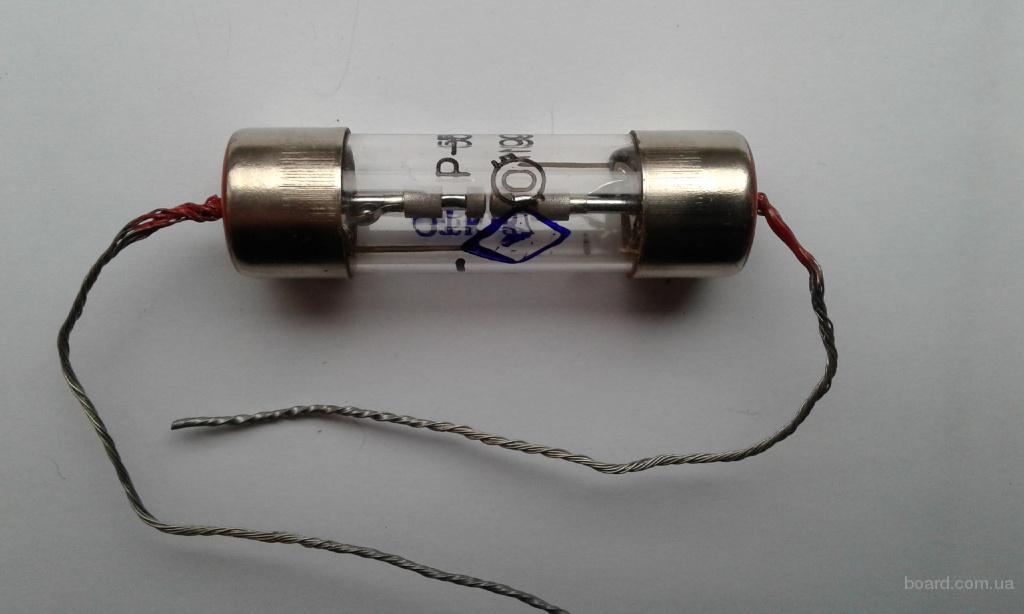

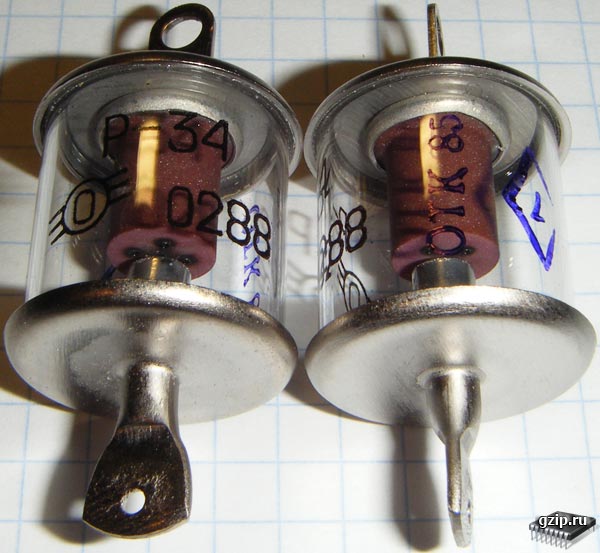

Высокочастотное оборудование защищается не только молниеотводами, но и с помощью высоковольтных разрядников. Каждый из них состоит из двух основных частей — электродов и устройства для гашения дуги. Один из электродов устанавливается на защищаемую цепь, а к другому подводится заземление. Между ними образуется пространство, известное как искровой промежуток. Когда напряжение достигает определенного значения, наступает пробой искрового промежутка между двумя электродами. За счет этого с защищаемого участка цепи снимается перенапряжение.

Безопасный разрядник конденсаторов своими руками

Искровой разрядник своими руками. Высокая мощность и напряжение данных электрошокеров не говорят о том, что другие модели рассматриваемого оружия менее действенны, так как многие из них способны нейтрализовать противника даже через одежду. Электрошокер своими руками Не у каждого гражданина найдется возможность приобрести мощный и. Электрошокер это оружие для самообороны. Работа его основана на воздействии разряда электрического тока на живой организм. Применяется устройство для обезвреживания или остановки противника. Электрошокер относят к классу оружия нелетального действия.

Испытываем разрядник для тестирования катушек зажигания Разрядник системы зажигания своими руками, а почему бы и нет если это совсем не.

Разрядник для свечей зажигания

Иногда при диагностике требуется проверить наличие искры как таковой, не вдаваясь в подробности её качества и своевременности. Данный разрядник позволяет сделать это максимально быстро, требуется лишь снять ВВ-провод с двигателя, надеть на свечу разрядника и прицепить зажим на массу двигателя. У свечи разрядника спилен боковой электрод. Это сделано для первичной оценки состояния катушки модуля зажигания.

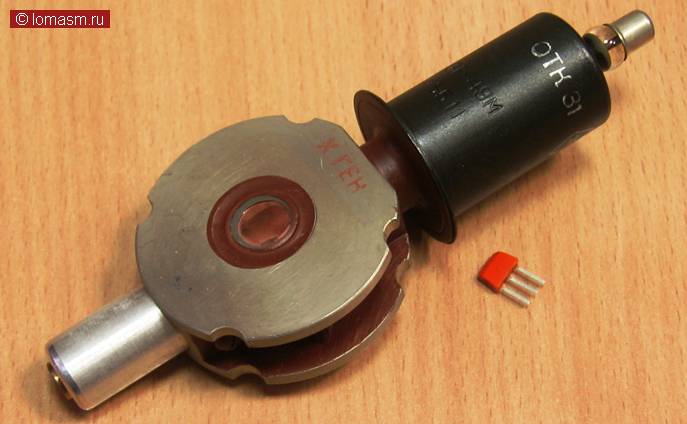

Применяются для включения очень больших токов на какую-либо нагрузку, питаемую обычно, от батарей накопительных конденсаторов , в электродинамических пушках , сильноточных ускорителях заряженных частиц, генераторах Маркса и др. Представляет собой трёхэлектродный электронный прибор, два из электродов которого рабочие, предназначены для включения в коммутируемую мощную цепь и третий электрод — инициирующий иногда называемый поджигающим служит для включения прибора. Перед включением между рабочими электродами приложено высокое напряжение, но ток через прибор не протекает, так как разделены жидким или газообразным диэлектриком. При включении прибора на управляющий электрод подаётся импульс высокого напряжения, ионизирующий газ или другой диэлектрик в пространстве между рабочими электродами. Начальная ионизация межэлектродного промежутка вызывает лавинное размножение зарядов в межэлектродной плазме, при этом электрическое сопротивление между рабочими электродами падает на много порядков, коммутируя внешнюю электрическую цепь. Восстановление прибора из состояния проводимости в непроводящее состояние происходит после снижения тока ниже некоторого малого тока, называемого током гашения.

Включите JavaScript для лучшей работы сайта. Искровой разрядник считается самым первым из сделанных человеком электронных компонентов.

Использование газообразного топлива в значительной степени экономит финансовые средства пользователей, оно также больше щадит окружающую среду. Конструкция свечей исключает специфические проблемы, возникающие из-за различных свойств топлива LPG и CNG и отличия условий при работе на бензине. Высокая теплопроводность серебра балансирует увеличение температурной нагрузки без необходимости изменения температурного значения свечей зажигания и безупречно удовлетворяет требованиям двигателей, в т. Прежде всего лучше использовать энергию топлива, снизить удельный расход топлива и устранить некоторые несовершенства новых и старых двигателей. Патентованная технология установки вспомогательного электрода на кончик изолятора обеспечивает уникальные свойства этих свечей зажигания. Выравнивание отдельных средних индицированных величин давления и смещение их средней величины к верхней границе в конечном итоге приносит увеличение мощности двигателя.

Повреждение электрооборудования может быть вызвано высоковольтным разрядом в питающей линии. Причин высоковольтного разряда может быть несколько. Для защиты от всех вышеперечисленных перенапряжений необходимо использовать специальные разрядники.

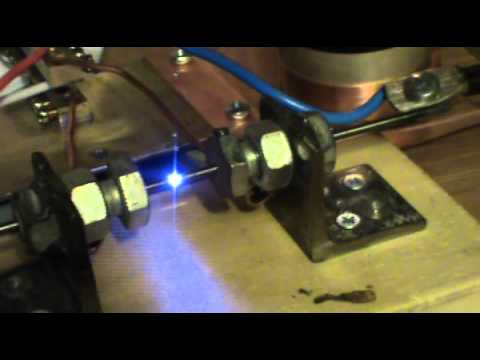

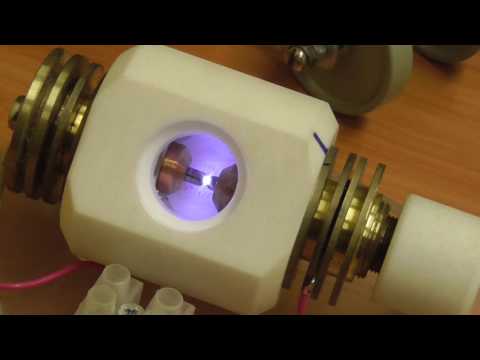

Самодельный лазер — Искровой рзрядник

Для любого лазера, работающего в импульсном режиме, требуется устройство, которое коммутирует энергию источника питания лазера на активное вещество или же лампу-вспышку. В коммерческих лазерах функцию коммутатора выполняют разнообразные полупроводниковые или газоразрядные устройства. В частности, одним из лучших коммутаторов для импульсных газоразрядных лазеров является водородный тиратрон, позволяющий формировать короткие импульсы высокого напряжения. Существует множество разновидностей водородных тиратронов, рассчитанных на разные токи и напряжения. На фото внизу показана отечественная конструкция водородного тиратрона типа ТГИ1- 1000/25.                           Этот прибор способен коммутировать импульсный ток 1000 А при напряжении на аноде 25 кВ. Конечно, такая штука пригодится в мастерской любителя лазеростроения. Однако это дорогое удовольствие. Купить водородный тиратрон можно, но не у всех есть возможность выкладывать  ~ 10 000 руб за штуку. Кроме того, высоковольтные водородные тиратроны слишком громоздки. К примеру, габариты показанного на фото выше тиратрона ~ 110 х 160 мм. Поэтому для домашнего самоделкина будет проще и гораздо дешевле изготовить самодельный коммутатор, представляющий собой искровой разрядник. Самый простой вариант искрового разрядника – это двухэлектродный не управляемый разрядник, работающий на воздухе. В Интернете можно найти множество описаний того, как изготовить такой разрядник. Тем не менее, на рисунке ниже приведу вариант схемки двухэлектродного разрядника.                     1 — контакт разрядника (обрезок дюралевого профиля типа «уголок») 2 — электрод разрядника (стальная гайка-колпак) 3 — прижимная гайка 4 — винт     На фото ниже показана гайка-колпак (колпачковая гайка), которую можно использовать в качестве электрода разрядника.                   Конкретные размеры разрядника не имеют принципиального значения. Для получения коротких высоковольтных импульсов нужно стремиться к уменьшению длины токоведущих элементов разрядника, а также уменьшать искровой промежуток между электродами разрядника. Чем больше диаметр электродов разрядника (2), тем выше коммутируемое напряжение при неизменной длине межэлектродного промежутка. Подключение разрядника осуществляется через контакты (1), которые закрепляются на токоведущие линии внешней электрической цепи. Во время работы разрядника возникает очень громкий звуковой шум, который желательно подавлять, дабы не раздражать окружающих (домочадцы, соседи и т.д.). Для подавления треска разрядника его можно поместить в какой-нибудь закрытый диэлектрический корпус. Хорошим звукоподавителем будет резина, но и пластиковая коробка то же подойдет. Можно склеить корпус из пластин оргстекла. На фото ниже показан вид самодельного двухэлектродного искрового разрядника. Для ослабления светового эффекта от искры внутрь корпуса дополнительно введен обрезок полипропиленовой трубки.                             Левый по фото электрод разрядника прикручивается к дюралевой пластине, а правый электрод накручен на латунный винт (можно и стальной), который на резьбе держится в корпусе. Правый электрод фиксируется на дюралевой пластине с помощью прижимной гайки. Такая конструкция позволяет оперативно изменять межэлектродное расстояние при неизменном положении контактных пластин разрядника. На фото ниже показан разрядник в разобранном виде.                               В процессе работы разрядника внутренняя поверхность его корпуса засирается (загрязняется) продуктами микроразрушения электродов (частицы металла, оксиды и т.п.), что является причиной возникновения поверхностных разрядов, которые ухудшают параметры разрядника. В конце концов, разрядник полностью теряет свою эффективность, что проявляется в потере лазерной генерации. В таком случае требуется прочистка внутренней поверхности корпуса разрядника. При использовании упомянутой выше полипропиленовой трубки очистку поверхности легко провести с помощью круглого напильника. В книге Т. Рапа «Эксперименты с самодельными лазерами» приводятся более эффективные схемы самодельных разрядников, которые имеют улучшенные характеристики. Это и управляемые разрядники, и разрядники повышенного давления, и разрядники с прокачкой воздуха.   Кроме обычного двухэлектродного искрового разрядника существует и так называемый рельсовый разрядник, который состоит из нескольких промежуточных электродов. Схема такого разрядника показана на рисунке ниже.                 1 — контакт разрядника (обрезок дюралевого профиля типа «уголок») 2 — электрод разрядника (стальная гайка-колпак) 5 — промежуточные контакты разрядника (обрезок дюралевой пластины)     Использование нескольких промежуточных разрядников, расположенных последовательно друг за другом, позволяет повышать напряжение на электродах разрядника (1) при этом уменьшая межэлектродное расстояние. На рисунке только три промежуточных контактов. Однако их число можно увеличить. Чем больше промежуточных электродов, тем меньше межэлектродное расстояние при неизменном напряжении на разряднике и выше крутизна получаемых импульсов. Рельсовый разрядник дает более короткие импульсы, чем двухэлектродный разрядник. Показанная на схеме конструкция рельсового разрядника несколько громоздка и может быть упрощена. Более практичной является схема приведенная ниже.                 1 — диэлектрический стержень 2 — диэлектрическая прокладка 3 — металлическая шайба     На диэлектрический стержень друг за другом (через диэлектрическую прокладку) надеваются металлические шайбы. Число шайб определяется напряжением блока питания лазера и расстоянием между шайбами. Опытным путем нужно подобрать число шайб так, чтобы при подключении разрядника к высоковольтному блоку питания лазера происходил пробой разрядника. Толщину диэлектрических прокладок следует выбирать в пределах 0,5 – 1 мм. При использовании более тонких прокладок возникают поверхностные разряды, ухудшающие эффективность разрядника. Диаметр шайб особого значения не имеет и выбирается из конструктивных соображений. В качестве диэлектрического стержня желательно использовать керамический стержень, поскольку он «держит» температуру и его поверхность можно очищать. Но можно использовать и пластмассовый стержень. В этом случае ресурс работы разрядника будет ограничен обгоранием пластика. В качестве диэлектрической прокладки желательно использовать фторопласт, но можно обойтись и обычной полиэтиленовой пленкой. Опять же в этом случае ресурс работы разрядника будет ограничен обгоранием полиэтилена. На фото ниже показаны этапы изготовления самодельного рельсового разрядника с использованием стальных монтажных шайб диаметром 18 мм и полиэтиленовой пленки.   1. Изготовляем диэлектрический стержень   Вырезаем из полиэтиленовой пленки (любой толщины) полоску шириной 4 -5 см и длиной 15 — 20 см, которую сворачиваем в рулончик на какой-нибудь оправе диаметром 2 -3 мм до тех пор, пока диаметр рулончика не станет равным 5 — 6 мм.                             С помощью ленты типа «скотч» фиксируем край свернутого рулончика и убираем оправу.                               2. Изготовляем диэлектрические прокладки   Вырезаем из полиэтиленовой пленки кружки с отверстием в центре. Внешний диаметр кружков ~ 12 мм, внутренний ~ 6 мм. На одну межэлектродную прокладку нужно нарезать несколько кружков, чтобы при наложении друг на друга они образовали прокладку толщиной ~ 0,5 мм.                                 3. Изготовляем промежуточные электроды   Стальные монтажные шайбы можно купить в магазинах типа «Хозтовары», «Стройматериалы» или же на рынке стройматериалов. Прежде чем использовать шайбы в разряднике, их необходимо обработать. Все шайбы с одной стороны имеют острые кромки (дефект штамповки), которые следует округлить напильником во избежание образования коронных разрядов в процессе работы разрядника. Во избежание образования поверхностных разрядов отверстие в шайбах с двух сторон следует несколько расширить сверлом диаметром 8 мм.                                   4. Собираем разрядник   Насаживаем металлические шайбы на полиэтиленовый рулончик, чередуя их с прокладками.                                   Полученную стопку промежуточных электродов помещаем внутрь обрезка полипропиленовой трубы Ø 32 мм, которая ослабляет световой и звуковой шум в процессе работы разрядника.                                 Теперь остается лишь зажать стопку промежуточных электродов между контактами внешней цепи и рельсовый разрядник готов. Для облегчения крепления контактов внешней цепи к разряднику можно изменить конструкцию диэлектрического стержня. На рисунке ниже показан вариант с использованием шпилек с резьбой М5, которые вкручены в полипропиленовую трубку. Полипропиленовая трубка взята от сифона чистящего средства («Шуманит», «Утенок» и т.д.)                     1 — стальная шпилька с резьбой М5 2 — полипропиленовая трубка 3 — эпоксидная смола     На фото ниже показан готовый рельсовый разрядник.                               Изготовленный разрядник имеет не очень большой срок службы, ибо пластик очень быстро обугливается, что приводит к перекрытию промежуточных электродов ( уголь, как известно, проводит ток) и потере лазерной генерации. На фото ниже виды следы обгорания полиэтилена в разряднике после нескольких минут работы лазера.                               Можно вместо полиэтилена использовать силиконовую трубку, из которой изготовляется диэлектрический стержень разрядника, а также межэлектродные прокладки. Однако силикон тоже не держит температуру и начинает обгорать. На фото ниже виды следы обгорания силиконовой трубки (обрезок трубки омывателя переднего стекла автомобиля) в разряднике после нескольких минут работы лазера. Межэлектродные прокладки изготовлены из листа фторопласта толщиной 1 мм.                               Рельсовый разрядник можно изготовить не только из металлических шайб, но и из дюралюминиевых пластин. Причем можно применять даже анодированные пластины. Схема рельсового разрядника из пластин показана на рисунке ниже.                                         1 – дюралевая пластина 2 – липкая пленка типа «скотч» 3 – полиэтиленовая пленка     Разрядник набирается из отдельных пластин в виде стопки, которая сжимается между контактными электродами внешней цепи разрядника. Ширина и длина дюралевых пластин особого значения не имеет. Число пластин определяется напряжением блока питания лазера. Чем больше будет пластин, тем при большем напряжении произойдет пробой разрядника. Для предотвращения возникновения коронных разрядов кромки пластин желательно округлить напильником. Для предотвращения возникновения поверхностных разрядов концы каждой пластины обматываются двумя-тремя слоями ленты типа «скотч». Поверх ленты несколько отступив от края (5 – 7 мм) наматывается полиэтиленовая пленка. Число слоев выбирается так, чтобы межэлектродное расстояние в разряднике составляло 0,5 – 1 мм. В ходе экспериментов можно менять число слоев пленки. Чем больше будет межэлектродное расстояние, тем выше напряжение пробоя разрядника. На фото ниже показан собранный в пакет рельсовый разрядник из дюралевых пластин толщиной 2 мм и шириной 15 мм. Пакет сжимается по краям электродов скотч-лентой.                               На фото ниже показан пакет пластин разрядника, размещенный в корпусе из оргстекла.

Искровой разрядник | Хакадей

20 июня 2022 г., Дональд Папп

[Ростислав Персион] в течение некоторого времени интересовался созданием небольших портативных ЭМИ-устройств, способных создавать помехи для близлежащей электроники. В этих устройствах ЭМИ высокое напряжение используется для создания портативного генератора искрового промежутка, работа которого, в свою очередь, создает электромагнитные импульсы, способные сбрасывать или скремблировать близлежащие электронные устройства, такие как карманные калькуляторы.

Перекрытие соседних отверстий сужает искровой промежуток, что приводит к более частым импульсам.

Его первоначальная конструкция коробки ЭМИ основывалась на искровых промежутках, изготовленных из металлических винтов, ввинченных в прозрачный пластиковый изолятор, но в этой новейшей конструкции отсутствуют суетливые регулировки винтов и полагается на перфокарту. Вырезав один ряд перфорированных отверстий с покрытием и припаяв высоковольтные клеммы к каждому концу, пустые отверстия между ними образуют основные части искрового промежутка.

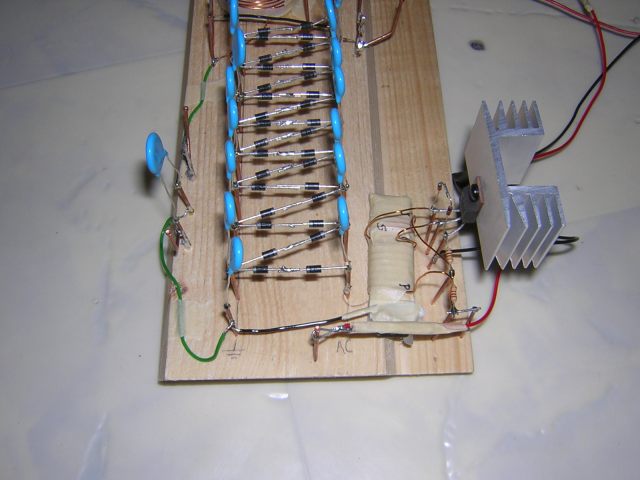

Его даже можно регулировать: нужно просто перекрыть соседние отверстия припоем, чтобы эффективно уменьшить зазор. Что касается генерации самого высокого напряжения, то об этом позаботится умножитель постоянного напряжения от Amazon. Посмотрите, как устройство сбрасывает некоторые калькуляторы в коротком видео ниже.

Ищете не такие отрывочные эксперименты с высоким напряжением? Возьми себе генератор Ван де Граффа, несколько металлических шариков, немного масла и займись искусством.

Читать далее «Скремблирование карманных калькуляторов стало проще благодаря EMP Box V2» →

Posted in Высокое напряжениеTagged em glitching, emp, высокое напряжение, перфорированная плата, искровой разрядник, множитель напряжения

16 марта 2022 г. Дэн Мэлони

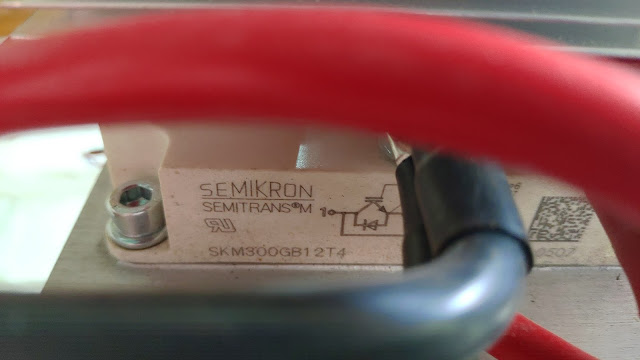

Когда дело доходит до высокоскоростной коммутации высокого напряжения, существует множество компонентов на выбор — МОП-транзисторы, тиристоры, БТИЗ и даже электронные лампы, такие как тиратроны. Но кому нужен весь этот дорогой кремний (или стекло), когда все, что вам нужно для создания высоковольтного выключателя, — это несколько сантехнических приборов и токарный станок?

По крайней мере, именно такой подход избрал ограниченный в средствах лазерный экспериментатор [Лес Райт] при создании своей последней конструкции управляемого искрового разрядника. Мы уже некоторое время наблюдаем за его работой, особенно за его атмосферными лазерами с поперечным возбуждением (TEA). Это концептуально простые лазеры, которые кажутся простыми в изготовлении, по крайней мере, по сравнению с другими лазерами. Но для генерации им требуется быстрый импульс высокого напряжения на их длинных параллельных электродах, и управление импульсом — это то, где сияет этот управляемый искровой разрядник.

Искровой разрядник изготовлен из латунных сантехнических фитингов на обоих концах короткой муфты из ПВХ. [Лес] использовал свой токарный станок, чтобы вставить резьбу в один из колпачков для установки свечи зажигания, центральный электрод которой проходит через небольшое отверстие в металлическом катоде. Для срабатывания искрового разрядника [Лес] построил триггерный генератор с выходным напряжением около 15 000 вольт, который создает дугу от электрода свечи зажигания к катоду искрового разрядника в азотной среде низкого давления. Маленькая искра приводит к большой искре, большая искра разряжает конденсатор на электродах лазера, и вы получаете управляемый однократный лазер. Проверьте это в видео ниже.

Честно говоря, чем больше мы смотрим видео [Леса], тем больше нам хочется поиграть с лазерами и высоким напряжением. От колпачков дверных ручек, сделанных своими руками, до взрыва массивов Байера на дешевых ПЗС-камерах — в лаборатории [Леса] всегда происходит что-то веселое — и немного опасное.

Читать далее «Свечи зажигания и сантехнические детали позволяют контролировать азотный лазер» →

Posted in Laser HacksTagged высокое напряжение, лазер, искровой разрядник, чай, тиристор, поперечно-возбужденная атмосфера

25 августа 2021 г., Дэйв Раунтри

[Петтери Аймонен] представляет нам модульный дифференциальный зонд в качестве своего участника премии Hackaday 2021 года.

В этом проекте показана простая и хорошо отполированная реализация дифференциально-несимметричного предусилителя, которая позволяет измерять дифференциальный сигнал и подавать его на осциллограф через кабель BNC.

PCB Искровой разрядник для первичной защиты от электростатического разряда

Он реализует классический инструментальный усилитель, где у нас есть два усилительных каскада. Первый дает нам варианты усиления 1 или 10, если нам это нужно, а второй этап имеет усиление 2.

Оставшаяся цепь представляет собой источник питания для создания двухканального питания, необходимого для питания операционных усилителей. На этих выходных шинах, а также на входе питания USB есть много фильтров, чтобы попытаться убрать весь этот шум импульсного источника питания на пути прохождения сигнала.

Существует несколько интересных конструктивных решений, включая использование материала печатной платы для длинных съемных щуповых щупов, в которые встроены искровые промежутки печатной платы, чтобы обеспечить первую защиту от электростатического разряда, достигающего более чувствительных частей системы.

Существует два основных класса сигналов, о которых заботятся инженеры-электронщики: несимметричные и дифференциальные.

В первом случае сигнал передается по одному проводу, который определяется как относящийся к общему заземлению системы. Ток течет по проводу и возвращается к своему источнику по пути наименьшего сопротивления, по крайней мере, на низких частотах. На более высоких частотах более актуален путь наименьшей индуктивности. Это все хорошо, пока вы правильно проектируете печатную плату.

Связь между соседними проводами из-за взаимной емкости и индуктивности, а также помехи в опорном заземлении — все это способствует искажению сигнала, который мы хотим передать по проводу.

По мере увеличения частот, особенно если вы имеете дело с острыми краями, со всей этой дополнительной силой нечетных гармоник, все становится очень быстро плохо. Способ, которым мы справляемся с этим, заключается в использовании передачи сигналов в дифференциальном режиме. Здесь вместо одного провода, привязанного к некоторому понятию земли, мы посылаем сигнал по паре проводов, где напряжение разница между проводами формирует сигнал. Любой внешний шум, проникающий в пару, будет (надеюсь!) воздействовать на оба провода одинаково, формируя то, что мы называем синфазным компонентом. Когда вы смотрите на разницу, этот синфазный шум исчезает. (Наш собственный [Bil Herd] писал об этом некоторое время назад.)

При измерении цепи стоит иметь правильный тип щупа, а также понимать, какое влияние щуп окажет на цепь в процессе работы. Если у вас есть несимметричный сигнал и вы хотите просмотреть его на своем осциллографе, вы можете выбрать либо пассивный, либо активный пробник. Обычно какой-либо пассивный пробник будет наиболее доступным. Обычно они выпускаются в версиях на 50 Ом и 1 МОм, и вам нужно быть осторожным, чтобы использовать правильный тип пробника для вашего приложения.

Для измерения дифференциальных сигналов можно использовать пару щупов, по одному для каждого сигнального провода, а затем использовать функцию математической разности осциллографа для отображения сигнала. Это довольно часто отчаянная мера, и то, что вы действительно хотите, это дифференциальный внешний интерфейс на аппаратном уровне. Вам нужен дифференциальный активный пробник.

Схема может быть простой, но не стоит недооценивать то, сколько ей нужно доработать, чтобы иметь хорошую производительность — небольшая неточность в разводке печатной платы, как описывает автор, вызвала раздражающие резонансы, которые трудно отследить.

Проект все еще находится в активной разработке, и автор показывает процесс по мере его продвижения, но, если вы спросите нас, он уже выглядит довольно хорошо.

Исходники можно найти на его GitHib, который использует все инструменты с открытым исходным кодом, так что он тоже довольно доступен.

Posted in аппаратное обеспечение, The Hackaday PrizeTagged дифференциальный пробник, печатная плата, искровой разрядник

17 июня 2021 г. Дэн Мэлони

Ах, какие у нас теплые воспоминания о нашей беспутной юности, когда мы гуляли с девяткой.Генератор электромагнитных импульсов на 000 вольт в наших Levi’s 501 и выключение всех электронных устройств, которые никто еще не носил с собой, куда бы они ни пошли. Безумные дни на самом деле.

Мы уверены, что это совсем не то, что [Ростислав Персион] имел в виду при разработке своего портативного ЭМИ-генератора; учитывая различные топологии и тщательное измерение результатов, мы подозреваем, что его интерес носит чисто академический характер. Представлены три различных конструкции, каждая из которых сосредоточена вокруг высоковольтного силового модуля с батарейным питанием, список которого на Amazon оптимистично указан как способный выдавать напряжение от 400 000 до 700 000 вольт. К сожалению, отряд [Ростислава] был способен всего на 9000 вольт, что, к счастью, было достаточно, чтобы получить некоторые результаты.

Подключив к искровому разряднику одну из семи различных катушек — от одного до 40 витков — и плюс-минус несколько высоковольтных конденсаторов последовательно или параллельно, он проверил способность каждой конфигурации создавать помехи для простого карманного калькулятора. Наилучший диапазон для сброса и скремблирования калькулятора составлял всего около 3 дюймов (7,6 см), хотя светодиод, подключенный ко второй катушке, мог обнаруживать ЭМИ на расстоянии до 16 дюймов (41 см). Готовые ЭМИ-генераторы [Ростислава] были размещены в нескольких различных корпусах, один из которых совершенно не похож на самодельную бомбу, а ярлыки с надписью «РЧ-опасность» наверняка не вызовут подозрений при публичном размахивании.

Мы полагаем, что эти эксперименты положили конец голливудской шумихе вокруг генераторов ЭМИ, но опять же, их радиус действия довольно ограничен. Возможно, вы захотите пересмотреть свои планы ограбления банка, если они сосредоточены на одном из этих замыслов.

продолжить чтение «Это генератор ЭМИ в вашем кармане или мой калькулятор просто сломался?» →

Posted in Misc HacksTagged электромагнитный импульс, э.п.м., высокое напряжение, высоковольтное, радиочастотное, скремблер, искровой разрядник

17 марта 2021 года Том Нарди

Обычно мы думаем о лазерах как о довольно сложных и пугающих устройствах: большие стеклянные трубки, заполненные газом, тщательно выровненные зеркала, охлаждающая вода, чтобы все это не расплавилось, и тому подобное. Давайте даже не будем начинать черную магию, происходящую внутри твердотельного лазера. Но, как показывает [Джей Боулз] в своем последнем видео Plasma Channel , создание лазера с нуля на самом деле не так сложно, как вы думаете. Хотя это, конечно, тоже непросто.

Рассматриваемый атмосферный лазер с поперечным возбуждением (TEA) использует высокое напряжение, проходящее через пару параллельных электродов, для возбуждения азота в воздухе при стандартном атмосферном давлении, поэтому нет необходимости в трубке, и вам не нужно тянуть за вакуум. Установка вытряхивает из азота столько ультрафиолетовых фотонов, что ей даже не нужны зеркала. На самом деле, вы должны быть в состоянии получить почти все детали для TEA-лазера в хозяйственном магазине. Например, шестигранные электроды, которые [Джей] использует, на самом деле представляют собой шестигранные ключи диаметром 8 мм с обрезанными концами.

Продолжить чтение «Дьявол кроется в деталях этого открытого лазера» →

Posted in Laser Hacks, ScienceTagged электрод, высокое напряжение, лазер, азот, разрядник, TEA лазер

15 марта 2021 г. Стивен Ожье

Внедрение аппаратных сбоев использует электрические манипуляции с цифровой схемой для преднамеренного внесения ошибок, которые могут использоваться для непредсказуемого поведения процессоров. Это непреднамеренное поведение можно использовать для проверки надежности или для более гнусных целей, таких как доступ к коду и данным, которые должны были быть недоступны. Есть несколько способов сделать это, и электромагнитная инъекция ошибок использует локализованный электромагнитный импульс для перестановки битов внутри процессора. Импульс индуцирует напряжение в цепях процессора, заставляя биты переворачиваться и часто приводя к непреднамеренному поведению. Аппаратное обеспечение для этого очень специализировано, но [Педро Хавьеру] удалось превратить электрическую мухобойку за 4 доллара в инструмент для ввода электромагнитных повреждений. (Возможно, страница мертва, попробуйте версию из Интернет-архива.)

[Педро] добивается этого, превращая электрическую мухобойку в генератор ЭМИ с искровым разрядником. Он убирает рабочий конец мухобойки и заменяет его катушкой индуктивности с ручной обмоткой последовательно с небольшим разрядником. Нажатие кнопки питания на модифицированной мухобойке заряжает выходной конденсатор до тех пор, пока развиваемого напряжения не станет достаточно для ионизации воздуха в искровом промежутке, после чего конденсатор разряжается через индуктор. Размер искрового промежутка определяет накопленный заряд — больший зазор приводит к большему заряду, который создает больший импульс, который индуцирует большее напряжение в микросхеме.

[Педро] демонстрирует, как это можно использовать для создания арифметических сбоев и даже для принуждения Arduino к сбросу памяти. Другие использовали электромагнитную инъекцию ошибок для повреждения SRAM, а преднамеренные сбои контактов источника питания также могут использоваться для доступа к защищенным данным.

Posted in аппаратное обеспечение, Взломы безопасностиTagged безопасность встроенного оборудования, emp, инъекция, искровой разрядник

12 января 2021 г. , Анул Махидхария

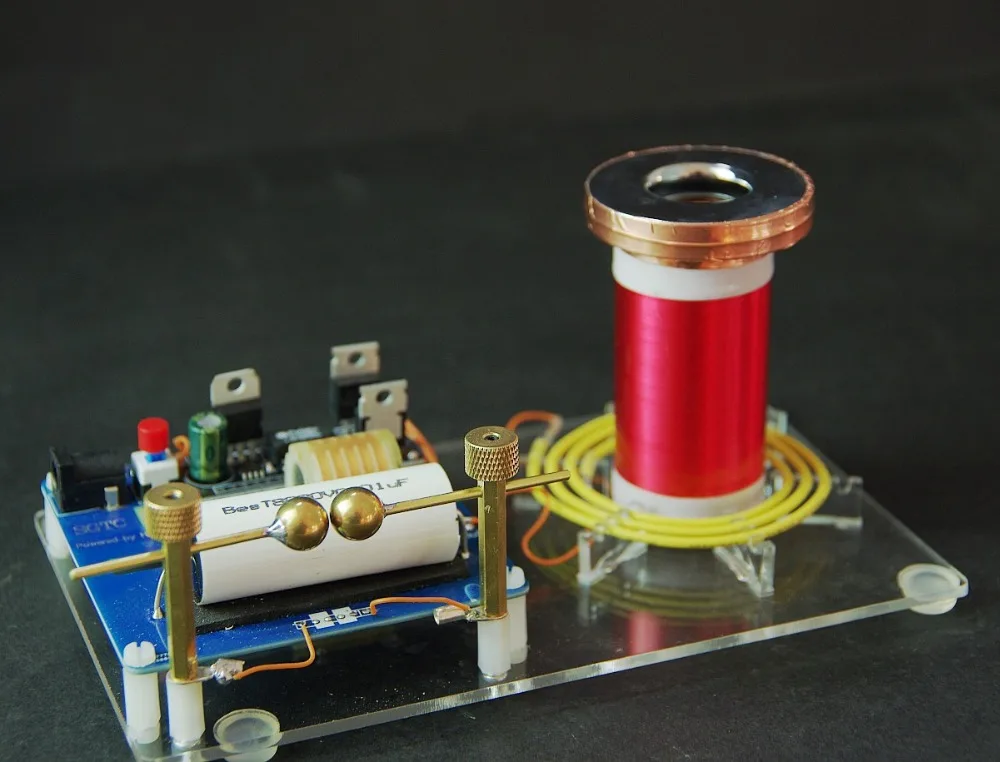

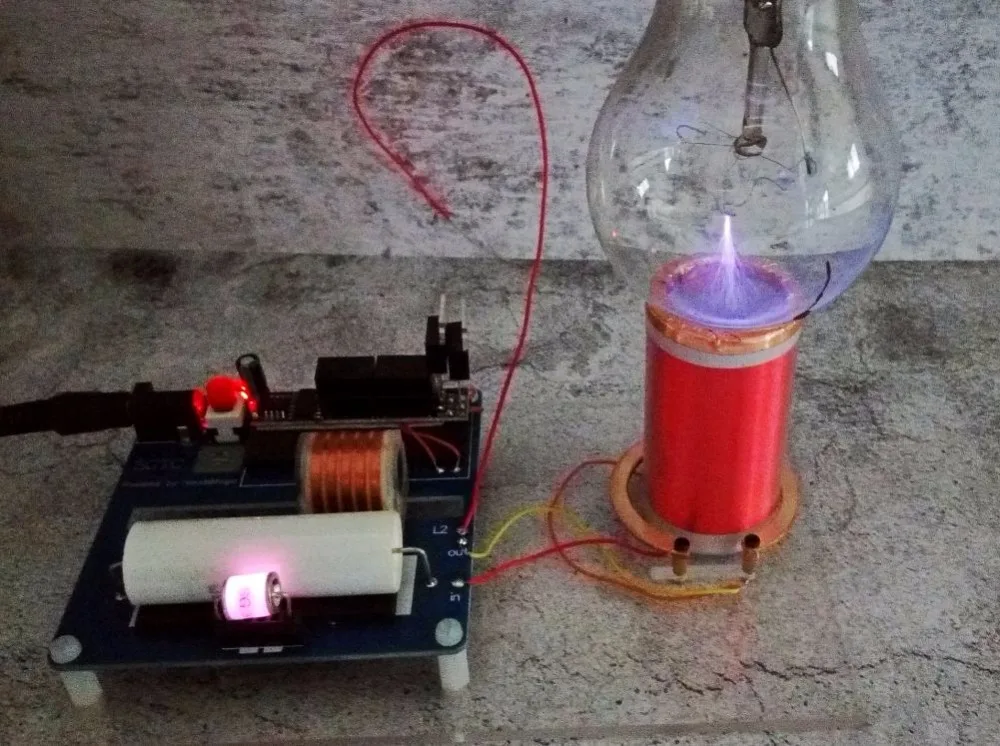

Катушки Теслы — фаворит здесь, на Hackaday — просто попробуйте поискать в архивах и посмотрите, сколько результатов вы получите для всех типов крутых проектов. [mircemk] дополняет этот список своей Чрезвычайно простой катушкой Теслы, состоящей всего из 3 компонентов. Но Будьте предупреждены — большинство конструкций катушек Тесла могут быть опасными, и с ними следует обращаться осторожно — и с этой особенно. Он подключается напрямую к электросети 220 В. Если вы прикоснетесь к какой-либо открытой проводящей части на первичной стороне, «Это не только убьет Тебя, но и будет болеть все время, пока ты будешь умирать» . Наличие ELCB в линии снабжения гарантирует, что такой возможности не произойдет.

Никаких призов за угадывание прямой схемы. Его можно построить из частей, лежащих в типичном хакерском логове. Поскольку катушка работает напрямую от 220 В, [mircemk] использует пару балластов (дросселей) люминесцентных ламп для ограничения тока. А если трудно найти балласты, вместо них можно использовать лампы накаливания. Функцию «искрового разрядника» выполняет либо модифицированный дверной звонок, либо реле на 220 В. Это многократно заряжает конденсатор и соединяет его с первичной катушкой, создавая между ними резонансный ток. Остальные части — это то, что вы ожидаете увидеть в любой катушке Теслы. Конденсатор с высоким номинальным напряжением и несколько витков толстого медного провода образуют первичную цепь LC-генератора, а вторичная — около 1000 витков более тонкого медного провода. В зависимости от точного сечения используемых проводов, количества витков и диаметра катушек, вам может потребоваться поэкспериментировать со значением конденсатора, чтобы получить наиболее электризующий выход.

Если вам нужно найти одно преимущество такой схемы, это то, что не так много компонентов, которые могут выйти из строя, кроме дверного звонка / реле, что делает ее очень надежным и долговечным решением. Если вы предпочитаете строить что-то менее опасное, ознакомьтесь с огромной коллекцией проектов Tesla Coil, которые мы показывали на протяжении многих лет.

Читать далее «Чрезвычайно простая катушка Тесла всего из 3 компонентов» →

Posted in classic hacksTagged катушка, магнитная проволока, искровой разрядник, тесла, катушка тесла

Laser Kids — Создание искрового разрядника

Разрядник на 10..12 кВ

«Лол, без проблем. Возьмем два провода, согнем друг к другу и КА-БУМ!» — думает кто-то и уж точно не правильно. В большинстве случаев вы не будете доволен быстродействием и потерями двухвыводного разрядника. А также звук, заставляя соседей думать о терроризме. А еще штифты имеют свойство сгорать, вызывая повышение напряжения пробоя…
Для мозговитых развлечений нужна более серьезная конструкция разрядника.
Чтобы понять суть замысла, следует вспомнить закон Тапплера. Этот закон, безусловно, устарел и неоднократно корректировался современной наукой. но это просто и позволяет раскрыть смысл. Закон Тапплера гласит, что «омическое сопротивление искры в данный момент прямо пропорционально ее длине». и обратно пропорциональна заряду, прошедшему через искру. к моменту t». Т. е. R~l/Q(t). Искровое сопротивление слабо зависит от давления газа (когда длина искры постоянна). 92. (I — текущая через разрядник.) Мы также теряем напряжение на нашей нагрузке (на лазерном элементе или лампе, или рентгеновскую трубку, или что еще Вы хотите подключить к разряднику). Напряжение падение будет dU=RI. Время разряда всех конденсаторов увеличится (tau=RC) и и так далее… Это означает, что чем меньше длина искры, тем лучше.
Если мы предположим, что напряжение задано и неизменно, что мы можем сделать для искры? уменьшение длины?

• Для повышения давления газа. (Блестящий способ, и все серьезные искровые разрядники используют давления в несколько бар. Однако дизайн станет больше и больше сложный. Все вещи должны быть твердыми, прочными и герметичными. Один также нужен компрессор, трубы, фитинги и т.д. и т.п…)
• Вы также можете заменить газ на газ с более высокой диэлектрической прочностью (это тоже хороший способ. Но где Вы возьмете газ? SF6 недосягаем для самодельщиков, фреон оказывается не подходящим — он разлагается с оседанием нагара и так как это сокращает искровой промежуток в первых нескольких вспышках… Можно также попробовать SO2, но это тоже сложно.)
• И можно сгладить электрическое поле.

Общеизвестно, что пробой между штифтами в воздухе возникает в полевых условиях. плотностью Е=10 кв/см, между шарами при Е=20 кв/см, а при однородном поле при Е=30 кв/см. Это означает, что, выравнивая поле, можно уменьшить длину искры. до половины или одной трети. Сопротивление искры и индуктивность будут снижены такой же порядок. В идеале электроды искрового разрядника должны иметь форму Роговского или Форма Чанга. Это довольно сложно сделать, поэтому ограничим свои желания сферой. Представляется целесообразным использовать мебельный шуруп со сферической головкой. Другой электрод может быть плоским. (Мы будем использовать кусок алюминиевого уголка со стороной не менее 30 мм — чтобы она подошла к корпусу разрядника).
Корпусом разрядника будет горлышко пластиковой бутылки с родным пластиковая крышка. Корпус будет герметичным (что снижает шум), а также его можно открывается в любое время для очистки. Все детали показаны на следующих фотографиях.

Пластиковый корпус разрядника крепится к алюминиевой стенке с помощью клея. Впервые были использованы эпоксидные клеи. Однако результат был нестабильным. Позже это Надежнее оказалось использовать термоклей («клеевой пистолет»).
Для надежного склеивания просверлите несколько отверстий (диаметром 2 мм) вокруг периметр будущего уплотнителя. В процессе склеивания клей будет затекать в отверстия и образуют набор столбцов, которые удерживают все части вместе, как обычно делают заклепки.

Отрежьте от пластиковой бутылки горлышко, разровняйте место разреза и приклейте к алюминиевый уголок. Непосредственно перед процессом склеивания алюминиевый уголок хорошо быть нагретым до шестнадцати градусов по Цельсию (горячим при прикосновении). Если склеены без нагрева уплотнение будет слабее и искровой разрядник выдержит меньше сила.

В центре пластиковой крышки аккуратно просверлите отверстие диаметром на 0,5-1,0 мм меньше диаметра резьбы. (Если здесь использовать винт М8 мы должны просверлить отверстие 7 мм.) Вырежьте прорезь на резьбовом краю винта. В слот должна поместиться достаточно большая отвертка. Это будет позже использовать для регулировки искрового зазора. Вверните винт в отверстие в пластиковой крышке, как показано на следующем рисунке.

Следующим шагом является сборка разрядника.

И поместить его в схему, где он будет использоваться.

Вот и все, ребята.
Ведь подключите искровой разрядник к мультиметру, выставив сопротивление (Ом) и завинтите винт искрового разрядника до тех пор, пока мультиметр обнаружит короткое замыкание. Отметьте нулевое положение винта искрового промежутка. Позже Вы будете использовать его как нулевую точку при установке необходимого напряжения пробоя.

Что еще нужно знать о парковочных промежутках?

1. Сразу после пробоя искровой промежуток имеет относительно низкую проводимость.
   Из закона Тапплера следует, что нужно подтолкнуть значительное электрическое заряжать через искровой разрядник как можно скорее после пробоя. Для нагрева искровой плазмы. Для этого они подключают конденсатор с малой индуктивностью параллельно к искровому промежутку. (Так называемый «пиковый» конденсатор.) Пиковый конденсатор должен подключать с минимально возможной индуктивностью и максимально короткой проводкой.
2. Искра имеет ограниченную скорость роста (около ~1 мм в наносекунду), поэтому искровой промежуток имеет ограниченное время выхода из строя. И чем длиннее искра (тем выше срабатывание напряжение), тем дольше становится время переключения. Вот почему воздушный разрядник рассчитанный, скажем, на напряжение 30 кВ (длина искры более 10 мм) принципиально не может обеспечить время переключения менее 10 нс. А с более высокими напряжениями дела обстоят еще хуже.
   Не спешите пользоваться насосом и повышать давление. Существуют менее адские способы бороться с этой проблемой. Время роста искры может быть уменьшено за счет более высоких электрических разрядов. напряженность поля. Однако это уменьшение становится заметным лишь при значительно выше порога пробоя. (Когда зазор «перенапряжен».)

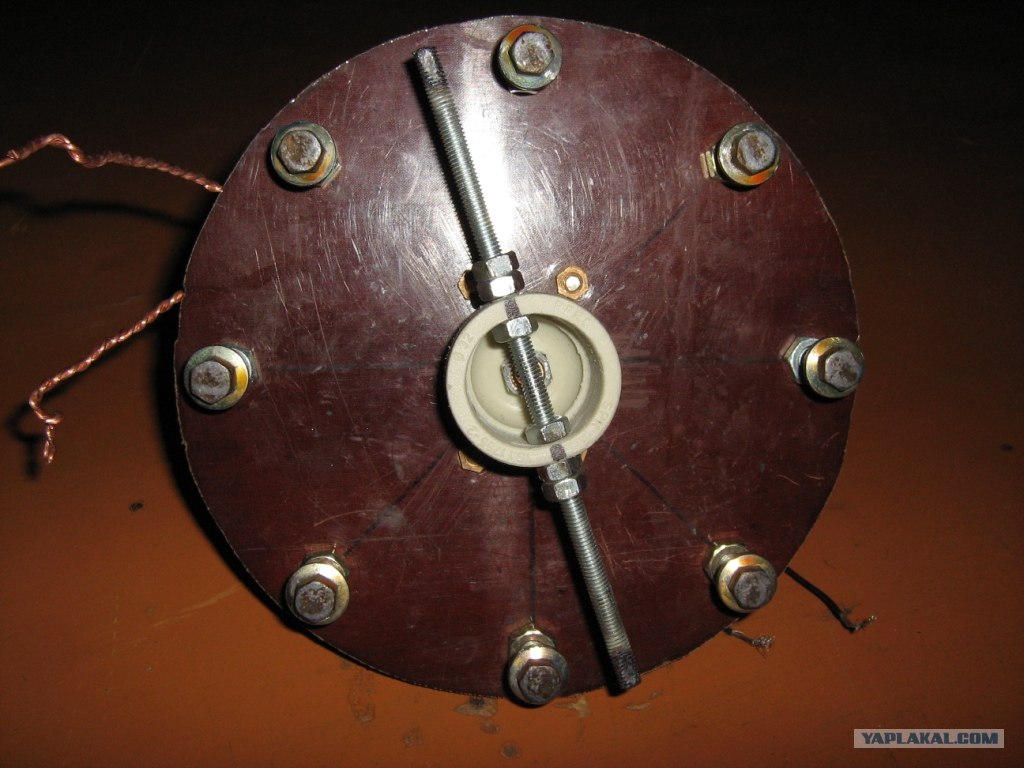

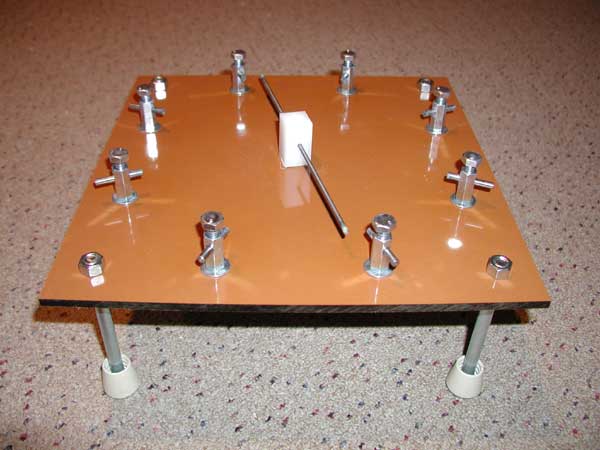

   Это явление используется в многозазорных разрядниках, которые по существу являются последовательность отдельных разрядников, соединенных последовательно. Примерно процесс Зажигание многозазорного разрядника можно описать следующим образом: после одного из зазоров, все остальные оказываются перенапряженными, и во всех из них (одновременно!) начинают развиваться искры. Чем больше укорачиваются зазоры, перенапряжения на разрывах «опаздывающие» выше и процессы в них становятся Быстрее. В результате получается, что многозазорный разрядник всего в 1,5-2 раза медленнее, чем один разрядник с длиной искры, равной одному из разрядников в многозазорный разрядник; и это намного быстрее, чем разрядник с одним промежутком с длина искры равна сумме всех зазоров в многозазорном. т.е. десять пробелов разрядник эквивалентен одиночному разряднику под давлением 5-7 бар.
3. Точечная искра длиной в несколько миллиметров имеет относительно низкую индуктивность. (несколько наногенри), и когда ток быстро набирается от широкой проводки к точечная искра и так же быстро рассеивается вслед за искрой в другую широкую проводку, индуктивность всей цепи может быть небольшой (хорошо спроектированный точечный разрядник обеспечивает целых 10 наногенри индуктивности). Однако бывают случаи, когда даже это слишком. В этих случаях изготавливают искровой разрядник такой конструкции, что позволяет искре быстро расширяться или позволяет нескольким искрам расти параллельно. Есть ничего сложного. В одномерном случае это рельсовый разрядник. Его электроды представляют собой металлические стержни или трубки, расположенные параллельно друг другу. А также проводка занимает всю доступную ширину электрода.

4. Комбинация обоих методов — рельсовый разгрузчик с несколькими зазорами — сочетает в себе все прибыль только с одним недостатком — это сложно. Что касается меня, я еще не думал разработать конструкцию такого разрядника, который был бы простым, надежным, регулируемым, и вакуум герметичен. Однако макет идеи (четыре с промежутком, один построенный в спешке с использованием пяти бит припоя и прочего барахла) показано на фото.


   Плохо выглядит и еще хуже работает (быстро загрязняется эрозией электродов
   изделий), но предварительные испытания азотным лазером с воздушным давлением
   показали, что производительность лазера резко возросла.

Описываемый разрядник (собранный из горлышка пластиковой бутылки и витиеватого винта) хорошо работает на напряжение до 10..12 кВ. Для более высоких напряжений и энергии нужно увеличить… его размеры. Если у Вас есть доступ к так называемым желудевым орехам, используйте следующий дизайн:

Разрядник на 20..30 кВ

• В качестве подставки используйте широкоугольный приклад шириной 50 мм.
• В качестве электрода используйте винт M16 с соответствующей накидной гайкой.
• В качестве корпуса используйте пластиковую трубку (диаметром 50 мм для 30+кв или диаметром 40 мм для 20+ кв).
• В качестве контактной планки используйте полоску жести, вырезанную из пивной банки.

Далее последовательность сборки. Он почти не отличается от такового для (описанного выше) разрядника, в котором используется витиеватый винт и бутылочное горлышко. Только размеры деталей больше.

Если контактная полоса покрыта лаком, то зачистить всю ее поверхность наждачной бумагой. Это уменьшит потери. С другой стороны, если алюминий анодирован, то можно смело зачищать только контактные пятна — потери высоких частот в оксиде алюминия достаточно малы, чтобы ими можно было пренебречь.

Последний шаг — собрать все части вместе.

Разрядник исправно работает при длине его искры до 10 мм (в корпусе из трубы 40 мм) или до 15 мм (в корпусе из трубы 50 мм). Это соответствует напряжению свыше 30 кВ.

При энергии разряда менее 10 Дж разрядник работает нормально, так что более нескольких тысяч импульсов. После этого требуется очистка внутренней поверхности трубы.

При энергии разряда около 120 Дж разрядник выдерживает несколько десятков (до ста) импульсов до очистки.

Рельсовый разрядник (рельсовый искровой разрядник)

Как и было обещано, вот руководство, как сделать простой регулируемый разрядник рельсового типа.
Нам понадобятся: две блестящие цилиндрические дверные ручки, подходящий кусок алюминиевого уголка, алюминиевый (или медный) стержень или трубка, немного пластмассы и мелкие обычные инструменты.

Следите за тем, чтобы все токопроводящие части будущего разрядника были максимально прямыми. Я использовал алюминиевый порог вместо углового штока. Бесконечный кризис с ресурсами… Извините за это. Будем надеяться, что Вам повезет больше.

Отрежьте алюминиевый уголок по размеру и закруглите углы.

Снять анодирование с уголков (если есть) и отшлифовать поверхность дверных ручек. Слишком блестящая поверхность электродов может вызвать нестабильность пробивного напряжения. Это нехорошо, особенно когда Вы работаете вблизи порога диэлектрического пробоя. Просверлите отверстия для шурупов и закруглите концы дверных ручек.

Установите дверные ручки на алюминиевые уголки.

Затем Вам нужно будет собрать коробку. Это будет корпус разрядника. Подходящий способ сделать это — приклеить пластиковые детали к углам и между собой. Подсказка — покрыть все места крепления тонким слоем горячего клея, а затем пропечь их газовой горелкой.

Отрежьте кусок пластика подходящего размера. Его ширина должна быть рассчитана как:

w=2*высота_дверной ручки+диаметр_центрального_стержня+2*минимальный_зазор

Поскольку мои дверные ручки имеют высоту 16,3 мм (диаметр их цилиндрической части 11 мм), диаметр моего медного стержня 10 мм, а так как я хочу, чтобы общий зазор разрядника настраивался от 3 мм до 6 мм (каждый зазоров тогда 1,5 мм), я принимаю w = 16,3*2+2*1,5+10 = 45,6 мм.
Придется приложить некоторые усилия, чтобы кусок пластика подошёл по размеру и при этом был ровным и прямоугольным, но усилия того стоят.

Установите боковины.

А поставить противоположный электрод разрядника.

Отфрезеруйте прорезь в каждой боковой стенке. (Здесь фрезерный станок действительно не нужен. Так как это пластик, то фрезерование можно выполнить обычной дрелью.)

Вот медный стержень, который скоро станет центральным электродом.

Просверлите и просверлите отверстия на концах.

Здесь я использовал резьбу М3, но это не обязательно. Используйте нить, которая лучше всего соответствует Вашим потребностям.

Не забудьте отшлифовать стержень и закруглить его концы. Пара винтов (которые будут проходить через прорези в боковых стенках) будут удерживать стержень посередине между боковыми электродами.

Свободная площадь прорезей в боковинах является хорошим источником громкого звука при срабатывании разрядника. Дырки надо чем-то замазать. Например. с резиновыми полосками, наклеенными на кусочки пластика.

Следующей частью разрядника является его верхняя крышка. Он, конечно, может быть непрозрачным, но прозрачный более интересен.

Крышка должна иметь четыре прорези. Ширина каждой щели должна быть немного больше половины максимального (общего) зазора, на который рассчитан разрядник. Следующее фото обуви почему. Поскольку мой разрядник рассчитан на расстояние от 3 мм до 6 мм, я буду фрезеровать щели шириной 3 мм.

Здесь показано, как с помощью сверла установить зазор внутри искрового промежутка. Каждое сверло здесь имеет диаметр 3 мм. Таким образом, общее расстояние установлено равным 6 мм (2×3=6).

Когда вы закончите настройку интервалов, самое время закрыть щели чем-нибудь звукоизолирующим. Похоже, что липкий поролон ленточного типа работает хорошо.

Последним этапом является точная настройка искрового разрядника непосредственно во время работы. Процедура напоминает настройку чайного азотного лазера. Легко ударяйте по концевым винтам подходящим инструментом до тех пор, пока разрядник не начнет давать не одну искру вдоль своих электродов, а множество искр (см. фото слева). Затяните винты, когда закончите с настройкой. Наконец разрядник готов к использованию.

На правой фотографии показан разрядник, используемый в маленьком (заполненном воздухом) азотно-чайном лазере. Место для фотосессии у меня ограничено (извините за это), так что Вам придется принять на веру, что лазер с этим разрядником легко возбудит кювету с родамином 6g до генерации без какой-либо линзы (цилиндрической или любой другой) на расстояниях до 50 см (20 дюймов). Кумарин излучает на расстоянии более одного метра (40 дюймов) от лазера.



<< ДОМАШНЯЯ СТРАНИЦА

Искровой передатчик и приемник (еще один грязный самодельный трюк)

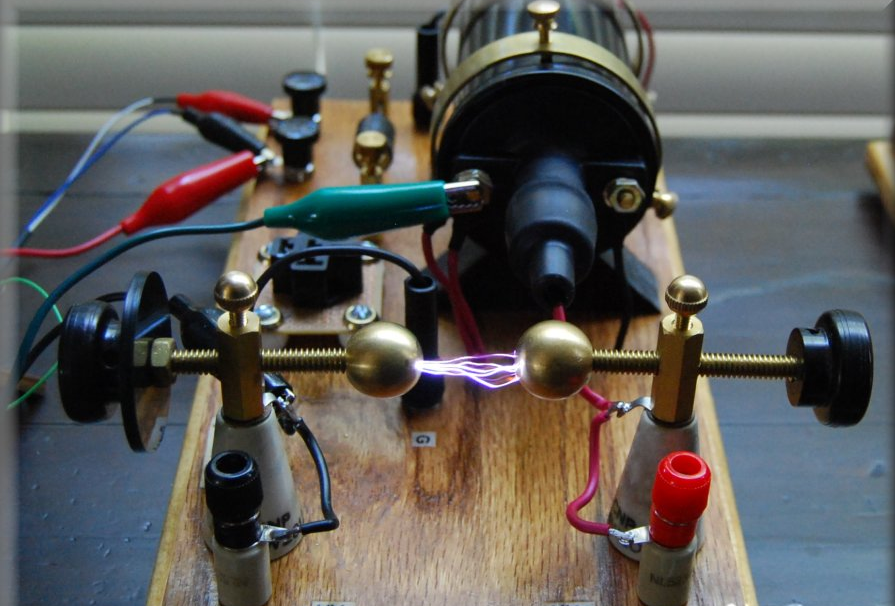

Первые радиопередатчики начала 1900-х годов были известны как передатчики с искровым разрядником. Передатчики с искровым разрядником широко использовались на борту кораблей, где они стали первыми средствами связи с береговыми станциями. Как видно из названия, в передатчиках с искровым разрядником использовалась искра, генерируемая через искровой разрядник в передатчике.

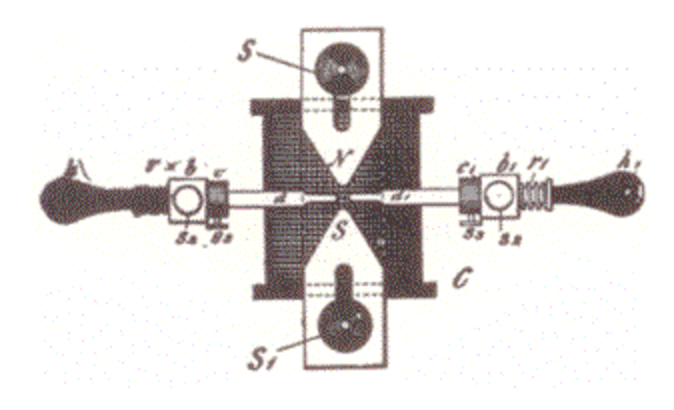

Беспроводная телеграфия началась с передатчиков с искровым разрядником в 1890 с. Передатчик с искровым разрядником представляет собой простое устройство, которое производит повторяющиеся радиочастотные (РЧ) импульсы значительной мощности. Сигнал передатчика представлял собой последовательность затухающих волн, которые повторялись со скоростью звука, а в приемнике звучали как музыкальный тон или жужжание.

Если вам интересно узнать больше о беспроводной телеграфии в конце 19-го и начале 20-го века, вы можете начать с этой статьи в Википедии https://en.wikipedia.org/wiki/Spark-gap_transmitter

Сейчас просто смахните пыль со своих старых школьных учебников по электронике, чтобы вернуться к интересной теме — электромагнитной индукции. Большинство электронных устройств генерируют электромагнитный шум. Небольшая часть этих электромагнитных излучений возникает на частотах, которые мы могли бы воспринимать, если бы могли ощущать электромагнетизм, но, к счастью, мы этого не можем. Тем не менее, соответствующий индуктор может обнаружить ЭДС (электромагнитное поле). Индуктор будет создавать напряжение, пропорциональное флуктуациям электромагнитных полей, пересекающих его, и позволит нам их получить.

Во-первых, прежде чем идти пешком, просто отметьте, что основное внимание в этом посте уделяется конструкции очень грубого приемника искр, который, надеюсь, может пролить немного света на секреты электромагнитной индукции.

Ниже представлена ​​простейшая схема самодельного искрового приемника (забудьте на время вставку). Это очень грубо, но достаточно хорошо для забавной демонстрации и/или для того, чтобы убедить себя, что вы тоже можете построить искровую коммуникационную систему!

Сначала соберите электронику приемника искры на куске перфорированной печатной платы и держите под рукой литиевую батарейку типа CR2032 (3 В), чтобы позже включить ее. Как обычно, я подключил его к своей мини-макетной плате, но не стал следовать этой грязной практике, потому что она подходит для эксперимента со стабильным рабочим столом и не более того.

Принципиальная схема показывает «хитрый» усилитель слабого сигнала, собранный на двух общих транзисторах BC547 и BC557 (T1 и T2). Основным компонентом является радиальная катушка индуктивности 2 мГн (L1), подключенная к усилителю. Обычный желтый светодиод диаметром 5 мм (LED1) используется на выходе усилителя для четкой визуальной индикации сигнала. Обратите внимание, что вы можете заменить часть светодиода крошечным громкоговорителем или наушником (8-16 Ом), чтобы услышать треск вместо мерцания, когда индуктор захватывает передаваемую искру/сигнал. Приемник работает только на расстоянии 10-20 мм или около того. Не впечатляет, но имейте в виду, что это грубая (и дешевая) сборка для случайных демонстраций.

Честно говоря, этот дизайн тоже нуждается в небольших доработках. Еще раз хочу отметить, что мой примитивный искровой приемник не может обеспечить большую дальность приема из-за некоторых схемных ограничений. В любом случае, базовая конструкция легко адаптируется, поэтому вы можете экспериментировать с различными осевыми/радиальными катушками индуктивности (минимум 1 мГн).

Аналогично, первый резистор 12K (R1), конечно, не является существенным в этом конкретном испытании, но я установил его там, так как хотел попробовать другие «преобразователи» вместо обычного индуктора. Может быть, я попробую это когда-нибудь.

А теперь для быстрой проверки необходимо изготовить соответствующий искровой передатчик. Самый простой способ — использовать индуктор (1 мГн — 10 мГн), как показано на вставке к приведенной ранее схеме. На практике «отправителем» не обязательно должен быть индуктор, также возможен обычный двигатель постоянного тока для игрушечной машинки. Вам нужно только использовать батарею и кнопочный переключатель в дополнение. В этой идее у вас есть грубый передатчик искры — когда вы нажимаете кнопку, искра передается, и есть ответ от приемника искры, если он находится в контуре. Вот изображение электроники в действии, на которой отчетливо виден светодиод.

Еще два снимка с моего верстака:

Кроме того, стоит отметить, что из одной пустой одноразовой зажигалки с пьезоискровым механизмом можно построить искровой передатчик. Просто припаяйте короткий кусок жесткой проволоки к газовому соплу пустой зажигалки в качестве антенны. Затем нажмите кнопку огня зажигалки, чтобы на короткое время излучать электромагнитную энергию. Напомним, электрическая искра генерирует высокие частоты!

Так насколько хорошо он выходит?

Проект, скорее всего, будет запущен, однако поиск подходящих катушек индуктивности потребует некоторых экспериментов. Примечательно, что искровой приемник работает только тогда, когда он находится близко к искровому передатчику/источнику, часто это является преимуществом, поскольку он может улавливать отдельные волны в электромагнитном море. Если вы ищете систему с большим радиусом действия и меньшей селективностью, возможно, вам придется пересмотреть эту элементарную идею дизайна.
