Как сделать мангал своими руками

 По традиции, полноценный отдых на природе тесно связан с приготовлением шашлыков и барбекю, а в данном случае требуется мангал. Его можно приобрести, а можно сделать мангал барбекю своими руками, он всегда вам пригодится, на даче, во время поездки на природу, на приусадебном участке.

Желательно, чтоб он был не только функциональным, но и внешне аккуратным. Для шашлыков вполне подойдет модель из двух кирпичей, между которыми вырыта ямка, но вот сочное барбекю так не приготовишь.

Стационарный мангал из кирпича может сделать каждый человек, у которого есть минимальный строительный опыт. Если такой вариант вас не устраивает, то можно сделать передвижной мангал своими руками из металла.

Первый вариант более основательный, но занимает место, и его уже не передвинуть, поэтому придется заранее сопоставить место отдыха к месту, на котором расположен мангал.

Преимуществом металлических моделей является их мобильность, что вне сомнения удобно, но они ржавеют и чрезмерно нагреваются во время эксплуатации, в случае неосторожности вы рискуете получить серьезный ожог.

Стационарный мангал или мобильный вариант – в любом случае выбирать только вам.

Стационарные следует размещать не на окраине участка, а в том месте, которое предназначено для пикника. Хорошим вариантом станет расположение в садовой беседке. Помните о том, что ему нужна защита от ветра и дождя. Хорошо, если вблизи будет источник питьевой воды и хозяйственный блок с принадлежностями для этой печи (уголь, щипцы и кочерга, топорик, и так далее).

Как сделать мангал своими руками на улице? В первую очередь нужно позаботиться о фундаменте, так как стационарный вариант массивен и нуждается в надежной опоре.

Далее нужно подобрать кирпич, при этом любой не подойдет, ведь внутри будет высокая температура, да и сам мангал будет пребывать в изменчивых погодных условиях участка. По этой причине стационарные модели желательно выкладывать из специального красного печного кирпича.

Силикатные, огнеупорные либо кирпичи с воздушными полостями абсолютно не подходят. Так как они плохо переносят высокую температуру во время эксплуатации и низкую в зимний период.

На даче уличный мангал из кирпича будет наилучшим вариантом для приготовления шашлыков и даже барбекю. Кроме того, при желании, через время вы можете его расширить, превратив в универсальный комплекс, в котором можно готовить мясо на гриле или даже закоптить его. Просто учтите все желаемые функции во время создания.

Не забудьте оснастить его жесткой решеткой, в таком случае точно можно будет готовить барбекю. А еще позаботьтесь о вытяжной трубе, вы ведь не желаете отдыхать в дыму?

Чтоб создать стационарный мангал своими руками, вам потребуется приблизительно четыреста печных кирпичей, один мешок цемента, двадцать ведер глины, семьдесят ведер песка, метровый отрезок стального уголка и уголок неравнополочный, две колосниковые решетки размером, вытяжной колпак из меди, две задвижки для управления подачей воздуха по колосникам.

Строительство мангала своими руками из металла вовсе не сложно – возможно, для вас это будет еще проще, чем возведение стационарного.

Основным элементом металлического мангала будет бочка, хотя возможны и другие варианты. Перед тем, как применить ее обязательно обратите внимание на ее предыдущее предназначение. Нельзя использовать бочки, в которых хранились вредные вещества, так как от этого напрямую зависит дальнейшее состояние вашего здоровья.

За исключением бочки понадобится стальной уголок с полкой, металлические колеса на резиновом ходу (для удобного перемещения мангала), несколько петель, дверная ручка из металла, сетка из качественной проволоки (для решеток). А также инструменты: болгарка с дисками, сварочный аппарат, электролобзик (обязательно по металлу).

Вам нужно обустроить внутренний отсек мангала и внешнее пространство. Когда мобильный мангал на даче будет готов, обязательно покройте его термостойкой краской, в таком случае он прослужит вам дольше.

Как сделать мангал своими руками из металла

Мангал, мангал, гриль и другие приспособления для приготовления мяса на открытом огне – постоянные спутники пикников и загородных посиделок. Их можно приобрести в магазине, а вот обычный гриль несложно сделать самому. Металлическое изделие надежно прослужит несколько лет и не потребует ремонта. Начать стоит с самой простой типовой конструкции, получив необходимые навыки, можно пробовать и более сложные модели.

Мангал своими руками: можно ли сделать

Самодельный многофункциональный гриль устроен очень просто. Он состоит из контейнера, в который загружается древесный уголь, снабженного фиксаторами для шампуров. Конструкция имеет устойчивые ножки, в некоторых случаях ее можно дополнить навесом для защиты от дождя. Очень важным моментом являются отверстия для притока воздуха, расположенные не в боковых стенках мангала, а в днище. Такая конструкция способствует быстрому выгоранию кислорода, при жарке мясо не окисляется. Шашлык, приготовленный на таком устройстве, гораздо полезнее. На переносном гриле можно готовить различные виды мяса, он подходит для копчения рыбы, жарки овощей.

Приготовить домашний шашлык очень просто. Сначала рассчитываются размеры изделия, выбирается форма. Затем составляется чертеж. В Интернете можно найти готовые схемы с расчетами, а также советы по выбору материалов.Чтобы изделие получилось удачным, следует выбирать качественный металл. Чем толще стенки мангала, тем вкуснее получается шашлык.

Среди преимуществ самодельной конструкции:

1. Дешевизна. Хороший прибор для жарки мяса можно сделать не только из цельных листов железа, но и из остатков и обрезков: уголков, металлических бочек и прочего лома.
2. Возможность самостоятельно подобрать размер и форму.
3. Простота изготовления. Изготовить мангал может любой человек, владеющий искусством сварки.
4. Мобильность. Даже самый простой гриль можно легко переместить, а более сложные складные конструкции легко упаковать в рюкзак или дорожную сумку.

Мангал, сделанный своими руками, станет отличным подарком дачнику или любителю пикников. Подарочный вариант можно украсить простыми узорами, украсить коваными деталями, дополнить набором шампуров, прочным футляром для хранения и переноски.

Единственная проблема самодельных мангалов – неудачный выбор материала.Слишком тонкое железо может быстро заржаветь. Чтобы изделие не вышло из строя раньше времени, его необходимо очищать после каждого использования и не хранить на открытом воздухе. Дождь, туман, утренняя роса и ранний снег – враги любого металлического мангала.

Мангалы: что это такое

Приборы для жарки на открытом огне отличаются размерами, конструкцией, материалами изготовления. Среди самых популярных вариантов барбекю:

1. Стандарт. Он имеет простую прямоугольную форму, подходит для стационарного использования или переноски. Могут иметь съемные ножки.
2. Складной. Идеально подходит для пикников, выездов на природу. Складной уличный гриль можно перевозить в машине или упаковать в рюкзак. Отличается компактностью и малым весом.
3. Стационарный. Металлический вариант, подходящий для дачи или загородного дома. Для большей надежности конструкцию дополняют кирпичными блоками.

Размер мангала зависит от потребностей владельца. Для большой компании подойдут вместительные конструкции на 10-15 шампуров.Для личного пользования или выездов на природу подойдут компактные мангалы на 4-6 порций. Форма изделия тоже разная, есть прямоугольные, квадратные, треугольные, изогнутые и даже круглые варианты. Самые простые изделия свариваются из листового железа, для улучшенных моделей понадобятся кирпичи.

Что нужно для изготовления стандартного барбекю

Для стационарного изделия стоит выбирать достаточно толстые листы или металлолом. Идеальная толщина стенки готового мангала – 4-5 мм. Такое изделие гарантированно прослужит несколько лет, ему не страшна деформация или преждевременная ржавчина. Для мобильных складных моделей можно выбрать более тонкий металл толщиной около 2 мм. Изделие будет менее прочным, но при бережном обращении прослужит достаточно долго.

Для создания мангала необходимо купить:

• листовой металл необходимой толщины;
• уголок с полками шириной около 40 мм;
• квадратная труба или металлические заготовки для ножек;
сварочный аппарат
• ;
болгарка
• ;
• пила-шлифовальная машина;
Электродрель
• с набором сверл.

Для отделки готового изделия вам понадобится краска, которую удобно наносить маленьким валиком или плоской кистью.

Работа начинается с составления чертежа. При выборе размера мангала следует ориентироваться на длину стандартной шампура, она должна быть на несколько сантиметров длиннее коробки. Длина конструкции зависит от количества шампуров, которые планируется размещать одновременно. Чтобы шашлык хорошо прожарился, между шампурами с кусочками мяса должны быть промежутки.Стандартный размер самодельного стационарного мангала 700 на 280 мм при глубине ящика 200 мм. Высота ножек зависит от роста владельца. Чем выше решетка, тем удобнее ею пользоваться.

Элементы сборки

Чертеж переносится на металлический лист, с помощью болгарки вырезаются будущие заготовки. Если применяется металл толщиной до 2 мм, рисунок наносится в виде зачистки, после чего лист сгибается в месте примыкания боковых стенок к днищу.Сгиб следует выполнять строго под прямым углом.

Боковые стенки привариваются перпендикулярно днищу, затем тщательно провариваются все швы. Их нужно проверить на свет, чтобы не было просветов. Швы зачищают угловой шлифовальной машиной.

В днище или в боковых стенках электродрелью делаются отверстия для притока воздуха. Если вентиляционное отверстие делается внизу, необходимо смонтировать зольник, который крепится под мангалом.

В длинных боковых стенках сделаны углубления для шампуров. Для большего удобства рекомендуется чередовать бороздки глубиной 3 и 8 см. Это позволит регулировать степень прожарки мяса, шашлык приготовится быстрее, получится сочным и вкусным.

Из металлического уголка и профиля монтируется каркас, на который устанавливается ящик для барбекю. Труба или металлический квадрат нарезается до нужной длины. Ножки привариваются к углам конструкции.

Если решено собрать переносной сборно-разборный мангал, ножки монтируются иначе.К углам каркаса приваривают 4 коротких отрезка металлической трубы (диаметр 25 мм, длина не более 8 см). В них будут вставлены съемные ножки из трубы меньшего диаметра (около 20 мм).

Ручки из металлического прута приварены к верху коротких боковых стенок. Они нужны для удобного перемещения конструкции.

Мангал разборный: особенности изготовления

Для выездов на природу можно сделать передвижной сборно-разборный мангал. Для его созревания нужен тонкий металлический лист шириной около 300 мм и длиной 600 мм. Эти размеры позволяют одновременно жарить 6 порций шашлыка, что вполне достаточно для небольшой компании. Желательно, чтобы длина ножек совпадала с длиной коробки, это позволит компактно сложить готовое изделие.

В конструкцию входит:

• металлический уголок;
• дно;
• решетка;
• боковые отбойники;
крепеж
• .

Для каркаса нужно сварить прямоугольник длиной 570 мм и шириной 230 мм.По углам привариваются 4 отрезка трубы, в которые будут вставлены съемные ножки. Их делают из труб меньшего диаметра, в нижней части ставят заглушки, которые будут упираться в землю.

Дно и боковые стенки вырезаются из металлического листа, в них делаются пазы и отверстия для притока воздуха. Сборный мангал не сваривается, а собирается на болтах. Для них в каркасе сверлятся отверстия.

Для колосников подойдет решетка, сваренная из арматуры или металлического прутка.По краям приварены ножки длиной до 20 мм. Борта прикручиваются болтами, которые располагаются с внешней стороны конструкции. Это поможет предотвратить спекание нитей.

Готовый мангал удобно перемещать в чехле из плотного материала с водоотталкивающей пропиткой. Чехол должен быть оснащен застежками-липучками и ручками для переноски.

Барбекю металлические с навесом

На даче удобно использовать мангал с навесом.Крыша защитит конструкцию от дождя, листьев и мелкого мусора. Есть 2 варианта оснащения навеса: его можно собрать отдельно от мангала или закрепить прямо на конструкции. Второй вариант выглядит более эстетично и удобнее в использовании, но потребует от мастера дополнительных навыков. К стандартному мангалу нельзя просто приварить крышу, чтобы изделие не опрокинулось, нужно еще до монтажа рассчитать его вес и габариты.

Начинающим мастерам лучше монтировать отдельностоящий навес. Для обшивки удобно использовать профнастил. Он не слишком тяжелый, прочный, устойчивый к высоким температурам и привлекательный внешний вид. Крепить конструкцию лучше на металлические уголки.

Отделка готового изделия

Чтобы решетка прослужила как можно дольше, металл необходимо защитить от ржавчины. Поможет покраска, она не только защитит изделие от коррозии, но и сделает его привлекательным и аккуратным.За окрашенным мангалом легче ухаживать, он лучше моется и без проблем очищается от нагара и нагара.

Не всякая краска подходит для мангала. К нему предъявляются повышенные требования:

• термостойкость;
• нетоксичность;
• устойчивость к перепадам температур;
прочность покрытия
• ;
• влагостойкость.

Чаще всего для окраски применяют термостойкие жидкие или порошковые краски и кремнийорганические эмали.Цветовая гамма может быть любой, но практичнее покрасить мангал в нейтральные насыщенные тона: черный, темно-коричневый, темно-серый. Красят мангалы только снаружи, внутри чаши любой налет быстро исчезнет из-за сильной жары. Краску наносят в 2 слоя, тщательно просушивая каждый.

Как сделать мангал своими руками

Трудно представить поход на природу или просто посиделку с друзьями на даче без приготовления шашлыка, поэтому без шашлыка в этом случае не обойтись. Для длительных походов можно сделать разборную конструкцию, а при наличии собственного частного дома или дачи можно сделать и стационарный переносной мангал, который будет удобно чистить при необходимости.

Мангал предельно простой конструкции, но для его создания нужно иметь хотя бы минимальные навыки работы со сварочным аппаратом и болгаркой. Чтобы сделать надежную конструкцию, которая прослужит долгие годы, следует заранее сделать чертеж на бумаге, отметив размеры и расположение всех деталей и необходимых отверстий.Эскиз особенно важен, если вы планируете делать отсек для казана, крышу и другие элементы, делающие мангал более функциональным. При изготовлении мангала нужно подбирать качественные материалы, так как если металл слишком тонкий, есть вероятность, что он прогорит при первом использовании для изготовления мангала.

Материалы и инструменты для приготовления барбекю

Планируя самостоятельное изготовление мангала, в первую очередь необходимо правильно подобрать металл. При желании такую ​​конструкцию можно сделать и из титана, но в этом случае она будет не только прочной, но и очень дорогой. Кроме того, этот материал сложен в обработке, поэтому не стоит останавливать на нем свой выбор.

Для изготовления стационарной решетки лучше брать металл, толщина которого должна быть более 4 мм. Для изготовления складных конструкций подойдет железо 3 мм. В этом случае гриль будет менее прочным, но более легким, что позволит перевозить его даже на дальние расстояния.

В некоторых случаях в качестве основы конструкции может использоваться толстостенная металлическая бочка, позволяющая сделать самодельный аналог мангала. Кроме того, при планировании стационарного мангального комплекса нужно подготовить материалы, которые потребуются для обустройства кровли. Таким образом, помимо листового железа, к материалам, которые могут потребоваться при изготовлении конструкции, относятся:

Уголки стальные
• ;
профнастил
• ;
стальные трубы
• ;
болты и гайки
• ;
• дверные петли и т. д.

Кроме того, следует подготовить набор инструментов, которые потребуются в процессе изготовления мангала, в том числе:

шлифовальная машина
• ;
файл
• ;
• ножницы по металлу;
плоскогубцы
• ;
сверло
• ;
сварочный аппарат
• .

Металл — это материал, не обладающий высокой коррозионной стойкостью. Чтобы решетка в дальнейшем не покрылась слоем ржавчины, сразу после изготовления на нее следует нанести защитное покрытие.Для этого этапа изготовления мангала вам понадобится:

• антикоррозионное средство;
• термостойкая краска;
кисть
• .

Чтобы сделать красивый мангал, который станет достойным украшением участка, можно дополнительно приварить кованые элементы. Ковка требует специальных знаний и умений, поэтому если не получается сделать это самостоятельно, стоит купить заготовки у профессионалов, которые можно сварить при отделке конструкции.

Изготовление простого стационарного мангала

Людям, не имеющим опыта работы со сварочным аппаратом, лучше всего остановить свой выбор на варианте мангала с минимальным количеством сварных швов. Для изготовления чаши понадобится довольно большой лист стали, чтобы вместить всю развертку. На нем рисуются все изгибы и границы боковых элементов. Особенно тщательно необходимо отметить линии будущих изгибов коробки.

После этого следует вырезать скан. Далее нужно аккуратно срезать болгаркой металл на изгибах. Углублять нужно не более чем на 1 мм. Лишние углы срезаются полностью. Чтобы сформировать чашу каркаса барбекю, согните металл по уже прорезанным линиям.Несмотря на то, что коробка даже в этом случае будет держать форму, все же следует проварить коробку по углам. При сварке мангала нет необходимости следить за герметичностью углов, так как через оставшиеся отверстия будет проходить воздух, а это большой плюс.

Внизу боковин обязательно нужно сделать 2 ряда больших отверстий для вентиляции дрелью. В качестве ножек можно использовать стальной уголок. Сначала нужно отрезать болгаркой 4 элемента необходимой длины.Какую высоту изделия следует сделать, каждый человек определяет самостоятельно. Ножки можно приварить прямо к углам коробки. Этого будет достаточно, чтобы укрепить конструкцию.

В рамках усовершенствования мангала можно на каждую ножку приварить металлические ограничители, чтобы они не провалились в землю под собственным весом. Особенно это актуально, если нет возможности соорудить кирпичную или бетонную основу для мангала. Чтобы мангал был более надежным и прочным, из стального уголка можно сделать подставку, внутрь которой будет установлена ​​чаша.Кроме того, неплохо приварить к ножкам конструкции небольшие колесики, которые могут облегчить ее транспортировку по участку и возле дома.

Мангал стационарный из металлической бочки

При наличии металлической бочки из нее можно сделать шашлычную. При желании из бочки можно сделать мангал даже без сварки. Сначала следует отрезать половину ствола, но так, чтобы торцевые его части остались на месте. После этого с внутренней стороны нужно прикрутить уголковые крепления, которые в дальнейшем будут служить держателями для мангальной сетки или накладки для размещения шампуров.

По бокам ствола возле среза нужно сделать несколько рядов отверстий. Кроме того, можно сделать отверстия с одного из боковых торцов для размещения дымохода. При желании можно сделать для такого мангала крышку. Для этого отрезанную часть необходимо соединить с ящиком для барбекю дверными петлями. Ручка крепится снаружи. Это позволит открыть гриль вверх и использовать его для копчения. В верхней части торцов можно приварить прочную булавку с крючком посередине для казана.Стоимость такого мангала будет невысокой, так как стоимость материалов невелика.

Для изготовления ножек необходимо использовать прочные стальные уголки. Элементы подставки можно сваривать, но при желании для крепления отдельных ее частей также следует использовать болты.

Устройство барбекю с крышей

Погода часто бывает непредсказуемой, поэтому если посиделки с шашлыками с друзьями возле дома не редкость, лучше выделить для мангала специальное место для обустройства основания и крыши. Фундамент можно сделать из кирпича, черепицы и даже дикого камня, а вот с крышей все не так просто. Он должен иметь уклон, чтобы дым, идущий к нему, шел вверх.

Дополнительно можно сделать двускатную крышу в центральной части, на которую следует поместить вытяжку. Если решетка небольшая, лучше всего багажники сделать автономными от нее. Если мангал большой, можно приварить стойки прямо к углам. Крыша должна возвышаться над поверхностью мангала не менее чем на 1,5 м. Козырек должен закрывать мангал на 1 м.

Если планируется делать скатную крышу без колпака, а высота мангала 1 м, то следует сразу сделать 4 стойки из уголка, 2 из которых будут равны 2,5 м, а другие 2 по 2,7 м. После этого нужно отрезать 4 уголка одинакового размера для основы. Чтобы коробка была надежнее, уголки следует приварить по периметру верхней части. Из-за существующего уклона крыши их размер следует рассчитывать индивидуально. После того, как реечный каркас готов, к нему можно прикрепить профнастил, который будет выполнять роль крыши. Такая конструкция будет достаточно тяжелой, поэтому риск опрокидывания ветром минимален. При желании для придания конструкции большей устойчивости можно сначала положить такую ​​крышу, а затем залить бетонным основанием.

Как сделать разборный переносной гриль?

В поездках на природу может пригодиться складной мини-барбекю, который поместится в машине. Такую конструкцию легко изготовить из нержавеющей стали толщиной 3 мм. В этом случае нет риска, что дрова или угли прогорят дно.Самостоятельно сделать складной мангал-книжку, как в магазине, проблематично, а вот облегченную конструкцию, которую можно разместить в небольшом корпусе, вполне реально.

Чтобы сделать качественный складной мангал, вам потребуется виртуозно владеть болгаркой. Конструкция складного мангала предполагает, что все его элементы будут крепиться посредством пазов. Сначала следует сделать чертеж и перенести его на металл. На длинных боковинах делается 2 ряда отверстий. Кроме того, на этих элементах нарезано 6 язычков, 4 из которых выполнены на коротких концах боковины и 2 на нижней кромке.

Нижние шпунты следует загнуть так, чтобы они располагались горизонтально относительно плоскости будущего днища. Это снизит риск поломки во время использования. Отверстия должны располагаться так, чтобы язычки, которые будут присутствовать на дне, могли легко входить в них. В коротких сторонах делаются отверстия для язычков. Это позволит быстро собрать коробку, войдя в пазы. В угловых выступах следует сделать отверстия, чтобы их было видно даже после сборки коробки.После этого из уголка вырезаются ножки и в их верхней части проделываются отверстия для язычков, присутствующих на собранном ящике. После того, как шпунт продет через уголок, выступающий в качестве ножки конструкции, его необходимо зафиксировать болтом и гайкой. Это укрепит конструкцию, так как ножки будут скреплять все элементы мангала.

Антикоррозийная обработка и покраска мангала

Чтобы продлить срок службы мангала, сначала очистите металлическую поверхность щеткой, а затем обработайте ее антикоррозийным составом. После ее высыхания мангал следует покрасить специальной термостойкой краской. Огнеупор включает:

• эмаль КО-8111
• эмаль КО-8101
• Эмаль ржавчина-олеум
• Сертифицированная краска.

Покрытие выдерживает температуру от +650 до 1090°С. При правильном нанесении эта краска прослужит долго, не растрескиваясь и не выцветая.

размеров, фото, инструкция. Мангал разборный металлический своими руками

С наступлением теплых весенних деньков многие задумываются о выезде на природу или на дачу, чтобы отдохнуть после зимней стужи и полакомиться вкуснейшими шашлыками с настоящим ароматом дымка хвойных, вишневых, абрикосовых или яблочных веточек .А для этого вам понадобится металлический мангал. Естественно, его можно купить в магазине, но если не полениться потратить несколько часов своего времени, то можно сделать отличный мангал из металла своими руками, который порадует вас и ваших близких вкуснейшими блюдами. шашлыки уже много лет.

Плюсы и минусы металлического мангала. Его особенности

Если вы решили изготовить мангал из металла (стали) самостоятельно, то в первую очередь вам необходимо определиться, какой размер будет оптимальным, чтобы удовлетворить потребности всей вашей семьи, а также из какого металла будет служить вашим целям дольше всего.

На сегодняшний день существует большое количество разновидностей мангалов, которые можно изготовить из самых разных материалов, но наибольшей популярностью среди них пользуется металл, так как он имеет множество неоспоримых преимуществ, таких как:

• Мобильность. Даже если гриль не разборной, его все равно можно легко перенести в любое подсобное помещение (подвал, чулан, гараж, кладовую), где он простоит до следующего использования, надежно спрятавшись от воздействия различных атмосферных осадков.
• Пожарная безопасность.Даже при случайном сильном возгорании дров или угля размеры и металл мангала могут предотвратить возникновение пожароопасной ситуации. Металл может быть очень горячим, но поскольку он не горит, пожар не может начаться.
• Доступная цена. Металл в настоящее время является наиболее доступным и недорогим материалом для изготовления любого типа мангала по сравнению с огнеупорным кирпичом, натуральным камнем или другими дорогостоящими материалами.
• Скорость изготовления. При наличии материала и сварочного аппарата такой мангал можно изготовить буквально за несколько часов и сразу эксплуатировать, тогда как кирпичную конструкцию придется делать не менее месяца и эксплуатировать ее несколько дней не получится. больше дней.
• Удобство использования. Металлический мангал легко чистится, моется и при необходимости может быть разобран или сложен (если он разборный или складной).
• Приготовление пищи быстрого приготовления. Так как металл хорошо держит тепло, мясо, овощи и другие продукты приготовятся на нем достаточно быстро и равномерно пропекутся.

Единственным недостатком данного дизайна можно назвать неэстетичный внешний вид. Но если вы мастер на все руки, то сможете сделать из металла не просто мангал, а настоящее произведение искусства.Также металл подвержен коррозии, но если обработать его специальными антикоррозийными средствами и ухаживать за изделием из него, то оно прослужит вам не один десяток лет.

Фото: разновидности конструкции металлоконструкций

Посмотрим, какие необычные и красивые мангалы можно сделать из железа, стали и подручных средств, если есть хоть немного фантазии и «золотых рук» мастера.

Вот какой красивый мангал можно сделать своими руками для дома Стационарный мангал в строгом классическом стиле из нержавеющей стали, который украсит любой приусадебный участок Стационарный металлический мангал с искусным декором Этот мангал в виде автомобиля отлично будет смотреться во дворе автолюбителя Этот мангал в виде корабля позволит вам уплыть в море удовольствия от аромата шашлыка такой мангал — вашим детям свинка точно понравится и они будут рады помочь вам пожарить шашлыки Такие великолепные шашлыки из консервных банок просто не отличить от заводских.

Подготовка к строительству: чертежи, схемы, какие должны быть оптимальные размеры и устройство

Размер мангала, который вы собираетесь изготовить, должен соответствовать вашим требованиям и учитывать все условия его эксплуатации.

• Если ваша семья состоит из трех-четырех человек, то вам подойдет изделие размером 50х30 см.
• Ширина обычного мангала 30 см. Это расстояние рассчитано на один шампур, на который поместится восемь-девять небольших кусочков свинины или телятины на порцию.
• Длина мангала может быть разной в зависимости от количества шампуров, которые нужно будет уложить рядом друг с другом. Расстояние между шампурами должно быть около 10 см, поэтому на 8 штук необходимо отмерить 80 см длины листа, на 10–1 метр и т. д. Но не стоит делать мангал слишком длинным, так как он будет просто неудобно и будет слишком громоздко и неуклюже.
• Глубина должна быть около 15 – 20 см. Этого объема будет вполне достаточно, чтобы человек смог разместить в мангале поленья или угли, а также мясо, чтобы оно не соприкасалось с горящими углями и не подгорало потом при жарке.
• Высота «коробки» от дна до ножек должна быть такой, чтобы человек мог стоять прямо, держать шампур в согнутой руке и переворачивать его во время жарки шашлыка.
• Для изготовления ножек можно взять уголки (25 – фланец 30 мм) или четыре куска обычной арматуры (диаметр 8 – 10 мм).

Решетка стационарная и ее чертеж

Какой материал выбрать для конструкции казана: нержавеющая сталь, железо и т.д.

Для сварки мангала лучше всего подходит обычный листовой прокат, из которого вырезают дно и стенки изделия. Чем толще вы возьмете металл, тем прочнее и надежнее будет решетка, а также устойчивее. Обычно берут лист толщиной более 4 мм.

Размер листа должен быть:

• ширина — 80 см — 90 см;
• длина — 80 см — 100 см.

Стационарные модели должны быть толстостенными, так как они прослужат дольше.Для изготовления короба для мангала можно взять нержавеющую сталь, обычный черный металл или жаропрочную сталь. Естественно, нержавеющая и жаропрочная сталь – самый оптимальный вариант для изготовления стационарного надежного мангала, но и более дорогой.

Если смотреть с точки зрения экономии, то лучше один раз купить хороший стальной лист и металлические профили (уголки или арматуру), чем потом ремонтировать мангал, который сгорит из-за некачественного металла. Черный металл со временем может заржаветь, а дно мангала может просто прогореть при частом использовании мангала.Поэтому выбирать материал необходимо с учетом интенсивности эксплуатации будущего изделия.

Необходимые инструменты и материалы

• Листовой металл (нержавеющая или жаропрочная сталь, обычный черный прокат).
• Уголки железные или обычные куски арматуры (индивидуальная длина).
• Угловая шлифовальная машина (болгарка), ножовка или электролобзик.
• Мощная дрель.
• Сварочный аппарат.

Изготовление стационарного мангала из металла своими руками: пошаговая инструкция

• На листе железа необходимо сделать разметку мелом в соответствии с разработанным планом чертежа.

Разметка металлического листа под будущий мангал-бокс

• Угловой шлифовальной машинкой, ножовкой или электролобзиком вырежьте борта и дно конструкции.
• В нижней части всех четырех стенок мангала необходимо просверлить симметричные отверстия по всему периметру, что облегчит приток воздуха снаружи для ускорения процесса розжига поленьев или углей. Также на дне короба мангала можно сделать специальную перфорацию болгаркой для постоянной циркуляции воздуха.

Перфорация дна мангала для лучшей циркуляции воздуха

• На верхней части по всей длине стенок необходимо сделать отверстия для укладки шампуров. Это можно сделать с помощью мясорубки. Расстояния между ними должны быть строго симметричны относительно противоположной стороны и иметь равные расстояния между ними.
• Далее стенки и дно мангала необходимо сварить в своеобразный прямоугольный короб, который будет составлять основную часть мангала.Все сварные швы необходимо хорошо зашлифовать шлифмашинкой, чтобы они были ровными и выглядели привлекательно.

Мангал с углублениями для хранения шампуров

• Для изготовления ножек нужно взять уголки или арматуру и приварить ко всем четырем углам стенок. При желании можно сделать ножки откручивающимися. Нужно всего лишь приварить к днищу мангала четыре гайки, а на штуцерах нарезать резьбу, чтобы прикрутить ножки к основанию мангала. Гайки должны соответствовать диаметру фитингов.Тогда ножки можно легко открутить для более удобного хранения мангала в конце сезона.

Жаровня с перфорацией дна

Чем украсить железный мангал, и можно ли его красить?

Давайте разберемся, нужно ли красить ящик для барбекю и зачем это нужно делать? Не желательно использовать краску и другие химически активные красители, так как в процессе сжигания угля или дров краска начнет шелушиться, издавать неприятный запах, а мясо может впитывать опасные для здоровья химические выделения.

Но в настоящее время современные производители могут предложить специальные средства для окрашивания всей конструкции мангала, полностью безопасные для находящихся рядом людей и для мяса, овощей и других продуктов, приготовленных на нем.

Проблема только в том, что температура внутри жаровни настолько высока, что любое покрытие (даже очень жесткое) может просто сгореть и быстро раскрошиться.

Краски термостойкие для окрашивания мангала

На сегодняшний день существуют такие термостойкие краски, как:

• Эмали кремнийорганические, хорошо выдерживающие температуру нагрева до +600 градусов Цельсия.
• Термостойкие порошковые краски прекрасно подходят для окраски мангала, но их довольно сложно использовать, так как их нужно обжигать при очень высоких температурах.
• Процесс окисления достаточно сложен, но при желании его можно провести кустарным способом в домашних условиях. Для этого ящик для барбекю необходимо обработать пятипроцентной серной кислотой. Затем кипятят в густом растворе щелочного мыла и варят около полутора-двух часов в растворе натрия. После этих «водяных» процедур металл покроется черным антипригарным покрытием, которое сохранит его от коррозии.Но этот способ очень небезопасен, так как работа с таким химическим веществом, как серная кислота, требует большой осторожности.

Видео: сборка печи-барбекю из стали

Видео: вариант конструкции самоделки

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборная решетка для дачи

Разбирать такую ​​решетку на отдельные элементы очень просто что не займет много места при хранении.

Конструкция мангала не предусматривает сварку всех его частей, поэтому сварочный аппарат здесь может и не понадобиться.А для того, чтобы боковины и ножки мангала можно было снять, нам понадобятся только болты и гайки.

Чертеж сборно-разборного мангала

Как сделать

1. Для начала необходимо разметить все детали изделия на железном листе. По бокам и внизу прибавьте около 4 см к стыкам, как указано на схеме.
2. Затем все детали необходимо вырезать.
3. Для того, чтобы согнуть листы, необходимо сделать небольшие надрезы по бокам вырезанных сторон.Тогда можно будет состыковать углы и дно можно будет легко заложить внутрь рамы.
4. Чтобы вся конструкция «коробки» мангала не рассыпалась во время приготовления шашлыков, на торцах стенок необходимо сделать отверстия и прочно зафиксировать их болтами.
5. Сверху по бокам мангала нужно сделать углубления на одинаковом расстоянии для укладки шампуров.
6. Ножки необходимо сделать из 4-х железных уголков, в которых также необходимо сделать отверстия под болты, а также в углах смежных стен, к которым они будут крепиться.
7. Для лучшего доступа воздуха в самом низу стенок ящика нужно сделать небольшие отверстия дрелью или болгаркой.

Вид готового сборно-разборного мангала

Мангал складной

Такой походный мангал можно сделать и во дворе своего дома и он станет отличным вариантом для загородных пикников. В сложенном виде представляет собой небольшой железный чемоданчик с портативным устройством. Толщина этого «чемодана» всего 40 мм, а длина от 65 до 85 см.В него можно сложить шампуры или решетку для гриля.

Мангал складной в виде чемодана

Как приготовить

• Необходимо вырезать дно мангала из листа железа и просверлить по бокам круглые отверстия сверлом диаметром около 10 мм для потока воздуха. Затем согните боковины по линии, указанной на чертеже.

Чертеж дна складного мангала

• Вырежьте борта (размер 62х20,5 см).
• Для того, чтобы они легко складывались в «чемодан», между днищем и стенками необходимо закрепить две небольшие петли (балдахин).Это можно сделать с помощью шурупов или сварки.
• Далее необходимо вырезать торцевые съемные стенки. В собранном виде они будут вставлены в боковые и нижние части. Для этого по всем краям боковых стенок необходимо сделать прямоугольные тонкие прорези.

Чертеж стенок складного мангала

• К низу днища необходимо приварить четыре гайки, необходимые для привинчиваемых ножек.
• Для их изготовления необходимо взять четыре стержня арматуры, длиной 60 см, и на каждом из них сделать резьбу (1 см М8).При сборке ножки можно вкрутить в приваренные гайки.

Мангал складной — вид в собранном виде

• Для удобства переноски конструкция мангала дополнена специальной металлической ручкой, которую можно просто приварить или прикрутить болтами и гайками.
• Для того, чтобы мангал закрывался как «чемодан», необходимо закрепить защелку или крючок на одной из стенок.

Мангал складной — вид в сложенном виде

Видео: мангал в виде чемодана

Какой бы тип мангала вы ни выбрали (стационарный, разборный или складной), каждый из них имеет свои неоспоримые преимущества, в которых вы сразу убедитесь, как только хотите устроить шашлык на приусадебном участке или выехать на природу всей семьей.Мангал, сделанный своими руками, будет радовать вас долгие годы, и вы сможете гордиться своей работой.

Ценители хорошего шашлыка точно знают, что многое в его приготовлении зависит от решетки, материал и конструкция которой влияет на прожарку, сочность и вкус мяса. По этой причине любители шашлыка не только изобретают собственные рецепты этого блюда, но и стараются изготовить приспособления для жарки своими руками. Большинство из них считает, что лучше всего сделать мангал своими руками из металла, который достаточно хорош и прост в обработке, к тому же практичен и долговечен.

Виды самодельных мангалов и особенности их изготовления

Мангалы самодельные металлические можно разделить на три большие группы по пользовательским признакам:

• требующие сварки деталей в процессе изготовления;
• разборные, не требующие сварки;
• Жаровни из подручных средств.

Также изделия различают по составу сырья, из которого они созданы.Это может быть чугун, листовой металл, жаропрочная сталь, нержавеющая сталь или оцинкованная сталь.

Металл в руках умелого мастера может превратиться в настоящий шедевр

Мангал разборный без сварки

Этот вид металлического мангала — выход для тех, кто не знает основ сварки, но очень хочет его изготовить самостоятельно. Кроме того, таким образом можно создать переносную модель конструкции, которую в любой момент можно легко разобрать и перевезти в обычном легковом автомобиле, чтобы пожарить шашлык на природе вне дома.По этой причине ее еще называют походной или складной.

Складной мангал может поместиться даже в небольшой чемодан

Главный секрет такого приспособления в том, что каждая сторона снабжена специальными пазами, скрепляющими все части конструкции вместе, но, как вариант, термостойкими болты также могут быть использованы для сборки.

Следует отметить, что решетка с пазами гораздо проще в эксплуатации, так как не требует дополнительных инструментов для сборки, но при их изготовлении нужна особая точность, чтобы обеспечить последующую легкость сборки готового изделия.

В большинстве случаев для изготовления такой конструкции используется обычный листовой металл, но стоит попробовать сделать складной мангал из нержавейки. Этот вариант устройства барбекю хоть и более дорогой из-за высокой цены расходных материалов, но имеет неоспоримое преимущество – он не боится непогоды и может постоянно находиться на улице, не страдает от многократного ковыряния, не подвергается коррозии и поэтому не продлится одно десятилетие.

Сварная конструкция из листового металла

Для создания прочного стационарного мангала все же лучше использовать сварочный аппарат – так изделие получится более надежным.

Жаровня из листового металла

Чтобы сделать простую жаровню из стали, все, что вам нужно сделать, это вырезать и сварить пять металлических прямоугольников: дно, две длинные боковые части и две короткие боковые части.

1. Обязательно разметить элементы на металле под угольник, чтобы гарантированно все углы были прямыми.
2. На обеих длинных боковинах, немного отступив от края, просверлите несколько отверстий подряд дрелью для подачи воздуха к горящим дровам.
3. После этого сварите все детали между собой, расположив детали с отверстиями так, чтобы они оказались внизу.
4. Опорные ножки также могут быть приварены или отсоединены для удобства хранения.

Простая и доступная модель

Это самый простой способ сделать мангал из металла, имея в своем распоряжении собственный сварочный аппарат. Если хочется чего-то более эстетичного и функционального, то к коротким сторонам конструкции можно приварить еще несколько деталей в виде небольших выступающих полочек или сделать из дерева.На них будет удобно ставить посуду для готового шашлыка или баночки со специями, которые всегда нужны под рукой.

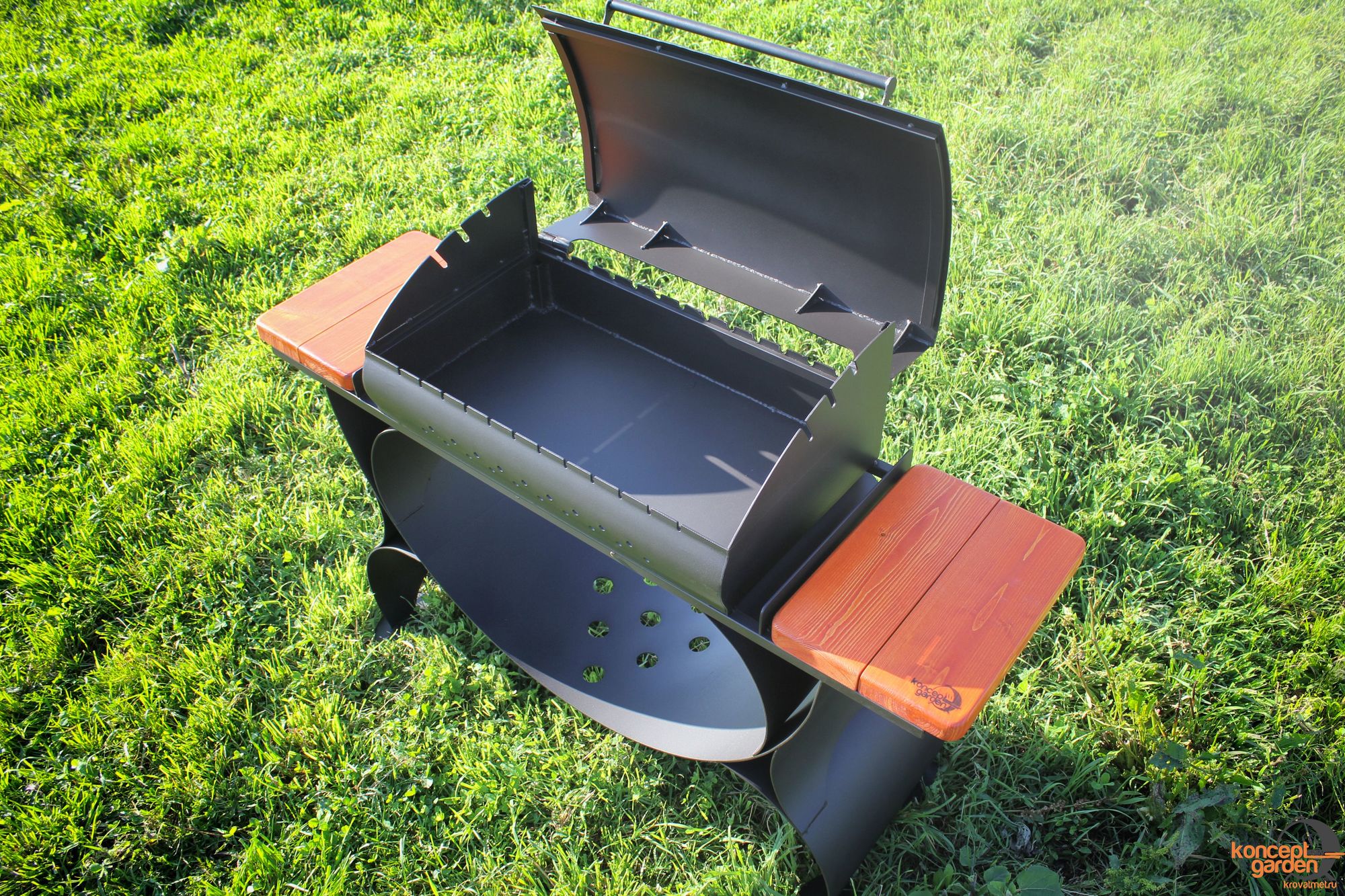

Полки по бокам мангала очень удобные

Мангал металлический из подручных материалов

Бывают ситуации, когда нет ни времени, ни денег на сооружение полноценного мангала. В этом случае умельцы используют все, что есть под рукой в ​​хозяйстве: металлические бочки, пустые газовые баллоны и даже старые автомобильные диски.

Новая роль пустой бутылки

Газовый баллон чаще всего используется для быстрого создания мангала, ведь хороший мастер, имея все необходимые инструменты, сможет превратить его в полноценную конструкцию для приготовление ароматного шашлыка всего за четыре часа.

Если эта идея привлекла ваше внимание, то вот несколько рекомендаций, как своими руками превратить воздушный шар в оригинальный мангал:

1. Для начала нужно найти подходящий пустой газовый баллон емкостью около 50 литров в хозяйстве. Кроме него вам также понадобятся две дверные петли для крепления крышки, металлический уголок и труба.
2. Следующий шаг — подготовка всех необходимых инструментов, а это болгарка, молоток, отвертка, разводной ключ, стамеска.
3. Далее цилиндр следует разрезать вдоль на две части, предварительно убедившись, что в нем нет остатков газа, который может вспыхнуть от искры, производимой болгаркой. Также нужно срезать или отбить ставший лишним клапан молотком.
4. Подготовленную конструкцию необходимо очистить от скопившегося внутри конденсата и залить водой на пару дней для полного очищения.
5. Чтобы сделать крышку для мангала, которая защитит конструкцию от дождя и при необходимости превратит ее в коптильную, следует прикрепить верхнюю срезанную часть баллона к нижней с помощью дверных петель и дрель.
6. Во избежание деформации изделия из-за высоких температур в дальнейшем целесообразно укрепить основание, приварив металлический уголок внутри цилиндра по всему периметру. Он также может выступать в качестве подставки для гриля или шампура. Лучше всего по краям такой импровизированной жаровни сделать надрезы, чтобы можно было надежно зафиксировать поставленный шампур с мясом, а в дне просверлить несколько отверстий для прогоревших углей.
7. Последняя деталь — ножки. Для их создания подойдет обычная металлическая труба, приваренная к днищу.

Вкусный шашлык в старой бочке

По аналогичному принципу можно сделать мангал из металлической бочки. Здесь есть два варианта.Самый простой — разрезать бочку на две части и получить две простые, но удобные жаровни, либо соорудить более навороченную модель мангала с крышкой.

Практичная конструкция мангала

Быстрый вариант из полбочки

Единственным недостатком таких конструкций является то, что в исходном виде они имеют не очень презентабельный вид, но при желании этот недостаток можно устранить путем украшение самодельного мангала из подручных материалов дополнительными аксессуарами – красивыми ручками, подставками, декоративными коваными элементами.

Идеи для вдохновения, как сделать и украсить металлический мангал, можно почерпнуть из многочисленных коллекций фото изделий других мастеров или даже именитых мастеров.

Новая жизнь бочки

Как правильно рассчитать размеры конструкции

Перед тем, как сделать мангал из металла своими руками, нужно четко определиться с его размерами, ведь сталь — это не ткань что можно закончить в случае ошибки.

Оптимальный размер самодельного мангала

Здесь нет определенных строгих стандартов, но есть ряд рекомендаций, которые сделают конструкцию максимально удобной:

1. Для того, чтобы мангал был функциональной, ее длину следует рассчитывать исходя из того, сколько шашлыков планируется обжаривать одновременно.Проверенный вариант – не более 10 шампуров на 1 м. Таким образом, если семья небольшая и не планируются огромные застолья, то 70 см в длину будет вполне достаточно.

Под размещение одной шампура отводится не менее 10 см

1. Ширина зависит от длины шампура и, как правило, составляет 30 см, если он стандартный (держатель и острый конец всегда выступают кроме шашлыка). Даже если используемые шампуры нестандартных размеров, то при определении ширины следует помнить, что мясо нанизывается только на центральную часть, и не стоит делать мангал шире только для того, чтобы понапрасну греть воздух.
2. Глубина мангала во всех случаях не может быть менее 15 см. Это позволит разместить угли и дрова на дне жаровни так, чтобы они не касались мяса. Слишком глубоко тоже делать не стоит, иначе нагретый воздух, слишком долго поднимаясь вверх, будет терять температуру.
3. Высота сугубо индивидуальна и зависит от роста того, кто чаще всего будет заниматься приготовлением шашлыка. Определить его достаточно просто: для этого нужно согнуть руку в локте, как бы держа шпагу, и измерить расстояние от земли до локтевого сгиба.Именно на такой высоте человеку удобнее всего поворачивать шампур.
4. Для расчета высоты конструкции берут шампур, сгибают руку в локте и измеряют высоту, на которой будет удобно поворачивать шампур.

Комфортная высота — до локтевого сгиба

Что касается сырья, то речь может идти о конструкциях из листового металла, чугуна, жаростойкой, нержавеющей или оцинкованной стали.

Чугун также является отличным сырьем для таких целей, поскольку он прочен, надежен и долго сохраняет температуру.Но соорудить из него мангал самостоятельно в домашних условиях вряд ли получится, так как изделия из этого материала очень тяжелые и громоздкие.

Довольно спорный материал – оцинкованная сталь. Мангал из оцинкованной стали – не самый распространенный вариант конструкции для жарки мяса, так как опытные мастера часто расходятся во мнениях по поводу безопасности этого вида сырья.

Устройство для жарки из барабана стиральной машины

Как известно, при сильном нагреве оцинкованная сталь выделяет ядовитые вещества, которые, по мнению некоторых умельцев, могут попадать в организм человека вместе с жареным мясом.Хотя, большая часть профессионалов считает, что гриль никогда не нагревается до такой температуры, при которой из оцинкованной стали выделяется цинк.

Быстрый мангал из системного блока

Изделия из нержавеющей стали очень хороши в эксплуатации. Не боясь ржавчины, их можно оставлять на улице даже в сырую погоду или под дождем. Срок службы изделий из этого материала исчисляется десятками лет. Кроме всего прочего, мангалы из нержавейки выглядят очень современно и стильно, гармонично вписываясь даже в самый современный ландшафтный дизайн приусадебного участка.

Изделия из нержавеющей стали выглядят очень стильно и современно

Самодельный вариант из нержавеющей стали

При выборе сырья для работы также учитывайте, что толщина металла должна быть не менее 3 мм, а в идеале 5 мм . В этом случае изделие будет немного тяжелее, но более прочным, а также не будет перегреваться при использовании.

В конечном итоге выбор материала все же остается за мастером, который решает, с чем ему удобнее работать, и какое изделие должно получиться в результате.

Видео: мангал своими руками

Может быть изготовлен из различных материалов. Однако создание мангала своими руками из металла по праву считается лучшим вариантом. Какие варианты металла существуют и как сделать такую ​​конструкцию самостоятельно?

Преимущества металлических мангалов

Чем так хороши металлические мангалы? Монолитная печь-барбекю или ее кирпичный вариант отличаются капитальностью – в этом случае конструкцию не нужно будет убирать на зиму, и она выглядит надежнее, прочнее, долговечнее.Кроме того, каменную печь можно усовершенствовать дополнительными рабочими зонами, что позволит не только жарить мясо, но и запекать овощи, рыбу, коптильные продукты. При этом печь будет смотреться благородно, органично впишется в облик любой площади. Стоит ли обращаться к металлу?

В большинстве случаев — однозначно стоит. Капитальные конструкции имеют свои преимущества, но переносимость далеко не недостаток. Металлический мангал занимает мало места, что хорошо для участков скромных размеров.Установить такую ​​печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже его стационарный вариант можно перевозить с места на место, пусть и с небольшими неудобствами – а при создании разборного складного варианта вы сможете взять свой мангал с собой на природу, даже не имея автомобиля.

Есть и другие преимущества создания металлического мангала своими руками.

• Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе были использованы правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
• Низкие финансовые затраты. В то время как кирпич, бетон или натуральный камень могут стоить больших денег — по крайней мере, в отделке — затраты на металл ничтожны.
• Простота в эксплуатации. Все, что нужно для того, чтобы правильно сделать мангал из стали – это начальные навыки работы со сварочным аппаратом. Для того чтобы оптимизировать воздушный поток, вам также потребуется поработать дрелью.
• Скорость изготовления. Из-за большого количества технологических перерывов пользоваться мангалом, построенным из кирпича или бетона, можно будет минимум через месяц.Металлоконструкция будет готова к эксплуатации сразу после завершения сборки.

Минусом может быть отсутствие эстетичности стальной печи. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит только взглянуть на некоторые проекты, чтобы убедиться – и такое сооружение можно превратить в шедевр.

Варианты конструкции

Перед началом работ необходимо выбрать тип конструкции, в соответствии с которым будет составлен чертеж мангала.Выбор осуществляется исходя из ряда характеристик печи:

• оптимальные габариты;
• условия использования;
• местоположение;
• режим работы.

Существует множество конструкций металлических жаровен. Наиболее распространены такие модели.

Не отдельный вид конструкции, а очень своеобразный вариант изготовления мангала из заранее подготовленной металлической тары — читайте в следующих статьях:

Также для украшения можно использовать различную стальную фурнитуру — например народное использование кованых деталей от швейных машин Zinger в качестве подставки.

Изготовление стационарного мангала

Основные этапы работ удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и проектирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Необходимо подготовить:

Конструкция

При создании самодельного мангала из металла своими руками можно выбрать любой размер, в зависимости от особенностей работы печи. Основным критерием, по которому выбираются размеры, является количество прожариваемого за один раз мяса. Оптимальные размеры мангала следующие.

• Ширина — 30 см. Это соответствует длине стандартного вертела, вмещающего 8 кусков мяса.
• Длина может быть любой. Его выбирают из расчета 10 см на шпажку.
• Глубина — 20 см. Этого пространства будет достаточно, чтобы угли разогрели мясо, но оно не сгорело.
• Общий рост соответствует росту человека. Во время приготовления лучше не сгибать спину. Обычно высота от 80 до 120 см.

Решив вопрос с размерами, нужно определиться, как покрасить мангал. Краска защитит металл от коррозии, а сама она должна быть устойчива к атмосферным воздействиям и высоким температурам. Он не должен выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструкция мангала

Выбор толщины 3 мм обусловлен тем, что более тонкий металл будет быстро выгорать, а более толстый — пустая трата денег.Работа по созданию коробки несложная – нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы между собой.

Итак, работа проводится следующим образом.

1. Детали размечаются на заготовках и вырезаются болгаркой.
2. Оптимальное место для воздуховодов – боковые стены. Их сверлят на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий 10-15 мм.
3. Пазы для шампуров прорезаны по верхнему краю боковых стенок. Первый делается на расстоянии 5 см от конца, затем через каждые 10 см.
4. Стенки и дно сварены между собой. Идеальный шов делать не обязательно – достаточно точечной сварки; дополнительные слоты только добавят тепла углям. Именно поэтому не обязательно быть профессиональным сварщиком.
5. Ножки привариваются к углам мангала.

Это завершает базовую структуру.Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерг и т. д. Также мангал из металла красят: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка

Стоит рассмотреть отдельно. Это усеченная труба, через которую эффективно удаляется дым, что в обычных условиях не позволяет легко приготовить мясо. Колпак обычно представляет собой металлический купол, который либо приваривается к основной конструкции, либо подвешивается сверху, если печь расположена под крышей.

Для изготовления этого устройства используются те же листы металла, которые сварены в виде усеченной пирамиды, на вершине которой размещена короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальной колпак прост в уходе и изготовлении. Чтобы он не испортился со временем, его следует покрасить термостойкой краской.

Особенности изготовления сборно-разборной конструкции

Технология изготовления мангалов из сборно-разборного металла имеет некоторые нюансы.Элементы этой конструкции не свариваются, а скрепляются между собой болтами. Принцип работы тот же.

1. Стенки и дно размечаются и вырезаются. По краям (кроме верха) на сгибы добавляют несколько см.
2. Воздуховоды выполнены в стенах.
3. Делаются надрезы по линиям сгиба, затем листы сгибаются.
4. По краям сделаны отверстия для крепежа.
5. Также сделаны отверстия для крепления ножек. Другой вариант — использовать тонкие трубки. В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.

Разборный мангал своими руками можно сделать разборным только частично — стенки сварить, а дно сделать на крепежных элементах. Это облегчит очистку печи от пепла.

Как сделать походный вариант мангала?

Складной мангал своими руками делается следующим образом.

При создании складного мангала лучше использовать сталь толщиной 2 мм для снижения веса конструкции.

Эти продукты позволяют не только жарить, но и коптить. Для изготовления такого мангала необходимо оснастить его плотной крышкой и полками, в которые устанавливается решетка. Принцип, по которому «работает» такая конструкция, очень прост:

1. На дно конструкции необходимо уложить тонкие ветки — лучше яблони или вишни;
2. Гриль содержит продукты, которые вы собираетесь готовить;
3. Прибор накрывают крышкой, при этом под ней разводят огонь;
4. Ветки внутри тлеют от повышенной температуры;
5. В итоге получается, что продукты пекут и коптят из веток одновременно.

Минус такого товара в том, что его проблематично найти в продаже, а если и найдется, то цена покажется немаленькой. Таким образом, мангалы с металлической крышей, фото которых представлены в большом разнообразии, а также изделия с коптильней – лучшее решение для удачного пикника в любую погоду.

Мангал «Американское барбекю»

Эти виды мангалов чаще всего круглые, а не прямоугольные, как мы привыкли их видеть. Главное отличие этой конструкции от мангала в том, что жарка происходит на решетке.Можно использовать не только угли, но и открытый огонь. Поэтому борта у такого мангала выше, чем у других изделий. Стоимость «американского шашлыка» превышает стоимость многих аналогичных товаров, но многие люди, купившие такой товар, считают этот факт вполне оправданным. Они особенно популярны.

Расположение устройства: особенности выбора

В этом случае стоит учесть несколько советов профессионалов.

1. Мангал не должен располагаться под деревьями или вблизи кустов.
2. для приспособлений не должны быть изготовлены из пленки, ткани.
3. Учитывайте розу ветров, чтобы при жарке дым не попадал в окна дома.
4. Оборудовать специальную территорию для установки мангала — зону отдыха.

Если гриль ставится на землю, то площадка под него должна быть сделана из специального материала — плитка, во время дождя получится отличный пикник.

Делаем мангал своими руками

Мангалы из металла своими руками (размеры, фото представлены ниже), как мы уже отмечали, бывают разные, на практике рассмотрим пример постройки мангала простейшая конструкция (на 8 шампуров).Шампуры не должны выступать помехами один к одному, но и между ними не должно быть слишком больших промежутков. Классический шампур вмещает около 5 штук мясных изделий, а глубина определяется практическими методами. Еда не должна располагаться далеко от углей, но и не слишком близко, иначе она пригорит. Расстояние от верха изделия до земли удобнее всего выбирать исходя из роста повара.

Чертеж

Лучше всего выбрать такой элемент как мангал из металла схема — фото.Вы можете использовать готовые схематические решения для типовых проектов, это сэкономит время и значительно упростит вашу задачу. Чертеж мангала должен быть простым, по разметке передняя часть от задней стенки может быть 70*20 см, нижняя – 70*28 см, простенки – 28*20 см. Далее элементы вырезаются с помощью болгарка, небольшие прорези, сделанные заранее, позволят зафиксировать шампуры. Отверстия сделаны для забора воздуха.

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления.Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе или даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток. Можно соорудить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает горячих точек.И это большой плюс.
• Рентабельность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических мангалов заключается в том, что их легко можно изготовить самостоятельно.

Для этого не нужно иметь никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю.Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее.Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха.Таким образом создается своеобразный поддувал, как в печах.

На верхних кромках длинных сторон металлического ящика делаются углубления, в которые потом очень удобно вставляются шампуры. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов известен всем. На дно металлического ящика укладываются угли или поленья дров, разжигается костер. Когда огонь утихнет, и в мангале останутся только угли, зола и жар от них, на конструкцию стройными рядами выкладываются шампуры с заранее подготовленным мясом или овощами.Жар в очаге поддерживается подручными средствами, создающими мощный воздушный поток внутри конструкции, но не разжигающими вновь огонь на золе.

Типы конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Всего их четыре вида.

• Одноразовый. Жаровня на скорую руку. В ход идет все, что можно найти поблизости – от консервных банок до двух П-образных металлических профилей.
• Стационарный. Второй шаг в эволюции металлических жаровен. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости может комплектоваться крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.

• Складной. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом случае все стыки свариваются точечной сваркой. Во втором они прикручиваются металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу. Представляют собой чемоданы, внутрь которых можно складывать шампура и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это играет вам на руку.

Решившись на этот ответственный шаг, можно запланировать коптильню или мангал для барбекю.

Некоторые проекты также включают крышку в общий дизайн мангала. Накрыв мангал-барбекю, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, внизу боковин конструкции лучше сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10-12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангалов иногда легко используются металлические прутья или даже трубы. Главное правильно вырезать, приварить или прикрутить к основной конструкции.

Умельцы делают металлические мангалы практически из воздуха.

Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.

Чертежи и размеры

Перед началом производственного процесса стоит определиться с моделью, размерами, материалом.Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные узлы и инструменты, которые потребуются вам для работы.

• Лист металла или его куски. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции.Удобно в этом случае изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов короба. Трубы годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.

• Болгарка с дисками по металлу.
• Дрель для сверления вентиляционных или монтажных отверстий.
• Сварочный аппарат, если вы решили изготовить стационарную решетку из одного или нескольких листов металла.

Основные размеры стандартного стационарного металлического мангала указаны на схеме. Но чтобы делать свои замеры, нужно понимать, почему были выбраны именно такие числа. Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см.В среднем это будет где-то около 30 см.

Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Итак, за основу взята цифра – 10 см на одну нанизанную шпажку.

Глубина металлического ящика мангала четко рассчитана и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы поджарить мясо, но не сжечь его. Если глубину сделать более 25 см, увеличится расход топлива и время на шашлык.

Есть и оригинальные мини-модели, все размеры которых придется резать, в зависимости от уменьшения самого макета.

Они обычно имеют короткие ноги и расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.

Пошаговые инструкции по изготовлению

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На цельном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.

На втором этапе с помощью болгарки вырезаем нарисованную фигурку. Далее нужно согнуть все стороны и сварить их между собой.Коробка готова.

Затем в днище сверлим отверстия для воздуха и вырезаем тесемку в стенках ящика. Здесь также важно соблюдать определенную систему. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно 60 мм на ряд.

Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в жаровню равномерно.

Следующим шагом нарезаем пазы для стабильной фиксации шампуров на решетке. Эти «зубья» расположены в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется сделать в последнюю очередь.

Мангал металлический стационарный готов. К нему можно прикрепить дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Разборный железный мангал для дачи можно сделать своими руками.

Все работы выполняются в четыре этапа.

1. Разметка и вырезание стенок и дна. Все элементы должны быть вычерчены с учетом припуска на изгиб швов.
2. Изготавливаем воздуходувки и воздуховоды в стенах и днище.
3. На припусках, оставленных при раскрое элементов, делаются отверстия для крепления их друг к другу.
4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручен к коробу огнеупорными шурупами или саморезами.Также отличной идеей будет использовать трубы, на которых нужно сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Мангал самодельный сборно-разборный железный можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный футляр также легко сделать в домашних условиях. Для этого нужно сделать чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу приварены болты для крепления ножек. Дополняем конструкцию крючком и петлей, чтобы сам мангал не разложился. Сбоку привариваем ручку, чтобы удобно было носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.

Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: барбекю и коптильни.

Есть как минимум три способа сделать это. На первом ствол кладут на бок, вырезают его верхнюю часть, оставляя концы нетронутыми.Вырезанная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются насечки для фиксации шпажек.

Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил от верхнего торца к нижнему.Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого потребуется два ствола. Один станет основанием для коптильни, внутри которой будет разводиться огонь. Второй разрежется на две части по горизонтали и станет собственно коптильней. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического мангала из использованного газового баллона схематично очень похоже на такой же процесс для бочки.

Главный нюанс, на который стоит обратить внимание, это подготовка использованной тары к работе.

Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным. Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три шага.

1. выпустите оставшийся газ через вентиль и переверните баллон вверх дном;
2. смочите клапан мыльным раствором, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
3. промойте пустой контейнер.

Для максимально безопасного выполнения третьего шага рекомендуется выполнять эту процедуру с помощником.

Прежде всего, пока один отпиливает болгаркой кран, другой периодически поливает место среза водой, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках цилиндра.

В полученное отверстие вставляется шланг, из которого под хорошим напором подается вода. Пока жидкость течет внутрь, цилиндр периодически встряхивают, чтобы тщательно промыть все стенки. Перелейте в полную емкость и оставьте на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри перед тем, как начать делать из него мангал.Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

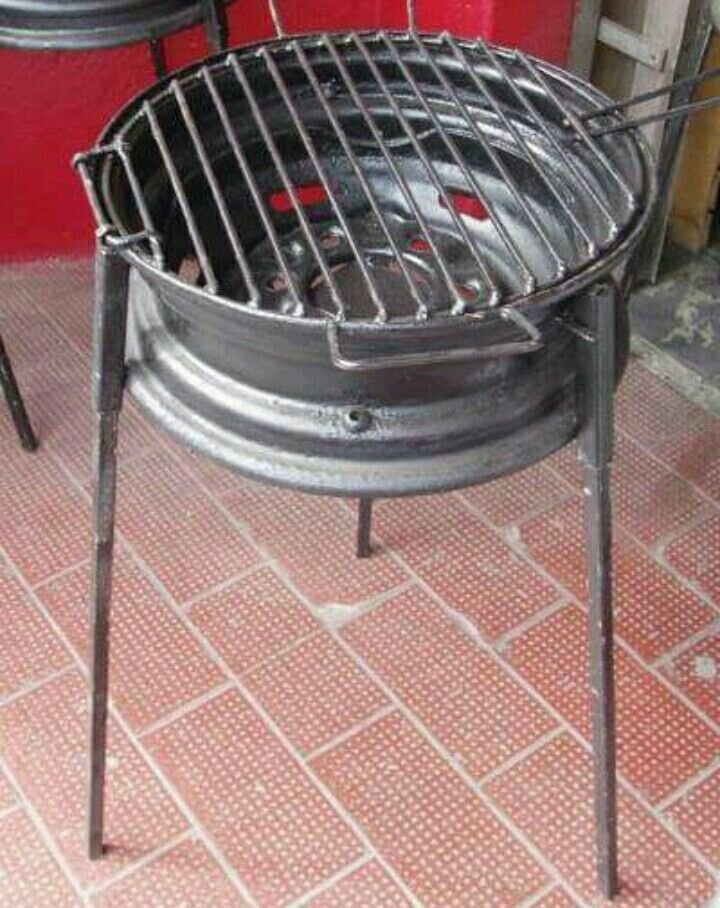

Оригинальные конструкции мангалов получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал, сделанный из подручных средств.

Самый быстрый и долговечный в этой категории – автоматический барабанный жаровня. Среднее время обработки 10-15 минут. Главное условие — найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете ее слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни. А можно сделать ножки специально для него из прутьев арматуры. Оба варианта достойны внимания. Подбирайте индивидуально для себя.

Невозможно обойтись простой сборкой составных частей металлического мангала.В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и производительности.

После окончания всех производственных работ необходимо очистить готовую решетку от грязи и ржавчины. Для удаления последних используйте болгарку или дрель со специальной насадкой.

Внутренние стенки мангала не нужно очищать от нагара в процессе эксплуатации.Считается, что именно это придает шашлыку особый аромат и «здоровье».

Проходит в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка позволит не только получить специальную термостойкую пленку, но и защитить металл от коррозии на весь период эксплуатации устройства.

Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и термоотталкивающими средствами.

Место, где планируется разместить мангал, необходимо заблаговременно освободить от сухой травы, веток или других легковоспламеняющихся предметов и установить рядом с ним емкость с песком, который будет тушиться в случае пожара.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала.Он сделан из того же материала, что и приспособление для приготовления пищи на природе. Отличается от стандартных конструкций барбекю, устанавливаемых внутри помещения, тем, что внешне напоминает обрезанную трубу. Площадь колпака вытяжки обычно равна площади самого мангала. Это максимально сводит к минимуму выброс дыма за пределы зоны приготовления пищи. Купол колпака приварен к корпусу мангала. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку для мангала. Под столом есть место для заготовки дров или угля, чтобы не бегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным. То есть переставить его в удобное место или поставить на зиму в сарай не составит труда. Кованые изделия около

Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду.Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, пожаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.

Такая конфигурация металлических жаровен в форме сапога довольно распространена. Он сочетает в себе шашлычницу, шашлычницу и даже возможность приготовления мяса на вертеле. Удобный стол-сетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в собранном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шампуры и другие нужные мелочи.Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.

Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются внутрь коробки, которая закрывается на специальную застежку, чтобы ничего не развалилось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Вместительный стационарный мангал из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный мини-стол и место для дров или посуды под самим ящиком.

Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет крепить мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде.Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в одном стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.

Оригинальный под очаг получается из передней части автомобиля.Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оснащенный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу на большую компанию как на шампурах, так и на сетке для барбекю.

Есть много красивых и практичных образцов металлических мангалов.Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических мангалов для личного пользования своими силами и руками – процесс ответственный и творческий, требующий сосредоточенности, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Сварить большой мангал своими руками чертежи. Как сделать мангал из металла своими руками? Требования к дымоходам и вытяжкам

Любимое развлечение на природе или на даче – поедание шашлыка на свежем воздухе.Для его приготовления понадобится качественное мясо, немного умения и, конечно же, правильный гриль-барбекю.

В продаже имеется огромный выбор этих устройств, от легких переносных до стационарных, которые устанавливаются на даче. Однако сделать мангал из металла своими руками может любой уважающий себя мужчина.

Происхождение понятия — мангал

Слово «мангал» в переводе с некоторых кавказских наречий (а именно оттуда пришла культура готовить шашлык), означает корзину с углем.Именно такой способ приготовления мяса признан классическим – заранее подготовленные куски нанизываются на шампур (металлический или деревянный) и жарятся над раскаленными углями.

Через некоторое время к нам пришли западные традиции — шашлык. Этот способ приготовления отличается от жаровни. Над раскаленными углями ставится решетка, на которую укладываются крупные куски мяса, нарезанные поперек волокон. Шампуры в этом случае не нужны.

Есть еще один тип гриля. Над корзиной с углями ставится шампур, на котором можно жарить большие куски мяса и даже целые тушки.
Современные конструкции промышленных мангалов часто сочетают в себе мангал и мангал.

Прогресс не стоит на месте, и древнейший способ приготовления мяса претерпел усовершенствования. Вместо корзины для угля можно использовать газовую горелку или электрический ТЭН. Мы рассмотрим классические виды мангалов – с использованием углей.

Основные типы

Несмотря на кажущуюся простоту конструкции, необходимо соблюдать определенные правила. Для начала разберем основные виды мангалов:

Переносной без корзины

По сути, это даже не мангал, а две направляющие, на которые можно установить шампуры. Углубление в земле или очаг из камней и земли используется как корзина с углем. Это самое удобное устройство с точки зрения мобильности. Незаменимая опция для походов. Однако качественный шашлык с ним не приготовить. Иногда участники пикника просто кладут вокруг костра несколько кирпичей.

Переносной гриль с корзиной для угля

Самая распространенная конструкция. Корзина изготовлена ​​из металла (лучший вариант – нержавеющая сталь). Съемные ножки прикручиваются снизу.Сама корзина может быть разборной, либо цельной. От этого зависит компактность при переноске. На таком мангале можно приготовить полноценный шашлык или шашлык, если сверху установить решетку. Такой девайс, как правило, берут автомобилисты при организации пикника на природе.

Гриль мобильный

Отличие от переносного в том, что конструкция неразборная. Используется на даче, во дворе частного дома, уличных кафе. Оснащен ручками для переноски, а иногда и колесами для удобства транспортировки. Изготавливается из более толстого металла, может иметь насадки: разделочный стол, вешалка для чайника, держатель для вертела. Более крупные конструкции можно оборудовать дымоходом и крышей;

Стационарная решетка

Представляет собой конструкцию, устанавливаемую на фундамент. Это может быть элемент летней кухни, либо беседка. Выполняется совместно с грилем, мангалом, духовкой. Как правило, имеет собственный дымоход. Такой мангал можно сделать из металла или выложить из кирпичей. Второй вариант предпочтительнее с точки зрения экономичности и функциональности.Размеры ограничены только фантазией владельца.

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе или даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток.Можно соорудить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает горячих точек. И это большой плюс.
• Рентабельность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей.Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических мангалов заключается в том, что их легко изготовить своими руками.

Для этого не нужно иметь никаких специальных знаний или навыков. Вам достаточно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее. Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции.Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха. Таким образом создается своеобразный поддувал, как в печах.

На верхних кромках длинных сторон металлического ящика сделаны углубления, в которые потом очень удобно вставляются шампуры. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов известен всем. На дно металлического ящика укладываются угли или поленья дров, разжигается костер. Когда огонь утихнет, и в мангале останутся только угли, зола и жар от них, на конструкцию стройными рядами выкладываются шампуры с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, создающими мощный воздушный поток внутри конструкции, но не разжигающими вновь огонь на золе.

Типы конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Всего их четыре вида.

• Одноразовый. Жаровня на скорую руку. В ход идет все, что можно найти поблизости – от консервных банок до двух П-образных металлических профилей.
• Стационарный. Второй шаг в эволюции металлических жаровен. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости может комплектоваться крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.

• Складной. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом случае все стыки свариваются точечной сваркой. Во втором они прикручиваются металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу.Представляют собой чемоданы, внутрь которых можно складывать шампура и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это играет вам на руку.

Решившись на этот ответственный шаг, можно запланировать коптильню или мангал для барбекю.

Некоторые проекты также включают крышку в общий дизайн мангала. Накрыв мангал-барбекю, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, внизу боковин конструкции лучше сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10-12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангалов иногда легко используются металлические прутья или даже трубы. Главное правильно вырезать, приварить или прикрутить к основной конструкции.

Умельцы делают металлические мангалы практически из воздуха.

Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.

Чертежи и размеры

Перед началом производственного процесса стоит определиться с моделью, размерами, материалом.Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные узлы и инструменты, которые потребуются вам для работы.

• Лист металла или его куски. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции.Удобно в этом случае изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов короба. Трубы годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.

• Болгарка с дисками по металлу.
• Дрель для сверления вентиляционных или монтажных отверстий.
• Сварочный аппарат, если вы решили изготовить стационарную решетку из одного или нескольких листов металла.

Основные размеры стандартного стационарного металлического мангала указаны на схеме. Но чтобы делать свои замеры, нужно понимать, почему были выбраны именно такие числа. Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см.В среднем это будет где-то около 30 см.

Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Итак, за основу взята цифра – 10 см на одну нанизанную шпажку.

Глубина металлического ящика мангала четко рассчитана и имеет параметры 20-25 см.Этого расстояния достаточно, чтобы поджарить мясо, но не сжечь его. Если глубину сделать более 25 см, увеличится расход топлива и время на шашлык.

Есть и оригинальные мини-модели, все размеры которых придется резать, в зависимости от уменьшения самого макета.

Они обычно имеют короткие ноги и расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.

Пошаговые инструкции по изготовлению

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На цельном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.

На втором этапе с помощью болгарки вырезаем нарисованную фигурку. Далее нужно согнуть все стороны и сварить их между собой.Коробка готова.

Затем в днище сверлим отверстия для воздуха и вырезаем тесемку в стенках ящика. Здесь также важно соблюдать определенную систему. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно 60 мм на ряд.

Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в жаровню равномерно.

Следующим шагом нарезаем пазы для стабильной фиксации шампуров на решетке. Эти «зубья» расположены в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется сделать в последнюю очередь.

Мангал металлический стационарный готов. К нему можно прикрепить дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Разборный железный мангал для дачи можно сделать своими руками.

Все работы выполняются в четыре этапа.

1. Разметка и вырезание стенок и дна. Все элементы должны быть вычерчены с учетом припуска на изгиб швов.
2. Изготавливаем воздуходувки и воздуховоды в стенах и днище.
3. На припусках, оставленных при раскрое элементов, делаются отверстия для крепления их друг к другу.
4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручен к коробу огнеупорными шурупами или саморезами.Также отличной идеей будет использовать трубы, на которых нужно сделать резьбу, а болты приварить к конструкции и вкрутить в них трубки-ножки.

Мангал самодельный сборно-разборный железный можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный футляр также легко сделать в домашних условиях. Для этого нужно сделать чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу приварены болты для крепления ножек. Дополняем конструкцию крючком и петлей, чтобы сам мангал не разложился. Сбоку привариваем ручку, чтобы удобно было носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.

Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: барбекю и коптильни.

Есть как минимум три способа сделать это. На первом ствол кладут на бок, вырезают его верхнюю часть, оставляя концы нетронутыми. Вырезанная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются насечки для фиксации шпажек.

Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил от верхнего торца к нижнему.Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого потребуется два ствола. Один станет основанием для коптильни, внутри которой будет разводиться огонь. Второй разрежется на две части по горизонтали и станет собственно коптильней. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического мангала из использованного газового баллона схематично очень похоже на такой же процесс для бочки.

Главный нюанс, на который стоит обратить внимание, это подготовка использованной тары к работе.

Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным. Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три шага.

1. выпустите оставшийся газ через вентиль и переверните баллон вверх дном;
2. смочите клапан мыльным раствором, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
3. промойте пустой контейнер.

Для максимально безопасного выполнения третьего шага эту процедуру рекомендуется выполнять с помощником.

Прежде всего, пока один срезает болгаркой кран, другой периодически заливает место среза водой, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках цилиндра.

В полученное отверстие вставляется шланг, из которого под хорошим напором подается вода. Пока жидкость течет внутрь, цилиндр периодически встряхивают, чтобы тщательно промыть все стенки. Перелейте в полную емкость и оставьте на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри перед тем, как начать делать из него мангал.Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал, сделанный из подручных средств.

Самый быстрый и долговечный в этой категории – автоматический барабанный жаровня. Среднее время обработки 10-15 минут. Главное условие — найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете ее слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни. А можно сделать ножки специально для него из прутьев арматуры. Оба варианта достойны внимания. Подбирайте индивидуально для себя.

Невозможно обойтись простой сборкой составных частей металлического мангала.В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и производительности.

После окончания всех производственных работ необходимо очистить готовую решетку от грязи и ржавчины. Для удаления последних используйте болгарку или дрель со специальной насадкой.

Внутренние стенки мангала не нужно очищать от нагара в процессе эксплуатации.Считается, что именно это придает шашлыку особый аромат и «здоровье».

Проходит в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка позволит не только получить специальную термостойкую пленку, но и защитить металл от коррозии на весь период эксплуатации устройства.

Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и термоотталкивающими средствами.

Место, где планируется разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов и рядом установить емкость с песком, который в случае возникновения пожара будет тушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Он сделан из того же материала, что и приспособление для приготовления пищи на природе. Отличается от стандартных конструкций барбекю, устанавливаемых внутри помещения, тем, что внешне напоминает обрезанную трубу. Площадь колпака вытяжки обычно равна площади самого мангала. Это максимально сводит к минимуму выброс дыма за пределы зоны приготовления пищи.Купол колпака приварен к корпусу мангала. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку для мангала. Под столом есть место для заготовки дров или угля, чтобы не бегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным.То есть его не составит труда переставить в удобное место или поставить на зиму в сарай. Кованые изделия около

Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, пожаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.

Такая конфигурация металлических жаровен в форме сапога довольно распространена. Он сочетает в себе шашлычницу, шашлычницу и даже возможность приготовления мяса на вертеле. Удобный стол-сетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в собранном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шампуры и другие нужные мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.

Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются внутрь коробки, которая закрывается на специальную застежку, чтобы ничего не развалилось.На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Вместительный стационарный мангал из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный мини-стол и место для дров или посуды под самим ящиком.

Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет крепить мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде.Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в одном стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.

Оригинальный под очаг получается из передней части автомобиля.Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оснащенный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу на большую компанию как на шампурах, так и на сетке для барбекю.

Есть много красивых и практичных образцов металлических мангалов.Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических мангалов для собственного пользования своими руками – ответственный и творческий процесс, требующий сосредоточенности, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Может быть изготовлен из различных материалов. Однако создание мангала своими руками из металла по праву считается лучшим вариантом.Какие варианты металла существуют и как сделать такую ​​конструкцию самостоятельно?

Преимущества металлических мангалов

Чем же так хороши металлические мангалы? Монолитная печь-барбекю или ее кирпичный вариант отличаются капитальностью – в этом случае конструкцию не нужно будет убирать на зиму, и она выглядит надежнее, прочнее, долговечнее. Кроме того, каменную печь можно усовершенствовать дополнительными рабочими зонами, что позволит не только жарить мясо, но и запекать овощи, рыбу, коптильные продукты.При этом печь будет смотреться благородно, органично впишется в облик любой площади. Стоит ли обращаться к металлу?

В большинстве случаев — однозначно стоит. Капитальные конструкции имеют свои преимущества, но переносимость далеко не недостаток. Металлический мангал занимает мало места, что хорошо для участков скромных размеров. Установить такую ​​печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже его стационарный вариант можно перевозить с места на место, пусть и с небольшими неудобствами – а при создании разборного складного варианта вы сможете взять свой мангал с собой на природу, даже не имея автомобиля.

Есть и другие преимущества создания металлического мангала своими руками.

• Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе были использованы правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
• Низкие финансовые затраты. В то время как кирпич, бетон или натуральный камень могут стоить больших денег — по крайней мере, в отделке — затраты на металл ничтожны.
• Простота в эксплуатации. Все, что нужно для того, чтобы правильно сделать мангал из стали – это начальные навыки работы со сварочным аппаратом. Для того чтобы оптимизировать воздушный поток, вам также потребуется поработать дрелью.
• Скорость изготовления. Из-за большого количества технологических перерывов пользоваться мангалом, построенным из кирпича или бетона, можно будет не менее чем через месяц. Металлоконструкция будет готова к эксплуатации сразу после завершения сборки.

Минусом может быть отсутствие эстетичности стальной печи.Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит только взглянуть на некоторые проекты, чтобы убедиться – и такое сооружение можно превратить в шедевр.

Варианты конструкции

Перед началом работ необходимо выбрать тип конструкции, в соответствии с которым будет составлен чертеж мангала. Выбор осуществляется исходя из ряда характеристик печи:

• оптимальные габариты;
• условия использования;
• местоположение;
• режим работы.

Существует множество конструкций металлических жаровен. Наиболее распространены такие модели.

Не отдельный вид конструкции, а очень своеобразный вариант изготовления мангала из заранее подготовленной металлической тары — читайте в следующих статьях:

Также для украшения можно использовать различную стальную фурнитуру — например народное использование кованых деталей от швейных машин Zinger в качестве подставки.

Изготовление стационарного мангала

Основные этапы работ удобнее всего рассмотреть на примере изготовления простого стационарного мангала.Их два: составление чертежа и проектирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Необходимо подготовить:

Конструкция

При создании самодельного мангала из металла своими руками можно выбрать любой размер, в зависимости от особенностей работы печи. Основным критерием, по которому выбираются размеры, является количество прожариваемого за один раз мяса. Оптимальные размеры мангала следующие.

• Ширина — 30 см. Это соответствует длине стандартного вертела, вмещающего 8 кусков мяса.
• Длина может быть любой. Его выбирают из расчета 10 см на шпажку.
• Глубина — 20 см. Этого пространства будет достаточно, чтобы угли разогрели мясо, но оно не сгорело.
• Общий рост соответствует росту человека. Во время приготовления лучше не сгибать спину. Обычно высота от 80 до 120 см.

Решив вопрос с размерами, нужно определиться, как покрасить мангал. Краска защитит металл от коррозии, а сама она должна быть устойчива к атмосферным воздействиям и высоким температурам. Он не должен выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструкция мангала

Выбор толщины 3 мм обусловлен тем, что более тонкий металл быстро выгорит, а более толстый – пустая трата денег.Работа по созданию коробки несложная – нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы между собой.

Итак, работа проводится следующим образом.

1. Детали размечаются на заготовках и вырезаются болгаркой.
2. Оптимальное место для воздуховодов – боковые стены. Их сверлят на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий 10-15 мм.
3. Пазы для шампуров прорезаны по верхнему краю боковых стенок. Первый делается на расстоянии 5 см от конца, затем через каждые 10 см.
4. Стенки и дно сварены между собой. Идеальный шов делать не обязательно – достаточно точечной сварки; дополнительные слоты только добавят тепла углям. Именно поэтому не обязательно быть профессиональным сварщиком.
5. Ножки привариваются к углам мангала.

Это завершает базовую структуру.Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерг и т. д. Также мангал из металла красят: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка

Стоит рассмотреть отдельно. Представляет собой обрезанную трубу, через которую эффективно удаляется дым, что в обычных условиях не позволяет легко приготовить мясо. Колпак обычно представляет собой металлический купол, который либо приваривается к основной конструкции, либо подвешивается сверху, если печь расположена под крышей.

Для изготовления этого устройства используются те же листы металла, которые сварены в виде усеченной пирамиды, на вершине которой размещена короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальной колпак прост в уходе и изготовлении. Чтобы он не испортился со временем, его следует покрасить термостойкой краской.

Особенности изготовления сборно-разборной конструкции

Технология изготовления мангалов из сборно-разборного металла имеет некоторые нюансы.Элементы этой конструкции не свариваются, а скрепляются между собой болтами. Принцип работы тот же.

1. Стенки и дно размечаются и вырезаются. По краям (кроме верха) на сгибы добавляют несколько см.
2. Воздуховоды выполнены в стенах.
3. Делаются надрезы по линиям сгиба, затем листы сгибаются.
4. По краям сделаны отверстия для крепежа.
5. Также сделаны отверстия для крепления ножек. Другой вариант — использовать тонкие трубки.В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.

Разборный мангал своими руками можно сделать разборным только частично — стенки сварить, а дно сделать на крепежных элементах. Это облегчит очистку печи от пепла.

Как сделать походный вариант мангала?

Складной мангал своими руками делается следующим образом.

При создании складного мангала лучше использовать сталь 2 мм для уменьшения веса конструкции.

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Наверное, поэтому большинство дачников с удовольствием устанавливают на дачном участке мангал или мангал.

Да, можно просто купить готовый мангал на дачу, но есть что-то заманчивое в планах построить такой мангал своими руками. Дачный мангал — это не только место сбора всей семьи и интересный элемент загородного дизайна,

но и очень действенная вещь, когда нужно накормить много людей, например на праздник; так как размер поверхности любительского мангала обычно намного больше стандартного покупного.Кроме того, мангал, сделанный своими руками, более долговечен, менее прихотлив в эксплуатации и имеет «более теплый индивидуальный» вид, чем покупной.

Задачу по изготовлению мангала своими руками может решить пара умелых рук за выходные. Ничего сложного в устройстве дачного мангала нет, вы сами можете убедиться в этом на чертеже.

Простое устройство для барбекю.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом.Стену лучше сдвинуть немного вперед для облегчения доступа к решетке гриля.
Решетка для гриля : Выберите чугун или нержавеющую сталь. Подходит для угловых выступов.
Фундамент: бетонная площадка (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает устойчивость конструкции гриля.
Кирпичные стены: Образуют закрытый каркас решетки, снижая расход древесины на 65% и защищая от горячих искр.
Зольник: лист металла для топлива.Располагается на 20-35 см ниже решетки гриля.

Гриль своими руками или купить?

Если у вас есть навыки каменщика, нет проблем со спиной и есть пара друзей, которые готовы вам помочь, то мангал можно сделать самому за выходные.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и расположите решетку так, чтобы дым не залетал в дом или зону отдыха.

Из чего сделать мангал?

Блоки бетонные фундаментные — самый дешевый стройматериал для мангала.Внутри топку можно обложить огнеупорным кирпичом для большего удержания тепла. Снаружи решетку можно обложить натуральным камнем.

Натуральный камень — натуральный камень хорошо сохраняет тепло. Запланируйте достаточно времени, чтобы выбрать и установить камень. Кроме того, хорошо иметь про запас некоторый излишек камня, ведь точный расход материала на строительство мангала из натурального камня предугадать сложно.

Красный керамический кирпич – чуть ли не лучший выбор для строительства мангала.Внешне привлекательна, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для кирпичного мангала нужно немного больше навыков в кирпичной кладке, чем для мангала из бетонных блоков.

Используйте поленья из сухих фруктов, которые придадут незабываемый вкус всем блюдам, приготовленным на гриле. Предусмотрите в конструкции мангала место, куда можно заранее положить подходящие бревна, которые вы получили при обрезке фруктовых деревьев.

Щипцы — чем длиннее, тем лучше для вашей безопасности.
Щетка из металла для очистки решетки.
Перчатки для барбекю, выдерживающие высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом , который позволит равномерно прожарить большой кусок мяса.

Мангал с дымоходом — позволит собирать и отводить дым вверх от летней кухни или беседки, рядом с которой установлен мангал.

Камин с мангалом — хотите построить на даче что-то грандиозное? Сооружаем камин для патио или дачи, в стены которого врезаем уголки для поддержки мангала.

Барбекю и охрана.

Пищевое отравление. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет, как избежать пищевого отравления во время летнего пикника.

Жареное мясо. Любишь хорошо прожаренное мясо? Не обугляйте шашлык до черного цвета! Обугленные частицы пищи удваивают риск развития рака. Чтобы можно было поднять тост за здоровье и за мясо с легким покраснением внутри.

Отравление угарным газом. Все хорошо на своих местах. Если вы готовите на мангале в непогоду и у вас возникает шальная мысль «а почему бы мне не сделать это в гараже», прогоните ее противным веником. Концентрация угарного газа в помещении может быть драматичной для вас.

Огонь. Минимум 3 м от построек, деревянных заборов, сараев и т.п. даст вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня сосёт.» Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни у людей с сердечно-сосудистыми заболеваниями.

Повседневная одежда. Не носите свободную одежду с свисающими рукавами или полочками при использовании гриля.Искра, попавшая в него, может произвести совершенно другой фейерверк, чем вы планировали.

Жареный во фритюре. Работу с фритюром лучше доверить профессиональным поварам. Разбрызгивание частиц жира, открытый огонь — лучше себя не переоценивать, мы достаточно умны, чтобы понять «выделки игра не стоит».

Осторожно, оса. Укусы ос чрезвычайно болезненны и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а также носить рубашку с длинным рукавом.

Угли и пожарная безопасность. Подождите 48 часов, прежде чем выбрасывать золу из гриля.

Как ухаживать за мангалом?

Очистите решетки гриля стальной щеткой, чтобы не скапливались пепел и остатки пищи. Смажьте остывший гриль подсолнечным маслом, чтобы на нем не образовалась ржавчина. Пепел удаляйте после каждого использования гриля, чтобы не накапливались запахи для следующего приготовления.

Сделаете ли вы мангал сами или купите готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите столь необходимую передышку от напряженной повседневной жизни. ритм.

Может быть изготовлен из различных материалов. Однако создание мангала своими руками из металла по праву считается лучшим вариантом. Какие варианты металла существуют и как сделать такую ​​конструкцию самостоятельно?

Преимущества металлических мангалов

Чем же так хороши металлические мангалы? Монолитная печь-барбекю или ее кирпичный вариант отличаются капитальностью – в этом случае конструкцию не нужно будет убирать на зиму, и она выглядит надежнее, прочнее, долговечнее.Кроме того, каменную печь можно усовершенствовать дополнительными рабочими зонами, что позволит не только жарить мясо, но и запекать овощи, рыбу, коптильные продукты. При этом печь будет смотреться благородно, органично впишется в облик любой площади. Стоит ли обращаться к металлу?

В большинстве случаев — однозначно стоит. Капитальные конструкции имеют свои преимущества, но переносимость далеко не недостаток. Металлический мангал занимает мало места, что хорошо для участков скромных размеров.Установить такую ​​печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже его стационарный вариант можно перевозить с места на место, пусть и с небольшими неудобствами – а при создании разборного складного варианта вы сможете взять свой мангал с собой на природу, даже не имея автомобиля.

Есть и другие преимущества создания металлического мангала своими руками.

• Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе были использованы правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
• Низкие финансовые затраты. В то время как кирпич, бетон или натуральный камень могут стоить больших денег — по крайней мере, в отделке — затраты на металл ничтожны.
• Простота в эксплуатации. Все, что нужно для того, чтобы правильно сделать мангал из стали – это начальные навыки работы со сварочным аппаратом. Для того чтобы оптимизировать воздушный поток, вам также потребуется поработать дрелью.
• Скорость изготовления. Из-за большого количества технологических перерывов пользоваться мангалом, построенным из кирпича или бетона, можно будет не менее чем через месяц.Металлоконструкция будет готова к эксплуатации сразу после завершения сборки.

Минусом может быть отсутствие эстетичности стальной печи. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит только взглянуть на некоторые проекты, чтобы убедиться – и такое сооружение можно превратить в шедевр.

Варианты конструкции

Перед началом работ необходимо выбрать тип конструкции, в соответствии с которым будет составлен чертеж мангала.Выбор осуществляется исходя из ряда характеристик печи:

• оптимальные габариты;
• условия использования;
• местоположение;
• режим работы.

Существует множество конструкций металлических жаровен. Наиболее распространены такие модели.

Не отдельный вид конструкции, а очень своеобразный вариант изготовления мангала из заранее подготовленной металлической тары — читайте в следующих статьях:

Также для украшения можно использовать различную стальную фурнитуру — например народное использование кованых деталей от швейных машин Zinger в качестве подставки.

Изготовление стационарного мангала

Основные этапы работ удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и проектирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Необходимо подготовить:

Конструкция

При создании самодельного мангала из металла своими руками можно выбрать любой размер, в зависимости от особенностей работы печи. Основным критерием, по которому выбираются размеры, является количество прожариваемого за один раз мяса. Оптимальные размеры мангала следующие.

• Ширина — 30 см. Это соответствует длине стандартного вертела, вмещающего 8 кусков мяса.
• Длина может быть любой. Его выбирают из расчета 10 см на шпажку.
• Глубина — 20 см. Этого пространства будет достаточно, чтобы угли разогрели мясо, но оно не сгорело.
• Общий рост соответствует росту человека.Во время приготовления лучше не сгибать спину. Обычно высота от 80 до 120 см.

Решив вопрос с размерами, нужно определиться, как покрасить мангал. Краска защитит металл от коррозии, а сама она должна быть устойчива к атмосферным воздействиям и высоким температурам. Он не должен выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструкция мангала

Выбор толщины 3 мм обусловлен тем, что более тонкий металл быстро выгорит, а более толстый – пустая трата денег.Работа по созданию коробки несложная – нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы между собой.

Итак, работа проводится следующим образом.

1. Детали размечаются на заготовках и вырезаются болгаркой.
2. Оптимальное место для воздуховодов – боковые стены. Их сверлят на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий 10-15 мм.
3. Пазы для шампуров прорезаны по верхнему краю боковых стенок. Первый делается на расстоянии 5 см от конца, затем через каждые 10 см.
4. Стенки и дно сварены между собой. Идеальный шов делать не обязательно – достаточно точечной сварки; дополнительные слоты только добавят тепла углям. Именно поэтому не обязательно быть профессиональным сварщиком.
5. Ножки привариваются к углам мангала.

Это завершает базовую структуру.Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерг и т. д. Также мангал из металла красят: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка

Стоит рассмотреть отдельно. Представляет собой обрезанную трубу, через которую эффективно удаляется дым, что в обычных условиях не позволяет легко приготовить мясо. Колпак обычно представляет собой металлический купол, который либо приваривается к основной конструкции, либо подвешивается сверху, если печь расположена под крышей.

Для изготовления этого устройства используются те же листы металла, которые сварены в виде усеченной пирамиды, на вершине которой размещена короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальной колпак прост в уходе и изготовлении. Чтобы он не испортился со временем, его следует покрасить термостойкой краской.

Особенности изготовления сборно-разборной конструкции

Технология изготовления мангалов из сборно-разборного металла имеет некоторые нюансы.Элементы этой конструкции не свариваются, а скрепляются между собой болтами. Принцип работы тот же.

1. Стенки и дно размечаются и вырезаются. По краям (кроме верха) на сгибы добавляют несколько см.
2. Воздуховоды выполнены в стенах.
3. Делаются надрезы по линиям сгиба, затем листы сгибаются.
4. По краям сделаны отверстия для крепежа.
5. Также сделаны отверстия для крепления ножек. Другой вариант — использовать тонкие трубки.В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.

Разборный мангал своими руками можно сделать разборным только частично — стенки сварить, а дно сделать на крепежных элементах. Это облегчит очистку печи от пепла.

Как сделать походный вариант мангала?

Складной мангал своими руками делается следующим образом.

При создании складного мангала лучше использовать сталь 2 мм для уменьшения веса конструкции.

60 на 60: Жаровня

Гертруда Стайн сказала: «Одна из вещей, которые очень интересно знать, — это то, как вы чувствуете внутри себя слова, которые выходят из вас наружу». Поэт Дональд Ревелл уловил именно это чувство — чувство, которое стало катализатором пылающего наступления французского модернизма — в своем переводе произведения поэта-сюрреалиста Гийома Аполлинера «Le brasier» в Columbia Journal , двадцать втором выпуске, опубликованном зимой 1994.Мне очень нравятся первые две строчки перевода, изобретательно перевернутые Ревеллом. «Что я обожаю и что возношу/ Я бросил в огонь» (1-2). Revell делает его более привлекательным для англоязычного читателя, не теряя при этом своего чутья. Он отлично улавливает наклонные рифмы, которые использует Аполлинер, например, с рифмой «яички» и «овощи». Иногда он проявляет изобретательность и пишет рифму там, где ее не было в оригинале.

Ревелл также прекрасно понимает фантастические элементы поэмы и подчеркивает красоту образов.Так: «Сердца наши висят на лимонных ветвях/бескровном созвездии» (17-18). Заглавная жаровня ощущается на протяжении всего стихотворения. Ревелл разворачивает и складывает кубистическую работу Аполлинера и распутывает различные переплетенные нити, чтобы размотать и свернуть картину, которая в менее умелых руках была бы жалкой тенью великой поэмы.

 Жаровня
 Гийом Аполлинер
 Перевод Дональда Ревелла

 То, что я обожаю и переношу
 Я бросил в огонь
 Живые руки и в равной степени мертвые
 Обезображенные Мимо этих отрубленных голов
 Пламя Пламя Я делаю то, что вы желаете

 внезапный галоп звезд
 Будущее и ничего, кроме будущего
 Ржет шумными яичками
 Кентавров у своих шпилек
 Огромные жалующиеся овощи

 Где головы прошлых лет
 Где Бог моего детства
 Купидон гнилой
 В Жаровня огонь будит
 Моя душа раздевается на солнце

 Огонь бродит по равнинам
 Наши сердца висят на лимонных ветвях
 Бескровное созвездие
 Восклицание отрубленной головы
 Не что иное, как женская голова

 Река, пришпиленная к берегу город
 Оберегает тебя, как женское платье
 Послушный Амфиону
 Ты терпишь звук
 Который заставляет камни ле

 *

 Я пылаю в прелестном пылу жаровни
 Руки верующих бросают меня туда
 Конечности и куски мучеников горят рядом со мной
 Изгони их кости из жаровни
 Меня одного вечно хватает, чтобы накормить огонь
 Размах крыльев жар-птиц укрывает мое лицо и солнце

 О Память Сколько пород вырождается
 От Близнецов до гадюк благоденствия
 А змеи - не что иное, как шеи лебедей
 Бессмертный однажды и однажды немузыкальный
 Узрите мою обновленную жизнь
 Окружают меня океанские корабли
 Я закаляю в океане металл своих рук

 Здесь паровая машина, здесь моя жизнь
 Его огни огромны
 У меня больше нет ничего общего
 С теми, кто боится огня

 *

 Вниз с высот, где свет задумчив
 Сады кружатся выше всех небес
 Замаскированное огнем будущее прочерчивает небо

 Мы ждем твоего удовольствия, мой бело ved

 Я не осмеливаюсь увидеть божественный маскарад

 Когда Желание будет индиго горизонта

 За пределами нашей атмосферы возвышается театр
 Воздвигнутый Замиром храмовый личинка
 И затем солнце прорвалось и осветило площади
 Прибрежный город явился у гор
 Измученные голуби дремлют на его крышах

 И стадо сфинксов возвращается в сфинксарий
 Медленно всегда они слышат песню пастуха
 Там наверху сплошной огонь театра
 Созвездия, питающие забвение

 А теперь спектакль
 Я в театральная ложа навсегда
 мои локти колени и голова пустой пятиугольник
 Огонь стреляет из меня как листья

 Нечеловеческие актеры светящиеся неозвери
 Командование прирученных людей
 Земля
 О истерзанная Земля реки склеили тебя

 Я предпочитаю ночь и день в сфинксериях
 Знать бы хоть меня там сожрали


Как сделать кирпичный мангал для дачи своими руками

Стационарный кирпичный мангал на даче можно построить своими руками без больших затрат денег и труда.Нагретый кирпич постепенно отдает тепло, появляется возможность затемнить готовящуюся посуду над огнем для глубокого прогрева. На кирпичном гриле мясо и рыба получаются нежными, вкусными и ароматными.

Какой фундамент выбрать

Простой мангал – конструкция относительно легкая, поэтому можно выбрать мелкозаглубленный фундамент. Представляет собой монолитную армированную плиту на песчаной подушке. Какой толщины делать подушку, зависит от свойств грунта непосредственно под мангалом.

Если это плотный ненасыщенный водой грунт, не обладающий пучинистыми свойствами (увеличение объема при замерзании), то песчаное основание может быть 20 см. В случае рыхлого просадочного грунта необходимо этот слой уплотнить , или заменить его утрамбованным песком.

Конструкция фундамента – армированная плита: 1 – песчаная подушка; 2 – сетка армирующая 100х100х10; 3 – бетон М200 (В15)

Пучинистый слой будет выпирать из конструкции, поэтому песок закладывается на глубину ниже уровня промерзания грунта (расчетный).К таким почвам относятся суглинки, супеси, пылеватые пески, насыщенные водой. Песок для подушки укладывают слоями по 15-20 см с обязательным утрамбовыванием или проливом водой.

Размер фундаментной плиты берется на 10 см шире размеров мангала по всему периметру (1,1х2 м). Для этой конструкции достаточно бетона М200 (В15). Бетонная смесь готовится в пропорции: цемент М400 – 1 часть + щебень или гравий с размером частиц менее 30 мм – 4 части + песок некрупный с примесью глины, органических и слюдяных частиц менее 10% – 2 части.

Объем бетона для фундамента составляет:

Ориентировочный расход ингредиентов по массе на 1 м ³ Бетон:

1. Цемент – 325 кг.
2. Песок – 1300 кг.
3. Щебень – 1300 кг.
4. Вода – 205 л.

Расчетный расход на железобетонный фундамент:

1. Цемент – 150 кг.
2. Песок – 612 кг.
3. Щебень (гравий) – 612 кг.
4. Вода – 94 л.

Фундамент армирован сеткой из арматуры класса АIII О 10 с шагом 100 мм. Сверху и снизу на бетонную подушку укладывается арматурная сетка с защитным слоем 20 мм (расстояние от поверхности фундамента до края арматуры).

Заказ фундамента

Для бетонных работ потребуются следующие инструменты:

1. Бетономешалка или емкость для смешивания бетона.
2. Бетонная лопата.
3. Кельма для выравнивания уложенной смеси.
4. Глубинный вибратор или ручная узкая трамбовка.
5. Мастер ОК.

2 слоя гидроизоляции укладываются на утрамбованную песчаную подушку необходимой толщины. Затем устанавливается опалубка из досок (ель, сосна, лиственница, береза, липа) по размеру фундамента. Для установки арматуры используются конструкционные вертикальные стержни, которые соединяются проволокой с сетками, и создается пространственный каркас.

Бетонную смесь можно приготовить в бетономешалке.Общий объем фундамента позволяет делать бетон вручную. Сначала смешиваются сухие ингредиенты (цемент, песок, щебень или гравий), затем порциями добавляется вода.

Бетон лучше укладывать за один раз, чтобы обеспечить равномерный процесс твердения по всей конструкции. Утрамбовку свежеуложенной смеси производят ручными узкими трамбовками или глубинной виброплитой. Это повышает прочность бетона за счет удаления образовавшихся пузырьков воздуха.

Снимать опалубку можно только тогда, когда минует опасность нарушения целостности бетонной конструкции.При твердении бетонной смеси обеспечивают необходимый уход – увлажнение в тепле в сухую погоду и покрытие теплоизоляционным материалом при температуре ниже +5°С.

Этот режим поддерживается до тех пор, пока бетон не наберет 70% прочности. Это составляет примерно две недели. Бетон набирает полную прочность через 28 дней при температуре +15°С. Приступать к строительству мангала можно только после полного затвердевания бетона.

Расход материалов на мангал

Кладка производится из рядового глиняного кирпича на цементно-песчаном растворе.Кирпич для конструкций, контактирующих с огнем, необходимо выбирать качественный – хорошо обожженный, без трещин и дефектов. Использование шамотного кирпича значительно продлит срок службы мангала.

Кирпич глиняный ГОСТ 530–2012

Кирпич шамотный огнеупорный ГОСТ 390-96

Важно! Необожженный, силикатный, пустотелый кирпич нельзя использовать для кладки печей и мангалов.

Всего для гриля требуется 230 кирпичей. Объем кладки будет равен 0.45 м ³ . Конструкция мангала будет эксплуатироваться на открытом воздухе, поэтому раствор для кладки делается цементно-песчаный. Композицию готовят на основе С:П – 1:3 по объему.

Расход материала на 1 м ³ раствор:

1. Цемент – 370 кг.
2. Песок – 1410 кг.

Кладочный раствор

Всего на весь мангал потребуется примерно 0,12 м ³ раствора. Исходя из этого можно рассчитать количество цемента (370 х 0.12 = 44,5 кг) и песок (1410 х 0,12 = 170 кг).

Устройства:

1. Решетка – 780×780 мм.
2. Лист стальной для угля – 780×780 мм.
3. Столешница – 780×780 мм.

Гриль-барбекю

Все, что требуется для устройства барбекю, – это обычный инструмент для кладки. Кельма необходима для нанесения раствора на кирпичи.

Отбойный молоток необходим, чтобы разбить кирпич до нужного размера. Киянка помогает выровнять кладочный шов и укладку кирпича.Уровень, отвес, уголок позволяют выдержать вертикальную и горизонтальную конструкцию.

Внешний вид, план

На бетонном основании лучше сделать цементно-песчаную стяжку толщиной 3-5 см из раствора состава Ц:П – 1:2 по объему, и только потом начинать кирпичная кладка мангала. Важно, чтобы при сооружении очага над рабочим местом было установлено хотя бы временное покрытие, защищающее его от атмосферных осадков..

Кладку выполняют с обязательной перевязкой швов. Необходимо строго соблюдать вертикальную структуру и горизонтальные ряды. Горизонтальные швы в кладке очага до 10 мм, вертикальные – до 8 мм. Каждый последующий ряд начинают делать только после окончания предыдущего.

Общий вид мангала

Заказ

С первого по пятый ряд стены мангала выкладываются толщиной в 1/2 кирпича.

В шестом ряду кирпич укладывается на ребро с выступом как с боковой, так и со средней стороны. Задняя стена также предполагает кладку кирпича на ребро согласно порядку. Этот выступ необходим для установки стального листа под уголь и столешницу с правой стороны мангала.

Начиная с седьмого ряда, стены левой стороны мангала выкладываются по порядку. В десятом ряду кирпич, как и в шестом, устанавливается на ребро.Этот выступ служит опорой для мангала. С одиннадцатого по тринадцатый ряд продолжается кладка стен левой стороны очага.

На верхнюю часть тринадцатого ряда укладывается раствор 1:2 толщиной около 1 см с уклоном наружу стены для отвода воды во время осадков. Сверху проглаживание производится цементным молочком.

Конструкция представленного мангала проста, поэтому, освоив принцип его построения, вы легко сможете модифицировать конструкцию по своему вкусу.Главное, соблюдать технологию возведения фундамента и кирпичной кладки. Мангал с электроавтоматом мангал с электровертелами своими руками чертежи

Сделать отдых на природе комфортным можно за счет мангала с электрошампунем. Его приобретают в готовом виде или изготавливают самостоятельно.Для этого в ростере необходимо устроить электропривод, выполняющий механическую работу вместо жаровни. Останется только вовремя снять мясо с огня, чтобы оно не подгорело.

Необходимые инструменты

Если есть готовый гриль, то понадобится:

• Электродвигатель.
• Дрель.
• Болгарский.
• Шкив.
• Ремень. Разрешается использовать велосипедную цепь.
• Шестеренки (около 8 штук. Зависит от количества шампуров).

Электродвигатель подойдет от привода автомобиля мощностью 12 В или от рабочей игрушки. Шестерни приобретаются готовыми или изготавливаются самостоятельно из нержавеющей стали.

Подготовка мангала

Если нет готовой манги, то она делается самостоятельно:

• Каждая пластина поочередно зажимается в тиски. Сверлом сверлятся небольшие отверстия (около 10 мм). Они должны быть внизу стены. Шаг делается не менее 3 см. Это обеспечит доступ воздуха к огню.В дне отверстия делаются с меньшим шагом.
• Из готовых пластин с отверстиями варится конструкция.
• По периметру (по швам) приварен уголок.
• В качестве ножек используется уголок. Он приваривается к нижней части конструкции.

Древние предки предпочитали проводить время у костра, готовя на нем добытое мясо. Спустя десятки тысяч лет предпочтения не изменились. Изменилось только то, что больше не нужно добывать мясо, а процесс стал намного приятнее и комфортнее.

Совет: в верхней части изделия выполнены пропульсы. Они нужны для несушек. Чтобы определить расстояние между шампурами, нужно измерить диаметр подготовленной шестерни и взять длину на 0,5 см больше.

Установка электропривода на мангал

Для того, чтобы сделать систему электровертелов своими руками, достаточно просто знать основы физики из школьной программы, а также знать устройство велосипедной цепи.

Этапы создания электропривода:

• Установка двигателя.
• Цепь строительная из зубчатой.
• Потянув за цепь.

В конструкции двигателя использовано устройство, питающееся от 12 В. С его помощью производится простейшая марка с электроприводом.

После выбора привода производится редуктор, который передает частоту вращающего момента другим устройствам. Сначала крепится шкив на валу двигателя.А с другой стороны шестерне приписывается больший диаметр.

Совет: Цепь между шестернями растягивается после установки всех деталей.

Конструкция крепится на пластину. На последнем предварительно установлен вал с подшипником.

Готовый двигатель устанавливается на боковую стенку конструкции снаружи. Для этого привариваются металлические крючки. Устройство приостановлено.

Сложность работы такова:

• Конструкция непростая в монтаже.
• Возникла сложность ремонта.
• Достаточно дорого.
• Возникла проблема с поиском нужной детали.

Видео: Мангал с электрошампунем своими руками

Ну если есть нужный диск для мангала. Но если его нет, то его поиск займет много времени. Если говорить о ремонте, то он доставит немало хлопот владельцу, который плохо разобрал технику. Устранить поломку будет сложно.

Инструкция по составлению цепи из шестерни

После крепления 1-й шестерки монтируются остальные:

• На вал двигателя через подшипник крепится 2-я шестерня на корпусе привода.
• На самом Мангале крепится 3-я шестерня большего диаметра.
• 3-й 4-й припаян.
• 4-й крепится к 4-му и т.д. Количество шестеренок зависит от количества шампуров.

На металлической пластине крепятся одни шестерни рядом с другими.Первая передача приводит в движение вторую, вторая — третью и т.д.

За счет того, что шестерня рабочая на каждый формирователь, обеспечивается вращение. Одна шестерня передает движение другой. Благодаря этому шампуры вращаются с одинаковой скоростью.

При установке всех шестерен растянуты цепи:

• Между шкивом с 1-й шестерней и 2-й шестерней на приводе.
• Горизонтально сквозные шестерни, на корпусе привода и 3-я передача.

Совет: За счет последней передачи осуществляется регулирование скорости. Устройство можно настроить так, чтобы вращение косы происходило через 30 секунд. Желательно не переусердствовать. Если вращение осуществляется реже, чем раз в полминуты, то мясо скармливается.

После установки шестерни нужна металлическая полоска, чтобы их скрыть. Это обеспечит безопасную работу устройств.

Подготовка вертела

Прежде чем самостоятельно делать косу, необходимо определиться с ее параметрами.Не путайте Косу с Шампуром. Последний предназначен для приготовления небольших кусочков мяса, рыбы или мелких куриных тушек. Но вертел используется для брожения свиных туш, потому что ШАМПОР не выдержит такого веса.

В первую очередь необходимо учитывать длину. Она должна быть больше ширины мангала. Толщина должна быть не менее 16 мм. Это позволит выдержать свиную тушу.

Толщина шампура варьируется от 7 до 10 мм. Это зависит от размера кусков мяса.Для мелких кусочков подойдет стержень диаметром 7 мм, а для крупных (для запекания курицы) – 10 мм.

Коса для. Дизайнерские стойки можно прикрепить к мангалу, а косу прикрепить к электроприводу

Затем необходимо сделать ручку для вертела. Проще всего получить конец стержня или придать ему такую ​​форму, чтобы его было удобно держать.

Эти формы используются:

Для небольших кусков мяса подходит плоская форма.А квадрат идеально подходит для приготовления фарша, потому что не позволит мясу сползать. Но круглее наименее практично, потому что мясо может прокручиваться и соскальзывать с вертела.

Совет: Использование вертелов с зубьями позволит жестко удерживать мясо, не давая ему прокручиваться. Зубья выполнены из металлических стержней в виде дуги. Затем их приваривают или прикручивают к косе.

Шампунь-драйв

Если вы не хотите делать это самостоятельно или возникать при сборке, вы можете приобрести готовый шампур.Этот механизм работает на батарейках. Он медленно вращает шампуры. Привод представляет собой насадку, которую кладут на любую поверхность для запекания: жареный мангал или кирпичи.

Прибор из магазина довольно компактный, поэтому его без проблем можно брать на природу.

Преимуществом готового механизма является возможность регулирования частоты и скорости вращения.

Нужен ли электроприбор?

Многие шашлычники утверждают, что электрическое мясо не нужно.Ведь жаркое должно произойти. Поэтому ножницами шашлык лучше, если время от времени переворачивать его с одной стороны на другую. Но на самом деле это дело вкуса каждого.

Часто бывает, что мясо поджарилось снаружи, а внутри осталось сырым. Чтобы этого не произошло, можно использовать автоматический мангал. Готовый привод для шампуров, как и электропривод для мангала, сделанный своими руками, позволит:

• Мясо прожаривается более равномерно. Благодаря этому сок из шашлыка не вытекает.Блюдо будет очень мягким и сочным.
• Жир с мяса не будет капать на уголь. Благодаря этому шашлык не портится.
• Повар избавится от монотонной механической операции вращения шампуров.

Такой электропривод исключает постоянный контроль за шашлыками. Шампуристы автоматически вращаются с определенной частотой. Шеф-повару останется только приготовить, подобрать мясо и вовремя забрать его из сарая.

Уже более пятнадцати лет жарю шашлыки и прочие закуски на складном мангале, а он всегда обслуживал меня неохотно.

Но иногда не с руками «постоянно находясь рядом с мангалом, и поэтому пришла мысль сделать вертел крутящийся с применением электропривода.

Что из этого получилось смотрите в этом видео:

На видео показано, как шашлыки и другие закуски готовятся самостоятельно на модернизированном мангале с системой автоматического шашлыка.

В моем наборе «ленивый шампур» что-то сделано своими руками «с нуля», что-то куплено и переделано..

Скажу прямо — очень удобный аппарат Оказалось, что реально помогает без особых усилий получить именно тот сочный и вкусный шашлык, который мы все так любим!

И даже друзья, у которых есть стационарные кирпичные мангалы. (на дачах и в частных домах), часто просили взять с собой мой набор, когда приглашали в гости.

О том, как сделать непосредственно электропривод для вращения шампуров, а также о доработке самого механизма вращения — смотрите в следующем видео:

Внимание! В видео я использую увеличение преобразователя XL6009.Но, в последнее время стали попадаться преобразователи, некорректно работающие при входном напряжении ниже 3,6 В, и теперь вместо них я рекомендую использовать преобразователи DC-DC MT3608. Поэтому внешний переменный резистор понадобится на 100-200 ком.

Принадлежности для самостоятельной сборки:
— Двигатель 12 В с редуктором: — 6 об/мин http://ali.pub/1hn6ea или — 10 об/мин http://ali.pub/1mfdmx
— держатель (держатель аккумулятора 18650) http://ali. pub/1Fp2BH, (высокопрочное) http://ali.pub/1izrwz
— Аккумуляторы:
Samsung icr18650 http://ali.pub/18T72O.
Sanyo UR18650 http://ali.pub/17nhtm
— PowerBank. На батареях 18650 http://ali.pub/163aar, металл на 1 батарею http://ali.pub/xbpa3
— преобразователь Повышающий напряжение DC-DC MT3608. http://ali.pub/2tdb8t
— переменный резистор В 100 ком http://ali.pub/chfn9 (продавец должен написать текст «Please Send Me 100 Kom», что бы выслать вам смену 100 ком)
— Ручки Для переменных резисторов http://ali.pub/1rzqso
— mini Tumbers http://ali.pub/1rlc5q
— mini Переключатель 2pin spst on/off http://ali.pub/1rlcqq

Механизм вращения шампуров Можно найти в интернете по запросу: «шашлык большой кедровый», или здесь http://www.belvedor.com/product/sku_rj_shashlychnik.html или http://goo.gl/k11utf

Направляющая (Держатель для ЭЛЬ ПРИВОД) крепится к основной раме с помощью.2 винта м3. Резьбовые отверстия сделаны между зубьями шестерни (и т.п. не нашел), винты вкручены заподлицо, обработаны и не цепляются за шестерню (правда, пришлось немного повозиться).

Если есть вопросы по изготовлению такой мангалки с электрошампунем своими руками, пишите!

Буду рад ответить!

Творческих успехов!

Современные технические решения позволяют готовить мясо в автоматическом режиме. Пример аграрных мангалов.И вариантов исполнения несколько. Рассмотрим подробно.

Зачем это нужно?

Те, кто часто готовит шашлыки уже несколько лет, могут сказать, что электроприводы для шашлыков не нужны. И объясняется это планомерным отношением к корнеплоду, пищу на углях готовит толчком, как будто он с удовольствием. Кто-то утверждает, что на точение влияет вкус, но на практике никто сравнительных анализов не производил.

У любителей шашлыка бывает так, что снаружи хорошая корочка, а внутри все сырое.Именно для этих случаев предусмотрен автоматический манегал с электроприводом. Электропривод для мангала на каждом шампуре позволяет:

• Сделать равномерную прожарку. Благодаря размеренным оборотам минимальные потери сока. Мясо довольно сочное и мягкое.
• Не сжигает жир. Обычно жирное мясо просто тает, капая на уголь. Отсюда и пламя. Электропривод исключает.
• Нет необходимости выполнять ту же механическую работу. Он может просто следить за углем и темпом вращения.

В результате вам не нужно постоянно следить за процессом приготовления. Нужно только купить качественный продукт, смешать хороший маринад и ждать приготовления любимого блюда.

Для готового автоматического мангала можно приобрести привод для шампуров. Он недорогой, но и прослужит долго. А также многие торговые сети Теплые сезоны предоставляют переносные мангалы с электроприводами, например, марки MEGAGRILL. Стоимость на 2018 год от 3.000 руб. Да, для кого-то это дорого.Поэтому попробуем собрать для манталы своими руками из подружки простую схему.

Нам понадобится

Под классический мангал с электрическими шампурами будет запущено:

• Электродвигатель
• Дрель
• Болгарка
• Шкив
• Ремень или велосипедная цепь,

В качестве двигателя оптимально взять электродвигатель от игрушечного или автомобильного привода.

Шестерни иногда вытаскивают, но чаще просто покупают.Лучше, если все детали не будут ржавыми.

Выполняем монтаж

Уже на готовую марку для вращения шампуров ставим систему своими руками.

Странность следующая:

1. Установить двигатель.
2. Свежие снасти на удобном расстоянии 5-7 см друг от друга.
3. Натягиваем цепь, чтобы вся система плотно на ней сидела. Желательно приспособиться к последнему повороту.
4. Шестерёнки правильнее закрепить на отдельной пластине, и уже установить её в коробку манги.
5. На двигатель необходимо поставить боковую гусеницу с наружной части. Удобнее бороться с застежками (крючками) и подвешивать устройство.

Чертеж карты для мангала

Как ставить шестеренки

Вращение будет обеспечено за счет того, что шестеренки соединены с каждым шампунем. От одного к другому шампуры получают одинаковую скорость.

Когда все элементы установлены на пластину, нужно натянуть цепь:

1. С самого начала натянуть на первую шестерню и шкив.
2. Тогда переходи ко второму.
3. Уже после верха цепочка отсутствует.

Получаем что-то вроде змей из цепочки или ремня. И после правильного монтажа такой элемент необходимо защитить. Это просто полоса стали или треугольный профиль.

Куплен диск

Часто два простых элемента для такой системы не собрать даже под щит для мангала. Во избежание трудностей приобретите готовые виды привода для шампуров.Классический тип работает от аккумуляторной батареи. Понятно, что вращение будет с минимальной скоростью. А визуально это приспособление насадки, которую можно ставить на любую стальную или кирпичную поверхность.

Купленная установка достаточно мобильна, ее приятно брать в дорогу. Важная особенность В возможности регулировать скорость вращения. У нас есть встроенный электродвигатель с редуктором.

После трудового дня, проведенного на дачном участке, люди хотят порадовать себя и близких «вкусняшкой» на рыскающей руке.Спутав на даче манбон с электроприводом, владелец получит эту возможность. Снабженный механизмом автоматического вращения шампуров, мангал не будет нуждаться в постоянном внимании.

Конструктивные особенности

Главный недостаток традиционных мангалов — рядом все время будет находиться опытный кулинар, который будет следить за мясом в процессе приготовления, ведь огонь — враг шашлыка. Задача состоит в том, чтобы сидеть с решеткой в ​​​​пространстве, пропитанном дымом и вдыхая осколки копоти.

Автоматическая адаптация сразу решает многие вопросы:

1. Освобождается время, которое можно потратить на другие деловые дела.
2. Шашлык протягивается более чем равномерно, чем под присмотром человека, без обугливания, мясо получается более сочным и мягким.
3. Купив дополнительную решетку с вертелом, на устройстве можно будет готовить несколько блюд одновременно, экономя время.
4. Марка со всеми устройствами имеет компактные размеры, легко разбирается, не занимает много места при хранении.
5. Устройство быстро очищается.

Интересно: Как собственноручно сделать косу для манги.

Единственный серьезный минус — рядом должен быть блок питания. Получается, что готовкой можно заниматься только возле жилого дома, где легко дотянуться до шнура-переноски. А вот на пикнике в лесу или на берегу реки он будет уже бесполезен, если только не обзавестись дополнительной батареей.

Кроме того, придется учитывать стоимость электроэнергии.

Также стоит упомянуть тот факт, что, по мнению гурманов, приготовленный таким способом шашлык отличается по вкусу от поджаренного на обычном мангале. Но это, как нам кажется, вопрос спорный.

Видео «МАНГАЛ с электроприводом своими руками»

Из этого видео вы узнаете, как модернизировать мангал и добавить к нему электроприборов:

Покупной электропривод

Тем, кто не в ахуе с техникой , проще будет приобрести готовый диск в магазине.Такой подход избавляет от сложностей, к тому же покупка электропривода часто идет в комплекте с фирменной батареей.

Конструктивно магазинный диск представляет собой обычную насадку, которую легко прикрепить к любой ровной поверхности. Привод способен питаться от аккумуляторов, однако скорость вращения будет минимальной. Доступны устройства, оснащенные регулятором скорости.

В продаже есть готовые мангалы с электроприводом. Мясо поджаривается из раскаленных нитей на вертикально расположенных шампурах, сок и жир стекают в предусмотренные углубления.Вкус шашлыка, поджаренного на нагревательном элементе, действительно отличается от мяса, приготовленного на костре, но брать этот прибор можно даже в условиях городской квартиры.

Как сделать своими руками

Если требуется стационарный мангал, проще сделать его проще. Устройство в этом случае может быть массивным. Для него есть прочная основа.

Простейшее устройство должно включать в себя два основных элемента:

1. Двигатель. Снятый с любого ненужного электроприбора, подойдет микроволновка или электрическая игрушка.Хорошо, если двигатель оснащен редуктором, позволяющим регулировать скорость вращения шампуров.
2. Поворотный механизм. Хорошее решение. Будет использовать обычную цепь от велосипеда и несколько шестеренчатых звездочек. Шестерни точить можно, но проще купить, желательно с напылением, препятствующим появлению ржавчины.

Подготовленные материалы необходимо закрепить на металлической пластине, снабженной валом с подшипниками. Плита будет крепиться снаружи мангала, для этого в нее входят болты.

Принцип работы самодельного аппарата: Включенный мотор начнет вращать шестеренки, они будут постепенно передавать вращательный момент всем деталям поочередно, заставляя втыкаемые в отверстия шпажки.

Для создания подобного устройства вам понадобится дрель и болгарка.

Не забываем про 2 основных элемента

Изготовление коробки

Тем, у кого нет самой мангала, придется сделать малюсенькую. Для крепления нужны металлические листы толщиной около 3 мм.Их кладут, затем обрезают болгаркой, чтобы получить дно жаровни и четыре стороны в виде прямоугольника.

Изготовление происходит следующим образом:

1. Каждая пластина по очереди закрепляется в тисках, после чего начинают просверливать отверстия диаметром 1 см.
2. В стенах проемы с шагом 3см. Через них будет вытаскиваться уголь.
3. В днище отверстия сделать с меньшим расстоянием. Они нужны для сброса золы.
4. Все детали сварены в коробку — корпус будущего мангала.
5. В верхней части длинных боковин сверлятся выемки, в которые будут вкладываться шампуры. Расстояние между углублениями равно ширине шестерни с минимальным допуском 0,5 см.

Теперь осталось «посадить» мангал на ножки.

Выбор двигателя

Предпочтительно выбирать двигатель мощностью 12 Вт. Вы можете взять его у:

• windows;
• дворник автомобильный;
• микроволновая печь;
• аккумуляторная отвертка;
• сменный фазовращатель;
• устаревший электрогриль с функцией гриля.

На начальном этапе стоит определиться, будет ли ваш мотор питаться от сети, аккумуляторов или аккумуляторов. Впрочем, еще одно не мешает. Сделав блок питания универсальным, можно ориентироваться на розетку, оставаясь с семьей на даче, или от аккумулятора, оставив всю компанию на пикнике.

Сборка шампуров

Для вращения шампуры вставляются в середину вращательных шестерен, связанных между собой в общую Систему.Применяются два вида передачи крутящего момента с валов электродвигателя на шестерни:

1. Шестерня. Механизм компактный. Образует слишком жесткую снасть, сильно шумит. Трансфер постоянно смазывается в процессе работы.
2. Использование гибких элементов. Для этой цели подойдет велосипедная цепь, ремень, плотная лента или шнур. К сожалению, мягкие детали (ремень, лента) могут время от времени проскальзывать, а прочного такого механизма нет.Устройство будет больше, придется учитывать высокую нагрузку на валы и опоры.

Можно начать вращение с центральной шестерни, которая начнет двигать соседей с обеих сторон. Другой вариант — вращать один из крайних, тот передает момент примыкания к нему и т.д. Такой механизм заставляет шампуры вращаться в одну сторону, за счет чего рулет не будет цепляться. Сок также распределяется равномерно, попадая на соседние кусочки, делая их поверхность более сочной.

При вращении Б. разными сторонами трение совпадения увеличивается друг за друга, отчего они могут даже выпасть из гнезд, т.е. присутствие человека того стоит. Установите шестерни строго перпендикулярно, даже слабый перекос может привести к срабатыванию механизма.

Опытные повара заметили, что основную часть жара мясо должно получать в первые 2-3 минуты приготовления. Для этого его желательно нагревать вручную — сначала с одной стороны, потом с другой.В результате образуется корочка, которая не даст стечь соку. Только после этого шампуры подключаются к поворотному механизму Электромангал и начинают автоматическое равномерное обжаривание.

Сделать отдых на природе спокойным и комфортным помогут ножницы с электроприводом для шампуров. Такой аппарат легко купить в магазине, но лучше переделать обычный мангал, добавив к нему электродвигатель, который будет крутить мясо и обеспечивать равномерную подачу.

Инструменты

В этой статье поговорим об улучшении обычной мангала.Для изготовления своими руками необходимы следующие инструменты:

• электродвигатель;
• электродрель;
• болгарский;
• шкив привода;
• приводной ремень, можно использовать велосипедную цепь, но в этом случае вместо шкивов будут звездочки;
• шестерки (их количество равно количеству шампуров).

В качестве двигателя использовать, например, моторчик от стеклоомывателя в машине или привод вращения дворников. В принципе, на 12 В подойдет любой подобный двигатель, неважно, левое или правое вращение.

Если использовать двигатель на 220 В, то МАНГАЛ с электроприводом будет не таким мобильным, к тому же появится риск получения травм электрическим током. Частота вращения также будет слишком высокой. Мотор на 12В питается даже от небольшого мотоциклетного аккумулятора. Шестерни приобретаются в магазине или вырезаются самостоятельно из нержавейки.

Изготовление наручей

Для тех у кого нет мангала для переделки, вкратце опишем как сделать своими руками.Для сборки электромобиля потребуются металлические листы – компоненты толщиной около 3 мм, которые укладываются и вырезаются болгаркой.

Схема изготовления мангала

1. Все пластины поочередно зажимаются в тисках.
2. В нижней части стены на расстоянии 3 см просверливаются отверстия диаметром 10 мм врозь. Они нужны для тяги, благодаря которой угли будут отдавать тепло.
3. В днище тоже просверлены отверстия, но уже с меньшим интервалом.Их функция заключается в избавлении от лишней золы.
4. Из полученных заготовок сварить корпус мангала.
5. Закончили ножки.

В верхней части электромобиля для вращения шампуров предусмотрены выносные вырезы, расстояние между которыми равно ширине шестерни с допуском 0,5 см.

Установка двигателя на мангал

Установка элементов системы вращения шампуров проходит в такой последовательности:

1. Мотор.
2. Шестерни.
3. Цепь.
4. Блок питания (аккумулятор).

Далее монтируется редуктор, который снижает скорость вращения на шампурах и передает усилие от мотора на шестерни. Изначально двигатель устанавливается на вал двигателя или ведущую звездочку (в случае цепи). Ведомая шестерня, шкив или звездочка должны быть значительно большего диаметра, чтобы снизить частоту вращения вертела до приемлемой.

Вся система (двигатель, редуктор и шестерни) устанавливается на плиту, на которой уже находится вал с подшипниками.Мотор крепится к наружной мангале с помощью болтового соединения.

Цепь натягивается только при полной комплектации изделия.

Изготовление зубчатой ​​системы

Последовательность сборки следующая:

1. Изначально монтируется первая шестерня.
2. Второй устанавливается на корпус и связывается с моторной цепью.
3. Далее прикрепите третий (тоже на мантальную стену).
4. Таким же образом закрепите четвертую и последующие передачи.

Профессиональный продукт в исполнении опытного мастера

Двигатель, начиная работу, вращает первую шестерню, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на вторую передачу, тот на третью и так далее. Таким образом, шампуры для мяса вращаются с одинаковой скоростью.

Способы передачи вращения шампуров:

1. Соедините все шестерни цепочкой (в этом случае не обязательно их контактировать между собой, но цепь должна быть достаточно длинной).
2. Устанавливайте привод только между электродвигателем и первой шестерней, закрепленной на валу, где и будет одеваться ремень или цепь (в этом случае используется достаточно широкая звездочка — 3-4 мм, с минимальным люфтом для исключения проскальзывания когда вы общаетесь друг с другом).

После установки шестерен натяните приводную цепь. Изменяя размер ведущей звездочки или вала, добиваются необходимой быстрой скорости вращения шампуров.

Важно! После установки редуктора на манбон с электроприводом для безопасности необходимо скрыть движущиеся части защитной пластины.

Делаем вертел и шампуры

Прежде чем приступить к изготовлению этих приспособлений, подумайте, какие параметры они должны иметь. Вертел и шампура — разные инструменты для приготовления пищи. Первая используется для приготовления целых тушек, например, крупной рыбы, свиной ножки, утки и т. п., вторая — для обжаривания небольших кусков мяса.

Длина косы должна быть на 15 см больше ширины мангала, а толщина 15 мм. Такое изделие выдержат даже поросята.

Шафур изготавливается шириной до 10 мм (в зависимости от размера кусков мяса, которые планируется жарить).Для мелких ломтиков достаточно 6 мм, а для крупных (например, целой курицы) такой ширины мало.

Форма шампура может быть разной:

1. Круглая.
2. Квартира.
3. Уголок.
4. Квадрат.

Для самых маленьких кусков мяса используйте плоские стержни. Квадрат подходит для фарша, такая форма препятствует образованию накипи. Круглые шампуры не очень удобны, с ними мясо будет легко двигаться и включаться при жарке.

Для удобства косы снабжены зубьями, которые надежно фиксируют тушу животного и препятствуют прокручиванию.
