Арка из профильной трубы – для чего нужна и способы изготовления

Профильные трубы достаточно редко применяются для транспортировки жидкостей и газов. Их основным предназначением являются облегченные строительные конструкции, в частности, каркас быстровозводимых построек. Квадратное и прямоугольное сечение труб предполагает их высокую прочность, за счет дополнительных ребер жесткости, в сочетании с малым весом, что позволяет сократить нагрузки на фундамент и уменьшить риски при устройстве несущих элементов зданий. Но если с устройством прямолинейных конструкций особых сложностей не возникает, то арка из профильной трубы имеет свои особенности при изготовлении.

Специализированные компании предлагают свои услуги по изгибу как круглых, так и профильных труб на профессиональном оборудовании. Но при минимальных навыках есть возможность сделать это и самостоятельно.

Для чего нужны арки из профильных труб

Владельцы земельных участков с удовольствием занимаются благоустройством территории. Металлические арочные конструкции требуются для возведения:

• навесов;
• беседок;
• теплиц;
• гаражей;
• заборных секций;
• декоративных мостиков, столиков и скамеек;
• различных времянок и многого другого.

Использование для устройства каркасов профильных труб позволяет значительно сократить время на монтаж строений. Наличие гнутых элементов, с одной стороны, украшает внешний вид конструкции, а с другой – уменьшает ветровые и снеговые нагрузки.

Для того чтобы будущая постройка или конструкция не разочаровала в процессе ее возведения и эксплуатации, необходимо при изготовлении арок выполнить три основные задачи, которые взаимосвязаны между собой.

Во-первых, арки должны быть выполнены из профильной трубы требуемого размера. Во-вторых, на гнутом изделии не допускается наличие изломов и волн. Аккуратный внешний вид арки подчеркнет геометрию конструкции в целом. В-третьих, изогнутые металлические профили, относящиеся к одному конструктивному элементу строения, должны быть совершенно одинаковыми. В противном случае они могут перекосить постройку, поэтому использовать разномерные изделия категорически не рекомендуется.

От чего следует отказаться

К сожалению, применяя ручной трубогиб для изготовления арок из профильных металлических труб, добиться хороших результатов получается редко. Дело в том, что данный инструмент приспособлен для изгиба коротких отрезков труб небольшого сечения. А длинные и одинаковые арки с его помощью сделать невозможно. Хотя некоторым умельцам такой процесс подвластен, набираться опыта в подобной работе не стоит. Существуют более простые и качественные варианты изготовления металлических арочных элементов.

Еще один метод гибки профильной трубы – с подрезкой. Его недостатком является неаккуратный внешний вид изогнутой трубы, поэтому подрезают и сгибают металлические профили с дальнейшей сваркой лишь в том случае, когда эстетическая сторона готового изделия не имеет никакого значения.

Профилегибочная машина, относящаяся к промышленному оборудованию, также не всегда себя оправдывает. Во-первых, использовать ее можно только в условиях крупного производства. На приусадебном участке она будет смотреться нелепо. Во-вторых, единичные заказы выполняются не всегда качественно из-за проблем с точной настройкой под каждое изделие. В результате радиус арки из профильной трубы получается неточным, а ее боковые плоскости разворачиваются «пропеллером».

При большом объеме работ металлические арки разумнее изготавливать на профилегибочных машинах, делая заказ в специализированных компаниях.

Изгиб профильных труб своими руками

Выйти из ситуации с изготовлением металлических арок можно несколькими старыми и добрыми методами, которые вряд ли способны оценить специалисты, работающие со значительными объемами металлических конструкций. Но для придомовых навесов и приусадебных теплиц нижеследующие способы изготовления арок вполне приемлемы.

Данный метод дает уверенность в том, что профильная труба испорчена не будет. На поверхности твердого материала, такого как бетонная плита или металлический лист, в натуральную величину вычерчивают контур будущей арки. На лист вдоль линии с шагом около пяти сантиметров вертикально устанавливают и приваривают отрезки уголков или других профилей. Их высота должна быть на 4-5 сантиметров больше сечения профильной трубы. В случае использования в качестве основания бетонной плиты в ее теле делают отверстия, в которых надежно крепят металлические стержни диаметром 12-14мм. Данная конструкция и будет являться шаблоном, который можно использовать много раз.

Для фиксации одного конца будущей арки используют не менее 3-4 жестко закрепленных штырей. Многие мастера рекомендуют для надежности приваривать конец профильной трубы к крайнему стержню или уголку.

Зафиксированную трубу начинают гнуть с помощью ручной силы. Делать это нужно аккуратно, чтобы изделие не переломилось. Торопиться в этом случае не следует. В качестве подручных средств допускается использование рычага или лебедки. Подобным способом гнут профильные трубы, имеющие небольшое сечение.

На самом деле, кроме болгарки потребуется еще и сварочный аппарат. Следует учесть, что данный способ лучше использовать в том случае, когда готовый каркас в месте изгиба прячется под отделочный материал или идеальные требования к внешнему виду конструкции не предъявляются. Дело в том, что даже качественно отшлифованные сварочные швы все равно будут видны.

Перед началом работы на профильной трубе намечают длину и месторасположение изгибаемого участка. По всей его длине через одинаковые отрезки болгаркой делают пропилы с трех сторон трубы, оставляя ее внешнюю стенку нетронутой. Теперь арку можно гнуть под любым необходимым радиусом. Пропиленные места сваривают, после чего швы обязательно шлифуют.

Данный метод изгиба предполагает использование сухого чистого песка. Его засыпают в трубу, предварительно закрыв одно из ее отверстий деревянной заглушкой. После того, как песок заполнит весь внутренний объем трубы, в ее второй конец забивают деревянный колышек.

Горячий метод гибки предполагает наличие шаблона или болванки требуемого радиуса.

Нужный участок изгиба намечают мелком или другим подручным способом. Данный отрезок прогревают паяльной лампой, трубу вставляют в шаблон и плавно изгибают до необходимого радиуса. Песок, в этом случае, предохраняет трубу от потери целостности и сильных деформаций.

После получения требуемого результата одну из пробок выжигают и трубу освобождают от песка.

Представленные способы изготовления арок из профильной трубы позволяют смонтировать на участке малые архитектурные строения без привлечения специалистов.

Арка из профильной трубы своими руками

В целях перемещения веществ в жидком и газообразном состоянии редко используется профильная труба. Главной и важной их задачей и функцией является уменьшение веса возводимой каркасной конструкции предполагаемого сооружения. Благодаря нескольким имеющимся ребрам трубы в варианте квадратного и прямоугольного среза, она имеет высокий уровень прочности и надежности.

В тандеме с ее небольшим весом, это обеспечивает минимальное воздействие нагрузочной части на основу сооружения, а как же сокращает опасность и угрожающие жизни человека моменты при создании несущих перегородок. Монтажные работы при создании конструкции, которая изготовлена из прямых труб, не составляют большого труда. Но, касаемо арочных сооружений из профильных труб, в этом случае нужно будет потрудиться, учитывая некоторые нюансы возведения. Профессиональные фирмы оказывают свою помощь в создании изгибов как округлых изделий, так и профильной трубы. Профессиональные цеха оборудованы специальными приборами и инструментами. Конечно же, такие услуги стоят недешево, поэтому, зная некоторые особенности процесса гибки, а также имея элементарный опыт, можно все необходимые деформационные процессы сделать своими руками.

Где можно применить созданную арку из профильной трубы?

Люди, имеющие свой земельный участок, обязательно стараются привести его в благородный вид, украшают его и декорируют.

Арки из металлических профильных труб можно использовать для:

• навесной крыши и козырька;
• мест уличного отдыха, например, беседки;
• тепличных сооружений;
• гаражных построек;
• забора;
• создания декора, например, переход через имеющийся на участке искусственный пруд;
• разнообразных лестниц и других приспособлений.

Применяя профильную трубу в целях создания каркасных сооружений, время и силы, затраченные на сам процесс создания, значительно уменьшатся. Кроме того, изогнутые изделия выполняют декоративную функцию, украшая само сооружение, а также выполняют практичную функцию, сводя к минимальному воздействию снежных и ветряных порывов, уменьшая негативные их последствия.

Чтобы получить ожидаемый результат в процессе создания конструкции и в процессе ее использования в соответствующих целях, нужно, создавая арочное изделие, учитывать и следовать трем элементарным принципам, которые вытекают один из другого. Для начала, арочное изделие должно изготавливаться из профильных труб надлежащего размера. Далее, на уже созданном изделии, должны отсутствовать разломы и волны. Чем аккуратнее будет выполнена работа, тем красивее будет геометрическая составляющая конструкции. Ну и последнее, деформированные профильные металлические трубы, которые являются частями одного элемента, должны быть абсолютно идентичными. Если не следовать этому принципу, в результате можно получить перекошенное сооружение, поэтому не желательно применять профили разного размера.

Рекомендуем: Дуга из профильной трубы своими руками

Пошаговая инструкция по монтажу конструкции из гипсокартона своими руками

Имеем комнату с проемом, в который хотелось бы разместить арку — остановимся на варианте “модерн”:

Пустая комната с проемом

Проем в комнате крупным планом

Прежде всего, мы должны определиться, какой высоты и радиуса будет наша арка. Проем у нас 130 см, высоту предлагаем определить в 22 см. От верхнего перекрытия самая высокая точка должна отстоять минимум на 7 см (учитывая толщину ГКЛ), чтобы можно было без проблем закрепить две направляющих, значит, нижняя точка у нас опускается на 22 + 7 = 29 см.

Но нас пока интересует не это расстояние, а то, что БЕЗ учета толщины нижней полосы ГК, то есть 28,1 см. Чертим линии с двух сторон в проеме. Толщина стены в нашем примере равна 17 см, и чтобы смонтировать каркас, нам необходимо учесть толщину гипсокартона. Берем небольшой, желательно длинный кусочек ГК и правило. Правило ставим горизонтально по стене через проем и подсовываем наш кусочек под него. Крепим направляющие профили на расстоянии, равном толщине гипсокартона, от угла, вот так:

Крепим направляющие профили на расстоянии, равном толщине гипсокартона

Естественно, проклеиваем каждый профиль уплотнительной лентой. Немного загибаем нижнюю грань горизонтального профиля — у нас же будет наклонная поверхность. То же самое делаем и на другой стороне проема, после чего крепим профили наверх. Вставляем их в уже закрепленные боковые и, постоянно контролируя правилом с кусочком “гипсы”, фиксируем дюбель-гвоздями. Получается примерно так:

Установка профилей наверх

Проем с установленными профилями

Следующим этапом идет разметка листа гипсокартона непосредственно под арку. Удобнее всего это делать на полу: сначала размечаем прямоугольники 130×28,1 см, потом импровизированным циркулем (используя нитку или рулетку) вычерчиваем наш радиус.

Чтобы вычертить радиус, нам потребуется импровизированный циркуль

В случае с классической аркой это было бы плевым делом, но с нашим “модерном все не так очевидно. Как подобрать радиус? Известна лишь высота и ширина. Вспоминаем школьный курс геометрии. Построим для наглядности все на бумаге и рассчитаем радиус по теореме Пифагора, обозначив ширину проема — a, и высоту арки — b:

Самое время вспомнить теорему Пифагора

В нашем случае получаем радиус 107 см. При помощи подручных средств на листе чертим дуги и выпиливаем получившиеся фигуры лобзиком. Теперь можем вешать их на наши выставленные направляющие профили, а можем пока не вешать. Это будет зависеть от того, где вам дальше будет удобнее крепить следующие направляющие: “на земле или “на месте”. Попробуем на месте, пришиваем пока одну заготовку к каркасу. Нам сейчас нужно будет взять отрезок направляющего профиля длиной с дугу арки и примерно через каждые 65 мм. надрезать ножницами по металлу одну боковую и заднюю грань, вот так:

Надрезы профиля крупным планом

Это нужно, чтобы профиль мог гнуться. Расстояние в 65 мм выбрано не случайно — в случае, если стена у нас толще 25 см, рекомендуется вставлять в эти направляющие с шагом около 40 см перемычки из потолочного профиля, который, как известно, имеет ширину 60 мм. В нашем случае перемычки не нужны. Нашиваем профиль на лист, стараясь не проткнуть палец.

Нашиваем профиль на лист

Теперь повторяем операции с другой стороны стены, закрепляем лист на каркас и нашиваем направляющие:

А теперь — вторая боковая грань

Такой же метод монтажа используется, к примеру, и для коробов.

Помним о необходимости снятия фаски с торцов листа.

Теперь остается лишь прикрепить полосу снизу. Если у арки большой радиус, как у нас в примере, полосу можно сразу крепить – гипсокартон неплохо гнется (поперек листа гораздо лучше, чем вдоль). Если же радиус маловат и существует опасность, что полоса сломается, просто смочите ее водой, не нужно никаких игольчатых валиков. Смочите сверху кистью, дайте немного полежать и увидите, что гнуться она будет еще легче. Можно составить длинную полосу из нескольких коротких, но тогда придется вставлять перемычки на стыках и дополнительно обрабатывать швы. У нас ширина листа ГК меньше ширины проема, поэтому мы вынуждены отрезать полосу вдоль листа, но это нестрашно — на таком радиусе его можно согнуть без проблем.

Готовая арка из гипсокартона

Готовый результат крупным планом

Вот и все. Остается лишь заделать швы и выставить защитные уголки. Ставятся они, как правило, на гипсовую шпаклевку. Занятие это, скажем сразу, достаточно трудное, так как уголки постоянно везде выпирают, мнутся и т.д. Обычно их приходится фиксировать саморезами в нескольких точках, а после схватывания шпаклевки — выкручивать.

Установка пластиковых уголков — непростой, но обязательный процесс

Кроме этого, пластиковые уголки (да и обычные металлические тоже) довольно толстые, поэтому после их установки советуем дополнительно выравнять плоскость шпаклевкой “под правило”, используя Фугенфюллер. И уже потом шпаклевать все вместе финишкой.

В случае, когда арка делается в перегородке из ГК, все становится еще проще. Помучиться придется лишь на этапе установки уголков, но без этого никуда – четкий угол по-другому не сформируешь. Другие типы арок собираются так же, отличается лишь разметка.

Теперь можем без труда своими собственными руками собрать арку из гипсокартона. Успехов вам в строительных делах!

Чего лучше не делать?

Используя трубогиб ручного управления в целях создания арочного элемента из профиля, в большинстве случаев получается недостаточно качественный и нужный результат. Все это происходит потому, что такой прибор уместен для деформации небольших кусков профильной продукции с маленькими срезами. Большие и идентичные арочные детали, к сожалению, выполнить не удастся. Хотя встречаются такие искусные работники, которые даже таким нелегким способом создают нужные детали. Но, для новичка в этом деле, лучше не рисковать. Для тех, кто ни разу не сталкивался с таким видом работы, имеются более подходящие, понятные и качественные способы создания арочной детали из металла. Помимо описанного варианта деформации, существует еще один, который предполагает процесс подрезания. К недостаткам такого способа относится то, что после таких работ деформированное изделие становится не очень аккуратным. Только из-за этого, метод подрезания и сгибания профильных труб с последующим процессом сварки используют тогда, когда внешний вид готовой детали абсолютно не важен. Специальный станок для изгиба профильных труб относится к техническому оснащению производств. Даже он иногда не может воспроизвести все задуманное. Кроме того, воспользоваться таким станком можно лишь в промышленной среде. В частном секторе, расположившись на земельном участке, такой станок просто неуместен. Помимо этого, разовый заказ может получиться не очень качественным, так как достаточно проблематично настраивать прибор для каждой детали с абсолютной точностью. В таком случае радиусные параметры профильного арочного элемента могут получиться неодинаковыми, а его боковины развернутыми в разные стороны. В случае необходимости создания арок из металла в большом количестве, рекомендуется воспользоваться помощью специализированных фирм, заказав услугу гибки профильных изделий на специальном оборудовании.

Создание деформации профилей самостоятельно

Найти выход из положения с созданием профильных арочных элементов можно, применяя некоторые всем знакомые способы. Конечно же, профессионалы, которые ежедневно сталкиваются с массовым изгибом профильных труб, не оценят их по достоинству. Но в целях облагораживания придомовой территории и тепличных сооружений, такие варианты создания арочных деталей являются приемлемыми и уместными.

Шаблонные арочные детали

Это способ гарантирует качественную и неиспорченную металлическую трубу. С внешней стороны жесткого изделия, например, бетонная основа или пластина из металла, делается разметка контурных элементов будущей арочной детали. На поверхности жесткой основы по направлению прямой линии в вертикальной плоскости с расстоянием в 5 см монтируются куски углов или иных профильных изделий с помощью сварочного аппарата. Размер высоты отрезков трубы должен быть больше чем срез профильного изделия. Если же для жесткой основы применяется бетонная основа, в ней необходимо просверлить отверстия для прочного крепления стержней из металла, диаметр которых составит около 15 мм. Созданная заготовка и будет служить в качестве шаблонного изделия для многократного его использования. Для того чтобы закрепить один конец будущего профильного изделия понадобится как минимум 4 прочно зафиксированных стержней. Некоторые специалисты в изгибании труб из профиля настоятельно убеждают в том, что для обеспечения прочности необходимо с помощью сварки зафиксировать окончание металлической трубы к стержню или углу, который находится с самого края. Профильную трубу, которую уже закрепили на шаблон, начинают деформировать, прикладывая силу рук. Нужно проявлять бдительность, поскольку с легкостью можно перестараться и разломать изделие. Спешить не нужно, делать все необходимо не торопясь. Вспомогательными приспособлениями могут стать различные рычаги или механизмы, имеющие цепи или канаты. Этот метод создания изгиба профильной трубы уместен для труб с небольшим срезом.

Читать также: Как заменить щетки на перфораторе бош

Создание арочного элемента с помощью шлифовальной машины

Помимо шлифовальной машины, нужно будет поработать со сваркой. Нужно учитывать, что этот метод рекомендуется применять лишь тогда, когда уже созданная каркасная основа обшивается декоративными материалами или же не предполагается создать прекрасную наружность конструкции. Это обуславливается тем, что даже аккуратно созданные и обработанные шлифовкой соединительные места после сварочных работ невооруженному глазу будут заметны. Первоначальным этапом предстоящей работы являются разметочные мероприятия. Это касается длины участка, который будет впоследствии гнуться и места, в котором он будет располагаться. По всей линии длины на одинаковом расстоянии друг от друга шлифовальной машиной необходимо сделать трехсторонние распилы трубы, при этом наружную ее поверхность постараться не затронуть. Именно после этого процесса и можно начинать изгибать трубу, создавая ее в виде арки. Радиус изгиба определяется сугубо индивидуально. Места, которые предварительно были распилены, необходимо залатать, используя сварочный аппарат. После этого, соединительные места нужно отшлифовать.

Создание арочного элемента из профильных труб при помощи высокой температуры

Этот способ создания изгибов предусматривает применение чистой песочной массы в сухом ее виде. Для начала нужно один из концов профильной трубы закрыть барьерной крышкой из дерева, а затем песочную массу необходимо засыпать в профильное изделие. Заполнив все внутреннее пространство изделия, необходимо со стороны второго его окончания зафиксировать заостренную деревянную палку. Конечно же, используя этот способ деформации профильных труб, нужно иметь заготовку или шаблонное изделие с необходимым радиусом. Участок, который будет подвергаться деформации, отмечают мелом или маркером. Затем, отмеченный участок необходимо разогреть нагревательным прибором, а профильное изделие зафиксировать в шаблонную заготовку. После этого, необходимо начать ее изгибать медленно и без резких движений, доходя до нужного радиуса. Песочная масса, в данной ситуации, служит защитным щитом от различных повреждений и утраты первоначальной формы. Получив необходимый результат, одну из барьерных крышек ликвидируют, а профильное изделие очищают от песочной массы. Рассмотренные методы создания арочных элементов из профильных труб помогут установить на земельном владении небольшие постройки без помощи профессиональных лиц, а своими руками.

Профильные трубы часто становятся материалом для изготовления различных поделок для сада, в частности – их используют для изготовления арок. Привлекательными сторонами такого материала являются не высокий вес изделия, возможность наносить краску на поверхность труб в случае необходимости восстановить цвет или желания придать изделию боле яркий оттенок.

Содержание:

Как можно использовать арку из профильной трубы

Заметим, что область применения металлических профильных изделий не совсем совпадает с их непосредственным назначением, из них крайне редко собираются трубопроводы для передачи газа или жидкости. Чаще всего они служат материалом для сборки облегченных строительных конструкций, в частности – быстро возводимых сооружений. Положительной характеристикой трубных изделий этого вида является повышенная прочность, полученная благодаря наличию дополнительных ребер жесткости.

В числе несомненных преимуществ можно назвать небольшой вес, позволяющий свести к минимуму нагрузки на фундамент или опоры, снизить риски при сооружении несущих элементов конструкций. Если конструкции имеют прямоугольные формы, то работа по монтажу никаких сложностей не вызывает. Совершенно по другому обстоит вопрос в том случае, если потребуются арки из профильной трубы. Тут без специальных знаний, навыков и инструментов обойтись очень не просто.

Конечно, при желании можно воспользоваться услугами, оказываемыми специализированными фирмами и заказать выполнение изгибов на профильных трубах или трубных изделиях круглой формы. Но при желании можно попробовать сделать эту сложную работу самостоятельно.

Особенности арочных сооружений

Зачастую благоустройство участка предполагает сооружение нескольких полезных для хозяйства объектов:

• гаражей и теплиц,
• беседок и навесов,
• столов, скамеечек,
• времянок и заборчиков.

Живописно будет выглядеть на фоне буйной зелени пергола или просто арка из пластиковой трубы, своими руками сделать ее не так уж сложно.

Профильные пластиковые трубы имеются в продаже в широком ассортименте, с разным поперечным сечением, сборка их выполняется легко.

Если при создании каркасов вышеупомянутых сооружений применять профильные трубы, то процесс монтажа может существенно упроститься и ускориться. Но снова возникает вопрос с использованием гнутых элементов. Кроме того, что они придают конструкциям привлекательность и визуальную легкость, они также способны снизить ветровые нагрузки на конструкцию. Если же речь идет о зимнем периоде, то следует вспомнить о том, что на крыше дугообразной формы не скапливаются снежные массы.

Читать также: Толщина реза плазменной резки

Расчет арки из профильной трубы можно выполнить при помощи специальной программы или же воспользовавшись он-лайн калькулятором, чтобы получить точный результат потребуется задать длину и высоту хорды. В результате расчетов будет определена глубина прогиба профиля, которую потребуется получить в результате обработки трубы ручным гидравлическим трубогибом или гибочным станком.

Какие требования предъявляются к конструкциям из труб

Чтобы процесс строительства завершился созданием прочного и надежного сооружения следует помнить следующие правила, имеющие тесную взаимосвязь:

1. Для создания арочной конструкции следует использовать трубы подходящего диаметра.
2. Гнутые изделия не должны иметь на поверхности изломов, волн, других дефектов. Красивый внешний вид изделия во многом зависит от правильной геометрии арок, входящих в его конструкцию.
3. Если используемые гнутые профили в составе конструкции не будут абсолютно одинаковыми, то в конечном итоге этот факт может привести к перекосу сооружения, т.е. следует исключить возможность использования разномерных изделий в одной конструкции.

Варианты изготовления дуги

Специалисты ставят под сомнение возможность качественного выполнения задания при помощи ручного трубогиба. Сложности с получением удовлетворительного результата обычно возникают из-за того, что трубогиб хоть и является специальным приспособлением, но предназначен для придания определенной формы трубам коротким и небольшого диаметра.

Изготовление дуги при помощи ручного трубогиба, смотрим видео:

Шанс придать одинаковую форму нескольким высоким аркам на таком устройстве ничтожен. Конечно, мастера могут добиться неплохих результатов, но неопытному работнику будет слишком сложно справиться с такой задачей, набираться же опыта в таком процессе особого смысла нет – арка из трубы своими руками может быть изготовлена другим, более простым способом.

К примеру, можно согнуть трубу с выполнением подрезки. Главным недочетом такого варианта изготовления арки является неаккуратность внешнего вида, применять метод с последующей сваркой можно в случае, если эстетичность изделия не будет иметь особого значения.

Машина для сгибания профиля

Трубогибочные машины – это специализированное промышленное оборудование, использование их нельзя назвать оправданным в том случае, если работа выполняется разово и объемы ее далеко не крупномасштабны. Естественно, в условиях дачного участка использование такой техники будет выглядеть по меньшей мере нелепо.

Второй важный момент – выполнять единичные заказы на таком оборудовании просто нерационально, ведь для изготовления каждого единичного изделия потребуется производить достаточно сложную настройку машины. Обычно результатом такой обработки являются арки с недостаточно точным профилем и боковыми плоскостями, развернутыми пропеллером.

Если объем работ достаточно большой – проще заказать изготовление арок на гибочном станке для профильной трубы в специализированной фирме.

Как сделать арку из профильной трубы своими руками

Конечно, методы о которых будет идти разговор дальше не вызовут ни интереса, ни высокой оценки у специалистов, работающих над изготовлением многочисленных конструкций.

Тем не менее, именно эти старые добрые способы помогут домашним мастерам сделать несколько правильных арок и соорудить из них опору для выращивания вьющихся декоративных растений, теплицу, придомовой навес.

Изготавливаем арки по шаблону

Первое преимущество способа – отсутствие угрозы порчи изгибаемой трубы. Начинают работу с вычерчивания рассчитанного контура на толстом листе металла, в натуральную величину. Далее вдоль начерченной линии наваривают вертикально отрезки профиля, высота этих фрагментов должна превышать размер сечения трубы хотя-бы на 4 или 5 см. Шаг расположения отрезков профиля должен составлять около пяти сантиметров.

Вместо металлического листа для изготовления шаблона можно использовать бетонную плиту, в ней потребуется сделать необходимое количество отверстий и закрепить в них прочные металлические стержни диаметром порядка 12-14 мм. Такую конструкцию также можно будет использовать в качестве шаблона необходимое количество раз.

Чтобы надежно зафиксировать конец арки потребуется как минимум 3 или 4 надежно зафиксированных штыря. Опытные мастера советуют приварить конец профильной трубы к стержню.

Согнуть трубу можно вручную, выполнять работу следует не спеша, аккуратно, при резких движениях изделие может сломаться. Чтобы уменьшить прилагаемые физические усилия можно использовать лебедку или рычаг. Выгнуть качественную дугу таким образом возможно в том случае, если она имеет небольшое поперечное сечение.

Изготавливаем арку, используем болгарку и сварочный аппарат

Такой метод изготовления арки пригоден в том случае, если конструкция из трубы будет спрятана за отделочным материалом – любой сварочный шов, даже если его выполняет мастер, на готовом изделии будет заметен. Не скроет его и тщательная шлифовка.

Работа выполняется в таком порядке:

• на трубе отмечают отрезок, на котором будет выполняться сгиб,
• на отмеченном участке через одинаковые промежутки выполняют пропилы, не целой оставляют только внешний участок стенки,
• пропиленную профильную трубу выгибают под нужным радиусом, сделать это совсем просто,
• места пропилов сваривают и тщательно шлифуют.

Горячий способ изготовления арки из профильной трубы

Чтобы воспользоваться этим методом потребуется запастись чистым песком. Один конц трубы забивают колышком, в другой засыпают песок, сколько влезет. Затем закрывают второй конец. Для такого метода изготовления арки также потребуется шаблон или болванка рассчитанного радиуса. Наметив участок, на котором будет выполняться изгиб приступают к его нагреву паяльной лампой.

Затем, воспользовавшись шаблоном, выгибают трубу. Заполненная песком труба гарантированно не лопнет, деформации при ее сгибании будут минимальными. Далее пробки выжигают, а песок высыпают из трубы.

Смотрим видео о том, как можно согнуть трубу:

Использование вышеописанных нехитрых приспособлений поможет самостоятельно согнуть арки из профильных и круглых труб, соорудить небольшие оригинальные строения на участке своими руками, не привлекая к работе специалистов.

Нестандартные конструкции

Очень часто каркас для гипсокартона своими руками создается для конструкций нестандартной формы — ниш, арок.

Стоит отметить, что не только удобство монтажа и большие возможности сделали гипсокартон популярным материалом, но и тот факт, что цена исходных материалов даже для очень сложных конструкций довольно низкая.

Часто можно увидеть в квартире или доме каркас из гипсокартона для арки – и это понятно, ведь подобный сложный геометрически проем в стене или же вокруг окон, сделать с нуля из другого материала будет гораздо сложнее.

Если основа для арки делается вокруг окна или входной двери, для обшивки лучше применять влагостойкие листы.

Полки

Полки из профиля

Профиль и листы очень удобно применять для монтажа полок, поскольку подобная конструкция позволяет самостоятельно спроектировать любой нужный размер, площадь и даже форму изделия.

Кроме того, отделка таких полок – это неограниченные возможности в выборе цвета и фактуры материала.

Обшивка необычных конструкций

Без проблем можно делать каркас из гипсокартона для камина, такой портал будет смотреться натурально и солидно.

Обратите внимание! Конструкцию вокруг камина желательно обшивать огнестойкими листами. А вот в ванной лучше применять влагостойкие листы.

Такие листы стоят немножко дороже обычных. Помните, если для обшивки специфических объектов использовать не предназначенные для этого материалы, это может не только отразиться на сроке службы конструкции, ее красоте, но и попросту оказаться опасным.

Обрешетка и толщина покрытия

Начнем с расчета на снеговую нагрузку.

Прежде, чем выяснить, как рассчитать навес из поликарбоната, мы сформулируем пару допущений, на которых основан расчет.

1. Приведенные данные актуальны для качественного материала без признаков разрушения ультрафиолетом. Поликарбонат без УФ — фильтра становится хрупким уже через 2-3 года эксплуатации на свету.

Отсутствие ультрафиолетового фильтра вызывает ускоренное разрушение поликарбоната.

1. Мы сознательно пренебрегаем ограниченной деформационной устойчивостью обрешетки, считая ее абсолютно прочной.

А теперь — таблица, которая поможет подобрать оптимальную толщину поликарбоната и шаг обрешетки.

Основа для перегородки

Готовая основа для перегородки

Инструкция по возведению своими руками:

1. На потолке чертим линию, вдоль которой будет проходить направляющая рейка.
2. С помощью отвеса переносим линию на пол.
3. По стене с помощью обивочного шнура соединяем верхние и нижние точки.
4. Вдоль всех линий по полу, потолку и стене крепим направляющие рейки для установки перегородки.
5. Замеряем расстояние от пола до потолка, отрезаем несущие планки такого же размера и вставляем их в пазы нижнего и верхнего направляющего профиля таким образом, чтобы центр каждой вертикальной стойки оказался на расстоянии 60 см друг от друга.
6. Скрепляем металл с помощью саморезов.

Саморезы для обрешетки под гипсокартон бывают двух типов – с острым концом и со сверлом. Мы советуем использовать изделия без сверла. Это связано с тем, что острие только прокалывает металл, не увеличивая диаметр отверстия. Саморезы, вкручиваясь в конструкцию, слегка заворачивают металл вокруг себя, образуя дополнительное усиление.

Фиксация в металле саморезов со сверлом и без него

Однако помните, что без саморезов со сверлом не обойтись в том случае, когда основа состоит из довольно толстого металла.

для цветов и вьющихся растений из пластиковых труб, металла и других материалов на даче, размеры

Арка относится к универсальным элементам архитектуры, ведь она имеет не только декоративные, но и функциональные свойства. Садовая конструкция легко изготавливается своими руками. При этом можно использовать различные материалы, большинство из которых вполне доступны. Следует только заранее продумать все детали, чтобы результат не разочаровал.

Проекты

Садовая арка не только украшает пространство, но и поддерживает растения. Очень важно тщательно всё спланировать и подготовить чертежи. Они помогут правильно рассчитать материал и с лёгкостью произвести монтаж. Вообще, при возведении арки следует руководствоваться не только своими предпочтениями.

1. Конструкция должна быть прочной и надёжной. Арка подвергается существенной нагрузке. Вес цветов довольно велик, хлипкое строение быстро «сдастся». В некоторых случаях есть смысл даже сделать небольшой фундамент для устойчивости.
2. Высота выбирается индивидуально, но садоводы рекомендуют остановить свой выбор в пределах 2-3 метров. Это позволит обеспечить цветам нужное пространство.
3. Ширина должна быть внушительной, не меньше 120 см. Это важно, ведь опора поддерживает растения, которые вьются и имеют развитые корни, прочные побеги.
4. Каркас обязательно должен быть красивым, а не только крепким. Зимой цветов не будет, а конструкция останется. Не стоит пренебрегать этим моментом, иначе вся эстетика сада будет утрачена.
5. Цвета и материалы должны соответствовать общей стилистике. Это не строгое правило, скорее, рекомендация.

Размеры следует продумывать особо тщательно.

Важно соблюдать пропорции, чтобы конструкция была прочной и устойчивой. Также арка для цветов должна гармонично сочетаться с высотой других строений на участке. Дополнительно учитывается количество растений, которые будут опираться на конструкцию, и их особенности.

Вот уже готов чертёж, намечены нужные параметры – пора чётко определить место расположения. Конечно, арку можно поставить в любое место, но есть так называемые удачные варианты. Конструкция может прятать фасады хозяйственных помещений или какой-то инвентарь.

Другие интересные идеи.

• Зона отдыха на даче в отдалённом углу. В таком случае арку можно соединить с лавочкой или садовой мебелью.
• В качестве центральной фигуры сада или для выделения самой красивой клумбы.
• Сразу после калитки или перед беседкой, в качестве оформления входа. Ещё можно поставить перед ступеньками в дом или там, где сад отделяется от другой зоны двора.
• Для оформления дорожек. В таком случае обычно устанавливается несколько арок, имитируя тоннель.
• Реже несколькими арками обустраивается полноценная беседка. Довольно затратный, но эффектный вариант.

Отдельно стоит продумать планировку, если хочется сделать арочную интеграцию. Так конструкция может стать частью ограждения. Причём нет необходимости использовать один и тот же материал, допустимы комбинации. Иногда такая фактурная разница и вовсе становится главной изюминкой оформления двора.

В дуговую арку можно интегрировать скамью или лавку. Обычно так делают с конструкциями из металла или дерева. При этом саму арку часто оборудуют козырьком, который со временем также покрывается цветами. Композицию можно закончить светильником или фонарём, парой декоративных подушек.

Такая зона отдыха будет выглядеть просто волшебно, но её следует продумать заранее.

Арка на крыльце вызывает восхищение. Фасад дома становится особо торжественным с таким декоративным элементом. Можно интегрировать не только арку, но и что-то в её конструкцию. Это позволяет расширить функционал. Особо интересно выглядит добавление контейнеров с цветками, которые не вьются.

На самом деле, оформление арки для сада ограничивается только фантазией и бюджетом. Самодельная конструкция тем и хороша, что можно сделать её любой.

Важно только во всём соблюдать баланс. Так, при добавлении каких-то элементов в конструкцию следует и опоры усилить.

Что потребуется?

Выбор материала – дело серьёзное и ответственное. Арки изготавливают из дерева, камня, металла. Каждый вариант имеет свои особенности и преимущества. Иногда какой-то из материалов уже есть под рукой, тогда выбор очевиден. В других случаях следует просто сравнить варианты.

• Деревянная арка. Обычно делается не огрузлой, а прямоугольной. Хотя всё зависит от навыков работы с древесиной и возможностей в целом. Натуральная арка подходит для сада с любым оформлением.

Перед использованием древесина обрабатывается. Это позволит не только обеспечить защиту от насекомых и внешних воздействий, но и продлит срок эксплуатации.

• Каменная арка. Тут важно учесть функциональную нагрузку на конструкцию. Обычно такая арка используется сугубо как декоративная, без растений. Цветы могут нарушить целостность всего строения, а это опасно.

Каменные арки редко возводятся своими силами, так как это довольно сложно.

• Металлическая арка. Очень простая конструкция. Самый лёгкий вариант – две соединённые дуги, вмонтированные в землю. Только такая конструкция не сможет выдержать вес цветов, для этой цели нужны опоры посолиднее. Изделия с ковкой особо декоративные. Они прекрасно справляются со своей функцией даже зимой, без цветов.

Итак, когда материал выбран, начинайте заготавливать всё необходимое.

Так, для деревянной арки следует подготовить 4 бруса размером 10х10 см или больше. Для крыши можно использовать пару досок. А ещё обязательно пригодятся 4 рейки по 3 метра. Они используются для заполнения пустот между опорами и стенками арки.

Для изготовления каменной конструкции можно использовать натуральный или искусственный материал. Бетонный раствор позволит соединить каждый камешек в единое целое. Можно сделать фундамент с помощью арматуры и бетона. Для этого понадобится арматура и раствор.

Металлическая арка монтируется с помощью трубогиба, так проще. Сделать красивую конструкцию можно с использованием арматуры. Подготавливается 2 прута для основания длиной 6 метров, диаметром 10 мм. Арматура чуть тоньше – с диаметром около 6 мм и длиной до 90 см – потребуется для перемычек, которые ставятся между дужками. Металл следует защитить от окисления, а для этого используется грунтовка, эмаль.

Как сделать из пластиковых труб?

Такое решение нельзя назвать экологичным, однако о практичности и задумываться не приходится. Дачная арка для вьющихся растений из полипропиленовых труб изготавливается максимально просто. Если окрасить конструкцию и правильно покрыть растениями, то отличить её от качественной металлической будет непросто. Понадобятся такие материалы:

• две трубы длиной не менее 120 см – нужны для создания продольных балок;
• можно брать трубы ПВХ или из полипропилена – последние хорошо гнутся, а значит, можно сделать округлую верхнюю часть, а не прямую;
• короткие отрезки для поперечных балок и опор;
• для соединения труб используются переходники.

Особые навыки и инструменты для работы не требуются. Арка со временем обрастает цветами, и уже совсем не важно, что конструкция сделана из недорогого пластика.

Сделать её своими руками можно так.

1. Разрезать длинные трубы на несколько одинаковых коротких кусков. Эти детали позволят сделать конструкцию более устойчивой.
2. Для скрепления трубок можно взять клей. Альтернативой будет прогревание материала и спаивание.
3. Опора и фундамент должны отличаться надёжностью, ведь сама конструкция очень лёгкая. К опорным трубам с помощью монтажной пены крепится арматура. Следует дождаться полного высыхания.
4. Арматура загоняется в землю на 0,5-1 м.
5. Грунт вокруг следует засыпать и плотно утрамбовать. При желании ямки и вовсе бетонируются.

Пошаговая инструкция по созданию из других материалов

Декоративная арка изготавливается очень просто, особых навыков не требуется. Цветочная конструкция в домашних условиях обычно делается из дерева. Однако при наличии определённых навыков можно изготовить такую и из профильной трубы.

Из дерева

Материал должен быть правильно подготовлен и просушен. В противном случае придётся столкнуться с деформацией из-за усыхания. Это очень плохо скажется на прочности конструкции в целом.

Итак, для начала следует заготовить шаблон верхней части. Используется обычный картон

Простым карандашом делается чертёж нужного размера. Дальше следует скрепить шаблон и материал. Электролобзиком аккуратно вырезается нужная заготовка. Деталей должно быть две – это и есть арки.

Дополнительно на верхней части можно сделать декор из веток. На такой арке цветочная композиция будет выглядеть очень интересно. Собрать конструкцию можно так.

1. Основания из брусков следует прикрепить к аркам-заготовкам, прибить рейки. Удобно работать молотком и мелкими гвоздями. Основание же надёжнее закрепить саморезами.
2. Можно переходить к боковой части. Панель изготавливается из деревянных реек, что позволяет закрыть все пустоты. Позже это место полностью скроют цветы. Боковые стенки оформляются решётками. Именно такая конструкция обеспечивает то, насколько красиво будут виться растения.
3. Теперь осталось установить конструкцию в выбранном месте.

Завершением работы будет монтаж в грунт и крепление растений. В земле стоит сделать ямки для установки оснований. Арка устанавливается ровно с помощью строительного уровня и дополнительно крепится уголками из металла.

Некоторые мастера предпочитают укладывать камни под опоры для надёжности. Можно залить бетонным раствором, как бы устраивая фундамент.

Из камня

Такие арки самые долговечные. По сути, их даже не устанавливают, а строят. Хорошее решение для участка с большой площадью. В маленьком дворике каменная арка неуместна. На самом деле, для монтажа такой конструкции лучше пригласить опытного каменщика. Самостоятельно можно сделать конструкцию из кирпича.

1. Для изготовления самой арки потребуется арматура и бетонный раствор. Кирпичи укладываются друг на друга как бы со смещением. В результате получается полукруг. В отверстия вставляются металлические прутья, заливается жидкий раствор. Следует оставить заготовку, чтобы она просохла.
2. Основания укладываются стандартной кладкой, как при строительстве сарая, например. Кирпичи также скрепляются бетонным раствором. Использование арматуры на опорах необязательно.
3. Можно сделать фундамент на месте установки. Для этого выкапываются две глубокие ямы. На дно стелится решётка, сплетённая из арматуры. Ямы заливаются бетоном, сохнут. Сверху устанавливаются опоры арки.
4. Верхняя дуга ставится в последнюю очередь. Её также крепят раствором.
5. Готовую арку можно оштукатурить и облицевать.

Из металла

Такая арка во дворе прослужит многие годы. Сделать сложную конструкцию без навыков сварки не получится, а вот простую из арматуры – легко.

Важно понимать, что такая конструкция тяжёлые растения не выдержит, она сугубо декоративная. Однако можно объединить несколько таких арок-заготовок в единое целое.

Пошаговая инструкция.

1. Для начала необходимо согнуть две дуги-опоры. Удобно использовать трубогиб.
2. На земле чертится окружность, по которой вшиваются штыри. Чем больше таких креплений для арматуры, тем более плавной будет дуга. Также между прутьями и штырями можно положить сайдинг для облегчения процесса.
3. На этом этапе понадобится помощник. Следует одновременно гнуть прут с двух сторон до приобретения нужной формы.
4. Готовая арматура вбивается в землю примерно на 50-60 см.
5. Выровнять опоры можно любой металлической планкой. Важно постоянно контролировать уровень.
6. Поперечные прутики привариваются для фиксации.

Подобную конструкцию можно сделать из металлопрофиля или из профтрубы. Это хорошее решение под клематисы и похожие растения. Правда, потребуется сварочный аппарат и умение им пользоваться. Такая арка прослужит многие годы, если покрыть её эмалью для защиты. Можно улучшить внешний вид с помощью лакокрасочных составов.

О том, как сделать арку из полипропиленовых труб своими руками, смотрите в следующем видео.

Арки на уаз своими руками

Предлагаю ознакомиться с моим вариантом изготовления передних арок на УАЗике из профильной трубы 40х25х1,5.
Для начала определим середину арки, у меня получилось примерно 670 мм от передней двери.

Саму трубу решено было пустить низом по верхней кромке стандартной арки.
Итак, берем трубу длиной примерно 1540 мм (1,54 м) (На фото показана труба чуть короче, чем надо).
От торца на расстоянии примерно 520 мм делаем 9 пропилов кругом толщиной 2,5 мм, через 15 мм, от крайнего пропила отступаем 480 мм и делаем опять 9 пропилов, остается хвост примерно 300 мм.

Подгинаем по верхней кромке стандартной арки и провариваем. Прикладываем и обводим.

Саму арку я резал по середине между верхней и нижней границами.


Резка арок УАЗ

Очень часто на разных внедорожных форумах звучит вопрос: «Лифтовать или резать?» Я начал писать не для того, чтоб ответить на этот вопрос, потому как однозначного ответа на него, наверное, нет. Я хочу лишь упростить задачу тому, кто имеет желание резать колесные арки своего УАЗа, но не имеет достаточного опыта и знаний, чтоб это осуществить.


Резка арок УАЗ: Разметка

Для начала снимаем с арки УАЗа все, что может помешать ее подрезать. Брызговики, фендеры и прочее, мешающее доступу пилящего инструмента. Под пилящим инструментом любой джипер подразумевает, наверняка, болгарку, хотя не буду спорить про вкус и цвет, можете взять хоть электролобзик. Главное — конечный результат, красивый и аккуратный.

После подготовки к работе, выпиваем, если необходимо, курим, если курим, думаем и приступаем к разметке. Для этого внимательно посмотрите на еще не тронутую арку, прикиньте как вы хотите ее обрезать. Хотите сохранить старую форму, лишь немного увеличив ее, а может хотите слегка изменить геометрию арки. Я видел как люди убирают углы и делают арку полукруглой. Я не сторонник такого издевательства над машиной. Поэтому я бы рекомендовал сохранить форму. Я рекомендую взять штангенциркуль, развести его насколько надо, один конец завести внутрь арки, а вторым нацарапать примерную траекторию для прохождения болгаркой, проводя таким образом вдоль всей арки. У вас получится что-то подобное:

Также разметку для резки арок УАЗа можно начертить маркером. Тоже не сложная процедура, объяснять не надо:


Резка арок УАЗ: Обрезали, что дальше?

После того, как вы отрезали ненужную вам часть арки на своем любимом УАЗе, вы получите примерно такой результат:

Изнутри арка выглядит так, как показано на картинке снизу. В данном случае надо кое-что доделать, чтоб вся суета на счет резки арок приобрела законченный вид. А посколько я сейчас говорю не о гламурном тюнинге УАЗов, а о трофийно-таежном, если разрешите придумать такой термин 🙂 Так что я буду рассказывать как можно сделать практично и красиво, с поправкой на то, что ЭТО будет ездить на трофийном, охотничьем или подобном УАЗе.

Думаю стоит учесть, что колеса у нас из арок вылезают, грязь летит огромными кусками. Поэтому арки надо обязательно расширить и усилить. И именно с этим расчетом мы запланируем дальнейшие действия. Лично я сторонник транспортерной ленты, так как с моим вылетом никакая заводская красивая расширительная лента не поможет. Поэтому нам необходимо торцом, с небольшим заходом внутрь арки, приварить металлическую пластину, толщиной 2мм, максимум 3 мм. Такие пластины можно найти готовые. Мне, например, отдали пластину, которую используют в строительстве для заземления зданий. Ширина у нее полядка 4 см. Как я ее приварил, видно на фотографии снизу, к тому же эта пластина хорошо усилит арку. Правда, в данном случае в пример я привел свой Газ-69 «Сусанин», но, поскольку, этот познавательный опус пишу я, считаю логичным опереться на свой опыт, который считаю удачным.

После того, как пластина приварена, ее можно красиво зашпаклевать и покрасить, по желанию. Ну и, самое главное, можно прикрутить к ней транспортерную ленту любой ширины, которая вам нужна. Толшиной я бы рекомендовал брать транспортерку 6 мм, максимум 8мм. Ее же можно продлить и сделать брызговики. В общем тут уже масса вариантов. Просто идем в строительный магазин и изучаем ассортимент. Есть на заводах такой материал — пластикат. Это, грубо говоря, мягкое оргстекло. Конечно, на морозе дубеет, но если ничего не шоркать — ничего не будет.

Опять я напомню, что есть способы проще, красивее. Например автосервис, автомагазин. Но я немного с другой позиции смотрю на тюнинг своего Газ-69. Нет, я не жадный. Просто я с детства люблю конструктор. И до сих пор в него играю. Только детальки стали больше. Собственно это для тех, кто еще играет в конструктор.

Добрый день!
Хотел, в благодарность Интернет-сообществу, поделиться опытом изготовления арок из профильной трубы 40x25x2 для УАЗ 469. Может данная информация будет кому-то полезна.

Задние арки.
Понадобится две трубы 40х25х2 длиной 1400 мм (1,4 м).
Для начала была найдена середина арки и сделана предварительная разметка внутренних полостей, скрытых крылом. Также, нужно было определиться с верхним расстоянием от колеса до будущей арки.
Итак, колеса 33″х10.5″ ЕТ -28 , лифт кузова 50 мм, начальное верхнее расстояние примерно 120 мм. Расстояние от заднего моста до отбойника на раме примерно 160-170 мм. Нужно поднять арку минимум на 50-60 мм.
Горизонтальные линии устанавливались по лазерному уровню, относительно порога, вертикаль относительно задней оси (небольшая заморочка).

Расстояние от двери до центра арки 325 мм.

Прикидывая различные варианты, я остановился на увеличении арки по высоте на 50 мм.
Первоначальный примерный рисунок на правом крыле.

Длина трубы 1,4 м (на фотографии ошибка). Передняя часть: 440 мм, место закругления 120 мм, разбито по 15 мм, разрезано диском толщиной 2,5 мм, далее до середины арки 190 мм, от середины 190 мм (380 мм), далее опять 120 мм закругления, и далее все остальное.

Свариваем и зачищаем. При сваривании нужно учесть тепловое расширение металла, поэтому нужно перед сваркой развести нижние концы трубы примерно по 10 мм в стороны от заданной точки, при остывании концы стянутся. Прорези на трубе со стороны кузова я не заваривал.
Нижние, заданные точки у меня: для передней части, от трубы до нижнего левого угла задней двери — 30 мм, для задней части примерно 60 мм от трубы до вертикального изгиба крыла по нижнему срезу (учитываем угол внутренней полости крыла сзади).
Прикидываем что получилось

Низ передней части арки прижимаем к порогу, остается небольшой проем между аркой и кузовом в нижней половине. Потом заварим. Задняя часть отстает от кузова более существенно, было решено пустить её по кузову. Длина заднего хвоста от крайнего выреза закругления примерно 350 мм (вырез 310 мм от центра арки). Отступаем 50 мм от выреза и через каждые 50 мм размечаем для дальнейшего прорезания.

Получилось 6 прорезей диском толщиной 1,6 мм.

После сварки прикидываем и обводим получившиеся арки и подрезаем по нижнему краю. Подрезать лучше чуть выше линии разметки, для того чтобы удобнее потом было приваривать изнутри не к низу арки, а сбоку. Когда делалась фотография я этого еще не учитывал.

Подкрылок отделяем от отрезанной арки путем подрезания мест склепывания. Подгинаем подкрылок к срезу арки, предварительно пропилив в нужных местах и немного пройдя болгаркой по месту изгиба.

Прихватываем крыло и подкрылок и отпиливаем по факту.
Прихватываем саму арку. Прихватку арки советую сделать сначала сверху не прижимая низ к кузову, потом прижать и прихватить снизу.

Арку планируется приваривать снизу и сверху сплошным швом, небольшими прихватками, не перегревая железо.

Как своими руками сделать арки из поликарбоната: фото варианты

Арки из поликарбоната используются при строительстве теплиц или других сооружений, особенно в тех регионах, где зима очень снежная. Эти конструкции не позволяют осадкам долго задерживаться на поверхности постройки.

Арка из поликарбоната

Материал весьма устойчив к температурным перепадам. Первоначально его производили специально для теплиц, однако с течением времени сфера применения значительно расширилась, как видно на фото. Сегодня все нужные изделия можно сделать своими руками.

Изготовление арок из поликарбоната

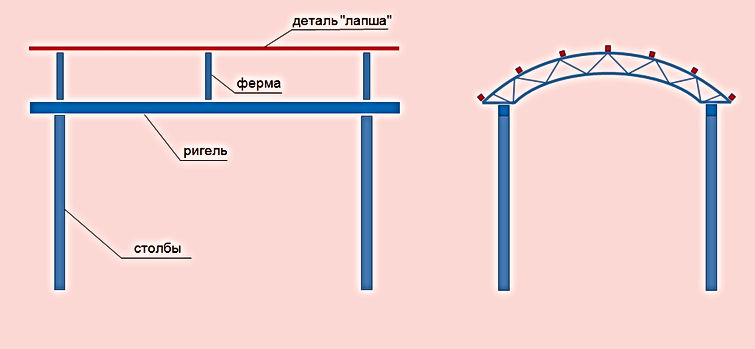

Для каркаса этой конструкции потребуются заранее развальцованные профильные трубы, которые представляют собой дуги, загнутые под необходимый радиус (основу). При этом следует соблюдать правила изготовления обрешетки. Дуги развариваются между собой строго по заданным размерам.

Навес для машины

Листы поликарбоната изгибаются по радиусу. Их изгиб производят по длине. Нельзя допускать превышения максимально возможного радиуса. Чем меньше толщина, тем больше можно сгибать лист.

Достоинства арочных конструкций

Такие арки обладают рядом преимуществ:

• Применение поликарбоната позволяет усилить несущие способности покрытия.
• Расход материала, который требуется для обрешетки сооружения, минимальный: пространственные промежутки у подобных конструкций больше, чем у прямых аналогов.
• Установка является несложной: для этого требуется незначительное количество деталей.
• Небольшой вес позволяет легко производить монтаж любых конструкций, даже сложных и объемных.
• Прозрачность покрытия делает изделие воздушным.
• Надежность обуславливается прочностью используемого при строительстве материала.

На что следует обратить внимание при создании арки

Приступая к строительству, вам следует учитывать следующие критерии:

• размер площадки под арочным покрытием;
• его толщину;
• ветровые и снеговые нагрузки.

Проектируя изготовление арки своими руками, следует помнить, что при превышении максимально допустимого радиуса панель из поликарбоната придет в негодность, потянется или потрескается. Это в свою очередь приведет к недолговечности покрытия.

Чтобы арка не утратила быстро прочность и устойчивость к рассчитанной нагрузке, торцы на листах поликарбоната следует тщательно закрыть. С этой целью используется перфорированная лента, способная препятствовать попаданию внутрь насекомых и пыли. Она также не позволит скапливаться конденсату. Далее устанавливается торцевой профиль. В нем заранее каждые 20-30 см просверливают отверстия с диаметром 3-4 мм, позволяющие конденсату беспрепятственно выходить.

Крепление материала на конструкцию арки производится только с помощью термошайб и соединительных профилей. В процессе установки обязательно соблюдать необходимые правила. Крепеж другим способом здесь является неподходящим, потому что тогда не будет учитываться термическое расширение, что может стать причиной недолговечности совсем не дешевого покрытия.

Процесс монтажа арки

Чтобы строительство сооружения было успешным, нужно знать все его этапы.

• Этап проектирования заключает в себя заблаговременную подготовку эскиза, произведение расчетов с обязательным учетом технических характеристик, максимально допустимых нагрузок и коэффициента термического расширения. После этого осуществляется подбор наиболее подходящих размеров для конструкции.
• На следующем этапе предстоит выполнить резку листов поликарбоната. Приступать к ней рекомендуется только после того, как сделаны все необходимые расчеты. В этом случае вы сможете избежать порчи дорогого материала. Поликарбонат режется с помощью болгарки, специального ножа, пилы или электрического лобзика. В процессе работы постоянно нужно удалять стружку. При этом требуется располагать материал на ровной поверхности, а также необходимо его прочно зафиксировать.
• На последнем этапе листы следует изгибать перед самой установкой с учетом их толщины.


На фото можно увидеть наиболее удачные конструкции, сделанные своими руками. Как видите, их можно изготовить самостоятельно и при этом воплотить любые творческие идеи.

Автор:
Антон Ермолов

Как согнуть профильную трубу — мануал гибки своими руками без трубогиба



С необходимостью сгибания профильных труб в быту не приходится сталкиваться часто. Перед такой задачей чаще всего оказываются владельцы дачных участков или частных домов – люди, привыкшие все делать собственными руками.

Блок: 1/6 | Кол-во символов: 221
Источник: https://InfoTruby.ru/metallicheskie/sgibanie-profilnoj-truby

Разделы статьи

В чем сложность сгибания профильных труб

Вне зависимости от формы профиля трубы, суть процесса гибки состоит в придании изделию частичного, либо полного изгиба. Достичь этого можно только прикладыванием определенного внешнего воздействия – исключительно давления или совокупности нагрева и давления.

С точки зрения физики, в процессе изгиба на профильную трубу воздействуют одновременно две разнонаправленные силы:

• Сила растяжения. Проявляется с внешней стороны изгиба.
• Сила сжатия. Направлена на внутреннюю часть изгибаемого участка.

Противоположная направленность этих сил как раз и отвечает за некоторые сложности, часто возникающие в процессе сгибания труб:

• Различные участки трубы в зоне изгиба могут неодинаково изменять форму, что неизбежно будет приводить к нарушению их соосности.
• Стенка трубы с внешней стороны изгиба при сильном растяжении может утратить прочность или даже лопнуть.
• На внутренней стороне изгиба, напротив, в процессе сжатия часто образуются складки.

Чтобы избежать этих неприятностей, и не получить вместо ровно изогнутой трубы смятую металлическую поверхность, стоит непременно учитывать тип материала и многочисленные геометрические параметры изделия: толщину стенок, диаметр сечения, радиус изгиба. Знание этих характеристик позволит подобрать оптимальный способ сгиба.

Обратите внимание! Специалисты утверждают, что профильные трубы с толщиной стенок менее 2 мм лучше не гнуть. Прочность в местах сгиба будет достаточно низкой, даже при идеальном соблюдении технологии. Для таких труб лучше предпочесть сварные соединения.

Блок: 2/6 | Кол-во символов: 1559
Источник: https://InfoTruby.ru/metallicheskie/sgibanie-profilnoj-truby

В чем проблема гибки профиля?

Суть этого процесса заключается в том, что одна сторона трубы подвергается растягиванию, а внутренняя часть сжимается. На заготовку оказывается давление, которое может сопровождаться нагреванием, чтобы сделать металл более податливым.

Гибка профильной трубы по радиусу своими руками связана с такими сложностями:

• смещение продольных осей и плоскостей детали, что приводит к перекосу;
• разрыв и появление трещин на внешней части заготовки под воздействием усилия разрыва;
• неравномерное сжимание внутренней части, приводящее к эффекту гофры;
• изменение диаметра или формы обрабатываемого изделия.

Чтобы знать, как правильно придавать стальным трубам форму арки, необходимо принимать в расчет ряд факторов.

Блок: 2/8 | Кол-во символов: 733
Источник: https://vseotrube.ru/montazh-i-remont/kak-sognut-profil-v-domashnih-usloviyah-bez-trubogiba

Особенности гибки профильного сортамента

Кому-то может показаться, что согнуть профильную трубу по радиусу без трубогиба – занятие не сложное: сгибай ее молотком, как хочется, и все дела. Но, практика показывает, что согнуть данный металлопрокат не так легко. Сделать плавную выгнутую форму с сохранением всех характеристик трудно. Легче всего согнуть данное изделие, взяв на помощь специальный бытовой трубогиб.

Дело в том, что на профтрубу, при изменении конфигурации, влияет две силы:

• сжатие, которое оказывает воздействие изнутри;
• растяжение, действующее извне.

Когда неправильно гнут профтрубу, то она меняет свою форму, и теряет соосное расположение некоторых участков. Так же растягивающаяся стенка может просто не выдержать механического воздействия и придти в негодность. Помимо указанных проблем, может  возникнуть неправильное сокращение и образование складок на внутренней стенке согнутой заготовки.

Не редко происходят случаи, что согнуть трубу из профиля по радиусу получается легко, но обрабатываемая деталь получается смятой. После этого она уже пригодна только на металлолом.

Совокупность этих факторов влияет на неоправданное увеличения расходов, чего серьезный хозяин никогда не допустит. Следовательно, не смотря на то, что данный трубный сортамент достаточно гибкий, не стоит спешить обрабатывать его, а перед тем, как гнуть профтрубу по радиусу в домашних условиях, важно детально изучить технологию. Об этом речь пойдет дальше.

Пренебрегать технологией не стоит. Только вооруженному знаниями мастеру вопрос, как гнуть в домашних условиях профиль, не создаст больших проблем. Все рекомендации, как согнуть профильный металлопрокат правильно, даны профессиональными мастерами, которые изучали данную проблему на практике длительное время.

Блок: 2/8 | Кол-во символов: 1766
Источник: https://trubanet.ru/instrumenty-dlya-trub/kak-gnut-profilnuyu-trubu-v-domashnikh-usloviyakh.html

Необходимость учета профиля

К категории профильного трубопроката причисляются изделия, имеющие различную форму поперечного сечения – круглую, квадратную, овальную или плоскоовальную. Несмотря на такое разнообразие, для возведения теплицы или навеса преимущественно используют прямоугольные или квадратные трубы. Это связано с тем, что на их плоских стенках намного легче смонтировать внешнее покрытие.

Ассортимент современных профильных труб отличается большим разнообразием. Их геометрические параметры, основными из которых являются площадь поперечного сечения и толщина стенки, определяют пластические возможности изделия. Последние характеризует такой показатель, как минимально допустимый радиус закругления. Именно данный параметр позволяет определить, на какой минимальный радиус можно согнуть профтрубу, чтобы она не подверглась повреждению.

Избегайте типичных ошибок, приводящих к порче заготовок

Чтобы определить такой параметр трубы с квадратным или прямоугольным профилем, как минимальный радиус сгибания, достаточно знать высоту ее профиля. Если вы собираетесь согнуть профильную трубу с поперечным сечением в виде прямоугольника или квадрата, следует придерживаться следующих рекомендаций.

• Трубы, высота профиля которых не превышает 20 мм, можно гнуть на участках, длина которых превышает величину, равную 2,5хh (h – высота профиля).
• Изделия, высота профиля которых превышает 20 мм, можно успешно сгибать на участках, длина которых соответствует 3,5хh и более.

Минимальные радиусы изгиба стальных труб

Такие рекомендации пригодятся тем, кто своими руками собирается согнуть профильные трубы для того, чтобы изготовить из них стеллажи, навесы и различные рамные конструкции. При этом, однако, следует иметь в виду, что на возможность качественного сгибания труб оказывает влияние и толщина их стенки. Изделия, толщина стенки которых меньше 2 мм, лучше вообще не гнуть, а при необходимости создания конструкций из них использовать сварные соединения.

В домашних условиях согнуть профтрубы, которые изготовлены из углеродистых или низколегированных сталей, можно только с учетом определенных нюансов. Такие трубы после гибки могут отпружинивать и возвращаться в исходное состояние, поэтому готовые конструкции необходимо повторно подгонять по шаблону. Величину отпружинивания характеризует такой параметр профильных труб, как пластический момент сопротивления – Wp. Данный параметр указывается в сопроводительной документации (чем он ниже, тем меньше будут отпружинивать профтрубы в процессе их гибки).

Блок: 3/7 | Кол-во символов: 2545
Источник: http://met-all.org/obrabotka/prochie/kak-sognut-profilnuyu-trubu-v-domashnih-usloviyah-video.html

Сгибание профильных изделий посредством трубогиба

Специфика процесса

В случае самостоятельного изготовления изгиба профильной заготовки необходимо вначале определиться с размером ее сечения, толщиной стен, материалом, из которого сделана деталь, а также с диаметром или формой изгиба.

При этом также необходимо учесть условия имеющегося производства, которые смогут обеспечить максимальную точность изгиба и высокое качество производимых деталей.

Сгибание профильных труб происходит в определенных пределах технических допусков по толщинам стенок и конфигурации сечения. Важной задачей является недопущение таких дефектных явлений, как сломы внутренней части сгибаемой профильной заготовки и раздавливание поперечной части заготовки.

Изготовление сгиба

С целью изготовления изгиба необходимо иметь специальный трубогиб, предназначенный для сгибания холодным способом с растяжением. Создаваемое посредством такого станка растяжение даст сдвиг нейтральной оси заготовки в сторону изгиба. Такой эффект при растягивании профильной детали даст возможность снизить образование гофрированной зоны на поверхности изгиба.

Расположившись в агрегате, заготовка зажимается по краям и одновременно растягивается. Вместе с этим, при перемещении сгибаемого шаблона, труба начинает сгибаться.

Для сгибания заготовки из нержавеющей стали без дефектов, ухудшения качества и снижения стойкости стен детали в зоне изгиба такой процесс необходимо выполнять под внутренним гидростатическим давлением. Для этого необходимо заглушить концы трубы пробками, внутри которой находится залитая жидкость. Далее, нужно переместить сгибаемый шаблон к центру изделия, посредством которого делается изгиб определенной формы или диаметра.

Процесс сгибания своими руками

Сделать изгиб профильной заготовки собственными руками можно без всякого профессионального оборудования и специальных инструментов. Таким способом чаще всего можно достичь изгиба на самом деле относительно хорошего качества.

Формирование изгиба посредством обычной болгарки и с помощью сварки

Для сгибания профильной трубы первым делом необходимо иметь обыкновенную болгарку и сварочную машину.

С целью сгибания заготовки необходимо пройти следующие этапы:

1. Определить радиус сгибания заготовки.
2. Вдоль сгибаемой линии профильной детали нужно сделать поперечные разрезы трех плоскостей с одинаковым интервалом между собой.
3. Далее, без особого труда можно согнуть деталь.
4. Затем необходимо заварить прорезанные участки.
5. Сварочные швы необходимо обработать и зашлифовать.

Сгибание с применением средств внутреннего противодействия

Для осуществления такой технологии необходимо использовать такое средство, как специально приготовленная пружина. При этом нужно внутрь профильной трубы внедрить пружину прямоугольного сечения из металлической проволоки с толщиной от 1 до 4 мм в зависимости от размеров сгибаемой трубы. Далее, можно начинать сгибать элемент.

Размер отрезков сегмента пружины должен быть меньше внутренних размеров сечения трубы на 1,5–2 мм, для создания возможности проникновения пружины внутрь трубы без особых усилий.

После ввода пружины к месту планируемого изгиба заготовки перед сгибанием необходимо нагреть район сгиба паяльной лампой. После этого можно выполнить изгиб изделия с помощью специальной болванки с таким радиусом, который должен совпадать с необходимым внутренним радиусом сгибаемой детали.

С целью сгибания профильной детали для отопления или водоснабжения из меди существует один относительно неординарный способ, выполнимый только зимнее время.

Заключается такой уникальный вариант в следующем:

1. Первым делом необходимо один край медной трубы закупорить пробкой и наполнить ее водой.
2. Затем расположить заготовку с водой на улице в морозную погоду до окончательного замерзания воды.
3. Далее, выполнить сгибание трубы в соответствии с гибочным шаблоном определенного радиуса. При этом труба гнуться будет без особых усилий и без искажения своего сечения.

По такой же схеме удастся согнуть трубы дюралевого типа, а также из такого материала, как латунь.

Блок: 3/4 | Кол-во символов: 4025
Источник: http://o-trubah.com/materialy/pvx-truby/kak-sognut/

Использование трубогиба

При значительных объемах для получения загнутого металлопрофиля потребуется особый станок – профилегиб. С его помощью гибка разнообразных профильных труб происходит легко и быстро. Применяя трубогиб, можно подготовить легкий каркас под козырек, парник или же другую дачную конструкцию. На стенках профиля удобно закрепится листовой металл или же профнастил.

Мощный универсальный станок гибочного типа понадобится для работы с трубами большого сечения. Конструктивно он состоит из трех валиков, из которых два имеют неподвижную фиксацию. Изменяющееся положение третьего ролика заставляет сгибаться изделие под нужный радиальный размер. Приводом этого мощного приспособления служит цепная передача и вращаемая оператором рукоятка.

Предлагаемые в магазинах трубогибы имеют ручной привод, гидравлический, а также электрический, в которых гибка профиля по радиусу производится с высокой точностью. К наиболее мощным ручным профилегибочным станкам, которые позволяют загнуть большую профильную трубу, относится ПГ-6. Это приспособление может одновременно сгибать комплект профилей шириной до 120 мм.

Наличие большого количества вариантов трубогибочных устройств предоставляет возможность для их полноценного использования при изготовлении многочисленных изделий. С их помощью создаются тепличные каркасы, навесы и многочисленные арочные стальные конструкции. Они позволяют получать согнутую на определенный градус профтрубу, изогнутый в дугу металлопрофиль, а также круг.

Блок: 5/6 | Кол-во символов: 1493
Источник: https://oxmetall.ru/gibka/osobennosti-i-sposoby-gibki-profilnyh-trub-po-radiusu-svoimi-rukami

Сгибаем без трубогиба

Сделать изгиб прямоугольной заготовки без трубогиба можно еще посредством хорошо высушенного и тщательно просеянного песка. Перед сгибанием необходимо в один из концов трубы заколотить клин из дерева в глубину, равной от 10 до 20 см. После этого засыпать до края противоположное открытое отверстие трубы очищенным и высушенным песком и забить туда подобный клин. Затем можно начинать сгибание заготовки посредством болванки определенного диаметра, который должен совпадать с планируемым размером изделия.

При слишком резких изгибах – когда радиус небольшой, участок сгибания рекомендуется разогреть посредством горелочного устройства. Благодаря набитому до краев в трубу песку сохранится форма сечения изделия.

После выполнения сгибания необходимо выжечь одну из пробок, высыпать песок изнутри и вырвать вторую пробку.

Блок: 4/4 | Кол-во символов: 842
Источник: http://o-trubah.com/materialy/pvx-truby/kak-sognut/

Как загнуть по оправке

В домашних мастерских металлопрокат с толщиной стенки не больше 3 мм можно согнуть посредством оправки. Лучшим вариантом для решения задачи, если надо согнуть своими руками профтрубу  на 20 является профилегибочный станок, на верхней части которого хватает пространства для отделочного оборудования. Такие приспособления превосходно справляются и с изделиями с диметром 40 мм.

При изменении формы сортамента на 20 и 40 мм, на верстаке выбирают оптимальное пространство для установки элемента для фиксации. Для облегчения выполнения работы на одной стороне станка существуют отверстия, которые располагают близко друг к другу.

Проблему, как загнуть профильную трубу в домашних условиях без трубогиба по оправке, решать не сложно. Требуемый радиус при деформировании получают из-за установки специального шаблона. Для его изготовления применяют толстую фанеру. Но, если работы по загибу профильных труб требуется производить часто, то можно сделать шаблон из металлического уголка.

Блок: 5/8 | Кол-во символов: 1004
Источник: https://trubanet.ru/instrumenty-dlya-trub/kak-gnut-profilnuyu-trubu-v-domashnikh-usloviyakh.html

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

• Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра.  Последующая сварка не ослабит прочность готовой арки.
• Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
• Стальной прокат нельзя подвергать воздействию температуры выше + 800 ºС. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
• Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

Блок: 5/8 | Кол-во символов: 853
Источник: https://vseotrube.ru/montazh-i-remont/kak-sognut-profil-v-domashnih-usloviyah-bez-trubogiba

Сгибание с применением средств внутреннего противодействия

Существует много разных способов, как гнуть трубу без трубогиба по радиусу в домашних условиях. Вот некоторые из них.

Эти методы относятся к работам с применением подручных средств.

Любая теплица, беседка, и другая домашняя пристройка не может обойтись без применения согнутой профтрубы. И практика показывает, что вопрос, как согнуть профильный трубопрокат, не создает никаких сложностей.

Самое важное во время деформирования профтрубы без специального ручного приспособления в домашних условиях – это сохранность самого трубного изделия. И домашние умельцы решают задачу, как согнуть профиль, следующими способами:

• отделка болгаркой или сваркой;
• использование пружины;
• наполнение металлопроката песком;
• согнуть при помощи воды.

Каждый способ, как прогнуть профтрубу самому без трубогиба, который может использовать домашний мастер, имеет свои достоинства и недостатки. С ними нужно ознакомиться, чтобы остановится на самом оптимальном для своих условий варианте.
Смотреть видео

Блок: 6/8 | Кол-во символов: 1041
Источник: https://trubanet.ru/instrumenty-dlya-trub/kak-gnut-profilnuyu-trubu-v-domashnikh-usloviyakh. html

Изготовление профилегиба самостоятельно

Изготовление профилегибочного устройства своими руками позволит значительно сэкономить личные средства. Используя чертежи и специальные видео, процесс создания приспособления не займет много времени. Наличие чертежей предоставляет возможность к стандартной конструкции добавить некоторые усовершенствования. Представленные изображения и размеры для самостоятельного изготовления профилегиба можно корректировать под личные потребности.

Блок: 6/6 | Кол-во символов: 484
Источник: https://oxmetall.ru/gibka/osobennosti-i-sposoby-gibki-profilnyh-trub-po-radiusu-svoimi-rukami

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

• В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
• Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Сделать разовый изгиб трубы помогут элементарные приспособления

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

В тот момент, когда вы не будете использовать такой модернизированный трубогиб, его пьедестал можно приспособить для выполнения различных слесарных операций.

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Сгибание профильной трубы при помощи оправки

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Один из многочисленных вариантов самодельного профилегиба

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

Очевидно, что вариантов устройств, позволяющих эффективно сгибать профильные трубы для изготовления теплицы, навеса или других конструкций, достаточно много. Рассмотрев эти варианты и выбрав из них тот, который оптимально соответствует вашим возможностям и потребностям, всегда можно обеспечить себя удобным и недорогим трубогибочным устройством.

Блок: 7/7 | Кол-во символов: 4534
Источник: http://met-all.org/obrabotka/prochie/kak-sognut-profilnuyu-trubu-v-domashnih-usloviyah-video.html

Гибка без трубогиба – резка болгаркой и сваривание

Чтобы своими руками загнуть изделие без трубогиба, в месте предполагаемого загиба выполняют поперечные распилы. Распиливают только три стороны трубы, а четвертую оставляют нетронутой.

Для определения количества вырезов и размеров следует произвести несложный расчет. Как это сделать, рассмотрим на примере. Итак, нужно выполнить загиб на трубе 30 х 50 мм под углом 180 градусов (полный разворот) радиусом 100 мм по стенке 30 мм.

Расчет:

1. Длина полуокружности наружного радиуса определяется из соотношения:
   L = 2 : 2, где – число Пи = 3,14; r – наружный радиус скругления, равный 150 мм; L – длина полуокружности.
2. Таким же образом определяется длина полуокружности внутреннего радиуса сгиба Lвн.
3. Разность величин наружного и внутреннего радиусов составит искомую величину суммарной длины прорезей на внутреннем радиусе.

Lвыр = L – Lвн.

4. Проведя необходимые вычисления получаем результат 157 мм.
5. Исходя из ширины реза болгаркой 5 мм, получаем, что на 315 миллиметрах по плоскости сгиба нужно выполнить 157 : 5 = 31 прорезь.

После этого полученную деталь просто сгибают руками до соприкосновения концов вырезов. Прорези необходимо заварить и зачистить сварные швы болгаркой. Щели, которые остаются после таких манипуляций, заваривают, а места сварки зачищают.

ВАЖНО! Если работу выполнять не правильно, или не соблюдать радиус загиба, то гнутая труба в конечном результате может оказаться испорченной. А все исправить уже не представляется возможным. Действовать надо не спеша. Это главное правило, нарушать которое не следует.

Резка болгаркой и сваривание – это образование угла посредством разреза, при котором одна поверхность трубной заготовки остается нетронутой.

Так, как на металл в данном случае осуществляется тепловое влияние, нужно в конце гнутый профиль обработать антикоррозийной защитой.

Блок: 7/8 | Кол-во символов: 1851
Источник: https://trubanet.ru/instrumenty-dlya-trub/kak-gnut-profilnuyu-trubu-v-domashnikh-usloviyakh.html

Специальные устройства для гибки

Для того, чтобы достичь высокого качества готового продукта, можно воспользоваться заводскими и самодельными приспособлениями.

Трубогиб

Трубогибы состоят из станины, нескольких роликов, ограничителей и привода. Управление прибором осуществляется вручную, электромотором и гидравлическими цилиндрами. В частном строительстве используются профильные трубы с высотой стенки до 20 мм. С их сгибанием справляется ручной трубогиб.

Кондуктор

Этот инструмент предназначен для точного изготовления и соединения стыков профиля при резке болгаркой и соединения арок с вертикальными, поперечными и наклонными стойками.

Благодаря использованию кондуктора достигается максимально точное соединение деталей под прямым углом и аккуратный шов между ними.

Гибочная плита

Данное приспособление представляет собой съемную конструкцию, устанавливаемую на верстаке или на полу мастерской.

Для крепления используются закладные детали или анкерные болты. Кривизна опорной плиты регулируется болтами.

После завершения гибки оборудование снимаются, а закладные закрываются заглушками.

Блок: 7/8 | Кол-во символов: 1097
Источник: https://vseotrube.ru/montazh-i-remont/kak-sognut-profil-v-domashnih-usloviyah-bez-trubogiba

Изготовление гибочного станка своими руками

Про то, как самостоятельно собрать ручной трубогиб мы уже писали в прошлом материале. Это не самое простое устройство, но оно позволит быстро гнуть довольно большие объемы профиля. Для сборки вам понадобятся 3-5 заготовок для валов, швелер, двутавровая балка, болгарка, сварочный аппарат и дверь с набором крепежа. На фото ниже как раз те вальцы, о которых шла речь.

На сегодня это все, что мы для вас подготовили. Делитесь своими способами гибки в комментариях и рекомендуйте наши статьи своим знакомым. До встречи!

Блок: 8/8 | Кол-во символов: 564
Источник: https://vseotrube.ru/montazh-i-remont/kak-sognut-profil-v-domashnih-usloviyah-bez-trubogiba

Кол-во блоков: 19 | Общее кол-во символов: 26474
Количество использованных доноров: 6
Информация по каждому донору:

1. https://InfoTruby.ru/metallicheskie/sgibanie-profilnoj-truby: использовано 3 блоков из 6, кол-во символов 3165 (12%)
2. https://oxmetall.ru/gibka/osobennosti-i-sposoby-gibki-profilnyh-trub-po-radiusu-svoimi-rukami: использовано 2 блоков из 6, кол-во символов 1977 (7%)
3. http://o-trubah.com/materialy/pvx-truby/kak-sognut/: использовано 2 блоков из 4, кол-во символов 4867 (18%)
4. http://met-all.org/obrabotka/prochie/kak-sognut-profilnuyu-trubu-v-domashnih-usloviyah-video. html: использовано 2 блоков из 7, кол-во символов 7079 (27%)
5. https://trubanet.ru/instrumenty-dlya-trub/kak-gnut-profilnuyu-trubu-v-domashnikh-usloviyakh.html: использовано 4 блоков из 8, кол-во символов 5662 (21%)
6. https://vseotrube.ru/montazh-i-remont/kak-sognut-profil-v-domashnih-usloviyah-bez-trubogiba: использовано 5 блоков из 8, кол-во символов 3724 (14%)

Арки из профильной трубы для теплицы. | Домашний прораб со стажем

Когда вопрос дошёл у меня до вида теплицы, её конструкции и сооружения, начал думать, что для этого нужно и как это вообще осуществить в реальности. Погуляв по просторам интернета, остановил свой выбор на арках, изготовленных из профильной трубы, а если эта конструкция будет ещё и усиленная, тогда можно не беспокоиться о снеговой и ветровой нагрузке. Тепличное сооружение на придомовой территории хороший вариант для меня, так как имею свой небольшой земельный участок, и хочется хоть как-то привести его в благородный вид. Изготовление арок у меня началось с закупки профильной трубы 40х20х1,5 мм и 20х20х1,5 мм и приобретение профилегибочного небольшого станка (его ещё называют садовый станок для дома). После приступил к изготовлению шаблона, который накидал на листе бумаги. Шаблон, занял очень много времени, терпения, нервов, споров и обсуждения с супругой. При работе с профильной трубой обязательно готовил заготовки по размерам и зачищал от ржавчины до блеска сам металл. Когда заготовки из металла были у меня готовы, приступил к сбору арок и ферм на электросварке, ссылаясь наброскам на бумаги. После долгих и кропотливых стараний металлоконструкция получилась у меня усиленная и высокая, в принципе, так как и планировалась. Изделие покрывалось специальной краской грунтовкой и отправлялось до следующего этапа. Готовые фермы собирались вдоль фундамента по двум сторонам и устанавливались на профильную трубу 20х40х1,5 мм, прихватывалась и выставлялась по уровню при помощи дуговой сварки. Когда были выставлены на свои места все составляющие из металлоконструкции для теплицы, проводилось повторное грунтование металл. Перед запуском в эксплуатацию конструкция теплицы была окрашена в зеленый цвет. Торцевые стороны сделал съемными, так как получились самыми тяжёлыми частями и прежде чем крепить поликарбонат на торец, лучше крепить в горизонтальном положении. В моём случае изготовление арок из профильной трубы позволил мне смонтировать на земельном участке небольшое строение в виде теплицы своими руками. Желание создания какого-то небольшого «шедевра» присуще каждому человеку, при всём при этом, не привлекая к помощи даже эксперта.

Центр Архитектуры | Университет Тампы

Ночью свечение, исходящее от часовни Сайкса и Центра веры и ценностей, настраивает на созерцательный лад. Здание словно гудит, наполняя вечерний воздух своим присутствием.

Сквозь стену стеклянных окон центральная рама возвышается к небу. Коридор с арками на южной стороне здания выглядит почти как зеркальное отражение, приглашая любопытных зайти внутрь, прогуляться и узнать, что находится внутри.

Часовня Сайкса и Центр веры и ценностей включены в генеральный план университета с 1996 года и предназначены для воспитания характера и ценностей студентов UT.

Редко когда архитекторы и строители органов работают вместе с самого начала проекта, но этот конкретный орган был разработан компанией Dobson Pipe Organ Builders специально для этого единственного в своем роде здания.

Дизайн центра выражается в виде двух молящихся рук, укрывающих пространство внутри и позволяющих пространству и свету проходить между ними.Кирпич, гранит и цинк составляют экстерьер здания. Красный кирпич связывает центр Сайкса с конструкцией из красного кирпича по всему кампусу, а цинковая крыша отсылает к минаретам из нержавеющей стали на вершине Plant Hall.

Строительные материалы для различных деталей были привезены из Китая, Италии и Германии, а всемирно известный художник по стеклу работал над окнами. Сад восхода солнца и сад медитации Сайкса, окружающие часовню, были спроектированы с учетом потребностей студентов, создавая для них место, где они могут отдохнуть от суеты университетской жизни.

Люди приняли к сведению. 21 апреля 2011 года центр был отмечен на 29-й ежегодной программе наград за дизайн сообщества, организованной Комиссией по планированию округа Хиллсборо, а деревообрабатывающая компания Mill-Rite, принадлежащая выпускнице UT Дженнифер Кларк, получила награду за выдающиеся достижения в строительстве за свою работу над центром от центра. Регион побережья Мексиканского залива Флориды компании Associated Builders and Constructors.

Как согнуть арку из арматуры без трубогиба. Как согнуть профильную трубу в домашних условиях без трубогиба.Методы, используемые для гибки

Если вы затеваете ремонт, то вам могут понадобиться трубы. Но не всегда в этом случае они должны быть идеально ровными. Отсюда возникает вопрос, как согнуть трубу без трубогиба. Если вы знакомы с хитростями этого процесса, то решить проблему можно достаточно просто.

Как согнуть трубу под прямым углом

Металл выступает в качестве достаточно прочного материала, но при специальном воздействии его можно согнуть. На сегодняшний день существует несколько способов решения этой проблемы.Первая технология – это использование колышков. Но вы должны помнить, что этот метод может повредить трубу или даже сломать ее. Этого можно избежать, заполнив внутреннюю полость сухим песком. Заглушки должны быть установлены с обоих концов.

Следующим шагом будет сгибание. Для этого в землю вкапываются колышки. Вы будете использовать их как рычаг. Если вы не уверены в своих силах, то сначала стоит потренироваться на ненужных отрезках трубы. Если перед вами стоит вопрос, как согнуть трубу без трубогиба, то с помощью этой технологии можно изменить форму изделия, диаметр которого варьируется от 16 до 20 мм. Для труб более внушительного диаметра этот прием не подходит, так как процесс будет достаточно сложным. Также важно учитывать основной материал. Например, для цинкования рекомендуются другие методы.

С использованием технологии нагрева

Прежде чем сгибать трубу без трубогиба, следует подумать, какая технология для этого лучше всего подходит. Отопление может быть отличным решением. Этот метод обычно используется для стальных и алюминиевых труб. Для процедуры изделие закрепляется в тисках, но предварительно его нужно наполнить и нагреть газовой горелкой до того места, которое вы планируете сгибать.Температура определяется достаточно просто: когда бумажка приближается к трубе, она должна начать дымиться. Когда используется стальная заготовка, она должна стать красной при нагревании. В целях безопасности техник должен носить перчатки.

Пластина плоскопараллельная

Если перед вами стоит задача, как согнуть трубу без трубогиба, то можно использовать пластину плоскопараллельную. Эта техника предполагает фиксацию изделия в зажиме. После этого можно сгибать, причем делать это нужно вдоль пластины.Эта техника считается не только экономичной, но и простой. Для достижения положительного результата следует использовать несколько пластин, каждая из которых имеет различную кривизну. Главное условие – использование стальной трубы. Длина изделия должна быть достаточно внушительной.

С помощью металлической пружины

Довольно часто домашние мастера задумываются над вопросом, как согнуть трубу без трубогиба в домашних условиях. Для этого можно использовать металлическую пружину. Этот метод отлично подходит для цветных труб, которые обладают хорошей пластичностью.

Для предотвращения деформации используется пружина. Для получения хорошего результата необходимо учитывать размер пружины, который должен соответствовать внутреннему диаметру металлоконструкции. Это требование связано с тем, что труба должна быть вставлена ​​в полость. Затем можно согнуть, связав пружину проволокой, чтобы потом было легче ее извлечь.

Если нужно согнуть профильную трубу без трубогиба, в качестве наполнителя вместо песка можно использовать воду.Полость трубы заполняется, после чего изделие герметизируется заглушками с обеих сторон. Воду следует заморозить, а затем нагреть материал. Однако этот метод нельзя использовать для оцинкованных заготовок.

Профильная труба и ее модификация

Данный вид металлоконструкций достаточно популярен при строительстве теплиц и беседок на приусадебном участке. Главной особенностью строительного материала является то, что его можно повредить при сгибании. Выходом из этой ситуации может стать заполнение внутренней полости мелким песком или водой.Эти действия исключают возможность повреждения трубы и позволяют добиться отличного результата. Этот метод подходит для латунных и дюралюминиевых трубопроводов.

Если вы задумались над вопросом, как согнуть трубу без трубогиба для навеса, то для этого можно использовать его. Используется для изделий квадратной формы. Трубопровод устанавливается на надежные опоры, а затем используется киянка. Действия должны быть точными и плавными, чтобы исключить возможность повреждения. Если необходимо добиться большого угла, то для облегчения процесса необходимо нагреть трубу в том месте, где она должна изгибаться.

Способы гибки металлопластика

Довольно часто владельцы загородной недвижимости задаются вопросом, как самостоятельно согнуть трубу без трубогиба. При наличии металлопластика можно использовать собственные силы, не используя подручные средства. Изделие зажимается и плавно сгибается. В этом случае важно исключить вероятность перегиба. Важно руководствоваться правилами, в которых указано, что на каждые 2 см заготовки угол изгиба может составлять 15°.

Если перед вами стоит вопрос, как согнуть трубу без трубогиба для теплицы, то можно использовать отрезки проволоки, заполняющие внутреннюю полость. Это позволяет добиться ровного и плавного изгиба в кратчайшие сроки. В качестве наполнителя можно использовать сухой мелкий песок. Он заливается внутрь, а края закрываются заглушками. Затем один конец изделия необходимо зафиксировать, обеспечив надежность и прочность крепления. Используйте газовую горелку или паяльную лампу, чтобы нагреть складку. Готовность материала проверяют листом бумаги.

Способы изгиба полипропиленовых труб

Если вы хотите изменить направление изгиба, вы можете использовать один из двух возможных способов. Первый предполагает нагрев сгиба. Для этого обычно используется строительный фен. Оптимальная температура нагрева 150°С. Руки следует защищать перчатками, устойчивыми к высоким температурам.

На завершающем этапе изделие сгибается до необходимой формы. Утолщенная стенка должна располагаться с внешней стороны изгиба.После того, как материал остынет, его необходимо проверить на наличие трещин и вмятин. Еще один способ согнуть такую ​​трубу – холодный. Однако радиус изгиба не должен быть больше 8 диаметров, иначе изделие может сломаться.

Как согнуть пластиковую трубу

Для того, чтобы согнуть трубу из ПВХ, нужно купить ДВП. Из них можно соорудить каркас, который нужен для придания конструкции определенной формы. Как только вы придадите пластине нужную форму, ее следует отшлифовать, лучше использовать для этого мелкую наждачную бумагу.

Следующим шагом будет формирование силиконовой оболочки для пластиковой заготовки. Он будет выступать в роли крепления ПВХ-конструкции в раме. Кроме того, он сыграет защитную роль от сколов, механических повреждений и царапин. Предмет помещают в подготовленную защитную оболочку, а затем нагревают место изгиба. Пластик размягчается и садится на раму. Это позволит получить желаемую форму пластиковой заготовки. Продукт оставляют до тех пор, пока он не остынет. Это займет 15 минут.После этого ПВХ-трубу можно снять с каркаса, оставив ее до полного остывания.

Если перед вами стоит вопрос, как согнуть алюминиевую трубу без трубогиба, то для проведения работ можно использовать болгарку, с помощью которой необходимо сделать несколько тонких надрезов в месте предполагаемого изгиба. Изделие предварительно зажимается в тисках. Как только разрезы сделаны, их следует очистить от стружки, только после этого можно начинать гнуть трубу.

Иногда изделие нужно согнуть по кругу.Как только кольцо смыкается, отверстия завариваются, причем некоторые умельцы используют для этого даже паяльник. Для того, чтобы место сгиба было аккуратным, его дополнительно ошкуривают и покрывают защитным средством. Это исключает коррозию и преждевременное разрушение соединения.

Вывод

Неважно, из какого материала изготовлена ​​труба. Идеального изгиба добиться сложно. Но если сначала ознакомиться с теорией, то согнуть трубу получится даже без трубогиба.

Как согнуть профильную трубу самостоятельно? Каждый владелец дачного или загородного дома неоднократно сталкивался с проблемой гибки профильных труб, незаменимых при монтаже теплиц, навесов, беседок и других подобных конструкций. Четырехгранные металлические основания, в отличие от круглых, имеют широкий спектр применения и выглядят более эстетично.

Способы и особенности гибки квадратных труб

Для того, чтобы согнуть профтрубу под определенным углом, можно воспользоваться несколькими способами:

Трубогиб предназначен для холодной гибки с растяжением.Этот метод значительно снижает возможность образования гофр на изгибе трубы.

1. Использование специальной машины – надежный, проверенный современный метод, требующий профессионального оборудования, которое не всегда может быть под рукой. Гибка профилей — так называется этот станок, он будет гнуть металлические элементы любого сечения, но найти его в нужный момент не представляется возможным.
2. Если гибка профессиональной трубы является разовой работой, можно использовать трубогибы для круглых труб.У трубогиба есть небольшой, но существенный недостаток: для работы потребуются огромные усилия, чтобы согнуть профтрубу даже не очень большого сечения, поэтому этот вариант приходится отбрасывать.
3. Если у вас нет богатырских сил и большого количества финансовых средств для покупки профессионального оборудования, то вы можете обратиться в одну из многочисленных мастерских, где вам быстро и недорого окажут услуги по гибке любого металла, в том числе и профильного. Этот вариант является оптимальным и позволит вам с первого раза согнуть трубу до нужного радиуса или угла и не испортить дополнительные трубы при обучении.

Вернуться к содержанию

Работа с трубогибом

Профилегибочный станок – это специальный станок, предназначенный для профессиональной гибки профильных труб.

Отсутствие профессиональных мастерских в шаговой доступности не оставляет иного выхода, кроме как согнуть трубу с помощью трубогиба. Качество результата зависит от диаметра и размера сечения, толщины стенки, желаемого радиуса, жесткости и твердости изгибаемого материала и т.д.

Во время эксплуатации очень сложно избежать деформаций труб и мелких трещин в стенках. Особенно сложно согнуть профтрубу в центре, ближе к краям изгиб намного легче и меньше деформируется.

Вернуться к содержанию

Гибка трубы

Если под рукой есть обычный трубогиб, то можно попробовать согнуть им профтрубу.

Лучше, если это инструмент, предназначенный для сгибания при растяжении.Растяжка трубы позволит избежать обрушения на внутренней стороне изгиба и излишней деформации трубы.

При необходимости изменения формы нержавейки, которая является хрупкой, из-за чего может образоваться трещина, в трубу пускают воду. Вода создает гидростатическое давление в замкнутом пространстве.

Гибкий шланг прикладывается к месту, где будет сгиб, и приводится в движение. Профильная труба, наполненная водой, легче поддается замене, ее можно согнуть по своему усмотрению.

Вернуться к содержанию

Использование болгарки для гибки трубы

Еще одним простым способом работы с трубой является использование болгарки, которая есть у многих среди бытовых инструментов. Помимо болгарки вам понадобится сварочный аппарат любого типа.

Этапы работы:

Радиус заготовки, на которой производится гибка, должен быть равен внутреннему радиусу изгибаемой профильной трубы.

1. Перед началом работ рассчитывается необходимый радиус кривизны.
2. В месте сгиба с помощью болгарки и диска делают надрезы поперек трубы под металл, оставляя нетронутой четвертую часть периметра. Количество надрезов может варьироваться от двух и более, в зависимости от желаемого результата.
3. Вырезанную трубу можно легко согнуть в любой изгиб и придать ей нужный угол или окружность.
4. После того, как труба приняла нужную форму, отверстия от болгарки завариваются и тщательно обрабатываются болгаркой.

Этот способ один из самых популярных для складывания элементов дома.

Профильные виды труб с квадратным или прямоугольным поперечным сечением позволяют возводить разнообразные конструкции, способные выдерживать повышенные нагрузки. При возведении частного строения необходимо иметь навыки и знания, как согнуть профильную трубу в домашних условиях своими руками так, чтобы не повредить ее целостность.

Основные характеристики профильных труб

Главной особенностью профильных труб по сравнению со стандартной продукцией является их поперечное сечение. Именно это отличие не во всех случаях позволяет использовать стандартные способы гибки для создания необходимого радиуса кривизны.

Кроме того, промышленные предприятия производят профильные трубные изделия из различных материалов, в том числе из меди, алюминия, латуни и т. д. Это приводит к необходимости использования различных технологий для того, чтобы в итоге согнуть профильную трубу.




В процессе выполнения механических действий с целью получения гнутого изделия труба может получить дефекты и тогда в процессе эксплуатации целостность конструкции со временем разрушится. По этой причине целесообразно исследовать возможность ее растяжения перед тем, как сгибать трубу.

Для достижения нужного радиуса изгиба при самостоятельном выполнении работы следует выполнять ее плавно и медленно, контролируя величину прилагаемого усилия. Это позволит значительно снизить вероятность повреждения и получить необходимую форму изделия.

На выбор варианта, как согнуть квадратную трубу в домашних условиях, влияет толщина стенки трубных изделий. При четком представлении о том, каким должен быть конечный результат, и правильном подходе к определению способа гибки возводимая конструкция будет отличаться прочностью, надежностью, эстетичным видом и долговечностью.




Следует знать, что при термическом воздействии, оказываемом на профильные изделия, происходят изменения внутренней структуры металла, из которого они изготовлены. В результате прочность и надежность конструкции могут оказаться под большим знаком вопроса. Кроме того, неоднократные попытки согнуть профильную трубу своими руками приведут к ее разрушению.

Использование трубогиба

Без трубогиба или других подобных приспособлений в домашних условиях согнуть профильную трубу будет непросто, особенно при большой толщине стенок металлических изделий (читай: «»).Если планируется разовая работа, то приобретать трубогибочный станок смысла нет. В этом случае лучше арендовать спецтехнику, обратившись в компании, предоставляющие такие услуги.

Если вам предстоит согнуть профильную трубу своими руками, наиболее целесообразно и целесообразно использовать трубогиб со специальным приводным колесом. Он, двигаясь по одному из краев, позволяет согнуть профильное изделие так, как нужно домашнему мастеру в конкретном случае.




Трубогибы производятся:

• с ручным управлением;
• с электроприводом.

При гибке профильных изделий вручную колесо приспособления приводится в движение с помощью специальной ручки. Этот способ следует использовать в том случае, когда сечение трубы имеет небольшую площадь, а будущая конструкция не должна получиться громоздкой и ее форму можно изменить своими руками.

При большом объеме работ и одинаковых размерах труб вам понадобится трубогиб для профильной трубы, оснащенный электроприводом, который приводится в движение простым нажатием кнопки.Принцип работы этого устройства аналогичен – колесо перемещается по краю трубы, но результат получается более эстетичным и менее трудоемким.

Другие способы сгибания труб своими руками

Есть несколько вариантов изготовления гибки профильной трубы в бытовых условиях без специальных станков.

Существует несколько требований к гибке металлических изделий по радиусу. Толщина их стенок должна превышать 2 сантиметра, иначе изгиб может разрушить целостность трубы.При высоте профиля (обозначается буквой Z) более 2 сантиметров труба, согнутая на отрезке 3,5хZ, не разрушится и не станет менее надежной.




Важную роль играет температура, которую имеет изделие при изгибе. Известно, что придать кривизну трубе в нагретом состоянии гораздо легче. При работе в бытовых условиях необходимо соблюдать технику безопасности.

Для гибки труб с высотой профиля до 1 сантиметра не требуется нагрев изделий для придания им криволинейной формы.А вот трубные изделия с высотой профиля более 4 сантиметров не согнуть вручную без нагрева.

Использование болгарки при гибке профильных труб

Чтобы изготовить своими руками гнутую профильную трубу необходимого радиуса изгиба, можно воспользоваться болгаркой.

Для этого:

1. В том месте, где вы планируете сгибать, нужно сделать несколько поперечных надрезов (как правило, их потребуется 3).
2. Тогда следует согнуть профильную трубу своими руками.
3. В конце срезы завариваются сварочным аппаратом.




Так как сечение профильных изделий имеет правильную форму, то полученное изделие должно приобрести эстетичный вид при условии тщательной шлифовки мест сварки. При этом силовые показатели останутся прежними.

Гибка профильных изделий с помощью пружины

Этот вариант отличается простотой исполнения, для чего необходимо будет выполнить следующий перечень работ:

1. Берут проволоку, желательно стальную, толщиной около 2 миллиметров, и делают из нее пружину.
2. Затем вставляется в трубу.
3. Прогревается место будущего сгиба.
4. По окончании работы изделие сгибают, соблюдая необходимый радиус.

Следует сразу же следить за правильностью изгиба изделий из профильной трубы, так как нагретое изделие недолго сохраняет свою эластичность.




В процессе изготовления пружины нужно обратить внимание на такой важный момент: ее сегментов должно быть 1.на 5–2 миллиметра меньше параметров соответствующей стороны сечения, которые имеет профильное металлическое изделие. Если придерживаться этого правила, проблем с тем, как вставить пружину в трубу, не возникнет.

Применение песка для изгиба трубы

Например, чтобы получить гнутую трубу квадратного или прямоугольного сечения, используйте песок, предварительно просеянный и хорошо просушенный. Также понадобятся деревянные клинья, имеющие соразмерный срез изделия, и которые можно будет вбить в трубу.




Порядок выполнения действий выглядит так:

1. В одну сторону трубы вбивается клин.
2. Внутрь трубы насыпается песок.
3. Вбивают клин со второй стороны, в результате получается своеобразная пробка.
4. Закрепив один конец, начинают загибать трубу по необходимому радиусу. При желании место будущей складки можно подогреть, чтобы облегчить процесс.

За счет засыпанного внутрь песка будет обеспечена прочность и целостность конструкции трубы. После успешного завершения работ его снимают, предварительно убрав деревянные клинья.

Гибка труб водой

Профильную трубу также можно согнуть самостоятельно в домашних условиях с помощью воды. Этот вариант используется, когда трубные изделия изготовлены из меди или другого цветного металла. Один конец изделия закрывается заглушкой и в него заливается вода. Изделие должно быть размещено в месте, где вода будет замерзать. После этого его будет легко согнуть самостоятельно. Чтобы проще было получить квадратную гнутую трубу, сгибать ее нужно не посередине, а ближе к одному из концов.

Трубы профильные

незаменимы в процессе сборки каркасов строительных конструкций. Оранжереи, различные парники, беседки и другие объекты строятся с их помощью быстро и качественно. Однако все не так просто.

Чтобы согнуть такую ​​трубу, приходится использовать дорогостоящее специальное оборудование, что не всегда приемлемо для домашнего мастера. Поговорим о том, как согнуть профильную трубу в домашних условиях.

Профильной считается труба, имеющая поперечное сечение, отличное от круглого.Он может быть прямоугольным, овальным, шестиугольным или квадратным. Труба имеет повышенную прочность, потому что ее края берут на себя роль ребер жесткости.

Профильные изделия справляются со значительными изгибающими нагрузками, что делает их хорошим выбором для возведения металлических каркасов зданий различного назначения.

Сырьем для производства профильных труб чаще всего становится высоколегированная или низколегированная сталь. В зависимости от способа изготовления различают электросварные, холоднокатаные и горячекатаные бесшовные трубы.

Изделия отличаются толщиной стенки и высотой профиля. Эти трубы можно использовать для изготовления различных деталей в виде рам, лестниц и перил. Чаще всего профильную трубу используют в строительстве для возведения арочных конструкций и в качестве замены железного прутка при возведении каркасов.

Навыки гибки профильной трубы пригодятся домашним мастерам, желающим самостоятельно обустроить загородный участок:

Галерея изображений

Простейшие инструменты для холодной гибки

Рассмотрим, как самостоятельно сделать два очень простых приспособления, которые помогут вам согнуть профильную трубу.

Держатель профиля

Основой для устройства станет верстак. Важно, чтобы не только рабочая зона, но и пространство вокруг нее были свободными. Чтобы закрепить оправку, вам придется сделать несколько близко расположенных отверстий в одном краю столешницы верстака.

Собственно оправка или шаблон изготовлены из фанеры. Однако этот вариант приемлем только в том случае, если ожидается завершение нескольких частей.

Простейшая трубная оправка изготавливается из толстой фанеры или доски. Этого шаблона хватит на несколько изгибов.

Если необходимо согнуть большое количество труб по этой схеме, оправку лучше всего сделать из стального уголка. В некоторых случаях профильное изделие необходимо согнуть под разными углами.

Для такой работы вам понадобится сразу несколько шаблонов, которые следует подготовить заранее. Перед началом работы оправку прочно крепят к основанию с помощью струбцин.

Изгибаемая труба надежно фиксируется на своем краю. Затем выполняется сгибание.Операция выполняется плавно, без резких рывков. Сила, прикладываемая к трубе, должна постепенно увеличиваться. В процессе гибки деталь принимает форму оправки. Это потребует значительных усилий.

Усовершенствованная гибочная пластина

Это удобное многофункциональное приспособление, позволяющее осуществить качественную гибку профиля своими руками. Устройство представляет собой прочную металлическую опорную плиту, закрепленную на постаменте. Последняя крепится к полу мастерской с помощью крепежных болтов.

Набор стальных оправок для разных радиусов

Заготовки фанерные одноразовые

Оправка для узкопрофильной трубы

В качестве альтернативы можно рассмотреть аналогичное приспособление, прикрепленное к верстаку. После работы гибочную пластину можно легко демонтировать и снять, а можно использовать как подставку для других слесарных операций.

Для изготовления такого устройства вам понадобится толстая металлическая пластина. Он приваривается к телескопической опоре. Для упоров на изгиб в опорной плите делают два отверстия.

В них помещаются болты. На них надеваются и закрепляются насадки различного радиуса, что позволяет изгибать трубы по мере необходимости. Нажимная пластина вырезана из толстой листовой стали.

Гибочную пластину желательно оснастить прижимной пластиной из прочного металла. Это позволит сохранить соосность профильной части в процессе гибки.

Его применение обязательно для того, чтобы не нарушалась соосность отгибаемой детали, так как сгибание профильной трубы без трубогиба может случайно деформировать ее в двух разных направлениях. Пластина фиксируется над насадками на стопорных болтах.

Самый простой способ сгибания профильной трубы:

Существует довольно много способов сгибания профильных труб вручную. И все они имеют общий недостаток: чтобы их согнуть, нужно приложить немало усилий. Физически неподготовленный мастер может не справиться с такой работой. Гибка деталей с помощью специализированных приспособлений намного проще, точнее и не требует больших физических усилий.

Проблема в том, что стоимость такого оборудования достаточно высока.Поэтому покупать устройство только для выполнения разовой работы заведомо невыгодно. Оптимальный вариант – аренда специализированного оборудования, которое позволит за небольшую плату получить профильные изделия, согнутые точно по шаблону.

При проектировании различных металлоконструкций иногда возникает необходимость правильной деформации металлопрофиля. Например, теплицы или навесы из нержавеющей стали, медной стали и другие изделия из гнутых профильных труб придают более эстетичный вид по сравнению с прямоугольными формами. В некоторых случаях использование гнутых элементов в общей конструкции скорее экономит материал, чем снижает стоимость всего изделия.

Профильная труба – это металлическое изделие, которое имеет прямоугольное сечение, а внутри имеется пустота. Говоря простым языком, это обычная труба, только не круглого, а квадратного сечения. Толщина стенки профильной трубы может быть разной, от двух до пяти миллиметров. Толщина стенки выбирается в зависимости от области применения. Этот вид металлопроката очень популярен и используется в самых разных областях человеческой деятельности, таких как:

• Здание.
• Машиностроение.
• Производство металлоконструкций.

Способы гибки профильной трубы в заводских условиях

Профильную трубу на заводе можно согнуть и согнуть с помощью специальных трубогибов. Использование таких машин позволяет добиться качественного результата. Но стоит отметить тот факт, что такое производство настроено исключительно на гибку больших объемов работ, поэтому крайне редко можно заказать гнутый профиль определенного размера в количестве пары штук. Когда профиль гнут в заводских условиях, его предварительно нагревают, что позволяет металлу быстро принять нужную форму.

Способы гибки труб в домашних условиях

Многих мастеров интересует вопрос: как правильно согнуть профильную трубу в домашних условиях? Такую операцию можно проделать самостоятельно с помощью некоторых приспособлений или без них. Изгиб профиля можно выполнить несколькими способами:

• С помощью песка.
• Использование разрезов профиля.
• С помощью ручного трубогиба со специальными роликами для профильной трубы.

Первый способ заключается в следующем. Один конец трубы плотно закрывают (можно сварить сваркой) и затем внутрь трубы засыпают чистый просеянный песок. И второй край тоже закрыт. Затем трубу надежно закрепляют в тисках и нагревают газовой горелкой. Затем при помощи рычага отгибается нужный угол или полуокружность. Песок в профиле не позволяет тонкостенному металлу вдавливаться внутрь, тем самым равномерно изгибаясь.

Этот способ больше подходит для одинарной гибки профиля малых сечений.Кроме того, этот метод имеет ряд недостатков, таких как большое количество времени на одно изделие. Невозможность выполнения больших полукругов. Плохая арка в большинстве случаев. Таким методом невозможно сделать два совершенно одинаковых сгиба. Этот способ можно назвать кустарным, но в некоторых случаях без него не обойтись.

Как согнуть профильную трубу без трубогиба с помощью профильных разрезов. В первую очередь сразу необходимо отметить трудоемкость этого способа гибки, но по сравнению с первым способом гибка с помощью насечек позволяет получить в конечном результате более качественное изделие.

Итак, чтобы получить профиль, согнутый дугой, необходимо в первую очередь изготовить отрезок, по которому будет проходить изгиб. Его можно сделать из листа фанеры и металлических уголков. На фанере нужно нарисовать дугу реального размера и по всей линии прикрутить металлические уголки. Затем требуется сделать разметку на металлическом профиле. Разметка следующая.

На профиле нужно провести линии, по которым нужно сделать пропилы с помощью болгарки.Количество этих надрезов зависит от радиуса кривизны изделия. Чем меньше диаметр изгиба, тем больше надрезов необходимо сделать. Надрезы необходимо делать на равном расстоянии друг от друга, это обеспечит равномерный изгиб. Также следует учитывать, что чем толще толщина срезов, тем лучше будет конечный результат.

После разрезов металлический профиль прикладывается к середине детали и надежно фиксируется. Изгиб происходит методом постепенного прижатия профиля к углам … После гибки прорези завариваются для обеспечения прочности.

Такой способ гибки профиля обеспечивает высокую точность дуги, а если нужно изготовить несколько одинаковых гнутых элементов, то этот способ можно использовать в полной мере. Но как было отмечено выше, этот способ требует больших временных затрат, а также дополнительных затрат.

Как согнуть трубу в домашних условиях с помощью трубогиба, знает, наверное, каждый мастер, работающий с металлом.

Трубогиб — это приспособление, с помощью которого можно прокатывать профиль под давлением, за счет чего одна стенка растягивается, а другая сжимается.

Это устройство состоит из трех роликов, два из которых расположены в ряд, а третий вверху над ними. Третий ролик с помощью рычагов прижимает профиль к нижним. Таким образом прокатывается весь профиль.

Этот метод является наиболее эффективным, так как занимает мало времени и дает максимальное качество. Трубогибы могут быть разной конструкции, также стоит отметить, что это приспособление вполне можно собрать самостоятельно, не прибегая к дополнительным затратам на его покупку.

Если сравнивать все три способа, то наиболее эффективным будет трубогиб. Но если вам нужно согнуть профиль в единичном случае, проще будет воспользоваться одним из ручных способов, так как делать трубогиб, чтобы сделать один гнутый элемент, нецелесообразно. Конечно, в этом случае можно обратиться в мастерскую, и за небольшую плату специалисты выполнят эту работу качественно.

У некоторых домашних мастеров возникает вопрос, как согнуть трубу из нержавейки, так как этот сплав очень критично ведет себя при изгибе.Нержавейку можно гнуть только на трубогибах с небольшим нагревом. Это позволяет избежать растрескивания. Надрезный метод в данном случае малоэффективен и приводит к дополнительным затратам. К тому же, если конструкции потом отполировать, сварка будет выглядеть неэстетично.

Лучшие идеи арок для цветов на дачном участке. Садовая арка для вьющихся растений Арка для дачи из труб своими руками

Как сделать садовую арку из пластиковых труб:

1. В зависимости от желаемых размеров арки труба разрезается на отрезки определенного размера.
2. Адаптеры выбраны. Здесь главный критерий – соответствие по диаметру и размеру.
3. Все контактные поверхности обезжирены.
4. После полного прогрева деталей, надеваемых на «гладильную» насадку, их необходимо вставить в переходник. Стыки нельзя трогать, пока они полностью не остынут.




Материал для работы

Соединение отдельных элементов клеем

Это очень быстрый, простой и удобный способ, для которого требуется одна баночка клея.Технология работы с ним ничем не отличается от используемой при любом другом склеивании.

Пошаговая инструкция:

1. На торец внешней поверхности отрезка трубы наносится слой клея.
2. Затем таким же образом следует промазать внутреннюю поверхность тройника.
3. После этого детали нужно только соединить и повернуть относительно друг друга.




Пластиковая арка с имитацией дерева

Пятнадцать секунд ожидания и можно пользоваться!

Еще проще купить готовую пластиковую садовую арку.Разнообразие форм, цветов и дизайнов позволяет подобрать элемент дизайна для любого стилистического направления.




Арка пластиковая для калитки

Монтаж и проектирование арочной конструкции

После того, как все составляющие надежно закреплены между собой, остается установить пластиковую конструкцию в грунт. Это не менее важный этап и к нему нужно отнестись серьезно. В противном случае установленная арка может просто сорваться при первом же порыве ветра.

Изогнутую арку установить в ямы глубиной 30 см, затем засыпать землей и надежно утрамбовать. Расстояние между краями может быть произвольным, а высота не должна препятствовать свободному проходу.




Стильное украшение сада

Основополагающее правило создания арочного проема как части неповторимого ландшафта – его грамотное и гармоничное вплетение в структуру окружающей природы. Поэтому арка должна соответствовать общему дизайну сада.Так, монументальный проем будет нелепо смотреться на фоне небольшого дома или посреди участка площадью 6-7 соток.

В качестве дополнительного декора можно и нужно использовать плетистые вечнозеленые растения и плетистые розы. Они помогут добавить объема. Высаживать первые попавшиеся растения не стоит – важно учитывать индивидуальные особенности культуры и местный климат, чтобы арка выглядела привлекательно в любой сезон.

101дизайн.ru

Садовая арка из пластиковых труб своими руками: виды и особенности конструкции

Арочная конструкция для дачи

• Разновидности
• Арка из ПВХ труб
• Как сваривать элементы?

Садовая арка представляет собой конструкцию, состоящую из верхних горизонтальных балок и вертикальных стоек.

Устанавливается как декоративный элемент, который добавит пышности и шарма участку, или может служить опорой для культурных растений.

В любом случае такая конструкция будет радовать глаз и одновременно служить прекрасным украшением ландшафта, такой изюминкой, делая его изысканным, особенным, не похожим на соседей.

Разновидности

Существует множество различных типов арок. Они могут быть изготовлены из металла, камня, дерева или пластика. Последний вид считается наиболее экономичным и востребованным. Соорудить арку можно даже из сантехнических пластиковых труб (ПВХ) своими руками.

Арки также различаются по способу применения. Некоторые используются в практических целях, например, для винограда отлично подойдет арка, сделанная своими руками из пластиковых труб. Такая конструкция может не только сформировать виноградник, но и послужит отличной опорой для лозы.Другие виды арок устанавливаются для придания участку привлекательного вида.

Такие сооружения также делятся по расположению. Конструкция может состоять из нескольких частей (образуется своеобразный цветочный/виноградный коридор). Его также можно оформить как беседку. Также устанавливается одинарная арка, которая ни к чему не примыкает.

Что касается формы, то она может быть любой, в зависимости от области применения.

Арка из пластиковых труб — отличный вариант для дачи

Отличное украшение для сада

Лучшим вариантом для дачи считается арка, созданная из отрезков водопроводных/отопительных труб.Монтаж такой конструкции займет всего пару часов.

При установке стоит помнить, что не все виды пластика выдерживают высокие/низкие температуры. Поэтому конструкцию следует делать сборной.

Преимущества арки из пластиковой трубы

В отличие от деревянной арки пластиковая не боится влаги, поэтому не покроется грибком и плесенью. Красить такую ​​конструкцию не нужно, так как она имеет белый цвет с момента установки, который не потускнеет и не отслоится со временем.

Важная деталь: Также стоит отметить, что пластиковая конструкция прослужит дольше, чем железная или деревянная. Производители утверждают, что изделия из ПВХ могут прослужить около полувека.

Еще одним преимуществом является то, что, в отличие от металла, ПВХ не подвержен коррозии. Кроме того, благодаря небольшому весу установка выполняется быстро и легко.

Арка из труб ПВХ

Перед началом строительства следует все продумать до мелочей. Представьте, какую арку вы хотите видеть на своем садовом участке.Затем следует создать чертежи будущего строения. Чтобы именно то сооружение, которое вы представили, красовалось на участке, необходимо правильно рассчитать размеры. В противном случае арка может получиться перекошенной.

Монтаж арки для розеток из труб ПВХ

Соединение отдельных элементов

Для работы Вам потребуется:

• водопроводная труба диаметром 20 мм и длиной 12 м;
• двенадцать штук тройников.

Размеры конструкции могут быть увеличены.

Технология:

1. Разрезать трубу. В итоге у вас должно получиться: два куска по 1,5 м, четыре куска по 80 см и восемь элементов по 40 см. Также нужно сделать шесть штук перемычек по 30 см.
2. С помощью «утюга» (паяльника) спаиваются перемычки с тройниками. Затем приступают к сварке всех оставшихся труб.
3. Дуга согнута из труб. Концы помещают в землю на глубину 30 см.Расстояние между краями 1,7 м. Высота арки 1,7 м. При желании расстояние можно увеличить или уменьшить.
4. Осталось только посадить розы и дождаться их цветения.

Как сваривать элементы?

Для сварки используется специальный сварочный аппарат — паяльник. В народе это называется «гладить». Его можно купить или взять взаймы. К процессу пайки следует отнестись серьезно.

Итак, прежде чем приступить к пайке, необходимо установить на устройство соответствующие насадки (они должны соответствовать диаметру элемента).Затем с помощью регулятора выставляется тепловой режим.

Примечание: Оптимальная температура нагрева 260 градусов. Приступать к работе можно только тогда, когда «железо» полностью нагреется, на это уйдет минут пятнадцать.

Пока машина прогревается, можно подготовить детали к сварке. Для этого на элементы наносятся метки для пайки. Детали вырезаются по меткам.

Инструкции:

1. Отрежьте трубу по отметкам.
2. Выберите фитинги подходящего размера.
3. Обезжирить рабочую зону.
4. Детали вставляются в насадки.
5. После полного нагрева элементы снимаются с патрубка и вставляются в фитинги.
6. Места пайки не трогать, пока они полностью не остынут.

Также читайте: Паяльник для пластиковых труб.

Видео о простом и быстром монтаже труб ПВХ

pvhspec.ru

Как сделать садовую арку

Кто хоть раз не любовался этим декоративным садовым украшением? Или не помнил отдых на скамейке под аркой, увитый клематисами или плетистыми розами? Неужели это арочное сооружение, утопающее в зеленом водопаде ветвей дикого винограда, увешанное горшками с цветущими однолетними бегониями и петуниями, никого не оставило равнодушным? Всю эту красоту оформленной территории участка придает один из самых выразительных элементов ландшафтного дизайна – садовая арка.А красота, созданная своими руками, радует вдвойне.

Как сделать садовую арку самостоятельно, без помощи профессионалов, чтобы подчеркнуть и украсить зону отдыха — патио или сад? Справиться с этой задачей, соорудив «цветущий коридор» и украсив его растениями, под силу любому дачнику или садоводу-любителю.

Пролет плюс опоры

Садовая арка представляет собой сводчатую конструкцию, состоящую из вертикальных стоек (опоров) с арочным или прямым соединением наверху. Он имеет симметричную форму относительно вертикальной оси и сквозное отверстие «калитку» или повторяющиеся участки. Относится к малым ландшафтным формам. Имеет разнообразное стилистическое исполнение.

По материалу изготовления садовые арки бывают:

• Деревянные — блочные, дощатые, шпалерные, плетеные или комбинированные.
• Металлические — из труб, стержней, профилей, металлических переносных шпалер, в том числе кованых арок.
• Пластмассовые — из труб, сборно-разборные, секционные или решетчатые.
• Каменно-кирпичные, здания из природного камня на фундаменте.

Легкие деревянные конструкции


Арка деревянная

Деревянные арки имеют презентабельный «классический» вид, легко окрашиваются и просты в изготовлении. Являются наиболее распространенным типом арок с приемлемым соотношением цена/качество. Пиломатериал для арок подбирается просушенный. Лучшая сушка – естественная, в течение трех лет под навесом. Чтобы сделать арку с длиной коридора 3 м, вам понадобится 6 балок (по 3 с каждой стороны). Прямоугольное сечение 75×75 мм или 100×100 мм, высота 2.0–2,2 м. С одного конца на длину углубления брусья пропитывают антисептиком (можно использовать отработанное автомобильное масло, солярку). Если в качестве опор используются столбы, применяется проверенный способ – торец бревен обжигают на кол.

Садовым буром или лопатой делают шурфы через каждые 1,5 м глубиной 0,5–0,6 м. Брусья устанавливаются в ямы, присыпаются грунтом, смешанным со щебнем, битым кирпичом, и утрамбовываются. Вертикальность установки проверяют строительным уровнем или отвесом.Самый надежный способ монтажа – бетонирование. Однако существует мнение, что бетон «притягивает» влагу, от которой дерево быстро портится. Поэтому трехслойной заливке следует отдать предпочтение перед сплошной – слои цементной стяжки следует чередовать со слоями плотного грунта.

Из 6-7 заготовленных реек произвольного сечения 4 закрепляются горизонтально между брусьями – они заполняют пустоты. Две-три полосы пойдут в конце сборки, чтобы соединить три арки свода-пола. Сами полукруглые дуги изготавливаются из деревянного бруска (доски) по картонному шаблону, повторяющему профиль будущего перекрытия из цепочки из n-го числа фрагментов-деталей, имеющих округлую форму.

Длина каждой обычно составляет 40–80 см и зависит от радиуса будущей арки и ширины используемого пиломатериала. На деревянную заготовку накладывается картонный шаблон, намечается контур фрагмента и деталь вырезается электролобзиком или ручной фрезой.Окончательная сборка осуществляется по картонному шаблону – первый слой вырезанных фрагментов укладывается встык. Затем со сдвигом в половину детали по нему укладывается второй слой. Оба слоя соединяются между собой саморезами, а готовые дуги устанавливаются и крепятся к верхним частям опор.

Внимание! Недостатком деревянных арок является относительно небольшой срок службы и низкая устойчивость конструкции.

Кованая садовая арка

Металлические конструкции прочны и долговечны, если за ними следить.Полная покраска производится раз в 3-4 года. Подкрашивание в местах появления ржавчины — ежегодно. Для изготовления садовой арки возьмите два металлических стержня L=6 м и Ø 10 мм. На земле готовится шаблон будущего проема – краской обводится контур, в него вбиваются металлические штыри L=20–30 см. Штыри загибают вокруг стержней, чтобы придать им законченную форму арки – это каркас будущей конструкции. Ножки изогнутой арматуры закапывают в землю на глубину 45–50 см, выкопанные ямы заливают бетоном.Из прутьев метровой длины на трубогибе формируют кольца – заполнители пространства между дугами и крепят их к каркасу мягкой проволокой.

Схема изготовления

При отсутствии данного гибочного инструмента пространство заполняется поперечинами — прямыми металлическими прутьями. Готовая конструкция покрывается антикоррозийным покрытием – слоем грунтовки и окрашивается эмалью.

Легкость и высокие эксплуатационные характеристики

Трубы ПВХ

Именно такими качествами обладают пластиковые арки – современный тип ландшафтных конструкций. Их изготавливают самостоятельно, в качестве материала каркаса используют пластиковые трубы круглого или прямоугольного сечения – чаще всего используют водопроводные трубы Ø 20 мм. Лучшим материалом считается качественный ПВХ – он лучше переносит высокие и низкие температуры, поэтому владельцы не убирают такие конструкции на зиму в подсобное помещение. Альтернативой изготовлению является покупка готовых конструкций различных стилей – они просты в сборке, а монтаж не требует особых навыков.

Внимание! Недостатком пластиковых конструкций является ограниченный выбор цветов – в большинстве случаев это белый цвет. Однако проблема легко решается нанесением краски на поверхность садовой арки. Специально для пластика и ПВХ предлагается широкий ассортимент полиуретановых красок и акриловых эмалей. С их помощью можно легко изменить цвет арки.

Многосекционная


Пергола деревянная и кирпичная арка

Последовательность легких арок, соединенных балками в виде навеса, называется перголой (от итальянского названия pergula — навес, пристройка). По расположению они могут быть самостоятельными, отдельно стоящими или конструкциями, примыкающими одним концом к стене помещения. Зачастую перголы начинаются над входной группой помещения или террасы и служат для защиты жильцов от палящих лучей солнца, в том числе мангалов, бассейнов или хозяйственных построек. Пергола со скамейкой может служить локальной зоной отдыха. Заменяет беседку, имея простую технологию изготовления, аналогичную обычным аркам.

Фото


Деревянная пергола — тоннель
Пергола из двух металлических труб
Пергола — металлоконструкции
Садовая пергола Металл Металлическая ковка
Белая деревянная арка Вариант конструкции

стройсвоимируками.ru

Как сделать красивую и практичную садовую арку из пластиковых труб своими руками

Благодаря своим геометрическим формам арочная конструкция является универсальным архитектурным элементом, оптимально сочетающим в себе декоративность и практичность. Она способна преображать не только интерьер домов, но и окружающую природу. Итак, садовая арка из пластиковых труб своими руками украсит абсолютно любой приусадебный участок. А возможность использовать его в качестве опоры для вьющихся растений станет приятным бонусом для каждого рачительного хозяина.

Выбор из пластика: пять веских причин

Пластиковые садовые арки заметно превосходят аналоги из классических материалов. Ведь на фоне недолговечного дерева и корродированного металла этот практичный и современный материал может похвастаться рядом преимуществ:

• высокая влагостойкость, и как следствие – невосприимчивость к плесени и грибку;
• долговечность – изделие рассчитано на 50-летний период интенсивной эксплуатации;
• стойкость цвета, который не тускнеет со временем;
• устойчивость к низким температурным показателям;
• отсутствие неприятного запаха.


Арки из пластиковых труб в качестве опоры для роз

Привлекательность портала из пластиковых труб заключается не только в стильном и лаконичном дизайне, но и в относительно невысокой себестоимости. А возможность быстрой установки конструкции делает ее оптимальным вариантом для сада или дачи.

Для того, чтобы сделать арку из пластиковой трубы своими руками, не нужно быть опытным специалистом по строительству или профессиональным ландшафтным дизайнером.Достаточно просто придерживаться основных правил и рекомендаций.

Садовая арка за несколько часов: шаг за шагом

Для получения желаемых результатов необходимо провести соответствующие замеры и расчеты, а также продумать все нюансы, воссоздав мысленно проекцию будущего сооружения. Полученное изображение переносится на бумагу в виде рисунка.


Пример пластиковой конструкции

Соединение отдельных элементов паяльником

Цельная конструкция арки состоит из отдельных компонентов, представляющих собой отрезки водопроводной трубы диаметром 20 мм, соединенных между собой фитингами.Поэтому процесс сборки происходит по «конструкторскому» принципу. Для надежной фиксации деталей используется «утюг» с соответствующей насадкой.

Профильные трубы часто становятся материалом для изготовления различных поделок для сада, в частности, из них делают арки. Привлекательными сторонами такого материала являются малый вес изделия, возможность нанесения краски на поверхность труб при необходимости восстановления цвета или желании придать изделию более яркий оттенок.

Как можно использовать арку из профильной трубы

Отметим, что область применения металлопрофильных изделий не совсем совпадает с их прямым назначением, из них крайне редко собирают трубопроводы для передачи газа или жидкости. Чаще всего они служат материалом для сборки легких строительных конструкций, в частности быстровозводимых. Положительной характеристикой трубной продукции этого типа является повышенная прочность, получаемая за счет наличия дополнительных ребер жесткости.

Среди несомненных достоинств можно назвать небольшой вес, что позволяет минимизировать нагрузку на фундамент или опоры, снизить риски при возведении несущих элементов конструкции. Если конструкции имеют прямоугольную форму, то монтажные работы не вызывают никаких затруднений. Совсем другой вопрос, если требуются арки из профильной трубы. Без специальных знаний, навыков и инструментов обойтись очень сложно.

Конечно, при желании вы можете воспользоваться услугами специализированных фирм и заказать выполнение отводов на профильных трубах или круглых трубных изделиях.Но при желании можно попробовать выполнить эту непростую работу самостоятельно.

Особенности арочных конструкций

Часто благоустройство участка предполагает строительство нескольких полезных для хозяйства объектов:

• гаражи и теплицы,
• беседки и навесы,
• столы, лавки,
• времянки и заборы.

Пергола или просто арка из пластиковой трубы будет живописно смотреться на фоне буйной зелени; сделать его своими руками не так уж и сложно.

Профилированные пластиковые трубы имеются в продаже в широком ассортименте, с разным сечением, и их сборка проста.

Если при создании каркасов вышеуказанных конструкций использовать профильные трубы, то процесс монтажа можно значительно упростить и ускорить. Но опять возникает вопрос с применением гнутых элементов. Помимо придания конструкциям привлекательности и визуальной легкости, они также позволяют снизить ветровые нагрузки на конструкцию.Если речь идет о зимнем периоде, то следует помнить, что на арочной крыше снежные массы не скапливаются.

Расчет арки из профильной трубы можно выполнить с помощью специальной программы или с помощью онлайн-калькулятора, для получения точного результата потребуется задать длину и высоту пояса. В результате расчетов будет определена глубина прогиба профиля, которую нужно будет получить в результате обработки трубы ручным гидравлическим трубогибом или гибочным станком.

Требования к трубным конструкциям

Для того чтобы строительный процесс завершился созданием прочной и надежной конструкции, следует помнить следующие правила, тесно связанные между собой:

1. Для создания арочной конструкции следует использовать трубы подходящего диаметра.
2. Гнутые изделия не должны иметь изломов, волн и других дефектов на поверхности. Красивый внешний вид изделия во многом зависит от правильной геометрии арок, входящих в его конструкцию.
3. Если используемые гнутые профили в составе конструкции не совсем одинаковы, то в конечном итоге этот факт может привести к перекосу конструкции, т.е. следует исключить возможность использования разных изделий в одной конструкции.

Варианты изготовления дуги

Специалисты ставят под сомнение возможность качественной работы с помощью ручного трубогиба. Трудности в получении удовлетворительного результата обычно возникают из-за того, что трубогиб хоть и является специальным устройством, но предназначен для придания определенной формы трубам короткого и малого диаметра.

Изготовление дуги с помощью ручного трубогиба, смотрите видео:

Шанс придать одинаковую форму нескольким высоким аркам на таком приспособлении ничтожно мал. Конечно, мастера могут добиться хороших результатов, но неопытному работнику будет слишком сложно справиться с такой задачей, а набираться опыта в таком процессе особого смысла нет – арка из трубы своими руками может быть сделано другим, более простым способом.




Например, вы можете согнуть трубу и обрезать ее.Главный недостаток этого варианта изготовления арки – неаккуратный внешний вид; возможно применение метода с последующей сваркой, если эстетика изделия не будет иметь особого значения.

Станок для гибки профилей

Трубогибочные станки

являются специализированным промышленным оборудованием, их использование нельзя назвать оправданным, если работа выполняется разово и ее объемы далеко не масштабны. Естественно, в условиях дачного участка использование такой техники будет выглядеть как минимум нелепо.

Вторым важным моментом является то, что выполнять единичные заказы на таком оборудовании просто нерационально, т.к. для изготовления каждого единичного изделия потребуется производить достаточно сложную настройку станка. Как правило, результатом такой обработки являются арки с недостаточно точным профилем и развернутые винтом боковые плоскости.

Если объем работ достаточно велик, проще заказать изготовление арок на гибочном станке для профильной трубы в специализированной фирме.

Как сделать арку из профильной трубы своими руками

Разумеется, методы, о которых пойдет речь дальше, не вызовут ни интереса, ни признательности у специалистов, работающих над изготовлением многочисленных конструкций.




Тем не менее, именно эти старые добрые способы помогут домашним мастерам сделать несколько правильных арок и соорудить из них опору для выращивания вьющихся декоративных растений, теплицу, сарай для дома.

Делаем арки по шаблону

Первым преимуществом метода является отсутствие угрозы повреждения изогнутой трубы.Начинают с рисования рассчитанного контура на толстом листе металла, в натуральную величину. Далее по начерченной линии вертикально приваривают отрезки профиля, высота этих отрезков должна превышать размер сечения трубы не менее чем на 4 или 5 см. Шаг секций профиля должен быть около пяти сантиметров.

Вместо металлического листа можно использовать бетонную плиту для изготовления шаблона; в нем нужно будет сделать необходимое количество отверстий и закрепить в них прочные металлические стержни диаметром около 12-14 мм. Этот дизайн также можно использовать в качестве шаблона столько раз, сколько необходимо.

Чтобы надежно зафиксировать конец арки, вам потребуются как минимум 3 или 4 надежно закрепленных штифта. Опытные мастера советуют приваривать конец профильной трубы к стержню.

Можно согнуть трубу вручную, делать работу нужно медленно, аккуратно, при резких движениях изделие может сломаться. Лебедка или рычаг могут быть использованы для уменьшения прилагаемых физических усилий. Согнуть таким образом качественную дугу можно, если она имеет небольшое сечение.

Делаем арку, используем болгарку и сварочный аппарат

Этот способ изготовления арки подходит, если трубная конструкция скрыта за отделочным материалом – любой сварочный шов, даже если он выполнен мастером, будет заметен на готовом изделии. Тщательная шлифовка тоже не скроет этого.

Работа выполняется в таком порядке:

• на трубе отмечается отрезок, на котором будет выполняться изгиб,
• в отмеченном месте разрезы делают через равные промежутки, не оставляют нетронутым только наружный участок стенки,
• пиленая профильная труба сгибается под необходимый радиус, сделать это достаточно просто,
• срезы заварены и тщательно отшлифованы.

Горячий способ изготовления арки из профильной трубы

Для использования этого метода вам потребуется запастись чистым песком. Один конец трубы забивается колышком, а в другой насыпается песок, сколько влезет. Затем второй конец закрывается. Для этого способа изготовления арки также понадобится шаблон или заготовка рассчитанного радиуса. Наметив участок, на котором будет выполняться изгиб, его начинают нагревать паяльной лампой.

Затем с помощью шаблона изгибается труба.Заполненная песком труба гарантированно не лопнет, деформации при изгибе будут минимальными. Далее пробки выжигаются, а песок высыпается из трубы.

Смотрим видео как можно согнуть трубу:

Использование вышеописанных простых приспособлений поможет самостоятельно гнуть арки из профильных и круглых труб, возводить небольшие оригинальные конструкции на участке своими руками, не привлекая к работе специалистов.

То ли от желания сэкономить, то ли от переизбытка воображения наш народ научился извлекать пользу из тех предметов и вещей, которые педантичный европеец давно бы отправил на свалку. Из них строят теплицы и делают пальмы, из них делают милые садовые фигурки, из них можно собрать любую садовую мебель. Обрезки пластиковых труб, оставшиеся после ремонта, тоже можно использовать с пользой. Делают самые простые предметы декора, кровати, стулья и даже теплицы – простор для фантазии огромен, и мы собрали только самые интересные идеи поделок из пластиковых труб, которые могут послужить руководством к действию или источником вдохновения.

Способы соединения труб

Пластиковые трубы как детали конструктора … Комбинируя отрезки разной длины и соединяя их под разными углами, можно получить что угодно : новичок будет в восторге, что соорудил простую вешалку, а профессионал без труда соберет двухъярусную кровать. Главное уметь правильно соединить трубы, и тогда можно будет сделать любое необходимое в хозяйстве дело.

Пластиковые трубы — собирательное название, изготавливаются из полимеров. Наибольшим спросом пользуются и . Участки разной длины и диаметра остаются после ремонта инженерных сетей в квартире или на даче, и, как правило, валяются в чуланах, вернее, захламлялись, пока ими не начали пользоваться предприимчивые народные умельцы не по прямому назначению. Пластиковые трубы отличаются малым весом, высокой прочностью и долговечностью, легко чистятся и безопасны.

Полипропиленовые трубы соединяются с помощью специального сварочного аппарата. Он дорогой – его выгоднее арендовать, и потребуется немного времени, чтобы научиться с ним работать. Для соединения можно использовать компрессионные фитинги. В любом случае собранное изделие будет неразборным.

Когда речь идет о поделках из пластиковых труб, обычно относятся к трубам из ПВХ , которые могут соединяться между собой следующими способами:

• раструбное соединение с резиновым уплотнителем … Раструбные трубы поставляются производителями с резиновым уплотнителем, расположенным на конце, благодаря чему соединение труб осуществляется просто и быстро, а соединение получается герметичным. На первом этапе раструб одной трубы и гладкая часть другой очищаются от пыли и грязи. С гладкого конца трубы снимается фаска (угол 15 градусов, можно использовать инструменты для снятия фаски) и наносится метка, указывающая глубину, на которую труба будет входить в раструб. Уплотнительное кольцо раструба и гладкую часть трубы смазывают силиконовым составом и вставляют одну часть в другую, ориентируясь на метку.Для водопровода и канализации это хорошее соединение, а если вы собираете полки или мебель, то оно недостаточно жесткое. Основные преимущества: простота и возможность демонтажа, поэтому такое соединение используется для возведения временных конструкций и вещей;

• клеевая связка … Концы труб, которые необходимо соединить, снимают фасками (некоторые просто обрабатывают поверхность наждачной бумагой), затем наносят метки для обозначения глубины заделки штуцера.Концы труб обезжиривают хлористым метиленом, затем кисточкой наносят клей на трубу и внутрь фаски или раструба. Труба вставляется в фитинг (или раструб), поворачивается на ¼ оборота для лучшего распределения клея, затем элементы можно прижимать на 30-60 секунд. Все работы желательно делать быстро. Остатки клея сразу удаляют, а составу дают высохнуть в течение нескольких часов. Процесс более трудоемкий, но соединение надежнее;

• фланцевое соединение … Отдельные секции соединяются с помощью специальной фурнитуры. Перед выполнением работ концы труб зачищают. На срез надевается фланец, затем резиновая прокладка, на которую надевается фланец. Элементы соединяются при помощи болтов с ответным фланцем. Затем равномерно затягивают болты, чтобы добиться соосности фланцев. Соединение надежное, конструкция разборная.


Когда технология соединения пластиковых труб будет освоена, можно считать, что можно сделать практически любую поделку.Важно только заранее нарисовать эскиз или сделать чертеж, и правильно рассчитать длину всех отрезков. Из таких деталей можно построить что угодно — мы перечислим лишь некоторые идеи поделок из пластиковых труб своими руками.

#1. Органайзер

Самый неприхотливый способ использования остатков пластиковых труб. Можно взять трубы малого и среднего диаметра, подойдут даже небольшие длины. Первый вариант – мобильный органайзер. Достаточно вырезать отрезки разной высоты и склеить их между собой в любом порядке или придерживаясь какой-то схемы (например, один более высокий отрезок в центре, остальные вокруг него).Такая подставка подойдет для хранения канцелярских принадлежностей возле рабочего стола или для организации в мастерской всевозможных болтов и прочего крепежа.

Второй вариант стационарный. С одной стороны, трубу необходимо отрезать под углом (самый популярный вариант – 45 градусов, но можно и меньше, если хранятся мелкие предметы). Затем вырезанные элементы крепятся к вертикальной поверхности с помощью . Вы можете закрепить элементы органайзера на стене или на специально установленной доске.

№2. Декоративная рамка или перегородка

Тонкие кольца, которые легко получить при разрезании пластиковых труб, являются универсальным материалом для создания декора. Можно использовать трубы разного диаметра — так даже интереснее. Из пластиковых колец получится замечательная рамка. Достаточно заранее нарисовать на бумаге макет будущего изделия и прямо на него приклеить отдельные кольца. Из них может получиться как строгий симметричный узор, так и нечто хаотичное. Если потом раскрасить, то такую ​​рамку для зеркала или картины сложно будет назвать простой поделкой — это будет крутая дизайнерская вещь.


Аналогичным образом можно получить декоративную перегородку. Приклеивание, конечно, займет немного больше времени, но усилия того стоят. Перегородка будет очень интересно смотреться, немного весить и пригодится, например, для разграничения зон в ванной комнате.

№3. Полка для обуви и держатель для винных бутылок

Вариантов организации хранения одежды с помощью пластиковых труб очень много, и в реализации все эти поделки достаточно просты.


№8. Стеллаж для гостиной, прихожей, кладовой

Соединив в необходимом порядке несколько отрезков трубы, можно получить практичный и недорогой стеллаж, который полностью удовлетворит ваши требования по размерам, форме и конфигурации. Он может быть как довольно скромных размеров, так и настоящим гигантом. Если стеллаж находится в гостиной, то трубы можно покрасить, а в качестве столешницы использовать стекло или фанеру. Если речь идет о или мастерской, то особой необходимости в декорировании нет.


№9. Футбольные ворота

Если дачный участок есть, то можно построить небольшие футбольные ворота. Нужно будет только сделать несколько подключений, но перед этим, конечно же, придется все тщательно рассчитать и измерить. Когда каркас готов, на него надевается сетка, и ворота готовы. Когда дети подрастут, изделие можно разобрать, а трубы использовать повторно для создания других поделок.


Подобным образом можно сделать небольшой детский игровой домик.Все мы когда-то любили строить хижины, собираться там и играть. Было особенно уютно и таинственно. Каркас для дома из труб делается элементарно. Детям останется только накинуть на него плотную ткань и наслаждаться собственным маленьким замком.


№10. Манеж детский

В конструкции манежа нет ничего сложного. Однако готовый продукт в магазине стоит недешево. Бюджетная альтернатива доступна тем, у кого в запасе есть приличное количество пластиковых труб, время и желание научиться соединять отдельные куски в цельную конструкцию.Для изготовления вам понадобится много труб, поэтому домашние мастера советуют просто купить их в магазине – это все равно будет дешевле, чем готовая арена, а трубы потом можно будет использовать повторно.

После создания схемы арены с указанием ее размеров производится резка труб. Вертикальные перегородки соединяются короткими горизонтальными отрезками труб сверху и снизу. Однако возможны вариации в оформлении арены.

№11. Стулья из пластиковых труб

Здесь понадобятся уже уверенные навыки соединения отдельных отрезков труб.В зависимости от вашего желания и степени подготовки вы можете сделать как простую детскую табуретку, так и удобный стульчик для взрослых, или даже кресло. После того, как каркас готов, изготавливается сиденье. Его можно сплести из ниток, веревки или использовать плотную ткань. Затем можно положить сверху мягкие подушки. Освоив технологию изготовления, можно будет соорудить практически всю мебель для дачи.


№12. Кровать двухъярусная

Да, из обычных пластиковых труб каркас вполне можно собрать.Из труб делают не только опорные элементы, но и лестницу, и, конечно же, ламели под нее. Уровень сложности здесь повышен, лучше браться за работу тем, кто уже пробовал свои силы в изготовлении более простых поделок. Не пренебрегайте составлением чертежа и скрупулезными замерами.

Изготовленная таким образом кровать станет настоящей находкой для небольшого загородного дома, ведь купить готовую двухъярусную кровать для дачи может позволить себе далеко не каждый, а решить проблему с размещением так или иначе необходимо.


№13. Садовая арка

Как красиво смотрятся в саду арки, увитые растениями и цветами. Основная сложность изготовления садовой арки из пластиковых труб заключается в том, что придется сгибать отдельные отрезки. Проще всего придать форму трубам с помощью газовой горелки. Отдельный участок нагревается до состояния, когда материал будет поддаваться деформации, затем ему придается необходимая форма. Кто-то решает не заморачиваться и просто соединить несколько отрезков трубы под углом.Тогда верхняя часть арки по форме будет напоминать трапецию или многоугольник. Между двумя арочными сводами крепятся горизонтальные элементы, чтобы в дальнейшем арка была максимально покрыта зеленью. Не забудьте надежно зафиксировать конструкцию в почве.


№ 14. Ниша

Строительство из пластиковых труб намного проще, чем можно себе представить. Если брать достаточно длинные отрезки, то и подключать ничего не придется. Двум трубам необходимой длины придают дугообразную форму и анкеруют в землю.Расстояние между элементами будущего каркаса должно быть таким, чтобы поместился обеденный стол или другие предметы. Осталось только, и все готово.

Конструкция беседки может быть несколько иной, напоминающей по форме дом. В этом случае вам придется соединять отдельные элементы.


№15. Навес

Сама конструкция проста, но сложности могут быть связаны с приличными размерами навеса, ведь он должен быть достаточно широким и высоким, чтобы под ним мог безопасно спрятаться автомобиль.Каркас собирается с особой тщательностью, крепится к земле и к прилегающей стене, если таковая имеется, сверху накрывается плотной тентовой тканью, которая защитит автомобиль от палящих солнечных лучей и дождя. Даже язык не поворачивается назвать это изделие поделкой — это уже малая архитектурная форма.


№ 16. Теплица

Небольшую теплицу сделать несложно. Вам понадобится несколько труб, да и соединений будет не очень много. После того, как каркас собран и закреплен в земле, остается только обтянуть его агроволокном.Сделать такую ​​теплицу можно будет всего за пару часов, а польза от нее будет колоссальная.


№17. Теплица из пластиковых труб

Полноценную построить, конечно, сложнее, чем теплицу. Материала потребуется гораздо больше, да и времени уйдет много. Размер теплицы может быть практически любым. Порядок действий следующий:




Из труб можно сделать каркас для теплицы практически любой формы, но наиболее предпочтительной остается арочная.


№ 18. Контейнеры для рассады

Если на даче каждый квадратный метр на счету, то самое время воплотить в жизнь идею вертикальных садов. Таким образом удобно выращивать зелень и некоторые ягоды. Из обрезков пластиковых канализационных труб получатся отличные емкости, если заранее прорезать в них отверстия для рассады и стока лишней воды. Остается только заполнить емкости с почвой и расположить вертикальные грядки друг над другом. Их можно снова прикрепить к подставке из пластиковых труб.Некоторые связывают кровати веревками и подвешивают к стене — вариантов много.





Все чаще дизайнеры экспериментируют с различными материалами, находя им совершенно неожиданное применение.

Например, пластиковые трубы предлагают использовать для садоводства и огородничества. Эти 18 практических примеров докажут, что трубы из ПВХ могут быть полезны не только для трубопроводов.

1. Живая инсталляция


Красивые контейнеры для суккулентов.
Красивая инсталляция из суккулентов и труб ПВХ, окрашенных в стильные металлические оттенки, станет оригинальным украшением вашего забора или балкона.

2. Вертикальные грядки


Вертикальные грядки для выращивания клубники.

Трубы из ПВХ со средней перфорацией можно использовать для создания замечательных вертикальных грядок, идеально подходящих для выращивания клубники, зелени и некоторых овощей. Сооружение таких грядок поможет не только сэкономить место в саду, но и значительно облегчит хлопоты по уходу за растениями.

3. Гидропонная установка


Гидропонная установка для выращивания растений.
Небольшая гидропонная установка для выращивания влаголюбивых растений изготавливается из ПВХ-труб среднего диаметра, фитингов, заглушек, пластиковых стаканчиков или любой другой емкости. Его можно установить как на даче, так и самостоятельно на балконе.

4. Вертикальный сад


Вертикальный огород из труб ПВХ.
Замечательный вертикальный сад для выращивания зелени, который можно сделать из одних труб ПВХ, станет оригинальным и практичным элементом дачного участка.

5. Полка для зелени


Полка для зелени из труб ПВХ.
Большая двухуровневая полка для рассады и зелени, которую можно соорудить своими руками из деревянного бруса и труб ПВХ.

6. Мини-клумбы


Маленькие клумбы.
Трубы ПВХ разного диаметра можно использовать для создания небольших клумб и фантастических многоуровневых композиций, которые обязательно преобразят сад.

7. Многоярусные горшки


Многоярусные цветочные горшки.
С помощью окрашенных полихлорвиниловых труб среднего диаметра можно значительно расширить возможности обычных цветочных горшков, превратив их в оригинальные многоуровневые конструкции, которые станут прекрасным украшением дома или дачной веранды.

8. Зеленый фонтан


Самоорошающийся вертикальный сад.
Креативный травяной сад с системой самополива, который можно сделать из широкой перфорированной трубы ПВХ, установленной в глубокую емкость, порадует своим внешним видом и позволит всегда иметь под рукой свежую зелень.

9. Висячий сад


Подвесной сад из пластиковых труб.
Многоярусный висячий сад из разрезанных пополам пластиковых труб станет эффектным украшением любого садового участка.

10. Вертикальная клумба


Вертикальная клумба из труб ПВХ.
Небольшие кусочки перфорированных труб из ПВХ можно использовать для создания креативных и эргономичных клумб, которые станут изюминкой любого сада.

11. Арка-пергола

Арка-пергола из труб.
Нарезанные кольцами ПВХ трубы разного диаметра можно использовать для создания невероятной арки перголы, которая станет эффектным элементом ландшафтного дизайна и стильным украшением вашего двора.

12. Теплица


Теплица из труб ПВХ.
Полноценная теплица, построенная из тонких пластиковых труб, полиэтилена и деревянных полок, обеспечит оптимальные условия для выращивания теплолюбивых растений, а процесс ее строительства не требует особых навыков и больших вложений.

13. Система полива


Самодельная система полива.
Из тонких пластиковых трубок можно сделать практичную насадку для шланга, которая позволит быстро и без усилий поливать большую площадь вашего сада.

14. Органайзер для садового инвентаря


Органайзер для садового инвентаря.
Из остатков труб ПВХ небольшого диаметра можно сделать практичный органайзер для больших садовых инструментов.

Дача – это не просто место отдыха.Это пространство, где вы можете воплотить свои идеи в жизнь. Садовая арка сделает ваш участок более величественным.

Материалы и требования

Арка может быть любого размера и формы. Находится как у входа на участок, так и в укромном месте в саду. По материалу, из которого изготовлены арки, их можно разделить на:

• деревянные;
• металл;
• пластик;
• камень.

Декоративная арка может стать отличным украшением любого сада.

Садовая арка из дерева станет отличным украшением любого участка. В качестве каркаса такой конструкции необходимо будет взять обрезной, профилированный или оцилиндрованный брус того сечения, которое может стать несущей опорой для всей конструкции. При этом необходимо учитывать возможность использования арки в качестве опоры для вьющихся растений. Сечение, профиль бруса для стоек каркаса каждый выбирает самостоятельно, в зависимости от сложности конструкции.Перегородки такой конструкции можно сделать из декоративных деревянных шпалер или лозы.

Учитывая, что арка будет все время находиться на открытом пространстве, необходимо будет обработать брус таким образом, чтобы его поверхность была устойчива к влиянию атмосферных осадков. Обычно их периодически вскрывают лаком или красят. Способность деревянных арок подвергаться воздействию окружающей среды является большим недостатком. О достоинствах говорят все остальные характеристики таких деревянных конструкций: прочность, простота возведения и монтажа, экологичность, эстетичность.

Металлические арки внешне будут отличаться от деревянных хрупкостью и тонкостью формы. В качестве несущих опор можно использовать любой профиль, стержень или арматуру. Перегородки между опорами часто делают из кованого железа, что придает конструкции воздушность и легкость. Такие конструкции не подвержены влиянию атмосферных осадков. К достоинствам металлических арок можно отнести прочность, долговечность, надежность, возможность использования художественных форм. Основным недостатком такой конструкции будет стоимость материалов.


Металлические арки надежны, долговечны, но недешевы

Трудно придумать материал дешевле и легче пластика. Пластиковая арка будет выглядеть авангардно и подчеркнет ваше нестандартное мышление. Казалось бы, лучшего материала и придумать нельзя! Такие трубы не требуют покраски и абсолютно равнодушны к влаге. Но есть у пластиковых труб один большой недостаток – они гибкие. При большой нагрузке, особенно если растения, карабкающиеся по арке, сильно разрастаются, арка может в некоторых местах прогибаться.

Арки из бутового или декоративного камня придадут вашему участку монументальности. Такие строения обычно позиционируются как отдельное произведение искусства, расположенное на вашей территории. При изготовлении такие арки очень трудоемки, а используемый материал очень дорогой, если на вашем участке не используется рельефный камень.

Видео: «Садовые арки и перголы для цветов»

Из этого видео вы узнаете, как сделать садовую арку своими руками.

Строительство своими руками

На первый взгляд строительство арки может показаться сложным и трудоемким.

На самом деле для любого человека в возведении такого здания нет ничего сложного. Для этого необходимо иметь: бур земляной

• и лопата земляная;
• ножовка по металлу;
• отвес и строительный уголок;
• молоток и гвозди;
• отвертка или отвертка.

Для изготовления арки из металла понадобится сварочный аппарат, а для пластика из полипропиленовых труб паяльник. Теперь нужно выбрать место для постройки и приступить к ее строительству.


Арку в саду можно легко сделать самому, потребуется несколько инструментов

Изделия из дерева

Для изготовления арки из дерева потребуется выполнить следующие работы:

1. Разметим площадку по порядку выкопать ямы для стоек нашего каркаса. Если сводом вашего здания являются арки, то для разметки ширины арки нужно знать их размер.
2. С помощью дрели или лопаты выкопаем эти ямы.
3. Нижнюю часть стоек обработаем антисептиком или машинным маслом.Установим стойки каркаса, проверим их вертикальность.
4. Забетонируем или нанесем трехслойную заливку для жесткости крепления стоек.
5. Соединяем стойки продольными планками.
6. Установим и закрепим поперечные дуги или другую конструкцию верхней рамы.
7. Продольные стороны арки закруглим декоративными решетками или другим материалом.

Здание готово.

Металлический аналог

Принципиальным отличием конструкции железной арки от деревянной является необходимость установки всех стоек с арками перед установкой на подготовленное место.Но это возможно только тогда, когда вы сможете поднять готовую конструкцию самостоятельно или с помощью крана или лебедки. Если металлическая арка большая, то придется соблюдать ту же последовательность, что и при сборке деревянной конструкции. Если собирать конструкцию самостоятельно, то ее можно максимально упростить. Таким же образом согните несколько стержней арматуры и соедините их между собой простыми фигурными элементами с помощью простого крепежа. Установите получившуюся раму в ранее выкопанные ямы и проверьте ее вертикальность.Забетонируйте стойки каркаса, и арка готова!


Металлический каркас арки необходимо забетонировать в землю

Трубы ПВХ

Прежде чем приступить к строительству арки из пластиковых труб, необходимо разобраться в большом разнообразии пластиковых изделий, которые нашли свое применение при прокладке коммуникаций:

Трубы поливинилхлоридные (ПВХ)
1. применяются для прокладки внутренних и наружных сетей канализации. Эти трубы обычно прямые, не изгибаются и имеют соединения из мягкой резины.
2. Трубы полиэтиленовые (ПЭ) применяются для подачи воды в наружные сети, колодцы. Имеют жесткую фурнитуру (тройники и переходы).
3. Трубы полипропиленовые (PP-R) в основном применяются для прокладки внутренних сетей холодного и горячего водоснабжения, а также отопления. Соединения этих труб выполняются пайкой с помощью специального паяльника.

Кроме перечисленных пластиковых труб существуют и другие: металлопластиковые, виниловые и др. На этих профилях останавливаться не будем из-за их дороговизны.


Арка ПВХ легкая и гибкая

Последовательность монтажа арки из пластиковых труб, благодаря их легкости и гибкости, может быть такой же, как и при возведении деревянной конструкции. А можно сначала все это собрать, а потом установить.

Используя различные диаметры предлагаемого ассортимента труб, необходимо помнить, что стойки нашей рамы должны нести вес всей конструкции. Так, например, из труб ПВХ каркас можно сделать диаметром 100 мм, а перегородки – 50 мм.Только в месте установки перегородок нужно будет установить тройники или крестовины соответствующих размеров. Из этих труб нельзя будет сделать дугообразную конструкцию, а только П-образную или подобную ей.

Полиэтиленовые и полипропиленовые профили можно сгибать для получения нужного диаметра арки рамы, которую можно изготовить за одно целое со стойкой рамы. При соединении труб PP-R специальным паяльником очень важно соблюдать соосность.Если этого не сделать, то конструкция может потерять свою внешнюю привлекательность.

Другие решения

Если рядом с дачным участком есть места, где можно найти дикий камень, то построить из него арку будет очень интересным решением. Для такой конструкции нет необходимости копать ямы. Важно, чтобы нижние камни фундаментов были немного заглублены и устойчивы к нагрузкам. Для проведения работ понадобится только цемент, песок, инструмент для проведения бетонных работ.

Такую арку нужно возводить, тщательно выбирая каждый последующий камень, чтобы она могла быть устойчиво закреплена и имела несколько плоскостей или точек опоры. При кладке свода возможно использование временных опор. После застывания раствора эти подпорки можно убрать.


Интересный вариант арки из дикого камня, армированного раствором

Мы рассмотрели возможность строительства арки из популярных материалов. Но если у вас есть идеи возведения такой конструкции из другого сырья, то, используя вышеописанный порядок работ, сделать это не составит труда.В качестве материала можно использовать строительные отходы, а можно их комбинировать. Например, стойки каркаса выполнены из кирпича, свод — из бруса, а перегородки между стойками — из проволоки. Очень красиво будет смотреться арка из подручных природных материалов, таких как орешник или лоза.

Растения для декора

Когда ваша арка готова, остается дождаться весны, чтобы высадить нужный вид вьющихся растений вдоль стоек каркаса. Разнообразие видов такого оформления позволит арке летом позеленеть и стать более привлекательной.Ваш выбор может основываться на следующих растениях:

• плетистая роза;
• виноград;
• Лимонник китайский;
• хмель;
• жимолость;
• душистый горошек;
• клематис.

Это далеко не весь список вьющихся растений. Посадив любой из них, вы увидите, как преобразится ваше сооружение. В жаркие летние дни арка создаст нужный оттенок.

Чтобы ваше здание было видно вечером и ночью, его можно подсветить.В этом случае используйте отдельно стоящие уличные фонари поблизости или установите светильники прямо на стойки арок. Теперь ваша постройка будет привлекательна не только днем, но и ночью.

Поделись статьей с друзьями:

Похожие статьи

Как сделать круглую арку из трубы ПВХ — Leanne Choi

Итак, на свой день рождения в этом году я решила устроить роскошный пляжный пикник в стиле бохо с некоторыми из моих близких друзей.Я наняла компанию Ever Dream Events, чтобы она подготовила все, включая столы, коврики, подушки, зонтики, столовые приборы и доски для колбасных изделий. Это не было бы событием Линн, если бы я не добавил немного своего собственного чутья, поэтому я решил сделать несколько украшений. Одним из них была круглая арка из воздушных шаров. (Это круглая арка, украшенная воздушными шарами, а не арка из воздушных шаров.)

Мой муж сделал цветок для нашей свадьбы своими руками, поэтому я сделала свой таким же способом. Наша свадебная арка имела диаметр 7 футов, что в два раза больше, чем то, что я сделал на свой день рождения.Если бы у меня тогда был блог, я бы сделал для него туториал, но, поскольку у меня его нет, я пишу его для уменьшенной версии. Но вы всегда можете адаптировать размеры для большей арки, если хотите.

Этот урок предназначен для круглой арки высотой 3,5 фута. Арка может служить фоном и украшаться разными способами: от воздушных шаров до цветов и макраме. Это хорошая высота для пикника, когда гости сидят на полу, или для детских праздников, или в сочетании с более крупными предметами, такими как кресло-павлин.

---

Вот что вам понадобится

---

Инструкции

Шаг 1. Изготовление приспособления для гибки

Поскольку мы используем весь 10-футовый шест для создания арки, а основание имеет ширину около 1 фута, то окружность круга будет приблизительно равна 11 футам. Следовательно, диаметр равен 3,5 фута, а радиус вдвое меньше, что составляет 21 дюйм.

На куске дерева отметьте центральную точку на одном из краев. Затем измерьте и отметьте радиус круга по всей доске.Эта линия представляет собой центр полюса.

Поскольку внутренний диаметр шеста составляет 3/4 дюйма (что делает внешний диаметр примерно 1 дюйм), вам также необходимо измерить и отметить около ½ дюйма с каждой стороны линии.

Равномерно распределите гвозди, затем забейте по внутренней линии. Чем больше гвоздей, тем плавнее будет кривая.

Также забейте 2 гвоздя по внешней линии на одном конце доски.

Шаг 2. Изгиб трубы из ПВХ

Используйте клейкую ленту, чтобы заклеить один конец 10-футовой стойки.

Заполните столб песком. Вам, вероятно, придется сделать воронку из бумаги, чтобы насыпать туда песок. Обязательно постучите шестом по земле, чтобы уплотнить песок.

Примечание. Песок предотвращает складывание и сминание трубки. Это помогает сделать кривую более гладкой, потому что заполняет пустое пространство трубки.

Как только столб будет полностью заполнен песком, заклейте его скотчем.

Вставьте один конец шеста в начало приспособления, где находятся два гвоздя.Используя тепловую пушку, равномерно нагрейте отрезок трубы из ПВХ длиной 1 фут со всех сторон широкими движениями вперед и назад, пока не почувствуете, что труба размягчилась.

Примечание: это медленный процесс, для нагрева потребуется некоторое время. Чем толще труба, тем больше времени это займет, так что наберитесь терпения и не торопитесь, иначе вместо кривой труба будет сгибаться.

Нагревайте до тех пор, пока он не станет достаточно мягким, чтобы его можно было согнуть. Согните небольшой участок за раз вдоль внутреннего изгиба гвоздей. Убедитесь, что шест может самостоятельно коснуться следующего гвоздя без какого-либо давления.Как только он достаточно согнется, забейте гвоздь по внешнему изгибу, чтобы удерживать трубу на месте. Также следите за тем, чтобы труба всегда находилась на одном уровне с доской, иначе она деформируется.

Повторяйте процесс нагрева, сгибания и забивания гвоздей, пока не дойдете до конца доски. На этом этапе у вас должны быть гвозди как внутри, так и снаружи направляющей.

Теперь самое сложное: как только вы дойдете до конца доски, вам нужно будет сдвинуть и протолкнуть всю штангу через приспособление примерно на 1 фут, чтобы вы могли нагреть следующую секцию.

Продолжайте этот процесс, пока не дойдете до конца столба.

ПРИМЕЧАНИЕ. Лучший способ сохранить форму и целостность вехи — это после того, как вы закончите сгибать всю веху, отцентрировать ее на приспособлении и нагреть ее в последний раз, а затем оставить ее в приспособлении на некоторое время. несколько часов для охлаждения (лучше всего 24 часа).

После остывания вытряхните песок.

Шаг 3: Изготовление основания арки

Возьмите один двухфутовый шест, разрежьте его пополам пилой.Возьмите другой 2-футовый шест, разрежьте его на четыре части.

Присоедините угловые соединители к обоим концам 1-футовых секций. Используйте тройники для соединения двух 6-дюймовых секций. Соедините все части, чтобы сформировать прямоугольник

Шаг 4: завершение арки

Соедините арку с основанием через тройники. Возможно, вам придется отрегулировать угол тройников, чтобы арка подошла по размеру.

Затем распылите краску в хорошо проветриваемом помещении.Подождите 10-15 минут между слоями. Дайте высохнуть в течение ночи.

Украсьте, как хотите! Вы можете использовать воздушные шары, гирлянды и цветы, макраме или все, что вы можете придумать!

как всегда,

Иллюстрированный глоссарий судовых терминов

Стр. из

НАПЕЧАТАНО ИЗ OXFORD HANDBOOKS ONLINE (www.oxfordhandbooks.com). © Издательство Оксфордского университета, 2022 г. Все права защищены. В соответствии с условиями лицензионного соглашения, отдельный пользователь может распечатать PDF-файл одной главы книги Oxford Handbooks Online для личного использования (подробности см. в Политике конфиденциальности и Официальном уведомлении).

Дата: 25 января 2022 г.

[Нижеследующий иллюстрированный глоссарий впервые полностью появился в книге «Деревянное судостроение и интерпретация кораблекрушений » Дж. Ричарда Стеффи (1994). Он перепечатывается здесь с разрешения издательства Texas A&M University Press с небольшими правками для удаления ссылок, относящихся к рисункам и главам, которые были включены в исходную работу, но не являются частью этого тома. Глоссарий в первую очередь относится к первым двум разделам этого справочника и не предназначен для представления всей области морской археологии.Как независимый вклад, это изысканный источник информации о терминологии судостроения, а также свидетельство работы покойного г-на Стеффи, чье влияние сыграло важную роль в понимании деревянного кораблестроения и интерпретации кораблекрушений и архивных документов. материал. — Ред. ]

Слова, набранные жирным шрифтом , определены в другом месте глоссария. Записи были проиллюстрированы везде, где это возможно, либо в глоссарии, либо в тексте.Альтернативные термины или варианты написания перечислены в скобках после записи. Альтернативные определения для одной записи являются обычным явлением; это результат диффузии, различных местностей и технического прогресса. Однако читатель предупреждается, что многие из перечисленных здесь бревен и устройств могли иметь дополнительные обозначения, часто изобретенные писателем или на местном сленге; могут возникнуть некоторые трудности с идентификацией таких записей в различных документах. Путаница распространяется и на современные публикации.Один морской словарь показывает, что колено головы находится за грипсой, в то время как большинство других называют эту древесину фартуком и правильно помещают колено головы чуть ниже бушприта. Я попытался разобраться в этой путанице, где это возможно.

(стр. 1106) Древние корабли содержали структурные устройства, которые исчезли к средневековью, и поэтому они не упоминаются в публикациях. Некоторым из них были присвоены термины в археологических публикациях; остальное, надеюсь, я предвидел и точно определил.

Еще одно предостережение. Многие иллюстрации в глоссарии представляют собой составные чертежи, в некоторых случаях включающие элементы нескольких судов или типов судов на одном чертеже. Если не указано иное, эти иллюстрации не предназначены для представления деталей конструкции конкретного гидроцикла.

Процитированные ссылки

Рослофф, Джей П. 1991. Однорукий якорь ок. 400 г. до н. э. с судна «Мааган Майкл», Израиль: предварительный отчет. International Journal of Nautical Archeology 20 (3): 223–226. Найдите этот ресурс:

Stevens, John R. 1949. Отчет о строительстве и украшении старых кораблей . Торонто: Джон Р. Стивенс. Найдите этот ресурс:

Учелли, Гвидо. 1950. Ле Нави де Неми . Рим: Istituto Poligrafico e Zecca dello Stato. Найдите этот ресурс:

van Doorninck, Frederick H. Jr. 1988. Якоря: Ограниченная технология, сложный дизайн. Информационный бюллетень INA 15 (3): 24–25. Найдите этот ресурс:

Деревянные ворота. Деревянные ворота

Каждый дачник хочет, чтобы ворота на его участке были не только функциональными, но и не слишком дорогими, а также красивыми. Наиболее удобный вариант, способный удовлетворить всем этим требованиям, – это деревянные ворота. Более того, нет материала, который можно было бы обрабатывать легче. Несложная задача – сделать деревянную калитку своими руками.

Пример простой самодельной калитки из дерева и профильных труб

Когда мы сталкиваемся с проблемой выбора материала для калитки, в первую очередь мы руководствуемся двумя критериями: цена и долговечность.Конечно, дерево не может сравниться с металлом по прочности, но по стоимости выигрывает.

Отделка и покраска деревянных ворот под металл

И этот материал сочетается с общим дизайном участка просто великолепно.

Хвойные

Если говорить о породе дерева, то здесь все зависит от возможностей и вкуса владельца дачи. Из хвойных наиболее доступным и дешевым материалом считается сосна. Он легко обрабатывается и выдерживает превратности погоды благодаря высокой насыщенности смолой.К тому же сосновая доска имеет красивый золотистый цвет и если ее вскрыть лаком, то получится замечательная калитка ручной работы.

Лиственница намного прочнее сосны, имеет прекрасную структуру и замечательно поддается обработке. Но его стоимость несколько выше. Поэтому использование этой породы дерева для изготовления ворот и ворот не очень практично. Кедр значительно дороже сосны, хотя по некоторым параметрам даже немного уступает ей. Такая древесина славится высокой устойчивостью к растрескиванию и гниению.

Оригинальный декор калитки из дерева с коваными элементами и столбами из натурального камня

Замечательно подойдет кедр, так как это лучшая порода для данного вида обработки.

Лиственные породы

Дуб, несомненно, будет лучшим вариантом для изготовления. Это распространенная порода древесины, которая славится не только красотой своей структуры и выразительной окраской, но и прочностью, устойчивостью к влиянию непогоды.Это твердая древесина, которую сложнее обрабатывать, но и ворота из дуба будут служить долгие годы, не теряя своей красоты и прочности.

Осина практически не уступает дубу, но для заборов используется редко. Легко обрабатывается, не коробится и не трескается.

Тополь можно использовать для изготовления деревянных ворот. Но если доска сырая, то больше, чем из других пород, она подвержена деформации. Поэтому покупать нужно только хорошо просушенный материал, либо перед использованием разложить его на ровной поверхности и дать высохнуть.

Пример калитки из осины и металлических уголков

Береза ​​очень доступный материал, но по качеству значительно уступает другим породам дерева. Он более склонен к растрескиванию. За неимением другого варианта можно сделать калитку из березы, но срок ее службы будет не слишком долгим.

Разнообразие по дизайну и материалам

Прежде чем сделать деревянные ворота или калитку своими руками, необходимо знать разновидности и особенности их конструкций.Ведь от этого зависит их прочность и долговечность.

По видам материала калитки делятся на два вида:

• Деревянные, когда каркас и полотно полностью выполнены из дерева;
• Комбинированные, когда каркас калитки выполнен из металлических уголков или , а лист обшивки из любой породы дерева.

В зависимости от внешнего вида калитки можно разделить на следующие группы:

Дизайн имеет большое значение для долговечности и функциональности калитки.Прочная калитка с жестким каркасом не деформируется со временем и прослужит долгие годы. По конструктивным особенностям калитки и ворота можно разделить на следующие виды:

• Калитки деревянные без раскосов: верхняя планка обшивки ровная;
• Калитки с подкосом: в верхней части штакетники имеют разрез от центра обшивки до планок обвязки. Это делает раму более прочной и жесткой.

Как сделать калитку своими руками

Деревянную калитку можно сделать несколькими способами.

Схема конструкции калитки с размерами для самостоятельного изготовления

На даче ворота могут иметь разное назначение, и в зависимости от этого определяются их внешний вид и способ постройки. Независимо от проекта работа по созданию любой деревянной калитки или ворот начинается с подготовки рабочих инструментов и стройматериалов. Влажная древесина обязательно должна просохнуть, а чтобы это произошло правильно, необходимо обеспечить ровную поверхность и вентиляцию.

При этом нельзя допускать попадания на материал прямых солнечных лучей, так как это негативно скажется на качестве будущей калитки. Лучше всего покупать готовые строганные доски такой же толщины. Но можно и сэкономить, подстричь их самостоятельно.

Калитка с рамой

Если вы хотите сделать калитку своими руками, то это самый простой и быстрый способ. Основой такого изделия является каркас, на который набиваются рейки или обрешеточная доска. Итак, берем рейки сечением не менее 5 см и монтируем основание.Она может иметь разную форму – z-образную, песочные часы, треугольник, ромб – главное обеспечить прочность калитки. Все зависит от воображения. Но у любой из этих фигур есть верхняя и нижняя полоса.

На ровной поверхности перекладины должны быть выложены параллельно на нужном расстоянии. Это значение зависит от высоты калитки. Обычно перекладины располагают в 20–25 см от верхнего и нижнего края полотна калитки.
После этого распорки размещаются определенной формы.Когда все точно отмерено, распорка отрезается на необходимую длину с точным соблюдением углов. Стойки крепятся длинными шурупами или гвоздями. После того, как основание калитки изготовлено, можно приступать к монтажу обрешетки.

Предварительный макет планок ворот для последующей сборки

Может быть выполнен сплошным или с зазорами. Для этого используются доски, штакетник или рейки одинаковой длины и сечения. Очень красиво смотрятся комбинированные калитки, где низ зашит сплошным, а верх ажурный, с просветами.Верх калитки можно сделать плоским или с уклоном.

Для этого на обрешетке карандашом начертить закругление верха или под углом от центра к краям и выпилить электролобзиком или ручной пилой.

Вариантов внешнего вида таких ворот множество. Прочную обрешетку можно украсить узором из узких планок, набитых под углом в виде ромбов. Он может быть односторонним или двусторонним, когда каркас прячется между двумя одинаковыми рейками.Также его можно сделать из металлического уголка или профиля. Но тогда получится не деревянная калитка, а комбинированная.

Рамочные калитки

Калитка из дерева может иметь обрамление в виде рамы.


В данном варианте опора и фальшобвязка соединены верхней и нижней поперечной рейкой. Прямоугольная рамка в виде рамы может быть скреплена пазовым соединением, когда в одной части рамы имеется отверстие, а в другой паз необходимого размера.

Для прочности используется столярный клей. Перед приклеиванием каркасной конструкции нужно проверить правильность углов, ведь даже небольшой перекос приведет к быстрому выходу калитки из строя. Элементом крепления каркасных реек служат длинные шурупы или гвозди. Штыревое соединение будет не менее прочным и очень аккуратным. Для этого на двух рейках в месте стыка под прямым углом прокручиваются отверстия, в которые деревянным молотком забивается деревянная шпилька.

Процесс сборки деревянных ворот

При этом методе сначала скрепляются нижняя планка и две стороны рамы.Следующим шагом будет подготовка отверстий в нижней рейке, а также в деталях обрешетки. В готовые отверстия каркаса вставляются штифты, которые можно дополнительно смазать столярным клеем. Их одевают легким постукиванием деревянным молотком, штакетниками или обрешеточными досками.

Завершающий этап строительства – скрепление конструкции с верхней планкой каркаса таким же образом. а калитки с рамочной рамой могут быть выполнены самой разнообразной конструкции. Можно комбинировать два вида обрешетки, соединяя доску встык внизу, а с зазорами вверху.

Сделать сложную калитку своими руками не так просто, но если запастись терпением, включить фантазию и использовать все накопленные годами знания и опыт, то можно создать настоящее украшение для дачного участка или двора .

Необычные конструкции деревянных ворот

Владелец дачи и частного дома пытается установить и сделать красивую калитку. Когда ворота из дерева своими руками, они получаются индивидуальными, неповторимыми.С мягкой и податливой древесиной работать легче и приятнее, чем с твердым металлом и хрупким пластиком. Экологически чистый материал не выделяет вредных веществ при нагревании. Деревянные ворота могут украсить забор и защитить двор от посторонних.

С помощью пропиток можно придать любой оттенок

Молоток, ножовка и гвозди есть у каждого на даче и в гараже. Хозяин сам решает, делать ли вход таким же, как у соседа, или придумать свою форму и декор полотна с учетом собственных предпочтений.Кованые изделия также подойдут в качестве украшения. Также можно использовать резьбу по дереву.

Деревянные калитки своими руками имеют множество преимуществ перед изделиями из других материалов. На фото хорошо видно, что каждый владелец придумывает свой вариант, не похожий на другие.

Резной дизайн с узором

Преимущества

Классический материал не утратил своей актуальности. Деревянные конструкции на дачных участках и в ограждениях городских территорий имеют следующие преимущества:

• гармонично сочетаются с ограждениями любого типа;
• материал легко обрабатывается;
доски
• имеют уникальный рисунок и оттенок;
• экологически чистый материал, не выделяющий вредных веществ;
• гармонирует с окружающей природой;
• легкий вес и низкая цена.

На фото видно, что деревянная конструкция выглядит как часть сада и украшает двор коттеджа.

Калитка с наличником в деревянной раме

Ограждения с прозрачным лаком демонстрируют естественную красоту дерева. Дерево хорошо смотрится на фоне массивных каменных столбов, черных кованых прутьев и холодных глянцевых металлических профилей. Его можно раскрасить в любой цвет и покрыть прозрачным лаком.

При выборе материала решающую роль играет дешевизна доски и бруса.

Нет необходимости использовать сложный электроинструмент. У каждого человека, который делает простые вещи самостоятельно, есть ручная пила, зубило и молоток.

Внешний вид и эскиз простой двери

недостатки

Основные отрицательные качества дерева связаны с реакцией на воздействие природных факторов:

• даже обработанное защитными составами дерево со временем начинает впитывать влагу высыхают и выгорают;
• пожароопасный — горючий материал;
• разрушается острыми предметами;
• не выдерживает ударов и давления больших масс;
• короткий срок службы.

Стойка входная группа

При хорошем уходе деревянная конструкция простоит 10-15 лет, затем ее необходимо частично или полностью заменить. Без специального покрытия через год он потеряет вид: набухнет от дождей, потрескается, засохнет. На морозе влага превратится в лед и начнет разрушать его изнутри, разрывая волокна. На солнце доски будут менять цвет, рассыхаться.

Древесина также опасна, если загорится. Он не только поддерживает горение, но и быстро воспламеняется, даже при покрытии специальными составами, и воспламеняется.

Защита древесины от влаги

Если на участок захотят проникнуть посторонние, деревянную створку легко сломать. По прочности он уступает металлическим профилям и кованым заборам.

Выбор породы в основном зависит от бюджета владельца.

Дуб известен своей твердостью и прочностью. Он способен сопротивляться огню в течение определенного времени. Недостатком дуба является его стоимость и упрямство.

Ворота из дубовой доски своими руками красиво смотрятся на фоне вокруг участка с капитальным домом в черте города или жилого поселка.Кованые элементы гармонично смотрятся на фоне дуба, ворота будут крепкими и неприступными.

Без опыта работы с массивом дерева будет сложно сделать образцы для петель, закрутить саморезы. Украшение полотна резьбой потребует много времени и сил. Дубовая доска утяжеляет конструкцию и придает ей более внушительный вид. При наличии дубовых реек лучше сделать из них каркас и обшить более легкими досками.

Если вы хотите выполнить рубку, вам следует выбрать для этого оптимальную древесину.

Осина проста в обработке, устойчива к влаге и перепадам температур, не трескается при сушке на солнце. Большое количество сучков снижает прочность деревянных деталей и однородность сшитого сплошного полотна.

При изготовлении прочной калитки выбирают кедр. Его плотная древесина противостоит образованию в ней грибков и плесени. Кедр не гниет и не трескается. На фото его сложно отличить от светлого дуба.Кедр используют любители для изготовления сложных вариантов с фигурными вставками, резьбой, арками.

Сосновая конструкция подойдет для дачи. Смолистая древесина устойчива к влаге, имеет золотистый цвет и красивый рисунок. Сосновые доски и рейки можно свободно приобрести по бюджетной цене.

Хвойные менее восприимчивы к влаге из-за присутствия смолы

Дешевая древесина включает тополь и березу. Древесина легко режется стамеской, мягкая. Следует выбирать хорошо просушенные доски и сразу после раскроя их необходимо загрунтовать, замазав торцы и зашпаклев отверстия.После сборки всю конструкцию следует еще раз покрыть грунтовкой и 2-3 слоями лака или краски. Поверхности набухают и разрушаются при попадании влаги через небольшие незащищенные участки, а также выгорают на солнце.

Лиственница — идеальный вариант для тех, кто хочет сделать красивую прочную калитку и украсить ее резьбой, как на фото. Древесина имеет плотную структуру, легко режется ручным инструментом, не коробится от дождя. Внешне лиственница похожа на беленую сосну со слабо выраженным рисунком.

При выборе досок следует обращать внимание на отсутствие заболони и фрагментов вросшей коры.

Пример наличия вырезов из короеда и смоляных карманов

Подготовительные работы

Подготовка к созданию деревянной калитки начинается еще до закупки материалов для нее.

1. Измеряется ширина прохода и высота полотна.
2. Тип рамы определен.
3. Делают чертежи каркаса, обшивки полотна и схемы крепления.
4. Закупаются бруски, доски и арматура.

Создание чертежа – обязательный этап

Максимальная ширина деревянных распашных ворот 1200 мм. Широкое полотно подкручивает крепление своим весом, поэтому петли нужно ставить массивно или по 3 пары. Специалисты советуют делать полотно шириной 1000 мм. Этого достаточно, чтобы свободно проходить в теплой верхней одежде. Садовая калитка на дачном участке может быть шириной 800 мм.

Чертеж деревянной двери

Изготовление и установка калитки своими руками

Чтобы понять, как сделать калитку, нужно пошагово разобрать этот вопрос.Создание деревянной конструкции начинается с каркаса.

Варианты эскиза каркаса

Может быть металлическим, из профильной трубы. Такая прочная основа нужна при изготовлении комбинированной конструкции, украшенной ковкой или металлическими элементами. Во всех остальных случаях основание делают из деревянных брусьев толщиной 20–40 мм и шириной 80–100 мм.

Рама

Существуют основные виды рам для деревянных ворот:

• рамка;
• зубчатая рейка Z-образная;
• арочный;
• с порталом — навес над входом.

Составные элементы входной группы

Идея каркаса

Угловое соединение возможно по принципу шип-паз, если позволяет уровень мастерства и имеется фрезер.

Для создания объемного каркаса с лицевой стороны полотна по периметру прибиваются рейки или в горизонтальных балках каркаса вырезаются пазы и вставляются в них доски. Рама при таком варианте основания собирается без верхней перекладины.Его наматывают поверх торцов досок и прикручивают после обшивки основания.

Чертеж создания стальной основы

Рамная рама служит основой для более сложных видов воротных конструкций: с арками, комбинированными вставками, порталами. Его укрепляют распорками и подкосами.

Реечная основа

В ограждениях, отделяющих сад от двора, часто используется Z-образный каркас. Две горизонтальные балки с наклонной перемычкой (подкосом) не всегда представляют собой самостоятельную часть.Их скрепляют между собой досками обшивки при изготовлении легких садовых конструкций.

Процедура фиксации каркаса

Для создания прочного Z-образного каркаса выполняются следующие операции.

1. Горизонтальные балки нарезаются по длине на 5 см меньше ширины проема.
2. Раскладываются по размеру на плоской поверхности.
3. Брекет замечен постфактум. Концы полосы обрезаются под углом и скрепляются длинными шурупами.
4. Каркас зашит досками.
5. Навесы прикручиваются к поперечинам с обратной стороны. С другой стороны к верхнему горизонтальному брусу крепится шпингалет или шпингалет.

Декоративные навесы с фигурными планками могут крепиться на лицевую сторону и, как на фото.

Вариант наружного оформления с декоративными элементами

Арочные и резные изделия сложны и требуют высокого мастерства, а также специального электротехнического оборудования. Они не под силу любителям.

Брезент

Планки вырезаются в размер по чертежу с учетом зазора внизу.Раскладываются на раме с зазором или цельнолитые, как задумано конструкцией. При разной длине верхушка делается фигурной. Проверяется фактическая ширина созданной калитки, корректируется размер за счет зазоров.

Схема обшивки входной группы сухой строганной доской класса АВ

Для сплошного полотна доску сразу заказывают с расчетной шириной, чтобы не пришлось резать крайний брусок и не было зазора между столб и калитка. Доски зашивают с зазором 1–2 мм, для теплового расширения, чтобы они не перекашивались, упираясь торцами друг в друга.Это не влияет на приватность, так как сквозь щели ничего не видно. Видео наглядно демонстрирует простоту изготовления каркасной деревянной калитки.

У калитки важная функция. Но кроме защиты от злоумышленников, ворота могут служить отличным дополнением дачного участка. Существует множество строительных материалов, из которых можно сделать ворота своими руками. В этой статье представлены несколько простых технологий.

Для обустройства калитки из дерева потребуются следующие стройматериалы:

• десять досок лиственницы 2000×140×20;
• две сосновые доски 2000×150×50;
• две петли, защелка и дверная ручка;
• шесть металлических зубчатых пластин;
• четыре латунные пластины и один уголок;
• около сорока штук латунных винтов;
• банка грунтовки для дерева;
• банк средств защиты;
• одна банка лака.

Для успешного выполнения работ необходимо приобрести следующий инструмент:

• долото с молотком;
• ножовка по дереву;
• самолет;
сверло
• ;
• электролобзик;
Наждачная бумага
• , карандаш, кусок веревки и уровень.




Для крепления калитки удобнее всего использовать две бетонные стойки. Работа начинается с изготовления двух боковин из сосновых досок, на которые и будут крепиться ваши ворота.Выровняв доски по вертикали (при помощи уровня), можно закрепить обе боковины на опорных столбах с помощью саморезов.

Далее приступаем к сборке каркаса, который состоит из четырех хорошо окрашенных досок лиственницы. Углы конструкции усилены антикоррозийными планками, установленными на саморезы.




Для придания всей получившейся конструкции большей жесткости можно использовать металлическую зубчатую пластину особой формы, которая при монтаже должна быть немного утоплена в древесину.Теперь можно установить петли будущей калитки на заранее подготовленную опорную раму.

После проверки вхождения готовой рамы в проем калитки можно приступать к изготовлению специального раскоса, придающего дополнительную жесткость всей собранной конструкции. Эта скоба фиксируется на основании с помощью таких же металлических зубчатых пластин.




Готовый каркас крепим на петли и устанавливаем на него первую доску обшивки. Каждая из устанавливаемых досок должна быть закреплена не менее чем двумя саморезами, а угловые доски – тремя.При этом под каждый саморез следует просверлить отверстие и утопить так, чтобы головку можно было утопить.

Затем устанавливают ручку и защелку, а по верху досок проводят овал верхнего среза досок с помощью веревки (используется как циркуль) и карандаша. Подрезаем доски по этому овалу с помощью электролобзика.

Калитка с воротами




Не всегда есть возможность установить калитку отдельно от ворот. В этом случае можно установить в ворота калитку.Рассматривая этот вид конструкции, научимся делать из профнастила:

• Первым делом необходимо установить опорные стойки, на которые будут крепиться створки ворот. Учитывая большую нагрузку на столбы, их крепления должны быть качественными. По этой причине опорные столбы должны быть привязаны к основной конструкции забора.
• Теперь можно собрать раму. Разделите общую ширину проема на две равные части. Для возведения каркаса можно использовать профильную трубу.Это отличный материал, так как он легкий.
• Чтобы крепление профнастила было симметричным, расположите все горизонтальные направляющие на одном уровне в раме.
• В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны рамы створки, закрепленной на стойке, приварите вертикальную направляющую из профильной трубы. Именно эта направляющая будет удерживать калитку в дальнейшем.
• Калитка изготавливается по заданным размерам.Обратите внимание, что они должны совпадать с точностью до миллиметров. Поэтому несколько раз проверьте все замеры, которые касаются проема для калитки.
• Теперь, когда каркас калитки готов, необходимо установить петли на каркас ворот и на саму калитку. Здесь важно избегать предвзятости. Поэтому раму ворот и калитку лучше укладывать на горизонтальную поверхность. Установите ворота на место и прикрепите петли. Сделайте отметки в предполагаемых местах установки петель.
• Что касается петель на опорных стойках и на раме воротной конструкции, то тут дело обстоит иначе. Сделайте на столбах соответствующую разметку, которая укажет на расположение ворот. После от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходим к разметке на раме ворот и отмечаем расположение второй половины петли. При этом учитывают расстояние, рассчитанное на опоры.

Для упрощения этой задачи можно заранее подготовить специальную монтажную пластину, которая приваривается к петле.

Когда ворота с калиткой установлены на петли, остается обшить раму профнастилом.




Если вы не хотите проводить такую ​​комбинацию, то каркас калитки можно полностью зашить монолитным поликарбонатом.

Как видно из этой статьи, вариантов как и из чего сделать калитку множество. Вы можете проводить собственные эксперименты, комбинировать разные материалы. Главное, чтобы в результате получились красивые ворота, которые станут прекрасным дополнением к забору и вашему дому.

Видео

Фото

На фото много идей для изготовления ворот:













Калитка из дерева своими руками намного дешевле, чем изделие, изготовленное на заказ. Кроме того, это довольно просто сделать. Если человек обладает необходимыми навыками и правильно использует инструменты, работа станет еще проще. Поэтому нелишним будет разобрать технологию самостоятельного ограждения участка.


Какое дерево?

Первая проблема возникает на этапе выбора древесины. Необходимо использовать критерии цены и долговечности древесины. Хорошая древесина при правильной обработке приобретает повышенную прочность и устойчивость к агрессивным средам.


Среди пород древесины необходимо обратить внимание на следующие:

1. Сосна. Часто выбирают сосну, из-за высокого содержания смолы древесина меньше подвержена разрушению, при этом материал легко поддается обработке.Однако при покрытии деревянных ворот своими руками лакокрасочными материалами возникает проблема, ведь приходится искать совместимые вещества.
2. Лиственница имеет высокую степень прочности, но легко обрабатывается рубанком и другими инструментами. Магазины пиломатериалов устанавливают высокую цену на древесину, что отпугивает многих покупателей.
3. Кедр. Влагостойкая структура кедра лишена благоприятных условий для развития гнилостных бактерий, возбудителей болезней и плесеней.
4. Дуб. Безусловно, дубовый материал обладает лучшими эксплуатационными свойствами, однако на этапе обработки древесины могут возникнуть проблемы из-за его высокой прочности.

Есть и другие породы, но не все из них идеальны:

1. Аспен. Несмотря на небольшую сложность обработки и сохранности конструкции, осиновую древесину редко используют при строительстве калитки забора из дерева своими руками, так как ее прочность оставляет желать лучшего.
2. Тополь.Если створка изготовлена ​​из тополя, покупать необходимо в основном сухие доски. Теряя влагу, мокрый материал вызовет деформацию установленного изделия.
3. Береза. Если выбрать березу, через небольшой промежуток времени треснувшую дверь в заборе придется заменить на новую калитку.

Брезентовая конструкция

Как сделать деревянную калитку своими руками? Есть одна довольно простая схема. Бывает прямоугольная или Z-образная рама, обладающая наибольшей надежностью.Учтите, что будет лучше, если посередине будет еще одна перекладина, разделяющая прямоугольник на два квадрата, что повысит жесткость конструкции.

К раме прибиваются деревянные панели, образующие дверное полотно. Здесь возможны два варианта конструкции:

1. Глухая, где створка состоит из плотно подогнанных друг к другу досок, а обшивка не допускает образования щелей.
2. Сквозные, где встречаются зазоры, образующиеся между элементами присоединяемого кожуха, а также части распорки, препятствующие деформации изделия.

Какой вариант выбрать? Здесь следует помнить несколько важных замечаний:

• для глухих деревянных ворот требуется больше древесины;
близко расположенные перекладины
• при высыхании изгибаются, в результате вся конструкция «поедет»;
• глухие ворота весят больше, поэтому выйдут из строя раньше;
• нужен аккуратный глазок для формирования сквозного полотна, так как зазоры должны быть одинаковыми и ровными, иначе рисунок получится некрасивым;
• чистый холст больше подходит для декоративных целей, на нем можно рисовать картины, украшения для ногтей;
• из соображений безопасности выберите глухие ворота.

Подготовка к работе

Перед началом работы необходимо найти и купить инструменты:

• рулетка;
• отвес;
ножовка
• ;
• квадрат;
• карандаш.

Все необходимые инструменты для строительства деревянных ворот своими руками наглядно показаны на фото:


Установка столбов

Это необходимо решить в первую очередь, так как после работы может быть обнаружено, что место для калитки изменилось.Поэтому, если сделать это в последнюю очередь, то полотно может просто не подойти по размеру.

Обратите внимание, что и для ворот, и для забора лучше выбирать железные опоры. С деревянными опорами забор быстро покосится и станет прямо-таки некрасивым. При установке готовых столбов понадобится песок, щебень и цемент.

Как правильно установить опоры:

1. Сначала покупают металлические опоры.
2. Рассчитаны места их копания.Расстояние между ними лучше выбирать немного шире створки.
3. Под них буром роет ямы глубиной около метра. Учтите, что следует использовать специальный инструмент, не делать отверстия для опор лопатой, так как в этом случае земля разрыхляется, и ворота быстро расшатываются.
4. Затем на дно насыпается песок (около 5 см) и утрамбовывается.
5. После этого в ямы следующим слоем засыпается щебень (толщиной 5 см).
6. Перед погружением железный столб обрабатывается паяльной лампой.
7. Столбы тонут.
8. Их ровность проверяется с помощью отвеса.
9. Если столбы ровные, то в ямы засыпают щебень, а затем заливают бетонным раствором.
10. Наконец, верхняя часть стоек окрашена для защиты от коррозии.

Сборка конструкции и облицовки

Как собрать деревянную калитку своими руками, чтобы все было ровно? В этом вам помогут следующие рекомендации:

1. Сначала соберите его без гвоздей на полу, чтобы все было ровно.Проверьте это уголком и линейкой.
2. Нарисуйте карандашом на дереве места, где расположены все доски.
3. Удалите все лишние доски и оставьте только прямоугольную или Z-образную раму (в зависимости от того, что вы выберете).
4. Необходимо закрепить все стыки конструкции, для этого на них можно что-нибудь поставить или попросить кого-нибудь встать по углам.
5. Если конструкция надежно закреплена, то при сборке она останется на одном уровне.
6. После сборки рамы еще раз проверьте правильность углов и линий.
7. Затем медленно прибейте остальные доски.

Не торопитесь, это ответственный момент, от которого зависит красота ворот.

Есть два способа, как «надеть» полотно на несущую опору:

1. Сначала к калитке прибиваются петли, а затем вся конструкция прибивается к стойке.
2. Сначала к стойке прикручиваются петли, а потом к ним прибивается дверь.

В целом обе техники равнозначны, каждый мастер предпочитает свой путь.Но мы рекомендуем первую технику, так как ее можно улучшить:

1. В проход ставишь крепкий, не шатающийся блок-подставку из кирпичей, ящик, просто деревяшки и другие подручные предметы.
2. Ставим на него калитку (уже с петлями) и все подгоняем, чтобы стояло ровно, проверяем отвесом.
3. Далее прикручиваете петли к опорным стойкам.

Не забудьте установить упор, который не позволит воротам открываться слишком широко.Желательно, чтобы у ворот не скапливалась вода; для этого пространство под ним выкладывается плиткой.

Подборка фото дизайна ворот для дачи:


Ворота из дерева своими руками — видео

Какой бы красивый забор вы не поставили, ворота и ворота должны быть еще красивее. Они встречают каждого вашего гостя и рассказывают о вашем вкусе и материальном достатке.Материал для забора подобрать проще: все пролеты забора повторяют друг друга и достаточно однообразны. И вход нужно сделать оригинальным. Которого?

Евроштакетник, профнастил — просто и недорого. Кованые решетки – солидные на вид и по цене. Вы можете сделать это сами?

Дерево! Ни один материал не предлагает столько дизайнерских возможностей, как древесина. И что бы вы ни придумали, вы можете сделать это сами. Да и зачем придумывать, если в интернете огромное количество фото деревянных ворот: простых дачных и садовых, шикарных для дачи, выполненных с юмором и в стиле «классика».Старинные калитки и ворота выглядят особенно престижно.

Два основных варианта исполнения калитки из дерева

Изготовление и монтаж простой деревянной калитки

Хорошая деревянная калитка своими руками может стать предметом гордости владельца – но без навыков сделать это непросто. Для практики сделаем калитку, которую можно установить на даче, как запасную (заднюю) калитку на участке, в декоративном заборе палисадника и т. д.




Для изготовления нам потребуются следующие материалы и инструменты:

• Бруски и доски (штакетник).
• Петли, уголки металлические, запор.
• Саморезы, глухари или болты с гайками.
• Электролобзик, отвертка и рубанок.
• Ножовка, дрель (желательно фрезер), стамеска.

Поговорим о каждом пункте чуть подробнее.

Толщина брусков должна быть одинаковой, 4-5 см. Для этого их строгают, периодически измеряя. Также делают из досок, но размеры их 2-2,5 см. Обычная ширина штакетника 5-7 см.

Петли должны выдерживать вес калитки: чем она тяжелее, тем длиннее должны быть «стрелки», которые крепятся к створке и тем больше шурупов используется для крепления петель к стойкам.

Металлические уголки используют, если хотят обойтись без диагонального укоса.

Нужен запор или какой-то замок, чтобы ворота самопроизвольно не открывались.

Петли крепятся глухарями или болтами.

Ножовка и фрезер необходимы для вырезания пазов в брусках.

Производство начинается с измерений. Расстояние между стойками для калитки – это ее ширина. Если столбы не установлены, лучше начать с них: установить столбы сложнее по размеру готовых ворот.

Для простой калитки вполне подойдут столбы из бруса, нужно только обработать их составами от гниения. Нижнюю часть, которая будет находиться в земле, пропитывают отработкой или обмазывают дегтем и оборачивают рубероидом.Надземная часть грунтуется и красится в два слоя. Брус перед обработкой строгают, а верх желательно отшлифовать наждачной бумагой.

Небольшое примечание : чтобы у вас уже было место, куда «заходит» калитка, можно выбрать паз на фальш-стойке по высоте створки и глубине, равной толщине бруска рамы. Тогда вам не нужно будет забивать дополнительные упоры (рельсы или уголки).

Изготовление калитки начинаем с рамы. Его классическая форма напоминает букву «Z», к которой добавлены две вертикальные планки: одна для крепления к опорной стойке, другая — для фальш.Каким способом делать стрелу — ваше дело.


Схема каркаса деревянной калитки

Все бруски каркаса желательно располагать в одной плоскости. Для этого соединения делаются на шипах. Намечают и с помощью дрели в нужном месте просверливают отверстия определенной глубины и стамеской выбирают канавку. На «ответной» планке делается шип. Наличие роутера делает эту операцию максимально простой.

Размеры брусков взяты с запасом на изготовление шипов.

Изготовив детали рамы, их собирают на клей, дополнительно фиксируя деревянными чопиками. Затем каркас можно загрунтовать и покрасить.

Облицовка рамы позволяет проявить свой дизайнерский талант даже на простой деревянной калитке. Сплошная обшивка, штакетник, вертикально или елочкой, полукругом, с окошками, резные планки… Всего и не перечислишь. Не забудьте обработать планки грунтовкой и покрасить непосредственно перед креплением.

Изготовление калитки с металлическим каркасом

Если срок службы деревянных столбов вас не устраивает, ставьте металлические.Это необходимо даже в том случае, если для забора уже используются трубы. Зачем нарушать гармонию? Но тогда нужна сварка и какое-то дизайнерское решение по соединению дерева ворот и металла столбов.

Металлический каркас калитки

Сделать своими руками тоже не сложно. Дополнительно понадобится профильная труба 40 на 20 или 40 на 40 мм, болгарка и сварочный аппарат.

1. Измеряем расстояние между стойками калитки.
2. Металлопрофиль нарезаем болгаркой в ​​размер.
3. Варим прямоугольный «каркас», усиливаем его ригелем и «косынками» по углам.
4. Прикручиваем доски саморезами к каркасу.
5. Как вариант, каркас можно сделать из уголка, наварить на «косынки» и набить досками вровень с уголком.

Калитка из дерева своими руками получается недорогой и прочной, в тон забору из профлиста, евроштакетника или дерева.

Калитка и ворота не простые, а …

Набравшись опыта изготовления простого металлического каркаса, можно приступать к оформлению парадного входа на свой участок. Начните с проекта. Подберите в интернете или нарисуйте свой эскиз ворот и калитки. Помните, они должны быть в одном стиле с забором и вашим домом.


Старинные оригинальные ворота

Для придания входной «сложной» оригинальности нужно смело использовать разнообразные приемы и декоративные элементы: обрамление сложной геометрической формы, старинный металлический декор.

Производство начинается с рамы. Помимо обычных инструментов, вам понадобится приспособление для гибки металла. Поиск в интернете поможет сделать это даже без трубогиба.

1. Нарезаем профильную трубу: прямые участки по размеру, те, что будете гнуть — с запасом.
2. Придайте необходимый изгиб изогнутым элементам рамы.
3. Разложите все компоненты на ровной поверхности и соедините их.
4. После проверки правильности расположения сварите все сегменты и еще раз проверьте прямоугольность.После этого сварите все соединения.
5. Очистите швы шлифовальной машиной.
6. Пока рама немного весит, нужно разметить и закрепить одну часть петель на раме, а другую на стойках. Петли удобнее брать разборные.
7. Разложите деревянные детали на раме.
8. Такие ворота и калитки имеют приличный вес: крепление как досок, так и петель должно быть надежным. Используйте болты с гайками: их круглые головки легко сделать старинными, похожими на кованые.В этом же стиле выбирайте петли и другие элементы.
9. Просверлите доски и профиль рамы сверлом нужного диаметра, удалите заусенцы.
10. Грунтовать и красить фасадной краской.
11. Проделайте то же самое с деревянными элементами.
12. После высыхания соберите все вместе. Калитка из дерева и ворота готовы. Вешаем (обязательно с помощниками) и любуемся результатом.

В заключение несколько советов:

Перед составлением проекта пройдитесь по магазинам и ознакомьтесь с ассортиментом комплектующих для ворот и калитки.Вас должны заинтересовать петли, ковка, старинные застежки, светильники.

Не экономьте на размере петель. Вес может быть очень приличным. Используйте краску для наружных работ, следуя инструкции. Соблюдайте технику безопасности при работе с инструментами.




Что такое подошвенный фасциит? — Симптомы и лечение

Лечение подошвенного фасциита

В большинстве случаев врач начнет с основных процедур, которые можно проводить дома. Они могут варьироваться в зависимости от причины вашей боли.

• Если вы много ходите или бегаете, возможно, вам придется сократить потребление калорий. Спросите своего врача, сколько упражнений вам следует делать.
• Если у вас высокие своды стопы, поговорите со своим врачом об использовании вставок для обуви, называемых ортопедическими стельками. Они помогают поддерживать ваши арки. Вы должны быть приспособлены для них.
• Если у вас избыточный вес или ожирение, похудение может помочь уменьшить нагрузку на пятки.
• Если ваша работа связана с тем, что вы стоите в течение длительного времени, положите на пол, где вы стоите, какую-нибудь подкладку.Вы также можете попробовать ортопедические стельки, чтобы обеспечить дополнительную амортизацию пяткам.

Важны упражнения на растяжку стоп и ног. Делайте растяжки, показанные здесь, по крайней мере, два раза в день. Не подпрыгивайте, когда растягиваетесь.

• Растяжка подошвенной фасции: Встаньте прямо, вытянув руки вперед, к стене. Поместите травмированную ногу немного позади другой ноги. Упираясь пятками в пол и направив ступни прямо вперед, медленно согните оба колена. Вы должны почувствовать растяжение в нижней части ноги.Удерживайте растяжку от 10 до 15 секунд. Повторите растяжку от 6 до 8 раз.
• Растяжка икр: Встаньте прямо, вытянув руки вперед, к стене. Поместите травмированную ногу за другую ногу. Выпрямите травмированную ногу, пятка прижата к полу, стопы направлены прямо вперед, медленно наклонитесь вперед и согните переднюю ногу. Вы должны почувствовать растяжение в середине икры. Удерживайте растяжку от 10 до 15 секунд. Повторите растяжку от 6 до 8 раз.

Также важны силовые упражнения.Вы можете укрепить мышцы ног, встав на подушечку стопы на краю ступеньки и поднявшись на носки как можно выше. Расслабьтесь между подъемами носков и позвольте пятке опускаться немного ниже края ступеньки. Укрепить мышцы стопы можно, схватив полотенце пальцами ног, как будто вы собираетесь поднять его ногой.
