самая эффективная конструкция и её чертежи

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Содержание

• 1 Основные преимущества буржуйки
• 2 Основные модели самодельных буржуек
• 3 Важные узлы конструкции
• 4 Подводя итоги

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
• Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
• Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
• Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
• Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

• Для топки 250 на 250 мм.
• Для поддувала — высота 100 мм и ширина 250 мм.
• Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

чертежи и изготовление своими руками

Почти в каждом фильме о войне есть кадры с горящими дровами в печке-буржуйке. Рядом греются солдаты.

Устройство буржуйки из металла.

Простая печь в форме бочонка или прямоугольной коробки из металла в трудные времена помогла выжить людям там, где не было настоящей печи.

Труба буржуйки выводилась на улицу через форточку. Несколько березовых поленьев быстро обогревали помещение. Печь обладала большим КПД. За что ее прозвали буржуйкой, осталось тайной. Но сама печь буржуйка и поныне несет свою службу в строительных времянках, в дачных домиках в начале освоения участков.

Содержание

1. Конструкции печей-буржуек
2. Варим печку своими руками
3. Изготовление изделия

Конструкции печей-буржуек

Подобную печку можно соорудить своими руками. Конструкции существуют как простые, так и более сложные. Самую простую печь-буржуйку для дачи, гаража, хозяйственной постройки можно сделать из куска цилиндрической стальной трубы со стенками толщиной 8-10 мм. Диаметр ее может быть около 45 см, длина — 60-80 см. У этой печки будет нерегулируемая тяга. Варианты чертежа, левая схема. Для ограничения выхода прогретого воздуха через дымоход в него вваривается пластина в виде усеченного круга. Она примерно на 2/3 перекрывает диаметр трубы.

Следующим шагом является разметка мест для установки дверок. С помощью болгарки вырезается сама дверца, к которой привариваются петли. В верхней части вырезается отверстие диаметром около 100 мм для установки в нем трубы, выполняющей функцию дымохода. В промежутке между топочной и поддувальной дверцей в стенках просверливаются отверстия, в которые ввариваются арматурные прутья диаметром 16 мм. Именно на них в дальнейшем будут укладываться дрова, сквозь прутья зола будет осыпаться в нижнее отделение.

Схема буржуйки с водонагревательным баком.

Это печь самой простой конструкции. На ее изготовление не требуется дорогостоящих материалов, большого количества времени. Сварщик не обязательно должен иметь высокую квалификацию. Все это плюсы, но есть и минусы. Круглая печь имеет площадь обогрева гораздо меньшую, чем печь любой другой формы. Толстые стенки прогреваются очень долго и быстро остывают. Отсутствие механизмов регулирования тяги не дает возможности выбора оптимального режима работы печи.

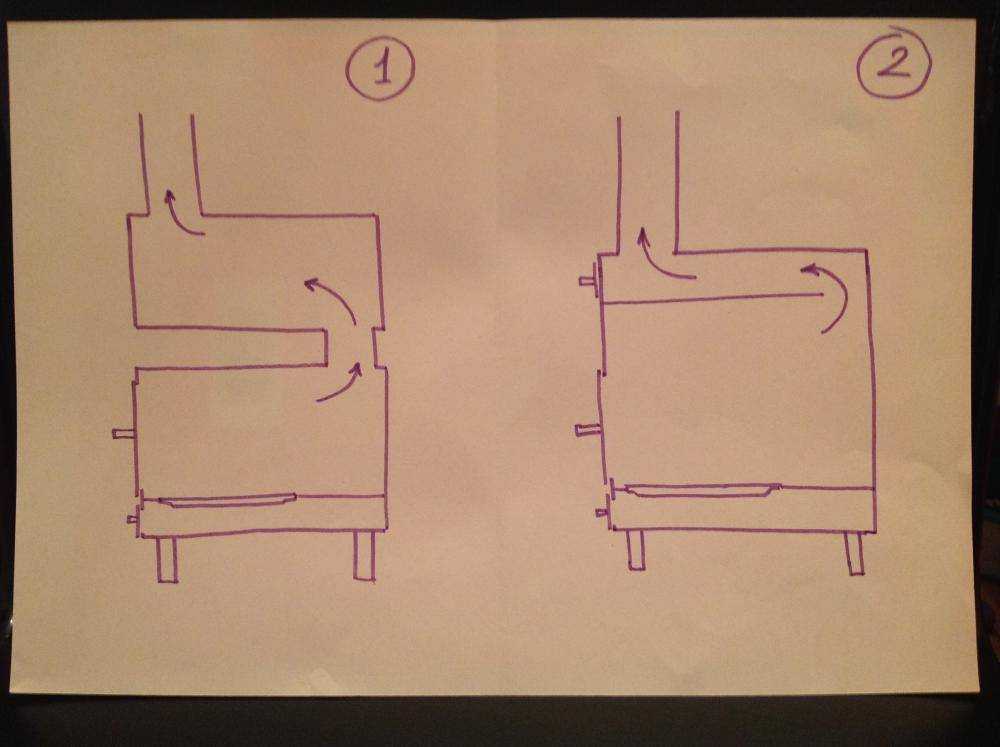

Умельцами разработаны схемы печей-буржуек, в которых раскаленные газы проходят более длинный путь от топки до дымовой трубы. Такая печь дольше не остывает. Она похожа на обычную буржуйку, но оборудована дополнительным теплообменником. Состоит он из нескольких полых круглых блинов, соединенных трубками. Количество таких блинов может быть от 1 до 4. На теплообменник надевается кожух из листа стали (на схеме он отсутствует). Между кожухом и элементами теплообменника засыпается крупный гравий с песком.

Чтобы увеличить КПД печки, можно соорудить своеобразную кассету, которая позволяет значительно продлить время горения дров в топке буржуйки. Кассета представляет собой герметичный цилиндр из листа стали, заполненный дровами в виде длинных поленьев. При высоте в 40 см закладка дров обеспечивает горение в течение около 4 часов. На схеме цифрами обозначены:

Схема чугунной печи-буржуйки.

• дымоход;
• цилиндр, сваренный из листа стали;
• длинные поленья дров;
• фланец для упора кассеты;
• угли для розжига дров;
• печь-буржуйка;
• выходящий дым.

Сваренный цилиндр кассеты должен надежно опираться на корпус печки. Для этого служит фланец. Для удобства пользования кассетой нужно к ней приварить ручки, которых на чертеже нет. Кассета заполняется дровами, опрокидывается и устанавливается на верхнюю поверхность печки. Печка к этому времени должна быть растоплена для появления углей, которые будут поддерживать медленное горение дров в кассете. Активно горит только нижняя часть поленьев, находящаяся в топке. Верхняя часть постепенно опускается, занимая место сгоревшей части.

Такая печь тоже имеет недостатки. Для закладки новой партии дров нужно цилиндр поднять. В это время из печи начинает подниматься дым и газы. Поэтому в жилых помещениях применять такой способ отопления не рекомендуется.

https://1popechi.ru/youtu.be/g5uksCoMexU

Вернуться к оглавлению

Варим печку своими руками

Можно сварить буржуйку с квадратным тонкостенным корпусом и с регулируемой тягой. Оптимальные размеры буржуйки — около 45х45х80 см.

Слишком большую печь из-за ее веса трудно переносить, слишком маленькая имеет такой же маленький эффект. А в печке 45х45 см можно сжигать довольно длинные дрова, места она занимает не очень много.

Толстый металл плохо нагревается, дрова сгорают впустую. Тонкий лист при нагреве и последующем остывании может потерять свою форму. Самая выгодная по всем показателям толщина материала для изготовления печи — 3-4 мм. Изделие из такого металла прекрасно прогревает воздух в помещении и не теряет форму. Чтобы сварить буржуйку, нужно приобрести:

1. Лист стали толщиной 3 мм, размерами 1,5х2 метра.
2. Уголок с полкой в 40 мм, толщиной стенок 4-5 мм, 7 метров.
3. Трубу диаметром 89-102 мм — 40 см.
4. Арматурные прутья 16 мм — 6,2 метра.
5. Гладкий стальной стержень диаметром 8-10 мм — 50 см.
6. Петли для дверок — 4 штуки.
7. Сварочный аппарат.
8. Электроды — 5 кг.

https://1popechi.ru/youtu.be/ypGr_dvp3Bw

Вернуться к оглавлению

Изготовление изделия

1. Раскроить по размеру листовой материал и уголок. Сделать это можно очень чисто и точно на металлобазе при покупке.
2. Из уголка нужно сварить каркас печки.
3. Приварить к уголку арматурные прутки через каждые 20 мм. Они выполняют функцию колосников.
4. Каркас обваривают листами металла.
5. В отрезке трубы для изготовления дымохода сверлятся 2 отверстия, диаметр которых немного больше диаметра гладкого прутка.
6. Вырезается пятак диаметром чуть меньше внутреннего диаметра дымоходной трубы. Это будет регулировочный шибер.
7. Пруток сгибается под прямым углом и вставляется в просверленные отверстия. Снизу к нему прикладывается и приваривается вырезанный пятак, который в обычном состоянии должен находиться в открытом положении.
8. На корпусе аккуратно размечаются дверки. Куски металла вырезают болгаркой. Они и будут дверками.
9. К дверкам привариваются петли и крепятся на корпусе печки.
10. Остается сделать ручки и засовы по своему усмотрению. Зазоры в дверцах обеспечат тягу при горении дров.
11. Можно испытывать изделие.

https://1popechi.ru/youtu.be/7jTyVTc55_I

Существуют и очень сложные конструкции, изготовление которых своими руками требует огромных затрат денег и времени, высокой квалификации сварщика, изготовления элементов сложных форм. Описанные выше конструкции просты в изготовлении, не требуют применения дефицитных и дорогих материалов. В качестве корпуса можно использовать бочки, трубы, молочные бидоны. Зная общий принцип работы, выбрать буржуйку и сварить ее можно на любой вкус. Чертежи и внешний вид представлены.

Самая эффективная буржуйка своими руками: чертежи, схемы, видео

Печка -буржуйка полезная и с нынешними ценами на газ очень актуальное отопительное устройство.Ведь ее можно применить не только на даче,в гараже,в домах.С помощью дизайнеров ее легко можно вписать в интерьер комнаты,чтобы было не только тепло но и уютно.
Для тех кто задумывается о буржуйке и хочет ее иметь может сделать ее своими руками

Инструменты для изготовления буржуйки своими руками
— Сварочный аппарат минимум на 200А с электродами,обмундирование для сварки,
— Щетка по металлу.
— Шлифмашина
— Газовый резак(мы его используем чтобы вырезать отдельные детали)
— Молоток-шлакоотделитель
— мел или карандаш для обозначений
— Плоскогубцы ,молоток и зубило

Разнообразие самых эффективных буржуек своими руками
В зависимости от места расположения буржуйки и будет зависит вид и технические свойства.Изготовить такое приспособления можно из различных металлических емкостей (баков, бочек ,труб, газовых использованных баллонов), куска металлического листа с толщиной не меньше 3-5 мм. в разрезе
В гараже можно сделать буржуйку из любого материала, а вот для дома может не все подойти.

хорошая но большая для того чтобы стоять в доме

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками

Буржуйка своими руками, работающая на переработанном масле

Такую буржуйку я бы не стал ставить в доме, где живут люди, ведь даже с самой лучшей вентиляцией при сгорании переработанного масла выделяется своеобразный запах.

схема буржуйки работающей на переработке

Что бы ее изготовить нужен лист метала шириной 4-5мм. в разрезе. Из него мы вырежем нужные нам детали. Для отдельных частиц и изготовление дымохода нам нужна труба.

На схеме указаны размеры необходимых деталей для создания печки-буржуйки на отработанном масле

чертеж буржуйки

Чертеж печки, которая работает на отработанном масле

— Шлифмашинкой вырезаем на металлическом листе заранее точно вымеренные детали, и затачиваем края элементов.
— Измеряем высоту нашей трубы и сверлим отверстие для того чтобы соединить и нижний и верхний резервуар нашего отопительного прибора.
— Для дымоотводной трубы вверху, верхней плоскости бака немножко левее от центра по заранее расчерченной схеме прорезаем отверстие.
— В нижней плоскости, сместивший вправо, делаем еще одно отверстие для соединительной трубы.
— Два круглых диска к части трубы это и будет толщина верхнего бака.
— По аналогии мы делаем нижнюю часть . Различие только в том что отверстие для трубы делается в центре. Так же вырезаем отверстие, которое необходимо для заправки печки – горловина. На ней устанавливается съёмная крышка.
— К нижней части печки приваривается ножки.
— Для того чтобы конструкция была жёсткая металлическими кронштейнами усиливаем верхний бак и нижний.
— Для эстетичности мы ее окрашиваем жаростойкой краской, предварительно очистив от ржавчины металлические поверхности.
— Подключаем нашу печь к дымоходу.

Такой вид имеет печка, работающая на отработанном масле.

Принцип действия печи : в горловину заливаем отработанное масло, затем осторожно поджигаем длинной треской через отверстие. Как только в баке масло загорится, закрываем крышку. Отверстие полностью закрыто. Кислород который попадает через отверстие в трубе (труба соединяет два бака)содействует интенсивному горению. Верхняя часть очень нагревается ,поэтому верхнюю часть можно использовать как варочную поверхность. Всегда в гараже можно найти переработанное масло ,поэтому не составит больших проблем что бы заправить печку-буржуйку.

Буржуйка, сделанная из трубы или бочки своими руками

Для того, чтобы изготовить такую буржуйку своими руками, нам понадобится металлическая бочка или труба нужного диаметра. Такая буржуйка вполне подходит для установки для гаража или дачи, а если сделать с элементами декора, то можно использовать и в жилых помещениях.

Простой вариант буржуйки из трубы

Пошаговое изготовление самодельной буржуйки из бочки.
— Отмериваем и вырезаем два отверстия (прямоугольные) на том уровне что бы одно из них служило топкой ,а другое- зольником.
— Те части, которые мы вырезали, используем как дверцы, по периметру привариваем к ним металлические полоски, которые герметически перекроют все зазоры. К двери привариваем ручку со щеколдой.
— Отмериваем от топки вниз 10 см. с внутренней стороны бочки и привариваем опору, на нее мы установим колосники.
— Для изготовления колосника можно использовать арматуру.
— Если мы решили сделать печку из трубы ,то нужно заварить обе стороны.
— Для удобства использования приваривают ножки.
— В верхней части вырезаем круглое отверстие для дыма, далее ввариваем трубу.
— Привариваем петли и на них вешаем дверку. Далее размещаем и устанавливаем задвижку.
— Отшлифовываем все швы, которые остались от сварки и наносим на буржуйку жаростойкую краску.
-К готовой буржуйке присоединяем дымоход, который должен выходить на улицу.
Если помещение где мы хотим поставить обогревательное устройство большое, то это хороший вариант. Но если комната маленькая то буржуйка не поместиться ,так как она занимает много места.

Печка-буржуйка из пропанового баллона своими руками.

У газового баллона хорошая форма для печки и сделана она из прочного материала.

— Срезаем верх баллона там, где был кран.
— На дне вырезаем квадрат — он и будет входом в отопительную камеру. Вырезанную часть так же обварим металлом и используем как дверцу.
— На дверцу привариваем замок, ручку. Затем привариваем петли и на них монтируем дверцу.
— Из будущего дна печки выпаливаем отверстие для установки колосников.
— Предварительно необходимо сделать короб из более тонкого металла он будет служить для сборки золы и пепла.
— Ножки сделаем из уголка, которые приварим ко дну.
— Далее устанавливаем дымоходную трубу. В верхней части делаем отверстие куда ее и припаиваем.
— По Вашему желанию в верхней части печи можно сделать варочную поверхность.
Сделанную нами буржуйку можно использовать как в гараже, так и на даче.

Видео как сделать буржуйку своими руками

Буржуйка прямоугольной формы

Такая буржуйка наиболее лучше подойдет для дачи, гаража, дома, так как она наиболее практичная, эстетичная и небольших размеров.

Чертежи прямоугольной буржуйки

Простая и эффективная конструкции буржуйка под названием «Гном»

На этой картинке чертеж печки «Гном». Конструкция ее проста, это две камеры, топка, зольник, а также дымоход и ножки.
На другом чертеже начерчено более сложная конструкция буржуйки. Ее преимущество в том, что она может сохранять тепло на более длительный срок.

Как сделать такую буржуйку «Гном» своими руками смотрим далее

— Нам понадобится толстый лист металла от трех 3мм., металлический уголок 50*50, дымоходная труба вьюшки.
— Предварительно расчерчиваем все нужные детали и переносим их на лист металла.
— Впереди необходимо вырезать два отверстия прямоугольной формы для поддувала и топки. Далее возле них будут крепиться петли с дверцами и замком.
— Сверху необходимо вырезать ровное отверстие для конфорки, а так же проем для дымоходной трубы.
— Ко дну буржуйки привариваем ножки.

— На боковых стенках отмеряем то место где будет установлен колосник, далее привариваем два уголка, они станут опорою для колосников.
— Возьмём прут арматуры и сварим из него рамку, это будут колосники.
— Вверху отступив от варочной панели 160 мм, привариваем пластину, она должна быть меньше на 8 сантиметров от глубины буржуйки, другими словами она не доходит на 8 сантиметров до задней стенки буржуйки.
-Так же мы привариваем такую же пластину к задней стенке она должна быть выше от первой пластины на 8 см. но не доходить от передней стенки 8 см. После того как все детали приварили у нас должен получится коридор – лабиринт.
Горящий воздух, проходя по такому коридору, нагревает стенки. Таким образом, наша буржуйка дольше сохраняет тепло.
— Все стыки буржуйки тщательно провариваются с варкою, так же усиливаем металлическим уголком.
— Последний этап: устанавливаем трубу для дымохода, зачищаем швы, которые образовались при сварочных работах.
— Для эстетичного вида буржуйку можно окрасить жаростойкой краской.
Подведем итог. Представленные буржуйки все разные и применяются в различных случаях. Ваша задача изучив все конструкции и чертежи, выбрать ту ,которая Вам наиболее подойдет.

проекты, чертежи, виды и особенности

Здесь вы узнаете:

• Восемь способов увеличения эффективности
• Комплексный подход и технические решения

Традиционные печи-буржуйки отличаются не самым высоким КПД. До 30-40% вырабатываемого ими тепла улетает в дымоход. Увеличить КПД буржуйки позволят нехитрые технические приспособления. В этом обзоре мы рассмотрим восемь способов увеличения эффективности данных печей. Они отличаются по уровню сложности, но все работы выполняются своими руками с использованием подсобных инструментов. Пройдёмся по этим способам более подробно.

Очевидные плюсы буржуйки

Буржуйка по своему устройству — обычная печь, это очень простая конструкция, рабочая эффективность которой была доказана огромным числом ее использования. Именно поэтому печи, функционирующие на отработке, до сих пор не потеряли своей востребованности. Чертежи буржуйки своими руками и их последующее воплощение – занятие, которое по силам каждому.

Современные производители в некоторых случаях все еще выпускают заводские модели, которые могут угодить требовательному хозяину. Часто используются как раз буржуйки, сделанные хозяевами самостоятельно. При этом следует заметить, что оценки со стороны пользователей таких моделей намного выше, чем оценки заводских моделей, которые приобретают хозяева.

Далее приведен список из наиболее значимых характеристик самодельного устройства для отопления, данная информация поможет сформировать список из тех пунктов, на которые обязательно нужно обращать внимание в процессе создания буржуйки.

Основными положительными характеристиками являются следующие:

• Простота. Конструкция буржуйки крайне понятна, соорудить ее сможет мастер любого уровня подготовки при помощи доступных материалов и инструментов.
• Мобильность. Итоговое изделие очень компактно, учитывая то, что в составе его есть довольно габаритный толстый лист металла или футеровка.
• Оперативность нагрева. Этому способствует металлические стенки. По этой причине буржуйка подходит для дачи или гаража.
• Бюджетность. Низкой стоимостью обладают как детали для печи, так и топливо. Плюс буржуйки часто работают на отработке.

Задаваясь вопросом «Как сделать буржуйку своими руками», нужно быть в курсе и ряда недостатков такого устройства. Из-за ограниченной степени теплоемкости оно прогревает помещение только в момент самой топки. Кроме этого, рядом с печью нужно предельно аккуратно себя вести, ведь ее стенки очень сильно нагреваются при работе.

Виды устройств

Среди воздушных видов классической моделью для самостоятельной сборки является трубчатый теплообменник. Но есть и большое количество других видов. Они остаются актуальными для дымохода у печек долгого горения, небольших по размеру буржуек, печек на отработке. Их преобразованное из энергии горения тепло называется сухим. Трубы к топке могут привариваться по горизонтали и вертикально. Вертикальная локализация в разы эффективнее, потому что воздух лучше идет через каналы. Материал обычно сталь.

Еще один вид теплообменника – труба, обвивающая топку. Для правильной отдачи тепла требуется 2-3 завитка. Они немного раздвигаются, увеличивая площадь обогрева. Производительность соответствует разнице уровня входа и поступления воздуха. Тяга соответствует разнице температур, поэтому отверстие под забор зачастую выводится на улицу.

Змеевик

Перегородки в корпусе – тоже разновидность теплообменника. Характерный лабиринт сооружается из вертикальных металлических пластин. Оптимальная толщина каждой детали 6-8 мм. Входное и выходное отверстия воздуховода формируются друг напротив друга, сверху приваривается крышка для герметичности корпуса.

Перегородки в корпусе

Следующий вариант – трубы, которые проходят через топку. Конструкция сооружается уже на этапе сборке самодельного устройства, до приваривания стенок. Каналы располагаются параллельно на одинаковом расстоянии. Сечение труб не меньше 50 мм.

Трубы через топку

В вертикальных каналах воздух движется активнее, поэтому повышает производительность. Реже оказываются уместными горизонтальные каналы или перегородки. Любая описанная схема подойдет для конструирования, при условии наличия навыка сварочных работ.

Материал, который используется для создания печи

В процессе изготовления часто применяют сталь высокого качества, реже и в особых случаях – чугун. В зависимости от вида металла добавляют или нет элементы из натуральных камней.

Чугун обеспечивает довольно низкие объемы теплоемкости, материал найти в свободном доступе тяжело, да и использовать при варки также сложно. Это основная причина, из-за которой выбор падает на сталь, она деформации при работе поддается намного охотнее.

От толщины материала в этом случае зависит дальнейший срок службы газовой буржуйки, изготовленная своими руками.

При сборке устройства для применения в редких особых случаях, как при сбое с отопительной системой, то выбрить лучше железо с толщиной в 1 мм.

Для создания печи пригодится заводская фасонина, подойдут стандартные дверцы, задвижки, конфорки и колосники. При желании эти детали можно сделать вручную из стали.

Экономайзер Ферингер

Устройство применяется, чтобы улучшить КПД. Работает оно благодаря отбору тепла из дымохода. На нем 4 трубы 60 мм каждая, в них завихрители спиралевидной формы.

Проходящие газы от дыма закручиваются, благодаря чему максимально выделяют тепло. Делают устройство из черной стали. Рассчитано оно на все время эксплуатации печки. Он позволяет ускоренно прогревать парную.

Ферингер ценится любителями бани, как одна из лучших моделей. Их выпускают в разных вариантах, но в двух основных категориях:

• Паровые – каменка закрыта, создает атмосферу парной – температура до 50-70 градусов, влажность достигает 40-75%.

С закрытой каменкой

• Золотое сечение – каменка открыта, подходит для саун, где при температуре 80 градусов, нужна невысокая влажность – 10-15%.

С открытой каменкой
С 2011 года у фирмы была разработана новая линия – Ламель. Она имеет натуральную каменную облицовку, небольшие нововведения в конструкции, позволяющие уверенно отапливать парилки из сруба.

Ламель

Система закрепления декоративного камня печей уникальная – на порезанные пластинки камня устанавливается держатель. Его крючки фиксируются в пазу. Конструкция простая, одновременно очень эффективная, работа по установке несложная, займет не больше 1 часа.

Корпус: материал и форма

Если принято решение процесс работы вести по чертежу или фото, то нужно применять металлический лист, который в дальнейшем раскраивается. Помимо него понадобятся:

• труба квадратной формы;
• пруты;
• арматура;
• необходимые уголки;
• погонажные профили.

Перечисленное будет нужно для создания печного корпуса. Благодаря форме прямоугольника и наличию плоскостей, печи будут присущи все эргономические свойства, то есть печка будет крайне устойчива, процесс ее обработки и облицовки будет крайне простым. Печь будет крайне просто присоединить к любой другой конструкции или детали.

Для основы можно применять уже имеющиеся изделия из металла, такие как ящик или любое другое корпусное изделие. Часто предметы имеют форму цилиндра: бидон, баллон, большая труба.

Рабочий процесс будет включать в себя и сварку. Сверла, болты и винты пригодятся только в том случае, если толщина металла не особо большая.

Совсем не имеет значения, какую модель выберет мастер. Хоть работа и кажется простой, чертеж нужно иметь в любом случае.

Воздушный конвектор

Не всегда хватает финансов на приобретение уже готового теплообменника. В принципе сделать теплообменник в печь для отопления нетрудно. Для этого берется медь, алюминий, при желании можно вполне обойтись без сварки. При условии правильной подготовки, точных расчетов бюджет заметно экономится.

Сначала подбирается место, высчитываются параметры, нужно решить, какой материал выбрать, чтобы сделать теплообменник. Можно соорудить конструкцию из старого чугунного радиатора, радиатора от автомобиля. Главное – учесть проводимость тепла. Также важно продумать набор инструментов, подготовить всё заранее, каждая деталь значительно облегчает монтаж.

Сборку нужно начинать с составления чертежа с учетом размеров. Если печка слабая, непропорционально крупный теплообменник навредит. При использовании меди для змеевика – длина его максимум 3 м. От протяженности трубы и числа завитков зависит быстрота прогревания. Важно запомнить, что перекосы снижают срок эксплуатации оборудования.

Оборудование воздушного конвектора

Чтобы закрутить трубы спиралью требуется шаблон. Это любая подручная деталь в форме цилиндра. Его диаметр должен вписаться в размер топки.

Последовательность действий такая:

• изогнуть трубу, намотать ее на заготовку, чтобы получилась спираль;
• соблюсти размеры, чтобы уместить змеевик;
• средняя расчетная мощность теплообменника 1 кВт на 10 м2.

Работа над топочной камерой

Увеличенный размер печи обеспечит большее количество тепла. Это значит, что для дна камеры понадобится много пространства. Зато в дальнейшем можно будет с удобством размещать там дрова. Этим обусловлена необходимая форма печи: цилиндрическая, уложенная набок.

Даже печь-прямоугольник все еще должна быть обязательно горизонтальной. Вертикальность возможна только при особо крупном размере.

Как определить качество тяги по цвету пламени?

Качество тяги в печном отоплении главный фактор. Необходимо оценивать его по разным признакам. Когда загорается растопка (щепа, кора березы, газеты или бумаги), ещё не понятно, будет ли настоящая тяга или нет. И только когда загорится, основное топливо и будут закрыты все заслонки в рабочее состояние, можно определить есть ли хорошая тяга.

Два фактора позволят определить тягу.:

1. Необходимо открыть топливную крышку. Звук горения должен стать глухим и спокойным. Цвет пламя в центре красный и фиолетовый вверху.
2. Закрыв топливную крышку, пламя резко загудит и будет ярко светиться дневным цветом.

Процесс работы над зольником

Этот элемент присутствует от случая к случаю, так как зола может убираться непосредственно из пространства топливной камеры. Для подачи воздуха понадобятся отверстия в дверце.

Если в планах печь с гаражом для зольника, то предается печи форма короба. Это позволит не использовать зону топочной камеры. Металл пригодится тонкий. Сварка также не нужна, хватит и винтов.

Теплообменник из баллона

Чтобы использовать уже отработанные газы для дополнительного теплоносителя в теплообменнике, нужно замедлить выход дыма, создавая преграду в дымоходе. Для конструирования потребуются три опустошенных баллона из-под газа, листовой и подручный металл. Последовательность такая:

• Соорудить топку из баллона – вырезать верхушку так, чтобы диаметр люка доходил до 200-250 мм.
• Отметить на стенке прямоугольник размером 50 на 20 см, нанести сетку с ячейками 30 на 40 мм. Проделать отверстия на перекрестиях.

Из баллона

• Соорудить зольник чуть больше области с отверстиями. У него должна быть крышка. Это сборник для золы. По углам к стенке привариваются опоры.
• На расстоянии 4 см от дна баллона, у задней стенки топки сначала отмечается, затем прорезается отверстие меньше самого баллона на 3 см.
• Дверку для топки лучше сделать из оголовка второго баллона, прорезав по центру нее отверстие. На отверстии крепится часть трубы от 7,6 см в диаметре, оснащенная регулируемой заслонкой. Подвижность створки поддерживается петлями, замками инвентарных ящиков.

Конструкция с каркасом в виде баллона

• Сооружение теплообменника из второго баллона. Из металла 4-5 мм сделать 3 переборки, чтобы они перекрыли внутренний размер баллона. Они не могут по краям отверстия по диаметру дымоходной трубы и для запаса еще 2 см.
• Отрезать дно баллона, вырезать его по форме посадки на топку под углом 90 градусов.
• Вырезание отверстия под дымоход в вентильной части.
• Монтаж переборки – отверстия в шахматном порядке.
• Монтаж теплообменника, обваривание, приварка патрубка.

Дверца и проемы

Данные части чаще всего металлические, из остаточного материала после основной работы. Сварка понадобится для крепления деталей к корпусу. Крайне важно установить устройство для запирания. Это может быть засов или задвижка.

Для проемов нужно знать размеры по стандарту: топка – 250х50 мм; поддувало – 100х250 (ширина на высоту). Навесы на расстоянии 10 см.

Как поддерживать постоянную температуру?

Когда дрова или уголь догорают, показатели теплоотдачи печи существенно снижаются, а спустя время конструкция и вовсе остывает. Чтобы уменьшить потребление топлива и поддерживать заданную температуру, опытные печники советуют воспользоваться такими методами:

Дымное отведение

Для этого нужна труба с диаметром 150 мм. Она будет постоянно задействована в теплопроводности, так что для нее нужна сталь и отсутствие утепления. Патрубок крепится сбоку или на печи. Трубы внутри дома идут по длинным линиям и в самую дальнюю точку. Это позволит увеличить количество получаемого тепла.

Следуя информации на чертежах, печные трубы всегда должны быть с задвижками (поворотные или по направляющей). С ними можно влиять на процесс прогрева и дымного отведения, закрывая дымоход в момент осуществления топки.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 — сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 — выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, хомуты для крепления труб или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

• через окно;
• через стену;
• через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 — монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

Галерея изображений

Фото из

Шаг 1 : Установка флеш-мастера на дымоход

Шаг 2: Обеспечение полного прилегания «юбки»

Шаг 3: Герметизация линии прилегания силиконом

Шаг 4: Прикручивание флеш-мастера саморезами

Этап #4 — проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве искрогасителя можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению дефлектора на дымоход.

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Детали для усиления горения

На фото буржуйки, изготовленной своими руками, представлены все элементы. Для того, чтобы процесс горения был длительным, кроме труб пригодится груз, который подвешивается. Для этих целей подойдет блин из металла.

На видео изготовления буржуйки своими руками также проговорены все моменты, которые нужно учитывать. Придерживаясь плана, желаемый результат будет быстро достигнут.

Решение проблем с обратной тягой

При наличии обратной тяги в печном отоплении возможна авария с пожароопасными последствиями и отравлением угарным газом. Такая ситуация может возникнуть только при неправильной конструкции дымохода.

Установка дефлектора

Дефлектор предназначен для обеспечения непрерывного процесса удаления сгоревших газов при любой погоде. Он устанавливается на верхнем конце дымохода. Конструкция дефлектора не позволяет воздуху смешиваться с дымом в самой трубе. Он предотвращает обратную тягу.

Установка регулятора тяги

Установки регулятора тяги не решает проблему обратного движения дыма в трубе. Скорей он предназначен для установления экономного режима горения топлива. Такую же функцию выполняет стандартная заслонка в трубе.

Увеличение длины дымохода

Проблему появления обратной тяги можно решить только при реконструкции дымохода. Для этого необходимо увеличить длину дымохода, выполнить мероприятия по не допущению засорения трубопроводов дымохода, указанных ранее. Труба должна быть на высоте 500 мм от конька крыши. Если происходит обратная тяга при этой высоте, то необходимо увеличить длину дымохода.

Улучшение качества дымовой трубы

Лучшим материалом для труб может быть применение асбестоцементных и керамических труб длиной до 4 м. У таких дымовых труб меньше сопротивление движению дыма, чем у труб из кирпича с оштукатуренной поверхностью. Даже трубы из секций монолитного железобетона пропускная способность хуже, чем у асбестоцементных. Металлические трубы на воздухе ржавеют и выходят из строя через несколько лет эксплуатации.

Используйте керамические трубы

Фото буржуйки своими руками

Маленькие дровяные буржуйки для автофургона. Чертежи для самой эффективной буржуйки своими руками

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в .

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

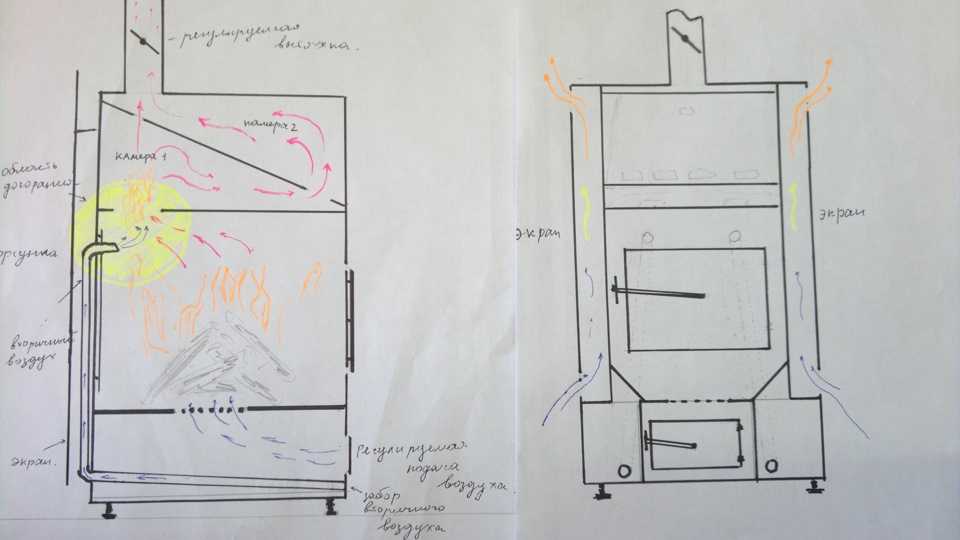

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16-20 мм на колосники;
• куски труб диаметром 40-50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

Примечание. При изготовлении печи из трубы Ø300-500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4-5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3-4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5-10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5-6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Конструкция буржуйки, получившая широкое распространение еще в 19 веке, не потеряла своей актуальности и в настоящее время. На заре прошлого столетия она служила основным способом обогрева в жилых помещениях, где не было возможности установить стационарную печь. С появлением центрального отопления популярность буржуйки снизилась, но во время войны, да и просто в армейских полевых условиях, помощь подобной печи незаменима.

Виды самодельной печи

Выбор наиболее подходящей конструкции буржуйки зависит от места и целей ее эксплуатации. Гараж — ваш второй дом, и вы проводите в нем все свободное время независимо от погоды на улице? Оптимальным решением будет сделать печь, использующую отработанное топливо. Решили обзавестись буржуйкой на даче? Тогда лучше предусмотреть вариант с возможностью приготовления пищи. Если планируется эксплуатировать печь на улице, внешний вид не имеет особого значения, а вот для дома желательно сделать красивый источник отопления. В зависимости от назначения, буржуйки можно классифицировать на следующие виды:

• устройства, оборудованные поверхностью для приготовления пищи;
• печи длительного горения;
• конструкция с увеличенным эффектом теплоотдачи.

Зачастую для изготовления буржуйки не требуется значительных финансовых затрат для приобретения материалов. Умельцы предлагают сделать печь из следующих подручных материалов:

• металлического ящика;
• газового баллона;
• бидона для молока или другого металлического предмета цилиндрической формы;
• подходящих листов металла.

В стандартные элементы буржуйки входит:

• камера для сжигания топлива;
• колосниковая решетка;
• отделение для золы;
• труба-дымоход.

Отдельные конструкции буржуйки могут отличаться от привычных стандартов, усовершенствоваться и дополняться индивидуальными элементами.

Устройство на отработанном топливе

Сделать в гараж своими руками буржуйку с использованием для отопления отработанного топлива — двойная выгода. Получая желаемое тепло, владелец печи одновременно утилизирует отходы. В устройство подобной конструкции входит два резервуара, соединительная трубка и дымоход. Резервуары для буржуйки можно сделать цилиндрической или прямоугольной формы. Любому строительству предшествует подготовительный этап, включающий проектирование будущей печи.

Размеры резервуаров варьируются от объема предполагаемого топлива. Сделать соединительную трубку необходимо с соблюдением определенных пропорций: 10 см — минимальный диаметр, длина превышает диаметр в 4 раза. По всей окружности и длине соединительной трубки требуется сделать отверстия в количестве 50 штук. Располагается она между двумя емкостями. Высота дымохода печи — не менее 4 метров.

Что еще потребуется сделать для такой буржуйки? Нижний резервуар оборудуется крышкой с двумя отверстиями — для подачи масла и воздуха, снизу монтируются ножки. После чего все части печи (2 резервуара и соединительная трубка) подвергаются тщательной сварке.

Принцип действия буржуйки на отработке заключается в следующем:

• в холодную печь через горловину в нижней емкости заливается отработанное топливо;
• затем в это же отверстие подается материал для растопки;
• при работе слышится небольшое гудение — это нормальный процесс.

Если сделать емкости достаточных размеров, верхнюю можно использовать для разогрева пищи или воды.

Важно ! Уровень топлива в печи не должен доходить до крышки резервуара, обязательно оставляйте свободное пространство.

Конструкция из газового баллона

Являясь обладателем газового баллона, сделать из него буржуйку своими руками — самое верное решение. Толстые стенки позволят изготовить мобильную и долговечную конструкцию. Сделать печь предлагается в двух вариантах — расположив баллон горизонтально или вертикально. Рассмотрим подробно второй вариант буржуйки. Изготовление проходит в несколько этапов:

• в центре баллона размечается вход в камеру сгорания;
• отступив вниз 10 см, наносится контур для поддувала;
• сделать отверстия можно при помощи болгарки;
• между двумя дверцами чертится замкнутая линия, по которой баллон разрезается автогеном на две части;
• к нижней форме печи в районе распила приваривается решетка, через которую зола от сгоревших дров будет попадать в поддувало;
• после крепления решетки газовый баллон обратно соединяется с помощью сварки;
• в районе вентиля для правильной работы печи необходимо сделать отверстие диаметром около 20 см, в которое устанавливается труба, выполняющая функцию вытяжки;
• осталось сделать для буржуйки ножки, и основная часть работ завершена.

Если вы относите себя к эстетам и хотите поразить своей аккуратностью друзей, зашедших в гости на огонек, можете вскрыть конструкцию жаропрочной краской.

Подобная буржуйка подходит исключительно для отопительных целей. Если в поставленные задачи входит разогрев или приготовление пищи, то необходимо сделать некоторые корректировки в верхней части печи. Для этого вместо срезанной верхушки внутрь привариваются прутья для возможности установить посуду. Сделать отверстие для трубы, обязательное для любой буржуйки, необходимо сбоку в верхней части устройства. В моменты, когда буржуйка используется только для обогрева, решетка для посуды закрывается крышкой, выполненной из отрезанной части баллона.

Совет ! Не забудьте оборудовать крышку печи удобными ручками для удобства снятия при нагреве металла и заварить отверстие, где находился вентиль.

Прямоугольная буржуйка

Для дачных домов больше подойдет прямоугольная . Для эффективного и длительного использования очень важно сделать обогревательный прибор из правильно подобранных по толщине металлических листов. Излишне тонкий материал быстро прогорит и буржуйка выйдет из строя в кратчайшие сроки, а если сделать печь из слишком толстых листов, долгий прогрев значительно снизит эффективность ее работы. Оптимальная толщина материала для стенок – от 4 мм. Перегородки лучше сделать из металла толщиной более 10 мм. Для прямоугольной буржуйки также понадобится решетка, труба для вытяжки и уголки для подставки. Правильная конструкция обеспечит экономное расходование топлива и возможность регулировки притока воздуха .

Можно сделать печь аналогично газовому баллону с вертикальным расположением, но лучше модернизировать устройство с целью увеличения КПД. В этом случае, помимо корпуса, из металла большей толщины необходимо сделать перегородки, предназначенные для установки в верхней части топливного отсека. Небольшое усовершенствование создает для дыма своеобразный лабиринт, замедляющий процесс остывания буржуйки. Вверху, помимо дыры для дымохода, рекомендуется сделать еще одно отверстие, позволяющее готовить пищу.

Совет ! Приваривая боковые стенки буржуйки ко дну, с помощью уровня проследите за строгим соблюдением вертикальных линий.

Внутреннее пространство печи делится на 3 части — зольник, топку и «лабиринт» для дыма. Между первыми двумя устанавливается решетка, на которую укладывается твердое топливо. Если вы хотите сделать ее своими руками, позаботьтесь о наличии толстой листовой стали. Полоски шириной 2,5-3 см и длиной, соответствующей размерам буржуйки привариваются к металлическим прутам диаметром 1,5-2 см на расстоянии 5 см друг от друга. Специалисты рекомендуют сделать съемную решетку для возможности ее чистки или замены. Для крепления внутри буржуйки предварительно по всей длине привариваются уголки.

Следующий этап — сделать полосы опоры, приваренные к боковым стенкам печи и можно переходить к изготовлению дверец для топки и зольника. Закрепить их на основной конструкции буржуйки помогут навесные петли. В заключение следует сделать трубу-дымоход.

Печи длительного горения

Дрова в стандартных устройствах быстро прогорают и требуют регулярного добавления. Но умельцы предлагают сделать печь буржуйку длительного горения, особенно необходимую для отопления дачи. Ее конструкция кардинально отличается от видов, описанных в предыдущих разделах. Для изготовления потребуется цилиндрическая емкость из металла подходящей толщины. Процесс создания буржуйки длительного горения включает следующие шаги:

• верхняя часть срезается, в дальнейшем она выполняет функцию крышки;
• вверху сбоку буржуйки следует сделать отверстие для вытяжки;
• дрова закладываются через верхнее отверстие, а не через боковые дверцы как в стандартных печах;
• затем необходимо сделать металлическую окружность, диаметром немного меньше буржуйки, имеющую в центре отверстие;
• в подготовленный проем вставляется труба, превосходящую печь по высоте и выполняющую функцию поддувала, с целью поддержания процесса горения за счет поступления кислорода;
• в заключение требуется сделать проем в крышке буржуйки, обеспечивающий свободный, но плотный проход трубы-поддувала.

Замечание ! Буржуйка длительного горения предназначена исключительно для отопительных целей и не позволяет организовать процесс приготовления пищи.

В готовое устройство первоначально погружается топливо. Когда дрова хорошо разгорятся, сверху погружается диск с вытяжной трубой, затем закрывается крышка. Принцип действия конструкции печи заключается в недостаточной подаче кислорода, в результате чего древесина не прогорает быстро, а медленно тлеет, обеспечивая теплом на протяжении 8 часов.

Особенности изготовления

Чтобы повысить КПД буржуйки, целесообразно сделать вытяжную трубу, максимально проходящей по помещению. Горизонтальное положение вытяжки на определенном участке позволит дыму дополнительно обеспечивать подачу тепла, а не выходить моментально наружу.

Проявляя заботу о мерах безопасности, специалисты рекомендуют сделать вокруг буржуйки короб, предотвращающий риск ожогов. Для этого потребуется на расстоянии 5-10 см от печи установить дополнительные пластины. Воздушная прослойка не допустит значительного нагрева короба и обеспечит комфортные ощущения при нахождении вблизи буржуйки. Подобную защиту лучше сделать для прямоугольной печи, при цилиндрической форме конструкция нецелесообразна.

Отдельные умельцы приспосабливают буржуйку для двух видов топлива. Дополнение конструкции инфракрасной горелкой позволяет сделать универсальную печь, работающую на дровах и газе. Проявляя фантазию, некоторые создают модели, служащие оригинальным украшением дачи или способные нагревать воду в баке, расположенном рядом с печью.

Преимущества и недостатки буржуйки

Изучив достоинства и отрицательные стороны конструкции, можно сделать вывод о необходимости или ее отсутствии сделать своими руками буржуйку. Основные преимущества заключаются в следующем:

• возможность использования недорогого сырья: для отопления подойдут опилки, дрова, торф или уголь;
• небольшие финансовые затраты, чтобы сделать устройство, приобретение готовой печи обойдется гораздо дороже;
• компактные размеры конструкции;
• возможность эксплуатации буржуйки без капитального дымохода;
• легко переносится в другое место.

Отрицательные стороны включают следующие моменты:

• обязательная защита на полу в случае выпадения угольков;
• качественная теплоизоляция поверхности стены, расположенной вблизи буржуйки;
• раскаленные стенки являются источником риска для получения ожогов;
• быстрый расход топлива, обогрев осуществляется только при регулярном добавлении.

Как и любой обогревательный прибор, буржуйка обладает определенными достоинствами и некоторыми недостатками. Поэтому, прежде чем сделать своими руками удобную печь, продумайте максимально подходящую для ваших целей конструкцию, тогда полученный результат будет радовать вас длительное время.

Большинство из нас наверняка наслышаны о такой печи, как буржуйка. По своему исполнению она представляет металлическую конструкцию, оснащенную дымоходом. Подобные печи были очень популярны в первой половине XX века. Но спустя некоторое время, когда в домах стали устанавливать газовые печи и центральную систему отопления, о них начали забывать.

Впоследствии о них вспомнили во время Второй мировой войны: в эти годы, когда в квартирах и учреждениях не было центрального отопления, буржуйки помогали поддерживать тепло в помещениях. Эти печи кустарного исполнения часто использовали для обогрева блиндажей , землянок и вагонов-теплушек. В 50-е годы XX века об этих печах вспомнили владельцы дачных участков, которые устанавливали их в свои садовые домики. В наши дни они по-прежнему пользуются популярностью в первую очередь в качестве средства обогрева подсобных помещений площадью 10-15 кв. м. Они отлично справляются со своей задачей при их использовании в гаражах, маленьких дачных домах, теплицах и т. п.

Высокую популярность печам-буржуйкам обеспечили их достоинства , которых у них имеется в достаточном количестве:

Однако буржуйки нельзя считать идеальным устройство обогрева. Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго . По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.

Как увеличить эффективность печи?

Эта проблема актуальна для многих мастеров промышленного производства и рядовых умельцев. Для получения представления об этом процессе следует вначале выяснить, как устроена буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом. В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива. В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Во избежание быстрого охлаждения газов и для обеспечения их полного сгорания необходимо изменить процесс горения топлива таким образом, чтобы он проходил в режиме пиролиза. Создать же его можно с помощью высокой температуры. Причем даже если пытаться использовать в качестве топлива сухую мебель, добиться необходимого эффекта не получится.

Можно попробовать регулярно подкладывать уголь, однако с помощью подобного сырья нельзя создать оптимальные условия для пиролизного процесса. Такое возможно лишь при условии, что печь будет работать в режиме тления и будет естественным путем переходить из одного режима работы в другой. Теперь мы подошли к следующему важному моменту.

Стальной трехсторонний защитный экран

Размещать его следует на таком месте, чтобы он был удалён от тела печки на расстоянии 50-60 мм. Благодаря ему будет отражаться в сторону печи более половины инфракрасного излучения, что позволит обеспечить температуру, в которой нуждается топка. Очень важно подобрать правильное расстояние между печью и экранирующим элементом, поскольку это может заметно повлиять на экономическую составляющую конструкции. Использование в самом начале процесса горения дров и угля обеспечивает выработку тепловой энергии в большом количестве.

Помня о том, что запаса дров и угля постоянно не хватает, важно сделать так, чтобы самые первые порции тепла оказались в помещении, а не ушли в трубу.

Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции. Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара. По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки . Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит заметить, буржуйка не в состоянии на 100% поддерживать режим пиролиза. Это связано с тем, что после поступления в трубу дымохода газы покидают ее, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Решается эта задача следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также она должна предусматривать слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От нее должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее имеется специальное название — боров . С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате поступаемое за их счет тепло в помещение увеличится на 30%. В длину подобный баров может достигать 2,5-4,5 метра. Размещать его следует не ближе 1 метра от стен и потолка. Между нижней частью печи и боровом должно присутствовать пространство шириной 2 метра. Нелишним будет предусмотреть для него защиту на основе металлической сетки.

Еще со времени своего появления и популяризации буржуйки в их конструкцию вносились изменения . В результате сегодня они представляют собой печи долгого горения, отличающиеся простотой в эксплуатации и высоким уровнем эффективности. Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения. Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана. Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм . В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Собираем печь буржуйку своими руками

В плане конструкции подобная печь включает в себя топку с колосником, поддувальный золосборник и дымоход. В качестве места установки буржуйки подходит любое строение, Главное, чтобы там была возможность для вывода дымохода наружу. Если у вас имеется валяющийся без дела пустой газовый баллон, то не стоит избавляться от него. Вы можете найти ему применение, если сделаете из него корпус буржуйки.

Материалы для сборки печки

Чтобы изготовить буржуйку своими руками, вам потребуются следующие материалы:

• стальная решетка;
• уголки из стали;
• труба для дымохода;
• стальной лист;
• дверца.

Необходимо взять газовый баллон и отметить место в верхней части, где расположен железный обод с краном. Его необходимо извлечь, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверцу, заранее рассчитав ее размеры.

Уголки вам послужат для рамки под дверцу, для изготовления которой вам потребуется сварка.

После того, как рама будет приварена к баллону, необходимо установить дверцу на болты, для чего в начале придется выполнить необходимые отверстия для них.

В месте, соответствующем дну печи, следует вырезать отверстия под решетку , после чего ее необходимо приварить. С других трех сторон необходимо установить стальные листы, используя сварку. Они послужат стенками для будущей печи. В итоге должен получиться короб с дверцей, не имеющей верхней части. Коробку необходимо сварить с дном, причем это необходимо сделать так, чтобы открытая сторона прилегала к дверце. Далее необходимо установить заслонку, при помощи которой можно будет изменять режим подачи воздуха в топку печи.

Для придания устойчивости печи-буржуйке к газовому баллону необходимо приварить ножки. С тыльной стороны изготавливают отверстие, через которое будет выходить газ из дымохода. После этого начинают собирать дымоход, предусмотрев в нем в поворот, который позволит тепло покидать помещение небольшой задержкой.

Приведенная схема применима для изготовления своими руками печи-буржуйки на основе 40-литрового бидона из-под молока .

Как сделать буржуйку из листов стали своими руками

Конструкция топки подобной печи должна предусматривать перегородки, которые избавят вас от необходимости расходовать на поддержание работы печи большое количество топлива.

Материалы для сборки печи

Чтобы изготовить подобный вариант печи-буржуйки, вам потребуются следующие материалы:

Первое, что вам необходимо сделать для сооружаемой буржуйки своими руками – чертеж, который упростит для вас задачу по ее изготовлению. Далее необходимо взять листы и вырезать из них элементы для корпуса печки и две перегородки. Последние необходимо установить в верхнюю часть топки, в дальнейшем ими будет обеспечен сложный, извилистый путь для дымовых газов, что обеспечит более высокую эффективность выработки тепловой энергии печью.

В верхней части необходимо выполнить отверстие для дымохода диаметром 110 мм . Также нужно расположить и отверстие под варочную плиту, диаметр которого должен составлять 150 мм.

Далее берем боковины и крепим их при помощи сварки к нижней части корпуса. К стенкам необходимо приварить стальные полоски толщиной 30 мм. Они послужат основой для решетки. Также ее можно создать и из стального листа, в котором предварительно необходимо проделать отверстие диаметром 20 мм. Для создания колосника можно использовать арматурные прутья или приобрести готовые изделия в магазине.

Заключение

Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной . В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Буржуйка – это простая в своем исполнении, но весьма эффективная печь, которую можно использовать для обогрева дачных домов, гаражей, разнообразных строящихся зданий и прочих мест. Является прекрасной временной альтернативой полноценной отопительной системы. Для изготовления буржуйки можно использовать различные материалы и подручные средства.

Работа по самостоятельному изготовлению буржуйки начинается с выбора типа конструкции. Печка может иметь круглое и прямоугольное сечение. Для сборки такого агрегата подойдет даже старый бидон для воды, молока и прочих жидкостей.

Никаких дорогих материалов и труднодоступных инструментов не потребуется. Все необходимое можно найти в сарае или приобрести в хозяйственном магазине.

Инструменты и материалы для сборки буржуйки

1. Бидон.
2. Металлический пруток диаметром 0,6 мм.
3. Молоток.
4. Зубило.
5. Труба для отвода дыма.
6. Напильник.

Для сборки некоторых моделей буржуйки потребуется сварочный аппарат, но при большом желании все можно сделать и без применения сварки. Преимущество использования сварочного аппарата в том, что с его помощью можно обеспечить более высокую надежность и жесткость конструкции. Рекомендации по каким-то конкретным размерам не приводится, т.к. в случае с самодельными буржуйками все подбирается в индивидуальном порядке. При выборе размеров дополнительных агрегатов ориентируйтесь на габариты основной емкости.

В первую очередь нужно подготовить поддувало . Возьмите свой бидон и сделайте в нем отверстие. Его следует обустроить чуть ниже уровня горловины. Выпиленному отверстию следует придать форму правильного прямоугольника. Для этого возьмите напильник и тщательно отшлифуйте края полученного разъема.

Следующее отверстие необходимо подготовить в днище бидончика . Оно должно быть такого диаметра, чтобы в будущем труба для отведения продуктов сгорания входила в него с достаточно большими усилиями. Определить подходящий размер предельно просто. Подготовьте разметку в месте устройства дымохода. Наметьте отверстие размером примерно на 15-20 мм меньше, чем диаметр дымоходной трубы. Далее вам необходимо будет вооружиться зубилом и обыкновенным молотком. Этими простыми инструментами вы сможете выбить нужное отверстие. В завершении останется лишь выровнять его напильником.

Возьмите дымоотводящую трубу и попробуйте вогнать ее в подготовленный разъем . Если дымовая труба не проходит, придется еще какое-то время поработать напильником. Однако слишком усердствовать тоже не нужно. Дымовая труба, как уже отмечалось, должна входить в разъем с достаточно большими усилиями.

Возьмите металлический прут диаметром 0,6 мм и попытайтесь согнуть его змейкой. В будущем вы будете использовать эту змейку в качестве колосниковой решетки . Подготовленную решетку нужно согнуть, чтобы ее можно было нормально расположить в горловине. В завершении останется лишь выровнять колосниковую решетку в емкости, и самодельная печка будет готова.

Специалисты рекомендуют устанавливать такие печки на специальные подставки. Так более надежно и безопасно.Дополнительно конструкцию самодельной буржуйки можно усовершенствоват ь путем установки заслонки на поддувало. Она позволит регулировать интенсивность тяги, расхода топлива и уровень обогрева.

Таким образом, элементарная буржуйка может быть собрана даже из старого бидончика. Никаких дорогостоящих специальных приспособлений для такой работы не требуется. В завершении останется лишь разместить печь в подходящем месте и подсоединить дымоходную трубу. Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему.

В данном случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обыкновенной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Сделайте из прутков колосниковую решетку и скрепите ее с корпусом. Соединение выполняется при помощи сварки. У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель можно успешно использовать как для прогрева различных помещений, так и для приготовления разнообразной пищи.

Буржуйки ценят именно за то, что они способны прогреть помещение за максимально малое время. Но одновременно с этим возникает и главный минус подобных печек – после прекращения горения они остывают так же быстро, как и нагреваются . Металл практически не аккумулирует тепло.

Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо накапливает тепло и продолжает отдавать его окружающему пространству в течение долгого времени после завершения работы печки. Однако для того чтобы помещение прогрелось печь придется топить дольше, чем без подобного кирпичного ограждения. Но и этот недостаток с легкостью устраняется. Достаточно лишь сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.

Кирпичный экран выкладывается на некотором расстоянии от стенок агрегата. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь обогреваемого помещения и габариты самой печи.

Буржуйка, огражденная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение в течение весьма продолжительного времени.

Рассматриваемый кирпичный экран, как уже отмечалось, избавляет печь от ее главного недостатка, заключающегося в крайне быстром остывании. Вы выключите печку, а она и дальше будет продолжать давать тепло. Однако устройство такого экрана должно выполняться с учетом ряда важных правил и требований.

Обычно кладка выполняется на отдалении около 15 см от корпуса отопительного агрегата. Снизу и сверху кирпичного экрана создаются отверстия для вентиляции, благодаря которым внутри конструкции сможет циркулировать воздух. В итоге будет организован эффективный обогрев с максимально рациональным расходом горючего. Теплый воздух сможет уходить в обогреваемое помещение, а поступающий на его место холодный будет охлаждать корпус печки, оберегая ее стенки от чрезмерного разогрева и прогорания.

В некоторых ситуациях кладка выполняется без промежутка между корпусом печки и экраном, либо же кирпич кладется в шахматном порядке. Это совершенно неправильный подход, лучше его вообще не рассматривать. При отсутствии промежутка эффективность отопления заметно уменьшится. Избытки тепла будут попросту улетучиваться в дымоотводящую трубу. Недостатком «шахматной» кладки является то, что в подобных условиях у воздуха отсутствует возможность для нормального циркулирования.

Суммарная площадь экрана получается гораздо меньшей, чем в случае со сплошной кладкой, из-за чего печь будет очень быстро остывать. Общие теплопотери составят порядка 50%. Комната, конечно же, быстро прогреется, но и остывать она будет настолько же быстро. И есть ли в таком случае смысл в обустройстве подобного экрана вообще?

Если вы сильно ограничены в деньгах, можете не покупать новый кирпич, а сделать экран из битых и бывших в употреблении изделий. Это не принципиальный момент. Но в случае если буржуйка будет использоваться в качестве постоянного источника тепла, лучше все-таки выделить деньги и сделать все на совесть.

Усовершенствован ная модель буржуйки

Буржуйка своими руками — профессионально составленная схема

При желании можно несколько усовершенствоват ь конструкцию буржуйки и получить более производительный и эффективный отопительный агрегат. Для этого понадобится лишь подготовить некоторое количество листового металла либо же несколько ящиков из этого же материала. В результате вы получите прямоугольную печку с более эстетичным внешним видом.

В состав конструкции должны входить дымообороты. Они позволят заметно уменьшить затраты материалов для обогрева. Также рекомендуется установить регулирующие заслонки . Благодаря ним вы сможете менять тягу и максимально контролировать расход горючего.

Сборка конструкции выполняется в том же порядке, что и в предыдущих инструкциях. Отличия заключаются лишь в форме корпуса. В остальном же конструкция собирается, обустраивается и используется в аналогичном порядке.

Таким образом, свое историческое наименование данный агрегат получил абсолютно незаслуженно. При правильной сборке никакого перерасхода топлива не отмечается. «Буржуйкой» такую простую, но очень эффективную печь стали называть попросту из-за ошибочного толкования. Однако чтобы агрегат в полной мере реализовал свой потенциал, нужно правильно подобрать место для его установки и придерживаться определенных рекомендаций в процессе эксплуатации.

Рекомендации по размещению и использованию самодельной печки

Монтаж и использование печи должны выполняться в соответствии с установленной и проверенной множеством пользователей технологией. В случае если буржуйка будет устанавливаться в деревянном доме, минимально допустимое расстояние между ней и ближайшими стенами составит 100 см. Техника безопасности требует обязательного обустройства дымоотводящей трубы. Наращивать секции нельзя, труба должна быть сплошной и цельной.

В определенных ситуациях решить проблему отведения дыма без наращивания труб не получается. Народными умельцами было найдено вполне безопасное и эффективное решение этой проблемы. Главное, чтобы секции сопрягались максимально плотно. Нижняя часть вводится в вышерасположенну ю секцию, и никак иначе.

В случае если труба будет выходить на улицу через стену, место соприкосновения объектов обязательно оснащается термобарьером. Обычно для его обустройства применяется кирпич. От использования бетона следует воздерживаться, т.к. он теряет свою прочность при температурных перепадах.

В случае, если труба будет выходить на улицу через стену, место соприкосновения объектов обязательно оснащается термобарьером

При желании буржуйку можно дополнительно облагородить при помощи разнообразных аксессуаров, к примеру, приспособлений для удобного хранения топлива. В соответствии с техникой безопасности топливо тоже нужно хранить на отдалении от корпуса печи. Это расстояние должно составлять хотя бы 1 м.

Правильно собранная буржуйка сможет обогреть комнату всего лишь за 15-20 минут. При наличии желания ее можно украсить и превратить в замечательное дополнение интерьера комнаты, сделав полноценным постоянным источником тепла. Придерживайтесь полученных рекомендаций и все получится.

Удачной работы!

Видео – Буржуйка своими руками

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Изготовление буржуйки, чертежи, как сделать буржуйку своими руками

Печь из металла в форме коробки или бочонка с дверкой и трубой. Выведенной чаще всего просто в форточку помещения, это простое отопительное изобретение выручало в те трудные периоды, когда в помещениях не было настоящей русской печи или возможности ее топить из-за проблем с дровами.

Прозвали печку в народе, отчего то «буржуйка», она имела большой кпд, этой незатейливой печи хватало нескольких маленьких березовых дров, чтобы быстро дать тепло помещению, в котором она временно находилась.

И по сей день, печь буржуйка служит для гаража для дачи, в различных времянках строителей и ремонтников, согревает дачные домики или в начальные периоды освоения участков. Больше того, о «буржуйках» приходится вынужденно вспоминать и устанавливать их своими руками, даже в квартирах тех городов и поселков, которые по воле чиновников оказываются неподготовленными к зимнему сезону.

Простота конструкции и эффективная согревающая способность (большой кпд) этих буржуек малышек, дали толчок к разработкам конструкций различных промышленных их вариантов, в том числе разрекламированной печи булейран или булерьян, кому как нравиться.

В этой статье хочется рассказать о конструкции разновидностях и особенностях работы различных печей для бани, гаража. Начиная с самых простых и заканчивая современными печами Bullerian. Надеюсь, предоставленные чертежи булейран, и советы как изготовить булерьян, полезны читателю.

Печь №1

Начнем с самой простой круглой печки буржуйки для дачи. Она представляет собой металлический цилиндр из трубы диаметром 300 – 450 мм высотой 600 – 800 мм. С толщенной стенки 8 – 10 миллиметров.

Отличительной особенностью этой печи, будет являться нерегулируемая тяга, далее мы рассмотрим и печи с регулируемой тягой. Рассмотрим общий вид печи и последовательность изготовления по чертежам 1А левая печь.

Первым делом чтобы ограничить выход теплого воздуха из печи по будущему дымоходу вверх, необходимо вварить пластину. Она представляет собой, вид усеченного круга. Пластина перекроит диаметр печи на 2/3. После этого, размечаем места под будущие дверцы, как показано на чертеже 1А левая печь. И определим место, где вварим арматуру диаметром 14 – 16 мм как показано на чертеже 1А левая печь.

1А чертеж

С открытых концов, труба заваривается пятаками, подходящего диаметра, такой же толщены что и стенки. Там где будет верх печки буржуйки, вырезается отверстие диаметром 89 – 100 мм. Поверх приваривается труба соответствующего диаметра. Далее тонким кругом болгаркой аккуратно вырезают дверцы и приваривают к ним петли и заслонки.

Теперь вы знаете, как сделать простейшую печку буржуйку своими руками.

Эта конструкция печи, является простейшей, она ни требует много времени на изготовление и высокой квалификации сварщика. Но есть и ряд минусов, круглые печи, имеют меньшую площадь соприкосновения с воздухом, чем квадратные.

Основным элементом печки, является труба большого диаметра, а следовательно и толщена стенки у таких труб, тоже большая. По этой причине, такие буржуйки для бани и гаража, долго прогреваются и достегают малой максимальной температуры, а вот остывают напротив очень быстро. Нерегулируемая тяга не позволяет подобрать оптимальный режим горения.

Печь №1.1

Чтобы компенсировать эти недостатки самодельной буржуйки, лет 10 назад я стал искать способ дольше сохранять тепло. Самым первым вариантом была стопка из четырех кирпичей, уложенных вокруг трубы для буржуйки. Стопка кирпичей росла, а удовлетворения от работы печи не было, кпд не улучшился.

Затем, я сделал печь, с квадратной верхней плитой. По периметру выкладывал коробку из кирпича, а пространство между стенками короба и выходной трубой, засыпал керамзитом. Этот вариант был уже чуть лучше, но и он не стал последним.

Чтобы основательно повысить кпд, надо было решить две задачи. Первая — удлинить путь раскаленных газов от топочной камеры буржуйки до входа в дымовую трубу. Вторая — увеличить тепловую емкость изготовленной печи.

В последнем моем варианте, удалось удовлетворить оба эти требования, такая печь успешно обогревала мой гараж всю зиму.

После окончания топки, печка буржуйка сделанная своими руками, продолжала обогревать помещение еще в течении 3 — 5 часов. Новая печь представляет собой все ту же народную буржуйку, сваренную из трубы, но с приваренным сверху теплообменником. Теплообменник состоит из нескольких толстых полых «блинов», соединенных между собой короткими трубами для буржуйки. Блинов может быть от одного до четырех. У меня их, например, три. Сверху на теплообменник надет круглый короб его нет на чертеже 1А правый чертеж, согнутый из листовой стали, а все пространство между ним и «блинами» теплообменника засыпано песком с крупным гравием.

1А чертеж.

Печь №2.

Конструкцию, этой печи буржуйки для дачи, я подсмотрел у своего соратника инженера самоучки В.И. Зеленкова. В ее хитроумном инженерном решении нетрудно увидеть признаки обыкновенной буржуйки, обогащенной, новыми преимуществами. Здесь отсутствие возможности накапливать и длительное время сохранять тепло компенсируется возможностью контроля длительности горения, то есть это буржуйка с повышенным кпд.

Печь булейран или булерьян, тоже не дает дровам быстро прогорать, а разрешает только тлеть, то есть длительное время отдавать тепло. Но булейран булерьян сложна в изготовлении а при покупке способна разорить незажиточную семью. Оказывается, такой же эффект может быть получен и от обычной буржуйки для гаража — достаточно снабдить ее небольшой пристройкой, предлагаемой В.И. Зеленковым.

Основными недостатками металлических печей, изготовленных своими руками, являются низкие экономичность и теплоемкость то есть кпд. Большое количество тепла не аккумулируется (как, например, в толстых стенках кирпичных печей), а просто улетает в трубу.

Для экономии березовых дров и обеспечения выравнивания теплового режима корпуса такой печи ее выгоднее топить короткими дровами, уменьшив сам объем топки. Однако березовые дрова, все равно прогорают довольно быстро, и их необходимо постоянно подбрасывать в печку, что делает ее эксплуатацию не очень-то удобной, особенно в длительный отопительный период в холодное время года.

Но общее время горения дров, можно значительно растянуть, увеличив при этом общий кпд печки, если выполнить ряд конструктивных дополнений к традиционной конструкции печи. Для этого нам потребуется лишь изготовить из листовой стали глухой герметичный цилиндр, как показано на чертеже 1Б. Этот цилиндр, будет заполнен длинными поленьями дров.

1Б чертеж.

Цилиндр должен иметь надежную опору это или упорный фланец приваренного к цилиндру или конус. Для удобства установки пристройки и снятия к нему следует приварить ручки, произвольной формы на чертеже 1Б буржуйки они не показаны.

При заполнении рабочей кассеты березовыми дровами необходимо проконтролировать свободное их перемещение при ее опрокидывании. Перед установкой цилиндра с березовыми дровами печку необходимо растопить, в это время появляется стартовый запас углей.

Дрова, опустившись из цилиндра на угли, начнут разгораться. При этом интенсивному горению будет подвергаться только выдвинутая в топку часть дров до верхней плиты печки.

Другая часть дров, находящаяся в кассете, будет дополнительно просушиваться за счет движения дымовых газов, а затем опускаться в топку под тяжестью своей массы по мере сгорания выдвинутой части дров.

При высоте цилиндра 420 мм с одной закладки дров, время беспрерывной работы такой интересной печи сделанной своими руками, составляло около 4 часов.

Самодельная печка буржуйка, получается очень практичная и разумная хотя и не без своих минусов.

Главным минусом всех печек, такой конструкции можно назвать задымленность помещения. После того как все дрова прогорели, необходимо заложить новую партию. Как только мы поднимаем цилиндр из печи медленно, но упорно начинает подниматься дым.

Конечно, можно проветрить помещение если это гараж или какая то друга постройка хозяйственного типа. А вот для жилых помещений я бы не советовал применять печь Зеленкова.

Печь №3.

Хочу рассказать о еще одной конструкции печи. Главной особенностью этой самодельной буржуйки, является наличие регулируемой тяги и квадратный тонкостенный корпус.

При выборе формы печи я бы советовал мыслить так — круглые печки выглядят лучше, чаще всего быстрее в изготовлении но при одинаковых габаритных размерах, у квадратных печек, больше площадь поверхности, а следовательно больше площадь соприкосновения с воздухом. По этой причине у нее повышенный кпд, она быстрее нагревают помещение это правильная буржуйка.

Теперь поговорим о размерах буржуйки. Маленькая печь в ее исконном размере потеряла актуальность, так как живем мы не военное время и с дровами у нас все в порядке да и помещения наши гораздо просторнее чем в то время.

Слишком большая печь тяжела в изготовлении и при перемещении силами одного человека. Основываясь на том, что размер березовых дров, как правило, колеблется в пределах от 30 до 40 см. Предлагаю варить своими руками по чертежам 1В печку, размером основания 45 на 45см и высотой 80см.

Такая буржуйка для дачи, легко кушает почти всех размеров дрова, при этом занимает мало места, ее можно поставить прямо в угол.

Следующий момент, толщина металла буржуйки. Практика показывает, что толстый металл порядка 8 миллиметров плохо прогревается, дрова прогорают в пустую получается не высокий кпд. Слишком тонкий металл нагревается быстро, но после нагревания синеет и вспучивается (вся печь теряет форму). Для себя я определился, что толщена стенки, должна равняться 3 миллиметрам максимум 4. Печь из такого металла служит прекрасным источником тепла и не теряет свою форму.

Дальше нам стоит отправиться на металлобазу и приобрести необходимый металл, для изготовления печки буржуйки по чертежам.

Нам потребуются:

Лист железа тройки 1,5 на 2 метра

Уголок на 40 с толщенной стенки 4 или 5 мм в количестве 7метров

Кусок трубы диаметром 89 или 102 миллиметров длинной 40 см

Арматура диаметром 16 мм в количестве 6.2 метра

Кусочек гладкого стержня диаметром 8 или 10 мм длинной 50 см

Четыре завесы для дверей

Сварочный аппарат около 5 кг электродов тройки, знакомый сварщик и ящик водки (шутка!).

Кстати, обычно если хорошо попросить, металл вам порежут в размер на базе по вашим эскизам. Если вы сомневаетесь или попросту не знаете как раскроить лист то могу описать следующий вариант буржуйки, показанный на чертеже 1В.

1В чертеж

Изготовление следует начинать со сварки каркаса из уголка. Как раскроить уголки и какой длинны нарезать, показано на чертеже 1В.

Сразу хочу заметить, избыточная прочность нашей печи будет вредна, по этой причине особо прочные швы следует подчистить болгаркой. Если этого не сделать, то катет шва будет мешать, при дальнейшей процедуре обшивания листами.

Далее следует приварить последовательно прутки арматуры к уголку. Этот шаг очень ответственный. Если, очень часто приваривать прутки, то расстояние между ними забьется золой, воздух перестанет двигаться между ними, огонь в печке будет тухнуть. Если расстояние сделать очень большим, то уже не зола, а раскаленные угольки, будут падать между прутьями, необходимый жар будет потерян. Оптимальным зазором между прутками арматуры следует считать 18 -20 мм.

Затем, на каркас укладывают листы металла и обваривают сплошным швом по периметру снаружи. Таким образом, необходимо зашить весь периметр буржуйки.

Далее аккуратно ровняем срез трубы, по которой будет двигаться дым. Приложим трубу, как показано на чертеже 1В, аккуратно обведем по кругу карандашом, вырежем болгаркой или электродом отверстие.

Для того чтобы регулировать тягу, нам понадобится изготовить своими руками шибер внутри выходной трубы. Шибер, представляет собой металлический пятак, из того самого листа что и стенки буржуйки. Диаметр пятака как правило на 3, 4 мм меньше чем внутренний диаметр трубы в которой он будет работать.

В отрезке трубы дрелью делаем два отверстия диаметром чуть больше диаметра прутка. Отгибаем произвольно под 90 градусов часть прутка, вставляем в просверленные отверстия, снизу подкладываем пятак и прихватываем в нескольких местах.

Обратите внимание, на чертеж печки буржуйки, после стыковании заготовок, в обычном положении, под действием силы тяжести пруток, должен постоянно держать шибер открытым. После всех операций, можно приваривать трубу с шибером к печке, на место ранее вырезанного отверстия в соответствии с чертежом 1В.

Возьмем карандаш, линейку, основательно разметим на печи отверстия под дверцы. Болгаркой аккуратно вырежем отверстия получившиеся куски металла и станут самими дверьми. Не бойтесь получившиеся зазоры будут только помогать горению а через щели в темную комнату будет пробиваться свет от огня чертеж 1В.

1В чертеж

Нам остается изготовить засовы и завесы, это дело сугубо индивидуальное и здесь каждый свободен на выдумку. Теперь мы знаем, как изготовить буржуйку с повышенным кпд своими руками.

Печь №3.

bullerian рисунок.

Предыдущая конструкция, является окультуренной формой буржуйки, достаточно проста и пригодна для любого помещения. Что называется — не дымит и греет. Однако не всегда, самые простые конструкции, являются самыми удачными. Апогеем инженерной мысли по праву считается буржуйка с красивым именем булерьян (булериан, bullerian).

Все рассмотренные выше печи, отдают тепло только с внешней своей поверхности. Особенностью конструкции этой печи являются многочисленные вваренные тонкостенные трубы, через которые проходит воздух.

Печь буржуйка, булерьян булириан изготовленная своими руками обеспечивает принудительное движение или другим языком конвекцию воздушных масс, благодаря чему происходит быстрое нагревание воздуха и его плавное распределение по всему объему помещения. Здесь работает простой физический принцип: теплый воздух поднимается наверх, а более холодный постоянно всасывается с пола.

Конструкция булерьян, булиреан такова, что каждая из труб, полностью прикасаясь к топке, успевает нагреть проходящий через нее воздушный поток до 50 – 90 градусов Цельсия и это не реклама. Самые маленькие печи буржуйки конструкции булерьян (bullerian, булериан) пропускает через себя 2 куб.м воздуха в минуту это очень неплохо. При этом температура самой буржуйки остается достаточно низкой порядка 50 градусов. КПД этой печи по самым смелым подсчетам достигает 60%.

Печь булерьян (булериан, bullerian) работает в двух режимах по следующей схеме — «быстрого обогрева» и «дожига». Печь в первом режиме нагревает холодный дом за 20-25 минут. Затем Вы закладываете полную печку не колотыми березовыми дровами и с помощью заслонки переводите ее в режим дожига. Топливом для печи булерьян (bullerian, булериан) служат как обычные березовые дрова, так и топливные брикеты.

Устанавливать печь следует не ближе 1 метра от стен и горючих материалов, свободное расстояние перед топкой должно быть 1 метр и более. При установке следует приподнять печь от пола на 20 сантиметров и поместить на основании из кирпича, камня или другого негорючего материала.

Дымоход для булерьян (bullerian, булериан) можно изготовить из кирпича или металлических труб из металла толщиной 1мм. Диаметр круглой трубы должен составлять минимум 100 мм, размер квадратной из кирпича минимум 90 мм. Дымоход для булерьяна не должен иметь горизонтальных участков длиной более 1 м. Для очистки дымохода для булерьяна следует предусмотреть съемную часть или отверстие с дверью. Труба дымохода должна всегда подниматься над коньком крыши. Если крыша плоская, труба должна подниматься на 0,5 м над ней.

Многие мои знакомые в свое время задавались вопросом как сделать булейран своими руками где взять чертежи булерьян. Подумав и почесав затылок многие отказывались от этой идеи слишком трудоемка. Дело в том, что печь сшивается как бы из кусочков. Необходимо неплохо владеть сварочным делом, что бы печь получилась не только функциональная но и красивая.

Изначально перед изготовлением нам необходимо определиться из чего мы будем делать воздуховодные трубы. Диаметр труб печи булейран булерьян должен быть 50 – 80 миллиметров. Затруднение лишь в том, что трубы должны представлять собой форму полумесяца. Мы можем согнуть своими руками прямые трубы, с помощью промышленного трубогиба, или собрать их из многочисленных отводов.

Как делать печь булерьян булиреан своими руками решать вам. Я для себя выбираю первый способ, он попросту проще. На металлический лист толщенной от 12мм и выше мы укладываем согнутые отводы, между отводами и кусками удлиняющих труб оставляем зазор порядка 2 мм. Затем необходимо закрепить всю эту конструкцию струбцинами (такие есть в каждом хозяйственном магазине) хомутами, вообщем включите фантазию. В таком положении, провариваем почти все стыки, затем снимаем с плиты и довариваем остаток. У нас получается одна из труб по которым будет проходить горячий воздух. Затем берем тонкие трубки диаметром 12 – 14 мм гнем их кольцом диаметром приблизительно равным диаметру печки. Затем ввариваем в трубу как показано на чертеже 1Д.

Чем больше труб мы изготовим, тем длиннее будет наша печка булерьян (bullerian, булериан). Для нашей печки булерьян bullerian, булериан принимаем количество равное 11 секциям. После того как все трубы сварены приступаем к созданию каркаса.

На туже плиту укладываем заготовку и зажимаем струбцинками затем берем еще заготовку и накладываем на первую с перехлестом. Что бы зафиксировать вторую заготовку в ровном горизонтальном положении подложим под нее кусочек такой же трубы из которой изготовлена сама заготовка и прижмем все это струбцинками. Такова наилучшая схема изготовления булерьян. Все стадии изготовления заготовок, булериан булерьян своми руками вы найдете на чертеже 1Д.

1Д чертеж

Аккуратно собираем конструкцию на точечные прихватки. Следующую заготовку также через кусочек трубы фиксируем и прихватываем. После того как все заготовленные трубы собраны на прихватки, мы начинаем обваривать боковины печи. Вырезаем из листового железа полосы размеры которых показаны на чертеже 2Д.

2Д чертеж

Полоса должна слегка на 1 сантиметр утопать от основной грани стенки как на чертеже 2Д. Способ сварки пластины следующий. Ввариваем на прихватки самый торец пластины, где у нас находится выемка. Затем за другой конец поджимаем пластину к трубкам и прихватками фиксируем ее через каждые 5 сантиметров. Таким образом постукивая и подгибая приварим все пластины. После того как все пластины собраны на прихватки мы можем начать обваривать их сплошным швом.

При такой последовательности сварки, печь булерьян bullerian, булериан не теряет геометрии. Затем привариваем лист железа размеры которого показаны на чертеже внутри печки смещая его к одной из торцевых сторон, например к той где будет труба. Размечаем на листовом железе (тройке) торцевые стенки, вырезаем и ввариваем, сначала на прихватки, а затем сплошным швом. В задней стенке, к ней смещена выставленная пластина, вырезаем круглое отверстие диаметром 100мм. Затем ввариваем туда отвод, такого же диаметра концом вверх. В другой лицевой стенке вырезаем круглое отверстие диаметром 250 мм. И ввариваем ранее проточенный на токарном станке фланец. Протачиваем на станке крышку и петли, ввариваем ее с петлями как показано на чертежах 1Д.

Можно добавить в крышку декоративное огнеупорное стекло такое же как на рисунке. Под крышкой можно предусмотреть лоток любой формы, в него будут падать угольки золы при ее извлечении.

В крышке и в дымоходной трубе вставлены два шибера. Один регулирует подачу воздуха другой диаметр выпускной трубы. Конструкция шиберов может быть различной, я предлагаю указанные на чертеже 1В.

Художественные репродукции с буржуйкой | Изобразительное искусство Америки

Результаты: 47

Результаты: 47

Художественная гравюра с чугунной буржуйкой 1930-х годов

Настройка игры в шашки в подсобке № 3105 Арт-принт

Художественная гравюра классной пионерии 1900-х годов

Художественная печать Pot Belly Stove

Художественная печать на буржуйке

Коллекция велосипедов Art Print

Pot Belly Stove в черно-белом художественном принте

Внутри моей музыки III Art Print

Художественная печать на буржуйке

Стул — Стул и печь Art Print

Начальная школа, 1880 г. , репродукция

Раздельная школа, 1916 г., репродукция

Арт-принт жильцов полицейского участка Рииса

Арт-принт жильцов полицейского участка

Художественная печать на старой заправке

Художественная печать «Железная печь»

Печь на крыльце, репродукция

Художественный принт № 18 армии США Cannon Heater

Ресторан La Ferme в Генуе Nevada Art Print

Художественная печать на буржуйке

Художественная печать старого семейного сарая

Лежачий художественный принт

Художественная печать логотипа Mity Oak Stoves

Художественная печать из гофрированного слитка

Кофейник на чугунной плите в цвете сепия — художественная печать Fort Stanton New Mexico

Художественная гравюра после купания 1890-х годов

Дамская ванна, репродукция 1890-х годов

Крупный план горящего горячего бревенчатого огня в художественной печати Potbelly Stove

Парикмахерское кресло и арт-принт с буржуйкой

Художественная печать на буржуйке

Художественная гравюра оружейника из города-призрака

Шашки Any I Art Print

Художественная печать торгового поста

Hoosier School No,1 Art Print

Настольные игроки Art Print

Художественная печать в интерьере депо

Старый стул и буржуйка Арт-принт

Художественная печать на дровах

Художественная печать офиса Миллера

Женщина с полотенцем 1890-е годы Репродукция

Художественная печать «Старая буржуйка»

Художественная печать с холодной печью

1898 Кухонная плита Патентный принт на старинной бумаге Художественный принт

1898 Кухонная плита Патентный принт Серый художественный принт

1898 г. Патентный принт для кухонной плиты Художественный принт для классной доски

1898 Кухонная плита Патентный принт Чертеж Художественный принт

1898 Кухонная плита Патентный принт Темно-синий художественный принт

Применены фильтры





Настенное искусство

ВсеПечать на холстеХудожественные принтыПлакатыПечать в рамахПечать по металлуАкриловые принтыПечать на деревеГобелены

Home Decor

Throw Pillowsfleece одеял для покрытий крышки для полотчинков.

Канцелярские товары

Поздравительные открыткиНоутбукиНаклейки

Lifestyle

Коврики для йогиСумкиСумки-тоут WeekenderСумки Carry-AllCouchКофейные кружкиГоловоломки

Beach

Beach Totelelsround Beach Totelsweekender Tote Bagscarry-All Couckesportable Bagsweekend

Все Картины Фотографии Чертежи Цифровое искусство

Все художественные репродукции

Мы отправили миллионы товаров по всему миру для более чем миллиона художников. Каждая покупка сопровождается 30-дневной гарантией возврата денег.

47

Домашний волшебник

Из-за экологически чистого возобновляемого источника топлива, повышения эффективности и ностальгического очарования дровяные печи начинают возвращаться. В этой статье обсуждаются различные типы дровяных печей, способы дальнейшего повышения их энергоэффективности, а также важное текущее техническое обслуживание, которое они требуют.

Эта статья включает:

• Преимущества и недостатки дровяной печи.

• Типы печей.

• Как повысить эффективность дровяной печи.

• Что обычно может пойти не так.

• Текущее обслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

В отличие от традиционных каминов, которые не являются энергосберегающими (некоторые камины имеют даже «отрицательную» эффективность, потому что они втягивают в ваш дом столько холодного воздуха для сжигания, который идет прямо в дымоход), дровяные печи, с другой стороны, могут иметь энергоэффективность до 90 процентов! А с новыми правилами EPA современные конструкции дровяных печей значительно сократили выбросы в атмосферу.

Вот некоторые преимущества дровяных печей:

• Зеленый, возобновляемый источник топлива.

• Высокая энергоэффективность.

• Некоторые модели можно использовать для медленного приготовления.

• Если у вас есть доступ к недорогим дровам, вы можете значительно снизить расходы на отопление дома.

• Они могут придать декору вашего дома очарование старины.

• И они могут работать даже при сбое питания.

Но есть и недостатки у дровяных печей:

• Если у вас есть члены семьи с респираторными заболеваниями, такими как астма, дровяные печи могут быть не лучшим выбором для вашего дома.

• Большинство моделей требуют активного участия (управление древесиной, наблюдение за температурой обжига, удаление золы и т. д.).

ТИПЫ ДРОВЯНЫХ ПЕЧЕЙ

Существует несколько типов дровяных печей, и каждая имеет свои достоинства и недостатки: каталитическая; некаталитический; пеллетные печи; буржуйки; и наружные печи.

Каталитические дровяные печи

Каталитические и некаталитические относятся к конструкциям дровяных печей, которые позволяют им сокращать выбросы в атмосферу и работать эффективно. Каталитические печи используют каталитические камеры сгорания, а некаталитические печи предназначены для рециркуляции дыма и его повторного сжигания. Каталитическая печь направляет выхлопные газы от огня через сотовый преобразователь, встроенный в устройство. Внутри конвертера дымовые газы и частицы снова нагреваются и снова сгорают, что приводит к более продолжительному огню с более равномерным нагревом. Каталитические блоки приводят к меньшему загрязнению и более полному использованию энергии огня.

Каталитическая дровяная печь, как правило, дороже и требует большего обслуживания, чем некаталитическая. Преобразователь необходимо регулярно чистить, а сжигание грязных дров в печи приведет к более быстрой деградации внутренних деталей.

Дровяные печи без катализатора

Гораздо более распространенные на рынке и менее дорогие, некаталитические установки менее эффективны, но гораздо проще в обслуживании. Эти блоки хорошо изолированы и имеют большую перегородку, которая приводит к очень горячему потоку газа, что приводит к довольно эффективному огню при правильном использовании. В отличие от каталитических блоков, все выхлопные газы выбрасываются напрямую наружу, что приводит к несколько большему количеству загрязняющих веществ и меньшему равномерному нагреву; однако многие люди предпочитают некаталитические агрегаты просто потому, что они производят красивый ревущий огонь.

В некаталитических печах используется хорошо изолированная топка. Эта изоляция удерживает тепло, создавая горячую среду, которая способствует более полному сгоранию, с дополнительной камерой сгорания для сжигания большего количества газов и частиц сажи. Некаталитические не требуют такого внимания, как каталитические, в первую очередь потому, что у них нет камеры сгорания, которую нужно обслуживать.

Если вы не уверены, выбрать ли каталитическую или некаталитическую установку, подумайте о сумме, которую вы готовы потратить, и о том, сколько технического обслуживания вы готовы выполнять, в зависимости от желаемого типа пожарной эффективности. Если вы готовы сделать немного больше для обслуживания своей печи и вам нравится идея эффективного костра с небольшими отходами, то вы можете инвестировать в каталитические установки. Но если вы цените рев хорошего огня и хотите снизить первоначальные затраты, вы можете склониться к некаталитической печи.

Пеллетные печи

Пеллетные печи – относительно новый тип дровяных печей, который становится все более популярным. В пеллетных печах используются древесные гранулы размером 1/2 дюйма, изготовленные из отходов лесопиления, таких как прессованные опилки или биомасса. Пеллеты закупаются в 40-фунтовых мешках, которые можно загружать в бункер, автоматически загружающий пеллеты в дровяную печь на постоянной основе. За среднюю зиму печь на пеллетах может использовать около 6 тонн пеллет для постоянного отопления, в зависимости от размера печи и дома, который она отапливает.

Буржуйки

Буржуйки представляют собой чугунные печи цилиндрической формы с большим утолщением в центре. Буржуйки обычно имеют небольшую плоскую поверхность, которую можно использовать для нагрева воды или приготовления пищи в небольшой кастрюле. Благодаря своему характерному внешнему виду буржуйки могут значительно украсить ваш дом.

Наружные печи

Наружная дровяная печь представляет собой дровяную печь с водяной рубашкой, которая устанавливается на открытом воздухе. Печь заключена в то, что очень похоже на небольшой хозяйственный сарай. Горячая вода, производимая печью, циркулирует по подземным трубам, которые можно использовать для обогрева наружных джакузи, подъездных путей и т. д., или горячая вода может подаваться в ваш дом для горячего водоснабжения, отопления и т. д. Находясь снаружи, они можно расположить рядом с местом для хранения дров (полезный аксессуар: стеллажи для дров).

КАК ПОВЫСИТЬ ЭФФЕКТИВНОСТЬ ДРОВЯНОЙ ПЕЧИ

Хотя дровяные печи очень энергоэффективны, вы можете кое-что сделать, чтобы повысить их эффективность и эффективность обогрева вашего дома.

Например, вы можете направить наружный воздух прямо в дровяную печь. В результате воздух, необходимый для горения, подается непосредственно снаружи в печь, а не забирается уже нагретым воздухом изнутри вашего дома.

Точно так же вы можете слегка приоткрыть окно, которое находится ближе всего к вашей дровяной печи, чтобы воздух для горения втягивался и нагревался там, а не через щели и отверстия в другом месте вашего дома, где он должен нагреваться от отопления вашего дома. система.

Некоторые модели дровяных печей имеют вентиляторы, которые можно прикрепить к ним, что позволяет отводить тепло от печи дальше в комнату и ваш дом.

Дверной вентилятор, который устанавливается в верхнем углу дверного проема, может быть хорошим способом распространения тепла в другие комнаты.

Если в вашем доме есть система принудительного воздушного отопления или охлаждения, вы можете использовать вентилятор этой системы в ручном режиме, чтобы обеспечить циркуляцию тепла по всему дому.

А сжигание твердой древесины, а не более мягкой и менее плотной древесины, поможет вашей дровяной печи работать более эффективно.

ЧТО МОЖЕТ ТИПИЧНО НЕИСПРАВНО

Ниже приводится список некоторых типичных проблем, которые могут возникнуть с дровяными печами:

Дровяные печи с дымком

: Правильно работающая дровяная печь не должна дымить в вашем доме. Коптящую дровяную печь должен осмотреть профессионал, так как могут быть проблемы с вентиляционными трубами, заслонкой, дверьми, дымоходом и т. д.

Механические проблемы:

Механические проблемы с дровяной печью могут включать: неисправность заслонки; изношенные или отсутствующие прокладки; деформированные или сломанные детали; сломанные/застрявшие/ослабленные ручки; треснувшее или битое стекло; а если это печь каталитического типа, то неисправные каталитические камеры сгорания (полезный аксессуар: прокладки для деревянных печей).

Креозот:

Крезон — это смолистое вещество, которое скапливается внутри дымохода (см. «Плановое техническое обслуживание» ниже). Креозот образуется, когда древесина сгорает не полностью, и это свидетельствует о неправильном использовании, плохой установке или плохой конструкции дровяной печи (полезный аксессуар: средства для удаления креозота). Креозот также чрезвычайно легко воспламеняется и ежегодно является причиной многих домашних пожаров, связанных с дымоходами.

Запахи:

Едкий запах, исходящий от дровяной печи, может быть признаком скопления крезита в дымоходе. А запах сырости может указывать на то, что вам может понадобиться крышка дымохода, чтобы дождь не стекал по дымоходу и не намокал внутри. Запах горящей краски, когда ваша печь новая, довольно распространен, и он должен исчезнуть после того, как вы несколько раз разожжете ее на полную мощность.

Заражение животных

:  Если у вас нет экрана в верхней части дымохода вместе с заглушкой, вы рискуете попасть в дымоход. Вы не должны пытаться удалить их самостоятельно, так как они могут быть переносчиками болезней, и вместо этого вам следует обратиться к профессионалу.

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

Каждый год перед отопительным сезоном дровяную печь и дымоход следует проверять и чистить сертифицированным специалистом (полезный аксессуар: дымоходные заслонки). Копоть и шлак необходимо очищать с внутренней стороны поверхностей печи, так как сажа снижает эффективность работы конфорки.

Проверки должны включать:

Свободное пространство вокруг печи: убедитесь, что горючие материалы и поверхности (мебель, шторы, полы, стены и т. д.) находятся на достаточном расстоянии от печи.

Печная труба:  Осмотрите печную трубу на наличие трещин, утечек и признаков коррозии. Ремонт по мере необходимости.

Дверь: проверьте герметичность дверцы. Проверьте надежность механизма блокировки двери. Ремонт по мере необходимости.

Профессиональный трубочист тщательно очистит ваш камин и дымоход и проверит наличие дефектов, как правило, за 90-150 долларов. Или вы можете сделать работу самостоятельно, если у вас есть подходящие щетки и пылесосы, и вы не возражаете против беспорядка или хлопот. В задачи входят:

• Проверить наличие отложений креозота в дымоходе. Если толщина превышает 1/8 дюйма, необходимо очистить дымоход.

• Проверьте топку на наличие повреждений кирпича или раствора.

• Проверить демпфер на работоспособность и плотность посадки. Также проверьте на наличие трещин, точечной коррозии или ржавых участков.

• Проверьте дымоход на наличие битых или поврежденных кирпичей на дымоходе. Трещины являются признаком пожара в дымоходе и потенциально серьезной проблемой.

Проверьте, достаточно ли у вас запасов дров на зиму, и пополняйте запасы по мере необходимости. «Зеленым» дровам нужно дать время высохнуть, чтобы улучшить их характеристики горения. Дрова следует накрыть фанерой или брезентом, чтобы защитить их от дождя и снега (полезный аксессуар: чехлы для дров). Обязательно держите деревянную кучу на расстоянии не менее 6 дюймов от земли. Причина этого в том, что термиты не получают доступа к вашей древесине (которые впоследствии могут заразить ваш дом). А оторвав кучу от земли, вы также сможете визуально проверить, строят ли термиты земляные «трубки» в вашей деревянной куче.

ОБЗОР

Дровяные печи привлекательны из-за их зеленого возобновляемого источника топлива, высокой энергоэффективности и ностальгического очарования. Надеемся, что эта статья помогла вам разобраться в различных типах дровяных печей, узнать, как повысить их энергоэффективность, что обычно выходит из строя и какое регулярное обслуживание они требуют.

ДРОВЯНЫЕ ПЕЧИ для небольших помещений

Маленькая дровяная печь. Поиск печи по размеру и подходящей для вашего крошечного пространства стоит вложений. Сегодня на рынке существует множество отличных вариантов небольших дровяных печей. За последние несколько лет появилось несколько новых игроков из-за растущего спроса на отопление малых помещений. Больше вариантов означает лучшие цены и лучшее решение для ваших конкретных потребностей.



Вот некоторые из печей, которые мы рассмотрели для нашего небольшого пространства, и наши мысли о каждой из них. Мы организовали этот список по различным категориям в зависимости от мощности BTU:



• Средняя печь до 30 000 BTU (1000 кв. футов)
• Маленькая печь мощностью до 20 000 БТЕ (500 кв. футов)
• Крошечная печь до 10 000 БТЕ (<500 кв. футов)



СРЕДНИЕ ПЕЧИ



Lopi Модель 1250

Цена: $ 2000

Размеры: H36,5 ”x W23.625” x D14.625 ”

Вес: 243LBS

Выпуск калоста: 6”

Выпуск калока: 6 ”

.

Эффективность: 79%

Сертификация EPA: Да

Подача наружного воздуха: Нет

Рекомендации: Это печь большего размера с теплопроизводительностью до 1 фута 20 кв. Многие из печей такого размера и мощности можно найти менее чем за 1000 долларов.



Morso 1410 “Squirrel”

Price: $999

Dimensions: h37.75” x W15.37” x D17.25”

Weight: 215lbs

Flue Outlet : 6”

Максимальная мощность: 30 000 британских тепловых единиц

Эффективность: ?

Сертификация EPA: Да

Подача наружного воздуха: Нет

Примечания: Компания Morso известна своим качественным чугуном! Симпатичная маленькая печь, которая лучше всего подходит для больших помещений с возможностью обогрева до 1000 квадратных футов.

Jotul F 602

Цена: $ 800-950

Размеры: H35,25 ”x W12.6 x D21.25”

6636363636363636363636363636363636363636718636763 гг. : 6 ”

MAX Выход: 28000 BTU

Эффективность: 75%

EPA Сертификация: Да

Внешний воздушный поток: Да (опционально)

Внешний воздушный. с большим и большим послужным списком и более чем 1 миллионом печей в производстве по всему миру, чтобы доказать это. Эта средняя печь лучше всего подходит для больших помещений и способна нагревать до 800 квадратных футов.

The Kimberly

Цена: $ 3995 (бесплатная доставка)

Размеры: 5 ”Диаметр X 25”

Вес: 56 -й ”

.

Выход: 45000 БТЕ

Эффективность: ?

Сертификация EPA: Да

Подача наружного воздуха: Да

Мысли: Великолепная печь с оригинальным и уникальным внешним видом. Определенно не ваша традиционная печь. Легкий и компактный дизайн. Я подвергаю сомнению заявления о высокой производительности. Я вижу больше Kimberly’s в Tiny Spaces, но кажется, что большинство из них продают плиты. Еще не видел, что я чувствую, так это честный обзор печи от непредвзятой стороны. Стоимость существенная, почти в 4 раза выше, чем у аналогичных печей.

Небольшие деревянные печи

Hobbit

: $ 495GBP (745 долл. США) + 275 долл.

ВЫХОДЕТ В ДЕЯТЕЛЬНОСТИ: 4 ”

Выход: 14000 BTU

Эффективность: 75%

EPA Сертифицировано: NO (есть сертификация UK)

.0367 Да (дополнительное обновление)

Примечания: Доступно множество вариантов модернизации, таких как: подставка, латунная фурнитура, ограждение, котел (для многокомнатного отопления через радиатор) и цвета.

Мысли: Великолепная маленькая печка, которая стоит своих денег! Немного тяжелее крошечных печей, но хорошего размера с узкими зазорами, которые подходят для многих помещений. Хорошая тепловая мощность и большая топка для увеличения времени горения. Обожаю образ хоббита!



Серые плитные работы — Mini12ct

Цена: $ 970 (бесплатная доставка)

Размеры: H31 ”W14” x D14 ”

Вес: 110LBS

. Выход: 8000-10000btu

Эффективность: ?

Сертификат EPA: №

Подача наружного воздуха: №

Примечания: Доступны дополнительные подставки и цвета.

Мысли: Солидная печка.

Navigator — Little CoD

Цена: $ 1460 (плюс доставка)

Размеры: H21.375 ”W18” x D13,75 ”

963668.375 w18” x D13,75 ”

63668.3768.376.375 w18” x D13,75 ”

63636.3768. : 4 ″

.0003

Примечания: Доступны переднее стекло, морские ограждения и варианты цвета.

Мысли: Эти небольшие качественные морские печи легкие, с хорошей теплоотдачей и идеально подходят для небольших помещений. Это популярные маленькие печи, и за ними выстраивается длинная очередь! У Navigator обычно есть 6-месячный список ожидания, прежде чем они смогут выполнять заказы.



МАЛЕНЬКИЕ ДРОВЯНЫЕ ПЕЧИ



Напарник – Скиппи

Цена: $ 830 Базовая модель (плюс доставка)

Размеры: H23,5 ”W17,75” x D13.75 ”

Вес: 45LBS

. – 28000 БТЕ

Эффективность: ?

Сертификация EPA: №

Подача наружного воздуха: №

Примечания: Доступны овальные или прямоугольные формы, а также варианты отделки и цвета. Цена указана за базовую модель.

Мысли: Симпатичная печка. Создан по образцу старой оригинальной лодочной печи. Не так много излишеств, эта маленькая печка очень похожа на старые буржуйки.

Navigator — Sardine

Цена: $ 1150 (плюс доставка)

Размеры: H22 ”x W12” x D11 ”

: 3” 35 -й вариант

: 3 3567 35 -й вал

. ”

Выход: 7500 – 18000 БТЕ

Эффективность: 86%

Сертификация EPA: Да

Подача наружного воздуха: Нет

Примечания: Стеклянная передняя панель и варианты цвета.

Мысли: Мини-версия Трески похожа на ноутбук кухонной плиты. Опять же, долгое время ожидания, чтобы получить новый, поскольку у Navigator обычно есть 6-месячный список ожидания, прежде чем они смогут выполнять заказы.



Fatsco «Tiny Tot»

Цена: $ 230

Размеры: H23 ”x 6” Диаметр

Вес: 24LBS

Выпуск 3 ”

Выпуск 3”

.

Эффективность: ?

Сертификация EPA: №

Подача наружного воздуха: №

Примечания: Верхняя варочная панель доступна как дополнительная опция (+$138). Продается как угольная печь.

Мысли: Простая маленькая чугунная печь со встроенным теплозащитным экраном из нержавеющей стали. Подобно старым пузатым печам, в нем не так много излишеств, но он выполняет свою работу. Очень доступный и потенциально отличный вариант для крошечных пространств!

FATSCO «Midget»

Цена: $ 339

Размеры: H25 45 -й диаметр

Вес: 45LBS

.0002 Максимальный вывод: ?

Эффективность: ?

Сертификация EPA: №

Подача наружного воздуха: №

Примечания: Верхняя варочная панель доступна как дополнительная опция (+$138). Продается как угольная печь.

Мысли: Карлик похож на Малыша, но крупнее. Простая чугунная печь со встроенным теплозащитным экраном из нержавеющей стали. Подобно старым пузатым печам, в нем не так много излишеств, но он выполняет свою работу. Очень доступный и потенциально отличный вариант для крошечных помещений.



*Стоимость не включает дымоход, топку и доставку.



ЗАКЛЮЧЕНИЕ



Выбор лучшей печи для небольшого помещения зависит от многих факторов. Тепловая мощность, размер, вес, эстетика и бюджет — все это факторы, на которые следует обратить внимание. Мы надеемся, что этот обзор печей, представленных на рынке, поможет вам найти небольшую дровяную печь для вашего крошечного помещения!



Мысли? Вопросы? Комментарий ниже!



СЛЕДУЮЩИЕ ШАГИ

ДРОВА ПРОТИВ ПРОПАНА: Какой источник тепла лучше всего подходит для моего крошечного помещения?

ДРОВА ПРОТИВ ПРОПАНА: Доступность в долгосрочной перспективе с учетом стоимости топлива

РАЗМЕР ПЕЧИ: Насколько большая (или маленькая) печь мне нужна?

МАЛЫЕ ПРОИЗВОДИТЕЛИ ПЕЧЕЙ: Какие печи доступны на рынке?

БЕЗОПАСНОСТЬ ПЕЧИ: Какие соображения безопасности и меры предосторожности я должен предпринять?

УСТАНОВКА: Как правильно установить небольшую дровяную печь?

ИДЕИ ПО УСТАНОВКЕ

ПРИНАДЛЕЖНОСТИ: Какие есть полезные аксессуары для небольших дровяных печей?

ТЕХНИКА: Разжигание огня, очистка, осмотр, рубка и хранение дров.

Что такое печь-буржуйка, как она устроена и можно ли сделать своими руками

Содержание статьи:

• Принцип действия
• Разновидности буржуйской
• Для чего подходят печи?
• Плюсы и минусы буржуев
• Как сделать самому
• Какой дымоход нужен

Удобная печка-буржуйка известна с 18 века и до сих пор продолжает оставаться более выгодной альтернативой дорогим каминам и большим печам. Устройство получило широкую популярность благодаря безотказной работе и простой конструкции, его можно было легко изготовить самостоятельно, но главным недостатком таких печей был большой расход топлива. Современные буржуйки чаще всего устанавливают в банях, на дачах или в квартирах в качестве элемента декора, при этом использование их по назначению достаточно экономично и не доставляет проблем.

Принцип действия

Схема буржуйки

Печь-буржуйка представляет собой компактное устройство, подходящее для обогрева небольших помещений. С его помощью можно быстро обогреть помещение и поддерживать в нем оптимальную температуру на протяжении длительного периода. Для такой печи не требуется дополнительного оборудования, она легко переносится с одного места на другое, если речь не идет о печи из кирпичной кладки для дачи, и устанавливается без особых усилий.

Собрать буржуйку самому не так уж и сложно, например, из кирпичей, бочек или старых баллонов. Помимо основных элементов конструкции его можно дополнить теплообменником, с которым он будет работать гораздо эффективнее. Эта часть обеспечивает длительное горение и необходимую теплоотдачу при использовании любого топлива. Чтобы устройство функционировало правильно, стоит заранее подготовить его чертеж, где будут учтены все детали. Стандартная буржуйка состоит из следующих элементов:

• камера длительного горения;
• зольник;
• выход трубы для стандартного дымохода;
• ножки и рама;
• дверь с защелкой.

В оборудовании этого типа, как и в других печах, должен присутствовать дымоход с дверкой для поддержания горения на нужном уровне и соблюдения норм безопасности.

Разновидности буржуйки

Буржуйка с варочной поверхностью

Армейская печь выпускается в нескольких модификациях и делится на категории в зависимости от назначения, материалов и типа. По назначению такие устройства делятся на отопительные варианты, предназначенные для обогрева помещений, и печи с варочной поверхностью. В качестве материала для их изготовления используется чугун или металл. Чугунные приборы отличаются низким уровнем теплопроводности, но при этом способны максимально долго удерживать тепло внутри помещения.

Из-за большого веса чугуна транспортировать такие печи проблематично, поэтому они устанавливаются на одном месте длительное время. Варианты из металла со специальными экранами быстро нагревают помещение, но быстрее отдают тепло за счет ускоренного выхода. Лучше всего приобретать металлические печи, дополненные внешними листами металла, что позволит устройству долгое время оставаться горячим даже после его выключения. При желании печь можно дополнительно отделать кирпичом, изразцами и другими материалами.

Classic

Классическая печь характеризуется: низким КПД, быстрым сгоранием топлива в сочетании с длительным сохранением тепла

В зависимости от продолжительности горения печи также делятся на два типа. Классический вариант отличается низким КПД, быстрым сгоранием топлива в сочетании с длительным сохранением тепла. Специальная конструкция устройства выполнена так, что интенсивность нагрева зависит от потока поступающего воздуха. Установить печь такого плана в доме или на даче можно с учетом требований к ее установке.

Дровяные печи длительного горения

Железные дровяные печи, относящиеся к этому типу, отличаются более высокой стоимостью. Имеют однокамерную конструкцию, требуют редкой подачи топлива, так как в устройствах длительного горения оно расходуется медленнее. Такие печи сложнее растопить, воздух внутри дозируется, топливо не подсыпается, пока не сгорит предыдущая порция. У них есть свои преимущества, среди которых хороший КПД, высокий уровень экономичности и низкий расход топлива.

Для чего подходят печи?

Печь буржуйка отличное решение для дачи

Благодаря примитивной и простой конструкции печь-камин или печь стандартного типа подойдет для любого помещения, нуждающегося в полноценном обогреве. Его можно установить на даче, в бане, в частном или загородном доме. Производители предлагают достаточно обширный ассортимент таких печей, среди которых можно найти стильные варианты, способные вписаться в интерьер. Камин-буржуйка, предназначенная для загородного дома, будет очень кстати в холодное время года.

Недорогие варианты с дымоходом или рукой станут настоящей находкой для владельцев дач и частных строений, куда нельзя провести газ. Современные печи намного лучше советских РФ по теплосохранению, большие устройства также могут использоваться для обогрева помещений внушительной площади. На рынке представлены и достаточно дорогие варианты различных размеров с великолепным дизайном и высоким уровнем пожарной безопасности, в том числе банные или дровяные печи.

При выборе прибора важно заранее определить, для каких целей он будет использоваться, так как современные печи подходят не только для отопления. Их можно использовать для приготовления пищи или в качестве декоративного элемента.

Плюсы и минусы буржуев

Большинство конструкций легкие и не требуют особого ухода.

Современные буржуи имеют гораздо больше преимуществ по сравнению с устройствами, популярными во времена СССР. Они имеют компактные размеры, не вызывают затруднений при эксплуатации, сочетаются с различными видами топлива и при этом достаточно экономичны по сравнению с газовыми отопительными приборами. Большинство конструкций не так много весят, поэтому при необходимости их легко транспортировать. Также они просты в установке, этот процесс будет доступен даже новичку, знакомому с правилами техники безопасности.

Практичный армавир или водонагреватель такого плана быстро нагревается и при этом максимально экономно и эффективно расходует топливо, непрерывно обогревая помещение в течение 6-10 часов. Чугунные и металлические модели для дома или гаража долговечны и не требуют особого ухода, а для большинства печей не требуется установка дымохода капитального типа или специальной трубы.

Этот тип печи имеет свои недостатки, например, отсутствие автономности и наличие риска возгорания, который можно минимизировать, контролируя устройство. Во время работы к корпусу печи лучше не прикасаться во избежание ожогов, так как он всегда сильно нагревается.

Как сделать самому

Собранная печь

Сделать буржуйку самому проще всего из двух металлических бочек по стандартной схеме. Для этой цели понадобятся две бочки, одна из которых должна быть поменьше. Из каждой вырезается верхняя часть, к оставшейся части крепятся металлические ручки и детали запорного типа. Перед началом работы бочки лучше тщательно промыть, чтобы избавиться от неприятного запаха, который мог там остаться. Сборка такой печи по правилам состоит из нескольких этапов, которые выполняются поэтапно:

1. На дне большой бочки вырезается прямоугольник 25х10 см, это отделение станет отделением для выдвижного ящика.
2. К дну нужно прикрепить две направляющие размером 2,5х2,5 см.
3. Из металлического листа по контуру толщиной не более 1-2 см вырезается поддон, который станет основой для камеры и сможет изолировать ее от зольника.
4. В центральной части поддона и днище небольшой бочки вырезают отверстие 6 см, после чего приваривают поддон на расстоянии не менее 15 см от дна емкости.
5. На завершающем этапе в кожухе большой бочки проделывается отверстие, необходимое для трубы дымохода, и в трубу встраивается удобная заслонка с маленькой ручкой.
6. Маленькая бочка помещается внутрь большой так, чтобы каждое отверстие в них совпадало.

Для добавления топлива изготавливается конус длиной не менее 1,5 метра, который изготавливается из металла или дерева. Нижняя часть такого конуса должна свободно проходить через отверстие в поддоне.

Варианты материалов

Чертеж дровяных печей

В основном буржуйки изготавливают из металлических бочек или газовых баллонов, используя для этого дополнительные материалы и оборудование. Для того чтобы сделать полноценное устройство, желательно предварительно подготовить чертеж будущей кирпичной или чугунной буржуйки и запастись всеми необходимыми материалами. На чертеже заранее обозначены основные и вспомогательные детали, например, теплообменник. Печи из бочки и баллона собираются по аналогичной схеме с соблюдением всех этапов.

Более приемлемый вариант — построить печь из кирпича, у устройства такого типа больше преимуществ, оно медленнее остывает и дольше сохраняет тепло. Также кирпичные печи достаточно аккуратно смотрятся в любом помещении. Для сборно-разборной или обычной печи такого типа существует два варианта конструкции, она может быть построена из кирпича самостоятельно по стандартной схеме или обложена кирпичом с готовой металлической печью. Выбор варианта зависит от ситуации и количества свободного времени.

Какой нужен дымоход

Дымоход для буржуйки

Без дымохода пользоваться буржуйкой будет невозможно, поэтому об этой детали стоит позаботиться заранее. Для изготовления трубопровода можно приобрести готовые трубы или изготовить их самостоятельно из листового металла. Второй вариант обойдется дешевле. В процессе сборки из труб и углового элемента собирается дымоход, который затем приваривается к готовой буржуйке.

Материалом для дымохода является кирпич, трубы из стали или другого металла, керамика, вермикулит или асбоцемент. Выбирайте подходящий вариант исходя из бюджета и сложности монтажа.

Иногда дымоходные трубы изготавливают из специального термостойкого стекла, но для работы с этим материалом требуется особое умение. Стеклянные дымоходы также не практичны.

Лучшим выбором для новичков будут готовые трубы из нержавеющей стали, их основные преимущества: небольшой вес, приемлемая цена и отсутствие сложностей на всех этапах сборки.

Подержанные буржуйки — 3 для продажи на 1stDibs

«Натюрморт с буржуйкой», Калифорния, Париж, Лувр, SFAA, LACMA

Виктор Ди Джезу

Находится в Санта-Крус, Калифорния

Нарисовано примерно в 1955 году Виктором Ди Джезу (американец, 1914-1988) и проштамповано на оборотной стороне с подтверждением подлинности. Лауреат премии Отон Фрис, Виктор ди Джезу впервые посетил…

Категория

Постимпрессионисты 1950-х годов Бывшие в употреблении буржуйки

Материалы

Бумага, акварель, гуашь, графит

Victor0 Di Gesu Натюрморт с буржуйкой», Калифорния, Париж, Лувр, SFAA, LACMA, около 1955

В 13,5 дюйма Ш 9,5 дюйма

«Пузатая печь», Париж, Лувр, Осенний салон, Ак. Chaumière, LACMA, SFAA

Виктор Ди Джезу

Находится в Санта-Крус, Калифорния

Нарисован примерно в 1955 году Виктором Ди Джезу (американец, 1914-1988). Штамп на обороте с подтверждением подлинности. Обладатель Приза Отона Фриза, Виктор ди Джезу впервые посетил Ло…

Категория

Бывшие в употреблении ватрушки 1950-х годов Постимпрессионисты

Материалы

Гуашь, графит, бумага, акварель

Виктор Ди Джезу

«Пузатая печь», Париж, Лувр, Осенний салон, Ак. Chaumière, LACMA, SFAA , Circa 1955

H 14,75 дюйма W 11 дюймов

«Натюрморт с буржуйкой» Paris, Louvre, Académie Chaumière, LACMA, SFAA

By Victor Di Gesu

3 Круз, Калифорния

Штамп, оборотная сторона, с печатью имения Виктора Ди Джезу (американец, 1914–1988), создан около 19 г.55. Обладатель Приза Отона Фриза, Виктор ди Джезу впервые посетил Лос-Анджелесский Художественный…

Категория

Постимпрессионисты 1950-х Подержанные буржуйки

Материалы

Бумага, картон, графит, гуашь

Виктор Ди Джезу

‘Натюрморт с буржуйкой’ Париж, Лувр, Академия Шомьер, LACMA, SFAA, около 1955 г.

В 24,75 дюйма Ш 20 дюймов Г 0,13 дюйма Бывшие в употреблении буржуйки», и мы сообщим вам, когда появятся новые объявления в этой категории.

Виктор Ди Джезу Биография и важные работы

Виктор ди Джезу сначала посещал Художественную школу Шуинар, а затем переехал в Париж, где он учился у Андре Лота в Академии де ла Гранд Шомьер. Впоследствии он посещал Escuela de Bellas Artes в Барселоне, прежде чем продолжить учебу в Италии. Вернувшись в Калифорнию, он работал с разными художниками, в том числе с Ф. Толлесом Чемберленом и Мейнардом Джепсоном. Интуитивный колорист, классическое образование Ди Джезу и научные исследования в области теории цвета помогли ему создать яркие, но гармоничные работы, которые, хотя и напоминают Матисса и Гогена, сохранили воодушевление и спонтанность, которые были присущи только ему. Плодовитый художник, Ди Джезу был удостоен многочисленных медалей и наград жюри как в Соединенных Штатах, так и во Франции. Он был лауреатом Приза Othon Friesz Prize. Он широко и с успехом выставлялся, в том числе в Лувре и на Exposition des Artistes Etrangeres в Париже, в Музее современного искусства Сан-Франциско и Музее искусств округа Лос-Анджелес.

Поиск подходящих рисунков и акварелей для вас

Оживите свой интерьер — добавьте рисунки и акварельные картины в свой дом, чтобы вызвать эмоции, побудить к разговору и продемонстрировать свою индивидуальность и изысканный вкус.

Рисунок часто считается одним из древнейших видов искусства в мире, и историки указывают на наскальные рисунки в качестве доказательства. Фактически, в пещере в Южной Африке, где жили художники эпохи каменного века, хранятся произведения искусства, которым, как полагают, около 73 000 лет. Действительно утверждалось, что стены пещеры были холстами для ранних акварелистов, а также для художников-пейзажистов в целом, которые стремились изобразить и возвысить природные пейзажи в своих произведениях искусства.

Материалы и методы, используемые художниками и иллюстраторами для создания рисунков и картин, менялись с годами, как и намерения. Художники могут использовать свои таланты в рисовании и живописи, чтобы наблюдать и запечатлевать момент, исследовать или сообщать идеи, а также передавать или вызывать эмоции. Независимо от того, работает ли художник углем или акварелью и решил изобразить чудеса чистой человеческой формы, создать реалистичные изображения животных в их естественной среде обитания или, возможно, проложить новый путь, который отсылает к долгой истории абстрактного визуального искусства. искусство, добавляя рисунок или акварельную картину в вашу гостиную или столовую, которая говорит с вами, в свою очередь, будет говорить с вашими гостями и создавать стимулирующую энергию в вашем пространстве.

Когда вы вносите новое произведение искусства в общую зону вашего дома — фигуративную картину итальянского акварелиста Мино Маккари или красочный натюрморт, такой как детальная ботаническая работа Деборы Эдди, — вы привносите текстуры, которые могут добавить визуальный вес вашему дизайну интерьера. Вы также создадите столь необходимый фокус, который может мгновенно направить взгляд на обозначенное место, особенно в комнате, где много людей.

Когда вы покупаете новое изобразительное искусство, будь то для вашей квартиры или загородного дома, не забудьте выбрать что-то, что находит отклик. Это не всегда должно делать вас счастливым, но вы должны, по крайней мере, наслаждаться его энергией. На 1stDibs просмотрите обширную коллекцию рисунков и акварельных рисунков и узнайте, как оформить стены, когда вы будете готовы повесить свои новые работы.

Больше способов просмотра

Vintage Stoves stoves

Pot Palve

Vintage 1950S stoves

1950S

Pot Belly

Vintage Stoves California

4 x 5000 2

1983 19000 28333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333383N Century Prints And Etchings

Gestural Abstract Art

Black Movie

Просмотреть все популярные рисунки интерьеров и акварели Searches

Самодельная печь на дровах для гаража. Как сделать печи для гаража своими руками? Положительных моментов 9.0001

У большинства людей слово «гараж» ассоциируется просто с ящиком для хранения автомобиля. Однако есть достаточно большая категория автовладельцев, для которых гараж действительно является «вторым домом». Они готовы проводить в нем все свое свободное время — благо, работа здесь обязательно найдется всегда. Кроме того, за гаражами справедливо закрепилась устойчивая репутация своеобразного «мужского клуба», куда не рекомендуется входить непосвященным, особенно женщинам.

Но только зима пытается внести свои коррективы в активную гаражную жизнь — работать в промерзшем помещении крайне неудобно, а просто общаться с друзьями очень неудобно. Однако находчивые умельцы всегда находят выход – устанавливают самодельные печи, сконструировав их самостоятельно или воспользовавшись советами товарищей, как сделать буржуйку в гараже.

Мы также внесем свой вклад в дело этого благородного человека. В публикации будет рассмотрено несколько способов изготовления буржуйки своими руками.

Буржуйки дровяные из подручных материалов

Принципиальная конструкция простейшей твердотопливной печи очень проста. По сути, это толстостенный металлический контейнер, разделенный на два основных отсека.

В верхней — закладывается топка, дрова или другое топливо, для чего должна быть предусмотрена загрузочная дверца. Колосник отделяет топку от нижнего отсека, гораздо меньшего – зольника, который тоже часто играет роль поддувала. Также рекомендуется установить соответствующую дверцу, через которую буржуйку регулярно очищают от золы. Кроме того, приоткрыв дверцу на определенную ширину, можно регулировать поступление воздуха в камеру сгорания, а, следовательно, и интенсивность горения дров. В верхней камере сгорания приварен патрубок для отвода продуктов сгорания в дымоход.

Такая схема дает простор для самостоятельного конструирования простых буржуек, а в качестве заготовок используются самые разнообразные материалы или предметы и приспособления, отслужившие свое назначение. Учиться варить буржуйку в гараже, наверное, не нужно, пожалуй, и не нужны настоящие мастера — лучше, наверное, просто дать ряд интересных идей, которые можно взять за основу и дополнить своими доработками , исходя из ваших возможностей и предпочтений.

1. Один из самых простых вариантов — буржуйка из старой металлической бочки .

Конструкция, показанная на рисунке, упрощена до предела. Мастер-изготовитель решил отказаться от двух отдельных дверей, объединив их в одну общую. Сверху на бочку приваривается металлический каркас, позволяющий укладывать на него металлический лист, который становится своеобразной «варочной панелью» — на ней можно, например, греть воду.

Буржуйка из бочки — конструкция простая, но с массой недостатков

Преимущество такой конструкции, пожалуй, только в одном — простота и скорость изготовления, доступная практически каждому. Недостатков гораздо больше.

• Во-первых, сама бочка не лучший вариант для буржуйки — стенки тонкие, теплоемкость у них низкая, да и прослужат они недолго — быстро прогорят.
• Во-вторых, довольно сложно регулировать интенсивность горения.
• В-третьих, конструкция громоздкая и занимает много места. Можно, конечно, рассмотреть и вертикальное расположение, но главная проблема — тонкость стен, этого все равно не устранить
• И, в-четвертых, такая буржуйка очень небезопасна с точки зрения пожарной безопасности.

Такую печь лучше иметь не в гараже, а где-нибудь на улице, для утилизации отходов.

2. Нечто подобное, с теми же основными недостатками, но более компактное, можно сделать из стандартной 40-литровой канистры .

Объем работ, в том числе сварочных, здесь еще меньше. Фактически к корпусу (1) приварены только ножки (3) и дымоход (2). Дверь уже готова — она ​​остается стандартной, только в ней просверлены два ряда отверстий (4) для доступа воздуха. Внутрь укладывается самодельная решетка из металлического прута, условно разделяющая банку на два отсека – и мини-буржуйка готова.

3. Использование старых газовых баллонов . Эти сосуды имеют толстые жирные стенки, которые легко свариваются и сами по себе обладают хорошей теплоемкостью.

Основная сложность заключается в правильной подготовке баллона к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации. Можно встретить совет наполнить баллон водой на ночь, а потом, слив жидкость, приступить к его разрезанию. Однако, как показывает практика, это не дает полной гарантии безопасности работ. В этом свете оптимальным представляется следующий подход:

• Вкопать вертикально поставленный цилиндр в землю так, чтобы он надежно зафиксировался для резки болгаркой.
• Залить водой под самое горлышко, дать постоять 2-3 часа.
• Нарисуйте линию, обозначающую будущую вырезку по окружности.
• Начинайте резать по отмеченной линии, пока не появится сквозное отверстие. Вода начнет вытекать. Необходимо дождаться, пока его уровень опустится до уровня среза, а затем осторожно продолжить работу болгаркой и полностью снять крышку.
• Теперь воду можно слить и продолжить дальнейшие работы — баллон больше не будет представлять никакой опасности.

Вариантов печек-буржуек из баллонов очень много.

— Часто изготавливается в горизонтальном исполнении. Сам рабочий объем цилиндра – это, по сути, готовая камера сгорания. Разделять его на два при такой ориентации нерационально, лучше сделать из листового металла и приварить коробчатый зольник-поддуватель с собственной дверцей.

В этом случае колосник может быть просверлен в корпусе цилиндра рядами отверстий:

Если вы нашли настоящий чугун соответствующего размера, то можно поступить иначе — вырезать в стенке цилиндра окно, которое будет обеспечить плотное прилегание этой детали:

Другой вариант — окно для установки обычной чугунной колосниковой решетки

Топочную дверцу можно изготовить самостоятельно, используя фрагмент, вырезанный для топочного окна, а можно приварить готовую деталь, которую можно приобрести в хозяйственном магазине.

Конструкция устанавливается на их приварные трубы или уголок ножки на удобной для эксплуатации высоте. Сзади врезается труба для подключения к дымоходу.

— Для экономии места в гараже цилиндр можно разместить и вертикально. В этом случае она делится на две камеры, внутри привариваются кронштейны, на которые укладывается самодельная круглая решетка, изготовленная из стального прутка диаметром 10 – 12 мм. Изготовлены две две рцы — топочная и поддувальная.

Верхнюю срезную часть можно заглушить — в этом случае появится подобие варочной поверхности. Другой вариант – приобрести чугунный казан нужного диаметра, который подойдет именно как «заглушка» и превратится в емкость для нагрева воды или даже для приготовления разнообразных блюд.

Оригинальное решение — вместо верхней крышки используется хорошо подогнанный котел

Для выхода продуктов сгорания сзади приваривается стандартный 90-градусный выпуск диаметром 100 или 110 мм, а затем вертикальный к нему присоединяется часть дымохода.

Другой мастер предлагает оригинальный дизайн. В качестве готовой детали для буржуйки использовал пневмобак-ресивер от тормозной системы грузового автомобиля.

Мастер не установил обычные двери. Для поддувала вваривается патрубок, снабженный регулируемой заслонкой, ограничивающей поток воздуха. На боковой стенке буржуйки также отсутствует загрузочный люк – здесь используется принцип верхней загрузки твердого топлива. Верхняя крышка откидная, для удобства оснащена дугообразной ручкой.

Внутреннее пространство цилиндра разделено на топку и зольник самодельной решеткой:

Сама конструкция проста в изготовлении, но в процессе эксплуатации требует осторожности при закладке дров. Кроме того, процесс чистки такой буржуйки от скопившейся золы тоже будет не очень удобным.

Буржуйки аналогичные по конструкции могут изготавливаться также из обрезков толстостенных труб диаметром 300 — 500 мм.

4. Стальной лист – отличный материал, из него можно сделать буржуйку своими руками, чертежи которой легко найти в интернете.

Например, можем дать чертеж эффективной твердотопливной печи, для которой нужен листовой металл толщиной не менее 4 мм (более тонкие стенки просто быстро прогорят).

Все размеры указаны на представленном вашему вниманию чертеже, и любому мастеру не составит труда врезать необходимые для работы детали. Главной «изюминкой» данной конструкции является наличие двух перегородок (1). Они создают своеобразный лабиринт для выхода продуктов горения, которые не летят сразу в дымоход, а обеспечивают максимальную теплоотдачу от буржуйки.

В качестве решетки используется металлическая пластина (2) с рядами отверстий диаметром 12–15 мм.

Буржуйку целесообразно «одеть» в металлический кожух, используя для этого листовой металл толщиной 2 мм. Пластины (3) вырезаются по размерам боковой и задней стенок и крепятся к корпусу печи либо на резьбовых стойках, либо с помощью втулок длиной 50 мм (4).

Такое дополнение к конструкции буржуйки решит сразу три проблемы:

• Снизится вероятность случайных ожогов от горячих стенок буржуйки.
• Снизится воздействие жесткого инфракрасного излучения от него, что далеко не всегда приятно и нужно.
• Образовавшийся зазор в 50 мм между стенками буржуйки и экранами создаст мощный конвекционный поток нагретого воздуха, благодаря которому гаражное помещение будет быстро и равномерно прогреваться.

Это далеко не все возможные варианты твердотопливных гаражных печей. а подробную технологию их изготовления можно найти на других страницах нашего портала, посвященных этому вопросу.

Видео: самодельная гаражная печь из листового металла

Теперь, наверное, имеет смысл ознакомиться с конструкцией печи, в которой используется такой распространенный в гаражах, практически «мусорный» материал, как отработанное моторное масло.

Узнайте, а также изучите пошаговый процесс, понятный даже новичкам, из нашей новой статьи.

Как сделать буржуйку на работе

На самом деле иметь в гараже запас дров для топки буржуйки далеко не всегда удобно. Но майнинг доступен практически постоянно или его легко найти. Особенно актуально это становится в крупных гаражных кооперативах, где нередко устанавливаются специальные емкости для слива старого масла, или в автомастерских. Так почему бы не воспользоваться возможностью использовать для отопления практически бесплатное топливо?

Конструкция таких печей и их компоновка также могут быть самыми разнообразными – от компактных буржуйских печей, рассчитанных на маленькое помещение, до крупных и громоздких приборов с высокой тепловой мощностью, способных отапливать уже большие площади.

Тем не менее, принцип работы и основные элементы конструкции у всех у них схожие. Они состоят из двух контейнеров. Нижний предназначен для заливки отработанного масла – оно там поверхностно прожигается и доводится до кипения. Пары масла поднимаются вверх по трубе, перфорированной для доступа кислорода. Здесь начинается процесс дожигания поднимающихся паров, а их окончательное окисление и сгорание происходит в верхней камере, которая уже подключена к системе дымохода.

Если посмотреть на фотографию работающего, то очень хорошо видно распределение температуры в этом обогревателе по интенсивности пятен инфракрасного излучения. Нижняя емкость с маслом сильно не нагревается: светлое пятно — это лишь видимый участок открытого пламени на поверхности горящего масла. Основное дожигание начинается в верхней трети вертикальной перфорированной трубы, а пиковых значений температура достигает в верхней камере — даже ее толстостенный корпус буквально раскален докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.

Необходимо знать принцип работы такой печи. Это поможет правильно определиться с материалами, необходимыми для ее изготовления – очевидно, что наиболее термостойкими должны быть части вертикальной трубы и верхней камеры.

Ниже представлены чертежи буржуйки своими руками, работающей по такой схеме. В них указаны практически все размеры, но тем не менее для изготовления такого утеплителя требуется ряд пояснений, рассмотрев этот процесс подробнее.

Итак, работа по изготовлению такой печки начинается с подбора материалов. В первую очередь необходимо иметь два отрезка трубы для корпусов нижней и верхней камеры (поз. 2 и 8). На чертеже указан диаметр 352 мм и 344 мм, но такого стандарта просто не существует. Проще немного изменить данные и применить отрезки трубы 355,6×6 или 325×6 мм.

Толщина стальных листов, используемых для изготовления остальных деталей, 4 мм, за исключением верхней крышки (поз. 10) и перегородки (поз. 9), для которых требуется металл толщиной 6 мм.

Для вертикальной камеры используется труба диаметром 100 мм с толщиной стенки не менее 4–5 мм. Такая же труба требуется для трубы дымохода.

Процесс можно начинать с изготовления нижней камеры. Для этого к отрубу трубы 355 мм высотой 115 мм (поз. 2) приваривают вырезанное по окружности дно (поз. 1). Все швы в конструкции печи должны быть абсолютно герметичными.

Верхняя часть этого контейнера должна быть съемной. Это значит, что необходимо иметь цилиндр (поз. 3), который бы плотно, почти без зазора подходил к нижнему. Подобрать его по стандартным размерам труб не получится, а значит, придется делать его самостоятельно. Выкраивается металлическая полоса шириной 60 мм, которая с помощью нагрева газовой горелкой и с помощью хомутов огибает корпус нижнего бака, а затем проваривается вертикальным швом.

Теперь по получившемуся кольцу можно аккуратно отмерить и вырезать для него чехол (поз. 4). На нем вырезаются сразу два отверстия — центральное Ø 100 мм (поз. 4.1) для приваривания вертикальной перфорированной трубы, и смещенное к краю, Ø 60 мм — оно будет использоваться для заправки, розжига и регулировки подачи первички воздух для сжигания масла. Готовится сдвижная крышка (поз. 4.3), которая будет зафиксирована в отверстии (поз. 4.4) заклепкой или болтом (поз. 4.5).

Затем готовая крышка приваривается к кольцу.

Отрезок трубы 100×5 мм длиной 360 мм размечают для сверления в нем отверстий. Верхний ряд должен отстоять от края на 55 мм, нижний ряд – на 20 мм. Необходимо разместить ровно 6 рядов по 8 отверстий в каждом так, чтобы они располагались в шахматном порядке. Диаметр отверстия – 9 мм. Оба конца трубы сразу же снимают фаску для дальнейшей сварки при сборке.

Следующим шагом является установка верхней камеры. Для начала подготавливаются две крышки, которые имеют одинаковые размеры, но отличаются толщиной металла — нижняя (поз. 7) 4 мм, а верхняя (поз. 10) 6 мм. В каждом из них прорезается отверстие Ø 100 мм – так, как показано на чертеже. Диаметр этих крышек, разумеется, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм (поз. 8).

Сразу необходимо подготовить перемычку (поз. 9), которая будет служить для более полного сгорания поднимающихся паров, не давая им быстро выйти в дымоход, создавая тем самым дополнительную камеру дожигания.

Сборка начинается с приваривания к цилиндру верхней, более толстой крышки.

После выполнения герметизирующего шва устанавливается перемычка с максимальным смещением ее к дымоходному отверстию, проваривается с трех сторон.

Теперь можно приварить нижнюю крышку. Его отверстие должно располагаться строго диаметрально к вершине.

Очень точно ориентируясь на угольник, добиваясь перпендикулярности во всех плоскостях, устанавливают, прихватывают, а затем приваривают к нижней крышке перфорированную трубу.

Патрубок дымохода (поз. 11) затем можно приварить к соответствующему отверстию в верхней крышке.

Труба дымоходная сварная

С противоположного конца перфорированной трубы также перпендикулярно приваривается крышка нижнего топливного бака.

Это уплотнительное кольцо затем приваривается к дну бака.

… и ее крепление к стенкам «кастрюли»

По сути осталось только приварить ножки (поз. 6) и печку можно считать готовой. Для большей устойчивости печи можно приварить стойку (на схеме — III), что добавит жесткости конструкции.

При желании можно после зачистки покрыть термостойкой краской и смело эксплуатировать.

Заливать можно через горловину нижнего контейнера, однако безопасно это можно делать только при полном выгорании ранее залитого масла. Чтобы избежать подобных неудобств при эксплуатации, такую ​​буржуйку для испытаний рекомендуется дополнить еще одной «опцией» — устройством контроля уровня масла в камере сгорания и безопасной заправки во время работы.

Для этого вам нужно будет сделать еще одну открытую емкость, примерно такой же высоты, как нижняя «кастрюля». Форма этого сосуда не имеет большого значения. Оба этих контейнера будут располагаться на общей подставке из двух параллельных металлических уголков.

Обе емкости приварены к направляющим — уголкам…

В днище обеих емкостей вырезаны отверстия одинакового диаметра, которые соединяются изогнутой трубкой.

… и соединены трубкой

Итак, получилось два сообщающихся сосуда. По законам физики уровень жидкости в обоих всегда одинаков. Таким образом, владелец печки всегда видит уровень масляных отходов, оставшихся в камере сгорания, и может без проблем пополнить запас топлива, перелив его в открытую емкость.

Правда, для обеспечения большей безопасности лучше также предусмотреть защитный экран, который будет прикрывать открытый сосуд от прямого теплового излучения камеры сгорания.

Теперь можно с полной уверенностью сказать, что мы готовы. Остается только установить его на место, подключить к дымоходу, заправить топливом и провести пробный розжиг.

Для розжига обычно используют жидкость для каминов (печей), заливают около 100 мл масла в заливную горловину. Туда же опускают зажженный фитиль их тряпок или бумаги, смоченной в той же жидкости. Должно начаться поверхностное горение, которое через несколько минут приведет к закипанию масла, образованию паров и переходу всей буржуйки в «обычный» режим работы — обычно это сопровождается характерным гулом.

В рассматриваемой модели использовались готовые детали — обрезки толстостенных труб. Если их не удалось найти, то вполне такую ​​же печь можно сделать из стального листа, с коробчатыми камерами заправки и дожигания, просто соблюдая определенные пропорции их объема по отношению к параллелепипеду. КПД печки от этого ничуть не пострадает. Толщина используемого материала одинаковая, 4 и 6 мм.

Видео: шахтная печь с коробчатыми камерами

Цены на популярные модели сварочных аппаратов

Сварщики

А что делать тем владельцам гаражей, у которых уже есть обычная твердотопливная печь, но интересует возможность использования нефтяной добычи в качестве топлива? Ничего страшного — и для них есть приемлемый выход. Можно сделать специальную «приставку», которая сделает буржуйку универсальной.

Такая «приставка» сможет превратить обычную буржуйку в работающую на отработанном масле.

По сути это нижняя емкость шахтной печи, тоже с перфорированной трубой, но только согнутой под углом 90 градусов (сваркой в ​​штатном отводе).

Она с другой точки зрения.

Но вместо камеры дожигания используется обычная дровяная буржуйка, где эта изогнутая труба подключается с помощью адаптивного устройства. Например, в обычной буржуйке можно сделать дверцу топки съемной и сменной. Одну, обычную, будем устанавливать с помощью дров, а другую, имеющую соответствующее отверстие для ввода трубы, при использовании «приставки» для отработки.

В данном случае в качестве «переходника» используется круглая заглушка с отверстием для входа трубы. Дверца штатной топки просто откидывается в сторону

Еще вариант — приварить трубу сбоку, в стенку буржуйки — тогда печка вообще получится универсальной. Надо только предусмотреть заслонку, чтобы при использовании дров пламя не распространялось, а зола из топки не попадала в перфорированную трубу и маслобак.

Достоинства и недостатки буржуйки на работе

Для того чтобы эксплуатация буржуйки на отработке не доставляла особых хлопот, необходимо знать ее особенности, преимущества и недостатки, которые необходимо учитывать при использовании Это.

К достоинствам можно отнести следующие качества:

• Печка неприхотлива, не требует вмешательства в свою работу — главное правильно отрегулировать воздушный зазор на заливной горловине (обычно он составляет 10 — 15 мм). Обладает хорошей теплоотдачей, способен быстро обогреть закрытое помещение.
• При правильной эксплуатации такая буржуйка не дымит, из дымохода не идет гари.
• До известной степени печь можно считать пожаробезопасной в том смысле, что само топливо (добыча) при нормальных условиях никогда не горит, а в камере происходит только догорание выделяемых им паров.

Однако у такой схемы много недостатков:

• О шуме печки уже говорилось. Кроме того, вы не сможете избавиться от характерного запаха. Впрочем, для гаражных условий это не должно иметь большого значения. Иногда мастера находят другое решение подобной проблемы. Например, на верхнюю камеру устанавливается дополнительный воздушный теплообменник, по которому с помощью вентилятора циркулирует воздух, нагревая соседнее помещение.

• Как камера сгорания (перфорированная труба), так и дымоход быстро зарастают отложениями продуктов сгорания и требуют частой профилактической чистки.
• Горящее масло в нижней камере всегда оставляет закоксованный слой, очистить который довольно сложно.

Видео — Плита в работе

При эксплуатации печи необходимо соблюдать ряд обязательных правил:

• Не допускается использование отработки нефтепродуктов с горючими примесями, например бензина. Отработку необходимо обязательно фильтровать, чтобы в ней не было твердых взвесей.
• Работа с водой также опасна — это может привести к закипанию жидкости и разбрызгиванию масла с возможным воспламенением. Сбор отработки для дальнейшего использования в качестве топлива должен производиться в условиях, исключающих попадание воды.
• Ни в коем случае нельзя ставить такую ​​печь на сильный сквозняк – это может привести к тому, что пламя будет отбрасываться на окружающие предметы. Рядом с печью никогда не должно быть легковоспламеняющихся веществ или материалов. Обязательно предусмотреть надежную теплоизоляцию стен помещения.
• В помещении должна быть надежная вентиляция, так как работа печи связана с интенсивным поглощением кислорода из воздуха и выделением угарного газа, опасного для здоровья и жизни.
• Категорически запрещается использовать в качестве топлива любые другие легковоспламеняющиеся жидкости — это может привести к взрыву в верхней камере или дымоходе.
• Никогда не оставляйте такую ​​буржуйку без присмотра. Категорически запрещается ложиться спать в комнате с работающей печкой. Перед отъездом следует убедиться, что масло полностью выгорело, завершился процесс дожигания его паров.
• Запрещено обливать плиту водой для ее охлаждения, использовать воду для тушения огня — это только усугубит опасную ситуацию.
Печи
• не должны иметь горизонтальных секций. Наклонный участок допускается менять направление под углом 45 градусов. Минимальная длина трубы дымохода должна быть 4 м, а рекомендуемая длина от 5 до 7 м.
• Рекомендуемый уровень заполнения при первоначальном заполнении печи до ⅔ объема нижнего бака.
• При использовании такой буржуйки в гараже рядом должен быть порошковый огнетушитель или ящик с песком.

Итак, изготовить буржуйку в гараж сможет, наверное, каждый, кто имеет стабильные навыки и слесарное дело. Достаточно проявить фантазию или воспользоваться чертежами готовых разработок — и все должно получиться. Главное, как при изготовлении, так и при эксплуатации таких печей – постоянное соблюдение элементарных мер безопасности, чтобы обогреватель не доставлял больших хлопот.

Уважаемые форумчане! Отопление в гараже необходимо для временного пребывания максимум на 5 часов. Местонахождение Ставропольский край, г. Пятигорск. В гараж машину не ставят, она пустая. Установил чугунную дачную печь типа ПЧ-2 производства СССР в дальнем правом углу гаража. Гараж (5,4х3,2м, S=17,6м2, V=35,3м3) в ряд, стены кирпичные (толщина кирпича), крыша из железобетонных плит под углом, над ней чердак 30 см, крытый оцинкованным железом. Дымоход из 115 труб нержавейки: вентиль + 1 метр нержавейка 1мм + уголок 90 гр + прямой участок в стену на улицу около 50 см, угол 90 гр с зачисткой + 2 метра оцинковки.

Проблемы: на сильном сквозняке пламя срывается, дрова (береза) тают на глазах, а если закрыть калитку, то еле горит, сама буржуйка, если греется, то труба сильно гудит, вокруг холодно она, она тянет воздух из калитки (повешу занавеску).

Раньше эта печь стояла у меня на даче, в комнате 4х4 стены из ясеня 20 см, большое окно, но стояла сразу справа от входной двери из неотапливаемого коридора, далее угол около 100 гр, затем горизонтальный участок 2 м, затем угол и примерно до 2,5 метров. Было тепло.

Насколько я понял, почитав этот форум, для лучшего обогрева нужно установить буржуйку в самом холодном месте, т.е. возле подъезда, но там трубу надо вывести через крышу (в сене не вариант газовая труба и электрокабели или провести через весь гараж я остановился на втором варианте.

Недавно разжился ПОВ-57 50-х годов, не облегченный (год 195 далее стёрт, армавирский завод, новый)

Сейчас выбираю между следующими вариантами:

1. ПЧ-2 без изменения существующего расположения, но вместо заслонки самодельный экономайзер/пламегаситель как в заявке, вентилятор под самой высокой точкой потолка.

2. ПОВ 57 вместо ПЧ-2 как установлено, но вместо заслонки самодельный экономайзер/пламегаситель как в заявке, вентилятор под самой высокой точкой потолка.

3. POV 57 посередине длинной стены + угол около 110 г, горизонтальный участок 2 или 3 м под небольшим углом + угол 90 + около 60 см вертикальной трубы, + уголок 90, + прямой участок в стену на улицу около 50 см, уголок 90 г с зачисткой + 2 метра оцинковки.

4. ПОВ 57 посередине длинной стены + угол около 110 г, 2 или 3 м горизонтальный участок под углом 45 + самодельный переход на прямой участок в стену на улицу около 50 см, угол 90 г с очисткой + 2 метра оцинковки.

5. ПЧ-2 посередине длинной стены + угол около 110 гр, горизонтальный участок 2 или 3 м под небольшим углом + угол 90 + около 60 см вертикальной трубы, + уголок 90, + прямой участок в стену на улицу около 50 см, уголок 90 гр с зачисткой + 2 метра оцинковки.

6. ПЧ-2 посередине длинной стены + уголок около 110 гр, горизонтальный участок 2 или 3 м под углом 45 + самодельный переход на прямой участок в стену на улицу около 50 см, уголок 90 гр с зачисткой + 2 метра оцинковки.

Пожалуйста, выскажите свое мнение о вариантах.

В магазинах Пятигорска советуют купить Бутаков Студент или старшеклассник и установить его в подъезде, а трубу до потолка. Конечно, он должен быть теплым, но для гаража дороговато, да и длительное горение особо не нужно.

Для обогрева гаража можно легко сделать печь на дровах своими руками. Это не займет много времени и обойдется совсем недорого, так как допускается использование подручных материалов.

Зачем нужно отопление нежилых помещений?

ГОСТы устанавливают, что температура воздуха в гараже не должна опускаться ниже +5°С. При несоблюдении этих норм двигатель не заведется, особенно после длительного простоя автомобиля.

В сильный мороз даже антифриз может замерзнуть. Значительно увеличивается количество поломок автомобилей из-за негативного воздействия затвердевшей воды. Также, согласитесь, проводить ремонт автомобиля в жару гораздо комфортнее.

Преимущества и недостатки дровяного отопления

Выбирая твердое топливо в качестве источника энергии для отопления гаража, можно получить следующие преимущества:

• низкая стоимость дров;
• не нужно покупать дорогие установки и дополнительно тратиться на электроэнергию;
• малые габариты печки при высокой производительности;
• ТЭН можно дополнительно использовать для приготовления и разогрева пищи;
• простота изготовления и монтажа дровяных агрегатов. Не нужно дополнительно обустраивать массивный фундамент.

К недостаткам можно отнести то, что такие обогреватели быстро нагреваются, но при этом также быстро отдают тепло в окружающую среду. Для поддержания оптимальной температуры нужно постоянно подбрасывать свежие дрова. Расход топлива значительно возрастает.

Разновидности отопительных приборов

Для обогрева гаража своими руками можно сделать следующие виды печей:

• буржуйка с металлическим корпусом;
• кирпичная печь;
• обогреватель длительного горения.

Для самостоятельной установки буржуйки необходимо иметь навыки работы с болгаркой и сварочным аппаратом. Кирпичная кладка в этом случае производиться намного проще.

Буржуйка – особенности изготовления и конструктивные элементы

Схема буржуйки

Это достаточно простая конструкция, которая состоит из следующих элементов:

• загрузочная камера или топка;
• решетка;
• взорвался;
зольник
• ;
• дверь металлическая;
• дымоход.

Для изготовления установки используйте толстый металл толщиной 4 мм. При креплении дымохода к верхней стенке топочной камеры его необходимо усилить. Это место считается самым слабым, здесь чаще всего выгорает металл.

В качестве решетки используйте прочную металлическую сетку. Можно взять готовые или сделать своими руками из уголка или проволоки. Сделайте много маленьких отверстий в решетке для удаления золы.

Пошаговая инструкция изготовления буржуйки из стальной трубы

1. Используйте стальную трубу диаметром 0,4-0,5 м и длиной 1 м, к которой нужно приварить ножки.
2. Из стального листа вырежьте два круга того же диаметра, что и труба.
3. В одном круге сделайте дверцу для топки и отверстие для поддувала.
4. Длина колосника равна длине буржуйки, а максимальная ширина равна диаметру. Лучше всего использовать металлическую сетку шириной чуть меньше диаметра корпуса. Вставьте его в трубу и приварите к стенкам.
5. Приварите к трубе металлические круги. Следите за качеством шва, чтобы добиться герметичности печки.
6. Прикрепите петли возле отверстия в круге, на который вы будете ставить двери.
7. На крышке корпуса ближе к задней стенке сделать отверстие диаметром 100 мм для трубы дымохода.

Следующая схема дровяной печи для гаража подойдет, если у вас нет металлической трубы. Его очень легко сделать своими руками, используя обрезки металла.

Технология изготовления:

Буржуйка из кирпича

Для установки кирпичной печи для гаража своими руками потребуется дополнительно залить небольшой плитный фундамент глубиной 200 мм. Выложить топочную камеру полностью огнеупорным кирпичом.

На передней стене конструкции оставить окно для двери и поддувала. Из частей кирпича сделайте на дне каменки небольшие выступы для установки колосника.

Для монтажа покрытия уложите на стены арматуру. Сверху уложить 1-2 ряда кирпичей.

Также для обустройства верхней стенки можно использовать металлический лист. Уложить его на буржуйку, после чего замазать щели шамотной глиной. В верхней части устройства предусмотрите отверстие для дымохода.

Конструкция печи длительного горения

Благодаря наличию специальной заслонки самодельные печи этого типа очень эффективны, так как дрова не горят, а долго тлеют. С помощью воздуходувок можно регулировать интенсивность пламени и мощность нагревателя.

Схематическое изображение печи длительного горения

Для изготовления гаражной отопительной установки своими руками необходимо использовать металлический бак объемом 200 литров. В верхней его части сделайте отверстие под дымоход диаметром 150 мм. Также предусмотрите отверстие для трубопровода, по которому в бочку будет поступать свежий воздух.

Для веса вырежьте круг из металла, соответствующий диаметру ствола. Приварите к нему каналы. Также сделайте отверстие диаметром 100 мм, куда вставьте небольшой кусок трубы. Поместите такой груз в бочку под крышкой. В корпусе каменки сделать два отверстия для подачи топлива и удаления золы. Каждая из них дополнительно оборудована дверьми.

Сделать обогреватель своими руками достаточно просто, используя простые материалы — металлический лист или бочку, уголки, трубы, кирпичи.

Видео: Супер буржуйка для гаража

Автомобилистам приходится проводить много времени в гараже, а там с наступлением холодов становится не очень комфортно, потому что в нем ненамного теплее, чем на улице. Есть мысли, что было бы не плохо отапливать это помещение.

Гараж отапливать не сложно: кирпичную печь для обогрева гаража построил или буржуйку поставил, да хоть дровами топи. Но когда пора уделять время работе, если в эту прожорливую топку нужно все время подбрасывать дрова? Получается, что не печка для тебя, а ты для печки. Хотите печь для гаража своими руками, которая долго горит без вашего вмешательства? Если да, то приступайте к работе.

Это печь, которую можно собрать своими руками. Это просто, эффективно, экономично и надежно. Топливо для нее: отработанное масло дешевое. Конструкция напоминает «буржуйку».

Преимущества

Преимуществ у такой печи много:

• простота изготовления;
• экологически чистый: без дыма и копоти;
• использует добычу полезных ископаемых в качестве топлива, от которого необходимо избавляться;
• мобильный — легко собирается и разбирается;
• не требуется насадка или капельница;
• пожаробезопасный — огонь не перерастает в открытое пламя, так как горят только пары отработки;
• к печи для отработки для гаража можно присоединить систему обогрева и даже регулировать температуру. Конструкция очень проста: достаточно установить бак на плиту. Вверху подача, внизу обратка. При необходимости на ней можно даже приготовить что-нибудь поесть.

Дизайн

Сделать такую ​​печь для гаража своими руками несложно. Его компоненты:

• два контейнера;
• труба с большим количеством отверстий, соединяющая эти емкости;
• патрубок на верхний бак, а на него труба для выхлопа;
• верхняя часть съемная для возможности чистки горелки;

Работает так:

• Топка расположена в нижней части, вмещает 12 литров. По совместительству он служит еще и баком для топлива;
• отработка засыпается через отверстие вверху;
• на него нужно подобрать крышку, которая, несмотря на свою простоту, выполняет важную функцию – положение, в котором она находится, определяет, насколько сильно горит топливо, то есть температуру в помещении. Это своеобразный пульт, регулирующий подачу кислорода;
• расположенная сверху емкость и труба выполняют роль нагревательных элементов. Если печь нагреть до максимума, то у них будет температура от 800 до 900 градусов.

Из чего сделаны основные элементы печи?

Для изготовления печи потребуются следующие материалы:

• для верхнего бака и трубы — железо толщиной от 4 до 6 мм;
• выхлопная труба — оцинкованное железо.

Технические характеристики

• размеры: высота (без учета трубы) — 0,7 м;
• диаметр верхнего резервуара 0,5 м;
• диаметр нижнего резервуара — 0,35 м;
• вес: примерно 30 кг;
• выхлопная труба диаметром 10,5 см;
Расход отработанного масла
• — 0,5-1,5 литра в час.

• гаражная печь сможет работать даже на неочищенной отработке;
• оптимальная высота дымохода 4 м;
• для хорошей тяги исключить горизонтальные участки;
• чистить печь и дымоход каждые десять дней;
• нагара будет меньше, если диаметр верхней трубы больше выхлопной;
• степень засорения дымохода обратно пропорциональна его диаметру: чем он больше, тем меньше засор;
• при воспламенении в нижний бак помещают бумагу, на нее выливают отработку (0,5 л) и поджигают;
• за 10 минут. добавить около 5 литров отработки, а через некоторое время еще столько же;
• вещества, которые могут воспламениться или взорваться, хранить вдали от печи.

Самодельная печь для гаража на дровах

Существуют конструкции печей для гаража на дровах, горение в которых длится от 7 до 60 часов.

Что нужно для производства?

Если вы остановились на этом варианте дровяной печи для гаража, то запаситесь:

• стальная бочка 200 л;
• канал;
• трубы.

Последовательность операций

• снять верхнюю часть ствола;
• выравниваем края;
• сделать крышку
• делаем в нем отверстие для трубы;
• привариваем швеллер;
• привариваем в верхней части трубу диаметром 15 см – это дымоход;
• в центре крышки размещаем трубу диаметром 10 см для подачи воздуха. Она должна выступать над стволом.

Эксплуатация дровяной печи

После изготовления самодельную гаражную печь необходимо испытать:

• печь на 1/3 объема заполнить дровами;
• установите патрубок, который будет подавать воздух и закройте крышку. Когда дрова прогорят, крышка опускается;
• топливо через трубку слегка смачиваем керосином и кидаем спичку.

Если все сделать правильно, то металлическая гаражная печь будет гореть не менее 7 часов. А если весь объем заполнить дровами, то все 60.

Другие виды печей для отопления гаража

кирпичные

Кирпичные печи для гаража должны быть компактными, а в остальном их конструкция аналогична обычным печам:

• перед тем, как приступить к укладке, подготавливается основание: полиэтиленовая пленка, а на нее песок слоем 1 см;
• затем 11 рядов кирпичной кладки;
Расшито
• швов;
• улучшена поверхность пластины.

Пока дрова горят, будет тепло, а потом быстро остынет.

Газовая

Газовая печь для гаража эффективна и очень удобна, и даже если рядом есть газовая магистраль. Но если вы решили отапливать гараж таким способом, вам придется иметь дело с газовыми службами, которые будут предъявлять столько требований, что выполнить их вряд ли получится. Тем не менее, если вы преодолеете все препятствия, то особых забот с печью для отопления гаража у вас не будет. Этот вариант можно назвать идеальным.

Для правильной работы печи, на весь период эксплуатационного периода нужно знать, как правильно установить печь в гараже. Для надежной защиты от возможного возгорания нужно тщательно определиться с местом, способом демонтажа дымохода и изучить некоторые правила монтажа.

Свернуть

Правила пожарной безопасности

Многие люди игнорируют правила безопасной установки, тем самым подвергая опасности окружающих людей и имущество. Для обеспечения безопасности при эксплуатации печи следует строго соблюдать правила пожарной безопасности, соблюдать правильную установку печи в гараже.

Во избежание возгорания соблюдайте следующие правила:

1. Пол и прилегающие стены должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные жаропрочные плиты из огнеупорного материала.
2. Сама печь должна быть изготовлена ​​из надежных и проверенных материалов.
3. Ни в коем случае вблизи духовки не должны находиться вещества и материалы, которые легко воспламеняются или могут взорваться.
4. Гараж должен иметь достаточную вентиляцию для обеспечения выхода продуктов сгорания в случае задымления.
5. Не устанавливайте печку близко к автомобилю, расстояние должно быть не менее 1,5 метра.

На самом деле вентиляция гаража должна стоять на первом месте. Из-за недостатка кислорода огонь может плохо гореть и вызвать серьезное отравление угарным газом или другие серьезные и неблагоприятные последствия.

Вытяжная вентиляция должна быть исправна. Это защитит гараж от пожара, и не позволит пострадать присутствующим.

Где лучше всего установить печь в гараже?

При выборе места, где лучше всего его установить в гараже, следует остановиться на размещении в углу гаража, желательно с противоположной стороны от ворот. Такое размещение позволит более эффективно обогреть площадь всего гаража, и предотвратит быстрое остывание гаража при открывании ворот.

В целях безопасности труба дымохода, идущая вдоль стен, должна располагаться на расстоянии не менее 0,5 метра от стены.

Если стена в гараже деревянная, то расстояние нужно увеличить до метра, а древесину защитить любым огнестойким материалом.

В случае установки возле ворот, устанавливаемая печь должна быть на расстоянии не менее 1 метра от ворот, это необходимо для обеспечения безопасности, если обшивка выполнена из дерева.

Как установить печь в гараже?

После выбора места установки, перед началом монтажа необходимо обезопасить основание от случайной потери угля, подложив под топку стальной лист, или возведя основание из кирпича. Если стяжка пола сделана из бетона, то печь можно установить прямо на нее.

Для увеличения времени теплопередачи и одновременно безопасности вокруг топки возводятся стены из красного кирпича. Это увеличивает время работы печи, она гораздо медленнее остывает, что позволяет получать тепло после полного сгорания топлива. Этот метод в основном используется для печей квадратной формы; в печах круглого сечения пластины радиатора используются по всему корпусу.

Рассмотрим подробнее, как правильно установить печь в гараже:

Выход дымохода через стену

Существует два варианта выхода дымохода: через крышу гаража или через стену. Теперь давайте подробнее рассмотрим оба варианта.

Вывод дымохода через стену имеет ряд преимуществ:

1. Не требует качественной гидроизоляции прохода трубы, в отличие от прохода через крышу.
2. Относительно простая и удобная установка.

К недостаткам относятся:

1. Худшая тяга, по сравнению с прямой установкой дымохода.
2. Наличие поворотов и изгибов затрудняет очистку.
3. Требуется дополнительная изоляция.

Схемы монтажа гаражной печи через стену (2 варианта):

Советы по установке:

Выход дымохода через крышу

Схема вывода дымохода печи для гаража через потолок/ крыша:

Как и при монтаже дымохода через стену, при монтаже через потолок сначала производится предварительная сборка, чтобы точно обозначить будущий проход через крышу. По мере изготовления монтажного отверстия устанавливается стальная проходка через крышу.

Далее в той же последовательности монтируется труба и прокладывается проход через крышу негорючим материалом. Проход дымохода через крышу требует надежной гидроизоляции, чтобы в дальнейшем не столкнуться с протечками. Необходимо, как и в первом варианте, защитить трубу от попадания в нее влаги, а наружную часть трубы утеплить для уменьшения образования конденсата.

Заключение

Из всего вышеперечисленного можно сделать вывод, что установка печи в гараже должна быть выполнена грамотно, при этом должны быть соблюдены все нормы пожарной безопасности. От правильности проведения работ по установке печи зависит не только долгая и нормальная работа самого обогревателя, но и безопасность.

Необходимо строго соблюдать все правила и требования для обеспечения нормальной, безотказной работы печи. Важно перед первым затоплением печи нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, а при обнаружении малейших недочетов следует немедленно их устранить.
