Изготовление калитки из профильной трубы своими руками: Калитка из трубы: чертеж, фото, видео — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Ворота из профильной трубы своими руками

Входной проем для участка, состоящий из ворот и калитки, может много сказать о его владельце как личности и является одним из показателей социального статуса.

Гармонично вписанный в экстерьер участка входной проем становится как бы его лицом. Поэтому такому элементу уделяется повышенное внимание.

Одним из популярных материалов для изготовления ворот и калиток является квадратные или прямоугольные полые изделия, позволяющие изготовить ворота из профильной трубы своими руками с минимальными затратами труда и денежных средств.

Чтобы исполнить такое сооружение своими руками, достаточно уверенного владения сварочными работами и уметь работать при разделке профилей.

Содержание

Характеристика материала
Рассмотрим виды конструкций
Какие ворота установить
Последовательность мероприятий при изготовлении створок своими руками
Изготовление воротной рамы
Оформление полотна ворот
Заключение

Характеристика материала

Профильные трубы разрабатывались как конструкционный материал для производства каркасной мебели и создания металлических оснований для различного рода сооружений, таких как беседки, теплицы и парники и прочее.

Размерный ряд представлен профильными трубами от 20 х 20 мм со стенкой 1 – 1,5 мм, до 150 х 150 мм со стенкой до 5 мм. Основной вид изготовления – сварные изделия с одни продольным швом.

Материалом для таких труб является низкоуглеродистая сталь с высокой свариваемостью, при этом применяется металл любых степеней раскисления, в маркировке указывается возможность применения сталей спокойной разливки, полуспокойной или кипящей.

Рассмотрим виды конструкций

Основными конструкциями при изготовлении этих изделий являются распашные или откатные. Последние могут быть двустворчатыми или одностворчатыми. Важным показателем для определения конструктива исполнения являются габариты участка и расположение подъездных путей к участку.

По исполнению ворота и калитка могут быть закрытыми или светопрозрачными с различными элементами декора. Цветовое решение должно соответствовать соответствующей гамме ограждения и кровли дома. При этом активно применяется, гибка профтруб в пределах допустимых для этой операции величин.

Какие ворота установить

Выбор определяется конкретными условиями расположения въезда на участок. Если планируется установить распашные ворота, открывающиеся наружу, нужно измерить расстояние от въезда до дороги.

При ширине створки в 3,5 метра оно должно составлять не менее 6 метров, в противном случае при открывании ворот могут быть созданы препятствия для проезда по дороге. В большинстве садовых кооперативов таких условий не существует.

Остается вариант распашных ворот, открывающихся внутрь участка, в таких случаях расстояние от створок до дома должно быть не менее 5 метров.

Откатные ворота требуют расстояния от крайней стойки до границы участка не менее 7,5 – 8 метров. Они могут быть с верхней или нижней опорой, по которой производится смещение ограждения. Первый вариант предусматривает строительство несущей конструкции над въездом, которая будет ограничивать вертикальный габарит для транспорта.

Да и само изготовление такой конструкции обойдется недешево. Несущая конструкция с нижним расположением обойдется гораздо дешевле, но ее эксплуатация связана с необходимостью постоянного ухода по очистке канала, куда будет набиваться грязь. В зимнее время проблемы могут быть гораздо серьезнее по причине замерзания канала.

Выбор откатной конструкции с двустворчатыми воротами не сложнее варианта одностороннего исполнения и применяется при недостатке места для одностворчатой откатки.

Последовательность мероприятий при изготовлении створок своими руками

Как и всякое сооружение, ворота требуют выполнения определенных операций в строго определенной очередности:

Определение конструкции въездной секции с учетом изложенных выше критериев.
Разработка эскизного проекта для ворот из профильной трубы своими руками, чертежи выполнять обязательно. Это позволит учитывать все нюансы конструкции и рационально использовать доступный материал. Перед выполнением проекта следует выяснить наличие в доступности материала и его размеры. Эта информация понадобится в процессе проектирования.

Уточнение глубины промерзания грунта в регионе строительства. Это очень важный фактор, определяющий заглубление основания опорных конструкций. При недостаточной глубине шурфа возможны сезонные подвижки опор, что может привести к их смещению с предсказуемыми последствиями.

Окончательные размеры створок ворот и калитки следует выбирать после установки стоек и их бетонирования, при необходимости внося коррективы в зависимости от фактического расположения опор.
Составить подетальную спецификацию на каждую створку отдельно с указанием размеров сечения и длины.
Заготовка деталей производится нарезкой с использованием «болгарки», каждую из них размечать отдельно при помощи рулетки и мела.
Сборку створок нужно производить на стапеле. Его можно изготовить из обрезков бруса, оставшихся от строительства дома. Основное требования к стапелю – его строгая горизонтальность и плоскостность. При монтаже необходимо использовать столярный уровень. Детали стапеля скрепить между собой временным креплением.
Выложить на стапеле детали обрамления рамы створки. Детали зафиксировать доступным способом, лучше всего для этого использовать струбцины. Углы проверять слесарным угольником, диагонали – рулеткой. При изготовлении каркаса ворот из профильной трубы своими руками очень важно добиться равенства диагоналей створок, что обеспечит сходимость створок и визуальное единство конструкции.
Детали соединить прихватками, повторно проверить диагонали, после чего установить укосины. Для этих деталей применяется профильная труба меньшего размера. Укосины допускается вырезать «по месту», крепить прихватками. Для придания прочности каркасу вместо укосин допускается применять уголки из листовой стали толщиной 3 – 4 мм. Они привариваются по контуру прилегания деталей.

Аналогичным образом изготавливается вторая створка.

Все работы по сборке створок производятся с участием минимум одного помощника.

Изготовление воротной рамы

Несущей конструкцией ворот является рама, на которой крепятся стойки ворот и калитки. Для опорных деталей применяется труба профильная 150 х 150 мм со стенкой 4 – 5 мм. Порядок сборки рамы принципиально не отличается от процесса монтажа створок и выполняется в следующем порядке:

Раскладка всех деталей производится на стапеле и собирается на прихватки с проверкой диагоналей.
При изготовлении своими руками стоек, длину заглубляемой части определяют исходя из глубины промерзания грунта в регионе строительства. Например, для Подмосковья эта величина составляет 1,8 метра. Рама собирается окончательно без установки верхней стяжки.
Для установки опорной конструкции необходимо отрыть два шурфа для стоек на глубину промерзания плюс 20 см. Наиболее удобно выполнять эту работу садовым или шнековым буром диаметром 200 мм. На дне устраивается дренажный слой толщиной 15 – 20 см из песка и гравия.
Шурфы соединяются канавой шириной и глубиной 50 см.
На ее дне также нужно устроить дренажный слой.
Армирование можно производить дорожной сеткой с ячеей 50 х 50 см.
Нижний слой сетки укладывается на расстоянии 5 см от дренажа, для чего можно применить обломки кирпича, второй слой армирования производится на расстоянии 10 см от первого. Фрагменты сетки скрепляются между собой вязальной проволокой.
Верхняя перемычка рамы крепится на уровне грунта, нижняя – на расстоянии порядка 30 см под верхней.
Раму нужно установить в подготовленные приямки, тщательно выставить по горизонтали и вертикали, после чего произвести бетонирование до уровня грунта с учетом толщины финишного покрытия двора, если таковое будет выполняться. Время полного отвердения бетона составляет не менее 30 суток. Однако допускается спустя 7 дней произвести бетонирование внутренней полости стоек с применением прутковой арматуры. После этого необходимо заглушить верхние отверстия пластинами листового метла и по их центру приварить две шпильки М16 для крепления верхней поперечины. При необходимости заезда высокого транспорта она может быть демонтирована.
Установка створок производится по месту с привариванием петель вертикальным швом.
По окончании работ нужно произвести антикоррозионную обработку всех металлических конструкций.

Оформление полотна ворот

Для выполнения такой операции применяются различные материалы:

профилированный лист. В силу особенности конструкции такое полотно значительно усиливает несущую способность воротных створок, повышая сопротивляемость ветровым нагрузкам. Доступны практически любые цветовые решения. Элементы декора выполняются в виде гнутых деталей из стальной полосы размером 40 х 4 мм и прутка диаметром 14 мм;

оформление древесиной. Представляется как наименее затратный способ, позволяющий получить достаточно эффективный результат.

Использование такого материала предполагает, что и забор вокруг участка также выполнен с применением доски. Смотрите так же как можно сварить забор из профтруб самостоятельно.

нетрадиционные материалы – сотовый поликарбонат

Кроме того, используются:

деревянный и металлический штакетник;
стальной лист и изделия из него;
листовой пластик.

Заключение

Изготовление ворот из профильной трубы своими руками не представляет собой особо сложной задачи для человека, владеющего навыками среднего уровня и достаточно компетентного для производства несложных расчетов.

Надеемся, что приведенные соображения будут полезны для успешной реализации ваших замыслов. Успехов вам!

Как сварить ворота на забор из профильной трубы своими руками: этапы монтажа

Материалы для изготовления

Для изготовления ворот понадобятся:

Профильная труба.
Профильный лист для обшивки каркаса.
Заклепки или саморезы для крепления профлиста.
Ролики для откатных ворот.
Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

60 х 30 мм для изготовления каркаса ворот;
100 х 100 мм для столбов;
40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

Для каркаса рекомендуется брать материал квадратного сечения – 40*40 мм, 25*25 мм, 30*30 мм или же прямоугольного – 20*40 мм, 40*20 мм.

Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

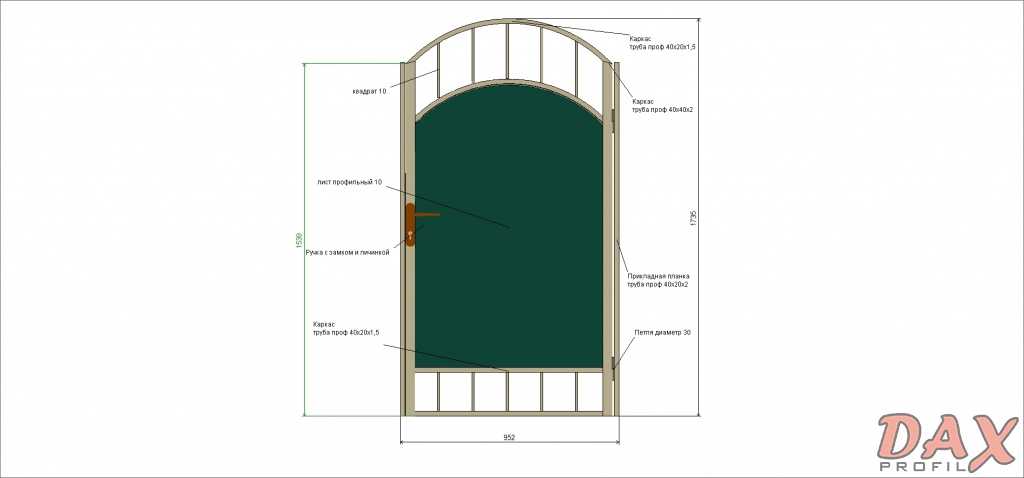

Схема изготовления калитки Источник dostup-zabor.ru

Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.

Основные этапы изготовления:

Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.

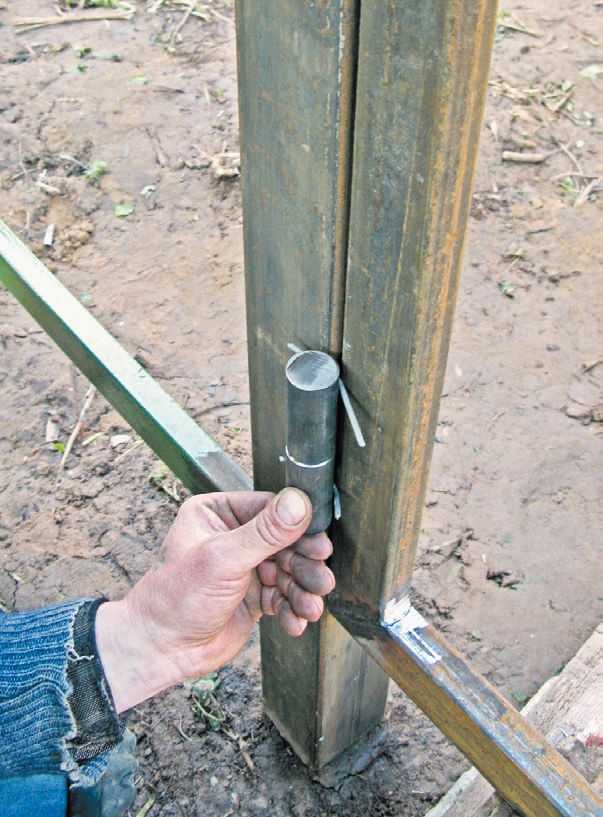

К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
На готовую калитку крепится ручка и замок.

Пример изготовления калитки Источник metabox.by

Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

Разметка и сварка углов каркаса

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

Рама для калитки

Каркас калитки

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

простота изготовления;
дешевизна;
надежность.

К недостаткам можно отнести:

большая зона открывания ворот;
сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Смотрите также: Каталог компаний, что специализируются на малых формах

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

по чертежу с соблюдением углов 45° выпиливаются заготовки;
для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru
Смотрите также: Каталог компаний, что специализируются на заборах и ограждениях

привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
ворота привариваются к столбикам 100 х 100мм;
вся конструкция зачищается, убирается ржавчина, окалина;
ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

снимаются завесы со створками;
столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
после затвердевания бетона навешиваются створки;
окрашивается конструкция;
к каркасу с помощью саморезов или заклёпок крепится профлист;
врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.

Створки

Теперь можно приступить к сборке рамы под створки. Её проектируют таким образом, чтобы она была на немного меньше чем ведущий каркас и свободно помещаться в проем. После готовую конструкцию обшивают листовым металлом. Материал створок должен быть немного виден вверху и внизу основной рамы. Теперь можно приступать к привариванию петель, после чего можно устанавливать сами ворота.

Установку ворот стоит проводить с максимальной точностью, с учётом всех правил. К стене они крепятся с помощью арматуры. Она заранее вбивается в их поверхность. Если ворота надёжно установлены и проверены на способность выполнять свои функции, пора приступить к установке замков и запоров, когда все эти действия выполнены, сварка гаражных ворот завершена. Часто делают так, чтобы была возможность закрыть одну из створок с внутренней стороны. В будущем это, несомненно, пригодится.

Раздвижные ворота своими руками

Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

Раздвижные ворота бывают двух видов:

Рельсовые – устаревшая модель, применяемая в основном на промышленных предприятиях.
Консольные – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.

Раздвижные ворота на откатных тележках Источник vorota-goroda.ru

Достоинства и недостатки

Изготовление ворот с использованием профилированной трубы дает такие преимущества:

Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
Низкие цены на материалы сокращают траты на строительство.
Металлопрофиль легко поддается обработке, свариванию.
Конструкция получается прочной и жесткой.
Смотрятся такие ворота аккуратно и красиво.

Материал в тему: «Как правильно сварить откатные ворота»
Из недостатков:

Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
При креплении профиля резьбовыми элементами есть риск деформации изделия.

Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.

Для продления срока эксплуатации створок периодически рекомендуется наносить антикоррозийные грунтовку или краску.

Прайс-лист

Ворота распашные с установкой

Ширина ворот:
От 3-х до 6-ти метров
Высота ворот:
До 3-х метров. Столб 80*80, Грунт ГФ-21, краска. Каркас 40*20, Грунт ГФ-21, краска.
Наполнение ворот:
Профнастил, евроштакет, сетка 3 d, сетка рабица. Запорные устройства. Гусь, стопора в землю, ручки, проушины, шпингалет

Цена от 9 990 руб (АКЦИЯ: Верхняя стяжка над воротами в подарок)

Получите предложение уже через 7 минут

Рассчитать стоимость

Установка столбов

На размеченных местах в соответствии к плану делают ямки для столбов. Их рекомендуют делать ямобуром. Его за небольшие деньги советуют брать в аренду. По стандартам глубина каждого углубления должна составлять ровно метр. Увеличивать или уменьшать глубину не рекомендуют.

На дно каждой подготовленной ямы засыпается щебень, который будет служить «подушкой» для столба. После чего конструкцию бетонируют цементным раствором. Песок, щебень и цемент берут в пропорции 2:4:1.

Мы устанавливаем следующие виды заборов

Заборы из профнастила

Заборы из евроштакетника

Заборы из сетки рабицы

Откатные ворота

3D заборы

Кирпичные столбы и забор

Фундамент

Видео описание

Установка замка в гаражные ворота
Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных ворот Источник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Автоматизация

После сварки все виды ворот – и распашные, и откатные, и раздвижные, можно автоматизировать, установив соответствующий механизм для открывания.

Если такое решение будет принято, необходимо предусмотреть в местах крепления механизма специальные кронштейны, так как, из-за присутствующего в конструкции двигателя, вес может быть достаточно большим.

Кронштейны могут либо продаваться в комплекте с приводами, либо их можно изготовить из металлопрокатных изделий при помощи все той же сварки. Для питания привода должны быть проложены кабели.

Заглубление их в грунте делают не менее 70 сантиметров. В зоне ворот это требование особенно актуально, так как проезжающие транспортные средства могут повредить кабель.

Как правильно сделать калитку из профиля?

Очень важно, чтобы калитка в загородном доме имела привлекательный внешний вид и при этом обладала прочностью и надежностью. В последнее время стало очень популярно делать эти сооружения из профильных листов.

Этот материал очень податлив, поэтому сконструировать калитку можно достаточно быстро и легко своими руками.

Почему именно профнастил?

Профиль так востребован и популярен благодаря своим преимуществам, а именно:

Отменное качество. Материал на производстве покрывается сразу несколькими защитными слоями, в том числе и антикоррозионным. Именно поэтому калитка из профиля такая прочная и надежная.
Простой монтаж. Листы профиля очень легкие, поэтому калитку можно сделать своими руками всего за несколько часов. Это не только сокращает время на строительство, на также и уменьшает затраты на квалифицированную рабочую силу.
Эстетичный внешний вид. Профильные листы покрываются специальной полимерной краской, что позволяет выбрать самые разнообразные оттенки, тем самым дополнить забор или привнести изюминку в ограждение.
Долгий срок службы. Даже после 50 лет конструкция из профильной трубы будет выглядеть привлекательно, не выгорит под воздействием ультрафиолетового излучения.

Действительно, наличие таких отличительных достоинств делает профиль одним из самых лучших и недорогих строительных материалов, которые можно смело использовать при строительстве калитки.

Определение месторасположения калитки

Перед тем, как приступить к строительству, нужно выбрать место, где калитка будет размещена. Здесь нужно исходить из простых принципов:

Наличие удобного подхода к дому.
Ровная поверхность, без впадин и ям. Тогда проход будет всегда чистым и сухим, вода скапливаться не будет, а также гости не будут приносить грязь в дом.

Также важно, чтобы калитка было не слишком узкой, чтобы можно было проехать через нее садовой тележкой. Определившись с местом расположения, можно смело приступать к следующим этапам.

Замеры и создание эскизов

Вся работа с материалом будет проводиться отдельно от уже готового проема, поэтому важно предварительно все рассчитать, сделать эскизы будущей конструкции. Это поможет значительно сэкономить время, а также расходные материалы.

Стандартная ширина калитки составляет 1 метр, а высота – до двух метров. При желании создать конструкцию выше двух метров важно запомнить, что большой вес конструкции будет негативно сказываться на замке и петлях полотна. Поэтому лучше такую калитку дополнить верхней вставкой с перекладиной– так нагрузку на опорный столб можно уменьшить, а ограждение будет держаться дольше.

После того как проведены все расчеты и подготовлены своими руками эскизы будущей оградки, можно приступать к следующему этапу строительства.

Возведение опорных стоек

От правильного обустройства стоек зависит прочность и устойчивость калитки. В их качестве могут использоваться обычные металлические трубы, либо же столбы из камня и кирпича. Каждый из этих вариантов будет смотреться привлекательно, но, все-таки, если делать калитку своими руками, то лучше использовать трубы, ведь тогда они точно будут вмонтированы ровно, и не возникнет перекосов.

На этом этапе также важно уделить внимание фундаменту сооружения. Для того чтобы трубы не проседали, глубина закладки должна быть не менее 1 метра, а лучше – 1,5 метра. Установленные стойки нужно залить раствором, после чего оставить на 10 дней до полного застывания.

Изготовление каркаса

Каркас – самая главная часть процесса возведения калитки из профиля. Следует обратить внимание на то, что каркас проще всего сделать своими руками из профилированной металлической трубы, которая имеет сечение 60х30. На этом этапе также понадобятся болгарка и сварочный аппарат. Перед непосредственной нарезкой трубы необходимо очистить и обезжирить специальным средством. Также можно нанести слой антикоррозийного средства.

Трубы нарезаются под углом 45 градусов по отметинам, которые были просчитаны заранее и занесены в чертеж конструкции. Также нужно иметь две продольные детали по 1,75-1,9 м и 2-3 м, и поперечные детали по 0,9-1 м. Их необходимо приварить в несколько прихватов через каждые 30 см. Эти элементы позволят сделать прочный каркас, который будет надежным и очень оригинальным внешне.

Если хочется повысить прочность конструкции, можно внутри готовой рамы разместить такой же каркас, только меньших размеров.

Когда каркас заграждения готов, можно устанавливать на него дополнительные элементы, а именно – навесы, наружную ручку и пластину для крепления будущего замка. Готовый каркас нужно зачистить в местах всех сварочных швов и окрасить его. Это завершающий этап строительства оградки из профильной трубы, после которого можно переходить к установке калитки своими руками.

Установка калитки

Для этого процесса достаточно иметь под рукой обычные саморезы или заклепки. Крепить листы можно по собственному желанию – либо каждую волну, либо через одну. Главное – не забыть пригвоздить профильный лист к середине каркаса, где находится металлическая перемычка.

В проем обшитая калитка устанавливается с помощью специальных петель. Также можно использовать современные полимерные завесы. Чтобы калитка открывалась лишь в одном направлении, на противоположную сторону можно установить небольшой ограничитель в виде уголка. Все возможные зазоры и планки достаточно обшить полотном, и калитка готова.

Калитка в частный дом – 11 фото с процессом изготовления и примерами работ, особенности

Традиционно для создания калиток используются металл и дерево. Это может быть горбыль, а может быть натуральный мореный дуб, может быть профнастил, а может — чугунное литье с позолотой и ручной ковкой. Цена и конкретный вид материала зависят исключительно от бюджета и личных пожеланий.

Принцип изготовления по большому счету один и тот же.

Здесь мы расскажем, как сделать калитку своими руками из самых простых, доступных и недорогих материалов: профнастила и обыкновенных досок, а еще — какие бывают калитки для заборов в принципе.

Почему именно профнастил?

Профиль так востребован и популярен благодаря своим преимуществам, а именно:

Отменное качество. Материал на производстве покрывается сразу несколькими защитными слоями, в том числе и антикоррозионным. Именно поэтому калитка из профиля такая прочная и надежная.
Простой монтаж. Листы профиля очень легкие, поэтому калитку можно сделать своими руками всего за несколько часов. Это не только сокращает время на строительство, на также и уменьшает затраты на квалифицированную рабочую силу.

Эстетичный внешний вид. Профильные листы покрываются специальной полимерной краской, что позволяет выбрать самые разнообразные оттенки, тем самым дополнить забор или привнести изюминку в ограждение.
Долгий срок службы. Даже после 50 лет конструкция из профильной трубы будет выглядеть привлекательно, не выгорит под воздействием ультрафиолетового излучения.

Назначение

Основные качества, которыми обладает калитка на территорию частного домовладения – это функциональность, практичность, обеспечение безопасности, удобство использования.

Конечно, важно и то, каков внешний вид конструкции. Она должна гармонично выглядеть на фоне общего оформления ограждения и вписываться в созданный дизайн приусадебного участка.

Сооружение дополнительного прохода, позволяет:

Отказаться от частого открывания широких двухстворчатых ворот.
Дает возможность не только защитить двор от сквозняка и непрошенных гостей, но и создать оригинальный декоративный элемент, выделяющий дом, украшающий его.
Особым образом выделить подход к строению с помощью дорожки небольшой ширины.
Отделяет вход на крыльцо.

Калитка из металла может служить опорой для вертикально растущих садовых цветов и растений, и ее внешний вид является дополнением к ландшафтному дизайну.

Основная функция калитки – обеспечение доступа на территорию внутреннего двора, прилежащего к дачному дому.

Если планируется устанавливать садовую калитку, то стоит учесть, что ее предназначение – определение границ между садом и зоной отдыха.

Это чаще всего двери из дерева или металла, резные, прозрачные, фигурные.

Определение месторасположения калитки

Наличие удобного подхода к дому.
Ровная поверхность, без впадин и ям. Тогда проход будет всегда чистым и сухим, вода скапливаться не будет, а также гости не будут приносить грязь в дом.

Выбор профильной трубы для ворот

При выборе заготовок для изготовления ворот, в первую очередь, необходимо определиться с типом стали. Она может быть оцинкованная, углеродистая и нержавеющая. Последний вариант редко применяется из-за высокой стоимости. Для ворот эконом-класса чаще всего приобретается углеродистая сталь. Если требуется более высокие показатели прочности и долговечности, можно взять оцинкованную.

Профильные трубы также бывают бесшовными или сварными. Последний вид может быть холодно- или горячекатаным. Бесшовные для таких конструкций практически не применяются, а горячекатаные имеют низкую точность.

Таким образом, лучшим вариантом станет прямоугольная профильная труба из углеродистой стали холоднокатаной сварки.

Замеры и создание эскизов

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место. При этом важно помнить о таких особенностях:

Читать также: Подключение насоса для повышения давления воды

размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;

эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Возведение опорных стоек

Советы профессионалов

Квалифицированные специалисты настоятельно рекомендуют начинающим мастерам выбирать такой тип калитки, открывающий вход в собственные владения, сборка и установка которого не требуют большого опыта работы и наличия профессиональной подготовки. Для начала можно сделать деревянную дверь.

Выбор основан на качествах материала:

Древесина проста в обработке.
В ходе монтажа не требуется использование сварки.
Сборные конструкции отличаются тем, что при необходимости владелец может заменить элемент, пришедший в негодность или поврежденный в результате неосторожного обращения, удара.
Устанавливая столбы опоры, следует внедрить их в землю на достаточную глубину (не менее 1.5 м). в противном случае сооружение не будет устойчивым.

Не стоит отказываться от обработки всех составляющих определенными составами, стремясь обеспечить качественную защиту от негативного воздействия влаги или различных температур. Если нет опыта в проведении подобных работ, то лучше обратиться за помощью к специалисту.

Решив не просто оградить свой участок от посторонних взглядов и бездомных животных, а создать на территории двора своего дачного дома комфорт, нужно позаботиться о сооружении качественного ограждения, ворот для личного автотранспорта и калитки, оснащенной функциональным запирающим устройством и способной прослужить не один год. Сделать все самые ответственные манипуляции можно самостоятельно и результат будет положительным, если в ходе работы следовать указаниям специалистов, придерживаться схемы и плана поэтапного монтажа.

Изготовление каркаса

Если хочется повысить прочность конструкции, можно внутри готовой рамы разместить такой же каркас, только меньших размеров.

Виды

Разнообразие калиток на входе в частные дома настолько велико, что хозяевам коттеджей и дачных домиков сложно сделать выбор. Принять верное решение помогает изучение особенностей тех или иных моделей, способов их монтажа, крепления, запирания.

Схема открывания

О том, куда будет открываться калитка, следует задуматься задолго до начала сборки конструкции. Насколько функциональным и удобным будет устройство, зависит от правильно выбранной схемы, в соответствии с которой осуществляется монтаж, архитектуры дома, планировки двора

Открывание двери возможно:

Наружу. Это практично в тех случаях, когда непосредственно за калиткой расположены какие-либо препятствия (конура собаки, стена сарая или гаража), или приспособления (сварная конструкция для чистки обуви, опора для виноградника или вертикального сада). Такой способ фиксации двери соответствует нормам пожарной безопасности, но затрудняет выход на улицу после обильных снегопадов.
Внутрь должна открываться калитка, установленная у ворот, находящихся на минимальном расстоянии от проезжей части. Распахнутая дверь может стать препятствием для свободного передвижения пешеходов.

Ориентируясь на количество снега, выпадающего в зимнее время года, люди, постоянно проживающие в частном доме, навешивают двери калиток так, чтобы они открывались вовнутрь. В таком случае ее легко открыть, расчистив дорожку.

Если же владельцы приезжают в свой дом лишь на выходные и праздники, то им сначала приходится расчищать снег, а потом уже открывать калитку. Значит, двери должны открываться наружу.

Способ открывания

Стандартные размеры

Приступая к сооружению проема для будущей калитки во двор дома, находящегося за пределами города, важно помнить о том, что размеры офисных, входных или межкомнатных дверей здесь неуместны.

Ориентироваться следует на:

особенности ограды;
параметры ворот;
высоту и толщину забора.

Нужно сделать дополнительный вход таким, чтобы он гармонично смотрелся на фоне общего дизайна ограждения и соответствовал его стилю. Оптимальная ширина двери от 90 до 110 см, а ее высота – от 120 см до 2 м.

Декор

На фоне каменного забора прекрасно смотрится деревянная калитка, а вот к металлической ограде примыкает только дверца, сделать которую следует из того же материала. Красиво, оригинально, необычно смотрятся резные конструкции из дерева или кованые, выполненные вручную. Однако, такое сооружение довольно дорого стоит, поэтому сделать уникальную дверь калитки можно из целого листа металлопрофиля.

Установка калитки

из профильной трубы, профнастила, металла, дерева, чертежи, схемы

Содержание публикации

Каркас из профильных труб
Деревянные ворота для дачи
Фото красивых ворот

Любая зона оснащается калиткой из дерева, металла, пластика или в сочетании. Стиль подъезда обычно выдержан в соответствии с забором, но в нем может быть что-то оригинальное. Сделать ворота своими руками не так уж и сложно, в любом случае есть несколько простых вариантов.

Конструкция калитки может быть разнообразной Устройство

Дверь состоит из опорных стоек и двери с рамой или без нее, прикрепленных к стойкам с помощью петель (иногда называемых навесами). Столбы могут быть кирпичными (каменными), деревянными или металлическими. Во время монтажа в кирпич замуровываются небольшие кусочки толстого металла или металлического прутка, к которым впоследствии привариваются петли.

Металлические опоры могут быть круглыми или профилированными с толстыми стенками. Круглые трубы используются все реже – их сложнее сварить, что-то прикрепить. Профильная труба с таким же сечением (диагональ относительно диаметра) и толщиной стенки выдерживает большие ветровые нагрузки; проще приварить или закрепить на плоских кромках саморезами и болтами. Поэтому при установке ворот все чаще используют именно ее. Другой вариант – приварить металлический уголок к каркасу из профильной трубы. В этом случае начинка будет выглядеть как в рамке.

Устройство ворот с деревянным и металлическим каркасом одинаковое

Деревянные столбы обычно используют, если забор деревянный. Чаще всего это бревно сосны, обработанное защитными пропитками, предотвращающими (или хотя бы замедляющими) разрушение древесины. Но есть сочетание, когда столбы металлические, а ворота и забор – деревянные. Это связано с тем, что древесина в земле быстро гниет даже после защитной обработки.

Немного о конструкции опорной рамы. Это могут быть только вкопанные в землю два столба – вариант подходит, если почва не подвержена поднятию (песок, супесчаный, плодородный, но не глинистый грунт).

Столбы расточены. Если сверху и снизу есть перемычки (в этом случае можно сделать арку вверху), вероятность такой неприятности будет очень мала

Для тяжелых грунтов (глина, суглинок) желательно, чтобы столбы соединялись сверху и снизу. В этом случае вероятность наклона калитки после зимы очень мала. Если в проеме делать гайку не хочется, нижнюю перемычку можно опустить ниже уровня земли (на штык-полутора). Его нужно будет тщательно покрыть антикоррозионным составом, прогрунтовать и покрасить в несколько слоев.

Каркас из профильных труб

Пожалуй, самый универсальный вариант калитки – с каркасом, состоящим из профильной трубы или металлического уголка. К металлической основе можно прикрепить любой материал: дерево, листовой металл, гофрированный картон, металлический забор, плоский шифер, поликарбонат, сетку, металлические стержни, кованые или гнутые элементы или создать комбинацию из нескольких материалов. Вариантов много, и конструкция подбирается в том же стиле, что и забор.

Каркас калитки из профильной трубы

В этом случае профиль можно сваривать как с узкой, так и с широкой частью. Сварив трубы с широкой частью, можно легко закрепить замок, как на обыкновенной двери, без приваривания дополнительных креплений на раме.

Приваренная к широкой стороне калитка имеет хорошую прочность и упрощает установку замка

Размеры и материалы

Для сплошных ворот в качестве столбов берется профильная труба сечением 60 * 60 * 3 мм. В этом случае лучше выбирать более толстые стены, так как это скажется на долговечности конструкции. Для каркаса обычно используется прямоугольная труба 40 * 20 * 2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно взять стену 2 мм, но готовить будет сложнее. Все, что тоньше 2,5–3 мм, нужно паять в специальном режиме, а это далеко не так просто. Если ветры сильнее, можно увеличить толщину стен или использовать ламинат с большим сечением: 40 * 30 или 40 * 40, даже 40 * 60.

Калитка – устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины – от 1,2 м. Низкие обычно делают во внутренних ограждениях, ограничивающих участок, или в невысоких светопрозрачных ограждениях. Для высоких глухих заборов из профлиста, дерева, плоского шифера более характерна высота на уровне забора. Ширина калитки не менее 90 см, оптимальная – 100-110 см. Эти размеры основаны на практических соображениях, так как зимой или осенью будет неудобно переходить узкую калитку шириной 70-75 см в верхней одежде, да и нести при необходимости то большие вещи будет сложно.

Также стоит поговорить о том, на какую глубину закопать столбы. Стандартный раствор – на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавляя высоту калитки, делаются опоры.

Дополнительные хлопья увеличивают жесткость

Лопатой или при помощи дрели в земле проделывается ямка, на дно которой насыпается ведро щебня средней фракции. Затем устанавливается столб, ставится вертикально, засыпается щебнем (можно использовать битый кирпич) и заливается цементным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре + 20 ° С), можно фиксировать каркас ворот.

Самостоятельное изготовление с фоторепортажем и пояснениями

Забор выполнен из профилированного металла с кирпичными столбами соответственно, а ворота – из профилированного листового металла. Во время строительства в столбы кирпичом закладывались металлические пластины, сваренные трубой. Решено было сделать калитку с дополнительными дугами, чтобы профлист крепился более жестко, а также усилить зону крепления замка. Замок еще старый, возможна замена.

Окончательные результаты

Каркас калитки свариваем на инверторном сварочном аппарате из профильной трубы 40 * 20 * 3 мм. Мы «поставим на место», рассчитались по ипотеке. Вырезаем заготовки:

две перекладины от столба к столбу (получилось 108 см),
две стойки – высотой 185 см.

Запечь рамку

Поперечины мы не привариваем, а только «прихватываем» их к закладным пластинам, чтобы они держались. Буквально две точки сварки на точку крепления. Перед приваркой второй стороны проверяем горизонтальность перекладины. Ставим строительный уровень, корректируем локацию, потом берем. Таким образом, получается, что в проеме две горизонтальные перемычки.

Прихватываем перекладины к ипотеке двумя точками

К установленным перекладинам привариваем вертикальные детали. На пересечении с мостами угол строго 90 °. Проверяем в процессе подключения, при необходимости поправляем. Шов должен быть прочным, поэтому прожигаем его со всех сторон, по периметру трубы.

А с другой стороны

Получился каркас, прикрепленный к столбам. Давайте еще раз проверим углы, иначе позже может наклониться, калитка перестанет открываться / закрываться.

Кладем петли

Также самый ответственный момент – приварить петли. Мы взяли стандартные металлические петли для распашных ворот, которых много в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально и также оба на одной оси. В противном случае ворота будет сложно открыть и это со временем приведет к их взлому.

Петли каплевидные для маленьких дверей

Сначала привариваем нижнее кольцо, перепроверив его вертикальность уровнем. Второй установите на той же оси. Сначала берем в ипотеку, проверяем и только потом, если все совпадает, тщательно ввариваем шов. Если все рассчитать правильно, кольцо будет прилегать к трубе рамы, поэтому сварить его не составит труда.

Петля приваривается к калитке

Когда петли установлены, снимите «держатели для посуды», удерживающие калитку. Теперь волшебным образом открывается / закрывается. Далее дело малышки – приварить хлопья, а для этого нарезаем отрезки трубы одинаковой длины, прикладываем к предполагаемому месту установки, намечаем мелом, как ее резать. Берем болгарку с отрезным кругом по металлу, разрезаем, проверяем, при необходимости дорабатываем (болгаркой или напильником – в зависимости от размера «стыка»). Когда скоба «стала», ее свариваем.

Сваривать руки легко

Далее добавляем усиление в замок на воротах. Чтобы смонтировать сверху старый металлический замок, нужно было приварить кусок уголка, иначе исправить не получится.

Изготовление ворот – это еще и пайка замка (лучше будет покрасить)

Последние сварные работы – необходимо закрыть открытые срезы труб, направленные вверх и в стороны. Если их не закрыть, в них попадет дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит гибель каркаса. Паять на этом этапе не нужно, можно заклеить силиконом или найти пластиковые заглушки подходящего размера.

Отделочные работы

Заканчиваем работу с металлом: шлифовка, грунтовка и покраска каркаса. Напоследок прикрепляем профлист к каркасу, и в этом случае это ничем не отличается от установки профлиста на забор.

На угловую шлифовальную машину (болгарку) ставим шлифовальный круг по металлу, зачищаем все места сварки, удаляем ржавчину и т.д. Кстати, удобнее все это делать, когда шибер стоит на месте.

Абразивные и абразивные диски для болгарки Ворота после грунтовки

Чтобы каркас ворот долго не отслаивался, обработайте грунтовкой и покрасьте в желаемый цвет. Далее скрепляем профлист, предварительно обрезав его по размеру.

И вот конечный результат: решили сделать калитку, сделали

В этом нет необходимости, но вам, вероятно, придется где-то резать. Поэтому для начала прикручиваем отрезной лист буквально к четырем саморезам – по углам ставим отметки – где что-то резать, снимать, резать, пробовать еще раз. Когда вы дойдете до нормальной работы, вы сможете это исправить.

Крепить можно как саморезами, так и заклепками, подобрать подходящие цвета не составит труда.

Чаще всего крепление профлиста производится саморезами, но и заклепки – неплохой вариант

Деревянные ворота для дачи

Заборы на дачных участках редко являются неприступной преградой. Обычно это не слишком высокие деревянные заборы. Для такого забора имеет смысл сделать деревянную калитку. Есть очень простой, без воображения. Потребуются только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (толщины, фрезы), то проще купить доску обрезную нужных параметров. Ширина / толщина досок произвольна, как и расстояния между досками. Очень часто используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между досками 2-6 см. Более или менее возможно – это зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

желательно, чтобы доски были сухими, иначе впоследствии они могут погнуться шурупом или по дуге. Чтобы древесина дольше не портилась, ее необходимо обработать защитными пропитками. Теперь есть составы, которые также защищают лежащую на земле древесину (защитная пропитка для древесины, непосредственно контактирующей с землей). Но некоторые из них придают дереву посторонний оттенок (чаще всего зеленоватый, оливковый). Если собираетесь красить ворота, это не страшно. Если вы собираетесь использовать светлую краску, обратите внимание на этот момент.

Простые садовые ворота

Это самый простой вариант, который может сделать не плотник, а обычный человек. Если можно распилить, схватить молоток, забить гвозди, все заработает. Не нужно делать ничего сложного.

Возьмите две полосы или две балки (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Стержни расположены поперечно. Расстояние между ними немного меньше высоты калитки. Имеет смысл разместить их на том же расстоянии, что и струны арки на соседнем заборе (как на фото выше). Так ворота будут выглядеть как часть забора.

Устройство деревянной калитки

Выберите ровную поверхность, уложите блоки и измерьте диагональное расстояние от углов перекладин. Должно быть так же. Это необходимо сделать, иначе ворота получатся изогнутыми.

Расстояние по диагонали AB и SD между штангами калитки должно быть равно

Обработанные и просушенные колья располагаются на перекладинах на заданном расстоянии. Чтобы сократить расстояние, вы можете использовать вырезы одинаковой длины, поместив их между досками (вы также можете использовать спичечный коробок, если вас устраивает его размер). Берем гвозди (два для планки вверху и два внизу) и к каждой перекладине прикручиваем планки.

После того, как все доски прибиты, переворачиваем пешеходную дверь, примеряем кливер, проводим линии, по которым должен быть разрезан кливер. Ножовкой отпилить лишнее, поставить на место, закрепить – двумя-тремя гвоздями с двух сторон. Теперь прикрепим каждую доску к разрезу. Это придает калитке дополнительную жесткость.

Как сделать простые деревянные ворота для дачи

Выбираем металлические петли или устойчивые петли. Они небольшие по размеру, только для загородных ворот. При желании их прикрепляют к передней части ворот – они придают определенную изюминку. Вы также можете прикрепить их на спину.

Делаем ворота из досок – правильная конструкция

Выше описан простой вариант сада и дачи, но есть более сложная и надежная конструкция. Здесь требуются минимальные столярные навыки, так как это соединение шип / паз. Эта деревянная проходная дверь состоит из двух более толстых реек, двух поперечин (верхней и нижней) и опоры. Толщина верхних ригелей и штакетина (вертикальных планок) одинакова, а толщина обвязочных планок в три раза больше (можно толще, тоньше нет). Например, колышки, ригели и фаски имеют толщину 20 мм, планки обвязки – 60 мм.

Деревянные ворота с рамой

В дорожках обвязки вырезается паз, а на концах ригелей – шип. Соединение промазано столярным клеем, зафиксировано в тисках. Скобу также можно установить на шип и паз, но она получится сложной по форме. Поэтому чаще его просто прикрепляют к ногтям – так проще. После того, как каркас собран, колышки прибивают. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж также служит украшением. Имеет смысл поставить заклепки из нержавеющей стали или бронзы.

Фото красивых ворот

Сделать неординарные, но красивые ворота не так уж и сложно. И не всегда для этого нужны дорогие материалы. Всегда нужно воображение. Тогда и велосипед, лопата, ветка или кирка – материалы для эксклюзивного дизайна.

Для домашних питомцев))

Для домов в современном стиле калитки должны быть подходящими

Изготовлен из самых разных материалов . . даже сучков

Дерево и кованые элементы: выигрышная комбинация

Основная составляющая – воображение

Трафарет меняет даже самый простой забор

Сделайте в досках пару вырезов . оригинальные деревянные ворота готовы!

В гостях у сказок

Велосипед, колеса, лопата: все материалы для изготовления ворот

У забора Евроштакетник

Небольшой фрагмент: фанерный кот

Оригинальный дизайн со стороны двора

Источники

Казимов К.Г. Управление и ремонт оборудования газораспределительных систем. Практичная газовая локация для семьи слесаря Книжная полка / К.Г. Казимов. – М .: НЦ ЭНАС, 2008 – 288 с.

Финогенова, Т.Г. Эксплуатация, обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие / Т.Г. Финогенова. – М .: Академия, 2017 – 257 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – Вологда: Инфраингегнерия, 2013 – 464 с.

Примак, Л.В. Эксплуатация и ремонт малоэтажного жилого фонда / Примак Л.В. – М .: Академический взгляд, 2010 – 276 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полуянович. – СПб .: Лань, 2012 – 400 с.

Цупиков С.Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С.Г. Цупиков. – Вологда: Инфраингегнерия, 2007 – 928 с.

Финогенова Т.Г. Эксплуатация, обслуживание и ремонт автомобилей. Контрольные материалы: Учебник / Т.Г. Финогенова. – М .: Академия, 2013 – 96 с.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных зданий в особых климатических и сейсмических строительных условиях: учебник / Т.А. Бела. – М .: ФГБОУ «УМЦ ЖДТ», 2011. – 293 с.

Гологорский, Е.Г. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е.Г. Гологорский. – М .: Архитектура-С, 2006 – 504 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебное пособие / Н. А. Акимова. – М .: Академия, 2018 – 204 с.

Финогенова, Т.Г. Эксплуатация, обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начала профессионального образования / Т.Г. Финогенова, В.П. Митронина. – М .: ИЦ Академия, 2010 – 80 с.

Бадагуев Б.Т. Работа с большей опасностью. Эксплуатация и ремонт тепловых электростанций / Б.Т. Бадагуев. – М .: Альфа-Пресс, 2012 – 224 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебное пособие / Н.А. Акимова. – М .: Академия, 2009 – 192 с.

Захаров и А.И. Уровни. Проектирование, сервис, ремонт, эксплуатация / А.И. Захаров. – М .: Академический проект, 2010 – 205 с.

Быков, И.Ю. Эксплуатация и ремонт машин и оборудования нефтегазовых месторождений / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфраинжиниринг, 2012. – 372 с.

Акимова, Н. А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н. Ф. Котеленец, Н. А. Акимова, Н. И. Сентюричино. – М .: Академия ИЦ, 2013 – 304 с.

Ладухин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Структура курса: Учебник / Н. М. Ладучин. – СПб .: Лан П, 2016 – 160 с.

Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Структура курса: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб .: Лань, 2011 – 160 с.

Основина, Л.Г. Автомобильные дороги: строительство, ремонт, эксплуатация / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. – Rn / D: Fenice, 2011 – 490 с.

Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюричино. – Вологда: Инфра-инжиниринг, 2015 – 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования для перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб .: Гиорд, 2008 – 352 с.

Гологорский, Е.Г. Эксплуатация и ремонт оборудования для строительных предприятий / Е. Г. Гологорский, А.И. Доценко, А.С. Ильин. – М .: Архитектура-С, 2006 – 504 с.

Казимов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: практическое пособие слесаря газовой отрасли / К.Г. Казимов, В.Е. Гусев. – М .: НЦ ЭНАС, 2012 – 288 с.

Кязимов К., Г. Управление и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М .: Энас, 2014 – 288 с.

Финогенова, Т.Г. Эксплуатация, обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие / Т.Г. Финогенова. – М .: Академия, 2013 – 272 с.

Юркевич, А.А. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник КПТ / А.А. Юркевич, Г.К. Ивахнюк и др. – СПб .: Лан КПТ, 2016. – 400 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава магистральных железных дорог / Ю.М. Инков. – М .: МЭИ, 2011 – 384 с.

Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб .: Пьетро, 2017 – 352 с.

Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М .: Классик РИПОЛ, 2012 – 256 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебное пособие / Н.А. Акимова. – М .: Академия, 2018 – 208 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава магистральных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. – Вологда: Инфраингегнерия, 2011 – 384 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – М .: Высшая школа, 2008 г. – 462 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полуянович. – СПб .: Лань, 2019 – 396 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования для перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб .: ГИОРД, 2008 г. – 352 с.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. П.Ф.Дроздова. – М., Стройиздат, 1986 – 351 с.

Серебров Б.Ф. Гаражи и многоэтажные автостоянки: учебное пособие. – Новосибирск: НГАХА, 2005.-131с.

Нагрузки и воздействия на здания и сооружения / В.Н. Гордеев, А.И. Лантух-Лященко, В.А. Пашинский, А.В. Перельмутер, С.Ф. Пичугин, под ред. А. В. Перельмутер. – М., Издательство Ассоциации строительных вузов, 2007. – 482 с.

Нанасова С.М. Строительство малоэтажных жилых домов. Руководство. – М., Издательство АСВ, 2005 – 128 с.

Системы поддержки / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. Л.А. Андреева. – М., АСТ Астрель, 2007. – 244 с.

Обследование и испытания зданий и сооружений. Пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др. под ред. В.И. Римшина. – М., Высший шк., 2004 г. – 447 с.

Н.В. Прядко. Обследование и реконструкция жилых домов. Руководство. Макеевка. ДонНАСА, 2006. – 156 с.

Организация строительного производства. Пособие для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр “Академия”, 2007. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. – Ред. Третье, перераб. И доп. – М., Издательство «Архитектура-С», 2005 г. – 264 с.

Расчеты конструкций загородного дома. Способы экономии. Нагрузки. Влияние. Справочник / Сост. В.И. Рыженко. – М., Издательство «Оникс», 2007 – 32 с.

Нойферг Э. Строительное проектирование. / Ибо с ним. К. Ш. Фельдман, Ю. М. Кузьмина, под ред. З. И. Эстров и Е. С. Раева. – 2-е изд. – М., Стройиздат, 1991 – 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с Хунг. Попов С.С. / Под ред. Ю.А. Муравьева. – М., Стройиздат, 1987 – 192 с.

Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. – М., Издательство АСВ, 2000 г. – 368 с.

_https://stroychik.ru/zabor/kalitka-svoimi-rukami

Балабан-Ерменин Ю. В., Липовских В.М., Рубашов А.М. Защита от внутренней коррозии трубопроводов водонагревательных сетей. 2-е издание. Перераб., Доп. – М .: Издательство «Новости теплоснабжения», 2008. – 288 с.

Афанасьев А.А. Реконструкция жилых домов: учебное пособие для студенческих обществ по направлению 270100 «Строительство» / А.А. Афанасьев, Е.П. Матвеев. –М., 2008.

Иванов Ю.В. Реконструкция зданий и сооружений: консолидация, реставрация, ремонт: проверить учебник / Ю.В. Иванов. -M. : Изд-во Ассоциации строительных вузов, 2013. –312 с.

В. Н. Кутуков Реконструкция зданий: учебник для вузов по спец. «Строительная техника, оборудование и машинные системы» / В.Н. Кутуков. -M. : Высшая школа, 1981. –263 с.

Матвеев Е.П. Реконструкция жилых домов. За 2 часа Часть 1. Теория, методы и технологии реконструкции жилых домов. Матвеев. -M. : ГУП ЦПП, 1999. –367 с.

Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов разного периода строительства. Матвеев. -M. : ГУП ЦПП, 1999. –364 с.

Миловидов Н. Н. Реконструкция жилых домов: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -M. : Высшая школа., 1980. –240 с.

И. В. Носков Укрепление фундаментов и реконструкция фундаментов: Учебное пособие. / IV. Носков, Г.И. Швецов. -M. : Абрис, 2012. –134 с.

Реконструкция зданий и сооружений: пособие для строительного вуза / А.Л. Шагин и др .; а также. К. Шагин. -M. : Высший шк., 1991 –352 с.

для забора, калитки и ворот

Профильная труба является многоцелевым сырьем и одним из самых используемых наименований из всего сортамента металлопроката. Популярность связана, конечно же, с универсальностью применения, а также бюджетной стоимостью.

Ворота и забор из профильной трубы

Труба с разным сечением, имеет полую внутреннюю область за счет чего считается более экономным конструкционным материалом по сравнению со стальными прутками квадратного сечения или квадратом, при этом сохраняется конструкционная жесткость. Благодаря этой особенности изготавливаются относительно недорогие и одновременно прочные ворота из профильной трубы с элементами ковки.

Выгодно, красиво и долговечно

В частном строительстве наиболее популярно использование трубного профиля 25х25 мм в установке ограждений. Причем речь идет как об опорной конструкции, так и декоративной с кованым декором. Данный вид металлопроката выпускается с разным сечением, поэтому есть возможность, варьировать ограждение как по жесткости и возможным нагрузкам, так и по внешнему виду и стоимости.

Чертеж ворот и калитки

Из трубы можно изготавливать недорогие и привлекательные ограждения с довольно низкими затратами. Самым простым вариантом исполнения является забор из профильной трубы с элементами ковки, подразумевающий сваривание опорной конструкции со столбами из трубы 25х25 мм и связующими металлическими рейками. Затем выполняется и наваривание вертикальной трубы с квадратным сечением до 10-15 мм на расстоянии 10-20 см.

Применяемые материалы

Единственным недостатком этого вида металлопроката для изготовления ограждений и калиток является ее ключевая особенность – это полая структура. В результате ограждение получается более легким и менее дорогим по сравнению с продукцией, изготовленной из квадрата, но у него есть недостаток – это коррозия, возникающая внутри трубы.

Элементы из профильной трубы

При этом этот вопрос решается за счет декоративной отделки. Например, с использованием стандартного декора как пики, которые навариваются на окончание трубы, а затем все изделие покрывается защитным декоративным покрытием.

Труба с квадратным сечением для каркаса ограждений

Трубу с квадратным сечением используют для изготовления каркаса калиток и ворот, средняя часть плоскости заполняется с помощью наваривания трубы и декора, чтобы закрыть полотно используется листовой металл и прозрачный пластик. Кованый декор изготавливается из листового металла методом штампования и механической прокатки для создания фактуры, трубы и квадрата. Труба является более легким материалом в изготовлении методом механического формования, когда металлической заготовки придается определенная форма путем сгибания по жесткой оснастке.

Готовые элементы декора

Для изготовления декоративных изделий из труб используется трубогиб, а также специализированный инструмент для изготовления завитков. Это оборудование позволяет обычно гнуть весь металлопрокат с сечением, подходящим под размеры улитки.

Использование трубы по сравнению с квадратом более выгодно по нескольким причинам:

более легкий вес и меньшие затраты на покупку материала;
прочность конструкции;
податливость трубы в работе, что уменьшает трудоемкость;

Разборной кованый декор реализуется дешевле, при этом не уступают по внешнему виду и качеству традиционному квадрату с небольшим сечением. При самостоятельном изготовлении калитки из профильной трубы с элементами ковки достаточно трубного профиля двух сечений (для конструкции и отделки) и опционально ковкой. При наличии сварочного аппарата выполнить калитку, ворота или забор своими руками не представляет особого труда. Вы можете посмотреть на фото варианты реализации разных художественных идей с различной стоимостью.

Покупка или изготовление кованого декора

Декоративные элементы холодной ковки из профильной трубы для забора, ворот и калитки можно сделать самостоятельно или приобрести у крупного поставщика. Обычно покупка обойдется дешевле, если вы хотите сделать один комплект для своего приусадебного хозяйства.

Для этих целей не потребуется покупать оборудование для холодного формования, а только сварочный аппарат и болгарка. Все декоративные элементы доступны в продаже, так что любое ограждение можно сделать не только исходя из требований к бюджету, но и по собственному или выбранному эскизу.

Использование кованого полуфабриката значительно сокращает стоимость изделий, а также трудоемкость выполнения. Для изготовления такого функционального кованого декора для приусадебного хозяйства потребуется только инструмент, который, как правило, уже есть в хозяйстве. Как можно собрать забор своими руками из готовых элементов или полностью изготовить его из профиля смотрите в видео.

Идеи ворот своими руками для загородного дома с видами и материалами

Театр начинается с лестницы, а загородный дом начинается с ворот, поэтому не пренебрегайте возможностью произвести на гостей положительное первое впечатление.

Как сделать эстетичные и надежные ворота своими руками, и виды их конструкций, подходящие материалы и замки – все это в статье.

Вы узнаете:

Актуальные альтернативы деревянным и металлическим воротам;
Преимущества и недостатки наиболее распространенных типов ворот;
Методы автоматического и ручного закрытия ворот.

Материалы для ворот

При выборе материала для ворот для загородного дома основными критериями являются функциональные характеристики и сочетаемость с экстерьером участка. Так, если постройки сделаны из деревянного бруса, то и ворота из такого же материала. Допустимы дополнительные вставки для усиления: например, кованые элементы. Если загородный дом кирпичный, то преобладающим материалом для изготовления ворот становится металл. Функциональность ворот на первом месте? Как минимум подобрать ворота под цвет фасадов зданий на участке.

Для тех, кто ценит высокую конфиденциальность, подойдут глухие ворота, через которые участок не просматривается. Сквозные ворота для загородного дома выглядят изящнее, но не защищают от посторонних глаз. Компромиссным решением станет составная дверь: с глухим низом и сквозным верхом.

Какие материалы подходят для ворот загородного дома, если они ручной работы?

Металлический профнастил прочен, демократичен по стоимости, устойчив к вредным внешним факторам. Но профлист подвержен коррозии, если защитный внешний слой поврежден, а падающие на него капли дождя издают шум.

Материалом для изготовления ворот своими руками также является металлическая сетка-рабица. Его преимуществами являются монтаж, не требующий профессиональных навыков, малый вес, полная проницаемость для солнечных лучей.

Если у вас есть навыки кузнечного дела или работы с холодной сваркой, вы сможете сделать кованые металлические ворота своими руками. Такое изделие придаст индивидуальности загородному дому, но узорчатая поверхность не обеспечит уединения. Поэтому часто коваными делают только отдельные элементы забора.

Изготовление ворот для дачи своими руками из дерева – традиционное решение. По сравнению с металлом этот материал доступнее, проще в обработке и монтаже. Но со временем деревянные ворота при нарушении технологии строительства и регулярного ухода деформируются и выходят из строя. Чтобы уменьшить эти недостатки, сделайте металлический каркас для деревянных ворот, например, из профильной трубы.

Современная альтернатива дереву и металлу для строительства забора своими руками – еврозабор (штакетник, металлический штакетник). Это металлические полосы толщиной до 0,5 м, шириной около 10 см и длиной до 3 м, крепящиеся на раме. Внешний полимерный слой евроштакетника окрашивается в любой цвет, а также может имитировать камень, натуральное или тонированное дерево. По сочетаемости этот материал для стены загородного дома универсален. Евроштакетник дороже профлиста, но аналогичным образом подвержен механическим повреждениям, из-за которых возникает коррозия. Со штакетником работать проще. Не боится экстремальных погодных условий, в отличие от дерева.

Типы ворот для частного дома

Наиболее распространенным типом ворот являются распашные ворота, состоящие из небольшой калитки и двух створок. Они двигаются по аналогии с дверным полотном внутрь, наружу или в обе стороны. Поэтому перед воротами должно быть обеспечено свободное пространство. Во время сильного снегопада открыть ворота сложно: придется расчищать близлежащие территории. Конструкция качелей может быть как автоматической, так и ручной, что значительно удешевляет ее стоимость. Эти ворота подходят для самых широких проемов.

Принцип движения створки объединяет конструкции откатных и раздвижных ворот для загородного дома. Створки на роликах или рельсах перемещаются по направляющим, расположенным вверху или внизу двери. Такие ворота вы сможете собрать самостоятельно, а все необходимые комплектующие продаются в комплекте. Преимуществом откатных ворот являются плавность хода, отсутствие необходимости в свободном пространстве перед створками, надежность.

На небольшом участке или близком к его углу Складные конструкции подходят для случаев, когда ширина проема ограничена. Створка, состоящая из нескольких частей, складывается гармошкой. Стоимость автоматических складных ворот нельзя назвать демократичной, поэтому для загородных домов их используют редко. Подобную конструкцию можно сделать своими руками: с каркасом из металлических труб, дверью из профнастила, дерева или штакетника.

Как сделать замок на ворота

Механические замки на створках ворот загородного дома встречаются очень редко, поскольку их установка трудоемка. Вырезать гнездо в створке для такого замка, нарушающего целостность полотна, нерационально: есть более доступные варианты. Врезные замки подходят для калитки, которая, по сути, является дверью.

Накладные и навесные замки устанавливаются на створку. Подвесные конструкции представляют собой автономные механизмы, не закрепленные на основании. На базе есть только петли для них. Снаружи навесные замки открываются ключом, а изнутри их части отсутствуют. Поэтому устанавливается дополнительная запорная конструкция. Навесные замки в основном используются на дачных участках.

Накладные замки надежнее и удобнее для загородного дома. Они крепятся к калитке и открываются снаружи ключом или защелкой. Чтобы своими руками повесить такие виды замков на ворота, вам потребуются саморезы, дрель, шуруповерт. В инструкции к ним подробно описана схема действия.

Запорные конструкции устанавливаются на створки, которые несложно сделать своими руками. Это шпингалеты, шпингалеты, «вертушки».

Как подобрать замок по типу ворот? Для распашных ворот подходят любые замки, в том числе изготовленные из подручных материалов. Для раздвижных конструкций без автоматики. Замки для открывания как снаружи, так и снаружи створки: врезные, кодовые, распашные.

Автоматические ворота всех типов считаются сложными конструкциями, чего недостаточно для обычных замков. Источник питания подключается к использованию электромеханической модели. Такие замки срабатывают после ввода кода или карты-ключа, после чего створки ворот автоматически открываются. Изнутри электромеханические замки открываются нажатием кнопки.

Электромагнитные замки подходят и для загородного дома, в котором сила притяжения, создаваемая током, удерживает двери закрытыми. Замок открылся пультом, кнопкой, кодом. Установить электромагнитный замок на ворота своими руками сложно: лучше пригласить для установки опытного электрика. Он соберет замок по схеме, включая аварийное питание. Аналогичная ситуация с радиоволновыми замками для загородного дома. Снаружи такие модели открываются на расстоянии с помощью дистанционного управления, что очень удобно. Радиоволновые замки самые дорогие.

все продукты питания, которые поступают с сельскохозяйственных угодий Билла Гейтса

Все это сельское хозяйство привело к большому забору воды из системы водоносных горизонтов Флориды и требует удобрений, которые просачиваются через землю в водоемы, высвобождая азот, что приводит к разрушительному цветению водорослей и серьезным потеря рыбных и болотных местообитаний.

Он надеялся, что Гейтс вложит средства в различные методы ведения сельского хозяйства, которые помогут компенсировать экологический ущерб от крупного сельского хозяйства.

«Ну, можно подумать, если вы ищете кого-то с достаточным капиталом, чтобы попробовать это, он пойдет первым. Верно? Но он этого не сделал, — сказал Квотерман. «Он никогда не делал ничего, что отличалось бы от того, что было до того, как он попал сюда, и от того, что делали поблизости другие фермеры». 0003

Квартерман предположил, что это может быть потому, что Билл Гейтс не занимается сельским хозяйством. Он арендодатель, точнее, компании, принадлежащие его инвестиционной фирме, являются арендодателями. И не все арендаторы местные.

Но Зерен из Cascade отметил, что фирма работает во Флориде и в других местах над продвижением экологически ответственного сельского хозяйства и что она планирует продолжить оценку своего портфолио сельскохозяйственных угодий для повышения общей устойчивости.

«Участвуя в программе Leading Harvest, компания Cascade реализовала новые инициативы на своих сельскохозяйственных угодьях, начиная от добавления дополнительных мест обитания опылителей в Небраске и заканчивая посадкой деревьев, безопасных для дикой природы, на засушливых перекрестках во Флориде и проведением тренингов по спасению зерновых бункеров для местного населения в Луизиане, чтобы преобразовать многочисленные дизельные силовые установки в электрические, чтобы сократить выбросы углерода, и это лишь некоторые из них», — сказал Жерен.

Морковь, лук и картофель фри

Обследование сельскохозяйственных угодий Гейтсов показывает, что многие овощи, которые едят американцы, восходят к его земле и что часть этой земли также принадлежала другим миллиардерам. Начиная с 2012 года инвестиционная фирма Гейтса начала скупать семейные фермы в Южной Георгии. Одна из этих ферм, Stanley Farms, специализировалась на выращивании лука Vidalia, а другая, Coggins Farms, занималась выращиванием моркови. В 2014 году Cascade Investments объединила обе эти компании и землю в Generations Farms, которые продолжали выращивать овощи.

Часть этой земли, в том числе почти 300 акров, была продана в 2019 году калифорнийской ферме Гриммвей, крупнейшему в мире производителю моркови. Еще 5500 акров земли были проданы компании Generation Land Georgia, которая имеет общий адрес с базирующейся в Майами Optimum Agriculture, которая купила фермы Generations в 2019 году. Члены семьи Стэнли теперь работают в Generations.

Сотрудник Grimmway Farms перемещает водопроводную трубу на одной из своих морковных ферм в Долине Антилоп недалеко от Ланкастера, Калифорния, 2004 год.

Стивен Осман / Los Angeles Times через файл AP

В северной Луизиане инвестиционная фирма Гейтсов владеет примерно 70 000 акров земли через как минимум три другие подставные компании. Там фермеры в основном выращивают сою, рис, кукурузу и хлопок. Один из самых больших участков земли, принадлежащий дочерней компании инвестиционного подразделения Гейтсов в Луизиане, Angelina Plantation, ранее принадлежал бывшему генеральному директору WorldCom Бернарду Эбберсу, который умер в прошлом году, через месяц после освобождения из тюрьмы. Сейчас эта земля в основном сдана в аренду различным фермерам.

г. Вдоль границы реки Колумбия между Вашингтоном и Орегоном Гейтсы приобрели ферму 100 Circles Farm, участок земли площадью 14 500 акров, за 171 миллион долларов в 2018 году, согласно имущественным и коммерческим записям. Там, на участках Гейтса, промышленная ферма выращивает картофель для картофеля фри McDonald’s. Cascade отказался комментировать свои конкретные земельные владения.

Но защитники интересов фермеров говорят, что крупномасштабные закупки ферм Гейтсами не оставляют места для проникновения на рынок мелких фермеров. В конце концов, мало кто может превзойти ставку Билла Гейтса.

«Фермеры больше не владеют активами. Этим активом, будь то арендованное оборудование или земля, владеет кто-то другой. Кто-то другой строит этот капитал на их спине», — сказал Джонатан Хладик, политический директор Центра по делам сельских районов, который также является фермером из Небраски. «Когда земля принадлежит Биллу Гейтсу или любому другому инвестиционному подразделению, фермеру все равно нужно ее обрабатывать. Но они просто арендуют его. Поэтому, если теперь лучшее, что могут сделать фермеры, если вы хотите остаться в сельском хозяйстве, — это арендовать эту землю, вы не получите преимуществ, которые дает владение землей».

Поддельное мясо

Хотя Гейтсы наиболее известны своей благотворительной деятельностью, направленной на решение крупномасштабных социальных проблем, таких как финансирование вакцины от коронавируса и борьба с малярией через Фонд Билла и Мелинды Гейтс, они также инвестировали в некоторые компании, переосмысливающие производство продуктов питания и одобрили использование генетически модифицированных семян как один из способов повысить производительность сельского хозяйства и накормить больше людей во всем мире.

В 2010 году Фонд Гейтса инвестировал около 23 миллионов долларов в Monsanto, компанию по производству генетически модифицированных семян и химикатов, хотя в следующем году она продала свои акции после возмущения со стороны экологических групп.

Билл Гейтс также был одним из первых инвесторов в компании по производству поддельного мяса, стремившиеся бороться с экологическим ущербом от разведения скота путем создания более убедительных растительных альтернатив. Он поддерживал компанию Impossible Foods, которая полагается на генетически модифицированные соевые бобы, а также владел акциями Beyond Meat через Фонд Билла и Мелинды Гейтс, хотя документы SEC показывают, что эти акции были проданы в 2019 году. В мае Билл Гейтс также перевел около 850 миллионов долларов. в акции компании по производству сельскохозяйственной техники John Deere своей жене после того, как они публично поделились своими планами развода.

Помимо регистрации своих земельных владений в программе Leading Harvest, Фонд Гейтса в 2020 году также создал некоммерческую сельскохозяйственную организацию Gates Ag One, которая занимается предоставлением доступных решений для мелких фермеров в странах Африки к югу от Сахары и Южной Азии для повышения урожайности сельскохозяйственных культур. . В заявлении Фонда Гейтса говорится, что его усилия в области сельского хозяйства не распространяются на сельское хозяйство в США. предотвращение климатического кризиса идут рука об руку. Они добавляют, что для этого потребуются те, у кого есть большие участки земли, такие как сельскохозяйственные угодья Гейтсов в США.

«Мы знаем, что одним из лучших способов улавливания углерода является почва. И что для этого потребуются большие участки земли, подобные тому, что захватил Билл Гейтс», — сказал Конда Мейсон, основатель и президент Jubilee Justice и Potlikker Capital, которые финансируют и поддерживают проекты регенеративного сельского хозяйства, принадлежащие цветным людям. .

Мейсон отмечает, что попытка провести четкую границу между благотворительной деятельностью и инвестициями не работает.

«Теперь у вас есть фонд, миссия которого, с одной стороны, состоит в том, чтобы спасти мир и сделать все эти замечательные вещи, связанные с климатом, а с другой стороны, они инвестируют в те же самые вещи, которые наносят вред, который сторона миссии пытается защитить, — сказал Мейсон. «Это не имеет никакого смысла.».

Распутывание процесса принятия решений в вашей организации

Статья (PDF-1MB)

Это лучшие и худшие времена для лиц, принимающих решения. Растущие запасы данных, расширенная аналитика и интеллектуальные алгоритмы предоставляют организациям новые мощные входные данные и методы для принятия всевозможных решений. Корпоративные лидеры также сегодня гораздо лучше, чем 20 лет назад, осведомлены о когнитивных предубеждениях — привязывании, неприятии потерь, предвзятости подтверждения и многих других, — которые подрывают принятие решений без нашего ведома. Некоторые уже создали формальные процессы — контрольные списки, адвокаты дьявола, конкурирующие аналитические группы и тому подобное — чтобы встряхнуть дебаты и создать более здоровую динамику принятия решений.

Будьте в курсе ваших любимых тем

Теперь о плохих новостях. Во многих крупных глобальных компаниях растущая организационная сложность, привязанная к сильным продуктовым, функциональным и региональным осям, затуманила ответственность. Это означает, что лидеры менее способны аккуратно делегировать решения, а количество лиц, принимающих решения, увеличилось. Снижение стоимости коммуникаций, вызванное цифровым веком, усугубило ситуацию, поскольку вовлекло больше людей в поток через электронную почту, Slack и внутренние платформы обмена знаниями без уточнения полномочий по принятию решений. В результате слишком много совещаний и переписок по электронной почте и слишком мало качественного диалога, поскольку руководители рикошетом мечутся между скукой и разобщенностью, параличом и беспокойством (Иллюстрация 1). Все это является рецептом неверных решений: 72 % респондентов из числа руководителей высшего звена в опросе McKinsey заявили, что, по их мнению, плохие стратегические решения либо почти так же часты, как и хорошие, либо являются преобладающей нормой в их организации.

Экспонат 1

Мы стремимся предоставить людям с ограниченными возможностями равный доступ к нашему веб-сайту. Если вам нужна информация об этом контенте, мы будем рады работать с вами. Пожалуйста, напишите нам по адресу: [email protected]

Окончательное решение для многих организаций, стремящихся распутать процесс принятия решений, состоит в том, чтобы стать более гибким и гибким, чтобы полномочия по принятию решений и подотчетность шли рука об руку. Такие передовые технологические компании, как Google и Spotify, часто олицетворяют этот подход, но он также был адаптирован более традиционными компаниями, такими как ING (подробнее см.0141 McKinsey Quarterly , интервью «Гибкая трансформация ING»). Как мы уже описывали в другом месте, гибкие организационные модели передают принятие решений в нужные руки, быстрее реагируют (или предвосхищают) изменения в бизнес-среде и часто становятся магнитом для лучших специалистов, которые предпочитают работать в компаниях с меньшим количеством уровней. управление и расширение полномочий.

Работая с организациями, стремящимися стать более гибкими, мы обнаружили, что можно ускорить процесс принятия решений с помощью простых шагов по классификации типа принимаемого решения и соответствующей адаптации вашего подхода. В нашей работе мы наблюдали четыре типа решений (Приложение 2):

Экспонат 2

Крупные решения. Эти нечастые и сопряженные с высоким риском решения могут определить будущее компании.
Сквозные решения. В этих частых и сопряженных с высоким риском решениях различные группы принимают ряд небольших взаимосвязанных решений в рамках совместного комплексного процесса принятия решений.
Делегированные решения. Эти частые решения с низким уровнем риска эффективно обрабатываются отдельным лицом или рабочей группой с ограниченным участием других.
Специальные решения. В этой статье намеренно игнорируются нечастые решения организации с низкими ставками, чтобы сосредоточить наше внимание на трех других областях, где организационная неопределенность, скорее всего, подорвет эффективность принятия решений.

По нашему опыту, эти категории решений часто упускают из виду, потому что организационная сложность, туманная отчетность и информационная перегруженность создают беспорядочные процессы принятия решений во многих компаниях. В этой статье мы расскажем, как варьировать ваши методы принятия решений в зависимости от обстоятельств. Мы также предложим некоторые инструменты, которые люди могут использовать для выявления проблем в данный момент и принятия корректирующих действий, которые должны улучшить как рассматриваемое решение, так и, со временем, нормы принятия решений в организации.

Прежде чем мы начнем, мы должны подчеркнуть, что хотя примеры, которые мы описываем, сосредоточены на решениях на уровне предприятия, применение этой структуры будет зависеть от точки зрения читателя и его положения в организации. Например, то, что может быть делегированным решением для предприятия в целом, может быть важным решением для отдельного бизнес-подразделения. В любом случае, любое фундаментальное изменение в культуре принятия решений должно включать в себя высшее руководство организации или бизнес-подразделения. Высшая команда будет решать, какие решения являются важными, где назначать руководителей процессов для сквозных решений и кому делегировать полномочия. Руководители высшего звена также выполняют важные функции по моделированию культуры сотрудничества и обеспечению того, чтобы младшие руководители брали на себя ответственность за делегированные решения.

Большие ставки

Решения, основанные на пари — от крупных приобретений до капитальных вложений, меняющих правила игры, — по своей сути являются самыми рискованными. Усилия по смягчению влияния когнитивных предубеждений на принятие решений справедливо часто были сосредоточены на больших ставках. И это не единственное особое внимание, которое требуют крупные ставки. По нашему опыту, такие шаги бесценны для крупных ставок:

Назначить исполнительного спонсора. У каждой инициативы должен быть спонсор, который будет работать с руководителем проекта, чтобы сформулировать важные решения для старшего руководства, чтобы они могли их взвесить, начиная с четкой формулировки проблемы в одном предложении.
Разбери вещи и соедини их. Крупные и сложные решения часто состоят из нескольких частей; вы должны явно разбить их на небольшие куски, с совещаниями по принятию решений на каждом этапе. Большие ставки также часто взаимозависимы с другими решениями. Чтобы избежать непредвиденных последствий, сделайте шаг назад, чтобы соединить точки.
Разверните стандартный подход к принятию решений. Наиболее важным способом принятия правильных решений по крупным ставкам является правильное взаимодействие и обсуждение, в том числе качественные дебаты, конкурирующие сценарии и адвокаты дьявола. Важнейшими требованиями являются создание четкой повестки дня, которая фокусируется на обсуждении решения (вместо бесконечной проработки проблемы), требуется основательная предварительная работа и сбор нужных людей с различными точками зрения.
Двигайтесь быстрее, не теряя приверженности. Быстрое, но правильное принятие решений также требует представления имеющихся фактов и приверженности результатам решения. Руководители должны привыкнуть жить с несовершенными данными и четко понимать, что такое «достаточно хорошо». Затем, как только решение принято, они должны быть готовы принять его и рискнуть, даже если они были против во время дебатов. Убедитесь, что в конце каждой встречи ясно, кто будет сообщать о решении и кто несет ответственность за действия, чтобы начать его выполнение.

Примером компании, которая делает многое из этого действительно хорошо, является компания по производству полупроводников, которая настолько верит в важность принятия правильных решений, что построила целую систему управления вокруг принятия решений. В компании никогда не бывает более одного человека, ответственного за решения, и у нее есть стандартный набор фактов, которые необходимо доводить до сведения на любом собрании, на котором должно быть принято решение (например, постановка проблемы, рекомендация, чистая приведенная стоимость, риски и т. д.). и альтернативы). Если эта информация не предоставлена, то обсуждение даже не развлекается. Генеральный директор подает пример, и на сегодняшний день компания имеет очень хороший послужной список инвестиционных результатов и шагов, меняющих отрасль.

Хотите узнать больше о нашей практике управления персоналом и организацией?

Также важно разработать механизмы отслеживания и обратной связи, чтобы судить об успешности решений и, при необходимости, корректировать как решение, так и процесс принятия решения. Один из методов, который использует региональный поставщик энергии, заключается в создании одностраничного инструмента самооценки, который позволяет каждому члену команды оценить, насколько эффективно принимаются решения и насколько хорошо команда соблюдает свои нормы. Члены ключевых органов, принимающих решения, проводят такие оценки через регулярные промежутки времени (после каждого пятого или десятого собрания). Лица, принимающие решения, также договариваются перед тем, как покинуть собрание, на котором было принято решение, как они будут отслеживать успех проекта, и назначают дату последующей проверки прогресса в сравнении с ожиданиями.

Решения по крупным ставкам часто легко распознать, но не всегда (Иллюстрация 3). Иногда ряд решений, которые по отдельности могут показаться незначительными, в совокупности представляют собой большую ставку. Известная нам глобальная технологическая компания упустила несколько возможностей, которыми она могла бы воспользоваться за счет крупных инвестиций, потому что она принимала решения о разработке технологий независимо для каждой из своих продуктовых линеек, что ограничивало ее способность распознавать далеко идущие сдвиги в отрасли. Решение может быть таким же простым, как механизм для периодической категоризации важных решений, которые принимаются в организации, поиска закономерностей, а затем принятия решения о том, стоит ли организовывать процесс в стиле больших ставок при поддержке руководства. Однако все это невозможно, если компании не имеют привычки изолировать крупные ставки и уделять им особое внимание.

Экспонат 3

Сквозные решения

Гораздо чаще, чем большие ставки, решения носят сквозной характер — например, процессы ценообразования, планирования продаж и операций или запуска новых продуктов, — которые требуют участия широкого круга участников. Совместные усилия, подобные этим, на самом деле не являются одноточечными решениями, а вместо этого включают в себя серию решений, принимаемых с течением времени различными группами в рамках сквозного процесса. Проблема заключается не в самих решениях, а скорее в хореографии, необходимой для того, чтобы объединить несколько сторон, чтобы внести правильный вклад в нужное время, не порождая бюрократии, которая замедляет процесс и может снизить качество решения. Вот почему распространенный совет сосредоточиться на том, «кто принимает решение» (или «D»), не является правильной отправной точкой; вам следует больше беспокоиться о том, где находятся ключевые точки сотрудничества и координации.

Легко ошибиться, имея слишком мало или слишком много хореографии. В качестве примера первого рассмотрим глобальный пенсионный фонд, который столкнулся с серьезной нехваткой наличности из-за нескоординированного принятия решений и ограниченной прозрачности в различных его бизнес-подразделениях. Идеальный шторм разразился, когда решения различных бизнес-подразделений одновременно увеличили спрос на наличные деньги и сократили их предложение. Напротив, компания по производству специальных химикатов испытала боль от чрезмерной хореографии, когда она открыла членство в каждом из своих шести руководящих комитетов для всех высших руководителей, не уточнив, кто фактически принимает решения. Все участники чувствовали, что имеют право (и необходимость) выражать мнение обо всем, даже если у них мало знаний или опыта. Цель встреч превратилась в обмен информацией и неструктурированные дебаты, что мешало продуктивным действиям (Иллюстрация 4).

Экспонат 4

На каком бы конце спектра ни находилась компания, принимая сквозные решения, решение, скорее всего, будет одинаковым: определение ролей и прав принятия решений на каждом этапе процесса. Так поступила компания по производству специальных химикатов. Точно так же пенсионный фонд определил своего финансового директора в качестве ключевого лица, принимающего решения во множестве решений, связанных с наличностью, а затем наметил права принятия решений и шаги в каждом из процессов внесения взносов. Для большинства компаний, стремящихся к усилению координации, приоритеты включают:

Наметьте процесс принятия решений, а затем проверьте его. Определите решения, в которых участвует сквозная группа лидеров, и работайте с заинтересованными сторонами каждого из них, чтобы согласовать основные этапы процесса. Составьте простой, понятный английский сценарий для процесса, чтобы определить календарь, ритм, передачи и решения. Слишком часто компании создают сложные диаграммы процессов, которые редко читаются или используются кем-то другим, кто их создал. Будь проще.
Пропустите воду по трубам. Затем проработайте набор реальных сценариев для проверки системы под давлением в сотрудничестве с людьми, которые будут управлять процессом. Мы называем этот процесс «пропуском воды по трубам», потому что в первые несколько раз вы обнаружите, где находятся «протечки». Затем вы можете усовершенствовать процесс, обучить людей работать внутри него (и, при необходимости, вокруг него) и противодействовать, когда ставки относительно низки, напряженности в руководстве или стрессам в организационной динамике.
Создание органов управления и принятия решений. Ограничьте количество органов, принимающих решения, и уточните для каждого его мандат, постоянное членство, роли (лица, принимающие решения или критические «информаторы»), протоколы принятия решений, ключевые моменты сотрудничества и постоянную повестку дня. Объясните членам, что комитеты — это не собрания, а органы, принимающие решения, и они могут принимать решения вне своего стандартного времени для собраний. Поощряйте их быть гибкими в отношении того, когда и где они принимают решения, и всегда сосредотачиваться на ускорении действий.
Создайте общие цели, показатели и цели совместной работы. Это поможет вовлеченным лицам почувствовать ответственность не только за их личный вклад в процесс, но и за общую эффективность процесса. Членов команды следует поощрять к регулярному поиску улучшений в основном процессе, лежащем в основе их решений.

Эффективное принятие сквозных решений может стать отличным способом решения других организационных проблем, таких как разрозненная работа (Иллюстрация 5). Возьмем, к примеру, глобальную финансовую компанию с матрицей операций на рынках и регионах, которая боролась с принятием решений между бизнес-подразделениями. Запуски продуктов часто каннибализировали продукты других рыночных групп. Когда изменение доходов, связанное с одним из таких решений, привлекло внимание высшего руководства, руководители компаний формализовали новый совет для руководителей высшего звена, чтобы собраться вместе и принять несколько типов сквозных решений, что принесло значительные выгоды.

Экспонат 5

Делегированные решения

Делегированные решения имеют гораздо более узкую сферу охвата, чем масштабные или сквозные решения. Они являются частыми и относительно рутинными элементами повседневного управления, как правило, в таких областях, как прием на работу, маркетинг и закупки. Ценность делегированных решений заключается в эффекте умножения, который они могут иметь из-за частоты их принятия в организации. Передача ответственности за эти решения в руки тех, кто ближе всего к работе, обычно обеспечивает более быстрое, качественное и эффективное выполнение решений, а также повышает вовлеченность и подотчетность на всех уровнях организации.

В современном мире существует дополнительная сложность, заключающаяся в том, что многие решения (или их части) могут быть «делегированы» интеллектуальным алгоритмам, поддерживаемым искусственным интеллектом. Определение частей ваших решений, которые можно доверить интеллектуальным машинам, ускорит принятие решений и создаст большую согласованность и прозрачность, но для этого необходимо установить четкие пороги того, когда эти системы должны быть переданы человеку, а также четко объяснить людям, как эффективно использовать инструменты.

Практический пример борьбы с предвзятостью

Очень важно прояснить роли и обязанности, чтобы создать отлаженную систему делегированного принятия решений (Иллюстрация 6). Мы знаем, что компания, занимающаяся возобновляемыми источниками энергии, серьезно отнеслась к этой задаче, когда проходила серьезную реорганизацию, которая упорядочила ее высшее руководство и перенесла решения на более низкие уровни организации. Компания разработала 30-минутную ролевую беседу для каждого менеджера со своими непосредственными подчиненными. В рамках этого разговора менеджеры четко изложили права принятия решений и показатели подотчетности для каждого прямого подчиненного. Такой подход позволил руководителям компании децентрализовать процесс принятия решений, а также обеспечить подотчетность и прозрачность. Такая ясность ролей упрощает навигацию, ускоряет принятие решений и делает ее более ориентированной на клиента. Компании могут счесть полезным предпринять некоторые из следующих шагов для реорганизации полномочий по принятию решений и обеспечения прозрачности в своей организации:

Экспонат 6

Делегировать больше решений . Чтобы начать делегировать решения уже сегодня, составьте список из 20 наиболее часто принимаемых решений. Примите первое решение и задайте три вопроса: (1) Является ли это обратимым решением? (2) Может ли один из моих непосредственных подчиненных принять такое решение? (3) Могу ли я привлечь это лицо к ответственности за принятие решения? Если ответ на эти вопросы положительный, то делегируйте решение. Продолжайте свой список решений до тех пор, пока вы не будете принимать только решения, для которых есть один шанс, чтобы сделать это правильно, и только вы обладаете способностями или ответственностью. Пример для подражания старших руководителей бесценен, но они могут сопротивляться этому. Убедите их (и себя), создав прозрачность с помощью хороших информационных панелей, оценочных карт и ключевых показателей эффективности (KPI), а также связав метрики с отдельными обзорами производительности.
Избегайте дублирования прав принятия решений. Удвоение ответственности за принятие решений между уровнями управления или размерами матрицы отчетности приводит только к путанице и тупиковым ситуациям. Сотрудники работают лучше, когда у них есть явные полномочия и они проходят необходимую подготовку для самостоятельного решения проблем. Хотя это может показаться неудобным, лидеры должны прямо сообщать своим командам, когда решения полностью делегируются, а когда лидеры хотят внести свой вклад, но должны сохранить за собой право окончательного решения.
Установите четкий путь эскалации. Установите пороговые значения для решений, требующих одобрения (например, расходы выше определенной суммы), и разработайте специальный протокол для тех редких случаев, когда решение должно быть повышено по служебной лестнице. Это помогает снизить риск и обеспечивает быстрое развитие событий.
Не позволяйте людям отрекаться от престола. Одна из ключевых проблем при делегировании решений — заставить людей взять на себя ответственность за принятие решений. Люди часто поддаются эскалации решений, чтобы избежать личного риска; лидеры должны играть активную роль в поощрении личной ответственности, даже (и особенно) в случае неудачного решения.

Последний пункт заслуживает уточнения: хотя более высокая эффективность достигается за счет делегированного принятия решений, компании никогда не могут полностью исключить ошибки, и решение здесь или там неизбежно закончится плохо. Чего руководители должны избегать в этой ситуации, так это поддаваться искушению лишить себя контроля (Иллюстрация 7). Один генеральный директор компании из списка Fortune 100 усвоил этот урок на собственном горьком опыте. В течение многих лет ее компания работала в рамках децентрализованной системы принятия решений, где руководители бизнес-подразделений могли подписывать множество крупных и мелких сделок, включая слияния и поглощения. Неудовлетворительные финансовые результаты и надвигающийся риск банкротства во время серьезного рыночного спада заставили генерального директора отказаться от контроля и централизовать практически все процессы принятия решений. Результатом стал лучший контроль затрат за счет быстрого принятия решений. После того, как несколько крупных сделок по слияниям и поглощениям пришли и разошлись из-за того, что организация была слишком медленной, чтобы действовать, генеральный директор решил, что ей снова нужно децентрализовать решения. На этот раз она укрепила децентрализованную систему большей подотчетностью и прозрачностью руководства.

Экспонат 7

Вместо того, чтобы лишать себя права принимать решения после промаха, возлагайте на людей ответственность за принятое решение и учите их избегать повторения ошибки. Точно так же во всех случаях, кроме самых редких, лидеры должны воздерживаться от обсуждения решения, предложенного им во время тупика. С самого начала старшие руководители должны коллективно согласовать протоколы эскалации и придерживаться их, чтобы обеспечить согласованность во всей организации. Это означает, что, когда это необходимо, лидеры должны бдительно укреплять структуру, отправляя решения обратно с четкими указаниями о том, где лидер ожидает принятия решения и кем. Если появляются признаки перегрузки или дисфункции, руководители должны пересмотреть структуру принятия решений, чтобы убедиться, что согласование, процессы и подотчетность организованы оптимально.

Ничто из этого не является ракетостроением. Действительно, первым шагом в принятии решения, предложенным Питером Друкером в статье «Эффективное решение», опубликованной в 1967 году в журнале Harvard Business Review , была «классификация проблемы». Тем не менее, мы снова и снова поражаемся тому, как мало крупных организаций имеют простые системы, обеспечивающие категоризацию решений, чтобы их могли принимать нужные люди, правильным образом и в нужное время. Интересно, что система классификации Друкера фокусировалась на том, насколько общей или исключительной была проблема, а не на вопросах о важности решения, возможности делегирования полномочий или сквозном характере. Это не потому, что Друкер был слеп к этим проблемам; в других письмах он решительно выступал за децентрализацию и делегирование принятия решений, насколько это возможно. Однако мы утверждаем, что сегодняшняя организационная сложность и быстрые цифровые коммуникации создали значительно большую неясность в отношении полномочий по принятию решений, чем это было 50 лет назад. Организации не отставали. Вот почему путь к лучшему принятию решений не должен быть длинным и сложным. Это просто вопрос распутывания паутины ответственности, по одному решению за раз.

Будьте в курсе ваших любимых тем

7 распространенных ошибок при ограждении крупного рогатого скота (и как их избежать)

Вот семь самых распространенных ошибок при ограждении скота и как их избежать.

Алайна Берт | 24 марта 2015 г.

Независимо от того, являетесь ли вы опытным мастером или только изучаете основы работы с деревом, проволокой и лентой, всегда есть чему поучиться, когда дело доходит до ограждения скота. Джим Герриш из American GrazingLands Services LLC в мае, штат Айдахо, и Кевин Деринк , территориальный менеджер Gallagher из Кистоуна, Южная Дакота, поделились своими мыслями о семи наиболее распространенных ошибках ограждения крупного рогатого скота.

1. Угловые столбы слишком маленького размера или недостаточно глубокие

Это считается главной ошибкой в ограждении, будь то колючая, высокопрочная проволока или плетеная проволока. Основными проблемами являются низкорослые стойки и недостаточно глубоко установленные угловые стойки, особенно в песчаных или мягких почвах. Герриш, у которого есть клиенты в 43 штатах, говорит: «Глубина в земле должна быть равна или больше высоты верхней проволоки».

Диаметр столба зависит от прочности забора. Герриш говорит, что для самого легкого забора, такого как 1- или 2-проволочный высокопрочный забор для пастбищных участков, требуется только столб диаметром от 4 до 5 дюймов. Для забора из колючей проволоки с 5 нитями или из 5 или 6 прядей из высокопрочной проволоки требуется столб диаметром от 6 до 7 дюймов. Для заборов из проволочной сетки Герриш рекомендует столб диаметром 8 дюймов.

Как это исправить: Главной заботой Деринка является сохранение угловых стоек в земле. Он говорит, что 10-футовая распорка является идеальной, и он предпочитает «плавающую диагональную» систему распорок, в которой угловая распорка представляет собой стойку размером 4 дюйма на 10 футов, вырезанную на полдюйма в основной угловой стойке. Другой конец устанавливается на поверхность земли напротив угловой стойки.

И он предостерегает от использования буровой штанги — металлической трубы, побочного продукта нефтяных скважин — для углового крепления электрического забора. В отличие от дерева, он может проводить электричество и снижать эффективность забора.

2. Расстояние между стойками слишком мало

Фехтовальщики склонны использовать слишком много стоек, что, вероятно, связано с опытом людей с колючей проволокой, где эмпирическим правилом было 1 стойка на длину стержня (16,5 футов).

Как это исправить: В системе электрического ограждения Деринк рекомендует располагать столбы забора на расстоянии 80-100 футов друг от друга, или около 50 столбов на милю. Он предлагает использовать «стойку» — более короткую стойку, которая находится на поверхности земли и удерживает провода, — если стойки расположены на расстоянии 100 футов друг от друга. Герриш предпочитает, чтобы его столбы забора располагались ближе друг к другу, на расстоянии 50-70 футов.

3. Использование генератора энергии неправильного размера

Герриш рекомендует выходную мощность 1 Дж на милю забора, независимо от количества жил проволоки. Если есть в общей сложности шесть миль забора, для этого требуется как минимум 6-джоулевый энерджайзер.

Как это исправить: Деринк, представляющий Галлахера в Небраске и Дакоте, рекомендует блок питания с низким импедансом и малоамперным предохранителем. «Чем больше блок питания, тем меньше напряжение», — говорит он, потому что большие блоки питания способны пропускать больше растительности и замыкаться. Для энерджайзера он считает 7000-8000 вольт высоким.

4. Заземляющий стержень расположен слишком близко друг к другу

Заземление составляет 99% электроизгороди, поясняют специалисты. Герриш использует это эмпирическое правило: 3 фута заземляющих стержней на джоуль мощности генератора. Поэтому, если в ограждении используется блок питания на 6 Дж, требуются 18 футов заземляющих стержней. «Обычно это три 6-футовых заземляющих стержня, расположенных на расстоянии не менее 10 футов друг от друга», — объясняет Герриш.

Как это исправить: Герриш говорит, что расстояние является ключевым, так как заземляющий стержень, по сути, представляет собой антенну, принимающую электроны, протекающие через почву и возвращающиеся к источнику питания, замыкая цепь. Заземляющие стержни также могут взаимодействовать с данным объемом почвы. Если три заземляющих стержня вбиты в землю на расстоянии 6 дюймов друг от друга, по сути, они действуют как один заземляющий стержень из-за объема почвы, с которым они взаимодействуют.

Деринк говорит, что большинство людей вставляют три заземляющих стержня рядом с генератором. Он призывает людей размещать заземляющие стержни по всей сети ограждений, особенно если среднее количество осадков на огороженной территории меньше идеального для надлежащего заземления.

Оцинкованный стержень лучше всего подходит для заземляющего стержня, и большинство компаний, занимающихся ограждением скота, используют изолированный оцинкованный выводной провод на генераторах. «Гальванизация не такая дорогая, как медь, и вам никогда не придется беспокоиться о коррозии», — говорит Деринк. Если в системе электрического забора есть оцинкованная проволока, оставьте все оцинкованным. Derynck строго рекомендует оцинкованную проволоку калибра 12,5, оцинкованные заземляющие стержни и оцинкованные соединения.

«Наиболее эффективное место для наземной системы — постоянно влажная почва с высоким содержанием минералов», — добавляет он.

5. Не защищает от лосей; сделать забор безопасным для дикой природы

Как это исправить: Вместо того, чтобы стремиться к ограждению, защищенному от лосей и лосей, Герриш предлагает гибкое ограждение. Когда он переехал в Айдахо из Миссури, ограждение было высокопрочным электрическим на Т-образных столбах, но Т-образные столбы гнулись, а изоляторы ломались из-за диких животных. Он заменил Т-образные столбы на заборные столбы PowerFlex, и с тех пор у него почти не было проблем.

Еще одним соображением является строительство низкопрофильного забора. В 2-проводных ограждениях Герриша верхняя проволока имеет длину 30 дюймов, а вторая — 20 дюймов. Он предназначен для того, чтобы антилопа могла пройти под проволокой на бегу, но достаточно низко, чтобы лось ударился о забор ногами, а не самой тяжелой частью тела.

6.

Обеспечение пропускания тока через проемы ворот

В системе электрического ограждения создание системы ворот, проводящей ток, является сложной задачей.

Как это исправить: Деринк рекомендует установить плавающую диагональную скобу по обеим сторонам проема ворот.

Чтобы забор оставался «горячим», проложите траншеи для изолированных горячих и холодных оцинкованных проводов под отверстием на глубину 1 фут (возможно, глубже в местах с интенсивным движением или в низинных влажных местах или мельче в менее используемых пастбищах). «Ворота больше не должны проводить ток, потому что ваш ток проходит под землей», — говорит он.

7. С опорой на стальные стойки

«Вставлять стальной столб где-нибудь в электрический забор — большая ошибка, потому что в этом случае вы полагаетесь на изолятор, чтобы уберечь забор от короткого замыкания», — говорит Герриш.

Как это исправить: Герриш предпочитает очень гибкие пластиковые или древесно-пластиковые композитные стойки: «Независимо от того, насколько хороший изолятор вы получите, рано или поздно что-то сломается или отвалится, и у вас есть вероятность короткого замыкания. ”

В двух словах, если вам нужен надежный электрический забор, все сводится к этим семи советам — и это цель каждого, верно?

Угловые стойки имеют правильное расположение и размер.
Столбы забора должны располагаться на расстоянии 50-100 футов друг от друга.
Использование правильного энерджайзера. Они предлагают 1 джоуль выходной мощности на милю забора.
Разместите свои наземные снаряды достаточно далеко друг от друга.
Сделать изгородь для крупного рогатого скота гибкой, чтобы не навредить дикой природе.
Создание системы ворот, которая проводит ток, является сложной задачей, вместо этого проложите забор под землей.
Не используйте стальные стойки, вместо этого используйте гибкие пластиковые или композитные стойки для предотвращения короткого замыкания.

Вам также может понравиться:

80+ Фотографии наших любимых телят и ковбоев

Советы по ура Ментальный барьер

Выберите подходящую проволоку для электрического ограждения

Прочные ограждения уменьшают вашу юридическую ответственность

0026

ТЕГИ: Ранчо

Добавьте контрольные точки качества SonarQube в конвейер сборки Jenkins — Том Грегори .

Вместо того, чтобы вручную анализировать отчеты, почему бы не автоматизировать процесс, интегрировав SonarQube с конвейером непрерывной интеграции Jenkins? Таким образом, вы можете настроить ворота качества в соответствии с вашими собственными требованиями, гарантируя, что плохой код всегда приведет к сбою сборки.
В этой статье вы узнаете, как именно это сделать, с помощью полного рабочего примера, в котором мы добавляем этапы анализа SonarQube и ворот качества SonarQube в конвейер Jenkins.
Обновление SonarQube
SonarQube и Дженкинс
Полный рабочий пример
Запуск Дженкинса и SonarQube
Настройка плагина SonarQube Scanner Jenkins
Настройка SonarQube
Создание пайплайнов Jenkins
Анализ SonarQube и этапы контроля качества в действии
Последние мысли
видео
Ресурсы
ОБНОВЛЕНО в декабре 2021 г. для использования более поздних версий Jenkins и плагинов.
Обновление SonarQube
SonarQube работает, запуская локальный процесс для сканирования вашего проекта, который называется Сканер SonarQube . Это отправляет отчеты на центральный сервер, известный как сервер SonarQube .
Сервер SonarQube также имеет пользовательский интерфейс, в котором вы можете просматривать эти отчеты. Они выглядят следующим образом:
Критерии качества
В SonarQube порог качества — это набор условий, которые должны быть выполнены, чтобы проект был помечен как , прошедший . В приведенном выше примере проект удовлетворял всем условиям.
Вот пример, когда дела пошли не так хорошо.
Щелкнув по имени проекта, вы получите полную информацию об ошибке.
Здесь вы можете видеть, что условие не выполнено, потому что рейтинг ремонтопригодности был D , а не A .
SonarQube и Jenkins
Запуск сканирования SonarQube из сборки на локальной рабочей станции — это нормально, но надежное решение должно включать SonarQube как часть процесса непрерывной интеграции . Если вы добавите анализ SonarQube в конвейер Jenkins, вы можете быть уверены, что в случае сбоя ворот качества конвейер не продолжит дальнейшие этапы, такие как публикация или выпуск. В конце концов, никто не хочет выпускать дрянной код в производство. 👌
Для этого мы можем использовать плагин SonarQube Scanner для Jenkins. Он включает в себя две функции, которые мы собираемся использовать сегодня:
Конфигурация сервера SonarQube — плагин позволяет вам установить местоположение и учетные данные вашего сервера SonarQube. Затем эта информация используется на этапе конвейера анализа SonarQube для отправки отчетов об анализе кода на этот сервер SonarQube.
Веб-перехватчик SonarQube Quality Gate — когда отчет об анализе кода отправляется в SonarQube, к сожалению, он не отвечает синхронно с результатом того, прошел ли отчет через контроль качества или нет. Для этого в SonarQube должен быть настроен вызов веб-перехватчика для обратного вызова в Jenkins, чтобы наш конвейер мог продолжить работу (или выйти из строя). Плагин SonarQube Scanner Jenkins делает этот веб-хук доступным.
Вот полное описание взаимодействия между Jenkins и SonarQube:
конвейер Jenkins запущен
сканер SonarQube запускается для проекта кода, и отчет об анализе отправляется на сервер SonarQube
SonarQube завершает анализ и проверка проекта на соответствие настроенному параметру Quality Gate
SonarQube отправляет результат прохождения или сбоя обратно веб-перехватчику Jenkins, предоставляемому подключаемым модулем
конвейер Jenkins будет продолжаться, если результат анализа будет пройден или, возможно, не пройден в противном случае
Полностью рабочий пример
Давайте запачкаем руки рабочим примером. Мы пройдем все шаги в пользовательском интерфейсе вручную, так как это лучший способ понять настройку.
В этом примере мы:
запустим и запустим Jenkins и SonarQube
установим плагин SonarQube Scanner Jenkins и настроим его так, чтобы он указывал на наш экземпляр SonarQube
создайте два конвейера Jenkins
один, который работает с кодовой базой без проблем (я бы хотел, чтобы весь мой код был таким 😉)
один, который работает с кодовой базой с плохими проблемами кода
запустите конвейеры и посмотрите их все работает
Прежде чем продолжить, убедитесь, что у вас установлен Docker.
Быстрый путь: , чтобы быстро приступить к работе, загляните в этот репозиторий GitHub. Все настраивается с помощью конфигурации как кода, за исключением шагов в разделе «Настройка SonarQube» ниже.
Запуск Jenkins и SonarQube
Что может быть лучше для запуска этих двух служб, чем с Docker Compose? Создайте следующий файл docker-compose.yml :
версия: «3» Сервисы: гидролокатор: изображение: sonarqube:lts порты: - 9000:9000 сети: - моя сеть Окружающая среда: - SONAR_FORCEAUTHENTICATION=ложь Дженкинс: изображение: Дженкинс/Дженкинс:2. 319.1-jdk11 порты: - 8080:8080 сети: - моя сеть сети: моя сеть:
мы настраиваем два контейнера в Docker Compose: Jenkins и SonarQube
используемые образы Docker взяты из официальных репозиториев в Docker Hub
мы добавляем оба контейнера в одну сеть, чтобы они могли общаться друг с другом
для демонстрационных целей Аутентификация SonarQube отключена, поэтому Jenkins не нужно будет передавать токен
Запуск docker-compose up в каталоге, содержащем файл, запустит Jenkins на http://localhost:8080 и SonarQube на http: // локальный: 9000. Потрясающе!
Настройка подключаемого модуля SonarQube Scanner Jenkins
Получите пароль администратора Jenkins из журналов Jenkins в выводе консоли только что выполненной команды Docker Compose.
Дженкинс_1 | Для перехода к установке используйте следующий пароль: Дженкинс_1 | Дженкинс_1 | 7efed7f025ee430c8938beaa975f5dde
Перейдите к своему экземпляру Jenkins и вставьте пароль.
На следующей странице выберите Выберите плагины для установки и установите только конвейер и плагины git . Плагин SonarQube Scanner , который нам нужно будет установить впоследствии, поскольку эта страница Начало работы не дает нам полного выбора плагинов.
На последних шагах вам нужно будет создать пользователя и подтвердить URL-адрес Jenkins http://localhost:8080 .
После завершения перейдите к «Управление Jenkins»> «Управление плагинами»> «Доступно » и найдите сонар 9.0142 . Выберите подключаемый модуль SonarQube Scanner и нажмите Установить без перезагрузки .
Как только плагин будет установлен, давайте настроим его!
Перейдите к Manage Jenkins > Configure System и прокрутите вниз до раздела серверов SonarQube . Здесь мы добавим сведения о нашем сервере SonarQube, чтобы Jenkins мог передавать его сведения в сборку нашего проекта при его запуске.
Нажмите кнопку Добавить SonarQube . Теперь добавьте Имя для сервера, например SonarQube . URL-адрес сервера будет http://sonarqube:9000 . Не забудьте нажать Сохранить .
Сеть в Docker Compose: URL-адрес SonarQube — http://sonarqube:9000 , поскольку по умолчанию Docker Compose позволяет любой службе вызывать любую другую службу в той же сети. Вы делаете это, используя имя службы в качестве имени хоста в URL-адресе запроса, как определено в docker-compose.yml 9.0142 . Вот почему мы используем множество гидролокаторов .
Настройка SonarQube
Перейдем к SonarQube. Нажмите Войти в правом верхнем углу страницы и войдите с учетными данными по умолчанию admin/admin . Затем вам нужно будет установить новый пароль.
Теперь перейдите к Администрирование > Конфигурация > Вебхуки . Здесь мы можем добавить веб-перехватчики, которые вызываются после завершения анализа проекта. В нашем случае нам нужно настроить SonarQube для вызова Jenkins, чтобы сообщить ему результаты анализа.
Нажмите Create , и в появившемся всплывающем окне дайте вебхуку имя Jenkins , установите URL-адрес http://jenkins:8080/sonarqube-webhook и нажмите Create .
В этом случае URL-адрес имеет путь sonarqube-webhook , который предоставляется плагином SonarQube Scanner, который мы установили ранее.
Добавление ворот качества
SonarQube поставляется с собственными воротами качества Sonar way , включенными по умолчанию. Если вы нажмете на Ворота качества вы можете увидеть детали этого.
Все дело в том, чтобы новый код был высокого качества. В этом примере мы хотим проверить качество существующего кода , поэтому нам нужно создать новый контроль качества.
Нажмите Создайте , затем дайте имя воротам качества. Я назвал свой Tom Way 😉
Нажмите Сохранить , затем на следующем экране нажмите Добавить условие . Выберите при общем коде . Найдите метрику Рейтинг ремонтопригодности и выберите хуже, чем A . Это означает, что если существующий код невозможно поддерживать, ворота качества не пройдут. Щелкните Добавить условие , чтобы сохранить условие.
Наконец, нажмите Установить по умолчанию в верхней части страницы, чтобы убедиться, что этот порог качества будет применяться к любому новому анализу кода.
Создание конвейеров Jenkins
Последнее, что нужно сделать, это настроить два конвейера Jenkins:
Конвейер, который работает с проектом кода в репозитории GitHub sonarqube-jacoco-code-coverage. Код здесь достаточно приличный, чтобы конвейер прошел .
Конвейер, работающий с тем же проектом, но использующий ветвь плохого кода. Код здесь настолько плох, что конвейер должен терпеть неудачу .
Конвейер хорошего кода
Вернувшись в Jenkins, нажмите New Item и дайте ему имя sonarqube-good-code , выберите тип задания Pipeline , затем нажмите OK .
Прокрутите вниз до раздела Pipeline на странице конфигурации и введите следующий декларативный скрипт конвейера в текстовое поле Script :
конвейер { агент любой этапы { stage('Клонировать исходники') { шаги { URL-адрес git: «https://github.com/tkgregory/sonarqube-jacoco-code-coverage.git» } } stage('Анализ SonarQube') { шаги { withSonarQubeEnv('SonarQube') { ш ". /Градлью гидролокатор" } } } stage("Ворота качества") { шаги { waitForQualityGate abortPipeline: true } } } }
Сценарий состоит из трех этапов:
на этапе Источники клонирования код этапа клонируется из репозитория GitHub, упомянутого ранее плагин для переноса сборки Gradle репозитория кода. Это обеспечивает всю конфигурацию, необходимую сборке, чтобы знать, где найти SonarQube. Обратите внимание, что в самой сборке проекта должен быть способ запуска анализа SonarQube, что в данном случае выполняется запуском ./Градлью гидролокатор . Для получения дополнительной информации о выполнении анализа SonarQube в сборке Gradle см. эту статью
на этапе Quality gate . Мы используем метод waitForQualityGate , предоставляемый подключаемым модулем, для ожидания, пока сервер SonarQube не вызовет веб-перехватчик Jenkins. Флаг abortPipeline означает, что если результат анализа SonarQube является неудачным, мы прерываем конвейер.
Щелкните Сохранить , чтобы сохранить конвейер.
Магия SonarQube: все, что делает метод withSonarQubeEnv , — это экспортирует некоторые переменные среды, которые понимает сборка проекта. Добавив шаг конвейера, который запускает команду printenv , обернутую в с SonarQubeEnv , вы сможете увидеть установленные переменные среды, такие как SONAR_HOST_URL . Они подхватываются сборкой Gradle проекта кода, чтобы указать, к какому серверу SonarQube подключаться.
Неверный код конвейера
Таким же образом создайте еще один конвейер, но назовите его sonarqube-bad-code . Сценарий конвейера почти точно такой же, за исключением того, что на этот раз нам нужно проверить ветку с плохим кодом того же репозитория.
трубопровод { агент любой этапы { stage('Клонировать исходники') { шаги { ветка git: «плохой код», URL-адрес: «https://github.com/tkgregory/sonarqube-jacoco-code-coverage.git» } } stage('Анализ SonarQube') { шаги { withSonarQubeEnv('SonarQube') { ш "./Градлью гидролокатор" } } } stage("Ворота качества") { шаги { waitForQualityGate abortPipeline: true } } } }
на этапе Clone sources теперь мы также указываем атрибут branch , чтобы указать на bad-code branch
Снова нажмите Save .
Теперь у вас должно быть два задания Jenkins, ожидающих запуска.
Есть предположения, что мы будем делать дальше?
Анализ SonarQube и этапы контроля качества в действии
Да, верно, теперь пришло время запустить наши пайплайны! ✅
Запускаем sonarqube-good-code Сначала конвейер.
Вы должны получить сборку с прохождением всех трех этапов.
Если мы перейдем к SonarQube, то увидим, что наш проект действительно прошел контроль качества.
Теперь давайте запустим конвейер sonarqube-bad-code . Помните, что это работает против действительно плохого кода!
Вы увидите, что этап конвейера ворот качества дал сбой. Именно то, что мы хотели, блокируя любое дальнейшее развитие этого конвейера.
В выходных данных консоли сборки вы увидите сообщение ОШИБКА: Конвейер прерван из-за сбоя шлюза качества: ОШИБКА , которое показывает, что конвейер не работает по правильной причине.
В SonarQube вы увидите, что на этот раз он сообщает об ошибке Quality Gate.
Похоже, наши руки пахнут кодом!
Нажмите на название проекта для получения более подробной информации.
Мы видим, что рейтинг ремонтопригодности упал до B из-за двух запахов кода. Это не соответствует нашим критериям качества, для которых требуется минимальный рейтинг A.
Заключительные мысли
Вы видели, что интегрировать входы качества SonarQube в Jenkins очень просто с помощью подключаемого модуля SonarQube Scanner Jenkins. Чтобы применить это к производственной настройке, я также предлагаю:
удалить переменную среды SONAR_FORCEAUTHENTICATION из SonarQube и настроить веб-перехватчик в Jenkins для запроса токена аутентификации (см. конфигурацию плагина SonarQube Scanner)
рассмотреть возможность запуска анализа SonarQube на ветвях функций, поэтому разработчики получают раннюю обратную связь о том, хороши ли их изменения в коде, прежде чем объединяться с мастером. Однако для многоотраслевого анализа требуется платная подписка на SonarQube.
Для получения полной информации о настройке анализа SonarQube в проекте кода Gradle см. Как измерить покрытие кода с помощью SonarQube и Jacoco . Если вы используете Maven, ознакомьтесь с этой документацией от SonarQube.
Видео
Посмотрите сопроводительное видео на YouTube-канале Tom Gregory Tech.
Ресурсы
репозиторий sonarqube-jenkins-example включает пример, описанный в этой статье. Большинство ручных шагов из этой статьи были автоматизированы с помощью конфигурации как кода. Все, что вам нужно сделать, это настроить SonarQube, как описано в разделе «Настройка SonarQube».
документация по подключаемому модулю SonarQube Scanner Jenkins содержит некоторые полезные сведения
Хотите узнать больше о Jenkins?
Ознакомьтесь с полной подборкой руководств по Дженкинсу.
План Билла Гейтса помочь развивающимся странам получать прибыль от сточных вод
Билл Гейтс подходит к водопроводному крану, но прежде чем он успевает напиться, его окружение оттаскивает его в сторону. Одна женщина снимает с него очки и поправляет ему волосы. Другой наносит небольшой макияж. И в какой-то момент кто-то протягивает ему банку Мейсона.
После того, как он наполнился водой из-под крана, он сделал глоток из кувшина, и фотограф Фонда Гейтса запечатлел этот момент. Затем есть еще одна фотосессия с Питером Яники, человеком, который предложил ему этот напиток на окраине Седро-Вулли, штат Вашингтон, примерно в 70 милях к северу от Сиэтла. «Это вода!» — говорит Гейтс с притворным удивлением.
OmniProcessor Яницки преобразует человеческие отходы и шлам в электричество и воду
Заметки Гейтса
Билл делает вид, что удивлен, потому что пять минут назад вода была человеческими отходами, закачанными из местной канализации. Она была преобразована в чистую воду с помощью так называемого OmniProcessor, нового типа недорогой установки по переработке отходов, финансируемой Фондом Билла и Мелинды Гейтс и разработанной компанией Яники, Janicki Bioenergy. В этот ноябрьский день Гейтс совершает свою первую экскурсию по устройству Яники, которое, по его мнению, может изменить глобальную санитарию. Используя инновационную смесь энергии пара и фильтрации воды, по словам Гейтса и его фонда, эта установка может ежедневно преобразовывать до 14 тонн сточных вод в питьевую воду и электричество.
Теперь, когда прототип запущен и работает в Вашингтоне, фонд надеется доставить OmniProcessor в Индию, Африку и другие развивающиеся части мира, заявив, что каждый завод стоимостью примерно 1,5 миллиона долларов может перерабатывать сточные воды для сообщества численностью около 100 000 человек. люди. «Если вы можете получить тысячи таких вещей, то вы гарантируете, что люди действительно вырастут здоровыми», — говорит Гейтс. «Они будут жить гораздо более качественной жизнью. Вы спасете много жизней. И у вас будут местные предприниматели, которые поддерживают эти вещи».
Потенциальные выгоды огромны. Сорок процентов населения мира, или 2,5 миллиарда городских жителей, практикуют открытую дефекацию или иным образом не имеют надлежащих санитарных условий, а еще 2,1 миллиарда городских жителей используют объекты, которые не обеспечивают безопасного удаления отходов жизнедеятельности человека. Около 1,5 миллиона детей ежегодно умирают от зараженной пищи и воды, а в развивающихся странах половина всех пациентов в больницах оказывается там из-за проблем с водой и санитарией. Более того, все это создает экономическую нагрузку на такие страны. В Индии плохие санитарные условия обходятся стране почти в 54 миллиарда долларов в год, или 6,4 процента ее ВВП.
OmniProcessor может помочь решить эти проблемы, говорят Гейтс и его фонд, потому что он намного эффективнее обычных очистных сооружений. Современные очистные сооружения получают электроэнергию из сети, выбрасывают водяной пар в атмосферу и часто покупают природный газ для выработки тепла, достаточного для сжигания влажного осадка. OmniProcessor, с другой стороны, возвращает потерянную энергию и использует ее. Есть надежда, что это превратит неприятный бизнес по переработке сточных вод из центра затрат в центр прибыли, где операторы — местные органы власти или предприниматели-филантропы — будут взимать плату за электроэнергию и воду, произведенные машиной. В следующем месяце команда Яницки отправится в Дакар, Сенегал, чтобы восстановить OmniProcessor и впервые протестировать его в развивающихся странах.
Самые популярные
Питер Яники и Билл Гейтс наполняют свои стаканы водой из OmniProcessor
Заметки Гейтса
Новый вид очистных сооружений
Седро-Вулли — старый лесозаготовительный и угледобывающий город в предгорьях Каскадных гор. Население составляет около 10 000 человек, и Яницкий — одно из самых известных имен. Питер Яницки и другие члены его большой семьи управляют компанией Janicki Industries, основанной в 1993. В этом месяце его невестка, Лиза Яники, финансовый директор компании, баллотируется на пост окружного комиссара. Когда я подъезжаю к штаб-квартире компании — незадолго до визита Гейтса — на улицах выстраиваются плакаты ее предвыборной кампании.
«Я живу здесь потому, что здесь жил мой отец, а мой отец жил здесь потому, что здесь жил мой дед», — говорит Питер Яницки.
Janicki Industries, как правило, производит детали машин для аэрокосмической, морской, космической и транспортной промышленности — среди клиентов компании Lockheed, NASA и General Electric — а еще одна дочерняя компания занимается лесозаготовками. Но в последнее время генеральный директор компании Питер Яницки по-новому применяет ее ресурсы. После более чем двух лет работы его прототип водоочистки перерабатывает сточные воды посреди открытого участка, позади других зданий Яницкого.
Когда я прихожу, Яницки проводит меня к этому довольно компактному приспособлению. Он размером с два школьных автобуса, стоящих рядом. Вдоль одной стороны проходит стальная синяя лестница, а что-то вроде конвейерной ленты подает неочищенные нечистоты в барабан. Запах ощутимый, но не резкий. Когда мы прогуливаемся снаружи, столб белого дыма вырывается из верхней части растения, и, в конце концов, мы добираемся до трубы сзади, откуда выходит вода, готовая для питья.
Что происходит внутри? Как объясняет Яницки, OmniProcessor — это на самом деле три вещи: паровая электростанция, мусоросжигательная печь и система фильтрации воды (см. видео ниже). Хитрость в том, что эти три вещи подпитывают друг друга, иногда рекурсивным образом. «Первое, что я сделал, — изучил термодинамику, — говорит Яницки. «Это немного похоже на то, как бухгалтер просматривает вещи и говорит: «У нас достаточно денег, чтобы заставить эту штуку работать? Как выглядит баланс?» Я сделал то же самое, посмотрев на энергию, и был приятно удивлен. сначала казалось, что это может сработать. И как только я понял это, мне оставалось только разобраться с деталями».
Паровая машина вырабатывает тепло для сушилки, которая принимает неочищенные сточные воды и высушивает их. Затем шлам кипятят, и это отделяет твердые частицы от воды. Затем мусоросжигатель сжигает высушенные твердые частицы, производя пар высокой температуры и высокого давления, который помогает приводить в действие паровой двигатель и через генератор вырабатывает электричество, которое может питать омнипроцессор. И процесс повторяется.
В то же время водяной пар, производимый осушителем шлама, проходит через циклон для отжима любых унесенных частиц, а затем через другие фильтры — фильтр грубой очистки и тонкий полумикронный мембранный фильтр, напоминающий ткань Goretex — удалить дополнительные вещества. Затем конденсатор превращает пар обратно в воду, которая аэрируется и проходит через несколько фильтров с активированным углем.
Самая популярная
Вода действительно пригодна для питья — я пробовал ее сам — и Яники говорит, что его компания тестировала ее в супермаркетах различных марок. «Наша вода соответствует или превосходит стандарты каждого из них», — говорит он мне.
Но растение дает больше, чем просто воду. Паровая установка вырабатывает дополнительную электроэнергию, а твердые вещества, остающиеся после котла — своего рода нетоксичная зола — содержат фосфор и калий, которые можно использовать для удобрения почвы. По словам Яницкого, это и есть модель эффективности. Но еще есть над чем работать. Визит Гейтса — это лишь завершение начальной фазы проекта.
Пока мы поднимаемся по алюминиевой лестнице, Яницки смотрит на что-то сбоку машины, а затем кричит кому-то на земле. — Эй, Рой? он говорит. «У нас есть косяк, который протекает здесь». Он винит в разрыве резинового уплотнения холодную температуру Сиэтла и вскоре передает меня коллеге, спеша обратно в главное здание.
The Sanitation Game
Мелинда Гейтс (слева) поднимает ведро с водой, а ее муж, соучредитель Microsoft Билл Гейтс, наблюдает за ней во время демонстрации в рамках предварительного тура для СМИ по центру для посетителей Фонда Билла и Мелинды Гейтс в Сиэтле , Вашингтон, 2012 г.
Anthony Bolante/Reuters/Corbis
Примерно через час Гейтс прибывает на вертолете вместе с несколькими сотрудниками Фонда Гейтса. В конце концов, они собираются в конференц-зале вместе с Яницки, его женой, пятью сыновьями и другими членами семьи, которые работают в его компании. Длинный стол посреди комнаты завален закусками и диетической колой, любимым напитком Билла. «Все здесь в воскресенье, да?» — говорит Гейтс, одетый в черный свитер на молнии.
Гейтс и его Фонд глубоко заинтересованы в санитарии. Фонд впервые начал исследовать этот район в 2005 году, а в 2010 году он официально запустил программу «Вода, санитария и гигиена». «Санитария, и особенно городская канализация, находится в крайне запущенном состоянии и недостаточно инвестируется», — говорит Брайан Арбогаст, директор программы.
Программа попала в заголовки газет с ее задачей «Изобретите туалет заново» — призывом создать новый туалет, который не требует подключения к канализации, водопроводу или электричеству, стоит менее 5 центов на пользователя в день и удовлетворяет особые потребности людей, особенно в более бедных странах. На данный момент компания предоставила 16 грантов исследовательским организациям по всему миру и провела две ярмарки «Reinvent the Toilet Fair» в Сиэтле, штат Вашингтон, в августе 2012 года, а затем в Индии в марте 2014 года, надеясь стимулировать дополнительные исследования.
Компания Яницкого приняла участие в выставке 2014 года после того, как привлекла внимание Дулайе Коне, старшего сотрудника программы «Вода, санитария и гигиена», которая имеет более чем 15-летний опыт работы специалистом по водоснабжению и санитарии в Западной Африке, Швейцарии, и Бельгии, среди других мест. Когда в 2011 году Фонд Гейтса призвал к поиску новых способов сбора и очистки сточных вод, Яницкий представил предложение от имени своей компании.
Фонд в конце концов отверг это предложение, но Яницки настаивал, пока не поделился идеей, которая нашла отклик у сотрудников программы: сжигание отходов для производства паровой энергии. «Что я быстро узнал о Питере, так это то, что он хотел работать над фундаментальными вопросами исследований и разработок для задач, когда мы не понимали, как настроить решение», — говорит Коне.
Самый популярный
При поддержке Коне Фонд заключил с Яники контракт на создание и тестирование OmniProcessor, запуск технологии вместе с сыном Эйки в 2012 году В Сенегале в следующем месяце Гейтс приедет сюда, чтобы лично изучить работу компании.
Когда Яницки возобновляет свою речь в конференц-зале, Гейтс полон похвалы, но также и скептически настроен. В какой-то момент он спрашивает, почему другие заводы не пытались производить энергию аналогичным образом, и инженер компании говорит, что правила сжигания, которые различаются от штата к штату, могут ограничивать возможности. «Есть ли у нас проблема с диоксином?» Затем спрашивает Гейтс, и Яники говорит, что завод соответствует требованиям Вашингтона и федеральным законам.
По словам Марка ван Лоосдрехта, профессора экологической биотехнологии в Технологическом университете Делфта в Нидерландах, который изучал очистку сточных вод в течение 25 лет, Омни-процессор может быть столь же эффективным, как утверждает Яницки — теоретически. Он говорит, что только время покажет, будет ли это работать так, как рекламируется. Но он аплодирует Фонду за работу по продвижению санитарных исследований в новых направлениях. «[The Foundation] дает разработчикам уверенность в том, что в случае улучшения им не нужно беспокоиться о поддержке», — говорит он. «И лично мне нравится долгосрочное видение вместо обычной программы с краткосрочной прибылью».
«Вещи, которые другие люди не стали бы делать»
Позже в тот же день, после того как он выпил немного воды из Омнипроцессора, я сажусь с Гейтсом в комнату поменьше.
