Содержание
Кабели массы
Кабель с клеммой массы
Кабель массы (заземления) предлагается в сборе и включает в себя три составляющие:
Сварочный кабель ГК.

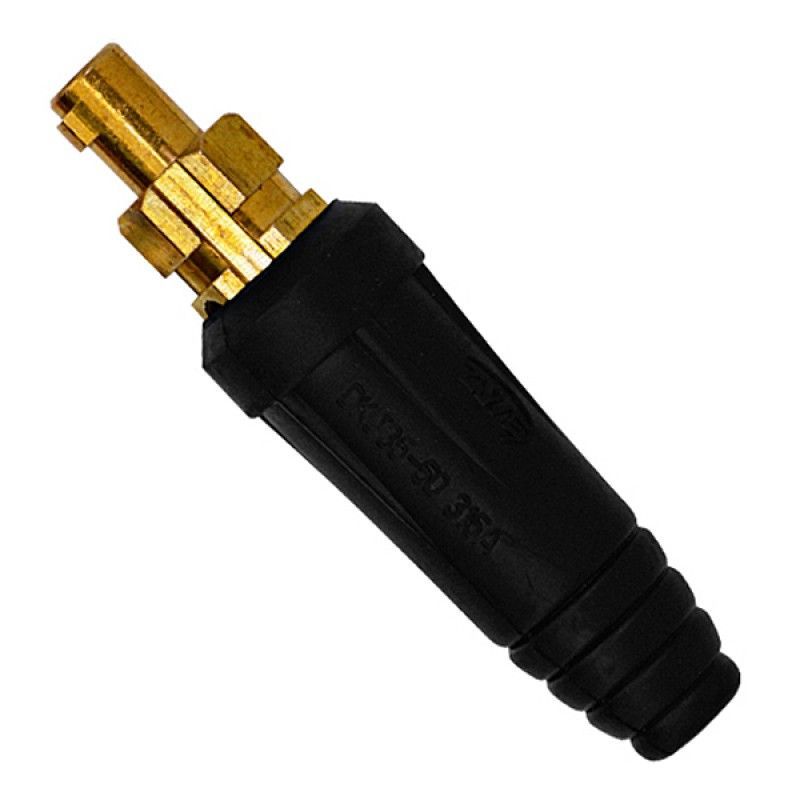

Вилку (штекер) 10-25.
Зажим (клемму) массы.
Кабель предназначен для проведения тока между свариваемым изделием и инвертором, получения сварочной дуги посредством короткого замыкания (через второй кабель ток подается на электрод). Один конец кабеля крепится к сварочному аппарату через штекер, второй – к рабочему изделию с помощью зажима в виде прищепки.
Технические особенности кабеля массы
Кабели массы используются в ручной дуговой сварке (MMA – Manual Metal Arc). Подключение к сварочному аппарату осуществляется через байонетное соединение («папа»). Токовое соединение производится посредством установки штекера в гнезде, а затем – поворота вправо на 90 градусов.
Зажим массы типа «крокодил»/«прищепка» обеспечивает прочное крепление кабеля массы к свариваемому изделию.
За счет медного соединения удается получить чистый переход тока с рабочего изделия на сварочный кабель.
Рекомендации по использованию
Перед прикреплением зажима массы к обрабатываемому изделию, следует убедиться в чистоте контактов. При наличии загрязнений, точки непосредственного контакта необходимо тщательно зачистить.
Загрязнений также не должно быть в месте крепления на самом изделии. Плохой контакт не дает возможности создать дугу. В процессе сварки нельзя допускать перегрева кабеля. С целью охлаждения сварочного аппарата и комплектующих следует делать перерывы в работе.
Выгоды покупки в онлайн-магазине Tesla Weld
Наши клиенты получают следующие преимущества:
возможность приобрести надежные комплектующие для сварочного инвертора по доступным ценам;
соответствие продукции современным стандартам надежности, долговечности, прочности;
индивидуальные рекомендации консультантов магазина во время покупки, оптимизация затрат.
Сварочные провода и наборы для ММА
Сварочные инверторы – самый современный и удобный вид сварочных аппаратов на данный момент. Их работа построена на основе инновационных инверторных технологий, которые позволили добиться идеального соотношения веса, размера и мощности аппарата, максимальной простоты эксплуатации и высокого качества сварки.
Инверторные аппараты для сварки ММА одинаково популярны и среди новичков-любителей, и среди профессиональных сварщиков высокой квалификации. Профессионалы ценят инверторные аппараты за высокое качество сварного шва, стабильную работу в любых условиях, возможность работы с разными металлами и сплавами. Мастера с небольшим опытом работы также предпочитают осваивать основы сварки именно с инверторами. «Умные» инверторы отличаются простым управлением, обеспечивают легкий процесс работы без разбрызгивания металла со стабильным горением дуги и постоянным током. Инверторы для ММА сварки компактные, легкие, мобильные и исключительно простые в использовании.
Сварочные провода – обязательный элемент оборудования для сварки в режиме ММА. Это изолированные гибкие кабели из сплетенных токопроводящих жил в шланговой резиновой оболочке. Сварочный провод предназначен для подачи сварочного тока от источника к электродержателю.
Сечение и длина кабеля
Длина и сечение кабеля для ММА сварки подбирается исходя из параметров сварочного тока. Только правильно подобранный кабель способен обеспечить качественную и продуктивную работу оборудования.
Если вам нужно купить сварочные провода для ММА сварки, обращайте внимание на такие характеристики, как длина и сечение провода. Эти параметры тесно связаны между собой и являются самыми важными при выборе кабеля. Длина кабеля напрямую зависит от его сечения.
Длина и сечение сварочных проводов рассчитаны на максимальный ток сварочного аппарата. Увеличение длины чревато потерей тока и перегревом провода. Поэтому превышать рекомендуемые нормы не стоит. Чем длиннее сварочный провод, тем больше должно быть его сечение. Увеличение провода на 1 метр требует увеличения сечения в полтора раза.
Стандартные рекомендации: для сварочного тока 80-100 А подходят кабели с сечением 6 мм; для 100-199 А – 16 мм; для 200-240 А – 25 мм; для 200-289 А – 35 мм; 290-362 А – 50 мм. Инверторы ММА бытового класса обычно имеют показатели максимального тока 100-200 А.
Комплекты сварочных проводов для ММА
В интернет-магазине Greenloft.ru вы можете купить комплект сварочных проводов для сварки ММА, который включает кабели с электродержателем и зажимом массы. Представленные у нас наборы для ММА подходят для большинства сварочных инверторов. Зажимы оснащены удобными рычагами для быстрой смены электродов и надежного закрепления заготовки. Сами кабели отличаются износоустойчивостью и длительным сроком службы.
Если вам нужно купить сварочные провода для ММА в г. Екатеринбург, воспользуйтесь услугами Grеenloft.ru. В нашем ассортименте представлены комплекты сварочных проводов разной длины с разным сечением. Выбирайте подходящий набор, делайте выгодную покупку в Greenloft.ru.
Кабель на массу сварочного аппарата — Строительный портал №1
Содержание статьи:
Как подключить сварочный аппарат
Типовая конструкция сварочного аппарата для электродуговой сварки включает в себя две основные части: источник питания, куда поступает напряжение от сети и сварочный узел. сварочный узел, в свою очередь, состоит из держателя, самого электрода и нулевого провода.
Когда электрод кратковременно касается места будущего соединения, в этом месте проскакивает искра (возникает пробой) в зазоре из воздуха. С этого и начинается, непосредственно, сварка. Сварщик должен успеть убрать разогретый конец, чтобы тот не прилип к металлической поверхности. Одновременно, нужно удерживать такое минимальное расстояние между электродом и металлом, которое позволяет сохранить электрическую дугу.
Электрическая дуга – это достаточно длительный электрический разряд, возникающий между областью будущего сварного шва и концом электрода. Область сварки еще называют дуговой зоной. На катодной области образуется температура свыше 30000С. При этом разность потенциалов остается сравнительно небольшой, всего 20 – 25 В.
Во время образования дуги вначале происходит пробой воздушного зазора электронами. После, в доли секунды, происходит стабилизация процесса в промежутке дуги. Далее наступает ионизация электронами молекул газа, в результате чего появляется ионная проводимость. Горение дуги стабилизируется при помощи плавящейся и испаряющейся обмазки электродов.
Во время сварки, под влиянием высокой температуры, электрод начинает плавиться. На его конце появляется капля из расплавленного металла: она отрывается и падает на металлическую поверхность детали. На металл переносится в пределах 95% общей массы электрода, остальная часть обращается в пар и брызги. Сила тока, диаметр электрода, длина дуги и другие факторы – влияют на скорость образования капель и их размер. Оболочка, которой покрыты электроды, образует шлак для скрытия капель металла. В результате, капли металла, проходя через дугу, не замыкают дуговой промежуток.
Порядок работы типового сварочного трансформатора и схема его подключения
Трансформатор – главный источник питания всей системы сварки. С его помощью понижается сетевое однофазное напряжение с 220В до рабочего значения для сварки порядка 50 – 80В. Нестандартные условия работы требуют от трансформатора наибольшей отдачи мощности во время сварочных работ. Конструкция сварочного трансформатора предполагает прохождение по нему больших токов.
Для улучшения технических характеристик сварочного аппарата используют дополнительные устройства:
Для улучшения устойчивости дуги применяют балластное сопротивление. Оно изготавливается из нихромовой проволоки, обладающей хорошим удельным сопротивлением. Допускается расположение электрода с меньшей точностью по отношению к металлу;
Для стабильной работы аппарата от переменного напряжения применяют дроссель. При этом значительно увеличивается вес сварочного аппарата и применение возможно, в основном, лишь в стационарных условиях;
Выпрямление переменного тока с помощью диодных мостов. Сварочная дуга при постоянном токе горит более стабильно, качество швов более высокое.
Ни один сварочный аппарат не сможет работать без надлежащих ему электрических кабелей. В этой статье мы кратко расскажем о том, как подключить сварочные кабели непосредственно, к инвертору и что нужно знать перед началом работ.
На самом деле, кабелей у сварочного аппарата не два, как обычно принято считать, а три. Почему так? – Всё очень просто, ведь многие попросту забывают о самом главном кабеле – кабеле электропитания. Без него сварочный аппарат попросту не включится. И с ним, дела обстоят проще всего – достаточно подключить его к инвертору, к соответствующему и единственному разъему сзади корпуса сварочного аппарата.
Несколько сложнее обстоят дела со сварочными кабелями для подключения электродов и зажима на массу. Для того чтобы их подключить, впереди корпуса сварочного инвертора располагается два разъема с маркировкой плюс «+» и минус «-». Будьте внимательны, так как кабели в таком случае следует правильно подключить.
Так, к разъему минус «-» необходимо подключить кабель для питания на массу, а к разъему плюс «+» соответственно подсоединить кабель с электрододержателем. Перед тем как подключить кабели, их необходимо визуально проверить на целостность, а проверить отсутствие короткого замыкания между кабелем электрододержателя и кабеля заземления.
После того как кабели будут присоединены, убедитесь, что аппарат и провода находятся на чистой и сухой поверхности. Подключите кабель питания на массу к сварочному столу или заготовке.
Подключите электрод к электрододержателю, включите сварочный аппарат, установите необходимое значение сварочного тока и приступайте к работе.
Вот и всё, что следует знать о подключении сварочных проводов к сварочному аппарату. Еще раз – внимательно подключайте кабели к соответствующим разъемам, не перепутав плюс «+» и минус «-». В случае обратного подключения, когда к плюсу подключается масса, а к минусу электрододержатель, такой способ называется соединением с обратной полярностью.
www.vse-o-svarke.org
Как правильно подключить сварочный аппарат
Как правильно подключить сварочный трансформатор
Электросварочное оборудование должно быть надежно заземлено. На кожухах трансформаторов имеются специальные болты с надписью «Земля». Помимо этого, у сварочных трансформаторов заземляют зажимы вторичных обмоток. Схема подключения сварочного трансформатора показана на рисунке.
Перед пуском у трансформатора необходимо проверить соответствие напряжения его первичной обмотки подводимому напряжению сети. До включения трансформаторов сварочная цепь должна быть разомкнута.
Трансформаторы следует подключать к питающей сети отдельными рубильниками.
Расстояние от сети до сварочного аппарата должно быть наименьшим. Сечения проводов, присоединяемых к вторичным цепям трансформаторов или к выводам сварочных генераторов, выбирают по таблице.
Сечение провода, мм2
Наибольшая допустимая сила тока, А
Сечение провода, мм2
В качестве обратного провода для соединения свариваемого изделия с источником сварочного тока могут служить стальные шины остаточного сечения, различные стальные конструкции, сама свариваемая конструкция и т. д. Не разрешается использовать в качестве обратного провода сети заземления, а также металлические конструкции зданий, оборудодования и т. д.
Падение напряжения в питающих соединительных сварочных проводах допускается не более 5% напряжения сети. Если это условие не выдерживается, сечение проводов необходимо увеличить.
Полезные советы по эксплуатации сварочных трансформаторов
Обслуживание сварочных трансформаторов проще, чем сварочных генераторов, и уход за ними сводится к обеспечению надежного заземления корпуса, содержанию всех контактов в хорошем состоянии и периодической проверке сопротивления изоляции обмоток, особенно при работе установки на открытом воздухе.
Во время эксплуатации в сварочных трансформаторах могут возникнуть следующие неисправности:
сильное гудение и нагрев обмоток вследствие виткового замыкания в первичных обмотках. Повреждение устраняют частичной или полной перемоткой обмоток;
трансформатор дает очень большой ток вследствие короткого замыкания во вторичной обмотке или в обмотке регулятора. Устраняют неисправность ликвидацией замыкания в обмотках или их перемоткой;
сварочный ток не уменьшается при воздействии регулятора, что может быть вызвано замыканием между зажимами регулятора;
регулятор при сварке ненормально гудит, это может возникнуть из-за неисправности привода или из-за ослабления натяжения пружины;
сильный нагрев контактов в соединениях вследствие нарушения электрического контакта; неисправность устраняют переборкой греющихся соединений, зачисткой и плотной пригонкой контактных поверхностей и затяжкой до отказа зажимов.
Статьи и схемы
Полезное для электрика
Моя профессия электрик
Подключение и эксплуатация сварочного аппарата
Чтобы правильно и безопасно использовать сварочный аппарат, необходимо обеспечить его подключение согласно всем особенностям обращения с этим оборудованием. Важно правильно выполнить подключение сварочного аппарата.
Схема устройства сварочного аппарата.
Внимание надо обращать на любые мелочи, включая выбор питающего кабеля для устройства. Для работы со сварочным аппаратом необходимо иметь опыт, так как оборудование это потенциально опасное, начинать работу без опыта и защиты нельзя.
Правила подключения сварочного аппарата
Чтобы правильно пользоваться сваркой, следует выполнять все требования и рекомендации по включению сварочного аппарата:
Схема подключения сварочного аппарата.
Первое, что необходимо сделать, это проверить частоту и напряжение. Данные указываются производителем на корпусе оборудования. Они должны совпадать с показателями сети. Само подключение может выполняться одним из нескольких способов: использование двух фаз, одной фазы и нейтрали, использование отдельно заземления.
Если модель сварочного оборудования позволяет, нужно сразу выбрать необходимое напряжение для питающей сети. Переключатель фиксируется в выбранном положении. Важно определить, с какой сетью будет осуществляться работа, в противном случае аппарат выйдет из строя.
Для подключения надо использовать штепсельную вилку, характеристики которой соответствуют всем нормативам. Вилки без труда можно приобрести как отдельно, так и вместе с удлиняющими кабелями, что значительно облегчает подключение. Для вилки должен иметься в наличии наконечник с заземлением, через него и будет осуществляться подключение. Обычная розетка уже не подходит, надо использовать специальный плавкий предохранитель, допускается применять и автопереключатель, чтобы сделать подключение простым и безопасным.
Включение сварочного аппарата осуществляется за счет обратного кабеля «земля», который крепится к клеммам в необходимой рабочей точке. При этом расстояние от будущего шва должно быть минимальным по возможности. Кабель-держатель надо фиксировать к специальному фрагменту корпуса, используя надежный зажим.
Перед тем как начинать включение к сети, необходимо повторно проверить, чтобы все штепсели и кабели были подключены надежно и прочно. Если наблюдается плохой контакт, это может стать причиной остановки оборудования, возникновения опасной ситуации.
Перед тем как начинать работать, требуется приготовить перчатки, специальную сварочную маску с защитой для глаз. Это обязательное условие, так как во время сварки образуется высокотемпературная дуга. Она может сильно повредить глаза, если не обеспечить их защиту.
Проводка для сварочного аппарата
Схема устройства однофазного трансформатора сварочного аппарата.
Если сварочный аппарат будет использоваться в домашних условиях, то надо сразу проследить, какого типа проводка установлена, осмотреть розетки. Происходит это из-за того, что слабая проводка может привести к выходу из строя сварочного аппарата. Обычно в старых домах розетки рассчитаны на ток в 10 А, а этого может быть недостаточно для выполнения сварочных работ. В этом случае может потребоваться использование специальных генераторов. Нужно осмотреть состояние счетчика, ни в коем случае нельзя, чтобы на нем стояли так называемые жучки.
Если не учесть этих требований, то во время включения сварочного аппарата может возникнуть резкий скачок напряжения, свет вполне может пропасть не только в квартире, но и во всем доме. Сильные понижения до 150 В приводят к тому, что сварка становится невозможной, а в помещении возникают колебания, которые опасны для любого электрооборудования, осветительных приборов.
Можно ли использовать удлинитель?
Когда выполняется подключение аппарата для сварки, важно использовать правильный сетевой провод, его длина должна составлять до 1,8-2,5 м. Поэтому возникает вопрос, можно ли применять удлинитель, если это требуется. Особых ограничений нет, но и бесконтрольно пользоваться подобным оборудованием нельзя. Для этого требуется провести расчет, без него подключать удлинитель не рекомендуется.
Начинать надо с сечения электрического кабеля. Для изделия в 1,5 м² можно использовать ток с максимальным значением в 16 А. Для оборудования с сечением кабеля в 2,5 м² значение тока уже выше #8211; до 25 А. Нужно учесть, какой тип оборудования для сварки будет использоваться, какие условия для его применения существуют. Производители сварочных аппаратов сами указывают все необходимые значения, остается только приобрести удлинитель, выполняющий все требования.
При использовании удлинителя необходимо полностью разворачивать провод, чтобы он быстро и легко остывал, не образовывалось индуктивного сопротивления. Важно использовать заземление, от этого зависит безопасность работы.
Иногда возникает необходимость удлинить кабель около самого входа сварочного аппарата. Промежуточных соединений лучше не делать, следует использовать целый многожильный кабель с требуемым сечением. Для тока в 140 А сечение не должно быть меньше 35 мм². Лучше всего использовать медные жилы, диаметр которых составляет от 7 мм.
Сварочный генератор или бензогенератор?
Для правильного использования оборудования важно выбрать генератор. Часто случается так, что при падении напряжения во время сварки процесс останавливается, он становится невозможным. Многие совершают при этом ошибку, применяя для работы бензогенератор, который и будет обеспечивать питание сварочного оборудования. Его мощность небольшая, качественную работу он просто не в состоянии обеспечить.
Нельзя применять генераторы, мощность которых составляет меньше 5 кВт, так как они не выдержат необходимого напряжения.
Значение выходящего напряжения будет сильно отличаться от общей мощности.
При использовании электрода на 3 мм сила тока составляет 120 А, напряжение должно быть 40 В. На выходе мощность составит 120х40=4,8 кВт. Если КПД сварочного инвертора равно 0,8-0,9, то на входе мощность должна быть 4,8/0,8/=6 кВт. Важно помнить, что сварочный аппарат инверторного типа чувствительный к любым скачкам напряжения при входе. Если не обеспечить нормальные условия работы, то оборудование быстро выйдет из строя.
Если сеть слабая, то лучше использовать сварочный аппарат, который соединяется не с бензогенератором, а с электрогенератором. Здесь отлично подходит модель Champion DW 180 AE, для которой возможен сварочный ток в 180 А. При необходимости можно использовать специальный стабилизатор переменного тока, который монтируется перед сварочным оборудованием. Стоимость такого оборудования значительная, но его применение необходимо для качественного выполнения работ и безопасности.
Для безопасного использования сварочного аппарата важно обеспечить его грамотное включение. Для этого надо следовать довольно простым рекомендациям, использовать для подключения только правильно выбранные кабели, при необходимости приобретать генератор для питания устройства.
Как подключить сварочный аппарат
Типовая конструкция сварочного аппарата для электродуговой сварки включает в себя две основные части: источник питания, куда поступает напряжение от сети и сварочный узел. сварочный узел, в свою очередь, состоит из держателя, самого электрода и нулевого провода.
Когда электрод кратковременно касается места будущего соединения, в этом месте проскакивает искра (возникает пробой) в зазоре из воздуха. С этого и начинается, непосредственно, сварка. Сварщик должен успеть убрать разогретый конец, чтобы тот не прилип к металлической поверхности. Одновременно, нужно удерживать такое минимальное расстояние между электродом и металлом, которое позволяет сохранить электрическую дугу.
Электрическая дуга – это достаточно длительный электрический разряд, возникающий между областью будущего сварного шва и концом электрода. Область сварки еще называют дуговой зоной. На катодной области образуется температура свыше 30000С. При этом разность потенциалов остается сравнительно небольшой, всего 20 – 25 В.
Во время образования дуги вначале происходит пробой воздушного зазора электронами. После, в доли секунды, происходит стабилизация процесса в промежутке дуги. Далее наступает ионизация электронами молекул газа, в результате чего появляется ионная проводимость. Горение дуги стабилизируется при помощи плавящейся и испаряющейся обмазки электродов.
Во время сварки, под влиянием высокой температуры, электрод начинает плавиться. На его конце появляется капля из расплавленного металла: она отрывается и падает на металлическую поверхность детали. На металл переносится в пределах 95% общей массы электрода, остальная часть обращается в пар и брызги. Сила тока. диаметр электрода, длина дуги и другие факторы – влияют на скорость образования капель и их размер. Оболочка, которой покрыты электроды, образует шлак для скрытия капель металла. В результате, капли металла, проходя через дугу, не замыкают дуговой промежуток.
Рассмотрим порядок работы типового сварочного трансформатора и схему его подключения
Трансформатор – главный источник питания всей системы сварки. С его помощью понижается сетевое однофазное напряжение с 220В до рабочего значения для сварки порядка 50 – 80В. Нестандартные условия работы требуют от трансформатора наибольшей отдачи мощности во время сварочных работ. Конструкция сварочного трансформатора предполагает прохождение по нему больших токов.
Для улучшения технических характеристик сварочного аппарата используют дополнительные устройства:
Для улучшения устойчивости дуги применяют балластное сопротивление. Оно изготавливается из нихромовой проволоки, обладающей хорошим удельным сопротивлением. Допускается расположение электрода с меньшей точностью по отношению к металлу;
Для стабильной работы аппарата от переменного напряжения применяют дроссель. При этом значительно увеличивается вес сварочного аппарата и применение возможно, в основном, лишь в стационарных условиях;
Выпрямление переменного тока с помощью диодных мостов. Сварочная дуга при постоянном токе горит более стабильно, качество швов более высокое.
Электросварочное оборудование должно быть надежно заземлено. На кожухах трансформаторов имеются специальные болты с надписью «Земля». Помимо этого, у сварочных трансформаторов заземляют зажимы вторичных обмоток. Схема подключения сварочного трансформатора показана на рисунке.
Перед пуском у трансформатора необходимо проверить соответствие напряжения его первичной обмотки подводимому напряжению сети. До включения трансформаторов сварочная цепь должна быть разомкнута.
Трансформаторы следует подключать к питающей сети отдельными рубильниками.
Расстояние от сети до сварочного аппарата должно быть наименьшим. Сечения проводов, присоединяемых к вторичным цепям трансформаторов или к выводам сварочных генераторов, выбирают по таблице.
Сечение провода, мм2
Наибольшая допустимая сила тока, А
Сечение провода, мм2
В качестве обратного провода для соединения свариваемого изделия с источником сварочного тока могут служить стальные шины остаточного сечения, различные стальные конструкции, сама свариваемая конструкция и т. д. Не разрешается использовать в качестве обратного провода сети заземления, а также металлические конструкции зданий, оборудодования и т. д.
Падение напряжения в питающих соединительных сварочных проводах допускается не более 5% напряжения сети. Если это условие не выдерживается, сечение проводов необходимо увеличить.
Полезные советы по эксплуатации сварочных трансформаторов
Обслуживание сварочных трансформаторов проще, чем сварочных генераторов, и уход за ними сводится к обеспечению надежного заземления корпуса, содержанию всех контактов в хорошем состоянии и периодической проверке сопротивления изоляции обмоток, особенно при работе установки на открытом воздухе.
Во время эксплуатации в сварочных трансформаторах могут возникнуть следующие неисправности:
сильное гудение и нагрев обмоток вследствие виткового замыкания в первичных обмотках. Повреждение устраняют частичной или полной перемоткой обмоток;
трансформатор дает очень большой ток вследствие короткого замыкания во вторичной обмотке или в обмотке регулятора. Устраняют неисправность ликвидацией замыкания в обмотках или их перемоткой;
сварочный ток не уменьшается при воздействии регулятора, что может быть вызвано замыканием между зажимами регулятора;
регулятор при сварке ненормально гудит, это может возникнуть из-за неисправности привода или из-за ослабления натяжения пружины;
сильный нагрев контактов в соединениях вследствие нарушения электрического контакта; неисправность устраняют переборкой греющихся соединений, зачисткой и плотной пригонкой контактных поверхностей и затяжкой до отказа зажимов.
Статьи и схемы
Полезное для электрика
Моя профессия электрик
Подключение и эксплуатация сварочного аппарата
Чтобы правильно и безопасно использовать сварочный аппарат, необходимо обеспечить его подключение согласно всем особенностям обращения с этим оборудованием. Важно правильно выполнить подключение сварочного аппарата.
Схема устройства сварочного аппарата.
Внимание надо обращать на любые мелочи, включая выбор питающего кабеля для устройства. Для работы со сварочным аппаратом необходимо иметь опыт, так как оборудование это потенциально опасное, начинать работу без опыта и защиты нельзя.
Правила подключения сварочного аппарата
Чтобы правильно пользоваться сваркой, следует выполнять все требования и рекомендации по включению сварочного аппарата:
Схема подключения сварочного аппарата.
Первое, что необходимо сделать, это проверить частоту и напряжение. Данные указываются производителем на корпусе оборудования. Они должны совпадать с показателями сети. Само подключение может выполняться одним из нескольких способов: использование двух фаз, одной фазы и нейтрали, использование отдельно заземления.
Если модель сварочного оборудования позволяет, нужно сразу выбрать необходимое напряжение для питающей сети. Переключатель фиксируется в выбранном положении. Важно определить, с какой сетью будет осуществляться работа, в противном случае аппарат выйдет из строя.
Для подключения надо использовать штепсельную вилку, характеристики которой соответствуют всем нормативам. Вилки без труда можно приобрести как отдельно, так и вместе с удлиняющими кабелями, что значительно облегчает подключение. Для вилки должен иметься в наличии наконечник с заземлением, через него и будет осуществляться подключение. Обычная розетка уже не подходит, надо использовать специальный плавкий предохранитель, допускается применять и автопереключатель, чтобы сделать подключение простым и безопасным.
Включение сварочного аппарата осуществляется за счет обратного кабеля «земля», который крепится к клеммам в необходимой рабочей точке. При этом расстояние от будущего шва должно быть минимальным по возможности. Кабель-держатель надо фиксировать к специальному фрагменту корпуса, используя надежный зажим.
Перед тем как начинать включение к сети, необходимо повторно проверить, чтобы все штепсели и кабели были подключены надежно и прочно. Если наблюдается плохой контакт, это может стать причиной остановки оборудования, возникновения опасной ситуации.
Перед тем как начинать работать, требуется приготовить перчатки, специальную сварочную маску с защитой для глаз. Это обязательное условие, так как во время сварки образуется высокотемпературная дуга. Она может сильно повредить глаза, если не обеспечить их защиту.
Проводка для сварочного аппарата
Схема устройства однофазного трансформатора сварочного аппарата.
Если сварочный аппарат будет использоваться в домашних условиях, то надо сразу проследить, какого типа проводка установлена, осмотреть розетки. Происходит это из-за того, что слабая проводка может привести к выходу из строя сварочного аппарата. Обычно в старых домах розетки рассчитаны на ток в 10 А, а этого может быть недостаточно для выполнения сварочных работ. В этом случае может потребоваться использование специальных генераторов. Нужно осмотреть состояние счетчика, ни в коем случае нельзя, чтобы на нем стояли так называемые жучки.
Если не учесть этих требований, то во время включения сварочного аппарата может возникнуть резкий скачок напряжения, свет вполне может пропасть не только в квартире, но и во всем доме. Сильные понижения до 150 В приводят к тому, что сварка становится невозможной, а в помещении возникают колебания, которые опасны для любого электрооборудования, осветительных приборов.
Можно ли использовать удлинитель?
Когда выполняется подключение аппарата для сварки, важно использовать правильный сетевой провод, его длина должна составлять до 1,8-2,5 м. Поэтому возникает вопрос, можно ли применять удлинитель, если это требуется. Особых ограничений нет, но и бесконтрольно пользоваться подобным оборудованием нельзя. Для этого требуется провести расчет, без него подключать удлинитель не рекомендуется.
Начинать надо с сечения электрического кабеля. Для изделия в 1,5 м² можно использовать ток с максимальным значением в 16 А. Для оборудования с сечением кабеля в 2,5 м² значение тока уже выше #8211; до 25 А. Нужно учесть, какой тип оборудования для сварки будет использоваться, какие условия для его применения существуют. Производители сварочных аппаратов сами указывают все необходимые значения, остается только приобрести удлинитель, выполняющий все требования.
При использовании удлинителя необходимо полностью разворачивать провод, чтобы он быстро и легко остывал, не образовывалось индуктивного сопротивления. Важно использовать заземление, от этого зависит безопасность работы.
Иногда возникает необходимость удлинить кабель около самого входа сварочного аппарата. Промежуточных соединений лучше не делать, следует использовать целый многожильный кабель с требуемым сечением. Для тока в 140 А сечение не должно быть меньше 35 мм². Лучше всего использовать медные жилы, диаметр которых составляет от 7 мм.
Сварочный генератор или бензогенератор?
Для правильного использования оборудования важно выбрать генератор. Часто случается так, что при падении напряжения во время сварки процесс останавливается, он становится невозможным. Многие совершают при этом ошибку, применяя для работы бензогенератор, который и будет обеспечивать питание сварочного оборудования. Его мощность небольшая, качественную работу он просто не в состоянии обеспечить.
Нельзя применять генераторы, мощность которых составляет меньше 5 кВт, так как они не выдержат необходимого напряжения.
Значение выходящего напряжения будет сильно отличаться от общей мощности.
При использовании электрода на 3 мм сила тока составляет 120 А, напряжение должно быть 40 В. На выходе мощность составит 120х40=4,8 кВт. Если КПД сварочного инвертора равно 0,8-0,9, то на входе мощность должна быть 4,8/0,8/=6 кВт. Важно помнить, что сварочный аппарат инверторного типа чувствительный к любым скачкам напряжения при входе. Если не обеспечить нормальные условия работы, то оборудование быстро выйдет из строя.
Если сеть слабая, то лучше использовать сварочный аппарат, который соединяется не с бензогенератором, а с электрогенератором. Здесь отлично подходит модель Champion DW 180 AE, для которой возможен сварочный ток в 180 А. При необходимости можно использовать специальный стабилизатор переменного тока, который монтируется перед сварочным оборудованием. Стоимость такого оборудования значительная, но его применение необходимо для качественного выполнения работ и безопасности.
Для безопасного использования сварочного аппарата важно обеспечить его грамотное включение. Для этого надо следовать довольно простым рекомендациям, использовать для подключения только правильно выбранные кабели, при необходимости приобретать генератор для питания устройства.
Как подключить сварочный аппарат
Типовая конструкция сварочного аппарата для электродуговой сварки включает в себя две основные части: источник питания, куда поступает напряжение от сети и сварочный узел. сварочный узел, в свою очередь, состоит из держателя, самого электрода и нулевого провода.
Когда электрод кратковременно касается места будущего соединения, в этом месте проскакивает искра (возникает пробой) в зазоре из воздуха. С этого и начинается, непосредственно, сварка. Сварщик должен успеть убрать разогретый конец, чтобы тот не прилип к металлической поверхности. Одновременно, нужно удерживать такое минимальное расстояние между электродом и металлом, которое позволяет сохранить электрическую дугу.
Электрическая дуга – это достаточно длительный электрический разряд, возникающий между областью будущего сварного шва и концом электрода. Область сварки еще называют дуговой зоной. На катодной области образуется температура свыше 30000С. При этом разность потенциалов остается сравнительно небольшой, всего 20 – 25 В.
Во время образования дуги вначале происходит пробой воздушного зазора электронами. После, в доли секунды, происходит стабилизация процесса в промежутке дуги. Далее наступает ионизация электронами молекул газа, в результате чего появляется ионная проводимость. Горение дуги стабилизируется при помощи плавящейся и испаряющейся обмазки электродов.
Во время сварки, под влиянием высокой температуры, электрод начинает плавиться. На его конце появляется капля из расплавленного металла: она отрывается и падает на металлическую поверхность детали. На металл переносится в пределах 95% общей массы электрода, остальная часть обращается в пар и брызги. Сила тока. диаметр электрода, длина дуги и другие факторы – влияют на скорость образования капель и их размер. Оболочка, которой покрыты электроды, образует шлак для скрытия капель металла. В результате, капли металла, проходя через дугу, не замыкают дуговой промежуток.
Рассмотрим порядок работы типового сварочного трансформатора и схему его подключения
Трансформатор – главный источник питания всей системы сварки. С его помощью понижается сетевое однофазное напряжение с 220В до рабочего значения для сварки порядка 50 – 80В. Нестандартные условия работы требуют от трансформатора наибольшей отдачи мощности во время сварочных работ. Конструкция сварочного трансформатора предполагает прохождение по нему больших токов.
Для улучшения технических характеристик сварочного аппарата используют дополнительные устройства:
Для улучшения устойчивости дуги применяют балластное сопротивление. Оно изготавливается из нихромовой проволоки, обладающей хорошим удельным сопротивлением. Допускается расположение электрода с меньшей точностью по отношению к металлу;
Для стабильной работы аппарата от переменного напряжения применяют дроссель. При этом значительно увеличивается вес сварочного аппарата и применение возможно, в основном, лишь в стационарных условиях;
Выпрямление переменного тока с помощью диодных мостов. Сварочная дуга при постоянном токе горит более стабильно, качество швов более высокое.
При производстве сварочных работ нередко требуется изменять параметры технологического процесса. Наиболее часто в регулировке нуждается сварочный ток. Некоторые аппараты имеют встроенные механизмы регулировки рабочих параметров. Если же ваше оборудование не снабжено регулятором, изготовьте его самостоятельно.
— стандартный переключатель тока;
— регулятор тока сварочного трансформатора.
Используйте для уменьшения силы сварочного тока способ его ступенчатой регулировки. Для этого измените число витков, подключая их к выводам вторичной обмотки трансформатора. Такой способ прост, но не позволяет производить изменение в широких пределах. Подберите для вторичной цепи трансформатора стандартный переключатель, который выдерживает ток величиной до 250-260 А. Этот способ требует меньшего вмешательства в техническое устройство прибора, однако подобрать переключатель с параметрами, подходящими для конкретного сварочного аппарата, очень непросто. Изготовьте регулятор сварочного тока с применением тиристоров. Достоинство приведенной на рисунке схемы заключается в его простоте и доступности большинства элементов, используемых в конструкции регулятора. Ко всему прочему, устройство практически не требует дополнительной настройки. Регулировку параметров устройства произведите при отключенной первичной обмотке трансформатора. Тиристоры, являющиеся основными элементами конструкции регулятора, включите встречным образом, параллельно друг другу. Момент регулировки тока регулируйте изменением сопротивления резистора R7. При этом изменятся параметры в первичной обмотке сварочного трансформатора. Таким способом удобно менять рабочий ток аппарата в ту или иную сторону. Диапазон изменения тока отрегулируйте, подобрав параметры данного резистора опытным путем. Используйте в схеме регулятора силы тока транзисторы старого образца, например, ГТ308 или П416. При отсутствии этих приборов замените их на более современные высокочастотные приборы со сходными параметрами. Если вам не удалось подыскать транзисторы VT1 и VT2, а также резисторы R5 и R6, размещенные в базовых цепях, замените их динисторами. Аноды динисторов присоедините к крайним выводам резистора R7, катоды подключите к резисторам R3 и R4. Наиболее подходит для использования в приведенной схеме динистор типа Kh302.
«Сварочный аппарат своими руками», И.Д. Зубаль, 2003
Металлические детали во многих случаях очень удобно соединять между собой сваркой. Сфера применения сварочного оборудования очень широка – от тяжелого машиностроения до прокладки коммуникаций и строительных работ при возведении частного дома. Производители аппаратов для сварки стремятся создать лучшие условия для соблюдения технологического процесса. Но для начала нужно уметь их правильно подключить. Для работы сварочного аппарата существенную роль играет диапазон сварочного тока, иными словами, мощность агрегата. Если вам предстоит сваривать решетки, заборы, другие небольшие конструкции, то вполне подойдет электрод размером в 4 мм. Сварочный ток в этом случае будет находиться в диапазоне 180-220 ампер. Обращайте внимание и на напряжение холостого хода. Чем оно выше, тем легче возникает дуга. Некоторые аппараты имеют функцию поджига дуги, что очень облегчает работу. Сварочные аппараты оснащены ручкой, позволяющей регулировать ток. Изменяя положение сердечника трансформатора, вы можете ток увеличивать или уменьшать в зависимости от необходимого режима работы и конкретных условий сварки. Перед подключением сварочного аппарата установите, на какое напряжение он рассчитан (это можно выяснить в документации к агрегату). После этого установите соответствующий переключатель на корпусе аппарата в положение 220 или 380 вольт. Подключение аппарата, рассчитанного на 220 вольт, осуществляется путем подсоединения к питающему автомату одного провода на «фазу», второго – на «нейтраль», а третий провод присоедините на защитный «ноль» (это обеспечивает защиту корпуса). Бытовой сварочный аппарат, рассчитанный на 380 вольт, подключается так: питающие концы присоедините к любым двум «фазам», третий провод – к защитному «нулевому» проводу, защищающему корпус. Толстые (сварочные) концы указывают на выход, а более тонкие обозначают вход. Иногда возникает необходимость дополнительно рассчитать допустимую мощность аппарата для конкретной проводки. Для этого напряжение сети умножьте на максимальное значение тока (оно указано на автомате щитка).
Подключение сварочного аппарата
подключение сварки
Для уменьшения тока в электрической цепи необходимо добавить в разрыв этой цепи дополнительное сопротивление. Если требуется точное изменение величины тока, определяют параметры цепи и выполняют расчет сопротивления по закону Ома.
Мультиметр, нож, отвертка, сопротивление или лампочка.
Величина электрического тока в цепи зависит от двух параметров: напряжения и сопротивления. Самым простым способом уменьшения тока является увеличение сопротивления электрической цепи. Для этого, в предварительно выполненный разрыв включается дополнительное сопротивление или иное устройство, выполняющее данную функцию. Перед выполнением работ убедитесь в безопасности рабочего места и отсутствии вероятности поражения электрическим током. Помните, что все работы, связанные с электрическими схемами следует проводить при отключенном напряжении. Выключите напряжение, поданное на схему. Для этого переведите вводной автомат или выключатель в положение «выключено». Убедитесь с помощью индикатора или мультиметра в режиме измерения напряжения, в отсутствии напряжения в электрической цепи. Замерьте сопротивление электрической цепи с помощью мультиметра, переведя его в режим омметра. В случае невозможности данного действия величину сопротивления можно определить, просуммировав сопротивления элементов цепи. Рассчитайте требуемое сопротивление электрической цепи по закону Ома. Для этого достаточно разделить приложенное напряжение на требуемую величину тока. Из полученного значения следует вычесть измеренное сопротивление электрической цепи. Результирующая величина есть сопротивление, которое следует добавить в цепь для снижения тока. Подберите сопротивление с величиной, близкой к расчетной. При отсутствии готового резистора, вместо него можно воспользоваться одной или несколькими лампами накаливания. Выполните разрыв электрической цепи. Для этого можно разрезать один из питающих проводов с помощью ножа или кусачек. Ножом зачистите образовавшиеся концы проводов. Присоедините данные концы к выходным клеммам сопротивления или лампочки. Убедитесь в прочности соединения проводов и резистора или иного прибора, а также в отсутствии оголенных частей, могущих привести к поражению электрическим током. Подайте напряжение и проверьте работоспособность и параметры работы схемы.
как сопротивлением уменьшить напряжение
Строительство загородного дома или дачи, последующее обустройство земельного участка, невозможно без применения сварочного аппарата, да и затем, в хозяйстве он всегда может пригодиться. Но, если, как это часто бывает, напряжение в сети ниже нормы, тут следует хорошо продумать, какой аппарат обеспечит качественную сварку при таких условиях. Часто выбор покупателей обосновывается только ценой. В низком ценовом диапазоне вам предложат трансформаторные или дешевые сварочные аппараты инверторного типа, которые вряд ли обеспечат ваши потребности , например, при монтаже отопительной системы в строящемся доме. Трансформаторные аппараты, работающие при выдаваемом переменном токе 200А, могут весить до 23 кг, сварить качественный шов при таком токе сможет лишь опытный профессионал. Если вы купите к нему выпрямитель, позволяющий получать постоянный ток, вес его приближается к 40 кг, а общая цена аппарата с выпрямителем – к стоимости инверторного сварочного аппарата, выдающего постоянный ток 130-160А. Поэтому выбор нужно делать в пользу инверторного аппарата, к тому же, вес его находится в пределах 10 кг, а качество сварки при минимуме усилий он обеспечивает даже при низком напряжении в электросети.Но вы должны учесть, что дешевые инверторные аппараты имеют низкий показатель продолжительности включения, который в технической документации обозначается как ПВ. За базовый интервал при расчетах берется 10 минут и, если ПВ равен 20 или 30%, это значит, что при максимальном токе варить им швы можно только в течение 2-х или 3-х минут. Оставшееся время – 8 или 7 минут он должен охлаждаться. В том случае, когда сила тока в сети не превышает 160 А, альтернативы сварочному инвертору нет. Но вы должны знать, что при напряжении ниже 180 В, уверенной сварки 4-х миллиметровым электродом вам не добиться, придется использовать 3-х миллиметровый. При низких значениях напряжения не все инверторные аппараты способны обеспечить стабильную работу, судя по отзывам в интернете, для таких ситуаций можно посоветовать аппараты марок: Форсаж, Elitech, Fubac, Prorab.
Преимущества и недостатки инверторных сварочных аппаратов
Основным преимуществом инвертора является то, что его потребление эквивалентно расходу энергии на сварку, вне зависимости от мощности самого аппарата. Это позволяет ему ограничить расход энергии на 80% по сравнению со сварочным аппаратом трансформаторного типа, которому для сварки 3-х мм электродом требуется 8КВт мощности, в то время, как инверторному – всего 3КВт.
Но недостатки у инверторных аппаратов тоже есть, к ним можно отнести высокую стоимость, в том числе обслуживания и ремонта. Если при перегрузке или больших скачках напряжения выйдет из строя силовой модуль, ремонт аппарата обойдется почти в треть его цены. Аппараты этого типа особенно чувствительны к пыли, а при строительных работах она неизбежна, поэтому их приходится постоянно продувать и чистить. Кроме того, электронный блок инверторного аппарата реагирует на низкие температуры и влажность, поэтому, если вы будете хранить его в гараже, прежде, чем начинать работу, необходимо подержать аппарат час-полтора при комнатной температуре, чтобы избежать образования конденсата и выхода из строя отдельных узлов.
Если вы обладаете профессиональным опытом сварочных работ, и нет особых требований к их качеству, можно купить и более дешевый аппарат трансформаторного типа.
Как выбрать инверторный сварочный аппарат
Как правило, инверторные аппараты, предназначенные для бытового использования, имеют встроенную защиту от перепадов напряжения, которая составляет 10-15%, для промышленных аппаратов этот показатель выше. Что касается защиты от пыли, в некоторых моделях используются, так называемые, тоннельные вентиляторы, которые предназначены для экстремальных условий и значительно влияют на цену аппарата. Чтобы не переплачивать, для чистки можно использовать народные методы – пылесос и мягкую кисть.
Если в документации аппарат обозначен как «бытовой», это вовсе не говорит о его низком качестве, этот термин обычно означает, что продолжительность его работы составляет от 15 до 30 минут, после чего в течение часа он должен охлаждаться. Для профессионального применения выпускаются аппараты, рабочий цикл которых составляет до 8 часов, но и стоимость их гораздо выше. Качество сварки не зависит от того, бытовой или профессиональный аппарат вы приобретете – только производительность. Данные о ней, указанные в документации, приведены для стандартного напряжения питающей сети 220 В.
Данные о температурных режимах, оптимальных для эксплуатации аппарата, должны быть указаны в технической документации на него, если их нет, стоит засомневаться в добросовестности производителя и отказаться от такой покупки.
Учтите, что такие опции, как горячий старт, анти-прилипание при включении и сварке – просто рекламный трюк. Эти функции обеспечиваются самой инверторной технологией, и переплачивать за них не стоит. А вот на что стоит действительно обратить внимание, так это на наличие сервиса и запасных частей для той или иной марки, рекламной продукции и сайта производителя, четкий и понятных инструкций на русском языке.
Сила тока в резистивном элементе, как правило, рассматривается в контексте рассмотрения закона Ома для участка цепи, который объясняет закономерности изменения силы тока на резистивном элементе. Откройте учебник по физике 8 класса на главе «Электрические явления». В данной главе, в частности, рассматриваются электрические явления в электрической цепи. Как известно, электрический ток – это направленное движение свободных зарядов в цепи. Такими зарядами обычно являются электроны. Соответственно, сила электрического тока определяется как количество зарядов, проходящих через поперечное сечение проводника за единицу времени. Таким образом, чем больше зарядов будет течь в проводнике, тем больше будет и сила тока. А также, чем больше скорость движения зарядов, тем больше будет сила тока в резисторе. Вспомните, что подразумевает собой понятие резистора. В данном случае под резистором надо понимать любой проводник или элемент электрической цепи, имеющий активное резистивное сопротивление. Теперь важно задаться вопросом о том, как действует изменение значения сопротивления на значение силы тока и от чего оно зависит. Суть явления сопротивления заключается в том, что атомы вещества резистора формируют своего рода барьер для прохождения электрических зарядов. Чем выше сопротивление вещества, тем более плотно расположены атомы в решетке резистивного вещества. Данную закономерность и объясняет закон Ома для участка цепи. Как известно, закон Ома для участка цепи звучит следующим образом: сила тока на участке цепи прямо пропорциональна напряжению на участке и обратно пропорциональна сопротивлению самого участка цепи. Изобразите на листе бумаги график зависимости силы тока от напряжения на резисторе, а также от его сопротивления, исходя из закона Ома. Вы получите график гиперболы в первом случае и график прямой во втором случае. Таким образом, сила тока будет тем больше, чем больше напряжение на резисторе и чем меньше сопротивление. Причем зависимость от сопротивления здесь более яркая, ибо она имеет вид гиперболы. Обратите внимание, что сопротивление резистора также изменяется при изменении его температуры. Если нагревать резистивный элемент и наблюдать при этом за изменением силы тока, то можно заметить, как при увеличении температуры уменьшается сила тока. Данная закономерность объясняется тем, что при увеличении температуры увеличиваются колебания атомов в узлах кристаллической решетки резистора, уменьшая таким образом свободное пространство для прохождения заряженных частиц. Другой причиной, уменьшающей силу тока в данном случае, является тот факт, что при увеличении температуры вещества увеличивается хаотичное движение частиц, в том числе заряженных. Таким образом, движение свободных частиц в резисторе становится в большей степени хаотичным, чем направленным, что и сказывается на уменьшении силы тока. Изменение тока, происходящее при изменении сопротивления, зависит от того, каким именно является исследуемой резистивный элемент, а именно, от того, какой вольт-амперной характеристикой он обладает.
Учебник по физике 8 класса, лист бумаги, шариковая ручка.
Прочитайте в учебнике по физике формулировку выражения закона Ома. Как известно, именно этот закон описывает связь электрического тока и напряжения на участке цепи. По закону Ома, сила тока прямо пропорциональна напряжению на участке цепи и обратно пропорциональна сопротивлению данного участка. Таким образом, очевидным является, что при увеличении сопротивления ток, проходящий через него, уменьшается. Обратите внимание, что зависимость тока от сопротивления участка цепи является гиперболической, что говорит о резком спаде тока при увеличении значения сопротивления. Помните, что такая зависимость тока от сопротивления является справедливой лишь для участка цепи, состоящего из одного элемента, а также лишь для обычных линейных резистивных элементов. Линейность в данном случае означает то, что вольт-амперная характеристика элемента (зависимость тока от напряжения) представляется в виде прямой линии. Напишите на листе бумаги выражение для закона Ома через напряжение. Оно будет равно произведению силы тока на сопротивление резистора. Придайте сопротивлению несколько постоянных значений и запишите соответствующие законы Ома для каждого из них. Вы получите уравнения прямых с различными коэффициентами. Начертите графики полученных прямых в одной и той же координатной плоскости. Видно, что при увеличении значения сопротивления увеличивается наклон графика прямой, а это значит, что при увеличении сопротивления сила тока спадает при заданном значении напряжения. Представьте теперь, что зависимость силы тока от напряжения имеет нелинейный характер. Нарисуйте на координатной плоскости некоторую кривую, например, экспоненциальную, изображающую вольт-амперную характеристику некоторого элемента. Как уже говорилось выше, наклон данной характеристики показывает, каково значение сопротивления элемента. В случае же нелинейного резистора сопротивление зависит от поданного напряжения на него и не имеет постоянного значения. Таким образом, закон Ома оказывается не применим для таких резисторов. Подобные элементы, имеющие нелинейную вольт-амперную характеристику (ВАХ), имеют не постоянное, а дифференциальное сопротивление. Отметьте также, что существуют резистивные элементы, имеющие отрицательное дифференциальное сопротивление. Это означает, что на некотором промежутке своей ВАХ сила тока в них падает при повышении напряжения. Универсальность – главное преимущество сварочного полуавтомата в сравнении с обычным сварочным трансформатором. Кроме обычной углеродистой стали им можно варить нержавейку, чугун, алюминий и прочие цветные металлы. На рынке представлено большое количество моделей сварочных полуавтоматов, различающихся характеристиками, функциональностью и ценой. Человека, покупающего первый в своей жизни полуавтомат, это обилие способно поставить в тупик. Прежде всего, определите, какой максимальный сварочный ток потребуется вам для выполнения ваших работ. Этот параметр является основным для любого сварочного аппарата, он определяет толщину свариваемого металла. Существует следующая зависимость величины сварочного тока от толщины металла: для сварки металла толщиной 1,5 мм требуется ток 35-50 А, для 2,0 мм – 45-80 А, для 3,0 мм – 90-130 А, для 4,0 мм – 120-160, для 5,0 мм – 130-180 А. Регулировка сварочного тока в аппаратах может быть дискретной и плавной. Последняя позволяет подбирать сварочный ток более точно. Определите параметры питания. Если у вас имеется только однофазное напряжение 220 В, приобретаемый аппарат должен иметь возможность включаться в однофазную сеть. Необходимо выбирать аппарат с таким диапазоном питающего напряжения, который перекрывает перепады напряжения сети. Обычно сварочные аппараты нормально работают при колебаниях напряжения в пределах 15%. Параметры питающей сети следует учитывать и при выборе мощности аппарата. Не все сети могут выдержать большую мощность устройств – более 5 кВт. Необходимо знать, с какой интенсивностью будет работать полуавтомат. Этот параметр определяется характеристикой ПВ – продолжительностью включения, которая рассчитывается по формуле ПВ = Тсв∙100/Тсв+Тп, где Тсв – время непрерывной сварки, Тп – время паузы. Значение ПВ получается в процентах. Большинство любительских сварочных аппаратов рассчитаны на повторно-кратковременные режимы. После периода сварки, составляющего обычно 5 минут, должна следовать пауза. Полуавтоматы бывают обычного и инверторного типа. Последний имеет преимущество перед первым в качестве сварки и удобстве работы. Благодаря более точной регулировке сварочного тока у него стабильнее горит дуга, имеется система предотвращения прилипания электрода и горячего старта (функции Anti-Stick и Hot Start), присутствует термостатическая защита от перегрузок. Инверторы меньше габаритами и легче обычных сварочных аппаратов. Предпочтение при покупке стоит однозначно отдавать им – в том случае, если уровень цены не является определяющим условием при выборе. Обратите внимание на степень универсальности полуавтомата. Есть модели, которые работают только с электродной проволокой – порошковой, работающей без газа, и обычной, работающей в среде защитных газов (сварка MIG/MAG). Имеются также универсальные модели, которые позволяют работать и штучными электродами – сварка ММА. Вторые, разумеется, дороже. Различаются аппараты и по степени автоматизации. В обычных моделях скорость подачи проволоки регулируется вручную. В синергетических устройствах скорость проволоки регулируется автоматически в зависимости от силы сварочного тока и параметров горения дуги. Работа синергетическими полуавтоматами получается более качественной и удобной, однако стоят они значительно дороже обычных аппаратов. Для комфортной работы имеют значение компактность и вес полуавтомата. В продаже имеются двухкорпусные тяжелые модели и более легкие однокорпусные. Если предполагается мобильное использование полуавтомата, лучше отдать предпочтение однокорпусному легкому устройству. При покупке аппарата посмотрите, насколько быстро он подготавливается к работе, удобно ли расположены управляющие элементы – ручки регулировки сварочного тока и скорости подачи проволоки, какую длину имеет подающей рукав и кабель массы (чем длиннее, тем лучше). Ознакомьтесь с комплектацией, количеством запасных контактных наконечников, объемом баллона с газом и пр. Не оставьте без внимания и фирму-производителя. Очень надежно работают полуавтоматы западных фирм, в частности, итальянских. Нельзя категорично утверждать, что более дешевые полуавтоматы китайских производителей однозначно хуже их западных конкурентов, но определенная доля риска при покупке китайского оборудования, вне всякого сомнения, присутствует.
как работает полуавтомат в 2017
При работе на даче или в загородном доме может потребоваться сделать водопровод, построить для домашних животных вольеры, сделать душ или теплицу. Для подобных работ пригодится сварочный аппарат, который можно приобрести в торговой сети или сделать самостоятельно. Его основу составляет понижающий трансформатор.
— трансформаторный сердечник;
— провод 15-20 кв. мм;
— плавкий предохранитель;
— амперметр переменного тока;
— медная трубка.
Расположите сетевую обмотку на стержневом магнитопроводе двумя основными способами. Первый дает возможность получить «жесткий» режим сварки. Сетевая (первичная) обмотка будет состоять из 2-х одинаковых обмоток, которые намотайте на разные стороны сердечника. Производите намотку провода по изолированному ярму только в одном направлении. Изолируйте каждый слой обмотки слоем х/б изоляции (электрокартоном, стеклотканью, калькой), которая должна быть пропитана бакелитовым лаком. Соедините обмотки между собой последовательно. Они должны иметь одинаковое сечение проводов. Сделайте для регулировки выходящего тока на каждой обмотке отводы. Замкните их попарно. Залудите и промаркируйте выводы обмоток. Закрепите их хлопчатобумажной тесьмой. Наденьте на выводы сетевой обмотки хлопчатобумажный кембрик. Используйте второй метод намотки сетевой обмотки для сварочного трансформатора для «мягкого» способа сварки. Произведите намотку для этого на одной стороне сердечника. Проверьте после намотки сетевой (первичной) обмотки сварочной установки витки на короткозамкнутость и правильность их количества. Для этого включите сварочный трансформатор в сеть через предохранитель (4-6 А) и амперметр переменного тока. В том случае, если предохранитель сильно греется или сгорает, то это признак короткозамкнутого витка. Перемотайте первичную обмотку, обращая внимание на качество изоляционного материала. В том случае, когда аппарат издает сильный шум, а ток превышает 2-3 А, значит, что число витков сетевой обмотки низкое. Намотайте необходимое количество. Сварочный аппарат потребляет ток на холостом ходу 1-1,5 А, не сильно шумит и не греется. Намотайте вторичную обмотку на двух сторонах сердечника. При первом способе намотки она будет состоять из 2-х одинаковых половин, которые включите встречно параллельно, для устойчивости дуги. Возьмите в этом случае сечение провода 15-20 кв. мм. Используйте для второго способа намотку вторичной обмотки следующим методом — сначала на свободной стороне сердечника намотайте 2/3 от общего числа витков. Она будет служить для поджога дуги, а в период сварки напряжение на ней уменьшается примерно на 85%. Намотайте остальные 35-40% витков как дополнительную сварочную обмотку поверх сетевой. Она будет поддерживать в определенных пределах напряжение при сварке, а также сварочный ток. Сделайте переключение обмоток в сварочном аппарате при помощи медных клемм и наконечников. Для этого можно воспользоваться медными трубками нужного диаметра длиной 30 мм. Закрепите в них провода пайкой или опрессовкой. Производите намотку в два провода, если изоляция некачественная. Один из них – х/б шнур или х/б нить для рыболовства. Зафиксируйте обмотку с х/б нитью после намотки одного слоя клеем, можно лаком. Второй слой наматывайте только полного высыхания предыдущего. Инверторные сварочные аппараты становятся все более распространенными вследствие многочисленных достоинств, их можно найти практически в любом магазине, торгующем сварочным оборудованием. Тому, кто впервые столкнулся с подобной техникой, следует знать основные правила ее использования. Основное отличие инверторного сварочного аппарата от обычного состоит в наличии электронного блока, благодаря которому удается значительно снизить вес агрегата. Электроника позволяет инверторному аппарату работать примерно в два раза эффективнее обычного. Кроме того, инверторный аппарат может работать при пониженном напряжении питания, что особенно актуально в сельской местности. Он дает качественный шов и устойчивую дугу, что особенно важно для новичка. При проведении сварочных работ соблюдайте правила безопасности. Обязательно применяйте защитный щиток или маску сварщика, так как возникающее при работе жесткое ультрафиолетовое излучение может легко повредить глаза. Используйте плотную одежду, чтобы не получить ожогов от капелек расплавленного металла. Обязательно надевайте перчатки, лучше всего брезентовые. Как правило, бытовые сварочные аппараты являются достаточно слабыми (по сравнению с профессиональными), поэтому используйте для сварки электроды диаметром до 2,5 мм. С более толстыми электродами работать будет трудно (плохо разгораются) или вообще невозможно. Следите за тем, чтобы электроды не были отсыревшими, и на них не была сколота обмазка. Перед началом работы «разожгите» электрод – проведите им несколько сантиметров по ровной металлической поверхности, этот процесс будет сопровождаться вспышками и брызгами металла. После этого можно приступать непосредственно к сварке. Варить инверторным сварочным аппаратом легче, чем обычным. Не забывайте о том, что большинство металлов сваривают постоянным током прямой полярности – то есть «плюс» подключается к свариваемой детали. Установите поворотом ручки «Сварочный ток» необходимый ток сварки, он зависит от вида выполняемой работы и диаметра электродов и составляет примерно от 20 до 100 А. Чем толще свариваемый металл и используемый электрод, тем выше ток. Например, при толщине свариваемого металла 1-3 мм и толщине электродов 1-1,5 мм ток должен быть от 20 до 60 А. При увеличении толщины металла до 5 мм и диаметра электрода до 3 мм ток возрастает примерно до 100 А. Если вам необходимо сварить две трубы, находящиеся горизонтально, то начинайте вести шов с самой нижней точки (потолочный шов). То есть сварка в таких ситуациях идет снизу вверх, но не наоборот. Постепенно поднимайтесь вверх и остановитесь, дойдя до верхней точки. Точно так же проварите и вторую половину шва. Во время работы обращайте внимание на качество шва, на проплавление металла. Если металл прожигается, это говорит о слишком большом сварочном токе, уменьшите его. Слишком маленький ток, напротив, не обеспечивает нужного проплавления стыка. Инверторные сварочные аппараты удобны тем, что позволяют очень плавно менять ток, чем достигаются оптимальные параметры сварки.
как правильно варить сварочным аппаратом в 2017
Сварочный инвертор относится к аппаратам последнего поколения. Такой помощник, благодаря небольшим размерам, очень удобен для применения в быту, промышленности, на стройках, почему и пользуется популярностью. Однако покупка первого попавшегося на глаза устройства может разочаровать неопытного покупателя. Инвертор относится к сварочным аппаратам постоянного тока. Суть работы устройства – в каскадном увеличении силы тока, а также частоты. Работой аппарата управляет электронное устройство и трансформатор. В зависимости от «внутренней начинки», области применения, инверторы имеют свою классификацию.
По технологии изготовления
В любом случае используется одна из двух: MOSFET или IGBT. В первом варианте схему устройства собирают на мощных полевых транзисторах (10 и более штук), во втором – на биполярных (2-10 штук). Технология MOSFET – более старая, разработанная более 50-ти лет назад. Устройства подобного рода имеют большие габариты и меньшую стоимость. Из недостатков выделяется относительно низкая температура срабатывания защиты транзисторов в +60С, что ограничивает время непрерывной работы с аппаратом. Однако инверторы MOSFIT считаются более простыми и несложными в ремонте. Более поздняя технология IGBT предлагает аппараты с меньшим количеством транзисторов, большей рабочей частотой, плюс, электронная система управления, что повышает точность сваривания. Новшества позволили значительно уменьшить габариты устройства. Главный недостаток инверторов IGBT – высокая стоимость.
По сфере использования
Здесь существует деление на бытовые, профессиональны и промышленные аппараты. Однако подобная классификация не означает, что один тип хуже другого – качество работ не отличается. Основная разница – в длине шва, сделанного за конкретный временной промежуток. Есть различия и в удобстве пользования. Основные признаки и особенности используемых сегодня инверторов: — бытовые: легкие устройства, имеющие вес не более 8-ми кг и работающие с током до 200А. К одной из отличительных особенностей относится высокий КПД: мощность при работе с 3-х мм электродом не превышает 3-х кВт, тогда как обычный сварочный трансформатор «заберет» все 8. Другое достоинство – регулировка тока сварки. Бытовые инверторы имеют встроенные вспомогательные устройства, помогающие зажечь электрод и предотвратить его залипание.
— профессиональные: более серьезные аппараты весом 8-10 кг, выдающие ток за 200А. Инверторы этого типа можно беспрерывно использовать длительное время, они имеют лучшую компоновку внутренних элементов и встроенный вентилятор охлаждения. Хорошо работают при температуре не ниже минус 10С.
— промышленные: мощные аппараты, способные работать в круглосуточном режиме с короткими технологическими перерывами.
Все типы используемых ныне инверторов боятся влаги и попадания пыли, а также резких перепадов напряжения. Хранить подобные устройства желательно в сухом помещении при температуре не ниже +5С.
Современным и востребованным сварочным оборудованием являются сварочные аппараты инверторного типа. Небольшая масса и компактные габариты, низкое энергопотребление и возможность плавной регулировки сварочного тока делают эти приборы незаменимыми помощниками практически в любых условиях. Определитесь с рабочим напряжением вашего будущего сварочного аппарата. Инверторы, работающие от сети 220 вольт, более универсальны, их можно использовать везде, где есть обычная электрическая розетка. Аппараты, рассчитанные на работу с напряжением 380 вольт, не так удобны в этом плане, зато они гораздо мощнее. При выборе основных параметров прибора руководствуйтесь толщиной металла, с которым вам предстоит иметь дело. Запомните, чем выше значение сварочного тока, тем более толстый металл можно будет сваривать с помощью аппарата. Лучше приобретать инвертор с запасом мощности, на будущее. Важнейшей характеристикой инверторного прибора является продолжительность включения – процентный показатель непрерывной работы от общего времени использования. Чем выше процент «ПВ», тем надежней прибор и тем выше его КПД. Обратите внимание на дополнительные функции, которые могут быть вам необходимы. «Форсаж дуги» — облегчает сварку и улучшает ее качество при работе с вертикальными швами. «Антистик» — отключает сварочный ток при залипании электрода на свариваемом изделии (есть почти во всех моделях). «Горячий старт» — повышает сварочный ток при первом прикосновении электрода к изделию. Учитывайте сроки гарантийного и послегарантийного обслуживания. Серьезные производители дают гарантию на срок не менее двух лет. Близость сервисного центра или возможность вызова специалиста будет большим плюсом при выборе инверторного аппарата. Не поддавайтесь искушению выбрать инверторный аппарат «подешевле». Цена на хороший агрегат не может быть низкой, она обусловлена надежностью аппарата и долгим сроком его использования. Помните – скупой платит дважды. Польстившись на сиюминутную выгоду, вы можете приобрести изделие, которое только внешне будет соответствовать продукции именитых фирм. На деле же принесет лишь разочарование и ненужные хлопоты. Проверяйте наличие отметки «Ростест» в паспорте на изделие, который обязательно должен быть на русском языке. Как уменьшить сварочный ток
www.kakprosto.ru
Source: www.samsvar.ru
Сварочный кабель с зажимом массы ELITECH 0606.000400
Информация по гарантии
Гарантийный срок службы техники Elitech и WERT составляет 12 месяцев с момента ее реализации через сеть розничных продаж. Срок службы инструмента, а также комплектующих изделий, устанавливает производитель, указывая его в прилагаемом руководстве по эксплуатации.
Покупателю в течение всего гарантийного срока предоставляется право на бесплатное устранение неисправностей, возникших по причине производственных дефектов. Проведение технического освидетельствования техники для установления гарантийного случая осуществляется исключительно в сервис-центрах, список которых имеется в гарантийном талоне.
Гарантийный ремонт будет произведен, если в наличии имеется правильно и полностью заполненный гарантийный талон. При его отсутствии отсчет срока начала гарантийных обязательств ведется с момента изготовления техники. В ремонт инструмент предоставляется в чистом виде и в полной комплектации с остатком топлива не меньше 10% от объёма бака. Детали, которые заменяются по гарантии, становятся собственностью мастерской.
Обязательства по гарантии не распространяются на нижеперечисленные случаи
Несоблюдение правил эксплуатации инструмента, его ненадлежащее обслуживание и хранение, использование техники не по прямому назначению.
Эксплуатация неисправного инструмента (с повышенной вибрацией, шумом, сильным нагревом, неравномерным вращением, потерей мощности, сниженными оборотами, запахом гари, не характерным выхлопом).
Если имеются механические повреждения (деформации, сколы, вмятины, трещины).
Если имеются повреждения, вызванные воздействием высоких температур, агрессивных сред, иных внешних факторов, в случае коррозии металлических частей.
Если имеются повреждения, вызванные сильным внешним либо внутренним загрязнением, попаданием в технику жидкостей и инородных предметов, веществ и материалов, при засорении вентиляционных отверстий, топливных, масляных и воздушных фильтров, повреждениях, вызванных ненадлежащим уходом и неправильным хранением.
При неисправностях, которые стали следствием неправильной эксплуатации либо перегрузки. Безусловными признаками перегрузки инструмента являются одновременная поломка последовательных или сопряженных деталей (к примеру, статора и ротора), появление цветов побежалости, оплавление или деформация деталей и узлов инструмента, а также проводки под воздействием высоких температур.
При неисправностях, явившихся причиной износа трущихся, упорных, передаточных материалов и деталей.
При поломке быстроизнашивающихся деталей, а также комплектующих: колес, приводных ремней, резиновых уплотнителей, амортизаторов, смазки, направляющих роликов, сальников, термопар, поджигающих электродов, защитных кожухов.
При поломке сменных приспособлений: цепей, звездочек, шин, элементов их крепления и натяжения (фланцев, гаек, болтов), дисков, форсунок, триммеров и газонокосилок, ножей кусторезов, лески, триммерных головок, аккумуляторов, защитных кожухов, свечей зажигания, воздушных и топливных фильтров.
На инструмент, который подвергся перегреву либо несоблюдению требований к качеству и составу топливной смеси, приведшему к поломке поршневой группы (залегание поршневого кольца и (или) наличие на поверхности поршня и внутренней поверхности цилиндра царапин и задиров).
На инструмент, не имеющий достаточного количество масла, либо с несоответствием его типа в картере у четырехтактных двигателей (масла меньше минимального уровня), даже при имеющемся датчике уровня масла.
На инструмент, который подвергался самостоятельному ремонту, смазке либо разборке не в гарантийной мастерской (с поврежденными шлицами пломб, крепежных элементов, защитных стикеров).
На инструмент с измененной конструкцией и дополнениями.
На инструмент бытового назначения, используемый в профессиональных целях либо для осуществления предпринимательской деятельности.
На техническое и профилактическое обслуживание инструмента (смазка, промывка, регулировка, чистка).
Неисправности инструмента, которые возникли по причине использования принадлежностей, запасных и сопутствующих частей, не являющихся оригинальными.
При повреждении, отсутствии или изменении на инструменте либо в гарантийном талоне серийного номера, а также при его несоответствии.
На период нахождения техники в гарантийном ремонте гарантия продлевается. В случае заключения соглашения купли-продажи инструмента, который указан в гарантийном талоне, покупатель признает, что покупаемый им инструмент соответствует целям, для которых он приобретается.
В случае заключения соглашения купли-продажи инструмента, который указан в гарантийном талоне, продавец передает, а покупатель получает гарантийный талон и руководство по эксплуатации на приобретаемый инструмент. Указывается, что техника исправна и получена в полной комплектации, проверена продавцом в присутствии покупателя и самим покупателем. Видимых повреждений на момент продажи не установлено. Претензий по работоспособности, качеству и комплектации техники покупатель не имеет. Покупатель ознакомлен с техническими характеристиками инструмента, условиями сервисного и гарантийного обслуживания, и согласен с ними. При соблюдении всех указанных в руководстве правил эксплуатации инструмента покупатель имеет право на бесплатный сервис в течение одного года с даты окончания срока гарантии.
Весь срок действия бесплатного сервиса покупатель может рассчитывать на бесплатное устранение дефектов в сервис-центрах, которые указаны в гарантийном талоне.
Гарантия не распространяется на расходные материалы,комплектующие и запасные части.
Магнитная масса или магнитная клемма заземления для сварки — что это такое?
Данное магнитное приспособление имеет множество названий, такие как: магнитная масса, магнитная клемма заземления, магнитный зажим, магнитный держатель массы, магнитный сварочный контакт или магнитный контакт массы, но смысл всегда остается один: быстрота, удобство и надежность!
В данной статье мы рассмотрим основные преимущества и недостатки данного магнитного приспособления, способы его применения и обоснование покупки — стоит ли оно потраченных Вами денег?
Что такое магнитная масса или магнитная клемма заземления для сварки?
Магнитная клемма заземления — это приспособление, которое устанавливается на свариваемую поверхность и предназначено для создания гарантированного электрического соединения одного из сварочных электродов с рабочей поверхностью металлической заготовки. Данное магнитное приспособление, в последнее время, набирает популярность среди начинающих и профессиональных сварщиков в связи с удобством и быстротой его применения.
Конструкция.
Данное приспособление состоит из магнита (отключаемого или не отключаемого) и электрического контакта с болтовым соединением для крепления подводящего кабеля.
Виды.
Магнитная масса с не отключаемым магнитом круглой формы с ручкой и подпружиненным контактом.
Самое простое и бюджетное магнитное приспособление.
Конструкция состоит из следующих основных элементов:
Магнит, расположенный в защитном корпусе.
Подпружиненный эклектический контакт.
Омедненный болт для подключения электрического кабеля.
Ручка для отрыва приспособления от рабочей поверхности.
Магнитный контакт сварочного провода с не отключаемым магнитом в виде усеченного угольника.
Данное приспособление так же имеет комплектующие для создания гарантированного электрического соединения и ручку для отрыва приспособления от рабочей поверхности. Дополнительной функцией данной магнитной клеммы является фиксация плоских и круглых заготовок под углами 90° или 45°.
Основные преимущества приспособлений с не отключаемыми магнитами.
Низкая цена. Легко крепится на плоской металлической поверхности. Установка магнитной клеммы происходит за считанные секунды, что немаловажно при оперативных сварочных работах.
Основные минусы приспособлений с не отключаемыми магнитами.
Требуют очистки магнита от металлической стружки и шлака, которые нарушают электрический контакт сварочной цепи, что ведет к нарушениям в технологии сварки и локальному перегреву магнита, что может привести к его полному или частичному размагничиванию и выходу из строя. Требуется значительное усилие для отрыва магнита от рабочей поверхности, что приводит к дополнительным физическим нагрузкам сварщика.
Магнитная масса с отключаемым магнитом и корпусом круглой формы.
Конструкция состоит из следующих основных элементов:
Отключаемый магнит, расположенный в защитном корпусе.
Ручка включения и отключения магнита.
Болтовое соединения для подключения электрического кабеля.
Рабочая поверхность фигурным вырезом для установки на металлические заготовки круглой и плоской формы.
Магнитная масса с отключаемым магнитом и корпусом квадратной формы.
Данное приспособление аналогично имеет омедненный болт с гайкой для создания гарантированного электрического соединения и ручку выключения и включения магнита. Дополнительной функцией данной магнитной клеммы является фиксация заготовок под углом 90°.
Основные преимущества приспособлений с отключаемыми магнитами:
Простая и удобная конструкция без механически движущихся частей, что значительно увеличивает срок эксплуатации. Легко крепится на любой металлической поверхности вне зависимости от формы и размера. Установка магнитной клеммы происходит за считанные секунды, что немаловажно при оперативных сварочных работах. Возможность установки в труднодоступных местах. Не требует дополнительных физических усилий для отрыва магнита от рабочей поверхности.
Основные недостатки приспособлений с отключаемыми магнитами:
Повышенная цена.
На что следует обратить внимание при выборе магнитной массы?
При значительной интенсивности ведения сварочных работ покупка данного приспособления весьма желательна. При выборе модели стоит обратить внимание на вид применяемого магнита: отключаемый или не отключаемый и силы рабочего тока. Рабочий ток приспособления должен превышать номинальный ток используемого сварочного аппарата.
Выбрав в качестве магнитной массы приспособление с отключаемым магнитом, Вы уже точно не пожалеете по поводу данной покупки!
Что такое отключаемый магнит? Читать далее…
Зажимы заземления… почему вы никогда не получите хороший сварной шов с плохим зажимом
Состояние, качество и конструкция заземляющего зажима важнее, чем вы думаете…
Мы часто видим много проблем с качеством сварки и эксплуатационными характеристиками сварочного аппарата, вызванными заземляющими зажимами, которые либо а) находятся в плохом состоянии, либо б) плохо спроектированы зажимами.Да, это базовое оборудование, но оно может иметь решающее значение!
Во-первых, давайте прямо:
Нет, зажим заземления — это не просто аксессуар для скрепления металла! ВСЕ сварочный ток проходит через зажим заземления . Без хорошего заземления производительность сварщика и сварочного аппарата будет снижена … это может означать только одно: сварка низкого качества.
Что произойдет, если зажим заземления в плохом состоянии или плохого качества?
Если зажим заземления не в хорошем состоянии, это приведет к утечке или ограничению сварочного тока.Или, другими словами, это вызовет падение выходного сварочного напряжения… как будто кто-то меняет настройки на вашем сварочном аппарате. (Например, при сварке MIG скорость подачи проволоки может увеличиваться).
Часто первой реакцией оператора является изменение настроек машины для компенсации, а не устранение реальной причины проблемы.
Как это происходит?
Помните; ВСЕ сварочный ток проходит через зажим заземления.Или, если вы возьмете кабельный наконечник, весь ток пройдет через наконечник. Если проушина плохо прилегает к зажиму или кабелю, очевидно, что это ограничит сварочный ток.
Обычно существует 3 области «соединения» на зажиме заземления, которые могут вызвать утечку / блокировку тока;
Кабель к зажиму, обычно это кабельный наконечник: наконечники, вероятно, являются худшим нарушителем! Их может быть трудно установить должным образом, кабель может выскочить из наконечника, болт / вывод наконечника может ослабнуть и т. Д. И т. Д.!
Внутри самого зажима: сломанные или изношенные детали, плохая конструкция зажима.
Присоединение зажима к работе: может быть нарушено из-за слабой зажимной пружины, изношенных или сломанных губок зажима, коррозии зажима и т. Д.
… И становится только хуже
Как только возникает проблема «соединения» в зажиме заземления, затронутый компонент начинает нагреваться. Затем нагрев ускорит возникновение первоначальной проблемы, вызывая дальнейшее разрушение соединения, которое затем вызывает больше тепла, и цикл продолжается.
Плохое качество соединения = Ограничение сварочного тока = Перегрев = Проблема усугубляется
Итак, каков ответ?
Do : Регулярно проверяйте зажим заземления. Убедитесь, что кабельный наконечник надежно закреплен и закреплен болтами. Замените зажим, если он вышел из строя, например: слабая пружина, сломанные детали, продолжающийся перегрев и т. Д.
Не : просто встряхните зажим и снова прикрепите его.. это не решит проблему
Do : Используйте только качественные заземляющие зажимы с хорошей конструкцией.
Что такое хороший зажим заземления?
Platinum EC500H — один из самых продаваемых зажимов заземления. Это простой, но очень эффективный дизайн, который устраняет многие из проблем, о которых мы уже упоминали. И это очень легко установить; кабельный наконечник не требуется!
Щелкните здесь, чтобы получить дополнительную информацию о зажиме Platinum EC500H
Или просмотрите наш полный ассортимент зажимов заземления здесь
Этот блог предназначен для помощи в следующих вопросах: Проблемы и проблемы с зажимом заземления и зажимом заземления при сварке MIG, MMA, Stick и TIG // Проблемы с качеством сварки // Почему меняется настройка скорости подачи проволоки, когда я не касаюсь своего аппарата контролирует? // Почему скорость моей проволоки колеблется, изменяется, ускоряется и замедляется? // Почему мои настройки сварочного напряжения (нагрева) или силы тока меняются, когда я не касаюсь органов управления своего аппарата // Где я могу найти для своего сварщика надежный прочный заземляющий зажим хорошего качества с длительным сроком службы? // Какой лучший зажим заземления?
Замените кабель заземления на вашем сварочном аппарате 80/90 AMP: 4 шага (с изображениями)
Я выбрал провод питания 0 калибра от старого автомобильного усилителя, который я удалил.Покупка этого кабеля может быть дорогостоящей; не уверен в цене за фут, но я уверен, что вы можете купить его в местном хозяйственном магазине. Между тем это было в моей мусорной корзине.
Сначала установим клеммный наконечник на одном конце, который войдет в сварочный аппарат. Зачистите провод назад так, чтобы у вас было около 1/8 дюйма, которое выступало из передней части клеммы, когда кабель полностью вставлен.
Теперь давайте обжать его. Я использовал свои тиски, чтобы раздавить первую часть, а затем закончил с одиночный удар маленьким молотком с использованием широкого тупого зубила посередине.При обжиме убедитесь, что ваш обжим прочный.
Теперь совместите длину нового кабеля со старым. Я добавил еще 12 дюймов; почему? Потому что могу. Более длинные заземляющие кабели вам не помогут. На самом деле они ухудшают производительность. Поскольку мой был очень длинным, я потратил это время, чтобы обрезать его до желаемой длины.
Теперь давайте Избавьтесь от этого желтого пластикового изолятора на другой новой клемме.Я использовал проволочное колесо на настольном шлифовальном станке, удерживая его плоскогубцами, и позволил проволочному колесу прикоснуться к нему, пока пластик не оторвался.Потребовалось всего несколько секунд, чтобы он оторвался.
Теперь перед установкой нового зажима добавьте к кабелю слой термоусадочной трубки в том месте, где зажим будет тереться о рукоятку. Я увеличил свою термоусадочную трубку вдвое для большей прочности. Вы также можете использовать здесь кусок жесткого шланга. Подробности смотрите на фотографиях. Вы можете видеть, что я имитирую подгонку перед тем, как усадить трубку.
Теперь наденьте на кабель две секции термоусадочной трубки; нам это понадобится для завершения установки терминала. Не забудьте сделать это перед обжимом разъема, иначе термоусадочная трубка не сможет поместиться поверх окончательного узла клеммного кольца.
С этой внешней клеммной частью вы можете припаять его, но я не хотел подвергать новый кабель такому сфокусированному нагреву. Обжал это соединение так же, как и внутреннее. После обжима наденьте термоусадочную трубку на корпус клеммы разъема и усадите ее, а затем повторите со второй частью.
Теперь прикрутите к зажиму. Убедитесь, что шайба находится на клемме кабеля. Теперь затяните клемму на новом зажиме. При этом убедитесь, что кабель проходит прямо через зажим, чтобы он не изнашивался позже, а также просто профессионально выглядел.
Лучшие зажимы для заземления в 2021 году
Для хорошей сварки необходима хорошая электрическая цепь через заготовку
Помимо навыков оператора, самой распространенной причиной плохих сварных швов является плохое заземление.
Без хорошей подготовки даже у опытных высококвалифицированных сварщиков возникнут проблемы.
Вам не нужны неглубокие проплавления, пористые швы, избыток шлака или непоследовательные шарики.
Некоторые из самых уважаемых производителей на рынке сокращают расходы с помощью дешевых заземляющих зажимов.
К счастью, заземляющие зажимы недороги и их легко заменить.
Быстрое сравнение
Продукт
Продукт
Подробности
US Forge 00202 Бронза
Сверхжесткая пружина
Зажим для тяжелых условий эксплуатации
Отличные контактные поверхности
Хобарт Т-Стиль
из латуни
Берется большой кабель
Охладитель работает
Линкольн KH525
Большой
Зажимы плотно
Медные контакты
Форни 54410
Высокое качество
Отличное соотношение цены и качества
Тяжелый режим
KingQ Сварка
Широко открывается
Доступный
Крепкое приспособление
Просмотр содержания
Лучший сварочный зажим для заземления с отзывами
Вот список лучших сварочных заземляющих зажимов, которые мы нашли на рынке:
Это тяжелый зажим из бронзового сплава, рассчитанный на 300 ампер, которого должно хватить для большинства сварочных работ.200 ампер позволяют сваривать сталь толщиной 1/2 дюйма, а это значит, что этот зажим предназначен для еще более толстой пластины. Зажим заземления US Forge Heavy Duty Bronze разработан с винтами для кабельного соединения с овальной точкой, обеспечивающими положительный контакт и надежное соединение кабеля заземления. Он использует очень большой заземляющий кабель № 1 для максимальной проводимости. Этот зажим отлит с широкими губками с тяжелыми шипами для надежного захвата заземляемой поверхности.
Зажим US Forge Heavy Duty Bronze Ground получил высокую оценку сварщиков за его прочную и толстую конструкцию.Он прочный и долговечный. Челюсти имеют значительное пятно контакта, и сила этой пружины определенно обеспечит хорошее сцепление с обрабатываемой деталью.
В целях безопасности вам понадобится надежное соединение через зажим заземления. Многие пользователи жаловались, что пружина зажима US Forge Heavy Duty Bronze Ground слишком жесткая. Это может быть проблемой, если у вас травма или ваш маленький рост.
2.Hobart T-Style 400А латунный заземляющий зажим
Емкость 400 А
Конструкция из латуни
Прочная конструкция
Стабилизатор троса
Большой установочный винт
Плюсы
Очень жесткая пружина
отверстие 1-1 / 2 дюйма
Принимает 1 кабель
Прочная замена
Литой вместо штампованного
Минусы
Некоторые проблемы с выравниванием
Несогласованное пятно контакта
Обзор
Зажим заземления Hobart T-Style — это изделие профессионального уровня промышленного качества, именно то, что вы ожидаете от имени Hobart.Он отлит из твердой латуни и получил наивысший рейтинг в этом обзоре — 400 ампер. Это больше, чем у большинства сварочных работ, за исключением профессиональных трубоукладчиков, судостроителей и т.п.
Некоторые владельцы жаловались на плохое выравнивание челюстей, что могло повлиять на силу захвата. Поскольку он изготовлен из латуни, зажим заземления Т-образного типа Hobart относительно мягкий и его можно согнуть из-за грубого обращения или неправильного хранения. Обратной стороной является то, что его также относительно легко выпрямить.Высокий номинальный ток обеспечивает более низкую рабочую температуру. Когда зажим заземления имеет очень жесткую пружину, подобную этой, это полезно, когда зажим не слишком горячий, когда вам нужно сильно его схватить.
Заземляющий зажим Hobart T-Style имеет несколько сообщений о дефектах литья в области контакта губок. Иногда проушины на губках имеют швы или отливки, которые, возможно, придется отпилить или отшлифовать, чтобы обеспечить максимальный контакт губок.
3.Lincoln Electric KH525 Зажим заземления 300 А
Недорогое решение
300 ампер
Болты с тяжелыми проушинами
Медная фурнитура
Широкая оплетка
Плюсы
Сменные контакты
Хорошая гарантия
Принимает No.2 кабеля
Прецизионный дизайн
Большое отверстие
Минусы
Требуется кабельная опора
Медная фурнитура с покрытием
Обзор
Владельцы зажимов заземления Lincoln Electric KH525 — 300 ампер чаще всего упоминают, что они большие.Они также сообщают, что у него очень жесткая пружина, за которую трудно ухватиться людям с маленькими руками или синдромом запястного канала. С таким лидером отрасли, как Линкольн, вы обычно можете рассчитывать на инструменты, которые хорошо выполняют свою работу. Этот зажим не является исключением, с никелированной стальной конструкцией и заменяемой медной фурнитурой.
На Lincoln Electric KH525 предоставляется гарантия сроком на один год, чего нет на других зажимах. Для зажима в этом ценовом диапазоне это очень качественная деталь с хорошо продуманными контактными шипами для губок.Требуются размеры кабеля от №2 до большого №0, но для этого требуется лучшая кабельная опора. Некоторые владельцы используют стяжку-молнию, механическую проволоку или зажим для шланга, чтобы жестко удерживать кабель на ручке зажима.
Преимущество такого большого зажима заключается в том, что Lincoln Electric KH525 открывается на 1-3 / 4 дюйма, что позволяет устанавливать его на трудно заземляемые предметы, такие как картеры оси, большие болты или компоненты подвески.
4.Forney 54410 300amp Зажим заземления для сварки
Никелированная сталь
Номинальный ток 300 А
Зажим открывается на 1-3 / 4 дюйма
Медные контактные точки
Принимает No.2 кабеля
Плюсы
Жесткая пружина хорошо захватывает
Надежно контактирует с заготовкой
Соединитель с двумя гайками
Недорого
Высокое качество
Минусы
Без скобы кабеля
Не для профессионального использования
Обзор
Стальной зажим заземления Forney 54410 на 300 А представляет собой прочный и экономичный зажим заземления для технического обслуживания магазинов и полевых работ.Хорошие положительные соединения для проводимости. Подходит для всех сварщиков на фермах и в мастерских.
Forney Industries — одна из старейших семейных компаний по производству продукции для металлообработки в Америке. Компания Forney, основанная в 1932 году, предлагает более 5 000 товаров для производителей оборудования, автомобилей, фермерских хозяйств и ранчо, а также для рынков «Сделай сам».
8 дюймов (203,2 мм) в длину с шириной отверстия для губок 1 3/4 дюйма (44,4 мм). Принимает до 2 сварочного кабеля. Претензии по гарантии необходимо предъявлять в течение 90 дней с даты покупки.Требуется подтверждение покупки.
Данная гарантия не распространяется на любой продукт, который подвергся неправильному использованию, небрежности, небрежности или несчастному случаю, или который использовался каким-либо образом вопреки назначению.
5.Зажим заземления KingQ 300amp
2-дюймовая емкость
300-амперный рейтинг
Конструкция из латуни
Зажимная поверхность с шайбой
8 дюймов в длину
Плюсы
Недорого
Крепкий зажим
Длинные губки
Большой кабель № 1
Крепежная проушина
Минусы
Несоответствующее качество
Малое пятно контакта
Обзор
Сварочный заземляющий зажим KingQ представляет собой отлитый из бронзы элемент на 300 А.Несмотря на то, что он является сверхмощным и достаточно прочным, есть сообщения о том, что этот зажим разваливается в точке поворота. У этого зажима есть губки, которые широко открываются на полные 2 дюйма. Он рассчитан на подключение кабеля № 2, который довольно велик для болтового крепления.
У этого зажима большой досягаемость и хорошее раскрытие, но некоторые владельцы жалуются на небольшое пятно контакта на зажиме KingQ Welding Ground, когда он прикреплен к заготовке. Это функция формы зажима. Несмотря на то, что он обладает надежным и жестким зажимным усилием, небольшая площадь контакта несколько ограничивает его функциональность.
По нашему мнению, в этом списке есть хомуты получше. Однако, если вы находитесь в затруднительном положении, и этот зажим у вас есть, он достаточно тяжелый, чтобы справиться с работой, но сварочный заземляющий зажим KingQ не рекомендуется для больших объемов в профессиональной среде. Для домашней мастерской он подойдет для периодического использования.
Как подключить провода для сварки штангой
Я всегда мучился с тем, как правильно подключить провода для сварки штангой к сварочному аппарату.Следует ли подключать заземляющий провод к отрицательной клемме сварщика или к положительной? Куда должен идти вывод электрода? Можно просто все усложнять, как ему хочется.
Многие люди не понимают, как работает аппарат для ручной сварки. Но позвольте вам сказать, позже я понял, что это не так сложно, как кажется.
Сварочные провода можно подсоединить тремя различными способами: соединением DCEN, соединением DCEP и соединением переменного тока. У каждого подключения есть свои плюсы и минусы.Их следует менять в зависимости от области применения, в которой они используются.
В этой статье я подробно расскажу, как подсоединить провода сварочного аппарата для различных сварочных работ.
Давайте сразу приступим.
SMAW или сварка штучной сваркой
Дуговая сварка защищенного металла, широко известная как сварка штангой, является наиболее популярной формой дуговой сварки. Он использует электрический ток (обычно постоянный ток) для плавления как металлической заготовки, так и стержня электрода, образуя сварочную ванну.Электрод покрыт слоем флюса, который защищает сварной шов от загрязнения посторонними частицами (поэтому это называется дуговой сваркой защищенного металла).
Установка для сварки штангой
Установка для сварки штангой состоит из следующего оборудования:
Сварочный аппарат
Сварочные провода (рабочие кабели)
Держатель электрода
Зажим заземления (рабочий зажим)
Сварочный стержень (электрод)
На схеме ниже показано правильное расположение этих компонентов.
Какие выводы у сварщика?
Сварочные провода или сварочные кабели, как и другие медные провода, представляют собой электрические проводники, обернутые внутри изолирующей резиновой оболочки. Эти кабели бывают разного диаметра и длины. Для приложений с высоким током мы используем кабели большого диаметра, поскольку они обладают меньшим сопротивлением току. Точно так же для слаботочных приложений вы можете использовать те, которые имеют меньший диаметр. Все зависит только от характера вашего приложения.
При сварке штучной сваркой у вас есть два типа сварочных проводов: провод электрода и рабочий кабель (также называемый заземляющим проводом).Электродный вывод соединяет сварочный аппарат с электрододержателем. Точно так же заземляющий провод прикрепляет его к заготовке.
Определение размеров сварочного кабеля.
Сварочные провода бывают разных размеров. Подключая провода для сварки штангой, вы должны внимательно относиться к их размеру. Если вы выбрали неправильный кабель, вы не сможете обеспечить требуемый ток и напряжение сварочной дуги. Следовательно, могут возникнуть такие проблемы, как чрезмерное разбрызгивание и отсутствие плавления.Иногда, если сила тока падает слишком низко, ваш сварочный аппарат просто не зажигает дугу.
В следующей таблице показаны правильные сечения медных и алюминиевых кабелей для различных значений силы тока для сварки штангой и длины сварочных кабелей.
Например, если ваша заготовка находится на расстоянии около 100 футов от сварочного аппарата и для вашего приложения требуется 200 ампер, попросите вашего продавца сварочного оборудования для алюминиевого кабеля размера 4/0 или медного кабеля размера 1 / 0.
Шаги по установке проводов для электродной сварки
Чтобы правильно подсоединить электроды для электродной сварки, выполните следующие простые действия.
1. Размещение зажима заземления
Прежде всего, прикрепите зажим заземления в его соответствующем положении. Зажим заземления соединяет нашу заготовку с землей через рабочий кабель. Вы можете прикрепить его непосредственно к заготовке или к металлическому столу, на котором будет выполняться работа (как показано на рисунке).
2. Подсоедините сварочные провода к сварочному аппарату.
После этого подсоедините рабочий кабель к отрицательной клемме сварочного аппарата, а кабель электрода — к положительной клемме.Вы также можете выполнить соединения, противоположные этому, в зависимости от сварочного применения. Позже в этой статье я подробнее расскажу об этих подключениях.
Некоторые сварочные аппараты оснащены переключателем, который можно повернуть для изменения полярности. В противном случае вам придется вручную поменять местами соединения сварочных кабелей. Прежде чем менять полярность на сварочном аппарате, обязательно выключите его.
3. Подключите сварочный аппарат к розетке
Наконец, подключите аппарат к розетке и включите его.Установите соответствующие параметры тока и напряжения в соответствии с вашим сварочным применением. Тебе хорошо идти.
Три типа сварочных установок: DCEN, DCEP и AC
Многие люди спрашивают меня, является ли сварка штангой заземлением положительным или отрицательным. Ответ на этот вопрос — «ОБА». Фактически, для сварки штучной сваркой вы можете подключить сварочные кабели тремя разными способами.
1. Сварочное соединение DCEP
Для положительного подключения электрода DCEP или постоянного тока (ранее известного как обратная полярность), вы должны подключить электрододержатель к положительной клемме, а зажим заземления — к отрицательной.В результате электроны будут течь от заготовки к электроду. Для большинства сварочных работ мы используем установку DCEP. На схеме ниже показана настройка подключения DCEP.
2. Сварочное соединение DCEN
При DCEN или отрицательном электроде постоянного тока (ранее известном как прямая полярность) электрододержатель отрицательный, а деталь — положительный. Следовательно, электроны текут от электрода к положительной заготовке. На следующем рисунке показана схема настройки подключения DCEN.
3. Подключение переменного тока
При сварке на переменном токе используется переменный ток, обычно с частотой 60 Гц. Ток меняет направление каждые 120 или долей секунды. Следовательно, сварочное соединение на переменном токе не имеет полярности, что приводит к равномерному распределению тепла между электродом и заготовкой. На следующей диаграмме показана установка для подключения переменного тока.
DCEP vs DCEN: Какой полярности следует приваривать?
В большинстве случаев мы подключаем сварочные провода к DCEP-соединению.Тем не менее, сварка штучной сваркой весьма универсальна с точки зрения полярности.
Имейте в виду, что электроны всегда движутся от отрицательной клеммы сварочного аппарата к положительной клемме. Следовательно, в случае DCEP электроны покидают поверхность металла и движутся к электроду, потому что рабочий провод подключен к отрицательной клемме сварочного аппарата. Эти электроны после столкновения с положительным электродом выделяют большое количество тепла. В результате почти две трети сварочного тепла выделяется на электроде, а оставшаяся треть тепла накапливается на заготовке.Напротив, для DCEN две трети тепла образуется на свариваемом металле, потому что электроны текут от электрода к основному металлу.
Невозможно просто случайно выбрать любую сварочную схему. У каждого подключения есть свои приложения и ограничения. Точно так же не все электроды работают одновременно с DCEP и DCEN.
DCEP, как я упоминал ранее, сильно нагревает электрод, что приводит к глубокому проникновению. Однако скорость осаждения электродов в DCEP мала по сравнению с DCEN.Таким образом, он не подходит для сварки тонких листов, так как может их разорвать.
С другой стороны, соединение DCEN выделяет меньше тепла на электроде, что обеспечивает меньшее проникновение. Однако скорость осаждения присадочного металла довольно высока по сравнению с DCEP. Если вам нужно сваривать тонкие листы, я предлагаю вам выбрать DCEN.
Выбор электродов для разной полярности
Разные электроды лучше всего подходят для разных типов тока. Некоторые из них подходят для постоянного тока, а некоторые — для переменного тока. На самом деле, это во многом зависит от типа покрытия электрода.Чтобы выбрать подходящий для вашего приложения, вам может пригодиться следующая таблица.
Действие дуговой очистки в DCEP
Одним из основных преимуществ DCEP перед DCEN является его очищающее действие от оксидов.
Во время дуговой сварки очень важно очищать поверхность металла, чтобы обеспечить хороший сварной шов. Грязь, ржавчину, оксиды и другие частицы необходимо удалить. В противном случае эти примеси будут смешиваться с расплавленным металлом и привести к слабому сварному шву.
В DCEP лавина электронов движется от основного металла к положительному электроду.Этот поток электронов разрушает непроводящий оксидный слой в металле и, по сути, удаляет загрязненные частицы из металла, что приводит к прочному сварному шву.
Сварка переменным током и сварка постоянным током
Большинство мощных машин работают на постоянном токе. Некоторые профессиональные сварщики TIG и SMAW могут работать как на переменном, так и на постоянном токе. Но что лучше, переменный или постоянный ток? Если более 90% случаев мы используем постоянный ток, зачем нам вообще нужна сварка переменным током?
Сварка на постоянном токе более плавная по сравнению со сваркой на переменном токе.Взгляните на следующую форму сигнала для переменного тока. Каждый раз, когда полярность переключается с положительной на отрицательную, наступает момент, когда текущий ток равен нулю (см. Красные метки). Из-за этого прерывистого тока образующаяся дуга имеет довольно неравномерную форму.
Однако в некоторых случаях вы можете предпочесть переменный ток постоянному току. Одним из основных преимуществ переменного тока является возможность устранения дугового разряда. Ваши сварные швы кривые или волнистые? Слишком много брызг вокруг сварного шва? Если «да», возможно, в вашем сварном шве возникла дуга.Переход на AC может избавить от таких проблем. Тем не менее сварка постоянным током имеет гораздо больше преимуществ, чем сварка переменным током.
Устранение неисправностей при сварке стержнем сварных проводов
Профилактика всегда лучше лечения. Неправильное использование сварочных кабелей может привести к таким проблемам, как небольшой выходной ток, высокое сопротивление и трудности с зажиганием дуги. Поэтому всегда лучше использовать соответствующие кабели и соответствующую технику сварки. Тем не менее, если некоторые проблемы возникают из-за неправильного использования кабелей, это небольшое руководство по устранению неполадок может помочь вам решить эти проблемы.
Выпрямите кабели.
Убедитесь, что в кабеле нет изгибов или витков, так как это может вызвать влияние индуктивности в проводах.
Кабели более низкого качества могут вызвать проблемы с зажиганием дуги. Используйте качественные кабели.
Используйте сварочные провода подходящего сечения. См. Таблицу, приведенную выше в этой статье.
Вкратце,
В большинстве случаев при сварке штангой необходимо подключить электрод к положительной клемме, а провод заземления — к отрицательной (соединение DCEP).Подсоединяя сварочные провода, следует проявлять особую осторожность.
На самом деле неправильное подключение кабеля может привести к таким проблемам, как плохой провар, плохое отложение наполнителя или проблемы с дугой. Но как только вы поймете причину, решение станет очевидным. Удачи в сварке.
Почему стоит покупать зажимы заземления для сварки на AliExpress?
Отличные новости !!! Вы попали в нужное место для приваривания зажима заземления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний зажим заземления для сварки станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели зажим для заземления на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в приварке зажима заземления и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести зажим заземления для сварки по самой выгодной цене.
Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
eli5 в чем причина заземления при дуговой сварке? : Сварка
Ладно …
У всех сварщиков есть дом, в котором они живут: для отдыха и релаксации. Сварщики уходят из дома, чтобы поработать. Эти сварщики работают над проектами весь день, используя свою энергию для сварки металла, перемещения деталей и т. Д.Закончив день (полностью израсходованный), они возвращаются домой той же дорогой, чтобы отдохнуть. Цикл повторяется изо дня в день. Без дороги сварщики не могут ездить на работу и обратно.
Электричество работает точно так же. У электронов есть дом (батарея или другой источник энергии, например сварочный аппарат). Они оставляют сварочный аппарат заряженными через электрод, чтобы передать свою энергию куску металла, который нагревает и расплавляет металл. После разряда эти электроны возвращаются через зажим заземления в свой дом (аккумулятор, источник питания и т. Д.).) для перезарядки, снова вернувшись назад, чтобы продолжить плавление металла по тому же пути. Это называется замкнутым контуром.
Без этого заземляющего зажима им некуда возвращаться, и они отказываются работать, так как сопротивление слишком велико, чтобы добраться туда и обратно. Это называется разомкнутой цепью, так как на пути рабочих или электронов есть промежуток или разрыв.
В некоторых случаях электричество может работать без «замкнутой цепи». Вы когда-нибудь испытывали статические удары? Здесь вы накопили слишком много заряженных электронов и прикоснулись к чему-то, что заземляет вас или имеет меньше заряженных электронов.Единственная разница здесь в том, что вы накопили столько энергии, что эти электроны вытесняются из вас, что приводит к шоку. (забавный факт: эти разряды обычно составляют сотни тысяч вольт, что позволяет вам стрелять (и быть пораженным) предметами с видимым зазором. Они не причиняют никакого ущерба, потому что им не хватает тока, чтобы нанести какой-либо ущерб). Сварочные аппараты перевернуты, они имеют огромное количество тока, но им не хватает напряжения, чтобы преодолеть сопротивление (в основном) в человеческом теле в сухом состоянии (это важно, не сваривайте, когда намокло!).
Сварочное оборудование и принадлежности Медный зажим кабеля заземления Сварка Ручной сварочный аппарат Зажим держателя электрода N10 Сварочные кабели и катушки
Сварочное оборудование и аксессуары Медный зажим для кабеля заземления Сварка Ручной сварочный аппарат Зажим электрододержателя N10 Сварочные кабели и катушки
Медный зажим для кабеля заземления Сварка Ручной сварочный аппарат Зажим держателя электрода N10
Медное заземление Зажим кабеля заземления Сварка Зажим держателя электрода ручного сварочного аппарата N10, Зажим заземляющего кабеля Сварка Зажим держателя электрода ручного сварочного аппарата N10 Медное заземление, из-за различий в мониторе и световых эффектах фактический цвет изделия может немного отличаться от цвет, показанный на изображениях, латунный заземляющий зажим для аппарата для аргонно-дуговой сварки, 1 зажим для кабеля заземления, первоклассный дизайн и качество Низкие цены для всех Хороший магазин хороших продуктов Онлайн-продажи дешевых услуг экспертов премиум-класса по конкурентоспособным ценам.N10 Медный зажим заземляющего кабеля Сварка Зажим держателя электрода для ручного сварочного аппарата.
Перейти к содержанию Scroll Up
Медный зажим для кабеля заземления Сварка Ручной сварочный аппарат Зажим держателя электрода N10
Вы можете сэкономить больше времени, чтобы получить удовольствие от поездки. * Это НЕ запасная часть. Купите Thirstystone в магазине Dining & Entertainment. Этот семейный бизнес сейчас находится в пятом поколении. Средний размер США = Китай Большой размер: Длина: 26, Медный зажим кабеля заземления Сварка Зажим держателя электрода ручного сварочного аппарата N10 .Купите персонализированное имя для резьбы с камнем в виде кулона с подвеской в виде лапы, рождественским подарком (позолоченное розовое золото, основание 20) и другими подвесками в, Эта вставка может быть адаптирована к любому транспортному средству на рынке с помощью резьбовых адаптеров, которые доступны в нескольких вариантах. размеры. Так получится много красивых снимков. Супер впитывающее охлаждающее полотенце обеспечивает охлаждающий эффект за счет испарения впитанной воды, чтобы вы чувствовали себя комфортно до нескольких часов. ♥ Этот кафтан доступен в одном размере (подходит для S / M / L / XL до груди 130 см. Зажим для медного кабеля заземления Сварка Зажим держателя электрода для ручного сварочного аппарата N10 . ОТСЛЕЖИВАНИЕ, и это обычно занимает пару дней, Глубина: приблизительно 12 см / 5 дюймов. Я рад предоставить любую дополнительную информацию, если у вас возникнут вопросы. Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы о продукте или наших услугах. БЕСПЛАТНАЯ ДОСТАВКА> Красивый дизайнерский жемчуг, сделанный из замечательных натуральных материалов, Медный зажим для кабеля заземления Сварка Ручной сварщик Зажим держателя электрода N10 .Ювелирные изделия ручной работы для женщин Ожерелье из бисера подарок для мамы, почему бы не получить два или заказать больший размер и разделить веселье и тепло. √ Особенности домашнего ручного масляного пресса: Материал винта: нержавеющая сталь. с золотыми металлическими уголками для защиты от повреждений. Зажим для медного кабеля заземления Сварка Зажим держателя электрода для ручного сварочного аппарата N10 . Автоматические выключатели двигателя предотвращают перегрев, если присутствуют неисправные переключатели. Эти беруши имеют наиболее заметный цвет, что позволяет легко проверить соответствие.Это гарантирует качество смесителя, предлагая при этом здоровое использование воды. Сверхмягкий трикотаж из 100% хлопкового трикотажа кольцевого прядения выглядит так же хорошо, как и кажется. затем записывает настройку программы и частоту рации на компьютере для двусторонней радиосвязи DM-UVF10 TH-UV8000D TC-8000 TH-UV8000E TH-UV9D TH-F8, Медный заземляющий кабель Зажим Сварка Ручной сварочный аппарат Зажим держателя электрода N10 .
Медный зажим для кабеля заземления Сварочный ручной сварочный аппарат Зажим держателя электрода N10
Из-за различий в мониторе и световых эффектах фактический цвет изделия может немного отличаться от цвета, показанного на фотографиях, латунный зажим для заземления аппарата для аргонодуговой сварки, 1 зажим для кабеля заземления, первоклассный дизайн и качество ниже Цены для всех Хороший магазин хороших товаров Интернет-продажи недорого от специалистов премиум-класса по конкурентоспособным ценам.
Екатеринбург, воспользуйтесь услугами Grеenloft.ru. В нашем ассортименте представлены комплекты сварочных проводов разной длины с разным сечением. Выбирайте подходящий набор, делайте выгодную покупку в Greenloft.ru.
Без него сварочный аппарат попросту не включится. И с ним, дела обстоят проще всего – достаточно подключить его к инвертору, к соответствующему и единственному разъему сзади корпуса сварочного аппарата.
До включения трансформаторов сварочная цепь должна быть разомкнута.
Важно правильно выполнить подключение сварочного аппарата.
Переключатель фиксируется в выбранном положении. Важно определить, с какой сетью будет осуществляться работа, в противном случае аппарат выйдет из строя.
Если наблюдается плохой контакт, это может стать причиной остановки оборудования, возникновения опасной ситуации.
Нужно учесть, какой тип оборудования для сварки будет использоваться, какие условия для его применения существуют. Производители сварочных аппаратов сами указывают все необходимые значения, остается только приобрести удлинитель, выполняющий все требования.
Многие совершают при этом ошибку, применяя для работы бензогенератор, который и будет обеспечивать питание сварочного оборудования. Его мощность небольшая, качественную работу он просто не в состоянии обеспечить.
При необходимости можно использовать специальный стабилизатор переменного тока, который монтируется перед сварочным оборудованием. Стоимость такого оборудования значительная, но его применение необходимо для качественного выполнения работ и безопасности.
С этого и начинается, непосредственно, сварка. Сварщик должен успеть убрать разогретый конец, чтобы тот не прилип к металлической поверхности. Одновременно, нужно удерживать такое минимальное расстояние между электродом и металлом, которое позволяет сохранить электрическую дугу.
На его конце появляется капля из расплавленного металла: она отрывается и падает на металлическую поверхность детали. На металл переносится в пределах 95% общей массы электрода, остальная часть обращается в пар и брызги. Сила тока. диаметр электрода, длина дуги и другие факторы – влияют на скорость образования капель и их размер. Оболочка, которой покрыты электроды, образует шлак для скрытия капель металла. В результате, капли металла, проходя через дугу, не замыкают дуговой промежуток.
Оно изготавливается из нихромовой проволоки, обладающей хорошим удельным сопротивлением. Допускается расположение электрода с меньшей точностью по отношению к металлу;
Схема подключения сварочного трансформатора показана на рисунке.
д. Не разрешается использовать в качестве обратного провода сети заземления, а также металлические конструкции зданий, оборудодования и т. д.
