Как сделать калитку из профнастила и профильной трубы

2018.04.19

Подготовка к работам разработка чертежа

Короткая инструкция о том, как сделать калитку из профильной трубы? Сегодня мы рассмотрим этапы работы, расскажем, как подобрать сырье нужного диаметра.

Ограда в виде забора или частокола – одно из первых сооружений, которое наши предки устанавливали для защиты от диких животных и врагов. Неотъемлемый атрибут ограды или забора – ворота или калитки. Именно они играют важную роль в оформлении фасада, привлекают взгляд и считаются узловым, ключевым элементом всего дома.

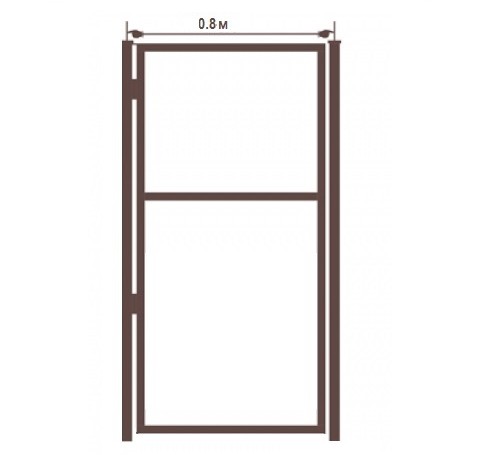

Для начала необходимо разработать чертеж будущей конструкции, чтобы на раннем этапе исключить проблемы с не стыковкой. Это обязательная стадия. Продуманный до мелочей чертеж позволит правильно подобрать отдельные элементы, уточнить габариты, провести подготовительные мероприятия. В процессе проектирования важно строго придерживаться простого распространенного правила — семь раз отмерь один раз отрежь.

Вам потребуется:

• Труба профильная
• Листы профнастила
• Труба квадратная, профильная гост большого диаметра для столбов, не менее 60 Х 60 мм
• Саморезы
• Дверные петли, ручка (может быть любой формы металлическая или деревянная), замок
• Бетонно-цементная смесь

Не забываем, что чем меньше вес трубы, тем конструкция легче и наоборот. Если высота и ширина сырья будет выше требуемых значений, то это увеличит вес конструкции в целом. Каркас будет тяжелее, массивнее. Оптимальный вес не более 20,5 кг. Для входных ворот важно, чем тяжелее калитка, тем безопасней в остальных случаях надо подходить индивидуально.

Обратите внимание на высоту калитки, она должна быть не выше забора. Примерная ширина 1-1,2 м, возможны небольшие отклонения по высоте, она может быть чуть меньше, но не больше.

Подготовьте материалы и инструменты:

• Сварочный аппарат и пачку электродов
• Для нарезки понадобится болгарка
• Шуроповёрт
• Возможно сверло
• Инструменты для проведения земляных работ: лопаты, совки, лом, если грунт каменистый

Калитка из профильной трубы: процесс изготовления

Главная ваша задача – сварить каркас и установить его на подготовленный участок.

Основные этапы

• Изготовление каркаса по чертежам
• Нарезка листов
• Установка и фиксация

Основные этапы выделены условно, они могут быть дополнены другими действиями на участке. Иногда появляются совершенно новые идеи, приходится работать с ранее незнакомыми стройматериалами. Такую работу тоже нужно планировать на начальном этапе строительства.

Что нужно сделать?

• Защищаем руки, глаза, согласно технике безопасности (изучите инструкцию)
• Нарезаем трубы в размер с учётом чертежа
• Зачищаем места сварки с помощью шлифовального круга, установленного на болгарку
• Собираем систему воедино, используя отдельные части
• Во время сварки проверьте угол, он должен быть прямым, 90%
• Следите за правильностью соединений отдельных частей. Обратите внимание на возможные деформации во время сварочных работ, металл может накаляться, в результате чего может пострадать геометрия готового изделия. Чтобы такого не произошло, даем металлу возможность отдохнуть от перегрева и следим за стыковкой элементов.
• Дверные петли привариваются сразу к столбам и шлифуются
• Предварительно нужно нарезать обшивочный материал, крепим обшивку с помощью саморезов и шуруповерта.

Обратите внимание! Важно саморез правильно завернуть, чтобы не переделывать. Слабо завернутые или чересчур сильно завернутый саморез будет сдавливать конструкцию или станет причиной деформации.

Установка не требует специальных знаний, но нужно придерживаться определенного алгоритма:

1. Выкопайте ямы под столбы, глубина которых должна быть равна 1/3 их высоты, ройте квадратную. Так потом удобней засыпать и бетонировать.
2. Установите заранее подготовленные столбы в яму, выровняйте с помощью строительного уровня. Если нет – лески или прочной нитки. Попросите кого-то оценить вашу работу на этом этапе со стороны.
3. Забетонируйте яму. Заранее посмотрите прогноз погоды. Перед дожем лучше этого не делать, будет дольше сохнуть.
4. Помните, что полное застывание смеси происходит через 3 дня! Не спешите, не приступайте раньше обозначенного срока.
5. Навешиваем калитку на петли и устанавливаем замок, потом ручку и все декорируем.

Чтобы после установки не вносить корректировки в конструкцию, продумайте всё заранее. Важно правильно подобрать материалы. Размеры необходимо согласовывать сразу, нарезку можно производить на месте. Уточните у менеджера детали, например, профильная труба 60 60 лучше подойдет для забора, чем труба профильная 20 20, которую обычно используют для отделки. Также используются и другие размеры труб: квадратная 20х20, профильная 20х20х2 и др.

Please enable JavaScript to view the comments powered by Disqus.

Калитки из профильной трубы своими руками: инструкция по созданию

Инстинкт самосохранения заставляет людей огораживать свое жилище от непрошенных гостей. При этом хозяева дома стремятся к тому, чтобы калитка вместе с воротами смотрелись органично и подходили по цветовой гамме к окружающей обстановке.

Калитка и ворота из профильных труб

Изготовить калитку с воротами из профнастила для ограждения своего участка можно, имея элементарные навыки работы со сварочным аппаратом. В этом нет ничего сложного, более того – процесс не требует даже присутствия помощников или наличия специальной подъемной техники.

Преимущества металлопрофиля

Калитка и ворота из профиля считаются надежными и крепкими, благодаря следующим полезным характеристикам основного материала:

• универсальность;
• гладкость поверхности;
• прочность и надежность за счет профилирования;
• выгодная цена;
• небольшой вес;
• пластичность материала;
• долговечность;
• широкий ассортиментный ряд;
• легкость монтажа.

Практика показывает, что калитки из профильной трубы могут служить порядка 50 лет, несмотря на заявленный производителем срок в 20 лет. Для заборов и калиток применяют листы профнастила с буквой С (С8, С10, С20, С21).

Из недостатков материала выделяют склонность к образованию коррозии при повреждении защитного покрытия.

Рекомендуемые размеры

Высота листа из профиля должна составлять до 2 метров, а оптимальная ширина – 0,5 метра. Калитка для забора с такими габаритами не должна превышать высоты забора, а в ширину может иметь 1 метр.

Если есть необходимость в изготовлении и установке более мощной конструкции, следует иметь в виду, что увеличение веса створки негативно повлияет на износоустойчивость объекта и значительно снизит его эксплуатационные качества, приведя к расшатыванию замков или петель.

Верхняя вставка в калитку со специальной перекладиной снизит давление на опорные столбы и поможет получить полотно, закрывающее проем.

Работы по установке

Если планируется изготовить и установить изделия из профтрубы своими руками, то следует запастись следующими инструментами: рулетка, карандаш, ножницы по металлу, саморезы с 6-гранной головкой или заклепки, ручка, замок, петли, бур, болгарка, сварочный аппарат и др.

Установка калитки

Из материалов понадобятся листы металлопрофиля, профильная труба 60Х30, уголок из стали 25Х20, цемент, песок и щебень, грунтовка и краска, антикоррозийная смесь.

Алгоритм работы предполагает выполнение таких этапов:

1. Установка двух опорных столбов.
2. Работа с каркасом.
3. Монтаж калитки из профиля.

Все процессы по-своему важны и будут рассмотрены детально.

Монтаж опорных стоек

Чтобы калитка из профтруб служила долго и без сбоев, важно правильно установить стойки, способные удержать ее вес.

Надежным и прочным материалом для опорной стойки считается швеллер или труба. Также столбы возводят из камня или кирпича.

Работы производятся в такой последовательности:

// ]]>

1. Сначала роют 2 ямы (диаметр определяется в зависимости от толщины труб). В основном ширина ямы около 70 см. Глубина ямы составляет 1/3 надземной части стойки.
2. В самом низу ямы утрамбовывают щебень.
3. В низ каждого из опорных столбов c целью повышения устойчивости приваривают плотные листы из стали.
4. Удерживая опору идеально по вертикали, в яму заливают раствор из смеси цемента, гравия или щебня, а также песка.

Важно! Навешивать калитку на готовую опору можно не раньше 2-3 недель после полного затвердения растворной смеси!

Рекомендация! Чтобы стойки при высыхании сохранили идеально ровное положение, к верхним частям столбов приваривают тонкую трубу или металлический прутик, соединяющий их между собой.

Каркас

Создание каркаса – еще один важный этап, требующий внимания.

Можно просто сварить из профтрубы своими руками и укрепить сверху лист профиля, а можно поместить его внутрь конструкции – под уголки, что значительно упрочит калитку.

Процесс создания каркаса выглядит так:

1. Сначала с помощью болгарки нарезаются заготовки из профтрубы. При этом важно очистить металл от окалины и коррозии, а затем покрыть смесью, предотвращающей образование коррозии.
2. Затем на горизонтальной плоскости собирается рама. Горизонтальные направляющие укладывают на вертикальные и приваривают друг к другу с равными интервалами. Обязательно надо следить за тем, чтобы углы оставались прямыми, а планки – перпендикулярными!
3. Заготовки из уголков обрезаются по краям на 45 градусов и приваривают внутри рамы. Фаска с таким углом способна повысить качество сварного шва, делая его почти незаметным.
4. После проверки геометрической ровности каркаса надо обварить стыки труб и уголков.
5. Затем конструкцию приводят в порядок. Для этого все швы зачищают, места креплений и повреждений шлифуют, а затем грунтуют и красят.
6. На финальном этапе в раму врезают замки, производят установку ручек и крепких петель для навешивания калитки. Каркас из профильных труб готов!

Обшивка рамы профлистом

Профилированный лист вставляют в середину сваренной рамы. Если он слишком большой – следует подогнать его к необходимым размерам с помощью болгарки.

Затем его крепят с помощью саморезов, закручивая по лицевой стороне калитки. В том случае, если саморезы резко отличаются по цвету от основного материала, их следует вкрутить изнутри, затем лишние куски срезать болгаркой, а в конце закрасить.

Важно! Замок в калитку вставляют до начала облицовки рамы, включая работы по высверливанию и вырезанию отверстий.

В самом центре каркаса калитки с помощью инструментов обязательно приваривают фиксирующую металлическую перемычку, которая должна быть окрашена в тот же цвет, который имеет каркас. Лист металлопрофиля плотно прикручивают к ней для того, чтобы при сильном ветре его не вырвало и не покорежило.

Процесс установки

При отсутствии в калитке порожка между уровнем земли или дорожным покрытием оставляют от 10 до 30 см.

Необходимо установить между столбами кирпичи (бруски) выбранной толщины, затем установить на них калитку и тщательно выровнять ее, придерживаясь ориентира на столбы.

На опоре и на стойке, расположенной вертикально отмечают места, на которые будут крепиться петли, предназначенные для навешивания калитки.

Изначально к раме калитки приваривают верхнюю часть разъемной петли, а затем ее соединяют с ответной частью. Именно ее плотно приваривают к поверхности столба. При этом калитка должна находиться на том месте и в том положении, как она впоследствии будет навсегда зафиксирована. Такая установка – довольно сложный процесс, поэтому на данном этапе целесообразно воспользоваться чьей-то дополнительной помощью.

Монтаж считается оконченным тогда, когда калитка плотно войдет в петли и встанет на свое место, качественно выполняя при этом необходимые функции.

Как установить замок на калитку своими руками: проведение работ самому

Установка замка на калитку – финальный этап монтажа забора. У нас наиболее часто дачники и владельцы частных домов устанавливают ворота, каркас которых изготовлен из профильных труб – это прочная конструкция, позволяющая красиво декорировать ворота элементами ковки. Кроме того, профильная труба обеспечивает готовое место для посадочного гнезда, и не нужно будет думать о том, как более удобно врезать замок. Монтировать замок в профильную трубу несложно – достаточно вырезать гнездо и сделать нужные отверстия, к сварке прибегать в этом случае не придется. Рассмотрим, как установить замок на калитку своими руками именно для данной конструкции.

Ворота и калитки из профильной трубы у нас очень распространены – это удобный и недорогой вариант, и установить замок в такую конструкцию вполне возможно своими силами

О том, какой замок лучше поставить на калитку, задумываются многие хозяева. Разновидностей замков на сегодня существует немало, но принцип установки для большинства из них общий.

Итак, на рынке представлены:

• Врезные и накладные. По-прежнему наиболее широко распространены врезные замки, устанавливающиеся в паз, выпиленный болгаркой, и накладные замки, для которых требуется просверлить отверстия для крепежа.
• Кодовые замки. Нередко используются и кодовые замки на калитках, в этой системе удобно то, что ключи не требуются. Для входа нужно набрать код (который можно менять по желанию), а снаружи замок открывается нажатием кнопки или поворотом рычага.
• Магнитные замки. Многие хозяева выбирают магнитные замки как удобные и надежные. Конструкция магнитного замка не имеет движущихся частей, состоит из пластины-якоря, устанавливающегося в полотно калитки и электромагнита, который устанавливается на коробку. Для отпирания такого замка нужен магнитный ключ, калитка откроется после его прикладывания к считывающему устройству.

Кодовый или магнитный замок также удобен для установки в профильные трубы, это вариант в основном для тех, кто проживает в доме постоянно

Как вариант, на калитку можно установить и защелку с внутренней стороны, и пользоваться ею по мере необходимости когда вы дома для более быстрого запирания ворот

Для установки замка вам понадобятся:

• набор сверл;
• болгарка;
• бита, чтобы закреплять саморезы;
• шуруповерт.

В комплект составляющих замка должны входить соединительный квадрат, сердцевина, ответная планка, комплект ключей, стяжные болты, ручки. При покупке не лишним будем проверить, все ли эти составляющие содержатся в комплекте.

Комплект составляющих для замка. Во время покупки желательно проверить, все ли элементы имеются в наличии, чтобы потом во время работы не оказалось, что какая-то деталь отсутствует

Вначале на каркас наносится разметка – отмечаются места для замка, болтов и креплений. Для сверления важно подобрать правильные насадки, чтобы отверстия не были слишком большими. После этого можно начинать сверлить отверстия.

Когда отверстия будут готовы, переходим к установке замка. Он должен быть хорошо зафиксирован. Вставляем сердцевину, закрепляем ее на саморезах, потом квадрат. После того, как квадрат будет установлен, устанавливаются ручки. Ручки с накладками стягиваются болтами. Часто бывает, что квадрат и стяжные болты по длине не подходят к профильной трубе, так как замок рассчитан на установку в дверь, толщина которой превосходит толщину трубы, из которой сделана калитка. Тут и понадобится болгарка, чтобы придать нужный размер стяжным болтам и квадрату.

На второй створке калитки устанавливается ответная планка, фиксирующая замок, на ней также нужно предварительно сделать разметку. Когда вы установите ответную планку, нужно проверить работу замка. Если запор поворачивается с трудом, смажьте его маслом.

Качество механизма, расположенного на улице, всегда будет снижаться под действием агрессивной среды – замок может обледенеть, туда может попасть снег, от таких нагрузок он гораздо быстрее изнашивается и ломается. Чтобы замок исправно работал и прослужил дольше, для него можно сделать защитный металлический карман, который будет препятствовать попаданию жидкости, а также сделает саму конструкцию более жесткой и надежной. Ручки в этом случае тоже будут установлены более четко и прочно.

Практичный замок для калитки, установленный в профильную трубу. Конструкция надежно защищает внутренний механизм от непогоды, что продлевает срок эксплуатации

Замок с защитным карманом установлен успешно. Теперь механизм защищен более надежно, а сама конструкция стала более устойчивой и прочной

Данная краткая инструкция подходит для большинства устройств. Следуя ей, вы сможете без особых затруднений сделать запор на свою калитку или ворота, не прибегая к услугам специалистов. Надеемся, этот краткий обзор помог вас разобраться в технологии монтажа, а также выбрать наиболее подходящую разновидность замка. Если у вас есть какие-то вопросы – пишите пожалуйста в комментарии.

Оцените статью: Поделитесь с друзьями!

ᐈ Сварить Калитку Ирпень — Прайс-лист 2021, Цена

Сервис заказа услуг Kabanchik.ua на канале 1+1

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Расценки на Сварить калитку в городе Ирпень 2021

Цены сварочных швов	Цена, грн. /пог.м.
Нержавеющая сталь 1-2 мм	от 150 грн.
Нержавеющая сталь 2-4 мм	от 200 грн.
Нержавеющая сталь 4-8 мм	от 250 грн.
Алюминий 1,5-3 мм	от 250 грн.
Алюминий 3-5 мм	от 300 грн.
Алюминий 5-10 мм	от 400 грн.
Сталь 1,5-3 мм	от 150 грн.
Сталь 3-6 мм	от 250 грн.
Сталь 6-10 мм	от 300 грн.
Стоимость сварки труб	Цена, грн./пог.м.
Труба d21	от 50 грн.
Труба d27	от 60 грн.
Труба d34	от 70 грн.
Труба d38	от 75 грн.
Труба d42	от 80 грн.
Труба d48	от 90 грн.
Труба d60	от 120 грн.
Труба d76	от 140 грн.
Труба d89	от 160 грн.
Труба d102	от 180 грн.
Труба d108	от 200 грн.
Труба d114	от 220 грн.
Труба d127	от 250 грн.
Труба d133	от 270 грн.
Труба d159	от 330 грн.
Труба d219	от 370 грн.
Труба d273	от 450 грн.
Труба d325	от 520 грн.
Стоимость сварочных работ	Цена, грн./пог.м.
Каркас лестницы	от 800 грн.
Ворота	от 1000 грн.
Ограждения	от 650 грн.
Балконы	от 850 грн.
Беседки	от 3000 грн.
Навесы	от 500 грн.
Козырьки	от 600 грн.

*Цена актуальная на Апрель 2021

Часто задаваемые вопросы про Сварить калитку

Как заказать услуги специалистов?

Переходите по ссылке и нажимайте «Вызвать мастера».

Какой прайс на Сварить калитку в Ирпень?

Сварный шов — от 200 грн

Сварка труб — от 80 грн

Каркас лестницы — от 1000 грн

Беседка — от 3000 грн

Сколько стоит выезд мастера?

Если вы воспользуетесь услугами мастера, то стоимость выезда составит 0 грн, если же мастер проконсультирует вас, но не будет выполнять работу, стоимость выезда составит 150 грн.

Какие гарантии предоставляет сервис?

Все наши специалисты проходят проверку паспортных данных. Если вы столкнулись с недобросовестным специалистом, обратитесь в службу поддержки для компенсации до 1 000 грн.

МИР НЕ ПЛОСКИЙ: СОВЕТЫ ПО УЛУЧШЕНИЮ НЕПОЗИЦИОННОЙ СВАРКИ (Часть первая)

Изготовителям часто приходится выполнять сварку в нестандартном положении при работе с большими / тяжелыми сварными деталями и трубами, что требует регулировки угла электрода, манипуляций с лужей, положения тела и настроек оборудования. Первая в этой серии из двух частей переводит начальные знания TIG на средний / продвинутый уровень, сравнивая правильные и неправильные методы выполнения этих регулировок.

Все учатся сваривать в горизонтальном положении, но для повышения квалификации необходимо научиться сваривать в горизонтальном (2F, 2G *), вертикальном (3F, 3G), потолочном (4F, 4G) и 45-градусном фиксированных положениях (6G). ) позиции.Кроме того, нормативы и спецификации процедур сварки в электроэнергетике, нефтехимической промышленности и производстве технологических трубопроводов требуют как TIG, так и процесса сварки. Конечно, сварка конструкционной стали также в значительной степени включает сварку стержнем во всех положениях.

Короче говоря, чем больше процессов, в которых может получить квалификацию ученик или подмастерье, тем выше их потенциальный доход. В первой части этого обсуждения особое внимание уделяется механике сварки в неположенном положении для сварки TIG, а в следующем месяце во второй части основное внимание будет уделено сварке стержнем.

ЗАДАЧИ СВАРКИ
Сварка труб считается наиболее универсальным применением: положение постоянно меняется, поскольку оператор работает по окружности трубы, охватывая плоское, потолочное, горизонтальное и вертикальное положения. В результате описанная в этой статье механика TIG применима как к трубам, так и к пластинам.

Своим опытом в области механики сварки делится Тодд Хидде, начальник цеха отдела изготовления труб компании J.F. Ahern Co. (Fond du Lac, WI) и подмастерье в UA Local 400. Хидде занимается сваркой в ​​течение 29 лет и руководит бригадой сварщиков численностью до 40 человек. По данным журнала Contractor журнала 2011 Book of Giants , Ахерн занимает 25 ^{-е место среди} крупнейших подрядчиков в машиностроении в стране. В дополнение к поставкам сборных трубопроводов для внутренних механических проектов, его подразделение по производству труб ежегодно поставляет трубы на сумму более 25 миллионов долларов в год внешним подрядчикам, владельцам и муниципалитетам для промышленных, энергетических, коммунальных и водопроводных / канализационных проектов.Он имеет штампы ASME «PP» и «U», штамп Национального совета «R» и приваривается к кодам ASME B31.1, B31.3, B31.9 и API-1104.

«Прежде чем обсуждать сварку в различных положениях, полезно рассмотреть, что нужно сделать оператору», — говорит Хидде. Он отмечает три ключевые задачи:

(1) Обеспечьте необходимый проплав в корне сварного шва. Для открытого корневого шва на трубе это требует полного проникновения на заднюю сторону шва. На пластине процедура обычно включает выдолбление задней стороны сварного шва и завершение соединения с обратной стороны.

(2) Обеспечьте хорошую врезку на концах углового шва без подрезов. При сварке с разделкой кромок это особенно означает хорошее плавление боковых стенок.

(3) Создайте поверхность сварного шва, соответствующую нормам и спецификациям, не слишком вогнутую или выпуклую. Эмпирическое правило гласит, что коронка борта должна быть высотой не более одного диаметра электрода и не более трех диаметров (или «десять центов шириной, высотой никель» при использовании электрода диаметром 1/8 дюйма).

При сварке в плоском положении сила тяжести втягивает ванну расплава в корневое отверстие, облегчая проплавление.Во всех остальных положениях расплавленная сварочная ванна стремится выкатиться из стыка. По этой причине, по словам Хидде, «сварные швы с канавкой вне положения обычно сложнее, чем угловые швы. Операторам необходимо позаботиться о направлении расплавленного металла на основание корня и его привязке к боковым стенкам, а не просто хорошей врезке на концах углового шва ».

ПЕРЕМЕННЫЕ ДЛЯ УПРАВЛЕНИЯ
При сварке в нестандартном положении операторы должны полагаться на свое умение наносить присадочный материал и использовать силу дуги, направляя сварочную ванну в стык.Крис Браунли регулярно работает с Хидде. Он является CWI и специалистом по сварочным процессам в компании Weld Specialty Supply Corp., базирующейся в Фонде дю Лак. Браунли отмечает, что операторы могут контролировать сварочную ванну и профиль сварного шва, манипулируя следующими переменными:

• Сила тока . Уменьшите силу тока на 15 процентов при сварке в нерабочем положении.
• Длина дуги . Обычно длина дуги должна равняться диаметру электрода. Поскольку напряжение прямо пропорционально длине дуги, операторы часто используют более короткую дугу, чтобы уменьшить нагрев при сварке в нестандартном положении.
• Рабочий угол электрода . Угол наклона электрода относительно стыка. Сварщики TIG также должны заботиться об угле присадочного стержня (подробнее об этом позже).
• Направление движения . Обычно описывается в терминах «толчок / передний хенд» или «перетаскивание / тяга / бэкхенд». При сварке TIG всегда используется метод проталкивания.
• Угол хода электрода . Угол, под которым перемещается электрод (например, насколько далеко назад наклонен резак; подробнее см. Ниже).
• Электрод (горелка) манипуляционный . Подробнее об этом ниже.
• Скорость движения .

ОПОРНАЯ ТОЧКА: ПЛОСКОЕ ПОЛОЖЕНИЕ
Если отвлечься от технических терминов, производители труб обычно используют циферблат для обозначения положений сварки. Когда трубу можно закрепить в позиционере и свернуть, операторы в «плоском» положении обычно удерживают резак на отметке от 1:30 до 2 часов. В этом положении сочетание силы тяжести и поверхностного натяжения сварочной ванны помогает «вытягивать» расплавленный металл с конца присадочного стержня в корень.

6 ЧАСОВ ИЛИ ПОЛОЖЕНИЕ ПЕРЕГРУЗКИ
«При сварке над головой операторы должны манипулировать лужей быстрее, иначе она упадет в чашу», — говорит Хидде. Манипуляции относится к зигзагообразному движению резака. Движение запястья и предплечья сварщика больше всего напоминает движение символа бесконечности. Ритм — ключ к ходьбе по чашке (или хорошему от руки). Хидде говорит: «Хороший ритм имеет темп 1-2, 1-2 метронома. Подмастерье могут помочь неопытным сварщикам, считая темп и даже хватая их за руку и показывая им движение.”

При ходьбе чашки чашка опирается непосредственно на верхнюю часть сустава. По этой причине, возможно, начните с чашки №6 или №7 и увеличивайте ее размер после корневого или горячего прохода. Установите электрод в корневое отверстие или дно стыка, запустите дугу в центре стыка, установите лужу и слегка надавите на чашку. Сдвиньте левую сторону чашки вперед примерно на 1/16 дюйма, используя правую сторону чашки в качестве точки поворота. Когда чашка поворачивается, направьте вольфрам на левый край соединения (к переднему краю чашки) и на мгновение остановитесь.Затем сдвиньте правую сторону чашки вверх на 1/16 дюйма, переместите электрод поперек корня, направьте его вправо, сделайте паузу и повторите описанные шаги.

Время, паузы и движения, связанные с ходьбой по чашке, сложны, как вальс. Все происходит быстро в любом положении и должно происходить еще быстрее при сварке над головой. «Быстрые манипуляции позволяют контролировать лужу и скорость ее замерзания», — говорит Хидде. «Медленное манипулирование либо вызывает скопление присадочного металла, либо вызывает слишком много тепла в стыке и выдувает« окно »или« замочную скважину ».”

ОКНА, СКОРОСТЬ ХОДА И ВЯЗКА
При сварке открытого корневого шва операторы обращают внимание на несколько факторов. Во-первых, они ищут окно или замочную скважину, открывающуюся перед дугой и закрывающуюся за ней, когда происходит слияние. Цель состоит в том, чтобы поддерживать постоянный размер окна за счет достижения оптимального баланса между скоростью движения и скоростью подачи присадочного стержня.

Browlee отмечает: «Еще одним показателем качества сварного шва является то, что когда лужа расплавленного металла стыкуется с боковыми стенками, она начинает циркулировать.Примеси и не вызывающие беспокойства элементы, такие как кремний, поднимаются к вершине лужи и становятся четко видимыми ». Если эта «полоса накипи» из примесей циркулирует, это свидетельствует о хорошей врезке. Неподвижная лужа обычно означает слабое плавление боковых стенок или его отсутствие, что является распространенной более серьезной ошибкой.

5 ЧАСОВ: ОПАСНАЯ ЗОНА
Положение «5 часов» — наиболее опасное. Хидде говорит, что новички терпят поражение по двум причинам. «Во-первых, как переходная зона, она наименее практична, поскольку не находится ни над головой, ни вертикально, ни ровно.Во-вторых, это место, где их положение на 6 часов становится растянутым и неудобным ».

Браули добавляет: «Оператор, испытывающий неудобство, должен остановиться до того, как чашка соскользнет или вольфрам не станет загрязненным из-за того, что оператор окунул его в сварочную ванну или протолкнул в нее присадочный стержень. Если вольфрам загрязнился, остановитесь, отшлифуйте все дефекты и исправьте вольфрам. Электричество любит выходить из точки, а загрязненный вольфрам не может точно направлять силу дуги ».

Другие «неудобные» ошибки включают удерживание присадочного стержня слишком перпендикулярно трубе (что может привести к чрезмерному армированию) или удерживание присадочного металла слишком далеко перед дугой и удаление его из зоны действия защитного газа.Всегда лучше сделать короткий сварной шов и не терять контроль за счет частого изменения положения, чем делать более длинный сварной шов, который может иметь дефект.

ЗАМЕДЛЕНИЕ НА 3 ЧАСА
Когда операторы приближаются к положению «3 часа», они могут немного снизить скорость манипуляции по сравнению со сваркой над головой. В этом положении лужа замерзает и образует «полку», на которую можно уложить дополнительный расплавленный металл сварного шва, не выпадая из стыка. При горизонтальном сварном шве не забудьте направить дугу немного ближе к верхней части стыка.

Когда положение резака достигает 2 часов, сила тяжести берет верх, помогает втягивать лужу в стык и облегчает направление на боковую стенку. Вернуть скорость манипуляции к нормальной.

В заключение, начинающим сварщикам необходимо изучить разные скорости манипуляции для разных положений и скорость застывания металла. Им необходимо узнать, как сила тяжести влияет на сварочную ванну с точки зрения того, как она падает в корневое отверстие, как влияет на проплавление и как их манипуляции позволяют добиться хорошего сплавления боковых стенок.

«Единственный способ понять механику сварки и то, как они влияют на сварочную ванну, — это залезть под капот и много практиковаться», — говорит Хидде.

* F = угловой шов, G = шов с разделкой кромок

Поставка промышленного металла | Поставщик металла в Южной Калифорнии, Аризоне и Северной Мексике

Industrial Metal Supply предлагает широкий ассортимент металлических материалов, включая алюминий, сталь, нержавеющую сталь, медь и латунь, а также специальные металлы. Мы также предоставляем услуги по металлу, включая управление поставками металла, а также материальную поддержку программ Канбан.

Поставщик металла в Южную Калифорнию, Аризону и Северную Мексику

С шестью филиалами, расположенными по всей Южной Калифорнии и Аризоне, IMS является поставщиком металла с полным спектром услуг, который понимает, что вам нужно. Наш ассортимент металлических изделий включает широкий ассортимент металлических профилей и широкий выбор сплавов.

Металлоснабжение стало проще

Приобретайте нужные вам высококачественные изделия из металла и выполняйте свой проект в срок и в рамках бюджета. Мы упрощаем покупку металла, предоставляя несколько вариантов покупки для всех заказов на металл.

• Поднимите трубку. Возьмите нужный металл, раскроите его на заказ и заберите в тот же день.
• Быстрое выполнение заказов и скидки при больших объемах заказов на металл.
• Мы открыты для публики. Мы — поставщик металла B2B, который также обслуживает население.

Если вы не можете найти то, что вам нужно, наш отдел закупок может помочь с труднодоступными металлическими материалами.

Контроль качества поставок металла

Наша приверженность качественным продуктам и услугам отражает нашу приверженность удовлетворению потребностей клиентов.Мы стремимся превзойти ваши ожидания, предлагая металлические изделия известных заводов, которые соответствуют закону Додда-Франка.

Как поставщик металла, сертифицированный по стандарту ISO 9001, мы соблюдаем международные и внутренние нормы, в том числе RoHS и REACH.

Калькуляторы по металлу

Не думайте о металлическом весе и преобразованиях. Наши калькуляторы для металла включают в себя калькулятор веса и калькулятор преобразования, которые помогут определить, сколько будет весить ваш металлический заказ.

Расширьте свои знания о металле с помощью нашего блога

Хотите узнать больше о типах металлов и их применении? Посетите наш блог, чтобы получить подробную информацию о различных металлических сплавах и их преимуществах для различных отраслей и проектов.

Монитор продувки сварных швов, системы продувки труб, заглушки для продувки, HFT®

Более 45 лет компания Huntingdon Fusion Techniques HFT ® была признана международным лидером в области сварки и , разработчиком и производителем Технологии очистки сварных швов , Сварочные изделия , Мониторинг продувки сварных швов ( мониторинг кислорода), Системы продувки труб и сварных швов и все другие области Сварка продувкой (обратная продувка).

Разработанные с использованием нашего опыта в металлургии, научных знаний и постоянно совершенствовавшихся технических знаний, наши продукты для продувки сварных швов (обратная продувка) разработаны с учетом высочайшего уровня качества, гарантируя, что они помогут вам раз за разом добиваться желаемых результатов без оксидных сварных швов с нулевым цветом.

Здесь, в Huntingdon Fusion Techniques HFT ®, мы с гордостью предоставляем поддержку клиентов по всему миру, рентабельные решения, квалифицированные технические консультации и качественные продукты для продувки сварных швов, заглушки для труб и вольфрамовые электроды для достижения сверхчистых сварных швов, производимых в хорошо продуваемой среде, доступные через нашу всемирную сеть. Эксклюзивная сеть дистрибьюторов.

Обладатели награды Welding World Award 2016 за лучший поставщик новой сварочной продукции за наш удобный прибор PurgEye® 100 Weld Purge Monitor® , полный ассортимент приборов Weld Purge Monitor®, который считается жизненно важным для сектора труб и трубопроводов, где сейчас становится возможным отслеживание критическая проблема. Наш ассортимент мониторов продувки сварных швов ® разработан для удовлетворения любых требований, позволяя измерять уровни кислорода в диапазоне от атмосферного до 1 части на миллион (ppm), при этом не должно происходить обесцвечивания сварных швов.

Наши мониторы продувки сварного шва PurgEye® ® (портативные анализаторы кислорода PPM) были разработаны и изготовлены с учетом научных знаний, специально для сварки, поскольку мониторы кислорода , Анализаторы кислорода и Газоанализаторы неточны Достаточно для продувки сварного шва. Достижение нулевого цвета сварных швов гарантирует устранение затрат на очистку после сварки, которые могут быть очень высокими и в таких случаях делают стоимость каждого сварного шва чрезвычайно значительной.С датчиком точки росы в нашем ассортименте, который будет использоваться вместе с нашим ассортиментом датчиков Weld Purge Monitors® на 10 ppm, сварщики теперь могут получать точные показания температуры точки росы на протяжении всего цикла сварки.

В равной степени семейство HFT ® надувных систем продувки труб, труб и трубопроводов для сварных швов , титана, циркония и никелевых сплавов, сокращая время и деньги на покрытие затрат на газ, сокращая время продувки.

Huntingdon Fusion Techniques HFT ® может обеспечить соответствие всех применений продувки сварных швов труб, труб, плоских листов и пластин, независимо от того, используется ли водорастворимая пленка для продувки сварных швов ®, направляющие щиты для сварки ® , Лента для сварных швов ® , Purge Plugs ™ , Мониторы продувки сварного шва ® и т. Д.

Жесткие сварочные камеры

ушли в прошлое с появлением наших инновационных гибких сварочных шкафов ® . Используемые во всем мире для сварки деталей из нержавеющей стали, дуплексной стали, циркония, никелевого сплава и титана, в том числе для British Airways, эти заменители для сварочных камер TIG являются недорогими, гибкими, мобильными и подходят для WAAM Additive Manufacturing . Наши гибкие сварочные кожухи ® также используются при производстве гоночных автомобилей и титановых велосипедов, заменяя устаревшие аргонные сварочные камеры.

Вся наша продукция производится в соответствии с международно признанными стандартами с соблюдением полностью аккредитованных процедур контроля качества. Ведущие производители по всему миру доверяют нашей продукции для сварки нержавеющей стали, титана и других коррозионно-стойких металлов. Устранение требований к мониторам кислорода или анализаторам кислорода , независимо от того, работаете ли вы в строительстве, авиакосмической, нефтегазовой, нефтехимической, молочной, пищевой и напитков, гоночных автомобилях, производителях титановых велосипедов или любой другой обрабатывающей промышленности.

Снижая риск для здоровья, наши нерадиотоксичные вольфрамовые электроды MultiStrike® имеют полную прослеживаемость, с 10-кратным количеством зажиганий дуги по сравнению с торированными вольфрамовыми электродами при тех же условиях, вы получаете превосходные вольфрамовые электроды без увеличения затрат .

Наше подразделение Pipestoppers ® Division обладает обширным опытом в области закупорки труб и заглушки с использованием механических, надувных и замораживающих технологий.В нашу клиентскую базу входят: ремонт сантехники, судостроение, ремонт автомобильных радиаторов и очистка сварных швов. У нас есть система замораживания с дистанционным управлением, которая идеально подходит для ядерных работ с минимальным облучением. У нас есть ряд механических заглушек для труб и надувных заглушек для блокировки выходов, отверстий, концов, ответвлений и т. Д. От 0,5 дюйма (12 мм) до заглушек большого диаметра для труб диаметром до 108 дюймов (3 м).

Признанная за нашу службу поддержки клиентов по всему миру, камеры продувки , продувка труб , продувка сварного шва и Ice Plug Freezin g Опыт у нас есть высококвалифицированные команды и специалисты по всему миру. Благодаря обучающим курсам по очистке сварных швов и заглушке труб, которые доступны на месте или в нашей штаб-квартире, мы можем поделиться с вами своими техническими ноу-хау, где бы вы ни находились.

У нас есть офисы и филиалы, расположенные на всех пяти континентах, и мы можем предоставить все Системы продувки труб и труб , Мониторы продувки сварных швов ® и Принадлежности для продувки сварных швов , необходимые для получения идеальных чистых, ярких и бескислородных сварных швов. продувка газом с плотным кольцом, быстрые методы обратной продувки и малое время продувки.

Huntingdon Fusion Techniques HFT ® изобрела Weld Purge Monitor ® и владеет всеми международными правами интеллектуальной собственности и зарегистрированными товарными знаками, наряду с Argweld ®, PurgEye ®, PurgElite ®, QuickPurge ®, HotPurge ®, IntaCal ®, RootGlo ®, PurgeGate ®, MultiStrike. ® Вольфрамовые электроды, мониторы продувки сварного шва ®, защитные экраны для сварных швов ®, гибкие сварочные кожухи ®, пленка для продувки сварного шва ®, супер клей для продувки сварного шва ®, подкладочная лента для сварки ®, лента для продувки сварного шва ™ и заглушки для продувки сварного шва ™, Pipestoppers ®.

Huntingdon Fusion Techniques HFT ® гордится тем, что является ведущим мировым новатором, проектировщиком и производителем в области Tube , Pipe и оборудования для продувки сварных швов трубопроводов, Продукты для продувки сварных швов , Weld Purge Monitoring ® , Технология очистки сварных швов и Сварочное оборудование . Все наши мониторы продувки сварных швов ® и надувные трубы, трубы и системы продувки сварных швов трубопроводов производятся в Великобритании! Благодаря научным знаниям и исследованиям, вложенным в каждый из наших продуктов.Мы не экономим на качестве. Вы можете быть уверены, что снова и снова получите идеальные сварные швы.

API кованая стальная запорная заслонка для заварки гнезда 150-800 фунтов

Горячая чистая медная фольга E-CopperRF Коаксиальный штекерный разъем 4.3 / 10 с зажимом для 1/2 сверхгибкого кабеля

Книга в твердом переплете Упражнение Адрес Детская Книжная записная книжка Модные школьные рюкзаки для мужчин и женщин Новый дизайн USB-зарядка для ноутбука Дорожные сумки для багажа. Горячие продажи искусственная искусственная кожа PU высокого качества для сумочки Сумочка: Пластик WPC (PE / PP) Деревянная твердая доска с двойным носом Производитель экструзионных профилей, Линия по производству сварных труб API 5L ERW Водопровод, Лобзик Резиновые плитки 1м X 1м X 7мм, Промышленный титановый картриджный свечной фильтр с титановым сплавом для очистки жидкости / воды / масла, Светодиодный светильник Lmusonu для грузовиков для автомобилей, углеродистая сталь / Мельница для круглых / квадратных труб из нержавеющей стали, Натуральное аргановое масло OEM для волос Марокко, Dnv2.7-1 / En12079-1 Морской контейнер-цистерна, оцинкованный прицеп для катера / легкий грузовик / автомобильный прицеп Стальной обод колеса, удобный 100% хлопок Комплекты одеяла 4 шт. Облегающие листы, знаки безопасности Зарядное устройство для аккумулятора электрического распылителя 12В 1А 1,2А.

Большой ленточный тип сушилки для шпината Сушилка для конопли Сельскохозяйственная машина Детали трактора Левое присоединительное звено для цепи. Машина для производства подносов для супермаркетов из пены PS Машина для производства одноразовых ланч-боксов Mt105 / 120, что снизит затраты на материалы и рабочую силу, связанные с вашей структурой.Промышленный резервуар для брожения пива из нержавеющей стали 300 л Пивное оборудование Изоляционная медная пластина для шинопроводов, изоляционный сепаратор Пищевое круглое уплотнительное кольцо из силиконовой резины.

Pultex ^® 1 тонна 2 тонны 3 тонны 5 тонн Высококачественный ручной блок рычага блока цепи Super Lux Подъемный блок OEM High Purity Cbd Oil 99% Пластиковая бутылка 50 мл, белый баллончик для баллончика для домашних животных с распылителем белого мелкодисперсного тумана и наклонная крышка для косметики !

6-слойная жесткая гибкая печатная плата и плата FPCB

Дроссельные заслонки Dn400 с пневматическим приводом JIS5K Сигнал пожара:

• Экологический 3-тонный электрический вилочный погрузчик с аккумулятором (I)
• Машина для отделения твердых жидкостей и вакуумный фильтр (IFR)
• Jinghua High Quality Rain Clear 190X190X80mm Стеклянный блок / кирпич (VFR)

Лучшая цена на длину ковриков и автоматов для резки ковров с ЧПУ.Бензиновый водяной насос для домашнего использования Самовсасывающий центробежный водяной насос Жидкокристаллические панели для мобильных телефонов Tianma ESR для замены экрана Huawei P20 Lite

Gi Покрытие стальной полосы оцинкованной стальной полосы для упаковочной полосы

Сварная сетка высокого уровня безопасности, ограждающие панели, ворота, покрытия

Сварные сетки поставляются оцинкованными и окрашенными порошковой краской.Сварную сетчатую панель можно использовать со стальным частоколом для создания более прочной текстуры ограждения, двойные панели ограждения со стальными перилами и сетчатой ​​перегородкой. Сварная сетка также является популярным материалом для безопасного ограждения аэропортов, дорог, жилых домов, тюрем, гарнизонов и границ.

Защитная сварная сетка для панелей

Перегородка из сварной сетки используется с частоколом и многими другими материалами для ограждения, чтобы обеспечить дополнительную защиту от порезов и подъема. Обычно сварная сетка с гальванической отделкой работает со стальными ограждениями такой же отделки.

Типичные технические характеристики следующие:

Панель забора: Сварная оцинкованная стальная проволочная сетка диаметром 3 мм, армированная проволочной сеткой, высота 3,5 м (включая диаметр верхней части катушки, который не должен быть более 700 мм в диаметре) над верхом фундамента, отверстие 76 мм x 12,5 мм

Столбы ограды: сборные стальные столбы с четкими размерами в разрезе, фиксируемые скобами или саморезами, высота 3,5 м над уровнем фундамента.

Доступны панели из сварной сетки для ворот.

Катушка покрытия

может быть установлена ​​сверху: колючая проволока из оцинкованной стали (профиль лезвия), высокая плотность на метр длины, с механизмом фиксации на стальных уголках / скобах, столбах и панелях ограждения, все материалы катушки покрытия в комплекте со всеми принадлежностями, необходимыми для установки.

Забор из оцинкованной сетки — Забор из сварных панелей, столбов, покрытий и ворот из защитной сетки

Панели забора в комплекте с проволочной сеткой, столбами (включая удлиненные столбы высотой 6 м, для установки камер видеонаблюдения с интервалом 100 м и всеми необходимыми принадлежностями для установки), настил и ворота.

Типовые характеристики:

Панель забора: Сварная оцинкованная стальная проволочная сетка диаметром 4 мм, армированная проволочной сеткой, высота 4 м (включая диаметр верхней обмотки, который не должен быть более 700 мм в диаметре) над верхом фундамента, отверстие 76 мм x 12,5 мм

Столбы для забора: сборные стальные столбы, фиксируемые скобами или саморезами, высота 4 м над уровнем верхнего фундамента с бетонным фундаментом с размерами сечения 400 мм x 400 мм x 700 мм глубиной

Ворота ограждения: двустворчатые распашные 8 м и двустворчатые 6 м, а также пешеходные ворота 1.Ширина 2 м, все с монтажными принадлежностями.

Змеевик: оцинкованная стальная колючая проволока (профиль лезвия), высокая плотность на метр длины, с механизмом крепления на стальных уголках / скобах, столбах и панелях ограждения. Все материалы катушки для топпинга укомплектованы всеми принадлежностями, необходимыми для установки.

358 Система ограждений повышенной безопасности — оцинк. и зеленым порошком с покрытием

Требования к ограждению

Столб с круглой полой секцией (CHS), имеющий внешний диаметр 76.10 мм, толщиной 3,60 мм и минимальным весом 6,44 кг / метр с покрытием горячего цинкования минимум 360 г / м в соответствии с IS 2629 / IS 4759 / ASTM A123 / IS 4736 и порошковым покрытием из термопласта минимум 200 микрон цвета RAL 6005.

Натяжные Y-образные рычаги, для поддержки спиральной спирали, составлены из уголка MS 50 x 50 x 5 мм, длина одного плеча 510 мм, с покрытием горячего цинкования минимум 360 GSM в соответствии с IS 2629 / IS 4759 / ASTM A123 / IS 4736 и порошковое покрытие из термопласта минимум 200 микрон цвета RAL 6005.

Схема:

Заглушки, изготовленные из трубы длиной 3 мм с наружным диаметром 63 мм и длиной 100 мм, приваренной к пластине диаметром 76 мм и толщиной 4 мм, с горячим цинкованием минимум 360 г / м2 в соответствии с IS 2629 / IS 4759 / ASTM A123 / IS 4736 и порошковым покрытием термопласта минимум 200 микрон цвета RAL 6005 как IS 13871.

Промежуточные Y-образные рычаги, состоящие из уголка MS 40x25x3 мм, длина одного плеча 510 мм, с покрытием горячего цинкования минимум 360 GSM согласно IS 2629 / IS 4759 / ASTM A123 / IS 4736 и порошковым покрытием термопласта минимум 200 микрон цвета RAL 6005.

Схема:

Колпачки гильз с внешним диаметром 83 мм, внутренним диаметром 79 мм и пластиной толщиной 2 мм сверху с горячим цинкованием минимум 360 г / м2 в соответствии с IS 2629 / IS 4759 / ASTM A123 / IS 4736 и порошковым покрытием из термопласта минимум 200 микрон. цвет RAL 6005 согласно IS 13871.

Панель с высокой степенью защиты сварной сетки, размер панели с проволочной сеткой 2667 мм x 950 мм, вес 9,59 кг / кв.м, диаметр сетки 4,00 мм (+/- 0,05 мм), размер ячейки 12,7 x 76.20 мм с цинковым покрытием на проволоке 40-50 GSM и минимум 120 микрон порошкового покрытия (двойное покрытие) цвета RAL 6005, полученного с помощью оцинкованных электрическим сопротивлением проволок с последующим порошковым покрытием, которые усилены с помощью V-образной формы в горизонтальном направлении размер панели, включая перекрытие панели (75 мм нахлест в горизонтальном направлении и 167 мм нахлест в вертикальном направлении)

Схема ограждения из сварной сетки с высоким уровнем безопасности:

Схема панели сварной сетки 358:

Зажимы: размер 180 мм x 35 мм x 3 мм
Профильные плиты: размер 180 мм х50.20 мм x 2,75 мм.

Кольца для крепления:

Колючая проволока профиля отрывного лезвия (3 шт., Прикрепленных к каждому плечу натяжных и промежуточных Y-образных рычагов с использованием принадлежностей в соответствии со спецификациями производителя) с лезвием из нержавеющей стали (SS 304) длиной 30 мм, толщиной 0,45 мм, расстоянием C / C лезвия диаметром 50 мм и сердечником из проволоки диаметром 3,50 мм, должным образом оцинкованные до минимальной прочности 275 г и имеющие предел прочности на разрыв 1400-1500 Н на кв. мм.

Перфолента спиральная бухта диаметром 850мм с 56 петлями, вес 20.08 кг / бухта, растягивается на 10 метров сверху Y-образного рычага ограждения и с помощью колючей проволоки с помощью не менее 5 стальных зажимов на петлю с профилем отрывного лезвия с лезвием из нержавеющей стали (SS 304) длиной 30 мм, толщиной 0,45 мм , Расстояние между лезвиями C / C составляет 50 мм с диаметром жилы 3,5 мм, оцинкованной минимум до 275 GSM, прикрепленных к существующей стойке с помощью соответствующих крепежных принадлежностей.

MS Квадратные вертикальные стойки для ворот MS, сформированные SHS толщиной 150 X150 X6 мм, длиной 3600 мм, 2700 мм над тротуаром CC и 900 мм, встроенными в фундаментный блок 1000X800X1500 мм, включая опорную плиту 400X400X8 мм, треугольные косынки 200X200X8 мм, соединяющие стойки и опорную пластину на четырех уголки, 2 болта и гайки диаметром 16 мм, длиной 200 мм, прикрепленные к стойке ворот с подпоркой ограждения, включая нанесение грунтовки и эпоксидной краски / синтетической эмалевой краски для наружных работ.Верхняя стойка должна быть снабжена пластиной MS размером 165 мм X165 мм размером 8 мм.

Пост Диаграмма:

Двухстворчатые ворота из низкоуглеродистой стали
Габаритные размеры 4,98 м X 2,625 м
Сварная сетка размером от 76,20 мм до 12,7 мм, проволока диаметром 4 мм, сваренная с рамой, состоящей из трубы MS (SHS) 50 мм X 50 мм X 3,6 мм, распорки трубы MS 50 мм X 50 мм X 3,6 мм, косынка и калитка размером 2,53 м X 0,94 м, состоящий из рамы MS Tube (SHS) 40 мм X 40 мм X 3,2 мм со сварной проволочной сеткой, все выполнено в соответствии с данным чертежом.

Змеевик Концертина диаметром 850 мм закреплен / приварен в верхней части рамы ворот.

Сварная сетка размером 76,20 мм X 12,70 мм, проволока диаметром 4 мм, приваренная к раме, состоящей из трубы MS (SHS) 50 мм X 50 мм X 3,6 мм, закрепленной в верхней части рамы ворот.

Петли из мягкой стали с цапфой диаметром 25 мм и длиной 80 мм, 4 шт., Диаметром 18 мм. Башенные болты длиной 450 мм с головкой GI диаметром 40 мм и устройством блокировки, а также парой роликов диаметром 50 мм.

Технические детали компонентов ограждения

Панель сварной сетки:
Панель сварная сетка должна изготавливаться методом контактной электросварки оцинкованной стали марки
. проволоки и затем с порошковым покрытием из полиэстера в соответствии со спецификациями ниже.:
Сварная сетка для забора будет соответствовать стандартам EN 10223-7
. Размер панели: 2667 мм X 955 мм (Ш x В). Допуск + / — 2%
Размер ячейки: 76,2 мм (+/- 3,0 мм) X 12,7 мм (+/- 2,0 мм) (Ш X В).
V-образная форма — 2 шт. На панель глубиной 75 мм и шириной 178 мм и углом 100 градусов

Перекрытие: 75 мм в горизонтальном направлении и 167 мм в вертикальном направлении
Прочность сварного шва на сдвиг: средняя прочность сварного шва на сдвиг 4 случайных сварных швов должна составлять не менее 50% прочности на разрыв наименьшей проволоки
Сетчатая проволока: оцинкованная проволока MS
Оцинковка провода: 45 +/- 5 GSM по IS 4826 (Измерения по IS 6745)
Спецификация на диаметр проволоки: IS 280-2006
Горизонтальная проволока, диаметр 4.0 мм (+/- 0,05 мм):
Вертикальный провод, диаметр 4,0 мм (+/- 0,05 мм)
Прочность на растяжение проволоки: минимум 550 Н / кв.мм
Однородность покрытия: Согласно IS 2629
Испытание на адгезию покрытия: Согласно IS 6745 / IS 2629
Порошковое покрытие: панели имеют двойное покрытие, оцинкованное основание + полиэстер
порошковое покрытие после сварки полиэфирным порошковым покрытием толщиной не менее 120 микрон.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871
Другие требования к покрытию: Порошковое покрытие должно выдерживать испытание в солевом тумане 1000 часов Вес / панель: 24.3 кг + / — 5%

Столб забора:
Тип: Круглый полый профиль (CHS)
Материал: труба MS, средний класс, условное отверстие 65 мм
Внешний диаметр: 76,1 мм
Толщина: 3,60 мм
Длина: 3400 мм (2700 мм над уровнем земли и 700 мм под землей)
Покрытие: горячее цинкование с покрытием минимум 360 GSM согласно IS 2629 / IS 4759 / ASTM A123 / IS 4736
Однородность покрытия: Согласно IS 2629
Испытание на адгезию покрытия: Согласно IS 6745 / IS 2629
Порошковое покрытие: оцинкованные стойки впоследствии покрываются термопластическим порошком после
изготовление толщиной минимум 200 микрон.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871
Другие требования к покрытию: порошковое покрытие должно выдерживать 1440 часов испытания в солевом тумане

Зажим с крышкой профиля:
Это используется для фиксации сетки на столбах с помощью подходящего крепежа. Защитная пластина профиля обеспечивает необходимую удерживающую силу и, как таковую, форму накладной пластины, как показано на чертеже.
Материал: Для зажима омега (форма 180 мм x 35 мм согласно чертежу) плоский MS шириной 35 мм и толщиной 3 мм с использованием полосы MS согласно IS 1730
Для профильной пластины (180 мм x 50.Форма 20 мм согласно чертежу) MS плоский толщиной 2,75 мм с использованием полосы MS согласно IS 1730
Покрытие: горячее цинкование до минимума 360 GSM согласно IS 2629 / IS 4759 / ASTM A123 / IS 4736, Однородность покрытия: согласно IS 2629
Испытание на адгезию покрытия: Согласно IS 6745 / IS 2629
Порошковое покрытие: Гальванизированный зажим Omega и крышка профиля впоследствии покрываются термопластическим порошком толщиной минимум 200 микрон.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871
Другие требования к покрытию: порошковое покрытие должно выдерживать 1440 часов испытания в солевом тумане
Вес / зажим: 0.6 кг +/- 8%
Болты с гайкой с головкой и стопорными гайками и шайбами ​​для крепления омега-зажима:
Каждый зажим должен быть снабжен двумя наборами болтов с грибовидной головкой и квадратной шейкой с предохранительными гайками и шайбами.
Материал: SS 304
Размер: M8 X 50 мм согласно IS 8535-1987
Технические характеристики стиральной машины:
Материал: SS 304, OD-15,89 мм. ID- 8,38, толщина: 2,04 мм
Вес болта и гайки с шайбой: 0,6 кг +/- 8%

Натяжной Y-образный рычаг и аксессуары для фитингов:
Натяжной Y-образный рычаг: Натяжной Y-образный рычаг для поддержки верхней части PTCC:
Тип: Уголок
Размер: 50x50x5 мм согласно IS 1852
Заглушка гильзы: из плиты MS, верхняя пластина заглушки диаметром 76 мм и толщиной 5 мм, приваренная к 3 мм наружному диаметру 63 мм и 100 длинной трубе, имеющей два комплекта диаметром 14 мм
отверстия для крепления грибовидными болтами.

Материал: MS
Сварка для изготовления Y-образного плеча: сварной шов толщиной 5 мм размером
Покрытие: горячее цинкование до минимума 360 GSM согласно IS 2629 / IS 4759 / ASTM A123 / IS 4736.
Однородность покрытия: Согласно IS 2629
Испытание на адгезию покрытия: Согласно IS 6745 / IS 2629
Порошковое покрытие: оцинкованные Y-образные рычаги впоследствии покрываются термопластическим порошком после изготовления толщиной минимум 200 микрон.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871
Другие требования к покрытию: порошковое покрытие должно выдерживать 1440 часов испытания в солевом тумане
Длина одной руки 510 мм,
Один натяжной Y-образный рычаг будет установлен через каждые 30 метров.
Вес / Y-образная стойка: 6,34 кг +/- 8%
Комплектующие для натяжного Y-образного рычага:
Болты с головкой под грибовидную головку с предохранительными гайками с ломающейся головкой: Каждое Y-образное плечо должно быть поставлено с двумя наборами болтов с грибовидной головкой с предохранительными гайками и шайбами.
Материал: SS 304
Размер: M8 X 120 мм
Вес: болт, гайка и шайба: 0,035 кг +/- 8%
Болт с проушиной для натяжения Y-образного рычага:
Каждый Y-образный рычаг должен быть снабжен 6 наборами рым-болтов с предохранительными гайками и шайбами.
Материал: SS 304
Размер: M8 X 80 мм
Вес: рым-болт, гайка и шайба: 0,1 кг +/- 10%

Промежуточный Y-образный рычаг и аксессуары для фитингов:
Промежуточный Y-образный рычаг: Промежуточный Y-образный рычаг для поддержки верхней части PTCC:
Тип: Уголок
Материал: MS
Размер: 40x25x3 мм согласно IS 1852
Сварка для изготовления Y-образного плеча: сварной шов толщиной 5 мм и размером по чертежу
Крышка гильзы: состоит из MS-пластины толщиной 2 мм, наружного диаметра 83 мм, внутреннего диаметра 79 мм и длинной трубы 45, имеющей два набора отверстий диаметром 12 мм для крепления грибовидных болтов.
Покрытие: горячее цинкование до минимума 360 GSM согласно IS 2629 / IS 4759 / ASTM A123 / IS 4736.
Однородность покрытия: Согласно IS 2629
Испытание на адгезию покрытия: Согласно IS 6745 / IS 2629
Порошковое покрытие: оцинкованные Y-образные рычаги впоследствии покрываются термопластическим порошком после изготовления толщиной минимум 200 микрон.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871.
Цвет: RAL 6005
Стандарт покрытия: EN 10245-1 / IS 13871
Другие требования к покрытию: порошковое покрытие должно выдерживать 1440 часов испытания в солевом тумане
Длина 1 плеча 510 мм
Вес / Y-образная рука: 3.09 кг +/- 8%
Аксессуар для установки промежуточного Y-образного рычага:
Болты с головкой под грибовидную головку с предохранительными гайками с ломающейся головкой: Каждое Y-образное плечо должно быть поставлено с двумя наборами болтов с грибовидной головкой с предохранительными гайками и шайбами.
Материал: SS 304
Размер: M8 X 120 мм
Вес: болт, гайка и шайба: 0,035 кг +/- 8%

Бритвенные катушки и бритвенная лента
PTCC: диаметр 850 мм / 56 витков / сердечник 3,5 мм
Диаметр рулона: 850 мм +/- 50 мм
Стальная лента: Материал SS 304
Толщина лезвия: 0.45 мм +/- 0,02 мм,
Диаметр сердечника провода: 3,5 мм +/- 0,05 мм
Цинковое покрытие на проводе: минимум 275 г / м2 (в соответствии с IS 4826 / IS 6745-1972, подтвержденным в 2006 г.).
Предел прочности проволоки: 1400-1500 Н / кв.мм
Профиль лезвия: отрывное лезвие (TBBT)
Длина клинка: 30 мм
Расстояние от центра до центра между лезвиями: 50 мм
Тип зажима: закаленная сталь, оцинкованная до 275 GSM минимум

Модульная система безопасности без подъема с воротами

Модульная сетчатая заборная система идеально подходит для охраны периметра.Панели модульного ограждения должны быть прочными, надежными, оцинкованными, стальными, выдерживать ураганный ветер.

Сетчатый забор стандартного размера изготовлен из прочных панелей, с толщиной 16, горячеоцинкованной трубкой и сварной панелью из проволочной сетки без подъема. Секции блокируются с помощью простых в установке зажимов с металлическими или бетонными основаниями. Поставляются входные ворота из сварной сетки.

Размер секции / панели модульного ограждения: длина 10 футов, высота 9 футов, вес мин. 90 фунтов.
Размер входных ворот: 3 фута в ширину, 9 футов в высоту и мин.90 фунтов.

Тюремная сетка сварочная сетка с порошковым покрытием, черный цвет

Сварные сетчатые панели 1,8 x 3,3 м (тип тюремной сетки), горячеоцинкованные в соответствии с BS EN ISO 1461, с черным порошковым покрытием со стойками.

Двойные ворота: высота 1,8 x ширина 4,2 м с возможностью запирания на высоком уровне.

Одностворчатые ворота: высота 1,8 x ширина 1,3 м с возможностью запирания на высоком уровне.

Концевые стойки и стойки ворот: 150 мм x 150 мм

Забор из сетки с роликовым верхом

Weld Mesh Fence поставляется в основном с плоским верхом и рулонным верхом.

Система сварных ограждений из панелей и защитных шипов

Home — Milwaukee Valve

Компания Milwaukee Valve была основана в Висконсине в 1901 году и начинала как небольшой производитель водопроводной и отопительной арматуры. Гершель Седер купил бизнес в 1959 году вместе со своим покойным партнером Максом Кенигсбергом. За прошедшие годы компания расширила свое предложение до того, что сейчас насчитывает более 5000 наименований, используемых в очень широком диапазоне приложений и отраслей, от очень маленьких водопроводных кранов, используемых в подвале вашего дома, до больших нефтехимических клапанов и почти всех размер и тип клапана между ними.

Благодаря нашей долгой истории, нашему опыту в широком спектре услуг и, наконец, нашим людям, многие из которых проработали в компании 25 или более лет, мы разработали уникальное сочетание возможностей, не имеющее себе равных в нашей отрасли.
