Как сделать ворота своими руками из профнастила, профиля на даче

Как сделать ворота своими руками – вопрос, актуальный для многих. Самостоятельно выполненная работа позволяет значительно сэкономить денежные средства. Установить ворота под силу любому владельцу частного дома, если он имеет навыки в строительстве.

Среди многообразия воротных сооружений большим спросом пользуются распашные. Конструкция проста в установке, имеет долгий срок службы. Материалы для строительства доступны и недороги.

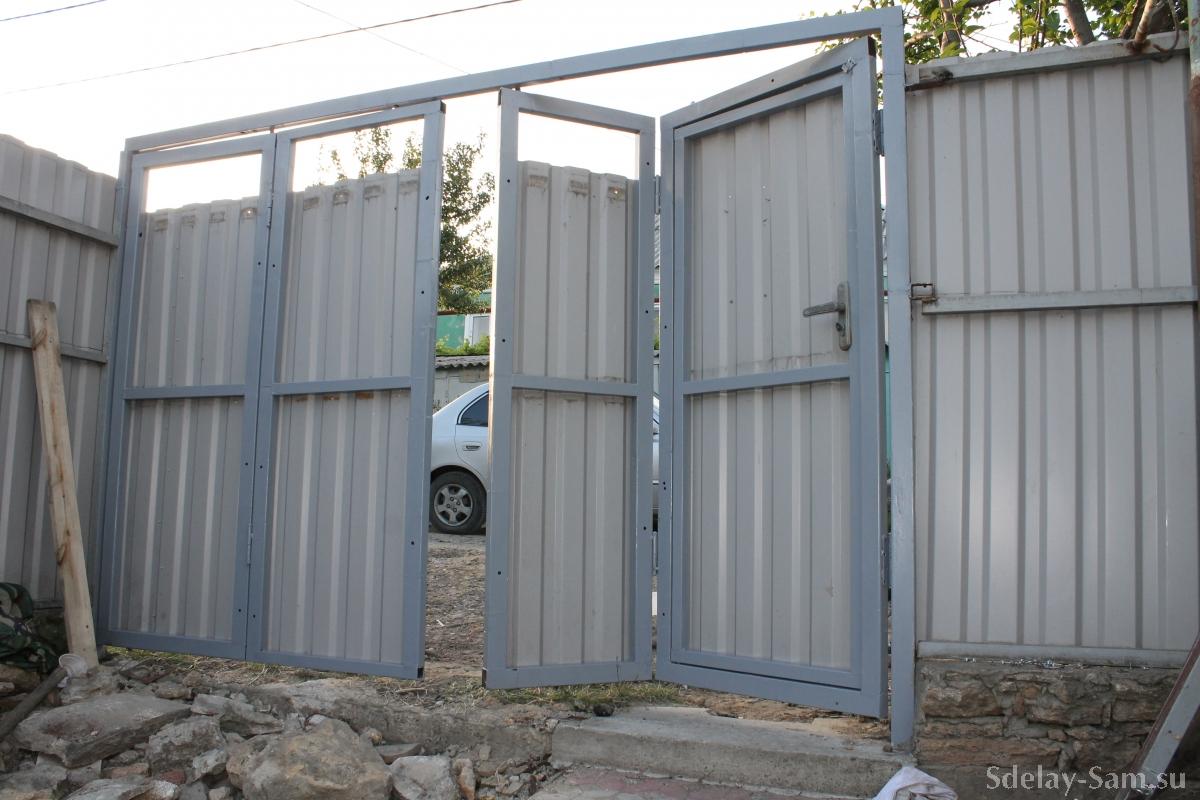

Как сделать распашные ворота своими руками

Распашные ворота своими руками сделать нетрудно: это одна из самых легких в исполнении конструкций. Строительством занимаются после установления забора.

Первый шаг – изготовление каркаса. Основу делают из профильных труб или стальных уголков. Предварительно определяют размеры будущего изделия, количество материала, рисуют подробный чертеж.

Стандартная ширина въезда равняется 3 м, высота – 2 м. В нижней части оставляют зазор 5-10 см.
Ворота состоят из двух створок. Для придания жесткости и строгой геометрической формы каждая конструкция усиливается горизонтальными и вертикальными прожилинами. Роль прожилин выполняют металлические трубы сечением 20х20 мм, 20х40 мм.
Варианты местоположения калитки влияют на количество опор. Она может располагаться в воротном полотне или быть отдельным элементом. В последнем случае для решения вопроса с калиткой требуется установить дополнительную опору.
Распашные ворота своими руками можно сделать при наличии ряда инструментов и специальных приспособлений. Список инструментов для проведения работ:

• Сварочный аппарат, электроды.
• Болгарка с отрезными и абразивными кругами.
• Бур, лопата.
• Шуруповерт, самонарезающие шурупы по металлу.
• Молоток.
• Измерительные приборы: рулетка, уровень, отвес, строительный угол.

Как сделать распашную конструкцию из профилированной трубы

Ворота своими руками нетрудно изготовить из металлопроката; материал характеризуется небольшим весом и высокой прочностью.
Для строительства годится прямоугольная и квадратная труба сечением 30х20 и 60х30. Сборка створок происходит на идеально ровной поверхности. Если на участке таковой нет, придется изготовить ее своими силами. Этапы изготовления створок:

1. Определяют размер одной половины ворот: ширина проема делится на 2. После расчета металлопрокат режут на части: 4 отрезка, равных величине высоты и 4 – ширине створок.
2. На горизонтальной плоскости раскладывают части основы. С помощью строительного угла выставляют прямые углы. Для проверки точности прямоугольной формы конструкции измеряют диагонали. Если их значения равны, работа выполнена правильно.
3. Сваривают стыки частей створки. Нарезают и приваривают прожилины. По окончании сварочных работ швы шлифуют.



Видео про монтаж откатных ворот своими руками:



Монтаж распашных ворот своими руками

Как сделать распашные ворота своими руками прочными и долговечными? Для действенного результата нужно соблюдать алгоритм сборки конструкции. Установка обшивки проводится после монтажа основы, иначе изделие станет тяжелым и громоздким.

Первым делом необходимо установить опоры. Их делают из профматериала сечением не менее 100х100 мм. Размер равен высоте ворот плюс метр на подземную часть.

Установка опорных столбов

Ворота своими руками хочется изготовить так, чтобы они радовали отличным качеством. Добиться желаемого результата без правильной установки опорных столбов не получится.

1. Для опор выкапывают яму глубиной не менее метра, размером 50х50 см.
2. Дно укрепляют слоем бетонного раствора или устройством щебневой подушки.
3. Опорные стойки устанавливают в подготовленные ямы.
4. С помощью уровня столбы выравнивают по горизонтали и вертикали.
5. Опоры заливают бетонным раствором.

Монтаж створок

На расстоянии 20-30 см от низа и верха основы приваривают по 2 петли.
Створки устанавливают в воротный проем на кирпичи. Проверяют на соответствие горизонтального и вертикального уровней.
Петля соединяется с парной; последняя приваривается к опоре. Операция выполняется с остальными петлями.

Монтаж профнастила

Профнастил укладывают на идеально выровненную поверхность, делают разметку и отрезают ножницами для резки металла. Обшивку располагают внахлест, крепят саморезами. Оптимальное расстояние между крепежом – 15 см.
Ворота своими руками считают установленными по окончании монтажа профнастила.

Изготовление ворот из пиломатериала

Как сделать распашные ворота своими руками из пиломатериалов известно многим. Процесс с небольшими отличиями аналогичен этапам монтажа изделий из профматериала. Для производства работ потребуется брус для изготовления рамы, доски для монтажа обшивки, комплект навесных петель для дерева.
Соединение элементов при изготовлении основы из дерева происходит при помощи специального крепежа – нагелей. Их вставляют в заранее приготовленные отверстия и закрепляют саморезами.
Для придания твердости створкам используют промежуточные элементы. Обшивка из дерева сама создает достаточную жесткость. Крепится болтами или саморезами.

Монтаж деревянных ворот

Опорами служат бревна. Устанавливаются по одинаковой схеме с металлопрофилем. Особого внимания требует процесс гидроизоляции: обработка смолой, битумом, рубероидом обязательна.
Детали для открывания и закрывания половинок состоят из 2-х пластин. Одни крепят на полотно створки. Конструкцию устанавливают в воротный проем, выравнивают, проверяют на отсутствие перекосов. Вторые половины пластин крепят к столбу. Таким образом следует приварить все петли.
Остается обработать готовое изделие антисептиком и покрасить.

Дополнительные операции

Установка декоративных элементов и механических устройств фиксации делают работу по строительству завершенной.
Как сделать ворота своими руками становится понятным после ознакомления с технологией установки. Процесс доступен практически всем. Главное, не бояться трудностей и следовать инструкциям. Тогда въездная конструкция станет изюминкой усадьбы и законной гордостью хозяина.

Распашные ворота своими руками — изготовление, схема, монтаж



Гарантировано обеспечим доставку: Киев, Харьков, Днепр, Одесса, Донецк, Запорожье, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Макеевка, Винница, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Днепродзержинск, Кировоград, Хмельницкий, Ровно, Черновцы, Кременчуг, Тернополь, Ивано-Франковск, Луцк, Белая Церковь.





Распашные ворота являются можно так сказать классической конструкцией. Стоимость их несколько ниже, чем те же, например, откатные (раздвижные) ворота, а их еще можно более удешевить, сделав их самостоятельно, что очень просто, достаточно знать некоторые нюансы и все получится.



Ценовая разница между откатными и распашными воротами, получается, из-за того, что для откатных, помимо материала полотна, еще нужно обязательно покупать фурнитуру (направляющий рельс, роликовые каретки и т.

д.), которая стоит, начиная от 2500грн. Хотя откатные на сегодняшний день набирают все больше и больше популярности.



Тут как говорится на вкус и цвет… Но, эта статья будет посвящена именно изготовлению распашных ворот своими руками.



Предлагаю рассмотреть небольшой расчет финансов.



Для примера, я возьму ворота размером 3м на 2м, и посчитаю стоимость необходимого для изготовления материала. В общем чтобы сделать такие ворота, нам понадобиться:



Труба прямоугольная 60х30мм – 28кг



Труба прямоугольная 30х20мм – 18кг



Профнастил окрашенный — 12м²



Средняя стоимость металла на рынке около 20000грн/тонну, а пронфнастила 110грн/м². И теперь посчитаем, сколько будут стоить наши ворота по материалу:



Труба прямоугольная 60х30мм: 0,028т*20000грн = 560грн



Труба прямоугольная 30х20мм: 0,018т*20000грн = 432грн



Профнастил окрашенный: 12м²*110грн = 1320грн



Суммируем стоимость всех материалов: 560грн + 432грн + 1320грн = 2312грн.



Конечно, я не все необходимые материалы учел (саморезы, краска и т.д.), но даже с ними стоимость ворот возрастет не более 4-5 тыс. грн. Вот если обратиться к профессионалам, то стоимость таки ворот будет не менее 10-12 тысяч и думаю это весомый аргумент, чтоб заняться собственноручным изготовление.



К стати за сэкономленные 7000-8000грн, можно купить очень хорошую автоматику для Ваших ворот.



Как и все на Земле имеет положительны е отрицательные стороны и распашные ворота не являются исключением.



К плюсам можно отнести:



· Простота конструкции



· Возможность самостоятельного изготовления



Минусы у «распашки» тоже есть:



· Занимают место (часть улицы или Вашего двора), это особенно ощутимо, если у Вас возле дома не широкий подъезд или небольшая площадь двора между домом и воротами



· При выпадении снега, его нужно убрать с пути движения створок, в противном случае их будет проблемно открыт или закрыть, потому что они его будут загребать



· Парусность. Если створки глухие, то в ветреную погоду Вам придется приложить немало сил, чтобы открыть или закрыть ворота, когда на их полотно давит ветер



В этой статье я постарался максимально подробно рассказать, как сделать распашные ворота своими руками, а также как предусмотреть все нюансы, чтобы Вы смогли без проблем их автоматизировать, ничего не переделывая, тем самым сэкономить деньги.



Из-за того, что статья не очень короткая и за один раз может не хватить времени, Вы можете кликнуть на название необходимого Вам раздела, и он сразу окажется перед Вашими глазами.



Итак, данная статья включает в себя такие основные разделы:



· Какие нужны инструменты и материалы, чтобы сделать распашные ворота



· Подготовительные работы



· Земляные работы



· Подготовка металлических частей столбов



· Бетонирование



· Открывание створок ворот вовнутрь



· Открывание створок ворот наружу



· Установка закладных деталей, металлических планок и навесов



· Несколько слов о самой конструкции створок



· Каркас ворот



· Не забудьте про замок



· Крепление каркасов створок на петли (навесы)



· Установка дополнительных элементов ворот





Какие нужны инструменты и материалы, чтобы сделать распашные ворота



Основной инструмент, который необходим для изготовления и установки ворот.





1. Сварочный аппарат



2. Шлифовальная машина (болгарка)



3. Бетономешалка



4. Инструмент для кирпичной кладки



5. Шуруповерт



6. Стремянка



7. Лопата



8. Гидравлический уровень



9. Молоток



10. Набор гаечных ключей



11. Лом



12. Рулетка





Подготовительные работы



Во время подготовительных работ необходимо снять растительный слой в районе установки будущих ворот – так будет значительно удобней делать монтаж.



Чтобы сделать разбивку ворот, нужно несколько электродов и четыре куска арматуры по одному метру.



Арматура нужна, чтобы при помощи нее зафиксировать постоянные оси, а электроды – временные.



Арматура выставляется в четырех точках, создавая между собой прямоугольник. Сразу ее не нужно глубоко забивать, пока Вы не убедитесь, что диагонали прямоугольника полностью совпадают по длине. Если диагонали имеют одинаковый размер, то арматуру можно забить в грунт, оставив лишь сантиметров 15-20 на поверхности. Теперь между арматурой можно натягивать леску или капронку – это будут основные оси. От них теперь можно будет создавать временные, которые будут обозначены электродами и указывающими, например, место установки столбов ворот и так далее.





Земляные работы



Когда все необходимые оси обозначены, можно начать земляные работы, которые будут заключаться в копании приямков под фундаменты столбов ворот, а также закладывания гильзы с электропроводами.

Закладка гильзы нужна под проездом ворот, на случай, если Вы в будущем планируете Ваши ворота оборудовать автоматикой.



Размер приямков зависит от того, какие Вы планируете делать столбы (ширина и длина) и должны быть на пару сантиметров их больше, чтобы в итоге бетон немного выступал за грани. Что касается глубины приямков, то она должна быть не менее глубины промерзания, это исключит выдавливание фундамента из грунта, когда сильные морозы. В среднем глубина промерзания в Украине равна одному метру.





Также нужно будет сделать опалубку, если грунт рыхлый, чтобы не осыпались стенки ямы, а бетон фундамента имел точную геометрическую форму. Для опалубки не обязательно покупать новые доски, можно ее сколотить даже из старых ящиков, потому что эстетика здесь не нужна, ведь бетон будет спрятан в земле.



После того, как приямки сделаны, я рекомендую их дно пролить водой, чтобы уплотнить взрыхленный грунт дна.



Если Вы пока не планируете бетонирование, то приямки нужно накрыть какими ни будь щитами, чтобы в них не попадал возможный дождь, в противном случае он их может замыть.



Траншея под гильзу должна быть глубиной не менее 90см и роется она примерно в одном метре от столбов ворот. Что касается длины самой гильзы то она должна выступать за Ваш проезд по 0,5м с каждой стороны. Обычно в качестве гильзы берут круглую пластиковую трубу диаметром 15-25мм.



Как я уже говорил, закладка гильзы нужна, чтобы не разбивать Ваш проезд, когда Вы начнете автоматизировать свои ворота. В гильзу сразу нужно завести электрические кабеля, чтобы потом легко было подключать элементы автоматики.





Вариант фундаментов со связующей балкой



Если Вы хотите добавить прочности Вашим столбам, как вариант можно еще их фундаменты между собой связать армированной балкой, своего рода армопоясом. Траншея для заливки под пояс должна иметь такую же ширину, как и фундаменты столбов, а глубина примерно 40см.



Армирование связующей балки между фундаментами столбов можно сделать, конструктивно сделав объемный каркас, используя четыре стержня арматуры в продольном направлении диаметром 10мм, а в поперечном диаметром 6-8мм шагом 250-300мм. По правилам, арматуру необходимо между собой вязать проволокой, но в данном случае ничего не будет, если соединения будут сварными.





Подготовка металлических частей столбов



Металлическая часть столба, так называемый сердечник, как правило, делается из трубы 80х80мм или 100х100мм. Если же круглая труба, то тогда диаметром 80-100мм. Часть сердечника, которая будет находится над землей должна быть немного меньше, чем высота кирпичной кладки столба. Например, если кладка 2 метра, то сердечник должен быть от уровня земли не более 1,98м. Это нужно для того, чтобы без проблем накрыть столб козырьком.



Нижняя часть сердечника не должна контактировать с дном приямка (грунтом), а была защищена слоем в пару сантиметров залитого бетона – чтобы сердечник не коррозировал.



Еще, чтобы сердечник более прочно «сидел» в бетоне, к нему можно приварить горизонтально пару кусков арматуры в форме креста. Для этого подойдет арматура диаметром 8-12мм длиной сантиметров по 25.



Когда сердечник будет забетонирован, а кладку Вы пока делать не будете, то его верх нужно чем-нибудь закрыть, чтобы к нему вовнутрь не попадали осадки.





Бетонирование



Для бетонирования приямков обычно используется бетон марки М200. Для его приготовления используется такая пропорция наполнителей и вяжущих: на 1-но ведро цемента, 2,8 ведра песка, 2,8 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.



Лучше бетонные работы делать при положительных температурах атмосферного воздуха, тогда не придется использовать противозаморозковые добавки.



Перед тем, как начать заливать бетон, металлические сердечники должны быть установлены строго вертикально (проверьте это при помощи гидравлического уровня), а также жестко закреплены, чтобы при заливке они не сместились.





Каркас балки должен заходить в приямки столбов, чтобы при бетонировании связать фундаменты в одно целое.



Во время заливки, необходимо утрамбовывать бетон, чтобы он после застывание не имел полостей. После того, как бетонирование окончено, поверхность бетона нужно загладить и накрыть какими ни будь щитами, чтобы не было попадания солнечных лучей. Также в жаркую погоду, бетон в течение пару суток нужно регулярно поливать, чтобы не появились трещины.







Открывание створок ворот вовнутрь



Если Вы планируете, открывание своих ворот вовнутрь, я Вам рекомендую устанавливать створки сразу с учетом того, что в будущем Вы их оборудуете автоматикой, потому что не выполнив этого, при монтаже электроприводов можно понести дополнительные затраты, от которых изначально можно уйти.



При креплении приводов к столбам ворот у каждого производителя есть свои требования к установочным размерам, чтобы он смог закрывать ворота.



На схеме ниже указаны установочные параметры привода, среди которых наиболее важным является значение «А», и если его превысить, привод будет упираться в столб и не сможет закрывать нормально ворота, вернее он их просто не закроет.





Есть вариант сделать нишу в столбе, но насколько это Вас устроит с точки зрения экстерьера, решать Вам.





Да следует отметить, что есть пару производителей, которые выпускают линейные приводы с возможностью установки на широкие столбы, но у большинства эта проблема не решена.



Узнайте стоимость вашей автоматики со скидкой

+38 (067) 538 54 24;   +38 (095) 357 46 65



Есть еще один момент, который касается автоматизации ворот. Нужно учитывать, что у многих производителей автоматики приводы способны открывать ворота, как на 90° так и на 120° и такая возможность у створок зависит от того как Вы разместите створки, чем ближе они будут к внутреннему краю ворот, тем больше будет угол открывания.



Вывод – мы рекомендуем размещать створку на расстоянии 12-14 см от края столба





Открывание створок ворот наружу



Если Вы планируете открывать свои ворота наружу, то сразу учтите то, что после установки приводов, ширина ворот станет меньше, автоматика заберет как минимум по 15см проема с каждой стороны ворот.



Чтобы привод был нормально установлен в данном случае, створки необходимо смещать от центра столбов ворот в наружную сторону.





Ну вот, в чем суть установки приводов я коротко рассказал, теперь давайте опять вернемся к вопросу устройства закладных деталей и накладок для навесов.





Установка закладных деталей, металлических планок и навесов



Закладные детали в столбах ворот нужны для того, чтобы к ним была возможность прикрепить металлические трубы, на которых и будут держаться Ваши ворота.



Закладная деталь представляет собой уголок 50х50мм длиной около 70-75мм и арматуру диаметром 8мм, длина которой зависит от толщины Вашего столба. Кстати использовать элементы с такими размерами не принципиально, если у Вашего уголка или арматуры чуть больше или меньше, то нет ничего страшного.



Всего на каждом столбе должно быть минимум по три закладных детали, это обеспечит прочность конструкции.





Нижняя закладная деталь устанавливается после трех рядов кирпичной кладки и приваривается к металлическому сердечнику столба.





Верхняя закладная деталь должна быть на высоте чуть ниже уровня, где будет верх ворот, а средняя по центру, между верхней и нижней пропорционально.



Еще если Вы уже определились со стороной открывания створок, то я Вам рекомендую во время кладки столба сразу установить закладные детали для установки монтажной пластины крепления привода. В дальнейшем при монтаже автоматики это позволит сэкономить деньги.





Закладная деталь может быть такой же как и для трубы крепления створки ворот.



После того, как закладные детали установлены, к ним необходимо приварить трубу, например, 60х30мм, к которой будут крепиться навесы.





Сварочные швы должны быть по всей длине соприкосновения между свариваемыми деталями.





После чего привариваем навесы.





Навесы (петли) я рекомендую устанавливать с завальцованным шариком, это обеспечит более легкое и плавное движение створок. Часть петли с шариком крепится к металлической накладке, а пустотелая к каркасной трубе ворот.



Дна часть петли крепится к металлической планке, а вторая на несущей трубе каркаса створки. Верхняя и нижняя петля между собой должны быть на как можно большем расстоянии – так конструкция будет прочнее.







Несколько слов о конструкции створок



Если в дальнейшем Вы планируете, свои ворота автоматизировать, то есть момент, на который следует обратить внимание, а именно какая будет створка ворот: глухая или решетчатая.



Глухая створка по всей своей плоскости полностью зашита, например, профнастилом и это означает, что она будет ловить ветер как парус и при открывании или закрывании будет передавать ветровое сопротивление электроприводу.



Это будет при подборе влиять на его мощность, которая определяет стоимость – чем мощнее мотор-редуктор, тем и выше его цена.



Для того, чтобы понять значение ветрового давления приведу простой пример. Пусть Ваши ворота с глухими створками имеют размер по ширине 3м, а по высоте 2м, то есть площадь их равна 6м². Нормативное ветровое давление в Украине в зависимости от региона колеблется от 40 до 60кг/м². Для расчета возьмем среднее значение, то есть 50кг/ м². И теперь считаем суммарную ветровую нагрузку, для этого помножим площади ворот на величину ветрового давления:



6м²*50кг/ м² = 300кг



Данный результат мы с Вами получили для двух створок, то есть на одну будет давить 150кг. Конечно эти значения нормативные, и они берутся с запасом, но все-таки порывы ветра могут достигать этого значения.



Кроме парусности, еще немаловажную роль играет и сам вес ворот.



С решетчатыми створками, автоматика выйдет несколько дешевле, так как они практически не «ловят» ветер, да и вес у них будет меньшим, но это только малая часть параметров подбора приводов, далее есть еще интенсивность использования, снеговая нагрузка, обледенение, материалы из которых сделано оборудование и так далее.



Разницу цен автоматики ворот в зависимости от мощности электропривода и других параметров, Вы можете узнать, прямо сейчас, задав вопросу нашему специалисту.



Узнайте стоимость вашей автоматики со скидкой

+38 (067) 538 54 24;   +38 (095) 357 46 65



Каркас ворот







Буквально год назад проще и дешевле всего было выполнить двухуровневый каркас створок из металлопрофилей размерами 60*40 мм и 30*20 мм. Большой внешний каркас являлся основой, а размещенные по внутренней его части трубы меньшего размера предназначались для крепления обшивки.

Способ действительно простой и доступный, но имеющий ряд недостатков:

• Во-первых, ржавчина и окалина на поставляемых с металлобазы профилях – не редкость, так что до начала сварочных работ придется заниматься очисткой, обезжириванием, обработкой антикоррозийными средствами.
• Во-вторых, сборка каркаса требует довольно много времени.
• В-третьих, необходимо тщательно промазывать герметиком все стыки между трубами внешней и внутренней рамы, причем это не даст 100%-ю защиту, со временем влага может проникнуть внутрь и вызвать коррозию металла и появление потеков ржавчины.

Сейчас появился новый материал для изготовления каркаса — готовый Т-профиль. Данную новинку мы ожидали более 2-х лет как оптимальный вариант металлопроката для создания створок.

Т-профиль объединяет в себе оба типа труб (60*40 и 30*20), причем они изначально прокатаны в единый профиль. Создавать каркас из одного профиля нового образца проще и быстрее, чем из двух разных труб один в другом. Лишние стыки отсутствуют, отпадает риск возникновения течи ржавчины. И, наконец, Т-профиль производится идеально ровным по всей длине без окалин или ржавчины на поверхности.

На создание каркаса створок из данного профиля потребуется вдвое меньше времени, чем при сваривании двухуровневого по старой схеме. Конечно, Т-профиль по цене выходит немного дороже, но в конечном итоге его использование более выгодно.



Стыковать Т-профиль можно разными способами:

Разберемся, как сделать створки из нового Т-профиля.

Для начала делаются заготовки необходимой длины. Верхний и нижний отрезок подготавливается к стыкованию, для чего малый профиль срезается по 70 мм с каждой стороны.

Стыковка заготовок ведется под углом 90°. К нижней трубе приваривается заготовка правой вертикали.



Затем устанавливается левая заготовка.



Последней приваривается верхняя заготовка.



Внешний каркас створки уже готов. Для исключения перекосов следует сверить равенство диагоналей.

Далее можно монтировать перемычки. Идеально для этого подойдет профиль 30*20 мм, соответствующий узкой части Т-профиля.

Далее привариваем горизонтальную перемычку из трубы 30х20мм





После того, как трубу 30х20 мм закрепили по горизонтали, нужно такое же сечение установить вертикально:





Также, если Вы в дальнейшем планируете автоматизировать свои ворота, то на каждой из створок установите металлическую планку из трубы 60х30мм, чтобы 30мм это была ширина, а 60мм высота. К ней в дальнейшем будут крепиться приводы, чтобы открывать и закрывать ворота. Высоту установки этих планок тоже заранее нужно продумать, потому что уровень, на котором они будут установлены, будет таким же, как и закладные на столбах.



Если Ваши ворота будут открываться наружу, и в дальнейшем Вы их планируете оборудовать автоматикой, я бы рекомендовал устанавливать эту планку повыше, потому что приводы заберут часть проема по минимум по 15см с каждой стороны и могут мешать проезду транспорта.



После окончания сварочных работ, все швы нужно отшлифовать болгаркой, а потом прогрунтовать.



Профнастил, я Вам рекомендую крепить к каркасу, когда створки уже будут висеть на петлях, чтобы во время транспортировки ворот или в процессе установки, его не помяли или не поцарапали.



Чтобы, профлист был точно подогнан под каркас, нужно прикладывать каждый лист и делать пометку, где нужно сделать его обрезку, обрезать листы можно болгаркой.





Не забудьте про замок



Чтобы запирать ворота, нужен замок и это очевидно. Можно использовать обычный механический







Здесь как говориться: «На Ваше усмотрение».



При установке механического замка в каркасе створок необходимо предусмотреть отверстия для его врезки. Их можно сделать при помощи болгарки.





Высоту установки можно взять стандартной 80-90см или же по Вашему усмотрению.





Электромеханический замок проще в установке, так как он накладной, но зато придется понести некоторые затраты для подачи электропитания к нему.



При выборе замка для своих ворот, необходимо обращать внимание на материалы его механизма. Лучше, чтоб сердцевина была из латуни, а не силумина, который окисляется. В результате этого замок может быстро выйти из строя, учитывая, что замок регулярно находится под влиянием атмосферных осадков.



Чтобы не устанавливать замок, Вы можете установить автоматику на свои ворота, у которой приводы самоблокирующиеся и не дадут вручную открыть створку.



Блокировка происходит за счет того, что после остановки мотор-редуктора все его зубчатые передачи остаются между собой в сцеплении.



Также, если Вам понадобиться двигать створку руками, у привода есть механизм разблокировки. Чтобы им воспользоваться, нужно в разъем на корпусе привода вставить специальный ключ и повернуть его по часовой стрелки – привод будет разблокирован. Чтобы его снова заблокировать, нужно специальный ключ повернуть против часовой стрелки.





Крепление каркасов створок на петли (навесы)



Когда каркасы (две половины ворот) полностью готовы, а так же к ним и и к металлическим столбам приварены петли, можно приступать к «навешиванию створок.



Но перед этим, я рекомендую убедиться, что навесы не имеют ржавчины или каких-либо окалин, которые сделают тяжелым ход ворот. Если такие будут иметь место, то от них обязательно нужно избавиться. Также перед цеплянием створок, навесы нужно обязательно смазать.



Если створки у Вас оказались достаточно тяжелыми, а возможности нет воспользоваться подъемным краном или банально нет желания оплачивать его услуги, то можно применить «дедовский метод», а именно лом, его длина должна быть не менее 1,5м. Он в нашем случае будет выполнять функции рычажного подъемника. При выполнении монтажа таким способом, Вам понадобится как минимум один помощник.



Каркасы створок нужно подтянуть непосредственно к столбам ворот. Потом установить их вертикально, в общем, в такое положение на земле, как они уже будут находиться на петлях. Далее в сантиметрах 30-40 (смотрите по месту) нужно положить кусок бревна (это как вариант) – оно будет выполнять функцию опоры для лома.



Теперь под нижнюю трубу рамы створки нужно завести лом, и надавить на свободный его край – рама начнет подыматься, при этом Ваш помощник должен заводить створку на петли, пока не в них не попадет.



Совет. Не нажимайте на край лома резка, иначе каркас может улететь.



Ну а, если у Вас не один, а несколько помощников, то тогда вполне возможно, что у Вас получиться и вручную подвесить створки.



Когда Ваши створки будут закреплены на столбах ворот, можно к ним «прикрутить» профнастил к каркасу при помощи саморезов по металлу, диной 19мм. Труба 20х30мм специально идет именно такой, чтобы когда профнастил был закреплен на створке, он был немного утоплен – так будет явно красивее, чем он будет снаружи.





Установка дополнительных элементов ворот



К дополнительным элементам я отнес упор, штыри для фиксации створок и прижимную планку (накладную пластину).



Упор представляет собой две металлические пластины, обычно толщиной 3-4мм. Первая пластина крепится к створке ворот, а вторая к основанию. Данный элемент предназначен, чтобы ворота не открывались в противоположную сторону. Например, если у Вас открывание вовнутрь, то они не откроются наружу, и также наоборот.



Верхняя часть упора устанавливается после того, как створки закреплены на столбах, а нижняя, когда Вы будете делать проезд ворот.





Штыри для фиксации створок, я рекомендую обязательно сделать – они не дадут им двигаться. Если штыри будут отсутствовать, то не исключено, что при порывах ветра ворота не ударят кого-то из людей или транспорт.



Для самого штыря обычно используют кругляк или арматуру диаметром 10-12мм. Штырь имеет Г-образную форму. Длинная его часть обычно имеет размер 50см, а короткая – 15см.



Чтобы их прикрепить к створке используется направляющий кусок трубы диаметром 12-15мм и длиной около 10см. Эта труба приваривается как можно ближе к нижнему свободному краю створки и в нее вставляется штырь.



Чтобы он жестко удерживал створку, нужно в основание (землю) вставить трубу, длиной около 50см и диаметром 12-15мм. Вообще этих труб четыре штуки, по две на каждую створку. То есть для фиксации створок, когда они закрыты и открыты. Можно не устанавливать для закрытого положения, но тогда не исключено что ворота будут болтаться от ветра. Да и надеяться на один замок не стоит, потому, что створки «играя на ветру» со временем могут расшатать или вовсе разбить его механизм.



Штыри для фиксации створок можно не делать, если ворота будут автоматическими, фиксацию будут обеспечивать приводы.



Прижимная планка. Данный элемент выполняет по сути две функции: прижимает одну из створок и декоративную.





Устанавливается он с внутри дворовой части. Закрепить Вы его можете по своему усмотрению на левую или правую створку.



Прижимная функция. Будучи закрепленной, допустим на левой створке, правую она будет подпирать, не давая ей открыться, когда ворота закрыты.



Декоративная функция. В закрытом положении ворот между створками остается хоть и не большой, но просвет (зазор), и как раз планка сыграет функцию нащельника.



Она может быть сделана из металлической полосы шириной, которая будет зависеть от фактического зазора между створками. Но нахлест его на раму створки, должен быть не менее 5мм. Что касается его толщины, то 1мм будет вполне достаточно. Приваривать его можно прихватками длиной шва по 15-20мм с шагом 20-30см.



Крепить прижимную пластину нужно при помощи сварки, прихватками длиной шва 10-15мм, шагом 20-30мм.



Как сделать свои ворота автоматическими



Чтобы Ваши ворота стали автоматическими, в первую очередь понадобятся:



· Привод для каждой створки



· Блок управления



· Пуль управления



Также автоматику можно дополнить: сигнальной лампой фотоэлементами и другими аксессуарами.



Автоматика распашных ворот





Как сделать ворота из профнастила своими руками для дома: чертежи +Видео

Почему при строительстве собственного дома неизбежно возникает вопрос возведения вокруг участка ограды и, конечно же, прилагающихся к ней ворот? Прежде чем начинать работу и приобретать необходимые материалы, важно определиться с их типом – какой из них будет оптимальным в конкретном случае.

Не обдумав все заранее и не сделав окончательный выбор, можно обеспечить себя напрасным процессом трудоемкой расчистки территории. А потом окажется, что грандиозная работа проделана напрасно.

[contents]

Можно выделить три основных типа ворот:

Их конструкция принципиально отличается. Рассмотрим подробно каждую разновидность.

Распашные ворота

Описание

Фактически это традиционный и привычный выбор, используемый повсеместно в частных усадьбах и домах. В его основе находится три столба: два определяют ширину конструкции, а третий определяет местоположение и ширину калитки. К опорным столбам привариваются петли, на которые монтируются калитка и створки. Петли можно закрепить с внутренней стороны опор, или с наружной. Это зависит от того, в какую сторону планируется открывать створки.

Представляют собой ворота обычно жесткую металлическую раму, сваренную из профильной трубы или уголка. Позже их обшивают отделочным материалом на усмотрение хозяев. Это может быть древесина, металлические листы или профнастил. При желании такие ворота можно изготовить из дерева целиком. Тогда из бруса изготавливается усиленная рама, которая будет располагаться изнутри створок, а на нее монтируются доски.

Следует учитывать, что створки не стоит делать очень тяжелыми, иначе нагрузка на петли и опорные столбы будет слишком велика. Детали подвеса и применяемые узлы должны соответствовать весу створок своими размерами и прочностью. На полотно монтируют закрывающее устройство. С этой ролью отлично справятся петли для замка, или элементарный засов, или основательная защелка. Створки при закрытии ворот упираются в специально предусмотренный для этого ограничитель, расположенный в нижней части. Для закрепления открытых настежь ворот применяют пружинные фиксаторы.

Недостатками конструкции можно считать провисание створок при возможном напоре наклонных столбов: это возможно в том случае, если верх створок неверно рассчитан, или монтаж проводился с нарушениями.

Поэтому желательно заглублять опоры на положенную глубину, не выполнять их из чересчур тяжелого материала, и подбирать петли, подходящие по величине.

Несомненным достоинством распашных ворот является их относительная компактность. Для размещения конструкции не требуется расчистки масштабных площадей вдоль заборов, как в случае с другими видами.

Установка

Если вес ворот достаточно небольшой, когда они выполнены, например, из профнастила, для их установки вполне подойдут 80-100 мм металлические трубы в качестве столбов. Также в этом качестве можно использовать профилированные трубы квадратного сечения такого же размера. Таких опор в данном случае окажется достаточно. Но более массивные столбы также приветствуются, если вдруг вам легче достать именно их.

Опорные столбы для ворот можно установить разными способами:

• бетонированием,
• забиванием.

Бетонирование столбов

Бетонирование столбов обеспечивает устойчивость и высокую жесткость всей конструкции. Такие опоры особенно хороши для тяжелых или широких створок.

Таким способом можно проводить установку с использованием арматурного стакана или совсем без армирования.

Ход работ поэтапный:

1. Пробуривается достаточно глубокое отверстие (1,5 м – 1, 9 м) диаметром приблизительно 25 см. Конкретный размер зависит от диаметра и высоты столба.
2. Дно засыпают песком и щебнем, хорошо утрамбовывая каждый слой. В результате каждый из них должен получиться толщиной около 10 см.
3. На готовую песчано-гравийную основу помещают столб.
4. Заливают бетон, тщательно выравнивая столб, строго вертикально по уровню, пока раствор еще не застыл, и достаточно податлив. В нужном положении столб фиксируют подпорками.
5. При использовании арматурной конструкции монтаж осуществляются похожим способом до этапа трамбовки основания для столба.
6. В пробуренное отверстие на подготовленную подушку устанавливают арматурный стакан, в который помещают столб.
7. В яму льют бетон: подпорки для столба, удерживающие его строго вертикально, могут не понадобиться. Их роль возьмет на себя арматурная конструкция.
8. После окончательного отвердевания бетона и приобретения им требуемой прочности, размечаются и привариваются к столбам петли. Следует обратить внимание на необходимость зазоров, позволяющих створкам свободно закрываться и открываться при возможном наклоне столбов. Это может произойти из-за движения грунта в период длительных дождей или во время снеготаяния.
9. Чтобы исключить возможные деформации конструкции, желательно скрепить балкой столбы между собой. Она приваривается к их нижней части, частично может быть утоплена в грунт. С помощью дополнительной верхней перемычки можно сделать раму еще более жесткой, но этот элемент будет осложнять проезд микроавтобусам и грузовым машинам.

Забивание столбов

Столбы обычно забивают на глубину до 1,3 метра. У данного способа имеется много достоинств, основные из них – скорость выполнения работ и их высокая надежность.

Ход работ по установке столбов следующий:

1. Пробуривается отверстие на глубину примерно половины от планируемого заглубления:
2. В них помещаются столбы, которые забиваются вглубь кувалдой или специальным приспособлением – ударной бабкой. При выполнении процесса необходимо контролировать вертикальность стойки, и при необходимости и корректировать;
3. Столбы крепятся к стационарным постройкам, находящимся на усадьбе, или к самим стенкам забора;
4. Далее петли привариваются к столбам по заранее сделанным меткам;
5. Собранные створки подвешиваются на закрепленные петли, проверяется их работа и равномерность схождения.

Раздвижные ворота

Этот тип тоже подразделяется на отдельные подвиды, среди которых можно выбрать подходящий к каждому конкретному случаю. Но почти каждый из них нуждается в свободном пространстве возле изготовленного забора. Потрудиться придется для освобождения места, где свободно сможет перемещаться при открывании ворот их подвижная створка.

Раздвижные ворота могут быть:

• откатными,
• консольными,
• подвесными.

Откатные

Откатные передвигаются по металлическому профилю (двутавр, швеллер и т. д) или стальному рельсу. Такие ворота не являются особенно популярным вариантом, особенно в местности с холодным и снежным климатом. Когда рельс хорошо очищен ото льда, снега и мусора, ворота будут скользить по нему с легкостью. Но во время сильного снегопада или при обледенении створка не сможет двигаться без предварительной очистки. Такие ворота более подходят для регионов, где не бывает сильных морозов и снег кратковременен.

Это важный недостаток конструкции, но единственный. Для нее не требуется большой территории для закрытия и открытия, и в этом ее несомненное преимущество. Придерживающие скобы и ролики устанавливаются на верхнюю часть стойки с той стороны, на которую створка открывается. Также ролики устанавливаются внизу мобильной подвижной створки ворот: с их помощью она и движется по профилю или рельсу, уложенному на поверхность земли.

Подвесные

Подвесной тип раздвижных ворот также не очень популярен для частного сектора: установленный сверху профиль, по которому передвигается подвешенное на него полотно, ограничивает возможную высоту въезда.

Консольные

Консольные можно считать, пожалуй, наиболее удобным подвидом раздвижных ворот. Они могут иметь несколько различную конструкцию, и для каждого конкретного случая выбирается оптимально подходящая. Ворота такого типа жестко закрепляются на балке: она перемещает с собой и створку ворот, передвигаясь в консольном узле. Такие ворота устроены сложнее прочих, но зато они более надежно служат в снежные зимы.

Ведь их створки устроены таким образом, что они не касаются грунта. Дополнительный плюс устройства – отсутствие ограничителя высоты, что позволяет проезжать через них транспорту любой высоты. Конструкция консольных ворот предусматривает монтаж мощных опорных столбов только с одной стороны – с той, в которую при открывании проезда будет сдвигаться мобильная створка.

Консольная балка может располагаться вверху, внизу и посередине. Своими руками раздвижные ворота вполне можно изготовить, если владелец участка разбирается в чертежах, обладает базовыми знаниями в механике и физике, а также навыками подобных работ. Любые консольные ворота можно сделать автоматическими, если оснастить их системой управления и электрическим приводом. Владелец сможет специальным брелоком открывать для себя проезд, находясь внутри теплой машины.

Подъемно-поворотные ворота

Описание конструкции и достоинств

Они прекрасно подходят в качестве гаражных ворот. Проезд во двор через них не слишком удобен, так как они заметно ограничивают высоту. Такая конструкция легко открывается и закрывается за счет поднятия полотна с последующим его сдвижением в верхнее горизонтальное положение, под самый потолок.

Нижняя часть рабочей створки, во время закрывания или открывания, слегка выступает вперед, минуя зону гаража.

Поэтому монтируя ворота такого вида, необходимо правильно рассчитать, как близко подгоняется машина, чтобы не стать препятствием для открывания.

Полотно обычно делают из металлической рамы, которую обшивают такими же, чаще, листами из металла, композитными материалами или деревом. Компактность и надежность являются очевидными положительным качествами этого вида ворот.

Изготовление

Для самостоятельного изготовления конструкции необходимы подробные чертежи.

Кроме рамы для перекрывающего проезд полотна придется изготовить еще одну – ту, на которую будут крепиться ворота. Ей может быть обрамлен сам въезд в гараж. Но обычно монтируют дополнительные направляющие: ролики, находящиеся на полотне, будут катиться именно по ним при открывании ворот. Кроме того, их функция состоит в поддерживании в открытом положении полотна наверху.

В таком случае, если смотреть изнутри гаража, с обеих сторон проезда у рамы будет хорошо заметная Г-образная форма. Ее размеров должно быть достаточно для обеспечения свободного прохода полотна между добавочными направляющими и самим потолком.

С двух сторон полотна, внизу и вверху, располагаются ролики: при перемещении ворот они будут двигаться по направляющим.

К раме, расположенной в проеме, с двух сторон монтируют рычаги (пара), необходимые для поднятия полотна. Необходимо позаботиться об амортизаторах, смягчающих удар при закрытии. Рычаги соединяются с отрегулированными до нужного уровня пружинами. Они не должны быть свободными или перетянутыми, но створка должна герметично закрывать проем въезда.

Так как стационарная опорная рама подвергается постоянному немалому напряжению, она надежно фиксируется анкерными креплениями к проему.

После окончательного монтажа конструкции ворот, их можно отделать фурнитурой и различными декоративными элементами.

Если для воротной системы планируется обустройство электропривода, то делается это в самую последнюю очередь. И, разумеется, лучше доверить эти сложные и ответственные мероприятия специалистам. Стоимость такой электрической системы довольно высока, и если нет навыков подобной работы, не стоит рисковать дорогостоящим оборудованием.

После изучения чертежей и внимательного прочтения инструкций, приобретения всех требуемых материалов, можно приступать к сборке выбранной вами конструкции. Если, конечно, ваших навыков работы достаточно для выполнения всех описанных манипуляций. А если пригласить в напарники опытного и грамотного мастера – отличный результат вам гарантирован.

особенности распашных, раздвижных и подъемных конструкций

Фото: Instagram gatemru

Любые ворота можно отнести к одному из трех основных типов конструкции. Подробно рассмотрим каждый из них.

Распашные ворота

Представляет собой систему из двух опор, на которых с помощью петель закреплены подвижные створки. Могут открываться наружу или внутрь. Для каждой створки выполняется жесткая рама, которая зашивается разными материалами. Важно грамотно рассчитать вес створок, чтобы впоследствии они не провисли и не деформировали ворота.

Фото: Instagram spech_elektro

Для закрывания чаще всего используется засов, который помогает предотвратить провисание створок. Значимыми преимуществами распашных систем считаются:

• Простота установки.
• Разнообразие форм ворот.
• Возможность обустройства автоматического управления.

Из недостатков нужно отметить возможность расшатывания опор и необходимость значительного свободного пространства для открывания, которое еще и нужно постоянно расчищать. Особенно это актуально для зимнего времени, когда выпадает большое количество снега. Еще один минус — большая ветровая нагрузка, которая может привести к деформации конструкции.

Раздвижные ворота

Система состоит из трех основных элементов: направляющие, ролики и полотно. Конструктивно это выглядит таким образом: вдоль забора монтируются роликовые опоры, по ним перемещаются ворота. Важно знать, что плоскость установки должна быть строго горизонтальной, неровности здесь недопустимы.

Фото: Instagram gatemru

Существует несколько разновидностей раздвижных систем, их общими достоинствами считаются:

• Повышенная устойчивость к ветровой нагрузке.
• Компактность, особенно по сравнению с распашными системами.
• Отсутствие необходимости расчищать значительное пространство, чтобы можно было открыть ворота.

Из значимых недостатков нужно учесть необходимость регулярного очищения роликов (причем зимой это придется делать намного чаще) и наличие достаточно большого количества свободного пространства вдоль забора для монтажа направляющих.

Фото: Instagram gatemru

К наиболее востребованным разновидностям раздвижных конструкций относятся:

Подвесные ворота

Система с опорной балкой, которая располагается в верхней части проема ворот. На нее крепятся ролики и подвешиваются створки. Конструкция хорошо держит ветровую нагрузку и имеет повышенную устойчивость к взлому. Главный недостаток — ограничение по высоте, поскольку при увеличении длины опор резко увеличивается ветровая нагрузка и стоимость всей системы.

Фото: Instagram split_23_krd

Откатная или консольная конструкция

Ее главное отличие — наличие консольных блоков, своеобразных тележек, при помощи которых сдвигается полотно ворот. При этом рама изготавливается не меньше, чем в 1,5 раза шире проема. Консольная система не ограничена по высоте, при необходимости может устанавливаться даже на малом расстоянии от земли.

Главным недостатком считается сложность проектирования и монтажа. Такие ворота в зависимости от расположения роликовых опор могут быть трех видов: с верхней, нижней и центральной консолью.

Подъемно-поворотные системы

Для открывания ворот этого типа используется механизм шарнирно-рычажного типа. Он поднимает полотно вверх и удерживает параллельно земле. Системы используются чаще для гаражей, чем для уличных ворот. Размеры створки равны размерам проема, ее подъем осуществляется вертикально.

Фото: Instagram alpri_ua

Из преимуществ подъемно-поворотных систем нужно отметить:

• Компактность, что позволяет значительно сэкономить подъездную площадь.
• Возможность автоматизации.
• Простой монтаж.
• Отсутствие необходимости расчищать подъездную территорию.

К недостаткам следует отнести строго определенное число циклов открытия/закрытия, невысокую сопротивляемость взлому, отсутствие возможности заменить фрагмент полотна — его можно менять только полностью.

Гаражные ворота: разновидности конструкции

Ворота для установки в гараже более разнообразны. Они насчитывают как минимум пять видов конструкции.

Распашные системы

По своему устройству они совсем не отличаются от входных ворот такого же типа. К достоинствам конструкции нужно добавить возможность утепления, что позволяет снизить затраты на отопление гаража. Кроме того, их можно дополнительно укомплектовать системами автоматического управления, защитой от взлома и т.п. Распашные ворота просты в монтаже и проектировании.


Фото: Instagram abc_stroy

Откатные конструкции

Главная особенность — возможность открытия большого проема, что может быть важно, если в гараже стоит нестандартная техника. Возможности утепления таких ворот меньше, в силу своей конструкции их невозможно полностью теплоизолировать. Из плюсов стоит отметить компактность и отсутствие необходимости расчищать значительную часть территории для открывания гаража.

Подъемно-поворотные системы

Позволяют использовать площадь проема полностью, поскольку открываются, поднимаясь вверх. Систему легко автоматизировать, она вписывается в гараж любой площади. При необходимости в полотне обустраивается калитка. Главный минус — в открытом виде такие ворота значительно уменьшают полезную высоту помещения, что накладывает ограничения по габаритам въезжающего транспорта.

Рулонные системы, или рольворота

Полотно таких ворот состоит из алюминиевых ламелей, которые при открытии сворачиваются в рулон, закрепляемый к потолоку или стене. Такая конструкция позволяет устанавливать рольворота на проемы любых конфигураций, даже на самые высокие. Системы легко автоматизируются, отличаются небольшим весом и хорошими теплоизоляционными характеристиками. Из недостатков стоит отметить невысокую устойчивость к взлому.

Фото: Instagram rollgate.kz

Ворота секционного типа

Конструктивно представляют собой несколько секций, которые в процессе открывания проема сдвигаются по направляющим и укладываются под потолком. Такие системы компактны, надежны в эксплуатации, ремонтопригодны. При необходимости в них можно врезать калитку. Из минусов следует учитывать ограничение высоты (для высоких проемов система не подойдет) и необходимость установки перемычки в проеме.

Как выбрать материал для ворот

Конструкция любого типа имеет створки и опоры. Для последних чаще берут прямоугольные или круглые металлические трубы, используют дерево, железобетонные конструкции, кирпич. Впоследствии их можно дополнить разной отделкой.

Фото: Instagram provorota123

Для каждой створки изготавливается рама, кованая или сварная (из металлической трубы). Последний вариант более простой и дешевый. Чтобы выбрать деталь, воспользуйтесь таблицей.

Вес створок, кг	Сечение трубы, мм	Толщина материала, мм
Не более 150	80х80	4
От 150 до 300	100х100	5
Свыше 300	140х140	5

Чтобы усилить конструкцию, на каркас закрепляется обрешетка из труб меньшего диаметра. Далее устанавливается обшивка. Она может быть закреплена с обеих сторон или только с одной. В качестве обшивки используются различные материалы. Самые востребованные из них:

1. Листовой металл. Самый прочный и долговечный из всех вариантов. Главный недостаток — значительный вес, что требует усиления конструкции.
2. Профлист. Бюджетный, легкий и достаточно долговечный материал. Основной недостаток заключается в невысокой прочности. Он довольно легко деформируется.
3. Древесина. Прочный и красивый материал. Однако даже самые износоустойчивые сорта достаточно быстро приходят в негодность без эффективной защиты от атмосферных воздействий.
4. Сэндвич-панели. Простые в монтаже, долговечные и недорогие. Основной недостаток — невысокая устойчивость к механическим повреждениям.
5. Металлическая сетка. Неплохой вариант для распашных ворот. Достаточно прочный, простой в монтаже и долговечный. Значительный минус такого решения заключается в не очень привлекательном внешнем виде.

Хорошо смотрятся комбинированные конструкции, когда основной материал дополняется коваными элементами. Так можно декорировать древесину, металл, профлист и другие материалы.

Что учесть при определении размеров ворот

Для ворот любого типа важно правильно подобрать размеры. Здесь определяющую роль будет играть то, какой именно транспорт планируется пропускать на придомовую территорию. Для заезда легковых машин будет достаточно конструкции в 2 м высотой и 3 м шириной. Это справедливо для ворот раздвижного и распашного типов.

Фото: Instagram market_vorit_cv

Для проезда грузовиков следует на метр расширить ворота. Если же планируется, что заезжать будет какой-то нестандартный транспорт, придется увеличивать размер конструкции.

Еще одна важная деталь — наличие калитки, которая может быть установлена внутри створки или рядом с ней. В последнем случае ворота увеличивают в ширину.

Как установить распашные ворота

Для начала следует приобрести материал и приготовить необходимые инструменты. Начинают монтаж распашных ворот с установки опор. Сделать это можно двумя способами.

Фото: Instagram tehno_rent

Установка опор

Способ 1: забивание столбиков

Главное достоинство этого метода — высокая скорость исполнения. Работы проводятся в такой последовательности:

1. Бурим отверстие для столба, его глубина должна быть равна примерно половине планируемого заглубления. Это около 60-65 см.
2. Ставим на дно подготовленной ямы столб и забиваем его еще на 60-65 см. В процессе обязательно контролируем вертикаль будущей стойки. Для работы используем кувалду или ударную бабку.
3. Дополнительно закрепляем забитые в землю столбы. Для этого крепим их к стойкам забора или к находящимся вблизи постройкам.

Теперь опоры готовы к дальнейшему монтажу. Важно, чтобы они были установлены точно по вертикали. Использовать такие опоры можно только для легких створок, тяжелые быстро их расшатают.

Фото: Instagram ekatvorota

Способ 2: бетонирование

Для массивных ворот лучше использовать забетонированные опоры. Их устанавливают так:

1. Бурим отверстие под столб. Его размеры соотносятся с диаметром столба, однако не бывают меньше 20-25 см. Глубина выбирается в пределах 1,5-1,9 м.
2. Готовим песчано-гравийную подушку под опоры. На дно траншеи укладываем слой щебенки и слой песка, высота каждого порядка 10 см. Материал тщательно утрамбовывается.
3. В подготовленную яму ставим столб и заливаем его основание бетоном. Выставляем опору строго вертикально и фиксируем в таком состоянии до тех пор, пока бетонная смесь не застынет.

Если для крепления опоры планируется дополнительно использовать арматурную конструкцию, что заметно ее упрочит, то арматурный стакан опускаем в землю после обустройства песчано-гравийной подушки. Столб вставляем непосредственно в него, затем проводим бетонирование. После набора раствором необходимой прочности приступаем к дальнейшему монтажу.

Фото: Instagram sergey_antonov_svarog

Опоры можно дополнительно укрепить, собрав каркас для ворот. Здесь есть два варианта. Первый заключается в монтаже поперечной балки, которую располагают внизу столбов. Ее желательно утопить в грунт, чтобы не мешала проезду транспорта. Второй вариант предполагает установку балки по верху опор, но это ограничит высоту проезжающего на территорию транспорта.

Фото: Instagram sergey_antonov_svarog

Последующие работы

Их проводятся в такой последовательности:

1. Собираем каркас для створок. Выкладываем уголки или профильную трубу на ровную поверхность в точном соответствии с чертежом. Свариваем конструкцию.
2. Готовый каркас обшиваем подготовленным материалом с одной или с обеих сторон.
3. Намечаем участки закрепления петель. Учитываем, что между каждой опорой и створкой должны присутствовать зазоры для свободного открывания и закрывания.
4. Привариваем петли сначала на столб, потом на створку.

Фото: Instagram planetazaborov

Распашные ворота готовы. Осталось установить запорную конструкцию и автоматику, если она планировалась. При необходимости производится покраска или другая декоративная обработка конструкции.

Чертежи для создания распашных ворот

Чтобы правильно установить распашные ворота, воспользуйтесь чертежами, представленными в этом видео.

Консольные ворота своими руками

Конструкция консольного типа предполагает, что направляющая может устанавливаться сверху, снизу либо посередине полотна. Обязательно потребуется фундамент, на него монтируются металлические опоры (при верхнем или центральном размещении балки) либо створка, если консоль располагается снизу.

Фото: Instagram klstroj

Заливка фундамента

Обустройство фундамента проводится поэтапно.

1. Выбираем тип фундамента: ленточный либо столбчатый. Последний вариант самый бюджетный. В зависимости от выбранного типа копаем траншею или ямы под столбы. Их глубина составляет порядка 1,2-1,5 м.
2. Укладываем песчано-гравийную подушку, каждый слой которой высотой не меньше 10 см. Хорошо утрамбовываем материал.
3. На дно траншеи ставим опалубку, кладем гидроизоляцию, монтируем арматуру.
4. Заливаем подготовленную конструкцию бетоном. В незастывший раствор выставляем швеллер, к полочкам которого приварена необходимая арматура. Вдавливаем деталь в раствор так, чтобы после застывания получилась прочная металлическая площадка.

Фото: Instagram klstroj

Изготовление каркаса

Готовому фундаменту необходимо дать время на набор расчетной прочности. На это уходит примерно месяц. В течение этого времени готовится все необходимое для дальнейшего монтажа. Прежде всего изготавливается полотно для будущих ворот. По нужным размерам сваривается каркас в виде рамы с поперечинами, необходимыми для усиления конструкции, затем он обшивается.

Фото: Instagram klstroj

Последующие работы

Обязательный элемент полотна ворот — направляющая балка. Она приваривается по месту размещения консоли. После полного отвердения фундамента выполняются такие работы.

1. Консольные блоки с роликами выставляем на закрепленный на фундамент швеллер.
2. Примеряем полотно, закатив его на швеллер с роликами. Если все нормально, привариваем блоки к металлическому швеллеру.
3. Устанавливаем и надежно фиксируем ролики: верхние и концевые.
4. На противоположной опоре намечаем места расположения обоих уловителей. Делаем это с учетом расположения установленных на полотне ворот накатных роликов. Проверяем правильность разметки, закрепляем уловители.
5. Устанавливаем электропривод, если это планировалось.


Фото: Instagram keepavt

Откатные ворота готовы. В процессе их сборки и изготовления крайне важно грамотно рассчитать все параметры и соблюсти размеры. Конструкция может деформироваться даже из-за незначительной погрешности в сборке и расчетах.

Фото: Instagram realplast_95

Изготовить ворота своими руками не так уж и сложно, особенно если выбрана простая конструкция. Важно не торопиться и выполнять все работы в соответствии с инструкцией, тогда результат будет только радовать.

Подъемные ворота для гаража своими руками — как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

• Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
• Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
• Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

• Для коробки — стальной равнополочный уголок 63х63 мм.
• Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
• Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
• Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

• Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
• Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
• Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
• На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
• Следующий этап — установка направляющих с обязательной проверкой прямых углов.
• На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
• Устанавливают пружины и регулируют их натяжение.
• Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
• Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Отзывы покупателей

Ворота для дачи. Как сделать ворота своими руками.

Любое огорождение загородного участка состоит из забора и из ворот. Забор без ворот – это тоже самое, что и машина без колес. Ворота очень важны. Главное их правильно подобрать и установить, исходя из ваших индивидуальных потребностей.

• Какие ворота лучше всего подойдут для дачи?
• Как сделать ворота своими руками?
• Как установить ворота?

Об этих и о многих других интересных вещах читайте в данной статье.

Общие данные

Ворота – представляют собой проезд (проход) в ограждении, который запирается створками. Часто одни только створки называют воротами. Самая простая конструкция ворот состоит из двух створок, которые поворачиваются на петлях. Сложные конструкции могут иметь несколько створок и несколько проходов. Сегодня также устанавливают рулонные ворота, работающие по принципу жалюзи и раздвижные ворота. Для удобства раздвижные ворота оснащаются электрическим приводом. Ворота могут служить не только для ограничения доступа на определенную территория, но и выполнять только декоративную роль. Декоративные ворота можно увидеть в крупных городах, они представляют собой большую декоративную арку, зачастую без каких-либо створок. Во времена, когда строили небольшие города, огороженные кирпичной, стеной воротам придавали большое значение, т.к. они были самым уязвимым местом. Ворота дополнительно укрепляли, а непосредственно перед воротами устраивали оборонительные сооружения. Если ворота не выдерживали, то враг попадал в город. Прохождение в город через ворота символизировало собой военный триумф и эта символика дошла и до наших дней. В крупных городах можно увидеть триумфальные арки, которые представляют собой, по сути, символистичные ворота.

Какие ворота подойдут для дачи

Более половины всех владельцев загородных участков предпочитают устанавливать традиционные распашные ворота. Почему же большинство выбирают именно распашные ворота для дачи? Как уже выше говорилось, такие ворота представляют собой две створки, которые открываются наружу или внутрь. Конструктивно распашные ворота состоят из облицовки и двух несущих рам. В качестве облицовочного, может использоваться любой, понравившейся вам материал: оцинкованный профнастил, металлическая решетка, сэендвич-панели и т.д. Единственный минут распашных ворот в том, что при открывании им требуется много места. И все, на этом минусы заканчиваются и начинаются сплошные плюсы.

• Простая на первый взгляд конструкция распашных ворот обладает высокой надежностью.
• Распашные ворота очень удобны в эксплуатации.
• Распашные ворота сами по себе имею довольно респектабельный вид, а если их еще и украсить, то цены им не будет. Сегодня существует очень большое количество различных дизайнерских решений. Очень эффектно выглядят кованые и сварные ворота. Причем многие компании могут изготовить кованые ворота по вашим эскизам.
• На распашные ворота можно установить автоматический привод и открывать ворота дистанционно. Это очень удобно, когда на улице грязно, слякотно или холодно вам не надо будет лишний раз выходить из машины, для того, чтобы открыть, а потом закрыть ворота.

Благодаря выше перечисленным плюсам многие люди выбирают данные ворота для дачи и для загородных домов. Вторые по популярности ворота для дачи – откатные ворота. Откатные ворота (сдвижные), представляют собой целиковую панель, которая чаще всего сдвигается вдоль ограды. Движение осуществляется благодаря роликам, установленным на специальном фундаменте. Главное преимущество откатных ворот, это то, что им не требуется дополнительного пространства для открывания, как распашным, к примеру. Поэтому их устанавливают, когда нет возможности поставить распашные ворота. Конструктивно откатные ворота отличаются от тех же сдвигающихся межкомнатных дверей. Открываются такие ворота легко, так как при открытии не касаются земли. У них нет ни направляющего нижнего, ни верхнего рельса. Открывание происходит вправо или влево. Зимой, когда распашные ворота заметает снегом и открыть их практически не возможно, с откатными все намного проще. Открытые ворота полностью освобождают проем. Облицовку откатных ворот выбирают под внешнюю отделку дома. Откатные ворота практически всегда оснащаются автоматическим приводом, которому не страшны любые климатические изменения. Помимо привода дополнительно рекомендуется установить фотоэлемент, который подаст сигнал в случае, если ворота начали закрываться, а машина полностью не успела проехать. В случае поломки автоматического привода откатные ворота всегда можно без особых усилий открыть самостоятельно.

Как сделать ворота своими руками

Итак, с типом ворот вы определились, осталось узнать, как сделать ворота у себя на даче. Перечислим основные ошибки, которые совершаются при самостоятельной установке ворот. Своими руками можно сделать как распашные, так и откатные ворота. Распашные ворота. Перед установкой распашных ворот нужно убедиться, нет ли на дороге бугорков, которые будут препятствовать открыванию двери. Распашные ворота можно открывать как в одну сторону, так и в другую. Правильнее открывать створки от дома, т.е. на улицу. И это диктуется не только правилами пожарной безопасности. От себя открывать дверь удобнее и быстрее, поэтому и сломать дверь намного проще, если ломающую силу направить по ходу открывания ворот. Поэтому, если ваши ворота будут открываться из сада на улицу, то шанс, что ваши ворота взломают (или сломают) уменьшается. Откатные ворота. Если у вас узкий проезд, то перед установкой откатных ворот, убедитесь в наличие необходимого для открывания пространства. Ведь ворота будут отъезжать направо или налево на расстояние равное ширине проема. Ворота и забор не должны иметь никаких горизонтальных отклонений. Поверхность с уклоном будет препятствовать, открыванию. Если вы решили сделать ворота своими руками, то необходимо правильно подобрать ролики, учитывая вес ворот. Причем большой вес не означает большую надежность. Даже очень тяжелые ворота не смогут остановить грузовик. А чем тяжелее ворота, тем надежнее должны быть ролики и электрический привод, и естественно выше суммарная стоимость ворот. Когда вы будете делать ворота своими руками, правильно рассчитайте ширину самого проема. Лучше сделать изначально проем немного шире, чем потом, каждый раз заезжая, ругаться на столь узкий проем. Тем более зимой, когда дороги заметает места для лишних маневров намного меньше. Помните об этом, рассчитывая ширину проезда. Мы рассказали вам об основных преимуществах и недостатках самых распространенных вариантов. На что стоит обратить особое внимание, чтобы сделать ворота своими руками. А какие ворота для дачи выберете вы, зависит только от вас.

Как сделать ворота и калитку

В последнее время многие, отказываясь от услуг мастеров или строительных фирм, пытаются облагораживать свое жилище самостоятельно. Это утверждение справедливо для разных типов жилых строений.

Те или иные ремонтные работы кажутся трудными или почти невыполнимыми только на первый взгляд. Однако при ближайшем пристальном рассмотрении и правильной организации труда вопрос, как сделать ворота своими руками, вовсе не сложен. Зачастую люди сами загоняют себя в угол, заранее убеждая себя в собственной несостоятельности.

Пример устройства откатных ворот.

Такой подход к вопросу малоперспективен и, кроме того, он тянет за собой ненужные расходы, которых вполне можно избежать. Огромный выбор строительных материалов, куча всевозможный литературы, а еще множество полезных ресурсов в интернете позволяют осуществить многие ремонтно-строительные работы без особых проблем.

Делаем калитку сами

Все больше людей отдают предпочтение проведению свободного времени на собственных дачах. Свежий воздух, речушка, где можно ловить рыбу, лес – эти факторы очень притягательны. Однако подобное времяпрепровождение требует от хозяев усилий по обустройству своих дачных домиков и участков. Забор и калитка – одни из важнейших составляющих дачного участка. Это четкие границы собственной территории, а еще защита от постороннего посягательства на личную жизнь человека. Вот почему экономия на них совсем не уместна. Можно ли и как сделать ворота своими руками? Разумеется, это вполне реально, особенно если человек обладает хотя бы некоторыми навыками в проведении строительных работ.

Непосредственное изготовление ворот можно доверить профессионалам, однако если человек знаком со сварочным аппаратом, простенькую металлическую калитку и ворота можно изготовить своими руками.

Полотно калитки сваривается из профильной трубы в виде прямоугольника, затем оно зашивается решеткой из арматуры, тонкими досками и покрывается, к примеру, олифой. Полотно калитки крепится к раме специальными навесами. Навесы имеет смысл приобрести готовые, благо стоят они очень недорого.

Металлические части такой калитки необходимо покрыть два раза черным битумным лаком. Конечно же, даже правильно сделанная калитка – слабая защита от грабителей, равно как и забор, именуемый в народе «штакетник», однако это лучше, чем ничего.

Делаем ворота сами

Схема устройства калитки из профнастила.

Для более серьезной защиты можно установить металлические распашные двустворчатые ворота с калиткой. Разумеется, забор для таких ворот тоже должен быть соответствующий. Для того чтобы сконструировать такие металлические ворота своими руками, понадобятся соответствующие инструменты.

Для такой работы необходимы:

• дрель;
• шуруповерт;
• сварочный аппарат;
• болгарка;
• шлифмашинка;
• молоток;
• рулетка.

Для успеха монтажа важно правильно сделать все нужные замеры. Если общая длина ворот уже известна, то осталось высчитать, сколько из этой общей длины будет занимать калитка, а сколько створки ворот. Как правило, калитка имеет размер не более 1000 мм, а ширина ворот для грузового автомобиля составляет в среднем 3020 мм. Для легкового авто эта ширина может быть немного уменьшена. Высота ворот равняется высоте профильного железа.

Делать те или иные замеры следует очень аккуратно, строго сообразуясь с конкретными условиями. Непосредственное изготовление ворот начинается с нарезания профильной трубы для калитки. Поскольку высота профильного железа по стандарту составляет 2000 мм, то высота каркаса ворот должна быть только чуть-чуть меньше и составлять 1800 мм. Заготовки такой калитки необходимо разложить, а потом начать сборку и сварку. Для начала прихватываем первый угол, то есть длинный и короткий обрезки, аналогично прихватывается и другой угол. Чаще всего для таких операций используется угольник. Потом оба этих угла прихватываются вместе.

Схема забора с калиткой из профнастила.

Если человек собирает подобную конструкцию своими руками впервые, следует особенно обратить внимание на диагональ калитки, то есть на расстояние от одного угла до другого. Разумеется, в идеале такие диагонали должны быть идентичны, однако допускается погрешность до 5 мм. Если такая погрешность более 5 мм, то это еще можно подправить. У диагонали подлиннее необходимо придерживать один угол, а на другой нужно надавить или слегка его постукивать.

Такие действия следует повторять, пока диагонали не выровняются. Правильно подогнанные диагонали – это основа основ, в противном случае изделие не будет ровным, и вешать его на забор будет нельзя. После вышеописанных процедур изделие полностью обваривается. Еще один отрезок привариваем горизонтально в середину каркаса для большей жесткости.

Распашные ворота – это наиболее популярный и востребованный тип ворот. Зашивка, а еще и изготовление ворот не ограничиваются каким-то одним видом материала. Для изготовления их своими руками одинаково подходят разные материалы: дерево, профнастил, металлический лист, ковка. Это зависит от возможностей конкретного человека.

Делаем забор сами

Перед тем как устанавливать распашные ворота, необходимо провести ряд подготовительных работ. Для начала забор или ограда требуют установки несущих столбов. Столбы следует забетонировать на глубину не менее 1 м. Столбы можно сделать своими руками, используя для этих целей профильную металлическую трубу сечением от 100х100 мм, брус из твердых пород дерева или же бетонные столбы. Все зависит от финансовых возможностей, полета фантазии, а еще от того, какой забор ограждает жилище этого человека. Для изготовления бетона, которым будут прихвачены несущие столбы, лучше всего использовать смесь из цемента, щебня и речного песка в соотношении 1:4. Для подобной смеси лучше всего подойдет щебень мелкой фракции. Пока залитый несущий столб выстаивается (а это должно продолжаться не менее недели) самое время поговорить о том, как сделать ворота.

Сборочные работы с воротами

Перед тем как устанавливать распашные ворота, необходимо провести ряд подготовительных работ.

На первом этапе металлические профилированные трубы очищаются от коррозии и масляных отложений. Для этих целей подойдет болгарка (угловая шлифмашина) со специальной щеткой. Во время эксплуатации болгарки следует надевать специальные очки, чтобы в глаза не попадали металлические стружки или окалина. Затем подготовленные трубы следует обезжирить с помощью растворителя или бензина. После наносим слой антикоррозийной грунтовки для эмалевых красок. Наносить его следует краскопультом или кистью. Краскопульт поможет придать поверхности полотна ворот более стильный вид, а применение кисти повышает антикоррозионную способность.

В любом случае, как делать ворота, решать конкретному человеку. Затем следует сварить раму таких ворот. Для этого понадобится профильная труба сечением 60х30х2мм. Потом происходит сваривание квадратного или прямоугольного каркаса створки ворот. Также ввариваем внутреннюю трубу 40х20х2мм. Для двусторонней зашивки распашных ворот располагаем посредине трубу 40х20х2мм, а для односторонней – она сдвигается на край. Труба приваривается специальными прихватками по 2 см. Расстояние между прихватками должно составлять 20-25 см. Рама для ворот почти готова.

Однако сварочные швы нуждаются в шлифовке болгаркой при помощи специального круга. Также нужно повторно нанести слой грунтовки на вышеозначенное полотно. После таких операций можно приступать к окрашиванию. Окрашивание, как правило, производится алкидными эмалями для внешних работ. Нанесение краски производится аналогично нанесению грунтовки.

Монтажные работы ворот

Когда краска высохла, перейдем к непосредственной зашивке полотна ворот. Этот процесс – возможность проявить собственный креатив и фантазию. После всех вышеописанных действий пора приступать к непосредственному монтажу ворот, который можно осуществить своими руками.

Если использовались опорные столбы из металла, петли привариваются прямо к столбу и полотну ворот. Если человек остановил свой выбор на кирпичных или гранитных столбах, петли необходимо приварить к специальной металлической стойке. В качестве стойки сгодится труба 60х30х2мм либо швеллер. Она, в свою очередь, закрепляется с помощью дюбелей к кирпичным, бетонным или гранитным столбам. В любом случае, всегда необходимо помнить, какая ограда или забор установлены на участке.

Следует добавить, что самодельные распашные ворота обходятся в разы дешевле, особенно если человек владеет базовыми слесарными умениями и навыками.

Раздвижные двери своими руками, установка самодельных ворот

Завершающим этапом монтажа дачного забора является установка ворот и въездных. Есть два основных типа дверей — распашные, состоящие из двух створок, и раздвижные (раздвижные, раздвижные), которые вручную или с автоматикой перемещаются по ограждению. Второй вид считается оптимальным, так как экономит место и не создает дополнительного шума при открывании. Рассмотрим, как можно сделать раздвижные двери своими руками, чтобы убедиться, что их конструкция достаточно проста, а установка не займет много времени.

Видео-пример обзора и монтажных работ

Чтобы ворота двигались плавно и без усилий, необходимо продумать установку фундамента и каждый этап монтажа базовой конструкции. Не стоит пренебрегать фундаментом: он опирается на подвижный элемент и крепится к роликовому механизму. Направляющая балка, по которой перемещаются ролики, закреплена на двух устойчивых опорах. Чтобы ткань не вышла из строя, используйте сварку. Ролики подставки-тележки вставляются в балку, а верхняя часть закрепляется на нижней части ворот.В результате ворота легко сдвигаются по рейке в сторону. Сейчас на рынке можно найти устройства автоматического открывания с дистанционным управлением, поэтому при желании весь механизм можно модернизировать и сделать дистанционно управляемым.

Схема откатных ворот: 1 — направляющая; 2 — ролик; 3 — съемный зажим; 4-5 — два разделителя; 6 — кронштейн крепления верхний; 7 — площадка регулировки

Перед началом работ на фундаменте необходимо подготовить проем для ворот — это место, где нужно разместить самодельные откатные ворота.Чем уже открыта, тем меньше вам понадобится материала для устройства движущихся полотен. Большое значение имеет вес конструкции, так как для установки ворот из тяжелого металла потребуется более прочное крепление, чем, скажем, для картин из резного дерева.

Раздвижные двери можно откатить как влево, так и вправо. Выбор руки зависит от наличия места по дизайну

Обычно временное устройство ограждения уже установлено, а затем отделаны краевые элементы из металлических труб, кирпичных или деревянных столбов.Надежности ворот и столбов послужат детали залога, расположение которых можно увидеть на прилагаемой схеме. Ипотекой называют плоские металлические сегменты, закрепленные вдоль опорных колонн и армированные арматурными стержнями. Дополнительные элементы клапанов закрепляются в грунте и придают конструкции необходимую устойчивость.

Заливка бетонного фундамента

Устройство первой очереди котлована под фундамент. Его размеры зависят от ширины проема и глубины промерзания почвы.В средней полосе России земля промерзает примерно на полметра, поэтому глубина котлована будет 170-180 см, ширина 50 см и длина 2 м при проеме 4 м.

В приямок нужно установить закладные детали. Для изготовления требуются каналы длиной 2 м и шириной 15-16 см, а также стержни клапана любого диаметра. Длина стержней равна полутора метрам — на такой глубине они проваливаются в яму. Арматуру следует закрепить на швелле с помощью сварки.Закрепляем продольные стержни, скрепляя их поперечинами, чтобы получилась прочная решетка.

Для установки автоматики необходимо подготовить площадку для трубы и от центральной металлической площадки до инструментального отверстия, в котором находится трос привода.

Готовую металлоконструкцию помещают в яму так, чтобы канал располагался по линии движения ворот. Один конца плотно прилегают к опорному полюсу. Горизонтально расположить балку поможет строительный уровень.

Дизайн ипотеки устанавливается снаружи, которая будет задергивать занавеску.При установке стоит обратить внимание на точность расположения всех элементов.

Одновременно с укладкой металлического элемента проводят прокладку электрического кабеля для системы автоматики устройства. Для защиты электриков подходят трубы диаметром 25-30 мм. Вместо металлических изделий можно использовать аналоги из пластика или гофры. Особое внимание следует уделить герметичности труб и стыков.

Устройство открывания двери: 1 — выключатель кнопочный; 2 встроенных солнечных элемента; 3 — электропривод; 4 — сигнальная лампа с антенной

Заключительный этап — засыпка котлована с установленной ипотекой.Для заливки используют раствор, приготовленный из бетонной смеси М200 или М250. Ипотечный канал — канал — должен оставаться полностью открытым. На созревание бетона дается 1-2 недели.

Обработка дверного полотна

Перед установкой откатные ворота необходимо будет собрать из комплектующих, количество которых зависит от трех показателей:

• размер паутины;
• ширина проема;
• общий вес конструкции.

Вес ворот падает на салазки, поэтому к ее выбору следует отнестись серьезно.Специалисты рекомендуют использовать продукцию компании Roltek из Санкт-Петербурга. Мы рассматриваем несколько вариантов оснащения:

• Микро-конструкция из гофрированного стального листа массой до 350 кг;
• Ворота экологичные из дерева и кованого железа массой до 500 кг, проем не более 5 м;
• евро за полотно весом 800 кг, шириной проема до 7 м;
• Max — для конструкций весом до 2000 кг и шириной проема до 12 м.

Подвижные части рамы представляют собой профилированную трубу 40 × 60 мм с толщиной стенки 2 мм, для ящиков берут трубу более тонкую, диаметром 20 мм.чем тоньше профиль трубы, тем меньше вес конструкции. Для наглядности — несколько чертежей откатных ворот.

Рама ворот может выглядеть по-разному в зависимости от размера проема, высоты и используемых компонентов. На схеме образец рамки для 4-метровой апертуры

После сварки каркас необходимо защитить от влаги: для этого сначала грунтуют инструмент по металлу, затем наносят краску для наружных отделочных работ.

Инсталляция картин

Работы по установке раздвижных дверей следует начинать только после окончательного застывания бетона.Для соблюдения горизонтального движения ткани потяните шнур на высоте 15-20 см от закладной поверхности. Затем приступайте к установке роликового механизма. Реквизит нужно ставить как можно шире, желательно по всей ширине ткани. Расстояние от крайней опоры до столба — 25 см (небольшой запас оставлен на конец видео). Чуть сложнее рассчитать расстояние до второй роликовой опоры. Обычно используют специальные формулы, но можно и без них. Примерная схема с размерами показана на следующем рисунке.

При монтаже роликового механизма и площадок необходимо обязательно обеспечить все технологические запасы, без которых невозможно правильное движение дверного полотна.

Для защиты от неправильной установки используйте подставку для регулировки. Их необходимо установить в швеллер и закрепить сваркой. Затем вы отбрасываете занавеску и производите окончательную регулировку горизонтального положения конструкции. Для этого снимаем калитку и роликовые подшипники, а участки для регулировки привариваем к закладной.Затем на колодках закрепляются роликовые подшипники, возвращаются в их полотно и полностью закрываются воротами. С помощью уровня и регулировки проверьте горизонтальность конструкции.

Регулировкой всех частей механизма установлен предел видео. Для этого его нужно вставить в несущий профиль и зафиксировать крепежными болтами. Наверняка можно при помощи сварки закрепить крышку ролика на профиле. Ролик играет роль упора, поэтому одного болта будет недостаточно. Также смонтирован и закрывающий профиль для защиты его паза от попадания снега и мусора.

Набор роликов для откатных конструкций ворот можно приобрести в здании супермаркета. В него входят элементы роликового механизма, крышка, кронштейн.

Одна из важных частей, которые устанавливаются вслед за роликом — верхний кронштейн. Защищает запорный механизм от боковых перемещений. Кронштейн закреплен на верхней части полотна, отверстия под болты заверните в боковые опоры. Затем закрепите его на опорной стойки и проверьте регулировку.

Следующий этап — обшивка брезентом или вагонкой из стального листа.Любой материал начинает монтироваться на передней части ворот. Отдельные листы или доски прикрепляются к обшивке и закрепляются саморезами или клепками. Каждый второй элемент профлиста перекрывает предыдущий на той же длине волны. Последний лист может не поместиться, тогда его следует обрезать.

Хозяева, дорожящие престижем, не экономят на внешнем виде ворот. Один из самых дорогих способов декорирования — художественная ковка.

Последний установил две ловушки — верхнюю и нижнюю.Дно помогает снизить нагрузку на подшипники качения. Монтируется у закрытых ворот. Закрепите противоположные верхние углы защитной ткани так, чтобы при закрытии ворот они соприкасались друг с другом.

Недорогие деревянные ворота из вагонки можно усовершенствовать дополнительным зазором, например, украсить полотно петлями или кантом из металла.

Автоматический отпуск напоследок. Вместе с приводом для откатных ворот приобретена зубчатая рейка, служащая для движения полотна.Обычно в комплекте идет крепеж и элементы, продающиеся по 1 метру.

Завершив постройку ворот, проверьте работу роликового механизма: своевременный ремонт мелких неисправностей убережет от последующего капитального ремонта.

Связанные с контентом

Мемориальная доска на заборе или калитке своими руками (декупаж) | Своими руками

Как приятно в такие ворота постучать! «Заходите, вас здесь ждут!»

Каждый радушный и добрый хозяин всегда ждет гостей в своем доме! Например, двери этого уютного домика всегда открыты! «Добро пожаловать!», — как говорят англичане… «Добро пожаловать!» — мы согласны.

Итак, попробуем сделать табличку на воротах своими руками.

---

Читайте также: Таблетки для растений в саду своими руками (+ фото)

---

Чтобы сделать приветственный знак самостоятельно, вам понадобится:

• деревянная заготовка любой формы и размера, в зависимости от размеров ворот
• пятно воды
• карта декупаж
• грунтовка для дерева
• акриловая краска для наружных работ
• патина или битум
• полиуретановый лак

Изготовление плиты — ход работы

1.Поверхность заготовки отшлифуем мелкой наждачной бумагой для лучшего сцепления лопатки с поверхностью дерева. Нанесите грунтовку на дерево. Я часто использую клей ПВА, разбавленный водой. Работа должна хорошо просохнуть. Затем морилкой покрываем всю заготовку с одной и другой стороны. Если необходимо усилить цвет, то нанесите морилку несколько раз.

2. Нанесем слой акриловой краски, предварительно обведя контуры рисунка простым карандашом.Краска наносится только на то место, где будет наша картина.

3. Подождите, пока краска высохнет. А затем нанесите рисунок.

4. Нанесите клей на основу под рисунок, наклейте картинку как обои, сверху тоже нанесите клей на рисунок. Он будет держаться крепко.

5. Оставим наш знак на день «отдохнуть». Напомню, что карта в декупаж может быть простой: в виде цветка или с мотивом сада, города или моря. Идей много.Напишите ключевое слово «Добро пожаловать!» (Или Добро пожаловать! Для англичан) можно вручную, по трафарету.

6. С помощью патины или битума сделаем по краям работы свои шильдики, используя губку или обычную губку для мытья посуды.

7. В завершение покроем тарелку универсальным лаком для наружных работ. Для улицы лучше всего подойдет яхтенный лак.

---

Ссылка по теме: Металлическая калитка своими руками — фото и чертеж

---

Табличка на воротах своими руками — фото

© Автор: Э.Милованова

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Козочки складные для мастерской своими руками — фото и рисунок Козочки складные для мастерской …

Варвар садовый своими руками — 3 рецепта. Памятка садовнику КАК СОБИРАТЬ САД В СВОИХ РУКАХ …

Кафельный стол своими руками — декор Старинный столовый декор Многие есть где-то…

Ночник из светодиодов своими руками Как сделать ночник своими руками …

Браслет молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ НОРМАЛЬНОГО ..

Вешалка с полкой для собственного шланга Как сделать полезную вешалку для …

Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструмента в мастерской …

---

Подписаться на обновления в наших группах и делитесь.

Давай дружить!

Рок отрывает свои ворота голыми руками после отключения электроэнергии, у Райана Рейнольдса идеальная реакция

Одна из лучших и худших черт друзей — это то, что они всегда найдут способ подразнить и троллить вас . Конечно, это весело. Например, давайте поговорим о веселом инциденте, произошедшем между этими двумя известными приятелями несколько дней назад.

Вот такая ситуация. Дуэйн Джонсон, также известный как Скала, голыми руками разорвал свои ворота.Почему ты спрашиваешь? По всей видимости, он не мог выйти из дома и пойти на работу из-за отключения электроэнергии, из-за которой его ворота не открывались. Итак, он был вынужден проявить творческий подход и что-то придумать. Так он и сделал.

Рок объяснил весь инцидент в одном из своих постов в Instagram.

Посмотреть этот пост в Instagram

Не мой звездный час, но мужчине нужно идти на работу. У нас отключилось электричество из-за сильных штормов, из-за чего мои ворота не открылись.Я попытался отключить гидравлическую систему, чтобы открыть ворота, которая обычно работает при отключении электричества, но на этот раз этого не произошло. Я звонил, чтобы узнать, как быстро я смогу доставить технику на место, но у меня не было 45 минут, чтобы ждать. К этому времени я знаю, что сотни членов производственной бригады ждут, когда я приду на работу, чтобы мы могли начать свой день. Итак, я сделал то, что должен был сделать. Я толкнул, дернул и полностью сорвал ворота с себя. Вырвал его из кирпичной стены, отрезал стальную гидравлику и швырнул на траву.Моя служба безопасности смогла встретиться со специалистом по воротам и сварщиками примерно через час — и они, очевидно, были «в недоумении и одинаково напуганы» 🤣 Не лучший мой час, но мне нужно было идти на работу. И я думаю, что я готов быть #blackadam 😄💪🏾 #ripgates

Пост, опубликованный therock (@therock) на 18 сентября 2020 года в 13:24 PDT

«Не лучший мой час, но мужчина должен идти на работу », — объясняет актер в своем посте в Instagram. «Из-за сильного шторма у нас отключилось электричество, из-за чего мои ворота не открылись.Я попытался отключить гидравлическую систему, чтобы открыть ворота, которая обычно срабатывает при отключении электроэнергии, но на этот раз этого не произошло ».

«Сделал несколько звонков, чтобы узнать, как быстро я смогу получить технику для ворот на месте, но у меня не было 45 минут, чтобы ждать», — продолжает Рок. «Итак, я сделал то, что должен был сделать. Я толкал, тянул и полностью отрывал ворота от себя. Вырвал его из кирпичной стены, отрезал стальную гидравлику и швырнул на траву ». Ага, он просто случайно разорвал свои ворота голыми руками.

У этого комментария Райана Рейнольдса сейчас более 70 000 лайков.

Многие люди были просто потрясены. «Взрослый человек двигается! Никаких оправданий », — прокомментировал кто-то под его постом. «Я думаю, что камень может быть защитой для группы безопасности…» — добавил другой пользователь. Конечно, его партнер по фильму Райан Рейнольдс не был бы Райаном Рейнольдсом, если бы ему тоже не было, что сказать.

«Ворота открылись НА ДРУГОЙ путь», — прокомментировал Райан, получив более 70 000 лайков. Многие нашли этот комментарий абсолютно веселым.

«Может, в следующий раз я просто пройду через ворота и позвоню в Uber. На самом деле, нет, не буду ».

Позже Рок поделился другим постом, в котором более подробно рассказал о последствиях инцидента. «Что ж, вот разрушения, которые я оставил после того, как сам снял ворота и пошел работать», — пишет Рок в своем посте. «Эти кадры были сняты у моей службы безопасности после того, как я уже ушел и он прибыл на место происшествия. На втором видео наши техники и сварщики несут одни из ворот и осторожно кладут их в траву.

«Может, в следующий раз я просто пройду через ворота и позвоню в Uber. На самом деле нет, не буду. — В этом нет ничего забавного, — добавил Двейн. Вот это дух!

Вот что люди в Интернете говорят о ситуации.

Скучающая панда работает лучше всего, если вы переключитесь на наше приложение для Android.

Дуэйн «Скала» Джонсон голыми руками срывает входные ворота с петель после того, как сбой питания застал его в ловушке. home

Дуэйн «Скала» Джонсон доказал, что его образ крутого парня — не шутка, когда он спас свою семью от того, чтобы попасть в ловушку дома.

48-летний Двейн был вынужден голыми руками сорвать входные ворота с петель, чтобы он мог приступить к работе после того, как отключение электричества застало его внутри.

11

Дуэйн «Скала» Джонсон голыми руками сорвал свои входные ворота с петель Фото: Гетти — участник

Актер Джуманджи поделился с фанатами всеми различными способами, которыми он пытался открыть ворота после «отключения электроэнергии из-за серьезного штормы «заставили его главные ворота не открываться.

Не желая отпускать актеров и съемочную группу в его новом фильме, где он играет супергероя DC Черного Адама, бывший рестлер решил взять дело в свои руки.

«Не в мой звездный час, но мужчине нужно идти на работу», — подписал он пост рядом с фотографией брошенных ворот на земле.

11

Сильные штормы вызвали отключение электричества и закрыли заторы ворот Фото: Instagram

11

Дуэйн попробовал все, чтобы ворота заработали, чтобы он мог уехать на съемочную площадку Черного Адама. Заставляя команду и актеров ждать, Дуэйн просто сорвал ворота. Вызвав технических специалистов, чтобы они разобрались с проблемой, он решил, что не может дождаться их прибытия.

Отец двоих детей написал: «К этому времени я знаю, что у меня есть сотни членов производственной бригады, которые ждут, когда я приду на работу, чтобы мы могли начать свой день».

«Итак, я сделал то, что должен был сделать. Я толкнул, дернул и полностью сорвал ворота.

«Вырвал его полностью из кирпичной стены, отрезал стальную гидравлику и бросил на траву».

11

Дуэйн сказал, что это «не самый лучший момент для него» Фото: Instagram

По словам службы безопасности Дуэйна, когда появились технические специалисты по воротам, они были «в недоумении и в равной степени напуганы», что ему удалось его сорвать.

Он заключил: «Не лучший мой час, но мне нужно было идти на работу. И я готов стать ЧЕРНЫМ АДАМОМ».

Затем звезда поделилась видео «разрушения», а также техников, которые отводят ворота.

Он также исключил возможность перепрыгнуть через забор и вызвать машину, если это случится снова.

11

Дуэйн прославился как профессиональный рестлер WWF Фото: Getty Images — Getty

Дуэйн подписал видео: «Ну вот, разрушение я оставил после того, как сорвал свои ворота и пошел на работу.«

» Конечно, черт возьми, это был не лучший для меня час, но на работе меня ждало много людей, поэтому я сделал то, что должен был, запрыгнул в пикап и пошел работать.

11

Недавно он сообщил, что у него и его семьи положительный результат на коронавирусКредит: Instagram

«Может быть, в следующий раз я просто пройду через ворота и позвоню в Uber. На самом деле, нет.

Затем он поблагодарил техников и сварщиков, признав, что это был «один из тех дней, когда я был не в настроении».

11

Его жена Лорен и дочери Жасмин, 4 года, и Тиана, 2 года, также дали положительный результат Фото: Instagram

Он закончил: «Мы все были там».

Невероятная демонстрация силы Дуэйна началась через несколько дней после того, как он сообщил, что у него и его семьи положительный результат теста на коронавирус.

В клипе Дуэйн говорил прямо в камеру в серой толстовке с капюшоном на молнии.

Он сказал: «Я хотел дать вам, ребята, небольшую полезную информацию о некоторых вещах, которые я пережил на своей стороне в течение последних двух с половиной-трех недель.

11

В видео он описал, как это было одним из самых сложных вещей, которые ему пришлось пережить Фото: Instagram

11

Семья стала «сильнее и здоровее» после тяжелого испытания Фото: Instagram

«Итак, обновление таково. Лорен, а также две мои девочки и я, все мы дали положительный результат на COVID-19, и я могу сказать вам, что это была одна из самых сложных и сложных вещей, которые нам когда-либо приходилось терпеть как всей семье, и для меня. лично тоже.

Дуэйн сказал, что заражение вирусом было «настоящим ударом в кишечник».«

ПОБЕДА БРИТА

Бритни Спирс одержала юридическую победу над отцом Джейми в битве за консерваторство

БРЮС СОКОВОЙ

У Брюса Спрингстина «остекленевшие глаза и пахло выпивкой» перед DWI

«ПРОТИВНО!»

Анну Кендрик обвинили в СРЕДНЕМ поведении, поскольку она «отказалась разговаривать со стилистом»

Нарушение

МУЗЫКАЛЬНАЯ ИКОНА УДАЛСЯ

Джазовый клавишник Чик Кориа умер в возрасте 79 лет после битвы с «редким раком»

«Не в порядке»

Педро Паскаль раскритикован за «оскорбительный» твит после увольнения коллеги по фильму Джины Карано

ГОВОРИТ

Рэйчел холостяка ЗАХЛОПНУЛАСЯ партнером по фильму Кит Кинан на фоне заявлений о расизме

Он объяснил: «И в прошлом у меня были проблемы.В прошлом меня сбивали с ног, и мне пинали задницу из-за некоторых проблем, но положительный результат теста на COVID-19 сильно отличается от преодоления неприятных травм, выселения или даже разорения, что у меня было более чем несколько раз.

«Причина, по которой я чувствую это по-другому, заключается в том, что моим приоритетом номер один всегда является защита моей семьи и защиты моих детей — моих близких».

Дуэйн Джонсон сообщил, что у всей его семьи положительный результат на COVID-19

Proverbs 31:31 Дай ей плод рук ее, и пусть дела ее хвалят ее у ворот.

New International Version
Почитай ее за все, что сделали ее руки, и позволь ее делам прославлять ее у городских ворот. New Living Translation
Вознаградите ее за все, что она сделала. Пусть ее дела публично провозглашают ее хвалу. English Standard Version
Дай ей плод рук ее, и пусть дела ее хвалят ее в воротах. Бериан Учебная Библия
Дай ей плод рук, и пусть дела ее хвалят ее ворота.King James Bible
Дай ей от плода рук ее; и пусть ее собственные дела хвалят ее в воротах.New King James Version
Дай ей плод рук ее, И пусть ее собственные дела хвалят ее в воротах. Новая американская стандартная Библия
Дай ей продукт ее рук, И пусть ее дела хвалят ее в воротах.NASB 1995
Дай ей произведение рук, И пусть дела ее хвалят ее в воротах. NASB 1977
Дай ей продукт рук ее, И пусть дела ее хвалят ее в воротах. Расширенная Библия
Дай ей от произведений рук ее, И пусть дела ее хвалят ее в воротах [города].Христианская стандартная библия
Дай ей награду за ее труд, и пусть ее дела хвалят ее у городских ворот. Христианская стандартная библия Холмана
Дай ей награду за ее труд, и пусть ее труды хвалят ее у городских ворот. Американский стандартный вариант
Дайте ей плод ее рук; И пусть дела ее хвалят ее в воротах. Brenton Septuagint Translation
Дай ей от плода уст ее; и пусть ее мужа хвалят у ворот. Современная английская версия
Проявляйте ее уважение — хвалите ее публично за то, что она сделала.Библия Дуэ-Реймса
Дай ей от плодов рук ее: и пусть дела ее хвалят ее в воротах. English Revised Version
Дай ей от плодов рук ее; и пусть ее дела хвалят ее в воротах.Good News Translation
Воздайте ей должное за все, что она делает. Она заслуживает всеобщего уважения. GOD’S WORD® Translation
Вознаградите ее за то, что она сделала, и позвольте ее достижениям восхвалять ее у городских ворот. Божье Слово-Притчи-12Международный стандарт, версия
Вознаградите ее за ее работу — позвольте ее действиям вылиться в общественную похвалу.JPS Танах 1917
Дай ей от плода рук ее; И пусть дела ее хвалят ее в воротах.Literal Standard Version
Дай ей плод рук ее «,» И дела ее хвалят ее в воротах! NET Библия
Дайте ей честь за то, что она совершила, и позвольте ей произведения хвалят ее в городских воротах. New Heart English Bible
Дай ей от плодов рук ее. Пусть ее дела хвалят ее в воротах. World English Bible
Дай ей плод рук ее! Пусть дела ее хвалят ее в воротах! Дословный перевод Янга,
Дай ей плод рук ее, И дела ее хвалят ее в воротах! Дополнительные переводы…

Откатные ворота: что есть и как сделать своими руками (Часть 2)

Немного теоретической механики

Как уже говорилось выше, консольные откатные ворота — самая сложная и дорогая конструкция. Движущаяся створка опирается на 2 точки, расположенные сбоку, возле стойки ворот.

Чтобы понять, почему ворота с консольной конструкцией сложнее и дороже, обратимся к основам теоретической механики: проведем наглядный практический опыт.Возьмите бытовые весы (напольные или кухонные) и деревянную штангу длиной около 700 мм. Представим, что эта планка — наша конструкция ворот. Взвешиваем штангу и запоминаем показания. Теперь установим штангу-балку горизонтально так, чтобы один ее конец опирался на весы, а второй — на подставку (например, на перевернутый стакан). У нас получится раскладка балки с двумя опорами.

Если вы посмотрите на показания шкалы, вы увидите, что значение уменьшилось примерно вдвое. Поэтому подвесные откатные ворота более надежны и просты: нагрузка равномерно распределяется на 2 опорных столбах.

Теперь создадим модель консольной балки, то есть горизонтальной балки, закрепленной только на одном конце. Закрепите конец, который опирается на весы. Это можно сделать, подложив конец штанги под дверцу кухонного шкафа или просто придерживая ее пальцем. Только не создавайте дополнительного давления — просто держите штангу, не позволяя ей опрокинуться. И вторая опора (стекло) будет снята.

Если вы посмотрите на весы, то обнаружите, что их показания увеличились почти в 4 раза по сравнению с исходными, когда мы только что взвесили гриф.Естественно, если на свободный конец нашей консольной балки-бруса надеть что-нибудь (например, яблоко, которое будет имитировать вес самой створки ворот), нагрузка на опору увеличится еще больше. Теперь, зная вес ворота, можно грубо оценить требуемое поперечное сечение опорных консольной балки и мощность Фонда для роликовых опор.

Расположение консольной балки

Как упоминалось выше, консольная балка может быть внизу, посередине или сверху.Самый распространенный (но не лучший) вариант — с более низким расположением, как на схеме выше, хотя есть много положительных моментов.

Действительно, в нижнем положении нагрузка от веса створки на балку меньше. Нагрузка на фундамент также меньше, ведь чем выше поднят центр тяжести, тем мощнее должна быть опора. А внешне сама воротная конструкция выглядит эстетичнее: движущиеся механизмы кареток спрятаны внутри направляющей балки, и она не слишком сильно выделяется на рамке ворот.

Однако при таком расположении направляющей балки механизм привода створки также устанавливается почти на земле. Это означает, что он более подвержен неблагоприятным условиям: летом он залит дождем и забрызган грязью, зимой он покрыт снегом.

В холодное время года возникает еще одна проблема — подмерзает смазка роликов. В стандартную комплектацию нижней балки входят 2 каретки по 8 роликов каждая. Сложное движение механизма увеличивает нагрузку на электродвигатель привода.Количество роликов, а это значит, что места, требующие смазки, можно уменьшить, увеличив их диаметр. Это облегчает перемещение полотна ворот в любое время года и увеличивает срок службы привода.

Обе эти проблемы компенсируются установкой балки посередине ворот, но такая конструкция менее эстетична: все механизмы видны. К тому же не все компании, занимающиеся установкой откатных ворот, способны произвести такой вариант конструкции, ведь большинство комплектующих предлагается для нижнего расположения консоли.Еще реже встречается конструкция с балкой, расположенной в верхней части створки.

Устройство ворот своими руками

Откатные ворота состоят из элементов, которые изготавливаются на месте (например, фундамент), и стандартных, имеющихся в продаже. Поэтому домовладельцу, умеющему пользоваться инструментом, вполне реально собрать и установить их самостоятельно. Во-первых, нужно правильно выбрать место для ворот и их размер. Эти факторы зависят не только от расположения дома и клумбы, но и от подъездной дороги к участку: если проезд узкий, ворота придется делать шире.

Выбирая фурнитуру для откатных ворот, необходимо учитывать размер створки и ее вес. Металлический каркас собирается из профилированных труб, полотно ворот заполняется участками ограждения с учетом вкусов и возможностей хозяина. Каркас можно сварить или собрать механическим способом: с помощью болтов. Важный момент — нанесение защитного покрытия. Чем лучше вы покрасите и покрасите раму, тем дольше вам не придется вспоминать о ремонте ворот.

Некоторые компании предлагают комплекты для самостоятельной сборки — изготовленные и окрашенные в заводских условиях элементы ворот.

Для установки роликовых опор выполняется надежный усиленный фундамент с установочной площадкой. Его размер и глубина закладки зависят от веса ворот и глубины промерзания грунта.

Для более комфортного использования откатные ворота оснащены электроприводом. Усилие от вращения вала двигателя передается на зубчатую рейку, прикрепленную к створке ворот.

Мощность двигателя также выбирается в зависимости от веса подвижной конструкции. Для установки электродвигателя, открывающего ворота, не забудьте предварительно проложить кабель (необходимое сечение жил указано в паспорте электропривода). Кроме того, вам потребуются дополнительные силовые жилы или слаботочные провода, если вы планируете удаленно управлять открыванием ворот, освещением, магнитным замком, установкой домофона или видеонаблюдения.

В калитку можно вставить калитку, но удобнее сделать вход для пешеходов отдельно.Пользоваться им будет комфортнее детям и пожилым членам семьи, и вам не придется переступать порог с коляской или велосипедом.

Вот, в общем, вся информация, необходимая для первоначального знакомства с устройством откатных ворот. Планируете ли вы установить такие ворота на своем участке?

Постройте деревянные ворота для забора

Как построить ворота из пикетного забора: Руководство своими руками | Hunker

17/9/2020 · Деревянные ворота для забора не только служат функциональным входом на задний двор, но и добавляют привлекательности вашему дому.Несмотря на то, что ворота из штакетного забора, кажущиеся повсеместными в любом районе, все же могут помочь найти вдохновение в дизайне, когда вы строите их самостоятельно… Chris Deziel

Ворота для деревянных заборов | 20+ идей | деревянные заборные ворота дерево…

Деревянные заборные ворота для продажи Деревянный заборный набор ворот Lowes Seven Trusts Мастерские заборные ворота 4 Деревянные заборные ворота. Деревянные ограждающие ворота, дизайн деревянных ограждений, планы ворот 35 футов, ширина x 6, западный красный кедр с плоской верхней горизонтальной решеткой.

Ворота для заборов своими руками — 5 способов построить свои — Боб Вила

Эти простые в сборке конструкции ворот для забора своими руками обеспечивают конфиденциальность и защиту, в то же время улучшая внешний вид вашего дома с любой точки обзора. Превратить обычную подъездную дорожку в тенистую садовую беседку

Как построить деревянные ворота | инструкции | DIY

Картер Остерхаус из DIY Network показывает, как построить деревянные ворота для забора из устойчивого западного красного кедра на DIYNetwork.com. После установки поперечной распорки закрепите последнюю сторону рамы.Чтобы завершить каркас, закройте одну сторону ворот материалом

Как превратить деревянную панель забора в ворота | Hunker

Сборные ворота могут быть одной из самых дорогих частей вашего деревянного забора. К счастью, вы можете использовать дополнительную панель забора, чтобы построить свои собственные ворота за небольшую часть стоимости. Деревянный забор легко разрезать и переделать, поэтому создать ворота из забора стоит

Как сделать откатные ворота | BuildEazy

20/8/2009 · Я хотел, чтобы ворота были сделаны исключительно из дерева. Пиломатериалы.Твердое волокнистое одревесневшее вещество под корой деревьев. Поскольку я не мог найти местную компанию по производству ворот, которая на самом деле производила деревянные откатные ворота, и я не мог получить никаких конструктивных идей, мне пришлось спроектировать свои собственные.

Как построить деревянные ворота | Строительство деревянных ворот…

9 августа 2017 — Насколько глубоко? Какой размер? Простая боковая или садовая калитка. В этом руководстве используются метрические (мм) и британские (дюймы) измерения. Сначала указываются метрические размеры, а в скобках — стандартные размеры (). Например: 100 мм

Строительство деревянных ворот для забора | Сделай это сам.com

Следуя нескольким основным принципам строительства, вы можете построить свои собственные деревянные ворота для забора. Вот несколько общих инструкций, которые можно применить практически к любому деревянному забору. Шаг 1 — Измерьте и спланируйте. Выберите, где вы хотите, чтобы ваши ворота были и как

Постройте простые ворота для забора своими руками ‹Build Basic

Постройте простые ворота для забора своими руками Наши ворота медленно гнили с тех пор, как мы купили наш дом несколько лет назад . Мое ленивое «я» продолжало добавлять винты, пока гость случайно не сбил пикет.Введите смущение. Имея в запасе час на этой неделе, я, наконец, давай

Построим свой собственный забор — Extreme How To

Материалы для забора варьируются от металла и дерева до винила и древесно-пластиковых композитов. Для простого в строительстве забора вы можете рассмотреть возможность использования предварительно собранных панелей, которые могут значительно сократить время строительства. Однако, если ваш двор имеет уклон, то для того, чтобы панели оставались ровными, вам придется менять высоту панелей, где они крепятся к стойкам.

Как построить деревянные ворота для вашего двора — The Spruce

И вместо того, чтобы покупать ворота, вы можете довольно быстро построить их самостоятельно в точном соответствии с вашими требованиями, если у вас есть промежуточные навыки работы с деревом.В этом проекте представлены инструкции по созданию ворот из кедрового дерева шириной 42 дюйма, которые придадут забору стиля и функциональности.

Как построить садовый забор своими руками | Список Энджи

Постройте свой собственный садовый забор и калитку, чтобы придать ему простое очарование. (Фото любезно предоставлено Джейми Лоттом / Южное возрождение) Получите предложения от трех компаний по производству ограждений! Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами. Почтовый индекс

Как построить деревянные ворота | BuildEazy

31.07.2019 · Обычно высота боковых или садовых ворот составляет около 1800 мм (6 футов).Как и все наружные пиломатериалы Любой каркас из дерева. Конструкции ворот должны быть спроектированы так, чтобы выдерживать стихии. Относительно часто возникают трудности при попытке открыть (и закрыть) некоторые деревянные ворота, которые либо зажаты между столбами, либо провисли и волочатся по земле.

Строительство заборных ворот: 6 шагов (с изображениями) — Instructables

Строительство заборных ворот: я даю базовый обзор строительства деревянных ворот для ограждения. Это может быть немного сложно, если вы сделаете это в одиночку, как я.Однако всегда есть способ что-то сделать, если вы к этому приложите усилия.

Как построить ворота с деревянным каркасом с поперечинами | …

15/10/2020 · Как построить ворота с деревянным каркасом с поперечинами. Деревянные ворота — неотъемлемая часть забора на вашем участке. Он находит много применения, поэтому вы хотите построить такие, которые могут

Как построить деревянные ворота: 13 шагов (с изображениями) -…

单击 查看 22: 291/2/2011 · Каркас для простой деревянной Ворота забора должны представлять собой простую коробку с 4-мя сторонами, обычно несколько меньшую, чем проем ворот.Если в заборе есть проем 3×5, сделайте коробку 3×4 из устойчивой к атмосферным воздействиям древесины.95% (20)

Строительство деревянных ворот | DoItYourself.com

Деревянные ворота — отличный способ защитить вашу собственность. Чтобы построить деревянные ворота, вам понадобятся деревянные металлические угловые пластины для крепления рамы ворот; диагональный кусок дерева для усиления ворот; деревянный экран для шурупа ворот или петли на болтах для подвешивания ворот; защелка для фиксации ворот и полоса дерева для упора. для ворот.

Как построить 6-футовый личный забор

Это фотография комплекта ворот для деревянного забора.Инструкции в упаковке позволяют очень просто построить свои собственные ворота. Кроме того, сталь помогает предотвратить провисание ворот. Шаг 9 Используйте циркулярную пилу или сабельную пилу, чтобы срезать верхние части столбов, если Но

Как построить идеальный деревянный забор — дешевое ограждение

Ваш местный строительный отдел также может посоветовать вам, что приемлемо, и если вы будете требуется строительная дисперсия для строительства вашего забора. Большинство муниципалитетов и местных советов предоставят эту информацию бесплатно, поэтому обязательно сначала проконсультируйтесь с ними.

Как построить ворота для вашего забора — Smart Girls DIY

Узнайте, как построить ворота для деревянного забора независимо от его размера и типа. Если вы знаете основы конструкции забора, вы можете создать свой собственный дизайн в соответствии с вашими потребностями. Привет, умница! Да совершенно классный сайт. Я тоже вдохновлен сделать это сам сейчас, так как у других есть

4 идеи заборов для собак — как построить по дешевке | SawsHub

Если вы хотите построить собственное ограждение для собак, то первые два варианта не подойдут.Однако простой способ попробовать свои силы на заднем дворе — построить забор из поддонов. Забор из поддонов очень похож на построение традиционного деревянного забора.

Планы деревянных заборов своими руками — сделай сам

Деревянные заборные ворота своими руками parkiando co построить усадьбу, как строить из дерева hgtv с помощью учебника 13 шагов мать 8 советов по дизайну z лошадь 5 tos Diy Деревянные ворота заборов Parkiando Co Как построить усадьбу Деревянные ворота заборы Выживание Как построить деревянные ворота Hgtv 29 Информация Как построить деревянный забор… Подробнее »

Как построить забор из дерева своими руками | Lowe’s

25.09.2020 · Деревянный забор повышает безопасность и ценность вашего дома.Следуйте нашим пошаговым планам по созданию собственного защитного ограждения для теневого ящика и других идей для ограждения. Используйте веревочную и тестовую доску, чтобы выложить забор. Поместите тестовые доски сразу за тем местом, где

Build Gate House Fence — Home Ideas for your home.

Gate House Fence — Строительство дверного деревянного забора за 3 простых шага. Эта статья расскажет вам все, что нужно, чтобы построить дверь дома самостоятельно. Инструкции: 1). Необходимо измерить ширину двери и взять 1 образец ширины 34 дюйма и 48

7 лучших изображений планов деревянных ворот в 2020 году | конструкция забора…

Узнайте, как построить ворота для деревянного забора, независимо от его размера и типа.Если вы знаете основы конструкции забора, вы можете создать свой собственный дизайн в соответствии с вашими потребностями. Бесплатные Деревянные ворота DIY Планируют

Самый дешевый способ построить деревянный забор | Руководство «Сделай сам»…

Если вы решили покупать материалы сами, но вам нужна помощь в строительстве забора, ожидайте, что оплата труда будет стоить от 30 до 60 долларов в час. Чтобы быстро определить «ориентировочную» цену на строительство деревянного ограждения высотой 6 футов 0 по прямой с использованием типичных пикетов для забора (не

Как преобразовать деревянную панель забора в ворота

Сборные ворота могут быть одним из самые дорогие части вашего деревянного забора.К счастью, вы можете использовать дополнительную панель забора, чтобы построить свои собственные ворота за небольшую часть стоимости. Деревянный забор легко разрезать и переделать, поэтому создать ворота из забора нужно

Нарисуйте забор и ворота — бесплатное приложение Betafence

Хотите нарисовать забор, чтобы точно выбрать нужную модель? Воспользуйтесь нашим приложением «Заборы и ворота»; это поможет вам разместить забор на фотографии из вашего дома или сада. Всего за 5 щелчков мышью вы получите изображение вашего проекта, чтобы поделиться им с продавцом-садовником.

Узнайте, как построить индивидуальный забор и как построить…

2 / 8/2020 · Если ваши ворота такого же размера, как и панели вашего забора, вы можете использовать шаблон верхнего рельса минус 1 дюйм, чтобы отметить и отрезать изогнутый верх.В противном случае вам придется делать новый узор. Сдвиньте обе стороны вместе и выровняйте их как единое целое, сдвигая их, пока диагональные размеры не станут равными.

Как легко построить деревянную калитку самостоятельно -…

单击 查看 5: 2429/1/2014 · Этим летом я построил ограждение для личного пользования на своем заднем дворе. Пожалуйста, поставьте мне лайк и подпишитесь. Спасибо. Как взломать

Как построить горизонтальный забор без особых усилий?

Горизонтальный забор из деревянных досок — всегда вещь уникальная и особенная.Как построить горизонтальный забор своими руками. Определитесь с высотой. Они не должны быть ни очень высокими, ни слишком низкими, но помните, что главное правило для вас — не:

Как построить ворота с Z-образной рамой

Если вы строите ворота с Z-образной рамой в соответствии с другим дизайном, отрегулируйте покупку древесины соответствующим образом. Выберите оборудование. Вам понадобится широкий ассортимент шурупов или гвоздей, 2 и более петель (в зависимости от веса ваших ворот) и защелка. Выберите металл для защелки

Проекты выходного дня: 5 способов сделать забор своими руками | Строительство…

30 июля 2016 — Эти простые в сборке конструкции заборных ворот своими руками обеспечивают конфиденциальность и защиту, в то же время улучшая внешний вид вашего дома с любой точки обзора.Проявите творческий подход к своим заборным воротам с одной из этих 5 версий, которые вы можете построить за выходные.

Как построить индивидуальный забор (легкий способ)

Мы также предлагаем наборы для ворот с металлическим каркасом своими руками, чтобы вы также могли построить красивые ворота. Индивидуальные варианты материалов для ограждений Какие именно варианты материалов вам нужны для создания собственного дизайна забора с помощью FenceTrac? Как оказалось — можно использовать практически все.

Как сделать садовые ворота своими руками — бесплатные планы строительства и…

Сделайте свои собственные садовые ворота своими руками с помощью этих бесплатных планов строительства.Планы строительства садовых ворот для ворот, заборов, ворот, ворот, ворот DIY. Затем мы разрежем шпунт, который будет составлять пазогребневое соединение. Установите высоту полотна настольной пилы на 3/8 дюйма

Постройте деревянный забор и ворота: 14 шагов (с изображениями) -…

18.07.2016 · Первое, что нужно сделать, это решить, где вы хотите изгородь. Поскольку этот забор должен был быть построен поперек узкого бокового двора (а не вдоль границы участка), у меня было несколько вариантов того, где именно его построить.Худшее, что можно сделать, — это не продумать

5 простых шагов о том, как построить заборные ворота | Дешевый DIY…

31/7/2020 · Теперь у вас могут быть свои собственные деревянные ворота для забора, чтобы добавить больше эстетической привлекательности и удобного доступа. Вам не нужно нанимать подрядчиков, так как вы можете легко построить ворота дома самостоятельно. Однако вы должны знать правильные техники, чтобы забор выглядел очаровательно и казался прочным.

8 советов по строительству деревянных ворот | Frederick Fence

Сделайте установку деревянных ворот простой, посоветовавшись со специалистами Frederick Fence.Прочтите 8 советов по созданию деревянных ворот для забора и свяжитесь с нами, чтобы узнать цену! Одна из важнейших частей забора — калитка. Нет ничего более непривлекательного в

3 способа сделать заборные ворота — wikiHow

10.08.2020 · Как сделать заборные ворота. Красивые заборные ворота — привлекательное дополнение к вашему дворовому саду или полю, но они также подвержены большему износу, чем любая другая часть вашего забора. Описанные здесь ворота для забора достаточно прочны для

. Как построить деревянные раздвижные ворота — WPC Deck Board

Изображения, как построить деревянные раздвижные ворота для забора. Удалить изображения. Политика Google и процесс запроса удаления изображения можно найти здесь .Если пользователь считает, что есть нарушение авторских прав (со стороны веб-мастера), существует отдельный процесс для

Как спроектировать и построить деревянные ворота (иллюстрированное руководство)

Вы можете захотеть чисто декоративные ворота, возможно, чтобы они действовали как беседка, обрамляющая вашу проход или более безопасная калитка, через которую можно попасть во двор.
