Как проводится пайка меди твердым и мягким припоем

Содержание

• 1 Какие инструменты и материалы нужны
• 2 Виды флюсов и припоев, особенности работы с ними
  • 2.1 Мягкие припои
  • 2.2 Твердые припои
• 3 Зачем нужна паяльная паста
• 4 Технология пайки
  • 4.1 Работа с паяльником
  • 4.2 Работа с горелкой
• 5 Можно ли паять медь оловом
• 6 Пайка серебряным припоем
• 7 Как спаять медь и нержавейку
• 8 Как припаять медь к железу
• 9 Основные ошибки при пайке своими руками
• 10 Техника безопасности

Изделия из меди встречается повсеместно в разных сферах жизни. Например, из нее создают прочные и долговечные системы отопления и водоснабжения. Но для соединения двух элементов, специалисты прибегают к особой технологии – пайки труб из меди. Для осуществления процедуры необходимы подходящие инструменты и материалы, а также знания. Так как она обладает определенными особенностями, о которых новичок может не знать.

Чтобы паять медь, мастеру нужно иметь при себе такой состав, как припой. Это термопластичное вещество герметизирует поверхность изделий и под воздействием высокой температуры расплавляется, растекаясь по всему месту соединения. Но как только он остывает, то твердеет и надежно скрепляет изделия.

В результате создается один предмет, который отличается долгим сроком службы, выдерживает высокую нагрузку, перепады давления и температуры, а также не боится ультрафиолетового излучения.

Содержание

1. Какие инструменты и материалы нужны
2. Виды флюсов и припоев, особенности работы с ними
3. Мягкие припои
4. Твердые припои
5. Зачем нужна паяльная паста
6. Технология пайки
7. Работа с паяльником
8. Работа с горелкой
9. Можно ли паять медь оловом
10. Пайка серебряным припоем
11. Как спаять медь и нержавейку
12. Как припаять медь к железу
13. Основные ошибки при пайке своими руками
14. Техника безопасности

Какие инструменты и материалы нужны

Пайка проводится не только на промышленных объектах, но и в домашних условиях. Для этого требуется подготовить следующие инструменты и материалы:

• электропаяльник или газовую горелку;
• труборез;
• припой;
• флюс;
• кисть и стальную щетку.

Чем именно соединять изделия, зависит от удобства и предпочтения мастера. Но по мощности аппарат выбирают в соответствии с температурой плавления припоя. Флюс бывает жидким и твердым, у каждого вида имеются индивидуальные отличия, которые следует учитывать. Если используется материал в виде загустевшей смеси, то его наносят на место стыка, как до соединения, так и после. Флюс нужен для того, чтобы предохранить поверхность от окисления, способствовать растеканию припоя и улучшить сцепление.

Виды флюсов и припоев, особенности работы с ними

Мастерам известно множество твердых и мягких веществ, обеспечивающих качественную пайку изделий из металла. В 95% используется олово, которое относится к низкотемпературному составу, обладающим несколько худшими техническими параметрами. Но его ценят за то, что работы могут проводиться при любой температуре без уменьшения прочности соединяемых изделий.

К соединительным элементам также относится серебро, обладающее отличными технологическими свойствами. Мастера нередко применяют трехкомпонентные составы из серебра, олова и меди. Часто в состав материалов, используемых при низкотемпературной пайке, входит хлорид цинка.

Преимущество мягких припоев заключается в том, что они охватывают большую площадь при попадании на поверхность детали. Они обеспечивают высокую прочность и надежность.

Мягкие припои

Мягкий припой используется при монтаже водопроводных и отопительных сетей, где диаметр труб достигает 10 см, а температура воды не превышает 130 градусов. К таким видам относят:

• свинцово оловянный тип;
• с малым содержанием олова;
• специальные и легкоплавкие.

В качестве припоя чаще всего выбирается бессвинцовый флюс. Оловянно-медный тип является самым распространенным, благодаря доступной цене. Но его преимущество заключается в другом. Все смеси, содержащие олово в составе, отличаются экономичным расходом.

Достаточно нанести на половину обрабатываемой поверхности немного припоя, как он распространится по всей площади. Это свойство объясняется тем, что олово легко проникает внутрь и распространяется по любой структуре.

Твердые припои

Когда приходится учитывать условия среды, в которой выполняется пайка, то лучше использовать твердые припои. Применение таких веществ обеспечивает высокую прочность шва. Самым распространенными соединениями являются следующие составы:

• медь и цинк;
• фосфор и медь;
• чистая медь;
• безотмывный флюс.

Твердые соединения классифицируются как тугоплавкие и легкоплавкие. Каждый вид характеризуется определенными свойствами. Например, медно-фосфорный заменяет дорогой серебряный флюс. Он отличается умеренной стоимостью, но обладает одним минусом – использовать при низких температурах не получится.

Самыми крепкими из твердых соединений считаются медно-цинковый и многокомпонентные. Они обходятся дорого, но цена оправдана надежностью соединения. Когда выполняется пайка самой медью, то необходимо применять и флюс. В таком случае удастся крепко-накрепко соединить две детали.

Зачем нужна паяльная паста

Паяльная паста – это пастообразная масса, состоящая из маленьких частиц припоя, флюса и специальных добавок. Флюс-паста применяется в промышленности при пайке элементов на печатных платах. Пасту выбирают согласно определенным условиям:

• после нанесения должны оставаться легкоудаляемые частицы;
• вещество должно сохранять вязкость и клейкость;
• не оказывать отрицательного воздействия на обрабатываемую поверхность;
• не просочиться на одежду во время плавления.

Как работают с пастой, зависит от вида и размера припоя, содержащегося в ее составе. Материал различается также по типу флюса (канифольные, водосмываемые, безотмывные). Она необходима для удержания маленьких деталей на месте и облегчения процесса соединения.

Технология пайки

Процесс довольно простой, поэтому, когда необходимо соединить что-то дома, то хозяин выполняет пайку своими руками и без привлечения специалистов. Но все же без подготовительного этапа не обойтись.

Именно от него зависит, насколько качественным и надежным получится соединение. Прежде всего следует обратить внимание на срез детали, который должен быть строго вертикальным, без заусениц, с ровными и гладкими краями. При обнаружении малейших дефектов следует взять наждачную бумагу и провести ею по поверхности, пока дефекты не исчезнут.

Если соединяют две медные трубы, то, доведя срез до идеального состояния, необходимо вставить ее в фитинг, а после вынуть. Ту часть, которая соприкасалась с фитингом, необходимо очистить от окислений. Следующий этап – нанесение флюса. В этом нет ничего сложного, нужно только провести кисточкой по всей детали, уделяя особое внимание месту стыковки.

Затем элементы соединяют друг с другом и крепко фиксируют. Дальнейшие действия зависят от того, чем выполняется пайка – газовой горелкой или паяльником. Учитывая, что детали должны находиться в неподвижном состоянии, потребуется помощник. Он-то и будет держать их, но, если такового не нашлось, нужно ухитриться и сделать это самому.

Когда что-то нужно припаять в домашних условиях, то чаще всего используется твердый состав. Но мастер может приобрести специальные пасты. При правильном выборе составов удается максимально аккуратно и прочно соединить два трубопровода или радиодетали.

Пайка выполняется либо при высокой, либо низкой температуре. В первом случае процесс отличается высокой прочностью шва, а также соединенный участок получает термостойкость. Что очень важно, если он в дальнейшем послужит частью различных коммуникаций. Но высокотемпературную пайку не допускается применять на резьбовых соединениях. Чаще всего этот процесс выполняется горелкой, наполненной пропаном.

Когда же используется низкотемпературная пайка, то применяется мягкий состав, паста или гель. Она наиболее подходит для начинающего мастера, потому что отличается простотой и легкостью. В этом типе процесса температура не повышается больше 425 градусов, так что возможно даже использовать паяльник, который найдется практически в каждом доме.

Работа с паяльником

Каждый человек хоть раз в жизни видел паяльник, а многие постоянно работают с ним. Поэтому не увидят в пайке медных изделий этим инструментом ничего сложного. Вся сущность процесса заключается в том, что припой, расположенный между двумя деталями, нагревается с помощью паяльника, пока не начинает плавиться.

Когда он затвердеет, то две части надежно скрепятся в одну. Чтобы припаять качественно, необходимо распределить вещество равномерно по всей поверхности, заполнить каждый зазор. При этом важно подобрать именно тот материал, который хорошо выдерживает высокую температуру паяльника.

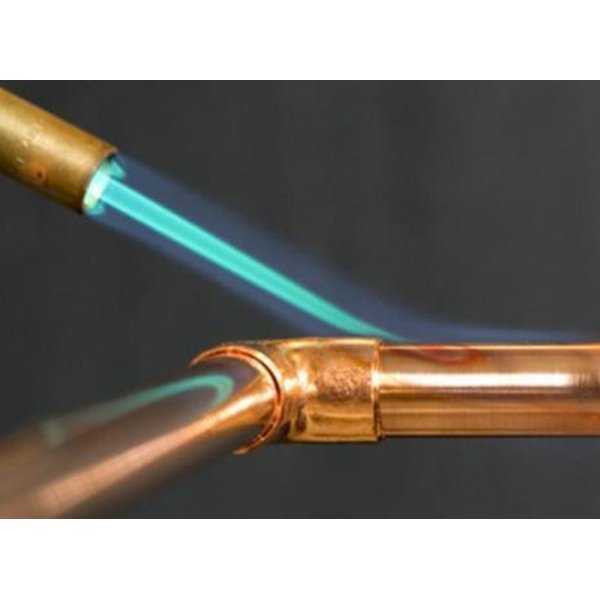

Работа с горелкой

Инструмент включают, когда две части уже соединены друг с другом. Не стоит слишком долго удерживать его возле места стыка, поскольку температура горения составляет несколько тысяч градусов. В то время как нагреть определенное место нужно всего лишь до 250-300 градусов.

Это займет секунд 20-30. Как только флюс сменит цвет на темный, то вводят соединяемый состав. Важно! Горелку или фен нужно располагать посередине, чтобы охватить всю зону соединения.

Можно ли паять медь оловом

Многих начинающих мастеров интересует, можно ли спаять медь оловом. На самом деле не просто можно, а нужно. Поскольку такой состав обеспечивает хорошее скрепление. Чаще всего олово используется, когда скрепляют предметы пищевого назначения.

Следует помнить лишь об одном – для этого металла нужна более высокая температура, чем для других припоев. В качестве инструмента лучше использовать мощный электрический паяльник.

Пайка серебряным припоем

Когда требуется спаивать детали в домашних условиях, то часто используют серебряный припой. Он выгоден, потому что его можно создать своими руками. Но следует применять его не в одиночку, в сочетании с цинком, медью.

Обработанный таким припоем, шов получится очень прочным и аккуратным. Процентное содержание компонентов контролирует ГОСТ 19746 74. Но точно узнать, какие виды веществ использовать, можно из инструкций опытных мастеров или прилагаемых к соединяемым изделиям.

Как спаять медь и нержавейку

Если требуется припаять медь к другому металлу, например, стали, то придется потрудиться. Процесс этот не из легких, но вполне осуществимый. Объясняется это тем, что нержавеющая сталь плохо взаимодействует с другими металлами, с трудом поддается температурной обработке.

Когда соединяются два разных изделия, то нужно найти средний состав, который подходит одновременно к обоим. В таких случаях приходится поступиться качеством и даже необязательно использовать флюс. Но важно провести подготовку, лужение и другие этапы спайки.

Надобность в соединении часто возникает в домашних условиях. Для соединения нержавейки и меди требуется мало времени и достаточно обычной газовой горелки. Поэтому, определившись с инструментом и припоем, следует очистить поверхность обоих стыков, подготовить флюс. Затем выполнить лужение места скрепления и нанести флюс. После чего две части соединяют, а получившийся шов обмазывается припоем.

Следующий этап – его равномерный разогрев горелкой. Как только припой растечется, изделие оставляют остывать естественным путем.

Как припаять медь к железу

Припаять медные изделия к железным или наоборот также распространенная задача, для решения которой правильно подбирается соединительный состав. Инструкция в этом вопросе окажется существенную помощь.

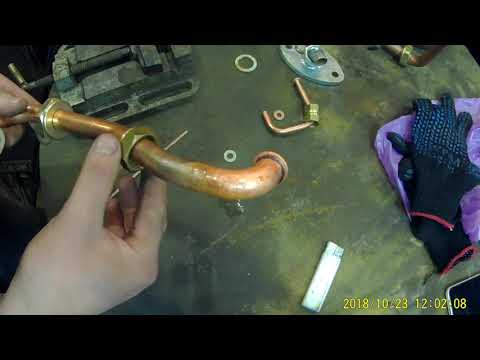

Полезную информацию можно найти в тематическом видео, где весь процесс пайки детально показан. При соблюдении всех условия удается получить ровный и прочный шов.

Основные ошибки при пайке своими руками

Чаще всего именно спешка приводит к тому, что соединение двух элементов получается неудачным. Потому что забывают осмотреть поверхность соединяемых деталей. Первое действие, направленное на исправление ошибки, — проверка отсутствия дефектов. Они могли появиться при нарезке деталей.

Насколько надежным окажется шов, зависит от чистоты поверхности. Поэтому смахнуть даже невидимые пылинки все же стоит. При нанесении флюса допускается одна из самых основных ошибок. Мастер может забыть обработать небольшой участок изделия. И он станет причиной того, что должного соединения не получится.

Важно также следить за температурой горелки или паяльника, поскольку перегрев обрабатываемого элемента приводит к сгоранию флюса. Но недостаточная температура плавления также вредна. В этом случае соединительные составы не размягчаются и не прилипают.

Техника безопасности

Пайка медных изделий довольно опасный процесс, поэтому соблюдать все стандарты и предписания ради безопасности, очень важно. Во время процесса используется открытое пламя и опасные вещества, поэтому домашнему мастеру и профессионалу необходимо носить защитные средства. Речь идет о рукавицах, очках и специальной одежде.

Прежде чем браться за инструмент, необходимо внимательно изучить правила технологии.

Как правильно паять медные провода паяльником: инструкция

Для соединения проводов чаще всего используют паяльник, так как это наиболее простой и надежный способ получить качественный результат. Различные вид скручивания, сматывания изолентой и прочие кустарные методы оказываются не надежными или повышают сопротивление проводов, что приводит к перегреванию определенных участков и ухудшению рабочих характеристик схемы. Пайка проводов паяльником является не таким уж и сложным делом, как выглядит с самого начала, но здесь требуется придерживаться определенных правил.

Чтобы провести данную процедуру не требуется какой-либо специальный паяльник для проводов, так как все это проводится обыкновенным инструментом, который можно приобрести в любом магазине. Главное здесь сама технология пайки, правильный подбор необходимых материалов и прочие особенности, которые влияют на конечный результат.

Особенности пайки проводов

Пайка проводов паяльником с кислотой и другими видами флюса практически всегда проводится по одной и той же схеме. Вне зависимости от того, какой именно флюс используется и какой припой был подобран, для соединения проводятся одни и те же операции. В некоторых случаях, если нет большой ответственности, то даже расходные материалы могут стать взаимозаменяемыми. Если же речь идет о контактах, которые могут подвергаться нагрузкам, или же находятся в другой неблагоприятной среде, то здесь требуется четко следовать технологии.

Многие мастера утверждают, что пайка проводов паяльником к плате и между собой является одной из самых простых. На самом деле это действительно далеко не самая сложная процедура. Главной проблемой здесь является подбор правильного припоя и фиксация проводов, чтобы они оставались неподвижными до момента соединения. Подбор удобного положения не всегда возможен, так как здесь многое зависит от конкретной ситуации, но при работе с мелкой бытовой техникой и электроникой проблем не возникает.

Эта процедура является одной из наиболее распространенных, так как с ней очень часто приходится сталкиваться в быту при ремонте различных вещей. Таким образом, стоит знать, как правильно паять провода паяльником, даже если необходимость в этом еще не возникала.

Инструменты для пайки

Основным инструментом для пайки, без которого этот процесс будет совсем неосуществимым, является паяльник. Главным его параметром становится подходящая мощность, которая позволит расплавиться флюсу и припою, но при этом не станет существенно превышать температуру их кипения.

Основные инструменты для пайки проводов

Помимо этого могут понадобиться следующие дополнительные инструменты и расходные материалы:

• Флюс – служит для улучшения свойств припоя во время пайки;
• Припой – основной материал, при помощи которого детали припаиваются друг с другом;
• Растворитель – помогает избавиться от разбрызганных расходных материалов;
• Увеличительная лупа – нужна преимущественно при работе с мелкими проводами;
• Пинцет – для работы с мелкими деталями и удерживания припоя;
• Подставка под паяльник;
• Плоскогубцы;
• Небольшой напильник для зачистки контактов.

Как выбрать припои и флюсы для пайки проводов

Выбор припоя для пайки является очень ответственным делом, так как от него во многом зависит качество соединения. На выбор влияет вид металла, с которым придется работать, температурные ограничения процесса, способ, каким происходит спаивание, потребность в механической прочности, размер деталей и многое другое. Коррозийная стойкость также может стать важным фактором, хотя такие требования встречаются достаточно редко.

Для толстых проводов с высокой температурой плавления понадобится более тугоплавкий припой, чем для обыкновенных жил соединения в электроприборах. На выбор может повлиять электро-проводимость материала припоя, если речь идет об ответственных соединениях.

Флюс и припой для пайки

Выбор флюса основывается на том, с каким припоем придется работать. Ведь некоторые разновидности становятся на практике несовместимыми. Флюс не должен разрушительно действовать на металл. Желательно, чтобы его остатки можно было легко удалить и очистить. В большинстве случаев мастера обходятся обыкновенной канифолью, но иногда для проводов могут потребоваться другие разновидности флюса.

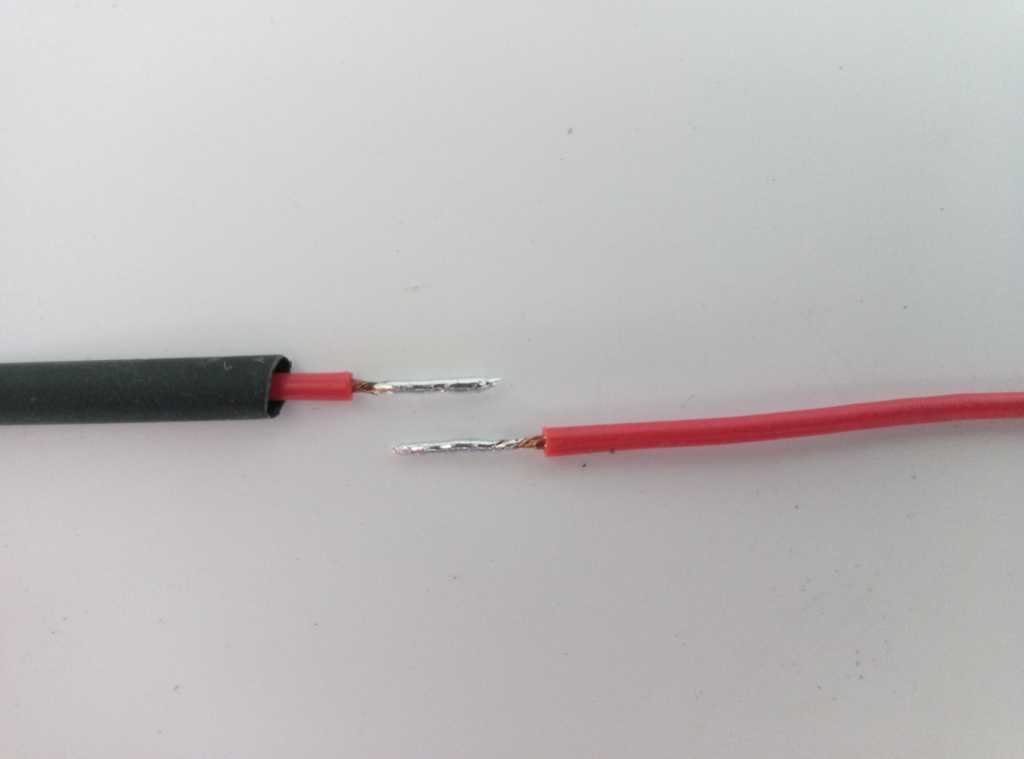

Как делать лужение проводов

Перед тем как запаять провод паяльником, нужно залудить его жало, а также сам провод. Паяльник и контакты проводов нужно предварительно зачистить от возможных остатков грязи, жировой и окислительной пленки. Для этого подойдет напильник с  мелкими зернами.

Лужение проводов своими руками

Поверхность металла должна стать блестящей и на ней не должно оставаться даже мелких посторонних частиц. После окончания очистки жало опускается сначала в канифоль, а потом в припой, после чего жало нужно приложить к доске или другой подставке. Припой не должен налипать сразу на инструмент. Повторять эту процедуру стоит до того момента, пока наконечник не приобретет иной оттенок, что будет означать, что он полностью залудился.

Пайка медных проводов паяльником предполагает, что их тоже нужно залудить. Очищенный от изоляции и зачищенный паяльником провод необходимо окунуть в канифоль, а сверху придавить разогретым паяльником. Это позволит расходному материалу расплавиться. После можно вынимать провод, когда канифоль начнет дымиться и плавиться. Далее паяльником нужно взять часть припоя и поднести его к слою канифоли на проводе. Хорошо подготовленный чистый провод можно залудить с первого раза.

Спаивание жил

Одним из главных условий, как правильно спаять провода паяльником, является хорошо подготовленная поверхность. Все мелкие частицы, краска, жир, пыль, лак, ПВХ от изоляции и многое другое, все это должно быть удалено.

После очистки поверхности нужно залудить оба провода и жало паяльника так, как это указано выше. Затем провода ставятся в удобное положение и максимально близко подводятся друг к другу, до непосредственного соприкосновения.

После этого, разогретым паяльником берется еще часть припоя, которая и станет материалом для соединения. Ее нужно быстро перенести к проводам и прикоснуться расплавленным припоям к месту будущего соединения. Если все правильно подобрано и залужено, то припой должен сразу растечься по поверхности и создать надежное соединение.

Спаянные 2 медных провода

Естественно, что с первого раза может получится не совсем аккуратно, а порой даже возникают проблемы с качеством соединения. Чтобы этого не было, стоит придерживаться следующих правил:

• Пайка должна проходить быстро, чтобы припой не успел остыть;
• Если первая попытка не удалась, то перед следующей нужно дать остыть проводам;
• Прикасаться жалом паяльника к расходным материалам и местам соединения лучше всей поверхностью его рабочей части.

Если на спаянном месте не наблюдается трещин, а сам контакт смотрится ровным и в нем присутствует блеск, то это говорит о высоком уровне спаивания.

Заключение

Инструкция пайки проводов паяльником помогает понять основные принципы самого процесса и некоторые особенности подготовки. В этой процедуре важны все детали, даже самые мелкие. Но даже полное их изучение и запоминание не даст должного результата без практики, на которой у каждого могут проявляться индивидуальные ошибки.

как паять газовой горелкой, твердым, мягким припоем

Содержание:

• 1 Пайка твердым припоем
• 2 Пайка в печах
• 3 Флюсовая пайка
• 4 Вакуумная пайка
• 5 Низкотемпературная пайка
• 6 Высокотемпературная пайка
• 7 Технология пайки труб
• 8 Видео: Пайка медных труб

При соединении медных изделий используются различные инструменты и оборудование, без которых процесс спаивания был бы невозможен. Основным инструментом выступает паяльник. Помимо этого, можно воспользоваться газовой горелкой или специальными печами.

В домашних условиях предпочтительнее использовать спаивание медных изделий, этот вариант, наиболее простой и быстрый, в сравнении с варкой. К тому же не понадобится специальное оборудование, которым будет осуществляться скрепление. При соблюдении всех правил и условий технологического процесса, можно получить прочное и надежное соединение элементов, увеличивая стойкость к различным нагрузкам.

Для того чтобы спаивание в домашних условиях не вызвало затруднений, в первую очередь нужно позаботиться об основных инструментах, которые будут задействованы в этом процессе:

• труборез;
• фаскосниматель;
• труборасширитель;
• ершик стальной;
• щетка стальная;
• припой;
• горелка или фен.

Для трубчатого устройства применяют метод, когда элемент погружается в состав соли и припоя. Соль выполняет функции источника тепла, и заменяет функции флюса. Поэтому дополнительный флюс не понадобится.

Кроме этого способа, есть еще несколько вариантов пайки, которые заслуживают внимания.

Пайка твердым припоем

Самым распространенным способом пайки в домашних условиях является пайка меди твердым припоем. Это объясняется свойствами меди, которая легко плавится при невысоких температурах.

В качестве инструмента вполне подойдет паяльник или газовая горелка.
Пайка меди немного похожа на процесс сварки, но все же имеет небольшие отличия:

• При пайке деталей используется дополнительное вещество-припой, который и соединяет эти элементы. Это возможно, благодаря свойствам припоя, который имеет низкую температуру плавления.
• Самый распространенный материал для спаивания деталей используют никель и олово. Это доступные и простые компоненты, которые используются в большинстве случаев. Что касается промышленного использования, то для этих целей применяют другие виды припоя, но для домашнего использования они достаточно дорогие, а, следовательно, нерентабельные.
• Чтобы паять медные изделия, необходимо сначала расплавить припой, до того состояния, пока он не достигнет нужной консистенции, чтобы нанести его на место спаивания элементов. После этого, следует подождать до полного остывания соединения.

Если все нюансы процесса выполнены в точности, то такое соединение получится прочным и долговечным.

Пайка в печах

Пайка меди в печах осуществляется в производственных условиях. Этот процесс обеспечивает равномерное прогревание деталей, полностью, исключая ее деформацию. В качестве сплава применяется олово или сплав из олова и свинца, в качестве флюса выступает состав из канифоли и спирта, или состав их хлористого аммония или цинка.

При применении припоя с основой из серебра, используют флюсы, в основу которых входят соединения из фтора, калия и бора. Эти флюсы наилучшим образом очищают скрепляемые поверхности от оксидной пленки, это позволит сплаву отлично распределиться по всей поверхности.

Флюсовая пайка

Эта процедура имеет один большой минус, это выполнение герметичного скрепления. Излишки флюса создают дополнительные очаги, которые подвергаются коррозии, вследствие этого пайку выполняют в нейтральных условиях или в условиях восстановительной среды газа. Чтобы паять в азоте, необходимая температура должна достигать 750–800 градусов.

Вакуумная пайка

Вакуумная печь для пайки меди

Вакуумную пайку используют для многих металлов, медь не считается исключением. Пайка меди проводится в специализированных печах, или контейнерах, которые потом помещают в печь. Несмотря на сложное оборудование, этот вариант считается наиболее эффективным по всем критериям. Скрепление медных изделий производится мягким припоем, или чистым оловом. Можно использовать другие виды, к примеру, серебряные сплавы, с применением флюса канифольно-спиртового раствора.

Для того чтобы использовать кадмиевый припой, необходимо подготовить специальный инструмент, и запастись необходимыми знаниями в этой области, потому как технологичность у данного материала намного ниже, чем у оловянно-свинцовых тинолей.

Низкотемпературная пайка

Если во время пайки припой не плавится, не стоит спешить, необходимо подождать нагрева паяльника. После того как сплав начинает течь, источник нагрева убирают, позволяя составу самостоятельно заполнить зазоры между элементами. Для избежания излишков, не рекомендуют добавлять сплав, кроме излишков, может быть попадание материала внутрь детали.

Если паять медь, применяя обычные прутья припоя, то его объем должен равняться диаметру соединяемой поверхности. Чтобы примерно рассчитать нужное количество материала, можно прут согнуть буквой Г, и приложить к трубе.

При данной технологии, прочность меди не изменяется, а вот механические критерии уменьшаются.

Высокотемпературная пайка

Высокотемпературная пайка

Данная технология подходит для тех поверхностей, которые будут использоваться с высокими температурами. Так как для осуществления этого процесса необходимая температура должна составлять 700 градусов, используют газопламенный вариант нагрева.

Готовность к спаиванию определяют при помощи прута сплава, который при окончании процесса расплавляется.

Чтобы увеличить качественные характеристики соединения, необходимо предварительно подогреть прут припоя. Преимуществом этого метода соединения является высокие показатели прочности швов, а также их стойкость в процессе эксплуатации, под воздействием высоких температур. Но есть и недостаток, который заключается в неизбежном отжиге меди. Стоит учесть, что при работе этим методом, необходимо иметь достаточную квалификацию и опыт, так как новичок может случайно перегреть медь, тем самым вызвав ее разрыв.

Технология пайки труб

Чтобы паять трубы из меди, необходимо подготовить труборез. После того как нужный кусок трубы отрезан, наружный срез обрабатывается щеткой, для удаления заусениц и шероховатости. Используя труборасширитель, второй отрез трубы расширяют до нужного размера, чтобы одна часть трубы входила в другую.

Пайка медных труб

На трубу с меньшим диаметром наносят флюс, и скрепляются два элемента тр. Место соединения равномерно прогревается, для этого можно использовать или горелку или фен. В это место наносят припой, после его расплавления, поверхность полностью закроется им. В качестве сплава можно воспользоваться мягким припоем, он отлично справится с этой работой.

Видео: Пайка медных труб

Как правильно паять паяльником провода: медные, алюминиевые

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Содержание статьи

• 1 Что нужно для пайки паяльником
  • 1.1 Канифоль и флюсы
  • 1.2 Вспомогательные материалы
• 2 Процесс пайки электропаяльником
  • 2.1 Отличия технологии при использовании флюса
  • 2.2 Особенности пайки многожильных проводов
  • 2.3 Можно ли паять медный провод с алюминиевым

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий.  Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

• Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

  Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

• Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

  Так надо затачивать жало паяльника

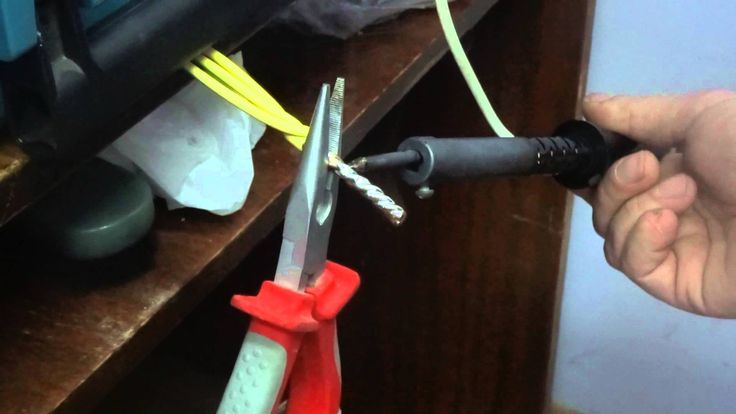

• Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их  удерживать пассатижами.
  Только должны инструмент  должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

  Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

• Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
• Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем  провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

  Лужение провда

•  Залуженные проводники складывают вместе, поправляя их пальцами — чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена.
  Их еще некоторое время удерживают неподвижно — пока припой не остынет (для ускорения процесса на это место дуют).

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя  надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Как правильно паять провода паяльником

Содержание

1. Как правильно паять провода паяльником
2. Подготовка паяльника для пайки проводов
3. Выбор флюса и припоя для пайки проводов
4. Как паять паяльником медные провода

Как правильно паять провода паяльником

Правильная пайка проводов отличается надежностью, долговечностью и красивым видом. Чтобы правильно паять медные провода нужно подобрать припой, флюс, сделать подготовку жил проводов. В статье рассмотрен вопрос, как правильно паять медные провода разного сечения электрическим паяльником.

Инструменты и материалы для пайки медных проводов

Подготовка паяльника для пайки проводов

Выбор мощности паяльника зависит от сечения проводов. Для тонких одножильных, многожильных медных проводов, дорожек печатных плат подойдёт паяльник с жалом в 3 мм и мощностью 25 Вт. Для сечения проводов от 2 мм и более, нужен паяльник мощностью 60 Вт, а для массивных деталей используют молотковый паяльник мощностью 200 Вт.

Жало паяльника должно быть чистым, без раковин. Чтобы выровнять жало паяльника используют мелкий напильник. После обработки жала его лудят, чтобы медь не окислялась. Также важным элементом при пайке является подставка для паяльника. Если хотите качественно паять мелкие провода, элементы радиоэлектронной платы, нужно иметь регулятор температуры жала паяльника.

Таким регулятором можно точно выставить температуру паяльника для припоев разных марок. Лучшим вариантом регулятора температуры жала паяльника будет устройство с датчиком температуры, который устанавливается на жало паяльника. Установленная температура жала не будет зависеть от изменений сетевого напряжения.

Регулятор температуры для паяльника

Так как при пайке электрическим паяльником образуются ядовитые пары припоя и дым от канифоли, рабочее место нужно оборудовать хорошей вытяжной вентиляции. Освещение рабочего места не должно быть тусклым. Для удобства ремонта электронных плат можно приобрести специальный держатель плат с линзой и подсветкой.

Можно сделать простой регулятор температуры для паяльника своими руками

Выбор флюса и припоя для пайки проводов

В зависимости от типа пайки выбирается марка припоя. Самая распространенная марка припоя это ПОС-61. Припой оловянно-свинцовый с содержанием олова 61%. Температура плавления у него 190 С, и подходит он для любых паяльников. Этот припой используется там, где нет нагрузки на соединение.

Храрактеристики припоев



Если соединение проводов должно быть прочным, выбирают припой марки ПОС 40 или ПОС 30. Удобно пользоваться припоем ПОС-61 в виде прутка намотанного на катушку. Диаметр припоя от 1 до 3 мм. Иногда встречается полый припой с залитой внутрь канифолью.

Также в зависимости от вида пайки проводов существуют различные флюсы, гели, канифоль. Флюс необходим при пайке проводов, так как он удаляет оксиды с поверхности спаиваемых проводов, а также снижает поверхностное натяжение припоя, что позволяет припою легко растекаться по свариваемым поверхностям.



Также флюсы хорошо обезжиривают поверхности. Ещё одно достоинство флюсов — это защита нагретых поверхностей от оксидов. Без флюсов пайка медных проводов паяльником была бы затруднена. Многие флюсы содержат такие активные вещества как кислоты, растворители. Эти активные вещества остаются на поверхности провода и в припое.

Со временем они разрушают соединения проводов. Поэтому в ПУЭ запрещено использовать активные флюсы для пайки соединений при монтаже электропроводки, в электрических щитах. Эти флюсы запрещены и в радиоэлектронной промышленности, однако многие электрики используют их, ведь не себе же.

Флюсы на основе канифоли для пайки электрическим паяльником

Не спорю, такие флюсы обеспечивают быструю, удобную даже красивую пайку, но никто не задумывается над последствиями. Существует флюс на основе канифоли, который обладает высокими характеристиками при пайке проводов паяльником. Пайки получаются красивые, долговечные и надежные.

Этот флюс используют также при пайке электронных плат. Сделать его довольно легко. Обычно берут кусок канифоли, разбивают его в порошок и растворяют в любом 90% спирте в соотношении 50% на 50%, по объему. Растворяется канифоль в спирте легко. Для работы с канифолью используют кисточку.

Как паять паяльником медные провода

Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

Припой прутком 2 мм

Теперь еще один важный момент, перед тем как паять медные провода — это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

Способы соединения проводов скруткой

После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

Жидкая канифоль

Визуально можно определить качество пайки электропроводки и электронных плат:
1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
2. Пайка должна быть глянцевой, без раковин и пузырей.

На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

Часто спрашивают — можно ли паять под напряжением. Ответ однозначен — нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.





Помогла вам статья?

Пайка медных проводов: надежный метод соединения электропроводки

Соединение проводов является необходимой операцией при проведении электромонтажных работ. Для каждого способа соединения электропроводки (обжим, скрутка, пайка) есть свои условия для применения. Пайка медных проводов и пайка алюминиевых проводов – самый надежный метод контактного соединения, по прочности она конкурирует только со сваркой.

Содержание

• 1 Что представляет собой процесс пайки проводов
• 2 Что необходимо для пайки
• 3 Процедура пайки
• 4 Специфика соединения алюминиевых проводов

Что представляет собой процесс пайки проводов

Пайка отличается от сварки тем, что в процессе работ расплавляются не концы соединяемых металлических проводов, а только припой. Паять надо паяльником с припоем и флюсом. В качестве припоя используют сплав металлов (олово, свинец, сурьма, серебро), которые плавятся при более низкой температуре. Расплавленный паяльником припой растекается, заполняет зазор между металлическими проводами и застывает, образуя прочное неломкое соединение. Пайка надежна не только с механической точки зрения, но и с электрической: переходное сопротивление проводников в распределительной коробке зависит от площади контакта соединяемых частей – чем она больше, тем сопротивление меньше. Это означает, что провода меньше нагреваются, а соединение качественнее.

Учитывая, что последствием плохого контакта может быть пожар, в труднодоступных местах целесообразнее соединять провода именно методом пайки, исключив тем самым возможность их отсоединения. Уместно паять проводники в распределительной коробке и в том случае, если она расположена над подвесным или натяжным потолком.

Что необходимо для пайки

Чтобы спаять медные проводники, понадобятся следующие приспособления, материалы и инструменты:

• Электрический паяльник мощностью от 80 Ватт
• Припой
• Флюс
• Удалитель (нейтрализатор) флюса
• Пассатижи
• Кисточка для нанесения флюса
• ПВХ-изолента
• Термоусадочная трубка подходящего диаметра
• Фен

Паять медные провода можно не только электрическим паяльником, но и другим оборудованием: пропан-горелкой для пайки медных труб, газовой мини-горелкой или газовым паяльником с насадкой для горелки.

Горелка с небольшим факелом удобна тем, что она обеспечивает локальный нагрев скрутки, не повреждая изоляции проводника. Перед использованием электрического паяльника его жало необходимо очистить надфилем или наждачкой от окислов.

В качестве припоя для меди рекомендуется использовать ПОС-60 или аналоги с температурой плавления 190°C.

Флюс убирает окислы металла, способствует лучшему сцеплению припоя и его равномерному растеканию по поверхности. Лучше использовать флюс на водной основе – он не содержит спирта или кислоты, поэтому не требует последующего удаления. Если использовать в этом качестве ортофосфорную кислоту, жидкую канифоль или ЛТИ-120, то средства необходимо удалять с поверхности после работы – иначе они со временем разрушат медные детали.

Процедура пайки

Пайка медных проводов технологически несложно, медь хорошо поддается обработке, не теряя токопроводящих свойств, при этом места соединения прочные. Пайка медных проводов, расположенных в распределительной коробке, происходит в следующей последовательности.

1. Провода в распределительной коробке обрезают до необходимой длины – 20–25 см и правильно распределяют по цвету: желто-зеленые – это заземление, синие – ноль, белые (коричневые, красные или черные) – это фаза. При помощи специальных съемников с них удаляют изоляцию, оставляя оголенные концы длиной 4,5–5 см.
2. Соединяют провода крест накрест – это необходимо, чтобы скрутка получилась равномерной и плотной. Чтобы сделать скрутку правильно, один провод кладется на другой, для соединения трех проводников первый кладут поверх двух других. Производят скрутку, затем ее обжимают при помощи пассатижей, обрезают лишние хвостики и опять обжимают.
3. Перед началом пайки скрутку обильно смачивают флюсом или помещают в него.
4. Чтобы спаять провода правильно, скрутку нагревают паяльником или горелкой до тех пор, пока не начнет закипать флюс. Как только флюс начнет закипать, сверху на скрутку кладется припой. Для пайки меди используют припой ПОС-60 или аналоги. При использовании паяльника для соединения проводов его жало располагают снизу скрутки.
5. Когда припой расплавится, он под действием сил натяжения растечется и заполнит скрутку, образуя надежное соединение. Красноваты медный цвет проводов приобретет серебристый оттенок.
6. Последний шаг – изоляция места соединения. Для этого спаянное место обматывают ПВХ-изолентой начиная от неснятой изоляции. Клеевой слой изоленты со временем высыхает, а сама она может размотаться. Поэтому поверх нее надевается термоусадочная трубка подходящего диаметра, которая прогревается феном до усадки в размерах. Она плотно обжимает изоленту и обеспечивает дополнительную изоляцию.
7. Аналогично производится дальнейшая пайка проводов в распределительной коробке – фазных и нулевых.
8. После спайки и изоляции скруток провода аккуратно укладывают в распредкоробку и закрывают ее.

Специфика соединения алюминиевых проводов

Последовательность действий при работе с алюминиевыми проводами аналогична вышеописанной, но есть специфические нюансы, которые нужно учитывать.

Спаять алюминиевые жилы технически сложнее в силу особенностей металла. Место соединения при этом менее прочно, чем у медных аналогов.

Алюминий мгновенно сильно окисляется, образуя токонепроводящую пленку. Окислы обязательно удаляют, иначе металл не удастся спаять. Для удаления окислов пользуются цинко-вазелиновыми пастами. Для спайки жил нужен алюминиевый припой, а он более тугоплавок, чем олово, поэтому температура нагрева должна быть выше. В расплавленном виде алюминиевый припой более текуч, чем оловянный. Для работы понадобится химически активный флюс Ф-34 или Ф-64, который может справиться с окислами.

Поскольку алюминий – ломкий металл, для надежности соединения лучше припаивать его к медному проводу одинакового сечения. В этом случае слишком ломкий и хрупкий алюминиевый проводник совместно с гибкой и прочной медной проволокой дает прочное соединение, способное выдерживать нагрузки до 2 кВт. Соединение получается надежным, мягким и неломким. Для пайки алюминия с медью лучше использовать флюс Ф-64 – он сильнее, паяет даже окисленный алюминий.

При соблюдении требований и технических условий спаянное соединение медных или алюминиевых проводов прослужит не одно десятилетие без уменьшения контакта или перегрева места спайки.

Можно ли спаять медную трубу паяльником?

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

2 share

• Share
• Tweet

Умение паять медные трубы — полезный навык, если у вас есть подходящее оборудование. Вам не нужно привлекать профессионала для устранения протекающих соединений в вашей сантехнике или других бытовых системах трубопроводов. Это руководство содержит несколько указателей.

Как использовать паяльный железо

, пожалуйста, включите JavaScript

Как использовать паяльный железо

Соглашение:

1. Инструменты Требуются
2. Процедура
   • Получить правую медную трубу
   • Посмотрите на подходящие соединения
   • Очистка труб
   • Выбор правильного припоя
3. Пайка медной трубы
   • Нанесение флюса на соединение
   • Нагрев деталей
   • Нанесение припоя0008
4. Дополнительные советы

Инструменты Требуются

• Медная труба
• Фитинг или разъемы
• Propane Torch
• Паяль
• Flux

Процедура

GET The Right Copper 9008

.

трубы, используемые для водопровода, имеют больший диаметр, чем указанный размер. Большинство труб на 0,125 дюйма больше, поэтому размер медной трубы в один дюйм 1,125 дюйма в диаметре. Если вам нужно разрезать трубу, используйте труборез. и крепко зажмите трубу, вращая ее вокруг трубы. Сделать по крайней мере восемь оборотов.

Вы Также необходимо убедиться, что трубка имеет правильную толщину. Большая часть меди трубы имеют номинальный размер, что означает, что они доступны в четырех веса, обычно с цветовой маркировкой. Для жилых помещений трубы либо тип L, либо M.

с пометкой М имеют красный цвет и самую светлую стенку и используются для системы под давлением, в то время как трубы типа L имеют синюю бирку и часто используется для коммерческих или жилых установок.

Поиск подходящих разъемов

Вы будет иметь комбинацию соединений для системы, в зависимости от систему, которую вы строите. Вы должны использовать правильные для вашего проект:

• Переходники с наружной и внутренней резьбой: эти соединители используются для соединения трубы под пайку с трубкой с резьбой
• Тройники и крестовины: используются для соединения отводной трубы с основной трубой
• Угловые соединения: помогают поворачиваться на 90 и 45 градусов отводы
• Переходники: Соединяют большие трубы с маленькими

Очистка труб

A Для очистки труб используются различные инструменты. Наиболее распространен наждак или песчаная ткань. Намотайте ткань на небольшой цилиндр и вращайте его внутри примерка; он должен быть чистым в течение нескольких минут. Эксперты также рекомендуется использовать проволочный инструмент для очистки внешней части трубы.

Вы Также можно использовать маленькие проволочные щетинки для очистки внутренней части трубы. Проволочные щетинки удаляют оксидный слой на внешней части трубки. пока не блестит.

Выберите правильный припой

Бессвинцовый припой идеально подходит для портативных систем водоснабжения. Это сплав олова и меди с 95% олова и 5% сурьмы.

Пайка медной трубы

Нанесение флюса на соединение

Флюс является обязательным условием для нанесения припоя, так как припой не может быть нанесен непосредственно к суставу. Это гарантирует, что припой создает прочную связь после нанесения на сустав. Пропуск этого шага приводит к образованию припоя. поверхностный слой у входа в сустав, который не удерживает вверх долго.

Флюс также облегчают дальнейшую очистку компонентов, предотвращают повторное окисление и удаление атмосферного кислорода с поверхностей. Обязательно распределите флюс по обеим сторонам фитинга перед скольжением. части вместе.

Нагрев деталей

Пайка медные трубы требуют относительно большого количества высокоинтенсивного тепла, обычно 400-500 градусов по Фаренгейту. Пропановая горелка с Наконечник правильного размера пригодится.

Быть Обязательно равномерно распределяйте тепло вокруг фитинга в течение 8-10 секунд. Примечание что количество необходимого тепла варьируется в зависимости от проекта.

Нанесение припоя

Тянуть уберите горелку и нанесите припой на одну из медных трубок моментально. Припой должен быстро расплавиться, позволяя нанести больше припоем для заполнения шва. Вокруг сустава должна образоваться серебряная полоса. когда вы использовали достаточно припоя.

Применение слишком много припоя приводит к образованию небольшого пузырька припоя в нижней части сустава. Обязательно протрите его, иначе шов будет выглядеть немного беспорядочный. Кроме того, излишки припоя могут затекать в трубу, мешая с течением воды.

Дополнительные советы

• Оберните фитинг влажной тряпкой, чтобы предотвратить расплавление припоя.
• Используйте газовую горелку MAPP, чтобы ускорить процесс нагрева. При использовании этой горелки вам потребуется всего 5-10 секунд нагрева
• Удалить любой деревянный материал из рабочего пространства. Если это невозможно, избегайте пайки вблизи деревянного материала или других легковоспламеняющихся поверхностей
• Используйте новую фурнитуру. Старые фитинги трудно разобрать и почистить
• Применить нужное количество припоя, например, полдюйма припоя на полдюйма медная труба. Избыток припоя ограничивает поток воды и иногда образует маленькие шарики, которые отрываются и повреждают клапаны крана
• Вытрите припой, забивший резьбу. Засоры затрудняют создание хорошего уплотнения
• Используйте луженый флюс вместо стандартного флюса. Он содержит небольшой процент серебряного порошка, который плавится при нагревании

Можете ли вы припаять медную проволоку? Вот как!

08.05.2021 12.08.2020 Александр Берк

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Соединение медных проводов с помощью пайки может быть необходимо для фиксации электроники или использования в различных проектах по металлу. Пайка — это процесс использования расплавленного присадочного металла (припоя) для соединения нужных кусков металла. Вы можете использовать метод пайки на меди, используя правильный тип припоя и аккуратно соединяя провода.

Прочтите наше пошаговое руководство по успешной пайке медных проводов. Соблюдение каждого шага необходимо для правильного закрепления проводов и безопасного выполнения задачи. Ваша безопасность должна быть главным приоритетом при пайке или использовании подобных электроинструментов.

Приобретение паяльного оборудования

Для правильной пайки медных проводов вам понадобится всего несколько предметов. Хотя этот процесс не требует большого количества предметов, поиск качественных материалов и их правильное использование необходимы для надлежащего завершения работы.

Для пайки медных проводов вам потребуются следующие предметы:

• Паяльник: Этот ручной инструмент нагревает припой вокруг медных проводов. Убедитесь, что вы следуете инструкциям на конкретном утюге для настройки температуры и правильного использования. Паяльные инструменты для электрических применений должны быть в диапазоне 25-30 Вт.
• Припой: Для достижения наилучших результатов используйте электрический припой, поскольку он прочнее и создает более надежное соединение, чем другие припои. Этот тип припоя предназначен для электрических применений, поскольку другие могут повредить компоненты провода. Ищите припой, в котором указано, что он использует флюс со смоляным сердечником.
• Губка: Вам потребуется влажная губка для очистки жала паяльника перед использованием, чтобы избежать попадания мусора.
• Инструмент для зачистки проводов (при необходимости): Изоляция должна быть удалена с участка для прямого доступа к проводам.
• Термоусадочная трубка: При необходимости она будет использоваться для повторной изоляции на конце. Если вы планируете это сделать, трубку нужно будет поместить на один конец провода, прежде чем соединить их вместе.

Поскольку требуется ограниченное количество материалов, пайка в домашних условиях является относительно недорогим и простым процессом. Материалы для пайки обычно входят в наборы, в которых есть все необходимые материалы для правильной пайки в различных приложениях.

Источник: Maker’s Space, ToolBoom

Соблюдайте важные правила техники безопасности

Температура паяльника может достигать 800° F (400° C), и с ним следует обращаться осторожно. Поскольку вы работаете с опасным оборудованием, меры предосторожности должны быть главным приоритетом перед началом любого проекта.

Наиболее важные меры безопасности, которые следует учитывать при пайке, включают:

• Используйте СИЗ: Вы должны носить защитные очки, чтобы припой не распылялся во время процесса.
• Припой в проветриваемом помещении: Пары, выделяемые расплавленным припоем, могут быть токсичными при вдыхании в высоких концентрациях. Хорошо проветриваемое помещение предотвратит возможные раздражения.
• Проверьте настройки мощности и мощности: Убедитесь, что паяльник настроен на правильную мощность и температуру при работе с медной проволокой. Отдельный инструмент должен поставляться с инструкциями по использованию настроек.
• Используйте подставку для пайки: Во избежание любого контакта с жалом паяльника утюг следует вернуть на подставку. Любой контакт с рабочей поверхностью может быть опасен.
• Провода должны быть отсоединены: Медные провода никогда не должны быть подключены или использоваться во время пайки. Убедитесь в отсутствии электрического тока.

Аккуратная работа не только обезопасит вас и окружающих, но и обеспечит лучшую пайку и эффективное соединение проводов.

Источник: Университет Стоуни-Брук, Орегонский государственный университет

Зачистка изоляции проводов (при необходимости)

Медные провода должны быть полностью доступны для использования припоя для эффективного соединения материалов. Это означает, что любая изоляция проводов должна быть удалена из области пайки. Если вам нужно снять изоляцию, вы будете использовать свои инструменты для зачистки проводов на этом этапе процесса.

У большинства инструментов для зачистки проводов есть инструкции по использованию различных размеров проводов. Вы поместите провод в отмеченное отверстие, зажмите и пропустите его через инструмент. Это снимет изоляцию с провода. Мы рекомендуем снимать немного больше изоляции, чем требуется, чтобы пайка не соприкасалась с изоляцией.

Источник: Helpful DIY

Переплетение медных проводов для соединения материалов

При повторном соединении медных проводов они должны быть переплетены и переконфигурированы так, чтобы все провода плотно соприкасались. Для этого осторожно расправьте каждый конец проводов, которые вы планируете соединить. Обычно они туго накручены, но вы можете слегка распушить их, чтобы они выглядели как щетинки на метле.

После того, как оба набора проводов разложены, вы можете поместить их друг в друга, чтобы провода переплелись и встроились друг в друга. Затем вы можете скрутить провода вместе, чтобы создать прочное и стабильное соединение между обеими сторонами. В этом видео вы можете посмотреть, как соединить провода.

Это соединяет провода вместе, но не является постоянным исправлением, что делает необходимыми шаги пайки, описанные ниже.

Тепловой паяльник

Следуйте инструкциям на вашем утюге для правильного нагрева. Припой плавится при температуре 360-370°F (180-19°С).0 ° C), но железо может нагреваться до гораздо более высоких температур. Температура, на которую вы устанавливаете утюг, будет зависеть от модели утюга, в частности от наконечника. Наконечники с большей площадью поверхности и большей мощностью могут не нуждаться в высокой настройке для эффективного плавления припоя.

После того, как паяльник нагреется до необходимой температуры, самый ответственный шаг — протереть жало влажной губкой. Эта губка должна быть влажной, чтобы удалить любой потенциальный мусор, оставшийся на утюге, и избежать возгорания губки. Если наконечник не протирать, может произойти окисление из-за накопления на больших уровнях.

Источник: Metcal

Позвольте мне помочь вам улучшить вашу сварку!

Подпишитесь на мой еженедельный информационный бюллетень и получайте полезные советы, инструменты и теоретические сведения о сварке и соединении.

Нанесение припоя на медный провод

После выполнения всей этой подготовки вы можете нанести припой на медный провод. Для этого выполните следующие действия по порядку:

• Закрепите провода для пайки: У вас есть только две руки, которые будут использоваться для удержания припоя и утюга. Закрепите обе стороны соединенной проволоки, чтобы они не двигались при прикосновении к утюгу. Они должны быть приподняты над рабочим пространством, чтобы у вас был доступ к области под проводами.
• Поместите паяльник под провод: Прикоснитесь жалом паяльника к медным проводам. Это нагреет проволоку, чтобы ваш припой расплавился. Ваш припой будет нанесен напротив утюга (поверх проволоки).
• Расплавленный припой: Сначала поместите припой на наконечник, чтобы он расплавился. Затем вы будете перемещать припой вверх и вниз по верхней части провода, чтобы покрыть его тонким слоем. Использование слишком большого количества припоя затруднит прохождение электрического тока через провод с дополнительным сопротивлением. Паяльник не будет двигаться в течение всего этого процесса.
• Удалите излишки припоя: Если есть комки или избыток припоя, вы можете повторно нанести утюг, чтобы расплавить припой и дать стечь излишкам. Это должно быть сделано после охлаждения, чтобы проверить результаты.

Источник: TWI, Science Buddies

Повторная изоляция проводки с помощью термоусадочной трубки

После полного остывания пайки можно снова изолировать участок с помощью термоусадочной трубки. Хотя этот шаг не является обязательным, он придает проводу законченный вид и предотвращает оголение провода. Вам нужно будет найти трубку, близкую по размеру к проводам, которые вы использовали, и убедитесь, что вы используете более длинный кусок, чем желаемая область покрытия.

Тепловые пушки следует использовать для усадки труб вокруг проводов. Перемещайте тепловую пушку вперед и назад, чтобы равномерно распределить тепло по всему изделию. Делайте это до тех пор, пока трубка плотно не закрепится вокруг ранее открытой области.

Эффективная пайка медной проволоки

Хотя пайка медной проволоки является довольно простой задачей, необходимо тщательно выполнять каждый шаг, чтобы обезопасить себя и убедиться, что вы выполняете работу правильно с первого раза. Самое важное, что нужно помнить, это использование пайки в умеренных количествах. Вы хотите покрыть площадь, достаточную для того, чтобы обеспечить перенастройку проводов, но не препятствовать плавному перемещению электрического тока.

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *

• 1 — Есть решение!
• 2 — Узнал что-то новое
• 3 — Не совсем
• 4 — Совсем нет

Мы очень ценим ваш отзыв!

Отметьте свой рейтинг! (необязательно)

Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Александр Берк

Немного о себе: Я сертифицированный международный инженер по сварке (IWE), работавший в различных проектах по сварке TIG, MIG, MAG и контактной точечной сварке. В последнее время он работал инженером-технологом по процессам лазерной и TIG-сварки. Чтобы ответить на некоторые вопросы, которые мне часто задавали или задавались во время работы, я завел этот блог. Это стало чем-то вроде любимого проекта, так как я хочу узнать больше о сварке. Я искренне надеюсь, что это поможет вам улучшить ваши результаты сварки так же, как помогло улучшить мои.

Последние сообщения

• Почему нельзя заварить треснувший алюминиевый диск

  «Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку… Читать далее

• 8 советов по сварке пробки O2

  «Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку… Читать далее

• 8 советов по сварке окрашенных материалов

  «Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку… Читать далее

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *

• 1 — Есть решение!
• 2 — Узнал что-то новое
• 3 — Не совсем
• 4 — Совсем нет

Мы очень ценим ваш отзыв!

Отметьте свой рейтинг! (необязательно)

Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!

Как паять медную трубу паяльником?

Как паять медную трубу паяльником? Пайка – это процесс соединения двух металлических деталей путем расплавления припоя (припоя) между ними. При правильном выполнении припой будет течь по всему соединению, заполняя любые зазоры и создавая прочное соединение. Наиболее распространенный тип припоя состоит из комбинации олова и свинца, но также существуют сплавы, содержащие серебро, медь или другие металлы. Чтобы спаять медную трубу паяльником, вам понадобится несколько основных материалов:

Как спаять медную трубу водой? Чтобы спаять медную трубу с водой, вам нужно собрать несколько материалов, в том числе: медную трубу, флюс, припой, источник тепла и воду. Во-первых, используйте труборез, чтобы отрезать медную трубу до нужной длины. Затем с помощью проволочной щетки очистите медную трубу и удалите все следы окисления. Нанесите флюс на медную трубу, а затем с помощью паяльника нагрейте припой, пока он не расплавится. Прикоснитесь припоем к флюсу и удерживайте припой на месте, пока флюс не затвердеет. Дайте припою остыть, а затем проверьте соединение, пропустив через него воду.

Можно ли паять медную трубу феном? Медную трубу можно паять термофеном. Однако этот процесс может быть трудным и не всегда успешным.

Можно ли паять медную трубу паяльником? Да, медную трубу можно спаять паяльником.

---

Как паять медные трубы для начинающих?

Чтобы начать пайку медных труб для начинающих, начните с очистки медных труб и фитингов проволочной щеткой. Затем нанесите флюс на медную трубу и фитинги и соберите их. Наконец, нагрейте припой, пока он не станет жидким, и нанесите его на соединение.

Можно ли использовать электронный припой для сантехники?

Да, вы можете использовать электронный припой для сантехники. Это хороший выбор для сантехники, потому что он прочен и может выдерживать высокие температуры.

Как паять медную трубу потом?

Чтобы спаять медную трубу с потом, вам понадобится паяльник и припой. Сначала очистите медную трубу и фитинг флюсом. Далее нагреваем паяльник и наносим припой на жало. Приложите паяльник к фитингу и трубе и подождите, пока припой расплавится. Когда припой расплавится, держите паяльник на месте, пока припой не остынет.

Как паять медь без тепла?

Одним из способов пайки меди без нагревания является использование клея.

Можно ли паять медь паяльником?

Да. Пайка — это процесс соединения двух металлов путем плавления и заливки присадочного металла в соединение, что создает прочную связь. Медь можно паять паяльником.

Как спаять медную трубу с водой?

Чтобы запаять медную трубу с водой в ней, вам нужно будет сначала перекрыть подачу воды к трубе. После того, как вода отключена, вы можете использовать паяльник, чтобы нагреть медную трубу и припой.

Как спаять медную трубу без горелки?

Существует несколько способов пайки медных труб без горелки. Одним из них является использование паяльника с небольшим пламенем на конце. Другой способ — использовать ацетиленовую горелку, температура которой намного выше, чем у паяльника.

Можно ли припаять медь к меди?

Да, медь к меди можно припаять.

Как паять медные трубы без пламени?

Одним из способов пайки медных труб без пламени является использование пропанового паяльника.

Какой тип припоя используют сантехники?

Припой, который используют сантехники, обычно представляет собой припой на основе свинца.

Какой припой используется для медной проволоки?

Существует множество типов припоев, которые можно использовать для медных проводов, но наиболее распространенным типом является свинцовый припой. Этот тип припоя содержит металлический сплав, который плавится для создания соединения между двумя металлическими частями.

Как соединить медные трубы без сварки?

Существует несколько способов соединения медных труб без сварки. Одним из способов является использование компрессионного фитинга. Другой способ — использовать беспаечный разъем.

Как паять капающей водой?

Капли воды помогают отводить тепло от паяного соединения, что помогает предотвратить перегрев и повреждение припаиваемых компонентов.

Можно ли паять трубы паяльником?

Да, паять трубу можно паяльником.

Как паять медные трубы с помощью паяльника?

Основной процесс пайки медных труб с помощью паяльного пистолета состоит в том, чтобы нагреть припой до жидкого состояния, а затем нанести его на стык между двумя трубами. Припой попадет в соединение и создаст уплотнение.

Можно ли использовать электрический припой для медных труб?

Да, вы можете использовать электрический припой для медных труб, но это не рекомендуется. Электрический припой предназначен для соединения двух кусков металла вместе и не предназначен для использования с трубами. При использовании электрического припоя на медных трубах вы можете обнаружить, что припой не прилипает к трубе должным образом, и что соединение может быть слабым. При соединении между собой лучше всего использовать сантехнический припой, специально предназначенный для медных труб.

Как спаять медную трубу паяльником?

Лучший способ спаять медную трубу паяльником — это использовать флюс. Нанесите флюс на конец медной трубы и конец припоя. Положите паяльник на медную трубу и подождите, пока припой не расплавится.

Какой припой вы используете для сантехники?

На рынке доступно много типов припоев, но для сантехнических целей обычно используется бессвинцовый припой.

Можно ли паять медную трубу с помощью паяльника?

Да, медную трубу можно спаять паяльником.

---

Пайка — это процесс соединения двух металлов путем их нагревания до точки плавления и плавления. Когда припой наносится на соединение, он плавится и затекает в соединение, заполняя любые пустоты и создавая прочную связь между двумя металлами. Для того, чтобы спаять медную трубу паяльником, вам понадобится несколько основных расходных материалов: — Паяльник — припой — поток — металличесая щетка — наждачная бумага — защитные очки Сначала используйте проволочную щетку для очистки медной трубы и фитингов. Далее нанесите флюс на соединение и прогрейте его паяльником, пока флюс не начнет дымиться. Наконец, нанесите припой на соединение и продолжайте нагревать его

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка — это полезный навык, независимо от того, планируете ли вы использовать его профессионально или для проектов «сделай сам». Качественный паяльник — один из самых важных инструментов, который вам понадобится для паяльных работ.

Это руководство содержит краткий обзор того, как пользоваться паяльником. Он даст вам основы, применимые к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основывается на одних и тех же принципах, методы и инструменты, которые вы используете, могут различаться в зависимости от типа материалов, которые вы паяете, и ожидаемого результата. На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для всех типов проектов. Ниже вы найдете информацию об основах пайки, описание используемого оборудования и основное пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка — это метод соединения металлических деталей. Он включает расплавление металла, известного как припой, в пространство между двумя металлическими компонентами. Когда этот припой остывает и затвердевает, он образует постоянное соединение между деталями. Припой действует как своего рода металлический клей, который соединяет элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для сантехники, компонентов двигателя, декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

Эта статья о том, как пользоваться паяльником, но сам утюг — не единственный предмет, который вам понадобится. Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для проекта пайки.

• Паяльник: Паяльник обеспечивает тепло, которое плавит припой. Он состоит из наконечника, который вы прикладываете к металлическим частям, которые хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Существует несколько разновидностей паяльников. Часто они электрические и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени. Некоторые утюги позволяют регулировать температуру утюга.
• Припой: Припой — это вещество, которое плавится и образует соединение между двумя спаянными компонентами. Это тонкая проволока, изготовленная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил безопасности, а также на пользу для окружающей среды и здоровья от поиска бессвинцовых альтернатив. Некоторые типы припоев также содержат флюс — вещество, которое удаляет оксидные слои с металлических деталей, чтобы припой лучше сцеплялся.
• Паяльная станция: Паяльная станция действует как станция управления для вашего паяльника, если у вас есть регулируемый паяльник. На станции есть элементы управления для регулировки температуры утюга, а также других настроек. Вы можете подключить свой утюг к этой паяльной станции.
• Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и надежное место для хранения вашего утюга, когда вы им не пользуетесь. Это может также включать место для хранения принадлежностей для чистки вашего утюга.
• Чистящая подушечка: Для правильной работы утюга необходимо поддерживать чистоту во время его использования. Вы можете использовать чистящую губку, стальную или латунную вату или влажную губку.
• Защитные очки: Защитные очки помогут защитить глаза в случае аварии и предотвратят раздражение глаз парами.
• Оборудование для удаления дыма: Дым, образующийся при пайке, может быть токсичным. Устройства для удаления дыма удаляют пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Прежде чем приступить к работе с паяльником, убедитесь, что приняты все необходимые меры безопасности и подготовлены инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. Пайка включает в себя экстремальные температуры и токсичные вещества. Хотя это сопряжено с определенным риском, если вы примете надлежащие меры предосторожности, пайка является относительно безопасным занятием.

Прежде чем приступить к работе, прочтите инструкции, а также предупреждения об опасности для здоровья и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. Во время пайки надевайте защитные очки и следите за тем, чтобы волосы, свободная одежда и украшения не мешали вашим инструментам. Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо проветриваемом помещении, или используйте устройство для удаления дыма. Испарения флюса ядовиты. Если припой, который вы используете, содержит свинец, вымойте руки после работы с ним.

2. Очистка и лужение

Чтобы жало паяльника работало правильно, оно должно быть чистым и луженым. Любые загрязнения или окисление снижают эффективность теплопроводности, усложняя работу и снижая качество паяных соединений.

Прежде чем приступить к пайке, очистите наконечник утюга, потирая его о чистящую подушечку. Если ваш наконечник сильно окислился, вам может понадобиться реактиватор наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение наконечника утюга включает покрытие его слоем припоя. Эта практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залужите наконечник непосредственно перед тем, как начать пайку.

В дополнение к очистке и лужению жала вашего утюга перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех спаянных соединений и в конце каждого проекта пайки. Это продлит срок службы жала паяльника и улучшит качество паяных соединений.

Соединение деталей

Выполнив описанные выше шаги, можно припаять компоненты друг к другу. Методы, которые вы будете использовать, будут варьироваться от проекта к проекту, но основные пошаговые инструкции таковы:

1. Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от соединяемых материалов и типа используемого припоя. Как правило, лучше всего использовать температуру, которая является как можно более низкой, но при этом достаточно высокой для выполнения работы. Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно на 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения электронных компонентов.
2. Как только ваш утюг нагреется до соответствующей температуры, возьмите утюг за ручку в одной руке и держите кусок припоя в другой руке. Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вам нужно нагреть металлические детали, а не сам припой.
3. Затем коснитесь припоем нагретых компонентов. По мере плавления припой будет затекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество. Хотя вам нужно достаточно, чтобы сформировать прочное соединение, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту. Обычно это не занимает больше нескольких секунд.
4. Дайте припою остыть. Вам не нужно предпринимать никаких действий, чтобы заставить его остыть. Это произойдет само по себе и не займет больше нескольких секунд.
5. Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или комков лишнего припоя.

Демонтаж

Если вы допустили ошибку при пайке, не волнуйтесь. Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, вы можете перепаять первое соединение новым припоем.

Более тщательный метод исправления ошибки пайки состоит в том, чтобы повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», которая представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя. Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, который поглощает расплавленный припой за счет капиллярного действия.

Очистка

После завершения сеанса пайки очистите и залудите жало паяльника. Дав утюгу остыть, храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не будете использовать утюг в течение длительного времени, поместите его в герметичный контейнер.

Советы по конкретным проектам пайки

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные виды пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник для создания электрического соединения между двумя проводами. Наличие инструмента, такого как устройство, называемое третьей рукой помощи, для удержания кабелей очень полезно. Третья рука помощи состоит из утяжеленной базы, металлических рычагов и зажимов типа «крокодил», которые удерживают провода на месте. Вы также можете использовать пару плоскогубцев для аналогичного эффекта.

1. Во-первых, убедитесь, что с концов двух проводов снята часть изоляции, чтобы обнажить металлические нити.
2. Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
3. Далее залудить провода. Для этого прикоснитесь жалом паяльника к каждой проволоке, чтобы нагреть их. Затем нанесите припой, пока провод не пропитается насквозь. Припой должен быть на всех нитях, но не настолько, чтобы кабель стал слишком жестким. Это поможет теплу более эффективно распространяться по нитям накала и облегчит пайку.
4. Механически соедините провода, чтобы их скреплял не только припой. Для этого обмотайте первую проволоку вокруг второй, оставив достаточно места, чтобы вторую проволоку обернуть вокруг первой. Витки кабеля должны лежать рядом друг с другом.
5. Нагрейте механически соединенные провода паяльником и нанесите припой. Используйте достаточное количество припоя, чтобы заполнить все пустоты и сформировать надежное электрическое соединение.
6. После соединения двух проводов наденьте термоусадочную трубку, чтобы изолировать провода и защитить их от внешних воздействий. Эта трубка будет сжиматься под воздействием тепла, помогая ей плотно прилегать к проводам и создавая облегающее защитное покрытие.

2. Как припаивать печатные платы

Припаивание деталей к печатным платам (ПП) — еще одно частое применение паяльников.

1. Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для сквозных компонентов поместите их в соответствующие отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
2. Слегка согните конец детали, чтобы он оставался на месте.
3. Когда паяльник нагреется до нужной температуры, прикоснитесь им к контактной площадке, чтобы нагреть вывод компонента и контактную площадку. Убедитесь, что температура правильная. Слишком низкая температура может создать соединение, которое не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
4. Затем нанесите припой. Припой будет обтекать компонент жидкостью. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы у вас остался лишний припой.
5. Потяните утюг прямо вверх от компонента. Место пайки должно иметь конусообразную форму.
6. Проверьте соединение, чтобы убедиться, что оно блестит, нет зазоров или слишком много припоя
7. Если паяное соединение удовлетворительное, отрежьте лишний вывод компонента над соединением.

3. Как паять витражи

Припой – это то, что скрепляет отдельные кусочки стекла в произведении витражного искусства. Вот как вы используете припой на витражах.

1. Перед пайкой убедитесь, что детали витража хорошо подходят друг к другу, а стекло чистое.
2. Нанесите медную фольгу на края стекла, так как припой не будет прилипать к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой растекался равномерно. Вам не нужны зазоры между деталями, но припой сможет заполнить небольшие зазоры.
3. Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы зафиксировать их на месте.
4. Затем нанесите слой флюса на все швы. Покрытие должно быть равномерным и легким, но достаточным, чтобы покрыть всю фольгу.
5. Начните припаивать примерно в четверти дюйма от края детали. Слегка прикоснитесь нагретым утюгом к медной фольге и введите припой. Переместите утюг и припаяйте вдоль шва фольги. Если паяный шов выглядит плоским, попробуйте работать медленнее и использовать больше припоя. Если он переливается на стекло, попробуйте ехать быстрее. Правильное выполнение этой части требует практики.
6. Когда вы закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине. Нанесите небольшое количество флюса и припаяйте эту сторону.
7. Чтобы обработать внешние края, залужите их, убедившись, что вся медная фольга покрыта припоем. В качестве альтернативы вы можете применить U-образный канал — небольшой U-образный металлический элемент — для более обрамленного вида.

Некоторые другие советы включают использование только твердого припоя, а не припоя с кислотным или канифольным сердечником, а также не нагревать слишком долго какую-либо одну область, так как это может привести к разрушению стекла.

4. Как паять ювелирные изделия

Вы можете паять ювелирные изделия с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника. Точные методы варьируются в зависимости от типа предмета, который вы хотите изготовить, и есть больше возможностей для творчества с пайкой ювелирных изделий. Поищите в Интернете инструкции о том, как сделать определенные предметы или поэкспериментируйте и создайте свой собственный дизайн.

Например, вы можете согнуть серебряную, медную или другую проволоку, чтобы сформировать кольца. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают высококачественные кусачки для проволоки и третий ручной инструмент.

Ознакомьтесь с инструментами Weller для решения ваших задач по пайке

Какой бы тип пайки вы ни предпринимали, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных и доступных по цене паяльных инструментов на рынке. Для профессионалов начального уровня и любителей WE 1010 идеально подойдет. Он обеспечивает наибольшую мощность в своем классе, простое управление и экономичную работу по доступной цене. Ознакомьтесь с нашими паяльниками, станциями и аксессуарами на нашем веб-сайте или посетите дистрибьютора Weller.

[Руководство] Как паять медную трубу с водой в ней

Вам потребуется следующее: бессвинцовый припой, бессвинцовый флюс, подходящие щетки соответствующего размера, наждачная ткань или наждачная бумага, инструмент для развертывания, кусачки для медных труб , измерительная лента, карта пропана или бутана, горелка, медные трубки и фитинги, а также сухая и влажная тряпка. Минимальное защитное снаряжение – это перчатки, огнетушитель и классы безопасности. При пайке рядом с горючими материалами рекомендуется использовать огнестойкий теплозащитный экран.

Содержание

Направляющая

Враг номер один для получения герметичного профессионального соединения – это вода. Удалите как можно больше воды, согнув трубку вниз. Если все еще остается стоячая вода, вы можете использовать горелку, чтобы выкипятить ее. Определите необходимую длину трубок с помощью рулетки и отрежьте труборезами до нужной длины.

Перед тем, как браться за проект, рекомендуется потренироваться на нескольких суставах. Это поможет вам освоиться с теплом, припоем и методами. Просто помните, что нельзя расстраиваться, и что подготовка — самая важная часть. Потратив время на просушку, очистку и правильную флюсование соединений, вы получите разницу между соединением, которое будет протекать, и соединением, которое прослужит вам всю жизнь.

На внутренней стороне трубы образуются заусенцы от труборезов, которые могут создать турбулентный поток и привести к преждевременному износу меди и фитингов. Важно удалить этот заусенец с помощью внутренней развертки. Любая медная поверхность, соприкасающаяся друг с другом, должна быть очищена и профлюсована. Трубка очищается наждачной бумагой, а фитинг или охватывающий конец очищается подходящей щеткой. Это три четверти дюйма меди, поэтому будет использоваться три четверти дюйма щетки. Вы ищете блестящий голый медный вид. Будьте осторожны, чтобы не прикасаться к чистой медной поверхности, так как масла с ваших перчаток или рук загрязнят соединение. Для удаления медной пыли можно использовать чистую ткань.

Нанесите флюс на все сопрягаемые поверхности тонким равномерным слоем. Перед началом работы вытащите небольшое количество припоя. Равномерно распределяйте тепло вокруг соединения фитинга. Припой будет следовать за теплом. Вот почему важно нагреть подходящее или охватывающее соединение, чтобы припой втянулся в фитинг с помощью капиллярного эффекта. Используйте медную трубку, а не пламя, чтобы расплавить припой. Каждые несколько секунд проверяйте, достаточно ли горяча медь, постукивая припоем по стыку. Будьте осторожны, чтобы не перегреть фитинг, так как это приведет к выгоранию флюса, из-за чего припой не будет течь должным образом.

Эмпирическое правило заключается в том, что количество припоя равно диаметру припаиваемой трубы на одно соединение. Это три четверти дюйма меди, поэтому каждое соединение должно иметь длину три четверти дюйма припоя. После того, как стыки завершены. Дайте меди остыть естественным путем. Слишком быстрое охлаждение соединений может привести к растрескиванию припоя. После того, как медь естественным образом остынет, протрите стык влажной тряпкой. Это удаляет любые остатки флюса на трубе и фитингах. Если не протереть соединение, то область, на которой остались остатки флюса, станет зеленой. Это также отличное время для осмотра суставов.

Распространенные ошибки

Первый пример даст тот же результат, если будет использовано слишком много тепла, недостаточно флюса или если фитинги будут очищены должным образом. Второй наиболее распространенной ошибкой является использование пламени для плавления припоя вместо использования нагретой меди.

Pro Tips

Перед тем, как взяться за проект, рекомендуется потренироваться на нескольких суставах. Это поможет вам освоиться с теплом, припоем и методами. Просто помните, что нельзя расстраиваться, и что подготовка — самая важная часть. Потратив время на просушку, очистку и правильную флюсование соединений, вы получите разницу между соединением, которое будет протекать, и соединением, которое прослужит вам всю жизнь.

Как паять медные трубы – Часто задаваемые вопросы

Насколько сложно паять медные трубы?

Медь – достаточно надежный материал. Многие люди используют такие трубы для решения различных задач. Важно знать и уметь создать достойное паяное соединение между медной трубой, отводами и фитингами. Чтобы начать паять медные трубы, лучше узнать больше о методах и информации о том, как это сделать. Если вы планируете выполнять мягкую и твердую пайку, вам следует начать с очистки оксидов. Просто вы делаете металлическую поверхность чистой и готовой к пайке. Существуют различные варианты очистки, в том числе безметалловая чистящая ткань, наждачная шкурка с правильным зерном или кольцо. Также можно использовать круглые щетки из латуни или нержавеющей стали с щетиной.

При работе с медными трубками обычно используют капиллярную технику для мягкой или твердой пайки. Поэтому зазор для пайки должен быть однородным с одной стороны. С другой стороны, возникает капиллярный эффект, когда припой проходит через зазор между трубами, когда его приходится паять против силы тяжести. Таким образом, паять медные трубы не составит большого труда при наличии всего необходимого оборудования и материалов.

Почему припой не прилипает к медной трубе?

Существуют различные причины, по которым припой не прилипает к нужному месту. Одной из причин является срок службы припоя. Если он слишком старый, вы не получите такого же эффекта. Вы также должны заботиться о паяльном наконечнике и регулярно очищать его. Вы можете не получить достаточную температуру из-за окисления железа.

Для соединения медных труб необходима рабочая температура. Если он упадет, вы не сможете выполнить свою задачу. Более того, могут быть чувствительные к температуре компоненты, для пайки которых требуется больше времени. Вы должны часто очищать паяльник. Вы даже можете протереть его, когда он горячий, с помощью влажной губки. Жесткие окисления можно очистить наждачной бумагой или шлифовальной губкой. Они легко справляются с грязью и ржавчиной.

Другой вариант — намазать плату паяльной смазкой. Вы также можете использовать немного воды там, где вы будете выполнять пайку, и очистить ее щеткой. Иногда нужно просто получить новый флюс, а не тратить время и силы на попытки реанимировать старый. В настоящее время очень легко получить различные виды флюсов.

Вам нужен флюс для пайки медных труб?

Для мягкой пайки, паяльной пасты или флюса, а также для припоя (полный припой без флюса, особенно при пайке труб для питьевой воды) необходим флюс. При подготовке трубы к пайке следует очистить медную трубу и вставить (внутри) блестяще. Это можно сделать из флиса. Затем медная труба шлифуется по длине вставки с нетканым материалом до голого металлического покрытия. Фитинги полируются и очищаются соответственно внутри.

После этого вы применяете флюс. В большинстве случаев это своего рода паста. Это относится только к внешней стороне медной трубы, т.е. не внутри фитинга. Убедитесь, что он нанесен равномерно.

Вредит ли флюс медным трубам?

На рынке можно найти различные флюсы и все они подходят для пайки. Однако, когда вы имеете дело с медными волынщиками, все не так просто. Большинство из них имеют кислотные компоненты, которые могут вызывать коррозию. Поэтому флюс необходимо тщательно очищать после пайки.

Один из вариантов — использование водорастворимого флюса. Они не такие кислотные и легко смываются водой. Даже после такой очистки все равно рекомендуется протирать тряпкой место нанесения флюса.

Плохой флюс для сантехники?

У большинства флюсов есть срок годности. Поскольку они содержат кислотные ингредиенты, флюс испаряется и становится непригодным для дальнейшей пайки. Говоря о флюсе для сантехники, ситуация немного лучше. Если вы держите его должным образом герметизированным, такой флюс может работать правильно даже в течение многих лет. Если у вас есть такой флюс, рекомендуется попробовать его на небольшой детали, прежде чем работать над основной деталью.

Через какое время после пайки можно включать воду?

Только большая разница температур может повредить медные трубы. Однако пайка обычно выполняется в некоторых местах и ​​нагрев быстро пронзает всю трубу. Таким образом, около 30 секунд достаточно, чтобы подождать, прежде чем включить воду.

Как устранить течь в медной трубе без пайки?

Существуют различные способы устранения течи медных труб без пайки. Одним из них является противоугонная лента. Простая в использовании и недорогая, лента против утечек будет вашим другом, если ваша медная труба не слишком повреждена. Сначала выключите воду и высушите участок, подлежащий ремонту, сухой тканью. Наклейте на проблемный участок кусок ленты, препятствующей утечке. Обойдите всю трубу или трубу. Подождите немного, пока лента не займет свое место, затем подключите воду и проверьте свой ремонт.

Холодная сварка также является решением. Следует знать, что холодная сварка не заменяет горячую сварку по качеству. Если пораженный участок находится под давлением или используется для подъема предметов, то приступайте непосредственно к термической сварке. Во-первых, выберите правильный припой для ремонта медной трубы. Выключите воду, затем очистите детали, подлежащие сборке, специальным продуктом (обезжиривающим средством) и удалите любые загрязнения с помощью шлифовального листа или стальной мочалки.

Возьмите пару защитных перчаток и приготовьте смесь, тщательно следуя инструкциям производителя холодного сварного шва. Они зависят от модели, которую вы выбрали в магазине.

Нанесите смесь на поврежденный участок, не экономя на количестве. Затем проведите тканью по материалу, который вы могли отложить в избытке. Как только смесь высохнет, подключите воду и убедитесь, что ваш ремонт сработал.

---

Как лужить паяльник и зачем

Автор Начикет Мхатре

Опубликовано 12 июня 2022 г.

Делиться Твитнуть Делиться Электронная почта

Лужение паяльника — первый шаг к получению качественных паяных соединений. Приобретение этого навыка улучшает или разрушает вашу способность хорошо паять.

Кредит изображения: Начикет Мхатре

Подобно езде на велосипеде, пайка поначалу кажется невозможной. Но добиться успеха в этом — вопрос понимания процесса и следования нескольким передовым методам. Сохранение жала вашего паяльника луженым и блестящим лежит в основе этих передовых практик.

Эта, казалось бы, простая задача может показаться простой, но многие начинающие паяльщики не умеют держать свои наконечники в луженом состоянии. Это веская причина, по которой важно изучить основы лужения паяльника и почему это самый фундаментальный навык пайки.

Зачем лужить паяльник?

Процесс пайки включает в себя нагрев точки, в которой предполагается соединить два электронных компонента. Локальный нагрев соединения позволяет припою образовывать интерметаллический сплав между медью и припоем, который обеспечивает как механическую прочность, так и электропроводность. Мы подробно объясняем этот механизм в нашем руководстве по основам пайки.

Кредит изображения: Начикет Мхатре

Основной вывод здесь заключается в том, что желаемое соединение должно быть снабжено достаточным количеством тепла, чтобы расплавить припой. Это проблема, потому что медь, которая образует токопроводящие выводы всех электронных компонентов, постоянно покрыта оксидной пленкой. Как и жало вашего паяльника. Это проблема, потому что оксидный слой, покрывающий жало паяльника и выводы компонентов, является плохим проводником тепла.

Невозможно спаять соединение без эффективной передачи тепла от жала паяльника к выводам компонентов и контактным площадкам/сквозным отверстиям печатной платы. Но удалить оксидный барьер с этих поверхностей несложно. Просто нанесите немного флюса и нагревайте его до тех пор, пока он не станет достаточно активным, чтобы химически удалить окисление и другие загрязнения. К сожалению, медь быстро окисляется на воздухе, особенно когда к ней прикладываешь горячее жало паяльника.

Кредит изображения: Начикет Мхатре

Вот почему правильная обработка электронных компонентов и печатных плат включает в себя не только припой, но и флюс. Желательно одновременно. Флюс удаляет загрязнения и оксидный слой, а припой впоследствии связывается с чистой медной поверхностью, образуя поверхностное покрытие, устойчивое к окислению.

Как залудить жало паяльника

Вот как правильно лужить паяльник.

Шаг 1

Нагрейте паяльник до температуры.

Кредит изображения: Начикет Мхатре

Может варьироваться в зависимости от типа используемого припоя. Высококачественные паяльники можно нагревать до 482 ° F (или 250 ° C) для лужения, в то время как более дешевые паяльники могут требовать более высокой температуры 536 ° F (или 280 ° C). Если вы все еще не уверены, ознакомьтесь с нашим руководством по настройке оптимальной температуры пайки.

Шаг 2

Расплавьте припой на наконечник так, чтобы он покрыл никелированную часть, как показано на рисунке ниже.

Кредит изображения: Начикет Мхатре

Не забывайте, что весь кончик не обязательно должен быть блестящим. Только буквальный наконечник «жала» паяльника — то, что на самом деле покрыто никелем, — должен быть блестящим. Фактически, остальная часть жала паяльника со временем становится темнее из-за окисления.

Если припой скатывается и скатывается с наконечника, это признак загрязнения/окисления наконечника. Следуйте инструкциям, описанным в нашем руководстве о том, как очистить паяльник, чтобы исправить это. Если это не поможет, дважды проверьте, не используете ли вы случайно бессвинцовый припой: для этого требуются более высокие температуры.

Шаг 3

Подождите несколько секунд, пока наконечник не перестанет дымиться. Дым создается флюсом канифоли, содержащимся в припое, когда он сгорает.

Кредит изображения: Начикет Мхатре

Шаг 4

Теперь аккуратно вставьте горячий наконечник в очиститель для латунных наконечников пару раз, чтобы стереть с него припой. Если вы используете влажную паяльную губку, просто протрите ею наконечник. После нескольких движений припой должен скатиться с жала паяльника.

Кредит изображения: Начикет Мхатре

Шаг 5

Осмотрите наконечник, чтобы убедиться, что он выглядит блестящим и однородно металлическим на покрытой области.

Кредит изображения: Начикет Мхатре

Если на никелированной части жала паяльника есть следы или обесцвечивание, повторяйте этот процесс до тех пор, пока оно не станет однородно блестящим и металлическим. Вернитесь к нашему руководству по очистке наконечника, если это не сработает.

Лужение утюга — хорошая гигиена пайки

Поздравляем: вы успешно залудили свой паяльник. После того, как вы сделали это успешно, процесс будет казаться очень простым. Но не забудьте добавить большую каплю припоя на кончик утюга, прежде чем убрать его. Это образует защитный слой припоя, который герметично запечатывает наконечник и предотвращает его окисление при хранении с течением времени.

5 советов, которые следует учитывать перед покупкой нового паяльника

Читать Далее

Делиться Твитнуть Делиться Эл. адрес

Похожие темы

• Сделай сам
• Электроника
• Малый электрический

Об авторе

Начикет Мхатре (опубликовано 50 статей)

За свою 15-летнюю карьеру Начикет осветил самые разные технологические достижения, от видеоигр и оборудования для ПК до смартфонов и DIY.
