Как разобрать, перемотать, а потом собрать силоваой трансформатор?

В статье рассмотрены приёмы разборки, сборки и перемотке трансформаторов, в зависимости от конструкции каркаса и сердечника.

Самые интересные ролики на Youtube

Близкие темы.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

Оглавление статьи.

1. Как определить необходимую мощность силового трансформатора для питания УНЧ?
2. Какую схему питания УНЧ выбрать?
3. Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.
4. Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.
5. Типы магнитопроводов силовых трансформаторов.
6. Как определить габаритную мощность трансформатора?
7. Где взять исходный трансформатор?
8. Как подключить неизвестный трансформатор к сети?
9. Как сфазировать обмотки трансформатора?
10. Как определить количество витков вторичной обмотки?
11. Как рассчитать диаметр провода для любой обмотки?
12. Как измерить диаметр провода?
13. Как рассчитать количество витков первичной обмотки?
14. Как разобрать и собрать трансформатор?
15. Как намотать трансформатор?
16. Как закрепить выводы обмоток трансформатора?
17. Как изменить напряжение на вторичной обмотке не разбирая трансформатор?
18. Программы для расчёта силовых трансформаторов.
19. Дополнительные материалы к статье.

Страницы 1 2 3 4

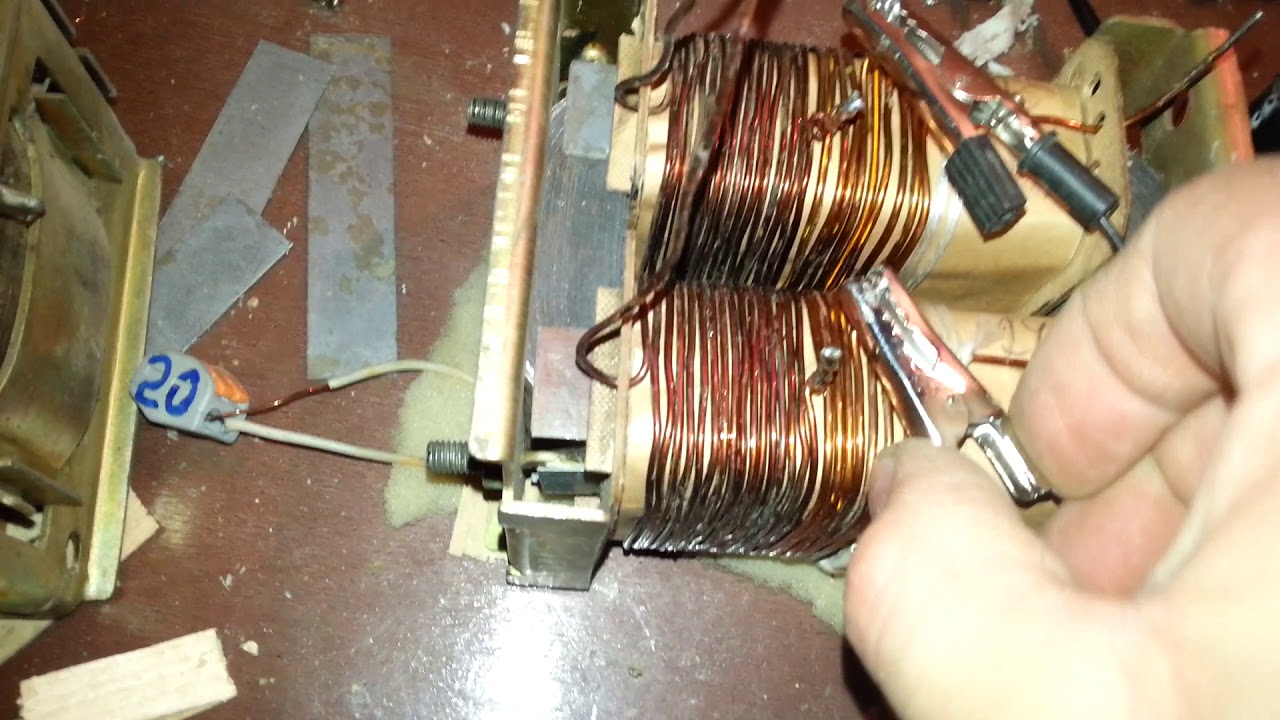

Как разобрать и собрать трансформатор?

Наиболее удобными для перемотки являются трансформаторы на витых броневых и стержневых магнитопроводах, так как их сборка и разборка занимает считанные минуты.

Однако при сборке требуется точное сопряжение отдельных частей магнитопровода. Поэтому при разборке, обязательно пометьте сопрягаемые части магнитопровода, чтобы в последствие их можно было правильно собрать.

При производстве витых броневых и стержневых магнитопроводов, лента наматывается на шаблон, а затем весь пакет разрезается. Половинки сердечника маркируются так, чтобы при сборке можно было восстановить положение сердечника имевшее место до разрезания.

Чтобы предотвратить вибрации и гудение, можно во время сборки склеить половинки магнитопровода клеем на основе эпоксидной смолой. Небольшое количество клея нужно нанести на зеркальные сопрягающиеся части магнитопровода.

Если после разборки магнитопровода, на нём остались остатки старой эпоксидной смолы, то их можно удалить при помощи самой мелкой наждачной шкурки (нулёвки).

При промышленной сборке, в смолу добавляют в качестве наполнителя ферромагнитный порошок.

При нескольких сборках и разборках трансформатора на витых броневых сердечниках, могут переломиться лапки стягивающего хомута.

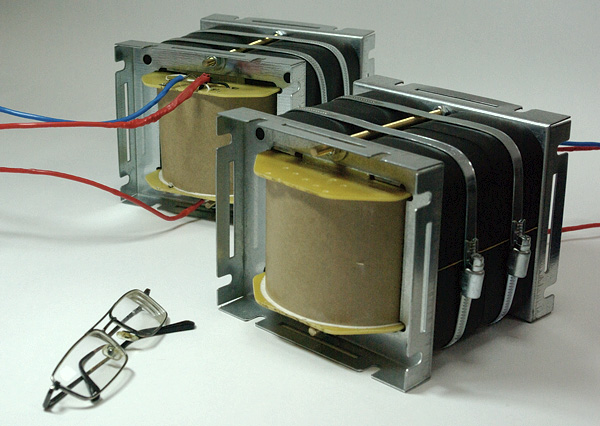

Чтобы этого не произошло во время тестирования, можно стянуть магнитопровод 8-10-тью слоями изоляционной ленты.

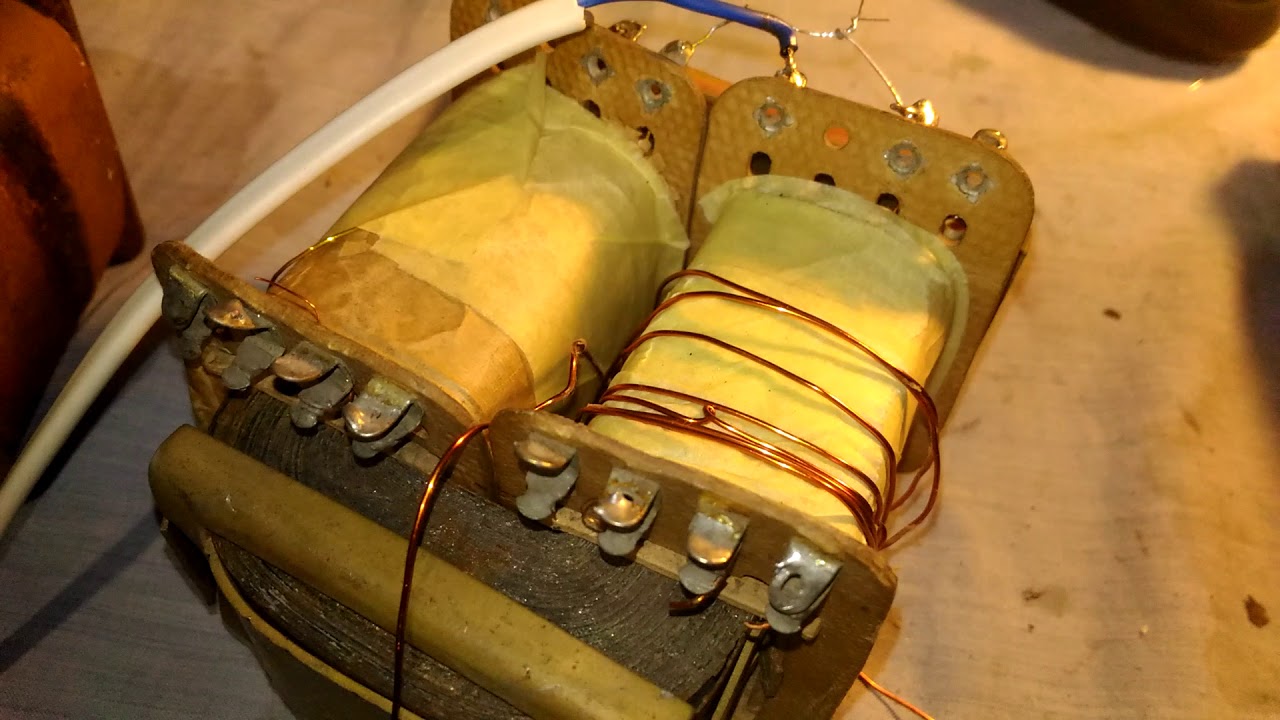

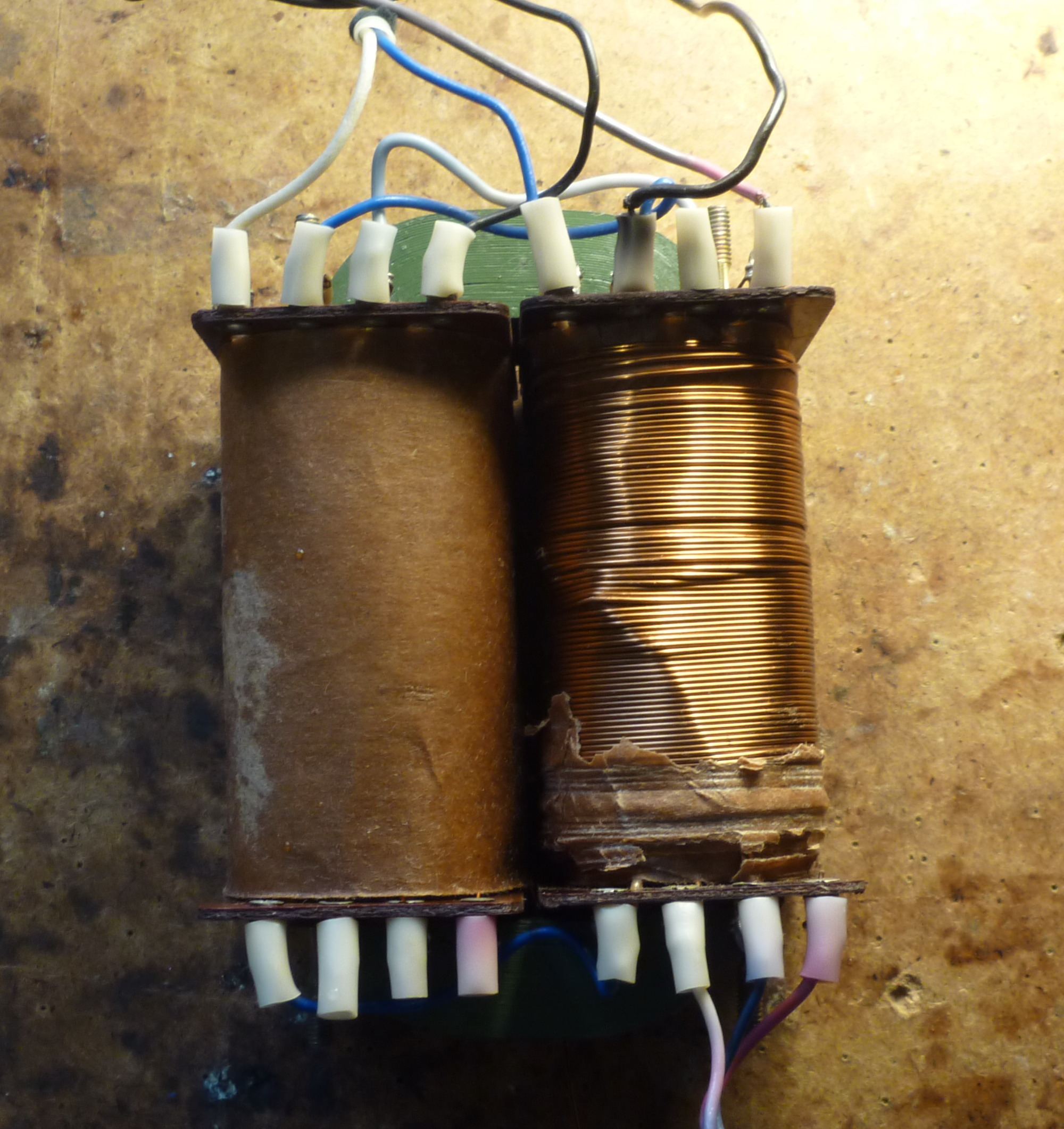

Стержневые витые и штампованные магнитопроводы могут иметь как один каркас поз.2, так и два каркаса поз.1 с обмотками расположенными симметрично.

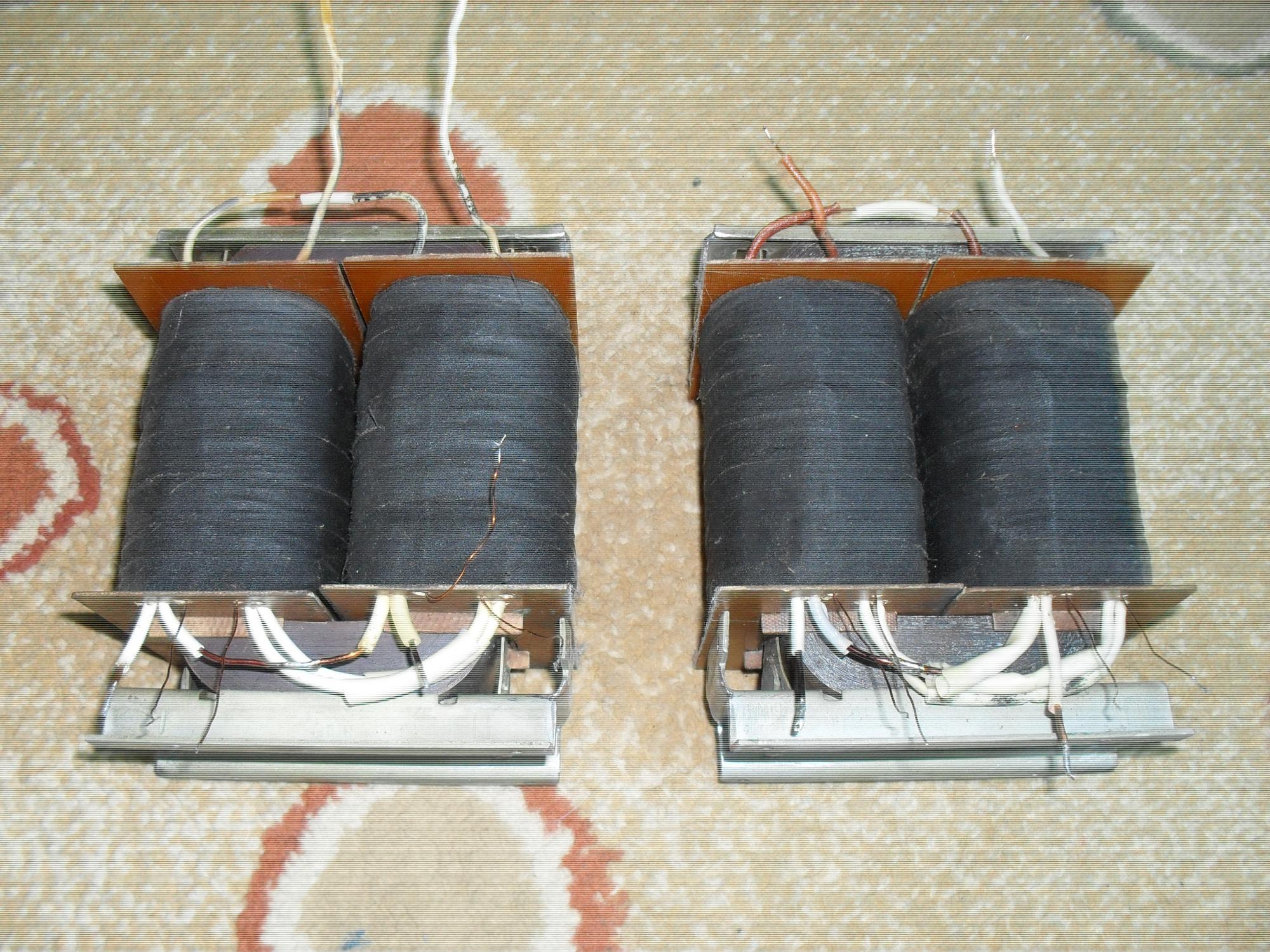

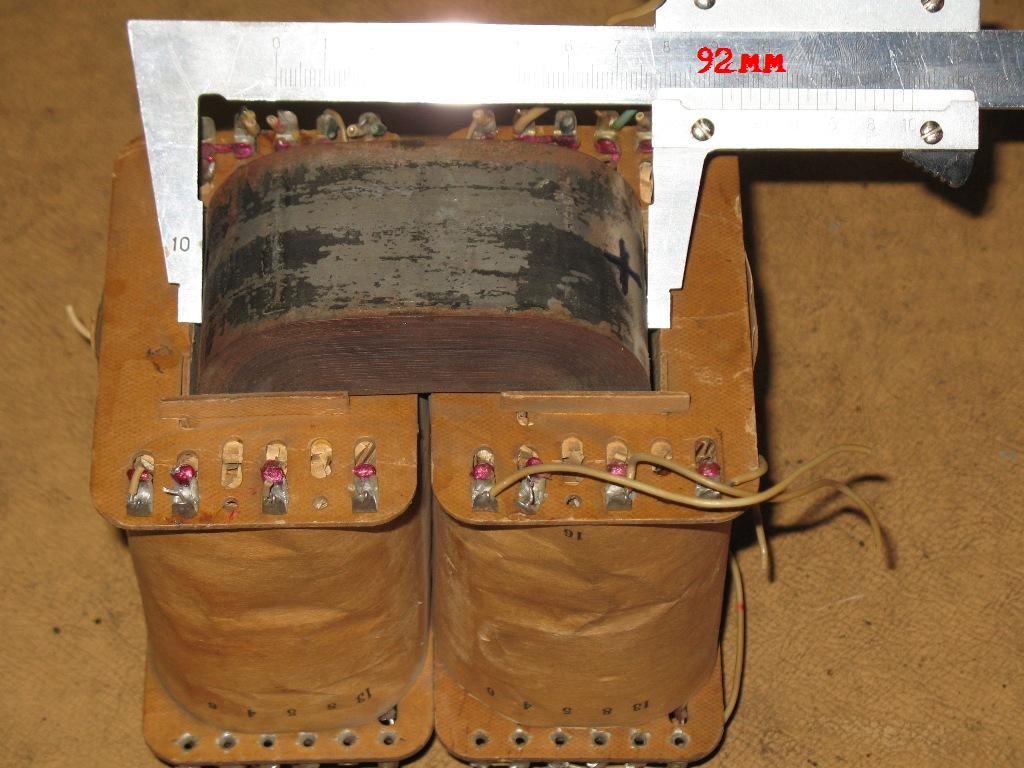

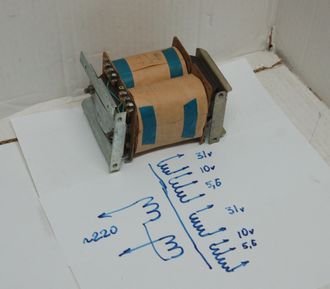

Первичные и вторичные обмотки двухкаркасных трансформаторов следует распределять равномерно на оба каркаса.

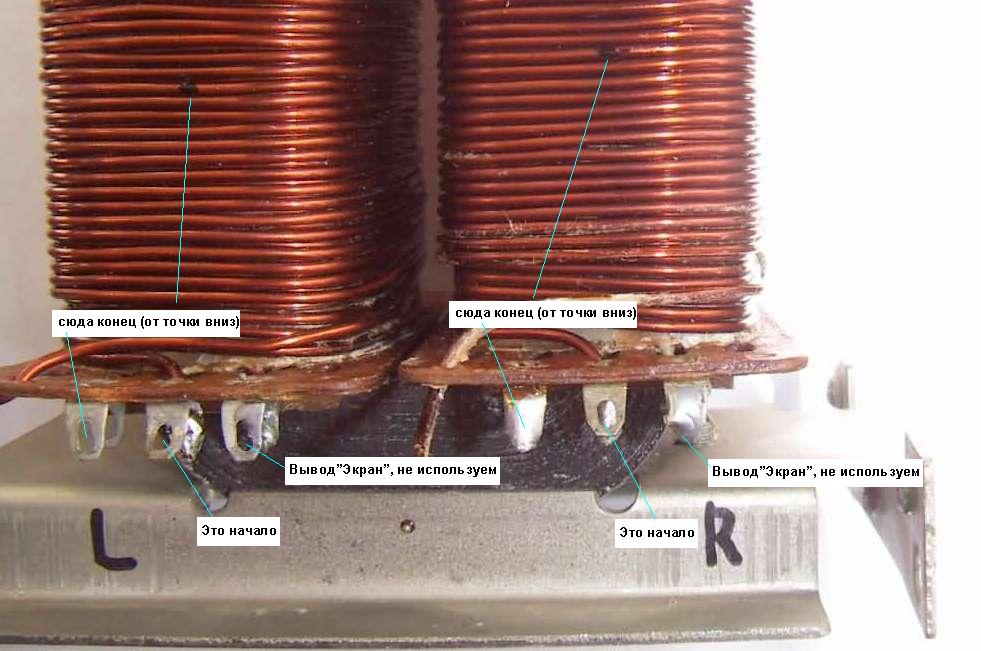

От взаимного положения каркасов, зависит относительная фазировка обмоток.

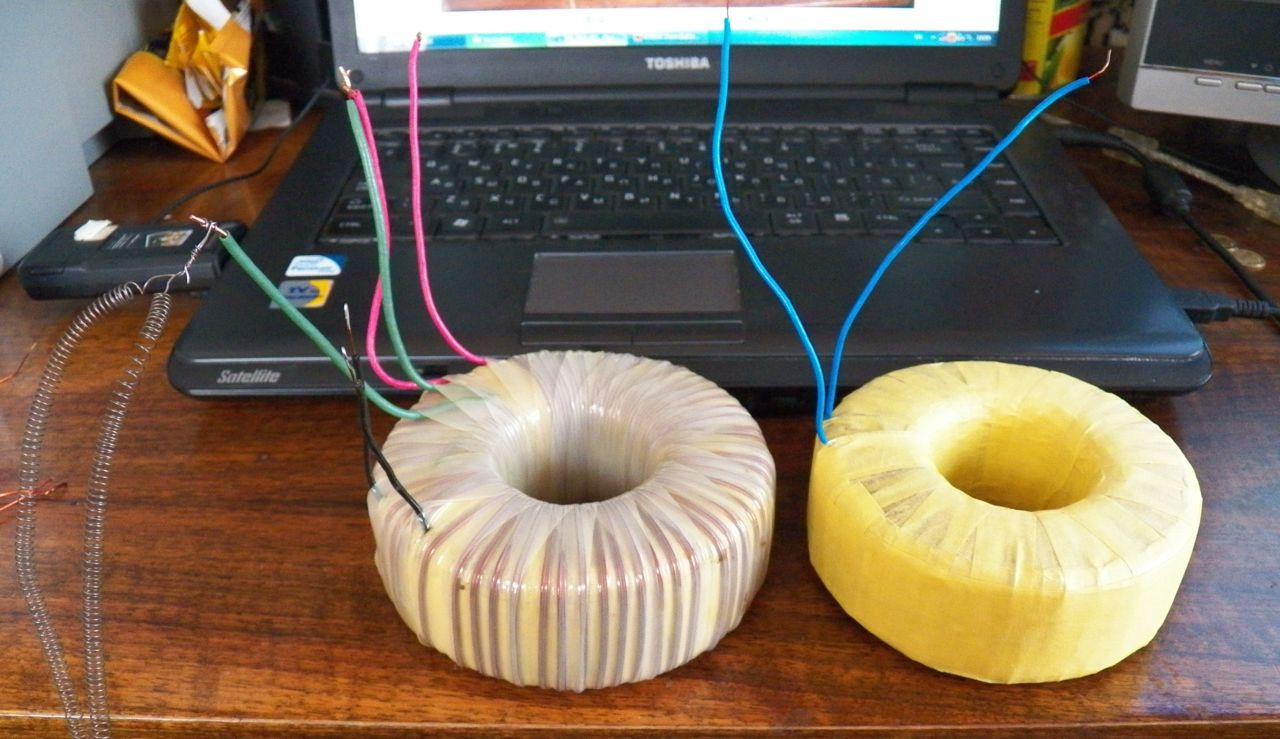

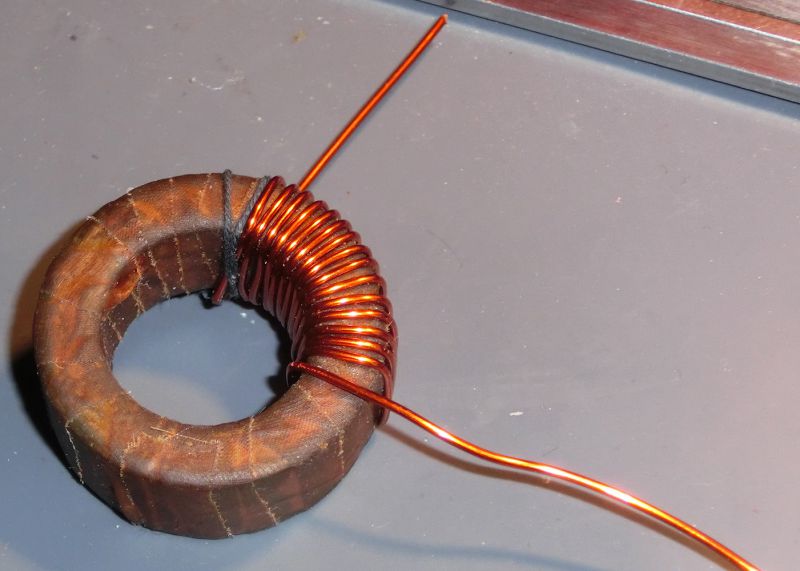

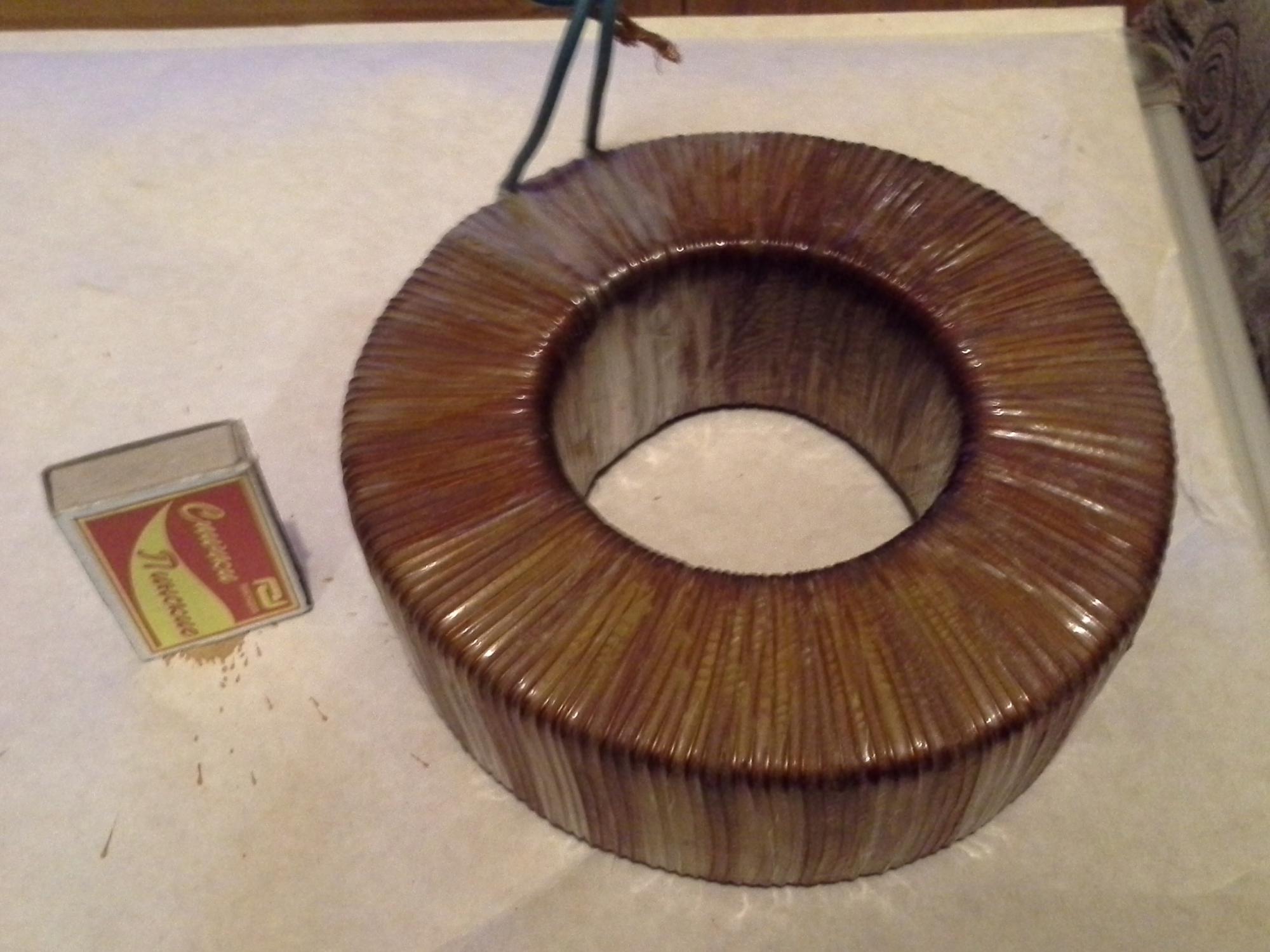

1. Самодельный кольцевой трансформатор.

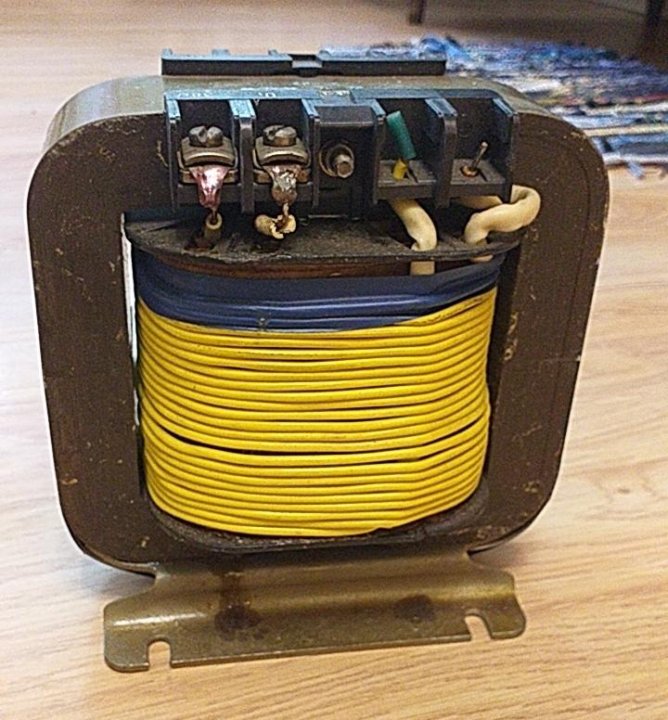

2. Промышленный неразборный кольцевой трансформатор.

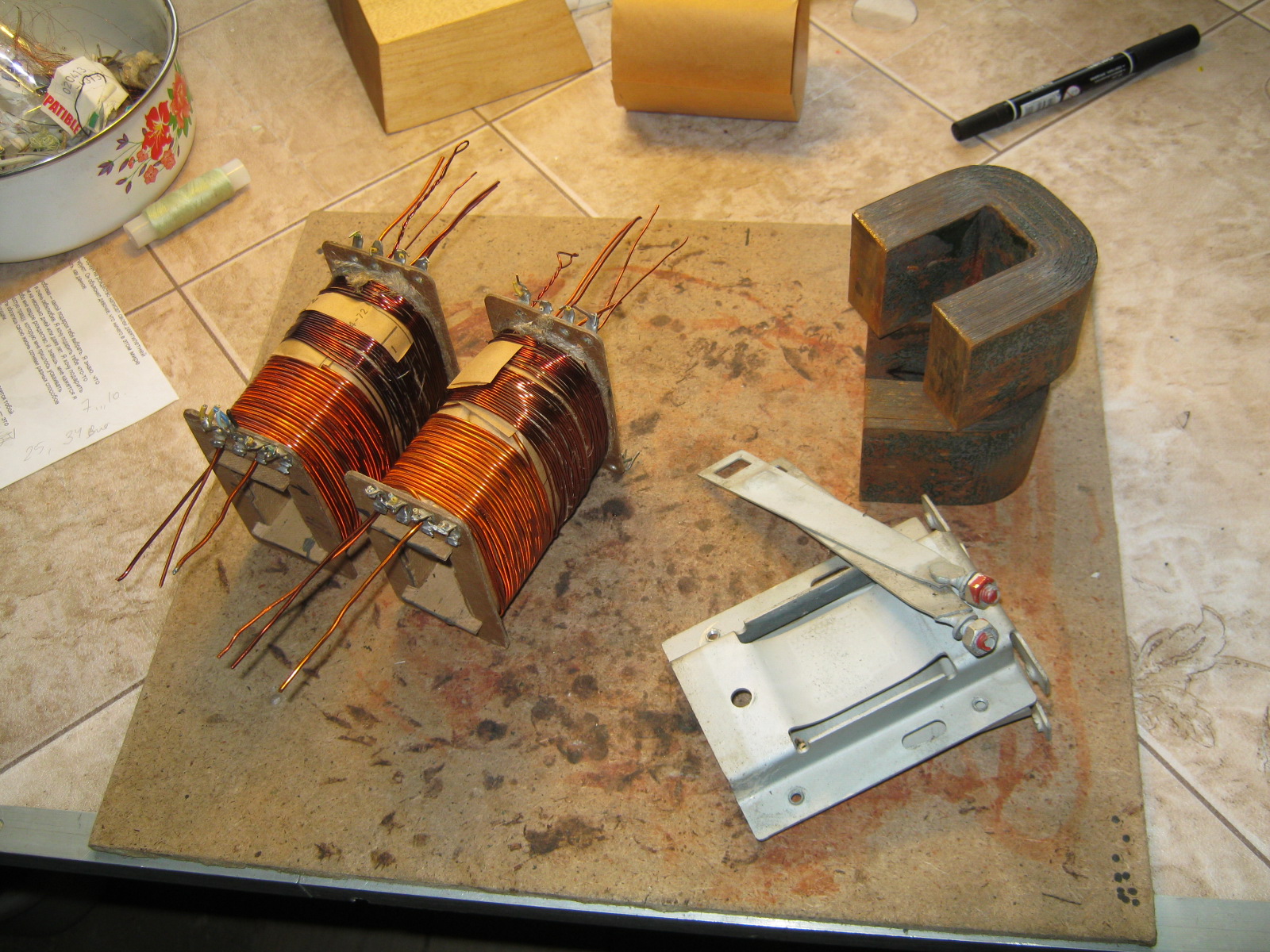

3. Кольцевой витой магнитопровод.

Кольцевые магнитопроводы не требуют сборки-разборки, так как сами и являются каркасом для обмоток.

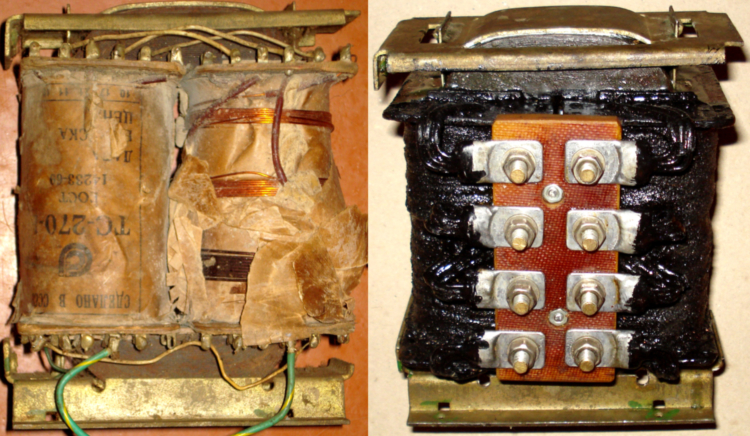

1. Ш-образная пластина.
2. Замыкатель.
3. Трансформатор.

Броневые штампованные магнитопроводы, с так называемым Ш-образным железом, тоже можно перематывать, но их разборка может занять намного больше времени, чем все остальные операции. Дело в том, что при сборке таких трансформаторов, последние пластины набора часто вбиваются молотком. Если же трансформатор ещё и прошёл пропитку вместе с магнитопроводом, то разборка может превратиться в сущий ад.

Пластины пропитанного парафином магнитопровода после разборки можно сварить в воде, чтобы отделить от парафина. Парафин же легко удалить с поверхности воды после того, как он застынет.

Если магнитопровод пропитан лаком, то после разборки, пластины нужно хорошо прожечь в бензине, но это имеет смысл только при ремонте какой-нибудь дорогостоящей аппаратуры.

Чтобы было легче разобрать трансформатор, следует сначала удалить все замыкатели, а затем попытаться выбить несколько Ш-образных пластин с какого-нибудь края или середины, если в середине есть пластины установленные не в перекрест.

Пример разборки и сборки штампованного броневого магнитопровода.

Это выходной трансформатор лампового однотактного УНЧ, поэтому Ш-образные пластины и замыкатели собраны с магнитным зазором. Мне нужно превратить его в силовой трансформатор, для чего я должен собрать Ш-образные пластины в перекрест.

Чтобы быстро собрать трансформатор, можно сразу вставлять и Ш-образные пластины и замыкатели.

Очень часто у радиолюбителя после перемотки таких трансформаторов, остаются лишние пластины. Это снижает габаритную мощность трансформатора.

Для того чтобы все пластины вошли в каркас, вставляйте Ш-образные пластины и замыкатели заусенцами вниз.

Когда половина пластин будет вставлена, установите однообразно (не в перекрест) две Ш-образные пластины без замыкателей. Не вставляёте эти пластины до конца. Затем продолжите вставлять пластины до 2/3 всех пластин. Вставьте оставшуюся 1/3 часть Ш-образных пластин без замыкателей. Вот, что у Вас должно получиться. Обычно остаётся несколько пластин, которые невозможно всунуть в каркас и два десятка замыкателй.

Теперь нужно вставить оставшиеся пластины промеж двух заложенных ранее пластин и вбить их при помощи текстолитового или деревянного бруска и молотка. В завершение сборки магнитопровода, нужно вставить все замыкатели.

На картинке пластина броневого штампованного магнитопровода и трансформатор собранный из таких пластин. Это одна из самых неудачных конструкций магнитопровода. Во-первых, эти пластины не имеют отдельного замыкателя, что сильно затрудняет сборку-разборку, а во-вторых, они снабжены крепёжными отверстиями, проходящими через тело магнитопровода, что снижает габаритную мощность. От использования подобных трансформаторов лучше воздержаться.

Вернуться наверх к меню

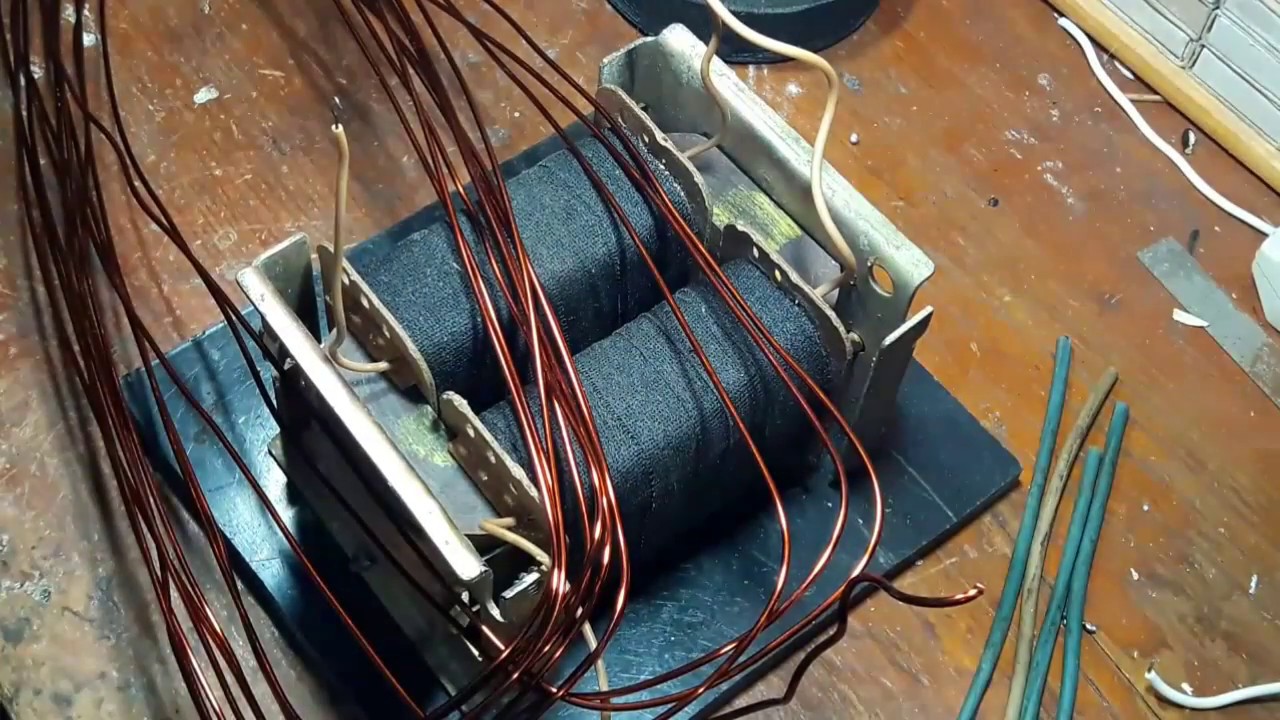

Как намотать трансформатор?

В современных броневых и стержневых трансформаторах обмотки наматываются на жёсткий каркас. Поэтому, для закрепления каркаса, можно воспользоваться вот такими щёчками. Одну из щёчек нужно жёстко закрепить на шпильке двумя гайками, чтобы каркас вместе со щёчками при намотке не прокручивался относительно шпильки.

Вторая щёчка будет просто удерживать каркас.

Если же Вам попадётся какой-нибудь старинный трансформатор с картонным каркасом, то придётся выпилить деревянную бобышку размером чуть шире сечения магнитопровода, чтобы при намотке каркас не деформировался вместе с обмотками.

Длина бобышки должна быть равной или чуть больше высоты каркаса.

Каркас вместе с бобышкой можно прикрутить к шпильке подобным образом.

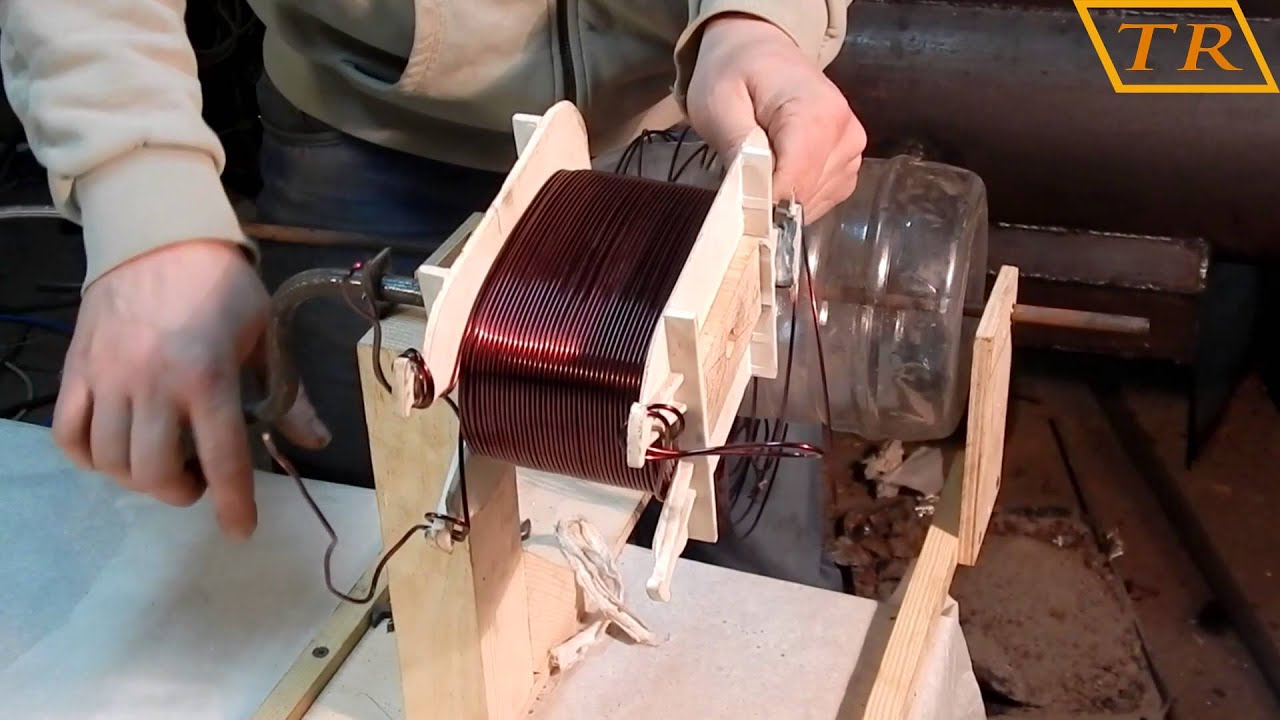

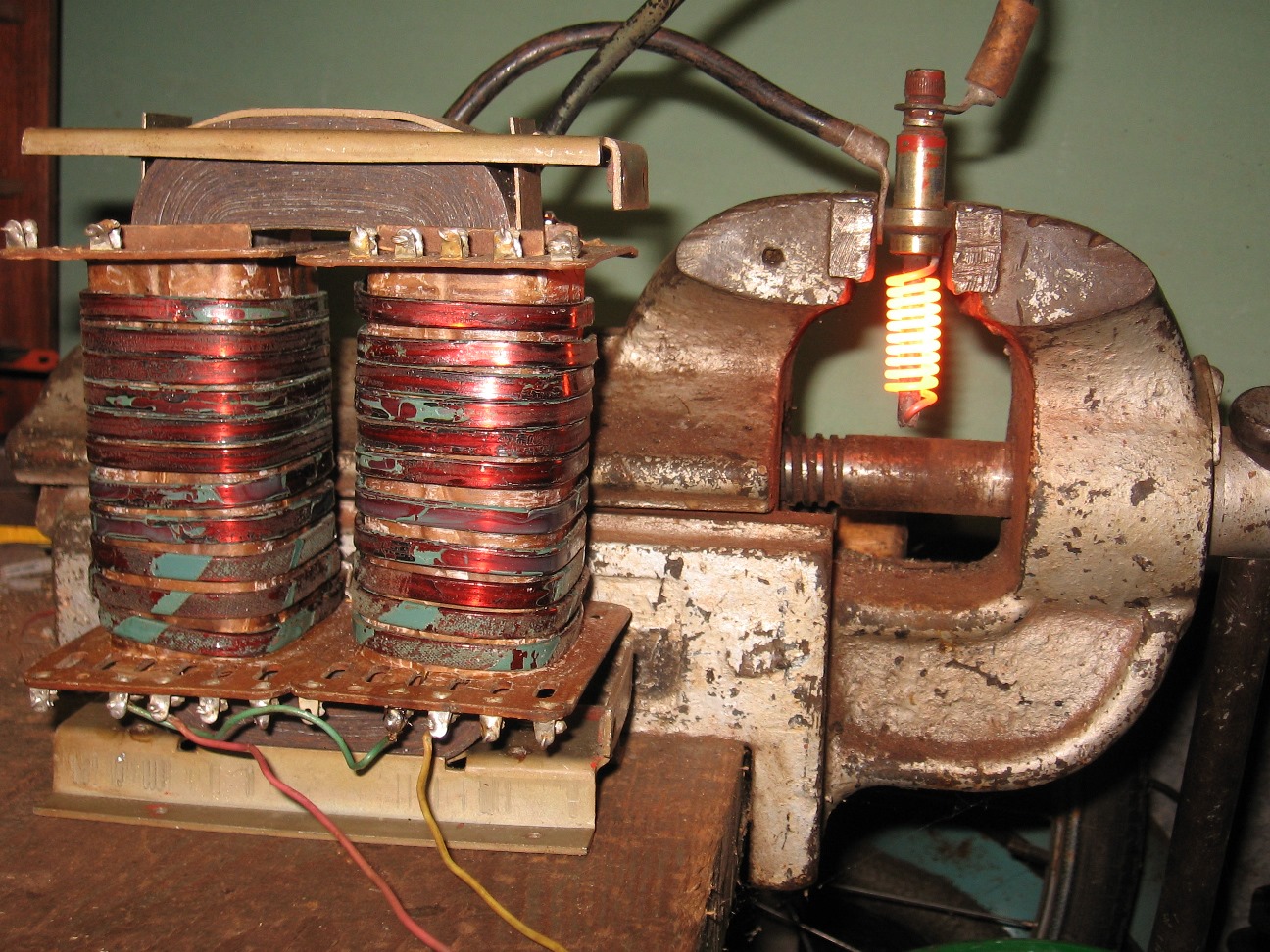

Я использую для перемотки трансформаторов вот такое нехитрое приспособление, которое с натяжкой можно назвать намоточным станком. В одни тиски зажимаю ручную дрель, а в другие счётчик оборотов.

Катушку с проводом закрепляю вот на таком мобильном устройстве, которое обычно стоит на полу, как раз под тем местом, где находится каркас.

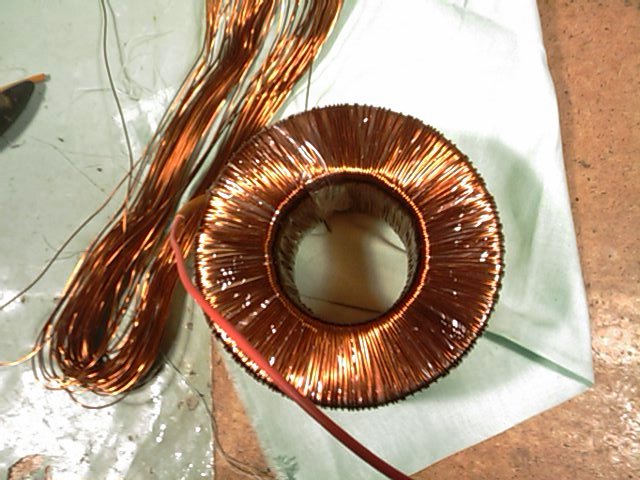

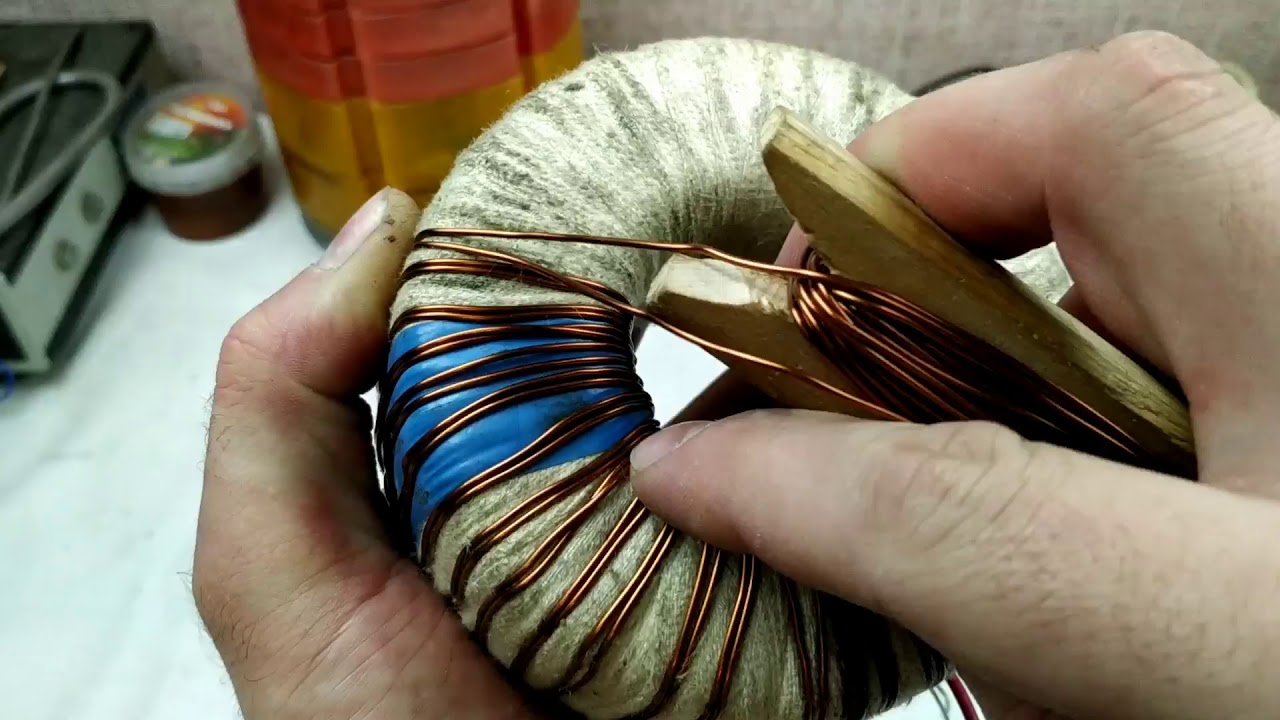

Обмотки кольцевых трансформаторов можно намотать при помощи челнока. При мощности более 100 Ватт, число витков вторичной обмотки понижающего трансформатора столь мало, что намотка не вызывает серьёзных затруднений даже в отсутствие челнока.

Быстро изготовить челнок под любые размеры сердечника и диаметр провода можно из медной проволоки подходящего диаметра. Чем толще обмоточный провод, тем соответственно толще нужно выбирать и проволоку для челнока.

Вернуться наверх к меню

Как закрепить выводы обмоток трансформатора?

Если при намотке трансформаторов на броневых и стрежневых магнитопроводах, выводы катушки можно закрепить на контактах встроенных в каркас, то при намотке трансформатора на кольцевом магнитопроводе, такая возможность отсутствует.

Одним из способов решения этой проблемы является вывод концов обмоток гибким многожильным проводом. Особенно это полезно делать, если обмотка намотана сравнительно тонким приводом.

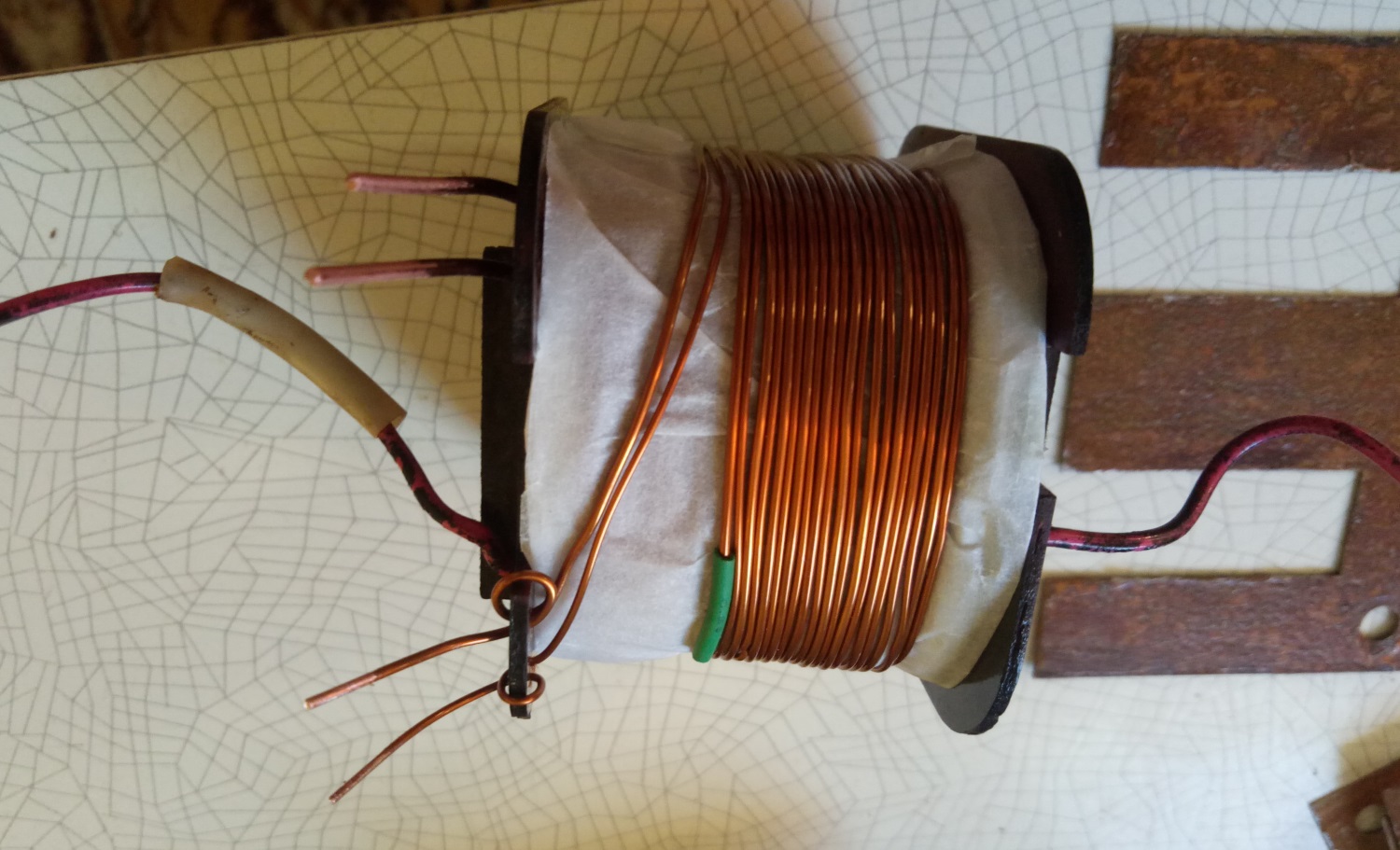

Припаиваем к началу катушки отрезок многожильного провода. Лучше, если это будет провод во фторопластовой изоляции (МГТФ), но можно использовать и любой другой.

Затем помещаем место пайки в небольшой кусочек электрокартона или бумаги сложенной пополам. Толщина электрокартона – 0,1мм.

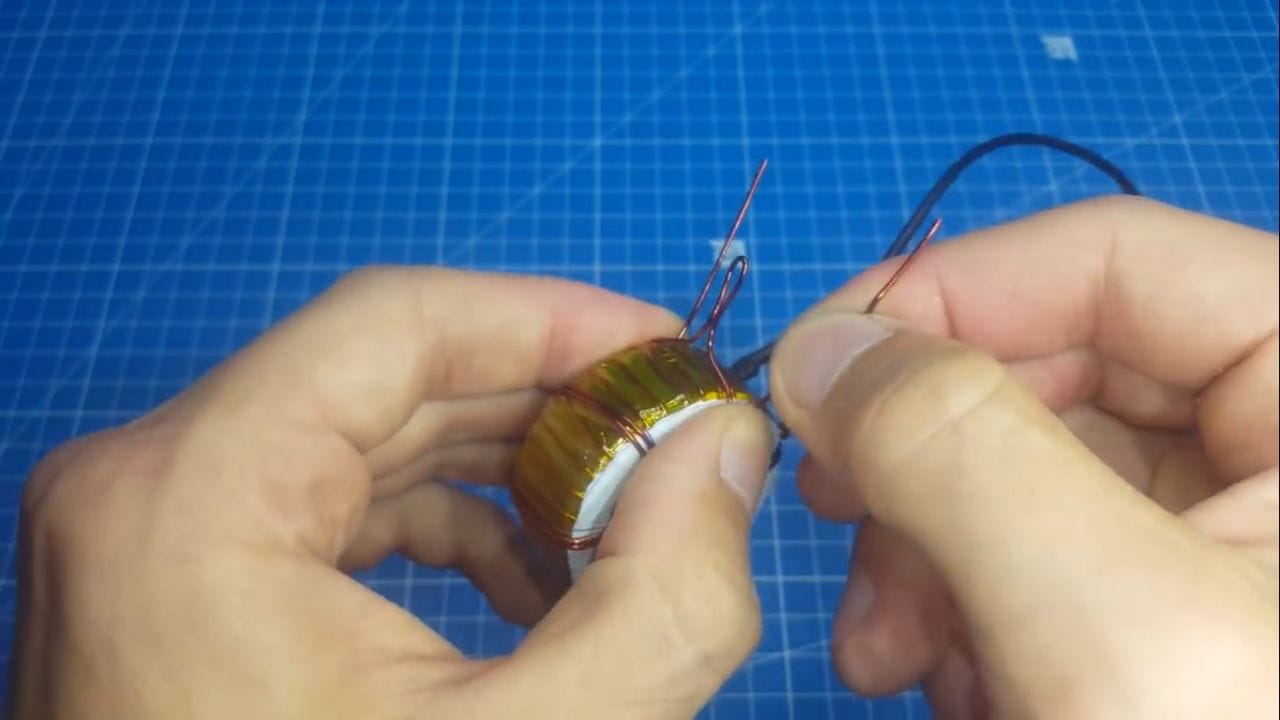

Закрепляем электрокартон вместе с местом пайки на внешней стороне магнитопровода при помощи витков катушки.

К концу катушки так же, как и к началу, припаиваем отрезок многожильного провода и изолируем кусочком электрокартона. Закрепляем соединение при помощи толстых швейных ниток. Чтобы при завязывании узла нить не ослабла, можно закрепить её расплавленной канифолью или клеем.

Вернуться наверх к меню

Как изменить напряжение на вторичной обмотке не разбирая трансформатор?

Иногда возникает ситуация, когда необходимо скорректировать напряжение на вторичной обмотке понижающего трансформатора всего на 10 – 15%, но очень не хочется разбирать трансформатор.

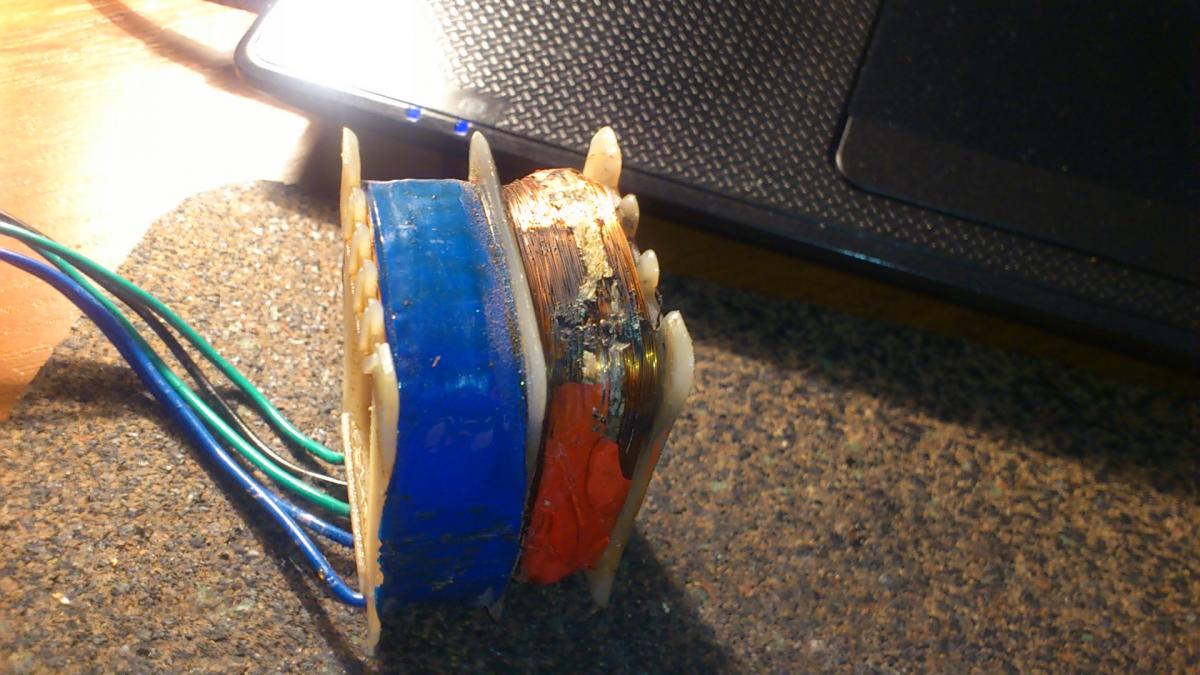

Если на каркасе есть свободное место, то можно домотать дополнительную катушку не разбирая магнитопровод, а затем включить её в фазе или противофазе, в зависимости от того, нужно ли увеличить или уменьшить выходное напряжение. На картинке слева напряжение дополнительной катушки «II» складывается с напряжением основной катушки «III», а справа вычитается.

Вернуться наверх к меню

Программы для расчёта силовых трансформаторов.

Существует много разных программ для расчёта силовых трансформаторов. Их недостаток в том, что при вводе одних и тех же данных, результаты могут отличаться на 40-50%. И это не удивительно, так как вводимых данных явно недостаточно для точных расчётов. Кроме этого, не всегда понятно, что происходит в череве программы и какие коэффициенты она использует.

В общем, мне не удалось найти простую бесплатную программу, которая бы удовлетворяла моим требованиям. Если Вам известна такая программа, оставьте комментарий.

Если же всё-таки Вы желаете автоматизировать вычисления, можете скачать несколько программ, не требующих инсталляции (portable version), из «Дополнительных материалов».

Вернуться наверх к меню

Дополнительные материалы к статье.

Справочник по унифицированным трансформаторам типа T, ТР, ТА, ТАН, ТН и ТПП в формате PDF можно скачать отсюда (12МБ).

Скачать пособие по расчёту трансформаторов: Никитский «Трансформаторы малой мощности» в формате DJV (2,6МБ).

Несколько программ для расчёта силовых низкочастотных трансформаторов можно скачать отсюда (0,7МБ).

Страницы 1 2 3 4

Как рассчитать трансформатор? (Расчёт и перемотка трансформатора #3) |

Продолжаем работу над нашим трансформатором. Напомню, что мы его разобрали и теперь нужно рассчитать кол-во витков необходимое для намотки.
Мне нужно намотать трансформатор со следующими обмотками и параметрами:

Нужна первичная обмотка на 220В, две вторичные по 12В, способные отдать в нагрузку 0,5А, и одна вторичная обмотка намотанная шиной, и содержащая большое кол-во отводов. На её расчёте я останавливаться не буду, чтобы не тратить ваше время, так как всё делается аналогично обмотке 12В, которые я и рассчитаю.
Напряжение не обмотке зависит от кол-ва витков, а сила тока зависит от диаметра/сечения провода.
Начнём разбираться с первичной обмоткой.
Для начала разберёмся с кол-вом витков. Если с нуля мотать трансформатор, то первым делом необходимо рассчитать такой параметр как кол-во витков необходимых для одного вольта. Этот параметр зависит от характеристик сердечника таких как сечение и магнитная индукция, и от частоты питающей сети, которая в наших сетях составляет 50 Гц. Эти расчёты по железу сейчас нет смысла делать, так как их уже сделали при изготовлении данного трансформатора. Ими и воспользуемся. В первой части, мы при проверке трансформатора подавали на 110В обмотку номинальные 110В, и при этом на обмотке 24В, мы получили напряжение 24.8. Разматывая обмотку для 24В, я посчитал витки, и у меня их получилось 18. Этих данных достаточно для определения кол-ва витков на вольт. Получается что 18 витков выдают 24.8В, следовательно для одного вольта необходимо 18/24.8=0.73 витка. Зная это значение, я могу определить число витков в любой обмотке.
Например, можно узнать число витков в первичной обмотке рассчитанной на 380В. При измерениях я получил на ней напряжение 377В, следовательно, она содержит 377*0,73=275.21, округляем до большего и получаем 276 витков.
Для напряжения 220В первичная обмотка должна содержать 220*0.73=160, 6 округляем до большего и получаем 161 виток.
Таким же образом рассчитываем кол-во витков для вторичной обмотки. Мне нужно 12В, это составляет 12*0,73=8.76 округляем и получаем 9 витков. С витками разобрались, но следует сказать, что это очень упрощенный расчёт. На выходе мы получим напряжение которое может примерно на 5% отличаться от расчётного. Я часто пользуюсь этим методом, и результаты меня всегда устраивали.
Подобной техникой можно пользоваться, если например, на имеющийся трансформатор с неизвестными параметрами нужно намотать дополнительную обмотку. Для этого временно наматываем несколько десятков витков любого изолированного провода, можно даже в ПВХ изоляции. Подаём на первичную обмотку номинальное напряжение. Измеряем выходное напряжение на только что намотанной временной обмотке. Затем рассчитываем кол-во витков на 1 вольт для данного трансформатора и пересчитываем сколько нужно витков для вашей обмотки. Сматываем временную обмотку и мотаем свою на необходимое напряжение.

С витками мы разобрались, теперь необходимо определиться с диаметром провода, он в свою очередь зависит от силы тока, которую должна обеспечить обмотка. Для примера возьмём нашу вторичную обмотку на 12В которая должна обеспечить пол ампера. Для данных расчётов необходимо понимать такую величину, которая называется плотность тока. Это величина, показывающая какой ток течёт через каждый квадратный миллиметр сечения провода.
При прокладке проводки медным проводом, допускается использовать в расчётах плотность тока от 6 до 10А на мм квадратный. Если использовать алюминиевый провод, то плотность тока для него меньше уже от 4 до 6 А на мм квадратный. Это связанно с тем, что алюминий хуже проводит ток, то есть имеет большее удельное сопротивление и при протекании тока 10 А на каждый миллиметр квадратный, провод будет выделять больше тепловой энергии чем успеет рассеять, при этом он будет нагреваться.
Если для медной проводки которая хорошо охлаждается можно использовать плотность тока до 10А на мм квадратный, то при расчётах трансформаторов данное значение недопустимо, так как обмотки находятся внутри катушки, и очень плохо отводят от себя тепло, особенно обмотки в середине катушки. В разных справочниках рекомендации по выбору плотности тока для обмоток трансформаторов разнятся. Для мощности 1 кВт рекомендуется использовать плотность тока для медного провода от 1.5 до 2.5-3 А на мм квадратный. Чем большую плотность тока принимаем в расчёт, тем меньше потребуется меди, но сильнее будет греться трансформатор, и следовательно уменьшится его КПД. Маленькая плотность тока потребует использовать толстые провода, и можно столкнуться с тем, что обмотка не влезает в предназначенное для неё окно, но трансформатор будет холодным. К примеру, при использовании трансформатора в вентилируемом корпусе, можно взять большую плотность тока, а при применении трансформатора в глухом корпусе который будет эксплуатироваться под прямыми солнечными лучами, и следовательно сильно греться, плотность нужно брать меньшую.
Мой трансформатор будет эксплуатироваться в ангельских условиях, он будет работать в корпусе с принудительной вентиляцией. С трансформатора необходимо кратковременно получать мощность 800-900Вт, в остальное время он будет эксплуатироваться при мощности не более 500-600Вт. Поэтому можно смело брать плотность тока 2.5А на миллиметр квадратный.
Получается что для тока 0.5А протекающем по обмотке, необходимо сечение провода 0.5/2.5=0.2мм квадратных.
Сечение это не диаметр, не путайте. Сечение можно найти по формуле S=PiR2. Отсюда можно найти радиус провода, который равен R=sqrt(S/Pi). Радиус получается 0.25. Так как диаметр это два радиуса, то получается что нужно использовать провод диаметр которого по меди больше или равно 0.5 мм.

Подобным образом рассчитываем диаметры проводов всех остальных обмоток.

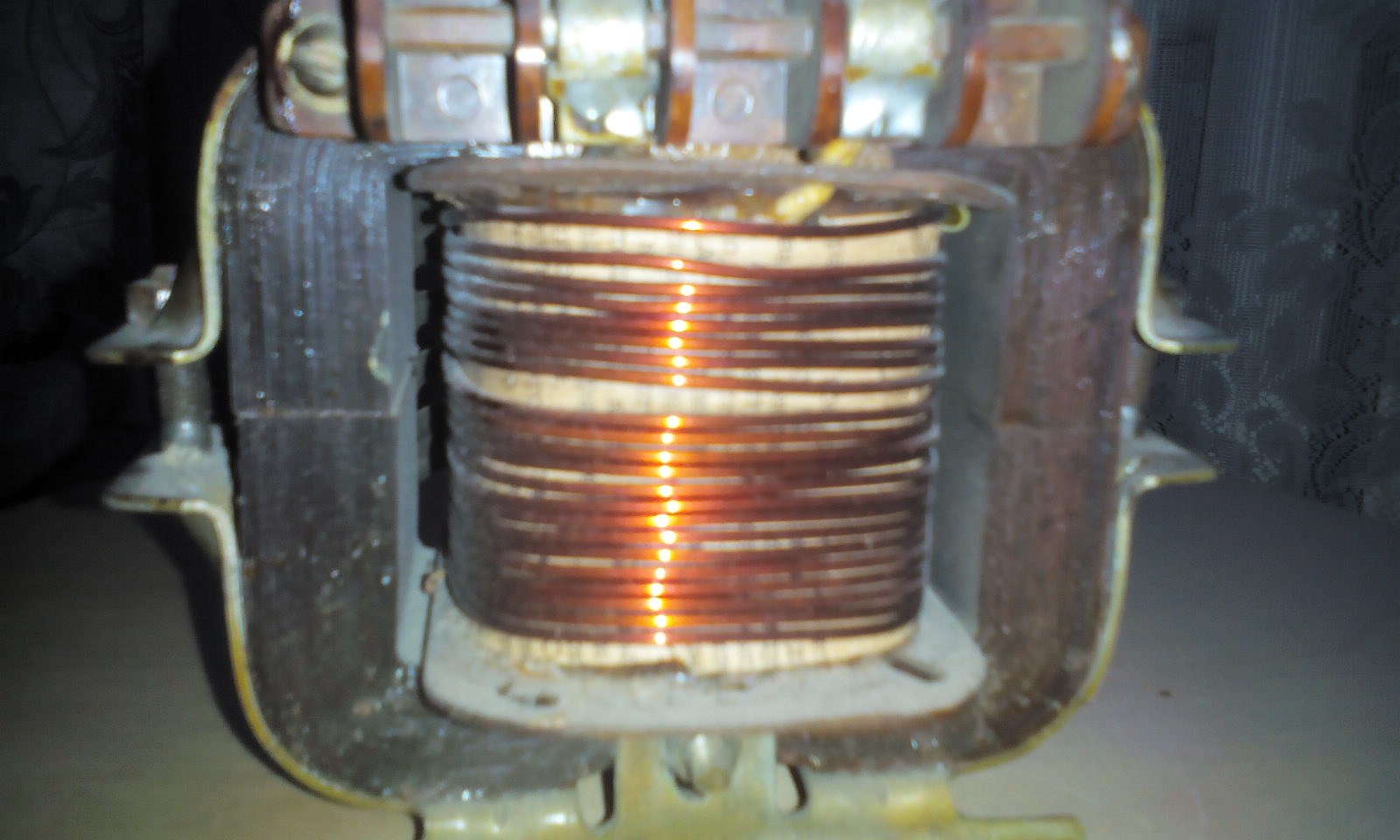

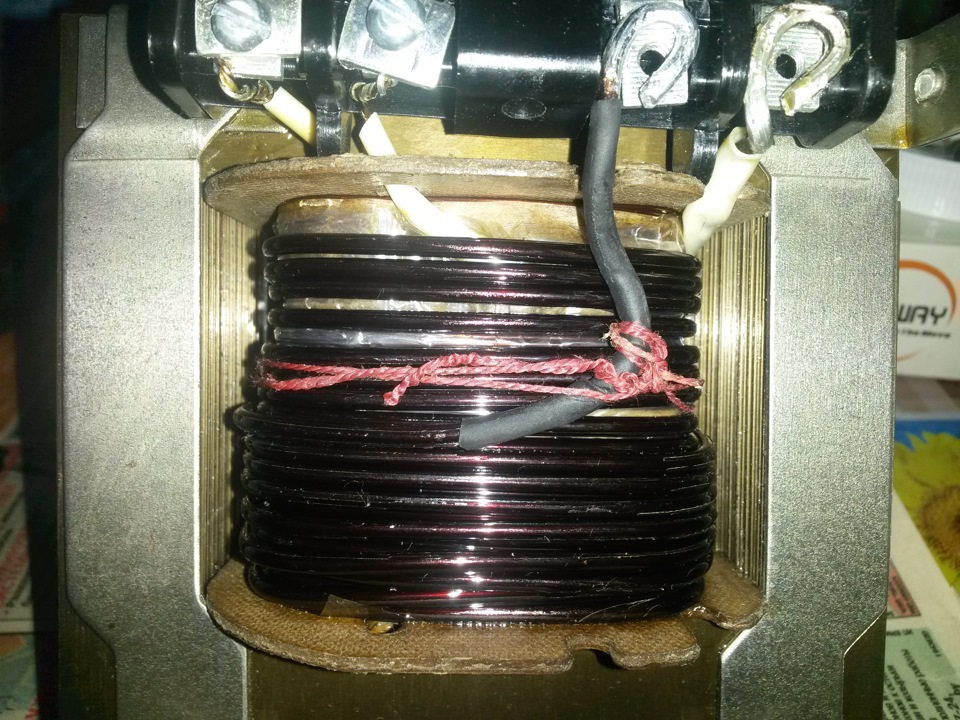

Трансформаторы ОСМ предназначены для работы на производстве, и рассчитаны для обеспечения номинальной мощности продолжительное время. Они изготовлены с очень большим запасом. Поэтому, скорее всего диаметр провода первичной обмотки заложен с запасом. Давайте посчитаем, какую плотность тока взяли при расчёте этого трансформатора.
Так как первичная обмотка рассчитана на 380В а мощность трансформатора 1000Вт, то ток который течёт в обмотке при максимальной мощности равен 1000/380=2.63A. Теперь посчитаем сечение провода. Для этого измерим микрометром диаметр провода. Он получился 1.47мм. Это провод вместе с лаковой изоляцией. Изоляция в проводах такого диаметра составляет около 0.07мм. Получается, что медь имеет диаметр 1.4мм. Сечение получается 1.54 мм квадратных. У нас получилось что по 1.54 квадратных миллиметров течёт ток 2.63А, следовательно плотность тока получается 1.70А на мм квадратный, как видите до приятых для нашего расчёта 2.5А на мм очень далеко.
Я планирую оставить этот провод в качестве своей первичной обмотки. Давайте посчитаем какую мощность мы сможем получить на данном проводе при напряжении 220В и принятой нами плотности тока 2.5А на мм квадратный. Сечение провода у нас получалось 1.54 мм, следовательно при плотности тока 2.5 мм мы получим ток 1.54*2.5А на мм2 = 3.85А. При номинальном напряжении 220В, максимальная мощность получается 3.85*220=847Вт, Это мощность, которую можно получить при плотности тока 2.5 А на мм2в проводе который уже есть в первичной обмотке этого трансформатора. Мощности 840 Вт достаточно для моей задачи. Даже если предположить что по каким-то причинам потребляемая от трансформатора мощность станет 1000Вт, то в данном случае плотность тока будет составлять 1000/220=4.54А, при сечении провода 1.54 плотность тока получается 2.95А, что не выходит за максимально рекомендованные 3А/мм2, следовательно трансформатор будет работать долго и счастливо.
Сейчас в первичной обмотке 276 витков и она рассчитана на 380В,но для номинального напряжения 220В, как мы рассчитали ранее первичная обмотка должна содержать 161 виток, следовательно нам нужно смотать 276-161=115 витков.
Смотку лишних витков и намотку вторичной обмотки я покажу в следующем ролике. А пока можно перепроверить расчёты, иначе если вы ошиблись, вам придётся всё смотать, и намотать заново. Так что лучше потратьте сейчас несколько минут для проверки, чем в случае ошибки потратить несколько часов всё переделывая…

Рубрики: Перемотка рабочего трансформатора, Радиолюбительская технология | Тэги: Как рассчитать трансформатор?, Радиолюбительская технология, Трансформатор, Устройства своими руками | Ссылка

Как собрать трансформатор своими руками

Как разобрать и собрать трансформатор?

Наиболее удобными для перемотки являются трансформаторы на витых броневых и стержневых магнитопроводах, так как их сборка и разборка занимает считанные минуты.

Однако при сборке требуется точное сопряжение отдельных частей магнитопровода. Поэтому при разборке, обязательно пометьте сопрягаемые части магнитопровода, чтобы в последствие их можно было правильно собрать.

При производстве витых броневых и стержневых магнитопроводов, лента наматывается на шаблон, а затем весь пакет разрезается. Половинки сердечника маркируются так, чтобы при сборке можно было восстановить положение сердечника имевшее место до разрезания.

Чтобы предотвратить вибрации и гудение, можно во время сборки склеить половинки магнитопровода клеем на основе эпоксидной смолой. Небольшое количество клея нужно нанести на зеркальные сопрягающиеся части магнитопровода.

Если после разборки магнитопровода, на нём остались остатки старой эпоксидной смолы, то их можно удалить при помощи самой мелкой наждачной шкурки (нулёвки).

При промышленной сборке, в смолу добавляют в качестве наполнителя ферромагнитный порошок.

При нескольких сборках и разборках трансформатора на витых броневых сердечниках, могут переломиться лапки стягивающего хомута.

Чтобы этого не произошло во время тестирования, можно стянуть магнитопровод 8-10-тью слоями изоляционной ленты.

Стержневые витые и штампованные магнитопроводы могут иметь как один каркас поз.2, так и два каркаса поз.1 с обмотками расположенными симметрично.

Первичные и вторичные обмотки двухкаркасных трансформаторов следует распределять равномерно на оба каркаса.

От взаимного положения каркасов, зависит относительная фазировка обмоток.

1. Самодельный кольцевой трансформатор.
2. Промышленный неразборный кольцевой трансформатор.
3. Кольцевой витой магнитопровод.

Кольцевые магнитопроводы не требуют сборки-разборки, так как сами и являются каркасом для обмоток.

1. Ш-образная пластина.
2. Замыкатель.
3. Трансформатор.

Броневые штампованные магнитопроводы, с так называемым Ш-образным железом, тоже можно перематывать, но их разборка может занять намного больше времени, чем все остальные операции. Дело в том, что при сборке таких трансформаторов, последние пластины набора часто вбиваются молотком. Если же трансформатор ещё и прошёл пропитку вместе с магнитопроводом, то разборка может превратиться в сущий ад.

Пластины пропитанного парафином магнитопровода после разборки можно сварить в воде, чтобы отделить от парафина. Парафин же легко удалить с поверхности воды после того, как он застынет.

Если магнитопровод пропитан лаком, то после разборки, пластины нужно хорошо прожечь в бензине, но это имеет смысл только при ремонте какой-нибудь дорогостоящей аппаратуры.

Чтобы было легче разобрать трансформатор, следует сначала удалить все замыкатели, а затем попытаться выбить несколько Ш-образных пластин с какого-нибудь края или середины, если в середине есть пластины установленные не в перекрест.

Пример разборки и сборки штампованного броневого магнитопровода.

Это выходной трансформатор лампового однотактного УНЧ, поэтому Ш-образные пластины и замыкатели собраны с магнитным зазором. Мне нужно превратить его в силовой трансформатор, для чего я должен собрать Ш-образные пластины в перекрест.

Чтобы быстро собрать трансформатор, можно сразу вставлять и Ш-образные пластины и замыкатели.

Очень часто у радиолюбителя после перемотки таких трансформаторов, остаются лишние пластины. Это снижает габаритную мощность трансформатора.

Для того чтобы все пластины вошли в каркас, вставляйте Ш-образные пластины и замыкатели заусенцами вниз.

Когда половина пластин будет вставлена, установите однообразно (не в перекрест) две Ш-образные пластины без замыкателей. Не вставляёте эти пластины до конца. Затем продолжите вставлять пластины до 2/3 всех пластин. Вставьте оставшуюся 1/3 часть Ш-образных пластин без замыкателей. Вот, что у Вас должно получиться. Обычно остаётся несколько пластин, которые невозможно всунуть в каркас и два десятка замыкателй.

Теперь нужно вставить оставшиеся пластины промеж двух заложенных ранее пластин и вбить их при помощи текстолитового или деревянного бруска и молотка. В завершение сборки магнитопровода, нужно вставить все замыкатели.

На картинке пластина броневого штампованного магнитопровода и трансформатор собранный из таких пластин. Это одна из самых неудачных конструкций магнитопровода. Во-первых, эти пластины не имеют отдельного замыкателя, что сильно затрудняет сборку-разборку, а во-вторых, они снабжены крепёжными отверстиями, проходящими через тело магнитопровода, что снижает габаритную мощность. От использования подобных трансформаторов лучше воздержаться.

Вернуться наверх к меню

Как подобрать предохранитель для трансформатора

Рассчитываем ток предохранителя обычным способом:

I = P / U

I – ток, на который рассчитан предохранитель (Ампер), P – габаритная мощность трансформатора (Ватт), U – напряжение сети (~220 Вольт).

Пример:

35 / 220 = 0,16 Ампер

Ближайшее значение – 0,25 Ампер.

определение первичного напряжения трансформатора

Схема измерения тока Холостого Хода (ХХ) трансформатора. Ток ХХ трансформатора обычно замеряют, чтобы исключить наличие короткозамкнутых витков или убедится в правильности подключения первичной обмотки.

При замере тока ХХ, нужно плавно поднимать напряжение питания. При этом ток должен плавно возрастать. Когда напряжение превысит 230 Вольт, ток обычно начинает возрастать более резко. Если ток начинает резко возрастать при напряжении значительно меньшем, чем 220 Вольт, значит, либо Вы неправильно выбрали первичную обмотку, либо она неисправна.

Ориентировочные токи ХХ трансформаторов в зависимости от мощности. Нужно добавить, что токи ХХ трансформаторов даже одной и той же габаритной мощности могут очень сильно отличаться. Чем более высокие значения индукции заложены в расчёт, тем больше ток ХХ.

Схема подключения, при определения количества витков на вольт.

Можно подобрать готовый трансформатор из числа унифицированных типа ТН, ТА, ТНА, ТПП и других. А если Вам необходимо намотать или перемотать трансформатор под нужное напряжение, что тогда делать?

Тогда необходимо подобрать подходящий по мощности силовой трансформатор от старого телевизора, к примеру, трансформатор ТС-200 и ему подобные.

Надо четко понимать, что чем больше количества витков в первичной обмотке тем больше её сопротивление и поэтому меньше нагрев и второе, чем толще провод, тем больше можно получить силу тока, но это зависит от размеров сердечника — сможете ли разместить обмотку.

Что делаем далее, если неизвестно количество витков на вольт?

Для этого необходим ЛАТР, мультиметр (тестер) и прибор измеряющий переменный ток — амперметр. Наматываем по вашему усмотрению обмотку поверх имеющейся, диаметр провода любой, для удобства можем намотать и просто монтажным проводом в изоляции.

Как намотать трансформатор?

В современных броневых и стержневых трансформаторах обмотки наматываются на жёсткий каркас. Поэтому, для закрепления каркаса, можно воспользоваться вот такими щёчками. Одну из щёчек нужно жёстко закрепить на шпильке двумя гайками, чтобы каркас вместе со щёчками при намотке не прокручивался относительно шпильки.

Вторая щёчка будет просто удерживать каркас.

Если же Вам попадётся какой-нибудь старинный трансформатор с картонным каркасом, то придётся выпилить деревянную бобышку размером чуть шире сечения магнитопровода, чтобы при намотке каркас не деформировался вместе с обмотками.

Длина бобышки должна быть равной или чуть больше высоты каркаса.

Каркас вместе с бобышкой можно прикрутить к шпильке подобным образом.

Я использую для перемотки трансформаторов вот такое нехитрое приспособление, которое с натяжкой можно назвать намоточным станком. В одни тиски зажимаю ручную дрель, а в другие счётчик оборотов.

Катушку с проводом закрепляю вот на таком мобильном устройстве, которое обычно стоит на полу, как раз под тем местом, где находится каркас.

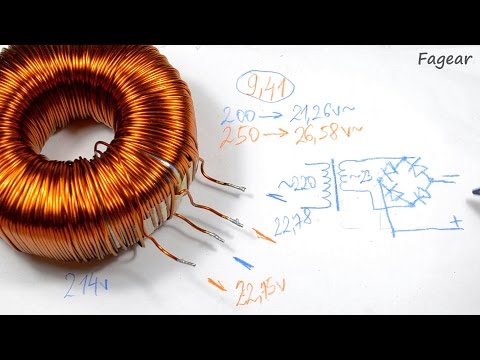

Обмотки кольцевых трансформаторов можно намотать при помощи челнока. При мощности более 100 Ватт, число витков вторичной обмотки понижающего трансформатора столь мало, что намотка не вызывает серьёзных затруднений даже в отсутствие челнока.

Быстро изготовить челнок под любые размеры сердечника и диаметр провода можно из медной проволоки подходящего диаметра. Чем толще обмоточный провод, тем соответственно толще нужно выбирать и проволоку для челнока.

Вернуться наверх к меню

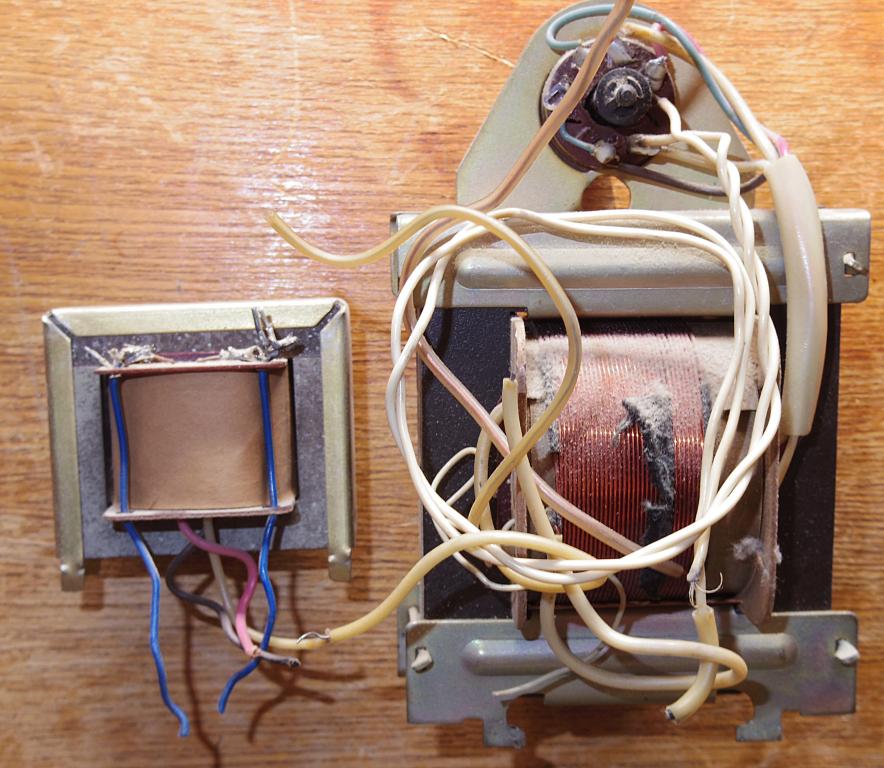

Как проверить трансформатор

Как разобраться с обмотками трансформатора, как его правильно подключить к сети и не «спалить» и как определить максимальные токи вторичных обмоток??? Такие и подобные вопросы задают себе многие начинающие радиолюбители. В этой статье я постараюсь ответить на подобные вопросы и на примере нескольких трансформаторов (фото в начале статьи), разобраться с каждым из них..Надеюсь, эта статья будет полезной многим радиолюбителям.

Для начала запомните общие особенности для броневых трансформаторов

— Сетевая обмотка, как правило мотается первой (ближе всех к сердечнику) и имеет наибольшее активное сопротивление (если только это не повышающий трансформатор, или трансформатор имеющий анодные обмотки).

— Сетевая обмотка может иметь отводы, или состоять например из двух частей с отводами.

— Последовательное соединение обмоток (частей обмоток) у броневых трансформаторов производится как обычно, начало с концом или выводы 2 и 3 (если например имеются две обмотки с выводами 1-2 и 3-4).

— Параллельное соединение обмоток (только для обмоток с одинаковым количеством витков), производится как обычно начало с началом одной обмотки, и конец с концом другой обмотки (н-н и к-к, или выводы 1-3 и 2-4 — если например имеются одинаковые обмотки с выводами 1-2 и 3-4).

Общие правила соединения вторичных обмоток для всех типов трансформаторов.

Для получения различных выходных напряжений и нагрузочных токов обмоток для личных нужд, отличных от имеющихся на трансформаторе, можно получать путём различных соединений имеющихся обмоток между собой. Рассмотрим все возможные варианты.
— Обмотки можно соединять последовательно, в том числе обмотки намотанные разным по диаметру проводом, тогда выходное напряжение такой обмотки будет равно сумме напряжений соединённых обмоток (Uобщ. = U1 + U2… + Un). Нагрузочный ток такой обмотки, будет равен наименьшему нагрузочному току из имеющихся обмоток. Например: имеются две обмотки с напряжениями 6 и 12 вольт и токами нагрузки 4 и 2 ампера — в итоге получим общую обмотку с напряжением 18 вольт и током нагрузки — 2 ампера.

— Обмотки можно соединять параллельно, только если они содержат одинаковое количество витков, в том числе намотанные разным по диаметру проводом. Правильность соединения проверяется так. Соединяем вместе два провода от обмоток и на оставшихся двух измеряем напряжение. Если напряжение будет равно удвоенному, то соединение произведено не правильно, в этом случае меняем концы любой из обмоток. Если напряжение на оставшихся концах равно нулю, или около того (перепад более чем в пол-вольта не желателен, обмотки в этом случае будут греться на ХХ), смело соединяем вместе оставшиеся концы. Общее напряжение такой обмотки не изменяется, а нагрузочный ток будет равен сумме нагрузочных токов, всех соединённых параллельно обмоток. (Iобщ. = I1 + I2… + In) . Например: имеются три обмотки с выходным напряжением 24 вольта и токами нагрузки по 1 амперу. В итоге получим обмотку с напряжением 24 вольта и током нагрузки — 3 ампера.

— Обмотки можно соединять параллельно-последовательно (особенности для параллельного соединения см. пунктом выше). Общее напряжение и ток будет, как при последовательном соединении. Например: имеем две последовательно и три параллельно соединённые обмотки (примеры, описанные выше). Соединяем эти две составные обмотки последовательно. В итоге получаем общую обмотку с напряжением 42 вольта (18+24) и током нагрузки по наименьшей обмотке, то есть — 2 ампера.

— Обмотки можно соединять встречно, в том числе намотанные разным по диаметру проводом (так же параллельно и последовательно соединённые обмотки). Общее напряжение такой обмотки будет равно разности напряжений, включённых встречно обмоток, общий ток будет равен наименьшей по току нагрузки обмотки. Такое соединение применяется в том случае, когда необходимо понизить выходное напряжение имеющейся обмотки. Так же, что бы понизить выходное напряжение какой либо обмотки, можно домотать поверх всех обмоток дополнительную обмотку проводом, желательно не меньшего диаметра той обмотки, напряжение которой необходимо понизить, что бы не уменьшился нагрузочный ток. Обмотку можно намотать, даже не разбирая трансформатор, если есть зазор между обмотками и сердечником , и включить её встречно с нужной обмоткой. Например: имеем на трансформаторе две обмотки, одна 24 вольта 3 ампера, вторая 18 вольт 2 ампера. Включаем их встречно и в итоге получим обмотку с выходным напряжением в 6 вольт (24-18) и током нагрузки 2 ампера.

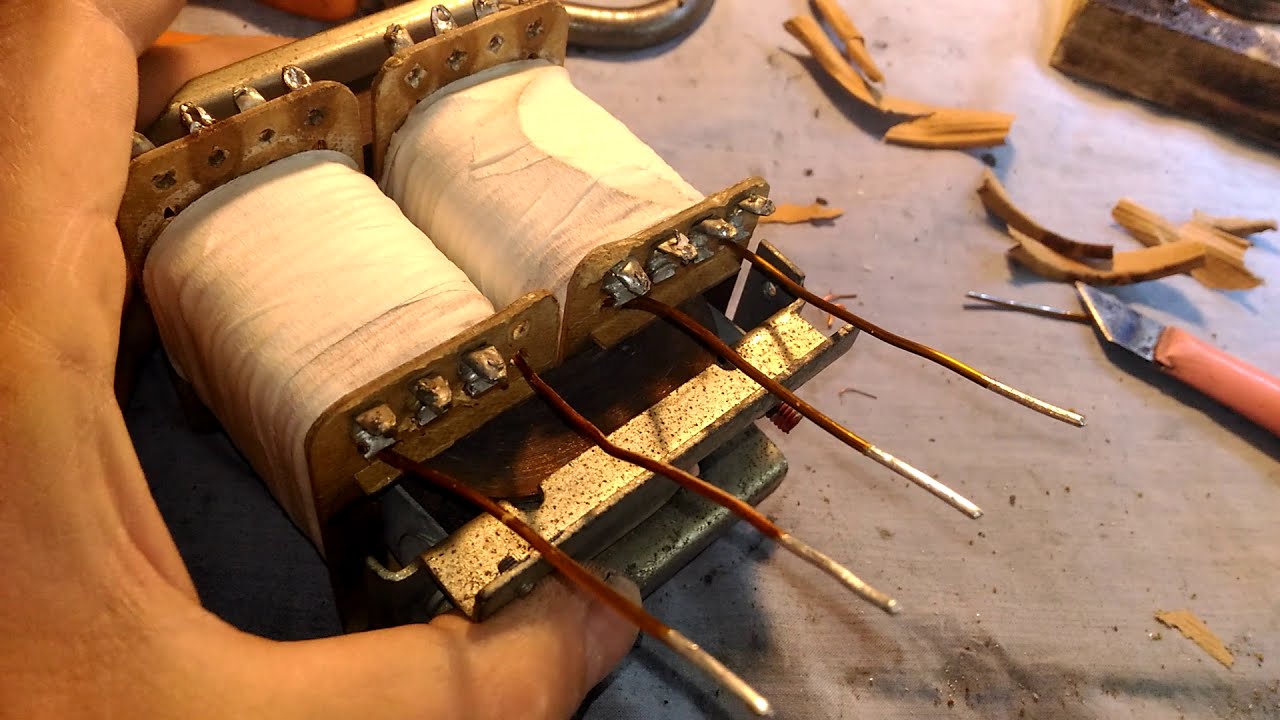

Как закрепить выводы обмоток трансформатора?

Если при намотке трансформаторов на броневых и стрежневых магнитопроводах, выводы катушки можно закрепить на контактах встроенных в каркас, то при намотке трансформатора на кольцевом магнитопроводе, такая возможность отсутствует.

Одним из способов решения этой проблемы является вывод концов обмоток гибким многожильным проводом. Особенно это полезно делать, если обмотка намотана сравнительно тонким приводом.

Припаиваем к началу катушки отрезок многожильного провода. Лучше, если это будет провод во фторопластовой изоляции (МГТФ), но можно использовать и любой другой.

Затем помещаем место пайки в небольшой кусочек электрокартона или бумаги сложенной пополам. Толщина электрокартона – 0,1мм.

Закрепляем электрокартон вместе с местом пайки на внешней стороне магнитопровода при помощи витков катушки.

К концу катушки так же, как и к началу, припаиваем отрезок многожильного провода и изолируем кусочком электрокартона. Закрепляем соединение при помощи толстых швейных ниток. Чтобы при завязывании узла нить не ослабла, можно закрепить её расплавленной канифолью или клеем.

Вернуться наверх к меню

Капитальный срочный ремонт трансформатора

Трансформатор имеет достаточно больной запас прочности, но после нескольких лет работы требуется проведение его капитального ремонта, где особое внимание должно уделяться подпрессовке обмоток.

Сотрудники при капитальном ремонте в обязательном порядке проводят все необходимые для качественного ремонта операции маслонаполненных, сухих, сварочных и печных трансформаторов:

• вскрытие трансформатора, подъем сердечника;
• ремонт магнитопровода, подпрессовки, отводов и переключателей;
• восстановление охлаждающих устройств;
• чистка и покраски баков;
• проверка работы контрольно-измерительных приборов, защитных и сигнальных устройств;
• очистка или смена масла;
• при необходимости сушка активных частей;
• сборка трансформатора;
• проведение контрольных измерений и необходимых испытаний.

Все манипуляции соответствуют стандартам ГОСТ и выполняются на высокоточном оборудовании. Специализированные цеха, предназначенные для ремонтных работ, надежно защищают трансформаторы от пыли и атмосферных осадков, что позволяет гарантировать дальнейшую бесперебойную работу починенного нами оборудования. Для доставки агрегатов на ремонтную площадку привлекаются самые опытные такелажники, осуществляющие ввод, подъем и перемещение отдельных узлов с соблюдением всех требований техники безопасности.

Как изменить напряжение на вторичной обмотке не разбирая трансформатор?

Иногда возникает ситуация, когда необходимо скорректировать напряжение на вторичной обмотке понижающего трансформатора всего на 10 – 15%, но очень не хочется разбирать трансформатор.

Если на каркасе есть свободное место, то можно домотать дополнительную катушку не разбирая магнитопровод, а затем включить её в фазе или противофазе, в зависимости от того, нужно ли увеличить или уменьшить выходное напряжение. На картинке слева напряжение дополнительной катушки «II» складывается с напряжением основной катушки «III», а справа вычитается.

Вернуться наверх к меню

Обмотки трансформатора

Эти самые катушки с проводом в трансформаторе называются обмотками. В основном обмотки состоят из медного лакированного провода. Такой провод находится в лаковой изоляции, поэтому, провод в обмотке не коротит друг с другом. Выглядит такой обмоточный трансформаторный провод примерно вот так.

Он может быть разного диаметра. Все зависит от того, на какую нагрузку рассчитан тот или иной трансформатор.

У самого простого однофазного трансформатора можно увидеть две такие обмотки.

Обмотка, на которую подают напряжение называется первичной. В народе ее еще называют “первичка”. Обмотка, с которой уже снимают напряжение называется вторичной или “вторичка”.

Для того, чтобы узнать, где первичная обмотка, а где вторичная, достаточно посмотреть на шильдик трансформатора.

I/P: 220М50Hz (RED-RED) – это говорит нам о том, что два красных провода – это первичная обмотка трансформатора, на которую мы подаем сетевое напряжение 220 Вольт. Почему я думаю, что это первичка? I/P – значит InPut, что в переводе “входной”.

O/P: 12V 0,4A (BLACK, BLACK) – вторичная обмотка трансформатора с выходным напряжением в 12 Вольт (OutPut). Максимальная сила тока, которую может выдать в нагрузку этот трансформатор – это 0,4 Ампера или 400 мА.

Как работает трансформатор

Чтобы разобраться с принципом работы, давайте рассмотрим рисунок.

Здесь мы видим простую модель трансформатора. Подавая на вход переменное напряжение U1 в первичной обмотке возникает ток I1 .

Так как первичная обмотка намотана на замкнутый магнитопровод, то в нем начинает возникать магнитный поток, который возбуждает во вторичной обмотке напряжение U2 и ток I2 .

Как вы можете заметить, между первичной и вторичной обмотками трансформатора нет электрического контакта. В электронике это называется гальванически развязаны.

Формула трансформатора

1. Главная формула трансформатора выглядит так.
2. где
3. U2 – напряжение на вторичной обмотке
4. U1 – напряжение на первичной обмотке
5. N1 – количество витков первичной обмотки
6. N2 – количество витков вторичной обмотки
7. k – коэффициент трансформации
8. В трансформаторе соблюдается также закон сохранения энергии, то есть какая мощность заходит в трансформатор, такая мощность выходит из трансформатора:

Эта формула справедлива для идеального трансформатора. Реальный же трансформатор будет выдавать на выходе чуть меньше мощности, чем на его входе. КПД трансформаторов очень высок и порой составляет даже 98%.

Типы трансформаторов по конструкции

Однофазные трансформаторы

Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.

В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.

• На схемах однофазный трансформатор обозначается так:
• Первичная обмотка слева, а вторичная – справа.

Иногда требуется множество различных напряжений для питания различных приборов.

Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:

Трехфазные трансформаторы

Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

1. На схемах трехфазные трансформаторы обозначаются вот так:
2. Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.
3. Здесь мы видим три типа соединения обмоток (слева-направо)

• звезда-звезда
• звезда-треугольник
• треугольник-звезда

В 90% случаев используется именно звезда-звезда.

Типы трансформаторов по напряжению

Понижающий трансформатор

Это трансформатор, которые понижает напряжение. Допустим, на первичную обмотку мы подаем 220 Вольт, а снимаем 12 Вольт. В этом случае коэффициент трансформации (k) будет больше 1.

Повышающий трансформатор

Это трансформатор, который повышает напряжение. Допустим, на первичную обмотку мы подаем 10 Вольт, а со вторичной снимаем уже 110 В. То есть мы повысили наше напряжение 11 раз. У повышающих трансформаторов коэффициент трансформации меньше 1.

Разделительный или развязывающий трансформатор

Такой трансформатор используется в целях электробезопасности. В основном это трансформатор с одинаковым числом обмоток на входе и выходе, то есть его напряжение на первичной обмотке будет равняться напряжению на вторичной обмотке.

Нулевой вывод вторичной обмотки такого трансформатора не заземлен. Поэтому, при касании фазы на таком трансформаторе вас не ударит электрическим током. Про его использование можете прочесть в статье про ЛАТР.

У развязывающих трансформаторов коэффициент трансформации равен 1.

Согласующий трансформатор

Такой трансформатор используется для согласования входного и выходного сопротивления между каскадами схем.

Работа понижающего трансформатора на практике

Понижающий трансформатор – это такой трансформатор, который выдает на выходе напряжение меньше, чем на входе. Коэффициент трансформации (k) у таких трансформаторов больше 1 . Понижающие трансформаторы – это самый распространенный класс трансформаторов в электротехнике и электронике. Давайте же рассмотрим, как он работает на примере трансформатора 220 В —> 12 В .

• Итак, имеем простой однофазный понижающий трансформатор.
• Именно на нем мы будем проводить различные опыты.

Подключаем красную первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичной обмотке трансформатора без нагрузки. 13, 21 Вольт, хотя на трансформаторе написано, что он должен выдавать 12 Вольт.

1. Теперь подключаем нагрузку на вторичную обмотку и видим, что напряжение просело.

Интересно, какую силу тока кушает наша лампа накаливания? Вставляем мультиметр в разрыв цепи и замеряем.

Программы для расчёта силовых трансформаторов.

Существует много разных программ для расчёта силовых трансформаторов. Их недостаток в том, что при вводе одних и тех же данных, результаты могут отличаться на 40-50%. И это не удивительно, так как вводимых данных явно недостаточно для точных расчётов. Кроме этого, не всегда понятно, что происходит в череве программы и какие коэффициенты она использует.

В общем, мне не удалось найти простую бесплатную программу, которая бы удовлетворяла моим требованиям. Если Вам известна такая программа, оставьте комментарий.

Если же всё-таки Вы желаете автоматизировать вычисления, можете скачать несколько программ, не требующих инсталляции (portable version), из «Дополнительных материалов».

Вернуться наверх к меню

Ремонт трансформаторов в Минске по выгодным ценам

Перемотка трансформатора в сервисном центре Минска. Используются качественные расходные материалы и комплектующие, на работу предоставляется гарантия и квалифицированная консультация.

Срочная перемотка трансформатора

Как заказать услуги по перемотке трансформатора?

Как выполняется перемотка трансформатора?

• Мастер сначала производит разборку изделия, снимает бандаж и элементы крепления.
• Растворяет лак, которым пропитано устройство или обжигает его, чтобы освободить обмотку. И вынимает ее, при этом фиксирует количество витков и способ намотки, если требуется сохранить текущие параметры по паспорту.
• Если необходимо, то перемотка выполняется по другой схеме для получения требуемых номиналов напряжений.
• Выполняет сборку и пропитку лаком, чтобы при работе изделие не издавало звенящих звуков.

Причинные выполнения перемотки трансформатора

Выполнить правильную и качественную перемотку обмоток трансформатора смогут только опытные мастера с хорошей практикой за своими плечами. Дело в том, что трансформаторы по устройству и принципу действия являются…

Произвести качественный и недорогой ремонт обмоток трансформатора можно в нашем сервисном центре. В Минске не так много фирм, которые выполняют действительно качественный ремонт обмоток силовых трансформаторов, но. ..

Перемотка импульсного трансформатора — сложный и трудоемкий процесс, доверять который стоит только профессиональным мастерам. Грубое вмешательство в устройство трансформатора может привести к появлению…

EveryCircuit — упрощенная перемотка трансформатора

Как сделать перемотку электрического трансформатора для инвертора, ИБП, устройств

Как сделать трансформатор для инвертора, ИБП, устройств

Введение:

Как сделать электрический трансформатор : Трансформатор представляет собой электрический компонент, предназначенный для изменения уровня напряжения и тока в соответствии с потребностями.

Функция

Как сделать электрический трансформатор : Электронные устройства, используемые для работы при различных уровнях напряжения, поставляемых энергоснабжающими компаниями, для работы этих устройств требуют трансформатора. Трансформатор состоит из сердечника из многослойного кремниевого железа, на который намотана катушка из изолированного медного провода, называемого магнитным проводом.

Первая катушка получает питание от сети, называемой первичной катушкой, и эта катушка генерирует магнитное поле, которое стимулирует движение электронов во второй катушке, создавая на выходе другое напряжение и ток.Разница витков провода между первичной и вторичной обмотками создает пропорциональную разницу между входным и выходным напряжениями трансформатора.

Как сделать электрический трансформатор: Процессор, который мы создадим в этом случае, рассчитан на напряжение от 115 до 18 вольт переменного тока, что идеально подходит для усилителя мощностью 300 Вт

Материалы

 Двухслойная магнитная проволока или медная проволока, покрытая диэлектрическим лаком, используемая в производстве генераторов, генераторов переменного тока, катушек, электродвигателей, силовых трансформаторов и т. д.

Листы кремниевого железа (эти листы кремниевого железа имеют форму букв (I) и букв (E), образующих сердечник трансформатора.

Вощеная бумага или прессованный картон (эта роль используется для изоляции обмоток или витков провода вместе). Она имеет парафиновую ванну, которая делает ее гибкой и пластичной. Он также изолирует влагу и придает термостойкость, предотвращая ее кристаллизацию.

Лента малярная (применяется для удержания бумаги и проволоки между обмотками.

Винты и квадраты для ног (винты, используемые для затягивания пластин железных квадратов или кронштейнов (используются для крепления трансформатора к шасси или шкафу

Опалубка (квадратная катушка используется в качестве опоры для намотки проволоки и предотвращения растекания, помогая плавному сужению проволоки. Опалубка доступна из различных материалов, таких как пластик, картон и стекловолокно.

Геометрическая схема, 7 плоскостей спроектированной опалубки, которую можно скачать с нашего веб-сайта, а затем построить из соломы или картона. Для этого необходимо произвести склеивание кусков картона клеем для дерева, армированным малярным скотчем и слоем лака, предохраняющего рулон от влаги, придающего целостность и прочность.

Расчет трансформаторов Формула

Онлайн-инструмент для расчета трансформатора

Перед постройкой трансформатора вам следует изучить нашу статью о том, как рассчитать трансформатор.Для расчета количества витков провода возьмем площадь сердечника как произведение умножения бок о бок пресс-формы. В этом случае у нас есть опалубка размером 5 на 3,8 дюйма, которая дает нам ядро ​​площадью 19 квадратных сантиметров.

Берем константу 42 и делим на 19 получается 2,21 витка на вольт так как в нашем случае у нас напряжение 115 вольт умножаем на количество витков на вольт теперь мы знаем сколько витков дано в первичной обмотке. Для вторичной обмотки в данном случае 18 вольт умножаем на количество витков на вольт и 40 витков провода получаем удвоение.

Видео о том, как сделать электрический трансформатор:

См. также:

Как сделать инвертор

альфанар

Заводские услуги

Ремонт и модернизация

Силовые трансформаторы жизненно важны для обеспечения бесперебойной подачи электроэнергии без перебоев.Независимо от того, вышел ли из строя ваш трансформатор или вы планируете своевременное ремонтное обслуживание, наша команда экспертов доступна для краткосрочного и долгосрочного ремонта.

Alfanar Technical Services выполняет ремонт, капитальный ремонт и модернизацию ваших силовых трансформаторов, которые выполняются в нашей специализированной ремонтной мастерской. Наша ремонтная база решает все проблемы, возникающие в процессе эксплуатации трансформатора, в том числе:

• Перемотка в соответствии с исходной спецификацией с термически улучшенной изоляцией
• Установка переключателей ответвлений под нагрузкой и без нагрузки с использованием передовых технологий
• Замена старых и абсолютных втулок и новых гибридных втулок
• Замена старых проржавевших и протекших баков, Радиаторов.
• Сушка и капитальный ремонт трансформаторов
• Замена поврежденного сердечника
• Установка Технологически модернизированных приборов измерения и контроля на трансформаторе
• Аксессуары для защиты от повторной проводки с новыми дополнительными функциями

Наши инженеры тесно сотрудничают с местными подрядчиками по электроснабжению или штатным обслуживающим персоналом, чтобы разработать программу, отвечающую вашим потребностям. Мы можем восстановить ваш оригинальный трансформатор на месте и на месте, если того требует ситуация.

Установка для сушки паровой фазы

В alfanar Technical Services (ATS) наша миссия состоит в том, чтобы поддерживать нашу известность как поставщика высококачественных, прецизионных услуг по ремонту и перемотке трансформаторов до 200 МВА, 230 кВ. И чтобы подтвердить наши обязательства, мы ввели в эксплуатацию крупнейшую в регионе установку для сушки паровой фазы, обеспечив более высокое и эффективное качество и гораздо меньший срок поставки.

Приложения

VPD используется для сушки целлюлозной изоляции обмотки трансформатора, что требует доведения содержания влаги до уровня 5 частей на миллион перед пропиткой обмотки трансформаторным маслом, восстановлением масла и удалением влаги. Жидкость в основном действует как теплоноситель для изоляции.

Преимущества установки для сушки паровой фазы

Испытательный центр

Испытательная лаборатория ATS хорошо оборудована для проведения следующих испытаний трансформаторов в соответствии с различными стандартами, такими как IEC, IEEE и т. д.

Лаборатория испытаний трансформаторов компании alfanar Technical Services предназначена для проведения всех типовых испытаний трансформаторов мощностью до 200 МВА класса 230 кВ. Лаборатория оснащена самым современным испытательным оборудованием.

Обычные тесты

Специальные и типовые испытания

Тесты масла

Службы сайта

Услуги на месте

Услуги на месте, предоставляемые техническими службами alfanar, являются альтернативой сокращению времени простоя и затрат на техническое обслуживание трансформаторов. Мы мобилизуем полную команду полностью оборудованных специалистов на объекты для проведения диагностики, капитального ремонта и ремонта трансформаторов без ущерба для качества обслуживания

Осушка трансформатора, фильтрация масла и пассивация

Высушиваем влажный трансформ на Участке различными способами

Фильтрация масла и подогрев.

Регенерация масла

Эксперты alfanar Technical Services предоставят вам надлежащую программу профилактического обслуживания, чтобы обеспечить неограниченный срок службы целлюлозы.Наша мобильная установка позволяет ускорить этот процесс на вашем объекте на трансформаторах под напряжением, что обеспечивает почти нулевое время простоя и высокую экономию.

Регенерация изоляционного масла — это процесс удаления загрязняющих веществ и продуктов разложения, таких как полярные, кислотные или коллоидные вещества, что определяется испытаниями масла и трансформатора.

При регенерации и удалении шлама на месте масло обрабатывается на месте в баке трансформатора. Он циркулирует со дна основного резервуара, нагревается и направляется через «структурированные глиняные колонны», а затем фильтруется до степени удаления частиц 0.2 микрона, обработаны вакуумом и обезвожены перед тем, как вернуться в верхнюю часть устройства через резервуар консерватора. Процесс продолжается до тех пор, пока масло не превысит заданный минимально необходимый уровень. В способе восстановления нефти используется адсорбционная и термовакуумная (обезвоживание и дегазация) обработка.

Преимущества, достигаемые за счет регенерации трансформаторного масла

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор представляет собой статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в электросети переменного тока. Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Как правило, частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости.

Типы трансформаторов

Как упоминалось выше, существует два основных типа трансформаторов: -up Transformer:  Повышающий трансформатор увеличивает выходное напряжение по отношению к входному напряжению.В этом типе трансформатора число витков вторичной обмотки больше числа витков первичной обмотки.

Части трансформатора

Прежде чем приступить к сборке повышающего трансформатора, давайте разберемся с основными частями трансформатора:

• Первичная обмотка — изготовлена ​​из магнитной проволоки.
• Магнитный сердечник – выбирается в зависимости от мощности и частоты входного сигнала
• Вторичная обмотка – изготовлена ​​из магнитопровода

Вещи, необходимые для сборки очень простого повышающего трансформатора

Перед началом процесса сборки вам потребуются следующие компоненты:

• Электроизоляционная лента
• Медный провод с покрытием (т.е. магнитная проволока)
• Материал сердечника (т.е. стальной болт может использоваться в качестве сердечника)
• Резистивный элемент (например, электрическая лампочка)
• Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие шаги подробно объясняют процесс сборки повышающего трансформатора:

• Используйте большой стальной болт в качестве магнитного сердечника трансформатора. Сначала проверьте болт на намагниченность, прижав его к кухонному магниту. Если магнит прилипает, стальной болт можно использовать в качестве сердечника.

• Оберните болт изоляционной лентой, чтобы изолировать обмотки от «сердечника». Разрежьте медный провод с покрытием на две неравные части и зачистите их на концах. Использование одного и того же провода поможет вам обеспечить сопоставимость количества витков катушки.

• Намотайте два медных провода несколько раз (не менее 12 витков) на концы «жилы» (стальной болт). Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора.Убедитесь, что оголенные концы проводов остаются свободными. Также соблюдайте расстояние между первичной и вторичной обмотками. Закрепите изоляционной лентой.

• Теперь подключите оголенные концы вторичной катушки к контактным клеммам резистивного элемента (лампы). Убедитесь, что они не касаются друг друга на контактах лампы, потому что короткое замыкание не позволит лампе загореться. При необходимости можно использовать электроизоляционную ленту, чтобы зафиксировать провода на месте.

• Наконец, подключите оголенные концы первичной катушки к источнику питания переменного тока.Выбор источника питания переменного тока с выключателем питания, регулируемой настройкой напряжения и предохранителем на входе поможет обеспечить безопасность и изоляцию от «стены». Начните с мощности переменного тока на самом низком уровне и постепенно увеличивайте, чтобы увидеть изменение яркости лампы. Лампочка должна загореться при включении питания. Если нет, проверьте соединения и повторите попытку.

• При появлении запаха гари немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать достаточное сопротивление, чтобы предотвратить прохождение слишком большого тока.

• Если вы почувствовали запах гари, проверьте, не связано ли короткое замыкание с контактом оголенных проводов. Закройте оголенные провода электроизоляционной лентой и повторите попытку.

• Обратите внимание, что светимость лампочки будет увеличиваться в ступенчатой ​​конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Наконечник: Для изготовления промышленный повышающий трансформатор, необходимо, чтобы вторичная обмотка имела больше витков, чем первичная.Более того, если вы хотите, чтобы трансформатор имел удвоенное напряжение и вдвое меньший ток на вторичной обмотке, то во вторичной обмотке положите вдвое больше витков.

Сопутствующие товары

После успешного завершения повышающей конфигурации попробуйте изменить передаточное отношение катушки. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на различных резисторных нагрузках.

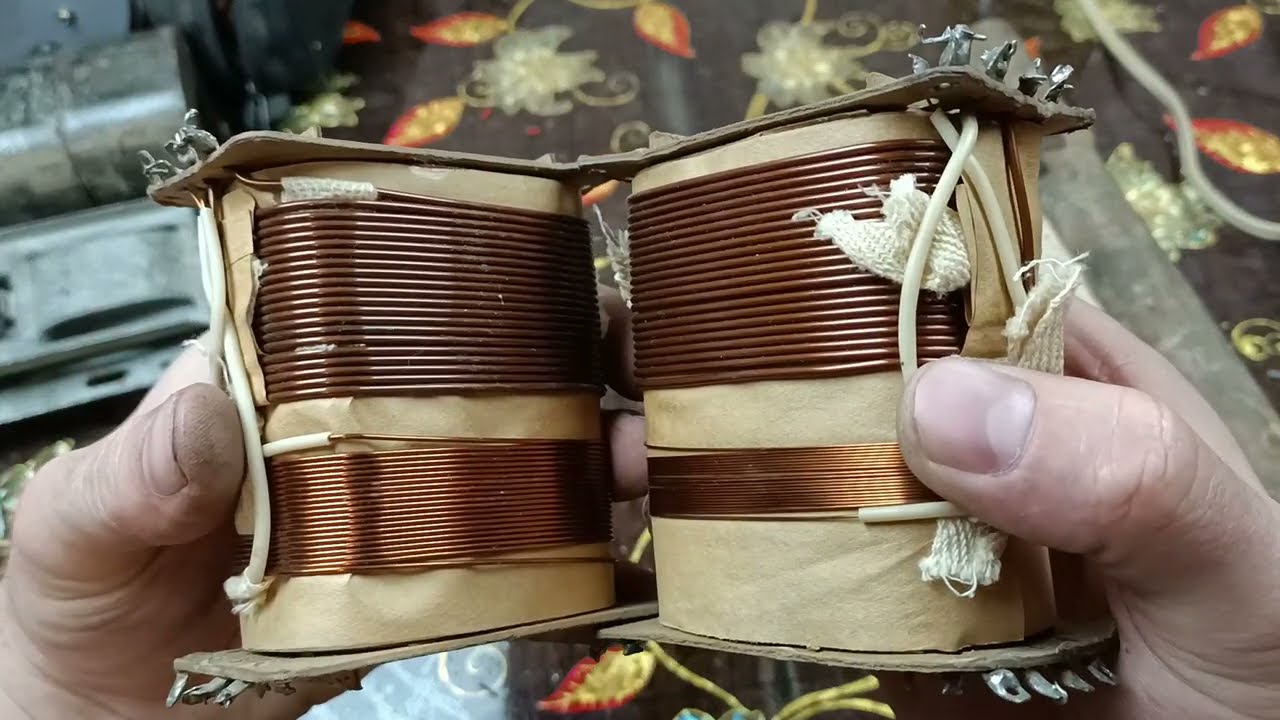

Как перемотать трансформатор: пошаговая инструкция

Трансформатор — агрегат, предназначенный для передачи электроэнергии с измененными показателями по сети к конечному потребителю. Это оборудование характеризуется определенной схемой. Трансформаторы могут понижать или повышать напряжение.

Со временем может потребоваться перемотка сердечника. В этом случае перед радиолюбителем встает вопрос, как намотать трансформатор. Этот процесс занимает много времени и требует концентрации внимания.Впрочем, ничего сложного в перемотке схемы нет. Для этого есть пошаговая инструкция.

Конструкция

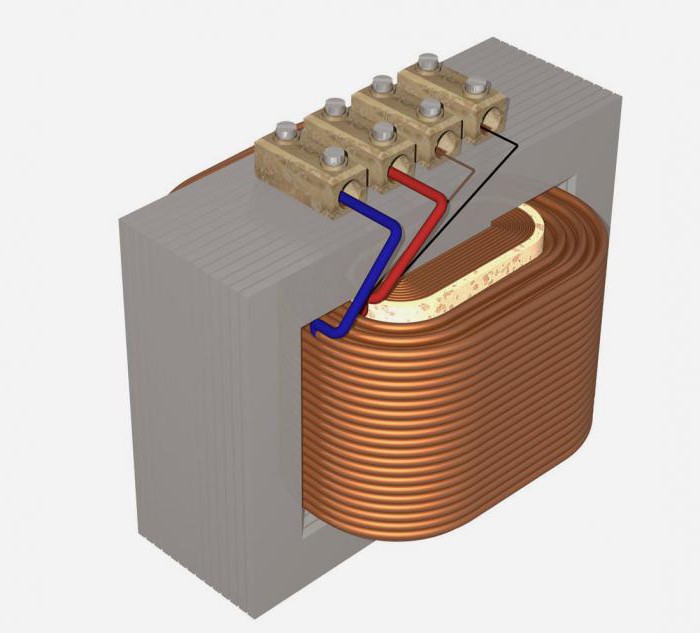

Трансформатор работает по принципу электромагнитной индукции. Он может иметь различную конструкцию магнитного привода. Однако одной из самых распространенных является тороидальная катушка. Его конструкция была изобретена Фарадеем. Чтобы понять, как намотать тороидальный трансформатор или устройство любой другой конструкции, необходимо сначала рассмотреть конструкцию его катушки.

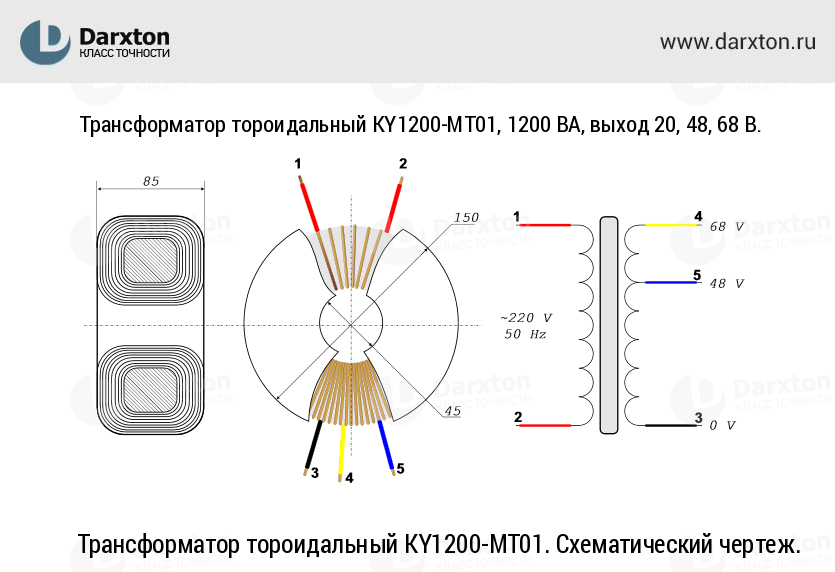

Тороидальные устройства преобразуют переменное напряжение одной мощности в другую.Существуют однофазные и трехфазные конструкции. Они состоят из нескольких элементов. В состав конструкции входит сердечник из ферромагнитной стали. Между ними резиновая прокладка, первичная, вторичная обмотка, а также изоляция.

Обмотка имеет экран. Изоляционным материалом покрыта и жила. Также используется предохранитель, крепеж. Для соединения обмоток в единую систему используется магнитный привод.

Обмоточное приспособление

Тороидальные трансформаторы могут быть разных типов.Это необходимо учитывать в процессе создания наброска. Обмоточный трансформатор 220/220, 12/220 или другие разновидности можно использовать при помощи специального инструмента.

Для упрощения процесса можно изготовить специальный аппарат. Он состоит из деревянных стоек, которые скреплены между собой металлическим стержнем. Он имеет форму рукояти. Эта коса поможет быстро намотать контуры. Палочка не должна быть толще 1 см. Он будет пронизывать структуру насквозь. С помощью дрели этот процесс будет проще.

Дрель крепится к столу. Это будет параллельно. Ручка должна свободно вращаться. Стержень вставляется в патрон дрели. Перед этим на металлический башмак следует обуть башмак с каркасом будущего трансформера. Стержень может иметь резьбу. Этот вариант считается предпочтительным. Башмак можно зажать с двух сторон гайкой, текстолитовыми пластинами или деревянными планками.

Другие инструменты

Для намотки трансформатора 12/220, импульсного, ферритового или других разновидностей конструкции необходимо подготовить еще несколько инструментов.Вместо вышеописанной конструкции можно использовать индуктор от телефона, приспособление для перемотки пленки, станок для катушки с ниткой. Есть много вариантов. Они должны обеспечивать плавность, равномерность процесса.

Также потребуется подготовить устройство к разматыванию. По своему принципу подобное оборудование аналогично вышеперечисленным устройствам. Однако в обратном процессе возможно вращение без рукоятки.

Чтобы не считать количество витков самостоятельно, следует купить специальный прибор.При этом будет учитываться количество витков на катушке. Для этих целей может подойти обычный водомер или велосипедный спидометр. С помощью гибкого ролика выбранный счетчик соединяется с намоточным оборудованием. Можно устно посчитать количество витков катушки.

Расчеты

Чтобы понять, как намотать импульсный трансформатор, необходимо произвести расчеты. Если перемотать имеющуюся катушку, то можно просто вспомнить исходное количество ее витков и приобрести провод идентичного сечения.В этом случае можно обойтись без расчетов.

Но если вы хотите создать новый трансформатор, вам нужно определить количество и тип материалов. Например, для устройства с рабочей нагрузкой от 12 до 220 В требуется аппарат мощностью от 90 до 150 Вт. Взять магнитный привод можно, например, от старого телевизора. Сечение проводника определяется в соответствии с мощностью агрегата.

Количество витков катушки определяется для 1В. Эта цифра эквивалентна 50 Гц.Первичная (II) и вторичная (V) обмотки рассчитываются следующим образом:

• P = 12 х 50/10 = 60 витков.
• В = 220 х 50/10 = 1100 витков.

Для определения токов в них применяется следующая формула:

• Tn = 150: 12 = 12,5 А.
• Tv = 150: 220 = 0,7 А.

материалы для создания нового устройства.

Изоляция слоев

Чтобы намотать ферритовый трансформатор или другую аппаратуру, необходимо изучить еще один нюанс.Между определенными слоями проводников должны быть установлены изолированные материалы. Чаще всего для этого используется конденсатная или кабельная бумага. Все необходимые материалы можно приобрести в специализированных магазинах. Бумага должна иметь достаточную плотность, быть ровной без просветов и отверстий.

Между отдельными катушками изоляционные слои выполнены из более прочных материалов. Чаще всего используется лак. Он обтянут бумагой с двух сторон. Это также необходимо для выравнивания поверхности перед намоткой.Если вы не смогли найти лак, вместо него можно использовать бумагу, сложенную в несколько слоев.

Бумага нарезается полосками, ширина которых должна быть больше контура. Они должны выступать за края обмотки на 3-4 мм. Излишки материала будут убраны. Это хорошо защитит края катушки.

Каркас

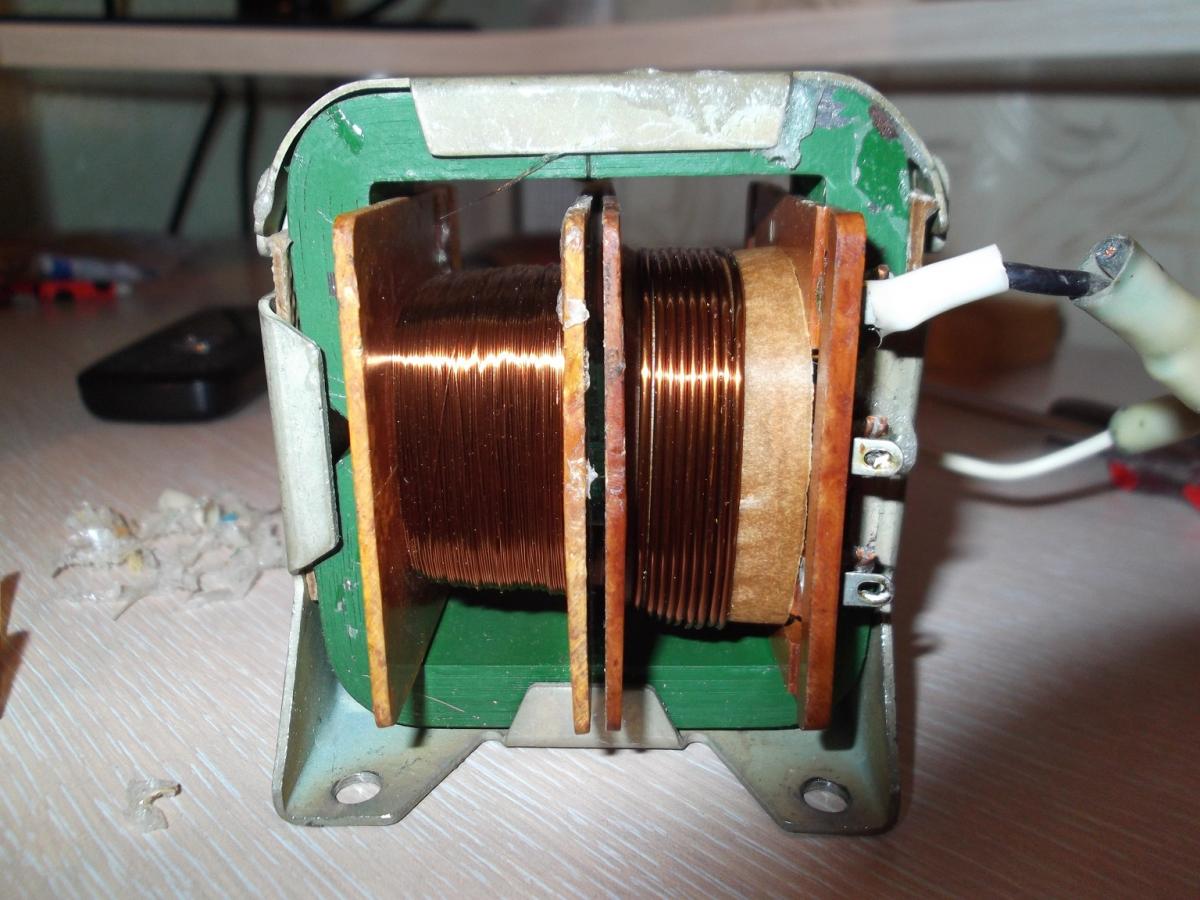

Чтобы понять, как перемотать трансформатор, следует обратить внимание на каждую деталь этого процесса. Подготовьте изоляцию, провод и инструмент, вам нужно сделать каркас.Для этого можно взять картон. Внутренняя часть рамы должна быть больше, чем основной сердечник.

Для привода с О-образным магнитом подготовьте 2 катушки. Для Ш-образного сердечника требуется одна цепь. В первом варианте круглая жила должна быть покрыта изолирующим слоем. Только после этого приступают к намотке.

Если магнитопривод Ш-образный, из гильзы вырезают каркас. Кисти вырезаются из картона. Катушку в этом случае нужно будет завернуть в компактную коробку.Кисти надеваются на рукава. После подготовки каркаса можно приступать к намотке проводника.

Пошаговая инструкция по намотке

Самостоятельно намотать трансформатор будет достаточно просто. Для этого катушку с проводом следует установить в оборудование для размотки. Он удалит старый провод. Каркас будущего трансформатора нужно поставить в намоточное оборудование. Затем можно совершать вращательные движения. Они должны быть размеренными, без рывков.

В процессе такой процедуры провод со старой катушки будет перемещен на новый каркас.Между проволокой и поверхностью стола расстояние должно быть не менее 20 см. Это позволит приложить руку и зафиксировать кабель.

На стол нужно заранее поставить все необходимые инструменты и оборудование. Под рукой должны быть изоляционная бумага, ножницы, наждачная бумага, паяльник (входит в сеть), ручка или карандаш. Одной рукой нужно крутить ручку наматывающего устройства, а второй – фиксировать проводник. Нужно, чтобы витки легли ровно, ровно.

Рекомендации по намотке

Учитывая пошаговую инструкцию, как намотать трансформатор, следует уделить внимание последующим операциям.После укладки проводника каркас необходимо утеплить. Через отверстие необходимо продеть конец провода, выведенный из цепи. Фиксация будет временной.

Опытные радиолюбители рекомендуют перед намоткой сначала потренироваться. Когда получится накладывать витки ровно, можно приступать к работе. Угол натяжения и провода должны быть постоянными. Каждый следующий слой не требуется наматывать до упора. В противном случае проводник может соскользнуть с намеченного места.

При намотке обмоток необходимо установить счетчик на нулевую отметку.Если его нет, нужно вслух произнести количество витков провода. При этом следует максимально сконцентрироваться, чтобы не сбиться со счета.

Изоляция должна быть прижата кольцом из мягкой резины или клеем. Каждый последующий слой будет на 1-2 витка меньше предыдущего.

Процесс соединения

Рассматривая, как намотать трансформатор, необходимо изучить процесс соединения проводов. Если жила обрывается при намотке, следует произвести процесс пайки.Эта процедура может потребоваться даже в том случае, если изначально предполагается создание контура из нескольких отдельных отрезков проволоки. Шип делается в соответствии с толщиной проволоки.

Для проволоки толщиной до 0,3 мм зачистите концы на 1,5 см. Затем их можно просто скрутить и припаять соответствующим инструментом. Если жила толстая (более 0,3 мм), можно спаять концы напрямую. Скручивание в этом случае не требуется.

Если проволока очень тонкая (менее 0,2 мм), ее можно приварить.Их скручивают, не выполняя процедуру зачистки. Место соединения подносят к пламени зажигалки или спиртовки. В месте соединения должен быть наплыв металла. Место соединения проводов нужно обязательно изолировать лаком или бумагой.

Тест

Изучив процедуру, как намотать трансформатор, следует учесть еще несколько рекомендаций. Количество витков тонкого проводника может достигать нескольких тысяч. В этом случае лучше использовать специальное счетное оборудование.Обмотка защищена сверху бумагой. Для толстого проводника не требуется никакой внешней защиты.

Далее проводится проверка работы трансформатора. Его первичный контур подключен к сети. Лампа подключена последовательно к источнику питания. Это позволит обнаружить короткое замыкание.

Для оценки надежности изоляции необходимо поочередно прикасаться к выводу каждого вывода сетевых цепей выводом проводника. Процедура проверки должна выполняться очень внимательно.Необходимо исключить возможность поражения электрическим током.

Ознакомившись с пошаговой инструкцией по намотке трансформатора, вы сможете отремонтировать старый или создать новый прибор. При четком соблюдении всех ее пунктов можно создать надежный, долговечный агрегат.

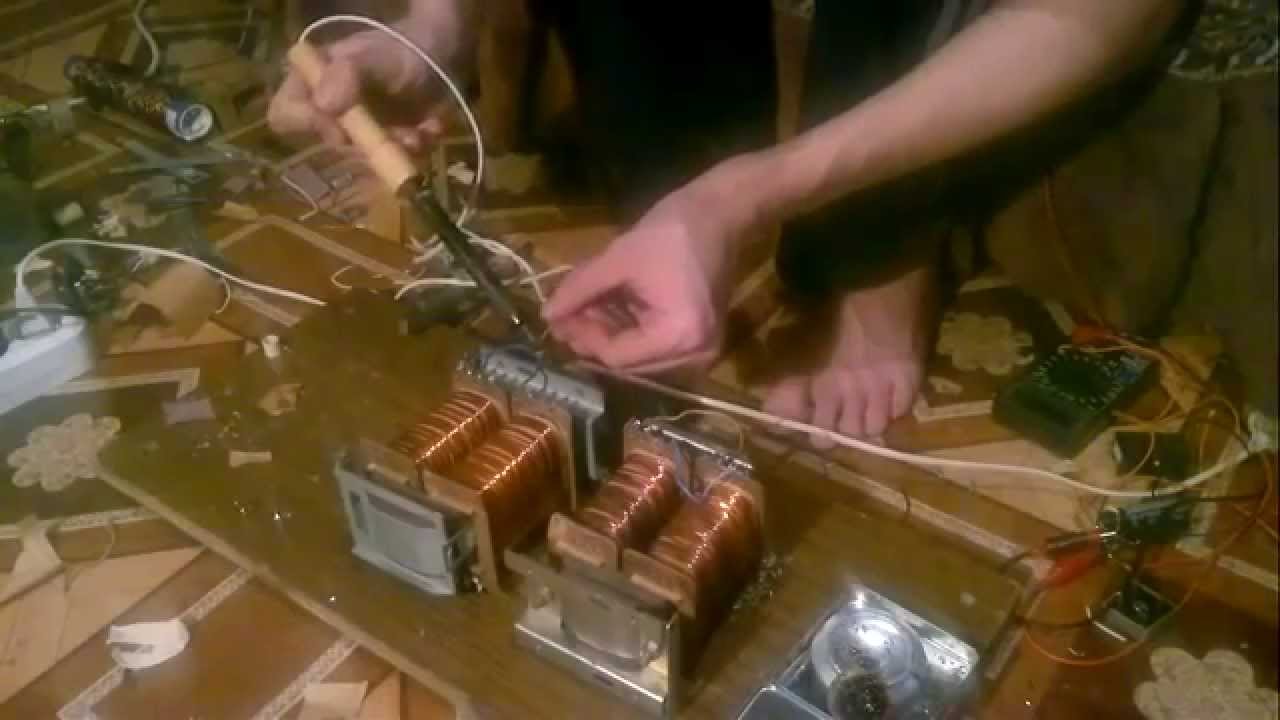

Перемотка МТ

Ты сможешь снимите вторичную обмотку с трансформатора микроволновой печи.Отрежьте обмотку высокого и очень низкого напряжения ножовкой или электроинструментом. Выбейте остальную часть обмотки с помощью болта или тупого пробойника. Удалите железные магнитные шунты. Будьте осторожны, чтобы не повредить первичную (низковольтную) обмотку при ее использовании. На сердечник наматывается новая выходная обмотка, состоящая примерно из 10 витков. Теперь с 10-амперным вариатором у вас есть получил переменный блок питания.
Целесообразно использовать переменное напряжение трансформатор (или используйте два MOT с последовательно соединенными первичными обмотками) с трансформаторами для микроволновых печей из-за того, как они разработан.Человек, производивший трансформатор, ЗНАЛ, что трансформатор ВСЕГДА подключайтесь к нагрузке (т.е. к магнетрону). Это позволило конструктору на первичную обмотку намотайте очень мало витков. Если вы подключите один из тезисов трансформаторы напрямую в сеть без нагрузки на них сгорит предохранитель потому что они будут потреблять очень большой ток намагничивания. Если вы должны использовать их без трансформатора переменного напряжения используйте два из них с первичными обмотками в ряд.Это решит проблему. Вы можете соединить выходы последовательно слишком.
Не связывайтесь с высоковольтным концом этих зверей, так как они могут убить, и убили. Снимите обмотку высокого напряжения. Веб-поиск даст много информации о ТО. См. ниже более подробную информацию о перемотке трансформаторов в целом.
Р.Дж.

Некоторые уравнения преобразования

Первое, о чем вы должны подумать, это «основная область» трансформатор. Это показано на рисунке. Площадь сердечника – это часть трансформатора, к которой прилегает обмотка. обмотанный вокруг. т.е. Это будет площадь толстой «ножки» сердечника трансформатор.
Эта область в конечном счете диктует, какую мощность может обеспечить трансформатор. поставка.
Если у вас есть старый микроволновый трансформатор или другой сердечник от другого трансформатор, то площадь ядра уже будет определена за вас.
Основная область необходимая для определенной мощности (т.е. ВА (Вольт x Ампер)) составляет:

Площадь = [квадратный корень (ВА)]/5,58 или, другими словами (если у вас уже есть ядро, и вы хотите знать его способность VA

ВА = [5,58 x Площадь] в квадрате
Примечание: все площади в квадратных дюймах, один квадратный дюйм = 6.45 квадратных см.
Теперь вам нужно узнать сколько витков надеть на сердечник для ввода и вывода
необходимое количество витков в обмотке (входной или выходной):
Всего витков = В х 7,5/площадь ядра (50 Гц)
Всего витков = В x 6,26/сердечник площадь (60 Гц)
В случае MOT 750 Вт (обычного размера духовки) вы сделаете этот расчет и получите только половину 750 = 375 Вт. Производитель жестко гонит трансформатор, есть и вентилятор, охлаждающий его.Вы, вероятно, будете использовать первичную обмотку, которая уже была на ядре, витки первичной обмотки (конечно) уже будут решаться за вас. Вы должны признать это с ТО, потому что проектировщик ЗНАЛ, что будет ВСЕГДА к трансформатору должна быть подключена нагрузка и тот факт, что у трансформатора есть магнитные шунты, на первичке он может поставить меньше обмоток, чем приведенное выше уравнение даст. Обычно они помещают примерно половину количества обмоток на первичную обмотку по сравнению с приведенным выше уравнением.При использовании вашего МОЛ вы можете просто подавать половину расчетного входного напряжения в трансформатор с помощью вариака или использовать два МОЛ с последовательно соединенными первичными обмотками. (каждый трансформатор тогда будет видеть половину питающей сети).

Толщина используемого провода будет зависеть от тока, который будет в обмотка. Вы должны стремиться иметь плотность тока в проводе 2000А/кв. дюйм (3,1 А/кв. мм) или меньше. Это очень консервативно, и вам может сойти с рук большая плотность тока, особенно с выходной обмоткой, так как это будет только несколько оборотов и будет подвергаться воздействию воздуха, где он может охладиться.Толщина провода в первичной обмотке при использовании существующей обмотки МОЛ уже будет определена за вас.
Провод, который вы обычно см. трансформаторы с изоляцией IS. Изоляция прозрачная, и вы можете видеть Медный цвет думал изоляция. Иногда провод алюминиевый (удешевление) с медной изоляцией (удешевление и хитрость!).
Площадь поперечного сечения провода составляет 3,142 x [радиус в квадрате] BTW.

Восточный способ узнать, сколько обороты, которые вам нужны на выходе, наденьте несколько обмоток и измерьте выходное напряжение.Затем вы получите представление о том, какие обороты вам действительно нужны. Используйте любой провод с пластиковой изоляцией, достаточно тяжелый, чтобы нести ток. Необходимое количество витков должно войти в отверстия в сердечнике.

Неплохо поставить краны на выход, чтобы можно было применять разные Подача напряжения на ячейку для изменения тока. Выход ТО должен быть исправлен. Вы можете использовать выпрямитель с двумя диодами, так как вы используете два трансформатора, и вы можете легко получить доступ к центральной точке двух обмоток (т.где они соединяются). Помните, что двухдиодный выпрямитель даст вам только половину выходного напряжения последовательно соединенных выходных обмоток. Мостовой выпрямитель с четырьмя диодами даст вам полное напряжение, на которое способны последовательно соединенные выходные обмотки.
Подробнее о простых выпрямителях см. здесь. http://en.wikipedia.org/wiki/Выпрямитель
Если после последовательного соединения двух выходов (не соединяйте параллельно, так как ваши трансформаторы не будут равномерно распределять токовую нагрузку) выходное напряжение очень низкое или нулевое, это, вероятно, связано с тем, что вторичные обмотки подключены друг к другу неправильно. .Просто переверните соединение, идущее к одному из вторичных каналов.

Замена железных магнитных шунтов позволит трансформатору управлять током, его выходное напряжение будет значительно падать по мере увеличения тока. Это тип подачи, который подходит для производителя (пер)хлората. Я оставлю это конструктору для экспериментов.

На приведенном выше рисунке показаны входы двух входных трансформаторов микроволновой печи на 230 В, соединенных вместе последовательно для подключения к сети 230 В. Поскольку площади сердечников не совсем одинаковы, а входная обмотка имеет не совсем одинаковое количество витков (трудно подсчитать), на одной входной обмотке падало больше входного напряжения, чем на другой. 130 вольт на одном и 100 вольт на другом. Это не является проблемой. Выходные обмотки были размещены там, где раньше была вторичная обмотка высокого напряжения, и напряжение просто измерялось, чтобы выяснить, каково значение «витков на вольт» для каждого трансформатора. Затем вы можете установить количество витков на каждом, чтобы получить разумно сбалансированное напряжение, поступающее от каждой вторичной обмотки.Вы можете разделить провод в месте соединения вторичных цепей (средняя точка) и использовать два диода для выпрямления выходного сигнала. Это даст вам напряжение на ячейке ок. что выдает каждый трансформатор. Если вы используете мостовой выпрямитель (4 диода) и не используете среднюю точку, то ваша ячейка увидит напряжение, которое выдают оба трансформатора. т.е. в два раза больше напряжения, чем в последнем случае. Это может подойти, если у вас 4 (а не 2) диода. Вы можете подключать обмотки в любом месте, чтобы получить любое напряжение, подходящее для вашей установки.На самом деле вам не нужно устанавливать постоянные краны. Если ваш провод достаточно гибкий, вы можете просто поместить обмотку (или две, или три …) с каждой стороны центральной точки, чтобы получить большее напряжение, если вам это нужно. Вы можете вынуть обмотку, чтобы уменьшить напряжение. Не обрезайте провод, оставьте его так, чтобы вы могли вставлять и вынимать обмотку по своему усмотрению. Не самая аккуратная установка, но мы делаем блок питания (Per)Chlorate, а не экспонат на конкурсе красоты. Если вы используете Variac, отводы не имеют особого значения.(Знаете, у вас никогда не будет достаточно Variac!) Помните, что если на присоединенных вторичных обмотках появляется мало напряжения или его вообще нет, они, вероятно, подключены неправильно. Размотайте одну вторичную обмотку трансформатора и намотайте в обратном направлении.

НАЖМИТЕ КНОПКУ НАЗАД В БРАУЗЕРЕ

Как перемотать трансформатор: пошаговая инструкция

Трансформатор — агрегат, предназначенный для передачи электроэнергии с измененными показателями по сети к конечному потребителю.Это оборудование характеризуется определенной схемой. Трансформаторы могут понижать или повышать напряжение.

Со временем может потребоваться перемотка сердечника. В этом случае перед радиолюбителем встает вопрос, как намотать трансформатор. Этот процесс занимает много времени и требует концентрации внимания. Впрочем, ничего сложного в перемотке схемы нет. Для этого есть пошаговая инструкция.

Конструкция

Трансформатор работает по принципу электромагнитной индукции.Он может иметь различную конструкцию магнитного привода. Однако одной из самых распространенных является тороидальная катушка. Его конструкция была изобретена Фарадеем. Чтобы понять, как намотать тороидальный трансформатор или устройство любой другой конструкции, необходимо сначала рассмотреть конструкцию его катушки.

Тороидальные устройства преобразуют переменное напряжение одной мощности в другую. Существуют однофазные и трехфазные конструкции. Они состоят из нескольких элементов. В состав конструкции входит сердечник из ферромагнитной стали.Между ними резиновая прокладка, первичная, вторичная обмотка, а также изоляция.

Обмотка имеет экран. Изоляционным материалом покрыта и жила. Также используется предохранитель, крепеж. Для соединения обмоток в единую систему используется магнитный привод.

Обмоточное приспособление

Тороидальные трансформаторы могут быть разных типов. Это необходимо учитывать в процессе создания наброска. Обмоточный трансформатор 220/220, 12/220 или другие разновидности можно использовать при помощи специального инструмента.

Для упрощения процесса можно изготовить специальный аппарат. Он состоит из деревянных стоек, которые скреплены между собой металлическим стержнем. Он имеет форму рукояти. Эта коса поможет быстро намотать контуры. Палочка не должна быть толще 1 см. Он будет пронизывать структуру насквозь. С помощью дрели этот процесс будет проще.

Дрель крепится к столу. Это будет параллельно. Ручка должна свободно вращаться. Стержень вставляется в патрон дрели.Перед этим на металлический башмак следует обуть башмак с каркасом будущего трансформера. Стержень может иметь резьбу. Этот вариант считается предпочтительным. Башмак можно зажать с двух сторон гайкой, текстолитовыми пластинами или деревянными планками.

Другие инструменты

Для намотки трансформатора 12/220, импульсного, ферритового или других разновидностей конструкции необходимо подготовить еще несколько инструментов. Вместо вышеописанной конструкции можно использовать индуктор от телефона, приспособление для перемотки пленки, станок для катушки с ниткой.Есть много вариантов. Они должны обеспечивать плавность, равномерность процесса.

Также потребуется подготовить устройство к разматыванию. По своему принципу подобное оборудование аналогично вышеперечисленным устройствам. Однако в обратном процессе возможно вращение без рукоятки.

Чтобы не считать количество витков самостоятельно, следует купить специальный прибор. При этом будет учитываться количество витков на катушке. Для этих целей может подойти обычный водомер или велосипедный спидометр.С помощью гибкого ролика выбранный счетчик соединяется с намоточным оборудованием. Можно устно посчитать количество витков катушки.

Расчеты

Чтобы понять, как намотать импульсный трансформатор, необходимо произвести расчеты. Если перемотать имеющуюся катушку, то можно просто вспомнить исходное количество ее витков и приобрести провод идентичного сечения. В этом случае можно обойтись без расчетов.

Но если вы хотите создать новый трансформатор, вам нужно определить количество и тип материалов.Например, для устройства с рабочей нагрузкой от 12 до 220 В требуется аппарат мощностью от 90 до 150 Вт. Взять магнитный привод можно, например, от старого телевизора. Сечение проводника определяется в соответствии с мощностью агрегата.

Количество витков катушки определяется для 1В. Эта цифра эквивалентна 50 Гц. Первичная (II) и вторичная (V) обмотки рассчитываются следующим образом:

• P = 12 х 50/10 = 60 витков.
• В = 220 х 50/10 = 1100 витков.

Для определения токов в них применяется следующая формула:

• Tn = 150: 12 = 12,5 А.
• Tv = 150: 220 = 0,7 А.

материалы для создания нового устройства.

Изоляция слоев

Чтобы намотать ферритовый трансформатор или другую аппаратуру, необходимо изучить еще один нюанс. Между определенными слоями проводников должны быть установлены изолированные материалы.Чаще всего для этого используется конденсатная или кабельная бумага. Все необходимые материалы можно приобрести в специализированных магазинах. Бумага должна иметь достаточную плотность, быть ровной без просветов и отверстий.

Между отдельными катушками изоляционные слои выполнены из более прочных материалов. Чаще всего используется лак. Он обтянут бумагой с двух сторон. Это также необходимо для выравнивания поверхности перед намоткой. Если вы не смогли найти лак, вместо него можно использовать бумагу, сложенную в несколько слоев.

Бумага нарезается полосками, ширина которых должна быть больше контура. Они должны выступать за края обмотки на 3-4 мм. Излишки материала будут убраны. Это хорошо защитит края катушки.

Каркас

Чтобы понять, как перемотать трансформатор, следует обратить внимание на каждую деталь этого процесса. Подготовьте изоляцию, провод и инструмент, вам нужно сделать каркас. Для этого можно взять картон. Внутренняя часть рамы должна быть больше, чем основной сердечник.

Для привода с О-образным магнитом подготовьте 2 катушки. Для Ш-образного сердечника требуется одна цепь. В первом варианте круглая жила должна быть покрыта изолирующим слоем. Только после этого приступают к намотке.

Если магнитный привод Ш-образный, то рама вырезается из вкладыша. Кисти вырезаются из картона. Катушку в этом случае нужно будет завернуть в компактную коробку. Кисти надеваются на рукава. Подготовив каркас, можно приступать к намотке проводника.

Инструкции по ступенчатой ​​обмотке

Намотать трансформатор самостоятельно будет достаточно просто.Для этого в оборудование для размотки следует установить катушку с проволокой. Она будет снята со старой проволоки. Каркас будущего трансформатора нужно поставить в намоточное оборудование. Далее можно производить вращательные движения. Они должны быть размеренными, без рывков.

Во время этой процедуры провод со старой катушкой будет перемещен на новую раму. Расстояние между проволокой и поверхностью стола должно быть не менее 20 см. Это позволит положить руку и зафиксировать кабель.

На стол нужно заранее поставить все необходимые инструменты и оборудование. Под рукой должны быть изоляционная бумага, ножницы, наждачная бумага, паяльник (входит в сеть), ручка или карандаш. Одной рукой нужно повернуть ручку устройства для намотки, а второй — зафиксировать проводник. Нужно, чтобы витки легли ровно, ровно.

Рекомендации по намотке

Рассматривая пошаговую инструкцию по намотке трансформатора, следует уделить внимание последующим операциям.После укладки проводника каркас нужно будет утеплить. Через его отверстие необходимо провести конец провода из цепи. Фиксация будет временной.

Опытные любители рекомендуют перед намоткой сначала потренироваться. Когда получится накладывать витки ровно, можно приступать к работе. Угол натяжения и проволок должен быть постоянным. Каждый следующий слой не обязательно наматывать до конца. В противном случае проводник может соскользнуть с предназначенного для него места.

В процессе намотки катушек необходимо установить счетчик на ноль.Если его нет, нужно вслух произнести количество витков провода. При этом необходимо максимально сконцентрироваться, чтобы не потерять счет.

Изоляцию нужно будет прижать кольцом из мягкой резины или клеем. Каждый последующий слой будет на 1-2 витка меньше предыдущего.

Процесс соединения

Рассматривая, как намотать трансформатор, необходимо изучить процесс соединения проводов. Если обмотка порвется во время намотки, следует провести процесс пайки.Эта процедура может потребоваться и в том случае, если изначально предполагается создание контура из нескольких отдельных отрезков проволоки. Шип выполняют в соответствии с толщиной проволоки.

Для проволоки толщиной до 0,3 мм зачистите концы до 1,5 см. Затем их можно просто скрутить и припаять соответствующим инструментом. Если жила толстая (более 0,3 мм), можно припаять концы напрямую. Скручивание в этом случае не требуется.

Если проволока очень тонкая (менее 0,2 мм), ее можно сварить.Их скручивают без процедуры зачистки. Соединение подносится к пламени зажигалки или спиртовки. На стыке должен появиться наплыв металла. Место соединения проводов необходимо изолировать лакотканью или бумагой.

Тест

Изучив процедуру намотки трансформатора, следует учесть еще несколько рекомендаций. Количество витков тонкого проводника может достигать нескольких тысяч. В этом случае лучше использовать специальное счетное оборудование.Обмотка защищена сверху бумагой. Для толстого проводника внешняя защита не требуется.

Далее испытание трансформатора. Его первичный контур подключается к сети. Последовательно с блоком питания подключайте лампу. Это позволит выявить короткое замыкание.

Для оценки надежности изоляции необходимо поочередно коснуться каждого вывода сетевых цепей, отображаемых проводником. Процедуру проверки необходимо проводить очень внимательно.Следует исключить возможность поражения электрическим током.

Рассмотрев пошаговую инструкцию по намотке трансформатора, вы сможете отремонтировать старый или создать новый прибор. При четком следовании всем ее пунктам можно создать надежный, долговечный агрегат.
