Как приварить петли на воротах своими руками

Любые ворота, где бы они не устанавливались, должны функционировать без заеданий, распахиваться и закрываться легко, плотно прилегать к лутке. Кроме того, они должны надежно защищать помещение или участок от взлома. Все это будет возможно при качественной установке петель. Усвоив принцип установки, вам будет несложно смонтировать гаражные, дачные ворота, металлическую калитку или тяжелую дверь. Давайте рассмотрим, как приварить петли на ворота правильно.

Правильно приваренная петля — залог долгой и надежной службы изделия

Подготовка к работе

Для осуществления задуманного нам понадобятся такие инструменты:

• Сварка с электродами, сварочная маска.
• Металлические петли. Лучше взять цилиндрические шариковые изделия. Они должны быть тем мощнее, чем тяжелее будут ворота. Например, на гаражные конструкции следует выбирать наиболее габаритные детали, а для монтажа на калитку подойдут и небольшие петли.
• Пластины требуемой толщины для приваривания к петельным заготовкам. Они необходимы для удобства сваривания и повышения надежности сварной конструкции, так как имеют значительную площадь соприкосновения с воротным полотном.
• Болгарка.
• Вязкое масло типа солидола или литола.

Также должны быть подготовлены опорные столбы для приваривания к ним петель.

Подготовка к монтажу петель

Любые ворота крепятся на основе посредством двух петель — нижней и верхней. Если лутка или опорные столбы выставлены по уровню, то верхняя и нижняя петли должны находиться на одной вертикальной линии, проходящей через них сверху вниз. В этом случае нагрузка на них будет распределена равномерно.

По технологии работ, к петлям сначала нужно приварить пластины из толстого металла. Их еще называют платиками.

Схема приварки петель

Привариваются они на какой-то горизонтальной поверхности. Очень удобно работу осуществлять в тисках, к которым легко можно подключить нулевой провод от сварочного аппарата. Чтобы правильно приварить платики к петле, необходимо проделать это в такой последовательности:

1. 2 пластины укладываются горизонтально с обеспечением зазора между ними 2-3 мм.
2. Поверх платиков, по центру зазора, укладывается петля.
3. Производится приваривание одной из частей петли к плоскости платика.
4. 2 пластины располагаются под второй частью крепления, после чего производится сварка с другой стороны крепления.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

2. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Серия видео уроков о том как приваривать петли к воротам

Как приварить петли на калитку и ворота — видео

Как приварить петли на ворота

Функциональность ворот основывается не только в их надежном запирании, удерживании силовых нагрузок и прочности, но и удобном открывании/закрывании.

В идеале две последние характеристики, а также отсутствие между закрытыми воротами щелей достигаются с помощью качественно приваренных петель.

Все, кто умеет пользоваться электрической ручной дуговой сваркой, смогут качественно приварить петли к воротам, если будут знать, как сделать это правильно.

Обратите внимание

Открытие и закрытие ворот без скрипов и рывков – это лучшее, что может дать правильная установка петель. Как этого добиться? Во-первых, выбрать правильный способ установки петель для того или иного материала ворот и опорных столбов.

Ворота металлические, деревянные, из профнастила или поликарбоната, столбы металлические, деревянные, бетонные, пенобетонные, из кирпича, камня или шлакоблока: в любом случае выбирать петли будет лучше всего шариковые.

В полостях таких петель имеются шарики, которые намного облегчают ход ворот.

Для начала необходимо осведомиться, как работают петли на воротах в паре: на одной воротной створке обе петли должны находиться на мысленной проведенной прямой осевой линии.

То есть, после окончания качественной работы нижняя петля должна находятся точно под верхней, и у обеих петель должно ровное осевое расположение в пространстве.

При такой приварке петель нагрузка веса двери будет распределяться на навесные опоры равномерно.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее.

По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата).

Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться.

Важно

Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика.

Но благодаря пластинам даже неопытный сварщик сможет с ними справиться.

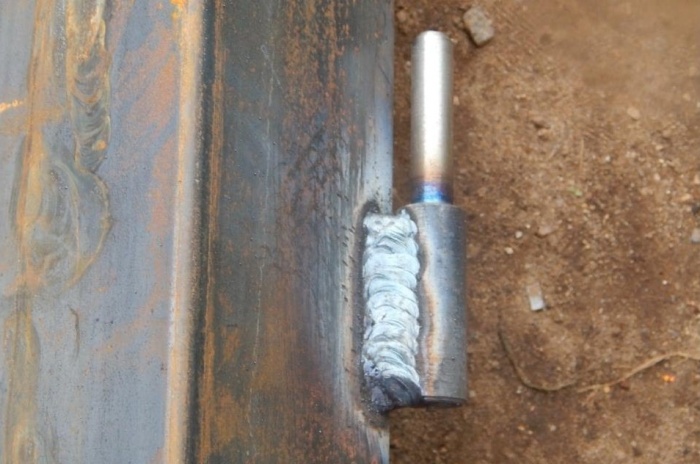

Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более. Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты. Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов.

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил.

Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку.

Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:

Навесы на ворота и калитку: как правильно приварить

Массивные металлические двери подвешивают к дверным коробкам на петли, привариваемые к стойкам и дверному полотну. Некачественный монтаж сказывается на эксплуатационных характеристиках двери: она неплотно прилегает, перекашивается, заедает, совсем перестаёт закрываться. Поэтому перед тем как взяться за инструмент, мастер обязан понимать, как правильно приварить навесы на ворота.

Необходимые инструменты и материалы

Перед тем как приварить петли на калитку, определяют их тип. Они бывают навесными, полушарнирными и шарнирными.

Для тяжёлых ворот рекомендуется использовать большие шарнирные петли: имеющийся в них подшипник снижает трение внутри навеса, увеличивая его срок службы и облегчая открывание двери.

Удобней всего работать с деталями круглого и шестигранного сечения, с навесами квадратного сечения работать сложнее.

Чем больше крепление, тем выше его несущая способность. Поэтому предварительно подбирают деталь с запасом прочности: слабые навесы будут деформироваться и разрушаться под нагрузкой.

Совет

Но также требования к прочности петель выше у тех ворот, которыми пользуются чаще – правильно приварить массивные петли даже на небольшую калитку, если её постоянно открывают-закрывают.

Материалом навесов выбирают только высокопрочные сплавы.

Для приварки петель по месту используют платики – металлические пластины, крепящиеся на верхнюю и нижнюю части навесов для обеспечения надёжности соединения. Высота одной пластины должна равняться высоте петли, ширина подбирается из условий монтажа.

Источник: https://notperfect.ru/postroiki/kak-privarit-petli-na-vorota.html

Как приварить петли: технология проведения работы

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы — ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли;
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля;
• квадратные. Применяются крайне редко. В настоящее время практически не производятся;
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы;
2. подготовка металлической поверхности для сварки;
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше;
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм;
• электросварочный аппарат;
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм;
• щетка с металлической щетиной для предварительной очистки рабочей поверхности;
• средства индивидуальной защиты мастера.

Специальная защитная одежда и маска для проведения сварочных работ

Подготовка

При ответе на вопрос, как правильно приварить петли на калитку и иные металлические двери, следует упомянуть, что подготовительный этап является на практике самым важным.

На подготовительной стадии требуется:

1. разметить области для установки петель. Если монтируются две круглые петли, то они должны располагаться на расстоянии 15-20 см от верхней и нижней частей дверного полотна. Дополнительные петли располагаются равномерно по всей высоте двери;
2. все области, в которых предполагается приварка петель, требуется зачистить от пыли, ржавчины и так далее. Для проведения очистки применяется щетка с металлической щетиной, сухие тряпки и при необходимости производится обработка поверхности каким-либо растворителем;

Зачистка металлической поверхности перед сваркой

1. провести обработку петель. Поверхность, на которой будет располагаться сварной шов, также требуется зачистить. Кроме этого, внутренняя часть петли, где располагается шарик-подшипник, необходимо тщательно смазать. Для смазки можно использовать литол, солидол и так далее;

Подготовка петли к установке

1. если петли устанавливаются с использованием металлических пластин, то на подготовительной стадии требуется провести приварку вставок к петлям. Сварка петель и пластин производится ровным швом;

Как приварить петли на ворота самостоятельно? Инструкция

Время чтения: 6 минут

Современные ворота гаража могут быть изготовлены из различных материалов. Кому-то нравятся ворота из профнастила, кто-то доверяет лишь толстым стальным листам, приваренным к металлическому каркасу. А у кого-то гараж находится на собственном участке и в качестве ворот можно использовать современные секционные системы.

Но самым популярным вариантом до сих пор являются обычные распашные металлические ворота. Если вы решили изготовить створки из металла своими руками или заказали их у производителя, но планируете самостоятельный монтаж, то наверняка задавались вопросом, как правильно заварить ворота к столбам или к каркасу. Этот вопрос вполне резонный, ведь некачественная сварка может привести к плохому открыванию или закрыванию ворот.

В этой статье мы расскажем, какие петли выбрать, как варить петли на воротах и какие правила безопасности стоит соблюдать.

Содержание статьи

Подготовительный этап

Выбираем петли

Прежде чем мы приступим к работе, необходимо разобраться, какие петли на воротах прослужат дольше. Делятся гаражные петли нанесколько типов:

• Шарнирные
• Цилиндрические
• Цилиндрические усиленные
• Сквозные
• Накладные

По форме бывают круглые, шестигранные и квадратные.

Как показала практика, ворота с шарнирными круглыми петлями служат гораздо дольше. Да и сваривать их проще, чем квадратные или шестигранные петли.

Казалось бы, выбор сделан. Но этой информации недостаточно, чтобы приступить к вопросу, как приварить петли к воротам и к столбам. Вам также необходимо обратить внимание на размер креплений. Чем они больше, тем лучше смогут держать тяжелые створки. Лучше подбирать петли с запасом по размеру, чтобы они гарантировано держали ворота, и чтобы те в последствии не проседали.

Для приварки петель к необходимому месту используют специальные металлические пластины, которые крепятся непосредственно к петлям и к створке. Высоту пластины выбирают исходя из высоты самой петли, а ее ширина подбирается экспериментальным путем и в соответствии с размером створки. Сейчас в строительных магазинах все чаще продают петли с уже приваренными пластинами, так что вам не нужно проводить дополнительные работы по их изготовлению.

Необходимые инструменты

Чтобы приварить петли к воротам из металла, необходимо подготовить следующие инструменты:

• Сварочный аппарат (это может быть инвертор, полуавтомат, трансформатор. Словом, любой аппарат, который у вас есть). Мы используем инвертор
• Электроды. Диаметр подбирается исходя из толщины пластины. У нас 5 мм
• Болгарка со шлифовальным кругом
• Молоток
• Рулетка
• Уровень
• Солидол

Техника безопасности

Мало знать, как приваривать петли. Необходимо также учитывать правила безопасности.

Прежде всего, не используйте сварочный аппарат, если наблюдаете признаки его неисправности. Также не подключайте инвертор к источнику тока, который не заземлен. Варите на приличном расстоянии от жидкостей и материалов, которые могут легко воспламениться.

Читайте также: Охрана труда при сварке. Инструкция по технике безопасности при сварочных работах.

Позаботьтесь о наличии средств индивидуальной защиты. Обязательно наденьте защитную маску и перчатки. Не работайте в одежде, которая может легко воспламениться.

Инструкция: 4 простых шага

Шаг 1

Перейдем к вопросу, как приварить петли на воротах. Если у вас петли с приваренными пластинами, то можете пропустить этот шаг и сразу перейти ко второму. Ну а если у вас петли без пластин, то читайте далее.

Для начала изготовьте пластины. В качестве заготовки используйте металлический лист толщиной 5 мм. Пластины можно вырезать с помощью болгарки.

Очистите петлю от загрязнений и смажьте. Состыкуйте петлю с пластинами. Между ними должен быть зазор в пару миллиметров. Приварите пластины с двух сторон и затем зачистите их.

Шаг 2

Обработайте место будущей сварки с помощью уайт-спирита. Если есть ржавчина или грязь, то обработайте поверхность болгаркой. Лак и краску тоже нужно удалить.

Чтобы понять, куда именно приваривать петли, нужно створки установить в проем и отметить примерное положение будущих петель. Здесь вам понадобится уровень, чтобы поставить створку ровно. Рекомендуем выполнять примерку петель вдвоем, а лучше втроем (двое держат створку, один отмечает положение петель).

Шаг 3

Итак, вы примерно знаете, где на створке и на «коробке» будут располагаться петли.

Петля с приваренными пластинами монтируется на ту сторону створки, в которую она будет открываться. Сварку петель к воротам необходимо выполнять не на весу, а предварительно разместив створку горизонтально.

Начните приваривать петли в разобранном виде к створке. Рекомендуем сначала сделать прихватки и затем уже сформировать сварной шов. Постоянно проверяйте уровень установки петли, чтобы ворота в последствии не провисли и не покосились.  После выполнения сварки тщательно зачистите шов с помощью болгарки.

Теперь осталось вторую часть петли просто приварите к металлической «коробке» ворот и затем повесить створку с уже приваренной второй петлей. Лучше приварить сверху-вниз. Перед формированием полноценного шва так же рекомендуем сделать прихватки. Не забывайте проверять уровень.

Шаг 4

Теперь, если вы приваривали петли в разобранном виде, нужно повесить створки и проверить уровень окончательно. Ворота должны открываться и закрываться плавно, без провисаний. Створки должны плотно прилегать к проему. На данном этапе рекомендуем приподнять створку и обильно смазать петли, чтобы они не скрипели и не заедали.

Если все отлично, то можно вернуть створку в нормальное положение и зачистить место приварки петель к металлической «коробке». Все готово. Можете еще покрасить петли в цвет створок. Так на гаражных воротах они будут менее заметны.

Это все, что вам нужно знать о том, как правильно приварить петли на воротах самостоятельно. Желательно иметь хотя бы минимальные навыки владения сварочным аппаратом, чтобы привести работу качественно.

Вместо заключения

Теперь вы знаете, как установить петли самостоятельно. Эту инструкцию можно использовать если вас интересует, как приварить шарнирные петли, как правильно приварить навесы на воротах или как приварить каплевидные петли. Приваренные таким образом петли буду исправно выполнять свою функцию. Не забывайте постоянно проверять уровень при монтаже, чтобы створки не провисли и не покосились после установки.

Делитесь своим опытом приварки петель в комментариях ниже. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

Как приварить петли на ворота или металлическую дверь

Операция по сварке петель – это обязательная часть монтажа входных дверей, калиток и ворот из металла. Для того чтобы приварить фурнитуру, мастеру обязательно понадобится электродный сварочный аппарат, сварочная маска, перчатки и спецодежда.

Необходимо подготовить подшипниковые металлические петли (они должны быть тем прочнее, чем тяжелее будет будущая конструкция). Пригодиться также болгарка, солидол, литол или иная масляная жидкость.

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).

Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

• две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
• в зазор кладётся петля;
• к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Разметка

На следующем шаге нужно поднять полотна ворот в вертикальное положение и установить их «вхолостую» туда, где они должны располагаться.

Не забудьте, что створки должны отворяться наружу. Если же они будут отворяться только внутрь, то зимой при сильном снегопаде это обернётся серьёзными проблемами.

Затем следует разметить места будущей установки петель на ворота – они должны располагаться на расстоянии примерно 20 сантиметров от нижней или верхней границы полотна.

Иногда, если конструкция слишком много весит (более 200 килограмм), в верхней части опоры помещают ещё одну дополнительную фурнитуру.

Все петли должны быть установлены строго вертикально, даже крошечный перекос при сварке приведёт к затруднённому закрыванию или открыванию, а значит, к быстрому разрушению опорных подшипников. Ровность их положения можно проверить отвесом или лазерным уровнем.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

Какие петли выбрать

При выборе петель обязательно нужно ориентироваться на параметры того объекта, на который их собираются приварить. Гаражные петли по определению должны быть больше и прочней шарниров для скромной калитки или дверцы.

Обычно для ворот и металлических дверей используют петли с шариком-подшипником. Причём такие петли и шарниры в них могут быть разных форм:

• цилиндрическими;
• квадратными;
• шестигранными;
• каплевидными.

Чаще всего в последнее время используют цилиндрические модели, квадратные и шестигранные варианты встречаются в магазинах фурнитуры значительно реже.

А про последние в списке каплевидные петли (навесы) следует сказать особо. Их использование позволяет чуть-чуть упростить процесс монтажа. К ним не нужно предварительно присоединять ушки – в этом и состоит главное преимущество каплевидной формы.

Без всякой подготовки такие петли можно приварить к опорному столбу. Причём со столбом должна соприкасаться только вершина нижней части навеса, а вершина верхней должна быть присоединена к полотну ворот.

Приваривать каплевидные изделия нужно аккуратно – после сварки они должны по-прежнему легко и свободно вращаться. И только если это действительно так, можно приступать к дальнейшим работам.

Другие особенности сварки фурнитуры

Есть ещё несколько нюансов, о которых нужно знать тем, кто собирается приварить петли. В первую очередь всегда следует приваривать нижнюю часть фурнитурного изделия.

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх.

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

чертежи и схемы, технология крепления, чем обработать

Ворота должны плавно открываться, закрываться, а также плотно прилегать к стенам. Именно для этого специалисты и советуют приваривать к ним металлические петли. Однако перед этим надо разобраться, как правильно приваривать гаражные петли, чтобы они надежно держались.

Виды воротных петель

Перед установкой открывающихся элементов для ворот надо разобраться с основными типами петель. Разновидности петельных изделий отличаются между собой материалом, из которого они сделаны, и формой. Также к отличительным особенностям можно отнести эксплуатационный срок и внешний вид.

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

• Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
• Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
• Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.
• Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.

Чертежи и схемы

Некоторые предпочитают самостоятельно изготавливать воротные петли. Однако перед этим надо сделать схему изделия, при разработке которой учитывают следующие параметры:

• Прочность и диаметр сечения. При определении этих параметров учитывается масса ворот, которые будут установлены в гаражном помещении. Например, если они будут сделаны из металлического листа толщиной пять миллиметров, придется устанавливать петельки с диаметром сечения 2-4 сантиметра.
• Длина. Если гараж закрывается тяжелыми воротами весом более двухсот килограмм, привариваются петли длиной 20-25 сантиметров. Благодаря этому размеры сварочного шва не превысят девяти сантиметров.
• Зазор. Часто владельцы гаражей сталкиваются с подклиниванием ворот при открытии. Чтобы избавиться от этой проблемы, между отверстием и осью делается зазор в полмиллиметра.

Технология приваривания петель

Чтобы установить петельки своими руками правильно, надо ознакомиться с технологией их приваривания.

Устанавливаем платики

Опытные специалисты советуют воспользоваться небольшими металлическими листами, которые называют платиками. Их приваривание должно производиться при установке круглых петель. Для их установки не понадобятся специальные труднодоступные инструменты.

Достаточно воспользоваться сварочным аппаратом, который надежно соединяет металлические элементы.

Платики надо приваривать ровным швом, чтобы они надежно прикрепились к поверхности петелек. Устанавливать петли на ворота можно только после приваривания платиков.

Монтируем ворота

Перед монтированием гаражных петелек занимаются установкой воротных створок в проем. Такая процедура довольно сложная, так как самостоятельно установить створки непросто. Опытные строители советуют воспользоваться строительным уровнем, чтобы все было установлено ровно. На глаз такую работу выполнять противопоказано, так как без уровня установить створки ровно не получится.

Крепление петель к опорам

Многие люди, которые ничего не знают о сварочном оборудовании и сварке, считают, что приварить к опорам петельки очень сложно. Однако если ознакомиться с особенностями установки таких изделий, работа покажется менее сложной.

Процесс крепления выполняется в несколько последовательных этапов:

• Смазка петель. Сначала изделия обрабатывают машинным маслом, причем смазывают их таким образом, чтобы оно не стекало по шарнирам.
• Разметка. На полотне, к которому будут привариваться петельки, делаются отметки для сварки.
• Приваривание к полотну. Чтобы конструкция была надежно закреплена, сначала приваривают штыковые части, после чего закрепляют все остальное.
• Проверка сварки. Для проверки ровности установки петель пользуются строительным уровнем.

Чем обрабатывать поверхность петель

Сразу после завершения установки изделия обрабатываются специальной шлифовальной машинкой, которая устранит неровности сварочных швов. Когда поверхность будет отшлифована, следует задуматься о защите поверхности петелек от коррозии. Для этого их можно покрыть следующими разновидностями красок:

• Алкидные. Для покрытия металлических изделий часто пользуются алкидными красками, которые выпускаются в виде эмали или масляных составов. Специалисты не советуют пользоваться эмалью, так как она плохо переносит высокие температуры и подвергается горению. Масляные смеси намного качественнее и безопаснее. Они изготавливаются из натурального масла и олифы, которая не портится под воздействием солнечных лучей и перепада температур.
• Акриловые. Их начали использовать для обработки металлических поверхностей относительно недавно. Еще несколько десятилетий назад никто не пользовался акриловыми красками для покрытия железных конструкций. Сегодня производители выпускают краски, которые защищают покрытия от коррозии и продлевают их эксплуатационный срок. Даже через 2-3 года после покраски поверхность не растрескивается и не выцветает.

Срок годности изделия

Многих интересует, сколько времени прослужат воротные петли. Срок годности таких изделий напрямую зависит от качества их изготовления и установки. Если за надежно приваренными петлями правильно ухаживать, они прослужат несколько десятилетий. Некачественно приваренные изделия могут сломаться на следующий день.

Заключение

Чтобы гаражные ворота хорошо открывались, надо установить качественные петли. Перед этим надо ознакомиться с основными видами таких изделий и особенностями их установки.

Как правильно приварить петли на ворота

Ворота — неотъемлемая часть любого строения, и они выполняют не только защитную, но и декоративную функцию. При их монтаже особняком стоит проблема правильной сварки всех элементов крепления, ведь появление в работе ошибок и неверное создание сварного шва сильно ухудшают их надежность, а также сокращают срок эксплуатации. Как правильно приварить петли к воротам? Данная статья сможет ответить на большинство ваших вопросов.

Разновидности петель и их особенности

Гаражные петли в основном отличаются по форме и материалу изготовления. От данных параметров сильно зависят внешний вид и срок службы этих изделий. На сегодняшний день выбор огромен, начиная от простых и заканчивая коваными петлями. Для того чтобы определить, какие понадобятся в вашем конкретном случае, давайте рассмотрим самые популярные виды.

1. Цилиндрические петли привариваются к столбам и створкам. На сегодняшний день являются самым распространенным видом. Состоят из двух частей. Нижняя имеет штырь, на который надевается вторая половина с отверстием.
2. Усиленные цилиндры с подшипниками. Отличаются от первого типа крепления наличием дополнительных пластин и подшипников. Максимальная нагрузка увеличена до 600 кг.
3. Петли сквозного типа устанавливаются вовнутрь стоек, крепятся гайками и болтами. Используются при желании клиента скрыть петли внутри опор. Встречаются крайне редко. Их установка требует определенного мастерства. Непрофессиональному сварщику довольно сложно осуществить их монтаж.
4. Трехсекционные петли. От предыдущих видов отличаются не сильно. Чаще всего используются как дополнительная защита от вандалов.

Общие правила сварки

Перед осуществлением работ нужно подготовить рабочее место и инструменты. Во избежание травм при осуществлении сварки нужно придерживаться правил техники безопасности и избегать присутствия в рабочей зоне горючих материалов.

Для работы нам понадобятся следующие инструменты:

• сварочный аппарат и электроды диаметром 3 мм;
• рулетка;
• строительный или лазерный уровень;
• молоток;
• средства защиты: маска и перчатки;
• болгарка;
• солидол, грунтовка, краска и кисти.

Также для работ нам понадобятся сами петли. Убедитесь, чтобы они были надлежащего качества, ведь даже при выполнении всех рекомендаций некачественные детали не смогут прослужить долго.

Начало работ

До начала сварки вам необходимо разместить створки будущих ворот в гаражном проеме. Это делается для того, чтобы добиться правильного положения створок и определить фронт работ. На этом этапе запаситесь терпением и, по возможности, помощником. Только после того, как вы добились ровного положения створок, можно переходить к самой сварке. Особенность заключается в том, что провести данный вид работ в горизонтальном положении получается крайне редко. А выполнение вертикального сварного шва может вызвать трудности даже у опытных мастеров. Учитывая этот факт, следует с особой тщательностью осуществлять сварку, описывая круговые движения и как бы приподнимая металл.

На первый взгляд, этот вид работ кажется сложным и требующим особых навыков. Однако ее вполне реально выполнить, следуя правилам и обладая определенной сноровкой. Самое главное — это не торопиться при выполнении работ и выполнять действия в соответствии с планом.

1. От верхней и нижней части полотна нужно отмерить приблизительно 20—25 см и отметить карандашом или мелом. Для того чтобы петли не спекались, их нужно смазать, например солидолом, или подложить небольшие кусочки дерева размером со спичку. Эта хитрость поможет избежать заклинивания при работе и в целом упростит процесс.
2. Привариваем петли к воротам. На начальном этапе не следует полностью приваривать петли. Следует лишь слегка прихватить их сваркой. Важно помнить о том, что первой приваривается нижняя половина детали. Для тех, кто пользуется аппаратом для сварки в первый раз, нужно помнить, что петля приваривается по направлению от нижней части к верхней, а движение электрода должно быть плавным и без разрывов.
3. После того как закончен первый шов, ворота нужно раскрыть и проверить с помощью строительного или лазерного уровня, насколько хорошо они открываются и закрываются. Заканчивать работу можно в том случае, если результат вас устраивает. Идеально установленная конструкция должна открываться без усилий и дополнительных шумов.
4. Повторите все указанные манипуляции для остальных деталей.

Места, в которых была сварка, нужно аккуратно отшлифовать, воспользовавшись болгаркой. Финальным этапом является грунтовка и покраска ворот в выбранный цвет.

Что не нужно делать при сварке

Любой вид строительных или монтажных работ сопряжен с различного рода ошибками и недочетами. Все они ведут к тому, что результат вас может не устроить и работу нужно будет переделывать или начинать заново. Для того чтобы сварочные работы прошли без проблем, нужно придерживаться несложных правил.

• Не выполняйте работу «на глаз», даже если вы уверены в собственном глазомере. Измерительные приборы куда точнее человеческого глаза.
• Не используйте неисправное оборудование. Это не только неэффективно, но и по ряду причин небезопасно.
• Не приступайте к сварочным работам до полного высыхания краски, иначе сварочный шов будет выглядеть не так, как вы рассчитываете.
• Не использовать защитную одежду со следами горючих материалов (масла, бензина и т. д.) во избежание возгорания, а также освободите рабочее пространство от легковоспламеняющихся предметов и материалов.
• Запрещена сварка сосудов и емкостей, находящихся под давлением. Нарушение их целостности может привести к взрыву и нанести существенный ущерб здоровью.

Надеемся, что наша статья помогла вам разобраться в том, как приварить петли на ворота. Данная технология используется уже на протяжении десятков лет и хорошо себя зарекомендовала. При выполнении всех рекомендаций вы увидите, что установка гаражных ворот, хоть и является весьма многогранным процессом, по силам не только опытным сварщикам, но и начинающим.

Петли на ворота как приварить

Ворота являются неотъемлемой частью любого забора. Они призваны выполнять роль не только осуществления въезда и выезда автомобиля, но также защиты от проникновения на участок злоумышленников. Помимо этого, ворота выполняют декоративную функцию. На сегодняшний день их конструкция может быть массивной, поэтому необходимо особое внимание обращать на качественный монтаж. Если ворота распашные, то очень важно правильно приварить петли для ворот, которые и будут держать створки.

Особенности приваривания петель

Для того чтобы ворота можно было без проблем эксплуатировать, а также для исключения их проседания, необходимо работе по привариванию петель производить в соответствии со всеми правилами. Во время сварки особенно следует обращать внимание на:

• Цельность сварного шва, который не может иметь пропусков.
• Глубину сварки. Идеальным будет приваривание петель по всей плоскости, которой они примыкают к столбу.
• Ровность приваривания, чтобы в дальнейшем исключить лишнее давление на сварной шов.
• Дополнение основных петель еще одной парой для слишком увесистых конструкций.

Также есть некоторый список того, что обязательно к исполнению, так как от этих правил зависит безопасность производимых работ:

• Нельзя работать на сварочном оборудовании, которое неисправно. Такие действия не только снижают эффективность и качество получаемого результата, но и очень опасны для жизни.
• Нельзя производить сварку сразу после окраски, необходимо дождаться полного высыхания прокрашенной поверхности.

• Перед тем как приварить петли на ворота, нужно удостовериться в том, что рабочая одежда не имеет на себе следов воспламеняющихся веществ, чтобы даже малая искра не привела к беде.
• Рабочая зона должна быть полностью очищена от легковоспламеняющихся материалов и жидкостей.
• Обязательно при сварке должен использоваться защитный комплект, в который входят плотная одежда, маска и специальные перчатки для сварки.
• Нельзя прикасаться к раскаленному сварному шву тканью и предметами, которые пропитаны маслом во избежание их возгорания.
• Для получения оптимального результата работа должна производится только после качественных замеров с использованием измерительных приборов, но ни в коем случае ни «на глаз».

Инструменты для работы

Любая работа, как всегда, начинается с чертежа, который должен подробно отображать все элементы конструкции и их расположение, а также иметь точные размеры. Уже в соответствии с проектом подбирается материал, и подготавливаются инструменты. Итак, для работы потребуются:

• Сварочный аппарат
• Измерительная рулетка
• Строительный уровень
• Защитная одежда с маской и перчатками
• Конечно же, обязательно должны быть куплены петли для ворот. Они должны быть высокого качества, так как использование низкосортных комплектующих способно испортить готовую конструкцию.

Самостоятельная сварка петель

Монтаж петель на ворота состоит из нескольких связанных друг с другом процессов, которые должны выполнять в технической последовательности. О том, как правильно приварить петли на ворота, поговорим дальше.

Установка платиков

Для правильной установки петель с круглым сечением, обязательно к ним должны быть приварены платики. Делается это только ровным швом. Эти элементы помогают правильно закрепить петли на сами ворота и стойки.

Важно! Подбираются платики в соответствии с массой конструкции ворот и прочностью материала изготовления.

Некоторые, наиболее опытные мастера приваривают круглые петли без установки платиков. Это также возможно, но с их применением крепление становится более надежным.

Установка ворот

В первую очередь до начала сварки необходимо расположить в проеме ворот створки таким образом, чтобы они стояли правильно, так как будут эксплуатироваться в дальнейшем. Для правильного расположения ворот в проеме обязательно иметь длинный строительный уровень, который поможет качественно расположить створки. Выравнивание должно производиться несколько раз, чтобы удостовериться в грамотном расположении. Только после этого можно приваривать петли.

Процесс приваривания петель

Эта процедура не так сложна, как кажется и ее самостоятельное воспроизведение вполне возможно. Приваривание петель производится по следующему алгоритму:

1. Смазывание петель солидолом для обеспечения их плавной работы после установки. Подготовка тонких подкладок под петли с толщиной не более 5 мм. В первую очередь такие детали требуются для петель с круглым сечением.
2. Выполнение разметки при помощи маркера или строительного карандаша. Петли располагаются сверху и снизу при отступах от краев на 30 см.
3. Приваривание петель к полотну. Сначала выполняются прихватывающие движения, а уже потом формируется цельный максимально ровный шов.
4. После осуществления первого шва, необходимо проверить, насколько правильно открываются и закрываются створки. Если все правильно, то можно продолжать сваривание.
5. После того как петли на ворота приварены, и швы остыли, их обрабатывают шлифовальной машинкой, чтобы добиться максимальной ровности.
6. После всех произведенных работ можно покрасить ворота и петли в любой цвет или произвести иную финишную обработку той разновидности, которая желательна.

Советы профессионалов

Приваривание петель является довольно сложным процессом, к которому следует подойти со всей серьезностью и ответственностью, чтобы не возникло проблем при будущей эксплуатации. Для качественного монтажа следует придерживаться советов, которые дают профессиональные мастера:

• Обязательно перед работой изучается чертеж, так как петли устанавливаются в определенном порядке. Если все заранее учесть, то не будет необходимости переделывать готовую конструкцию.
• Петли прямого вида привариваются только при уложенных на пол воротах.
• Если стойка для приваривания петли круглая, то производится отпуск элемента на 5 мм.
• Первый раз после приваривания петель ворота можно открывать только после полного остывания швов.
• Перед привариванием лучше выполнить для удобства своеобразную подставку под нижнюю петлю.

Приваривание на разнообразные стойки

В зависимости от формы стойки выбирается и тип приваривания петли:

• Приваривание на круглую опору. Для качественного крепления петель на таком столбе. Нужно подложить под петлю тонкую прокладку. Помимо этого, выход петли от середины столба к наружной стороне должен составлять около 6 мм. Таким образом получится правильный монтаж ворот без заеданий.
• Приваривание к квадратной стойке. В данном случае петли привариваются заподлицо сначала небольшими прихватами, а потом цельным швом. Но после прихватывания петля при помощи деревянного бруска выравнивается.

• Монтаж скрытых петель. Для большей привлекательности ворот устанавливают скрытые петли или фальш-элементы. Монтировать такие детали сложно, поэтому начинающему сварщику лучше не выполнять такую работу, так как велик риск, что ничего не получится. Лучше всего доверить работу профессионалу, который возьмет за нее деньги, но произведет все в соответствии с инструкцией и качественно.
• Установка петель на забор из профлиста. Монтаж петель на такой забор имеет некоторые отличия от обычной технологии. Весь период монтажа может быть разделен на несколько шагов. Среди них, выполнение двух перемычек и закрепление их сверху и снизу.

Важно! Расстояние между ними должно быть достаточным для установки третьего элемента.

После идет приваривание петель к установленным перемычкам.

Обшивка профильным листом производится только после того, как завершены сварочные работы, так как он может потерять свой декоративный внешний вид и обгореть.

Заключение

Приваривание петель на ворота не отличается простотой, но и с таким процессом можно справиться самостоятельно, если знать основные этапы проведения работ и четко следовать алгоритму. Производить сварку нужно качественно, так как именно от этого зависит дальнейшая эксплуатация ворот.
