Контроль сварных швов, методы проверки качества соединений

Даже начинающий мастер понимает, что от качества сварного шва зависит дальнейшее функционирование изготовленной конструкции. Любой дефект потенциально становится причиной снижения прочности. В самый ответственный момент может произойти разрушение соединения. И даже если это не произойдет, то отсутствие герметичности шва сделает эксплуатацию таких конструкций, как трубопроводы, сосуды и прочих систем, где присутствует высокое давление, невозможной.

Контроль сварных швов – это обязательная процедура, которая должна выполняться по завершению работ. Только после него можно установить дефекты и вовремя их исправить.

Необходимо понимать, что полагаться исключительно на визуальный осмотр нельзя. Невооруженным глазом возможно обнаружить лишь крупные дефекты: непровары, трещины, поры или подрезы. Но это далеко не все недоработки, возникающие даже у опытных сварщиков. К примеру, микроскопические трещины, особенно если они образовались в глубине шва, придется определять другими методами. Нередко приходится прибегать к использованию специальных средств или приборов.

Существует несколько способов реализовать контроль качества сварных швов, отличающихся по методике проведения, техническому оснащению, а также эффективности. Все эти способы условно подразделяются на разрушающие и неразрушающие.

Разрушающие способы оценки качества подразумевают воздействия нагрузок критического значения. Естественно, это негативно сказывается на конструктивных свойствах деталей, именно поэтому неразрушающие способы считаются наиболее популярными. К ним можно отнести следующие мероприятия:

• визуальный осмотр;
• радиационная дефектоскопия;
• ультразвуковая дефектоскопия;
• магнитная дефектоскопия;
• капиллярная дефектоскопия;
• пневматический и гидравлический способ проверки швов на проницаемость

Визуальный осмотр

Любое соединение изначально оценивается визуально. Зачастую обычного наблюдения достаточно, чтобы выявить внешние и некоторые внутренние дефекты. К примеру, изменения габаритов шва по высоте и ширине говорят о том, что в процессе сварки происходил обрыв дуги. Он, как правило, становится причиной непроваров.

Перед осмотром шов необходимо очистить от образовавшегося шлака или брызг. При необходимости детального рассмотрения зону сварки обрабатывают спиртом и 10% раствором азотной кислоты. В результате такой обработки поверхность становится матовой, и на ней отчетливо видны трещины или поры. Закончив осмотр, следует остатки кислоты удалить спиртом, иначе она будет разъедать металл.

Визуальный контроль предусмотрен для выявления неправильной геометрии швов, трещин, пор, наплывов и непроваров. Из дополнительных средств оснащения применяется лампы освещения и лупа. При помощи этих инструментов распознается пережог и подрез. Помимо этого, можно отследить поведение трещины при эксплуатации. Точный измерительный прибор, позволяющий зафиксировать мелкие элементы – штангенциркуль. Но и обыкновенная линейка тоже бывает полезной. Некоторые дефекты обнаруживаются при помощи специальных шаблонов.

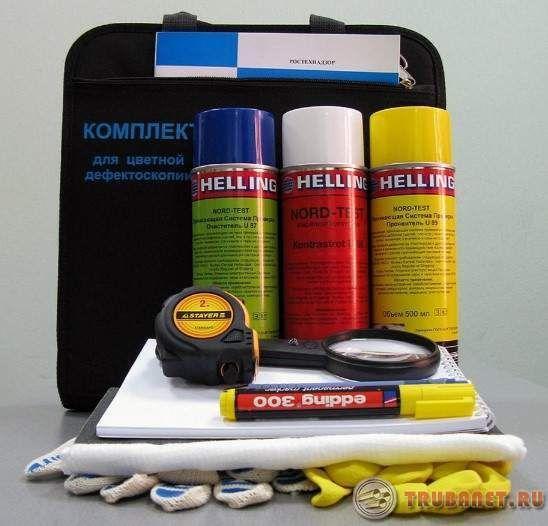

Капиллярная дефектоскопия

В основе данного принципа лежит такое явление, как затягивание жидкости в тонкие трубки, благодаря действию сил поверхностного натяжения. Интенсивность наполнения капилляра зависит от его диаметра и смачиваемости материала. Чем больше смачиваемость и тоньше трубка капилляра, тем быстрее и глубже затягивается жидкость.

Мнение эксперта

Багров Виктор Сергеевич

Сварщик высшего 6-го разряда. Считается мастером своего дела, знает тонкости и нюансы профессии.

Заметим, что подобный способ пригоден для оценки качества соединений из металла, пластмассы или керамики.

После проникновения жидкости в капилляр все изъяны обнаруживают себя. Специальные вещества для осуществления капиллярной дефектоскопии, называются пенетрантами. Они характерны своей цветовой контрастностью, а также малыми возникающими силами поверхностного натяжения. Полости дефектов наполняются пенетрантами и становятся легкоразличимыми.

В настоящее время разработано несколько десятков рецептур пенетрантов, и все они обладают различными свойствами. Некоторые из них изготавливаются на водной основе, а также на основе керосина, бензола или скипидара. Органические жидкости наиболее приемлемы, так как они повышают чувствительность средства к самым мелким дефектам. Частным случаем капиллярного исследования является люминесцентная дефектоскопия. При таком методе исследования в рецептуре пенетрантов включены люминесцирующие вещества. Исследуемую поверхность облучают ультрафиолетовыми лучами, после чего вещество, проникшее в трещину или пору, начинает светиться.

Все вещества для капиллярной дефектоскопии разделяют по чувствительности. Высшей степенью считается первый класс чувствительности. Вещества 1 класса проникают в капилляры, диаметр которых составляет 0,1 мкм. Существует и верхнее предельное значение, при котором еще наблюдается затягивание жидкости в капилляр. Оно примерно равняется 0,5 мм. Еще одно требование, предъявляемое к капилляру – его длина должна быть в десятки раз больше диаметра.

Обычно пенетарнты выпускают в виде аэрозоля. При такой форме выпуска его удобно наносить на поверхность. Но в комплект средств для дефектоскопии включается еще очиститель (для предварительной обработки), а также проявитель (для формирования окончательного рисунка). Применение пенетрантов имеет свои достоинства и недостатки.

• К положительным моментам можно отнести низкую себестоимость процесса, элементарность технологии, производительность, широкий спектр исследуемых конструкций.
• Недостатки сводятся к необходимости тщательной очистки шва, возможности проверки только поверхностных дефектов, а также невозможности применения метода для капилляров с диаметром более 0,5 мм.

Контроль качества сварочных швов с помощью керосина следовало бы отнести к проверке на проницаемость, однако этот метод все же основан на капиллярных явлениях. Он считается наиболее простым и доступным в материальном плане. Керосин обладает высокой текучестью и способен проникать в самые мелкие трещины. Забегая вперед, можно отметить, что капиллярный метод с использованием керосина настолько же эффективен, как и гидравлический метод под давлением 3-4 кгс/мм

2. Недаром в состав некоторых пенетрантов входит керосин.

Алгоритм проверки сварного шва сводится к нескольким несложным действиям. Шов с двух сторон очищается от грязи, окалины и шлака. Одна из сторон выбирается для наблюдения и покрывается водным раствором мела (на 1 литр воды берется 400 г порошка). Для увеличения скорости высыхания суспензии можно шов просушить потоком горячего воздуха. Обратная сторона поверхности обильно смачивается керосином. Необходимо процедуру смачивания повторить 2-3 раза с интервалом в 15-30 минут.

Количество повторений и интервал зависят от толщины металла. Смачивание проводится любым доступным способом (ветошью, кистью, краскопультом). Протечка керосина станет заметной на стороне, покрытой меловой суспензией. Со временем появятся темные точки или полосы. Необходимо сразу после их появления зафиксировать места дефектов, иначе керосиновые пятна расплывутся, и трудно будет определить локализацию трещины, свища или поры.

Испытание может занять несколько часов. Чем выше температура окружающей среды, тем меньшей вязкостью обладает керосин. Следовательно, при повышенной температуре процесс оценки качества шва пройдет быстрее. Керосин преимущественно используют при проверке стыковых соединений. Швы, выполненные внахлест, подобным образом проверить гораздо проблематичнее.

Во время изготовления или ремонта различных емкостей, трубопроводных систем, пневматических систем к сварному шву предъявляются не только требования прочности, но и герметичности. Проверка на проницаемость может осуществляться разными способами, среди которых выделяют гидравлические и пневматические. Основная цель такой проверки – установить наличие сквозных пор, через которые впоследствии жидкость или газ будут выходить из резервуара.

В качестве вещества для испытаний применяется воздух, азот, вода или масло. Обычно нормального давления бывает недостаточно, поэтому создают избыточное давление, чтобы картина дефектов была более наглядной. При использовании пневматического способа исследуемая емкость наполняется газом (воздухом, инертным газом, азотом). Газ доводится до давления, превышающего рабочее в полтора раза. Чтобы визуально наблюдать утечку, наружную поверхность шва смачивают мыльным раствором. При наличии дефекта будут образовываться пузырьки. Если испытания проводятся при отрицательной температуре, мыльный раствор наводят на спирту.

Во время испытания необходимо следить за давлением и не превышать определенной нормы. Обычно в резервуар монтируют манометр и перепускной предохранительный клапан. Малогабаритные резервуары наполняют воздухом и погружают в воду, не смазывая мыльным раствором. Вышедший воздух в воде будет образовывать пузырьки.

К пневматическому способу контроля на проницаемость относится проверка аммиаком. Шов покрывается марлей или бинтом, пропитанным фенолфталеином. С обратной стороны шва подается смесь из аммиака и воздуха. Если аммиак проходит сквозь шов насквозь, то бинт окрашивается в красный цвет. Этот способ считается достоверным.

Самый примитивный способ пневматического контроля связан с обдувом шва воздухом. Обратную сторону соединения необходимо предварительно смазать мыльным раствором.

Для реализации гидравлического контроля полость заполняют жидкостью, обычно маслом или водой. Здесь также подразумевается проведение испытаний под давлением, превышающим рабочее значение на 50-100%. Чтобы выявить протечки достаточно выдержать емкость в таком состоянии около 10 минут. Параллельно с этим шов и околошовная зона обстукивается равномерно молотком. Если нет возможности создать избыточное давление, то емкость с жидкостью следует выдержать не менее двух часов.

Магнитная

В технологии проведения магнитной дефектоскопии применяется воздействие магнитного поля на ферромагнетики. Специальный прибор является источником магнитного поля. Линии магнитной индукции при прохождении через металл с дефектом искривляются. Остается лишь только обнаружить эти изменения.

Индикатором служит ферромагнитный порошок, который в сухом или растворенном в воде виде наносится на поверхность. В местах образования трещин происходит скопление этого порошка. Более наглядная визуализация дефектов возможно при использовании специальной ферромагнитной ленты. Она накладывается на поверхность, а затем просматривается через прибор.

Минусом данной технологии является избирательность метода к материалу поверхностей. Например, детали из никеля, хрома, алюминия или меди проверить невозможно.

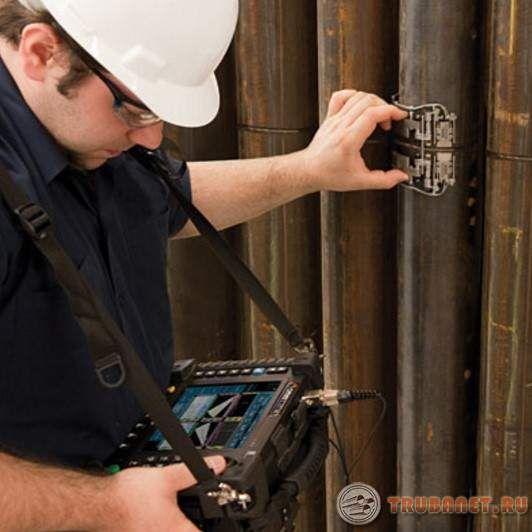

Ультразвуковая

Ультразвуковая волна обладает проникающей способностью и может отражаться от границы раздела сред, в которых звук по-разному распространяется. Это свойство лежит в основе данного метода. Устройство состоит из источника и приемника ультразвуковой волны. Если внутри металла нет дефектов, то рассчитывается скорость прохождения звука сквозь деталь в прямом и обратном направлении. При наличии трещин или пор отразившаяся от нижней грани волна придет с искажением. Существует специальная классификация полученных картин, позволяющая различать разные виды дефектов.

Ультразвуковая дефектоскопия по своей популярности и применимости превосходит магнитную и радиационную. В качестве недостатка выделяется сложная система раскодирования сигнала. Для проведения исследования требуется особая квалификация мастера. Ограничение на применение описанного метода связано с крупнозернистой структурой металлов. Не подлежат исследованию аустенитные стали и чугун.

Радиационная

Радиационная дефектоскопия по своему принципу напоминает рентгеновское обследование. Выделившиеся в процессе ядерной реакции гамма-лучи обладают высокой проникающей способностью. Проходя через материал, излучение попадает на фотопластинку. После ее проявления под микроскопом можно исследовать картину распределения дефекта в металле.

Интересующий вопрос о вредности гамма-излучения остается актуальным. Несмотря на предусмотренные средства защиты, организм человека получает повышенную долю облучения. Если добавить дороговизну оборудования, станет ясно, что данный способ не является приоритетным.

Дефектоскопия сварных швов — виды контроля качества

Окончание сварных работ – это начало контроля качества сварных соединений. Ведь понятно, что от качества проведенных работ зависит долгосрочная эксплуатация сборной конструкции. Дефектоскопия сварных швов – это методы контроля сварных соединений. Их несколько, поэтому стоит разобраться в теме досконально.

Виды контроля сварных соединений

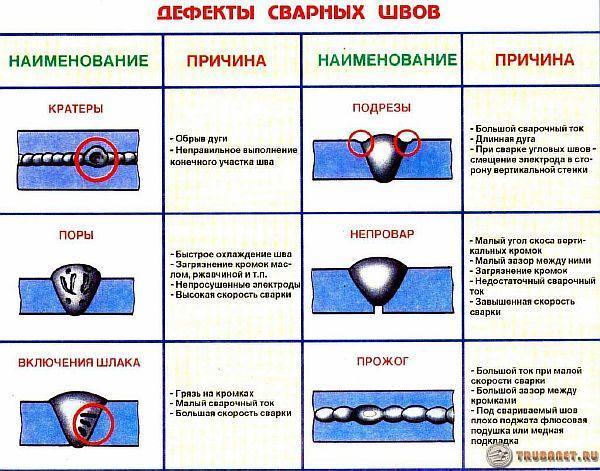

Существует видимые дефекты сварочного шва и невидимые (скрытые). Первые легко можно увидеть глазами, некоторые из них не очень большие, но при помощи лупы обнаружить их не проблема. Вторая группа более обширная, и располагаются такие дефекты внутри тела сварного шва.

Обнаружить скрытые дефекты можно двумя способами. Способ первый – неразрушающий. Второй – разрушающий. Первый вариант, по понятным причинам, используется чаще всего.

Неразрушающий способ контроля качества сварных швов В этой категории несколько способов, использующихся для проверки качества сварных швов.

• Визуальный осмотр (внешний).
• Магнитный контроль.
• Дефектоскопия радиационная.
• Ультразвуковая.
• Капиллярная.
• Контроль сварных соединений на проницаемость.

Есть и другие способы, но используются они нечасто.

Визуальный осмотр

С помощью внешнего осмотра можно выявить не только видимые дефекты швов, но и невидимые. К примеру, неравномерность шва по высоте и ширине говорит о том, что в процессе сварки были прерывания дуги. А это гарантия, что шов внутри имеет непровары.

Как правильно проводится осмотр.

• Шов очищается от окалин, шлака и капель металла.
• Затем его обрабатывают техническим спиртом.
• После еще одна обработка десятипроцентным раствором азотной кислоты. Она называется травление.
• Поверхность шва получается чистой и матовой. На ней хорошо видны самые мелкие трещинки и поры.

Внимание! Азотная кислота – материал, разъедающий металл. Поэтому после осмотра металлический сварной шов надо обработать спиртом.

О лупе уже упоминалось. С помощью этого инструмента можно обнаружить мизерные изъяны в виде тонких трещин толщиною меньше волоса, пережоги, мелкие подрезы и прочие. К тому же при помощи лупы можно проконтролировать – растет ли трещина или нет.

При осмотре можно также пользоваться штангенциркулем, шаблонами, линейкой. Ими замеряют высоту и ширину шва, его ровное продольное месторасположение.

Магнитный контроль сварных швов

Магнитные методы дефектоскопии основаны на создании магнитного поля, которое пронизывает тело сварного шва. Для этого используется специальный аппарат, в принцип работы которого вложено явления электромагнетизма.

Есть два способа, как определить дефект внутри соединения.

1. С использованием ферромагнитного порошка, обычно это железо. Его можно использовать как в сухом виде, так и во влажном. Во втором случае железный порошок смешивают с маслом или керосином. Его посыпают на шов, а с другой стороны устанавливают магнит. В местах, где есть дефекты, порошок будет собираться.
2. С помощью ферромагнитной ленты. Ее укладывают на шов, а с другой стороны устанавливают прибор. Все дефекты, которые оказываются в стыке двух металлических заготовок, будут отображаться на этой пленке.

Этот вариант дефектоскопии сварных соединений можно использовать для контроля только ферромагнитных стыков. Цветные металлы, стали с хромникелевым покрытием и другие таким способом не контролируются.

Радиационный контроль

Это, по сути, рентгеноскопия. Здесь используются дорогие приборы, да и гамма-излучение вредно для человека. Хотя это самый верный вариант обнаружения дефектов в сварочном шве. Они четко видны на пленке.

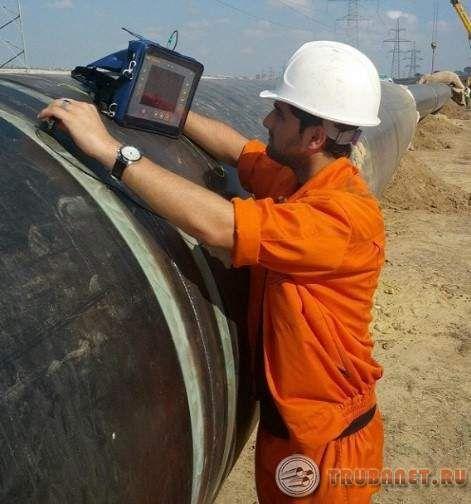

Ультразвуковая дефектоскопия

Это еще один точный вариант обнаружения изъянов в сварочном шве. В его основе лежит свойство ультразвуковых волн отражаться от поверхности материалов или сред с разными плотностями. Если сварной шов не имеет внутри себя дефектов, то есть, его плотность однородна, то звуковые волны пройдут сквозь него без помех. Если внутри дефекты есть, а это полости, наполненные газом, то внутри получаются две разные среды: металл и газ.

Поэтому ультразвук будет отражаться от металлической плоскости поры или трещины, и вернется обратно, отображаясь на датчике. Необходимо отметить, что разные изъяны отражают волны по-разному. Поэтому можно итог дефектоскопии классифицировать.

Это самый удобный и быстрый способ контроля сварных соединений трубопроводов, сосудов и других конструкций. Единственный у него минус – сложность расшифровки полученных сигналов, поэтому с такими приборами работают только высококвалифицированные специалисты.

Капиллярный контроль



Методы контроля сварных швов капиллярным способом основаны на свойствах некоторых жидкостей проникать в тело материалов по самым мельчайшим трещинкам и порам, структурным каналам (капиллярам). Самое главное, что этим способом можно контролировать любые материалы, разной плотности, размеров и формы. Неважно, это металл (черный или цветной), пластик, стекло, керамика и так далее.

Проникающие жидкости просачиваются в любые изъяны поверхности, а некоторые из них, к примеру, керосин, могут проходить сквозь достаточно толстые изделия насквозь. И самое главное, чем меньше размер дефекта и выше впитываемость жидкости, тем быстрее протекает процесс обнаружения изъяна, тем глубже жидкость проникает.

Сегодня специалисты пользуются несколькими видами проникающих жидкостей.

Пенетранты

С английского это слово переводится, как впитывающий. В настоящее время существует более десятка составов пенетрантов (водные или на основе органических жидкостей: керосин, масла и так далее). Все они обладают малым поверхностным натяжением и сильной цветовой контрастностью, что позволяет их легко увидеть. То есть, суть метода такова: наносится пенетрант на поверхность сварочного шва, он проникает внутрь, если есть дефект, окрашивается с этой же стороны после очистки нанесенного слоя.

Сегодня производители предлагают разные проникающие жидкости с разным эффектом обнаружения изъяном.

• Люминесцентные. Из названия понятно, что в их состав входят люминесцентные добавки. После нанесения такой жидкости на шов нужно посветить на стык ультрафиолетовой лампой. Если дефект есть, то люминесцентные вещества будут отсвечивать, и это будет видно.
• Цветные. В состав жидкостей входят специальные светящиеся красители. Чаще всего это красители ярко-красные. Они хорошо видны даже при дневном свете. Наносите такую жидкость на шов, и если с другой стороны появились красные пятнышки, то дефект обнаружен.

Есть разделение пенетрантов по чувствительности. Первый класс – это жидкости, с помощью которых можно определить дефекты с поперечным размером от 0,1 до 1,0 микрона. Второй класс – до 0,5 микрон. При этом учитывается, что глубина изъяна должна превосходить его ширину в десять раз.

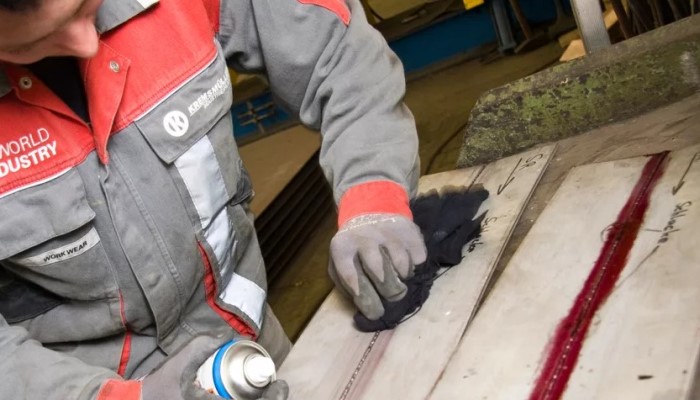

Наносить пенетранты можно любым способом, сегодня предлагаются баллончики с этой жидкостью. В комплект к ним прилагаются очистители для зачистки дефектуемой поверхности и проявитель, с помощью которого выявляется проникновение пенетранта и показывается рисунок.

Как это надо делать правильно.

• Шов и околошовные участки необходимо хорошо очистить. Нельзя использовать механические методы, они могут стать причиной занесения грязи в сами трещины и поры. Используют теплую воду или мыльный раствор, последний этап – очистка очистителем.
• Иногда появляется необходимость протравить поверхность шва. Главное после этого кислоту убрать.
• Вся поверхность высушивается.
• Если контроль качества сварных соединений металлоконструкций или трубопроводов проводится при минусовой температуре, то сам шов перед нанесением пенетрантов надо обработать этиловым спиртом.
• Наносится впитывающая жидкость, которую через 5-20 минут надо удалить.
• После чего наносится проявитель (индикатор), который из дефектов сварного шва вытягивает пенетрант. Если дефект небольшой, то придется вооружиться лупой. Если никаких изменений на поверхности шва нет, то и дефектов нет.

Керосин

Этот способ можно обозначить, как самый простой и дешевый, но от этого эффективность его не снижается. Его проводят по этой технологии.

• Очищают стык двух металлических заготовок от грязи и ржавчины с двух сторон шва.
• С одной стороны на шов наносится меловой раствор (400 г на 1 л воды). Необходимо дождаться, чтобы нанесенный слой просох.
• С обратной стороны наносится керосин. Смачивать надо обильно в несколько подходов в течение 15 минут.
• Теперь нужно наблюдать за стороной, где был нанесен меловой раствор. Если появились темные рисунки (пятна, линии), то значит, в сварочном шве присутствует дефект. Эти рисунки со временем будут только расширяться. Здесь важно точно определить места выхода керосина, поэтому после первого нанесения его на шов, нужно сразу проводить наблюдение. Кстати, точки и мелкие пятнышки будут говорить о наличие свищей, линии – о наличии трещин. Очень эффективен этот метод при стыковочных вариантах соединение, к примеру, труба к трубе. При сварке металлов, уложенных внахлест, он менее эффективен.

Методы контроля качества сварных соединений на проницаемость

В основном этот способ контроля используется для емкостей и резервуаров, которые изготовлены методом сварки. Для этого можно использовать газы или жидкости, которыми заполняется сосуд. После чего внутри создается избыточное давление, выталкивающее материалы наружу.

И если в местах сварки емкостей есть дефекты, то жидкость или газ тут же начнут через них проходить. В зависимости от того, какой контрольный компонент используется в проверочном процессе, различаются четыре варианта: гидравлический, пневматический, пневмогидравлический и вакуумный. В первом случае используется жидкость, во втором газ (даже воздух), третий – комбинированный. И четвертый – это создание внутри емкости вакуума, который через дефектные швы будет втягивать внутрь резервуара окрашивающие вещества, наносимые на внешнюю сторону шва.

При пневматическом способе внутрь сосуда закачивается газ, давление которого превышает номинальный в 1,5 раза. С внешней стороны на шов наносится мыльный раствор. Пузырьки покажут наличие дефектов. При гидравлической дефектоскопии в сосуд заливается жидкость под давлением в 1,5 раза превышающее рабочее, производится обстукивание околошовного участка. Появление жидкости говорит о наличии изъяна.

Вот такие варианты дефектоскопии трубопроводов, резервуаров и металлоконструкций сегодня используют для определения качества сварного шва. Некоторые из них достаточно сложные и дорогие. Но основные просты, поэтому и часто используемые.

Поделись с друзьями

0

0

0

0

Разрушающий контроль сварных швов | какие методы применяются

Разрушающий метод контроля сварных швов

Испытания на разрушающий контроль сварных швов, как следует из названия, включают физическое разрушение готового сварного шва для оценки его прочности и характеристик.

Этот метод тестирования часто используется для следующих объектов

Аттестации процедуры сварки

С целью проверка и отбора проб

Исследовательский осмотр

Проверка квалификационного испытания сварщика

Анализ отказов работе шва

Методы разрушающего испытания сварного шва обычно включают в себя разрезание или разрыв сварного шва и оценку различных механических и физических характеристик.

Давайте ознакомимся с некоторыми методами по разрушению и контролю сварных швов.

Разрушающие метод контроля сварных швов:

Тестирование кислотой.

Этот метод требует удаления небольших образцов из сварного соединения. Эти образцы затем полируют в поперечном сечении и травят, используя кислотную смесь, в зависимости от используемого основного материала. Кислотное травление обеспечивает четкое изображение внутренней структуры сварного шва.

Проверка вытравленного образца выявляет глубину проникновения. Также мы получаем доказательства (если таковые имеются) об отсутствия полного сваривания, недостаточного проникновения корней, внутренней пористости и растрескивания. Они определяются на линии слияния (которая является переходом между сварным швом и основным материалом).

Для этого типа контроля необходим денная часть сварного шва, метод травления также успешно применяется в анализе отказов. Такие отказы могут возникнуть из-за проблемы сварки, также этим методом определяется места где появляются трещины.

Испытание на разрыв углового шва.

Этот тип испытаний включает в себя разрыв образца сварного шва, сваренного только, с одной стороны. Образец имеет нагрузку, приложенную к его не сваренной стороне. Испытание происходит, обычно в прессе. Нагрузка на элемент увеличивается до тех пор, пока сварной шов не разрушится. Разрушенный образец затем проверяется на предмет наличия и степень разрыва сварочных швов.

Испытания на разрыв углового сварного шва дают хорошее представление о неоднородностях по всей длине испытуемого сварного шва. Этот тип проверки сварного шва позволяет обнаружить такие элементы, как отсутствие плавления, внутренняя пористость и шлаковые включения в сварной шов.

Хотя испытание на разрыв углового сварного шва часто используется само по себе, оно также может использоваться в сочетании с испытанием на травление, поскольку эти два метода дополняют друг друга, предоставляя информацию о сходных характеристиках, но с разной степенью детализации.

Испытание на поперечное натяжение.

Испытание на поперечное натяжение проверяет конструкционную стойкость, вытягивая образец до разрушения. В испытании определяются характеристики и определяя исследуемой шва.

Управляемый тест на изгиб.

Это метод испытаний, который включает изгиб образца до указанного радиуса изгиба. Различные виды испытаний на изгиб используются для оценки пластичности и прочности сварных соединений. Испытания на управляемый изгиб обычно проводятся поперек оси сварного шва.

Такие испытания проводятся в специальных машинах. Испытания на изгиб поверхности выполняются при растяжении поверхности сварного шва, а испытания на изгиб корня – при растяжении корня сварного шва.

Образцы для испытания на боковой изгиб обычно вырезают из сварного соединения и сгибают с поперечным сечением сварного шва для теста на растяжение.

Направленное испытание на изгиб

Этот метод контроля чаще всего используется в сварочных процедурах и квалификационных испытаниях сварщика. Этот тип испытаний особенно хорош при обнаружении дефектов плавления, которые часто открываются на поверхности сварного шва.

Обзор дефектов и контроль качества сварных соединений

Дефекты и контроль качества сварных соединений

Общие сведения и организация контроля

По ГОСТ 15467-79 качество продукции есть совокупность свойств продукции, обусловливающих ее пригодность удовлетво­рять определенные потребности в соответствии с ее назначением. Качество сварных изделий зависит от соответствия материала тех­ническим условиям, состояния оборудования и оснастки, правиль­ности и уровня отработки технологической документации, соблюдения технологической дисциплины, а также квалификации работающих. Обеспечить высокие технические и эксплуатацион­ные свойства изделий можно только при условии точного выпол­нения технологических процессов и их стабильности. Особую роль здесь играют различные способы объективного контроля как про­изводственных процессов, так и готовых изделий. При правильной организации технологического процесса контроль должен быть его неотъемлемой частью. Обнаружение дефектов служит сигналом не только к отбраковке продукции, но и оперативной корректировке технологии.

Сварные конструкции контролируют на всех этапах их изготов­ления. Кроме того, систематически проверяют приспособления и оборудование. При предварительном контроле подвергаются про­верке основные и вспомогательные материалы, устанавливается их соответствие чертежу и техническим условиям.

После заготовительных работ детали подвергают чаще всего наружному осмотру, т.е. проверяют внешний вид детали, качество поверхности, наличие заусенцев, трещин, забоин и т.п., а также измеряют универсальными и специальными инструментами, шаб­лонами, с помощью контрольных приспособлений. Особенно тща­тельно контролируют участки, подвергающиеся сварке. Профиль кромок, подготовленных под сварку плавлением, проверяют спе­циальными шаблонами, а качество подготовки поверхности — с помощью оптических приборов или специальными микрометрами.

Во время сборки и прихватки проверяют расположение деталей друг относительно друга, величину зазоров, расположение и размер прихваток, отсутствие трещин, прожогов и других дефектов в местах прихваток и т.д. Качество сборки и прихватки определяют главным образом наружным осмотром и обмером.

Наиболее ответственным моментом является текущий контроль выполнения сварки. Организация контроля сварочных работ может производиться в двух направлениях: контролируют сами процессы сварки либо полученные изделия.

Контроль процессов позволяет предотвратить появление систе­матических дефектов и особенно эффективен при автоматизиро­ванной сварке (автоматическая и механизированная дуговая, электрошлаковая и др.). Существуют следующие способы контроля сварочных процессов.

Контроль по образцам технологических проб. В этом случае периодически изготовляют образцы соединений из материала той же марки и толщины, что и свариваемое изделие, и подвергают их всесторонней проверке: внешнему осмотру, испытаниям на проч­ность соединений, просвечиванию рентгеновскими лучами, м

Неразрушающий контроль сварных соединений: методы и технологии проведения

Неразрушающие испытания предназначены для оценки тех или иных физических свойств изделия, характеризующих надежность или прочность соединения. Эти свойства имеют связь с наличием в испытываемом образце дефектов.

Для чего нужен

Методы неразрушающего контроля сварных соединений применяют для обнаружения дефектов на поверхности и в толще проверяемого изделия, а также для определения их пространственного положения, размеров и формы. При этом целостность изделий не нарушается.

По термодинамическому признаку неразрушающие способы дефектоскопии подразделяются на виды:

• связанные с применением передачи энергии;
• использующие движение вещества.

Методы и технологии

Согласно ГОСТ 3242-79, к перечню неразрушающих методов контроля сварных соединений относятся:

• внешний осмотр;
• капиллярный;
• радиационный;
• ультразвуковой;
• магнитный.

К преимуществам неразрушающего контроля относятся:

• проведение испытаний проводится непосредственно на изделиях;
• применяется комплекс методов, выявляющий разные свойства соединения или вещества;
• исследование можно проводить на установке без прекращения ее работы.

Внешний осмотр

Предназначен для обнаружения поверхностных дефектов:

• трещин;
• наплывов;
• непроваров;
• прожогов;
• подрезов.

Также выявляет смещение деталей и несоответствие размеров. Применение оптических приборов позволяет обнаружить дефекты минимального размера.

Перед осмотром выполняется подготовка:

• очистка шва и прилегающих поверхностей от шлака, окалины, металлических брызг;
• при необходимости – травление.

Оценка внешнего вида проводится с использованием специальных эталонов. Геометрические параметры сверяют с помощью шаблонов и измерительных инструментов.

Капиллярный

Суть метода состоит в капиллярной диффузии индикаторной жидкости в полости материала внешней поверхности исследуемой детали с целью выявления дефектов в виде индикаторных следов визуальным способом или с использованием преобразователя.

Способ предназначен для выявления в контрольных образцах поверхностных и сквозных дефектов, определения их ориентации по поверхности и расположения. Для трещин и других протяженных дефектов определяется протяженность.

Капиллярный контроль распространяется на объекты:

• любого размера и формы;
• из черного и цветного металла и их сплавы, пластмассы, керамики, стекла, твердых неферромагнитных материалов.

Условия выявления дефектов сварки капиллярным методом:

• наличие полостей, очищенных от загрязнений и прочих веществ;
• свободный выход на поверхность исследуемого образца;
• глубина распространения, превышающая ширину раскрытия полостей.

Капиллярные методы классифицируют на основные и комбинированные.

Основные способы подразделяются на виды:

• жидкостный;
• проникающих растворов;
• фильтрующих суспензий;
• люминесцентный;
• цветной;
• люминесцентно-цветной;
• яркостный.

Комбинированные способы бывают капиллярно-:

• электростатический;
• электроиндуктивный;
• магнитопорошковый;
• радиационный (излучения и поглощения).

Исследование выполняется с помощью капиллярного дефектоскопа.

Радиационный

Суть метода состоит в способности рентгеновских лучей и гамма-излучения просвечивать непрозрачные предметы и оказывать действие на индикаторы.

Цель:

• выявление внутренних и внешних дефектов;
• достаточно точное определение местоположения дефектов без разрушения образца.

Радиационный контроль в зависимости от способа регистрации выявленных результатов и типа индикатора подразделяется на виды:

• радиографический;
• радиометрический;
• радиоскопический.

Радиографический метод, включающий рентгенографическое и гамма-графическое исследование, имеет наибольшее практическое использование. Способ заключается в фиксации изображения на специальной бумаге (пленке).

Радиоскопический способ (радиационная интроскопия) предполагает получение изображения внутренней структуры исследуемого образца на экране. При радиометрическом методе информация о внутреннем состоянии контрольного предмета поступает в виде регистрируемых электрических сигналов.

Каждый из методов радиационного неразрушающего контроля предполагает использование:

• источника ионизирующего излучения;
• детектора – регистратора информации;
• контролируемого объекта.

Ультразвуковой

Метод основан на использовании явления отражения ультразвуковых волн от линии раздела двух сред, имеющих различные акустические свойства. Ультразвук – это упругие колебания материальной среды, частота которых выше 20 кГц.

Ультразвуковой контроль сварных швов предполагает использование частот в интервале 0.5-5.0 мГц. Для получения ультразвуковых колебаний используют несколько способов, самым распространенным из которых является метод, основанный на пьезоэлектрическом эффекте кристаллов сегнетовой соли или кварца.

Ультразвуковой контроль сварного шва производится с помощью пьезоэлектрического преобразователя. С помощью метода в сварных швах можно обнаружить:

• шлаковые включения;
• поры;
• непровары;
• расслоения;
• трещины.

Ультразвуковой контроль требует высокой квалификации и опыта работы оператора.

Магнитный

Метод заключается в фиксации изменений связи электромагнитного поля с контролируемыми образцом и эталоном. Магнитный контроль предполагает использование электромагнитных явлений постоянного и переменного электрических и магнитных полей, диапазона частот, пределы которых отвечают уравнениям Максвелла.

Различают следующие способы неразрушающего магнитного контроля:

1. Магнитоферрозондовый. Предназначен для выявления внутренних несплошностей, находящихся на глубине до 10 мм от внешней поверхности изделия, и разнонаправленных дефектов.
2. Магнито-порошковый. Цель – обнаружение дефектов на глубине до 2 мм.
3. Магнито-графический. Для исследования дефектов сварных стыковых соединений дуговой газовой сварки и конструкций из ферромагнитного материала. Толщина – менее 25 мм.

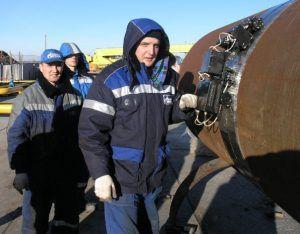

Неразрушающий контроль качества сварных соединений трубопроводов: методы и их характеристика

Неразрушающий контроль сварных швов трубопровода подразумевает регулярный мониторинг целостности конструкции. Дефектом считаются трещины, коррозии и другие изъяны сварных соединений, приводящих к снижению эксплуатационных свойств, нарушению герметичности и т. д.

Методы системы неразрушающего контроля

Существует множество способов обнаружения дефектов в местах сварки металлоконструкций. Как правило, специалисты применяют несколько методов одновременно. Ниже перечислены самые распространённые.

Визуальный осмотр соединения

При внешнем осмотре есть возможность обнаружить только явные дефекты, видимые невооружённым взглядом или с помощью увеличительного прибора.

Внешний контроль, как самый первичный, применим ко всем видам соединений вне зависимости от их назначения и степени ответственности за неисправность.

Визуальный осмотр не может выявить скрытых проблем, поэтому далее следует диагностика более точными способами.

Ультразвуковой метод

Дефектоскопия ультразвуком основана на свойствах проникновения волн через толщу металла и отражения их от чужеродных включений.

Ультразвуковые дефектоскопы действуют следующим образом: на пластину из кварца воздействуют высокочастотным электрическим полем, пластина, в свою очередь, начинает транслировать ультразвуковые волны, которые направляются на место соединения.

В точке, где находится дефект, происходит отражение волновых колебаний, которые принимаются второй пластиной. Далее показатели усиливаются и передаются в осциллограф. На экране прибора синхронно отображаются импульс, направленный на шов, и волна, отражённая от изъяна. Таким образом распознаётся величина и координаты неисправности.

Магнитная дефектоскопия сварных соединений

Метод основан на активации диффузного магнитного поля, которое проходит через сварной шов и образует разнонаправленные магнитные потоки на местах локации дефектов. Магнитный метод подразделяется на способы:

1. Магнитопорошковый. При проверке таким способом соединение намагничивается, а его поверхность обрабатывается железосодержащим порошком или суспензией. Далее место шва подвергается воздействию магнитного поля, которое равномерно распределяет нанесённое вещество. В месте неоднородности шва порошок или суспензия скапливается, что и определяет координаты дефекта.
2. Магнитографический. Предварительно на место шва накладывают магнитную плёнку, после чего на участок воздействуют магнитным полем. Зафиксированную информацию считывают с плёнки с помощью дефектоскопа и преобразуют её в изображение или звук. Обработанные таким образом данные выводятся на монитор.

Рентгеновская дефектоскопия

Рентгеновские лучи по-разному рассеиваются в веществах, различных по молекулярной структуре. На этом свойстве и основан рентгеновский метод контроля. Для реализации исследования с одной стороны соединения размещают источник излучения, а с другой – детектор. Рентгеновские лучи, проходя через шов, воздействуют на индикатор (фотобумагу или негатив), на котором отображается полная траектория прохождения лучей через место проверки. Затемнения на снимке указывают на места более интенсивного прохождения лучей, а, следовательно, на проблемную зону. Для рентгеновского исследования применяют приборы РУП-120-5 и РУП-200-5.

Метод исследования гамма-излучением

Схема диагностики гамма-лучами идентична рентгеновской, однако, в качестве источника излучения используются радиоактивные изотопы.

У последнего метода имеются преимущества:

• гамма-лучи имеют более выраженную способность к прониканию в толщи металла, что позволяет использовать метод на громоздких конструкциях;
• экономически метод контроля гамма-лучами более выгоден ввиду низкой себестоимости.

Существенным недостатком способа является его радиоактивная токсичность. Малейшие нарушения в технике безопасности при его применении могут привести к серьёзным последствиям для здоровья специалистов, осуществляющих диагностику.

Для диагностики гамма-лучами используют дефектоскопы ГУП-Со-0,5-1, ГУП-Со-5-1, ГУП-Со-50, РИД-21-Г.

Электрический метод

Метод основан на взаимодействии электрического поля с поверхностью шва и внутреннего содержимого исследуемого объекта. Например, при воздействии электрического тока на шов в местах несоответствий констатируется более низкое напряжение. Таким образом выявляется место и размер повреждения.

Тепловая дефектоскопия

При данном способе место соединения шва подвергают термическому излучению, данные которого передаются на регистрирующее устройство. Различная температура в определённых участках шва указывает на наличие изъянов. Метод широко применяется для диагностики изменения сплошности в месте соединения, выявлении шлаковых включений, пор, расслоений.

В комплексе с вышеперечисленными способами прочность швов проверяют с помощью:

• обработки керосином;
• аммиаком;
• газовым и гидравлическим давлением;
• вакуум-камерой.

Особенности контроля качества швов трубопроводов

Способы мониторинга качества швов трубопроводов описаны в ГОСТ 3242-79.

Непрерывный контроль сварных соединений трубопроводов рентгеновским или ультразвуковым способом следует осуществлять после исправления дефектов, выявленных визуальным осмотром, а трубопроводов Р_Y свыше 10 МПа (100кгс/см²) — после диагностики магнитопорошковым методом. На соединениях должны отсутствовать трещины, прожоги, грубая шероховатость, подрезы глубиной более 0,5 миллиметров.

Преимущественными методами диагностики швов для данной категории металлоконструкций являются:

• ультразвуковой;
• рентгенографический.

Диагностика должна производиться по всему периметру соединения.

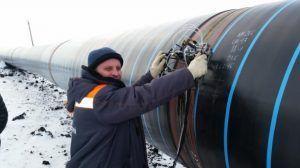

Неразрушающий контроль качества сварных соединений трубопроводов

Как контролировать сварные соединения у трубопровода узнаем в данной статье. Чтобы получить представление о реальном состоянии металла в местах соединений, применяется так называемый неразрушающий контроль сварных соединений трубопроводов. Безопасность вместе с надёжностью конструкции часто определяется качественным уровнем швов.

Стандарты в законодательстве создают строгие нормативы для процесса. Его проводят только профессионалы, обладающие соответствующими навыками.

Контроль качества сварных соединений и необходимость его проведения

Когда проводятся сварочные работы на трубопроводах, появления дефектов не избежать. В свою очередь, эти недостатки оказывают негативное влияние на внешний вид сварных соединений, их технические характеристики вместе с надёжностью. Всего выделяют две разновидности повреждений: формирования шва и дефекты металлургического типа.

Формирование структурного шва приводит к появлению металлургических изъянов. Они обычно появляются, пока материал охлаждается или нагревается. Вторая группа повреждений вызвана несоблюдением норм во время проведения работ.

Заранее требуется выявлять следующие разновидности недостатков. Они все негативно влияют на качество всего трубопровода в итоге.

1. Нарушения в металлической микроструктуре. Приводят к тому, что повышается содержание оксидов, появляется крупная зернистость, зёрна с окисленными краями.
2. Наличие газовых включений или пор. Бывают групповыми или единичными, иногда выглядят как мостики. Или выходят на поверхность. Тогда их называют свищами.
3. Примеси со шлаками внутри швов. Из-за них изделие теряет первоначальную прочность.
4. Возникновение трещин разных типов характерно для участков со швами, околошовного пространства. Отличия кроются в размерах.
5. Группа непроваров. Это название для локальных участков шва, в котором нет сцепления с основным материалом.
6. Прожоги или отверстия в сварных швах, которые появляются при вытекании расплава, когда проходит сварка.
7. Подрезы. Название для канавок в продольной плоскости на границах со швами, поверхности основного металла.
8. Нарушения в формах и размерах швов.

Только в случае выявления каждого из дефектов можно гарантировать надёжность трубопровода на максимальном уровне.

Необходимо провести тщательную оценку того, как подобные изъяны влияют на конструкцию. Иначе невозможно исправить положение до того, как начинается эксплуатация трубопровода.

По каким принципам проводится неразрушающий контроль качества?

Всего существует два метода, на основании которых проводится контроль качества сварных соединений трубопроводов.

• Когда целостность соединения не нарушают.
• С нарушениями.

Чтобы оценить состояние всех сварных швов, применяют неразрушающий способ проверки качества. Такой контроль необходимо проводить как во время сварочных работ, так и после их завершения.

Это нужно для того, чтобы обезопасить конструкцию ещё до того, как начнётся непосредственная эксплуатация. В свою очередь, существуют свои методы для проведения неразрушающей оценки качества.

1. По проницаемости.
2. Магнитный, рентгенографический контроль.
3. Метод с применением ультразвука.
4. Капиллярная, радиационная дефектоскопия.
5. Измерения и проведения внешнего осмотра.

Что касается разрушающих методов, то их проводят на образцах изделия, которые уже вырезаны из своей первоначальной позиции.

Правила внешнего и технического осмотра

Любую проверку качества трубопровода начинают проведением внешнего осмотра. Он бывает не только чисто визуальным, но и предполагает использование измерительных и других видов технических инструментов. Это позволит выявить проблемы во внешних факторах, соответствие текущего состояния нормативам и требованиям законодательства.

Видео

Обнаружение даже небольших трещин в сварных соединениях не составит труда, если очистить небольшой участок на шве, а потом обработать его при помощи спирта, кислотного слабого раствора.

Геометрические размеры не определить без линейки и штангенциркуля. Хорошее освещение сделает проверки более эффективными. Как и использование лупы, поддерживающей увеличение в 8-10 раз.

Капиллярные методики контроля сварных соединений: о сути

Этот контроль качества сварных соединений трубопроводов предполагает использование контрастных жидкостей, которые просачиваются внутрь металла через мельчайшие повреждения, если они обнаружены на поверхности. Так называемые пенетранты используются чаще всего.

Когда такие вещества используются, дефекты просто окрашиваются в определённый цвет.

Пенетранты могут состоять из разных основ:

1. Трансформаторное масло.
2. Бензол.
3. Скипидар.
4. Керосин.

Кроме того, и сами составы делятся на несколько разновидностей.

• С красителями, которые наблюдаются при дневном цвете. Чаще всего используется ярко-красный оттенок.
• С люминесцирующими компонентами. Недостатки проявляются, если использовать ультрафиолетовые лучи.

Метод обладает чувствительностью в 0,1-0,5 мкм. Она может достигать 500 мкм, если поддерживается верхний предел.

Видео

Проверка сварного соединения трубопровода с помощью керосина считается одним из наиболее простых способов. Важно – наличие высоких свойств по проникновению у состава. У таких испытаний имеется свой отдельный порядок. Водную смесь с каолином или мелом наносят на соединительные участки. После чего всё подсушивают, пока не образуется плёнка белого цвета.

Керосин должен обильно смочить обратную сторону шва, на протяжении минимум получаса. Даже если есть только микроскопические трещины – керосин пройдёт сквозь поверхность. После чего он становится заметным с обратной стороны. Визуально дефекты выделить не составит труда.

Как проверяют проницаемость?

Когда сваривают ёмкости, трубопроводы и так далее, необходимостью становится именно оценка того, какой является герметичность. Такой контроль качества так же проводится с использованием различных методов и инструментов:

1. Испытания по гидравлике и пневматике.
2. Пузырьковым методом.
3. Течеиспускание.

И так далее. Пневматические испытания – это когда внутрь трубопровода запускают воду или газ в больших количествах. Пенообразующий состав наносят на поверхность снаружи. Если появляются пенистые пузырьки – значит, герметичность была нарушена.

Видео

Как правильно выбрать метод неразрушающего контроля соединений трубопровода?

Выбор оптимального способа проверки соединений трубопровода не составит труда. Нужно учесть всего лишь следующие факторы.

1. Показатели экономии и технических свойств.
2. Особенности изготовления сварной конструкции.
3. Состояние, в котором находится поверхность.
4. Сварное соединение по толщине и типу.
5. Сам металл с определением физических свойств.

Видео

Главное – помнить, что при использовании неразрушающих методов дефекты выявляются лишь косвенно.

Неразрушающий контроль сварных соединений с помощью ультразвука

В основе метода – акустические изменения, которые происходят, когда сквозь исследуемое соединение проводят звуковые колебания, со сверхвысокой частотой. Степень ослабления обратного сигнала и скорость распространения становятся самыми важными свойствами звука для данного исследования.

Ультразвуковая дефектоскопия проводится на основе следующих принципов.

• Источник ультразвука генерирует звуковые волны. Они точно проходят через зону, которая и требует диагностики. Потом отражаются от тех мест, где вероятнее всего появление недостатков.
• Звуковая волна обязательно должна отражаться от чего-либо, иначе выявление изъянов будет невозможным. Угловая искательная головка – специальное приспособление, которое обеспечивает появление должного эффекта.
• Звуковая волна не только отражается от участка с изъяном, он способствует изменению в угле преломления. О величине внутренних дефектов судят по тому, насколько большими оказались подобные изменения.

Результат: устранение дефектов

Устранения требуют любые недочеты, не соответствующие начальным техническим условиям. Если это невозможно, то изделие просто считается бракованным.

Видео

Плазменно – дуговая резка в обычной ситуации помогает справиться с проблемами. Для этого же проводят проверку, с последующей обработкой с применением абразивных кругов.

После отпуска сварных изделий исправляют дефекты, которые допускают проведение тепловой обработке. Главное – соблюдать определённые правила.

• Участки с недочетами должны оставаться меньшими по сравнению с удаляемыми участками по длине, с каждой из сторон.
• Разделка так же требует особой выборки. Двойная ширина швов до процедуры должна оставаться примерно такой же, как и после.
• Обязательно сохранение надёжности проваров.
• Наличие плавных очертаний без разрывов обязательно для поверхности при каждой выборке. Наличие острых заусенцев вместе с углублениями так же недопустимо.

Участок необходимо полностью очистить после того, как ремонтные работы завершатся. Переходы к основному металлу от дефектных участков должны быть плавными.

Видео

Допустимо применение только механического метода, если речь идёт об алюминиевых, титановых сплавов. Применение шлифовки требует абразивов.

Устраняя недостатки, берут те же материалы с технологиями, что использовались для наложения основного шва. После чего становится обязательным проведение повторного контроля.

Как определить, в каких объёмах требуется контроль качества соединений?

Это индивидуальная черта в каждом методе. Обычно опираются на нормативные документы, действующие в той или иной сфере. Объёмы контроля устанавливаются в процентах от общей протяжённости самих сварных соединений.

Обязательно надо учитывать, к какой категории относится то или иное сварное соединение трубопровода. А так же назначение вместе с условиями эксплуатации. И последствиями, к которым может привести разрушение на тех или иных участках.

Требуется отдельно указать определённые участки, если объём контроля составляет меньше ста процентов. Рекомендуется составлять максимально подробные схемы.

Применение методов неразрушающего контроля стало привычным для многих отраслей промышленности. Причина того, что неразрушающий контроль сварных соединений трубопроводов стал таким популярным – в полном соответствии требованиям, которые предъявляются к самим методам контроля.

А таких требований тоже существует немало. Хорошо, если удаётся полностью автоматизировать контроль соединений. И использовать приборы, обладающие максимальной надёжностью.

Главное – чтобы они были доступными в условиях производства. Упрощёнными должны быть сами методики. А средства контроля нужно создавать так, чтобы они выдерживали продолжительную эксплуатацию.
