Откатные ворота

Одним из распространенных типов ворот является откатная конструкция. Такие въездные группы просты и надежны в эксплуатации. Откатные ворота с момента их изобретения приобрели достаточно много нововведений, позволяющих облегчить эксплуатацию. Стоимость таких конструкций с ростом популярности снизилась, поэтому купить готовое решение можно за умеренную цену. Однако многие владельцы загородных участков решают соорудить откатные ворота своими руками.

В специализированных магазинах имеется много комплектующих, из которых легко собрать надежную и удобную конструкцию. Главной особенностью откатных ворот является освобождение места для открытия. Такие конструкции можно оборудовать автоматикой с дистанционным управлением, что существенно облегчит эксплуатацию.

Особенности откатных ворот

Одно из преимуществ откатных конструкций – нет необходимости устанавливать направляющую. Они перемещаются на консольной балке, зафиксированной на полотне. По этой причине транспорт, въезжающий на участок, не ограничивается по высоте. Откатные ворота отличаются высокой практичностью и надежностью. Конструкции устанавливают как на частной территории, так и на промышленных объектах.

Перед монтажом откатных ворот на участке стоит убедиться, что полотну достаточно пространства для открытия. Она будет перемещаться параллельно забору. Участок ограждения, возле которого будет передвигаться полотно, необходимо выровнять. Его длина должна превышать длину ворот на ½ длины створки.

Преимущества откатных конструкций

Откатные ворота популярны по многим причинам. Например, в отличие от конструкций распашного типа, они экономят пространство участка возле въезда. Это преимущество является ценным для небольших владений.

Максимальной шириной въезда является 8 м. Откатные конструкции удобны в использовании. Массивную створку сможет открыть даже ребенок. При оснащении откатных ворот системой автоматики для открытия достаточно воспользоваться пультом.

Все эти преимущества откатных ворот выходят из конструкции. Ее стоит рассмотреть более детально.

Устройство и конструкция

Стандартные откатные ворота имеют несколько составных частей. Обязательными являются:

• Рама конструкции. Ее загрунтовывают и окрашивают.
• Зашивочный материал.
• Ходовые и направляющие детали конструкции.
• Для создания автоматической конструкции необходимо подготовить электропривод.

Зашивать ворота можно профнастилом, деревом или сендвич-панелями. Возможна установка сетки-рабицы или металлических прутков. Самым востребованным материалом является профнастил. Его можно приобрести по умеренному ценнику. При выборе этого материала обшивки ворота становятся более устойчивыми к повреждениям.

Если обращать внимание на альтернативы, можно выбрать листовую сталь. Однако створка откатной конструкции получится довольно тяжелой. Это значит, что для нее придется купить дорогостоящую фурнитуру и автоматику.

Деревянные ворота тоже обладают внушительным весом. Однако они экологичны и обладают отличным внешним видом. Материал популярен среди приверженцев стиля кантри или экостиля. Альтернативой деревянной зашивке откатных конструкций является евроштакетник.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Подбор материалов

Откатные ворота обладают конструкций, состоящей из следующих элементов:

• опоры;
• створка;
• направляющая балка;
• электрический привод.

Для создания качественных ворот потребуется приобрести комплектующие в строительном супермаркете. Сборка откатной конструкции в этом случае займет меньше времени.

Готовые комплекты отличаются друг от друга. Все зависит от длины створки. Малыми являются изделия до четырех метров, обладающие весом створки не больше 0,4 т. К средним можно отнести конструкции длиной до 6 м и весом полотна до 0,6 т. Все остальные ворота относятся к большим. Для разных размеров откатных конструкций стоит выбирать автоматику определенной мощности. Рекомендуемые параметры створки указаны в инструкции.

Необходимые комплектующие откатных конструкций:

• Роликовые каретки. Их понадобится 2 штуки.
• Нижний и верхний улавливатели для створки. Эти элементы обеспечивают фиксацию полотна в закрытом состоянии.
• Планка, оборудованная поддерживающими роликами.
• Концевой ролик.
• Две заглушки на направляющую. Предотвращают попадание в балку мусора.
• Направляющая длиной 6 м.
• Двигатель, приводящий ворота в движение.

Среди инструментов, которые понадобятся для работы, стоит выделить:

• Чтобы выполнить разметку, следует подготовить рулетку, нить и отвес.
• Аппарат для сварки металлических деталей. Его мощность должна составлять 220 Вт.
• Лом, лопата и бур для выемки грунта под скважины для столбов.
• Дрель с шуруповертом.
• Болгарка, необходимая для нарезки металла и зачистки сварочных швов.

Перед началом установки ворот следует создать чертеж будущего изделия. Подробная схема не позволит допустить ошибок при расчете необходимых размеров конструкции.

Расчет противовеса

После определения габаритов проема следует выяснить, какого размера будет противовес. Этот параметр необходим для расчета фундамента откатной конструкции. Определить показатель можно по простой формуле. Необходимо разделить длину проема на 2. При ширине 6 м противовес должен иметь длину 3 м.

В процессе составления проекта ворот учитывают величину дорожного просвета. Он определяет, каким будет расстояние от нижней кромки ворот до поверхности земли. Рекомендуемая величина – 10-15 см. Однако на просвет влияет и высота фундамента, а также размеры балки и высота кареток.

Монтаж опорных столбов

Опоры для ворот требуются для фиксации полотна в закрытом состоянии. Сперва лопатой или буром создают две лунки, имеющих глубину 1 м. Дно покрывают щебнем на высоту 10 см. Затем подготовленные столбы устанавливают в лунки. Их изготавливают из дерева, кирпича или бетона. Следует несколько раз проверить их вертикальность в процессе установки.

Важно! Лунку делают не меньше глубины промерзания почвы в определенном регионе. Если не учесть это условие, столбы может повести.

Устройство фундамента

Основание необходимо для монтажа швеллера, к которому затем будут приварены каретки с роликами. Именно они обеспечивают перемещение створки.

Внутри двора со стороны той части забора, куда будет заезжать полотно, следует вырыть яму под фундамент. Дина основания равняется ½ проема, а глубина заложения – 1 м. Швеллер делают высотой 10-20 см. Он должен быть длиной, равной половине длины полотна. После к швеллеру снизу приваривают арматурный каркас. Для этого следует выбирать прутки 10-14 мм диаметром. Затем каркас устанавливают в траншею и заливают бетоном.

Раствору необходимо дать отстояться минимум неделю. За это время бетон наберет достаточную прочность.

Установка несущей рамы

Ля изготовления рамы ворот следует подготовить специальную профильную трубу. наружный каркас создают из изделий размерами 50х50 или 60х40 мм. Внутренний лучше делать из профиля 20х40 мм.

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот. Профиль сначала зачищают и обезжиривают растворителем. Устанавливают каркас снизу вверх. Придать конструкции устойчивости поможет приваривание двух обрезков профиля по 60 см. Сверху на направляющей закрепляют профиль, предназначенный для внешней рамы. Необходимо сделать прихватки с двух сторон через каждые полметра.

Если ворота будут работать на автоматике, следует приварить зубчатую рейку к направляющей. Профиль соединяют с направляющей в шахматном порядке. Это помогает исключить выкручивание каркаса.

Затем следует приварить верхнюю перекладину и рейки наружного каркаса, расположенные вертикально. Затем можно приваривать внутреннюю часть рамы. В процессе такой работы повторяют контур внешней.

Внутреннюю раму усиливают ребрами жесткости. На них закрепляют обшивочные листы. В завершение работ следует зачистить швы и проверить их на герметичность. Затем конструкцию грунтуют и окрашивают.

Зашивка рамы

Каркас можно зашивать произвольно выбранным материалом. Лучше обратить внимание на профлист. Он зарекомендовал себя как надежный и не сильно тяжелый материал. Обшивку крепят на внутреннюю раму при помощи саморезов. Следует предусмотреть место для ручки в обшивке.

Такие тонкости зашивания каркаса помогают справиться с работой намного быстрее. Процесс стоит рассмотреть подробнее:

• Пока бетон набирает необходимую прочность, можно изготовить раму. Для этой цели следует расположить на ровной площадке направляющую балку длиной до 6 м. Ее укладывают разрезом вниз.
• К направляющей приваривают профильную трубу.
• На нее устанавливают вертикальные стойки. Затем приваривают внутреннюю трубу и зачищают швы.

Совет! Раму лучше зашивать после высыхания краски.

После зашивки рамы можно начинать устройство механизма, обеспечивающего движение створки.

Установка механизма

К устройству механизма следует прибегать только после полного застывания фундамента. Для точного улавливания роликовых тележек на швеллере их фиксируют боковой частью. Только после этого на них накладывают направляющую балку. Затем створку выставляют вдоль забора и по горизонту. После проверки прихватывают сваркой.

На несущих опорах фиксируют улавливатели. Перед этим ворота выкатывают до полного закрытия. Благодаря установке нижнего улавливателя снимается нагрузка с роликового блока и увеличивается период его службы. Установив верхний, можно защитить ворота от раскачивания при сильном ветре. Сверху устанавливают поддерживающие ролики. Благодаря им сохраняется вертикальность полотна, что делает движение ворот намного мягче.

Установка ворот

К швеллеру приваривают каретки. Она должны находится на максимальном расстоянии. В верхней части ближнего столба устанавливают планку, оборудованную поддерживающими роликами. Она должна находиться на высоте створки. Места, где будут приварены ролики, необходимо точно вымерить.

К опоре, расположенной на другой стороне, следует приварить уловители – снизу и сверху. Нижний лучше установить так, чтобы ролик на конце балки легко в него входил. Затем на направляющую монтируют заглушки.

Особенности установки откатных ворот своими руками рассмотрены на видео:

Двигатель для ворот

Чтобы выбрать электродвигатель, стоит осведомиться о них у сотрудника специализированного магазина. Это поможет понять, какими характеристиками должен обладать двигатель для определенных ворот.

В комплекте с ним должна поставляться планка. На ней имеются места для соединения с зубчатой рейкой. Следует подготовить и провода для подключения.

Важно! Можно оборудовать ворота системой автоматики. Для этого следует приобрести светодиодные датчики и сигнальную лампу.

Откатные ворота на винтовых сваях

Перед выбором определенного типа и конструкции ворот следует разобраться с техническими характеристиками. Основной составляющей сооружения является основание, если рассматривать силовую нагрузку. Его выполняют бетонным или свайным. В последнем случае в составе комплекта имеются детали, способные предотвратить раскачивание ворот.

Винтовые сваи имеют такие достоинства:

• Продолжительный срок службы. С течением лет несущая способность изделий не уменьшается.
• За невысокую стоимость можно получить изделия высокого качества.
• Повышенная точность монтажа опор.
• Установку выполняют, не проводя земляные работы. Это позволяет работать в стесненных условиях.
• Время возведения ворот сведено к минимуму.
• Монтаж свай можно выполнять при любой погоде.
• При повреждении опор ремонт можно провести самостоятельно.
• Винтовые сваи можно использовать повторно.

Откатные ворота на свайных опорах надежны и устойчивы. Оборудовать ограждение можно в кратчайшие сроки. На практике сооружение сдвижных конструкций на сваях является выгодным решением. Оно позволяет создать долговечные ворота, которые прослужат не одно десятилетие.

Установка свай для откатных ворот

Фундамента на свайных опорах рассчитывают в соответствии с гидрогеологическими характеристиками грунтов. Именно наличие подземных вод определяет глубину установки стволов свай. Она может равняться 1-2,5 метрам. Показатель отличается в зависимости от местности.

Важно! Монтаж откатных ворот на сваях следует выполнять согласно инструкции. При точном следовании указанным производителем правил можно добиться качественного результата.

При установке свай под откатные ворота порядок действий должен быть следующим:

• Обозначить место установки свай. Важно учесть расположение роликовых элементов.
• Разметить опоры.
• В определенных местах выполнить углубления в полметра. Ямка будет лишь давать направление движению ствола сваи.
• Ввинтить опоры.
• В определенный момент сваи «отказывают». Поэтому их следует устанавливать на разную высоту. Чтобы выровнять верхушки используют болгарку.
• Полость трубы заполняют бетоном.
• Затем наварить оголовки.
• Установить швеллер
• Закрепить роликовые механизмы.

Ввинчивание свай можно выполнить своими силами. Однако если грунт прочный, понадобится помощь. По мере ввинчивания опоры необходимо следить за вертикальностью ее расположения. В этом случае конструкция окажется максимально прочной.

После полной установки опорной основы следует переходить к сборке откатных ворот. Удобство применения свай для откатных конструкций позволяет получить надежную систему, способную исправно служить много десятилетий.

Выводы

Откатные ворота пользуются популярностью у владельцев загородных территорий. Такие изделия просты в эксплуатации и не требуют серьезных затрат на установку. Для создания надежной конструкции следует правильно оборудовать фундамент, точно сварит раму ворот и установить дополнительные элементы, предотвращающие раскачивание створки.

Большой популярностью пользуются откатные ворота на сваях. Такие опоры надежной защищают систему от морозного пучения. Установку свай проводят с помощью одного-двух человек.

Конструкцию откатных ворот выбирают в зависимости от особенностей участка и расположения на нем построек. Необходимо учитывать и характеристики грунта, находящегося в зоне установки ворот.

Отправить комментарий

Как правильно вычислить размер откатных ворот

Как выбрать ширину проезда?

Если перед вами стоит выбор какой ширины сделать проем ворот, то обратите внимание на следующие моменты. Запомните, чем больше ширина проезда, тем удобнее заезжать на участок. Конечно, чем больше проезд, тем дороже вам обойдутся ворота. Но помните о личном комфорте и постарайтесь найти оптимальный баланс цены/качества.

Показания к расширению проезда:

• Длинный или широкий автомобиль (микроавтобус, джип)
• Узкий подъезд к воротам
• Заезд на территорию под углом
• Гостевая парковка на несколько автомобилей

Продумайте траекторию движения автомобилей на въезде и выезде с участка. Хватает ли места чтобы комфортно развернуться, или места совсем «впритык»? Если улица на которой расположен въезд узкая, то вам сложнее будет заезжать на участок с маленькими воротами. Также если после въезда на участок вам нужно поворачивать / ставить машину под углом, то это также может быть неудобно с узкими воротами.

Пространство для отката ворот

Посмотрите, хватает ли у вас пространства для отката при полном открытии ворот. Помните, что в это пространство должны поместиться ворота целиком, вместе с противовесом.

Расчет длины откатных ворот

После того как вы определились с размером проезда, необходимо определиться с размером ворот. Если вы хотите собрать ворота самостоятельно, то начните с выбора направляющей балки (консоли) или сразу готовых комплектов фурнитуры для откатных ворот. Длина консоли равна длине откатных ворот. Консоли продаются в стандартных размерах 5,6,7,8 и более метров.

Чтобы выбрать длину консоли (а значит и длину ворот), добавьте к ширине проёма половину длинны ворот:

Ширина ворот = Ширина проёма * 1,5

Например:

Стандартная ширина проезда на участок дома – 4 метра. В таком случае покупаем 6-метровую направляющую балку: 4 метра для полотна ворот и 2 метра для противовеса. Дополнительные 2 метра проема нужны для противовеса, чтобы компенсировать нагрузку на фурнитуру откатных ворот.

Высота откатных ворот

Наиболее часто встречаются ворота высотой 2 метра. Откатные ворота стандартных размеров можно купить в разделе готовые откатные ворота

2 метра это размер самих ворот, но при установке ворота будут выше на величину дорожного просвета. Дорожный просвет ворот в свою очередь зависит от размера роликовых опор и уровня на котором они смонтированы.

Толщина профиля ворот

Чем толще профиль ворот, тем меньше ворота гнутся и шумят (особенно при сильном ветре). К тому же такие ворота надежнее защищают ваш дом. Но толщина профиля также влияет на итоговый вес конструкции, а значит и на электропривод откатных ворот.

Мы предлагаем ворота в 2-х вариантах исполнения:

1. СТАНДАРТ — толщина профиля рамы 60мм на 30мм , толщина профиля внутренних балок 20мм на 20мм.
2. ПРЕМИУМ — толщина профиля рамы 60мм на 40мм, толщина профиля внутренних балок 40мм на 20мм.

Итоговый вес ворот

Зависит от следующих факторов:

1. Габариты ворот
2. Толщина профиля ворот
3. Материал наполнения

Влияет на:

1. Выбор автоматики ворот
2. Выбор комплектующих для ворот
3. Параметры фундамента ворот
4. Скорость открытия ворот

Еще один параметр который влияет на выбор откатных ворот это вес. Если вы установите слишком большие и слишком тяжелые ворота, то вам понадобится более мощная и дорогая автоматика, более качественная фурнитура и более крепкий фундамент. Всё это может существенно увеличить стоимость откатных ворот.

Как выбрать откатные ворота, типы откатных ворот и их характеристики

Правильно выбрать откатные ворота довольно сложно, так как разобраться в технических характеристиках конструкции и определить, какому из продавцов можно доверять свои деньги и нервы достаточно трудоемкий процесс.

Выбирая подрядчика для изготовления сдвижных ворот, обязательно надо понимать, с кем имеешь дело. Лучше всего посмотреть готовые объекты потенциальных компаний, на которых данные конструкции уже установлены, т.к. откатных ворот на рынке много, а вот качество, материалы и внешний вид у изделий заметно отличаются. Опираясь на стоимость с разницей в 50-80 долларов, вы абсолютно не застрахованы от того, чтобы получить некачественную продукцию. Существует вероятность, что всего через полгода придется искать подходящую краску для закрытия ржавчины, появившейся на ваших въездных воротах.

Виды и типы откатных ворот

Какие откатные ворота купить – этот вопрос задают себе люди, подходя к возведению ограждения у себя на участке. Разобраться с тонкостями и не переплатить, выбрать оптимальный вариант – это задача не из легких.

Уличные откатные ворота бывают нескольких типов:

• консольные;
• рельсовые;
• подвесные.

Выделяют также одностворчатые и двустворчатые. Они могут быть на ручном управлении или оснащаться автоматикой.

Рельсовые

Откатные ворота рельсового типа изготавливались еще в СССР, когда современную комплектацию для откатных ворот негде было приобрести. Для снятия нагрузки с несущей трубы использовались всевозможные рельсы в комплекте с движущимися по ним роликами. Сейчас же выпускается усовершенствованная комплектация, обладающая такими достоинствами:

• Масса створки поддерживается роликами, что дает возможность делать очень широкие проемы.
• При правильной балансировке не нужны большие усилия приводного устройства, что увеличивает срок службы и уменьшает износ.
• Направляющая рельса не мешает проезду и не требует укрепленной фундаментной основы.
• Нет ограничения на габаритную высоту транспорта, проезжающего через проем.
• Легкое аварийное открытие даже с учетом большого веса створки.

Недостатки заключаются в таких аспектах:

• Зимой нужно очищать рельсы от ледяных скоплений.
• Несущие ролики поддаются сильному износу под весом створки.
• Сложность ремонта.

Подвесные

Откатные ворота подвесного типа используются для перекрытия проемов зданий и сооружений, конструкция схожа по принципу используемой фурнитуры для стандартных откатных ворот, используется также балка и ролики, но принцип нагрузки на воротах абсолютно другой.

В подвесных конструкциях несущая балка подвешивается над проемом, и весь вес ворот тянет ее вниз, а в воротах сдвижных, наоборот, ворота находятся сверху на балке, пытаясь ее деформировать своим весом.

Ключевые достоинства:

• Просты в монтаже и использовании.
• Возможна установка автоматики.
• Устойчивы при сильных ветрах.
• Обширный выбор комплектующих для откатных ворот на случай выхода из строя отдельной детали.
• Простота ухода.
• Опорные ролики работают бесшумно и мягко.

Минусом можно назвать ограничение высоты проема для проезжающего транспорта. Также этот вид достаточно материалоемкий.

Консольные

Откатные ворота консольного типа — самая распространенная конструкция на сегодняшний день, проверенная и удобная в эксплуатации. Конструкция отличается повышенной сложностью, однако, судя по отзывам, это вполне оправдано. Полотно ворот подвешивается на консольных роликах с помощью направляющей балки, которая расположена в любой части ворот (чаще – в нижней).

Достоинствами типа выступают:

• Отсутствие контакта с наземной рельсой и ограничения по высоте ТС.
• Усиленная надежность.
• Даже в обильный снегопад не нарушается работа ворот (они находятся на расстоянии минимум 10 см от земли).
• Могут оборудоваться автоматикой и системой безопасности.


Недостатки заключаются в таких нюансах:

• Сложность монтажа.
• Нужен запас забора, ширина которого в 1,5 больше ширины проема.

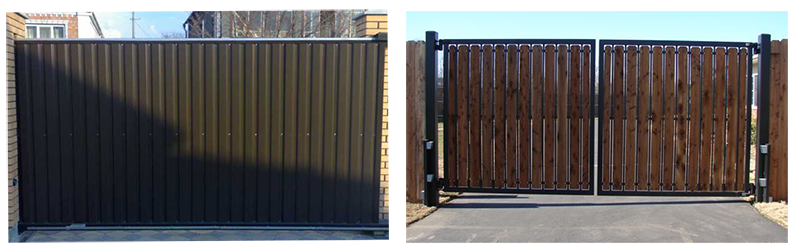

Одностворчатые и двустворчатые

Одностворчатый вариант имеет простое устройство – створка ворот полностью закрывает весь проем. Двустворчатая конструкция раздвижных ворот несколько сложнее – створки сходятся на середине (или там, где это удобно владельцу), и под каждую из них создается отдельная конструкция. В результате стоимость двустворчатых ворот получается больше за счет необходимости двойного комплекта фурнитуры, направляющих, роликов и т.п. при сохранении примерно тех же габаритов полотна.

Ручные и автоматические раздвижные ворота приобретают все большую популярность благодаря своим удобством в эксплуатации – нет необходимости чистить снег, они не занимают место перед воротами и во дворе вовремя открытия, им особо не страшны ветровые нагрузки. А также автоматика для данных ворот куда более доступна по цене, чем приводы для распашных ворот, поэтому выбор очевиден.

Из какого профиля делают откатные ворота

Уличные ворота изготавливаются из профильной трубы, поэтому выбор профиля для откатных ворот всегда необходимо производить в зависимости от габаритов конструкции. Самым популярным сечением металла является 60х40х2 мм – подходящий для большинства конструкций, имеет достаточную прочность и не перегружает балку лишним весом.

Откатные ворота могут изготавливаться как с глухим зашитием каркаса, так и с комбинированным, например, металлоштакет либо евросетка – на сегодняшний день пользующаяся повышенным спросом при выборе ограждения для участков.

В случае особых пожеланий по коррозийной стойкости можно приобрести конструкции из оцинкованного металла, сделанные на крупнейшем заводе России. Весь процесс производства откатных ворот данной серии автоматизирован. Для их изготовления используются оцинкованные профили, что позволяют собирать ворота без сварочных соединений и в свою очередь избавляет от коррозии в последующем. Ворота, изготовленные из оцинкованных профилей, очень удобны для транспортировки, так как перемещаются в разобранном виде и довольно просто собираются на месте своими силами.

Какой размер откатных ворот выбрать

Ворота откатного формата выпускаются в стандартном размере и производятся на заказ по меркам клиента. Стандартные габариты составляют 4х2 м и 3х2 м (ШхВ). Если ширина полотна больше 4 м, потребуется заказать оборудование для балансировки противовеса, что приведет к солидному удорожанию проекта.

Размеры зависят и от типа ворот, и от транспорта, который будет проезжать через проем. Для легкового авто достаточно ширины 3 м, а для грузового – на 4 м. Если вы ставите подвесные ворота, учитывайте высоту ТС, чтобы оно легко проходило под направляющей балкой. Это и задаст высоту конструкции.

Откатные ворота на участке с уклоном

Часто встречаются участки с уклоном. Поставить на них откатные ворота сложнее, но вполне реально. Главное, чтобы перепад не превышал 15 см. Перед установкой определитесь с такими параметрами:

• В какую сторону будет идти откат – вверх или вниз относительно уклона. В идеале – вниз, чтобы полотно не упиралось в уклон.

• Высота уклона – от этого зависит, насколько большим будет просвет. Чтобы закрыть просвет, можно разместить «лежачего полицейского».

• Длина ворот – от нее зависит вес конструкции и нагрузки на направляющие элементы.

Откатные ворота – удобное и красивое решение для любого участка, имеющее более низкую цену и более доступную автоматику.

Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Курске

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления — служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.
