Каплевидные петли и их специфические особенности

Стабильное и слаженное функционирование стальных входных дверей невозможно без специальной фурнитуры. Один из наиболее важных ее видов – навесы или шарниры. Сегодня разнообразие этих элементов достаточно велико, хотя на практике активней других применяются петли каплевидные с подшипником.

Такую популярность изделия получили благодаря своим конструктивным особенностям и большому перечню преимуществ такого рода изделий. С этими характеристиками предстоит ознакомиться детальнее, чтобы не ошибиться в выборе фурнитуры.

Особенности конструкции навесных петель

Уже принято считать классической цилиндрическую форму шарниров. Она и проста в изготовлении, и востребована. По крайней мере, была до появления нового поколения шарниров. В этом случае конструкция состоит из двух цилиндрических оснований, надевающихся одно на другое. Чтобы сделать такую манипуляцию возможной, на корпусе основного элемента изготавливается специальная ось в виде выступа аналогичной формы, но куда меньше в диаметре. При этом на ответной детали проделывается специальный элемент в виде мелкого выступа с аналогичной формой. Этот паз служит соединяющим элементом по отношению к двум деталям.

Между цилиндрами такой петли устанавливается цилиндр, обеспечивающий легкость хода створки и надежное функционирование конструкции.

Несмотря на свою простоту и, казалось бы, отличающиеся особенными положительными качествами характеристики, у подобной формы шарниров все же есть один существенный недостаток – сложность приваривания на месте. Это и привело к изобретению каплевидных петель.

Чем характеризуются такого рода изделия

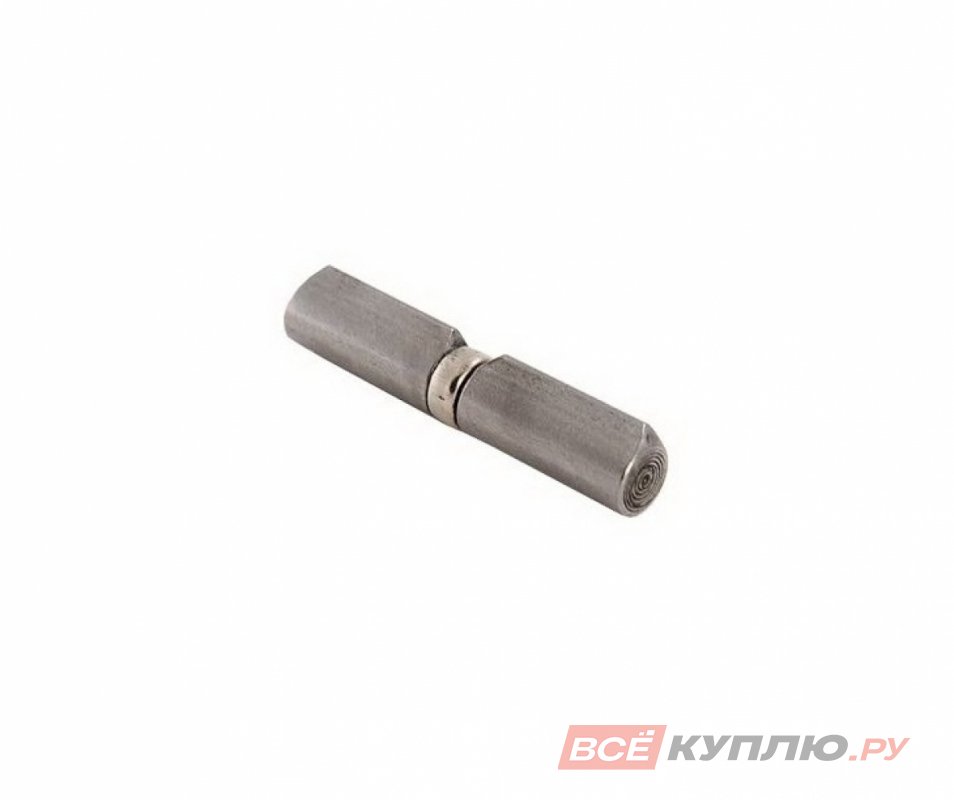

Название такого элемента говорит само за себя, красноречиво описывая форму наружного сечения изделия, внешне напоминающего каплю. Именно наличие выступа, расположенного с одной стороны конструкции, делает сварочные работы более удобным и простым. Кроме этого, нет необходимости использовать дополнительные детали в виде уголков или пластинок.

Преимущества использования каплевидных петель

Кроме упрощенной схемы монтажа, такого рода изделия характеризуются рядом других не менее заметных преимуществ. В их числе такие особенности:

наличие специального шарика в составе конструкции шарнира, располагающегося в торцевой части оси, а в процессе сборки изделия упирающегося в дно ответного цилиндра;
наличие в конструкции большинства каплевидных петель специального механизма, облегчающего процесс смазывания навесов. Он расположен в верхней части петли и внешне выглядит как небольшое отверстие, не оказывающее никакого влияния на общую прочностью конструкции. Внутри этого углубления монтируют тавотницу, при наличии которой смазка, заливающаяся обычным шприцом, поступает к подвижным частям изделия;
еще один немаловажный плюс конструкции – наличие подшипника. Это дополнение, как и шарик, предназначается для снижения трения механизмов путем сокращения площади соприкасающихся друг с другом поверхностей. Подшипник легко смазать с внешней стороны, потому это не приносит дискомфорта в эксплуатации.

С учетом всех выше перечисленных особенностей и преимуществ можно сказать, что каплевидные петли на сегодняшний день являются одним из самых востребованных вариантов навесов для дверей.

Почему эти изделия настолько популярны

Популярность петли каплевидной формы заслужили благодаря:

своей форме;
конструктивным особенностям;
простоте монтажа;
доступной стоимости.

Все эти качества обеспечивают приварным каплевидным петлям высокие эксплуатационные характеристики, идеальную практичность по отношению к уходу и к обслуживанию.

Особенности крепления петель на конструкцию дверей или ворот

Перед тем как приступить к сварке, стоит обеспечить петлям надежное крепление, приварив к ним толстые металлические пластинки, зовущиеся ушками или платами. Наличие ушек существенно облегчает дальнейший монтаж петель, а кроме этого, повышает эксплуатационный срок деверей или ворот, оснащенных такими конструкциями.

Дальше переходят к разметке.

В чем заключается процесс разметки

После того как основание подготовлено, полотна ворот или дверей поднимают в вертикальное положение и устанавливают детали вхолостую на предполагаемое место крепления приварных каплевидных петель.

Постарайтесь не забыть о том, что створки должны открываться наружу. Если же они будут отпираться внутрь, то в зимнюю пору сильных снегопадов это может сыграть злую шутку с хозяевами.

После того как полотна приподняты и зафиксированы, проведите размету мест для будущей установки петель. Отметьте, что на воротах они размещаются с отступом примерно 20-25 см от низа и верха полотна.

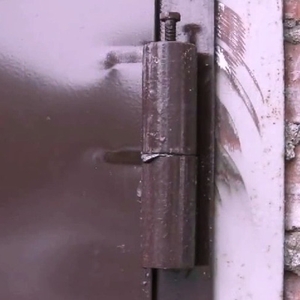

При монтаже петель следите за тем, чтобы они были приварены строго вертикально, ведь даже при крошечном перекосе во время сварки в дальнейшей эксплуатации могут возникать проблемы, а это приведет к скоропостижному разрушению опорных подшипников.

Для проверки правильности конструкции используют отвес или лазерный уровень.

Процесс сварки петель

Перед сваркой петли подготавливают, очищают от ржавчины и жира, смазывают солидолом или другим подобного рода смазывающим составом. Это поможет избежать спекания петель в ходе сварки изделий с основанием дверного полотна или ворот.

Теперь приходит пора разобраться с тем, как приварить каплевидные петли к основанию. Стоит сказать, что сначала фурнитура приваривается к полотну ворот, после этого – к опорным столбам. Этот процесс должен сопровождаться постоянным контролем качества швов, от состояния которых зависит надежность дальнейшей конструкции.

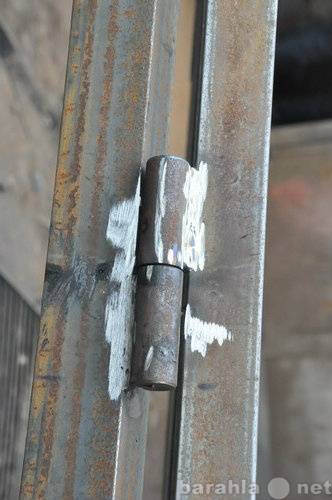

Приварив петли, обработайте поверхность с помощью болгарки, зачистив ее.

Каплевидная гаражная петля – современный вариант фурнитуры, использующийся для крепления на гаражные, входные двери, калитки и ворота. Каждый может столкнуться с необходимостью работы с такой деталью, потому стоит изучить хотя бы особенности таких изделий.

Как Приварить Петли Для Калитки К Круглому Столбу

Как приварить петли на ворота к круглым столбам. Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более. Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении.

Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты. Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов.

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Переварить петли на воротах. Разновидности петель

Важно правильно подобрать крепежи, принимая во внимание вес двери и ее размеры. Для тяжелых металлических дверей современной промышленностью выпускаются следующие виды петель:

Цилиндрические. Самые популярные, поскольку дают возможность открыть ворота на максимальный угол. В числе недостатков — сложности с закреплением на плоской поверхности.
Каплевидные. Являются разновидностью цилиндрических петель.
Шестигранные.
Квадратные. Используются крайне редко.

В этой статье вы узнаете, как правильно приварить петли

Независимо от формы сечения, дверная петля представляет собой деталь, состоящую как минимум из двух элементов. В самых простых петлях соединение этих элементов выполняется за счет штыря и ответного паза. Их главным преимуществом является дешевизна и простота дальнейшего обслуживания (смазки). В то же время простые петли быстрее выходят из строя.

В более сложных конструкциях на конце штыря присутствует подвижно закрепленный шарик (шариковые петли), функция которого — заменить трение скольжения трением качения, которое, как известно, намного меньше. За счет этого открывать и закрывать створки легче, а сами петли прослужат дольше.

Существуют и шарниры, снабженные шарикоподшипниками, но для тяжелых дверей их использовать не рекомендуется, поскольку сложный механизм быстро приходит в негодность. Для массивных калиток и створок ворот выпускаются петли, дополнительно усиленные пластинами. За счет пластин вес двери более равномерно распределяется на них, что позволяет увеличить сроки ее эксплуатации.

Усиленные шариковые считаются лучшим вариантом для тяжелых металлических дверей, гаражных ворот и калиток. Они выгодно отличаются от своих более дешевых аналогов долгим сроком службы, способностью выдерживать значительные весовые нагрузки и легкостью установки.

Для тяжелых металлических дверей лучшим признан сварной метод. Он позволяет зафиксировать петли максимально надежно, исключить люфт и постепенное ослабление соединений.

Как правильно приварить петли капельки. Приваривание петель своими руками

Как приварить петли: технология проведения работы

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы — ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

определении и подборе вида петли;

определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

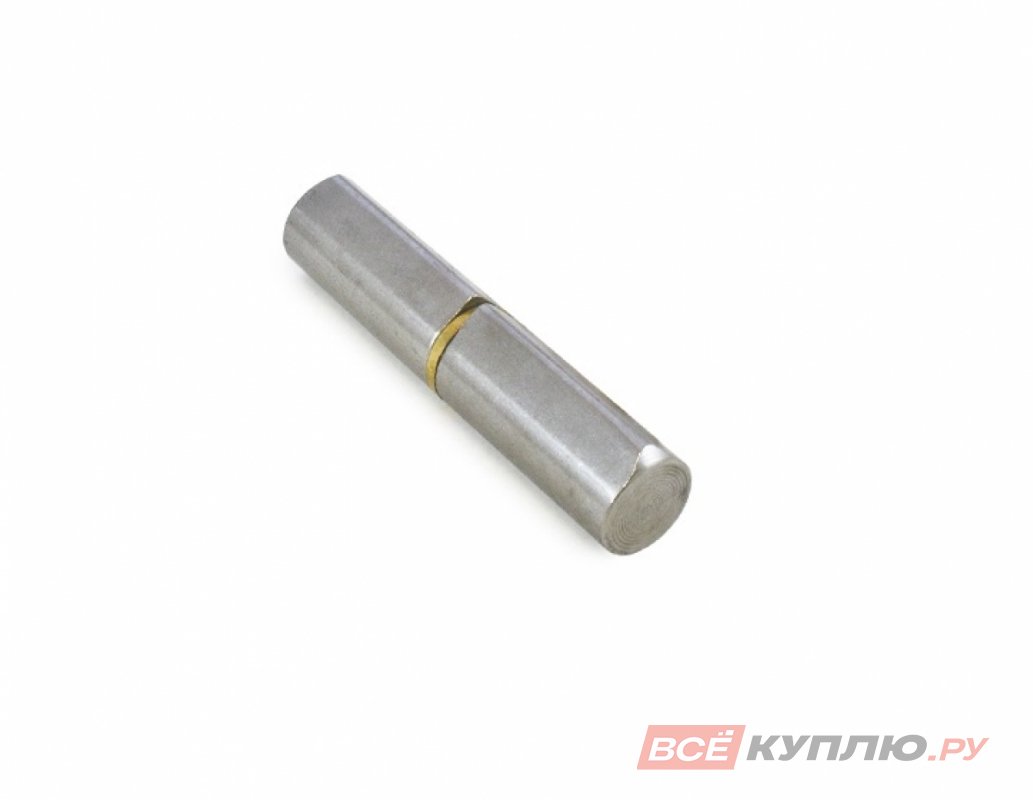

цилиндрические. Разновидностью этой группы является приварная каплевидная петля;
квадратные. Применяются крайне редко. В настоящее время практически не производятся;
шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

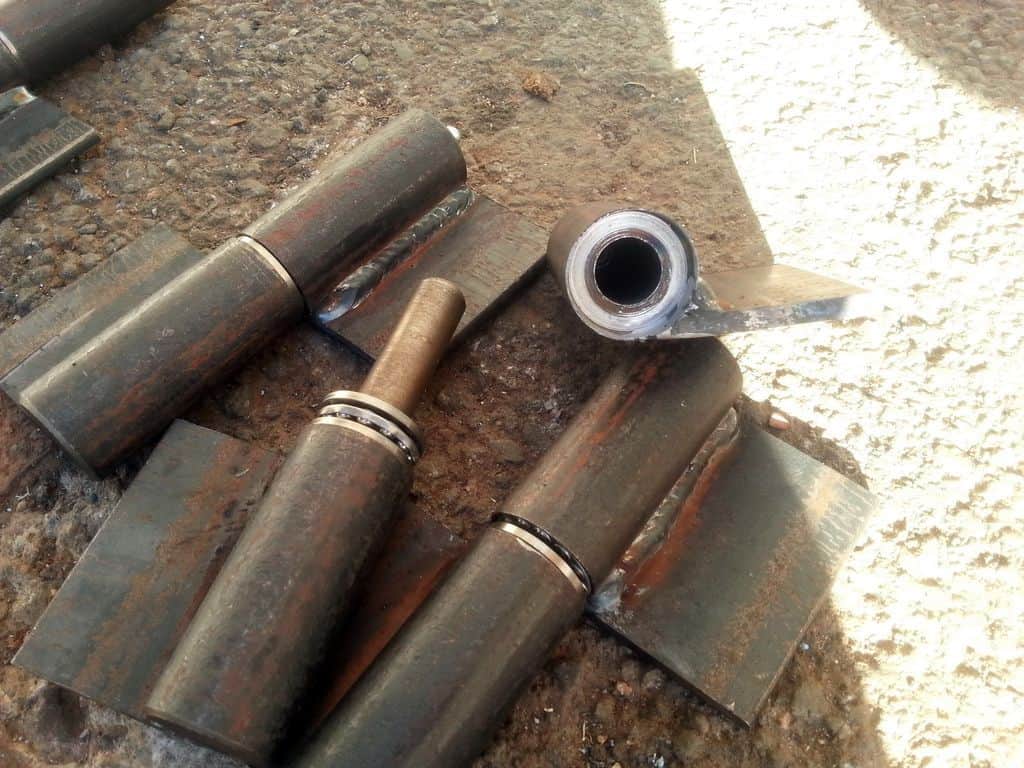

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

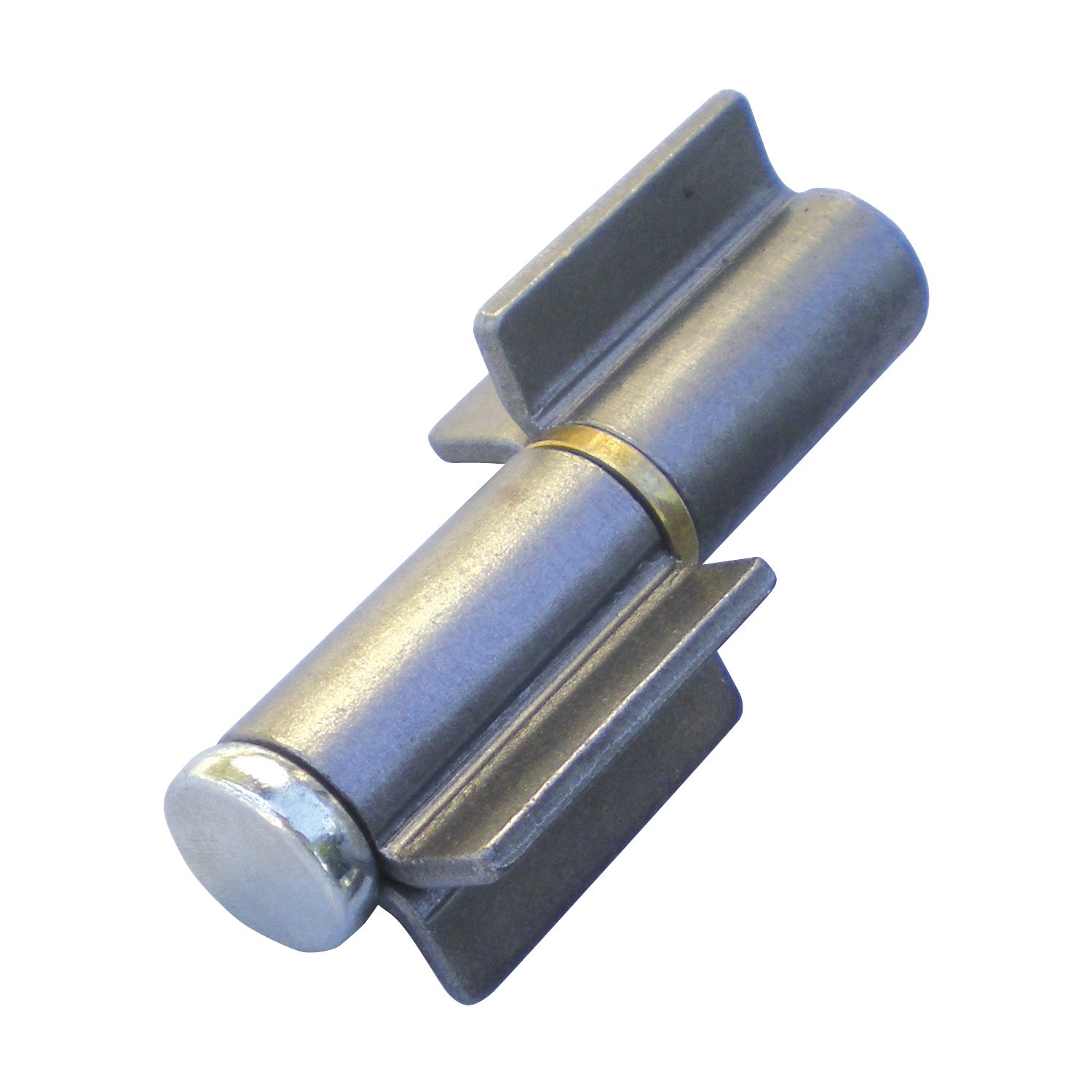

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

подготовка оборудования и материалов, требующегося для работы;
подготовка металлической поверхности для сварки;
приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

петли, подобранные по всем правилам, указанным выше;
металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм;
электросварочный аппарат;
сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм;
щетка с металлической щетиной для предварительной очистки рабочей поверхности;
средства индивидуальной защиты мастера.

Специальная защитная одежда и маска для проведения сварочных работ

Подготовка

При ответе на вопрос, как правильно приварить петли на калитку и иные металлические двери, следует упомянуть, что подготовительный этап является на практике самым важным.

На подготовительной стадии требуется:

разметить области для установки петель. Если монтируются две круглые петли, то они должны располагаться на расстоянии 15-20 см от верхней и нижней частей дверного полотна. Дополнительные петли располагаются равномерно по всей высоте двери;
все области, в которых предполагается приварка петель, требуется зачистить от пыли, ржавчины и так далее. Для проведения очистки применяется щетка с металлической щетиной, сухие тряпки и при необходимости производится обработка поверхности каким-либо растворителем;

Зачистка металлической поверхности перед сваркой

провести обработку петель. Поверхность, на которой будет располагаться сварной шов, также требуется зачистить. Кроме этого, внутренняя часть петли, где располагается шарик-подшипник, необходимо тщательно смазать. Для смазки можно использовать литол, солидол и так далее;

Подготовка петли к установке

если петли устанавливаются с использованием металлических пластин, то на подготовительной стадии требуется провести приварку вставок к петлям. Сварка петель и пластин производится ровным швом;

Усиление петель металлическими пластинами перед установкой

подключение сварочного аппарата. При работе с оборудованием необходимо в обязательном порядке подключить заземление;

Элементы оборудования и регулирование устройства

настройка аппарата производится посредством регуляторов, расположенных на корпусе оборудования и пробами получения сварного шва.

Достижение качественного сварного шва методом проб и регулировкой аппарата

Приварка

Приварку петель рекомендуется производить в горизонтальном положении двери и дверной коробки. Если сначала установить коробку, то придется выполнять вертикальный сварочный шов, который вызывает трудности даже у опытного мастера.

Как приварить петли на круглую трубу. Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
К установленным перемычкам привариваем наши петли.
Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Как правильно приварить петли на калитку из профнастила. Последовательность установки петель

Как приварить петли на ворота так, чтобы металл не повело, а ворота легко открывались. При прямых петлях рекомендуется приварить их на ворота в первую очередь, пока они находятся на ровной плоскости, на земле или монтажном столе. На половину длины петли делается подложка в два-четыре миллиметра под нижнюю половину петли, а верхняя часть прихватывается с торца. Если ворота устанавливаются на круглые опоры, то петли выпускаются наружу ворот на 5мм, а если опоры прямоугольные, то варить необходимо заподлицо.
Процедура для обеих петель идентична. После того как уже петли прихвачены, необходимо при помощи прямоугольного бруска (30х30) выставить петли, приложив его вдоль петель.
Дальше делаются прихватки с каждой стороны петель по две штуки. Варить петли стоит короткими прихватками, поочередно с каждой стороны петли.
Потом петли привариваются к столбам. Ворота выставляются с необходимым зазором в один-полтора сантиметра посредине, зазор возле столбов может быть два-два с половиной миллиметра. Низ петель прихватывается к столбам, если необходимо, то можно применить вставки между столбами и петлями из круглого или прямоугольного сечения подходящего размера.
Теперь можно ворота осторожно открыть, аккуратно придерживая, и если ворота открываются легко, то делается несколько прихваток снаружи.
После закрывания ворот необходимо сделать посередине подставку, что бы при варке они не просели. Сварочный шов укладывается снизу вверх. После сварки необходимо дать петлям остыть, и только потом можно открыть ворота. Для приваривания петель с другой стороны, также делается подставка под створку ворот.

]]>

приварные каплевидные петли с шариком и подшипником, другие модели, их размеры по ГОСТу

Правильно выбранные и установленные гаражные петли для ворот являются залогом плавного открытия дверей. Кроме того, наличие подобного элемента гарантирует, что в будущем не будет никаких перекосов. Отличительная особенность данных изделий в том, что они обеспечивают герметизацию ворот, а также способствуют уменьшению влажности в помещении. Однако для того чтобы элементы фиксации могли в полной степени справляться с поставленными перед ними задачами, нужно правильно их выбрать и смонтировать.

Основные характеристики

На современном рынке представлено множество петель для гаражных створок, которые отличаются материалом изготовления, размерами и формами. В процессе выбора нужно учитывать все моменты, так как только в таком случае удастся подобрать оптимальный и долгосрочный вариант.

Размеры

Для того чтобы петли могли справляться с удержанием металлического полотна, нужно правильно выбирать их размер. Пристальное внимание при этом уделяется именно фиксаторам, размер которых варьируется в диапазоне 10-32 мм. Шаг диаметра составляет 22 мм, благодаря чему каждый человек сможет подобрать наиболее оптимальный вариант для гаражных ворот.

В процессе выбора наиболее оптимальных размеров необходимо учитывать такие факторы, как надежность и комфортность использования. Очень часто с гаражными воротами случается ситуация, когда они в момент открытия или закрытия просто заклинивают, и на устранение проблемы уходит слишком много времени. Для того чтобы такого не случалось, габариты нужно подбирать таким образом, чтобы всегда оставался зазор в 0,1-0,2 мм.

Кроме того, при выборе размера петли следует учитывать и материал, который использовался в процессе изготовления створки.

Качественные характеристики полотна также оказывают влияние на число петель, которых может быть от 2-х до 4-х.

Материалы

Сегодня на рынке можно найти петли различных вариантов, однако гаражные модели обычно производятся из металлического профиля. Кроме того, оптимальным материалом для получения данного элемента является сталь, как черная, так и низколегированная. В процессе выбора фиксационного материала нужно принимать во внимание марку стали, в противном случае можно получить проблемы в процессе сварки с каркасом гаражного полотна.

Если в процессе производства петли использовалась черная сталь, то приварить ее можно только с помощью электрической сварки посредством обработки по периметру. Что касается петель из легированных материалов, то для их приварки используется аргоновая сварка.

Следует отметить, что почти не имеет значения, из какого материала будут сделаны петли. Единственный положительный момент использования стальных вариантов в том, что они не подвергаются коррозии, поэтому отличаются более длительным сроком эксплуатации.

Однако и стоимость подобных петель в значительной степени выше, чем вариантов, которые сделаны из обычного металлического профиля.

Разновидности

В настоящее время компании выпускают множество моделей петель, которые отличаются своими формами, материалом производства и другими характеристиками, благодаря чему каждый может подобрать наиболее оптимальный вариант для своего гаража.

Одними из самых популярных и востребованных сегодня являются цилиндрические модели, которые включают в себя две составные части. Первая отличается небольшим углублением, куда и необходимо выставить штырь, расположенный во второй части. Отличительной особенностью подобной петли является наличие металлического шарика, который в значительной степени упрощает процесс движения створок.

Некоторые модели подобных петель отличаются наличием опорного подшипника, который играет роль шарика. Главное достоинство данной разновидности в том, что она способна справляться с колоссальными нагрузками. Именно поэтому их выбирают для дверей, масса которых составляет до 400 кг.

В данном случае все зависит от габаритов цилиндра, ведь чем он больше, тем с большей массой сможет справляться петля.

Еще одним достаточно популярным вариантом являются усиленные цилиндрические модели, в процессе производства которых используется максимально толстый металл. Благодаря тому, что толщина данного металла составляет менее 4 мм, он может отлично справляться с любыми поставленными задачами и колоссальными нагрузками. Кроме того, использование подобной конструкции дает возможность равномерно распределить нагрузку, существенно увеличив надежность и прочность петли.

Такие петли рекомендуется использовать на гаражных полотнах, масса которых варьируется в диапазоне от 400 до 600 кг. Некоторые мастера изготавливают цилиндрические усиленные петли самостоятельно, просто добавив металлические пластины к обычным.

При необходимости обеспечить максимальную безопасность гаража и его неприступность перед злоумышленниками, стоит выбирать сквозные петли. Они состоят из двух половинок и штыря, который и служит связующим элементом. Первую часть нужно будет прикрепить к раме ворот, а вторая соединяется со створкой. Для обеспечения максимальной безопасности нужно будет по краям штыря смонтировать небольшие пластины, благодаря которым взломщики не смогут добраться до механизма.

При отсутствии подобной возможности можно просто установить на верхней части особый ограничитель, который не допустит подъема штыря вверх.

Единственный недостаток подобных петель в том, что они не способны справляться с большими нагрузками, поэтому их нельзя использовать в комбинации с тяжелыми воротами. А вот с легкими моделями они справятся на ура, что особенно выгодно, учитывая доступную стоимость устройства.

На современном рынке также можно найти 3-секционные накладные петли, которые могут похвастаться повышенной прочностью и надежностью. Отличительная особенность подобных моделей заключается в том, что они способны справляться с чрезмерными нагрузками, поэтому масса ворот не имеет существенного значения. 3-секционные петли включают в себя 3 части, а средняя из них характеризуется наличием 2-х сверхпрочных штырей. Данная петля настолько прочная, что снять ее без болгарки не получится.

Наиболее дорогими и надежными на современном рынке считаются скрытые гаражные петли. Основное преимущество подобных изделий в том, что их нельзя заметить даже при закрытых створках. Такой эффект достигается не только благодаря конструктивным особенностям моделей, но и уникальной установке. Скрытые петли крепятся во внутренней стороне рамы, что делает невозможным добраться до них извне.

Существует множество конструкций подобных петель, а выбирать определенный вариант стоит в зависимости от особенностей ворот.

Обзор форм

Современные компании предлагают клиентам множество форм петель, каждая из которых обладает своими уникальными характеристиками, имеет сильные и слабые стороны. В процессе выбора наиболее оптимального варианта нужно принимать во внимание совокупность характеристик, а также нагрузку, которая будет создаваться дверями. Среди наиболее популярных и востребованных на рынке можно выделить следующие.

Цилиндрические – довольно распространенный вариант, который используется для распашных ворот стандартного типа. Отличительная особенность таких петель в том, что подшипник находится внутри. В процессе эксплуатации пристальное внимание нужно уделить массе ворот, которая не должна превышать 400 кг. В противном случае петли могут просто вылететь при открытии или закрытии дверей. На рынке представлено несколько классов цилиндрических петель, в зависимости от которых и варьируется способность справляться с нагрузками. Востребованность данного варианта продиктована его высокой прочностью, а также легкостью установки на каркас.

Квадратные. Могут похвастаться большей площадью соприкосновения поверхностей. Благодаря этому процесс установки достаточно простой, и его можно провести при помощи обычного сварочного аппарата. Кроме того, такие петли способны справляться с большими нагрузками, что выгодно выделяет их на фоне других вариантов. Уникальные конструктивные особенности квадратных петель позволяют применять их не только для гаражных ворот, но и для калиток и других подобных конструкций. В процессе изготовления данного элемента используется оцинкованный металл, который славится своей прочностью и небольшой массой.

Шестигранные варианты можно увидеть крайне редко, так как их установка требует приваривания металлических ушек. Единственное преимущество подобного метода в том, что он в дальнейшем в значительной степени упрощает процесс монтажа. Подбирать подобные петли нужно в зависимости от конструктивных особенностей и массы распашных ворот. При этом такие изделия способны справляться с повышенными нагрузками. Стандартные, ничем не усиленные варианты могут без проблем устанавливаться на гаражные двери, масса которых составляет 400-500 кг.

Каплевидные петли отличаются равномерным сварочным швом. Следует отметить, что каплевидная форма может быть только у тех петель, которые имеют встроенные подшипники. Данный вариант отличается не только привлекательным внешним видом, но и простотой установки, которая стала возможной благодаря уникальной конструкции изделия. Если гаражные ворота характеризуются большими габаритами, то лучше всего использовать петли, диаметр которых составляет 30-32 мм, а длина при этом не превышает 2,5 см. Длина каплевидной петли крайне важна, так как именно она оказывает влияние на длину сварного шва.

Установка

Для того чтобы петли могли в полной степени выполнять возложенные на них функции, нужно пристальное внимание уделить процессу их установки и придерживаться следующих правил.

Если будет осуществляться сварка, то детали следует заранее прихватывать в разных местах. Только после этого можно проверить, насколько хорошо встали петли и будут ли гаражные ворота работать так, как нужно владельцу. Если створки двигаются правильно, то можно заканчивать процесс сварки.
Для того чтобы не допустить появления перекосов, необходимо сварные швы накладывать в шахматном порядке. Кроме того, это в значительной степени усилит прочностные характеристики.
Ни в коем случае нельзя приваривать петли за один раз. Спешить нельзя, чтобы у них было время остыть. В противном случае это может негативно сказаться на их прочностных характеристиках. Кроме того, методика постепенного монтажа позволит провести установку таким образом, чтобы обеспечить максимальную долговечность изделия.
Рабочая поверхность в процессе монтажа должна быть чистой, без красок или следов других веществ, способных возгораться.

Секреты ухода

При правильном уходе подобные элементы распашных гаражных дверей способны прослужить долгое время. Основная проблема заключается в том, что петли изнашиваются из-за неправильной установки, которая приводит к неравномерному распределению нагрузки. Кроме того, необходимо вовремя проводить смазку петель и обеспечить их защиту от негативного влияния извне.

Если в процессе производства петель использовалась не сталь, то придется также позаботиться о том, чтобы защитить их от коррозии. При ее появлении избавиться от ржавчины можно просто убрав ее при помощи специального смазочного материала.

Таким образом, на рынке сегодня представлено множество видов петель для гаражных дверей, которые отличаются своим внешним видом, характеристиками и особенностями монтажа. Выбирать определенный вариант следует, исходя из параметров массы дверей и их конструкции.

Кроме того, приварные петли лучше всего выбирать те, которые сделаны на основе ГОСТ.

О том, как приварить петли на гаражные ворота, вы можете узнать из видео ниже.

Петли дверные приварные каплевидные

Петли каплевидные «Сибртех»

Ассортимент торговой марки «Сибртех» пополнился линейкой петель каплевидной формы под сварку. Каплевидные петли имеют эксцентриковое расположение оси вращения относительно корпуса, что позволяет при необходимости поднимать или опускать ось вращения без использования дополнительных элементов.

Новые петли «Сибртех» могут использоваться для гаражных ворот, металлических дверей, а также при изготовлении металлических ящиков различного типа. Латунная шайба, используемая в петлях, не дает приржаветь опорным площадкам и за счет антифрикционных свойств латуни уменьшает трение, делая открывание более легким.

В петлях используется стандартный шариковый подшипник качения. Кожух вокруг него предназначен для защиты от пыли и удержания смазки. Петли поставляются в сухом виде, так как во время приварки смазка горит, и образовавшиеся продукты горения будут препятствовать нормальной работе петли. Петли смазываются после сварки, непосредственно перед окончательной сборкой.

Арт. 92026 петля каплевидная с латунной шайбой размер 10х65
Арт. 92027 петля каплевидная с латунной шайбой размер 14х80
Арт. 92028 петля каплевидная с латунной шайбой размер 16х120
Арт. 92030 петля каплевидная с подшипником размер 18х120
Арт. 92031 петля каплевидная с подшипником размер 20х140
Арт. 92032 петля каплевидная с подшипником и регулировкой размер 20х140
Арт. 92033 петля каплевидная с подшипником размер 20х160
Арт. 92038 петля каплевидная с подшипником размер 25х160
Арт. 92039 петля каплевидная с подшипником размер 32х180

Для получения дополнительной информации о товаре и оформления заказа обращайтесь к вашему менеджеру или по телефону горячей линии 8 (800) 200-49-49.

Особенности и характеристика каплевидных дверных петель с подшипником

Чтобы дверь держалась прочно и открывалась легко, применяются специальные петли. Они располагаются между полотном и его рамой. Петли на подшипниках для установки стальных тяжеловесных конструкций имеют форму капли.

Каплевидные петли – это сочетание классического удобства фурнитуры и ее практичности в установке. Эта версия навесов считается современной и практичной. Само по себе изобретение имеет форму цилиндра, но для удобства эксплуатации при производстве ему придают каплеобразную форму.

Производятся из металла, а особая форма позволяет выполнить удобную установку с помощью сварочного аппарата. Шов получается максимально ровным и прочным. Благодаря этому полотно держится надежно, даже если нагрузка на его раму высокая. Наличие шарикоподшипника, который находится между приваренными шарнирами, обеспечивает плавность и мягкость движения створок.

Модель петли, оснащенная роликоподшипником

Приварные петли цилиндрической формы считаются популярными, но устанавливать их неудобно. А вот навесы в виде капли с наружным сечением упрощают процесс сварки. Промежуточные пластины или уголки для крепления профилированной накладки не требуются, как это наблюдается при установке цилиндрической модели. Принцип работы при этом остается тот же.

Ее изготовление в виде кали происходит на токарном станке, но в качестве заготовок берутся прутья уже заранее правильно профилированные.

Между ходовыми шарнирными частями применяется шарикоподшипник. Такой механизм всегда металлический и обладает высоким качеством, так как основной вес он принимает на себя. Помимо этого, благодаря упор сокращается сила трения ходовых деталей. Подшипники применяются шариковой формы или в виде шайбы. Они обрабатывают масляной смазкой для лучшего качества эксплуатации. Обычно их смазывают при навесе дверей, но спустя какое-то время, смазка высыхает и ее периодически обновляют.

Каплевидные гаражные петли

Сегодня такая каплевидная фурнитура получила еще одну не малозначительную особенность. Теперь створки регулируются и по высоте крепления. Такую особенность шарнир приобрел благодаря применению следующих коррективов в производстве:

нижняя половина фурнитуры, как и верхняя, теперь полая, но имеет сквозное отверстие;
нанесение резьбы в отверстии нижней детали снизу;
петлевой стержень в полости нижней детали плотно упирается во вкрученный в резьбу снизу винт;
применяется промежуточный фланец между роликоподшипником и шарнирным элементом.

Благодаря последней особенности полотнище приваривают и регулируют по высоте или выполняют компенсацию усадки за эксплуатационное время.

Каплевидный навес распределяет тяжесть двери на всю поверхность шарикоподшипника в равной мере. В отличие от привычно применяемого шарика для приведения створки в движение, шайбоподшипник позволяет прослужить дольше петельному механизму двери.

Благодаря проведенным экспериментам на прочность современного навеса в виде капли, сделаны выводы, что минимальный срок службы составляет 53 года.

Размер и характеристика модели

Сварной шов получается при креплении каплевидной фурнитуры аккуратным. Это улучшает общий эстетичный вид механизма. Прилагаемый бонус к этому – прочность и долговечность. Стоит сказать, что такого рода шарнирная конструкция имеет гладко отшлифованную поверхность. Это означает, что порошковая краска ляжет на дверь и на него прочно. Краска защитит поверхность механизма двери от сколов и нежелательных физических воздействий в процессе эксплуатации, а внешне покрашенный шарнирный элемент в тон двери выглядит красиво и органично.

Проще приварить механические навесы в положении рамы и полотна горизонтально. При вертикальной сварке возникнут трудности в работе даже у специалиста. Швы крепления для петель делают сплошными. Считается, что такой способ сварки надежный по прочности.

Прежде чем приступать к установочным работам, потребуется произвести предварительные замеры и определить места будущего расположения навесов. После этапа расчетов приступают непосредственно к их установке.

Модель каплевидного сечения

Крепление элементов фурнитуры происходит по такой схеме:

профилированная накладка разбирается на две детали, каждая из которых каплевидная, одна из которых с подшипником приваривается к коробке, а вторая к ходовому полотну;
нижний элемент устанавливают первым;
дальше примеряют, поэтому сначала части механизма варят не сплошным швом, а лишь прихватывают в нескольких местах;
если детали расположены верно, то производится окончательное прочное прикрепление сварочным аппаратом.

Такие каплеобразные петли применяют для входных конструкций или ворот, поэтому изделия оснащены прочными подшипниками. Они всегда рассчитываются на большую массу полотна. Главное условие монтажа – это выполнение крепкого шва, тогда любой вес петля с легкостью выдержит.

Чтобы иметь точное представление о том, как выглядит каплевидный петельный механизм и в чем его особенности, предлагаем посмотреть краткий видео-обзор одной из таких моделей.

Каплевидные петли и их особенности

Особенности конструкции навесных петель

Чем характеризуются такого рода изделия

Преимущества использования каплевидных петель

наличие специального шарика в составе конструкции шарнира, располагающегося в торцевой части оси, а в процессе сборки изделия упирающегося в дно ответного цилиндра;
наличие в конструкции большинства каплевидных петель специального механизма, облегчающего процесс смазывания навесов. Он расположен в верхней части петли и внешне выглядит как небольшое отверстие, не оказывающее никакого влияния на общую прочностью конструкции. Внутри этого углубления монтируют тавотницу, при наличии которой смазка, заливающаяся обычным шприцом, поступает к подвижным частям изделия;
еще один немаловажный плюс конструкции – наличие подшипника. Это дополнение, как и шарик, предназначается для снижения трения механизмов путем сокращения площади соприкасающихся друг с другом поверхностей. Подшипник легко смазать с внешней стороны, потому это не приносит дискомфорта в эксплуатации.

Популярность петли каплевидной формы заслужили благодаря:

своей форме;
конструктивным особенностям;
простоте монтажа;
доступной стоимости.

Особенности крепления петель на конструкцию дверей или ворот

Дальше переходят к разметке.

В чем заключается процесс разметки

Для проверки правильности конструкции используют отвес или лазерный уровень.

Процесс сварки петель

Приварив петли, обработайте поверхность с помощью болгарки, зачистив ее.

Петли приварные

Применяются при установке металлических входных дверей и гаражных ворот.
Изготавливаются из высококачественной стали.
Размер петли зависит от веса двери.
Как правило перед продажей не покрываются декоративными напылениями, так как в процессе сварки любое напыление будет повреждено, что безусловно отразится на внешнем виде дверей.

Наименование	Ед. изм.	Розничная цена (руб)	Оптовая цена (руб)	ВАША СПЕЦ. ЦЕНА (руб)
Петли приварные КАПЛЕВИДНЫЕ
Петля 10*65мм шайба	шт.	48,00	42,00	*
Петля 12*80мм шайба	шт.	52,80	46,20	*
Петля 14*80мм шайба	шт.	57,60	50,40	*
Петля 16*100мм шайба	шт.	65,60	57,40	*
Петля 16*120мм шайба	шт.	73,60	64,40	*
Петля 16*140мм шайба	шт.	81,60	71,40	*
Петля 20*140мм подшипник	шт.	112,00	98,00	*
Петля 20*140мм регулировка/подшипник	шт.	217,60	190,40	*
Петля 20*160мм подшипник	шт.	180,80	158,20	*
Петля 20*160мм регулировка/подшипник	шт.	240,00	210,00	*
Петля 20*180мм подшипник	шт.	222,40	194,60	*
Петля 22*180мм подшипник	шт.	246,40	215,60	*
Петля 32*180мм заправка/подшипник	шт.	480,00	420,00	*
Петля 32*300мм заправка/подшипник	шт.	760,00	665,00	*
Петли приварные ЦИЛИНДРИЧЕСКИЕ (точеные с шариком)
Петля 16	шт.	64,00	56,00	*
Петля 18*100	шт.	72,00	63,00	*
Петля 20*110	шт.	88,00	77,00	*
Петля 25*120	шт.	123,20	107,80	*
Петля 30	шт.	147,20	128,80	*
Петля 36	шт.	240,00	210,00	*
Петля 40	шт.	299,20	261,80	*

У вас крупный заказ — дадим дополнительную скидку, организуем доставку.
Рассчитываете на долгосрочные отношения — рассмотрим возможность отсрочки, разработаем взаимовыгодную систему.
Нашли предложение лучше нашего — проявим гибкость, предложим лучшие условия.
Звоните (812) 45-45-760 , пишите [email protected] — обо всем договоримся!

Технические характеристики

Диаметр петли, мм	Допустимые нагрузки на пару, кг
16	5 — 25
18	10 — 35
20	40 — 90
22	50 — 110
25	50 — 150
30	100 — 300
40	150 — 400

Петли с подшипниками каплевидной формы используются в производстве современных металлических дверей.
Каплевидная петля может устанавливаться на стальные двери, решётки, ворота, гаражи, сейфы и маталлические шкафы.
Каплевидность петли решает несколько важных проблем в производстве. Кроме того, что этим достигается равномерность сварного шва, каплевидную петлю гораздо удобнее устанваливать, это повышает технологичность производства, что особенно важно на больших современных поточных линиях.

Петли каплевидные с шайбой

10 x 65 мм 14 x 80 мм 16 x 120 мм 16 x 140 мм 20 x 140 мм

Петли каплевидные регулируемые

20 x 140 мм 20 x 160 мм

Петли каплевидные с подшипником

20 x 140 мм 20 x 160 мм 20 x 180 мм 22 x 180 мм 32 x 180 мм 32 x 300 мм

1. Вы отправляете нам заявку в любой форме на [email protected] 2. Мы выставляем вам счет, резервируем товар на два дня.

3. Вы оплачиваете счет любым удобным способом. 4. После оплаты счета мы комплектуем и отгружаем вам товар.

Все текущие вопросы решаем по телефону (812) 45-45-760

Дополнительные скидки и отсрочка платежа постоянным клиентам.
Специальные предложения и эксклюзивные условия продаж для оптовых снабженцев.
