Как приварить петли на гаражные ворота ( плюс подробное видео) | Ручная дуговая сварка

Друзья, всех приветствую. Постоянные подписчики и гости канала, которые осваивают ручную дуговую сварку самостоятельно, смогут сегодня познакомиться с такой полезной и интересной темой, как приварить петли на гаражные ворота, ведь рано или поздно с петлями придётся столкнуться, пусть и не на гаражных воротах, а на любой двери или калитки они необходимы.

Закончили сварку створок(дверей) гаражных ворот, теперь пришла пора приварить крепко и правильно петли(навесы), чтобы двери много лет свободно открывались и закрывались!

Приобрели на металлобазе, где и покупали весь материал на эти ворота, точёные 32 петли с шариком, их мы и будем приваривать.

Первым делом я их разобрал, и обильно смазал литолом. Затем одну из частей петли, именуемой в разговорной речи мамой, я наметил белым маркером, сделал это для удобства дальнейшего монтажа, чтобы много раз не раскрывать и смотреть, где какая часть находиться.

На коробке ворот, и на самих дверях уже заранее была сделана разметка, где будут привариваться петли. Затем я просверлил лист металла в месте, где будет приварена площадка петли, чтобы через эти отверстия электрозаклёпками ( сварка листового металла и каркаса основания через отверстия) сварить листовой металл и профиль воротины.

Провариваем через отверстия методом электрозаклёпок, и хорошо вышлифовываем эти места сварки, сначала шлифовальным кругом болгарки, а затем лепестковым.

Ставим разметку для выставления петель перед сваркой в нужном нам положении.

Хорошо закрепив кусок профильной трубы(она нам понадобиться как направляющая для петель, чтобы приварить их в одну линию), мы выкладываем петли вплотную к этой профтрубе и в границах разметки нужного нам положения петель.

А вот это моя самодельная приспособа, которую я сделал из двух кусков профтрубы, эта самоделка нужна, чтобы выставлять петлю перед прихваткой на нужную высоту от коробки ворот. Обычно для этих целей принято обматывать петли проволокой нужной толщины, но мне этот способ не особо нравиться, поэтому смастерил вот такую штуковину!

Прихватываем петли пока только к самой коробке, и этим же куском профтрубы проверяем соосность петель во всех положениях, если что, то на помощь приходит молоток и соосность становиться идеальной!

Примеряем площадку для соединения петли сегментом (мама) со створкой ворот. Её я вырезал из швеллера, здесь нужна толщина посерьёзнее, и поэтому на этом экономить время и деньги нельзя.

Видите основную фишку ( секрет) моего способа приваривания петель? Белым маркером я обьвёл площадку петли, здесь будет идти сварной шов, и идти он будет точно через середины электрозаклёпок, а значит получиться сварить каркас двери, листовой металл и площадку петли в одно целое, именно такое соединение обеспечит нужную жёсткость сварного соединения петель с воротинами.

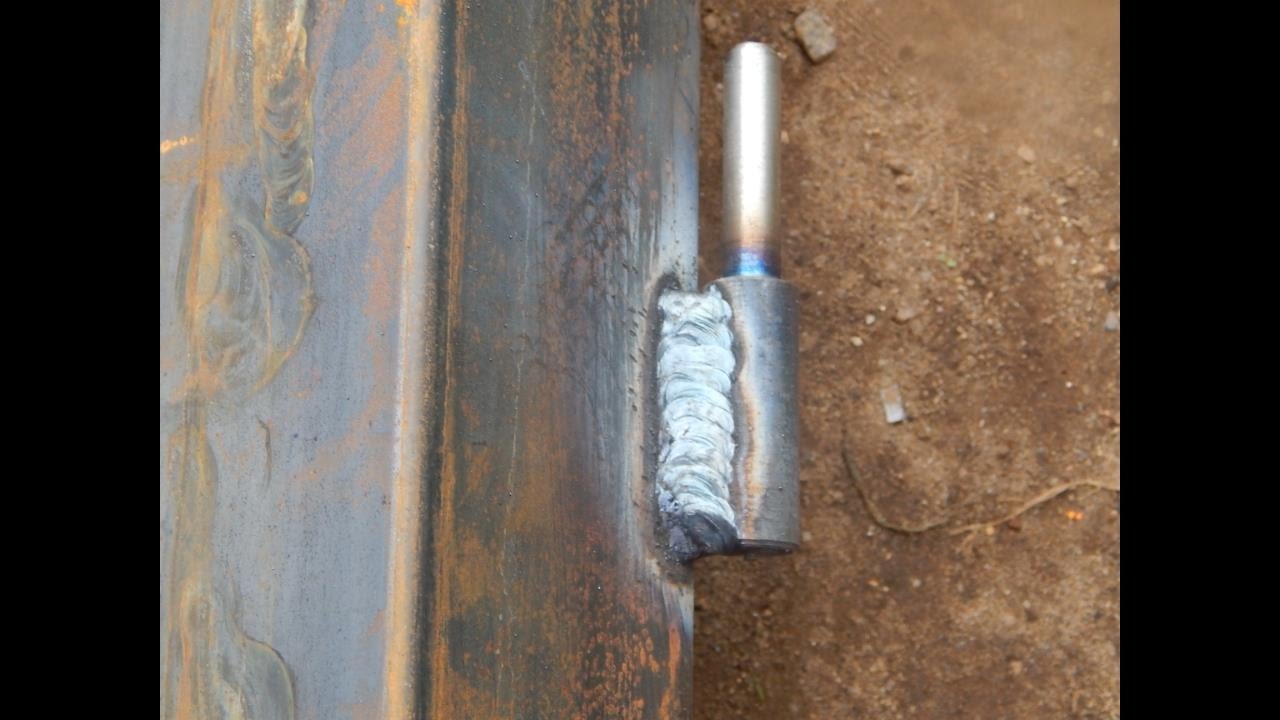

Начинаем обваривать петли и двери ворот. Сразу одну петлю сваривать не нужно, а делаем так-проварили шовчик одной петли, затем проварили такой-же шовчик петли, расположенной по-диагонали, и вот таким образом, чередуя и сразу не нагружая много сварки на одну петлю, мы привариваем все 4 петли, открываем двери нараспашку, и провариваем оставшиеся швы, к которым трудно подобраться, когда ворота закрыты.

Теперь отрезаем прихватку коробки ворот с сегментом петли( мамой), и зачищаем все швы шлифовальным кругом болгарки.

Обратите внимание, что в месте, где должна была быть приварена площадка петли, у нас усилена уголком, и все наши электрозаклёпки связывают листовой металл не только с каркасом профтрубы, но и также с этим уголком. А петли я привариваю с выносом в сторону, а не как большинство посередине между дверью и коробкой, для того, чтобы при открытии гаражных ворот, часть петли не забирала ширину выезда коробки ворот, пусть несколько см, но они будут твои!

Друзья, текста и фоток в статье получилось немало, но всё равно лучше будет посмотреть наглядное видео этого процесса, так что видео вполне дополнит статью, вдруг где чего забыл!

Как приварить петли на ворота. Технология приваривания петель на ворота. Советы по привариванию петель, обзор видов.

Петли для ворот – это металлическое устройство, посредством которого ворота прикрепляются к стойкам. От их выбора зависит срок службы всей конструкции, ее надежность и качество.



Виды петель и свойства, которыми они должны обладать

Для того чтобы ворота прослужили долгие годы, были надежны и обеспечивали достойный уровень защиты, петли, на которых они держатся, должны обладать следующими свойствами:

• без усилий поворачиваться в обе стороны;
• работать бесшумно;
• не двигаться произвольно;
• быть устойчивыми перед орудиями взломщиков.

Все эти факторы зависят не только от качества изделия и производителя, но и от соблюдения максимально допустимой нагрузки. Превышать ее нельзя, иначе петли быстро придут в негодность. Если створки ворот имеют большую массу, то количество петель увеличивают с четырех до шести штук.

Самыми популярными на сегодняшний день являются распашные ворота. Петли для их крепления бывают разными по форме, количеству секций и способу фиксации. Самой надежной и часто используемой является сварка.

Петли для распашных ворот бывают следующих видов:

1. В форме цилиндра, оснащенные опорным подшипником. Они предназначены для ворот небольшого веса. Предельная нагрузка на них равняется 400 кг. Внутри корпуса петли скрывается коронка опорного подшипника. Крепятся они только сваркой.

2. В форме цилиндра с усилением. Петли для ворот усиленные также имеют опорный подшипник, но в отличие от предыдущего варианта, у них есть специальные пластины, служащие для распределения нагрузки между створками и стойками, на которых они висят. Допустимая нагрузка на такие петли возрастает до 600 кг. Крепятся они не только сваркой, как в предыдущем варианте, но и при помощи винтов.

3. Петли сквозные используют тогда, когда невозможно крепление ни сваркой, ни винтовым соединением. Для фиксации такой петли стойка просверливается насквозь, а ее соединение со створкой происходит при помощи гаек. Сквозные петли не рассчитаны на большой вес. Максимум, который они способны выдержать – 200 кг.

4. Трехсекционные накладные петли. Они предназначены для тяжелых и больших створок. Установив такие петли, владелец ворот может быть уверен, что они не провиснут, не начнут скрипеть и будут скользить очень плавно. Помимо этого трехсекционные петельные конструкции обладают повышенной устойчивостью к попыткам взлома.

5. Жиковины или кованые петли для ворот. Такие петли использовались еще в древности русскими мастерами. Они не только работают по своему прямому назначению, но и служат своеобразным украшением, придают особый колорит.

Больше всего подходят такие петли для деревянных ворот, особенно если и ограда, и дом, и все дворовые постройки тоже выполнены из дерева в старорусском стиле.

6. Петля-стрела для ворот. Это шарнирные или полушарнирные петли из стали, предназначенные для толстых и тяжелых ворот, дверей и калиток. Они бывают:

• обычные;
• фигурные;
• съемные.

Более всего подходят такие петли для гаражных ворот, отличающихся крупным размером и большим весом. Петли-стрелы отличает:

• простая конструкция и удобство при установке;
• повышенная надежность и прочность;
• высокое качество.

7. Регулируемые петли для ворот. Такие петли дают возможность изменять положение створок ворот по высоте. Их используют тогда, когда ввиду каких-либо обстоятельств опорные стойки в будущем могут сместиться. Нагрузка, которую выдерживают регулируемые петли – не более 200 кг.

От чего зависит стоимость петель для ворот?

Самым дешевым является простейшее устройство, представляющее собой штырь и надетый на него колпак. Установка такой петли возможна только на самые простые ворота, имеющие малый вес.

Более совершенными и, соответственно, дорогостоящими являются петли, оснащенные подшипником. За счет него происходит перераспределение нагрузки, благодаря чему конструкция служит гораздо дольше. Кроме этого ворота не скрипят и ходят очень плавно.

Чаще всего дорогостоящие петли оснащают противовзломными штырями, препятствующими попыткам воров снять или выдавить створки.

Как правильно приварить петли ворот

Такая задача вполне осуществима при наличии навыка работы со сварочным оборудованием. Для этого потребуются:

• петли выбранного вида;
• монтажные металлические пластинки;
• электроды;
• молоток;
• болгарка;
• средства защиты: маска, защитная одежда, перчатки.

Монтажные пластинки служат для равномерного распределения тяжести, а также упрощения работ по сварке. Их приваривают непосредственно к петлям. Размер и форма варьируется в зависимости от веса и габаритов створок. Вид пластинок бывает как обычный, так и декоративный.

Рабочий процесс состоит из следующих этапов:

• поднимите ворота в вертикальное положение;
• удостоверьтесь в правильности их положения при помощи отвеса;
• приложите петли к воротам в местах крепления и проследите за тем, чтобы они находились на одном уровне, параллельно линии края створки;
• в первую очередь приварите петли к полотну ворот, а после уже к стойкам, на которых они будут держаться, при этом контролируйте качество получающегося шва;
• когда сварочные работы будут окончены, зачистите швы при помощи болгарки.

Приваривание петель к воротам из профнастила выглядит немного по-другому:

• соорудите пару перемычек, идущих параллельно верхней и нижней частям длинных сторон полотна и зафиксируйте их при помощи угольников;
• расположите перемычки так, чтобы они разделили полотно на три одинаковых части;

• к этим перемычкам и привариваются петли;
• когда сварочные работы будут окончены, прикрутите профнастил сверху на петли.

Петли для ворот, размеры которых могут быть разными, лучше предпочесть очень толстые и не менее метра в длину.

Полезные советы по сварке петель на ворота

Если металлические петли для ворот приварить неправильно, металл в будущем может повести, створки либо совсем перестанут закрываться, либо будут это делать с трудом. Чтобы такого не случилось, воспользуйтесь рекомендациями мастеров, приведенными ниже:

• если выбор пал на прямые петли, то приваривать их следует тогда, когда ворота находятся в горизонтальном положении, например, уложены на землю;
• перед тем как приварить петли на ворота, сделайте подложку длиной в половину петли и подложите под ее нижнюю часть, а верхнюю прихватите со стороны торца;
• если петли нужно зафиксировать на круглой стойке, то их необходимо выпустить 5 мм наружу, если на прямоугольной – фиксировать заподлицо;
• когда петли еще не окончательно закреплены, нужно приложить вдоль них кусок прямоугольного бруска и таким образом выставить их правильно;

• варить лучше всего мелкими прихватками, по два раза со всех сторон, соблюдая очередность;
• перед тем как приварить петли изнутри, проверьте, насколько легко ворота открываются и закрываются на весу, и в случае если они работают некорректно, прихватите сваркой еще в нескольких местах с наружной стороны;
• перед тем как окончательно приварить петли, закройте створки ворот и поместите под их середину подставку, для того, чтобы избежать провисания;
• шов, образующийся при сварке, должен идти только по направлению вверх;
• по окончании работ дождитесь, пока петли остынут, и только тогда открывайте ворота.

Чтобы было нагляднее и понятнее, как приварить петли на воротах, видео с инструкцией размещено ниже.

Как правильно приварить петли на ворота

Ворота для заборов являются очень важной составляющей любого современного ограждения. Они выполнят не только функцию въезда для автомобиля, но и защиту территории от посторонних проникновений, декоративные функции и прочее. Так как сегодня ворота могут быть очень увесистыми, то устанавливать их необходимо очень тщательно, особенное внимание следует уделить привариванию петель. Именно об этом мы сегодня с вами и будем разговаривать.

Блок: 1/4 | Кол-во символов: 443
Источник: http://VorotauZabora.ru/vorota-i-kalitki/kak-pravilno-privarit-petli-na-vorota.html

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Блок: 2/6 | Кол-во символов: 756
Источник: https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Блок: 2/7 | Кол-во символов: 1004
Источник: https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Блок: 3/5 | Кол-во символов: 1238
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Заключение

Процесс приваривания петель к створкам не очень сложный, главное – иметь минимальные навыки работы со сваркой и соблюдать все рекомендации.

Грамотный подход – залог будущего успеха и правильного монтажа калитки, длительной ее службы, а также легкого ее открывания и закрывания. Можно приварить элементы на ворота своими руками или пригласить специалистов. Они расскажут, сколько стоит эта работа и как быстро она выполняется.

Изделия готовы к монтажу

Не стоит забывать о качестве приобретенных элементов и материале, из которого они выполнены. Даже если работы хорошо проведены, а петли куплены дешевые, то позже придется переделывать все заново.

Блок: 4/4 | Кол-во символов: 655
Источник: https://ZaborSebe.ru/vorota/kak-privarit-petli-na-vorota.html

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

На рисунке показана очередность сварки петель

Блок: 4/7 | Кол-во символов: 584
Источник: https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

• до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
• прямые петли привариваются к уложенным на ровную поверхность воротам;
• открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
• на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
• сварочный шов должен идти снизу — вверх.

Блок: 5/6 | Кол-во символов: 615
Источник: https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь  при обильном снегопаде зимой — это может стать большой проблемой!

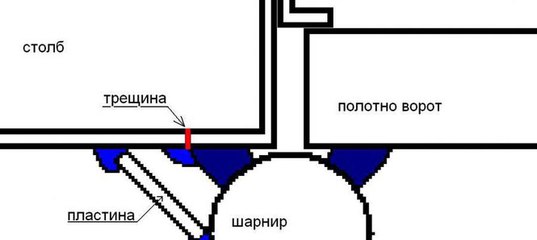

Образец установки петли

На ширину профиля обварка с торца

Блок: 5/7 | Кол-во символов: 883
Источник: https://StroyVopros. net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
• цилиндрические – надо приваривать ушки для надежного крепежа;
  • цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
  • цилиндрические с усилением – для полотна весом до 600 кг;
  • петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
  • кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Блок: 7/14 | Кол-во символов: 2773
Источник: https://vnovinky. ru/kak-privarit-garazhnye-petli/

Видео — создание распашных ворот

Блок: 6/7 | Кол-во символов: 32
Источник: https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:

Блок: 5/5 | Кол-во символов: 1012
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Блок: 3/4 | Кол-во символов: 3643
Источник: http://VorotauZabora.ru/vorota-i-kalitki/kak-pravilno-privarit-petli-na-vorota.html

Как приварить петли на гаражных воротах

Гаражные петли

По своей форме петли для ворот могут иметь самое различное исполнение. В практике гаражного строительства наиболее часто используются петли различных форм:

• цилиндрические;
• квадратные;
• шестигранные.

Петли с шариком

Обратите внимание! Для повышения эксплуатационного ресурса (за счёт улучшения скольжения) желательно выбрать петли с опорой на вставленный внутрь шарик, используемый в качестве подшипника.

Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии.

Для исключения несанкционированного снятия ворот петли должны привариваться навстречу друг другу или же оснащаться специальным упором, препятствующим этому.

Блок: 9/14 | Кол-во символов: 1024
Источник: https://vnovinky.ru/kak-privarit-garazhnye-petli/

Некоторые тонкости установочных процедур

Прихватка петель

При проведении монтажных работ не следует упускать из виду следующие особенности сварочных процедур:

1. Во время приварки воротных петель желательно чтобы сварочный ток не протекал по опорным шарнирам. Это нужно для того, чтобы не образовывались сварочные прихватки в самой петле. С этой целью при приварке петли контактный зажим с «массой» должен фиксироваться на самой створке. В случае приваривания петли к элементу обвязки (к стойке, например) зажим с «массой» может быть перенесён на эту стойку.
2. Для исключения возможных сварочных деформаций петли должны привариваться к полотну и коробке «крест-накрест».
3. При навешивании ворот на вертикальные металлические стойки следует предусмотрительно оставлять зазор, позволяющий полностью открываться воротам. (В случае опор с квадратным сечением такой необходимости не возникает).
4. В том случае, если ворота имеют значительную массу – вы можете организовать смазку шарниров за счёт установки в них специальной пресс-масленки, обеспечивающей подачу масла в зону максимальной опорной нагрузки.

Блок: 11/14 | Кол-во символов: 1093
Источник: https://vnovinky.ru/kak-privarit-garazhnye-petli/

Кол-во блоков: 21 | Общее кол-во символов: 22523
Количество использованных доноров: 8
Информация по каждому донору:

1. https://vnovinky. ru/kak-privarit-garazhnye-petli/: использовано 3 блоков из 14, кол-во символов 4890 (22%)
2. http://VorotauZabora.ru/vorota-i-kalitki/kak-pravilno-privarit-petli-na-vorota.html: использовано 3 блоков из 4, кол-во символов 5038 (22%)
3. https://ZaborSebe.ru/vorota/kak-privarit-petli-na-vorota.html: использовано 1 блоков из 4, кол-во символов 655 (3%)
4. https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html: использовано 2 блоков из 6, кол-во символов 1371 (6%)
5. https://furni-info.ru/kak-privarit-petli-na-vorota.html: использовано 2 блоков из 5, кол-во символов 4410 (20%)
6. https://ismith.ru/welding/kak-privarit-petli-na-vorota/: использовано 3 блоков из 5, кол-во символов 3008 (13%)
7. https://svarkaprosto.ru/svoimi-rukami/kak-privarit-petli: использовано 1 блоков из 4, кол-во символов 648 (3%)
8. https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html: использовано 4 блоков из 7, кол-во символов 2503 (11%)

Источник: m-strana. ru

выбор,  подготовка, как приварить +Видео

Варианты правильной разметки под врезку скрытых петель.

Пошаговая инструкция по изготовлению люка из металла своими силами

Следует помнить, что необходимо наметить два контура — внутренний для петли, внешний — для накладки. После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке. Правильная разметка под установку дверных петель. Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру.

Глубина будет зависеть от толщины петли, которую нужно измерить. Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки.

Отличной износостойкостью характеризуется модульное покрытие на основе Битумная черепица своими руками Большое значение в строительстве или отделке дома занимает выбор наружного покрытия

Перед формированием углублений тщательно замерьте высоту петли без накладки — именно такой глубины отверстия вам предстоит сделать в коробке. Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру.

Петли для распашных ворот. Общие сведения

Особенности

Если говорить о конструктивных особенностях ворот, не забывайте даже про мелочи, а особенно о петлях. Главное свойство всех петель – способность поворота даже с самыми тяжелыми створками, при этом принимаю основную часть нагрузки для того, что владелец не прилагал больших усилий. Второй задачей петель является предохранение ворот от заклинивания и других похожих проблем. По этой причине процесс выбора и приваривания петель требует к себе внимания.

По этой причине охарактеризуем петли, как:

• Элемент силового воздействия, задача которого – принятие тяжести створок на себя. По этой причине петли должны быть прочными.
• Разборный элемент. При полном разборе конструкции убедитесь в том, что петли не могут быть сняты при закрытых воротах, что помешает взломщику пробраться на территорию.

Особенности пользования регулируемыми петлями для распашных ворот

1.
   Наличие отверстий для смазывания, так как от этого зависит подвижность, которая будет значительно снижаться в холодное время года.

2. Петли предопределяют радиус открытия ворот, поэтому следует правильно их приварить. Перед привариванием следует поэкспериментировать и приложить петли на разные места, чтобы сделать чертеж и убедиться, что открытие створок не будет проблематичным.
3. Внимательно отнеситесь к положению петель, если они будут фиксироваться внутри створки. Важно, чтобы ее было легко открывать, и она не заедала.

Разновидности

Стандарты, прописанные в ГОСТе, делят петли на:

1. Цилиндрические, с опорным подшипником.
2. Цилиндрические, с усиленной конструкцией.
3. Скрытые.
4. Сквозные.
5. Накладные трехсекционные.

Цилиндрические, с опорным подшипником

У цилиндрических есть шар (подшипник). Это отличный выбор для установки на стандартные нетяжелые ворота, но помните, что нагрузка на такие петли не должна быть больше 380 кг. Это максимально допустимый вес, но он может варьировать для разных моделей, поэтому допустимый вес следует уточнять при покупке. Не пренебрегайте эти показателем. Такие петли для распашных ворот имеют стандартную форму и выглядят как цилиндр, на одной части которого расположен штырь. Но у петель с опорными подшипниками есть еще и шарик, который находится во второй части, в которую вставляют штырь.

Шарик нужен для плавной работы при большом весе. На другой стороне цилиндра есть заглушка, которую при необходимости снимают и смазывают. Иногда встречаются модели с расположенным подшипником посредине, благодаря чему получаем дополнительное скольжение и плавность. Минус – сложность смазывания, так как нужно будет каждый раз немного приподымать створку.

Цилиндрические, с усиленной конструкцией

Петли с усилением могут выдержать вес до 580 кг. Они отличаются от предыдущих внешне и наличием пластин крепления. Это дает возможность принимать створке, каркасу и опорам вес ворот равномерно. Крепление осуществляется посредством сварки или прикручивания саморезами. Их делают из металла на порядок прочнее, за счет чего выдерживаемый вес выше. Несущая способность выше еще и благодаря толстым стенкам и стержня. Подшипники в таких петлях всегда промаркированы.

Скрытые

Навесные крепления подойдут в том случае, если вы не можете приваривать или делать винтовой крепеж. Для фиксации нужно будет просверливать опорную колонну, и использовать гайки и саморезы. Но такие петли имеют низкую несущую способность, предел которых 200 кг. Петли могут быть как право-, так и левосторонними.

Сквозные

У сквозных петель для распашных ворот стержень проходит насквозь. Простейшие конструкции делят на 3 главных элемента: штырь для соединения двух половин и 2 петли. Есть вариации сложнее, когда элементов может быть больше. Для защиты штыря от вынимая можно прикрутить заглушку. Если такой возможности нет, приварите специальный ограничитель.

Накладные трехсекционные

Трехсекционные крепления подойдут для очень тяжелых створок.

Места применения

Они подойдут и для ограждений, и имеют ряд отличий от предыдущих моделей:

1. Высокий уровень износостойкости, надежность.

2. Исключает возможность провисания полотна, так как берут всю нагрузку на себя.
3. Закрываются легко и бесшумно.
4. Самый сложный для взлома вид из всех существующих.

Такие петли прошли испытание временем, так как эту конструкцию создали еще много лет назад. Сейчас она привлекательно за счет симпатичного дизайна, различных форм в виде причудливых фигур. Отлично смотрятся со створками из металла и дерева.

Скрытые петли не видно при закрытых воротах, так как они находятся в раме и их приваривают изнутри к поперечной части столбов. Их почти невозможно найти, и уж тем более взломать.

Стреловидные петли могут быть шарнирными и подойдут для увесистых конструкций. Они бывают фигурными, обычными и съемными.

Регулируемые петли с подшипником для распашных ворот могут легко менять высотку створки. Их удобно использовать, если предусмотрено смещение опорных стоек. Нагрузка, доступная для таких петель – 20 кг максимум.

Отличительные особенности петель по форме

1. Шестигранные. Имеют схожие черты с квадратными моделями, и их можно зафиксировать между квадратными и цилиндрическими, т.е. они являются универсалами.
2. Цилиндрические. Отличаются высокой плотностью при фиксации на любых воротах. Имеют круглую форму и легко прокручиваются.
3. Каплевидные. Подойдут для металлических и деревянных ворот. Весьма устойчивы и очень прочные, а еще имеют привлекательный дизайн.
4. Квадратные. Имеют специфичную форму, поэтому при монтаже нужно будет сделать малый отступ от рамы. Хорошо крепятся, привлекательны внешне.

Виды воротных петель

Перед установкой открывающихся элементов для ворот надо разобраться с основными типами петель. Разновидности петельных изделий отличаются между собой материалом, из которого они сделаны, и формой. Также к отличительным особенностям можно отнести эксплуатационный срок и внешний вид.

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

• Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
• Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
• Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.
• Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.

Какие же выбрать?

Ворота и калитки могут быть из листовой стали, профнастила, древесины и иных материалов. Также можно сделать любой вид монтажа. Как правило, для конструкций из металла петли приваривают, но иногда фиксируют саморезами и болтами. Для деревянных створок большим спросом пользуются именно саморезы.

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес. Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые.

Петли для распашных ворот должны выполнять следующие функции:

1. Обеспечить открытие без шума.
2. Удерживать полотно так, чтобы не было провисаний.
3. Легкое проворачивание петель.
4. Высокая износостойкость.
5. Устойчивость ко взломам.

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки. Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Схема изготовления петель TRX

Для изготовления комплекта ремней TRX с регулировкой потребуются такие материалы:

» Ременная лента шириной 30 мм – 5 м » Карабин – 1 шт. » Полиэтиленовая труба (или 2 неопреновые ручки для турника) – 2 м » Стяжные ремни с кулачковым самозажимным стопором — 2,5 и 5 м » Резинка – 50 см » Нитки » Игла » Ножницы » Швайная машинка » Мыло или мел

Общее замечание: чтобы из концов лент не вылазили нитки, они прижигаются с помощью зажигалки или спичек.

Как приварить петли для распашных ворот?

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

1. Болты/саморезы. Используют для малых конструкций с небольшим весом.

2. Сваркой. Способ для массивных ворот и заборов.

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

• Петли.
• Монтажные пластинки.
• Молоток.
• Электродная болгарка.
• Маска, перчатки для защиты рук и спец. одежда.

Пошаговая инструкция:

• Возьмите конструкцию и расположите ее на гладкой поверхности. Наметьте места, где будут находиться петли для распашных ворот.
• Смажьте петли солидолом.
• Поставьте створку по отвесу вертикально.
• При помощи точечной сварки прихватите обе части петли.
• Проверьте осевое расположение петель.
• Теперь прихватите верхнюю.
• Проверьте качество сварки на наличие щелей, зазоров и качество прокатывания полотна.
• Окончательно приварите оставшиеся сантиметры.
• Зачистите приваренный участок болгаркой и покройте слоем краски.

Важно: При сварочных работах контролируйте прохождения тока, чтобы не получилась «прихватка» в петле. Процесс для безопасности лучше проводить крест-накрест, дабы компенсировать сварочные деформации.

Полезные советы для тех, кто приваривает петли:

1. Прямые петли при сварке лучше всего устанавливать горизонтально.
2. Перед началом возьмите подложку и положите ее под створку, а именно под нижнюю часть. Они должна быть по размерам ½ от петли. Верхнюю часть створки придерживайте рукой с поперечной грани.
3. Для равномерного распределения веса на петли приварите несколько лишних монтажных пластинок из металла.
4. Сделайте выпуск снаружи на 5 мм, если столбы округлой формы. Прямоугольные столбы нужно фиксировать на одинаковом уровне с поперечной опорной гранью.
5. Будет целесообразнее сваривать петли дважды малыми прихватами.
6. Чтобы выровнять петлю, приложите деревянный брусочек к петле. Так вы сможете все подровнять и только после этого приваривать.
7. Перед привариванием петель для распашных ворот внутри следует проверить, насколько плавно проходят створки. Если движения можно охарактеризовать, как рывки, сделайте снаружи еще пару прихватов.
8. Перед окончательным привариванием закройте створки и подложите подложку. Так полотно не будет провисать, и сварка будет выполнена правильно.
9. Сварочный шов должен быть снизу вверх.
10. Нельзя открывать ворота, пока не остынет сварочный шов.
11. Если вы хотите установить скрытые крепления, доверьте это дело профессионалу.

Рекомендации по монтажу

Для столбов квадратного сечения рекомендуется всегда использовать платики, выдерживая зазор 3–5 мм между гранью калитки и опорой. Есть несколько способов того, как приварить петли к круглым столбам:

• без использования монтажных пластин;
• с пластиной только на створке;
• с узкой проставкой со стороны столба и полноценным платиком на воротах.

Читать также: Шаблон ласточкин хвост для фрезера

При использовании проставок допускается увеличить зазор между петлёй и опорой, при этом проставку можно располагать под углом. Такая конструкция более снисходительна к огрехам сварки, но выглядит неаккуратно.

Откатные конструкции пользуются большим спросом и предлагаются на рынке в широком ассортименте. Продукция выпускается в разных вариациях в зависимости от производителя, особенностей строения и назначения. Неотъемлемой частью такой установки являются петли, которые играют важную роль. Поэтому нужно уделить особое внимание выбору качественных изделий, которые прослужат длительное время, справляясь со своей основной задачей.

Ворота из профнастила

1. Сделайте перемычки, которые будут идти параллельно во вертикали створок.
2. Зафиксируйте перемычки там, где вы будете приваривать петли. Должно получиться деление створок на 3 области.
3. Зафиксируйте петли к перемычкам.
4. Замаскируйте следы перемычек и сварочную область маленькими кусочками профнастила.

Техника безопасности при установке петель для распашных ворот

• Убедитесь, что сварочный аппарат работает исправно.
• Варить можно ТОЛЬКО на сухой поверхности.
• Вещи для работ должны быть полностью чистые, не измазаны в горючих веществах, к примеру, в бензине или масле.
• Если действие давления влияет на детали, их ни в коем случае нельзя приваривать.
• Не кладите на газовый баллон тряпки, которые смочены в горючих веществах, так как это пожароопасно.

Технология приваривания петель

Чтобы установить петельки своими руками правильно, надо ознакомиться с технологией их приваривания.

Устанавливаем платики

Опытные специалисты советуют воспользоваться небольшими металлическими листами, которые называют платиками. Их приваривание должно производиться при установке круглых петель. Для их установки не понадобятся специальные труднодоступные инструменты.

Достаточно воспользоваться сварочным аппаратом, который надежно соединяет металлические элементы.

Платики надо приваривать ровным швом, чтобы они надежно прикрепились к поверхности петелек. Устанавливать петли на ворота можно только после приваривания платиков.

Монтируем ворота

Перед монтированием гаражных петелек занимаются установкой воротных створок в проем. Такая процедура довольно сложная, так как самостоятельно установить створки непросто. Опытные строители советуют воспользоваться строительным уровнем, чтобы все было установлено ровно. На глаз такую работу выполнять противопоказано, так как без уровня установить створки ровно не получится.

Крепление петель к опорам

Многие люди, которые ничего не знают о сварочном оборудовании и сварке, считают, что приварить к опорам петельки очень сложно. Однако если ознакомиться с особенностями установки таких изделий, работа покажется менее сложной.

Что делать при ржавлении?

Для долгого срока службы петель без заминок и поломок хорошо за ними ухаживайте. Чтобы избежать коррозии, петли подкрашивают, а чтобы они не деформировались, раз в три месяца их смазывают смазкой (салидолом). Детали могут быстро изнашиваться из-за неправильного распределения нагрузки. Если все выполнено как надо, проблема кроется в качестве петель.

Чтобы предотвратить стирание и процесс коррозии, смазывайте элементы и осматривайте, так как они вам нужно будет проводить мелкие ремонтные работы. В идеале нужно снять петлю, убрать слой ржавчины, старой смазки и грязи. В этом вам поможет мелкая шкурка. Шлифовальной пастой натрите поворотную ось, а лишнее удалите растворителем. Далее отверстие петли прочищаем и смазываем. Чтобы избежать примерзания, все работы проводите только в теплое время.

Задача петель для ворот

Такая продукция выпускается и применяется с одной целью. Она должна обеспечить бесшумное открывание и закрывание ворот, защищать полотно от провисания, гарантировать легкие повороты, противостоять взломам, и справляться с разными погодными условиями.

Конечно же, качественное изделие обязано прослужить долгие годы, не теряя первоначальных характеристик. Так как на рынке есть несколько разновидностей конструкции, важно убедиться в полном соответствии перечисленным требованиям, только тогда можно совершать покупку.

Рекомендуется обратиться за помощью к квалифицированным специалистам, которые могут подсказать, какой вариант будет лучше в вашем случае.

Нельзя забывать, что петли должны обладать эстетикой и подходить под дизайн всего изделия. Презентабельности производители уделяют отдельное внимание, поэтому можно найти красивые модели с резьбой, элементами ковки. Кроме того, они могут быть квадратные, цилиндрические или шестигранные.

Регулировка петель пластиковых дверей

Петли пластиковой двери имеют несколько другое строение, нежели для более тяжелых конструкций, в связи с чем изменяется порядок их регулировки. На практике наиболее часто встречается необходимость в горизонтальной настройке – петли сходят со своих мест под действием веса дверного полотна. Неприятная проблема имеет следующее решение:

1. Снимите защитные накладки с двух верхних петель.
2. Найдите горизонтально расположенный длинный шуруп и при помощи шестигранного ключа начинайте плавно его затягивать, пока дверь не примет требуемое положение.
3. Указанное действие следует провести со всеми установленными петлями, если возникла необходимость в смещении всего дверного полотна.

Вид петли пластиковой двери после снятия накладки

Вертикальная регулировка

Иногда может потребоваться и вертикальная регулировка петель, которая выполняется так:

1. Снимите заглушку с регулировочного винта, расположенного в нижней части петли (иногда этой заглушки может и не быть, поэтому данный шаг не обязателен).
2. Если дверь надо поднять, сделайте необходимое число оборотов по часовой стрелке.
3. Для опускания дверного полотна следует вращать винт против часовой стрелки.

Разновидности

Петли позволяют плавно открывать и закрывать ворота, не издавая при этом ни единого звука. Конечно, важно помнить о том, что изделие нуждается в регулярном смазывании, чтобы продлить эффект. Особое внимание уделяется стойкости, поэтому конструкция, которая будет открывать и закрывать металлические ворота, должна быть прочной и надежной.

Все виды петель можно разделить на три группы:

Первые имеют обычный вид, ведь с ними потребитель сталкивается достаточно часто, так как они устанавливаются на входные и межкомнатные двери. Несмотря на то что речь идет о петлях для ворот, они ничем особо не отличаются. При этом есть один аспект, который играет важную роль, это специальная обработка материала, благодаря которому петли выдержат любые погодные условия.

Повышенная надежность является одной из самых важных характеристик во время производства петель. Этот элемент должен выдерживать большую нагрузку, ведь ворота тяжелые, а также регулярно используются. Поэтому зачастую устанавливаются дополнительные подшипники, чтобы улучшить данные. Нередко можно встретить в продаже петли без ушек, так как потребитель может самостоятельно приварить их к изделию в зависимости от строения системы.

Шарнирные

Большим спросом пользуются шарнирные петли и это можно разумно объяснить. Они позволяют легко и плавно направлять ворота, обладают стойкостью к излому, а это важный показатель. Некоторые из петель такого устройства предназначены для установки на габаритные ворота, так как способны выдерживать большую нагрузку. Самопроизвольное открывание и закрывание исключено в том случае, если правильно установить саму конструкцию и выбрать этот вариант фурнитуры.

Для изготовления шарниров применяется прочный и надежный металл, у которого отличные показатели. Тяжелые дверные створки ворот будут служить долго и верно с такой установкой.

Скрытые

Они напоминают классические, но главное преимущество заключается в повышенной взломоустойчивости, а для многих это главный показатель. Снять такие ворота будет проблематично, к тому же потребуется немало времени.

Декоративные

По принципу работы они не отличаются от классических, но выглядят более эстетично и могут подчеркнуть дизайн воротной установки. Петли могут быть сделаны под старину, кованными, и в определенном стиле. Сварные конструкции прочные, надежные и обеспечивают безопасность.

Каплевидные

Свое название они берут от формы подшипников, которые являются неотъемлемой частью конструкции. Такие петли пользуются спросом во время установки гаражных и въездных ворот, стальных дверей и даже сейфов. Благодаря каплевидности решается проблема неравномерности движения, поэтому если у вас тяжелые распашные ворота, такой вариант будет одним из лучших. При открытии вы не услышите скрипа и шума, конструкция будет плавно двигаться.

Для повышения надежности квалифицированные специалисты захватывают больше поверхности прилегания изделия к полотну.

Цилиндрические

Они подойдут для массивного каркаса, где требуется прочность и устойчивость к большим нагрузкам. У них есть опорные подшипники, которые справляются со своей задачей на протяжении длительного времени. В таких петлях коронка будет скрыта в корпусе.

Читать также: Шлифовальная лента для гриндера своими руками

Регулируемые

Данный вид петель отличается способностью регулироваться, что является незаменимым преимуществом в определенных ситуациях. Благодаря им можно не беспокоиться о заклинивании створок. Что касается стоимости, то все зависит от разновидности, которую вы выбрали, а также производителя, ведь каждый выставляет свои цены.

Как приварить петли на гаражных воротах

Основой механизма крепления гаражных ворот являются опорные петли, посредством которых производится навешивание полотна на каркасное основание. При этом только грамотно проведённые сварочные операции позволяют произвести качественную навеску полотна ворот и обеспечивают безопасность их эксплуатации. В этой статье мы рассмотрим, как приварить петли на гаражных воротах.

Виды воротных петель

Гаражные петли

По своей форме петли для ворот могут иметь самое различное исполнение. В практике гаражного строительства наиболее часто используются петли различных форм:

• цилиндрические;
• квадратные;
• шестигранные.

Петли цилиндрической формы, несмотря на свой не совсем привычный вид, привариваются к основанию значительно проще, чем любые другие. Именно поэтому мы и выберем их в качестве предмета рассмотрения в нашей статье. Для удобства работы с такими петлями к ним сначала привариваются металлические «ушки», размер и форма которых выбираются исходя из габаритов и общего веса ворот, а также с учётом их декоративных качеств.

Петли с шариком

Обратите внимание! Для повышения эксплуатационного ресурса (за счёт улучшения скольжения) желательно выбрать петли с опорой на вставленный внутрь шарик, используемый в качестве подшипника.

Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии.

Для исключения несанкционированного снятия ворот петли должны привариваться навстречу друг другу или же оснащаться специальным упором, препятствующим этому.

Порядок установки

Установка ворот гаража закончена

Перед началом монтажных работ вам потребуется следующий рабочий инструмент:

• электросварочный аппарат с набором электродов;
• специальную шлифовальную машинку с диском для обработки металлов;
• уровень со строительным отвесом, рулетку и молоток.

И лишь после того, как выверены все установочные размеры, а также подготовлен необходимый инструмент, можно переходить к основным операциям.

Обратите внимание! Расположение петель в вертикальной плоскости обязательно контролируется по отвесу, после чего можно будет прихватить сваркой в нескольких точках. То же самое следует проделать и с ответными частями петель, монтируемых на каркасе ворот.

При этом начинать следует с нижних петель, после приваривания которых необходимо ещё раз проверить их на соосность (желательно – с помощью лазерного уровня). Сразу вслед за этим прихватываются верхние петли, после чего можно произвести контрольную навеску ворот. В процессе такой навески ворота проверяются на легкость хода, а также на наличие требуемых зазоров.

В случае удовлетворительного результата петли привариваются окончательно в той же последовательности (сначала нижнее крепление, а затем – верхнее). При монтаже петель должное внимание следует уделить вертикальности линии их установки, а также эстетичности сварных соединений. Для того чтобы швы были красивыми, их можно обработать с помощью угловой шлифовальной машинки.

Некоторые тонкости установочных процедур

Прихватка петель

При проведении монтажных работ не следует упускать из виду следующие особенности сварочных процедур:

1. Во время приварки воротных петель желательно чтобы сварочный ток не протекал по опорным шарнирам. Это нужно для того, чтобы не образовывались сварочные прихватки в самой петле. С этой целью при приварке петли контактный зажим с «массой» должен фиксироваться на самой створке. В случае приваривания петли к элементу обвязки (к стойке, например) зажим с «массой» может быть перенесён на эту стойку.
2. Для исключения возможных сварочных деформаций петли должны привариваться к полотну и коробке «крест-накрест».
3. При навешивании ворот на вертикальные металлические стойки следует предусмотрительно оставлять зазор, позволяющий полностью открываться воротам. (В случае опор с квадратным сечением такой необходимости не возникает).
4. В том случае, если ворота имеют значительную массу – вы можете организовать смазку шарниров за счёт установки в них специальной пресс-масленки, обеспечивающей подачу масла в зону максимальной опорной нагрузки.

Безопасность работ

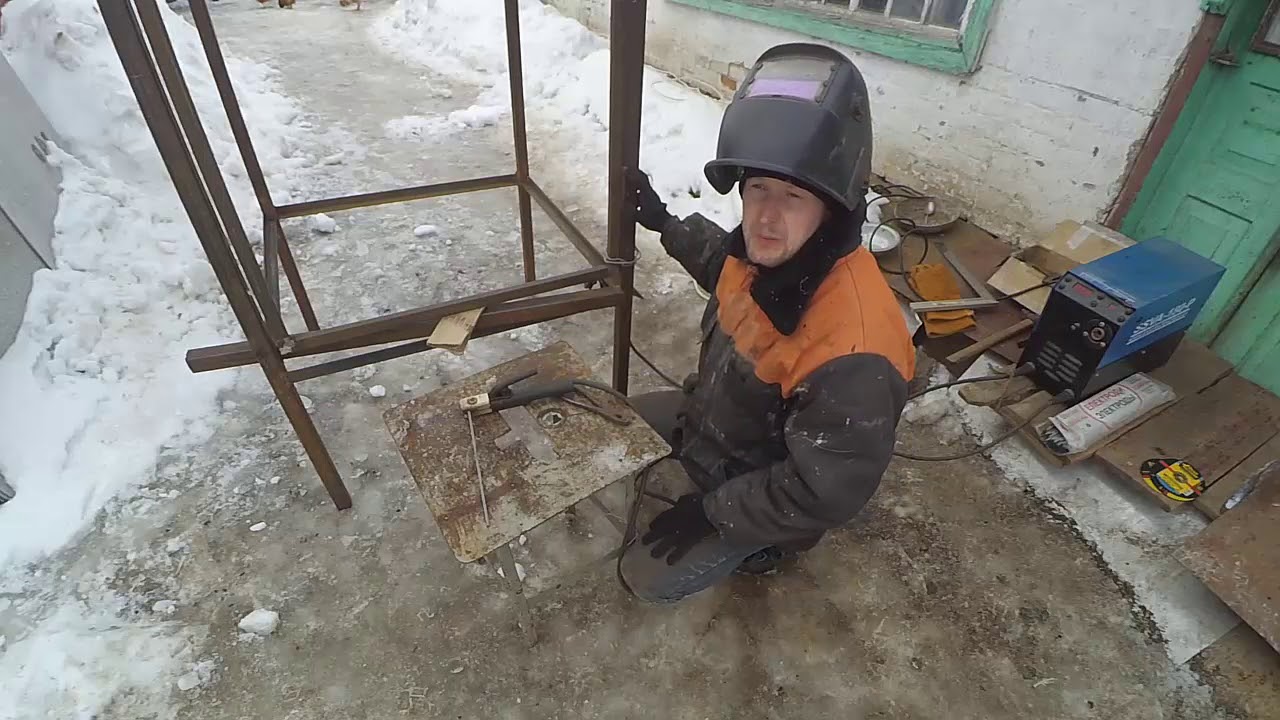

Выполнение сварочных работ

Организация сварочных работ любого класса требует от исполнителя обязательного соблюдения требований техники безопасности. При этом в первую очередь вам необходимо будет побеспокоиться о наличии соответствующего защитного инвентаря (специального щитка и перчаток).

Помимо этого, для обеспечения требуемой безопасности сварочные работы должны производиться в хорошо проветриваемом помещении или же на открытом воздухе, на достаточном удалении от легковоспламеняющихся и горючих материалов.

Если же вас интересуют другие варианты ворот, то приглашаем прочитать статью «Ворота для гаража своими руками«

Видео

В этом видео рассказывается о гаражных петлях. Эта информация поможет в правильно выбрать петли для приваривания к воротам гаража:

 Это профессиональное обучающее видео по электродуговой сварке, в котором рассказывается  о технологии сварки и выборе электродов:

Как приварить навес своими руками: видео, фото

Для того, чтобы металлические ворота или дверь крепко держались на своем месте, их нужно правильно крепить к опорам. Большое значение при этом имеет качество сварки. Перед тем как приварить навесы, нужно подготовить так называемые закладные элементы. Закладной элемент обеспечивает достаточный уровень прочности воротам и они прочно держаться на опорах из бетона или кирпича.

Установка металлических ворот начинается после того, как каменщики полностью закончили свою работу. Если закладные элементы были установлены еще во время кладки опорных столбов – это ошибка. В большинстве случаев они окажутся не там, где нужно. Правильный способ их установки – проделать в стене или в опоре отверстие при помощи перфоратора и затем забить в отверстие металлический штырь. Толщина прута должна быть достаточной, чтобы он смог выдержать вес металлических ворот.

Предлагаем вам выгодные цены на строительство и ремонт — скидка до 40%.

Закладной элемент забивается в стену под углом в 45 градусов – этим обеспечивается его надежное крепление. Затем к металлическому штырю приваривают другие части ворот. Некоторые металлические ворота имеют раму, на которую навешиваются створки. Но как приварить навесы, если ворота сделаны без такого несущего каркаса?

Для этого поступают следующим образом: к закладным элементам сначала привариваются стальные пластины размером 150х150 мм, а  затем уже к этим пластинам приваривается нижняя часть петли. Петлю нужно расположить так, чтобы она находилась точно по центру пластины, иначе ворота «поведет» и они будут плохо открываться. Петли нужно чуть прихватить сваркой, после чего можно навешивать ворота. Это нужно для того, чтобы убедиться в том, что все элементы конструкции находятся на своих местах.

Затем створки ворот необходимо снять и завершить сварку нижней части навеса с удерживающей пластиной. Сварку нужно производить очень аккуратно, не допуская чрезмерного нагрева металла. После того, как сварка окончена, шов можно обработать «болгаркой» и зачистить. После зачистки необходимо удалить «прихватки»,которыми стальная пластина крепилась к стене. Кроме того вас может заинтересовать информация о том как сделать навес из поликарбоната своими руками фото.

Почему мои автоматические ворота безопасности сейчас не работают?

Электрические ворота безопасности снова застряли?

Избегайте еще большего количества проблем с вашими автоматическими воротами безопасности, правильно их отремонтируя

Иногда автоматические калитки распашного типа могут начать волочиться по земле при открытии и / или закрытии. Они могут даже застрять в процессе открытия и вообще перестать работать. Для этого может быть несколько причин.

Типичные элементы поиска и устранения неисправностей для перетаскивающегося затвора

• Неверный размер оператора ворот
  • Одной из возможных причин перетаскивания ворот безопасности является то, что ворота на самом деле слишком велики и тяжелы для оператора ворот.Будь то распашные ворота или откатные ворота, приводы ворот должны быть тщательно выбраны, чтобы соответствовать определенным характеристикам, необходимым для веса и размера прикрепленных ворот. Другие связанные проблемы, которые могут быть вызваны этим, заключаются в том, что кабели и концевые выключатели, а также автоматический оператор ворот безопасности, вероятно, со временем столкнутся с проблемами.
• Ослабленные или сломанные шарниры и сварные швы
  • Если петли нуждаются в регулировке, или один или несколько сварных швов петли ослабли или потрескались, ваши автоматические ворота безопасности могут стать не чем иным, как раздражающим препятствием, с которым вам придется постоянно сталкиваться каждый раз, когда вы пытаетесь открыть ворота. Затягивание вызывает дополнительные силы, которые приводят к повреждению самих автоматических ворот или привода, так как шестерни могут быть сняты, когда на них оказывается дополнительное давление.
  • Опытный подрядчик может решить проблему провисания дистанционной заслонки, ослабив исходные сварные швы и сделав повторную сварку более прочной, чтобы сварные швы лучше выдерживали вес заслонки. Наши специалисты по воротам безопасности будут иметь при себе сварочное оборудование, чтобы отремонтировать или повторно сварить потрескавшиеся сварные швы или повреждения, когда они появятся.
• Если опора опрокидывается
  • Если проблема не в петлях или сварных швах, а в наклонной стойке ворот, техник может переустановить стойку петли. Поскольку это намного сложнее, чем другие проблемы, мы рассмотрим этот вопрос подробнее в нашей следующей статье.

Помните, если у вашего автоматического шлюза безопасности возникают проблемы, такие как перетаскивание или зависание, исправьте его с первого раза, чтобы избежать дополнительных, а иногда и более серьезных проблем в дальнейшем.

Опыт и профессионализм

Если вы подумываете об автоматических воротах у себя дома или на работе, позвоните профессионалам Titan Doors and Gates. Наши специалисты готовы помочь вам с установкой новых автоматических ворот безопасности или диагностировать и отремонтировать уже имеющиеся.

Посмотрите ниже и поставьте «Нравится» на нашей фан-странице в Facebook или посмотрите другое видео на нашем канале Titan Doors and Gates на YouTube.

Позвоните нам сегодня по телефону 817-984-5593 по любым вопросам!

Как подобрать размер петель | Центр знаний

4 минут | 09 октября 2019

От скрытых дверных петель до подъемных петель из нержавеющей стали — ваш выбор огромен.И независимо от того, где вы работаете, будь то шкаф для данных или наружный кабельный шкаф, ваши петли просто созданы для них. Вам нужно подумать о:

• Размер двери, высота и ширина
• Подвесной груз
• Конструкция двери, в том числе из материала
• Предполагаемое использование и / или движение, ожидаемое через дверь

Правильный выбор петли имеет решающее значение. Например, скрытые петли меньшего размера могут вызвать преждевременный выход двери из строя и создать проблемы с безопасностью.

Во-первых, давайте посмотрим на анатомию петли, которая в некоторой степени одинакова для всех стилей. Это будет важно понимать при расчете размера необходимой петли.

Объяснение типов петель:

• Лист — Плоская прямоугольная часть петли, которая крепится к двери или дверному косяку, является створкой. Стандартная петля состоит из двух створок.
• Поворотный кулак / ствол — Круглые полые цилиндры, в которые вставляется шарнирный палец.Они позволяют петле изгибаться, как суставы пальцев на ваших пальцах. Термины «кулак» и «ствол» часто используются как синонимы. Костяшки на одном листе смещены относительно суставов на другом, чтобы они могли сцепляться. Расстояние от верхнего ствола до нижнего ствола, измеренное параллельно штифту, называется длиной ствола.
• Штифт — стержень, который вставляется в поворотные кулаки и соединяется с листами петли.
• Высота створки — Общая длина створки, измеренная параллельно оси, является высотой створки.
• Ширина створки — это размер, измеряемый от центра штифта до внешнего края створки, напротив поворотного кулака или цилиндра. Не путайте это измерение со следующим измерением.
• Ширина петли / открытой створки — это общая ширина открытой петли, измеренная перпендикулярно стержню петли. Это важный параметр, который необходимо понимать при расчете, заказе или указании петли или набора петель.
• Подставка петли — Хотя это и не является частью петли, важно знать этот размер для расчета размера петли.Это расстояние, на которое край петли отведен от дверной поверхности.
• Зазор — Зазор лучше всего описать как зазор между дверью и рамой или косяк при полностью открытой дверце. Это важное измерение для ваших расчетов, поскольку оно используется для предотвращения контакта двери с деталями отделки на внешней стороне рамы.

Теперь, когда мы знаем, что это за термины, давайте посмотрим, как они используются при выборе правильного размера петли для вашего приложения.

Расчет размера петли

Как уже отмечалось, нас интересуют два размера петли — это высота створки или петли и общая ширина петли (измеренная при полностью открытом положении петли).

Требуемая высота петли определяется толщиной двери и шириной двери. Ширина двери важна, потому что она влияет на вес двери. Более широкая дверь потребует большей несущей способности для устойчивости.

Например, если дверь толщиной 1-3 / 8 дюйма, а ширина не более 32 дюймов, высота петли составляет 3-1 / 2 дюйма.Однако, если размер двери составляет от 32 до 36 дюймов, высота створки петель должна быть увеличена до 4 дюймов, чтобы выдержать увеличившийся вес.

Вот простая таблица, которая поможет определить высоту створки:

Толщина двери	Ширина двери	Приблизительная высота петли
1-3 / 8 »	До 32 дюймов	3-1 / 2 »
1-3 / 8 »	32 «-36»	4 »
1-3 / 4 »	до 36 дюймов	4-1 / 2 »
1-3 / 4 »	36 «-48»	5 »
1-3 / 4 »	Более 48 дюймов	6 »
2 дюйма, 2-2 / 4 дюйма, 2-1 / 2 дюйма	до 42 дюймов	5 «(коммерческая пошлина)
2 дюйма, 2-1 / 4 дюйма, 2-1 / 2 дюйма	Более 43 дюймов	6 дюймов (коммерческая пошлина)

Следующим шагом является определение общей ширины петли с учетом того, что она измеряется при полностью открытой петле, также называемой полным размахом створки.

Минимальную ширину можно определить простым расчетом с использованием трех измерений:

• Толщина двери
• Задник
• Требуемый допуск

Чтобы определить заднее расстояние, вот общее практическое правило: для дверей толщиной от 1-3 / 8 дюймов до 2-1 / 4 дюймов стандартное заднее расстояние составляет дюйма. Для дверей толщиной 2-1 / 2 дюйма стандартное заднее расстояние составляет 3/8 дюйма.

Определите, какой зазор вам понадобится, чтобы дверь не касалась обшивки или облицовки.

Затем используйте эту формулу для расчета ширины петли: (толщина двери — задняя часть) x 2 + требуемый зазор = общая ширина петли.

Если результат вашего расчета не соответствует стандартному размеру петли, перейдите к следующему размеру выше.

Вы также можете использовать следующую таблицу, чтобы определить ширину петли. Только не забудьте сверить его с вашим индивидуальным заявлением на точность.

Толщина двери	Стандартная задняя часть	Максимальный предоставленный зазор	Приблизительная ширина петли
1-3 / 8 »	1/4 »	1-1 / 4 « 1-3 / 4″	3-1 / 2 «
1-3 / 4 »	1/4 »	1 « 1-1 / 2″ 2 « 3″	4 дюйма 4-1 / 2 дюйма 5 дюймов 6 дюймов
2 »	1/4 »	1 « 1-1 / 2″ 2-1 / 2 »	4-1 / 2 « 5″ 6 »
2-1 / 4 »	1/4 »	1 « 2″	5 дюймов 6 дюймов
2-1 / 2 »	3/8 »	3/4 « 1-3 / 4″	5 дюймов 6 дюймов

Какие дверные петли использовать:

Эти расчеты и диаграммы должны помочь вам в выборе дверных петель правильного размера для вашего применения. Вот еще несколько советов.

По высоте двери определяется, сколько стыковых петель вам нужно. В общем, вам нужно использовать одну петлю на каждые 30 дюймов высоты двери. Например:

• Используйте две петли для дверей высотой до 60 дюймов
• Используйте три петли, если высота двери составляет от 60 до 90 дюймов
• Для дверей от 90 до 120 дюймов используйте четыре петли

Если ваша дверь имеет ширину от 37 до 120 дюймов, установка дополнительной петли обеспечит дополнительную прочность, чтобы выдержать дополнительный вес и усилие, прилагаемое к раме.

Наконец, материал, из которого изготовлена ​​петля, может иметь большое значение в ее долговечности и прочности. Для больших дверей петли для тяжелых условий эксплуатации выдерживают вес и могут быть окрашены в тон. Если это подходит для вашего приложения, подумайте о сверхпрочных стальных петлях.

Если коррозия и химические вещества вызывают проблемы, подумайте об использовании петель из нержавеющей стали. А как насчет эстетики? Петли рояля из латуни или стали, например? Петли из латуни улучшают общий вид. Однако имейте в виду, что латунь не обладает прочностью стали или нержавеющей стали.Никогда не жертвуйте безопасностью ради внешнего вида.

Петли Размеры

Если вам нужна помощь в выборе размера петли, Essentra Components будет рада помочь. Мы предлагаем широкий ассортимент петель и можем помочь вам решить, какая из них идеально подходит для вашего применения:

Вам также могут понравиться следующие статьи:

Как установить ленточные и поршневые петли

Петли, которые мы рекомендуем (и поставляем), представляют собой изогнутые ленточные и поршневые петли (на изображении ниже поршень обозначен буквой «A», а полоса — буквой «B»), они входят в комплект две части — лента (или ремешок), которая подходит к воротам, и пехотинец (крючок или штифт), который подходит к столбам.

Как вы можете видеть, ленточные крючки над поршнем позволяют поднимать ворота, если обе петли установлены традиционным способом. Если вас беспокоит возможность подъема ворот (что маловероятно, так как после установки и прикручивания петель они сильно затягиваются), то верхний упор можно установить вверх дном — это не повредит воротам. поскольку даже при правильной установке петель весь вес ворот ложится на нижние петли — верхняя петля действует как рычаг, тянущий ворота к столбу и останавливающий закрывающуюся стойку (вертикальная стойка в месте соединения ворот, напротив стойки, к которой крепятся петли) волочится по земле.

Ремешок фиксируется с помощью винтов (количество необходимых винтов зависит от длины петли) и болта (как винты, так и болты входят в комплект поставки любых скобяных изделий, которые мы вам предоставили). Отверстие для болта — это квадратное отверстие (ближайшее к краю ворот, если оно установлено), а остальные отверстия предназначены для винтов.

Петли какого размера для деревянных ворот?

Размер петли определяется шириной ворот, на которую вы будете устанавливать петли. Для ленточно-поршневых петель петля должна составлять одну треть ширины ворот, поэтому для ворот шириной 48 дюймов (1220 мм) вам понадобится петля длиной 16 дюймов.

Если вы получите размер створки ворот, скажем, 51 ″ (1295 мм), что даст одну треть ширины 17 ″, тогда вам придется выбрать следующий ближайший размер для петель, который будет 18 ″, поскольку петли только изготавливаются в выбранных размерах.

Где установить ленточные и поршневые петли? Перед или за воротами?

Если вы представляете, что стоите в задней части ворот (с видимыми перилами и распорками) и хотите, чтобы ворота открывались на вас, тогда вы должны прикрепить петли к задней части ворот (если вы посмотрите на изображение на слева петли установлены на задней части ворот — ворота открываются на вас).

Если вы хотите, чтобы ворота открывались от вас, петли устанавливаются на передней части ворот. (Если вы хотите, чтобы ворота открывались в обе стороны, необходимо использовать полевые ворота / петли с петлями. )

Кроме того, если они установлены, диагональные распорки на задней части ворот должны всегда указывать вниз (от верха ворот) к нижней петле, как на картинке на наших арочных воротах (на фото выше).

Установите петли на ворота.

1 — Не беспокойтесь о том, чтобы сначала расположить ворота или ворота внутри шлюза, который они будут устанавливать — это все немного усложняет!
Либо прислоните ворота к стене, либо положите ворота вниз, либо пильный блок или что-то подобное (один пильный блок вверху ворот и один внизу.

2 — Петли почти во всех случаях подходят к направляющим ворот, верхняя петля обычно к верхней направляющей (в некоторых случаях, как с нашими изогнутыми верхними воротами, верхняя петля подходит к специально закрепленному блоку петель).
Поместите петлю на направляющую / головку или блок петель ворот и выровняйте петлю так, чтобы она проходила параллельно направляющей / головке / блоку петли (в идеале попробуйте отцентрировать петлю на направляющей — после установки это выглядит лучше) — для этого можно использовать квадрат (как показано на видео). Если вы потратите время на установку петли, это избавит вас от некоторых хлопот в дальнейшем при выравнивании ворот (если вы закрутите петлю под углом к ​​рельсам, она не только будет выделяться на милю и выглядеть ужасно при установке, но и позже усложнит жизнь при повышении уровня ворот.

Как правильно расположить петли на воротах

3 -С петлями изогнутой ленты и поршневой заслонки, которые я использую в видео, они должны быть установлены так, чтобы начало изогнутой части петли было на одной линии с краем ворот.

4 — После того, как петля установлена ​​на ворот, предварительно просверлите пару отверстий (на этом этапе нет необходимости заполнять каждое отверстие винтами — просто сконцентрируйтесь как минимум на двух) для винтов петли, а затем прикрутите петля к воротам.
(Если вы не уверены в размере сверла, необходимого для предварительного сверления отверстий для шурупов, попробуйте проделать отверстие в обрезке древесины, а затем ввернуть в него шуруп — если он не затягивается, тогда отверстие слишком плохо. Если вам слишком сложно отправить винт в исходное положение, попробуйте сверло немного шире!) ОТВЕРСТИЕ ДЛЯ БОЛТА — извините за крик, но на этом этапе не беспокойтесь о просверливании отверстия для болта в воротах.Причина этого в том, что если вам нужно что-то отрегулировать, а отверстие для болта просверлено, вы можете в конечном итоге увидеть, что это не может быть скрыто).

5 — Повторите процесс для остальных петель (не забывая НЕ просверливать отверстие для болта на воротах — я не могу этого достаточно подчеркнуть).

6 — Вы установили петли на свои деревянные ворота! Теперь вам нужно повесить ворота на столбах

Необходимые инструменты —

Комбинированный квадрат или квадрат (для выравнивания петли),
Аккумуляторная дрель с маленьким спиральным сверлом (около 4 мм) для предварительного сверления отверстий,
Отвертка , Правило
,
Карандаш,

Другие типы петель

Существуют различные петли, описанный выше метод предполагает, что вы будете использовать стандартные изогнутые крюковые и ленточные петли, и его можно использовать, если вы используете большинство петель, предназначенных для деревянных ворот. (петли с прямой лентой и поршнем, петли с регулируемой лентой и с поршнем, двусторонние петли и петли для полевых ворот) с небольшими отличиями.

Я не упомянул тройниковые петли, они подходят для легких ворот, то есть ворот с выступами и подпорками, и их просто установить.

Я также не упомянул дверные петли, они вообще не подходят для ворот, так что избегайте!

Регулируемые петли

Регулируемые ленточные и поршневые петли становятся все более популярными, после установки у вас есть определенная регулировка как верхних, так и нижних петель, поэтому, если ворота были установлены на стойках ворот не на уровне, вы можете верните его на уровень, ослабив / затянув болт, прикрепленный к петлям.

Если для подвешивания ворот используются регулируемые петли, расположите петлю так, чтобы самый конец петли находился заподлицо с краем ворот (показано слева). Теперь я упомянул (выше) с изогнутой лентой и поршневыми петлями, чтобы просто прикрепить петли с помощью винтов и пока игнорировать отверстие для болта — регулируемые ленты, показанные на видео, не имеют отверстий для винтов (существует множество конфигураций регулируемых лент , некоторые с отверстиями для винтов и т. д.), поэтому в случае показанной конфигурации, если вы не уверены, что прикрепите петли к воротам с помощью болтов, то пока просто прикрепите их винтами.

Если вы покупаете регулируемые петли с деревянными воротами в другом месте, и вам сказали, что «когда ваши ворота провисают / оседают, вы можете отрегулировать ворота до уровня этих петель» (это правда, поскольку они позволяют регулировку ), а затем отправляйтесь за воротами в другом месте — если вы купите пару хорошо сделанных деревянных ворот, и они будут правильно подогнаны, они не должны «провисать» или «оседать».

Петли для полевых ворот

Петли для полевых ворот охватывают деревянные ворота. Обычно используется, если вы хотите, чтобы ворота открывались как внутрь, так и наружу (если вы собираетесь открывать ворота в обе стороны, вам нужно будет установить петли на стойки внутри проема — я объясню это во второй части нашего руководства по установка петель ворот), а также на воротах, которые были автоматизированы с помощью подземной автоматики.

Если они установлены, то петля полевых ворот оборачивается прямо вокруг ворот, так что ее видно с обеих сторон ворот.
Опять же, на видео петля крепится к воротам только с помощью болтов, вы можете пока просто прикрепить петлю к воротам с помощью шурупов, а когда ворота повесили, замените шурупы на болты.

Топ 5 проблем с виниловыми воротами — Bryant Fence Company

Вот ТОП 5 проблем с виниловыми воротами и способы их устранения . Номер 4 вас удивит! Виниловые ворота наклоняются, провисают, не открываются и не закрываются? Виниловые ворота падают с петель? Ознакомьтесь с нашими решениями!

1. БЕЗ ВОРОТ

Это легко исправить. Виниловые ворота Bryant Fence рассчитаны на срок службы с 5-летней гарантией на ТРУД и МАТЕРИАЛЫ, но если вы купили ворота где-то еще, просто попросите местного производителя виниловых ворот (Bryant Fence Knoxville Tennessee изготавливает и устанавливает) и добавьте стойки ворот к ваши ворота. Примеры: если ваша компания, занимающаяся забором, не знает, как установить виниловый забор, и оставляет свои ворота в беспорядке, или если вы покупаете панель в магазине коробок и пытаетесь заставить ее работать. ДА МЫ МОЖЕМ!

2. БЕЗ ПОДЪЕМНИКОВ

Действительно простое решение для провисающих ворот, в которых провисает сама калитка. Просто отрежьте кусок толстой виниловой распорки ворот и прикрепите саморезами из нержавеющей стали с цветовой кодировкой (доступны в Bryant Fence).Для виниловых ворот шириной более 5 футов вам, возможно, придется добавить дополнительную диагональную скобу. Как добавить распорку? Отличный вопрос … посмотрите в нашем блоге будущие видеоролики о том, как построить долговечные виниловые ворота.

3. ОТКЛОНЕНИЕ СТОЙКИ ВОРОТ — БЕЗ БЕТОНА

Действительно сейчас !!! Это очень важно, бетон — это основа стойки ворот, которая поддерживает ворота. Используйте только 100% бетон, чтобы закрепить стойки ворот в земле, предпочтительно на расстоянии около 3 футов от виниловых ворот.А что насчет СКАТ МИКС? Компании по производству заборов, использующие SKAT MIX (смесь песка, небольшого камня и, возможно, портланда), должны быть бетонными… НУ… ЭТО НЕ БЕТОН и к тому же очень плохая имитация. Убедитесь, что ваша профессиональная заборная компания использует НАСТОЯЩИЙ 100% бетон для вашего проекта забора. Они говорят, что это то же самое, что и бетон? Почему они используют SKAT MIX? ДОЛЛАРЫ и ОТРЕЗЫВАЮЩИЕ УГЛЫ. Послушайте, если ваш подрядчик подрезает углы здесь, где еще на вашем заборе? Это может вас удивить, если вы установили виниловый забор.Да, это случается достаточно часто, чтобы попасть в список. Чтобы решить эту проблему, удалите наклонную стойку ворот, прочистите отверстие, убедитесь, что оно достаточно глубокое, и используйте около 120 фунтов предварительно перемешанного влажного бетона, чтобы решить эту проблему.

4. БЕЗ УСИЛЕНИЯ

В той же категории, что и предыдущая проблема. Виниловые ворота будут иметь постоянный собственный вес на виниловой стойке петель, поэтому вам необходимо укрепить сторону петли алюминиевой двутавровой балкой, а затем обернуть виниловую стойку после застывания бетона (дайте стойке ворот 24-36 часов на отличный набор).

Каков правильный, принятый в отрасли метод поддержки виниловых ворот премиум-класса? Сверхпрочный алюминиевый профиль, двутавровая балка закрыта сверху виниловой стойкой премиум-класса. Какие еще варианты экономии? Никаких опор, использование стойки 4 × 4, я даже видел деревянную стойку 2 × 4 с парой деревянных планок для придания жесткости виниловой стойке ворот. Некоторое время работает, потом не работает.

5. ДЕШЕВЫЕ / НЕПРАВИЛЬНЫЕ ПЕТЛИ ДЛЯ ВОРОТ

Компании, занимающиеся забором, укоротив углы, в конечном итоге закоротят вас на виниловых петлях для ворот. Либо они используют деревянную фурнитуру для ворот (около 8 долларов за набор петель) вместо сверхпрочной нержавеющей стали с порошковым покрытием черного цвета (около 55 долларов за набор петли), либо в конечном итоге они используют легкие петли для коробок (Lowes, Menards, Home Depot). Виниловые петли должны быть из нержавеющей стали и достаточно прочными, чтобы их нельзя было перекрутить в руках. Проверьте бренды коробочного магазина, покрутив в руках… если они покрутятся в руках, представьте, как легко повредить ураган.

Мы используем толстые металлические детали из нержавеющей стали, покрытые порошковой краской в ​​черный цвет.Виниловые ворота необходимо закрепить с двух сторон (спереди и сбоку винтами из нержавеющей стали). Причина в том, чтобы закрепить петлю на виниловой калитке. Фурнитура для деревянных ворот предназначена для передней части (1 лицевое применение), что означает, что со временем винты выйдут из винила, и ворота упадут.

Итак, вот и все, ТОП-5 проблем с виниловыми воротами и способы их устранения . Если вы живете в нашей зоне обслуживания, мы сможем помочь вам исправить проблемы с виниловыми воротами.Нам принадлежит ЗАВОД ВИНИЛОВЫХ ЗАБОРОВ, поэтому у нас есть доступ к материалам, которых нет у других производителей ограждений.

Живете за пределами нашей зоны обслуживания? Отправьте мне фотографию, и мы обсудим ваши варианты по телефону во время просмотра ваших фотографий.

Ознакомьтесь с этими замечательными статьями в правом верхнем углу страницы для получения дополнительной информации о виниловых ограждениях, таких как стоимость виниловых ограждений, фотогалерея виниловых ограждений, заводские варианты винила, индивидуальный дизайн, гарантия на винил и многое другое.

Большие регулируемые петли DuraGate с J-образными болтами

Большие регулируемые петли DuraGate с J-образными болтами — СВАРКА

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Для ворот подъездных путей • Регулируемый J-образный болт на шарикоподшипнике. • Пресс-масленка из циркона на дне цилиндра. • Приваривать для прочной постоянной установки • Продается парой

MPN: ПЕТЛЯ-JBOLT-ADJ-WELD

96 долларов.00

Артикул

DGT-петля-jbolt-adj-weld

Спецификация

Марка	Дурагейт
Номер детали производителя	ПЕТЛЯ-JBOLT-ADJ-WELD

В настоящее время для этого продукта нет доступных аксессуаров, или у вас уже есть все доступные аксессуары, добавленные в корзину.

@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены. Никакая часть этого сайта не может быть воспроизведена в любой форме и любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.

Сварочная линза для наблюдения за затмением: сварочные петли на воротах

РАСЧЕТ ПЛОЩАДЕЙ — Трубопогрузчики.com
Защелки, петли и аксессуары для ворот 3/4 «x 12» Пружинная защелка 1/2 «Galv. Пружинная защелка ворот Оцинкованная защелка ворот с полным ходом на 1-3 / 4 дюйма. Пружина загружена, чтобы обеспечить безопасность ворот, но при этом их легко открыть. Легко приваривается. … Вернуть Doc

ПРИМЕЧАНИЕ: НЕ — ЗАКРЫВАЙТЕ ЭТО! Ворота Оборудование
Установка петель Ниже приведены рекомендуемые шаги для приваривания самозакрывающейся петли BadAss к вашим воротам / двери и концевой стойке / дверной раме. 1. Приварите обе петли к воротам в сварочном цехе.ВАЖНЫЙ. Очень важно, чтобы петли были выровнены и приварены так, чтобы они были на одной плоскости на раме ворот. … Doc Viewer

Www.liftmaster.com
ВОРОТА ЗАКРЫТА 3 êbRIVEWAYStOPE Откройте ворота, чтобы проверить выравнивание. Если сварные швы не держатся, петли не выровнены по свойствам. Повторите с первого шага. 4 Если прихваточные швы держатся, петля может быть полностью приварена. Поддерживайте шибер во время сварки, чтобы избежать провисания. СВАРНЫЕ ВОРОТА ОТКРЫТЫЙ НАКЛОН Превосходное производство в области автоматизации ворот… Получить содержимое

HEAVY DUTY DUMP TRAILER — General Сварка & Изготовление
GENERAL WELDING & FABRICATING, INC. 991 MAPLE ROAD • ELMA, NY 14059 • 716-652-0033 БЕСПЛАТНЫЙ ДОГОВОР: 866-WNY-BOSS .gwfab.com Модель № 68X12LPD. ТЯЖЕЛЫЙ ПРИЦЕП-САМОСВАЛ Двустворчатые ворота позволяют сбрасывать большие сваи. Задние двери служат раздаточными воротами. Выдвижные пандусы увеличивают универсальность. … Doc Viewer

СТИЛЬ ОСИНЫ — Sam’s Club
РУКОВОДСТВО ПО УСТАНОВКЕ ОРНАМЕНТАЛЬНЫХ ВОРОТ В СТИЛЕ ОСИНЫ 3 Направляющие, прессованная верхняя / плоская нижняя часть Наша система несварных компонентных ворот позволяет собрать ворота за считанные минуты.Сварка не потребовалась, и наш сбитый Attach включал петли на одной стороне стоек a. 2 ”ниже среднего уголка (сверху … Просмотреть этот документ

BI-FOLD ПЕТЛИ — Monroe Engineering
ПЕТЛИ ВОРОТ. Петли ворот — это более короткие петли с более длинными створками, обычно используемые на сварных петлях или приварных петлях. различные стили петель, которые сварка выполняла в качестве вторичного процесса. Подробнее >> Разобрать петли. Тройниковые петли. Сварные петли. … Доступ к полному источнику

Gate Каталог оборудования — Hectronicusa
Каталог оборудования Gate Петли Направляющие ролики Gorilla Hinges, колеса и крышки Вес необходимо использовать стандартные и приемлемые методы сварки для крепления и / или при болтах с использованием болтов класса 5 или выше. Петли Guardian UP-HILL Болт к воротам — Болт к стойке 3150.100 Регулируемый … Читать здесь

Бордюр — Википедия
Бордюр (американский английский) или бордюр (австралийский английский, британский английский; см. Различия в написании) — это край там, где приподнятый тротуар (тротуар на британском английском; тротуар или пешеходная дорожка на австралийском английском) или срединный / центральный участок дороги пересекается с улицей или другой проезжей частью. … Прочитать статью

Кожухи для мусорных контейнеров — Конфеты
• Требуется сварка в полевых условиях для крепления петли к опоре шарнирного кронштейна седельного типа., рама ворот и стальные петли. Эти цвета представляют собой небольшую выборку корпусов для мусорных контейнеров Covrit, которые обязательно украсят вашу среду. … Прочтите здесь

Предупреждение: Петли будут серьезно повреждены, если электрические …
Правильная сварка Предупреждение: Петли будут серьезно повреждены, если электрический сварочный ток не будет должным образом заземлен, что приведет к аннулированию гарантии. Повреждение может быть вызвано чрезмерным нагревом или сварочным током, протекающим через подшипники.Следите за тем, чтобы сварочное заземление всегда находилось на свариваемой стороне. … Читать содержимое

Самая большая проблема с добавлением электромехаников к воротам ранчо

Вы больше не хотите выходить из машины и открывать ворота ранчо. Возможно, твоя жена приняла такое решение после дождливого дня. Ей не нравилось чистить свои красивые новые туфли, потому что она не могла обойти грязную лужу в спешке в офис. Или, может быть, вы оба решили, что это необходимо после того, как подъехали к своим воротам ночью и увидели гремучую змею в свете фар.

Какой бы ни была причина, теперь у вас ДОЛЖЕН быть автомат для ворот.

Итак, первое, что вам нужно сделать перед добавлением автоматического привода ворот, — это то, качается ли он без какого-либо сопротивления. Другими словами, петли работают хорошо. Наиболее распространенная проблема, с которой мы сталкиваемся, когда клиенты хотят добавить электрическое устройство открывания к своим существующим воротам ранчо или подъездной дороги, заключается в том, что у них нет свободно вращающихся петель.

Многие ворота ранчо имеют разные версии этих петель:

Петли для ворот ранчо самодельные

Петли с J-образным болтом

Приведенные выше примеры подходят для ручных ворот, но не для автоматических.Любое сопротивление, заедание или покачивание петель распашных ворот вызовет сбой в работе электрической системы.

НАША РЕКОМЕНДАЦИЯ

Если у вас есть ворота некоторое время, а стойки устойчивы и стоят в вертикальном положении, мы рекомендуем вам добавить петли для ствола (также называемые пулевыми петлями). Собственно, если мы устанавливаем привод, а у вас нет хороших петель, это не просто рекомендация. Мы добавим его в стоимость пакета или не будем устанавливать.Бессысленно. Без хороших петель мы не можем гарантировать свою работу, потому что у привода ворот будут проблемы и он быстро изнашивается.

Почему мы предлагаем цилиндрические петли? Те, которые мы используем, очень прочные и качественные, но при этом экономичные. Это прочные петли для больших ворот. Грузоподъемность зависит от размера, который вы приобретаете, но они составляют около 45 долларов за пару. Чаще всего мы используем эту 7-дюймовую пару.

Пара петель для бочек

Пока ваши стойки находятся в земле в течение разумного периода времени и не наклоняются, мы можем быть уверены, что вам не понадобится более дорогая регулируемая петля.Это не рекомендация против регулируемых петель. Если вам не нужна возможность регулировки, мы просто не рекомендуем такие дополнительные расходы. Петли ствола будут работать нормально.

Вы говорите, что у вас есть цилиндрические петли, но установщик ворот все еще хочет их заменить. Что ж, можно сказать то же самое. Когда вы в последний раз их смазывали? Петли для бочек не зря идут с масленкой. Если вы не будете периодически смазывать петли ворот ранчо, они заржавеют и потребуют замены.

СПОР ПО ПЕТЛЯМ

А теперь самое интересное — наша неоднозначная позиция по установке петель ствола. Мы утверждаем, что масленка внизу перевернута. Многие из наших друзей и конкурентов в бизнесе устанавливают их именно так, аргументируя это тем, что в этом и заключается смазка. Мы не согласны, потому что большинство наших клиентов не смазывают регулярно петли своих ранчо или подъездных ворот.

На схеме ниже или по этой ссылке показана внутренняя часть цилиндрической петли.Сторона с подшипником (-SB) и масленкой (-G) может попасть внутрь и заржаветь.

На наш взгляд, при правильной установке петель ствола (масленка сверху) вода не может попасть внутрь петли и вызвать ржавчину. Следовательно, они прослужат дольше, даже если вы их не смазываете. Мы по-прежнему рекомендуем регулярно смазывать петли, чтобы продлить им жизнь!

Петля для цилиндра вверх ногами

Петли для ствола, правая вверх

Вот короткое видео о смазке петель:
