Буржуйка своими руками является уникальным изобретением начала 20 века, которое появилось как альтернатива камину. Ей воспользовался простой народ благодаря простоте устройства, быстрого ее выполнения, мобильности. Случаются ситуации, когда требуется без больших затрат, с максимальным эффектом и скоростью отопить небольшое помещение. Идеальное решение данного вопроса – это небольшая буржуйка, выполненная своими руками.

Немного позже будет описано, как сделать буржуйку своими руками. Зачастую данное устройство можно встретить в гараже, лагерях для туристов, избах, дачах, рыбацких палатках. Буржуйка является:

• универсальным устройством, монтаж которой может быть без постройки основания и дымохода;
• идеальным средством обогрева в тех постройках, где отсутствует газопровод и электричество.

Буржуйки делаются из различных материалов: может быть буржуйка из кирпича своими руками, из баллона, из листов металла.

Выполнение буржуйки из газового баллона

Такие буржуйки являются самыми популярными самодельными конструкциями.

Они имеют толстые стенки, по этой причине можно получить долговечную и мобильную печь. Сначала необходимо сделать разметку. В середине баллона начертить дверь для камеры горения. От этой разметки вниз отступить 10 см и нанести контур другой двери, которая понадобится для поддувала. Потом с помощью болгарки вырезаются по контуру дверки. Между ними требуется прочертить замкнутую линию.

Далее по этой линии баллон распиливают на 2 части. Это необходимо, чтобы к поддувалу можно было приварить решетку рядом со спилом. На этой решетке будут находиться дрова, а зола станет попадать через прутья, освобождая пространство для следующего топлива. Когда будет выполнен монтаж решетки, опять соединяются 2 половины методом сварки.

Уже буржуйка из газового баллона почти готова. В том месте, где находился вентиль, выполняется отверстие радиусом приблизительно 100 мм. Потом к этому месту приваривают трубу, которая потом будет выполнять роль вытяжки.

Буржуйка из газового баллона готова! Такая конструкция сможет подойти только для обогрева постройки.

Прямоугольная форма с отражателем

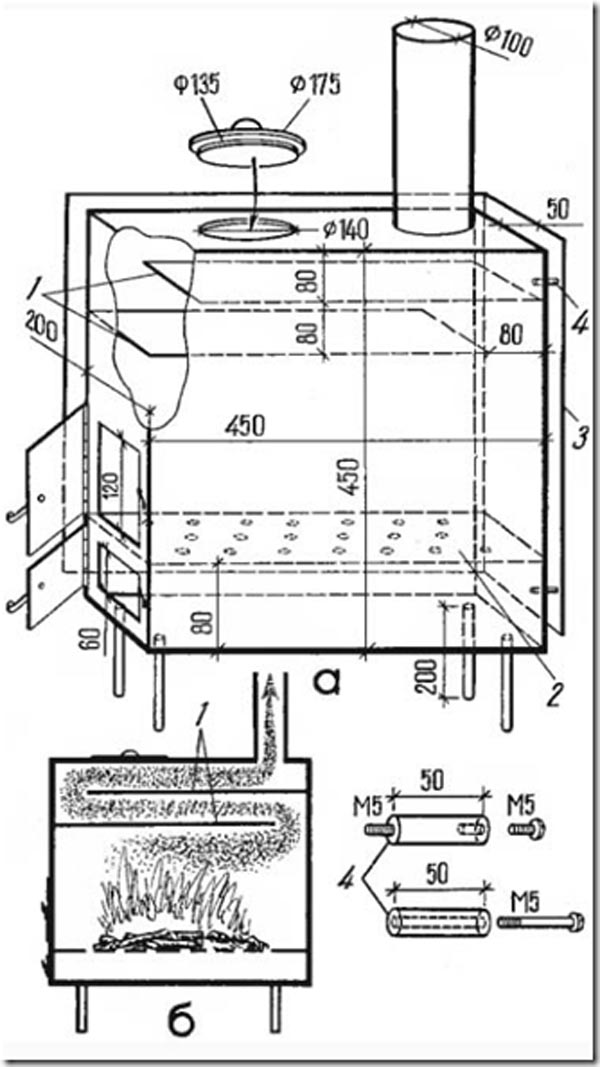

Итак, как сделать печь буржуйку самостоятельно? Схема прямоугольной буржуйки. Простая и многофункциональная конструкция, самодельная буржуйка, состоит из следующих материалов:

• схема конструкции;
• листы металла;
• уголки из стали толщиной 4-5 мм;
• трубка из металла толщиной 25-30 мм;
• труба 18 см;
• аппарат для сварки;
• рабочий механический и электроинструмент.

Корпус конструкции будет выполняться в форме прямоугольника листами из стали, которые нужно сварить друг с другом встык. Нарезают заготовки для 5 основных плоскостей. На лицевой части будет поддувало и дверца для топки. Продолжаем выполнение печки буржуйки. Сначала нужно приварить боковые части к днищу. Требуется следить, чтобы они были строго вертикально (при помощи уровня), и чтобы они состыковывались под углом 90°.

Прихватив в 3 участках, необходимо убедиться в верности их местоположения и доварить.

Затем нужно приварить заднюю составляющую печки буржуйки. Все пространство внутри разделить на 3 части: зольник, топку, дымооборот. Топку и зольник печи длительного горения требуется разделить колосниковой решеткой. На нее можно будет укладывать дрова. Делается это так.

Внутри по боковым сторонам на высоте примерно 10-15 см привариваются уголки. Для решетки требуется подготовить полоски из толстых листов стали шириной около 25-30 мм. Длина должна соответствовать ширине устройства. Промежуток между пластинами должен составлять примерно 5 см.

Далее нужно приварить полосы к 2 прутам из металла, диаметр которых 2 см. Решетку не обязательно приваривать ко внутренним углам печки буржуйки. Если потребуется чистка конструкции, то ее без труда можно будет вытащить. Через какое-то время пластины перегорят, и их потребуется заменить. Есть еще много причин, для чего решетка делается съемной.

Далее для изготовления печи буржуйки своими руками сверху надо приварить 2 прута из металла. На них будет находиться отражатель. Отражателем послужит лист металла, который разделит топку и дымооборот. Его нужно делать съемным.

Отражатель располагают так, чтобы впереди появился канал, который будет давать возможность уходить дыму. Внутри он нагревается больше всех, по этой причине металл должен быть толщиной около 15 мм. В завершение нужно приварить будущую крышку конструкции. Предварительно нужно подумать об отверстии для дымохода. Потом вырезать и приварить верхнюю перемычку, затем узкую, которая будет находится возле колосниковой решетки и отделять дверку решетки и зольника.

Топочная дверь делается на всю ширину, а дверь для зольника – немного уже. Потом приваривают ручки для дверок и защелки. Все собирается в одну конструкцию. Ее рекомендуется монтировать на ножки. Их лучше выполнить из металлической трубы (диаметр 30 мм и длина 100 мм) с приваренной на краю гайкой и вкрученным болтиком. Это даст возможность выполнять регулировку высоты.

Дымоход выполняют из трубы, диаметр ее должен равняться 18 см. Труба печи длительного горения должна будет выходить наружу через стеновые отверстия. Изгибы выполняют под углом 45°, горизонтальные участки должны отсутствовать.

Внизу дымохода предусматривают вращающуюся заслонку. Для этого из листа металла нужно вырезать окружность. Трубу дымохода размещают на гильзе, высота которой 15-20 см. Делают ее из изделия, у которого диаметр чуть-чуть меньше, чем труба дымохода.

Схема самодельной буржуйки

Ее приварить по отверстию к верхней крышке. Монтируется самодельная буржуйка, регулируется высота. Теперь можно прогревать помещение.

Вот так можно сварить буржуйку. Особых трудностей это не вызывает. Нужно только придерживаться описанной выше инструкции и правильно выполнять все шаги по выполнению данного устройства.

Буржуйка из трубы

Буржуйка для гаража своими руками делается следующим образом. Такую печь можно выполнить из трубы нужного диаметра. На необходимом уровне будущей конструкции разметить и вырезать 2 отверстия прямоугольной формы, которые послужат входами в зольник и топку.

Вырезанные детали можно использовать как дверцы. Их можно обрамить и установить ручку, чтобы буржуйка из трубы была удобной в использовании. Приблизительно на 10 см ниже двери топки, внутри трубы приварить уголковые кронштейны. На них будет укладываться колосник, его можно выполнить своими руками из арматуры.

Чтобы сделать буржуйку в гараж своими руками, дно трубы и верхнюю ее часть нужно заварить. К низу дна нужно приварить ножки. Вверху вырезать отверстие для дымохода и вварить в него трубу. На укрепленные петли монтируются дверки. Швы сварки тщательно зачищают. Теперь известно, как выполнить буржуйку самостоятельно, чтобы обогреть помещение, в котором вы находитесь.

Если придерживаться наших советов, то работа не доставит больших трудностей и можно будет получить отличное устройство. Также помогут чертежи буржуек. Желаем вам успехов в выполнении того устройства, которое вы выбрали.

Буржуйка своими руками (70 фото)

Печь — буржуйка считается хорошим вариантом для обустройства помещений, в которых не предусмотрена система отопления.

Её выбираю для оснащения дачных домиков, гаражей и небольших помещений, предназначенных для сезонного пребывания.

Современные конструкции применяются в качестве интерьерных аксессуаров, для обустройства элитных особняков и домов, выполненных в стиле минимализм. Такие изделия помогут создать комфортную обстановку и смогут согреть в холодное время года.



Содержание

Преимущества и недостатки изделия

Печь — буржуйка представляет собой распространённый механизм, который применяют с целью обогрева закрытых пространств. Её ценят за массу положительных качеств и высокие эксплуатационные характеристики.

Они заключаются в следующем:

• Универсальность конструкции. Подобные изделия можно выбирать для любых видов помещений. Для получения тепловой энергии можно использовать любой вид сырья. Для этого выбирают опилки, дрова, уголь, щепки, брикеты и торф;
• Простой монтаж и устройство. Благодаря этим параметрам удаются создать конструкцию с применением подручных материалов;
• Минимальный вес и компактные габариты. Современные модели буржуек позволяют разместить их в любом месте;
• Отсутствие фундамента. Для создания данной конструкции не потребуется возведение монолитной основы, снижающей возможность перемещения печи в любую точку пространства;
• Не требуется дополнительного обустройства площадки. Чтобы установить буржуйку в любой точке помещения необходимо осмотреть территорию на наличие огнеопасных веществ и материалов. Не следует размещать её рядом с пластиковыми и деревянными поверхностями, что увеличивает риск самопроизвольного возгорания;
• Простой монтаж дымохода. Установить дымоход сможет новичок и профессиональный мастер. Для этих целей используют металлическую трубу, диаметр которой должен соответствовать отверстию, присутствующему в верхней части отопительной конструкции.

Однако при выборе такого устройства необходимо учитывать ее весомые недостатки. Они заключаются в следующем:

• Наличие дополнительной защиты от выпадающих углей в момент горения дров, торфа. Дело в том, что дверца не плотно прилегает к поверхности металлического каркаса, что увеличивает риск возгорания близлежащей территории;
• При эксплуатации важно соблюдать правила безопасности. Металлический корпус при нагревании может стать причиной серьёзных ожогов;
• Большой расход топлива. Чтобы достичь оптимальной температуры в закрытом пространстве может потребоваться в среднем от 20 до 35 кг твёрдого топлива. В отличие от монолитной печи, буржуйка быстро отдаёт тепло, а её металлические стенки имеют разную скорость остывания в зависимости от температуры воздуха.

Виды буржуек

Сегодня в отделах для дома можно встретить большое разнообразие моделей, отличающихся своими габаритами, устройством и дизайном. При выборе важно учитывать площадь пространства, его предназначение, чтобы покупка не оказалась бесполезной вещью.

Большинство мастеров предпочитают самостоятельно создать такую конструкцию в домашних условиях с применением подручных средств. Главное требование заключается в правильном выборе материала для создания каркаса, который будет применяться для топки.

В основном для этого используют металлическую бочку, старый газовый баллон, листы железа.

Специалисты не рекомендуют приобретать готовые буржуйки для отопления гаражных помещений, подвалов и дачных домиков. Дело в том, что покупка подобного устройства потребует больших финансовых вложений, что кажется нецелесообразным при одноразовом использовании.

Предлагаем ознакомиться с вариантами печек — буржуек, их особенностями и способами создания в домашних условиях. Подобная информация позволит определиться с выбором, а также избежать ошибок перед покупкой отопительного сооружения.

Особенности буржуйки на отработке

Следует отметить, что подобную модель нельзя использовать для отопления жилых помещений. В качестве горючего здесь используют отработанное масло, которое в момент горения испаряет едкий аромат. Даже при наличии хорошей вытяжки большая часть токсических газов останется в помещении, тем самым вызывая отравление угарным газом.

Где же её используют? Подобные варианты отопительной системы идеально подойдут для отопления гаража и промышленных помещений. При необходимости пространство можно проветрить, тем самым контролируя количество едкого запаха.

Для создания подобной конструкции используют металлические листы, железные трубы и дымоходную систему. Чтобы справиться с поставленной задачей рекомендуем найти подробные чертежи подобных сооружений, чтобы не нарушить устройство механизма.

Буржуйка из металлической бочки

Для основы такой печи используют железную бочку, старый газовый баллон. Однако следует учитывать, что наибольший диаметр корпусной части обеспечивает выработку большого количества тепловой энергии. Преимуществом такой модели считают её эстетичный вид и возможность использования для отопления жилых пространств.

Предлагаем ознакомиться с инструкцией по сборке подобной конструкции в домашних условиях с применением минимального количества подручных материалов. Этапы сборки заключаются в следующих действиях:

• Железную ёмкость размечаем на несколько прямоугольников. Верхний будет использоваться в качестве топки, а нижний для поддувала;
• Далее, вырезаем эти прямоугольники с помощью болгарки, но выкидывать их не рекомендуем. С помощью металлических петель зафиксируем их на плоскости благодаря чему удастся облегчить доступ к топке;
• Во внутренней части ёмкости отступаем 10 см вниз от верхней двери, которая обеспечивает доступ в топку. Сюда же фиксируем уголки, позволяющие удерживать колосники в горизонтальном положении;
• Для работы потребуется готовая модель колосника;
• Далее, металлическую трубу привариваем в верхней части конструкции. Она будет использоваться в качестве дымохода;
• В нижней части с помощью сварочного аппарата фиксируем несколько металлических ножек;
• С помощью болгарки и шлифовальной насадки очищаем металлическую поверхность от различных дефектов. Таким образом сооружение приобретает эстетичный вид.

По окончанию рабочего процесса необходимо аккуратно зафиксировать дымоход с металлической поверхностью. Продукты горения должны выводиться за пределы пространства, чтобы не спровоцировать накопление токсических газов.

На фото представлена готовая печка — буржуйка, созданная с использованием металлической бочки.

Фото и чертежи для самодельной буржуйки

Автор статьи:

Буржуйка своими руками: чертежи, самая эффективная, фото

Автор Olya На чтение 9 мин. Просмотров 81 Опубликовано 29. 11.2018

Чтобы сделать самую эффективную буржуйку своими руками, нужно, как минимум, иметь её чертежи и фото, что вы как раз и найдёте на этой странице. Такие отопители чаще всего нужны для дач, куда редко выезжают, а также для гаражей, чтобы быстро нагреть помещение на короткий срок. Здесь, скорее всего, откликнутся водители, которые из гаража делают мастерскую, следовательно, на время какого-либо рабочего процесса нужно поднять температуру воздуха, чтобы не мёрзли руки.

Содержание

1. Положительные и отрицательные стороны буржуек
2. Почему так популярны печи типа «буржуйки»
3. Самые разные плюсы и минусы
4. Что есть на сегодняшний день
5. Из кирпича
6. Какие понадобятся материалы и инструменты
7. Заключение

Положительные и отрицательные стороны буржуек

Классическая печь буржуйка

Классическая печь буржуйка представляет собой объёмный короб, где разводится огонь, причём делается это очень быстро. Вот несколько достоинств и недостатков такого отопителя:

• по сути, здесь можно использовать абсолютно любое топливо, которое горит – не только дрова и уголь, а также все отходы из домашнего хозяйства;
• такую печь (буржуйку) очень просто изготовить самостоятельно, если есть подходящие материалы;
• небольшие размеры отопителя позволяют её установку в любом помещении;
• не придётся монтировать дымовую трубу с лежаками и колодцами;
• процесс нагрева происходит очень быстро;
• быстро можно растопить (развести огонь).

Если говорить об отрицательных характеристиках, то в первую очередь, это большой расход топлива. Конечно, можно сказать о том, что о такую печь не сложно ожечься, но ведь такое произойдёт с любым нагревательным прибором!

Почему так популярны печи типа «буржуйки»

Самодельные печи типа «буржуйка»

Интересно происхождение названия такого отопительного устройства, где «potbelly stove» переводится с английского, как «горшкообразный живот», хотя в царской России это немного не соответствует переводу. Печь нашла своё начало у разных подпольных организаций, которые боролись с капиталистическим режимом и именно отсюда прижилось такое определение.

Самые разные плюсы и минусы

Вот чем привлекает такая печь:

• Можно использовать практически любое топливо, то есть, «всё, что горит», а на самом деле, это уголь, дрова и те отходы, которые обязательно есть в любом хозяйстве.
• Такую печь можно сделать из материалов, которые зачастую есть в каждом гараже, то есть, листовое «железо» (сталь) и профили (уголок, трубчатый квадрат, прямоугольник).
• Дымоход можно вывести в любом месте и это практически не повлияет на тягу.

Но, конечно, есть и отрицательные характеристики, без которых никак не обойтись, и это:

• Из-за нагрева агрегата возможен пожар, поэтому придётся позаботится о противопожарной защите.
• Большой расход твёрдого топлива – рекомендуется только для быстрого обогрева.

Что есть на сегодняшний день

Если в гараже есть толстый металлический лист (3 мм и более), то можно приступать к раскрою. Но размеры можете подставить самостоятельно, либо воспользоваться следующими:

Лист можно раскроить по этим размерам

По сути, вам нужно сделать короб с двумя дверками, где сверху будет топочное отделение, а снизу зольник и вот здесь возможны разные варианты, то есть, имеется в виду устранение золы. Её можно просто вытягивать маленькой лопаткой, но можно это делать через верх, со съёмной крышкой. То есть, вверху панель можно не приваривать, а просто накладывать, как в обычной кастрюле, а для того чтобы она не двигалась, приварить ограничители из полосы или маленького уголка, хотя из полосу удобнее и дешевле. Колосники лучше всего купить в магазине – там хорошая сталь, хотя при желании можно сварить из арматуры, но их надолго не хватит (попросту перегорят, так как там самая высокая температура). Если конструкция будет изготавливаться по чертежу, приведенному выше, то размер топочной дверки будет 74×230 мм, а чтобы не было щелей, то по периметру нужно приварить стальную полосу (она будет выполнять функцию притворной планки.

[stextbox id=’info’]Примечание. Притворную планку, которая находится у навесов (вертикальная), нужно приваривать с внутренней стороны, чтобы обеспечить функционал дверки.[/stextbox]

Этот вариант несколько сложнее

А вот другой чертёж, где показано, как сделать более сложный вариант буржуйки – здесь схема уже ближе к варочной плите, которую собирают на кухнях в частном секторе. Как видите, отопитель разделен три сектора – это не просто увеличивает тягу, но также сохраняет тепло, то есть, горячи воздух во время циркуляции задерживается немного дольше, нежели при прямом выходе. На чертеже показан четырёхугольный и круглый выход для топки и зольника, но это не имеет какого-либо технологического значения, но вот с технической стороны круглый выход сделать гораздо сложнее. Впрочем, у вас может быть кислородный баллон, из которого можно сделать входное отверстие для топочного отделения (дверку из дна), а вот для зольника понадобится ёмкость меньшего диаметра.

Обратите внимание на колосниковую решётку на чертеже – она сделана из толстой жаростойкой стали и если у вас найдётся такой лист, то это очень хорошо, но из обычного металла её делать не стоит. Например, антрацит разгорается при 800⁰C и даже более того, а температура плавления стали варьируется от 600⁰C до 1500⁰C, так что имейте это в виду. Там где к нагрев колосников получается максимальным и они, конечно, не расплавятся, но деформироваться могут запросто. На схеме изготовления буржуйки указана ширина 200-550 мм, но скажу сразу, что этого мало – лучше всего делать, как минимум 300 мм и топочную дверку на всю ширину. Просто представьте себе, что нужно впихнуть в топку пару чурбаков Ø100 мм или более того – один без проблем, а вот второй и, тем более, третий – придётся обжигать руки. Обязательно посмотрите таблицу, расположенную ниже.

[youtube]https://youtu.be/ww43B3t6_wI[/youtube]

Этот ролик позволит вам сделать буржуйку самостоятельно

Наименование топлива	Возгорание на воздухе, ⁰C	Возгорание в печи, ⁰C
Пиломатериалы	250-300	300-400
Торф	350-450	550-600
Каменный уголь и все породы	350-450	550-600
Антрацит	700-800	700-800

Таблица возгорания топлива в естественных условиях

[stextbox id=’info’]Примечание к таблице. Не забывайте о том, что температура от спички составляет от 800⁰C до 1000⁰C, так что любое топливо можно разжечь без каких-либо проблем.[/stextbox]

Такая буржуйка сделана из газового баллона

А теперь рассмотрим такую же печку из газового баллона, где ёмкость получается круглой, да и с дверками вроде как тоже проблем. Диаметр такой ёмкости бывает разным –чаще всего, это 285 мм, но также это может быть 485 мм, что встречается крайне редко ()12 л). Толщина стенки обычного баллона составляет 29,9 мм, а точнее 3 мм, высота 96 мм, вес 22кг, а давление он выдерживает до 1,6 МПа (вполне достаточно для нагрева). Это идеальная ёмкость для буржуйки, но проблема может возникнуть с дверью. Её лучше всего вырезать болгаркой из того же баллона, так как она получится овальной, полностью повторяющей контур ёмкости.

Газовый баллон, переваренный на буржуйку

Баллон от пропан-бутана обязательно нужно очистить, то есть, открыть вентиль до отказа, чтобы выпустить весь газ, а потом свинтить его. Резать головку лучше всего ниже шва на 20-30 мм – там сварка заканчивается и металл тоньше, то есть 30 мм, а не два листа. Если волнует высота печки, то можно резать по шву – получится не менее 850 мм, хотя можно сделать и больше, если есть два баллона. Труба для дымоотвода в любом случае должна иметь не менее Ø100, а толщину стенки не менее 2 мм, чтобы не прогорала. Отвод можно делать, как вверх, так и в бок – разницы нет, так как тяга всё равно получается прямая. Наличие или отсутствие варочной печи не имеет значения.

[youtube]https://youtu.be/u-OLlOprdtc[/youtube]

Видео ролик буржуйка из баллона

Из кирпича

Буржуйка, сложенная из кирпича

Теперь посмотрим на буржуйку из кирпича которую можно сделать  своими руками, а также на чертежи и фото (это один из самых эффективных отопителей). Начнём с размеров кирпича – это важно при кладке стен. Постель (широкая сторона) имеет 250 мм, ложок (боковая сторона) – 120 м и тычок (торцы) 65 мм. Следовательно, если делать кладку из двух кирпичей по ширине, то получится либо 250+250-120*2=260 мм, либо 250+250-65*2=470 мм, хотя здесь еще есть 10 мм кладочного шва. По сути, инструкция здесь ничем не отличается от стальной конструкции – всё такая же система конструкции для топки и зольника, хотя здесь придётся совмещать металлические дверки и кирпичную кладку. Учтите, что кирпич должен быть шамотным, иначе он растрескается (на изделии должна быть буква «Ш»). Для кладки используют шамотную глину (она продаётся в мешках по  20-50 кг).

Способы сборки буржуйки из кирпича

На верхнем изображении можно посмотреть, как монтируется кирпичная буржуйка, хотя этот процесс ничем не отличается от любой другой кладки. Толщина шва между кирпичами здесь должна быть 8-10 мм, расшивку делают выгнутой проволокой, вот и всё.

[youtube]https://youtu.be/b_2QVb6lJ2Q[/youtube]

Кирпичная печь в гараже за один день стоимостью 15 баксов

Какие понадобятся материалы и инструменты

Без сварочного аппарата никак не обойтись

Вы никак не сможете обойтись без сварочного аппарата, даже если будете собирать кирпичную конструкцию – там придётся монтировать дверки и варочную панель. Впрочем, если печь предназначена только для обогрева, то варочной плиты может и не быть – вся конструкция будет только для жара, хотя такое делают очень редко.

Хочу сказать, то здесь описан и показан процесс изготовления классической буржуйки, то есть, это не пиролизная печь и не агрегат с водонагревающим котлом. Просто такие модели уже не являются буржуйкой, а представляют из себя совершенно другой котёл или обогреватель. Если собирать (складывать) модель для приготовления пищи или подогрева теплоносителя (воды), то параметры существенно изменятся, то есть, это уже не будет буржуйка.

Заключение

В этой статье вы увидели, как сделать буржуйку своими руками, а так же чертежи и фото самых эффективных моделей, если их так можно назвать. Дело в том, что это прямой отопитель и лучше него (эффективнее) не существует вообще ни в каких разработках.

Печка буржуйка из газового баллона на дровах своими руками

Отопительные системы, работающие на твёрдом топливе, считаются недостаточно практичными, но, с другой стороны, именно они могут стать отличным решением, если необходимо сэкономить деньги. Буржуйка из газового баллона на дровах подходит для тех помещений, которые не нуждаются в постоянном обогреве. Порой возникает необходимость обустроить отопительную систему в загородном или дачном доме.

Основной недостаток данного прибора заключается в его быстром остывании, однако буржуйка из баллона может обкладываться кирпичом для того, чтобы она остывала медленнее. Дабы решить проблему медленного разогрева, можно между кирпичами и металлом оставить небольшой зазор.

Задаваясь вопросом, как сделать буржуйку с газового баллона, нужно понять, устроит ли Вас такой отопительный прибор, или потребуется искать другое решение. Буржуйка из газового баллона своими руками – – далеко не самый сложно конструируемый агрегат для опытного мастера. Если хозяин дома решил обустроить подобную отопительную систему, но обладает лишь небольшими знаниями и опытом в теме, то потребуется воспользоваться соответствующей инструкцией.

Буржуйка из газового баллона

В загородных домах и на дачах самодельные буржуйки из газового баллона – не редкость. Несмотря на то, что такая печь пользовалась популярностью ещё в первой половине минувшего века, люди до сих пор предпочитают устанавливать их у себя в гаражах или различных помещениях подсобного типа.

Буржуйка из газового баллона на дровах наиболее проста в изготовлении. Если дома имеется ненужный газовый баллон, то можно считать, что корпус печки уже готов – для завершения работ и идеализации в плане завершения процессов потребуется лишь проделать отверстия для зольника, а также отверстие для подкладки дров. Буржуйка с газового балона может быть смонтирована несколькими способами — баллон можно разместить и в вертикальном, и в горизонтальном положении (чаще всего люди предпочитают использовать горизонтальную схему).

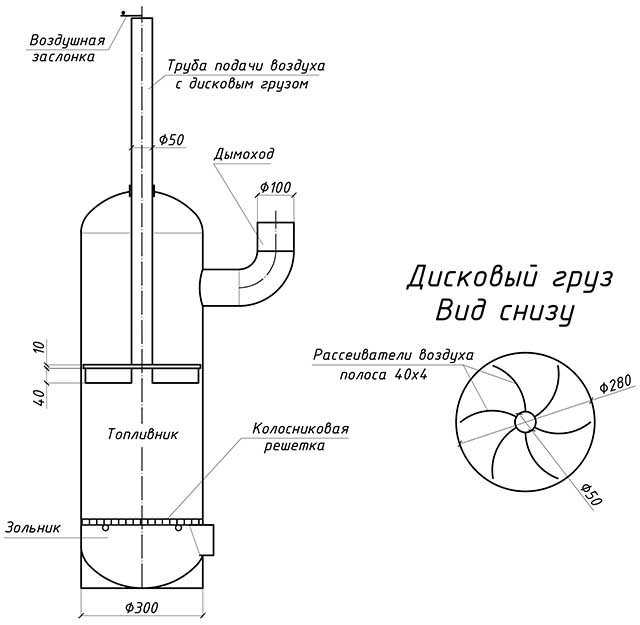

Печка — буржуйка из газового баллона, чертежи для изготовления которой важны, должна производиться последовательно. Первым делом, необходимо отрезать верхнюю часть баллона. Внутрь потребуется установить колосниковую решётку (арматурный прут сгибается «змейкой»). Колосники устанавливаются в ёмкость, после чего привариваются. Для изготовления передней части берётся лист стали, на поверхность которого наносят контур, по диаметру равный наружному контуру баллона.

После того, как деталь будет вырезана внутри круга, нужно будет отметить два прямоугольных отверстия (первое будет использоваться для подачи твёрдого топлива, а второе необходимо будет разместить под поддувалом). Отверстия вырезаются с помощью болгарки, а завесы, на которые крепятся дверки, привариваются к крышке.



Когда конструкция будет готова, её нужно приварить к баллону. В задней части устройства обустраивается дымоход (форма и размер подбираются по ориентации на предпочтения хозяина), который выполняется из металлической трубы.

Делаем буржуйку своими руками

Буржуйка из газового баллона на дровах изготавливаться может самостоятельно. Во время её изготовления надо придерживаться некоторых правил. Поскольку баллон является закрытым пространством, необходимо создать условия для нормального горения дров. Потребуется обеспечить оптимальный воздушный приток, а также отток дыма (к слову, за приток воздуха будет отвечать поддувало печки).

В крышке отсека для сбора отходов горения можно сделать специальные отверстия (если этого не сделать, то крышку придётся открывать периодически). Буржуйка с газового балона должна быть оснащена дымоходом, который потребуется сделать максимально качественно.

Усваивая тематическую информацию, можно отметить, что печка — буржуйка из газового баллона (чертежи показывают, что дымоход, в подавляющем большинстве случаев, не должен иметь прямоугольную форму) может быть не идеальна в плане соблюдения требований. Указанное в скобках в предложении выше условие объясняется тем, что в случае установки прямого дымохода всё тепло будет оказывается снаружи.

Если производится буржуйка из газового баллона своими руками, то необходимо предусмотреть возможность доступа к отдельным компонентам дымохода. Отдельные люди считают, что доступ не всегда необходим, однако альтернативная точка зрения верна – доступ нужен для того, чтобы периодически можно было производить процедуры очищения, так как забитый дымоход будет способствовать уменьшению тяги (это значит, что печка будет греть хуже).

Буржуйки с пропановых баллонов

«Как сделать буржуйку с газового баллона?» – вопрос, который не утратил своей актуальности. У каждого человека в гараже наверняка есть множество ненужных вещей, которые могут пригодиться — нужно всего лишь внимательно присмотреться (среди этих вещей может оказаться и газовый баллон).

Как из пропанового баллона сделать буржуйку – такой вопрос частенько задают в поисковых системах владельцы гаражей или подсобных помещений. Пропановые баллоны лучше всего подходят для этой цели благодаря своим габаритам. 50-литровые баллоны обладают достаточной толщиной для горения дров. Кроме того, баллон весит немного, по причине чего буржуйка из баллона может быть сооружена даже одним человеком.

Перед началом обустройства печки нужно помнить о том, что в баллоне может содержаться газ — постарайтесь выполнить все процедуры по его удалению, чтобы Ваша буржуйка из баллона своими руками была по определению пожаробезопасной.



Поделиться с друзьями:

Самая эффективная буржуйка своими руками.

Чертежи и схемы

Содержание

• 1 Главные технические требования
• 2 Дополнительные модификации
• 3 Использование буржуек
• 4 Разновидности эффективных печей

Устройство буржуйки является достаточно простым. При поджоге горючего материала в замкнутом пространстве с притоком воздуха и отводом дыма стенки нагреваются и отапливают помещение. Простейшая печь должна иметь три элемента:

• топочную камеру;
• дверцу с воздушными каналами для притока свежего воздуха;
• дымоходную трубу.

При этом, для максимально эффективной работы печки, нужно проследить за многими моментами:

• соотношением размеров конструкции;
• возможностью регулирования воздушного притока;
• правильностью схемы дымохода;
• полным прогоранием топлива и т. д.

Как сделать буржуйку своими руками, да так, чтобы учесть все необходимые моменты для ее самой эффективной работы? Для этого требуется точный теплотехнический расчет. Проводить его вам уже не нужно, так как чертежи включают в себя все точные размеры.

Главные технические требования

Буржуйка – это название печи, подразумевающее точный теплотехнический расчет. Размеры дымоходной трубы в буржуйках напрямую зависят от размеров топочной камеры. Если труба будет слишком широкой и пропускать все скапливающиеся газы, то, помимо дыма, через нее будет уходить и тепло, а также большой объем полностью не прогоревших материалов, в результате чего печь не будет прогреваться.

Ширина трубы должна быть такой, чтобы создавать сопротивление. Согласно расчетам, число, обозначающее диаметр дымохода в миллиметрах, должно превышать в 2,7 раза число, обозначающее в литрах объем камеры сгорания. Например, если объем камеры составляет 25 литров, то диаметр дымохода должен составлять 65 миллиметров.

Как горит топливо в буржуйке

Несмотря на решетки, через которые зола падает на дно топки уже почти остывшей, тепло в нижнюю часть бака всё равно передается. Из-за этого буржуйки обычно ставят на ножки достаточной высоты по чертежам, а под печь укладывают негорючий материал, чаще всего асбест, поверх которого укладывается лист металла, превышающий на 35 сантиметров размер печи по периметру, как на видео. Располагать буржуйку следует на удалении не меньше чем на 1,2 метра от стен помещения.

Самой опасной частью печи считается дымоход. В нем сосредотачиваются самые горячие газы, которые могут продолжать гореть, из-за чего дымоход постоянно раскален, при его сборке нужно чаще сверяться с чертежами.

Дополнительные модификации

В настоящее время буржуйки могут работать на любом виде топлива, будь оно твердое, жидкое или даже газообразное. В зависимости от вида топлива в конструкцию буржуйки добавляются колосниковые решетки, поддувы и т. д. Посмотрев видео, можно ознакомиться со многими из них, а после найти чертежи любой заинтересовавшей. Печь, оборудованная колосниками, способна прожигать даже каменный уголь. При добавлении направляющих внутрь топки, буржуйку можно даже использовать в качестве плиты для приготовления пищи.

Если колосники сделать по чертежам съемными, то печь может иметь два режима горения.  Можно собрать универсальное поддувало со съемным патрубком, и, в таком случае, можно будет в одной буржуйке применять три разных вида топлива в зависимости от положения поддувала и дополнительных деталей с разных чертежей.

Использование буржуек

При учете теплотехники и пожарной безопасности, ничто не ограничивает мастера в создании буржуйки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задумались, как сделать буржуйку привлекательной, и в итоге выпускают подобные печи в удивительном исполнении – при таком дизайне их можно размещать в дачных домах как предмет интерьера вместо камина.

К слову, камин в сборке более сложен, требует множество затрат, а также согласования чертежа проекта по установке. При размещении буржуйки никаких согласований не требуется, так как такие печи не считаются стационарным элементом. Как можно заметить по видео, множество мастеров отапливают свои гаражи, дачи и мастерские при помощи таких печек, и каждая самодельная буржуйка имеет свою собственную схему.

Разновидности эффективных печей

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения топлива в виде опилок. Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Эта конструкция, показанная на чертежах, повышает уровень КПД в печах длительного горения по сравнению с обычными, и позволяет закладывать топливо реже и меньше, получая больше тепла для дачи на длительное время.

Буржуйка на отработке своими руками: чертежи, схемы

Здесь вы узнаете:

• Преимущества печей на отработке
• Выбираем чертёж
• Последовательность сборки
• Запуск буржуйки
• Работа на других видах топлива

Отработанное машинное масло является недорогим и популярным видом топлива. Оно используется для обогрева жилых и нежилых помещений посредством его сжигания в заводских или самодельных печах и котлах. В этом обзоре мы расскажем об одной из таких самоделок – это небольшая, но эффективная буржуйка на отработке. Отличаясь небольшими габаритами и простой конструкцией, она обеспечивает выработку большого количества тепла. В заключение мы поговорим о комбинированном агрегате, умеющем работать на отработке и дровах.

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день. Именно простая конструкция и является главным преимуществом этого отопительного агрегата. Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла.

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

• Масло подогревается и сгорает в первой камере при невысокой температуре.
• Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
• Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка. За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей. Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка. В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Буржуйка на отработанном масле порадует быстрой сборкой. Её можно сварить из остатков старого газового баллона или любой другой металлической ёмкости подходящего диаметра. Также возможна сборка из листового железа с предварительным раскроем, приданием ему нужной формы и сварки. Первая задача – соорудить первичную камеру сгорания. Её диаметр составляет 344 мм, высота – 115 мм. К нижней части приваривается герметичное днище.

Хорошо собранная буржуйка обеспечит хорошую теплоотдачу при достаточно скромном потреблении масла.

Сама печка устанавливается на металлические ножки любой конструкции. В нашем случае они изготавливаются из металлического уголка и имеют высоту 100 мм. Всего ножек четыре – буржуйка на масле (отработке) должна стоять на рабочей поверхности максимально устойчиво, так как внутри неё полыхает жидкое горючее.

Далее нам необходимо сделать крышку, плотно надевающуюся на основную часть первичного бака нашей буржуйки. Она не плоская – это кусок трубы диаметром 352 мм с приваренным к ней круглым листом аналогичного диаметра. В верхней части вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с отверстиями, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки подачи воздуха.

Крышку для заправки буржуйки отработкой и регулировки подачи воздуха изготавливаем из металла и садим на заклёпку.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней необходимо просверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке. Первый ряд отстоит от нижней части трубы на 20 мм, последний – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм. Здесь будет сгорать отработка, поэтому воздуха нужно много.

Следующий этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки понадобятся две крышки, верхняя и нижняя. Делаем в обеих крышках отверстия диаметром 100 мм, но не в центре, а в 110 мм от центра (ближе к боковине). К верхней привариваем изнутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в единое целое, следя за тем, чтобы отверстия в крышках находились не друг над другом, а на противоположных сторонах. К верхней крышке привариваем патрубок дымохода высотой 130 мм и диаметром 100 мм.

Окончательная сборка

У нас в руках три части нашей буржуйки:

• Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
• Трубка с отверстиями для забора вторичного воздуха.
• Вторичная камера сгорания с патрубком под дымоход.

На окончательном этапе сборки свариваем между собой крышку первичной камеры сгорания (крышка должна оставаться съёмной), трубу с отверстиями и вторичную камеру. Теперь всё готово для проведения испытаний.

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Не нужно заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке «на глаз», получая превосходные результаты.

В наших обзорах мы уже не раз публиковали схемы обычных дровяных буржуек, в том числе пиролизного типа. Они изготавливаются из листового железа или старых газовых баллонов. Будучи снабжёнными большими топками, они позволяют сжигать практически любые виды твёрдого топлива. Если постараться, можно изготовить универсальный отопительный аппарат – это печь на дровах и отработке.

Для этого потребуется горелка на отработке, представленная на рисунке ниже. Здесь мы видим всё ту же первичную камеру сгорания с подключённой к ней перфорированной вертикальной трубкой. Только окончательное дожигание будет происходить не во вторичной камере, а в камере дровяной буржуйки. Ваша задача – организовать на ней съёмную дверцу, чтобы можно было включить вместо неё представленную горелку.

Переделать буржуйку под отработку не представляет особого труда – просто воспользуйтесь опубликованными в нашем обзоре схемами и советами.

Сварить печь своими руками. Самодельная буржуйка своими руками. Изготовление своими руками

В домах, где люди проживают длительное время, качественные и функциональные отопительные приборы должны выполнять свою работу в постоянном режиме. Это поможет обеспечить комфортный и стабильный температурный режим в доме, причем круглосуточно.

Для этой цели обычно используют печи, которые характеризуются оптимальной теплоемкостью. Они отдают тепло от проводимых время от времени печей максимально долгое время. Кроме того, широко применяются разнообразные котлы, которые постоянно нагревают воздух или используемый жидкий теплоноситель. Это касается жилья и зданий.

Те, что относятся к нежилым, отапливаются несколько иначе. По той причине, что тепло здесь нужно лишь иногда, требуется получить его максимально быстро и при этом с небольшими материальными затратами. К таким помещениям относятся такие объекты, как теплицы, различные вагончики, сараи, домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками, самостоятельно изготовленная и работающая на отработке

По своей конструкции это самая примитивная печь, которая, в то же время, имеет давно доказал свою идеальную эффективность. Именно по этой причине печи, работающие на добыче полезных ископаемых, не теряют своей востребованности и в настоящее время. Вы без труда найдете подходящий чертеж и сделаете конструкцию своими руками.

Некоторые производители современного отопительного оборудования до сих пор занимаются изготовлением цельных моделей заводского плана, но, несмотря на это, печи на дровах или отработки довольно часто изготавливаются вручную, по чертежу. При этом их общие характеристики иногда намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности этого отопительного прибора, которые помогут определить, на какие важные детали нужно обратить особое внимание, если было принято решение сделать печь своими руками.

Среди основных достоинств данной печи можно выделить такие положительные факторы, как:
• Буржуйка — относительно простая конструкция, которую без проблем может сделать простой мастер с использованием подручных инструментов и материалов;
• Благодаря этому изделие достаточно мобильно даже при использовании толстого металлического листа или вагонки;
• Благодаря наличию стен из металла печь быстро прогревает помещение – именно по этой причине данный прибор для загородных коттеджей и гаража является идеальным вариантом;
• Низкая стоимость печи, а также используемого топлива, так как очень часто такие печи работают на добыче полезных ископаемых.

Перед изготовлением печи такого плана по чертежу или фото следует знать о некоторых недостатках. Из-за небольшой теплоемкости такая печь прогревает помещение при непосредственном выносе самой топки.
Стенка прибора сильно нагревается, поэтому при обращении с духовым шкафом требуется особая осторожность.

Основные модели самоделок буржуев

По своим принципам буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это специфический вариант очень простой печи-камина. Существуют также специальные модели, которые оснащены варочными панелями и специальными банными устройствами.

Материал изготовления печи
Часто буржуйку делают из качественной стали, но в некоторых случаях можно использовать чугун. При разных видах металла часто используются элементы из натурального камня. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, его очень сложно найти и приготовить из него непросто. Многие люди предпочитают сталь именно по этой причине, она намного проще в процессе. Причем, чем толще материал, тем дольше он прослужит.
Если вы планируете делать устройство для редкого использования, например, для аварийных ситуаций с системой отопления, то делайте его из простого железа, имеющего толщину 1 мм.
В процессе изготовления печи вполне может быть использован весь стиль заводской. Это касается таких элементов, как решетки, необходимые двери, горелки и клапаны. Многие умельцы изготавливают их своими руками, используя сталь.

Форма и материал корпуса
Если вы хотите изготовить буржуйку по чертежам или фото, то необходимо использовать метод раскроя металлического листа.

Кроме того, такие элементы, как:
• Формованные профили;
• Квадратная трубка;
• Специальные уголки;
фитинги
• ;
• Стержень.

Все это необходимо для изготовления прямоугольного корпуса печи. Благодаря наличию специальных плоскостей корпус будет иметь идеальные эргономические свойства. Другими словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печь можно легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы различные корпусные изделия из металла, ящики. Часто это элементы цилиндрической формы, например, трубы большого диаметра, канистры, газовые баллоны.

В процессе изготовления печи своими руками вам обязательно понадобится использовать сварку. Если металл не очень толстый, топку можно сделать с помощью болтов, шурупов и дрели.
Вне зависимости от выбранной модели важно использовать чертежи как основу для изготовления, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по реализации нагревательного средства.

Важные элементы конструкции

Чтобы сделать добротную буржуйку для гаража, рекомендуется использовать подробные схемы, фото здесь не помогут. Чертеж поможет вам самостоятельно выполнить практичный и очень эффектный вариант печи, которая станет идеальным решением для обогрева гаража или другого помещения.

Изготовление топочной камеры
Стоит отметить, что чем больше топка по своей площади, тем она будет лучше, так как печь, работающая на масле, дровах, горном деле, передает функцию эффективный теплообмен. Кроме того, важно иметь приличную площадь дна камеры, тогда хорошо будет подложить дрова или другой теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной на бок. Все прямоугольные печи также должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь отличается большими габаритами.

Изготовление зольника
Этот конструктивный элемент выполняется не всегда, так как золу можно удалять прямо из топливной камеры. Для обеспечения подачи воздуха достаточно просверлить в двери небольшие отверстия. Если планируется делать гаражную печь с зольником, то она может иметь вид короба. Такая конструкция позволяет не занимать пространство камеры сгорания. Металл в этом случае можно использовать достаточно тонкий, так как опасности прогорания нет. Его тоже не нужно приваривать, просто закрепите все саморезами.

Решетка
Если используется такой элемент, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Вполне можно использовать колосники из чугуна. Необходимо соблюдать правило дистанции. Расстояние между решетками должно быть 10 мм. Для крепления вполне можно использовать специальный уголок, который своим внешним краем обращен в топливную камеру.

Проемы и двери
Такие элементы, как правило, выполняются из металла, который обычно остается после проведения работ по вырезанию необходимых деталей. Двери соединены с кузовом сваркой и стальными навесами.

В обязательном порядке необходимо установить прочное запорное устройство – задвижку или засов.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, отображаемые на чертежах:

• Для топки 250 х 250 мм.
• Для воздуходувки — высота 100 мм и ширина 250 мм.
• Навесы обычно располагают по одной вертикальной линии, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы угли не выпадали через проемы и дверцы, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосника.
Газо- и дымоудаление
Трубы для этой печи должны быть диаметром от 100 до 150 мм. Этот элемент принимает непосредственное участие в процессе теплопередачи, поэтому изготовлен из качественной стали, а также не изолирован.

Такая деталь, как труба, обычно располагается сбоку, а также в самом верху печи, причем первый вариант наиболее предпочтителен.

Трубы в помещении обычно ведут не по кратчайшим линиям, а строго до одной из самых удаленных точек и одновременно наклонных и горизонтальных участков. Такая конструкция значительно увеличивает количество получаемого тепла.

Трубы, которыми комплектуется печь, как показывают чертежи, в обязательном порядке должны быть снабжены задвижками — подвижными по направляющей или поворотными.

Необходимость таких элементов обусловлена ​​тем, что можно максимально эффективно регулировать процесс дымоудаления, перекрывать дымоход на время, когда топка не используется.

Задвижку на трубы нужно ставить в обязательном порядке, особенно если проводятся различные мероприятия по увеличению общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении топки на отработанном масле не единственный необходимый элемент. Важно обеспечить оптимальный процесс горения в течение длительного времени. Для печи, работающей на отработанном масле, идеально подойдет специальный подвесной груз. Когда топливо сгорает, оно под действием силы тяжести прижимает груз к решетке. В качестве такого груза можно использовать металлическую пластину с отверстием.

Камень может использоваться как элемент, обеспечивающий теплоемкость.

Здесь можно отметить следующие варианты:

1. Если печь работает на отработанном масле, оптимальна футеровка специальными огнеупорными плитами. Он идеален тем, что металлический корпус гораздо меньше изнашивается, а также сохраняется объем топки;
2. Другой метод основан на облицовке всех стен кирпичом. В результате получается печь, работающая на отработанном масле;
3. Имеются чертежи печей на жидком топливе, имеющих в верхней части открытый короб. В него укладывается камень или кирпич.
4. Очень часто буржуйка на жидком топливе конструируется таким образом, что с двух ее сторон будет сетка для прочной фиксации камней.

Подведение итогов

В данной статье описаны основные моменты по изготовлению печей, работающих на масле. Если знать все основные моменты их изготовления, можно быстро изготовить буржуйку самостоятельно.

Это только основные детали, но есть и множество дополнительных деталей, таких как ножки, ручки для переноски и защитный экран. Эти детали обычно отражают чертежи, поэтому делать все будет максимально легко и просто.

Приложив совсем немного усилий и смекалки, вы без труда соорудите компактную буржуйку для дачи своими руками, а мы поможем вам разобраться в тонкостях конструкции и учесть все необходимые детали. Если четко следовать нашим инструкциям, то может получиться довольно симпатичная печка, такая как на фото ниже:

Это изобретение из металла известно очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачи не всегда газифицированы, а электроэнергия сегодня стоит недешево. Проводя весенние и осенние дни за городом, когда ночи холодные, волей-неволей задумываешься о том, чтобы сделать обогреватель, способный обогреть дачную комнату и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как буржуйка.

Тем более, если рядом с вашим участком есть лес или большая плантация деревьев, где можно найти сухие ветки — вы всегда будете обеспечены экологически чистым топливом.

Его конструкция может быть самой разной — от очень простой до более сложной. Чтобы знать, что такое буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Такую печь можно сделать из любой металлической тары или толстостенного металла. Естественно, вам обязательно понадобятся инструменты, которые помогут вам справиться с этой непростой, но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3-5 мм и угол.

• Данная модель буржуйки изготовлена ​​из металлической бочки, к которой приварены ножки.
• Затем вырезается часть дна в виде прямоугольника и насаживается на петли — вот так получилась дверца топки.
• На конце емкости, перевернутой на бок, устроено круглое отверстие, к которому приваривается дымоход.
• На дно духовки необходимо уложить решетку-решетку, чтобы она не прогорала, а печь как можно дольше сохраняла тепло.
• Сверху на бочку приваривается толстая стальная проволока, чтобы можно было поставить кастрюлю или чайник — таким образом, получается варочная поверхность. Это самый простой и доступный способ изготовления буржуйки.

Еще одна модель, которую можно сделать как из трубы, так и из бочки. Она несколько сложнее предыдущей, но КПД такой печки будет намного выше.

• На контейнере делаются надрезы и удаляются секции, из которых будут сделаны дверцы для топки и поддувала. Приваривают петли и навешивают на них двери со створками.
• Подставки для решетки расположены внутри контейнера.
• Если печь делается из трубы большого диаметра, к ней приваривается дно, а к нему крепятся ножки. Заваривается и его верх – получается подобие варочной поверхности, в которой делается круглое отверстие для дымохода.
• Если печь устроена из бочки, у нее уже есть дно и варочная поверхность. К нему же привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее бочки, так как срок ее службы будет больше. КПД печи из трубы с более толстыми стальными стенками намного выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же, как и любая буржуйка, требует соблюдения техники безопасности и изоляции от горючих предметов, деревянных полов и стен при эксплуатации.

Этот вариант буржуйки сделан из газового баллона. В ней нет варочной панели, что сводит функции печи к одной – обогреву помещения.

• В днище будущей печи сверлятся отверстия для сброса золы в зольник, приваренный под импровизированную решетку, которая изготовлена ​​из металлического листа. Зольник играет роль и дует – для его закрытия устроена небольшая дверца. Далее ножки крепятся к днищу буржуйки при помощи сварки.
• Из дна цилиндра, ставшего теперь передней стенкой печи, также вырезается часть, которая будет служить дверцей, затем она устанавливается на приваренные петли. С противоположной стороны печи приваривается труба. Его можно установить сверху на цилиндр или разместить за печью.

Это тоже достаточно простая конструкция буржуйки, которую можно сделать самостоятельно.

Особое удобство — широкая варочная поверхность

Еще один вариант печи-буржуйки из газового баллона делается следующим образом:

• Отрежьте от него верхнюю часть, где будет дверца, и боковую часть для установки варочной панели.
• Далее к будущей печке привариваются ножки, и устанавливается дверца.
• В варочной панели вырезается круглое отверстие для трубы дымохода.
• Лучше всего сделать отверстия в нижней части духовки и предусмотреть зольник.
• Для безопасной эксплуатации буржуйка должна быть установлена ​​на негорючий материал, а если стены постройки деревянные, то без их утепления тоже не обойтись.

Данная модель достаточно проста в исполнении и хорошо подходит для использования на дачном участке или в гараже. На варочной панели достаточно места, чтобы на нее можно было поставить чайник и кастрюлю или сковороду одновременно.

Можно несколько усложнить задачу, повысив эффективность вашего продукта. Так вот, для дачи своими руками тоже делают из двух баллонов, как, например, показано в приложенном видео:

Видео — Процесс создания буржуйки своими руками

Более сложный вариант буржуйки из отрезка металлической трубы, в нижней части которой закреплена колосниковая решетка в виде дна.

Верхняя часть представляет собой круг, вырезанный из листа металла, в нем делается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция заложена в сложенном в четыре-пять рядов кирпичном ящике, который будет служить поддувалом. Его высота рассчитывается по ширине дверцы поддувала. Топка устанавливается стационарно, дымоход можно вывести через стену или крышу.

Есть еще такой вариант, как буржуйка, работающая на отработанном масле, которое сливается в нижний бак и поджигается. У этой печки есть несколько недостатков — это то, то, что он способен обогреть очень маленькое помещение, и то, к чему его эксплуатация может привести к появлению запахов от сгорания топлива. Стоит сразу отметить, что такой вариант больше подходит для гаража или подсобного помещения, чем для жилого помещения, но нужно взять его на заметку, так как на дачном участке может присутствовать и гараж.

• Из листа железа вырезаются необходимые элементы — (форма может быть круглой или прямоугольной), и из них изготавливается топливный бак.
• В верхней части бака прорезаны два отверстия для трубы и для заправки. Второй должен иметь сдвижную крышку.
• К получившейся емкости привариваются ножки.
• Труба с маленькими круглыми прорезями вварена в большое отверстие, через которое поступает воздух.
• Затем изготавливается верхний бак — дожигатель, который приваривается к щелевой трубе.
• В верхнем баке крышка должна быть съемной, и в ней должно быть отверстие для дымохода, ведущего на улицу.

После полной сборки вы можете приступить к тестированию этого вашего проекта.

Эта модель буржуйки — хороший выбор для использования на даче. Аккуратная форма делает его приемлемым для любого загородного интерьера. Он поможет не только обогреть комнату, но и приготовить еду, так как имеет довольно большую варочную панель. В конструкции очень хорошо продумано все, в том числе размеры внешних поверхностей и топки, в которой достаточно места, чтобы заполнить ее дровами. Эти качества речи быстро нагреют холодную комнату.

• Для изготовления потребуются листы металла толщиной 3-5 мм, уголок и труба для дымохода.
• Сначала подготавливаются все части конструкции по заранее подготовленной схеме.
• Плоскости соединяются с металлическими уголками сваркой — они же будут служить ножками для печки. Металлические пластины, примерно 10×10 см, необходимо укрепить с нижнего конца ножек для большей устойчивости.
• Топка должна быть отделена от поддувала-зольника колосниковой решеткой. Далее на петли закрепляются дверцы топки и поддувала.
. По форме и материалам, казалось бы, он мало чем отличается от предыдущей модели, но внутреннее устройство у него несколько иное. Это помогает печи намного дольше остывать и отдавать больше тепла в помещение, а не выпускать его в дымоход. Добиться такой производительности помогают две металлические пластины, которые закреплены в верхней части топки возле дымохода. Они создают препятствия для быстрого выхода горячего воздуха прямо в трубу. Одна из пластин приваривается к передней внутренней части буржуйки, вторая к внутренней задней стенке. Таким образом, созданный «лабиринт» для продуктов сгорания заставляет их огибать эти пластины, а дожигание газов осуществляется в созданных верхних камерах. Буржуйка такого типа может оставаться горячей до 11-12 часов. Кроме того, варочная панель имеет съемную крышку горелки, что позволит быстро нагреть воду в чайнике.

КПД такой буржуйки достигает 70%, в среднем теплоотдача 1360 Ккал/час. Варочная панель нагревается до 150-160 градусов, боковая панель – до 100-110 градусов.

Буржуйка, несомненно, пригодится на дачном участке — возле нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как на плите кипит чайник. Если у вас есть возможность и умение, обязательно сделайте это самостоятельно – тем самым вы сэкономите достаточно большую сумму денег.

Буржуйка — идеальное решение в условиях, когда необходимо обеспечить отопление малогабаритных помещений (гараж, подсобное помещение, отопление бани), затрачивая при этом минимальные денежные средства. Сэкономить можно за счет использования материалов, которые есть почти у каждого, а также за счет простоты выполнения своими руками. Далее рассмотрим, из чего можно сделать буржуйку и приведем конкретные чертежи.

Какой инструмент нужен?

Независимо от выбранного чертежа или конструктивных особенностей буржуйки, для проведения работ по ее изготовлению, помимо материалов, необходимо подготовить следующие инструменты и приспособления:

• Молоток.
• Болгарский.
• Сварка.
• Дрель.
• Дрель.
• Щетка.
• Долото.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выберите вид и приступайте

Приступим:

1. По заданным размерам необходимо вырезать из листа элементы, из которых будет изготовлена ​​печь. Старайтесь как можно лучше зачищать обрезанные края.
2. Готовится деталь для крепления компонентов буржуйки — труба с отверстиями.
3. Части верхнего бака готовятся к монтажу трубы дымохода. Для этого по данным, приведенным на чертеже, сделайте отверстие, смещенное влево по отношению к центру. Также на дне бака сделано еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубы.
4. Составные части свариваются вместе и получается готовый бак.
5. Таким же образом приваривается нижний бак. Делается только отверстие для установки трубы по центру. Также нужно сделать еще одно отверстие с небольшим смещением – в него будет заливаться обработка. Над заправочным отверстием сделана специальная сдвижная крышка.
6. Нижний бак крепится к верхнему (они приварены к патрубку). Прочность конструкции следует придавать скобами.
7. Не забудьте приварить ножки к нижнему баку.
8. Для увеличения срока службы печь очищают и красят.

Прикрепите буржуйку к дымоходу и попробуйте обогреть гараж. Для этого залейте топливо в нижний бак и подожгите его. Когда он разгорелся, нужно закрыть отверстие для обработки сдвижной крышкой.

Важно: Для покраски конструкции используйте специальные термостойкие краски.

Прямоугольная дровяная печь

Этот вариант подходит, когда нужно обогреть гараж или сауну, предназначенную для отдыха.

Особенности модели, изготовление которой своими руками мы опишем далее, заключается в высокой теплоотдаче и возможности регулировать силу тяги.

Наша печь имеет размеры 45x45x80. Таких габаритов достаточно для обогрева среднего помещения. В него поместятся длинные дрова, и его легко перемещать.

В данном случае мы не будем приводить конкретный рисунок, а постараемся максимально подробно объяснить словами. Перед началом работы покупаем:

• Сталь толщиной 3-4 мм. Листа полтора на два метра будет достаточно.
• Кусок трубы. Выбирайте из диаметров от 90 до 100 мм. Длина: 0,4 м.
• Арматура 16 мм. Вам нужно ровно 6,2 м.
• Пять килограммов электродов.
• Четыре дверные петли.
• Стальной стержень длиной полметра и диаметром около 10 мм.
• Семь метров уголка с полкой 40 мм. Стенки должны быть толщиной 5 мм.

Когда все необходимое подготовлено, начинаем работать своими руками в такой последовательности:

1. Из листов вырезаются будущие стены конструкции.
2. Уголок приваривается таким образом, что получается каркас. При выполнении этого и первого пункта нужно помнить о вышеуказанных размерах печки (45х45х80).
3. Арматура нарезается и приваривается к раме с интервалом 2 см.
4. Готовая рама обваривается жестью.
5. По диаметру гладкого бруса на участке трубы, который будет дымоходом, необходимо сделать 2 отверстия. Труба приваривается к раме (перед этим нужно сделать под нее отверстие).
6. Изогнутый стержень вставляется в отверстия дымохода. Он должен быть в форме прямого угла. К нему приваривается кусок круглой жести, размером чуть меньше внутреннего диаметра дымохода – он будет использоваться для регулировки.
7. Буржуйка должна иметь дверцы. Их вырезают прямо из тела. На снятый кусок металла привариваются петли, с помощью которых они крепятся к топке.
8. На двери устанавливаются засовы и ручки, которые могут быть изготовлены любого удобного типа. Главное, они гарантируют максимальную фиксацию двери (если вы не хотите спалить гараж).
9. Когда работа закончена, можно проверить результат работы своими руками и приступить к отогреву гаража.

Важно: Для обеспечения сцепления двери крепятся с небольшими зазорами.

Буржуйка из трубы

Этот вариант подразумевает простоту выполнения работы своими руками и эстетичный вид, что позволит отапливать не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

1. Труба берется и отрезается на нужную длину.
2. В боковой части вырезаны 2 отверстия: для зольника и топки. Расстояние между ними примерно 15 см.
3. Вырезанные детали из металла послужат дверьми. Их размер увеличивается с помощью приварки сверху металлических полос. Также нужно сразу установить ручки, которыми крепится дверь.
4. Угловые кронштейны привариваются внутрь будущей печи (на них будет держаться колосник, сваренный своими руками из арматуры или купленный в магазине).
5. Решетка установлена.
6. В круге металла, который будет закрывать отверстие трубы (верхняя часть буржуйки), нужно сделать отверстие для крепления трубы (дымохода).
7. Дно и верх печки заварены.
8. Труба сварная.
9. Петли приварены и двери установлены.
10. Печь в местах сварных швов зачищена и окрашена специальной краской.
11. Последний этап – подключение к дымоходу, выведенному за пределы помещения.

Если все сделать правильно, буржуйка сможет полностью обогреть гараж или другое небольшое помещение.

Баночная печь

Из любой старой банки можно сделать буржуйку своими руками. Для этого вам нужно:

• Кан.
• Кусок трубы.
• Арматура или проволока.

Приступим:

1. На банке, установленной в горизонтальном положении, отмечаем расположение прямоугольного обдува. Его необходимо разместить под крышкой.
2. Вырежьте отверстие для дымохода. Он может быть в дне или стене.
3. Делаем решетку. Его проще сделать из стальной проволоки, которую в согнутом виде заводят в середину будущей печки и расправляют. Устроить зигзаг нужно таким образом, чтобы буржуйку было удобнее всего набивать дровами.
4. Прикрепляем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и не требует наличия профессиональных навыков для выполнения работ. С его помощью можно безопасно отапливать гараж и другие подсобные помещения.

Плита из газового баллона

Если у вас на участке завалялся газовый баллон, используйте его для создания буржуйки.

Последовательность работ:

1. Отрезать кран и сделать заглушку.
2. Вырежьте отверстие в нижней части для двери. Из получившегося куска днища, с помощью обваривания его полосой металла, делают дверцы.
3. Замок-ручка крепится к дверям и крепится к цилиндру с помощью приваренных петель.
4. В той части цилиндра, которая будет дном, нужно сделать решетку. Для этого достаточно сделать отверстия.
5. Под отверстия в днище приваривается жестяной короб, в который будет попадать сажа и отходы. Дверцы также нужно сделать перед коробкой – они будут использоваться для регулировки тяги.
6. Печь необходимо поднять с земли с помощью ножек. Для их изготовления подойдет обычная труба.
7. В верхнюю часть цилиндра вварен дымоход.
8. При необходимости на поверхности конструкции можно расположить варочную панель.

Такая печь обогреет гараж или небольшой домик на даче.

Буржуйка — достаточно простое устройство для обогрева помещений. При выполнении работ помните, что печь должна не только греть, но и соответствовать минимальным требованиям пожарной безопасности.

Горизонтальная трубная буржуйка – одна из самых простых, но наиболее производительных конструкций самодельных твердотопливных печей. Простота конструкции и невысокая стоимость позволяют изготовить такую ​​печь даже начинающим домашним мастерам.

Свернуть

Для начала новичкам нужно понять, как работает печь, из каких частей она состоит.

Принцип работы

Принцип работы такой печи прост:

• в топку закладываются дрова;
• для растопки, тонкая стружка ставится ближе к дверце;
• дверца в зольнике и задвижка должны быть открыты;
• поджигают дрова и обязательно закрывают дверцу;
• пламя прогревает все плоскости печи. Металл, отдавая тепло, постепенно нагревает помещение;
• для второй закладки можно использовать уголь или отходы столярной мастерской.

Этапы работ

Перед началом работ необходимо определить размеры печи, подготовить необходимые материалы, инструменты и сварочное оборудование.

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы

Другой вариант чертежа

Простейшая трубчатая печь работает на твердом топливе и состоит из нескольких основных частей:

• корпус — изготавливается разной формы, в зависимости от используемых для его изготовления материалов. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус изготавливается из газовых баллонов или труб большого диаметра;
• решетка. Служит для защиты днища от прогорания и удаления пепла в специальный отсек;
• зольник — в этой части собирается древесная зола, эта полость служит поддувалом для улучшения тяги при воспламенении дров;
• камера сгорания. Сюда закладываются дрова или уголь;
• Для удаления угарного газа печи оборудованы выходом дымохода. В некоторых случаях его выводят вертикально из верха топки или с отводом, выходящим из задней плоскости. Но в любом случае выход дымохода располагается вверху конструкции;
• над дверью установить отражающий экран. Его размещают по всей плоскости топки, оставляя проход для воздуха в задней полости. В этом случае тепло не уходит сразу в дымоход, а проходит через топку, нагревает стенки и только потом попадает в дымоход;
• двери камеры сгорания. Здесь используют готовые чугунные или стальные двери или самодельные из куска толстого металла;
• самая эффективная буржуйка оснащена дополнительными конвекционными трубами, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомиться с промышленными печами профессора Бутакова или модели Буллериана.

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу с учетом основных размеров конструкции:

Размеры остальных деталей и места их установки будут взяты из чертежа.

Разберем процесс изготовления самодельной печи.

Какая труба вам нужна?

Можно использовать любую трубу. Самое главное, его нельзя использовать ранее на газопроводах и для канализации. Такие печи вместе с теплом будут долго распространять неприятные запахи по помещению. По размеру — все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печь диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стены от известкового налета, грязи или масла и только потом приступать к работе.

Материалы и их количество

Для изготовления буржуйки нам необходимо подготовить:

• Труба стальная сечением 550 мм, с толщиной стенки 10 мм — длиной 650 мм;
• для верха печи из стали 4-5 мм, вырезаем заготовку 700/420 мм и сгибаем ее по длине полки, отмечая от края каждой стороны по 40 мм;
• передняя и задняя стенки буржуйки — 2 детали, размером 560/560 мм;
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
• для решетки необходимо будет подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 штуки по 380 мм;
• для вывода дымохода заготавливаем отрезок трубы сечением 100 мм, длиной 260 мм;
• вверху есть варочная горелка. Можно использовать готовый чугун или изготовить его из стального листа толщиной 12-14 мм, вырезав плазморезом круг диаметром 220 мм и обточив заготовку на наждаке или болгарке;
• из профиля 40 мм заготавливаем 4 ножки длиной 400 мм;
• покупаем готовые петли или можно сделать самому из профиля и бруска;
• на дверь из листа вырезаем заготовку 340/340 мм;
• 6 сегментов уголка для укладки решетки.

Это список основных материалов, мелкие детали будут изготавливаться в процессе.

Инструменты и оборудование

Нам потребуется:

• набор слесарных инструментов;
• сварочный аппарат с одеждой и средствами защиты глаз и рук»
• болгарка с зачисткой и запасом отрезных дисков;
• верстак с тисками;
• песок для засыпки пода печи.

Пошаговая инструкция изготовления

Подготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы кладем на ровную поверхность, установите защитный экран на расстоянии 5 мм от лицевой стороны и прихватите его к трубе. Тут важно иметь опыт выполнения потолочных прихваток, хотя нагрузки на экран практически нет. Ставим прихватки через 60-80 мм.

2. Внизу топки отступаем 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосника. Для его изготовления укладываем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступив от перемычки 10 мм, присоединяем следующую перемычку. Таким образом, собираем решетку из арматуры, размером 600/400 мм. После этого, перевернув решетку, поставить прихватки на обратную сторону.
3. Укладываем решетку на место и стыкуем листы металла с лицевой и изнаночной сторон. Нельзя допускать перекоса и больших зазоров между листом и трубой. Если труба обрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. После проверки правильности сборки приступаем к сварке стыков. Шов должен быть герметичным, поэтому после сварки взбейте шлак и проварите пригары, раковины и непровары.

4. Есть еще один вариант установки решетки, более практичный. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху ставится решетка. Вот как это выглядит:
5. Зашлифовываем выступающие углы и стык деталей чистящим камнем. Затем переворачиваем заготовку лицевой стороной вверх и размечаем проем для закладки дров. Ставим отрезной диск на болгарку и вырезаем канавку по разметке.

6. Напильником удаляем заусенцы, раскладываем дверь с приваренной ручкой и защелкой и устанавливаем на готовые петли. На листе выставляем и прихватываем ответную часть замка, а на двери выставляем самодельный замок — щеколду.

7. Переворачиваем и ставим буржуйку дном вверх, размечаем и привариваем ножки из профильной трубы, предварительно срезав уголки для лучшего соединения с корпусом. Внизу подрезаем ножки под небольшим углом и привариваем пятаки из листа, для лучшей устойчивости буржуйки.

8. Устанавливаем печь на ножки и сверху на печь кладем заготовку с отверстиями для трубы дымохода и горелки. Разместив ее загнутыми краями вниз и проверив правильность установки, прихватываем пластину.

9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу диаметром 120 мм на вытяжку и блин на кастрюли.

10. Детали обвариваются по кругу, стыки должны быть герметичными. На конец вентиляционной трубы привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверцу, установив колосник на место, засыпаем дно топки слоем песка.


Печка — буржуйка из трубы готова.

Посмотрите еще несколько вариантов изготовления для закрепления понимания:

Особенности эксплуатации

При испытании буржуйки лучше открыть все двери и окна. Убеждаемся, что тяга есть и открыта заслонка. Затем, подложив дрова через дверь, зажигаем пламя. Закрываем дверь и выходим на улицу. Буржуйка будет изрядно дымить, но бояться этого не стоит, масло и прочий мусор выгорит.

Процесс печи

После первого использования печи может потребоваться ремонт дефектов сварки. А потом наслаждаться теплом в гараже или другом помещении. Главное, помнить о правилах пожарной безопасности, периодически прочищать дымоход и удалять золу, периодически заменяя песок в буржуйке.

Вывод

Сделать такую ​​конструкцию самостоятельно вполне под силу даже начинающему мастеру. Главное захотеть сделать надежную буржуйку и аккуратно и ответственно выполнить все работы, учитывая пошаговую инструкцию, приведенную в статье.

←Предыдущая статья Следующая статья →

Часто обогрев технических помещений превращается в огромную проблему. Электричество достаточно дорогое, так как приводит к немалым затратам на отопление. Лучшим выходом в такой ситуации является использование альтернативных источников энергии.

Для сжигания угля, дров и других видов топлива применяются разнообразные печи, в том числе буржуйка, которая отличается доступностью и простотой конструкции.

Что такое пузико

Буржуйки нашли широкое применение еще у наших предков благодаря простоте конструкции.

Поговорим о том, из чего создается эффектная буржуйка своими руками:

• из газового баллона — подходящий вариант, для которого подходят толстенькие модели;
• из фляги тоже лучший вариант, т.к. здесь есть дверь, нужно только приделать дымоход;
• из бочки – из нее чаще всего делают буржуйки длительного горения, так как емкость позволяет организовать довольно большую камеру сгорания;
• из сейфа — зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Буржуйки, изготовленные своими руками, изготавливаются из металла с помощью специального инструмента.

Если вас интересует, как обустроить буржуйку своими руками, то ее устройство достаточно простое. В основу входит емкость, играющая роль специальной камеры, из которой следует выводить дымоход. Впереди обустраиваются двери – через одну загружается подготовленное топливо, через вторую вывозится зола.

Контейнер внутри разделен стальной решеткой, через которую подается воздух – именно через нее устраняется зола, которая образуется при сгорании топлива.

Как сделать буржуйку

Что касается инструкции по созданию буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Подготовьте следующие инструменты:

• Наждачная бумага для обработки металлических кромок;
• болгарский;
• Рулетка;
сварочный аппарат
• ;
• Дрель, а также сверла.

Обратитесь к профессионалу, который создаст чертежи буржуйки своими руками. После этого можно приступать к сварке печи с отличным теплоотводом.

Буржуйка из бочки

Один из простых способов — большая буржуйка из бочки. Следует оборудовать колосниковую решетку, дымоход и двери. Изготовление начинается с возведения негорючей основы. Подходящий вариант – кирпичная кладка, на которой нужно обустроить бочку. На его создание уйдет пара дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие для двери. Для этих целей вам понадобится электролобзик для работы по металлу.

Имеющаяся железка — дверь, к которой должны быть прикреплены петли, запор, а также ручка. Затем к стволу следует приварить еще часть петель. С другой стороны, для запора следует приварить металлическую петлю.

Внизу зольник должен быть оборудован необходимой дверцей, для которой необходимо выделить десять процентов от общего объема. Дверь создается описанным выше способом, но она непременно должна быть, потому что она избавляет от золы, а также выполняет роль поддувала. Затем можно приступать к созданию решеток:

• Снимите крышку с верхней части бочки;
• Создаем решетку, при этом используя куски металла;
• Привариваем решетку внутри.

Оборудуем необходимое отверстие в крышке, затем привариваем отрезок аналогичного диаметра как отверстие для дымохода. Затем привариваем крышку.

Мини-буржуйка своими руками готова, теперь необходимо обустроить дымоход и загрузить в емкость дрова для поджигания.

Мы создали буржуйку своими руками, фото можно увидеть на сайте. У нее исключительно вместительная камера. Важно обратить особое внимание на то, чтобы в верхней части крышки можно было устроить отверстие. Можно использовать не бочку, а цилиндр, или небольшой отрезок трубы необходимого диаметра.

Модернизация конструкции

Для повышения КПД буржуйки можно использовать листовой металл, закрывающий конструкцию из трех частей. Металл защищает корпус. Однако это еще не все – внутри есть сквозняк, происходит конвекция. В связи с этим повышается КПД печи.

Еще одним этапом модернизации является обустройство определенного изгиба на дымоходе. Проблема в том, что через него уходит тепло. Увеличив длину дымохода за счет горизонтального участка, его можно использовать для обогрева помещений. Недостатком такого подхода является отложение огромного количества сажи.

Еще одно изобретение — буржуйка, оборудованная на воде. Он даст возможность повысить эффективность обогрева, а также минимизировать расход топлива. Функционирует такая буржуйка с водой.

В этом варианте используется преобразователь, разделяющий пар. В результате его функционирования в камере образуется пламя. Самостоятельно провести такую ​​модернизацию не получится, но в будущем вполне возможно.

DIY POTBELLY PLATE PHOTION

0003

Просмотровая комната: Одри Барсио

12. 10.2021 — 02.09.2022

Echo Arts с гордостью представляет без сюжета (без вложений), персональную выставку новых картин чикагской художницы Одри Барсио, стипендиата Поллока-Краснера в 2019 г. и Джоан Митчелл в 2021 г. Номинант на товарищество.

Придать значение абстракции может быть непросто. Барсио игриво намекает на загадочное состояние ее работы в названии этой выставки.

« Ни один предмет не имеет отношения к заполнению пробелов в нашем общении», — говорит она. «Когда вы быстро отправляете электронное письмо и не указываете строку темы, алгоритм подставляет «без темы» в качестве темы. Это похоже на голос извне, который что-то передает вам, но то, что он передает, — ничто, что заставляет меня улыбаться, потому что это похоже на то, что некоторые люди говорят об абстрактном искусстве».

  Вторая часть названия выставки навеяна хайку XVII века японского поэта Мацуо Басё из его книги О любви и ячмене:

Жаворонок на болоте —

милая песня

невложения.

«Я читал хайку во время перерывов в своей студии, — говорит Барсио. «Это действительно резонировало с тем, как я себя чувствовал, работая со своими воспоминаниями и своими влияниями. Я попытался отправить его себе по электронной почте, и, очевидно, в тексте есть слово вложение, но я не прикрепил файл, поэтому, когда я нажал «Отправить», я получил предупреждение: «Похоже, вы забыли свое вложение». Алгоритм не может справиться с Басё.

Такие понятия, как общение, память и привязанность, ясно и элегантно выражены в новых картинах Барчио с помощью материалов, методов и форм, которые связывают ее нынешнюю эволюцию с влиянием ее прошлого.

Пирамиды являются одними из определяющих визуальных элементов произведения. На вопрос, на что они ссылаются, Барсио отвечает: «Возможно, ничего. Или они могут быть взяты с одной из моих любимых картин Агнес Мартин, на которой изображены две черные пирамиды с золотыми вершинами. Их можно назвать грудью. Я часто думаю об этой картине как о мощном заявлении о равенстве, основанном на исследованиях египетской культуры и пирамид, о том, что у женщин и мужчин для их последних мест захоронения были гробницы одинакового размера. Я нахожу это захватывающим. Я думаю об идее воспитания и расширения возможностей. Там есть интересная дихотомия. На меня сильно повлияли женщины».

Барсио вспоминает, как три года жила в Лас-Вегасе, где она была очарована казино Luxor в форме пирамиды и тем, как вы можете видеть луч прожектора, исходящий из его вершины в космосе.

«Эта гигантская грудь заливает вселенную светом», — говорит она. «Есть также мистицизм, связанный с пирамидами, древними и новыми. В Вегасе это связь между случайностью и удачей — у обоих есть твердые сторонники, но один настоящий, а другой вымышленный».

 Помимо Агнес Мартин, Барсио перечисляет Анни Альберс, Софи Тойбер-Арп и Хильму аф Клинт в качестве других женщин-художников, которые помогли сформировать ее визуальный язык. Но прежде всего среди ее эстетических влияний ее бабушка.

«Моей первой учительницей рисования была бабушка, — говорит Барсио. «Она перешла от фигуративной живописи к абстракции, когда стала старше и потеряла зрение. Вот где ее работа стала больше относиться к внутреннему видению, сообщая о том, что происходит внутри ее разума и сердца, вместо того, чтобы воссоздавать то, что существовало во внешнем мире. Мне, семилетнему ребенку, это было важно».

Барсио также пришлось переосмыслить свое творческое развитие, когда в 20 лет в результате автокатастрофы она потеряла несколько пальцев на своей доминирующей руке.

«Возможно, поэтому я одержим связью между подделкой и реальностью, потому что я ношу протезы», — говорит Барсио. В качестве материальной дани своему наследию Барсио представила технику шитья в своей практике с помощью этого тела работа.

«Помимо того, что она была фантастической художницей, моя бабушка много шила. У нее было домашнее хозяйство, а ее художественная мастерская находилась всего в углу рядом с буржуйкой в ​​ее столовой. Так что с этим телом работа, шитье является частью композиции, оно буквально сшивает воедино мою личную историю с историей искусства».

Барсио сшил поверхности этих картин из смеси необработанного холста и полос ткани с серым и белым шахматным рисунком. Она использует шахматную доску как для намека на историю абстрактного искусства, так и для конкретного проявления клетчатого фона, который цифровые дизайнеры признают символом пустоты, ожидающей заполнения.

«Я думаю о том, что есть, а чего нет, — говорит Барсио. «Когда я был рядом с бабушкой и слушал ее рассказы о живописи, это повлияло на меня, и как художнику вам нужно развивать это и поддерживать это общение. Время циклично. Есть такая фраза: «Мы все здесь, но все мы не можем быть здесь одновременно». Мы не должны так привязываться к потере, потому что все еще здесь, даже если человека нет».

Еще раз размышляя о том, как эта последняя работа выросла из потерь, которые коснулись как ее бабушкиной практики рисования, так и ее собственной, Барсио делится еще одним хайку Басё:

Приходите, посмотрите настоящие

Цветы

Из этого болезненного мира.

 «Даже в боли мы должны видеть цветы», — говорит Барсио. «Может быть, эти вышитые картины ни о чем. Или, может быть, они о том, чтобы видеть хорошее и плохое. Нам суждено испытать и то, и другое. У нас есть выбор, что взять с собой. Может быть, мы несем красоту.

-Филипп Барсио.

Untitled , 2021, Acrylic, flashe and mica on stitched canvas, 12”x10″

For Agnes , 2021, Acrylic, flashe and mica on stitched canvas, 12”x10″

Без названия , 2021, Акрил, блестки и слюда на сшитом холсте, 12”x10” — ПРОДАНО.

Untitled , 2021, Acrylic, flashe and mica on stitched canvas, 38” x 30

Untitled , 2021, Acrylic, flashe and mica on stitched canvas, 38” x 30

Без названия , 2020, Акрил, слюда и блестки на сшитом холсте, 54” x 42”

Untitled , 2020, акрил, вспышка и слюда на холсте, 18 ”x 16”

Безда.

Без названия , 2020, Холст, акрил, флеш и слюда, 18 x 16 дюймов

Без названия , 2021, Акрил, блестки и слюда на сшитом холсте, 12”x10”

Без названия , 2021, Акрил, блестки и слюда на сшитом холсте, 12”x10”

Без названия , 2021, Акрил, блестки и слюда на сшитом холсте, 12”x10”

Без названия , 2021, Акрил, вспышка и слюда на сшитом холсте, 12”x10”

Без названия , 2020, акрил, слюда и блестки на сшитом холсте, 54 x 42 дюйма

Untitled , 2021, акрил, вспышка, графит и слюда на сшифрованном холсте, 18 ”x 16”

Безподобный , 2029 2028. 18 x 16 дюймов

для Anni , 2021, акрил, вспышка и графит на сшифрованном холсте, 12 ”x10”

бездалена , 2029 2021, 210828, 21828, 21828, 40828. »

Без названия , 2021, Акрил, блестки и слюда на сшитом холсте, 12″x10″

Без названия , 2020, Акрил, слюда и блестки на сшитом холсте, 54” x 42”

Untitled , 2021, акрил, вспышка и слюда на сшифрованном холсте, 38 ”x 30”

для Sophie , 2028, ACRY , 2021, Aca. 30”

Одри Барсио получила степень бакалавра искусств в Школе искусств и дизайна Херрона и степень магистра иностранных дел в Университете Невады, Лас-Вегас. Она училась в Школе современного искусства Pont-Aven в Бретани, Франция, и в 2017 году прошла резидентуру Vermont Studio Center. Получатель гранта Фонда Поллока-Краснера и номинант на получение стипендии Джоан Митчелл в 2021 году. Ее работы были опубликованы в New American Paintings и были представлены на нескольких групповых выставках в США, в том числе Art in America на Art Miami Satellite Fair, ART IN CONTEXT: Selections from the Marjorie Barrick Museum of Art Collection, Лас-Вегас, Невада. и GLAMFA в Калифорнийском университете в Лонг-Бич. Недавние персональные выставки включают: Сиракузский университет, Нью-Йорк, Правительственный центр Лас-Вегаса, Лас-Вегас, Невада, Университет Невады, Лас-Вегас и Tube Factory, Индианаполис, Индиана. Работы Барсио включены в несколько государственных и частных коллекций, в том числе в Художественный музей Баррика. Одри Барсио живет в Чикаго и работает доцентом в Государственном университете Болла.

Миллионы украинцев бежали от войны, но многие оказались на территории, которую они считают «вражеской». каждый день, это кульминация долгого путешествия. Это включает в себя не только бегство из зоны боевых действий, но и путешествие через Россию, огромную страну, которую многие украинцы считают вражеской территорией.

Оценки того, сколько украинцев оказалось в России после вторжения, разнятся. Россия утверждает, что более 2,4 миллиона человек были приняты в рамках гуманитарной миссии, в то время как официальные лица Украины говорят, что с конца февраля 1,2 миллиона ее граждан были насильственно депортированы в Россию или на оккупированные Россией территории, такие как Крым.

В июле Государственный департамент США пришел к выводу, что от 900 000 до 1,6 миллиона граждан Украины были насильственно депортированы в Россию. По данным исследователей из Хьюман Райтс Вотч , поступали сообщения о том, что беженцам угрожали, агрессивно обыскивали и содержали против их воли в нескольких центрах содержания под стражей, известных как «фильтрационные лагеря».

«Мы прошли через вражескую территорию», — сказала Дарья, которая из Херсонской области и должна была проехать через аннексированный Россией Крым, чтобы в конечном итоге добраться до Эстонии.

« Мы специально говорили по-русски, чтобы не привлекать к себе внимание, потому что не знаем, как обстоят дела «.

Во многих случаях после прохождения блокпостов украинцев сажали в автобусы и поезда и увозили в 55 регионов России. Многие решили сесть в машины и отправиться на запад, потому что у них не было выбора, когда нужно было бежать из Восточной Украины.

Вот некоторые из их путешествий.

‘Мы чудом выжили’

Игорь, 49 лет, пенсионер металлургического комбината «Азовсталь»: тот самый завод в Мариуполе, похожий на крепость, который этой весной привлек международное внимание, поскольку украинские части, в том числе полк «Азов», защищали его в течение трех месяцев, прежде чем сдаться в мае. .

Игорь пытался бежать из Мариуполя с семьей 17 марта, но им потребовались месяцы, чтобы добраться до ЕС. Когда город впервые попал в осаду в конце февраля, Игорь, который в целях безопасности попросил называть его только по имени, сказал, что укрылся в подвале своего многоквартирного дома вместе с женой и двумя детьми.

Здание подверглось сильной атаке. Он сказал, что знает по крайней мере двух своих соседей, которые погибли. Видео его дома было размещено в Интернете, и на нем видно, что его здание частично рухнуло и полностью почернело от взрывов.

«Мы чудом выжили», сказал он. «Потом еще неделю мы прятались в подвале соседнего дома».

Семья Игоря в настоящее время живет на круизном лайнере, который ранее использовался для пассажиров, путешествующих из Риги, Латвия, в Стокгольм, Швеция. В настоящее время в нем временно размещено более 1800 украинских беженцев в Таллинне, Эстония. (Брайар Стюар/CBC)

В этот момент они решили, что им нужно уходить, сказал он, а поскольку безопасных коридоров на восток не было, они были вынуждены идти в россию.

Но на выезде из города Игоря и его семью остановили на российском блокпосту. Когда солдаты обнаружили татуировку украинского трезубца под перстнем на левой руке, он сказал, что его взяли под стражу, а его семья отказалась покидать Мариуполь без него.

Трезубец является символом Украины и ассоциируется с вооруженными силами страны. Он сказал, что сделал татуировку, когда служил в 1991. Согласно сообщениям украинских беженцев и видео, опубликованному российскими государственными СМИ, российские солдаты часто проверяют наличие татуировок, поскольку ищут военную принадлежность и любые символы, которые, по утверждению правительства, ассоциируются с «нацизмом».

От побега к задержанию

Что именно произошло во время задержания, Игорь не стал уточнять, но его допрашивали. Он сказал, что его доставили в несколько центров содержания под стражей, а затем отправили в военную казарму в оккупированном Россией Донецке, где он спал на полу на деревянном поддоне. Он сообщил, что вместе с ним в заключении находятся государственные служащие и волонтеры отряда территориальной обороны Украины.

«Я никак не мог связаться со своей семьей, — сказал он. «Я не мог связаться с ними, и они даже не знали, где я».

Игорь говорил с CBC News 31 августа в Таллинне, Эстония, где он сейчас находится на круизном лайнере с 1800 другими украинскими беженцами. В какой-то момент во время интервью он снял кольцо, чтобы показать изувеченный участок кожи под ним.

ЧАСЫ | Спасаясь от насилия, некоторые украинцы попадают в Россию:

Истории побегов от украинцев, бежавших через Россию

14 дней назад

Продолжительность 7:47

Некоторые украинцы, бежавшие от войны через Россию, делятся душераздирающими историями об опасном путешествии.

Находясь под стражей, он, по его словам, выхватил кусок угля из буржуйки, используемой для отопления, и прижал его к коже. Он пытался сжечь свою татуировку, чтобы ее больше не видели русские солдаты.

Синий контур трезубца все еще частично виден.

Через 30 дней Игоря отпустили, но он сказал, что российские солдаты сохранили его паспорт. Ему вернули только ксерокопию со штампом так называемой «Донецкой народной республики». Самопровозглашенное сепаратистское правительство при поддержке российских сил управляет оккупированной территорией Восточной Украины с 2013 года, но остается непризнанным большей частью мира.

Вернувшись в Мариуполь, Игорь с семьей сел в автобус, направлявшийся в Таганрог, Россия, и когда они приехали, его дочь связалась с волонтерскими группами в социальных сетях и предложила помощь.

49-летний Игорь показывает след от ожога и остатки татуировки, которую он пытался сжечь, находясь в СИЗО на востоке Украины. Он сделал татуировку украинского трезубца, когда служил в армии в 1991 году. (Янис Лайзанс/CBC)

Некоммерческая организация под названием «Помогаем уехать» помогла им с жильем и транспортом, но когда его Граница России в Эстонию в мае, он сказал, что пограничники не пропустят его, потому что у него нет паспорта.

Он и его семья попробовали другой маршрут. Они направились на юг и смогли уехать через Беларусь, прежде чем, наконец, перебраться в Латвию, а затем в Эстонию.

«Я вздохнул с облегчением», сказал он. «Я не думал, что выберусь оттуда ».

В настоящее время они вчетвером спят на двухъярусных кроватях в комнате круизного лайнера в Таллинне. Он сказал, что они хотели бы поселиться в Эстонии, и его дети записались в школу, а он ищет работу.

«Есть люди, которые нас ненавидят»

Исследователи Хьюман Райтс Вотч говорят, что публичных данных о том, сколько украинских беженцев осталось в России, нет, но Наталья и ее 17-летняя дочь входят в группу, принявшую решение остаться, по крайней мере, пока.

Наталья, которая также попросила называть ее только по имени в целях безопасности, говорила с CBC News из Рязани, Россия, которая находится примерно в 200 километрах к юго-востоку от Москвы.

Она тоже сбежала из Мариуполя, проведя три недели в бомбоубежище вместе с несколькими другими семьями.

Наталья сбежала из Мариуполя и в настоящее время живет в Рязани, Россия. Она сказала, что сначала было трудно, так как она не знала о своих правах, когда жила в деревне, но постепенно стало легче. Она надеется, что сможет вернуться в Мариуполь, как только он будет восстановлен. (Отправлено)

23 марта, после обстрела соседнего здания, она сказала, что она и другие побежали.

«Люди были в панике», сказала она. «Люди даже перешагивали через трупы».

Она рассказала, что встретила группу чеченских солдат, которые дали им немного хлеба и показали им дорогу. Они подошли к побережью и двинулись на запад вдоль Азовского моря. Она сказала, что когда она обернулась, чтобы посмотреть назад, все, что она могла видеть, это ее город в огне.

По ее оценкам, они прошли 15 километров, прежде чем их подобрал автобус.

ЧАСЫ | Почему некоторые украинцы выбирают возвращение домой:

В поезде с украинцами, направляющемся домой

6 месяцев назад

Продолжительность 7:38

Несмотря на риски, некоторые украинские беженцы возвращаются в раздираемую войной страну — у каждого свои причины. Они садятся на поезда, направляющиеся на восток, в районы, опустошенные войной, в надежде вернуть себе то, что осталось от их страны.

Когда они наконец пересекли границу с Россией, она сказала, что почувствовала облегчение. В приемном покое им дали чай и бутерброды, но она сказала, что некоторые русские настроены открыто враждебно.

«Есть люди, которые нас ненавидят. Они этого не скрывают.»

Наталья решила остаться в России, потому что не знает, что делать дальше, сказала она. У нее нет постоянного жилья, и она делит свое время между родственниками и общежитиями.

«Все просыпаются с мыслью о том, чтобы пойти домой», — сказала она. «Мы хотим вернуться к мирной жизни. »

Решаем въехать в Россию сейчас

В то время как большинство украинских беженцев прибыли в Россию в первые недели после вторжения, другие бегут сейчас, пережив войну в течение нескольких месяцев.

30 августа CBC News посетило временное общежитие в Нарве, Эстония, которое использовалось для размещения украинских беженцев. 28-летняя Дария и 43-летняя Виктория, которые также просили не публиковать их фамилии в целях их безопасности, недавно приехали и остановились там вместе со своими мужьями и детьми.

Семьи из Херсонской области месяцами жили во время взрывов, прежде чем решили, что должны уехать. Есть опасения, что боевые действия в этом районе могут резко усилиться, поскольку Украина объявила о начале наступления, чтобы вернуть оккупированную территорию.

Дарья (слева) и Виктория (справа) рассказали CBC в конце августа в Эстонии, после поездки из Украины через Крым. (Брайар Стюарт/Новости CBC)

Чтобы покинуть страну, две семьи направились на юг через Крым, который Россия аннексировала в 2014 году. Виктория говорит, что когда они проходили контрольно-пропускные пункты, они старались говорить по-русски, а не по-украински.

Прежде чем отправиться в путь, все в группе удалили фотографии и некоторые контакты со своих телефонов, потому что ожидали, что их обыщут, что, по их словам, и произошло. Двух их мужей отвели в сторону, проверили на наличие татуировок и допросили.

Несмотря на то, что большинству мужчин в возрасте от 18 до 60 лет запрещено выезжать из Украины, мужчины могут выезжать через Россию. В своем отчете Хьюман Райтс Вотч говорится, что некоторые украинцы, с которыми они беседовали, сказали, что эвакуировались через Россию, потому что это означало, что вся семья могла уехать вместе.

Дария сказала, что больше всего она боялась, что семьи будут разделены или у некоторых из них могут быть конфискованы документы.

« Вы просто поймите, что в случае чего, у меня просто нет выхода, вы должны оставаться в Херсоне», — сказала она.

Когда охранники спросили, куда они едут, они ответили, что в Санкт-Петербург, и не упомянули, что надеются добраться до Швеции. Виктория сказала, что им дали указание зарегистрироваться там и забрать российские паспорта.

« Похоже, они вербуют», — сказала Виктория. «Это как знамёна, которые вывесили в Херсоне. Россия и Украина едины. »

Военнослужащие пророссийских войск стоят на посту в осаждённом южном портовом городе Мариуполь, Украина, 24 марта. (Александр Ермоченко/Reuters)

Уфимка своими руками из газового баллона. Как сделать буржуйку из газового баллона? Двери для буржуйки

Если вы обратите внимание, сколько стоит чугунная или стальная печь на дровах, то быстро поймете, что покупка ее для обогрева гаража или дачи с теплицей не всегда оправдана. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером на заказ по вашим чертежам. Наша цель помочь с выбором конструкции, описать технологию изготовления буржуйки и ее монтажа, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печи

Устаревшее и неэффективное отопительное оборудование постепенно уходит в прошлое, что сказывается и на самодельных печах. Никому сейчас не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошего теплоотвода. Современная буржуйка должна быть экономичной и хорошо обогревать помещение. Поэтому передовые мастера постоянно работают над усовершенствованием сталеплавильных печей.

Для достижения максимально эффективной работы дровяной печи необходимо решить 2 вопроса: как увеличить КПД печи, печь и время горения от одной загрузки, не увеличивая количество и цену используемых материалов . Представляем 3 варианта самоделок, где эти задачи успешно решены и реализованы:

• печь трехходовая из двух пропановых баллонов;
• Буржуйка пиролизная с воздухо-жаротрубным теплообменником и вторичной камерой;
• очень популярная конструкция «Бубафоня» с верхним горением дров из газового баллона.

Для справки. Первые 2 блока были разработаны, изготовлены и протестированы нашим специалистом, любезно предоставившим свои фото и видео.

Если вы дружите со сварочным аппаратом и имеете необходимые инструменты, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и объясним технологию изготовления буржуйки из газового баллона по всем трем вариантам. Но сначала сделайте свой выбор, прочитав обзор этих печей.

Для изготовления печи вам понадобится сварочный аппарат, болгарка, слесарные и измерительные инструменты. Хомутов понадобится несколько, не менее 2 штук

Буржуйка трехходовая – принцип работы и плюсы с минусами

Мастер присвоил этой самодельной печке шутливое название «Коллайдер» из-за необычного внешнего вида и хорошего тепла передача. Эта дровяная печь изготовлена ​​из двух стандартных пропановых баллонов емкостью 50 литров, сваренных между собой под углом 90°, как показано на рисунке. Принцип работы следующий:

1. Первый бак, уложенный горизонтально, играет роль топки, соответственно оборудован дверцами и решетками. В нее помещают внушительную порцию дров и поджигают.
2. Второй сосуд представляет собой воздушный теплообменник с внутренними перегородками, которые замедляют поток дымовых газов и заставляют их менять направление в три раза и дают больше тепла. В конце продукты сгорания покидают каменку через трубу дымохода.
3. Для увеличения поверхности нагрева обе части корпуса снабжены дополнительными ребрами.
4. Ниже к топке приварен зольник из листового металла, дверца которого регулирует подачу воздуха для горения.

Чертеж самодельного трехходового обогревателя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно использовать стальную трубу для буржуйки диаметром 300 мм и тонкими стенками (4-5 мм).

Расчетная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет отапливать помещение площадью до 100 м² – дачу, теплицу или большой гараж ( коробка). Практические испытания показали, что в режиме поддержания тепла в отапливаемом помещении 1 загрузки дров хватает на 1,5-2 часа. Если использовать отопительный агрегат в доме меньшей площади (25-50 м²), то продолжительность горения увеличится до 3-4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это хорошая рентабельность.

Фото готовой печи «Коллайдер» с теплообменными ребрами

Минус у этой печи длительного горения один — странный внешний вид. Но это компенсируется многочисленными достоинствами:

• простота изготовления;
• быстрый прогрев и достойное время работы с 1 закладкой твердого топлива;
• дешевая конструкция, надо только купить удобные ручки и даже трубу для буржуйки, если нет баллонов с пропаном;
• из-за размеров топки в топку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;
• агрегат можно сделать с варочной панелью, как показано на фото.

«Коллайдер», как и любой самосварной газовый баллон из газового баллона, может быть дополнен установкой водяного контура, регулирующего воздушную заслонку в дверце зольника и выносного обдувающего вентилятора. Размеры печки изменяются в любую сторону подбором резервуаров меньшей емкости или труб другого диаметра.

О работе буржуйки, используемой для обогрева помещения кафе площадью 100 м², рассказывается в видео:

Обзор двухкамерной печи пиролиза

Эта небольшая дровяная печь из газового баллона объемом 24 литра получила название Пятерочка по количеству трубок воздушного теплообменника. Действует по такому принципу:

1. Как и в предыдущем случае, камерой сгорания служит уложенный на бок цилиндр, а снизу к нему крепится зольник. Роль решетки играют прорези в стенке сосуда.
2. В верхней части бака сделано отверстие, где соприкасаются 5 вертикальных трубок теплообменника. По ним движутся горячие дымовые газы и таким образом передают часть тепла помещению.
3. Из теплообменника продукты сгорания поступают во вторичную камеру, куда отдельно по отдельной трубе подается нагретый воздух. За счет этого образующиеся в топке горючие газы сжигаются и выделяют дополнительное тепло, а затем направляются в дымоход.

Чертеж пиролизной буржуйки длительного горения с газовым дожигателем

Результаты практических испытаний каменки следующие: помещение площадью 30 м² прогревается на 20°С в течение 1 часа , после чего одна закладка дерева длится 1,5-2 часа в зависимости от режима работы. Расчетная мощность — 5 кВт. Как видите, в такой конструкции время горения уменьшено за счет уменьшения топки, но печь очень компактна и поместится в любом помещении. Да и греет неплохо.

Совет. Хотите увеличить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, на котором изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 литров. Устройство отопительных агрегатов идентично, разница только в объеме баков, используемых в качестве топки.

Похоже на двухкамерную самодельную печь. Сверху приварены 2 бруска — можно поставить кастрюлю или чайник с водой

Благодаря эффективному горению дров печь Пятерочка экономичнее Коллайдера, хотя и сложнее в сборке. По стоимости материалов разница между ними невелика – в первом 2 баллона, во втором – 5 труб диаметром 57 мм и длиной 40 см. Отдельным преимуществом печи является возможность сжигать влажные дрова и любой мусор после топки без потери интенсивности нагрева. Остальные преимущества те же – низкая стоимость, простота использования и возможность модернизации.

Еще один хороший совет. Естественно, если после замены маленького баллона на стандартный (50 л) вы захотите увеличить мощность нагревателя и добавить к теплообменнику еще 2-3 патрубка. Помните, что проходное сечение и тяга дымохода должны соответственно увеличиваться. В противном случае вы потратите материалы и время, так как из-за недостаточной тяги наружные секции останутся холодными и мощность печи не увеличится.

Пятерочка увеличенная из большого баллона 50 л

Печь верхнего горения «Бубафоня»

По большому счету, «Бубафоны» нельзя отнести к буржуям, так как они принципиально отличаются по принципу работы. Но обойти вниманием эту печь невозможно из-за ее широкой популярности, из-за продолжительности горения 1 загрузки дров от 6 до 10 часов. В то же время утеплитель славится множеством недостатков, о которых мы поговорим далее.

Алгоритм работы печи длительного горения «Бубафоня», представленной на чертеже, следующий:

1. Топка представляет собой стоящий вертикально пропановый баллон на 50 литров. Через отверстие в верхней крышке входит патрубок подачи воздуха, заканчивающийся толстым металлическим диском. Снизу к нему крепятся стальные полосы, распределяющие воздух во все стороны.
2. Когда топка доверху заполнена дровами, тяжелый диск прижимает их вниз и заставляет их прогибаться при горении. Розжиг также производится сверху, и только потом опускается труба с грузом.
3. Подача воздуха для горения регулируется заслонкой, установленной на верхнем конце трубы. Труба дымохода врезана в боковую стенку емкости под сам колпак.

Чертеж топки верхнего горения и расположение воздухораспределителей

Примечание. Место прохода трубы через крышку не герметизируется и подсасывается вторичный воздух, помогающий сжигать горючие газы над диском при нормальном прогреве печи.

Сильные стороны Bubafoni — приличное время работы, простота и возможность переделки в котел верхнего горения (изготавливается печь с водяной рубашкой, как описано в ). Но недостатки заставили многих владельцев гаражей отказаться от таких буржуев:

• печь нельзя загружать, пока не сгорит все топливо;
• от блокировки заслонки топка не погаснет и будет долго тлеть, т.к. в нее попадает вторичный воздух;
• без хорошей тяги печка дымит в помещение;
• в режиме медленного горения печь греет слабо, а дымоход интенсивно забивается сажей;
• для возврата в штатный режим агрегат должен хорошо прогреться, на что расходуется ¼ часть топлива.

Слева на фото — воздушная заслонка крупным планом, справа — самодельные теплообменные ребра из профилей для монтажа ГКЛ

Для справки. Чтобы сжечь сажу в дымоходе, необходимо при каждой растопке гонять «Бубафон» на максимальном режиме.

Наконец, немного подсластите пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, кроме того, она успешно работает на опилках и различных горючих отходах.

Инструкция по приготовлению печи своими руками

Перед тем, как варить дровяную печь длительного горения, необходимо подготовить все необходимые электроинструменты:

• сварочный инвертор;
болгарка
• , она же УШМ;
Дрель
• с набором сверл.

Примечание. Молотки с пассатижами мы здесь перечислять не будем, так как в доме хорошего хозяина всегда есть полный набор инструментов.

Конечно, вам понадобится старый пропановый баллон, из которого нужно выкрутить вентиль и обязательно заполнить его водой перед резкой. Дело в том, что пропан тяжелее воздуха и его остатки не уйдут из баллона самостоятельно. Чтобы вытолкнуть их оттуда, используйте воду. Порядок дальнейших работ зависит от выбранного дизайна.

Собираем трехходовую печь

Кроме баллонов, для изготовления этой буржуйки нужно подготовить следующие материалы:

• Листовой металл толщиной 2 мм пойдет на зольник и ребра, 3 мм к дверям;
• отрезок трубы круглой диаметром 100 мм — на трубу дымохода;
• уголки или профильные трубы для ножек;
• асбестовый, а лучше — асбесто-графитовый шнур на уплотнитель двери;
Стальной профиль
• 20 х 20 мм или арматура такого же сечения – для усиления решетки.

Стыковка двух цилиндров (слева) и сварка дверной коробки (справа)

Након. Ручки-замки с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный вид, приобретите термостойкую краску (продается в аэрозольных баллончиках).

Чтобы стержни не погнулись от высокой температуры, их необходимо усилить сварными профилями

Прежде всего, нарежьте металл на заготовки по размерам, указанным на чертеже печи длительного горения, представленном в предыдущем разделе. Технология изготовления печи следующая:

1. В торце первого цилиндра вырезать проем под дверцу и проем в стене для выхода газов. У второго сосуда отпилить дно, а в конце сделать отверстие для 100 мм трубы. Сделайте на стенках полукруглые вырезы, чтобы один цилиндр плотно находил на другой.
2. Прорежьте щели решетки. С внешней стороны к нему приварите усилители из профиля 20 мм.
3. Изготовить зольник и дверные рамы, приварить к кузову. Одновременно установите ножки.
4. Приварите двери и загерметизируйте соединения с рамой. Установите створки и ручки.
5. Используйте отрезанные стенки цилиндра в качестве перегородок, сварив их внутри вертикального резервуара.
6. Соедините два сосуда друг с другом сваркой. Установите трубу дымохода и обварите ее.
7. Прикрепите ребра теплообменника к обоим корпусам. На этом печь готова.

Несколько слов о том, как сделать плотные дверцы для печи длительного горения. Технология проста: из узких стальных полос, приваренных к внутренней поверхности створки, формируется швеллер, куда впоследствии набивается графито-асбестовый шнур. Главное, четко определить место расположения паза. В конце весь металл необходимо обезжирить и покрасить в 3 слоя с перерывами на сушку.

Совет. Перед покраской сваренную печь желательно расплавить, чтобы выгорела вся старая краска.

Изготовление пиролизной двухкамерной печи

Схема сборки этой высокоэффективной буржуйки во многом аналогична «Коллайдеру», только используется 1 газовый баллон, а трубы диаметром 57 и 20 мм добавленные из материалов (в теплообменник и подачу вторичного воздуха соответственно). Процедура следующая:

1. В баке прорезать отверстия для загрузочного люка и под установку теплообменника. Размеры площадки для него 260 х 200 мм.
2. Сделайте зольник и установите двери, как описано выше. Сварить ножки.
3. Сделайте теплообменник, разрезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
4. Трубу 20 мм согнуть под углом 90° и приварить к теплообменнику. Прикрепите последний к отверстию, вырезанному в цилиндре.
5. Приварить вторичную камеру к дымоходу. В качестве крышки используйте полукруглую заготовку, которая раньше была стенкой цилиндра. Утеплитель готов.

Ступеньки для сборки дверцы топки — по центру уложен негорючий утеплитель, по краям графитовый шнур

Примечание. При использовании стандартного баллона алгоритм работы не меняется, только зольник нужно сделать больше (размер указан на чертеже).

Немного о том, как правильно подавать воздух во вторичную камеру печи длительного горения. Перед установкой конец трубки необходимо заглушить, а по бокам сделать 5-6 надрезов в виде латинской буквы V. Затем труба вставляется в отверстие в верхней части теплообменника и обваривается. Если делать буржуйку своими руками из трубы, взятой вместо баллона, то потребуется сварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

Такие прорези нужно сделать по бокам трубы — через них воздух проходит во вторичную камеру

Фото процесса сборки буржуйки

Устанавливаем обрамление дверцы духовки

Привариваем зольник из листового металла

Режем колосники и усиливаем их профилем под сварку

Привариваем зольник к цилиндру

Ставим ручки и замки на двери

Вырезание отверстий под трубы во фланцах теплообменника

Изготовление буржуйки на видео

Сборка каменки «Бубафоня»

Технология изготовления этой печки одна из самых простых. Берем газовый баллон на 50 литров, отрезаем верхнюю часть по заводскому шву, после чего делаем следующее:

1. Свариваем решетку из арматуры периодического профиля диаметром 20-24 мм и устанавливаем согласно Рисунок. Вырежьте отверстие внизу и поместите дверцу зольника.
2. В отсечной крышке сделать отверстие для воздуховода, а снаружи приварить стальную полосу для герметизации баллона.
3. К одному концу трубы 57 мм сваркой прикрепите дисковый груз с приваренными воздухораспределителями, а на другой поместите воздушную заслонку.
4. Установите трубу дымохода.
5. Вставьте воздуховод в топку и наденьте крышку.

По сути 3 части — это и есть вся Бубафонная печь

Для справки. Многие домашние мастера не ставят в печь типа «Бубафоня» колосниковую решетку и дверку зольника. Это упрощает работу, но усложняет эксплуатацию: после сжигания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Монтаж решетки из арматурных прутьев

Как установить буржуйку и дымоход

При размещении дровяных обогревателей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, верхняя часть которых может раскаляться докрасна на максимальных режимах эксплуатации. Здесь требования такие:

1. В гараже или в загородном доме, построенном из кирпича или других негорючих материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от корпуса печи.
2. В теплице буржуйку нельзя ставить вплотную к растениям и стеклянным наружным стенам.
3. В деревянном доме полы под печью покрыты металлическим листом, выступающим из топки на 700 мм. Ближайшие стены также покрыты металлом для предотвращения возгорания.

Отдельный вопрос из чего сделать дымоход для печи. Алюминиевая гофра точно не подходит, так как температура газов на выходе достигает 200-400°С в зависимости от режима работы. Какие варианты допустимы:

• труба стальная обыкновенная с тонкими стенками;
• дымоход из кровельной или нержавеющей стали;
• изолированный дымоход сэндвич.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Наконечник. Предпочтительнее брать последний вариант дымохода — двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы размещают на высоте 4 м и более, если измерять от решетки. Особенно требовательна к тяге буржуйка Бубафони; для него газоотвод сделать выше, чтобы потом не возникало вопросов, почему печка дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником конденсата, хотя многие домашние мастера этого правила не придерживаются.

Кстати, правильный дымоход позволяет увеличить КПД печи-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоход удлиняется и укладывается под углом, а на другом конце помещения выходит на крышу, как показано выше на фото. Так горящие продукты сгорания будут отдавать больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода устанавливается теплообменник, подключаемый к системе водяного отопления дома или коттеджа. Минус: из дымоходного канала печи длительного горения придется чаще удалять копоть.

Схема подключения водяного теплообменника, стоящего на дымоходе

Теплообменник самоварного типа, размещаемый на каминной печи, не должен подключаться непосредственно к водяной отопительной сети. Существует опасность закипания охлаждающей жидкости и разрыва трубопровода. Схему подключения лучше использовать через емкость с водой – аккумулятор тепла, который также можно сделать своими руками из газового баллона. Описание и чертежи его конструкции вы можете.

Буржуйка — небольшая самодельная металлическая печь, получившая распространение в первой половине 20 века. Позже, с появлением централизованного теплоснабжения, его популярность упала. Вторая волна его массового использования пришлась на годы Великой Отечественной войны, а третья – на 90-е годы того же века, для обогрева загородных домов. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом виде, без переделок, они неэкономичны: топливо «жрут» как буржуи, но если перестать их «кормить», быстро остывают. Самый простой вариант изготовления – газовая плита из газового баллона. Кожух уже готов, осталось только вырезать отверстия для засыпки топлива и зольника, прикрепить к ним дверцы, приварить ножки и дымоход (диаметром 150 мм и не меньше).

Цилиндр в такой печи может располагаться вертикально или горизонтально. Он быстро нагревается, но и остывает сразу после прекращения горения топлива. Тем не менее, чтобы быстро вывести гараж или дачу из минусовой температуры или растопить в осенне-весеннюю непогоду – отличный вариант.

Какой баллон взять для печки?

Понятно, что за тело пойдет газовый баллон. Но они разного размера. Самый маленький из 5 литров не следует использовать для изготовления печей: слишком маленькие объемы и он ничего не сможет нагреть. Также есть баллоны на 12 и 27 литров. Из них получится маломощный агрегат для очень маленькой комнаты: больше 3-х и 7-ми Киловатт тепла от них не получить. В принципе, это может быть походный вариант, но вес будет солидный.

Оптимальный вариант для стационарной буржуйки в гараже или на даче – газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы сжигать любое топливо. При этом он не очень тяжелый, с ним можно работать одному. Буржуйка из пропанового баллона на 50 литров – оптимальный вариант.

Промышленные газгольдеры 40 литров имеют примерно такой же объем, диаметр меньше 250 мм, высоту больше, стенки толще. Плиту из фреонового баллона при той же мощности, которую от нее можно получить, сделать будет сложнее: масса большая, да и длинная. Укоротив высоту примерно до 700 мм, можно сделать небольшую толстостенную буржуйку, которая будет топить чуть дольше, но будет чуть лучше «держать» тепло.

Важно! При работе с газовыми баллонами соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: безопасность смотрите в этом видео.

Из чего и как делать двери

Двери для буржуйки можно купить литые. Потребуется небольшая высота на поддувал и больший размер – для закладки топлива. Есть готовые блоки — проходная дверь с поддувалом в одной конструкции. В этом случае в вырезанное по размеру отверстие вваривается размерная рама из уголков, а к ней уже болтами прикручивается отливка. Чтобы не задуло из щелей, по периметру выреза под дверь приваривается небольшой бортик – 1-2 см полоска металла.

Двери можно не покупать, а использовать вырезанный кусок стены из воздушного шара. Тогда нужны какие-то петли или детали от замены. С петлями понятно: разметить места, приварить. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепочки.

К такой двери нужно будет приварить защелку.

С решетками или без?

В самом простом варианте решетка не предусмотрена. Если цилиндр небольшой или расположен горизонтально, то изолировать внутреннюю часть проблематично. При этом конструкция буржуйки из баллона достаточно проста: корпус, поставленный на ножки, имеет одну дверцу, в верхней части приваривается патрубок для подключения дымохода. Все. Целая печка.

На фото выше показаны примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части, помимо дымовой трубы, имеется еще один выход – на него устанавливается крышка, и этот выход используется как плитка для приготовления пищи, нагревания чая.

Если вы все-таки хотите сделать колосник в буржуйке из горизонтально установленной емкости, то вам придется приварить нижний поддон для сбора золы. Ниже чертеж и фото практической реализации.

В вертикальных вариантах печи чаще всего устанавливаются из баллона. В этом случае место выделить проще. Обычно внутрь вваривают прутья толстой арматуры: чугунную решетку подходящего размера найти сложно. Но этот вариант плох тем, что фурнитура быстро прогорает, а ремонт сложен: старую фурнитуру снять, новую приварить. Можно вварить внутрь куски толстого уголка или арматуры (как на фото), отдельно сварить решетки из арматуры и отдельно уложить их на уголки.

В этом видео рассказывается о том, как сделать печь из газового баллона своими руками — колосники делаются из арматуры.

Лучшее рассеивание тепла

Самая большая проблема буржуев — неэффективное использование тепла. Большая часть его буквально летит в дымоход. С этим недостатком эффективно борются в топках верхнего горения с дожиганием дымовых газов типа (тоже, кстати, можно сделать из газового баллона) и .

Вариант буржуйки из пропановых баллонов с вторичным дожиганием имеет более высокий КПД, чем у «обычных» моделей.

Еще один способ улучшить теплоотдачу — сделать дымоход длиннее, тем самым увеличив количество тепла, которое останется в помещении. При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, а особенно участков с отрицательным уклоном.

Газовая печь работает на дровах. Повышение теплоотдачи за счет изготовления длинного разорванного дымохода

Другой вариант использования тепла дымовых газов – приварить вертикальную дымовую трубу к горизонтально расположенному корпусу цилиндра. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Можно как в банных печах: металлическую трубу накинуть сеткой, в которую насыпать камни. Они будут забирать тепло у трубы, а затем отдавать его в помещение. Но. Во-первых, пока камни не нагреются, воздух будет прогреваться медленно. Во-вторых, подходят не все камни, а только круглые, которые есть вдоль рек. При этом равномерно окрашены без вкраплений. Других засыпать нельзя: они могут взорваться от высоких температур не хуже осколочного снаряда, либо выделить радон, который в значительных концентрациях очень вреден.

Но у этого решения есть свои преимущества: во-первых, труба не сгорит. Камни отдают равномерный жар. Во-вторых, после того, как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу топки. Но эту же идею можно реализовать и со стационарным вариантом: в буржуйку в верхней части ввариваются сквозные трубы. С одной стороны к ним крепится вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы можно было регулировать температуру).

Еще один вариант, позволяющий добиться активного движения воздуха по стенкам корпуса и не использовать вентилятор: сделать кожух вокруг корпуса на расстоянии 2-3 см, но не сплошным, а с отверстиями на нижняя и верхняя. По такому принципу работают или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного цилиндра виден на фото ниже. Через щели, которые находятся внизу, засасывается холодный воздух, расположенный у пола. Проходя вдоль раскаленного корпуса, он нагревается и выходит сверху.

Принцип не нов, но не менее эффективен. Как выглядит готовая печь с таким кожухом, смотрите фото ниже.

Вот еще кожух реализовал, вокруг буржуйки из горизонтально расположенного баллона. Обратите внимание на нестандартное крепление двери.

Самодельный котел из газового баллона для нагрева воды можно сделать по тому же принципу: приварить вокруг баллона водяную рубашку, и подключить к радиаторам. Только не забывайте, что в системе должен быть расширительный бачок объемом 10% от общего рабочего объема.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печи для дачи или гаража из кирпича и газового баллона.

С наступлением холодов вопрос утепления становится актуальным. Это особенно важно для комнат, которые вы посещаете время от времени. Сюда относятся гаражи, мастерские и подсобные помещения, где стационарную систему устанавливать было бы нецелесообразно. В некоторых случаях это совершенно невозможно, но если без отопления не обойтись, можно сделать печь из газового баллона своими руками.

Рекомендуется использовать один из двух вариантов, первый предполагает создание системы на электричестве, а второй на твердом топливе. К числу последних можно отнести буржуйку, создать которую под силу даже неопытному домашнему мастеру. Основным элементом этой конструкции будет выступать корпус, в нем необходимо будет сделать два отверстия, через которые внутрь будет закладываться топливо. Система должна иметь поддувало и дымоход. Последний элемент часто подключается к отсеку для сбора золы. Для облегчения очистки духовку придется оборудовать в этом месте еще одной дверцей.

Если делать печь из газового баллона своими руками, то дымоход не следует прокладывать накоротко, при этом большая часть тепла будет испаряться наружу. Такой подход нельзя назвать рациональным, поэтому специалисты советуют обустраивать трубу ломаной формы. Так вы сможете повысить КПД обогревателя. В качестве топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Буржуйка также привлекает мастеров своей простотой, а также универсальностью, ведь с ее помощью можно не только отапливать помещения, но и готовить пищу.

Подготовка к работе

Если вы собираетесь делать печь из газового баллона своими руками, то предварительно необходимо подготовить бак к работе. Эту процедуру следует проводить обязательно, иначе газ может взорваться от искры, возникающей в процессе резки. Мастер должен открутить вентиль и дать остаткам газа выйти. После этого емкость следует перевернуть и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в сосуд.

Цилиндр устанавливается вертикально и заполняется водой, это удалит оставшийся внутри газ, после того, как контейнер перевернут на бок, что позволит жидкости стечь, теперь цилиндр можно начинать резать. Перед началом работы важно определить, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант печи

Печь из газового баллона своими руками на дровах можно сделать на основе горизонтальной конструкции. Изначально необходимо будет отрезать верхнюю часть цилиндра, а затем установить его внутрь. Ее следует сделать из арматуры, располагая элементы змейкой. Монтаж колосника сопровождается сваркой, после чего можно заняться фасадом топки. На стальном листе нужно наметить контур окружности, диаметр которой будет равен внешнему контуру цилиндра. Затем вырезается деталь, и внутри круга намечаются два прямоугольных отверстия. Первый необходим для подачи топлива, а второй будет выполнять роль нагнетателя.

Основная сцена

Если будете делать печь из газового баллона своими руками, то можете рассмотреть фото в статье. С помощью болгарки или стамески нужно будет вырезать намеченные отверстия, о которых шла речь выше. Готовое покрытие следует укрепить, приварив шторки и установив на них дверцы. Последние следует уплотнить асбестоцементным шнуром. На этом можно считать, что передняя часть печи готова, можно приступать к работе над задней. Этот этап предусматривает обустройство дымохода, для чего нужно сделать отверстие размером, равным диаметру трубы. В него устанавливается дымоход нужной формы, который следует сделать из толстостенной трубы.

Изготовление вертикальной печи

Если вы делаете печь из газового баллона своими руками, вам пригодится пошаговая инструкция. Если вам необходимо выполнить вертикальную конструкцию, вы можете воспользоваться одним из двух способов. Первые предусматривают внушительный объем работ, они связаны с нарезкой, однако этап монтажа будет сопровождаться меньшими сложностями. Если вы решили выбрать именно такой способ, то с помощью болгарки нужно избавить бак сверху. Второй способ сэкономит время, электроды и силы, но удобным его назвать нельзя. При этом верх должен быть на месте.

Какой бы метод вы ни выбрали, спереди вам нужно будет вырезать большое отверстие для горения. Ниже расположено меньшее отверстие для очистки и продувки. При изготовлении печи из газового баллона своими руками для длительного горения используется та же технология. Отверстия могут иметь произвольные размеры. На следующем этапе подготавливаются решетки к монтажным работам, в первом случае эти элементы опускаются через верх, а вот вторая технология не дает возможности установить решетки таким образом, их необходимо будет вводить снизу , что крайне неудобно.

Герметичность и установка дымохода

Если он будет из газового баллона, то на следующем этапе нужно установить шторки, а затем приварить их к отверстиям. Двери проклеены асбестоцементным шнуром, который будет гарантировать отличную герметичность. Не забудьте, что для дымохода еще нужно сделать отверстия. Через отверстие, которое находится в верхней крышке, будут отводиться выхлопные газы и поступать кислород. Его размеры должны соответствовать диаметру трубы. Можно предусмотреть боковой дымоотвод. В этом случае нужно работать со стороны корпуса. Специалисты в некоторых случаях советуют экипировать колено, но можно сделать вывод и совсем прямо. Если цилиндр потерял верхнюю часть, то сверху можно установить дымоход.

Печь производственная

Печь своими руками из газового баллона на отработке можно легко сделать. Его конструкция не сложная. Можно использовать листовой металл, для этого нужно сделать две камеры сгорания, к одной из которых крепятся ножки. Два отсека соединяются трубой с отверстиями, а установка этого элемента осуществляется на верхнюю камеру. Все эти работы предусматривают использование сварочного аппарата и наличие определенных навыков у мастера. Если вы хотите обойтись меньшим временем, вы можете использовать газовый баллон. Он имеет толстые стены и обеспечит пожаробезопасность. Подачу воздуха в одну из камер необходимо сделать регулируемой; для этого устанавливается заслонка, которую при необходимости можно открыть. Камера, куда будет подаваться отработанное масло, должна получиться разборной, чтобы можно было ее почистить. Дымоход располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоход нужно выбирать так, чтобы его длина составляла четыре метра и более.

Технология работы

При изготовлении печки из газового баллона в конце прогона необходимо отрезать от бака нижнюю и верхнюю части, полученные половинки составят основу сборно-разборной камеры сгорания. Нижняя часть должна быть оснащена металлическими ножками, а в верхней части делается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе необходимо сделать отверстия для воздуха. Средняя часть бака пойдет на изготовление камеры дожигания, которая крепится к патрубку. Завершающим этапом станет изготовление и установка дымохода, что может быть проблематично из-за внушительной длины компонента.

Если вы будете делать печь из газового баллона своими руками, то размеры следует выбирать самостоятельно, эти параметры не так важны по той причине, что конструкцию можно легко корректировать. В гаражах и мастерских, а также подсобных помещениях в редких случаях бывают идеально ровные полы. Чтобы правильно установить печь и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло выплескивается из камеры сгорания, необходимо остановить устройство, дождаться полного остывания поверхностей и слить топливо. Его должно быть не более 2/3 в отсеке. Если отработка закипает, необходимо уменьшить подачу воздуха с помощью регулировочной заслонки. Для достаточно интенсивной тяги нужно периодически чистить бак и дымоход. Избавиться от нагара верхнюю часть изделия можно будет простукиванием.

Заключение

Изготовление и эксплуатация такого отопительного прибора очень дешевы. Это связано еще и с тем, что отработанное масло можно легко купить или взять практически бесплатно на СТО. Если вы автолюбитель, то для масла у вас может быть специальный бак, в который вы будете собирать добытую в теплое время года отработку.

Частный дом отапливается, как правило, автономной системой отопления. Но хозяйственные постройки и гаражи не нуждаются в круглосуточном отапливании, и в то же время совершенно невозможно обойтись без тепла, особенно зимой в гараже при работе с автомобилем. Отапливать подсобное помещение или гараж по временному варианту можно и электронагревателем, но такое решение приводит к затратам, так как электричество сегодня является дорогим ресурсом.

А вот вариант маленькой твердотопливной печки будет не только экономичнее, но и удобней, так как небольшая печка-ракета, сделанная своими руками, совершенно энергонезависима, компактна и мобильна. Самая простая в изготовлении печь из газового баллона для пропана емкостью 50 литров, так как почти не требует сварки швов.

Баллоны с пропаном сделаны из толстой стали, и печь, корпусом которой является газовый баллон, очень скоро сгорит. Для успеха нужен сварочный аппарат и навык сварщика, так как потребуется качественное выполнение и хорошая сварка шовных соединений. Сварные швы сплошные, а не прерывистые, так как конструкция должна быть полностью герметичной, это главное требование к печке-буржуйке.

Работа и строительство

О конструкции — радует своей простотой. Количество дверей – две: зольник, он же поддувальная камера, и топка. Дымоход можно врезать в заднюю или верхнюю часть корпуса цилиндра.

По принципу действия тоже мало сложностей: кладут топливо на решетку, поджигают и наблюдают быстрый нагрев металлического баллона. Свойство металлов быстро нагреваться и так же быстро отдавать тепло, как и остывать, общеизвестно, поэтому вам придется наблюдать за печкой и периодически подкладывать в топку дрова. По КПД этого агрегата — он низкий, а дров нужно много. А вот твердотопливную и дровяную печь кушают любые – капризов нет, это одно из преимуществ такой конструкции. всеядность буржуазии — факт общеизвестный, годятся не только бревна, торф и уголь, но и многие виды бытового мусора, бумага и тряпка, отходы столярного производства и т. д.

Два важных момента: первый — металлические печи работают намного эффективнее, если их обложить кирпичом, причем можно использовать обычный керамический кирпич (не огнеупорный), а кладку выполнять с добавлением в раствор глины. Обязательным условием является наличие воздушного зазора в 50 – 100 мм между горячим металлом и кирпичной кладкой.

Второй момент, чтобы увеличить теплоотдачу буржуйки, монтаж дымохода производить не вертикально, а под углом, длину дымохода следует увеличить, проводя его по стенам и потолку. Такой пробитый дымоход будет способствовать более полному сгоранию топлива, в том числе и небольшого остатка. Для получения экономайзера выход трубы дымохода из корпуса печи делают вертикальным, как и положено по правилам теплотехники, но тогда труба идет под углом или в виде ломаных отрезков. В этом случае раскаленные дымовые газы не смогут сразу улететь на улицу, но почти все тепло отдадут в помещение. Конечно, такая печь с дымоходом будет стационарной.

Работа по изготовлению печи из баллона

В первую очередь бывший пропановый баллон освобождается от всегда присутствующих остатков газа. Аккуратно открутите вентиль и направьте струю в обратном направлении. Струя газа видна глазу, а когда он высохнет, то из баллона надо вылить конденсат — крайне неприятное вещество с резким противным запахом. Перевернув емкость и слив конденсат в ненужную емкость, а затем утилизировав ее, можно избавиться от ненужного запаха. Следует следить за тем, чтобы конденсат не попал на пол или мебель в доме, так как избавиться от этого запаха будет сложно. Емкость лучше всего готовить не в помещении, а подальше от всех построек.

После освобождения баллон снова переворачивается и в вертикальном положении наполняется водой под горловину. Вода вытеснит последние остатки газовой смеси. Затем цилиндр кладут на бок и сливают воду. После этого баллон полностью безопасен и к нему можно применять электро- или газовую сварку, а также резку болгаркой.

Буржуйка из баллона, как и все остальные модели буржуек, может быть вертикальной и горизонтальной. Второй считается самым простым, традиционным и «технологичным» в исполнении.

Краткая технологическая последовательность горизонтальной буржуйки:

• Срезать крышку баллона. Инструмент — болгарка
• Проделайте отверстие для установки дымохода в задней или верхней части корпуса. Диаметр сопла может быть в пределах 80 – 120 мм.
• Для передней стенки печи необходим металлический лист толщ. Минимум 4 мм и достаточно большой, чтобы вырезать круг диаметром, равным диаметру цилиндра. Для поддувала он же зольник, а для топки по кругу болгаркой или стамеской вырезают два прямоугольных отверстия. Аккуратно вырежьте, чтобы получилась основа для дверей. Заклеить окно топки можно, проложив изнутри по контуру отверстия шнур асбошнора. После приварки петель к вырезанным прямоугольникам получаются двери.
• Арматурные стержни, изогнутые змейкой, могут служить решеткой. Закрепите получившуюся решетку на внутренней поверхности баллона на сварку – это упрощенный способ. Чуть сложнее, но практичнее для дальнейшей эксплуатации будет надеть решетку на уголки, приваренные к боковым секциям цилиндра.
• Ножки для печки очень важный элемент. Ножки можно сделать из стальной трубы, достаточно диаметра 32 – 50 мм. Ножки также можно приварить снаружи контейнера.
• В последнюю очередь выполняется стыковой шов, соединяющий цилиндр и переднюю часть печки с отверстиями для топки и поддувала.
• Печь будет готова после подключения дымохода из стальной трубы. Первая топка покажет герметичность конструкции. Как правило, при аккуратном выполнении и хорошем проваре шва печь работает исправно.

Сделать вертикальную буржуйку из баллона можно двумя способами. Принципиальных отличий с горизонтальной конструкцией нет, разве что для вертикальной установки ножки не требуются.

1. Первый способ: сложнее резать и сваривать, но удобнее в сборочных работах. Начало работы — как при изготовлении горизонтальной буржуйки. Крышка цилиндра срезана и внутрь установлена ​​решетка из стальной арматуры. Сбоку прорезаны отверстия для дутьевой и топочной камер.
2. Второй способ: резать металл почти не нужно, но собрать печь сложнее. Крышка не разрезается, а решетка арматуры устанавливается через щелевое отверстие топочной камеры. Работать в таких стесненных условиях очень неудобно, но печка почти цельная.

Изготовление цилиндрической ракетной печи

Отличия буржуйской печи от реактивной:

• Ракетная печь имеет более высокий КПД. Причина в особой организации движения раскаленных дымовых газов, в том числе угарного газа СО внутри топки, в данном случае цилиндра. Траектория этого движения особенно длинна и сложна, соответственно выше и теплоотдача. Ракетная печь из того же баллона на 50 литров сможет обогреть помещение большей площади по сравнению с буржуйским вариантом.
• Конструкция ракетной печи дополнена внутренней частью — трубой квадратного сечения, снятой снизу со стального бака. На концах труба не закрыта, а ее внешняя часть служит камерой сгорания, а внутри образуется открытый дымоходный канал, по которому в цилиндр поступает нагретый воздух.
• Дымоход подключается не вверху, а на нижнем уровне конструкции, так как поток горячих дымовых газов, дыма и нагретого воздуха также будет идти сверху вниз и полностью заполнит цилиндр.

Ракетная печь намного сложнее буржуйки; для него потребуются дополнительные узлы и детали. Вынос дымохода снизу сложнее, а установка квадратной трубы внутри цилиндра и обеспечение притока воздуха в двух уровнях, первичном и вторичном потоках, усложняет изготовление. Из газовых баллонов сделать ракетные печки проще, так как есть готовый герметичный корпус из толстой стали заводского изготовления. Резка требуется только для устройства отверстий для подключения дымохода и под дверцу топочной камеры.

Топку ракетной печи выполняют как для печей длительного горения, методом нагрева в «теплую трубу». Первым делом необходимо заложить быстрогорящее легкое топливо (бумагу, солому, ветки и листья). Когда дымоход прогреется, сделайте топливную закладку из угля или дров. Ракетные печки получили свое название отчасти из-за своих характеристик — при неправильной эксплуатации (очень сильная тяга с открытым поддувалом) можно получить струю огня сверху и звук, напоминающий работу турбины или, как говорят, взлет ракеты.

Ракетная печь требует особого подхода, так как для каждого вида топлива нужна экспериментальная настойка. Для определения режима печи в начале процесса полностью откройте дверку поддувала и наблюдайте. Как только печка выходит на нормальный режим – начинает «гудеть», дверца поддувала постепенно закрывается, уменьшая подачу воздуха и тягу. Когда печка перестанет гудеть и «шуршит», зазор между дверкой поддувала и корпусом оставляют в определенном положении.

Чтобы можно было комфортно работать круглый год, в нем должна быть система отопления. Чаще всего в гаражах можно встретить так называемые буржуйки. Делаются такие печи быстро и просто из минимального количества материалов. Некоторые буржуйки предназначены не только для отопления, их можно использовать и для приготовления пищи.

В статье будет рассмотрен пример создания буржуйки для гаража из обычного газового баллона.

Материалы и инструменты для изготовления:
— газовый баллон;
— измельчитель;
— ножовка;
— молоток;
— сварка;
— лист бумаги, маркер;
— трубы для дымохода;
— петли для навешивания дверей.

Шаг первый. Подготовка баллона

Опасно!

Перед тем, как приступить к созданию буржуйки из газового баллона, его необходимо обезвредить, так как при резке он может взорваться. Для обезвреживания баллона автор рекомендует сжечь его на костре в безлюдном месте.

Чтобы сжечь баллон, сначала нужно открутить вентиль и стравить весь газ. Также баллон можно перевернуть и слить из него остатки газа. Далее нужно снять клапан. Для этого берется ножовка и с ее помощью делается надрез у основания створки глубиной около 2 мм. Затем клапан сбивается точным ударом молотка.

При стрельбе цилиндр кладут горизонтально и обкладывают дровами, которые затем поджигают. По мнению автора, такой способ розжига безопасен, так как цилиндр нагревается постепенно и пламя не попадает. Но все же после поджигания дров желательно отойти на безопасное расстояние.

Шаг второй Капюшон
После того, как баллон остынет, можно смело приступать к работе, теперь он точно не взорвется. Для начала вам понадобится мелок и болгарка. В верхней части емкости нужно мелом нарисовать отверстие для будущей вытяжки. Диаметр отверстия должен быть таким, чтобы потом к этому месту можно было приварить трубу для волочения. Отверстие и труба должны быть такими, чтобы обеспечить хорошую тягу печки, иначе дым пойдет в гараж.

Шаг третий Изготовление топки и зольника
Теперь нужно снова вооружиться мелом и определить место под топку и зольник. Оба этих отсека будут располагаться на дне контейнера. Затем с помощью болгарки можно вырезать два отверстия. В итоге останется два куска металла, их нужно сохранить, так как из них будут делаться дверцы для печки.

При этом зольник будет работать как поддувал для лучшего горения.

Шаг четвертый Изготовление решетки
Эта решетка будет установлена ​​в цилиндре между топкой и зольником. На него будут укладываться дрова. Такой мангал можно купить или сделать своими руками. Для его изготовления подойдет стальной уголок или металлические пластины. Еще можно сделать отверстия в куске стальной пластины подходящего размера. Далее внутри емкости приваривается решетка, как на фото.

Для того, чтобы точно рассчитать размер при самостоятельном изготовлении решетки, дно емкости необходимо положить на лист бумаги и затем обвести маркером или краской. Полученный круг нужно вырезать, в результате получится выкройка.

Шаг пятый Заключительный этап сборки
На завершающем этапе буржуйка уже полностью собрана. Здесь уже нужно работать на сварке. Двери крепятся сваркой. Как вариант, можно также использовать дрель и болты с гайками, но это более длительный процесс.

Также нужно не забыть собрать и сварить дымоход, он собирается из труб подходящего диаметра. Чтобы получить как можно больше тепла, дымоход необходимо сделать максимально длинным. Будет здорово, если вы пропустите его по всей длине гаража. К верхней части цилиндра приварен дымоход.

Вот и все, буржуйка почти готова. В принципе, его уже можно попробовать переплавить. Если тяга слабая, можно попробовать удлинить трубу вверх. К буржуйке также можно приварить металлические ножки, если это необходимо, в крайнем случае ее можно поставить и на кирпичи.

Также автор решил усовершенствовать буржуйку, чтобы она могла нагреть чайник или приготовить что-нибудь поесть. Для этих целей в верхней части соорудили горелку. Изготовлен из задних тормозных барабанов от автомобиля.

В качестве дров для такой печи годится все, что горит. Автор чаще всего использует старые деревянные оконные рамы, которые массово выбрасываются. Древесина у них часто сухая и такое топливо дает много тепла. Буржуйка прогревается за 20 минут. Чтобы сделать буржуйку красивее, ее можно покрыть термостойкой краской или грунтовкой.

Российский терроризм: как остановить атаки на нашу инфраструктуру

Воскресенье, 11 сентября, в результате обстрела со стороны России энергетическая инфраструктура, в ряде регионов произошло отключение электроэнергии: электричество отключилось в Харьковской, Полтавской, Донецкой, Днепропетровской, Запорожской и Сумской областях, но уже через несколько часов ремонтники смогли вернуть электричество в большинство домов и городов. О том, как Украина может ответить на российские удары по инфраструктуре и будут ли Россию все-таки называть террористической державой, читайте в статье «Апостроф».

Утром 12 сентября президент Владимир Зеленский прокомментировал обстрел объектов критической инфраструктуры со стороны российских военных: «Никаких военных объектов, только цель — оставить людей без света и тепла». В свою очередь, советник главы Офиса Президента Михаил Подоляк заявил, что ответом мирового сообщества на удары по объектам критической инфраструктуры Украины должна стать поставка Киеву систем ПВО и ПРО, потому что удар по Харьковской ТЭЦ является не последняя попытка ударить по критической инфраструктуре и лишить людей тепла и света. .

Готовы ли мы к новым ударам?

По словам Евгения Магды, директора Института мировой политики, тот факт, что Россия нанесла удары по критически важным объектам инфраструктуры, свидетельствует о том, что она не смогла спокойно переносить то, что происходит в Харьковской области – потерю позиций, техники и, по сути, демифологизация русской армии. Но благодаря этому мы успеваем найти слабые места, возможности восстановить свои энергетические мощности и возможности, принять определенные меры энергобезопасности до наступления холодов.

«Я думаю, что Россия не в состоянии уничтожить все объекты энергетической инфраструктуры Украины. Уверенность в этом мне придает тот факт, что применение высокоточных ракет стоит достаточно дорого, а ПВО Украины справляется со многими задачами. Думаю, теперь мы можем попросить наших партнеров ускорить поставки различных средств ПВО, хотя бы для прикрытия ключевых объектов критической инфраструктуры, это должно быть на повестке дня», — говорит эксперт «Апостроф».

С ним согласен политолог Виталий Кулик, который говорит, что забастовки ТЭЦ и ТЭЦ прогнозировались, но теперь стоит вопрос, насколько эффективно правительство использует диверсификацию энергоснабжения от малой генерации, перетоки от единой энергосистема Европы. Эксперт считает, что это вопрос и к энергетическим монополиям: насколько быстро они готовы возобновить подачу электроэнергии после атак на ЛЭП, а не только на ТЭЦ?

«Я давно подчеркиваю, что у нас на складах не хватает угля, а управление действующими шахтами неэффективно – до 24 февраля было 34 шахты. Даже довоенный баланс был неудовлетворительным, сейчас это информация засекречена. Сейчас мы вынуждены покупать уголь за валюту. Как переживем зиму — вопрос», потому что мы потеряли около 10 мин на востоке — от Краснолиманской до тех, что практически находились на линии разграничения. Не решается вопрос альтернативы для городов, ТЭЦ которых работают на угле», — отмечает Кулик.

По его словам, о подготовке походных кухонь для обесточенных городов ничего неизвестно: закуплены ли они в достаточном количестве, есть ли палатки с буржуйками, усиленно ли готовятся пункты обогрева в городах, чтобы люди не замерзали в случай атак на инфраструктуру? До сих пор еще не отменено постановление Кабинета Министров времен Азарова о запрете отключения от сети ЦТ — это значительно упростило бы выживание людей, которые перешли бы на автономное отопление: это все элементы системы отопления. стратегия прохождения отопительного сезона в условиях войны. Есть только ответы и бумажки со слайдами, а Минрегионразвития и мэры городов перегружены ответственностью.

«Россия потратила миллионы, чтобы обесточить часть наших городов на несколько часов. В следующий раз удар может быть во время морозов, а денег на это не жалеют. Сейчас энергоснабжение быстро восстановлено, но может быть полное разрушение Харьковской, Криворожской или Кременчугской ТЭС – что тогда делать, насколько мы в состоянии обеспечить подачу электроэнергии? Должна быть многоуровневая стратегия асимметричных ответов — если мы обеспечим ее реализацию, то пропустим сезон, несмотря на то, что будут веерные отключения целых городов. При четком взаимодействии городских властей с военными администрациями, комендатурами и правительством «Мы сможем уменьшить последствия российских ударов. Тогда меньше людей замерзнет в случае отключения электроэнергии, к чему нужно быть готовым», — говорит Кулик.

В то же время в Украине сейчас интенсивно обсуждается ответный удар по Белгороду, Курску и другим городам России. Однако эксперты считают, что это не отвечает задачам по освобождению территорий и нанесению вооруженного поражения России, которые мы перед собой ставим.

«О возможности ответа ВСУ на обстрелы на территории России – это будет зависеть от того, будут ли обнаружены могилы мирных жителей на деоккупированных территориях и появятся ли новые доказательства военных преступлений . Если да, то можно однозначно сказать, что мы получим новое оружие и более сильную поддержку», — сказал Евгений Магда.

В свою очередь Виталий Кулик считает, что лучшим ответом на российские атаки было бы освобождение Северодонецка и Лисичанска, а также продвижение наших войск в направлении Донецка и Луганска.

Он террорист или нет?

В этом контексте активно обсуждается и предоставление России статуса террористической страны, несмотря на то, что недавно Джо Байден прямо заявил, что не планирует этого делать. в ближайшем будущем, очевидно, имея на это свои причины.

Евгений Магда не ожидает от Белого дома быстрых решений относительно статуса России как террористического государства, поскольку Байден сильно зависит от результатов промежуточных выборов в Конгресс. Англичане, французы и немцы могут это устроить, потому что у них нет такого барьера, но у них есть свои экономические причины этого не делать.

«Думаю, сейчас приоритетнее сосредоточиться на том, чтобы первые поставки по ленд-лизу, закон о которых вступит в силу с 1 октября, касались именно противоракетной и противовоздушной обороны», — говорит эксперт.

По словам Виталия Кулика, удары по объектам критической инфраструктуры Украины, безусловно, затрагивают американский истеблишмент, и немало политиков в Конгрессе говорят о слишком мягкой позиции администрации Байдена в этом вопросе. Спикер Нэнси Пелоси даже предположила, что Конгресс может преодолеть вето президента и объявить Россию террористической страной, если такой закон будет принят законодателями.

«Конечно, Белый дом будет сопротивляться присвоению России статуса террористического государства, потому что этот статус означает не просто санкции, это в определенной степени эмбарго. торговля по многим позициям — от нефти до зерна и т.
