Буржуйка для дачи своими руками: чертежи + фото

Приложив совсем немного усилий и смекалки вы вполне можете соорудить компактную печь буржуйку для дачи своими руками, а мы поможем вам разобраться в деталях строительства и учесть все необходимые мелочи.

Буржуйка для дачи

Если вы будете четко следовать нашим инструкциям — у вас может получиться довольно таки симпатичная печка, такая как на фото ниже:

Это изобретение из металла известно уже очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачные участки не всегда снабжены газом, а электроэнергия сегодня стоит недешево. Проводя за городом весенние и осенние дни, когда ночи стоят холодные, волей-неволей задумываешься об изготовлении отопительного прибора, который сможет согреть комнату дачи и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как печка-буржуйка.

Это тем более актуально, если рядом с вашим участком находится лес или большая посадка деревьев, где можно найти сухие ветки -вы всегда будете обеспечены экологически чистым топливом.

Ее конструкция может быть самой разной – от совсем простой или более сложной. Чтобы знать, какие бывают буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Содержание

Виды буржуек, которые можно установить на дачу
- Видео — Процесс создания печи буржуйки своими руками

Такую печку можно изготовить из любых металлических емкостей или толстостенного металла. Естественно, вам обязательно понадобятся инструменты, которые помогут справиться с этой нелегкой, но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3—5 мм и уголок.

Простейшая буржуйка из бочки

Эта модель буржуйки выполнена из металлической бочки, к которой приварены ножки.
Затем вырезана в виде прямоугольника часть дна и посажена на петли — так получилась дверца топки.
В конце перевернутой набок емкости устроено круглое отверстие, к которому приварена дымовая труба.
На дно печки, необходимо уложить решётку-колосник, чтобы оно не прогорало, и печь сохраняла тепло как можно дольше.
Сверху бочки приваривается толстая стальная проволока для того, чтобы можно было поставить кастрюлю или чайник — таким образом, получается варочная панель. Это самый простой и доступный способ сделать буржуйку.

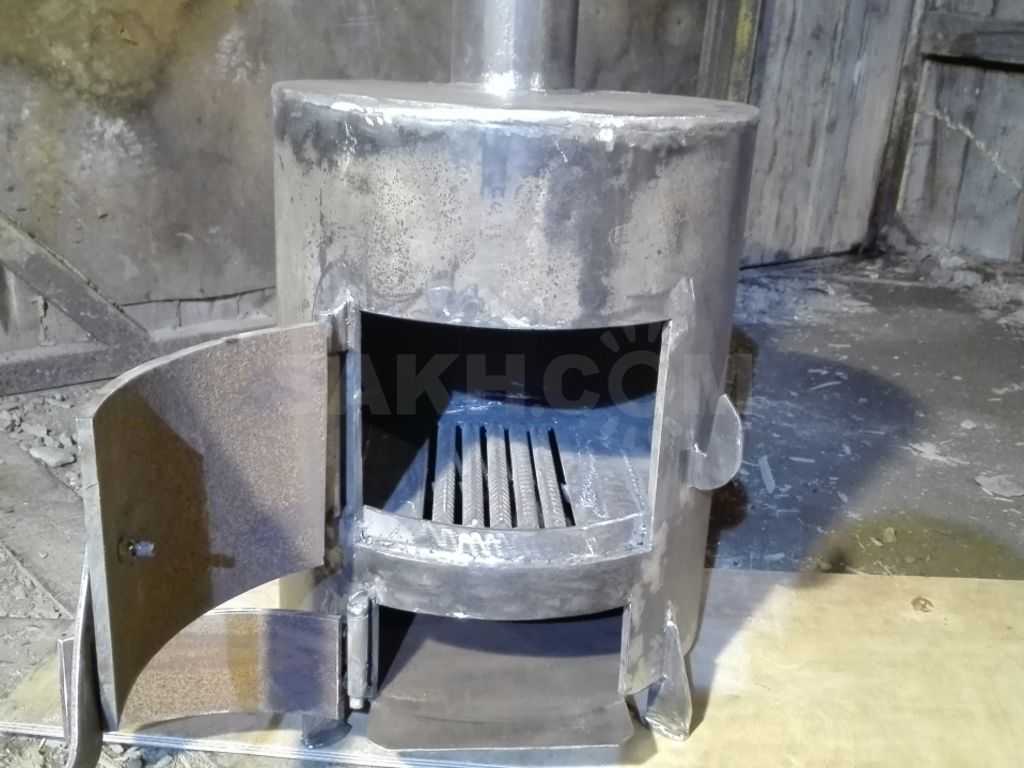

Классическая вертикальная конструкция из бочки или трубы

Еще одна модель, которую можно изготовить как из трубы, так и из бочки. Она несколько сложнее предыдущей, но и КПД этой печки будет гораздо выше.

На емкости делаются надрезы и изымаются участки, из которых будут сделаны дверцы для топки и поддувала. Привариваются петли и на них вешают дверцы с затворками.
Внутри емкости устраиваются подставки для колосника.
Если печь делается из большой по диаметру трубы, у нее заваривается дно, и к нему закрепляются ножки. Также заваривается ее верх – получается своеобразная варочная панель, в которой делается круглое отверстие для дымохода.
Если печь устраивается из бочки, она уже имеет дно и варочную поверхность. К ней также привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее, чем бочка, так как ее срок службы будет более долгий. КПД печи, сделанной из трубы, имеющей более толстые стальные стенки, гораздо выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же, как и любая буржуйка, требует при ее эксплуатации соблюдения техники безопасности и изоляции от горючих предметов, деревянных полов и стен.

Буржуйка из газового балллона

Этот вариант буржуйки выполнен из газового баллона. Он не имеет варочной плиты, что сокращает функции печки до одной — отопление помещения.

В дне будущей печки высверливаются отверстия для сброса золы в приваренный под импровизированной решеткой зольник, который делают из металлического листа. Зольник играет роль и поддувала — для его закрывания устраивается небольшая дверца. Далее к нижней части буржуйки с помощью сварки закрепляются ножки.
Из дна баллона, ставшего теперь передней стенкой печи, также вырезается часть, которая будет служить дверцей, затем она устанавливается на приваренные петли. В противоположной стороне от топки приваривается труба. Она может быть установлена сверху баллона или находиться сзади печи.

Это тоже достаточно простая конструкция буржуйки, которая может быть выполнена самостоятельно.

Особое удобство — широкая варочная поверхность

Другой вариант печки-буржуйки из газового баллона делается следующим образом:

Обрезается его верхняя часть, где будет находиться дверца, и боковая часть — для устанавки варочной панели.
Далее к будущей печке привариваются ножки, и устанавливается дверца.
В варочной панели вырезается круглое отверстие для дымоходной трубы.
Лучше всего в донной части печи сделать отверстия и предусмотреть зольник.
Для безопасной эксплуатации буржуйку нужно обязательно установить на негорючий материал, а если стены здания деревянные, то без их изоляции тоже не обойтись.

Эта модель достаточно проста в исполнении и хорошо подойдет для использования на дачном участке или в гараже. Варочная панель имеет достаточную площадь, чтобы на нее можно было поставить одновременно чайник и кастрюлю или сковороду.

Можно и несколько усложнить задачу, подняв при этом эффективность своего изделия. Так, буржуйку для дачи своими руками делают и из двух баллонов, как, например, показано на приложенном видеоролике:

Видео — Процесс создания печи буржуйки своими руками

Более сложный вариант буржуйки из куска металлической трубы, в нижней части, которой в виде дна закрепляется решетка.

Простенькая, на первый взгляд, но очень эффективная

Верхняя часть вырезанный из листа металла круг, в нем проделывается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция вмуровывается в сложенный из четырёх-пяти рядов кирпичный короб, который будет выполнять роль поддувала. Его высота рассчитывается по ширине поддувальной дверцы. Печь устанавливается стационарно, дымоход может быть выведен через стену или крышу.

Вариант буржуйке на отработанном масле

Существует и такой вариант, как буржуйка, работающая на отработанном масле, которое заливается в нижний бак и поджигается. Есть у этой печки несколько недостатков — это то, что она способна согреть совсем небольшое помещение, и то, что ее работа может привести к появлению запахов от сгорания топлива. Нужно сразу отметить, что этот вариант больше подойдет для гаража или подсобки, нежели для жилого помещения, но на заметку его взять нужно, так как на дачном участке тоже может присутствовать гараж.

Из железного листа вырезаются необходимые элементы – (форма может быть круглой или прямоугольной), и из них изготавливается бак для топлива.
В верхней части бака прорезаются два отверстия для трубы и для заправки топливом. Второе должно иметь сдвижную крышку.
К получившемуся баку привариваются ножки.
В большое отверстие вваривается труба с маленькими круглыми прорезями, через которые происходит попадание внутрь воздуха.
Затем делается верхний бак — камера вторичного сгорания, которая приваривается к трубе с прорезями.
В верхнем баке крышка должна быть съемной, и в ней должно быть отверстие для дымохода, который выводится на улицу.

После полной сборки можно приступать к испытаниям этого вашего проекта.

Топку можно обложить кирпичом

Эта модель печки-буржуйки — хороший выбор для использования ее на даче. Аккуратная форма делает ее приемлемой для любого дачного интерьера. Она поможет не только согреть помещение, но и приготовить пищу, так как имеет достаточно большую варочную панель. В конструкции все очень хорошо продумано, в том числе и величина внешних поверхностей и топки, в которой достаточно места для заполнения ее дровами. Эти качества речи позволят быстро нагреть холодную комнату.

Для изготовления понадобятся листы толстого металла в 3—5 мм, уголок и труба для дымохода.
Сначала готовятся все части конструкции по заранее приготовленной схеме.
Плоскости соединяют металлическими уголками с помощью сварки — они же будут служить и ножками для печки. С нижнего торца ножек необходимо укрепить пластины из металла, примерно 10×10 см для большей устойчивости.
Топку от поддувала-зольника должна отделять решётка-колосник. Далее на петли закрепляются дверцы топки и поддувала.
Затем в задней части варочной панели делают круглое отверстие для дымохода, крепят его и выводят на улицу.

Очень удачный экономичный вариант

Самый удачный и эффективный вариант буржуйки, который имеет высокий КПД, и отлично будет согревать комнату дачи долгие годы. По форме и материалам она, казалось бы, ненамного отличается от предыдущей модели, но внутренняя ее конструкция несколько иная. Это помогает печи остывать намного дольше и больше отдавать тепла в комнату, а не выпускать его в трубу. Таких эксплуатационных качеств помогают добиться две металлические пластины, которые закрепляют в верхней части печи около дымохода. Они создают препятствия быстрому выходу горячего воздуха напрямую в трубу. Одна из пластин приваривается к передней внутренней части буржуйки, вторая к внутренней задней стенке. Таким образом, созданный «лабиринт» ждя продуктов сгорания заставляет их огибать эти пластины, и в созданных верхних камерах осуществляется дожиг газов. Буржуйка такого типа может оставаться горячей до 11—12 часов. Мало того, на варочной панели есть съемная крышка конфорки, которая позволит быстро нагреть воду в чайнике.

КПД такой буржуйки доходит до 70% , в среднем теплоотдача составляет 1360 Ккал/ч. Варочная панель нагревается до 150—160 градусов, боковая панель — до 100—110 градусов.

Не нужно сомневаться в том, что печь-буржуйка пригодится на дачном участке — около нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как закипает на плите чайник. Если есть возможность и умение, обязательно сделайте ее самостоятельно — тем самым вы сэкономите достаточно большую сумму денег.

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Содержание

1 Изготовление печи из баллона
- 1. 1 Указания по разборке сосуда из-под газа
- 1.2 Вертикальная модель с воздушной камерой
- 1.3 Горизонтальная двухкамерная печка
2 Отопитель из автомобильных дисков
3 Классическая стальная буржуйка
4 Заключение

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

простая вертикальная печка;
агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
Доверху заполните сосуд водой.
В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

листовой металл толщиной 3 мм на дверцы и перегородку камеры;

обрезки толстого железа для теплообменника;
арматура Ø16—20 мм на колосники;
куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
Изготовьте из арматуры колосниковую решетку круглой формы.
Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

металл 3 мм на зольник и дверцы;

стальные полосы 2 мм на ребра;
любой подходящий металлопрокат для ножек;
труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
арматура для усиления решетки;
шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.

Сварите зольную камеру с дверцей и установите ножки.
На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

Самая эффективная буржуйка своими руками: чертежи и фото

20.03.201613.08.2018 Vadim6152 Views 2 комментария Для гаража, Для дачи, Для дома, Малогабаритная, Масляная, Металлическая, Отопительная, Отработка

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Содержание

1 Достоинства и недостатки буржуйки
2 Разновидности буржуйки
3 Модель № 1 – буржуйка на отработанном масле
- 3.1 Материалы
- 3.2 Процесс создания
- 3.3 Принцип работы
4 Модель № 2 – печь-буржуйка из металлической бочки или трубы
5 Модель № 3 – буржуйка из газового баллона
6 Модель № 4 – прямоугольная буржуйка
- 6.1 Основное назначение
- 6.2 Модернизация печного устройства
- 6. 3 Эксплуатация печи
- 6.4 Способ изготовления
- 6.5 Правила пожарной безопасности
7 Итог
8 Заключение

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
Трубы для выполнения некоторых конструктивных элементов.
Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

Сварить между собой стенки конструкции.
Приварить наверх крышку.
Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
Сделать днище для печки.
Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

технология, чертежи.

Как сделать буржуйку своими руками? :: SYL.ru

Печки-буржуйки появились в начале XX века. Однако сегодня они всё так же актуальны. Ведь сейчас обогреваются только дома, в которых есть газ или электричество, но там, где их нет, приходится всё делать по старинке (дровами или углём). Вот тут и помогает придуманное сто лет назад устройство. Ведь печка-буржуйка, своими руками сделанная, может обогреть любое помещение. Ещё одно достоинство этого замечательного изобретения в том, что топить её можно дровами, углем, опилками и щепками. В общем, всем, что может гореть. Это отличное устройство для получения тепла и приготовления пищи.

Сейчас буржуйки широко применяются в неотапливаемых гаражах, различных подсобных зданиях, на дачных участках, в охотничьих домах, одним словом, в так называемых полевых условиях.

Такую печку можно купить в готовом виде, нужно будет только вывести дымоход из помещения. Но в основном изготавливают их из подручных материалов. В том, как сделать буржуйку своими руками, сейчас подробно разберёмся. Только прежде оговорим недостатки конструкции.

У таких печей есть два недостатка. Во-первых, топливо в них быстро прогорает, из-за этого буржуйку нужно часто подпитывать. А в местах, где имеется дефицит топлива, это проблема. Во-вторых, её поверхность сильно нагревается, и легко можно обжечься. Однако все неудобства можно минимизировать, и в дальнейшем эти способы мы подробно рассмотрим.

Из чего состоит печь-буржуйка?

Камера, где происходит сжигание твёрдого топлива.
Колосник, сделанный из металлической решётки.
Труба-дымоход.
Отделение, куда падает зола при горении.

Формы буржуек и материалы для их изготовления

В основном печи-буржуйки своими руками делают из баллонов, старых бочек или больших бидонов. Также можно изготовить из широкой трубы. Из всего этого легко производятся так называемые цилиндрические буржуйки. Есть и прямоугольные, для их создания используют металлические ящики или конструкцию сваривают полностью из листовой стали.

На функциональность печи её форма не влияет, это, скорее, желаемый эстетический вид или материал, который оказался для изготовления в наличии. Существуют даже дизайнерские буржуйки, которые могут быть любой формы и напоминать различные предметы. Чтобы получилась хорошая буржуйка своими руками, чертежи наглядно покажут все тонкости её конструкции.

Изготовление буржуйки из газового баллона

Наиболее распространены самодельные буржуйки из газовых баллонов. В них толстые стенки, поэтому выйдет долговечная и мобильная печка. Для начала нужна разметка. В центре баллона чертится дверца для камеры сгорания. От неё вниз отступаем 10 см и наносим контур второй дверцы (для поддувала).

Затем при помощи болгарки или автогена по контуру вырезаем дверцы. Между ними нужно провести замкнутую линию. По ней баллон распиливается на два фрагмента. Это нужно для того, чтобы к нижней части — поддувалу — приварить решётку в районе спила. На ней будут лежать дрова, а зола, в которую они превратятся в процессе горения, будет падать сквозь прутья, освобождая место для нового твёрдого топлива. После того как решётка установлена, нужно снова соединить две части, сварив их вместе.

После этого нужно там, где был вентиль, сделать отверстие радиусом примерно 10 см. Затем в это место привариваем трубу, которая будет служить вытяжкой. Ну вот, простейшая буржуйка своими руками из баллона готова, её можно поставить где угодно и пользоваться.

Однако такой вариант подходит только для обогрева помещения. Если планируется ещё и готовить на такой печи, тогда нужна немного другая конструкция верхней части. Верхушку нужно отрезать, а внутрь приварить прутья, чтобы можно было поставить кастрюлю. Отверстие для трубы следует вырезать в верхней части, но сбоку. Таким образом, можно будет при необходимости приготовить пищу, а когда нужно просто отапливать помещение, следует накрыть верх крышкой, которая получилась из верхней части баллона. Только предварительно необходимо заварить отверстие, куда вкручивается вентиль, и сделать удобную ручку.

Буржуйки прямоугольной формы

Такие буржуйка своими руками делаются из различных металлических предметов: автомобильных баков, разных ящиков, или ее просто сваривают из листов стали. Прямую форму выбирают, когда планируется полноценно готовить пищу на такой печи. Ведь она позволяет ставить на огонь больше одной кастрюли. Принцип действия такой же, как и в цилиндрической: нужно соорудить дверцы для камеры сгорания и поддувала, а ещё отверстие для подсоединения трубы-дымохода, куда будут уходить продукты горения.

Конструктивные особенности для лучшего обогрева

Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка — словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.

Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.

Печи-буржуйки длительного горения

А теперь рассмотрим вопрос о том, как сделать буржуйку своими руками, да чтобы она ещё дольше отдавала тепло без необходимости подпитки. Все печи на дровах жарко и быстро прогорают. Из-за этого в них нужно часто подбрасывать топливо. Однако если печи не позволять столь сильно гореть, а заставить её топливо понемногу тлеть, то время отапливания с одной закладки дров можно существенно увеличить.

Такие буржуйки длительного горения своими руками изготавливается немного иначе, чем обычные. Они предназначены только для отапливания. Самый простой способ — сделать её из баллона. Срезается только верхняя часть, которая потом станет крышкой для печи. После этого делается отверстие для вытяжки сбоку верхней части буржуйки. Дрова закладываются сверху, а не через дверцы как в обычных моделях. Затем делается металлическая окружность с отверстием в центре. Она должна легко заходить внутрь баллона. К отверстию в таком металлическом блине приваривается труба, которая должна быть длиннее высоты баллона. Она будет исполнять роль поддувала, доставляя кислород внутрь печи для поддержания тления топлива. И последний штрих — срезанная часть баллона, в центре которой нужно сделать отверстие, куда должна плотно, но свободно, проходить труба-поддувало.

Из-за чего такая буржуйка долго греет?

Принцип действия подобной печи-буржуйки, своими руками созданной, несложный. В баллон, который полностью является камерой сжигания, загружаются дрова и поджигаются. Когда всё разгорелось, погружают металлическую окружность с приваренным поддувалом. Эта часть довольно тяжёлая и давит на твёрдое топливо, которое из-за давления и малой подачи кислорода медленно тлеет. Дым, выделяемый при этом, направляется вверх, и потом выходит через дымоход, который приварен под крышкой печи. Такая печка-буржуйка своими руками делается быстро, а служить будет многие годы.

Как сделать буржуйку на твёрдом топливе и газе?

Во многих местах, где есть возможность подключить пропан, из обычной печки может быть создана газовая буржуйка своими руками, только немного доработанная. Сделать её несложно, необходимо только купить обычную инфракрасную горелку. Её, в зависимости от формы и конструкции буржуйки, лучше устанавливать низко, в районе поддувала, чтобы в камере сгорания было достаточно места для тепла от газа. Таким образом, буржуйка становится по-настоящему универсальной. Ведь два вида топлива значительно расширяют возможности: если не будет дров, можно воспользоваться газом, и наоборот.

Буржуйка как предмет декора в интерьере

Несмотря на то что буржуйки считаются в городах, где есть все современные удобства, пережитками прошлого, их всё же используют даже в современных домах с евроремонтами и дизайнерскими интерьерами. Некоторые умельцы ставят такие агрегаты даже в квартирах. Ведь буржуйка, своими руками сделанная, может иметь декоративный вид и стать функциональным украшением любого помещения. Она сможет наполнить помещение не только теплом, но и атмосферой уюта, когда в камине потрескивают дрова, а за окном метель. Сейчас дизайнеры стали проектировать различные виды буржуек, так что сегодня это не просто средство, помогающее пережить холодную зиму, а ещё красивейшего вида аксессуар.

Неважно, создана ли буржуйка своими руками или куплена в магазине, следует всегда помнить о технике безопасности. Возле печки обязательно должен лежать металлический лист на случай, если при забросе дров выпадет уголёк. Также не стоит вблизи держать легковоспламеняющиеся предметы или пластмассу.

Труба для буржуйки: как сделать своими руками

Буржуйка (несмотря на всю свою архаичность) все еще является достаточно популярным отопительным прибором, что объясняется простотой его изготовления. Труба для буржуйки, а также сама буржуйка, сделанные своими руками, способны выручить вас в ситуации, когда более современные отопительные приборы по ряду причин недоступны.

В этой статье мы достаточно подробно рассмотрим процесс изготовления этих устройств.

Буржуйка с трубой

Печь-буржуйка

Общие сведения

Буржуйка представляет собой небольшую металлическую печь, чаще всего – цилиндрической формы. Из металла изготавливается не только сама печь, но и дымоход.

Сегодня буржуйки кустарного производства активно используются для обогрева нежилых и подсобных помещений, а также – для обогрева тех зданий, где установка постоянной стационарной печи является нерентабельной.

Квадратная буржуйка

Достоинства и недостатки буржуек неразрывно связаны: с одной стороны, буржуйка быстро прогревается, но с другой стороны – так же быстро остывает, к тому же об горячую буржуйку легко обжечься..

Вот почему от буржуек отказываются там, где есть возможность установить более современную печь, которая требует меньшее количество топлива.

Конструкция печи – буржуйки

Основными элементами, из которых состоит буржуйка в «классическом» исполнении, являются:

Камера сгорания
Решетка-колосник
Дымоход
Зольный ящик (так называемый «зольник»)

Буржуйки выполняются как в каркасном, так и в бескаркасном варианте. Форма буржуек бывает самой разной, однако доминируют все же круглые и квадратные буржуйки. Ниже мы расскажем, как изготовить цилиндрическую буржуйку из металлической трубы и как сделать трубу для буржуйки.

Изготовление буржуйки из трубы

Процедура изготовления буржуйки из отрезка стальной трубы нужного диаметра достаточно проста:

Отрезаем от трубы отрезок необходимого размера. С помощью сварочного аппарата проделываем в нем два отверстия: одно – поддувало (для притока воздуха), второе – для установки дымовой трубы.

Делаем буржуйку

Затем привариваем металлический лист с проделанными в нем отверстиями небольшого диаметра.
Этот лист будет использоваться в качестве колосниковой решетки. Размещаем лист таким образом, чтобы он находился между поддувалом и камерой сгорания.
Следующий этап – сооружение крышки над камерой сгорания. В качестве крышки привариваем на торец трубы металлический лист.
На крышке мы можем сделать импровизированную плитку -тогда буржуйка может быть использована и для подогрева пищи.
К нижней части трубы привариваем опоры.
Зольник (специальный ящик для золы) размещаем под колосником. Разумно будет оснастить зольный ящик металлической дверцей небольшого размера.

Кустарно изготовленные буржуйки

Получившаяся в результате буржуйка из трубы способна исправно обогревать небольшое помещение. Однако, чтобы работа такой печи была эффективной, не обойтись без дымохода. Далее мы расскажем о тонкостях обустройства дымоотведения и изготовления трубы для печки-буржуйки.

Дымоход для буржуйки

Материал для изготовления дымохода

Перед тем как приступить к изготовлению дымоходной трубы, которая будет установлена на печку-буржуйку, необходимо определиться с материалом, который будет использован.

Принимая во внимание тот факт, что буржуйка – печка переносная, от кирпичных дымоходов отказываемся сразу. В этом случае вариантов у нас немного: либо асбестоцементные, либо металлические трубы.

Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении. Именно о них мы и поговорим более подробно.

Чугунная буржуйка со стальным дымоходом

Изготовление металлического дымохода для буржуйки

Итак, с материалом мы определились – будем делать дымоход из металлической (нержавеющая сталь) трубы. Однако, мало просто воткнуть трубу для дымохода в соответствующее отверстие в буржуйке – дымоход должен быть правильно смонтирован и оптимально расположен.

Обратите внимание!
Если буржуйка установлена на открытом воздухе (например, для разогрева пищи на импровизированной кухне), то особых сложностей с дымоотведением быть не должно.
В такой ситуации действительно достаточно «воткнуть трубу» — лишь бы ее высота была достаточной.

Буржуйка на улице

Как правило, простой дымоход для буржуйки, установленной внутри помещения, состоит из двух частей – внутренней и наружной. Соединяются эти части на чердаке или на уровне подкровельного пространства.

Такая «двухколенная» конструкция позволяет относительно легко заменять нижний прогоревший сегмент дымохода без демонтажа всей системы.

Можно, кстати, и не покупать стальные трубы, а изогнуть их из стального листа, однако это потребует от вас определенных навыков. С другой стороны, тогда вы сможете сделать трубу для печки-буржуйки ровно того диаметра, который вам нужен.

Монтаж трубы

Для монтажа дымохода стандартных габаритов нам понадобятся следующие материалы:

Колено 100х1200мм (1 шт.)
Колено 160х1200 мм (2 шт.)
Стыковое колено 160х100 мм (3 шт.)
Тройник 160 мм с заглушкой
Грибок 200 мм

Также в зависимости от особенностей помещения, в которое будет устанавливаться буржуйка с нашим дымоходом, могут понадобиться проходной стакан, противоливневый козырек, теплоизоляция и т.д.

Также для герметизации стыков между трубами нам может понадобиться асбестовый шнур или же специальный герметик.

Обратите внимание!
Приведенные габариты могут меняться в зависимости от типа установленный буржуйки и диаметра ее отверстия под дымоход.

После того как все материалы готовы, приступаем к сборке трубы для печки-буржуйки:

Фиксируем первый отрезок трубы на дымоходном отверстии или же патрубке печи.
Наращиваем колена трубы до перекрытия.

Отверстие под дымоход

В плите перекрытия проделываем отверстие диаметром не менее 160 мм для вывода дымохода. По краям отверстия удаляем теплоизоляцию во избежание ее воспламенения.
В отверстие вставляем проходной стакан, а затем — пропускаем через него трубу буржуйки.
Стыкуем трубу с наружным дымоходом.
Для обеспечения оптимальной работы дымовой трубы, обеспечиваем теплоизоляцию наружной части дымохода, обертывая его теплоизоляцией и обмазывая битумом.

Вывод дымохода через окно

Сверху дымохода укрепляем грибок, который защищает трубу от попадания внутрь осадков и мелкого мусора.

Уход за трубой

Чтобы дымовая труба (а вместе с ней – и сама буржуйка) работали исправно, за ней необходимо ухаживать:

Не реже раза в год проверяем наружную поверхность трубы на наличие дефектов – прогаров, ржавчины, трещин.
Точно так же ежегодно трубу нужно чистить. Для этого можно либо воспользоваться специальными химическим составами, которые сжигаются в топке вместе с дровами, либо – просто сжечь в буржуйке несколько осиновых поленьев. Осина дает очень высокую температуру, которая отлично выжигает сажу.
Использовать механические средства очистки (ерш, гиря и т.д.) вряд ли получится, ведь дымоход буржуйки не очень прочный.

Изготовление и обустройство как самой печи, так и трубы для буржуйки – задача сложная только на первый взгляд. Конечно же, придется и попотеть, и старательно изучить предлагаемые инструкции – во все же сделать это, не прибегая к помощи специалистов, вполне по силам. Так что дерзайте!

на дровах, с высокой теплоотдачей, чертежи

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
Продолжаем кладку (смотри фото №2, ряд №1).
Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
Прямо над поддувалом ставим колосники.
Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
Поверх кладем ряд на постель по контуру четвертого.
Следующий — снова на ложок. Сзади ставим 2 кирпича.
Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
Устанавливаем металлический лист перед топкой.
Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Что представляет собой печка-буржуйка

Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:

Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.

Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.

Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.

Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола. Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.

Нижняя дверца одновременно выполняет роль поддувала – регулируя степень ее открытия, вы регулируете интенсивность горения пламени и температуру в помещении.

Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.

Сборка

Сделав заготовки, приступаем к сварке и сборке печки.

Элемент днища кладём на горизонтальную поверхность и ставим у её края боковую стенку. Проверяем угольником прямой угол между ними, привариваем на точечные прихваты с шагом 10 см. Убеждаемся, что у нас получился прямой угол, затем провариваем стык. Аналогично поступаем со второй стенкой.
Отрезаем два куска уголка: их длина совпадает с размером печки. Ставим метки изнутри на стенках, где будет располагаться колосниковая решётка, и привариваем по ним уголки (полками вниз). Стык уголка и стенки провариваем с двух сторон.
Придаём конструкции жёсткость и соответствие нужной геометрии: закрепляем заднюю стенку. Здесь всё просто: приставляем её к торцам боковин и прихватываем изнутри без полной проварки стыка; если вдруг что-то пойдёт не так, мы подрежем болгаркой прихватки и отсоединим деталь для корректировки конструкции.
Устанавливаем зеркало и перегородку, образующие верхнюю камеру. Но перед этим приварим крепления для них. Отрезаем 8 кусков арматуры длиной 5 см и диаметром 8–10 см. Делаем метки по высоте канала (смотрите в чертёж) и привариваем, как показано на рисунке. Жёсткое крепление перегородок недопустимо: из-за высокой температуры в этой части буржуйки они со временем придут в негодность и потребуют замены.
Приступим к изготовлению колосниковой решётки. Арматуру диаметром 8–10 см нарезаем на 25 полос (их длина меньше ширины печи на 2 см), этим мы обеспечим запас хода, и решётка будет становиться на своё место свободно. Вырезаем две полоски из листовой стали (ширина совпадает с шириной уголка). Размещаем их на первом и последнем кусках арматуры по краям и прихватываем сваркой. Аналогичные действия совершаем с остальными кусками арматуры. Переворачиваем решётку и провариваем стыки с обратной стороны.
В вырезанной по размерам крышке делаем отверстие и ставим гильзу для подсоединения дымохода. Легче всего отверстие прорезать пропановым резаком, но если таковой отсутствует, то можно прожечь по контуру дуговой сваркой на повышенном токе. Для гильзы нужен отрезок трубы диаметром 10 см и высотой 20 см. Привариваем её.
Перед креплением крышки провариваем прихваченные стыки на задней стенке, так как после установки это будет непросто. Теперь смело привариваем крышку к боковинам и задней стенке.
Ставим готовую колосниковую решётку на место.
Установка лицевой части. Сначала вырежем верхнюю панель по размерам из чертежа и просверлим 5 отверстий в шахматном порядке для забора вторичного воздуха (сверлом 5–6 мм). Прихватываем панель сваркой в нескольких точках по верхней части и бокам корпуса, она при этом должна слегка прикрывать торец зеркала. Как только проверили геометрию и размеры, провариваем стыки.
Следующий этап — нижняя панель, закрывающая зольник, с дверцей поддувала. Сначала вырезаем саму панель и прямоугольный проём под дверку. Размеры высоты указаны на чертеже, ширину отмеряем по конструкции будущей печки, так как она может отличаться от приведённых на бумаге. Оптимальный вариант — 1/2 от ширины печи. Дверца вырезается по проёму.
В самой дверке сверлим отверстие под болтовое соединение запирающей лямки (это стальная полоска шириной 2–3 см и длиной 10–12 см, с загнутым концом в 2–3 см). Завес делается из куска трубы и стальной пластины. Дверка надевается трубкой на пруток, приваренный к корпусу слева от проёма. Для запирания справа на корпусе приваривается кусок уголка или изогнутая полоска.
Дверца топки (центральная часть печи) и завесы делаются аналогично нижней, исключение только составит то, что не придётся вырезать проём под неё в цельном листе: делать будем из полос шириной 4–5 см. Крепятся они сваркой к торцам боковых стенок, к верхней и нижней лицевым панелям.
Печь готова, надо её поставить на ноги. Для ножек подойдёт труба диаметром 15–20 мм. Нарезаем её на 4 части длиной 20 см. Чтобы печь своим весом не продавливала напольное покрытие, к трубкам привариваем пятаки из листовой стали 5×5 см. Можно этого не делать, если буржуйка будет стоять в гараже или подсобном помещении, но с пятачками она станет устойчивее. Осталось приварить ножки к днищу по углам, отступая от краёв 3–5 см (в зависимости от габаритов печи).
Для улучшения внешнего вида агрегат покрывается термостойкой краской. Дымоход стоит делать разборным: с хомутными соединениями для удобства чистки. Конструкция дымохода зависит от места установки печи, чтобы вывести его наружу.

Устанавливая печь в гараже, важно заранее продумать дополнительные меры безопасности нахождения печи рядом с автомобилем и способы удержания тепла во время работы печи

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
образующееся тепло нагревает стенки;
продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

шум;
при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
необходимость частой очистки камеры сгорания и дымоотводной трубы;
трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

КПД низкий, так как значительная часть тепла вылетает в трубу;
необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
затраты времени на подготовку топлива;
малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Пошаговая сборка буржуйки

Работу по сборке конструкции проводят строго в соответствии с заранее подготовленным планом. Инструкция, как сделать самому буржуйку:

Из листового железа вырезают пять деталей: дно, три стенки и крыша. Отдельно готовят опорные ножки.
Приваривают стенки ко дну, периодически контролируя ход работы при помощи строительного уровня.
Дальнейшие действия связаны с разделением внутреннего пространства на камеры зольника, топки и преддверия дымохода. Разделение производят при помощи решетки.
Для фиксации решетки предварительно приваривают к внутренним стенкам корпуса удерживающие бортики (металлические уголки).

Классическая стальная буржуйка

Порядок изготовления следующий:

Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
Окончательно проварите все швы.

https://youtube.com/watch?v=XGXBn3lKYLk

Буржуйки из баллона, бочки или трубы

С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона, толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.

Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.

Вертикальная

Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.

Действовать можно так:

Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.

Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.

Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.

Горизонтальные

Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.

Процесс сборки выглядит так:

Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.

Из двух бочек

Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.

Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.

Отопитель из автомобильных дисков

Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

https://youtube.com/watch?v=caistQMGHgA

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
К нижней, донной части закрепляются ножки.
На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т. е. она не должна доходить до задней стенки корпуса печи на 8 см.
Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

3 Долгоиграющая печь на дровах – чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
Труба для дымохода – рекомендуемый диаметр 120 мм.
Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

Как увеличить кпд буржуйки, поработав с конструкцией

Иногда на силу тяги влияет не форма дымохода, а влияние условий эксплуатации:

Следует периодически проверять печь на наличие трещин, особенно по периметру дверцы топки и плиты. Плиты и крышки при наличии трещин заменяются, щели замазываются.
Обычно вопросом, как увеличить теплоотдачу буржуйки, задаются по истечению некоторого времени использования. Это обусловлено тем, что на стенах трубы постепенно скапливается сажа, которая уменьшает просвет и делает тягу более низкой.

Рекомендуем изучить материал об основных видах печей с хорошим коэффициентом на нашем сайте.

Для механической очистки трубы дымохода можно использовать ершик или простое самодельное приспособление: проволоку в форме восьмерки, намотанную на деревянную рейку

Периодически удалять сажу стоит и из других частей печи. Так, при очистке дымохода часть осыпается в каналы буржуйки. Они удаляются через уже имеющиеся в прочистные дверки, либо через проделанные отверстия.

изготовление буржуйки своими руками

С наступлением холодов многие автомобилисты задаются вопросом, как обеспечить комфортный микроклимат в гараже. Для решения такого рода задач подойдет только установка малогабаритного печного устройства. Так как отапливаемая площадь не большая, многим подойдет эконом вариант – буржуйка, работающая на отработке.

Фото 1 Классический вариант буржуйки, однако в новой вариации — более компактной и экономичной. Идеально подходит для обогрева небольших помещений.

Малогабаритное устройство опционально не имеет сложных элементов. Одинаково эффективно работает на углях, щепе, дровах или любом другом виде топлива. Однако все материалы требуют затрат времени на покупку, вложение средств, а также обустройство места для их хранения. Совершенно иначе обстоит дело с отработанным маслом, которому достаточно сложно найти применение. Тем не менее, утилизировать его не обязательно, потому что он используется для печей, в которых используются вторсырье.

Фото 2 Прибор не сложен в исполнении и имеет массу положительных характеристик: ключевыми являются эффективный нагрев и экономный расход топлива.

Принцип работы буржуйки

Работа буржуйки основана на явлении пиролиза. В такой печи, где топливом является отжим нефти, есть 2 основных отсека: бак и камера сгорания, находящиеся на разных уровнях. Первый предназначен для заливки добычи и ее сжигания.

В другом отсеке, расположенном выше, происходит дожигание продуктов горения в смеси с воздухом. На первом этапе температура относительно умеренная, а на втором значительно выше – до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отсека. Он входит в первую камеру через отверстие для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, с помощью которой регулируется объем подачи воздуха.

Несмотря на то, что конструкция печи очень проста, к печному дымоходу предъявляются повышенные требования. Для эффективного удаления продуктов горения необходимо подготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Помимо своего прямого назначения, труба выполняет еще и роль теплообменника остаточного

Доступ воздуха во второй бак обеспечивается отверстиями диаметром около 9мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как по форме, так и по размерам, но принцип работы одинаков.

Мощность печки-буржуйки пропорциональна объему нижнего бака. Чем он объемнее, тем реже придется добавлять майнинг. Иногда эту емкость делают очень массивной, вмещающей около 30 литров отработанного масла.

Усовершенствование простой конструкции печки для испытаний позволило изобрести агрегат для обустройства гаража, в котором приятно было бы помыть руки горячей водой, или небольшой частной бани:

Фотогалерея

Фото из

Увеличенная камера дожигания

Выдвижная нижняя камера

Удобная схема заливки отработки

Практичный бак для горячей воды

Еще один вариант конструкции печи-буржуйки из газового баллона 9002 9002 печи для разработки представляет собой самодельную печь-буржуйку на основе газового баллона на 50 литров. Кроме этого базового элемента нужно подготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см.

Один из них будет отводить горящие газы, а второй будет выполнять роль теплообменника.

К этому необходимо добавить стальной лист толщиной 4 мм для навеса над теплообменником и перегородки между испарителем и камерой сгорания. Для самой паровой камеры нужен тормозной диск от автомобиля такого диаметра, чтобы он без усилий входил в цилиндр. Кусок 0,5-дюймовой трубы необходим для подачи масла в камеру сгорания.

Из б/у баллона получается отличная буржуйка. Хотя газа в нем нет, лучше перестраховаться — подержать баллон некоторое время снаружи с открытым вентилем. Пена наносится вокруг розетки. Когда перестанет пузыриться, закручивается клапан, если он съемный, если нет, то конденсат сливается другим способом.

Кроме того, необходимо иметь в наличии уголок стальной равносторонний с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт., шланг, баллон любой, оснащенный игольчатый вентиль.

Работа по созданию буржуйки выполняется в определенном порядке. Сначала баллон переворачивают вверх дном и просверливают в нем небольшое отверстие. Такая мера, как смачивание сверла и сверления маслом, предотвратит искрение.

Клапан разбирается газовым или разводным ключом. Освободив сосуд от всех остатков, его можно разрезать, сварить

Контейнер освобожден от газового конденсата. Аккуратно сливайте его подальше от корпуса, так как неприятный запах сохраняется долгое время. Затем заготовку заливают водой, после чего снова сливают, удаляя таким образом оставшийся газ. Так как смесь взрывоопасна, поблизости не должно быть источников открытого огня.

Вырежьте в теле цилиндра 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Для разделения камер из листа вырезают круг диаметром, равным внутреннему диаметру сосуда.

В его середине делается отверстие для трубы диаметром 10 см. Эта деталь будет отделять камеру сгорания от теплообменника.

Горелка изготовлена из трубы длиной 20 см и диаметром 10 см. Нижнюю ее часть перфорируют, делая отверстия диаметром около 2 см. Внутренняя часть очищается от заусенцев, иначе они будут собирать на себе копоть, которая впоследствии значительно сузит отверстие.

На горелку надевают предварительно вырезанный круг, располагая его ровно посередине, и приваривают. Конструкцию помещают внутрь печи и производят сварку по окружности цилиндра.

Приварите нижнюю часть и крышку к тормозному диску автомобиля. Это будет поддон для капель или чаша испарителя. Для подачи топлива в крышке оставляют отверстие, через которое в печь будет поступать воздух. Отверстие делается достаточно широким, иначе тяга уменьшится, и масло не попадет в чашу.

Приварите трубу к верхней части крышки. Из трубы диаметром 10 см делается рукав, который соединяет чашу с горелкой.

Система подачи топлива в сборе, для которой:

сделать приемное отверстие в поддоне;
вставить в него 0,5-дюймовый кусок водопроводной трубы под углом около 40⁰;
приварить трубу к корпусу печи;
к трубе прикручивается аварийный резервный клапан, роль которого выполняет обычный водопроводный кран.

Теплообменник изготовлен из трубы сечением 10 см. Он горизонтально врезан в корпус печи, а на конце установлен отражатель. Наддув устроен путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый через теплообменник с его помощью, имеет высокую скорость.

Чтобы сделать систему более управляемой, она автоматизирована путем подключения термостата к канальному вентилятору. Такое решение позволяет установить требуемую температуру

Внутри теплообменника размещен завихритель воздуха, состоящий из треугольных зубьев, соединенных сваркой. Дымоход изготовлен из трубы сечением 10 см.

Вваривается в отверстие в верхней части корпуса печи и выводится через стену на крышу здания.

Участок трубы, проходящей через ограждающую конструкцию, лучше всего поместить в огнеупорный стакан, а в месте входа обязательно прикрепить металлический лист

Далее занимаются изготовлением маслобака. Если есть безфреоновый баллон с исправным игольчатым клапаном, то он вполне подойдет для этой цели. Сосуд и печь соединяются шлангом, подсоединенным к вентилю. Для заливки отработанного масла в корпусе бака делается отверстие.

Для обеспечения доступа воздуха к горелке и чаше испарителя в дверце нижнего отсека выбран паз. К проему дверцы верхней камеры крепятся упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверь дополнительно оснащается замком.

Теперь, даже если корпус печи деформируется в результате сильного нагрева, герметичность камеры сгорания не нарушится.

Осталось приварить ножки из уголков к корпусу и поставить печь вертикально. Помимо вертикальных печей, из баллона делают и горизонтально расположенные печи. Их структура аналогична.

Гаражная печь на отработанном масле своими руками: принцип работы

В качестве топлива, как следует из названия, в таких печах используется отработанное моторное масло — смесь тяжелых углеводородов. Разработка стоит дешево, ее запасы регулярно пополняются при обслуживании автомобиля, и она почти всегда есть у владельцев небольших гаражных сервисов.

В то же время достаточно трудно воспламеняется и практически не образует горючих паров. Поэтому наиболее распространенные конструкции топок на отработанном масле используют принцип пиролиза, то есть разложения нефти на более легкие фракции при нагревании, что делает их прямыми потомками популярных в первой половине ХХ века газогенераторов.

Основой такой печи является металлическая емкость с маслом, над которой установлена камера сгорания – перфорированная труба с отверстиями для поступления воздуха в зону горения.

Масляный бак имеет заливное отверстие с крышкой, позволяющей регулировать степень его открытия для управления процессом сгорания (так называемый дроссель). На маломощных печах камера сгорания выходит прямо в дымоход; в более совершенных конструкциях для полного дожигания газов используется расширительная камера с внутренней перегородкой.

Как устроена масляная печь для гаража своими руками? При розжиге факел, введенный в бак через полностью открытый дроссель, начинает испарять отходы. При попадании в камеру сгорания пары масла смешиваются с воздухом и воспламеняются.

Поскольку стенки камеры сгорания жестко соединены с маслобаком, тепло от сгорания паров передается его стенкам, и масло начинает активно испаряться без помощи факела. Развивается цепная реакция разложения: чем сильнее нагревается танк, тем активнее испаряется и разлагается отработка, тем жарче разгорается огонь в камере сгорания.

Чтобы иметь возможность контролировать этот процесс, нужен дроссель — закрыв его, можно снизить активность горения и тем самым ограничить температуру топки.

На фото ниже масляная печь в гараж:

Достоинства и недостатки

Правильно собранная пиролизная печь способна нагревать до высокой температуры при малом расходе топлива, в отличие от прожорливой и малоэффективной буржуйка.

Средний расход самодельных гаражных изделий находится в районе пол-литра масла в час — таким образом, при замене масла в обычном автомобиле, объем картера которого составляет 3-4 литра, вы можете обеспечить свой гараж нагревать не менее 6 часов.

Во время работы такая печь практически не дымит и быстро нагревается. Поскольку в нормальных условиях моторное масло трудно воспламеняется, этот вид топлива практически безопасен при хранении.

Однако у пиролизной печи есть и несомненный недостаток: если печь почти всеядна и в ней можно сжигать практически любые твердые горючие отходы, то печи для отработки требуется только масло, причем очищенное от воды: кипячение в нагретом баке может привести к резкому выплескиванию горящего масла, что можно сравнить со взрывом.

При частом посещении зимой гаража возникнет необходимость закупить отработку, но в основном это только вопрос ее транспортировки: большинство автосервисов не связываются с официальной доставкой на переработку и продают отработанное масло желающим по довольно низким ценам.

СПРАВКА: Есть важный нюанс при эксплуатации самогорящих печей: потушить их достаточно сложно, так как даже при полностью закрытом дросселе в камере сгорания достаточно отверстий для поддержания температуры, при которой происходит пиролиз процесс прерывается.

Перекрытие дымохода приведет к тому, что горение будет идти с жирными парами, которые будут выходить в помещение через вентиляционные отверстия в топочной камере. Поэтому заливать масло в печку необходимо с таким расчетом, чтобы его хватило как раз на планируемое время пребывания в гараже.

При пиролизе моторного масла образуется большое количество негорючих остатков, сильно загрязняющих масляный бак. Его приходится регулярно чистить, и этот момент следует предусмотреть в конструкции печи – сделав бак неразборным, вы быстро об этом пожалеете.

Печь в гараж своими руками для отработки — чертежи:

Буржуйка плюс водяной контур

Любой дом может использовать аварийный источник тепла. Его роль может сыграть обычная, но немного модернизированная буржуйка. Есть два способа усовершенствовать топку – надеть на трубу горелки водяную рубашку или обмотать ее корпус змеевиком из медных труб.

Витки змеевика размещаются на расстоянии около 5 см от перфорированного кожуха-брюшка и подключаются к общей системе отопления. Вокруг катушки установлен отражающий экран. Для его изготовления используется листовой алюминий, оцинкованная сталь, жесть.

Водяная рубашка представляет собой емкость в верхней камере печи. В его корпусе должно быть 2 штуцера – один для подачи, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины системы отопления и способа циркуляции теплоносителя.

На практике вопрос устройства водяного контура решается установкой емкости непосредственно на плиту. Горячая вода поступает в систему отопления через выход в систему отопления. Пройдя по кругу, он отдает тепло в помещение и возвращается обратно в емкость.

Если в системе установлен насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные размеры. Для контроля параметров воды на баке установлены манометр и термометр.

Капельная буржуйка для майнинга

Экономную модель капельной буржуйки можно сделать и самостоятельно. Для этого случая подойдет небольшая металлическая бочка или другая имеющаяся в хозяйстве емкость. В корпусе делается отверстие, через которое будет поступать масло.

Далее возьмите горелку емкостью около 2 литров, подсоедините к ее шлангу медную трубку длиной 1 м, а затем сложите ее пополам.

Такой агрегат, работающий на отработанных нефтепродуктах, может дымить, поэтому помещение, в котором он установлен, должно иметь хорошую вентиляцию.

В контейнере делается отверстие по диаметру тубы. Самой трубке придается форма буквы «Г», а горелка подвешивается.

Процесс самостоятельного изготовления мини-буржуйки

Буржуйка — это тот вариант печного устройства, который можно легко собрать самостоятельно, при этом затраты будут минимальными, особенно если есть каркас для буржуйки, в качестве которого может выступать пустой газовый баллон. Предварительно подготовив все необходимые инструменты, можно приступать к работе: пузырьковый уровень

;
строительный сантиметр;
сварочный аппарат;
угловая шлифовальная машина;
;
Металлический лист;
металлическая труба для дымохода;
ствол (для цилиндрической модели).

По данной теме советуем ознакомиться с материалом на нашем сайте: «Самостоятельное изготовление печи для бани: основные варианты устройства печи».

Самый актуальный вариант котла на дровах. Благодаря высокому КПД такое устройство способно быстро прогреть помещение. Именно этот вариант мы и рассмотрим. Ниже представлена подробная инструкция, как собрать дровяную печь своими руками.

[Фото 2 Типовая модель буржуйки на базе пустого газового баллона.]

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что он работает на твердом топливе, его можно модернизировать и он станет универсальным. Для этого делается приставка, напоминающая по своей конструкции печку на обработке в нижней своей части.

Здесь тоже есть перфорированная труба, но не прямая, а изогнутая под прямым углом. Он соединен с боковой стенкой топки, которая служит камерой дожигания. Если дверку буржуйки заварить и в ней сделать отверстие для входа трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной насадкой, но и в оригинальном решении по защите близлежащих предметов от огня по принципу конвекции. Для этого к боковой стенке печи были приварены трубы. Холодный воздух, поступающий в них снизу, охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, сделаны две сменные двери. Стандартный вешается, когда планируется закладывать дрова, а модернизированный с соответствующим отверстием – когда печь будет работать на отработанном масле.

Также предлагаем вам прочитать статью о том, как собрать буржуйку на отработанном масле из трубы — для ознакомления с материалом перейдите по ссылке.

Как переоборудовать дровяную печь для работы на жидком топливе

Часто нет необходимости делать новый отопительный прибор, потому что в помещении уже установлена простая дровяная печь. Для того, чтобы иметь возможность время от времени жечь в нем отработку, блок следует немного переделывать. В этом случае действуйте следующим образом:

ко дну топливной камеры крепится толстостенная металлическая чаша — она будет служить испарителем;
в боковой стенке делается отверстие, через которое в топку выводится сопло;
на небольшом расстоянии от плиты крепится емкость для масла. Его высота от уровня топки должна быть не менее 1 м;
от форсунки к емкости с отработкой протягивается шланг, на который крепится шаровой кран. Он будет регулировать подачу топлива в камеру сгорания.

В качестве испарителя буржуйки можно использовать тормозной диск от автомобиля, если предварительно заварить имеющиеся отверстия.

Дровяная печь, переоборудованная для работы на отработанном автомобильном масле

При включении зажигания в чашу кладут тряпку, смоченную керосином. После этого открывается фид майнинга и закладка поджигается. Масло будет самотеком поступать к форсунке и капать на поверхность металлического диска, постепенно прогревая его до рабочей температуры. Как только чаша прогреется до 400–450°С, капли отработки моментально превратятся в газ, сгорая с выделением большого количества тепла.

Секреты успешной эксплуатации буржуйки

Чтобы буржуйка на отработанном масле работала эффективно и безопасно, необходимо придерживаться нескольких советов. Перед использованием масло должно отстояться. Залейте его в маслобак на 2/3 объема последнего.

Из соображений безопасности следует регулярно очищать все элементы печи. Для упрощения этой задачи его верхний модуль должен быть съемным. Это обеспечит доступ к камере сгорания. Чтобы удалить сажу со стенок дымохода, его следует простукивать.

Для продления срока службы камеры сгорания и топки в целом ее необходимо покрасить красками, устойчивыми к высоким температурам. Печь должна быть установлена на негорючем основании. Его нельзя ставить на сквозняке, под действием которого пламя может вырваться наружу.

Особенности работы

Принцип работы буржуйки на отработке основан на реакции пиролиза (термическое разложение отходов с ограниченным доступом кислорода и образованием углеродистого остатка и пиролизного газа с высокой теплоотдачей).

Это намного безопаснее и экономичнее, чем традиционное сжигание (получается дополнительная экономия еще и потому, что нет необходимости специально закупать топливо, т.к. в печке используется остаточное моторное масло).

Пример конструкции

За 40-60 минут в печи капельного типа расходуется от 0,5 до 2,5 литров отработанного масла (в зависимости от размера бака). При переработке топлива в нижней камере образуется масляно-воздушная смесь умеренной температуры (менее 100 градусов), а в верхней части создается нагрев до 800 градусов.

Тепловая мощность печи ограничена 16 кВт (готовые модифицированные модели, например капельная печь ГеККона, имеют повышенную мощность — до 100 кВт). Принцип работы печки на отработанном масле позволяет получить высокий КПД — 75-80%. Небольшая буржуйка подойдет для обогрева помещений площадью 60-100 кв.

простая конструкция для изготовления своими руками. Баки стиральной машины

Буржуйка – верный друг дачников, охранников и любителей ремонта автомобилей в собственном гараже. Владельцы небольших частных домов также часто используют этот вариант отопления как наиболее экономичный и мобильный.

Такая печь вполне способна обогреть небольшую комнату за считанные минуты, а благодаря современным дизайнерским решениям совершенно не испортит интерьер загородного дома. Сделать буржуйку своими руками под силу практически каждому, кто ставит перед собой такую цель. Как это сделать, мы рассмотрим в этой статье.

Для того, чтобы изготовление нагревателя заняло у вас минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Электроды и защитная маска для сварки
Болгарка
Отрезные и шлифовальные круги по металлу
Молоток для шлака
Щетка по металлу
Клещи, молоток простой, зубило
Дрель со сверлами
Измерительное устройство (рулетка, метр )

Внешний вид и технические характеристики печи-буржуйки могут быть разными. В каждой комнате есть своя печь, которая может и топить ее, и гармонично вписываться в интерьер. В качестве основы для будущей печки можно взять листы металла или использовать уже готовое изделие: металлическую трубу средних размеров, бочку, газовый баллон или бак. В любом случае толщина стенки не должна быть меньше 3-5 мм.

Если вам нужно отапливать гараж, то подойдет практически любой вариант, так как такая печь требует обогрев только небольшого помещения. Для буржуйки, которая будет в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше сразу отказаться. Тип используемого топлива также имеет значение.

Это вариант, который просто не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется при сгорании отработанного масла, долго находиться в таком помещении не очень приятно. Даже если сработает хорошая вытяжка, все вещи в доме будут пропитаны этим специфическим «ароматом». Эта печь отлично подойдет для обогрева гаража и других нежилых помещений.

Для его изготовления вам понадобится металлический лист толщиной 4-5 мм, который будет разрезан на части, и труба дымохода. Все элементы печки вырезаются болгаркой. Края деталей зачищаются. Перед раскроем необходимо сделать правильную разметку всех деталей, согласно чертежу.

В трубе необходимой длины делаются круглые отверстия. Эта труба предназначена для соединения верхней и нижней буржуйки буржуйки. В верхней емкости также необходимо просверлить два круглых отверстия: одно для трубы дымохода (слева вверху), второе для патрубка (справа внизу). Аналогично делается нижний бак печки, только в центре бака делается вырез под трубу. Для заливки топлива необходимо предусмотреть заливную горловину, которая снабжена сдвижной крышкой.

Нижняя часть бака делается плоской, к ней привариваются четыре или три ножки. Чтобы нижняя и верхняя части не расшатывались, их усиливают дополнительными скобами жесткости. Сварные швы необходимо тщательно зачистить, а печь покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая печь?

Буржуйка вырабатывает тепло следующим образом: длинная тонкая палка или скрученная бумага поджигают отработанное масло в нижней емкости. Когда отработка загорелась, крышка заливной горловины должна быть закрыта. Воздух для горения будет поступать по трубе, соединенной с верхним баком. Поднимаясь вверх, горячий воздух нагревает верхнюю часть печи до высокой температуры. Нагревается так, что на нем можно даже чайник нагреть.

Такая печь идеальна для гаража, так как успешно отапливает небольшую площадь, а у автовладельцев всегда найдутся бросовые материалы для топки.

Если вы планируете соорудить обогреватель из трубы или бочки, вам необходимо выбрать соответствующий диаметр. Это напрямую зависит от размеров помещения, которое необходимо обеспечить теплом.

Буржуйка из бочки может использоваться и в жилом помещении при условии, что она сделана аккуратно и правильно. Этот тип наиболее популярен для отопления загородных домов.

В бочке прорезаются два прямоугольных отверстия, которые будут соединяться с топкой и зольником. Вырезанные детали используются для дверей. Их обрезают до нужного размера, обрамляют полосами металла и прикрепляют к таким импровизированным дверям с ручками и задвижкой.

Внутри бочки (трубы) вварены два кронштейна в виде уголка. Это держатели для решетки, которые располагаются чуть ниже дверей. В качестве решетки можно использовать сварную арматуру или купить готовую в магазине.

Кусок трубы приваривается наглухо, а к его нижней части привариваются опоры. В верхней части трубы вырезается отверстие для дымохода, в которое вставляется труба и приваривается.

Только после этого устанавливаются двери. Их крепят к дверным петлям и устанавливают крючок для защелки, предварительно отмерив нужный уровень.

Для придания печке эстетичности необходимо хорошо зачистить сварочные швы и покрасить изделие термостойкой эмалью. Если все сделать аккуратно, такой утеплитель будет выглядеть не хуже заводского аналога. После высыхания краски печь подсоединяется к дымоходной трубе, выходящей на улицу.

Это самый простой и практичный вариант. Несмотря на то, что такая буржуйка занимает достаточно много места, ее используют для отопления чаще других моделей. Также очень удобно, что на поверхности бака можно нагреть воду в чайнике или кастрюле, а также высушить белье.

Использованный газовый баллон очень хорошо подходит для плиты. Это практически готовая форма для буржуйки, требующая минимальных доработок.

Верхняя часть баллона, где находится клапан, отрезается, а на ее место вваривается заглушка. В нижней части цилиндра делается квадратный вырез – это будет топка. Отрезанный кусок нужно превратить в дверцы топки. Для этого его обваривают металлом и приделывают к нему ручку для открывания. Впоследствии к отверстию, на которое будет одеваться дверь, нужно будет приварить металлические петли. Само дверное полотно лучше устанавливать в самом конце, когда буржуйка уже полностью готова.

Для того, чтобы в топку поступал воздух, в дне цилиндра просверливают несколько отверстий. Они дадут тягу и послужат решетками. Для того, чтобы сгоревшие дрова не падали на пол, к низу цилиндра приваривается металлический короб — зольник. Его можно изготовить из более тонкого листового металла. Зольник также оборудован дверцами.

После этого к цилиндру крепятся ножки из металлического уголка или обрезков труб.
В задней части печи будет дымоотводная труба. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить его туда.
Сверху можно оборудовать импровизированную печь для приготовления пищи. Его можно сделать из металлической сетки или арматуры, приварив каркас к верхней части баллона.

Такая буржуйка — отличный вариант для обогрева дачи, гаража или бытовки. Он универсален и не занимает много места в комнате.

Из всех возможных вариантов такая печка имеет самый компактный и аккуратный вид. Его используют в жилых помещениях, где благодаря прямоугольной форме печь легко задекорировать и сделать практически незаметной.

Самая популярная заводская модель «Гном». Его структура довольно проста, а теплопередача очень эффективна.

Эта печь состоит всего из нескольких элементов: топки, зольника и дымохода. Печка установлена на четырех ножках. На втором рисунке показана более сложная конструкция топки, которая длительное время сохраняет тепло.

Такую конструкцию вполне можно построить самостоятельно. Давайте подробнее рассмотрим, как это сделать.

Для этого вам потребуются следующие расходные материалы: лист металла, толщиной не менее 4 мм, дымоходная труба и стальной уголок. Кроме того, необходимо приобрести крышку для горелки.

Необходимо вырезать четыре стенки, дно и верхнюю плиту. Чтобы топливо полностью сгорало в топке, необходимо использовать специальные пластины, которые находятся внутри печи. Таким образом, в камере сгорания будет производиться больше тепла.

В передней части конструкции вырезаются отверстия для топки и поддувала. Впоследствии к ним будут крепиться распашные двери с ручками и замками.
Сверху вырезается отверстие для горелки, соответствующее размеру детали, и отверстие для трубы, через которую будет выходить дым.

К днищу печки привариваются ножки из подготовленного уголка.
На боковых панелях отмечено место, где будет лежать решетка. Сюда же привариваются секции из уголков, которые будут служить опорами для решетки. Решетку можно сделать самостоятельно. Для этого в стальном листе необходимо просверлить большое количество отверстий, чтобы он стал похож на сито, или сварить решетку из стальных прутьев.

На небольшом расстоянии (не менее 15 см) от варочной поверхности в верхней части буржуйки приварена пластина. Он должен соответствовать размеру печки, но не доходить до ее конца 8-9см. Вторая такая же пластина размещена чуть ниже. Он также не должен доходить до конца емкости, только в ее передней части. Эти пластины образуют внутри печи дополнительные лентовидные проходы. Тепло от горящего топлива будет поступать в образовавшийся коридор и нагревать плиту. Таким образом, больше тепла останется внутри бака, а не улетит сразу в трубу.

Правила пожарной безопасности очень важны при использовании самодельного обогревателя. Чтобы буржуйка приносила в помещение тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Необходимо разместить печь на огнеупорном основании. Это может быть плитка, металлический лист или кирпичная кладка. Стены возле печи также должны быть защищены от перегрева. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Ни в коем случае нельзя ставить рядом с плитой мебель или любые другие горючие предметы.

Малейшая искра или слишком высокая температура поверхности буржуйки могут привести к пожару.

Чтобы исключить возможность скопления продуктов горения в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как вы сможете обеспечить приток свежего воздуха в помещение и отток из него угарного газа.

Устанавливайте плиту в месте с меньшим скоплением людей, не позволяйте детям устраивать игры возле прибора. Соблюдая эти простые правила, вы обеспечите себя недорогим теплом в холодное время года.

Есть ли способы повысить КПД обычных буржуек и печей из бочки? Как сделать печь длительного горения своими руками? Что нужно знать о реакциях, протекающих при выделении тепла? Ответы на эти вопросы, а также пошаговую инструкцию вы найдете в нашей статье.

Мы неоднократно упоминали о низком КПД и большом расходе топлива обычных печей прямого горения. Причиной этого является прямой доступ кислорода и свободный выброс выхлопных газов. Начальный этап решения этой проблемы был дан в новейшей конструкции – с дымоходным теплообменником. Кроме того, возникают следующие проблемы со сгоранием топлива:

Быстрое неконтролируемое горение. В этом случае в области очага возникает слишком высокая температура, и металл быстро теряет свои свойства.
Неполное сгорание материала. Особенно это актуально при утилизации пластика и других полимеров (в бытовых отходах). Едкий дым от резины и ПВХ, густой выхлоп автомобилей – результат недожога нефтепродуктов.
Частая (до 1 раза в час) загрузка топлива и риск затухания очага. Оставлять такую печь на ночь нельзя — погаснет и остынет. Здесь стоит отметить, что важным преимуществом сталеплавильных печей является их быстрый нагрев.

Основной идеей, которую мы будем развивать в этой статье, будет регулирование подачи кислорода для горения. Это потребует более точного исполнения затворных (двери, заслонки) и регулировочных (калитки, подвижные и поворотные заслонки) устройств.

Бесколосниковая печь (БКП) с затвором типа «Булерьян»

По сути, это буржуйка, но без колосника. В нашу классификацию она попала потому, что имеет большую работоспособность и требует квалификации мастера. Несмотря на то, что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент – дверку топки. Этот элемент единственный принципиально похожий на детали булерьяна (но самый главный). Дверь должна быть герметична, она совмещена с приточным каналом (поддувалом).

Дизайн. Топка стальная любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа Булерьян в передней нижней части и дымоходом в задней верхней части.

Эффект. В колосниковой печи кислород для горения обильно подается в топку из колосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому снятию температуры холодным потоком свежего воздуха. В результате несгоревшие продукты выбрасываются через дымоход.

Без решетки кислород проходит только через подающий канал, который достаточно точно регулируется. В результате время горения увеличивается, а продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате в помещении остается больше тепла.

Как сделать БКП своими руками

Единственный секрет такой печи — герметичная дверца топки. Он может быть любой формы, но, как правило, его делают круглым или квадратным.

1. От трубы диаметром 200-350 мм (стенка 2-4 мм) отрезать кольцо шириной 50-100 мм. Выровняйте и очистите края. Этот элемент называется «воротник».

2. Из листа 3-4 мм вырежьте круг ровно по внешнему диаметру воротника. Это будет дверь.

3. Исходя из размеров топки подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить бытовые БКП на 2 категории — мелкие (0,13-0,18 куб.м) и средние (0,18-0,25 куб.м). Для маленьких будет достаточно диаметра 76 мм, для средних – 102 мм. Размер прямоугольных каналов рассчитывается через площадь поперечного сечения S = Pr 2,

4. ВК должен иметь регулирующую заслонку или заслонку.

Демпфер:

Вырезаем круглый демпфер (металл 2-3 мм) блокирующий ход ВК с проушиной под диаметр резьбы болта (М10-12). Привариваем к нему стержень (ручку) напротив ушка.
Гайку привариваем к трубе ВК параллельно потоку воздуха вровень с наружной кромкой.
Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Технология изготовления ворот более сложная, а по удобству и эффекту не имеет преимуществ перед уменьшенной заслонкой. Его можно скопировать с заводского экземпляра.

5. Вырежьте отверстие в двери для ВК.

Внимание! Дверной проем не должен быть меньше диаметра ВК. Сам канал должен быть смещен вниз от центра и его нижний край должен располагаться на 20-30 мм от манжеты двери.

6. Из полосы толщиной 2-3 мм и шириной 20-30 мм берем отрезок, равный окружности двери.

7. Привариваем полосовую накладку по окружности двери.

8. Делаем петлевое устройство. Для этого в четырех отрезках полосы 60-70 мм сверлим по одному отверстию 6-8 мм от края. Надеваем их на ровный проволочный штырь 6-8 мм длиной 100-150 мм. Попарно привариваем полосы к дверце и манжете топки.

9. Делаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или эксцентрик любого типа с ручкой. Удобно и надежно применять подвижную резьбовую затяжку. Подойдет замок от молочного бидона. Основная задача – добиться того, чтобы дверца была прижата к манжете топки.

10. В угол на двери, образованный манжетой, укладываем асбестовый шнур на термостойкий герметик.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть между дном загрузочного люка и дном печи должно быть не менее 10 см.

Главное и самое главное правило эксплуатации БКП: на дне топки всегда должен быть слой золы толщиной не менее 80 мм. В противном случае низ будет прокален и вскоре прогорит.

Простой и удобный дымоход

Устройство горизонтального канала отвода дымовых газов не всегда удобно, особенно при обслуживании топки. Приведем способ его обустройства в более простой и удобной форме:

В задней части верхней стенки прорезаем круглое или прямоугольное отверстие на 20-30 мм меньше сечения трубы дымохода.
Подбираем отрезок трубы, превышающий этот диаметр на 20-30 мм и имеющий длину 40-60 мм.
Привариваем к отверстию по центру.

Теперь в эту манжету можно установить любую трубу, а в лоне засыпать и уплотнить сухую глину (зазор, образованный разницей диаметров). Это даст надежную защиту от задымления и упростит демонтаж для обслуживания.

Напомним, что одной из функций «базовой» буржуйки является возможность подогрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей Булерьян сохраняет это свойство – достаточно загрузить больше топлива и полностью открыть ВК.

Топочная переборка может стать следующим этапом модернизации безколосной буржуйки. Это радиатор в виде толстого (5-8 мм) листа металла, располагающийся сразу под дымоходом и закрывающий 2/3 площади топки.

Эффект. Еще большее торможение горячего газа. Дополнительное накопление тепла в помещении.

Для полноценной реализации БКП длительного горения в виде плиты необходимо добавить еще один элемент — форсунку. Это полая труба (или несколько) с отверстиями внутри топки, которая располагается перед печью на уровне центра дымоходного канала.

1 — топочная перегородка; 2 — трубки форсунок

Эффект. Инжектор нужен для питания «языков» пламени воздухом и дожигания топлива. Он находится в месте, где процесс горения еще не завершился, а дымообразование вот-вот начнется. Подавая в эту точку кислород (воздух), мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» срабатывает при контакте с пламенем. Это становится возможным только в том случае, если очаг расположен перед топкой. В режиме длительного горения (когда очаг ближе к центру топки) остается неиспользованным.

Дополнительные способы реализации потенциала сталеплавильной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

Если даже периодическая предполагается использование печи в качестве печи, на верхней стенке печи могут быть устроены дополнительные теплоотводы. Для этого нужно приварить к нему с внутренней стороны уголки или полоски по краю во всю длину.
Такие же ребра на боковых стенках повышают эффективность на 5-10%. При этом они укрепят плоскость стены.
Если дымоход предусмотрен из стальной трубы, то ее также можно приварить по длине уголков, что позволит отводить часть остаточного тепла от выхлопных газов. Это еще 3-5% плюс.
Вертикально приваренные к боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. Увеличение теплопередачи до 20%.
Обкладывая печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный аккумулятор тепла и защитим стены помещения от перегрева. Разновидность этого способа – корзины или доты с булыжниками вокруг топки – применяется в банях. Может повысить эффективность на 15-20%.
Бытовой вентилятор, направленный на печь, защитит ее от перегрева и выровняет температуру воздуха в помещении, перемешивая его. Добавляет 10-20%.

Применение всех описанных способов вместе позволяет увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50-75%. Описанные способы, улучшая характеристики, увеличивают вес изделия. Учитывайте это при выборе основания для установки духовки.

Печи без колосников имеют на всех один недостаток — отсутствие зольника. Его совместная функция – скопившаяся зола служит для защиты дна топки от прогорания – не позволяет чистить топку во время работы. С другой стороны, при длительном горении образуется меньше твердых отходов, а значит, уборку можно проводить гораздо реже. Вынос золы осуществляется быстро и помещение за это время не успеет остыть.

Также хотим рассказать о печах длительного горения с вертикальной загрузкой.

Трудно найти человека, который бы не знал, что такое буржуйка. Эта металлическая печь спасла от холода не одно поколение и остается востребованной по сей день. Есть у этой печки и недостатки – быстрая теплоотдача. В. Логинов пытался повысить эффективность и улучшить конструкцию. Его инициативы подхватил Н. Пьянков, читатель журнала САМ, обе модели описаны в этой статье.

Журнал SAM за 1996 год опубликовал чертеж модифицированной буржуйки с повышенным КПД. В. Логинов заменил дверку зольника регулируемым поддувалом и добился значительного повышения эффективности. Такая буржуйка может топить до 10-12 часов на одной загрузке дров. После публикации в журнале умельцы принялись совершенствовать конструкцию Логинова. Так, Н. Пьянков оставил первоначальные размеры топки, но добавил в конструкцию колосниковую решетку, разделил камеру сгорания двумя металлическими пластинами, для увеличения пути горящих газов.

Свернуть

Устройство и принцип действия

Чем отличается Буржуйка Логинова от других металлических печей? Суть в L-образном поддувале. Дверца зольника заменена трубами, приваренными перпендикулярно. Край горизонтальной трубы заваривается наглухо, а край вертикальной трубы имеет резьбу под заглушку. На резьбе сделаны отверстия — завинчивая пробку, можно уменьшить поток воздуха, тем самым регулируя процесс горения.

Оригинальная буржуйка Логинова

Важно сделать вилку с небольшим люфтом, чтобы расширение металла при нагреве не доставляло проблем. По бокам и сзади на ребрах жесткости приварен экран для повышения эффективности. Без таких экранов находиться возле плиты крайне некомфортно – слишком высокая температура и чревато ожогами. Дверка топки также имеет резьбу. Отверстием топки служит труба 200 мм, на эту трубу накручивается заглушка с ручкой диаметром 220 мм.

Подробнее о буржуйке Логинова можно посмотреть в этом видео:

Модификация

Модель Н. Пьянкова отличается наличием дополнительной камеры сгорания. В отличие от более сложных конструкций тихоходных печей буржуйка Пьянкова изготавливается еще быстрее, модель, предложенная Логиновым. Достаточно приварить стальные листы длиной 140-160 мм к задней и передней стенкам печи на разном расстоянии от верха. Расстояние между листами должно быть 80 мм. Решетка устанавливается на 80 мм от дна. Топочную дверцу Логинова Пьянков перенес в верхнюю часть топки и стал использовать ее как варочную поверхность.

Хорошему мастеру не составит труда оценить все достоинства и недостатки двух рисунков. При желании можно сделать новую модель буржуйки, используя только эти две наработки, изменив прямоугольную форму на круглую.

Пример самодельной конструкции (на этом фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.

Схема и чертеж

Рисунок Логинова вполне понятный и точный. При наличии необходимых материалов воссоздать конструкцию не составит труда. Вот схема (сорри за качество):

Схема буржуйки Логинова

Для сравнения стоит упомянуть печь Пьянкова. Это та же прямоугольная буржуйка, но дополненная колосниковой решеткой и дополнительной камерой сгорания. В этой модели невозможно регулировать горение, автор не использовал нагнетатель Логинова.

Схема печи Пьянкова

Размеры

Размеры буржуйки очень компактны. Размеры камеры сгорания без тепловых экранов:

ширина 250 мм;
высота (без ножек) 400мм;
глубина 450мм.

При расчете окончательных размеров к глубине и ширине необходимо добавить 40-50 мм. Это толщина ребер жесткости с листом металла. Высота ножек выбирается по желанию, используйте металлический уголок. Пьянков в своей модификации увеличил высоту на 50мм и уменьшил ширину на 50мм. Это хорошо видно на схеме.

Преимущества и недостатки

Печь Логинова имеет свои преимущества и недостатки:

Преимущества

Повышенный КПД. Одна загрузка топлива способна обогреть помещение за 10-12 часов, что является очень хорошим показателем для буржуйки.
Возможность регулировать интенсивность горения. Завинчивая пробку поддувала, легко потушить или разжечь огонь, а пепел не высыпается на пол.
Пожарная безопасность. Конструкция полностью закрытая, за исключением небольших отверстий поддувала. Из зольника не выпадут тлеющие угли, искр нет, дверца плотно закручена.
Простота изготовления. Никаких дополнительных камер и сложных деталей, прямоугольная форма.
Наличие топлива. Дрова можно легко найти везде, в отличие от газового баллона или бензина.

Недостатки:

Трудно чистить. Отсутствие дверцы зольника затрудняет очистку печи от золы. Для этих целей его необходимо наклонить и раздавить через поддувал.

Как сделать буржуйку Логинова своими руками?

Изготовление буржуйки Логинова не требует специальных инструментов и материалов. Мастер должен уметь сваривать, резать и клепать металл, строго придерживаться схемы.

Инструменты

При работе с металлом потребуются следующие инструменты:

Болгарка для резки металла.
Сварочный аппарат и соответствующее защитное оборудование.
Пистолет для клепки металла.
Инструмент для нарезания резьбы разного диаметра.
Дрель и сверло по металлу.

материалы

Материалы для изготовления буржуйки Логинова:

Листы металлические толщиной не менее 3 мм, общей площадью 1,35 м2.
Железные прутья длиной 45 см — 6 шт.
Труба дымохода 100мм. Длина зависит от высоты помещения.
Труба 80 мм и 30 мм для воздуходувки и выхода.
Труба 200 мм длиной около 10 см для дверцы топки.
Заглушка 220мм.
Металлический уголок для ножек около 1,2 метра в зависимости от предполагаемой высоты конструкции.
Заклепки 6шт.

Пошаговая инструкция

Руководство пользователя

Важнейшим условием эксплуатации является хорошее качество сварки. С помощью мелового покрытия и керосина проверьте наличие свищей и дефектов. Особо щепетильно отнеситесь к швам дымохода. Загрузите дрова в топку, разожгите огонь, закройте дверцу и регулируйте процесс поддувалом. Чтобы уменьшить интенсивность горения, нужно закрутить поддувал, чтобы потушить огонь, достаточно раскрутить его полностью.

Тепло, исходящее от металла при более высокой температуре, чем от кирпича или камня. Всегда используйте толстую прихватку для регулировки вентилятора, делайте это осторожно и быстро. Очищайте духовку после того, как она полностью остынет. При наличии дефектов сварки работу прекращают и дефекты устраняют. Угарный газ может привести к смерти.

По некоторым отзывам, эта печь может дымить при открытии дверцы топки. Это связано с уменьшением тяги. Устранить дефект можно, если увеличить диаметр трубы дымохода до 150 мм и уменьшить ее длину. Медленно горящие печи пользуются популярностью у рыбаков и туристов. Заменив толстый лист металла легкими и тонкими трубами дымохода из нержавеющей стали, успешно используют схему Логинова для зимней рыбалки и туризма. Для таких печей редко применяется сварка.

Цена готовой продукции и БУ

В каждом городе есть свои мастерские, где делают буржуйки. Там вы можете заказать изделие любого дизайна и толщины металла. Печь Логинова не пошла в серийное производство и купить ее в готовом виде крайне сложно. Промышленное производство достигает высокого КПД за счет увеличения камер сгорания, улучшения конвекции.

Готовые изделия имеют приятный внешний вид, некоторые модели имеют винтажный дизайн, различные цвета. Цена колеблется от 3500 руб до 10500 руб. Б/у модели ненамного дешевле — минимальная цена 2900 руб. Необходимо учитывать стоимость дымохода, который не входит в состав печи.

Вывод

Конструкция Логинова позволяет минимизировать затраты на топливо. Модель можно модифицировать и улучшать, она проста в изготовлении. Сделать буржуйку самостоятельно намного дешевле, чем купить готовую, при условии наличия базовых навыков работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении — ни резьбы, ни трубочек для выдувания.

Для опытных мастеров есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Встроенные нагревательные элементы нагреваются и производят 12 вольт постоянного тока мощностью 60 Вт. Этого мало для полноценного обеспечения электроэнергией, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации будет весьма кстати.

Буржуйка Логинова надежнее и эффективнее в работе. Его компактные размеры позволяют использовать его на любой площади, а небольшой вес позволяет устанавливать его даже на очень тонкие потолки и балки. Недостаток конструкции в сложной очистке в том, что не каждый способен поднять и опрокинуть тяжелую металлическую печь. Один день работы, и в результате собственное печное отопление с широким спектром применения.

←Предыдущая статья Следующая статья →

Буржуйка — простая, но очень эффективная печь, которой можно отапливать дачные дома, гаражи, различные строящиеся постройки и другие места. Это отличная временная альтернатива полноценной системе отопления. Для изготовления буржуйки можно использовать различные материалы и подручные средства.

Работа по самостоятельному изготовлению буржуйки начинается с выбора типа конструкции. Печь может быть круглого и прямоугольного сечения. Для сборки такого агрегата подойдет даже старая банка из-под воды, молока и других жидкостей.

Не требуются дорогие материалы и труднодоступные инструменты. Все необходимое можно найти в сарае или купить в строительном магазине.

Инструменты и материалы для сборки буржуйки

Кан.
Металлический стержень диаметром 0,6 мм.
Молоток.
Долото.
Труба дымоудаления.
Файл.

Для сборки некоторых моделей буржуек понадобится сварочный аппарат, но при большом желании все можно сделать и без применения сварки. Преимущество использования сварочного аппарата в том, что он может обеспечить более высокую надежность и жесткость конструкции. Рекомендации по каким-то конкретным размерам не даются, т.к. в случае с самодельными буржуйками все подбирается индивидуально. При выборе размеров дополнительных агрегатов ориентируйтесь на размеры основного бака.

В первую очередь нужно подготовить воздуходувку. Возьми свою банку и проделай в ней дырку. Он должен располагаться чуть ниже уровня шеи. Выпиленное отверстие должно иметь форму правильного прямоугольника. Для этого возьмите напильник и тщательно отшлифуйте края получившегося коннектора.

Следующее отверстие необходимо подготовить в дне банки. Он должен быть такого диаметра, чтобы в дальнейшем труба для отвода продуктов сгорания входила в него с достаточно большим усилием. Определить нужный размер очень просто. Подготовьте разметку в месте расположения дымохода. Отметьте отверстие примерно на 15-20 мм меньше диаметра дымохода. Далее вам нужно будет вооружиться зубилом и обычным молотком. С помощью этих простых инструментов вы сможете выбить нужное отверстие. В конце осталось только выровнять его напильником.

Возьмите дымоход и попробуйте загнать его в подготовленный раструб. Если дымоход не проходит, придется еще какое-то время работать напильником. Впрочем, слишком усердствовать тоже не нужно. Дымоход, как уже отмечалось, должен входить в соединитель с достаточно большими усилиями.

Возьмите металлический стержень диаметром 0,6 мм и попробуйте согнуть его змейкой. В дальнейшем вы будете использовать эту змейку как решетку. Подготовленную решетку необходимо согнуть так, чтобы ее можно было правильно расположить в горловине. В конце осталось только выровнять колосник в емкости, и самодельная печь будет готова.

Специалисты рекомендуют устанавливать такие печи на специальные подставки. Так надежнее и безопаснее. Кроме того, конструкцию самодельной буржуйки можно улучшить, установив на поддувал заслонку. Он позволит регулировать интенсивность тяги, расход топлива и уровень прогрева.

Таким образом, элементарную буржуйку можно собрать даже из старой консервной банки. Для такой работы не требуется никаких дорогостоящих специальных приспособлений. В конце остается только разместить печь в подходящем месте и подключить дымоход. Самодельная печь обеспечит качественный обогрев помещения, пока вы не решите установить более функциональную и производительную систему.

В этом случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обычной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Из прутьев сделайте решетку и прикрепите ее к кузову. Соединение выполнено сваркой . У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель с успехом можно использовать как для обогрева различных помещений, так и для приготовления разнообразных блюд.

Буржуйки ценятся именно за то, что способны в кратчайшие сроки прогреть помещение. Но в то же время есть . Главный недостаток таких печей в том, что после прекращения горения они так же быстро остывают, как и нагреваются. . Металл практически не накапливает тепло.

Для устранения вышеуказанного недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо аккумулирует тепло и продолжает отдавать его в окружающее пространство еще долгое время после завершения работы печи. Однако для того, чтобы помещение прогрелось, печь придется топить дольше, чем без такого кирпичного забора. Но этот недостаток легко устраняется. Достаточно просто сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.

Кирпичный экран выкладывается на некотором расстоянии от стен блока. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь отапливаемого помещения и габариты самой печи.

Буржуйка, обнесенная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение очень долго.

Рассматриваемый экран из кирпича, как уже отмечалось, избавляет печь от ее главного недостатка – чрезвычайно быстрого остывания. Выключаешь плиту, а она будет продолжать давать тепло. Однако устройство такого экрана должно осуществляться с учетом ряда важных правил и требований.

Обычно укладка осуществляется на расстоянии около 15 см от корпуса отопительного агрегата. Снизу и сверху экрана из кирпича создаются вентиляционные отверстия, благодаря которым воздух может циркулировать внутри конструкции. В результате будет организовано эффективное отопление с наиболее рациональным расходом топлива. Теплый воздух сможет уйти в отапливаемое помещение, а поступающий на его место холодный воздух будет охлаждать корпус печи, предохраняя ее стенки от чрезмерного нагрева и горения.

В некоторых случаях кладку выполняют без зазора между корпусом печи и экраном или кирпич укладывают в шахматном порядке. Это совершенно неправильный подход, его лучше вообще не рассматривать. При отсутствии зазора эффективность нагрева заметно снизится. Лишнее тепло просто испарится в дымоход. Недостаток «шахматной» кладки в том, что в таких условиях воздух не имеет возможности для нормальной циркуляции.

Общая площадь экрана намного меньше, чем в случае сплошной кладки, из-за чего печь будет очень быстро остывать. Общие потери тепла составят около 50%. Помещение, конечно, быстро прогреется, но так же быстро и остынет. И есть ли вообще смысл устраивать такой экран в данном случае?

Если вы сильно ограничены в деньгах, то можно не покупать новый кирпич, а сделать экран из битых и бывших в употреблении продуктов. Это не принципиальный момент. Но если буржуйка будет использоваться как постоянный источник тепла, лучше выделить деньги и сделать все на совесть.

Усовершенствованная модель буржуйки

Буржуйка своими руками — профессионально составленная схема

При желании можно несколько улучшить конструкцию буржуйки и получить более производительный и эффективный отопительный агрегат . Для этого нужно всего лишь подготовить определенное количество листового металла или несколько ящиков из того же материала. В результате у вас получится прямоугольная печь с более эстетичным видом.

В состав конструкции должна быть включена циркуляция дыма. Они значительно снизят затраты на материалы для отопления. Также рекомендуется установить заслонки управления . Благодаря им можно изменять тягу и максимально контролировать расход топлива.

Сборка конструкции осуществляется в том же порядке, что и в предыдущей инструкции. Отличия только в форме корпуса. В остальном конструкция собирается, оснащается и используется аналогичным образом.

Таким образом, данный агрегат получил свое историческое название совершенно незаслуженно. При правильной сборке перерасхода топлива не отмечается. Такую простую, но очень эффективную печь стали называть «буржуйкой» просто из-за ошибочного толкования. Однако, чтобы агрегат полностью реализовал свой потенциал, нужно правильно выбрать место для его установки и придерживаться определенных рекомендаций при эксплуатации.

Как повысить КПД печи?

Эта проблема актуальна для многих мастеров промышленного производства и простых мастеров. Чтобы получить представление об этом процессе, следует сначала узнать, как работает буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуек главное следить за тем, чтобы через этот дымоход выходило меньшее количество дымовых газов по сравнению с объемом, производимым топкой. Если эта задача будет успешно решена, то газы останутся в трубе и пройдут через топочное пространство определенное количество раз. Это приведет к циркуляции воздуха, что является обязательным условием для сгорания топлива. В результате, выходя через дымоход, эти газы будут уже иметь более низкую температуру.

Эту проблему можно решить, определив оптимальный диаметр дымохода. Это может быть размер , в три раза превышающий объем печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он быстро потеряет свою температуру.

Во избежание быстрого охлаждения газов и обеспечения их полного сгорания необходимо изменить процесс сжигания топлива так, чтобы он происходил в режиме пиролиза. Создать его можно с помощью высокой температуры. Более того, даже если вы попытаетесь использовать сухую мебель в качестве топлива, вам не удастся добиться желаемого эффекта.

Можно попробовать регулярно добавлять уголь, но с помощью такого сырья невозможно создать оптимальные условия для процесса пиролиза. Это возможно только при условии, что печь будет работать в режиме тления и будет естественным образом переключаться с одного режима работы на другой. Теперь мы подходим к следующему важному моменту.

Экран защитный стальной трехсторонний

Располагать его следует таким образом, чтобы он удалялся от корпуса печи на расстояние 50-60 мм. Благодаря ему более половины инфракрасного излучения будет отражаться в сторону топки, что обеспечит необходимую для топки температуру. Очень важно правильно подобрать расстояние между топкой и защитным элементом, так как это может существенно повлиять на экономическую составляющую конструкции. Использование дров и угля в самом начале процесса горения обеспечивает производство тепла в большом количестве.

Имея в виду, что запас дров и угля постоянно в дефиците, важно следить за тем, чтобы самые первые порции тепла находились в помещении, а не уходили в дымоход.

Среди известных на сегодняшний день способов теплопередачи по эффективности нет равных конвекции. На практике он реализуется в том, что после нагревания воздуха возле печки сделать так, чтобы он распространялся по всему помещению. Эту проблему можно решить с помощью экрана.

Хотя температура нагрева нижнего яруса буржуйки не так высока, жар от него все равно исходит. Из-за этого в помещении есть риск возгорания. По этой причине в качестве основания, на которое будет ставиться буржуйка, необходимо использовать металлический лист , обеспечивающий удаление 30-40 см от буржуйки . Причем под него необходимо подложить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит отметить, что буржуйка не способна на 100% поддерживать режим пиролиза. Это связано с тем, что после входа в дымоход газы покидают его, не успев отдать свое тепло. Этого можно добиться, если грамотно подойти к устройству трубы дымохода, подобрав для нее наиболее оптимальную конструкцию.

Эта задача решается следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая высоты не менее 1 метра. Также следует предусмотреть слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От него должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее особое имя — Кабан . С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате тепло, подаваемое в помещение за их счет, увеличится на 30%. В длину такие бруски могут достигать 2,5-4,5 метров. Его следует размещать не ближе 1 метра от стен и потолка. Между дном топки и сосновым лесом должно быть пространство шириной 2 метра. Было бы полезно предусмотреть для него защиту на основе металлической сетки.

С момента своего появления и популяризации буржуйки в ее конструкцию были внесены изменения. . В результате сегодня это печи длительного горения, отличающиеся простотой эксплуатации и высоким уровнем КПД. В современном варианте этих печей уже не предусмотрены колосники, а у поддувала появился воздушный дроссель, основное назначение которого – регулировать теплоотдачу и режим горения. Для обеспечения длительного горения воздух поступает в топливо сверху.

Среди различных вариантов буржуйских печей наибольшую энергоемкость демонстрируют чугунные печи. Такие устройства могли работать даже без экрана. Именно эта особенность была учтена, когда было принято решение об их использовании. для отопления армейских казарм . В нашей стране уже давно занимаются изготовлением армейских буржуев, и к качеству их работы претензий нет. Эти установки различаются по многим параметрам, в том числе и по габаритам.

Собираем буржуйку своими руками

По конструкции такая печь включает в себя топку с колосником, поддувальный золоуловитель и дымоход. В качестве места для установки буржуйки подойдет любое строение. Главное, чтобы была возможность вывести дымоход наружу. Если у вас завалялся без дела пустой газовый баллон, то не стоит от него избавляться. Можно найти ему применение, если сделать из него корпус буржуйки.

Материалы для сборки печи

Для изготовления буржуйки своими руками потребуются следующие материалы:

решетка стальная;
уголки стальные;
труба дымохода; стальной лист
;
дверь.

Необходимое возьмите газовый баллон и отметьте в верхней части место, где находится железный ободок с краном. Его необходимо снять, для чего можно использовать молоток.

Затем нужно вырезать отверстие для двери, заранее рассчитав ее размеры.

Уголки послужат вам для рамки под дверь, для изготовления которой вам понадобится сварка.

После того, как рама будет приварена к цилиндру, необходимо установить дверь на болты, для чего в начале нужно будет сделать под них необходимые отверстия.

В месте, соответствующем дну печи, необходимо прорезать отверстия под решетку , после чего ее необходимо приварить. С остальных трех сторон необходимо установить стальные листы с помощью сварки. Они будут служить стенками для будущей печи. В итоге должна получиться коробка с дверцей, не имеющей верха. Коробку необходимо приварить к днищу, причем сделать это нужно так, чтобы открытая сторона прилегала к двери. Далее необходимо установить заслонку, с помощью которой можно изменить режим подачи воздуха в топочную топку.

Для придания устойчивости буржуйке-буржуйке необходимо приварить ножки к газовому баллону. С тыльной стороны делается отверстие, через которое газ будет выходить в дымоход. После этого приступают к сборке дымохода, предусмотрев в нем поворот, что позволит теплу уходить из помещения с небольшой задержкой.

Приведенная выше схема применима для изготовления буржуйки своими руками на основе молочного бидона 40 литров .

Как сделать буржуйку из листов стали своими руками

В конструкции топки такой печи должны быть предусмотрены перегородки, которые избавят вас от необходимости расходовать большое количество топлива на поддержание работы печи.

Материалы для сборки печи

Для изготовления аналогичного варианта буржуйки вам потребуются следующие материалы:

Первое, что необходимо сделать для строящейся своими руками буржуйки, это чертеж, который упростит вам задачу его изготовления. Далее нужно взять листы и вырезать из них элементы для корпуса печки и две перегородки. Последние необходимо установить в верхней части топки, в дальнейшем они обеспечат сложный, извилистый путь дымовых газов, что обеспечит более высокую эффективность выработки тепла топкой.

Вверху нужно отверстие для дымохода диаметром 110 мм . Также нужно устроить отверстие под варочную панель, диаметр которой должен быть 150 мм.

Далее берем боковины и крепим их сваркой к днищу корпуса. К стенам необходимо приварить стальные полосы толщиной 30 мм. Они будут служить основой для решетки. Его также можно создать из стального листа, в котором предварительно нужно сделать отверстие диаметром 20 мм. Для создания решетки можно использовать арматурные прутья или приобрести готовые изделия в магазине.

Вывод

Хотя буржуйка и кажется довольно устаревшим вариантом отопительного прибора, она все же остается востребованной . В магазинах можно найти множество вариантов современных печей, но будет лучше, если вы сделаете для нее чертеж самостоятельно. Это позволит вам создать своими руками такую печь, которая будет полностью вас устраивать по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь имеет простую конструкцию, а для ее изготовления требуются доступные материалы, которые найдутся практически в каждом хозяйстве.

Буржуйка? | Форум лесоводов, бензопил и работ по дереву

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Эй, ребята, у моего папы есть маленькая буржуйка, которую дал ему сосед, и я обманом заставил его позволить мне использовать ее у себя на время, пока мы живем в ней. Моя квартира всего 200-300 кв. футов, и я думаю, что это было бы идеально для этого.

Просто используйте шестидюймовую черную трубу и овально наденьте ее прямо на соединение с плитой. Я видел, как несколько человек в моем районе использовали этот способ. Используйте черный круг, затем войдите в двойную стену

Только шов печной трубы сзади не забудьте. Небольшие отверстия в манжете предназначены для винтов из листового металла, чтобы закрепить трубу. Небольшое количество печного цемента закроет любые утечки вокруг соединения.

Просто используйте шестидюймовую черную трубу и вставьте ее прямо в соединение с плитой. Я видел, как несколько человек в моем районе использовали этот способ. Используйте черный пирог, затем войдите в свою двойную стену

Не хочу отговаривать вас от бесплатных вещей, но я гарантирую, что вы возненавидите эту штуку в течение месяца после ее использования.
У меня есть передняя комната около 200 квадратных футов, и у меня есть такая, как на картинке, модель Sears и косули может быть антикварной незнайкой.

Я буквально часами вырезал небольшие куски дерева с помощью пилы и столбов для забора, чтобы заполнить ящик, который дрова сгорают за ночь, если вы позволите. Также время горения на этих печах составляет менее полутора часов. Слишком много щелей, чтобы впустить воздух, и это при закрытых заслонках, которые вы можете видеть спереди.

Я должен согласиться с Craz Z, я думаю, что они предназначены для угля. У меня есть еще меньше, с 4-дюймовым соединением трубы, и он был предназначен для угля. Я использовал его с углем сезон или два на веранде, и даже с углем он не будет гореть все это время. Я думаю, что эти обычно называются домкратными или салонными печами и предназначались для быстрого обогрева в помещении, когда они были заняты.Они, вероятно, просто прокладывали дымоход в любом старом месте, где они могли вентилировать его.

Много лет назад я использовал маленькую пузатку в маленьком доме, и она хорошо нагревалась, хотя дымоход обязателен. Я очень устал рубить для него короткие дрова и перешел на коробчатую печь. Хорошая коробчатая печь американского производства, которая…

Прямо сейчас у меня есть настенный обогреватель на природном газе, и он дополнит наше отопление, если ночью станет слишком холодно или когда нас не будет. Должен сказать, что чугун хорошо удерживает тепло, тем более, что у меня есть потолочный вентилятор в том месте, где я хочу его установить. еще. Но эй, я должен использовать его бесплатно, и я посмотрю, что я могу сделать.

Он довольно маленький, я бы сказал, что вы можете обойтись 4 дюймами, хотя, вероятно, где-то есть некоторые особенности. Черная труба не должна быть такой дорогой. Настенный наперсток может быть немного дорогим, но оно того стоит. Дорого стоят изделия из нержавеющей стали с двойными или тройными стенками.0003

Ну, я сегодня звонил и разговорился со знающей дамой в местном магазине. Она носит с собой переходник с овальной формы на круглую для 6-дюймовой трубы за 8 долларов. Это одна стенка. Я был потрясен тем, насколько дешево это было. быть немного расточительным…

Я должен получить у нее точные размеры того, сколько мне нужно, но она думала сделать 3-4 фута одинарного от верхней части печи, а затем сделать колено на 90 градусов от стены. Сделайте настенный наперсток и переходник с одинарной стены на двойную стену. Затем он идет к тройнику для очистки и поднимается вертикально примерно на 4-6 футов. Затем завершите его шапкой.

Ага, так что попытка сделать старое пузико для разогрева не сработает. Это обойдется мне примерно в 500 долларов за полный 6-дюймовый дымоход. Что-то, что я просто не могу оправдать для этого большого живота. Мне придется использовать природный газ на 120 долларов в течение следующих 4 месяцев зимы, чтобы безубыточно на нем.

Я, предназначенный для угля, по-прежнему будет топить дровами. да, вам придется резать понемногу, ну и что, рубить дрова — это весело, а иметь возможность топить дровами лучше, чем выдавать желаемое за действительное! На этой штуке тоже можно готовить.

идите к профессионалам по дереву и ищите сучки и необычные куски, которые *просто* туда поместятся. Получите их дешево или бесплатно. Лапша по размеру, веселее! Бросьте их поверх горячих углей… это сработает. Добавьте немного обычного короткого замыкания, хорошо разделенного, вы можете идти до тех пор, пока не получите больше места и вам не понадобится больший обогреватель. короткий и разделенный, когда вы там, чтобы накормить его, завязать узлы ночью. Возможно, придется встать один раз, чтобы перезагрузить… пффтт… Я все равно делаю это уже много лет… и ты тоже будешь, когда станешь старше… хахахахаха!

Нет, местная женщина на ферме и в магазине кормов помогла мне выбрать то, что мне было нужно. Это была одна стена, пока я не добрался до наперстка, затем перешел к двойной стене и поднялся над карнизом крыши примерно на 3 фута.

Буржуйка принадлежит моему отцу, и он разрешил мне пользоваться ею до тех пор, пока я не покину этот дом, в котором нахожусь. Я не могу ни сказать, ни повлиять на судьбу печи. Я не знаю, сколько прибыли я мог бы получить на печной трубе. Я бы тоже не рискнул.

У меня была проблема с загрузкой дров, все понял Я собирался снять крышку сверху и загрузить ее таким образом, я надеялся, что тяги будет достаточно, чтобы дым не поднимался вверх по трубе и не попадал слишком сильно в дом. ..

Дама, которая помогала мне с трубкой, была постарше, и она разговаривала с другим сотрудником, как я говорил о том, чтобы сделать это, а затем получить «печь моей мечты». Затем она сделала еще один комментарий о том, что мне, конечно же, понадобится дом моей мечты, чтобы построить его. Я как-то посмеялся над этой идеей. Экономика нуждается в хорошем раунде сердечно-легочной реанимации и дефиббинга в первую очередь…

Буржуйка принадлежит моему отцу, и он дал мне разрешение пользоваться ею до тех пор, пока я не покину этот дом, в котором нахожусь. Я не имею права голоса или контроля над судьбой печи. Я не знаю, сколько прибыли я мог бы получить на печной трубе. Я бы тоже не рискнул.
Дама, которая помогала мне с трубкой, была постарше, и она разговаривала с другим сотрудником, как я говорил о том, чтобы сделать это, а затем получить «печь моей мечты». Затем она сделала еще один комментарий о том, что мне, конечно же, понадобится дом моей мечты, чтобы построить его. Я как-то посмеялся над этой идеей. Экономика нуждается в хорошем раунде сердечно-легочной реанимации и дефиббинга в первую очередь…

Во-первых, я не верю, что вы найдете много печей, использующих 10-дюймовую трубу… она будет 8-дюймовой для больших/лучших печей и 6-дюймовой для большинства других. Я протягивал 8-дюймовую двойную стенку от крыши вниз и сквозь стену, затем использовал переходник и 6-дюймовую одинарную стенку к печи. Когда и если вы обновитесь, затраты на замену 6-дюймовой одностенной панели на 8-дюймовую будут минимальными. Обязательно установите ручную заслонку дымохода, она вам, вероятно, понадобится, чтобы контролировать этот старый большой живот, и если он вам не нужен, просто оставьте его открытым… они не стоят приземистых и хороши страхование.

Вы ищете дровяную печь или камин? Может быть, вы застряли в том, какой вариант будет лучше для вас. Ну, не смотрите дальше. Я составил полное руководство, в котором указано, какой именно вариант лучше всего подходит для вас.

Дровяные печи и камины являются обычными бытовыми приборами. Однако лучшим вариантом является дровяной камин. Это связано с тем, что камин имеет тенденцию увеличивать стоимость дома и создает приятный фокус в пространстве. Дровяные печи встречаются реже; однако они более энергоэффективны.

В этом посте мы расскажем о различиях между дровяными печами и дровяными каминами. Затем мы проведем глубокий анализ преимуществ и недостатков дровяных печей и каминов в вашем доме. Продолжайте читать, чтобы понять, почему нам удобно говорить, что этот пост имеет наибольшее освещение в Интернете для сравнения дровяных печей и каминов. Давайте погрузимся!

Существует довольно много различий между дровяными каминами и дровяными печами: основное из них заключается в компонентах каждого приспособления и их общем виде. Однако, поскольку это такие разные части дома, давайте начнем с четкого определения различий между дровяным камином и дровяной печью.

Дровяная печь, с другой стороны, является встроенной функцией, отвечающей за обогрев дома. Обычно вместо печи можно установить дровяную печь для обогрева больших помещений. Ниже приведены основные характеристики дровяной печи:

Для установки дровяной печи необходимо соблюдать особые правила жилищного кодекса. Это может означать, что вашей дровяной печи, какой бы маленькой она ни была, все равно потребуется определенный радиус вокруг нее, где необходимо установить огнеупорную платформу.

Характеристики камина сжигания древесины

Особенности как дровяной плиты, так и из деревянной камина

Характеристики

. , есть дымоходБолее популярен, чем дровяные печиТребуется ежегодная чистка дымохода и техническое обслуживание, чтобы оставаться в безопасностиНет возможности контролировать скорость горения дров

Отличный источник тепла, который можно использовать в качестве основного или альтернативного источника теплаНадежно локализовать огоньИмеет топку и дымоход

Устройство отделено от конструкции вашего домаПомимо топки и дымохода, оно имеет вентиляционную трубу Требуется меньше обслуживанияЛегко чиститьПроизводит больше теплаИспользует меньше дровЛегко контролировать скорость горения, увеличивая или уменьшая поток воздуха

Ключевые характеристики
Первоначальная стоимость	От 2500 до 4000 долларов за саму печь, а затем дополнительные расходы на установку	От 3000 до 5000 долларов за новую установку
Ежемесячные эксплуатационные расходы	Дровяная печь и дровяной камин стоят примерно одинаково. Ежемесячная стоимость варьируется в зависимости от типа древесины, которую вы покупаете, сколько вы используете и как часто вы ее покупаете.
Самый безопасный вариант	Безопаснее, чем камины из-за двери (дверей), через которые пары выходят только через вентиляционную трубу и дымоход обеспечивают циркуляцию воздуха и теплопередачу. Вероятность проникновения вредных газов в ваш дом невелика, если дымоход не работает должным образом.
Легче в установке	Дровяные печи проще в установке.	Камины сложнее устанавливать из-за необходимости дымохода.
Средний срок службы	От 10 до 20 лет	От 20 до 30 лет при хорошем уходе
Тепловая эффективность	Тепловая эффективность 25 % – хорошо согревает, если вы сидите рядом с камином. Доступно множество современных дизайнов, но дровяная печь не создает такой атмосферы, как камин.	Великолепная эстетическая привлекательность , у вас могут быть идеальные моменты у камина из сборника рассказов.

Если вы заинтересованы в покупке и установке дровяного камина или печи, вам следует подготовить свой кошелек к большим расходам. Установка камина в доме без дымохода может быть дорогостоящей, и то же самое касается дровяной печи, если в вашем доме нет существующей вентиляции.

Установка дровяного камина
Установка дровяного камина может стоить до 5000 долларов. Это включает в себя только топку, дымоход и дымоход. Дополнительная кладка, обычная вокруг камина, также известная как очаг, стоит дополнительно.
Строительство очага, дымохода и дымохода требует значительных дополнительных затрат. Эти конструкции могут стоить более 10 000 долларов, если вы решите, чтобы каменщик уложил кирпич для вашего камина.
Однако, если вы решите установить самодельный камин, вы сможете сэкономить от 7 000 до 8 000 долларов по сравнению с классической кладкой, которую вы себе представляете с камином.
Установка дровяной печи
Для оценки стоимости установки новой дровяной печи можно использовать несколько различных разбивок затрат. Используйте следующую таблицу, чтобы определить, какой вариант установки лучше всего соответствует вашим потребностям:
Type of Cost Estimated Cost
Free-Standing Wood Stove $400 to $3,500
Installation Labor $250 to $800
Wood Stove Insert От 1200 до 3400 долларов
Установка вентиляции и дымохода От 300 до 3500 долларов
Установка подушки очага От 200 до 500 долларов
Исходя из приведенных выше цифр, если вам нужно установить новую дровяную печь и оборудовать свой дом надлежащей вентиляцией, очагом и дымоходом, вы можете заплатить от 2000 до 7000 долларов. Тем не менее, это может стоить дороже в зависимости от выбранных вами материалов.
Если у вас уже есть дымоход и надлежащая система вентиляции в вашем доме, и вы заменяете дровяную печь или модернизируете камин, стоимость установки дровяной печи составляет немногим более половины стоимости новой установки. Это стоит до 4500 долларов, в зависимости от существующих условий и местоположения вашего дома.
Кроме того, имейте в виду, что размер помещения, которое вы пытаетесь обогреть дровяной печью, сильно повлияет на цену печи. По мере того, как вы увеличиваете количество квадратных футов, которые вы надеетесь обогреть в своем доме, вы также увеличиваете предполагаемую стоимость своей дровяной печи.
Из всей этой информации вы можете видеть, что выбор дровяной печи, вероятно, обходится вам дешевле. Даже если вы не хотите использовать его в качестве основного источника тепла, его установка все равно обойдется дешевле, чем установка дровяного камина.
Стоимость эксплуатации дровяного камина по сравнению с a Wood Stove
Эксплуатация дровяного камина или печи может потребовать значительных расходов, особенно в зависимости от того, как вы планируете использовать камин или печь. Может быть трудно оценить ежемесячную стоимость дровяной печи или камина.
Как правило, дрова можно купить за шнур по цене от 175 до 580 долларов, в зависимости от того, где вы живете. А дрова большинство людей покупают примерно четыре раза за холодное время года. Но если вы решите сами рубить и приправлять дрова, вы сэкономите гораздо больше денег.
Чтобы рубить и приправлять дрова, воспользуйтесь следующими советами:
Начните с правильного места . Знай свой район. Если у вас есть акры земли с лиственными деревьями, то рубка дров для вас может быть идеальной.
Купите дровокол и хороший топор . Вы захотите использовать острый топор и носить надлежащее защитное снаряжение. Вам понадобится дровокол, чтобы легко раскалывать дрова, потому что это поможет им быстрее высохнуть.
Рубить, рубить, рубить ! Если у вас есть хорошее место и правильное снаряжение, вы готовы к рубке.
Разделить эти журналы . После того, как вы срубите несколько деревьев, пришло время разделить все ваши бревна на части нужного размера для вашего камина или дровяной печи. Имейте в виду, что ваша дровяная печь может иметь маленькое отверстие и ей нужны более короткие поленья, чем традиционные дрова.
Приправьте дерево . Древесина должна быть выдержана в течение шести-двенадцати месяцев. Приправа древесины просто означает, что она высохла в течение достаточного времени, чтобы снизить общее содержание влаги более чем на 80 процентов.
Зажги . После того, как вы накололи дрова и дали им высохнуть от шести месяцев до года, вы можете разжечь огонь!
Люди часто начинают рубить дрова в конце зимы и ранней весной, чтобы они были готовы к следующему холодному сезону. И даже несмотря на это, люди покупают несколько шнуров в дополнение к дровам, которые они могут рубить сами.
Самая большая статья расходов после установки и обслуживания – это стоимость дров. Лучшая древесина для дровяной печи или камина – выдержанная твердая древесина , включая следующие:
Дуб
Клен
Береза
Вы можете приобрести хвойные породы, такие как сосна и кедр. Тем не менее, вы не получите такой же ожог по цене. Твердые породы — отличный выбор по следующим причинам:
Горит дольше
Создает меньше креозота
Лучше нагревается
Теперь, когда мы рассмотрели среднемесячные затраты на дровяную печь по сравнению с камином, подведем итоги. , это очень зависит от потребностей вашей семьи. Дровяные печи эффективны и горят дольше, чем камин.
Однако, если вы не планируете обогревать свой дом дровяной печью и хотите получить эстетическую привлекательность от случайного разведения огня, эта категория безубыточна. Нет явного победителя, у которого средняя ежемесячная стоимость выше.
Что безопаснее: дровяной камин или дровяная печь?
Дровяная печь является более безопасным вариантом. Это потому, что вы можете легко заблокировать доступ к огню, закрыв дверцу дровяной печи. Поскольку по своей конструкции камин открыт, чтобы обеспечить надлежащий поток воздуха, он по своей природе более опасен.
Дровяная печь безопаснее – вот почему
Ниже приводится список причин, по которым дровяная печь считается более безопасной, чем камин:
Дверь – Топка дровяной печи находится сзади стеклянная или металлическая дверь. Это позволяет вам контролировать скорость горения дров, а также предотвращает случайное соприкосновение открытого пламени и пепла с чем-то легковоспламеняющимся в вашем доме.
Система вентиляции г. — Для дровяной печи по закону требуется герметичный дымоход или дымоход с облицовкой. Это позволяет дыму, угарному газу и другим вредным газам выходить из вашего дома, не имея возможности попасть в жилое пространство. С камином некоторые газы, вероятно, попадут в ваше жилое пространство, но не настолько, чтобы быть опасными (если ваш камин правильно обслуживается).
Сама печь – Несмотря на то, что отсек, в котором находится топка дровяной печи, может нагреваться, он позволяет полностью локализовать огонь.
Дровяная печь является более безопасным вариантом. Тем не менее, у него все еще есть открытое пламя, что может быть опасно, если в вашем доме есть маленькие домашние животные и дети.
Повышение безопасности вашего камина
В частности, для вашего камина вы должны выполнить все следующие действия перед тем, как зажечь следующий огонь:
Очистить всю сажу
Удалить креозот и скопления сажи
Открыть заслонку дымохода
Проверить наличие препятствий в дымоходе
Чтобы сделать ваш камин более безопасным и эффективным, вы можете установить следующее:
Противопожарный экран . Это предотвратит выбрасывание углей на окружающий очаг, пол и все, что находится поблизости.
Двери из жаропрочного стекла – еще один отличный вариант для поддержания огня в топке камина.
Вентилятор для камина или воздуходувка – это отличный способ повысить эффективность и теплопроизводительность вашего камина.
Правильная эксплуатация и техническое обслуживание — ключ к безопасности
Имейте в виду, что любое неправильное использование дровяной печи или камина автоматически делает их небезопасными в данный момент. Также может быть достаточно износа печи или камина, чтобы нанести непоправимый ущерб. Это сделает печь или камин небезопасными для дальнейшего использования.
Однако оба эти варианта могут быть одинаково опасны, если вы не уделяете время уходу за печью или камином и их обслуживанию. Чтобы сохранить вашу дровяную печь или камин в безопасности, вы должны сделать следующее:
Проверяйте наличие повреждений или возможных опасностей перед каждым использованием
Прекратите использование, если что-то находится в беспорядке или неисправен
Установка детектора угарного газа
Независимо от того, выберете ли вы дровяную печь или камин, вы должны установить детектор угарного газа и датчик дыма. В большинстве домов есть дымовая сигнализация, и в наши дни чаще всего дома оснащены детекторами угарного газа. Но в старых домах вы захотите инвестировать в один!
Некоторые отличные варианты детекторов угарного газа включают следующее:
Самый недорогой вариант — подключаемый модуль сигнализации детектора угарного газа Kiddle AC
Вариант среднего уровня — детектор угарного газа X Sense с 10-летней батареей
Высококачественный выбор – подключаемый датчик угарного газа First Alert с цифровым дисплеем
Обязательно ежемесячно проверяйте датчики дыма и угарного газа. Кроме того, для всех детекторов и сигнализаторов с батарейным питанием обязательно заменяйте батареи каждые шесть месяцев.
Наймите трубочиста сегодня
Если у вас есть дымоход для дровяной печи в переделанном камине или камине, вам следует подумать о найме трубочиста. Ваш дымоход следует чистить раз в год, чтобы поддерживать его в наилучшем состоянии и проверять, что он безопасен.
Трубочисты хороши, потому что они могут делать следующие вещи:
Осматривать конструкцию на наличие повреждений или старения
Чистить дымоход и дымоход
Удалять животных и вредителей
Удалите скопившуюся сажу или креозот
Обратитесь к местному трубочисту, чтобы получить оценку стоимости вашего камина, так как возраст дома и ваше местоположение могут сильно повлиять на окончательную стоимость.
Сравнение теплопроизводительности печи и камина
Проще говоря, дровяная печь имеет лучшую теплопроизводительность. Это потому, что в камине большая часть тепла уходит через дымоход.
Камин лучше всего подходит для атмосферы и атмосферы, но не для обогрева.
Дровяная печь специально разработана и вентилируется для эффективного обогрева дома.
Камин Против. Плита: какую проще установить?
Поскольку в большинстве случаев требуется каменная кладка, установить камин намного сложнее.
Дровяную печь проще установить, поскольку нет необходимости в дымоходе. Должен быть только способ прикрепить выхлопную трубу и обеспечить надлежащую вентиляцию на открытом воздухе.
Каков средний срок службы печи по сравнению с камин?
В большинстве случаев камин и дровяная печь служат в среднем около 10 лет. Однако дровяная печь имеет тенденцию служить не так долго, как дровяной камин.
Поскольку камин встроен в существующую конструкцию дома, он может прослужить более 20 лет, но только при условии надлежащей очистки и ухода.
Часто домовладельцы слишком долго оставляют камин и дымоход без присмотра, и они приходят в негодность. В этот момент это может стать гораздо большей угрозой безопасности.
Экологические рейтинги дровяных печей и каминов
Как дровяные камины, так и печи оцениваются Агентством по охране окружающей среды США.
Агентство по охране окружающей среды имеет рейтинги для различных типов дровяных каминов и печей:
Камин
Каминные вставки
Модернизация камина
Дровяные печи
Как правило, в домах нет дровяных приборов, сертифицированных EPA. Однако при покупке нового камина или дровяной печи вы можете проверить базу данных сертифицированных EPA дровяных обогревателей.
Дополнительные функции дровяной печи
Еще одним преимуществом дровяной печи является то, что она имеет так много дополнительных функций по сравнению с камином. Take note of a few important features in the following table, which compares the qualities of a wood stove to a fireplace:
Key Feature Wood Stove Wood Fireplace
Ability готовить Да Нет
Возможность по-настоящему обогреть дом Да Не так просто, потребуется приобрести дополнительные аксессуары, такие как вентилятор для камина.
Симпатичный вид коттеджа Да Нет, особенно если вы устанавливаете пузатую дровяную печь
Возможно, вас немного смущает то, как дровяную печь можно использовать для приготовления пищи. Но, как мы упоминали ранее, поскольку сама плита сильно нагревается, вы можете ставить на нее кастрюли и сковородки, чтобы готовить. Однако это безопасно только в том случае, если у вашей дровяной печи плоский верх. И вам все равно нужно будет принять те же меры предосторожности, что и на кухне.
Для приготовления пищи на дровяной печи вам потребуются следующие кухонные принадлежности:
Чугунные кастрюли и сковородки
Чугунные подставки
Корзины для гриля
Огнеупорные и термостойкие перчатки для дровяной печи
Тележка на колесиках (дополнительно) )
Что лучше: дровяная печь или камин?
Лучшим вариантом при выборе между дровяной печью и дровяным камином, безусловно, является печь. Дровяная печь позволяет:
Отапливать весь дом, если хотите
Создайте красивый фокус
Более низкая общая цена, включая стоимость установки
Безопаснее, чем камин
Можно ли поставить дровяную печь в камин?
Да, к пустому камину можно добавить дровяную печь. Это отличный выбор, особенно если вы хотите использовать пространство больше для настоящего обогрева, чем просто тепла и атмосферы.
Для установки дровяной печи в пустой камин вам понадобятся:
Достаточно места для установки новой дровяной печи
Полностью функционирующий дымоход
Возможность добавления дымохода
Другие причины для установки дровяной печи в существующий дровяной камин включают следующее:
Желание обновить или более современный вид
Стремление сократить количество сжигаемых дров
Желание отапливать дом дровами
Ниже приводится сокращенный список шагов по установке дровяной печи в существующий камин:
Выровняйте дымоход . На существующий дымоход необходимо установить дымоход.
Место для дровяной печи . Установите новую дровяную печь в существующий камин.
Подсоедините дымоход . После установки печи в камин подсоедините дымоходы.
Крышка дымохода . Остальная часть отверстия дымохода должна быть закрыта регистрационной пластиной, чтобы воздух не попадал обратно в ваш дом. Тогда вы готовы идти.
Помните, что для установки дровяной печи не обязательно иметь дымоход. Вам нужен какой-то способ вывести выхлопные газы из вашего дома. Но можно обойтись и без большого дымохода, что является еще одной причиной, по которой установка дровяных печей обходится дешевле.
Вкратце: дровяная печь — лучший вариант
Камин может вызвать у вас некоторую ностальгию и создать дополнительную атмосферу, но это неэффективный и нерентабельный вариант. Дровяная печь предлагает лучшую тепло- и энергоэффективность.
Источник:
https://wini.com/articles/fireplace-maintenance-10-tips-for-maintaining-a-wood-burning-fireplace/
https://loucurley.com/fireplace-vs -дровяная-печь-плюсы-минусы/
https://www.chimneysolutions.com/blog/difference-wood-fireplaces-wood-stoves/
https://www. chimneysolutions.com/blog/wood -камин-против-дровяной-печи/
https://www.mychimney.com/blog/about/choosing-between-wood-fireplaces-wood-stoves/
https://homeguide.com/costs/wood -установка-печи-стоимость
https://extension.psu.edu/wood-heat-for-your-home-does-it-pay-off
https://www.ctsweep.com/blog/top-sweep-stories/wood -камины-против-дровяных-печей/
https://thefirebird.com/stoves-fireplaces/wood-burning-stoves-vs-wood-burning-fireplace-what-is-the-right-choice-for-you -home/
https://www.cuttingedgefirewood.com/news/fireplace-vs-wood-burning-stove-whats-the-difference/
https://fireplaceuniverse.com/is-a-wood-burning -печь стоит того/
https://www.epa.gov/compliance/epa-certified-wood-heater-database
https://www.epa.gov/burnwise/list-qualified-fireplaces-and-fireplace-retrofit-devices
https://www.epa.gov/burnwise/list-qualified-fireplaces-and-fireplace-retrofit-devices
https://fireplaceuniverse. com/is-a-wood-burning-stove-worth-it/
https://fireplaceuniverse.com/install-wood-stove-in-existing-fireplace/
https://www.efireplacestore.com/cooking-on-wood-stove.html
Приобретение подходящей дровяной печи или дровяной вставки для дома
25 июля 2016 г.
Когда вы отправитесь за покупкой дровяной печи, у вас будет два основных источника информации, которые помогут вам принять решение. Во-первых, это литература производителя, в которой приводятся технические характеристики, а во-вторых, это советы, которые вы получаете от различных продавцов печей, которых вы посещаете.
Говоря о дилерах, вы можете подумать, что дилер просто хочет получить как можно больше ваших денег, и в этом, конечно, есть доля правды, но реальность сложнее. Опытный дилер хочет, чтобы вы были настолько довольны своей покупкой, что рассказали своим друзьям, чтобы они тоже купили. Это означает, что хороший дилер приложит все усилия для достижения ваших целей с помощью правильной печи, потому что ни один дилер не хочет, чтобы вы возвращались с жалобами на то, что печь слишком большая, слишком маленькая или неподходящая по другим причинам. Хороший дилер может быть вашим самым ценным ресурсом.
Материал
Два основных материала: чугун или сварная сталь. Между ними нет разницы в теплопроизводительности, поэтому решение зависит от эстетики и цены. Изящные изгибы и художественные рельефные узоры делают чугунные печи радующими глаз. Тем не менее, вы заплатите премиальную цену, и литые печи необходимо перестраивать каждые несколько лет, чтобы герметизировать стыки между панелями, чтобы утечка воздуха не позволяла огню выйти из-под контроля. Сварные стальные печи проще, но стоят намного дешевле.
С точки зрения долговечности в наши дни нет большой разницы. Раньше литые печи имели преимущество, потому что любую деталь, вышедшую из строя из-за теплового удара, можно было заменить. Но теперь, усвоив уроки, авторитетные производители стальных печей сконструировали свои изделия так, чтобы внутренние детали, подвергающиеся высоким нагрузкам, были заменяемыми. Это одна из областей, на которую следует обратить внимание при совершении покупок.
Некоторые печи премиум-класса, такие как Osburn Matrix, имеют панели из мыльного камня по бокам, сзади и сверху. Производители печей из мыльного камня продвигают их на том основании, что они сохраняют тепло в течение многих часов, таким образом, они нивелируют неизбежные взлеты и падения производительности дровяной печи. Конечно, в этом есть доля правды, но эти печи также медленно нагреваются, поэтому за тепло, которое они сохраняют, приходится платить. Примерно такой же эффект можно создать, встроив массу в инсталляцию в виде каменной или кирпичной облицовки стен и подушки для очага. Тот факт, что печь изготовлена из мыльного камня, не обязательно является веской причиной для ее покупки, если только она не обладает другими характеристиками, которые вам нужны, и вам действительно не нравится, как она выглядит.
Технология сжигания
Споры о каталитическом и некаталитическом сжигании продолжаются уже более двадцати лет. Оба подхода доказали свою эффективность, но есть различия в производительности. Каталитическое сжигание, при котором дымные выхлопные газы проходят через покрытые катализатором керамические соты, расположенные глубоко внутри печи, где они воспламеняются и сгорают, имеет тенденцию к длительному устойчивому выделению тепла. Все каталитические печи имеют заслонку байпаса катализатора с рычажным приводом, которая открывается для запуска и загрузки, и это несколько усложняет работу этих печей. Каталитический элемент со временем изнашивается и подлежит замене, но его долговечность во многом зависит от пользователя печи. При бережном использовании катализатор может прослужить более шести сезонов, но если печь перегревается, мусор сжигается, а техническое обслуживание отсутствует, катализатор может выйти из строя всего за два года.
Как следует из названия, при некаталитическом сжигании не используется катализатор, а вместо этого создается хорошая среда для горения прямо в топке. Эту среду создают три ключевых элемента: изоляция топки, перегородка для отвода потока газа и предварительно нагретый воздух для горения, подаваемый через небольшие отверстия по всей верхней части топки. «Не-кошки», как правило, производят несколько более пиковую кривую теплоотдачи, но их пользователи ценят их за потрясающе красивый огонь, который они создают. Хорошие условия для горения включают высокие температуры, поэтому перегородка и некоторые другие внутренние детали время от времени нуждаются в замене, так как они изнашиваются под воздействием тепла.
Так какая печь лучше, кот или не кот? Казалось бы, рынок медленно поворачивается в пользу не-котов, поскольку некоторые производители фактически переключились в этом направлении, но, тем не менее, некоторые из самых популярных высококачественных печей продолжают использовать каталитическое горение. Оба варианта имеют свои преимущества и ограничения, а также легионы лояльных пользователей, которые клянутся, что их (кошки или не кошки) намного лучше, чем эти глупые (кошки или не кошки). И обе горят на 90 процентов чище, чем старые обычные печи.
Выбросы
Еще в конце 1980-х годов Управление по охране окружающей среды США установило обязательный предел дымовыделения для каталитических дровяных печей в размере 4,1 грамма дыма в час и для печей без каталитического нейтрализатора в размере 7,5 г/ч. Разница в ограничениях заключается в том, чтобы признать, что новые кошки отлично работают (как и при тестировании), но каталитический элемент разрушается по мере использования, поэтому к тому времени, когда катализатор подлежит замене, выбросы намного превышают 7,5 г / час. Производительность не-кошки не так сильно ухудшается при использовании. В результате можно предположить, что реальной разницы в средних выбросах дыма кошек и не кошек нет.
Сегодня все дровяные печи и каминные топки (и некоторые камины заводского изготовления), продаваемые в США, должны соответствовать этим ограничениям*, и многие из них сертифицированы на выбросы в диапазоне от 1 до 4 г/ч. Уровень выбросов, сертифицированный EPA, является надежным числом, которое можно сравнивать от одной модели к другой. Имейте в виду, что разница в выбросах дыма в один или два грамма в час не имеет отношения к пользователю в реальном мире повседневного отопления дома.
* Некоторые из самых дешевых дровяных печей на рынке США не сертифицированы EPA, но попадают на рынок через лазейку, предназначенную для освобождения каминов от правил выбросов. Исключение для камина гласит, что если прибор достаточно негерметичен, чтобы сжигать не менее 11 фунтов дров в час (5 кг/ч), когда его регулятор подачи воздуха установлен на минимум, его не нужно проверять или соответствовать требованиям. лимиты выбросов. Некоторые производители печей пользуются лазейкой в освобождении от требований к каминам, создавая негерметичные (негерметичные, без уплотнений) печи и продавая их по дешевке. Проблема в том, что они не греют ни гроша, потому что они неуправляемы и сжигают много дров. Это печи, которые работают так же, как те, которые продавались 50-100 лет назад.
В старину в дымоход ставили заслонки с ключом, чтобы замедлить горение, и теперь покупатели этих дешевых льготных печей вынуждены делать то же самое. Это, конечно, подрывает цели регулирования EPA и вызывает много шума. Ты получаешь то, за что платишь.
Эффективность
Гораздо более высокая эффективность, обеспечиваемая современными сертифицированными печами, безусловно, актуальна для повседневного использования. В среднем новые печи примерно на треть эффективнее старых коробчатых, буржуйских или ступенчатых печей прошлых лет. Это на одну треть меньше затрат, если вы покупаете дрова, или на одну треть меньше затрат на распил, перевозку и укладку, если вы сами рубите дрова. Хотя эта более высокая эффективность является побочным продуктом обязательных ограничений выбросов, она сделала правила EPA выигрышными как для окружающей среды, так и для пользователей печей.
К сожалению, ни один из действительно полезных параметров производительности, показанных в брошюрах о печах (например, КПД, тепловая мощность, теплопроизводительность и время горения), не стандартизирован и не регламентирован, поэтому им нельзя доверять или сравнивать их друг с другом.
Например, EPA не требует сообщать об эффективности печи, но по неясным бюрократическим причинам присваивает значения по умолчанию 63 процента для не кошек и 72 процента для кошек. Некоторые производители платят за независимые тесты эффективности и показывают полученные результаты в своих рекламных брошюрах. Но поскольку методы проверки эффективности не стандартизированы и не регламентированы, нельзя быть уверенным, что цифры основаны на одних и тех же испытаниях и расчетах. С другой стороны, похоже, что все печи, сертифицированные EPA, имеют КПД более 60 процентов, а некоторые могут отдавать в дом около 80 процентов потенциального тепла от топлива. Это намного лучше, чем низкотехнологичные несертифицированные варианты, многие из которых находятся в диапазоне 50% и ниже. Общий КПД выше 80 процентов нежелателен, потому что результирующая низкая температура выхлопных газов означает слабую тягу и риск конденсации водяного пара, который может повредить футеровку дымохода.
Тепловая мощность
Большинство производителей указывают максимальную тепловую мощность в британских тепловых единицах (БТЕ), а для популярных печей она находится в диапазоне от 25 000 до 80 000 БТЕ. Но эта цифра обманчива. Во-первых, не следует часто использовать полную мощность печи, потому что непрерывный сильный огонь может нанести серьезный ущерб внутренностям печи. Во-вторых, среднему дому среднего размера требуется всего от 5000 до 20 000 БТЕ в час непрерывного нагрева, даже в холодную погоду. Некоторые производители используют показатель тепловыделения из испытаний EPA, в котором используется топливо из хвойной древесины, а другие используют результаты своих собственных испытаний с использованием топлива из твердой древесины, которое может дать гораздо более высокую пиковую мощность. Еще одна причина, по которой эти цифры могут ввести в заблуждение, заключается в том, что не-кошки, как правило, производят более высокую пиковую теплоотдачу, но это не означает, что они будут производить больше тепла в течение восьмичасового цикла горения, что является более важным показателем производительности. В результате вы не можете сравнивать тепловую мощность печей, потому что рейтинги не стандартизированы и им нельзя доверять.
Теплопроизводительность
Производители печей всегда указывают, сколько квадратных метров площади обогревает печь. Некоторые из них мудро дают большие диапазоны, такие как от 1000 до 2000 кв. Футов, или предлагают максимальную площадь, которую блок будет обогревать. Причина большого диапазона и расплывчатых цифр заключается в том, что конкретная печь может обогревать 2000 квадратных футов в центральной части США, но только дом площадью 1000 квадратных футов в центральной Канаде из-за разницы в климате. Мало того, старый дом может иметь в два раза больше тепла, чем новый дом того же размера в той же климатической зоне. Кроме того, если ваш дом разделен на множество небольших комнат, вы, вероятно, не сможете отводить тепло по остальной части дома, поэтому оценка площади в квадратных футах для вас бесполезна. И, наконец, печь, сжигающая мягкую древесину, такую как ель, будет выделять гораздо меньше тепла на одну загрузку топки, чем твердая древесина, такая как клен. Очевидно, что оценки теплопроизводительности, основанные на квадратных футах, ненадежны.
С практической точки зрения, учитывая все переменные, дровяные печи бывают только трех размеров:
• маленькие печи для обогрева большого помещения или сезонного домика;
• среда для отопления малых и средних домов; и
• большие печи для отопления несколько больших или негерметичных домов.
Конечно, все размеры должны учитывать тип вашего дома, климатическую зону и стандартное топливо. Правильный выбор размеров печей для конкретных целей и условий — это одна из областей, где совет опытного продавца дровяных печей особенно полезен.
Время горения
Как долго данная печь будет гореть на одной загрузке дров? Единственный разумный ответ: это зависит. Время горения зависит от породы древесины и влажности, а также от того, сколько тепла необходимо при горении. Наш опыт показывает, что средняя или большая печь, правильно подобранная с учетом всех обсуждаемых здесь вопросов, обеспечит надежное ночное горение с достаточным количеством углей, чтобы разжечь огонь утром. Печи в небольшой категории могут давать или не давать ночное горение, но они, как правило, не используются для основного отопления всего дома.
Одно из преимуществ каталитических печей заключается в том, что хорошие из них могут обеспечивать меньшую скорость горения в течение более длительного периода времени, чем обычные печи, и при этом сгорать чисто. Но недостатком такого длительного времени горения является то, что стекло дверцы имеет тенденцию загрязняться при очень низкой скорости горения. Другими словами, печь, заявленное время горения которой составляет десять часов, может быть не лучше или удобнее в использовании, чем та, которая обеспечивает восьмичасовое горение.
Длина полена
Не обманывайте себя, думая, что печь, которая может работать с 20-дюймовыми дровами, действительно больше или лучше, чем та, которая может использовать до 18-дюймовых поленьев. Стандартная длина дров для печей составляет 16 дюймов, в основном потому, что это наиболее практичная длина для обработки. Любой парень, который утверждает, что 20-дюймовые дрова легко поднимать, складывать и загружать, больше и прочнее нормы. Я также знаю, что женщины в Северной Америке серьезно пользуются дровяными печами, и я подозреваю, что в среднем сила их запястий и предплечий ближе к моей, чем к силе здоровенного лесоруба. С другой стороны, знать максимальную длину полена полезно, потому что для удобной загрузки топка должна быть примерно на три дюйма больше, чем ваш средний кусок дров.
Существует множество других функций, которые вы, возможно, захотите рассмотреть. К ним относятся, есть ли у печи зольник, варочная поверхность, может ли она работать в открытом виде с установленным противопожарным экраном, а также эстетические вопросы, такие как гальванические двери и отделка, а также варианты цвета. Ничто из этого не влияет на эффективность нагрева, но может повлиять на ваше удовольствие от печи.
Опубликовано в Статьи и информация: Сделай сам и подрядчик Информация о дымоходах и каминах, дровяных печах и вкладышах
Related Posts
Руководство по идентификации и ценностям старинных дровяных печей
Один из способов получить лучшее тепло — старинные дровяные печи. Эти функциональные предметы производятся уже более двух столетий; некоторые из них соперничают с сегодняшними современными печами своим экстравагантным и хорошо сделанным дизайном. Однако из-за того, что в них не было эффективных средств обогрева, а некоторые из них представляли опасность возгорания, их быстро заменили.
Поскольку печи были созданы для использования внутри помещений, большинство старинных дровяных печей можно найти в первозданном рабочем состоянии. Или, в худшем случае, они потребуют базового ремонта и обслуживания.
Если вы хотите определить стоимость старинной дровяной печи, необходимо идентифицировать предмет. Это руководство содержит советы, которые помогут начинающему коллекционеру определить возраст и стоимость старинной дровяной печи.
Содержание
Что такое старинная деревянная печь ?
Старинная дровяная печь была изготовлена с единственной целью – обогреть помещение. Кроме того, он был разработан как прибор для приготовления пищи и даже стирки.
Краткая история антиквариата Дерево Печь
Восемнадцатый век
До появления дровяной печи приготовление пищи в основном производилось на открытом огне, который также служил источником тепла. Но в 1728 году чугунные печи были изготовлены в большом количестве и введены вместо открытого огня. Они назывались «Пять тарелок» или «Косяковые печи» и были разработаны в Германии.
Источник: mesda.org Five Plates Место изготовления: округ Фредерик, Вирджиния, США
В этом же столетии в 1740 году появилась закрытая печь с шестью конфорками; а к 1760 г. появилась 10-комфорочная варочная печь с двумя распашными дверцами и духовкой.
Печь с десятью конфорками. Переносные отопительные печи начали производить в Америке около 1760 года. Эта очень ранняя печь, датированная 1767 годом, редко сохранилась с того времени. Он был изготовлен в семье Мэйбери в Херефордской печи в округе Беркс, одном из нескольких чугунолитейных заводов, расположенных в 18 веке в Пенсильвании. Эта печь включает в себя печь, в которой можно было испечь небольшое количество мяса, хлеба или пирогов.
Девятнадцатый век
В девятнадцатом веке дровяные печи стали обычным явлением, и очень немногие дома все еще имели камины. Дровяные печи в этом веке были легче, тонко отлиты, чем печи 18-го века с шестью плитами.
Начало двадцатого века
С наступлением 20 века дровяные печи получили больше инноваций. Печи были больше, с более широкими поверхностями и имели дополнительные функции. Над или рядом с огневой коробкой вы найдете ящик для подогрева или резервуар для воды.
Керамические поверхности были введены для придания более изысканного вида и добавления цвета кухне или гостиной. Экстравагантные ручки и выдвижные ящики также были добавлены для современного вида.
Как определить старинную дровяную печь
Идентификация на основе классификации
Как бы ни были распространены эти старинные предметы, ожидается появление нескольких типов. Основываясь на определяющих характеристиках вашей старинной дровяной печи, вы можете определить ее тип. Общие из них:
1. Плита Франклина
Впервые созданная в 18 веке (именно в 1728 году) Бенджамином Франклином, эта печь стала источником вдохновения для будущих дровяных печей.
Печь Франклина с трехсторонними дверцами с железными петлями очень похожа на каминную топку. Однако из-за опасности, которую представляет открытая передняя часть, и ее способности быстро сжигать древесину, первоначальный дизайн не одобрялся.
2. Плита Eisenglass
Источник: Ebay.com старинная чартерная дубовая дровяная печь
Печь Eisenglass была сделана из тонких листов «слюды», которые были прозрачными и гибкими. Преимущество печи заключалось в том, что в ней было окошко для наблюдения за огнем, через которое люди могли смотреть.
Однако известно, что Эйзенгласс со временем отслаивается и теряет свой естественный цвет. Компания Charter Oak Stove Company была производителем этой печи в 18 веке.
3. Керамическая дровяная печь
В этой дровяной печи использовались керамические плитки, которые хорошо проводили тепло и не пропускали холод даже после того, как огонь погас. Он был довольно популярен в 1800-х годах, но сошёл на нет с появлением современных дизайнов.
4. Дровяная печь из стеатита
Дровяная печь из талькохлоритового камня имеет отличительные особенности: она изготовлена из стеатита, в отличие от большинства печей, и обладает способностью эффективно проводить тепло.
5. Плита-буржуйка
Источник: Ebay.com СТАРИННАЯ VTG № 60 BIRMINGHAM STOVE & RANGE CO ~ЧУГУННАЯ ЧУГУНКА ДРОВЯНАЯ ГОРЯЩАЯ
Отличительной особенностью печи этого типа была ее выпуклая округлая зона загрузки огня и трубный сифон, выходящий из верхней части печи.
6. Чугунная дровяная печь
Когда люди думают о дровяной печи, на ум приходит чугунная дровяная печь. Как следует из названия, печь этой модели изготовлена из чугуна, имеет дверцу или инертную древесину и трубу, которая выходит из задней части печи.
7. Дровяная поварская плита
Источник: Ebay.com Старинная дровяная поварская печь с подогревателем
Дровяные поварские печи были разработаны специально для кухонных целей. У них были горелки наверху (от одной до четырех), печь с одной стороны и ящик с другой для сжигания дров, чтобы разжечь огонь.
8. Плита для гостиной
Источник: Ebay.com Старинная чугунная плита для гостиной в викторианском стиле 1857
Плита для гостиной была очень распространена в викторианскую эпоху. Они были меньше и более экстравагантно изготовлены, чем другие печи. Из-за своих небольших размеров они могли обогреть только одну или две комнаты.
Идентификация на основе источника тепла
С течением времени, когда дровяные печи приобрели популярность, производители начали искать другие источники тепла. В 17 веке дровяные печи были сделаны для сжигания дров, несмотря на их использование.
Но по мере роста добычи угля и железа после гражданской войны были внедрены конструкции, сжигающие уголь. Когда Эпоха Изобретений стала сильнее (между 1880 и 1900-ми годами), производители начали искать другой источник тепла; кроме угля и дров. Это привело их к газу.
Посмотрите внимательно на свою плиту. Дровяная печь будет иметь прочное основание без секции для зольника. У него также есть регулируемое вентиляционное отверстие под печью, которое подает воздух над огнем.
Однако угольная печь горит лучше, когда источник воздуха находится ниже пламени. Таким образом, вы увидите при наблюдении верхнее вентиляционное отверстие, которое подает воздух в нижнюю часть огня. Вы также заметите металлическую решетку в основании топки, через которую падает зола; это также предотвращает блокировку воздуха из-под огня.
Зола падает в отдельный отсек, в зольник, который можно снимать и опорожнять между топками, чтобы предотвратить накопление золы.
Если у него есть клапан, который подключается к газовой линии, скорее всего, у вас в руках газовая плита. Если у вас есть шнур или секция, куда можно прикрепить шнур, у вас электрическая плита. Эти виды более современные, им около 100-150 лет.
Идентификация с помощью клейма производителя
Размещение этой информации зависит от производителя, но в большинстве случаев многие старинные дровяные печи имеют клеймо вдоль корпуса печи. У большинства чугунных печей название бренда обычно выбито на металле дверцы печи.
Если вы все еще не можете определить производителя, внимательно посмотрите на боковые или заднюю часть печи; особенно днища.
Также обратите внимание на прикрепленную к плите металлическую табличку с названием производителя, а иногда и номером модели. Известно, что более новые модели печей имеют этот тип идентификации.
Обычный знак производителя, который вы можете увидеть, включает:
Glenwood
Компания Charter Oak Stove Company
Акме
Кларион
Королева Атлантика
Домашний уют
Барстоу
Общепринятое наименование производителя
Совет: При идентификации газовой плиты, к которой подсоединен газопровод, НЕ ПЕРЕМЕЩАЙТЕ ее. Вы можете случайно ослабить соединение и вызвать пожар.
Идентификация с помощью номера патента
В дополнение к марке производителя, старинные дровяные печи имеют номер патента для идентификации; особенно чугунные печи. Изучите длину печи на наличие набора цифр, иногда начинающихся с «PAT».
Найдите номер в патентных базах данных (например, в Патентном ведомстве США) или в таблицах для номеров патентов. Эти диаграммы, в большинстве случаев, содержат год выдачи патента. Таким образом, помогая вам определить возраст вашей печи.
Совет профессионала: Продавцы антиквариата или реставрационные компании также являются потенциальным источником информации. Так как они работают с разными типами печей, вы можете показать им картинку, и они помогут вам разобраться, какой модели ваша печь.
Как оценить вашу старинную дровяную печь
Старинная дровяная печь может стоить от нескольких долларов до нескольких сотен долларов. Как правило, чем старше печь, тем выше ее стоимость.
Однако стоимость вашей старинной дровяной печи по-прежнему сильно зависит от ее состояния. Если у вашей старинной печи есть сильно проржавевшие части, отсутствующие отдельные части, трещины или другие значительные повреждения, стоимость будет уменьшена.
