Два года пользуюсь сварочным аппаратом, который изготовил по рекомендациям,держатель электродов сделал тоже самостоятельно. В отличие от иных конструкции мой состоит всего из 4 деталей, а также гораздо легче и проще в изготовлении.

Как показала практика, сварочный аппарат «Малыш» хорошо работает только с электродами диаметром 2…3.25 мм. Это вполне достаточно для проведения сварочных работ в гараже, в квартире (при аварийном ремонте сантехники) или на садовом участке. Поэтому вряд ли стоит стремиться к универсальности, для электродов всех диаметров. Мой держатель изготавливается из латунного прутка диаметром 18…22 мм. Электрод зажимается винтом М8…10 (желательно с мелким шагом).

Электропровод от сварочного аппарата пропускается через отверстия гайки и шайбы, а затем (с раскрученными медными жилами) надежно фиксируется гайкой.

И еще одна рекомендация, подсказанная опытом эксплуатации «Малыша»: не поленитесь при намотке вторичной обмотки трансформатора сделать отвод на 13 вольт (примерно 13 или 14 витков). Мощности аппарата вполне хватает для использования его в качестве «пускача» автомобиля и зарядного устройства, что значительно облегчит участь аккумулятора в зимнее время. Для выпрямителя необходимо использовать двухполупериодный мост с диодами на ток не менее 50А (можно поставить диоды Д242, Д214 или Д232, параллельно по 7 штук в плечо). Диоды следует обязательно снабдить радиаторами.

Еще один

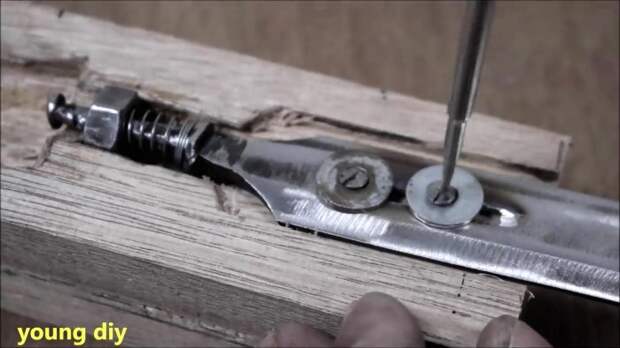

Теперь несколько слов о сборке. Корпус следует зажать в тиски. За скобу фиксатора зацепить пружину. В другой же крючок пружины продеть капроновый шнур и, сложив его вдвое, пропустить через корпус. Фиксатор устанавливается вырезом на сточенный край паза. Остаётся лишь, потянув за шнур, растянуть пружину и зацепить её за держатель.

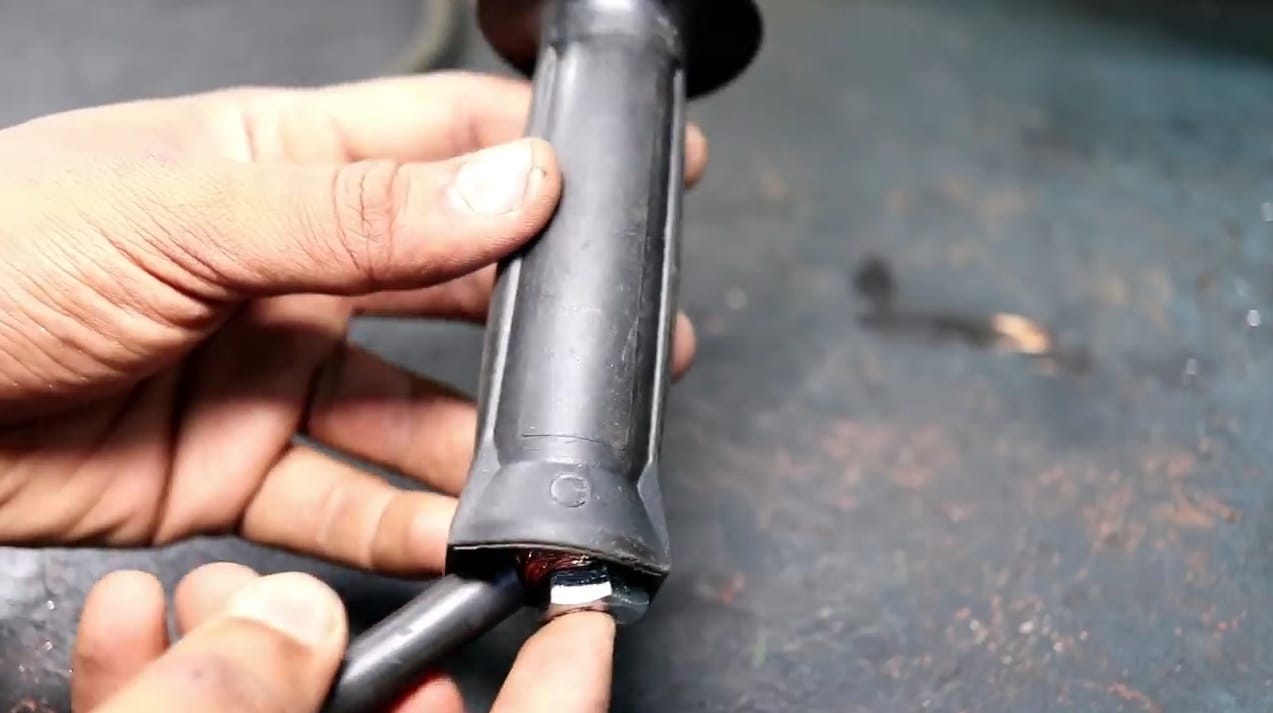

Электрический кабель сварочного аппарата соединяется с корпусом винтом М5 с потайной головкой. Его можно сделать из подходящего по диаметру шурупа, удалив у него винтовую часть, а на гладкой нарезать резьбу. На держатель натягивается ручка — отрезок толстого резинового шланга так, чтобы он закрыл нижнюю часть корпуса и медный наконечник кабеля.

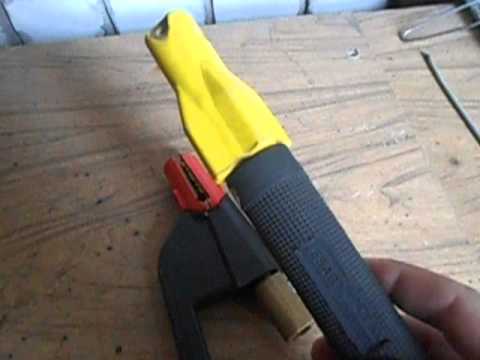

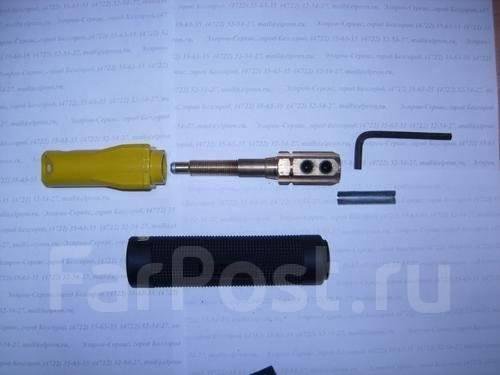

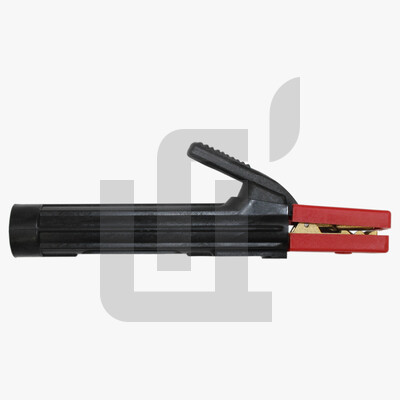

Такой электрододержатель воплощён «в металле» и успешно прошёл технические испытания. Его изготовление заняло чуть больше двух часов.

особенности самодельных аппаратов и настройка мини-оборудования

Ни одна работа с железом не обойдётся без сварочного аппарата. Он позволяет резать и соединять металлические детали любых размеров и толщины. Хорошее решение — сделать сварку своими руками, ведь хорошие модели стоят дорого, а дешёвые — низкого качества. Для реализации идеи самостоятельного изготовления сварочника необходимо обзавестись специальным оборудованием, позволяющим оттачивать качественные навыки специалиста в реальных условиях.

Виды и характеристики инструмента

После того как все необходимые условия подготовительного этапа благополучно соблюдены, открывается возможность сделать модель сварочного устройства своими руками. Сегодня встречается множество принципиальных схем, по которым можно изготовить аппарат. Они действуют по одному из подходов:

• Постоянный или переменный ток.
• Импульсный или инверторный.
• Автоматический или полуавтоматический.

Стоит обратить внимание на аппарат, принадлежащий к трансформаторному типу. Важной характеристикой этого устройства является работа от переменного тока, позволяющая использовать его в бытовых условиях. Аппараты переменного тока способны обеспечивать номенклатурное качество швов сварных соединений. Агрегат такого типа легко найдёт своё применение в быту при обслуживании недвижимости, расположенной в частном секторе.

Для того чтобы собрать такое устройство, необходимо иметь:

• Около 20 метров кабеля или провода большого сечения.
• Металлическое основание высокой магнитной проницаемости, которое будет использовано в качестве сердечника трансформатора.

Оптимальная конфигурация сердечника имеет стержневую основу П-образной формы. В теории запросто может подойти сердечник любой другой конфигурации, к примеру — круглой формы, взятой из статора, пришедшего в негодность электродвигателя. Но на практике наматывать обмотку на подобное основание значительно сложнее.

Площадь сечения для сердечника, принадлежащего бытовому сварочному аппарату самодельного образца, равна 50 см ². Этого будет достаточно для того, чтобы применять в установке стержни от 3 до 4 мм в диаметре. Использование большего сечения лишь приведёт к увеличению массы конструкции, а эффективность аппарата выше не станет.

Инструкция изготовления

Для первичной обмотки необходимо использовать медный провод с высокими показателями термостойкости, так как при выполнении сварочных работ она будет подвержена действию высокой температуры. Используемый провод необходимо выбирать по стеклотканевой или хлопчатобумажной изоляции, предназначенной для стационарного применения в зоне высоких температур.

Для обмотки трансформатора не допускается использование провода с ПВХ изоляцией, которая при нагревании моментально придёт в негодность. В отдельных случаях изоляцию для трансформаторной обмотки изготавливают самостоятельно.

Чтобы выполнить эту процедуру, нужно взять заготовку из хлопчатобумажной ткани или из стекловолокна, нарезать её на полоски шириной около 2 см, обмотать ими заготовленный провод и пропитать бандаж любым лаком, обладающим электротехническими свойствами. Подобная изоляция по термохарактеристикам не уступит ни одному заводскому аналогу.

Наматывают катушки по определённому принципу. Вначале накручивается половина первичной обмотки, на которую следом идёт половина вторичной. Затем приступают ко второй катушке, используя ту же технику. Для повышения качества изоляционного покрытия между слоёв обмоток вставляют фрагменты полос из картона, стекловолокна или прессованной бумаги.

Настройка оборудования

Далее следует осуществить настройку. Она производится путём включения оборудования в сеть и снятия показаний напряжения со вторичной обмотки. Величина напряжения на ней должна составлять от 60 до 65 вольт.

Точная подгонка параметров осуществляется путём уменьшения или увеличения длины обмотки. Для получения качественного результата величину напряжения на вторичной обмотке следует подогнать под заданные параметры.

К первичной обмотке готового сварочного трансформатора подключают кабель ВРП либо провод ШРПС, который будет использован для подключения к сети. Один из выводов вторичной обмотки подают на клемму, к которой впоследствии будет подключаться «масса», а второй — подаётся на клемму, подключённой к кабелю. Последняя процедура закончена и новый сварочный аппарат готов к эксплуатации.

Производство малогабаритного агрегата

Для изготовления небольшого сварочного аппарата легко подойдёт автотрансформатор от телевизора советского образца. Его можно запросто использовать для получения вольтовой дуги. Чтобы все получилось правильно, между выводами автотрансформатора подключают графитовые электроды. Эта несложная конструкция позволяет исполнить несколько простых работ с применением сварки, таких как:

• Изготовление или починка термопар.
• Разогрев до максимальной температуры изделий из высокоуглеродистой стали.
• Закалка инструментальной стали.

Самодельный сварочный аппарат, созданный на базе автотрансформатора, обладает существенным недостатком. Использовать его необходимо соблюдая дополнительные меры предосторожности. Не имея гальванической развязки с электрической сетью, он является довольно опасным прибором.

Оптимальными параметрами автотрансформатора, пригодного для создания сварочного аппарата, считают выходное напряжение в пределах от 40 до 50 вольт и малая мощность от 200 до 300 ватт. Этот аппарат способен выдавать от 10 до 12 ампер рабочего тока, что будет достаточно при сварке проводов, термопар и других элементов.

В качестве электродов для созданного своими руками мини сварочного аппарата можно использовать грифели от простого карандаша. Держателями для импровизированных электродов могут послужить клеммы, которые есть на разных электроприборах.

Для производства сварочных работ держатель подсоединяют к одному из выводов вторичной обмотки, а свариваемую деталь к другому. Ручку для держателя лучше всего изготовить из стеклотекстолитовой шайбы или из другого термостойкого материала. Следует заметить, что дуга подобного устройства действует достаточно кратковременно, не давая перегреваться используемому автотрансформатору.

Планы сварочных столов | Как построить сварочный стол своими руками

Итак, вы начали сварку как хобби и теперь хотите делать больше? У нас есть для вас пошаговые планы сварочного стола .

Сварочный стол — важное средство обеспечения безопасности для всех, кто занимается сваркой, независимо от их уровня подготовки.

Это устойчивая пожаробезопасная платформа, на которой вы можете безопасно завершить свою работу. Большинство сварочных столов представляют собой простые конструкции со столешницей и ножками.

Некоторые модели могут иметь дополнительную полку под столешницей для хранения вещей. Другие могут иметь опорный каркас из стоек, который соединяет ноги и обеспечивает дополнительную устойчивость во время работы.

Прежде чем мы перейдем к планам надежных сварочных столов, давайте рассмотрим преимущества сварочного стола своими руками

Каковы преимущества сварочных столов своими руками?

Покупка готового сварочного стола может показаться заманчивой; в конце концов, это удобное и беспроблемное решение.На рынке представлено множество продуктов, многие из которых относительно недорогие.

Однако не стоит упускать из виду и достоинства изготовления собственного сварочного стола. В конце концов, у вас есть навыки, так почему бы не использовать их себе во благо?

Вы можете изготавливать оборудование именно таким, каким вы его хотите.

Портативность

Промышленные сварочные столы часто бывают большими и тяжелыми. Им может быть сложно маневрировать и транспортировать.

Сделав свой собственный сварочный стол, вы можете создать продукт, который будет намного легче и портативнее.Это также означает, что его можно легко перемещать по рабочему месту.

Настройте его в соответствии с вашими потребностями

Создание собственного сварочного стола означает, что у вас есть возможность построить его в соответствии с вашими требованиями. Как правило, 4 на 6 футов — отличный размер, но, опять же, это действительно зависит от ваших потребностей.

Помимо возможности выбрать размер, высоту и вес вашего стола, вы можете учесть еще много других вещей.

Вы можете добавить полку или ящик для оборудования, чтобы упростить хранение ваших инструментов и сделать их доступными во время работы.

Для мобильности можно прикрепить колеса, чтобы стол можно было перемещать, не требуя тяжелого подъема.

Вы также можете сделать свой стол складывающимся или даже раздельным, чтобы его было легче хранить. Это особенно полезно, если у вас ограниченное рабочее пространство или вам нужно перенести таблицу на другие сайты.

Выберите, какие материалы использовать для строительства

Когда дело доходит до конструкции стола, вы можете выбрать все, что вам нужно, от типа материала до толщины и креплений.Опять же, это означает, что вы можете создать таблицу, идеально подходящую для предполагаемого использования.

Примите во внимание объем и тип сварки, которые вы будете выполнять. Будет ли это легкая или тяжелая работа? Подумайте об инструментах, которые вы будете использовать, и местах, в которых вы будете выполнять сварку.

Помимо покупки материалов в магазине, вы можете даже получить часть или все необходимое из лома , если вы Опытные .

Это может вызвать некоторые проблемы, если детали неровные.Тем не менее, это экономичное и экологически безопасное решение, которое следует учитывать. Если вы не уверены, что лучше для вас, купите материалы в магазине, так как так будет безопаснее и проще сделать стол.

Планы сварочного стола: какой материал лучший?

Очевидно, что для изготовления сварочного стола вам понадобится прочный огнестойкий материал для верхней части и рамы.

Не поддавайтесь соблазну использовать алюминий, поскольку он слишком легкий — температура плавления этого металла слишком низкая, чтобы его можно было безопасно использовать в качестве сварочного стола.

Лучшими металлами для использования являются чугун или нержавеющая сталь .

Если вы выполняете только легкие сварочные работы, вы также можете использовать прочный деревянный стол с прикрепленным к нему листом металла.

Однако имейте в виду, что это не рекомендуется для тяжелых работ. Безопаснее сделать правильный стол, чем стать причиной аварии или травмы из-за неподходящей импровизированной версии. Планы сварочного стола

: пошаговое руководство по созданию собственного

1.Источник ваших материалов

Первое, что вам нужно сделать, это, конечно, найти свои материалы. Как упоминалось ранее, их можно найти в магазине или у другого поставщика, или, возможно, на свалке металлолома.

Самый дорогой вариант — покупка в магазине, за которым следует оптовый поставщик, который может быть дешевле до 50 процентов. Самый экономичный вариант — найти себе металлолом.

Для базового сварочного стола вам понадобятся:

• Стальной уголок для ножек стола, рамы и опорных стоек
• Листовой металл для столешницы и полки под ней, при желании
• Металлическая трубка 4 дюйма, размер Диаметр 1,5 дюйма и толщина дюйма
• Четыре ролика с тормозами
• Четыре гальванизированные гайки для роликов

Если вы собираетесь покрасить какие-либо части своего стола, вам нужно будет найти нержавеющие и огнестойкие краска.Перед использованием убедитесь, что краска подходит для металлических поверхностей.

Перед тем, как начать, убедитесь, что у вас есть подходящее защитное снаряжение, включая сварочный колпачок, шлем или защитные очки, перчатки и защитную одежду.

Также важно обеспечить достаточную вентиляцию рабочего места, даже если вы используете вытяжной вентилятор.

2. Соберите подходящие инструменты для строительства

Вам понадобится сварочный аппарат MIG для большей части конструкции и угловая шлифовальная машина для стачивания любых неровностей.

Если ваши материалы нуждаются в резке по размеру, также потребуется большая пила по металлу, в идеале с твердосплавными зубьями.

Проверьте на месте, можете ли вы взять его напрокат или взять взаймы, так как это довольно дорогое вложение, особенно если вы не будете использовать его так часто.

Как только вы начнете строительство, вам также понадобится несколько зажимов, чтобы удерживать стол на месте и обеспечивать его выравнивание.

Вдобавок к этому вы будете использовать другие инструменты, в том числе кусачки, угольник и рулетку.

3. Отрежьте металл по размеру

Если материалы необходимо обрезать до нужного размера, что часто бывает, если они взяты из металлолома, используйте для этого пилу по металлу. Убедитесь, что пила достаточно большая, с твердосплавными зубьями и предназначена для обработки металла, а не дерева.

Если полотна торцовочной пилы предназначены для работы по дереву, они вращаются слишком быстро для работы по металлу. Это может привести к повреждению пилы и двигателя.

Размеры вашего стола, конечно, решать вам, однако мы рекомендуем квадрат от 25 до 32 дюймов для столешницы.

Высота будет немного зависеть от вашего роста и того, как вы предпочитаете работать, но, как правило, вам нужны ножки стола высотой от 30 до 35 дюймов .

После того, как вы отрежете металлические части до нужного размера, с помощью угловой шлифовальной машины удалите все острые края.

Это значительно упростит процесс сборки и улучшит внешний вид готового стола.

4. Приварите раму.

Чтобы сделать раму, вам нужно выровнять угловой элемент правильного размера.Используйте свой квадрат для этого, чтобы убедиться, что части выровнены точно под углом 90 градусов.

Следует использовать зажим, чтобы удерживать две части, пока вы скрепляете их вместе. Повторите то же самое с двумя другими частями, а затем соедините две половинки.

Если вы хотите добавить дополнительную полку под столешницу, повторите этот процесс еще раз.

5. Прикрепите столешницу

Вы должны прикрепить листовой металл, отцентровав его над квадратной рамой и прикрепив к ней прихватками. Убедитесь, что все углы закреплены, а затем сделайте несколько дополнительных элементов вдоль каждой стороны рамы.

Когда прихватки будут выполнены, сделайте полные сварные швы, чтобы надежно прикрепить столешницу к раме. При необходимости повторите этот процесс с полкой, и тогда вы готовы прикрепить ножки.

6. Присоедините ножки стола

Снова используйте квадрат, чтобы совместить первую ножку стола с верхом и полкой. Сначала скрепите их вместе, прежде чем делать полные сварные швы.

Повторите этот процесс со всеми оставшимися ножками. Убедитесь, что все они полностью приварены к листам, прежде чем пытаться поставить стол.

7. Установите необходимые аксессуары и покрасьте стол

Последний шаг — прикрепить все аксессуары или дополнительные элементы. Вы можете добавить колеса к своему столу с помощью колесиков и гаек.

Приварите металлическую трубку к раме, чтобы она работала как удобный держатель сварочного пистолета. Вы также можете включить дополнительные ящики или отделения для хранения вещей.

Когда стол будет полностью готов, вы можете его раскрасить. Перед окраской убедитесь, что все поверхности очищены подходящим растворителем.

Убедитесь, что вы не красили верхнюю часть стола. Важно, чтобы металл не был покрыт покрытием, так как это может вызвать проблемы при сварке.

Часто задаваемые вопросы

Вам нужно сваривать металлический стол?

Сварку на металлическом столе не нужно. Сварка бетона может быть безопасной, или вы можете сваривать предметы на земле. Однако сварка на металлическом столе — самая безопасная.

Какой размер подходит для сварочного стола?

Идеальный размер сварочного стола действительно зависит от того, что вы будете сваривать.Обычно вам понадобится примерно 6 на 4 фута. Он может быть даже длиннее (например, 7×4), но на самом деле это зависит от того, что вы будете сваривать, и от того, сколько места у вас есть.

Что такое сварочный стол?

Сварочный стол — это металлический стол, который идеально подходит для сварки с максимальной безопасностью. Металл поверхности гарантирует, что ничего не загорится и не загорится, а также обеспечивает стабильность.

Последние мысли

Наличие лучшего плана сварочного стола по-прежнему означает, что вам нужно найти время, чтобы построить его.Изготовление собственного сварочного стола всегда имеет ряд преимуществ по сравнению с приобретением продукта промышленного производства.

Вы можете выбрать размер стола, а также материалы, из которых он сделан, и дополнительные функции.

Подумайте о своих потребностях и привычках в сварке, и вы создадите таблицу, полностью адаптированную к вашим предпочтениям.
