Каркас из металла для лестницы: делаем своими руками

Виды каркаса

По способу сборки различают два вида каркасов лестничных маршей:

• Монолитные. Открытый каркас. Такая конструкция должна выглядеть идеально, ведь она не предусматривает конечной обшивки. Любые неаккуратности на металлокаркасе будут заметны на итоговом изделии. Этот вид каркаса можно выполнять без подступенков, используя два боковых или один центральный косоур (хребтовые лестницы). Установленный каркас в финальной обработке может быть покрыт лишь краской, лаком или отшлифован. Работы по установке каркаса лучше всего производить, когда вся отделка завершена.
• Модульные. Черновой каркас. Их выполняют из швеллеров. Это упрощает работу и снижает стоимость изделия. Производить установку каркаса лучше всего при отделке помещения, а вот отделку ступеней лучше оставить на потом, когда вся грязная работа закончена. Тогда же устанавливают и ограждения.

Лестница, выполненная на металлическом каркасе, удобна тем, что может иметь любую сложную форму. Независимо от того, какой вид каркаса вы решили применять, для того чтобы изделие не пришлось переделывать, необходимо выполнить правильные расчёты.

Для отделки металлического каркаса используют, как правило, дерево или стекло. Для устранения звуков, которые могут образовать при ходьбе, применяют специальные шумоизолирущие материалы.

Комбинированная конструкция отличается рядом преимуществ:

• Эксплуатационные качества металла выше, чем у древесины.
• Деревянные элементы конструкции можно заменить при их износе — как отдельно, так и все вместе. При этом замера каркаса не потребуется.
• Масса металлической лестницы меньше бетонной. Это обеспечит более лёгкое изготовление.
• Деревянные ступени при правильной обработке не будут скрипеть и не окажутся слишком скользкими для перемещения.
• При неполной обшивке лестницы, комбинированные из металла и древесины, будут экономичнее по стоимости.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

• высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
• за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
• широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
• металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
• лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

Расчёт лестницы

Рассчитывается будущее изделие с учётом следующих параметров:

• высота от пола первого до пола второго этажа;
• уклон лестницы лучше всего определить в пределах 25-45 градусов;
• наиболее удобная высота подступенка – 15-20 сантиметров;
• ширину проступи выбирают в пределах 20-30 сантиметров

Угол наклона лестницы: схема

Требуемые параметры ступени обусловлены удобством использования изделия. Так, существует три формулы, следуя которым вы сделаете свою лестницу безопасной и комфортной:

1. формула удобства: e — j = 12 см;
2. формула безопасности: e + j = 46 см.
3. формула шага: 2 j + e = 62 (60-64) см;

Где e — размер проступи, а j — размер подступенка.

При этом необходимо проследить за тем, чтобы расстояние от ступени до потолка было не меньше 1,8-2,0 метров. Ширина лестничного марша должна быть не менее 90 сантиметров.

Что же касается крутизны подъёма, то, при условии проживания в доме детей или пожилых людей, рекомендуемый угол уклона составляет 30 градусов. Расход материала увеличится при проектировании более пологой лестницы.

Сократить общую длину лестницы без ущерба для комфортной эксплуатации можно, сделав небольшой выступ проступи за каркас. Он не должен превышать 2-3 сантиметров.

Изготовление каркаса

Сложность в работе с металлическими элементами состоит в том, что это потребует навыков обращения со сваркой и аккуратности при выполнении швов. Прежде чем приступить к активным действиям, необходимо изучить методы изготовления металлокаркаса и произвести расчёты. Для того, чтобы работа проходила быстрее, не лишним будет сделать небольшой чертёж будущего изделия. На несущие косоуры действуют значительные нагрузки, которые следует предусмотреть при расчёте.

Черновой каркас подойдёт для тех, кто не уверен в своих навыках сварщика, ведь его потом можно зашить и в случае ошибки в расчётах, а полученные недочёты – исправить.

Процесс создания каркаса

При выполнении лестницы на черновом каркасе требуется рассчитать потребность в материалах. Это будет зависеть от того, конструкцию какого размера планируется изготовить. Если вы приняли решение делать лестницу из швеллеров, то работы будут состоять из двух этапов:

1. Изготовление косоура – одного или двух, в зависимости от конструкции. При ширине лестничного марша более 90 сантиметров рекомендуется применять два косоура для увеличения прочности.
2. Для изготовления ступеней применяют швеллеры. Из них необходимо сварить жёсткую рамку в соответствии с произведёнными расчетами. Для основы ступеней применяют уголки, которые приваривают на грани швеллера. Они будут опорой для проступи.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

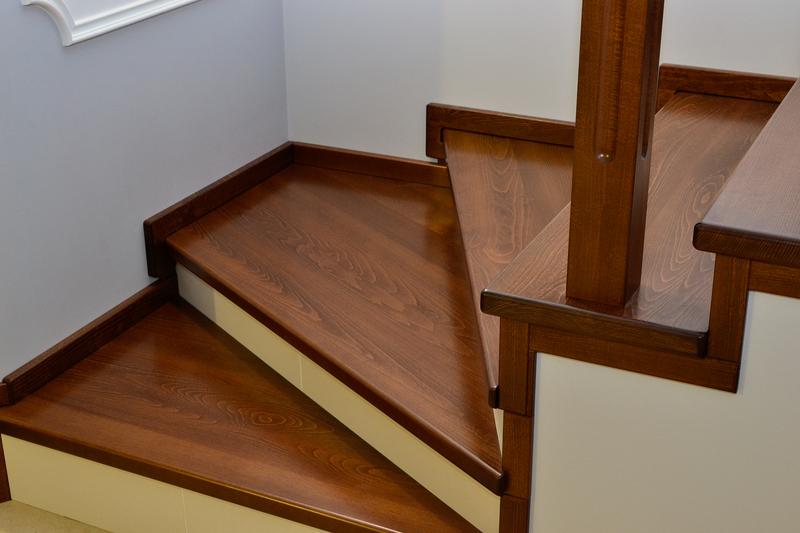

Обшивка древесиной

Лучшим вариантом для обшивки лестницы на металлокаркасе будет дерево. Ведь эти материалы гармонично смотрятся вместе. К тому же, такой вариант обойдётся экономичнее полноценной деревянной лестницы, а вот по внешнему виду совсем ей не уступит.

При выборе древесины основное внимание следует уделять сорту и влажности. Лучше всего подойдут хвойные породы, ясень, бук и дуб. При выборе последнего необходимо учесть, что со временем он может слегка потемнеть.

Наиболее подходящий по характеристикам к дубу материал — ясень. Он достаточно прочный. К тому же, благодаря красивой фактуре и приятному серому оттенку, его можно использовать для имитации красного дерева.

Хвойные породы дерева отличаются доступной ценой. Такой материал легко поддаётся обработке.

Экзотические породы древесины сильно отличают своими внешними данными. Они имеют насыщенные оттенки и чёткую текстуру.

При выборе материала необходимо также обращать внимание на отсутствие внешних дефектов, следов грибка или плесени. Влажность древесины должна быть равна 12 %. Нельзя использовать свежесрубленное дерево.

Монтаж обшивки

Перед началом работ стоит определиться, не потребуется ли наличие дополнительных элементов крепежа. Это может потребоваться при наличии поворотных ступеней.

Монтаж производят двумя способами:

1. Первый предусматривает укладку ступеней поверх уголка, после чего производят крепление таким образом, чтобы уголок оставался под доской.
2. Второй способ основан на креплении к уголкам, которые приваривают к швеллеру. После чего производят монтаж ещё двух уголков таким образом, чтобы образовалась рамка, в которую укладывают ступени.

Этапы работ:

• При условии, что лестница имеет черновой каркас, для начала необходимо позаботиться о выборе способа и изготовлении обшивки. Плиты для каркаса подготавливают в соответствии с расчётами. Они не должны иметь на своей поверхности трещины и иные дефекты.
• Каждую ступень лучше всего замерить и подготовить отдельно, присвоив всем порядковые номера. Это исключит возможный лишний расход материала и позволит обеспечить плотное крепление ступеней к каркасу.
• Необходимо произвести разметку на деревянных заготовках. Её делают через 20 сантиметров друг от друга. Отступ от края — 2 сантиметра.
• Крепление деревянных заготовок к металлическому каркасу осуществляют шуруповёртом с помощью саморезов «впотай». Монтаж начинают с проступи, после чего устанавливают подступенок.
• Закрепляют ступени с нижней стороны струбциной (специальный инструмент для плотной фиксации деталей). Начинают работы по обшивке сверху лестничного марша, постепенно двигаясь вниз.

Монтаж ступеней на лестнице

Чтобы предотвратить образование сколов, можно произвести скругление краёв деревянных заготовок проступей.

• Для уменьшения напряжения при стяжке деталей применяют шайбы.
• Для обеспечения максимального прилегания ступеней к каркасу можно использовать подложку. Для этих целей подойдёт фанера. Её фиксируют с помощью специального клея, имеющего заполняющий эффект.
• Балясины и перила монтируют при помощи шпилек. Это позволит сделать конструкцию надёжной и аккуратной.
• При обшивке лестницы с задней стороны марша можно использовать гипсокартон, при условии, что эта сторона не является лицевой при обзоре с других сторон. Это позволит сэкономить на древесине.
• Финишная обработка предусматривает покрытие лестницы лаком, маслом или краской.

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

Высота и ширина ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

Низкая цена монтажа каркаса.

Как сделать лестницу с металлическим каркасом. Лестницы на второй этаж на металлическом каркасе. Лестницы из металла своими руками

Главным элементом любой лестницы, безусловно, является каркас, отвечающий всем требованиям надежности и устойчивости, а также эстетическим взглядам. Огромным преимуществом каркасных технологий являются их адаптивные свойства, ведь можно изначально создать такой каркас, который будет идеально вписываться в общее дизайнерское оформление сооружения, либо изготовить его в черновом варианте, только потом обшить любым пригодным для этого материалом. Сегодня мы расскажем, как создается лестница на металлокаркасе своими руками.

Особенности каркасных лестниц

Эти конструкции сегодня пользуются огромным спросом, ведь, кроме прочности, обладают они еще большим разнообразием форм и других особенностей. Как производители, так и потребители в частности отдают предпочтение именно металлическим каркасам. Но помимо них, все-таки существуют еще каркасы из железобетона и дерева.

К основным особенностям каркасных конструкций можно отнести следующее:

• Деревянные и металлические изделия совсем немного весят, отличаются простотой в сборке от бетонных аналогов.
• Бетонные каркасы по своей прочности значительно выигрывают у деревянных и металлических аналогов за счет вставок из арматуры. Поэтому, определяясь с выбором вида каркаса, необходимо решить, где он будет устанавливаться, определить все необходимые параметры лестницы, которую вы хотите самостоятельно собрать.
• Самым простым в плане проектирования и сборки считается вариант пологой классической конструкции.
• Когда недостаточно места для установки лестничного пролета, то лучше обратить внимание на каркас винтового типа. Проще всего создать винтовую цельнометаллическую основу. Она не требует доработки, занимает минимум места.
• Если места достаточно, то можно выбирать между деревянными и бетонными коробами. Первый вариант смотрится красиво, но уступает по прочности бетонным пролетам.

Важно! Нельзя недооценивать именно прочностные качества каркасных деталей. Поэтому, скрепляя все элементы между собой сваркой, клеем или саморезами, позаботьтесь о том, чтобы все они четко стыковались между собой.

Разновидности металлических каркасов

Определяясь, какой именно каркас лестницы из металла своими руками изготовить, разберитесь в том, каких типов они бывают, какими качествами обладает каждый вариант.

При выборе уделите внимание следующим особенностям каждого типа:

• Закрытые каркасы считаются самыми дешевыми. Каждый их элемент скрыт от взглядов окружающих, поэтому совершенно неважно, как они будут выглядеть. Создают их из дешевых уголков и швеллеров. В качестве основы используют швеллеры, соединяющиеся в нескольких местах. Уголки крепятся на них, служат опорой для будущих ступеней.
• Открытые каркасы создают из металлических профилей, имеющих прямоугольное сечение. Такие конструкции могут иметь один или два косоура. В первом случае присутствует несущая балка, к которой крепятся площадки для ступеней. Планируя установку широких маршей, лучше приварить дополнительные консоли — они не позволят ступенькам прогибаться. Во втором случае консоли изготавливают в форме лесенки, на которую монтируются ступени.

Изготовление лестницы на металлическом каркасе своими руками

Решая, какому каркасу отдать предпочтение в процессе изготовления лестницы, необходимо учитывать свои возможности, способности, наличие материала. Если у вас есть сварочный аппарат и качественный металл, то лучше, конечно, сделать металлический каркас для лестницы своими руками.

Важно! Даже если вы раньше никогда не работали с такими инструментами и материалами, не отчаивайтесь, не отказывайтесь от своей цели. Просто следуйте инструкции, соблюдайте последовательность действий на каждом этапе.

Выбор необходимых материалов и инструментов

Целесообразнее остановиться на выборе деревянной лестницы, опора которой изготавливается из металла. Это — просто идеальное сочетание наилучших эстетических качеств дерева и долговечности конструкции из металла. Никакие другие материалы по сравнению с деревом не обладают такой теплотой и привлекательностью. Кроме того, вас приятно удивит доступность и низкая стоимость деревянных изделий, ведь найти дешевле и надежнее материала просто невозможно.

Металл также можно назвать легкодоступным и надежным, вот только готовые каркасы из него в магазинах стоят слишком дорого. Поэтому лучше создать его самостоятельно, а потом прикрепить к нему остальные необходимые детали.

Подытожим, для работы вам потребуются:

• Деревянные бруски.
• Металл.
• Саморезы.
• Грунтовка.
• Сварочный аппарат.
• Краска.
• Напильник.
• Швеллер.
• Уголки.
• Фрезерный станок.

Изготовление металлического каркаса

Создается каркас для лестницы маршевого типа по следующей схеме:

1. Сварите раму из швеллеров, затем к ее боковым граням приварите уголки.
2. Ступеньки можно прикрепить посредством укладки на уголок, расположенный под ступенью, или приварить два отрезка уголка к основным уголкам, дабы образовалась рама для размещения ступенек.
3. Затем тщательно зачистите все швы с помощью напильника, чтобы устранить все заусенцы.
4. Каркас обработайте грунтовкой, сверху покройте краской.

Важно! Используется грунтовка для того, чтобы избежать образования ржавчины.

Каркас для винтовой лестницы строится немного иначе:

1. Вам понадобится две трубы: одна — для центрального столба, еще одна — для закрепления ступеней.
2. Первым делом нарежьте перпендикулярно одну трубу на гильзы. Насадите их на другую трубу для центральной сборки.
3. Сварите ступеньки, поочередно вкладывая в каркас трубки, выставляя их под нужным углом.
4. Приварите ступеньки к гильзам.
5. Зачистите заусенцы на швах.

Стоит отметить, что ступеньки лучше изготавливать отдельно из дерева, и только потом крепить их к косоурам. Изготовление лестниц на металлическом каркасе своими руками лучше производить на основе уже готовых чертежей, чтобы облегчить себе работу.

Важно! Ступени можно крепить к каркасу только после того, как он будет обработан грунтовкой и окрашен.

Создание заготовок и монтаж конструкции

Теперь необходимо сделать заготовки и собрать их в единое целое. В вырезании этих элементов нет ничего сложного, но главное — соблюдать точность во всех расчетах и замерах на каждом этапе. Следующим этапом станет установка готовых деревянных элементов к подготовленному каркасу и его монтаж на выбранное место.

Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж

в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.

В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.

Кстати, отвечу на вопрос: «Кто я такой, чтобы вас учить расчету лестниц?»

Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.

Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало. А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.

Перейдем к делу!

Все лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.

Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.

А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.

Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы . Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.

Итак, перейдем непосредственно к расчету!

Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.

✔ Высота ✔ Длина ✔ Ширина

Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.

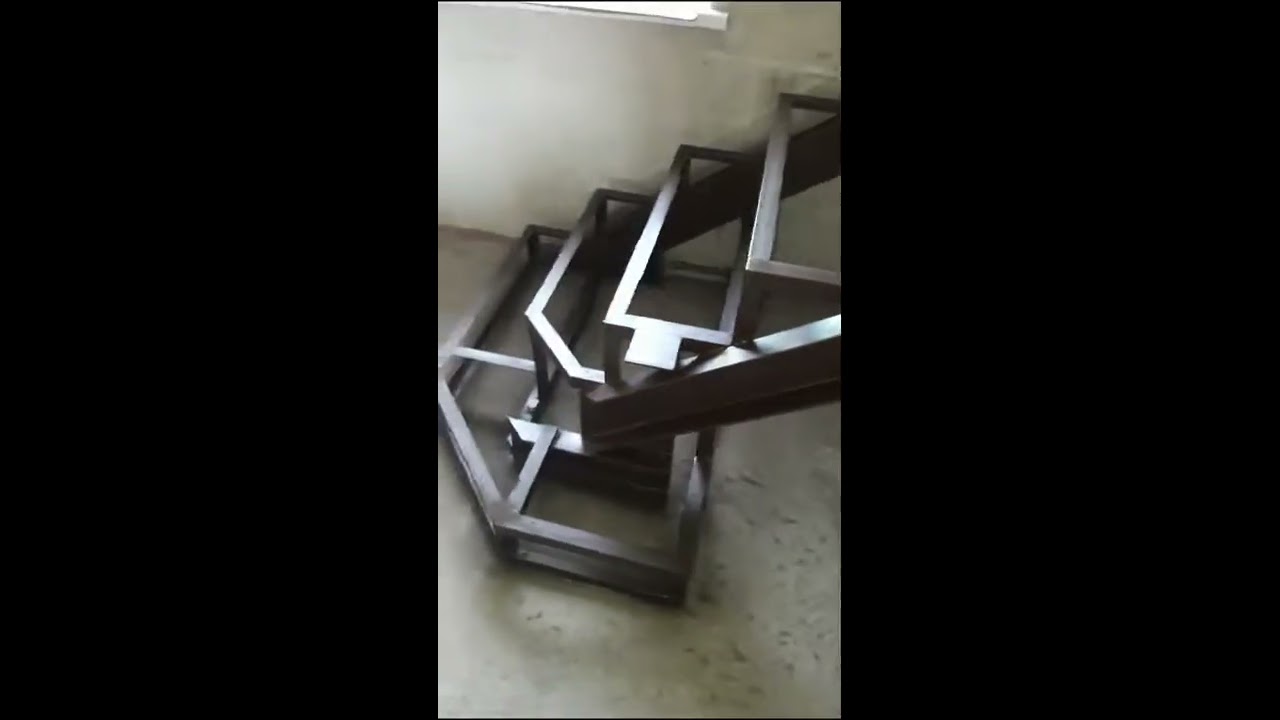

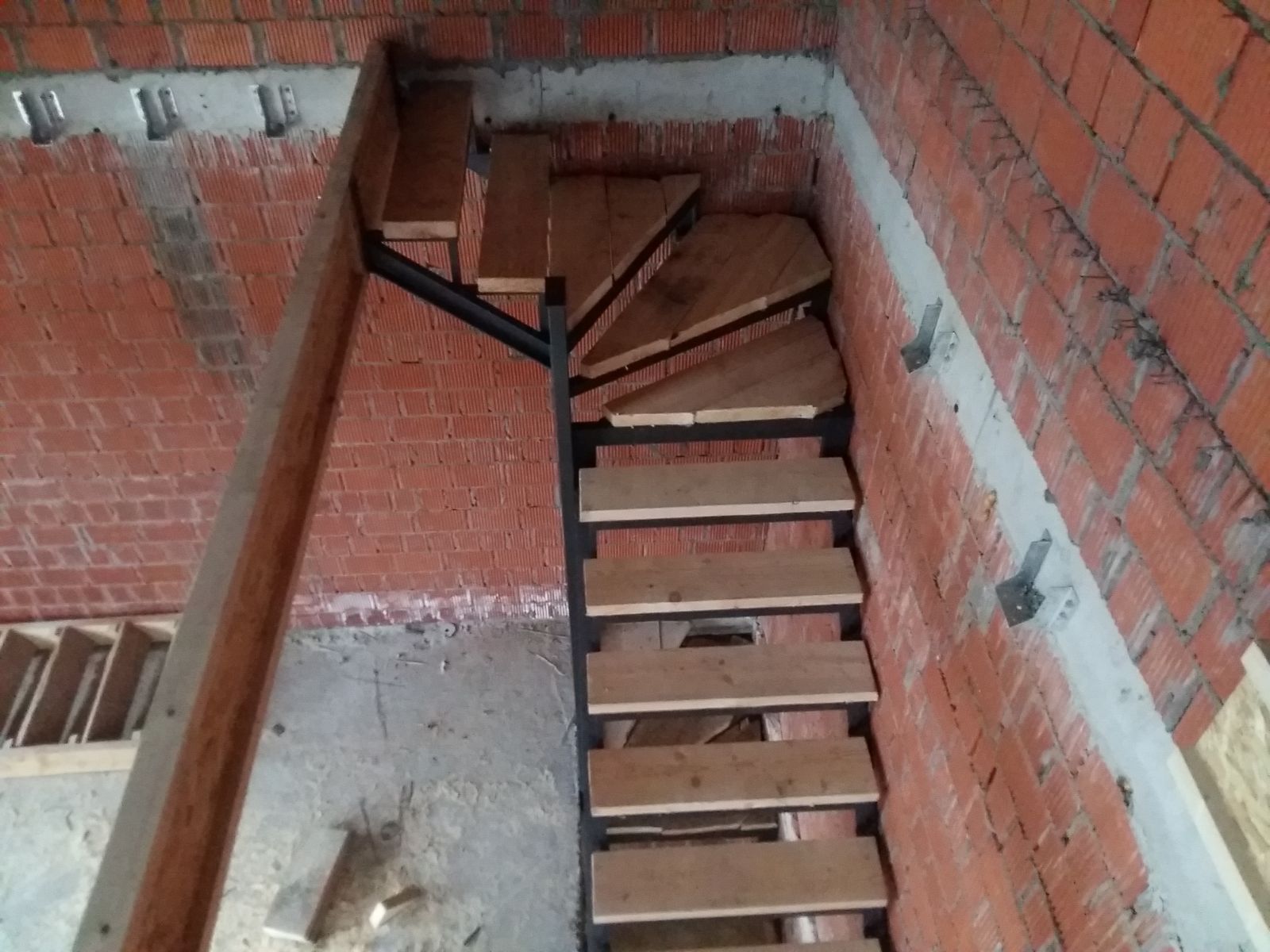

Посмотрите фото и видео с объекта,где мы установили такую лестницу:

✔ Расчет высоты каркаса лестницы

Нам нужна высота от пола первого этажа до пола второго этажа .

Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.

Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!

✔ Оптимальная длина металлической лестницы на второй этаж

Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия . Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.

Используйте для рассчета минимальный размер от стены, где будет поворот лестницы, до края торца перекрытия.

✔ Расчет ширины металлического каркаса лестницы

Нам нужен размер от левой стены до правой стены.

Замерьте этот размер около торца перекрытия и около стены, которая идет параллельно перекрытию. Если размеры не сходятся берите из них минимальный размер.

Шахты могут быть разными, но принцип расчета одинаковый во всех случаях

*на фото представлена Г-образная шахта

Мы получили 3 размера

Зафиксируйте в таком формате свои размеры

Чуть позже, я напишу, почему именно в таком формате необходимо зафиксировать эти размеры.
Перед тем как погрузиться в детали расчета металлической лестницы на второй этаж , я вкратце расскажу Вам о том, что мы будем делать:

Четыре основных действия при расчете каркаса лестницы

1. Рассчитываем приблизительное количество ступеней. Простая арифметика.

Подгоняем межэтажную площадку

☆ Если площадка не подойдет, то рассчитываем забежные ступени

и подгоняем количество ступеней на маршах лестниц

Производим более точный расчет количества ступеней, но не окончательный

Делаем окончальный расчет лестницы.

Повторите пункты 2, 3, 4, если нужно сравнить несколько вариантов.

Сложно?

Сейчас поясню расчет металлического каркаса лестницы на образном примере:

Представьте себе дорогу на автомобиле от Москвы до Санкт-Петербурга.

Нам не нужно заранее знать всю дорогу от точки А до точки Б, мы знаем, что нужно ехать по Ленинградскому шоссе и этого достаточно чтобы начать движение. А после, уже в процессе движения, мы корректируем путь.

Так же и с лестницей, мы не знаем, какая в конечном итоге получится лестница, но мы двигаемся от самого простого расчета лестницы к сложному.

➤Первый шаг

Нам нужно понять примерное количество ступеней на Вашу лестницу.

Для этого нам нужно Вашу высоту разделить на стандартные высоты ступеней

В нашем случаев высота составила 2800 мм.

Вот мой расчет

Формула: Высота/подступенок=количество ступеней

Это действие нам нужно повторить 5 раз.
Делаем!
2800/150=18,6
2800/160=17,5
2800/170=16,4
2800/180=15,5
2800/190=14,7
Перед тем как делать выводы, я прокомментирую чтобы Вы не запутались:

Мы берем высоту от пола 1 этажа до пола 2 этажа

2800 делим на 5 стандартных размеров подступенка.

Результатом вычисления будет примерное количество ступеней.

Чтобы Вы сейчас не утонули в сомнениях, что стандартный подступенок 150 мм, а я рассматриваю вариант априори неудобной лестницы, я сразу скажу, что все верно. Всё дело в том, что по стандарту шаговая часть (проступь) 300 мм, а высота подступенка 150 мм, но на деле такое возможно в очень редких случаях. Это связано с тем, что для таких размеров нужно в 1.5 раза больше пространства для лестницы, чем обычно закладывают в малоэтажном строительстве. Другими словами, чтобы такую удобную лестницу сделать, у Вас должен быть проем для лестницы как в подъезде.

Когда заказчик строит частный дом, чаще всего он вообще не думает о лестнице и, когда я прихожу к нему на объект, он хватается за голову от удивления, какая у него неудобная лестница будет и что нужно, чтобы сделать хоть мало-мальски удобный вариант.

Или возьмем другой пример, таунхаусы в коттеджных поселках, где на этапе проектирования уже закладываются проемы под лестницу, но, при этом, никогда не получается проступь 300 мм и подступенок 150 мм. Чаще всего шаговая часть 250 мм и подступенок 170-180 мм. И, к слову сказать, это вполне удобные лестницы. Но! Если же застройщики будут делать таунхаусы так, чтобы входили стандартные лестницы,

то для Вас, как для заказчиков, цена дома будет на 10-15% дороже от застройщика.

Не привязывайтесь к размерам 300 мм и 150 мм, основывая на советах из интернета. Прочитайте статью до конца и Вы сможете сделать удобную лестницу!

Подведем итоги расчета каркаса лестницы :

Мы берем результаты вычислений от минимального размера до максимального .
от 14.7 до 18,6 — это примерное количество ступеней, которое нам нужно уместить в проем лестницы, чтобы она была в пределах указанных параметров для удобного подъема и тем более спуска с лестницы.
Но! мы не можем сделать 14 целых и семь десятых ступени или 18 целых и 6 десятых ступени, поэтому эти показатели количества ступеней нужно округлить:

✓ Большое число 18,6 округляем в большую сторону = 19 ступеней

✓ Меньшее число 14. 7 округляем в меньшую = 14 ступеней

Для того, чтобы получилась комфортная лестница, мы должны разместить от 14 до 19 ступеней.

➤Второй шаг

Зная примерное количество ступеней, мы можем перейти к ориентировочному размещению элементов лестницы. Нам нужно разместить элементы лестницы таким образом, чтобы попасть в диапазон от 14 до 19 ступеней.
Для того, чтобы научиться размещать элементы лестницы, нужно понимать какими вообще бывают.

Различают два варианта элементов лестниц: прямые и поворотные.

✔ Прямые элементы (марши)

✔ Поворотные элементы

Обратите внимание на порядок размещения этих элементов. Когда мы будем подгонять эти элементы, то мы сначала будем идти от самого просто (1) к самому сложному (5). Другими словами, если 1й элемент не подходит, мы подставляем 2й элемент, если он не подходит, то 3й элемент и тд.

Как мы узнаем подходит ли элемент или нет? Это станет понятно, когда мы дойдём до конца расчета металлической лестницы на второй этаж.
Для того, чтобы получить идеальную лестницу, мы эти элементы лестницы будем подгонять: добавлять ступени, убирать ступени, делать их шире, делать их уже. Вместо межэтажной площадки пробовать другие элементы лестниц по убыванию удобства элемента, делать их шире и делать их уже.

Размещение элементов лестницы начинается с поворотных элементов. Для начала берем межэтажную площадку.

У нас межэтажная площадка с размерами 2000 мм на 1000 м.

Изначальные размеры зависят от Вашего проема. Так как у нас ширина проема 2000 мм, то и ширина площадки тоже 2000 мм. Если бы ширина проема была 1800 мм, то и ширина площадки была 1800 мм.

Сейчас нам нужно разместить прямые марши лестницы. Для этого необходимо понять, какое у нас есть расстояние, чтобы разместить марши лестницы. Для этого мы делаем следующее:

У нас есть 2000 мм (2 м), чтобы разместить туда марш лестницы.

Значит и длина марша будет 2000мм (2м).
Мы берем расстояние 2000 мм (2 м) делим на популярную шаговую часть ступени 250 мм).

Отвечу заранее на вопрос почему мы берем 250 мм (25 см) шаговую часть, потому что это самая популярная шаговая часть ступени и с нее проще делать расчеты, потому что она делится равными частями на 1000 мм (1м).

Самая удобная и поэтому самая популярная шаговая часть ступени 250 мм (25см)

2000 (длина шахты)/250 (шаговая часть)=8 ступеней

Формула: длина шахты / шаговая часть = количество ступеней

Так как у нас ширина шахты с обеих сторон по 3000 мм, мы размещаем одинаковые марши с обеих сторон. Получается такая картина:

➤Третий шаг

Теперь предварительно проверим показатели лестницы :

Посчитаем какое количество ступеней у нас получилось. Получилось 17 ступеней, 16 прямых и 1 поворотная (межэтажная площадка тоже считается ступенькой, как и все остальные поворотные фрагменты). Теперь рассчитаем подступенок.

Формула: Высота конструктива / количество ступеней = размер подступенка

В нашем примере: 2800/17=164,7 мм

164,7 мм- это высота подступенка. Это 164 миллиметра и семь десятых миллиметра. Естественно, эту цифру нужно округлить (даже линейка, которая продается в магазине, с делениями по миллиметрам имеет свою погрешность, как и всё в мире)

Невозможно будет сделать лестницу с подступенком 164, 7. Так как обычные станки и балгарки не режут металл или дерево с такой погрешностью.

А, так как, мы не строим космический корабль, который полетит на Марс, а всего лишь лестницу, то мы округляем этот параметр до миллиметра.

Резюме: высоту подступенка округляем до 165 мм

Подытожим все параметры , по которым мы будем сравнивать удобство лестницы.

У Вас может возникнуть вопрос: «Куда уйдет погрешность в 0.3 мм, если мы округлили цифры 164,7 до 165?» Ответ: отклонение уйдет на нижнюю ступень, она будет отличаться от всех остальных. 17 * 0.3 мм = 5.1 мм.

Это значит что первая ступень у нас будет на 5.1 мм короче чем остальные.

Если вы дошли до этого момента и все поняли- это очень круто!

Поздравляю, Вы сейчас впервые рассчитали лестницу!

Все же, если для Вас это темный лес, ничего страшного, дочитайте статью до конца, там будет расчет по Вашим размерам. Но не перелистывайте сразу вниз, Вам хотя бы немного нужно уловить логику расчета.

➤Четвертый шаг

У нас получилась вполне комфортная конструкция.

Итак, мы имеем 17 ступеней. 16 прямых и одну межэтажную площадку.

Высота подступенка 165 мм, проступь 250 мм.

Но! Тут еще есть один показатель- это 17 подъемов, давайте разберем его подробнее, я расскажу, чем он отличается от кол-ва ступеней.
Этот показатель отличается от количества ступеней на 1 единицу (прибавить +1 к количеству ступеней, не более).

Количество подъемов может отличаться от количества ступеней!

Это зависит от следующего: используется ли пол второго этажа в качестве ступени или не используется.

Это одна из фишек, как при ограниченном пространстве для лестницы можно снизить высоту каждой ступени минимум на 1 см.

Мы просто делаем так, что верхняя ступень лестницы будет являться полом второго этажа (правый вариант на фото выше). Поэтому может получиться так, что у нас 17 ступеней и 18 подъемов.
Этот дополнительный подъем мы будем отображать вот таким хвостиком со стороны верхней ступени

Теперь для выбора у нас есть два варианта лестницы:

Другие варианты в данном случае мы не будем рассматривать и из этих вариантов будем выбирать какую лестницу делать.

Конечно, самый удобный вариант- это второй , так как получилась практически идеальная высота подступенка и стандартная шаговая часть.
Первый вариант лестницы нужно будет ставить только в случае каких-то технических нюансов на объекте. К примеру, возникла необходимость удлинить перекрытие и сделать так, чтобы каркас занимал меньше пространства или на той стене, к которой прилегает площадка, расположено окно (радиатор обогревательный, электрический щиток). В этом случае придется пожертвовать немного комфортом, поднимая межэтажную площадку, отказываясь от дополнительного подъема, за счет того, что сделали бы пол второго этажа последней ступенью.

Вот теперь Вы точно и окончательно посчитали лестницу!

Получилось? Давайте проверять!
Как проверить правильность своего расчета металлического каркаса лестницы :
Берите карандаш, и прямо на стене начиная снизу отрисовывайте габариты ступени. Таким образом, Вы сможете немного «пощупать» как будет выглядеть лестница, будет ли она удобна. И если на том месте где будет лестница есть технические нюансы (электрический щиток, трубы, окно, дверь), Вы сможете проверить не будет ли косяка и не нужно ли будет переделывать лестницу из-за этого нюанса.

Или скидывайте информацию мне (обязательно в том формате, в котором я рисовал для нашего расчета) и я Вам обязательно помогу.

Так же в данном расчете не предусмотрено наличие ступеней за проемом под лестницу, но такое часто может быть

Если Вы карандашиком сами нарисуете на стене будущую лестницу, то Вы сможете увидеть, сколько еще ступеней можно добавить к лестнице.

➤БОНУС

Если Вы дочитали эту статью до конца, Вам нужна моя помощь и перепроверка Ваших расчетов, то присылайте свои данные на мою почту [email protected] и примерный расчет, если он есть.

Маленькая просьба) Присылайте именно в таком формате, чтобы была уверенность что мы друг друга понимаем.

✔ Размеры присылайте в таком формате

✔Свой расчет в таком формате:

Я постарался Вам передать базу знаний. Она должна закрыть большинство сложностей с расчетом лестницы. Но, так как каждая лестница индивидуальна, скидывайте Ваш расчет лестницы на проверку и я Вам обязательно отвечу.

Посмотрите видеоурок к этой статье по расчету лестницы:

Делайте правильную и удобную лестницу, помните, что она должна прослужить Вам долгие годы!

Кстати, посмотрите видеообзор дизайнерской лестницы в таунхаусе и на практике узнайте, как использовать расчет лестницы.

Надёжность, безопасность и красота – именно эти слова лучше всего характеризуют удобную лестницу. Современный строительный рынок предлагает множество вариантов таких конструкций – от простых, из дерева, до самых .

Несмотря на широкий выбор готовых изделий, пользователи FORUMHOUSE предпочитают засучить рукава и взяться за изготовление нужных в быту вещей самостоятельно.

Мы уже рассказывали нашим читателя о том, для легкового автомобиля и .

На очереди — металлокаркасные лестницы.

Чтобы первая лестница с металлическим каркасом, сделанная своими руками, сразу вышла удачно, ее изготовление следует начать с тщательного планирования. Именно приверженность этому правилу позволила форумчанину с ником OneFrom стать владельцем превосходной лестницы на металлическом каркасе.

Обратимся к его опыту.

– У меня в доме идеальный проём: длина проёма – 5 метров, ширина — 1 м, высота – 3 м. При таких размерах сама собой напрашивается прямая – так называемая маршевая лестница.

Однако в ходе строительства, для экономии пространства, форумчанин принял решение развернуть лестницу на 180 градусов и отказаться от установки прямой конструкциии. Проём также пришлось переделать.

Металлический каркас для лестницы своими руками

Новые размеры проёма составили:

• длина – 3100 мм;
• ширина – 970 мм;
• высота от пола первого этажа до уровня пола второго этажа – 3000 мм.

После скрупулёзных расчётов выбор пал на два возможных типа конструкций:

1. Вариант с промежуточной площадкой на высоте 750 мм.

Подъём второго лестничного марша в 43.9 градуса, проступь – в 212.5 мм и высота ступени – 204.5 мм.

2. Вариант с четырьмя забежными ступенями.

Угол подъёма – 38.4 градуса, проступь – 236.5 мм и высота ступени – 187.5 мм.

С точки зрения безопасности вариант с промежуточной площадкой – предпочтительнее варианта с забежными ступенями, но его параметры хуже – из-за высокого угла подъёма.

OneFrom остановился на варианте ступенями. А т.к. лестница на металлокаркасе делалась форумчанином первый раз в жизни, то он решил разбить все этапы изготовления на несколько последовательных шагов.

1. Изготовить металлический каркас для лестницы

Многие начинающие мастера думают, что работать с деревом легче и проще, чем с металлом. Однако в качестве основы форумчанин выбрал сварной «скелет» лестницы из металла.

OneFrom:

– Опыта работы с деревом у меня мало, поэтому я выбрал металлокаркас для лестницы. Да и испортить железную заготовку, по моему мнению, сложнее, чем деревянную. Возиться с бетоном мне также не хотелось из-за громоздкости такой конструкции.

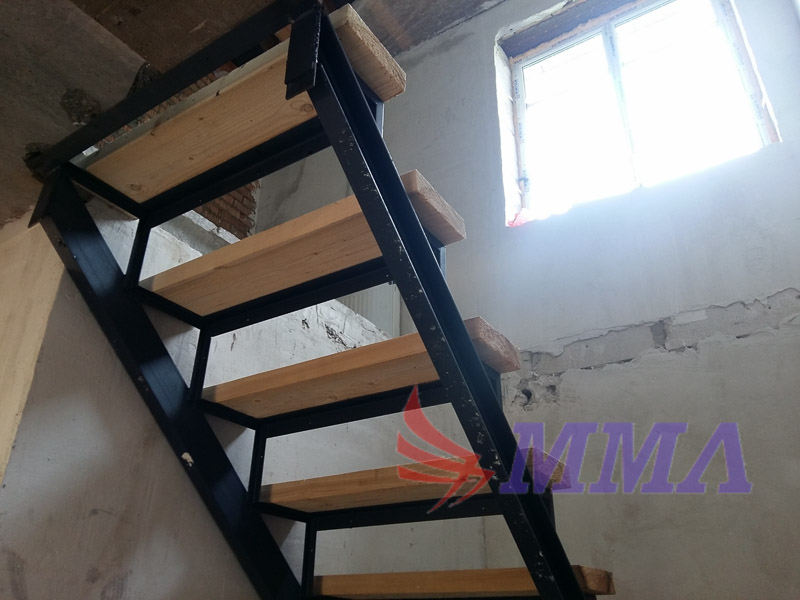

Металлический каркас для деревянной лестницы.

Параметры металлоконструкции форумчанин рассчитал в компьютерной программе, а прежде чем начать сварочные работы, изготовил небольшой макет лесенки из деревянных брусков.

Металлический каркас для лестницы дома

Макетирование позволило наглядно представить себе, как будут выглядеть все узлы и детали конструкции в масштабе 1х1.

На металлический каркас лестницы пошёл швеллер 80х40 мм и уголок в 35 мм. Материал ступеней – массив дерева толщиной в 40 мм.

Каркас для лестницы из металла.

2. Выбор материала и изготовление ступенек

Деревянные лестницы на металлокаркасе нередко делаются из сосны. Это самое доступное дерево. Однако такая древесина обладает существенным минусом – недостаточной прочностью и малой стойкостью к истиранию при длительной эксплуатации.

Металл отличается высокой прочностью, поэтому из него получают множество конструкций и механизмов. Сегодня все чаще из такого материала изготавливают лестницы во многих частных домах. Такие металлические конструкции довольно практичны, но не отличаются оригинальностью и красотой, поэтому решением подобной проблемы может стать обшивка каркаса деревянными элементами.

Особенности

Металл и дерево – это уникальные материалы, которые легко комбинировать между собой, поэтому так часто металлические лестницы и отделывают деревянными элементами, изменяя дизайн.

Конструкции такого типа отличаются несколькими уникальными особенностями.

• Прочность. Достигается не только применением металлических каркасов, но и внедрением деревянных элементов, которые также довольно прочные.
• Конструкции отделываются тонкими досками, что позволяет немного снизить нагрузку на основу.
• Стоимость комбинированных моделей немного выше, чем аналогичных изделий только из древесины.
• При движении ступеньки не издают скрипов. Достигается это за счет того, что отсутствует трение между деревянными элементами, а сами доски располагаются на жесткой опоре.

• Практичность монтажа. Металлический каркас можно соорудить в процессе основного ремонта в доме. Его отделка осуществляется уже после завершения всех черновых работ, что позволяет намного гибче управлять процессом, контролируя его выполнение.
• Деревянные элементы относительно легко заменить на новые. Если покрытие потеряет свою привлекательность или необходимо будет изменить дизайн, то можно легко поменять обшивку на другую породу дерева.

Конструкции

Лестница – это основной элемент многих частных домов. Она придает особый уют, а также декорирует помещение. Конструкции из железа сегодня приобретают особую популярность, так как отличаются надежностью и стойкостью к максимальным нагрузкам. Продукция такого типа встречается все чаще.

Условно лестницы можно разделить на несколько основных видов.

• Маршевые. Это самый распространенный вид лестниц. В качестве основы в них используют специальные тетивы и косоуры, выполненные из металла. В большинстве случаев марши имеют прямые линии, которые соединяются небольшими горизонтальными площадками. В зависимости от способа отделки поверхности лестницы делят на открытые и закрытые. Первый тип предполагает применение только ступеней. В закрытых моделях уже внедряют на каркасе подступени и другие декоративные отделочные элементы.

• Винтовые. Лестницы такого типа можно устанавливать в местах с ограниченным количеством места. Основным элементом этой конструкции является центральная металлическая опора. Здесь очень часто применяют трубы. Вокруг опоры крепят каркас с деревянными ступенями на разном уровне. Таким образом, формируется своеобразная спираль или винт.

Сегодня винтовые лестницы делают также с применением гнутых косоуров. Но подобная конструкция довольно дорогая и не всегда доступна многим людям.

Существуют и комбинированные лестницы, которые совмещают в себе несколько типов. Встречаются они не так часто, так как их сооружение отличается сложностью.

Комбинации

Конструкция лестниц из металла может быть разной, так как зависит от производителя и желания владельца. Но очень часто они изготавливаются таким образом, чтобы была возможность на металлокаркасе прикрепить древесину или другой отделочный материал, при этом отделка лестницы может быть разной.

Условно оформление металлических лестниц можно разделить на такие подвиды:

• Полуоткрытые. Каркас лестницы закрывается деревом только в определенных местах. Зачастую такие конструкции оснащаются деревянными ступенями, прикрепленными к опорам. В качестве дополнительной отделки из дерева изготавливают также перила или балясины.

• Закрытые. У таких лестниц металлический каркас полностью спрятан под деревянной отделкой. Деревом покрываются все элементы конструкции, что позволяет получить красивое изделие, отличающееся высокой прочностью и долговечностью. Уникальность подобной отделки заключается в том, что внешне лестницу практически невозможно отличить от деревянного аналога. Но получить подобное изделие несколько сложней, так как это требует тщательной подгонки всех деталей.

Выбор древесины

Дерево отличается неповторимой структурой и уникальным дизайном. Сочетание древесины и металла практикуется очень давно. Обшить деревом можно как сами ступеньки, так и полностью весь каркас. Для таких целей используют множество различных пород древесины.

Выбор этого материала зависит от нескольких основных факторов:

• Дизайн помещения. В большинстве случаев дерево подбирается под основной стиль комнаты или дома.

• Прочность и долговечность. Некоторые виды дерева способны выдерживать высокие нагрузки. Они могут использоваться в качестве самостоятельных ступеней. Если же ими обшить каркас, то тогда конструкция прослужит еще дольше. Более мягкие породы прекрасно подходят для обшивки металлокаркаса в качестве облицовки боковых сторон.

Особое внимание следует уделить породе дерева, так как она является основным критерием при выборе облицовочного материала для металлических лестниц.

Сегодня для таких работ используют несколько видов древесины.

Дуб

Является прекрасным материалом, который отличается высокой прочностью. Дерево имеет множество различных оттенков. При этом дуб со временем темнеет, приобретая благородный вид. Продукция имеет высокую стоимость, поэтому не всегда используют ее для отделки всей лестницы.

Ясень

По прочности он не уступает дубу, поэтому пользуется особой популярностью. Эта порода имеет сероватый оттенок и яркую неповторимую структуру.

Бук

Внешне древесина после обработки напоминает красное дерево, поэтому его очень часто используют в тех случаях, когда нужно придать лестнице особый дизайн. Следует отметить, что буковая доска очень прочная и может служить также долго, как ясень.

Экзотические породы

Для обшивки металлических лестниц можно использовать древесину венге, мерабу или тик. Следует понимать, что цена на такое дерево очень высокая, поэтому встретить ее можно не так часто.

Сосна

Материал относительно недорогой и доступный. Древесина хорошо поддается обработке. Среди недостатков можно выделить низкую стойкость к влаге, поэтому использовать сосновую отделку желательно для лестниц, располагающихся внутри дома. Стоит обратить внимание, что сосну очень легко покрасить в различный цвет. С помощью колеров можно получить материал, напоминающий дуб или ясень.

Инструменты

Процесс отделки металлической лестницы предполагает использование специальных механизмов, способных облегчить обработку твердых покрытий.

Для решения подобных задач понадобятся следующие устройства:

• Электрическая дрель. Она необходима для монтажа деревянных элементов непосредственно к каркасу. Желательно использовать дрель, которая оснащена функцией регулировки оборотов – это позволит с легкостью сверлить отверстия нужного размера. Обязательно нужны будут сверла по металлу и дереву. Можно запастись несколькими размерами инструмента.

• Молотки. Специалисты рекомендуют использовать для таких работ как металлические, так и резиновые инструменты (можно деревянные). Они предназначены для работы с различными видами материалов.
• Электрический лобзик и несколько насадок к нему.
• Ножовки. Здесь также понадобится инструмент для работы с металлом и деревом. Альтернативным вариантом может быть болгарка с соответствующим типом режущего круга.

• Шлифовальная машинка и шуруповерт. Если планируется придать древесине уникальную форму, то можно также использовать специальный ручной фрезер с различными видами насадок.
• Метизы. Они позволяют прикрепить деревянные элементы к металлическому каркасу. Здесь используют не только саморезы, но и другие вспомогательные крепежи, которые упрощают работу и придают системе прочность.

Нужно обратить внимание на то, что инструмент следует использовать только качественный – от этого зависит внешний вид будущей лестницы. С его помощью можно получить элементы, которые точно подходят по размеру.

Облицовка

Отделка деревом металлической лестницы предполагает довольно тщательную подготовку всех элементов и покупку качественных материалов. Осуществить подобную операцию можно самостоятельно, если есть некоторые навыки работы с такими изделиями.

Этапы

Отделать лестницу деревом возможно даже в домашних условиях.

Ниже представлен этот процесс пошагово более детально.

• Подготовка. Начинается процесс с вырезания из деревянных заготовок ступеней или других отделочных элементов, при этом важно правильно измерять все габариты будущих предметов. Ступени должны полностью закрывать опору, но не сильно выступать вбок. Полученную заготовку нужно тщательно отшлифовать. Это касается тех случаев, когда все изготавливается своими руками, а не просто собирается покупная конструкция.

• Крепление. Крепить деревянные элементы нужно с помощью специальных саморезов по металлу. Здесь важно ровно выставить их относительно основной поверхности. Подобную процедуру желательно осуществлять для каждого элемента, чтобы не испортить лестницу и не перекручивать доски в новое место.
• Лакирование. Этот шаг является завершающим и осуществляется по окончании всех основных работ. При необходимости дерево покрывается специальными антисептиками, а лишь затем лакируется или краситься.

Технология монтажа всех элементов является практически идентичной – здесь нужно только правильно подгонять деревянные изделия к металлическому каркасу, поэтому все операции осуществляются не спеша. Нужно обратить внимание, что перед отделкой желательно установить балясины и перила – это важно, если они формируются также из древесины. Крепление их осуществляется с помощью специальных анкеров и пластин, но все-таки технология зависит от конкретных изделий.

Лестницы, возводимые в различных помещениях, отличаются по прочности. Все зависит от предназначения конструкции. В частных домах, как правило, делают лестницы из дерева. Это разумно – больших затрат на такую постройку не требуется, сделать ее можно самостоятельно, а результат может получиться очень даже симпатичным. Однако многим хозяевам по душе интерьерные изделия из металла. Вот только большинство начинающих мастеров думают, что построить такую конструкцию своими силами практически нереально. Итак, металлическая лестница своими руками – настолько ли это сложно? Давайте разбираться. изготовить действительно сложнее, чем деревянную, будь то винтовая конструкция или более простой вариант. Чтобы сварить конструкцию, необходим хотя бы минимальный сварочный опыт и некоторые другие навыки работы с металлом. Если коснуться таких технологий, как ковка и литье, то тут все намного сложнее. А готовые чугунные и бронзовые изделия дороже стальных. Алюминий в лестничных конструкциях используется только для перил и ограждений. Несущие конструкции из него не делают – это нецелесообразно с экономической точки зрения. Для получения необходимой прочности опорных балок приходится увеличивать размеры их сечений, что отражается на стоимости изделия.

Стальные лестничные каркасы бывают двух типов:

• открытые;
• закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее.

Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20–45°. Основу ступенек – уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени – 18 см, ширина – 30 см.

Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении . При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков – их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

Сборка металлического косоура

Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой – к опорным балкам.

Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней – использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения – оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35–80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь. Для изготовления необходимы навыки работы с инструментом.

Как cделать винтовую лестницу

Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы. Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции. Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.

Важно! Верхний виток не должен быть помехой при ходьбе по нижнему,поэтому расстояние между ними должно быть порядка 2 м.

Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку – вес самой конструкции и вес находящихся на ней людей.

Ступени и гильзы Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней – трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево. Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200–260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.

Совет! Если диаметр гильз слишком большой и ступени болтаются на стойке, то используют кольца-уплотнители из трубы соответствующего диаметра. Кольца приваривают к внутренней стороне гильз, чтобы последние плотно садились на стойку.

Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно – используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.

Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами. Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла – оптимальный вариант. При этом у металлической лестницы устраняется еще один минус – “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

Простейшая лестничная конструкция

Приставная металлическая лестница – вариант, который изготовить проще всего. Делается приставная лестница с использованием сварки. Для получения двухметровой конструкции понадобятся опоры – две трубы диаметром 5–6 см, а также 6–7 поперечин – трубок круглого сечения 2,5–3 см и длиной 0,7 м. Отмерив от верха каждой из опор по 25 см, приваривают верхнюю ступеньку. Откладывая дальше по 25 см определяют положение остальных ступенек, после приваривания которых получается приставная лестница.

Готовые комплекты

Сегодня в продаже имеются готовые сборные металлические каркасы. Процесс их установки не предполагает использования сварки, а также проведения таких работ, как шлифовка, зачистка от заусенцев, грунтовка, покраска. Все уже готово, осталось лишь правильно смонтировать, для чего к таким изделиям прилагается подробная инструкция.

Если это винтовая конструкция, то краткая пошаговая инструкция будет состоять из следующих пунктов:

1. Устанавливается стойка, для этого используется специальный крепеж, которым она прикручивается к полу.
2. На стойку насаживаются ступени, шайбы, втулки.
3. Все ступени поворачиваются на нужный угол. Положение верхней и нижней ступеней задается в первую очередь.
4. Монтируются дополнительные кронштейны – верхняя ступень должна быть хорошо прикреплена к перекрытию между этажами.

Монтаж модульной лестницы

Металлические межэтажные и уличные конструкции делают и на заказ. Это может быть как винтовая лестница, так и конструкция с прямыми маршами. Обратившись к профессионалам, можно заказать, например, открытый вариант каркаса. Или же более простую опорную конструкцию без отделки. Можно просто проконсультироваться у специалистов перед тем, как возводить лестницу своими руками. Такая консультация будет полезна даже человеку, имеющему большой опыт в строительных делах.

Каркас лестницы из металла – изготовление, стоимость и особенности +Фото и Видео

Каркас лестницы из металла: расчет, фото и особенности. На сегодняшний день есть огромное количество лестниц с различными способами изготовления конструкции, но самые надежные варианты – это создание каркаса лестницы из металла. За счет того, что используется именно металл, каркас лестницы можно сделать с любыми углами поворота, чего очень сложно добиться, если использовать каркас из  дерева.

Способы установки. Есть два основным варианта того, как установить каркасную конструкцию, выполненную из металла: 1) Лестницы из металла со скрытой установкой.2) Металлические лестницы с открытым способом монтажа.

Общие сведения

Скрытая конструкция

Скрытый способ установки подразумевает использование тех вариантов конструкции каркаса, к чьему внешнему виду не предъявляется особых требований, так как предусмотрено, что в последующем все видимые части будут закрыты. Металлический каркас, который установлен, следует облицовывать желательно декоративным материалом так, чтобы все подходило под ваш интерьер, и не был нарушен общий стиль дома.

В качестве материала изготовления можно использовать относительно недорогие швеллера или балки (двутавровые) с уголками разных размеров, к которым и будет выполнено закрепление подступеней и ступеней. Сама же балка из швеллера в будущем будет закрыта гипсокартонном или панелями из дерева.

Важно! Ни в коем случае нельзя пренебрегать расчетом каркаса лестницы из металла, так как нужно будет обязательно знать нагрузку на несущие элементы, чтобы была исключена возможность излома конструкции при использовании.

Открытая конструкция

Открытый каркас представляет собой видимую часть конструкции лестницы, которая требует особой обработки и покрытия ЛКМ. Данный вариант визуально воспринимается лучше, а при правильном подходе и вовсе идеально впишется в лестничную конструкцию. По типу изготовления, открытые типы кнструкции можно разделить на каркасные:

• С 1 косоуром.
• С 2 косоурами.

Каркас открытого типа на одном косоуре – это когда по центру лестничной конструкции установлена несущая балка, на которую устанавливают косынки или площадки, чтобы закреплять ступени. Полступени в таком типе конструкции каркаса не устанавливают. Визуально этот вид конструкции кажется парящим, воздушным и легким. Если вы планируете установку широких маршей, то для исключения прогиба ступеней по краю советуем приваривать по бокам дополнительные элементы, а именно консоли.

Каркас открытого типа на двух косоурах – чем-то система установки схожа с одним косоуром, но в этом случае балки расположены не по центру, а по краю ступеней. Для того, чтобы закрепить ступени на балки, устанавливают кобылки (косынки), а сами ступени закрепляют с внутренней стороны, чтобы целостность проступи не была нарушена. Такой вид каркаса самый надежный и предназначается даже для широких маршей.

Для того, чтобы сделать косоуры, используют металлический профиль прямоугольной формы. По форме его делают в виде лесенки или прямой несущей балки. Открытая лестница на металлическом каркасе своими руками требует, чтобы ее тщательно обработали, а также,  чтобы сварочный шов был красивым, и было высококачественное покрытие лаком или краской (без потеков), чтобы общий вид лестничной конструкции не был испорчен.

Расчет размеров и последовательность изготовления

Перед тем, как начать создавать каркасную конструкции, следует определиться с типажом конструкции, а также высчитать, сколько вам требуется материалов и выполнить замеры. Расчет требуемых параметров:

• Замер высоты между полом второго и первого этажа.
• Ширина проступи, должна быть от 0.2 до 0.3 метра.
• Высота подступенка, от 0.16 до 0.2 метра.
• Лестничный марш должен иметь ширину не меньше, чем 0. 9 метра.
• Угол наклона лестницы, допустимое значение от 30 до 45 градусов.

Все описанные выше пределы интервалов при расчете ступеней требуются для удобства передвижения по конструкции.

Формулы для этих расчетов:

1. Формула удобства равна: е – j= 12 см.
2. Формула безопасности равна: е + j= 12 см.
3. Формула шага равна: е +2 j= 62(60-64) см.

Причем размер проступи обозначен как «е», а размер подступенка «j», «а».

Планируем этапы работ

При выполнении данных расчетов будет не лишним сразу же определиться с этапами выполнения работ:

1. Подготовьте проем требуемого размера.
2. Изготовьте каркас лестницы из металла на второй этаж на основании совершенных расчетов.
3. Соберите всю конструкцию по месту установки.

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Обратите внимание, что отрезки труб с большим диаметром обязательно должны быть нарезаны под углом лишь в 90 градусов, чтобы обеспечить правильный угол установки ступеней.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

• Конструкцию следует обезжирить.
• При помощи преобразователя обработать ржавчину.
• Загрунтовать все.

Обезжиривание проводится за счет обработки элементов лестницы из металла, для этого подойдет использование тряпки, смоченной любым растворителем органического типа или без ацетоном, бензином, уайт-спиртом. Обработка ржавчины преобразователем выполняется так – кистью на поверхность лестницы и металлических предметов наносят сульфатный слой без просветов. Такие растворы можно купить в готовом виде в специальных магазинах.

Итоги

Последним этапом обработки является грунтовка, которую наносят плотным слоем без просветов, причем в один слой пульверизатором или кистью. Для хорошего высыхания требуется подождать хотя бы сутки. Чаще всего для грунтования используют грунт ГФ №21, который обладает коричневым и иногда сероватым оттенком. Если обработать весь металл каркаса в правильной последовательности, вы сможете обеспечить долгий срок службы  и обезопасить себя от дальнейших трат на еще одну обработку.



Металлический каркас для лестницы своими руками

Опубликовано: 12 ноября 2013 / Обновлено: 26 апреля 2019

Каркасы лестниц – это несущая деталь, отвечающая не только за надежность и устойчивость конструкции, но и за её внешний вид. Огромным плюсом данной технологии является адаптивные свойства – изначально Вы можете собрать каркас, вписав его в общий дизайнерский план помещения, а в дальнейшем отделать его любыми материалами с помощью профессионалов или своими руками.

Оглавление:

Основные виды каркасов – металлические, деревянные и бетонные. Все они имеют свои преимущества и недостатки. Далее мы рассмотрим их подробнее и узнаем как сделать металлический каркас лестницы.

Деревянный каркас лестницы

Деревянные лестницы, в основе которых каркас из дерева – самое популярное решение для частных домов. Цельный внешний вид придает помещению изысканности и говорит о хорошем вкусе владельца. Однако есть ряд недостатков:

• Высокая стоимость качественных материалов. Ценные породы древесины имеют весьма высокую цену. В попытке снизить стоимость, деревянные лестницы собираются из более дешевых сортов, что влечет за собой следующую проблему.
• Шум и скрип при ходьбе. При использовании таких материалов, как ель и сосна, а именно они используются при производстве недорогих лестниц, со временем дерево рассыхается, теряет свою изначальную форму и издает неприятные звуки под нагрузкой. Кроме того, дешевые комплектующие, зачастую, поставляются не досушенными, что также ведет к быстрой порче изделия.
• Низкая устойчивость к механическим повреждениям. Дерево, само по себе, мягкий материал, и сильнее прочих подвержено механическим деформациям при внешних воздействиях.  Покрытие для ступеней придется периодически обновлять и ремонтировать, что влечет за собой дополнительные траты.

Каркас для бетонной лестницы

Более практичной является лестница на бетонном каркасе. Они бесшумны, прочны и надежны. Однако здесь также присутствуют недостатки. И главный – это большой вес изделия, которое нельзя просто опереть на плиты перекрытия.

Сборка каркаса в таком случае сильно усложняется, ведь необходимо обустраивать несущие конструкции, что опять-таки требует дополнительных вложений и серьезных подготовительных работ. Кроме того, для придания более-менее эстетичного вида, придется как следует потрудиться, ведь отделка бетонной лестницы требует определенных навыков. Чаще всего на бетонный каркас кладут плитку или деревянные ступени.

Лестница на металлическом каркасе

Лестница на металлокаркасе – самый дешевый и практичный вариант. Бывает модульной, когда установка каркаса подразумевает сборку по частям, и монолитной, если лестничный марш сваривается.

Стоимость железа намного ниже, чем дерева или бетона, а умелый сварщик легко придаст каркасу любую необходимую форму. Подобная технология используется для сооружения как внешних, так и внутренних лестниц. Для отделки, как правило, используют дерево или стекло. Чтобы избавиться от шума при спуске-подъеме следует обшить металлический каркас специальным шумоизолирующим материалом.

Как сделать металлокаркас для лестницы своими руками

Металлическая лестница с деревянными ступенями – отличный вариант, как для дома, так и для улицы. Первое, с чего стоит начать – это составить проект. Удержать все в голове просто невозможно, поэтому крайне необходимо выполнить расчеты на бумаге, и только потом приступать непосредственно к сборке лестницы на металлокаркасе.

Самыми простыми в установке являются межэтажные деревянные лестницы, в основе которых лежит модульный каркас, изготовленный из металла, как показано на видео.

Другим вариантом постройки лестницы на металлическом каркасе является сварка каркаса из металлопрофиля. В основе может быть косоур или тетива.

Косоур – это несущий элемент лестницы, на который впоследствии укладываются ступени.

Тетива – наклонная балка. Также является несущим элементом, только в отличие от косоура, ступени крепятся к ней с внутренней стороны.

Первым делом надо сделать каркас. Нам понадобятся швеллер и уголки. Из швеллеров сваривается жесткая рама, на грани которой крепятся уголки – опоры для ступеней.

Монтаж ступеней можно осуществить двумя способами:

• уложить поверх уголка с последующим закреплением, так, чтобы уголок был полностью под доской.
• к уголкам, приваренным к швеллеру, монтируются еще два уголка, которые образуют раму. В нее и будут положены ступени.

Если вместо швеллера использовать профильную трубу, то при ходьбе по лестничному маршу вибрация не будет ощущаться, так как труба гораздо жестче.

После того как лестница на металлокаркасе сварена, надо обработать получившуюся конструкцию антикоррозийным средством. Остается два этапа:

Следует помнить, что расчет лестницы на металлокаркасе, последующее изготовление каркаса и установка – кропотливая и сложная работа, которую выполнить в одиночку, своими руками, довольно сложно. При отсутствии необходимых навыков, лучше обратиться к профессионалам.

Оцените статью: Поделитесь с друзьями!

Как сделать каркас лестницы своими руками

Трудно себе представить частный двухэтажный дом без лестничного марша. Возведение лестницы в доме – одна из самых сложных задач в процессе строительства, так как данный конструкционный элемент находится внутри помещения и должен быть не только крепким, но и соответствовать общей дизайнерской идее. Особо стоит отметить то, что лестница в доме должна быть безопасной и выдерживать большие нагрузки. Для этого она должна обладать крепким каркасом. О том, как правильно сделать каркас лестницы своими руками — далее.

Виды лестничных маршей для дома

Наиболее часто лестничные марши, применяемые в частных домах, изготавливают из металла. Деревянные лестницы не слишком популярны, потому что при такой же несущей способности более габаритны и занимают большее количество места. К тому же, с деревом более сложно работать и оно довольно прихотливо в уходе.

Металлические лестницы легче монтируются, более долговечны и неприхотливы в эксплуатации. Их можно использовать как в качестве готовой конструкции, так и в качестве каркаса, на который будут собираться элементы из стекла, дерева или пластика.

Металлические лестницы, в зависимости от их конфигурации, бывают:

• Спиральные.
• Поворотные.
• Маршевые.
• Винтовые.
• Дугообразные.
• С наличием площадки или без нее.
• Закрытого или открытого типа.

Каркасы внутридомовых лестниц бывают:

1. Скрытый. Такой каркас изготавливается из чернового металла под отделку другими материалами. Как правило, при строительстве подобной лестницы не слишком заботятся о внешнем виде конечной конструкции, ведь все дефекты в сварке или металле, будут скрыты под отделкой. Особый упор при монтаже скрытых каркасов делается на крепости конструкции. Этот вариант лучше всего подойдет начинающим строителям.
2. Открытые каркасы не предусматривают дополнительную отделку и поэтому должны монтироваться безукоризненно. Качество металла и внешний вид сварочных швов должны быть «на высоте». Такие лестницы являются в большинстве своем произведением искусства, которые способны украсить собой любой интерьер. Для изготовления и монтажа лестниц с открытыми каркасами нужен огромный опыт работ.

Изготовление и монтаж каркаса лестницы. Необходимые инструменты

Если решение самостоятельно строить лестницу все же принято, необходимо иметь следующие инструменты:

• Сварочный аппарат.
• Набор электродов (марка и диаметр зависят от используемого металла).
• Металл, в зависимости от конфигурации лестницы (уголок, швеллер, квадратная труба и т.д.).
• Угловая шлифмашинка с наборами кругов (для резки металла и зачистки швов). Не экономьте на кругах, резать зачистным кругом и зачищать отрезным недопустимо из соображений безопасности.

Материалы для обработки металла: щетка по металлу (можно использовать специальную насадку на дрель или болгарку), грунтовка, краска, преобразователь ржавчины.

Основные требования к установке лестничного марша

Чтобы смонтировать лестницу, которая будет удобной и безопасной, а также прослужит много лет, необходимо знать основные требования к ней. Исходя из них, на первоначальном этапе работ нужно произвести и выверить все расчеты, ведь работа с металлом не прощает ошибок, исправить их будет очень сложно.

• Оптимальная ширина лестничного марша составляет от 0,8 до 1 м.
• Высота перил должна быть не менее 0,9 м, чтобы они были удобными для людей с любым ростом.
• Высота ступени не должна превышать 0,2 м, а ширина – не менее 0,3 м. При более высокой ступени, по лестнице будет трудно подыматься, особенно людям с проблемным здоровьем.
• Нагрузка, которую должна выдержать лестница, составляет: для всей конструкции – не менее 200 кг, для перил – не менее 100 кг.
• Уклон лестничного марша не должен превышать 45°.
• Расстояние между лестницей и стеной комнаты должно составлять не более 5 см.

Виды каркасов лестниц из металла и лестничных маршей

Обычно в строительстве частных домой лестничные каркасы изготавливают двух типов:

1. С одним косоуром. Опорой такого каркаса является центральная балка, которая проходит по центральной оси лестницы. Такая конструкция выглядит довольно привлекательно и немного «воздушно». Благодаря этому каркасу лестница, как бы зависает в воздухе. Однако с технической точки зрения изготовить каркас такой лестницы гораздо сложнее, за счет увеличения нагрузки на одну балку и на элементы ступенек. Чтобы увеличить их надежность и снизить вероятность деформации ступенек, придется вываривать дополнительные раскосы и косынки.
2. С двумя косоурами. Хотя такие лестницы выглядят не слишком привлекательно, они имеют огромный запас прочности. Такой металлический каркас, цена которого за счет простоты не слишком высока, делает их отличным выбором для начинающих строителей. Представляет он собой две металлические балки, на которые навариваются металлоконструкции ступеней.

Изготовление каркаса лестницы с двумя косоурами

Для такого каркаса понадобятся две двутавровые балки и стальной уголок с шириной полки не менее 32 мм.

Длина балок вычисляется довольно просто. Для этого необходимо измерить высоту от пола первого этажа до чистового пола второго этажа, а также расстояние от точки касания лестницы к полу первого этажа до перпендикуляра от точки касания к полу второго этажа.

Допустим, высота между полами двух этажей (А) равна 2,5 метра, а расстояние от начала лестницы до перпендикуляра (В) равно 4,5 метра.

В таком случае при помощи теоремы Пифагора можно вычислить длину пары балок.

С²= А² + В², в нашем случае это будет 5,1 м.

Далее необходимо проверить будущий угол наклона лестницы. Как уже было сказано ранее, он должен быть не более 45°.

Для этого необходимо вычислить sin угла и при помощи специальной таблицы Брадиса, известной еще со школы, определить угол.

Для этого разделим высоту между полом первого и второго этажа на длину лестничной балки (косоура).

Sin α = A/C = 0,485643. Согласно данным таблицы такое значение sin соответствует углу в 29°, что вполне приемлемо.

Далее необходимо вычислить количество ступенек. Для этого нужно принимать во внимание их высоту и глубину.

При нормальной высоте в 18 см на нашей лестнице получается 14 ступенек, в таком случае их глубина составит: 4,5/14 = 32 см, что вполне достаточно для ее комфортного использования.

Итак, наша лестница будет иметь длину 5,1 м. 14 ступеней высотой 18 см и глубиной 32 см. В зависимости от этого можно рассчитать количество уголка. На одну ступеньку пойдет (18+32) х 2 = 0,8 м, соответственно на всю лестницу: 0,8 х 14 = 11,2 метра. Лучше купить на пару метров больше с запасом. Если останутся куски, в хозяйстве они точно лишними не будут.

Наваривать конструкции ступеней лучше уже при установленных балках. Обязательно необходимо при помощи уровня проверять параллельность двух половин каждой ступени.

При работе по свариванию конструкций необходимо обратить внимание на качество сварочного шва. Он должен быть крепким, ведь лестнице придется выдерживать значительные нагрузки. После окончания сварочных работ все швы необходимо аккуратно зачистить при помощи болгарки.

Когда каркас лестницы сварен, необходимо провести его антикоррозионную обработку, чтобы предупредить его ржавление и улучшить внешний вид. Для этого лучше применять трехслойную покраску: слой грунтовки и два слоя эмали.

Теперь можно устанавливать перила и ступеньки. Ступеньки лучше отделать древесиной. Они имеют привлекательный внешний вид и в сравнении с металлическими ступеньками не слишком шумные.

Монтаж каркаса винтовой лестницы

Каркасы винтовых лестниц более сложны в исполнении и проектировании, поэтому их редко пытаются монтировать без опыта. Однако такие лестницы выглядят очень привлекательно и при этом занимают гораздо меньше места, чем маршевые.

Порядок работ:

1. Для изготовления каркаса винтовой лестницы понадобятся две трубы подходящего диаметра. Первая (меньшого диаметра) необходима для установки стойки лестницы, а вторая (большего диаметра) — будет применяться для изготовления ступеней лестницы. Ее необходимо при помощи болгарки нарезать на куски одинакового размера (примерно 180-200 мм).
2. Важно произвести нарезку строго под прямым углом, чтобы добиться правильного угла расположения ступеней.
3. Для удобства сборки ступеней лучше изготовить шаблон из дерева, в который можно будет закрепить трубу, выставить уголки и сварить их вместе в одну деталь. При использовании шаблона удастся добиться одинаковости ступеней, что важно не только с эстетической, но и с конструкционной точки зрения.
4. После того как все ступени готовы, их необходимо одеть на центральную стойку. Если диаметр последней не позволяет ступеням жестко крепиться на ней, и они люфтят, то необходимо использовать уплотнительные кольца. Их изготавливают из прута необходимого диаметра.
5. Готовую конструкцию устанавливают строго вертикально, правильность положения центральной трубы проверяют при помощи уровня. Для надежности нижний конец лучше забетонировать. Верхний конец основания крепится к перекрытию при помощи фланцев или, если перекрытие из железобетонных плит – то вставляется в отверстие в нем и заделывается раствором.
6. Когда конструкция установлена на рабочее место необходимо выставить ступени таким образом, чтобы между дальним углом предыдущей ступени и ближним углом последующей был перпендикуляр.
7. Между собой ступени свариваю уголком, чтобы придать им дополнительной жесткости. Последним делом устанавливают перила. Для их изготовления используют трупу квадратного сечения.
8. После этого при помощи болгарки зачищают сварочные швы и проводя антикоррозионную обработку. После того как металлический каркас лестницы высохнет от краски, на него устанавливаются деревянные ступени.

Лестницы на металлическом каркасе: видео

Изготовление каркаса лестниц из металла с площадкой

Металлокаркасные лестницы с площадкой

Сегодня в домах все реже делаются конструкции из цельного дерева или камня. То же касается промышленных и уличных зон. Причина в непрактичности перечисленных материалов. Компания «Вертикаль» предлагает заказать металлический каркас лестницы с площадкой, а также его установку, если нужно, то и отделку с декорированием.

Наши услуги:

• • Замеры;
  • Консультации;
  • Проектирование;
  • Создание;
  • Монтаж.

Деревянная или стальная лестница?

Если речь идет о частном строительстве, то массив многим кажется уютным. Вот только у него множество недостатков, главный среди которых заключается в высокой стоимости. Сюда же добавляется требовательность к влажности и обслуживанию. Тот же каркас лестницы с площадкой лишен этих недостатков. Ознакомьтесь с его плюсами:

• Привлекательность — в открытом виде смотрится современно, но может отделываться деревом или МДФ;
• Долговечность — срок службы конструкции составляет 25 лет минимум;
• Устойчивость — товар защищен полимерами от гниения, не требуя постоянного обслуживания, как это бывает с деревом.

Типы продукции

Каркас лестницы из металла с площадкой создается под промышленные и обыденные нужды. Посмотрите подробнее.

Домашний сегмент

Строение: открытые варианты делаются на косоурах или тетиве. В первом случае опорные балки ставятся под ступенями, во втором они зажимаются между несущими элементами. Чаще всего у нас заказывают варианты с 1 опорой по центру (монокосоур), т. к. он визуально занимают меньше места, смотрясь при этом броско.

Форма: также лестницы на металлокаркасе с площадкой делятся по типу поворота:

• • На 90° (угловые) — самые востребованные. В отличие от маршевых позиций, они не требуют столь большого пространства. Кстати, прямые сооружения также могут исполняться с платформой посередине;
  • На 180° (поворотные) — монтируются в коридорах и прочих проходах;
  • На 360° (спиральные) — закрученные вверх строения самые компактные и умещаются на площади от 135-140 см. Вдобавок они способны придать индустриальный или исторический антураж жилью.

Отделка и перила: наружная часть, если она не открытая, создается из ясеня, дуба, бука и хвойных пород деревьев. То же касается ступеней, однако они могут изготавливаться и из ПВЛ. Результат — конструкция выходит легче и дешевле, а внешне выглядит аналогично позициям из цельного массива. Опоры делаются из стекла, стали, в том числе с применением ковки, а также привычного дерева.

Промышленный сегмент

Металлический каркас лестницы с площадкой для заводов и цехов исполняется из аналогичных материалов, но чаще всего здесь используются стальные элементы. Ступени делаются не из растений, а из ячеистого листа и настила с рифленым покрытием.

Как заказать и сколько стоит?

Цена зависит от габаритов и выбранного материала. Она рассчитывается после замеров. Для их проведения мы высылаем специалиста, причем бесплатно. Заказывайте металлокаркас лестниц с площадкой или без таковой. Сегодня компания «Вертикаль» создает все существующие виды конструкций, в том числе и эксклюзивные продукты из элитного сегмента. Звоните.

Лестницы металлические. Лестницы из металла

Японская мудрость гласит «Кто сильно желает подняться наверх, тот придумает лестницу». Буквально воспринимать эту фразу приходится, когда речь идет о строительстве двух и более этажного дома. Здесь без лестницы никак не обойтись. Правильным решением при выборе лестниц станет лестница на металлическом каркасе.

Во-первых, металлокаркас будущей лестницы можно установить уже в ходе строительства своего дома. Так появится возможность пользоваться каркасом как временной лестницей, без проблем делать строительные работы на верхних этажах и не думать о том, что рабочие-строители испортят внешний вид лестницы. По окончании строительных работ такой каркас легко красится и зашивается любым материалом по вкусу и желанию будущих хозяев дома. Во-вторых, лестница на металлическом каркасе не требует сложного ухода, за долгие годы эксплуатации она не потеряет своей прочности и не деформируется.

На первый взгляд может показаться, что металлическая лестница выглядит грубо и неуютно. Но комплектуя металлокаркас лестницы различными материалами, можно создать лестницу, которая впишется в любой стиль интерьера, будь то классический или хай-тек. В качестве ступеней для такой лестницы можно использовать самый различный материал – дерево, многослойное стекло, рифленый лист, плитку.

Для ограждения к такой лестнице подойдут перила, выполненные из черной стали (в том числе и в сочетании с коваными элементами), или из нержавеющего металла, (в том числе и в сочетании с оргстеклом или монолитным поликарбонатом).

Если вас смущает металлический каркас, то его можно зашить и тогда ваша лестница в готовом виде будет выглядеть вот так:

В итоге вы получаете надежную и красивую конструкцию, которая прослужит вам долгие-долгие годы.

При желании металлический каркас лестницы можно не зашивать, а оставить открытым. Такая лестница станет отличным дополнением к красивому, светлому и просторному интерьеру. Она не будет препятствовать проникновению света и не затемнит пространство. Особенно вариант с открытым металлокаркасом актуален в стиле лофт.

В зависимости от вашей фантазии и желания ОДО «Феррумленд» изготовит металлическую лестницу в любом оформлении – строгом, классическом, сказочном, загадочном. У нас вы можете заказать лестницу наружную пожарную, фасадную, входную или лестницу для установки внутри дома. Конфигурафия лестниц может быть одномашевой, угловой или винтовой.

Лестницы металлические: изготовление, монтаж, гарантия

Лестницы металлические — долговечные и прочные. К тому же, благодаря сочетанию металла с различными другими материалами отделки (стекло, пластик, дерево и др.) лестницу металлическую можно вписать в любой интерьер.

Прежде, чем вы решитесь на покупку или заказ лестницы металлической, вам следует правильно подобрать эскиз. Нужно учитывать, что лестница должна гармонировать с общим стилем, а не выбиваться из него. Лестницы могут быть полностью выполнены из металла – лестничные марши, а можно выполнять посредствам ковки отдельные элементы – ограждения, перила, косоуры.

По стилю также лестницы могут быть всевозможных форм, размеров, цветовых вариаций. Если говорить о размере, то выбирая монументальное изделие можно обратить внимание на лестничный марш, а если вам хочется сэкономить на лестничном проеме, то лучшим помощником в эргономике пространства станет винтовая лестница.

Специалисты ОДО «Феррумленд» советуют подходить к вопросу установки лестницы еще на стадии ремонта и проектирования интерьера. Это достаточно опрометчиво пытаться «лепить» лестницу уже в готовый интерьер.

Материалы для изготовления лестниц металлических самые разнообразные и зависят от назначения и места использования лестницы. Это может быть уголок, профиль, швеллер, арматура, кованые элементы.

На покрытие ступенек идет:

• простой металлический лист
• просечно-вытяжной (с ячейками)
• лист «чечевица» ( с выпуклыми «горошинами», чтоб не было скользко).

Для удобства эксплуатации мы рекомендуем укомплектовать изделия красивыми коваными перилами или сварными перилами

Цены приведены ориентировочные. Для точного определения стоимости заказа рекомендуем прислать нам чертеж или позвонить

И помните, что качественная лестница — это прежде всего Ваша безопасность, а на ней лучше не экономить.

Свое качество мы подтверждаем наличием СЕРТИФИКАТОВ и постоянным контролем качества продукции в процессе изготовления и монтажа.

Лестница прямая № 1

цена по запросу

Лестница с площадкой № 2

цена по запросу

Лестница с поворотом № 3

цена по запросу

Лестница с площадкой № 4

цена по запросу

Лестница с поворотом № 5

цена по запросу

ИЗГОТОВИМ ПОД ЗАКАЗ ЛЕСТНИЦЫ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ:

Лестница винтовая 1

Лестница винтовая 2

Лестница маршевая 1

Лестница маршевая 2

Лестница входная металлическая 1

Лестница кованая 1

Лестница кованая внутренняя 1

Лестница наружная фасадная 1

Лестница наружная уличная 2





Какая лестница лучше — бетонная, металлическая или деревянная

Лестницы и перила для улицы

Лестницы на второй этаж

Винтовые лестницы

Лестницы на центральном металлическом каркасе

Профессиональных плотников: деталь углов палубы

20 октября 2015 г. Автор: Лаура Грейндж

Хорошие плотники творчески решают старые проблемы. Джей Макнайт и Майк Эванс из H&H недавно построили площадку с террасированными ступенями по периметру для клиента из Портленда. Соединение внешних углов лестницы с этим типом настила всегда является проблемой. Иногда плотники строят угловые стрингеры, ставят подступенки и блокируют между ними, но это не придает углу большой силы.Другие будут использовать два стрингера, что является лучшим методом, но каждая из досок настила, которые встречаются в углу, будут прикреплены к своему собственному стрингеру. Проблема заключается в том, что два стрингера будут иметь разную радиальную и тангенциальную усадку, что может привести к смещению соединяемых досок настила в разных направлениях, вызывая дополнительный зазор или опасность скольжения.

Для этого проекта террасы Джей применил концепцию каркаса вальмовой крыши (см. Пример здесь) к обрамлению углов палубы.На крыше используется одно шатровое стропило на углу с присоединением к нему нескольких домкратов.

Пример каркаса вальмовой крыши из нашего проекта Yamhill Vineyard.

«Когда Джей впервые заговорил об этом, казалось, что это будет много дополнительной работы, а не большой выгоды», — сказал Майк. «Но в итоге это сэкономило много времени и повысило прочность колоды».

Благодаря использованию углового стрингера 4 x 12, настил имеет полную поддержку, а соединяющиеся доски настила прикрепляются к одной и той же поверхности.Резка занимает немного больше времени, но экономит время при креплении и закреплении угловых досок настила.

Затем обработанный под давлением каркас был покрыт настилом IPE. Для окончательной отделки настил привинчивается и закупоривается, а углы обжигаются для предотвращения коробления и скручивания.

«Каждый раз, когда я снова сталкиваюсь с этим сценарием, я буду делать то же самое», — сказал Майк. «Вначале требовалось немного больше математики, но это простая идея, которая в конечном итоге значительно сэкономила время, а также добавила долговечности и силы колоде. ”

УЗНАТЬ БОЛЬШЕ ПЛОТНИЧЕСКИХ УЛОВКОВ ТОРГОВЛИ:

Связанные

Вернуться к полевым заметкам

4 простых шага к созданию круговой лестницы

Сколько раз вы сидели на палубе и смотрели на озеро — только для того, чтобы увидеть перила вместо горизонта? На многих низких палубах ступеньки со всех сторон могут полностью избавить от необходимости устанавливать перила. Угловые лестницы «огибающей» улучшают доступ и лучше соединяют палубу с землей.А смягчить угол палубы двумя углами 45 ° вместо одного 90 ° не так уж сложно для любого, у кого есть хорошая торцовочная пила, угольник, некоторые базовые столярные навыки и ноу-хау для резки стрингеров размером 2х12.

Иллюстрация Жака Перро

1. Нанесите на карту стрингеры
Сколько стрингеров вам нужно, зависит от проступей. Для проступей 2 × 6, которые прочнее, чем доски настила 5/4, расстояние между стрингерами составляет 16 дюймов по центру. После обрезки стрингеров, обычно с подъемом 7 дюймов на 11 дюймов, поместите их напротив балки обода палубы.Тщательно проверьте, чтобы ступени были ровными — как перпендикулярно палубе, так и между каждым стрингером. Карандашом отметьте расположение каждого стрингера.

2. Укрепите основание
Я наношу строительный клей PL Premium Fast Grab на стрингер, где он встречается с балкой обода, устанавливаю его на место и с задней стороны балки обода ввертываю три конструкционных винта GRK (5 / 16 ″ x 4 ″) через балку в каждую балку. Эти соответствующие кодам винты недешевы, но затягиваются так же надежно, как болты со шпонкой.Сотрите излишки клея, не касаясь его голыми руками — иначе его удалит только время.

3. Заполните зазоры
В местах пересечения балок обода под углом 45 ° поместите стрингеры с каждой стороны как можно ближе к углу. Добавьте блокировку, чтобы перекрыть любые большие пространства между этими стрингерами и поддерживать ступени. Каждую ступеньку нужно будет обрезать под углом 22,5 ° в месте соприкосновения со следующей доской. То же и с подступенками. Ступени сухой посадки на стрингерах: там, где доски пересекаются, они будут разрезаться.Отметьте карандашом, установите торцовочную пилу на 22,5 ° ‚и разрежьте. Везде, где вы делаете свежий срез — на стрингерах, ступенях, подступенках и т. Д. — покрывайте консервантом для древесины, чтобы предотвратить гниение. Я использую 3-дюймовые винты для крепления палубы, чтобы прикрепить подступенки и ступени к стрингерам, а также PL на всех соединениях.

4. Обратите внимание на код
Перила — это требование кода для любой палубы высотой более 24 дюймов в большинстве канадских юрисдикций. Для настилов с более чем тремя ступенями некоторые строительные нормы также требуют поручней; как всегда, уточняйте в своем муниципалитете, прежде чем начинать строительство.

Наконечники Pro

• Армирование стыков с помощью сверхпрочного строительного клея для повышения жесткости лестниц
• Использование блоков помогает поддерживать ступени под углом 45 °
• Эта широкая лестница может использоваться как трибуна для сидения.

Избранные видео

Связанная история Советы по рисованию: Как рисовать как профессионал

Полное руководство по обрамлению углов

Огромным преимуществом самостоятельного выполнения проекта является то, что у вас есть полный контроль над тем, чтобы работа была выполнена правильно.А когда дело доходит до грубого оформления, нельзя переоценить важность хорошо выполненной работы. При строительстве дома, добавлении комнаты или просто добавлении стены грубый каркас создает каркас вашего дома, и внимание к деталям окупится в долгосрочной перспективе.

Один из читателей EHT недавно спросил о рекомендуемых методах обрамления угла в новой пристройке комнаты. В этой статье основное внимание будет уделено методам создания углов, которые не только прочны конструктивно, но также учитывают часто упускаемые из виду аспекты грубого обрамления, такие как проводка и изоляция.

Внутренний угол 90 градусов

При обрамлении угла стены следует учитывать два исходных фактора: структурную целостность и обеспечение хорошей поверхности для крепления гвоздей для внутренней обшивки и / или облицовки стен. Один стандартный метод, который часто используется для обработки углов внутренних стен, называется «угол с тремя стойками». В этом случае угол состоит из трех шпилек, прибитых вместе, или двух шпилек, соединяющих блок, который выполняет функцию распорки.

В конце стены, где вы начали свою разводку, прибейте вместе три гвоздика и установите их в стену, когда собираете ее на полу.Закрепите все углы вместе гвоздями 16d через каждые 16 дюймов, прибивая доски заподлицо со всеми поверхностями. На противоположном конце стены, где плиты не доходят до края фундамента на 3 1/2 дюйма (из-за перекрытия стен), поместите одну стойку.

Этот метод обеспечивает адекватную структурную целостность стены, но он также создает твердый деревянный блок в углу, который не очень удобен для процесса прокладки электропроводки.Если проводка должна быть проложена через угол, сделайте блокировку между двумя угловыми стойками. Пространства между блокировкой оставляют достаточно места для просверливания отверстий и более легкой прокладки кабелей через угол.

Крупный план угла с тремя стойками с блокировкой вместо цельной центральной стойки.

Альтернативный внутренний уголок

Не все углы одинаковы. Иногда быть квадратным — это модно, но в других случаях вы можете взглянуть на вещи под новым углом.

Углы, которые не являются квадратными, могут быть построены из стоек, которые устанавливаются под углом 90 градусов к соответствующим верхней и нижней пластинам двух пересекающихся стен (см. Диаграмму № 2).Шпильки будут встречаться на внутренней стороне самого маленького угла угла. Верхняя и нижняя пластины выступают за стойки и обрезаны так, чтобы стыковаться заподлицо на пересечении стен. Верхняя пластина складывается вдвое, при этом один из слоев вторых пластин выходит за пределы шва первых верхних пластин и срезается заподлицо с краем шпилек.

Этот метод создает зазор между стойками стены на противоположной стороне угла. Образовавшийся под этим углом зазор обеспечивает плохую поверхность для крепления гвоздей в местах пересечения стенового покрытия.Это часто упускается из виду «разработчики в бегах», но это должно быть решено компетентным мастером DIY.

Вместо того, чтобы оставлять этот зазор и просто скрывать его стеновым покрытием, установите две дополнительные стойки, чтобы они вошли в зазор, добавив дополнительную прочность и подходящую поверхность для крепления гвоздей для настенного покрытия.

Зазор, показанный в этом внутреннем углу, нуждается в дополнительных шпильках или блокировке, чтобы обеспечить прочную поверхность для крепления гвоздями.

Этот широкоугольный уголок имеет скошенные опоры.

Опять же, этот процесс создаст толстый кусок дерева, который, хотя и очень прочен, создает толстое препятствие для прокладки любых электрических проводов. Если стена предназначена для размещения какой-либо проводки, используйте скошенные блоки, устанавливаемые в зазоры, а не сплошные скошенные стойки. Это позволит легче просверливать отверстия и устанавливать кабели, сохраняя при этом надлежащую поверхность для крепления гвоздями.

Внешний угол 90 градусов

Одна из распространенных ошибок обрамления при строительстве стены — упускать из виду важность изоляции в небольших зазорах, образовавшихся при обрамлении углов внешних стен.Сама по себе древесина плохо утепляет ваш дом, а необработанные зазоры позволяют матери-природе проникать через эти укромные уголки и трещины, что в конечном итоге отразится на ваших счетах за электроэнергию.

На внешнем углу под углом 90 градусов метод «трех шпилек» не дает достаточно места для установки изоляции. Для этого установите отдельные стойки в самом конце каждой стены. Первая стойка будет закрывать внешнюю часть внешней стены, в то время как стойка пересекающейся стены будет установлена ​​перпендикулярно первой стойке «заглушки» (см. Диаграмму № 3).Прибейте эти пересекающиеся шпильки гвоздями 16d через каждые 16 дюймов.

Затем вам нужно укрепить угол с помощью третьей шпильки, оставив место для добавления как изоляции, так и любой электропроводки. На внутреннем крае стены с внешней «заглушкой» установите третью стойку параллельно стойке на пересекающейся стене.

Вместо того, чтобы вдавливать эту третью стойку заподлицо в углу стены, установите ее примерно на расстоянии 1 дюйма от «заглушки».Прибейте ногой эту третью шпильку ко второй шпильке в углу. Это создает зазор в 1 дюйм, что позволяет упростить установку электропроводки, а также изоляцию из вспененного материала с закрытыми порами или напылением, которая хорошо работает в небольших помещениях. Эта угловая обработка создает сильное пересечение, оставаясь при этом функциональной для установки других удобств. Кроме того, это обеспечивает прочную поверхность для покрытия стен как с внутренней, так и с внешней стороны каждой стены.

Альтернативный внешний угол

При добавлении оконных ниш, шестиугольных пристроек комнаты или любого другого неквадратного угла на внешней стене вы снова столкнетесь с зазором, созданным за пересекающимися стойками.Вместо того, чтобы устанавливать сплошные шпильки или блокировку, заполните угловой зазор напыляемой пеной или изоляцией из вспененного материала с закрытыми порами.

Вырежьте или распылите изоляцию в углу, чтобы защитить внутреннее пространство вашего дома от атмосферных воздействий. При установке изоляции обрежьте ее примерно на дюйм, чтобы она не находилась заподлицо с угловыми стойками на внешней стороне стены. Затем используйте оставшееся пространство, чтобы покрыть изоляцию досками размером 1 на 4 или 1 на 3, обрезанными по размеру каждой стороны перекрестка (см. Диаграмму № 4). Размеры 1 на 4 будут проходить от верхней пластины к нижней пластине.Это обеспечивает прочный изолированный угол, пригодный для установки электрического отжима, а также прочную поверхность для крепления гвоздей по краям каждого угла как с внутренней, так и с внешней стороны угла.

Дополнительные усилия

Изоляция угловых зазоров и обеспечение прочной поверхности для крепления гвоздей часто упускается из виду профессиональными бригадами, занимающимися каркасом, которые ежедневно возводят стены и потолки. Чтобы правильно соорудить прочный утепленный угол, требуется дополнительное время и усилия.Но дополнительные усилия означают, что обшивку можно установить более прочно. А изоляция поможет защитить от потери тепла и минимизировать затраты на охлаждение. Эти методы создания угла — лучший выбор для тех экстремальных мастеров, которые настаивают на том, чтобы построить его сами, и сделать его лучше.

Несколько советов по обрамлению

• Возможно, вам будет полезно собрать стену на полу, прибить ее, а затем поднять на место. Работайте на ровной поверхности, чтобы стены располагались заподлицо.Старайтесь не строить стены на земле, и держите рабочую поверхность чистой и свободной от препятствий.
• Разложите верхнюю и нижнюю пластины на краю, вставив настенные стойки между пластинами и прибив их к концам стоек.
• Проверьте прямоугольность по диагонали от каждого угла после сборки каждой стены.
• При углах под углом 90 градусов после установки обшивки и подъема стены конец одной стены будет перекрывать угол другой.

---

Рекомендуемые статьи

Как обрамить половину стены наверху лестницы | Руководства по дому

Полостена, перегородка по колену или стена пони разделяют комнату, не превращая ее в два отдельных пространства. При установке наверху лестницы полустена действует как ограждение, направляя людей к подножию лестницы и предотвращая их падение в подъезд. Закрепление стены таким образом, чтобы она не раскачивалась, является проблемой безопасности, о которой следует помнить при ее обрамлении, и есть несколько способов сделать это.Самый простой способ — использовать прочные угловые кронштейны и винты с растяжкой, чтобы прикрепить переднюю часть стены к балке перекрытия.

Измерьте расстояние между стеной, к которой вы собираетесь прикрепить половину стены, и верхом ступени с помощью рулетки. Отрежьте два куска пиломатериала два на четыре до этой длины с помощью циркулярной пилы. Это верхняя и нижняя пластины стены.

Отрежьте достаточно шпилек из бруса размером два на четыре, чтобы можно было разместить их на 16 дюймов по длине стены.Поскольку стена функционирует как ограждение, стойки должны быть не менее 33 дюймов в длину, чтобы образовалась стена высотой не менее 36 дюймов.

Вырежьте одну стойку из бруса размером четыре на четыре для конца стены рядом с лестницей. Сделайте стойку такой же длины, как и остальные гвоздики.

Положите верхнюю и нижнюю пластины на пол возле лестницы. Вставьте одну из стоек между ними на том конце, который крепится к стене, и стойке на другом конце. Ввинтите 3-дюймовые винты через пластины в шпильку и стойку.

Поместите все остальные шпильки в раму с интервалом 16 дюймов и прикрутите их к пластинам. Поднимите стену, выровняйте ее с помощью 4-футового уровня и прикрутите к полу и каркасу внутри стены, к которому вы прикрепляете его, с помощью 3-дюймовых винтов.

Поместите угловой утюг размером 3 на 3 дюйма на нижнюю пластину и прижмите его к внутренней стороне стойки со стороны лестницы. Прикрепите его к стойке с помощью винта с фиксатором 1/2 дюйма на 3 дюйма и к полу с помощью винта с фиксатором 1/2 дюйма на 6 дюймов.Последний винт должен быть достаточно длинным, чтобы он провалился сквозь пол и вошел в балку пола примерно на два дюйма.

Ссылки

Наконечники

• Альтернативный метод крепления стойки — вырезать отверстие в полу и прикрепить ее к балке болтами. Затем вы прикрепляете пластины к столбу.
• Другой распространенный метод анкеровки полустены состоит в том, чтобы покрыть лицевую поверхность фанерой толщиной 1/2 дюйма, вытянуть фанеру за черновой пол и прикрепить ее к балке пола.
• Предварительно просверлите отверстия под стопорные винты сверлом 3/8 дюйма.
• После того, как вы обрамили стену с необходимым интервалом в 16 дюймов, ее легко покрыть стандартным гипсокартоном.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

идей для размещения картинок на лестнице — Posterjack

Лестницы часто узкие и темные, а поскольку стены имеют разные углы, чем обычная стена, они представляют собой уникальные проблемы, которые часто приводят к тому, что люди пренебрегают этим пространством в своем доме. Но не расстраивайтесь, оформить лестницу проще, чем вы думаете! Вот несколько идей для размещения картин на лестнице.

Палка с темой

Если вы хотите комбинировать и сочетать фоторамки, подумайте о том, чтобы придерживаться фото темы, чтобы соединить части воедино.

Когда вы расставляете картинки на лестнице, выбор темы может помочь соединить все отдельные произведения искусства вместе и создать один большой шедевр. Наличие темы не означает, что вам нужно, чтобы все было одинаково, с одинаковыми цветами и размерами, хотя это тоже нормально! Вот несколько тематических идей, которые вы можете рассмотреть в зависимости от вашего стиля декора и предпочтений:

• Одинаковые кадры, разные размеры, разные фото. Если у вас есть множество разных фотографий, которые вы хотите отобразить — черно-белые, цветные, фотографии домашних животных, семьи, отпускные фотографии и т. Д.- объединение их в рамки одного типа поможет объединить их всех.
• Рамки разные, фото похожие. Если вы хотите смешивать и сочетать фоторамки, попробуйте использовать тему для самих изображений. Например, все черно-белые изображения, фотографии только ваших домашних животных, фотографии природы или изображения из семейного отдыха.
• Те же рамки, одинаковые размеры, одинаковые фотографии. Если вы предпочитаете четкие, чистые линии при отображении настенного искусства, вам может понравиться использование тех же рамок с такими же размерами и похожих фотографий.

От наших красивых рамок для галереи из канадского ясеня до стильных металлических рамок, сделанных с потрясающей обработкой вручную, Posterjack предлагает широкий выбор изображений в рамке, позволяя вам создать идеальную демонстрацию фотоискусства для вашего дома и стиля декора .

Мыслите нестандартно

Размещение семейных фотографий на лестнице может выглядеть потрясающе!

Чтобы добавить интересный элемент, проявите творческий подход к форме макета.Представьте себе все отдельные произведения искусства как единое целое — будет ли они хорошо смотреться на вашей лестнице треугольной формы? Или, если у вас есть высокая вертикальная стена на площадке лестницы, вы можете попробовать расположить искусство в формах, отличных от типичного прямоугольного формата.

Связанные: 5 советов по созданию галереи семейных фотографий

Узкое пространство? Проблемы с обязательствами? Нет проблем!

Наклейки на стены Posterjack Peel & Stick — отличный вариант для демонстрации фотографий на лестнице.

Иногда, когда лестница очень узкая, может быть трудно повесить декор, потому что вы постоянно беспокоитесь о том, что он ударится или сбит со стены. Именно здесь настенные наклейки Posterjack Peel & Stick просто невероятны! Они тонкие, как плакаты, но сделаны из материала на основе льна, который можно наносить практически на любую поверхность, и его можно снимать и повторно наносить до 200 раз, не повреждая стены или краску! Это также отличный вариант для тех, кто любит регулярно обмениваться фотографиями.

Большой, жирный и красивый

Сделайте смелое заявление на своей лестнице с очень большим принтом на холсте Posterjack.

Не бойтесь размещать на лестнице очень большие настенные рисунки. Сделайте смелое заявление с помощью одного колоссального произведения искусства или разместите более мелкие фрагменты вокруг него.

Осветите темную лестницу

Для темных лестниц, которые не пропускают много естественного света, попробуйте поместить свои фотографии в яркие белые рамки.Posterjack предлагает несколько различных продуктов, которые доступны в белых рамах, например, супер глянцевые лаковые рамы или красивые и современные рамы Loft.

Бонусные подсказки

Размещение черно-белых фотографий с использованием одного и того же типа рамок разных размеров может выглядеть фантастически.

Прежде чем украсить стены своими произведениями искусства, сначала поиграйте с расположением пола. Если вам все еще нужно купить свои произведения искусства, но вы не совсем уверены, какие размеры подойдут для вашего пространства, вырежьте немного бумаги для рукоделия или оберточной бумаги, если у вас ее нет, нужного вам размера и работайте с ним. который.Когда у вас будет макет, который вас устраивает, прикрепите бумагу к стене с помощью малярного скотча и оставьте его на некоторое время, чтобы вы могли решить, хотите ли вы этого.

При размещении картинок на лестнице представьте прямую линию, параллельную углу лестницы. Расположите свое произведение искусства так, чтобы эта невидимая линия проходила по центру больших отпечатков, в то время как углы меньших отпечатков просто касались воображаемой линии.

Размещение фото на полке на лестнице — это здорово! Однако имейте в виду, что это больше подходит для не слишком узких лестниц.Вы бы не хотели их сбивать с ног!

Самая сложная часть

Размещение картинок на лестнице не должно быть сложной задачей! На самом деле, самая сложная часть — это решить, какие фотографии использовать! Ищете ли вы что-то современное с универсальным дизайном, например, коробку для галереи, или хотите заявить о себе с огромным классическим принтом на холсте или даже стеной галереи со смешанными настенными рисунками, например, очень большой металлической печатью HD, отображаемой с несколькими В Metal Minis, Posterjack есть настенное искусство, которое вам нужно, чтобы украсить вашу лестницу как профессионал.Ознакомьтесь с этим обзором продукта для фотоискусства, чтобы узнать, что еще доступно!

У вас есть фотографии на лестнице или это что-то в вашем списке дел? Поделитесь своими советами и идеями, оставив комментарий ниже!

Как построить лестницу в подпорной стенке

Возможны многие варианты конструкции лестницы. Расположение ступеней для подъема и спуска необходимо рассчитывать с учетом ступени, которая лучше всего подходит для вашего применения.

Определение местоположения ступеней лестницы

Определить расположение подступенков лестницы

Требуется хорошее уплотнение

После определения количества ступеней и выбора типа ступени лестницы раскопайте место лестницы на основе подъема и спуска.

• Отметьте центр лестницы, где будет размещен подступенок базовой лестницы.В этом примере первая ступень является продолжением базового курса подпорной стены, лестницы строятся в.

• Каждая ступень будет необходимо минимум 6 в. (150 мм) основного материала под ним, который проходит, как минимум, 6 в. (150 мм) позади блока подпорной стенки.

• При необходимости отрегулируйте высоту так, чтобы первый подступенок имел высоту не более 8 дюймов (200 мм) с материалом ступеньки и окончательной разметкой на месте.


Выкопайте траншею под фундаментом и локацию лестницы

Установить сливной патрубок

Засыпка и плотный основной материал

Установить базовый курс из подпорной стенки

вмещающие породы для подпорной стены и компактного

Добавить

Выкопайте траншею и лестницу под фундаментом

• От места расположения подступенка базовой лестницы отметьте оставшуюся часть подступенка и удалите грунт, чтобы удовлетворить требованиям к основному материалу.Если во время раскопок было удалено больше почвы, чем необходимо, замените ее стеновой породой во время строительства. Любые выкопанные грунты, которые будут заменены, необходимо будет должным образом утрамбовать. Если в траншее под основание присутствуют органические или влажные почвы, их необходимо удалить и заменить зернистым материалом.
• После того, как лестница будет вырыта, вы подготовите свою базу и базовый ряд, как любую другую стену. Как выкопать траншею под фундамент до подходящего размера.
• Уплотните траншею основания, сделав минимум два прохода с помощью пластинчатого уплотнителя.
• Если в вашем проекте требуется дренажная труба, продолжайте укладку трубы в траншею для основного ряда. Узнайте, где разместить трубу.
• Поместите не менее 6 дюймов (150 мм) стенового камня в траншею основания и разгладьте граблями.
• Уплотните вмещающую породу, сделав минимум два прохода с помощью пластинчатого уплотнителя.
• Проверьте уровень и при необходимости отрегулируйте. Более подробная информация о базовой установке подпорной стенки.

Дренажная труба

Если в вашем проекте используется дренажная труба, продолжайте ее за лестницей на самой низкой точке подъема. Не прерывайте сливную трубу на лестницах.

Установить базовый курс

Уровень удерживающего стеновых блоков на базе

• Место удерживающие стеновые блоки с повышенной передней губой вверх и вблизи передней траншеи.
• Проверьте стопорные стеновые блоки для уровня из стороны в сторону и вперед-назад. Проверьте правильность положения базового курса, исследуя струнную линию на задней стороне блоков. При необходимости внесите изменения.
• Засыпьте участок перед блоками землей на стройплощадке. Это предотвратит смещение блоков основного курса во время заполнения и уплотнения.

Уплотнение ступени лестницы

• Заполните пустотелые стержни и заполните не менее 12 дюймов.(300 мм) позади блоков или более для размещения следующего подступенка лестницы с каменной стеной.
• Используйте заполнитель или одобренный грунт для заполнения любых дополнительных участков за каменной стеной. Зона ступени лестницы должна быть на одном уровне с верхом базового ряда блоков.
• Используйте пластинчатый уплотнитель для уплотнения породы в стене, начиная непосредственно за блоком и работая по пути, параллельному стене, начиная с задней части блока, над зоной ступеней лестницы и заканчивая задней частью выемки.Всегда компактный в 8 дюймов. (200 мм) или меньше.

Выровнять подступенок первой ступени

Засыпка и компактный подступенок

Установить следующий подступенок

Установка подпорной стенки из лестниц

Засыпка и компактная подпорная стена и подступенки

Установить подъемник первой ступени

Размещение подступенка

• Измерьте расстояние для размещения первого подступенка лестницы, убедившись, что блоки параллельны базовому ряду впереди.Поместите блоки на уплотненную поверхность ступени лестницы, оставив за блоками 6 дюймов (150 мм) камня в стене.
• Чтобы гарантировать, что блоки будут на одном уровне с соответствующей стеной, поместите блок на стену в качестве ориентира и выровняйте его от этого блока до блока, используемого для ступеней лестницы.
• Выровняйте и при необходимости отрегулируйте.
• Чтобы выгнуть стену в сторону от лестницы, отломите крылья от задней части блоков и плотно сложите их вместе, следуя схеме на утвержденных вами планах.

Засыпка и компактный

• Залейте пространство перед первым подступенком лестницы небольшим количеством стенового камня. Это предотвратит смещение блоков при заполнении и уплотнении.
• Заполните пустотелые элементы и заполните стеной не менее 12 дюймов (300 мм) позади блоков или достаточно, чтобы уложить следующий подступенок лестницы.
• Затем утрамбуйте и выровняйте камень в стене, как это было сделано ранее.

Размещение дополнительного подступенка

Дополнительные ступени

• Повторите эти шаги для каждого подступенка.
• После того, как все ступеньки будут на своих местах, установите выбранный материал для ступеней лестницы для отделки лестницы.

Дуэль своими руками: Реставрация лестницы — готово !!!!!

• Facebook
• Твиттер
• Pinterest

После бесчисленных месяцев работ по восстановлению лестниц и почти бесконечных обновлений этот день наконец-то настал! Мы закончили!

Не могу поверить? Мы тоже не можем, но наш проект по реставрации лестницы наконец-то завершен.Спорим, ты никогда не думал, что мы так скажем!

Я все еще не могу перестать прыгать и бегать в коридор, чтобы посмотреть на нашу законченную лестницу, поэтому, пожалуйста, извините нас, если орфографических ошибок еще больше, чем обычно (печатать и прыгать одновременно на удивление сложно!).

Я уверен, что вы хотите знать все мельчайшие подробности, так что держитесь и убедитесь, что вы не поскользнулись на мокрой краске! Это может занять некоторое время…

Давайте начнем с самого начала.

Так выглядела наша лестница, когда мы въехали.

Неприятное зрелище, правда? Веретена были заколочены, и все было расписано так много раз, что большая часть деталей в резьбе по дереву была потеряна — не говоря уже о том, что весь наш коридор был коричневым и зеленым.

Однажды, всего через несколько недель после переезда, коричневый цвет меня настолько утомлял, что я полностью покрасил все в белый цвет, чтобы сделать это место ярче.

Это заняло всего несколько часов и имеет такое огромное значение, но когда Ян пришел домой с работы в день, когда я закончил рисовать, он не заметил разницы! Ты можешь в это поверить?! В конце концов, скимминг все равно потребуется, но пока это нужно будет сделать.

Хорошо, стены могут выглядеть немного лучше, но в остальном все равно ужасно. Ковер действительно был не в нашем вкусе, и я даже дважды упал с лестницы только потому, что он был таким изношенным и скользким.

На крашеном дереве были сколы, все было очень грязно и начало желтеть.

После удаления досок и многих часов зачистки и шлифования все выглядело еще хуже, чем раньше!

Я не уверен, какая краска использовалась для шпинделей, но она продолжала оставаться очень липкой, когда пытались снять ее с помощью теплового пистолета.Он был повсюду, и его было очень сложно удалить.

Если вы планируете удалить всю краску, особенно в старом доме, всегда важно провести тест, чтобы проверить, есть ли у вас свинцовая краска!

Если бы мы думали, что зачистка заняла много времени, мы действительно не были готовы к тому времени, которое потребуется для шлифования.

Вы можете узнать о деталях гораздо большего количества шлифовки, зачистки и большого количества покраски в наших предыдущих сообщениях, на которые мы будем ссылаться в конце этого сообщения.

Но сейчас вы все этого ждали!

Барабан, пожалуйста… вот она — наша готовая лестница!

Хотя ступени окрашены в темно-коричневый цвет красного дерева, коридор намного светлее.

Все стало намного чище и аккуратнее.

Мы тоже очень довольны тем, как получилась обшивка.

Нам нравится контраст между темными ступенями и белыми подступенками.

Поручень окрашен так же, как ступеньки, но мы покрыли его воском вместо того, чтобы покрывать лаком.

Полы в коридоре, особенно верхний, все еще нуждаются в сортировке. В настоящее время мы планируем шлифовать оригинальные половицы.

Учитывая, в каком состоянии находилась наша лестница, когда мы начали реставрацию, мы удивлены, насколько хорошо она оказалась.

Поскольку на выполнение этой работы у нас ушло невероятно много времени, вот несколько статистических данных, которые просто показывают, насколько на самом деле был задействован этот проект.

250 часов зачистки и шлифования

13 осколков

9 ожогов

3 полоскания для глаз (да, мы носили защитные очки)

Бесчисленные царапины и порезы

3.5 л краски

24 часа покраска, морилка и лакировка

1 рулон малярной ленты

Много ругани

Я упал с лестницы (не совсем понимаю, как это произошло…)

Как всегда, вот наши бок о бок до и после выстрелов.

Разве не удивительно, что немного тяжелой работы и краски могут изменить?

Теперь шпиндели стали намного лучше!

Все заняло столько времени, чтобы зачистить, отшлифовать и покрасить, но, оглядываясь назад на то, что было раньше, оно того стоило!

Весь коридор кажется совершенно другим!

Мы так рады, что он наконец-то завершен! Мы все еще планируем установить бегунок, но не можем решить, какой ковер выбрать.Вы можете прочитать о наших вариантах ковров здесь.

Если вы хотите более подробно ознакомиться со всеми предыдущими этапами реставрации лестницы, вы можете ознакомиться с ними здесь:

Зачистка и шлифование

Окрашивание, покраска и лакирование

Покраска панелей

Часть 1 — Дополнительная шлифовка

Часть 2 — Замена отсутствующих шпинделей

Часть 3 — Снова шлифование!

Часть 4 — Скольжение по стене

Часть 5 — Покраска

Часть 6 — Крепление нашей обшивки

Что еще более важно, вы можете прочитать здесь:

Сара @ Гадкий утенок

Миха @ Little Old House

Набор @ DIY Diva

Энн @ Наш Дом ручной работы

Ники @ Perfect Prospect

Сандра @ Дом Бинга

Вы когда-нибудь начинали проект, который, казалось, требовал бесконечного завершения? Вы когда-нибудь восстанавливали лестницу? Что вы думаете о нашей реставрации? Вся ли работа того стоила? Сообщите нам, какой ковер выбрать!

PS.
