December 31 2020, 20:52

В гараже человеку приходится проводить много времени. В зимнее время не спасает даже качественно выполненное утепление, холод делает невозможным выполнение любых манипуляций. Выходом является печка в гараж, которую можно сделать своими руками, сэкономив. В статье мастер сантехник расскажет, как сделать печь для гаража из старых батарей.

Что понадобится

Материалы:

• Чугунный радиатор отопления 7-8 секций;
• Профильные трубы 50х20 мм, 20х20 мм, 10х10 мм;
• Листовая сталь 3-5 мм;
• Полоса 20 мм;
• Асбестовый шнур;
• Жаростойкое стекло;
• Петли приварные – 3 комплекта;
• Засовы для дверей печки – 3 шт.

Процесс

Для изготовления боковин печки нужно разобрать радиатор на секции. Чтобы не искать ключи и не выкручивать ржавые ниппеля батарею можно просто порезать на секции болгаркой.

Затем из каждой из них срезаются ребра.

Внутри ребер много отложений, к тому же сверху они покрыты толстыми слоями краски. Все это нужно выжечь. Для этого ребра вместе с дровами складываются в костер. Когда тот прогорит их нужно почистить щеткой по металлу.

Затем из ребер свариваются 2 боковые стенки для печки. Для буржуйки будет достаточно использования на стенку по 7-8 ребер. Сваривать необходимо сплошным швом, добившись полной герметичности.

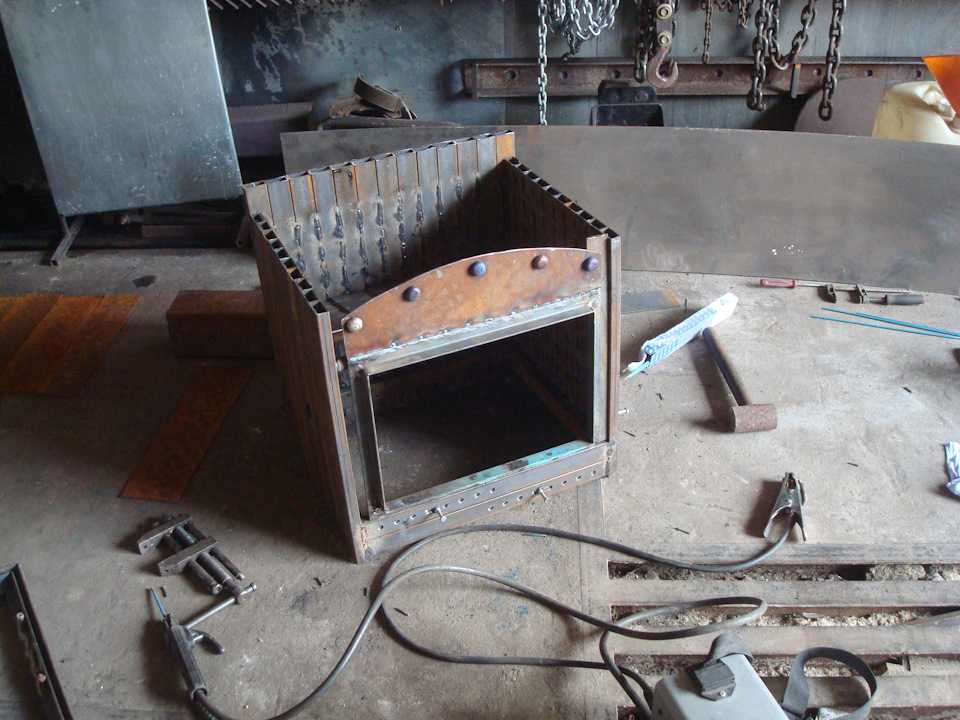

Из профильной трубы 50х20 мм и 20х20 мм сваривается каркас передней стенки печки. Для удобства работы можно использовать дополнительные приспособления — магнитные фиксаторы для сварки. Поперечные трубки располагаются таким образом, чтобы иметь возможность установить в нее 3 дверцы. Одна будет для зольника, вторая для подкладывания дров, а третья для доступа в камеру дожига с целью чистки сажи.

Каркас задней стенки делается П-образным. Причем он должен быть лишь немного выше отдела для зольника, отведенного по проему в передней стенке. Поперечная трубка каркаса делается шире, при этом вертикали должны привариваться так же, как и впереди. Затем проем между трубками заваривается листовой сталью.

Далее нужно соединить каркасы передней и задней стенки печки боковинами из листовой стали. Они вырезаются по высоте зольника и ширине подготовленных стенок из радиаторов. Сразу же к боковинам приваривается дно печки из такой же листовой стали.

На следующем этапе необходимо вырезать из листовой стали волнистую вставку, плотно прилегающую к ребрам сваренных батарей. Ее длина должна быть короче стенок на 1 ребро. Затем нужно приварить стенки из радиаторов к каркасу печки, располагая их под уклоном. Одновременно между ними вваривается волнистая вставка. Она должна располагать посередине верхнего проема камеры дожига.

Перевернув печку набок нужно заварить зазор между скошенными стенками из батареи и ровными нижними боковинами из листовой стали. Для этого вырезаются вставки соответствующего размера и герметично ввариваются.

Далее вырезается и вваривается верх печки. Его длинные стороны тоже делаются волнистыми для плотного прилегания к ребрам. Перед привариванием в заготовке вырезается отверстие под дымоход.

Нужно вырезать и приварить вставку в заднюю стенку, чтобы закрыть оставшийся там просвет. Также узкими вставками завариваются просветы между ребрами и каркасом в передней стенке.

Далее из профильной трубы сваривается дверца топки. Чтобы она плотно прилегала, ее толщину нужно нарастить стальной полосой. Один ее ряд приваривается по периметру дверцы, а второй с отступом на 10 мм. В результате получится 2 стенки, между которыми укладывается асбестовый шнур.

После этого на проем под дверцу топки наваривается рамка из полосы так, чтобы при стыковке с дверью касание происходило по асбесту. Это даст камере сгорания полную герметичность.

Дверца для зольника сваривается из более тонкой профильной трубы. В ней нужно срезать одну стенку, чтобы закладывать асбестовый уплотнитель. Рама двери заваривается листовой сталью. Чтобы эта дверца меньше нагревалась, изнутри к ней приваривается 2 болта и к ним небольшая вставка экран из листовой стали. К самому проему приваривается полоса для уплотнений дверцы по асбесту, также как и ранее на проеме для загрузки дров. Верхняя дверца для чистки сажи делается аналогично.

Полученные дверцы привариваются на проемы через петли.

На дверь камеры сгорания укладывается уплотнитель и вставляется жаростойкое стекло. Для его крепления можно наложить пару капель сварки. Затем к дверцам и печки привариваются задвижки. По желанию печь можно покрасить жаростойкой краской.

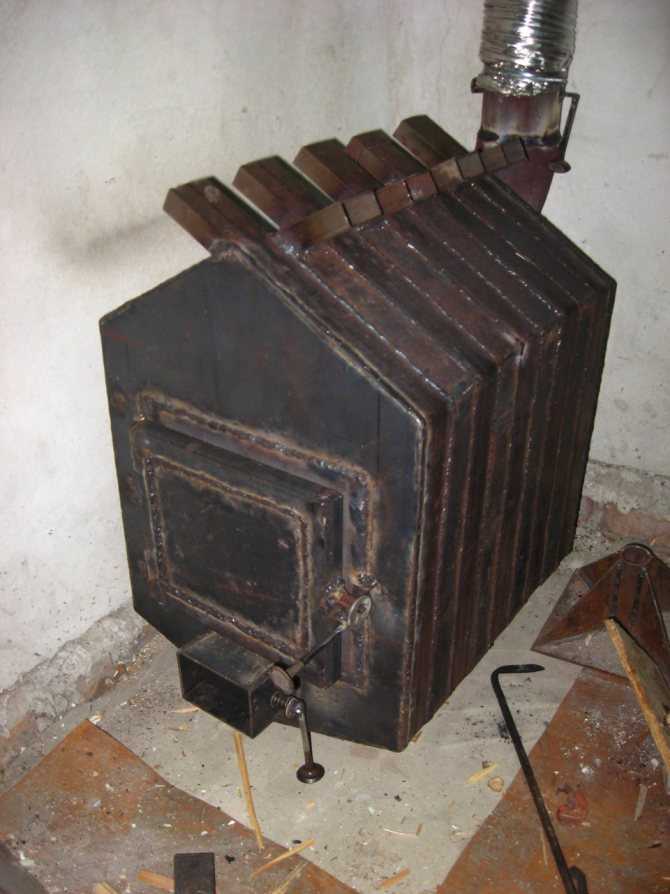

Особенность полученной печки в том, что благодаря ребрам радиатора она имеет увеличенную площадь контакта с воздухом помещения. Также за счет массы она дольше удерживает тепло после прогорания дров. Хотя при изготовлении печи используется чугун, но поскольку она маленькая и рассчитана на дрова, то температура металла не поднимается настолько, чтобы в результате линейного расширения

Видео

В сюжете — Как сделать печь для гаража из старых батарей

В продолжение темы посмотрите также наш обзор Схема кладки кирпичной печи

Источник

https://santekhnik-moskva.blogspot.com/2020/12/Kak-sdelat-pech-dlya-garazha-iz-starykh-batarey.html

печьсварка

Печка для гаража (фото, чертежи, видео) | Самоделки на все случаи жизни

Вопросы обогрева гаражей в зимний период приходится решать владельцам построек, не подключенных к централизованной сети или не встроенных в единую отопительную систему загородного участка. Нередко дополнительная печка для гаража спасает автолюбителей, чья индивидуальная стоянка для авто отапливается с недостаточной эффективностью. С холодом, пагубно влияющим на автомобиль, не дающим работать в гараже хозяину, можно справиться несколькими способами. Выбор целесообразного варианта зависит от экономического состояния обладателя авто и типа постройки для его хранения.

Зачем нужен обогрев в гараже?

Нормативами регламентирован благоприятный для хранения автомашины температурный показатель, он составляет 5° С и допускает отклонения в один градус. Что происходит с авто при более низкой температуре, наверняка известно каждому автолюбителю. Большинство из них без сомнений успело столкнуться с трудоемким запуском двигателя в морозы, особенно ощутимым после длительной стоянки машины.

От воздействия низкой температуры может замерзнуть даже антифриз. Автолюбители, использующие для охлаждения простую воду и ежедневно сливающие ее на ночь, не могут заполнить радиатор горячей водой. От этого может лопнуть застывший от мороза блок цилиндров и головка данного узла. Попадая в сильно охлажденную среду, кипяток через пару мгновений замерзает и закупоривает каналы ледяными пробками.

Примитивный дорогостоящий метод предотвращения данных неприятностей – круглосуточная работа двигателя, сокращающая ресурс мотора и влекущая большие расходы. Причем владельцу авто все равно необходимо будет разогревать трансмиссию паяльной лампой или элементарным костром. После ознакомления со списком угроз и получения практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печка для гаража, поддерживающая постоянный температурный режим с продиктованными нормативами параметрами.

Типы печей для гаражей

• На выбор оптимального способа обогрева оказывают влияние два основных аспекта:
• период времени, в течение которого потребуется отапливать гараж;
• размер суммы, которую хозяин в состоянии вложить в устройство печи.

Если гараж является бытовой пристройкой к жилому зданию, есть смысл оборудовать его отопительными устройствами с последующим подключением к общей сети. В автономном гараже, расположенном вдалеке от жилых строений с коммуникациями, нужно будет сделать индивидуальную систему.

Все используемые в наше время отопительные агрегаты для гаражей классифицируются на основании разницы в принципе работы источника энергии. Оснастить постройку можно, установив в гараже:

Газовый отопительный котел. Достаточно продуктивное оборудование отличает доступная цена, независимость от источников электропитания. Однако на участках, не имеющих доступа к центральным сетям газоснабжения, этот способ обогрева невозможен. К недостаткам отнесена взрывоопасность.

Агрегаты, поставляющие тепловую энергию за счет сгорания твердых видов топлива. Можно купить печь заводского зарубежного или отечественного производства, можно сделать простейшую печку для гаража собственноручно. Это наиболее рациональный метод отопления по затратам и получаемому эффекту.

Электрические отопительные приборы, привлекательной стороной которых является возможность выбрать оборудование с точно соответствующей потребностям мощностью. Отрицательное качество систем, питающихся от электросети, расход энергии с немаленькой оплатой.

Печи, функционирующие на отработанном машинном масле.

Отопительное электрооборудование представлено сейчас широким рядом заводских изделий. Основной аргумент в их пользу – мобильность, позволяющая устанавливать агрегаты в зонах, в максимальной степени нуждающихся в высоких темпах обогрева. Владельцы гаражей, не слишком обеспокоенные расходом электроэнергии, могут приобрести в магазинах инфракрасные системы, масляные радиаторы или тепловые пушки.

Выпускаемая производителями техника оснащается устройствами, с помощью которых можно задать направление теплового потока, скорректировать мощность. Есть колесики для удобства перемещения оборудования, системы, обеспечивающие пользователям безопасность, предупреждающие преждевременный износ и поломку агрегатов. Тепловые пушки и инфракрасные обогреватели есть также в ассортименте газовых систем.

Обширный ассортиментный ряд заводских печей для гаража позволяет выбрать и купить агрегат с любой производительностью, перерабатывающий оптимальный для хозяина вид топлива.

Продуктивность с экономичностью сочетает оборудование, работающее на стандартном твердом топливе, в качестве которого используют уголь, специальные паллеты, дрова. Их в широком диапазоне выпускает промышленность.

Выполненные из жаропрочных материалов отопительные системы от производителей простейшим способом, описанным в инструкции, устанавливаются в указанных изготовителями местах. Однако элементарная печка для гаража на дровах, сделанная собственными руками, будет настолько же продуктивна, только обойдется в десятки раз дешевле.

Преимущества дровяной печки

Экономичная дровяная печь, сделанная собственными руками, проста в обслуживании, многие ее считают лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция – печка-буржуйка, монтаж которой требует соблюдения двух главенствующих правил:

Печь-буржуйка может использоваться лишь в помещениях, имеющих отверстия, обеспечивающие приток воздуха, и трубопроводы, посредством которых осуществляется вытяжная вентиляция.

Установить обогревательную конструкцию необходимо в зоне гаража, удаленной от легковоспламеняющихся предметов, элементов из древесины, от мест размещения смазочных, горючих расходных материалов.

Один из вариантов печки-буржуйки может быть установлена только в гаражах с естественной или искусственной вентиляцией.

Кроме экономичности и оперативных темпов обогрева помещения популярность данной конструкции обосновывают следующие убедительные достоинства:

• предельно низкая стоимость оборудования и доступная цена требующегося для его функционала топлива;
• возможность при минимальных финансовых расходах самостоятельно смонтировать производительную прочную печь;
• отличный КПД при незначительных размерах агрегата;
• дешевая установка;
• не трудоемкое обслуживание;
• отсутствие необходимости в сооружении специального фундамента под печку;
• возможность использовать собственноручное изделие для разогрева и приготовления пищи.

Недостатки у данного способа тоже имеются. Основной среди них довольно большой расход недорогого, но отнимающего некую сумму топлива. Быстро расходуются дрова, потому что металлическая конструкция не способна аккумулировать генерируемое тепло. Полученная в результате сгорания дров энергия тут же передается воздушной массе, но после того, как печь перестанут топить, металлический корпус очень быстро остывает.

Есть метод уменьшения топливных издержек, состоящий в модернизации конструкции. Печка-буржуйка потребует значительно меньше дров, если патрубок будет вмонтирован в корпус почти над дверцей, а не по традиции возле задней стенки.

Благодаря перемещению положения патрубка в первую очередь нагреваться будут стенки печки, а уже затем продукты сгорания попадут в трубу. Одновременно увеличится время отдачи тепловой энергии, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса. К тому же будет сокращен период, требующийся для нагревания внутреннего пространства в гараже.

Конструктивные составляющие буржуйки

Вариативность конструкций печей типа «буржуйка» предопределяет отсутствие четких регламентов. Каждый мастер делает ее по своему усмотрению, сообразуясь с личными пристрастиями. Но независимо от того, какую схему предпочел изготовитель, у всех отопительных агрегатов данной разновидности есть общие конструктивные элементы, это:

Конструктивная схема простейшей печки-буржуйки

• топка, представляющая собой стандартную камеру сгорания, ее конфигурация и размеры не декларируются строгими канонами;
• колосниковая решетка, устанавливаемая в основании конструкции, она нужна для создания тяги и для размещения дров;
• дымоходный трубопровод, он может быть изогнутым или спиральным, в случае использования стандартной прямой трубы, следует учесть, что длина прямых горизонтально установленных отрезков дымохода по строительным нормативам не должна превышать 1го метра.
• зольник, расположенный под колосниковой решеткой, являющийся приспособлением для сбора золы.

Простейшая «буржуйская» печка состоит из металлического корпуса, оснащенного дверкой для подачи топлива, и патрубка, расположение которого определяется изготовителем. В качестве поддувала можно сделать небольшие отверстия в днище, они помогут создать неплохую тягу. Извилистость дымохода продиктована необходимостью сократить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать тепловую энергию помещению, а не «вылетать в трубу» с нежелательной стремительностью.

Печь, работающая на «отработке»

Главный плюс данного обогревательного оборудования – использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат действует без форсунки и капельницы. Это предельно дешевая печка — своими руками в гараж ее сделать несложно, также не проблематично всегда находить для нее топливо.

Стандартная схема печки для гаража, функционирующей на отработанном масле, размеры мастер может подобрать свои.

Конструктивно перерабатывающая отработанное масло печь представляет собой две соединенные перфорированной трубой емкости. Нижний элемент с объемом 12 л выполняет функцию топки и топливного бачка. На верхней плоскости нижней части печки должно быть отверстие, оснащенное крышкой. Отверстие нужно для заливки топлива, крышка необходима для контроля работы самодельного оборудования. Приоткрывая и закрывая крышку, хозяин будет контролировать поступление требующегося для горения кислорода, от которого зависит продуктивность обогрева.

Верхняя емкость и соединяющая две основные части труба играют роль нагревательных элементов печи. Раскалиться данный самодельный прибор может до 800-900° С. Чтобы емкости не прогорели для их изготовления используют листовое железо толщиной от 4 до 6 мм. К верхней части печки приваривается патрубок, на который устанавливается выполненная из оцинкованного стального сплава вытяжная труба. Вся печная конструкция не должна быть монолитной, так как верхнюю емкость нужно будет снимать для удаления копоти из горелки.

Как сделать печку своими руками

Для изготовления такого прибора не потребуются чертежи, какие-либо углубленные технические знания, профессиональные навыки. Расходовать агрегат будет до полутора литров в час, весит вся система не более 30ти кг. Стандартные размеры, не учитывающие вытяжную трубу, изменяются в пределах от 35 до 70 см. Чаще всего для изготовления вытяжки используют трубу с сечением 105 мм.

Для тех, кто желает узнать, как сделать печку в гараже правильно, и как быть, чтобы эксплуатация самоделки не вызывала проблем, есть несколько важных рекомендаций:

• Предпочтительная высота дымохода около 4х метров, что необходимо для формирования хорошей тяги.
• Печку, функционирующую на отработке, нужно чистить через каждые десять дней.
• Сажи будет гораздо меньше, если диаметр верхней трубы больше, чем размеры выхлопного элемента.
• Агрегат должен быть установлен в зоне гаража так, чтобы не было близко расположенных взрывоопасных веществ, возгораемых предметов.

Для работы печки годиться масло с любой степенью очистки. Вполне подойдет неочищенный состав. Если договориться с собственниками рядом стоящих гаражей и поставить для слива масла какой-нибудь резервуар, топливо для печки будет вообще бесплатным. Использовать для нагрева гаража можно трансмиссионное, трансформаторное, машинное масло, дизель, любое печное топливо.

Колоссальное количество печек для отработки, имеющих аналогичную конструкцию и работающих по единому принципу.

Такая печка-самоделка разжигается с помощью вложенной в нижний резервуар бумаги, газеты, поверх которой заливается топливо. Кипеть содержимое начнет минут через десять, процесс горения инициируется за счет способности масла самовозгораться. Топливо подливают порциями по 5 л. При использовании очищенных составов уходом за конструктивными элементами можно будет заниматься реже, в чем также окажет содействие увеличение сечения дымохода.

Видео: изготовление и советы по эксплуатации:
