Производим раздвижные ворота своими руками не хуже, чем с завода

Подготовительные работы

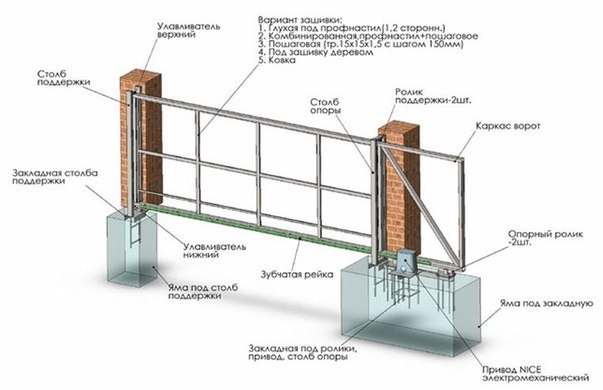

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

  • опор;
  • концевика;
  • улавливателей створок;
  • верхних роликов;
  • заглушек;
  • рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость

Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.


Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки

Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет

Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм

Для соединения изделия таких габаритов потребуется сварка.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

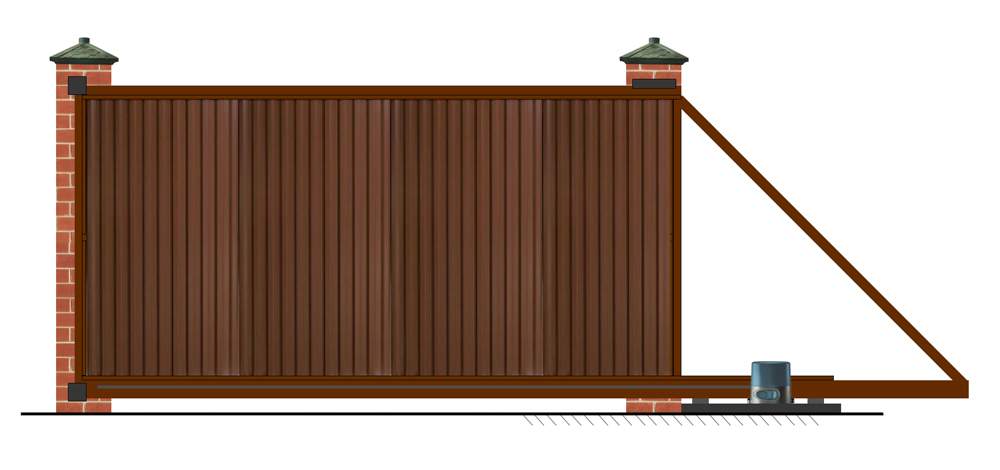

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Особенности откатных ворот

Такая разновидность заборных ворот довольно необычная и используется не слишком широко, хотя обладает существенным рядом преимуществ перед иными разновидностями.

Итак, какие же плюсы есть в откатных конструкциях:

  • Привлекательный и необычный внешний вид.
  • Значительно экономят пространство, из-за того, что открываются в сторону и не препятствуют свободному въезду во двор. Это помогает устанавливать машину прямо возле ворот и при этом без проблем открывать или закрывать их, очень хорошо в условиях дефицита площади.
  • Процесс открывания проходит гораздо легче и быстрее.
  • Есть возможность легко переоборудовать всю конструкцию под систему автоматического открытия.
  • Гораздо надёжнее, так как открыть их посредством тарана намного сложнее.
  • Могут быть существенно большей ширины, чем распашные и прочие разновидности схожих изделий.

Устройство сдвижных моделей

Как видите, преимуществ и особенностей довольно много, так что стоит задуматься над выбором именно такой конструкции ворот для своего ограждения.

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

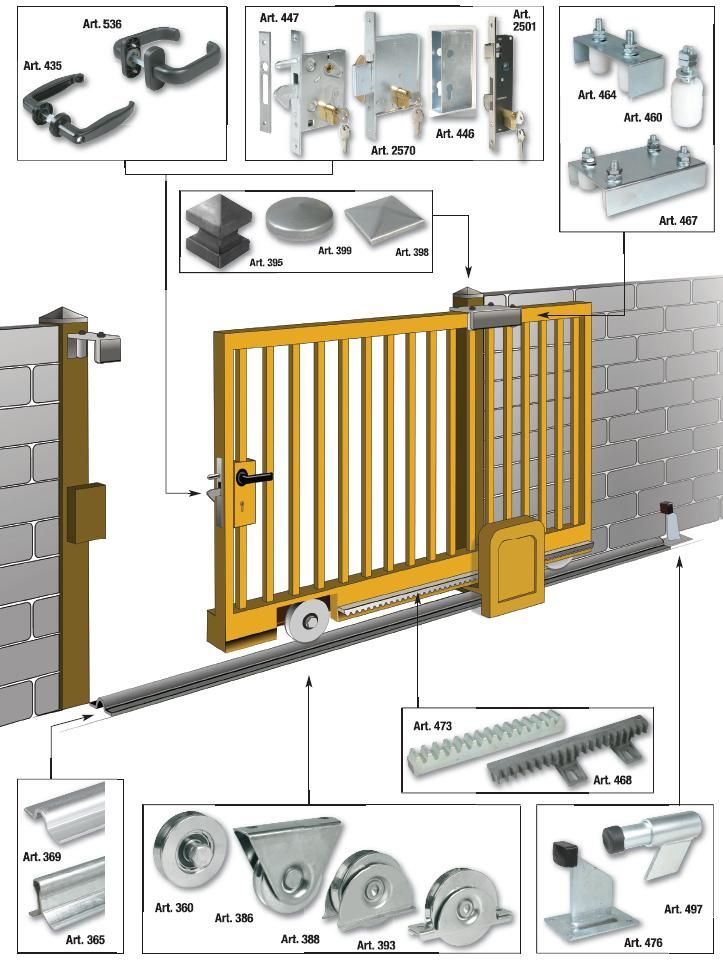

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Главные достоинства откатных ворот под ключ

  • Компактность — перед въездом не требуется предусматривать свободное пространство.
  • Удобство в эксплуатации — зимой не нужно расчищать территорию для открывания конструкций, а после установки автоматического модуля управления все процессы осуществляются дистанционно.
  • Надежность — дешевые откатные ворота способны выдерживать значительные ветровые нагрузки.
  • Низкий уровень шума — механизм функционирует максимально тихо.
  • Простота в обслуживании — конструкция нуждается только в периодической очистке роликовых опор от загрязнений.

Минусом откатных ворот считают только цену, по сравнению с распашным аналогом она более высокая. Однако надежность в эксплуатации, комфорт и удобство полностью компенсируют эту небольшую разницу.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

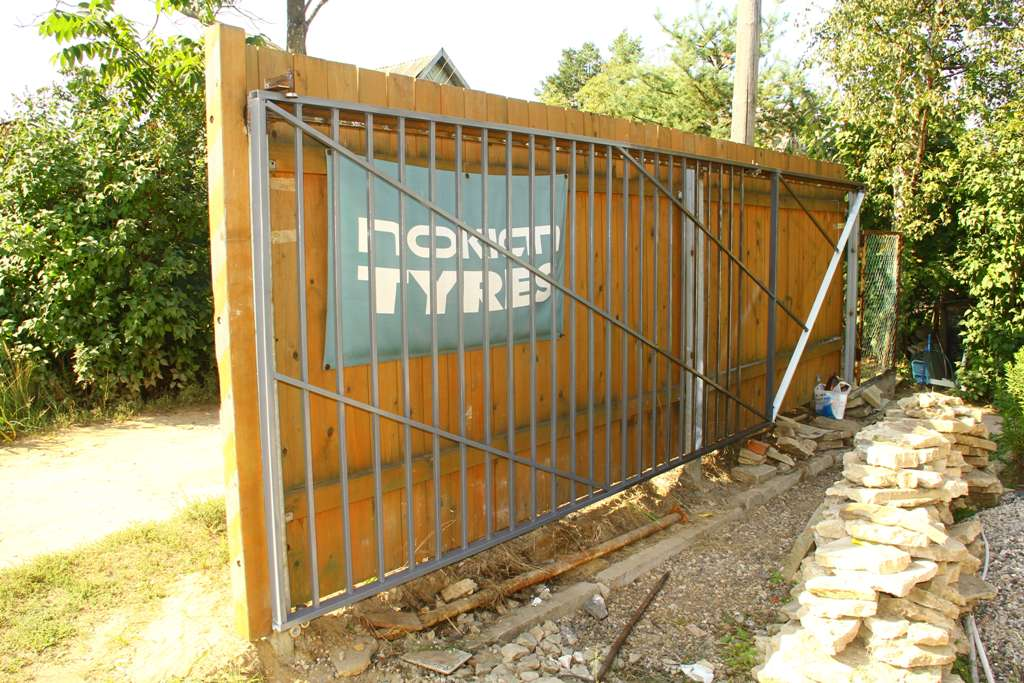

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Материалы для откатных ворот

Для того чтобы сделать откатные ворота своими руками, необходимо использовать качественные материалы для долгого срока службы и приятного внешнего вида ворот.

Для вашего удобства все материалы и механизмы можно приобрести в специальных строительных магазинах.

Перечень необходимых деталей для ворот:

  • Для направления перемещения используют роликовую каретку, вам понадобится 2 штуки;
  • Для большего крепежа ворот в закрытом виде используют для створок уловитель, на низ и верх листа ворот;
  • Чтобы закрепить верхний край створки при эксплуатации используют пластину с поддерживающими роликами;
  • Ролик концевой, также можно воспользоваться накатным роликом;
  • Заглушки по направляющим – 2 штуки;
  • Направляющая;
  • Двигатель с длинной проводкой, системой автоматизации.

Тут указаны основные механизмы для самостоятельной установки данного вида ворот, немаловажным есть и правильность выполненного монтажа каркаса ворот.

Мелкие уточнения и советы

Высокой надежностью должно обладать и дверное полотно. однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот. их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

  1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
  2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
  3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
  4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
  5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
  6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
  7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
  8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
  9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
  10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

» alt=»»>

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

  • песок, щебень и цемент для бетонирования;
  • консольные металлические блоки;
  • продольные металлические швеллеры;
  • арматурные прутья и вязальная проволока. Из них собирается каркас;
  • необрезные доски для устройства опалубки;
  • бетономешалку;
  • электро- или газосварку;
  • уровень строительный;
  • рулетку;
  • штыковые и совковые лопаты;
  • лом;
  • опорный швеллер;
  • молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

  1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.

  2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.

  3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.

  4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
  5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.

  6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
  7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.

  8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
  9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.

  10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

  • при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
  • бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
  • арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
  • после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
  • изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

  • опорный столб;
  • ответный столб;
  • фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

  • В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
  • Нельзя повредить машину при случайном открытии.
  • Проем не ограничен по высоте.
  • Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
  • Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
  • Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

  • Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
  • Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
  • Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
  • Широкий набор вариаций.
  • Долгое время использования.
  • Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

  • Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
  • Консольная часть требует для своей установки создание основания — фундамента.
  • Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

  • направляющие балки, которые выполняют роль несущей;
  • опоры для роликов;
  • ролик, который можно снять;
  • регуляторы парусности и нагрузки – уловители;
  • в качестве крепления используется кронштейн, защищающий ворота от покачивания;
  • опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

Наглядно состав конструкции может представить схема откатных ворот.

Вывод

Оказывается что раздвижные ворота имеют больше преимуществ чем недостатков. Проблемы которые могут возникнуть при эксплуатации достаточно просты для решения, и вполне вероятно что если вы решитесь купить ворота хорошего качества, то даже не появятся.

Как ни странно, но даже со всеми плюсами откатных ворот большинство домовладельцев все же отдают свое предпочтение распашным воротам. Отчасти это происходит из-за стереотипов или желания создать более эстетичное дворовое пространство.

Конечно же, если вы отдаете больше предпочтения удобству использования то выберите сдвижные ворота. В итоге выбор подходящих ворот является индивидуальным, то есть соответствующим вашим предпочтениям.

Откатные ворота своими руками на фото и видео чертежах Строительный портал

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика.

Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска.

С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Откатные ворота своими руками на фото и видео чертежах

Ни один уважающий себя хозяин не оставит свой двор без ограждения. Устанавливая его, обязательно оставляется место для одной или нескольких систем входа-выхода: ворот и калитки. Зачастую, идя по улице, за заборами не разглядеть дома, но всегда на виду то, по чему можно судить о хозяине, – это ворота и калитка, ведущие во двор.

Разновидности и характеристики

Наиболее часто до последнего времени использовались распашные ворота. Однако все больше встречаются ворота с откатной системой открывания. Возрастающая популярность привела к тому, что многие умельцы научились делать откатные ворота своими руками и самостоятельно производить их установку. Но для начала нужно изучить видео- и фото-материалы по монтажу.

Особенности конструкции

Подвесного типа крепления. Такие варианты жестко крепятся, устойчивы и надежны. Но применение верхней направляющей ограничивает высоту въездного пространства. Поэтому они хороши для складских или производственных помещений ангарного типа, но не очень удобны при установке дворовых ограждений.

Ворота, двигающиеся на колесиках, как на видео. На общем фундаменте проема устанавливается несущий рельс конструкции. Двигающие колесики устанавливаются на раму полотна ворот. Это размещение несущей конструкции создает некоторые препятствия для движения транспорта, и каждый раз, въезжая во двор, будьте готовы их почувствовать. Кроме того, выпадающие осадки и температурные колебания могут значительно ухудшить качество движения и поспособствовать быстрой коррозии несущего рельса.

Консольные откатные. Усиленная несущая направляющая устанавливается на нижнюю часть рамы. Они не имеют ограничений сверху и при открывании не соприкасаются с дорогой. Возможна установка автоматической системы открытия.

Представленные видео материалы достаточно точно ознакомят вас с работой откатной системы. Различные типы конструкций откатных систем представлены на фото.

Используемые материалы для изготовления полотна

Полотно может быть изготовлено из таких материалов:

  • дерево,
  • профнастил,
  • металлический или поликарбонатный лист,
  • кованое изделие.

Выбирая материал для полотна, учитывайте, что изготавливая откатные ворота своими руками, не стоит отягощать конструкцию. Используйте сравнительно легкие материалы, потому что каждый килограмм веса самих ворот заставляет усиливать роликовые опоры и увеличивает ваши затраты на создание изделия. Обратите внимание на оптимальный вариант полотна на видео.

Материалы и фурнитура

При подготовке материалов для установки следует учитывать их ширину и вес полотна. В любом случае вам понадобится профильная труба, направляющая консоль, роликовые опоры, улавливатели для верха и низа ворот, квадратный кронштейн, нейлоновые или резиновые ролики для фиксации верха полотна, концевой ролик, заглушки. При покупке роликовых опор следует знать, что по материалу изготовления они могут быть изготовлены из:

  • усиленного металла,
  • металлополимера,
  • усиленного полимера.

Вам могут предложить роликовые опоры с максимальной эксплуатационной нагрузкой до 350 кг, до 500 кг, до 800 кг, до 1000 кг. Фото фурнитуры дает возможность визуально увидеть нужные элементы.

Для более конкретного примера набора нужных материалов рассмотрим откатные ворота шириной в 4 м при высоте 2 м и 20 мм толщине полотна из профнастила или дерева. Все данные представлены в виде таблицы.

Усиленная направляющая (ширина – 70 мм, высота – 60 мм, толщина – 3,5 мм)6 метров
Роликовая опора на цельнометаллической пластине2 шт.
Концевой ролик1 шт.
Улавливатель для верха1 шт.
Улавливатель для низа1 шт.
Квадратный кронштейн1 шт.
Мягкий ролик-ограничитель1 шт.

Труба потребуется профильная размерами 20х20; 60х40.

Сборка начинается с формирования внешней рамы. Правильность изготовления проверяется замерами диагонали. Они должны быть равны. Удостоверившись в правильном креплении рамы, приваривается укосина для баланса. После привариваются вертикальные, а за ними и горизонтальные детали обрешетки. Для укрепления и усиления конструкции нижнюю часть можно усилить наклонными планками. После всех произведенных работ приваривается нижняя направляющая. Общая длина ворот с консолью, составляет 1,5 размера длины проема для ворот.

Чертеж с нужными размерами поможет не допустить ошибки в сборке основной рамы ворот.

Чертеж для установки

Подготовка фундамента

Схема закрепления фундамента

Для усиления опоры и крепления откатных ворот устанавливается фундамент с закладной деталью. Швеллер с приваренной с нижней стороны арматурой – это и есть закладная. Ширина используемого швеллера – более 12 см, длина – 2 метра. Обычно длина закладной равна половине ширины проема.

В закладной должны быть подготовлены отверстия для дальнейшей установки креплений роликовых опор. Расстояние между ними должно быть просчитано согласно размеру ворот и их веса. Чертежи закладной детали помогут правильно ее изготовить.

Для укрепления закладной можно использовать несколько видов фундамента.

  • Монолитный фундамент. Для заливки копается яма на глубину больше отметки промерзания (до 1,5 м) по всей длине консольной части и шириной до 0,5 м. Закладная деталь механизма ворот устанавливается арматурой в яму так, чтобы швеллер находился вровень с въездным покрытием и подходил вплотную к ограждению двора.
  • Фундамент на сваях. Швеллер устанавливается на два арматурных столба, под столбы выбирается земля на глубину около 1,5 м и диаметром около 30 см. Отверстия соединены неглубокой траншеей под закладную деталь, которая должна быть установлена строго горизонтально по уровню дорожного покрытия. Основание бетонируется.
  • Винтовые сваи для фундамента. Металлические сваи устанавливаются под закладную деталь откатных ворот. Внутренняя полость свай заливается бетоном. Внешние стороны должны быть обработаны антикоррозийными покрытиями.

На что следует обратить внимание при установке фундамента

  1. Закладная деталь при установке уже должна иметь размеченные и подготовленные углубления под роликовые опоры.
  2. Глубина фундамента должна перекрывать линию промерзания грунта.
  3. Яма под заливку фундамента копается вплотную к забору. Это хорошо видно на фото.
  4. Закладная деталь должна быть установлена вровень с горизонтом дорожного покрытия.
  5. Время для выстойки фундамента должно быть не менее недели, только после этого должна проводиться работа по установке ворот.

Предлагаемые вашему вниманию видео-материалы достаточно точно показывают работу по подготовке фундамента под.

Автоматизация

Если вы решили автоматизировать свои откатные ворота, то сначала вам следует проложить электропроводку. Делать это лучше во время закладки фундамента. Если во время подготовки фундамента вы еще не думаете об автоматизации, то просто заложите трубу под будущую электропроводку. Покупая автоматику для откатных ворот, ориентируйтесь на надежность изделия.

Установка

Сначала производится разметка линии движения ворот. Роликовые опоры должны располагаться как можно шире на закладной детали. Фискируются роликовые тележки на швеллере с помощью сварки. Роликовые опоры устанавливаются на 150 мм от края закладного элемента с одной стороны. Отмеряется 100 мм, начиная от ответного столба – это и будет место размещение роликовой опоры с другой стороны. Вставляются роликовые опоры в несущий профиль. Привариваются регулировочные площадки. Устанавливается верхний нейлоновый фиксатор рамы и концевой ролик. Устанавливается сначала нижний, а потом и верхний уловитель. Готовая конструкция проверяется на открывание и закрывание.

Внимательно изучите фото и видео материалы по установке. Предлагаемый опыт точно будет полезен и, изучая его, вы сможете сделать и установить откатные ворота своими руками.

Чертежи показывают важные детали оборудования. Адаптируя полученные данные под свои возможности, вы можете сделать отличную систему откатных ворот индивидуальной модели, которая обойдется вам в несколько раз дешевле, чем покупка готовых или заказ их в специализирующихся на производстве таких изделий фирмах.

Как правильно сварить откатные ворота из профтрубы

При недостатке места перед въездом оптимальным решением будет установка сварных откатных ворот. Им не требуется место для открытия створок, как у распашных, а зимой не придется махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

  • вес не больше 400 кг, шириной до 4 м;
  • масса до 600 кг, размер не больше 6 м;
  • вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

  • нижнюю направляющую балку;
  • поддерживающую скобу, на ней устанавливаются резиновые ролики;
  • пару опорных тележек с площадками под них;
  • концевой ролик;
  • нижний и верхний уловители;
  • заглушки из пластика.

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

  • профильные трубы 50×50 или 60×40 мм для сборки рамы;
  • труба 40×20 для сборки каркаса под обшивку;
  • 20-й швеллер длиной 2 м для монтажа роликовых тележек;
  • отрезки листового железа для закладных на кирпичных или каменных опорах;
  • арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
  • при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
  • краска и грунтовка по металлу.

Как сделать откатные ворота своими руками: поэтапная инструкция

Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке. Поскольку работу придется выполнять самому поэтапно, нужно на каждом шагу контролировать правильность изготовления и сборки элементов конструкции.

Устанавливаем столбы

Опоры делают из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не меньше метра, но надежней обустроить общий фундамент. Для монтажа уловителей и поддерживающей скобы используется сварка, поэтому на каменных и кирпичных опорах устанавливаются закладные из листового металла. Под столбы выкапываются ямы размером не меньше 50×50 см. После установки проверяется вертикальность, заливается бетон.

Монтируем фундамент

Котлован под фундамент шириной 0,5 м и длиной на 30 см больше противовеса выкапывается рядом с забором. Дно траншеи должно быть ниже точки промерзания грунта. Далее:

  • из арматуры нарезаются стержни длиной равной глубине котлована и по 20 см;
  • длинные прутья привариваются к бокам швеллера с шагом 50 см;
  • противостоящие стержни свариваются парами на расстоянии 0,7 — 0,8 м от швеллера;
  • после установки сделанной конструкции в котлован швеллер выравнивается по горизонтали так, чтобы его верхняя полка была вровень с поверхностью проезда;
  • устанавливается опалубка и дополнительная арматура по бокам;
  • траншея заливается бетоном.

Свариваем створку ворот

Чтобы сварить ворота из профтрубы, нарезаются в соответствии с чертежом заготовки. Затем:

  1. К направляющей балке приваривается нижняя труба 50×50 мм, а к ней вертикальные стойки. Далее монтируется верхняя поперечина и противовес.
  2. Внутреннее пространство рамы заполняется элементами каркаса из трубы 40×20 для крепления обшивки. Чтобы не допустить перегрева и деформации сваривать их нужно в шахматном порядке.
  3. Сварочные швы зачищаются болгаркой, конструкция покрывается грунтовкой, окрашивается.

Устанавливаем ворота

Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур. Высота над проездом 15 — 20 см. Он будет использоваться как осевая линия при установке опорных тележек.

Сборка производится в следующем порядке:

  1. Размечаются места под роликовые тележки на швеллере. Чтобы концевой ролик на направляющей не выступал в проезд, первую тележку ставят в 15 см от края проема. Задняя располагается на расстоянии равном длине рамы (с учетом противовеса) минус 10 см, отмеренном от принимающей опоры.
  2. После прихватки площадок на них ставятся роликовые тележки.
  3. Устанавливается створка, проверяется ее положение относительно столбов. Если все нормально, полотно и тележки снимаются.
  4. Обвариваются поддерживающие площадки.
  5. Устанавливаются тележки и створка, ворота закрываются.
  6. Уровнем проверяется горизонтальность. При необходимости, положение поправляется регулирующими болтами на площадках.
  7. Концевой ролик вставляется в торец направляющей, закрепляется болтами, прихватывается сваркой.
  8. На опору, стоящую рядом с тележками, приваривается поддерживающая скоба так, чтобы верхний край створки был внутри нее. Роликами выставляется положение створки по вертикали.
  9. На концевой ролик надевается нижний уловитель, ворота закрываются, намечается место на приемной опоре. Крепление делается на болтах, чтобы была возможность регулировки по высоте.
  10. В таком же порядке устанавливается верхний уловитель, но крепится сваркой.
  11. Завершается монтаж окончательной регулировкой роликов, уловителей, поддерживающей скобы. Торец направляющей закрывается заглушкой.

Обшиваем и красим ворота

Обшивка из листовых материалов крепится саморезами или заклепками. Под них, в элементах каркаса откатных ворот, просверливаются отверстия. При обшивке штакетником или вагонкой их нужно обработать перед покраской антисептиком. Кованые элементы используются самостоятельно или в сочетании с другими материалами.

Профнастил и поликарбонат заранее выбираются по цвету. Листовое железо и кованые детали предварительно обезжириваются и покрываются антикоррозийной грунтовкой. Окраска производится алкидной эмалью или акриловой краской в 2 — 3 слоя. Работа выполняется краскопультом, валиком либо кистью.

Что понадобится для автоматического открывания раздвижных ворот

Для оснащения откатных ворот системой автоматики, можно купить готовый комплект или приобрести составляющие по отдельности. Набор должен состоять из следующих элементов:

  • зубчатой рейки;
  • электропривода;
  • сигнальной лампы;
  • фотоэлементов;
  • пульта ДУ;
  • блока управления.

Для установки привода используется швеллер, на котором смонтированы опорные тележки. Монтаж выполняется в следующем порядке:

  1. Приложив зубчатую рейку к нижней трубе рамы и совместив ее с зубьями шестерни, определяется место размещения привода между тележками. Если нужно поднять его или установить рядом со швеллером к нему приваривается пластина из толстого металла.
  2. На подготовленное место приваривается основание привода, на него крепят само устройство.
  3. Открыв ворота и установив рейку, проверяется правильность ее положения. В любом крайнем положении должен остаться запас в 10 см. Затем ее приваривают.
  4. На рейке крепятся концевые выключатели и фотоэлементы.
  5. На левой опоре устанавливается сигнальная лампа.

Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится тестирование. Если вес ворот небольшой в качестве привода подойдет шуруповерт, а блок управления заменяется дешевой системой автомобильной сигнализации.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

  1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
  2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
  3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
  4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Откатные ворота своими руками

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

Откатные ворота — принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

Схема откатных ворот с основными элементами

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

Пример схемы соединения деталей ворот:

Схема соединения деталей

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

  • Сварочный аппарат, желательно полуавтоматический.
  • Болгарка с отрезным и шлифовочным дисками.
  • Шуруповёрт или клёпочник.
  • Молоток, рулетка, маркер белый.
  • Бетономешалка, штыковая и совковая лопаты.
  • Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Откатные ворота своими руками чертежи и конструкция

Придомовая территория будет неполной, если лишена какого-либо ограждения.

Презентабельности и статусности дому придадут откатные ворота. Удовольствие это не из дешевых, но отличается приятной особенностью – конструкция изготавливается самостоятельно. Остается только выбрать модель и оценить собственные силы.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

  • Бесшумность работы. Скрип не потревожит домочадцев или соседей.
  • Не занимают много места как в открытом, так и закрытом состоянии.
  • Очистки наледи, снега или забивающегося мусора большей частью не требуется.
  • Минимальное обслуживание требует лишь регулярной проверки ходовой части.
  • Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
  • Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Виды откатных ворот

Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.

Консольные

Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.

Подвесные

Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.

Колесные

Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.

Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

  • Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
  • Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
  • Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
  • Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.

Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Монтаж откатных ворот своими руками

Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.

Установка опорных столбов

Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.

Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.

Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.

На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.

Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.

Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.

Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.

Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.

Через 2–3 недели, по застывшему основанию работу можно продолжать.

Сварка ворот

Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.

Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.

Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.

Установка комплектующих и рамы

На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.

Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.

Покраска и обшивка

Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.

После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.

Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.

Дополнительное оснащение откатных ворот

Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.

Монтаж откатных ворот своими руками видео

набор фурнитуры, устройство фундамента, сборка каркаса, монтаж ворот

Раздвижные ворота подходят для дома и дачи. Благодаря прочному основанию и каркасу они выглядят основательно, не требуют много места и надежно защищают въезд на участок.

Конструкция раздвижных ворот своими руками

Движение полотна раздвижных ворот осуществляется вдоль забора, в закрытом положении въезд полностью им перекрыт без щелей и зазоров. По количеству полотен различают такие конструкции:

  • Одинарная створка — опираясь на дополнительный фундамент, смещается в одну сторону по стальной закладной детали; в верхней части столбов перетяжка не нужна; подходит для полотна с высотой не более 2 метров
  • Конструкция из двух полотен — опираясь на два дополнительных фундамента, они синхронно движутся в разные стороны; для перемещения створок на роликах нужна верхняя балка; подходит для тяжелых ворот высотой более 2 метров

Полотна могут быть выполнены из любого материала. Например, можно сделать раздвижные ворота из профлиста своими руками.

Инструменты, материалы, чертежи

Для работы необходим сварочный аппарат, набор слесарных инструментов и навык обращения с ними, струбцины для фиксации. Несущим элементом полотен является прочная рама. Чтобы она не имела перекосов, заниматься ее изготовлением нужно на ровной площадке.

Выполняя чертежи раздвижных ворот своими руками, учитывают особенности конструкции:

  • Длина подвижного полотна наполовину превышает ширину проема
  • Недопустимо любое отклонение от горизонтали, уклон в основании подвижной части ворот
  • Просвет между основанием и движущимся полотном должен составлять не менее 5 см
  • Высота столбов не менее, чем на 20 см превышает высоту раздвижной части
  • Важна прочная фиксация столбов
Чертеж раздвижных ворот

Готовый комплект фурнитуры для этой модели ворот можно купить уже собранным, их три вида, отличаются они размером — для большого, малого и среднего проема.

Набор состоит из следующих деталей:

  • Ролики
  • Направляющая
  • Планка
  • Держатели

Сборка каркаса и изготовление полотна

В раздвижных воротах обязательно предусмотрен противовес, им служит длина полотна, превышающая ширину проема, обычно — наполовину.

Для самодельных раздвижных ворот своими руками нужно:

  • Шина-направляющая
  • Трубы с прямоугольным сечением

Этапы сборки каркаса сдвижных ворот своими руками:

  1. По всей длине к шине фиксируется с помощью сварки широкая сторона трубы. Перпендикулярно шине, навариваются трубы 1,85 м, по верхнему краю они выравниваются и соединяются трубой 4 м
  2. К свободному краю шины и верхней части вертикальной трубы приваривается упрочняющий откос из трубы 2,7 м. После этого обвариваются все стыки труб
  3. Каркас упрочняется разбивкой на 6 частей с помощью приваривания по горизонтали трех труб
  4. Швы зачищаются и полируются, каркас окрашивается
  5. После высыхания краски каркас заполняется профлистами, которые закрепляются заклепками или саморезами

Раздвижные ворота не очень популярны у владельцев гаражей. Они предпочитают устанавливать подъемные ворота своими руками. Такая конструкция более удобная.

Подъемные ворота снабжают автоматикой. Читайте подробнее в этой статье о том, как сделать автоматические ворота своими руками.

Устройство раздвижных ворот своими руками

Вся нагрузка конструкции ложится на фундамент, заложенный у столба, в чью сторону будут выдвигаться ворота. Выполняют фундамент в виде двух метровых свай, соединенных ростверком. На ростверк будет уложена закладная деталь из швеллера, шириной 20 см. Чтобы точно отрегулировать горизонталь швеллера, к нему заранее приваривают две ручки. Когда бетон под закладной деталью затвердеет, на нее наваривают каретки с роликами, закрепленными болтами.

К столбам ворот крепят фальш-столбы, на 10 см превышающие высоту полотна. На одном из них крепят поддерживающую планку с роликами — это боковой столб у фундамента. На противоположной стороне — разгрузочный столб, он поддерживает ворота в закрытом положении, к нему крепят уловители вверху и внизу.

Устанавливая раздвижные ворота своими руками (гаражные и на заборе), нижние ролики вводят в шину, а поддерживающие ролики оказываются по обеим сторонам от верхней трубы рамы. Испытав ход ворот, выполняют окончательную сварку (до этого детали лишь точечно прихватывались). Для плавности хода ролики обильно смазывают.

Два вспомогательных столба, которые будут удерживать полотно, устанавливают у основных столбов ворот: один, с поддерживающей планкой и роликами, — у фундамента, второй — для поддержки ворот, когда они закрыты, — с уловителями, с другой стороны проема.

Раздвижные ворота недешевы, но надежны, не подвержены перекосам и заклиниванию.

Видео о раздвижных воротах своими руками

Инструкция по изготовлению раздвижных ворот на заборе. Показан механизм, приводящий ворота в движение, и другие элементы конструкции.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Этого недостатка лишены откатные или, как говорят, сдвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

По типу откатные (сдвижные, раздвижные) ворота бывают:

Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска — 3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Как сделать откатные ворота

Раньше сдвижные ворота, автоматически открывающие проезд транспорту, встречались только на промышленных предприятиях. На въездах во дворы частных домов повсеместно стояли традиционные распашные створки, поскольку в продаже не было исполнительных механизмов и автоматики. Разные самодельные устройства, придуманные домашними умельцами, не в счет. Сейчас готовый комплект оборудования можно купить за сравнительно небольшие деньги, а установкой заняться самостоятельно. Остается лишь понять, как сделать из набора деталей откатные ворота своими руками, о чем мы и расскажем далее.

Конструкции откатных ворот

Для начала выясним, какие технические решения применяются для реализации принципа выдвижной створки. Всего есть 3 вида конструкций:

В первом случае отодвигающееся полотно подвешивается на роликах к горизонтальной балке, закрепленной над въездным либо гаражным проемом, что и показано ниже на фото. Система весьма надежная, но не без изъяна: балка ограничивает высоту проезжающего транспорта, да и смотрится неприглядно, особенно если установить ее на лицевом заборе частного дома.

Ворота, откатывающиеся по наземному рельсу, — наиболее простое решение. Их можно делать цельными и раздвижными, состоящими из двух половинок, с электроприводом и без него. Но есть одна проблема, перечеркивающая все достоинства рельсовой схемы: наземная направляющая быстро забивается грязью в летний период, а зимой засыпается снегом и покрывается льдом. Чтобы обеспечить нормальную работу створок, рельс нужно постоянно очищать вручную.

Справка. Изредка встречаются комбинированные варианты изделий, где полотно двигается по двум направляющим – верхней и нижней.

Консольные откатные ворота, изображенные на фото, лишены недостатков двух предыдущих конструкций, поскольку в створе проема нет никаких балок и рельсов. Устройство и принцип действия системы выглядит так:

  1. Полотно ворот представляет собой металлический каркас, закрепленный сверху выдвигающейся (консольной) балки. Последняя движется на роликовых упорах, установленных на железобетонном фундаменте.
  2. По всей длине балки прикреплена зубчатая рейка, совмещаемая с шестеренкой привода, обеспечивающего перемещение створки.
  3. Когда ворота закрываются, противовесом для выдвигающейся рамы служит фундамент, сделанный в стороне от проема, как показано ниже на схеме. В конце цикла край створки попадает в ловители на заборном столбе, поддерживающие полотно в закрытом состоянии. В этот момент срабатывает концевой выключатель, останавливающий электродвигатель.
  4. Чтобы створка не раскачивалась, на ближней опоре забора ставится верхнее направляющее устройство.

Схема откатных ворот консольного типа

Единственный недостаток системы – под ее монтаж нужно выделить много места позади забора, поскольку длина полотна в полтора раза превышает габариты проема. Но в остальном это лучшая конструкция на сегодняшний день, ее изготовлением мы и займемся.

Подготовка к монтажу

Прежде чем приниматься за работу, необходимо проверить техническую возможность установки откатных ворот своими руками. Для этого надо выдержать следующие условия:

  • в той стороне, куда планируется задвигать полотно при открывании, забор должен быть прямым;
  • длина этого прямого участка – не менее ширины въезда, помноженной на 1,5;
  • рельеф участка позади забора должен быть ровным, чтобы открываемая створка не упиралась в землю;
  • заборные опоры по бокам проема нужно построить заблаговременно;
  • для крепления ловителей и направляющих в кирпичных или блочных столбах надо предусмотреть закладные детали.

Если ваши замеры и расчеты показывают, что места для движения полотна хватает и опоры уже готовы, то переходите к закупке материалов и комплектующих. Чтобы посчитать их количество, не обязательно создавать проект, достаточно нарисовать эскиз будущих ворот по чертежам, предлагаемым производителями либо пользователями тематических форумов.

Справка. Зачастую фирмы – изготовители откатных ворот, например, известная компания Дорхан, предлагают полные комплекты материалов, включающие профильные трубы для сборки рамы и обшивку из профнастила. Изделия рассчитаны на стандартную ширину проезда 4 м.

Минимальный монтажный комплект для ворот включает в себя такие детали:

  • консольная балка;
  • 2 роликовых опоры;
  • улавливатель верхний и нижний;
  • ролики опорные и поддерживающие;
  • кронштейн верхней направляющей;
  • рейка зубчатая;
  • механический привод с установочной площадкой;
  • заглушки для торцов балки.

Опционально изделие может комплектоваться системой дистанционного и автоматического открывания с фотодатчиками. При необходимости в полотно встраивается калитка, распахивающаяся внутрь двора (наружу нельзя, может случайно упереться в столб). Как выглядит основная фурнитура для откатных полотен, подробно показано на видео:

При подборе комплекта и привода обязательно учитывается вес полотна ворот. Например, если вы будете варить шестиметровую раму под проем 4 метра по чертежу, то общий вес конструкции не выйдет за пределы 400 кг. При условии, что на каркас пойдут профильные трубы сечением 60 х 40 мм, а на перемычки – 40 х 20 мм с облицовкой профнастилом.

Заливка фундамента

Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.

Примечание. Конструкция фундамента и силовой рамы, показанная на чертеже, рассчитана на вес полотна до 400 кг (длина 6 м). Если параметры вашей створки другие, то при сборке ориентируйтесь на указания в инструкции производителя монтажного комплекта.

Чертеж фундамента под раму длиной 6 м (проем 4 м)

Работы по заливке основания откатных ворот ведутся в таком порядке:

  1. Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
  2. Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
  3. Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
  4. Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
  5. Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.

Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.

Изготовление и монтаж полотна

Створка откатных ворот – конструкция довольно большая и в этом заключается сложность ее сборки. Дело в том, что все элементы рамы должны лежать в одной плоскости, а этого в домашних условиях добиться непросто. Нужно подготовить ровную горизонтальную площадку и придумать подставки, чтобы сваривать конструкцию в лежачем положении на одном уровне. Один из вариантов с подставками продемонстрирован на фотографии:

Чтобы правильно выполнить монтаж откатных ворот, действуйте в таком порядке:

  1. Сварите из профильных труб раму на прихватках, проверьте диагонали и подровняйте при необходимости. Затем прихватите среднюю перекладину и повторите проверку еще раз. После чего приварите оставшиеся элементы заполнения и наложите капитальные швы.
  2. Перед тем как сделать обшивку рамы, очистите ее от ржавчины, нанесите грунтовку и окрасьте за 2 раза в желаемый цвет. Прикрепите к ней направляющую балку и зубчатые рейки для привода, а после облицуйте профилированным листом.
  3. Смонтируйте на силовой раме 2 роликовые опоры из комплекта. На ближайшей к проему установите корпус электропривода.
  4. Прикрепите к первому столбу верхнее направляющее устройство. Оно должно находиться четко над роликами опоры, добейтесь этого с помощью подкладок. Поднимите отдвижное полотно вертикально и наденьте балку на ролики обеих механизмов, следя, чтобы верх рамы вошел в направляющую на столбе.
  5. Отрегулируйте вертикальное положение ворот с помощью верхнего кронштейна. Поставьте поддерживающий ролик в переднем торце балки, а задний закройте заглушкой.
  6. Аккуратно закрыв ворота, примерьте и закрепите ко второму столбу нижний и верхний уловитель (именно в таком порядке).
  7. Установите и подключите электродвигатель привода, а также пульт управления.

После сборки высоту и горизонталь полотна откатных ворот можно подрегулировать гайками роликовых опор. Если у вас в комплекте есть задний уловитель, от обязательно его поставьте, чтобы полотно поддерживалось не только в закрытом, но и полностью открытом состоянии. Наглядно процесс монтажа продемонстрирован на видео:

Заключение

Работы по установке консольных откатных ворот необходимо выполнять с помощником, в одиночку вы не управитесь. Особое внимание уделите строительству забора и столбов, чтобы их центры лежали на одной линии, тогда и полотно выровнять проще. В целом монтаж нельзя назвать простым, так что после покупки комплекта прочтите инструкцию производителя и разберитесь, какие кронштейны куда ставятся. Также соблюдайте рекомендации по бетонированию и креплению всех элементов.

Как сделать откатные ворота своими руками

Откатные ворота уже перестали быть экзотикой на участках. Благодаря большому выбору фурнитуры и стройматериалов в продаже, построить откатные ворота может каждый человек, обладающий строительными навыками. Как сделать откатные ворота своими руками?

Типы ворот

Основные типы — это:

Консольные разновидности можно встретить чаще всего. Они имеют массивный фундамент, расположенный за пределами проема, на нем установлены роликовые каретки, по которым двигается направляющий рельс, закрепленный в нижней части полотна. Длина таких ворот намного больше, чем ширина из-за противовеса, который удерживает закрытые ворота в ровном положении.

Фундамент может быть в виде швеллера, сваренного буквой П и забетонированного в земле, также можно установить закладную на винтовых сваях. В этой статье будет рассмотрено сооружение ворот именно консольного типа. Выглядят они как на фото.

Рельсовые модели имеют рельс, проложенный на всем пути движения створки, поэтому не требуют противовеса, а значит, им нужно меньше места для откатывания. Также на полотно потребуется меньше материала. Однако рельс необходимо постоянно поддерживать в чистоте.

Подвесные ворота двигаются по балке, расположенной в верхней части. Они не требуют сооружения мощного фундамента, как консольная разновидность, но горизонтальная балка вверху ограничивает высоты въезжающего транспорта.

Также перед сооружением ворот следует определиться с тем, будут они автоматическими или механическими. Автоматические разновидности, естественно, стоят дороже.

На видео показано, как сделать откатные ворота для участка своими руками.

Размер ворот

Прежде чем строить откатные ворота своими руками, необходимо понять две вещи:

  • какие машины будут въезжать,
  • под каким углом будет происходить въезд.

Исходя из этого определяется ширина створа — расстояния между столбами. Ширина самого полотна делается несколько больше — минимум на 20 см — чтобы при закрытии ворот не оставалось щели.

Лучше всего, чтобы между зеркалами въезжающего автомобиля и столбами оставалось 0,5 м, минимум — 0,3. Исходя из этого и нужно строить чертеж для откатных ворот своими руками.

Даже если в данный момент стройка на участке не идет, стоит предусмотреть возможность въезда грузовых машин — неизвестно, что будет через несколько лет. Ширина «Камаза» составляет примерно 2,9 м, а если он будет въезжать под углом, например, 45 градусов, то ширину проема нужно делать не менее 4,5 м, чтобы между столбами и въезжающей машиной остался зазор. Меньше проем делать не рекомендуется.

Что касается высоты ворот, то, если нет горизонтальной балки вверху, в принципе можно делать ее любой. Однако следует помнить, что высота ворот не равна высоте забора. Ворота откатные всегда находятся на некотором расстоянии от земли — 10- 15 см. Это следует помнить при заказе или изготовлении полотна. Кроме того, фундамент и направляющая балка ворот также добавляют им высоты. Также следует учесть ширину каркаса полотна.

При проектировании размера ворот также следует учесть размер материалов, представленных на рынке. Если металлический профиль для каркаса легко сварить, то с профлистом это сделать сложнее, кроме того, сваренный лист выглядит некрасиво.

Схема устройства ворот

Откатные ворота консольного типа представляют собой полотно, в нижней части которого находится направляющий рельс, движущийся на роликовых каретках. Ролики находятся за пределами проема. Схемы представлены ниже.

Конструкция довольно простая, для создания таких откатных ворот своими руками можно обойтись и без сложных чертежей.

Чтобы створки легко двигались, необходим противовес. Он может быть треугольным или прямоугольным и быть равным 1/3 — ½ длины полотна. Рекомендуется делать его равным половине полотна, особенно если противовес решено сделать облегченным, треугольным. Если он будет слишком маленьким, то ворота при закрывании будут перекашиваться, «клевать».

Для ворот консольного типа необходим массивный фундамент. Как его рассчитать и сделать?

Закладную обычно делают длиной в 0,5 длины полотна. Для нее нужен швеллер соответствующей длины, к которому приваривают еще 2 швеллера в виде буквы П или прутья арматуры длиной 1 м и толщиной 10-14 мм.

Под фундамент выкапывают яму глубиной примерно метр и шириной около 30 см, помещают туда конструкцию и заливают бетоном. Раствор готовят из цемента, песка и мелкого щебня в соотношении 1:3:3. Застывает бетон 7 дней.

Комплектующие

Что включает конструкция откатных ворот? В продаже есть как отдельные комплектующие, так и готовые наборы для конструкций различной длины и массы. Например, российская фирма «Ролтэк» предлагает наборы МИКРО для ворот массой до 350 кг, ЭКО для конструкций массой до 500 кг, ЕВРО — до 800 кг. Бытовые модели, которые ставят на участках, обычно весят до 300 кг. Створка с размером каркаса 4*2 м весит примерно 200 кг.

Для консольного типа вам понадобятся:

  • несущая балка (направляющий рельс) — приваривается к нижней части полотна, он двигается по роликам, его длина должна быть в 1,5 раза больше, чем ширина проема; в отдельных случаях (вес ворот меньше 200 кг) можно сделать его длиной в 1,3 ширины проема;
  • роликовые каретки — устанавливаются на закладную, по ним ездит рельс, могут быть из пластика и из металла, по долговечности они примерно одинаковые, но пластиковые издают меньше шума;
  • уловители , верхний и нижний;
  • поддерживающие ролики (также называются «направляющее устройство») — удерживают полотно в вертикальном положении;
  • резиновые заглушки на направляющий рельс — препятствуют попаданию в него мусора, снега.

При выборе кареток имейте в виду, что они должны выдерживать примерно на 30% больший вес, чем вес полотна. На срок службы кареток больше всего влияет расстояние между их центрами — чем оно больше, тем быстрее каретки выработают свой ресурс.

Также при покупке фурнитуры обратите внимание на качество ее изготовления и упаковке. Если детали кривые, а упаковка плохо запаяна, видно, что она нефирменная, лучше от покупки таких комплектующих отказаться.

Установка фурнитуры

Верхние и нижние улавливатели и направляющие (поддерживающие) ролики удобно устанавливать на вертикальную профильную трубу, которую ставят по всей высоте столба. Трубу можно забетонировать вместе с закладной, а можно при установке закладной оставить несколько выступающих прутков арматуры и приварить трубу к ним. Первый вариант надежнее, второй более удобен.

Сборка каркаса

Каркас для ворот сваривают из профильной трубы 5*5*0,2 см. Перед сборкой нужно подготовить место — ровную площадку, и сами трубы. Их необходимо очистить от ржавчины, если она есть, и покрыть грунтовкой с помощью пульверизатора или кисти. Когда грунтовка высохнет, каркас сваривают.

Внутреннюю обрешетку каркаса делают из трубы размером 4*2*0,2 см. Приваривают их с шагом в 40 см и в шахматном порядке. Посередине делают перекладину. Если каркас будут обшивать с обеих сторон, то трубы приваривают посередине внешней рамы, а если с одной стороны — то со сдвигом в противоположную сторону. Если вы планируете сделать в полотне калитку, то для нее предусматривают отдельную раму.

После окончания сварочных работ все швы зачищают болгаркой и промазывают грунтовкой. Когда грунтовка высохнет, каркас покрывают алкидной эмалью для наружных работ в 2-3 слоя.

Ролики продевают в направляющий рельс, затем с помощью уровня проверяют ровность конструкции. Установка откатных ворот своими руками рекомендуется именно с использованием сварки, так как такое крепление получится более надежным и не расшатается со временем, в отличие от болтов.

Установка автоматики

Автоматику ставят в последнюю очередь, когда вы добились того, что ворота двигаются плавно и без рывков.

Для этого вам понадобится:

  • электропривод,
  • сигнальная лампа,
  • зубчатая рейка,
  • пульт дистанционного управления,
  • фотоэлементы;
  • сварочный аппарат,
  • дрель,
  • сверла по металлу.

Схема монтажа привода, лампы и фотоэлементов показана на рисунке. Устанавливать привод нужно согласно инструкции.

Заключение

Сделать откатные ворота самостоятельно — вполне реальная задача. Важно купить качественные комплектующие, сделать хороший фундамент и качественно смонтировать конструкцию. Проще всего в устройстве и эксплуатации ворота консольного типа.

Как сделать откатные ворота своими руками: пошаговая инструкция

Откатные ворота своими руками считаются одним из лучших вариантов обустройства въезда в частные владения. Несмотря на определенную сложность конструкции, при наличии элементарных навыков сварочных и слесарных работ их можно сделать надежными и привлекательными. Для этого надо правильно составить чертеж, соблюдать определенные правила монтажа и качественно осуществлять все технологические операции.

Сущность конструкции

Откатные или раздвижные ворота представляют собой створку (или несколько створок), перемещающуюся вдоль забора. В отличие от распашного варианта они не требуют дополнительной площади при открывании и легко поддаются автоматизации процесса открывания/закрывания.

В принципе, возможно использование откатных ворот таких типов.

Рельсовая (наземная) разновидность

В этом случае створка перемещается по рельсу, уложенному в земле. Это один из самых ненадежных вариантов, т.к. направляющая рельса забивается грязью, что мешает движению. Кроме того, рельс просто нарушает ровность покрытия при въезде.

Подвесная конструкция

В ней предусмотрена установка над воротами балки с направляющей для перемещения створки. Она считается наиболее простой, но имеет существенный недостаток — ограничение по высоте.

Консольный тип

В этой конструкции створка в пределах проема ворот свободно подвешена, т.е. не связана с какими-либо элементами сверху или снизу. Перемещение осуществляется за счет боковой консоли. Вся система крепления и перемещения расположена сбоку от проема, а потому совершенно не мешает проезду (проходу).

С учетом недостатков отдельных конструкций, наибольшей популярностью пользуются консольные, откатные ворота. Они более сложны в изготовлении, но отличаются надежностью, удобством и привлекательным внешним видом. Исходя из этого, в дальнейшем именно этому варианту уделено основное внимание.

Принцип конструирования

Ворота консольного типа имеют такие принципиальные отличия. К створке надежно приваривается сбоку консоль, причем ее масса должна компенсировать вес самой створки, уравновешивая конструкцию в закрытом состоянии. Внизу консоль имеет направляющую, перемещающуюся по роликам.

Система роликов располагается в откатных тележках, прочно закрепленных на фундаменте. Вся откатная система размещается сбоку от проема ворот. В закрытом состоянии створка перекрывает проем, а консоль остается за его пределами. При открывании полотно полностью сдвигается за пределы проема. Таким образом, полная длина откатной системы должна быть не менее длины створки с консолью.

Как можно укрепить ворота и защититься от взлома смотрите в статье Как защитить свой гараж от плохишей: защищаем ворота от взлома.

Схема консольных работ показана на фото 1. Основу конструкции ворот рассматриваемого типа составляет каркас (рама), включающая створку и консоль. Снизу он имеет направляющую, охватывающую ролики откатной тележки. Для формирования створки рама облицовывается профнастилом, металлическим листом, сеткой и другими материалами. Принцип установки рамы иллюстрирует фото 2.

Другой важнейший элемент — откатная тележка (фото 3). Ее стандартная конструкция предусматривает 4 пары роликов, установленных на стойке. Она, в свою очередь, закреплена на площадке, которая устанавливается на фундамент с помощью анкеров.

Секреты монтажа ворот из профнастила смотрите в источнике Ворота из профнастила своими руками: изготовление и установка.

Для обеспечения работы откатных ворот требуется дополнительные элементы:

  1. Верхнийи нижний ограничитель (уловитель). Эти элементы устанавливаются на противоположной стойке ворот снизу и сверху. В них створка заходит в полностью закрытом состоянии, что уменьшает боковое качание ее при ветре и механических воздействиях.
  2. Несущая балка. Она воспринимает на себя вес створки с консолью. Ее размеры зависят от массы конструкции.
  3. Концевой ролик. Он устанавливается на входе в откатную систему и предназначен для поддержания створки в открытом состоянии. Кроме того, он обеспечивает бесшумность работы.
  4. Упрочняющая плата для устранения боковых изгибов полотна.

Важно! При автоматизации процесса дополнительно потребуется электродвигатель, редуктор, система управления и контроля, а также крепежная площадка.

Изготовление откатных ворот

Монтаж и изготовление откатных ворот консольного типа осуществляется в несколько этапов: подготовительные работы, возведение фундамента и опорных столбов, изготовление каркаса и облицовка его, установка откатных тележек, монтаж комплектующих элементов. Работы должны начинаться с полноценного проектирования, включающего расчет прочностных характеристик и разработки чертежей.

Для изготовления волот потребуются такие инструменты: сварочный аппарат и электроды диаметром 3-4 мм; болгарка с отрезными и шлифовальными дисками; ножовка по металлу; кувалда и молоток; электродрель; напильники; зубило; ключи гаечные; плоскогубцы; измерительные инструменты (рулетка, штангенциркуль, металлическая линейка, строительный уровень, отвес, угольник). Для формирования фундамента нужно иметь лопату, лом, емкость для раствора, мастерок и шпатели, вибратор.

После выбора проекта и разработки чертежей с деталировкой можно приступать к подготовке места для установки конструкции. Проем тщательно очищается от мусора и выравнивается по горизонтали с использованием уровня. Размечаются места установки откатных тележек. Отдельно подготавливается площадка для проведения работ, на которой свободно поместится вся рама в горизонтальном положении, и где можно осуществлять сварочные работы.

Фундамент и опорные столбы

Первый шаг изготовления ворот — сооружения их опорных столбов, ограничивающих проем. Они могут изготавливаться в виде кирпичных колонн, из деревянного бруса, металлической трубы или швеллера. Фундамент для них должен иметь глубину не менее глубины промерзания грунта (обычно не менее 1 м). При установке столба не следует забывать о закладных элементах (снизу и сверху), к которым впоследствии будут крепиться ограничители (уловители).

Фундамент откатной системы сооружается сразу за опорным столбом ворот сбоку. Его схема показана на фото 4. Вначале, роется П-образная траншея, причем ее край располагается вплотную к забору. Длина траншеи составляет порядка половины ширины проема, т.к. длина консольной части устанавливается порядка 40-50% от ширины створки. Глубина ямы под колонну — не менее 1 м, а соединяющей траншеи — 60-65 см. Ширина — 50-60 см. На дно траншеи засыпается подушка из песка и гравия толщиной 10-15 см.

Следующий шаг — изготовление закладочного элемента. Он изготавливается из швеллера шириной не менее 12 см, а длина равна длине траншеи. Вертикально вниз к нему приваривается стальная арматура (по 4 штуки с каждого конца, длиной порядка 1 м) диаметром 10-12 мм. Этот элемент устанавливается в траншею, и производится заливка бетона. Располагаться швеллер должен площадкой вверх четко на уровне поверхности земли. Важно, обеспечить его строгую горизонтальность, для чего используется строительный уровень. Закладочный элемент размещается параллельно забора, как можно ближе к нему.

Изготовление рамы

Важнейший этап — сварка рамы ворот. Стандартная конструкция показана на фото 5. В качестве материала можно использовать профилированную трубу (65×44×2-3 мм, перемычки — 45×25×1-2 мм), уголок (не менее 60 мм), швеллер (ширина от 50 мм). Работы проводятся в следующем порядке:

  1. Очистка всех металлических деталей от ржавчины с помощью металлической щетки.
  2. Сварка каркаса по периметру. Контроль прямоугольности.
  3. Приваривание перемычек (обрешетки).
  4. Закрепление упрочняющей платы из комплекта.
  5. Приваривание снизу направляющей. Рекомендуется делать прихваты длиной 30-50 мм с шагом 40-50 см.

После завершения сварочных работ проверяется правильность формы, и зачищаются швы.

Монтаж конструкции

Монтаж откатных ворот осуществляется в таком порядке:

  1. Установка передней откатной тележки. Она закрепляется на закладном швеллере в месте расположения ближней колонны фундамента. Для крепления в основании тележек предусмотрены отверстия, через которые пропускаются болты. С помощью ключей площадка прочно прикручивается гайками. Переднюю тележку следует расположить на расстоянии порядка 15 см от проема.
  2. Установка задней откатной тележки. Она монтируется аналогично предыдущему случаю. Важно, четко выставить ее относительно первой тележки. Откорректировать высоту можно прокладками, устанавливаемыми под основание. Оси роликов обеих тележек должны располагаться строго горизонтально.
  3. Направляющая рамы ворот устанавливается на ролики задней тележки, а затем вся конструкция осторожно накатывается на переднюю опору. Проверяется правильность расположения рамы и свободность ее перемещения. После проверки площадки тележек обвариваются по периметру.
  4. В самом начале закладного швеллера закрепляется концевой ролик.
  5. На опорных столбах ворот закрепляются нижние и верхние ограничители (уловители). Если они бетонные, каменные или кирпичные, то для крепления используются закладные элементы. К металлическим столбам ограничители привариваются.
  6. Облицовка створки. Ее лучше производить после установки, чтобы не утяжелять конструкцию до монтажа.

Собранную конструкцию следует тщательно проверить. Ворота должны двигаться достаточно легко, без перекосов и продольных колебаний. Просвет внизу следует оставлять порядка 5-7 см. В закрытом состоянии створка должна четко фиксироваться в уловителях.

Возможности автоматизации

Важное преимущество откатных ворот — возможность автоматизации открывания/закрывания. Такой вариант надо предусматривать на стадии проектирования. В нем между откатными тележками прокладывается монтажное основание. На направляющей рамы закрепляется рейка зубчатого типа, которая передает движение от шестерни. К этой шестерни через редуктор, подается вращательное движение электродвигателя. Устанавливается она примерно в центре откатной системы.

Еще до закрепления закладного элемента в фундаменте необходимо проложить питающий электрокабель. Электрическая подводка должна иметь собственный щиток с автоматическим выключателем, защитным устройством и сигнальной лампочкой. Электрическая схема составляется согласно инструкции.

Откатные ворота удобны в использовании и не требуют площади для открывания. Они приобрели широкую популярность в загородных и частных домах. Смонтировать их можно своими руками, что значительно сократит расходы. Важно помнить, что аккуратность нужна не только в процессе изготовления, но и при контроле правильности установки. Любые незапланированные колебания полотна могут привести к быстрому выходу из строя конструкции. Если нет уверенности в собственных силах, то лучше обратиться к профессионалам.

Как построить свои собственные раздвижные ворота с небольшим усилием

Обновите свой забор, построив свою собственную раздвижную дату с помощью этого удобного руководства.

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

Есть ли у вас забор, который стильно подходит для доступа и выхода? Тогда почему бы не установить классную и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя очень мало материалов и приложив немного усилий.

Счастливое здание.

Источник: Интересное проектирование / YouTube

Как и для любого проекта подобного рода, вам потребуются некоторые материалы и инструменты:

С вашими материалами пора приступить к сборке.

Создатель этого видео уже создал кадр раздвижных ворот ранее, так что вам нужно будет немного наверстать упущенное. Возьмите кедровые доски, отмерьте и отрежьте до нужного размера.

Если вы пытаетесь воспроизвести тот же вид, прорежьте канавку в центре каждой доски для установки гальванизированной сетки.

Обрежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересные разработки / YouTube

После этого вы все поймете.

Следующим этапом является усиление углов раздвижной двери с помощью скоб из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с ушком, вам понадобится около 6 штук.

Просверлите пилотные отверстия и надежно прикрутите их, как показано на видео.Винты с ушком должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые использовались в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Интересные разработки / YouTube

Вверните по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно, чтобы оцинкованная труба могла охватить их и добавить крышки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Интересные разработки / YouTube

Затем возьмите тележку колеса / ролики и прикрепите «низ» раздвижной двери. Ролики не только добавят стабильности воротам, но также позволят им плавно и предсказуемо скользить.

Но здесь одно предостережение. Убедитесь, что выбранные вами ролики подходят для использования на открытом воздухе. Кроме того, убедитесь, что вы прикрепляете их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Вам также необходимо обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота.Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но он будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересные разработки / YouTube

Затем, если необходимо, вырежьте отверстие в вашем заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть оригинальной конструкции забора, пропустите эту часть.

Источник: Интересные разработки / YouTube

Теперь добавьте больше винтов с ушком к анкерной стойке забора.Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и прежде, сначала просверлите направляющие отверстия, чтобы со временем снизить вероятность раскола древесины.

Источник: Интересные разработки / YouTube

Теперь возьмите ворота, отвинтите заглушки столбов и совместите их с анкерными винтами с проушинами на стойке забора. Проденьте штангу через крепежный винт с проушиной и снова установите торцевую крышку, как показано на видео.

Источник: Интересные разработки / YouTube

Снова затяните вручную и проверьте раздвижную дверь. Он должен быть надежным и свободно перемещаться по рейке.

Для другой стороны забора либо соорудите концевую стойку (при необходимости), либо измените существующую часть забора, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.

Источник: Интересная инженерия / YouTube

На этом ваши откатные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своей работой.

Молодец, ты!

Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

19 Самодельные планы дверей для собак. Вы легко можете сделать это своими руками

Собаки везде одинаковые. Они сидят у двери и ждут выхода на улицу, но как только вы открываете дверь, они садятся с другой стороны и царапают ее, чтобы вернуться.И большинство владельцев домашних животных знают, что делают это намеренно, чтобы свести их с ума.

Однако, установив дверцу для собак, они могут входить и выходить сколько угодно раз, не беспокоя вас, а поскольку это такая простая работа своими руками, вам даже не придется тратить много денег. Итак, чтобы помочь, вот 19 лучших схем дверей для собак, которые мы нашли, чтобы вы их опробовали.

1.A Дверь для собак: решение с двумя створками

Для начала вот гениальное решение для двери для собак — это версия с двумя створками, которую мы нашли на веб-сайте Instructables.Этот сайт известен высококачественными планами DIY практически на все, что вы можете себе представить, и этот вас не разочарует. Как и все планы на этом сайте, вы найдете четкие инструкции, полезные иллюстрации и пошаговые инструкции, которым вы можете следовать, чтобы завершить проект. Настоятельно рекомендуется.

Проверьте эту идею DIY двери для собак

2. Установка двери для собаки за 20 долларов за 10 минут

Установка двери для собаки — это простая задача, сделанная своими руками, которая не должна стоить много или занять много времени.Если вы ищете быструю и легкую версию, которую вы можете сделать самостоятельно, в этом видео вы найдете план откидной створки для домашних животных, которая стоит всего 20 долларов и на сборку уйдет 10 минут.

3.Спроектируйте свою собачью дверь своими руками

Если вы не хотите постоянно открывать и закрывать дверь, поскольку ваша собака постоянно меняет свое мнение между желанием быть внутри и желанием выйти, вы нужна собачья дверь, чтобы позволить ему приходить и уходить, когда ему заблагорассудится. А если вы хотите попробовать свои силы, этот полезный план покажет вам, как это делается.

Проверьте эту идею DIY Dog Door

4. Самодельная дверь для собак

В этом видео вы увидите, как этот YouTuber проведет вас через свой проект по установке собачьей двери с помощью ей удалось достать лишь несколько недорогих материалов. Это немного медленно, и смотреть, как она строит, не совсем захватывающе, но дает вам всю необходимую информацию, поэтому стоит посмотреть.

5.Как построить собачью дверь

Вы будете удивлены, узнав, сколько планов, которые мы видели, начинаются с пропуска первого жизненно важного шага. Прежде чем делать что-либо еще, вам нужно измерить вашу собаку! После того, как вы это сделаете, этот план проведет вас через остальные шаги по созданию двери, которая позволит вашему четвероногому другу выйти или вернуться, не беспокоя вас больше.

Проверьте эту идею DIY Dog Door

6.Как сделать дверцу для домашних животных из окна подвала, включая камеру Go Pro Doggie Cam

Вот забавное видео о том, как этот владелец домашнего животного решил проблему установки дверцы для своей собаки. Он проведет вас через его мыслительные процессы, объяснит, как он решил окончательное решение, а затем объяснит шаги, которые он предпринял для завершения этого творческого появления собачки. Полная оценка изобретательности — это один из наших любимых!

7.Собачья дверь своими руками для французских дверных оконных стекол

Если у вас есть французские оконные стекла, это дает вам простой вариант для создания собачьей двери для небольшого собачьего компаньона. По оценке этого блогера, выполнение этого проекта обойдется вам всего в 80 долларов, а в план включен список всех материалов и инструментов, которые вы можете использовать для его решения. Нам нравится, насколько это просто, но, как вы можете видеть из короткого видео, собака, о которой идет речь, похоже, одобряет. Отличный дизайн и большая оценка от нас.

Проверьте эту идею DIY Dog Door

8.Пневматическая дверь для собак

К сожалению, это видео показывает вам только результат их проекта, а не дает вам план, как это сделать. Обидно, потому что идея потрясающая. Однако, возможно, это поможет разжечь ваше воображение, и, если у вас есть навыки, вы сможете придумать, как сделать дверь для собаки из Звездного пути и для своего дома.

9. Самодельная дверь для домашних животных

Двери для домашних животных не обязательно являются самым дорогим дополнением к вашему дому, и вы, вероятно, можете купить готовую дверь всего за 50 или 60 долларов.Однако, как объясняется в этом плане, вам даже не нужно тратить так много, так как вы можете сделать свой собственный всего за 10 долларов. На фотографиях в этом блоге изображены кошки, но эту технику можно применить и к дверям для собак. Так что, если вам нужен дешевый способ впустить и вывести своего питомца, почему бы не попробовать?

Проверьте эту идею DIY двери для собак

10.Дверь для собак для тяжелых условий работы

Это немного необычное решение для двери для собак — она ​​позволяет вашим пушистым друзьям войти и выход через заслонку в стене из бетонных блоков.Как следует из названия, это усиленная версия дверцы для домашних животных, но она выглядит эффектно, поэтому стоит попробовать.

11.Как установить дверцу для собаки

Вот план более профессиональной установки. Это может стоить немного дороже, чем некоторые из более простых версий, но если вы хотите что-то, что выглядит немного менее «сделай сам», вы можете не возражать потратить немного дополнительных денег. И в таком случае это план, на который стоит взглянуть.

Проверьте эту идею DIY Dog Door

Нам нравятся некоторые творческие проекты, которые люди придумывают, и вот еще один.Это дверь для собак, но в стиле мини-раздвижной двери сарая! И что еще лучше, YouTuber заявляет, что она построила его как своего рода пробную версию, потому что позже она хочет построить полноразмерного человека! Результаты тоже впечатляют — поэтому, если вы хотите попробовать сделать что-то более уникальное для своих питомцев, это может быть отличным вариантом.

13.Как построить свою собственную большую дверцу для домашних животных

Может быть одно дело построить дверцу для домашних животных для мелких животных, но если у вас есть большая собака, вам, возможно, придется подумать о том, как это повлияет на вход вы устанавливаете.Как объясняется в этом блоге, для более крупных животных вес двери не имеет значения, потому что собака достаточно сильна, чтобы ее открыть, и это немного изменит дизайн. Ознакомьтесь с планом, чтобы узнать, как это сделать.

Проверьте эту идею DIY двери для собак

14.Установите дверь для домашних животных

В этом плане вы найдете полезное обсуждение существующих типов дверей для животных, а также их родственников. преимущества локаций, которые вы можете выбрать для них.И затем, конечно же, он дает вам детали, необходимые для создания своего собственного. Еще один полезный ресурс, если вы хотите облегчить жизнь четвероногому другу.

Проверьте эту идею DIY двери для собак

Двери для собак — обычное дополнение для всех, у кого есть домашние животные, но это оригинальное решение менее распространенной проблемы. Что происходит, когда вы открываете дверь летом, но закрываете сетку? Это означает, что ваша собака застряла внутри и не может выбраться наружу.Если только вы не сделаете дверь для собаки в сетку двери, и вот план, который покажет вам, как это сделать.

Проверьте эту идею DIY двери для собак

16. Установите дверь для собаки через стену

Большинство дверей для собак размещаются в наших реальных дверях для людей, но также можно установить дверь в стене вашего дома. В некоторых случаях это может быть более практичным по нескольким причинам — и если вы думаете, что это может быть для вас хорошим решением, этот блог стоит прочитать.

Проверьте эту идею DIY Dog Door

17.Как построить дверную заслонку для собак

Нам нравится фотография в верхней части этой страницы с двумя собаками, бегающими бесплатно. И если это то, что вы хотите для своих питомцев, установка дверцы для собак может быть идеальным способом обеспечить им свободу, которой они так жаждут. План прост, и вы найдете четкие инструкции, которые помогут вам с легкостью завершить проект.

Проверьте эту идею DIY Dog Door

18.Как сделать собачью дверь ширмы

Это весело. Семейная собака, по-видимому, тоже немного любит делать это своими руками, потому что она решила сделать собачью дверь самостоятельно — пробив огромную дыру в дверной решетке! Это может быть практично для собаки, но люди, живущие в доме, не в восторге от этого, поэтому они решили сделать для своего питомца настоящую собачью дверь. Посмотрите видео, чтобы узнать, как это получилось.

19.Как сделать свою собачью дверь

Это простой план, который сможет выполнить любой даже с элементарными столярными навыками.Вы найдете список необходимых материалов и пошаговое руководство по его заполнению. Еще один отличный план, который стоит проверить, если вы не хотите ничего слишком сложного.

Проверьте эту идею DIY Dog Door

Множество простых и недорогих опций

Установка крышки для домашних животных — это очень простой проект, который вам практически ничего не стоит. Есть много вариантов, и нам нравится творческий подход, проявленный в некоторых из найденных нами планов.

Мы надеемся, что вам понравилось читать и смотреть эти планы так же, как нам понравилось находить их для вас — и мы надеемся, что теперь у вас есть все необходимое для вдохновения, чтобы приступить к следующему проекту DIY.

построить раздвижные ворота видео

Как построить раздвижные ворота — Bing video Deck gate
DIY Project — Sliding Deck Gate Колеса были приклеены Gorilla к сборной секции палубы. Четвертькруглая облицовка гусеницы прибивалась к полу как перед, так и за колесами в качестве направляющей вдоль руля…

Посмотрите, как работают раздвижные ворота — YouTube
См. Планы и инструкции по сборке на сайте buildeazy.com/workshop/sliding-gate- .html. Посмотрите короткий видеоролик ворот через год после их установки на сайте ..

Системы откатных ворот — Поиск Системы откатных ворот
Ознакомьтесь с Системами откатных ворот. Сэкономьте время и найдите его здесь. Поиск и поиск. Дополнительная информация. Множественный поиск. Подробнее

Откатные ворота у цели — закажите онлайн и получите уже сегодня.Найдите откатные ворота. Магазин откатных ворот в Target. Семейное время важнее. Попробуйте самовывоз или доставку в тот же день от компании Target. Распашные детские ворота Переносные детские ворота Отдельностоящие ворота

Системы откатных ворот — Поиск Системы откатных ворот
Получить системы откатных ворот. Найдите здесь миллионы результатов. Найдите более эффективный поиск. Найдите быстрый поиск, более эффективный и эффективный. Результаты.

Как построить деревянные ворота: 3 шага с изображениями — wikiHow
Как построить деревянные ворота.Сломанные ворота просто портят ваш дом. С другой стороны, ухоженные ворота могут быть гостеприимными и оставлять у прохожих хорошее впечатление о доме за его пределами.

Системы откатных ворот — Поиск систем откатных ворот
Поиск релевантной информации и результатов. Получите результат от 6 двигателей

Системы откатных ворот — поиск систем откатных ворот
Найдите системы откатных ворот. Найти краткую информацию из нескольких источников

Найти ползунковые ворота — Скользящие ворота
Сравнить лучшие результаты для ползунковых ворот

Раздвижные ворота — Найти раздвижные ворота
Изучить самые горячие результаты для откатных ворот Изучить лучшие предложения

Раздвижные ворота для Продажа — Поиск откатных ворот Продажа
Получите информацию из разных источников.

Buy Gates — более 7000 надежных брендов
2 миллиона клиентов выбирают Zoro. Быстрая и бесплатная доставка заказов на товары на сумму более 50 миллионов долларов. 7000 проверенных брендов. Беспроблемный возврат товаров. Zoro.com Концевые фрезы Наборы концевых фрез с угловым радиусом. Шаровые концевые фрезы

Системы откатных ворот — поиск систем откатных ворот
Получите информацию из различных источников. Интеллектуальный поиск Найдите быстрый поиск Эффективно лучшие результаты

Buy Gates — более 7000 надежных брендов
2 миллиона клиентов выбирают Zoro.Быстрая и бесплатная доставка заказов на сумму более 50 миллионов долларов США 7000 проверенных брендов Беспроблемный магазин бесплатных возвратов Zoro.com

Slider Gate — Найдите Slider Gate
Узнайте о самых горячих результатах для Slider Gate

Как сделать раздвижные ворота — Grants Автоматика
Сделайте свои собственные сварные откатные ворота. Высота рамы ворот. Для ворот с вертикальными деревянными частоколами или планками, установленными спереди, верхняя направляющая рамы должна быть ниже, чем перила или рейки, в противном случае верхняя направляющая должна находиться на самом верху ворот.

Как сделать откатные ворота BuildEazy
Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству. Существующим воротам было всего пару лет, и они все еще работали нормально, вы можете увидеть их изготовление здесь, но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с устройством « расширения под воротами », которое приходилось поднимать каждый раз, когда ворота использовались.

Системы откатных ворот — Поиск систем откатных ворот
Найти системы откатных ворот.Найдите быструю информацию из нескольких источников Поиск Умнее Найти быстрый поиск Эффективно Лучшие результаты

Фурнитура для раздвижных ворот — YouTube
Взгляните на все оборудование для ворот, которое вам понадобится для создания откатных ворот. Ролики с пазами, стеллажи, направляющие, ролики, ручки для замков … Если вас интересует такая фурнитура для ворот …

Target — Раздвижные ворота — Не заставляйте ребенка ждать
Получите раздвижные ворота, доставленные к вашей двери в виде всего 2 часа.Сэкономьте 5% с RedCard. Вы заказываете откатные ворота. Мы делаем покупки и доставляем вам и ребенку удовольствие. Распашные детские ворота Переносные детские ворота Отдельно стоящие ворота

как сделать недорогие откатные ворота / кулиссант портала …
OPEN THE GATES Автоматические откатные ворота и идеи дверей — Продолжительность: 0: 0. Интересно и творчески Дизайн 399652 просмотров

Построить простые ворота забор своими руками ‹Build Basic
Введите смущение.Имея в запасе час на этой неделе, я наконец снял все ворота с петель и построил новые. Скажем так, я был потрясен тем, насколько легко было собрать вместе всего несколько досок и базовые инструменты. СОВЕТ. Щелкните изображение выше, чтобы открыть бесплатные планы строительства. Щелкните вкладки ниже, чтобы просмотреть материалы инструментов и список вырезов.

Совершенно новые откатные ворота на eBay — отличные предложения на откатные ворота
Бесплатная доставка на eBay

Как установить откатные ворота — YouTube
OPEN THE GATES Идеи автоматических откатных ворот и дверей — Продолжительность: 0: 0 .Интересный и креативный дизайн 399652 просмотров

Как построить раздвижные ворота из звеньев цепи — магазин заборов в Америке
Также убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики. Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место.

Отличные цены на откатные ворота — откатные ворота
Быстрая и бесплатная доставка многих товаров, которые вы любите на eBay.Но вы проверяли eBay? Проверьте раздвижные ворота на eBay.

Откатные ворота — YouTube
Самодельные откатные ворота. Покадровая установка деревянных планок для забора каркаса звеньев консольных откатных ворот — Продолжительность: 2:30. Сюэмин Юй 33605 просмотров

Как установить раздвижные ворота — Ворота на подъездной дорожке
Планирование установки откатных ворот Чем больше времени вы потратите на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на это часть права.У любых раздвижных ворот есть только несколько ключевых частей, которые требуют рассмотрения — направляющая, опорная стойка направляющих ворот, стойка-приемник или пирс.

Системы откатных ворот — Поиск систем откатных ворот
Поиск релевантной информации и результатов. Получите результаты от 6 двигателей. Найдите и найдите соответствующую информацию. Мультипоиск Подробнее

Как сделать откатные ворота Hunker
Откатные ворота могут быть ручными или автоматическими из дерева или металла, большого или малого размера.В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением, размером 4 фута в высоту и 6 футов в длину. Фурнитура ворот состоит из двух клиновых колес с крепежными болтами, роликовой направляющей, двух направляющих роликов и стопора ворот.

Оборудование в Walmart — Экономьте на качественном оборудовании
Бесплатная доставка в течение 2 дней миллионов товаров. Нет членского взноса. Купить сейчас Ремонт ванной комнаты Отопление и охлаждение Ремонт кухни Магазин Электроинструменты

ПРЕДВАРИТЕЛЬНАЯ публикация: синтетическая скамейка в парке
СЛЕДУЮЩАЯ публикация: лучший настил для внутреннего дворика

Авторские права ©.SecaDeck Industry Co., Ltd. Все права защищены.

как построить откатные ворота для забора

Откатные ворота на гусеничном ходу SecuraTop® — заборы Bluedog
Конструкция обеспечивает максимальную прочность при минимальном весе ворот. Запатентованная модульная конструкция обеспечивает эффективную транспортировку, а также более простую и безопасную установку. Превосходная эстетика … 【Узнать цену】

Как сделать откатные ворота своими руками? — decorexpro
Изготовить раздвижную дверь своими руками — задача хоть и не простая, но вполне выполнимая.Установка раздвижного ограждения описана во многих источниках в Интернете. 【Узнать цену】

Откатные ворота своими руками | Раздвижные ворота для забора Diy подъездная дорожка Забор … — Pinterest
Раздвижные ворота для ворот Фурнитура Рулонные ворота Сетка без звеньев цепи Раздвижные деревянные ворота для забора. 【Получить цену】

Раздвижные ворота | Фехтование Голд-Кост | Aaurora Fencing
Откатные ворота являются отличным дополнением к современным решетчатым заборам стен и традиционным заборам и пригодятся для узких жилых блоков коммерческих помещений и… 【Узнать цену】

Как сделать откатные ворота | BuildEazy | Ворота для деревянных заборов …
Начните свой следующий проект раздвижных деревянных ворот для забора своими руками с одним из наших многочисленных планов деревообработки. Планы проектов по деревообработке доступны для немедленной загрузки PDF … 【Получить цену】

как сделать раздвижные ворота для забора из дерева
как построить раздвижные ворота для деревянного забора Видео Результаты.Играть в ВидеоАвтоматический забор для раздвижных ворот из дерева Мэриленд.Играть Как сделать раздвижные ворота построить … 【Получить цену】

Ворота подъездной дороги — Ворота и открыватели ворот — Home Depot
Черная сталь DIY Двойные качели подъездных ворот с 15 отзывами и Дублин 14 футов.x 6 футов. Черные стальные ворота с двумя подъездными путями с 12 отзывами. Узнать больше … 【Получить цену】

Рама откатных ворот своими руками | Деревянные заборные ворота Конфиденциальность на заднем дворе …
1 марта 2015 — Комплект для раздвижных ворот DIY включает в себя направляющую для колес для опор для рамы откатных ворот и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может быть … 【Получить цену】

Раздвижные ворота DIY Рамка | Комплекты раздвижных ворот — Pinterest
Начните свой следующий проект по раздвижным воротам для деревянных заборов своими руками с одного из наших многочисленных планов деревообработки.Планы проектов по деревообработке доступны для немедленной загрузки PDF … 【Узнать цену】

Фурнитура для откатных ворот. Нужны откатные ворота в гараже, чтобы …
Фурнитура для откатных ворот Рулонные ворота Откатные ворота без звеньев цепи Раздвижные деревянные ворота забор. У вас нет разрешения на доступ к этому … 【Получить цену】

Как работают откатные ворота? | Блог | Jacksons Security Fencing
Часто раздвижные ворота являются частью интегрированной системы периметра, которая включает в себя ограждение и другие функции безопасности, такие как контроль доступа и электроника… 【Получить цену】

Рама откатных ворот своими руками — Комплекты откатных ворот — Gates Plus
Мы поставили раму откатных ворот, а также все стойки и роликовые механизмы. Это был полный комплект, и больше ничего не требовалось. Дэнни также купил забор своими руками … 【Получить цену】

Раздвижные ворота — Wayfair
Эти садовые ворота станут практичным барьером в современном стиле, который отделит ваш сад от внешнего мира. Сверхустойчивый и прочный забор … 【Узнать цену】

Как сделать откатные ворота | BuildEazy
20 августа 2009 г… Введение Пора заменить двойные распашные ворота на одинарные … изготовление их здесь), но из-за того, что подъездная дорога ведет в гору, они были … … любым количеством компаний, занимающихся забором и воротами, кроме подходящей защелки. 【Получить Цена】

Откатные ворота вместо распашных! ДА! | Раздвижные деревянные ворота …
Забор заднего двора своими руками Вид на проект, который мы только что сделали на заднем дворе. После нескольких месяцев просмотра потрясающих проектов здесь мы были вдохновлены. Вот он — наш последний … 【Узнать цену】

Что такое откатные ворота? — Heras Mobile Fencing & Security
Подробнее о откатных воротах.Создание раздвижных ворот занимает всего один миг, чтобы обеспечить вход для поставщиков, пересекающих место во время соревнований по бегу или … 【Получить цену】

Как построить подъездные ворота своими руками — Полное руководство — ДомISD
От двойных распашных ворот откатным воротам на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. 【Получить цену】

Комплект для самостоятельного изготовления рулонных ворот САМОСБОРКА — ЗАБОР …
Оптовые цены на рулонные ворота со звеньями цепи по всей стране. рулонные ворота с колесами рулонные ворота… 【Получить цену】

Откатные ворота — ARC Fences
Мы не устанавливаем. Мы только поставляем. Однако мы можем порекомендовать установщика, который работает в вашем регионе. build Найти установщика … 【Получить цену】

20 идей сайдинга в 2020 году | ворота подъездные ворота раздвижные ворота
Начните свой следующий проект по раздвижным деревянным воротам для забора своими руками с одним из наших многочисленных планов деревообработки. Планы проектов по деревообработке доступны для немедленной загрузки PDF … 【Получить цену】

Как сделать своими руками консольные раздвижные ворота (1) — Составьте план…
Было несколько… Ворота заднего двораКачели заднего двораСадовые воротаЛандшафтный дизайн заднего двораРаздвижные ворота заборыДеревянные ворота заборыДеревянный заборОградыРаздвижные … 【Узнать цену】

Рулонные деревянные ворота — Andrew-Thomas Contractors | Раздвижные ворота …
Типы виниловых заборов — ворота и ограждения в Бруксвилле, Флорида. Нужна помощь в выборе подходящего винилового ограждения? Наши подрядчики устанавливают виниловые ворота … 【Получить цену】

Откатные ворота Мельбурн — Электрические откатные ворота
Здесь, в Everlast Services (ранее известном как Everlast Fencing), мы можем спроектировать и изготовить для вас автоматические откатные ворота вашей мечты, создав их в качестве… 【Получить цену】

70+ идей для откатных ворот | откатные ворота ворота подъездные ворота
DIY Комплект откатных ворот включает гусеницу опорных колес рамы откатных ворот и, при необходимости, двигатель откатных ворот Low … ABC Fencing — откатные ворота, образец 1 … 【Получить цену】

Откатные ворота — Heras Mobile Проекты Fencing & Security
или для создания аварийных выходов. Конструкцию откатных ворот легко установить между временным или полупостоянным ограждением. Благодаря оптимальной цене 【Получить цену】

Руководство по установке откатных ворот — ограждение Jackal
Установите направляющую стойку 75 мм x 75 мм, отодвинув ее на 150 мм от передней стойки, как показано ниже.Залейте бетонную ленту или закопайте стальную балку, чтобы создать прочный фундамент для … 【Получить цену】

Сделай сам для ворот с роллингом — Обновление заднего двора # 6 — YouTube
16 августа 2018 … Ворота с роллингом своими руками — Обновление заднего двора # 6В здании, которое я модернизировал, была открыта задняя сторона, и наша собака любила там отдыхать. 【Получить цену】

Консольные ворота против раздвижных ворот | Pacific Fence & Wire Co.
Вот основные различия между откатными воротами и консольными воротами. … Хотя ворота и заборы, которые мы устанавливаем, не всегда простое дело — мы делаем… 【Получить цену】

Автоматические ворота — Protector Aluminium
Выберите один из наших существующих профилей, или мы можем изготовить его по вашему желанию. Наши откатные ворота доступны в большом ассортименте рамы порошкового покрытия … Выбор цвета: Часто подбираем цвет забора к крыше или цвету желоба … 【Узнать цену】

Автоматические откатные ворота своими руками страница
Алюминиевые панели для забора . Лазерная резка панелей забора. Панели-частоколы повышенной безопасности. DIY Flatpack. Ворота и панели своими руками.Фурнитура для ворот. Оборудование для раздвижных ворот. 【Получить цену】

Как вручную открыть электрические ворота

Нет ничего более раздражающего, чем оказаться внутри или даже за пределами вашего жилого дома из-за отключения электроэнергии; не зная, как вручную открыть электрические ворота. Если вам посчастливилось оказаться под защитой электрических ворот, вам также необходимо знать, как управлять ими вручную в случае возникновения чрезвычайной ситуации; не можете ли вы найти пульт или остались без электричества.

Таким образом, когда вы хотите выяснить, как вручную открыть электрические ворота, имейте в виду следующие два варианта:

Управление двигателем ворот G950 вручную.

Это может показаться чрезвычайно сложным и трудоемким, но это так же просто, как нажать кнопку на пульте дистанционного управления, чтобы открыть электрические ворота.

Шаг 1. Открутите болт.

Используя прилагаемый гаечный ключ, вы должны найти болт, расположенный под электродвигателем ворот, и ослабить его, чтобы перевести электродвигатель в нейтральное положение.

Шаг 2: Опустите рычаг.

Чтобы открыть электрические ворота без электричества, вам нужно будет нажать на рычаг после ослабления болта.

Шаг 3: Откройте ворота.

Только теперь вы можете открывать электрические распашные ворота вручную без использования электричества. Чтобы использовать электрические ворота в обычном режиме после восстановления электричества, просто верните рычаг в исходное положение и затяните болт. Это так просто!

Часы : Управление двигателем затвора G950 вручную.

Управление двигателем откатных ворот вручную.

Если вы предпочитаете традиционные откатные ворота вместо вышеупомянутых распашных ворот, не менее важно знать, как вручную открыть ворота без электричества.

Шаг 1: Откройте дверцу двигателя.

Если вы застряли без электричества, просто введите предоставленный ключ и откройте маленькую дверцу на двигателе. Это позволит вам управлять электрическими воротами вручную.

Шаг 2: Вручную откройте ворота.

Просто откройте ворота, чтобы выйти из дома.

Шаг 3: Закройте дверцу двигателя.

Чтобы вернуть электрические ворота в исходное положение с электроприводом, просто закройте дверцу мотора ворот. Это позволит вам использовать его по назначению после того, как снова включится электричество.

Часы: Управление двигателем откатных ворот вручную.

Наличие надежного двигателя ворот очень важно, но возможность вручную управлять воротами без использования электричества не менее важна для того, чтобы иметь возможность продолжать повседневную жизнь, если роскошь электричества не сработает.Хотя сначала это может показаться довольно сложным, узнать, как вручную открыть электрические ворота, так же просто, как ослабить один болт.

В Dandenong Garage Doors мы являемся экспертами в своей области и предлагаем различные решения для ваших гаражных ворот и двигателей для ворот. Свяжитесь с нами для осмотра места и предложения.

Задвижка реечной передачи и шестерни

Задвижка для зубчатой ​​рейки и шестерни

LCDM предлагает множество типов откатных ворот. Задвижка с реечной передачей — это особый тип шиберной заслонки для потока зерна, работающий по принципу реечной передачи.При активации оператором этот реечный механизм перемещает скользящую пластину, открывая или закрывая ее с помощью маховика, окрашенных роликов и держателей пластин.

Те, кто работает в зерновой промышленности, считают, что задвижки с реечной передачей являются популярным вариантом, поскольку они представляют собой очень прочные стальные ворота с простой конструкцией, которые легко установить и использовать. Они экономичны и гибки, так как вы можете использовать их практически в любом месте ваших приложений.

Узнать больше

Ознакомьтесь с типами запорных заслонок, предлагаемых LCDM для вашей работы с потоком зерна:

Задвижка стойки и шестерни с ручным управлением

Реечные и скользящие заслонки с ручным управлением являются наиболее распространенным вариантом.Размеры приклада варьируются от 6 дюймов до 24 дюймов с вариантами корпуса из оцинкованного металла как 10, так и 8. Входы и выходы этих ворот квадратные, но их можно сделать круглыми, добавив квадрат к круглым переходам. В LCDM есть маховики и цепные колеса для ручного управления.

Задвижка реечной передачи и шестерни с зубчатым приводом

Задвижки с зубчатой ​​рейкой и шестерней

, приводимые в действие зубчатым приводом, в основном используются в коммерческих целях. В большинстве случаев ворот слишком много, чтобы их можно было открывать вручную, поэтому для удобства эксплуатации устанавливается электродвигатель.Стандартная электрическая опция включает (1) двигатель, (1) редуктор и (2) концевые выключатели. По запросу доступны взрывозащищенные двигатели и концевые выключатели, а также высоковольтные двигатели.

Задвижка зубчатой ​​рейки и шестерни с электрическим приводом

Затворы реечной передачи и шестерни с электрическим приводом обычно используются в коммерческих операциях, где сложно установить кабельное управление или где ПЛК управляет работой клапана. Стандартная электрическая опция включает (1) привод, (1) двигатель и (2) концевые выключатели.Взрывозащищенные двигатели и переключатели доступны по запросу как опции для напряжения двигателя.

Задвижка с пневматическим приводом

Задвижки с пневматическим приводом чаще всего используются в коммерческих предприятиях и на комбикормовых заводах. Конкретная работа клапана будет определять потребности пневматической опции. Все пневматические опции включают пневмоцилиндр с дополнительными опциями соленоидов и концевых выключателей. Доступны взрывозащищенные соленоиды и концевые выключатели.

Нижний адаптер бункера

Адаптер дна бункера

LCDM можно использовать с большинством промышленных бункеров.В LCDM есть адаптер, который болтами крепится к выходному отверстию бункера 16 дюймов. Для правильной установки с этим адаптером необходимо использовать 18-дюймовую шиберную заслонку. Имеющиеся на складе адаптеры крепятся болтами к 16-дюймовым бункерам Brock и GSI. Также доступен адаптер для бункера Sukup.

Позвоните нам по телефону 888-963-9145

Туннельный отстойник для регенерации зернового бункера с бетонной заделкой, задвижкой и переходами.

Преимущества индивидуальных откатных ворот LCDM

Вам нужно выбрать LCDM для заслонок потока зерна по многим причинам.Наши откатные ворота — это продукт нашей собственной уникальной конструкции, предназначенный для максимальной эффективности. Чтобы гарантировать качество, мы производим все наши реечные откатные ворота на нашем предприятии.

Вы можете быть уверены, что каждая задвижка, которую вы заказываете у LCDM, состоит только из продуктов отечественного производства, от реек и шестерен до ступиц и колес.

Наша уникальная конструкция включает в себя хорошо известные герметичные входные манжеты, обеспечивающие герметичное уплотнение заслонки в закрытом состоянии, что предотвращает утечку зерна. Это может быть чрезвычайно важно, поскольку потеря зерна может нанести серьезный удар по вашей чистой прибыли.Наши индивидуальные раздвижные ворота также оснащены стальными роликами с пропитанными маслом втулками, чтобы ваши колеса не заклинило неожиданно.

Кроме того, мы можем предоставить комплект пылезащитных уплотнений, чтобы дополнительно минимизировать утечку, что является очень популярной функцией для заслонки кормового завода.

Мы рады разработать решение для откатных ворот в соответствии с потребностями вашего бизнеса. Наши стандартные размеры варьируются от 6 до 24 дюймов, дополнительные размеры доступны по запросу. Для ручного управления мы предлагаем 12-дюймовые маховики и 11-дюймовые звездочки.Мы также предлагаем электрические, пневматические и взрывозащищенные варианты.

В компании LCDM мы уделяем конструкции наших реечных задвижек с такой же большой заботой и вниманием, как и всем нашим продуктам для распределения зерна и погрузочно-разгрузочных работ. Вы можете рассчитывать на такой же высокий уровень качества и эффективности, которым славятся все изделия LCDM.

Если вы хотите сэкономить деньги и время с помощью высококачественных раздвижных ворот, вам нужно как можно скорее связаться с LCDM.Свяжитесь с нами онлайн или по телефону 888-963-9145, чтобы получить индивидуальные ворота для комбикормовых заводов, задвижки, пневматические ворота или другие задвижки и компоненты задвижек уже сегодня.

Свяжитесь с нами

как сделать откатные ворота

Как работают откатные ворота? | Блог | Jacksons Security …

2 Откатные ворота с гусеницами движутся по фиксированной дороге, по которой большая часть веса ворот переносится на колесах. Направляющая устанавливается вдоль проема, идущего по …

Узнать цену

Комплект оборудования для откатных ворот Pylex-11052 — The Seven Trust

2Этот комплект включает все оборудование, необходимое для создания откатных ворот, которые идеально подходят для ограниченного пространства.Механизм можно спрятать под планшет для увеличения …

Узнать цену

Как сделать откатные ворота | BuildEazy | Подъездные ворота своими руками …

2Aug 16 2013 — Введение Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.

Получить цену

Наборы для электрических ворот своими руками | Rolling Center

2Вы можете выбрать комплект для наземных и подземных электрических распашных ворот, а также комплекты для откатных ворот. Ищете распашные или откатные электрические ворота? Просмотреть все…

Получить цену

Сделай сам, как построить консольные откатные ворота своими руками (1) — Сделать …

219 августа 2015 … В этой серии постов я покажу вам, как построить консольные откатные ворота с нуля . На приведенном ниже рисунке показаны мои …

Получить цену

Фурнитура для откатных ворот — Аксессуары для откатных ворот | Замки с печаткой

2 Автоматика для раздвижных ворот проста в установке и требует наличия надежных компонентов, которые выдержат регулярное использование, таких как прочная надземная направляющая с упругим колесом для ворот…

Получить цену

Комплект раздвижных ворот «сделай сам» до применения древесины — Pinterest

26 января 2015 г. — Комплект раздвижных ворот «сделай сам» включает в себя направляющую для колес опор рамы откатных ворот и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может быть …

Получить цену

50+ Лучшие изображения откатных ворот | ворота садовые ворота раздвижные ворота

2Dec 27 2016 — Изучите доску Соннны «Раздвижные ворота» на Pinterest. См. Другие идеи о … Подробные инструкции о том, как построить и установить раздвижную дверь сарая.

Получить цену

Откатные ворота «Только рама» — EasyGate

2Попросите EasyGate изготовить для вас ворота «только рама». Свяжитесь с нами для индивидуального предложения. Описание. Откатные ворота типа «только рама» становятся популярными на рынке DIY.

Получить цену

Как установить откатные ворота — BMG Imports

2Создать и установить автоматические откатные ворота. Вам даже не нужно делать ворота, если хотите. BMGI предлагает широкий выбор ворот по отличным ценам.

Получить цену

Откатные ворота Перт | Установка автоматических откатных ворот…

Материалы 2DIY. В дополнение к нашим полным услугам по проектированию, производству и установке, мы также продаем широкий ассортимент продукции на индивидуальной основе.

Уточнить цену

Откатные ворота своими руками (128 фото): установка раздвижных …

2Сделать раздвижную дверь своими руками — задача хоть и не простая, но вполне выполнимая. Установка откатных … Как сделать откатные ворота своими руками?

Получить цену

Откатные ворота | Wallace Fences

2Коммерческие ворота.Независимо от того, входите ли вы или выходите, правильные ворота могут иметь решающее значение. Большие или маленькие, короткие или высокие, наша команда экспертов может спроектировать …

Получить цену

построить раздвижной забор — Дешевые террасные доски

2Diy раздвижные ворота Раздвижные ворота Ворота Передние ворота Въездные ворота Передние ограждения. Посещение . … Этот комплект включает в себя все оборудование, необходимое для создания идеальных откатных ворот …

Узнать цену

Все, что вам нужно знать о откатных воротах — AWS

2Перед установкой откатных ворот убедитесь, что цемент затвердел.Стр. 4. Что делать, если традиционные гусеницы и колеса не подходят для моих ворот?

Узнать цену

Установить откатные ворота | Как провести | Установка

2Как установить откатные ворота. При установке откатных ворот вы можете выбрать различные варианты установки, основываясь на многолетнем опыте и исследованиях.

Получить цену

Автоматика для откатных ворот — Nice S.p.A.

Автоматика для раздвижных ворот оптимальна для жилых домов и промышленных складов. Разработан для обеспечения производительности при любых атмосферных условиях.

Получить цену

Как построить раздвижные ворота для звеньев цепи — Магазин заборов в Америке

2Хотите узнать, как самому сделать калитку для звеньев цепи? Путеводитель America’s Fence Store покажет вам, как измерить и установить раздвижные ворота с цепными звеньями.

Получить цену

Сделай сам раздвижные ворота — Pinterest

2 Раздвижные ворота Фурнитура Рулонные ворота Катящиеся ворота Без звеньев цепи Сетка Раздвижные деревянные ворота … Как сделать откатные ворота | BuildEazy.

Получить цену

Страница для автоматических откатных ворот своими руками — Automatic Gate Solutions

2Automatic Solutions имеет все необходимое для создания и установки автоматических откатных ворот.Вам даже не нужно делать ворота, если хотите. Мы …

Получить цену

20+ лучших изображений откатных ворот в 2020 году | ворота для откатных ворот …

2Создайте свою собственную раму для откатных ворот, а затем добавьте наши компоненты, чтобы завершить свои собственные откатные ворота. В наши комплекты входят стопоры для ворот с опорными роликами …

Получить цену

откатные ворота своими руками | Дом и сад | Gumtree Australia Free …

2Найдите объявления для откатных ворот своими руками в нашей категории для дома и сада. Покупайте и продавайте практически все на объявлениях Gumtree.

Получить цену

Откатные ворота: Amazon.co.uk

2Результаты 1 — 24 из 546 … Интернет-магазин откатных ворот из большого выбора в магазине DIY & Tools.

Уточнить цену

Ворота откатные кованые | Сдвижные ворота | Удивительный …

2Уникальная простота установки и функции безопасности нашей системы откатных ворот. Ролики для тяжелых условий эксплуатации: удивительная направляющая для ползунков Ролик для тяжелых условий эксплуатации помещается между …

Получить цену

Автоматические откатные ворота для домовладельцев своими руками

2Наши ворота для проезжей части являются экономичным продуктом, потому что все они сделаны своими руками, то есть наши клиенты сэкономьте кучу денег на установке, так как им не нужно нанимать…

Узнать цену

Детали откатных ворот — Buildingeasy Limited

2Пункт 1 — 30 из 54 … Колеса откатных ворот прикреплены к нижней направляющей ворот для катания по стальным рельсам. Колесо с V-образной канавкой имеет шарикоподшипник, что делает все ворота.

Получить цену

Как сделать откатные ворота | Hunker

2 Просверлите отверстия диаметром 3/8 дюйма на расстоянии примерно 1 фут вокруг внутренней части рамы, чтобы болты проходили через раму и фанеру в канавках. Руководители …

Получить цену

Раздвижные ворота — Pinterest

11 июля 2020 г. — Изучите доску HJ «Раздвижные ворота» на Pinterest.Посмотреть больше идей о конструкции откатных ворот Ворота Ворота. … Комплекты для откатных ворот. Дополнительная информация.

Получить цену

Обзор системы консольных откатных ворот — Hoover Fence Co.

2Эти ролики не требуют смазки, а сам нейлоновый ролик и крышка не ржавеют. Дополнительные консольные ролики будут устанавливаться на столбах с болтами, которые легко …

Получить цену

Направляющая для откатных ворот Richmond, 3 м для раздвижных ворот …

2Найдите направляющую для откатных ворот Richmond 3 м для откатных ворот на складе Bunnings.Посетите местный магазин, чтобы приобрести самый широкий ассортимент строительной и строительной продукции.

Получить цену

Аппаратное обеспечение раздвижных ворот Направляющие ролики Улавливатели ворот с V-образной канавкой …

Колеса для раздвижных ворот Колесные коробки Ворота с V-образной направляющей Колеса с V-образной канавкой для откатных ворот. Колеса с V-образной канавкой … Обязательно поговорите с инженером.

Получить цену

Комплект откатных ворот для продажи | eBay

2Результаты 1 — 48 из 608 … Комплект откатных ворот на болтах с упором гусеницы Опорные колеса для ворот длиной до 4,5 м своими руками.269,99 фунтов стерлингов. (269,99 фунтов стерлингов / шт.). БЫСТРО И БЕСПЛАТНО. 46 продано …

Получить цену

КАК | Установка автоматических откатных ворот — Pearson + Projects

216 мая 2018 … Время: 5-6 часов на установку откатных ворот. 2-3 часа на установку мотора и зубчатой ​​рейки. Время подготовки площадки для столбов забора или бетонной поверхности …

Получить цену

Сделать раздвижные ворота — YouTube

230 сен 2018 … сделать забор / ворота из стальных труб от изготовления рамы до полной сварки. Я оставлю ссылку с того места, где я получил весь свой материал…

Получить цену

как построить раздвижные деревянные ворота — wpc Garden Thai

2Одна из первых вещей, которые я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации. построить деревянный забор и ворота: 14 шагов (с …

Получить цену

Сделай сам и поделки — Как сделать откатные ворота | Facebook

21 апреля 2019 г. … Как сделать откатные ворота Авторы: Мэтт Брикол — youtu .be / zQcn9DfxEfQ.

Получить цену

Откатные ворота | 70+ идей на Pinterest | Откатные ворота…

2DIY Комплект откатных ворот включает в себя направляющую для опорных колес рамы откатных ворот и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может питаться от 12 В до …

Получить цену

Как сделать откатные ворота | BuildEazy

220 авг. 2009 г. … Введение Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.

Узнать цену

Откатные ворота своими руками

2Как сделать откатные ворота | BuildEazy. Введение Пора заменить двойные распашные ворота на одинарные откатные ворота.Почему? Для …

Получить цену

Видео по установке — Откатные ворота — YouTube

226 июл 2016 … Видео по установке — Откатные ворота. 152174 … Мистер Гейтс Директ. Мистер Гейтс … Как построить и установить раздвижную дверь для сарая ~ Сделай сам. Усадьба …

Получить цену

Раздвижные ворота по лучшей цене в Индии

2Получите информацию о поставщиках, производителях, экспортерах, продавцах Раздвижных ворот для … Прямая система раздвижных дверей; Складные откатные ворота; Как сделать откатные ворота …

Уточнить цену

Фурнитура для ворот | Откатные ворота | Ф.H. — F H

2 Фурнитура для раздвижных ворот, включая компоненты консольных ворот, подходящие для коммерческого и промышленного применения. Покупайте онлайн или звоните, чтобы заказать. Быстрая доставка.

Получить цену

как сделать раздвижные ворота

2как построить раздвижные ворота из звеньев цепи — моторизованные ворота для американских магазинов заборов обладают огромным потенциалом причинения вреда. эти ворота привлекли внимание общественности …

Получить цену

Как сделать откатные ворота — Grant’s Automation

2Сварные откатные ворота обычно имеют металлический каркас независимо от облицовки.Рама изготовлена ​​из алюминиевого квадратного полого профиля (SHS) или квадратного …

Получить цену

Фурнитура для откатных ворот — Amazon.com

2Результаты 1 — 16 из 2000+ … Комплект фурнитуры для откатных ворот для откатных ворот с звеном цепи … Комплект фурнитуры для раздвижных дверей сарая — Плавно и бесшумно — Легко устанавливается — Включает …

Узнать цену .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
