Двутавровые балки перекрытия: изготовление и сферы применения

Одной из наиболее популярных категорий фасонного проката являются двутавровые балки, для производства которых применяется низколегированная и углеродистая сталь.

Двутавр – это балка в виде буквы «Н» или «Т», предназначенная для увеличения жесткости конструкции. Приобретаются эти изделия на первых этапах строительства и в большом количестве, ведь чем больше балок перекрытия, тем прочнее будет конструкция.

Главные сферы применения двутавровых балок.

Двутавровые сварные балки Используются балки такого вида для создания прочных каркасных перекрытий объектов промышленного назначения. Особенно они необходимы, если пролеты у сооружения большие. Также незаменимыми двутавровые балки будут в строительстве мостов и подвесных путей, где необходимо обеспечить прочность конструкции из-за воздействия повышенных нагрузок.

Классификация балок перекрытия.

В зависимости от конструктивных особенностей балки подразделяются на те, которые имеют наклонные внутренние грани, и те, в которых полки расположены параллельно. Изготовление балок регламентируется ГОСТ. Также балки с параллельными гранями подразделяются на такие виды:

• широкополочные;
• узкополочные;
• колонные.

Узнать тип балки можно по ее маркировке: «Ш», «У» и «К» соответственно.

Балки с наклонными полками бывают:

• обычными;
• специальными.

Обычные балки производятся по ГОСТ 8239 89, а специальные – по ГОСТ 19425 74.

Ангары и складские помещения

Особенности производства стальных балок для перекрытий.

Сначала прокат режут на полосы, которые далее отправляются на балкосварочный стан для сборки. Балка приобретет свой конечный вид только после проведения сварочных работ. Зачастую сварка осуществляется под флюсом.

В конструкцию двутавра входят ребра жесткости (поперечные). Их сваривают вручную или на полуавтоматическом оборудовании. Сварочные автоматы применяют, если необходимо создать постоянный шов. Иногда поясные швы также сваривают ручным методом. Снизу пояса баки создают стенки, а дальше сваривают ребра жесткости, осле чего монтируют пояс в верхней части изделия. Вся конструкция проходит фиксацию при помощи специальных хомутов. Дальше изделие попадает на следующий этап сварочных работ.

Окончательным этапом производства двутавровой балки перекрытия является обработка, которая включает в себя очистку изделия от ржавчины и загрязнений. Для очистки применяют дробеструйное оборудование.

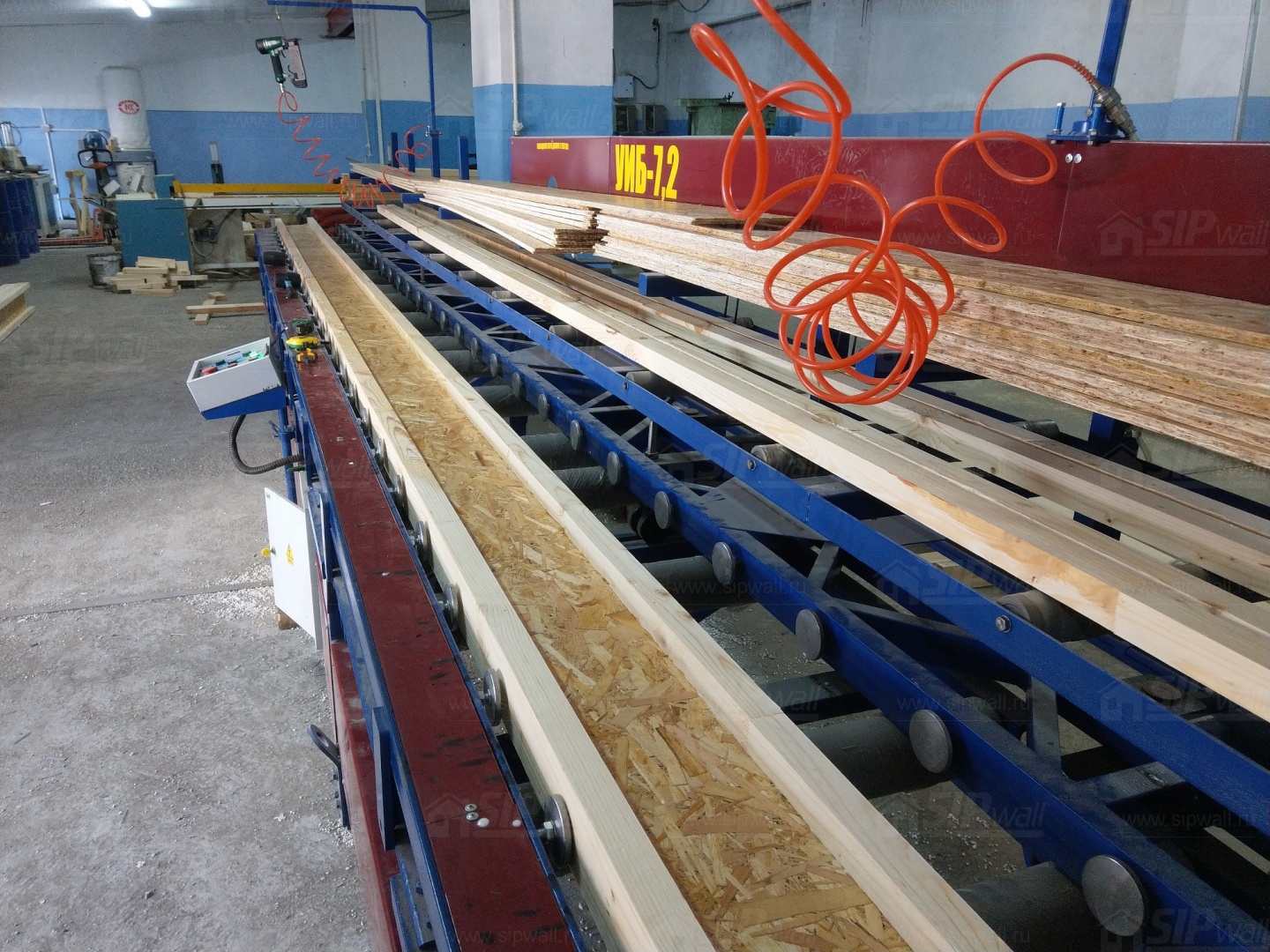

Оборудование для производства двутавровых балок — УИБ-7,2 группы компаний «СИПпром».

Параметры производимых балок:

Длина:

• в базовом варианте до 7 200 мм
• по требованию заказчика до 12 000 мм

Высота:

• в базовом варианте 140 – 450 мм
• по требованию заказчика 150 – 500 мм

Диапазон размеров используемых комплектующих:

• полка (брусок): 50 – 120 мм
• стенка (ОСП): 10 – 12 мм

Применяемый клей:

• однокомпонентный полиуретановый
• поливинилацетатный (ПВА) D4 /однокомпонентный/

1. Гидравлический пресс ГП-7200

Гидравлический пресс – ГП-7200 предназначен для сборки двутавровых балок путем запрессовывания стенки (ОСП, фанера) в полку (деревяный брусок) с заранее подготовленным клиновидным или прямоугольным пазом и нанесенным в паз клеем. После прессования собранной балки в прессе брусок фиксируется к стенке (ОСП, фанере) балки путем свозной прошивки шпилькой посредством пневматического инструмента. После фиксации готовая балка высвобождается из пресса и складируется.

Характеристики пресса:

Габаритные размеры пресса (мм), ДхШхВ:	8 000 х 1 600 х 2 200
Масса пресса (кг):	2 000
Номинальная производительность (п. м./смену):	1 200
Персонал (чел):	2
Напряжение (В):	380, 3 фазы
Мощность, потребление (кВт): Двигатель _1 Двигатель_2	0,18 3,00
Комплектация (ед): Пресс Гидростанция	1 1

2. Станция нанесения клея СНК-2

Полуавтоматическая станция нанесения клея – СНК-2 предназначена для нанесения клеевой смеси в клиновидные или прямоугольные пазы деревянного бруска (полки) посредством форсунок. Станция оснащена функцией автоподачи брусков по двум направляющим. Скорость подачи бруска и объем подаваемой клеевой смеси регулируются. Станция комплектуется столом подачи.

Характеристики пресса:

Габаритные размеры станции (мм), ДхШхВ:	1 100 х 1 500 х 1 600
Габаритные размеры стола подачи (мм), ДхШхВ:	6 100 х 1 200 х 1 500
Масса станции (кг):	350
Масса стола подачи (кг):	300
Персонал (чел):	1
Скорость нанесения клея:	Регулируется
Объем нанесения клея:	Регулируется
Объем клеевой емкости (л):	40-50
Объем емкости для воды (л):	20
Напряжение (В):	380, 3 фазы
Мощность, потребление (кВт): Мотор-редуктор подачи бруска Водяной насос Мотор-редуктор подачи клея	0,75 0,37 1,5

3. Станок специальный фрезерный СФ-101

Станок специальный фрезерный – СФ-101 предназначен для формирования клиновидного или прямоугольного паза в деревянном бруске или LVL-брусе (полке).

Характеристики пресса:

Габаритные размеры (мм), ДхШхВ:	1 500 х 800 х 1400
Масса (кг):	450
Персонал (чел):	1-2
Скорость обработки бруска п.м/мин:	7,8
Количество фрез (шт):	2
Мощность, потребление (кВт): Двигатель привода фрезы _1 Двигатель привода фрезы _2 Мотор-редуктор подачи бруска	3,0 3,0 0,75
Дополнительные требования: обязательно наличие системы аспирации (в комплекте не поставляется).

4. Станок специальный фрезерный СФ-102

Станок специальный фрезерный – СФ-102 предназначен для формирования клиновидного спила на стенке балки (ОСП).

Характеристики пресса:

Габаритные размеры (мм), ДхШхВ:	1 400 х 800 х 1300
Масса (кг):	450
Персонал (чел):	1-2
Количество фрез (шт):	2
Мощность, потребление (кВт): Двигатель привода фрез Мотор-редуктор подачи	3,0 0,75

5. Станок специальный фрезерный СФ-202

Станок специальный фрезерный – СФ-202 предназначен для формирования пропила для замкового соединения стенки балки (ОСП).

Характеристики пресса:

Габаритные размеры (мм), ДхШхВ:	3 700 х 1 300 х 1 700
Масса (кг):	450
Персонал (чел):	1
Количество фрез (шт):	2
Мощность, потребление (кВт): Двигатель привода фрезы _1 Двигатель привода фрезы _1	3,0 3,0

6.

Стенд проверки балок



Испытательный стенд – ИС-1 предназначен для проверки полученных образцов балок на изгиб.

Характеристики пресса:

Габаритные размеры (мм), ДхШхВ:	2 700 х 900 х 2 000
Масса (кг):	450
Персонал (чел):	1
Гидроцилиндры (ед):	2
Гидравлический привод:	Ручной

Производство двутавровой балки — двутавр стоимость от производителя 270-02-02

1. Главная
2. Сварная балка
3. Производство двутавровой балки — двутавр размеры, стоимость

Производство двутавровой балки — двутавр размеры, стоимость

В Челябинске такую продукцию металлургов, как двутавр производит Завод сварной балки. Предприятие «ЧЗСБ» предлагает продукцию собственного производства. Мы производим только качественный двутавр цена которого адекватна. Текущую стоимость двутавра всегда можно узнать у наших менеджеров по телефону 8 (343) 288-72-12, 8 (351) 220-72-12.

Производство двутавровой балки

Производство двутавровой балки основано на черном металлопрокате. Она является основой профиля многих конструкций. Поперечное сечение такого элемента напоминает собой форму буквы «Н». Такая необычная форма — это преимущество двутавровых балок перед обычными, с квадратным сечением балками. Другое их преимущество заключается в жесткости и прочности. Примером может являться железнодорожный рельс, ведь по своей сути он и есть самый обычный двутавр. Применяется этот элемент конструкций при строительстве мостов, шахт, подземных туннелей, перекрытий. Иными словами, он применяется везде, где требуется повышенная прочность.

И, с учетом этих особенностей, к производству двутавра гост очень требователен. Мы гарантируем, что наши двутавровые балки по своим параметрам не хуже, чем горячекатаные по СТО АСЧМ 20-93, ГОСТ 26020-83.

Двутавр размеры

Мы производим двутавр Б, Ш, К типоразмеров из сталей углеродистых С255(3сп) и низколегированных С345(09Г2С). Стандартная длина изделия от 3-х метров до 12-ти метров, высота вертикальной стенки от 0.26 метра до 2-х метров. Производимый сварной двутавр не имеет поперечных стыков в длину, в следствии использования при изготовлении цельного 12-метрового листа.

По требованию потребителя может быть изготовлен двутавр, размеры которого могут превысить и ограниченные ГОСТом 12 метров. Купить в Челябинске двутавровую балку, имея в поставщиках нашу компанию, достаточно просто. Мы представим покупателю весь ассортимент продукции, выпускаемой на нашем предприятии.

При производстве двутавровой балки наш завод использует строго сертифицированный металлопрокат. На всю выпускаемую продукцию имеются сертификаты, подтверждающие документы о качестве по ТУ 1031-09, ГОСТ 23118-2012 и СП 53-101-98. Отгружая продукцию ЧЗСБ предоставляет сертификаты качества на саму продукцию и на все применяемые материалы при производстве.

производство Деревянной двутавровой балки



Компания «Деревянный двутавр» — единственный в регионе производитель двутавра из дерева. Мы имеем достаточно мощностей, чтобы выполнить заказ любого объема и сложности.

Технология производства

Двутавровые деревянные балки – это новое слово на строительном рынке. Изделия представляют собой Н-образные конструкции: две планки из LVL-бруса (либо сосновые бруски) усилены «распоркой» из OSB-3. Таким образом, деревянный двутавр прочнее и одновременно с тем легче обычных балок, а также за счет увеличенного сечения может выдерживать больший вес.

Все детали сначала изготавливаются по отдельности, а затем собираются в одну конструкцию. Элементы крепятся между собой с помощью системы пазов и фиксируются клеем. На заводе по изготовлению двутавра из дерева используется несколько многофункциональных насадок и станков – все зависит от габаритов балки.

С целью повышения рабочих характеристик древесины и предотвращения гниения, изготовитель двутавра из дерева тщательно сушит заготовки. А для защиты от огня и насекомых ее обрабатывают антипиреном и антисептиком.

Преимущества наших услуг

Купить двутавровую балку из дерева оптом у нас выгодно, ведь мы уделяем большое внимание качеству материала. На каждом этапе производства наши специалисты контролируют соответствие балки всем требованиям и стандартам качества. В процессе производства мы используем высокоточное оборудование и передовые технологии. На свою продукцию мы обязательно даем длительную гарантию, поскольку уверенны в ее надежности и долговечности.

Продажа двутавровой балки – относительно новый бизнес на российском рынке, поэтому принципиально важно сразу установить высочайшую планку качества и предоставить потребителю возможность ознакомиться с лучшими образцами. Компания «Деревянный двутавр» не стремится «брать количеством», нам гораздо важнее, чтобы вы остались довольны покупкой и порекомендовали нас своим знакомым. Мы комплексно подходим к вопросу и подбираем для вас лучшее решение!

Сфера применения двутавра

Область использования двутавра обширна и не ограничивается межэтажными перекрытиями в зданиях, что считается классикой применения данного материала.

Двутавровые балки могут использоваться для:

·        устройство лаг пола, чердачных перекрытий;

·        создания вертикальной, горизонтальной опалубки;

·        устройства стен различных каркасных построек;

·        выполнения монолитных работ;

·        изготовления длинных перемычек над панорамными окнами и воротами;

·        создания стропил скатной крыши;

Покупка двутавровой балки

Купить деревянные двутавровые балки перекрытия оптом и в розницу вы можете:

·        позвонив по телефону +7 (966) 705-23-40;

·        написав письмо на электронный адрес mr. [email protected].

Мы моментально отреагируем на вашу заявку и предоставим всю интересующую информацию.

Производство деревянных двутавровых балок в Санкт-Петербурге. Узнать цену и заказать БДК

Информация о производстве деревянных двутавровых балок перекрытия

Деревянные клееные балки перекрытия (БДК) – это распределяющий нагрузку несущий элемент конструкции межэтажного перекрытия или стропильной системы загородного дома, который является современной альтернативой деревянному брусу, ж/б плитам, металлическим балкам и фермам. Низкая стоимость, высокие показатели устойчивости к нагрузкам, минимальные трудозатраты и легкость монтажа помогли данному продукту найти свою нишу на рынке. Изделие не подвержено изгибам, усадке, деформации и растрескиванию при условии правильного монтажа на площадке в соответствии с расчетами.

Продукция	Стандартная высота	Толщина стен	Ширина полки	Вес 1 м.п.	Длина
Балка деревянная клееная для перекрытия (БДК)	200 мм	27 мм	80 мм	5,5 кг	от 1 до 6 м
вес пластиковых торцевых пластин = 0,4 кг (устанавливаются по заказу клиента)

Технология производства и конструкция

Каждая балка для перекрытия изготавливается в соответствии с требованиями стандартов качества, что обеспечивает ее безотказное использование в соответствии с проектными характеристиками. Процесс производства полностью осуществляется на нашей современной производственной линии в Санкт-Петербурге. Балка изготавливается из хвойных пород древесины, а ее стенка состоит из трехслойного щита, увеличивающего срок службы изделия. Толщина полки равна 41 мм, а длина зубьев ее соединения 20 мм. Применяемое двутавровое сечение сложит для многократного увеличения прочности перемычки.

Склеивание полок из бруса и стенки производится при помощи высококачественной современной клеевой IP-системы. Для защиты от внешних воздействий, балка покрывается специальной пропиткой, что позволяет ей дышать и полностью нейтрализовать процессы гниения при использовании, чего нельзя достичь при использовании обычной краски. При желании защитить торцы изделия, балка может быть изготовлена с пластиковыми накладками на торцах (пластиковыми торцами).

Упаковка и отгрузка

По окончанию производства заказа, он готовится к отгрузке. Производится упаковка в пакеты согласно транспортным размерам и осуществляется временное хранение на складе. Мы можем организовать доставку собственными силами или оставить товар на складе для самовывоза.

Сотрудничество

Расчет итоговой стоимости для предприятий партнеров выполняется в индивидуальном порядке в соответствии с объемом поставки и возможными регулярными поставками. Со своей стороны, мы гарантируем высокое качество выпускаемой продукции и соответствие эксплуатационным характеристикам. Готовы организовать доставку своими силами до вашего склада или конечного объекта по приятным ценам.

Закажите обратный звонок прямо сейчас!   Поздравляем! Вы дошли до самого конца страницы! Оформите заявку на консультацию по телефону, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Заказать услугу

Рынок деревянной двутавровой балки в России | WhatWood.ru

16 марта 2017 ` 19:58

Уважаемые клиенты и партнеры! Недавно мы изучили рынок двутавровой балки в России и предлагаем вам ознакомиться с выводами, к которым мы пришли в ходе этой работы.

Для производства деревянных двутавровых балок используется хвойный брус камерной сушки влажностью 12% (UPM, Stora Enso, MM-Holz и т.п.), который склеивается стенкой из OSB, фанеры, ДСП или LVL (Свеза, Egger, UPM, Жешартский ФК и т.п.)

В России существует две области применения деревянной двутавровой балки:

— Промышленная опалубка. Это достаточно емкий сектор потребления, где используется более грубая и дешевая балка. Здесь распространена практика повторного использования: комплекты опалубки сдаются строительным компаниям в аренду через дилеров. Линии по производству двутавровой балки такого рода часто принадлежат крупным холдингам, которые выпускают продукцию для строительства (PERI, Промстройконтракт). Спрос в этом секторе тесно связан с объемами промышленного строительства.

Крупнейшим инвестпроектом в этом секторе стал запуск в сентябре 2015 г. завода по выпуску балки в подмосковном Ногинске немецкой компанией PERI. Мощность завода составляет 2,15 млн погонных метров двутавровой балки в год. Инвесторы уже планируют заменить часть оборудования и установить дополнительное. На линии работает пресс собственной разработки.

— Каркас и перекрытия в частном и аграрном домостроении, в том числе в большепролетных конструкциях. В этом сегменте двутавровую балку часто производят компании, занятые в деревянном домостроении. Многие производители используют самодельное оборудование и не сертифицируют балки. Спрос в этом сегменте вырос в последние пять лет, потому что потребители больше узнали о преимуществах этой продукции — к ним относятся возможность использования в большепролетных конструкциях, небольшой вес, легкость монтажа. С ростом узнаваемости продукта будет расти и спрос, он сможет занять свои ниши, считают игроки отрасли.

С другой стороны, рынок домостроения в России просел в связи с кризисом (по оценкам некоторых игроков — на 50%), многие компании сектора остановили производство. Это делает спрос на строительную двутавровую балку «отложенным»: потребители уже знают о продукции, но потребление сможет вырасти только с восстановлением темпов домостроения. «У нас два прямых конкурента в регионе, одна компания на севере, другая по Рижскому направлению: загрузка одного в 2016 г. составила 65%, другого 27%. Падение по отрасли в целом, конечно, заметно: в первом полугодии с рынка ушли 1160 строительных компаний и объединений. Упала покупательная способность в частном домовладении», — отметил менеджер одной из компаний, которая производит балку в Московской области.

Крупные мощности по выпуску двутавровой балки в России

Чтобы получить более подробный обзор мощностей по производству двутавровой балки, пожалуйста, свяжитесь с нами:

[email protected]

+7 985 939 85 52

Производство деревянной двутавровой балки в домашних условиях

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Блок: 1/5 | Кол-во символов: 391
Источник: https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/

Что такое двутавр

Двутавр – стандартный конструктивный элемент, в сечении напоминающий букву «Н». Столь необычная форма является результатом длительных инженерных экспериментов, направленных на получение опорной балки, способной выдерживать очень высокие нагрузки, но не столь массивной и дорогостоящей, как цельнометаллическое изделие.

Двутавровая балка в 7 раз прочнее и в 30 раз жестче, чем цельный металлический профиль квадратного сечения такого же размера. Но при этом металла для нее требуется намного меньше. То же самое относится и к деревянным конструкциям. На фото представлена двутавровая деревянная балка.

Оптимальной формой для балки является прямоугольное сечение. При укладке длинную сторону размещают вертикально, а короткую горизонтально, так как для увеличения прочности важнее увеличение высоты, а не ширины. На этом наблюдении и основана форма двутавра. Более широкие элементы в нижней и верхней части создают достаточную опору – ширину, а должную высоту обеспечивает средний элемент, который при большой высоте можно сделать максимально тонким.

Производство деревянной двутавровой балки – процесс довольно сложный, поэтому такое изделие на рынке встречается редко. В то же время в частном строительстве деревянный двутавр является прекрасной альтернативой железобетонным конструкциям, так как намного легче и проще в монтаже.

Блок: 2/12 | Кол-во символов: 1343
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

1. Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
2. Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролета	Расстояние между балками	Сечение балки (высота x ширина) в мм.
3м.	1м. 0,5 м.	150×10 150×50
4м.	1 м. 0,5 м.	200×100 150×100
5м.	1 м. 0,5 м.	250×150 200×150
6м.	1 м. 0,5 м.	250×180 200×150
7м.	1 м. 0,5 м.	300×200 250×150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м2.

Конечно, при расчетах нужно еще учитывать:

• качество материалов;
• частота укладки балок;
• отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Блок: 2/5 | Кол-во символов: 1898
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

1. БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
2. БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
3. СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
4. БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
5. СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Блок: 3/5 | Кол-во символов: 653
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Двутавровая деревянная балка для перекрытия

Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:

1. Деревянная балка для опалубки.
2.  Деревянный двутавр для устройства кровли.
3.  Для устройства перегородок и полов.
4.  Балки для устройства перекрытий.

В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

Блок: 3/5 | Кол-во символов: 1071
Источник: https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/

Характеристики двутавровой балки

Технико-эксплуатационные качества и размерные параметры традиционного двутавра рассчитываются на включение в конструкцию перекрытия из ОСБ-плит. Это межэтажное перекрытие дома или чердачного помещения, которое отличается прочностью и высокой теплоизоляцией. Собственно, балки выполняют функцию ребер жесткости, обеспечивая несущую функцию. Непосредственно двутавр имеет Т-образный профиль, но для перекрытий используют и модифицированные элементы с другими конфигурациями сечения. Как правило, своими руками деревянные двутавровые балки для перекрытия изготавливаются из монолитных брусков длиной до 5 м. Высота балки зависит от расчетной нагрузки на конструкцию и варьируется от 140 мм до 410 мм в среднем. Толщина промежуточной стойки двутавра составляет не более 10 мм, а брусок имеет параметры 64х38 мм в соответствии с нормативом.

Блок: 2/8 | Кол-во символов: 870
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Плюсы и минусы двутавровых балок из дерева

Главное достоинство изделия – сочетание небольшое веса с прочностью. Эта комбинация обеспечивает преимущества использования двутавровых балок для перекрытий:

1. Вес деревянной конструкции длиной до 6 м составляет всего 8 кг. Монтаж такой балки не требует специального оборудования и не занимает много времени, а это сокращает расходы на строительство.
2. Малый вес полученного перекрытия не создает большой нагрузки на фундамент и стены, что тоже снижает расходы.
3. К плюсам относится и простота транспортировки. Перевозка двутавровой деревянной балки обойдется намного дешевле.
4. При легкости материала он обладает высокой прочностью и используется для перекрытия с прогонами до 6 до 12 м. Использовать промежуточные элементы нет нужды.
5. Конструкция двутавра позволяет использовать деревянную балку как своего рода нишу при прокладке коммуникаций.
6. Дерево обладает низкой теплопроводностью, что исключает создание холодовых мостиков и позволяет экономить на отоплении дома.
7. Двутавровые конструкции из дерева сохраняют геометрическую форму и свойства на протяжении всего срока эксплуатации. Но только в том случае, если для их изготовления использовался качественный материал.
8. Выпускаются деревянные двутавры для перекрытий в очень широком ассортименте, что позволяет расширить область применения.

Недостатки у конструкций следующие:

• велик риск приобрести некачественные изделия, невысушенная древесина деформируется, «садится», что приводит к перекосам перекрытия;
• древесину пропитывают антипиренами, однако это не делает материал пожаростойким.

Деревянные двутавры не рекомендуется использовать в случаях, когда нужно выполнить частую обрешетку или когда каркасная конструкция нуждается в усилении большим числом опорных элементов. В этом случае экономия на стоимости материала будет ничтожной.

Блок: 4/12 | Кол-во символов: 1814
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Подготовка элементов к сборке

Изначально выполняется разметка балки с точным определением ее параметров. На основе схемы компоновки должна быть выполнена финальная доработка частей конструкции на столярном инструменте. Оптимально использовать для таких целей токарный станок по дереву, но можно обойтись циркулярной пилой с электролобзиком и шлифовальным инструментом. При изготовлении деревянных двутавровых балок своими руками в части бруса может выполняться выборка лишнего массива. Ее производят строго по осевой линии заготовки, выдерживая контур специальным разметочным приспособлением или направляющей планкой.

Блок: 4/8 | Кол-во символов: 619
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Особенности производства двутавровой деревянной балки

1. После подготовки брусьев в них делаются выпилы с целью последующей установки стойки. Она должна располагаться строго в вертикальном положении, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
2. Каждая плита перед применением основательно осматривается. Незначительный недостаток (а он отразится на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
4. Сборка оставляется в таком состоянии до абсолютного просыхания клея. Это время указывается в инструкции по использованию состава.

Качественную стыковку всех элементов двутавровой балки можно гарантировать отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), вплоть до абсолютного отвердевания клея.

И только лишь после этого древесную балку-двутавр можно применять для обустройства перекрытия.

Процесс производства опор из древесины, как и выбор материалов, особых сложностей не предполагает. Работа, сделанная собственными руками, экономит и время, и средства. Однако это целесообразно только в том случае, если расчеты нагрузок проведены на профессиональном уровне. В случае если нет полной уверенности, что это удастся совершить самостоятельно, подвергать себя риску не нужно. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может быть оправданием нарушению проектных характеристик.

Назначение

Двутавровая балка получила свое название за счет уникальной конструкции. Вид, имеющий Т-образную конфигурацию, называется тавром. Поскольку сечение рассматриваемой конструкции похоже на 2 буквы Т, она приобрела название двутавровой. Её сечение можно сравнить и с буквой Н. Подобные двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей обычного профиля. При этом их прочность выше в 30 раз.

Благодаря большому количеству положительных характеристик материал достаточно широко используется в области строительства. Он особенно популярен при создании конструкций каркасного типа. Помимо изделий из металла, при создании различных конструкций могут использоваться и двутавры из бревна.

Даже под большой нагрузкой эти пиломатериалы не будут прогибаться. Они не станут изменять форму, что считается значимым превосходством при возведении разных систем. В ходе постройки частного здания древесные двутавры укладывают для монтажа перекрытий. Их стоимость не очень высокая, по этой причине такие элементы пользуются популярностью среди частных застройщиков. Главное – грамотно подготовить элементы конструкции. Это даст возможность сделать ее долговечной и надежной.

Двутавры отличаются по конструкции. Они могут быть стандартными и с широкой полкой. Первые имеют полку 64х39 мм. Вторые — 89х39 мм.

Самыми прочными из представленных считаются двутавры, серии L (клееный шпон). В их изготовлении используется LVL-брус. Благодаря LVL-брусу можно выполнить элементы до 12 метров в длину. При этом это не отражается на стоимость.

В независимости от того, какой материал применялся для изготовления балок, они характеризуются достаточно высоким уровнем жесткости и прочности. По этой причине конкурентов у подобных изделий достаточно мало. Помимо этого, такие элементы отличаются легкостью. Его транспортировка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство потребителей. Работы с материалом проводятся весьма просто.

Блок: 3/3 | Кол-во символов: 3847
Источник: https://enter-city.ru/articles/kak_sdelat_derevyannye_dvutavrovye_balki_perekrytiya_svoimi_rukami/

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Блок: 5/6 | Кол-во символов: 357
Источник: https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/

Сборка двутавра

Два бруса к моменту сборки должны быть доработаны до оптимальных параметров, подходящих для монтажа стойки. Последняя утапливается в подготовленные пазы с двух сторон (верх и низ) и фиксируются на клеевую основу. Здесь важно ответить на вопрос о том, как сделать двутавровую деревянную балку своими руками с минимальным количеством зазоров и выступов? Что касается первого, то в принципе наличие пустот в местах сопряжения зависит от качества первичной обработки материала. Чем ровнее поверхности в пазах, тем выше вероятность плотного монтажа стойки. С выступами ситуация проще. С одной стороны, их можно подбить киянкой пока клей не высох, корректируя тем самым грани конструкции. Если же наличие выступа обуславливается ошибками в расчетах, то ситуация исправляется только абразивным крупнофракционным материалом с последующей чистовой шлифовкой.

Блок: 5/8 | Кол-во символов: 866
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Размеры деревянных двутавровых балок

Размеры и вес деревянной двутавровой балки регламентируются ГОСТ 30244-94 и 8486-86Е, а также некоторыми нормативами СНиП. К нормируемым показателям относится высота изделия, толщина и ширина полки и толщина перегородки;

• высота деревянной двутавровой балки варьируется от 117,6 до 1013 мм;
• ширина полки находится в диапазоне 64-320 мм;
• толщина стенки варьируется от 3,8 до 19,5 мм;
• вес изделия колеблется от 8,7 до 314,5 кг.

Важно! По нормам ГОСТ при изготовлении двутавра для перекрытия можно использовать доски хвойных пород не ниже 2 сорта.

Блок: 6/12 | Кол-во символов: 574
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Оценка качества двутавровой балки

Изначально материал для балки должен пройти дефектовку с отбраковкой. Особенно брус не должен иметь изъянов наподобие сучков, трещин, признаков коробления, порезов и сколов. Если даже дефект не повлияет на конструкционные свойства балки, открытость структуры в дальнейшем может стать причиной биологического поражения древесины. Но и это не все условия изготовления качественной двутавровой балки. Своими руками деревянную конструкцию необходимо зачищать и в процессе сборки, убирая и мелкие абразивные частицы на поверхности, которые могут повредить поверхность элемента. Механическая обработка также становится причиной повреждений, поэтому после каждой операции следует проверять внешний вид изделия. На завершающем этапе производится замер балки и определяется соответствие ее параметров требованиям.

Блок: 6/8 | Кол-во символов: 842
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Расчет нагрузки на деревянные двутавровые балки

Определять сечение двутавровой балки для перекрытия приблизительно недопустимо. Рекомендуется для расчетов обратиться к специалисту. Полагаться на готовую документацию не следует: она включает множество поправок и обновлений, которые далеко не всегда имеются в свободном доступе.

Рассчитать самостоятельно габариты разрешается только в том случае, когда речь идет, например, о деревянной двутавровой балке для опалубки или перекрытия подсобного помещения, причем небольшой площади. В этих случаях риск обрушения и деформации невелик.

При этом нужно выполнять следующие рекомендации:

• если речь идет о нежилом чердаке, то постоянную нагрузку определяют в пределах 50 кг/кв. м, а эксплуатационную – в пределах 90 кг/кв, отсюда общая нагрузка на перекрытие составляет порядка 130 кг/кв. м, а учитывая необходимый запас прочности, ее увеличивают до 150 кг/кв. м;
• если чердак будет часто использоваться, например, в качестве мастерской, то эксплуатационная нагрузка перекрытия возрастает до 195 кг/кв. м, а общая достигает 245 кг/кв. м, с учетом запаса прочности – до 250 кг/кв. м;
• если чердак преобразуется в мансарду, это предполагает больший вес пола и перегородок за счет отделки, кроме этого, в жилой комнате появляется мебель, соответственно, суммарная нагрузка увеличивается до 300 кг/кв. м;
• если речь идет о межэтажном перекрытии, нагрузку для него считают максимальную – не менее 420 кг/кв. м.

Затем следует определить длину балки для перекрытия и необходимую частоту расположения. Как правило, для межэтажного перекрытия или чердачного показатель составляет 50 см. В таблице подбора сечения двутавровой балки находят величину пролета и выбирают изделие допустимого сечения.

Важно! Такое определение является приблизительным, так как таблица не учитывает особенностей конкретного здания и используемых материалов.

Блок: 7/12 | Кол-во символов: 1855
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Общие советы по изготовлению деревянного двутавра

Жестких рамок в создании данной конструкции все равно не существует, поскольку различаются сферы и направления ее использования. И все же опытные строители дают несколько универсальных рекомендаций тем, кто хочет сделать своими руками двутавровую деревянную балку высокого качества:

• Разметочные операции желательно выполнять с помощью современных лазерных нивелиров – особенно если речь идет о проектировании крупных перекрытий.
• Не всегда уместно применение жестких и плотных материалов, поскольку они утяжеляют конструкции, что ограничивает использование балки как в перекрытии, так и в стропильных фермах.
• Обработку антипиренами или антисептиками желательно выполнять после сборки. Это позволит создать сплошное защитное покрытие.
• После удачного изготовления балки по индивидуальным параметрам стоит сохранить ее характеристики в шаблонах на случай необходимости изготовления аналогичной конструкции.

Блок: 7/8 | Кол-во символов: 953
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Как подготовить балки к монтажу?

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.  Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

Блок: 7/8 | Кол-во символов: 1632
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Блок: 8/8 | Кол-во символов: 2918
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Советы и рекомендации

Чтобы двутавровая балка из дерева своими руками выполняла свои задачи и прослужила долго, нужно выполнять такие рекомендации:

• при изготовлении своими руками заменять фанеру или плиту OSB доской нельзя, это снижает ее прочность и увеличивает риск деформации;
• перед сборкой материал обязательно нужно высушить, показатель влажности не должен превышать 12%;
• при работах внутри дома стоит использовать клей на водной основе;
• если в помещении предполагается высокая влажность, балки перекрытия оставляют открытыми;
• хранят изделия под навесом или на закрытом складе, оставлять под открытым небом деревянные двутавровые балки нельзя, так как древесина впитывает влагу.

В домашних условиях изготавливают двутавры небольшого сечения. При возведении длинных перекрытий требуется продукция промышленного изготовления.

Блок: 10/12 | Кол-во символов: 821
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Отзывы о деревянных двутавровых балках

Александр Нечипоренко, 43 года, г. Брянск.

Деревянные двутавровые балки использовали при сооружении небольших гостиниц. Здания строились на склонах, так что нужно было максимально уменьшить вес. Стены первого этажа возводили из камня, а два следующих – из дерева. Двутавры отлично себя показали.

Строили дачу. Думали, что жить здесь будем только летом. По совету соседей посмотрели здание из двутавров. Отличная идея оказалась. Свой дом тоже из двутавров собрали и третий год в нем живем.

Ольга Каримова, 38 лет, г. Белгород.

Дом с мансардной строили на склоне. В качестве материала для каркаса использовали деревянные двутавры. Здание получилось легким, так что обустроили простой столбчатый фундамент. Дом добротный, а затраты минимальные.

Блок: 12/12 | Кол-во символов: 775
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Кол-во блоков: 33 | Общее кол-во символов: 42092
Количество использованных доноров: 7
Информация по каждому донору:

1. https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami: использовано 6 блоков из 12, кол-во символов 7182 (17%)
2. https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki: использовано 3 блоков из 5, кол-во символов 4106 (10%)
3. https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami: использовано 5 блоков из 8, кол-во символов 4150 (10%)
4. https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html: использовано 7 блоков из 8, кол-во символов 14694 (35%)
5. https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/: использовано 4 блоков из 6, кол-во символов 3572 (8%)
6. https://enter-city.ru/articles/kak_sdelat_derevyannye_dvutavrovye_balki_perekrytiya_svoimi_rukami/: использовано 1 блоков из 3, кол-во символов 3847 (9%)
7. https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/: использовано 4 блоков из 5, кол-во символов 4541 (11%)

Почему двутавровые балки используются в стальных конструкциях

02 мая 2019 г. | 0 комментариев

В конструкционной стали широко распространены строительные материалы. Если вы посмотрите на изображение выше, мы почти уверены, что вы заметили эти лучи в структурах вокруг вас. Вы могли заметить эти балки на мостах или во время строительства во время прогулки. Эти балки называются «двутавровыми» из-за формы поперечного сечения, напоминающей букву «I». Так почему же специалисты-строители предпочитают использовать эти двутавровые балки в различных проектах? Вот некоторые из причин, по которым двояковыпуклая балка выигрывает при стальных конструкциях.

Равномерно распределяет вес

Как мы все теперь знаем, двутавровая балка известна своей разумной формой поперечного сечения. Двутавровая балка спроектирована таким образом, чтобы выдерживать равномерную нагрузку на балку. Когда на балку находится груз, максимальный прогиб будет приходиться на центр балки. Это увеличивает натяжение по бокам балки. Давайте посмотрим на изображение, чтобы понять, как это работает:

Когда вес прилагается к фланцу, вес распределяется по нему равномерно, в результате чего меньшее напряжение проходит через стенку.К тому времени, когда вес достигает центра полотна (нейтральная ось), вес снижается до нуля за счет распределения веса. Следовательно, благодаря форме двутавровой балки она может выдерживать нагрузку веса, приходящуюся на ее фланец.

Поставляется в различных размерах Балка

двутавровая — это универсальная балка, которая используется во всем мире для большинства проектов стальных конструкций. Он бывает разного веса, глубины сечения, толщины стенки, ширины фланца и других спецификаций для различных целей.В зависимости от конструкции двутавра его используют для разных целей.

Например, когда вы строите мост с прямоугольным поперечным сечением, вы можете построить его для передвижения транспортных средств. Из-за различных факторов, таких как сила тяжести или вес транспортных средств, движущихся по мосту, на него приходится большая часть веса. Из-за веса мост может деформироваться из-за большого напряжения и даже сломаться. Поэтому, чтобы противостоять изгибу, двутавровые балки используются для поддержки конструкции из-за ее конструкции.

Несет повышенную нагрузку

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не изгибаться. Когда балка принимает нагрузку, сила передается перпендикулярно, таким образом поддерживая другие элементы балки. Двутавровые балки в основном изготовлены из стали, что обеспечивает конструктивную целостность с неизменной прочностью и опорой. Прочность двутавровой балки в поперечном направлении менее велика, а также она способна выдерживать скручивание. Сталь обладает свойствами, позволяющими выдерживать огромные нагрузки конструкций.Прочность стали и форма балки могут уменьшить необходимость использования многочисленных опорных конструкций, сэкономить время и деньги и сделать конструкцию более устойчивой.

имеет высокий момент инерции

Сечение в центре балки или нейтральная ось не сопротивляется изгибу из-за равномерного распределения веса по балке. Из-за расстояния между фланцем и осью двутавровые балки обладают высоким моментом инерции. Чем больше момент инерции , тем меньше балка будет изгибаться, чтобы противостоять изгибающим моментам.Благодаря этому свойству двутавровые балки также можно катать, сваривать, прессовать и склепывать.

Помогает в изготовлении

Производство металла включает резку, гибку и формовку конструкционной стали. Двутавровые балки очень универсальны и могут использоваться в любых проектах стальных конструкций. Производство стальных двутавровых балок выполняется быстро, эффективно и доступно для выполнения заказов и требований проекта. С правильным количеством знаний, опыта, трудолюбия и использование специализированных инструментов, то проще использовать двутавровой балки при пользовательских сварочных процессов и изготовления металла для всех видов строительства.

Сокращение, повторное использование и переработка

Производство двутавровых балок означает минимум отходов при строительстве. В разных странах существуют «зеленые» методы, которые делают I балку доступным. Почти половина мировой стали производится на электростанциях, поэтому выбросы CO2 отсутствуют. Стальные изделия можно перерабатывать снова и снова без ущерба для их прочности. Поскольку двутавровые балки в основном изготавливаются из стали, их можно переработать и повторно использовать разными способами, а также сократить расходы.Переработка стали позволяет экономить энергию, эквивалентную энергии, необходимой миллионам домохозяйств в год.

Предотвращает вибрацию

Одной из основных задач при строительстве здания является создание конструкции с меньшей вибрацией пола. Вибрации пола в стальных зданиях могут создаваться различными прямыми и косвенными источниками вибрации. Но можно выделить три основные категории:

— Деятельность человека (прыжки, ходьба и бег)

— Машины и оборудование

— Внешняя сила (движение на улице или в метро, ​​ветер)

Поскольку двутавровые балки более жесткие и выдерживают более высокие нагрузки, они используются для уменьшения вибрации пола, поддерживая конструкцию.Стальная двутавровая балка позволяет быстро гасить вибрацию, прежде чем она сможет пройти очень далеко.

Балка

двутавровая — эффективный вариант для стальных конструкций. Вы также можете обратиться к другим типам балок, доступных на рынке. В зависимости от требований к конструкции мы рекомендуем вам выбрать правильный тип стальной балки и построить безупречную конструкцию.

Опубликовано в стальной конструкции | Комментарии к записи Почему двутавровые балки используются в стальных конструкциях

отключены

Способ изготовления горячекатаного двутавра улучшенного качества и сопутствующего изделия

Уровень техники

1.Область изобретения

Настоящее изобретение относится к способу изготовления металлических двутавровых балок того типа, который используется в строительстве, и связанных с ними двутавровых балок, и, более конкретно, оно относится к улучшенным горячекатаным металлическим двутаврам, которые выдерживают образование нежелательных волн в стенке двутавра и способ его изготовления.

2. Описание предшествующего уровня техники

Давно известно использование различных типов металлических балок, таких как стальные двутавровые балки, в строительстве различных типов.Такие балки имеют перемычку и пару фланцев на противоположных краях перемычки, так что балки можно использовать по отдельности или в составе таких балок, чтобы безопасно выдерживать значительные статические нагрузки на них.

Известно, что такие балки изготавливают путем приваривания полок к стенке. Также известно формирование таких балок горячей прокаткой из заготовки.

Одна из проблем, с которыми столкнулись при горячей прокатке двутавровых балок, возникла из-за объемного распределения, в результате чего температура стенки и температура полки сильно различаются, так что полотно охлаждается быстрее, чем полка, что приводит к нежелательным волны, создаваемые в полотне из-за разной скорости охлаждения.Этот перепад температур может в некоторых случаях составлять около 250 ° F.

Патент США. В US 4251973 раскрыта двутавровая балка, приваренная к фланцам, в которой раскрыта попытка решить проблему волнистости стенки из-за разницы температур. В нем используется множество полых гофр, образованных внутри перемычки, идущих в направлении, обычно перпендикулярном продольной длине двутавровой балки. См. Также патент Германии 46414.

Известно также, что предлагались открытые фермы для строительства зданий, в которых удлиненные ребра фермы первоначально формируются внутри стенки, а затем отделяются от основных частей стенки и деформируются для создания расширенного открытого конструкция стропильной фермы.См. Патент США. № 1 927 442 и 3 962 763.

Патент США. В US 3199174 раскрыто крепление ряда плоских полос к полотну для предотвращения нежелательного коробления полотна «при изготовлении балки» и для упрочнения перемычки от коробления, вызываемого внешними силами.

Также известно создание фермы с множеством углублений в стенке, разделенных удлиненными стержнями.

Патент США. В US 2 263 272 описано изготовление стальной двутавровой балки путем приваривания перемычки к паре тавровых секций.

Патент США. В US 4129974 раскрыта двутавровая балка, имеющая ограничивающую структуру в виде местного усиливающего элемента, который обычно имеет форму канала и прикреплен к полкам и стенке в конкретном продольном положении. См. Также патент США No. № 2,392,674.

Усиление переднего конца элемента сваи за счет использования одного или нескольких сварных швов раскрыто в патенте США No. № 3,810,363.

Несмотря на вышеизложенное, остается реальная и существенная потребность в способе изготовления металлической двутавровой балки путем горячей прокатки без наличия нежелательных волн на участке стенки и в конечном продукте, а также в конструкции здания. и другие конструкционные изделия, в которых используется одна или несколько таких двутавровых балок, несущих нагрузку.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение решает описанную выше проблему, предлагая способ создания металлической двутавровой балки путем горячей прокатки. Удлиненную металлическую заготовку постепенно подвергают горячей прокатке для создания удлиненной балки, имеющей перегородку и фланцы на ее краях. Внутри стенки сформированы удлиненные армирующие средства сплошного поперечного сечения, имеющие в целом прямую продольную ось, ориентированную, как правило, параллельно фланцам. Затем происходит охлаждение двутавровой балки, препятствуя образованию сильных волн в полотне.Способ предусматривает удлиненное усиливающее средство в предпочтительном варианте осуществления, представляющее от одного до пяти удлиненных выступающих в поперечном направлении ребер, которые предпочтительно являются непрерывными и имеют одинаковую длину с балками. Ребра жесткости служат теплоотводом для минимизации разницы температур между полотном и фланцами во время профилирования, так что охлаждение не создает волн, индуцированных перепадом температур в полотне.

В предпочтительном варианте осуществления ребра установлены с максимальной шириной примерно от 200 до 400 процентов от средней ширины полотна и предпочтительно примерно от 275 до 325 процентов.Высота, измеренная вдоль полотна, составляет от около 0,5 до 1,5 дюймов, предпочтительно от около 0,75 до 1,25 дюйма.

Горячая прокатка предпочтительно выполняется последовательно на нескольких станциях при температуре от около 1800 ° F до 2300 ° F для стальных двутавровых балок. Перед охлаждением температура стенки обычно составляет от 85 до 95 процентов от температуры фланцев.

Двутавровая балка, изготовленная указанным выше способом, имеет описанную конструкцию и по существу лишена волнистости в полотне, вызванной перепадом температур.

Полученная балка может использоваться в здании в качестве несущего элемента таким же образом, как и любая двутавровая балка.

Целью настоящего изобретения является создание способа горячей прокатки двутавровой балки и получаемого в результате продукта, который сопротивляется вызванной температурой волнистости в перегородке двутавровой балки.

Еще одной задачей настоящего изобретения является обеспечение проходящих в продольном направлении усиливающих средств, сформированных как единое целое внутри стенки двутавровой балки, которые функционируют как теплоотвод для минимизации разницы температур между стенкой и полками во время профилирования двутавровой балки.

Еще одной целью настоящего изобретения является создание такого способа изготовления двутавровой балки, который можно использовать с обычными технологиями профилирования с роликами, соответствующим образом сконструированными для установки усиливающих средств.

Другой целью настоящего изобретения является создание такого способа и конечного продукта, которые могут быть использованы обычным образом для несения нагрузки в строительстве.

Еще одна цель настоящего изобретения — предоставить такой способ и связанный с ним продукт, которые являются экономичными в производстве и использовании.

Еще одной задачей изобретения является создание такой двутавровой балки, которая имеет меньший вес на погонный фут по сравнению со стандартными двутавровыми балками при равной или повышенной прочности.

Эти и другие цели изобретения будут более понятны из последующего описания изобретения со ссылкой на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 — вид с торца двутавровой балки согласно настоящему изобретению.

РИС. 2 — фрагментарное изображение, показывающее часть перемычки двутавровой балки по фиг. 1.

РИС. 3 — вид сбоку с торца другого варианта двутавровой балки согласно настоящему изобретению.

РИС. 4 — частичный вид справа двутавровой балки, показанной на фиг. 3.

ФИГ. 5a-d — схематические иллюстрации одного варианта изготовления двутавровой балки согласно настоящему изобретению.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Используемый здесь термин «здание» относится к промышленным домам, модульным домам, домам, многоквартирным домам, коммерческим зданиям и любым другим конструкциям, имеющим внешние стены и прикрепленную к ним крышу, при этом I- балки используются в качестве конструктивных элементов.

Используемый здесь термин «конструкционный продукт» означает изделия, включающие двутавровые балки в качестве конструктивных элементов, и включает, помимо прочего, здания, мосты, транспортные средства для отдыха, корабли, лодки, прицепы для лодок, прицепы для грузовых автомобилей и другие прицепы, дорожные ограждения и дорожные указатели.

Ссылаясь на фиг. 1 и 2 показана двутавровая балка согласно настоящему изобретению, которая имеет перемычку 2 и пару полок 4, 6, расположенных на противоположных краях перемычки и образованных как единое целое с ними в результате того, что двутавровая балка была сформирована как унитарный двутавр путем прогрессивной горячей прокатки металлической заготовки.В предпочтительном варианте осуществления и перегородка 2, и фланцы 4, 6 имеют в продольном направлении, по существу, такую ​​же протяженность, как и изготовленные, и являются непрерывными.

Хотя двутавровая балка может иметь любые желаемые пропорции, фланцы 4,6 предпочтительно имеют одинаковую ширину W и могут, например, иметь ширину от 11/8 до 8 дюймов. При желании фланцы 4,6 могут быть разной ширины. Перегородка 2 может иметь высоту H, которая может, например, составлять от примерно 2 до 24 дюймов для фланцев, попадающих в указанный диапазон. Чтобы облегчить эффективное обращение и настроить резку и соединение двутавровых балок на месте, области 10,14 высоты, соответственно, F, G, предпочтительно являются по существу плоскими.Значения F и G предпочтительно составляют минимум 2 дюйма каждое.

Как показано на этих фигурах, внутри стенки 2 за одно целое образованы удлиненные армирующие средства сплошного поперечного сечения, имеющие в целом прямую продольную ось, ориентированную, как правило, параллельно фланцам 4,6. В этом варианте осуществления изобретения усиливающие средства состоят из двух увеличенных в поперечном направлении ребра 20, 22. Эти ребра предпочтительно имеют одинаковую протяженность с полотном 2. Ребра 20 предпочтительно симметрично выступают с обеих сторон полотна 2 и могут иметь ширину Y, равную примерно 200-400 процентов толщины полотна 2 и предпочтительно примерно 275-100% от толщины полотна 2. 325 процентов.Высота X ребра, измеренная вдоль указанного полотна, составляет от около 0,5 до 1,5 дюймов, предпочтительно от около 0,75 до 1,25 дюймов. Предпочтительно, чтобы в области 12 полотна, расположенной между зонами 10 (имеющими размер F) и 14 (имеющими размер G) полотна, было предусмотрено от одного до пяти таких ребер. Масса ребер будет выбрана так, чтобы они служили теплоотводом для поглощения достаточного количества тепла, чтобы разница температур между полотном 2 и фланцами 4,6 во время горячего профилирования была сведена к минимуму до такой степени, что при При охлаждении внутри полотна 2 будет возникать сопротивление волнистости из-за разницы температур.

В показанной форме ребра 20, 22 имеют криволинейную внешнюю форму и могут приближаться к сфере. Следует понимать, что при желании могут быть использованы другие конфигурации, такие как эллиптическая и гексагональная.

Ссылаясь на фиг. 3 и 4 показан другой вариант осуществления изобретения. Стенка 32 образована за одно целое с парой фланцев 34, 36, и предусмотрено одно удлиненное ребро 40 жесткости. В общем, ребро 40 может иметь большее сплошное сечение, чем любое из отдельных ребер 20, 22 на фиг.1 и 2, чтобы обеспечить соответствующий металлический теплоотвод, чтобы минимизировать перепад тепла из-за профилирования. При желании могут быть предусмотрены три или более ребра, каждое пропорционально меньшего размера.

Двутавровые балки по настоящему изобретению могут использоваться обычным образом в качестве несущей способности в зданиях или других конструкционных изделиях, независимо от длины, ширины, взаимного соединения и опорных положений, которые использовались бы при использовании обычных двутавровых балок. Поскольку таких применений слишком много, чтобы их исчерпывающе перечислять в данном документе, и специалисты в данной области техники легко знают, как их использовать, подробности относительно такого использования здесь не приводятся.Например, известно закрепление концов двутавровых балок в опорных стенах из каменной кладки, которые в конечном итоге поддерживаются фундаментом небольших зданий с полами или другими элементами, создающими нагрузку здания, поддерживаемыми на них. Также известно использование множества таких балок, например, ряда должным образом поддерживаемых и ориентированных перпендикулярно друг другу и соединенных между собой для покрытия большой площади, где требуется или желательна несущая нагрузка. Двутавровые балки можно ориентировать в любом желаемом положении.

Ссылаясь на фиг. 5 (a) -5 (d) будет рассмотрен пример способа по настоящему изобретению, применяемого при горячей прокатке стальной двутавровой балки, имеющей одно ребро жесткости, в процессе профилирования с несколькими валками. Поскольку специалистам в данной области техники будет легко известно, сколько ступеней и какие конфигурации валков использовать для конкретной конструкции, такие подробности здесь приводить не нужно. В общем, может использоваться больше стадий горячей прокатки, и фиг. 5 (а) — (d) следует рассматривать как иллюстративные, поскольку в зависимости от металла, его свойств и желаемых размеров может использоваться различное количество прокатных клетей.

РИС. 5 (а) показана заготовка, которая представляет собой удлиненную стальную заготовку, имеющую верхнюю поверхность 50, боковые поверхности 52, 54 и нижнюю поверхность 56. Материал может быть сплавом из низкоуглеродистой стали и иметь толщину примерно от 2 до 10 дюймов.

После первого этапа формования, как показано на фиг. 5 (b), заготовка будет иметь перемычку 62 и пару фланцев 64, 66, которые сформированы как единое целое с ней, и ребро 68 жесткости. Вторая стадия горячей прокатки утончает перемычку для создания перемычки 72, обеспечивает, как правило, центрально расположенное армирование. ребро 78 и имеет удлиненные и тонкие фланцы для обеспечения фланцев 74,76.Двутавровая балка последней ступени показана на фиг. 5 (d), в котором стенка 82 имеет фланцы 84, 86, причем фланцы имеют одинаковый размер, и усиливающее ребро 88. Как и в других вариантах осуществления изобретения, двутавровая балка будет иметь по существу одинаковую конфигурацию поперечного сечения на всем протяжении ее продольная протяженность.

Следует принять во внимание, что способ и продукт по настоящему изобретению приводят к горячекатаной двутавровой балке, которая по существу лишена нежелательных волн в перегородке балки, вызванных разницей температур между перегородкой и фланцами во время охлаждения.Это достигается за счет обеспечения ориентированных в продольном направлении усиливающих средств, продольная ось которых обычно параллельна фланцам. Эти упрочняющие средства, которые могут иметь форму примерно от одного до пяти ребер в предпочтительном варианте осуществления, служат в качестве теплоотвода, чтобы заставить полотно поглощать дополнительное тепло и тем самым сужать разницу в средней температуре между полотном и фланцами перед охлаждением, так что коробление или волнистость в полотне, вызванная охлаждением, устраняется.

Двутавровая балка по настоящему изобретению может использоваться в различных несущих строительных конструкциях таким же образом, как и обычные двутавровые балки.Пропорции стенки, фланцев и ребер таковы, что по сравнению с двутавровыми балками предшествующего уровня техники она может обеспечивать меньший вес на погонный фут при равной или большей прочности и по существу лишена нежелательной волнистости стенки из-за разницы температур между стенкой и фланцами. .

Следует принять во внимание, что, хотя для удобства раскрытия здесь были раскрыты металлические двутавровые балки, которые состоят из малоуглеродистой стали, изобретение этим не ограничивается, и различные типы металлов, такие как алюминий и высокопрочные при желании можно использовать низколегированную сталь.Кроме того, в контексте использования, хотя основное использование будет заключаться в несущих нагрузках горизонтально ориентированных строительных установках двутавровых балок, балки можно использовать в различных горизонтальных, вертикальных или угловых положениях и для различных дополнительных целей.

Хотя конкретные варианты осуществления изобретения были описаны здесь в целях иллюстрации, специалистам в данной области техники будет очевидно, что многочисленные вариации деталей могут быть выполнены без отклонения от изобретения, как определено в прилагаемой формуле изобретения.

Что такое двутавровая балка и почему она используется?

Двутавровая балка — это форма из конструкционной стали, используемой в зданиях, также известная как H, W, широкая, универсальная балка или рулонная балка. Они призваны играть ключевую роль в качестве опорного элемента в структурах. Эти балки способны выдерживать различные типы нагрузок.

Название было дано так из-за сходства поперечного сечения с буквой I. Эти балки часто используются для формирования балок и колонн различных размеров и спецификаций.Для инженеров-строителей и мастеров критически важно понимать важность двутавровых балок в стальных конструкциях.

Конструкция двутавровой балки

Двутавровая балка спроектирована с использованием двух вытянутых плоскостей, называемых фланцами, соединенных перпендикулярным компонентом, называемым стенкой. Весь корпус этого элемента конструкции имеет двутавровое или Н-образное поперечное сечение. Наряду со сталью существуют балки из алюминиевых сплавов и низколегированных сталей, которые используются для различных целей, таких как мосты, строительные рамы и т. Д.

Двутавровые балки производятся различных размеров, толщины, ширины и других спецификаций для различных применений. Заказчики классифицируют этот вид балки в зависимости от типа материала и размеров. Например, балка глубиной 12 дюймов и весом 20 фунтов / фут определяется как 12 × 20. Подрядчики выбирают соответствующие размеры балок для нужд своего проекта. При принятии решений следует учитывать следующие факторы:

1. Прогиб. Толщина должна быть достаточной для минимизации прогиба.
2. Вибрация . При выборе необходимо стремиться к минимальной вибрации. В этом отношении важны жесткость и масса балки.
3. Гибка . Объемное тело должно быть достаточно прочным, чтобы выдерживать напряжения текучести. В противном случае происходит изгиб.
4. Изгиб. Скручивающие напряжения вызывают коробление двутавровой балки, что может привести к нежелательным последствиям. Соответственно следует подбирать фланцы.
5. Напряжение. Выбор двутавровой балки с правильной толщиной стенки жизненно важен для предотвращения волнистости или коробления при растяжении.

Двутавровые балки предназначены для изгиба, а не изгиба при высоких нагрузках. Плотность пучка неоднородна. Области, где расположены осевые волокна, имеют более высокую плотность, чтобы уравновесить точку наивысшего напряжения. Лучи, имеющие малую площадь поперечного сечения, более идеальны, поскольку требуется меньше материала без ущерба для желаемой формы.

Где используются балки?

Двутавровые балки интенсивно используются в различных областях стальных конструкций.Обычно используются каркасы и жизненно важные опорные элементы. Прочная и поддерживающая конструкция обеспечивается за счет использования стальных двутавровых балок. Использование этих балок может быть экономически выгодным, поскольку они уменьшают необходимость использования слишком большого количества опорных компонентов. Универсальный и надежный характер делает их незаменимыми для каждого подрядчика и инженера.

Двутавровые балки часто используются в строительстве, потому что они просто функциональны. Их однонаправленный изгиб — одно из их лучших уникальных свойств.Веб-компонент отвечает за противодействие сдвиговым напряжениям, в то время как фланцы обеспечивают сопротивление изгибу. Они способны выдерживать самые разные нагрузки без потери устойчивости. Поскольку I-образная форма не требует использования чрезмерного количества стали, их можно считать рентабельными. Всегда найдется подходящий тип двутавровой балки для любого строительного назначения. Применимость этих балок для всех сценариев строительства не зря дала известное название «универсальная балка».

БАЛКА СТАЛЬНАЯ: СОВРЕМЕННОЕ СТРОИТЕЛЬСТВО

Конструкционная сталь — это высокопрочный конструкционный материал, который может быть изготовлен в различных формах.Однако прочность стали не меняется в зависимости от ее формы. В строительстве из конструкционной стали обычной практикой является изготовление балок различной формы. Стальная двутавровая балка — это балка сечением в виде заглавной буквы I.

КОНСТРУКЦИЯ И СОСТАВ

Стальная двутавровая балка состоит из двух полок (горизонтальный элемент балки), соединенных перегородкой (вертикальная сторона балки).

Двутавровая балка в большинстве современных конструкций при повороте на бок образует двутавровую балку.Поэтому в некоторых строительных проектах называть двутавровые балки двутавровыми балками является нормой.

Материал (сталь) вместе с методом изготовления этих балок делает их очень прочными. В конструкции стальных балок основная часть материала располагается вдоль осевых волокон (примечание: осевые волокна — это области, подвергающиеся наибольшему напряжению) балки. Форма не имеет значения, поскольку положение фланцев гарантирует, что конструкция выдерживает изгибающий момент, а положение перемычки выдерживает напряжение сдвига.Поэтому обработка разных грузов.

Важно отметить, что приложение или тип нагрузок, которым подвергнется стальная балка, определяют свойства балок. Такие функции, как;

• Вес
• Ширина фланца
• Толщина фланца
• Высота балки и
• Толщина полотна

Стальные двутавры бывают разных спецификаций. Другими словами, есть двутавры различного назначения.Например, в современных конструкциях, таких как новые мосты, двутавровые балки имеют более толстые стенки и полки. Изменения в спецификациях позволят инженеру-строителю спроектировать идеальную двутавровую балку для конструкции на основе таких факторов, как сопротивление;

• Прогиб
• вибрация
• Гибка
• дает
• Разрушение или коробление при сдвиге

ИСПОЛЬЗУЕТ

Невозможно переоценить значение двутавровых балок в строительной отрасли.Эти балки широко используются в строительных проектах из-за их способности выдерживать различные нагрузки. Его основные приложения:

• Как основной каркас, как в стальных каркасах, или
• В качестве основных вспомогательных компонентов.

Преимущества использования стальной двутавровой балки

Замена традиционных деревянных балок на стальные двутавровые дает много преимуществ в строительной отрасли. Помимо прочности и сопротивления изгибающим моментам, двутавровые балки могут быть эстетичными.Преимущества использования двутавровых балок:

Рентабельность

Наличие прочного конструктивного элемента, такого как двутавровая балка, во всех смыслах выгодно для строительного проекта. Однозначно, один из таких способов — снижение затрат. Для высокопрочных строительных компонентов использование меньшего количества компонентов является обязательным. А использование меньшего количества компонентов приводит к общему снижению стоимости материалов.

Кроме того, меньшее количество компонентов означает меньшее время на месте, так как требуется меньше компонентов.А меньшее время на месте означает меньшие затраты на рабочую силу, в первую очередь, если со временем затраты увеличиваются. Это означает, что правильное использование стальных двутавров является рентабельным.

прочный

Еще одно уникальное свойство двутавровых балок — антивозрастные свойства. В отличие от традиционных деревянных балок, заражение двутавровых балок термитами, плесенью или грибком невозможно. Поэтому с возрастом они не трескаются и не трескаются. Они также не коробятся, не гниют и не расширяются в сезон дождей.

Стандарты и правила изготовления двутавровых балок делают спецификации двутавровых балок одинаковыми для любого региона мира.Производство деревянных балок — из деревьев. Поэтому, независимо от характеристик резки, невозможно иметь одинаковые свойства во всех регионах.

Адаптируемый

В заключение следует отметить, что конструкцию, сделанную с помощью двутавровых балок, дополнительно легче адаптировать, поскольку они легко доступны для необходимого добавления или модификации, например, ремонта или увеличения размеров. Деревянные балки не адаптируются; по этой причине их легко заменить на двутавры при ремонте.

В связи с постоянным совершенствованием сталелитейной промышленности стальные балки останутся одной из основных частей наших передовых конструкций; независимо от того, коммерческий или жилой. В частности, двутавры останутся популярными благодаря своему качеству и универсальности.

(PDF) Изготовление и испытания композитных двутавровых балок в связи с 14-м ежегодным конкурсом SAMPE Bridge Competition

48

Ссылки

1Jones, R., «Механика композитных материалов», 2-е издание, Тейлор и Фрэнсис, Филадельфия, Пенсильвания, 1999.

2 Справочник инженера, «Производственные процессы — формование в автоклаве», 2004 г.,

http://www.engineershandbook.com/MfgMethods/ autoclavemolding.htm.

3Savic, V., Tuttle, M., Zabinsky, Z., «Оптимизация составных двутавровых секций с использованием углов волокон в качестве проектных переменных

», Composite Structures, 2001.

4 AvPro, «Автоклав», http: //www.avproinc.com/Autoclave.jpg.

5Diaz, J., Grant, C., Grimshaw, M., «Усовершенствованная технология укладки ленты для доступного производства

больших композитных конструкций».

6М. Д. Гилкрист, AJ Kinloch, FL Matthews и SO Osiyemi, «Механические характеристики двутавровых балок из углеродного волокна и армированного стекловолокном

: I. Механическое поведение», ScienceDirect, февраль 2011 г., Composites

Наука и технологии , Vol. 56, выпуск 1, 1996 г., страницы 37-53.

7К. Д. Поттер, Р.Дэвис, М. Барретт, Л. Батеап, М. Висном и А. Миллс, «Конструкция из высоконагруженного композита

: проектирование, изготовление и испытание образцов двутавровых балок», ScienceDirect, февраль 2011 г., Композиты

Структуры , Vol. 51, выпуск 4, 2001 г., страницы 389-399.

8 Г. Чжоу и Дж. Худ, «Проектирование, производство и оценка двутавровых балок из многослойного угля и эпоксидной смолы при изгибе

», ScienceDirect, февраль 2011 г., Композиты Часть A: Прикладная наука и производство, Том. 37, выпуск

3, 2006 г., страницы 506-517.

9Рейлбэк. «Органические и неорганические соединения». Университет Джорджии. Кафедра геологии. Интернет. 11 февраля

2011. .

10 «Боинг 787 с нуля». Боинг. Интернет. 11 февраля 2011 г.

.

11 «Карбоновая ткань — классический стиль.» Разработки из стекловолокна: Углеродное волокно: Стекловолокно: Смола: Кевлар: Эпоксидная смола:

Полиэстер: Гелевые покрытия: Наполнители.Интернет. 11 февраля 2011 г. .

12 «Объяснение термопластичных композитов». Композиты Eire. Интернет. 11 февраля 2011 г.

.

13 «Термореактивные композиты». Машинный дизайн. 15 ноября 2002 г. Web. 11 февраля 2011 г.

.

ПОЧЕМУ АРХИТЕКТОРЫ ЛЮБЯТ HUMBLE I BEAM В КОНСТРУКЦИИ ИЗ СТАЛИ

В архитектурном дизайне важен каждый фунт.Чем больше используется материалов, тем дороже здание. Однако из-за недостатка материала здание становится слабым. В конструкции из конструкционной стали «золотая середина» представляет собой обычную двутавровую балку. Стальные мосты, многоэтажки и все, что между ними, не зря используют двутавровые балки. Неудивительно, что простая двутавровая балка оказывается настолько удобной, учитывая высокое соотношение прочности и веса конструкционной стали, а также физику сжимающих и растягивающих сил, задействованных в конструкции.

ЧТО ТАКОЕ I BEAM?

Двутавровая балка в поперечном сечении имеет форму заглавной буквы I.Он состоит из высокой вертикальной пластины и более коротких горизонтальных пластин сверху и снизу. Вертикальная плоскость называется стенкой, а горизонтальные плоскости — фланцами. Обычно сталевары изготавливают двутавровые балки горячекатаным методом для максимальной прочности. Однако конфигурация «I» также может быть получена путем сварки вместе других стальных профилей на заводе-изготовителе, если это необходимо.

Чаще всего строители используют двутавровые балки для перекрытий и стропильных систем в проектах со стальным каркасом.Хотя они также могут служить колоннами, другие балки с более толстыми, длинными полками и более толстыми перемычками — двутавровые балки — часто лучше справляются с вертикальными нагрузками. Конфигурация двутавровых балок обеспечивает такую ​​большую прочность, что они лучше всего подходят для длинных горизонтальных пролетов без опоры и консольных архитектурных элементов.

ТАКОЕ ПРОЧНОСТЬ ДЛЯ ТАКОГО МАЛЕНЬКОГО МЕТАЛЛА

По отдельности фланцы и стенки имеют очень небольшую прочность при проектировании конструкции. Фланцы изгибаются под действием вертикальных нагрузок, а перемычки изгибаются под действием горизонтального напряжения или напряжения сдвига.Но в сочетании каждый из них устраняет недостатки прочности другого в виде балки. Сплошной стальной стержень также будет противостоять силам, действующим на него с любого направления, но он содержит гораздо больше материала, чем необходимо для выполнения той же работы и удержания того же веса.

Вам нужна только тонкая центральная вертикальная опора, чтобы выдержать сжатие нагрузки, находящейся наверху, без изгиба; и вам нужны только фланцы, чтобы удерживать перемычку прямо по всей ее длине. Вся эта тяжелая сталь между фланцами не делает ничего, кроме увеличения веса и стоимости конструкции.Вырежьте его, и вы получите максимальную прочность с наименьшим количеством материала. Что в этом не нравится? Вы получаете такую ​​же несущую способность при небольшом весе. Кроме того, зазоры между фланцами создают естественную выемку, в которую могут проходить провода, трубопроводы и другие инженерные сети.

УНИВЕРСАЛЬНОСТЬ ДЛЯ ЛЮБОГО ЗАДАНИЯ ПО СТРОИТЕЛЬНОМУ КОНСТРУКЦИИ

Обладая хорошо известными физическими свойствами двутавровой балки, большинство архитектурных планов включают их, независимо от простоты или сложности конструкции.Даже если остальная часть конструкции будет обрамлена деревом, многие архитекторы и строители выберут центральную опору двутавровой балки из конструкционной стали. Балки I обладают тем преимуществом, что они успокаивают вибрацию пола, а также обладают другими характеристиками. Строительные проекты, которые выигрывают от либерального использования двутавровых балок:

• складов
• магазинов
• фабрик
• сельскохозяйственных объектов, таких как сараи, навесы для оборудования и перерабатывающие предприятия
• мостов
• эстакады
• домов металлоконструкций
• спортивных арен
• залов развлекательных
• офисных зданий
• больниц
• гаражей
• ресторанов
• музеев
• многоквартирных домов
• библиотек
• навесы

Благодаря хорошему производителю и продвинутому планированию вы можете настроить свои двутавровые балки практически так, как захотите.Хотя некоторые двутавровые балки поступают с завода с предварительно сформированными отверстиями для болтов, штифтов и трубопроводов, если вы считаете, что возможности вашего завода слишком ограничены, позвоните в Barton Supply. Используя моделирование BIM, мы можем изготовить ваши двутавровые балки и любые другие стальные элементы в вашем строительном проекте для любого размера и типа работ на территории Colorado Front Range. Наши услуги по производству металлоконструкций варьируются от простой резки под углом до помощи в создании сложных конструкций. Свяжитесь с нами сегодня, чтобы проконсультироваться с нашими знающими и опытными сотрудниками.

Стальная балка

Семейство балочных станов

Основанная в 1987 году как совместное предприятие Nucor Corporation и Yamato Kogyo, Co., Nucor-Yamato Steel была основана с целью революционизировать производство стальных конструкционных профилей в Северной Америке. Первоначальное партнерство объединило две независимые технологии, которые ранее были успешными в сталелитейной промышленности: мини-стан и литье заготовок балок.
