Как сделать сдвижные ворота своими руками: пошаговая видеоинструкция

Сдвижные ворота с каждым годом набирают популярность. Материал дешевеет и становится доступным обычным людям. В список плюсов механизма специалисты включают практичность, долговечность, нет необходимости в особенных мероприятиях в уходе и обслуживании. Мы предлагаем прямо сейчас изучить особенности процесса, как установить сдвижные ворота своими руками.

Читайте также: Как правильно приварить петли на ворота самостоятельно

Компоненты откатных ворот

Чтобы построить ворота, необходимо знать, из чего они состоят. Составляющие откатных створок:

• каретки, закрепленные на роликах, тележки;
• поддерживающий роликовый и концевой механизм;
• улавливатели, располагающиеся в нижней и верхней частях;
• заглушки на направляющих;
• направляющий рельс длиной 6 см.

Как сделать прочные сдвижные ворота своими руками, делятся опытные мастера. Они обращают внимание новичков на то, что, прежде всего, необходимо вооружиться качественным материалом и конечно следовать пошаговому плану действий. Эксперименты можно позволить себе, только если вы не раз занимались монтажом сдвижных створок.

Как поставить надежные столбы

Столбы, прилегающие к воротам, призваны решить главную задачу – обеспечить стойкость всего приспособления. Если откатные ворота заваливаются в одну из сторон, использовать их невозможно. Столб может быть сделан из разных материалов:

• бетон;
• кирпичная кладка;
• дубовый брус.

Что касается техники бетонирования, слой бетона должен составлять не менее 1 м. Заглубляют столбы ворот в грунт с глубиной ниже промерзания. Для быстрого застывания бетонной смеси рекомендуется оставить конструкцию в покое на 1 неделю. Если опоры сделаны из кирпича или бетона, лучше зафиксировать по 3 закладные, сооруженные из металла.

Как сделать крепкий фундамент самому

При обустройстве крепкого фундамента под сдвижные ворота не обойтись без швеллера шириной около 20 см. Также запаситесь арматурой с сечением от 12 до 16 см. Арматуру нарезают длиной 1-1,2 м каждый элемент. После этого принимаются за выкапывание ямы. Каковы ее параметры?

1. Углубление в длину больше ½ части планируемых ворот.
2. Ширина ямы – от 40 см.
3. Глубина – не менее 1,5 м.

Фиксируют швеллер полками вниз. Как только приспособление оказалось в яме, его обрабатывают бетонной смесью. Причем швеллер укладывают, ориентируясь строго на строительный уровень. Этот хитрый прием помогает добиться для роликовой тележки максимально ровного основания.

Оцените полученный результат. Фундамент под откатные ворота готов. Отложите дальнейшие строительные работы на пару недель. Хотя в идеале нужно выдержать 28 дней – таковы строительные нормы.

Особенности прокладки электропроводки

Если откатные ворота делают без автоматики, электрическую проводку обустраивать не требуется. Это значительно облегчает самостоятельную работу. Но изделие от такого решения тоже страдает – об удобстве его применения остается только мечтать.

Читайте также: Как сделать кованые ворота своими руками

Если автоматика все же планируется, ее можно проложить своими руками. Но для этого необходимо тщательно изучить чертежи и схемы сдвижных створок.

Как изготовить откатные ворота

Пришло время выбрать материал, из которого будут сделаны ворота. Основу полотнища составляет рама, ведь она призвана удержать вес створки. Чаще всего специалисты склоняются к обустройству ворот из металлопрофиля. Панели отличаются простотой использования, надежностью и износостойкостью.

Определившись с размерами створок, нарежьте детали. Ворота состоят из обрешетки и рамы. Чтобы сделать конструкцию, применяют трубу из металлопрофиля 60×3 мм. Для внутренней составляющей подойдет труба 40×20 мм. Сначала к раме приваривается обрешетка. Хорошее крепление представлено дополнительными саморезами.

Для дальнейшей работы из оборудования понадобится болгарка, снабженная зачистным кругом. При помощи болгарки избавляются от ржавчины и окалины, имеющихся на трубах. Помните о правилах безопасности – надевайте специальные защитные очки.

Если конструкция сдвижных ворот обшивается профнастилом, профиль по внутренней обрешетке должен располагаться по центру. Сваривание труб лучше осуществлять прихватами. Отступ от края составляет 30 см.

Что делать дальше

1. Монтируйте направляющий рельс из фурнитуры.
2. Зачистите сварочные стыки болгаркой.
3. Обработайте ровным слоем грунтовки.
4. Дождитесь, когда грунтовочная масса полностью высохнет.
5. Окрасьте поверхность, лучше 2 слоями состава. Второй слой наносят после высыхания предыдущего.
6. Осуществите саморезами или заклепками зашивку. В ход идут металлопропрофиль или прочная древесина.

Пошаговое руководство по монтажу

Приступая к установке сдвижных ворот, запаситесь терпением. Выполняйте каждое действие не спеша, аккуратно. Пошаговая инструкция состоит из таких пунктов:

1. На швеллере, застывшем в основании, размещают раздвинутые каретки.
2. Наденьте раму с обрешеткой поверх роликовых кареток и выставьте по уровню.
3. Приварите платформы кареток к швеллеру. Следите, чтобы не было перекосов.
4. Приварите вверху верхний и концевой ролики. Затем снизу и сверху закрепите уловители. Концевой ролик должен попадать на нижний уловитель и разгружать его в закрытом состоянии.

Подробнее рассказывает Олег Владимирович в пошаговой видеоинструкции: https://www.youtube.com/watch?v=ddk6a0s3wsE.

Как сделать распашные ворота с электроприводом своими руками: пошаговая видеоинструкция

Самостоятельно выполнить полный цикл установки электроприводных ворот не так-то и просто, но абсолютно реально. Для человека без соответствующего образования и многолетней практики за плечами такая работа выдастся не из простых. В то же время интерес заполучить подобный опыт и хорошенько сэкономить при этом на работе мастеров мотивируют хозяев частных участков браться за такую работу, и для них мы рассказываем подробности ожидаемых их работ.

Читайте также: Как правильно выбрать механический кодовый замок

Итак, вы хотите, чтобы ворота, ведущие к вашему участку, были автоматическими. При этом хотите сэкономить на проводимых работах или набраться дополнительного опыта по оснащению частного участка всеми благами. Тогда для начала необходимо узнать, что невероятно удобные и очень популярные на современном рынке автоматические ворота разделяются на:

• распашные ворота с электроприводом;
• откатные автоматические ворота;
• гаражные ворота на электроприводе.

Наиболее просто устроен механизм распашных ворот. К тому же пользоваться ими очень удобно, необходимо лишь достаточно свободного пространства для их открывания. Распахиваться самодельные ворота могут как внутрь частного участка, так и наружу. К тому же популярны модели ворот с калиткой, которая также открывается в любую удобную хозяевам сторону.

Из тех расстояний, которые потребуются для открывания ворот, рассчитайте их отдаленность от бани, гаража, сараев, а также до соседского забора. Важно исключить ошибки в расчетах уже на данном этапе.

Расстояние для сдвигания створок рассчитывается преимущественно от размера самих ворот. Хорошо если оно будет в полтора раза большим, но 1,2-1,3 раза – это необходимый минимум.

Следующий нюанс, требующий внимания, – каркас распашных ворот. Его можно приобрести в готовом виде либо заказать по индивидуальным параметрам, с учетом всех ваших пожеланий. Самый популярный и бюджетный вариант достойного качества – это готовые ворота из профиля высокой жесткости. Дополнительно его неплохо обшить деревом или металлом, а еще распашные ворота с электроприводом на вашем участке могут быть из профнастила с элементами ковки. Самый красивый, но и достаточно дорогой вариант – это кованые резные решетки. Но в такой технике может быть выполнена, например, калитка.

Что касается монтажа автоматических распашных ворот, то таковой непременно предполагает установку столбов, лучше из стальной трубы. Тогда ворота будут достаточно массивными и надежными. В качестве несущей конструкции лучше сего использовать фундамент стаканного типа.

Для расчета материалов для фундамента используйте хотя бы онлайн-калькулятор расчета фундамента, это лучший, современный и достаточно удобный инструмент, доступный каждому интернет-пользователю.

Когда ворота установлены, уделите внимание тому, чтобы загрунтовать и покрасить металлические детали ворот. Среди них петли, створки, засов, ручки для открывания, кронштейны для крепления электропривода.

Следующий этап – это установка автоматики своими руками. Купить комплект воротной автоматики сегодня не составит ни малейшего труда. Приобрести комплект автоматики в любом специализированном магазине сегодня не проблема. Во многих гипермаркетах строительных материалов покупателем может быть оставлена бесплатная заявка на расчет стоимости необходимых материалов вплоть до кирпича для забора, к которому будут присоединены ворота.

Обычно комплектация включает в себя самозапирающиеся приводы на правую и левую стороны, основной блок управления воротами (он состоит из трансформатора и платы управления), фотоэлементов (среди них приемник и передатчик, пульт дистанционного управления, сами фотоэлементы). Также проследите, чтобы в наличии были гайки, болты, втулки и ключи для аварийной разблокировки, крепежные пластины. Автоматику для распашных ворот лучше покупать от проверенного производителя, поскольку именно от ее исправности будет зависеть долговечность установленной вами системы.

При выборе того или иного комплекта примите во внимание столь важные параметры ваших будущих ворот как вес и площадь створок, интенсивность их открывания, легкость хода вороточных створок.

Читайте также: Как открыть шлагбаум без пульта вручную

Распашные ворота с электроприводом (в том числе смонтированные своими руками) должны оснащаться электрическим током, подающимся к приводу. А значит, подключению автоматики к электропроводке уделите максимум внимания, чтобы ворота работали исправно не один год, оставаясь при этом полностью безопасными.

Как самостоятельно сделать ворота из дерева: чертежи, схема, видео

Ворота из дерева обходятся дешевле, чем аналогичное строение из профнастила. Для них используются не только металлические столбы. Такие створки легче изготовить, так как не обязательно делать раму из металла. Все это позволяет снизить цену ворот и сделать их легкими.  Разберемся, как своими руками сделать ворота из дерева.

Читайте также:Как сделать автоматические распашные ворота своими руками

Достоинства деревянных ворот

При правильно обработке створки из дерева прослужат вам не один год. Выбор в пользу него стоит сделать по следующим соображениям:

• большое количество сортов досок и бруса по приемлемой цене;
• не нужно приобретать электроинструмент для обработки, дерево легко поддается стандартным ручным методам отделки;
• надежность – при своевременной обработке специальными составами дерево не будет сильно изнашиваться;
• при повреждении части ворот ее можно заменить.

Чаще всего дерево используют для изготовления распашных или откатных ворот. Если вы делаете створку на въезде в гараж, то она может быть подъемной. Откатные ворота, изготовленные из дерева, чаще других оснащают электроприводами, так как их вес невелик и автоматика хорошо справляется с перемещением створки. Ворота из металла чаще всего имеют ручное управление, особенно если для облицовки использован не профнастил, а листовая сталь.

Читайте также:Как делается автоматика для откатных ворот своими руками

Какие инструменты и материалы понадобятся

Самым простым вариантом для самостоятельного изготовления являются распашные ворота из дерева. Их способен сделать человек, который практически не знаком с основами строительства. Такие створки можно отделать резьбой, подобрать фурнитуру под старину и придать им с ее помощью необычный стиль. Внешний вид ворот и калитки будет зависеть только от вашей фантазии, но помните, что они должны быть выполнены в едином стиле. Если вы установили резные ворота, то мотив с них необходимо повторить на калитке. Щиты в этом случае будут изготовлены из массива дерева. Если вы не умеете наносить красивую резьбу, то понадобится заказать их у мастера, цена может быть очень большой.

Перед началом работ вам предстоит создать чертеж либо его позаимствовать. На это эскизе должны быть все необходимые размеры и данные. Это позволит вам быстро сориентироваться по количеству строительных материалов, а также определиться с дизайном. При изготовлении чертежа заранее продумайте расположение калитки. Лучше всего, если она будет размещена справа или слева от места заезда, но некоторые делают створку в щите самих ворот. Это снижает их прочность и усложняет работы. Продумать дизайн ворот, совмещенных с калиткой сложнее.

Для изготовления простых ворот достаточно иметь:

• брус 5×5 см;
• доски с шириной 10 см и толщиной 2,5;
• металлические петли;
• лобзик;
• уголок, строительный метр, рулетка;
• дрель с набором сверл;
• шуруповерт;
• рубанок;
• стамеска;
• наждачная бумага;
• саморезы, нагели, анкеры, дюбели;
• элементы ковки для декора;
• грунтовка;
• кисти и лак или краска.

Брус лучше всего брать из дуба или лиственницы, а для облицовки использовать сосновые доски, которые более устойчивы к внешнему воздействию и имеют небольшой вес. Перед началом работ вам необходимо создать опоры. Это могут быть дубовые брусья, столбы из лиственницы (бревен). В последнем случае желательно при помощи резьбы сделать столбы в виде дерева, а перемычку над воротами превратить в ветви. Чтобы они крепче располагались в грунте, необходимо сделать фундамент. Принцип его изготовления особых отличий не имеет. Основание для столбцов ворот заливают также, как и для простого забора.

Изготовление ворот

Собрать каркас для ворот можно несколькими способами. Приведем наиболее простой:

1. Распилите балки по размерам так, чтобы после облицовки доски выступали за его пределы на 20-25 сантиметров с каждой стороны. Если вы собираетесь строить ворота высотой 2 метра, то прямоугольник каркаса должен иметь высоту 1,6 метра. Обработайте поверхности бруса рубанком. Сейчас на пилорамах можно приобрести уже заранее отделанные доски и бруски, что позволит вам избежать этой части работ.
2. Детали из дерева покрой антисептическим раствором, который предотвратит гниение.
3. Разложите каркас в соответствии с чертежом так, чтобы получить ровные прямоугольники.
4. Особое внимание уделите прямоугольной или квадратной раме, она должны быть ровной. Закрепите брус по периметру при помощи саморезов или нагелей.
5. После изготовления рамы установите поперечные балки под углом 45 градусов. Эти детали также крепятся саморезами, методом одного шипа или нагелями. Наиболее простой метод крепления – на саморезы.
6. Теперь вам осталось лишь облицевать конструкцию. Для этого отмерьте доски, отрежьте их электролобзиком. Обработайте боковые поверхности антисептиком. Доски нужно расположить вплотную, закрепить саморезами. После обшивки устраните все неровности, пройдите по полученному щиту наждачной бумагой.
7. Следующим этапом работы является установка петель и посадка створок. Для этого части петель тщательно вымеряются и располагаются на столбах и готовых щитах. Чтобы посадить ворота на место, вам нужно найти помощника, который приподнимет створку и расположит ее на месте.
8. Всю поверхность готовых ворот обработайте грунтовкой и покрасьте. Для этого стоит использовать обычную эмаль или лак. Во время окраски можно придать древесине вид под старину, но сейчас в моде иные варианты.
9. Чаще всего воротам придают оттенок ближе к кирпичному, а необычного вида достигают за счет фурнитуры. Ее нужно устанавливать после того, как покрытие полностью высохнет.
10. Завершает работу установка засовов, которые закрепят их в одном положении. Для этого металлические стержни устанавливают на внутренней части конструкции, а в земле делают небольшую ямку.

При работе за основу стоит взять красивые готовые идеи для деревянных ворот и калиток. Изменить внешний стандартных ворот вид можно при помощи:

• изменения формы верхнего среза;
• использования необычных кованых деталей;
• установки досок на щит под углом или выкладка из них узора.

Стоит избегать лишь набивку коротких досок в виде паркета, так как этот вариант щита будет недолговечным и более хрупким. Лучше всего использовать кованые детали под старину. Для отделки в этом случае вам понадобится иметь по два длинных пояса на каждую створку, ручки и декоративные уголки. Если вы покупаете эти элементы не комплектом, то стоит тщательно подбирать их по стилю.

Как самостоятельно сделать привод для распашных ворот своими руками: чертежи, схема, видео

Главным плюсом автоматических ворот является возможность открытия их с помощью дистанционного пульта управления воротами, что позволяет вам не контактировать с воротами. Установка ворот с электроприводом является очень трудоемким и затратным процессом, который требует много усилий. Для установки автоматических ворот своими руками требуется столкнуться с такими проблемами, как сварочные работы в огромных количествах, установка электродвигателя и требуется провести незначительные математические расчеты.

Необходимые составляющие электропривода ворот:

• пульт управления автоматическими воротами;
• два привода для открытия ворот;
• блок управления все системой;
• электродвигатель;
• разные расходники (провода, железный профиль, прокладки и изолента).

Читайте также: Как сделать деревянный забор своими руками

Типы приводов

Линейный привод

Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.

Гидравлический привод

Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.

Рычажный привод

С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.

Положительные моменты электропривода

Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.

При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.

Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности. Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя.

Рекомендации по монтажу электропривода

Существует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.

Этапы монтажа своими руками

1. В самом начале нужно изготовить ворота. Для их изготовления понадобится профильная труба и сварка. Предстоит провести точные замеры, чтобы зазор был от 1 до 1,5 сантиметра. Каркас можно закрыть либо листовой сталью, либо профлистом.
2. Нужно обеспечить хорошую жесткость конструкции путем добавления перемычек из профильной трубы или железным уголком. Данную конструкцию обшивают листовой сталью или профлистом.
3. Обязательно нужно навесить воротины по уровню, что обеспечить хорошую работу электрического привода. Петли можно закрепить путем сварки или болтами. Излишки сварки нужно срезать и покрыть защитным слоем краски или эмали.
4. После установки воротин следует вывести крепежи для закрепления привода открывания электропривода.
5. Данный этап является самым ответственным. Нужно осуществить подводку электричества и соединить элементы.
6. Обеспечить защиту специальными датчиками.
7. Следует запустить ворота в тестовом режиме.

Читайте также: Живая изгородь из туи своими руками

Если же вы все же решили сконструировать электропривод своими руками, то следует заранее просчитать все, что написано выше. Также следует обеспечить хорошую безопасность конструкции от воров. Для этого лучше всего купить брелоки с фиксированным кодом. Надеемся, подсказки наших экспертов были полезны вам. Удачного монтажа!

Как сделать и установить деревянные ворота своими руками

Деревянные ворота – это крепкая и надежная конструкция, а если еще и оформлены с душой, то могут стать украшением усадьбы. Делая их самому, важно не пренебрегать ни одним из этапов работ, а покупая фурнитуру, учитывать будущую нагрузку.

При выборе типа важно понимать, что распашные створки получится сделать своими руками, а вот для установки любых других лучше привлечь специалистов.

Пользователи часто ищут:

Виды деревянных ворот

В зависимости от способа открытия и других конструкционных особенностей выделяют следующие типы.

Распашные

Считаются традиционным вариантом. Не теряют популярности в деревнях, небольших городках, на дачах, благодаря низкой цене и простоте монтажа.

Состоят из двух створок. Лучше, когда открываются внутрь двора, не загораживая дорогу. Средняя ширина – от 3,5 до 4 м.

Чтобы влага и осадки не попадали на столбы, торцы створок, над воротами рекомендуется установить козырек. Высоту крепежа стоит продумать заранее, чтобы не было проблем с заездом груженого транспорта.

При монтаже легких ворот из дерева вполне хватит обычных навесных петель, которые выдерживают нагрузку до 200 кг. Для габаритных конструкций из массива твердых пород (дуба, клена) лучше взять подшипниковые петли. Они эффективно распределяют нагрузку.

Из минусов таких ворот – для их открытия требуется много свободного пространства, а зимой въезд надо постоянно чистить.

Подробная инструкция по изготовлению распашных ворот из профлиста.

Сдвижные (откатные)

Отличный вариант для дворов с небольшой площадью. Цельное полотно передвигается вдоль по направляющему профилю на роликах.

Материал каркаса – металл, дерево. Полотно дополняют резными элементами.

Из-за довольно внушительного веса откатной конструкции для навешивания на столбы используют только подшипниковые петли.

Среди плюсов:

1. Не нужно чистить всю входную часть усадьбы, чтобы открылись створки.
2. Ширина прохода достигает 11 м и более, что позволяет заезжать как легковому, так и грузовому транспорту.
3. Равномерное распределение нагрузки механизма предотвращает деформацию полотна и комплектующих, продлевает срок службы.
4. Возможность автоматизации позволит контролировать работу дверей дистанционно.

Минусы:

• высокая стоимость;
• для монтажа придется привлекать специалистов.

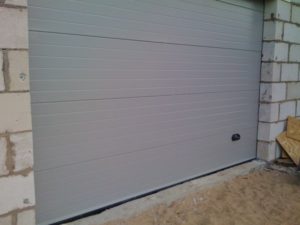

Секционные (подъемные)

Состоят из одной цельной плиты и открываются поднятием вверх с помощью шнура. Такие ворота чаще ставят на гаражи, чем на заборы.

Дерево для подъемных ворот не самый практичный вариант. Лучше обшивать их металлическими элементами.

Нуждаются в постоянной чистке зимой.

В виде гармошки (складные)

Чтобы построить такую конструкцию, придется привлекать мастеров. Многие компании готовы поставлять складные ворота по индивидуальным замерам с установкой под ключ.

Для обшивки берется легкий и гибкий металл с антикоррозийной защитой. Дерево в качестве отделки применяется редко.

Чтобы детальнее разобраться с преимуществами и недостатками каждого из видов ворот, предлагаем прочитать эту статью: «Ворота для загородного дома».

Какие столбы подойдут

Материал для столбов подбирается индивидуально в зависимости от предстоящей нагрузки, грунта. Разберем наиболее популярные.

Деревянные

Для стоек чаще всего выбирают бревно из твердых пород или качественный брус. Перед использованием древесину обрабатывают антисептиками.

Нижнюю часть опор, которая будет контактировать с грунтом, промазывают битумной мастикой, смолой (на выбор) и оборачивают в рубероид.

Чем глубже установить столбы, тем надежнее получатся ворота.

Не стоит брать дерево за основу на влажных грунтах с высоким уровнем грунтовых вод. Постоянный контакт с влагой, даже при условии правильной защитной обработки, существенно сокращает срок службы таких опор.

Чтобы узнать как выбрать деревянные столбы для забора и установить их своими руками, перейдите по ссылке.

Металлические

Самый практичный и надежный материал для фиксации ворот. Металл отлично справляется с большими нагрузками, служит долго.

Как выбрать металлические столбы для забора, читайте в статьей – для этого перейдите по ссылке.

Кирпичные или каменные

Это красивое дополнение забора, но требует больше времени, сил, материалов, чем другие виды.

Для повышения устойчивости готовой опоры кладка камня или кирпича проводиться вокруг железной трубы, которая одновременно выступает элементом армирования. В процессе формирования столба от трубы выводят закладные – они нужны для монтажа петель.

Кирпич имеет внушительный вес, поэтому под стойки придется заливать столбчатый или ленточный фундамент. Показатель заглубления столбов должен быть ниже точки промерзания грунта.

Для защиты внутренней полости опор от попадания влаги снаружи сверху столба крепят колпак из пластика, железа или бетона. При желании можно ограничиться и самодельной накладкой.

Тематический материал:

Как сделать ворота из древесины: пошаговая инструкция

Независимо от выбранного типа сырья любая древесина нуждается в предварительной защите. Исключение – покупка уже обработанных пиломатериалов.

Подготовка чертежа или схемы

Начальный этап строительства – планирование. Разрабатывается проект ограждения, где на отдельных эскизах выделяется расположение ворот.

Фото: установка ворот и калитки из штакетника на металлическом каркасе

В проекте указывается:

• материал, глубина установки столбов;
• высота ворот, ширина проема;
• сырье для обшивки створок и его количество;
• типы петель и другой фурнитуры;
• автоматика (по желанию).

Отдельно выводится общая смета затрат.

Правильно составленный чертеж поможет сразу выявить недочеты.

Материалы, инструменты

Понадобятся:

Доски для обшивки каркаса берутся с запасом, на случай ошибки при замерах.

Как установить столбы

Деревянные опоры можно вкапывать, вбивать или бетонировать. Для металлических подходит только бетонирование.

Крепление закладных на кирпичные столбы

Кирпичная кладка выступает в данном случае лишь завершающей отделкой.

При обустройстве основания в яму под опору вставляют профильную трубу или швеллер. Под нее кладут камень либо стальной лист, чтобы труба не ушла со временем в грунт.

Закладными могут служить металлические пластины, куски арматуры, к которым потом привариваются петли. Их размер должен быть таким, чтобы кирпичная кладка их не перекрывала. Стандартное количество на одну стойку – две штуки.

Для тяжелых ворот с коваными элементами рекомендуется приваривать по три закладные к каждому столбу. После чего выполняется кладка кирпича.

Сборка

Каркас изготавливается из деревянного бруса или металлического профиля.

Дешевле каркас из бруса.

Собирается в такой последовательности:

1. Брус нарезается на куски нужных размеров.
2. Выкладывается на ровной поверхности в форме квадрата или прямоугольника в зависимости от того, какой будет каркас.
3. Ровность углов сверяется уровнем.
4. В местах стыков бруса дрелью высверливаются отверстия.
5. Фиксация заготовок между собой выполняется саморезами. Альтернатива – деревянные нагели. Их покрывают перед вставкой в отверстия эпоксидным клеем.
6. Для повышения жесткости рамки углы усиливаются стальными уголками.
7. По центру монтируется поперечная балка.
8. По углам допускается крепить укосины на саморезы – куски бруса по 30–40 см со срезанными концами под углом 45 градусов.

Сборка каркаса из металлопрофиля выполняется гораздо быстрее с помощью сварки. После соединения деталей швы зачищаются, приводится обработка поверхности антикоррозийным составом. Рекомендации приведены в статье: «Как покрасить металлический забор».

Важно учесть, что если створки будут высотой 2 м, то величина рамки должна быть такой, чтобы доски выступали на 20–25 см, то есть высота каркаса получается – 1,6 м.

Выбор материала для полотна

Обшивку рекомендуется делать из таких пород дерева:

1. Ели. Легкая по весу. Имеет светлый оттенок. Хорошо держит форму. На такое сырье просто монтировать металлические элементы.
2. Сосны. Прочна. С ней удобно работать. Но краска ложится плохо.
3. Дуба. Прочен, долговечен, устойчив к влаге. Из-за плотной структуры сложен в обработке. Дорогой материал.
4. Лиственницы. Отличается красивой фактурой и повышенной плотностью. Изделия из этого дерева не нуждаются в дальнейшей отделке или покраске.

Среди пиломатериалов наиболее часто применяются:

1. Обрезная, необрезная доска. Режется на куски нужных размеров. Тщательно шлифуется. Элементы крепятся к каркасу саморезами вплотную друг к другу. Все поверхностные неровности убираются наждачной бумагой или шлифовальной машинкой.
2. Рейка. Подходит для ворот с просветами, где детали фиксируются к рамке с небольшими зазорами.
3. Филенка. Это пиломатериал с готовыми пазами. Элементы заводятся вплотную друг к другу в паз. При необходимости детали подгоняются по размерам, усиливаются болтами.
4. Брус. Берется небольшой толщины. Его можно фиксировать к каркасу как горизонтально, так и вертикально.

Чтобы подчеркнуть красоту древесной структуры и защитить материал от влаги, его обрабатывают специальными пропитками.

Тематическая статья: «Рейтинг пропиток для дерева для наружных работ».

Подбор петель в зависимости от веса створок

Для простых распашных конструкций вполне хватит навесных петель, которые обойдутся недорого. Их приваривают к рамке или прямо к столбам.

Для разметки от верха и низа столбов отступают по ¼ общей высоты опоры и приваривают петли.

Для утяжеленных вариантов створок используют подшипниковые петли.

В зависимости от нагрузки бывают следующих видов:

1. Сквозные. Подойдут для распашных конструкций весом до 200 кг.
2. Цилиндрические. Выдерживают максимальную нагрузку до 400 кг.
3. Усиленные цилиндрические. Используются для габаритных створок больших размеров весом до 600 кг.
4. Трехсекционные накладные. Наиболее мощный вариант петель. Выдерживают нагрузку свыше 600 кг.

Качество материала петель, соблюдение правил установки — основные факторы, от которых зависит срок эксплуатации ворот.

Монтаж полотна

При крепеже створок к столбам применяются саморезы типа «глухарь» – 8*70 мм.  Альтернатива – соединение сварочным швом.

Перед навешиванием створок проверяют надежность фиксации обоих половинок петель. Выставляют створки по уровню.

Нужно проверять, чтобы низ ворот был выше уровня грунта на 5–10 см. Это облегчит чистку в зимнее время и упростит замену дорожного покрытия на усадьбе в будущем.

Когда створки закреплены, можно установить запор или замок, который будет надежно удерживать ворота в закрытом положении.

Выбор и установка автоматики

В деревенских условиях жители часто обходятся без новшеств и продолжают открывать ворота вручную. Основной плюс такого решения — экономия денег. Да и нет зависимости от подачи электроэнергии.

Любители же инноваций в постоянной загруженности работой отдают предпочтение автоматизированной системе управления ворот. Подойдет для распашных, откатных, подъемных и других видов створок.

При выборе автоматики учитывайте:

1. Наличие запасных комплектующих.
2. Какими функциями оснащен блок управления.
3. Вид материала шестерней редуктора.
4. Объем мощности двигателя.
5. Из чего сделан корпус привода.

Также нужно учитывать параметры ворот:

• вес;
• ширину створки;
• предполагаемую частоту использования;
• площадь створки;
• легкость хода.

Чтобы автоматика работала как можно дольше и без сбоев даже в плохую погоду, необходимо подбирать модель в 1,5 раза больше по ширине и в 3–4 раза больше по мощности.

Примеры усиленной автоматики, которая подойдет для распашных конструкций:

• Powertech PW-320;
• Miller Technics 3000;
• Rotelli MT400;
• Miller Technics 4000;
• Miller Technics 5000.

При установке автоматики важно в точности придерживаться указанных в чертеже размеров, чтобы избежать перекоса конструкции и сбоев в работе системы управления.

Завершающая отделка дерева

Готовое изделие тщательно шлифуют. Покрывают лаком или краской (на выбор). Дефекты и впадины устраняют специальной шпаклевкой. Когда она высохнет, поверхность повторно шлифуют.

Если дереву нужно придать эффекта старины, то его поддают обжигу, обработке химическими растворами, а затем лакируют.

Готовые створки дополняют плетеными, резными элементами.

Красиво смотрятся ворота с ковкой. Детали можно купить готовыми или заказать по индивидуальному чертежу у кузнеца.

Более доступный вариант – покраска. Цвет должен гармонично сочетаться со всей конструкцией ограждения. При необходимости створки можно перекрасить в другой оттенок.

Ворота из натуральной древесины при умелом подходе к их установке – это практичный и надежный элемент ограждения, который прослужит долгие годы, а необычное оформление изделия сделают его изюминкой забора.

Как самостоятельно сделать электропривод для откатных ворот: чертежи, схема, видео

Примечательно, что все элементы и аксессуары для откатных ворот изготавливаются с учетом применения последних инновационных разработок. Поскольку конструкции широко востребованы на Западе, практически все изделия соответствуют европейским стандартам качества и отличаются высокой степенью надежности. Значительно усовершенствовать ворота и многократно усилить безопасность можно посредством установки к ним электропривода. Сделать это можно своими руками, правильно подобрав детали механизма с учетом механики и функциональности основной конструкции.

Основные особенности откатных ворот

Откатные ворота сконструированы так, что створка прилегает к 2-м роликовым кареткам, которые, в свою очередь, закреплены на закладном швеллере. Это позволяет существенно снизить контакт с проезжей частью. Чтобы нагрузка на конструкцию была оптимальной, используется концевик. Его устанавливают в направляющий швеллер таким образом, чтобы он мог заскочить в нижний уловитель. Дополнительно инженеры установили в ворота верхний уловитель, служащий для обеспечения более надежной дополнительной фиксации.

Специалисты рекомендуют подбирать конструкцию с тем учетом, чтобы она превышала по своим габаритам проем проезда в 1,5-2 раза. Желательно также, чтобы место отката соответствовало 1,5 проема.

Читайте также: Установка столбов под ворота своими руками

При наличии автоматического электропривода для откатных ворот можно открыть створки буквально одним нажатием кнопки. Примечательно, что для сборки конструкции достаточно небольшого количества подручных или фирменных материалов, а также нескольких часов свободного времени. Автоматика для откатных ворот путем установки электропривода значительно облегчает эксплуатацию защитной системы. Для самостоятельно сборки необходимо правильно подобрать механические детали, с учетом многофунциональности блока.

Откатные ворота бывают нескольких видов:

• подвесные;
• консольные;
• с калиткой;
• движущиеся по рельсе;
• на радиоуправлении.

Все конструкции требуют фурнитуры, роликов и автоматики. Подвесные модели считаются наиболее долговечными, но отличаются сравнительно небольшими габаритами. Верхняя несущая балка ограничивает высоту проезжающего автотранспорта. При необходимости ее можно поднять, но такое решение потребует колоссальных физических усилий. Поэтому обустраивать подвесные ворота рекомендуется лицам, не планирующим покупку более крупного транспортного средства.

На производственных и промышленных объектах чаще устанавливаются откатные консольные конструкции. Их главными преимуществами являются отсутствие ограничений по высоте, легкость в установке, управлении и обслуживании, а также плавный и бесшумный ход. Подключить электропривод к раздвижной модели консольного типа не составит особого труда.

Читайте также: Как сделать секционные ворота с калиткой своими руками

Для частных резиденций обычно используются секционные, металлические или кованые ворота со встроенной калиткой. Такой вариант менее затратный, поскольку для обустройства отдельного дверного проема потребуется дополнительное пространство. Калитка является неотъемлемой частью рамы и открывается при необходимости целиком.

При установке электрического привода для откатных ворот своими руками лучше использовать конструкцию с редуктором в масляной ванне. Наличие масла снижает степень износа и, главное, обеспечивает тихий ход.

Электроприводы Faac, Came и Doorhan

Самый простой вариант автоматики для откатных ворот – это приобретение электропривода от производителя Faac. Сделав выбор в пользу такого изделия, необходимо добавить в корзину подходящий комплект и изучить краткое описание по установке оборудования. В стандартную комплектацию входит сам привод Faac со встроенной платой управления. Дополнительно необходимо купить фотоэлементы, зубчатую рейку, пульты управления, лампы и приемники. В инструкции по эксплуатации пошагово расписан алгоритм действий по сборке всей конструкции. Четко следуя указаниям, справиться с задачей под силу даже неискушенному пользователю.

Читайте также: Как самостоятельно сделать ворота из металлопрофиля своими руками

С электроприводом в комплекте идут двигатель, шестеренка и зубчатая рейка.  Для управления электроприводами используется специальная автоматика для откатных ворот. Блок управления, защищенный надежным корпусом от проникновения влаги и пыли, позволяет значительно упростить процедуру взаимодействия с конструкцией.

Из недостатков следует выделить пластиковый корпус концевика, который чаще всего выходит из строя в результате интенсивной эксплуатации.

Сборка конструкции

Монтаж производится по следующей схеме:

1. Сооружение рамы. В качестве основы используйте уголки из стали шириной не менее 5 см.
2. Крепление механизмов передачи. При запуске двигателя полотно ворот должно плавно откатываться, поэтому обратите внимание на высоту оси вращения. Отверстия должны быть округлой продолговатой формы для регулировки положения конструкции.
3. Установка направляющей. Вместо привычной рейсовой рейки лучше установить приводную балку на верхнем полотне ворот.
4. Соединение ролика с двигателем. Можно прибегнуть к клиноременной передаче или прикрепить ролик непосредственно на валике редуктора либо двигателя. В последнем случае из колеса необходимо удалить подшипники.

После установки электропривода проверьте работоспособность двигателя и настройте дистанционный пульт. Помните, что желательно подбирать автоматику в зависимости от предполагаемой нагрузки. Чем она выше, тем, соответственно, должно быть лучше качество исходного материала.

Как сделать секционные ворота своими руками: чертежи, схема

Современные гаражи снабжены всеми удобствами для настоящего автолюбителя. Сюда входят и секционные ворота. Радует то, что при желании их можно сделать своими руками. Наша статья поможет разобраться в хитростях установки конструкции и превратит рутинную работу в занимательный и творческий процесс.

Читайте также: Как сделать плетень на даче своими руками

Что такое секционные ворота в гараже

Гаражными секционными воротами снабдили современные гаражные постройки. Конструкторы и инженеры посчитали громоздкие и непрезентабельные металлические створки с распашным механизмом открывания ушедшими в прошлое и предложили в качестве замены красивые и отличного качества ворота, включающие электропривод. Их главное преимущество – благодаря размещению вертикальных направляющих, удалось решить извечный вопрос нехватки гаражного пространства.

Если хотите обустроить секционные ворота своими руками, специалисты советуют сделать подъемные гаражные двери. Однако без готового заводского комплекта открывания здесь не обойтись.

Закупать детали на рынке с рук не рекомендуется. Скорее всего, такие заготовки быстро выйдут из строя. Качественный заводской комплект предполагает поэтапную систему сборки. Если подойти к этому процессу ответственно и точно следовать указаниям, сделать секционные ворота своими руками не составит особого труда.

Из чего состоят секционные створки

Обычный образец гаражных створок секционного типа включает такие функциональные элементы:

• основная составляющая;
• детали каркаса, с ориентиром на которые позже происходит монтаж направляющих;
• механизм действия электропривода;
• традиционное замковое устройство.

Электропривод действует в соответствии с пультом управления. Ворота состоят их секций, соединенных между собой петлями. По краям проема зафиксированы шины, заходящие под перекрытие. Благодаря им осуществляется движение секций. Гараж открывается, и они сворачиваются, в конечном итоге располагаясь в самом верху.

Панели выбирает автолюбители, ориентируясь на собственный вкус. Приобрести и установить гаражные секционные приспособления лучше те, которые собрали в Интернете большинство положительных отзывов. Цвет, в который они окрашены, может быть разным. Качественный материал обработан полимерными составами, защищающими от коррозийного процесса.

В секции встроены термоизоляционные панели. Эта особенность позволяет воротам бесшумно работать, причем вне зависимости от температурного режима – от минус 60 до плюс 60 градусов включительно.

Читайте также: Какие колпаки на столбы лучше сделать для забора

Подготовка дверного проема своими руками

Створки крепятся в дверной проем гаража. Определиться с величиной проема – задача мастера. Возьмите строительный уровень и замерьте стены и потолок, пол. Линии размещения компонентов должны быть параллельными.

Далее замерьте высоту двери плюс 100 см. Эта формулы пригодится, если устанавливаются электроприборы. Если секции будут открываться без привода, достаточно добавить 50 см. Традиционные размеры притолоки составляют от 25 до 50 см. Если отнестись к этому пункту халатно, конструкция получится сложной и потребует больших денежных затрат.

Чтобы детали прилегали к дверному проему плотно, рекомендуется улучшить теплоизоляцию, выровнять и оштукатурить дверной проем.

Последовательность самостоятельной установки гаражных ворот

Придерживайтесь пошаговой схемы монтажа секционных ворот, и они прослужат не один год:

1. Прежде чем приступать к установке деталей, сделайте с помощью компьютерных программ чертежи и схемы. Они позволят определиться с размерами каждого компонента и особенностями их фиксации в конкретном месте.
2. Нанесите разметку, где будут располагаться крепежи несущих элементов. Если детали окажутся на деле большими, чем было запланировано, расширьте проем.
3. Принимайтесь за изготовление каркаса.
4. Когда рама готова, аккуратно приподнимите ее вверх и вставьте в обустроенный проем. Прочно крепить сразу нет необходимости. Дело в том, что в последующем может понадобиться регулировка наклона каркаса.
5. Вооружившись болтами, осуществите монтаж направляющих по горизонтали. Закрепите их на потолок.
6. Займитесь сборкой полотнища с нижней части. Компоненты панели следует снабдить роликовым устройством.
7. Уравновесьте полотно. Оно должно располагаться по четкой ровной линии. В качестве ориентира возьмите пол и потолок.
8. Монтируйте внизу панели ручки.
9. Защитите электроприборы кожухами.
10. Адекватно оцените качество установки створок. О правильном монтаже можно говорить, если полотно размещено на высоте, до которой его приподняли. Падать полотнище не должно, также, как и самостоятельно приподниматься.

Преимущества и недостатки самодельных приспособлений

Если вы взялись за обустройство секционного механизма в гараж, снабженного электроприводом, работа предстоит сложная. Не каждому она по плечу. Если сомневаетесь в умении определить размеры дверного полотна, лучше купить уже готовый материал.

Читайте также: Как сделать электромеханический замок на калитку своими руками

Отвечать за надежность и прочность изделия будет только его собственник. Поэтому приниматься за работу нужно только при желании довести дело до конца.
