Самоделки из микроволновки

Наверное, каждый любитель авто или человек, у кого любимым хобби является ремонт чего-либо, мечтает об отличном сварочном аппарате.

На рынке можно найти множество различных моделей сварочного прибора, но не каждому он будет по карману. Но если есть желание, то, что делать? Если дома имеется сломанная микроволновка, то не стоит ее сразу выбрасывать. Необходимы лишь время и силы, чтобы создать из поломанной детали функционирующий сварочный аппарат.

В данной статье будет обсуждаться, что представляет собой трансформатор от микроволновки, и его применение. В микроволновой печи находится трансформатор, который очень пригодится для создания устройства для сварки. Эта важная деталь состоит из двух обыкновенных катушек из медного провода, который намотан на сердечник. Есть первичная и вторичная обмотки. Катушки с обмоткой обладают разным количеством проволочных витков.

Это необходимо для того, чтобы во время подключения к первичной обмотке было напряжение, а внутри второй появлялся ток из-за индукции, который имеет более маленькое напряжение. Сила тока должна возрастать. Для самодельного устройства для сварки используется трансформатор, который обладает средней мощностью Вт.

C использованием такого прибора можно проводить соединение металлических листов толщиной до одного миллиметра. Это электромагнитное устройство относится к повышающим устройствам. Чтобы обеспечить питание магнетрона, он способен вырабатывать напряжение, которое равняется В.

Мощный электронный прибор магнетрон , который имеет абсолютно любая микроволновая печь, для нормального функционирования просит высокое напряжение.

Поэтому трансформатор, который подключен к магнетрону, обладает на первой обмотке меньшим количеством витков. На вторичной обмотке витков больше, здесь создается напряжение, равное В. Но потом напряжение увеличивается в два раза, благодаря применению специально предназначенного удвоителя.

Поэтому проводить измерения напряжения не имеет какого-либо смысла. Производить извлечение трансформатора из микроволновой печи нужно осторожно и аккуратно. Использовать молоток или какие-либо другие тяжелые предметы не следует.

Сначала необходимо открутить основу этого кухонного аппарата, после чего надо убрать все крепления. После этого проводится аккуратное извлечение трансформатора с места, где он установлен. Первичная обмотка обладает проводом большой толщины и меньшим числом витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести при помощи молотка или зубила. Следует действовать предельно аккуратно, иначе можно нанести повреждения первичной обмотке. Если во время данной процедуры обнаружится, что в трансформаторе имеются шунты, которые являются ограничением для силы тока, от них следует избавиться. Если магнитопровод — это не клееная конструкция, а сварная, то устранение вторичной обмотки необходимо производить с использованием столярного инструмента стамеска.

Заменой стамески может быть обыкновенная ножовка. В том случае, если обмотка является плотно набитой в окно магнитного провода, то следует разрезать провода, а затем провести ее извлечение, высверлив ее. В течение работы надо соблюдать аккуратность, иначе магнитопровод можно деформировать. После окончания демонтирования надо произвести намотку новой вторичной обмотки.

Для этого процесса пригодится провод, который обладает диаметром один сантиметр. Если провода с данным диаметром нет, то его надо приобрести. Не следует заморачиваться на том, что провод должен быть многожильным, можно применить пучок, состоящий из отдельных проводников.

Главное, чтобы был подходящий диаметр. По окончанию монтирования вторичной обмотки обновленный трансформатор сможет делать выработку силы тока, которая будет равняться 1 кА. Если нужно сделать сварочное устройство с большей мощностью, то использования одного электромагнитного прибора вряд ли будет достаточно.

Придется применить два устройства. Для того чтобы создать вторичную обмотку, требуется выполнить намотку двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равняться 2 В. И даст 0,8 кА силы кратковременного тока. Данных показателей хватает для полноценного функционирования прибора точечной сварки. Из-за намотки данного числа витков могут возникнуть проблемы, если провод обладает толстым изоляционным слоем. Устранить ее достаточно легко.

Надо произвести снятие стандартной изоляции, после чего обмотать провод изолентой. Изолента должна состоять из хлопчатобумажной ткани. Провод, который используется для вторичной обмотки, должен обладать минимально возможной длиной. Это не позволит сделаться его сопротивлению больше, следовательно, сила тока не станет меньше. Если вам нужно проводить сварку металлических листов, которые имеют толщину до пяти миллиметров, то для этих целей требуется устройство, обладающее гораздо большей мощностью.

Чтобы создать такой агрегат, надо соединить в одну цепь целых два электромагнитных устройства. Чтобы это сделать, нужно строго придерживаться правил. Если будет неверно выполнено подключение выводов первичных и вторичных обмоток, возникнет проблема в виде короткого замыкания. Для того чтобы проверить, правильно ли сделано соединение, нужно воспользоваться измерительным аппаратом напряжения. После верного соединения обмоток двух электромагнитных устройств, нужно узнать показатель силы тока.

Чаще всего, для трансформаторов, предназначающихся для аппаратов точечной сварки, которые запланированы для применения дома, делают ограничения силы тока. Она не превышает 2 кА. В том случае, если показатель будет превышать данное значение, то будут происходить перебои в функционировании электросети. Следует воспользоваться амперметром. Если провести правильное соединение, то получится удвоенный показатель силы тока, то есть 0,5 кА.

Также произойдет увеличение кратковременного тока. Но при создании кратковременного тока, можно будет увидеть потери. Это является следствием огромного сопротивления электроцепи. Нужно провести соединение обоих концов вторичной обмотки с электродами агрегата, который предназначается для точечной сварки. Бывает так, что при наличии двух трансформаторов большой мощностью выходного напряжения не совсем достаточно для создания аппарата. В данной ситуации надо произвести соединение их вторичных обмоток.

Они должны обладать одинаковым числом витков. Во время их соединения необходимо наблюдать за тем, чтобы направленность витков была согласованной. Если данное условие не будет выполнено, то создастся протифаза, а значение выходного напряжение будет равняться практически нулю. Возможно, что выводы обмоток электромагнитных приборов, которые должны быть объединены, не имеют маркировки.

Поэтому нужно определить одноименные. Первичные и вторичные обмотки нужно соединить последовательно. После этого на вход подается напряжение, к выходу надо осуществить подключение измерительный прибор переменного напряжения.

Измеритель может проявлять себя с разных сторон, это зависит от того, какое направление подключения. Если прибор для измерения дает показания, это означает то, что в цепи есть разноименные выводы.

Это соединение было выполнено неверно, поэтому здесь можно наблюдать следующие явления:. Поэтому измеритель покажет суммарное напряжение, которое равняется удвоенному показателю входного. Если аппарат для измерения регистрирует нулевое значение, это говорит о том, что напряжения, которые выходят из вторичных обмоток, являются равными, но обладают различными знаками.

Они являются компенсацией друг друга. Одна пара обмоток точно соединена одноименными выводами. При выборе электродов необходимо обратить свое внимание на диаметр, который должен соответствовать диаметру провода, потому что электроды будут соединены с этим проводом.

Для этого можно воспользоваться прутками из меди. Если создается аппарат небольшой мощности, то можно использовать жала от паяльников. Во время работы электроды сильно изнашиваются. Поэтому их надо регулярно подтачивать. Конечно, со временем их нужно будет заменить. Итак, провод необходимо присоединить к электроду, делается это при помощи наконечника из меди. Наконечник соединен с помощью пайки. Совмещение наконечника и электрода проводится с помощью болтового соединения.

Это соединение должно отличаться надежностью, потому что при увеличении сопротивления в участке ненадежного контакта приведет к тому, что аппарат потеряет свою мощность. Чтобы избежать этой проблемы, необходимо сделать отверстие в электроде и наконечнике.

Эти отверстия должны обладать одинаковым диаметром. Корпус может выполнен из дерева. Задняя часть панели должна быть оборудована выключателем и проводом питания. Для этих элементов необходимо сделать отверстия. После этого проводятся шлифовка, грунтовка и покраска.

Точечная сварка своими руками из трансформатора

Трансформатор, который имеется в микроволновке, мощный около Вт , повышающий, преобразующий сетевое напряжение Вв высокое … , которым возбуждается магнетрон. Многие делают из него аппараты, с помощью которых выполняют дуговую или контактную сварку. Но из трансформатора можно получить и мощный блок питания. Начинают работу с разборки трансформатора, который извлекают заранее из микроволновой печи. Как правило, он содержит три обмотки. Повышающей, вторичной, имеющей на выходе … В, является та, на которой больше всего витков провода и он тонкий.

Все о том, как сделать споттер из микроволновки своими руками. такого устройства можно использовать трансформатор из микроволновки.

Что можно сделать из старой сломанной микроволновки своими руками

Консультации по ремонту только онлайн через Вопрос-Ответ. Когда микроволновая печь или какая-то из ее частей приходит в негодность, нередко встает вопрос об утилизации. Рассмотрим, что можно сделать из микроволновки своими руками. Наша статья будет полезна всем: от домохозяек до радиолюбителей — все зависит от ваших навыков. Начнем с простейших применений сломанной микроволновой печи. Если она оснащена механическим управлением, а ремонтировать нет желания — переделайте ее в духовой шкаф низкой мощности. В этих целях демонтируют электромотор, который вращает платформу, вместо него ставят ТЭН или обычную конфорку от электроплитки. Перед тем как демонтировать конденсатор, разрядите его, замкнув на корпус. Такая мера предосторожности связана с тем, что устройство способно долго время сохранять заряд высокого напряжения. Остальное кроется в деталях: не помешает установить направляющие под противень, регулятор режимов, стекло — вместо обычного установите термостойкое.

Инструкция изготовления контактной сварки своими руками из трансформатора микроволновки

Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат.

Как то случайно в интернете попал на видео где демонстрировали работу перемотанного трансформатора от микроволновки, вот решил и себе попробовать сделать такой. Вот в таком виде он ко мне приехал:.

Вторая жизнь старой микроволновки

Иногда возникают ситуации, когда нужно сварить вместе тонкие листы металла, а обычный инвертор такую работу выполнить не сможет. В таком случае поможет контактный сварочный аппарат. На прилавках магазинов можно найти массу аппаратов для этих целей, это и микросварка, и мини-инвертор, и большой споттер. А может ли что-то подобное сделать обычный домашний мастер своими руками? Главное условие для этого — наличие трансформатора.

Что сделать из старой микроволновки?

Не путаете ли Вы и 3 вольтовую обмотку? В конце темы про энтот транс. Первичка — толстая история редактирования. Получится полная фигня, у тебя же не п образный сердечник и по бокам сердечник в 2 раза тоньше. Так ты не сможешь создать необходимую концентрацию тока в магнитопроводе. Может у меня найдется подходящий вам трансформатор. А этот пойдет в обмен. Мне под перемотку на нормальный силовой.

Дуговая сварка из микроволновки. Сделать сварочный аппарат можно из ненужного высоковольтного трансформатор от отслужившей.

Дуговая сварка из микроволновки

Что можно сделать из трансформатора от микроволновки

Содержание: Электрическая часть самодельного споттера Обеспечение удобства и безопасности работы Пистолет для самодельного споттера. Для того чтобы своими руками смастерить устройство, с помощью которого вы сможете выправлять вмятины на кузове автомобиля, совсем не обязательно досконально знать электротехнику и приобретать дорогостоящие комплектующие. Для этих целей можно изготовить споттер из деталей, взятых из микроволновки, отслужившей свой срок, а также из других, не менее доступных конструктивных элементов.

Что можно сделать из трансформатора от микроволновки

ВИДЕО ПО ТЕМЕ: Выжигатель молний из трансформатора микроволновки!!

Не спешите вывозить на свалку старую бытовую технику: многие ее детали и корпус пригодятся в хозяйстве, только опасные устройства необходимо утилизировать. Посмотрим, что можно сделать из старой или даже сломанной микроволновки своими руками. Если у вас сломалась микроволновка или СВЧ-печь с механическим управлением, и ремонтировать ее вы не собираетесь, то из нее можно сделать обыкновенную духовку малой мощности. Для этого электродвигатель, вращающий платформу, демонтируют и устанавливают ТЭН или конфорку от электрической плитки.

Сегодняшний пост пойдет об интересном физическом явлении под названием ток.

Как применяют трансформатор от микроволновки

Стандартное напряжение бытовой сети не всегда подходит для корректной работы некоторых узлов техники. Например, магнетрону для создания СВЧ-излучения нужно два разных параметра. И они оба далеки от первоисточника. Поэтому для таких случаев в схему подобных приборов непременно включен трансформатор. А когда нужно найти причину отказа работы прибора, то в алгоритм поиска обязательно входит проверка трансформатора микроволновки.

Содержание статьи:. Не спешите избавляться от мелкой бытовой техники: из её корпуса и деталей можно сделать полезные самоделки для дома. Ранее уже рассказывалось о том, что можно сделать из старого холодильника. И, как оказалось, это немало таких полезных приспособлений, как: инкубатор, шкафчик, небольшой погреб, и, даже, тепловой насос.

Как сделать точечную сварку своими руками: особенности и принцип работы

Если есть под рукой сварочный аппарат, то можно сделать не все, но многое. А если вы решили заняться кузовным ремонтом автомобилей, то наличие большого набора инструментов окажется кстати.

В статье мы расскажем о том, как сделать точечную сварку своими руками. Это устройство, которое пригодится для ремонта кузовов автомобилей, а также для иных повседневных нужд. С помощью такого инструмента можно быстро соединить несколько металлических элементов.

Принцип работы

Перед рассмотрением того, как сделать мини-точечную сварку своими руками, нужно узнать, как это устройство вообще работает. Спрос на подобные изделия крайне высокий: сварка окажется незаменимой при работе с металлом – такое соединение намного надежнее, нежели болтовое.

Работает сварочный аппарат достаточно просто – за счет энергии электрического тока происходит прогрев деталей из металла. Благодаря этому, формируется сварной шов. Качество конечного соединения зависит от того, какой использовался тип материала, и от его плотности.

Особенности работы со сваркой

Обязательно нужно при сварке обращать внимание на такие моменты:

1. Сварка должна производиться малым напряжением. Зачастую напряжения до 10-12 Вольт достаточно для нормальной работы оборудования.
2. Процесс соединения элементов длится несколько секунд.
3. Сила тока в цепи очень высокая.
4. Чем меньше площадь расплавления, тем будет выше качество сварки.
5. Крайне важно, чтобы шов выдерживал высокие нагрузки.

Если будете соблюдать все правила, то конечный результат вас порадует – шов окажется не только красивым, но и прочным.

Стоит заметить, что перед тем как сделать мини-точечную сварку своими руками, следует рассмотреть несколько конструкций. Сделать даже самую простую достаточно сложно. Крайне важно при изготовлении строго придерживаться инструкции – от этого напрямую зависит то, как в дальнейшем будет работать аппарат.

Самые простые конструкции работают за счет изменения продолжительности импульса вручную. Другими словами, человек, работающий со сваркой, сам регулирует время протекания импульса. В более сложных конструкциях устанавливается реле времени. Заранее производится настройка продолжительности. Оператору остается только нажать на электроды, чтобы запустить процесс.

Важные конструктивные качества

Основной элемент сварочного аппарата – это трансформатор. Самоделкины часто используют устройства из микроволновых печек, старых телевизоров и т. д. Сначала нужно посчитать ток, необходимый для нормальной работы аппарата. Затем, оставив на сердечнике первичную обмотку (обратите внимание, что не всегда это возможно – далее расскажем, почему), полностью избавиться от вторичной. Она просто не нужна при работе сварочного аппарата.

При наматывании вторичной обмотки используют толстый медный изолированный провод. Чем больше сечение у него, тем выше будет сила тока в цепи. Обратите внимание на то, что для нормального пользования сварочным аппаратом нужно использовать не один, а два трансформатора от микроволновки, соединенных параллельно. Это позволит увеличить ток на выходе, следовательно, можно будет работать с более толстыми металлическими элементами.

Особенности схемы сварки

Перед тем как сделать аппарат точечной сварки своими руками, рекомендуется подробно изучить все возможные схемы. Это позволит ответить на много вопросов и в первую очередь на следующий: какой металл планируете варить аппаратом? Сварочники используются как для соединения листового металла, так и для кабелей проводки.

Обязательно следует учитывать такие моменты:

1. Все оборудование должно работать от сети переменного тока 220 Вольт.
2. На выходе трансформатора напряжение должно быть до 12 Вольт. Обычно хватает 3-7 В.
3. Ток при сварке достигает 1500 Ампер – это вдвое больше, чем потребление при коротком замыкании стартера автомобиля.

Обязательно нужно составить подробную принципиальную схему, на которой указываете все элементы: автоматические выключатели, тиристоры и проч.

В том случае, если при выполнении сварочных работ возможно появление опасных ситуаций, необходимо предусмотреть наличие выключателя для отключения прибора. Допускается использование бесконтактных тиристорных однофазных выключателей, включенных в цепи питания первичной обмотки трансформатора.

Схемы управления

Промышленностью выпускаются системы МТТ4-К, в которых устанавливается тиристорный ключ. Именно с его помощью производится коммутация питающего напряжения. Причем блок защиты может работать под напряжением до 800 Вольт и силой тока 80 А. В схеме имеются такие компоненты:

1. Блок питания.
2. Электромагнитное реле.
3. Цепочка для настройки устройства.

Совместно с таким прибором можно использовать трансформаторы, мощность которых не превышает 20 Ватт. Обратите внимание на то, что устройство устанавливается в цепи питания первичной обмотки. Во вторичной напряжение не очень высокое, его можно при необходимости выпрямить при помощи полупроводниковых диодов.

Особенности трансформатора

На сегодняшний день можно встретить реализацию различных функций цепей управления. В том случае, если возникает необходимость включения прибора на определенный промежуток времени, достаточно верно задать значение. И указать его в настройках логики системы. При изготовлении устройства используются электролитические конденсаторы, желательно использовать приборы с запасом по напряжению до 50-100 Вольт.

При изготовлении трансформатора особое внимание уделяется его обмоткам. Собственно, вам нужно полностью избавиться от них и оставить только сердечник.

Сначала производите намотку первичной обмотки – для этого используйте медный провод в лаковой изоляции. Обязательно надежно отделяйте первичную обмотку от вторичной – для этого прокладывайте 3-5 слоев лакоткани. Для изготовления первичной обмотки нужно использовать провод толщиной 1,5 мм – только такой способен выдержать высокий ток потребления.

Вторичная обмотка – это несколько витков толстого провода (примерно 20 мм, может, даже больше – зависит от конкретного случая).

Специалисты рекомендуют при намотке первичной обмотки делать промежуточные выводы – это позволит получить максимальную отдачу от устройства.

Клещи для сварочного аппарата

Перед тем как самому сделать точечную сварку своими руками, нужно определиться, для чего она будет использоваться. Ведь от этого напрямую зависит то, какие клещи необходимы:

1. Переносные.
2. Стационарные.

Последние просты в использовании, у них изоляция надежная и качественная, но для того, чтобы обеспечить хорошее прижимное усилие, необходимо прикладывать силу.

Что касается переносных устройств, то они удобны в работе, а главное – у них небольшие габариты. Для контролирования усилия необходимо просто менять длину вынесения клещей за корпус аппарата. Для изготовления клещей используются медные прутья. Обратите внимание на то, что диаметр электрода должен быть таким же, как провод вторичной обмотки трансформатора. Нельзя, чтобы электрод был толще. Для улучшения качества сварочного шва концы электродов затачивают.

Трансформаторы из микроволновки

А теперь рассмотрим небольшую инструкцию, как сделать точечную сварку своими руками из трансформатора, который можно найти в простых микроволновых печках. Конечно, его придется немного модернизировать – полностью избавиться от обмоток. Обратите внимание: если вы будете использовать 2, 3 или 4 одинаковых трансформатора, то, вполне вероятно, вам не придется уничтожать первичные катушки. Такой подход возможен. По сути, если вы соедините 4 одинаковых обмотки параллельно, то можно считать (условно), что провод используется для ее намотки в 4 раза толще. Другими словами, эти четыре трансформатора смогут выдержать ток потребления в 4 раза больше, чем один.

Кстати, насчет того, какую микроволновку брать. Конечно, не нужна новая. Вполне возможно, у вас, знакомых или соседей имеется пришедшая в негодность. Обычно в таких устройствах ломается не трансформатор, а магнетрон – специальный излучатель микроволн, которые, собственно, и прогревают пищу. Также под установку трансформатора и всех остальных устройств можно приспособить один из корпусов.

Немного про обмотки

Теперь приступаем к созданию трансформатора. Допустим, вы решили не испытывать судьбу и просто сделать из 2-х трансформаторов сварочник. Хорошее решение – не нужно заниматься расчетом первичной обмотки. А это самое сложное. Данные вторичной обмотки рассчитать намного проще – это можно сделать даже опытным путем. Для этого наматываете несколько витков (например, 10) поверх первичной обмотки и включаете трансформатор в сеть. Измерив напряжение на выводах вторичной обмотки, можно вычислить, сколько вольт выдает один виток.

Но это вам не пригодится в случае с изготовлением сварочного трансформатора – здесь вам нужно использовать провод максимальной толщины. И сколько поместится его на свободном месте, столько и будет. Поэтому напряжение колеблется в пределах до 12 В. Кстати, для увеличения силы тока можно использовать два параллельно включенных трансформатора. Собственно, это мы и планируем сделать.

Сборка трансформатора: пошаговое руководство

Перед тем как сделать точечную сварку своими руками из микроволновки, нужно правильно рассчитать все элементы. И в первую очередь это касается трансформатора. Чтобы его сделать, выполняете такие манипуляции:

1. При помощи ножовки или болгарки распиливаете сердечник пополам – иначе разобрать его не получится.
2. Избавляетесь от обмоток.
3. Изготавливаете каркас из плотного текстолита. Сечение каркаса должно быть таким же, как у сердечника трансформатора. Это внутренняя обойма, поверх которой будете наматывать провод.
4. Производите намотку первичной обмотки.
5. Устанавливаете каркас и собираете сердечник. Для соединения используете проводящий клеевой состав. Снаружи необходимо сердечник стянуть металлическими пластинами.
6. Рекомендуется использовать для вторичной обмотки провод, который будет плотно входить в окно трансформатора. Это позволит получить максимальный ток. Укладываете столько витков, сколько получится.

Обратите внимание: если будете оставлять первичную обмотку родную, то резать сердечник не нужно. Наше руководство дано только для самого сложного варианта. Перед тем как своими руками быстро сделать точечную сварку, убедитесь, что все необходимые материалы имеются под рукой.

Завершающий этап

Пожалуй, теперь вы знаете, как сделать точечную сварку своими руками. Для аккумулятора (его зарядки) ее использовать не получится – напряжение низкое. А вот для соединения листового металла она будет в самый раз. Обратите внимание на то, что все соединения нужно делать максимально надежными. Все провода должны иметь наименьшую длину. Причем важно, чтобы они были рассчитаны на работу с максимально возможным током.

Перед тем как сделать точечную сварку своими руками для авто, нужно продумать конструкцию клещей. Именно от них зависит то, насколько удобно будет использовать в дальнейшем устройство. И самое важное – надежный корпус. Он не должен быть хлипким — учитывайте это. Ведь сварочный аппарат может подвергаться сильным нагрузкам.

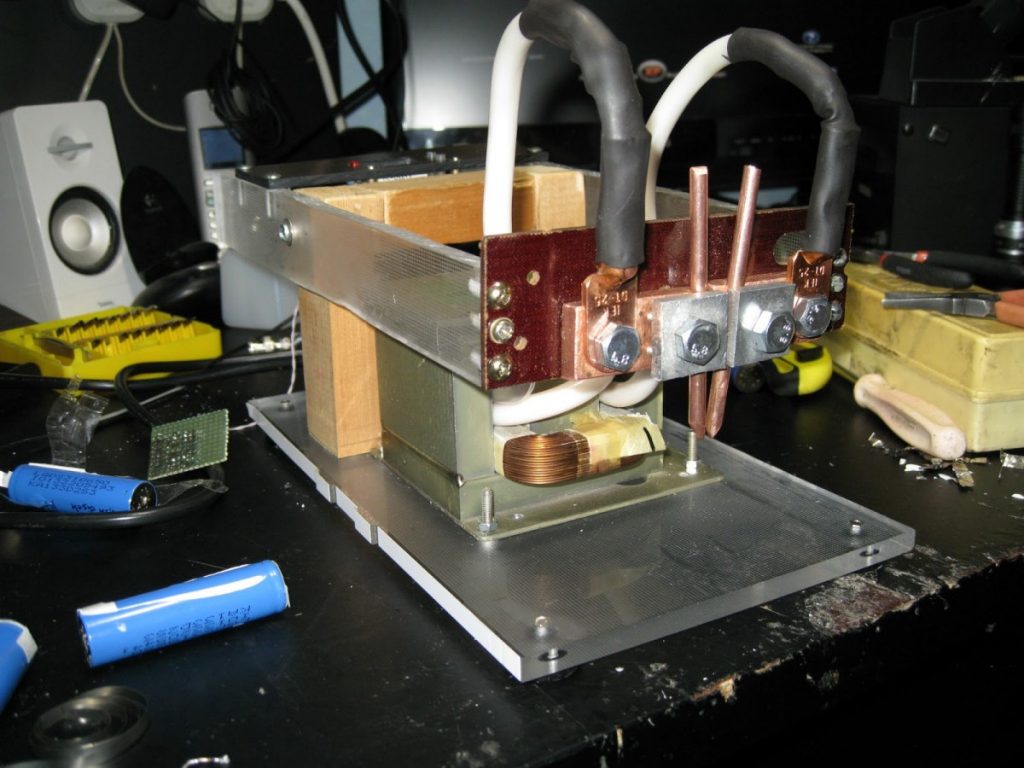

Контактная сварка из трансформатора от микроволновки

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Устройство работает уже 5 лет, и между прочим хорошо работает, хотя использование СА не слишком часто. Трансформатор, из которого изготовлен сварочный аппарат, был выдран из неслабой микроволновой печи — как и вентилятор, который установлен для охлаждения обмоток. С трансформатора удалена вторичная обмотка, не затрагивая сетевую (описание технологии тут). Следующий шаг, который нужно сделать, намотка новой вторичной обмотки толстым кабелем (диаметром под 10 мм).

И трансформатор, и вентилятор прикручиваются к фанере. Перед трансформатором прикреплена доска с двумя отверстиями, через которые просунуты оба конца вторичной обмотки. Фанера — это ещё и своеобразный экран, который останавливает холодный воздух от места сварки. Рядом с трансформатором, как видно на фотографиях, использован таймер с регулировкой времени выключения питания.

Трансформатор включается с помощью педали ногой — тогда у оператора будут свободны обе руки для работы с электродами и деталью. Электроды изготовлены из медного стержня 8 мм, на который нарезана резьба. Кабельный зажим выполнен из разрезанной трубки из меди.

Сварочный аппарат в действии

Вентилятор начинает работать с того самого момента, как штекер вставлен в гнездо, поскольку трансформатор при работе стаёт очень горячий. Далее установим два электрода друг против друга, нажимаем на педаль, переключая напряжение на таймере, что дает ему еще некоторое время подавать на транс. Тут использован этот переключатель только для непреднамеренного длительного нажатия на педаль или нежелательной блокировки кнопки.

Поперечное сечение вторичной обмотки, точнее количество витков катушки, подбирайте экспериментально. При питании от 220 В он не выбивает предохранители (даже 10 А) и не вызывает моргание света в момент запуска.

Естественно напряжение сварки низкое и электроды можно брать голой рукой, но лучше одеть защитные перчатки, так как электроды от долгой работы нагреваются.

Мощность сварочного аппарата зависит от трансформатора — микроволновая печь имеет обычно 800-1200 ватт, так что чем больше трансформатор, тем лучше. При сварке создается большой ток — 1-2 кА и более при напряжении 1-8 В. Чем выше ток — тем лучше соединение, потому что время сварки очень короткое, а когда дело доходит до длительной сварки с низкой мощностью, получится почерневшее место.

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

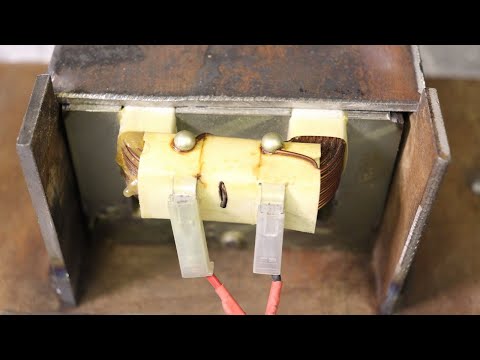

Извлечение трансформатора

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

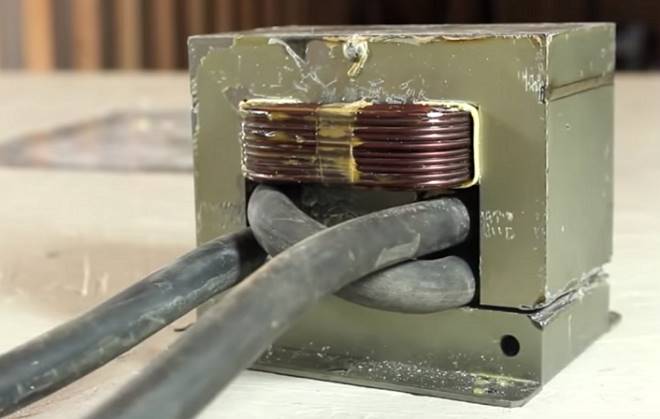

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают провод для сварочного аппарата опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

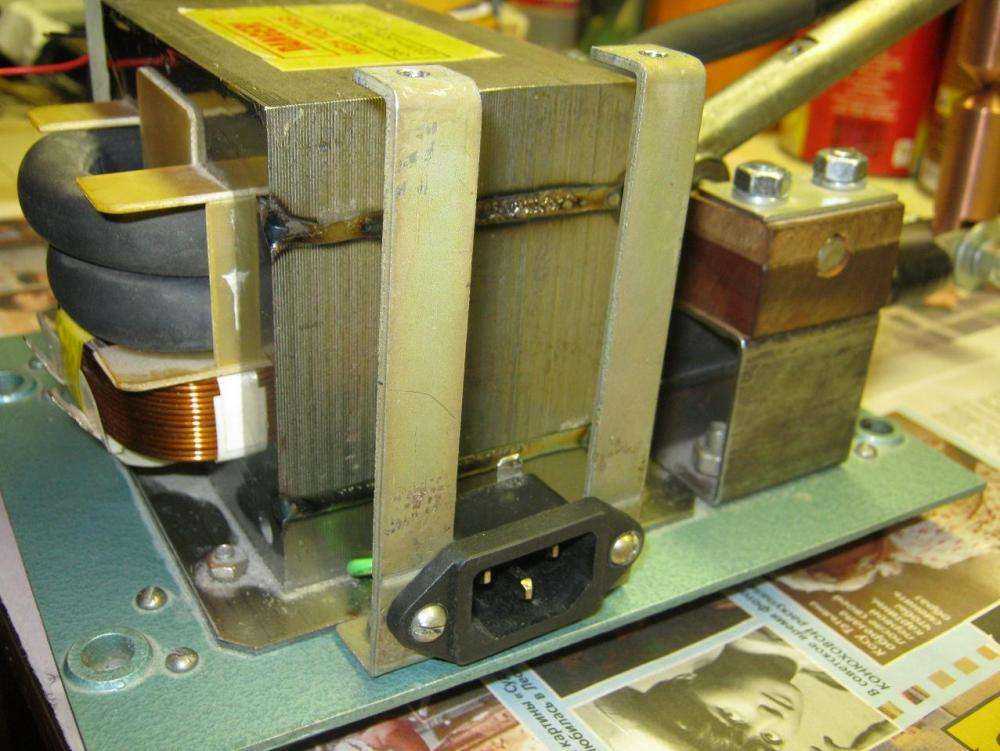

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

• у него присутствует кнопка включения и выключения;
• на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
• ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
• конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Важные дополнительные устройства

Для получения хорошего шва процессом следует умело управлять. Система включения сварочного аппарата может быть использована от старого системного блока.

Для удобства при работе потребуются хорошие рычаги оптимальной длины, которые помогут удерживать деталь и прижать ее. Нетрудно смонтировать самому рычажный механизм на винтах.

Если он будет размещен на самом рычаге, у мастера появится возможность дополнительных манипуляций, освободится вторая рука при работе со сварочным аппаратом.

Для домашней сварки достаточны не очень большие прижимные усилия. Для толстой листовой стали сварочный аппарат, сделанный своими руками, не подойдет по многим причинам. В частности, возможностей трансформаторов из микроволновки для этого не хватит.

Если нужно провести сварку в нескольких точках, вполне достаточно рычага, имеющего длину около 60 см. Это позволит сэкономить физическую нагрузку мастера. Давление на рабочую точку будет в 10 раз больше, чем сила прилагаемая сварщиком.

Для обеспечения статичного положения аппарата из микроволновки, нужно с помощью струбцин накрепко зафиксировать его на рабочей поверхности.

Хорошее сваривание происходит при контакте электродов с рабочей деталью строго определенное время, которое можно при наличии опыта определить зрительно. Если на опыт полагаться не приходится, имеет смысл смонтировать специальное реле.

Во время всего периода работы сварочный аппарат, сделанный из микроволновки, должен хорошо охлаждаться одним или несколькими вентиляторами. Помимо этого всегда полезно делать паузы в работе, позволяющие охладиться оборудованию и отдохнуть мастеру.

Интересуетесь, как сделать сварочный аппарат из микроволновки в домашних условиях на базе трансформатора устаревшей СВЧ печи без крупных вложений и специального оборудования по отработанной схеме? Подскажем. Самоделка в импульсном режиме даёт 5-кратное увеличение мощности, ампераж возрастает в 200 раз. Площадь взаимопроникновения до Ø 10 мм.

Источник трансформатора печь СВЧ

Контактная сварка из микроволновки без регулировки силы переменного тока с производственным аппаратом не сравнится, но в рамках бытовой надобности справится с работой не хуже.

Базовый элемент устройства трансформатор. Поиск и приобретение фабричного изделия необязательны, если есть бывшая в употреблении микроволновая печь большой мощности.

Принципиальная схема сборки в обоих случаях однотипна. Визуальный критерий выбора микроволновки для разборки – габариты. Мощность трансформатора жёстко увязана с объёмом.

Коэффициент трансформации в этом случае обеспечит увеличение входного напряжения достаточной величины:

• мощность в 1 кВт обеспечит сварку листов в 1 мм;
• 2 кВт – 1,8 мм.

Потребление напряжения холостого хода незначительно: в пределах 3 В, влияние на глубину и качество проплава не оказывает. Скоростное соединение деталей под давлением для устранения зазора термоэлектрическим методом относится к экономичным и безопасным.

Демонтаж трансформатора магнетрона без повреждений – полдела. Необходимо проверить целостность первичной обмотки, которая станет рабочим органом. Вторичная обмотка повышающая, выполнена из провода меньшего сечения, количество витков увеличено.

Разборка трансформатора

Извлечённый с места установки с помощью отвёртки трансформатор-донор для сварочного из микроволновки мощностью 0,8–1 кВт ценен магнитопроводом и первичной обмоткой. Демонтаж вторичной обмотки упрощается, если магнитопровод разделить на 2 части по сварному шву.

Но стоит учесть 2 момента:

• в большинстве случаев откроется первичная обмотка, которую из-за плотности посадки снять и установить повторно будет затруднительно;
• резка шва и восстановление целостности сердечника точные операции, лучше обойтись без упрощения, если нет уверенности.

Безопасное освобождение окна без разделения корпуса предусматривает следующие операции:

• Закрепление трансформатора в тисках либо прижатие к верстаку струбциной.
• Между обмотками установить деревянные прокладки, гофрокартон.
• Остро заточенной стамеской срубается наружная чисть вторичной обмотки. Рекомендации по спиливанию ножовкой менее удачны – придётся разрывать проволочки, потерявшие лаковый слой пропитки.
• Шунты для ограничения силы тока удаляются за ненадобностью.
• Плотно забитые провода в окнах высверливаются в несколько приёмов дрелью без касания сверлом стенок корпуса.
• Остатки удаляются плоскогубцами и выколоткой без излишних усилий.

Заключительные действия направлены на окончательную очистку проходов под внедрение проводника большого сечения. Пользуемся только ручным механическим инструментом, чтобы избежать травмирования поверхностей изоляторов.

Подбор кабеля на вторичку

Подбор материала ведётся на основе опыта самодельщиков, расчёты не понадобятся. Промер окон даст понятие о необходимом сечении проводника. Достаточно сделать 1,5–3 оборота, чтобы выходной ток достиг величины порядка 1000 А.

Многожильный кабель предпочтительнее пучка отдельных проводников. Мягкий провод в изоляции с высокими характеристиками синтетической плёночной изоляции и верхнего слоя толщиной 1,2 мм предпочтительнее провода в шланговой резине, который и протягивать трудно, и толщина защитного слоя в 2,2 мм отнимет много места.

Потребуется приобрести 2 м медножильного мягкого кабеля с показателем суммарного сечения жил не менее Ø 10 мм типа КГ 1х35 (ориентируйтесь на 70 мм 2 ). Какие паспортные характеристики проводника понижающей обмотки важны при выборе:

• долговременная эксплуатация под напряжением до 1000 В;
• продолжительная нагрузка 300А;
• перенесение кратковременных импульсов до 1200 А;

Добавление новой обмотки

Ограничение пространства окон потребуют ухищрений. Облегчение скольжения обеспечивается наложением на внутренние поверхности сердечника 2 слоёв скотча. На углах дополнительные накладки. Нанесение продольных полос парафином на проводник увеличит скольжение.

Протяжённость кабеля учитывает метраж выводов, и дополнительное удлинение для удобства натяжения при протяжке и укладке по месту. Величина сечения компенсирует уменьшение количества витков.

Максимальное количество витков не превышает 3. Точность расчёта укладки и протяжки обеспечит равную длину выводов. Первый виток фиксируется встречными деревянными клиньями. В дальнейшем трение воспрепятствует скольжению и сдвигу. Натяжением устраняем слабину. Борьба за укорачивание провода – это увеличение тока за счёт снижения сопротивления проводника.

Манипуляции с изменением соотношения количества витков при начальной мощности трансформатора в 0,8 кВт меняют показатели напряжения и тока в десятки раз. Контрольные показатели катушки в сборе укладываются в рамки:

• разбег величин напряжения холостого хода – 1,5–3 В;
• импульсный ток min – 800 А.

Желание удвоить, утроить мощность осуществляется включением дополнительных сборочных единиц. Вариант с упрощением предусматривает последовательное соединение вторичных обмоток. Корректность соединения проверяется прозваниванием цепи во избежание короткого замыкания.

Точечная сварка своими руками из микроволновки с двумя трансформаторами подчиняется простым правилам сложения: ампераж на выходе при последовательном соединении суммируется. Импульсный сварочный ток так же складывается, но минусуются потери сопротивления электроцепи.

Требуется соблюдение следующих условий при объединении трансформаторов:

• количество витков вторичных обмоток уравнивается;
• во избежание противофазы с падением напряжения до нулевой отметки согласовывается направление витков.

Второй способ соединения мощности в единый блок представлен на фото ниже. Следуем тем же правилам последовательного соединения, но одним проводом. Трудоёмкость протяжки и укладки выше.

Определение правильности последовательного соединения трансформаторов

Выводы перемотанных сблокированных устройств точечной сварки из микроволновки могут оказаться без заводской маркировки. Тестирование правильности соединения проводится по шаблонной методе:

• Последовательно соединяются пары первичных и вторичных обмоток.
• На коллективный вход подаётся напряжение, на выходе устанавливается вольтметр переменного напряжения.
• Превышение показателя сети говорит об ошибке сборки – спарены разноимённые выводы: идёт обратный процесс, вторичные обмотки повышают, на первичках падение напряжения.
• Отсутствие напряжения – одно из парных соединений выполнено верно, другое – одноимёнными клеммами; Порядок подключения следует изменить.
• Параллельность соединения выразится в удвоении мощности при показателе напряжения, равным сетевому.
• Корректное подключение даст на выходе сумму расчётных 3–6 В.

Электроды

Подбор материала электродов ограничен медью и сплавами. Торговая сеть предлагает промышленные изделия из бронзы, латуни всевозможных конфигураций. Они предназначены для интенсивного использования, быстрой замены. Державки придётся искать или заказывать под посадочные места.

Самостоятельное изготовление из прутков, адаптация жал паяльников подчиняются требованиям целесообразности:

• Соответствие размера сечению провода понижающей обмотки.
• Форма наконечника выполняется с учётом того, что площадь ядра сварки увеличивается относительно поверхности контакта до 3 раз.
• Величина усилия сказывается на способе крепления, формировании оголовка: металлический рычаг клещевого типа развивает давление более 100 кг.
• Ориентация электродов завязана с родом деятельности: сварку внахлёст ведут встречными электродами, аккумуляторов – расположенными параллельно.
• Минимизация диаметра конца электрода допускает снижение усилия сдавливания при хорошем качестве соединения.

Таблица размерного ряда электродов для сварки внахлёст конструкционных сталей. В скобках указаны размеры для сварки сплавов алюминия и меди:

Потребная глубина сварки	Размеры электродов
	Ø тела электрода	Ø спущенного конуса	R сферы
0,5–0,8	12 (16)	4	20 (35)
1–1,2	14 (18)	5	30 (50)
1,5	16 (20)	6	50 (75)
2	20 (25)	8	70 (100)
3	24 (32)	12	100 (150)

Мастеру-самодельщику есть резон остановиться на резьбовом соединении. Жёсткой посадки в домашних условиях добиться сложно. Стяжка болт-гайка с фрезерованными лысками под ключ в этом случае лучший выход.

Альтернативой такому соединению выступает аналог с креплением наконечника к электроду винтовой парой. Этот вариант позволит сэкономить по крайней мере 2 соединительных узла. Величина отверстия превышает диаметр винта не более 0,5 мм. Трудоёмкость изготовления компенсируется надёжностью стяжки.

Концы электродов протачивают на конус. Точки контакта не заостряют, оформляют сферическую поверхность. Шаровый профиль менее поддаётся подгоранию при проскакивании искр разряда, вызванных недостаточным сжатием. Восстанавливается чистота и целостность рабочих зон округлыми движениями напильника.

При планировании активной эксплуатации устройства точечной сварки из микроволновки в качестве производственного оборудования по ремонту автомобилей, другом виде бизнеса, оправдан заказ дублирующих пар электродов. Срок жизни расходных электродов из красной меди короток.

Установка

Важнейшим пунктом выполнения инструкции по изготовлению, эксплуатации точечной сварки из микроволновки есть и будет сокращение протяжённости проводников и плотность соединений. Эти факторы – постоянный источник потерь мощности.

Если сокращение длины токонесущих составляющих выполняется на этапе изготовления, количество узлов соединений сокращается до минимума, то оставшиеся разборные контакты и неподготовленные достаточным образом долговременные соединения – источник постоянных потерь.

Обжимные соединения

То, что хорошо для линейных схем, в сварочном аппарате из микроволновки своими руками даёт осечку. Превратим обжим медного наконечника на проводе из очага роста сопротивления в подобие монолита в два дополнительных шага, благодаря чему наконечник и проводник становятся одним целым:

• лужение зачищенного конца кабеля тугоплавким припоем на полную глубину;
• пайка медью после обжима по кругу.

Сплачивание электрода с инвентарным наконечником ведётся резьбовой парой из сплава меди. Шайбы из этого же металла. Полнота отверстий электрода и наконечника относительно болта минимальна.

Нижний опорный электрод крепится неподвижно к основанию агрегата. Если основа металлическая, прокладка из диэлектрика обязательна. Подвижный верхний крепится на рычаге, обеспечивающем прилегании деталей без зазора за счёт физического усилия.

Возникает вопрос о соосности электродов. Ось и втулка рычага выполняются без люфта во избежание расхождения центров, иначе расплавления заготовок не произойдёт. При упрощении конструкции втулка подгоняется под размер стяжного болта.

Органы управления и контроля

Контрольный орган у сварочного аппарата из микроволновки один – светодиод, предупреждающий, что на сварочное устройство подаётся электроэнергия. Забота о безопасности – вопрос первостепенный. Управление осуществляется силовым рычагом и кнопкой периодического включения.

Длина плеча рычага определяет прилагаемое усилие. Для мощного агрегата применяют трубу прямоугольного сечения. Отношение расстояния ось-электрод к длине рычага показатель кратности увеличения давления.

Возвратный механизм в исходное положение – пружина или резина. Опорная платформа в этом случае усиливается. Принимаются меры воспрепятствования опрокидыванию: к верстаку конструкция крепится струбцинами, саморезами.

Микропереключатель монтируется на рукоять, чтобы высвободить вторую руку. Подключается прерыватель только к цепи первичной обмотки. В момент создания достаточного давления палец касается включателя – подаётся ток.

Пользователь визуально оценивает результат проплавления, ориентир – изменение цвета точки контакта. Ослабление нажатия на кнопку прерывает подачу энергии. Кратковременность включений не исключает перегрева агрегата.

Самодельный сварочный аппарат для микроволнового трансформатора от stasterisk

instructables : print : Самодельный сварочный аппарат для микроволнового трансформатора

Страница 1 из 11 делать. И это почти БЕСПЛАТНО! Итак, вот что вам понадобится для сборки сварочного аппарата: — Две старые микроволновки — Немного проволоки 10-го калибра — Гайки для проволоки Все, что вам нужно для сварки: — Сварочная маска (от 16 долларов) — Сварочные стержни (6 долларов) — Тиски или цель — встроенный держатель электрода (6 долларов за любой) — С-образный зажим для заземляющего зажима — Перчатки — Толстая негорючая (кожаная) одежда, которая закроет ваши руки Отказ от ответственности: ЭЛЕКТРИЧЕСТВО ВЫСОКОГО НАПРЯЖЕНИЯ и много ТОКА! Тепло, поражение электрическим током и ОПАСНОСТЬ! Ты можешь умереть и ослепнуть! Вот действительно хорошие практические советы, на которых основывается этот проект: построить сварочный аппарат на 70 ампер крошечный сварочный аппарат Тима Тима Уильямса самодельный сварочный аппарат (через afrigadget) i

Шаг 1: Схема Это довольно простая схема.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 2 из 11

На самом деле в ней нет ничего, кроме проволоки! Возьмем два трансформатора и намотаем на них толстым проводом низковольтные вторичные обмотки. Мы поставим вторичные обмотки последовательно с нашим сварочным стержнем и заготовкой. Втыкаем первички в стену. Мне очень нравится, как выразился Аавельдер: «Не включай себя в эту цепь» i

Шаг 2: Препарирование микроволн

Пригласите своих друзей, не разбирающихся в оборудовании, чтобы они помогли вам препарировать ваши донорские устройства. Им это понравится. Дэвид Грософ подарил одну из этих микроволновок при условии, что мы разберем ее вместе.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 3 из 11

i

шаг 3: Подготовьте трансформаторы

Разрежьте и выбейте вторичные обмотки (тонкий провод). Ни в коем случае не надрезайте и не повреждайте первичные обмотки.

Если вы это сделаете, вы можете создать короткое замыкание, когда две обмотки ведут друг к другу, позволяя электричеству обходить определенные части катушки, делая катушку меньшего размера и создавая на выходе что-то отличное от того, что вы ожидаете. Или вы можете полностью прервать соединение, разрушив основной. Так что сделайте все возможное, чтобы сохранить его в целости.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Стр. 4 из 11

i

Шаг 4: Возьмите 24-футовые куски проволоки десяти калибра

Мы вытащили толстую проволоку со старой моторной лодки, которую владелец затопил. Мы сняли внешнюю оболочку и отделили внутренние проводники, чтобы намотать новые вторичные обмотки на наши трансформаторы.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 5 из 11

i

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print. html : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 6 из 11

Шаг 5: Намотайте новые вторичные обмотки трансформатора

Мы намотали по 20 витков провода 10-го калибра на каждый трансформатор. Это примерно то, сколько проводов поместится в доступное пространство. На каждую ушло чуть более 20 футов провода. Совет: нарисуйте на столе метки, чтобы следить за количеством обмоток. Как работает трансформатор? Первичная обмотка представляет собой электромагнит, подключенный к переменному току. Гудящее магнитное поле первичной обмотки индуцирует ток во вторичной обмотке. Если обе обмотки имеют одинаковое число витков, выходное напряжение такое же, как и входное. (минус капелька из-за вихревых токов, сопротивления и т.д.) Если на вторичной обмотке больше витков, чем на входе, ее выходное напряжение выше. Это тип трансформатора, с которым вы начали. ВЫХОДНОЕ НАПРЯЖЕНИЕ = ВХОДНОЕ НАПРЯЖЕНИЕ * (КОЛИЧЕСТВО ВТОРИЧНЫХ ВИТКОВ) / (КОЛИЧЕСТВО ПЕРВИЧНЫХ ВИТКОВ) Наша первичная обмотка имеет 100 витков и подключается к 100 вольтам переменного тока. Мы наматываем 20 витков на вторичку, таким образом, мы получим около 20 вольт. Доступная МОЩНОСТЬ ОСТАЕТСЯ ОДНОЙ независимо от выходного НАПРЯЖЕНИЯ. МОЩНОСТЬ (ВАТТ) = АМПЕРЫ * ВОЛЬТЫ Если первичная обмотка отбирает 1000 ватт (100 вольт * 10 ампер) из стены, мы сможем отбирать 1000 ватт от вторичной. С 1/5 обмотки мы можем извлечь 50 ампер из вторичной обмотки. В любом случае, это мультяшная версия с игровыми номерами. Здесь, в нашем сарае, полном реальности, у нас есть два таких зверя, соединенных последовательно, и мы планируем закоротить выходы с помощью сварочного стержня, как Дженнифер Билз. Скажем так, мы собираемся тянуть много ампер, поэтому нам нужно намотать вторичную обмотку таким толстым проводом. Медный проводник в проводе десяти калибров имеет диаметр 1/10 дюйма (0,1 дюйма). Вот таблица диаметра проводника, калибра и номинального тока. я

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 7 из 11

Шаг 6: Соедините два трансформатора вместе

Почему мы используем два трансформатора? Только один из них недостаточно велик, чтобы сделать действительно сочный сварочный аппарат. Если вы найдете где-нибудь достаточно большой трансформатор, не стесняйтесь использовать его. Вот как соединить два трансформатора. Сначала мы подключаем обе первичные обмотки параллельно настенному шнуру. Затем мы соединяем толстые вторичные обмотки последовательно, чтобы они «толкали и тянули» в одном направлении.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 8 из 11

i

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 9 из 11

Шаг 7: Тест

Достаньте свой вольтметр:

Вот тест, чтобы убедиться, что вторичные обмотки работают в одном направлении. Наши две вторичные обмотки последовательно производят 38 вольт переменного тока без нагрузки. Это кажется правильным. Если бы они неправильно фазировали, это можно было бы исправить, поменяв местами проводку на любую обмотку. Там, где Тим говорит «не в фазе» в видео, он имеет в виду «в фазе». То есть центральный отвод должен быть меньше, чем два внешних вывода, и если бы все было не так, то трансформаторы боролись бы друг с другом или были бы неправильно сфазированы.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 10 из 11

i

Шаг 8: Сварка

Святая корова, это работает! Мы хотели добавить последовательную катушку индуктивности, чтобы придать блоку больше «инерции», но это не имело значения! Вот Стар делает дугу. Он отлично сваривается с этими тонкими 1/16-дюймовыми стержнями 6013. Даже приклеивание троды к работе не сильно нагревает трансформаторы.

http://www. instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

instructables : print : Сборка микроволнового трансформатора Самодельный сварочный аппарат

Страница 11 из 11

i

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder//print.html

01.01.2008

Синдром острого облучения : Симптомы, лечение и выздоровление

Острый лучевой синдром (ОЛС) — это серьезное заболевание, возникающее в результате воздействия высоких доз радиации за очень короткий период времени.

Например, большинству людей знакомы последствия, с которыми столкнулись спасатели, реагируя на взрыв на Чернобыльской атомной электростанции в 1986 году. Многие люди видели вымышленные фильмы или телепередачи, в которых рассказывается о возможности подобных бедствий в будущем.

Хотя многие рассказы об ОЛБ в фильмах и на телевидении драматизированы, ОЛБ — это настоящая болезнь. Он вызывает ряд серьезных симптомов и может привести к летальному исходу при достаточно высоком воздействии.

ОЛБ – это заболевание, возникающее в результате кратковременного воздействия высоких уровней радиации. ОЛБ иногда также называют радиационным отравлением, лучевой болезнью, острой лучевой болезнью или синдромом лучевой болезни.

Специалисты часто делят ОРС на три основных подтипа, каждый из которых описывает ту часть тела, на которую он влияет. Эти подтипы ОЛБ:

• Костный мозг: Этот тип ОЛБ поражает лейкоциты. Это происходит после воздействия более низких доз радиации, и многие люди полностью выздоравливают.
• Желудочно-кишечный: Этот тип поражает желудочно-кишечный тракт и имеет более быстрое течение, чем ОРС костного мозга. Восстановление возможно, но сложнее.
• Сердечно-сосудистая система/центральная нервная система: Этот тип ОЛБ возникает после воздействия чрезвычайно высоких доз радиации в течение очень короткого периода времени. Это всегда фатально.

Ключевые определения для ARS

• Излучение: Это излучение энергетических волн или частиц в пространстве. Различают четыре вида излучения: альфа-излучение, тип излучения в радоне; бета-излучение, тип излучения, которое ученые используют для радиоуглеродного датирования; нейтроны, играющие роль в ядерных реакциях; и электромагнитные волны, включая рентгеновские лучи и гамма-лучи.
• Альфа-частицы: Представляют собой самый тяжелый тип излучения. К ним относятся такие вещества, как уран и радон.
• Нейтроны: Это тип излучения, возникающего, когда атомы урана расщепляются и вызывают ядерную реакцию.
• Протоны: Эти субатомные частицы находятся внутри ядра атома.
• Рентгеновские и гамма-лучи: Рентгеновские и гамма-лучи являются видами электромагнитного излучения. Они могут играть роль в лечении, стерилизации и многом другом.

Существует четыре стадии ОЛБ, независимо от подтипа. Стадии ОЛБ:

• Продромальная стадия: Это первая стадия ОЛБ. Люди на этой стадии обычно испытывают тошноту, рвоту и диарею, которые могут длиться от нескольких минут до нескольких дней. Тяжесть симптомов будет зависеть от количества воздействия.
• Латентная стадия: Люди на латентной стадии выглядят и чувствуют себя здоровыми в течение нескольких часов, дней или недель.
• Манифестная стадия болезни: Это первичная стадия ОЛБ. Люди на этой стадии испытывают симптомы, связанные с их типом ОЛС. Эта стадия может длиться часы, дни, недели или месяцы.
• Выздоровление или смерть: Смертельные случаи ОЛС обычно приводят к смерти в течение нескольких месяцев после первоначального заражения. Восстановление после ОЛБ может занять несколько месяцев.

Обычно симптомы ОЛБ включают тошноту, рвоту, слабость и головные боли, которые могут длиться дни, недели или месяцы. Воздействие очень большого количества радиации может быть смертельным.

Хотя симптомы могут быть одинаковыми во всех случаях ОЛБ, подтип может определять конкретные симптомы и их тяжесть.

Костный мозг ARS

Симптомы этого подтипа могут включать в себя:

• NAUSEA
• . Если у вас есть желудочно-кишечный ОЛБ, вы можете испытывать все симптомы ОЛБ костного мозга, а также:
  • severe cramps
  • dehydration
  • severe diarrhea

  Cardiovascular/central nervous system

  This subtype of ARS can cause:

  • severe nausea
  • vomiting
  • diarrhea
  • confusion
  • nervousness
  • loss of сознание
  • судороги
  • кома

  ОЛБ не заразен. Даже люди, подвергшиеся прямому облучению, заболевают ОЛБ только в том случае, если:

  • доза облучения была очень высокой
  • они получили всю дозу в течение очень короткого промежутка времени
  • радиация смогла проникнуть во внутренние органы
  • радиация смогла достичь всего тела человека

  Хотя люди при воздействии одних видов излучений могут сохранять часть гамма-излучения в своей коже, недостаточно передавать вредное воздействие на другие.

  Кроме того, это излучение не останется в организме. Точное время, которое потребуется для того, чтобы вся радиация покинула тело, зависит от величины облучения. Это может занять до 2 лет после очень значительного воздействия. Однако все люди, пережившие ОЛБ, в конечном итоге полностью освобождаются от радиации.

  Первым шагом в лечении ОЛБ является обеззараживание, которое включает в себя снятие любой одежды и мытье тела водой с мылом. Это удаляет все радиоактивные частицы с кожи и гарантирует, что дальнейшее воздействие не произойдет.

  После обеззараживания вам могут понадобиться:

  • Лечение, стимулирующее рост лейкоцитов: Лечение, стимулирующее рост лейкоцитов, может противодействовать воздействию ОРС, повреждающему костный мозг.
  • Переливание крови: Переливание эритроцитов и тромбоцитов может восстановить повреждение, вызванное ОЛБ костного мозга.
  • Йодид калия: Это лечение может помочь вашей щитовидной железе не поглощать слишком много радиации.
  • Берлинская лазурь: Эта процедура ускоряет выведение радиации из организма через пищеварительную систему.
  • Диэтилентриаминпентауксусная кислота (DTPA): Это помогает организму выводить радиацию из организма в виде отходов с мочой.
  • Обезболивающие: Вы можете получать лекарства, которые помогут справиться с болью и дискомфортом.
  • Лечение тошноты: Лечение может помочь контролировать тошноту.
  • Медицинская регидратация: Гидратация внутривенными жидкостями иногда может быть вариантом на стадии манифестного заболевания.

  Прогноз для людей с ОЛС зависит от степени радиационного облучения и типа ОЛС.

  Например, ОЛС сердечно-сосудистой/центральной нервной системы всегда приводит к летальному исходу, но многие люди с ОЛБ костного мозга полностью выздоравливают.

  Длительные исследования выживших после атомных бомбардировок в Японии показали, что возможно полное выздоровление и что ОЛБ не влияет на семейную генетику.

  Вы можете узнать больше об ARS, прочитав ответы на некоторые распространенные вопросы ниже.

  Что такое острая радиация в космическом пространстве?

  Исследования показывают, что космическая радиация представляет значительный риск для космонавтов. Космическое излучение отличается от излучения, которому люди подвергаются на Земле, и оно гораздо опаснее. В космосе ускорение излучения до скорости света уносит электроны, оставляя только ядро ​​атома. В отличие от ультрафиолетового излучения солнца, его невозможно заблокировать или избежать. Количество радиационного облучения определяет риск различных осложнений, включая рак и ОЛБ.

  Что сделала с людьми чернобыльская радиация?

  По данным Научного комитета ООН по действию атомной радиации, 134 спасателям после Чернобыльской катастрофы был поставлен диагноз ОЛБ. Хотя в некоторых отчетах и ​​инсценировках (например, в сериале HBO «Чернобыль») эти люди умирают мгновенно, исторически это не соответствует действительности. Из 134 пострадавших 28 умерли в течение 4 месяцев после аварии. Еще 19 умерли в течение следующих 2 десятилетий. Остальные люди выздоровели от ОЛБ.

  Является ли острый лучевой синдром смертельным?

  Сердечно-сосудистая/центральная нервная система ОЛБ приводит к летальному исходу, но возможно выздоровление от других подтипов ОЛБ. Выздоровление зависит от степени воздействия и того, как быстро происходит лечение. После воздействия более низких доз радиации многие люди полностью выздоравливают.

  Космическое пространство и радиация на телевидении и в кино

  ОРС было предметом многих фильмов и телесериалов. Некоторые сосредотачиваются на реальных событиях, таких как взрывы в Хиросиме или Чернобыльская катастрофа, но другие носят спекулятивный характер и рассматривают будущие или космические условия, где может произойти ARS. На протяжении многих лет ARS был сюжетной точкой в ​​​​различных популярных телешоу, включая «Доктор Кто», «Хаус», «Звездный путь», «C. S.I.», «24» и «Ради всего человечества».

  Важно знать, что хотя ОЛБ и является вполне реальным заболеванием, оно встречается крайне редко.

  ОРС разовьется только в том случае, если вы подверглись воздействию очень высокого уровня радиации в течение очень короткого периода времени. Хотя ОЛБ развилась у 139 человек, прибывших на Чернобыльскую катастрофу, ни один из гражданских лиц из близлежащих районов не был поставлен диагноз. Исследования связывают радиационное воздействие с заболеваниями щитовидной железы и некоторыми видами рака в близлежащих районах, но не с дополнительными случаями ОЛС. На самом деле, некоторые исследования показывают, что наиболее значительным последствием стихийного бедствия могло быть психосоциальное воздействие на тех, кто жил в этом районе.

  Исследователи все еще изучают влияние космической радиации и ее возможное влияние на астронавтов. Данные показывают, что некоторые люди более восприимчивы к космической радиации, чем другие, но причина этого в настоящее время неизвестна. Ведутся исследования, чтобы найти ответ на этот вопрос и изучить другие эффекты космической радиации. Эти исследования помогут защитить здоровье будущих космонавтов.

  Острый лучевой синдром — это серьезное заболевание, возникающее в результате воздействия очень большого количества радиации. Симптомы и их тяжесть зависят от степени воздействия. В наиболее тяжелых случаях ОЛС приводит к летальному исходу, но если вы подверглись воздействию меньшего количества радиации, вы можете полностью выздороветь.

  Лечение направлено на то, чтобы помочь вашему телу восстановиться после любого повреждения, а также ускорить удаление радиации. Лечение таких симптомов, как боль и обезвоживание, также обычно является частью лечебного подхода. Время восстановления зависит от степени воздействия, но может занять недели, месяцы или годы.

  Обратите внимание, что мы решили использовать украинское написание слова «Чернобыль», а не русское написание слова «Чернобыль».

  Как сделать сварочный аппарат из микроволновки

  Поиск

  Сварочный аппарат «сделай сам» / Только 2 микроволновых трансформатора / Хорошая работа

  Лучшая в мире ракетная плита!! — Как построить простую походную печь

  Аппарат для точечной сварки в микроволновой печи, сборка своими руками для сварки выступов аккумулятора 18650, часть 1

  Самодельный аппарат для точечной сварки 667Amper с мобильными наконечниками — сборка из микроволнового трансформатора

  Аппарат для точечной сварки своими руками из деталей для микроволновки

  Как сделать мини-станок для точечной сварки из старого микроволнового трансформатора

  Дуговая сварка своими руками с использованием микроволнового трансформатора? | ТО | Не удалось!

  Сварочный аппарат постоянного тока своими руками

  Сделай аппарат для точечной сварки дешево!!

  Изготовление аппарата для точечной сварки из микроволновой печи | Изготовление аппарата для точечной сварки из микроволновой печи Партнер: youtu. be/qdAichAdBVs | Сделай сам и ремесла

  Самодельный аппарат для точечной сварки

  Самодельный сварочный аппарат из 2-х микроволновых печей, оставленный для самовывоза

  Соберите аппарат для точечной сварки, используя трансформатор от старой микроволновки и плату контроллера NY-D01

  Самодельный точечный сварочный аппарат, часть 3, синхронизация и 240 вольт

  Изготовление мощного электромагнита из трансформатора

  Сварочный аппарат, который мы делаем из трансформатора для микроволновой печи

  Самодельный сварочный аппарат с 4 СВЧ-шортами

  Аппарат точечной сварки от микроволнового трансформатора

  Как сделать точечную сварку из трансформатора для микроволновой печи

  , часть 1. Аккумуляторная точечная сварка своими руками с использованием трансформатора для микроволновой печи и SSR

  Как сделать деревенский сварщик из двух микроволновок | Деревенская кровь

  Самодельный аппарат для дуговой сварки на 200 А с использованием микроволновых трансформаторов

  Вот почему мы не выбрасываем сломанные микроволновки | Ремейк проектов

  Самодельный сварочный аппарат из трансформаторов СВЧ Новое Изобретение! Самодельный аппарат для точечной сварки своими руками

  Самодельный аппарат для дуговой сварки 120 В переменного тока

  Изготовление аппарата для дуговой сварки 220 В 200 А с использованием трансформатора для микроволновой печи (MOT)

  Как сделать сварочный аппарат из старой микроволновки

  Как сделать мини-станок для точечной сварки из старого микроволнового трансформатора

  как сделать мини точечную сварку из микроволнового трансформатора

  Аппарат для точечной сварки металлолома

  Аппарат точечной сварки из микроволновки — как увеличить мощность

  Как я построил кузов автомобиля DIY Spotter Электрический съемник вмятин Сварщик из микроволновки и как это работает

  Сборка аппарата точечной сварки из старой микроволновки.

  Как построить точечную сварку с использованием трансформатора для микроволновой печи

  Аппарат для дуговой сварки постоянным током, сделанный из микроволновой печи

  Микроволновая печь

  Трансформаторы для микроволновых печей с использованием их для проектов

  Сделать переносной аппарат для точечной сварки

  Аппарат для точечной сварки своими руками, микроволновая печь / Часть 1

  Микроволны становятся сварочными аппаратами | Микроволны становятся сварочными аппаратами Спасибо за просмотр! Имейте в виду, что это видео предназначено только для развлекательных целей, и показанные техники не должны… | Хитрый Панда

  Аппарат для точечной сварки своими руками Простое изготовление

  Аппарат для точечной сварки своими руками из деталей старой микроволновки

  МАШИНА ДЛЯ ДУГОВОЙ СВАРКИ Сделай сам с использованием микроволнового трансформатора — Сварочная машина MOT

  Как сделать сварочный аппарат своими руками из микроволнового трансформатора, #Сварочный аппарат своими руками

  Аппарат для дуговой сварки в микроволновой печи (выход постоянного тока)

  Как сделать точечный сварочный аппарат из старого микроволнового трансформатора в домашних условиях | Мистер Инженер

  Аппарат для точечной сварки своими руками из микроволновки

  Как сделать аппарат для точечной сварки из старой микроволновки | Ремейк проекта

  как сделать аппарат для точечной сварки своими руками с помощью микроволнового трансформатора MOT высоковольтный трансформатор

  Jugaad — Как сделать точечную сварку из старой микроволновки

  Сборка аппарата для точечной сварки из трансформатора микроволновой печи

  Как сделать сварочный аппарат в домашних условиях Трансформатор микроволновой печи

  Как сделать мини-станок для точечной сварки из старого микроволнового трансформатора (часть 1)

  Аппарат для точечной сварки своими руками с педалью

  Я сделал аккумуляторный точечный сварочный аппарат из старой микроволновки и лишнего красного дерева

  как приклеить сварку пакистанскому сварщику || ковш экскаватора новый делает полную сварку

  Изготовление аппарата для точечной сварки из старой микроволновки

  Самодельный аппарат для точечной сварки ||18650 Аккумуляторная точечная сварка || Использование старого микроволнового трансформатора

  Самодельный аппарат для точечной сварки

  Самодельный точечный сварочный аппарат со старым микроволновым трафом #шорты

  Сделай сам самодельный микроволновый точечный сварочный аппарат См. Описание

  Соберите свой собственный аппарат для точечной сварки с микроволновым трансформатором

  Сборка точечной сварки своими руками — самая дешевая! Часть 1/2

  Перемонтаж микроволнового трансформатора (MOT) для точечной сварки, инструкция

  Самодельный сварочный аппарат переменного тока

  Сварочный аппарат своими руками с трансформатором для микроволновой печи

  Изготовление аппарата точечной сварки из микроволновой печи

  Самодельный сварочный аппарат — из деталей микроволновки!

  Изготовление простого аппарата для точечной сварки

  Аппарат для точечной сварки из микроволновой печи | Этот парень сделал точечную сварку из трансформатора микроволновой печи ð ð | ЮНИЛАД Тех

  Сделай сам: аппарат для точечной сварки с использованием микроволнового трансформатора

  Изготовление аппарата для точечной сварки с использованием трансформатора для микроволновой печи

  Voltlog #207 — Самодельный аппарат для точечной сварки из микроволнового трансформатора

  Изготовление сварочного аппарата для дуговой сварки.
