Точечная сварка из микроволновки своими руками

Особенности конструкции

Споттером называют аппарат для односторонней точечной сварки, применяемый при кузовном ремонте. По конструкции прибор достаточно простой, поэтому его необязательно покупать за большие деньги.


Споттер применяют для выпрямления вмятин на металле

От старой микроволновой печи для изготовления споттера можно взять и элекротрансформатор, и металлический корпус. Но при этом необходимо учитывать некоторые особенности самодельной конструкции:

  1. Споттер, сконструированный своими руками, по мощности будет уступать заводскому агрегату. Его получится использовать в домашнем гараже, но если речь идет о профессиональном ремонте, лучше приобрести инструмент за деньги.
  2. Самодельный споттер из микроволновой печи требует приложения большего усилия при рихтовке кузова и не позволяет проводить работы с высокой скоростью. Правда, для начинающих это становится скорее плюсом, при аккуратном и неторопливом выравнивании вмятины меньше риск ошибиться.

Важно! Перед началом сборки самодельного споттера необходимо учесть, что для него в любом случае понадобится приобрести дополнительные элементы — переменные резисторы, тиристоры, диоды.

Демонтаж микроволновой печи

Электромагнитный излучатель и инвертор в ней требовали высокого напряжения. Поэтому в преобразователе меньшее число витков на первичной обмотке и большее на вторичной. На последней образуется напряжение в 2 киловольта, которое затем возрастает с помощью удвоителя.

Чтобы изготовить аппарат точечной сварки из трансформатора:

  • Аккуратно извлекаем его, сняв корпус и отсоединив крепления.

  • Удаляем вторичную обмотку, не повреждая первичной.

  • Шунты, ограничивающие силу тока, убираем.
  • Многожильным проводом с сечением 1 см или собранным в жгут из нескольких тонких до такого же диаметра наматываем два-три витка новой обмотки.

Чтобы толстая изоляция не затрудняла операцию наматывания, удаляем ее и обматываем изолентой из ткани. Для того чтобы не увеличивалось сопротивление и не уменьшалась сила тока, провод должен быть минимально коротким.

Чертежи, схемы с расшифровкой споттеров из микроволновки

Споттер для кузовного ремонта из микроволновки можно изготовить только при наличии минимальных познаний в электротехнике. Перед проведением работ необходимо внимательно изучить чертежи приспособления и понять, как должны располагаться детали в самодельном устройстве.

Приспособление, собранное своими руками из микроволновой печи по стандартной схеме, работает следующим образом:

  • при включении прибора в сеть напряжение проходит на первый из преобразователей, понижается, а затем достигает диодного моста и превращается в переменное;
  • после этого происходит зарядка конденсатора;
  • прибор, запущенный в режим сварки, отключает конденсатор от моста и подключает к тиристору;
  • последний запускает в работу второй преобразователь;
  • конденсатор разряжается, после чего закрывается тиристор.

Сварка в этот момент прекращается, и для ее продолжения нужно повторить всю процедуру заново.


Самодельный споттер с кнопкой «Импульс» работает по системе многократных повторяющихся циклов

Классическая конструкция споттера своими руками предполагает использование двух трансформаторов от микроволновой печи. Но при желании можно взять также один элемент или сразу три.


Вне зависимости от числа трансформаторов споттер можно подключить к розетке 220 В

Количество преобразователей влияет в основном на производительность устройства. Чем больше элементов в системе, тем мощнее споттер своими руками.

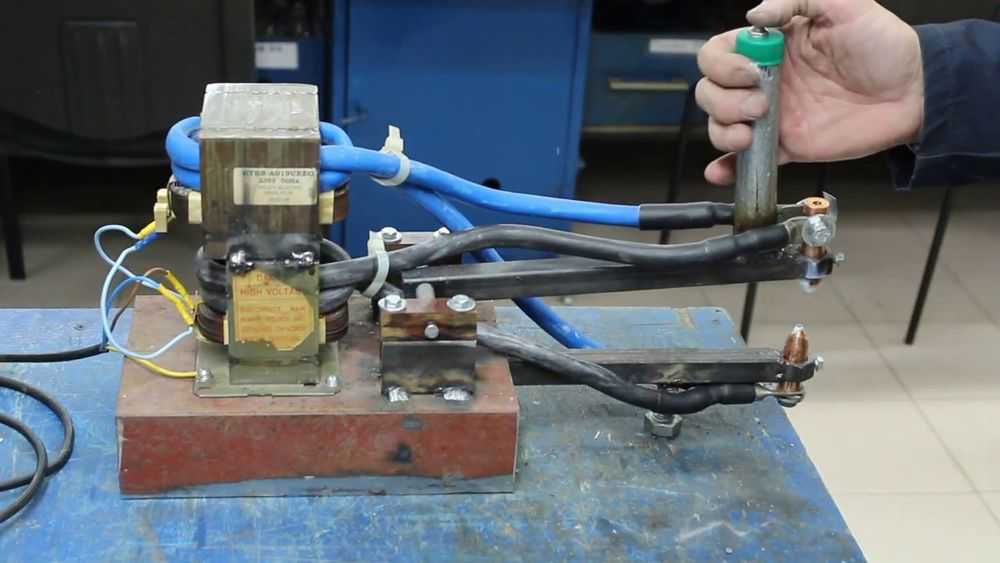

Точечная сварка из микроволновки

Точечная сварка сделанная из трансформатора микроволновки, подробное описание изготовления своими руками.

Приветствую! Однажды увидел на просторах интернета, точечную сварку из трансформатора микроволновки и решил сделать и себе.

Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без 1/4 витка.

Первичку ставим на место.

Вторичка на месте.

Да, еще между обмотками трансформатора стояли шунты, из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать.

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников.

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот электрическая схема.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал.

Видео испытаний самодельной точечной сварки:
Автор самоделки: Сергей Кияшкин.

Какие инструменты и материалы потребуются

Для изготовления споттера из микроволновой печи своими руками потребуется подготовить несколько основных запчастей. Среди них:

  • корпус — его можно также взять от старой микроволновой печи;
  • электротрансформатор — он станет основным элементом устройства;
  • обратный молоток, его можно собрать своими руками или купить в готовом виде;
  • сварочный кабель с клеммой для подключения к питанию и резьбой для пистолета;
  • схема управления, в базовом варианте она состоит из кнопки на пистолете, провода и блока питания, приводящего систему в работу, и реле входного напряжения;
  • сварочный пистолет с возможностью подключения электродов;
  • кабель массы, обладающий клеммой и контактной площадкой;
  • электроды для шпилек и шайб.

Также для сборки споттера потребуется подготовить рулетку и мультиметр.

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

  1. Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления.


    Перед началом работ микроволновую печь отключают от сети
  2. Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка.


    При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки
  3. Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности.


    Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу

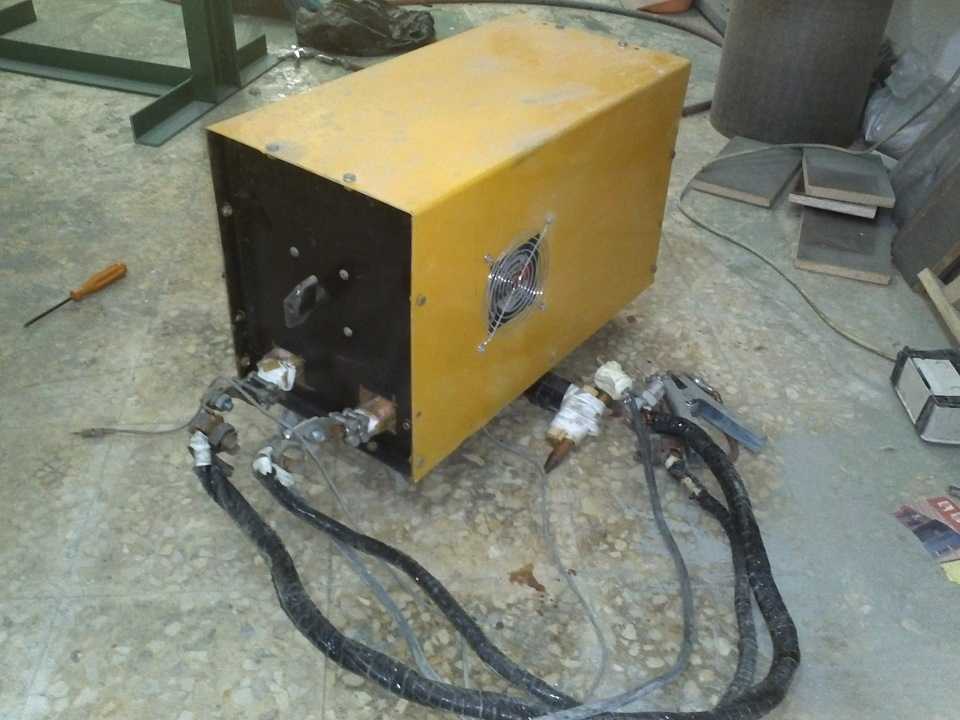

  4. Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный.


    Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

Важно! Споттер на базе трансформатора от микроволновой печи получается мобильным и достаточно легким. Поэтому к его корпусу имеет смысл приделать ручки для удобной переноски устройства.

Сварочный аппарат из микроволновки


Привет, всем. Ни одна работа с металлом, не обходится без сварочных работ. Сварка режет и соединяет металлические конструкции. Но стоит хороший сварочный аппарат немалых денег. А покупать дешёвые не имеет смысла, ибо варит такими аппаратами та ещё мука. Но сварочный аппарат можно легко изготовить своими руками. В интернете много статей, на эту тему. Ну почти все эти самодельные аппараты получаются очень слабыми. Либо мощными, но громадными, тяжелыми и неудобными. Но нашёлся один вариант изготовление сварочного аппарата, изготовил его автор канала kreosan. Отличается он от других, компактностью и мощностью. Сегодня я покажу и расскажу вам весь процесс изготовления этого аппарата. Если чего не понятно, то внизу статьи есть видео где все подробно показано. Давайте начнём, для изготовления понадобится: 1. Два трансформатора от микроволновки 2. Кабель или провод большого сечения 3. Держатель для электродов 4. Эпоксидный клей 5. Болгарка, молоток ит п инструменты
Шаг 1. Изготовление Этот аппарат очень легко изготовить, так что опишу все одним шагом. Для того чтобы аппарат получился мощным и трансформаторы нужны мощные от 1200Вт. Для хорошей электросварки нужна мощность в пределах 4000вт. Так если удалить токовые шунты, то мощность двух трансформаторов будет в пределах 3900вт, этого будет вполне достаточно. От двух трансформаторов удаляется вторичная обмотка и выбиваются токовые шунты. Дальше на место вторичной обмотки накручивается кабель. Делается 54 витка и два отвода на 40 и 47 витке, чтобы можно было менять напряжение. Потом трансформаторы склеиваются, как показано на фото или видео. С кабелем соединяется, держатель для электродов и масса.

Шаг 2. Тестирование

Всё, сварочный аппарат готов, теперь можно испытывать. Тестирование этой самоделки, можете наблюдать на видео. На проводе или кабеле не должно быть изоляции, ибо трансформатор нагревается или должна быть какая-то специальная термостойкая изоляция. Есть сомнения и насчёт эпоксидного клея. А так сварка получилась мощной, если судить по видео.

Я не разбираюсь в электронике. Если есть опасения насчёт сборки и эксплуатации этой самоделки или улучшения, то поделитесь ими в комментариях. На этом можно и закончить, спасибо за просмотр. Если статья годная, то ставим лайк.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать споттер из двух трансформаторов от микроволновки своими руками

Один трансформатор от микроволновой печи позволяет собрать своими руками рабочий споттер, однако мощность устройства будет незначительной. Поэтому чаще используют сразу два преобразователя тока. Оба можно взять от старых СВЧ печей, если таковые есть под рукой.

Споттер из микроволновки своими руками пошагово с двумя электротрансформаторами ненамного сложнее с точки зрения сборки:

  1. Преобразователи тока для самодельного сварочного аппарата переделывают для новых целей. Вторичную обмотку на обоих элементах, взятых из микроволновой печи, полностью удаляют и наматывают несколько витков проводящей жилы с сечением 50 мм2.


    При перемотке трансформаторов важно не забыть проложить между первичными и вторичными витками изоляцию
  2. Согласно принципиальной схеме споттера своими руками электротрансформаторы, снятые с микроволновой печи, устанавливают в корпус или на открытом щите рядом друг с другом.


    Между трансформаторами оставляют пространство, чтобы они не соприкасались и не перегревались
  3. В корпус или на площадку помещают диодный мост и переменный резистор. Последнему предстоит пропускать через себя ток с минимальными значениями, поэтому его мощность не играет особой роли. Также в соответствии с выбранной схемой к системе подключают электролитический конденсатор с рабочим напряжением от 25В.


    В стенках корпуса нужно предусмотреть отверстия для охлаждения или оставлять крышку открытой

В переднюю часть собранного агрегата выносят клеммы для подключения электрода и кабеля массы. Также можно установить дополнительные элементы — амперметр для контроля сварочного тока, индикаторы сети и регуляторы.

Важно! При сборке споттера с двумя трансформаторами необходимо параллельно соединить между собой их вторичные обмотки. Именно это позволит удвоить выходную мощность, оставив прежним напряжение.

Сборка трансформатора

Основным элементом любого аппарата для контактной сварки является трансформатор, который можно взять из старой, но рабочей микроволновки. Чтобы самодельное сварочное устройство было способно соединять стальные листы толщиной до 1 мм, необходим трансформатор мощностью не менее 1 кВт. В случае, если нужен более мощный аппарат для контактной сварки, потребуется два трансформатора.


Повышающий трансформатор от микроволновки

Чтобы изготовить своими руками оборудование для контактной сварки, надо взять не весь трансформатор от микроволновки, а только его магнитопровод и первичную обмотку. Вторичную обмотку с трансформатора аккуратно демонтируют, а также из него убираются шунты, которые располагаются с двух его сторон.


Вторичную обмотку срезаем зубилом (стамеской) или спиливаем ножовкой по металлу


Шунты удаляем

Новая обмотка на трансформатор от микроволновки делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см). Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой. Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.


Трансформатор с новой вторичной обмоткой

Следующими этапами изготовления своими руками контактной сварки из микроволновки являются монтаж органов управления, изготовление и подсоединение электродов, установка внутренней части оборудования в надежный корпус, который тоже можно взять от вышедшей из строя бытовой техники.

Еще одно отличное видео по теме:

Как сделать споттер из 3 трансформаторов от микроволновки своими руками в домашних условиях

Наибольшую производительность демонстрирует самодельный споттер своими руками из микроволновки, изготовленный с применением сразу трех преобразователей. Единственная сложность при его сборке состоит в том, чтобы достать детали в нужном количестве, в хозяйстве они запасены далеко не всегда. Сама инструкция по созданию агрегата остается стандартной:

  1. С трех электротрансформаторов из микроволновой печи аккуратно демонтируют вторичную обмотку, не повреждая первичную. На место удаленного медного кабеля наматывают новые проводящие жилы. Вторичную обмотку параллельно соединяют для всех трех элементов.


    Сечение вторичной обмотки для трех трансформаторов можно взять от 60 мм2
  2. Трансформаторы от микроволновой печи устанавливают на листовой материал, не проводящий электричество. В корпус устройства монтируют дополнительные элементы системы, блок управления, конденсатор и резистор. Токопроводящие кабели выводят наружу, на передней панели монтируют клеммы и регуляторы.


    Сварочный агрегат из трех трансформаторов по мощности получается ненамного слабее заводского

К собранному своими руками споттеру на базе микроволновой печи подключают рабочий пистолет и обратный молоток. Устройство остается проверить и убедиться, что оно выдает достаточную производительность.

Разборка микроволновки с целью переделки

Для сборки аппарата точечной сварки можно использовать практически любую микроволновку, можно даже в нерабочем состоянии. Однако трансформатор от микроволновки должен быть рабочим, поскольку именно его нужно будет подвергать основным изменениям.

Сначала нужно разобрать корпус микроволновки и добраться до её внутренних элементов. Внутри устройства расположена текстолитовая плата с трансформатором, именно её и потребуется извлечь из микроволновки. Далее, необходимо будет выпаять трансформатор и уже после этого, можно приступать к его переделке.

Как переделать трансформатор микроволновки под точечную сварку

В микроволновке установлен повышающий трансформатор, который способен из 220 Вольт выдать 2 500 Вольт. Именно от такого высокого напряжения и питается магнетрон микроволновой печи. С этой целью вторичная обмотка трансформатора изготовлена с большим количеством витков тонкого медного провода, при изготовлении аппарата для точечного сварки, всего этого не нужно.

Поэтому необходимо будет демонтировать вторичную обмотку с трансформатора, таким образом, чтобы не повредить первичную обмотку. Сложность её демонтажа зависит от конструкции трансформатора, поэтому может потребоваться ножовка по металлу, небольшое зубило и молоток. Очень важно при этом не повредить первичную обмотку.

Следующий шаг в переделке трансформатора, после того как вторичная обмотка удалена, намотка новой обмотки, но только другим проводом. Для этих целей потребуется толстый медный кабель, сечением не меньше 100 кв. мм. Именно данным проводом нужно намотать сверху первичной трансформаторной обмотки, вторичную, не меньше 3 витков, уложенных плотно друг к другу.

Рекомендации

При сборке споттера своими руками нужно учесть несколько важных нюансов:

  1. Новую вторичную обмотку для преобразователей обязательно нужно покрыть слоем надежной изоляции.
  2. Блок управления для самодельного споттера на базе микроволновой печи можно сделать самостоятельно по соответствующим схемам либо приобрести в готовом виде. В последнем случае процесс создания сварочного агрегата сведется к поиску преобразователей тока и монтажу элементов устройства в корпус.
  3. При работе со споттером кнопку импульса не зажимают надолго. Сварочное воздействие должно быть коротким, но мощным. Именно для обеспечения последнего условия агрегат делают с использованием двух и трех электротрансформаторов одновременно.

Совет! Если узлы аппарата для сварки расположены в металлическом корпусе, то между ними и стенками можно проложить обычный картон.

Схема и этапы сборки точечной сварки своими руками из микроволновки – metmaStanki.

ru

Не удивляет, когда домашние мастера оснащают гаражи, производственные участки малого бизнеса самодельным оборудованием для сварки на уровне профессионального. К таким агрегатам относится и установка точечной сварки своими руками из микроволновки.

Разнообразие методик сварки самодельным аппаратом подразумевает создание неразъёмного соединения. Условия процесса и свойства материалов различаются в технологическом подходе.

Итог действия – активизация связей молекул деталей посредством пластической деформации при термомеханическом воздействии, либо термоэлектрическом. Механическое действие применяется для создания физического контакта элементов без зазора.

Точечная сварка – скоростной метод сращивания без присадочных расходных материалов контактным способом. Конструктивная простота аппаратуры, компактность, дешевизна изготовления и эксплуатации выводят метод в лидеры по использованию.

Методика точечной сварки:

Принцип работы точечной сварки
  • Совмещение объектов в заданном положении;
  • Фиксация приложением давления извне;
  • Подача тока;
  • Мгновенный прогрев зоны приложения энергии;
  • Локальная пластичность и деформация зоны нагрева;
  • Сплавление элементов.

Самодельная ручная точечная сварка на основе трансформатора микроволновой печи применяется для соединения листов металла толщиной до 1 мм, сварки аккумуляторов, ремонтных работ.

Экономичность процедуры при прочности места контакта площадью до Ø10 мм обеспечит потребности малого бизнеса при минимуме затрат. При потреблении энергии в 0,8 кВт получаем 5–6-кратное увеличение мощности, 200-кратное возрастание силы тока. Режим работы — импульсный, предел длительности формирования сварочного ядра — 0,1 сек.

Сделать аппарат для точечной сварки недорого

Устаревшая, вышедшая из обращения модель микроволновой печи из-за поломки, с работоспособным трансформатором станет основой самодельного сварочного аппарата контактной сварки.

Аккуратно разбираем бытовой прибор – отдельные элементы, как подлежащий доработке и реконструкции трансформатор и кнопка включения, сетевой фильтр, кабель, пригодятся при сборке самодельного устройства.

Будьте внимательны: конденсатор под кожухом длительное время сохраняет заряд. Разрядите его. Достаточно закоротить контакты стержнем отвёртки.

Модернизированный трансформатор на выходе выдаёт результаты промышленных технических устройств:

Схема точечной сварки своими руками
  • Ток кратковременного импульса – свыше 1000 А;
  • Мощность – до 5 кВт.

Первичная обмотка трансформатора остаётся в неприкосновенности. Она выполнена из провода большего диаметра. Вторичная обмотка удаляется за ненадобностью. Понадобятся острая стамеска и киянка, либо ножовка по металлу. Чтобы не помять и не перерубить первичку, трансформатор желательно закрепить, а межобмоточное пространство заполнить гофрокартоном.

Металлические шунты для ограничения силы тока демонтируются. Сварной сердечник трансформатора с плотным заполнением обмотки затруднит демонтаж. Манипуляции по удалению проволоки облегчит сквозное высверливание. Избегайте касания сверлом внутренней поверхности сердечника. Операции по подготовке завершены.

Сборка трансформатора

Для вторичной обмотки рекомендуется использовать кабель КГ 1х35. Проводник эксплуатируется при длительном номинальном напряжении 1000 В. Долговременная токовая нагрузка — 300 А. Допускается кратковременная импульсная нагрузка в 1200 А.

Трансформатор микроволновки для точечной сварки

Модернизация трансформатора рассчитана на эту величину. Приобретите 2 м кабеля с наложенной синтетической плёнкой на токопроводящие жилы. Внешняя изоляция из шланговой резины 2,2 мм станет помехой. Покрытия 1,2 мм достаточно.

Для облегчения скольжения при намотке кабеля, сердечник плотно обматываем 3 слоями скотча. При старании и хорошем натяжении уложите 2–3 витка. Рассчитайте примерно равную длину выводов. Метраж определён с запасом длины выводов и удобства протяжки при укладке.

Допустимо применение для самодельного трансформатора контактной сварки многожильного мягкого кабеля путём сложения в пучок нескольких медных проводников. Ориентируйтесь на суммарный диаметр токопроводящих жил, минимальный показатель Ø10 мм.

Уменьшение количества витков вторичной обмотки компенсируется увеличением сечения обмотки. Напряжение и сила тока изменяются в десятки раз. Ориентиры контроля показателей на выходе самодельного трансформатора:

  • Напряжение холостого хода – 1,5–3 В;
  • Сила тока импульса – не менее 800 А.

Внимание! Работа без заземления и защитного кожуха опасна.

Мощное самодельное устройство

Для создания точечной сварки из микроволновой печи повышенной мощности ставится дополнительный самодельный трансформатор. Одноимённые выводы вторичных обмоток соединяются последовательно в единую цепь.

Обязательное условие – идентичность самодельных трансформаторов по количеству витков первичной и вторичной обмоток. Несогласование направления намотки витков вторичных обмоток спровоцирует противофазу с падением выходного напряжения до нуля.

Проверка правильности соединения:

Схема трансформатора от микроволновки
  • Проводится последовательное соединение обмоток трансформаторов;
  • Подача напряжения и контроль вольтметром на выходе со вторичной обмотки;
  • Повышение напряжения – ошибка сборки: спарены разноимённые выводы – на первичных напряжение падает, вторичные удваивают его;
  • Отсутствие напряжения – только одна из пар соединена одноимёнными выводами, следует изменить порядок подключения;
  • Соединение одноимённых выводов пары трансформаторов удваивает мощность без изменения напряжения.

Технические характеристики такого самодельного аппарата точечной сварки позволят проводить сварку стальных листов до 5 мм. Превышение силы тока импульса 2000 А потребует усиления электропроводки и подключения к промышленной сети.

Оснащение самодельного аппарата для сварки

Первое, что требуется для сварки – самодельные электроды из меди. Без точного подбора соответствия диаметру провода вторичной обмотки стержней из меди не сделать точечную сварку своими руками надёжной.

Самодельная установка контактной сварки

Мощность самодельного устройства обусловливает тип: жала паяльников для ручного контакта или рычажные сварочные клещи с давлением в центнер. Род деятельности влияет на ориентацию электродов. Для сварки аккумуляторов стержни устанавливают рядом, для сварки внахлёст – навстречу.

Протяжённость проводников минимизируют для сокращения потерь мощности. Негативное влияние оказывает и количество соединений. Пайка облуженных проводов к медным наконечникам снижает потери.

Обжимные соединения – очаги роста сопротивления. Электроды крепят на резьбе с тугой затяжкой. Болты, шайбы выполняют из сплавов меди. Удаление окислов проводят регулярно.

Концы электродов стачивают на конус, точку контакта оформляют сферой – площадь ядра сварки увеличивается в 2–3 раза относительно поверхности контакта самодельного устройства. Малый диаметр конца электрода повысит качество сварки, уменьшит усилие сдавливания.

Управление самодельной контактной сваркой

Органов управления сваркой 2: кнопка включения подачи электроэнергии на трансформатор, и рычаг сварочных клещей. Кнопка располагается на рычаге управления подвижным электродом.

Точечная сварка из микроволновки

Обеспечение сжатия достигается приближением электродов к оси рычага и его размером. Установите стационарное либо съёмное крепление самодельного аппарата, опоры неподвижного электрода. Гарантию достаточного контакта при сжатии даст рычаг из диэлектрика или обрезиненного металла длиной 0,6–1 м. Усилие сжатия — 30–100 кг.

Переключатель подачи тока самодельного устройства подключается к первичной обмотке трансформатора, находится под пальцем сварщика. Включение сварки во избежание подгорания электродов допускается при полном сжатии.

Визуальный контроль времени выдержки контакта определяется по цвету металла. При массовой сварке рекомендуется принудительное охлаждение трансформатора и электродов вентилятором, либо перерывы.

Видео по теме: Точечная сварка своими руками

Точечная сварка своими руками схема

Трудно переоценить важность и необходимость аппарата для выполнения точечной сварки в домашних условиях. Таким способом можно соединить прутья забора, изготовить клетку для домашнего животного, присоединить держатель к поварешке. Сварочное оборудование промышленного производства имеет высокую цену. Хороший выход — изготовить точечную сварку из микроволновки своими руками.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как сделать аппарат для точечной сварки из обычной микроволновки
  • Как сделать аппарат для точечной сварки своими руками
  • Самодельная точечная сварка
  • Как произвести своими руками точечную сварку
  • Контактная сварка – как самому изготовить оборудование и клещи?
  • Мини точечная сварка своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Сварочный аппарат своими руками

Как сделать аппарат для точечной сварки из обычной микроволновки


Содержание: Вынимаем трансформатор из микроволновой печи Тонкости модернизации трансформатора от СВЧ-печи Рекомендации при соединении двух трансформаторов Как определить одноименные выводы трансформаторов Электроды для самодельной точечной сварки Устанавливаем электроды на сварочный аппарат Органы управления самодельной точечной сваркой.

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти.

Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор. Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность — Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм.

Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ. Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим — на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя.

Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла. Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить. Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу.

Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций. После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см.

Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до А.

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства соответственно, разобрав две микроволновки.

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2—3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока — больше А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу.

Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока. Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора.

Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра. После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют.

Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра. Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью?

Если взять два одинаковых устройства со следующими характеристиками: мощность — 0,5 кВт, входное напряжение — В, выходное напряжение — 2 В, сила номинального тока — А, — то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков.

К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе. При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам выводы с последовательно соединенных вторичных обмоток подключают вольтметр переменного напряжения.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации.

Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами.

В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра. Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые. Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники.

Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта. Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению.

Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки. Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки.

Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра. Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением.

Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками. Управление аппаратом точечной сварки особенно сделанного из микроволновки своими руками не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя.

Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью. Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом.

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до кг — в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам , подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся. Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной ее можно использовать для поддержки свариваемых деталей.

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии.

В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео. Электроды оборудования для точечной сварки активно нагреваются в процессе работы.

Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор.


Как сделать аппарат для точечной сварки своими руками

Точечная сварка в промышленности применяется для соединения цветных и стальных листов, профильных заготовок, уголков и других элементов. В бытовых условиях ее используют для ремонта кузовов автомобилей и домашней техники. На рынке сварочные аппараты стоят дорого, поэтому многие умельцы изготавливают эти агрегаты своими руками из подручных средств. С помощью такого самодельного аппарата можно провести ремонт или изготовление конструкций, что ощутимо сэкономит средства на приобретении нового аппарата и услугах мастера.

Аппарат для точечной сварки для аккумуляторов сделать своими руками несложно и недорого – это отличный бюджетный вариант для домашних.

Самодельная точечная сварка

Для большинства желающих заняться ремонтом автомобиля или другой техники в домашних условиях самодельное оборудование для контактной сварки — это единственно верное решение. Однако для реализации данного проекта, необходимо ознакомиться с конструкцией такого аппарата, и только после можно попытаться изготовить его своими руками. Сделать аппарат для контактной сварки можно только при наличии определённых деталей и запчастей, найти которые порой бывает очень непросто. Лишь после решения этой задачи можно будет констатировать, что самодельная контактная сварка вполне реальна и может быть реализована даже при отсутствии специальных навыков. В конструкцию типового сварочного аппарата для точечной сварки должны входить следующие обязательные узлы:. Основной задачей такого самодельного аппарата является формирование мощного сварочного импульса, который проходит через контактную зону находящихся под давлением свариваемых деталей. В момент подачи такого импульса в точке контакта заготовок образуется электрическая дуга, мгновенно расплавляющая металл в этой зоне.

Как произвести своими руками точечную сварку

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Точечная контактная сварка отличается от привычной дуговой тем, что металл плавится не при высокой температуре электродуги, возникающей между электродом и свариваемым металлом, а за счет прохождения тока сквозь контакт двух свариваемых деталей. Этими деталями могут быть тонкие листы металла, проволока, пластины.

Контактная сварка – как самому изготовить оборудование и клещи?

Домашние слесарные работы — часть жизни хозяйственного человека. Одним из наиболее популярных домашних устройств считается точечная сварка. Она предполагает наличие заводского или самодельного сварочного устройства. Создать подобный аппарат, которым будет осуществляться точечная сварка своими руками несложно, необходимо лишь желание и некоторые подручные средства. На сегодняшний день точечная сварка востребована не только в быту, но и в производстве, так как она способна разрешить даже самые трудновыполнимые задачи.

Мини точечная сварка своими руками

Технология известна с х годов прошлого столетия, однако, она не утратила актуальности и по сей день. Данный способ предназначен для скрепления маленьких деталей между собой, а популярнейшими материалами для таких процедур являются алюминий и медь. Благодаря простоте и возможности использовать устройство в частном производстве такая разновидность набрала популярность среди начинающих сварщиков, и её легко сделать самостоятельно. Конденсаторная сварка. Стандартное сваривание подразумевает эксплуатацию сложной аппаратуры, где используются специальные электроды.

своими руками сварочный аппарат для точечной контактной сварки из Как сделать аппарат для контактной точечной сварки своими руками – схема .

Аппараты для точечной сварки не так часто используются в быту, как дуговые, но иногда без них невозможно обойтись. Выход из такой ситуации — контактная точечная сварка своими руками. Но, прежде чем рассказать, как самостоятельно сделать такое устройство, давайте рассмотрим, что представляет собой точечная сварка и технологию ее работы. Данный тип сварки относится к контактным термомеханическим.

Сварка играет важную роль в технических процессах. Один из её видов, точечная сварка — соединение деталей вместе в одной или нескольких точках. Аппарат точечной сварки позволяет значительно снизить конечную стоимость и сократит время на изготовление, особенно если сделан своими руками. Точная сварка имеет свою нишу для применения — соединения деталей между собой от 0, мкм до 20 мм. При процессе, величина тока измеряется сотнями ампер, а сопротивление поверхности и электродов минимально. Процесс используется как в домашних условиях, так и в промышленности.

Домашние слесарные работы — часть жизни хозяйственного человека. Одним из наиболее популярных домашних устройств считается точечная сварка.

Не удивляет, когда домашние мастера оснащают гаражи, производственные участки малого бизнеса самодельным оборудованием для сварки на уровне профессионального. К таким агрегатам относится и установка точечной сварки своими руками из микроволновки. Разнообразие методик сварки самодельным аппаратом подразумевает создание неразъёмного соединения. Условия процесса и свойства материалов различаются в технологическом подходе. Итог действия — активизация связей молекул деталей посредством пластической деформации при термомеханическом воздействии, либо термоэлектрическом.

В данной статье описывается способ как сделать сварочный аппарат своими руками из деталей от старой микроволновой печи. Аппарат создавался для сварки никелевых выводов на аккумуляторах типа , но может использоваться и для сварки листового металла или других металлических предметов. Будьте осторожны!


ЭМП-излучение при сварке – скрытая опасность

Вы можете не знать об опасности, но сварка относится к числу профессий с самым высоким риском воздействия электромагнитных полей (ЭМП).

ЭМП представляют собой форму неионизирующего излучения , которая, как известно, вызывает серьезные заболевания и другой вред здоровью человека.

Кроме того, исследования, проведенные почти 70 лет назад, и более поздние исследования связывают воздействие ЭМП с лейкемией и другими видами рака, бесплодием, сердечными заболеваниями, неврологическими состояниями, потерей памяти и проблемами с уровнем сахара в крови.

Хотя Американское общество сварщиков настаивает на том, что «проведенные на сегодняшний день исследования показывают, что нет подтвержденных доказательств проблем со здоровьем из-за ЭМП», это не так.

Например, исследование 2005 года, проведенное шведскими учеными, выявило более высокие показатели эндокринного рака среди сварщиков.

В 2013 году европейские сварочные компании были обязаны контролировать воздействие электромагнитного излучения на работников и принимать контрмеры всякий раз, когда воздействие превышает максимальные пределы безопасности.

Это руководство призвано побудить сварщиков в США и других странах узнать больше об этой малоизвестной угрозе.

Далее следует краткое описание ЭМП в типичной сварочной среде, более общий обзор беспроводного излучения, рекомендации, которые помогут вам защитить себя, и ссылки на другие веб-сайты для получения дополнительной информации.

Как создаются ЭМП

ЭМП присутствуют во всех формах сварки, где используется электричество.

Например, при дуговой сварке большие токи генерируются источником питания, проходящим через силовой кабель к вашей горелке и электроду, пересекая сварочную дугу и входя в заготовку.

Вообще говоря, чем выше ток, тем интенсивнее ЭДС.

Чем ближе тело сварщика находится к компонентам цепи (аппарату, кабелям, горелке и заготовке), тем выше потенциал вредного электромагнитного излучения, изменяющего кровоток и вызывающего широкий спектр других симптомов, таких как головные боли , усталость, кожная сыпь и учащенное сердцебиение.

Ваши кисти и руки, область от туловища до бедер и ваши половые органы — это области, которые подвергаются наибольшему воздействию каждый раз, когда вы свариваете.

Изображение вверху: железные опилки возле магнита выстраиваются в знакомую линию север-юг.

На изображении ниже слайд PowerPoint демонстрирует, как магнитная сила полей ЭМП влияет на наши богатые железом клетки крови.

Обратите внимание, что ячейки образуют линии, как и опилки. Графика: Wikicommons, Dr. Magda Havas

Имейте в виду, что ЭМП, создаваемые высокочастотным сварочным оборудованием и компонентами, такими как инверторы и процессы импульсной сварки, могут создавать дополнительный тип ЭМП, известный как радиочастотный (РЧ). ) излучение. Радиочастотная энергия излучается через пространство в виде беспроводных волн или цифровых импульсов.

Представьте себе эффект «стен Иерихона», происходящий в каждой из ваших 70 триллионов клеток, когда эти волны постоянно их вибрируют.

Биохимик Мартин Палл продемонстрировал, как мембраны (стенки) клеток пропускают кальций, нарушая тонкую биоэлектрическую пульсацию, которая управляет функцией каждой клетки.

В ответ на запросы защитников безопасности ЭМП Полл составил простой список негативных биологических эффектов , которые могут развиться с течением времени.

Несварочные электроинструменты, особенно шлифовальное оборудование, также подвергают сварщиков воздействию ЭМП высокого уровня.

Согласно исследованию, проведенному в 2001 году Национальным институтом гигиены труда (NIOH) (NIOH), ручная шлифовальная машина производит 3000 мГс (мг) магнитного поля, измеренного на груди оператора.

Большинство исследователей ЭМП и защитников безопасности предлагают избегать любого продолжительного воздействия выше 10 мг.

Однако считается, что клеточная патология развивается в результате ежедневного накопления, происходящего в течение месяцев или даже лет, так что краткосрочные воздействия сами по себе не считаются опасными. Это потому, что ваша иммунная система и защита от детоксикации, а также восстановительные мероприятия, такие как сон, могут частично или полностью обратить вспять ущерб, если вы в добром здравии.

В упомянутом выше опросе NIOH также обнаружил, что сварщики получают самую высокую среднюю суточную дозу ЭМП (9,5 мг) среди всех профессий и самый высокий измеренный диапазон воздействия (от 1,4 до 66,1 мг для 90% рабочей силы).

Конечно, ЭМП не ограничиваются рабочим местом. Напротив, они стали обычным явлением в промышленно развитых странах с момента изобретения электричества, за которым последовала высокотехнологичная электроника, особенно мобильные телефоны, вышки сотовой связи, интеллектуальные счетчики, метеорологические радары и множество других беспроводных технологий.

Последний создал явление, получившее название «электросмог», при котором радиочастотные (РЧ) волны распространяются по городам и жилым кварталам 24/7/365.

Самая распространенная частота передачи, 2,4 гигагерца, соответствует почти двум с половиной миллиардам волн, проходящих через человеческое тело каждую секунду.

Любопытно, что эта же частота используется в микроволновых печах для перемешивания молекул воды при разогреве пищи.

Правила техники безопасности при ЭМП

В то время как многие инициативы рассматриваются государственными учреждениями в США и большинстве других стран, воздействие ЭМП, влияющее на сварку и другие профессиональные сферы, на удивление остается незамеченным.

Однако в 2013 году Европейский парламент принял Директиву о физических агентах 2013/35/ЕС, которая специально направлена ​​на воздействие электромагнитного излучения при сварке и других работах.

Правоприменение началось в июле 2016 года, поэтому все европейские компании теперь обязаны отслеживать уровни воздействия и разрабатывать меры по смягчению последствий превышения максимальных пределов (известных как «уровни действий»).

В частности, для реализации законодательства было разработано новое программное приложение под названием EMFWELD (www.emfweld.eu).

После того, как пользователь введет сведения об оборудовании, параметрах сварки и месте оператора для предлагаемого рабочего задания, программное обеспечение рассчитывает воздействие ЭМП на основе базы данных тестовых измерений.

Генерируется отчет с интерпретируемыми картами напряженности магнитного поля вокруг сварочного оборудования.

Это позволяет пользователю узнать, какие действия необходимы для уменьшения воздействия, если оно превышает установленные уровни действия.

Онлайн-программное обеспечение было разработано TWI, британской компанией, занимающейся исследованиями в области сварки и соединения.

К сожалению, пределы воздействия, определяющие уровни действия, основаны на спорных стандартах, выпущенных Международным сообществом по защите от неионизирующего излучения (ICNIRP).

В последние годы эта группа подверглась тщательной проверке из-за предполагаемых связей с электронной промышленностью.

Исследователи ЭМП и защитники безопасности оспаривают максимальные пределы, утверждая, что они как минимум в тысячу раз выше.

Коалиция исследователей ЭМП, известная как Рабочая группа по биоинициативе, в 2012 году предложила гораздо более низкий набор максимальных пределов воздействия. Тем не менее, они еще не официально признаны большинством правительств.

В 2015 году базирующийся в Германии Институт строительной биологии установил свои собственные ограничения на основе рекомендаций BWG, известные как SBM 2015.

Институт наблюдает за работой тысяч строительных инспекторов по всему миру, которые помогают домовладельцам сделать свои дома безопасными для проживания.

Предельные значения ЭМП для SBM 2015 представлены на рисунке ниже.

Предотвращение и смягчение воздействия ЭМП

Чтобы измерить собственное воздействие при сварке, подумайте об аренде или покупке портативного измерителя ЭМП или РЧ.

Эти портативные устройства измеряют радиочастотные (беспроводные) поля, магнитные поля и/или электрические поля.

Они могут помочь вам определить интенсивность РЧ и ЭМП на разных расстояниях от источника, излучающего ЭМП, например вашего сварочного аппарата.

Что касается принятия контрмер для ограничения воздействия, вот несколько предложений, перечисленных Lincoln Electric Canada:

  • Прокладывайте электрод и рабочие кабели вместе. Закрепите их лентой или стяжками, если это возможно. Если кабели проложены вместе, поле ЭДС в этой точке уменьшается. Некоторые кабели даже включают электроды и рабочие проводники внутри одного кабеля, что может быть удобным способом уменьшить воздействие ЭМП.
  • Обматывание кабелей вокруг тела увеличивает воздействие ЭМП. Не располагайтесь между электродом и рабочим кабелем. Если кабель электрода находится с правой стороны, рабочий кабель также должен быть с правой стороны. На каждом кабеле и между ними существует поле ЭДС.
  • Сварка рядом с источником сварочного тока увеличивает воздействие ЭМП из-за поля, расположенного у сварщика.
  • Вы можете дополнительно свести к минимуму воздействие ЭМП, используя такие процессы дуговой сварки, как TIG, или сварку с самыми низкими настройками выхода постоянного тока, приемлемыми для вашего сварочного применения. Это особенно важно, если у вас есть кардиостимулятор или дефибриллятор.
  • Если у вас есть кардиостимулятор или дефибриллятор и вы хотите продолжать сварку, вы должны поговорить со своим врачом и следовать его советам. Ваш врач может захотеть связаться с производителем кардиостимулятора, чтобы получить его рекомендацию относительно дуговой сварки. В некоторых случаях ваш врач может посоветовать не продолжать сварку.

Вы также можете использовать электромагнитное экранирование, чтобы блокировать или уменьшать интенсивность ЭМП, проникающих в ваше тело.

В настоящее время доступно множество продуктов, включая одежду, нижнее белье, головные уборы, ткани, фольгу и специально разработанные металлические сплавы.



Как сделать паяльный блок высокой мощности

Большинство сборщиков электровелосипедов никогда не видели паяльные блоки сопротивления, поэтому они не знают, что это вариант, когда вы переходите к пайке больших разъемов. Если вы хотите купить один, они дорогие, но… их на удивление легко сделать, если вы относитесь к тому типу людей, которые умеют обращаться с магазином.


Что, черт возьми, такое RSU?

Те читатели, которые у нас есть, уже умеют пользоваться паяльником. Вы подключаете его, наконечник нагревается, и, прижимая горячий наконечник к двум частям, которые вы хотите соединить, части нагреваются настолько, что когда вы касаетесь соединения частью припоя, он плавится и течет в соединение. . Довольно прямолинейно, правда?

RSU нагревает две металлические детали, пропуская через них ток. Это то же самое явление, когда электрические разъемы нашего электровелосипеда нагреваются, когда мы пропускаем слишком много ампер через разъемы, которые слишком малы для нагрузки усилителя. Вы прикасаетесь двумя токопроводящими щупами к обеим сторонам частей, которые хотите соединить, а затем пропускаете через них высокие токи (путем включения RSU ножным переключателем). Поскольку щупы фактически касаются заготовки, вам не нужны высокие напряжения. Именно усилители создают тепло.

Чтобы дать вам представление о том, что возможно, наиболее часто используемые детали могут обеспечить до 700 А при 2 В . Конечно, фактическое количество ампер, которое вы в конечном итоге получите, легко регулируется. Те самые 1400Вт можно намотать на 120А при 12В .


Как работает трансформатор

Сердцем RSU является простой трансформатор, и его можно дешево найти в выброшенной микроволновой печи. На YouTube есть много видеороликов о том, как безопасно собрать Трансформатор для микроволновой печи  (ТО).

Для вашей безопасности важно помнить, что в микроволновых печах есть большие конденсаторы, которые сохраняют заряд 2000 В, даже после отключения микроволновой печи . При разборке микроволновки надевайте резиновые перчатки, потому что, если вы случайно заденете разъемы конденсаторов, они точно могут вас убить, и… даже если вы будете живы, вам обязательно будет больно.

Если вы не хотите ждать, чтобы бесплатно найти выброшенную микроволновую печь, вы можете просто зайти на ebay и ввести в поиск «Трансформатор для микроволновой печи». MOT от очень распространенной микроволновой печи мощностью 800 Вт может работать нормально (2 В X 400 А), но я рекомендую приобрести более мощный блок мощностью 1400–1500 Вт (с кандидатами на ebay мне пришлось гуглить номер детали, чтобы найти мощность). Это связано с тем, что вы можете настроить RSU для вывода меньших токов, но максимально возможное количество усилителей ограничено физическим размером MOT. Если вы начнете с большого, вы можете затем отрегулировать усилители в зависимости от того, что вам нужно для работы.

Я немного переборщил с размером MOT, потому что я также хочу использовать его для точечной сварки толстых медных электрических шин на специальном аккумуляторном блоке, но об этом в другой раз. Если вы уверены, что вам нужна только мощная паяльная станция, вам подойдет MOT мощностью 800 Вт, к тому же его проще приобрести…

Обычный стержневой магнит с железными опилками, показывающими форму магнитного поля. N означает север, а S означает юг

Земля имеет трехмерное электромагнитное поле, имеющее форму бублика (также называемого тороидом). Если вы поместите простой стержневой магнит под стекло и посыпаете верхнюю часть стекла железными опилками, металлические хлопья выровняются с невидимым магнитным полем по форме, очень похожей на поле Земли. На картинке выше вы можете увидеть классическую «двойную петлю», которая образуется, когда вы показываете только двумерный срез этого поля.

В этой статье я буду использовать термины сталь и железо взаимозаменяемо, но сталь — это просто железо, в состав которого входит примерно одна треть одного процента углерода, что делает железо физически прочнее, но не изменяет своих магнитных свойств. В МОЛ, о которых мы будем говорить, обычно используется сердечник, сделанный из стопки тонких стальных листов, называемых пластинами [каждая пластина погружена в прозрачный изоляционный лак, поэтому они электрически не связаны друг с другом].

Прежде всего, нужно понять, что если взять катушку из изолированного медного провода (магнитный провод выглядит оголенным, но на нем есть покрытие из прозрачной изоляции) и пропустить через него переменный ток, то это будет называться катушкой. соленоид «воздушный сердечник». Это создаст магнитное поле. В стиле с воздушным сердечником чередование переменного тока может очень быстро переключаться туда и обратно без перегрева (высокая частота). Иногда они используются в радиоприемниках.

Однако магнитное поле соленоида с воздушным сердечником очень рассредоточено (слабое, как мои колени). Но… если вы вставите в его центр что-то стальное, он станет соленоидом с железным сердечником (часто используется как электромагнит, который можно включать и выключать по мере необходимости, как двигатель). Добавление железа в центр делает его магнитную силу более сфокусированной и концентрированной. Если вы также окружите катушку стальными пластинами, которые имеют классическую форму «двойной петли», о которой я упоминал ранее, стальной сердечник будет втягивать все магнитное поле, так что оно будет течь только через пластины, а не через окружающий воздух.

Характеристика железа и стали, которая втягивает и направляет магнитное поле, называется «проницаемостью».

Ток, выходящий из обычных домашних стенных розеток в США, составляет около 110 В переменного тока (AC), который меняет свое направление 60 раз в секунду (60 циклов). Обычная стенная розетка может иметь выключатель на 15 А для защиты, а это означает, что если вы умножите 110 В на 15 А, вы сможете подключить устройство, потребляющее максимум примерно 1600 Вт.

Вот почему самые большие распространенные микроволновые печи имеют мощность 1500 Вт, и если они работают, а вы включаете второй прибор, иногда срабатывает выключатель, и его необходимо сбросить. Микроволновая печь, которой требуется больше мощности, скорее всего, будет подключена к сети переменного тока 220 В, поэтому она может использовать меньше ампер для выполнения работы. Если весь ваш дом подключен к напряжению 220 В (например, в Австралии), вам понадобится входной трансформатор на 220 В, но… техосмотр, который я рекомендую любителям из Северной Америки, которые хотят сделать RSU, представляет собой блок мощностью 1500 Вт, подключенный к сети 110 В. вход.

Ток, проходящий через первичную обмотку, использует явление «индуктивности» и «преобразует» ток в магнитное поле. ЕСЛИ … вы поместите вторую катушку рядом с первой катушкой, магнитное поле будет индуцировать ток во вторичной катушке без какой-либо физической или электрической связи между двумя катушками. Поскольку первичная катушка и вторичная катушка вообще не связаны электрически, единственной связью между ними является пульсирующее магнитное поле, внутри которого они оба расположены.

Стандартный ТО со снятой высоковольтной катушкой

На рисунке выше вы можете видеть «двойную петлю» магнитного поля в форме пакета стальных пластин, образующих сердечник трансформатора. Вторичная высоковольтная катушка удалена, а пространства, предназначенные для вставки в них катушек, называются «окнами». Прямой пучок ламинатов, показанный у меня в руке, — это магнитные «шунты», которые нам не понадобятся.

Многослойный сердечник ТО. Есть несколько стилей, и этот по понятным причинам называется E/I. Вы можете увидеть остатки первоначальной сварки, которая скрепляла их, вверху и внизу соединения.

На картинке выше с этой сердцевины ТО все зачищено, а секции E/I разделены путем стачивания ранее скреплявших их сварных швов (разделять их не рекомендую). Относительная эффективность этого типа трансформатора только средняя, ​​но она распространена, потому что катушки могут быть намотаны машинным способом, а большая часть сборки может быть частично автоматизирована, что делает их довольно доступными.

Снятие вторичной обмотки высокого напряжения

Сторона высокого напряжения трансформатора обычно вырабатывает примерно 2000 В (независимо от того, является ли входное напряжение 110 В или 220 В). Вы никогда не должны включать его, пока стандартная высоковольтная катушка все еще находится в трансформаторе, так как 2000 В абсолютно убьют вас . На рисунке выше высоковольтная катушка трансформатора покрыта дополнительной изоляцией, которая выглядит как жесткая бумага.

Мне кажется, что ножовкой проще всего снять катушку ВН. Будьте очень осторожны, чтобы не порезать и не повредить входную катушку 110 В. Катушку высокого напряжения можно легко распознать, потому что она имеет ту же массу, что и катушка низкого напряжения, но состоит из тысяч крошечных нитей, намного меньших, чем входная сторона низкого напряжения.

110В слева, 2000В вытягивается справа. Примерно один вольт на жилу (имейте в виду, что не все трансформаторы используют один вольт на жилу, когда вы выполняете расчеты)

Две катушки должны иметь примерно одинаковый объем, чтобы получить максимальный эффект, измеряемый в ваттах мощности. Когда вы вводите 110 В при 14 А, вы получаете магнитное поле с энергией примерно 1500 Вт. Соседняя катушка будет преобразовывать это пульсирующее магнитное поле в выходной переменный ток. Это НЕ меняет количество ватт, так что… если вы используете много жил тонкого провода на вторичной обмотке для повышения напряжения, амперы упадут, чтобы сбалансировать.

Итак, если увеличение количества нитей повысит напряжение и понизит силу тока, то мы можем использовать это явление для повышения силы тока, но… это также понизит напряжение. К счастью, снижение напряжения является дополнительным преимуществом, потому что это делает полученное устройство намного более безопасным (кроме опасности сильного нагрева).

Если вы хотите получить максимальную мощность от RSU, который мы собираемся сделать, вы должны заполнить все окно трансформатора максимальной массой меди, которая поместится. Однако ничего не повредит, если вы будете использовать выходную катушку меньшего размера (можно даже использовать две отдельные катушки в выходном окне). Это самый простой способ отрегулировать выходную мощность усилителя, заменив выходную катушку меньшего размера.

Я рекомендую где-то от двух до двенадцати «витков» в пользовательской вторичной катушке, и это приведет к напряжению на выходе от 2 В до 12 В (независимо от толщины провода), и… имейте в виду, что фактическое результирующее напряжение будет приблизительный. Размер медной массы на вторичной обмотке определяет общую мощность в ваттах, а ватты, деленные на вольты, будут определять количество ампер, которое получится в результате.

[Обратите внимание, что все вторичные катушки будут выдавать переменный ток / переменный ток]

Источник питания 3-вольтового нагревателя магнетрона, обычно размещаемый между первичной и вторичной катушками источник питания. Между первичной и вторичной катушками находится крошечная третья катушка, которую можно выбросить. У них может быть всего несколько витков, так как я видел несколько с тремя витками в катушке. Эта конфигурация приведет к переменному току около 3 В, но… поскольку через окна трансформатора проходит очень небольшой объем меди, это означает, что она также будет иметь низкую мощность, что приводит к низким значениям силы тока.

Когда у вас есть трансформатор и вы удалили все из сердечника, кроме первичной входной катушки, вам нужно будет добавить новую пользовательскую вторичную катушку через окна, и эта катушка должна накручиваться в том же направлении, что и первичная. Если вы получите это в обратном порядке, выходная мощность будет очень низкой, и трансформатор нагреется.

Максимально возможный ток, который вы могли бы получить, был бы от использования толстого медного стержня, изогнутого в форме буквы «U», и… примерно 1400А. Такая конфигурация была бы нереалистичной, поэтому в наиболее распространенной вторичной обмотке используются два витка толстого сварочного кабеля (как показано на заголовке в верхней части этой статьи). Сварочный кабель имеет прочную, но тонкую изоляционную оболочку, поэтому большая часть его диаметра состоит из меди. В сварочном кабеле также обычно используется очень гибкий многожильный провод, что выгодно во многих отношениях.


Коммерческие RSU

Трансформаторные RSU — это не новинка, открытая любителями, компания под названием «American Beauty Tools», а также «Luma» годами производила их для промышленного использования. Компания «Микро Марк» также продает РСУ любителям моделирования поездов. Однако RSU мощностью 250 Вт от American Beauty Tools стоит более 500 долларов!

Вот блог любителя, который показывает, как сделать RSU своими руками (нажмите здесь).

Очень профессионально выглядящий модуль для пайки сопротивления

На картинке выше любитель взял небольшой ТО и заменил его на 6-вольтовую вторичную обмотку, а затем добавил регулятор скорости двигателя, который был сделан для фрезера/пилы. Это позволило ему отрегулировать мощность 110 В переменного тока, поступающую в первичную обмотку, что регулировало выходной ток примерно до 50 А, что в сумме составляет 320 Вт.

Поскольку наконечники медных электродов могут расплавиться (от тепла) и затем прилипнуть к заготовке, в этой сборке он использовал угольные стержни для строжки , которые поставляются с проводящей медной оболочкой (нажмите здесь). Они легкие и ломкие, и я легко заточил их кончики точилкой для карандашей. Второй вариант высокотемпературной пайки (или точечной сварки) заключается в использовании дорогих вольфрамовых стержней, но их высокое сопротивление означает, что они будут сильно нагреваться.

Угольные стержни для строжки дешевы. Их можно найти в Интернете или в местном магазине сварочных материалов.

Для вашего первого RSU / аппарата для точечной сварки я хотел бы предложить изготовить держатели, в которых используется стержень диаметром 1/8, 3/16 или 1/4 дюйма. Очень легко получить медные, вольфрамовые и угольные стержни для строжки таких размеров.

[В паяльниках используется стальное жало, но мы не пытаемся нагреть щупы RSU, мы используем электрический ток, чтобы нагреть заготовку]

Для небольших паяльных работ медь является наиболее доступным наконечник, но при более высоких уровнях тока наконечники расплавятся настолько, что прилипнут к заготовке (твердый заземляющий провод 6-ga имеет диаметр примерно 3/16″, его можно найти в хозяйственных магазинах). Вольфрам дорог, но его высокая температура плавления означает, что он не будет прилипать к заготовке, но… у него высокое сопротивление, поэтому при частом использовании он сильно нагревается. Углеродные стержни для строжки довольно дешевы, и им очень легко придать форму наконечников.

Вот короткое видео от компании Luma Electric, показывающее их промышленный RSU в действии (нажмите здесь). Обратите внимание на картинку ниже, что наконечник настолько горячий, что он на самом деле светится. Наличие такого количества концентрированного тепла означает, что пайка может происходить очень быстро, поэтому тепло не распространяется слишком далеко по заготовке. Электрод здесь представляет собой угольный стержень диаметром 1/8 дюйма.

Люма промышленная РСУ. Второй электрод крепится к металлическим тискам для замыкания цепи 6 В переменного тока 9.0005

Вот еще одно короткое видео, показывающее RSU в действии (нажмите здесь).

И, наконец, третье короткое видео, показывающее толстые кабели с наконечниками, прикрепленными RSU (нажмите здесь).

Кроме того, при пайке толстых проводников обычный паяльник с трудом нагреет заготовку, потому что медная масса действует как теплоотвод… что означает, что медная масса будет отводить тепло от соединения и распространять его. это быстрее, чем это применяется. RSU может подавать очень сильный нагрев в определенное место, прежде чем тепло будет отведено.

Еще одним важным преимуществом RSU является то, что он обычно приводится в действие дешевым педальным переключателем. Это оставляет обе руки свободными для удержания электрода и подачи припоя в нужное место или для манипулирования и изменения положения заготовки. Некоторые типы задач позволяют использовать токопроводящий пинцет, так что два электрода также физически зажимают заготовки вместе до/во время/после подачи тепла путем нажатия ножного переключателя (как показано на видео чуть выше).

Несмотря на то, что два электрода должны касаться заготовки, чтобы замкнуть цепь, один из электродов можно прикрепить к нему, так что вам нужно только одной рукой прикоснуться вторым электродом к месту, которое вы хотите нагреть…

[Если вам иногда требуется «третья рука» для подачи обычного припоя в виде проволоки, попробуйте «паяльную пасту». Вы наносите паяльную пасту на стык, соединяете две детали, затем нагреваете на несколько секунд, чтобы расплавить припой]

Стандартные паяльники немного медленнее нагреваются при подключении, особенно большие, которые необходимы для больших работ. RSU может очень быстро сильно нагреться, а затем также довольно быстро остыть. Их можно взять с полки, чтобы выполнить работу, и сразу же запустить без ожидания.


Устройство для точечной сварки

Если вы уверены, что вам нужен только RSU, очень распространенный размер микроволн, который вы можете легко найти, составляет 800 Вт, а его МТ составляет примерно половину размера блока 1500 Вт. рекомендуя. Если вы возьмете 800 Вт, а затем намотаете вторичную выходную катушку на 12 В, результирующие усилители будут составлять всего 66 А (или, возможно, использовать шесть витков вторичной катушки, получая 6 В / 130 А), что все еще очень полезно. 800 Вт очень мощный для паяльника . На самом деле, может быть хорошей идеей сначала попробовать все на бесплатной микроволновой печи меньшего размера, пока вы следите за большой.

Профессионально выглядящий переносной точечный сварочный аппарат.

Я добавил картинку выше, чтобы показать, как выглядит обычный портативный аппарат для точечной сварки. Это тип, который будет использоваться для плавления двух металлических частей вместе с мощностью 1400 Вт. В большинстве конструкций youtube используются деревянные кронштейны, а сварочные кабели проходят вдоль кронштейнов до кончиков электродов.

Точечная сварка двух гвоздей из мягкой стали мощностью 1400 Вт. Обратите внимание на желтую деревянную руку и кабель, идущий вдоль нее к наконечникам.

На картинке выше показаны две очень важные вещи, на которые стоит обратить внимание. Гвозди из мягкой стали плавятся при 2500F (1370C), чего вы можете легко достичь, используя 700A. Еще одна вещь, которую я хочу, чтобы вы заметили, это то, что точка контакта нагревается ТАК БЫСТРО, что человек держит ногти голыми пальцами. Конечно, он должен был бы сразу же положить их после завершения сварки, так как высокая температура довольно быстро переместилась бы в то место, где он держит гвоздь.

Если вам когда-либо приходилось долго ждать, пока ваш паяльник нагреет большие разъемы, которые вы паяете, RSU мощностью 800 Вт может оказаться удобным дополнением для ускорения работы.

После того, как вы научитесь выполнять те виды работ, которые вы выполняете, я бы порекомендовал сделать деревянный ящик для размещения RSU или, возможно, купить пластиковый ящик для инструментов. Это предотвратит случайное падение чего-либо проводящего в разъемы переменного тока 120 В (например, отвертку или плоскогубцы).


Пайка для сантехники

В некоторых сантехнических работах используются медные трубы, и их соединения необходимо пропаивать. Обычно это делается с помощью ручной горелки для нагрева. Но когда у вас есть соединение медной трубы, расположенное в узком месте рядом с деревянными шпильками… факел может вызвать пожар. Итак, сантехника — одно из мест, где можно было бы использовать промышленный RSU (нажмите здесь для примера). Я упоминаю об этом, потому что случайный поиск обнаружит паяльные принадлежности в местных магазинах сантехники.

Водопроводчик использует пропановую горелку для пайки медной трубы

Водопроводчики используют очень агрессивный флюс на основе кислоты, который очень вреден для электроники. Электрические разъемы могут не пострадать от сантехнического флюса, но мне не нравится, когда они смешиваются с моими электроремонтными принадлежностями.

То же самое касается припоя, используемого для медных труб. Сантехники в прошлом использовали 50%-50% смесь олова и свинца (Sn/Pb), а теперь в водопроводных трубах требуется использовать «бессвинцовый» припой (9).8% олова). Лучший припой для электрических разъемов электровелосипеда — тип 63/37 (и 60/40 тоже хорош). Я использовал современный «бессвинцовый» припой SAC305, и все, что я могу сказать, это… когда правительство полностью запретит свинцовый припой, я запасусь припоем 63/37, которого хватит на всю оставшуюся жизнь.

Флюс на основе канифоли (высушенный сосновый сок) широко распространен и отлично подходит для электрических деталей. Если вы изо всех сил пытаетесь получить хорошее соединение припоя, убедитесь, что вы используете хороший флюс. Если вы не используете поток, ваша жизнь сидит на троне лжи…


На этом

На самом деле мне не нужен точечный сварочный аппарат или RSU. Но… пока мне нравится экспериментировать, они могут быть очень кстати. Я взял большой трансформатор на 1500 Вт, потому что он может выполнять две работы. Одна из этих работ — точечная сварка на 700 А, которая может сплавлять стальные детали вместе, а другая — мягкий и регулируемый RSU для тех работ, с которыми мой 100-ваттный паяльник иногда борется.

У меня также есть один из этих карманных точечных сварочных аппаратов от KWeld, и он может очень хорошо сваривать никелевую ленту толщиной 0,20 мм с ячейками 18650. Тем не менее, в мои планы на будущее входит создание нескольких аккумуляторных батарей с большим усилием, и если вы часто потребляете более 20 А на элемент, никель действует скорее как резистор, чем проводник (некоторые элементы 21700 могут безопасно обеспечивать пиковые значения 30 А).

Я могу поэкспериментировать с латунью для выводов батареи (дешевле, чем никель, и на 20% более проводящая), но для материала основной шины?… Мне очень нравится медь из-за ее низкой цены и способности отводить тепло. Это потому, что я недавно обнаружил, что большинство строителей (таких как я) не понимали, сколько материала шины можно использовать для отвода тепла и охлаждения элементов.

Медная шинная пластина с никелевыми выводами для точечной сварки с ячейками 18650 по-прежнему используйте существующие заводские аппараты для точечной сварки (никель легко точечной сварки). Соединения между медью и никелем по краям требуют гораздо большего нагрева (достаточного, чтобы повредить элементы 18650), но… никелевые выступы можно прикрепить к медным шинам отдельной операцией, а затем дать им остыть перед точечной сваркой. никель на кончиках ячеек.

Они использовали дорогой лазерный сварочный аппарат для соединения никель-медных соединений, но я не собираюсь покупать такой! Известно, что медь трудно приварить точечной сваркой к никелированным корпусам 18650, но это можно сделать с помощью дорогостоящего оборудования. Я все еще возлагаю большие надежды на предстоящие эксперименты, в которых медная шина никелируется «сделай сам», в надежде, что никелированная пластина облегчит точечную сварку меди, но… эти результаты.

Пожелай мне удачи!


Если вы не собираетесь собирать свой собственный аккумулятор (а значит, вы в здравом уме), у меня есть два аккумулятора от Luna Cycle, которыми я очень доволен.


Написано Ron/spinningmagnets, декабрь 2018 г.

Отзывов | CPSC.gov

Поиск

Экспорт CSV

Поиск отзывов

Дата от

Дата по

Hazard

— Any -Chemical BurnChemical IngestionElectrocutionHeat-Related ExplosionSmoke InhalationChemical ExplosionElectrical SmokeChemical FireElectrical ShockChemical IngestionElectrical BurnElectrical OverheatingOther Heavy MetalsElectrical FirePaintPoisoningPinchingPhysicalLeadImpactHeat-RelatedIngestionInjuryInhalationProjectileScaldingTip OverSuffocationFriction BurnSafety Equipment MalfunctionShortingSparkingStruck byStrangulationRoll OverFallingChokingChemicalCollapseCollisionCrashConcussionsCarbon MonoxideCadmium PoisoningArcingAmputationAsphyxiationAspirationBurnBruisingCrushingCutsEntanglementEntrapmentExplosionFireAllergic ReactionEjectionDrowningElectricalFlame-Retardant Chemicals

Category

— Any -AccessoriesAcidsAdhesivesAerosol ContainersAir CompressorsAir ConditionersAir PurifiersAll Terrain Vehicles (ATV)Amateur Two-Way RadiosAmmoniaAmplifiersAmusement Attractions and RidesAntennasAntifreezeAppliancesAquariums or AccessoriesArcheryArea Rugs or CarpetsArt or Ceramics Supplies And Equipment (Not Paintbrushes)Artificial Christmas TreesArtificial Flowers or PlantsArts and CraftsAshtraysAspirin or Aspirin Детский стульчик для кормленияАудио и радиоАвтоматические гаражные двери или устройства открывания дверейАвтохимияАвтомобильные инструменты или аксессуарыАвтомобильные воски, полироли или чистящие средстваДетские товарыДетские ванночки и ванночкиДетские сиденья и кольца для ваннДетские бутылочки и чашкиДетские шезлонгиКресла-переноскиРюкзаки-переноски (крепленные на велосипеде)Детские пеленальные столикиДетские ворота или барьерыДетские мониторы и матрацыДетские матрасы ПогремушкиДетские ходунки и прыгункиРюкзаки и сумки для книгВоздушные шарыМячиЛентичные пилыБарные и кухонные стульяБарные и барные аксессуары БейсболБаскетболКолыбельки и люлькиЩетки для ванны или лицаКупальные костюмыШкатулки для ванн или душевыхВанна или душБатарейки (кроме кнопочных батарей)Батарейки и зарядные устройстваЗарядные устройства для аккумуляторовBB или гранулыПляжные стулья или складные стульяПерила для кроватейСпальня и постельные принадлежности и ванныКровати и каркасы кроватейПокрывала, покрывала и одеялаРемни и подтяжкиВелосипедыПоручниВелосипеды и настольные пилыВелосипедыСкамейки )Бильярд, дартс и настольный теннисОдеялаОтбеливателиБлоки или штабелируемые игрушки или игрушки-тягачиБойлерыКниги или журналы, альбомы или альбомы для вырезокБотинкиОткрывалка для бутылокБоулингЧашиМашины для производства хлебаКусторезыСтроительные материалы и конструкции для домаСтроительные наборыДвухъярусные кроватиОхранная сигнализацияБизнес и офисная техникаСчетчики бутана или сжиженного газаСчетчики для шкафов или дверейШкафы или стойки или перегородки ЗащитаКамерыКамеры и видеокамерыКемпинговое снаряжениеПодсвечникиСвечиСвечи или подсвечникиАвтокреслоДетекторы угарного газаТележкиCD PlayersCeiling FansCell PhonesChain SawsChairsChandeliers and SconcesCharcoal or Wood-Burning GrillsChemicalsChemistry Sets or Science KitsChild Arts and CraftsChild Safety Latches and LocksChristmas Tree LightsChristmas Tree Stands or SupportsCigarette or Pipe LightersCisterns or Cesspools or Septic TanksClacker BallsClocksClothes DryersClothes SteamersClothingClothing and AccessoriesClothing IronsCoal or Wood-Burning StovesCoaxial CableCoffee GrindersCoffee Makers или чайникиКомбинированные стиральные машины с сушкойКомфорт и релаксацияКомпьютеры, мониторы и проекторыКомпьютерное оборудование и аксессуарыКонтейнеры и упаковкаКонтейнеры с открывающимися ключамиРаскладывающиеся кровати, раскладные кровати и диваны-кроватиПосуда и столовая посудаКопирыКосметика, макияж или дезодорантыКостюмы или маскиНастольные печи и бройлерыМелки или мелБамперы для детских кроватокМобильные и тренажерные залыДетские кроватки Палатки и детские кроватки Скутеры, скейтборды и конькиВлагопоглотителиНастольные принадлежностиНастольные компьютерыМоющие средстваDigital Audio PlayerDig Ital Camerasdishwashersdiviving или Diving Boards Домашние дома и другие игровые сцены или бортовые и багажные перевозчики, плюшевые игрушки или фигурки для бод и бортовые и бурки для оболочки и бурсины для оболочки и кожуры, или сборочные, идущики, или скидки, или сборочные, зачистки, идуля, зачистки, испильчики, или сбои для кольцелей, и коренастые, залечивания, или скидки, или скидки, или скидки, или скидки, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие кожуры, идулирующие поля и кожуры. HeatersElectric Blankets or SheetsElectric BlendersElectric BroomsElectric Deep FryersElectric FireplacesElectric Frying Pans And SkilletsElectric FurnacesElectric GriddlesElectric GrillsElectric HeatersElectric Heating PadsElectric Immersion Water HeatersElectric Kettles or Hot PotsElectric Lawn MowersElectric MixersElectric MotorsElectric or Battery-Powered KnivesElectric Outlets or ReceptaclesElectric Soldering EquipmentElectric Waffle IronsElectric Water HeatersElectric Wire or Wiring SystemsElectrical CordsElectrical SystemsElectrical Испытательное оборудование tElectronicseReaders and Tablet ComputersEscalatorsExcercise EquipmentExerciseExtension CordsExtension or Straight LaddersEyeglassesFabric Treatment ProductsFabricsFansFastenersFaucets or SpigotsFax MachinesFences or Fence PostsField and Court SportsFiltersFire Escape DevicesFire ExtinguishersFire or Smoke AlarmsFire SprinklersFireplace EquipmentFirepotsFireworksFireworks and FlaresFishingFlame Retardant ChemicalFlashlights or Battery-Powered LanternsFlatware (Not Knives)Floor and Table LampsFloor Buffers or WaxersFloor WaxesFlooringFlotation ToysFluorescent LightsFlying Discs and BoomerangsFondue Pots and KitsFood GrindersFood PreserversFood ProcessorsFood WarmersFootballFootlockersFootstools and Ottomans and HassocksForksFuel and Lighters and FireworksFuel StorageFuel Storage TanksFuels and Gas and OilsFuels For Chafing Dishes/Fondue PotsFurnacesFurnitureFurniture and Furnishings and DecorationsFurniture Polishes or WaxesFutonsGadgets and UtensilsGamesGarden Hoses or Nozzles or Sprin klersСадовые опрыскивателиСадовые тракторыСадоводство и ландшафтный дизайнГазовые сушилки для одеждыГазовые печиПистолеты газовые, воздушные или пружинныеГазовые или сжиженные газовые обогревателиГазовые водонагревателиГазовые каминыГазовые газонокосилкиБензиновые канистрыГелеобразное топливоБытовые моющие средства общего назначенияСтеклоСтеклянные ванные и душевые кабиныСтеклянные двери или двери со стеклянными панелямиGolfMiltensGolf-MiltensПерчатки для безалкогольных напитковПерчатки ТележкиТепличные и садовые инструментыГрели и аксессуарыГрумингГитарыАксессуары для оружияОружейные замкиВодосточные желоба, водосточные трубы или водосточные трубыМашинки для стрижки и триммерыБигуди или щипцы для завивки волос, зажимы и шпилькиФенФенОборудование или аксессуары для ухода за волосамиГалоговые лампыМолоткиГамакиРучные пилыПоручни или перила или перилаТопорики иликрасные топорыНагревателиНасосыНагревателиШляпы и шарфы и вентиляция и кондиционирование воздухаОбогрев или охлаждение Комфортные пакеты (неэлектрические)Стульчики для кормленияМощные магнитыХоббиХоккейПодъемники, домкраты и подъемникиДом A Бытовая техника, техническое обслуживание и конструкцииБытовая техника и оборудование для уборкиУкрашение домаДомашняя безопасностьВерховая ездаПодковыГастрономические ванны или домашние спаГорячая водаСтроительные и ремонтные материалыБытовая химия, краски и чистящие средстваУвлажнителиСпорт на льду и снегуХоккейЛедогенераторыКатание на конькахКатание на конькахВнутреннее освещениеИгровые центры для младенцев и малышейНадувная мебельНадувные игрушкиНасекомые-ловушки (N Двигатели внутреннего сгорания) Boards or CoversJewelryJewelry and WatchesJuicersKerosene Grills or StovesKerosene or Oil HeatersKeys or Key Rings or Key ChainsKitchenKitchen GadgetsKitchen Mixing Bowls or CanistersKites or Kite StringKnickknacks or Statues or Vases or UrnsKnife SharpenersKnivesKnives and SlicersKnives With Replaceable BladesLacrosseLaddersLamp OilsLaptop ComputersLaundry and Fabric Care and SewingLaundry Baskets and HampersLawn DartsLawn MowersLawn Mowers воздуходувки и газонокосилкиТриммеры или кромкообрезные машины (не кусторезы)Пылесосы для газонов Leafferlight Lacklighter Fluidslighters и Matchesting Equipment Likslockerslog SplittersluggeLunch Boxes или Che Pailesmagazine Racks или учебники по управлению коренными устройствами (а не ведра и ручные) ручные инструменты, работающие в ручной работы, работающие в снегодолежих, работающих в снегодолежих или в снегодолежих, представляющих мастерные, представляющие собой, работающие с заснежными вариантами, работающими для дефекционеровных идейных вариантов, работающих в снегодолежих или в снегообороте. Неэлектрические)МикрофонарикиМикроволновые печиМинибайкиЗеркала или зеркальное стеклоМониторы и дисплеиМопеды (мотоциклы с электроприводом)АльпинизмМногофункциональные принтеры/сканеры/факсы/копирыМногоцелевые зажигалкиМузыкальные шкатулки или колокольчикиМузыкальные инструменты и оборудованиеГвоздестрелы или шпилькиГвозди или шурупы или кнопки для ковров или кнопкиНочные навигационные системы -СветильникиНочное бельеПистолеты без порохаНестеклянные ванны или душевые кабиныБутылки или банки из нестеклаНеметаллическая посуда (неэлектрическая)Новые зажигалкиОборудование и товары для детскойКанцелярские товарыМаслотопка s Товары для гигиены полости ртаДругая тара и упаковкаДругая кухонная посудаДругие лекарства или лекарстваДругая мебельДругая мебель, обстановка и украшенияДругие садовые инструментыДругие стеклянные бутылки или банкиДругие предметы домашнего обихода и конструкцииДругие лестницыДругие зажигалкиДругие музыкальные инструментыДругие портативные или стационарные электроинструментыДругие товары в общественных местахДругие предметы общественного пользованияДругие игрушки для верховой ездыДругие устройства для записи, воспроизведения или приема звука ОборудованиеДругие спортивные и развлекательные мероприятияДругие табуреткиДругое дворовое и садовое оборудованиеДругое оборудование для благоустройства двораНаружные навесы или ставниУличное электрическое осветительное оборудованиеУличные газовые грили и плитыНаружное освещениеУличные обогреватели патио или кострыНаружные сооруженияУличное хозяйство и кемпингВерхняя одеждаОчистители духовокСоски и зубные кольцаВисячие замки или замки-цепи или другие замкиСредства для удаления краски или лака или очистители кистейРазбавители для краски или Разбавители для лаковКисти или валикиКраски или лаки или шеллакиПанельные плиты или печатные платы AKERS или GFCI или предохранителиБумага и картонБумагорезкиПодарки для вечеринокМакаронные изделияРучки и карандашиЛичная гигиенаЛичная защитаСредства индивидуальной защитыТовары для домашних животныхФортепианоФотографии или рамки для фотографий или настенные украшенияПодушкиТрубки (не курительные трубки)Корма для растений или удобрения для горшечных растенийПластикПластиковые контейнерыТарелки и посудаИгровые палатки или игровые площадкиСантехника и оборудованиеИгровые дворики ВаннаPogo StickБассейны и водные виды спортаПопперы для попкорнаВеранды или балконы или открытые полы или отверстия в полуПереносные детские качелиПортативные кровати и кроваткиПортативные циркулярные электрические пилыПортативные детские кроваткиПортативные электрические обогревателиПортативные охладители для продуктов питания и напитковПортативные газовые или сжиженные обогревателиПортативные генераторыПортативные электрические дрели и аксессуарыПрихватки или прихватки или горячие подушечкиГоршочки или тренировочные сиденьяЭлектроэнергия Дрели или аксессуарыЭлектротриммеры для живой изгородиЭлектромаршрутизаторыАвтошлифовальные машиныЭлектропилыЭлектрокультиваторы или культиваторыЭлектромеханические шлифовальные машины, шлифовальные машины или полировальные машины Игрушки с электроприводом Самокаты или скейтбордыСкороварки или консервные банкиМойки высокого давленияИмитация электроники или инструментов, Предметы домашнего обихода и бытовая техникаПринтерыТовары в общественных местахПроекторыПропанГазовые баллоны с пропаном, сжиженным нефтяным газом или бутаном и фитингиРаскладывающиеся или складные лестницыНасосыСумки и сумкиРадиальные пилыСтулРадиаторы (не автомобильные радиаторы)РадиоГраблиRecreationalИгрокиРекорды или бритвыБритвы -Дорожные транспортные средства (ROV)Автомобили для отдыха (нелицензированные)ХолодильникиПульт дистанционного управления (не пульты для игрушек)Бытовые альтернативные энергетические системыУстройства защиты органов дыханияУстройства защиты органов дыханияГазонокосилкиИгрушки для верховой ездыКольца (детская площадка)Ракетные наборыКресло-качалкаКатание на роликовых конькахВерёвка или веревкаГазонокосилки с электроприводомВертушкиШампуни для ковровБегуны или коврикиПилыSlipsunasSafesSafes and Flips Весы Not Baby)СканерыШкольный инвентарьНаукаНожницыНожницыСкутерыОтверткиПодводное плаваниеСезонные украшенияКамеры видеонаблюденияКачели (Teeter Totters)S erving TraysSewing MachinesSheets or PillowcasesShoesShoes and other footwearShovelsShreddersSkateboardsSkatingSkeet ShootingSledsSleep PositionersSleeping BagsSlicers And ChoppersSlides or Sliding BoardsSlingshots or Sling-Propelled ToysSlipcoversSlippersSlow CookersSnow SkiingSnow Throwers or BlowersSnow TubingSnowboardingSnowmobilesSoaps (Not Laundry Soaps or Detergents)SoccerSocksSofas or Couches or Davenports or Divans or Studio CouchesSoftballSoldering EquipmentSpoonsSports and RecreationSpot Removers or Cleaning FluidsSprayersSquash or Racquet Ball or Paddle BallSqueeze or Squeaker ToysStand Alone FreezersStand-by GeneratorsStationary Power Drills And AccessoriesStep StoolsStepladdersStereo or Hi-Fi Components or AccessoriesStiltsStorage and OrganizationStorage MediaStroller AccessoriesStrollersStrollers and Car SeatsSurge Suppressors or Power StripsSwimmingSwimming Pool ChemicalsSwimming Pool EquipmentSwimming Pool LaddersSwimming PoolsSwings or Swing SetsTable LinensTablesTabl et or Capsule DrugsTableware And AccessoriesTapeTape Recorders or PlayersTelephone AccessoriesTelephones or Cell Phones and AccessoriesTelescopes or Binoculars or Microscopes or Magnifying GlassesTelevision Tables or StandsTelevisionsTennisTentsTESTThermometers (Excluding Medical Thermometers)ThermostatsTie Racks or Belt Racks or Other Clothes HangersTile FloorsToaster OvensToastersToddler BedsToilet Bowl ProductsToiletsToolboxes or Tool KitsToolsTools and HardwareToothpicks or Hors Doeuvres PicksФакелиПолотенца или салфеткиИгрушечные луки или стрелыИгрушечные коробки или сундукиИгрушечные кепки или кепки Игрушки или пистолеты с кепкамиИгрушечные пистолетыИгрушечные пистолеты со снарядамиИгрушечные наборы для макияжа или косметикаИгрушечные музыкальные инструментыИгрушечный спортивный инвентарьИгрушечные транспортные средства (не игрушки для верховой езды)Игрушечное оружиеИгрушкиЛегкая атлетикаТракторыБатутыМусорные корзиныПодставки для деревьев (охота) )Домики на деревьях или домики для игрТрехколесные велосипедыТелевидение и видеоДвухколесные моторизованные внедорожникиЗонтикиИгрушки без мотора для верховой езды без мотораИгрушки для верховой езды без мотораПолезные транспортные средства ПылесосыПылесосыВапоризаторыТорговые автоматыВидео и электронные игрыВидеокамерыВидеоплееры и регистраторы (не фотоаппараты)ВагончикиКовры на всю стенуКошелькиОбоиОтпариватели для обоевСтиральные машиныЧасыВодонагреватели (не газовые и электрические)Водные горкиВодные горкиВодные игрушкиВодяные шлангиВодяные кроватиВодяные подушкиПодъемный весСварочное оборудованиеТачки или мочалки и газонные тележкиПарики и парики Внутренние жалюзиОкна и оконные стекла (кроме штормовых окон)Жидкости для стеклоочистителейДроваДрова каминыИзмельчители и измельчители древесиныМебель для мастерскихШлифовальные, буферные или полировальные станки для мастерскихБорьбаКсилофоныДвор и сад

Изготовлено в

Дата от

Дата по

Hazard

— Any -Chemical BurnChemical IngestionElectrocutionHeat-Related ExplosionSmoke InhalationChemical ExplosionElectrical SmokeChemical FireElectrical ShockChemical IngestionElectrical BurnElectrical OverheatingOther Heavy MetalsElectrical FirePaintPoisoningPinchingPhysicalLeadImpactHeat-RelatedIngestionInjuryInhalationProjectileScaldingTip OverSuffocationFriction BurnSafety Equipment MalfunctionShortingSparkingStruck byStrangulationRoll OverFallingChokingChemicalCollapseCollisionCrashConcussionsCarbon MonoxideCadmium PoisoningArcingAmputationAsphyxiationAspirationBurnBruisingCrushingCutsEntanglementEntrapmentExplosionFireAllergic ReactionEjectionDrowningElectricalFlame-Retardant Chemicals

Category

— Any -AccessoriesAcidsAdhesivesAerosol ContainersAir CompressorsAir ConditionersAir PurifiersAll Terrain Vehicles (ATV)Amateur Two-Way RadiosAmmoniaAmplifiersAmusement Attractions and RidesAntennasAntifreezeAppliancesAquariums or AccessoriesArcheryArea Rugs or CarpetsArt or Ceramics Supplies And Equipment (Not Paintbrushes)Artificial Christmas TreesArtificial Flowers or PlantsArts and CraftsAshtraysAspirin or Aspirin Детский стульчик для кормленияАудио и радиоАвтоматические гаражные двери или устройства открывания дверейАвтохимияАвтомобильные инструменты или аксессуарыАвтомобильные воски, полироли или чистящие средстваДетские товарыДетские ванночки и ванночкиДетские сиденья и кольца для ваннДетские бутылочки и чашкиДетские шезлонгиКресла-переноскиРюкзаки-переноски (крепленные на велосипеде)Детские пеленальные столикиДетские ворота или барьерыДетские мониторы и матрацыДетские матрасы ПогремушкиДетские ходунки и прыгункиРюкзаки и сумки для книгВоздушные шарыМячиЛентичные пилыБарные и кухонные стульяБарные и барные аксессуары БейсболБаскетболКолыбельки и люлькиЩетки для ванны или лицаКупальные костюмыШкатулки для ванн или душевыхВанна или душБатарейки (кроме кнопочных батарей)Батарейки и зарядные устройстваЗарядные устройства для аккумуляторовBB или гранулыПляжные стулья или складные стульяПерила для кроватейСпальня и постельные принадлежности и ванныКровати и каркасы кроватейПокрывала, покрывала и одеялаРемни и подтяжкиВелосипедыПоручниВелосипеды и настольные пилыВелосипедыСкамейки )Бильярд, дартс и настольный теннисОдеялаОтбеливателиБлоки или штабелируемые игрушки или игрушки-тягачиБойлерыКниги или журналы, альбомы или альбомы для вырезокБотинкиОткрывалка для бутылокБоулингЧашиМашины для производства хлебаКусторезыСтроительные материалы и конструкции для домаСтроительные наборыДвухъярусные кроватиОхранная сигнализацияБизнес и офисная техникаСчетчики бутана или сжиженного газаСчетчики для шкафов или дверейШкафы или стойки или перегородки ЗащитаКамерыКамеры и видеокамерыКемпинговое снаряжениеПодсвечникиСвечиСвечи или подсвечникиАвтокреслоДетекторы угарного газаТележкиCD PlayersCeiling FansCell PhonesChain SawsChairsChandeliers and SconcesCharcoal or Wood-Burning GrillsChemicalsChemistry Sets or Science KitsChild Arts and CraftsChild Safety Latches and LocksChristmas Tree LightsChristmas Tree Stands or SupportsCigarette or Pipe LightersCisterns or Cesspools or Septic TanksClacker BallsClocksClothes DryersClothes SteamersClothingClothing and AccessoriesClothing IronsCoal or Wood-Burning StovesCoaxial CableCoffee GrindersCoffee Makers или чайникиКомбинированные стиральные машины с сушкойКомфорт и релаксацияКомпьютеры, мониторы и проекторыКомпьютерное оборудование и аксессуарыКонтейнеры и упаковкаКонтейнеры с открывающимися ключамиРаскладывающиеся кровати, раскладные кровати и диваны-кроватиПосуда и столовая посудаКопирыКосметика, макияж или дезодорантыКостюмы или маскиНастольные печи и бройлерыМелки или мелБамперы для детских кроватокМобильные и тренажерные залыДетские кроватки Палатки и детские кроватки Скутеры, скейтборды и конькиВлагопоглотителиНастольные принадлежностиНастольные компьютерыМоющие средстваDigital Audio PlayerDig Ital Camerasdishwashersdiviving или Diving Boards Домашние дома и другие игровые сцены или бортовые и багажные перевозчики, плюшевые игрушки или фигурки для бод и бортовые и бурки для оболочки и бурсины для оболочки и кожуры, или сборочные, идущики, или скидки, или сборочные, зачистки, идуля, зачистки, испильчики, или сбои для кольцелей, и коренастые, залечивания, или скидки, или скидки, или скидки, или скидки, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие, идущики, идулярующие кожуры, идулирующие поля и кожуры. HeatersElectric Blankets or SheetsElectric BlendersElectric BroomsElectric Deep FryersElectric FireplacesElectric Frying Pans And SkilletsElectric FurnacesElectric GriddlesElectric GrillsElectric HeatersElectric Heating PadsElectric Immersion Water HeatersElectric Kettles or Hot PotsElectric Lawn MowersElectric MixersElectric MotorsElectric or Battery-Powered KnivesElectric Outlets or ReceptaclesElectric Soldering EquipmentElectric Waffle IronsElectric Water HeatersElectric Wire or Wiring SystemsElectrical CordsElectrical SystemsElectrical Испытательное оборудование tElectronicseReaders and Tablet ComputersEscalatorsExcercise EquipmentExerciseExtension CordsExtension or Straight LaddersEyeglassesFabric Treatment ProductsFabricsFansFastenersFaucets or SpigotsFax MachinesFences or Fence PostsField and Court SportsFiltersFire Escape DevicesFire ExtinguishersFire or Smoke AlarmsFire SprinklersFireplace EquipmentFirepotsFireworksFireworks and FlaresFishingFlame Retardant ChemicalFlashlights or Battery-Powered LanternsFlatware (Not Knives)Floor and Table LampsFloor Buffers or WaxersFloor WaxesFlooringFlotation ToysFluorescent LightsFlying Discs and BoomerangsFondue Pots and KitsFood GrindersFood PreserversFood ProcessorsFood WarmersFootballFootlockersFootstools and Ottomans and HassocksForksFuel and Lighters and FireworksFuel StorageFuel Storage TanksFuels and Gas and OilsFuels For Chafing Dishes/Fondue PotsFurnacesFurnitureFurniture and Furnishings and DecorationsFurniture Polishes or WaxesFutonsGadgets and UtensilsGamesGarden Hoses or Nozzles or Sprin klersСадовые опрыскивателиСадовые тракторыСадоводство и ландшафтный дизайнГазовые сушилки для одеждыГазовые печиПистолеты газовые, воздушные или пружинныеГазовые или сжиженные газовые обогревателиГазовые водонагревателиГазовые каминыГазовые газонокосилкиБензиновые канистрыГелеобразное топливоБытовые моющие средства общего назначенияСтеклоСтеклянные ванные и душевые кабиныСтеклянные двери или двери со стеклянными панелямиGolfMiltensGolf-MiltensПерчатки для безалкогольных напитковПерчатки ТележкиТепличные и садовые инструментыГрели и аксессуарыГрумингГитарыАксессуары для оружияОружейные замкиВодосточные желоба, водосточные трубы или водосточные трубыМашинки для стрижки и триммерыБигуди или щипцы для завивки волос, зажимы и шпилькиФенФенОборудование или аксессуары для ухода за волосамиГалоговые лампыМолоткиГамакиРучные пилыПоручни или перила или перилаТопорики иликрасные топорыНагревателиНасосыНагревателиШляпы и шарфы и вентиляция и кондиционирование воздухаОбогрев или охлаждение Комфортные пакеты (неэлектрические)Стульчики для кормленияМощные магнитыХоббиХоккейПодъемники, домкраты и подъемникиДом A Бытовая техника, техническое обслуживание и конструкцииБытовая техника и оборудование для уборкиУкрашение домаДомашняя безопасностьВерховая ездаПодковыГастрономические ванны или домашние спаГорячая водаСтроительные и ремонтные материалыБытовая химия, краски и чистящие средстваУвлажнителиСпорт на льду и снегуХоккейЛедогенераторыКатание на конькахКатание на конькахВнутреннее освещениеИгровые центры для младенцев и малышейНадувная мебельНадувные игрушкиНасекомые-ловушки (N Двигатели внутреннего сгорания) Boards or CoversJewelryJewelry and WatchesJuicersKerosene Grills or StovesKerosene or Oil HeatersKeys or Key Rings or Key ChainsKitchenKitchen GadgetsKitchen Mixing Bowls or CanistersKites or Kite StringKnickknacks or Statues or Vases or UrnsKnife SharpenersKnivesKnives and SlicersKnives With Replaceable BladesLacrosseLaddersLamp OilsLaptop ComputersLaundry and Fabric Care and SewingLaundry Baskets and HampersLawn DartsLawn MowersLawn Mowers воздуходувки и газонокосилкиТриммеры или кромкообрезные машины (не кусторезы)Пылесосы для газонов Leafferlight Lacklighter Fluidslighters и Matchesting Equipment Likslockerslog SplittersluggeLunch Boxes или Che Pailesmagazine Racks или учебники по управлению коренными устройствами (а не ведра и ручные) ручные инструменты, работающие в ручной работы, работающие в снегодолежих, работающих в снегодолежих или в снегодолежих, представляющих мастерные, представляющие собой, работающие с заснежными вариантами, работающими для дефекционеровных идейных вариантов, работающих в снегодолежих или в снегообороте. Неэлектрические)МикрофонарикиМикроволновые печиМинибайкиЗеркала или зеркальное стеклоМониторы и дисплеиМопеды (мотоциклы с электроприводом)АльпинизмМногофункциональные принтеры/сканеры/факсы/копирыМногоцелевые зажигалкиМузыкальные шкатулки или колокольчикиМузыкальные инструменты и оборудованиеГвоздестрелы или шпилькиГвозди или шурупы или кнопки для ковров или кнопкиНочные навигационные системы -СветильникиНочное бельеПистолеты без порохаНестеклянные ванны или душевые кабиныБутылки или банки из нестеклаНеметаллическая посуда (неэлектрическая)Новые зажигалкиОборудование и товары для детскойКанцелярские товарыМаслотопка s Товары для гигиены полости ртаДругая тара и упаковкаДругая кухонная посудаДругие лекарства или лекарстваДругая мебельДругая мебель, обстановка и украшенияДругие садовые инструментыДругие стеклянные бутылки или банкиДругие предметы домашнего обихода и конструкцииДругие лестницыДругие зажигалкиДругие музыкальные инструментыДругие портативные или стационарные электроинструментыДругие товары в общественных местахДругие предметы общественного пользованияДругие игрушки для верховой ездыДругие устройства для записи, воспроизведения или приема звука ОборудованиеДругие спортивные и развлекательные мероприятияДругие табуреткиДругое дворовое и садовое оборудованиеДругое оборудование для благоустройства двораНаружные навесы или ставниУличное электрическое осветительное оборудованиеУличные газовые грили и плитыНаружное освещениеУличные обогреватели патио или кострыНаружные сооруженияУличное хозяйство и кемпингВерхняя одеждаОчистители духовокСоски и зубные кольцаВисячие замки или замки-цепи или другие замкиСредства для удаления краски или лака или очистители кистейРазбавители для краски или Разбавители для лаковКисти или валикиКраски или лаки или шеллакиПанельные плиты или печатные платы AKERS или GFCI или предохранителиБумага и картонБумагорезкиПодарки для вечеринокМакаронные изделияРучки и карандашиЛичная гигиенаЛичная защитаСредства индивидуальной защитыТовары для домашних животныхФортепианоФотографии или рамки для фотографий или настенные украшенияПодушкиТрубки (не курительные трубки)Корма для растений или удобрения для горшечных растенийПластикПластиковые контейнерыТарелки и посудаИгровые палатки или игровые площадкиСантехника и оборудованиеИгровые дворики ВаннаPogo StickБассейны и водные виды спортаПопперы для попкорнаВеранды или балконы или открытые полы или отверстия в полуПереносные детские качелиПортативные кровати и кроваткиПортативные циркулярные электрические пилыПортативные детские кроваткиПортативные электрические обогревателиПортативные охладители для продуктов питания и напитковПортативные газовые или сжиженные обогревателиПортативные генераторыПортативные электрические дрели и аксессуарыПрихватки или прихватки или горячие подушечкиГоршочки или тренировочные сиденьяЭлектроэнергия Дрели или аксессуарыЭлектротриммеры для живой изгородиЭлектромаршрутизаторыАвтошлифовальные машиныЭлектропилыЭлектрокультиваторы или культиваторыЭлектромеханические шлифовальные машины, шлифовальные машины или полировальные машины Игрушки с электроприводом Самокаты или скейтбордыСкороварки или консервные банкиМойки высокого давленияИмитация электроники или инструментов, Предметы домашнего обихода и бытовая техникаПринтерыТовары в общественных местахПроекторыПропанГазовые баллоны с пропаном, сжиженным нефтяным газом или бутаном и фитингиРаскладывающиеся или складные лестницыНасосыСумки и сумкиРадиальные пилыСтулРадиаторы (не автомобильные радиаторы)РадиоГраблиRecreationalИгрокиРекорды или бритвыБритвы -Дорожные транспортные средства (ROV)Автомобили для отдыха (нелицензированные)ХолодильникиПульт дистанционного управления (не пульты для игрушек)Бытовые альтернативные энергетические системыУстройства защиты органов дыханияУстройства защиты органов дыханияГазонокосилкиИгрушки для верховой ездыКольца (детская площадка)Ракетные наборыКресло-качалкаКатание на роликовых конькахВерёвка или веревкаГазонокосилки с электроприводомВертушкиШампуни для ковровБегуны или коврикиПилыSlipsunasSafesSafes and Flips Весы Not Baby)СканерыШкольный инвентарьНаукаНожницыНожницыСкутерыОтверткиПодводное плаваниеСезонные украшенияКамеры видеонаблюденияКачели (Teeter Totters)S erving TraysSewing MachinesSheets or PillowcasesShoesShoes and other footwearShovelsShreddersSkateboardsSkatingSkeet ShootingSledsSleep PositionersSleeping BagsSlicers And ChoppersSlides or Sliding BoardsSlingshots or Sling-Propelled ToysSlipcoversSlippersSlow CookersSnow SkiingSnow Throwers or BlowersSnow TubingSnowboardingSnowmobilesSoaps (Not Laundry Soaps or Detergents)SoccerSocksSofas or Couches or Davenports or Divans or Studio CouchesSoftballSoldering EquipmentSpoonsSports and RecreationSpot Removers or Cleaning FluidsSprayersSquash or Racquet Ball or Paddle BallSqueeze or Squeaker ToysStand Alone FreezersStand-by GeneratorsStationary Power Drills And AccessoriesStep StoolsStepladdersStereo or Hi-Fi Components or AccessoriesStiltsStorage and OrganizationStorage MediaStroller AccessoriesStrollersStrollers and Car SeatsSurge Suppressors or Power StripsSwimmingSwimming Pool ChemicalsSwimming Pool EquipmentSwimming Pool LaddersSwimming PoolsSwings or Swing SetsTable LinensTablesTabl et or Capsule DrugsTableware And AccessoriesTapeTape Recorders or PlayersTelephone AccessoriesTelephones or Cell Phones and AccessoriesTelescopes or Binoculars or Microscopes or Magnifying GlassesTelevision Tables or StandsTelevisionsTennisTentsTESTThermometers (Excluding Medical Thermometers)ThermostatsTie Racks or Belt Racks or Other Clothes HangersTile FloorsToaster OvensToastersToddler BedsToilet Bowl ProductsToiletsToolboxes or Tool KitsToolsTools and HardwareToothpicks or Hors Doeuvres PicksФакелиПолотенца или салфеткиИгрушечные луки или стрелыИгрушечные коробки или сундукиИгрушечные кепки или кепки Игрушки или пистолеты с кепкамиИгрушечные пистолетыИгрушечные пистолеты со снарядамиИгрушечные наборы для макияжа или косметикаИгрушечные музыкальные инструментыИгрушечный спортивный инвентарьИгрушечные транспортные средства (не игрушки для верховой езды)Игрушечное оружиеИгрушкиЛегкая атлетикаТракторыБатутыМусорные корзиныПодставки для деревьев (охота) )Домики на деревьях или домики для игрТрехколесные велосипедыТелевидение и видеоДвухколесные моторизованные внедорожникиЗонтикиИгрушки без мотора для верховой езды без мотораИгрушки для верховой езды без мотораПолезные транспортные средства ПылесосыПылесосыВапоризаторыТорговые автоматыВидео и электронные игрыВидеокамерыВидеоплееры и регистраторы (не фотоаппараты)ВагончикиКовры на всю стенуКошелькиОбоиОтпариватели для обоевСтиральные машиныЧасыВодонагреватели (не газовые и электрические)Водные горкиВодные горкиВодные игрушкиВодяные шлангиВодяные кроватиВодяные подушкиПодъемный весСварочное оборудованиеТачки или мочалки и газонные тележкиПарики и парики Внутренние жалюзиОкна и оконные стекла (кроме штормовых окон)Жидкости для стеклоочистителейДроваДрова каминыИзмельчители и измельчители древесиныМебель для мастерскихШлифовальные, буферные или полировальные станки для мастерскихБорьбаКсилофоныДвор и сад

Скачать CSV-файл

Выберите электронные письма с отзывами

13 октября 2022 г.

Детская одежда для сна отозвана из-за нарушения федеральных норм воспламеняемости и опасности ожогов; Импортировано Jammers Apparel Group; Продается исключительно в JCPenney

Опасность:

Детские ночные рубашки не соответствуют стандартам воспламеняемости детской одежды для сна, что создает риск ожогов для детей.

Способ устранения:

Потребители должны немедленно забрать отозванную пижаму подальше от детей и связаться с Jammers Apparel Group для получения полного возмещения. Потребителям, купившим ночные рубашки, будет предложено уничтожить одежду, разрезав ее пополам, и отправить отозвавшей отзыв фирме фотографию уничтоженной одежды. После получения фотографии потребителям будет выдан полный возврат покупной цены.

Единицы:

Около 450

13 октября 2022 г.

У.П. Fashion отзывает детские кольца из-за нарушения федерального запрета на содержание свинца

Опасность:

Металлическая основа кольца содержит свинец в количествах, превышающих федеральный запрет на содержание свинца. Свинец токсичен при проглатывании маленькими детьми и может вызвать неблагоприятные проблемы со здоровьем.

Способ устранения:

Потребители должны немедленно забрать отозванные кольца у детей и связаться с UP. Мод на информацию как правильно утилизировать кольца и получить полный возврат средств.

Единицы:

Около 1800

13 октября 2022 г.

Newair отзывает аэрофритюрницы Magic Chef из-за опасности возгорания и ожогов

Опасность:

Фритюрница может перегреться, создавая опасность возгорания и ожогов.

Способ устранения:

Потребители должны немедленно прекратить использование отозванных фритюрниц и предоставить фирме фотографию паспортной этикетки, чтобы получить инструкции по отключению фритюрницы и получить возмещение в виде кредита newair.com. Сумма кредита будет составлять 50 долларов США или сумма, указанная в чеке о покупке, если она выше. Для получения кредита в размере 50 долларов квитанция не требуется. Потребители также могут зарегистрироваться для участия в отзыве в https://www.newair.com/pages/recall-registration .

Единицы:

Около 11 750

13 октября 2022 г.

U-Line отзывает наружные морозильные камеры из-за пожарной опасности



Устранение:

Потребители должны немедленно выключить и отключить отозванные морозильные камеры, а также связаться с U-Line, чтобы запланировать бесплатную доставку отозванных морозильных камер и бесплатную замену устройства. Варианты замены включают морозильную камеру, ящики холодильника или холодильник.



Единицы:

Около 90

13 октября 2022 г.

Электровелосипеды отозваны из-за опасности возгорания, взрыва и ожогов; Распространяется компанией Ancheer.

Способ устранения:

Потребители должны немедленно прекратить использование отозванных электровелосипедов и связаться с Ancheer для бесплатной замены аккумулятора и держателя аккумулятора.

Единицы:

Около 22 000

13 октября 2022 г.

Центр раннего обучения Little Senses Lights & Sounds Shape Sorter Toys из-за опасности удушья; Производитель Addo Play; Продается исключительно на Amazon.com

Опасность:

Красный куб может развалиться или отсоединиться во время использования и высвободить маленький белый шарик внутри куба, что представляет опасность удушья для младенцев.

Способ устранения:

Потребители должны немедленно забрать отозванные игрушки у детей, прекратить использование отозванных красных кубиков, выбросить их и обратиться в Addo Play за бесплатной заменой красного кубика. Игрушку-сортировщик фигур можно использовать без красного кубика.

Единицы:

Около 9300

13 октября 2022 г.

Cressi-Sub USA отзывает компенсаторы плавучести для аквалангистов из-за опасности утопления надувать или неправильно надувать компенсатор плавучести, создавая опасность утопления пользователя.

Способ устранения:

Потребители должны немедленно прекратить использование отозванных компенсаторов плавучести и связаться с Cressi-sub для получения бесплатного сменного шланга с инструкциями по установке, включая предоплаченную почтовую этикетку для возврата отозванных шлангов. Фирма связывается со всеми известными покупателями по поводу отзыва.

Единицы:

Около 1350

13 октября 2022 г.

Детская пижама отозвана из-за нарушения федеральных норм воспламеняемости и опасности ожога; Импортировано Ekouaer; Продается исключительно на Amazon.com

Опасность:

Детские халаты не соответствуют стандартам воспламеняемости детской одежды для сна, что создает риск ожогов для детей.

Способ устранения:

Потребители должны немедленно забрать отозванную пижаму подальше от детей и связаться с Ekouaer для получения полного возмещения. Потребителей, купивших халаты, попросят уничтожить одежду, разрезав ее пополам, и отправить отозвавшей отзыв фирме фотографию уничтоженной одежды. После получения фотографии потребителям будет выдан полный возврат покупной цены. Ekouaer и Amazon свяжутся со всеми известными покупателями.

Единицы:

Около 9 200

13 октября 2022 г.

Bombardier Recreational Products (BRP) отзывает снегоходы в связи с пожароопасностью (оповещение об отзыве) протечка, создающая опасность возгорания.

Способ устранения:

Потребители должны немедленно прекратить использование отозванных снегоходов и обратиться к дилеру Ski-Doo для бесплатного ремонта. BRP связывается со всеми известными покупателями напрямую, чтобы согласовать бесплатный ремонт с дилерами для осмотра и, при необходимости, установки нового винта крепления шланга топливной форсунки E-TEC.

Единицы:

Около 6 200 (кроме того, около 3 900 было продано в Канаде)

06 октября 2022 г.

MillerKnoll отзывает столы и шкафы для хранения в связи с нарушением федерального запрета на использование свинцовых красок; Опасность отравления свинцом (оповещение об отзыве)

Опасность:

Поверхностная краска на желтовато-коричневых боковых панелях столов и складских помещений содержит уровни свинца, превышающие федеральный запрет на использование свинцовых красок, что создает опасность отравления свинцом. Свинец токсичен при проглатывании маленькими детьми и может вызвать неблагоприятные последствия для здоровья.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
