Откатные Ворота из Профнастила ➦ Своими Руками

Данное пособие предназначено для самостоятельного изготовления откатных ворот консольного типа.

У такой конструкции нет направляющих в проезде, то есть она ничем не ограничена по высоте.

Перемещение ворот осуществляется по двум роликовым опорам, которые установлены рядом с проездом с одной стороны.

Ролики опор заведены в направляющий рельс, за счет чего обеспечивается пермещение створки.

Содержание статьи:

• Подготовительные работы.
• Земляные работы.
• Подготовка металлоизделий перед бетонированием.
• Бетонные работы.
• Кирпичная кладка опор ворот.
• Изготовление створки.
• Крепление металлических нащельников.
• Что нужно знать о фурнитуре для ворот.
• Монтаж верхней пластины с роликами.
• Монтаж роликовых кареток.
• Монтаж концевого ролика и нижнего улавливателя.
• Монтаж верхнего концевого улавливателя.
• Установка заглушек в направляющий рельс.
• Автоматика для откатных ворот.

Подготовительные работы

Перед основными работами необходимо выполнить подготовительные. Сначала снимается растительный слой в районе будущих ворот, чтобы удобно было делать разметку.

Для разметки понадобяться четыре отрезка арматуры длиной около одного метра диаметром 10-12 мм. Еще нужно подготовить шпагат (леску) и электроды.

Арматуру устанавливаем таким образом, чтобы из нее образовался квадрат или прямоугольник.

Прежде чем забить арматуру в грунт, нужно убедиться что совпадают диагонали. После этого заглубляем прутья при помощи кувалды, чтобы над поверхностью земли осталось около 15-20 см.

Арматура будет обозначать основные оси столбов. Для временных осей используются электроды.

Земляные работы

Когда необходимая разметка выполенена, можно приступать к выкапыванию приямков под фундаметы столбов.

Глубина приямков должна быть больше нормативной глубины промерзания для Вашего региона. Обычно это не менее 90 см. В плане приямок должен быть немного больше, чем будущий столб.

Например, если опора 50 х 50 см, приямок должен быть 55 х 55 см, чтобы фундамент по факту был немного больше – так будет легче начать кирпичную кладку.

Приямок под фундамент роликовых опор по длине должен быть равен половине ширины ворот, например, если проезд три метра, приямок должен быть 1,5 м.

Ширина приямка фундамента для роликовых опор обычно принимается 25-30 см.

Если во время выкапывания приямков их стенки будут осыпаться, нужно сделать опалубку. Для этого можно использовать старые доски (новые не обязательно), поскольку в данном случае эстетичность вида не важна.

После того, как все приямки отрыты, их дно необходимо пролить водой, чтобы утрамбовать взрыхленный грунт.

Если выполнение бетонных работ пока не паланируется, все приямки необходимо накрыть деревянными щитами, чтобы их не размыло во время дождя.

Подготовка металлоизделий перед бетонированием

Прежде чем начать бетонировать приямки, необходимо подготовить металлические изделия, которые будут забетонированы, а именно сердечники столбов и закладную деталь под роликовые опоры.

Сердечники как правило делают из трубы 80 х 80 мм или 100 х 100 мм. Ее длина зависит от высоты кирпичной кладки опорніх столбов и глубины приямков под их фундаменты.

Например, если столб имеет высоту 2 м, а приямок фундамента глубину 1 м, металлический сирдечник должен быть длиной не более 1,9 м. Это нужно, чтобы снизу сердечник не контактировал с грунтом и был защищен слоем бетона, а свеху кладку можно было накрыть козырьком.

Чтобы сердечник выставить в строго вертикальном положении необходимо использовать гидравлический уровень. Кроме того, его нужно зафиксировать временными распорками, чтобы при бетонировании он не сместился под натиском бетона.

Для более жесткой фиксации сердечника в бетоне к нему можно крестоообразно приварить два отрезка арматуры диаметром 8-10 мм и длиной 15-20 см.

Чтобы вовнутрь сердечника не попадали атмосферные осадки, сверху его нужно временно накрыть полиэтиленом.

Закладная деталь для роликовых опор обычно изготавливается из горячекатанного швеллера №№ 22-24. Его длина должна быть равной половине ширины проезда через ворота.

Чтобы он был надежно закреплен в теле бетона, к нему нужно приварить каркас из арматуры диаметром 8-10 мм. Длина вертикальных стержней должна быть около 800 мм.

Закладную деталь (швеллер) нужно установить в приямок при помощи гидроуровня и надежно закрепить временными распорками, чтобы она не сместилась при бетонировании.

Верх швеллера должен находиться в строгом горизонте с поверхностью проезда – так будет обеспечено нормальное перемещение будущей створки.

Все металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.

Бетонные работы

Для бетонирования обычно применяют бетон марки М 200. Чтобы его приготовить необходимы такие вяжущие и наполнители: цемент М 500, песок, вода и щебень.

На 1 кг цемента приходится 2 кг песка и 3,5 кг щебня.

Бетонирование желательно выполнять при плюсовой температуре на улице, иначе придется в бетонную смесь добавлять противозаморозковые добавки, что приведет к общему удорожанию изготовления ворот.

При заливке приямков бетон нужно тщательно утрамбовывать, чтобы в его не было теле пустот.

После того как выполнено все бетонирование, нужно фундаменты чем-то накрыть, чтобы на них не попадали солнечные лучи. Кроме того, в первые двое суток их нужно поливать водой во избежание появлния трещин.

Выполнять следующий этап работ можно начинать минимум через неделю, когда бетон наберет достаточную прочность.

Кирпичная кладка опор ворот

Кладку необходимо выполнять используя цементно-песчаную смесь М 100. После первых трех рядов нужно приварить закладную деталь которая представляет собой равнополочный уголок 40 х 40 мм длиной не более 70 мм, и отрезок арматуры диаметром не более 8 мм.

Всего в столбе должно быть три закладных детали. Самую верхнюю наужно размещать на 10-15 см ниже чем будет находиться верхняя грань полотна створки.

Изготовление створки

Створка откатных ворот консольного типа состоит из несущего и вспомогательного каркасов, а также полотна (в нашем случае это профнастил).

Перед изготовлением створки необходимо сделать ее чертеж с указанием всех необходимых размеров и количества материалов.

Кстати, при покупке у нас фурнитуры для откатных ворот Світ Воріт™ (ссылка) наши специалисты бесплатно разработают чертеж для Ваших ворот. От Вас потребуется только озвучить размер воротного проема (высоту и ширину).



Многие наши клиенты задаются вопросом: зачем нужна треугольная часть створки. Могу ответить — за счет защемления между двумя роликовыми опорами и направляющим рельсом ворота являются консольными, потому в самом проезде нет направляющих, которые могут сверху создавать ограничения для проезда транспорта.

Если направляющая, по которой движутся ворота, находится в основании проезда, движение створки может быть затрудненным, поскольку в рельс набивается грязь, мешающая нормальному качению роликов.

Треугольная часть по длине должна быть равна половине ширины проезда ворот.

Перед изготовлением каркаса все его металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.

Каркасы, как правило, изготавливают из прямоугольных труб, где у несущей части размер сечения обычно бывает 60 х 30 мм, а у вспомогательной – 30 х 20 мм.

Кроме того, обязательным является наличие направляющего рельса, который необходим для сцепления створки с роликовыми опорами и ее перемещения. Также с направляющего рельса начинается сборка каркаса.

Чтобы упростить набор каркаса к направляющему рельсу можно временно приварить два отрезка прямоугольной трубы сечением 30 х 20 мм и длиной около 500 мм, чтобы конструкция в вертикальном положении была устойчивой.

Далее к подготовленному направляющему рельсу необходимо приварить нижнюю несущую трубу каркаса створки. Крепление выполняется сваркой прихватками длиной шва 15-20 мм с шагом 600-700 мм с обеих сторон в шахматном порядке.

Сплошные швы делать запрещено, так как рельс поведет, и ворота будут тяжело перемещаться.

Далее необходимо установить первую несущую вертикальную трубу при помощи гидравлического уровня и прихватить ее сваркой (только прихватить).

Таким же образом выполняется установка второй трубы.

После этого прихватывается верхняя труба, и проверяются диагонали: если они совпали, можно несущие элементы каркаса обварить по периметру в местах стыков.

Далее привариваем диагональную трубу сечением 60 х 30 мм.

После того, как несущий каркас собран, можно приступать к вспомогательному. Трубы 30 х 20 мм вспомогательного каркаса, должны быть приварены к трубам 60 х 30 мм строго по центру, чтобы «прикручиваемый» к ним профнастил был на одинаковом расстоянии от граней.

Сначала крепим трубы 30 х 20 мм по внутреннему периметру каркаса.

Далее устанавливаем горизонтальную перемычку.

Устанавливаем две вертикальных перемычки для создания жесткости.

На этом изготовление каркаса окончено. Все сварочные швы можно зачистить болгаркой, прогрунтовать и покрасить в три слоя.

Крепить профнастил нужно используя саморезы по металлу длиной не более 19 мм под головку № 8.

Как вариант, можно крепить профнастил когда каркас ворот будет уже установлен на фурнитуру – так при монтаже створки профнастил не будет поцарапан или согнут.

Каждый лист профнастила должен быть подогнан по каркасу ворот в индивидуальном порядке. Треугольную часть створки можно не зашивать, так как она в проезд не попадает.

После того как изготовление створки завершено, можно переходить к монтажу несущих элементов, на которых будет держаться створка.

Крепление металлических нащельников

К заранее установленным на опорах ворот закладным деталям необходимо приварить нащельники, которые обычно представляют собой трубу размером 60 х 30 мм или 60 х 40 мм.

Для установки верхней пластины с роликами, в одном из нащельников (со стороны швеллера для роликовых опор) нужно сделать специальный вырез размером 60х40мм.

Второй нащельник, на котором будет закреплен верхний улавливатель, сверху нужно заглушить, чтобы в него не попадали осадки.

Что нужно знать о фурнитуре для ворот

Направляющий рельс. Этот элемент в комплекте фурнитуры является одним из наиболее важных. К нему предъявляются высокие требования по качеству, поскольку от этого зависит легкое (без подклиниваний) перемещение ворот.

Профиль должен иметь максимально точную геометрию, чтобы не было быстрого износа роликовых опор и ворота не «клевали».

Изгибы в поперечном сечении должны иметь минимальные закругления, а нижние полки относительно друг друга должны находиться в едином горизонте – это увеличит время износа роликовых опор.

По всей длине направляющий рельс должен быть ровным и не иметь окалин или раковин, чтобы створка не подпрыгивала во время движения и не грохотала.

Рекомендуется выбирать такой профиль, который изготовлен из металла с повышенным содержанием углерода. Обычно такие изделия поставляются из-за границы, но и в Украине есть производители, которые используют подходящую сталь в качестве сырья.

Роликовые каретки.

Для нормальной работы в наших климатических условиях рекомендуется использовать каретки с металлическими роликами, а не из полимеров. Дело в том, что нередко при низких температурах полимеры дубеют и ломаются, а при высоких становятся пластичными и под нагрузкой теряют первоначальную форму.

Кроме того, следует обратить внимание на подшипники, которые могут быть обычными или усиленными. Также бывают втулки из пластика или металла, а стоимость кареток при этом может быть практически одинаковой.

Ход подвижной части роликовой опоры не должен быть слишком тугим или легким. Если ход тугой, при длительном не использовании ворот, так называемая «голова», может окислиться и перестанет двигаться, что станет причиной быстрого износа роликов.

Также следует обратить внимание на антикоррозийную защиту опор: слой напыления должен быть достаточным и без «просадок» на что укажет отсутствие темных пятен.

Чтобы не было подклиниваний или «ныряний» ворот, зазор между роликами опор и направляющим рельсом должен быть 1-2 мм. Если он будет больше, ворота, достигая крайнего положения, не смогут попадать на полку нижнего уловителя, а будут в нее ударяться.

Верхняя пластина с роликами служит направляющей верхней грани ворот и ее держателем.

Ролики бывают пластиковыми или резиновыми.Резиновый вариант более приемлем, так как, контактируя с полотном створки, ролики его не царапают.

Следует отметить, что некоторые производители экономят на материалах и делают саму пластину из стали 2 мм, хотя, желательно, чтобы она была 3-4 мм.

Нижний концевой ролик необходим для плавного накатывания створки на полку нижнего улавливателя.

Сам ролик может быть из пластика или металлическим, но большая часть производителей останавливается на первом варианте, тем самым снижая стоимость комплекта фурнитуры в целом.

Нижний улавливатель.Он принимает на себя нижний концевой ролик, который закреплен на створке, за счет чего, частично снимается нагрузка с роликовых опор. Чтобы этот элемент не гнулся, он должен быть изготовлен из металла толщиной не менее 3 мм.

Верхний улавливатель предназначен для приема и удерживания верхнего угла створки. Немало производителей изготавливают этот элемент из металла толщиной 3 мм, но желательно, чтобы он был не менее 4 мм – так вероятность того, что он согнется будет меньшей.

Покупая фурнитуру, обращайте внимание на наличие верхнего улавливателя, поскольку некоторые производители не включают его в комплектацию.

Резиновые заглушки нужны чтобы закрывать с торцов направляющий рельс, защищая его от попадания грязи и снега.

Чтобы плотно держаться в направляющем рельсе заглушки должны иметь гофрированную часть. Материалом должна быть высококачественная резина, которая не будет дубеть на морозе и рассыхаться в жару.

Монтажная пластина роликовых опор. Ни один производитель не включает этот элемент в комплектацию.

С ее помощью установку роликовой опоры в необходимое положение можно выполнить значительно быстрее за счет регулировочных шпилек. То есть, поворотом гаек можно точно подогнать ролики, чтобы их контакт с направляющим рельсом был без подклиниваний или повышенного трения.

Замок для запирания. Для откатных ворот необходим специальный замок, у которого есть выкидной ригель.

Покупая замок обратите внимание на материал из которого изготовлены его основные элементы запирания – это должна быть латунь, а не алюминий или силумин. В противном случае под влиянием атмосферных факторов замок быстро окислится и придет в негодность.

Монтаж верхней пластины с роликами

Для ее установки в нащельнике должен быть вырез 60 х 40 мм.

Одина из гнутых частей пластины заводится в зазор между нащельником и кирпичной кладкой. Горизонтальная часть пластины должна лечь всей плоскостью на поверхность нащельника, после чего ее нужно приварить.

Монтаж роликовых кареток

Роликовые опоры крепят к швеллеру (закладной детали). Расстояние между ними должно быть как можно больше.

Существует два способа установки роликовой опоры: без монтажной пластины и с монтажной пластиной.

Без монтажной пластины роликовые опоры сначала прихватывают сваркой к швеллеру и проверяют ход ворот. Если он тугой, сварку срезают, и опоры заново выставляют. Все это делается, до тех пор, пока створка не будет легко перемещаться.

С монтажной пластиной, прихватывается только пластина, а на нее нанизывается роликовая опора. Регулировка выполняется гайками, которые расположены на четырех шпильках.

Монтаж концевого ролика и нижнего улавливателя

Когда роликовые опоры установлены, можно закрепить концевой ролик.

Его нужно завести в направляющий рельс и зафиксировать при помощи двух болтов.

Теперь можно закрепить к нащельнику при помощи сварки нижний улавливатель.

Улавливатель должен быть зафиксирован таким образом, чтобы ролик наезжая на его нижнюю полку приподнимал створку на 3-4 мм. Для этого перед сваркой улавливателя с нащельником его нужно просто приложить и подвести створку, чтобы откорректировать высоту установки.

Монтаж верхнего концевого улавливателя

Данный элемент крепится боковой частью к нащельнику.

Установка заглушек в направляющий рельс

Заглушки устанавливают с двух торцов направляющего рельса. Наличие гофрированной части у них обеспечивает более жесткое сцепление.

Заглушки устанавливаются вручную, то есть использовать какой-либо инструмент не нужно.

Автоматика для откатных ворот

Чтобы автоматизировать откатные ворота, как минимум понадобятся такие элементы воротной системы:



• Привод с блоком управления.
• Зубчатая рейка.
• Устройство для управления воротами (например, радиоуправления от пульта-передатчика на встроенный в блок управления приемник).

Кроме того, ворота можно дополнительно оборудовать аксессуарами резервного управления и безопасности.

Вот видео от нашего клиента, в котором он показывает как сам изготавливал и устанавливал откатные ворота

Ворота из профлиста

Содержание

• Материалы, инструменты и подготовительные работы
  • Подготовка места и столбов для ворот из профлиста
  • Пробиваем скважины
  • Устанавливаем опоры- столбы ворот из профлиста
• Сборка и установка панелей ворот из профлиста
  • Собираем створки распашных ворот
  • Откатные ворота с облицовкой из профлиста
  • Декоративные элементы для ворот из профнастила
  • Оформление с помощью новой формы ворот
  • Декорирование поверхности профлиста с помощью накладных элементов
• Заключение

Для человека, умеющего работать со сварочным аппаратом и болгаркой, ответ на нехитрый вопрос, покупать ворота из профлиста или сделать их своими силами, решается достаточно просто. Потребуется всего один- два дня рабочего времени и металла на сумму менее 100 долл., чтобы обустроить въезд на участок и придомовую территорию по собственному усмотрению, на свой вкус и рассудок.

Материалы, инструменты и подготовительные работы

Конструкция ворот из профлиста не отличается особой оригинальностью или необычным дизайном, но обладает простотой и надежностью, что в некоторых случаях намного важнее, чем наличие элементов декора. При желании можно сделать наружную облицовку из профлиста с элементами ковки, дополнить накладными элементами, имитирующими кованые завитушки, арки и стрелы.

Для того чтобы построить распашные ворота из профлиста своими руками, потребуются следующие инструменты и материалы:

• Шнековый, бензомоторный или обычный садовый бур, любое приспособление или станок, с помощью которого можно просверлить скважину диаметром в 25- 30 см на глубину в 1,2- 1,5 м;
• Металлопрофиль трубчатый, квадратного сечения 80х80 мм -10 м, прямоугольники размерами 60х40 мм и 40х20 мм- по 5 м;
• Профлист оцинкованный марки С20 или С8, количество листов зависит от конструкции ворот;
• Навесы гаражные, крепеж – кровельные или строительные саморезы с силиконовыми прокладками;
• Угловая шлифмашинка с комплектом отрезных кругов по металлу, сварочный аппарат и пакет электродов, слесарный разметчик и линейка, электродрель с набором сверл, стальной пруток диаметром 8 мм, гибочный станок для профилирования и выгибания стальной ленты и арматуры.

Совет! Так как в большинстве случаев сварочные работы будут выполняться на тонколистовом металле профлиста, самое лучшее качество сварки можно получить с использованием углекислотного полуавтомата. В этом случае сварочные швы получаются очень прочными и тонкими, можно легко сварить даже тонкий миллиметровый прокат.

Для бетонирования столбов под установку ворот потребуется 20 кг цемента, четыре ведра песка и гравия.

Подготовка места и столбов для ворот из профлиста

Первоначально перед решением вопроса, где и как сделать ворота из профлиста, потребуется разметить линию расположения ворот, и прежде всего точки под бурение скважин и установку ворот. Обычно установка ворот из профлиста выполняется на завершающем этапе обустройства ограждения, поэтому опорные столбы под створки ворот устанавливают в связке со столбами забора с помощью перемычек из стального профиля.

Пробиваем скважины

Вес каждой створки из профлиста и стального каркаса составляет около двадцати килограммов, соответственно размерам створки ворот на каждый столб будет действовать опрокидывающий момент не менее 300 Н*м. Чтобы скомпенсировать изгибающее усилие под столбы, потребуется скважина не менее 120 см глубиной. Выкопать на такую глубину яму диаметром в 0,3 м с помощью лопаты практически невозможно, поэтому потребуется специальный шнековый бур.

В песчаном грунте скважину проще всего выполнить обычным садовым инструментом. Для более тяжелых каменистых почв сверление с помощью бура комбинируют с периодическим разрыхлением грунта пробоем – двухдюймовой металлической трубой с заточенным и закаленным концом.

Устанавливаем опоры- столбы ворот из профлиста

На дно готовой скважины отсыпаем слой гравия, сворачиваем трубой лист рубероида и опускаем внутрь. Выступающую часть рубероида разрезаем полосками и выкладываем на грунт.

На следующем этапе потребуется установить и выровнять столбы опор ворот из профлиста. Перед установкой стальные балки из квадрата 80х80 мм обрабатывают антикоррозионным составом и подрезают под размер с небольшим запасом по высоте. После установки профиля в скважину положение столбов тщательно выравнивают в одной плоскости. Это особенно важно, если вместо распашных ворот из профлиста будет установлена откатная конструкция.

Проще всего выровнять столб с помощью специального приспособления.

После выравнивания стального квадратного профиля перед заливкой бетона в скважину столбы приваривают к столбам забора из профлиста.

Сборка и установка панелей ворот из профлиста

В зависимости от наличия свободного места перед въездом на территорию дачного участка или загородного дома, выбранной схемы расположения ворот из профлиста и способа их открытия используют одну из наиболее распространенных конструкций:

1. Откатные ворота с реечным балансиром и электромеханическим приводом. В этом случае заграждающий элемент выполняется в виде одной панели из профлиста, откатываемой приводным механизмом по опорной рейке;
2. Распашной вариант из профлиста, самый надежный и простой в изготовлении. Но для нормального открытия створок из профлиста потребуется свободное пространство перед воротами, если проезд открывается по гаражному типу — створками наружу, или место внутри территории, если конструкцией предусмотрено открытие запоров внутрь.

Откатные устройства обходятся дороже, так как потребуется большее количество материала для рамы опорного каркаса и профлиста для отделки более громоздкой панели.

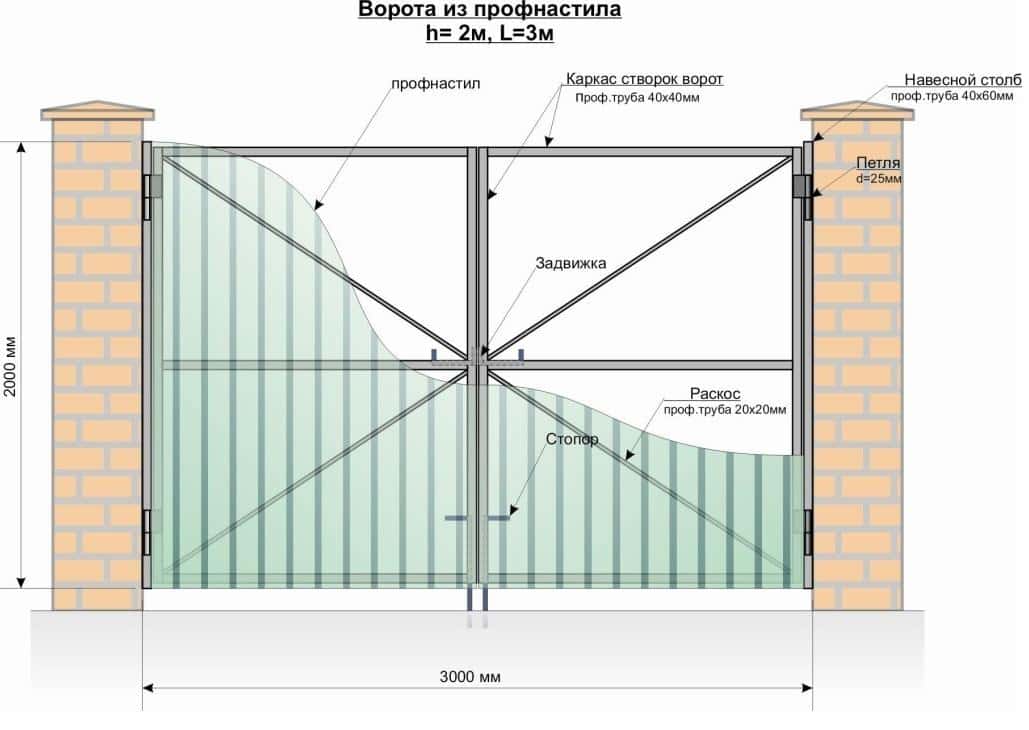

Собираем створки распашных ворот

Устройство распашных систем с отделкой лицевой поверхности тонким и легким профлистом изображено на фото. Каждая створка изготавливается в виде стальной рамы квадратной или прямоугольной формы, при наличии трубогибных станков и приспособлений верхнюю планку рамы можно изготовить в виде арки.

Изготовление рамочного каркаса створок ворот под обшивку из профлиста выполняется в следующей последовательности:

• Первоначально вырезаются отрезки из стальных трубчатых профилей по размеру будущего прямоугольника ворот и свариваются точками в виде одной цельной конструкции. Отдельно внутри каркаса подваривают уголки для укладки профлиста. Чтобы получить максимальную точность сборки, куски профиля свариваются в виде одной рамы, в дальнейшем, после установки на опорных столбах, рама разрезается по вертикальной оси симметрии на две створки;
• После подгонки положения рамы относительно столбов ворот и определения точек установки навесов конструкцию рамы проваривают полноценным сварочным швом, приваривают навесы и режут на две створки;
• Сваренный стальной каркас рамы обшивают изнутри уголком, косынками из толстолистового металла или в виде распорок из трубчатого профиля;
• Лицевую часть ворот обшивают профлистом с помощью кровельного крепежа — саморезов с болтовой головкой и прокладкой. В некоторых случаях створки облицовывают профлистом с двух сторон.

Остается навесить готовые половинки ворот на приваренные к столбам петли и установить стопоры в нижней части створок, позволяющие фиксировать открытые части в заданном положении. Почти всегда раму ворот изготавливают меньшего размера по высоте, чем уровень профнастила примыкающего забора. Делается это из чисто практических соображений. Во-первых,уменьшается расход профнастила, появляется возможность дополнить и украсить ограждение декоративными элементами. Во-вторых,в таком оформлении нижнюю часть ворот проще всего освободить от снега или льда.

Если прочность и жесткость каркаса и петель недостаточна, через определенный период эксплуатации ворот приходится поднимать и выравнивать края створок, проще всего это сделать с помощью троса и болтового натяжителя, закрепленного внутри рамы створки под профлистом.

Откатные ворота с облицовкой из профлиста

Собрать своими руками рамную конструкцию откатных ворот и сложнее, и проще одновременно. Основные трудности в построении такого типа ворот заключаются в необходимости сборки специального реечного устройства, по которому будет скользить на роликах панель откатных ворот. Сама откатная рама с облицовкой из профлиста по устройству отличается только наличием бокового треугольного балансира, удерживающего всю панель в подвешенном состоянии над грунтом.

Наружный периметр рамы изготавливается из стального профиля сечением 40х60 мм или 60х60 мм. Внутри каркаса устанавливаются одна поперечная балка и две пары диагональных распорок. Направляющую рейку, по которой катаются опорные ролики, чаще всего изготавливают из разрезанного в продольном направлении квадратного профиля 60х60. В качестве опор качения применяют обычные 120-е подшипники, одетые на приваренные оси.

Декоративные элементы для ворот из профнастила

Редко когда самодеятельным мастерам удается создать красивые конструкции из профлиста, свободные от декоративных элементов или дополнительного оформления, но при наличии определенного опыта оформительской работы с профнастилом можно обойтись и без дополнительного декора.

Чаще всего ворота и входные створки из профлиста хозяева предпочитают дополнять накладными элементами. В чистом виде профлист выглядит скучно. Тем более, если из профлиста также сделаны крыша дома и ограждение вокруг участка.

Оформление с помощью новой формы ворот

Чтобы «освежить» классическую конструкцию ворот на основе профлиста, необходимо еще на этапе проектирования заложить в форму створок или столбов необычное решение верхних или нижних кромок в виде сложных кривых линий.

Самым простым способом будет изготовление верхней кромки в виде арки или дуги с переменной кривизной. Технически такие ворота с облицовкой из профлиста построить не сложнее, чем обычные прямоугольные, потребуется только приспособление для гибки профиля по заданному размеру.

При желании из «кривого» профиля можно изготовить красивые ворота, например, в виде развернутой книги со страницами из профлиста.

Кроме использования необычной формы створок, верхние кромки профлиста можно украшать пластиковыми и металлическими элементами, имитирующими кованую ограду. Например, традиционный для кованых ограждений ряд пик, или стальные прутья с заостренными наконечниками, стилизованными под острие копья. Получается очень красивый и одновременно прочный декоративный ряд, увеличивающий общую жесткость профлиста.

Декорирование поверхности профлиста с помощью накладных элементов

Самым сильным и выразительным приемом декорирования профлиста являются накладные узоры из гнутого прутка и стальной ленты. Самые простые элементы можно изготовить своими руками, используя простое самодельное устройство из пары шестерней и трех стальных роликов. С его помощью можно изготавливать любые дуги и завитушки, которые соединяются сваркой и крепятся на поверхность облицовки из профлиста обычными саморезами.

Декоративный орнамент может крепиться как часть нижней облицовки профлиста, так и в виде цельного орнамента, закрывающего большую часть лицевой поверхности ворот. В этом случае профлист как бы уходит на второй план, «подсвечивая» и оставляя перед глазами большую часть декоративной композиции.

Самодельные декоративные элементы из стального прутка или ленты обладают значительной массой, поэтому способны деформировать поверхность профлиста. Более легкими и практичными считаются накладки из алюминия или пластика, окрашенные под оксидированный кованый металл.

Заключение

В большинстве случаев изготовить ворота из профлиста своими руками не представляет особых трудностей, если есть опыт слесарных и сварочных работ. Потребуется грамотный чертеж, немного терпения и фантазия в декоративном оформлении панелей из профлиста. Исключением могут быть сложные длинномерные конструкции откатных ворот, требующие использования готовых линейных приводов и направляющих систем, изготовленных промышленным способом.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Ролики — Ace Hardware

• Выберите 2 или более продуктов для параллельного сравнения характеристик.

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

55 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения -боковое сравнение функций. Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями Comparision.compare

• Выберите 2 или более продуктов для боковых объектов сравнение. Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций сравнение.Сравнить

• Выбрать 2 или более продуктов для бок о бок по бок по сравнению с функциями.

  Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• 2

• 04 Выберите 2 или более продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения сравнение функций.Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями сравнения. Выберите 2 или более продуктов, чтобы сравнить их характеристики. Сравнить

Показано 30 из 195

как сделать универсальное ограждение, изготовление самодельных моделей рулонов ПВХ

Обустройство любой территории предполагает наличие забора. Обязательным атрибутом такой конструкции являются ворота, обеспечивающие беспрепятственное проникновение на объект. Такие системы используются как на промышленных предприятиях, так и на частных участках. Изделия этого типа могут различаться по сложности и дизайну. Предварительное обучение позволит выбрать лучший вариант продукта с учетом всех нюансов.

Особенности

Ворота — универсальные ограждающие конструкции, устанавливаемые при въезде на конкретный объект или частную территорию. На сегодняшний день существует множество разновидностей таких конструкций, что позволяет подбирать их в зависимости от назначения.

Независимо от того, какой тип ворот рассматривается, изделие состоит из нескольких основных элементов:

• Полотно. Эта часть является основной частью всей системы. В зависимости от конструкции полотен может быть несколько. Некоторые модели могут иметь сложную геометрическую форму, приданную для создания уникального дизайна.
• Опоры. Эти изделия принимают на себя основную нагрузку, создаваемую створкой или полотном. Форма и технические особенности зависят от способа крепления ворот.

Ворота

имеют несколько отличительных особенностей:

• Простота. Внесение некоторых изменений не требует знаний и опыта работы с различными материалами.
• Прочность. Качественные изделия могут прослужить до 15-20 лет при надлежащем уходе.
• Простота управления. Сегодня все виды ворот дополняются специальными петлями, роликами и другими системами, упрощающими открытие створок.
• Различные конструкции. Продукция изготавливается с использованием различных материалов и подходов. Это позволяет получать не только прочные, но и красивые изделия.

Виды

Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров дверные системы можно разделить на несколько видов.

Откат

Полотно таких ворот движется параллельно забору или одной из стен. Основными составляющими изделий являются полотно, консольная балка, ролики и опоры. Схема крепления этих атрибутов зависит только от выбранного типа створки и ее расположения.

Смещение рамы происходит за счет консольных балок и роликов.

Самым популярным типом являются консольные ворота, но есть и подвесные, и рельсовые системы. Последние, например, очень похожи на консоль, но движение осуществляется по специальной рейке. Существуют также так называемые складные ворота. Как будто створка входит в себя. Это достигается применением металлического профиля различной толщины и его креплением. Откатные ворота универсальны, так как их можно установить как на даче, так и на промышленном объекте.

Из недостатков можно выделить необходимость свободного места с одной стороны, а также дороговизну изготовления.

Распашные

Ворота этого типа состоят из одной или двух створок, открывающихся по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных хозяйствах, так и на крупных сельскохозяйственных предприятиях, где необходимо дополнительное ограждение территорий. Конструкция этих ворот — одна из самых простых, что и обусловило их широкое распространение. Для их установки понадобится металл и сварка, которой сваривается каркас полотна, а после устанавливаются ворота на нужное место. Сегодня в качестве въездных ворот используются распашные ворота.

Одним из недостатков полотен является необходимость иметь перед собой место для их свободного открывания.

Рулонный

Особенностью таких конструкций является то, что полотно при движении вверх наматывается на специальный вал. Это стало возможным благодаря разделению паутины на небольшие участки, которые связаны между собой. Теоретически откатные ворота можно устанавливать на улице в качестве защитных систем, но этот процесс довольно трудозатратный, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков из этих конструкций можно выделить их небольшую прочность.

Есть разновидности, у которых полотно не скручивается в рулон, а складывается в гармошку, но используются они достаточно редко, так как не так практичны.

Секционные

Ворота этого типа состоят из большого полотна из нескольких секций, которое перемещается по специальным направляющим. Применяют данные системы при строительстве крупных складов, гаражей и других промышленных объектов. Для повышения теплоизоляции внутрь полотна вставляется утеплитель. Ворота поднимаются вверх, так что дополнительного места возле базы не требуется. Некоторые модификации могут быть дополнены окнами и калитками.

Из недостатков можно выделить высокую стоимость и ограниченность применения (установка осуществляется только на твердые основания).

Распашные

Этот тип ворот является разновидностью секционной модификации, только здесь в качестве основы используется цельное полотно. В остальном функционал практически ничем не отличается от аналогичного типа.

Материалы

Теоретически ворота можно изготовить практически из любого материала. Сегодня для таких целей применяют несколько видов:

• Металлические листы. Часто для таких целей используют профлист, который подбирается по толщине и цвету. Из него формируют само полотно. Обратите внимание, что железными листами не только обшивают каркас, но и формируют верхний слой катаных механизмов. Для защиты поверхности металла покрывают растворами ПВХ.
• Трубы. Применяются как круглые, так и профильные изделия. Самодельные двери часто изготавливают из профиля: нужно только правильно сварить заготовку.
• Уголки металлические. Они необходимы для создания или усиления каркаса. Для тяжелых ворот этот материал не подходит.
• Древесина. Этот материал является наиболее доступным и распространенным, но деревянные ворота сегодня менее распространены, так как достаточно требовательны к климатическим условиям.
• Металлические стержни. Делают декоративные изделия. Они являются основой кованых ворот, которые отличаются оригинальностью и красотой.

Как сделать своими руками

Ворота могут кардинально отличаться друг от друга по конструкции и техническим параметрам. Строительство некоторых модификаций технически невозможно в домашних условиях. К ним относятся подвесные или рулонные разновидности.

Прежде чем приступить к постройке ворот в частном доме, следует учесть несколько рекомендаций, действовать поэтапно.

• Определитесь с типом конструкции, которую вы планируете построить. Сегодня многие отдают предпочтение рулонным системам, но им необходимо свободное пространство вдоль забора. Это необходимо учитывать при планировании. На этом этапе желательно произвести все замеры, чтобы иметь данные, по которым будут рассчитываться основные параметры полотна.
• Рассчитать все параметры полотна и ворот (если они есть). Для этого лучше сделать небольшой чертеж, на котором следует нанести все основные размеры будущей створки. Особое внимание следует уделить консольным и фановым системам: для них важнее всего точность.
• Запас инструмента. Строительство некоторых видов ворот требует не только наличия молотка и сварки, но и других вспомогательных инструментов: циркулярки, болгарки и многих других.
• Перед началом работ купите стройматериалы в нужном количестве: пластиковые трубы , трубки, ролики, петли и тому подобное. Необходимый набор определяется тем, какие ворота вы собираетесь строить.

Установка опор

Технически опорами можно назвать элементы системы, удерживающие полотно в определенном положении. Эти конструкции берут на себя основную нагрузку, поэтому сооружаются из прочных материалов. Самый простой вариант – установка столбов забора для распашных систем.

Он состоит из нескольких последовательных шагов:

• Первоначально определяется с местоположением. Часто для двустворчатых ворот опорные столбы располагают на расстоянии, равном удвоенной ширине одной створки плюс небольшой запас. Также важно учитывать направление движения полотна. Если оно открывается во двор, то нужно оставить место для вспашки.
• Бетонирование столбов. В качестве опор используются бетонные конструкции, деревянный брус или металлический швеллер различной толщины. Их подбирают в зависимости от веса ворот. При бетонировании важно заглубить столбы не менее чем на 50 см. Выставлять их желательно строго вертикально, так как любое смещение может повлиять на возможность закрытия створок.
• При заливке бетона и оголении столбов необходимо установить раскос, чтобы столбы не меняли положения при затвердевании раствора.

Установка системы поддержки для раздвижных филенчатых дверей – более сложный процесс.

Можно описать в нескольких пунктах:

• Рытье канавы под нижнюю опорную балку. Займет большую часть листа отправления. Ров расположен вдоль устья, и его длина часто не превышает половины ширины. Глубина ямы достигает 1-1,5 м.
• Конструкция балочная. Данная конструкция состоит из стального швеллера и приваренных к нему металлических опор. В результате вся конструкция напоминает букву «П». Швеллер устанавливается ножками вниз, его плоская сторона должна быть на одном уровне с землей.
• Бетонирование. Когда все готово, ров с опорной балкой заливают бетоном. Важно контролировать, чтобы элементы не перемещались в пространстве. Луч должен находиться в горизонтальной плоскости. Если не соблюдать это условие, движение створок на роликах будет затруднено.
• Когда опорная балка застыла, приступаем к формированию боковых опорных стоек. Нужны для оптимизации работы формирующейся структуры. На них монтируются доводчики, опорные ролики, датчики движения и другие вспомогательные атрибуты. Многие специалисты рекомендуют сначала изготовить декоративные столбы для забора, а уже потом прикреплять к ним остальные детали.

Что касается бронированных ворот или конструкций из сэндвич-панелей, то на улице они не устанавливаются. Эти системы крепятся непосредственно к каркасу здания, выступающему в роли опор.

Некоторые модификации оснащены металлическим каркасом, который легко монтируется даже в заводских условиях.

Установка

Перед установкой ворот их следует собрать. Самыми простыми в сборке являются распашные и выдвижные системы. Следует уделить внимание технологии возведения и монтажа конструкций распашного типа.

Можно разделить на несколько этапов:

• Монтажная рама. Заслонка может быть деревянной или металлической. Последний вариант предпочтительнее, так как металл более прочный и долговечный. Изначально профильные трубки нарезаются на заготовки, которые при складывании должны образовывать прямоугольник. Углы элементов соединяются между собой сваркой. Для усиления изделия к стыкам привариваются металлические уголки, придающие жесткость.
• Обшивка Когда каркас готов, его обшивают профлистом, деревом или сеткой-рабицей. Если вы хотите получить красивый и необычный дизайн, то в качестве декора можно использовать элементы ковки. Требуют опыта работы с металлом, потому что его надо гнуть, придавая определенную форму. Если нет опыта, можно приобрести готовые варианты.
• Крепление. Навесные петли привариваются к готовым полотнам и опорным стойкам. Желательно сделать это перед укладкой камня, чтобы можно было идеально ровно соединить обе половины петель. Если петли приварены правильно, то можно просто «надеть» створку на опорный штифт. В конце устанавливаются замки и ворота.

Установка откатных ворот намного сложнее. Он предполагает выполнение таких операций:

• Конструкция металлического каркаса. Изготовлен из прочной профильной трубы большой толщины. Длина полотна часто примерно на 50% больше ширины проема. Необходимо создать некий противовес. Если ширина полотна небольшая, противовес можно не делать. Технология также предполагает раскрой металла на заготовки с последующей их сваркой по углам, чему необходимо уделить особое внимание. По всей длине каркаса следует приварить вертикальные опоры, к которым потом будет крепиться обшивка.
• Монтажная опорная балка. Внешне напоминает профильную трубу с продольным разрезом. Длина бруса равна ширине нижнего конца ворот. Он крепится к нему с помощью точечной сварки.
• Обшивка Поверх каркаса располагают листы профилированной стали. Крепятся они с помощью специальных саморезов, которые не боятся влаги и не повреждают металл.

• Установка роликов и верхней направляющей. Опорные ролики и крепятся к металлической платформе. Закрепить его желательно привариванием к швеллеру, выполняющему роль основания. Ролики надежно крепятся обычными болтами. Верхняя направляющая представляет собой небольшой брусок, который перемещается вдоль валков. Валки, в свою очередь, крепятся к опорным стойкам. Они не позволяют полотну смещаться в стороны при движении. Завершается процедура установкой съемных полипропиленовых заглушек, которые крепятся к концам труб, препятствуя попаданию в них влаги или грязи.
• Установка ворот. Когда все системы зафиксированы, нужно положить ткань на ролики, протестировать. Все операции желательно выполнять не менее двух, так как ворота довольно громоздкие и тяжелые.

Подробнее о том, как произвести монтаж откатных ворот своими руками, смотрите в следующем видео.

Автоматика

Каркас многих ворот выполнен из металла, что увеличивает их вес. Открывать такие системы вручную не всегда удобно. Решите эту проблему с помощью автоматических приводов. Сделать их самостоятельно невозможно, так как для этого требуется специальное оборудование. Установите автоматику на рольставни, откатные и распашные ворота. Этот процесс можно разделить на несколько последовательных шагов:

• крепление привода. Это двигатель с шестернями, которые приводят в движение всю систему. Они расположены внутри специального корпуса, что позволяет защитить их от внешних факторов. На этом этапе устройство настраивается относительно стенки таким образом, чтобы рельс двигался без нагрузки.
• Монтажная стойка. Ее закрепляют на полотне так, чтобы она совпадала с внутренней шестерней. По длине важно брать изделие с небольшим запасом. При креплении ворота должны быть полностью закрыты.
• Кастомизация. Чтобы двигатель двигал откатные ворота, необходимо, чтобы зубья на шестерне и на рейке совпадали. Сочетайте их с особыми приемами, о которых можно попросить опытных мастеров.
• Подключение Двигатель подключается к электрической сети дома, при этом используются датчики, позволяющие открывать ворота с помощью телефона или обычной кнопки.

Если используется автоматика для распашных ворот, то тут несколько проще. Здесь применяются системы на базе насосов. Для подключения механизма один конец следует прикрутить к полотну, а другой конец к кирпичному столбу. После этого система подключается к электрической сети с помощью различных датчиков и контроллеров.

Советы и рекомендации

Установка дверей любого типа требует определенных навыков работы с металлом или другими подобными материалами. Чтобы получить надежную и долговечную конструкцию, желательно следовать нескольким простым рекомендациям:

• выбирать для ворот только качественные материалы. Не используйте переработанные материалы, так как они быстро придут в негодность, а ворота потеряют все декоративные и механические свойства.
• Перед началом работы над проектом желательно сделать подробные чертежи. Они нужны для правильного расчета нагрузки, а также для подбора необходимых материалов.
• Монтаж электроприводов желательно доверить опытным специалистам. Делайте это самостоятельно только в том случае, если уверены, что сможете полностью разобраться во всех нюансах.
• Роликовые системы приобретайте только в специализированных магазинах. Они могут выдать гарантию на работу этого механизма, чтобы в случае неисправности заменить его на новый элемент.

Красивые примеры

Хотя построить калитку не так просто, но мастерам с золотыми руками это под силу. Они часто придают своей продукции особую изюминку:

• Вот пример автоматических подъемных ворот в гараже. Задача мастера состояла в том, чтобы подобрать подходящий материал для полотна и надежную автоматику. Он преуспел в обоих. Ворота получились красивыми и удобными в использовании.

• Кованые ворота для больших арок — произведение искусства. Они выполнены по индивидуальному эскизу опытным мастером, поэтому представлены в единственном экземпляре.
