Простые откатные ворота — инструкция по изготовлению ворот нестандартной ширины, видео

Простые откатные ворота своими руками – идеальный вариант оградительных конструкций для дачи, загородного домика или постройки с сезонным проживанием. Но не всегда удается заказать изделие у производителя и тогда приходится собирать его самостоятельно.

Читайте также: 1га сколько м2

Преимущества самодельных простых откатных ворот

К плюсам самостоятельного монтажа подобной конструкции относят:

1. Возможность сделать простые откатные ворота практически любой ширины, предусмотрев заранее особенности вашего участка. Часто бывает, что в весеннее время, когда грунт оттаивает и начинает пучиниться, конструкцию перекашивает. По этой причине ворота обычно делаются шириной не более 4 метров с двумя створками, чтобы избежать излишней деформации. Если вам нужно полотно, например, 7 метров в ширину, то вы заранее производите бетонирование столбов и делаете конструкцию устойчивой к погодным изменениям. Такой пролет позволяет заезжать на участок крупногабаритной технике.
2. Бюджетный вариант. Тем, кто не хочет ставить ворота с двумя створками, а заказывать готовые откатные дорого (только стоимость механизма электромеханических ворот более 50 тыс.), вполне можно самим собрать конструкцию.
3. Малая вероятность поломки. Отсутствие электроники позволяет избежать непредвиденных поломок и сделать ремонт дешевле.

Основные составляющие элементы

Рассмотрим ворота шириной 7 метров с калиткой и самодельным замком. Такие ворота легко открываются на любую ширину – 5, 6 или 7 метров.

Чтобы столь большое полотно не повело, сверху над калиткой лучше сделать перемычку.

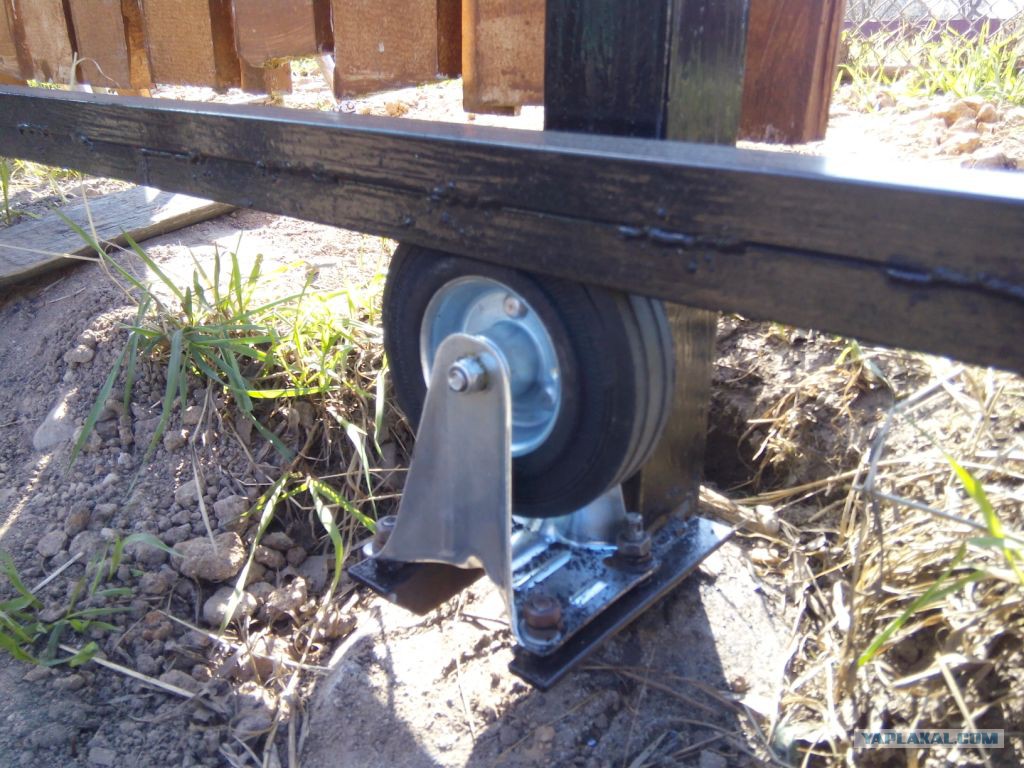

В качестве подвижного механизма взяты обычные мебельные колесики из жесткой пластмассы. Они двигаются по рельсе, глубина ямки для нее – 25 см.

Чтобы 7-метровое полотно откатных ворот не шаталось при ветре, посередине делаем штырь, упирающийся в раму или землю.

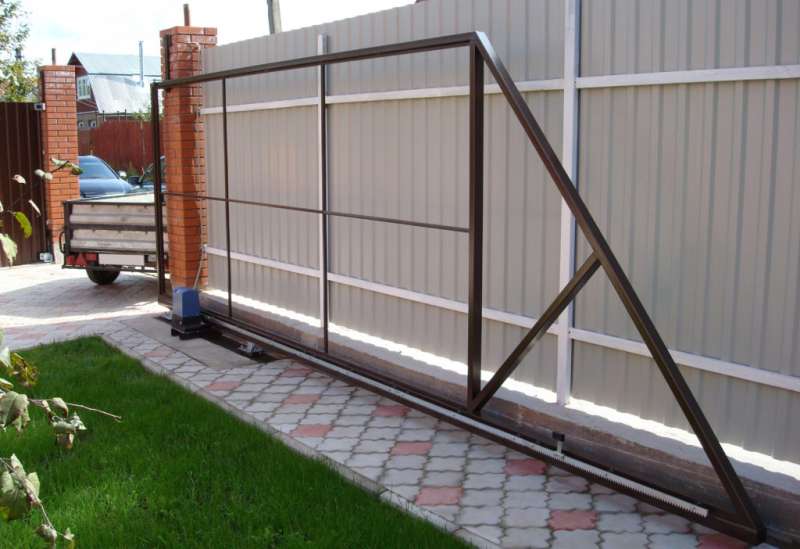

Сами ворота желательно сделать по принципу стержневой системы («Ферма», использующаяся при строительстве ж/д мостов). Достаточно для укрепления конструкции трубы с сечением 40*40 мм, основные столбы подойдут 60*40 мм, лаги-перемычки делают из трубы 20*40. Также рекомендуется обварить по периметру трубой 40*40. Углы жесткости допускается сварить из остатков трубы.

При сварке широкой конструкции необходимо создать ровную рабочую поверхность по уровню, например, используя дощатый настил.

Монтаж ворот и укрепляющей рамы

Изначально рекомендуется произвести временную установку – на столбики с помощью прихваток.

С правой стороны можно закрепить вплотную к столбам на прихватку сверху и снизу. Но тогда слева обязательно необходима отступка, позволяющая свободно двигаться полотну, не задевая другие элементы. Достаточно 4 см.

При подготовке ямки необходимо снять грунт на 40 см, засыпать щебенку, ПГС, залить бетоном на глубину штык-лопаты. Бетонирование канавы производится от столба до столба. В еще неокрепший бетон вдавливается уголок.

Учтите, что ворота должны ходить под углом от основного забора.

При монтаже замка – полная свободна для фантазии. Однако нужно помнить, что он должен выполнять несколько функций: удерживать полотно от открывания, не допускать прокатывания или падения конструкции на человека.

У широких ворот необходимо сделать штырь посередине створки, например, пруток с сечением 10*10, входящий в квадратиз трубы 15*15. Такая примитивная конструкция добавляет прочности и не допускает шатания полотна.

Направляющие трубы помещаются в грунт на глубину в 3 штык-лопаты, желательно сделать дополнительно пару подпорок.

После крепления временной створки на прихватку к столбам и бетонирования уголка и стойки направляющей осуществляется приваривание к створке лапки с роликом. После прихватку обрезают, нашивают профлист на раму.

Узнайте: 1 сотка сколько метров!

Видео: ворота откатные своими руками

Как сделать ворота своими руками — Портал о строительстве, ремонте и дизайне

Содержание

• 1 Распашные ворота
  • 1. 1 Установка распашных  ворот
  • 1.2 Видео: устройство и порядок  установки распашных ворот
• 2 Раздвижные ворота
  • 2.1 Видео: виды раздвижных ворот

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные ворота

Самая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

• Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются.

Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т. п.).

Видео: виды раздвижных ворот

Видео показывает, как устанавливаются откатные ворота всего за один день
