Печь для бани своими руками: виды, преимущества, советы

Сегодня трудно представить загородный дом без настоящей русской парной и ее главного атрибута – печи. Среди большого ассортимента типов, трудно подобрать устройство, соответствующее всем необходимым запросам и отвечающее финансовому состоянию. Дочитав эту статью до конца вы сможете без труда соорудить печь для бани своими руками.

Содержание

• Банные печи – виды и преимущества
• Как соорудить металлическую печь для бани своими руками
• Делаем кирпичную печь самостоятельно
• Какую печь выбрать для бани: советы специалистов
• Оригинальные печи-каменки для бани: фото
• 43 фото и схем печей для бани:

Банные печи – виды и преимущества

Первым делом, нужно выбрать подходящий тип обогревательного узла для парной, чтобы она быстро нагревалась и держала тепло во время отдыха. Основными свойствами, которыми обладает выбранная конструкция, являются:

1. Компактность;
2. Удобство в использовании;
3. Пожаробезопасность;
4. Регулировка мощности.

По своей классификации печи для бани подразделяются на нагревательные конструкции постоянного, переменного и комбинированного воздействия.

• К устройствам постоянного действия относят печи электрокаменки. Конструкция этой печи для бани представляет собой емкость из чугуна с камнями, которые нагреваются при растопке дровами. Приступать к банным процедурам можно после как камни начнут выдавать пар при соприкосновении с водой. Достоинства каменки: простота в эксплуатации, отсутствие угарного газа и быстрый нагрев. В электрокаменках нет специальной заслонки, сохраняющей нужную температуру, поэтому подкладывать дрова следует постоянно, что не удобно. Изготовить и установить эту печь можно самостоятельно, получив разрешение инспекции по пожарной безопасности. Особенностью каменок – необходимость создания заземления.
• Печи комбинированного действия представляет собой устройство, совмещающее в себе свойства печей постоянного действия и переменного. Эти модели равномерно нагревают парное помещение и пользуются спросом у современных собственников загородных владений. Конструкция имеет разделение топочного и дровяного отсека, а бак для воды может отсутствовать. Такие печи покупают в специализированных магазинах в виду того, что изготовление является не простым процессом.
• К приборам для обогрева бани с переменным действием относятся кирпичные печи. Кладка печи выполняется из огнеупорного кирпича, а камни в ней нагреваются с помощью открытого огня. Из достоинств можно выделить долгое сохранение тепла в помещении, максимальная прочность, экологичность и привлекательный внешний вид. Растапливать печь следует несколько часов. Низкая экономия ресурсов – чтобы растопить такую печь тратится большое количество дров. Для самостоятельного возведения такого рода печи требуются специальные знания и значительные вложения.

Как видно по приведенному выше списку, лучшим вариантом для бани является печь-каменка. По виду топлива такой отопительный узел делится на:

• Дровяная печь. Применяются дрова лиственных и хвойных пород деревьев, это придает помещению нужную атмосферу и настраивает на релакс.
• Электрическая печь. Она монтируется в помещениях, где не предусмотрен дымоотвод и обладает рядом достоинств, среди которых короткие сроки нагрева, экологичность, компактность и простота в использовании. Выбираю данную модель, вам не придется отвлекаться на поддержание тепла, и вы полностью отдадитесь банным наслаждениям. У электрической печи для бани имеется существенный недостаток – она потребляет большое количество электричества.
• Газовая печь. Такие отопительные узлы имеют большие габариты и потребляют много газа. Если говорить о достоинствах, то это простота в использовании, быстрота нагрева воды и поддержание заданной температуры в помещении.

На прилавках магазинов встречается разнообразие печей-каменок, но какое удовольствие сделать ее своими руками.

Как соорудить металлическую печь для бани своими руками

Каркасом для отопительного устройства послужит металл высокого качества, его использование не требует особых умений и знаний.В готовом виде, печь должна обладать пожаробезопасностью и герметичной конструкцией, во избежании попадания угарного газа в помещение.
Чтобы приступить к изготовлению вам понадобятся следующие материалы:

• Металл, толщиной 6 мм, или дачная бочка;
• Дверца из чугуна;Фитинги и арматура;
• Металлическая решетка для камней.

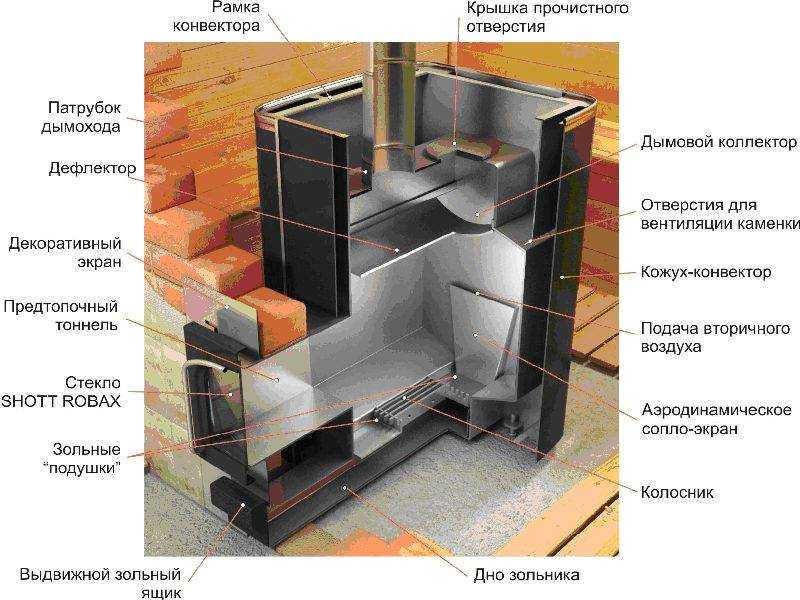

Внизу вы видите главные элементы будущего обогревательного прибора:
Печь для бани своими руками создается поэтапно:

• Первым делом изготавливается поддувало размером 200х60 мм и располагается оно внизу будущей печи. Закрывается поддувало чугунной дверкой;
• На втором этапе создается камера сгорания. Если вы используете бочку, то данный элемент вырезается посередине. Внизу камеры помещаются колосники, на них укладываются дрова для растопки печи. Сверху устанавливается дымоход, для качественного крепления лучше обварить его металлом.
• Заключительным этапом служит установка каменки.

Ниже представлены чертежи, которые помогут вам без труда соорудить печь для бани своими руками.

Печь для бани, будь-то она вашим детищем, или вы приобрели ее в магазине, имеет специальные требования к монтажу:

• Сначала печь нужно протестировать (не помещая в нее камни), это позволит оценить герметичность швов и прочность конструкции;
• Место монтажа печи для бани подбирается таким образом, чтобы одна конструкция прогрела все помещение парной;
• Стены за печкой обкладываются специальной плиткой, имеющей устойчивость к жару. Также используются металлические листы;
• Легковоспламеняющиеся предметы должны быть отдалены на безопасное расстояние;
• Чтобы не контактировать с горячей печью, он ограждается специальной решеткой;
• Лежак располагаться в умеренной удаленности от нагревательного устройства;
• Место, где труба дымохода выходит из парилки на улицу обивается металлическим листом, это не даст стенке обуглиться;
• Сама печь для бани, созданная своими руками ставится на пластину из металла, это делается чтобы случайно упавшие камни не стали причиной возгорания.

Установка печи – это важный процесс, ошибки при которой приводят к плачевным последствиям.

Делаем кирпичную печь самостоятельно

Для того, чтобы выполнить кладку печи из кирпича следует знать в каком порядке выкладываются ряды и кипичи какой марки следует применять. Ниже вы можете увидеть порядовку кирпичной печи, выполненную профессионалом.
Существуют разные варианты кладки, если вы делаете печь впервые, то лучше подобрать простой вариант, на качестве устройства это не отразится. По сравнению с каменкой для кирпичной печки выкладывают фундамент и накрывают его рубероидом. Только после этого можно приступать к самой кладке.

Кирпич для печи выбирают специальный, высокого качества. Стандартный кирпич имеет размеры 250х120х65, это позволяет делать ровную кладку. В случае, если вы приобретаете обычный кирпич (он в разы дешевле печного, то его размеры могут не совпадать со стандартами. Раствор для кладки приобретают в строительном магазине или делают самостоятельно, замешивая песок, глину и воду. Правильно выполненный раствор похож на сметанную смесь.
Процесс кладки печи для бани из кирпича объяснить сложно, лучше всего показать на фото. Здесь вы можете рассмотреть каждый этап по отдельности.

Какую печь выбрать для бани: советы специалистов

Если вы решили купить печь для бани в специализированном магазине, то прочитайте рекомендации специалистов и ответьте на следующие вопросы:

• Какая печь вам нужна: дровяная или электрическая?Если сравнивать электрические и печи на дровах, то отмечают, что в первом случае, это простота использования и широкий выбор дизайна. Такие устройства требуют затраты энергии, что во многих случаях не приемлемо.Дровяные же печи абсолютно экологичны, быстро растапливаются и не зависят от электроэнергии. Единственным минусом данного обогревательного узла считается постоянная необходимость подбрасывания топлива. Для людей, соблюдающих традиции русской бани – эти недостатки становятся преимуществом.

• В каком месте располагается топочная дверь?Имеется два вида расположения дверцы: внутри парилки и снаружи (в комнате отдыха). Преимуществом второго варианта является наличие камина в комнате отдыха и отсутствие необходимости выделения места в парилке для хранения дров.

• Будете ли вы нагревать воду или вам нужна печь без бака?Этот вопрос даже не обсуждается – вода нужна всегда. Во-первых, для мытья, а во-вторых, чтобы подбрасывать воду на камни. Осталось только определиться какого объема вам будет достаточно для осуществления полноценных банных процедур.

• Сколько камней должно помещаться в печи?От количества камней зависит атмосфера в помещении. Чем больше заложено в печи камней, тем мягче пар.

• Какой производитель лучше?Этот вопрос , наверно, один из сложных, потому что в современном мире существует огромное количество разнообразных печей для бань с различными функциями и характеристиками. Чтобы выбрать устройство, отвечающее всем требованиям, надо определиться с функциями, которыми оно должно обладать. Распространенными являются банные печи Harvia и Kastor.

Соорудить печь для бани своими руками не сложно, если выполнять вышеперечисленные инструкции и соблюдать все технологии. Если вы примените при изготовлении фантазию, то у вас получится уникальное, привлекательное, а главное функциональное устройство для обогрева парного помещения.

Оригинальные печи-каменки для бани: фото

Ниже вы ознакомитесь с необычными и оригинальными отопительными приборами для бани, созданными дачниками самостоятельно.
Какую печь выбрать для собственной загородной бани – это индивидуальное дело каждого, главное, чтобы она была прочна, долговечна и отвечала всем требованиям безопасности.

43 фото и схем печей для бани:

Вертикальная печь для бани из трубы своими руками: инструкция, советы, фото

Это вид печи очень простой в изготовлении, чем любые другие. У нее есть внешне сходство с буржуйкой. Материалом для создания вертикальной печи для бани из трубы своими руками являются обычные стальные трубы определенного диаметра с толстыми стенками. Состоит печь из отделения для топки, отсека для закладывания камней и специального бака для нагрева воды.

Свернуть

• Что нужно для сборки печи?
• org/ListItem»>Схема и чертеж
• Инструкция по сборке
• Видео-инструкция по сборке улучшенной версии
• Обустройство дымохода
• Преимущества и недостатки
• Важные советы
• Пробная топка

Что нужно для сборки печи?

Сталь, из которой изготовлена труба, не должна быть легированная и высокоуглеродистая. Такой материал негативно сказывается на сварочных швах. После их проварки и последующего остывания могут появится трещины, что приведет к деформации печи. Самый подходящий вариант марки стали — это Ст10 и Ст20.

Нужно определить точные размеры вертикальной печки для бани из трубы своими руками, исходя из размеров самого помещения. Идеальные габариты трубы для бани:

• диаметр — 50-55 см;
• толщина — 0,8-1,2 см.

Нужный материал:

1. стальная труба, диаметром 50-65 см, длиной 120-150 см и толщиной стенок 0,8-1,6 см, для водяного бака и топки;
2. другая, диаметром 35 см с толщиной стенок 0,5-0,8 см для закладывания камней;
3. еще одна, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
4. порезанная арматура из низкоуглеродистой стали для колосников, диаметром 1,2-2,0 см и длиной 50 см;
5. шнур асбестовый — понадобится для уплотнения дверок;
6. металлический лист для дверок, толщиной 0,4 cм;
7. ручки на дверцы;

Необходимые инструменты:

• электросварочный аппарат;
• слесарные инструменты;
• дрель и болгарка.

Почему актуально изготавливать вертикальную банную печь своими руками из трубы 530 мм со стенкой, толщиной в 0,6 см? Труба данного диаметра прошла испытание гидроопрессовкой.

Это поможет создать печь без дырок и прогаров.

к содержанию ↑

Схема и чертеж

Перед началом работы нужно создать чертеж и изучить схему конструкции печи. Он поможет избежать ошибок в сборке. Для его составления понадобятся необходимые навыки в геометрии.

На схеме показаны основные части печки:

Пример чертежей вертикальной печи для бани:

Здесь являются важными длина и ширина топки. Важна ее высота, на которой будет присутствовать люк для нагрузки горючего и окно, которое ведет к каменке.

к содержанию ↑

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

1. Дно трубы заваривается заготовкой ли листового металла.
2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 90⁰.
5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
11. Главная труба является стенкой для бака для нагревания воды.
12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
17. В итоге должна получиться вот такая печь:

к содержанию ↑

Видео-инструкция по сборке улучшенной версии

Видео-инструкция по сборке вертикальной печи для бани из трубы (модифицированный вариант):

И еще один способ:

к содержанию ↑

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания.

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

к содержанию ↑

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

к содержанию ↑

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

к содержанию ↑

Пробная топка

1. Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
2. Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
3. Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.

Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.

вертикальная и горизонтальная на 530 мм своими руками

Содержание:

1. Плюсы и минусы таких печей
2. Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы
3. Вертикальная
4. Горизонтальная
5. Что нам понадобится — инструменты и материалы
6. Схемы и размеры вертикальной и горизонтальной печи
7. Схемы горизонтальной модели
8. Схемы вертикальной печи
9. Процесс сбора печи
10. Фундамент
11. Колосник
12. Дымоход
13. Сборка горизонтальной модели
14. Сборка вертикальной печи
15. Обкладка кирпичом
16. Окраска и воронение
17. Первая топка
18. Видео обзор ошибок в конструкции банной печи

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для  её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

2. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
3. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
4. Навесные стальные петли.
5. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
6. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
7. Цемент.
8. Кирпич.
9. Песок.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

2. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

3. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

4. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

5. Сверху необходимо положить рубероид, он защитит от влаги.

6. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

7. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

2. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

3. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Сборка горизонтальной модели

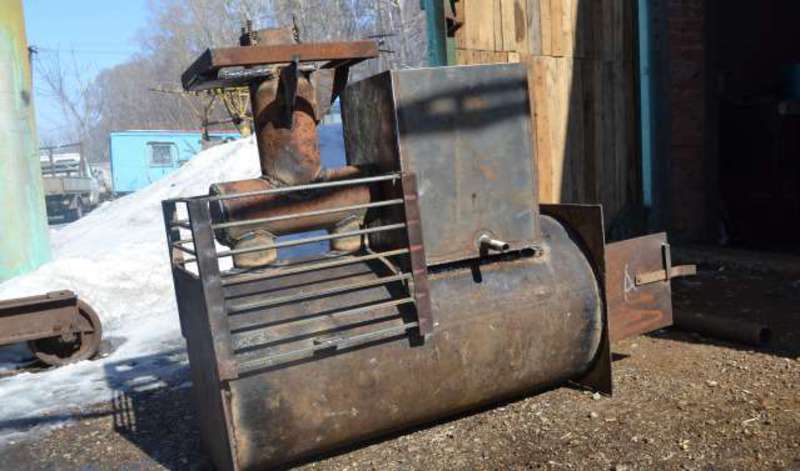

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

• Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

• Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

• Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

• В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
• Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

• Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

• Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
• Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
• Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

• Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

• Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
• Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
• Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

1. Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
2. Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

3. Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

4. К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
5. Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

Смотрите видео

Печь для бани из трубы

Смотрите это видео на YouTube

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

• Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

• Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

• Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

1. Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

2. Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

1. Необходимо открыть заслонку и поддувало.
2. Заложить дрова и поджечь.
3. Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

ПЕЧЬ БАННАЯ ОБЗОР ОШИБОК

Смотрите это видео на YouTube

Cварить печь для бани своими руками

Баня – это отличное место для того, чтобы расслабится и смыть накопившуюся за день усталость. К тому же, регулярное посещение парилки оказывает оздоровительный эффект на весь организм и позволяет сбросить лишний вес. Повышенное потоотделение направлено на стимуляцию центральной и вегетативной нервной системы, улучшение обмена веществ, вывода токсин и продуктов метаболизма из организма.

Печь для бани своими руками

Содержание

• 1 Видовое разнообразие
• 2 Преимущества металлического котла
• 3 Основные материалы и инструменты
• 4 Предварительные работы
• 5 Как сварить печь для бани: этапы
• 6 Условия безопасного использования

Однако любителям хорошенько попариться не всегда удобно добираться до местонахождения  банного комплекса или же попросту нет на это времени. Да и сам сеанс стоит немалых денег. Ввиду этих причин, многие, кто проживает в частных домах или же имеют дачный участок, решаются на то, чтобы построить парилку на своей территории.

Одним из главных элементов любой парной является котел, без него она будет обычной постройкой. Можно сварить печь для бани на заказ, а можно сделать все самостоятельно, если вы обладаете нужными навыками, энтузиазмом и материалами. Если же вы решили сварить печь для бани своими руками, это позволит вам значительно сэкономить денежные средства и обустроить парилку в соответствии своим запросам.

Видовое разнообразие

Установка печи для бани своими рукам

Существует достаточно много разновидностей печей для бани. Их многообразие позволяет подобрать наиболее оптимальный вариант в зависимости от стоимости, сложности монтажных работ и особенностей эксплуатации. Наиболее популярными являются такие:

• дровяные – они пользуются довольно большой популярностью среди пользователей. Это связанно с тем, что, несмотря на свои относительно небольшие размеры, они очень хорошо и быстро нагревают температуру воздуха и воды. Делают их, как правило, из кирпича или же из различных металлов. Дровяной агрегат – это прекрасный вариант для тех домов, в которых не проведён газ, так как при использовании жидкого топлива могут возникать пожароопасные ситуации. Топить её можно торфом или другим подобным видом топлива;
• чугунные – их можно условно подразделить на два вида: постоянно действующие и периодически действующие. Первые можно растапливать дровами, однако в этом случае следует ждать, пока воздух достаточно прогреется. Вторые, в свою очередь, работают на жидком топливе, к примеру, газу, поэтому нужная температура в помещении поддерживается на протяжении всего времени, пока люди находятся в бане. Среди достоинств чугунной модели стоит отметить, что она прогревает воздух равномерно.
• финские – главное их достоинство  – это простота в использовании и жароустойчивость. Эффективно работать они могут как на дровах, так и на электричестве. Дровяные финские печи довольно быстро нагревают помещение, а поскольку в качестве топлива выступает древесина, то они ещё и являются экологически чистыми. Электрические также имеют много достоинств. Среди них высокий уровень пожарной безопасности и простота в обслуживании.

Преимущества металлического котла

Печь в баню, сделанную из металла, часто устанавливают из-за ее эксплуатационных характеристик. Она позволяет быстро и качественно нагревать воздух и воду, от чего все процедуры проходят в наиболее подходящих температурных условиях и влажности. Среди ее неоспоримых достоинств стоит выделить:

• быстрый процесс нагревания;
• высокая производительность;
• небольшие размеры;
• легкость в монтаже;
• доступность строительных материалов;
• относительно низкая стоимость;
• для установки не требуется разрешение официальных органов.

Основные материалы и инструменты

Металлическая конструкция котла не требует особых материалов. Достаточно будет обзавестись куском трубы. Если же его нет под рукой, то можно воспользоваться качественными стальными листами или металлической бочкой. Однако первый вариант является наиболее удобным для строительства. Связанно это с тем, что сварочные работы в этом случае не требуют больших затрат времени и усилий.

В строительном магазине потребуется приобрести такие материалы:

• труба, диаметр которой составляет около 60-80 см, толщина – 1см, высота – 170см;
• металлический лист, с минимальной толщиной 0,8см;
• стальной прут, диаметр которого равен 1см;
• петли и засовы для двери;
• кран;
• труба для дымохода, диаметром более 10см;
• чугунный колосник.

Материалы для бани –
чугунный колосник

Из инвентаря понадобятся:

• сварочный аппарат;
• болгарку;
• молоток;
• отвертки;
• дрель.

Предварительные работы

Перед тем как самому сварить печь для бани придется решить множество задач.  Главной из них будет вес будущего агрегата. Если он будет составлять около8 центнеров, то стоит позаботиться об укладке прочного и надежного фундамента, если же меньше, то можно обойтись и без него.

Бетонный фундамент для будущей бани должен быть невысоким, около 0,3-0,4 м. После его заливки следует подождать, пока он застынет и выстоится. Как правило, этот процесс длительный и происходит в течение 7 недель. После этого следует выложить основание строения из кирпича. При этом важно помнить о том, что наиболее подходящим является красный или огнеупорный кирпич. Скреплять камни между собой кирпичи стоит исключительно глиняным раствором. Строительство котла можно начинать после истечения двух недель.

Как сварить печь для бани: этапы

На вопрос, как сварить печь в баню, есть подробный ответ и инструкция, разработанная опытными специалистами. Задавшись такой целью, придется неукоснительно придерживаться правил изготовления, чтобы полученная конструкция в итоге оправдала все ожидания и была максимально производительной, эффективной и безопасной. Процесс строительства достаточно прост, но требует к себе внимательности и аккуратности. Он проходит в несколько этапов:

• на первом этапе нужно отрезать 1 метр трубы. При этом стоит учесть, что оставшийся кусок трубы должен быть не менее 70 см, он будет нужен при конструировании водяного бачка. В нижней части полученной трубы необходимо сделать отверстие не более 20 см. Оно возьмет на себя функцию поддувала;
• затем к верхней части отверстия нужно приварить металлическую пластинку с отверстием. В полученном устройстве будет размещаться колосник;
• третий этап подразумевает под собой  строительство топки. Для этого примерно посередине трубы нужно проделать отверстие от 30 до 35 см в диаметре. При этом вырезанная часть трубы вполне сгодиться и для дверцы. Ее следует будет приварить на петли, а также оснастить крючком;
• на четвертом этапе нужно приварить каменку сверху топки, а также наполнить ее камнями. Чтобы надежно укрепить полученную конструкцию необходимо использовать стержень из арматурного металла, закрепив его сверху каменки;
• затем требуется изготовить муфту из стальной пластинки не более 50 см. Ее необходимо также закрепить сверху печи;
• на следующем этапе стоит изготовить короб. Он состоит из двух частей: первая служит для загрузки топлива, а вторая – для сбора продуктов горения. Короб крепится к боковой части котла;
• далее нужно изготовить емкость для воды, в которой она будет нагреваться. Размещать ее следует в 40 см от каменки. Если же сократить расстояние, то вода будет закипать и испарятся.

Условия безопасного использования

Для того, чтобы каменка была абсолютно безопасной, не стала причиной пожароопасных ситуаций, ожогов, повреждений и других неприятностей, требуется установить специальный экран, который будет выполнять защитную функцию. Такое приспособление можно сделать вручную. Для этого понадобятся оструганные дощечки. Их нужно прибить к деревянным  или кирпичным столбикам, расположив горизонтально.

К тому же, такой экран может выполнять и декоративную функцию. Ведь, как бы там ни было, а металлический котел, к сожалению, не отличается своей привлекательностью и стильным внешним видом. Он изрядно может испортить интерьер парной. Для этого, чтобы этого избежать защитный экран придется все же приобретать за деньги. Современные дизайнеры предлагают множество интересных и оригинальных решений, которые смогут замаскировать все недостатки печи.

Как сварить металлическую печь в баню своими руками

Если вы хотите иметь на своем участке баню, вы можете доверить ее строительство квалифицированным рабочим, а можете сделать все самостоятельно. В случае строительства бани своими руками особое внимание необходимо уделить котлу. Разобравшись в том, как сварить печь для бани, вы сможете ощутимо сэкономить на обустройстве парилки.

Металлическую печь не рекомендуется изготавливать из нержавейки.

Содержание

1. Особенности конструкции самодельного котла
2. Подготовка к работе
3. Пошаговая инструкция по сборке и монтажу котла

Особенности конструкции самодельного котла

До того как вы решите сварить печь для бани, вам нужно решить, какой именно агрегат вы бы хотели видеть в своей парилке — печь или котел. Между ними есть большая разница. Так, печь для бани своими руками традиционно строится из кирпича, в то время как котлы конструируются из металла. Однако это весьма относительная классификация, так что многие владельцы бань даже каменку называют котлом.

Чтобы сделать печь для бани, необходимо придерживаться ряда правил и инструкций. Это не очень сложная работа, однако она требует предельной внимательности, аккуратности и старательности.

Чертеж металлической печи для бани.

Печь в баню создается на основе заготовки, в роли которой, как правило, выступает отрезок толстостенной металлической трубы или же металлическая бочка. Если печь для бани делается из бочки, у нее нужно удалить дно. Даже если у вас нет ни толстостенной трубы подходящего диаметра, ни ненужной бочки, вы можете приобрести для изготовления печи для бани своими руками листовой металл. В данном случае достаточно будет сварить несколько железных листов, и корпус печки для сауны будет готов.

Разобраться в том, как сварить печь, несложно. Этот агрегат имеет достаточно простую конструкцию, он экономичен в эксплуатации и прекрасно подходит для обогрева небольших парилок. Ознакомиться с конструкцией такой печи вы можете на изображении.

Вернуться к оглавлению

Подготовка к работе

Перед тем как вы решите сварить печь, нужно будет купить или найти подходящую заготовку. Наилучшим вариантом является бочка на 200 л. Лучше всего отдать свой выбор в пользу изделия, изготовленного из достаточно толстого металла. Также вы можете сварить печь из металлической трубы. Для данной задачи подойдет труба диаметром 500-800 мм и длиной до 1 м. Это оптимальные габариты заготовки. Подобной печи будет достаточно для обогрева помещения бани площадью до 12-14 м².

Лучше не варить печку из емкости, выполненной из нержавейки. Дело в том, что она имеет сравнительно низкую теплопроводность.

Схема движения топливных газов.

Ввиду этого для нагрева банного помещения до требуемой температуры нужно будет потратить гораздо большее количество топлива, что существенно увеличит эксплуатационные расходы.

Дно самодельной печки изготавливается из железа. Используйте для создания дна круглую заготовку толщиной до 5 см. Опоры с легкостью делаются из отрезков арматуры. Подготовьте арматурные прутки диаметром 14 мм и длиной около 30 мм. Помимо этого, вам следует сделать заготовку, подходящую для изготовления колосника. Для этого возьмите круг метала толщиной от 50 мм. В данной заготовке следует создать продольные прорези. Именно через эти прорези будет осуществляться подача воздуха к загруженному топливу. Также вам понадобится найти, купить или изготовить еще одну круглую железную заготовку, которая будет выполнять функции крышки для банного котла и, одновременно с этим, опоры для укладываемых камней. Толщина данной заготовки должна составлять не более 1 см.

Для того чтобы сварить печь, вам нужно будет подготовить следующие инструменты и материалы:

• металлический лист для изготовления короба и внутренних перегородок;
• емкость (бак) подходящего объема для воды, изготовленный из нержавейки или оцинкованной стали;
• дверцы для топки печи;
• болгарку с кругами на 18 см;
• сварочный аппарат;
• отрезок трубы для устройства дымохода.

Перед началом работы ознакомьтесь со схемой котла, представленной на изображении.

Вернуться к оглавлению

Пошаговая инструкция по сборке и монтажу котла

Установка печи в баню.

Собрать металлический котел для обогрева бани достаточно легко. На изображении 3 проиллюстрированы все этапы изготовления. Прежде всего, вам нужно будет тщательно почистить и вымыть внутреннее пространство трубы или бочки, а затем подождать, пока все полностью высохнет. Далее, нужно будет взять отрезки арматуры и приварить их внутри отрезка трубы или бочки строго друг над другом. Арматурные прутки будут выполнять функции опор. Их необходимо располагать один над одним, в горизонтальном положении, в 3 ряда.

На самом нижнем уровне располагается дно печки. Второй уровень должен быть расположен над дверцей поддувала. Высота данного уровня определяется высотой дверцы. Третий уровень располагается не меньше чем на 200 мм ниже верха емкости, используемой в качестве корпуса котла.

Короб — это одна из важнейших деталей самодельного котла. Вам нужно будет разделить его на 2 части по горизонтали. В одну из них вы будете загружать топливо, а вторую использовать для сбора золы. Этот разделительный короб приваривается сбоку трубы или бочки в предварительно подготовленное отверстие. Благодаря этому коробу можно будет топить банный котел из другой комнаты или даже с улицы. Нужно лишь вынести туда лицевую часть агрегата. Делайте короб такой ширины, которая была бы не меньше толщины перегородки или стены.

Вы можете вывести короб из парилки, однако это будет сделать несколько сложнее, чем смонтировать там весь агрегат. Но подобное решение более удобно в использовании, т.к. вы сможете топить котел, даже не покидая пределов парилки.

Далее, вам нужно будет сделать поддувало. Оно должно иметь вид выдвижного ящика. В данном случае его не нужно будет оснащать дверцей. В случае установки выдвижного ящика, вы сможете чистить котел от пепла, золы и прогоревшего топлива без особых усилий. Приварите в нижней части корпуса колосник и дно печки. Колосник устанавливается таким образом, чтобы он совпадал по уровню с перегородкой выдвижного короба.

https://1popechi.ru/youtu.be/Zn8BGXGO9Sg

Вырежьте на крышке емкости отверстие для дымоотводящей трубы. После этого приварите крышку сверху корпуса. Отверстие для дымохода должно быть расположено с краю крышки, а не посередине. Это сделает процесс укладывания камней для разогрева более удобным.

Сделайте выносной бак для воды и надежно прикрепите его к стене парилки на высоте 20-30 см от верха печи. вы сможете снабжать парилку горячей водой из своего дома, протянув трубы или же установив в самой бане электрический нагреватель воды. В случае если вы сделаете что-либо из этого, вам не нужно будет подогревать воду в баке. Достаточно будет просто установить его рядом с отопительным котлом, чтобы было удобнее поливать водой горячие камни и поддавать пар.

https://1popechi.ru/youtu.be/bTQWIMS16Uw

Для того чтобы сделать эксплуатацию котла максимально безопасной, необходимо установить защитный экран, который убережет посетителей парной от различных неприятных случайностей. Данный экран можно изготовить из тщательно оструганных досок. Вам необходимо будет прибить их в горизонтальном положении к кирпичным или деревянным столбикам. Также экран можно сделать из кирпичей, выложив их «на ребро» на высоту порядка 100 см. При этом обязательно учитывайте тот факт, что экран не должен задерживать тепло, исходящее от котла, однако он должен ограждать раскаленный корпус агрегата, чтобы посетители бани не могли с ним случайно соприкоснуться. Такой защитный экран, помимо всего прочего, является прекрасным дизайнерским решением, с помощью которого можно скрыть котел и сделать интерьер парилки максимально эстетичным.

Как сварить печь для бани своими руками

Многие владельцы загородных участков стараются облагородить свои владения и не исключаются планировки постройки бани на участке. Кто-то обращается к профессионалам за помощью в постройке, а кто-то считает, что баню нужно обязательно строить своими руками, это, так сказать, будет иметь особую ценность.

Приходя в баню, где сделана печь для бани из кирпича своими руками, вы будете ощущать дополнительное тепло от того, что это сделано вами самостоятельно.

Мало кто поспорит, что главным элементом бани считается печь. Сконструировать ее можно самостоятельно, но при условии, что предварительно изучаться вопросы печного дела.

Предварительно необходимо выбрать какая именно печь вам нужна, а также сделать все необходимые чертежи печи для бани своими руками.

Особенности постройки печи

Несмотря на то, что функционал печки одинаковый для всего, банная печь должна иметь более высокий КПД, занимать мало места и иметь достаточную мощность, чтобы обогревать паровую комнату нужной температурой, сохранять долго свой жар.

Несмотря на то, что сама конструкция печки несложная, она должна соответствовать ряду условий, которые вы должны учитывать при постройке кирпичной печи для бани своими руками.

Безопасность. Горячая печь должна поднять температуру в бане достаточно быстро за короткий промежуток времени. Это происходит за счет прогревания стенок до 100 градусов по Цельсию.

К сожалению, если случайно задеть раскаленную поверхность печи, можно очень легко получить ожог. Очень сложно контролировать степень нагрева стенок. Учитывайте такие нюансы, если будете проектировать печь для бани с баком своими руками.

Каменка – это емкость, где уложены разного размера булыжники. Они нагреваются и удерживают тепло в помещении бани. Также они же и генерируют пар, когда их обливают водою.

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной. Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Подробный чертеж печи для бани из металла

Какие бывают печи

На сегодняшний день существует достаточно много разновидностей печей, сделанных своими руками. Делятся они на два вида:

• Холодный тип – нагреваются только камни в каменке.
• Горячий тип – нагревается полностью.

Печи, имеющие постоянный нагрев, будут протапливаться постоянно, во время принятия бани. Нет необходимости прогревать до самых высоких температур. Достаточно периодически подбрасывать дрова для поддержания нужной температуры.

Обратите внимание!

• Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)

• Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

• Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

Печь, которая работает по принципу периодического нагрева, необходимо очень хорошо протопить непосредственно перед заходом в баню. После этого в помещении будет достаточно тепло от камней, находящихся в каменке.

Преимуществом данной печи считается аромат, которые отдает древесина – запах древесной копоти. Это можно ощутить, если сделать печь для бани на дровах своими руками.

Из кирпича

Из кирпича с баком для воды
Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чем отличаются банные печи от печей для сауны

Отличия у данных печей значительные. К примеру, в сауне должна быть температура выше 85 градусов по Цельсию. Влажность не более 15%. Баня обычно имеет температуру до 65 градусов, а влажность составляет до 60%.

Для того, чтобы создать нужные условия в помещении, необходимо использовать разные печи. Отличаются и подходы к их монтажу. К примеру, для обустройства сауны необходимо соблюдать максимальную площадь контактирования корпуса печи и воздуха.

Таким образом, будет создана необходимая среда для циркуляции воздушных потоков. Это необходимо для того, чтобы воздух в сауне за короткий промежуток времени быстро нагрелся.

Для этого достаточно поставить небольшую открытую каменку, которая будет размещаться над топкой. Ее будет достаточно, чтобы камни прогрелись до 250 градусов.

Обратите внимание!

• Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

• Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)

• Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)

Чтобы сделать печь для бани своими руками, понадобится сначала сделать чертежи. Учитывайте тот нюанс, что в разогретых стенках из металла нельзя удержать температуру в пределах до 65 градусов по Цельсию.

Если есть необходимость, можно сделать футеровку топки. Это обкладывание изнутри топки огнеупорным кирпичом либо установка кирпичного экрана возле печки. это можно увидеть на фото печи для бани, сделанной своими руками.

Предварительное ознакомление с чертежами, схемами и фотографиями даст вам представление о том, как правильно сделать такие конструкции.

Печь с подогревом воды

Из металла

Благодаря конструкции, которая будет описана ниже, появляется возможность подогревать воду, находящуюся в отдельно установленном баке. Нам понадобится такой же материал, как и в предыдущем варианте.

• Изготавливаем две заготовки размерами 60×39 см – это будет основание и верхняя крышка. Боковые стенки будут размером 60×57 см, задняя – 60×40 см.
• В боковых стенках делаем вырез – от верха он будет 20 см, от края – 17 см. Таким образом мы конструктивно выделим топку.
• Привариваем боковые и заднюю стенку вокруг основания.
• В верхней плоскости делаем отверстие под патрубок, отступив от задней стенки 5 см. Ввариваем в середину гильзу под дымоход.
• Делаем полочку из уголка 30×30 см на высоте 39,5 см. Устанавливаем верхнюю крышку на профиль и хорошо обрабатываем швы.
• Привариваем переднюю стенку, ее размер должен получиться 40×40 см. В ней вырезаем дверцу для топки, ее ширина и длина – 26×23 см (от основания печи она должна находится на высоте 7 см). Приделываем к ней петли, как в предыдущем варианте, и запорный механизм.
• Под дверцей в два ряда сверлим отверстия диаметром в 8 мм. Они будут служить для притока свежего воздуха.
• Вырезаем заготовку 20×40 см и закрываем ей переднюю стенку отдела для камней.
• Изготавливаем емкость, в которой будет греться вода. Для этого необходимо вырезать сторону с размерами 43×35 см, две по 10×44 см и две по 10×35 см. Из них собирается металлический ящик. Все швы тщательно провариваются, чтобы не было раковин и жидкость не просачивалась.
• В одну из стенок 10×35 см сверху и снизу ввариваются два патрубка на ¾”, в основании этого модуля крепиться еще один патрубок на ½” для спуска воды.
• Теперь весь короб наваривается на одну из боковых стенок печки. Здесь также важен внимательный подход к качеству шва.

К каждой печке лучше подходить, как к индивидуальному проекту. Только в таком случае можно учесть все пожелания. Теперь вы имеете некоторое представление. В приведенные схемы можно привнести что-то свое. Нам будет интересно узнать, что получилось именно у вас. Делитесь идеями в комментариях к статье.

Фото печи для бани своими руками

Обратите внимание!

• Установка подоконника своими руками — подробная инструкция и пошаговое видео описание как установить подоконник (85 фото)

• Кирпичная печь своими руками — секреты простой и практичной кладки, схемы постройки и обзор лучших печей (95 фото + видео)

• Установка ванны своими руками: пошаговая инструкция по установке современных ванн из различных материалов (80 фото и видео)

Пожалуйста, сделайте репост

0

Направление модернизации

Банная печь Русь 18 Профи ЛНЗП

Усовершенствование современных печей удобнее проследить на моделях «Новая Русь 18 Л», выпускаемых . В ее комплект входит дымоход из труб известной . Тот же процесс отслеживается при обзоре характеристик известного агрегата «Калина».

Печи «Русь»

Высокоэффективные устройства используются для выработки высокодисперсного пара, аналогичного русской парной. Идеально подходят как для личных бань, так и для общественных саун. На рынке представлен широкий ассортимент моделей этого производителя. В нем есть обычные корзиночные печи, а также образцы с каменкой и дозатором подачи пара, имеющие высокий КПД.

Дополнительные приспособления позволяют оснащать парные оборудованием разной конфигурации, определяемой предпочтениями владельца. Материалы изделий «Русь» подобраны с учетом значительной тепловой нагрузки на печную конструкцию.

Печь «Калина»

Термофор Калина Inox БСЭ ТО НК ПРН

Печка в баню имеет прозрачный экран, визуально увеличивающий размеры топливного канала. В нем предусмотрен широкий топливник, позволяющий наблюдать за пламенем с разных позиций. Лабиринтный газоход особой конструкции обеспечивает быстрый нагрев парилки объемом до 30 метров кубических и качественный прогрев камней массой до 100 килограммов.

Благодаря встроенному теплообменнику вода нагревается в металлическом выносном баке (он располагается в смежном помещении). Жаростойкая нержавеющая сталь стенок печи химически инертна и не подвержена окислению, сохраняя кислород в воздухе.

фундамент под котел, как сделать печь с высоким КПД, чертежи и схемы

Большинство владельцев загородных участков, наряду со строительством дома, облагораживанием прилегающей территории, планируют строительство бани. Кому-то удобнее пользоваться услугами профессиональных мастеров, а для кого-то баня, построенная своими руками, имеет особую неописуемую ценность.

Основным элементом бани является печь. Несмотря на большое количество важных деталей, его вполне можно сконструировать самостоятельно, если изучить все тонкости и нюансы печного дела.

Особенности

При всей функциональности печей требования к разным моделям будут разными. Банная печь должна иметь высокий КПД. Так как она должна занимать мало места, то должна иметь достаточную мощность, чтобы нагреть парилку до значительно высоких температур, быстро нагреваться и долго поддерживать тепло.

Конструкция печи не так уж и сложна, но есть ряд существенных условий. Очень важным параметром является безопасность печи. . Например, так называемая горячая печь за короткое время поднимает температуру банного помещения за счет того, что ее стенки нагреваются до температуры до 100 градусов по Цельсию.

Если неосторожно прикоснуться к этой горячей поверхности, ожог неизбежен. К тому же в этом случае невозможно контролировать степень нагрева, что чревато большим стрессом для организма и даже тепловым ударом. В отличие от обычных печей для обогрева помещений, в банных печах есть дополнительные элементы, такие как каменка или бак для воды.

Каменка представляет собой емкость, в которую укладываются булыжники разных размеров. При нагревании до высоких температур они способствуют сохранению тепла в помещении сауны, а также являются непосредственными генераторами пара. Камни заливаются водой, испаряющаяся вода создает в парилке необходимую влажность и комфортную атмосферу.

Резервуар для воды может быть оснащен краном для большего удобства. При отсутствии в бане центрального или другого водопровода емкость с горячей водой становится необходимостью для принятия банных процедур.

Виды

Существует большое количество моделей печей, которые можно изготовить своими руками. Они отличаются разными характеристиками. В целом, банные печи условно делятся на два типа – холодные и горячие. Горячая печь, как отмечалось выше, прогревает полностью, в том числе и собственные стены, следовательно, распространяет тепло на все помещение парилки. И если у такой печи есть минус в том, что помещение будет перегреваться, то у у холодной печи такой проблемы не будет за счет нагрева только топки и камней в каменке . Но в этом случае необходим дополнительный источник тепла, особенно зимой.

Велика вероятность, что такой централизованный обогреватель не справится с большим объемом воздуха в бане.

Следующей характеристикой является постоянство нагрева. имеется нагревательных печей непрерывного действия , они нагреваются во время банных процедур неограниченное время. Не обязательно нагревать его до очень высоких температур, достаточно постоянно поддерживать заданный уровень, подбрасывая дрова. При постоянном нагреве тепло и влажность стабильны, в помещении комфортно.

Печь периодического нагрева правильно прогрета перед посещением бани. После этого баня будет долго держать полученную температуру за счет камней, которые находятся внутри каменки. Интересным дополнительным эффектом от такой печи является запах, очень приятный с нотками дерева, который возникает от оседания древесной сажи на камни.

Чтобы сделать правильный выбор, нужно разобраться, чем отличаются разные печи.

По материалу изготовления

Первая модель, на которую стоит обратить внимание, это кирпичная печь . Опытные строители рекомендуют этот материал как наиболее оптимальный для бани. Самым большим преимуществом является качество пара, который получается за счет тепла этой печи. Вырабатываемое им тепло мягкое и равномерное, поэтому пар плотный, горячий, но не обжигающий.

Еще один приятный нюанс для обладателей эстетического вкуса – кирпич может создать необычное или классическое интерьерное решение , поэтому печь бани будет не только полезным, но и приятным глазу сооружением.

При этом нужно обратить внимание, что кирпичная печь требует свободного места . Бывают, конечно, малогабаритные конструкции, но чаще габариты такой печи довольно большие. Кроме того, для ее установки понадобится дополнительный фундамент, так как печь имеет большой вес, что также может сказаться на свободной площади бани.

Кирпичные печи, в свою очередь, также бывают нескольких видов. В зависимости от особенностей здания печь будет называться «по-белому», «по-серому», «по-черному».

Баня «по-черному» известна в России с древних времен. Когда-то это был единственный вариант обустройства бани и считалось, что ее посещение приносит здоровье, убивает недуг и укрепляет организм.

Суть такова: в бане печь построена из камня и бутового камня. У этой печи нет отдельного дымохода. Благодаря простоте конструкции такие печи удалось сконструировать даже в походном военном быту, организуя бани для солдат. То есть печь топят, дрова подбрасывают постоянно, чтобы добиться сильного горения, дым от горящих дров идет прямо в комнату .

Для полного прогрева печи и помещения требуется несколько часов. После этого помещение проветривается и перестает тонуть. Конечно, баня не сможет долго сохранять тепло после прогорания топлива, но, как правило, для мытья этого хватало.

После таких процедур по нагреву все в бане покрылось слоем копоти, полки, стены, все возможные поверхности. Копоть промывали водой, а после камни поливали отваром мяты, хвои. Считалось, что именно таким образом уничтожаются все бактерии и микробы. , а воздух с запахом дров и гари очень полезен.

Сейчас снова появилось много приверженцев «черной» бани. Они утверждают, что такая баня действительно реальна, а все остальное, что существует на данный момент, является лишь пародией и не несет никакой ценности для здоровья и хорошего настроения.

Но есть мнение, что такую ​​баню могут организовать только профессиональные банщики, а для людей, не знающих всех тонкостей и нюансов банного дела, это может быть даже опасно.

Для обустройства бани «по-серому» К самой простой конструкции печи добавлена ​​дымоходная труба. Таким образом, дым и угарный газ больше не попадают в парилку, но при этом каменка монтируется таким образом, что дым выходит наружу через бак с камнями . В этом случае после полива водой на камни получается пар с примесью дыма.

Копоть в бане исчезнет , но неповторимая банная атмосфера останется. Этот вариант может подойти любителям настоящей русской бани, желающим избежать минусов бани «по-черному».

Баня «по-белому» будет прогреваться дольше всех перечисленных. Но она того стоит, что она долго сохраняет тепло .

Подовая печь – еще один оригинальный вид кирпичной банной печи. Отличается от стандартных печей тем, что доступ воздуха от горящих дров осуществляется сверху, а не снизу. Если в обычном варианте дрова укладываются на колосник и поджигаются снизу, то в подовой печи розжиг производится сверху и направление тяги будет меняться сверху вниз . Такое устройство позволяет дровам равномерно разгораться и длительное время поддерживать определенную температуру, в отличие от печей с нижним горением, где дрова разгораются резко и интенсивно, но также быстро прогорают.

Закладка дров в подовую печь должна происходить определенным образом: в самый низ укладываются крупные поленья, затем средние, а в самом верху очень мелкие щепки . Проектируя печь с верхним горением, можно отказаться от установки зольника, так как при таком способе сжигания золы после окончания горения можно просто подметать веником на совок.

Металлическая печь – довольно распространенный вариант. . Он имеет небольшие габариты, может быть как квадратным, так и круглым, быстро нагревается и быстро остывает. Такую печь можно купить готовой, а сварить ее из стальных листов, имея небольшой опыт сварки. Причем сделать его можно даже из вторсырья, например, обрезков труб. Металл о металл легко прожечь, поэтому в целях безопасности можно обложить его слоем кирпича.

Одной из разновидностей металлической печи является банный котел . Если металлическая печь может быть любых форм и размеров, то котел представляет собой, как правило, цилиндрическую конструкцию, малогабаритную. Котел можно разместить в бане как источник дополнительного отопления.

Реализация такой конструкции производится вручную по алгоритму для всех металлических печей. Лист металла вырезается по форме, сваривается корпус, топка и каменка, обустраивается дымоход. После этого котел можно обложить кирпичом, чтобы не рисковать обжечься раскаленным контуром.

По расположению печи

Основным техническим элементом печи является топка. Может располагаться как внутри парилки, так и снаружи.

Если топка находится внутри парилки, это может быть удобно тем, что за добавкой тепла не нужно далеко ходить. Но в то же время, учитывая, что парилка, как правило, небольшая, велика опасность обжечься.

Дистанционное отопление — гораздо более удобный и безопасный выбор . В этом случае в парилке стоит банная печь, возможно, с баком для воды, а топка перенесена в предбанник. Очевидно, что при таком расположении возможность ошпаривания сводится к минимуму.

Для установки теплообменника для бани — специального одиночного элемента для нагрева воды, нужно ориентироваться на расположение топки, ведь он может располагаться в дымоходе или в самой топке.

По виду топлива

Эта баня, естественно, топится на дровах. Именно дрова — экологически чистый материал, создающий ту самую оздоровительную атмосферу, ради которой все и затевается. Но есть исключения.

Печь может работать на газе, «топливом» может быть электрическая энергия, а в других случаях жидкое горючее вещество типа дизельного топлива или дизельного топлива. При проработке таких вариантов важно помнить, что эти продукты являются токсичными и если решено топить баню именно так, обязательно выведите систему сжигания на улицу .

Электрическая печь — Интересный вариант для тех, кто не хочет прикладывать много усилий к приготовлению бани, не любит следить за процессом нагрева. Возможным недостатком такой печи может быть и то, что она абсолютно не экономична. Но для тех, кто готов пожертвовать атмосферой русской бани в пользу удобства и комфорта, такая печь может стать идеальным вариантом. От такой печи не будет копоти, нет необходимости устраивать дымоход и самым главным преимуществом является то, что вы можете установить именно ту температуру нагрева, которая идеально подходит именно вам.

Электропечь приобретается в готовом виде и устанавливается согласно инструкции. Если все сделать правильно, такая печь будет абсолютно безопасной в эксплуатации, режимы нагрева-охлаждения будут регулироваться автоматически, а управлять всеми ее функциями очень удобно с помощью пульта дистанционного управления.

Газовая печь также имеет много сторонников. Отличается простотой монтажа, простотой обслуживания, безопасностью при правильном использовании и очень компактными размерами. Печь этого типа оснащена газовой горелкой. Есть модели, оснащенные резервуаром для воды, поддоном для камней. В такой конструкции обязательно есть предохранитель, который не даст распространиться газу, если огонь вдруг погаснет.

При установке газовой печи необходимо руководствоваться правилами техники безопасности. Основное требование – удаленность стен топки от стен помещения (не менее 50 см). Фундамент под печью должен превышать ее окружность минимум на 10 см . Также необходимо обратить внимание на размеры горелки – они должны соответствовать размерам топки. Главным преимуществом газовой модели является ее экономичность и долговечность. Газовые печи могут прослужить около 25 лет.

Печь сама по себе является устройством повышенной опасности, Печи, работающие на дизельном топливе, дизельном топливе и отработке имеют очень высокий класс опасности. . В то же время такая печь – единственный вариант, способный очень быстро обогреть сильно промерзшее помещение, что может стать большим плюсом для тех, кто несколько раз за зиму посещает дачную баню, например.

Решив установить такой агрегат, необходимо прибегнуть к помощи или рекомендациям специалистов. Так как в такой печи нефтепродукт нагревается до высоких температур, при неправильном подходе к устройству такой печи возможно, топливо может сгореть или взорваться.

Печь на дизельном топливе может быть двухконтурной, фитильно-капельной. Двухконтурная – это разновидность тепловой пушки , которая моментально прогревает даже самое проветриваемое помещение. Расход топлива у нее очень большой, поэтому данный тип печи не особо актуален для установки в бане.

Плетеная печь больше походная конструкция. . Если вы хотите использовать его для обогрева, вам нужно убедиться, что все его части изготовлены из качественных материалов и тщательно подогнаны друг к другу. Но у такого устройства все равно очень маленькая мощность.

Капельная печь, работающая на дизельном двигателе — лучший вариант , который можно использовать для бани.

Принцип работы такого аппарата заключается в том, что топливо капает в емкость с горячим испарителем. Печка заводится с помощью сгоревшего фитиля, нагревается испаритель. После почти полного выгорания фитиля запускаются капли топлива. Попадая в емкость испарителя, капли закипают, и пар загорается, выделяя тепло.

Уже имеющаяся печка-«печка» может быть успешно переделана под этот вид топлива . Обязательно выполнять все работы в строгом соответствии со схемой, составленной с соблюдением всех требований техники безопасности.

По способу нагрева

Следующей важной характеристикой банной печи является тип печного устройства, от которого зависит способ нагрева камней, а значит температура и пар в помещении. Здесь все просто.

Каменка бывает открытого типа и закрытая . В открытом типе камни размещаются над топливным отсеком. На них льют горячую воду, чтобы получить пар. Это подходит для небольших помещений, так как при частом поливе камней водой печь быстро остывает. Если печь оборудована баком для воды, такая конструкция будет более удобной, так как все будет под рукой.

Печь закрытого типа — лучший вариант по многим причинам. В этой конструкции камни расположены за дверью. Чтобы прогреть ванну, потребуется больше времени, но камни сохраняют тепло до суток.

При закрытом типе топливный отсек располагается вне помещения, что исключает возможность попадания угарного газа в парилку. Вся топка прогревается одинаково, что создает мягкую атмосферу равномерного тепла. При таком расположении камни менее способны обжечься горячим паром при поливе. . За закрытой дверью камни долго сохраняют свое тепло, поэтому температура в бане будет оставаться высокой долгое время.

Также есть оригинальные модели печей, которые можно приобрести и установить. Это стандартные конструкции, улучшенные по различным характеристикам. Например, аквапечь, сохраняющая в парилке достаточное количество кислорода за счет слоя воды, который проложен в стенках топки.

Печь Курина — разновидность кирпичной печи для бани, имеющая свои особенности устройства для более комфортного и равномерного прогрева банного помещения.

Тонкости изготовления

Металлическую печь своими руками сделать проще, но при большом желании и наличии терпения можно сделать и кирпичную. Перед строительством нужно иметь общее представление об основных требованиях к строительству печи для бани.

Печь должна быть установлена ​​у стены, которая находится напротив той, которая оборудована полками . Труба дымохода не может быть спроектирована так, чтобы иметь возможность прилегания к потолочным поверхностям, необходимо оставить зазор, который затем будет заполнен огнеупорным материалом и покрыт защитной облицовкой. На пол перед топливной камерой укладывается лист металла для защиты помещения от вероятности возгорания. когда из печи просыпаются угли.

Кирпич

Наиболее распространенные конструкции печей для бани из кирпича, которые можно изготовить своими руками, также отличаются расположением бака для нагрева воды. Различают печи с установкой бака внизу и печи с установкой бака вверху.

Прежде чем приступить к строительству печи, необходимо подготовить необходимые материалы:

• сам кирпич;
• глина и песок;
• чаша для раствора для смешивания;
• инструменты для разметки и укладки;
• изоляционные материалы;
• Отдельно нужно подготовить материалы для создания бака для воды из дымохода, если вы решили сделать его своими руками. Их также можно купить готовыми.

Для постройки печи, которая будет установлена ​​в помещении сауны, необходимо закупить кирпич более высокого качества, чем обычный для строительства . Он также должен обладать огнеупорными характеристиками, иметь четкие формы и одинаковый размер.

Так называемый кирпич шамотный — по своим параметрам самый подходящий вариант для печи , стоящего в бане, но необходимо учитывать тот факт, что его стоимость будет значительно выше обычного кирпича, поэтому возможно его частичное использование, в наиболее значимых местах, например, для отопления — место наибольшего нагрева. А для наружных стен, дымохода и отделки можно использовать обычный красный кирпич, но не плохого качества.

Вы можете легко проверить кирпичи, зная несколько простых способов. Первым предварительным параметром будет звук. Если ударить по нему молотком, звук, исходящий от поверхности, должен быть звонким и четким. Если звук получается глухим и как бы уходящим внутрь, вполне вероятно, что внутри кирпича есть трещины, делающие кирпич хрупким и хрупким. В этом случае ваша печь рискует разрушиться после непродолжительной эксплуатации.

Второй показатель — внешний вид кирпича. По стандартам кирпич должен иметь размеры 250*120*65 . Отклонением в пределах нормы считается 2 мм. На кирпиче не должно быть видимых дефектов, трещин и сколов. Допускается незначительное наличие борозд. Иногда на поверхности изделия можно увидеть налет, напоминающий пленку. От такого кирпича стоит отказаться, потому что он свидетельствует о браке производства. Такой кирпич не будет закреплен в нужном месте, так как пленка будет препятствовать необходимому сцеплению.

Третий ориентир внутри кирпича. В прямом смысле кирпич необходимо разделить на две части и внимательно осмотреть поверхность скола. Цвет должен быть равномерным и не иметь более темных прожилок и включений. Их наличие свидетельствует о нарушении технологии изготовления, обжиге кирпича. Такой кирпич для строительства банной печи использовать категорически не рекомендуется.

Приступая к строительству, необходимо правильно установить основу будущей печи. Основание должно быть водонепроницаемым, чтобы оно не нагревалось. Для этой цели отлично подойдет лист рубероида.

Фундамент должен быть больше печи примерно на 10-12 сантиметров . Он перекрывается балкой из бетона или стали и поверх этого перекрытия устанавливается настил.

Далее нужно приготовить раствор, который свяжет кирпичи между собой. Для смеси понадобится глина, песок и вода. Глину целесообразно использовать такую ​​же, как и при изготовлении кирпича . Его необходимо смешать с водой и оставить на сутки. Песок добавляется в последнюю очередь. Консистенция должна быть однородной и густой.

Чтобы понять, правильно ли приготовлена ​​смесь, нужно затереть ее в сторону, на поверхность. Смесь не должна трескаться, растекаться, липнуть к мастерку, раствор должен хорошо держать форму . Есть еще один способ. Деревянную палочку окунуть в раствор. Слой смеси, осевшей на палочке, должен быть не более, но и не менее 2 мм. Раствор лучше готовить небольшими порциями. , сделав новую партию после использования предыдущей.

После установки фундамента, приступая к кладке, необходимо иметь перед глазами чертежи, по которым будут выполняться работы. Заранее подготовленная схема, по которой будет укладываться кирпич, значительно упростит и упорядочит процесс.

Кладка кирпича стандартная и редко выполняется иначе. Первые ряды кирпича укладывают, как правило, сплошным слоем, это будет так называемая печная подушка. Двух рядов будет достаточно . Третий ряд начинают класть, исходя из рисунка. Сюда обычно укладывают колосник, дверку поддувала и зольник. Дверца воздуходувки устанавливается с помощью оцинкованной проволоки. Дверь монтируется посередине стены, а ее нижние сегменты выкладываются на поверхность ряда кирпичей. Проволока прячется в канавках, сделанных на поверхности кирпичей. А верхняя часть двери будет закреплена в шестом ряду кирпичей.

Далее в ряд укладываются четыре ряда кирпичей. Здесь нужно обратить пристальное внимание на выравнивание углов . От этого зависит правильная установка зольника и колосника. Если хоть один угол неправильный, то есть вероятность попадания дыма в парилку. . После кладки сплошных рядов верх двери переходит на шестой ряд кладки.

Седьмой ряд кирпичей — это уровень, на котором установлены противопожарная дверь и решетка. Колосниковая решетка должна быть вровень с кирпичной кладкой; для этого в кирпичах делают углубления по высоте колосников. Решетку закрепляют раствором. Решетку плотно укладывают на слой смеси и подбивают молотком для более крепкого сцепления. Нельзя допускать, чтобы решетка соприкасалась со стенками печи. , так как колосник при нагреве будет увеличиваться в размерах и создавать давление на боковые поверхности, что чревато разрушением топки. Дверца топки монтируется аналогично дверке поддувала.

Далее нужно сделать отверстие под резервуар для воды. Учитывая, что бак в некоторых местах будет соприкасаться с кирпичом, для лучшего крепления необходимо обмотать бак шнуром из асбестовой проволоки. Бак размещен на боковых стенках.

Со следующего ряда кладки, а именно с восьмого, будет начинаться дымоход, поэтому там необходимо установить перегородку. В девятом ряду уже смонтирован сам бак для воды и установлена ​​печка. Затем устанавливается кирпич на высоте топки и после этого по схеме выкладывается дымоход.

Резервуар для воды также может располагаться над дымоходом. Но очевидно, что, располагаясь непосредственно над топкой, емкость будет прогреваться намного быстрее.

Металлические

Металлические печи имеют свои неоспоримые преимущества. Например, простота монтажа и быстрый нагрев. Сюда же можно отнести небольшие размеры и эстетичный внешний вид. Но при всех достоинствах нельзя забывать, что металлическая печь будет более требовательна в плане безопасности. Поэтому, задумывая установку металлической печи, необходимо строго следовать инструкции и соблюдать все правила монтажа.

Печь устанавливается на расстоянии не менее 0,5 метра от стен и внутренних помещений .

Если металлическая печь будет работать от электричества, обязательно заземлите ее. При выборе такого варианта отопления также необходимо согласование с пожарной инспекцией.

Потолок и стены бани необходимо защитить от возгорания путем укладки теплоизоляционного материала. или отделкой кирпичом и/или металлическими листами.

Стены печи можно обложить камнем или кладкой, что снижает риск ожогов. Дополнительным преимуществом такой футеровки будет увеличение времени удержания тепла в топке.

Поскольку металлическая печь имеет небольшой вес, как правило, нет необходимости возводить отдельный фундамент. Такая необходимость может возникнуть при весе печи более 750 кг. В остальных случаях достаточно уложить на место будущей печи лист металла или даже уложить обычную керамическую плитку. Этот слой сделан в целях пожарной безопасности.

Саму печь можно приобрести в готовом виде, но при наличии хотя бы небольших знаний и навыков можно и самому сварить из листов металла.

В случае с печью для установки в баню нужно понимать, что металл должен быть проверен на прочность и возможную деформацию при воздействии высоких температур. Во избежание таких сюрпризов необходимо раскалить металлические листы докрасна и посмотреть, что произойдет с листом. . Он может увеличиваться в размерах и терять свою гладкость. Затем молотком простукивают лист по местам бугров и впадин до первоначального вида, а излишки обрезают. Такая подготовка не позволит печи перекашиваться в процессе эксплуатации.

Металлическая печь чаще всего не предусматривает в конструкции бак для воды. Так как сама печь небольшая, то дополнительная емкость сделает конструкцию более громоздкой, лишив этот вариант очевидного преимущества для небольших помещений. Но конечно при необходимости и желании танк можно обеспечить .

Так или иначе, бак нужно подобрать в небольших размерах, так как он должен прогреваться в короткие сроки.

Плита в такой печи может быть внутренней или внешней. Если нагреватель установлен на улице, можно облить его водой, чтобы получить пар. Выглядит эстетично и красиво, прогревается до высоких температур.

Нагреватель внутреннего типа позволяет камням лучше прогреваться. соответственно дольше сохранят тепло, но в этом случае там будет лежать путь дымохода и возникнет необходимость в периодической глубокой очистке каменки от оседающих продуктов горения.

Большое значение для самодельной металлической печи имеют сами камни. Брусчатка гранитная — абсолютно неподходящий материал. . Они содержат включения слюды, которая при нагревании выделяет ядовитые вещества. Вдыхание этих ядовитых паров очень опасно для здоровья. Лучше всего использовать обычные натуральные камни, круглые, примерно одинакового размера, без трещин и сколов. .

В специализированных магазинах можно купить булыжники из базальта или жадеита, которые отлично подойдут для банной печи .

Помимо правильного выбора камней важно и правильно их складывать. Самые большие и тяжелые нужно поставить на дно нагревателя, учитывая их форму . Если камни продолговатые, их укладывают вертикально, чтобы тепло, поднимающееся вверх, могло проходить по поверхности камня. Если пренебречь этим правилом, то возникнет естественный барьер для тепла и нижние камни будут очень горячими, а верхние останутся холодными. Поверх крупных камней выкладывают камни среднего размера и затем, верхним слоем, мелкую гальку. .

При неправильном размещении камней пар в помещении станет влажным и тяжелым, а лечебная процедура парения станет неэффективной.

Как и в случае с другими типами печей, при изготовлении металлической печи топка может быть выполнена цельной. Данная конструкция устанавливается непосредственно в парилке. Этот вариант самый простой. Желающим доступно большое количество чертежей и схем. Вариант с переносной топкой более трудоемок, но имея достаточный запас терпения, реализовать его вполне реально.

Важным моментом является конструкция дымохода при установке металлической печи. Это отделение должно быть изолировано. Оптимально между внутренней и внешней оболочкой трубы проложить теплоизоляционный лист.

Металлические печи имеют одну интересную особенность. Конструкция топки большинства печей такова, что позволяет получить максимум тепла за минимум времени за счет быстрого горения дров.

Возникает ситуация, когда дрова прогорели и нагрели печь до высоких температур, которые невозможно контролировать. Происходит это потому, что топка стандартно оснащена колосником, который предназначен для усиления горения за счет подачи через его колосники дополнительного воздуха, а значит кислорода. С этим устройством верх печи нагревается очень сильно, а низ и борта очень слабо . Есть дополнительные неудобства в эксплуатации, потому что удовольствия мало — вместо банных процедур регулировать пламя.

Решение проблемы простое, ведь все гениальное — полностью отказаться от решетки. Если дверца топки максимально уплотнена асбестовым шнуром, дрова можно укладывать прямо на дно печи. На двери должно быть предусмотрено небольшое отверстие с заслонкой, чтобы можно было контролировать доступ воздуха к огню.

После таких действий дрова в печи будут спокойно гореть в течение часа и более, а сама печь будет равномерно прогреваться. Столь простая, но эффективная корректировка конструкции сделает металлическую печь максимально удобной.

Самая распространенная модель металлической банной печи – «каменка» . Такая печь мобильна, наиболее проста в изготовлении и эксплуатации и знакома даже тем, кто далек от печных работ.

Данная конструкция содержит все основные элементы:

• фундамент;
• Топка и поддувал;
• решетка;
• внутренний обогреватель;
• дымоход;
• бак для воды.

Возле печи можно оборудовать место для хранения дров.

Для установки самого простого варианта этой печи потребуется сварочный аппарат, отрезок трубы с толстыми стенками или бочка как сам корпус печи и емкости под воду, дымоходная труба, решетка или прутья для ее изготовления , теплоизоляционный материал.

Сначала подготовьте основу. Для этого освободите участок пола и выкопайте котлован глубиной около 50 см. Его размер должен быть размером с печь с дополнительными 30 см по периметру. На дно выкладывается слой щебня или битого кирпича, а затем заливается слоем бетона. Следующий слой – лист рубероида. Полезно будет укладывать в два слоя, но только после полного высыхания бетона. .

На листы рубероида укладываются два слоя огнеупорного кирпича. Первый слой по краю. Жженый кирпич создаст хорошую защиту фундамента от влаги и воздействия высоких температур.

Следующий этап — сборка топливного отсека. Труба, которая будет использоваться под топкой, обрезается с двух сторон, чтобы в итоге получился баллон. В этом цилиндре нужно вырезать отверстие, в котором будет установлена ​​топка и зольник. Внутри трубы нужно приварить крепления для решетки. Саму решетку также нужно сварить из металлических прутьев.

Далее нужно подготовить два круга, вырезанных из листов металла, приварить их к верху трубы один и под другой, предварительно проделав отверстие для установки будущего дымохода. Двери изготовлены из остатков металла.

Для правильной работы дымохода необходимо соблюдать последовательность его монтажа. Внутренняя часть должна быть приварена к печке, а бак для воды установлен сверху так, чтобы труба дымохода проходила через бак. В одну из стенок резервуара нужно вставить кран. Остальную часть трубы нужно вынести за пределы помещения. Также необходимо вставить в трубу дымохода задвижку, имеющую вид металлического стержня с закрепленным на нем кругом. Поворачивая вентиль, можно управлять поступающим воздухом.

Иногда возле плиты лучше установить бак для воды. . При этом бак и топливный отсек соединяются металлическими трубками для циркуляции. Такая конструкция позволяет смонтировать ящик для камней над топкой, то есть соорудить полноценную каменку.

Простые самодельные варианты

Кроме кирпичных и основных металлических печей существуют еще и максимально упрощенные устройства для обогрева бани. Соорудить их можно из подручных средств, прилагая минимальные усилия. Конечно, нужно понимать, что такие конструкции вряд ли будут отличаться особой красотой или облагораживать интерьер, но если цель только в обогреве помещения, вполне допустимо использовать такие варианты.

Собираясь построить такую ​​печь, желательно подготовить чертеж или схему, по которой она будет собираться.

Интересный вариант печи может получиться из ненужных колес. . Такой нагревательный элемент прост по конструкции, занимает мало места, быстро нагревается и хорошо отдает тепло. К тому же такая печь будет прочной, долговечной и при желании ее можно будет топить не только дровами, но и углем.

Минусы те, что присущи всем металлическим печам – быстрое остывание и вероятность обжечься при случайном касании стены. Также необходимо учитывать, что из-за небольших размеров такая печь может обогреть небольшое помещение, в идеале не более 14-15 кв. м , для обогрева большего помещения такая конструкция не подходит.

На корпус устройства требуется 4 диска от грузовика, которые необходимо предварительно подготовить — очистить от грязи, возможно с помощью наждачной шкурки. У двух дисков нужно удалить середину, оставив только обод. Они будут использоваться в качестве бутылки с водой. Для этого их нужно приварить друг к другу и к верхней части металлической крышки для залива воды, а внизу конструкции прикрепить металлический лист, который должен иметь отверстие для трубы дымохода. Полученную тару необходимо опломбировать. Необходимо проверить и устранить недостатки при их наличии.

Остальные два диска сделаны из топливного отсека и отопителя. У одного диска нужно оставить центральную часть, она будет играть роль колосниковой решетки. Второй диск необходимо освободить от центрального сегмента, тогда при сварке двух деталей второй будет служить емкостью для камней.

Все части печи собираются по схеме, после чего печь устанавливается на заранее подготовленный фундамент.

Печь из негодной железной бочки тоже может стать хорошим вариантом для небольших парилок. . Для установки такой печи в первую очередь нужно заложить фундамент. Это должно быть бетонное или кирпичное основание, обладающее высокой огнестойкостью.

Ствол нужно подрезать болгаркой до необходимой длины. После этого внутри выкладывается кирпич. Топливный отсек выделен металлическими профилями. На них навалены камни. После этого на бочку устанавливается крышка с приваренной дымовой трубой.

Такая печь будет нагреваться и отдавать свое тепло камням, а дым будет попадать в щели между ними и испаряться.

Полезные рекомендации

При планировании строительства банной печи важно правильно оценить свои силы и возможности. Безусловно, печь, сделанная своими руками, будет согревать не только тело, но и душу. Но чтобы такое увлекательное и плодотворное занятие приносило удовольствие, нужен серьезный подход.

Производители печей для бани предлагают широкий ассортимент готовых устройств, требующих только установки. Если вы все-таки заморочились строить печь самостоятельно, обязательно учтите все советы и рекомендации.

Категорически нельзя пренебрегать требованиями пожарной безопасности. Обязательно должно быть утепление фундамента. Необходимо помнить, что для печей, работающих на разных видах топлива, критерии безопасности будут различаться. Самым ненадежным вариантом является агрегат, использующий в качестве топлива дизельное топливо, солярку, жидкие горючие смеси.

Необходимо заранее предусмотреть, как будет решаться вопрос вентиляции в бане. Правильный монтаж дымохода позволит избежать утечки дыма и отравления угарным газом.

Внимательно изучите потребности вашей семьи в отношении банных процедур. На основании этой информации вы сможете решить, в пользу какой печи сделать выбор. Металлическая печь быстро нагреет парилку и если в вашем случае продолжительность банных процедур составляет пару часов, то имеет смысл установить металлическую конструкцию.

Для любителей паровой кирпичной печи будет более подходящий вариант. до тех пор, пока сохраняет тепло и создает мягкий комфортный пар.

Металлические стенки печи можно обложить кирпичной кладкой, получится какой-то средний вариант, имеющий преимущества и кирпично-металлическая печь

Отличным банным решением будет приобретение чугунной готовой печи. с последующей облицовкой его стен кирпичом. Пар из такой печи будет приятным и густым, а сама печь прослужит долго. Еще одним преимуществом этого варианта является быстрый нагрев. Но мы должны помнить, что Такая печь не устанавливается непосредственно в парилке. Ее Чели, должно быть, в приемной.

Хорошо, когда печь сконструирована таким образом, что присутствуют оба вида печей — закрытая и открытая. Так больше возможностей довести парилку до нужной температуры. Каменку можно оформить в виде сетки, заполненной камнями. Меньше металла — меньше тепла.

Камни можно укладывать определенным образом в виде колодца, чтобы можно было наливать воду прямо в предназначенное углубление. Это даст большое количество пара хорошего качества.

Помимо хорошей печи, важно правильно сделать теплоизоляцию парилки, слив для воды и всей внутренней конструкции сауны, включая обшивку стен. Возможно, придется подумать, как организовать дополнительное отопление, чтобы учесть пожелания всех членов семьи.

Лучшим топливом для бани будут березовые дрова . Они горят равномерно, оставляя мало отходов. Хвойные деревья при горении сильно забивают дымоход. Их лучше не использовать.

Объем бака для воды, как правило, рассчитывается из количества 10 литров для мытья одного человека .

Глина для раствора, используемая для кладки кирпича, можно полностью использовать природную, собранную на берегах водоемов. Его следует замочить на несколько дней, чтобы очистить от возможных загрязнений.

Обратив внимание на все тонкости и нюансы печного дела, вы сможете построить устройство, которое будет приносить радость и здоровье.

Смотрите в следующем видео мастер-класс по изготовлению печи.

Самодельные печи для бани из трубы. Как сделать печь для бани из трубы своими руками

Покупка любого оборудования требует больших финансовых вложений. Но не все могут себе это позволить. И каждый ищет выход из ситуации по-своему. Кто-то приобретает и не качественную, но дешевую технику, и большинство предпочитает создавать ее с нуля в одиночку.

Один из самых простых вариантов – сделать своими руками печь для бани из трубы. Он отлично сработает, так как полностью герметичный корпус сможет гарантировать человеку практически 100% безопасность. Сделать это несложно. Что для этого потребуется, будет рассмотрено далее в этой статье.

Плюсы и минусы такой конструкции

Что такое самодельная печь? Эта труба, разрезанная на две части, одна из которых используется как топка и каменка, а другая под бак для воды. Такая модель является одним из бюджетных вариантов банного оборудования.

Он прочный, долговечный и может быть изготовлен в кратчайшие сроки. При этом объем сварочных работ будет значительно меньше, чем при сборке аналогичного аппарата, только состоящего из отдельных листов металла.

Какими бы конструктивными особенностями не обладал банный инвентарь, он обязательно будет иметь не только положительные, но и отрицательные качества. Исключением не являются печи из трубы для бани. Конечно, плюсов у такой конструкции довольно много, это:

Но есть у нее и недостатки. К ним относятся:

• Необходимость дополнительной закладки топлива при принятии банных процедур
• При изготовлении придется использовать сварочный аппарат
• Неравномерное распространение горячего воздуха, а, следовательно, возможность применения только в небольших помещениях

Если вас не пугают эти особенности конструкции, то можете смело приступать к ее выполнению.

Основные узлы банной печи

Отопительное оборудование, из чего бы оно ни изготавливалось, имеет основные узлы, присутствующие в каждой модели. К ним относятся: топка, предназначенная для сжигания топлива, дум, выполняющая две функции — сбор золы и создание тяги, сетка или емкость, в которой находятся камни, дымоход, позволяющий выводить отработанные газы в атмосферу и дрожь, на которой лежат дрова.

Основные узлы конструкции, смотрите видео:

Все перечисленные элементы потребуются при изготовлении трубы из трубы. Определившись с ними, можно переходить непосредственно к процессу создания.

Этапы монтажа печного оборудования

Перед тем, как приступить к сборке, необходимо выделить место под печь из трубы в ванне. Он должен соответствовать требованиям пожарной безопасности и зависит от материалов поверхностей, которые будут окружать конструкцию. Одним из вариантов защиты деревянных стен может стать экран из кирпича, изготовленный с использованием глиняного раствора.

И только после всех подготовительных работ приступают непосредственно к установке оборудования для бани. Он состоит из нескольких этапов.

Во-первых, это выбор трубы. Он должен быть не менее 1,5 м в длину, диаметром 0,5 м. Что касается толщины стены, то ее стоит выбирать в пределах 1 см, что позволит избежать длительного прогревания помещения.

Труба разрезается на части по 0,9 и 0,6 м. Большой используется для печи и обогревателя, а меньший для воды. А затем перейти к изготовлению самой печи. Для этого в нижней части большего сегмента необходимо вырезать отверстие 18х5 или 20х6 см. Это будет играть роль путать. Над ним приваривается круглая пластина.

Тогда в путанице есть сорт печи. Для его фиксации в углах приваривают 4 специальных уголка.

На следующем этапе в трубу врезается труба, которая закроет дверь. В качестве последнего используется металлический лист 25х30 см. Он навешивается на петлю, приваренную к трубе, и закрывается на защелку.

Сверху над топкой врезаны трубы, которые будут выполнять функции обогревателя. При этом его размещают таким образом, чтобы от его вершины до дна емкости оставалось около 10 см. В этом случае задняя часть трубы заваривается наглухо, а дверь выполняется спереди.

В полученный камень укладываются булыжники, выпадение которых поможет предотвратить приваренный металлический стержень.

После выполнения нагревателя в верхней части трубы закрепите муфту. Более того, она сварена таким образом, чтобы часть корпуса можно было использовать для крепления бака.

Следующим шагом становится оборудование дымохода. Для этого к баку крепится колесо водяного бака, в котором имеется дымоходное отверстие. При этом его нижняя часть плотно фиксируется на днище.

Верхняя часть резервуара закрыта стальным полукольцом, через который также проходит дымоход. Но чтобы можно было свободно заливать воду, третья часть бака должна оставаться открытой.

И последним этапом будет установка на дымоход стальной платформы. Он находится в 30 см от бака.

Правильный монтаж

Монтаж оборудования для бани не завершен после его сборки. Далее следует не менее важный этап – установка. Она должна быть выполнена таким образом, чтобы тепловая дверь располагалась, как в парилке, так и в предтрибаде.

Если вас больше устраивает второй вариант, то установку печи следует совместить с обстановкой стены. Или, если он уже есть, то сделать отверстие соответствующих размеров и совместить топку с предбанкером с металлической втулкой.

В случае установки топки в парилке необходимо учитывать следующие моменты:

1. Нагреваясь, металл выделяет большое количество тепла, что может привести к возгоранию деревянных поверхностей, поэтому расстояние между ними и оборудованием должно быть 1М
2. При выполнении стен из негорючих материалов может быть уменьшена до 10 см
3. Установка печи должна производиться на бетонном основании
4. Перед печью следует положить металлический лист, чтобы предотвратить появление искр на поверхности деревянного пола

Соблюдение всех перечисленных требований позволит избежать возникновения пожара и сделает эксплуатацию банной печи из трубы полностью безопасной.

Несмотря на простоту конструкции, оборудование для бани может быть отработано медленно при неправильной установке. Чтобы этого избежать, нужно учитывать следующие нюансы в работе. Первый – сварку должен выполнять только профессионал.

Второе — надо контролировать тягу печи. Если она слишком сильная, то следует сделать защелку в дымоходе для регулировки.

Третий комплект оборудования со специальным башмаком (горизонтальный лоток, камвольный в верхней части трубы), позволит избежать возгорания копоти.

Только учтите все эти аспекты, можно будет без опасений эксплуатировать в бане собранную самостоятельно печь.

А если еще добавить некоторые элементы дизайна, то можно гордиться не только хорошими техническими характеристиками своего дизайна, но и эстетичным внешним видом.

Готовый или собранный своими руками?

О том, что печь для бани – важнейшая составляющая, знают все. Сегодня рынок насыщен различными моделями такого оборудования.

Можно купить и готовую конструкцию, но если у вас есть все необходимое для сборки печи из трубы, то это сэкономит деньги. Самодельное оборудование не хуже промышленного, но по стоимости будет дешевле. Так что дерзайте и все получится.

Баня на своем участке – общая мечта многих дачников, но на пути ее воплощения возникает множество проблем. Одной из них может оказаться основная составляющая бани – печь. Суть проблемы в том, что покупка или кладка банной печи стоит круглой суммы, которая не всем под силу, но у этой проблемы есть достаточно простое решение – печь для бани из трубы. В этой статье мы подробно расскажем, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о трубах из труб

В первую очередь необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она проста в установке, обслуживании и эксплуатации, но плюсом печи, сделанной своими руками, является низкая стоимость.

Также стоит помнить об отрицательных качествах такой печи: плохая теплоемкость, а также низкий уровень пожарной безопасности. Минусы существенные, но не спешите отказываться от такой печи, ведь все они легко устраняются, например риск возгорания сводится к минимуму кирпичного или металлического экрана, гасящего ИК-лучи, излучающие печь .

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкций будет две, ведь печь из трубы можно строить вертикально и горизонтально, что для некоторых бань крайне важно.

Труба вертикальная

Перед изготовлением печи из трубы необходимо подумать о выборе необходимого инструмента и комплектующих печи. Подготовьте следующее:

• Сварочный аппарат;
• Электроды для сварки металлов;
• Инструмент для резки металла, например болгарка;
• Две трубы длиной 60 см и 90 см, диаметром 50 см и толщиной стенок около 10 мм;
• Труба диаметром 35 см, из которой будет сделан обогреватель;
• Два металлических листа толщиной 10 мм;
• Труба дымохода, выбирая которую важно учитывать, что она должна выходить над крышей;
• Усиление;
• Колесница;
• Кран металлический врезной;
• И 4 комплекта дверных петель.

Необходимая подготовка Материал, Собрать печь для бани из трубы можно своими руками, следуя нашей подробной инструкции:

1. Печь с теплым дном . Из заготовленного листа вырежьте круг, диаметр которого соответствует диаметру основной трубы, если следовать размерам, указанным в списке выше, то диаметр будет 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из Профиля для усиления конструкции.
2. Изготовление двери Под решеткой (обозлился). С помощью болгарки вырежьте ровный квадрат размерами 25 на 8 см. Квадрат должен быть в 4 см от дна печи. Далее необходимо закрепить на квадрате больших размеров, вырезанном из металлического листа, петли, которые можно приварить. Также сделайте ручку и защелку.
3. Изготовление решетки . Для изготовления решетки снова возьмите металлический лист и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, а на его месте сделать решетку из прутка арматуры. Полученный круг приваривается над нижней дверью.
4. Противопожарная дверь . Отступаем около 20 см от грации и вырезаем дверное отверстие (25х25 см). Вырежьте будущую дверь из металлического листа и закрепите на ней петли, приварив их. Также сделайте ручку отключения.
5. Каменка . Каменка может выполняться различными способами, но мы расскажем вам о самых простых, которые вы можете усовершенствовать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, от верхнего края трубы отмерьте 15 см. На этом уровне приварите сетку арматуры. Чтобы поменять камни или очистить их от Нагара, сделайте дверь так же, как было описано выше. Размеры двери подбирайте сами, учитывая размеры камней. Действовать нужно с осторожностью, так как если вы плотно заложили ее камнями, то нарушите циркуляцию воздуха в топку, что приведет к выбросам дыма в парилку.
6. Емкость для воды . Для изготовления емкости используйте короткую трубку (60 см). В первую очередь необходимо сделать дно бака: вырезать из металлического листа круг, диаметр которого должен соответствовать диаметру трубы; В вырезанном круге также необходимо вырезать отверстие под трубу дымохода, после чего, приварить изготовленный круг к одному из концов стенки бака (Читать далее: «»). Возьмите трубу дымохода, после чего сделайте кран для забора воды. Завершающим штрихом будет крышка бака, которую также можно сделать из металлического листа.
7. Сборка печи . Варите все составляющие печи, помните, что швы должны быть предельно надежными, ведь высокие температуры для них серьезная нагрузка. После выполнения всех действий печь для бани из трубы будет готова.

Горизонтальная труба

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для нее немного отличаются:

• Основная труба должна быть длиной 75 см и диаметром 53 см;
• Вторая трубка должна быть меньшего диаметра (11,4 см).

Горизонтальные печи из трубы для бани делаются немного сложнее, однако при такой конструкции вы сами можете решить, где расположить бак с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили построить именно такую ​​печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Установить трубу горизонтально и развести к ней ножки;
2. Сделать решетку . Для этого от нижней точки трубы отмеряют расстояние, равное 1/3 диаметра трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет 75 см, а ширина должна составлять 1/3 диаметра основной трубы. Этот прямоугольник будет служить дном топки, поэтому в нем также нужно сделать отверстие под колосниковую сетку. Далее остается только приветствовать этот прямоугольник на дне трубы.
3. Фурове заканчивается . Для изготовления торцов печи вырежьте из металлического листа (53 на 70 см) два прямоугольника, после чего разведите их на концы трубы. На переднем торце присутствовали двери и топки, которые мы подробно описали при изготовлении вертикальной трубы.
4. Дымоход . Чтобы сделать правильный дымоход, сначала проведите отверстие в основной трубе, ближе к заднему концу. Далее возьмите небольшую трубу и разрежьте ее пополам. На одной из половин необходимо заварить концы железных листов с углублением, чтобы потом установить полученную конструкцию на поверхность основной трубы. Также в центре этой арки необходимо сделать отверстие для трубы дымохода. После всех проделанных работ приварите изготовленную арку к основной трубе.
5. Корзина для камней . Для изготовления каменки можно использовать прутья арматуры. «Вырежьте» из них корзинку и разведите в духовке.
6. Для изготовления бака Используйте нержавеющую сталь. Изготовленный резервуар можно прикрепить к задней стенке печи или над печью.

Как видите, печь для бани своими руками из трубы делается довольно просто, но также не стоит забывать о дополнительных приспособлениях, которые сделают работу печи безопасной.

В случае когда возникает необходимость соорудить топку для пара, есть возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата А Болгарки. Это потребует минимум времени для достижения желаемого результата – обустройства печи для бани. Изготовление не предполагает установку ограждений, а его возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то оно может быть как горизонтальным, так и вертикальным.

Для продолжения процесса обустройства печи для бани потребуются следующие заготовки:

• труба 426 мм с толщиной стенки от 5 мм;
• листовой прокат толщиной 5 мм;
• небольшие отрезки труб;
• стальной лист толщиной 2 мм;
• металлопрокат.

Целью применения листового проката является резка двух кругов, диаметр которых должен соответствовать размеру используемой трубы. К концам трубы привариваются круги, но за одним исключением. Один круг остается сплошным, а друг в друге прорезается отверстие 150 мм. В результате вся заготовка становится топкой с дном, а та, что с отверстием, — с отступлением на дымоход.

Далее необходимо позаботиться об изготовлении дверей. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. В нем должны быть установлены петли, а также – запорные, дополненные регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого используется труба 76 мм. В качестве демпфера предполагается использовать металлический круг толщиной 2 мм, приваренный к проволоке 5 мм.

Завершающим этапом процесса изготовления печи является устройство противопожарного ограждения. Делается это привариванием металлического цилиндра, диаметр которого должен быть немного больше по сравнению с размерами топки. Оптимально, если этот цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой, но при отсутствии соответствующего опыта их выполнение может вызвать трудности. Поэтому желательно сначала осмотреть стыковку печи и просмотреть фотографии уже собранного устройства, чтобы составить правильное представление о том, как должен выглядеть тепловой агрегат в сборе.

Что нужно для изготовления печи?

1. Сварочный аппарат.
2. Инструменты для резки металла. Хотя лучший выход — найти возможность использовать специальный станок для резки соответствующих заготовок.
3. Труба стальная на 630 мм с толщиной стенки от 10 мм.
4. Дверь межкомнатная 125 на 250 мм, теплосчетчик — 250 на 250 мм и рассчитанный на каменку — 375 на 375 мм, включая обустройство петель.
5. Стальной лист толщиной 10 мм.
6. Рукоятка из чугуна, которая должна быть востребована решеткой, чтобы обеспечить тягу.
7. Заготовки чугунные 50 на 50 мм.
8. Арматура.
9. Трубка 120 мм для коптильни.
10. Около 35 шт. кирпича торцового нестандартных размеров — 250х125х

Этапы самостоятельного изготовления печи

Этап I.

Следует использовать стальной лист 10 мм, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге отверстие для дымохода (120 мм), а в другом – отверстие прямоугольной формы для зольника.

Дно печи приварено на высоте 150 мм. Готовое изделие из чугуна используется в качестве решетки.

Второй этап.

На этом этапе подготавливаются отверстия, необходимые для установки соответствующих дверей. Дверь каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – удобство использования, поэтому конкретные размеры дверей произвольны.

Этап III

Бок вареный для двери с применением листа с учетом прохода через стену.

Стадия 4.

Дно печи оборудовано металлическими рейками из 10-миллиметровой стали, которые необходимо установить с шагом 50 мм по периметру. Затем приваривают днище с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно проваренное дно способно обеспечить требуемую прочность печи в целом.

Стадия V.

Сборка стальной рамы завершена, теперь требуется установка на место. После этого приступают к футеровке, чтобы создать условия для снижения теплопотерь. Для этого используется шамотный кирпич (250х125х40). При подгонке кирпича требуется его нумерация.

Выложено дно печи, что в основном обеспечивается применением 11 кирпичей. Улучшенный рез болгаркой, а склеивание кирпичей выполняется с помощью специального раствора.

Этап VI

Через футеровку устанавливается топка, которая предполагает использование 16 целых кирпичей и 16 половинок. В результате высота корпуса составляет 375 мм.

Этап VII.

На полученной полке заготовки из чугуна, имеющие сечение 50 на 50 мм, относительно расстояния между ними — около 4 см.

Этап VIII.

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размерам под чугунные прутья. Это исключает контакт стальной части топки с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового узла. Хотя, если есть желание, это можно сделать плитами, оставив отверстие для установки дымохода.

Ступень IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и производится покраска топки, что необходимо производить исключительно термостойкой краской, способной выдерживать нагрев до 1200°С.

Следующие этапы печи позволяют собрать устройство, которое легче кирпичного варианта аналогичного теплового агрегата, но значительно надежнее. Для получения легкого пара температуру каменки доводят до 900°С. При этом печь выдерживают от 3 до 5 часов. Чтобы начать париться, сначала нужно дождаться завершения процесса горения дров, а затем уже сжигать угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Печь горизонтальная.

Рассмотрим печь с горизонтальным основанием. Здесь каменка установлена ​​снаружи, а бак подвешен. К положительным моментам предлагаемой печи относятся ее компактные размеры и приличная глубина топки, что гарантирует возможность быстрого прогрева бани.

Процесс плановых работ включает:

1. Подготовка основания. Для чего нужна труба длиной 0,8 м, диаметр которой должен быть 0,5 м.
2. Изготовление колосникового участка за счет использования листового металла толщиной около 12 мм и арматуры. Размер этой площадки должен быть от 40 до 80 см. В нем делается отверстие, которое оснащается арматурой путем ее сварки.

Печь должна быть установлена ​​таким образом, чтобы шов находился под решеткой. Это позволит избежать слишком высокой тепловой нагрузки на стык в виде шва.

1. Создание фасада, на изготовление которого может пойти прямоугольный утюг из железа 60 на 70 см. В ней следует сделать два отверстия, где одно предназначено для дум, а другое – для топки.
2. Устройство задней стороны печи, которое также выполнено с использованием металлического листа прямоугольной формы, но несколько другого размера — 70 на 90 см. Верхняя строка этого листа — ограничитель отопителя.
3. Соединение фасада и спинки с печкой сваркой. Закрепление переднего ограничителя посередине топки, форма которого должна совпадать не только с корпусом самого теплового узла, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части топки для крепления металлической арки с прорезью для дымохода.

Установите дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для тушения огня и качественного сгорания топлива.

1. Приварка свода, выступающего к днищу каменки. Для увеличения объема его можно дополнить решеткой из арматуры, приваренной к стене так, чтобы она возвышалась примерно на 20 см.
2. Оборудование пепельных и топочных дверей.
3. Монтажные полки для установки резервуара для воды. Фиксируется сваркой. Его размер должен соотноситься с размером основания теплового агрегата.
4. Автокрановое оборудование.

Последний этап работ по обустройству горизонтальной печи заключается в обработке ее корпуса: шлифовке, удалении ржавчины и окалины в результате сварки. После этого печь следует покрасить термостойкой краской и хорошо выступить, чтобы краска запеклась.

Банная печь 530 труб

Печь изготовлена ​​из трубы диаметром 530 мм толщиной 8мм и листового металла 8мм.

Масса топки-234кг

Масса камней 141кг.

Максимальный объем пергаментной комнаты 22 м.куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Работа предлагаемого варианта печи позволяет отапливать 3 изолированных друг от друга изолированных помещения. Под этими помещениями следует понимать предбанник, парилку и парилку.

Оснащение такой печи может включать выносной по отношению к каменке пучок, создающий условия для повышения температуры камней, а также выполняющий функцию искрообразования. Работа отбойника возможна в 2-х положениях: вытяжка и искра. Если положение вытяжки выбрано, то это способствует увеличению тяги в ситуации, когда дымоход не прогревается. В результате работа топки становится более эффективной, а в выходе дымохода уменьшается искрение.

Конструкция печи отличается простотой, что не сказывается отрицательно на ее надежности. Печь включает в себя весь необходимый набор элементов:

• бак из нержавеющей стали;
• большая топка, длина которой 60 см;
• открытая лестница с ребрами, препятствующими потоку воды.

Топка топочная изготовлена ​​из металлической трубы диаметром 530 мм с толщиной стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного кокса и возможность регулировать процесс горения дров.

Для окраски используется термостойкая эмаль, которая после первого протоода кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Another furnace of 530 pipes

Blueprints

Фото готовой конструкции

Каменка для бани своими руками.

Инструкция по строительству детской площадки для бани. Особенности печей-каменок. Как построить баню из кирпича своими руками.

11 марта. Ремонтно-строительные работы Просмотров 1253. Комментарии к записи Каменка для бани своими руками №

Каждый владелец загородного дома или собственного участка рано или поздно задумывается о строительстве бани. Одни руководствуются мыслями о комфорте и приятном отдыхе, другие намерены использовать баню в лечебных целях. Как бы то ни было, баня без печи-каменки существовать не может. Это своеобразное «сердце» конструкции, и его можно сделать эгоистично даже без опыта повара. В этой статье мы поговорим о том, как сделать камень в баню.

Что такое Каменка?

В настоящей русской бане всегда есть пар. Именно он обеспечивает быстрое натяжение кожи, убирает и смывает все лишнее. Горячий пар деликатно и эффективно воздействует не только на тело, но и на органы дыхания, прогревая тело изнутри. Для получения достаточного количества пара необходимо построить в бане печь особой конструкции – каменку.

Существует ошибочное мнение, что каменка – это каменная печь, в которую надо плескать воду, чтобы получить пар. На самом деле оказывается, что весь секрет в устройстве печи – внутри нее в специальном месте расположены камни, которые очень сильно нагреваются и испаряют воду.

Сорта каменок

Раньше каменку строили из глины, а со временем стали использовать более практичный и прочный материал — обожженный кирпич. С развитием промышленности и технологий другие пытались использовать другие материалы температурного удара, в том числе металл. Металлические камеры обычно кустарного производства. Основное преимущество их преимущества заключается в компактности и малом весе. Отсюда «сыпется» тот факт, что под металлический утеплитель не нужно закладывать отдельный фундамент, в отличие от кирпичного аналога (о нем мы расскажем чуть ниже). Соответственно снижается стоимость самой конструкции и сложность работы. Вам нужно будет только приобрести печь и поставить ее в любом удобном месте.

Требования к установке каменки в бане иногда составляют довольно противоречивые и слишком завышенные. Например, в последнее время считается, что печь должна занимать как можно больше места и при этом быстро прогревать помещение, экономно расходовать топливо и недорого стоить. К сожалению, невозможно сделать, чтобы одна печь обогревала всю баню, включая пару, а также нагревала воду для душа. Из всех требований вам придется выбрать самое главное, а в случае с утеплителем это качественное прохождение пара и генерация большого количества водяного пара. В некоторых случаях значение играют размеры печи, ее вес или вид топлива. В зависимости от этого выбирают тип конструкции.

Электрокаменка для бани, например, не требует места для хранения топлива, но потребляет довольно много электроэнергии, что при постоянно растущих тарифах не очень выгодно. Большую популярность имеют газовые проигрыватели для бани и сауны – это компактные и «чистые» устройства, родственники обычных водогрейных котлов. Но своими руками непрофессионал сконструировать такие устройства не сможет, поэтому остановимся на твердотопливных камерах и рассмотрим преимущества и недостатки металлических и кирпичных моделей.

Преимущества и недостатки каменки

Кирпичная камера считается традиционной, и многие продолжают ее использовать даже после работы с металлическим вариантом. Что лучше сказать с полной уверенностью нельзя, ведь каждый хозяин волен выбирать печь в соответствии с индивидуальными потребностями и привычками. Остается только объективно оценить положительные и отрицательные моменты.

Поскольку металлические печи пользуются большим спросом, рассмотрим их в первую очередь. Основные преимущества – компактность, а значит, такая печка поместится даже в небольшом ящике. Вес тоже небольшой – обычно он варьируется от 50 до 100 кг. Металл очень быстро нагревается и также быстро отдает тепло в помещение, поэтому обогревателя хватает на 40-60 минут. Так что она должна нагреться и начать испаряться вода. Некоторые модели многофункциональны и могут не только подавать пар, но и согревать напитки, воду и т. д. Наконец, разнообразие дизайнов и форм позволяет подобрать камеру в ванну с любым интерьером.

К сожалению, у металлических печей есть недостатки. Так, самым очевидным является повышенная пожароопасность – металлический корпус печи сильно разогревается, поэтому может спровоцировать обводнение, мебель или ожог. Кроме того, металл быстро остывает, что сказывается на расходе топлива и общей производительности печи. Такие конструкции предпочтительнее использовать в небольших помещениях площадью не более 25 м².

Однако большинство сведущих в санузлах людей предпочитают строить кирпичные камни для бани. Это объясняется тем, что кирпич дает ровный и равномерный прогрев помещения, тогда как печь подходит даже для больших помещений. Такой обогреватель долго держит тепло и может охлаждать несколько часов, продолжая прогревать воздух. Кирпичная печь полностью пожаробезопасна, надежна и долговечна. Однако при этом он много весит, поэтому требует закладки собственного фундамента. Места печь тоже занимает много. Чтобы расплавить такую ​​конструкцию, нужно подождать 3-5 ч, но все усилия окупятся сполна. Немаловажную роль играет качественная очистка после использования – от этого зависит эффективность работы протоода и срок службы печи. В следующей главе мы расскажем, как построить именно такой камень для бани своими руками.

Как построить каменку

Прежде чем приступать к строительству печи-каменки, необходимо рассчитать подходящий размер емкости для нагретой воды. Этот параметр зависит от примерного количества людей, посещающих баню – на одного человека приходится в среднем 10 литров воды.

Специалисты рекомендуют использовать открытую емкость для нагрева воды. При этом будет небольшое испарение, но вы в любой момент сможете добавить нужное количество воды, если кому-то не хватит. Кроме того, вы можете сразу после использования или по мере необходимости легко очищать емкость изнутри от известкового налета и накипи. Зимой после банных процедур из бака можно будет удалить всю воду без остатка, чтобы она не замерзла и не повредила систему.

В качестве такой емкости можно использовать металлический бойлер. Такие изделия продаются в специализированных магазинах (котлы на твердом топливе, все для печей и т.д.). Если есть опыт сварки и желание сэкономить, можно приготовить емкости любых размеров самостоятельно.

Фундамент для Каменки

Так как мы будем строить из тяжелого кирпича лежачего, то потребуется закладка личного фундамента. Как правило, больше 500 кг весит только сама печка, поэтому она должна иметь прочное и надежное основание. Также следует учитывать, что баня – достаточно влажное помещение, и не каждый фундамент выдержит постоянно высокий уровень влажности и перепады температур вдобавок.

Как сделать фундамент площадки для бани:

1. Сделать разметку на земле в соответствии с размерами фундамента (размеры фундамента должны превышать размеры самой печи к Поллипичу).
2. Выкапывать котлован в соответствии с разметкой глубиной 50-100 см.
3. Следите, чтобы фундамент печи не стоял навалом с фундаментом бани, иначе из-за подвижки грунта они будут тонуть друг на друге и взаимно мешать. Допустимое расстояние между фундаментами от 5 см. После строительства эти зазоры следует заполнить речным песком.
4. Выровняйте и тщательно перепутайте дно ямы.
5. Под кирпичный камень отлично подойдет как для бетонного, так и для бутобатического фундамента. Если баня стоит на сухом грунте, можно приготовить известково-цементный раствор, смешав волокнистую известь с цементом в соотношении 6:1 и добавив речной песок в зависимости от марки цемента и известкового жира. Для приготовления чисто известкового раствора смешайте известь с песком 1:2, чисто цементный — цемент с песком 1:3.
6. Дно ямы Засыпать 10 см слоем песка, 10 см слоем насыпи, выровнять и запутать.
7. Для большей надежности постелите гидроизоляционную пленку, захватывая стены.
8. Залейте раствор в яму, выровняйте и оставьте на неделю до застывания.
9. По истечении указанного времени приготовить жидкий цементный раствор и залить его на поверхность фундамента для выравнивания. Проверьте горизонтальную поверхность уровнем воды.

Кладочная каменка

Полностью фундамент высохнет только через 12-14 дней, и только тогда можно приступать к кладке кирпичей. Существует множество схем приделов для бани, называемых вагончиками. В инструкции ниже описано, как сделать самую простую камеру, не имея профессиональных навыков.

Инструкция по строительству площадки для бани:

1. Между кладкой и фундаментом необходимо устроить гидроизоляционную прокладку. Для этого можно использовать самый дешевый рубероид. Каждая поверхность фундамента в 2 слоя. По длине руноид должен быть таким, чтобы полотно вышло за пределы основы на 5 см с каждой стороны. Если одной полосы недостаточно, чтобы закрыть всю поверхность по ширине, делают два пропила с нахлестом на 15-20 см. Второй слой укладывается перпендикулярно первому. Для надежности можно прокурить слои битумной мастикой, но можно и вовсе обойтись без нее, так как в нашем случае первый слой кладки будет из полнотелого кирпича и хорошо дает гидроизоляцию.
2. Каменку для русской бани можно построить только из качественного обожженного красного кирпича. Полезную информацию по этой теме можно найти в статье «Виды кирпича и их применение». Топливо и футеровку лучше выкладывать из огнеупорного и жаропрочного кирпича.
3. Перед укладкой кирпича на место подержите его в холодной воде 2-3 минуты, чтобы он пропитался жидкостью. В противном случае пористая структура кирпича будет избирать влагу из кладочного раствора, и он потеряет прочность.
4. Для приготовления кладочного раствора смешайте красную глину с песком в пропорции 1:1. Если глина попалась жирная, возьмите больше песка. В статье «Как приготовить кладочные растворы» Вы найдете много полезной информации.
5. Искусство кладки печи заключается в создании тончайших и абсолютно герметичных швов. Это необходимо для того, чтобы исключить малейшую возможность проникновения угарного газа и продуктов горения внутрь помещения. Нанесите раствор по всей ширине кирпича полным слоем, стараясь получить максимально тонкий шов. Для этого сам раствор должен быть однородным и вязким, из освященного песка и качественной глины. Толщина шва должна быть не более 3 мм.
6. Для облегчения работы и повышения точности кладки изготовьте две направляющие из металлического стержня диаметром 3 мм (толщина шва). Перед укладкой кирпича расставьте направляющие с двух сторон. При прижатии кирпича к брускам получается идеально ровный шов и можно вытягивать направляющие. При укладке следующего кирпича заполните оставшиеся пустоты в предыдущем. Излишки раствора нужно сразу удалять, особенно с внутренней поверхности, иначе они впоследствии будут отваливаться и мешать полноценной работе печи.
7. Если вы впервые занимаетесь кладкой деревянной цепи для бани, то каждый ряд лучше укладывать на сухую без раствора, посмотреть все ли в порядке, запомнить последовательность действий, а потом делать все так же , но с решением. По завершении каждого ряда проверяйте ровность всех углов!
8. Не забывайте одевать кирпичи в каждом ряду. Это значит, что швы между кирпичами нижнего ряда не должны совпадать с вершинами верхнего, а быть смещенными к полулипичу.

Важный момент: ни в коем случае не используйте жаропрочный и рядовой кирпич в один ряд. Из-за разной теплоемкости они будут «конфликтовать» и кладка разрушится раньше времени. В результате образуются трещины, и в помещение будет проникать угарный газ.

С помощью визуального друга достаточно просто выложить все ярусы кладки. Что касается металлической фурнитуры – заслонок, решеток, петель – их необходимо устанавливать одновременно с кладкой по мере «роста» печи. Створки по периметру лучше обмотать асбестовой обмоткой, чтобы она компенсировала расширение металла при нагреве и не позволяла появляться трещинам.

Каменка плавучая

Засыпкой называют именно те особые камни, из-за которых печь для бани и получила свое название — каменка. Материал для заливки должен быстро и хорошо прогреваться, а также быстро отдавать свое тепло, при этом не разрушаться от перепадов температуры и влажности. Не каждая порода справится с такой эксплуатацией, кроме материалов, рожденных в таких экстремальных условиях. Минералы вулканического происхождения Для этой работы лучше не подходят: базальт, андезит и гранит. Допустимо также использование кремнистых неводоемких пород, которые можно встретить по берегам пресных водоемов.

Размеры камней тоже имеют значение — диаметр каждого камня должен быть не менее 10 см. Сначала в духовку ставятся самые большие экземпляры, а сверху кружево. Опытные связщики подкладывали минералы в чугунные болванки, чтобы получить больше тепла.

Голодание нужно проводить один раз в год, удаляя и заменяя трескающиеся камни. Рекомендуется сразу сделать небольшой запас материала, чтобы каждый год не искать подходящие камни. Если не удалось достать гранит или речную гальку, можно использовать немного керамики или фарфора.

Перед началом строительства тщательно продумайте и изобразите чертеж детской площадки для бани, в котором учтены все детали, начиная от слоев фундамента и дренажной подушки, заканчивая внешней отделкой и камнями для заполнения. В этом случае вы будете четко знать последовательность своих действий и удержите себя от поспешных решений.

« Установка металлопластиковых дверей Выравнивание пола фанерой своими руками »

Печь-камин для бани: Банная печь

Содержимое:

1. Печь банная конструкции Курица
2. Печь с камином Кузнецова для бани

Есть очень интересные во всех отношениях авторские разработки в области строительства бань и печей-каминов к ним.

Дизайн ванны для духовки Курица

Иван и Сергей Курины разработали оригинальную конструкцию топки, которая расположена у одной из стен парилки. Его внешний вид представлен на фото. Чтобы построить такую ​​печь, вам понадобится кирпич или талькохлорит. Главное отличие этого дизайнерского решения в том, что вы можете топить печь и парить в бане одновременно. Отопительная конструкция бани, имеющая вид стены, практически всем своим объемом располагается в парилке, поэтому напротив нее всегда располагается человек.

Эта печь идеальна для помещений, где можно отдыхать большой компанией, так как парилку можно посещать небольшими компаниями, а так как агрегат прогревается непрерывно, то температура в бане не будет падать. Чтобы предотвратить попадание в паровое отделение угарного газа, а также попадания в него копоти, куринскую каменку ограждают от дыма и огня, а камни помещают в металлический ящик, устанавливаемый над топочной камерой.

Изначально разработчики использовали плоское дно специального ящика. Размещали его под углом, в результате чего раскаленные газы на выходе могли полностью прогреть все днище. Тогда было решено использовать специально разработанную чугунную станину каплевидной формы. Вес этого изделия достигает 100 килограммов, а вес жадеита, который помещен внутри – 150 килограммов. В процессе нагрева температура камней поднимается до 750°С.

В банной печи «Курин» тепловой экран расположен на всю стену парилки и смежных помещений. При этом толщина стенок дымоходов различна: в сторону парилки более тонкие – всего в полкирпича, а в душевой и комнате отдыха – в целый кирпич, чтобы было комфортно температурный режим поддерживается во всех помещениях. Читайте также: «Как установить печь в сауне».

Эта печь-камин для бани имеет низкорасположенную топку. Воздух для поддержания горения поступает из-под пола парной через специально оборудованный канал-воздухозаборник. Чтобы пол не остывал, в нем делают отверстия — через них из парилки под напольное покрытие вытягивается теплый воздух. Существуют также камины с воздуховодами с таким же принципом действия. В результате пол в парилке пересыхает. Чтобы люди, находящиеся в комнате отдыха, чувствовали себя еще комфортнее, дизайнеры предусмотрели замену привычной топочной дверцы на изделие из керамического стекла, не уступающее по термостойкости готовым заводским образцам.

Печь с камином Кузнецова для бани

Наиболее известны и популярны банные печи конструкции И. В. Кузнецова. В настоящее время насчитывается несколько десятков различных их видов. 12 моделей из них оснащены каминами.

Печь-камин для бани Кузнецова, независимо от типа, имеет особое движение газов внутри конструкции. Это происходит не из-за тяги в дымоходах, а в результате их естественного движения (читай: «печи Кузнецова своими руками»). Нагретые газы концентрируются в верхней части камеры-вытяжки, а холодные скапливаются внизу, так как вес их больше, и затем выводятся в дымоход.

Камера для горячих газов получила название «колпак» и в соответствии с их количеством конструктор разработал два типа топок — колпак и двухколпак. Так каждая банная печь-камин Кузнецова имеет двухъярусные дымоходы. Камины и печи в этих конструкциях могут располагаться с любой стороны, так как их расположение не влияет на конвекционный теплообмен газов, являющихся продуктами сгорания дров. На выбор той или иной модели влияет планировка бани. Как правило, банная печь-камин строится мастером в уже готовых помещениях.

Печи для бань конструкции Кузнецова имеют следующие преимущества:

• равномерный прогрев агрегата, в том числе нижнего ряда кирпичей;
• редкое появление трещин;
• возможность топить печь и камин в сауне одновременно;
• охлаждение конструкции не зависит от того, открыт или закрыт дымовой клапан после завершения топочного процесса;
• стенки камина дополнительно обогреваются газами, выходящими из топки, что способствует увеличению теплоотдачи топки;
• образование сажи минимально и это позволяет долго не чистить дымоходы.

Профессиональные печники очень часто используют в своей работе конструкторские разработки Кузнецова. При наличии схем-заказов на них такие печи-камины можно оборудовать самостоятельно и любоваться своим творением.

Как принять душ без горячей воды

Мы все сталкивались с этим. Тот ужасный момент, когда вы собираетесь войти в приятный горячий душ, но, к своему ужасу, обнаруживаете, что вода ледяная.

Если повезет, вы сможете все исправить, проверив распространенные проблемы с котлом. Если проблема не устранена, вам могут пригодиться следующие советы о том, как принимать душ без теплой воды.



Вместо этого примите ванну с чайником

Ванна с чайником – это простой способ помыться без необходимости принимать холодный душ. Вы должны начать с того, что наполните ванну холодной водой на несколько дюймов, а затем долейте ее чайником с кипящей водой. вода, чтобы ослабить холод.

Конечно, вы можете продолжать кипятить больше чайников с водой (или нагревать воду в кастрюлях), но идея здесь не в том, чтобы наполнить ванну, как обычно. Мы просто хотим иметь достаточно воды, чтобы можно помыться и приготовиться.

Прежде чем войти в ванну, не забудьте проверить температуру, чтобы убедиться, что она не слишком горячая. Вам также понадобится мензурка или небольшая пластиковая миска из кухни, чтобы вы могли ополоснуть волосы, если планируете шампунь его.

Если вы обеспокоены тем, что уровень воды не очень высок, помните, что присутствие вашего тела в ванне вытеснит воду настолько, что она поднимется. Также, пожалуйста, будьте осторожны при обращении кипятка, особенно если нести чайник наверх.

Принимайте холодный душ поэтапно

Если вы спешите или если нет возможности принять ванну с чайником, то следующие советы помогут вам принять холодный душ с минимальным дискомфортом.

Первое, что вы должны сделать, это взять теплое полотенце, положив его на полотенцесушитель или в сушилку. Если вы используете сушильную машину, убедитесь, что вы установили таймер, чтобы что ваше полотенце красивое и подрумяненное, когда вы выходите из душа.

Затем вы должны убедиться, что ваш душ настроен на самое высокое давление, чтобы вы могли как можно быстрее ополоснуть волосы и тело. Когда будете готовы, сначала погрузите голову, чтобы волосы были достаточно влажными. нанести шампунь, затем быстро выйти из-под душа.

Быстро вымойте волосы шампунем, чтобы свести к минимуму время пребывания волос в холодной воде, затем верните голову обратно и смойте шампунь. Как только вы закончите, отойдите от воды и примените кондиционер (по желанию) и гель для душа.

Наконец, снова вернитесь под воду, быстро повернувшись, чтобы смыть пену с волос и тела. Как только вы закончите, осторожно выйдите из душа (поскольку вы можете оцепенеть или испытать шок от холода) и хватай свое теплое полотенце!

Примите холодный душ

Некоторые люди клянутся, что принятие холодного душа полезно для здоровья, поэтому вместо того, чтобы рассматривать затруднительное положение в душе как проклятие, почему бы не принять его как благословение?

Холодный душ делает вас сильнее

Во-первых, горячий душ, вероятно, расслабит ваше тело и сделает вас еще более сонным по утрам. В то время как резкое падение температуры от холодного душа вызовет сужение сосудов вашего тела, что заставляет ваши кровеносные сосуды сужаться и выталкивает кровь из ваших рук и ног в ваше сердце.

Это, в сочетании с внезапным учащением дыхания, поможет насытить кислородом все ваше тело, в результате чего вы почувствуете себя намного бодрее и энергичнее. Со временем это также может привести к устойчивому улучшению ваше кровообращение.

Холодный душ лучше для кожи

Горячая вода сушит кожу, удаляя полезные натуральные масла. Однако с холодной водой это происходит гораздо реже, и в качестве дополнительного бонуса холодная вода помогает «сузить» поры, предотвращая их от забивания грязью.

Польза для здоровья также распространяется на ваши волосы: холодная вода сглаживает волосяные фолликулы и увеличивает их сцепление с кожей головы. В результате волосы становятся более сильными, блестящими и здоровыми.

Холодный душ способствует восстановлению мышц

Если вы регулярно посещаете тренажерный зал, вы знаете о отсроченной болезненности мышц, которая обычно возникает через день или около того после тренировки. Вот почему спортсмены часто принимают ледяные ванны или используют пакеты со льдом, чтобы уменьшить болезненность. их мышц. Холодный душ после тренажерного зала работает аналогичным образом, помогая вашим мышцам восстанавливаться гораздо быстрее.

7 распространенных ошибок владельцев домашних животных во время купания – Leader Vet

Для большинства из нас принятие душа или ванны обычно успокаивает. Однако для наших питомцев купание может быть чем угодно, но не отдыхом. Между водой, шумом, замкнутостью, чисткой и мыльной водой неудивительно, что ваша кошка или собака могут бежать в противоположном направлении от ванны. К сожалению, уход за нашими питомцами — необходимое зло. Он сводит к минимуму линьку, поддерживает здоровье шерсти вашего питомца, уменьшает аллергию, снижает вероятность заражения и уменьшает распространение грязи и микробов по всему дому. В то время как ваша собака или кошка могут никогда не прыгать под кран добровольно, вы можете сделать купание как можно более приятным, легким и быстрым, избегая следующих распространенных ошибок: Holiday House Pet Resort, курорт для домашних животных, принадлежащий ветеринару, и учебный центр в Дойлстауне, штат Пенсильвания. Слишком горячая или слишком холодная вода создаст негативный стимул для вашего питомца, что может надолго отвлечь его от купания. Так как же узнать, что это правильная температура? Сначала распылите насадку на предплечье, как если бы вы купали ребенка, говорит Роблес. Область кожи более чувствительна к температуре, чем ваши руки. Жесткий спрей Самый простой способ искупать кошку или собаку — использовать ручной душ или насадку для крана в ванне или раковине (если они у вас есть, нет необходимости наполнять ванну или раковину водой, когда вы купаете своего питомца), но громкий звук бегущей воды в сочетании с напором воды может напугать и расстроить вашего питомца. «Вместо того, чтобы распылять струю воды прямо на его шерсть, постарайтесь успокоить питомца, позволяя воде сначала попасть на тыльную сторону вашей руки, когда вы перемещаете сопло по телу вашего питомца», — говорит Роблес. Ваша собака или кошка почувствуют ваше успокаивающее прикосновение, а не шум воды. Как только он успокоится, вы можете убрать руку — просто убедитесь, что вы намочили всю его шерсть. Неправильный выбор шампуня Не берите шампунь автоматически, даже если это «полностью натуральный» раствор или мягкий детский шампунь, говорит Роблес. «Кожа домашних животных имеет другой pH-баланс, чем у людей», — добавила она. — Ваш шампунь их высушит. Ваш ветеринар может помочь вам с рекомендациями по продукту, но, как правило, вам следует искать бренды, которые специально разработаны для кошек или собак, и следовать указаниям по мытью шампунем на этикетке. Шампуни на основе овсянки — щадящий вариант. Лечебные шампуни являются неотъемлемой частью лечения многих кожных заболеваний. Спросите своего ветеринара, что может подойти для вашей собаки или кошки. Если у вашего питомца чувствительная кожа, сначала проверьте шампунь на пятне на задней части его ноги, а затем за пару дней до купания поищите признаки раздражения. Плохое нанесение мыла Возможно, вы захотите нанести мыло на шерсть вашего питомца, а затем дать ему «впитаться» на пару минут, но таким образом вы не удалите всю грязь и жир, говорит Роблес. Вам нужно взболтать шампунь, чтобы задержать грязь и смыть ее. Активно втирайте мыло в шерсть собаки или кошки руками и пальцами в течение четырех минут. Начните с ног вашего питомца и двигайтесь вверх к его морде (наиболее чувствительной области), говорит Роблес. Очистите его лицо ватным тампоном или мочалкой и будьте осторожны, чтобы не попасть в глаза. Вымойте снаружи его уши с небольшим количеством шампуня на пальцах, мочалкой или ватным тампоном. Наклоните голову вашего питомца перед промыванием (например, если вы моете его левое ухо, наклоните левую сторону его головы вниз), чтобы вода не попала в ушной канал и чтобы предотвратить ушные инфекции, говорит Роблес. Уделите особое внимание подушечкам лап вашего питомца, так как они могут потеть и поглощать запах. Затем смойте шампунь с помощью насадки для душа в обратном порядке. На этот раз начните с головы вашего питомца, а затем переходите к его ногам. Таким образом, если какое-либо мыло попало в глаза вашему питомцу, они будут сначала промыты. Прежде чем закончить, убедитесь, что в воде нет пены. Плохая техника расчесывания Вы должны расчесывать свою собаку или кошку до и после купания, но только в том случае, если вы регулярно расчесываете их по крайней мере три раза в неделю, говорит Роблес. Расчесывание может быть болезненным и неприятным, если на шерсти вашего питомца есть колтуны или узлы. «Это может превратить уход в негатив», — говорит она. «Вы не можете просто вычистить их». Если у вашей собаки или кошки спутанная шерсть, сначала отведите ее к профессиональному грумеру, а затем начните регулярно расчесывать ее. Это не только сделает шерсть вашего питомца более блестящей и не будет спутываться, но и сделает его чище между купаниями. Для пород с двойной шерстью, которые линяют (таких как лабрадор-ретривер и немецкая овчарка), вы можете расчесывать своего питомца, пока он моется шампунем, чтобы удалить лишний подшерсток, но для всех других пород убедитесь, что ваш питомец как можно более сухой. после ванны и перед чисткой, сказал Роблес. Если его мех слишком пропитается водой, вы создадите только колтуны. Вы даже можете подождать до следующего дня, чтобы почистить зубы. Пухленькая щетка и/или расческа с длинными зубьями лучше всего подходят для большинства пород. Известно, что некоторые инструменты для удаления линьки и грабли для подшерстка царапают кожу и вызывают инфекции, поэтому дважды проверьте все инструменты у профессионального грумера или ветеринара, которым вы доверяете, прежде чем использовать их, говорит Роблес. Грумер также сможет продемонстрировать, как правильно расчесывать вашего питомца с головы до лап. Техника быстрой сушки Убедитесь, что у вас есть полотенца, готовые к купанию (последнее, что вы хотите, это мокрый питомец, бегущий по вашему дому!) И, если у вас есть собака, положите несколько полотенец на пол и одно готовое. накиньте ему на спину на случай, если он захочет отряхнуться во время купания. После купания большинство владельцев домашних животных быстро вытирают своего питомца полотенцем, но вы должны стараться, чтобы шерсть была как можно более сухой, говорит Роблес.
