Сварка ПНД труб своими руками разными методами

Содержание

1. Варианты установки
2. Монтаж враструб
3. Сварка экструдером
4. Обзор цен

Монтаж канализационной системы выполняется с использованием специальных трубопроводов, которые могут быть выполнены из пластика, керамики или металла. Как и у многих пластмассовых отводов, сварка ПНД труб может выполняться при помощи термических инструментов или муфт для прессованного холодного крепления.

Варианты установки

Технологически можно соединить трубы ПНД без сварки либо используя специальный сварочный аппарат. У обеих методик есть свои достоинства и недостатки, рассмотрим преимущества каждого метода крепления.

Холодная сварка или прессовка является самым простым вариантом, это очень дешевый и доступный метод, который выполняется посредством использования специальных муфт. Такая технология используется в основном для трубопроводов больших диаметров – от 20 до 300 мм. Компрессионные фитинги под холодную сварку имеют следующие плюсы:

1. Простота использования;
2. Большой выбор размеров;
3. Обеспечение плотного соединения с высокими показателями герметизации.

Но прессование преимущественно используется только для крепления ненапорных водопроводных соединений. У пластиковых труб относительно небольшая жесткость, за счет чего при сильном внутреннем давлении шов может просто разойтись, в отличие от сварочных креплений, которые считаются «мертвыми».

Классическая сварка, или как принято говорить, пайка труб ПНД может выполняться электромуфтовым методом либо для её осуществления используется определенный аппарат для сварки. Электромуфты представляют собой очень практичный метод соединения металлических газовых труб, а также пластиковых коммуникаций водоснабжения. На свободный участок отвода устанавливается муфта определенного диаметра, после чего в неё задвигается второй отрезок трубы. Такая пайка еще называется стыковая, из-за того, что для осуществления максимально прочного и плотного крепления нужно установить части трубопровода очень плотно с минимальным зазором.

Фото — фитинги

Муфтами удобно работать на больших диаметрах, но это не самое лучшее решение для отводов под умывальник или коммуникаций отопления. Но зато фланцевые ПНД-соединения при необходимости можно снимать и производить срочный ремонт.

Фото — стыковая

Ручная пайка труб производится посредством использования паяльника, для неё требуется специальное оборудование для организации ПНД соединений. Для произведения таких работ очень важна температура нагревательных элементов и время выдержки. Обратите внимание, что эти параметры выбираются исходя из технических характеристик паяльного устройства, толщины ПНД и диаметра отводов.

Достоинства методики:

1. Это наиболее долговечный и надежный вариант. За счет осуществления неразъемного крепления, может использоваться как для напорных ГБН, так и для ненапорных соединений запорной арматуры;
2. Фланцевые соединения могут использоваться как при креплении наружной системы, так и при установке внутренних магистральных труб;
3. Не требуется предварительное обучение. Вполне достаточно просмотреть видео и прочитать нормативы СНиП, где подробно указывается, как производить обрезку, установку и крепление.

Но к недостаткам относится то, что соединение при необходимости нельзя снять. Несмотря на все достоинства этого, иногда требуется открыть и прочистить трубу.

Монтаж враструб

Нужно отметить, что в отечественных документах Вы не найдете никаких стандартов для проведения растубной пайки. Она описывается только в европейских стандартах DVS 2207-15. Пошаговая инструкция, как провести сварку труб ПНД муфтами:

1. Перед началом работы потребуется подготовить коммуникацию. Для этого наружная поверхность очищается от различных загрязнений: пыли, жира. Это можно сделать влажной тряпкой и спиртовым раствором или специальной смесью. Она продается в сантехнических магазинах;
2. После приводится в порядок место стыка. От гладкости среза зависит плотность крепления. Следует пройтись по торцу трубы наждачной бумагой или зачистить её при помощи смятой газеты. После стык труб ПНД подрезается для образования фаски 1 мм на 45 градусов, это очень важно для плотного крепления;
   Фото — стыковка

3. Далее, нужно отводы установить в муфту. Она разделяется на две половины: первая надевается на трубу (это дорн), а во вторую вставляется второй отрезок (это гильза). Нужно отметить, что надевание муфты нужно начинать только после нагрева инструмента;

   Фото — соединение

4. Предварительно прогретая насадка максимально быстро вдевается на коммуникацию, после чего в неё вставляется второй отвод;
5. Продвигать отрезки нужно очень осторожно, но быстро, иначе можно перегреть полиэтилен. Если все делается правильно, то из-под муфты начнет выходить жидкая пластмасса.

После окончания нагрева и сварки нужно снять муфту и зафиксировать трубы на твердой поверхности.

Фланцами работать еще проще. Они представляют собой резьбовые соединения для установки. Соответственно, на одном конце коммуникации вырезается резьба, в которую вкручивается элемент, а уже на него надевается труба. Место стыка прогревается феном или муфтой.

Фото — фланец пнд

Сварка экструдером

Ручным феном или паяльником немного сложнее работать, т. к. нужно дополнительно контролировать не только время прогрева, но и собственные движения. При неправильном осуществлении сварки можно нарушить целостность труб ПНД или испортить шов.

Фото — профессиональный инвертор

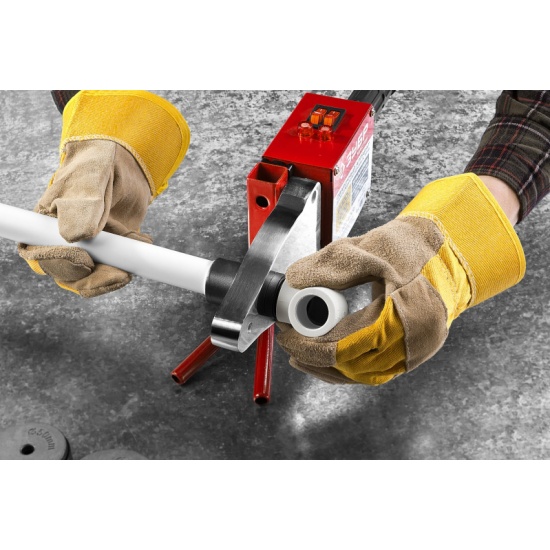

Пошаговая инструкция сварки при помощи инвертора:

1. Нужно обрезать коммуникацию до определенного размера, обязательно зачистить торец;
2. Температура для сварки ПНД – 260 градусов, на этот уровень устанавливается паяльник, одновременно устанавливаются и прогреваются сварочные насадки;
3. Перед началом работы обязательно измеряется и отмечается нужная глубина установки, она должна составлять не менее 2 мм;
   Фото — установка фитинга

4. Самым сложным в этом процессе является момент, когда нужно зацентрировать фитинг и трубу в насадке. Профессиональный станок содержит в своей комплектации специальный центрирующий механизм, если его нет, то просто постарайтесь все сделать очень точно;
5. После соединения задвигаются до отметки (не до стыка) и выдерживаются определенное время;
6. По окончании работы аппарат выключается, а место сварки труб фиксируется для охлаждения.

Очень важно не передержать крепление, если слишком затянуть сварку, то ПНД станет очень тонким или произойдёт наплыв полиэтилена на внутренний диаметр. Чтобы контролировать этот момент используется специальная таблица:

Наружный диаметр, мм	Сварной шов, мм	Нагрев, сек	Соединение, сек	Охлаждение, сек
20	14	6	4	2
25	16	7	4	2
32	18	8	6	4
40	20	12	6	4
50	23	18	6	4
63	26	24	8	6
75	28	30	10	8
90	30	40	11	8
110	32	50	12	8

Видео:Электромуфтовая сварка труб ПНД

Обзор цен

Купить аппарат для сварки труб ПНД можно в любом городе, если цена не подходит, то сейчас многими компаниями предоставляется аренда оборудования. Рассмотрим стоимость модели V-Weld R063:

Город	Цена, у. е.
Воронеж	28
Екатеринбург	28
Казань	30
Краснодар	28
Москва	33
Новосибирск	30
СПб	33

Читайте также:

Муфты для соединения полиэтиленовых, пластиковых и стальных труб

Нормы ручной и автоматической сварки трубопроводов

Фитинги для труб ПНД — компрессионные, латунные: способы соединений

часто задаваемых вопросов | Weld-On®

В: В чем разница между растворяющим клеем ПВХ и клеем ПВХ?

A: Сварка растворителем — это химический процесс, в котором используется грунтовка или сам цемент для размягчения поверхности пластиковых труб и фитингов для их сварки или сплавления. Это требует плотной посадки или посадки с натягом. Твердые частицы, содержащиеся в цементном растворе, затем заполнят зазор между трубой и фитингом. Клей, такой как клей для ПВХ, с другой стороны, является только связующим веществом и не будет работать с посадкой с натягом.

В: Каково назначение грунтовки?

A: Грунтовка предварительно смягчает поверхность трубы и фитинга перед нанесением растворяющего клея, чтобы обеспечить максимальное плавление.

В: Для чего нужен очиститель?

A: Для удаления жира, грязи и инородных тел с поверхности трубы и фитинга перед нанесением грунтовки и цемента.

В: Что такое установленное время? Что такое время лечения?

A: Время установки — это время, в течение которого сустав должен оставаться нетронутым перед обработкой. Время отверждения — это время, за которое сустав полностью схватывается и готов к применению давления.

В: Что означает Low VOC?

A: VOC означает летучие органические соединения, которые выделяются из материалов. Продукты с низким содержанием летучих органических соединений способствуют очистке воздуха. Требования к «низкому содержанию летучих органических соединений» установлены правилом SCAQMD 1168/316A.

В: Нужно ли использовать растворяющие цементы и грунтовки с низким содержанием летучих органических соединений?

В каких штатах требуется использование цементов и грунтовок с низким содержанием летучих органических соединений?

A: Цементы и грунтовки с низким содержанием летучих органических соединений в настоящее время требуются в Калифорнии, Мэриленде, Нью-Джерси и Коннектикуте. Требования также находятся на рассмотрении в нескольких других штатах, включая Нью-Йорк, Род-Айленд и Мэн. Даже там, где это не требуется, продукты с низким содержанием летучих органических соединений являются хорошей идеей, поскольку они способствуют более чистому воздуху и более здоровой окружающей среде.

В: Чем цементы и грунтовки с низким содержанием летучих органических соединений отличаются от цементов и грунтовок без растворителей с низким содержанием летучих органических соединений?

A: Цементы и грунтовки Weld-On с низким содержанием летучих органических соединений обладают такими же характеристиками, имеют те же свойства при укладке, но более безопасны для окружающей среды и более удобны в использовании, чем продукты без низкого содержания летучих органических соединений.

В: Подойдет ли клей на основе растворителя ХПВХ для монтажа труб из ПВХ?

А: Да. Цемент на основе растворителя ХПВХ технически подходит для труб из ПВХ. Тем не менее, мы рекомендуем использовать правильную грунтовку Weld-On и клей на основе растворителя ПВХ для конкретного применения. Обратите внимание, что клей на основе растворителя ПВХ из-за температурных ограничений не рекомендуется использовать для труб из ХПВХ.

В: Должна ли грунтовка высохнуть перед нанесением растворяющего цемента?

A: Нет. Грунтовка Weld-On должна быть влажной и текучей. Назначение грунтовки состоит в том, чтобы смягчить соединительные поверхности трубы и фитинга, обеспечивая надлежащее проникновение и растворение соединительных поверхностей перед нанесением растворяющего клея Weld-On. Этот шаг особенно рекомендуется для труб большого диаметра, труб из ПВХ сортамента 80, труб из ХПВХ и установок в холодную погоду.

В: Будет ли мазок внутри литровой банки работать с трубами и фитингами диаметром 8 дюймов?

A: №. Для трубопроводов диаметром 4 дюйма и более мы рекомендуем использовать 4-дюймовый тампон для нанесения наших грунтовок и клеев на растворителях. Малярка для банок подходит для использования на трубах, диаметр которых примерно в два раза превышает диаметр мазки.

В: Нужно ли наносить грунтовку на трубопроводную систему орошения?

A: Нет. Тем не менее, мы рекомендуем использовать грунтовку для всех систем трубопроводов из ПВХ. Некоторые растворяющие клеи Weld-On на основе ПВХ для ирригационных труб можно использовать без грунтовки в безнапорных системах, если это разрешено местными нормами.

В: Так как доступно так много грунтовок и клеев на растворителях, как мне выбрать правильные продукты для моей работы?

A: Укажите параметры конкретного применения:

• Материал трубы – ПВХ, ХПВХ, АБС
• Спецификация или СДР трубопроводов – Щ.40, Щ.80, СДР21 и т.д.
• Диаметр трубы
• Рабочее давление трубопроводной системы
• Температура окружающей среды во время установки
• Температура среды, транспортируемой по системе трубопроводов
• Тип среды, транспортируемой по системе трубопроводов – вода, специальные химические вещества и т. д.
• Другие переменные, которые могут повлиять на применение и/или трубопроводную систему

Дополнительную информацию см. в Руководстве по выбору Weld-On и Руководстве по продукту или обратитесь за рекомендацией к местному торговому представителю Weld-On. Позвоните по телефону 1-800-888-8312, чтобы узнать о ближайшем торговом представительстве Weld-On. Если требуется дополнительная техническая помощь, свяжитесь с нашей горячей линией технической поддержки по телефону 1-877-477-8327.

В: Каков срок годности грунтовок и клеев на растворителях?

A: Грунтовки Weld-On, клеи на растворителях ПВХ и АБС: срок годности 3 года
Клеи на растворителях Weld-On CPVC: срок годности 2 года

Срок годности всех грунтовок Weld-On и клеев на растворителях указан коробки для ящиков и дата изготовления, отпечатанные на дне каждой банки. Срок годности также указан в бюллетене каждого продукта Weld-On.

В: Где я могу получить информацию о продуктах Weld-On?

A: Дополнительные сведения о продукте см. в литературе по продуктам и/или на нашем веб-сайте.



Наверх

Сделано в США
© 2022 Weld-On Adhesives, Inc.

Сварка растворителем ХПВХ по сравнению с тепловой сваркой PPR: что лучше?

Установка является важным фактором, влияющим на время, необходимое для завершения проекта, долгосрочную надежность водопроводной системы и общую стоимость работ. Каждый из этих факторов влияет на вашу способность выиграть работу сантехника и ее прибыльность.

По этой причине сантехники могут извлечь выгоду, если будут более активно давать рекомендации по материалам трубопроводов владельцам домов и зданий.



Методы соединения материалов

В Королевстве Саудовская Аравия ХПВХ и зеленые трубы (PPR) являются двумя основными материалами для трубопроводов.

Зеленая труба соединяется с помощью термической сварки. Другими словами, концы труб нагревают до точки плавления, соединяют вместе, а затем дают им остыть. Пока создается надежное соединение, шов не такой прочный, как сам материал.

Трубопроводные системы из ХПВХ собираются с использованием растворяющего клея. Цемент-растворитель химически сплавляет трубу и фитинги вместе на молекулярном уровне, создавая один непрерывный кусок пластика. Полученный шов становится самой прочной частью всей системы.

Почему метод соединения имеет значение

1. Требуемые инструменты

для установки CPVC с Солнед -цементом. ширина отверстия трубы. Это позволяет быстро и последовательно наносить растворяющий цемент даже в узких, труднодоступных местах.

И наоборот, PPR требует, чтобы источник тепла мог достигать всех сторон шва. Для этого необходимо, чтобы источник электроэнергии был легко доступен, а место для эффективного нагрева шва по всему периметру. В труднодоступных местах трубопровод может фактически быть изготовлен заранее, чтобы обеспечить равномерное распределение тепла.



2. Навык

Тепловое слияние требует умелых рук. Когда два перегретых куска трубы сталкивают вместе или прикладывают сварочный стержень, вокруг внутренней части трубы может образоваться валик материала. Этот шарик может ограничивать поток воды и создавать водовороты, в которых любят размножаться микроорганизмы.

С помощью клея на растворителе после базового обучения любой может соединить трубы и фитинги из ХПВХ. Кроме того, благодаря суженному концу трубы растворяющий клей равномерно распределяется вокруг стыка, а не продавливается в шов. Это предотвращает рост бактерий, не уменьшает внутренний диаметр трубы и обеспечивает полную скорость потока.



3. Долгосрочная надежность

Благодаря процессу склеивания растворителем соединение становится одним куском пластика, который в два раза толще самой трубы – его нельзя разорвать или сломать. Когда дело доходит до надежности системы и, в конечном счете, репутации подрядчика, нет ничего надежнее ХПВХ.

Как отмечалось ранее, швы PPR соединяются путем сплавления пластика.
