Сдвижные ворота своими руками: устройство, этапы монтажа

Сдвижные ворота являются частью входной зоны для участка. Конструкция удобна в эксплуатации, позволяет экономить пространство, отличается длительным сроком службы. Ворота изготавливаются из металлического каркаса, обшивки из профнастила, обрешетки, деревянных перекладин и т.д.

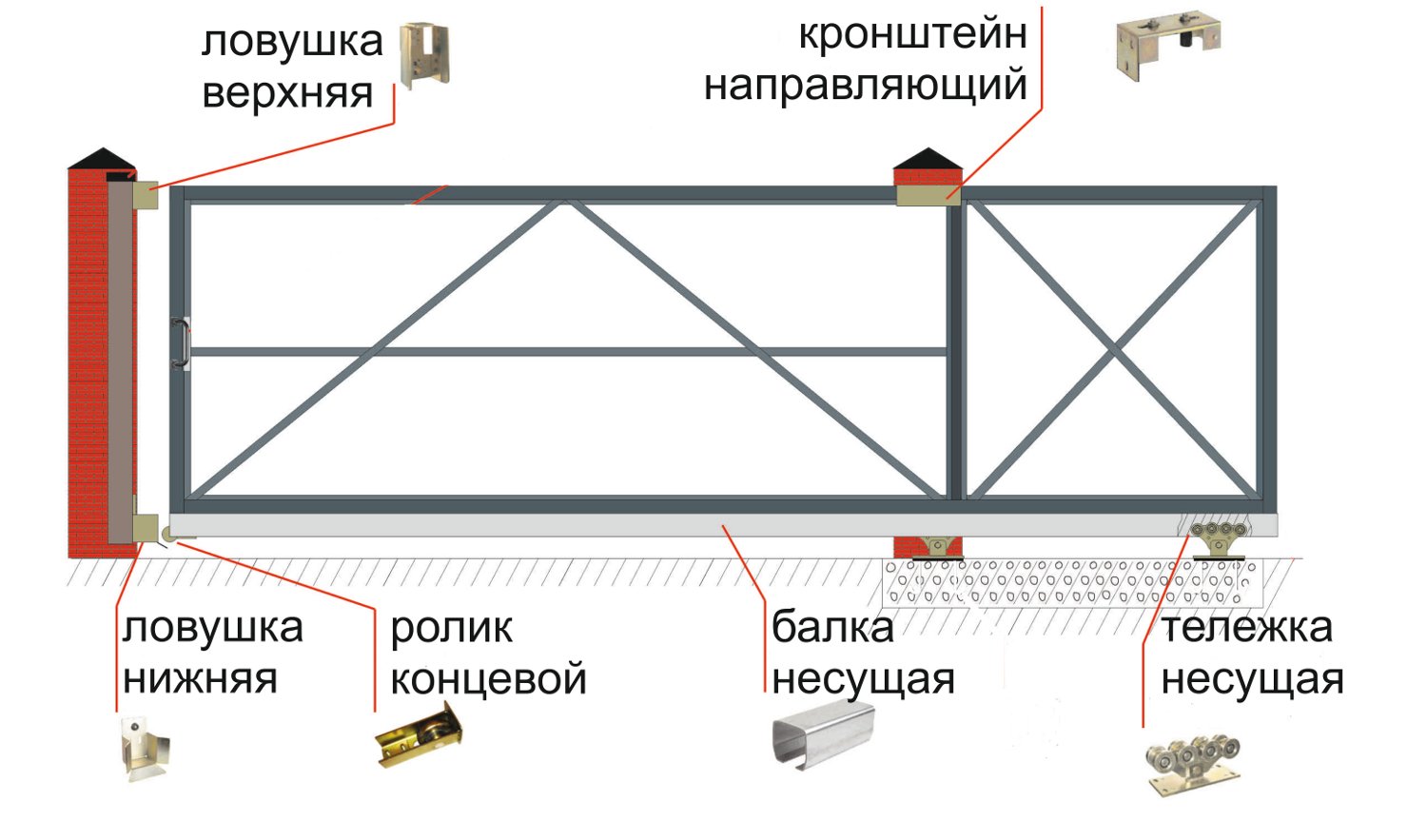

Устройство сдвижных ворот

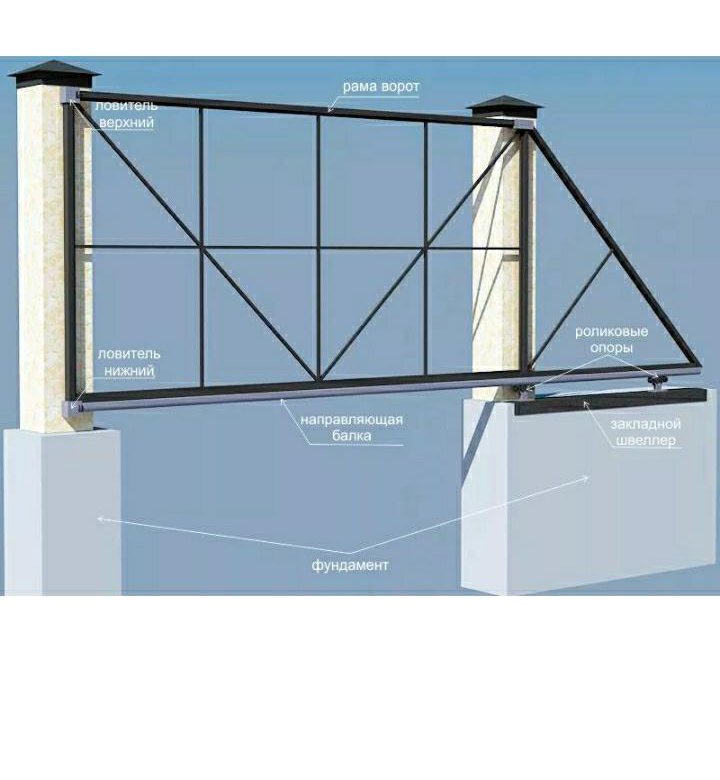

В составе конструкции откатных ворот следующие элементы:

• балка направляющая — отвечает за устойчивость;
• роликовые опоры — обеспечивают свободное перемещение створок;
• концевые ролики — съемный элемент, в закрытом положении является опорой створок;
• уловители — регулируют нагрузку;
• кронштейн — служит для удерживания створок от раскачивания;
• подставка — требуется для размещения опоры.

Достоинства и недостатки данной конструкции

Конструкция сдвижных ворот имеет следующие плюсы:

1. Экономия места на участке.
2. Монтаж возможен в разных погодных условиях.
3. Применение консольной системы обеспечивает надежную эксплуатацию створок в разные сезоны.
4. Возможность выбрать различные варианты отделочных материалов.
5. Наличие нескольких типов конструктивных решений позволяет подобрать оптимальный вариант для особенностей участка.
6. Длительный срок эксплуатации обеспечивается применением автоматической системы открывания и закрывания.

Недостатки конструктивного решения следующие:

• большие финансовые затраты на оборудование;
• потребуется обустройство капитального фундамента;
• необходимость в большом пространстве для распахивания створок;
• сложный поэтапный монтаж.

Особенности проектирования конструкции

При проектировании учитываются виды конструкции:

• подвесные;
• консольные;
• на винтовых сваях;
• механические;
• автоматические и т.д.

При проектировании откатной разновидности конструкции необходимо запроектировать свободную площадь вдоль ограждения для свободного распахивания створок.

Размеры полотна

Расчет размеров полотна включает следующие этапы:

• определение ширины и высоты проема;
• расчет противовеса;
• подсчет массы сооружения;
• для больших створок рассчитывается ветровая нагрузка;
• подготовка чертежа с указанием размеров.

При расчете учитывается вид транспорта для выезда с приусадебного участка. Для легкового автомобиля оптимальны ворота с шириной 3 м, высотой — около 2 м. Однако можно варьировать габариты створок в зависимости от особенностей ландшафта местности, размеров ограждений и т.д.

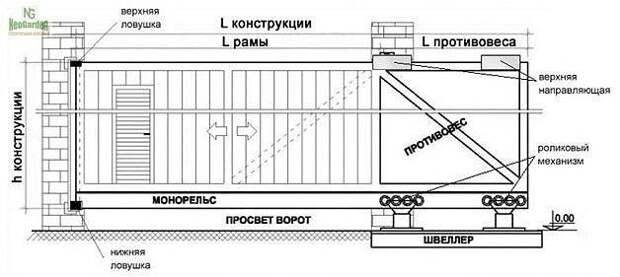

Чертежи и схемы для изготовления

При проектировании конструкции готовится схема с указанием дизайнерского решения, размеров элементов. На чертеже фиксируются размеры сечения стального профиля, параметры отделочных стройматериалов и т.д.

Как сделать сдвижные ворота своими руками

Самодельные сдвижные ворота своими руками готовятся после подбора материалов, рабочих инструментов, выполнения расчетов конструктивного решения, выбора типа креплений и т.

д.

Что понадобится

Для рамы-основания потребуются профилированные трубы, оптимальное сечение — 60*30 мм при толщине 2 мм. Для каркаса внутреннего необходимы трубы с сечением 40*20, 30*20 мм.

Для обшивки подбираются часто универсальные профильные листы. Профнастил выпускается разных оттенков, фактур, имеет антикоррозийное напыление. Оптимальны листы средних размеров. В качестве креплений профнастила подбирают саморезы с заклепками. В качестве закладной используется часть швеллера, в ширину достигающая 16-20 см, в длину — не меньше 2 м.

Диаметр арматуры для каркаса фундамента должен быть около 12-16 мм. Для подготовки бетонной смеси для фундамента используется бетон, речной песок, щебенка и цемент.

Выбор деталей ворот

Фурнитура для ворот выбирается в специализированных отделах. Элементы должны быть прочными, выдерживающими массу конструкции раздвижных створок. Предварительно выполняется расчет прочности фурнитуры.

Створки для ворот должны быть прочными, устойчивыми, выдерживающими нагрузки и воздействие осадков. Для створок также требуются ребра жесткости для предотвращения провисаний.

Комплектующие выбираются в соответствии с размерами и весом створок. При ширине проема более 4 м нужны комплектующие для нагрузки не менее 500 кг. При планируемой ширине больше 6 м элементы должны выдерживать до 600 кг.

Необходимые инструменты и материалы

Для выполнения строительных работ потребуются следующие инструменты:

• болгарка;
• сварочный аппарат инвенторный;
• компрессор для окрашивания;
• электродрель;
• пассатижи;
• измерительная рулетка;
• молоток;
• строительный уровень;
• клепатель;
• шуруповерт;
• лопата и т.д.

Заливка фундамента

Для установки ворот потребуется сделать фундамент. Работы начинают с разметки на участке. Ширина фундамента должна быть около 0,5 м. Выемка под фундамент должна примыкать к внутренней части ограждения приусадебного участка.

При планировании автоматической системы распахивания створок требуется предусмотреть прокладку кабеля, который помещают в трубу при заливке основания. При определении глубины фундамента учитывается уровень промерзания почвы, котлован должен быть по глубине ниже этого показателя.

В основании рекомендуется разместить закладную деталь, опорные столбы для обеспечения требуемого уровня прочности и жесткости конструкции при больших нагрузках на ворота. Высота столбов должна равняться расстоянию от фундаментного основания до верхнего уровня с учетом дополнительных 50 см. Затем выполняется заливка бетона. Для застывания бетона требуется до 3 недель.

Пошаговая инструкция по монтажу сдвижных ворот

Монтаж сдвижных ворот выполняется с соблюдением следующих этапов:

• фиксация роликовых направляющих;
• регулировка направляющих элементов;
• монтаж заглушек;
• проводка электрики;
• работы по обшивке створок;
• монтаж автоматики.

Крепление роликовых тележек к швеллеру

При монтаже раздвижных ворот важным этапом является фиксация роликовых кареток. Ролики ворот должны соответствовать размерам и рассчитанному уровню нагрузки на створки.

Работы выполняются с соблюдением последовательности этапов:

1. Площадку для регулирования каретки соединяют с помощью сварочного аппарата со швеллером.
2. Створки выкатываются в проем для проверки хода, затем устанавливается площадка первой роликовой опоры.
3. Закладная сваривается по периметру, фиксируются опоры для роликов.
4. Для проверки соблюдения горизонтали конструкции дверцы закрываются.
5. Проверяются и подправляются крепления элементов гаечным ключом.

Регулирование свободного хода

При регулировании хода створок проверяется соблюдение нагрузки на роликовые тележки. Регулировка опор направляющих осуществляется посредством ослабления натяжения гаек. Затем створки открывают и закрывают, проверяется легкость хода элементов. После завершения регулировочных работ крепления затягиваются.

Монтаж концевого ролика и заглушек

Концевой ролик размещается с лицевой стороны профиля. Для фиксации элемента применяются болты. Заглушка, которая входит в комплекс элементов раздвижных ворот, должна быть зафиксирована с тыльной стороны профиля. Крепится элемент с помощью сварочного аппарата. Заглушка предотвращает проникновение пыли, осадков внутрь несущих элементов, обеспечивает надежную работу створок, механических элементов.

Для установки верхней направляющей требуется ослабить крепежные элементы роликовых направляющих. Затем кронштейн крепится, детали прижимают и фиксируют резьбовым соединением.

Обшивка полотна ворот

Обшивка створок выполняется стандартно с помощью профлистов. Предварительно выполняется разметка, детали нарезаются в соответствии с размерами ворот. Крепить профлисты начинают с передней кромки ворот. В качестве креплений используются заклепки либо саморезы.

Установка уловителей

На завершающих этапах работы выполняется монтаж уловителей. Сначала крепится нижний элемент после завершения сборки створок. Уловитель выдерживает большие нагрузки при эксплуатации конструкции. Месторасположение элемента определяют при закрытых воротах.

Верхний уловитель снижает негативное воздействие на конструкцию ветра, осадков. Элемент крепится рядом с защитными уголками.

Самостоятельная установка автоматики

Системы автоматики выбираются в соответствии с массой ворот:

• для проема в 4 м потребуется привод на 500-600 кг;
• для проема до 6 м необходим привод с нагрузкой 600-1300 кг и т.д.

Для установки автоматики требуется проложить электропроводку, часть работ выполняется на этапе заливки фундамента. Подключение выполняется в соответствии со схемой размещения элементов.

Уход за сдвижными воротами

Потребуется регулярная проверка эксплуатационных требований, чистка электропривода и других элементов. Для эксплуатации входная зона очищается от листьев, снега, наледи. Чистка створок выполняется нещелочными моющими средствами. Технический осмотр конструкции выполняется ежегодно.

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т. е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т. д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3. 5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже).  В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

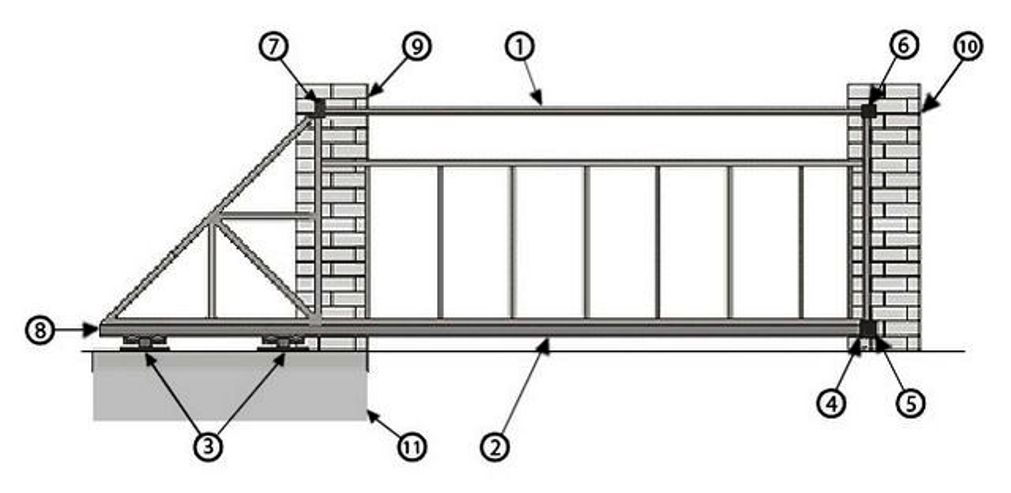

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

• Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
  ≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм



• Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
  ≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм





Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Монтаж откатных ворот своими руками: инструкция с видео

Откатные ворота на сегодняшний день являются довольно популярными, хотя еще относительно недавно немногие могли себе позволить их установку на участке из-за дороговизны механизмов и фурнитуры. Сейчас стоимость конструкции гораздо ниже, при этом человек, который обладает навыками сварки, вполне сможет произвести монтаж откатных ворот своими руками.

Произведите монтаж ворот своими руками

Основные комплектующие

При соблюдении инструкции установка откатных ворот своими руками не представляет сложности. Для работы будут необходимы расходные материалы, а также основные элементы фурнитуры, отвечающие за передвижение створок откатных ворот. При этом фурнитура состоит из:

• уловителей;
• роликовой тележки;
• зубчатой рейки;
• направляющей;
• пластины для крепления каретки;
• роликового фиксатора;
• концевого ролика.

Во время выбора фурнитуры предпочтение необходимо отдавать проверенным изготовителям, учитывая стоимость всех комплектующих и их качество. Можно обратиться за помощью к профессионалам.

Гораздо проще приобрести уже готовый комплект, куда входят все элементы. Такую конструкцию нужно лишь собрать и произвести монтаж.

В данном видео рассмотрим установку ворот:

Этапы проведения работ

Перед креплением откатных ворот надо определить фронт предстоящих работ. Основные этапы при установке конструкции состоят в следующем:

1. Рытье котлована и сооружение фундамента.
2. Проводка кабелей, если требуется, чтобы ворота самостоятельно открывались с помощью электропривода.
3. Крепление роликов.
4. Крепление ворот на прокатные направляющие без регулировки.
5. Фиксация улавливателя створ.
6. Завершающая регулировка всех элементов.
7. Подключение электрического привода (если требуется).

Чтобы ворота прослужили без перебоев продолжительное время, необходимо точно соблюдать инструкцию, внимательно проводя все этапы работ.



Сооружение фундамента

Перед монтажом сдвижных ворот надо провести подготовительные работы для сооружения фундамента. Вначале необходимо рассчитать размер траншеи. Для чего нужно придерживаться определенных рекомендаций:

1. От окончания проема ворот необходимо отступить расстояние, равное половине ширины общего проезда. Например, ширина составляет 6 метров, в этом случае длина фундамента от границы — 3 метра.
2. Ширина траншеи будет зависеть от размера непосредственно ворот. Например, ширина ворот составляет 12 см, в этом случае траншею необходимо вырыть шириной на 6-8 см больше в обе стороны, то есть приблизительно 12-16 см.
3. Глубину траншеи все специалисты рекомендуют делать по-разному. Одни утверждают, что необходимо углублять фундамент ниже уровня промерзания земли, вторые уверены, что это совершенно не повлияет на основание. Первые считают, что фундамент обязан быть глубиной 1,4-1,7 м, вторые утверждают, что 0,7-0,8 м вполне хватает. Какую глубину делать, решать владельцу участка.

Крепление закладной

Чтобы изготовить закладную, понадобятся аппарат для сварки, арматура сечением 12 мм и швеллер шириной 15-25 см.

Закладной элемент в дальнейшем укладывается в траншею и бетонируется. Вначале швеллер обрезается на длину траншеи. Затем к нему необходимо приварить арматуру, чтобы получился каркас. Длина арматурной проволоки обязана быть выше глубины траншеи приблизительно на 7-12 см, чтобы в дальнейшем ее было возможно утопить в землю. Как именно приварить арматуру, неважно, особых ограничений в этом случае нет, прутья можно закрепить с дистанцией 25 см. Главное, чтобы каркас получился прочным. Вместо арматуры можно использовать другие металлические изделия, например, уголки.

Когда каркас подготовлен, его можно укладывать в траншею. Но вначале на дно необходимо насыпать слой щебня и песка, тщательно утрамбовав его. Должна получиться подушка толщиной 7-10 см. Нужно уложить каркас из арматуры так, чтобы швеллер находился заподлицо с поверхностью грунта. С помощью уровня его выравнивают. Когда с какой-то стороны появился значительный перекос, в это место добавляется щебень. Если закладную неровно выставить, то это отразится на правильном перемещении створок.

Электрическая проводка

Если конструкция оборудуется автоматической системой открывания ворот либо требуется установить видеокамеру, то необходимо предварительно позаботиться об электропроводке. Проводить кабель нужно перед заливкой бетоном основания. Провод размещается в гофрированную трубу и укладывается в фундамент.

Предварительно нужно определиться с местом, в котором будет находиться электропривод, и провести кабель на этот участок. Свободные концы кабеля нужно вывести выше уровня земли на расстояние 1,5-2 м.

Заливка основания

После того как была сделана электропроводка и уложена закладная, можно произвести заливку фундамента. Для этого будет необходим щебень, песок и бетон М400. Для приготовления раствора необходимо соблюдать следующие соотношения: на килограмм цемента потребуется 2,6 кг песка и 6-7 кг щебня. Вода обязана составлять половину общей массы раствора.

Необходимо подготовить требуемое количество бетонной смеси и залить фундамент. Важно не залить полностью поверхность швеллера — фундамент обязан находиться на его уровне. После этого основание нужно оставить до высыхания. Для этого потребуется приблизительно 6-7 дней. За это время фундамент окрепнет, и можно будет проводить следующие работы.

Сборка рамы

Чтобы изготовить раму, необходимо иметь определенный опыт работы со сваркой. Если нет навыков проведения сварочных работ, то можно попросить знакомых либо обратиться за помощью к специалистам, которые смогут сварить требуемую конструкцию.

Установка ворот – долгий процесс, однако его можно выполнить самому

Чтобы изготовить раму, будут необходимы профильные трубы. Их размер должен соответствовать будущему размеру ворот. Существует большое количество вариаций конструкций. Главное, правильно подобрать подходящую для конкретного случая. Затем необходимо нарезать трубы требуемой длины и выполнить сварочные работы. Специалисты рекомендуют собирать раму так, чтобы горизонтальные балки находились сверху вертикальных. За счет этого можно избежать появления коррозии, нужно лишь установить заглушки на трубы. Когда рама собрана, участки соединения надо зачистить, а всю конструкцию окрасить.

Когда ворота длиной более двух метров, чтобы усилить раму и не допустить провисания створок, нужно закрепить поперечины с дистанцией 0,5 метра. Также следует приварить к нижней опоре П-образную направляющую балку, за счет которой будет производиться перемещение створок. Затем каркас обшивают профнастилом.

Установка кареток

Роликовые каретки — самый главный механизм в воротах. Этот элемент обязан выдерживать массу конструкции, потому крепить каретки к швеллеру необходимо очень прочно. Пластины для крепления роликов привариваются к швеллеру. Все необходимо сделать идеально ровно, чтобы створки могли свободно перемещаться.

Чтобы установить ровно ворота, можно использовать натянутый шнур или лазерный уровень. Крепить пластины необходимо по центру швеллера. Для этого надо отступить 25 см от края в сторону проема и приварить первую пластину. Другая фиксируется на 20 см дальше от противоположного конца.

Затем нужно закрепить на пластине роликовые тележки. Как правило, они фиксируются болтами, которые нужно хорошо затянуть и произвести монтаж ворот. Следует убедиться в плавности хода, выполнить контрольные замеры и произвести регулировку роликовых кареток, чтобы установить створки максимально ровно. Для этого можно использовать шнур, который натягивается вдоль линии перемещения ворот. Он будет являться ориентиром, помогающим правильно выставить створки.

Монтаж направляющей

Чтобы створки во время передвижения не съехали, сверху крепят направляющую. Она останавливает ворота и не позволяет им раскачиваться при порывах ветра. Для этого на опорном столбе надо обозначить отметки для крепежа. Нужно все тщательно измерять, чтобы рама без проблем смогла зайти в фиксатор.

На столб необходимо прикрепить кронштейн для фиксации направляющей. Если необходимо закреплять его в бетоне, то нужно использовать анкера диаметром не менее 8 мм. Если же он фиксируется к металлической поверхности, то можно воспользоваться саморезами по металлу. При использовании сварки ролики нужно снять.

Когда крепеж фиксатора завершен, его необходимо проверить. Створки обязаны плавно перемещаться, сохраняя вертикальность, а роликовые каретки должны их плотно захватывать.

Заглушки и концевой ролик

На окончание П-образной направляющей с двух сторон следует закрепить концевой ролик, который устанавливается внутри профиля. Его проще всего закрепить болтами. Этот ролик требуется, чтобы во время закрытия створок направляющая смогла накатываться на находящийся внизу улавливатель. Он устанавливается на опоре столба с противоположной стороны. Так можно снизить нагрузку на пластины, удерживающие ролики. Заглушки необходимы для защиты от попадания дождя и пыли. Если их не устанавливать, то роликовые каретки могут быстро сломаться, а створки не будут плавно перемещаться.

Расположение уловителей

Чтобы зафиксировать верхний и нижний уловитель, нужно плотно закрыть ворота. На столбе следует пометить место, на котором заканчивается рама ворот. Здесь снизу и сверху нужно прикрепить закладные, куда и будут закрепляться уловители. С учетом типа закладных фиксировать их можно с помощью сварки или саморезов.

Уловители смягчают контакт створок с опорными роликами и минимизируют их расшатывание во время порывов ветра. Нижний уловитель также требуется, чтобы снизить провисание створок, которое может произойти после продолжительной эксплуатации. По завершении работ необходимо проверить правильность установки всей конструкции.

Автоматическая система ворот

Чтобы ворота могли автоматически открываться, необходимо купить специальное оборудование и произвести его установку. Для начала к швеллеру нужно прикрепить установочную пластину, к которой будет подсоединяться электропривод. Как правило, эта пластина находится в комплекте. Для крепления можно использовать профильные трубы, которые нужно приварить к швеллеру, затем на них следует зафиксировать пластину.

После этого на основание необходимо установить электродвигатель и зафиксировать его с помощь болтов, которые также находятся в комплекте. На электродвигателе расположены винты для регулировки, за счет которых его можно перемещать в различные положения.

Теперь осталось лишь прикрепить рейки с зазубринами к П-образной планке. Здесь понадобится высокая точность, поскольку рейки нужно приварить так, чтобы они являлись единым целым. В этом случае во время передвижения будут отсутствовать какие-либо посторонние стуки. Затем необходимо отрегулировать привод, чтобы он с легкостью приводил ворота в работу. Осталось лишь настроить механизм с учетом инструкции компании-изготовителя.

После всех проведенных мероприятий откатные ворота готовы к эксплуатации. Как видно, справиться с установкой можно самостоятельно. Но назвать легким процесс монтажа нельзя. Требуются не только определенные навыки, но и физические усилия. Поэтому большинство частных домовладельцев предпочитает доверять монтаж сдвижных ворот специалистам.



Как сделать ролики для откатных ворот своими руками: чертежи, размеры роликов

Содержание статьи:

Современный вариант ворот – конструкция с откатным механизмом. Такая створка не распахивается, а смещается вдоль ограждения. Это удобное и экономичное решение на участках, где для распахивания нет пространства снаружи и во дворе дома.

Особенности конструкции и принцип действия

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

• Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
• Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
• Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Проще всего обустроить обычные рельсовые ворота. Однако наиболее практичными считаются консольные: они не касаются земли, рельс, установленный на фундамент забора, не загрязняется, проезд ничем не ограничен.

Преимущества и недостатки сдвижных ворот

Рельсовый механизм периодически необходимо чистить от грязи, чтобы не заедал

У откатных ворот множество достоинств:

• Створка смещается в сторону, а не распахивается.
• Возможен въезд под любым углом, поскольку машине не мешают створки.
• При сильном ветре или снегопаде ворота открыть также просто, как и в ясную погоду.
• Для автоматизации ворот нужен только 1 электропривод, а не 2, как для распашных.
• Исключается возможность повреждения автомобиля при ударе створкой.
• Не нужно ставить упоры по центру ворот, как при распашных.

Недостатки тоже есть:

• Конструкция заметно дороже, чем распашная, особенно если это консольная модель.
• Монтаж ворот занимает больше времени и дороже.
• Направляющие, особенно в рельсовых моделях нужно часто чистить.

Материал изготовления не ограничен.

Выбор деталей для механизма отката

Детали для откатного механизма ворот

Для сдвижных ворот потребуется:

• Швеллер – служит направляющей для рельсовых моделей.
• Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
• Роликовые опоры – пластины, на которые монтируют подшипники.
• Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
• Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
• Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.
• Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.

Ворота можно оборудовать электроприводом. В этом случае потребуется двигатель, автоматика и пульт.

Как выбрать комплектующие

Ролики должны соответствовать весу ворот

Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:

• Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
• Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4. Важно правильно подобрать количество, а не размер.
• Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
• Накатной ролик должен быть металлическим. Пластиковый слишком легко и быстро изнашивается.
• Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.

Электропривод подбирают по мощности.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

• комплектующие для фурнитуры;
• опорные трубы;
• электродрель;
• стальные уголки;
• гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

На форумах можно найти фото и схемы, используя которые можно сделать колесики самодельные. Однако по качеству они чаще уступают покупным. Кроме того, изготовление кареток занимает много времени.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

1. К нижнему краю рамы створки приваривают направляющую.
2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.

5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Раздвижные ворота своими руками: особенности создания и установки

Сегодня популярность откатных ворот возрастает изо дня в день. Еще относительно недавно позволить установить себе подобную конструкцию могли только достаточно обеспеченные люди. Одна только фурнитура стоила как поддержанная машина. Сейчас же цена стала значительно доступней. Кроме этого можно еще больше сэкономить, если сделать складные ворота своими руками.

Основные сведения о раздвижных воротах

Конструкция раздвижных ворот популярна сегодня все больше. Ведь створка занимает минимум места и двигается вдоль забора. Их использовать намного удобнее.

Интересные факты: При ветреной погоде створку не нужно фиксировать, ведь порыв ветра не на них не влияет.

Для открытия понадобится значительно меньше времени, чем при применении распашных ворот. Такие раздвижные ворота на самом деле наиболее практичны. Рассмотрим самые распространенные их типы.

1. Подвесные.
2. Наземные или те, в которых ролики двигаются по земле.
3. Консольные.

Последний тип наиболее удачный для установки в нашей стране.
Конечно, стоимость раздвижных конструкций оставляет желать лучшего. Но способ есть. Можно их изготовить своими руками.

Устройство и принцип работы

Устроены раздвижные ворота таким образом, чтобы при открывании они не занимали много места и шли не нараспашку, а вдоль забора. Многие умельцы, ознакомившись с чертежами, могут легко их изготовить. Причем такие конструкции довольно прочные и прослужат долгие годы.

Главные элементы раздвижных ворот

Сегодня есть множество информации о том, как самостоятельно сделать раздвижные ворота своими руками. Тут нужны будут самые простые навыки, инструменты и запас терпения.

Практически любые ворота этого типа состоят из таких элементов как:

• Опора – на несколько подобных опор может устанавливаться консольный элемент;
• Направляющая балка – именно на не

Какой выбрать механизм для откатных ворот своими руками? Обзор и как сделать и установить Роликовые ворота: Пошагово +Видео

Живя в большом мегаполисе, многие мечтают о своем загородном доме. О месте, где можно спокойно и тихо отдохнуть, погулять на природе и побыть на свежем воздухе. Но свой дом предполагает обустройство защитных ограждений и ворот на придомовой территории. И если с забором у вас проблем не возникнет, то с механизмом для откатных ворот могут возникнуть вопросы. В нашей статье мы постараемся на них ответить.

Достоинства и недостатки откатных автоматических ворот

В первую очередь разберем плюсы откатных раздвижных ворот:

1. статусность;
2. надежность;
3. практичность;
4. не занимают много места;
5. отсутствие громких шумов при открывании и закрывании;
6. минимальное техническое обслуживание и уход;
7. длительный срок службы.

К недостаткам относятся:

1. высокая стоимость;
2. установка производится только на монолитный фундамент;
3. для больших автомобилей придётся увеличить ширину въезда, а это дополнительные финансовые затраты.

Но, не смотря на минусы, откатные ворота довольно популярны.

Виды ворот

Желая установить или купить ворота с самодельным откатным механизмом, стоит узнать, а какие именно виды ворот бывают. Например:

• консольные ворота;
• колесные ворота;
• подвесные ворота.

Рассмотрим каждый из видов более подробно.

Консольные ворота

В таких моделях откатные ворота установлены на нижней консольной планке. Если вы решили сделать механизм ворот своими руками, то данный вариант подойдет идеально.

Если сравнить консольные ворота с другими вариантами, то можно отметить множество положительных сторон. Например, высота транспорта не будет иметь значения. Конструкция механизма находится вдоль забора и не занимает много места.

Простота конструкции позволяет легко выполнить механизм откатных ворот своими руками.

Подвесные ворота

Откатные ворота с верхним механизмом подвеса подходят для ангара либо склада.

Подвижные части откатного механизма расположены на верхней части направляющих. Но такой вид ворот предполагает пропуск автомобилей определенной высоты.

владельцам специализированной техники такие ворота не подойдут.

Колесные ворота

Механизмы открывания откатных ворот следующий: на бетоне или грунте уложена рельса по которой и ходят ворота. Минусом такой конструкции является частое засорение желоба, по которому двигаются ворота.

Из-за низкого расположения рельсы в нее часто будут попадать листья, песок и земля в летнее время. А зимой и осенью может образоваться корка льда, которая будет препятствовать открыванию ворот и впоследствии приведет к коррозии металла.

Именно поэтому владельцы частных домов не выбирают такой тип механизма

Изучив все варианты откатных механизмов, вы сможете выбрать для себя более подходящий. Помимо выбора вида ворот не стрит забывать и качественных комплектующих.

Комплектующие и монтаж откатных ворот

Приобретение металлических ворот подразумевает и покупку качественных комплектующих.

К таким относят:

1. направляющие рельсы;
2. ограничивающие движение полотна ролики;
3. для перемещения ворот каретки с металлическими роликами;
4. ограничители и заглушки для предотвращения загрязнения механизмов.

Отправляясь в магазин, механизм откатных ворот купить необходимо исходя из веса металлического полотна. Например, для ворот высотой 4 м необходим откатной механизм, который выдержит нагрузку до 550 кг.

Вы можете сделать механизм для откатных ворот своими руками или купить комплектующие механизмы .

Чертеж механизма откатных ворот и предварительные расчёты

Перед тем, как начать строить ограждение с воротами необходимо произвести точные расчёты.

Сделайте схему конструкции и рассчитайте высоту транспорта. А также нагрузку на откатной механизм ворот. Автоматика может присутствовать в открывании ворот, ее можно подключить к общей системе «Умный дом».

Если рассматривать схему подробно, то визуально она достаточно проста и читабельна. Основой является силовая платформа из бетона. Каркас свайной рамы установлен между стойками.

Профнастил крепят к раме и фиксируют на полотне ручку. По желанию можно сделать привод электрическим

Установка механизма откатных ворот

На первом этапе проводится бетонирование для установки консольной рамы и столбов для уловителей.

• Выкапывают равную по ширине столбов канаву. На дно около 15 см засыпают щебень с песком.
• Далее укладывают армированные 6 мм прутья. На них кладут швеллер полками вниз.
• Устанавливают опалубку, а столбы устанавливают на необходимое место.

Заливку опалубки нужно производить медленно. Чтобы не залить швеллер и для предотвращения скапливания воздуха в бетонном растворе.

После заливки в течение 2-3 дней необходимо поливать платформу холодной водой. Так вы защитите бетон от растрескивания. После этого дайте бетону окончательно застыть и приступайте к работе только через 2 недели.

• Сделайте раму и усильте ее с помощью металлических профилей. Внутренняя обрешетка выполняется из труб малого сечения одинаковой длины.
• Далее идет сварка каркаса и соединение внутренней рамы с усиленным профилем. На нижней раме приваривают металлический рельс. После сварной шов зачищают и грунтуют.
• К опорным столбам крепится уловитель и каретка. Фиксация происходит анкерными болтами.
• После проверки ходовой части идет монтаж ворот. Одев их на каретный профиль необходимо прихватить их сваркой по кругу. Таким образом, ваша конструкция будет более устойчивой.
• Готовые ворота красят под цвет основного забора.

Выбирать краску для забора и ворот стоит с антикороззионными свойствами.

После высыхания краски можно смело приступать к облицовке.

Металлические профильные листы лучше крепить на болты со специальными резиновыми прокладками для предотвращения попадания влаги в отверстия.

На последнем этапе монтируют ручки и устанавливают засов и электрический привод.

На этом конструкция автоматического механизма для откатных ворот завершена.

Стоимость установки электрических ворот с дистанционным управлением [Обновлено в 2019 г.]

С новыми воротами вы можете повысить безопасность и конфиденциальность вашей собственности, а также сделать ее более привлекательной для потенциального покупателя.

Есть несколько различных материалов на выбор, но самыми популярными являются кованое железо и дерево. Обычно в них устанавливаются беспроводная система доступа с помощью брелоков и домофон для связи с посетителями у ворот.

На этой странице мы покажем вам:

Напоминание: эта страница — лишь одна из десятков информативных справочников по ценам, которые есть на нашем сайте.Смотрите наш полный прайс-лист здесь.

Найдите минутку, чтобы ответить на этот вопрос (необязательно)

Мы проводим исследование и хотели бы узнать ваш ответ на следующий вопрос.

Это необязательно, регистрация или адрес электронной почты не требуется.

Мы можем использовать данные, собранные на нашем веб-сайте, позже.

Наши опросы очень популярны. Почему бы не поделиться в Facebook или Twitter и не узнать, что ваши друзья думают об этих ценах?

(Здесь вы найдете список всех наших опросов, вы можете принять участие в любом количестве)

Получить предложение онлайн (занимает всего 2 минуты)

Ценник

Очевидно, размер ворот, Тип материала, который вы выбираете, и общее качество сборки являются ключевыми факторами.Если вы меняете новые ворота на старые, это будет дешевле, чем строить новые кирпичные столбы, чтобы впервые повесить ворота.

Ниже приведен пример стоимости покупки и установки подъездных ворот, мы разделили затраты на разделы, поскольку не всем нужны электрические ворота, а различные материалы и опции имеют очень разные ценники.

Получите ценовое предложение в Интернете (всего за 2 минуты)

Вам нужно вдохновение?

Pinterest — отличное место для получения идей и вдохновения.

Ознакомьтесь с 1000 идеями проезжей части на Pinterest.

Кто занимается этим видом работы?

В то время как ландшафтные садовники обычно вешают ворота, делают садовые работы из кирпича / блоков и устанавливают панели для забора, вероятно, лучше всего будет нанять специалиста, чтобы повесить электрические ворота и установить всю необходимую проводку.

Сколько времени нужно, чтобы установить ворота на проезжей части?

Время варьируется, и невозможно дать оценку, не глядя на работу. Наличие системы автоматизации под землей добавит проекту дополнительного времени.

Кованое железо или дерево лучше всего?

Ворота из массивной древесины могут предложить вам больше конфиденциальности и безопасности, но требуют более тщательного обслуживания, чтобы избежать возможного деформирования. Это означает частую покраску или герметизацию.

Металлические ворота очень популярны и не нуждаются в таком особом уходе, зато меньше уединения.

Соображения

При выборе ворот хорошо подумайте, какой тип ворот лучше всего подходит для вашей собственности и ваших потребностей. Если вы собираетесь проходить через ворота больше, чем проезжать через них, не лучше ли иметь отдельный пешеходный доступ сбоку от главных ворот?

Помните, что установка редко бывает беспроблемной, оплата за более качественный двигатель и установку в целом может снизить вероятность того, что что-то пойдет не так.Дешевые материалы и некачественная подгонка обычно приводят к многократным повторным посещениям для исправления ситуации.

Тип автоматики

Для ваших ворот существует несколько различных типов автоматизации:

Распашные ворота — обычно это когда две ворота открываются, открывая доступ. Они самые дешевые и лучше всего подходят для ровного дорожного покрытия. Если ваша подъездная дорога находится на крутом склоне, этот продукт не для вас.

Откатные ворота — Их можно использовать только в том случае, если у вас достаточно места сбоку от ворот.Можно иметь две раздвижные ворота, каждая из которых скользит в противоположном направлении, но для этого потребуется два набора для открывания, а это будет стоить дороже.

Устройства открывания подъемника и поворотного рычага — они прикрепляются к воротам или стойке, чтобы открыть или закрыть ворота. Они видны, версия с плунжером, которая прикреплена к столбу, немного более сдержанна, но версия с поворотным рычагом выступает из ворот.

Подземная система — это самый незаметный тип автоматизации для ваших ворот, но он также и самый дорогой.

Требуется ли разрешение на планирование?

Если ваши ворота находятся рядом с шоссе или пешеходной дорожкой, примыкающей к шоссе, и ваши ворота не выше одного метра, вам потребуется разрешение на строительство.

Если ворота выше двух метров, вам потребуется разрешение на строительство независимо от того, насколько близко к шоссе находятся ворота.

Вам не требуется разрешение на обслуживание или замену ворот, если вы не увеличиваете их высоту. В Великобритании существуют особые требования к памятникам архитектуры.

Для получения дополнительной информации рекомендуем посетить веб-сайт портала планирования.

Цена на электрические ворота

Очень сложно оценить цену на электрические въездные ворота, не глядя на существующий подъездной путь.

Чтобы получить фиксированное предложение от местного, проверенного и оцененного установщика ворот, просто нажмите ссылку ниже:

Получить предложение онлайн

Средняя цена установки электрических ворот

Средняя стоимость установки ворот составляет 3000 фунтов стерлингов .Цена зависит от того, какой тип и размер электрических ворот вы выберете. Чтобы узнать больше о том, что необходимо для установки электрических ворот, прочитайте наше полезное руководство по стоимости.

Средняя стоимость установки электрических садовых ворот:

В зависимости от сложности работы обычно занимает 1-2 дня

£ 3000

Сколько стоит установка электрических садовых ворот?

Цены на электрические садовые ворота очень сильно зависят от вашей ситуации. Тип и размер ворот, которые вы выбираете, а также механизм и планировка проезжей части — все это имеет большое влияние на окончательную цену.

Простые металлические ворота высотой 3 фута и шириной 10 футов могут стоить всего £ 830 , чтобы купить и установить. Ворота такого же размера с подземным двигателем могут стоить до £ 3 025 . Для 6-футовых металлических ворот, закрывающих подъездную дорожку шириной 10 футов, цены могут варьироваться от £ 1300 до 5300 £ . Это изменение зависит от качества выбранных ворот, а также от выбранного вами механизма.

Когда вы думаете об электрических воротах, вам нужно некоторое время, чтобы осмотреть имеющееся у вас пространство. Вам нужно подумать, куда пойдут ворота, когда они откроются, и как это может ограничить ваши возможности. Перед принятием каких-либо решений может быть хорошей идеей, чтобы ваш сайт был проверен установщиком. Они смогут помочь вам сузить круг возможных вариантов и выявить проблемы, прежде чем вы потратите деньги.

Электрические садовые ворота Цены

При расчете цены на садовые электрические ворота нужно учитывать множество факторов.Вот таблица с ценами на некоторые из наиболее распространенных опций

.

Металлические ворота одинарные

Размер	Шарнирно-сочлененный рычаг	Баран	Резьбовой	Метро
3 фута в высоту x 10 футов в ширину	910–1290 фунтов стерлингов	1327–1800 фунтов	830–1 500 фунтов	1590–3025 фунтов
6 футов в высоту x 10 футов в ширину	1380 фунтов стерлингов — 2640 фунтов стерлингов	1800–3150 фунтов	1300–2 850 фунтов стерлингов	2375–5275 фунтов
3 фута в высоту x 7 футов в ширину	840–1140 фунтов	£ 1,260 £ 1,650	765–1350 фунтов стерлингов	1475–2775 фунтов
6 футов в высоту x 7 футов в ширину	1230–2 340 фунтов	1650–2 850 фунтов стерлингов	1155–2550 фунтов	2225–4 775 фунтов

Двойные металлические ворота

Размер	Шарнирно-сочлененный рычаг	Баран	Резьбовой	Метро
3 фута в высоту x 10 футов в ширину	1072–1650 фунтов стерлингов	1625–2700 фунтов	£ 860 — £ 1950	1162–2700 фунтов
6 футов в высоту x 10 футов в ширину	1545–3 000 фунтов	2100–4050 фунтов	1335 фунтов — 3255 фунтов	1635–4050 фунтов
3 фута в высоту x 7 футов в ширину	1005–1 500 фунтов стерлингов	1560–2550 фунтов	795–1755 фунтов	1095–2550 фунтов стерлингов
6 футов в высоту x 7 футов в ширину	1395–2700 фунтов	1950–3 750 фунтов стерлингов	1185–2 955 фунтов стерлингов	1485–3 750 фунтов стерлингов

Ворота деревянные одинарные

Размер	Шарнирно-сочлененный рычаг	Баран	Резьбовой	Метро
3 фута в высоту x 10 футов в ширину	720–1020 фунтов стерлингов	1140–1530 фунтов	645–1230 фунтов	1275–2585 фунтов
6 футов в высоту x 10 футов в ширину	1080–2640 фунтов стерлингов	1500–3 150 фунтов стерлингов	1005–2 850 фунтов стерлингов	1875–5 275 фунтов
3 фута в высоту x 7 футов в ширину	675–990 фунтов	1095–1500 фунтов	600–1 200 фунтов стерлингов	1200–2525 фунтов стерлингов
6 футов в высоту x 7 футов в ширину	915–2 040 фунтов стерлингов	1335–2550 фунтов	840–2 250 фунтов стерлингов	1600–4 275 фунтов стерлингов

Двойные деревянные ворота

Размер	Шарнирно-сочлененный рычаг	Баран	Резьбовой	Метро
3 фута в высоту x 10 футов в ширину	885–1380 фунтов стерлингов	1440–2 430 фунтов стерлингов	675–1635 фунтов стерлингов	975–2 430 фунтов
6 футов в высоту x 10 футов в ширину	1245–3000 фунтов	1800–4050 фунтов	1035 фунтов стерлингов — 3255 фунтов стерлингов	1335–4050 фунтов
3 фута в высоту x 7 футов в ширину	750–1 350 фунтов стерлингов	1395–2 400 фунтов стерлингов	630–1 605 фунтов	390–2 400 фунтов стерлингов
6 футов в высоту x 7 футов в ширину	1080–2 400 фунтов стерлингов	1635–3450 фунтов	870–2 655 фунтов	1170–3450 фунтов стерлингов

Откатные ворота

Размер	Стоимость
3 фута в высоту x 10 футов в ширину	33,225 — 3 675 фунтов стерлингов
6 футов в высоту x 10 футов в ширину	3375–3825 фунтов
3 фута в высоту x 7 футов в ширину	3000–3450 фунтов стерлингов
6 футов в высоту x 7 футов в ширину	3150–3 600 фунтов

Только стоимость поставки

На стоимость электрических ворот влияет множество факторов. Когда вы рассматриваете свою стоимость, вам необходимо включить стоимость ворот, механизма и установки. Ниже приведены некоторые из ожидаемых затрат на материалы, которые вам понадобятся.

Металлические ворота

Ниже приведены диапазоны цен на различные металлические ворота в зависимости от их размера. Диапазон варьируется от простых ворот до более изысканных.

Высота	Ширина 10 футов	Ширина 7 футов	Ширина 3 фута
3 фута	185–300 фунтов	140–200 фунтов	60–110 фунтов стерлингов
4 фута	275–950 фунтов	200–800 фунтов стерлингов	110–300 фунтов
6 футов	500–1 200 фунтов стерлингов	400–1000 фунтов стерлингов	90–450 фунтов

Ворота деревянные

Ниже приведены диапазоны цен на различные деревянные ворота в зависимости от размера. Диапазон варьируется от простых реечных ворот до массивных ворот.

Высота	Ширина 10 футов	Ширина 7 футов	Ширина 3 фута
3 фута	60–120 фунтов	30–100 фунтов стерлингов	15–50 фунтов стерлингов
4 фута	80–250 фунтов стерлингов	60–200 фунтов стерлингов	30–80 фунтов стерлингов
6 футов	300–1 200 фунтов стерлингов	190–800 фунтов	60–110 фунтов стерлингов

Откатные ворота

Высота	Ширина 10 футов	Ширина 7 футов
3 фута	1200–1300 фунтов стерлингов	1050–1 180 фунтов стерлингов
4 фута	1200–1350 фунтов стерлингов	1080–1 200 фунтов стерлингов
6 футов	1300–1400 фунтов стерлингов	1150–1250 фунтов стерлингов

Механизмы ворот

Диапазон цен на механизмы ворот отражает их мощность и степень надежности их управления. Для распашных ворот вы можете получить комплекты для двойных ворот по разумной цене. Для откатных ворот вы можете купить два отдельных механизма.

Механизм	Одноместный	Двойной
Шарнирно-сочлененный рычаг	420–560 фунтов стерлингов	£ 530 — £ 800
Барабан	700–900 фунтов	900–1 500 фунтов стерлингов
Резьбовое	370–700 фунтов	390–970 фунтов стерлингов
Подземный	450–910 фунтов стерлингов	£ 590–1 500
Раздвижная	950–1500 фунтов	н / д

Затраты на рабочую силу и сроки

Стоимость будет зависеть от типа устанавливаемых ворот, а также от механизма открывания.Поскольку они сильно различаются, может быть трудно дать ориентировочную стоимость.

Практическое правило состоит в том, что стоимость рабочей силы составляет около 1/3 от общей стоимости. Однако для подземных механизмов он будет выше. Вот несколько примеров цен, которые помогут вам составить представление о стоимости.

Тип установки	Шкала времени	Затраты на оплату труда
Одиночные металлические ворота шириной 10 футов и высотой 3 фута с резьбовым механизмом	1 день	300–500 фунтов
Одиночные металлические ворота шириной 10 футов и высотой 3 фута с использованием подземного механизма	1-2 дня	425–800 фунтов
Одиночные деревянные ворота шириной 10 футов и высотой 3 фута, с подъемным механизмом	1 день	380–510 фунтов стерлингов
Двойные металлические ворота шириной 10 футов и высотой 6 футов с резьбовым механизмом	1-2 дня	450–1090 фунтов стерлингов
одинарные откатные ворота шириной 10 футов и высотой 3 фута	1 день	1075–1 500 фунтов стерлингов

Дополнительные расходы

Пока вы устанавливаете электрические ворота, может быть хорошей идеей одновременно выполнить еще несколько работ. Цены на некоторые общие работы, выполняемые одновременно с установкой садовых ворот, указаны ниже.

Стоимость доступа к электричеству

Чтобы установить электрические ворота, необходимо обеспечить легкий доступ электричества к механизму. Это может означать, что вам нужно нанять электрика, чтобы добавить уличный источник питания. В зависимости от сложности работы вы должны заплатить за это от фунтов стерлингов до 245 фунтов стерлингов. Если вы не хотите или не можете подавать электричество таким образом, вам следует изучить варианты фотоэлементов для питания ваших ворот.

Садовый забор стоит

Если вы устанавливаете электрические ворота, может быть важно убедиться, что ваши заборы в хорошем состоянии. Это особенно верно, если вы приобретаете новые заборы в рамках попытки повысить безопасность своего дома. Если вам нужно установить новые заборы, это стоит в среднем £ 1000 .

Покраска экстерьера дома. Стоимость

.

Установка электрических ворот на вашу собственность может улучшить внешний вид фасада вашей собственности.Это означает, что сейчас самое время подумать о других аспектах внешнего вида вашего дома и снизить привлекательность. Покраска фасада вашего дома может быть хорошим способом сделать это. Затраты на это в среднем составляют £ 850 .

Затраты на охрану / наружное освещение

Когда вы устанавливаете садовые ворота как средство повышения безопасности вашего дома, вы можете подумать об установке охранного освещения. Охранное и наружное освещение можно легко и относительно дешево установить.Средняя цена составляет 150 фунтов стерлингов.

Расходы на содержание сада

Пока вы обновляете свои садовые ворота, возможно, самое время подумать об обновлении и вашего сада. Привлечение садовника к уборке в саду стоит около £ 200 .

Новая подъездная дорога стоит

Для приобретения новых садовых ворот с электроприводом может потребоваться вырыть ямы в существующей подъездной дорожке. Таким образом, было бы неплохо переделать дорогу.Вариантов очень много. Заблокированный проезд с твердым покрытием стоит в среднем £ 5 750 .

Подъездная дорога из тисненого бетона стоит в среднем £ 3 800 . Стандартная бетонная подъездная дорога стоит в среднем £ 3500 . Дорога из гравия стоит около £ 2,500 . Подъездная дорога из смолы — более дешевый вариант — £ 2300 . Самый дешевый вариант — иметь асфальтированный подъезд, который стоит в среднем £ 2200 .

Стоимость упавших бордюров

Сброс бордюра — еще одна работа, которую вы, возможно, захотите выполнить при установке новых электрических ворот.Это позволяет легко садиться в машину и выезжать из нее. Цена на это около £ 600 .

Мощная мойка проезжей части стоит

Мощная мойка подъездной дорожки — хороший способ освежить драйв. Он может полностью преобразить фасад вашего дома. После того, как вы поработали спереди, может быть хорошей идеей очистить подъездную дорожку. Средняя стоимость этого составляет £ 300 .

Факторы затрат на установку электрических садовых ворот

Стоимость установки электрических садовых ворот зависит от множества факторов.Общая цена может сильно варьироваться в зависимости от этих факторов. Когда вы рассматриваете свои варианты, вам нужно будет хорошо знать пределы вашего пространства, так как это сильно повлияет на окончательную стоимость электрических ворот.

Размер ворот

Ширина ворот будет определяться подъездной дорогой или дорожкой. Очевидно, что чем больше разрыв, тем выше будет стоимость. Большинство ворот имеют стандартные размеры 3 фута, 7 футов и 10 футов. Если вам нужны ворота не этих стандартных размеров, они могут обойтись вам дороже.

Высота ворот также является важным фактором. Опять же, чем выше ворота, тем дороже это будет. Вы должны помнить, что это влияет не только на стоимость ворот, но и на размер мотора, который вам нужно купить. Если ваши ворота большие и тяжелые, вам понадобится более мощный мотор, чтобы открыть их.

Тип ворот

Разница между одинарными и двойными воротами довольно большая. Это потому, что вам нужно будет купить два двигателя, если вы получите двойные ворота.Тип механизма открывания также может повлиять на стоимость. Самый дешевый вариант — получить распашные ворота, в которых используется резьбовой мотор. Более дорогие варианты включают подземные электродвигатели и откатные ворота.

Легкость доступа

Установщикам ворот необходимо будет принести цемент, а также ворота на место. Если доставить эти предметы на место сложно, работа займет больше времени и, следовательно, будет стоить дороже.

Район

Если ваша подъездная дорога находится на склоне, это может ограничить ваш выбор, а также усложнить установку.Очень важно, чтобы ключевые элементы были ровными, поэтому, если площадка находится на склоне, это может усложнить установку.

Другой важный фактор — это доступ к электросети. Большинство установщиков потребуют от вас обеспечения легкого доступа к механизму ворот. В противном случае вам, возможно, придется нанять электрика, прежде чем вы начнете установку.

Местоположение объекта

Как всегда, если вы живете в районе Лондона, цены будут выше.

Если ваша собственность находится очень далеко, вам, возможно, придется заплатить больше, чтобы все было доставлено.

Что входит в установку электрических садовых ворот?

Установка электрических садовых ворот состоит из двух основных этапов. Первый — это установка ворот. Второй — установить механизм. Исключение составляют откатные ворота. В этом случае процесс установки немного отличается.

Установка ворот

Перед установкой ворот необходимо убедиться, что стойки подходят. Если у вас уже есть сообщения, то их стоит проверить.В противном случае новые стойки необходимо будет установить в бетоне на соответствующих позициях.

Следующим шагом после установки стоек является установка петель на стойки. Начать следует с одной из нижних петель. Обязательно повесьте его так, чтобы было достаточно места для открытия ворот. Он также должен быть ровным. Как только первая петля будет на месте, вы должны найти длинный уровень, например, кусок дерева.

Это используется, чтобы убедиться, что петля на противоположной стойке подвешена в правильном положении.Как только нижние петли будут на месте, вы можете установить верхние петли, используя тот же метод, потратив время, чтобы проверить правильность высоты этих петель.

После установки петель ворот можно повесить. Обычно петли можно отрегулировать, чтобы убедиться, что ворота подходят правильно и легко поворачиваются.

Установка механизма

Установить механизм, как правило, довольно просто. Первым делом нужно смонтировать корпус мотора. Его расположение будет зависеть от типа выбранного вами механизма.Для подземной системы сначала нужно выкопать место для ящика.

Затем механизм крепится к стойке с помощью болтов и монтажной рамы. Затем ворота открываются, и устройство открывания крепится к креплению на столбе. Этот шаг выполняется с большой осторожностью. Кронштейн должен быть абсолютно ровным. В противном случае ворота не выйдут из строя или быстро вылезут из строя.

Если ворота двойные, то с другой стороны ворот будет вырыта траншея. Эта траншея предназначена для того, чтобы можно было проложить отрезок трубы.Как только труба будет закопана, проводка между двумя сторонами затвора будет пропущена через нее.

После того, как механизмы будут установлены, блок управления будет подключен.

Установка откатных ворот

Большинство откатных ворот состоит из двух частей. Они будут скреплены болтами, образуя большие ворота.

Большинство откатных ворот оснащены функциями безопасности, предназначенными для остановки или реверсирования ворот в случае обнаружения препятствия. Сначала они будут прикреплены к стойкам по обе стороны от проема.

Далее устанавливаются основные приемные посты. Это стойки, которые находятся по обе стороны от диапазона движения ворот. Их нужно будет закрепить в бетоне в правильном положении.

Пост поддержки устанавливается рядом. Этот столб составляет половину высоты приемных столбов и находится на той стороне стены, к которой скользят ворота. Здесь же разместятся предохранительные механизмы.

Следующим нужно будет проложить путь. Лучше всего установить его в бетон. Трасса должна быть как можно более ровной, поэтому на этом этапе следует проявлять особую осторожность.

Затем на ворота устанавливаются колеса. Если ворота деревянные, то в этом месте часто также будет установлена ​​металлическая опора на одном конце ворот. После того, как колеса на затворе находится в положении на трассе и прикреплен к опорной стойке.

Последний шаг — установить двигатель и прикрепить его к воротам.

Могу ли я установить электрические садовые ворота самостоятельно?

Нет требований по строительным нормам для установки электрических ворот каким-либо конкретным лицом. Таким образом, это означает, что при желании вы можете сделать установку своими руками. Тем не менее, есть много шагов, которые необходимо выполнить с максимальной точностью, поэтому, возможно, стоит поручить установку механизма профессионалу, если вы в чем-то не уверены.

Если вы пытаетесь удешевить установку электрических ворот, вы можете установить ворота самостоятельно. Это должно быть достижимо для большинства домашних мастеров. Просто убедитесь, что у вас есть напарник, когда вы вешаете ворота, так как это может быть сложно сделать в одиночку, особенно если ворота большие.

Какие бывают типы электрических садовых ворот?

При выборе садовых ворот необходимо сделать несколько различных вариантов. Некоторые из этих вариантов будут чисто эстетическими, в то время как другие могут зависеть от вашего бюджета и имеющегося у вас пространства.

Материал

Выбор материала — это в основном эстетический выбор. Тем не менее, деревянные ворота, как правило, требуют большего ухода, что может быть важным фактором.

Деревянные ворота для сада Стоимость

Деревянные ворота придают фасаду дома традиционный вид.Они могут обеспечить конфиденциальность, не будучи недоступными. Есть выбор дерева, которое можно использовать. Как правило, дороже стоят варианты из твердой древесины. Средняя стоимость составляет от £ 60 до 500 £.

Плюсы

✔ Обычно дешевле металла

✔ Более привлекательный внешний вид

Минусы

✖ Требуется техническое обслуживание для предотвращения деформации.

Металлические садовые ворота Costs

Они могут быть сделаны из железа, стали или алюминия. Вы можете заплатить больше за более привлекательный и декоративный дизайн.Более дешевые варианты, как правило, больше ориентированы на безопасность и могут быть непривлекательными. Средняя стоимость составляет от до 150 — 800 фунтов.

Плюсы

✔ Более прочный, особенно против ветра

✔ Низкие эксплуатационные расходы

Минусы

✖ Часто дороже

✖ Может быть непривлекательным в зависимости от бюджета

Стиль

Способ открытия и закрытия ворот может сильно отличаться. На ваш выбор, скорее всего, сильно повлияет имеющееся у вас пространство.

Садовые калитки Стоимость

Большинство распашных ворот разделены на две части. Они хорошо работают на ровных проездах. Средняя стоимость составляет 500 фунтов стерлингов.

Плюсы

✔ Дешевый вариант

Минусы

✖ Не работает, если привод находится на склоне

Двукратные садовые ворота Стоимость

Это как распашные ворота, разрезанные пополам по вертикали. Это означает, что они складываются посередине при открытии и требуют меньше места вокруг ворот.Средняя стоимость составляет 650 фунтов стерлингов.

Плюсы

✔ Требуется меньше места вокруг них

Минусы

✖ Требуется дорожка в земле, которую необходимо регулярно чистить

✖ Варианты ограниченного размера

Садовые откатные ворота Стоимость

Откатные ворота должны иметь пространство сбоку, чтобы ворота могли в них войти. Вы можете иметь два отдельных ворот, идущих в противоположных направлениях, или одни ворота. Две ворота обойдутся значительно дороже, так как вам нужно будет купить два механизма.Средняя стоимость этих ворот составляет фунтов стерлингов — 1350 фунтов стерлингов, фунтов стерлингов, фунтов стерлингов, фунтов стерлингов, 800 — 1500 фунтов стерлингов, фунтов стерлингов для двигателя.

Плюсы

✔ Они не открываются на подъездную дорожку, поэтому не занимают полезного пространства

✔ Можно получить версии, которые открываются за углом

Минусы

✖ Дороже автоматизировать

✖ Нужно место для ворот, чтобы переехать в

Механизм ворот Стоимость

Последний выбор, который нужно сделать, — это автоматизировать ворота.В зависимости от типа ворот, которые вы выбираете, есть несколько различных вариантов. Если вы выбрали откатные ворота, то у них будет собственный механизм, включенный в цену.

Подъемник и поворотный рычаг

К стойке ворот крепятся таран или поворотные рычаги. Гидравлическая система выдвигает или сжимает поршень, который открывает и закрывает заслонку. Средняя стоимость составляет 700 — 1500 фунтов стерлингов.

Плюсы

✔ Диапазон двигателей для большинства типов ворот

Минусы

✖ Требуется тщательная установка

Мотор затвора с резьбовым валом Стоимость

По внешнему виду они похожи на барана.Однако действуют они несколько иначе. Когда двигатель работает, чтобы открыть ворота, крепление перемещается по длине рычага, чтобы открыть ворота. Средняя стоимость составляет 370 фунтов стерлингов — 970 фунтов стерлингов.

Плюсы

✔ Вариант дешевле

Минусы

✖ Требуется тщательная установка

Шарнирная рука Стоимость

В этом механизме используется шарнирный, состоящий из двух частей, рычаг. Рычаг крепится к нижней части мотора ворот, который крепится на стене рядом с воротами.Средняя стоимость составляет 420-800 фунтов стерлингов.

Плюсы

✔ Простота установки

Минусы

✖ Требуется больше места для двигателя

Стоимость подземной системы

Эти моторы спрятаны. Они сидят внутри прочных кожухов, которые закопаны в основании столбов ворот. Затем они присоединяются к нижней стороне ворот. Средняя стоимость составляет фунтов стерлингов, 450 — 1500 фунтов стерлингов.

Плюсы

✔ Сдержанный

Минусы

✖ Самый дорогой вариант

✖ Невозможно, если нет места для копания

Стоимость демонтажа электрических садовых ворот

Если у вас есть электрические ворота, которые больше не работают или вы не хотите бежать, вы можете их снять.Есть несколько вариантов. Если вы хотите сохранить ворота, вы можете просто снять механизм и блок управления. Обычно это довольно просто сделать. Механизм прикручивается на место, а блок управления обычно ввинчивается в стены. Это то, что вы можете сделать своими руками; тем не менее, будьте осторожны при отключении электропитания. Возможно, стоит попросить электрика закрепить провода, если вы не собираетесь использовать их в будущем. Это быстрая работа и должна стоить не более £ 100 .

Чтобы снять ворота, вы можете снять их с петель, а затем утилизировать. Если вы хотите заменить свои ворота, в большинстве случаев вы можете использовать существующие стойки ворот. Если вы это сделаете, это может сэкономить вам немного денег.

Снятие стоек ворот может быть более трудным. Столб будет установлен в цемент, и его будет довольно сложно удалить. Если вам нужно их убрать, может быть стоит нанять строителя или ландшафтного садовника, который поможет вам убрать старые. Стоимость этого будет зависеть от состояния постов, а также от вашего местоположения.Вы можете рассчитывать заплатить £ 100 — £ 300 за эту работу.

Контрольный список для найма специалиста по установке электрических садовых ворот

Если ваши электрические ворота установлены плохо, то в лучшем случае ваши ворота не будут работать. Неправильная установка может привести к поломке механизма ворот или травме. Итак, выбор правильного установщика очень важен.

• Опыт важен. Существует множество разновидностей электрических ворот, поэтому установщик с большим опытом сможет лучше справиться с вашей уникальной ситуацией.
• Широкий набор навыков. Найдите установщика, который работал с различными материалами и механизмами. Установка электрических садовых ворот требует более разнообразных навыков, чем множество профессий, поэтому ищите установщика с разным опытом, особенно если они новички в установке электрических ворот, как многие из них в настоящее время.
• Рекомендации и отзывы. Ищите монтажников, которые с радостью поделятся с вами информацией о предыдущих клиентах или оставят положительные отзывы в Интернете. Если кто-то плохо работает, вы, вероятно, сможете узнать об этом с помощью быстрого поиска.

Часто задаваемые вопросы

Как работают электрические ворота?

Электрические ворота работают одним из двух способов. Распашные ворота открывают ворота с помощью электродвигателя. Один конец мотора прикреплен к столбу, другой — к воротам. Они толкают столб, чтобы сдвинуть ворота. Откатные ворота используют двигатель, чтобы тянуть ворота по рельсам, часто используя для этого резиновый ремень.

Сколько электроэнергии потребляют электрические ворота?

Это будет зависеть от размера двигателя, который вам нужен.Как правило, большинство электрических ворот потребляют около 1 пенни электроэнергии каждый раз, когда они открываются и закрываются.

Сколько стоят электрические откатные ворота?

Откатные ворота обычно немного дороже распашных. Средняя стоимость составляет 2000 — 3000 фунтов стерлингов. Затем вам нужно будет заплатить за установку, если вы не делаете ее самостоятельно.

Можно ли купить комплекты электрических ворот для дома?

Вы можете приобрести комплекты электрических ворот для дома. Часто это упрощенные комплекты, которые упрощают установку.

Можно ли получить электрические ворота в Великобритании?

Электрические ворота становятся все более распространенными в Великобритании. Они дешевеют, что сделало их более популярными. Их уже можно найти не только в больших домах и поместьях.

Источники

https://www.metalgatesdirect.co.uk/epages/es148051.sf/en_GB/?ObjectPath=Categories
https://www.jacksons-fencing.co.uk/gates/gate-automation
https: // www .linkcare.net / linkcare-gate-automation-blog / ten-things-check-automatic-gates
https: // www.electricgatesonline.co.uk/top-tips-for-diy-electric-gates-installation-22-w.asp
https://www.rollingcenter.co.uk/news/diy-electric-gate-installation

Последнее обновление MyJobQuote, 19 августа 2020 г.

Все об установке откатных ворот Заун

Раздвижные ворота сегодня массово преодолели нехватку в бывших ворота. Они не только зарекомендовали себя как лучший способ создать безопасное окружение. но сумели усилить характер этого уважения…

Раздвижные ворота сегодня массово преодолели нехватку в прежних ворота. Они не только зарекомендовали себя как лучший способ создать безопасное окружение. но сумели улучшить характер этого соответствующего места. Это потому как; ведущие компании взяли на себя инициативу максимально эффективно использовать эти ворота, так что они доказывают, что они являются лучшим источником безопасности.

Именно так, Zaun Limited, ведущая компания когда дело доходит до ограждений, создания барьеров для обеспечения безопасности также вошел в то же предприятие.Их работа была вознаграждена и оценена потому что качество было наивысшим, клиенты остались довольны результат.

Откатные ворота, поставляемые этой компанией для жителей Великобритании, являются лучшее, что есть в бизнесе. Широкий ассортимент предлагаемых компанией варьируется от высокотехнологичных раздвижных дверей до простых. Компания также выглядит после того, как люди поймут, как их пространство вписывается в систему. Это означает что если пространство не подходит для откатных ворот, то нужно смотреть на другие опции.Для лучшего понимания учитывает тот факт, что все пробелы не может обслуживать конкретный формат. Вы должны получить четкое представление о то, что перед вами, и учитывать все, к чему вас направляет компания.

Откатные ворота требуют ухода, потому что ими нельзя злоупотреблять. Хранение детей вдали от нее — хороший вариант, поскольку они начинают играть с областью, и это может привести к проблеме. Это то, что вы можете рассмотреть самостоятельно, поскольку Ваши деньги будут потрачены впустую, когда дело доходит до исправления того, что пошло не так.

Во времена, подобные нынешнему, люди берут много времени, чтобы убедиться, что их области остаются нетронутыми. Они создают определенный раздел и территория, которая им принадлежит. Это не надолго уединенный, но чтобы оставаться в безопасности. Здесь вы заметите, насколько легко концепция раздвижных ворот. Слишком много ворот — хлопот. и трудно поддерживать. Возможно, у вас не будет времени постоянно проверять его. Так что если территория большая и не хочется утомлять себя, просто заходят в распашные ворота.Они будут использовать пространство только так и должно быть, без лишних дополнений и проблем, которые могут привести ни к какой беде.

Заун, как ведущая компания, предоставляет все такие советы и услуги, которые вы ищете. Это гарантирует, что ваши потребности первостепенное значение и продвигается вперед с большой самоотдачей. Когда такие энтузиазм уверен, вы автоматически узнаете, что находитесь в надежных руках. Таким образом Заун следит за тем, чтобы скользящие ворота скользнули в свою жизнь, а не вдали от нее.Их работа говорит сама за себя, и когда вы посещаете их веб-сайт и читайте дальше, вы точно узнаете, почему они лучшие поставщики этого средства безопасности ведущие. Многообразие они показали, что все их продукция пользуется популярностью и находится в тренде.
