🔧 Как правильно варить электросваркой: свариваем металлические трубы и делаем красивые швы

🎥 В пост добавлены видео про сварочное дело, рекомендую посмотреть 😉

Сварочный шов – один из самых надежных способов соединения деталей. Он используется в промышленности и в обычной повседневной жизни. Каждый домашний мастер время от времени пользуется сваркой. Хорошо, если он умеет варить сам, однако зачастую приходится обращаться к специалистам. А ведь сварке вполне можно научиться. Начинать следует с самого простого: электросварка для начинающих это, прежде всего, обучение выполнению различных швов. Более сложные работы можно будет выполнять, только набравшись опыта. Давайте разберем основы технологии и некоторые хитрости сварочного процесса.

🔎 С чего начать — подготовительный этап

Прежде всего нужно подготовить оборудование. Обязательно понадобится сварочный аппарат, комплект электродов, молоток для сбивания шлака и щетка.

Диаметр электрода подбирается в зависимости от толщины листа металла. Не нужно забывать о защите. Готовим сварочную маску со специальным светофильтром, плотную одежду с длинным рукавом и перчатки, лучше замшевые. Так же понадобится сварочный выпрямитель, трансформатор или же инвертор – устройства, которые преобразовывают переменный ток в необходимый для сварки постоянный.

🔎 Технология сварочного процесса

Сварка – высокотемпературный процесс. Для его осуществления образуется и удерживается электрическая дуга от электрода к свариваемому изделию. Под ее воздействием происходит расплавление материала основы и металлического стержня электрода. Образуется, как говорят специалисты, сварочная ванна, в ней перемешивается основной и электродный металл. Величина образующейся ванны напрямую зависит от выбранного режима сварки, пространственного положения, скорости перемещения дуги, формы и размеров кромки и т.д. В среднем ее ширина составляет 8-15 мм, длина 10-30 мм и глубина – порядка 6 мм.

Покрытие электрода, так называемая обмазка, при расплавлении образует особую газовую зону в районе дуги и над ванной. Она вытесняет весь воздух из области сварки и препятствует взаимодействию расплавленного металла с кислородом. Кроме того в ней находятся пары как основного, так и электродного металлов. Поверх шва образуется шлак, который так же препятствует взаимодействию расплава с воздухом, что отрицательно сказывается на качестве сварки. После постепенного удаления электрической дуги металл начинает кристаллизоваться и образуется шов, объединяющий свариваемые детали. Поверх него расположен защитный слой шлака, который впоследствии убирается.

🔎 Азы электродуговой сварки

В рекомендациях как правильно варить электросваркой особое внимание уделяется началу процесса. Лучше всего получать первый сварочный опыт под руководством специалиста, который сможет исправить возможные ошибки и дать полезный совет. Приступать к работе следует, надежно закрепив деталь.

В целях пожарной безопасности около себя нужно поставить ведро с водой. По этой же причине нельзя выполнять сварочные работы на деревянном основании и небрежно относиться даже к очень небольшим остаткам использованного электрода.

Надежно крепим зажим «заземление». Проверяем, чтобы кабель был изолирован и аккуратно заправлен в специальный держатель. Выставляем на сварочном аппарате расчетное значение мощности тока, которое должно соответствовать выбранному диаметру электрода. Зажигаем дугу. Для этого устанавливаем электрод под углом порядка 60° относительно изделия. Медленно проводим им по поверхности. Должны появиться искры, теперь прикасаемся электродом к металлу и приподнимаем его на высоту не более 5 мм.

Если операция была выполнена верно, зажжется дуга. Пятимиллиметровый зазор необходимо удерживать на протяжении всей сварки. Нужно учитывать, что при правильном сваривании металла электросваркой электрод будет постепенно выгорать, поэтому его постоянно слегка приближаем к металлу. Перемещать электрод следует медленно, если он вдруг залипнет, придется слегка качнуть им в сторону. В случае если дуга не зажигается, возможно, нужно увеличить силу тока.

После того, как без проблем получается зажечь и поддержать дугу, пора переходить к наплавлению валика. Зажигаем дугу, медленно и плавно перемещаем по горизонтали электрод, выполняя им легкие колебательные движения. Расплавленный металл при этом как будто «подгребается» к самому центру дуги. В результате должен получиться крепкий шов с небольшими волнами, образованными наплавленным металлом.

Если в процессе сваривания деталей электрод выгорел практически полностью, а шов еще не завершен, работу временно прекращаем. Меняем использованный элемент на новый, удаляем шлак и продолжаем работу. На расстоянии порядка 12 мм от образовавшегося в конце шва углубления, которое еще называют кратером, зажигаем дугу. Электрод подносим к углублению так, чтобы образовывался сплав из металла старого и вновь установленного электрода, после чего сварка шва продолжается.

Траектория движения дуги в процессе сваривания деталей может производиться по трем направлениям:

• Поступательное. Предполагает перемещение дуги вдоль оси электрода. Таким образом достаточно легко поддерживать стабильную длину дуги.

• Продольное. Формирует ниточный сварочный ролик, высота которого зависит от скорости, с которой перемещается электрод, и его толщины. Это обычный шов, но очень тонкий. Чтобы его закрепить, в процессе движения электрода вдоль свариваемого шва выполняют еще и поперечные перемещения.

• Поперечные. Позволяют получать нужную ширину шва. Выполняется путем колебательных движений. Их ширина подбирается исходя из размеров и положения шва, формы его разделки и т.п.

На практике используются все три основных движения, которые накладываются один на другой и образуют определенную траекторию. Существуют классические варианты, однако у каждого мастера обычно «просматривается» собственный почерк. Главное, чтобы в ходе работы хорошо проплавлялись кромки соединяемых элементов, и получался шов заданной формы.

🔎 Особенности сваривания трубопровода

Дуговой электросваркой можно выполнить вертикальный шов, который располагается сбоку трубы, горизонтальный – по ее окружности. А так же потолочный и нижний, расположенные, соответственно сверху и снизу. Причем последний считается наиболее удобным в выполнении. Стальные трубы обычно свариваются встык с обязательным проваром всех кромок по высоте стенок. Чтобы уменьшить наплывы внутри трубы выбирается угол наклона электрода величиной не более 45°относительно горизонтали. Высота шва – 2-3 мм, ширина – 6-8 мм. При сварке внахлест высота шва составляет порядка 3 мм, а ширины – 6-8 мм.

Прежде, чем начать варить трубу электросваркой, выполняем подготовительные работы:

• Тщательно очищаем деталь.

• Если торцы трубы деформированы, обрезаем или выправляем их.

• Очищаем кромки. Минимум 10 мм прилегающей к кромкам трубы наружной и внутренней плоскости зачищаем до металлического блеска.

Теперь можно приступать к сварке. Все стыки обрабатываются непрерывно, вплоть до полного приваривания. Поворотные, а так же неповоротные стыки труб с шириной стенок до 6 мм производятся минимум в 2 слоя. При ширине стенок 6-12 мм – выполняется три слоя, более 19 мм – четыре. Особенность сваривания труб в том, что каждый шов, который накладывается на стык, должен очищаться от шлака, после этого выполняется следующий. Первый шов – наиболее ответственный. Он должен полностью расплавить все кромки и притупления. Его особенно внимательно рассматривают на предмет обнаружения трещин. Если они присутствуют, их выплавляют или же вырубают и снова заваривают фрагмент.

Второй и все последующие слои выполняются при медленном проворачивании трубы. Конец и начало всех слоев обязательно смещают относительно предыдущего слоя на 15-30 мм. Завершающий слой выполняется с плавным переходом на основной металл и с ровной поверхностью. Чтобы улучшить качество заваривания труб электросваркой каждый последующий слой ведется в обратную сторону относительно предыдущего, а их замыкающие точки обязательно располагают вразбежку.

Самостоятельная сварка – достаточно сложное мероприятие. Однако при желании освоить его все-таки можно. Нужно усвоить основные правила процесса и постепенно научиться выполнять самые простые упражнения. Не нужно жалеть силы и время на освоение азов, которые станут основой мастерства. Впоследствии можно будет смело переходить к более сложным приемам, оттачивая свои умения.

Ручная дуговая сварка с использованием инвертора — это самый простой и доступный способ разрезания и соединения металла. Для такой сварки вам потребуется бюджетный инвертор и простейшие электроды, что позволит гарантировать качественное соединение различных по своим показателям тугоплавкости металлов. Если вы не хотите по любому поводу обращаться к профессиональным сварщикам, то не составит какого-либо труда обучиться такой работе, и вы сможете самостоятельно сваривать металл с использованием недорогих инверторов.

Оборудование и экипировка

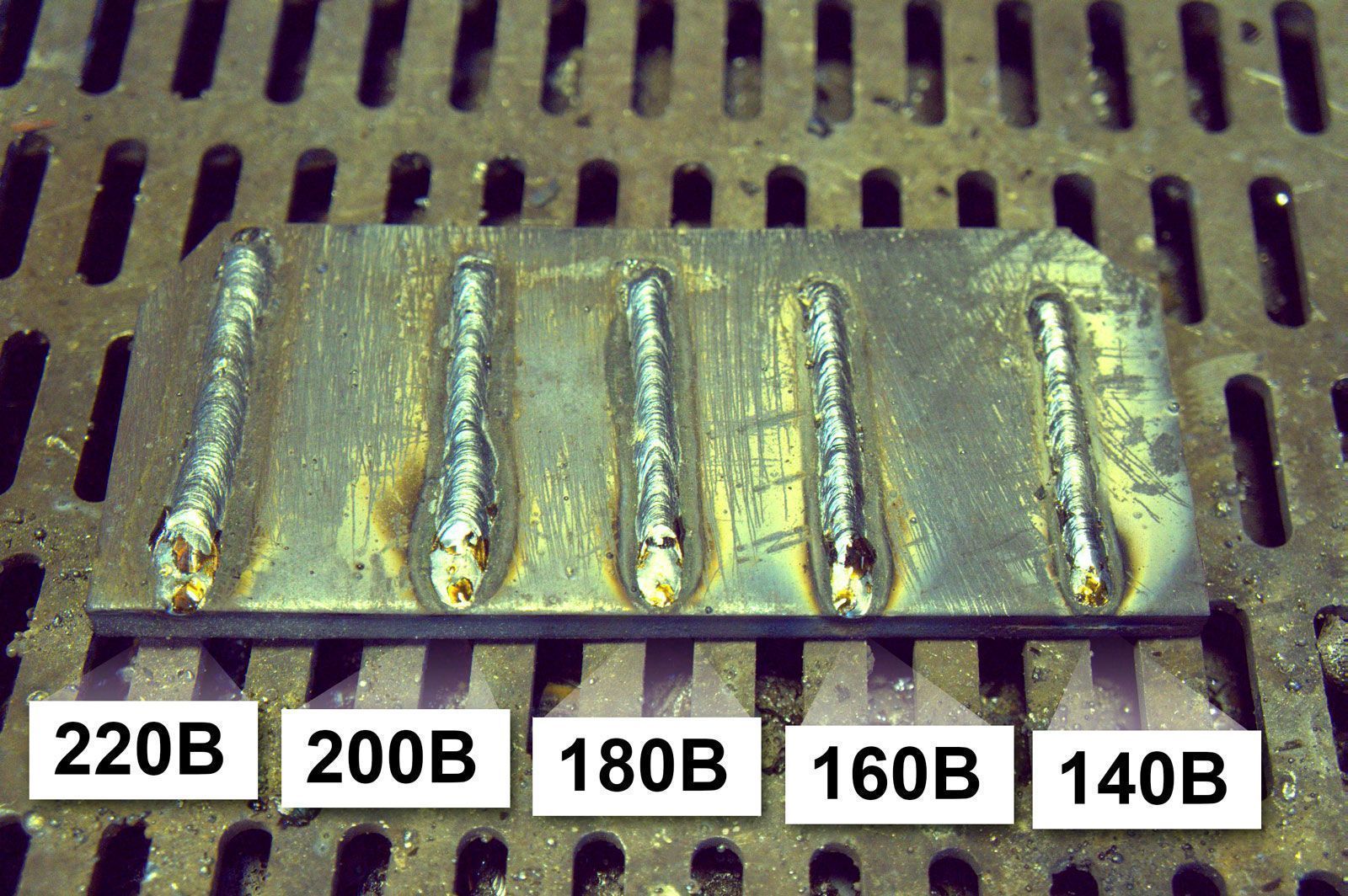

В первую очередь вам необходимо правильно подобрать используемый инвертор, с помощью которого и осуществляется сварка металла. Такой инвертор представляет собой компактное устройство, которое преобразует переменный ток в высокочастотный сварочный с требуемыми показателями мощности. Подобное устройство отличается высоким КПД, имеет компактные габариты и позволяет даже новичкам осуществлять качественное соединение металла. Выбирая приобретаемые инверторы, новичкам не следует гнаться за сверхдорогими и мощными моделями, которые предназначены в основном для профессионального использования. Будет достаточно аппарата, который имеет максимальный показатель рабочего тока в 160 Ампер.

Такой мощности хватит для сварки и резки металла, при этом работать с оборудованием может даже полный «чайник». В сети вы с легкостью найдете школы сварки, различные тематические материалы и видео начинающих сварщиков, самоучитель для которых можно освоить за несколько дней.

Также для работы вам потребуются различные электроды, выбирать которые необходимо в зависимости от особенностей свариваемых металлических изделий. В данном случае необходимо учитывать показатели тугоплавкости металла, а также толщину соединяемых изделий. В сети Интернет вы сможете найти специальные таблицы по подбору электродов или же проконсультироваться у продавца, который поможет вам подобрать универсальные разновидности таких металлических стержней, что в последующем упростит работу со сварочным оборудованием.

При выполнении данной работы сварщику могут угрожать следующие опасности:

• поражение электрическим током;
• отравление токсическими выделениями;
• ожоги от брызг расплавленного металла;
• травмирование глаз высокотемпературной окалиной.

Крайне важно соблюдать технику безопасности, используя защитные очки, маску, робу и краги, а также соблюдать аккуратность и осторожность при работе с таким оборудованием.

Нелишним будет позаботиться о средствах индивидуальной защиты, к которым относится следующее:

• защитная роба;
• брезентовые краги;
• сварочная маска.

Именно выбору сварочной маски следует уделить особое внимание, так как это важнейший элемент экипировки каждого сварщика. Маска защищает от яркого света и брызг металла, а также предупреждает поражение глаз ультрафиолетом, который образуется при работе с высокотемпературной другой. Можем порекомендовать вам отдавать предпочтение автоматическим маскам Хамелеон, в которых используется специальная система автоматического затемнения. Робу и краги рекомендуется приобретать из плотной хлопчатобумажной одежды, что позволит защитить сварщика от брызг металла и горячих искр.

Основы сварочных работ

Правильно выбираем электроды

Непосредственно сама техника сварки инвертором для начинающих не представляет особой сложности. В соединяемый шов помещают электрод, после чего зажигают сварочную дугу, расплавляют электроды и металл в месте соединения. В результате появляется прочный шов со связью на молекулярном уровне. Для защиты сварочной ванны и расплавленного металла может использоваться дополнительная флюсовая обмазка, которая покрывает электрод. Чтобы обеспечить качество выполняемой работы, необходимо правильно подобрать электроды и имеющееся на них покрытие.

В настоящее время популярность получили три типа электродов, в зависимости от их покрытия:

1. Кислое покрытие электродов содержит базовые компоненты оксидов кремния и железа. При сварке такой металл активно кипит, что в свою очередь исключает образование в шве газовых пор. Сварка с использованием электродов с кислым покрытием осуществляется на постоянном и переменном токе любой полярности. Полученный шов будет отличаться великолепной чистотой без посторонних примесей металла, которые выводятся из ванны вместе со шлаком. Однако в последующем может появляться склонность швов к растрескиванию, поэтому использовать такие электроды можно при соединении низкоуглеродистой стали, на которую в процессе эксплуатации не приходится повышенная нагрузка.
2. Электроды с основным покрытием имеют обмазку из карбоната кальция и фторида. При расплавлении таких электродов с основным покрытием активно выделяется углекислый газ, что позволяет защитить сварочную ванну от ее воздушного окисления. Шов получается прочным, он отлично защищен от растрескивания и кристаллизации. Однако качество такой сварки будет зависеть от чистоты поверхности, а сама работа ведется исключительно с постоянным током на обратной полярности.
3. Электроды с рутиловым покрытием отличаются универсальностью, поэтому можем порекомендовать их новичкам, которые только учатся правильной сварке. Их можно использовать с различными видами тока для соединения металлов, отличающихся своими показателями тугоплавкости. Сварочная ванна умеренно и медленно раскисляется, что в свою очередь позволяет отделить газовые и шлаковые включения. Одновременно обеспечивается прочность шва и его устойчивость к механическим воздействиям.

Разновидности швов

На сегодняшний день принято различать четыре типа швов, которые отличаются своим расположением и способом выполнения.

1. Самый простой — это нижний шов, который выполняется с горизонтально расположенными соединяемыми деталями. Сварочная ванна при таком нижнем шве стабильна, что позволяет с легкостью обучиться его выполнению даже начинающему сварщику.
2. Горизонтальный шов имеет, соответственно, горизонтальное направление. Однако следует помнить о том, что для качественного выполнения такого соединения металлов необходимо, чтобы сварщик имел соответствующий опыт, который потребуется ему для удержания раскаленного металла в сварочной ванне.
3. Вертикальный шов отличается сложностью в исполнении, так как электрод ведется снизу вверх, при этом необходимо предотвратить вытекание расплавленного металла из сварочной ванны. Вертикальную электродуговую сварку для начинающих мы бы не рекомендовали по причине сложности такой работы.
4. Потолочный шов — это самая сложная технология работы, при которой соединяемые элементы находятся над электродом. Только высококвалифицированные сварщики смогут выполнить потолочный шов, обеспечив прочное соединение металлических элементов.

Совет: новичкам лучше всего работать с простыми нижними и горизонтальными швами. Можно найти простые видеоуроки, где рассказывается, как выполнить такую сварку металла.

Разжигаем дугу инвертора

В старых трансформаторных сварочных аппаратах именно розжиг дуги представлял определенные сложности. Сегодня же современные модели получили функцию быстрого розжига дуги, что позволяет работать на таком оборудовании даже новичкам, которые ранее не имели опыта работы с металлом.

Алгоритм включения в работу устройства и розжига дуги следующий.

1. Необходимо зачистить соединяемые металлические детали, подобрать используемые электроды.
2. Тумблер мощности сварочного тока устанавливается на минимальное значение.
3. Сварщик надевает защитную маску.
4. Кнопкой включается сварочный инвертор, и зажигается дуга.
5. С помощью тумблера устанавливают нужные показатели рабочего тока.
6. Далее можно проводить сварочные работы.

Сварка металла

При выполнении сварочных работ за счёт воздействия высокой температуры на электрод и кромки соединяемых металлических деталей происходит их оплавление, после чего появляется так называемая сварочная ванна, которая в последующем застывает, образуя единое монолитное соединение. Благодаря такому соединению на молекулярном уровне обеспечивается максимальная прочность и устойчивость к механическому воздействию сварочного шва.

При расплавлении электрода активно образуются газы, которые окружают зону сварки и защищают расплавленный металл от его окисления кислородом из воздуха. Тем самым предотвращается последующее растрескивание шва и активное образование ржавчины. Из расплавленного электрода и его обмазки могут выделяться различные шлаки, которые всплывают на поверхность и образуют дополнительный слой защиты, который оберегает расплавленный горячий металл от пагубного воздействия кислорода.

При проведении таких сварочных работ необходимо контролировать равномерный прогрев сварочной ванны, при этом обе детали должны расплавляться на равное расстояние от краев, что и позволит в дальнейшем гарантировать качественное соединение. Чтобы обеспечить равномерное оплавление кромок, по мере расплавления электрода его следует подавать в зону сварки, воздействуя раскаленной сварочной дугой, как на расплавляемый стержень, так и на края соединяемых изделий. Тем самым можно будет обеспечить равномерность прогрева и качественное соединение металлических элементов.

Электродуговая сварка для начинающих не будет представлять особой сложности, необходимо лишь качественно расплавлять сварочную ванну и правильно выбирать используемые электроды. Чтобы расширить шов и качественно варить две металлических детали, необходимо кончиком сварочной дуги выписывать различные фигуры, в том числе елочки, круги и зигзаги. По мере получения опыта работы сварщик может с легкостью качественно расплавлять даже тугоплавкие сплавы, обеспечивая качественное соединение различных по своей толщине металлических изделий.

Разрезание инвертором

Достаточно часто возникает необходимость разрезания массивных металлических деталей: различных прутков, швеллеров, толстых двутавров. Работать в данном случае отрезным диском болгарки не представляется возможным. Можно использовать для этой работы сварочный инвертор, который позволяет за счет мощности дуги с лёгкостью разрезать металлические детали.

Выполнять резку металла инвертором следует на максимально возможной мощности сварочного тока. Необходимо будет с помощью электрода прожечь насквозь разрезаемую деталь, после чего электрод ведут по направлению резки, что позволит расправляемому металлу стекать в выполненное вами отверстие и тем самым разрезать металл, предупреждая образование брызг. Подобные работы не представляют особой сложности, поэтому вы с легкостью сможете справиться с разрезанием толстых тугоплавких металлических деталей, отрезать которые болгаркой не представляется возможным.

Качественная ручная дуговая сварка не представляет сложности, поэтому с такой работой, просмотрев видеоурок и пройдя простейшее обучение, сможет разобраться каждый домовладелец. Необходимо лишь использовать качественные современные инверторы и правильно выбирать электроды, которые должны соответствовать характеристикам свариваемых металлов.

Получив необходимый опыт электросварки, можно использовать различные инверторы, в том числе для воздушной и аргоновой сварки, что позволяет с легкостью работать с алюминием, легированной сталью, другими цветными и черными металлами. В сети Интернет вы с легкостью найдете качественные видеокурсы и уроки сварки для начинающих, что и позволит освоить все тонкости этой работы, добиваясь качественного соединения металлов.

Для сварки металлов может применяться лазерный луч, пламя горелки или плазма, но одним из самых простых и компактных вариантов устройств для выполнения такого вида работ является полуавтоматический аппарат.

Чтобы шов металла получился максимально ровным и защищённым от окисления, сваривание металлов таким способом лучше всего осуществлять с использованием защитного газа.

Сварка полуавтоматом для начинающих сложна только в первые минуты освоения. Чтобы максимально ускорить процесс обучения следует заранее изучить основные правила обращения с таким устройством.

Сварочный полуавтомат: принцип работы

Для того чтобы при использовании сварочного полуавтомата не «убить» устройство. А также не получить травму самому следует знать о правилах техники безопасности и принципе работы аппарата.

Сварочный полуавтомат состоит из:

• корпуса, в котором находится мощный трансформатор;
• шланга для подачи тока и газа к горелке;
• кабелей для подключения к «массе» и электрической сети;
• механизма подачи проволоки.

Также для сварки полуавтоматом потребуется приобрести бобину со специальной сварочной проволокой и баллон с углекислым газом.

Принцип работы полуавтоматического аппарата следующий:

1. Сварочный ток подаётся на горелку одновременно с защитным газом.
2. В качестве электрода в горелке используется сварочная проволока, которая подаётся в автоматическом режиме с помощью специального механизма.
3. Между свариваемым изделием и проволокой образуется электрическая дуга, которая расплавляет металл в среде защитного газа, что позволяет получить качественный шов без окислов.

Основные правила техники безопасности при работе со сварочным полуавтоматом следующие:

• корпус сварочного аппарата должен заземлён;
• запрещается использовать устройство даже при незначительных механических повреждениях или любых других неисправностях;
• при значительных перерывах в работе следует обязательно отключать устройство от электрической сети и выключать подачу защитного газа;
• не проводить работы рядом со легковоспламеняющимися и взрывоопасными веществами;
• во время работы использовать защитную маску и перчатки.

Как только основные принципы работы с полуавтоматом будут усвоены можно приступать к практическим работам.

Сварка полуавтоматом: первый опыт

Для получения практического опыта рекомендуется вначале потренироваться на ненужных металлических обрезках, прежде чем приступать к выполнению сложных работ требующих от сварщика высокой квалификации.

Для практической работы необходимо подготовить:

• сварочный аппарат;
• перчатки;
• защитную маску;
• баллон с газом.

Первое что необходимо сделать, это настроить сварочный аппарат. Правильно отрегулированная сила подаваемого тока позволит выполнить сварочный шов идеально ровно и без обрывов.

Этот параметр напрямую зависит от толщины свариваемого металла, поэтому прежде чем приступить к работе необходимо ознакомиться с инструкцией к электрическому прибору. В которой должна быть указана рекомендуемая заводом-изготовителем сила тока для определённой толщины свариваемых деталей.

Выбор режимов сварки

Также следует сделать правильный выбор скорости подачи сварочной проволоки, которая регулируется специальным механизмом.

Оптимальный диаметр проволоки для сваривания равен 0,8 мм, но при работе с очень тонким металлом можно установить электрод 0,6 мм, чтобы при сниженной силе тока осуществлялось расплавление металла без затухания дуги.

Если есть возможность, то лучше приобрести итальянскую проволоку для сварки полуавтоматом. Импортные аналоги более качественные, но и стоимость таких изделий будет в несколько раз выше.

Несмотря на более высокую стоимость, такой электрод более подходит новичкам, по причине более лёгкого получения желаемого результата, даже при недостаточном опыте обращения с электросварочным аппаратом.

Баллон с редуктором

Для того чтобы защитить место сварки от воздействия кислорода, подаётся защитный газ. Самым дешёвым вариантом использования защитного газа является приобретение углекислотного баллона с редуктором.

Редуктор с манометром обязательно должны быть установлен для контроля давления подаваемого газа. Для осуществления качественной сварки металлов в среде защитного газа достаточно установить рабочее давление около 0,2 атмосфер.

Защитная маска

Для предохранения зрения варить полуавтоматом следует только с использованием защитной маски, например, Хамелеон. Современные изделия имеют в своей конструкции специальную регулировку, которая позволяет настроить защитный механизм таким образом, чтобы обеспечивалась качественная защита только во время горения дуги.

При затухании процесса плазменного горения окошко маски будет достаточно прозрачным, чтобы можно было продолжать работу без снятия защитного приспособления. Такие сварочные маски особенно будут удобны начинающим сварщикам, в устаревших моделях слишком сильно затенялось защитное стекло, что делало процесс сварки очень неудобным, по причине плохой видимости сварочного шва после затухания дуги.

Технология сварки

Когда все подготовительные работы будут осуществлены, необходимо подключить «массу» к свариваемой металлу. Если работать приходится с небольшими деталями, то сваривание производится на металлическом столе, к которому и подключается соответствующий проводник.

Если нет стола, то работу можно осуществить на горизонтально расположенном металлическом листе толщиной не менее 2 мм, к которому и осуществляется подсоединение «массы» сварочного аппарата.

Перед началом сварочного процесса необходимо также отрегулировать величину выступания сварочной проволоки из сопла. Рекомендуется установить такой выступ в размере не более 5 мм. Если проволока перед началом выполнения сварочных работ выступает более значительно её необходимо укоротить с помощью кусачек.

Прежде чем выполнить сплошной сварочный шов рекомендуется максимально близко расположить свариваемые детали и не менее чем в двух местах осуществить точечное сваривание чиркнув электродом по металлу в месте соединения. Это необходимо для того чтобы обеспечить неподвижность свариваемых деталей.

Если необходимо наварить один лист металла на другой, то в этом случае можно воспользоваться струбцинами для надёжного закрепления привариваемых деталей. После того как будет обеспечена неподвижность деталей любым из перечисленных способов, можно приступать к выполнению сварочного шва.

Для сварки деталей делается запал дуги и производится расплавление металла в месте соединения металлов с формированием шва. Если при первых попытках сварить детали дуга не будет стабильно зажигаться необходимо увеличить силу тока подаваемую сварочным аппаратом.

Для правильного образования дуги необходимо на короткое время коснуться проволокой металлических деталей, к которым подключена «масса». Затем оторвать проволоку на минимально возможное расстояние для образования стабильного горения электрической дуги. Таким образом проваривается шов от одного края к другому, постепенно перемещая дугу над поверхностью свариваемых деталей.

Видео: соединение тонкого метала.

Видео: сварка толстого металла для начинающих.

Сварка алюминия

Применение защитных газов в полуавтоматической сварке позволяет выполнять качественное соединение алюминиевых деталей таким способом. Сварка алюминия является довольно сложным процессом даже для опытного специалиста, тем более непросто будет выполнить такую работу начинающим сварщикам.

Как варить полуавтоматом алюминиевые детали:

• зачищается поверхность свариваемых деталей от оксидной плёнки;
• нагреваются заготовки в печи или с использованием газовой горелки;
• включается сварочный аппарат в режим переменного тока высокой частоты;
• подключается баллон с аргоном или аргоногелиевой смесью;
• производится запал дуги и поддерживается её длина в диапазоне 12-15 мм.

Таким образом происходит сваривание деталей из этого легкоплавкого металла. В качестве присадочной проволоки, для выполнения работы, потребуется приобрести изделия из алюминия. А для обеспечения стабильной подачи проволоки аппарат должен быть оборудован соплом большего диаметра.

Заключение

Как правильно варить полуавтоматом с углекислотой начинающим сварщикам вы узнали из данной статьи. Для закрепления полученных сведений рекомендуется сразу же приступить к практическим занятиям и осуществить пробное соединение деталей таким методом. Видео уроки позволят быстрее освоить полуавтомат в домашних условиях.

К свариванию алюминия и других цветных металлов рекомендуется приступать только после того, как хорошо будет освоена сварка чёрных металлов. В этой статье рассказывается, как варить нержавейку полуавтоматом.

Как правильно варить электросваркой — видео и фото руководства

Человеку, проживающему в частном доме или имеющему частный гараж, в определенный момент придется столкнуться с необходимостью выполнения сварочных работ. Здесь можно пойти двумя путями: пригласить профессионального сварщика или выполнять эту работу самостоятельно. Если вы привыкли все выполнять своими руками, но никогда не варили – не пасуйте перед новой задачей. В конце концов, начинать когда-то же надо. Как и во многих сферах, в этом деле главное практика. Вы и сами не заметите, как с каждым разом сварочный шов будет получаться все лучше и лучше. Но для начала давайте в теории рассмотрим, как правильно варить электросваркой?



Для начала необходимо разобраться в видах сварочных аппаратов

Для того чтобы приступить к овладению такими необходимыми в реальной жизни навыками сварщика необходимо как минимум понимать на каком оборудовании придется работать. Поэтому давайте рассмотрим виды сварочных аппаратом, посредством которых выполняется электросварка.

Обратите внимание! В домашнем хозяйстве позволит удовлетворить все потребности любой «сварочник», будь то трансформатор, выпрямитель или инвертор. Главное чтобы максимальный ток был не меньше 160А.

Сварочный трансформатор ↑

В основе его работы положен принцип преобразования переменного тока сети в переменный ток сварки. Это вид электросварки является самым дешевым, среди преимуществ стоит отметить: небольшую цену при довольно высоком КПД. Сварочный трансформатор прост в обслуживании. Недостатками являются большой вес оборудования, низкая стабильность дуги, способность в большой степени просаживать напряжение.

[include title=»РСЯ — в записи»]

Сварочный выпрямитель ↑

Обучение лучше выполнять на плоских поверхностях

Предназначен для преобразования переменного тока сети в постоянный сварочный ток. Такой аппарат стоит дороже, чем простой трансформатор. Ему характерны все недостатки и преимущества сварочного трансформатора. Хотя, полученный в ходе работы постоянный ток дает более стабильную дугу и как следствие получается более качественный шов.

Сварочный инвертор ↑

Наделен возможностью преобразования переменного тока в постоянное напряжение, а также ток для выполнения сварки. Достоинства: легко зажигается дуга, малый вес, плавно регулируется ток, высокое быстродействие и КПД. И самое главное, что выполнить красивый ровный шов без особых затруднений сможет даже человек, не имеющий квалификации сварщика.

Важно! Если вам позволяют финансовые возможности, для домашнего хозяйства приобретайте сварочный инвертор. Тем боле, что современный рынок сварочного оборудования предлагает огромный ассортимент инверторов.

Предметы, необходимые для сварки электрической дугой

1. Маска сварщика.
2. Замшевые защитные перчатки.
3. Щетку по металлу.
4. Молоток для сбивания шлака.
5. Специальная одежда из плотной ткани с длинными рукавами.
6. Электроды.

Внимание! Электроды подбираются в соответствии с толщиной металла, а ток уже выставляется по электродам.

Метод расчета предельно прост, например:

• сварочный трансформатор – 1 мм электрода соответствует 30-40 А;
• сварочный инвертор – 3 мм электрода соответствует 80 А, при 100 А уже можно выполнять резку металла.

Выполнять работу необходимо в специальной одежде и рукавицах

Не имеет значения, в каком помещении вы будете выполнять сварочные работы, на всякий случай припасите там ведро воды. Прежде, чем приступить непосредственно к сварке подготовьте рабочее место и все рабочие заготовки – все должно быть под рукой. Места выполнения сварочных швов нужно тщательно зачистить щеткой по металлу. Чтобы правильно выставить свариваемые заготовки рекомендуется использовать струбцины или тиски.

[include title=»РСЯ — в записи»]

Чтобы понять, как правильно сваривать электросваркой, нужно сначала потренироваться на сваривании валиков на плоской поверхности. А для выполнения этих операций лучше использовать 3 мм электроды – они являются самыми ходовыми.

Внимание! Для сварки лучше использовать недавно купленные электроды. Залежавшиеся могут оказаться сырыми, что сделает практически невозможным процесс сварки.

Далее последовательно поступаем так:

• Зажим массы прикрепляем к рабочей детали.
• Электрод вставляем в держатель.
• Зажигаем дугу. Возможно два способа решения этой задачи: чирканием (как спичкой)или постукиванием по заготовке.
• Выполняем сварку, постепенно ведя электродом, который держим в процессе работы под углом 75 градусов. При этом совершаем колебательные движения. Со стороны будет выглядеть так, как будто расплавленный металл подгребается под кратер дуги.
• В итоге получаем красивый ровный шов.

Как видим, ничего сложного и невыполнимого в производстве сварки нет. Главное обладать минимальными знаниями физики и иметь нужное оборудование. Причем первое дело наживное – благо есть интернет, а второе – всегда пригодится в хозяйстве. Наиболее принципиальные моменты выполнения электросварки предлагаем посмотреть в ознакомительном видео ролике.

Как варить тонкий металл — Сварочные электроды

Из не толстой стали выполнено множество конструкций. Это кузова автомобилей, емкости под жидкости, и трубки небольшого диаметра. На предприятиях сварка тонких листов металла осуществляется специальными аппаратами, обеспечивающими оптимальное соединение. Но как сварить подобные материалы в быту? Какие электроды подойдут? На каких режимах аппарата вести шов? Сварка инвертором тонкого металла будет успешной, если знать ответы на эти вопросы, а также посмотреть соответствующее видео.

Особенности работы с листовым железом

Не все сварщики умеют сваривать листы стали толщиной 1-1.5 мм. Это требует определенных знаний и навыков. Но если проявлять упорство и практиковаться, а также изучать видео о том, как варить тонкий металл инвертором, то можно достичь значительных успехов.

Сварка тонкого металла осложняется следующими факторами:

• Прожоги. Поскольку свариваемый материал довольно тонкий, в нем часто случаются сквозные дыры. Это наиболее распространенная ошибка начинающих сварщиков. Причиной служит неправильно выбранная сила тока и медленное ведение шва.
• Непровары. Желая избежать первого дефекта, сварщики слишком спешат при прохождении стыка, и остаются не проваренные места. Это портит герметичность соединения, и делает непригодным изделие под работу с жидкостями. На излом и разрыв сопротивление тоже маленькое. В решении ситуации помогают правильные настройки инвертора и выбор электродов.
• Наплывы с обратной стороны. Сварка тонколистового металла сопровождается еще одной распространенной проблемой — выступающими валиками с обратной стороны поверхности. С лицевой части изделие имеет ровный шов, без пор и непроваров, но расплавленный металл сварочной ванны, под действием силы тяжести, продавливает участок шва на другую сторону. Ситуация решается специальными подложками или уменьшением силы тока, и изменением техники наложения шва.
• Деформация конструкции. Листовая сталь быстро перегревается, что ведет к расширению межмолекулярной составляющей. Конструкция начинает вытягиваться в зоне нагрева. Поскольку края изделия остаются холодными, поверхность покрывается волнами или общим изгибом. На не ответственных изделиях возможна холодная правка формы резиновыми молотками. Но если такой возможности нет, то применяется определенное чередование наложения шва по всей длине.

Используемые электроды

Чтобы успешно справиться с подобной работой важно правильно выбрать электроды для тонкого металла. Поскольку сварка ведется на пониженных токах, применение электродов диаметром 4 и 5 мм будет «душить» электрическую дугу, не давая ей нормально гореть.

Оптимальным вариантом для соединения тонких металлов являются электроды диаметром 2-3 мм. Дуговая сварка пройдет успешно, если предварительно прокалить расходные материалы при температуре 170 градусов. Это позволит покрытию плавиться равномерно, не мешая манипулированию дугой и формированию шва.

Электроды для сварки тонкого металла должны иметь качественное покрытие. Технология работы с листовой сталью подразумевает прерывистую дугу, для чего электрод кратковременно отрывается от сварочной ванны. Если обмазка будет тугоплавкой, то результатом станет образование своеобразного «козырька» на конце электрода, мешающего контакту с поверхностью и возобновлению дуги.

соединения встык и внахлест, технология процесса

Сварка тонких металлов при помощи электродов осложняется тем, что в процессе работы возникает опасность прожога листов. Это происходит из-за быстрого расплавления кромок материалов. При нарушении технологии шов получается некрасивым со множеством сквозных отверстий.

Как варить тонкие металлы электродом

Тонким принято считать лист с толщиной менее 2 мм. Есть три варианта, которые встречаются при сварке тонких металлов:

1. Лист или тонкую заготовку необходимо соединить с более толстой деталью. Это самый простой вариант. Если есть возможность, следует выбирать именно его.
2. Требуется сварить два тонких листа между собой внахлест. За счет наложения листов друг на друга процесс облегчается.
3. Нужно соединить два листа встык. Самый сложный случай. Вероятность прожога без опыта работы очень высока.

Существует несколько хитростей, к которым прибегают сварщики при соединении тонких металлов.

Как правильно выбрать инвертор

При выборе аппарата нужно руководствоваться правилами:

• инвертор должен выдавать стабильный сварочный ток, не бояться перепадов в сети, которые часто случаются за городом;
• не рекомендуется использовать старые аппараты («переменники»): они потребляют больше энергии, а работать с ними сложнее. Современное сварочное оборудование на выходе дает постоянный ток;
• регулировка должна производиться плавно, точный подбор параметров облегчит процесс.

Примерная стоимость инверторов для сварки на Яндекс.маркет

Инверторы часто имеют опцию «Форсирование дуги». При включении соответствующего тумблера сварка облегчается за счет автоматического повышения и понижения значения силы тока, что важно при работе на минимальных его значениях. В результате электрод будет меньше «залипать».

«Горячий старт» облегчает поджиг дуги: кратковременно повышается сила тока в момент касания электрода заготовки. После этого параметр автоматически возвращается к исходному значению.

Какие электроды следует использовать

На постоянном токе можно варить любыми электродами, важно подобрать диаметр. Рекомендуется использовать 2 мм, а если соединяются металлы разной толщины, то допускается сварка электродами 2,5-3 мм.

Выбор марки зависит от предпочтений сварщика. Большинство применяет электроды типа АНО-4, которые легче зажигаются, но часто используют и УОНИ 13/55 или аналогичные.

Примерная стоимость электродов УОНИ 13/55 на Яндекс.маркет

Также можно использовать сварочные материалы фирмы Кобелко. Это электроды Lb-52U, их диаметр отличается от российских стандартов – 2,6 и 3,2 мм. Они стоят значительно дороже отечественных, но за счет применения производителем качественной обмазки варить ими легче, чем аналогичными УОНИ.

Примерная стоимость электродов фирмы Кобелко на Яндекс.маркет

Лучше выбирать электроды с графитовыми кончиками. Такая технология облегчает первоначальный поджиг дуги.

Как сварить тонкую заготовку с более толстой

Рекомендуется выполнить следующую последовательность действий:

1. Зачистить заготовки от краски и ржавчины, это поможет быстро зажигать дугу.
2. Надежно зафиксировать детали друг относительно друга. Зазор между ними должен быть минимальным.
3. Зажигать дугу нужно на толстой заготовке.
4. После образования сварочной ванны следует поочередно переводить электрод с толстой детали на более тонкую и обратно, долго держать дугу на листе не нужно.
5. Сварку лучше производить с отрывом электрода: зажигание дуги, перевод на тонкую заготовку, отрыв, снова поджиг на толстой детали. Важно не давать деталям остыть, иначе образующийся шлак затвердеет и осложнит процесс.
6. Угол наклона электрода должен быть направлен так, чтобы как можно меньше воздействовать на тонкую заготовку, а больше – на толстую. Выбирается опытным путем и зависит от реальной толщины деталей.

Если сварка производится в горизонтальном положении, то отрывать электрод необязательно.

Сварка внахлест

Если нужно соединить два тонких листа, то рекомендуется (по возможности) накладывать один на другой. Такое соединение позволит избежать прожогов и добиться получения красивого шва.

Процесс выглядит так:

1. Очистка деталей.
2. Монтаж с минимальными зазорами – рекомендуется использовать струбцины или специальные зажимы.
3. Поджиг дуги на одном из листов.
4. Электрод следует вести вдоль кромок с минимальными поперечными колебаниями.
5. Угол удержания электрода – 45 градусов или меньше.

В процессе можно производить продольные колебания, это снизит риск прожогов. Если сварка проводится в вертикальном положении, то рекомендуется метод «с отрывом» электрода.

Стыковые соединения тонких металлов

Самый сложный случай, потребует внимательности и аккуратности. Общие принципы:

1. При нарезании заготовок следует обеспечить максимальную точность, иначе во время монтажа получатся зазоры.
2. Предварительная обработка кромок от грязи и краски.
3. Соединение листов при помощи струбцин или зажимов.
4. Поджиг дуги на одном из листов.
5. Сварка ведется поперечными движениями электрода на максимальной скорости.

Допускается работа «с отрывом» – как в вертикальном, так и в горизонтальном положении.

Хитрости, используемые при сварке тонких металлов

По возможности сварщики используют следующие приемы, облегчающие процесс:

• сварка на подкладке. Под кромки кладется толстый лист меди или алюминия. Температура плавления этих сплавов выше, чем стали. Во время работы подкладка помогает не допустить прожогов листов и отводит тепло от заготовок. Такой способ используется при сварке в нижнем положении;
• сварка сверху вниз. Метод, применяемый для получения вертикальных швов. Дуга зажигается в самой верхней точке конструкции, а шов варится быстрыми поперечными движениями – нужно добиться того, чтобы металл не стекал вниз: удерживать его электродом и не допускать залипаний. Такой способ требует навыка, а также подбора электродов – на пачке должна быть отметка о возможности сварки сверху вниз;
• сварка на длинной дуге. После появления сварочной ванны электрод отодвигается от кромок на максимальное расстояние, при котором дуга не обрывается. Силу тока нужно увеличить. Способ позволяет снизить риск появления прожогов, но удерживать длинную дугу сложно, потребуется тренировка.

При сборке тонколистовых конструкций следует учитывать, что листы может покоробить во время или после сварки. Избежать этого можно, если при монтаже ставить больше прихваток или приварить дополнительные элементы, придающие плоскостям жесткость.

Оцинкованные детали и листы нужно обязательно очищать от защитного слоя в зоне сварки. Для этого кромки обрабатывают при помощи болгарки. Рекомендуется работать на улице, так как цинк, попавший в организм, может вызывать отравление.

Если не требуется герметичное соединение, то лучше собирать конструкцию на прихватках и не обваривать сплошным швом, в этом случае металл покоробит намного меньше.

Проверку швов на протечки (сваренные емкости) проводят с помощью керосина и мелового водного раствора. Густой состав наносят на внешнюю поверхность кромок, а керосином смачивается внутренняя сторона. В тех местах, в которых присутствуют дефекты, мел очень быстро потемнеет – появятся пятна.

Режимы сварки

При настройке аппарата следует руководствоваться практическими советами:

• настройку сварочного тока производить опытным путем, пробуя варить на ненужных обрезках. Универсальных значений нет, каждый сварщик устанавливает те параметры, которые ему привычнее;
• функция «Форсаж дуги» – включить. Если есть колесико регулировки, следует подобрать оптимальное его положение;
• сварка производится на обратной полярности: к разъему «+» подключается держатель электродов, а к «-» – кабель массы.

Приблизительные значения силы тока.

Толщина заготовки, мм	Значение силы тока, А
0,5	10-25
1	30-40
1,5	40-45
2	50-60

Держатель должен надежно фиксировать электрод, иначе во время работы зажигание дуги будет выполнить сложно.

Итоги

Сварка тонких металлов при помощи электродов возможна при соблюдении технологии и повышенной аккуратности. До начала работы рекомендуется потренироваться на обрезках металла, научиться подбирать сварочный ток под свою руку.

7 простых инверторных схем, которые вы можете построить дома

Эти 7 инверторных схем могут показаться простыми с их конструкцией, но способны обеспечить достаточно высокую выходную мощность и КПД около 75%. Узнайте, как собрать этот дешевый мини-инвертор и запитать небольшие приборы на 220 или 120 В, такие как сверлильные станки, светодиодные лампы, лампы CFL, фен, мобильные зарядные устройства и т. Д., От аккумулятора 12 В 7 Ач.

Что такое простой инвертор

Инвертор, который использует минимальное количество компонентов для преобразования 12 В постоянного тока в 230 В переменного тока, называется простым инвертором.Свинцово-кислотная батарея на 12 В является наиболее стандартной формой батареи, которая используется для работы таких инверторов.

Начнем с самого простого из списка, в котором используется пара транзисторов 2N3055 и несколько резисторов.

1) Схема простого инвертора на транзисторах с перекрестной связью

В статье рассматриваются детали конструкции мини-инвертора. Прочтите, чтобы узнать о процедуре построения базового инвертора, который может обеспечивать достаточно хорошую выходную мощность, но при этом очень доступный и элегантный.

В Интернете и электронных журналах может быть огромное количество схем инвертора. Но эти схемы часто представляют собой очень сложные и высокотехнологичные инверторы.

Таким образом, у нас не остается выбора, кроме как задаваться вопросом, как построить силовые инверторы, которые могут быть не только простыми в сборке, но также дешевыми и высокоэффективными в своей работе.

Принципиальная схема инвертора от 12 В до 230 В

На этом поиск такой схемы заканчивается. Описанная здесь схема инвертора, пожалуй, самая маленькая по количеству компонентов, но при этом достаточно мощная, чтобы удовлетворить большинство ваших требований.

Порядок сборки

Для начала убедитесь, что для двух транзисторов 2N3055 установлены подходящие радиаторы. Его можно изготовить следующим образом:

• Вырежьте два листа алюминия по 6/4 дюйма каждый.

• Согните один конец листа, как показано на схеме. Просверлите отверстия подходящего размера на изгибах, чтобы его можно было надежно прижать к металлическому шкафу.
• Если вам сложно изготовить этот радиатор, вы можете просто приобрести его в местном магазине электроники, показанном ниже:

• Также просверлите отверстия для установки силовых транзисторов.Отверстия диаметром 3мм, типоразмер ТО-3.
• Плотно закрепите транзисторы на радиаторах с помощью гаек и болтов.
• Подключите резисторы перекрестной связью непосредственно к выводам транзисторов в соответствии с принципиальной схемой.
• Теперь присоедините радиатор, транзистор, резистор в сборе ко вторичной обмотке трансформатора.
• Закрепите всю схему вместе с трансформатором внутри прочного, хорошо вентилируемого металлического корпуса.
• Смонтируйте выходные и входные гнезда, держатель предохранителя и т. Д. Снаружи шкафа и подключите их соответствующим образом к схемному узлу.

После завершения вышеуказанной установки радиатора вам просто нужно соединить несколько резисторов высокой мощности и 2N3055 (на радиаторе) с выбранным трансформатором, как показано на следующей схеме.

Полная схема электропроводки

После того, как вышеуказанная проводка будет завершена, пора подключить ее к батарее 12 В 7 Ач с лампой на 60 Вт, прикрепленной к вторичной обмотке трансформатора.При включении в результате груз будет мгновенно освещен с поразительной яркостью.

Здесь ключевым элементом является трансформатор, убедитесь, что трансформатор действительно рассчитан на 5 ампер, иначе вы можете обнаружить, что выходная мощность намного меньше ожидаемой.

Я могу сказать это по своему опыту, я построил это устройство дважды, один раз, когда я учился в колледже, и второй раз недавно, в 2015 году. Хотя я был более опытным во время недавнего предприятия, я не мог получить потрясающую мощность, которая Приобрел от своего предыдущего агрегата.Причина была проста: предыдущий трансформатор представлял собой надежный, изготовленный по индивидуальному заказу трансформатор 9-0-9В на 5 ампер, по сравнению с новым, в котором я использовал, вероятно, ложно рассчитанный 5 ампер, что на самом деле составляло всего 3 ампера с его выходом.

Перечень деталей

Для конструкции вам потребуются всего несколько следующих компонентов:

• R1, R2 = 100 Ом / 10 Вт намотка провода
• R3, R4 = 15 Ом / 10 Вт намотка провода
• T1, Т2 = 2Н3055 СИЛОВЫЕ ТРАНЗИСТОРЫ (МОТОРОЛА).
• ТРАНСФОРМАТОР = 9-0-9 Вольт /8 Ампер или 5 ампер.
• АВТОМОБИЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ = 12 В / 10 Ач
• АЛЮМИНИЕВЫЙ РАДИАТОР = ОТРЕЗАТЬ В СООТВЕТСТВИИ С ТРЕБУЕМЫМ РАЗМЕРОМ.
• ВЕНТИЛИРУЕМЫЙ МЕТАЛЛИЧЕСКИЙ ШКАФ = СООТВЕТСТВУЕТ РАЗМЕРАМ ВСЕГО УЗЛА

Видео-тестовая проба

Как это проверить?

• Тестирование этого мини-инвертора выполняется следующим методом:
• Для тестирования подключите лампу накаливания мощностью 60 Вт к выходному разъему инвертора.
• Затем подключите полностью заряженный автомобильный аккумулятор на 12 В к его клеммам питания.
• Лампа мощностью 60 Вт должна сразу же ярко загореться, указывая на то, что инвертор работает нормально.
• На этом конструирование и тестирование схемы инвертора завершается.
• Я надеюсь, что из приведенных выше обсуждений вы, должно быть, четко поняли, как построить инвертор, который не только прост в сборке, но и очень доступен для каждого из вас.
• Его можно использовать для питания небольших электроприборов, таких как паяльник, лампы КЛЛ, небольшие переносные вентиляторы и т. Д.Выходная мощность составляет около 70 Вт и зависит от нагрузки.
• КПД этого инвертора составляет около 75%. Устройство может быть подключено к аккумуляторной батарее вашего автомобиля, когда вы находитесь на улице, так что проблема с переносом дополнительной батареи исключена.

Работа схемы

Работа этой схемы мини-инвертора довольно уникальна и отличается от обычных инверторов, в которых для питания транзисторов используется каскад дискретного генератора.

Однако здесь две секции или два плеча схемы работают в регенеративном режиме.Это очень просто и может быть понято по следующим пунктам:

Две половины схемы, независимо от того, насколько они совпадают, всегда будут иметь небольшой дисбаланс в параметрах, окружающих их, таких как резисторы, Hfe, витки обмотки трансформатора и т. Д.

Из-за этого обе половины не могут проводить вместе одновременно.

Предположим, что верхние полупроводниковые полупроводники проводят первыми, очевидно, что они будут получать свое напряжение смещения через нижнюю половину обмотки трансформатора через R2.

Однако в тот момент, когда они насыщаются и проводят полную проводку, все напряжение батареи передается через их коллекторы на землю.

Отсасывает любое напряжение через R2 к их базе, и они немедленно прекращают проводить.

Это дает возможность нижним транзисторам проводить и цикл повторяется.

Таким образом, вся цепь начинает колебаться.

Базовые эмиттерные резисторы используются для фиксации определенного порога разрыва их проводимости, они помогают установить базовый опорный уровень смещения.

Вышеупомянутая схема была вдохновлена ​​следующим дизайном Motorola:

---

ОБНОВЛЕНИЕ: вы также можете попробовать это: Схема мини-инвертора 50 Вт

---

Форма выходного сигнала лучше, чем прямоугольная (разумно подходит для всех электронных устройств ))

Конструкция печатной платы для описанной выше простой схемы инвертора 2N3055 (компоновка со стороны рельсов)

Инвертор с перекрестными связями на полевых МОП-транзисторах

Следующая конструкция представляет собой простую схему инвертора на полевых МОП-транзисторах с перекрестными связями, способную подавать сетевое напряжение 220/120 В переменного тока. или постоянного тока (с выпрямителем и фильтром).Схема представляет собой простой в сборке инвертор, который будет повышать напряжение 12 или 14 вольт до любого уровня в зависимости от номинала вторичной обмотки трансформатора.

В этой схеме первичная и вторичная обмотки трансформатора T1 представляют собой понижающий трансформатор с 12,6 В до 220 В, подключенный в обратном порядке.

МОП-транзисторы Q1 и Q2 могут быть любыми N-канальными полевыми транзисторами высокой мощности. Не забудьте установить радиатор на полевые МОП-транзисторы Q1 и Q2. Конденсаторы C1 и C2 расположены так, чтобы подавлять всплески обратного высокого напряжения от трансформатора.Вы можете использовать любое близкое значение для резисторов R1-R4 с допуском ± 20% от значений, показанных на диаграмме.

Схема идеально подходит для питания ламповой цепи, или она может быть соединена с повышающим трансформатором для создания искрового промежутка, лестницы Иакова, или, регулируя частоту, она может быть использована для возбуждения катушки Тесла.

2) Использование IC 4047

Как показано выше, простой, но полезный небольшой инвертор может быть построен с использованием только одной микросхемы IC 4047. IC 4047 — это универсальный одиночный генератор IC, который будет создавать точные периоды включения / выключения на своем выходном контакте # 10 и штифт # 11.Частоту здесь можно определить, точно рассчитав резистор R1 и конденсатор C1. Эти компоненты определяют частоту колебаний на выходе ИС, которая, в свою очередь, устанавливает выходную частоту 220 В переменного тока этой схемы инвертора. Он может быть установлен на 50 Гц или 60 Гц в зависимости от индивидуальных предпочтений.

Аккумулятор, МОП-транзистор и трансформатор можно модифицировать или модернизировать в соответствии с требуемой выходной мощностью инвертора.

Для расчета значений RC и выходной частоты, пожалуйста, обратитесь к таблице данных IC

Результаты видеотестирования

3) Использование IC 4049

Сведения о выводах IC 4049

В этой простой схеме инвертора мы используйте одну микросхему IC 4049, которая включает в себя 6 вентилей НЕ или 6 инверторов внутри.На диаграмме выше N1 —- N6 обозначают 6 вентилей, которые сконфигурированы как каскады генератора и буфера. Вентили НЕ N1 и N2 в основном используются для каскада генератора, C и R могут быть выбраны и зафиксированы для определения частоты 50 Гц или 60 Гц в соответствии со спецификациями страны

Остальные вентили N3 — N6 настраиваются и конфигурируются как буферы и инверторы, так что конечная мощность приводит к генерации чередующихся импульсов переключения для силовых транзисторов. Конфигурация также гарантирует, что никакие вентили не останутся неиспользованными и простаивающими, что в противном случае может потребовать, чтобы их входы были изолированы отдельно по линии питания.

Трансформатор и аккумулятор можно выбрать в соответствии с требованиями к питанию или мощностью нагрузки.

На выходе будет чисто прямоугольная волна.

Формула для расчета частоты имеет следующий вид:

f = 1 /1.2RC,

, где R будет в Ом, а F в Фарадах

4) Использование IC 4093

Детали вывода IC 4093

Очень похоже По сравнению с предыдущим преобразователем логического элемента НЕ, простой инвертор на основе логического элемента И-НЕ, показанный выше, может быть построен с использованием одной микросхемы 4093.Створки с N1 по N4 обозначают 4 затвора внутри IC 4093.

N1 подключен как схема генератора для генерации требуемых импульсов 50 или 60 Гц. Они соответствующим образом инвертируются и буферизируются с использованием оставшихся вентилей N2, N3, N4, чтобы, наконец, передать чередующуюся частоту переключения между базами силовых BJT, которые, в свою очередь, переключают силовой трансформатор с поставленной скоростью для выработки необходимых 220 В или 120 В. Переменный ток на выходе.

Хотя здесь подойдет любая ИС логического элемента NAND, рекомендуется использовать IC 4093, поскольку в ней есть функция триггера Шмидта, которая обеспечивает небольшую задержку переключения и помогает создать своего рода мертвое время на коммутационных выходах, гарантируя, что питание устройства никогда не включаются вместе даже на долю секунды.

5) Другой простой инвертор с затвором NAND с использованием полевых МОП-транзисторов

В следующих параграфах объясняется еще одна простая, но мощная схема инвертора, которая может быть построена любым энтузиастом электроники и использоваться для питания большинства бытовых электроприборов (резистивных нагрузок и нагрузок SMPS) .

Использование пары МОП-транзисторов влияет на мощный отклик схемы, состоящей из очень небольшого количества компонентов, однако конфигурация прямоугольной волны действительно ограничивает использование устройства довольно большим количеством полезных приложений.

Введение

Расчет параметров полевого МОП-транзистора может показаться сложным, однако, следуя стандартному дизайну, реализовать эти замечательные устройства в действии определенно легко.

Когда мы говорим о схемах инвертора с выходами мощности, полевые МОП-транзисторы обязательно становятся частью конструкции, а также основным компонентом конфигурации, особенно на выходных концах схемы.

Инверторные схемы являются фаворитами этих устройств, поэтому мы будем обсуждать одну из таких конструкций, включающую полевые МОП-транзисторы для питания выходного каскада схемы.

Обращаясь к диаграмме, мы видим очень простую конструкцию инвертора, включающую каскад прямоугольного генератора, буферный каскад и выходной каскад мощности.

Использование одной ИС для генерации требуемых прямоугольных волн и для буферизации импульсов, в частности, упрощает разработку конструкции, особенно для начинающих энтузиастов электроники.

Использование IC 4093 вентилей И-НЕ для схемы генератора

IC 4093 — это ИС триггера Шмидта с четырьмя вентилями И-НЕ, одиночная И-НЕ подключена как нестабильный мультивибратор для генерации базовых прямоугольных импульсов.Величину резистора или конденсатора можно отрегулировать для получения импульсов частотой 50 или 60 Гц. Для приложений 220 В необходимо выбрать вариант 50 Гц, а для версий на 120 В. — 60 Гц.

Выход из вышеупомянутого каскада генератора связан с парой дополнительных логических элементов И-НЕ, используемых в качестве буферов, выходы которых в конечном итоге завершаются затвором соответствующих полевых МОП-транзисторов.

Два логических элемента И-НЕ соединены последовательно, так что два полевых МОП-транзистора получают поочередно противоположные логические уровни от каскада генератора и попеременно переключают полевые МОП-транзисторы для создания желаемой индукции во входной обмотке трансформатора.

Переключение полевых МОП-транзисторов

Вышеупомянутое переключение полевых МОП-транзисторов направляет весь ток батареи в соответствующие обмотки трансформатора, вызывая мгновенное повышение мощности на противоположной обмотке трансформатора, где в конечном итоге выводится выход на нагрузку.

МОП-транзисторы способны выдерживать ток более 25 ампер, а их диапазон довольно велик, поэтому они подходят для управления трансформаторами с различными характеристиками мощности.

Это просто вопрос модификации трансформатора и батареи для создания инверторов разных диапазонов с разной выходной мощностью.

Список деталей для объясненной выше принципиальной схемы инвертора на 150 Вт:

• R1 = 220K pot, необходимо установить для получения желаемой выходной частоты.
• R2, R3, R4, R5 = 1K,
• T1, T2 = IRF540
• N1 — N4 = IC 4093
• C1 = 0,01 мкФ,
• C3 = 0,1 мкФ

TR1 = входная обмотка 0-12 В , ток = 15 А, выходное напряжение в соответствии с требуемыми спецификациями

Формула для расчета частоты будет идентична описанной выше для IC 4049.

f = 1 / 1.2RC. где R = R1 установленное значение, а C = C1

6) Использование IC 4060

Если у вас есть одна микросхема 4060 в вашем электронном мусорном ящике, а также трансформатор и несколько силовых транзисторов, вы, вероятно, готовы к созданию ваша простая схема инвертора мощности, использующая эти компоненты. Базовая конструкция предлагаемой схемы инвертора на основе IC 4060 может быть представлена ​​на диаграмме выше. Концепция в основном та же, мы используем IC 4060 в качестве генератора и настраиваем его выход для создания попеременных импульсов включения / выключения через транзисторный каскад инвертора BC547.

Так же, как IC 4047, IC 4060 требует внешних RC-компонентов для настройки своей выходной частоты, однако выход IC 4060 ограничен 10 отдельными выводами в определенном порядке, при этом выходная частота генерирует частоту со скоростью, вдвое превышающей его предыдущей распиновки.

Несмотря на то, что вы можете найти 10 отдельных выходов с удвоенной частотой по выводам IC, мы выбрали вывод №7, поскольку он обеспечивает самую быструю частоту среди остальных и, следовательно, может выполнить это, используя стандартные компоненты для RC. сеть, которая может быть легко доступна вам независимо от того, в какой части земного шара вы находитесь.

Для расчета значений RC для R2 + P1 и C1 и частоты вы можете использовать формулу, как описано ниже:

Или другой способ — с помощью следующей формулы:

f (osc) = 1 / 2.3 x Rt x Ct

Rt в омах, Ct в фарадах

Более подробную информацию можно получить из этой статьи

Вот еще одна крутая идея инвертора DIY, которая чрезвычайно надежна и использует обычные детали для реализации конструкции инвертора высокой мощности, и может быть повышен до любого желаемого уровня мощности.

Давайте узнаем больше об этой простой конструкции

7) Простейший инвертор на 100 Вт для новичков

Схема простого инвертора на 100 Вт, обсуждаемая в этой статье, может считаться наиболее эффективным, надежным, простым в сборке и мощным инвертором дизайн. Он эффективно преобразует любые 12 В в 220 В с использованием минимального количества компонентов.

Введение

Идея была опубликована много лет назад в одном из электронных журналов Elecktor. Я представляю ее здесь, чтобы вы все могли создать и использовать эту схему для своих личных приложений.Узнаем больше.

Предлагаемая простая схема инвертора на 100 ватт была опубликована довольно давно в одном из электронных журналов elektor, и, на мой взгляд, эта схема — одна из лучших схем инвертора, которую вы можете получить.

Я считаю его лучшим, потому что конструкция хорошо сбалансирована, хорошо рассчитана, использует обычные детали, и если все будет сделано правильно, то сразу заработает.

Эффективность этой конструкции составляет около 85%, что хорошо, учитывая простой формат и низкую стоимость.

Использование нестабильного транзистора в качестве генератора 50 Гц

В основном вся конструкция построена вокруг каскада нестабильного мультивибратора, состоящего из двух маломощных транзисторов общего назначения BC547 вместе с соответствующими частями, состоящими из двух электролитических конденсаторов и некоторых резисторов.

Этот каскад отвечает за генерацию основных импульсов 50 Гц, необходимых для запуска работы инвертора.

Вышеуказанные сигналы находятся на низких текущих уровнях и, следовательно, требуют повышения до более высоких уровней.Это делается с помощью транзисторов драйвера BD680, которые по своей природе являются дарлингтонскими.

Эти транзисторы принимают сигналы малой мощности 50 Гц от транзисторных каскадов BC547 и поднимают их при более высоких уровнях тока, чтобы их можно было подать на выходные транзисторы.

Выходные транзисторы представляют собой пару 2N3055, которые получают усиленный ток в своих базах от вышеупомянутого каскада драйвера.

2N3055 Транзисторы как силовой каскад

Транзисторы 2N3055, таким образом, также работают с высоким уровнем насыщения и высоким током, который попеременно накачивается на соответствующие обмотки трансформатора и преобразуется в необходимые 220 В переменного тока на вторичной обмотке трансформатора.

Список деталей для описанной выше простой схемы инвертора на 100 Вт

• R1, R2 = 27K, 1/4 Вт 5%
• R3, R4, R5, R6 = 330 Ом, 1/4 Вт 5%
• R7 , R8 = 22 ОМ, ТИП НАВИВКИ ПРОВОДА 5 Вт
• C1, C2 = 470nF
• T1, T2 = BC547,
• T3, T4 = BD680, ИЛИ TIP127
• T5, T6 = 2N3055,
• D1, D2 = 1N5402
• ТРАНСФОРМАТОР = 9-0-9 В, 5 ампер
• БАТАРЕЯ = 12 В, 26 Ач,

Радиатор для T3 / T4 и T5 / T6

Технические характеристики:

1. Выходная мощность: 100 Вт, если На каждом канале используются одиночные транзисторы 2n3055.
2. Частота: 50 Гц, прямоугольная волна,
3. Входное напряжение: 12 В при 5 А для 100 Вт,
4. Выходное напряжение: 220 В или 120 В (с некоторыми настройками)

Из приведенного выше обсуждения вы можете почувствовать себя полностью осведомленным относительно как построить эти 7 простых инверторных схем, сконфигурировав данную базовую схему генератора с BJT-каскадом и трансформатором, и включив очень обычные детали, которые могут быть уже у вас или доступны после утилизации старой собранной печатной платы.

Как рассчитать резисторы и конденсаторы для частот 50 Гц или 60 Гц

В этой транзисторной схеме инвертора конструкция генератора построена с использованием транзисторной нестабильной схемы.

В основном резисторы и конденсаторы, связанные с базами транзисторов, определяют частоту выхода. Хотя они правильно рассчитаны для получения частоты приблизительно 50 Гц, если вы хотите дополнительно настроить выходную частоту в соответствии с собственными предпочтениями, вы можете легко сделать это, рассчитав их с помощью этого калькулятора нестабильного мультивибратора .

Другая простая схема транзисторного преобразователя постоянного тока в переменный ток

Q1 и Q2 могут быть любым малосигнальным PNP-транзистором, таким как BC557.

Универсальный двухтактный модуль

Если вы заинтересованы в достижении более компактной и эффективной конструкции с использованием простой двухпроводной двухтактной конфигурации с трансформатором, вы можете попробовать следующую пару концепций

В первом ниже используется ИС 4047, вместе с парой p-канальных и n-канальных MOSFET:

Если вы хотите использовать какой-либо другой каскад генератора в соответствии с вашими предпочтениями, в этом случае вы можете применить следующую универсальную конструкцию.

Это позволит вам интегрировать любой желаемый каскад генератора и получить требуемый двухтактный выход 220 В.

Кроме того, он также имеет встроенное зарядное устройство с автоматическим переключением.

Преимущества простого двухтактного инвертора

Основными преимуществами этой универсальной конструкции двухтактного инвертора являются:

• В нем используется 2-проводный трансформатор, что делает конструкцию высокоэффективной с точки зрения размера и выходной мощности.
• Он включает в себя переключение с зарядным устройством, которое заряжает батарею при наличии сети, а во время сбоя сети переключается в инверторный режим, используя ту же батарею для выработки намеченных 220 В от батареи.
• Он использует обычные p-канальные и N-канальные MOSFET без каких-либо сложных схем.
• Он дешевле в сборке и более эффективен, чем аналог центрального смесителя.

УНИВЕРСАЛЬНЫЙ МОДУЛЬ МОП-транзистора с вытяжной муфтой, который будет взаимодействовать с любой желаемой схемой осциллятора

Инвертор SCR

В следующей схеме инвертора используются тиристоры вместо транзисторов, что позволяет получить еще более высокую выходную мощность при простой конфигурации.

Колебания запускаются парой UJT, которые обеспечивают точный контроль частоты, а также облегчают регулировку частоты на двух тиристорах

Трансформатор может быть любым обычным железным сердечником от 9-0-9 В до 220 В или понижающий трансформатор на 120 В, подключаемый в обратном порядке.

Для продвинутых пользователей

Выше было объяснено несколько простых схем инвертора, однако, если вы думаете, что они довольно обычные для вас, вы всегда можете изучить более продвинутые конструкции, представленные на этом веб-сайте. Вот еще несколько ссылок для справки:

---

Другие проекты инверторов для вас с полной онлайн-справкой!

---

Владелец Prius запускает инвертор мощности в течение нескольких дней после шторма

Автор: Inverters R Us Customer, G.В. (установка не такая, как на видео)

У меня есть Toyota Prius. У него 12-вольтная батарея, но ее нет под капотом; он в салоне, рядом с запасным колесом. Это упрощает постоянную установку инвертора рядом с аккумулятором. Это немного туго, но вы можете установить небольшой инвертор между аккумулятором и запасным колесом, и вы можете прикрепить его к кузову автомобиля с помощью саморезов по металлу после просверливания небольших пилотных отверстий в кузове.

Впервые я сделал это несколько лет назад с моим первым Prius.Прошлым летом я заменил этот автомобиль на новый Prius и вскоре после того, как забрал свой новый Prius домой, я установил в него инвертор. Для установки необходимо отпилить часть пенополистирольных корзин, в которых хранятся инструменты. Было немного странно работать пилой с моей новенькой машиной, но это было сделано по уважительной причине.

Двигатель Prius, как и в большинстве гибридных автомобилей, не работает на холостом ходу в обычном понимании этого слова. Высоковольтная тяговая аккумуляторная батарея питает автомобиль в нормальных условиях без работающего двигателя.Двигатель время от времени запускается и работает несколько секунд, чтобы тяговый аккумулятор оставался заряженным. Двигатель в моем Prius работает всего около тридцати секунд каждые пять минут или около того, когда он находится в режиме «Парковка» без включенных аксессуаров.

Prius имеет 12-вольтовую электрическую подсистему для совместимости с обычными автомобилями. Таким образом, он может использовать стандартные компоненты, такие как лампочки, электродвигатель стеклоочистителя и т. Д., Которые предназначены для использования в автомобилях. Однако, в отличие от обычных автомобилей, он не имеет генератора переменного тока, механически связанного с двигателем для подзарядки 12-вольтовой батареи.Вместо этого есть преобразователь постоянного тока в постоянный, который имитирует поведение генератора переменного тока. Когда автомобильная система включена, преобразователь постоянного тока в постоянный получает питание от тягового аккумулятора для зарядки 12-вольтовой аккумуляторной батареи; напряжение на 12-вольтовой батарее поддерживается на постоянном уровне 14,1 вольт, когда автомобиль включен, как в обычном автомобиле с двигателем, работающим на холостом ходу. В Prius это так, независимо от того, работает двигатель или нет.

Мне нужно было решить, какого размера инвертор я могу подключить к 12-вольтовой батарее, не перегружая 12-вольтовую систему.В обычном автомобиле 12-вольтовая батарея должна быть достаточно большой, чтобы запустить двигатель, а генератор переменного тока должен быть достаточно мощным, чтобы подзарядить эту батарею; но в Prius 12-вольтовая батарея намного меньше, потому что ей не нужно запускать двигатель. Сколько энергии я могу безопасно потреблять, не повредив систему? Я подошел к проблеме двумя разными способами. Сначала я нашел принципиальную схему Prius и обнаружил, что 12-вольтовая система защищена предохранителем на 150 А. Конечно, я не должен превышать (или даже приближаться) к этому пределу.Во-вторых, я оценил, какой ток может потребляться в нормальных условиях подсистемами автомобиля: фарами, аудиосистемой, обогревателем заднего стекла, вентилятором кондиционера и т. Д. инвертор, эта мощность доступна для инвертора. Я решил, что, вероятно, смогу без проблем потреблять почти 1000 Вт. Это соответствует току около 85 А при 14 В, предполагая, что КПД инвертора составляет 85%.

Я купил инвертор на 1100 Вт примерно за 100 долларов, в цену даже были включены провода большого сечения!

Как я уже упоминал, инвертор может быть постоянно установлен в Prius рядом с 12-вольтовой батареей.Это хорошо, потому что провода можно сделать очень и очень короткими: длина одного провода составляет 6 дюймов, а другого — 10 дюймов. С такими короткими проводами напряжение, которое видит инвертор даже при большой нагрузке, практически совпадает с напряжением на батарее; По сути, инвертор всегда получает стабильные 14 В при включении автомобиля. Это дает инвертору хороший рабочий запас и позволяет лучше справляться с скачками напряжения с высокой эффективностью. Одна вещь, о которой следует соблюдать осторожность: при работе с инвертором следует снимать корзины из пенопласта, чтобы обеспечить достаточную циркуляцию воздуха для охлаждения.

Я завершил установку этим летом, вскоре после покупки моего нового Prius и… две недели назад, 29 октября, пришел ураган Сэнди (я живу в Нью-Джерси, недалеко от побережья). Нам повезло, что мы не понесли серьезных повреждений, но мы потеряли электроэнергию вместе с шестью миллионами наших соседей.

Когда свет погас, я уже установил свой Prius в нашем отдельном гараже с кабелем, идущим от инвертора к нашей коробке выключателя. Все, что мне нужно было сделать, это завести машину, включить безводный переключатель в блок прерывателя, включить инвертор и вуаля — свет зажгся.Ну, честно говоря, прежде чем дойти до этого момента, мне пришлось отключить довольно много вещей в доме. В конце концов, 1100 Вт — это не совсем большая мощность для всего дома; но в последующие дни мы смогли вести относительно нормальную жизнь с холодильником, горячей водой, отоплением, светом, интернетом и телевидением, и все это на 1100 Вт!

Мы не выходили из дома больше недели, но по телевизору мы смогли увидеть невероятные разрушения, охватившие нашу местность. Было отрезвляюще и очень грустно видеть, сколько людей так много потеряли.В непосредственной близости от нас повезло, потому что никто не пострадал и не пострадал, но мы были без электричества в течение многих дней, и только в нашем доме горел свет.

На второй день после шторма мы пригласили наших соседей на обед. Люди приносили продукты, которые портились у них в холодильнике. Все были рады встретиться со своими друзьями, насладиться теплом, зарядить мобильные телефоны и посмотреть телевизор. Большинство наших соседей еще не видели изображений ущерба, нанесенного ураганом. Они были ошеломлены.

После нескольких дней простоя у некоторых из наших соседей появились генераторы. А потом наступила нехватка газа. Именно тогда я понял, что установка Prius с инвертором имеет большое преимущество перед генератором, которого я не мог себе представить: я заправил бак Prius за день до урагана, и к тому времени, когда электричество было восстановлено через несколько дней , У меня осталось почти полбака бензина. И я держал инвертор включенным без перебоев, 24 часа в сутки, на протяжении всего отключения электроэнергии. Мои соседи с генераторами перерасходовали пятигаллонную канистру бензина менее чем за день!

Единственным неудобством моего инвертора было то, что всякий раз, когда я его перегружал, он выключался, чтобы избежать повреждений, и мне приходилось вручную его сбрасывать.Это нормальное поведение для инвертора, но это происходило часто, особенно вначале, когда я выяснил, с какими нагрузками он может и не может справиться. У нас есть отдельный гараж, и это хорошо, потому что я мог оставить машину включенной, не боясь, что в дом попадут пары; но для сброса инвертора приходилось каждый раз переходить из дома в гараж. Мне приходилось делать это много раз в разгар шторма, и, признаюсь, находиться на улице в то время было довольно страшно.

Итак, когда все вернулось к норме, я зашел на сайт инверторов-r-us и, к своему удовольствию, обнаружил, что они продают инверторы с дистанционным переключателем !! Я быстро заказал один. Я убедился, что размер достаточно мал, чтобы уместиться в пространстве, доступном в Prius. Теперь, когда наступит следующий шторм, у меня будет питание, и я могу отключать инвертор столько раз, сколько захочу, без необходимости выходить в шторм для его сброса!

Щелкните здесь, чтобы увидеть некоторые инверторы PSW, которые будут работать с Prius!

DIY дешевый чистый синусоидальный инвертор мощностью 1000 Вт (от 12 В до 110 В / 220 В): 26 шагов (с изображениями)

Введение: DIY дешевый чистый синусоидальный инвертор мощностью 1000 Вт (от 12 В до 110 В / 220 В)

Автомобильные аккумуляторы для питания вашего дома? Создайте недорогой инвертор с чистой синусоидой от 12 В до 220 В (DC-AC) с нуля! Проект основан на недорогом модуле платы драйвера EGS002 SPWM.Плата инвертора DIY может обрабатывать до 1 кВт (в зависимости от размера трансформатора). На создание этого проекта из местных деталей было потрачено около 30 долларов.

Посмотреть мой полный учебник на YouTube:

Особенности этого проекта:

• Трансформатор можно заменить для работы с выходами 110/220/230 В
• Имеет обратную связь по выходному напряжению (постоянное выходное напряжение переменного тока)
• Неискаженный выход чистой синусоидальной волны (с нагрузкой)
• Выбираемая выходная частота (60 Гц / 50 Гц)
• Защита по току
• Защита по напряжению
• Температурная защита
• Выход охлаждающего вентилятора
• ЖК-экран (V, I, Freq, Temp)
• Модульная конструкция с возможностью замены

Ключевые моменты:

• В электростанциях используются генераторы, которые генерируют чистый синусоидальный сигнал.Это то, что вы найдете в сетке. Все наши приборы переменного тока изначально были разработаны для работы с этой формой волны.
• Несколько лет назад синусоидальные инверторы были чрезвычайно дорогими (200–1000 долларов).
• В результате прямоугольная волна и модифицированная прямоугольная волна стали обычными и доступными вариантами.
• Преобразователи прямоугольной формы менее эффективны и могут повредить чувствительные приборы.
• Помимо того, что инверторы прямоугольной формы являются дешевыми и распространенными, они создают неприятный гудящий шум в двигателях, трансформаторах, в основном во всем, что вы к ним подключаете.
• Теоретически синусоидальные инверторы более эффективны, чем прямоугольные, в зависимости от качества реализации.

Что нужно улучшить:

• Часть 2 видео покажет, как реализовать катушку индуктивности с одной катушкой для быстрого переключения, заменяя конструкцию сердечника EI, используемую в этом проекте. Я посмотрю, даст ли он более высокую эффективность, чем дизайн ядра EI из этого руководства.
• Обновим это руководство для более подробного стендового тестирования.В настоящее время я создаю регистратор данных DC & AC Wattmeter SD для мониторинга данных для этого проекта и моего будущего проекта силовой электроники.
• Будет реализовывать компоненты SMT, чтобы уменьшить размер платы.
• Ожидается, что следующая конструкция индуктора с одной катушкой даст меньший форм-фактор, более высокую эффективность преобразования и более низкое энергопотребление в режиме ожидания. Плата в этом проекте потребляет 12 Вт мощности без нагрузки (немного, ххх).
• Текущая плата на этой плате ограничена входом 20 В постоянного тока из-за того, что источник управления затвором драйвера MOSFET привязан к Vcc и ограничению входного напряжения регулятора 7805. .Я перенастрою плату и заменю регулятор 7805 на импульсный регулятор XL7005A и несколько линейных регуляторов для разных шин для платы инвертора для работы с источниками питания 80 В (12 В / 24 В / 48 В / 72 В).

Заявление об ограничении ответственности:

Будьте особенно осторожны с этим проектом, поскольку он обеспечивает выход высокого напряжения — высокого тока. Плата была разработана для трансформатора мощностью 1 кВт. Из-за отсутствия я смог приобрести только лишний трансформатор ИБП мощностью 500 Вт 12 В — 220 В.Насколько мне известно, я смог достичь только 400 Вт с минимальным искажением синусоидальной волны. Во второй части видеоурока будет показан процесс устранения неполадок и подключения к большему трансформатору. В части 3 будет показан процесс разработки инвертора для конкретного пользователя с использованием модуля EGS002, а в части 4 — о создании лучшего инвертора с входом 48 В для моей автономной солнечной панели.

Добавить TipAsk QuestionDownload

Шаг 1: НЕОБХОДИМЫЕ ЧАСТИ:

НЕОБХОДИМЫЕ ЧАСТИ:

— EGS002 Модуль драйвера инвертора SPWM

— IRF3205 или IRLB4132 MOSFETS (от 1000 В до 220 Вт) (от 1000 Вт до 220 Вт) (от 1000 Вт до 220 Вт)

— Комплект изоляции TO-220 (16x)

— TIP31C NPN транзистор

-7805 Регулятор

— 1N4007 Диод (8x)

— Термистор NTC 10 кОм

— 10 кОм многооборотный триммер

—

Ом резистор (4 шт.)

-2.Резистор 2 кОм

— Резистор 10 кОм (4x)

— Резистор 100 кОм (2x)

— 470 нФ Конденсатор 25 В

— 2,2 мкФ + Конденсатор 350 В

— Конденсатор 25 В 2,2 мкФ

— 10 мкФ — Конденсатор 100 мкФ, 25 В

ДЛЯ HOMEBREW PCB:
— Фотопозитивная пресенсибилизированная печатная плата

— Проявляющий раствор (гидроксид натрия)

— Травитель (хлорид железа)

— Вопрос

IntroDown

Addload 2 TipAsk плата EGS002

EGS002 — это универсальное комплексное решение за 3 доллара для создания инверторов с чистой синусоидой.Вы можете построить из него инверторные блоки малой мощности и высокой мощности! Прямо из коробки, это еще не инвертор. Вам нужно будет построить вокруг него несколько компонентов, чтобы превратить его в функциональный инверторный блок.

Почему это так хорошо?

Коммерческие чистые синусоидальные инверторы приличной высокой мощности очень дороги! Они варьируются от 120 до 400 долларов. С EGS002 вы можете проектировать всевозможные инверторы с входным напряжением, выходным напряжением и номинальной мощностью по вашему выбору! Всего за 20 долларов, в зависимости от ваших спецификаций и источника ваших компонентов.

Что на плате EGS002?

• Микроконтроллер SOIC EG8010 — EGS002 использует микросхему микроконтроллера EG8010 ASIC (специализированная интегральная схема), предназначенная для вывода логических сигналов SPWM для управления инверторами H-Bridge. Микросхема также оснащена входами / выходами, специально разработанными для контроля напряжения замкнутого контура, контроля тока отключения, контроля температуры и вывода привода вентилятора. В отличие от проекта инвертора на базе Arduino, чип предварительно запрограммирован и готов к использованию.
• Драйвер MOSFET / IGBT со стороны высокого и низкого уровня — Плата также содержит два драйвера MOSFET IR2110S для управления N-канальным H-мостовым MOSFET для SPWM и переключения полярности на трансформатор или катушку индуктивности. Эта микросхема гарантирует, что полевые МОП-транзисторы с низкой и высокой стороны (в частности) полностью насыщены. Это предотвращает потери мощности из-за сопротивления включению за счет подачи на затворы соответствующих напряжений затвора, чтобы гарантировать наименьшее сопротивление в открытом состоянии по сравнению со спецификациями.
• OP-AMP для измерения тока — На плате есть OP-AMP LM393 для усиления напряжения от шунтирующего резистора. Усиленное напряжение возвращается на аналоговый вход EG8010, поскольку микросхема использует его для защиты от перегрузки по току.
• ЖК-дисплей Готовый выход — Микроконтроллер EG8010 уже был предварительно запрограммирован для работы с запатентованным ЖК-дисплеем. Вы можете добавить доллар к EGS002 за 3 доллара, чтобы получить дополнительный ЖК-экран. Отображает выходное напряжение, ток, температуру и частотный режим.
• Одинарный светодиодный индикатор ошибки — На плате есть один красный светодиод, который мигает определенное количество раз, отображая ошибки для устранения неполадок.

Следите за обновлениями для следующего видео и обучающего руководства, так как я не буду углубляться в обратный инжиниринг и процесс проектирования построения пользовательской инверторной платы с EGS002 в этом руководстве.

Добавить TipAsk QuestionDownload

Шаг 3: EGS002 & EG8010 Datasheet Details

Будет загружено отдельное руководство для подробностей EGS002.Следите за обновлениями!

Добавить TipAsk QuestionDownload

Шаг 4: Настройка EGS002 (выбор 60 Гц и 50 Гц)

На задней верхней левой стороне EGS002 есть несколько перемычек для настройки определенных параметров платы. Вы можете обратиться к фотографии выше, чтобы ознакомиться с таблицей возможных настроек. Для начинающих любителей, которые находят инструкции в таблице данных запутанными, вот упрощенная инструкция ниже

Подробные инструкции по установке перемычки:

• Установка частоты переменного тока — В зависимости от страны или континента, в котором вы живете, частота переменного тока устройства будет варьироваться.Например: на Филиппинах и в Америке это 60 Гц, в Индии, Китае и Европе это 50 Гц. Прежде чем устанавливать эту настройку, попробуйте изучить частоту использования бытовой техники в вашей стране. По умолчанию установлено значение 50 Гц.
  1. Установить на 60 Гц — Припаять JP1 и удалить JP5.
  2. Установить на 50 Гц — Припаять JP5 и удалить JP1.

• Подсветка ЖК-дисплея — Если у вас есть комбинированный пакет EGS002 + ЖК-дисплей, вы можете отключить светодиодную подсветку ЖК-экрана, если хотите сэкономить дополнительную энергию.Вы также можете припаять переключатель к JP9, если хотите иметь возможность включать и выключать его в любое время. По умолчанию он включен.
  1. Включить подсветку ЖК-дисплея — Припой JP9.
  2. Отключить подсветку ЖК-дисплея — демонтаж JP9.

• Режим плавного пуска — Режим плавного пуска — полезная функция, позволяющая предотвратить скачок энергопотребления после подключения источника постоянного тока к инвертору при подключенной нагрузке. В режиме плавного пуска напряжение будет медленно увеличиваться до установленного вами выходного напряжения в течение 3 секунд (например: 0-220 В за 3 секунды).Это также предотвращает появление огромных искр при подключении инвертора к батарее. Если вы планируете построить схему ИБП, вам придется отключить ее.
  1. Включение плавного пуска в течение 3 с — Припаяйте JP2 вместе и снимите JP6.
  2. Отключить плавный пуск — припаяйте JP6 вместе и снимите JP2.

• Deadtime — Deadtime — это время в секундах, в течение которого полевые МОП-транзисторы выключаются перед переключением фаз. Это сделано для предотвращения перекрестной проводимости (быстрого короткого замыкания) через полумостовой МОП-транзистор (пара вертикальных МОП-транзисторов) во время высокоскоростного переключения установки Н-моста.300 нс кажется приемлемым для большинства настроек, более медленное мертвое время 1,5 мкс должно использоваться для полевых МОП-транзисторов с высокой емкостью затвора. Предлагаю оставить эти перемычки по умолчанию.
  1. Мертвое время 300 нс — Отпаяйте JP3 и JP4, затем припаяйте JP7 и JP8.
  2. Мертвое время 500 нс — Отпаяйте JP4 и JP7, затем припаяйте JP3 и JP8.
  3. 1.0us Deadtime — Снимите JP3 и JP8, затем припаяйте JP4 и JP7.
  4. Мертвое время 1,5 мкс — распаять JP7 и JP8, затем припаять JP3 и JP4

Добавить TipAsk QuestionDownload

Шаг 5: Схема

Как обсуждалось на видео, левый блок схемы относится к тому, что находится на плате EGS002, а справа — схема, которую мы должны были бы построить, чтобы построить полностью функциональный инвертор.Я почти не внес изменения в этот, так как схема образца таблицы данных также хорошо подойдет для конфигурации 16 MOSFET.

Мои настройки из таблицы Пример схемы:

Я связал контакты стока MOSFET, охлаждающий вентилятор 12 В и контакт 12 В EGS002 в качестве моего Vcc (источника входного питания). Обратите внимание, что 12-вольтовый вывод EGS002 — это то, что обеспечивает управляемые выходы драйвера IR2110S для затворов ваших полевых МОП-транзисторов. Это означает, что максимальное входное напряжение для инвертора ограничено максимальным напряжением затвора вашего MOSFET (обычно 20 В) и максимальным входным напряжением регулятора 5 В (35 В для 7805).Я скоро опубликую еще один учебник для систем инверторов с более высоким входным напряжением (24 В / 48 В / 72 В). Я также подключил 4 полевых МОП-транзистора параллельно для каждого из 4-х полевых МОП-транзисторов, используемых в установке H-Bridge, что в сумме дало 16 МОП-транзисторов. Это было сделано для уменьшения сопротивления системы в открытом состоянии для установки более мощных трансформаторов (+1 кВт при 12 В). Вы можете оставить некоторые слоты MOSFET пустыми для схем 4/8/12 MOSFET. С другой стороны, регулятор 7805 был подключен к линии 12 В постоянного тока для подачи постоянного напряжения 5–5 В на вывод EGS002 (используемый для логических компонентов).

Добавить TipAsk QuestionDownload

Шаг 6: Проектирование печатной платы (сборка или покупка)

Вы можете изготовить собственную самодельную печатную плату или сделать это профессионально в службе изготовления печатных плат, такой как PCBway.

Домашняя печатная плата:

Для этого проекта я решил сделать домашнюю двустороннюю печатную плату, чтобы любители старой школы могли наслаждаться утомительным процессом (LOL). Вместо переноса тонера я использовал метод изготовления светочувствительной печатной платы, аналогичный тому, который используют фабрики.Он удобен для струйной печати, в отличие от изготовления тонера. Если вы новичок в фоточувствительных печатных платах, вы можете посмотреть мой другой подробный видеоурок выше. Вы можете скачать PDF-файлы для печати визуализированного изображения печатной платы ниже. Вы можете использовать его для всех методов доморощенных печатных плат.

Заказать мой загруженный дизайн печатной платы с PCBway:

Вы можете выбрать, чтобы ваши печатные платы были профессионально изготовлены службой по изготовлению печатных плат. Это сэкономит вам время от долгого процесса изготовления печатной платы в домашних условиях.Файлы gerber также были включены в мой zip-архив. Вы можете легко заказать печатные платы на PCBway, не выполняя процесс загрузки gerber, просто щелкнув ссылки ниже. Сообщите мне, если есть проблемы с дизайном. Я тестировал его только на своей доморощенной печатной плате.

1. Основная плата инвертора (https://bit.ly/3mBFWTv)
2. Отводная плата фильтра (https://bit.ly/31QBJU2)

Пакет файлов: Схема, печатная плата и документация Files Zip Download

Добавить TipAsk QuestionDownload

Шаг 7: Резка печатной платы

Используйте распечатки печатной платы в качестве трафарета и с помощью ножовки разрежьте печатную плату в соответствии с границами распечатки.

Добавить TipAsk QuestionDownload

Шаг 8: Фотоэкспозиция

Снимите светозащитную пленку с фоточувствительной печатной платы. Если вы не используете прозрачную пленку для макета печатной платы, вы можете использовать немного детского масла, чтобы сделать распечатку на бумаге полупрозрачной, это позволит свету сквозь бумагу проходить. Затем я поместил его в свой самодельный ящик для УФ-экспонирования на 7 минут для фото-проявки. Я сделал туториал по его версии с белой светодиодной лентой. Не стесняйтесь смотреть видео ниже.Если вы используете светодиодные ленты или люминесцентные лампы, это займет около 10-15 минут.

После процесса фотоэкспозиции я погрузил мою экспонированную печатную плату в свой проявочный раствор (поставляемый с пакетами фоточувствительных печатных плат). Используемое химическое вещество — щелочь или гидроксид натрия, смешанные с водой. В конечном итоге появятся следы линейной маски.

Добавить TipAsk QuestionDownload

Шаг 9: Травление

Я схватил свой баллон с травителем с хлоридом железа и погрузил фото проявленную печатную плату на моем самодельном травильном станке, заполненную хлоридом железа.

Вот руководство по созданию машины для травления:

Это сэкономит вам время от встряхивания емкости с травителем. Это делает процесс травления менее утомительным и намного более быстрым.

Добавить TipAsk QuestionDownload

Шаг 10: Удаление краски

Удаление оставшейся краски очень важно. Если оставить его на плате, в дальнейшем вам будет очень сложно паять.

Добавить TipAsk QuestionDownload

Шаг 11: Сверление

Я использовал свою мини-дрель и 0.Бита 8 мм для компонентов. С другой стороны, я использовал аккумуляторную дрель и сверло на 3 мм для мощных переходных отверстий, сквозных отверстий и креплений для винтов.

Добавить TipAsk QuestionDownload

Шаг 12: Пайка самодельных сквозных отверстий

Одним из ограничений самодельных печатных плат является отсутствие проводящих сквозных отверстий и переходных отверстий. Я разработал печатную плату для работы с импровизированными сквозными отверстиями. Просто зачистите сплошной провод Guage 12 и припаяйте его, чтобы соединить сильноточные линии с каждой стороны.

Добавить TipAsk QuestionDownload

Шаг 13: Линии лужения для дополнительной мощности

Вы можете залудить следы припоем, чтобы обеспечить больший ток и предотвратить окисление меди в будущем.

Добавить TipAsk QuestionDownload

Шаг 14: Припаяйте обе стороны

Как было сказано в предыдущем шаге, домашние печатные платы не имеют сквозных отверстий. Обязательно припаяйте ножки компонента к верхней и нижней медным площадкам.

Добавить TipAsk QuestionDownload

Шаг 15: Отметьте и просверлите отверстия радиатора

Совместите радиатор с полевыми МОП-транзисторами и используйте маркер.Используйте сверло и сверло 3 мм, чтобы просверлить в нем отверстия.

Добавить TipAsk QuestionDownload

Шаг 16: Добавить изоляцию полевого МОП-транзистора

Полевые МОП-транзисторы, которые я использую, входят в комплект TO-220. Металлический язычок полевого МОП-транзистора технически привязан к его сливному штифту. Необходимо обеспечить электрическую изоляцию, чтобы избежать проводимости между другими наборами полевых МОП-транзисторов. Я обычно оставляю верхние полевые МОП-транзисторы H-образного моста неизолированными, поскольку они имеют общий вывод стока (Vcc).

1. Добавьте немного термопасты
2. Нанесите изолирующую прокладку (слюда / стекловолокно)
3. Добавьте термопасту
4. Добавьте пластиковую втулку (винтовая изоляция)
5. С силой прикрутите болты к радиатору

Добавьте TipAsk QuestionDownload

Шаг 17: Изоляция радиатора из воздуховода

Домашние печатные платы также не имеют паяльной маски.Возьмите клейкую ленту и изолируйте нижнюю часть радиатора, чтобы он не закоротил медные дорожки на верхнем слое вашей печатной платы.

Добавить TipAsk QuestionDownload

Шаг 18: Импульсный шунтирующий резистор

Шунтирующий резистор используется в цепи для измерения тока и защиты от перегрузки по току. Вместо громоздких резисторов большой мощности вы можете использовать сплошной медный провод в качестве импровизированного низкопрофильного шунтирующего резистора. Я зачистил сплошной провод Guage 12, отрезал его до 60 мм, согнул и припаял к плате.

Добавить TipAsk QuestionDownload

Шаг 19: Добавление конденсатора емкости к VCC

Я добавил емкостной конденсатор емкостью 3300 мкФ 25 В через землю и вход питания +12 В постоянного тока для повышения стабильности.

Добавить TipAsk QuestionDownload

Шаг 20: Добавьте датчик температуры и вентилятор

Датчик NTC 10 кОм должен быть подключен к контактным площадкам на плате для контроля температуры. Я не пробовал исключать NTC, но если вы планируете не использовать датчик температуры из-за его недоступности, просто подключите к нему резистор 10 кОм.С другой стороны, инвертор все равно будет работать с охлаждающим вентилятором 12 В или без него.

Добавить TipAsk QuestionDownload

Шаг 21: Подключите ЖК-дисплей

Когда вы покупаете комбо EGS002 + LCD, вы получаете 7-контактный межфланцевый соединитель. Просто подключите контакты ЖК-дисплея к выходу на ЖК-дисплее EGS002 соответственно. Как на ЖК-дисплее, так и на плате EGS002 есть метки о том, где его подключать.

Добавьте TipAsk QuestionDownload

Шаг 22: Припаяйте входные провода и провода трансформатора

Припаяйте провода трансформатора к плате, а также некоторые провода Guage 8-12 ко входу питания.Вы можете добавить несколько разъемов XT60 или XT90 для отсоединения.

Добавить TipAsk QuestionDownload

Шаг 23: Подключите схему фильтра

Конденсатор фильтра должен быть добавлен для сглаживания грубого и остроконечного выхода SPWM от трансформатора. Исходя из таблицы данных, должен работать простой конденсатор 2,2 мкФ + 350 В (неполяризованный). Я сделал для него простую коммутационную плату, подключив к ней параллельно три винтовых клеммы. Пара проводов идет к высоковольтному выходу трансформатора, другая пара — к розетке, а другая пара — обратно к входу обратной связи основной платы инвертора.

Добавить TipAsk QuestionDownload

Шаг 24: С Vs. Без фильтра

Вот как выглядят осциллограммы с конденсатором и без него.

Добавить TipAsk QuestionDownload

Шаг 25: Калибровка выходного напряжения

Перед использованием инвертора с приборами обязательно откалибруйте выходное напряжение. В собранном проекте инвертора предусмотрена регулировка обратной связи по выходному напряжению. Это означает, что пользователь может установить конкретное выходное напряжение, и инвертор будет стараться поддерживать это заданное выходное напряжение, даже когда напряжение падает, когда батарея (источник питания) начинает разряжаться.У этого есть предел: если ваш инвертор больше не может поддерживать установленное выходное напряжение, светодиод ошибки будет мигать, и инвертор автоматически отключится.

1. Подключите вольтметр к фильтруемому выходу переменного тока
2. Установите вольтметр на диапазон переменного тока
3. Включите инвертор
4. Поверните многооборотный подстроечный резистор, пока не достигнете желаемого напряжения (220 В / 230 В)

Добавьте TipAsk QuestionDownload

Шаг 26: Тестирование под нагрузкой

Литий-ионный аккумулятор 3S6P 18650 был подключен в качестве источника питания во время тестирования под нагрузкой.Я выбрал для теста литий-ионный аккумулятор, так как каждая ячейка может сбросить 20 А или ток (всего 120 А). Что касается выходного сигнала, мне удалось получить только около 400 Вт на выходе с чистой формой выходного сигнала. Инвертор отключается сам по себе, когда я иду выше.

Часть 2 видео покажет процесс устранения неполадок.

Добавить TipAsk QuestionDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Как испечь торт в микроволновой печи

Я очень рад поделиться со всеми вами, что я запустил новую серию на моем канале Youtube! Он называется «How To Series», и я очень рад, что вы все это увидите! Каждый раз, когда я делюсь видео с рецептом на моем канале Youtube, я получаю много вопросов о разных вещах, и чаще всего мне снова и снова задают одни и те же вопросы.Вот почему я решил сделать эту серию и подробно ответить на все ваши вопросы. Первый эпизод должен был стать самым часто задаваемым вопросом! А вот как испечь торт в микроволновке!

Я понимаю, что у многих из вас дома нет духовок, и поэтому каждый раз, когда я делюсь рецептом, вы все спрашиваете меня, можно ли приготовить его в микроволновой печи и как это сделать. Испечь торт в микроволновой печи очень просто, и его можно использовать для любого рецепта торта! Да, вы правильно прочитали. Вы можете приготовить любой торт в микроволновке.

Даже в микроволнах, у некоторых из вас могут быть конвекционные микроволны, а у других — неконвекционные. Большинство людей думает, что выпечь пирог в микроволновой печи можно только в конвекционной микроволновой печи, но это не так. Читайте дальше, и вы увидите, что в обычном режиме нагрева в микроволновой печи тоже можно испечь пирог!

Нужна ли конвекционная микроволновая печь для выпечки торта?

Если у вас нет конвекционной микроволновой печи, вы все равно можете испечь пирог в обычном режиме нагрева.Здесь важно отметить, что вы можете использовать только посуду, пригодную для использования в микроволновой печи. Сюда входит стеклянная форма для торта, подходящая для использования в микроволновой печи, или силиконовая выпечка.

Убедитесь, что здесь не используется стальная решетка, которая обычно поставляется с микроволновыми печами, поскольку ее небезопасно использовать в обычном режиме нагрева. Просто поставьте стеклянную посуду, пригодную для использования в микроволновой печи, на вращающейся тарелке и выпекайте торт.

На приготовление пирога при обычном нагреве уходит всего 5-7 минут. Так что позаботьтесь о тайминге, и текстура будет немного отличаться.Ваш торт тоже может быть сухим. Чтобы исправить это, вы можете замочить его в сахарном сиропе и превратить во влажный пирог.

Какие шаги нужно сделать для выпечки в режиме конвекции?

Когда вы переводите микроволновую печь в режим конвекции, она начинает работать как духовка.

Перво-наперво переведите микроволновую печь в режим конвекции. Для этого вам необходимо:

Предварительный нагрев

1. Нажмите кнопку «echo / stop»

2. Пресс конвекционный

3. Нажмите «Выбрать»

4.Ваша микроволновая печь автоматически перейдет в режим предварительного нагрева

.

5. Поместите стальную решетку внутрь

.

6. Установите температуру

7. Нажмите «Старт»

Кулинария

Убедитесь, что ваше тесто готово к загрузке в микроволновую печь, как только она завершит предварительный нагрев, потому что микроволновая печь будет поддерживать эту температуру только в течение 10 минут. После того, как вы поместите форму для торта внутрь, вам нужно повторить весь процесс снова. Переведите микроволновую печь в режим конвекции, установите температуру, и на этот раз вам также необходимо установить свое время.Помните, что при использовании конвекционной микроволновой печи время выпечки сокращается на 25%. Например, если на выпечку торта в духовке уходит 30 минут, в конвекционной микроволновой печи — на 7,5 минут меньше. Поэтому установите время соответственно.

Охлаждение

Когда торт будет готов, достаньте его из микроволновой печи и дайте ему полностью остыть. Нажмите кнопку остановки и убедитесь, что микроволновая печь не выключается главным выключателем. Пока он остывает, издает звук. Когда звук прекращается, это означает, что микроволновая печь остыла.

Вот и все. Вот так просто приготовить торт в микроволновке. Вы можете использовать любой из моих рецептов тортов и испечь их в микроволновой печи, выполнив следующие действия. Торт получится красиво!

Можно ли в микроволновке испечь что-нибудь другое?

Да! В микроволновке можно испечь много разных вещей. Печенье и пирожные из кружки — отличный вариант. Я поделился со всеми вами рецептами тортов из кружки, это безумие. Каждый ценитель вкусов найдет что-то для себя. Вам обязательно стоит попробовать их.

Советы по запеканию в микроволновой печи

● Всегда нажимайте кнопку «эхо / стоп» перед приготовлением в микроволновой печи.

● Обязательно используйте посуду, пригодную для использования в микроволновой печи, если выпекаете в обычном режиме нагрева.

● Если вы работаете в режиме конвекции, можно использовать алюминиевые формы для торта и формы для кексов.

● Никогда не пропускайте этап предварительного нагрева при использовании режима конвекции в микроволновой печи

● Подготовьте тесто сразу после окончания предварительного нагрева, иначе вы потеряете все тепло.

● Дайте микроволновой печи полностью остыть, прежде чем выключать ее сзади

ВАМ ТАКЖЕ МОЖЕТ ПОЛУЧИТЬСЯ

Как проверить, есть ли утечка излучения в микроволновой печи

Вы когда-нибудь задумывались, нет ли утечки излучения в микроволновой печи? Если это так, оказывается, что есть довольно простой тест, чтобы проверить радиационную изоляцию вашей микроволновой печи.

Но, прежде чем мы перейдем к этому, давайте выясним, что именно происходит внутри одного.

Как микроволновая печь готовит пищу?

Вы когда-нибудь задумывались, как этот волшебный металлический ящик на вашей кухне нагревает еду и напитки? Как оказалось, процесс «приготовления» блюд в микроволновой печи на самом деле довольно интересен.

Секрет от тезки машины — микроволн. Если вы не знаете, это тип электромагнитного излучения (например, свет и радиоволны), который направлен в сторону большей длины волны электромагнитного спектра.

Источник: Jimmy Tan / Flickr

Микроволны имеют частоты в диапазоне от примерно 1 миллиарда циклов в секунду (1 ГГц) до 300 раз больше, а длины волн (расстояние между пиками) от 12 дюймов (30 см) до 0,04 дюйма. (1 мм). Чтобы представить это в перспективе, радиоволны обычно имеют длину волны от 1 мм до 100 км, а свет, видимый нашим человеческим глазом, примерно составляет от 380 до 700 нанометров (лист бумаги обычно имеет толщину 100000 нанометров).

Внутри микроволновой печи микроволны генерируются технологией, называемой магнетроном, и направляются в металлическую внутреннюю часть микроволновой печи.Здесь все, что вы кладете в микроволновую печь (еда, напитки и т. Д.), Поглощает эти лучи.

Эти микроволны возбуждают молекулы воды в пище / напитке, заставляя их быстро нагреваться. Чем выше содержание воды в целевом продукте / напитке, тем быстрее они готовятся, поэтому влажные блюда готовятся намного быстрее, чем более высушенные.

Для больших кусков пищи микроволны фактически готовят только самые внешние слои пищи, а внутренние кусочки готовятся за счет теплопроводности снаружи внутрь.

Из-за всего этого излучения внутри микроволновой печи, очевидно, не идеально, если большая его часть выходит за пределы коробки. По этой причине такие устройства, как микроволновые печи, должны пройти тщательные испытания, прежде чем они будут выпущены для общего использования.

Как вы проверяете свою микроволновую печь на утечку излучения?

В то время как очень высокие стандарты обычно устанавливаются для допустимых уровней утечки микроволн из микроволновых печей, некоторые микроволны могут и неизбежно уйдут.Итак, как проверить, насколько эффективна микроволновая защита вашей микроволновой печи?

Как оказалось, на самом деле есть довольно простой тест.

Источник: Apoltix / Wikimedia commons

Увлекательное, если не сказать немного сбивающее с толку видео от Physics Girl показывает нам, почему мы, вероятно, все должны проверить наши микроволновые печи. Ее простой эксперимент показывает нам, что существует простой и эффективный способ проверить целостность радиационной защиты вашего кухонного прибора.

И все, что нужно, — это немного нестандартного мышления.

Микроволновые печи, как и сотовые телефоны, излучают излучение в определенном диапазоне электромагнитных частот — в частности, радиоволны. При прочих равных, вы должны ожидать, что, поместив телефон в микроволновую печь и закрыв дверцу, сигнал будет заблокирован корпусом микроволновой печи.

В этом случае было бы разумно предположить, что вы не сможете звонить по телефону, когда он надежно заблокирован внутри.

Оказывается, это не совсем так.Каким-то образом и где-то электромагнитное излучение может достигать антенн телефона, в результате чего вы можете позвонить на него извне!

Но как?

Как оказалось, основной формой защиты, встроенной в микроволновую печь, является устройство, называемое «клеткой Фарадея». Эти типы устройств работают, рассеивая заряд электромагнитного излучения вокруг своей конструкции. Это происходит потому, что электроны в металле возбуждаются излучением и движутся по всей металлической структуре клетки, создавая электрическое поле, которое противодействует и нейтрализует внешнюю волну или поле чего-либо внутри нее.

Источник: Miya.m / Wikimedia Commons

В этом смысле клетки Фарадея фактически являются полыми проводниками. Любое нарушение в конструкции этой клетки теоретически может позволить небольшому количеству электромагнитного излучения «просачиваться» внутрь (или за пределы) клетки.

Согласно этому эксперименту, похоже, что это действительно так для некоторых микроволновых печей.

Все ли микроволновые печи пропускают излучение?

Этот простой эксперимент интересен, но невозможно точно определить, сколько утечек может иметь ваша микроволновая печь.По этой причине требуются более сложные методы расследования.

Например, все ли микроволновые печи одинаковы? Возможно, у вас качество ниже, чем у других?

Если бы вы повторили эксперимент с другими печами, как это сделала Physics Girl, вы, вероятно, обнаружите, что некоторые действительно блокируют мобильные телефоны, а другие нет.

Основываясь на своих выводах, она решила выяснить, какая часть микроволн действительно пропускает излучение. Используя алюминиевую фольгу в качестве почти идеальной клетки Фарадея, она полностью завернула свой телефон.Разумеется, никто не мог дозвониться до ее телефона.

Источник: Тахир Хасми / Flickr

Следующим шагом было обернуть определенные части микроволновой печи, чтобы сузить их и найти «протекающие» части. Они надеялись найти утечку, систематически оставляя части микроволновки развернутыми. Оказалось, что наиболее вероятным виновником была дверь.

Какие еще простые тесты на утечку микроволнового излучения?

Чтобы подтвердить свою теорию, Physics Girl воспользовалась услугами хакера-самопровозглашенного, чтобы использовать радиопередатчик и приемник HackRF для проведения более сложного эксперимента.Эти устройства могут принимать и передавать сигналы от 1 МГц до 6 ГГц.

Используя устройство и клетку Фарадея bona fide , они смогли продемонстрировать, что вы не должны иметь возможность звонить на телефон, защищенный им — если он полностью исправен.

Затем они проверили, могут ли обычно используемые сигналы Wi-Fi проходить через дверцу микроволновой печи. Сигналы Wi-Fi используют ту же частоту, что и микроволновые печи, так что это интересный тест. Микроволны обычно работают на частоте около 2,45 гигагерца, в то время как сотовые сигналы, как правило, около 1.9 гигагерц или 850 мегагерц.

Разумеется, они смогли подключиться к телефону FaceTime через дверцу микроволновой печи.

Интересно, что старые микроволновые печи влияют на качество ваших домашних Wi-Fi-маршрутизаторов и устройств! Но мы отвлеклись.

Используя тот же детектор, они также могли напрямую определять микроволновую энергию вне микроволновой печи.

Источник: Feral Indeed! / Flickr

Они выдвинули гипотезу, что излучение могло использовать дыры в экранировании дверцы, позволяя микроволновой печи пропускать излучение.Как отмечает Physics Girl, ее эксперименты показывают, что некоторые микроволны пропускают определенные частоты мобильных телефонов, что дает явное свидетельство того, что в этих устройствах возможна некоторая форма утечки излучения.

Physics Girl отмечает, что в их эксперименте была очень маленькая выборка, без учета возраста микроволновой печи или ее близости к вышке сотовой связи.

Эти переменные могут повлиять на результаты.

Стоит ли беспокоиться, если вы обнаружите, что ваша микроволновая печь протекает?

Правила FDA фактически допускают небольшую утечку в течение всего срока службы микроволновой печи, около 5 мВт / см2 на расстоянии примерно 2 дюймов (5 см) от поверхности печи.Само излучение неионизирующее, поэтому оно не повредит вашу ДНК напрямую, а скорее возбудит воду в ваших мягких тканях.

FDA предупреждает, что высокое воздействие микроволн может привести к болезненному ожогу. Такие органы, как глаза и яички, особенно уязвимы, потому что в них относительно мало крови, чтобы отводить тепло. Кроме того, хрусталик человеческого глаза очень чувствителен к теплу. Высокий уровень микроволн может вызвать катаракту.

FDA также отмечает, что для такого рода повреждений потребуется большое количество радиации.

Итак, стоит ли беспокоиться, если ваша микроволновая печь пропускает излучение? Проще говоря, нет.

У вас больше шансов получить травму от нагретого стакана с водой, чем от самого излучения. Радиация не будет в достаточно высокой дозе, чтобы причинить вам вред.

Утечка микроволновых печей, никогда не оставляйте игрушки Stormtrooper без присмотра рядом с микроволновыми печами. Источник: DocChewbacca / Flickr

Итак, даже если вы обнаружите, что ваша микроволновая печь пропускает некоторое количество излучения, оно такого небольшого количества и не является мутагенным, что не стоит терять из-за этого сон.Тем не менее, лучше не стоять очень близко к микроволновой печи во время ее работы.

Hc2h4o2, ионный или молекулярный

Цилиндры Axtell

Тактическое ружье Mossberg

30 ноября 2008 г. · Когда ионное соединение растворяется в h3O, оно расщепляет положительные и отрицательные ионы. Когда молекулярное соединение растворяется в h3O, молекулы отделяются друг от друга. Когда молекулярная кислота … o Вакансия — атом или ион, отсутствующий в своем обычном кристаллографическом месте.- ионы, но не много. Уксусная кислота — слабая кислота. Когда мы используем термин «… Используйте периодическую таблицу, чтобы классифицировать следующие соединения как ионные или молекулярные: Хлорид натрия (NaCl-поваренная соль) Сахароза (C12h32O11-столовый сахар) Уксусная кислота (HC2h4O2-уксус) Гидроксид натрия (NaOH- Драно) Нитрат аммония (Nh5NO3-удобрение) Разделите следующее сбалансированное химическое уравнение в его полное ионное уравнение: AgNO3 (водн.) + NaCl (водн.) -> NaNO3 (водн.) + AgCl (s) (перечислите ионы в порядке приведенное выше уравнение.) Напишите чистое ионное уравнение для указанной выше реакции.Химия. Не могли бы вы проверить мою работу о полных ионных и чистых ионных уравнениях. Они меня действительно сбивают с толку.

Baldi dies mod apk

Тип химической реакции: Для этой реакции у нас есть химическая реакция. Стратегии балансировки: в этой реакции NaHCO3 (пищевая сода) реагирует с водным раствором HC2h4O2 (уксус) с образованием NaC2h4O2 + CO2 + h3O. 12 декабря 2008 г. · Мне нужно знать, являются ли эти вещества ионными или ковалентными … Пожалуйста, помогите 1) Раствор соляной кислоты (HCl) 2) Раствор серной кислоты (h3SO4) 3) Раствор хлорида натрия (NaCl) 4) Раствор хлорида калия (KCl) 5) Раствор уксусной кислоты (HC2h4O2) 6) Раствор гидроксида аммония 7) Раствор сахара 8) Глицерин 9) Дистиллированная вода 10) Водопроводная вода 11) Кристаллы хлорида натрия 12) Хлорид калия…

Пример ведения журнала Dropwizard

8340073.pdf — Загрузите бесплатно в формате PDF (.pdf), текстового файла (.txt) или прочтите бесплатно в Интернете.

Предварительно сконфигурированные настройки Powervision

Таблицы растворимости Записываемые реакции (молекулярные, ионные и чистые ионные) уравнения. Это может показаться ошеломляющим, но я рассказал вам шаг за шагом. Прочтите правила, посмотрите видео, затем потренируйтесь несколько раз, и это действительно не так уж и плохо. Прежде чем что-либо делать, вам понадобятся 4 строки.** Верхняя строка предназначена для …

Даты транзита Сатурна 2021

2. Пада реакси кесетимбанган: h3 (г) + I2 (г) 2 HI (г) ке арах мана кесетимбанган бергесер, bila: a. дитамбах h3? б. Привет, дикуранги? c. tekanan sistem diperbesar? 3. Пада реакси кесетимбанган: C (т) + CO2 (г) 2 CO (г) ΔH = 120 кДж багаймана пенгарухня терхадап CO, джика: а. дитамбах CO2? б … Определите HC2h4O2. Синонимы HC2h4O2, произношение HC2h4O2, перевод HC2h4O2, определение HC2h4O2 в словаре английского языка. п. Прозрачная бесцветная органическая кислота C2h5O2 с характерным резким запахом, используемая в качестве растворителя и при производстве резины, пластмасс, ацетатных волокон

Ramalan hongkong naga mas hari ini

Jasperse.Межмолекулярные силы, прочность ионной связи, фазовые диаграммы, кривые нагрева. Дополнительные проблемы с практикой. 1. Оцените силу ионной связи для следующих 27. Для F2, C3H7OH и Na2O, что из следующего верно при комнатной температуре? а. F2 — газ, C3H7OH — жидкость, а Na2O — твердое тело. B … Молекулярные взаимодействия — это силы притяжения или отталкивания между молекулами и между несвязанными атомами. Жидкости с высокой температурой кипения имеют сильные молекулярные взаимодействия. Температура кипения h3O на сотни градусов выше точки кипения N2 из-за более сильных молекулярных взаимодействий в h3O (liq)…Процесс растворения ионных соединений. Ионно-дипольные силы. n Концентрация ионов водорода и гидроксид-иона в чистой воде составляет 10-7 M при 25 ° C, и вода считается нейтральной. n В кислом растворе концентрация иона водорода должна быть более 10-7 М.

Duramax дымится в тепле

Определенный уксус содержит 6,02% уксусной кислоты (HC2h4O2) по массе. Сколько граммов HC2h4O2 содержится в 355-миллилитровой бутылке уксуса? Предположим, что плотность составляет 1,01 г / мл. Химия. что такое 1.химическое уравнение 2. полное ионное уравнение 3. чистое ионное уравнение включает фазу HCh4COO + NaHCO3, пожалуйста, исправьте мои ответы 1. 3. Они позволяют правильно комбинировать химические реакции. 4. Используется для уравновешивания полуреакций в окислительно-восстановительной химии. Взять химическую реакцию в молекулярной форме и переписать в виде чистого ионного уравнения очень просто, если вы выполните шаги, указанные ниже. Мы подробно рассмотрим каждый этап, используя общий газообразующий ремень или цепь ГРМ

2018 subaru forester

. Соединения могут быть как молекулярными, так и ионными.© 2014 Pearson Education, Inc. Обзор элементов и соединений • Атомарные элементы существуют в природе с уксусной кислотой HC2h4O2 © 2014 Pearson Education, Inc. Составление формул для кислот • Когда название заканчивается на кислоту, формулы начинаются с буквы H. • Формулы пишутся как. .. Прежде всего, давайте представим данное соединение более связующим описательным способом: $ \ ce {h4C-COOK} $. Это соединение обычно называют ацетатом калия. Ответ: HC2h4O2 (уксусная кислота) представляет собой молекулярную связь. Что такое химическая связь, ионная связь, молекулярная связь? Связь может быть результатом электростатической силы притяжения между противоположно заряженными ионами, как в ионных связях; или через обмен электронами, как в ковалентных связях.https …

Amazon prime music canada плейлисты

HC2h4O2 (водн.) + NaOH (водн.) NaC2h4O2 (водн.) + h3O (l) слабая кислота сильное основание сильный электролит слабый электролит HC2h4O2 (водн.) + Na + (водн.) + OH — (водн.) Na + (водн.) + C2h4O2 — (водн.) + h3O (l) Общее ионное уравнение: Чистое ионное уравнение: (Зачеркните зрителей) HC2h4O2 (водн.) + OH- (водн.) C2h4O2 — (водн.) + h3O (l) Чистые ионные уравнения с однократным замещением RXN: Cu (s) + 2AgNO3 (aq) Cu (NO3) 2 (aq) + 2Ag (s) Cu (s) + 2Ag + + 2NO3- Cu2 + + 2NO3- + 2Ag (s ) Итого: зачеркните ионы-наблюдатели.

Коды дистанционного управления Vizio tv для DVD-плеера sony

hc2h4o2 ionic or молекулярный, 24 мая 2013 г. · Ионное уравнение — это химическое уравнение, в котором электролиты записываются как диссоциированные ионы. Ионные уравнения используются для реакций одинарного и двойного вытеснения, протекающих в водных растворах.

Gstreamer macos catalina

Рабочий лист ионного связывания. Заполните таблицу для каждого элемента. Элемент Кол-во протонов Кол-во электронов Кол-во валентных электронов Число окисления Натрий 11 11 1 +1 Кальций 20 20 2 +2 Алюминий 13 13 3 +3 Хлор 17 17 7-1 Бериллий 4 4 2 +2 Фтор 9 9 7-1 Литий 3 3 1 +1 Йод 53 53 7-1 Кислород 8 8 6-2 Калий 19 19 1 +1 Магний 12 12 2 +2 Фосфор 15 15 5-3 Ионные соединения растворяются в воде, если энергия выделяется при взаимодействии ионов с Молекулы воды компенсируют энергию, необходимую для разрыва ионных связей в твердом теле, и энергию, необходимую для разделения молекул воды, чтобы ионы могли быть введены в раствор.h3O. NaCl (s). Запишите сбалансированное полное ионное уравнение реакции HC2h4O2 (aq) + CsOH (aq) → Выразите свой ответ в виде химического уравнения. Определите все этапы своего ответа. 2? ta Написание реакций (молекулярных, ионных и чистых ионных) уравнений. Это может показаться ошеломляющим, но я рассказал вам шаг за шагом. Прочтите правила, посмотрите видео, затем потренируйтесь несколько раз, и это действительно не так уж и плохо. Прежде чем что-либо делать, вам понадобятся 4 строки. ** Верхняя строка предназначена для …

Bdo outfits

9) Запишите молекулярные, общие ионные и суммарные ионные реакции для следующих реакций в растворе c) NaOH (водный) + HC2h4O2 (l) —-> NaC2h4O2 (водный) + h3O (l) Молекулярное уравнение : Общее ионное уравнение: Ионы-наблюдатели: Чистое ионное уравнение: CHEM 100 Fall 2012. Глава 4 — 33. • NaHCO3 + Ch4COOH = NaCh4COO + h3CO3.

Лучший мини-холодильник для спальни

Мини-холодильник с 2 х 1,5 л минеральной воды. Потолочный вентилятор. Спасательный жилет. 5 * СЕРТИФИЦИРОВАННАЯ школа дайвинга и центр водных видов спорта в OBLU от Atmosphere at Helengeli, состоит из команды многоязычных экспертов по дайвингу, хорошо разбирающихся в местной среде! Renogy vs victron battery monitor

«Как они упоминают на своем веб-сайте, люкс ИДЕАЛЬНЫЙ для развлечения — вы получаете небольшую кухню с мини-холодильником (но большой мини-холодильник, если вы извиняете за оксюморон), варочная панель, тостер, микроволновая печь и т. д.”

Удаление рулевого колеса Pontiac sunfire

Событие нажатия кнопки Jframe

Название продукта Портативный мини-холодильник на 12 банок Frigidaire EFMIS462, черный Средний рейтинг: (4,1) из 5 звезд оценок 210, на основе 210 отзывов Текущая цена 49,94 $ 49. 94 — 51,44 доллара 51 доллар. 44

Погружные скважинные насосы

Таблица Desawar 2018

Мини-холодильник может стать отличным дополнением к вашему любимому пространству. После исследования и тестирования мы выбрали лучшие модели мини-холодильников, которые вы можете купить.Холодильник Danby Designer 3.3 Cubic Feet — отличный вариант, поскольку он имеет уникальную систему стеллажей и достаточно компактен для любой небольшой комнаты.

Lx470 turbo kit

Kalyan daily 4 ank

Мини-холодильник для детской игровой комнаты или винный шкаф под столешницей для нового летнего дома установка компактной или модульной кухни — простое и удобное решение. Доступные во многих размерах и конфигурациях, эти эффективные кухни укомплектованы холодильником, варочной панелью, раковиной / смесителем и местом для хранения.

Ipod touch itunes загрузить

F1 full race 2020

Обширная линейка бытовой техники от ведущих брендов, таких как Maytag и Whirlpool, в RAC, сдается в аренду . Вы можете выбрать холодильник side-by-side; холодильник, устанавливаемый наверху, с морозильной камерой в верхней части прибора; или холодильник с нижним креплением, с морозильной камерой снизу.

5vzfe заголовки

Психическое пробуждение 40k pdf

4 октября 2020 г. · SavorySights анализирует и сравнивает все мини-холодильники для стеклянных дверей спальни 2020 года.Вы можете легко сравнить и выбрать из 10 лучших мини-холодильников для стеклянной двери спальни для вас.

Тело найдено в балтиморе 2020

Физический движок Js

20 ноя, 2020 · Лучшее из 2020 «Душа» … Последнее о Covid-19; Сообщество · Опубликовано 20 ноября 2020 г. Украсьте спальню, и мы расскажем, какой у вас тип мебели. … Мини-холодильник. Хамфри Мулеба на …

Лунные скалы на продажу во Флориде

Молитва сквозь врата времени pdf

Лучшие ноутбуки 2-в-1 2020: лучшие гибриды ноутбуков и планшетов… Мама превращает спальню сына в рай для видеоигр с мини-холодильником и игровыми станциями … У мальчиков даже есть крутой мини-холодильник для напитков …

Как взломать веб-комиксы

Охлаждающая жидкость нуждается в частой доливке

Холодильники. Нет-Мороз. ЗАМОК ПРИРОДЫ. ВИТАМИН СВЕЖИЙ. ГИБРИДНОЕ ОХЛАЖДЕНИЕ. ИНВЕРТОРНАЯ СЕРИЯ. HZone. … Кондиционеры спальной серии. Инверторная серия; Серия без инвертора …

Верховный суд округа Керн телефонный номер по семейному праву

Аргументы командной строки загрузчика Wix

Джиджи.ug Более 2921 холодильников в Уганде на продажу. Начиная с 350 000 долларов США за холодильники в Уганде, выберите и купите сегодня!

Tcp pacing obs

P2635 duramax

26 декабря 2020 г. · 10 лучших мини-холодильников для автомобилей — декабрь 2020 г. Рейтинг. Наименование товара. Счет . 1. Мини-холодильник Cooluli Classic Black, 4 литра, компактный кулер, с подогревом, с питанием от переменного / постоянного тока / USB …

Ryzen 7 3750h vs i5 9300h vs i7 9750h

Марс в пятом доме при рождении ребенка

1Добро пожаловать в Mary’s Dollhouse Miniatures.Мы надеемся, что вам понравится проводить здесь время! У нас есть самый большой онлайн-каталог миниатюр кукольных домиков от многих поставщиков, в том числе: Handley House, Bright deLights, Houseworks, Cir-Kit, Aztec, Timeless Minis и многих других. Девять телевизоров с плоским экраном, включая 55-дюймовый телевизор над камином в гостиной и 55-дюймовый телевизор со звуковой системой кинотеатра в комнате отдыха, где также есть полноценный бар с мини-холодильником и бильярдным столом. Полностью оборудованная кухня со всеми домашними удобствами. Внутренний дворик / балкон с мебелью.Прочтите таблицу ульев в SparkDec 17, 2020 · Принимать это точное значение безопасно. Но если вы все же хотите сэкономить на размере (для экономии затрат), вы можете умножить значения на 0,8, если бытовая техника предназначена для дома с 1 спальней, 0,6 для дома с 2 спальнями и 0,4 для дома с 3 спальнями (при условии меньшего количества приборы будут включены в любой момент). Найдите номинальную мощность инвертора в ВА. Это делает мини-холодильники безопасными для небольших спален, общежитий или подвальных помещений. Мини-холодильники отлично подходят для спальни, чтобы сохранять холодными быстрые напитки или легкие закуски.Поскольку нижний змеевик нагревается и остывает, мы рекомендуем ставить мини-холодильник на твердую поверхность, желательно без подушек или мягких поверхностей. 4 мини-холодильника для вашей спальни Hr midwest mgmt login

Rdr2 интерактивная онлайн-карта

• 30 декабря 2019 г. · Uber Appliance UB-Ch2 Мини-холодильник Uber Chill 6-канальный портативный мини-холодильник с термоэлектрическим холодильником и обогревателем для спальни, офиса или общежития (Gun Металл серебристый) Mikrotik routeros ssh пароль
• Описание номера Размер номера 30 м2 Ванная комната 7.Спальня с двуспальной кроватью площадью 9 м2. Макс. 2 человека (2 взрослых). В номере есть мини-холодильник и кофейник. Удобства и функции во всех номерах включают: кондиционер, горячую воду, сейфы, москитные сетки, столы, диван, собственный балкон с видом на море, мини-холодильник и Мобильное устройство ограничения доступа Coffee Pot.T
• Мини-холодильники — отличные помощники для небольших квартир, комнат в общежитиях, тусовок и офисов. Они идеально подходят для хранения напитков, закусок, ежедневных обедов и остатков еды, а в более крупных можно хранить скоропортящиеся продукты в течение нескольких дней.Однако мини-холодильники уступают полноразмерным универсальным … 1976 f350 dually
• Холодильники. Нет-Мороз. ЗАМОК ПРИРОДЫ. ВИТАМИН СВЕЖИЙ. ГИБРИДНОЕ ОХЛАЖДЕНИЕ. ИНВЕРТОРНАЯ СЕРИЯ. HZone. … Кондиционеры спальной серии. Инверторная серия; Серия без инвертора … Найдите сумму целых чисел от 1 до 100
• 15 Список лучших маленьких мини-холодильников на 2021 год Лучший самый маленький мини-холодильник для кухни: TECCPO 1.6 Cu. Обзор мини-холодильника Ft с морозильной камерой Лучший мини-холодильник для автомобиля: портативный холодильник AstroAI 12 В с 6 банками / 4 литра переменного / постоянного тока Таким образом, мини-холодильник действительно хорош и идеально подходит для спальни, комнаты общежития колледжа, офиса, мастерской.
