Что категорически запрещается делать при использовании газа в быту?

Дата публикации: 30 янв. 2019 11:25



Памятка по безопасному пользованию газом в быту

Каждый пользователь внутриквартирного газового оборудования обязан:

• Знать и выполнять правила безопасного пользования газом в быту.

• Следить за исправностью газового оборудования и газовых счетчиков, обеспечивать их надлежащее техническое состояние путем заключения договоров
  со специализированной организацией, а также немедленно сообщать


  в специализированную организацию об авариях, о пожарах, неисправностях внутридомового газового оборудования и об иных нарушениях, возникающих
  при пользовании газом в быту.

• В случае длительного отъезда подать заявление в газовую службу
  для отключения квартиры от газа.

ЗАПРЕЩАЕТСЯ!

• Оставлять без присмотра работающие газовые приборы

• Использовать помещение, где установлены газовые приборы, для сна и отдыха

• Пользоваться газовыми приборами при отсутствии тяги или неисправной вентиляции

• Пользование неисправными или требующими ремонта газовыми приборами

• Допускать к пользованию газом детей

• Засорять и закрывать вентиляционные каналы

• Загромождать газовое оборудование посторонними предметами, привязывать к газопроводам веревки

• Самостоятельно заниматься ремонтом, заменой или перестановкой газового оборудования

• Монтаж и демонтаж газопроводов, установка газовых приборов, аппаратов и другого газоиспользующего оборудования, присоединение их к газопроводам, системам поквартирного водоснабжения и теплоснабжения должны производиться специализированными организациями

• Самовольная перекладка газопроводов, установка дополнительного
  и перестановка имеющегося газоиспользующего оборудования не допускается. Такие работы выполняет специализированная организация по согласованию
  с газоснабжающей организацией.

Если вы почувствовали запах газа, перекройте кран перед газовым оборудованием и сообщите в аварийную службу. До приезда аварийной бригады проветрите помещение, не пользуйтесь открытым огнем, не включайте и не выключайте электроприборы.

ПОЛЬЗОВАТЕЛЯМ ГАЗА НЕОБХОДИМО ПОМНИТЬ!

Согласно действующему законодательству предусмотрено, что отсутствие у абонента договора о техническом обслуживании внутридомового (внутриквартирного) газового оборудования является основанием для приостановления в одностороннем порядке поставщиком газа исполнения обязательств по поставке газа.

Своевременное обслуживание и ремонт внутридомового газового оборудования, вентиляционных и дымоходных каналов, соблюдение жителями правил пользования газом и газовым оборудованием в быту позволит избежать трагических последствий в дальнейшем.

Ответственность за безопасное пользование бытовыми газовыми приборами в квартирах, за их содержание в надлежащем состоянии возлагается на собственников и нанимателей жилых помещений (ст.210 Гражданского кодекса РФ, ст.30,67 Жилищного кодекса РФ)

ГРАЖДАНЕ, ПОМНИТЕ! ГАЗ В СМЕСИ С ВОЗДУХОМ ПРЕДСТАВЛЯЕТ ВЗРЫВООПАСНУЮ СМЕСЬ. НАРУШАЯ ПРАВИЛА ПОЛЬЗОВАНИЯ ГАЗОВОЙ ПЛИТОЙ, ВЫ ПОДВЕРГАЕТЕ ОПАСНОСТИ НЕ ТОЛЬКО СЕБЯ, НО И ДРУГИХ.

В снежную погоду проверяйте дымоходы!

Нарушение требований безопасности пользования газом в быту приводят к несчастным случаям.

ОБ УТЕЧКЕ ГАЗА

Утечка газа обнаруживается в помещении по характерному запаху. Она может возникнуть в соединениях газовой разводки на кранах перед приборами. Кроме того, утечка газа может наблюдаться в горелках при открытых или плохо закрытых кранах. Утечка газа может явиться причиной тяжелого удушья людей, вызвать пожар или взрыв.

Отыскание утечки газа при помощи огня строго воспрещается. В случае систематического нарушения абонентом правил пользования газом и невыполнения указаний эксплуатационной газовой службы абонент снимается со снабжения газом.

В случае неисправности газовой разводки и ненормальной работы газовых приборов, абонент должен вызвать газовую службу для выполнения необходимого ремонта или наладки газовых приборов.

При длительном перерыве пользования газом (отъезд, ремонт и пр.) абонент обязан заявить об этом для отключения квартиры от газоснабжения. Слесари газораспределительной компании, выезжающие по вызову абонента для ликвидации аварии, имеют право явиться в любое время суток. По вопросу ремонта, регулировки и утечки газа, обращаться по телефону: 04.

ПОМНИТЕ!

ГРАЖДАНАМ НЕ РАЗРЕШАЕТСЯ САМОВОЛЬНЫЙ РЕМОНТ ГАЗОВОЙ АППАРАТУРЫ

НАСЕЛЕНИЕ, ИСПОЛЬЗУЮЩЕЕ ГАЗ В БЫТУ, ОБЯЗАНО

Пройти инструктаж по безопасному пользованию газом в эксплуатационной организации газового хозяйства, иметь инструкции по эксплуатации приборов

и соблюдать их.

Следить за нормальной работой газовых приборов, дымоходов и вентиляции, проверять тягу до включения и во время работы газовых приборов с отводом продуктов сгорания газа в дымоход. Перед пользованием газифицированной печью проверять, открыт ли полностью шибер. Периодически очищать «карман» дымохода. По окончании пользования газом закрыть краны на газовых приборах и перед ними, а при размещении баллонов внутри кухонь дополнительно закрыть вентили у баллонов.

При неисправности газового оборудования вызвать работников предприятия газового хозяйства.

При внезапном прекращении подачи газа немедленно закрыть краны горелок газовых приборов и сообщить в аварийную газовую службу
по телефону 04!

При появлении в помещении квартиры запаха газа немедленно прекратить пользование газовыми приборами, перекрыть краны к приборам

и на приборах, открыть окна или форточки для проветривания помещения, вызвать аварийную службу газового хозяйства по телефону 04!
(вне загазованного помещения).

Не зажигать огня, не курить, не включать и не выключать электроосвещение и электроприборы, не пользоваться электрозвонком.

Перед входом в подвалы и погреба, до включения света или зажигания огня, убедиться в отсутствии там запаха газа.

ПРИ ОБНАРУЖЕНИИ ЗАПАХА ГАЗА В ПОДЪЕЗДЕ,

ВО ДВОРЕ, НА УЛИЦЕ — НЕОБХОДИМО:

— оповестить окружающих о мерах предосторожности;

— сообщить в газовую службу по телефону 04 из незагазованного места;

— принять меры по удалению людей из загазованной среды, предотвращению включения и выключения электроосвещения, появлению открытого огня и искры;

— до прибытия аварийной бригады организовать проветривание помещения.

ЗАПРЕЩАЕТСЯ!

Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры.

Осуществлять перепланировку помещения, где установлены газовые приборы, изменять площадь отапливаемых помещений, без согласования с соответствующими организациями.

Вносить изменения в конструкцию газовых приборов. Изменять устройство дымовых и вентиляционных систем; Заклеивать вентиляционные каналы, замуровывать или заклеивать «карманы» и люки, предназначенные для чистки дымоходов.

Отключать автоматику безопасности и регулирования. Пользоваться газом при неисправных газовых приборах, автоматике, арматуре и газовых баллонах, особенно при обнаружении утечки газа. Пользоваться Газом при нарушении плотности кладки, штукатурки (при появлении трещин) газифицированных печей и дымоходов. Самовольно устанавливать дополнительные шиберы в дымоходах и на дымоотводящих трубах от водонагревателей.

Пользоваться газом без проведения очередных проверок и чисток дымовых и вентиляционных каналов в сроки, определенные Правилами безопасности в газовом хозяйстве.

Пользоваться газовыми приборами при закрытых форточках (фрамугах), жалюзийных решетках, вентиляционных каналов, отсутствии тяги в дымоходах и вентиляционных каналах, щелях под дверями ванных комнат.

Оставлять работающие газовые приборы без присмотра (кроме, приборов, рассчитанных на непрерывную работу и имеющих для этого соответствующую автоматику).

Допускать к пользованию газовыми приборами детей дошкольного возраста, лиц, не контролирующих свои действия и не знающих правила пользования этими приборами. Использовать газ и газовые приборы не по назначению. Пользоваться газовыми плитами для отопления помещений. Пользоваться помещениями, где установлены газовые приборы, для сна и отдыха.

Применять открытый огонь для обнаружения утечек газа (для этой цели используются мыльная эмульсия или специальные приборы). Хранить в помещениях и подвалах порожние и заполненные сжиженными газами баллоны.

Самовольно, без специального инструктажа, производить замену порожних баллонов на заполненные газом и подключать их. Иметь в газифицированном помещении более одного баллона вместимостью более 50 (55) л или двух баллонов вместимостью более 27 л каждый (один из них — запасной). Располагать баллоны против топочных дверок печей на расстояние менее 2 м. Допускать порчу газового оборудования и хищение газа.

ПРАВИЛА ПОЛЬЗОВАНИЯ ГАЗОВЫМИ ПЛИТАМИ

Эксплуатация газовой плиты разрешается после прохождения абонентом инструктажа по безопасному использованию газа с оформлением соответствующей документации.

Соблюдение правил пользования газовой плитой и выполнение их при эксплуатации исключает возможность возникновения аварийных и несчастных случаев. Абонент должен изучить и строго соблюдать настоящие правила. Абонент должен содержать газовую плиту в чистоте и исправном состоянии. Самовольный ремонт газовой аппаратуры не разрешается. В случае неисправности газовой разводки, ненормальной работы газовых приборов абонент должен вызвать слесаря службы газового хозяйства по телефону 04. Запомните, что при соблюдении правил, газ безопасен. Однако при утечке газа в помещении образуется взрывоопасная смесь, а при неполном сгорании газа появляется угарный газ.

Знание и выполнение правил пользования газовыми приборами исключает возможность несчастных случаев. До зажигания газа на горелках газовой плиты необходимо проветрить помещение, проверить, закрыты ли краны перед плитой, краны конфорочных горелок плиты, кран духового шкафа и вентиль на баллоне при использовании газовых баллонов.

1. Открыть вентиль на баллоне (при использовании газовых баллонов).

2. Открыть кран перед плитой.

3. Зажечь спичку, поднести её к одной из горелок плиты. Слегка нажав на ручку крана горелки, открыть его. В аналогичной последовательности зажигается газ на остальных горелках. Для розжига горелки рекомендуется применять электрические или кремниевые зажигалки. Если пламя проскакивает внутрь горелки, то необходимо закрыть кран этой горелки, снова её зажечь через некоторое время. При нормальном горении газа пламя у горелок отчетливое, спокойное с голубоватозелёным оттенком высотой 2-2,5 см. Высота пламени горелки регулируется поворотом ручки крана горелки. При ненормальном горении газа:

— из-за недостатка воздуха – пламя, коптящее с желтым оттенком, горение сопровождается выделением угарного газа, опасного для организма человека;

— из-за избытка воздуха пламя стремится оторваться от горелки.

Регулировку режима горения производит служба газового хозяйства. Перед пользованием духовым шкафом его следует проветривать в течение 3-5 минут неоднократным открыванием и закрыванием дверки шкафа. Зажигание газа горелок духового шкафа производится через соответствующее окно доступа к горелкам путём поднесения огня с одновременным открытием крана духовки. Газ должен гореть во всех отверстиях горелок. Для отключения газовой плиты необходимо закрыть краны конфорочных горелок плиты, а также кран горелок духового шкафа. Закрыть кран перед плитой на газопроводе. Закрыть вентиль у газового баллона при использовании газовых баллонов).

Не разрешается ставить посуду с широким дном на низкие конфорки плиты, так как это может привести к отравлению продуктами неполного сгорания газа (угарным газом).

Пламя не должно выбиваться из-под посуды, дно посуды должно быть чистым, так как при наличии копоти увеличивается расход газа и время на приготовление пищи. При использовании посуды с ребристым дном и дном, перекрывающим настил газовой плиты, следует на горелку ставить запасную высокую конфорку для нормальной подачи воздуха.

ЗАЖИГАНИЕ ГОРЕЛОК ДУХОВОГО ШКАФА

Зажигание горелок духового шкафа производится в следующем порядке:

1. Открывайте общий кран на газопроводе перед плитой, если он не был до этого открыт (проветривайте духовой шкаф в течение 2-3 минут, открыв дверку).

2. Поднесите горящую лучинку или спичку сначала к правой горелке и, медленно открывая краник (крайний справа или средний), зажгите ее, а затем быстро поднесите огонь к левой. Обратите внимание на горение газа — газ должен загораться во всех отверстиях горелок. Если одна из горелок погаснет, немедленно перекройте кран и проветрите шкаф, а затем снова повторите процесс зажигания. Убедившись, что газ горит в обеих горелках нормальным пламенем, закрывают люк дна, дверцу духового шкафа.

УХОД ЗА ПЛИТОЙ И ДУХОВЫМ ШКАФОМ

Для того чтобы плита безотказно работала, нужно содержать ее в исправности, чистоте. При этом необходимо соблюдать следующие правила:

1. Горелки и колпачки периодически промывать в содовом растворе или мыльной воде.

2. Поддон (грязевой лист), расположенный под конфорочными горелками, промывать в мыльной теплой воде и насухо протирать.

3. Регулярно вымывать в теплой воде и протирать все предметы оборудования духового шкафа, а также его дно и стенки.

4. Наружную поверхность плиты обмыть теплой водой и протирать.

5. Перед первым пользованием духовым шкафом обязательно его промыть горячей водой и прожечь. Включить горелки и не ставить в него никакой посуды
   с целью приготовления пищи.

6. Газовый баллон должен находиться на расстоянии 0,5 м от газовой плиты, 2 м — от плиты твердого топлива, 1 м — от электрических приборов, 0,5 м — от раковины и умывальника.

ВОСПРЕЩАЕТСЯ!

1. Оставлять зажженную газовую плиту без присмотра, а также допускать к пользованию и уходу за плитой малолетних детей и лиц, незнакомых с правилами пользования газовыми приборами.

2. Использовать газовые плиты для обогрева помещения.

3. Загромождать плиту посторонними предметами или класть возле нее предметы легковоспламеняющиеся.

4. Привязывать к газовым трубам и вентилям веревки для развешивания белья и других вещей.

5. Стучать по вентилям, горелкам, редуктору металлическими предметами, а также поворачивать ручку крана на плите с помощью ключей, щипцов, клещей, рычагов и т. д.

6. Ставить тяжести на открытую дверцу духового шкафа.

7. Становиться на плиту, ставить полные тяжелые баки для кипячения белья, устанавливать посуду с широким дном на конфорки с низкими ребрами и т. д.

8. Открывать краны, не имея в руках зажженной спички.

9. Заливать горящие горелки кипящими жидкостями.

10. Спать в помещении, где установлена газовая плита, или оставлять горелки плиты включенными, горящими ночью, когда в квартире все спят.

11. Самовольно менять место установки газовой плиты или ремонтировать газовые приборы и внутриквартирную газовую разводку.

12. Пользоваться плитой при закрытой или неисправной вентиляции.

13. Разжигать плиту, а также курить, включать и выключать электрические приборы при появлении запаха газа в помещении. В этом случае необходимо срочно сообщить в аварийную службу по телефону 04.



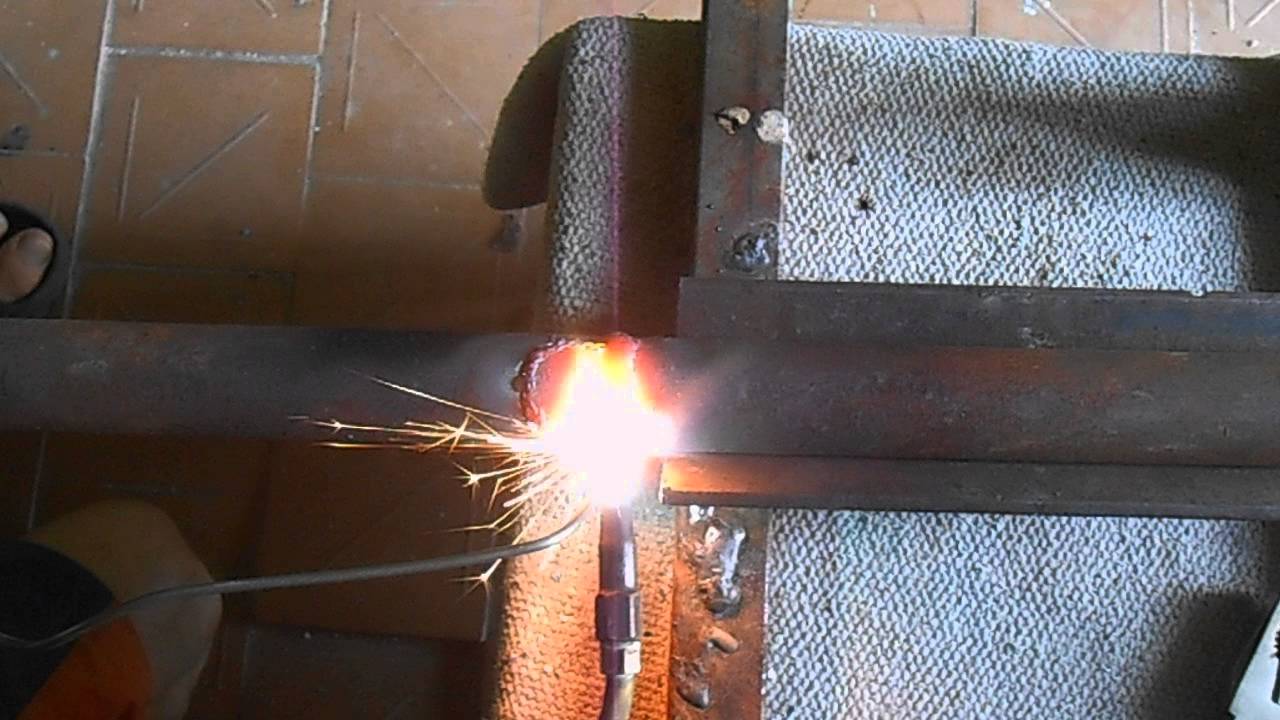

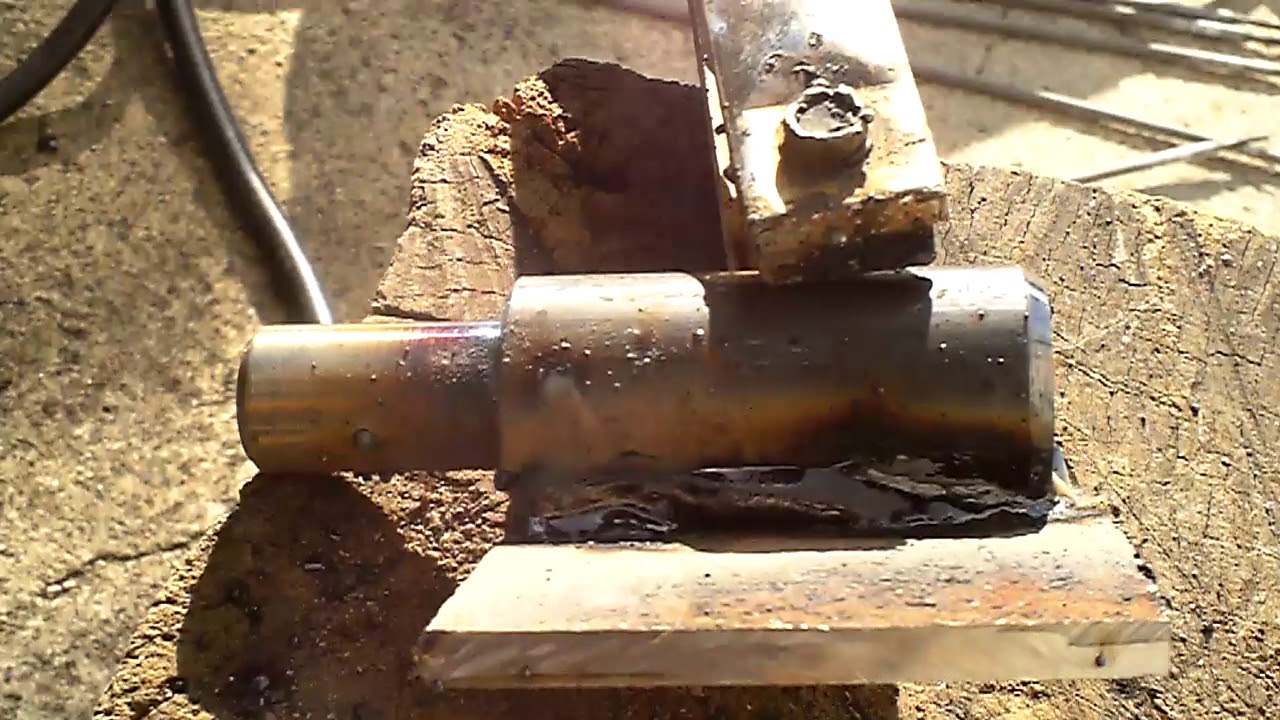

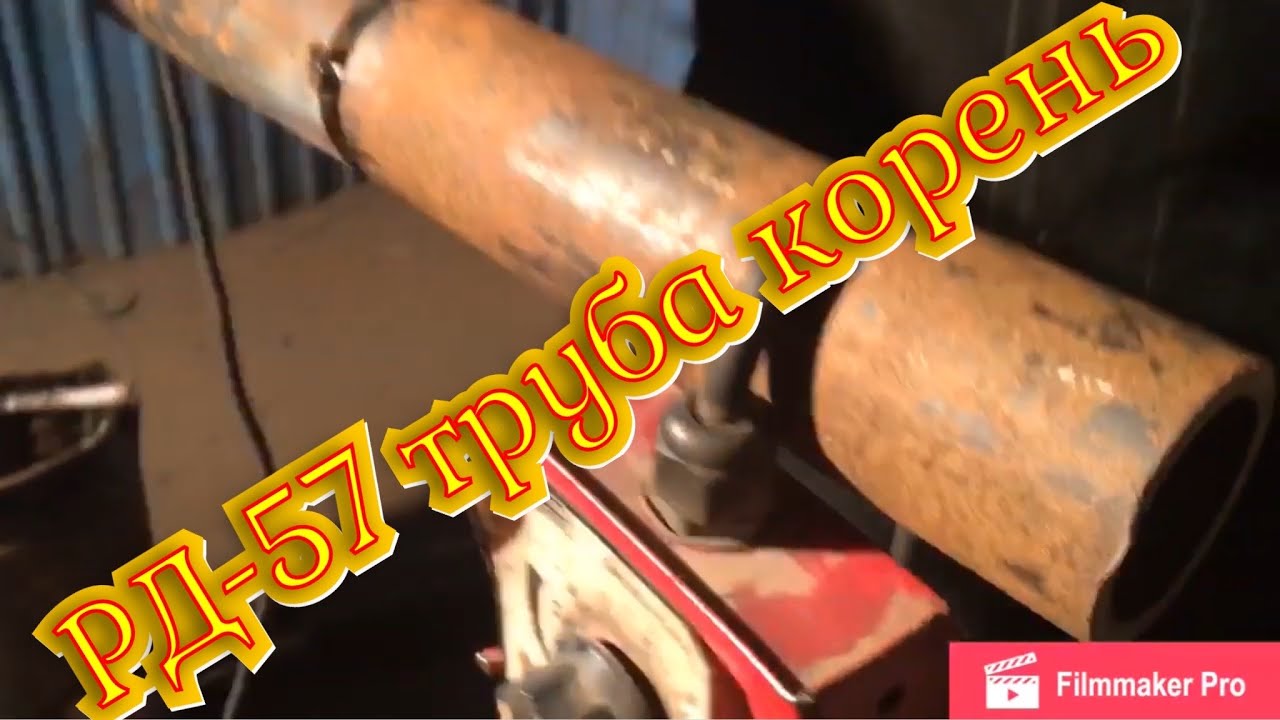

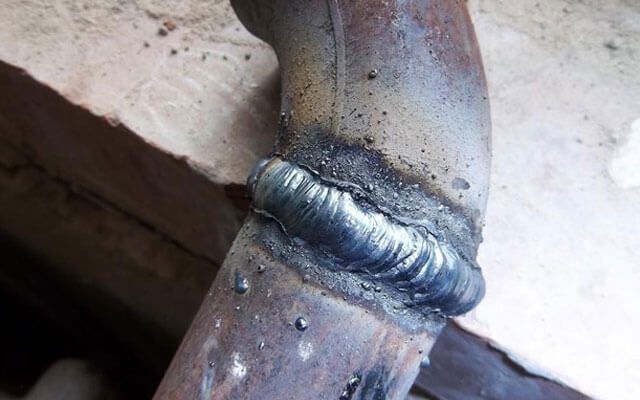

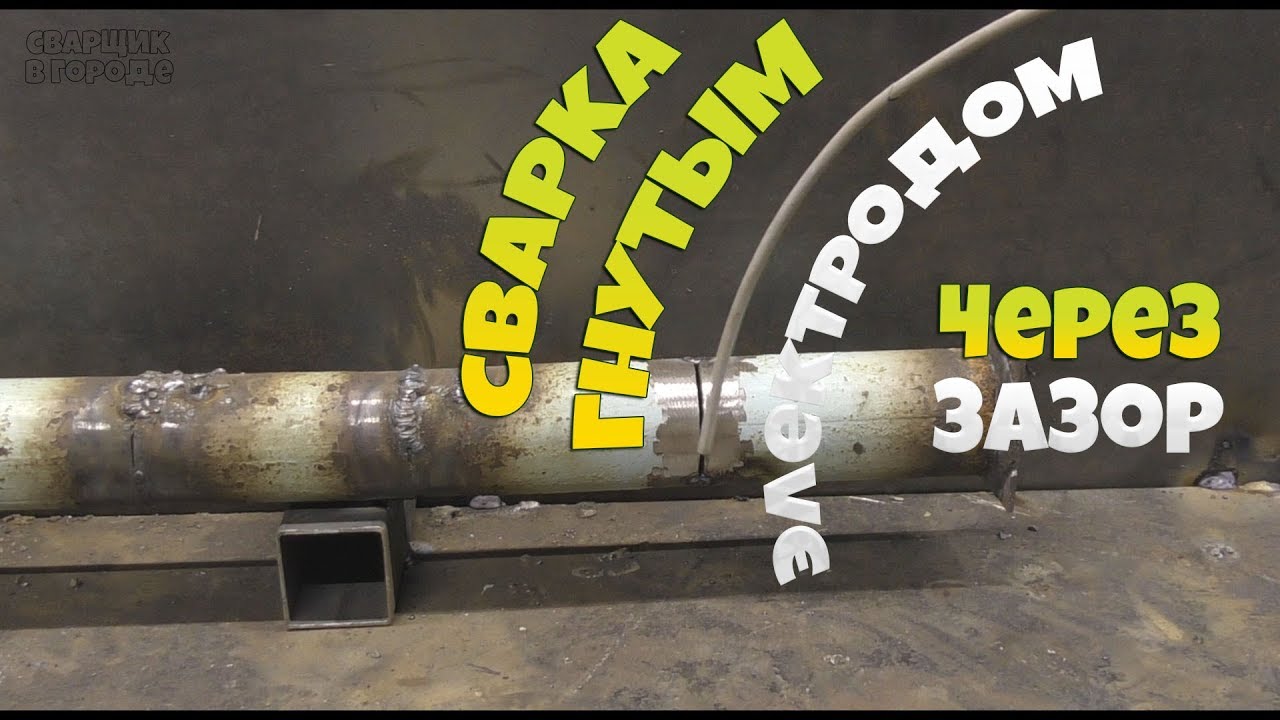

TIG сварка в сантехнике — Сварка в сантехнике

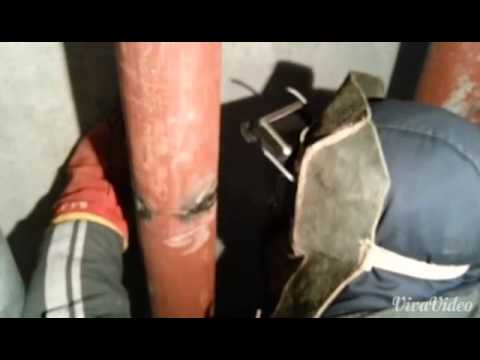

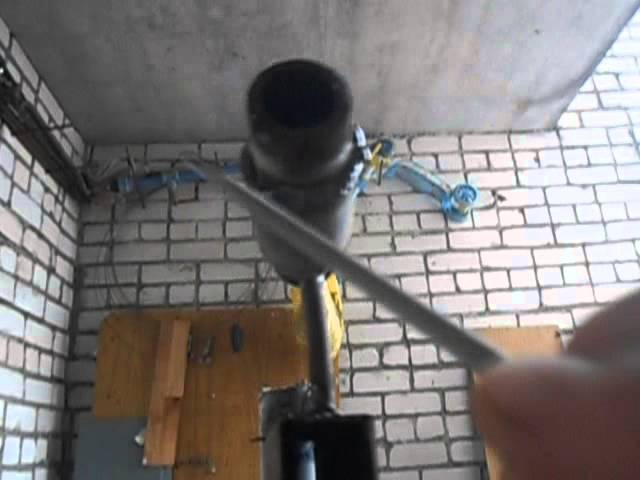

Кто-нибудь использует tig сварку для замены радиаторов отопления? как здесь:

z777, тут дело-не в технологии, а в пресловутом «маркетинге». Рынок переполнен предложениями. Особенно, в крупных городах. Чтобы выхватить заказ, приходится активно работать локтями и выдумывать новые «мульки» для привлечения клиента. Данный видеоролик-из этой серии. Рассчитан на тех, кто ищет чего-то «для форсу бандицкаго», типа блеснуть новизной и крутизной и тех, кто (абсолютное большинство) абсолютно не разбирается ни в технике, ни в технологии сварки. И тем идругимв уши влить можно всё, что угодно. Главное, чтобы звучало убедительно и правдоподобно.  Я сам иногда подрабатываю монтажом в отделанных квартирах и знаю, как люди не верят в то, что отделку можно сохранить. Конечно, адекватность подобных клиентов, сначала сделавших чистовую отделку, а потом приглашающих сантехников-сама по себе под большим вопросом.   Это, что называется, отдельная песТня…  Но, как не пойти на встречу клиенту и за приличное вознаграждение не явить чудо? В массе своей народ уже видел последствия в виде обгоревших обоев и напольных покрытий, а то и раздолбанных стен и пола, когда горелка/электрод не лезет. А тут-пожалуйста, всё чисто и аккуратно. Но, вопрос-то  в том, что такую работу, как на представленном видео, можно запросто сделать автогеном. С РАДС не всё так кузяво, как расписывает голос за кадром. Про «удобство» работы аргонной горелкой уже говорилось. Есть ещё один фактор. До блеска надо зачищать и внутреннюю часть старой трубы, иначе вся «какулема», как более легкоплавкая и жидкотекучая, оттуда неминуемо перекочует в сварочную ванну. И качества сварке это, разумеется, не добавляет ни разу. Да и такая лафа, как сухие  трубы-бывает далеко не всегда. Обычно по свежесброшенному стояку сверху течёт ржавая жижица. Для автогена это не особая проблема. Для РАДС-серьёзный камень преткновения. Обработка кромок, подгонка-в плане времени работы играет против исполнителя. Автогеном можно и подогреть-подогнуть (а идеальная соосность труб в ЖКХ-из раздела фантастики) и заплавить излишний зазор и продавить ванну на беззазорном стыке. Проварить слепую часть неповоротного стыка через зазор, контролируя образование обратного валика-тоже возможно и автогеном. Чтобы ни изгадить стены и пол-также асбокартон и асботкань в помощь. При врезке байпасов вожжи очень часто подгибает и краны натягиваются на накидные гайки с большим трудом, а то и вовсе-встают с перекосом. Автогеном и газовым ключом это дело легко подправить.

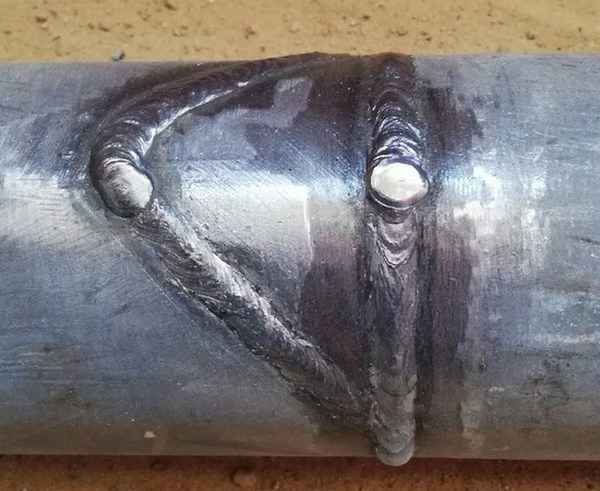

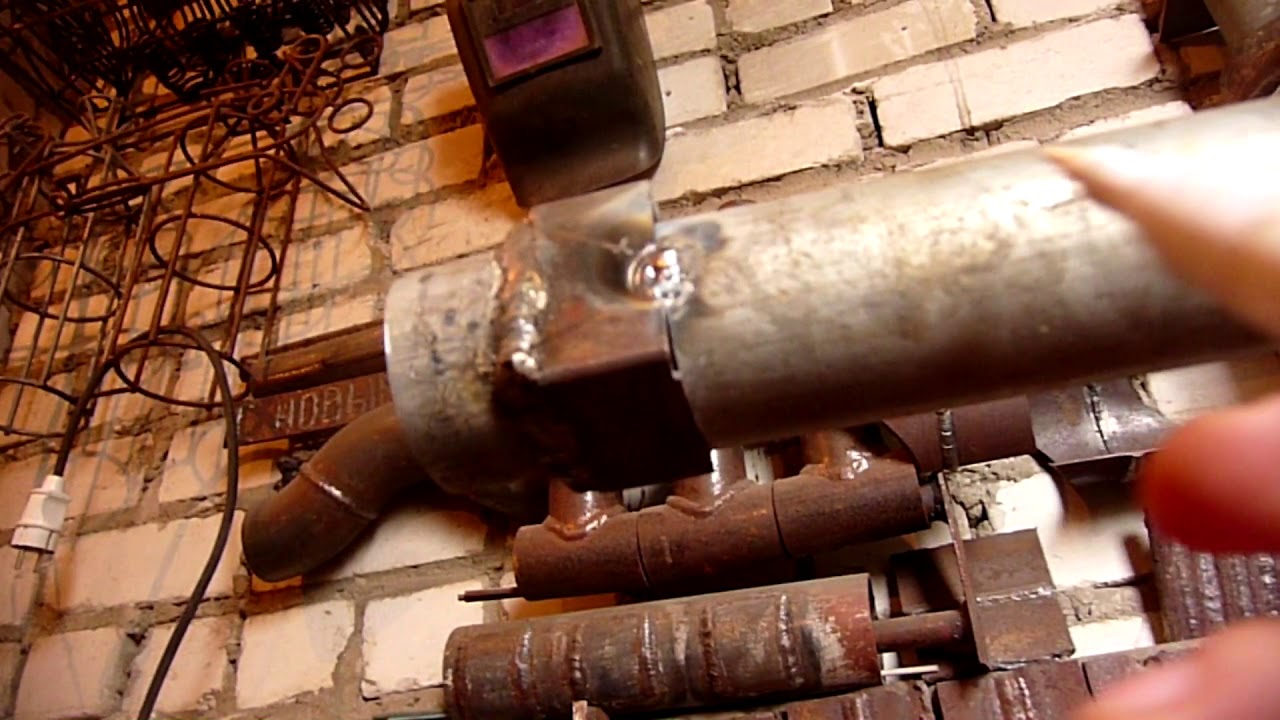

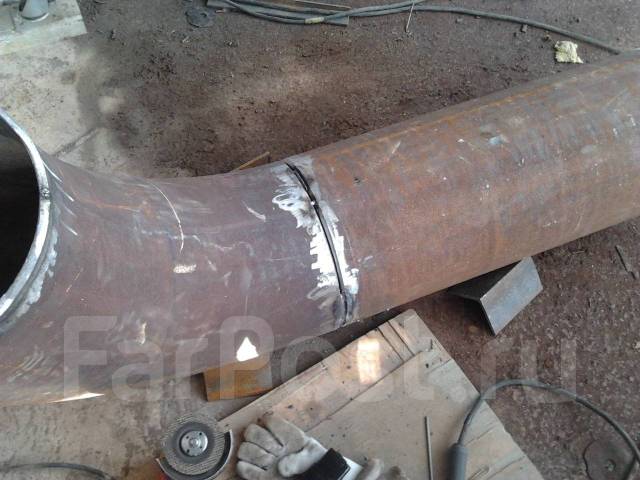

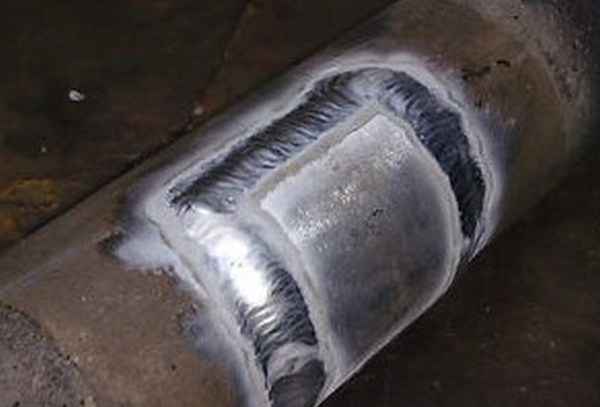

Теперь по видео. Лично я качества, присущего РАДС, на продемонстрированных там швах не увидел. Наплывы, уход с оси, отсутствие регулярной чешуйчатости. Постеснялись бы такое крупным планом показывать. Но нет же-«зашибись для тех, кто не понимает!»   Автогеном у многих получается красивее, чем на видео от «Омеги». Честно.

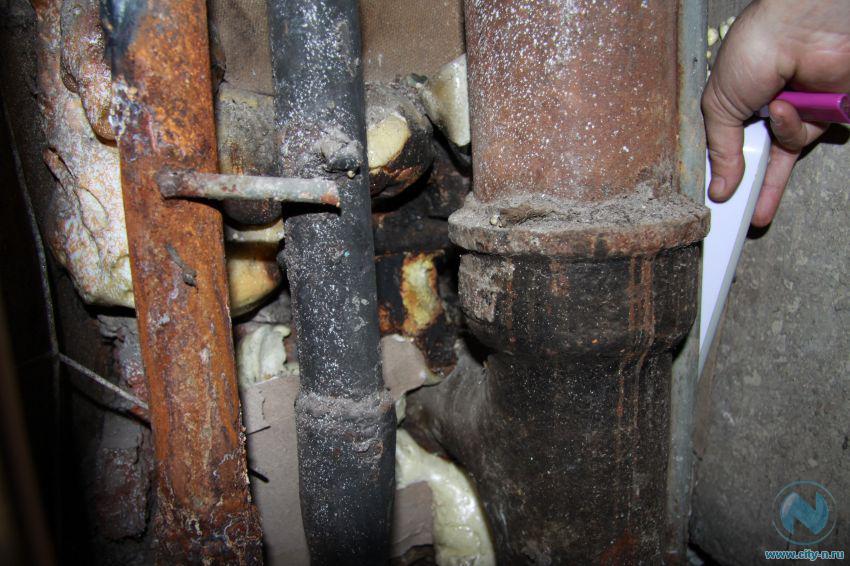

Как починить сломанную трубу внутри стены

Сломанные трубы — это целый мир неприятностей для каждого домовладельца. К счастью, их можно устранить, а причины их повреждения – предотвратить.
Обладая нужными инструментами, навыками и знанием чертежа своего дома, вы тоже сможете справиться с этой работой.

Из-за чего рвутся трубы?

Очень холодная погода является основной причиной разрыва труб. Это заставляет воду внутри них расширяться и приближаться к замерзанию. Когда давление увеличивается слишком сильно, структура трубы повреждается.Обычно это происходит при понижении температуры до -6 градусов по Цельсию.

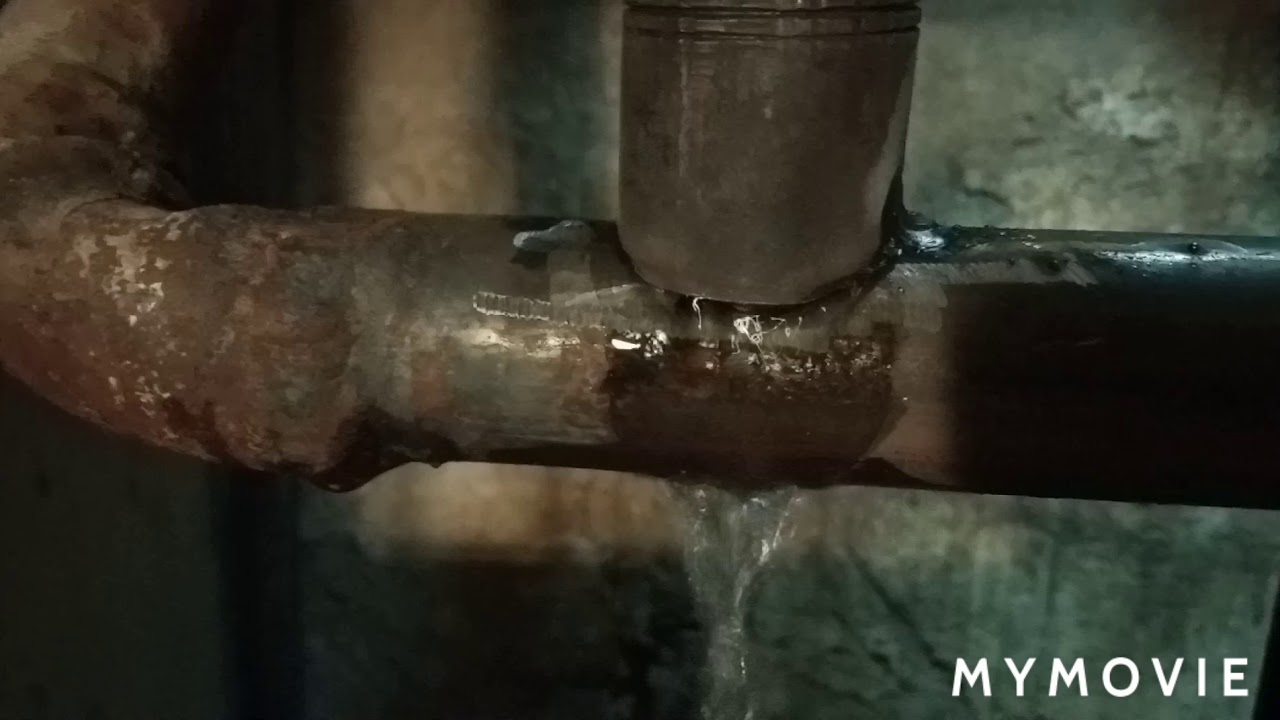

Как узнать, лопнула ли труба

Признаки прорыва трубы часто могут остаться незамеченными или могут быть повсюду, в зависимости от места и величины разрыва. Знаки всегда будут включать воду.

• Затопление . Самый очевидный признак – если вы заметили лужи воды на полу, если стены очень мокрые, и если вы видите, что счетчик воды крутится как сумасшедший, то у вас потоп.
• Пузырящиеся стены. Когда утечка воды не так очевидна, вы можете заметить пузыри, образующиеся под краской или обоями на ваших стенах.
• Форма. Еще один признак чрезмерной влажности. Несмотря на это, в некоторых домах есть эта проблема, но если вы столкнулись с плесенью впервые за долгое время, причиной может быть сломанная труба.
• Участки очень зеленой травы. Если за пределами вашего дома и вокруг вашего двора прорвало трубу, вода зальет ваш газон.А если есть участки очень зеленой травы, скорее всего, это поврежденная труба.

В любом случае лучше сразу вызвать профессионального сантехника. Обязательно проведите быстрое исследование, чтобы найти надежных сантехников рядом с вами и избегайте румяных «экспертов» на своем пути. Или, если у вас есть необходимые знания — сразу приступайте к устранению проблемы.

Нужен мастер на все руки?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Как найти сломанную трубу

Когда внутри ваших труб образуется лед, он не обязательно повреждает то место, где он образовался.Иногда все, что делает лед, — это создает блокировку, создавая давление, которое прорывается в наиболее уязвимом месте, которое может быть найдено где-то еще. Поэтому очень важно точно определить место поломки.

• Осмотрите знаки повреждения водой . Осмотрите свои стены, пол, потолок, подвал и остановитесь на том месте, где признаки повреждения наиболее заметны. Ваша утечка, скорее всего, есть, хотя это и не обязательно. Очень часто вода скапливается в другом месте.
• Осмотр открытых подвальных труб на наличие коррозии и плесени . Коррозия, влага, плесень или гнилая древесина указывают на необходимость ремонта протечки поблизости. Сломанная труба, скорее всего, находится за стеной.
• Попробуйте учуять запах сточных вод . Ну, вам действительно не нужно пытаться для этого. Запах канализации говорит о том, что у вас не только прорвана труба, но и канализационная. И для этого все может стать очень грязным. Рекомендуется сразу вызывать мастера, так как у них есть специальное оборудование для таких случаев.Мало того, ядовитый газ из канализационных труб очень взрывоопасен.

Негерметичный котел? Ознакомьтесь с нашим руководством по устранению протекающей трубы котла здесь.

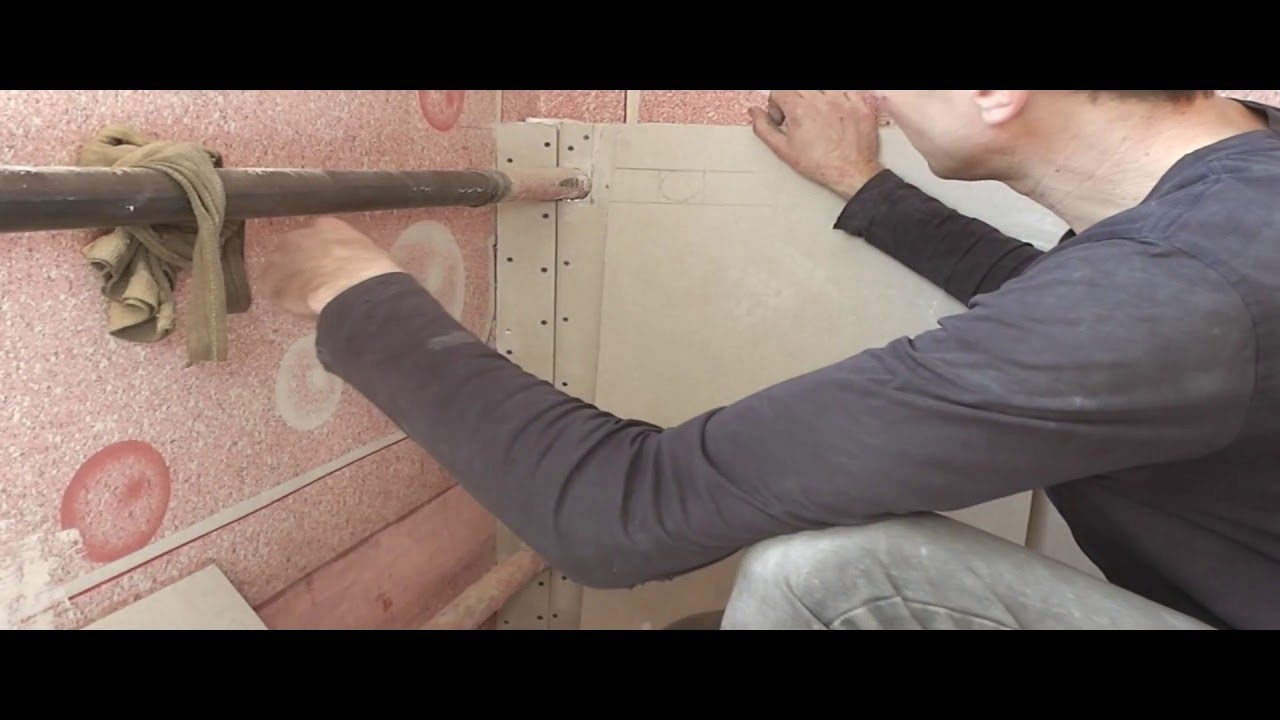

Как починить сломанную трубу внутри стены

Крепление трубы внутри стены – непростая задача, поэтому лучше поручить это дело профессиональному сантехнику. Но если вы уверены, что можете сделать это самостоятельно, просто следуйте этим инструкциям.

• Вырежьте участки поврежденного гипсокартона с помощью пилы .Как только вы полностью уверены, где находится повреждение, разрежьте стену, чтобы получить доступ.
• Оберните трубу тканью и двигайтесь, пока она не намокнет. Если вам не посчастливилось увидеть поломку своими глазами, вам нужно будет найти ее с помощью тряпки. Возможно, вам придется повторить это несколько раз, пока вы не определите точное место поломки.
• Поместите емкость под сломанную трубу . Ремонт сантехники будет грязным, поэтому контейнер должен собирать все, что выльется из трубы, с которой вы собираетесь работать.
• Отрезать трубу ниже места утечки . Для этого вам понадобится инструмент для резки труб. Плотно завинтите инструмент и вращайте его до тех пор, пока труба не будет прорезана.
• Просушить трубу . Вы не можете работать, если он мокрый.
• Снова разрезать над местом утечки труборезом .
• Очистить трубу . Это включает в себя как внутреннее, так и внешнее. Внутри может быть больше льда, поэтому убедитесь, что там нет препятствий.
• Установите медную ремонтную втулку. С помощью паяльной лампы нагрейте нижний конец ремонтной втулки. Дайте припою расплавиться и заполнить соединение. После того, как он остынет примерно через 10 минут, сделайте то же самое с верхним концом. При этом надевайте защитные очки и перчатки. Проверьте наличие утечек после того, как закончите.
• Залатать стену .

---

См. также:

Как стать хорошим сантехником

---

Как предотвратить замерзание труб

Если вы дорожите своим домом, то должны уделять много внимания сантехнике. Если вы предпочитаете не вызывать сантехника каждую зиму, необходимо принять профилактические меры от низких температур.

• Изолируйте все водопроводные трубы. Изоляция — это первый шаг к предотвращению замерзания, но это не единственное, что вам нужно сделать, так как она только замедляет движение холодного воздуха.
• Использовать нагревательные устройства. Если раньше вам приходилось сталкиваться с поломанными трубами, то вы уже знаете, где самые проблемные места. Если они оказались у вас в подвале или в другой комнате, то просто нагрейте комнату.Это может не принести пользы для ваших счетов за электричество, но это убережет трубы от разрыва.
• Нагрейте область вокруг замороженной детали вручную . Если вы предпочитаете не обогревать всю комнату, вы можете просто следить за температурой и что-то делать только тогда, когда становится слишком холодно. Запланируйте частые визиты к своим трубам и подогрейте их, если заметите какие-либо признаки льда.
• Используйте термоконвекционный клапан рециркуляции горячей воды с регулируемой температурой .Этому не нужно электричество для работы. Что он делает, так это циркулирует теплую воду по линиям горячей и холодной воды, когда температура падает ниже определенной точки. Минусом этого метода является тот факт, что он требует установки клапана на два-три этажа выше водонагревателя. Кроме того, ваш счет за воду заметно увеличится.

Уход за трубами в доме в холодную погоду – очень ответственная задача, и в большинстве случаев ваших знаний может оказаться недостаточно. Вот почему лучше каждый год проводить полную проверку и выявлять проблемы до их возникновения.

Заголовок Источник фото: bogdanhoda/shutterstock.com

Что означают графики труб?

Что такое спецификации труб? (обновление видео)

Номер спецификации на трубной продукции относится к толщине стенки трубы: чем больше число, тем толще становится толщина стенки. Кроме того, несмотря на то, что номер спецификации может быть одинаковым для труб разного диаметра, фактическая толщина стенки будет разной. Вот несколько примеров:

Размер трубы 1.000” Schedule 40 – Фактическая толщина стенки 0,133”

Размер трубы 2000 дюймов, сортамент 40 – фактическая толщина стенки 0,154 дюйма

Размер трубы 1000 дюймов, сортамент 80 – Фактическая толщина стенки 0,179 дюйма

Размер трубы 2000 дюймов, сортамент 80 – Фактическая толщина стенки 0,218 дюйма

Здесь мы видим, что номер спецификации увеличивает размер стенки и что толщина стенки изменяется в зависимости от номинального размера трубы (NPS).

На трубе используется несколько номеров расписаний, например: 5, 5S, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS и XXS.Чаще всего используются графики 40 и 80

.

Что означает номинальный размер трубы или NPS?

Размер NPS представляет собой приблизительный внутренний диаметр (не внешний) трубы; если номер спецификации для заданного размера изменен, это влияет на внутренний диаметр (ID), но не на внешний диаметр (OD). В 1927 году Американская ассоциация стандартов заменила ранее использовавшиеся размеры железных труб (IPS) на номинальные размеры труб (NPS). Этот североамериканский стандарт используется для труб с высоким или низким давлением и температурой.Пример:

NPS                       OD                         График #          Толщина стенки           ID

1.000″                  1,315 дюйма                  SCH 40                  0,133 дюйма                       1,049 дюйма (прибл.)

1.000”                 1,315 дюйма                  SCH 80                 0,179 дюйма                                0,957 дюйма (прибл.)

Все трубы указаны с использованием NPS и номеров спецификации. Именно номер графика определяет приблизительный внутренний диаметр.

Обновление видео

Нет времени читать блог?

Посмотрите приведенный ниже видеоблог, чтобы узнать о графиках трубопроводов.

Металлические супермаркеты

Metal Supermarkets — крупнейший в мире поставщик мелких партий металла с более чем 100 обычными магазинами в США, Канаде и Великобритании. Мы являемся экспертами в области металлов и предоставляем качественное обслуживание клиентов и продукцию с 1985 года.

В супермаркетах металлов мы поставляем широкий ассортимент металлов для различных применений. Наш склад включает в себя: мягкую сталь, нержавеющую сталь, алюминий, инструментальную сталь, легированную сталь, латунь, бронзу и медь.

У нас есть широкий ассортимент форм, включая стержни, трубы, листы, пластины и многое другое. И мы можем порезать металл по вашим точным спецификациям.

Посетите сегодня один из наших более чем 100 офисов в Северной Америке.

Хупер Сварка

com/wp-content/uploads/2018/03/banner2-1-100×50.jpg» data-rotate=»0″ data-saveperformance=»off» data-title=»Slide» data-param1=»» data-param2=»» data-param3=»» data-param4=»» data-param5=»» data-param6=»» data-param7=»» data-param8=»» data-param9=»» data-param10=»» data-description=»»>

СВАРОЧНОЕ УСТРОЙСТВО

«Если это можно отправить, мы можем это построить»

Артур Хупер, основатель

СВАРОЧНОЕ УСТРОЙСТВО

«Лидерство – Приверженность – Качество;

Создание партнерских отношений и предоставление лучшего

Ценность для наших клиентов»

com/wp-content/uploads/2018/03/banner3-1-100×50.jpg» data-rotate=»0″ data-saveperformance=»off» data-title=»Slide» data-param1=»» data-param2=»» data-param3=»» data-param4=»» data-param5=»» data-param6=»» data-param7=»» data-param8=»» data-param9=»» data-param10=»» data-description=»»>

СВАРОЧНОЕ УСТРОЙСТВО

«Лучший выбор в Северной Америке для дизайна

и производство тяжелых, больших, изготовленных на заказ

и высокотехнологическое оборудование»

СВАРОЧНОЕ УСТРОЙСТВО

«Если это можно отправить, мы можем это построить»

Артур Хупер, основатель

com/wp-content/uploads/2018/03/banner2-100×50.jpg» data-rotate=»0″ data-saveperformance=»off» data-title=»Slide» data-param1=»» data-param2=»» data-param3=»» data-param4=»» data-param5=»» data-param6=»» data-param7=»» data-param8=»» data-param9=»» data-param10=»» data-description=»»>

СВАРОЧНОЕ УСТРОЙСТВО

«Лидерство – Приверженность – Качество;

Создание партнерских отношений и предоставление лучшего

Ценность для наших клиентов»

СВАРОЧНОЕ УСТРОЙСТВО

«Лучший выбор в Северной Америке для дизайна

и производство тяжелых, больших, изготовленных на заказ

и высокотехнологическое оборудование»

com/wp-content/uploads/2018/03/banner5-100×50.jpg» data-rotate=»0″ data-saveperformance=»off» data-title=»Slide» data-param1=»» data-param2=»» data-param3=»» data-param4=»» data-param5=»» data-param6=»» data-param7=»» data-param8=»» data-param9=»» data-param10=»» data-description=»»>

СВАРОЧНОЕ УСТРОЙСТВО

«Если это можно отправить, мы можем это построить»

Артур Хупер, основатель

СВАРОЧНОЕ УСТРОЙСТВО

«Лидерство – Приверженность – Качество;

Создание партнерских отношений и предоставление лучшего

Ценность для наших клиентов»

com/wp-content/uploads/2018/03/banner7-100×50.jpg» data-rotate=»0″ data-saveperformance=»off» data-title=»Slide» data-param1=»» data-param2=»» data-param3=»» data-param4=»» data-param5=»» data-param6=»» data-param7=»» data-param8=»» data-param9=»» data-param10=»» data-description=»»>

СВАРОЧНОЕ УСТРОЙСТВО

«Лучший выбор в Северной Америке для дизайна

и производство тяжелых, больших, изготовленных на заказ

и высокотехнологическое оборудование»

Как переходить на фитинги | Видео

Узнайте, как выполнять быстрые соединения между различными типами труб с помощью переходных фитингов

Подключение PEX к медному проводу? Полибутилен или PEX? ПВХ на PEX? Фитинги SharkBite PEX облегчают переход между типами труб во время ремонта.Быстрые, эффективные и надежные, наши переходные фитинги совместимы с полибутиленом, PEX, ПВХ, CPVC, PE-RT и SDR-9 HDPE и одобрены для установки за стеной, а также для заглубления.

Никаких специальных инструментов, клея, опрессовки или пайки не требуется – независимо от типа трубы, с которой/на которую вы переходите. Если фитинги переходной трубы устанавливаются для подземного использования, перед заглублением оберните их силиконовой самоклеящейся лентой.

Выберите правильные переходные соединители в зависимости от типа трубы

Переходные фитинги SharkBite PEX предназначены для работы с определенным типом труб, их легко отличить по цвету манжеты:

• Переходные фитинги с серой манжетой совместимы с полибутиленовой трубой.
• Переходные фитинги с белым воротником совместимы с трубой из ПВХ. Эти фитинги также совместимы с ПВХ сортаментом 40, 80 и 120.
Переходные фитинги
• с коричневым воротником совместимы с трубами из PEX, меди, C-PVC, PE-RT и SDR-9 HDPE.

Этапы установки вставных переходных фитингов

Поскольку специальные инструменты не требуются, работа в ограниченном пространстве становится быстрее и проще.

1. Определите материал трубы и выберите подходящий переходной фитинг.
2. Отрежьте трубу как можно ровнее и ровнее и убедитесь, что на трубе нет царапин и мусора.
3. Если вы работаете с медной трубой, удалите все острые края и заусенцы.
4. Используйте измеритель глубины и заусенцев SharkBite, чтобы измерить и отметить глубину введения на трубе.
5. Вставьте фитинг до метки, которую вы только что сделали на обоих отрезках трубы.
6. Включите воду и проверьте соединение.

Переходные соединители для труб SharkBite предоставляют сантехникам быстрый, эффективный и безопасный способ замены различных материалов труб, гарантируя своевременное выполнение работ и использование качественных материалов.

Возможности современного видеоскопа для облегчения контроля сварных швов

Неразрушающий контроль играет важную роль в диагностике оборудования при техническом обслуживании сварных конструкций. Однако контроль с помощью ультразвуковой дефектоскопии может быть затруднен или даже невозможен, если сварной шов недоступен. Хорошей новостью является то, что были разработаны новые технологии дистанционного визуального контроля (RVI), которые обеспечивают высокоэффективный и точный контроль сварных швов. Методы тестирования также разнообразны.

Предварительное фото: видеоскопическая проверка сварного шва внутри трубы.

Одной из технологий RVI, которая обеспечивает более эффективную проверку сварных швов, является современный промышленный видеоскоп, усовершенствованный тип бороскопа с возможностью записи видео и неподвижных изображений. В этой статье будут рассмотрены возможности видеоскопа для преодоления распространенных проблем контроля сварных швов.



Проблемы визуального контроля при сварке

Стандарт ISO для визуального контроля сварных швов металлических материалов (ISO 17637:2016, Неразрушающий контроль сварных швов. Визуальный контроль соединений, сваренных плавлением ) гласит, что сварные швы могут быть проверены напрямую, если доступ достаточен или удален, с использованием бороскопов. и другое соответствующее оборудование RVI.

Промышленный видеоскоп может быть вставлен в трубы и резервуары, к которым нет доступа снаружи, что дает инспекторам четкое представление о свариваемых деталях внутри. Этот визуальный осмотр помогает инспекторам определить необходимость ремонта или замены оборудования для труб и резервуаров.

Многие современные видеоскопы оснащены функцией измерения, позволяющей количественно измерять длину, высоту, глубину и размеры дефектов. Даже если трудно судить о необходимости ремонта по изображению сварного шва, функция измерения может помочь в визуальном осмотре.Эта функция также устраняет необходимость в дополнительном оборудовании, таком как датчики, для проведения измерений.

Обычные 2D-изображения обычно используются для видеоскопических измерений трещин, тепловых эффектов и коррозии на сварных деталях. Тем не менее, эти 2D-изображения представляют собой проблему: на плоском изображении трудно визуально определить глубину. Поскольку инспектор должен размещать точки измерения вручную, для подтверждения измерения требуется время, что может привести к снижению достоверности результатов.



Повышение эффективности измерений с помощью видеоскопа с помощью 3D-моделирования

Некоторые модели видеоскопов имеют функцию измерения с 3D-моделированием, что обеспечивает более эффективное измерительное решение, чем использование только 2D-изображений (рис. 1).

Рис. 1: 3D-моделирование обеспечивает более надежные измерения глубины.



Проще говоря, 3D-моделирование — это функция видеоскопа, которая помогает инспекторам легко понять форму сложных компонентов с помощью различных 3D-отображений целевого объекта. Например, вы можете вращать 3D-модель мишени, чтобы проверить положения точек измерения и опорных точек, удалить ненужные объекты с отображения поперечного сечения и выделить выступы и вмятины цветом, чтобы сразу увидеть их (рис. 2). .

Рис. 2 — Визуальные элементы с цветовой кодировкой позволяют быстро анализировать выступы и впадины.



С помощью 3D-моделирования форму поверхности мишени можно отобразить в трехмерном виде, что помогает инспекторам понять неровность поверхности. Поворачивая 3D-модель, инспектор может легко и быстро определить, где разместить точку измерения. Еще одним преимуществом является то, что самые глубокие и самые высокие точки отображаются автоматически. Это устраняет необходимость ручного поиска точек измерения, экономя время и обеспечивая точность измерений.

Зная форму свариваемой детали с помощью 3D-моделирования, инспекторы могут быстро измерить ее ширину, высоту и шаг (соотношение ширины и высоты). 3D-моделирование особенно полезно при измерении высоты сварной детали внутренней стенки тонкой трубы, поскольку для этой задачи необходимо задать базовую плоскость. Оптимально расположив опорную плоскость по ширине на криволинейной поверхности трубы, глядя на 3D-модель, инспектор может точно и быстро измерить размеры сварного шва.

При измерении высоты сварной детали по внутреннему диаметру (ID) трубы (внутреннему диаметру трубы) глубина измеряется путем сравнения ее с опорной плоскостью, установленной инспектором. Однако трудно создать базовую плоскость, достаточно широкую, чтобы ровно лежать на изгибе внутреннего диаметра трубы. 3D-модели полезны для этой задачи. Инспектор может вращать 3D-модель, чтобы увидеть положение опорной плоскости и то, насколько близко она расположена к кривой. Эту важную информацию невозможно получить из 2D-изображений.



Другие технологии дистанционного визуального контроля сварных швов

Контроль сварки часто проводят внутри труб большого диаметра, резервуаров и сосудов, а также на темных внутренних стенках труб. Тем не менее, многим видеоскопам не хватает освещения для таких больших или темных пространств, что затрудняет поиск сварной детали, которую необходимо тщательно осмотреть. Инспектор должен неоднократно подходить к стене и сканировать определенную область, чтобы найти дефекты — трудоемкий метод, который может привести к тому, что дефекты будут упущены из виду в темноте.

Надлежащее освещение также важно для 3D-моделирования, поскольку цель должна быть освещена достаточным количеством света, чтобы получить данные измерений, необходимые для создания 3D-модели. Одним из решений для достижения большей освещенности является использование современного промышленного видеоскопа с лазерным диодным источником света.

Когда лазерный диод поступает из основного блока видеоскопа и использует оптическое волокно для передачи света к кончику вводимой трубки, он генерирует яркий сфокусированный свет для освещения цели.Инспекторы могут четко видеть свою цель в темных местах, используя новейшие системы освещения с лазерными диодами.

В дополнение к надлежащему освещению важно подавлять отраженный свет от металлических материалов, чтобы выполнять точные наблюдения и получать данные измерений. Новейшие технологии обработки изображений могут регулировать количество света и улучшать качество изображения в зависимости от цели, чтобы решить эту проблему.

С помощью этих современных видеоскопических технологий инспекторы могут создать достаточную 3D-модель даже в сложных для визуального контроля условиях.Результатом являются более быстрые измерения сварных швов и более уверенные проверки.



Заключение

Современный промышленный видеоскоп, оснащенный 3D-моделированием, лазерной диодной подсветкой и технологией обработки изображений, является эффективным решением для контроля сварных швов труб. Измерение размеров сварного шва в узких или больших пространствах, например, в трубе большого диаметра или резервуаре, может быть выполнено точно и за более короткое время, чем с помощью обычного 2D-изображения измерения.

В результате инспекторы могут точно и быстро определить необходимость ремонта.



Эта статья была написана Масатеру Ито (специалист по маркетингу, удаленный визуальный контроль, Olympus Scientific Solutions, Уолтем, Массачусетс) для Американского общества сварщиков.

Что нужно и что нельзя делать при резке труб из ХПВХ

Одним из преимуществ работы с трубами из хлорированного поливинилхлорида (ХПВХ) является то, что их можно резать различными инструментами, не требующими электричества или тепла. . Однако в зависимости от области применения предпочтительнее использовать разные методы резки.

При резке трубы из ХПВХ важно сделать ровный разрез под прямым углом. Неровный срез ограничивает площадь склеивания и ослабляет фитинг.

Чтобы помочь вам сделать наилучший разрез, мы собрали следующие рекомендации и запреты при резке труб из ХПВХ в различных ситуациях.



Безопасность превыше всего

Режущие инструменты могут быть опасны. Каждый метод резки трубы из ХПВХ включает инструменты, в которых используется режущее лезвие определенного типа. Каждый из этих инструментов может нанести серьезный вред при неправильном использовании, поэтому важно в первую очередь соблюдать эти меры безопасности.



Делать: Всегда помните о своих руках.

При резке трубы из ХПВХ хорошей мерой предосторожности является использование стойких к порезам перчаток. Всегда помните, где находятся ваши руки. Это снизит риск телесных повреждений.



Нужно: Берегите глаза.

Надевайте защитные очки, защитные очки или другие средства защиты глаз при резке трубы из ХПВХ, так как фрагменты могут вылететь из зоны разреза.



Сварка растворителем

Сварка растворителем — это процесс соединения труб из ХПВХ с использованием растворителей и смолы для химического сплавления трубы и фитинга на молекулярном уровне.Corzan ^® Industrial Systems рекомендует для большинства применений этот тип соединения труб из ХПВХ, поскольку он создает единый непрерывный кусок пластика.

Чтобы обеспечить правильное нанесение растворяющего клея по всей системе, выполните следующие действия, чтобы предотвратить неравномерные разрезы и максимально увеличить площадь склеиваемой поверхности.



Что делать: Используйте отрезную пилу с лезвием с мелкими зубьями.

Большинство профессионалов используют циркулярную или отрезную пилу с лезвием с мелкими зубьями на рабочих площадках для резки труб из ХПВХ.Это предпочтительный метод, потому что отрезные пилы обеспечивают прочный упор для выравнивания края трубы для чистого и ровного реза. Хотя трубу из ХПВХ можно разрезать с помощью храповика или трубореза, для большинства установок мы рекомендуем отрезную пилу. Колесный резак или ручная пила с мелкими зубьями и стусло также могут использоваться для резки трубы из ХПВХ в ситуациях, когда электричество недоступно.



№

Сделать: сгладить срезанный конец трубы из ХПВХ.

Заусенцы и опилки могут помешать надлежащему контакту между трубой и фитингом и вызвать ненужную нагрузку.Убедитесь, что на отрезанной трубе нет заусенцев, удалив их снаружи и внутри трубы с помощью инструмента для снятия фаски или напильника.



Сделать: добавить небольшой скос на конец трубы.

Наиболее важным при применении клея на растворителе является использование инструмента для снятия фаски. Скос будет направлять вход трубы в фитинг. Для труб размером 2 дюйма и больше рекомендуется фаска 3/32 дюйма под углом от 10 до 15°.



Не используйте затупившееся или сломанное режущее лезвие.



Механические муфты

Механические муфты представляют собой металлические хомуты с резиновыми прокладками посередине. Эти фитинги позволяют соединять одну трубу с другой без дополнительного сопротивления. В основном используется для подачи воды, этот тип соединения дороже, чем цемент на растворителе, но быстрее, потому что у вас нет времени отверждения. При резке трубы из ХПВХ, которая будет соединяться механическими муфтами, следуйте этим рекомендациям.



Необходимо: Убедитесь, что вы используете пильное полотно с мелкими зубьями или дисковый резак с пластиковым отрезным диском.

Вам нужен чистый квадратный срез, чтобы максимально увеличить поверхность склеивания.



Что делать: Используйте пластиковую фрезу.

В механических муфтах

на концах труб используются канавки, обеспечивающие уплотняющую поверхность для прокладки. Прокладка герметизирует концы труб, удерживая жидкости внутри, так как они закрыты корпусами муфт. Затем эти корпуса скрепляются гайками и болтами, затянутыми гаечным ключом. Чтобы сделать эти канавки, используйте пластиковую канавку для квадратных, точных надрезов.



Нарезание резьбы

Труба из ХПВХ

может быть соединена с помощью резьбовых концевых соединений. При резке CVPC с резьбой воспользуйтесь этими советами для точного реза.



№

Что делать: Используйте пильный диск с мелкими зубьями для резки ХПВХ.

При использовании пилы убедитесь, что у нее мелкозубчатое полотно с числом зубьев не менее 16–18 на дюйм для квадратного пропила.



Необходимо сделать: Убедитесь, что труба из ХПВХ выровнена с помощью стусла.

Используйте стусло, чтобы зафиксировать ручную пилу во время резки.



№

Что делать: сгладить срезанный конец трубы ножом или подобным инструментом.

Ручные пилы часто могут оставлять пластиковые заусенцы или опилки, которые мешают соединению труб и создают нагрузку на фитинг. Используйте инструмент для снятия фаски или напильник, чтобы сгладить острые края и удалить заусенцы снаружи трубы.



Следует: использовать специальные матрицы при нарезании резьбы вручную или на станке.

При использовании механических резьбонарезных станков убедитесь, что ваша матрица имеет отрицательный передний угол 5° и отрицательный передний угол от 5° до 10° при нарезании резьбы на трубах вручную.



Не следует: используйте губки с зубьями пилы для фиксации трубы во время нарезания резьбы.

Трубу CVPC следует держать в трубных тисках, чтобы не повредить наружную поверхность. Подумайте о резиновом листе или другом защитном материале, чтобы защитить трубу от острых краев тисков.



Не следует: прилагать большие усилия при использовании оборудования для заправки резьбы.

Матрицы не должны работать на высоких скоростях или под большим давлением.



Не используйте изношенные или затупившиеся плашки для нарезания резьбы.

Плашки для нарезания резьбы на трубе Corzan CPVC должны быть чистыми и острыми. Матрица, которую вы используете, должна использоваться только с пластиковыми материалами.



Холодная погода

Соблюдайте особую осторожность при резке трубы из ХПВХ в холодную погоду. Низкие температуры могут привести к тому, что труба станет хрупкой и растрескается под давлением при резке. Для лучших результатов:



Что делать: После разрезания проверьте конец на наличие новых трещин.

Если таковые имеются, перережьте трубу на два дюйма дальше видимого края трещины. После того, как труба осмотрена и на ней нет трещин, переходите к соединению.



Запрещено: используйте трещоткорезы для резки труб из ХПВХ в холодную погоду.

Ножницы с храповым механизмом не рекомендуется использовать в холодных условиях, поскольку они сдавливают трубу, увеличивая риск растрескивания трубы. Наилучшие результаты получаются при использовании дисковых пил с мелкими зубьями.



Рекомендации по установке

Правильная установка систем трубопроводов из ХПВХ имеет решающее значение для производительности системы. Важным этапом монтажа трубопроводной системы является точный разрез.

Успешно отрежьте трубы из ХПВХ разной длины для установки системы, используя следующие рекомендации:



Для достижения наилучших результатов используйте пильные полотна с мелкими зубьями.

Убедитесь, что разрез ровный и точный, и используйте диск с минимальным смещением или без него (макс. 0,025 дюйма). Также держите разрез в чистоте и используйте пилу с мелкими зубьями с числом зубьев от 16 до 18 на дюйм.



Используйте циркулярные пилы или ленточные пилы.

Убедитесь, что ваша моторная пила работает со скоростью 6000 об/мин, и используйте ленточнопильный станок со скоростью 3600 футов/мин с обычным усилием руки.



Используйте направляющую, чтобы обеспечить прямой разрез.

Мы настоятельно рекомендуем использовать стусло или другое направляющее устройство для ручной работы.



Если у вас есть какие-либо вопросы о резке трубы Corzan CVPC, наша команда специалистов по продукту и инженеров готова поговорить.





PipeWIZARD® Автоматизированный ультразвуковой контроль кольцевых сварных швов трубопроводов с использованием фазированных решеток

Система контроля кольцевых сварных швов

PipeWIZARD — это автоматизированная система контроля кольцевых сварных швов, использующая фазированную антенную решетку и традиционные методы ультразвукового контроля (УЗК).Специально разработан для контроля сварных швов на месте в экстремальных условиях, на берегу и в море.

Трубопроводы выполняют важнейшую функцию в мировой экономике, транспортируя огромные объемы газа, нефти, воды и других химикатов. Трубы свариваются в кольцо на месте, как правило, с использованием автоматизированных сварочных систем. При строительстве трубопроводов сварные швы являются «слабым местом», так как именно здесь чаще всего возникают дефекты. Сварные швы проходят неразрушающий контроль, покрываются и закапываются или укладываются на морское дно. Из-за сложного строительного цикла важно очень быстро обнаруживать и анализировать дефекты сварных швов.

Автоматизированный ультразвуковой контроль (AUT)

За последние несколько лет автоматизированный ультразвуковой контроль (AUT) начал обгонять традиционную рентгенографию в качестве предпочтительного метода контроля сварных швов трубопроводов во всем мире. Рентгенография имеет существенные ограничения: плохое обнаружение плоских дефектов, отсутствие возможности определения вертикального размера, проблемы безопасности и экологические проблемы.

Преимущества АУТ:

• Без радиационной опасности, без химикатов, без лицензирования
• Очень короткое время цикла контроля для высокой производительности
• Более высокая точность обнаружения и определения размера, что снижает процент отбраковки
• Использование критериев приемлемости инженерно-критической оценки (ECA) с измерением вертикальной высоты и глубины показаний, что снижает процент брака
• Анализ в реальном времени с интеллектуального дисплея вывода
• Данные и отчеты об инспекции электронной поддержки
• Улучшенный контроль процесса сварки, что также снижает процент отбраковки

Технология фазированных решеток

Ранние системы AUT использовали многозондовые системы с обычными ультразвуковыми датчиками. Десять лет назад стали доступны системы с фазированными решетками. В фазированных решетках используется электронное формирование луча для генерации и приема ультразвука. Каждый элемент массива имеет индивидуальный импульс и задержку для создания широкого диапазона углов луча и фокусных расстояний.

ФР имеют значительные преимущества по сравнению с обычными многозондовыми системами:

• Как правило, два ФР заменяют более 24 обычных преобразователей.
• Настройка фазированной решетки выполняется путем загрузки файла, а не путем настройки положения каждого отдельного датчика
• Лучи фазированной решетки оптимизируются (угол, фокус, путь УЗ, ширина луча) путем установки соответствующих параметров в программном обеспечении, что приводит к повышению точности размеров
• Система с фазированной решеткой имеет примерно на 80 % меньше движущихся частей, чем эквивалентная традиционная многозондовая система, что обеспечивает стабильную надежность проверки сканирование за сканированием
• Сканер с фазированной решеткой значительно меньше и легче обычного мультизондового сканера. Таким образом легче манипулировать, и требуется меньший срез покрытия с каждой стороны сварного шва.
• Системы с фазированной решеткой используются для контроля сварных швов практически любого типа, в то время как обычные мультизондовые системы имеют ограничения по толщине стенки и диаметру трубы
• Электронное сканирование с фазированной решеткой позволяет проводить индивидуальную проверку сварных швов, включая многоракурсную TOFD, расширенную визуализацию и детальную проверку

Фазированная решетка: Полный охват двумя зондами Иллюстрация, показывающая осмотр одной зоны.Технология фазированных решеток позволяет одновременно проверять все зоны с помощью одного и того же датчика. Фазированная решетка обеспечивает полный охват сварного шва одним датчиком с каждой стороны сварного шва.

Обычный УЗК: Полный охват > 24 зондами Иллюстрация, показывающая осмотр одной зоны. При использовании традиционной технологии УЗ требуется несколько датчиков для охвата всех зон.

Соответствие кодексу

В 1998 г. ASTM опубликовала код E-1961-98 (повторно утвержденный в 2003 г.), который охватывает ключевые элементы AUT кольцевых сварных швов — определение зон, быструю интерпретацию данных, специализированные блоки калибровки и процедуры конфигурации.Код E-1961 предназначен для ЕСА. Точно так же в 1999 году Американский институт нефти (API) опубликовал 19-е издание стандарта 1104, в котором рассматриваются механизированные ультразвуковые испытания и радиография кольцевых сварных швов.

PipeWIZARD позволяет выполнять проверки в соответствии с кодом ASTM E-1961 и, как следствие, со стандартом API 1104. Это также обеспечивает соответствие стандарту DNV-OS-F101, коду оффшорной AUT.

Спецификации компании могут превышать коды, как правило, за счет увеличения размера или разрешения.

Опыт PipeWIZARD

Система PipeWIZARD специально разработана для работы в экстремальных условиях, от холодных регионов Сибири до жарких пустынь Ближнего Востока; во влажных, соленых или сухих условиях. Были также проведены всесторонние испытания, чтобы убедиться, что PipeWIZARD устойчив к вибрациям, ударам и электромагнитным помехам.

PipeWIZARD подходит для всех конфигураций кольцевых сварных швов:

• Любой тип сварных профилей: CRC-Evans, J-образный, V-образный, двойной V, X и т. д.
• Стандартная толщина стенки трубы: от 6 мм (0,25 дюйма) до более 35 мм (1,4 дюйма)
  Варианты доступны для более толстых труб
• Стандартный диаметр трубы: от 6 до более 56 дюймов.
  Варианты доступны для меньших диаметров
• Материал трубы: от стандартной углеродистой стали до более сложных конфигураций, таких как инконель, плакированные трубы, бесшовные трубы с различной толщиной стенки и т. д.

Типичными выявляемыми дефектами являются непровары, непровары, пористость, прожоги, подрезы, выбоины, трещины, холодный нахлест, включения и др.

Время цикла проверки составляет от 2 до 6 минут в зависимости от типа сварного шва, диаметра трубы, местоположения и окружающей среды.

Краткий обзор развертывания PipeWIZARD

• Системы с фазированной антенной решеткой PipeWIZARD используются в крупнейших наземных и морских проектах по строительству трубопроводов по всему миру.
• С помощью систем PipeWIZARD уже проверено более миллиона сварных швов.
• Крупные нефтегазовые компании уже аттестовали системы PipeWIZARD для проектов строительства трубопроводов:
  • Эксон Мобил
  • Корпус
  • ИТОГО
  • БП
  • Шеврон
  • Эни
  • Петробрас
  • Газпром
• Сотни операторов по всему миру уже обучены работе с системами PipeWIZARD.

Метод проверки зонной дискриминации

Основным методом, используемым в системе PipeWIZARD, является метод разделения зон, при котором каждая отдельная зона сварного шва проверяется с помощью определенного ультразвукового луча. Высота зон примерно равна проходу сварки.

Два преобразователя с фазированной решеткой, по одному с каждой стороны сварного шва, обеспечивают полный охват зоны скоса и объема сварного шва. В зависимости от проверяемой зоны используются конфигурации «импульс-эхо» и «передача-прием» («шаг-и-улов»).Эти каналы фазированной решетки отображаются в виде ленточной диаграммы.

Дополнительный метод используется для улучшения обнаружения и определения размера небольших или неправильно ориентированных признаков: времяпролетная дифракция (TOFD). Он также используется для подтверждения показаний, обнаруженных в каналах ленточной диаграммы. Данные TOFD могут быть предоставлены датчиками с фазированной решеткой или специальными обычными преобразователями.

Дополнительный поперечный модуль с 4 специальными обычными датчиками может использоваться для обнаружения поперечных признаков в сварном шве.

Отображаются определенные каналы для контроля связи каждого датчика с фазированной решеткой во время сканирования сварного шва и калибровочного блока.

Для каждой конфигурации сварки требуется специальный калибровочный образец того же диаметра, толщины и из материала, что и трубы, которые будут использоваться на месте. Обрабатываются специальные отражатели, представляющие типичные дефекты, которые чаще всего появляются в процессе сварки. Все балки калибруются в соответствии с процедурой контроля.

Усовершенствованное удобное программное обеспечение

Программное обеспечение PipeWIZARD V4 основано на надежном и проверенном на практике программном обеспечении для сбора и анализа данных TomoView.Он отличается простым автоматическим созданием настроек, многочисленными инструментами анализа данных (включая 2D-представление), простой отчетностью и расширенными возможностями контроля сварных швов. Программное обеспечение PipeWIZARD V4 было разработано, чтобы быть простым, гибким и масштабируемым для более сложных конфигураций контроля. Пользовательский интерфейс оптимизирован для быстрого обучения и эффективной работы в полевых условиях; для опытных операторов не требуется дополнительное обучение.

Программное обеспечение PipeWIZARD V4 основано на платформе Tomoview, которая постоянно совершенствуется. Это также означает, что обновления могут быть легко реализованы даже в полевых условиях.

Создание автоматической настройки

Оператор может создать настройку в автономном режиме, независимо от приборов. За считанные минуты установочный файл можно сохранить и отправить по электронной почте на любое рабочее место, после чего оператору на месте остается только откалибровать систему.

В дополнение к стандартным каналам ленточной диаграммы и представлениям B-скана с одним фокальным законом (TOFD, объемное и корневое картирование) установки теперь могут включать секторные и линейные каналы сканирования.Эта новая возможность потенциально может улучшить обнаружение дефектов и определение их размеров, выходящие далеко за рамки любых требований кодов различения зон.

Калибровка и проверка

Полученные данные отображаются в режиме реального времени во время проверки. Имена файлов данных автоматически увеличиваются.

Блок сбора данных TomoScan FOCUS LT, используемый в PipeWIZARD V4, имеет улучшенную пропускную способность по сравнению с предыдущим блоком сбора данных (4 МБ/с против 0,7 МБ/с). Это позволяет осуществлять полный сбор данных сжатого А-скана; кроме того, одновременно можно запускать несколько установок со скоростью сканирования до 100 мм/с.

Быстрый и подробный анализ

Программное обеспечение PipeWIZARD предоставляет практически неограниченное количество каналов в 10 отдельных макетах. Это программное обеспечение позволяет автоматически интерпретировать данные, отображая положение дефекта на профиле скоса, а также его положение по окружности.

Доступно множество аналитических инструментов, помогающих оператору определить размер и положение показаний:

• Двойной затвор для ленточной диаграммы
• Наложение сварки на секторную и линейную развертки (см. ниже)
• Функция масштабирования
• Посмотреть ссылку
• Пользовательские представления
• Автоматическое измерение
• Измерение совокупных показаний
• Функция слияния C-скана
• Настраиваемая цветовая палитра

Автоматическая отчетность

Программное обеспечение PipeWIZARD обеспечивает автоматическое создание отчетов. Отчеты настраиваются и могут включать название проекта, дату и время сканирования, идентификатор сварного шва, имя оператора, виды полного сканирования, чертеж фаски с информацией о проверенных зонах, таблицу дефектов с идентификацией, длиной, высотой, положением в сварном шве, состоянием сварного шва и комментарии оператора и др.

Простое хранение данных

Все файлы данных можно сохранить на любом внешнем жестком диске или заархивировать на CD/DVD для дальнейшего использования. Функция автоматического резервного копирования позволяет зеркалировать данные для повышения безопасности данных.Файлы данных также могут быть легко отправлены через Интернет другим сторонам.

ПРОСМОТР PipeWIZARD VIEWER

PipeWIZARD VIEWER™ — это бесплатное программное обеспечение для просмотра данных ультразвуковых и фазированных решеток. Это программное обеспечение позволяет загружать файлы данных, созданные программой PipeWIZARD V4. Третьим сторонам или конечным клиентам очень полезно просматривать сканы.
