Соединение полипропиленовых труб с металлическими трубами: способы, инструменты, оборудование, рекомендации

Для создания трубопроводов различного типа сегодня широко применяются трубы из полипропилена. При монтаже систем отопления и горячего водоснабжения, а также различных технологических трубопроводов, используются ПП трубы, армированные стекловолокном. Они отличаются высокой долговечностью, сохраняют высокую пропускную способность, не боятся ржавчины и обладают целым рядом других преимуществ. Чтобы создать полноценный, функциональный трубопровод, помимо труб необходим целый ряд соединительных элементов — фитингов, — которые также изготавливаются из полиэтилена. Они позволяют выполнять соединение отдельных труб, обеспечивать переходы на другой диаметр труб, повороты, разветвления магистралей и дают возможность решать иные технологические задачи при создании системы.

Соединение фитингов с трубами из полипропилена выполняется методом сварки при помощи специального оборудования, которое разогревает сопрягаемые поверхности до температуры около 260 °C, при которой начинается плавление полипропилена. Также применяются комбинированные фитинги, одна сторона которых соединяется с полипропиленовой трубой, а другая — с металлической трубой, запорной арматурой или другим оборудованием, которое необходимо подключить к трубопроводу. Такой переходник с полипропилена на металл обеспечивает быстрый монтаж и высокую надежность соединения разных материалов.

При монтаже трубопроводов важно использовать фитинги, изготовленные из высококачественного полипропилена, изготовленные с соблюдением всех технологических требований. Такие фасонные части позволяют в полной мере использовать достоинства ППР труб и минимизируют недостатки, характерные для них. По своей цене полипропиленовые фитинги дороже соединительных элементов из других видов пластика. Однако их повышенная стоимость полностью оправдана, учитывая высокую долговечность и надежность. При этом фасонные части ПП стоят дешевле металлических.

Особенности применения металлических и полимерных труб

Основные характеристики

Свойства металлических труб изначально зависят от материала, из которого они произведены:

• стальные — легко поддаются коррозии, на их внутренней поверхности элементов могут образовываться скопления примесей и грязи;
• оцинкованная сталь прекрасно зарекомендовала себя относительно стойкости к коррозионным процессам, однако специалисты отмечают сложный процесс установки;
• нержавейка по-прежнему остаётся самым дорогим металлом, трудным в обработке, но служащим долгие годы;
• чугун, используемый при закладке трубопровода в советские времена, до сих пор считается хрупким материалом, легко разрушающимся вследствие ударов. Аналогом чугуна выступают ВЧШГ — относительная новинка на рынке сантехнических устройств.

В свою очередь, полимерные составляющие также разделены на несколько основных видов:

• ПВХ-приспособления используются для закладки автономной канализации, связано это с тем, что они не выдерживают циркуляции большого потока воды;
• полиэтиленовые годятся как для проведения линии канализации, так и для водопровода;
• часто раскупаемый материал — полипропиленовые PPR устройства — просты в монтаже и не требуют особого ухода.

Когда необходимо объединение пластика и металла?

Кроме ремонта коммуникаций, могут возникать ситуации, которые требуют на разных участках инженерной закладки систем водопровода и канализационных стоков материалы, обладающие различными параметрами.

К примеру, необходимо обеспечить защиту полиэтиленовой конструкции, отвечающей за подвод жидкости к частному дому, путём оборудования по верху железобетонного каркаса. Специалисты дают рекомендации относительно менее дорогостоящего варианта решения вопроса — путём замены участка трубы оцинкованным материалом. При этом важно добиться полной герметичности соединений составляющих.

Пошаговая инструкция соединения пластиковых и металлических труб

Типы соединений

На сегодняшний день существует два типа соединений пластика и металла, успешно применяющиеся в сантехнических работах мастерами и новичками:

1. Резьбовое соединение. Чтобы фиксировать друг к другу металлические и пластиковые коммуникации, отличающиеся умеренным размером (диаметром не более 40 мм), предпочтительно применить предназначенные для этой цели фитинги, оснащённые с одной стороны резьбой и с другой стороны — муфтой. Резьба фиксирует металлический элемент. Чтобы фиксация получилась плотной и надёжной, уложите встык льняное волокно, предварительно смоченное в олифе.
2. Фланцевое соединение предусматривает работу с трубопроводом большей величины, ведь закрутить своими руками резьбу 700 мм невозможно.

Применение фитингов, оснащённых резьбой

Сразу нужно отметить, что резьба может быть скрыта как внутри фитинга, так и располагаться снаружи. Последовательность соединения составляющих приблизительно такая:

1. Избавьтесь от муфты стальных коммуникаций на том участке, где нужно совместить их с пластиковыми, или отрежьте отрезок старой трубы из металла, на конец нанесите солидол или масло и сделайте своими руками резьбу с помощью специального приспособления — резьбореза.
2. Пройдясь по резьбе грубой тряпочкой, сверху закрепите кусок пакли или фум-ленты, покройте поверхность силиконом. Намотайте на резьбу 1–2 витка, следите за тем, чтобы края ленты при зажиме шли по ходу резьбы.
3. Намотайте прессфитинг без использования ключа, который может привести к растрескиванию изделия. Если при открытии крана обнаружена течь, устраните её дополнительной прокруткой фитинга.

Удобство конструкции фитинга состоит в том, что деталь упрощает процесс соединения труб на изгибах и поворотах. Интересно, что при желании форму фитинга можно изменить — прогрейте устройство строительным феном, выставив температуру нагрева в пределах 140 градусов. Если фитинг сделан из полипропилена, хотя он и не обладает показателями горючести, при нагреве более 350 градусов материал возгорается.

Интересное свойство полипропиленовых труб — опытным путём замечено, что под влиянием температур коммуникации склонны сужаться и наоборот расширяться. Поэтому желательно дополнительно изолировать такую трубу трубчатой изоляцией, особенно в местах разветвления системы.

Соединение с помощью фланцев

Что касается фланцев, они могут быть накидными, произведёнными из металлического листа, или привариваемыми к краям трубопровода, но в этом случае также не обойтись без втулок. Фланцы позволяют совмещать следующие элементы:

• полиэтиленовые трубы с насосами, трубами и клапанами, сделанными из стали;
• большие по размеру детали.

Также фланцы упрощают процесс демонтажа при необходимости начала очистки внутренней поверхности элементов.

Чтобы соединить пластиковые и металлические трубы, необходимо придерживаться пошаговой инструкции:

1. Нанесите на трубопроводе разметку и следуя ровной линии, отрежьте трубу.
2. Поместите на изделие фланец из металла, лучше приобрести модель свободного образца исполнения.
3. Для уплотнения расположите резиновую прокладку, с учётом того, что напуск не должен выходить за границы трубы больше чем на 1 см.
4. Придвиньте фланец к прокладочной шине и зафиксируйте к другому фланцу с применением болтов…

ссылка

как соединить железную трубу с пластиковой, резьбовой переходник для стальной трубы, переход

Для создания трубопроводов различного типа сегодня широко применяются трубы из полипропилена. При монтаже систем отопления и горячего водоснабжения, а также различных технологических трубопроводов, используются ПП трубы, армированные стекловолокном. Они отличаются высокой долговечностью, сохраняют высокую пропускную способность, не боятся ржавчины и обладают целым рядом других преимуществ. Чтобы создать полноценный, функциональный трубопровод, помимо труб необходим целый ряд соединительных элементов — фитингов, — которые также изготавливаются из полиэтилена. Они позволяют выполнять соединение отдельных труб, обеспечивать переходы на другой диаметр труб, повороты, разветвления магистралей и дают возможность решать иные технологические задачи при создании системы.

Соединение фитингов с трубами из полипропилена выполняется методом сварки при помощи специального оборудования, которое разогревает сопрягаемые поверхности до температуры около 260 °C, при которой начинается плавление полипропилена. Также применяются комбинированные фитинги, одна сторона которых соединяется с полипропиленовой трубой, а другая — с металлической трубой, запорной арматурой или другим оборудованием, которое необходимо подключить к трубопроводу. Такой переходник с полипропилена на металл обеспечивает быстрый монтаж и высокую надежность соединения разных материалов.

При монтаже трубопроводов важно использовать фитинги, изготовленные из высококачественного полипропилена, изготовленные с соблюдением всех технологических требований. Такие фасонные части позволяют в полной мере использовать достоинства ППР труб и минимизируют недостатки, характерные для них. По своей цене полипропиленовые фитинги дороже соединительных элементов из других видов пластика. Однако их повышенная стоимость полностью оправдана, учитывая высокую долговечность и надежность. При этом фасонные части ПП стоят дешевле металлических.

Диаметры фитингов из полипропилена

Одним из важнейших параметров полипропиленовых фитингов является диаметр условного прохода. Учитывая достаточно большое значение толщины стенок труб, армированных стекловолокном. В связи с этим фитинги малых диаметров из этого материала не выпускаются. Наиболее распространенными являются диаметры в пределах от 20 мм до 40 мм. Максимальный диаметр полипропиленовых фитингов может достигать 110 мм. Такие элементы применяются в системах промышленных и инфраструктурных трубопроводов. Для комплектации бытовых инженерных систем чаще всего применяются фитинги с диаметром условного прохода 20 мм.

Классификация полипропиленовых фитингов

Фасонные части для ППР трубопроводов отличаются не только диаметром условного прохода, но и по функциональному назначению, от которого в значительной степени зависит форма изделия.

Фитинги для полипропиленовых труб, фото которых представлены на нашем сайте, по данному признаку можно разделить на следующие основные разновидности:

Важным требованием является использование для монтажа трубопроводов фитингов, изготовленных из того же материала, что и трубы. Например, для комплектации систем отопления применяются трубы, армированные стекловолокном. Соответственно для выполнения монтажных работ должны использоваться фитинги такого же типа. Обычные полипропиленовые элементы в данном случае не подойдут.

При сопряжении полипропиленовых труб с металлическими, а также для подключения к ППР трубопроводу различного оборудования и устройств используются комбинированные фитинги, которые могут иметь наружную или внутреннюю резьбу

По конфигурации и схеме соединения труб различают фитинги из полипропилена следующих видов:

• прямые;
• Y — образные;
• T — образные.

В зависимости от способа монтажа различают две основных разновидности фитингов для полипропиленовых труб:

• обжимные, или компрессионные;
• сварные.

Как запаять конструкции?

Полипропиленовые заготовки нельзя соединить без специального сварочного аппарата, который получил название «утюга». Он работает при подключении к обычной электрической сети.

Лучше приобретать и сами материалы с небольшим запасом, на случай возможных ошибок.

Процесс состоит из нескольких этапов. Это позволит понять, как запаять полипропиленовую трубу.

• Выполняется несколько срезов там, где в будущем будут располагаться стыки. Требуется и тщательная зачистка для торцов. На их поверхности делают специальные отметки маркером. Они указывают, на какой глубине должны находиться детали внутри нагревательного аппарата. Температура паяльника должна составить не менее 270 градусов.
• Строго перпендикулярное соединение насадок с раскалённым паяльником. То же самое проделывают с концами других соединений.
• 10-15 секундное ожидание до завершения плавления. Потом от насадок избавляются, а детали снова соединяют между собой. Их слегка прикладывают друг к другу, но проворачивание недопустимо.
• Детали для стыковки надо оставить на некоторое время в одном положении, пока они не остынут.

Видео: учимся как паять

Как НЕ надо паять полипропиленовые трубы!

Раструбная пайка – вариант, который применяют для труб с 40-миллиметровым и большим диаметром. Но такую работу рекомендуется доверять специалистам, только они знают обо всех особенностях.

Соединительные элементы лучше нагревать изнутри, а трубы –снаружи. Тогда легче будет создавать узлы, отличающиеся высокой прочностью. Иначе внутри образуются небольшие бугорки, из-за которых проходимость уменьшается. Продувка конструкции позволит забыть о подобных проблемах.

Обжимные фитинги

Обжимные фитинги изготавливаются из латуни или нержавеющей стали. Полипропиленовая труба надевается на металлическую трубку. Для ее фиксации используется обжимное кольцо и расположенная поверх него компрессионная гайка. Герметизация места соединения достигается за счет резиновых уплотнителей. Поставляются такие элементы в готовом комплекте.

Основными преимуществами компрессионных фитингов для ПП труб можно назвать их следующие особенности:

В то же время необходимо учитывать, что раз в несколько лет на узлах соединения возможно появление протечек. Поэтому может возникать необходимость периодически подтягивать компрессионные гайки. Кроме того, при монтаже можно повредить уплотнительные элементы, что также вызывает протечку. Эти особенности могут существенно ограничивать область применения деталей обжимного типа. По своей цене компрессионные элементы в 2-3 раза дороже сварных.

Сварные фитинги

Сварные фитинги или фитинги под пайку представляют собой наиболее распространенную разновидность соединительных элементов, применяемых при монтаже ПП трубопроводов различного типа. В том числе они могут применяться для создания следующих видов систем:

• системы отопления и теплоснабжения;
• системы горячего и холодного водоснабжения;
• технологические трубопроводы;
• пневмопроводы и т. д.

Фитинги этого типа изготавливаются из того же материала, что и трубы. Монтаж сварных соединительных элементов осуществляется методом раструбной пайки. Основным оборудованием, используемым для выполнения работ, является специальный паяльник. С его помощью сопрягаемые поверхности трубы и фитинга одновременно нагреваются до температуры, при которой полипропилен начинает плавиться. После этого труба вставляется в раструб фитинга и прижимается несколько секунд. За счет пластичности нагретого материала происходит процесс диффузии контактирующих поверхностей. В результате детали спаиваются между собой.

В целом монтаж сварных деталей при наличии элементарных навыков не представляет особой сложности. При этом отсутствует опасность сорвать резьбу или повредить уплотнители, как при установке компрессионных элементов. Спаянный стык отличается высокой прочностью. Он способен выдерживать такое же рабочее давление и температуру, что и сама труба или фасонная часть. Герметичность узла соединения сохраняется в течение всего срока службы трубопровода, который может достигать 50 и более лет.

С учетом небольшой стоимости соединительных элементов под пайку, их качества делают их по-настоящему эффективным и универсальным решением для монтажа различных инженерных систем. В данной категории выпускаются практически все виды фитингов. Наиболее популярным из них являются муфты, тройники, переходники, уголки, коллекторы и т.д.

При необходимости подключения к трубопроводу из полипропилена металлической трубы или оборудования с металлическими выводами используются специальный вид соединительных элементов — комбинированные фитинги. Такой фитинг представляет собой переходник с полипропилена на металл. Он имеет корпус из полипропилена. На одном конце предусматривается раструб для соединения с ПП трубой методом сварки. На втором конце размещается внутренняя или наружная металлическая вставка с нарезанной резьбой. Шаг и размеры резьбы на фасонной части полностью соответствуют параметрам резьб, применяемых на металлических трубах. Таким образом, комбинированные фитинги позволяют выполнять сопряжение труб из разных материалов.

Фланцевое соединение

Замена металлических труб на полипропиленовые легко производится с использованием специальных фланцев. Особенность такого метода состоит в его разъемном стыке, что позволяет в любой момент добраться до нужного участка трубы. Существует несколько видов фланцев:

свободные с опорой на прямой бурт. Предназначены для соединения легких конструкций с диаметром, не превышающим 300 мм. Также с их помощью можно монтировать крупные тяжелые трубы, чей диаметр не выходит за рамки 150 мм;

Чаще всего соединение пластика и металла производится посредством свободных фланцев, опора которых осуществляется на прямой бурт. Очень важно, чтобы было правильное соответствие металлических труб и полипропиленовых по размерам, иначе проблем впоследствии не избежать. Перед монтажом необходимо внимательно осмотреть фланцы, чтобы у последних не было никаких заусенцев, иначе во время соединения пластиковая труба может пострадать. Дальнейшая работа осуществляется поэтапно:

• на месте предполагаемого соединения необходимо сделать ровный аккуратный срез;
• после этого на участок трубы следует надеть фланец;
• конструкция укрепляется резиновой прокладкой. Важно, чтобы она не заходила на срез слишком сильно, хватит и 8-10 мм, не больше;
• в последний момент фланец надевается на прокладку, после чего конструкция надежно закрепляется с другим фланцем при помощи болтов. Очень важно, чтобы затягивание болтов происходило равномерно. Чрезмерное затягивание способно повредить болты, и конструкция начнет протекать.

Американка

Американка представляет собой специальную разновидность исполнения комбинированного полипропиленового фитинга. Ее главная особенность заключается в наличии на одной из сторон металлической вставки с накидной гайкой, которая накручивается на резьбу стальной или другой металлической трубы. Герметичность соединения обеспечивается за счет использования торцевого уплотнительного кольца. На другом конце размещается раструб для присоединения полипропиленовой трубы методом сварки. Чаще всего соединение с накидной гайкой применяется на комбинированных муфтах, но также может использоваться и других видах ПП фитингов, включая уголки, переходники, тройники и другие типы.

Особенности ее конструкции делают американку практически незаменимым элементом для системы отопления, а также для других видов инженерных систем. Она позволяет выполнять надежное и герметичное соединение, которое можно быстро демонтировать при помощи обычного гаечного ключа. Поэтому американка отлично подходит для подключения к трубопроводу различного оборудования, в процессе эксплуатации которого может возникать необходимость обслуживания или замены. В частности, при помощи американки выполняется подключение радиаторов отопления, различных видов запорной и регулирующей арматуры, приборов учета воды и тепловой энергии и другого оборудования.

Раструбная технология сборки пластиковых трубопроводов

Фиксация указанным методом оправдана только при эксплуатации в системах низкого давления. Вставка в раструб обеспечивает быстрый и лёгкий монтаж, подходит для канализационных и дренажных инженерных систем.

Концы труб в месте монтажа должны иметь точно подогнанный диаметр.

Секция с раструбом, соответственно, вставляется в конец трубы с уплотнителем. Для проведения работ не потребуются наличие специальных знаний или закупка специальных фитингов.

Порядок сборки трубопроводов загонкой в раструб

Для устранения возможных диаметральных погрешностей в стыкуемых секциях в раструбном наконечнике имеется резиновое кольцо. Задача этого элемента обеспечить герметичность при механическом воздействии на трубопровод.

Для облегчения самого процесса загонки применяют смазку. Состав наносится на гладкую часть концевого среза. Контроль процесса стыковки осуществляется при помощи маркировки. Так пользователь не загонит трубу слишком глубоко и не повредит секцию.

Нормированное погружение раструба позволяет не только обеспечить экономию материала, но и соблюсти стандартный зазор, что необходимо для компенсирования нагрузок при линейных расширениях — явлениях, которые возникают при разнице температур.

Как соединить пластиковую трубу с металлической

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

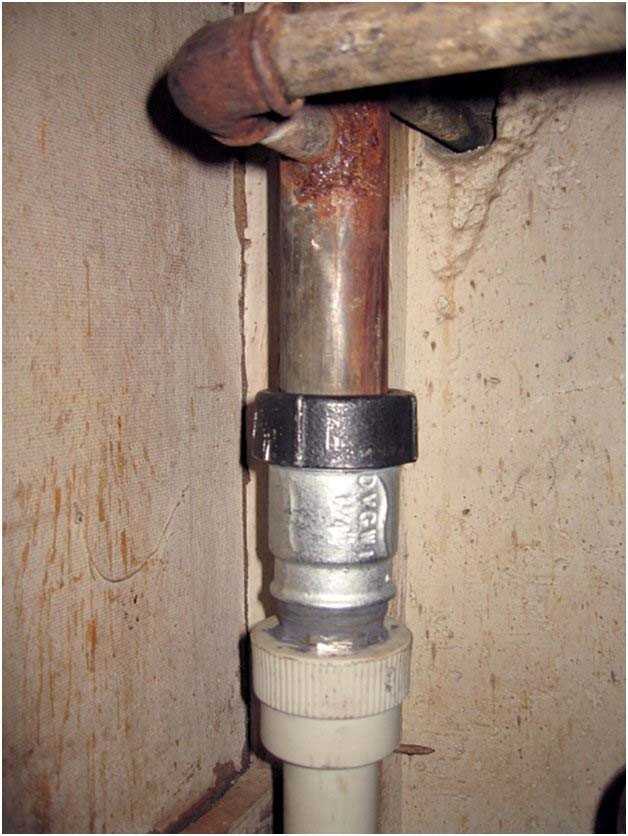

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

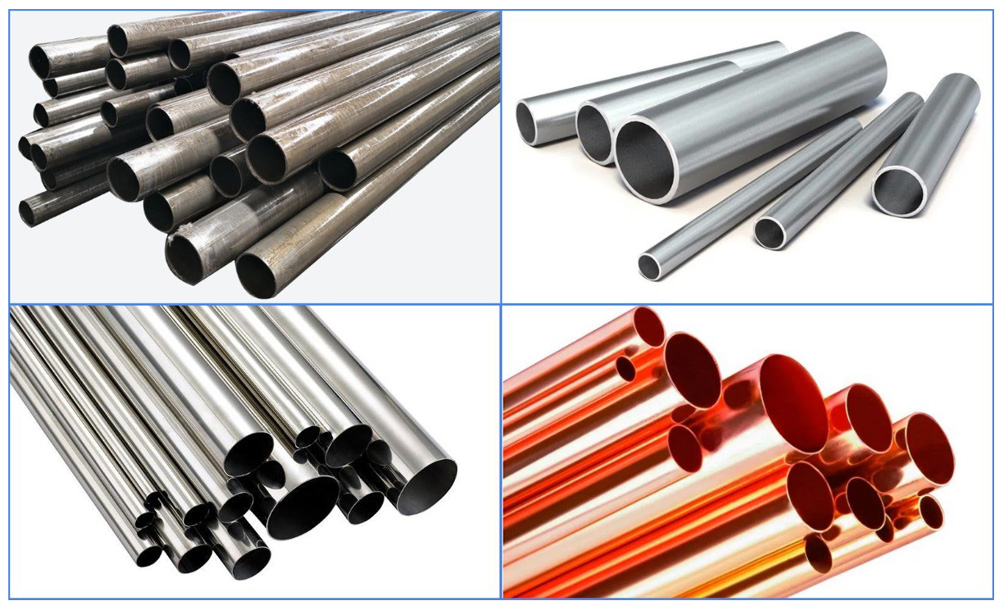

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях. Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой
Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Обжимные фитинги

Обжимные фитинги изготавливаются из латуни или нержавеющей стали. Полипропиленовая труба надевается на металлическую трубку. Для ее фиксации используется обжимное кольцо и расположенная поверх него компрессионная гайка. Герметизация места соединения достигается за счет резиновых уплотнителей. Поставляются такие элементы в готовом комплекте.

Основными преимуществами компрессионных фитингов для ПП труб можно назвать их следующие особенности:

•
  простой монтаж без необходимости использования специального сварочного оборудования;
• возможность демонтажа и повторного использования с сохранением всех функциональных характеристик;
• рабочая температура и давление, полностью соответствующие полипропиленовым трубам;
• возможность выполнения монтажа при низких температурах, когда сварка деталей из полипропилена невозможна.

В то же время необходимо учитывать, что раз в несколько лет на узлах соединения возможно появление протечек. Поэтому может возникать необходимость периодически подтягивать компрессионные гайки. Кроме того, при монтаже можно повредить уплотнительные элементы, что также вызывает протечку. Эти особенности могут существенно ограничивать область применения деталей обжимного типа. По своей цене компрессионные элементы в 2-3 раза дороже сварных.

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Американка

Американка представляет собой специальную разновидность исполнения комбинированного полипропиленового фитинга. Ее главная особенность заключается в наличии на одной из сторон металлической вставки с накидной гайкой, которая накручивается на резьбу стальной или другой металлической трубы. Герметичность соединения обеспечивается за счет использования торцевого уплотнительного кольца. На другом конце размещается раструб для присоединения полипропиленовой трубы методом сварки. Чаще всего соединение с накидной гайкой применяется на комбинированных муфтах, но также может использоваться и других видах ПП фитингов, включая уголки, переходники, тройники и другие типы.

Особенности ее конструкции делают американку практически незаменимым элементом для системы отопления, а также для других видов инженерных систем. Она позволяет выполнять надежное и герметичное соединение, которое можно быстро демонтировать при помощи обычного гаечного ключа. Поэтому американка отлично подходит для подключения к трубопроводу различного оборудования, в процессе эксплуатации которого может возникать необходимость обслуживания или замены. В частности, при помощи американки выполняется подключение радиаторов отопления, различных видов запорной и регулирующей арматуры, приборов учета воды и тепловой энергии и другого оборудования.

Соединение полипропиленовой трубы с металлической как соединить железную трубу с пластиковой,

Варианты соединения полимерной трубы с железной, плюсы и минусы способов

На смену старым железным трубопроводам, прослужившим не одно десятилетие, пришла современная пластиковая продукция. Но при ремонте или замене технических коммуникаций появляются ситуации, когда необходимо знать, как объединить трубу из железа с полипропиленовой.

Выполнение перехода между различными видами труб — металл и полипропилен

По собственной надежности и рабочим свойствам пластиковая продукция труб превосходит металлического изделия. Правильное соединение полимерной трубы с железной считается залогом безотказной и хорошей функционирования систем различного назначения.

Применяется несколько вариантов стыковки:

1. Резьбовой. В этом случае применяют фитинги, имеющие вид муфты. Один конец подобного рода изделий снабжают резьбой для элементов из металла, а другой собой представляет замечательно гладкий срез. Переходник с трубы из металла на пластиковую используют при надобности соединить трубы у которых диаметр не больше 40 миллиметров.
2. Фланцевый. Этот вариант подразумевает, что соединяются трубы большого сечения при помощи фланцев, потому как стягивание резьбы востребует существенных усилий в физическом плане.

Монтаж фитингов с резьбой

Этот тип соединений труб среднего и малого диаметра учитывает наличие резьбы как в середине, так и с наружной стороны. Она требуется, чтобы прикреплять части из металла трубопровода, при этом гладкий срез на муфте находится на другой стороне – к ней припаивают пластик.

Технология монтажа выделяется обычностью:

1. Заготовку в возможном месте стыка срезают под прямым углом. Чтобы обработать края, задействуют солидол. Потом при помощи резьбореза заканчивают обработку.
2. Дальше края чистят так, чтобы не оставалась стружка из металла. Месту грядущего соединения потребуется герметизация, для этого можно использовать паклю или ФУМ – ленту.
3. Переходник с трубы из железа на изделие из пластика, он же соединитель, накручивают после подготовительной подготовки на часть, имеющую срез. Для этого не следует прилагать немалые усилия, потому как деталь может лопнуть при сильном нажатии на нее.
4. Гладкий край объединяют с пластиковой трубой.

Паклю или ФУМ — ленту наматывают по ходу резьбы таким образом, чтобы материал закрывал минимум 1 -2 витка.

Установка фланцев

Как мы говорили раньше, этот вариант соединения применяют для труб большого сечения. Фланцевый переход с трубы из железа на пластиковую позволяет при надобности с меньшими проблемами выполнить очистные мероприятия.

Фланцы собой представляют плоские диски круглой, прямоугольной или остальной формы, имеющие отверстия для шпилек и болтов для оснащения качественного соединения. Читайте также: «Какие бывают фланцы для труб – виды и преимущества соединений».

Процесс соединения состоит из нескольких стадий:

1. На концах отрезков труб выполняют ровный срез. В середине изделий не должно быть пыли и стружки.
2. На заблаговременно подготовленные срезы одевают фланцы. Между дисками помещают прокладки из резины.
3. Для соединений 2-ух фланцев задействуют болты, которые затягивают одинаково, не прилагая немалые усилия.

Приходится следить за тем, чтобы края подкладок не поддерживали пределы фланцев больше, чем на 10 миллиметров.

Соединение труб из полипропилена

Для стыковки изделий, которые сделаны из полипропилена, на их концы необходимо влиять большой температурой. Также разрешено использовать специализированные фитинги или метод приклеивания.

Чтобы состыковывать полипропиленовые отрезки труб, нужно применять специализированный электросварочный аппарат, который называют еще «утюгом». Он работает от обыкновенной электрические сети. Эксперты советуют покупать трубную продукцию с меньшим запасом, потому как возможны ошибки.

Работа делается постепенно:

1. Первым делом в местах расположения стыков выполняют несколько срезов, а торцы тщательно зачищают. На поверхности маркером наносят специализированные метки, указывающие глубину нахождения деталей в середине оборудования для нагрева. Температура паяльника при этом должна быть не менее 270 градусов.
2. Соединение насадок выполняется только перпендикулярно.
3. В течении 10 -15 секунд ждут окончания плавления. Потом избавляются от насадок, а детали вновь стыкуют между собой. Их следует слегка приложить друг к другу, не допуская проворачивания.
4. Пока стыкуемые детали не остынут, их следует оставить в одном положении на какое то время.

Метод раструбной пайки применяют для труб 40-миллиметрового или большего размера. Подобную работу необходимо поручить профессионалам – только они знают, как объединить трубу из пластика с полипропиленовой правильно.

Детали соединения было бы неплохо подогревать внутри, а трубную продукцию – с наружной стороны. Лишь тогда можно создавать узлы, которые выделяются надежностью, потому как иначе на поверхности внутри появятся маленькие бугорки, которые приводят к уменьшению проходимости трубо-проводов. После продувки конструкции такие проблемы пропадут.

Использование «холодного» метода

Этот способ подразумевает применение соединители компрессионные, а из инструментов потребуется только обыкновенный обжимной ключ.

Монтаж делается так:

1. Процесс работы начинают со срезов по краешкам. Потом проверяют перпендикулярность расположения кромки. Дальше зачищают торцы от заусениц с помощью проволочной мочалки или мелкозернистой шкурки.
2. Стяжную гайку помещают на один конец трубы. Крепёжное соединение в виде резьбы пластмассовых труб должно быть направлено в сторону фитинга (прочитайте: «Преимущества резьбового соединение труб, способы герметизации стыков»). Потом применяют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но в первую очередь длинными скосами.
3. Соединитель нанизывают на поверхность заблаговременно подготовленного торца. Деталь во поверхность внутри необходимо вставлять до конца.
4. В окончание работы полностью затягивают стяжную гайку и проверяют получившееся соединение на герметичность.

Несколько решающих моментов выполнения сваривания

Подобный инструмент как профессиональный паяльный аппарат стоит дорого. Благодаря этому выгоднее приобретать доступные варианты, если предстоит разовая работа. «Непрофессиональные» модели в большинстве случаев оборудуют несколькими ходовыми насадками. Еще прекрасным решением будет аренда инструмента. Качество соединений от этого никак не сможет пострадать.

У всех паяльников есть необходимый элемент – подставка. Даже профессионалы выполняют соединения при условиях сохранения инструментом устойчивого положения. На нагрев поверхностей для работы должно уходить от 10 до 15 минут. Читайте также: «Какое соединение труб из полипропилена надёжнее – особенности и виды стыковки».

Прежде чем объединить трубы из полипропилена, необходимо разобраться в деталях. Соединительные насадки состоят из 2-ух частей: первая из них – это дрон, на котором происходит нагрев муфты, вторая — гильза, имеющая в середине трубу с дроном.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от определенных факторов:

• вида продукции труб;
• толщины стенок;
• диаметра соединяемой конструкции.

Все названные выше параметры, в основном, есть в таблице, прилагаемой к паяльникам.

Характерности соединения труб канализации

Во время монтажа и ремонте систем канализации бывает требуется выполнить переход с трубы из железа на полипропилен. Соединение с чугунными подобиями имеет характерности из-за причины их конструктивных отличий.

Следует иметь в наличии специализированные комплектующие изделия:

Первым делом нужно приобрести разнообразные детали. Если не получается найти необходимые комплектующие, можно применить даже подручные материалы. К примеру, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а с помощью широкой тупой отвертки данный материал уплотняют.

Чеканку не применяют по многим причинам. Она приводит к деформированию пластмассовых труб и помешать обеспечить герметичность стыков. Однако даже после окончания работ по ремонту остается высокая вероятность возникновения протечек.

Не станет долговечным избавлением от проблемы и использование раствора из цемента. Потому как разнообразные материалы выделяются показателем температурного расширения, разница эта оказывает неблагоприятное воздействие на конструкцию. В результате в зацементированных стыках вскоре возникают трещины, и система утрачивает цельность.

Трубы из пластика со стальными в сточных конструкциях объединяют очень нечасто, более популярна стыковка с остальными видами трубной железной продукции (прочитайте также: «Виды соединителей для труб сделанных из металла – варианты соединений»).

Подключение системы снабжения воды или отопления, где требуется решить, как объединить профилированную трубу с полипропиленовым изделием, отличается постоянным возникновением потеков, благодаря этому существенным моментом монтажа считается выбор схемы стыковки 2-ух разнообразных материалов.

Tagged : металлический / полипропиленовой / соединение / соединить / труба

Металлические трубы против пластиковых: что лучше?

13 июля

Если вы находитесь в процессе модернизации или замены водопроводной системы, вы столкнетесь с возможностью использования металлических или пластиковых труб. Вы можете задаться вопросом, каковы плюсы и минусы каждого метода, и что лучше подходит для вас и ваших потребностей. Здесь, в Brothers Plumbing, мы можем помочь вам с вашей коммерческой и жилой сантехнической системой, чтобы убедиться, что вы делаете правильный выбор в соответствии с вашими планами и бюджетом. Мы можем помочь обновить вашу сантехнику, чтобы она была безопасной для вас и всех членов вашей семьи. Это особенно важно в старых домах с устаревшими и устаревшими водопроводными линиями. Читайте дальше, чтобы узнать о сравнении вариантов труб, а также получить некоторую информацию о различных типах металлов, таких как медь и нержавеющая сталь.

Преимущества металлических труб

Металлические трубы часто являются более традиционными трубами, которые домовладельцы используют в своих водопроводных системах. Это потому, что он длится невероятно долго и, как правило, является самым долговечным вариантом. Металлическая труба состоит из меди, латуни, чугуна или стали. Каждый вариант имеет свои преимущества и ограничения. Одним из основных недостатков использования металлических труб является то, что эти трубы со временем подвергаются коррозии и могут отслаиваться от ржавчины, вызывая появление ржавой водопроводной воды. Тем не менее, некоторые металлы, такие как медь, являются отличным вариантом, поскольку они могут обеспечить устойчивость к ржавчине и служить дольше, чем другие материалы. Кроме того, металлические трубы, как правило, являются более дорогим вариантом по сравнению с пластиковыми трубами, которые в настоящее время становятся все более широко используемыми.

Преимущества пластиковых труб

С пластиковыми трубами, как правило, легче работать, и их установка обходится дешевле. Они не такие тяжелые и прочные, и поэтому с ними не так сложно работать. Пластик также легко резать и помещать в труднодоступные места, и, благодаря его популярности, обычно легче найти странные или необычные детали, которые подходят к тому, что вы ищете. Хотя это главное преимущество, пластик не так долговечен, как металл, в том смысле, что он не такой термостойкий и его нужно будет заменять чаще, чем металлические трубы. Кроме того, существуют некоторые ограничения на использование пластиковых труб, поскольку они обычно не могут использоваться в местах водопроводных систем, по которым подается питьевая вода или вода под высоким давлением.

Если вы решите использовать в этих местах пластиковые трубы, они должны быть изготовлены из полибутилена или хлорированного поливинилхлорида (ХПВХ). В трубы из ХПВХ добавлен хлор, что повышает термостойкость, делает их пригодными для питьевой воды и обеспечивает хорошую изоляцию. PEX (сшитый полиэтилен) также может быть хорошим и долговечным вариантом для использования в линиях питьевой воды, но его необходимо соединить отрезком медной трубки, если он используется для нагревателя горячей воды. Трубы ПВХ можно легко и эффективно использовать для сливных частей водопроводной системы.

Еще одним важным преимуществом пластиковых труб является то, что они не ржавеют и не подвергаются коррозии, в отличие от металлических труб. Пластиковые трубы легко соединяются, так как существует несколько различных способов монтажа, а сварка не требуется, что экономит усилия.

Трубы из латуни и нержавеющей стали

Если вы склоняетесь к металлическим трубам, возможно, вы взвешиваете свои варианты, когда речь заходит о том, какой тип металла лучше всего использовать. Латунные трубы все еще используются сегодня, хотя они намного старше, чем другие виды металла. Пока он не содержит свинца, он должен быть безопасным для использования в линиях питьевой воды и достаточно прочным и устойчивым к коррозии. Нержавеющая сталь — еще один возможный вариант, очень прочный, устойчивый и простой в уходе.

Оцинкованная сталь

Оцинкованная сталь, обычно используемая в сантехнике, имеет цинковое покрытие, которое противостоит ржавчине и делает ее долговечной. Также известно, что оцинкованная сталь является более дешевой альтернативой стальным трубам. Основным недостатком этого типа металла является то, что он может ограничивать поток воды и потенциально вызывать другие проблемы с сантехникой.

Медные трубы

Как упоминалось ранее, медные трубы — это отличный вариант для долговечности и высокого качества. Они считаются современными, выгодными и становятся очень популярными, так как обеспечивают отличное качество воды без примесей. Медные поверхности по своей природе являются антимикробными и могут помочь убить вредные бактерии. Эти трубы также надежны и не ржавеют, что делает их лучшим вариантом для многих.

Как видите, есть разные варианты, которые вы можете выбрать, в зависимости от того, что влечет за собой ваш проект. Будьте уверены, что есть вариант, который подойдет вам и обеспечит долговечность и универсальность. Если вы не уверены, вы всегда можете поговорить с профессиональным сантехником или техническим специалистом, чтобы выяснить, какой вариант будет работать безопасно и эффективно для вашей сантехнической системы. Для получения дополнительной информации о наших сантехнических услугах и вариантах трубопроводов, пожалуйста, свяжитесь с Brothers Plumbing по телефону 800-742-0018 или свяжитесь с нами здесь. Мы будем рады помочь вам с вашим следующим проектом или обновлением своевременно и профессионально. Свяжитесь с нами сегодня для получения дополнительной информации и запросить цитату.

Автор: Brothers Plumbing

0 Комментариев

Типы сантехнических труб | Узнайте, что входит в пятерку лучших в этом посте

Различные типы водопроводных труб можно использовать по-разному: от подачи воды к кухонному крану до доставки отходов в канализационную систему. Эти виды дренажных и подающих систем существуют с древних времен. Греки использовали глиняные трубы для подачи воды в дома и общественные здания. В начале двадцатого века такие материалы, как чугун, терракота, медь и оцинкованная сталь, стали более популярными.

По мере развития нашего понимания отравления свинцом все развивалось еще дальше. Сегодня существует множество различных типов труб, каждая из которых используется для определенной цели. Этот список состоит из труб из ПВХ, PEX, ABS, меди, оцинкованной стали и чугуна. Ознакомьтесь с информацией ниже, чтобы узнать больше.

Содержание

5 основных типов водопроводных труб для вашей домашней водопроводной системы

• Подайте заявку на получение степени в области сантехники в NEIT!

  Загрузка…

1.

Трубы ПВХ

Трубы из поливинилхлорида (ПВХ) обычно используются как часть сливной линии раковины, туалета или душа. Его пластиковые трубки идеально подходят для такого использования, потому что они защищают воду от ржавчины и коррозии лучше, чем другие типы труб. Эта способность также делает трубы из ПВХ невероятно прочными. Если они не подвержены каким-либо повреждениям, трубы из ПВХ прослужат неопределенный срок.

Труба ПВХ

также способна выдерживать высокое давление воды. Вот почему он также может служить основным водопроводом вашего дома. Кроме того, это более легкий материал, поэтому с ним легче работать, чем с более традиционными вариантами труб из оцинкованной стали. Трубы из ПВХ также имеют гладкую внутреннюю оболочку, которая защищает от образования отложений и делает их более устойчивыми к засорению.

Недостатки труб из ПВХ включают ограниченные варианты размеров, неспособность выдерживать горячую воду и опасения по поводу токсичности. Хотя трубы из ПВХ соответствуют всем стандартам, установленным Американским национальным институтом стандартов, существуют опасения, что они могут попадать в питьевую воду с поливинилхлоридными химическими веществами, потенциально вызывая респираторные и репродуктивные проблемы. Именно по этой причине некоторые штаты запретили водопроводные трубы из ПВХ для транспортировки питьевой воды.

2. Трубы PEX

Трубы из сшитого полиэтилена

PEX также относятся к недорогим пластиковым трубам, обычно используемым для водопроводных сетей. Подобно трубам из ПВХ, он предотвращает попадание ржавчины или коррозии в воду.

Профессионалов по-прежнему привлекают трубы PEX, потому что они гибкие и их легко прокладывать сквозь стены, потолки, подвалы и подвальные помещения. В то же время они достаточно прочны, чтобы выдерживать давление водопровода. Трубы из сшитого полиэтилена также имеют цветовую маркировку для горячей и холодной воды, что позволяет сантехникам легко их идентифицировать и организовывать во время работы.

Прочитайте нашу последнюю статью, чтобы узнать, что нужно, чтобы стать сантехником.

3. Трубы из АБС-пластика

Труба

из акрилонитрил-бутадиен-стирола (АБС) похожа на трубу из ПВХ по своей природе, но ее легко идентифицировать по черному цвету. Акрилонитрилбутадиенстирол также особенно устойчив к низким температурам. В основном используется для вентиляционных и дренажных линий.

Несмотря на простоту установки такой водопроводной трубы, она может деформироваться под воздействием прямых солнечных лучей. Трубы из АБС-пластика также более шумные, чем другие типы сантехнических труб, что вызывает беспокойство у некоторых домовладельцев.

4. Медные трубы

Медная труба

десятилетиями была основным продуктом в сантехнической промышленности. Этот тип сантехнических труб может прослужить более 50 лет и обычно используется в раковинах, душевых, ваннах и других приспособлениях в новых и старых домах. Медные трубы остаются популярными среди сантехников и домовладельцев, потому что они устойчивы к коррозии и лучше всего подходят для защиты качества воды.

Медные трубы способны выдерживать высокое давление воды и устойчивы как к горячей, так и к холодной воде. Он также может быть переработан, что делает его несколько экологически чистым вариантом.

Тем не менее, следует учитывать несколько недостатков. Из-за своей жесткости сантехники не могут использовать медные трубы в труднодоступных местах. Это также самый дорогой вид сантехнических труб. Поскольку цена на медь продолжает расти, стоимость любого проекта, связанного с медными трубами, будет расти.

5. Чугунные и оцинкованные стальные трубы

Чугунные трубы и трубы из оцинкованной стали редко используются в новом строительстве, хотя они обычно встречаются в домах, построенных в начале 20 века. Тем не менее, чугунные водопроводные трубы невероятно долговечны и до сих пор используются для частей систем водоснабжения.

Чугунные трубы обычно использовались в качестве канализационных труб или других дренажных целей. Их популярность во многом связана с тем, что они термостойкие и уменьшают шум движущейся воды.

К сожалению, чугунная труба подвержена ржавчине и коррозии. Со временем это повлияет на его способность поддерживать подачу чистой воды. Эти типы труб в значительной степени были заменены медными или трубами PEX при ремонте сантехники в жилых помещениях.

Заключение

Различные типы сантехнических труб предназначены для разных целей. Для успешной карьеры профессионального сантехника вам нужно знать, какие из них использовать для конкретных сантехнических систем.

Узнайте все, что нужно знать о сантехнике в жилых, коммерческих и промышленных зданиях, с нашей программой получения степени младшего специалиста в области сантехники и отопления. Студенты познакомятся с базовой теорией и практикой отопления и водопровода и получат практический опыт в лабораторных условиях.

Заполните эту форму, чтобы узнать больше о том, как NEIT может помочь вам в достижении ваших целей. Вы также можете позвонить нам по телефону 401-467-7744 сегодня.

Сколько существует типов водопроводных труб?

Существует пять основных типов материалов для водопроводных труб, которые все еще используются сегодня: медь, оцинкованная сталь, поливинилхлорид (ПВХ), акрилонитрил-бутадиен-стирол (АБС) и сшитый полиэтилен (РЕХ).

Также используется

Хлорированный поливинилхлорид (ХПВХ). Этот тип сантехнических труб может быть создан путем добавления хлора в трубы из ПВХ. Это придает материалу более высокие температурные характеристики, повышенную огнестойкость и коррозионную стойкость.

Какие трубы лучше всего подходят для водопровода?

Труба ПВХ

на сегодняшний день является наиболее часто используемой трубой в жилых домах. Этот тип труб доступен по цене и доступен во многих различных фитингах и размерах. Это также отличный выбор для большинства применений с теплой и холодной водой.

Чем PEX лучше ПВХ?

Трубы PEX

остаются более популярными среди сантехников, потому что они гибкие и простые в установке. В отличие от ПВХ, он не требует использования клея, который потенциально может просочиться в воду. Он также устойчив к коррозии, что делает его совместимым с металлическими трубами.

Какую трубу лучше всего использовать для подземного водопровода?

Для подземного водопровода можно использовать трубы как из ПВХ, так и из РЕХ. Оба могут быть закопаны и выдерживают высокое давление. Они также устойчивы к ржавчине и коррозии.

Вы также можете использовать медные водопроводные трубы для подземного водопровода, так как они устойчивы к ржавчине и протечкам. Тем не менее, они чувствительны к определенным почвенным условиям. Прежде чем приступить к любому проекту, лучше всего ознакомиться с тем, что рекомендуют местные строительные нормы и правила.

Какие водопроводные трубы стоят больше всего денег?

Don Farrall/Getty Images

Мы склонны воспринимать водопроводные трубы в наших домах как должное (до тех пор, пока они не сломаются, конечно). Но если вы строите, достраиваете или ремонтируете дом, особенно старый, вам, возможно, придется учитывать тип трубы.

Не все трубки созданы одинаково, и уж точно не имеют одинаковой цены. Фактически, затраты колеблются от 0,40 до 8,00 долларов США за погонный фут, в зависимости от типа материала трубы. Металлические трубы, как правило, стоят дороже пластиковых.

Стоимость замены сантехники будет зависеть от того, какой тип материала трубы вы выберете, и тарифа на установку в вашем регионе. Некоторые трубы легче установить, чем другие. Имейте в виду, что установка может также потребовать удаления и замены любого гипсокартона или напольного покрытия.

Тем не менее, основная часть ваших расходов, скорее всего, будет связана с самими трубами. Ваш основной выбор:

• Медь
• РЕХ
• ХПВХ
• Оцинкованная сталь
• Чугун

Давайте рассмотрим плюсы и минусы, а также стоимость каждого типа труб.

Медная труба

Что это: Медь является своего рода золотым стандартом для труб. Известный своей долговечностью, он может прослужить до 100 лет. Медные трубы естественным образом устойчивы к бактериям и с меньшей вероятностью разрушатся под воздействием ультрафиолетовых лучей. Многие латунные трубы, которые не используются так часто, также состоят в основном из меди с немного меньшей прочностью.
Стоимость: $2-8 за погонный фут

Плюсы:

• Выдерживает испытание временем
• Хорошо справляется с нагревом
• Может увеличить стоимость дома

Минусы:

• Дороже других видов труб
• Может быть украден, если материалы оставлены без присмотра
• Как и любой металл, может подвергаться коррозии

Труба из ХПВХ

Что это такое: Трубы из хлорированного поливинилхлорида (ХПВХ) — один из старейших типов современных труб, который используется по крайней мере с 19 века.60-е годы. Это двоюродный брат ПВХ-трубы, сделанный из очень похожего материала, но измененный с помощью хлора, чтобы лучше выдерживать более широкий диапазон температур, особенно при высоких температурах. Этот тип пластиковой трубы имеет толстые стенки, которые можно использовать как для холодной, так и для горячей воды (ПВХ хорошо подходит только для ненагретой воды), и она очень выгодна по цене. К сожалению, он также может протечь, особенно если он не был установлен точно во время установки. Он также имеет более короткий срок службы — около 50-70 лет.
Стоимость: 0,50–1 долл. США за погонный фут

Плюсы:

• Очень доступный
• Проверено временем
• Может использоваться для различных проектов

Минусы:

• Требует соединений для создания определенных углов
• Срок службы меньше, чем у других типов труб

Труба PEX

Что это такое: Трубы из сшитого полиэтилена (PEX) очень гибкие, как в прямом, так и в переносном смысле: их можно использовать с другими типами труб, что делает их идеальными для ремонта или замены сложных систем. Разработан в 1990-х годов, это относительно новый тип материала для труб, который довольно долговечен — теоретически примерно на одном уровне с медью, хотя точный срок службы пока неизвестен — и вряд ли протечет.
Стоимость: 0,40–2 доллара за погонный фут

Плюсы:

• Дешевле, чем медь
• Подходит для напольного отопления
• Может длиться 80-100 лет

Минусы:

• Не всегда совместим со всеми существующими системами
• Требуются специальные инструменты для установки
• Май лопнет с возрастом

Оцинкованная стальная труба

Что это такое: Оцинкованные стальные трубы, иногда называемые просто оцинкованными трубами, можно найти в домах, которым 40 и более лет. Они изготовлены из стали с цинковым покрытием и раньше были довольно популярны. Пока цинковое покрытие сохраняется, трубы могут быть достаточно прочными. Однако, как только их покрытие со временем подвергается коррозии, открытая сталь, скорее всего, заржавеет и станет нестабильной.
Стоимость: Около 8 долларов США за погонный фут

Плюсы:

• Долговечность при прочном цинковом покрытии
• Может работать в условиях высокого давления
• Продолжительность жизни всего около 40 лет

Минусы:

• Может привести к ржавчине и появлению частиц в воде
• Дорого для замены

Чугунная труба

Что это: Чугунные трубы были стандартом примерно до 1960-х годов, когда стали преобладать сталь и ПВХ. Их стенки толще, чем у стальных труб, и они также могут иметь защитную облицовку. К сожалению, несмотря на свою прочность, чугунные трубы не являются гибкими и подвержены ржавчине. Хотя эти трубы по-прежнему могут быть оптимальным выбором для канализации и дренажа, в настоящее время их вряд ли рекомендуют для жилых помещений, поскольку они тяжелее и подвержены коррозии с большей вероятностью, чем более податливые материалы, доступные в настоящее время.
Стоимость: $2-10 за погонный фут

Плюсы:

• Толстая облицовка трубы
• Можно установить новые трубы для ремонта
• Идеально подходит для коммерческого использования

Минусы:

• Тяжелый и трудно режется
• Сильно подвержен ржавчине, коррозии
• Практически отсутствует гибкость

Сколько стоит установка труб?

Правильная труба для вашего проекта должна учитывать требуемые вам прочность и долговечность, а также стоимость материалов и труда. Менее гибкие и тяжелые трубы могут быть более дорогими в установке, поскольку они требуют опыта и более сложны в работе. Затраты на рабочую силу обычно составляют около 1-2 долларов за погонный фут, при этом установка металла стоит дороже, чем пластика.

Медь	$2-$8	$3-$10
РЕХ	0,40–2 долл. США	1,50–3 долл. США
ХПВХ	0,50–1 долл. США	1,40–4 долл. США
Оцинкованная сталь	~$8	$9-$10
Чугун	$2-$10	$3-$12

Итог по типам сантехнических труб

Ничто не вечно… включая водопроводную систему вашего дома. Если вы готовы заменить устаревшие трубы, у вас не останется выбора.

Из-за проблем с коррозией домовладельцам рекомендуется заменить трубы из оцинкованной стали и чугуна либо традиционной медью (которая стоит дороже, но также имеет очень долгий срок службы), либо одним из более новых пластиковых вариантов (PEX и CPVC). ). Из этих двух CVPC дешевле и предлагает много денег за сантехнику; но PEX широко хвалят за то, что он предлагает долговечность меди по ценам, близким к CVPC, а также за свою характерную гибкость.

Соединения и соединения | UpCodes

P3003.1 Герметичность

Соединения и соединения в системе DWV должны быть газо- и водонепроницаемыми для предполагаемого использования или давления, требуемого испытанием.

P3003.1.1 Резьбовые соединения, общие положения

Резьба труб и фитингов должна быть конической.

P3003.2 Запрещенные соединения

В дренажной системе не должны использоваться нитки и ленты. Дренажные и вентиляционные трубы нельзя просверливать, нарезать резьбу, сжигать или сваривать.

Запрещаются следующие типы соединений и соединений:

1. Цемент или бетон.
2. Мастика или битумная заливка горячим способом.
3. Соединения с фитингами, не одобренными для конкретной установки.
4. Соединения труб разного диаметра с помощью эластомерных уплотнительных колец круглого сечения.
5. Цементно-растворительные соединения между пластиковыми трубами различных типов, за исключением случаев, предусмотренных в Разделе P3003.13.4.
6. Седельные фитинги.

P3003.3 Пластмасса АБС

Соединения труб или фитингов из пластмассы АБС должны соответствовать разделам P3003.3.1–P3003.3.4.

P3003.3.1 Механические соединения

Механические соединения дренажных труб должны быть выполнены с эластомерным уплотнением, соответствующим ASTM C1173, ASTM D3212 или CSA B602. Механические соединения должны устанавливаться только в подземных системах, если не утверждено иное. Соединения должны быть установлены в соответствии с инструкциями производителя.

P3003.3.2 Цементирование растворителем

Поверхности соединения должны быть чистыми и не содержать влаги. Клей на растворителе, соответствующий ASTM D2235 или CSA B181.1, должен быть нанесен на поверхности соединения. Соединение должно быть выполнено, пока цемент влажный. Соединения должны быть выполнены в соответствии с ASTM D2235, ASTM D2661, ASTM F628 или CSA B181. 1. Цементно-растворительные швы допускаются над или под землей.

P3003.3.3 Резьбовые соединения

Резьба должна соответствовать ASME B1.20.1. На трубу сортамента 80 или более тяжелую разрешается нарезать резьбу с помощью плашек, специально предназначенных для пластиковых труб. Утвержденную смазку для резьбы или ленту следует наносить только на наружную резьбу.

P3003.3.4 Вставные фитинги

Вставные фитинги DWV должны быть перечислены и маркированы в соответствии с ASME A112.4.4 и должны устанавливаться в соответствии с инструкциями производителя.

P3003.4 Чугун

Соединения между чугунными трубами или фитингами должны соответствовать разделам с P3003.4.1 по P3003.4.3.

P3003.4.1 Зачеканные соединения

Соединения ступицы и патрубка должны быть плотно заполнены паклией или пенькой. Расплавленный свинец заливается за одну операцию на глубину не менее 1 дюйма (25 мм). Вывод не должен отступать более чем на ¹ / ₈ дюймов (3 мм) ниже обода втулки и должен быть плотно зачеканен. Не допускается нанесение краски, лака или других покрытий на соединительный материал до тех пор, пока соединение не будет испытано и одобрено. Свинец заливают в одну заливку и герметично конопачивают.

P3003.4.2 Компрессионные прокладки соединений

Компрессионные прокладки для ступичных и втулочных труб и фитингов должны соответствовать ASTM C564. Прокладки должны быть сжаты, когда труба полностью вставлена.

P3003.4.3 Механическая соединительная муфта

Механическая соединительная муфта для труб без втулок и фитингов должна состоять из эластомерной уплотнительной втулки и металлического экрана, соответствующих требованиям CISPI 310, ASTM C1277 или ASTM C1540. Эластомерная уплотнительная втулка должна соответствовать ASTM C564 или CSA B602 и иметь центральный упор. Механические соединительные муфты должны быть установлены в соответствии с инструкциями производителя.

P3003.5 Бетонные соединения

Соединения между бетонными трубами и фитингами должны быть выполнены с эластомерным уплотнением, соответствующим ASTM C443, ASTM C1173, CSA A257. 3 или CSA B602.

P3003.6 Трубы и трубки из меди и медных сплавов

Соединения между трубами или фитингами из меди или медных сплавов должны соответствовать разделам с P3003.6.1 по P3003.6.4.

P3003.6.1 Паяные соединения

Все поверхности соединений должны быть очищены. При необходимости должен применяться утвержденный флюс. Припои должны иметь температуру плавления выше 1000°F (538°C). Присадочный металл для припоя должен соответствовать AWS A5.8.

P3003.6.2 Механические соединения

Механические соединения должны быть установлены в соответствии с инструкциями производителя.

P3003.6.3 Паяные соединения

Соединения из меди и медных сплавов должны быть спаяны в соответствии с ASTM B828. Обрезанные концы труб должны быть рассверлены на весь внутренний диаметр конца трубы. Соединяемые поверхности должны быть очищены. Флюсы для пайки должны соответствовать ASTM B813 и после пайки должны становиться некоррозионными и нетоксичными. Соединение должно быть спаяно припоем, соответствующим ASTM B32.

P3003.6.4 Резьбовые соединения

Резьба должна соответствовать ASME B1.20.1. Соединительный герметик или ленту следует наносить только на наружную резьбу.

P3003.7 Сталь

Соединения между трубами или фитингами из оцинкованной стали должны соответствовать разделам P3003.7.1 и P3003.7.2.

P3003.7.1 Резьбовые соединения

Резьба должна соответствовать ASME B1.20.1. Соединительный герметик или ленту следует наносить только на наружную резьбу.

P3003.7.2 Механические соединения

Соединения должны быть выполнены с утвержденным эластомерным уплотнением. Механические соединения должны быть установлены в соответствии с инструкциями производителя.

P3003.8 Свинец

Соединения свинцовой трубы или фитингов должны соответствовать разделам P3003.8.1 и P3003.8.2.

P3003.8.1 Обожженные

Обожженные соединения должны быть равномерно сплавлены в одну непрерывную деталь. Толщина соединения должна быть не менее толщины соединяемого провода. Присадочный металл должен быть из того же материала, что и труба.

P3003.8.2 Протертый

Соединения должны быть полностью протерты, с открытой поверхностью с каждой стороны стыка не менее ³ / ₄ дюймов (19 мм). Соединение должно иметь толщину не менее ³ / ₈ дюймов (9,5 мм) в самом толстом месте.

P3003.9 Пластмассовый ПВХ

Соединения пластиковых труб или фитингов из ПВХ должны соответствовать разделам P3003.9.1–P3003.9.4.

P3003.9.1 Механические соединения

Механические соединения на дренажной трубе должны быть выполнены с эластомерным уплотнением, соответствующим ASTM C1173, ASTM D3212 или CSA B602. Механические соединения не должны устанавливаться в надземных системах, если не утверждено иное. Соединения должны быть установлены в соответствии с инструкциями производителя.

P3003.9.2 Цементирование растворителем

Поверхности соединения должны быть чистыми и не содержать влаги. Должна применяться пурпурная грунтовка или другая утвержденная грунтовка, соответствующая ASTM F656. На все стыковые поверхности следует нанести растворяющий клей не пурпурного цвета, соответствующий требованиям ASTM D2564, CSA B137.3 или CSA B181.2. Соединение должно выполняться, пока цемент влажный, и должно соответствовать ASTM D2855. Растворительно-цементные швы должны быть установлены над или под землей.

Исключение: Грунтовка не требуется, если выполняются все следующие условия:

1. Используемый клей на основе растворителя сертифицирован третьей стороной как соответствующий стандарту ASTM D2564.
2. Клей на основе растворителя используется только для соединения дренажных, канализационных и вентиляционных труб и фитингов из ПВХ в безнапорных применениях диаметром до 4 дюймов (102 мм) включительно

P3003.9.3 Резьбовые соединения

Резьба должна соответствовать ASME B1.20.1. На трубу сортамента 80 или более тяжелую разрешается нарезать резьбу с помощью плашек, специально предназначенных для пластиковых труб. Утвержденную смазку для резьбы или ленту следует наносить только на наружную резьбу.

P3003.9.4 Вставные соединения

Вставные соединения должны соответствовать ASME A112.4.4 и должны устанавливаться в соответствии с инструкциями производителя.

P3003.10 Керамическая глина

Соединения между стеклокерамической трубой или фитингами должны быть выполнены с эластомерным уплотнением, соответствующим ASTM C425, ASTM C1173 или CSA B602.

P3003.11 Полиолефиновый пластик

Соединения между полиолефиновыми пластиковыми трубами и фитингами должны соответствовать разделам P3003.11.1 и P3003.11.2.

P3003.11.1 Соединения методом термосварки

Соединения методом термосварки для полиолефиновых труб и труб должны быть установлены с полиолефиновыми фитингами раструбного типа или полиолефиновыми фитингами с электросваркой. Соединяемые поверхности должны быть чистыми и не содержать влаги. Соединение должно оставаться в покое до тех пор, пока оно не остынет. Соединения должны быть выполнены в соответствии с ASTM F1412 или CSA B181.3.

P3003.11.2 Механические и компрессионные муфтовые соединения

Механические и компрессионные муфтовые соединения должны быть установлены в соответствии с инструкциями изготовителя.

P3003.12 Полиэтиленовая пластиковая труба

Соединения между полиэтиленовой пластиковой трубой и фитингами должны быть подземными и соответствовать разделу P3003.12.1 или P3003.12.2.

P3003.12.1 Соединения термическим сплавлением

Поверхности соединений должны быть чистыми и не содержать влаги. Соединяемые поверхности должны быть вырезаны, нагреты до температуры плавления и соединены с помощью инструментов, специально предназначенных для данной операции. Стыки должны оставаться нетронутыми до остывания. Соединения должны быть выполнены в соответствии со стандартом ASTM D2657 и инструкциями производителя.

P3003.12.2 Механические соединения

Механические соединения дренажного трубопровода должны быть выполнены с эластомерным уплотнением, соответствующим ASTM C1173, ASTM D3212 или CSA B602. Механические соединения должны быть установлены в соответствии с инструкциями производителя.

P3003.13 Соединения между различными материалами

Соединения между различными материалами трубопровода должны быть выполнены с помощью механического соединения компрессионного или механического уплотнения в соответствии с ASTM C1173, ASTM C1460 или ASTM C1461. Соединители и адаптеры должны быть одобрены для применения, и такие соединения должны иметь эластомерное уплотнение, соответствующее ASTM C425, ASTM C443, ASTM C564, ASTM C1440, ASTM D1869., ASTM F477, CSA A257.3 или CSA B602, или в соответствии с требованиями разделов P3003.13.1–P3003.13.6. Соединения стеклянной трубы с другими видами материалов должны выполняться переходниками с уплотнением из ТФЭ. Соединения должны быть установлены в соответствии с инструкциями производителя.

P3003.13.1 Медная труба или трубка к чугунной втулке

Соединения между медной трубой или трубкой и чугунной втулкой должны выполняться с помощью обжимного кольца из медного сплава или компрессионного соединения. Медная труба или трубка должны быть припаяны к наконечнику утвержденным способом, а наконечник должен быть соединен с чугунной втулкой с помощью герметизирующего соединения или механического компрессионного соединения.

P3003.13.2 Медная труба или трубка к оцинкованной стальной трубе

Соединения между медной трубой или трубкой и оцинкованной стальной трубой должны быть выполнены с помощью фитингов из медного сплава или диэлектрических фитингов. Медная трубка припаивается к фитингу утвержденным способом, а фитинг привинчивается к резьбовой трубе.

P3003.13.3 Чугунная труба к трубе из оцинкованной стали или медного сплава

Соединения между чугунной и оцинкованной стальной трубой или трубой из медного сплава должны выполняться с помощью герметизированных или резьбовых соединений или с помощью утвержденного переходного фитинга.

P3003.13.4 Пластиковая труба или трубка к трубе из другого материала

Соединения между различными типами пластиковых труб должны выполняться с помощью утвержденного переходного фитинга или с помощью растворяющего цементного соединения только в том случае, если одиночное соединение выполняется между трубами из АБС и ПВХ на конец канализационной трубы здания и начало канализационной трубы здания с использованием клея на растворителе, соответствующего стандарту ASTM D3138. Соединения между пластиковой трубой и другим материалом трубопровода должны выполняться с помощью утвержденного переходного фитинга. Соединения между пластиковой трубой и чугунной втулкой должны выполняться с помощью герметика или механического компрессионного соединения.

P3003.13.5 Свинцовая труба к другому материалу трубопровода

Соединения между свинцовой трубой и другим материалом трубопровода должны быть выполнены путем затирания с уплотнительным кольцом, ниппелем для пайки или втулкой или должны быть выполнены с помощью утвержденного переходного фитинга.

P3003.13.6 Дренажные системы из нержавеющей стали с другими материалами

Соединения между дренажными системами из нержавеющей стали и другими материалами трубопроводов должны выполняться с помощью утвержденных механических муфт.

P3003.14 Соединения между дренажным трубопроводом и унитазом

Соединения между дренажным трубопроводом и унитазом или подобными приспособлениями должны быть выполнены с помощью фланца унитаза или сливного соединителя и уплотнительной прокладки, совместимой с материалом дренажной системы, надежно прикрепленной к конструктивно прочному основанию. Соединение должно быть скреплено болтами с утвержденным соединением фланца с прокладкой и приспособлением в соответствии с ASME A112.4.3 или монтажным компаундом между приспособлением и фланцем шкафа или сливным соединителем и уплотнительной прокладкой. Соединитель для отходов и уплотнительная прокладка должны пройти испытание на герметичность по ASME A112.4.3 и должны быть установлены в соответствии с инструкциями изготовителя.

Ремонт соединения чугунной трубы в 3 этапа (намного проще, чем вы думаете!)

ByDino Pelle 21 ноября 2021 г. 23 ноября 2021 г.

думаете, это слишком сложно? Если да, то эта статья для вас.

Я покажу вам — всего за 3 шага — , как отремонтировать стык чугунной трубы , место, где чаще всего возникают течи и коррозия.

Содержание

Ремонт чугунных труб: Инструкции

Старые чугунные трубы пугают домовладельцев. Поскольку они прослужили так долго без проблем, большинство людей игнорируют их. Но вы делаете это на свой страх и риск. Все чугунные трубы со временем ломаются, ржавеют или дают течь. И когда они это делают, это часто утечка из чугунного соединения.

Большая часть чугунных водосточных труб соединяется при помощи раструбных соединений в форме колокола, которые герметизируются расплавленным свинцом и похожим на веревку материалом, называемым паклей. Если вода течет из такого соединения, это то, что вам нужно сделать.

1. Обслуживание зачеканенных свинцом соединений

• С помощью молотка и холодного зубила утрамбуйте свинец внутри ступицы.
• Если это не сработает, отмерьте длину пакли в два раза больше длины окружности трубы и равномерно набейте ее внутрь втулки концом инструмента для уплотнения или старой отверткой.

Так как свинец достаточно мягкий, чтобы его можно было изменить на слабом месте, эта простая процедура должна восстановить соединение.

2. Подготовьте новый герметик

• Холодный герметик и «пластиковый свинец» заменили расплавленный свинец в качестве герметика для чугунных соединений.
• Отмерьте длину веревочного герметика, равную двойной длине окружности трубы, и отрежьте его острым канцелярским ножом.
• Положите отрезок на чистую сухую поверхность и смочите (но не замачивайте!) водой. Используйте чистую кисть или распылитель для растений.

3. Утрамбуйте стык

• Внесите смоченный состав в стык на несколько дюймов за раз.
• Затем утрамбуйте его молотком и герметиком.
• Продолжайте добавлять и утрамбовывать герметик по несколько дюймов за раз, пока вся длина не будет заполнена швом.
• Подождите не менее шести часов, пока состав затвердеет, прежде чем использовать водосточную трубу (лучше всего выйти из дома на это время, чтобы убедиться, что никто не пользуется туалетом и т. д.).
• Если вы используете «пластиковый грифель» (альтернативный уплотняющий материал), его следует разбавить водой и затереть в шов шпателем или старой отверткой. После того, как вы закончите, как и в предыдущем шаге, подождите шесть часов, прежде чем использовать.

Ключевым моментом на этом заключительном этапе является аккуратное, но плотное вдавливание влажного герметика в шов. Не торопитесь с этим процессом, иначе вы разрушите свой холодный герметик.

Заключительные мысли

Эти старые чугунные трубы, чаще всего встречающиеся в старых домах, выглядят устрашающе. Это, а также то, что они прослужили так долго без проблем, вероятно, является причиной того, что домовладельцы часто слишком боятся связываться с ними. Но со временем они ломаются, ржавеют или протекают. И часто это от чугунного стыка.

• Как отремонтировать чугунную трубу
• 3 типа водопроводных систем
• Как отремонтировать подземную чугунную канализацию
• Канализационные линии: основное руководство для домовладельца
• 5 основных типов водопроводных труб
• Как глубоко проложены канализационные трубы?

Позвоните в 1-Tom-Plumber

Если вам нужна помощь с ремонтом или заменой канализации, в том числе вашей дымоходы и вентиляционные отверстия.

Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любую аварийную сантехнику, прочистку канализации или повреждение водой. Мы также выполняем раскопки подземных водопроводов и канализационных магистралей. Наша группа быстрого реагирования доступна каждый день и ночь в году, даже в праздничные дни.

Post Tags: #чугунный стык#чугунная труба#чугунный стык#чугунная труба ремонт#чугунная труба

Похожие посты

Сантехнические советы

Основные различия между коммерческой и бытовой сантехникой

27 сентября 2019 г.

Проблемы с сантехникой могут возникнуть в любое время и в любом месте. Когда строится новый дом, здание или многоэтажка, проект обычно вращается вокруг того, где будет установлена ​​сантехника. Мы склонны не думать о том, чего не видим, поэтому бывает трудно…

Подробнее Основные различия между сантехникой в ​​коммерческих и жилых помещенияхПродолжить

Смесители Сантехника для газонов и садов Кодекс Советы по сантехнике Подготовка сантехники к зиме Патрубки Водопроводные трубы

Поддон, нагрудник, наружный кран.

(Так много названий для одной простой вещи!)

24 января 2022 г.

На днях я говорил о ремонте подоконника, и клиент спросил: «Что, черт возьми, это за кран?» Хороший вопрос. Ясно, что я использовал слово, которое чаще используют сантехники, чем домовладельцы. Вот хорошая новость: подоконник — это ничто…

Подробнее Поддон, нагрудник, наружный смеситель. (Так много названий для одной простой вещи!) Продолжить

Как обрезать чугунную трубу и заменить ее на ПВХ

Если ваш дом был построен до 1987 года, вероятно, в ванной или подвале у вас есть чугунные водопроводные трубы.

Если ваши чугунные трубы протекают или вам нужно добавить сантехнику для ремонта ванной комнаты, вы, вероятно, окажетесь в ситуации, когда вам нужно будет обрезать существующую чугунную канализационную трубу и заменить ее трубой из ПВХ.

Чугунную трубу можно эффективно разрезать сабельной пилой, угловой шлифовальной машиной, ножовкой или фрезой. Отметьте мелом линию разреза на чугунной трубе и прорежьте трубу, применяя равномерное давление. Замена отрезанных сегментов чугунной трубы трубой из ПВХ с помощью гибких муфт Fernco.

Каждый метод резки чугунной трубы, а также различные советы и рекомендации для успешного проекта описаны в следующих разделах.

Шаг 1: Подготовка к резке чугунной трубы

Перед резкой чугунной трубы необходимо убедиться, что существующая труба надежно закреплена. Существует множество различных типов опор для труб, которые можно использовать для закрепления чугунной трубы перед ее разрезанием. Несколько вариантов перечислены ниже:

• Подвесной ремень (наиболее распространенный)
• Поддерживающие зажимы
• Подъемный зажим (для вертикальных секций трубы)

Используйте подвесной ремень (или аналогичный) для поддержки чугунной трубы

Используйте подвесной ремень (или аналогичный) для поддержки области чугунной трубы до и после сегмента, который вы планируете отрезать. Если вы режете горизонтальный участок чугунной трубы, рекомендуется устанавливать опору для трубы не реже чем через каждые 5 футов участка трубы.

Как правило, при резке вертикальных участков чугунной трубы вам понадобится так называемый «зажим для стояка».

Зажим для стояка

Зажим для стояка представляет собой двухкомпонентную опору, которая свинчивается вокруг трубы. Они создают «фланец» вокруг чугунной трубы, который опирается на конструкцию пола и поддерживает вашу трубу.

Существует множество различных способов поддержки чугунной трубы. Просто убедитесь, что вы позаботились об опоре трубы, прежде чем начинать резать чугунную трубу. Чугунная труба ТЯЖЕЛАЯ, и чугунная труба диаметром 3 дюйма может достигать 10 фунтов на погонный фут. Если труба не поддерживается, она может упасть или соскользнуть сквозь пол (в зависимости от вашего применения), что приведет к повреждению.

Andrew Thron – ATimprovements, llc

Шаг 2: Отметьте место разреза на чугунной трубе

Хотя вы можете использовать что угодно, чтобы отметить линию «разреза» на чугунной трубе, карандаш и ручка обычно не Не слишком хорошо проявляются на чугуне. Рекомендуется использовать карандаш или мел, чтобы отметить линию разреза. Если вы используете кусачки, нет необходимости маркировать всю окружность чугунной трубы.

Однако маркировка по всему периметру трубы полезна при использовании угловой шлифовальной машины или сабельной пилы. Для этого используйте кусок пряжи или оберните лист(ы) бумаги вокруг трубы, а затем обведите край пряжи или бумаги.

Шаг 3: Разрежьте чугунную канализационную трубу

Перед тем, как разрезать чугунную трубу, убедитесь, что вы используете надлежащее защитное оборудование, такое как:

• Защитные очки (лицевой щиток обеспечивает дополнительную защиту)
• Беруши
• Перчатки

Поскольку чугунная труба обычно используется в качестве самотечной канализационной трубы, рекомендуется положить немного пластика под то место, где вы планируете отрезать трубу. Даже если вы не пользуетесь раковинами и унитазами в течение часа перед тем, как разрезать чугунную трубу, у вас, вероятно, все равно будут капли, когда вы будете резать трубу. Защитите свой пол и используйте пластик.

Используйте пластик для защиты от капель

В следующих разделах подробно описаны четыре наиболее распространенных способа резки чугунных труб.

Резка чугунной трубы сабельной пилой (Sawzall) Резка чугунной сабельной пилой (Sawzall)

Резка чугунной трубы сабельной пилой может быть выполнена всего за несколько минут, если все сделано правильно. Чтобы резать чугун сабельной пилой, вам понадобится полотно с твердосплавным наконечником, подходящее для резки металла.

Пример полотна для сабельной пилы с твердосплавными напайками

После того, как вы установили на сабельную пилу полотно для резки металла с твердосплавными напайками, приступайте к резке чугунной трубы, выполнив следующие действия:

1. Отметьте линию разреза на чугунной трубе, используя мел
2. С помощью ножовки сделайте «канавку» или «направляющую» для полотна сабельной пилы. Это поможет предотвратить движение лезвия за пределы линии разреза (необязательно).
3. Равномерно надавите и разрежьте трубу сабельной пилой. Это, вероятно, займет 1-2 минуты, в зависимости от состояния вашей трубы и лезвия.

На видео ниже показано, как я резал чугунную трубу сабельной пилой, шаг за шагом:

Резка чугуна с помощью шлифовальной машины Резка чугуна с помощью угловой шлифовальной машины

Резка чугунной трубы с помощью угловой шлифовальной машины является привлекательным методом резки чугунных труб, поскольку многие домовладельцы имеют легкий доступ к этому инструменту. Для резки чугуна с помощью угловой шлифовальной машины вам потребуется сделать следующее:

1. Отметьте линию реза на чугунной трубе с помощью мела или цветного карандаша. При использовании угловой шлифовальной машины настоятельно рекомендуется размечать всю окружность трубы.
2. С помощью алмазного отрезного круга/диска прорежьте чугун с помощью угловой шлифовальной машины.
3. Проведите угловой шлифовальной машиной вдоль линии реза, равномерно надавливая по всей длине трубы.
4. Безопасно извлеките трубу из сантехнического сегмента после того, как полностью перережете трубу.

Резка чугуна с помощью фрезы с защелкой Кусачка с защелкой

Хотя резак с защелкой, как правило, является самым быстрым и эффективным способом резки чугунной трубы, он требует инструмента для резки с защелкой, которого у многих домовладельцев обычно нет. рука. Поэтому этот метод обычно более распространен у лицензированных сантехников.

Чтобы разрезать чугунную трубу с помощью кусачек, выполните следующие действия:

1. Отметьте линию разреза на чугунной трубе с помощью мела или цветного карандаша.
2. Оберните цепной резак вокруг трубы, равномерно и затяните его вокруг трубы по отмеченной линии.
3. Надавите на рукоятки резака так, чтобы отрезной диск вошел в трубу, защелкнув ее по линии.

Резка чугуна ножовкой (сложно – не рекомендуется) Резка чугуна ножовкой

Хотя вы можете резать чугун ножовкой, сделать это непросто. Если вы решили попробовать разрезать чугун ножовкой, выполните те же действия, что и при резке чугуна сабельной пилой. То есть:

• Отметьте мелом линию разреза на чугунной трубе.
• Равномерно надавите и разрежьте трубу с помощью ножовки.
• Это может занять 10-15 минут, в зависимости от состояния вашей трубы и лезвия.

Резка чугуна ножовкой – дело непростое, и для его выполнения потребуется значительная «смазка локтя». В результате использовать ножовку для резки чугуна не рекомендуется.

Шаг 4. Снимите чугунную трубу и замените ее трубой из ПВХ.

После того, как вы обрежете оба конца сегмента чугунной трубы, снимите трубу с существующего водопроводного коллектора.

Удаление отрезанного сегмента чугунной трубы

Затем очистите оставшиеся сегменты чугунной трубы, чтобы убедиться, что на отрезанных сегментах трубы не осталось загрязнений или острых краев.

Чтобы соединить трубу из ПВХ с существующей чугунной канализационной трубой, вам потребуется использовать гибкую муфту «Fernco», как показано ниже:

Примеры гибких муфт «Fernco»

Размер и тип гибкой муфты «Fernco» вам нужно будет использовать, будет зависеть от вашего приложения. Проконсультируйтесь в местном магазине коробок или сантехники, если вам нужны рекомендации по выбору правильной муфты.

После того, как вы приобрели гибкую муфту «Fernco», наденьте один конец муфты на существующий сегмент из чугуна, а другой конец — на новый сегмент из ПВХ. Затем затяните храповые ремни, чтобы сжать прокладку и убедиться в отсутствии утечек.

Установите гибкую муфту «Fernco» на существующую чугунную трубу и новую трубу из ПВХ и затяните хомуты.

После замены сегмента чугунной трубы на трубу из ПВХ визуально осмотрите соединения, чтобы убедиться в отсутствии утечек.
