Сварочный кабель: характеристики, маркировка, длина, сечение

После покупки инвертора выясняется, что входящий в комплект сварочный кабель неудобен для сварки в отдаленных местах из-за малой длины. Поэтому недостающие метры придется докупать. Чтобы кабель не ухудшал параметры оборудования, был удобен при работе и переноске, нужно знать по каким критериям его выбирать.

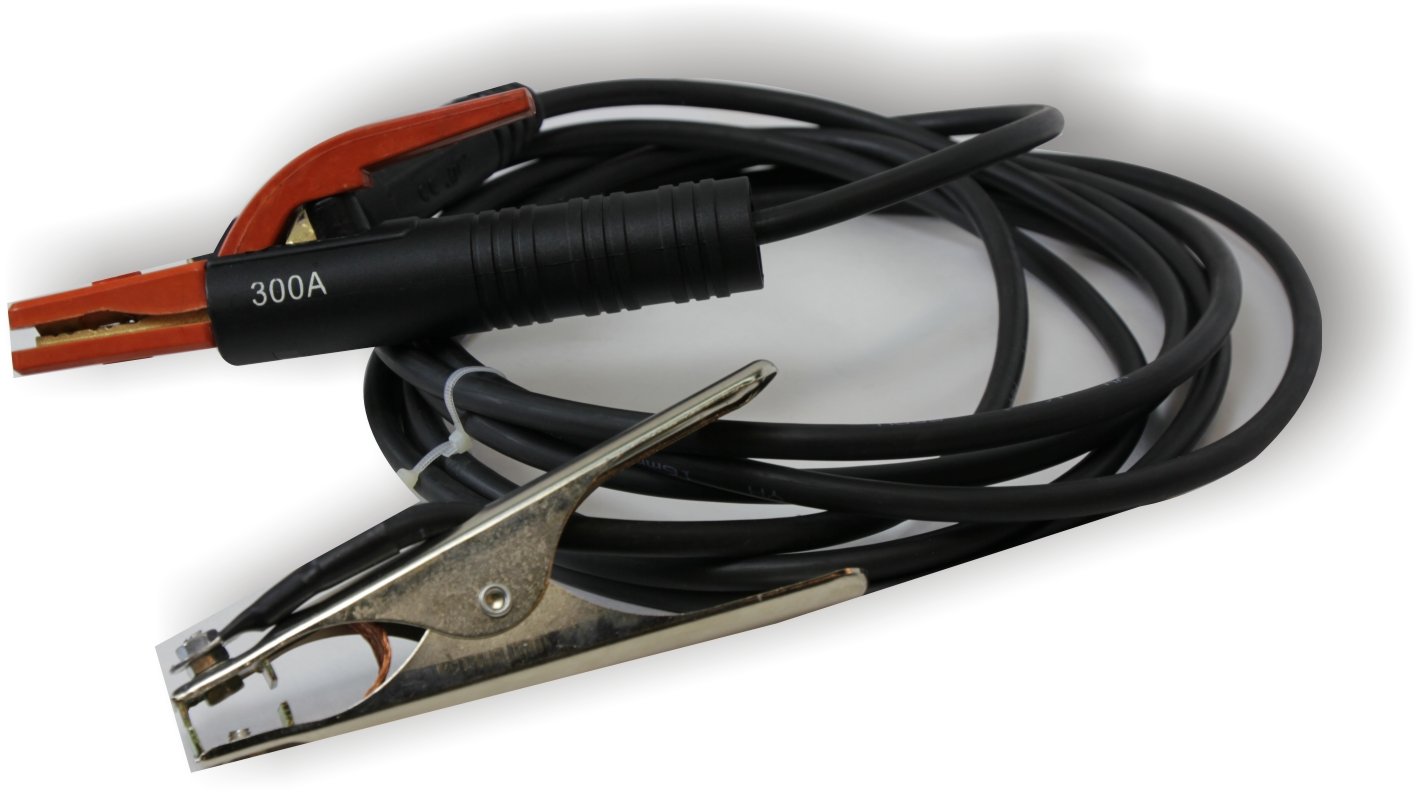

Сварочный кабель

Требования к сварочным кабелям

Для уверенного выбора сварочного кабеля полезно ознакомиться с требованиями, которые к нему предъявляются:

  • недопустимо появление на изоляции дефектов после многократных перегибов и сматывания/разматывания во время переноски;
  • внешняя оболочка должна быть устойчивой к продуктам нефтепереработки, ударным и разрывным нагрузкам;
  • проводник, подключаемый к держателю, должен быть максимально гибким, чтобы не мешать выполнению работы;
  • изоляция не должна растрескиваться на холоде и от действия ультрафиолета;
  • чтобы сварочные провода не перегревались во время работы их сечение должно быть достаточным для сварки на максимальном токе выдаваемым аппаратом.

Виды кабелей

В зависимости от числа жил, сварочные кабели классифицируют как:

  1. Одножильные, сделанные тонкой медной проволокой, собранной в пучок. Применяются для переносных аппаратов, которыми проводят электродуговую сварку.
  2. Двужильные применяют для подключения анода и катода при проведении импульсной сварки током высокой частоты и нарезания заготовок.
  3. Трехжильный сварочный шнур нужен для качественной сварки стыков трубопроводов в автоматическом режиме и наложения струйных швов.

Характеристики и маркировка сварочного кабеля

В магазинах продаются различные марки сварочных кабелей, рассчитанных на определенные условия работы. Одни выдерживают сильный холод, другие жару, есть такие которые могут работать под водой. Чтобы выбрать необходимый вариант, нужно изучить их характеристики.

Кабель КРТП с гибкими многопроволочными жилами из меди предназначен для передвижных аппаратов, которыми выполняют ручную сварку. Буквы означают, что это кабель с резиновой изоляцией, тяжелый, переносной. Цифрами в конце обозначения указано число проводников и площадь сечения. Если они разные по толщине или есть заземляющий проводник, маркировка делается многозвенной.

Снимаемую с производства предыдущую марку заменяют гибким сварочным кабелем КГ. Количество проводников, и сечение указываются цифрами.  Для обозначений исполнения используются дополнительные буквы:

  1. ХЛ ― указывают на то, что работать можно при температуре до -60⁰C. Материал покрытия не растрескается на морозе.
  2. Т ― означает, что изоляция сделана из антисептического материала, на котором не селятся грибок и плесень. Кабель может эксплуатироваться в среде с повышенной влажностью при температуре до +55⁰C. В некоторых источниках указано значение до +85⁰C.
  3. Н ― ставится у проводов с негорючей изоляцией, рекомендуемых для работы в пожароопасных условиях.
  4. Приставка в виде буквы П добавляется, если жила отдельно заизолирована полимерным материалом, например, пленкой ПВХ.
  5. Обозначение высокочастотных проводов дополняют буквами ВЧ. Этот вариант рекомендуется для работы с инвертором.

Кабели марки КОГ отличаются особой гибкостью, что облегчает ведение сварки в неудобных местах без ущерба для качества. Ими подключают держатели электродов к аппаратам ручной, полуавтоматической, автоматической сварки. Тип исполнения маркируется буквами:

  • Т ― для работы при температуре -30 — +50⁰C;
  • У ― -50 — +50⁰С;
  • ХЛ ― -60 — +50⁰C.
Пример маркировки сварочного кабеля

Пример маркировки сварочного кабеля

Выбор сечения сварочного кабеля

Неправильный выбор сечения приводит к преждевременному выходу из строя оборудования, короткому замыканию или работа станет неэффективной из-за увеличения длительности проведения операций и повышенного расхода электроэнергии. Если сечение сварочного кабеля недостаточно от аппарата, для поддержки нормального режима сварки, потребуется повышенный ток. Поэтому при поджоге дуги будет срабатывать защита от перегрузки, а работа станет невозможной. Не ошибиться при выборе поможет таблица, в которой указана зависимость сечения от тока.

Сечение, мм² Сила тока, А
6 80 — 100
10 120
16 189
25 240
35
289
50 362
70 437
95 522

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

  1. Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
  2. Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
  3. Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
  4. Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
  5. Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».

Провод для подключения к сети

Для питания любого аппарата не требуется провод такого же сечения как у кабеля для сварки, поскольку величина тока в разы меньше. В комплект бытовых инверторов входит многожильный гибкий кабель сечением 2,5 — 4 мм² длиной 3 — 5 м. Для розетки с заземлением он должен быть с тремя жилами.

Если на месте проведения работ розетка расположена далеко, аппарат подключают через удлинитель сечением не меньше 2,5 мм², при условии, что расстояние не превышает 20 м. При длине до 60 м лучше взять переноску с катушкой сечением 4 мм². Для подключения трехфазного оборудования на производстве используют кабель силовой с четырьмя жилами из меди сечением 4 — 6 мм², для алюминия ― не меньше 16 мм².

Приведенные рекомендации помогут сделать правильный выбор. Однако сварочные кабели стоят дорого, поэтому прежде чем идти в магазин нужно точно определить, какая длина и сечение нужны. Зачем покупать лишнее, если оно не будет использовано.

Как подобрать длину и сечение сварочного кабеля

Сегодня речь пойдет о сварочных кабелях. Точнее об их длине и сечение.

Если на вашем сварочнике стоят полутораметровые обрезки, это совсем не значит, что они такие должны быть. Хотя, если написано в паспорте, что длиннее ставить провода нельзя, то мы вас вынуждены огорчить – вы купили низкокачественный инвертор! Но это сейчас встречается повсеместно (обман покупателей) и даже опытные сварщики бывает ошибаются, покупая «кота в мешке».

Длина сварочного кабеля может быть разная, она подбирается в каждом конкретном случае отдельно. Некоторые умудряются носить с собой аппарат на плече, это не очень хорошая практика, так как внутри устройства все-таки высокое напряжение. Чаще всего такое практикуют любители, которые не знают, что такое нормальная работа (это когда у тебя один держак в руках и не нужно таскать все оборудование с собой постоянно).

Рекомендуемая длина кабеля по учебнику не должна превышать 40 м. Несмотря на это, есть примеры использования кабеля 16мм 2 х50м на трансформаторе на 400А и никаких потерь, перебоев с поджигом и проблем с горением дуги при этом не наблюдается.

Если вы увеличиваете длину сварочного кабеля, не обязательно увеличивать его сечение, потому что это не высоковольтный провод и большие потери здесь исключаются.

Как рассчитать кабель:

S=R2хπ=π/4хD2,

то есть, если его диаметр, например, 1 см, тогда  сечение S=25х3,14.

Для расчета сварочного кабеля (он, естественно не моножильный, а многожильный) требуется посчитать сечение жилы, а потом все жилки пересчитать и сложить.

Если у вас инвертор с реальными 200А на выходе, и вы не работаете на производстве с утра и до ночи, то 16 мм2 будет достаточно, больше не нужно. Если у вас сварочник на 140А – покупайте смело 10-12 мм2. Но опять же, если у вас в паспорте написано, что кабель длинный ставить нельзя, лучше не рисковать, хотя сгореть подобное оборудование может, даже если будет стоять в кладовке.

P.S. Если вы владелец Ресанты, у вас кабель алюминиевый. Если не верите, надрежьте изоляцию, подрежьте желтое покрытие и под ним обнаружится светлый блестящий металл.

Какой длины выбрать удлинитель для сварочного аппарата, читайте в следующей статье

Сварочный кабель — требования и советы по выбору

Как правильно подобрать сварочный кабель? Есть ли разница между видами и какими критериями выбора нужно руководствоваться? Обо всем далее в нашей статье.

Не все сварочные аппараты полностью укомплектованы всем необходимым. Часто трансформаторы или инверторы поступают в продажу без кабелей, держателей и масок. Все это нужно приобретать отдельно.

Но как правильно подобрать сварочный кабель? Есть ли существенная разница между разными видами и какими критериями выбора нужно руководствоваться? Обо всем далее в нашей статье.

Требования к сварочному кабелю


Если не углубляться, то работа электросварки построена на возникновении разряда между двумя контактными поверхностями. А для замыкания цепи нужно ее создать путем подключения двух проводов. Именно для этого разрабатываются и производятся различные типы кабеля для сварочных аппаратов.Современный сварочный кабель

Современный сварочный кабель

Но, как часто бывает, работа сварщика проходит в довольно таки экстремальных условиях. И все оборудование должно иметь повышенный запас прочности.

Кроме того, сами сварочные проводники, в отличие от обычной бытовой проводки, должны выдерживать скачки напряжения, да и просто рабочую нагрузку электрическим током.

Какие требования нужно ставить, прежде всего, выбирая кабель для сварочного аппарата?

  • Как и для бытового провода, первое — это сечение. От этого фактора будет зависеть способность выдерживать силу тока. Измеряется сечение в мм². Чем больше поперечная площадь, тем выше допустимый показатель.
  • Вторым важным показателем будет изоляция. Защита от пробоев электрическим током — это безопасность работы с оборудованием.
  • Третье требование — гибкость. Во время работы сварщику часто приходиться менять положение и место, провода обязаны свободно изгибаться при этом, не создавая помех. К тому же, частые перегибы не должны приводить к перелому жил.
  • Также важное требование для кабеля — это защита от воздействия на него агрессивного влияния: ударов, разрывов, высоких температур, химических веществ и прочих.

Для этого производители оборудования и выпускают различные типы сварочных кабелей.

Конструктивные особенности


Как и в бытовой проводке, кабель состоит из двух частей — собственно самой проволоки и изоляции. Так как к сварному проводу требования более высокие, то детальное строение немного отличается.

Основу составляет медная проволока с сечением от 10-16 мм. Ее заключают в два-три слоя изоляции. Первый — это пленка наподобие полиэтилена, а второй — резиновый защитный слой. Для избежания прилипания жилок к изоляции могут применяться добавки в виде порошковой присыпки.Конструктивные особенности кабеляКонструктивные особенности кабеля

Сварные кабели одножильные и обязательно изготовляются из меди. Толщина каждой жилки 0,2 мм и они обязательно луженые оловом.

Кроме того, есть специальные кабели, приспособленные под сложные климатические условия.

Для очень низких температур кабели имеют оплетку из морозостойкого гибкого полимера. Такая изоляция обеспечивает надежную эксплуатацию и позволит избежать растрескивания.

Производятся сварные провода и для жарких условий с повышенной влажностью. Главная их особенность — это септические свойства для предотвращения плесени с дальнейшим разрушением.

Такая конструкция обеспечивает надежную работу и свободно выдерживает допустимую нагрузку и внешние воздействия. Качественный провод имеет гарантийный срок использования до 4-х лет, после чего лучше его заменить.

Виды кабеля и маркировки


Если Вы ищете для своего аппарата комплект кабелей, то можно встретить такие маркировки КОГ, КГ, или же старые КРПТ. Что это значит?

Расшифровка маркировки кабелевРасшифровка маркировки кабелев

Чаще всего можно встретить провода с обозначением КГ. Но, кроме того, маркировка имеет и дополнительную информацию, например, в магазине Вам предложили кабель сварочный КГ 1х25. КГ — класс гибкий, 1 — это количество жил в нем, и 25 — это площадь сечения в мм². Кроме того, между буквенной и цифирной номенклатурой может встретиться дополнительное обозначение: «ХЛ» — это возможность использование в холодных условиях (от -60 градусов), «Т» — тропический (температуры от -10 до +55 градусов), «НГ» — негорючая изоляция. Если дополнительная маркировка отсутствует, то такой провод можно использовать в диапазоне от -40 до +50.

Если с негорючими свойствами кабеля и его способностей выдерживать низкие температуры все понятно, то тропические типы проводов имеют дополнительную стойкость к воздействию повышенной влажности и свободно противостоят образованию плесени и грибка.

Сечение сварного кабеля может быть разных размеров, они подбираются в зависимости от нагрузок, с которыми придется работать. Нужный провод, изучив маркировку, можно подобрать, руководствуясь такой таблицей.

Таблица допустимой силы тока кабеляТаблица допустимой силы тока кабеля

Сварочные кабели кг 1х16 не слишком универсальны, хотя производители часто утверждают, что он способен выдержать нагрузку до 100 Ампер. Лучше приобрести более толстый с сечением 35-50 мм, который отлично подойдет для современного инвертора.Большинство сварочных инверторов, которые приобретаются для домашнего использования, имеют предельную мощность до 220-250 Ампер. А это значит, что достаточно приобрести кабель сварочный кг 1х50. Чаще всего в быту приходиться работать с мощностями от 125 до 175 А. В таком случае можно приобрести даже сварочный кабель кг 1х35.Большие по сечению провода используются в промышленности, где нужно сваривать толстостенные конструкции.

Соединения и разъемы


Дополнительно комплектуя свой сварочный аппарат, важно не только правильно подобрать провода, также нужно уделить внимание разъемам.

Они тоже должны соответствовать допустимым нагрузкам и, конечно же, подходить к конкретному аппарату.

Часто волнующий вопрос — это как удлинить кабеля для сварки?

Не рекомендуется изготавливать самодельные соединения и разъемы. Это может нанести вред сварочному аппарату. Хотя, если поискать информацию, то конкретного запрета в инструкциях нет. Но и особой нужды в слишком длинном кабеле также не бывает. Если ранее с использованием трансформаторов было тяжело их перемещать, то компактные инверторы можно без особых усилий переносить за собой. Лучше всего проложить проводку питания для прибора. Да, и как утверждают профессионалы, может снизиться качество сварного шва при слишком большой длине провода для инвертора.

Падение качества возможно за счет повышенного сопротивления. По всей протяженности провода происходит «утечка» и чем большая длина, тем больше пропорционально снижается сила тока.Разъемы для соединения силового кабеляРазъемы для соединения силового кабеля

Чаще всего может возникнуть ситуация, когда требуется варить на высоте, где нет возможности разместить сварочный аппарат (например, сварка каркаса кровли). Тогда для удлинения применяются различные байонетные соединения по схеме «гнездо-штекер» или клеммы.


При покупке сварочных инверторов иногда в комплектацию входит все необходимое для начинающего сварщика. Это могут быть как сварные кабеля с разъемами, держателем и массой, так и защитная маска. Насколько эти комплекты качественны зависит от производителей. Сегодня очень много как качественных аппаратов с полной комплектацией (ценовая политика от 200-300 долларов), так и дешевые китайские аналоги.

Очень подозрительно нужно относиться к акционным предложениям, где за минимальную цену предлагают приличный комплект сварочного оборудования. Конечно, не все они могут быть плохими, но качественный продукт обязательно маркируется в соответствии с требованиями и нормами. Поэтому, если предлагают недорогой кабель, нужно сверить все обозначения и при их отсутствии такой товар брать не стоит.

Не нужно экономить, покупая хороший инвертор, к нему нужно приобрести и качественную комплектацию. Плохой кабель может спровоцировать поломку дорогого прибора.

И не стоит тратить деньги на специализированные сварочные провода. Зачем тропическая септическая защита в гараже при умеренном климате?

А что вы думаете по поводу данного материала? Если Вы имеете опыт в выборе и приобретении сварочного кабеля, поделитесь им в блоке комментариев к этой статье. Какие производители изготавливают качественную продукцию за приемлемые деньги, какие кабели более универсальны в использовании для домашней мастерской? Приходилось ли Вам делать самодельные соединения и удлинения сварочного кабеля, насколько это безопасно?

Сварочный кабель — классификация, конструкция, расчет сечения и длины провода для сварочного аппарата

Фейерверк разлетающихся слепящих искр с эпицентром, который похож на ярчайшую сверхновую звезду — многие из нас с интересом наблюдали за работой сварщика, зная, что на самом деле это очень опасно для зрения. Сварка — это не только красивый, но и технологически сложный процесс, требующий первоклассного оснащения и отличных профессиональных навыков.


К счастью, мы не будем рассматривать все 150 способов и разновидностей сварочных процессов, которые существуют сегодня, а остановимся на важной проблеме рационального выбора силового кабеля для сварочного аппарата. Речь пойдет об основных типах проводов для сварки, их конструктивных особенностях, популярных марках и критериях определения оптимального сечения.

Назначение и конструкция сварочных кабелей

Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок. При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму («массе») для создания замкнутого контура.


Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в «горячих» местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.

К основным достоинствам кабелей для сварочного инвертора относятся:

  • высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ — постоянного),
  • повышенная гибкость,
  • стойкость к сдавливающим и растягивающим воздействиям,
  • пожарная безопасность — проводные изделия не должны воспламеняться и распространять горение,
  • возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
  • многочисленные исполнения, облегчающие выбор сварочного кабеля под текущие условия технологического процесса.

Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температ

всё, что вам необходимо знать. Для новичков

Время чтения: ≈5 минут

Если вы когда-либо выбирали аппарат для инверторной сварки, то наверняка замечали, что комплект очень скудный. Зачастую при покупке вы получаете сам аппарат, инструкцию и кабель питания. Но этого недостаточно для полноценной работы. Помимо электродов или газа вам также не обойтись без экипировки, держака и, конечно, сварочных кабелей.

кабель сварочныйкабель сварочный

Но как понять, какой кабель для сварки выбрать? На что вообще обратить внимание при покупке? На эти, и некоторые другие вопросы, мы ответим в этой короткой статье.

Содержание статьи

Общая информация

Для начала давайте разберемся, зачем вообще нужны кабели и для чего подключать их к сварочному аппарату.

Говоря простыми словами, сварочные провода, подключенные к источнику тока (сварочному аппарату),призваны проводить получаемый ток к держателю и к детали. Один кабель подключается к держаку, а второй подключается на массу (на деталь). Из-за такого подключения во время сварки образуется электрическая цепь, которая как раз и позволяет осуществить сварочный процесс.

По своему строению кабель сварочный практически не отличается от кабеля бытового. Он состоит из проволоки и внешней изоляции. Но отличия кроются в том, какая именно проволока используется при производстве кабелей и для каких условий они предназначены. Естественно, сварочный кабель способен работать и в жару, и в холод. К тому же, изоляция может состоять из двух и более слоев, чтобы обеспечить максимальную защиту. И, в целом, у кабелей для сварки должен быть повышенный запах по прочности, чтобы они могли надежно работать даже в самых экстремальных условиях.

строение сварочного кабелястроение сварочного кабеля

Для каждых температурных условий предусмотрена своя изоляция. Если вы собираетесь варить зимой на улице, то стоит приобретать кабели с морозостойким покрытием. Если пренебречь этим, кабели просто потрескаются и придут в негодность. А для работы при очень высоких температурах нужно выбирать провода, оплетка которых не расплавится на солнце. Словом, учитывайте все температурные нюансы ваших сварочных работ.

Также не забывайте о влажности. Кабель для сварочного аппарата, не предназначенный для работы в очень влажных условиях может просто заплесневеть и испортиться. Необходимо выбирать кабели с антисептическими свойствами. Такие провода не только выдерживают повышенную влажность и высокие температуры, но и в целом обладают большим сроком службы.

Отдельный вопрос — это длина сварочных кабелей. Максимальная длина сварочного кабеля может достигать 50 метров, но насколько это удобно и практично? Если вы варите стационарно, то приобретите два кабеля. Один для держателя длиной 3 метра, и второй для массы длиной 2 метра. Это оптимальная длина. Вы, конечно, можете увеличивать длину по мере необходимости, но учитывайте, что длина сварочного кабеля не должна превышать 30-40 метров.

Если у вас в комплекте все же есть кабели, но они слишком короткие, вы можете их соединить. Ниже видео, как произвести соединение сварочных кабелей.

Выбор кабеля

Марка сварочного кабеля — это первое, на что вам нужно обратить свое внимание при выборе. Существует две марки: КГ (кабель гибкий) и КОГ (кабель особо гибкий). Первая марка наиболее популярная и универсальная. Вторая подойдет для менее мощного оборудования.

марки кабелеймарки кабелей

Нельзя однозначно сказать, какой кабель сварочный лучше. Нужно выбирать исходя из типа работ. Если варите инвертором с предельной мощностью 250 Ампер, то рекомендуем выбрать кабель КГ 1х50. В целом, здесь всегда работает правило «Чем меньше ампер, тем меньше сечение сварочного кабеля». Для маломощных аппаратов может быть достаточно и 16 мм2.

марки кабелеймарки кабелей

Также маркировка сварочного кабеля содержит дополнительную информацию в виде цифр. Обычно записывается в формате YхY, например, 1х25. Первая цифра обозначает, сколько жил содержит данный кабель сварочный. А вторая цифра говорит о том, какое сечение у этого кабеля. Сечение измеряется в мм2.

Иногда в марке указывается, для каких температурных условий предназначен кабель. Кабели ХЛ способны работать при температуре до -60 градусов, кабели Т работают от -10 до +50 градусов. Но какой кабель нужен для выполнения работ, если вы не знаете диапазон температур, при которых будете его использовать? Ищите кабели без маркировки касаемо их температурных условий. Обычно возможно использование таких проводов при температуре от -40 до +60 градусов, чего достаточно для большинства работ.

Также кабель можно подобрать исходя из того, с каким значением ампер вы собираетесь работать. Ниже представлена небольшая таблица, которая поможет вам с выбором.

маркировка кабелеймаркировка кабелей

Вместо заключения

Надеемся, что эта статья поможет вам решить вопрос, как выбрать кабели для сварки. Если эта тема все так же вызывает у вас трудности можете купить комплект сварочных кабелей с электрододержателем и зажимом. Это оптимальный вариант для новичков, которым трудно разобраться в особенностях сварочных кабелей. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

КГ, КОГ, КРПТ, значение маркировки, виды

Кабели применяются для передачи тока от сварочного аппарата к электрододержателю, а также для обеспечения безопасности работ с помощью клемм заземления. Для осуществления дуговой сварки используются провода с одной токопроводящей жилой круглой формы различных диаметров. Выполнение функции проводника предъявляет к кабелю особые требования.

Требования к сварочным кабелям

Кабели используются при работе с электрическим током, поэтому к проводам предъявляется несколько технологических требований и норм по безопасности:

  • стойкость к ударам, разрывам и воздействию химических агрессивных сред;
  • высокая гибкость обеспечивает быстрое изменение его положения без каких-либо последствий как для исполнителя, так и для самого провода;
  • многократные сматывания и разматывания не должны сказываться на эластичности и упругости покрытия шнура;
  • устойчивость к солнечным лучам, влаге и маслу;
  • стойкость к различным загрязнениям.

Сварочный кабель, виды, маркировка

На современном рынке представлено большое количество разнообразных кабелей. Основная классификация подразумевает разделение проводников на группы в зависимости от количества жил:

  • провода с одной медной жилой используются для оснащения переносных сварочных аппаратов при осуществлении электродуговой сварки;
  • шнуры с двумя жилами из меди или её сплавов представляют собой анод и катод, что позволяет применять их при импульсной сварке и для резки металлов;
  • трехжильные предназначены для проведения автоматического сваривания и для получения струйного шва.

Данные проводники маркируются следующим набором букв и цифр: КС (кабель сварочный) – 1-3 (количество жил). Также в маркировке могут присутствовать обозначения: П – полимерная защита; ВЧ (П, П) – высокочастотный ток переменного или постоянного вида.

Далее мы рассмотрим марки кабелей из первой группы.

КРПТ

КРПТ – это марка сварочного кабеля для ручной дуговой сварки, аббревиатура включает следующие обозначения:

К – кабель;
Р – резиновая изоляция и оболочка;
П – переносного типа;
Т – тяжелый.

КРПТ представляет собой гибкий проводник с медными жилами, используется для работы как в закрытом помещении, так и на улице.

Данная марка кабеля для сварочного аппарата применяется для присоединения передвижных и переносных механизмов к сетям с переменным напряжением до 660 В частотой до 400 ГЦ или с постоянным напряжением до 1000 В.

Цифровая маркировка включает количество жил и площадь их сечения, в качестве разделительного символа применяется вопросительный знак – “?”. Маркировка может иметь многозвенную форму: провод включает жилы с разным сечением или одна из них используется для заземления.

Важно! КРПТ является устаревшей маркой проводников, поэтому он снят с производства. В качестве аналога выступает КГ.

КГ

КГ (кабель гибкий) – это наиболее популярная марка сварочного кабеля, предназначена для подключения к сетям переменного напряжения до 660 В частотой 400 Гц или постоянного напряжения до 1000 В.

Специалисты выделяют следующие разновидности КГ, которые предназначены для использования в разных климатических условиях:

КГ-ХЛ – холодостойкий, применяется в условиях очень низких температур – до -60°С;

КГ-Т – тропический, предназначен для выполнения работ в высоких температурах – до +55°С;

КГн – провод имеет негорючую изоляцию, рекомендуется для выполнения сваривания в пожароопасных условиях.

КГ-КОГ – наиболее гибкий тип провода, следует применять для работы в труднодоступных местах, в закрытых помещениях, при возведении металлоконструкций на высоте.

Кабели КГ различаются по максимальной токовой нагрузке, которую они выдерживают. Величина тока, в свою очередь, зависит от площади сечения провода. Основные виды КГ представлены в статье “Сварочный кабель КГ”.

КОГ

Еще одной популярной маркой является КОГ – кабель особо гибкий, предназначен для проведения работ в труднодоступных местах.

Высокая гибкость провода гарантирует быстрое изменение положения сварочного оборудования, что обеспечивает комфорт для исполнителя.

Проводники КОГ предназначены для соединения электрододержателей при дуговой сварке, автоматических или полуавтоматических установок с источником на переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

КОГ является аналогом КГ, имеет некоторые конструктивные особенности. Маркировка сварочного кабеля КОГ и его разновидностей:

  • КОГ-Т обладает следующим температурным диапазоном эксплуатации: от -30 до +50°С;
  • КОГ-У – от -50 до +50°С;
  • КОГ-ХЛ – от -60 до +50°С.

Другая важная информация представлена в статье “Сварочный кабель КОГ”.

Где купить сварочные кабели

Компании-продавцы предлагают покупателям практически все марки сварочных проводников. В ассортименте присутствуют все маркоразмеры. Это позволяет клиентам выбрать оптимальное сечение шнура, качественно и безопасно произвести все работы. С перечнем торговых предприятий можно ознакомиться в соответствующем разделе.

Каждый исполнитель, ознакомившись с представленной информацией, сможет выбрать оптимальный вид сварочного кабеля. Это позволит сварщику выполнить работы на высоком уровне и получить качественный результат.

Сварочные кабели для сварочных аппаратов, какие для массы и держака, можно ли делать удлинитель, почему важен медный, на какие типы подразделяются

Сварочный кабель является важным дополнительным элементом сварочного оснащения. Он выступает в качестве проводника значительных величин тока. Без провода любое оборудование не работает и соответственно, бесполезно.

От правильного выбора сечения кабеля зависит качество сварки, функционирование оснащения, безопасность исполнителя. Если провод будет иметь слишком маленькое сечение, то ток по жилам шнура не пойдет и агрегат отключится. Большее, чем необходимо, сечение провода может привести к ненужным затратам на его покупку и таскать его сварщику будет тяжелее.

На нашем сайте представлен целый ряд статей, посвященных сварочным кабелям, проанализированы наиболее важные нюансы. Далее мы рассмотрим основные аспекты, касающиеся данной темы. Для получения более подробной информации, рекомендуем переходить по активным ссылкам.

Для какого аппарата ручной дуговой сварки какое нужно сечение

Расчет сечения кабеля по величине тока является наиболее понятным, простым и быстрым способом, так как эти два показателя напрямую связаны.

Домашние мастера для выполнения сварочных работ применяют аппараты инверторного типа, профессионалы для реализации производственных и промышленных задач останавливают свое внимание на трансформаторах и генераторах. Каждый агрегат способен выдавать различные величины тока. О том, какой проводник следует выбирать для разных видов оборудования можно узнать в статье “Сечение сварочных кабелей”.

Какой нужен для массы

Кабель для зажима массы (клеммы заземления) и его сечение необходимо выбирать точно таким же образом, как и проводник для сварочного оборудования любого типа.

Достаточно часто как опытные, так и начинающие сварщики сталкиваются с проблемой недостаточной длины провода. Некоторые исполнители соединяют два комплектных проводника в один для зажима массы, а для электрододержателя докупают дополнительный кабель нужной длины. В подобных и других похожих случаях следует знать, как правильно произвести соединение шнуров.

Для этого существует несколько способов: “скрутка”, сварка, пайка, опрессовка, с помощью соединительных муфт. Каждый из перечисленных методов обладает своими преимуществами и недостатками. О плюсах и минусах, а также о технике выполнения соединения в статье “Соединение, подключение и удлинение сварочного кабеля”.

Как сделать удлинитель

Удлинение кабелей производится практически теме же способами, что и соединение: сварка, пайка, опрессовка. В случае, когда использование одного из этих методов по каким-либо причинам невозможно, следует обратить внимание на дополнительные расходные материалы.

Кабельные разъемы применяются для быстрого и простого удлинения проводов, а также для легкого подключения шнура к источнику питания. Выбор соединителей осуществляется в зависимости от сечения кабеля. Сварщикам предлагаются два вида штекеров: штыревые и в виде гнезда. Более подробная информация представлена в статье “Разъем для сварочного кабеля”.

1х35, 25 мм2, 16 мм2: что значат эти цифры?

Маркировка сварочных кабелей включает в себя, кроме буквенных, еще и числовые обозначения, например, 1Х35 или 16 мм2.
Рассмотрим подробнее первый пример. В маркировке подобного вида цифра “1” обозначает количество токопроводящих жил, а “35” – сечение проводника, которые измеряется в мм2. Следовательно, становится понятно, что 16 мм2 – это также обозначение сечения шнура.
Подобным образом можно определить количество жил и их сечение в любом проводнике.
[ads-pc-3][ads-mob-3]

Медный или алюминиевый

На рынке кабельной продукции представлены медные и алюминиевые проводники. Многие исполнители задаются вопросом: какой кабель лучше и дольше прослужит?

Провода с медными жилами имеют несколько преимуществ перед алюминиевыми:

  • медь является лучшим проводником тока, нежели алюминий;
  • сварочные кабели должны обладать высокой гибкостью, поэтому в данном случае, также предпочтительнее применение проводов с медными жилами;
  • медные шнуры способны выдерживать многократные сматывания и разматывания, при этом повреждения на проводах не появляются.

Однако, стоит отметить, что востребованные у исполнителей аппараты Ресанта оснащены алюминиевым кабелем. Поэтому, при выборе, кроме общих рекомендаций, следует ориентироваться на собственные ощущения от сварки.

Типы

Некоторые исполнители считают, что под типами кабелей, подразумевается деление по количеству жил и сечение провода. Однако, это не совсем верная точка зрения. В большинстве случаев речь идет о том, что проводники бывают гибкие (КГ) и особо гибкие (КОГ).

Каждый тип имеет несколько разновидностей, которые предназначены для применения в различных климатических условиях: ХЛ – холодостойкий; Т – тропический; н – негорючая изоляция. Данные обозначения присутствуют в маркировке проводников, поэтому любому исполнителю будет легко определить конкретный тип. КГ и КОГ имеют конструктивные особенности, представленные в статье “Марки сварочных кабелей”.

Силовой для инвертора

Силовой кабель представляет собой несколько изолированных проводов в герметичной оболочке, используется для подсоединения сварочных аппаратов к электрическим сетям в 220 В или в 380 В. Наиболее распространенные марки данного вида проводников представлены в статье “Длина и соединение сварочных кабелей”.

Кроме этого, рекомендуем ознакомиться со статьей “Сварочный кабель для инвертора”, где представлены основные типы проводов для данного типа оснащения, проанализированы важные аспекты по выбору сечения шнура, перечислены правила подключения провода к оборудованию.

Где купить

После изучения представленной информации и определения оптимального варианта необходимого проводника, рекомендуем ознакомиться с поставщиками данной продукции. Компании реализуют качественные, надежные, соответствующие общим требованиям и российским стандартам кабели. Клиентам предоставляется возможность приобрести комплекты проводов и купить кабель нужной длины.

Отправить ответ

avatar
  Подписаться
Уведомление о
