Выбираем какой кабель для сварочного аппарата лучше
Поиск сварочного кабеля после покупки инверторного аппарата нельзя назвать редкостью. Каким бы хорошим не было сварочное оборудование, провода, идущие с ним в комплекте, часто не соответствуют ожиданиям. Некоторых не устраивает материал жилы, других – длина, третьих – гибкость – и это далеко не все, что может вызывать недовольство.
Какой кабель для сварочного аппарата лучше? Профессиональные сварщики подбирают для себя тот вариант, который максимально удовлетворит их требованиям. От чего отталкиваться? На что обратить внимание? В этой статье вы познакомитесь с основными марками и научитесь отсеивать неправильные варианты, акцентируя внимание на главных характеристиках сварочного кабеля для электродержателя, зажима заземления и коммутацией с электросетью.Заглянем на полки магазинов – чем отличаются марки кабеля
Во время поиска сварочных кабелей для инвертора чаще всего встречаются следующие аббревиатуры:- КГ
- КОГ1
- КГН
- КГ-ХЛ
- КПЭС
- КВС
- КГТ
Среди них нет унифицированного варианта на все случаи.
Для каждой конкретной ситуации оптимальна та или иная комбинация параметров кабеля для сварочного аппарата. Поэтому для начала сделайте правильный выбор марки, а после – разберетесь с основными параметрами – сечением и длиной кабеля, а также материалом сердечника.
Кратко о марках:
КГ
Данный вид можно встретить практически в любом магазине. Аббревиатура расшифровывается как «кабель гибкий». Шнур такого плана можно подключать к сети на 220 или 380 В, и, конечно же, использовать для массы и держателя. Он работает с переменным и постоянным током (до 660 В и 1000 В) при частоте до 400 Гц.КОГ1
Является менее универсальным и прочным, чем предыдущий вариант. Но обладает особой гибкостью – в его жиле используются более тонкие проводки. Это означает меньший радиус разворота, способствующий более комфортному процессу сварки в труднодоступных местах.Данный сварочный кабель пригодится при высотных работах, так как его удобно наматывать на руку для надежного закрепления.
Пропускная способность – 220 В при 50 Гц.КГН
Буква «Н» в маркировке подобного кабеля для сварки означает его негорючесть (устойчивость к высоким температурам). Изоляция КГН изготовлена из жаростойкого материала, выдерживающего нагревание 200 °C и более.Главная особенность провода дает возможность осуществлять сварку или резку в экстремальных температурных условиях (например, сваривание металлов вблизи или в эпицентре источника возгорания). Из-за устойчивости к жару КГН-кабели востребованы среди работников МЧС, ремонтных бригад в судостроительной отрасли и т.д.
КГ-ХЛ
Как уже говорилось ранее, «КГ» – кабель гибкий, остальные две буквы в конце говорят о том, что сварочный кабель может эксплуатироваться на холоде и морозе, достигающем — 60 °C. Способность сохранять гибкость при низких температурах обеспечена использованием в составе оплетки специального каучука.*Если предполагается работа при низких температурах, то данный вид кабеля станет лучшим вариантом для покупки.
КПЭС
Сварочные кабели такого плана применяются для полуавтоматической сварки. Они отличаются наличием внутри спиралевидной трубки для пропуска проволоки. Представители марки рассчитаны на работу с любым видом тока под напряжением 42/48 В при частоте 50 Гц.
Из весомых знаний о КПЭС стоит выделить то, что прослужат они недолго (минимум полтора месяца — максимум полтора года), а на стоимость существенно повлияет диаметр.КВС
Это сварочные кабели с дополнительным защитным слоем полихлорвинила на жиле. Отличаются большей устойчивостью к истиранию, что делает их отличным вариантом для использования на строительных объектах.Стоит отметить, что представители марки КВС куда менее гибки, чем остальные. Помимо устойчивости к механическому воздействию, они легко переносят низкие температуры и могут свободно использоваться в диапазоне от -40 до 40 градусов Цельсия.
КГТ
Буква «Т» в конце означает возможность применения в условиях тропиков.
Подобные сварочные кабели характеризуются способностью выдерживать температуру окружающей среды до +85 °C. Выпускаются с покрытием, которое успешно противостоит воздействию влаги, грибка и плесени.
Особенности жил электрокабелей – сколько жил должно быть?
Проводник в сварочном кабеле может быть алюминиевым (омедненным) или медным. Первый вариант отличается более низкой стоимостью, но является менее гибким, имеет меньшее удельное сопротивление, больше греется. Шнур с проводником из алюминия больше подойдет сварщикам-новичкам или для бытовых нужд. Провода с медными жилами незаменимы, если речь заходит о профессиональных работах.
При покупке обращайте особое внимание на продукцию от китайских производителей, поскольку в варианте с заявленным медным проводником может содержаться только 70% Cu. В быту подобные электрокабели использовать можно, но профессиональные сварщики обходят их стороной или меняют после некоторого время использования. Распознать низкопробный продукт легко – жилы в нем выглядят тускло.
Все электрокабели бывают одножильными и многожильными (если учитывать варианты не только для сварки). В данном случае имеется в виду количество жил под одной общей изоляцией. Это число можно увидеть в маркировке перед параметром площади сечения.
Например:
1×16 –провод с одной жилой;
11×30 – кабель с одиннадцатью жилами.
Для сварочных аппаратов понадобится одножильный электрокабель, о чем стоит запомнить всем начинающим сварщикам, которые хотят удлинить провода или заменить их на лучший вариант.
Как правильно выбрать сечение кабеля
Металлический сердечник электропровода – это переплетенные между собой тонкие проволочки в количестве от 30 до 1000 шт. Площадь сечения кабеля для сварочного аппарата подбирается в зависимости от используемого тока и мощности установки. С возрастанием ампеража, появляется потребность в большей площади сечения.
К примеру, провод 1×6 мм² выдерживает максимум 11 кВт нагрузки при силе тока от 80 до 100 А. Однако не стоит использовать сварочные кабели на пределе их возможностей из-за риска перегрева и расплавления, поэтому максимальное значение принято делить на 2. То есть вариант 1×6 мм² оптимально будет использовать для работы с аппаратом, который имеет потребляемую мощность 5 кВт. Для ампеража 120-150 А нужно будет использовать электрокабель 1×10 мм², для 150-180 А – 1×16 мм² и т. д.
Для бытовых нужд сгодится вариант 1×16. Если вы работаете в мастерской, то ваш выбор – это провода 1×25, 1×50.
Требования к изоляции провода
Следует приобретать электрокабель с толщиной изоляции не менее 1,1 мм. В противном случае возникнет повышенный риск оголения токоведущей части из-за трения о пол и предметы. На ощупь качественная наружная обмотка гибкая и мягкая. Также обращайте внимание на класс изоляции, обозначаемый буквой.
Гибкость электрокабеля
Выбирайте продукт не менее четвертого класса по гибкости. Более тугие варианты значительноменее комфортны в использовании: они плохо сматываются, выкручивают руки. Провода с маркировкой КГ принадлежат к пятому классу гибкости, КОГ1 – к шестому.Как правильно выбрать длину кабеля и стоит ли удлинять имеющийся
Потребность в удлинении кабеля для инвертора появляется, когда нужно работать с длинными конструкциями, вроде заборов, или забираться на высоту. Благодаря наращиванию длины, переносить инверторный аппарат придется намного реже.
Однозначный ответ на вопрос, стоит ли удлинять сварочный кабель, дать нельзя. В одних ситуациях его удлинение возможно, в других нежелательно – необходимо учитывать характеристики, которые у вас есть изначально.
Как многим известно, еще из школьных уроков физики, чем больше длина, тем выше сопротивление.
На выходе же получается более низкая сила тока. Поэтому для определения оптимального значения следует пользоваться специальной формулой:
l=S/(I ÷ 100)
где l – искомая максимальная длина,
S – площадь сечения имеющегося электропровода,
I – максимальная сила тока, выдаваемая аппаратом.
Допустим, у нас есть инвертор на 160 А и электрокабель с площадью сечения 25 мм². Расчет длины кабеля для инвертора будет выглядеть следующим образом: (25 мм²)/(160 А ÷ 100)=15,625 м.
Также в любом случае следует придерживаться правил техники пожарной безопасности – не превышать максимально допустимую длину кабеля для сварки (30-40 м).
Для наращивания нельзя применять скрутки, поскольку использование подобного метода чревато увеличением сопротивления и повышением риска нагрева. Соединяйте две части проводки надежной медной опрессовкой. Она обеспечивает отличный, плотный контакт.
Будьте внимательны к выбора кабеля – используйте знания, полученные в статье, чтобы не совершить ошибок при покупке.
Получите 10 самых читаемых статей + подарок!
*
Подписаться
Кабель для сварочного аппарата: марка, сечение, длина
Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.
Требования к кабелю для сварочника
Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:
- Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
- Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
- Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
- Для транспортировки оборудования кабеля сворачивают.
Отсюда выходит, что кабель должен удовлетворять следующим требованиям:
- Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
- Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
- Для работы на холоде проводник должен быть морозостойким.
- Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
- Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.
Подходящие марки и виды кабеля
Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.
В названии может присутствовать и пометка об исполнении:
- Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
- КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.
А также приставка П – дополнительная оболочка жилы из полимерных материалов.
Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв. мм.
Выбор сечения и длины
Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:
| Сечение, кв. мм | Ток, А |
| 1х6 | 80-100 |
| 1х10 | 120 |
| 1х16 | 189 |
| 1х25 | 240 |
| 1х35 | 289 |
| 1х50 | 362 |
| 1х70 | 437 |
| 1х95 | 522 |
Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность.
Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.
С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель. Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.
Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.
Кабель для подключения сварочника к сети
Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.
Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм. По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.
Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.
Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.
Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.
Правила эксплуатации
Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:
- Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
- Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
- В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
- Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
- Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
- Не превышайте допустимый ток через провода.
- Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.
Это приведет к излишней массе проводников и затруднениям в работе.Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Полезное по теме:
Как подобрать длину и сечение сварочного кабеля
Сегодня речь пойдет о сварочных кабелях. Точнее об их длине и сечение.
Если на вашем сварочнике стоят полутораметровые обрезки, это совсем не значит, что они такие должны быть. Хотя, если написано в паспорте, что длиннее ставить провода нельзя, то мы вас вынуждены огорчить – вы купили низкокачественный инвертор! Но это сейчас встречается повсеместно (обман покупателей) и даже опытные сварщики бывает ошибаются, покупая «кота в мешке».
Длина сварочного кабеля может быть разная, она подбирается в каждом конкретном случае отдельно. Некоторые умудряются носить с собой аппарат на плече, это не очень хорошая практика, так как внутри устройства все-таки высокое напряжение. Чаще всего такое практикуют любители, которые не знают, что такое нормальная работа (это когда у тебя один держак в руках и не нужно таскать все оборудование с собой постоянно).
Рекомендуемая длина кабеля по учебнику не должна превышать 40 м. Несмотря на это, есть примеры использования кабеля 16мм 2 х50м на трансформаторе на 400А и никаких потерь, перебоев с поджигом и проблем с горением дуги при этом не наблюдается.
Если вы увеличиваете длину сварочного кабеля, не обязательно увеличивать его сечение, потому что это не высоковольтный провод и большие потери здесь исключаются.
Как рассчитать кабель:
S=R
2хπ=π/4хD2,то есть, если его диаметр, например, 1 см, тогда сечение S=25х3,14.
Для расчета сварочного кабеля (он, естественно не моножильный, а многожильный) требуется посчитать сечение жилы, а потом все жилки пересчитать и сложить.
Если у вас инвертор с реальными 200А на выходе, и вы не работаете на производстве с утра и до ночи, то 16 мм2 будет достаточно, больше не нужно. Если у вас сварочник на 140А – покупайте смело 10-12 мм2. Но опять же, если у вас в паспорте написано, что кабель длинный ставить нельзя, лучше не рисковать, хотя сгореть подобное оборудование может, даже если будет стоять в кладовке.
P.S. Если вы владелец Ресанты, у вас кабель алюминиевый. Если не верите, надрежьте изоляцию, подрежьте желтое покрытие и под ним обнаружится светлый блестящий металл.
Какой длины выбрать удлинитель для сварочного аппарата, читайте в следующей статье
Как выбрать сварочный кабель? Советы по подбору кабеля для сварки
Содержание
Сварочные аппараты не всегда укомплектованы всем, что нужно для работы.

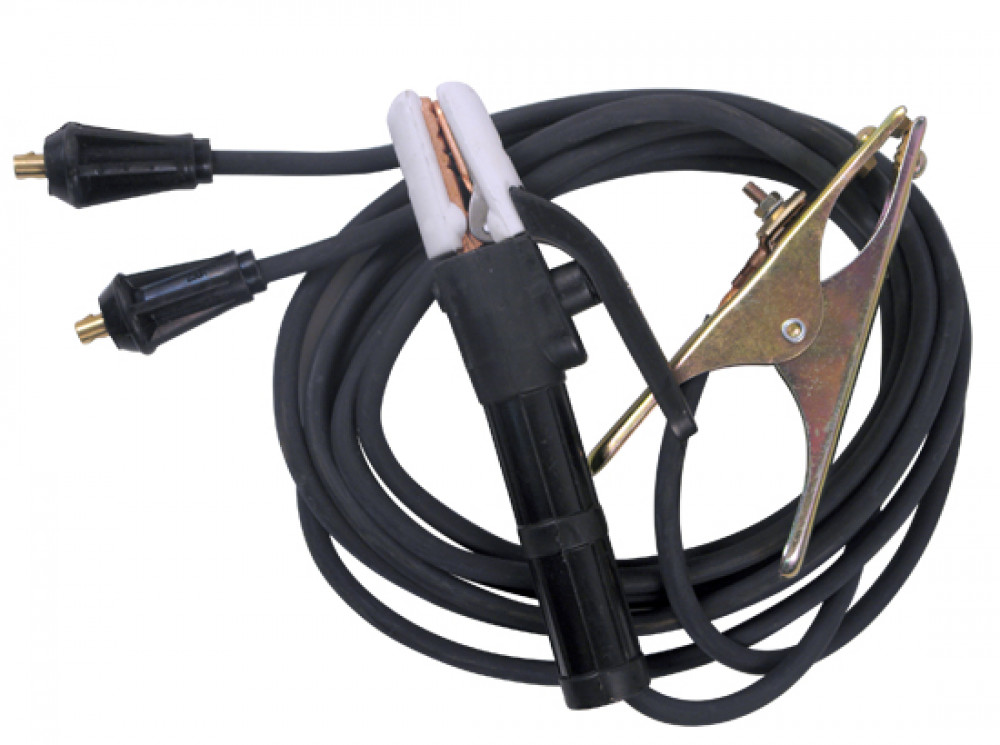

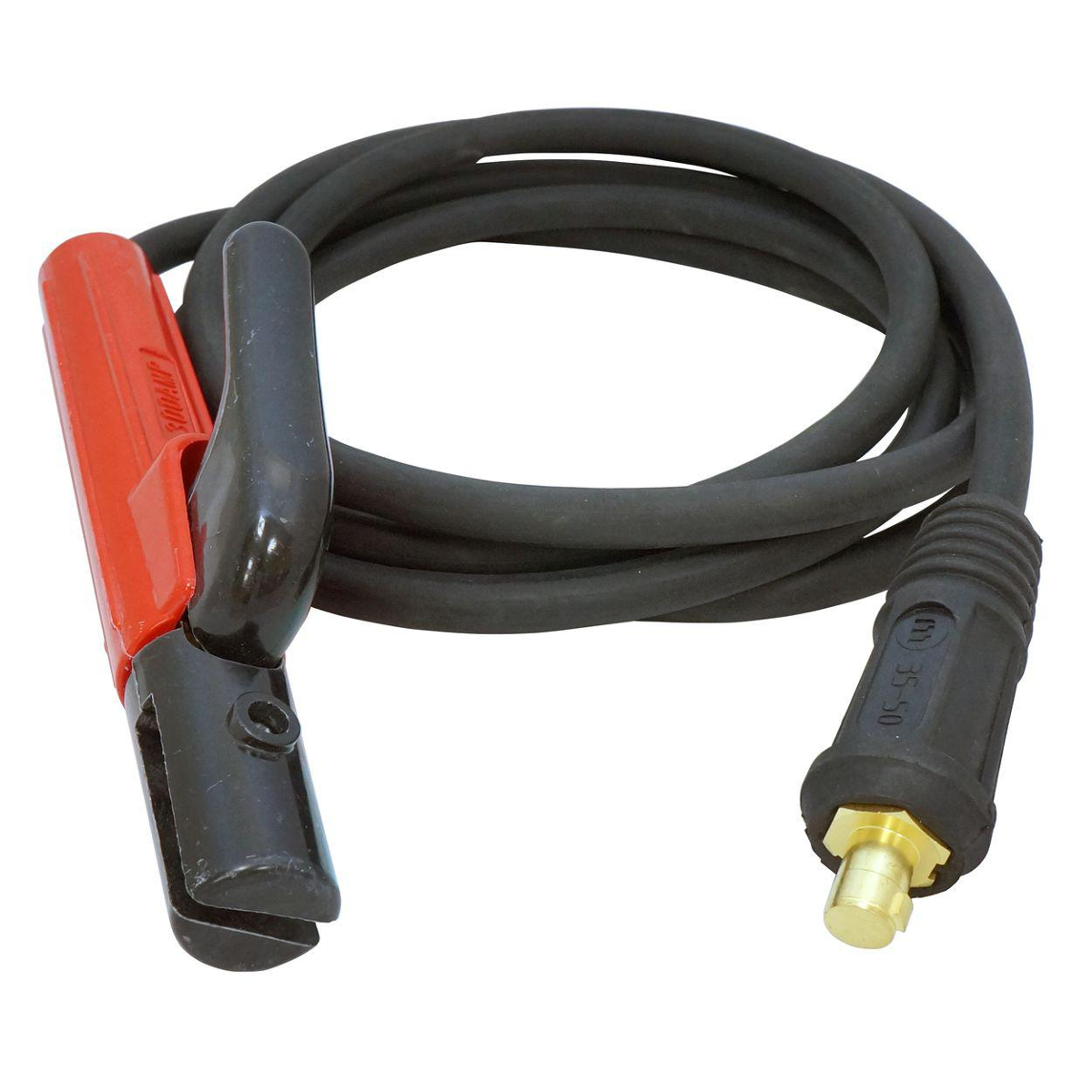

Заводских кабелей в сборе с электрододержателем и зажимом может не быть вообще или их стандартной длины не достаточно, поэтому её нужно увеличить.
Поговорим о том, какой кабель выбрать для сварочного аппарата, чтобы работать было не только удобно, но и безопасно.
Требования к силовым кабелям
Требования к сварочному кабелю диктуют правила электробезопасности и особенности эксплуатации. Работать часто приходится в мастерских и гаражах, где возможны контакты с маслами и риск повреждения изоляции, в труднодоступных местах. Для удобства переносят и хранят кабель в смотанном состоянии.
Это значит, что при выборе сварочного кабеля учитывают:
- Материал оболочки и изоляции. Кабель должен не бояться агрессивных сред и случайных повреждений — автомобильных масел, растворителей, бензина, влаги, порезов, ударов и абразивного износа.
- Температуру эксплуатации. Покупать кабель в холодостойком исполнении нет смысла в регионах, где температура зимой не доходит даже до -300С, или если работы на морозе не планируются.
- Гибкость. Кабель должен легко изгибаться, чтобы не затруднять сварку в любом положении, и, несмотря на многократную смотку, сохранять целостность жил и изоляции. Сечение кабеля определяют, исходя из характеристик сварочного аппарата и токовой нагрузки. И именно этому параметру отдают приоритет при выборе.
Основные виды силовых кабелей, используемых при сварке
Как правило, для сварочных аппаратов используют проверенный временем одножильный гибкий медный кабель КГ в оболочке из вулканизированной резины. Его можно безболезненно изгибать, разматывать и сматывать, таскать по земле, не боясь задиров.
Маркировка указывает на число жил, номинальное сечение и может нести дополнительную информацию об исполнении:
- КОГ и КПГ — отличаются особой или повышенной гибкостью, удобны при сварке в сложных положениях и труднодоступных местах;
- КГН — имеет оболочку из резины, устойчивой к воздействию масел и не распространяющей горение, и особенно подходит для работы в гараже и автомастерской;
- КГ-ХЛ — сохраняет гибкость на морозе, благодаря холодостойкому исполнению и может использоваться при температуре ниже -400С, поэтому рекомендован для сварки на улице в жестких условиях.
Обратите внимание, что аппараты зарубежного производства могут комплектоваться кабелями с другими обозначениями, например H01N2-D или H01N2-E. Их российский аналог — та же марка КГ.
Как правильно выбрать сечение и длину кабеля
Выбор сечения сварочного кабеля зависит от тока — не потребляемого инвертором, а сварочного. Чем больше сечение, тем ниже сопротивление и потери на нагрев.
Длительно-допустимые токовые нагрузки для медного силового кабеля в резиновой изоляции:
Сечение жилы, мм2 (одножильный кабель) | Допустимый длительный ток, А |
16 | 100 |
25 | 140 |
35 | 170 |
50 | 215 |
70 | 270 |
95 | 325 |
120 | 385 |
150 | 440 |
185 | 510 |
В таблице указаны параметры, установленные в ПУЭ.
При покупке кабеля лучше выбирайте тот, который произведен по ГОСТ, а не ТУ. В последнем случае цена может быть ниже, а вот реальное сечение не соответствует заявленному. А, значит, и нагрузку кабель выдерживает меньшую.
Длина — предмет частных споров сварщиков. Оптимальным считают использование кабелей на 3-5 м. Зажим массы устанавливают как можно ближе к месту сварки. Поэтому длина этого кабеля, как правило, меньше длины рабочего на электродержатель.
При необходимости длину можно увеличить до 30-70 м. При этом нужно помнить о том, что и увеличивать нужно и сечение кабеля, чтобы уменьшить падение напряжения и риск перегрева.
На практике это выглядит так:
Сила тока, А | Длина кабеля КГ, м | |||
15 | 20 | 30 | 40 | |
100 | 1*16 | 1*25 | 1*25 | 1*35 |
150 | 1*25 | 1*25 | 1*35 | 1*50 |
200 | 1*35 | 1*35 | 1*50 | 1*75 |
250 | 1*35 | 1*50 | 1*75 | 1*95 |
300 | 1*50 | 1*75 | 1*95 | |
Чем больше сечение и длина, тем выше вес кабеля.
Например, КГ 1*16 длиной 40 м весит около 7 кг, а КГ 1*95 аналогичной длины уже 38 кг. Переносить бухту такого кабеля тяжело и неудобно.
Соединять два конца кабеля на массу можно с помощью припоя или медной гильзы для опрессовки. На держак лучше использовать целый отрезок.
Сетевой кабель для сварочника
Потребляемый ток инверторов гораздо ниже, чем сварочный — порядка 15-40 А, в зависимости от модели.
Требования к сетевому кабелю аналогичны. Это надежная изоляция и гибкость, позволяющая сворачивать его в бухту или наматывать на катушку, подходящее под нагрузку сечение и климатическое исполнение.
Для использования в помещении или на улице, но исключительно в теплое время года, подойдет ПВС в ПВХ изоляции. Если сварка будет проходить на морозе, лучше выбрать КГ в резиновой оболочке. Он дороже, но сохраняет гибкость при низких температурах, в отличие от «дубеющего» ПВС.
Токовые нагрузки для КГ в соответствии с ПУЭ:
Сечение жилы, мм2 | Допустимый длительный ток, А | |
трехжильный | четырехжильный | |
2,5 | 25 | 25 |
4 | 35 | 30 |
6 | 42 | 42 |
Исходя из этого, для сварочников с потребляемым током 25 А, рассчитанных на питание от 3-фазной сети, нужен четырехжильный сетевой кабель сечением не менее 4 мм2, а от 1-фазной — трехжильный с сечением 4 мм2, если в розетке есть заземление.
При сварке на удлинителе не забывайте про потери напряжения. Здесь работает то же правило, что и при выборе сварочного кабеля — при большой длине на 50 м и более покупайте кабель с большим сечением.
Рекомендации по эксплуатации
Кабель можно использовать долго и без проблем, если не допускать грубых нарушений:
- не подвергайте его интенсивным механическим нагрузкам и перегрузкам, чтобы не допустить деструкцию изоляции и оболочки:
- выбирайте сварочные и сетевые кабели с запасом по токовой нагрузке и соответствующие условиям эксплуатации;
- не используйте длинный кабель в смотке на высоких токах, это приводит к его перегреву.
Решая, какой кабель выбрать для сварки, отдайте предпочтение ГОСТовским вариантам, а не более дешевой продукции с неподтвержденными характеристиками. Если планируете использовать не новый кабель, сначала оцените его состояние. Потемневшие жилы говорят о том, что он подвергался высоким нагрузкам или перегрузке.
Сварочный кабель — классификация, конструкция, расчет сечения и длины провода для сварочного аппарата
Фейерверк разлетающихся слепящих искр с эпицентром, который похож на ярчайшую сверхновую звезду — многие из нас с интересом наблюдали за работой сварщика, зная, что на самом деле это очень опасно для зрения. Сварка — это не только красивый, но и технологически сложный процесс, требующий первоклассного оснащения и отличных профессиональных навыков.
К счастью, мы не будем рассматривать все 150 способов и разновидностей сварочных процессов, которые существуют сегодня, а остановимся на важной проблеме рационального выбора силового кабеля для сварочного аппарата. Речь пойдет об основных типах проводов для сварки, их конструктивных особенностях, популярных марках и критериях определения оптимального сечения.
Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок.
При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму («массе») для создания замкнутого контура.
Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в «горячих» местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.
К основным достоинствам кабелей для сварочного инвертора относятся:
- высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ — постоянного),
- повышенная гибкость,
- стойкость к сдавливающим и растягивающим воздействиям,
- пожарная безопасность — проводные изделия не должны воспламеняться и распространять горение,
- возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
- многочисленные исполнения, облегчающие выбор сварочного кабеля под текущие условия технологического процесса.
Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температурный режим, обеспечивая бесперебойное электропитание, быстрый, качественный и максимально удобный рабочий процесс.
Сварочный кабель состоит из:
· медной или меднолуженой мультипроволочной токопроводящей жилы 5-го класса гибкости,
· синтетической спецпленки ПЭТ-Э, выполняющей функцию защиты проводящей ток жилы от склейки с изоляционным материалом,
· изолятора из резины марки РТИ-1 (или хладостойкой РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия,
· разделительного слоя из ПЭТ-Э, выполняющего аналогичные функции,
· общекабельной оболочки-изолятора, произведенной из шланг-резины других типов — маслостойкой РШН-1 или РШТ-2 (хладостойкой РШТМ-2-ХЛ), созданных на основе на основе полихлоропрена, бутадиеновых и изопреновых каучуков (РТИШМ и хладостойкая РТИШ-ХЛ используются в одножильных марках),
Классификация медных кабелей для сварочного аппарата
Провода для сварки можно купить у любого торгового предприятия, которое занимается реализацией кабельной продукции.
Кабеля для сварочного аппарата различаются по цене, но обычно классифицируются по другим критериям.
По функциональному назначению различают:
- силовой провод — его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
- соединительный кабель для сварки — используют для передачи рабочего напряжения,
- провод для держателя — подает электроток на контактную часть сварочного аппарата,
- заземляющий и/или нулевой провод.
Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.
По области применения выделяют модификации сварочных кабелей для:
- бытовых устройств, работающих с токовыми нагрузками 100-250 А,
- полупрофессиональных установок (до 330 А),
- профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
- сверхмощных промышленных аппаратов (до 680 А).
Сварка — достаточно динамичный технологический процесс, который обычно подразумевает необходимость постоянного перемещения специалиста или смены позиции рабочего инструмента. Поэтому профессиональные сварщики используют только гибкие разновидности проводников, например, КГ, КГН или КОГ1.
Наиболее популярной маркой сварочных кабелей считается КГ. Отличаясь приемлемой ценой и оптимальными техническими характеристиками, КГ хорошо зарекомендовал себя как надежный «передатчик» электротока на держатель или силовой провод, питающий аппарат для сварки от сети.
Марка КГН создавалась для потребностей судостроения, поэтому отлично приспособлена для функционирования в агрессивной среде, помещениях с высокой влажностью воздуха, длительным конденсированием влаги, а также зонах повышенной пожарной опасности. Гибкий проводник КГН отличается от сварочного кабеля КГ наличием маслостойкой оболочки из резины РШН-1, которая выполнена на базе полихлоропрена и не поддерживает горение.
Марка КГН часто используется в качестве обратного сварочного провода, который обычно располагается на поверхности пола производственного помещения или на земле.
Если для равномерного прогрева свариваемых поверхностей требуется обеспечить максимальную мобильность специалиста, то в качестве сварочного кабеля может применяться сверхгибкая марка КОГ1. Эта особенность проводника достигается благодаря облегченной конструкции. Он состоит из 1 мультипроволочной жилы, которая заключена в шланг-изолятор из РТИШМ-резины. Сварочный провод работает с переменным напряжением 200 В (50 Гц), постоянным — 700 В и присоединяется к оборудованию через пайку, сварку или опрессовку.
Какой кабель нужен для сварочного аппарата?
Провод для сварки подбирается под конкретный рабочий проект и должен отвечать ряду требований. Как правило, для выбора сварочного кабеля достаточно правильно определиться с токовыми характеристиками подключаемого инвертора или другого сварочного устройства и сечением провода, указанным производителем в техническом описании изделия.
Необходимо соблюдать «золотое» правило — чем выше сила тока в сварочном аппарате, тем большего сечения кабель следует приобрести. Важно не перестараться, ведь при недостаточном диаметре жил оборудование может попросту не запуститься. При этом слишком толстый сварочный кабель — это лишние расходы и чрезмерная нагрузка для сварщика, который вынужден постоянно перемещаться с проводом.
Для выполнения относительно небольших сварочных задач, особенно это касается бытовых вопросов, достаточно использовать оборудование инверторного типа, которое отличается компактностью и доступной ценой. Параметры сечения кабеля для сварочного инвертора с различными токовыми характеристиками должны быть такими:
- 80-100 А — 6-7 мм2,
- 120 А — 10 мм2,
- 160-189 А — 16 мм2,
- 200/250 А — 25 мм2.
Более масштабные и сложные работы требуют применения сварочных трансформаторов или инверторов повышенной мощности.
Для токовых нагрузок 289 А необходимо выбирать кабель сечением 35 мм2, 350-362 А — 50 мм2. Трансформаторы, способные «выдавать» 437 А требуют 70 мм2 проводов, 522 А — 95 мм2. Для корректной работы сварочных выпрямителей с величиной тока до 600 А необходимы кабеля с сечением 120 мм2.
Еще одним важным критерием, который прямо влияет на производительность и качество сварочных работ, является длина проводника. Поскольку при увеличении протяженности сварочного кабеля происходит падение токовых характеристик, необходимо предельно точно просчитывать взаимосвязи данных параметров.
ПВ — продолжительность включения, одна из характеристик сварочного инвертора.
В таблице приведены примерные показатели сечения сварочных проводов для заданных значений силы тока и длины проводов. Важно учитывать рекомендации производителей агрегатов для сварки, которые могут прямо указывать предельные длины кабелей для каждой марки своих изделий, не рекомендуя или запрещая удлинение проводников.
|
Нужен кабель для сварочного аппарата? Подберем лучший вариант! |
Отправить заявку |
Кабель для сварочного аппарата — обзор марок, сравнение, советы при покупке
Часто встречаются ситуации, когда необходимо заменить старый сварочный кабель на новый, либо вместе с инвертором шел слишком короткий или некачественный сварочный кабель. Например, владельцы сварочного аппарата Ресанта обращают внимание, что в комплекте часто идут омедненные кабели.
Выбор марки кабеля для сварочного аппарата
Наиболее популярный кабель для сварки – силовой кабель марки КГ, расшифровывается как К – кабель Г- гибкий.
Силовой кабель КОГ1 второй по популярности сварочный кабель, его используют в случае, когда необходимо проводить сварочные работы в труднодоступных местах.
КОГ расшифровывается как кабель особой гибкости.
Также вам может встретиться предложение купить сварочный кабель марки КРПТ, расшифровывается как кабель резиновый переносного типа. Однако стоит знать, что данная марка снята с производства и сегодня ближайшим аналогом является кабель КГ
Марки КГН и КГ-ХЛ внешне ничем не отличаются от кабеля КГ. Однако оболочка у КГН выполнена из масло-бензостойкой резины на основе бутадиеновых каучуков, что защищает кабель от попадания искр, масел, бензина.КГ-ХЛ для сварки вам понадобиться только для проведения работ в экстремальных условиях при температурах ниже -40 С. Кабель КГ-ХЛ рассчитан на эксплуатацию от – 60 до + 60 градусов.
Помимо широко распространенных сварочных кабелей КГ и КОГ существуют и другие марки кабелей для электросварочного оборудования, такие как КПЭС, КВС.
Марка КПЭС относится к полому типу кабелей, то есть в таком кабеле нет жил, вместо них используется круглая металлическая трубка.
КПЭС предназначен для подачи электродов в место сварки и для подачи тока 42В/48В переменного/постоянного напряжения, кабель используется для дуговой сварки автоматического и полуавтоматического типа, в том числе под флюсом. Работать с таким кабелем можно при температуре не ниже – 10 С. Кабель имеет достаточно короткий срок службы в зависимости от диаметра канала, например, с диаметром канала более 3 мм срок службы составляет не менее 3-х месяцев, более 6мм – не менее 1,5 года. Производитель кабеля – ТД «Укркабель». Помимо сварочных работ применяется для подключения электропечей.
Марка КВС расшифровывается как кабель с ПВХ изоляцией сварочный. Применяется для подключения держака сварочного аппарата к источнику питания до 127/220В переменного/постоянного напряжения. Рабочие температуры КВС от минус 40 до плюс 40 градусов. Так как в КВС используется изоляция из поливинилхлорида, то он не обладает такой гибкостью как кабель КГ.
|
Купить кабель для сварочного аппарата вы можете в нашем каталоге! |
Разница между сварочным кабелем КГ и КОГ1
Визуально конструкция сварочного одножильного кабеля КГ и КОГ1 похожа и разницы между ними казалось бы нет:
-
Многопроволочная медная жила, т.
е. состоящая из отдельных проволочек.
-
Синтетическая плёнка по жиле (визуально похоже на полиэтилен, целлофан).
-
Резиновая изоляция
-
Резиновая оболочка
е. состоящая из отдельных проволочек.
В кабеле КОГ1 возможно наложение общей изоляционно-защитной оболочки с большей толщиной (не менее 2-3 мм)
Тем не менее отличия между сварочными кабелями КГ и КОГ1 есть и весьма существенны:
-
Класс гибкости
Сварочный кабель КГ имеет 5-ый класс гибкости, а КОГ1 – 6-ой. Что это значит? Это значит, что диаметр проволочек 6-го класса тоньше 5-го класса. Например, у КГ 1х16 диаметр проволочек жилы составляет 0,41 мм в соответствие с ГОСТ 22483-77, а у КОГ1 1х16 – 0,21мм, поэтому КОГ1 1х16 гибче и мягче. В связи с этим у КОГ1 минимальный радиус изгиба меньше, это значит, что его можно больше согнуть под нужным вам углом.
ВАЖНО! Кабель КОГ1 более гибкий по сравнению с кабелем КГ -
Вес кабеля
Вес 1 м кабеля КОГ 1х16 составляет 240 г, вес КГ 1х16 – 310 г. Чем длиннее вы выберете сварочный кабель, тем он более тяжелый. С учетом, что длина сварочного кабеля может достигать 40 м ,то разница составит несколько килограммов.
-
Разные параметры напряжения
Кабель КГ рассчитан до 660 В при напряжении переменного тока (до 400 Гц) вольт, а КОГ — до 220 вольт и 50 Гц.
Рекомендации при покупке сварочного кабеля.
1. Кабель должен иметь медную многопроволочную жилу. На рынке может попасться китайский кабель КГ, в жиле которого содержание меди будет не больше 60-70%, цвет такой меди заметно тусклее. Вывод, покупайте КГ у проверенных поставщиков у которых ест сертификаты на продукцию.
ВАЖНО! От качества меди зависит передача тока по кабелю и в итоге качество сварки.
2. Кабель должен быть достаточно гибким с классом гибкости жил не ниже 4, так как в процессе работы со сварочным аппаратом приходиться менять положение и место, а кабель при этом должен не бояться изгибов и не создавать дополнительных помех.
3. Сечение кабеля должно быть подобрано исходя из параметров максимального тока сварочного аппарата.
ВАЖНО! Неправильно подобранное сечение кабеля ведет к перегреву кабеля.
4. Обращайте внимание на изоляцию кабеля, она должна быть достаточной толщины. Например, для кабеля КГ 1х16 толщина изоляции составляет не менее 1,1-1,2 мм с учетом допускаемых отклонений согласно ГОСТ 23286-78.
Изоляции чаще всего выполнена из резины, в руках кабель должен легко гнуться.
Кабель питания сварочного аппарата
Для питания сварочного аппарата также необходимо использовать кабели и провода для подвижного монтажа, так как инвертор в процессе работы все же приходится перемещать. В качестве таких марок подойдет тот же кабель КГ или ПВС. Эти же марки подходят в качестве удлинителя для сварочного аппарата. Рекомендуемое сечение не меньше 2,5 мм2 при длине не больше 20 м. В любом случае сечение питающего кабель для сварочного аппарата необходимо подбирать в зависимости от номинала автомата источника, чтобы защитить кабель от перегрузки. Также необходимо учитывать потери напряжения, если кабель достаточно длинный (больше 20м).
Кабель для заземления сварочного аппарата
Сварочные аппараты, запитанные через гибкие кабели или имеющие стационарное подключение к питанию как правило имеют отдельный провод заземления. Для стационарного сварочного оборудования обычно заземляющий кабель одним концом крепится корпусу аппарата, а другим к металлическому стержню в земле.
Благодаря этому создается равенство потенциалов, и даже если корпус аппарата будет под напряжением, удара током при соприкосновении не произойдет.
В качестве кабеля для заземления сварочного аппарата используют кабель с медными жилами сечением не менее 6 мм2. В качестве заземляющего кабеля можно использовать марки ПВ6-3, ПУГВ и другие.
Сварочный кабель: длина и сечение
В прошлой статье мы уже поговорили об основных параметрах, касающихся сварочных кабелей. Сегодня же пришло время немного углубить знания и найти ответы на несколько важных вопросов, затрагивающих длину и сечение провода. Многие специалисты часто сомневаются, можно ли удлинять кабель и если да, то насколько. Другие же сталкиваются с проблемой необходимости быстро определить сечение уже имеющегося в распоряжении изделия. Именно об этом мы сегодня и поговорим.Длина кабеля сварочного аппарата: какой она должна быть?
Сразу стоит отметить, что четких стандартов не существует. Производители оборудования также не дают никаких рекомендаций на этот счет. Как правило, все модели комплектуются наборами проводов для инвертора, длина которых не превышает 2–3 метров. Но далеко не всегда работать с такими комплектующими удобно. Связано это с тем, что специалисту в процессе работы нередко приходится передвигаться по площадке и, соответственно, переносить и аппарат. При достаточно длине кабелей делать это просто не нужно.
При удлинении провода для сварочных работ ни в коем случае нельзя забывать об одном крайне важном нюансе. Связан он с сопротивлением и напряжением. Чем больше длина используемого изделия, тем выше становится первый параметр и ниже второй. Неверный подбор принадлежностей приведет в лучшем случае к невозможности работать, в худшем — к поломке аппарата.
Так что же делать? У этой проблемы есть два решения. Первый — полная замена кабеля на тот, который длиннее и при этом имеет большее сечение. Но это далеко не всегда возможно и выгодно.
Второй — расчет допустимой максимальной длины провода. Этот вариант идеально подходит для тех, кто хочет быстро и без лишних проблем удлинить провод и продолжить работать.
Как провести расчет? Достаточно просто. Для этого необходимо только знать сечение имеющегося кабеля и специальный коэффициент. Диаметр изделия, которое используется в процессе работы, знает каждый специалист. А вот коэффициент можно достаточно просто посчитать. Если вы варите на больших токах от 200 до 500 А, то он будет равен 2. Если ток меньше, то его величину делят на 100.
Разберем все на примере. Предположим, вы работаете с инвертором, максимальный ток которого 180 А. Соответственно, сечение вашего кабеля скорее всего не превышает 16 мм2. Начнем расчет.
Найдем коэффициент: k=180/100=1.8. Считаем длину: Lmax=16/1.8=8.88 м. Удлинять такой кабель сильнее без риска потери напряжения не стоит. Если провод нужен еще более длинный, то придется произвести полную замену, отдав предпочтение сечению 25 мм2.
Как удлинить провода на сварочном инверторе самостоятельно?
Некоторые мастера совершают достаточно большую ошибку, используя для удлинения кабеля классические «скрутки». Они просто переплетают между собой многочисленные тонкие проволочки, а затем кое-как изолируют их. Но это в корне неверно и даже опасно. Куда правильнее использовать для этих целей специализированные принадлежности.
Чтобы сделать удлинитель сварочного кабеля своими руками нужен сам провод необходимого сечения, а также кабельные вилка и розетка. Закрепив эти аксессуары на концах изделия вы сможете не просто быстро удлинить его, но и гарантированно обеспечить свою безопасность. Данный метод считается наиболее предпочтительным, особенно если сравнивать его с классической опрессовкой или скрутками.
Как определить сечение сварочного кабеля?
Если вы покупаете провод для инвертора, то, наверняка, знаете его сечение. Хотя и тут для уверенности некоторые сварщики проверяют, ведь иногда бывают не совсем добросовестные производители, которые пытаются выдать желаемое за действительное.
Но как быть, если изделие было куплено достаточно давно? Или вообще провод достался вам от кого-то по наследству? Тогда придется проявить смекалку и использовать для расчета простую формулу, помогающую узнать сечение кабеля по его диаметру.
Выглядит данная формула для одножильного провода вот так:
Если же внутренняя часть кабеля состоит из множества тонких проволочек, то расчет нужно вести по другой формуле:
Как узнать диаметр сварочного провода? Либо измерить при помощи штангенциркуля, либо снова воспользоваться одним более трудоемким, но доступным и эффективным методом. Для его воплощения вам понадобиться просто карандаш или любой не слишком тонкий пруток и линейка.
Возьмите кабель и очистите один его конец от изоляции. Извлеките из пучка одну проволочку. Кусок должен быть не слишком маленьким, т.к. его вам предстоит накручивать на карандаш.
Сделайте несколько витков, разместив их максимально плотно к друг другу, а затем измерьте длину занятого проволокой отрезка. Полученное значение разделите на количество витков. Так вы получите примерный диаметр проволоки, который сможете использовать для расчета по формуле.
Всех вышеизложенных данных будет вполне достаточно для того, чтобы не иметь никаких затруднений в процессе подбора сварочного кабеля, а также его использования. Купить все необходимое для сварочных работ вы можете в нашем интернет-магазине. Мы предлагаем большой выбор товаров отличного качества по низким ценам и с быстрой доставкой. Звоните!
Выбор правильного сварочного кабеля
Независимо от того, новичок вы или опытный сварщик, перед началом работы важно знать, чем отличаются сварочные кабели. Сварочный кабель может быть простой конструкции. Медные жилы составляют внутреннюю часть кабеля, а внешнюю оболочку. Сочетание медной скрутки и материала оболочки, обычно резины, определяет гибкость и долговечность кабеля.
Гибкость
Чтобы выбрать сварочный кабель подходящего размера, вам необходимо знать уровни тока, с которыми вы будете работать, и рабочий цикл для каждого сварного шва.Чем больше ток вы используете или чем дольше рабочий цикл, тем больше потребуется сварочный кабель. Сварочный кабель большего диаметра будет менее гибким, чем сварочный кабель меньшего диаметра. Гибкость очень важна для минимизации усталости и напряжения.
Размер
Медь в сварочном кабеле будет нагреваться сопротивлением. Если у вас правильный размер, вы можете ожидать, что кабель будет теплым на ощупь после использования. Однако, если вы подаете слишком большой ток или слишком большой рабочий цикл со слишком маленьким кабелем, он перегреется и повредится.
Хотя и не опасно, использование слишком большого сварочного кабеля неэффективно, и с ним труднее работать. Кабели большего размера стоят дороже из-за большего количества меди. Понимание подходящего сварочного кабеля для работы не только безопаснее, но и экономически выгодно.
TPC гордится разработкой сварочного кабеля, который превосходит другие коммерческие сварочные кабели, представленные на рынке, и имеет опытных менеджеров по продукции, торговых представителей и инженеров, которые помогут сориентироваться, какой сварочный кабель лучше всего подходит для вас.Сварочный кабель TPC превосходит несколько характеристик: материал оболочки и ее толщина, ткань и очень тонкая медная скрутка.
- Специально составленная оболочка TSE на 25% толще, чем обычные оболочки сварочного кабеля, что обеспечивает исключительную стойкость к повреждениям от химикатов, истирания, масел, ударов, брызг при сварке, разрывов, открытого пламени и тепла.
- 100% Fabric Serve предотвращает усадку и улучшает сопротивление разрыву.
- В 2-1 / 2 раза больше медной скрутки , чем у обычного сварочного кабеля, что обеспечивает максимальную гибкость и простоту использования.
TPC предлагает сварочные кабели , 600 В, и постоянного тока , которые остаются гибкими и служат дольше обычных сварочных кабелей в различных сварочных применениях.
Свяжитесь с нами сегодня, чтобы узнать, какой сварочный кабель лучше всего подходит для выполнения работы!
Прямой провод | Таблица допустимой нагрузки сварочного кабеля
ВЫБОР ПРАВИЛЬНОГО СВАРОЧНОГО КАБЕЛЯ
Таблица допустимой нагрузки сварочного кабеляDirect Wire призвана помочь профессионалам в области сварки выбрать нужный калибр и длину кабеля.Эта информация предназначена только для справки, и пользователю настоятельно рекомендуется проконсультироваться с лицензированным инженером-электриком для конкретного сварочного применения.
При сварке использование кабеля правильного сечения имеет решающее значение для обеспечения высококачественных сварных швов и защиты пользователя и его сварочного оборудования.
Технические характеристики, которые следует учитывать при выборе сварочного кабеля, включают:
АМПЕРСИОННОСТЬ: Допустимая нагрузка сварочного кабеля (также известная как допустимая нагрузка по току или номинальный ток) относится к максимальной величине тока (в амперах), которую провод кабеля может непрерывно и безопасно выдерживать без превышения номинальной рабочей температуры.
ДЛИНА: Сварочные кабели должны быть достаточно длинными, чтобы пользователь имел достаточную длину для доступа ко всем рабочим зонам, не создавая опасности. Важно помнить, что (1) номинальная допустимая нагрузка уменьшается по мере увеличения длины из-за дополнительного сопротивления, и (2) сварочный кабель следует разводить в стороны, чтобы тепло рассеивалось во время использования.
РАЗМЕР МАНОМЕТРА: Очень важно выбрать правильный размер калибра для данного сварочного применения. Более длинный и тонкий сварочный кабель будет иметь меньшую допустимую нагрузку.
Если необходим более длинный кабель, пользователь должен рассмотреть более толстый калибр. Измерительный прибор неправильного размера не будет пропускать ожидаемый ток, что может вызвать чрезмерное поглощение тепла (опасность плавления и возгорания), выход из строя и повреждение оборудования.
КОНСТРУКЦИЯ: В конструкции сварочного кабеля используется многопроволочный одножильный провод, изолированный (или покрытый оболочкой) одним слоем термореактивного материала EPDM или неопрена с номинальной температурой от -50 ° C (-58 ° F) до 105 ° C (221). ° F). Превосходные свойства гибкости, долговечности и сопротивления также жизненно важны для способности сварочного кабеля работать в различных областях применения и средах.
СТАНДАРТЫ И УТВЕРЖДЕНИЯ: Сварщики должны следить за ключевыми отраслевыми стандартами и разрешениями, обеспечивая качество и производительность при одновременной защите от некачественного производства. Для сварочного кабеля они могут включать SAE J1127 (аккумулятор), NFPA 70 / NEC Article 630, UL 558 и 583 (и другие) и CA Prop 65.
Direct Wire соответствуют или превосходят стандарт SAE J1127, который требует минимального количества меди на калибр (т.е.е. гарантированное содержание меди), соответствующий размер для конкретных применений, а также испытания механических и эксплуатационных характеристик.
ГИБКОСТЬ: Тонкая медная скрутка и высококачественная внешняя изоляция / слой оболочки придают сварочному кабелю повышенную гибкость, более плавное протягивание по различным поверхностям и легкость перемещения на рабочей площадке.
ЦВЕТ И МАРКИРОВКА: Цветной сварочный кабель и индивидуальная маркировка могут использоваться для различных приложений, включая право собственности и идентификацию, точную (или последовательную) маркировку, отраслевые стандарты и разрешения, физические и механические характеристики, брендинг и многое другое.
ПРЕДЛАГАЕМАЯ ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ ДЛЯ СВАРОЧНОГО КАБЕЛЯ
| 50 ‘ | 75′ | 100 ‘ | 125′ | 150 ‘ | 175′ | 200 ‘ | 225′ | 250 ‘ | 275′ | 300 ‘ | 325 ‘ | 350′ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMP | AWG или MCM | ||||||||||||
| 100 | # 4 | # 2 | # 2 | # 1 | # 1 | 1/0 | 2/0 | 2/0 | 3/0 | 3/0 | 3/0 | 4/0 | 4/0 |
| 150 | # 2 | # 2 | # 1 | 1/0 | 2/0 | 3/0 | 3/0 | 4/0 | 4/0 | 250 | 250 | 250 | 350 |
| 200 | # 2 | # 1 | 2/0 | 3/0 | 3/0 | 4/0 | 4/0 | 250 | 350 | 350 | 350 | 350 | |
| 250 | # 1 | 1/0 | 3/0 | 4/0 | 4/0 | 250 | 350 | 350 | 350 | ||||
| 300 | # 1 | 2/0 | 3/0 | 4/0 | 250 | 350 | 350 | 350 | |||||
| 350 | 1/0 | 3/0 | 4/0 | 250 | 350 | 350 | |||||||
| 400 | 2/0 | 3/0 | 250 | 350 | 350 | ||||||||
| 450 | 2/0 | 4/0 | 250 | 350 | 350 | ||||||||
| 500 | 3/0 | 4/0 | 350 | 350 | |||||||||
| 550 | 4/0 | 250 | 350 | ||||||||||
| 600 | 4/0 | 250 | 350 | ||||||||||
ПРИМЕЧАНИЕ 1: Только для справки.
Из-за переменных в сварочных приложениях пользователю рекомендуется проконсультироваться с инженером-электриком для конкретного сварочного применения. ПРИМЕЧАНИЕ 2: Расстояние от источника питания (на каждый провод). Скачать / распечатать диаграмму пропускной способности
КАКОЙ РАЗМЕР СВАРОЧНЫЙ КАБЕЛЬ МНЕ НУЖЕН?
Джейсон Беккер
Размер кабеля?Выбор сварочного кабеля подходящего размера для работы может быть очень сложной задачей, но не обязательно.Я часто задаю этот вопрос, когда говорю о сварке в полевых условиях.
Я видел много случаев, когда использовался кабель неправильного размера, что приводило к повреждению сварочного кабеля. Часто для выполнения работы выбирается неправильный кабель просто из-за стоимости одного погонного фута кабеля. Однако стоимость не должна быть решающим фактором при выборе правильного кабеля для работы.
Чтобы выбрать кабель правильного размера, мы должны задать себе 3 очень важных вопроса.
На каком расстоянии от источника тока я буду проводить сварку?
Какова моя ожидаемая сила тока, необходимая для правильного выполнения работы?
Какова номинальная мощность и рабочий цикл моей машины?
Для безопасного выполнения нашей задачи мы должны убедиться, что кабель, который мы собираемся использовать, будет поддерживать ток, необходимый для выполнения работы. Сварочный кабель состоит из тонких жил медной проволоки, которая покрыта изолятором и имеет внешнее покрытие из синтетического или натурального каучука.Внешняя оболочка обеспечивает гибкость, сопротивляется истиранию и предохраняет внутреннюю медную сердцевину от контакта с рабочими и окружающей средой. Изоляция кабеля рассчитана на тепловую стойкость.
Типичные значения: 167 ° F (75 ° C), 194 ° F (90 ° C) и 221 ° F (105 ° C). Медные жилы внутри могут выдерживать гораздо более высокие температуры, но перед этим покрытие расплавится и может привести к возгоранию.
Эти кабели обычно рассчитаны на температуру окружающей среды 86 ° F (75 ° C).Более высокие температуры могут привести к снижению пропускной способности по току, поэтому для работы может потребоваться больший диаметр.
Кроме того, сварочные кабели следует разложить, чтобы они могли рассеивать тепло во время использования. Плотное соединение сварочных кабелей может увеличить нагрев кабелей. Во время использования сварочный кабель может быть слегка теплым на ощупь, но никогда не должен быть «ГОРЯЧИМ». Если кабель горячий, это хороший признак того, что сварочный кабель недостаточного размера для используемой силы тока, или возникло сопротивление из-за повреждения одного или нескольких компонентов сварочной цепи.Вот почему рекомендуется проверять сварочный кабель и компоненты перед сваркой.
Размер кабеля зависит от его площади поперечного сечения и классифицируется Американским калибром проводов (AWG). Согласно этой диаграмме, провода меньшего диаметра имеют большее число, а кабели большего диаметра имеют меньшее число, например, кабель № 5 будет иметь площадь поперечного сечения (), тогда как 1/0 (произносится 1 а) будет иметь площадь поперечного сечения ().
См. Таблицу ниже
Как далеко от источника питания я буду проводить сварку?
Чтобы определить подходящий размер кабеля, мы должны сначала определить расстояние от источника питания (сварочного аппарата).Это будет общее количество погонных футов всего необходимого сварочного кабеля, включая зажим заготовки и электрододержатель (внешний механизм подачи проволоки, горелку TIG и т. Д.). Например, если работа будет проводиться на расстоянии 100 футов от источника питания, вам, скорее всего, понадобится 200 футов. сварочного кабеля для замыкания электрической цепи.
Какова моя ожидаемая сила тока, необходимая для правильного выполнения работы?
Это очень важная часть определения подходящего размера кабеля, поскольку выбор слишком маленького размера не приведет к пропусканию ожидаемого тока и может вызвать повреждение самого кабеля.Подумайте, как работает садовый шланг. Он может доставить только определенное количество воды за раз.
Если мы попытаемся увеличить количество воды в садовом шланге, шланг выйдет из строя. То же самое и с размером провода и током. Данный размер сможет выдержать только определенное количество тока, прежде чем он поглотит слишком много тепла и выйдет из строя. Это может привести к расплавлению изолированной оболочки, повреждению кабеля и возможному возгоранию.
Какова номинальная мощность и рабочий цикл моей машины?
Машины рассчитаны на основе их номинальной мощности и рабочего цикла.Номинальная мощность — это максимальная сила тока, которую может производить машина. Номинальная мощность обычно указывается в названии машины, например Rebel 285. Максимальная выходная мощность составляет 285 ампер.
Рабочий цикл — это мера выходной мощности, выраженная в процентах за 10-минутный период. Это отведенное время, в течение которого машина может работать при заданной силе тока до того, как обмотки машины перегреются. Например, машина, рассчитанная на 250 А при 30%, сможет производить 250 А в течение 3 минут (30% от 10 минут.
) до того, как машина выйдет из рабочего цикла и выключится. Затем аппарат должен остыть в течение оставшихся 7 минут перед повторной сваркой. Вообще говоря, чем выше номинальная мощность, тем ниже будет рабочий цикл, и наоборот, при уменьшении мощности рабочий цикл будет увеличиваться. Мощность и рабочий цикл вашей машины должны быть указаны на задней стороне машины или на паспортной табличке.
Давайте попробуем упражнение. Если вам нужен ток 150 ампер, а длина сварной конструкции составляет 220 футов. от источника питания, какой размер кабеля потребуется?
Изображение из Lincoln Electric
Если вы сказали кабель №2, вы правы.
Имейте в виду, что для обеспечения установленной силы тока в кабелях для выполнения работы необходимо поддерживать кабели, навесное оборудование и аксессуары в хорошем рабочем состоянии. Перед использованием все оборудование необходимо проверить. Если клеммы на источнике питания ослаблены, соединения и перемычки подключены ненадежно, кабели порезаны, порезаны или повреждены, вы не получите желаемый выходной сигнал. Поврежденные кабели могут вызвать дополнительное сопротивление в сварочной цепи и тем самым ограничить сварочный ток.Эти области также будут нагреваться из-за сопротивления и могут вызвать дополнительные проблемы. Всегда проверяйте исправность оборудования и его исправное состояние.
Зажимы для заготовок — еще один предмет, который обычно является причиной падения силы тока. Убедитесь, что он надежно подключен и не поврежден, и убедитесь, что вы получаете зажим для заготовки хорошего качества, многие зажимы, которые поставляются с источниками питания в наши дни, довольно дешевые и хрупкие и сделаны из материалов, которые не проводят электричество, а также им следует.Не торопитесь и потратьте лишнюю пару долларов на прочный зажим для заготовок из меди / латуни. Сварка будет намного проще, если вы сделаете свою установку как можно более эффективной с точки зрения электричества. Я надеюсь, что вы нашли информацию в этой статье познавательной, и хотел бы поблагодарить вас за то, что вы нашли время ее прочитать.
До следующего раза, сделайте каждый шов лучше, чем последний.
О чем следует помнить при выборе сварочных кабелей
Каждый, от новичка до эксперта в сварке, должен знать, что нужно учитывать при выборе правильного сварочного кабеля.Прежде всего, что такое сварочный кабель ? Это электрический проводник, по которому проходит ток. Обычно он состоит из тонких медных жил (медь — лучший материал для использования в качестве электрического проводника) и изолирующей оболочки. Эта комбинация материалов обеспечивает наилучшую проводящую способность, а также защищает медь от внешней среды, а также сохраняет ее гибкость и долговечность.
Почему важен размер сварочного кабеля
Выбор правильного размера сварочного кабеля имеет жизненно важное значение, поскольку необходимый размер зависит от уровня проводимого тока.Ток измеряется в амперах (также называемых амперами), и по мере увеличения тока диаметр сварочного кабеля также должен увеличиваться. Это связано с тем, что с увеличением диаметра кабеля увеличивается количество медных проводов внутри него, что обеспечивает большую проводимость. На это важно обратить внимание, потому что, если вы проводите больше электричества, чем рассчитан на сварочный кабель, он может перегреться и стать причиной возгорания.
Итак, как выбрать правильный размер? Во-первых, вам нужно узнать длину вашей сварочной цепи.Все это означает, что вам нужно знать, как долго будет проходить путь электричества во время сварки. Сюда также входит все, что используется в вашем сварочном процессе. А во-вторых, вам необходимо знать максимальную силу тока (самый высокий уровень тока, который может проводиться), который вы будете использовать для сварочного аппарата и сварочного кабеля. Эта информация обычно предоставляется при покупке сварочного аппарата. Как только вы получите эту информацию, самое время выбрать размер кабеля.Сварочные кабели измеряются калибром. Чем меньше фактический диаметр сварочного кабеля, тем выше калибр.
Как продлить срок службы сварочного кабеля
Во-первых, вам необходимо убедиться, что вы выбрали лучший сварочный кабель для среды, в которой вы будете его использовать. Если вы собираетесь его использовать в суровых условиях окружающей среды (истирание, высокие температуры, воздействие химикатов, изгиб и т. д.), затем убедитесь, что выбранный вами сварочный кабель рассчитан на эти экстремальные условия.Во-вторых, как было сказано ранее, обратите внимание на размер кабеля!
Вы также должны принять соответствующие меры, чтобы предотвратить ненужное повреждение сварочного кабеля. В частности, вы должны стараться избегать перегибов или перекручивания провода во время установки. Избегайте чрезмерного натяжения и не допускайте раздавливания или сдавливания провода в какой-либо форме (это может привести к повреждению оболочки и нарушению надлежащей изоляции меди). Обязательно держите провод подальше от любых элементов, для которых он не предназначен, особенно обращайте внимание на то, чтобы держать сварочный кабель подальше от открытого пламени. Кроме того, отрегулируйте катушку для кабеля. Хороший совет — периодически менять концы, особенно если один конец более восприимчив к определенным суровым условиям, сварочный кабель не испортится на одном конце.
Вы также должны позаботиться о надлежащем ремонте вашего провода, когда это необходимо. Это означает частый осмотр кабеля по всей длине, чтобы убедиться в отсутствии повреждений, и ремонт до того, как вам придется заменить весь сварочный кабель. Кроме того, вы должны удалить любой порезанный (или даже сломанный) провод, прежде чем он превратится в потенциально опасную или опасную среду.Вы также должны держать запасной кабель под рукой на случай, если вам понадобится временное исправление, чтобы избежать повреждения оборудования.
Еще одна важная вещь, о которой следует помнить, — это вести учет сварочного кабеля, а также всей вашей электрической и электрической проводки. Если вы запишете, когда он был установлен, вы сможете узнать об ожидаемом уровне износа и о том, когда предлагается его заменить. Вам также следует отслеживать любые исправления, которые вы сделали, чтобы, если это перерастет в повторяющуюся проблему с вашим сварочным кабелем, вы могли лучше подготовиться при попытке определить основную проблему.А если вы анализируете характеристики сварочного кабеля, вы будете хорошо проинформированы о его замене, если вам потребуется внести изменения.
У вас есть вопросы о наших продуктах или услугах? Или вам нужна консультация о том, какой размер сварочного кабеля лучше всего подойдет для вашего проекта и оборудования? Свяжитесь с нами сегодня и позвольте нам помочь вам со всеми вашими кабелями и проводами!
Сварочный кабель 4/0 AWG_HuaDong Cable & Wire
Что такое сварочный кабель 4/0 AWG?
Сварочный кабель 4/0 AWG изготавливается из многожильных пучков медных проводов, плотно упакованных и изолированных.Скрутка проволоки придает кабелю большую гибкость и устойчивость к износу, а изоляция (обычно EPDM или неопреновый каучук) добавляет дополнительную защиту от суровых условий, характерных для сварочных работ, и является более гибкой, чем покрытия из ПВХ или других резиновых покрытий.
Также известен как: аккумуляторный кабель, сварочный кабель 4/0, временный силовой кабель, гибкий кабель 4/0, кабель на 600 вольт, медный кабель 4/0, свинцовый кабель 4/0, кабель для урагана и т. Д.
Характеристики сварочного кабеля 4/0 AWG
| AWG Размер | 4/0 |
| Скрутка проводов | 2052/30 |
| Нет.ниток | 2014 |
| Размер пряди | 30 |
| Ном. Insul. Толстый. (дюйм) | 0,083 |
| Ном. О. (дюйм) | 0,695 |
| Прибл. | фунтов / тонна метр790 |
| Мин.Темп | -50 ° С |
| Максимум. Темп | 105 ° С |
| Cond. Материал | Голая медь |
| Insul. Материал | Этилен-пропилен-диеновый мономерный каучук (EPDM) |
Применение сварочного кабеля 4/0 AWG
Сварочный кабель 4/0 AWG, часто используемый в сложных условиях, сварочный кабель представляет собой вторичный резистивный кабель напряжения для сварочных инструментов или в качестве силового кабеля, который присоединяется к генераторам и промышленному оборудованию.
Например, инструменты для электродуговой сварки обычно работают с двумя отдельными кабелями; один из них действует как основной источник питания для устройства, а другой — как вторичный источник питания. Хотя сварочный кабель может не питать генератор, он необходим для электрода.
Сварочные кабели долговечны и гибки и часто используются в качестве кабелей для развлекательного или сценического освещения, систем освещения и звука, а также для фургонов связи. Они также могут использоваться в качестве аккумуляторных кабелей для автомобилей, инверторных кабелей и в качестве более экономичной альтернативы подвесному (или наматывающемуся) кабелю на подъемниках и кранах.
Сварочный кабель 4/0 AWG Почему стоит выбрать HuaDong?
Huadong Cable Group — это завод по производству специальных сварочных кабелей в Китае. У нас не только более 30 лет производственного опыта и 15 лет опыта экспорта сварочных кабелей, но также у нас есть 15 старших инженеров, которые могут бесплатно спроектировать сварочный аппарат 4/0 AWG.
Размер кабеля по требованию клиента.
Для лучшей цены на сварочный кабель 4/0 AWG ， Пожалуйста, оставьте свое требование, мы ответим вам в течение 12 часов.
Красный сварочный кабель 4 AWG
Описание
Сварочный кабель обеспечивает подачу электрического тока для сварочных аппаратов и состоит из тонких медных жил в жесткой изолирующей оболочке, обычно из синтетического или натурального каучука, которая специально разработана, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям.Хорошо сохраняет цвет даже после грубой обработки. Тонкие медные жилы также обеспечивают большую гибкость, чем другие типы проволоки.
Выбор правильных сварочных кабелей
Выбор правильного размера (диаметра) сварочного кабеля зависит от максимальной выходной силы тока сварщика — чем больше ток вырабатывается, тем больше должен быть кабель. Это как садовый шланг против пожарного шланга — чем больше требуется воды, тем больше должен быть диаметр шланга.
Чтобы выбрать правильный размер, необходимо учесть 3 фактора — общую длину сварочного контура (включая полную длину как электрода, так и рабочего кабеля), номинальную электрическую мощность сварщика и рабочий цикл сварщика (% от десяти- минутный период, в течение которого сварщик будет работать при определенном выходном токе до превышения своего теплового предела).Если требуется большая гибкость, выберите сварочный кабель Super VuTron.
| СТРОИТЕЛЬСТВО | |
| Проводник: | — Полностью отожженная многопроволочная неизолированная медь, скрутка класса K |
| Куртка | — EPDM премиум-класса 90 ° C, черный или красный |
| Напряжение | 600 В |
| Диапазон температур | от -40 ° C до 90 ° C |
| Код цвета | |
— Сварочные провода сопротивлением вторичного напряжения
— Источники питания напряжением не более 600 В переменного тока
— соответствует требованиям RoHS
Для получения дополнительных предложений мы просим вас потратить некоторое время на ознакомление с нашим полным ассортиментом сварочных кабелей на сайте ProWireandCable.
com сейчас.
