Соединение металлической трубы с полипропиленовой

Способ соединения труб

Повсеместное использование пластиковых труб и практически полное исчезновение других их видов позволило снизить как материальные, так и временные затраты на монтажные и ремонтные работы. И все же трубы, изготовленные из металлов, не исчезли совсем. Остались еще системы, где они применяются до сих пор. К тому же не будем сбрасывать со счетов дома старой постройки, где водопроводные и отопительные стояки представлены стальными трубами. Поэтому вопрос, затрагивающий способы соединения металлопластиковых труб и металлических, интересует многих домашних мастеров.

Чтобы понять, в чем суть этого процесса, необходимо в первую очередь разобраться с физическими свойствами пластика и металлов.

Содержание

Металлические трубы
Пластиковые трубы
Когда соединяют пластик и металл?
Процесс соединения труб фитингом
Заключение по теме

Металлические трубы

В этой категории отдельно следует отметить медные изделия. Они отличаются от других используемых в отоплении металлов высокой пластичностью и мягкостью. Признаемся, что места соединения меди и пластика встречаются крайне редко. На память приходит элеваторный узел в отопительной системе частного дома, от которого производится разводка по контурам распределения.

Чаще всего приходится встречать соединение полипропиленовой трубы с металлической, основными свойствами которой являются твердость и повышенная механическая прочность.

Но в системе отопления используются разные стальные трубопроводы с различными физическими свойствами:

Чисто стальные трубы подвержены коррозии. К тому же их внутренний диаметр с годами уменьшается из-за зарастания.
Оцинковка наоборот обладает высокой коррозионной стойкостью. Но работать с ней сложнее, поскольку затруднены сборочные операции.
Нержавеющая сталь отличилась высокой стоимостью. Добавим, что такие трубы очень сложно обрабатывать.

Пластиковые трубы

Не все знают, что под названием «пластик» скрывается достаточно широкий перечень материалов. Поэтому не стоит валить в одну кучу все пластиковые трубы, тем более что у каждого вида есть присущие только ему качества и свойства:

Полиэтилен отличается высокой пластичность и мягкостью. У него одна проблема — он не может выдерживать высокие температуры. Предел — +80С.
Полипропилен. По твердости превосходит полиэтилен, но имеет более низкий удельный вес. Его часто используют в горячем водоснабжении и в отоплении. Кстати, в основном эти трубы поступают в продажу без армирующего металлического каркаса.
Трубы из поливинилхлорида (ПВХ) чаще всего применяются для сооружения канализационной сети. В отоплении их не используют.

Когда соединяют пластик и металл?

Фланцевое соединение

Если рассмотреть все ситуации, то оказывается, их не так уж много. По сути, встречаются всего лишь три основные причины такого «контакта»:

Когда речь идет об отоплении, стык между нагревательным котлом и распределяющим (подающим), а также обратным контурами и есть место стыковки двух материалов. Патрубки котла — это металлические трубы, а разводка — пластиковые.
При капитальном ремонте многоквартирного дома. При проведении этого процесса в бюджет закладывается полная замена старых отопительных труб новыми. Но точка подключения дома — это опять-таки стык двух материалов.
В случае ремонта квартиры. Если дом не прошел капитального переоборудования, то стояки в нем будут стальными. Подсоединение радиаторов отопления к вертикальной разводке опять создает тот самый стык из металла и пластика.

Скорее всего, могут встретиться и другие ситуации. К примеру, под землей по территории проезжей части прокладываются трубы с высокой степенью прочности, то есть металлические. А уже в самом доме идет пластиковая разводка. Но три названные ситуации встречаются чаще других.

Напоминаем, что существует два основных вида отопления — система с естественной циркуляцией теплоносителя и принудительной. В городских квартирах возможен только второй вариант. Почему это необходимо учитывать, когда дело касается соединения пропиленовой и стальной трубы? Причина в давлении. Не все соединительные конструкции (фитинги или способы сварки) могут выдержать напор теплоносителя с высокой температурой.

Поэтому рекомендуется использовать специальные фитинги. Это соединительные муфты, в которых с одной стороны есть посадочное отверстие для пластиковой трубы определенного диаметра, а с другой — резьбовое метрическое соединение. Есть два вида фитингов — с внутренней металлической резьбой и с внешним торчащим сгоном. В первом случае фитинг устанавливается на металл на приваренный к трубе сгон. Во втором случае резьба вкручивается в соединительную металлическую муфту. Такое соединение используется только в том случае, если система отопления собирается из пластиковых труб диаметром не больше 40 мм.

Иногда приходится соединять в узел несколько труб из разных материалов. Фитинги для этого сегодня найти на рынке — не проблема. Что касается труб большого диаметра (их в отопительной системе не используют), то для этого приходится применять специальные фланцевые конструкции и приспособления.

Процесс соединения труб фитингом

Переходник металл-пластик

Итак, необходимо соединить металлопластиковую трубу со стальной. Как это сделать правильно?

Для этого надо создать на металлической трубе резьбу. Это можно сделать двумя способами — приварить сгон или нарезать резьбу леркой. Первый вариант проще, но для него потребуется газосварочный аппарат и навыки работы с ним. Поэтому многие домашние мастера выбирают второй способ.
Конец трубы необходимо зачистить, смазать солидолом или другим масляным материалом и провести нарезку резьбы, используя обычный резьборез. Саму резьбу надо зачистить от стружки и заусенцев.
Теперь на нее наматывается фум-лента. Это специальный материал, который обеспечит герметичное соединение. Наматывать ленту надо по часовой стрелке, причем слишком много материала — плохо, мало — тоже нехорошо. Поэтому постарайтесь найти золотую середину. Если вас одолевают сомнения, сделайте по диаметру 2–3 витка, но обязательно поверхность ленты смажьте силиконовым герметиком.
Теперь можно накручивать фитинг. Обратите внимание, что для этого не надо использовать какие-то специальные инструменты. Все делается вручную. Небольшое пережим, небольшое давление — и фитинг может треснуть. После подключения и предварительной опрессовки в месте стыка может появиться подтек. Не переживайте — просто немного закрутите фитинг и опять только вручную.
Остается завершающий этап — приварить пластиковую трубу к пластиковому концу фитинга.

Заключение по теме

Подключение системы отопления, где есть соединение полипропиленовых и стальных труб, всегда чревато неприятностями в виде подтеков. Поэтому выбрать правильно схему, по которой можно соединить два материала — одна из главных задач качественного монтажного процесса. На практике же оказывается, что в системе отопления не так уж много видов такого соединения, поэтому разобраться в них будет не очень сложно.

Читайте далее:

пошаговая инструкция, виды, способы монтажа перехода, достоинства, недостатки

Во время капитального или текущего ремонта нередко возникает вопрос – как соединить пластиковую трубу с металлической, что связано с необходимостью замены изношенных участков коммуникаций различной протяженности. Подобная проблема может появиться и при строительстве частного домовладения – при подключении к централизованным инженерным системам. Правильная стыковка труб, выполненных из различных материалов, не уступает по надежности соединениям одинаковых труб, поэтому важно заранее выяснить, как стоит соединять разнородные участки.

Почему приходится соединять трубопрокаты из пластика с металлом

Необходимость стыковки трубопроводов из разного материала может возникнуть по двум причинам:

Подключение к централизованной системе водоснабжения старого образца. Потребность стыковки возникает при замене трубопровода на магистраль из пластика. В месте подключения потребуется соединить элементы, изготовленные из разных материалов.
Намеренное использование металлических и пластиковых деталей в одном трубопроводе. Материалы имеют разные характеристики. По этой причине в некоторых ситуациях лучше выбрать именно металл или пластик.

Соединить магистраль можно самостоятельно. С работой справится человек, имеющий минимальные технические знания и навыки в монтаже трубопроката. Для работы не требуется применение специализированного оборудования. Достаточно будет стандартного монтажного инструмента.

Соединение металлической трубы с пластиковой

Особенности и характеристики соединяемых труб

В квартире, частном доме используют разные виды трубного проката. В многоквартирных домах для транспортировки воды традиционно использовали стальной прокат. Сейчас его меняют на пластик или металлопластик, реже на медный прокат. Канализационная система делалась из чугуна.

Монтаж труб нередко связан с врезкой в систему из разнородных материалов. Сваркой такие участки соединить невозможно – у них разная температура плавления. Скрепляющие переходники выпускают с резьбой и без нее, действующие как уплотнители.

Различные виды соединений

Способ монтажа подбирается отдельно для каждого случая. Для этого осматривают торец металлической заготовки на предмет целостности. Если край в нормальном состоянии, и есть достаточно места для работы, отдают предпочтение резьбовым соединениям. При сильном износе металлического торца соединяют магистраль другими способами.

В первом случае необходимо наличие резьбы на металлическом патрубке. При ее отсутствии выполняют нарезку, используя специализированные приспособления. Пластиковая деталь подключается методом пайки.

Края элементов нагревают паяльником и соединяют. Место стыковки получается бесшовным. Соединить магистраль с помощью резьбы можно несколькими способами.

Разъемный фитинг (американка)

Представляет собой приспособление, состоящее из двух частей – металлической и пластиковой. Между собой они скреплены накидной гайкой. Для обеспечения герметичности “американка” оснащается резиновым уплотнителем. Он устанавливается между составными частями и надежно защищает место стыка от вероятности возникновения утечки.

Монтаж разъемного фитинга осуществляется в следующей последовательности:

Металлическую часть крепят на трубопровод с помощью резьбы. Чтобы избежать утечки, на витки наматывают уплотнитель. Применяют ФУМ ленту, паклю и т. д.
Накидную гайку монтируют на пластиковый патрубок. Это необходимо сделать до приварки.
Припаивают пластиковую часть разъемного фитинга.
Устанавливают эластичный уплотнитель и скрепляют части накидной гайкой.

Разъемный фитинг отличается надежностью и устойчивостью к механическим повреждениям. После монтажа удается получить герметичный стык.

Пластиковый фитинг с резьбой

Производители выпускают детали для соединения пластикового трубопровода с заготовками, имеющими резьбу. Фитинг такого типа представляет собой пластиковый патрубок с впаянной в него металлической частью. Для разного вида труб фитинги выпускают с наружной и внутренней резьбой.

Соединительные элементы такого типа могут быть прямыми или поворотными. Последние применяются для изменения направления водопровода в вертикальной или горизонтальной плоскости.

Изделие накручивают на металлическую часть трубопровода. Для герметизации применяют различные уплотнители. К зафиксированной детали припаивают пластиковую трубу.

Фланцевый тип

Способ применяют при изготовлении трубопроводов, диаметром больше 40 мм, предназначенных для перемещения жидкости или газа. Соединить металлические и пластиковые трубы фланцами сможет человек, имеющий минимальные технические навыки.

На торцах труб расположены круглые или квадратные выступы. В них есть отверстия, предназначенные для монтажа болтов. Перед монтажом обращают внимание на форму фланцев. Она должна быть одинаковой на обеих деталях. Трубы соединяют в следующем порядке:

Установить болты в монтажные отверстия фланца одной из деталей. При этом нет необходимости ставить одновременно все резьбовые элементы. Достаточно поставить два болта. Они будут играть роль направляющих.
Монтировать эластичную прокладку. При установке обращают внимание на совпадение отверстий уплотнителя и фланца.
Монтировать на направляющие фланец второй детали.
Установить гайки на болты. Чтобы избежать образования коррозии, на витки резьбы наносят смазку.
Герметизировать стыки путем стягивания фланцев болтами. Чтобы избежать перекоса, резьбовые элементы затягивают поочередно.

Так удается соединить пластиковые и металлические трубы с помощью фланцев.

Эластичный уплотнитель в процессе эксплуатации подвержен негативному влиянию внешних факторов. Для обеспечения герметичности необходимо регулярно проводить проверку целостности прокладки.

Фитинг

Чтобы соединить металлическую магистраль с пластиковой, используют муфту Гебо. Так удается получить надежный стык независимо от состояния торцов. Внутренний диаметр фитинга больше наружного размера фиксируемой трубы из пластика. С металлической заготовкой он соединяется резьбой.

Герметичность соединения с пластиковым трубопроводом обеспечивается уплотнительным кольцом. Оно запрессовывается в пространство между внутренними стенками и трубой.

Конструкция фитинга предусматривает прижим уплотнительного кольца накидной гайкой. Конусная форма резинового уплотнителя обеспечивает надежное прилегание к поверхностям.

Изделие отличается простотой монтажа. Это делает его востребованным при ликвидации аварийных ситуаций. Для установки не требуется наличие специализированного оборудования для пайки. Монтаж проводят в следующем порядке:

Зачистить край заготовки от загрязнений. Используют наждачную бумагу с абразивом мелкой фракции. Очистка поверхности необходима для плотного прилегания уплотнительного кольца.
Установить накидную гайку с внутренней резьбой на патрубок. Конструкция предусматривает монтаж гайки выступом наружу.
Монтировать зажимное кольцо. Оно необходимо для прочного удержания заготовки. На внутренней поверхности кольца изготовлены насечки. При сжатии они надежно удерживают трубу.
Надеть на патрубок прижимное кольцо и эластичное уплотнение.
Собрать конструкцию, стянув элементы накидной гайкой.

По мере закручивания гайки проверяют герметичность стыка. При этом контролируют степень затяжки. Превышение допустимых показателей может привести к механическому повреждению бортика гайки.

Как правильно соединить канализационные трубы можно узнать из нашей статьи по ссылке.

Резьбовое

Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются полипропиленовые, металлопластиковые, полиэтиленовые и поливинилхлоридные трубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:

Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.

Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки.
Затем наворачивают фитинг. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание. Но помните, что использовать инструмент нужно крайне осторожно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Способы крепления к стене труб из полипропилена

Со стороны гладкой муфты выполняется сварка полипропиленовой трубы.
Производится подача воды в трубы.

Совет. Если резьбовое соединение используется для отопительной системы, рекомендуется заменить резиновую прокладку со стороны муфты на силиконовую. Перепады температуры быстро разрушат резину, и в месте соединения труб будет протекать вода. Силикон в этом плане выглядит более надёжным.

Безрезьбовой тип

Соединить металлическую и пластиковую трубу без нарезки резьбы можно несколькими методами. Герметичность стыка зависит от соблюдения технологии установки.

Обжимная муфта

Представляет собой изделие, внутренний диаметр которого больше размера магистралей. На его краях расположены накидные гайки или фланцы. Герметичность обеспечивается эластичным уплотнителем.

Для надежного удержания труб муфта оснащается разрезными кольцами. На их внутренней поверхности расположены насечки.

Трубы соединяют в следующем порядке:

На патрубки надевают накидные гайки, разрезные кольца и эластичные элементы. Резьбовые элементы крепят бортиком наружу.
Помещают трубы в муфту до упора.
Затягивают гайки.

При закручивании резьбовых элементов эластичный уплотнитель заполняет пространство между внутренними поверхностями и трубой. При затяжке разрезное кольцо сжимается и удерживает элементы магистрали в неподвижном положении.

Ремонтная обойма

Применяется в качестве временной меры. Корпус состоит из двух металлических деталей. Они имеют отверстия для установки болтов. Между деталями корпуса расположена уплотняющая прокладка. Она герметизирует место стыка при стягивании.

Перед креплением торцы очищают от коррозии и загрязнений. Применяют наждачную бумагу с абразивом мелкой фракции. Правильно очищенные поверхности будут плотно прилегать к прокладке. Пыль и мелкие абразивные частицы удаляют струей сжатого воздуха или сухой ветошью.

На трубопровод монтируют обойму. Между частями корпуса укладывают уплотнитель. Половинки обоймы сжимают между собой болтами. При этом крепежные элементы затягивают поочередно. Это позволяет избежать перекоса. При закручивании болтов обойма герметизирует место стыка уплотнителем.

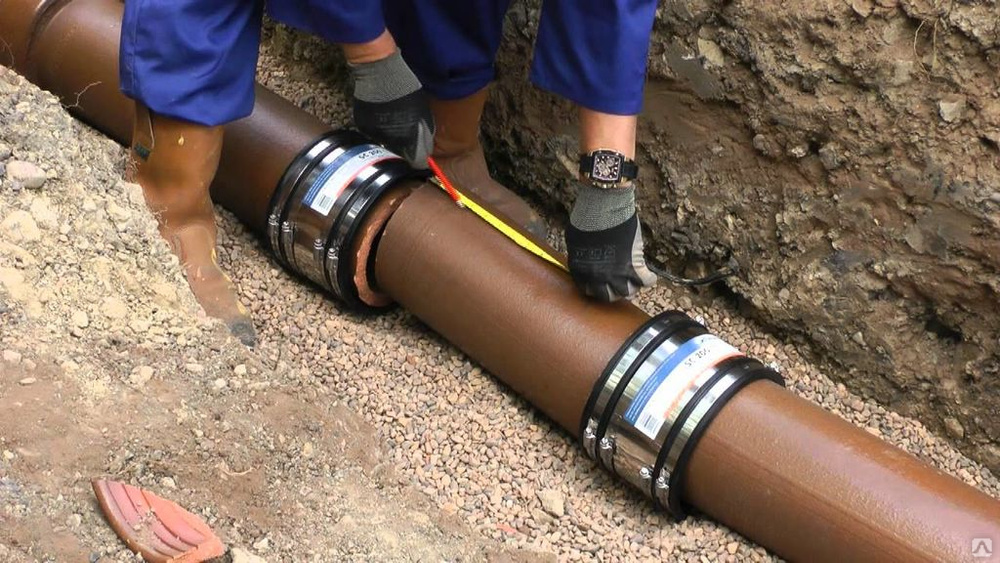

Резиновая муфта

Соединить пластиковую и металлическую магистраль можно, использовав гибкий шланг или специализированное приспособление. Оно представляет собой муфту, изготовленную из эластичного материала. Внутренний диаметр приспособления подбирают отдельно для каждого случая. При этом учитывают размер трубы.

Патрубки помещают в муфту до упора. Эластичный элемент по краям стягивают хомутами.

Такой способ стыковки может рассматриваться как временный вариант. Эластичный материал подвержен негативному влиянию внешних факторов. Потребуется регулярная замена муфты.

Нюансы соединения трубы из металла с пластиковой

Чтобы правильно соединить металлическую и пластиковую трубу, учитывают:

способ соединения;
наличие свободного места для работы с инструментами, нарезающими резьбу;
соответствие диаметров пластиковой и металлической трубы;
отсутствие загрязнений и следов коррозии на торцах;
состояние эластичного уплотнителя.

После установки проверяют место стыка на герметичность. При необходимости зажимают гайки, наносят на витки резьбы ФУМ ленту, паклю и т. д.

Нюансы монтажа трубы из металла и металлопластика

В такой ситуации применяется несколько способов. Метод подбирают отдельно для каждого случая, учитывая диаметр трубопровода и состояние торцов.

Варианты соединения:

Использование специализированного фитинга. Производители выпускают детали, предназначенные соединять металлопластиковую трубу с металлической. Фитинг имеет внутреннюю или наружную резьбу. К металлопластиковому патрубку деталь крепится обжимной муфтой.
Применение фитинга Гебо.
Стыковка гибким шлангом с хомутами.
Соединение обжимной муфтой.

Способы, позволяющие соединить части трубопровода без резьбы гибким шлангом и хомутами, можно рассматривать только как временные варианты.

Как соединять полипропиленовые трубы с металлическими?

Не так уж редки ситуации, когда надо произвести соединение полипропиленового изделия с металлическим.

Чтобы понять, как правильно соединять полиэтиленовый трубопрокат с полипропиленовой или металлической смотрите видео уроки, размещенные в данной статье.

Существует несколько способов, как грамотно произвести соединение.

С наличием резьбы. Предполагает, что используют фитинги, которые выглядят как муфты. Один конец снабжается резьбой на металл, а другой – срезом, с идеальной гладкостью.
Фланцевого типа. Когда болты со шпильками стягивают конструкции самих фланцев. Они помогут понять, как соединять полипропиленовые трубы, видео сделают процесс более наглядным.

Как Сделать Переход От Металлических Труб К Полипропиленовым Трубам

Содержание

1 Когда производят соединение пластиковых труб с металлическими
2 Виды соединяемых труб
3 Способы соединения труб из пластика и металла
4 Как соединить пластиковую трубу с металлической без резьбы

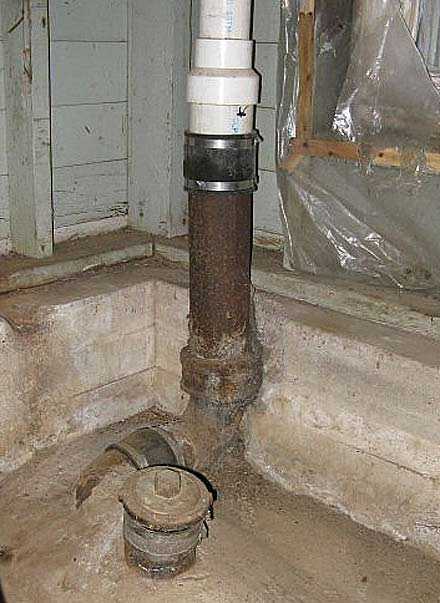

5 Как соединить пластиковую трубу с металлической в канализации

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков.

Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

PE-R — указывает, что материалом изготовления изделия является полиэтилен;
PP-R — означает, что стенка изготовлена из полипропилена;
PE-X — основной материал изготовления стенки — сшитый полиэтилен;
PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях. Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.

Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов — примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела.

Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

]]>

Соединение пластиковой трубы с металлической в Новосибирске: 246-товаров: бесплатная доставка, скидка-46% [перейти]

Партнерская программаПомощь

Новосибирск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Промышленность

Сельское хозяйство

Торговля и склад

Все категории

ВходИзбранное

Соединение пластиковой трубы с металлической

regmarkets.ru/listpreview/idata2/cb/52/cb52ad314e7a15c352c51b94dcff5086.jpg»>

4 997

6247

Паяльник для полипропиленовых труб Kilux аппарат сварки пластиковых труб, электроинструмент пп и пвх, сварочный из пластика, металлический кейс, регулятор температуры, 1500 Вт, 6 насадок (20-63 мм), набор 5 предметов

В МАГАЗИНЕще цены и похожие товары

184

250

Заглушка пластиковая для металлической профильной трубы 60х60 (10 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/c6/f9/c6f9a99892df9c79222a39833e2c52af.jpg»>

195

250

Заглушка пластиковая для металлической профильной трубы 60х30 (10 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

242

620

Пластиковая круглая заглушка с декоративной металлической хромированной шляпкой для труб 16 мм (10шт)

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/3f/14/3f147bf5b5be7e986cbacd64a0e782ea.jpg»>

2 980

3800

Паяльный аппарат для сварки пластиковых труб SPRINT ST-02 20/63 6 насадок (20-63 мм) в металлическом кейсе

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

329

485

Кран шаровый под металлическую/пластиковую трубу, 16 х 1/2″ ц/ш бант Тип: Кран шаровой, Размер:

В МАГАЗИНЕще цены и похожие товары

286

460

Пластиковая круглая заглушка с декоративной металлической хромированной шляпкой для труб 30мм (4шт)

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/27/98/27987bbf861c056562e98bbb4440c539.jpg»>

270

310

Заглушка пластиковая для металлической профильной трубы 40х40 (16 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

jpg»>

289

410

Заглушка 30х30 мм пластиковая для металлической профильной трубы 30*30мм, (25шт) Тип:

В МАГАЗИНЕще цены и похожие товары

ru/listpreview/idata2/da/90/da90792ee267707862d3c59b31cf0bb5.jpg»>

179

260

Заглушка 80х80 пластиковая для металлической профильной трубы (2шт) Тип: Заглушка-вставка, Заглушка

В МАГАЗИНЕще цены и похожие товары

410

750

Заглушка 100х100 мм пластиковая для металлических профильных труб(8шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

jpg»>

1 190

1990

Аппарат для сварки полипропиленовых / пластиковых труб BWM-3М800 ( 800 Вт, 3 насадки, 20/25/32 мм, Металлический кейс )

В МАГАЗИНЕще цены и похожие товары

165

200

Заглушка пластиковая для металлической профильной трубы 40х20 (6 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/c0/35/c035c9a56591a76856129502d4ded5d9.jpg»>

174

270

Заглушка 20х20 мм пластиковая для металлических профильных труб квадратная (10шт.) Тип:

В МАГАЗИНЕще цены и похожие товары

1 190

4990

Аппарат для сварки пластиковых / полипропиленовых труб AQUAPROM АСП-1,5М/3М ( 1500 Вт, 3 насадки, 20-32 мм, кейс Металлический )

В МАГАЗИНЕще цены и похожие товары

232

450

Пластиковая круглая заглушка с декоративной металлической хромированной шляпкой для труб 32мм (2шт)

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/15/ec/15ec6fc5d2ee2dbaf998092c1de36b9a.jpg»>

184

250

Заглушка пластиковая для металлической профильной трубы 60х40 (10 шт.) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

252

410

Заглушка 80х80 пластиковая для металлической профильной трубы (5шт) Тип: Заглушка-вставка, Заглушка

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/5d/5c/5d5c94dbc83f85ceb75353a432732278.jpg»>

184

220

Заглушка пластиковая для металлической профильной трубы 15х15 (20 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

jpg»>

180

220

Заглушка пластиковая для металлической профильной трубы 40х40 (10 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

195

385

Заглушка 60х60 мм пластиковая для металлических профильных труб (10шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/ec/b1/ecb1c041bc35c9ce54a5118d69794c4a.jpg»>

260

290

Заглушка пластиковая для металлической профильной трубы 40х20 (20 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

jpg»>

250

340

Заглушка пластиковая для металлической профильной трубы 80х80 «Домик» (6 штук) Тип: Заглушка

В МАГАЗИНЕще цены и похожие товары

250

290

Заглушка пластиковая для металлической профильной трубы 60х40 (16 шт.) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

383

500

Заглушка ПВХ пластиковая для металлической профильной трубы 20х40мм (20 шт) Тип: Заглушка

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4742551/img_id177737080553153375.jpeg/300×300″>

390

430

Заглушка пластиковая для металлической профильной трубы 40х40 «Домик» (16 штук) Тип: Заглушка

В МАГАЗИНЕще цены и похожие товары

jpg»>

1 181

1738

Аппарат для сварки пластиковых труб ПОБЕДА ПТ-1800, паяльник полипропиленовых труб, металлический кейс

В МАГАЗИНЕще цены и похожие товары

320

650

Заглушка 80х80 пластиковая для металлической профильной трубы (12шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

Коллектор для металлических, пластиковых труб MasterProf ИС. 071091 Наличие сервопривода: нет, Мах

В МАГАЗИНЕще цены и похожие товары

312

350

Заглушка пластиковая для металлической профильной трубы 40х20 (30 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

1 200

1270

Заглушка пластиковая для металлической профильной трубы 60х60 (100 штук) Тип: Заглушка

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/d0/ed/d0ed9db356c5e3b4cc1109ccc10eb526.jpg»>

221

320

Заглушка 30х30 мм пластиковая для металлической профильной трубы 30*30мм, (10шт) Тип:

В МАГАЗИНЕще цены и похожие товары

315

560

Заглушки 25х25 мм для металлических труб , черная, пластиковая (25шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/38/2e/382e61e0d8682780d11c238fe9afa102.jpg»>

195

360

Заглушка 60х40 мм пластиковая для металлических труб профильных 40х60 (10шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

210

370

Заглушка 80х80 «Домик» пластиковая для металлической профильной трубы (2шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

Коллектор для металлических, пластиковых труб MasterProf ИС. 071092 Наличие сервопривода: нет, Тип

В МАГАЗИНЕще цены и похожие товары

2 980

3600

Паяльный аппарат для сварки пластиковых труб SPRINT ST-01, 4 насадки (20-40мм) в металлическом кейсе

В МАГАЗИНЕще цены и похожие товары

250

450

Заглушка 50х50 мм Домик пластиковая для металлической профильной трубы 10шт Тип: Заглушка

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/28/3c/283c101930e2ba25aabab46cf721bb56.jpg»>

289

410

Заглушка 20х40 мм пластиковая для металлической профильной трубы 40х20 (25шт) Тип:

В МАГАЗИНЕще цены и похожие товары

3 850

5775

Аппарат для сварки пластиковых труб Sturm, 1800 Вт, 4 насадки, кейс металлический Тип: Аксессуар

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/e0/74/e074e748fd96a09bc99ce83f63d73aba.jpg»>

701

1031

Аппарат для сварки пластиковых труб ПОБЕДА ПТ-1500, паяльник полипропиленовых труб, металлический кейс

В МАГАЗИНЕще цены и похожие товары

252

410

Пластиковая круглая заглушка с декоративной металлической хромированной шляпкой для труб 20мм (4шт)

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/01/ce/01cecebbf20d0a99339a895cf1ec4e7c.jpg»>

228

280

Заглушка пластиковая для металлической профильной трубы 40х20 (16 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

2 680

3500

Паяльный аппарат для сварки пластиковых труб SPRINT ST-01 20/40, 4 насадки (20-40мм) в металлическом кейсе

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/ce/b2/ceb22a0fe0be27efd152a6d01efd9ff3.jpg»>

284

480

Заглушка 80х80 «Домик» пластиковая для металлической профильной трубы (5шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

289

440

Заглушка 20х20 мм пластиковая для металлических профильных труб, квадратные (25шт.) Тип:

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/e6/2b/e62ba429972c4a502af5df6e3c2dec42.jpg»>

280

395

Заглушка пластиковая для металлической профильной трубы 60х60 (16 штук) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

280

350

Заглушка 100х100 мм пластиковая для металлических профильных труб(4шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/e7/08/e7088b0c2d32a29bce71b72964716f2b.jpg»>

180

300

Заглушка 20х40 пластиковая для металлической профильной трубы 40х20 (10шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

175

240

Заглушка пластиковая для металлической профильной трубы 60х40 (6 шт.) Тип: Заглушка декоративная,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/05/b7/05b7c17d1ec0fc8442da9438e0dbb483.jpg»>

189

270

Заглушка 100х100 мм пластиковая для металлических профильных труб(2шт) Тип: Заглушка-вставка,

В МАГАЗИНЕще цены и похожие товары

3 280

3980

Паяльный аппарат для сварки пластиковых труб SPRINT ST-02, 6 насадок (20-63мм) в металлическом кейсе

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/b3/e0/b3e0b62d96357216303816e9f0f810ef.jpg»>

2 429

3037

Паяльник для полипропиленовых труб Kilux аппарат сварки пластиковых труб, электроинструмент пп и пвх, сварочный из пластика, водопроводных сантехнических, регулятор температуры, металлический кейс, 800 Вт 4 насадки 20-40 мм

В МАГАЗИНЕще цены и похожие товары

2 429

2721

Аппарат для сварки пластика 750 Вт, 20-40 мм, металлический кейс, Denzel, DWP-750 Бренд: Denzel,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/11/50/1150829f8a95514e3cb5162fd6de7e8a.jpg»>

Аппарат для сварки пластиковых труб ‘ПОБЕДА’ ПТ-2435, 2435 Вт, 6 насадок, металлический кейс Вес:

ПОДРОБНЕЕЕще цены и похожие товары

2 290

2470

Аппарат для сварки пластика 800 Вт, 20-63 мм, металлический кейс, Диолд, АСПТ-2 Бренд: Диолд,

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

пошаговая инструкция, виды, способы монтажа перехода, достоинства, недостатки

При прокладке системы водоснабжения часто возникает необходимость соединения труб, изготовленных из пластика и металла. Стыковка возможна несколькими способами. Метод подбирают отдельно для каждого случая, учитывая место расположения трубопровода и состояние торцов. После монтажа получается герметичное соединение, исключающее вероятность возникновения утечки.

Почему приходится соединять трубопрокаты из пластика с металлом

Содержание статьи

1 Почему приходится соединять трубопрокаты из пластика с металлом
2 Различные виды соединений
- 2.1 Разъемный фитинг (американка)
- 2.2 Пластиковый фитинг с резьбой
- 2.3 Фланцевый тип
- 2.4 Фитинг
3 Безрезьбовой тип
- 3.1 Обжимная муфта
- 3.2 Ремонтная обойма
- 3.3 Резиновая муфта
4 Нюансы соединения трубы из металла с пластиковой
5 Нюансы монтажа трубы из металла и металлопластика
6 Нюансы монтажа трубопровода из металла с пластиковой трубой без резьбы

Необходимость стыковки трубопроводов из разного материала может возникнуть по двум причинам:

Подключение к централизованной системе водоснабжения старого образца. Потребность стыковки возникает при замене трубопровода на магистраль из пластика. В месте подключения потребуется соединить элементы, изготовленные из разных материалов.
Намеренное использование металлических и пластиковых деталей в одном трубопроводе. Материалы имеют разные характеристики. По этой причине в некоторых ситуациях лучше выбрать именно металл или пластик.

Соединение металлической трубы с пластиковой

Различные виды соединений

Разъемный фитинг (американка)

Монтаж разъемного фитинга осуществляется в следующей последовательности:

Металлическую часть крепят на трубопровод с помощью резьбы. Чтобы избежать утечки, на витки наматывают уплотнитель. Применяют ФУМ ленту, паклю и т. д.
Накидную гайку монтируют на пластиковый патрубок. Это необходимо сделать до приварки.
Припаивают пластиковую часть разъемного фитинга.
Устанавливают эластичный уплотнитель и скрепляют части накидной гайкой.

Пластиковый фитинг с резьбой

Фланцевый тип

Установить болты в монтажные отверстия фланца одной из деталей. При этом нет необходимости ставить одновременно все резьбовые элементы. Достаточно поставить два болта. Они будут играть роль направляющих.
Монтировать эластичную прокладку. При установке обращают внимание на совпадение отверстий уплотнителя и фланца.
Монтировать на направляющие фланец второй детали.
Установить гайки на болты. Чтобы избежать образования коррозии, на витки резьбы наносят смазку.
Герметизировать стыки путем стягивания фланцев болтами. Чтобы избежать перекоса, резьбовые элементы затягивают поочередно.

Так удается соединить пластиковые и металлические трубы с помощью фланцев.

Эластичный уплотнитель в процессе эксплуатации подвержен негативному влиянию внешних факторов. Для обеспечения герметичности необходимо регулярно проводить проверку целостности прокладки.

Фитинг

Зачистить край заготовки от загрязнений. Используют наждачную бумагу с абразивом мелкой фракции. Очистка поверхности необходима для плотного прилегания уплотнительного кольца.
Установить накидную гайку с внутренней резьбой на патрубок. Конструкция предусматривает монтаж гайки выступом наружу.
Монтировать зажимное кольцо. Оно необходимо для прочного удержания заготовки. На внутренней поверхности кольца изготовлены насечки. При сжатии они надежно удерживают трубу.
Надеть на патрубок прижимное кольцо и эластичное уплотнение.
Собрать конструкцию, стянув элементы накидной гайкой.

Как правильно соединить канализационные трубы можно узнать из нашей статьи по ссылке.

Безрезьбовой тип

Обжимная муфта

Трубы соединяют в следующем порядке:

На патрубки надевают накидные гайки, разрезные кольца и эластичные элементы. Резьбовые элементы крепят бортиком наружу.
Помещают трубы в муфту до упора.
Затягивают гайки.

Ремонтная обойма

Резиновая муфта

Патрубки помещают в муфту до упора. Эластичный элемент по краям стягивают хомутами.

Нюансы соединения трубы из металла с пластиковой

Чтобы правильно соединить металлическую и пластиковую трубу, учитывают:

способ соединения;
наличие свободного места для работы с инструментами, нарезающими резьбу;
соответствие диаметров пластиковой и металлической трубы;
отсутствие загрязнений и следов коррозии на торцах;
состояние эластичного уплотнителя.

Нюансы монтажа трубы из металла и металлопластика

Варианты соединения:

Использование специализированного фитинга. Производители выпускают детали, предназначенные соединять металлопластиковую трубу с металлической. Фитинг имеет внутреннюю или наружную резьбу. К металлопластиковому патрубку деталь крепится обжимной муфтой.
Применение фитинга Гебо.
Стыковка гибким шлангом с хомутами.
Соединение обжимной муфтой.

Способы, позволяющие соединить части трубопровода без резьбы гибким шлангом и хомутами, можно рассматривать только как временные варианты.

Нюансы монтажа трубопровода из металла с пластиковой трубой без резьбы

Соединить металлическую трубу с пластиковой без резьбы можно с применением обжимной муфты. При выборе детали и монтаже необходимо учесть:

внутренний диаметр приспособления;
состояние торцов;
наличие загрязнений и коррозии на внешней поверхности;
момент затяжки резьбовых соединений.

Соблюдая последовательность действий при установке, удастся соединить трубопровод герметично. Периодически необходимо осматривать обжимную муфту на предмет утечки.

Соединить металлическую трубу с пластиковой можно разными методами. Способ подбирается отдельно для каждого случая. При этом учитывают диаметр трубопровода, состояние торцов, наличие резьбы и т. д. Для работы не требуется применять специализированное оборудование.

Соединяли ли вы металлическую трубу с пластиковой? Какой метод при этом использовали? Оставляйте комментарии, добавляйте статью в закладки и делитесь ею в социальных сетях.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Стык стальной трубы и пластиковой.

Как соединить стальную трубу с полипропиленовой.

сантехника — Как соединить ПВХ с оцинкованной трубой

спросил 1 год, 3 месяца назад

Изменено 1 год, 3 месяца назад

Просмотрено 2к раз

Как правильно соединить ПВХ с оцинкованным металлом?

Контекст этого вопроса относится к дому, в котором кухонная сливная труба изготовлена из 2-дюймового ПВХ, за исключением самой верхней (вентиляционной) секции, которая изготовлена из 1,5-дюймового оцинкованного металла. Металлическая труба соединяется с трубой из ПВХ с помощью одной из гибких муфт производства Fernco.

Если в раковине сливается слишком много воды, вода будет на самом деле идите вверх по вентиляционной части и вытекайте из муфты вверху. Он протекает с достаточной силой, чтобы разбрызгивать воду примерно на полдюйма.

Муфта снята:

Металлическая труба, конечно, подвержена коррозии внутри, но не настолько сильно, чтобы вызвать серьезное засорение или что-то в этом роде.

Фотография металлической вентиляционной трубы снизу, если смотреть вверх:
(извините, мне было трудно настроить мой телефон правильно)

Есть ли лучший способ для этого? Я не знаю, как перейти с ПВХ на оцинкованный металл.

Пробовал подтягивать хомуты на муфте, не помогло. Я беспокоюсь, что слишком сильное затягивание может деформировать трубу и усугубить ситуацию. Я также попытался установить муфту немного выше … все равно не лучше.

Я нашел видео о том, как кто-то использовал резьбовой герметик между оцинкованной трубой и одной из этих гибких муфт. .. может ли это действительно помочь? Или, может быть, сделать хуже? Использовали герметик Blue Monster:
https://www.youtube.com/watch?v=G1FMy10oqao

сантехника
течь
труба
сантехника
ПВХ

Во-первых, во-вторых, то, что сказали другие. Это не должно создавать резервную копию. Исправьте это и узнайте почему.

Во-вторых, часто бывает хорошей идеей «пристегиваться» (слишком осторожно) при работе с инфраструктурой, которую вы даже не планируете снова перемещать и которая будет «просто работать».

На данный момент предложенная вами труба имеет только один метод предотвращения течи — сцепление вашей муфты с пластиковой трубой внизу. Но пластик деформируется под давлением и (очень незначительно) нагревом, и ваша муфта не сжимает его достаточно сильно, чтобы закрыть все зазоры или удерживать их закрытыми, если труба не течет свободно.

Есть 2 способа решить эту проблему.

Сначала вставьте верхнюю трубу * внутрь * нижней трубы, а затем муфту. Таким образом, вода должна быть направлена вниз и, в первую очередь, не давить на уплотнение муфты.

Второй — и хочу подчеркнуть это не нужно, если очистить нижний патрубок — зазор между 2 и 1.5 дюймами совсем немного. Соберите между ними какую-нибудь специальную пластиковую прокладку из обрезков трубы, чтобы заполнить пространство между ними, или подходящий переходник, если он существует. Используйте ПВХ-клей, чтобы приклеить его к внутренней части трубы из ПВХ, чтобы металлическая труба плотно прилегала (при необходимости используйте смазку для сантехников). Когда это будет сделано, прокладка не будет идеальной. Но если вы очистите и отшлифуете область, вы можете использовать эпоксидный клей, чтобы склеить и заполнить места, которые прокладка не запечатала. Это должно оставить вам плотное отверстие для фитинга и металлическую трубу внутри него. Более важно, чтобы пластиковая труба была более жесткой по отношению к муфте. Течь не должно, если нижняя труба чистая. И *потом* поставить муфту по всей площади, чтобы перекрыть протечки.

Во-первых, утечка здесь плохая, независимо от того, протекла вода или нет. Если он иногда пропускает воду , то он пропускает канализационный газ постоянно.

Можно попробовать просто новую резиновую муфту. Возможно, тот, что у вас есть, несколько поврежден. Внимательно осмотрите трубы и удалите все острые края, которые могут повредить новую муфту, прежде чем пытаться ее установить.

Можно было бы и оцинковку повыше обрезать, а в ПВХ уменьшить до 1-1/2″, потом сделать соединение прямой, «экранированной» (металлическая броня по всей муфте, под хомутами) резиновой муфтой. Наверное они также делают (я никогда не видел такой в дикой природе, поэтому, вероятно, придется ее заказать) экранированные 1,5 x 2 дюйма с более толстой резиной на 1,5-дюймовой стороне.0005

В каком-то фэнтезийном мире это можно сделать с помощью трубной резьбы, но в реальном мире хлопоты с навинчиванием этой трубы на место непосильны.

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Обзор лучших методов

Иногда при монтаже систем связи приходится комбинировать элементы из разных материалов. Особенно часто в строительной практике встречается соединение пластиковых труб с металлическими, для осуществления которого можно использовать разные методы.

Мы расскажем, как с максимальной надежностью подключить пластиковый участок трубопровода к существующей стальной или чугунной системе. Мы подробно описали технологию обеспечения герметичности при стыковке. В статье описаны приспособления и инструменты, необходимые для работы.

Содержание статьи:

Причины применения разнородных материалов
Типы и характеристики труб
- Вариант №1: металл
- Вариант №2: пластик
- Вариант №3: металлопластик
- Как соединить канализационные трубы?
- Соединения труб отопления и водоснабжения
- Особенности монтажа резьбовых фитингов
  - Пошаговая инструкция по монтажу
  - Безрезьбовое соединение металлических труб
- Особенности фланцевого монтажа
- Особые виды соединений труб
  - Крепеж с помощью специальной муфты
  - Монтаж зажимно-соединительной втулкой (фитинги Gebo)
- Выводы и полезное видео по теме

Обычно при прокладке водопроводных, канализационных или других систем строители стараются использовать один и тот же материал. Однако в некоторых случаях без комбинированных конструкций не обойтись. Наиболее распространенные причины следующие.

Плановая замена и срочный ремонт . Чугунные коммуникации, которыми оборудованы дома, построенные несколько десятков лет назад, постепенно выходят из строя. Металлические элементы со временем корродируют или засоряются, из-за чего требуется их плановая или экстренная замена.

Вполне естественно, что в этом случае старые чугунные или стальные трубы заменяются на полимерные, отличающиеся более низкой стоимостью и простотой монтажа.

В старых домах с давно проложенными коммуникациями современные полимерные трубы часто соединяют с металлическими (чаще чугунными) стояками

Корпус . Процесс индивидуального или общественного строительства домов связан с прокладкой теплотрасс, канализации, водопровода. Зачастую монтаж различных систем осуществляется разными организациями, из-за несогласованной работы которых на объект доставляется несколько видов труб. на стройплощадке — как металл, так и пластик.

Особые случаи . В некоторых ситуациях комбинирование разнородных материалов является острой необходимостью, например:

присоединение трубопровода к технологическому оборудованию, высокой температуры которого не выдерживают легкоплавкие пластмассовые изделия;
прокладка линии в местах, подверженных повышенным нагрузкам, например, под оживленными дорогами или при выезде из гаража. При этом на сложных участках укладываются более прочные металлические элементы, а на остальных – полимерные.

Как видим, необходимость комбинирования разных видов труб возникает довольно часто.

Галерея изображений

Фото

Трубы из различных видов полимеров и стальных сплавов или чугуна производят в системах водоотведения, тепло- и водоснабжения

Чаще всего пластиковые и металлические трубы стыкуют при замене изношенных участков стальных и чугунных трубопроводов

Распространенной причиной подключения труб ПП или ПВХ к металлической магистрали является вставка отдельной ветки для сантехнического оборудования или отопительного прибора

Соединение металлических и полимерных труб выполняется также во внешних сетях. Например, при подключении частного домовладения или промышленного объекта к централизованной сети

В случае соединения полимерных и металлических труб основной проблемой является различие коэффициентов расширения, присущих контактирующим видам материалов. Для компенсации расширения пластиковых труб используются специальные соединители и приемы.

Трубы диаметром более 40 мм соединяются фланцами, обеспечивающими запас полимерных труб при их удлинении от нагрева.

Гладкие сантехнические трубы диаметром до 40 мм соединяются между собой с помощью хомутов, способных обеспечить перемещение труб ПП и ПВХ при расширении

Самый простой и экономичный способ компенсации линейного перемещения трубы при нагреве – сильфонный шланг. Отлично подходит для одновременного соединения полимерной и металлической трубы.

Соединение металлических и полимерных труб

Замена металлических участков трубопроводов

Модернизация внутренних коммуникаций

Врезка в старую металлическую сантехнику

Ремонт внутренних коммуникаций пластмассой

Соединитель компенсационный фланцевый

Муфта в стыке полимерной и стальной трубы

Рукав сильфонный терморасширительный

Типы и характеристики труб

Для правильного соединения труб из различных видов материалов необходимо знать основные виды и свойства таких изделий .

Вариант №1: металл

Такие элементы, отличающиеся твердостью и механической плотностью, выдерживают значительные нагрузки. Общим недостатком изделий из металла является высокая стоимость.

Металлические трубы из меди, стали, чугуна обладают высокой жесткостью и прочностью, но не всегда способны противостоять коррозии, а также склонны к образованию засоров

Среди наиболее распространенных вариантов можно выделить следующие виды труб.

Трубы чугунные . Самый популярный материал, который отличается хорошей износостойкостью, долговечностью, а также относительно бюджетной ценой.

Отрицательным фактором является хрупкость, из-за которой данные изделия требуют бережного обращения при хранении и транспортировке. Перед началом работы важно осмотреть чугунные элементы на наличие сколов, трещин и других дефектов.

Стальные трубы . Под этим названием объединены различные варианты изделий:

Трубы из обычной стали достаточно легко ржавеют, а также имеют свойство зарастать внутреннее пространство, что приводит к засорам.
Оцинкованная сталь не подвержена коррозии, но достаточно сложна в монтаже.
Наиболее высокими потребительскими свойствами (стойкостью к агрессивным веществам, прочностью) обладает «нержавейка», однако изделия из этого вида металла дороги и требуют трудоемкой обработки.

Следует отметить, что стальные элементы дороже чугунных.

Трубы медные . Довольно редкий вариант, т.к. имеют высокую стоимость. Однако такие качественные элементы иногда используются для коммуникаций (лифтового узла) при строительстве частных домов.

Вариант №2: пластик

Для прокладки коммуникационных систем используются трубы, при изготовлении которых применяются различные виды полимеров. Все пластиковые изделия характеризуются такими важными преимуществами, как инертность к химическим средам (даже агрессивным), устойчивость к коррозии, склонность к засорению, а также доступная стоимость.

Полимерные трубы широко применяются в современном строительстве благодаря их низкой стоимости и отличной устойчивости к агрессивным веществам

При этом ряд характеристик пластиковых труб напрямую зависит от характеристик материала, из которого они изготовлены.

Наиболее часто используемые:

Полиэтилен : Изделия из этого полимера обладают хорошей эластичностью и достаточной плотностью. Однако они не способны выдерживать высокие температуры (ПЭТ размягчается даже при 80 градусах Цельсия), из-за чего их нежелательно использовать для транспортировки горячих жидкостей и газов.
Полипропилен : трубы из этого пластика получили наибольшее распространение, так как этот материал идеально сочетает в себе легкий вес с прочностью и стойкостью. Полипропиленовые элементы выдерживают высокие температуры, что позволяет использовать их в системах горячего водоснабжения даже без армирования.
Поливинилхлорид (ПВХ) . Наименее распространенный вариант, так как изделия из этого пластика достаточно хрупкие. Такие трубы следует прокладывать только в местах, где на них не будут падать грузы, чаще всего они используются для создания канализационных систем.

В быту используются все перечисленные виды труб.

Вариант №3: металлопластик

Комбинированный материал, получивший в последнее время большое признание, состоит из пяти слоев, в том числе двух пластиковых оболочек (внутренней и внешней), двух слоев клея и алюминиевой фольги.

Пластиковые трубы имеют комбинированную конструкцию, в которой помимо двух слоев полимера вклеен слой алюминиевой фольги. Такие изделия отличаются высоким качеством, сочетая в себе эстетичность с прочностью и малым весом

Такие изделия отличаются не только высокими потребительскими качествами (прочность, надежность, легкость), но и красивым внешним видом, что позволяет использовать их без дополнительной отделки. можно использовать для прокладки различных коммуникаций: водопроводных, канализационных, отопительных и дренажных систем.

Как соединить канализационные трубы?

В зависимости от назначения системы металлические и полимерные элементы могут монтироваться по-разному. Самый простой способ – соединение канализационных труб из разных материалов.

Для их комбинирования используются специальные изделия (, пластиковые уголки, прокладки), которые могут иметь разные размеры и конфигурации.

Переходная манжета – отличный вариант, позволяющий надеть трубу ПВХ с чугунным горлышком. Этот метод обычно используется при монтаже канализационных трубопроводов.

С помощью такого приспособления можно легко состыковать полимерную трубу с чугунной горловиной. Чтобы эти изделия плотно прилегали друг к другу, важно подобрать подходящую по параметрам манжету или гофру. Если это по какой-то причине не удается, можно использовать мелкопористую резину (даже старый автомобильный коврик).

Из материала вырезается длинная узкая лента, которая скрепляет крепеж между трубами. Такую операцию удобно проводить широкой незаточенной отверткой, причем работать нужно аккуратно, но осторожно, помня о возможной деформации пластика.

Настоятельно не рекомендуется герметизировать пластиковый элемент в металлическом колпаке с помощью тиснения или герметизировать стык цементом.

В первом случае вам не удастся добиться герметичного соединения, так как из-за пластичности полимера труба будет деформироваться. Во-вторых, хорошему результату помешает тепловое расширение пластика: под воздействием горячей трубы сломаются крепления и стык потеряет герметичность.

Соединения труб отопления и водоснабжения

Этот вариант считается более сложным, так как система коммуникаций находится под давлением. В этом случае можно применить несколько способов соединения труб:

Резьбовое

Для труб, диаметр которых не превышает 4 сантиметров, оптимальным вариантом является соединение фитингами. Такие удобные устройства могут иметь различную конфигурацию и параметры, однако имеют общую конструктивную особенность.

Один конец фитинга оканчивается гладкой втулкой, предназначенной для полимерного элемента, другой имеет на конце внутреннюю или наружную резьбу, предназначенную для крепления металлической трубы.

Резьбовые фитинги, предназначенные для создания надежного соединения пластиковых и металлических труб, могут иметь самые разнообразные формы и размеры.

Для более сложных вариантов соединения предназначен фитинг-тройник, с помощью которого можно стыковать в единую систему два пластиковых и один металлический (обычно стальной) элемент.

Фланец

Для труб большого диаметра (60 см и более) лучше использовать специальные разъемные крепления-фланцы, которые состоят из двух одинаковых частей, скрепленных между собой болтами.

Для соединения разнородных труб могут применяться различные типы фланцев (свободные, фигурные, опирающиеся на хомуты), отличающиеся размерами и конструктивными особенностями

Это позволяет избежать ручной затяжки резьбы, что затруднительно сделать на крупных деталях, но при этом создать прочную надежную застежку.

Особые виды

Для соединения деталей могут использоваться другие типы фитингов, например, специальная муфта или фитинги Gebo. Последний вариант особенно рекомендуется для объединения небольших труб или систем, расположенных в труднодоступных местах (например, близко к полу).

Металлорукав

Для соединения пластиковых элементов с металлическими трубами также можно использовать специальное приспособление — металлорукав, который предназначен для работы в крайне тяжелых условиях (высокое давление, воздействие агрессивных веществ).

Обычно такое устройство используется при прокладке газопроводов или монтаже систем на химических предприятиях, но может применяться и в строительстве.

С помощью металлорукава можно создать эластичное соединение. Такое устройство обычно используется в промышленности, в том числе на сложных и опасных работах.

Металлический шланг, одним из примеров которого является , присоединенный к металлической трубе с помощью обычной резьбы (в случае соединения элементов большого диаметра можно использовать фланец соответствующего размера). На второй конец металлорукава, который входит в пластиковое изделие, надевается дополнительный штуцер с полимерной втулкой.

Особым преимуществом этого метода является возможность создания гибкого соединения, благодаря чему конструкция способна «обходить» различные препятствия.

Ниже мы подробно рассмотрим монтаж соединений различных типов.

Особенности монтажа фитингов резьбовых

Благодаря различным разновидностям фитингов резьбовых, при монтаже трубопровода достигается возможность выполнения самых сложных изгибов и поворотов.

Самый распространенный способ соединения металлических/пластиковых конструкций – фитинг американка. Такой элемент, имеющий муфту и резьбу на концах, позволяет легко и быстро стыковать разнородные детали

Наиболее популярным приспособлением для соединения полимерных и металлических элементов является фитинг-американка, который выпускается различных типоразмеров. Удобное приспособление с пластиковой втулкой и металлической резьбой чрезвычайно удобно в установке, позволяя в короткие сроки создать надежное герметичное соединение.

Пошаговая инструкция по монтажу

Для соединения металлической трубы с полипропиленовой или другой пластиковой трубой необходимо:

С помощью специального паяльника приварить фитинговую втулку к концу полимерной трубы, а затем подождите, пока соединение остынет.
Подведите металлическую часть к другому концу «американки» и затяните нить. Для герметизации стыка желательно дополнительно обмотать по резьбе одним-двумя слоями ФУМ-ленты, пакли или льняного волокна (дополнительно можно обмазать силиконом).
Фитинг всегда нужно закручивать вручную: использование инструментов нежелательно и даже опасно. Специальное оборудование не позволяет полностью контролировать прикладываемые усилия, что может привести к повреждению детали.
После завершения работ важно проверить прочность полученного крепления. Для этого достаточно включить воду и убедиться в отсутствии протечки. Если влага все же фильтруется через соединение, можно попробовать еще немного затянуть болт. При дальнейшем течении воды необходимо снова размотать нить и провести все манипуляции заново.

Форму готового соединения можно изменить, если пластиковую деталь размягчить строительным феном, а затем сделать требуемый конструкцией изгиб.

Соединение металлической трубы безрезьбовое

Бывают ситуации, когда пластиковую трубу необходимо соединить с металлическим аналогом, не имеющим резьбы.

Резьба на трубу может быть нанесена с помощью специального приспособления — резьбоносителя. В специализированных магазинах можно найти как механические, так и электрические модели такого устройства

Эту проблему можно решить с помощью специального инструмента под названием «нитедержатель» или «резьборез», с помощью которого можно наносить канавки на деталь из стали или чугуна.

Есть два варианта приспособления:

Электрический, в комплект которого входит несколько фрез, предназначенных для труб разного диаметра. Такие модели удобны и просты в эксплуатации, но имеют высокую стоимость.
Ручной нитевод значительно дешевле, но работа с ним требует большей физической силы и определенных навыков.

Подробно о , вы можете прочитать в предложенной нами статье.

При использовании резьбонарезных станков следует соблюдать несколько простых правил:

Инструмент нельзя эксплуатировать, если труба находится на небольшом расстоянии от стены.
Электрический нитевод быстро нагревается, поэтому при обработке нескольких элементов придется периодически отдыхать.
При работе с ручным приспособлением важно соблюдать чередование движений, выполняя пол-оборота вперед и четверть оборота назад, пока не обрежете нить на нужную длину.

Для нарезки трубы необходимо тщательно очистить трубу, при необходимости удалить имеющуюся краску и растереть металлические струи. Затем нарежьте резьбу электрическим или резным инструментом.

Нарезанные канавки хорошо очистить и смазать солидолом, маслом или другой смазкой, а затем применить для соединения с фитингом.

Особенности фланцевого крепления

При данном варианте крепления полимерных и металлических труб используются специальные разъемные приспособления — фланцы и хомуты. Они не только позволяют создать прочный стык, но и обеспечивают доступ к стыку труб (для этого достаточно открутить болты).

На представленной схеме показано соединение металлической и пластиковой трубы с помощью хомута. Такие крепления можно использовать на отрезках трубопровода большого диаметра

Существует несколько вариантов таких устройств, среди которых особенно распространены:

Свободные хомуты, опирающиеся на прямое плечо. Такие детали предназначены для монтажа легких элементов диаметром до 30 см, а также для средних и тяжелых труб, у которых этот показатель не превышает 15 сантиметров.
Свободные хомуты, опирающиеся на коническое плечо, помогут создать конструкции из труб диаметром не более 20 см.
Лепестковый крепеж с фигурным фланцем и стальным выступом считается универсальным, его можно использовать для соединения разных элементов, важно обращать внимание на размер.
Прямой буртик с коническим переходом позволяет значительно увеличить прочность соединения.

Независимо от используемой модели хомута, для создания соединения необходимо придерживаться следующего порядка работы:

Перед началом манипуляции важно выбрать элемент необходимого типа, размер которого соответствовал бы диаметру металлической части трубопровода.
Следует внимательно осмотреть выбранную деталь: на детали не должно быть острых заусенцев, которые могут поцарапать и повредить достаточно хрупкие пластиковые канавки.
Место предполагаемой врезки определяют на стальной (металлической) трубе, затем ее аккуратно обрезают (кромки должны быть ровными).
После этого на металлическую деталь надевается хомут. Для обеспечения герметичности соединения к нему добавляется резиновая прокладка, которая не должна выходить за линию реза более чем на один сантиметр.
Далее необходимо соединить все элементы монтажного узла, закрепив болтовой хомут на металлической трубе с аналогичным элементом, закрепленным на полимерной детали.

Затяжку болтов необходимо производить спокойно и равномерно, делая полный оборот резьбы и избегая чрезмерного приложения усилий, чтобы не повредить достаточно хрупкую деталь.

Галерея изображений

Фото

Приварной фланцевый фитинг

Ремонт наружной трубы с фланцем

Замена внутреннего трубопровода

Использование фланцев большого диаметра написано подробно.

Специальные типы соединений труб

В некоторых случаях целесообразно использовать крепеж с другими типами фитингов. Рассмотрим два варианта такой работы.

Крепеж с помощью специальной муфты

Довольно простую деталь можно не только приобрести в магазинах стройматериалов, но и изготовить самостоятельно.

Устройство состоит из следующих частей:

корпус из чугуна или прочной стали;
две гайки, расположенные с двух сторон детали;
для герметизации соединения;
четыре металлические шайбы, которые должны находиться во внутренней полости муфты.

Параметры всех элементов должны соответствовать диаметру труб, на которых они будут использоваться.

Инструкция по применению: вставить концы труб до середины муфты, продев их через прокладки, шайбы и гайки, а затем плотно затянуть последние так, чтобы они сжали прокладки.

Монтаж зажимно-соединительной муфтой (фитинг Gebo)

Стыковка металлических и полимерных труб с помощью резьбы дает гарантированно герметичное соединение, однако этот способ не всегда возможен.

Если длина металлической трубы небольшая или прилегает к горизонтальной поверхности, целесообразно использовать зажимно-соединительную втулку, которую также называют фитингом Gebo (например, HEBO-QUIK).

Муфта зажимно-соединительная (фитинг Гебо) особенно рекомендуется для монтажа разнородных труб, расположенных в труднодоступных местах (например, близко к стене)

Аналогичное устройство состоит из следующих частей:

корпус ;
крепежные гайки;
зажимные, прижимные и уплотнительные кольца.

Работа не требует особых навыков, специального оборудования или длительного времени.

Процедура:

Очистить край металлической трубы от загрязнений и старой краски.
Полностью отвинтить муфту.
Последовательно наденьте на чугунный или стальной элемент все крепления, при этом уплотнительное кольцо должно находиться на расстоянии 1 и более сантиметров от торца изделия.
Вставьте конец металлической трубы в корпус муфты, наденьте на него все имеющиеся кольца и затяните болт.
К резьбе с другой стороны муфты необходимо присоединить штуцер-американку, предварительно припаяв к ней полимерную трубу.

Для проверки прочности креплений необходимо осторожно потянуть элемент, удерживая трубу, к которой он крепится.

Галерея изображений

Фото

Под маркой Gebo производят различные виды соединителей для систем горячего водоснабжения и отопления, собираемых из полимерных труб

Соединители Gebo обеспечивают запасы труб для движения при их линейном расширении

Дорогой, но технологичный и простой готовый раствор для соединения труб из материалов с разным коэффициентом расширения

Накидная гайка, компрессионное кольцо, подложка и прокладка последовательно устанавливаются на трубы, после чего все закручивается и затягивается до упора

Соединитель обжимной для стальных труб

Фитинг в разобранном виде

Удлинение металлического отвода пластиковой трубой

Монтаж фитинга для соединения труб

Фитинг не должен двигаться в конструкции. Если она отзывается на ваши прикосновения, затяните нить потуже. Движение в этом случае будет означать, что вы выбрали не тот размер, в результате чего муфта сидит на трубе неплотно.

Для соединения металлических труб с металлопластиковыми элементами могут использоваться все описанные выше виды крепежа.

Выводы и полезное видео по теме

Видео, размещенные в этом разделе, демонстрируют порядок крепления труб из металла и полимеров с использованием фитинга американки и фланцевого соединения.

Практическое применение фланца:

Процесс соединения металлических (чугунных, стальных) и полимерных труб требует определенных сил и навыков. Вне зависимости от типа застежки, для идеальных стыков важно правильно подобрать деталь нужного размера, а также внимательно следовать инструкции.

Хотите рассказать о том, как вы соединили пластиковую трубу во время ремонта со стальной или чугунной трубой? Хотите поделиться полезной информацией с нами и посетителями сайта? Пожалуйста, пишите комментарии в блоке ниже, задавайте вопросы и размещайте фото по теме статьи.

8 преимуществ замены чугунной трубы на ПВХ

Автор New Flow Plumbing Inc.|Опубликовано: 28 мая 2021 г.|Категории: Новости, Жилой водопровод, Канализационные системы|

Хотите узнать о преимуществах замены чугунных труб на ПВХ? Вы находитесь в правильном месте! В этой статье приведены восемь веских причин, по которым ПВХ является жизнеспособным вариантом замены ржавых или старых труб. Мы также познакомим вас с так называемым бестраншейным ремонтом канализации, еще одним надежным методом замены.

8 Преимущества замены чугунных труб на ПВХ

Чугунные трубы выходят из строя по всей стране, и их срок службы достигает 50-100 лет. Вот восемь преимуществ замены их ПВХ.

Легкий – Чугун тяжел, и даже для его снятия требуется несколько сантехников. По сравнению с чугуном ПВХ легче, его легко перемещать и быстрее монтировать.
Экономичность t – Для установки трубы требуется меньшее количество сантехников, что означает меньше трудозатрат, тяжелых материалов и транспортировки.
Гибкий – ПВХ обладает высокой гибкостью, устойчив к движениям и сдвигам в грунте.
Реже трескается – Благодаря своей гибкости ПВХ лучше всего подходит для зон с высоким давлением и высокой подвижностью. Даже при надавливании и вибрации ПВХ остается целым.
Более герметичные соединения – Трубы из ПВХ имеют самую высокую герметичность стыков по сравнению с другими типами труб, такими как чугунные и терракотовые (глиняные).
Утечки реже — Когда соединения недостаточно герметичны, утечки начинают происходить чаще, чем обычно. Корням деревьев легче обнаружить текущую воду, когда суставы слабы, что вызывает больше проблем.
Прочный – Поливинилхлорид может служить до 70 лет и более. Замена чугунных труб обходится дорого, так как они портятся от окисления.
Очиститель . Поскольку ПВХ не подвержен коррозии и не ржавеет, металл не попадет в канализационные или питьевые трубы. Это нетоксичный материал, безопасный для использования в любых сантехнических целях.

Подробнее о: Полезны ли чугунные водосточные трубы?

Следует ли комбинировать или соединять чугун с ПВХ?

Короткий ответ — нет. Это не рекомендуется. Даже если бы вы делали это самостоятельно, вам понадобится уникальный инструмент для резки чугуна. Скажем, вам нужно всего лишь заменить кусок крошащейся трубы на что-то совершенно новое. Соединительные концы

Если труба находится где-то под вашим домом, вы будете долбить бетон и плитку в поисках мелкой проблемы, а в итоге получите огромный беспорядок. Чугунная сантехника устаревает, и почти все они нуждаются в полной замене перед полным выходом из строя.

Другие варианты замены

Замена чугунных труб на ПВХ может показаться простым переключением, но это не всегда так. Вот наши лучшие варианты замены.

12px»> Футеровка трубы (бетраншейная)

Уникальный пропитанный эпоксидной смолой вкладыш вставляется в старую трубу, надувается и создает новую структуру трубы прямо внутри старой. Футеровка трубы может считаться заменой или ремонтом в зависимости от того, будет ли облицована вся длина трубы или только участок.

Если облицован только участок трубы (точечный ремонт), это считается ремонтом. Если вы прокладываете всю трубу от начала до конца, это в основном похоже на установку новой трубы (она же замена).

Разрыв труб (бестраншейный)

Разрыв трубы – это когда новая труба из ПЭВП (полиэтилена высокой плотности) прикрепляется к лебедке с конической разрывной головкой и протягивается через поврежденную линию. Поврежденная труба разрывается, а ее место занимает новая.

Примечание. Иногда дренажная труба настолько сильно повреждена, что бестраншейный метод невозможен. Сантехники не могут использовать бестраншейную технологию на трубах с обратным уклоном, а это означает, что первоначальные подрядчики не использовали надлежащий уклон для вашей канализационной линии, ведущей к вашему городскому соединению. Если труба рухнула сама на себя, вам придется пойти по обычному маршруту рытья траншей.

Стоимость замены чугунной трубы

Бестраншейный ремонт канализации может стоить от 4000 до 15000 долларов США для среднего дома на одну семью. Работы варьируются от нескольких футов ремонта до сотен футов, цены меняются в зависимости от объема необходимой работы. Всегда будет базовая стоимость, начинающаяся с разрешений, мобилизации подрядчиков, проектных минимумов, а затем цены будут меняться оттуда.

Обычный ремонт канализации в среднем стоит от 50 до 450 долларов за погонный фут. Цена установки новых труб по всему дому или двору может достигать 15 000 долларов США из-за всех обширных работ, таких как рытье траншей и земляные работы. Обычные расценки на ремонт канализации будут ниже, чем на бестраншейный, но они не включают стоимость очистки беспорядка и устранения ущерба имуществу.

Читайте также: Признаки сломанных чугунных канализационных труб

Кто может заменить чугунную трубу рядом с вами

Пришло время, чтобы компания New Flow Plumbing пришла на помощь. Мы начнем с проверки камеры видеонаблюдения, чтобы определить, откуда берутся проблемы. Затем мы даем вам бесплатную оценку ремонта, а затем доступные варианты ремонта. Какой бы ни была проблема, с New Flow Plumbing ваша сантехника снова будет работать идеально.

Поиск:

Свяжитесь с нами

Перейти к началу

Как я могу соединить другие материалы с трубой из ковкого чугуна? — МакВейн Дуктайл

Ковкий чугун (труба DI) был впервые использован в Соединенных Штатах еще в 1950-х годах. Поскольку железные трубы были одним из первых материалов для труб, которые использовались в современных водопроводных и канализационных системах, большинство первых фитингов и муфт были разработаны для использования на трубах из серого литья, а затем на трубах из ковкого чугуна.

Таким образом, подсоединение трубопровода из другого материала к трубе прямого ввода очень просто на стороне пластичного фитинга. Наиболее важный элемент, который следует учитывать, находится на другой стороне материала соединения.

Следующая информация обычно относится к напорным трубам диаметром от трех дюймов и более. Это также относится к соединению трубы в линию, а не к отводу или ответвлению.

Труба DI может быть легко соединена с другими материалами в системах, работающих под давлением, с использованием очень распространенных фитингов и некоторых специальных фитингов или муфт.

Механические соединительные фитинги

Одним из наиболее распространенных способов соединения трубы DI с другой трубой является использование механических соединительных фитингов (MJ). Поскольку труба DI изготавливается в соответствии с отраслевым стандартом «Внешний диаметр» (OD), независимо от производителя, все трубы DI будут иметь одинаковый внешний диаметр для каждого размера.

Поскольку фитинги MJ изначально были разработаны для использования на трубе с прямым входом, никаких особых требований к фитингу со стороны трубы с прямым входом не требуется.

При использовании фитингов MJ на другой трубе, если наружный диаметр трубы не соответствует размеру трубы из ВЧШГ, необходимо использовать специальные переходные прокладки, чтобы компенсировать разницу наружных диаметров труб.

Как насчет поливинилхлорида (ПВХ)?

Как уже упоминалось выше, при соединении труб из ПВХ, труб IPS HDPE или стальных труб необходимы специальные переходные прокладки. OD можно найти с помощью стандартных отраслевых таблиц OD. Ссылка на наружный диаметр, если не фактический наружный диаметр, также должна быть четко обозначена на новой трубе.

При подсоединении к любой трубе из ПВХ особое внимание необходимо уделить тому, чтобы при выполнении соединения был известен тип трубы из ПВХ и последующие наружные диаметры.

Руководство Ассоциации труб из ПВХ, «Определение типов диаметров для ПВХ», , является хорошим источником информации о том, с каким типом трубы и, как следствие, внешним диаметром вы можете столкнуться.

Если на фитинге используется ограничитель, необходимо соблюдать особую осторожность, чтобы убедиться, что правильный ограничитель используется на трубе из соответствующего материала. Использование ограничителя DI на трубе из ПВХ может повредить трубу. Использование ограничителя из ПВХ на трубе DI может не обеспечить надлежащий крутящий момент, необходимый для фиксации трубы.

Труба из полиэтилена высокой плотности (ПЭВП)

При подсоединении трубы из полиэтилена высокой плотности из ПЭВП потребуется адаптер MJ или внутренний «усилитель жесткости» во «внутреннем диаметре» (ID) трубы из ПЭВП для поддержки MJ компрессионное соединение. Размер этого ребра жесткости должен быть основан на (внутреннем диаметре) или толщине стенки, или DR используемой трубы из полиэтилена высокой плотности.

Некоторыми типичными примерами установки с использованием другой трубы в фитингах MJ может быть соединение на пожарном стояке в здании или переход к HDPE, используемому для наклонно-направленного бурения, и обратно. Трубу также можно переходить с одного типа на другой на клапане MJ, так же, как и на фитинге MJ.

Переходные муфты

Существует множество производителей, которые производят все типы муфт, хомутов, ограничителей, фитингов и устройств, которые могут соединять трубу НВ с любым другим типом материала трубопровода или необходимым фитингом. Большинство муфт, которые изготавливаются в отрасли водоснабжения, изначально были разработаны для использования сначала на трубах с однократным впрыском, а затем и на других материалах.

Устанавливаемая муфта должна сначала соответствовать номинальному размеру трубы и иметь правильный «диапазон» для соединяемых труб. Наружный диаметр трубы должен находиться в пределах «минимального и максимального» диапазона наружного диаметра муфты.

Это относится и к стороне из ковкого чугуна. Единственным соображением, о котором следует помнить, является проверка наружного диаметра трубы прямого впрыска, чтобы убедиться, что труба находится в правильном диапазоне наружного диаметра.

Это особенно важно, если у вас труба большого диаметра или если вы обрезали соединяемую трубу. При обрезке трубы диаметром 14 дюймов и больше следует по возможности использовать трубу с пометкой «калиброванная» и убедитесь, что любые разрезы находятся на расстоянии не менее 2 футов от раструба. Это должно гарантировать, что внешний диаметр трубы находится в пределах спецификации.

Если возможно, проверьте трубу в полевых условиях с помощью ленты для наружного диаметра. Вы также можете «проверить в полевых условиях» трубу, к которой вы собираетесь подсоединить муфту , надев сальник MJ на трубу, к которой вы подсоединяете муфту/фитинг. Как только это будет сделано, вы просто подсоедините и затяните муфту / фитинг в соответствии с рекомендациями производителя.

Материал, используемый на другой стороне муфты, а также рекомендации производителей муфт определяют, какие шаги необходимо предпринять для соединения труб из другого материала.

Опять же, наружный диаметр другой трубы должен соответствовать минимальному и максимальному диапазону этой стороны муфты. В зависимости от материала могут также потребоваться вставки ребер жесткости.

Если для этого соединения необходимо использовать фиксацию, как указано выше, могут потребоваться различные методы фиксации со стороны трубы прямого впрыска, а также со стороны «другого» материала муфты.

Соединение с фланцами

Фланцевые переходники, переходники фланцевых муфт, EZ Flange, Uni-Flange и другие продукты могут использоваться для соединения трубы прямого впрыска с фланцевым соединением.

Опять же, муфта или переходник должны быть правильного размера и диапазона для трубы прямого впрыска. Эти устройства могут поставляться в конфигурациях с ограничениями и без ограничений.

У каждого производителя есть свои особые инструкции по сборке и затягиванию соединения для муфты на используемом типе трубы. Обязательно следуйте рекомендациям производителя для своего продукта и используемой трубы.

Вставка трубы DI в раструб трубы из ПВХ (размер DI PVC) или вставка трубы DI OD PVC в раструб трубы DI технически должна работать, если другие средства недоступны.

Для этого применения следует учитывать, что отметки глубины на вставляемой трубе должны быть скорректированы с учетом глубины раструба, в который вставляется «другая» труба.

Если возникнут проблемы с соединением после установки, производители двух труб не смогут помочь с соединением их материала с другим материалом.

И, наконец, когда требуется ограничение, метод ограничения одного производителя может не применяться к материалу другого производителя. Например, ограничительная прокладка DI может не работать с трубой из ПВХ, которая предназначена для работы с трубой DI.

При соединении трубы DI с существующей стальной трубой, бетонной напорной трубой, трубой переменного тока или другой трубой может потребоваться открыть существующую трубу для определения типа, размера, наружного диаметра и, если возможно, производителя существующей трубы. Для многих типов труб потребуются изготовленные на заказ муфты для соединения с DI (или любой другой) трубой.

В некоторых случаях изготовителю труб может потребоваться изготовить этот переходник. Есть много производителей муфт, которые могут изготовить муфты для точного материала, который вы соединяете, после того, как вы определили тип, размер и внешний диаметр соединяемого материала.

Я перечислил несколько компаний, производящих стандартные и специальные муфты, изготавливаемые на заказ, которые подойдут для любого вашего применения. Ваш местный торговый представитель McWane или дистрибьютор McWane сможет помочь вам найти наилучший вариант при подключении DI к трубам из других материалов. При установке любой трубы следует руководствоваться рекомендациями производителя трубы И производителя муфты/фитинга.

Ссылки

Рисунки и ссылки в этой статье получены от: DIPRA, PPI, Uni-Bell, Tyler/Union, Romac, JCM и Ebaa Iron. Другими производителями муфт и соединений для различных труб являются, среди прочих, Smith-Blair, Ford Meter Box, Power-Seal, Robar, Nova-Siria, Hymax, Krausz и Teekay.

Нужна помощь в реализации проекта водной инфраструктуры?

McWane Ductile предлагает своим клиентам множество услуг, выходящих далеко за рамки производства труб из ВЧШГ. От проектирования до установки , мы гордимся тем, что предоставляем образование и обучение для специалистов в области водоснабжения и водоотведения. Вместе мы строим железные прочные коммунальные предприятия для поколений!

Ознакомьтесь со всеми нашими цифровыми предложениями:

Железный крепкий блог
Карманный инженер McWane
Взаимодействуйте с нами в LinkedIn
Следуйте за нами на Facebook
Подпишитесь на нас в Твиттере

Джефф Хендерсон

Джефф Хендерсон является менеджером по работе с национальными клиентами McWane Ductile. Он имеет более чем 40-летний опыт работы в области водопроводных, промышленных и ирригационных трубопроводов и продаж труб и фитингов, а также решений. Джефф работал с американскими и международными производителями труб, дистрибьюторами, проектировщиками и установщиками, используя трубы из многих материалов, включая ковкий чугун, ПВХ, HDPE, профильную стенку, сталь, AC, PCCP и другие, размером от ½ дюйма до более 2500 мм. (100 дюймов) в диаметре. С Джеффом можно связаться по адресу [email protected] или по телефону (614) 404-49.09

McWane Ductile гордится тем, что является частью семьи компаний McWane.

Врезка в чугунную трубу с ПВХ-покрытием

Руководства по проектам изящного домостроения

Сантехника

Мастерство за минуту

Муфты без втулки облегчают соединение с чугунными дренажными или вентиляционными линиями с новым ПВХ, но есть хитрость в том, чтобы установить их посередине существующего участка.

Мэтью Миллэм

Соединение чугуна с ПВХ — отличный способ добавить новые линии отходов .

Сначала изготовьте тройник из ПВХ. Используя обычную тройник, отрежьте два отрезка ПВХ, которые будут вставляться в концы тройника и удерживать фитинги без втулки, которые крепят ПВХ к чугуну.

Измерьте длину сборки и прибавьте 1/4 дюйма. Затем отметьте эту длину на чугуне карандашными линиями и с помощью стяжек отметьте разрез на трубе. №

Для резки используйте сабельную пилу с полотном для резки металла, предназначенным для обработки чугуна. Приставьте башмак пилы к трубе, совместите полотно с отметкой и начните пилить. Удерживание башмака пилы в контакте с трубой помогает удерживать полотно перпендикулярно разрезу, снижает вибрацию и вероятность отдачи. Не форсируйте разрез; пусть инструмент сделает свою работу.

После обрезки протрите трубу тряпкой, чтобы удалить мусор, и используйте напильник, чтобы удалить заусенцы.

Для соединения используйте муфты без втулки, рассчитанные на ваш тип трубы. Используемые здесь предназначены для перехода от обычного чугуна к ПВХ или сверхтяжелому чугуну.

Снимите внешнюю ленту из нержавеющей стали с неопреновых прокладок муфты, наденьте прокладки на каждый конец узла фитинга из ПВХ (убедитесь, что прокладка ориентирована правильно; каждый конец имеет немного другой диаметр) и сложите ее обратно. сам. Затем совместите узел фитинга с чугуном, разверните прокладки на чугуне и наденьте ленты на прокладки.

Наконец, затяните гайки с помощью динамометрического ключа с храповым механизмом, и переход завершен.

Подробнее о сантехнике:

Канализационно-вентиляционные системы — Хотя трубы, образующие дренажно-вентиляционную систему, скрыты за стенами, в полах и потолках, они необходимы для бесперебойной работы водопроводно-канализационной системы.

Как повесить дренажную линию — Чак Миллер представляет этот совет читателям о подвесных дренажных линиях в подвале, чтобы они были прямыми, надежными и с правильным уклоном.

Резка и соединение пластиковых труб — В настоящее время большинство дренажно-вентиляционных систем изготавливаются из пластиковых труб, поскольку чугун вытесняется во всех конструкциях, кроме элитных. Вот как работать с ПВХ и АБС-пластиком.

Предыдущий: Правильный способ соединения пластиковых труб Следующий: Как повесить дренажные линии, чтобы они оставались прямыми и безопасными

Направляющая

Сантехника

Глава

Черновая обработка

Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

Начать бесплатную пробную версию

Основы сантехники

Сантехнические системы
Материалы
Сантехнические инструменты

Ванные комнаты

Раковины
Души и ванны
Туалеты

Кухни

Кухонные Раковины
Фильтрация воды
Техника

Черновая обработка

Макет
Монтаж
Медная труба
Трубка PEX
Водосточная труба из ПВХ

Водонагреватели, стиральные машины и многое другое

Водные нагреватели
Фильтры для всего дома
Дренажные насосы
Шайбы
Спринклерные системы

Техническое обслуживание и ремонт

Раковины
Туалеты
Души и ванны
Системы

и пластиковых труб

Когда дело доходит до навигации по сантехническим проектам, одним из первых аспектов работы является рассмотрение того, какой тип материала использовать. Как металлические трубы, так и пластиковые трубы могут выполнять большинство задач по сантехнике, дренажу и перемещению жидкости, но какой материал лучше? Некоторые подрядчики неравнодушны к пластиковым трубным материалам из-за их меньшего веса и цены; однако многие сторонники старой школы по-прежнему считают, что металлические трубы являются лучшим вариантом для большинства применений.
Ознакомьтесь с нашей продукцией для металлических труб на сайте IMS!

Варианты материалов труб

Существует несколько различных типов материалов, которые используются для трубопроводов. Каждый материал имеет свои уникальные преимущества и недостатки. Из-за опасных эффектов выщелачивания и стандартов безопасности воды некоторые металлы нельзя использовать в сантехнике. Металлы и пластмассы, которые чаще всего используются для сантехнических установок, включают:

Медная трубка
Нержавеющая сталь
Латунная трубка
Оцинкованный металл
Пластиковая труба

Стальная труба

Независимо от того, требуются ли для вашего применения оцинкованные стальные трубы, стальные трубы с черным покрытием или без покрытия, сталь обеспечивает выдающуюся прочность, ударную вязкость и долговечность. Сталь представляет собой универсальное и экономичное решение для водопроводных/канализационных систем и трубопроводов.

Оцинкованная стальная труба

Оцинкованная стальная труба имеет защитное цинковое покрытие, которое помогает предотвратить коррозию, ржавчину и накопление минеральных отложений, тем самым продлевая срок службы трубы. Оцинкованные стальные трубы чаще всего используются в сантехнике и других системах водоснабжения. Кроме того, оцинкованные материалы для труб представляют собой более дешевую альтернативу стали, обеспечивая защиту от ржавчины на срок до 30 лет, сохраняя при этом сравнимую прочность с прочным поверхностным покрытием.

Черная стальная труба

Черная стальная труба имеет покрытие из оксида железа темного цвета на всей своей поверхности и используется для применений, не требующих защиты от гальванического покрытия. Черная стальная труба в основном используется для транспортировки воды и газа в сельской и городской местности, а также для подачи пара и воздуха под высоким давлением. Благодаря высокой термостойкости он широко используется в спринклерных системах пожаротушения. Черная стальная труба также популярна для других применений по перекачке воды, включая питьевую воду из колодцев и газопроводов.

304 Труба из нержавеющей стали

Сплав из нержавеющей стали 304 обладает высокой коррозионной стойкостью, превосходной долговечностью, повышенным отношением прочности к весу, хорошим сопротивлением тепло- и электропроводности, простотой изготовления, очистки, а также немагнитностью и закалкой при холодной обработке. Труба из нержавеющей стали Premium 304 также может использоваться для транспортировки жидкостей.

Латунная труба/труба

Хотя латунные трубы уже не такие стандартные, как раньше, они по-прежнему используются для водопроводных и дренажных линий, а также для газопроводов. Латунь, сплав меди и цинка, обладает высокой устойчивостью к коррозии, а если выбран бессвинцовый латунный сплав, он считается безопасным для питьевой воды. Поскольку это относительно мягкий металл, латунная труба может быть установлена с плотным уплотнением, что предотвращает утечки.

Скажи нет свинцовым трубопроводам!

Свинцовые трубы и свинцовый припой, используемые в медных трубах, запрещены законом с 1986 года, поэтому любые новые проекты сантехники не должны вызывать дальнейших проблем с отравлением свинцом. Однако некоторые виды пластика могут поглощать химические загрязнители из системы водоснабжения. По данным Chemical & Engineering News, все материалы труб могут придавать вкус и запах питьевой воде, что часто можно смягчить путем промывки системы.

Преимущества металлических трубопроводов

Одним из основных преимуществ использования металлических труб является то, что металл является твердым и, как правило, служит дольше, чем его пластиковый аналог. Повышенная твердость является значительным преимуществом для применений, требующих, чтобы трубопровод прослужил несколько десятилетий. Металлические засыпки трубопроводов также не нужно калибровать как пластиковые при установке.

Преимущества пластиковых труб

Пластиковые трубы изготавливаются из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) или РЕХ (сшитого полиэтилена). Как правило, пластиковые трубы не ржавеют и не подвергаются коррозии, они легкие, их легко резать и соединять — сварка не требуется.

Пластиковые трубы из ПВХ

Трубы из ПВХ являются хорошим и недорогим выбором для многих сантехнических проектов. Он прост в установке и предлагает несколько методов соединения, таких как хомуты, механические соединения или сварка растворителем. Наружные трубопроводы из ПВХ можно заглубить, но они требуют особого ухода, чтобы предотвратить обрушение. Основным недостатком труб из ПВХ является то, что они не выдерживают высоких температур, а значит, их нельзя использовать для линий горячего водоснабжения или питьевой воды из-за возможной термодеградации пластика.

Соединение металлической трубы с полипропиленовой

Металлические трубы

Пластиковые трубы

Когда соединяют пластик и металл?

Процесс соединения труб фитингом

Заключение по теме

пошаговая инструкция, виды, способы монтажа перехода, достоинства, недостатки

Почему приходится соединять трубопрокаты из пластика с металлом

Особенности и характеристики соединяемых труб

Различные виды соединений

Разъемный фитинг (американка)

Пластиковый фитинг с резьбой

Фланцевый тип

Фитинг

Резьбовое

Безрезьбовой тип

Обжимная муфта

Ремонтная обойма

Резиновая муфта

Нюансы соединения трубы из металла с пластиковой

Нюансы монтажа трубы из металла и металлопластика

Как соединять полипропиленовые трубы с металлическими?

Как Сделать Переход От Металлических Труб К Полипропиленовым Трубам

Когда производят соединение пластиковых труб с металлическими

Виды соединяемых труб

Металлические

Полимерные

Способы соединения труб из пластика и металла

При помощи резьбовых фитингов

Как соединить пластиковую трубу с металлической без резьбы

Как соединить пластиковую трубу с металлической в канализации

Соединение пластиковой трубы с металлической в Новосибирске: 246-товаров: бесплатная доставка, скидка-46% [перейти]

пошаговая инструкция, виды, способы монтажа перехода, достоинства, недостатки

Почему приходится соединять трубопрокаты из пластика с металлом

Различные виды соединений

Разъемный фитинг (американка)

Пластиковый фитинг с резьбой

Фланцевый тип

Фитинг

Безрезьбовой тип

Обжимная муфта

Ремонтная обойма

Резиновая муфта

Нюансы соединения трубы из металла с пластиковой

Нюансы монтажа трубы из металла и металлопластика

Нюансы монтажа трубопровода из металла с пластиковой трубой без резьбы

сантехника — Как соединить ПВХ с оцинкованной трубой

Твой ответ

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Опубликовать как гость

Обзор лучших методов

Типы и характеристики труб

Вариант №1: металл

Вариант №2: пластик

Вариант №3: металлопластик

Как соединить канализационные трубы?

Соединения труб отопления и водоснабжения

Особенности монтажа фитингов резьбовых

Пошаговая инструкция по монтажу

Соединение металлической трубы безрезьбовое

Особенности фланцевого крепления

Специальные типы соединений труб

Крепеж с помощью специальной муфты

Монтаж зажимно-соединительной муфтой (фитинг Gebo)

Выводы и полезное видео по теме

8 преимуществ замены чугунной трубы на ПВХ

8 Преимущества замены чугунных труб на ПВХ

Следует ли комбинировать или соединять чугун с ПВХ?

Другие варианты замены

<img loading='lazy' src='' /> 12px»> Футеровка трубы (бетраншейная)

Разрыв труб (бестраншейный)

Стоимость замены чугунной трубы

Кто может заменить чугунную трубу рядом с вами

Свяжитесь с нами

Как я могу соединить другие материалы с трубой из ковкого чугуна? — МакВейн Дуктайл

Джефф Хендерсон

Врезка в чугунную трубу с ПВХ-покрытием

Руководства по проектам изящного домостроения

12px»> Футеровка трубы (бетраншейная)
