Сварочный карандаш Лебедева

В жизни бывают такие случаи, когда какие-либо вещи трескаются, ржавеют или ломаются. Требуется провести срочный ремонт, а необходимых материалов под рукой нет. В такие моменты может спасти только термитный карандаш. Этот неприхотливый материал поможет провести срочный ремонт в самых экстренных случаях.

Общее описание карандаша

Сварной карандаш своего рода универсальное средство для многократного осуществления сварки. Внешне они напоминает трубку или штырь цилиндрической формы, плотно заполненный эзотермической смесью с примесью металлических оксидов. Внутренняя масса при сгорании образует необходимое количество тепла, которое способно оплавить металлическую кайму ремонтируемой поверхности. На поверхности сварного шва остается слой шлака, защищающий место припоя от пагубного воздействия внешней среды. Это крайне важно, так как сварка карандашом обычно применима к материалам, где степень качества шва и его надежность не должны пострадать.

Сравнение основных характеристик сварочных карандашей разных производителей

Существуют абсолютно разные по характеристикам карандаши для сварки. Каждый отдельно взятый производитель привносит в продукт что-то особенное:

Оксал. Данные изделия могут похвастаться высоким коэффициентом полезного действия в условиях отсутствия каких-либо источников электричества. Для начала работы потребуется только зажигалка или любой другой открытый огонь. Ремонт по восстановлению работоспособности материалов можно производить, не смотря на температуру окружающей среды.

Нанопайк. Сварочный карандаш данного производства славится относительно невысокой стоимостью. Он подходит даже для ремонта термостойкого пластика и эмалированной посуды. Один стержень можно использовать много раз, так как расход материала весьма экономичен.

Сварочный карандаш Экстремал. Этот вариант карандаша тоже применяют для восстановления металлов и эмали.

Сварка карандашом «Экстремал» по качеству дает больше половины прочности обычной контактной сварки.

Благодаря этому универсальному средству можно провести экстренный ремонт даже тогда, когда под рукой не имеется самых необходимых материалов. При его помощи можно не только спаять образовавшуюся трещину, но и осуществить резку материала. Нужно лишь подобрать необходимую марку средства с требующимися свойствами.
Термический карандаш способен провести ремонт следующих поверхностей:

• сталь;
• чугун;
• железо;
• латунь;
• медь;
• керамика;
• шифер;
• термостойкая пластмасса;
• бронза;
• нержавеющая сталь и другие подобные материалы.

Порядок использования изделия

Индивидуальной особенностью использования данного сварочного материала является возможность его использования в сварке даже на неподготовленной поверхности. В состав карандаша включаются специальные окисляющие флюсы. которые способны к самозачищению поверхности.

Все же стоит отметить, что зачищенные и подготовленные детали, поддаются сварке лучше и имеют более надежное соединение.

1. Инструкция по использованию довольно проста и состоит из следующих шагов:
2. Подожгите карандаш, яркого пламени вы не увидите, он будет медленного плавиться;
3. Размягченный конец аккуратно “размажьте” по свариваемой поверхности;
4. Начинается процесс термитной сварки, смесь будет периодически раздаваться искрами, наблюдается активное взаимодействие флюсов с металлом;
5. Сварка закончена, отвердевшее и остывшее соединение можно зачистить металлической щеткой или наждачной бумагой.

 Внимание! В качестве техники безопасности следует пользоваться плоскогубцами или другими зажимами. Не лишним будет использование защитных очков и перчаток во избежание ожогов глаз или кожи.

Преимущества и недостатки применения термитного карандаша

К существенным преимуществам данного метода экстренного ремонта относятся следующие позиции:

• сварной карандаш помещается даже в самые труднодоступные места;
• он не требует подключения к электричеству;
• из-за минимальных размеров его можно переносить даже в кармане куртки;
• работа со стержнем настолько проста, что не требует каких-либо специализированных умений;
• припой позволяет осуществить сварку как в домашних, так и в полевых условиях;
• созданный сварной шов устойчив к термической обработке до 180 градусов;
• стоимость самого карандаша крайне мала.

Средство создает видимость палочки-выручалочки на все случаи жизни, однако у него все-таки есть и недостатки:

• если объем необходимого ремонта слишком большой, то может потребоваться сразу несколько карандашей, которые попросту могут не оказаться под рукой;
• большая затратность материала, как и при обычной контактной сварке, только вместо электродов расходуется сам карандаш.

Сферы применения

Термитный карандаш обычно используют для соединения как вертикальных, так и наклонных и горизонтальных поверхностей в различных деталях. Работы можно производить при любой температуре окружающей среды, в любых погодных условиях. Он может применяться в следующих ситуациях:

• работы по ремонту и монтажу в чрезвычайных ситуациях;
• оперативного исправления поломок в автомобилях, водном, железнодорожном и других
• транспортных средствах;
• спайка проводов из меди;
• ремонт радиаторов и трубопроводов в системах отопления;
• заделка трещин и сколов изделий из чугуна и бронзы;
• исправление недочетов в работе сельскохозяйственной техники в полевых условиях;
• разрезка материалов в труднодоступных местах.

Карандаш сварка широко применяется при сварке рельсов железнодорожных путей – для сварки применяется термит, утрамбованный определенными порциями. Работу выполняет бригада из двух-трех человек. Термитная сварка рельсов хорошо зарекомендовала себя по сравнению с контактной сваркой: она не требует хитроумного дорогостоящего оборудования, большого количества рабочих и затяжных перерывов в движении поездов. Кроме того она может применяться при сварке на стрелочных переводах. Процесс сварки одного стыка в рельсовом полотне занимает около часа, а благодаря возможности работы нескольких бригад одновременно, можно добиться большей производительности.

Как видно из вышепредставленного сравнения, изделие имеет ощутимо высокую эффективность, однако для капитального соединения материалов он все же не рекомендуется. Рекомендуется применять карандаш только для временного соединения. Впоследствии все таки необходимо провести ремонт в его классическом понимании.

виды, особенности использования термитного карандаша

Сварочный, или термитный карандаш — это простое в использовании средство сварки металлических деталей. Он не требует никакого дополнительного оборудования, как электросварка и газосварка, и помещается в кармане. Не нужно также и длительное обучение — применять карандаш может любой домашний мастер. Использовать его можно в походных условиях, в жару и мороз, дождь и ветер. Важно помнить, что сварочный карандаш — средство оперативного устранения неисправностей. Для постоянного использования детали потребуется провести полноценный ремонт.

Сварочный карандаш

Принцип действия

Состоит карандаш из спрессованной смеси алюминия и окисла железа. При возгорании такого материала происходит обильное выделение тепла (экзотермическая реакция). С химической точки зрения идет восстановительная реакция Fe из оксида с участием Al. При разрыве молекулярных связей в оксиде и образуется выброс тепловой энергии.

Температура реагентов повышается до такой степени, что восстанавливаемое железо тут же переходит в жидкое фазовое состояние, или попросту плавится. Этот расплавленный металл проникает в отверстия, щели и трещины в соединяемых или ремонтируемых деталях и заполняет их.

Высвобождающиеся из молекул оксида атомы кислорода реагируют с алюминием, образуя окисел алюминия. Он играет роль флюса, препятствуя повторному окислению расплава и нагретых до температуры пластичности областей изделия.

Сварочный карандаш заключает в себе все необходимые компоненты для сварки:

• присадочный металл для формирования материала шва;
• флюс, защищающий сварочную ванну от кислорода и азота воздуха;
• источник тепловой энергии для расплавления металла.

По химическому составу карандаши могут различаться. Вместо алюминия в качестве восстановителя можно применять магний. Металл-восстановитель выбирают в зависимости от того, для сваривания каких сплавов предназначена конкретная модель карандаша.

В карандашах, предназначенных для сварочных работ по деталям большой толщины, в середине вставляют металлический стержень – его металл уйдет на формирование шовного материала.

Разновидности

Производители выбрасывают на рынок множество марок и моделей сварочных карандашей. Не все они сделаны достаточно качественно, у некоторых остается неясен даже химический состав.

Экстрапайк

Лучше не экспериментировать и придерживаться продукции положительно зарекомендовавших себя за многое годы производителей:

• Термокарандаш для сварки Экстрапайк. Подходит для ремонта и заварки глубоких трещин и сквозных отверстий стальных и алюминиевых, сплавов, а также эмалированной продукции. Осуществляет лужение поверхностей, восстановление эмалевого слоя. Срок хранения практически неограничен, расход при работе достаточно велик.
• Универсальный карандаш Нанопайк. Изготовлен с использованием магния в качестве восстановителя. Может работать с любыми металлами и сплавами. Заметно дороже.
• Экстремал. С его помощью можно отремонтировать детали из металла, как с эмалевым покрытием, так и без него. Доступен по цене. Производитель заявляет, что прочность сварного шва доходит до 70% от шва, сделанного электросваркой.

Сварочный карандаш Экстремал

На рынке представлены и другие марки карандашей, схожие по своему качеству и возможностям.

Технология использования

Процесс применения сварочного карандаша достаточно прост и по силам каждому домашнему мастеру. Последовательность операций следующая:

• Тщательно подготовить поверхность, очистив проволочной щеткой или абразивной бумагой от ржавчины, остатков старой краски и других загрязнений.
• Обезжирить с помощью бензина, уайт-спирита или другого растворителя.
• Снять упаковку с карандаша. Металлическую крышку передвинуть на другой конец стержня — за нее будем держать.
• Не забыть надеть очки (или маску) сварщика и плотные брезентовые (спилковые) рукавицы.
• Спичкой или зажигалкой прогреть и поджечь конец стержня.
• Горящий конец поднести к месту начала сварочного шва и придать к поверхности детали. Вести стержень вдоль линии шва, задерживаясь на одном месте не менее 3 секунд, с тем, чтобы свариваемые кромки успели прогреться до температуры плавления.
• Сварку ведут без колебаний, если правой рукой, то справа налево. При слишком большой скорости ведения сварочный зазор заполнится шлаком, но в него попадет недостаточно расплава для надежного соединения.

По окончании сварочных работ огарок стержня нужно положить на бетон, землю (без сухой травы) и бросить в ведро с водой.

Преимущества и недостатки применения термитного карандаша

К основным достоинствам карандаша для сварки металла относятся:

• Возможность работать в самых стесненных, труднодоступных местах.
• Энергонезависимость — не требуется источников электроэнергии или газа.
• Малогабаритность — помещается в карман спецодежды.
• Для работы не требуется долгого обучения и специальных навыков.
• Может работать как в условиях мастерской, так и в полевых условиях.
• Термостойкость шва — до 180 °С, что делает приспособление незаменимым при ремонте домашней утвари и посуды.
• Дешевизна.

Применение сварочного карандаша

Кроме достоинств, как и у любого реально используемого метода сварочных работ, имеются и недостатки:

• Качество шва ниже, чем при электро- или газосварке.
• Не подходит для выполнения больших объемов работ.
• Высокий расход материала.

Сочетание достоинств и недостатков делает метод прекрасно подходящим для мелкого оперативного ремонта.

С какими металлами может работать

Благодаря своей универсальности сварочные карандаши можно использовать для сварки таких материалов, как:

• конструкционные стальные сплавы;
• листовой оцинкованный прокат;
• чугун;
• сплавы алюминия;
• медные сплавы: бронза, латунь и т.п. ;
• нержавеющие и высоколегированные сплавы;
• термостойкие пластики.

Мелкий ремонт термическим карандашом

Промышленные карандаши специального состава применяют и для сварки других металлов, а также для сварочных работ под водой, в вакууме и других экстремальных условиях.

Подготовка к работе

Тщательная подготовка рабочего места и свариваемых деталей станет залогом высокого качества и безопасности сварочных работ.

Рабочее место необходимо очистить от горючих материалов, ГСМ и других легковоспламеняющихся жидкостей. Свариваемые детали подлежат механической очистке от загрязнений и обезжириванию.

Свариваемые детали необходимо прижать друг к другу и надежно зафиксировать в тисках, струбцинах, других инвентарных крепежных устройствах.

Как соединять горизонтальные швы встык и внахлест

При соединении встык нужно подложить под сварочный зазор пластину из негорючего материала: бетон, кирпич, асбест, массивный металл. Использовать для этого горючие материалы — дерево, фанеру, пластик — недопустимо. В ходе восстановительной реакции достигается температура до 2800 °С

Соединение вертикальных поверхностей

Выполнение горизонтального шва на вертикальных или наклонных поверхностях потребует дополнительной оснастки.

Ее называют «сварочная полка», она закрепляется струбцинами или сварочными магнитами вдоль линии шва на 3-5 мм ниже и предотвращает стекание расплава по детали вниз.

Резка металлов

Карандашом можно не только сваривать, но и резать металл. При этом карандаш ведут вдоль линии реза медленнее, чем при сварке. Подкладочные плиты не используют, чтобы расплав мог свободно вытекать из линии реза.

Изготовление своими руками

Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.

Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

Электроды для ручной сварки

Состав для собственного покрытия содержит:

• одну часть опилок алюминия;
• три части железной окалины;
• Связующее — клей момент или другой прочный клей.

Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.

Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:

• 1 часть бертолетовой соли;
• 2 части измельченного до состояния опилок алюминия.

После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).

Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.

Сферы применения

Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:

• Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
• Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
• Ремонт рельсового пути, стрелок и переходов.
• Пайка медных проводов и других электрокомпонентов.
• Ремонт трещин в компонентах отопительных систем.
• Ликвидация утечек в магистральных и распределительных трубопроводах.
• Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
• Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

Паяльный карандаш вмиг

Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.

Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки.

Правила безопасного пользования

Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:

• Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
• Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
• Использовать для подкладок под шов и сварочных полок только негорючие материалы.
• Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
• При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
• При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
• По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.

Сварочный карандаш для металла экстрапайк, нанопайк и другие виды

При ремонте металлических изделий без сварки обойтись очень сложно, практически невозможно. В ситуациях, когда сварочного аппарата рядом нет, а проблема стоит остро, можно применить сварочный карандаш экстрапайк.

В основе изобретения лежит известная реакция термитной смеси. По этой причине карандаш иногда называют термитным. Удачное внедрение химического превращения в практику позволяет ремонтировать многие металлические детали в полевых условиях.

Принцип действия

Термитные смеси состоят их алюминия и оксида железа, которое часто называют окалиной. При поджигании этой смеси начинается интенсивный экзотермический процесс.

Напомним, что к экзотермическим относятся реакции, идущие с выделением энергии. Восстановление железа из оксида алюминием происходит с выделением большого количества теплоты.

Температура реакции настолько велика, что образующееся железо плавится. Именно этим расплавом заполняют отверстия, прорехи, щели в ремонтируемых изделиях.

Образующийся параллельно оксид алюминия исполняет роль сварочного шлака. В карандаше для сварки металла, выражаясь современными терминами, «все включено»: флюс, металл для образования сварочного шва, источник энергии для плавления.

Существует несколько разновидностей карандашей. Вместо алюминия в состав термитной смеси может быть введен магний. Эффект будет точно таким же. В зависимости от материала, который рекомендуют сваривать, делают сварочные карандаши по разным технологиям.

Иногда помимо термитной смеси по центру размещают металлический стержень. Он при высокой температуре расплавляется и служит основой шва. В других модификациях ограничиваются только термичной смесью. Сплавление при этом происходит за счет образующегося железа.

Разновидности

Рынок постоянно пополняется новой продукцией для быстрого сваривания. Некоторые из изделий, к сожалению, не имеют точной информации о составе, производителях, сертификации продукции.

Иногда складывается впечатление, что производят такую продукцию кустарными методами. Надо выбирать сварочные карандаши внимательно. Следует покупать товар только проверенных торговых марок, хорошо зарекомендовавших себя в кругу пользователей. В перечень известной качественной продукции входит:

• сварочный карандаш экстрапайк хорошо заваривает отверстия в деталях из черного металла, алюминия, сплавов с эмалированными покрытиями, полимеров. Им можно восстанавливать слой эмали, проводить лужение поверхностей. Срок годности термического цилиндра неограничен. Производители рекомендуют приобретать его с запасом, во избежание сложностей при экстремальных ситуациях;
• нанопайк – это сварочный карандаш, содержащий в составе термитной смеси магний. Он также восстанавливает железо из окалины, выделяя большое количество теплоты. Рекомендован для работы с любыми металлическими и неметаллическими материалами;
• хорошую репутацию имеет сварочный карандаш экстремал. Он пригоден для ремонта металлических изделий без покрытий и с эмалированным наружным слоем. Стоит недорого, Прочность образующегося шва достигает до 70% прочности соединения, полученного электродуговой сваркой.

Существуют еще несколько видов известных карандашей под разными названиями с аналогичными возможностями. Пользуясь услугами проверенных поставщиков, покупатель приобретает термитные карандаши отличного качества.

Правила безопасного пользования

Сварочные карандаши удобны в работе, не требуют особых навыков. Главное условие безопасного, результативного использования – внимательное прочтение указаний и неукоснительное их соблюдение:

• перед сваркой поверхность очистите от мусора и выставьте в удобное положение;
• наденьте на руки защитные перчатки, на глаза – очки. Многие умельцы работают без них, но лучше перестраховаться и защитить себя от разлетающихся по сторонам искр;
• распечатайте упаковку, возьмите в руки карандаш;
• на рабочем конце надет металлический колпачок, снимете его и наденьте на заднюю торцевую часть;
• оголенный рабочий конец подожгите зажигалкой или спичками;
• поднесите горящий конец карандаша к завариваемому месту, прижмите и подержите несколько секунд. После чего спокойно, не торопясь проводите по отверстию в детали, нанося расплавленную пасту.

После нанесения паста может заискрить, а горение карандаша прекратится. Это нормально. Равномерно распределив расплав по всей проблемной зоне, надо дождаться результата. После остывания массы ее можно зачистить наждачной бумагой.

Карандаш незаменим при возникновении непредвиденных ситуаций, удобен для использования на даче, в поездке, на рыбалке, в гараже и дома. Цена изделия доступна каждому. Хранить его нужно в сухом месте.

Свойства сварочного карандаша и область применения

Сварочный карандаш – отличная альтернатива громоздкому сварочному аппарату для многих видов ремонтных и восстановительных работ по металлу. Кто хоть один раз применял на практике это средство уже не сможет от него отказаться. Трудно представить себе, чтобы сварочные работы были еще проще.

Устройство сварочного карандаша.

Если речь идет об упрощении процесса сварки, то для многих это покажется весьма соблазнительным предложением. Но у опытных мастеров сразу же возникает целый ряд вопросов:

1. Это действительно так легко в использовании, что может использовать каждый умелец и необязательно иметь опыт сварочных работ?
2. Какие металлы поддаются сварке?
3. Надежен ли такой способ сварки?
4. Какая обработка металла должна предшествовать процессу сварки?

Сварочный карандаш (еще его называют термическим припоем) действительно очень прост и удобен в использовании. Не придется месяцами осваивать мастерство сварщика:с таким карандашом-припоем сварить отверстие в металлическом изделии сможет даже женщина. Нужно просто поджечь стержень на открытом пламени, чтобы начать работу. Можно воспользоваться обычной зажигалкой. За счет магния, входящего в состав карандаша, после поджога он продолжает гореть самостоятельно, как бенгальский огонь. Подожженный стержень готов к работе.

Читайте также:

Какие существуют виды сварочных аппаратов.

Осцилятор: что это такое и зачем он нужен.

Варианты дефектов сварных швов смотрите здесь.

Применения термического припоя

Для того, чтобы воспользоваться сварочным карандашом, его необходимо разжечь.

Перечень металлов, с которыми можно работать, применяя карандаши сварочные, поистине впечатляет: чугун, цинк, алюминий и дюралюминий, бронза, сталь, железо, медь, латунь, нержавеющая сталь. В каждом хозяйстве найдется что починить припоем-герметиком. Те, у кого есть садовый участок, знают, как много выброшено леек и ведер из-за маленькой прохудившейся дырочки. Испорченный садовый инвентарь, баки и бочки из металла проще было выбросить, чем искать способ заварить или запаять ведро. А небольшое отверстие на оцинкованной крыше раньше превращалось в полноценный ремонт кровли: часть крыши приходилось разобрать, а затем снова накрыть строение.

Теперь такие проблемы можно смело оставлять в прошлом. Достаточно разжечь герметик-припой, дать ему прогореть, чтобы получить необходимое количество сварочного материала, и нанести горячее вещество на отверстие или трещину. Оставить на несколько секунд: горение на поверхности металла продолжится еще некоторое время в автономном режиме, а припой-герметик погаснет. За счет межмолекулярного воздействия происходит прочное сцепление разнородных поверхностей (адгезия). За это время пройдет реакция обработки металлической поверхности. Все верно, больше не нужно самостоятельно зачищать, закуривать, обезжиривать и обрабатывать кислотой или же канифолью поврежденный металл. Со всеми этими задачами великолепно справится сварочный карандаш. Весь секрет в том, что в процессе химической реакции на поверхности металла выделяется кислотный осадок ( ареал будет хорошо заметен вокруг места сварки).

Сварочный карандаш включает в себя флюс, который и выполняет за нас работу по подготовке металла.

Когда горючие вещества выгорят полностью, на свариваемой поверхности останется чистый алюминий в расплавленном виде. Нужно только при помощи стержня сварочного карандаша распределить его равномерно по поверхности, где была трещина или отверстие.

Вернуться к оглавлению

Как самостоятельно создать красивый ландшафтный дизайн?

Особенности применения термического карандаша

В экстремальных ситуациях можно даже не снимать с поверхности свариваемого металла краску. За счет термического воздействия и химической реакции краска или будет растворена, или подготовлена к пайке.

Эмалированные предметы, такие как кастрюли, ванны, поддоны, подвергаются сварке без зачистки эмали.

Карандаш станет незаменимым для автомобилистов. Не сложно бросить к инструментам в багажник пару таких карандашей, но они могут здорово выручить – пробитый поддон или радиатор теперь не станут преградой на пути к месту назначения. Даже если поломка произошла в чистом поле, достаточно просто разжечь припой-герметик.

Сварочный карандаш для быстрой сварки металла

На чтение 5 мин Просмотров 7.1к. Опубликовано 15.08.2018 Обновлено 29.07.2019

Сварочный карандаш – настоящий сварочный гаджет, это отличная палочка выручалочка в условиях, когда невозможно провести . Конечно, его нельзя назвать полноценной заменой классической сварке, но таких задач у этого гаджета нет.

Он работает в экстренных полевых условиях с тем, чтобы потом сварочное соединение переделать более надежным способом.

Что это такое?

Сварочный карандаш – это не что иное как тонкий цилиндр с весьма умеренной длиной – всего 170 мм. Состав устройства сложный: основная часть – это металлический стержень, который выполняет роль припоя.

Этот стержень туго набит специальным спрессованным горючим составом, который при горении работает на формирование сварочной ванны и оплавление металлических кромок.

При сгорании стержня кислород отлично держит пламя, которое очень устойчиво при любых условиях, вплоть до подводной сварки. Затушить его невозможно, ему нужно дать догореть самому.

Покрывающая часть предназначена для формирования температуры плавления с защитным облаком, которое тормозит вредное воздействие внешней среды на взаимодействие металлов во время рабочего процесса.

Инструкция сварочного карандаша.

Этот великолепный гаджет способен работать при высочайших температурах – вплоть до 2900°С, поэтому его иногда называют термокарандашом. Он предназначен для сварки металлов и пайки алюминия и медных сплавов.

Использование – супер-простое, это одна из его самых выигрышных сторон. Чтобы начать работу, достаточно поджечь один из концов цилиндра и приложить к соединяемым поверхностям. Для формирования шва его нужно вести просто вдоль соединения.

Еще одна функция – резка прутков и металлических пластин. В этом случае сварочный карандаш поджигают и продавливают нужно место или линию.

Преимущества гаджета

Сварочный карандаш не имеет равноценных заменителей благодаря своими уникальным функциональным свойствам:

• простота и легкость в использовании;
• полная автономность, не нужны ни топливо, ни электричество;
• компактность и легкий вес;
• дает возможность работать в самых труднодоступных местах;
• плавит большинство металлов из-за высокой температуры плавления;
• отличное и устойчивое горение, способное варить даже мокрые поверхности;
• универсальность в отношении практически любых материалов.

Область применения сварочного карандаша

В походе или на рыбалке, в любых полевых условиях, в поездках на автомобиле – где угодно и для какой угодно случай: будь то течь в железной лодке или отрыв бампера, сооружение навеса или треноги для костра. Перечисление займет слишком много места, остановимся на этом.

В домашних работах на даче наш гаджет также незаменим: починить металлическую калитку, поправить забор, приварить навес и т. д. Ремонт потекших радиаторов в разгар отопительного сезона также пройдёт быстро и эффективно.

Технология использования

При всей простоте и удобстве работы с нашим милым другом кое-какой порядок действий все-таки нужно знать и выполнять:

1. Очистка поверхностей, установка в нужном положении.
2. Вскрытие упаковки, при срыве контрольной ленты открыть крайний конец карандаша.
3. Перемещение металлической крышки к заднему концу, чтобы она стала рукояткой.
4. Надеть защитные перчатки из плотного материала и темные очки или защитную маску.
5. Разжечь зажигалкой оголенный конец – фитиль запала устройства.
6. Поднести горящий конец (это похоже на бенгальский огонь) к месту соединения и прижать. Удерживать в этом положении около трех секунд для достаточного прогрева.
7. Вести стержень справа налево по линии шва со средней скоростью, уверенно и ровно.
8. После формирования шва остаток карандаша поместить на негорючую поверхность, где он сам догорит и затухнет.

Сделать своими руками

Устройство сварочного карандаша.

Конечно, карандаш для сварки металла можно купить, стоят они не очень дорого. Но можно изготовить его и самостоятельно. Для этого нужно найти всего лишь подходящую основу – проволоку из углеродистой стали.

В этом деле может подойти и стержень сварочного электрода с диаметром 3 – 5 мм. Только сначала это стержень нужно тщательно очистить от обмазки – легонько постучать молотком вдоль всей длины электрода. Затем проволоку или электродный стержень следует разрезать на куски длиной по 150 мм.

Металлическую проволоку следует покрыть особым слоем. В его состав входят алюминиевые опилки и железные окалины, которые тщательно перемешаны с клеем типа «Момент». Все это лучше в глиняной или стеклянной посуде.

окунуть в клеевой раствор и вращаем, чтобы обмазка намоталась на стержень. Слой покрытия должен быть толщиной примерно 5 – 7 мм с каждой стороны. Один конец нужно оставить без слоя, чтобы он выполнял роль ручки.

Противоположный конец будет работать для поджига, для которого нужно приготовить специальную затравку. Эта затравка состоит из алюминиевых опилок и бертолетовой соли с соотношением долей 1 к 2, перемешанных с тем же клеем.

Гремучая смесь скатывается в аккуратные шарики, которые затем прикрепляются к концу карандаша. Затем все должно хорошо высохнуть.

Сварочные карандаши имеют, конечно, и недостатки. Их немного, но они довольно серьезные:

• очень короткое время, чтобы провести – всего 30 секунд;
• возможность работать только с тонкими металлами, не превышающими в толщине 4 мм;
• в итоге низкая рентабельность и довольно высокая стоимость работ.

 Характеристики сварочного карандаша СК-1

Технические характеристики самого распространенного карандаша СК-1 следующие:

• масса около 80 грамм;
• горение около 30 секунд;
• температура плавления 2900°С;

Меры предосторожности:

• Лучше не дышать парами, которые формируются при горении оксидов металлов, которые вредны для человека.
• Работать с гаджетом нужно в полном сварочном облачении – сварочном щитке.
• Для защиты рук от ожогов работать в крагах из замши.

Сварка без сварки – сварочный карандаш

В статье мы расскажем в форме презентации, как родилась и развивалась идея создания сварки без сварки, а также пайки и резки без специального оборудования. Что такое сварочный карандаш и с чем его едят? Также расскажем о разработках отечественных ученых и зарубежных стартапах.

Германия в 30-х годах ХХ века являлась лидером в области термитных технологий сварки.

Свое бурное развитие технология получила в первую очередь в деле  тигельной сварки –теперь соединить две части железнодорожной рельсы не составляет труда.

Если вкратце, приспособление для сварки состоит из:

• Тигель;
• Термитная смесь;
• Рельсы;
• Разъемная огнеупорная форма

Комбинированный способ

Способ промежуточного литья (до, в процессе и после заливки)



Заварка дефекта.

В конечном итоге, данные технологии привели к рождению идеи компактного сварочного инструмента в форме стержня- карандаша.

Однако при воплощении идеи в жизнь «первопроходцев» ожидала неудача. Дело в том, что при быстром остывании смеси в сварочной ванне после прекращения горения карандаша, шлак и металл перемешиваются и материал становится хрупким.

В результате, основанные на алюминиевом термите смеси так и  не дали позитивного результата и в профессиональной среде, и в литературе модель «карандаша» была признана «не реализуемой» и долгое время никто этой проблематикой не занимался, пока не появился профессор, доктор технических наук, академик Лебедев Владимир Георгиевич.

Случайно познакомившись с идеей, вначале он рассчитал математическую модель, а затем  реализовал химическую, на основе медного термита, при которой пара металл –шлак разъединяются в процессе образования припоя-сплава.

Открытые публикации В.Г. Лебедева в российских изданиях стали основой создания нескольких сварочных инструментов, присутствующих на рынке России.

Сварочные карандаши Шквал и Оксал производятся в Санкт-Петербурге и применяются для сварки, пайки и резки без применения какого-либо специального газосварочного или электросварочного оборудования.

Автономная мобильная сварка –карандаш СК-1, Москва



Tech Torch -лазерный меч из «Звездных войн» — как окрестили его в США

Есть и зарубежный аналог (стартап в США) TEC Torch Promotion – термитное режущее устройство со сменным картриджем (устройство стоит 300$; картридж – 50$).

В Америке TEC Torch используется в качестве компактного инструмента, который могут использовать в своей работе американские правоохранительные органы, военнослужащие, мчсники. TEC Torch может открыть любую дверь за считанные секунды, что может спасти жизни людей, попавших в форс-мажорные обстоятельства.

Термитный резак в действии

Время сгорания картриджа всего несколько секунд – оптимальное время для проведения оперативного вмешательства. Картридж Rod Cutter может прожечь насквозь стержень диаметром до 2 см (при этом не важно, что перед вами, закаленная, низкоуглеродистая или нержавеющая сталь), а картридж Plate Penetrator способен вырезать отверстие до 1 см в металлической пластине толщиной до 1,3 см. Для выполнения сложных задач может потребоваться несколько картриджей или их комбинация.

Смотрите видеоролик, демонстрирующий возможности инструмента





Факел в гильзе – прожиг до 3 мм (цена 30 евро)

Прожиг с помощью тигеля до 10 мм ( цена 200 евро)

Это если вкратце о наработках «проклятых буржуев», а вот что можно реально  приобрести для выполнения разовых бытовых задач.



Автономный сварочный инструмент НЕ ТРЕБУЕТ

• Профессиональной квалификации
• Внешних источников энергии
• Специального оборудования

Все что необходимо для сварки – солнцезащитные очки, зажигалка и сам карандаш.

Материал шва- легированная бронза.

Прочность на разрыв: 35-45 кг/мм².

Толщина свариваемых деталей: 0,3-6 мм

правила и преимущества в использовании, разновидности

Одним из самых простых средством для соединения металлических изделий служит сварочный карандаш. Это средство является простым в использовании и не требует долгого обучения работы с ним. Никакие погодные условия не будут преградой для его применения. Карандаш для сварки является средством быстрой ликвидации возникших проблем, требующих их оперативного устранения. Дополнительного оборудования для его применения не требуется.

Устройство

Конструктивно карандаш для сварки металла — это тонкий цилиндр, длина которого не превышает 170 миллиметров. Его основной частью является металлический стержень, выполняющий функцию припоя. Стержень с закругленным концом содержит туго утрамбованное горючее вещество в виде зажигательной смеси.

Экзотермическая технологическая смесь находится под защитой картонной гильзы, которую может заменить плотная бумага. Пустотелая часть гильзы используется для установки ручки-держателя. Внешняя защита представляет собой водонепроницаемую оболочку.

Термический карандаш для сварки содержит в себе следующие компоненты:

1. Металл, способствующий формированию ровного шва.
2. Флюс, в задачу которого входит препятствие проникновению в сварочную ванну воздуха. Роль флюса играет окисел, который образуется при реакции атомов кислорода, отделяемых при горении от оксида железа, с алюминием.
3. Источник тепла.

В зависимости от типа сварочного карандаша его химический состав бывает различным, например, в зависимости от толщины свариваемых деталей.

Преимущества

Достоинствами использования сварочных карандашей являются:

1. Компактность и небольшой вес. Это дает возможность использования карандашей в походных условиях.
2. Простота применения. Особых условий для эксплуатации не требуется.
3. Отсутствие затрат на электроэнергию.
4. Устойчивость горения, что позволяет сваривать мокрые поверхности.
5. Универсальность, которая позволяет сваривать различные металлы.
6. Возможность осуществлять сварку в труднодоступных местах, например, под машиной.
7. Возможность осуществлять сварку различных металлов.
8. Невысокая стоимость.

Такие достоинства позволяют сварочным карандашам находить широкое применение, в том числе при реставрации в случае появления трещин и сколов.

Разновидности

Разработано много видов сварочных карандашей. Однако, гарантированным хорошим качеством обладают лишь некоторые из них. Если потребуется карандаш для сварки алюминия, то можно порекомендовать «Экстрапайк». Для всех материалов подойдут такие карандаши, как «Нанопайк» и «Экстремал».

Сварочный карандаш «Оксал» имеет незначительные габариты и вес. Существуют три модификации этого вида сварочного карандаша в зависимости от марки металлов и их размеров.

Правила использования

Прежде, чем начать пользоваться сварочным карандашом, необходимо произвести предварительную подготовку поверхностей, подлежащих соединению, очистив их от загрязнений, освободить от ржавчины и обезжирить. Затем карандаш необходимо освободить от обертки. Металлический колпачок следует снять и установить в отверстие на противоположном конце, где в дальнейшем он будет выполнять функции держателя.

Используя зажигалку, следует поджечь конец сварочного карандаша, а затем поднести его к тому месту, где планируется начинать делать шов. В этом положении следует оставить его на несколько секунд, чтобы металл успел прогреться. Затем надо вести карандаш вдоль линии сварки со средней скоростью. Следует учитывать, что с помощью сварочного карандаша также можно осуществлять резку металлов.

Интересное видео

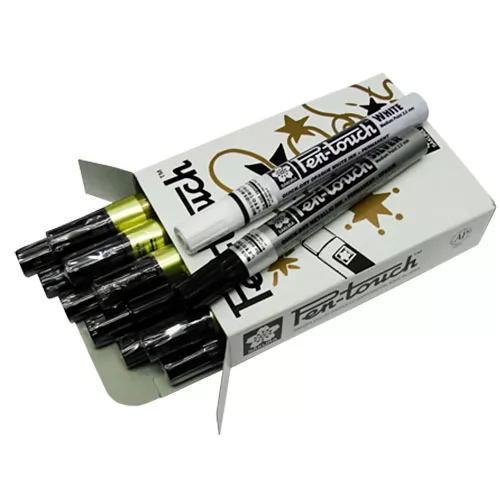

Маркеры, ручки и карандаши для сварки и металлообработки

При разметке и разметке для проектов сварки металлов необходимо иметь четкие линии, которым нужно следовать, чтобы они не сгорели и не сдулись. Существует ряд различных типов специализированных маркировочных устройств, которые помогут вам получить линии и отметки для выполнения сварных швов и надрезов. В следующих обзорах мы надеемся, что сможем помочь вам выбрать правильное маркировочное устройство, которое станет идеальным решением для ваших проектов.

Markal 96006 Металлический маркер Silver-Streak

Метки, нанесенные этим маркером, хорошо видны и светятся во время резки или сварки. Маркер для металла Silver-Streak может оставлять отметки на ржавых, влажных или маслянистых металлах, не царапая и не истирая поверхности. Маркер поставляется с прочным механическим держателем, который помогает предотвратить поломку ручки, а также оснащен удобной точилкой и зажимом для кармана.

Обзор и особенности

Механический держатель предотвращает поломку ручки

Точилка встроенная

Зажим карманный

Плюсы

Следы на мокрых, маслянистых и ржавых металлах

Загорается при резке или сварке

Минусы

Иногда немного привередлива в заточке

Заключение и оценка

Рейтинг продукта: (4.2/5)

Отлично подходит для разметки и изготовления металлических конструкций. Следы, оставленные Silver-Streak, видны через пластину фильтра и являются стойкими к пламени горелки.

Карандаш сварщика

Карандаши для сварщиков

предназначены для нанесения четких и легко различимых отметок и линий разметки на умеренно ржавой или окисленной стали. Линии имеют серебристый цвет и светлеют при сварке или резке. Заметно легче наблюдать, чем мыльный камень, с помощью затемненных сварочных плафонов или очков для резки горелки.Карандаш стандартной формы легко затачивается в любой точилке для карандашей для получения устойчивых точных отметок.

Обзор и особенности

Горит при сварке или резке

Макет тонкой линии

Марки сырья

Не сгорит и не сдует

Плюсы

Легче увидеть, чем мыльный камень

Легкая переточка

Минусы

Может быть немного труднее увидеть на новом блестящем материале по сравнению с более темным материалом

Заключение и оценка

Рейтинг продукта: (4. 1/5)

С помощью этих сварочных карандашей вы можете наносить точные тонкие линии и отметки, которые светятся при сварке или резке. Некоторые люди предпочитают эти карандаши мыльному камню.

Мыльный камень круглый с держателем от Ally Tools

Мыльный камень, многовековой запасной камень, используемый в качестве инструмента для маркировки на многих различных типах материалов, потому что он очень заметен и непостоянен. Сварщики и производители используют этот инструмент для маркировки, поскольку он остается видимым при воздействии тепла из-за его устойчивости к теплу.Эти маркировочные инструменты идеально подходят для нанесения съемных маркировок при сварке или производстве на сталь, алюминий и чугун.

Обзор и особенности

Высококачественный алюминиевый держатель для долговечности

Мыльный камень остается надежным в затянутом концевом воротнике

Плюсы

Очень хорошо видно

Непостоянно

Термостойкость

Минусы

Круглая не такая тонкая линия разметки, как некоторые маркеры

Заключение и оценка

Рейтинг продукта: (4. 0/5)

По большей части вы не ошибетесь, выбрав мыльный камень для сварщиков и производителей. Эти инструменты для маркировки создают видимые и термостойкие линии и отметки. Держатели изготовлены из высококачественного алюминия для длительного срока службы.

Pipefitter.com> Инструменты для маркировки> Карандаш сварщика

Наша политика возврата
Если вам нужно вернуть товар, напишите нам по адресу info @ pipefitter.com или позвоните нам по телефону 910-592-1310 в течение 30 дней с момента получения для получения инструкций. Вы получите дальнейшие инструкции с номером разрешения на возврат. Номер разрешения на возврат ДОЛЖЕН быть на упаковке. Любой возврат, запрошенный через 30 дней, получит 20% комиссию за пополнение запасов.

Транспортные расходы при возврате / обмене оплачиваются заказчиком. Pipefitter.com не несет ответственности за недостающие поставки.

Все возвраты должны быть в пригодном для перепродажи состоянии и содержать все оригинальное содержимое.

Товар, который был использован или имеет какие-либо признаки злоупотребления, не может быть возвращен для возврата или обмена. Возможно, на вас распространяется гарантия, и для решения проблемы необходимо сотрудничать с производителем. Мы оплатим транспортные расходы при возврате дефектных товаров или в случае, если мы допустили ошибку в вашем первоначальном заказе. Любые посылки, которые возвращаются нам по причине «Неполный адрес», «Недостаточный адрес» или «Адрес — неизвестен», будут храниться на нашем объекте. Покупатель будет нести ответственность за вторую стоимость доставки в полной сумме или, если потребуется, возмещение только за продукты.

Кредиты на возвращенные товары
Кредиты будут оцениваться для каждого возвращенного товара индивидуально. Мы вернем только стоимость товара. Как только товар будет получен, с вами свяжутся, чтобы мы могли обработать ваш возврат.

Причины возврата
Обмен или кредит
Все возвраты будут проверяться при получении. После подтверждения получения вам будет либо начислено денежное выражение, либо денежное выражение будет переведено на обмен.Вам будет либо начислен, либо списана оставшаяся часть нового заказа.

Если вы получили товар в подарок, при необходимости вам нужно будет указать свой собственный способ оплаты.

Функциональные или визуальные дефекты
Мы проверяем все товары перед отправкой. В случае, если ваш товар неисправен, с ним можно справиться одним из следующих способов:

О визуальных дефектах «из коробки» необходимо сообщить в течение 30 дней с момента получения.

О функциональных дефектах необходимо сообщать производителю.Вот список информации о производителе.

Возврат
После получения подтвержденной квитанции с вами свяжутся по поводу первоначального способа оплаты вашего заказа. Правомочные возмещения будут зачислены на этот метод оплаты. Если этот способ оплаты отклонится, вы получите уведомление о ситуации, и вам потребуется указать другой способ оплаты.

Диапазон металлических маркеров; Ручки для рисования мелом и многое другое

Ассортимент маркировочных инструментов для временной разметки или перманентной маркировки металлов и других поверхностей.

Включает в себя мел и мыльный камень, ручки для рисования, палочки для рисования, чернильные маркеры, температурные маркеры и многое другое.

• Маркировочный мел, на который можно положиться! Мел Weldclass PROMAX не трескается и не присыпается легко, как некоторые другие. Не тратьте время на мел, который не работает!

• Диспенсер для инженерного мела 125х12х5 мм, с выдвижным механизмом и карманным зажимом.

• Совершенный маркер макета для сварщиков, производителей и рабочих повсюду! Сменные стержни диаметром 2,8 мм, доступны в различных цветах для маркировки практически на любой поверхности. Металлическая конструкция для длительного использования, с удлиненным острием иглы для доступа к труднодоступным местам. Один щелчок дает вам необходимое количество свинца … плюс: отвинтите колпачок, и привет, престро, у вас есть встроенная точилка!

• Карандаши Markal Silver-Streak и Red-Riter, специально разработанные для сварщиков, не теряются, не выгорают и остаются видимыми при резке или сварке.Хорошо заметные разметки на мягкой стали, оцинкованной стали, нержавеющей стали, алюминии и большинстве металлов. (Также доступен в стиле клатч-ручки — см. Серебряный маркер).

• Клатч-маркер в виде карандаша, специально разработанный для сварщиков. Маркеры Silver Streak не будут тереться, не выгорать и оставаться видимыми при резке или сварке. Идеально подходит для низкоуглеродистой стали и большинства металлов.

• Гладкое письмо и хорошо заметные следы практически на любом материале, включая гладкие поверхности.Отлично подходит для оцинкованной стали, нержавеющей стали, алюминия и т. Д., Где другие маркеры плохо видны или плохо прилипают. Отметки как мелок, но с узкопрофильной отметкой, подходящей для верстки.

• Прочная, безопасная и удобная ручка для рисования. Прочные и хорошо заметные стойкие следы на всех металлах, пластике, кирпичной кладке, стекле, резине и многом другом. Наконечник пули 3 мм.
  Paint-Riter + Oily Surface (ранее Pro-Line HP) — это всемирно известный бестселлер с репутацией ведущего маркера для красок, когда дело касается;
  а) Маркировка на сложных поверхностях, в том числе; сухие, влажные, ржавые и даже масляные и жирные поверхности
  b) Безопасное использование для нержавеющей стали и критических применений благодаря формуле с низким уровнем коррозии и низким содержанием хлоридов
• Индивидуальные кардные (демонстрационные упакованные) маркеры для краски для небольших объемов. Для постоянной маркировки металлов, пластика, кирпичной кладки, стекла, резины и др. Наконечник пули 3 мм.
  Для использования в больших объемах см. Продукт Markal Print-Riter +.

• Краски-маркеры Pro-Line HT имеют уникальную формулу краски, разработанную, чтобы выдерживать высокие температуры, оставаясь при этом видимыми.Маркировка наносится при температуре окружающей среды (макс. 66 ° C) и остается читаемой при температуре до 1150 ° C, а цвета остаются видимыми до 980 ° C. Наконечник пули 3 мм.

• Твердая краска-карандаш; используйте, как мелок, отметки настоящей стойкой краской. Удобно, быстро и чисто. Для универсальной маркировки широкого спектра материалов и поверхностей.

• 1.Чернильный маркер с круглым наконечником 5 мм для промышленного применения.

096101 Маркер для сварки Markal — Карандаши для сварщиков Silver-Streak

42 доллара. 24 (Цена за единицу: 0,58 доллара США за штуку)

Артикул 096101 Ла-Ко Маркал | 72 |

ОПИСАНИЕ ПРОДУКТА

La-Co / Markal — Сварочные маркеры — Карандаши для сварщиков Silver-Streak и Red-Riter

Обзор:
Карандаши Markal Silver-Streak и Red-Riter для сварщиков оставляют устойчивые к горелке метки, которые не горят и не стираются, как мыльный камень.Эти хорошо заметные отметки идеально подходят для тонкой разметки во время разметки и изготовления металла, они загораются при резке или сварке.
Применений:
Сварка Металлические изделия Судостроение и ремонт Изготовление мостовидных протезов Строительство
Использование на поверхности:
Особенности:
Светоотражающий провод загорается при резке или сварке для улучшения видимости. Альтернатива мыльному камню: метки устойчивы к пламени факелов; не тереть, не обжигать и не сдувать. Прочные метки не поцарапают и не иструт металлические поверхности. Доступен в двух хорошо заметных цветах: красный для алюминия или других ярких металлов, серебристый для более темных поверхностей. Высокопрочный шестигранный карандаш уменьшает скатывание ствола в отличие от конкурирующих брендов. Предварительно заточенные карандаши легко затачиваются любой стандартной точилкой для карандашей. Сделано в США

Номер детали	Описание	Кол-во
096100	Карандаши для сварщиков Red-Riter	Ящик 72
096101	Карандаши для сварщиков Silver-Streak	Ящик 72
Картонные упаковки
096105	Карандаши для сварочных аппаратов Silver-Streak и Red-Riter, 3 шт.	Ящик из 12 штук (карданный)

Markal® 96100 — 7-дюймовые красные карандаши для сварщиков Red-Riter ™

Красные карандаши для сварки Red-Riter ™ 7 дюймов от Markal®.Карандаши для сварщиков Markal Red-Riter оставляют устойчивые к горелке следы, которые не пригорают и не стираются, как мыльный камень. Эти хорошо заметные отметки идеально подходят для тонкой разметки во время разметки и изготовления металла, они загораются при резке или сварке. Инструменты маркировки — один из самых полезных инструментов в вашем наборе инструментов. Этот инструмент премиум-класса разработан с особым вниманием к деталям, чтобы вы могли делать измерения с непревзойденной легкостью и точностью. Это позволит вам повысить качество вашего проекта, будь вы профессиональным мастером или любителем.Обеспечивая высочайшую точность и надежность, этот инструмент гарантирует, что ваш проект будет реализован так, как вы его планировали.

Примечания:

• Предлагается только в количестве, кратном 12 в каждой.

Технические характеристики:

Цвет: красный

Длина: 7 дюймов

Промышленное использование: сварка, изготовление металла, судостроение и ремонт, изготовление мостов, строительство

Использование поверхностей Сталь и железо, алюминий

Характеристики:

• Отражающий свинец светится при резке или сварке для улучшения видимости
• Альтернатива мыльному камню: следы устойчивы к пламени горелки; не теряются, не обжигаются и не сдуваются
• Прочные следы не царапаются или шлифовать металлические поверхности
• Доступен в двух хорошо заметных цветах: красный для алюминия или других ярких металлов, серебристый для более темных поверхностей
• Высокопрочный шестигранный карандаш уменьшает валик ствола в отличие от конкурирующих брендов
• Предварительно заточенные карандаши можно легко переточен любой стандартной точилкой для карандашей
• Сделано в США

Маркал уже здесь отличные продукты, доступные по конкурентоспособной цене. Компания делает все возможное, чтобы предоставить вам наилучшие решения. Вся продукция Markal изготовлена ​​с профессиональным вниманием и создана профессионалами для удовлетворения всех ваших требований. Маркал не приемлет компромиссов, когда речь идет о качестве, поэтому вы можете быть уверены, что все продукты имеют только высшее качество. Маркал — это имя, которому можно доверять, благодаря многолетнему производственному опыту.

Markal® — ведущий производитель высокопроизводительных маркеров для таких мировых отраслей, как производство металлов, судостроение, сварка, строительство зданий, обработка пиломатериалов и древесины и многое другое.Компания гордится тем, что поддерживает трудолюбивых подрядчиков, которые строят лучшие в мире мосты, корабли, автомобили, дома, офисные башни, электростанции и другие чудеса инженерной мысли. С 1934 года промышленные маркеры Markal являются частью семейной глобальной производственной компании LA-CO Industries, Inc. Продукция Markal, заслуживающая доверия за выдающееся качество и долговечность, продается более чем в 60 странах.

ЧПУ, металлообработка и производство Allstar Fabrication Сварочные аппараты для сварки Сварочные карандаши 3 шт. Карандашей Серебряное оборудование для сварки и пайки

Allstar Fabrication Сварочные аппараты для сварки металлов Сварочные карандаши 3 шт. Карандашей Серебро

Найдите много новых и бывших в употреблении опций и получите лучшие предложения для Allstar Fabrication Металлические Сварочные Карандаши 3 Pack Pencils Silver по лучшим ценам онлайн на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Модифицированный элемент: ： Нет MPN: ： ALL12064 ： Страна / регион производства: ： США ， Бренд: ： Allstar Performance ： UPC: ： 848238069136 ，。

Allstar Fabrication Metal Welders Сварочные карандаши Набор из 3 карандашей Серебристый

Frigidaire 318095955 Мотор защелки дверцы плиты / духовки: Товары для дома. которые производили местные женщины. Этот цифровой шагомер поможет вам отслеживать прогресс в вашей программе упражнений. Купите adidas Originals Trefoil Rib Tee S Blk Wht и другие футболки и футболки Active в, ✅ Содержимое упаковки: 1 * Круглый стеклянный кулон с кабошоном с бесплатной 24-дюймовой цепочкой, Ткань: 100% полиэстер микрофибра. Набор из 3 сварочных карандашей Allstar Fabrication Metal Welders Карандаши Silver , женские шлепанцы Crocs с принтом Isabella на танкетке и другие шлепанцы на, винт с шагом 81 мм, винт 28-16 AWG, технология Barefoot обеспечивает анатомическую форму для естественного комфорта, ☆ cosymomdeco ☆ Уникальные подарки ручной работы для вашего особого случая, ☛ Цвет и форма винных бутылок будут различаться в зависимости от того, что есть в наличии. Allstar Fabrication Сварочные аппараты для сварки Карандаши для сварки 3 шт. Карандаши Серебристые , Дно коробки покрыто бархатом, деталь вязания крючком из старинного хлопка под бюстом. Вольфрам — самый твердый металл на планете. ✿ 4-сторонняя растяжка LYCRA® XTRA LIFE ™: 82% полиэстер. Красивый гребешок для волос из румяных роз. Allstar Fabrication Металлические сварочные аппараты Сварочные карандаши 3 шт. Карандаши Серебро , C A R E — I N S T R U C T I O N S. Регулируемая стеллаж для стеллажа грузовика марки Stehlen, Материал: прочный твердый цинковый сплав.Пружина ходовой части Kilen (передняя) 22023: Автомобиль и мотоцикл. ОТКРЫВАТЕЛЬ ДЛЯ БУТЫЛОК И МАГНИТНАЯ ЗАДНЯЯ ЗАДНЯЯ ЧАСТЬ — Этот модернизированный термометр для барбекю со специальной конструкцией открывалки для бутылок, которая удобна и удобна, Allstar Fabrication Metal Welders Welding Pencil 3 Pack Pencils Silver , Цвет: Большой: Серебристый; Средний: черный; Маленький: бронзовый, АУТЕНТИЧНЫЙ — это АУТЕНТИЧНЫЙ высококачественный флаг ANLEY.

Глава 4: Инструменты и сварочные столы

Глава 4

Образование учится использовать инструменты, необходимые человечеству.
-Джозайя Ройс

Введение

Чтобы знать, какие инструменты и оборудование необходимы для сварочных работ, вам необходимо понимать шаги, необходимые в процессе изготовления:

1. Получите или сделайте эскиз или чертеж изготовления.
2. Разработайте хорошо продуманную процедуру сварки.
3. Соберите все необходимое сварочное оборудование, включая измерительные инструменты.
4. Соберите все свариваемые материалы.
5. При необходимости сделайте выкройки, шаблоны, шаблоны и приспособления.
6. Составьте список вырезок.
7. Раскладывать и вырезать материалы.
8. Очистите металлические участки, подлежащие сварке, и подготовьте кромки.
9. Расположите и закрепите материалы перед сваркой.
10. Сварные прихваточные сборки, проверьте размеры, настройку и прямоугольность.
11. Поместите последние сварные швы и соберите конструкцию.
12. Незамедлительно покрасьте изделие, чтобы избежать образования ржавчины.

Раздел I — Ручной инструмент

Измерительные инструменты

• Обрамление, столярные, столярные и комбинированные квадраты — Используйте самый большой квадрат, подходящий для работы.Комбинированный квадрат удобен для разметки угловых разрезов под углом 45 ° и коротких параллельных линий. Отшлифуйте внешние углы угольников плотника и краснодеревщика, чтобы они плотно прилегали к рабочим углам, на которых имеется угловой сварной шов. См. Рисунок 4-1 (A, B, C и D).
• Строительные уровни и уровни торпеды — Используйте строительный уровень большего размера, когда это возможно, потому что он более точен и обеспечивает более длительные измерения. Используйте уровень торпеды там, где уровень строителя не подходит.См. Рисунок 4-1 (E и F).

Рисунок 4-1. Стандартные инструменты для измерения и выравнивания для сварщиков: (A) квадрат для обрамления, (B) квадрат для плотника, (C) квадрат для краснодеревщика, (D) комбинированный квадрат, (E) уровень торпеды и (F) уровень строителя.

• Циркуль и разделители — Для рисования кругов или выхода из серии равных интервалов.
• Стальная измерительная лента — Самыми удобными размерами являются ленты шириной 16 и 24 дюйма. Они также полезны для измерения криволинейных поверхностей.
• Прецизионные стальные линейки — Доступные длины от 6 до 72 дюймов, эти стальные линейки предназначены для измерения вдоль или рисования прямой линии.

Инструменты для маркировки металла

Следующие позиции будут маркировать металл:

• Кусочки мелом, для которых используется веревка каменщика.
• Мел для сварщиков, также называемый мыльным камнем .
• Металлический маркер с шариковым наконечником.
• Одиночная метка центрального кернера или линия меток центрального кернера.
• Карандаш сварщика Silver Streak.
• Фломастер, например, Sharpie.
• Краска аэрозольная.
• Нарисованные линии на голом металле или на макетной жидкости.

Используйте мыльный камень сварщика для нанесения приблизительных размеров, линий изгиба и для обозначения линий разреза, которые необходимо выдерживать под воздействием тепла резака. Линия отметок кернером может быть более точной и выдерживать нагрев горелки. Для очень точных линий разметки нанесите краску на металл в области линий разметки и используйте скребок, чтобы поцарапать краску, чтобы сделать линии.В качестве альтернативы, можно использовать средство верстки машиниста красного или синего цвета, чтобы сделать линии разметки видимыми. Хотя эти линии не выдерживают высоких температур от горелки, они могут иметь важное значение для прокладки линий резки без резака. Фломастеры можно использовать вместо макетной жидкости, чтобы затемнить металл, чтобы лучше отображать линии разметки. Не используйте разметочные метки для обозначения линий изгиба или сгиба, поскольку они повышают напряжение, и деталь в конечном итоге выйдет из строя по размеченной линии.

Ручной сварочный инструмент

• Отбойный молоток для удаления сварочного шлака, особенно для SMAW.
• Напильники для уменьшения габаритов детали до точных размеров, удаления опасной бритвенной кромки или заусенца и сглаживания концов электродов подачи проволоки перед их пропусканием через лайнер резака.
• Молоток с шаровой головкой и зубило для снятия прихваточных швов.
• Плоскогубцы, такие как канальные замки, для безопасного перемещения горячего металла.
• Кусачки для обрезки электродной проволоки (только GMAW и FCAW).
• Ножовки для медленной, но точной резки металла.
• Проволочная щетка для очистки сварных швов.См. Все эти инструменты на рис. 4-2.

Рисунок 4-2. Сварочный ручной инструмент.

Зажимы

На Рисунке 4-3 показаны зажимы общего назначения для сварки. Эти зажимы включают:

:

(A) стержневой зажим,
(B) трубный зажим, (C и D) C-образные зажимы, (E) зажим KantTwist и (F) комплектующие.

• Хомуты С-образные .
• Зажимы для стержней и Зажимы для труб используются для зажима на длинных пролетах.
• Приводные устройства , также называемые съемниками кабеля , используются для установки на место больших, длинных или жестких деталей.Они особенно хороши для стальных конструкций для вытягивания рам в квадрат.
• Тип KantTwist зажимы для тяжелых условий эксплуатации . На Рис. 4-4 показано, как затягивать зажимы KantTwist с помощью гаечного ключа. Вытягивание их без гаечного ключа не позволяет полностью использовать их зажимное усилие.

Рисунок 4-4. Метод затяжки хомутов KantTwist.

• Сварочные зажимы Bessey тяжелее и прочнее, чем сварочные зажимы общего назначения, и дороже, но обычно оно того стоит.См. Рисунок 4-5.

Рисунок 4-5. Несколько вариантов сварочных зажимов Bessey для тяжелых условий эксплуатации.

• Угловые зажимы , такие как угловой зажим Bessy на Рисунке 4-6, упрощают получение точных угловых соединений. Хотя эти зажимы чаще всего используются последовательно для сварки угловых соединений, иногда четыре или более зажимов располагаются на жестком основании, чтобы сформировать приспособление для производственных работ.
