Беседка из профильной трубы своими руками: чертежи конструкций

Беседка на загородном участке давно перестала быть диковинкой, эту нехитрую постройку стараются сделать практически все хозяева фазенды. Она не только служит декоративным элементом, но и является местом, где в благоприятную погоду проводят много свободного времени все члены семьи, в ней обедают и готовят еду. Стоит рассмотреть подробнее такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.

Особенности

Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Дополнением к этим обязательным деталям являются внутренний столик, печь или мангал, цветники и вьющиеся растения, остекление и другие приятные детали – все зависит от фантазии и возможностей хозяев дачи.

Каркас из профильной трубы для такой уличной постройки может обладать следующими преимуществами:

  • он прочный и стойкий к деформации, механическим повреждениям;
  • металл, используемый для профиля, долговечен;
  • строительство такой беседки может обойтись дешевле, чем из натурального дерева и тем более из природного камня;
  • металлопрофиль благодаря простоте обработки позволяет создавать любые сложные конструкции;
  • в дальнейшем металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.

Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или обработав защитной шпатлевкой.

Для изготовления подобных беседок обычно берутся полые трубы, имеющее в профиль прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стенок могут быть различными, главное, рассчитать, чтобы вся конструкция выдержала вес крыши и других навесных элементов. Несущие профили обычно обладают более крупным сечением, а перемычки – более тонкие.

Преимущества металлопрофилей еще и в том, что они полые, то есть при достаточной прочности имеют малый вес. В собранном виде элементы обеспечивают равномерное распределение нагрузок на все участки конструкции и на сопряженные с ней элементы. Прямоугольный профиль легко резать, сверлить в нем отверстия, сопрягать, делать необходимые детали. Стоит учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.

Проекты

Доступность материала и простота обработки позволяют создать множество интересных проектов беседок из профильной трубы. Они значительно отличаются по внешнему оформлению, но чертежи несущих каркасов примерно одинаковые.

Один из самых простых примеров – проект беседки в форме квадрата в профиль высотой 2,7 м. Благодаря небольшим размерам такую конструкцию можно поставить даже на крохотном дачном участке, тем не менее – это полноценная зона отдыха, которую можно снабдить непромокаемой крышей, оборудовать стенами, защищающими от ветра и дождя.

В качестве несущих профилей берутся полые балки с сечением 80х80 мм и толщиной стенок 2,5 мм. Для перегородок, кровли, ограждений и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.

Есть два варианта установки такой конструкции. Если она ставится на открытый грунт, то под ее стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры вырываются ямки чуть шире, чем сами профили, и заливаются бетонным раствором. Другой вариант, если беседка будет стоять на твердой основе, например, на тротуарной плитке или бетонной плите. Тогда фундамента не требуется, сама конструкция будет достаточно устойчива, чтобы не обрушиться под сильным ветром.

Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 – 4 ряда на трех сторонах беседки, в четвертой из тонких реек делается дверной проем.

Одна сторона квадрата получается шириной чуть более двух метров. Верх основания тоже скрепляется перемычками, крыша делается четырехскатной и симметричной. Для соединения всех элементов используется сварка, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу покрыть металлочерепицей, шифером или ондулином.

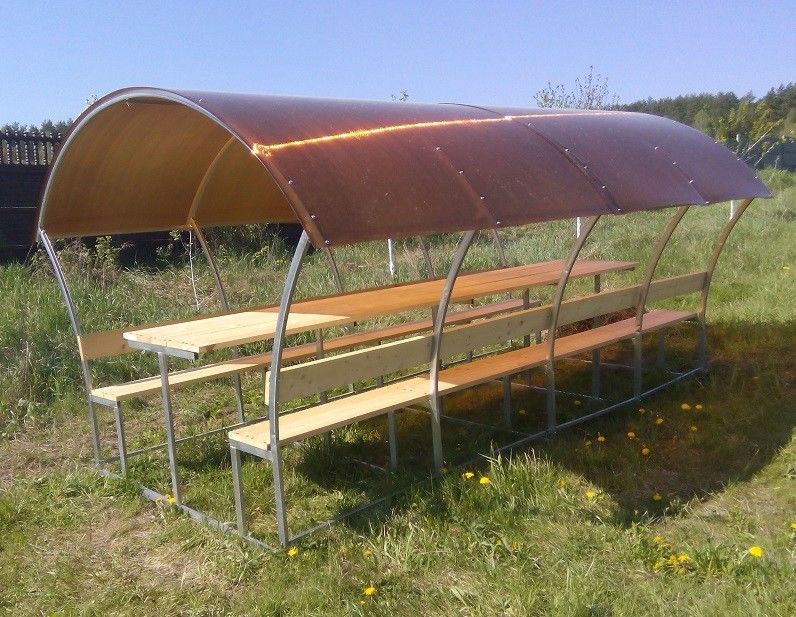

Интересен проект переносной беседки из профильной трубы с размерами 1920х1660 мм и высотой 2300 мм.

Собрать ее можно без труда за 1 день, а размещать где угодно, при необходимости переносить в любое удобное место. Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенок 2,5 мм из оцинкованной стали. Полукруглая кровля опирается на два дуговых профиля, сверху ее можно покрыть прозрачным поликарбонатом, а если хочется тени, то можно использовать металлический профильный лист.

Для скамеек в такой беседке с полукруглой крышей можно взять полированные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того чтобы можно было опираться, стоит добавить сбоку удобные спинки. Посередине беседки располагается столик, за которым может свободно поместиться несколько человек. Вся конструкция создана таким образом, что ее можно без труда переносить вручную: вдвоем или втроем.

В последнее время в нашей стране приобрели огромную популярность шестигранные или восьмигранные крытые беседки, созданные в финском стиле. В центральной части они могут иметь кирпичную печь для внутреннего обогрева и приготовления еды, дымовая труба выводится через центр скатной крыши. Стены таких построек сплошные, добротные, могут быть дополнительно утеплены, внутрь есть возможность провести электрическое освещение. Подобие финской беседки можно создать и на своем загородном участке, используя металлический каркас.

Чертеж каркаса шестигранной беседки в финском стиле очень прост, он включает всего лишь несколько металлических элементов.

Для несущих опор следует подобрать профили 100х100 мм, которые утапливаются в грунт и заливаются бетоном под столбчатый фундамент. Высота от низа до основания крыши может быть от 1200 до 1500 мм, перекрытия кровли состоят из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, потом наращиваются каркасы ограды, внутренних скамеек, дверного проема.

Все работы по резке профилей и сварке каркаса шестигранной беседки осуществляются за один день.

Затем можно придумать, какой кровельный и отделочный материал использовать, и приступать к ее обустройству. Такие добротные постройки хорошо устанавливать на твердое основание, залить под них бетонный пол или уложить бордюрной плиткой. Достоинством является то, что в дальнейшем такую беседку можно сколько угодно модернизировать: возвести внутри каменную печь с духовкой, сделать остекление, обложить низ кирпичом и так далее.

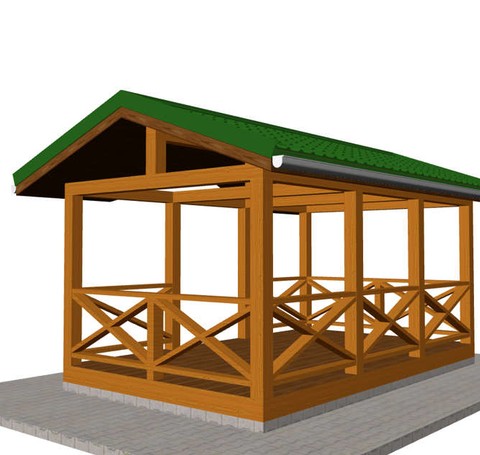

Оригинальным является проект большой прямоугольной беседки с двускатной крышей.

Вариант является открытым, но при желании такой чертеж можно изменить, и по максимуму закрыть стены любым доступным материалом.

Для вертикальных стоек используются одинаковые полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными перемычками. Наклонные скаты позволяют стекать дождевой воде, дают хорошую тень. В качестве кровельного покрытия можно использовать различные материалы: шифер, ондулин, профильный оцинкованный лист.

Внутреннее пространство такой беседки позволяет свободно разместить там печь с жаровней, мангал, уголок для приготовления еды, обеденный стол со скамейками. Крышу можно оборудовать таким образом, чтобы через нее выходила печная труба или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, стоит заранее разметить и подготовить место заливки, столбчатый фундамент для несущих металлических опор беседки. После монтажа пола и опорных конструкций можно соединить остальные необходимые элементы, оборудовать кровлю, сделать красивые заборчики и скамейки, другие детали декора.

Дизайн

Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.

Прежде всего, профиль можно покрасить.

Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.

Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.

Единственный минус – металлические детали значительно увеличивают вес беседки.

Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.

Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.

Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.

Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.

Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.

Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.

Строительство

Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов. Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.

Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.

Лунки для заливки выкапываются вручную или садовым буром, в качестве раствора можно применять смесь песка и портландцемента, для усиления использовать щебень, гравий, мелкие камни.

В фундамент закрепляются основные опорные стойки из металлопрофиля. После этого надо изготовить и собрать каркас из металлических элементов.

Для работы понадобятся следующие инструменты:

  • дрель со сверлами по металлу;
  • болгарка;
  • рулетка и маркер;
  • саморезы и болты по металлу;
  • сварочный аппарат.

Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.

Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.

Здесь могут потребоваться другие инструменты:

  • ножовка по дереву;
  • малярный нож;
  • шуруповерт;
  • гвозди;
  • саморезы.

Все зависит от задуманного проекта обустройства беседки.

Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.

Красивые примеры

Элегантная и очень простая в сборке шестигранная конструкция с деревянными скамейками, столиком и полом из досок. Ее можно обустраивать дополнительными элементами.

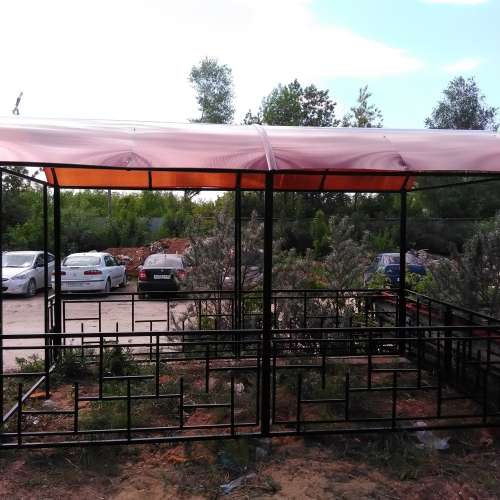

Беседка из профильной трубы с крышей и стенами из прозрачного поликарбоната.

Красивая конструкция с крышей из металлочерепицы и декором из дерева. Она подойдет для любого загородного участка.

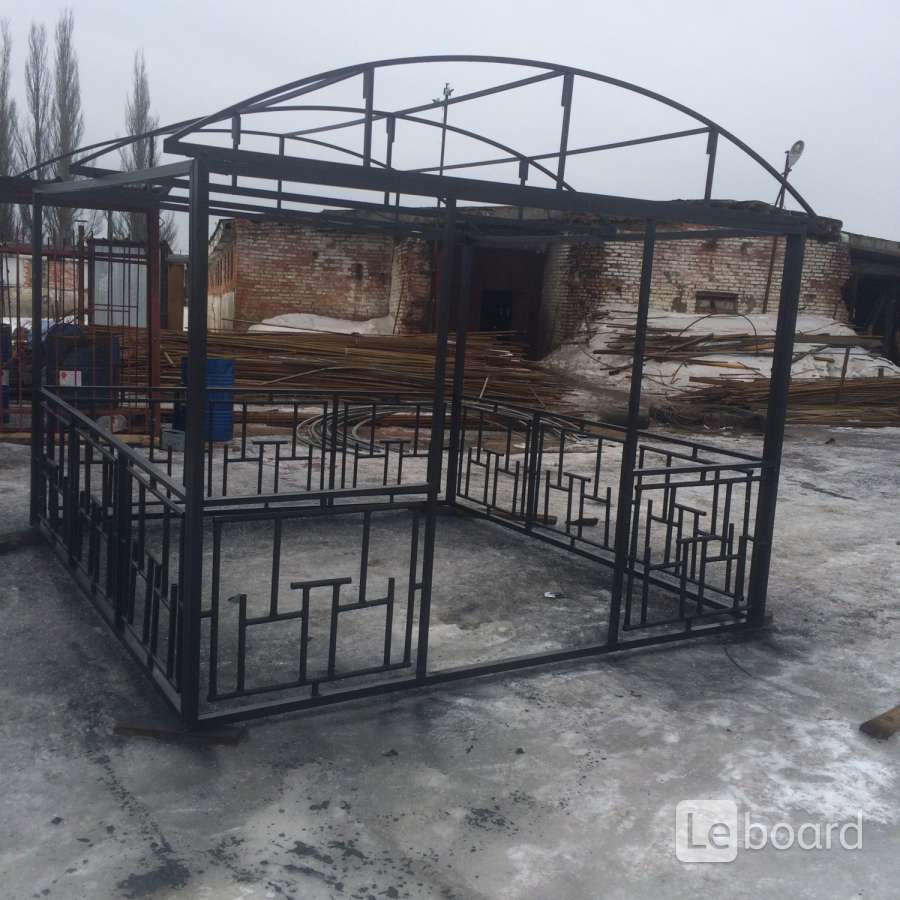

Беседка из профилированных труб с декоративными элементами из кованого железа.

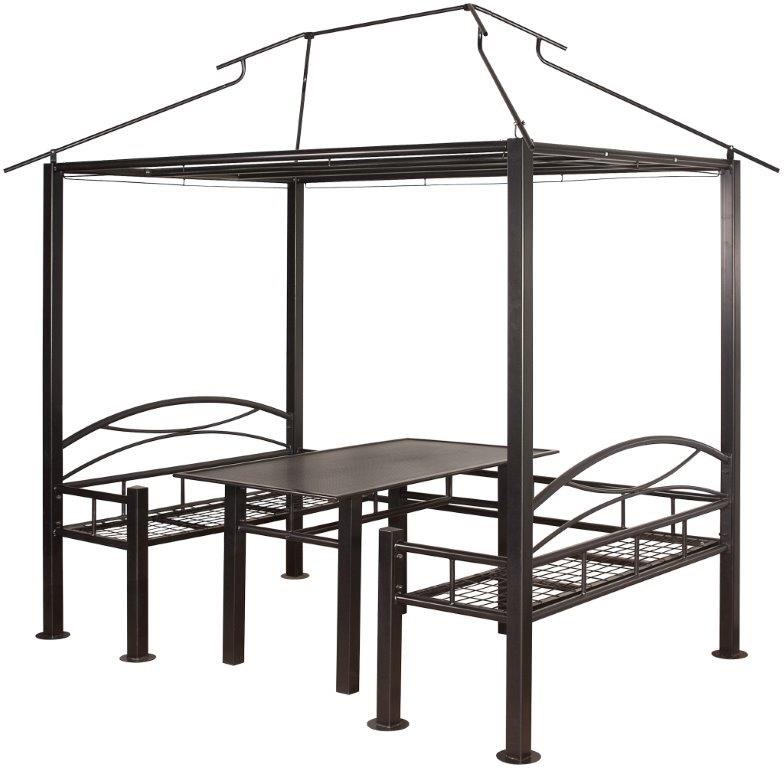

Элегантная конструкция из окрашенного профиля со столиком и скамейками, обшитая цветным поликарбонатом.

О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видеоролике.
