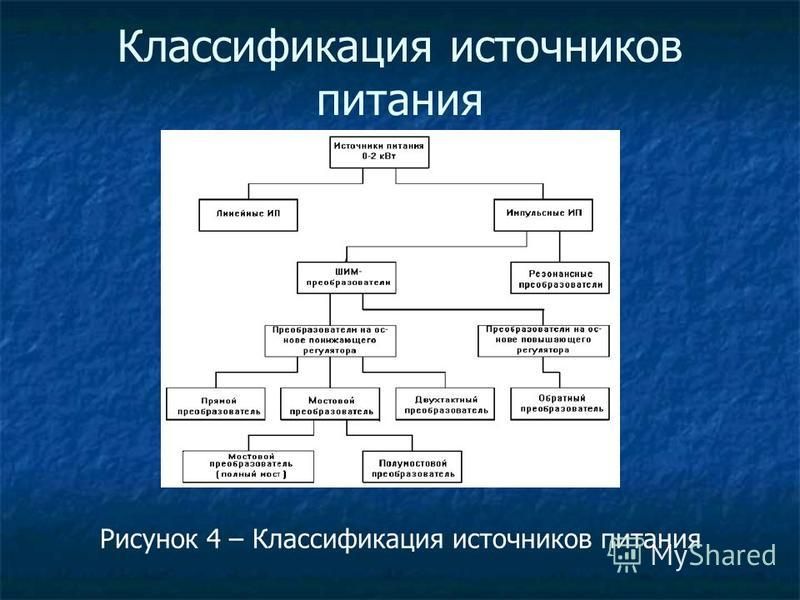

Классификация источников питания
30.05.2016Важнейшей составляющий сварочного оборудования является источник питания сварочной дуги. Источники питания все разные и подразделяются на разные группы. Зная классификацию источников питания, проще выбрать именно тот источник, который Вам нужен для выполнения работ по технологическому процессу сварочного производства.
Разберем основные признаки, по которым можно разделить источники питания дуги на разные группы. Существуют следующие типы источников питания: трансформаторы, выпрямители, преобразователи и т.д. Но чем в первую очередь они отличаются? Родом тока. Например, трансформаторы — это источники переменного тока, агрегаты, преобразователи и выпрямители — это источники постоянного тока.
Каждый источник питания дуги имеет свою вольтамперную характеристику дуги в зависимости от вида сварки. При ручной дуговой сварке на токах 200-500 А вольтамперная характеристика дуги жесткая. Но для обеспечения высокого качества сварных швов нужно соблюдать определенные условия, которым отвечает крутопадающая характеристика источника питания.
Надо четко понимать, что каждый источник питания рассчитан на определенную нагрузку, при которой он работает, не перегреваясь выше допустимых норм. Ток и напряжение источника, при которых он работает в данном режиме не перегреваясь, называются номинальными.
Часто в цехах работают многопостовые сварочные участки, поэтому для них нужны соответствующие источники питания. Таки образом, источники мы можем разделить на однопостовые и многопостовые.

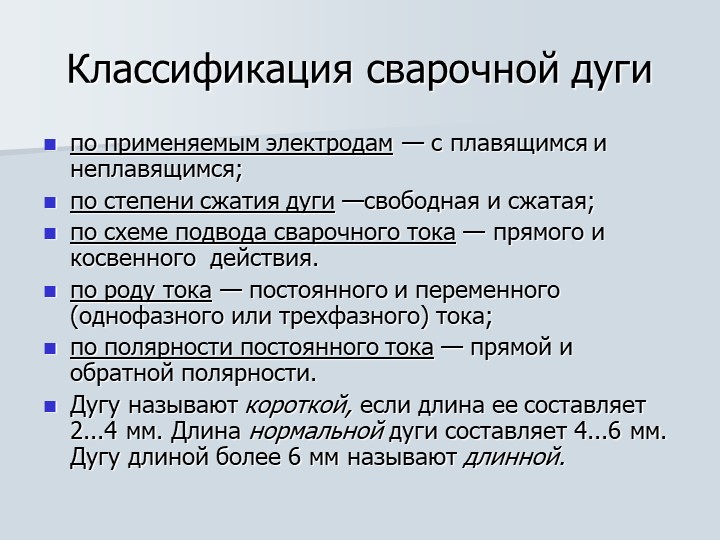

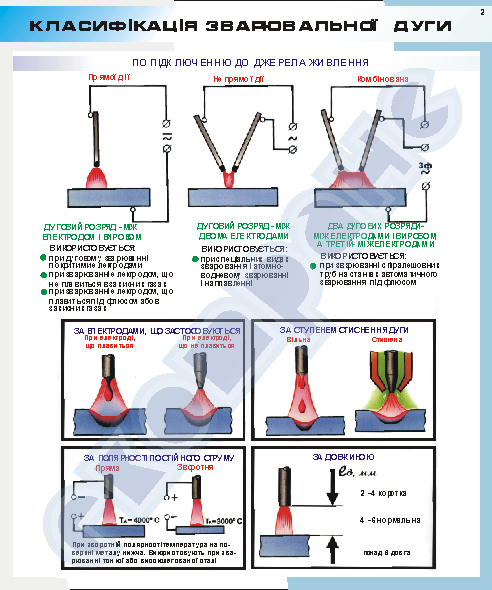

Все мы прекрасно знаем, что есть свободно горящая дуга и сжатая, по этим признакам мы тоже можем разделить источники питания дуги.
Еще одним признаком является то, как будет установлен источник питания. Oн может быть стационарным и быть закрепленным на рабочем месте сварщика. А может быть переносным, легко транспортироваться по всей территории производства, что очень удобно в условиях монтажа.
Источники также можно разделить на группы по их принципу действия, а также по конструктивному оформлению.
Ну и напоследок, если Вы дочитали статью до конца, хочу рассказать о самом главном признаке, по которому делятся источники — это, конечно, их назначение. По данному классификационному признаку выделяют источники:
- для ручной дуговой сварки;
- для автоматической и механизированной сварки под флюсом;
- для сварки в защитных газах;
- для плазменной сварки и резки;
- для электрошлаковой сварки;
- для трехфазной сварки и многодуговой.
За многие годы у каждого сварщика вырабатываются свои предпочтения, с каким именно источником питания работать.
Точно одно, что источники питания постоянного тока лучше при выполнении сложных технологических задач, так как при их применении повышается устойчивость горения дуги, улучшается качество сварки во всех пространственных положениях.
Однако не будем забывать и старый добрый трансформатор: его технико-экономические показатели имеют значительное преимущество даже в сравнении с источниками постоянного тока. Он прост в эксплуатации, долговечен, и обладает достаточно высоким КПД.
Классификация источников питания сварочной дуги
Приложение 4.1.12Классификация источников
питания сварочной дуги
Занятие по дисциплине Основы технологии сварки и сварочное
оборудование (МДК.01.01)
Тема: Сварочное оборудование для дуговых способов сварки
ПОНЯТИЕ ОБ
ИСТОЧНИКАХ ПИТАНИЯ
Источник питания преобразует высокое
напряжение сети в низкое напряжение
сварочной цепи.
Технические показатели источников питания:
1.Внешняя характеристика
2.
Пределы регулирования сварочного тока3.Напряжение холостого хода
4.Номинальный сварочный ток и напряжение
• Напряжение холостого хода UХ.Х.
– напряжение на выходных клеммах
при разомкнутой сварочной цепи (не
более 80-90 В).
• Номинальный сварочный ток и
напряжение IНОМ. UНОМ – ток и
напряжение, на которые рассчитан
нормально работающий источник
питания.
ВИДЫ ИСТОЧНИКОВ ПИТАНИЯ
(трансформаторы)
• Источники постоянного тока
(выпрямители и инверторные
источники питания)
Классификация
• По роду тока в сварочной цепи различают источники
переменного тока — сварочные однофазные и
трехфазные трансформаторы,
специализированные установки для сварки
алюминиевых сплавов, а также источники постоянного
тока — сварочные выпрямители и генераторы с
приводами различных типов
• По количеству обслуживаемых постов могут быть
однопостовые и многопостовые
• По применению — общепромышленные и
специализированные источники питания
(К общепромышленным относятся источники питания
для ручной дуговой сварки покрытыми электродами, а
также для механизированной сварки под флюсом)
Маркировка
• В обозначениях источников питания первая буква — это их тип:
Т — трансформатор, В — выпрямитель, Г — генератор, У -установка.
Вторая и третья буквы — вид и способ сварки: Д — дуговая, П плазменная, Ф — под флюсом, Г — в защитных газах, У –
универсальный источник. Отсутствие третьей буквы означает ручную
сварку.
• Четвертая буква обозначает дополнительные сведения: М многопостовой, И — для импульсной сварки.
• Первая цифра после букв — сила номинального сварочного тока в
сотнях ампер, две последующие цифры — регистрационный номер
изделия.
• Буквы и цифры после них — климатическое исполнение: У умеренный, Т — тропический, М — морской климат. Например,
ТД301У2 означает, что это трансформатор (Т) для дуговой (Д) ручной
сварки штучными электродами (отсутствие третьей буквы), с
номинальным током 300 А, регистрационный номер 01 для
умеренного климата (У), второй категории размещения (2).
ОБОЗНАЧЕНИЕ
ИСТОЧНИКОВ ПИТАНИЯ
Тип источника
питания
Т – трансформатор
В — выпрямитель
Вид сварки
Способ сварки
(отсутствует для РДС)
У — универсальный
Дополнительная
информация
Для трансформаторов: М – механическое
регулирование
Для выпрямителей: М – многопостовой
источник
Ч – инвертер
И – для импульсной сварки
Номинальный
сварочный ток
Тире и две цифры (умножать на 10)
ПРИМЕР ОБОЗНАЧЕНИЯ
ИСТОЧНИКОВ ПИТАНИЯ
ТРАНСФОРМАТОР
КЛИМАТИЧЕСКИЕ
УСЛОВИЯ
ДЛЯ ДУГОВОЙ
СВАРКИ
НОМИНАЛЬНЫЙ
ТОК 310 А
МЕХАНИЧЕСКОЕ
РЕГУЛИРОВАНИЕ
ПРИМЕР ОБОЗНАЧЕНИЯ
ИСТОЧНИКОВ ПИТАНИЯ
КЛИМАТИЧЕСКИЕ
УСЛОВИЯ
ВЫПРЯМИТЕЛЬ
ДЛЯ ДУГОВОЙ
СВАРКИ
СВАРОЧНЫЙ ТОК
300 А
Источники питания — Энциклопедия по машиностроению XXL
Требования к статической устойчивости системы источник питания — сварочная дуга.
Зависимость между напряжением дуги [/j,, необходимым для поддержания устойчивого горения дуги, и током дуги /д называется статической вольт-амперной характеристикой дуги.
[c.124]При увеличении силы тока до значения /дц напряжение источника становится меньше, чем напряжение дуги, а разность f/ — уменьшается и принимает отрицательное значение, в результате чего начинает уменьшаться сила тока /д до тех нор, пока не достигнет точки а, т. е. при режиме сварки, соответствуюш ем точке а, вследствие действия э. д. с. самоиндукции происходит саморегулирование режима горения дуги, точка а определяет устойчивое состояние системы источник питания — сварочная дуга. [c.126]
Основные области применения раз. [ичиых источников питания сварочной дуги приведены в табл. 23. [c.128]
ГОСГ 10594—74 регламентирует ряд поминальных токов для источников питания сварочной дуги постоянного тока (генераторов и выпрямителей) 40, 50, 63, 80, 100, 125, 100, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000 и 5000 А,
129]
ИСТОЧНИКИ ПИТАНИЯ СВАРОЧНОЙ ДУГИ [c.129]
Как и в других источниках питания, при работе сварочного трансформатора постоянно чередуются три режима холостой ход, работа под нагрузкой и короткое замыкание. [c.131]
Для современных источников питания дуги переменного тока падающую внешнюю характеристику получают путем искусственного увеличения индуктивного сопротивления. [c.131]
При написании учебника авторы исходили из построения учебного плана данной специальности, по которому к моменту изучения курса студенты уже изучили ряд не только общеинже-иерных и общетехнических дисциплин, но частично или полностью таких специальных дисциплин, как теория сварочных процессов, источники питания для сварки, расчет и проектирование сварных конструкций и др. [c.3]
По указанной причине основное внимание в данном учебнике уделено технологии сварки плавлением, а по сварочному оборудованию приведены только сведения, дополняющие курс источников питания.
В разделах по технологии сварки авторы не стремились п ливести все данные о сварочных материалах, режимах ИТ. п., учитывая, что эти данные имеются в справочной литературе, и уделили основное внимание освещению основ выбора технологии.
[c.3]
Но роду и полярности применяемого при сварке или наплавке тока, а также номинальпому напряжению холостого хода, исноль-зуомого источника питания сварочной дуги переменного тока частотой 30 Гц электроды подразделяются па виды, указанные и табл. iG. [c.104]
Зависимость паиряжоиия источ1[ика питания от силы тока нагрузки называется внешней характеристикой источника питания. Рассмотрим условия устойчивого состояния системы (устойчивого горения сварочной дуги).
Фактически величины dL ldI и dUJdl — динамические сопротивления сварочной дуги и источника питания при данной величине тока дуги /д у. Коэффициент — динамическое сопротивление всей энергетической системы источник питания — сварочная дуга в данном режиме работы.
Таким образом, устойчивое горение дуги определяется только общим динамическим сопротивлением системы источник питания — дуга. Если оно положительно — режим устойчив. При нормальных сварочных режимах (сила тока дуги 100—800 А) dUp /dl 0. Это свойственно источникам с падающей внешней характеристикой (рис. 71, б), жесткой или даже возрастающей, но при условии, что dUJdl [c.126]
Введение дросселя в сварочную цепь снижает скорость нарастания тока и, как следствие, разбрызгивание металла. Так, при сварке электродов УОЫИ-13/45 экспериментально установлена зависимость коэффициента разбрызгивания от величины индуктивности дросселя, включаемого последовательно в сварочную цепь источника питания дуги (рис. 72). [c.127]
Трансформаторы для трехфазной сварки имеют пониженное напряжение холостого хода, так как пет перерывов в горении дуги в межэлоктродном пространстве. Поэтому у таких трансформаторов UJUjy = 1,2- 1,25.
Основные параметры выпускаемых источников питания дуги переменного тока приведены в табл. 25
[c.133]
Сварочные выпрямители. По мере совершенствования и увеличения мопщости полупроводниковых вентилей все более увеличивается выпуск и применение в качестве источников питания сварочной дуги постоянного тока выпрямителей. Перед преобразователями сварочные выпрямители имеют следующие преимущества более высокий к. п. д. и меныние потери па холостом ходу лу ппие динамические свойства меньшую массу большую надежность и простоту обслуживания при эксплуатации бесшумность при работе большую экономичность при изготовлении. [c.133]
При холостом ходе папряже11ие между электродом и изделием равно напряжению холостого хода источника питания. При сварке напряжение дуги равно напряжению источника минус падение напряжения па yna TJ e цепи между ним н электродо-держателем (С/д = — I R ), причем сопротивление сварочной цепи складывается из сопротивления проводов (йцр) и сопротивления балластного реостата (Ra)
[c.
135]
Импульсные источники питания сварочной дуги. Такие источники используются при сварке как плавящимся, так и неплавя-щимся электродом. [c.136]
Процесс сварки происходит при непрерывно горящей маломощной дуге и периодически зажигающейся импульсами мощной дуге. Источник питания представляет собой комплект из двух источников, которые работают одновременно и независимо друг от друга. Такие источники могут быть спроектированы специально (ИПИД-1, ИПИД-300, ИПИД-ЗООМ) или составлены из сварочного генератора или выпрямителя (иапример, ПСГ-500, ИПП-ЗООП, ВС-500 и т п.) и генератора кратковременных импульсов, амплитуда и длительность которых регулируются. [c.136]
При замыкании одного из контактов напряжение заряда соответствующего конденсатора оказывается приложенным к электродам дуги и при достаточной его величине вызывает повторное возбуждение дуги и ее подключение к основному источнику питания. Вместо электромагнитного поллризованпого реле разработаны так ке коммутирующие схемы на тиратронах и тиристорах, нозво-ляюнщх лучше синхронизировать процесс повторного возбуждения.
[c.140]
Г егулирующее воздействие при этом оказывают а) скорость подачи электрода у,, б) напряжение (или э. д. с.) источника питания f/ в) сопротивление сварочной цепи [c.141]
Наибольшее расстояние между механизмом подачи и источником питания или шкафом управлсшия 15 м. [c.143]
На рис, 79 приведена электрическая схема установки типа УДГ, где показаны основные элементы. Сварочный трансформатор СТ типа ТРПШ позволяет автоматизировать работу установки режим сварки регулируют путем изменения величины постоянного тока в обмотке нодмагничивания ОУ. Управляющим сигналом является потенциал с движка потенциометра R3, который изменяет режим работы транзистора Т1. Ток, пропускаемый этим транзистором, усиленный магнитным усилителем МУ, поступает на обмотку управления ОУ. В случае обрыва дуги на электродах напряжение возрастает до напряжения холостого хода источника питания, в результате чего срабатывает реле Р и подключает в работу осциллятор для возбуждения дуги вновь.
[c.149]
При сварке алюминиевых сплавов больших толщин и с высокой производительностью применяют трехфазную дугу и неплавнщиеся вольфрамовые электроды. Источники питания для такого вида сварки также имеют падающие внен1пие характеристики и позволяют регулировать режим с помощью переключателя ступеней или подмагничиваемых шунтов. Здесь также необходима компенсация постоянной составляющей путем включения батареи конденсаторов в сварочную цепь. Как правило, схему источника питания комплектуют осциллятором и системой заварки кратера. [c.150]
Силовая цепь источников питания включает сварочный трансформатор, дроссель иасыщепия и сварочный выпрямитель. Тира-троннып или тиристорный прерыватель тока формирует импульсы [c.150]
Наиря.кепие холостого хода источника питания, В .. . 75—85 [c.153]
Шлаковая ванна, служащая нагрузкой источника питания при электрошлаковой сварке, является нелинейным активным сопротивлением, обладающим большой инерционностью изменения параметров.
Питание установок для электрошлаковой сварки может осуществляться как постоянным, так и неременным током.
[c.154]
Источники питания сварочной дуги
Источники питания сварочной дуги
При электродуговой ручной сварке применяют переменный и постоянный ток. Для питания аппаратов электродуговой сварки на переменном токе используют сварочные трансформаторы в одно- и двухкорпусном исполнении (табл. 13).

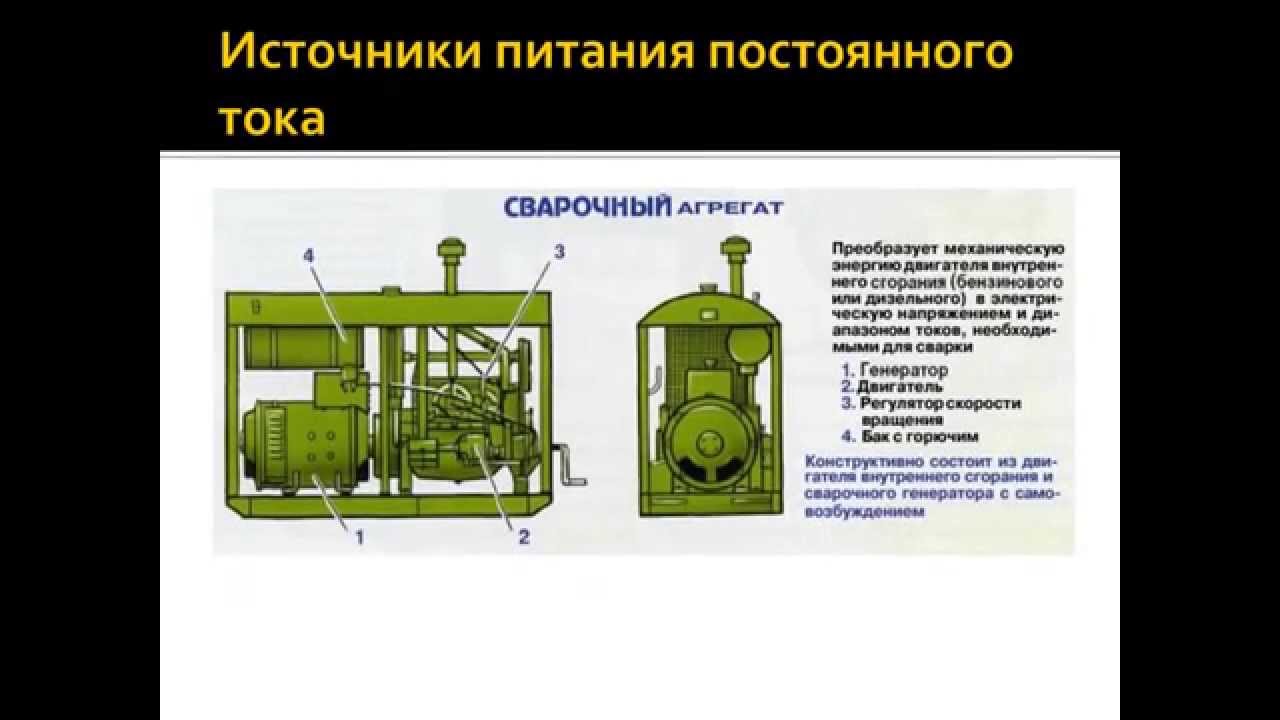

Для питания аппаратов электродуговой сварки на постоянном токе применяют сварочные машины (преобразователи, сварочные агрегаты с приводом от двигателя внутреннего сгорания), приведенные в табл. 14, а также сварочные выпрямители. Сварочные машины постоянного тока подразделяются по количеству питаемых постов (однопостовые и многопостовые), по способу установки (стационарные и передвижные), по роду привода (генераторы с электрическим приводом и генераторы с двигателем внутреннего сгорания).
Выпрямительные сварочные установки собирают из полупроводниковых элементов, которые обладают «свойством проводить ток только в одном направлении.
В обратном направлении полупроводники практически не пропускают электрический ток. Наибольшее применение в сварочных выпрямительных установках получили селеновые полупроводниковые элементы. В СССР выпускаются выпрямительные сварочные установки ВС, ВСУ, ВСС, ВСК, ВКС и ВКСМ с селеновыми, кремниевыми и германиевыми выпрямительными блоками. Питание выпрямительных блоков осуществляется от трехфазного сварочного трансформатора, вмонтированного в установки.
| Таблица 13 | ||||||
| Техническая характеристика сварочных трансформаторов | ||||||
| Марка трансформатора | Номинальная МОЩНОСТЬ, кет | Номинальный сварочный ток при ПР-65%, а | Предел регулирования сварочного тока, а | Напряжение, в | Вес, кг | |
| номинальное сварочное | холостого хода | |||||
| ТС-120 | 9 | 120 | 50—160 | 25 | 68 | 90 |
| ТС-300 | 20 | 300 | 110—385 | 30 | 63 | 185 |
| ТС-500 | 32 | 500 | 165—650 | 30 | 60 | 250 |
| ТСП-1 | 12 | 160 | 105-180 | 25 | 70 | 35 |
| ТСК-500 | 32 | 500 | 165-650 | 30 | 60 | 280 |
| ТСД-500 | 42 | 500 | 200—600 | 45 | 800 | 445 |
| ТСД-1000-3 | 76 | 1000 | 400—1200 | 42 | 69—78 | 540 |
| ТСД-2000-3 | 180 . | 2000 | 800—2200 | 53 | 77-86 | 670 |
Примечание. Трансформаторы марок ТС, ТСК, ТСП применяют для ручной электродуговой сварки, а марки ТСД — для автоматической и полуавтоматической дуговой сварки под слоем флюса при ПР-20% (ПР — продолжительность рабочего периода).
| Таблица 14 | ||||||
| Техническая характеристика сварочных машин постоянного тока | ||||||
| Тип машины | Генератор | Двигатель | Вес, кг | |||
| номинальный сварочный ток при ПР-65%, а | номинальное напряжение, В | предел регулирования сварочного тока, а | тип | мощность | ||
| ПСО-300 ПСО-500-3 ПСО-800 ПСГ-350 ПСГ-500 ПСУ-500 ПСМ-1000-2 АСБ-300-7 АСД-300 АСД-3-1 АСДМ-200 АСДП-500 АСДП-500Г АСДП-1000Г | 300 500 800 350 500 500 1000 300 300 500 200 500 500 1000 | 30 40 45 30 40 35 60 30 30 40 30 40 40 60 30 | 75—320 420—600 200-800 50-350 50—500 120—500 75-320 75-320 120—500 50—200 120—600 15-300 на каждом 300—1100 100—300 на каждом | Электрический То же » » » » » Газ-МКА 5П4-4Г-8.  5/П ЯАЗ—М20—4Г Г495/11 Г495/11 Г495/11 1Д6—150 | 14 квт. 28 » 55 » 14 » 28 » 28 » 75 » 30 л. с. 20 » 60 » 17 » 60 » 60 » 60 » | 400 430 1040 400 500 550 1600 850 980 2500 700 5000 4900 6000 |
Примечание: агрегаты АСБ- АСД и АСДМ смонтированы на рамах без колес, а АСДП —на двухосных прицепах.
1. Какие основные типы сварочных трансформаторов применяют для ручной электродуговой сварки трубопроводов?
2. Какие основные типы сварочных машин используют для ручной электродуговой сварки трубопроводов?
3. Назовите типы выпрямительных установок. Каково их назначение?
