Сварочные клещи для точечной сварки своими руками: как собрать, характеристики, применение

Для того, чтобы соединить металлические элементы, чаще всего используют сварку. Для неё есть масса подходов и методов, и каждый используется в зависимости от ситуации и имеет свои плюсы и минусы.

Но основными критериями для выбора технологии всегда была скорость работы, свойства шва и, конечно, характеристики используемого металла.

Один из методов — точечная сварка (которую еще называют контактной) — соединяет в себе большинство преимуществ: быструю пайку, высокую точность, а также качество соединения, несложное исполнение.

Эту технологию можно использовать и в производственных цехах, и для домашнего ремонта. Лучше всего она проявляет себя при соединении тонких листов металла, поэтому часто является основной на автомобильных заводах.

Точечная сварка имеет один секретный нюанс. Чтобы сформировать точку сварки, мастер использует контактные сварочные клещи (зажим). Они могут не только прижимать элементы, но и нагревать их импульсами тока.

Это дополнение обеспечивает прочность сварного шва. Мы расскажем, как вы можете сделать сварочные клещи для точечной сварки дома самостоятельно, чтобы не платить лишнего за заводские в строительных гипермаркетах, тем самым сделать сварку дешевле.

Содержание статьиПоказать

Общая информация

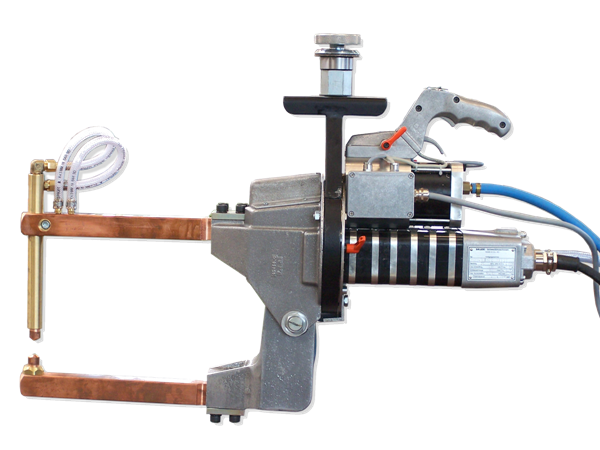

Зажимы для точечной сварки бывают ручные и подвесные. На типах этого инструмента нужно остановиться на пару минут, чтобы понимать нюансы их ручной сборки.

Ручные сварочные клещи имеют простую конструкцию. Также, как и весь остальной ручной инструмент (пассатижи, плоскогубцы, щипцы), в основе их системы рычаг, который регулирует открытие и закрытие клещей.

Главный нюанс сварочных клещей — возможность применить трансформаторную систему. К одной рукояти клещей подсоединяется трансформатор, который передает на инструмент ток для того, чтобы создать соединение.

Через одну из рукояток трансформаторный механизм передаёт генерируемый сварочный ток на электродные стержни. В этом заключается основная работа механизмов для зажима. Вы руками прижимаете детали из металла клещами, через них идёт ток.

Электрическая сила и сила сжатия создают точку сварки (поэтому сварка точечная). Процесс не механизированный, он от начала до конца выполняется руками сварщика, поэтому только он решает, насколько быстро будут свариваться элементы.

Подвесные зажимы для контактной сварки в быту используются редко. Но их часто можно встретить на заводах и у профессиональных мастеров, использующих узкоспециализированное оборудование для точечной технологии.

Эти клещи встроены в сам аппарат, и принцип их работы другой. Да, они созданы, чтобы сжимать детали друг с другом, но не вручную. Потому производительность работ вместе с подвесными клещами выше, чем с ручными.

Собирать такие дома нет смысла, так как, скорее всего, у вас нет оборудования, с которым их можно было применить.

Поэтому далее речь будет идти о сборке именно ручных клещей для точечного метода сварки.

Изготовление

Вы проведете меньше времени в магазинах, сделав сварочные клещи для точечной сварки своими руками. При этом вы тратите намного меньше, и сэкономленные деньги можно «пустить» на качественные материалы для сварки.

Делать и использовать ручные клещи для контактной сварки несложно. Но при этом они подходят для любого вида металла. Им найдёт место и человек, ремонтирующий своё авто в гараже, и мастер выездных работ. Себестоимость их радует экономных людей.

Первый этап изготовления самодельного инструмента — создание основы. Для неё подойдут материалы, которые есть у каждого под рукой. Это может быть любая сталь или сплав, толщина которых не больше пяти миллиметров.

Из листа материала сделайте несколько полосок по двадцать мм в ширину. Длина их может быть разной, она зависит от ваших пожеланий. Для основы подойдут и широкие стержни из металла. Кончикам заготовок придайте очертания щипцов.

Наложите изготовки наискось относительно друг друга и состыкуйте. По центру сделайте отверстие, которое будет точкой регулировки открывания и закрывания клещей. В месте отверстия проложите между пластинами диэлектрическую прокладку.

С конца одного стержня/пластины также нужно просверлить дырочку, чтобы можно было крепить на болты медный провод. Противоположная заготовка тоже просверливается. Отверстие в ней нужно, чтобы крепить кабель аппарата и фиксировать клемму.

Изолируйте металл клещей для точечной сварки с помощью изоленты вместе с резиновой накладкой (это может быть кусок шланга) после того, как соедините и просверлите нужные компоненты.

Эти материалы защитят вас во время работы с электричеством, а держать их в руках станет удобнее. Такой конструкции хватит, чтобы поддерживать сварочные зажимы на весу, но для их закрепления нужно будет добавить пружину между ручками.

Ток к зажиму подводится тоже с учётом правил. Его лучшим источником станет трансформаторный механизм со второстепенной наложенной обмоткой. Можно обмотать кабель на сердечник три раза.

Для того, чтобы повысить мощность точечной сварки, объедините пару трансформаторов, генерирующих ток.

Схемы для создания ручных клещей найти нелегко, поэтому постарайтесь продумать их устройство сами. В помощь вы можете взять видео уроки по созданию не подвесных клещей или советы знакомых мастеров.

Заключение

Мы рассказали вам всё, что знали о изготовлении ручных клещей для контактной точечной сварки. Для этого вам не придётся искать особые материалы, так как можно обойтись и теми, что у вас уже есть.

Несмотря на простоту такого инструмента, он не хуже дорогих заводских клещей из магазинов. К тому же, самодельные инструменты не требуют особых условий хранения и ухода.

Если вы будете использовать их не на постоянной основе, они тем более «проработают с вами» не один год.

Как вы собирали клещи для точечной сварки вручную? Какую схему придумали? Вы можете помочь своим советам новичкам в комментарии под этой статьей. Возможно, именно благодаря вам кто-то решится собрать свой первый инструмент. Желаем вам удачи!

Как сделать сварочные клещи своими руками для точечной сварки?

Время чтения: 5 минут

Сварка — это самый распространенный метод соединения металлов на данный момент. Сейчас существует масса технологий сварки, каждая из которых обладает как достоинствами, так и недостатками. Но в конечном итоге подбор технологии зависит от типа металла, его характеристик, предполагаемой скорости сварки и ее качества.

Одна из технологий, сочетающая в себе высокую скорость и качество работ, при этом относительную простоту процесса — это контактная точечная сварка. Она применяется как в быту, так и на крупных производствах. Контактная точечная сварка хорошо зарекомендовала себя при сварке тонколистового металла, например, кузова авто. Весь секрет кроется в технологии. Для формирования сварной точки применяются специальные сварочные клещи для контактной сварки, которые не только сжимают детали, но одновременно подогревают их с помощью короткого электрического импульса.

Благодаря этому формируется прочный сварной шов. В этой статье мы расскажем, как сделать клещи для сварки в домашних условиях, чтобы удешевить сварку и сэкономить на приобретении заводских клещей.

Содержание статьи

Общая информация

Клещи для сварочных работ могут быть ручными и подвесными. Давайте подробнее поговорим про типы клещей, поскольку это важно для их самостоятельной сборки.

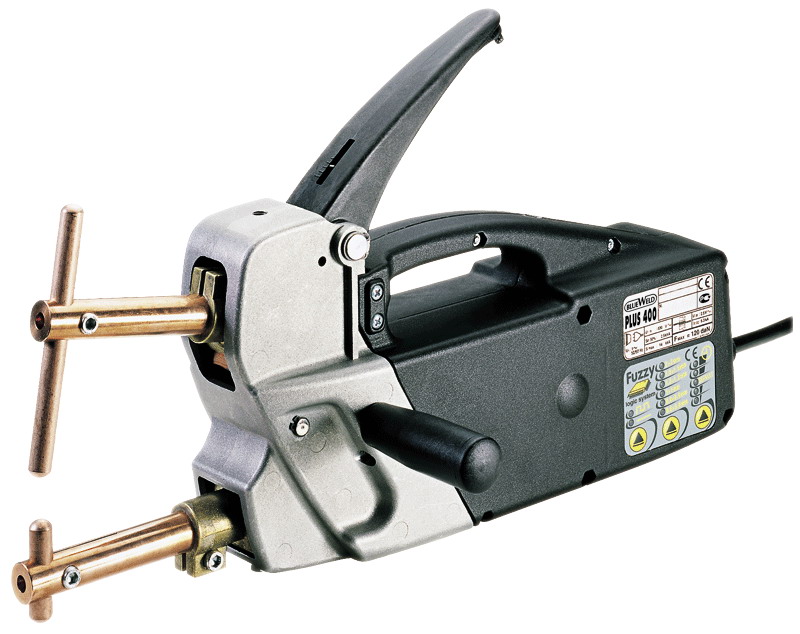

Ручные клещи контактной сварки вы можете видеть на картинке ниже. Как видите, конструкция ручных клещей крайне проста, и во многом схожа с любым других ручным инструментом (с теми же плоскогубцами или щипцами), где используется рычажная система открытия/закрытия. Основное отличие ручных клещей для контактной сварки заключается в дополнительном применении трансформатора. Трансформатор подключается к одной из рукояток клещей и генерирует сварочный ток, необходимый для формирования шва.

Суть работы клещей контактной точечной сварки заключается в том, что трансформатор генерирует сварочный ток, который затем подается через рукоятку клещей на сварочные электроды. Клещи вручную зажимают металлические заготовки, затем через электроды пропускается ток и под действием силы сжатия формируется сварная точка. Скорость сварки ручными клещами напрямую зависит от самого сварщика, поскольку весь процесс выполняется вручную.

Также есть подвесные сварочные клещи для точечной сварки. Они используются на производстве либо при изготовлении профессиональных аппаратов для контактной сварки. Такие клещи встраиваются в сварочный аппарат и работают по иной схеме. Они все так же сжимают обе детали, но этот процесс происходит не вручную. Именно по этой причине подвесные клещи гораздо производительнее, чем ручные. Тем не менее, в домашних условиях подвесные клещи не собираются. Это нецелесообразно и для их применения нужно специальное оборудование.

Поэтому далее мы расскажем, как собрать своими руками ручные клещи для контактной сварки.

Самодельные клещи

Ручные клещи для точечной сварки, сделанные своими руками — это отличный способ сэкономить, и при этом получить рабочий инструмент. Самодельные клещи для контактной и точечной сварки просты в изготовлении и применении. Они справятся со всеми типами металлов и пригодятся любому дачному умельцу или частному мастеру. Себестоимость самодельных клещей крайне мала, так что вы сможете неплохо сэкономить. Посмотрите ниже видео, где подробно рассказывается, как собрать самодельные клещи.

Если вам нужна краткая инструкция, то прочтите далее. Начните с изготовления основной конструкции клещей. Для этого можно использовать подручные материалы. Мы рекомендуем взять металл толщиной не более 5 мм и нарезать из него полоски шириной 20 мм. Длину полосок выбирайте исходя из ваших предпочтений. Также можете использовать толстые металлические стержни. На обеих полосках или стержнях выгните концы, чтобы они приобрели форму щипцов.

Состыкуйте заготовки крест-накрест и просверлите отверстие. Оно необходимо для соединения двух металлических заготовок и их дальнейшего раскрывания/закрывания. Не забудьте про прокладку из диэлектрика. Ее нужно установить между двух заготовок. Затем на торце одной заготовки нужно сделать отверстие для крепления медных проводов с помощью болта. На другой заготовке сверлится отверстие для крепления сварочного кабеля и фиксации клеммы.

Обмотайте ручки клещей изолентой или наденьте резиновый шланг, если использовали металлический стержень при изготовлении приспособления. Так клещи будут более безопасными и удобными в применении. Этого достаточно для ручного применения на весу. Но если хотите использовать клещи стационарно, то между двумя рукоятками приварите толстую пружину.

Читайте также: Электроды для контактной сварки

Что касается подвода тока к клещам, то для этих целей сгодится любой трансформатор с вторичной перемотанной обмоткой. Вы можете уложить в три витка сварочный кабель на сердечник. Если вы хотите получить контактную сварку повышенной мощности, то соедините два трансформатора и используйте их для генерации тока.

В интернете есть чертежи только подвесных клещей, так что вам придется самостоятельно продумать конструкцию своего самодельного приспособления. Но это не вызовет затруднений, поскольку в многочисленных видеороликах подробно рассказывается, как сделать ручные клещи.

Вместо заключения

Теперь вы знаете, как можно сделать клещи для точечной сварки своими руками буквально из подручных средств. Себестоимость таких клещей невысока, поэтому вы сможете сэкономить и при этом получить полноценного помощника в быту или в хозяйстве. Как показывает практика, самодельные клещи очень надежны и неприхотливы к хранению. Это очень важные достоинства, поскольку вам не придется беспокоиться об их сохранности. Ну а если вы и вовсе нечасто пользуетесь клещами, то они без проблем прослужат долгие годы.

А вы когда-нибудь собирали ручные клещи для контактной сварки? Поделитесь своими советами в комментариях ниже. Они пригодятся всем, кто только начинает собирать самодельные аппараты и приспособления для сварки. Может быть, вы знаете некоторые особенности, которые нужно обязательно учесть при сборке самодельных клещей. Расскажите и о них тоже. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

Как сделать точечную (контактную) сварку с выносными клещами

Ранее мы уже рассматривали, как сделать точечную сварку из трансформатора от микроволновки. Однако работать с таким аппаратом можно только стационарно. Но что, же делать, если есть необходимость пользоваться точечной сваркой на весу, в труднодоступных местах, например при выполнении кузовных работ (сварки порогов автомобиля).

И чтобы была возможность выполнять подобные операции, нам помогут выносные клещи. Но здесь есть один нюанс, чем длиннее провода от трансформатора, тем больше падает мощность аппарата точечной сварки. Поэтому изначально необходимо изготавливать аппарат на много мощнее. Разумеется, одним трансформатором от микроволновки здесь не обойтись. Понадобится два трансформатора от микроволновки, либо можно использовать любой другой трансформатор больших габаритов.

Смотреть видео

Как сделать точечную сварку

В данном случае для изготовления точечной сварки, использовался трансформатор ТБС3-0,63 (аналог ОСМ1-0,63), мощность которого 630ВА.

Первичная обмотка рассчитана на 380В, а вторичная на 220В с отводами на 22В и 5В. Но самое приятное, что данный ленточный магнитопровод очень легко разбирается раскрутив лишь один стягивающий винт.

Поскольку первичка трансформатора рассчитана на 380В, а домашняя сеть рассчитана на 220В, то необходимо снять полностью все обмотки. Разматывать необходимо аккуратно, поскольку этот провод нам еще понадобится, чтобы намотать первичную обмотку. При снятии обмотки 220В рекомендую посчитать, сколько она содержит витков, чтобы не прибегать к расчетам используя формулу:

W=(30(35)/ S)*U
W — количество витков первичной обмотки ,
S сечение сердечника см.кв ,
30-35 условный коэффициент
U — напряжение

Намотка производилась в 2 провода (чтобы меньше грелась обмотка), которая досталась при снятии первичной и вторичной обмотки. Намотку производим виток к витку, разделяя слои диэлектриком (лакотканью). Всего получилось 264 витка, которые были уложены в 8 слоев. И еще остался зазор 14мм, для намотки вторичной обмотки.

Измерение тока на холостом ходу, показало потребление 0,36А (допустимый ток ХХ до 2-х ампер).

Вторичная обмотка

Что касается вторичной обмотки, то если бы клещи были стационарные, то достаточно было 4 витка провода сечением 100 кв.мм. Но в данном случае, поскольку клещи выносные, длина провода от трансформатора до электродов составляла 1,7м. А чем длиннее провода, тем больше падает мощность аппарата.

К сожалению, мне неизвестно, падает ли мощность из-за уменьшения тока во вторичной цепи вследствие тонких проводов (по отношению к длине) или из-за просадки напряжения во время сварки. Поэтому решил намотать 6 витков проводом 50 кв.мм, чтобы компенсировать просадку напряжения во время сварки.

Клещи изготавливались из 1/2″ водопроводной трубы длиной 50см, сквозь которые протягивались провода и зажимались болтами непосредственно в электродах. В электродах были просверлены отверстия на глубину 50мм, чтобы была максимально большая площадь соприкосновения провода с электродом. Место соединения клещей, тщательно изолируется друг от друга текстолитовыми шайбами.

С трансформатором работы окончены. Теперь можно приступать к изготовлению корпуса. В наличии был лист толщиной 2мм. На листогибе согнуть короб из такого толстого металла довольно тяжело, поэтому в местах изгибы были пропилены пазы при помощи болгарки. Пока края не согнуты, желательно сразу же просверлить и вырезать все необходимые отверстия (вентиляторы, гермовводы и т.д.).

При наличии пропилов, ровно согнуть короб из толстого металла, не предоставляет труда.

В крышке, необходимо предусмотреть вентиляционные отверстия. Можно просто насверлить много отверстий, но это долго и некрасиво. Поэтому были куплены металлические вентиляционные решетки, а в крышке вырезаны отверстия под эти решетки.

Сборка

После покраски корпуса, приступаем к сборке. Устанавливаем гермовводы (чтобы провода не перетерлись о края корпуса), и компьютерные вентиляторы на 12В.

Поскольку отверстие под вентиляторы было вырезано прямоугольным, то стандартные решетки для куллера смотрелись бы не красиво. И из эстетических соображений, была установлена прямоугольная вентиляционная решетка размером 160х80мм. К сожалению металлическую такого размера найти не удалось, так что пришлось довольствоваться пластмассовой.

Так как было желание собрать компактный аппарат точечной сварки, расстояние от трансформатора до сторон корпуса, составляет всего лишь пару сантиметров.

Вся электроника: блок питания 12В, таймер и симистор на радиаторе, были расположены на боковых стяжках корпуса. Радиатор расположен таким образом, чтобы находился на уровне вентиляционного отверстия крышки.

Для защиты от перегрева были установлены два термопредохранителя. Один термопредохранитель установлен между обмотками в трансформаторе. А второй прикреплен к симистору.

На переднюю панель выведены кнопка включения аппарата, таймер, и светодиоды индицирующие включение сети и работу трансформатора. Поскольку ток потребления аппарата во время сварки более 20А, следует отметить, что в данном случае кнопка лишь отключает блок питания 12В. А поскольку без питания и симистор не работает, то аппарат можно считать обесточенным.

Но это не совсем правильное решение, поскольку в случае пробоя симистора (скачек напряжения, заводской брак и т.д.) трансформатор включится, а если при этом клещи будут замкнуты, то произойдет перегрев и воспламенение. Поэтому, чтобы не допустить такого исхода, необходимо в качестве выключателя устанавливать автомат на 25А, либо по окончании работ отключать аппарат из розетки, либо не оставлять клещи замкнутыми.

Что касается таймера то устанавливать его вовсе не обязательно, поскольку в большей степени он необходим для сварки тонкой проволоки. А листовой металл можно вполне сваривать и без таймера.

Схема управления трансформатором, без таймера довольно проста и содержит не так уж и много элементов.

Для сварки деталей из толстого металла таймер в принципе и не нужен. Но если предстоит работа с тонким металлом или для сварки проволоки, тотаймер с регулировкой мощностипросто необходим.

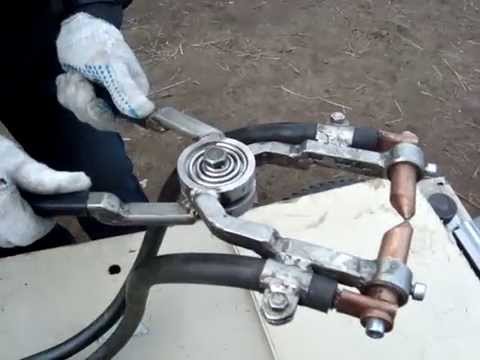

Поскольку такими большими клещами работать не так уж и удобно, была приделана дополнительная рукоятка, которая позволит работать клещами лишь одной рукой (зажим КРАБ). На эту рукоятку была выведена кнопка управления, а на саму рукоятку была одета термотрубка.

После покраски, провода заводим в трубу клещей и устанавливаем в электроды. На концах труб установлены обрезки 3/4″ трубы для усиления резьбы, чтобы от сильного завинчивания болта не сорвало резьбу.

Стоит отметить, что тяги сделаны из металла, таким образом можно не использовать разжимающую пружину. И стоит особое внимание уделить изоляции клещей, чтобы механизм КРАБ не замыкал между собой две половины клещей.

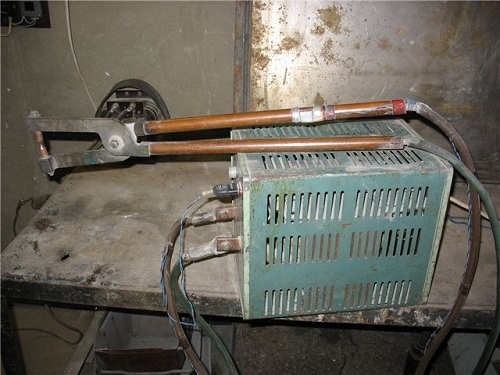

А так выглядит аппарат точечной сварки после покраски. Поскольку вес аппарата составляет 16кг, на крышку необходимо установить ручку для переноски.

Из-за того, что провода длинные толстый металл сваривать не получится, а вот с пакетом из 4-х пластин из оцинковки толщиной 0,5мм или тремя пластинами черного металла толщиной 1мм, вполне справляется. А как справляется аппарат, можете увидеть, посмотрев видео, после 10 минуты.

самодельные клещи контактной сварки — Технологии сварки

где покупать медь таких сечений в розницу. Если кто подскажет — буду благодарен.

Купить готовые расходники?

http://www.google.ru/search?hl=en&neww…mp;aq=f&oq=

http://www.tecna.ru/price.shtml?no=279



Расходные материалы для ручных клещей TECNA (Италия)



Артикул Наименование Цена

TECNA 7401 Комплект плеч 125мм с электродами 12мм для клещей 7902 38,00 ?

TECNA 7402 Комплект плеч 250мм с электродами 12мм для клещей 7902 49,00 ?

TECNA 7403 Комплект плеч 350мм с электродами 12мм для клещей 7902 71,00 ?

TECNA 7404 Комплект плеч 500мм с электродами 12мм для клещей 7902 80,00 ?

TECNA 7406 Комплект плеч 350мм с электродами 12мм для клещей 7902 (с увеличенным раствором) 81,00 ?

TECNA 7407 Комплект плеч 500мм с электродами 12мм для клещей 7902 (с увеличенным раствором) 101,00 ?

TECNA 7451 Электрод 12мм для плеч 7401-7404 7,00 ?

TECNA 7452 Изогнутый электрод 12мм для плеч 7401-7404 8,50 ?

TECNA 7453 Электрод 12х45мм для плеч 7406,7407 11,60 ?

TECNA 7454 Электрод 12х250мм для плеч 7406,7407 14,70 ?

TECNA 7501 Комплект плеч 125мм с электродами 10мм для клещей 7900 26,00 ?

TECNA 7502 Комплект плеч 250мм с электродами 10мм для клещей 7900 34,50 ?

TECNA 7503 Комплект плеч 350мм с электродами 10мм для клещей 7900 49,00 ?

TECNA 7504 Комплект плеч 500мм с электродами 10мм для клещей 7900 61,00 ?

TECNA 7506 Комплект плеч 250мм с электродами 10мм для клещей 7900 (с увеличенным раствором) 48,00 ?

TECNA 7507 Комплект плеч 350мм с электродами 10мм для клещей 7900 (с уменьшенным раствором) 50,50 ?

TECNA 7509 Комплект плеч 500мм с электродами 10мм для клещей 7900 (с увеличенным раствором) 66,00 ?

TECNA 7510 Комплект плеч с электродами 10мм для клещей 7900, 7902 51,50 ?

TECNA 7511 Комплект плеч 125мм с электродами 10мм для клещей 7900, 7902 (с увеличенным раствором) 37,50 ?

TECNA 7512 Комплект плеч с водяным охлаждением 150мм для клещей 7903, 7913 134,00 ?

TECNA 7513 Комплект плеч с водяным охлаждением 250мм для клещей 7903, 7913 142,00 ?

TECNA 7514 Комплект плеч с водяным охлаждением 350мм для клещей 7903, 7913 155,00 ?

TECNA 7515 Комплект плеч с водяным охлаждением 500мм для клещей 7903, 7913 112,00 ?

TECNA 7516 Комплект плеч с электродами 10мм для клещей 7900,7902 26,00 ?

TECNA 7521 Электрод 10мм для плеч 7501-7504 13,00 ?

TECNA 7523 Комплект электродов 10мм для плеч 7509 13,50 ?

TECNA 7524 Электрод 10мм для плеч 7507 12,00 ?

TECNA 7526 Пара изогнутых электродов 10мм 13,50 ?

TECNA 7533 Комплект электродов 10+12мм для плеч 7510 17,00 ?

TECNA 31106 Электрод 10мм для плеч 7516 18,00 ?

TECNA 3830 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 5211 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 3831 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 5212 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 3833 Электрод с водяным охлаждением для плеч 7512-7515 16,00 ?

TECNA 5214 Электрод с водяным охлаждением для плеч 7512-7515 4,80 ?

TECNA 3835 Фасонный электрод с водяным охлаждением для плеч 7512-7515 38,00 ?

TECNA 7551 Приспособление для подвешивания ручных клещей 155,00 ?

TECNA 7552 Приспособление для заточки электродов 10мм с воздушным охлаждением 7,00 ?

TECNA 7554 Приспособление для заточки электродов 12мм с воздушным охлаждением 7,50 ?

Ручные клещи для контактной сварки своими руками

Самодельные клещи контактной сварки – устройство и принцип работы! Самым распространенным способом соединения и резки металлов является сварка. Существуют разные варианты проведения сварочных работ, которые зависят непосредственно от используемых материалов и оборудования. Для работы с небольшими изделиями был разработан метод контактного соединения, суть которого заключается в нагреве металла при помощи электрического тока. Ток пропускается через металл в определенной сварочной зоне, соединяя изделия между собой. Предварительная подготовка соединяемых поверхностей, сила электрического тока, длительность воздействия тока на место соединения металла, а также сила сжатия свариваемых деталей – это основные факторы, влияющие на качество сварочных работ. Наиболее компактным и легким аппаратом для подобного соединения металлических поверхностей являются клещи для контактной сварки.

Клещи контактной сварки в миниатюре

Принцип работы и устройство клещей контактной сварки

По способу эксплуатации различают два вида клещей контактного соединения деталей:

• Ручные;
• Подвесные.

Ручные клещи для контактного сварочного аппарата – это устройство, состоящее из трансформатора к которому присоединены щипцы для электродов. В верхней части корпуса фигурирует рычаг, выполняющий функцию регулировки ширины раскрытия держателей. Для работы устройства не требуется соединения электродов посредством проводов с отдельным источником тока. Такие сварочные клещи очень удобны в использовании, так как они весят всего 12 кг.

При подключении к электросети ручные клещи вырабатывают сварочный ток, подаваемый на электроды, которые зажимают металлические заготовки. Металл под воздействием сварочного тока подвергается плавлению, и в месте зажима образуется сварочная точка. Воздействие электродов на металл с обеих сторон обеспечивает хороший прижим, в результате которого образуется более надежное соединение в сравнении с односторонней точечной сваркой.

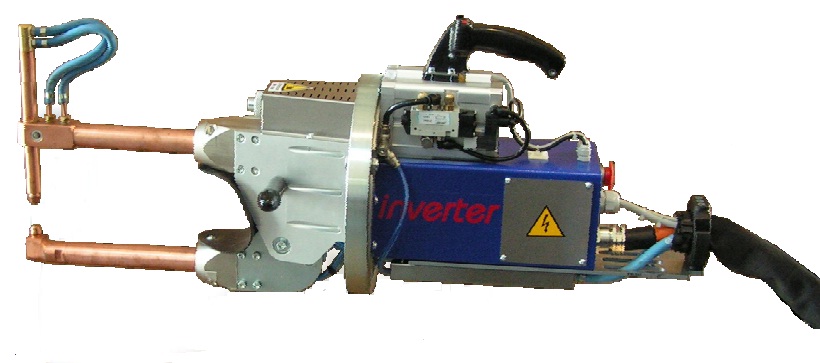

Подвесные клещи чаще всего используются в условиях производственных процессов. Их основным достоинством считается высокая производительность, это обуславливает их применение в разных областях современного производства.

Приспособление для соединения более толстого металла

Параметры выбора клещей для сварки

Выбирая ручные клещи для контактной сварки, уделите особое внимание максимальному значению тока. Чем выше показатель значения тока, тем большей толщины детали можно будет соединить. Для наглядного примера можно взять ручные клещи с силой тока 3800 А.. Используя их, мы сможем соединить два листа толщиной 1 мм. Максимальное значение таких аппаратов составляет 6300 ампер. Такие характеристики позволяют работать с листами толщиной до двух миллиметров каждый.

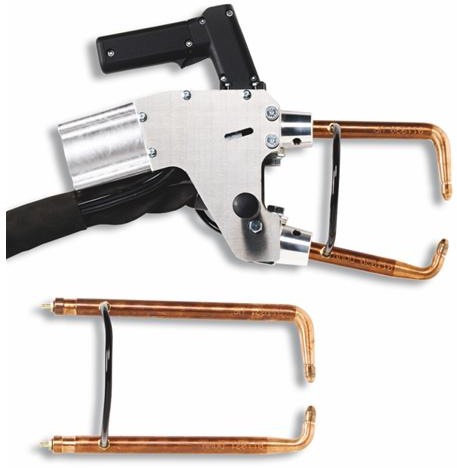

Немаловажным показателем является и вылет электродов, его еще называют длиной кронштейнов. Вылет электродов – это расстояние от корпуса клещей до электрода. Именно от этого показателя зависит максимально допустимое расстояние от края листа, на котором можно произвести точечное соединение. Длина кронштейнов, в зависимости от модели устройства составляет от 120-500 мм.

Электроды для контактной сварки

Никакая контактная сварка не может быть выполнена без специфического сварочного атрибута – электродов для контактной сварки. Наиболее востребованными электродами для контактного соединения деталей являются прямые электроды. Их изготавливают из прутков диаметром от 12-40 мм. Хвостики электродов для контактной сварки бывают как цилиндрического, так и конусного типа. Они фиксируются в гнезде рукоятки при помощи специальных зажимов либо конусных резьбовых соединений. Сварочные электроды со сменной рабочей частью крепятся при помощи накидной гайки.

Электроды для контактной сварки изготавливают в основном на основе медных сплавов. Медь проходит легирование хромом, кадмием, бериллием, кобальтом и др. Благодаря небольшому электрическому сопротивлению и жароустойчивости такие электроды отлично справляются со своей задачей при контакте с поверхностью свариваемой детали.

Вся установка в сборе

Самодельные клещи для контактной сварки

Поэтапный процесс сборки клещей для точечной сварки своими руками потребует немного старания и терпения. Для этого нам понадобится медный дротик, длиной в 2 м. и диаметром 30 мм. Дротик может быть и немного длиннее, чтоб его можно было хорошо прогнуть. Сгибаем его, таким образом, чтоб получилась буква U. В каждом конце делаем по одному отверстию диаметром 18 мм, разворачиваем их и делаем пропил. Таким образом, у нас получится два зажима для рабочих электродов. Далее, соединяем параллельно два трансформатора, в котором первичная и вторичная обмотки соединены напрямую, напряжением в 9 ампер. Подачу тока регулируйте самостоятельно. К примеру, можно спаять симисторный комутатор с обыкновенным ждущим мультивибратором, который будет отрабатывать выдержки. Охлаждение самодельных клещей производится водой. Электроды снимаются при помощи ножной педали.

Итак, сварочные ручные клещи состоят из трансформатора, рычага, поворачивающего электроды, и рукоятки с толкателем. Рычаг с рукояткой держат шарниры, оси которых, при работе, находятся противоположно. В некоторых типах клещей между толкателями предусмотрена пружина. Такие клещи не совсем удобны, так как сжимать пружину при каком-то повороте становится все труднее. Каждый элемент установки очень важен. При выходе из строя любой составляющей, рухнет вся система.

Клещи для контактной сварки

Одним из популярных технологий для резки или монтажа металлов считается сварка. Есть много разновидностей сварочных технологий, выбор которых основан на используемом оборудовании и материалах. Чтобы обрабатывать изделия небольших форм была разработана методика контактного соединения, сущность которой основана на нагревании металла под действием электрического тока. В определенной области сварки через металл проходит ток и две детали между собой соединяются.

В первую очередь на качество проводимой сварки оказывают влияние следующие факторы: предварительные работы по подготовке поверхностей, сила тока, время действия тока на соединительную область и сила сжатия монтируемых изделий. Одним из легких и удобных устройств для такого соединения металлоизделий считаются клещи с контактным свариванием.

Устройство и работа сварочных клещей

По методу использования, клещи для контактной сварки изделий делятся на подвесные и ручные.

Ручные инструменты для сварочного устройства контактного типа включают в свой состав трансформатор с подсоединенными к нему щипцами для электродов. Основной деталью вверху корпуса является рычаг для изменения шириной открытия фиксаторов. Чтобы устройство работало исправно, не нужно соединять электроды проводами с отдельным электроснабжением. Ручные клещи имеют легкий вес (12 кг) и удобны в эксплуатации.

После соединения ручных клещей с источником питания, начинается выработка подаваемого к электродам сварочного тока и зажатие ими заготовок из металла. Под влиянием сварного тока металл начинает плавиться и в области зажатия формируется сварочная точка. При двухстороннем действии электродов, заготовка хорошо прижимается, что обеспечивает надежное соединение наряду с односторонней сваркой точечного типа.

Клещи подвесного типа в основном применяются в промышленных условиях. Главным преимуществом инструментов является высокий уровень производительности, из-за чего их можно применять в разных производственных сферах.

Критерии выбора сварочных клещей

При выборе ручного инструмента для контактной сварки следует обратить внимание на наибольший показатель тока, с увеличением которого можно будет соединять детали большей толщины. Например, при использовании ручных клещей (сила тока 3800 Ампер), можно соединять пару листов толщиной до 1 мм. Максимальный показатель силы тока у инструментов составляет 6300 А, что позволяет обрабатывать листы толщиной по 2 мм.

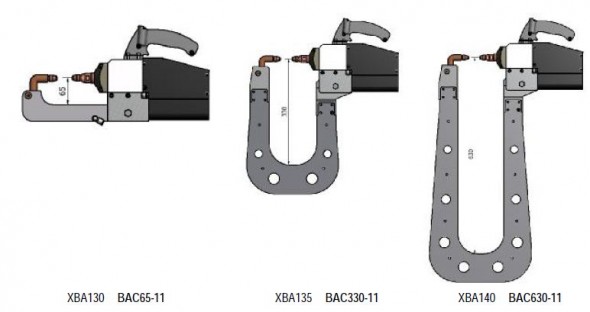

Важным критерием выбора служит вылет электродов (или длина кронштейнов). Под электродным вылетом понимается расстояние между электродом и корпусом устройства. От его величины будет зависеть максимум разрешимого отрезка от листового края, где можно выполнять точечную сварку. Исходя из модели оборудования, длина кронштейнов будет равна 120-500 мм.

Электроды для контактного соединения

При выполнении любого типа контактной сварки обязательной сварочной деталью являются специальные электроды. Самыми популярными их разновидностями являются прямые, выполняемые из прутков размером 12-40 мм. Для контактной сварки могут применяться электроды с конусными или цилиндрическими хвостиками, которые закрепляются в гнезде рукояти конусными резьбами или специализированными зажимами. Крепление сварных электродов со сменной рабочей деталью осуществляется накидной гайкой.

Как правило, для производства контактных сварочных электродов используются медные сплавы. Проводится легирование меди посредством бериллия, кадмия, хрома, кобальта и пр. Электроды отличаются жаростойкостью и невысоким электросопротивлением, что обеспечивает отличное контактирование со свариваемой поверхностью.

Изготовление клещей для точечного сваривания своими руками

Чтобы самостоятельно собрать клещи для контактной сварки, следует набраться терпения и выполнить все этапы работ в строгой последовательности. Сначала нам понадобится медный дротик размером 30 мм длиной 2 м. Можно взять дротик большей длины и хорошенько его прогнуть при выполнении работ.

Затем сгибаем материал, придавая ему форму буквы U, на каждом конце выполняем отверстие размером 18 мм, разворачиваем и осуществляем пропил. В результате выполненных работ у нас образуется пара зажимов для сварочных электродов.

На следующем этапе осуществляется параллельное соединение пары трансформаторов, где напрямую монтируется первичная обмотка с вторичной, при напряжении 9 А. Токовая подача регулируется при необходимости. Клещи после работы будут охлаждаться водой, а электроды сниматься ножной педалью.

Подведем итоги: в состав сварочных клещей ручного типа входит трансформатор, рукоять с толкателем и рычаг для поворачивания электродов. Рукоять и рычаг фиксируют шарниры, у которых при работе оси расположены друг против друга. У некоторых разновидностей устройств  между толкателями находится пружина, но подобные модели не очень удобны в пользовании (из-за сложности сжатия пружины при поворачивании). Любая деталь устройства имеет важное значение, поэтому при поломке одной из них выходит из строя вся конструкция.

Сварочные клещи для контактной сварки. Варим быстро и просто!

Для контактной сварки важным фактором считается геометрическая точность места выполнения сварного соединения. Эту, а также ряд других функций – например, удобство фиксирования заготовок — успешно выполняют сварочные клещи. Сегодня, мы расскажем вам о принципе работы и критериях выбора этого инструмента.

Конструкция и виды клещей

Ручные сварочные клещи для контактной сварки включают в себя:

1. Корпус, в которым рассматриваемая оснастка подключается к сварочному трансформатору.
2. Поворотный рычаг с зажимом для верхнего электрода.
3. Зажимной узел нижнего электрода.
4. Ручку, на которой смонтированы органы управления. Для более мощных типоразмеров клещей предусматривается педальное включение. Вторая, боковая, ручка предназначается для удержания инструмента во время сварки.
5. Система контроля и управления на базе различного типа реле — прерывателей сварочного тока.
6. Удлинитель или передник, если требуется производить сварочные работы на некотором удалении от трансформатора.

Хотя электроды и не входят в комплект, но все технические характеристики выпускаемых сварочных клещей ориентируются на определённый тип и диаметр расходного материала.
Наличие такого инструмента существенно снижает трудоёмкость производства сварки, поскольку при работах, производимых в различных местах, нет необходимости передвигать массивный сварочный трансформатор. Именно поэтому сварочные клещи для контактной сварки особенно популярны в авторемонтных мастерских, выполняющих кузовные ремонтные работы.

Классифицируются сварочные клещи по следующим признакам:

• По способу установки. Подвесные клещи популярны при промышленном выполнении контактной электросварки в больших объёмах, в то время как ручные, более компактные, лучше для сварки в труднодоступных местах.
• По приводу зажима электродов, который может быть ручным или пневматическим.
• По принципу привода. Автоматические клещи срабатывают по управляющему сигналу от реле, которое включается при достижении определённого усилия сжатия электродов. Механизированные исполнения приводятся в действие педалью или нажатием кнопки на рукоятке.
• По способу охлаждения электрододержателя. Используя для контактной сварки большие сварочные токи, эффективнее использовать воду, в остальных случаях охлаждение производится при помощи воздушной струи.
• По производительности. Сварочные клещи с водяным охлаждением способны обеспечить темп работы сварщика на уровне 500…700 точек в час, а клещи с воздушным охлаждением – не более 60…70.

Разновидностью сварочных клещей являются споттеры – приспособления, обеспечивающие ручной зажим электродов. Они применяются при контактной сварке небольших деталей.

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды.
Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Подготовку к сварке с использованием сварочных клещей начинают с установки электродов в зажимных узлах. Чаще используется клеммный, более надёжный зажим. Важнейшей характеристикой оснастки является вылет – расстояние от оси поворота подвижного зажима до оси электрода. Величина вылета определяет максимальное расстояние от кромки свариваемого изделия. В большинстве конструкций оснастки вылет является величиной переменной, и варьируется в пределах 125…500 мм. Это повышает функциональность приспособления.

Вылет может регулироваться плавно и ступенчато. В более дешёвых конструкциях величина вылета изменяется переустановкой электрододержателей в требуемые пазы или отверстия на корпусе. В сварочных клещах с автоматическим приводом регулировка вылета иногда производится при помощи плунжера, выдвигаемого при помощи сжатого воздуха. Популярности у сварщиков такие устройства, однако, не получили: клещи становятся тяжелее, а для стабильности подачи воздуха требуется ресивер, что делает оснастку более громоздкой.

Определившись с величиной вылета, клещи устанавливают в необходимом месте и включают подачу тока. Реле обеспечит подачу тока к электродам при обеспечении требуемого усилия сжатия. Поставив очередную сварочную точку, педалью или рукояткой отключают питание, после чего перемещают инструмент в новое положение.

Как выбирать типоразмер сварочных клещей?

Промышленно производимые конструкции ориентированы на строго определённое напряжение – 220 В или 380 В также параметрами выбора служат:

• Ориентировочная часовая производительность контактной сварки.
• Максимально допустимый вес сварочных клещей (от 7…8 до 12…15 кг; в последнем случае конструкцией предусматривается крепление оснастки).
• Конструкция узла зажима электродов (клеммный зажим надёжнее резьбового).
• Способ охлаждения. Например, клещи с водяным охлаждением снабжаются внешней охлаждающей камерой, которая увеличивает габариты устройства.
• Характеристики электродов, на которые рассчитывается инструмент.
• Способ подсоединения к кабелю.

Стоит упомянуть о ряде предлагаемых опций, которые функциональность клещей не повышают. В частности, предлагаемый иногда контроллер длительности времени дугового разряда сварщиками используется редко, зато увеличивает трудоёмкость подготовки всего комплекта оборудования к работе. При выборе стоит обратить внимание на суммарное энергопотребление: если оно превышает 400…450 кВт, то целесообразно остановить выбор не менее энергоёмком варианте.

При большом производстве лучше выбирать сварочные клещи для контактной сварки, которые позволяют одновременно производить сварку нескольких десятков точек. Такой инструмент выпускается двух типов – последовательного и параллельного. Производительность повышается также и при использовании сварочных клещей подвесного типа.

Из практики известно, что ручные сварочные клещи целесообразнее использовать для контактной сварки листов толщиной до 1…1,2 мм, а с механизированным зажимом электродов – для более толстолистовых изделий.
