Конструкция сварных ворот

Сварные ворота и калитки

Если вы хотите, чтобы ограждение дачи имело привлекательный вид и при этом стоило не слишком дорого, то сварные калитки или ворота — это как раз то, что нужно. Они отличаются практичностью, привлекательным видом, надежностью и доступной ценой. На сегодняшний день, несмотря на большой выбор материалов и разнообразие конструкций, калитки из металла наиболее популярные и востребованные.

Сварные ворота с кирпичными столбами

Причина не только в доступности, но и в соответствии нормам и требованиям, которые должны нести в себе современные элементы ограждений частных территорий.Вернуться к оглавлению

Достоинства сварных калиток и ворот

1. Самым важным преимуществом таких сварных калиток является их надежность, прочность и долговечность. Правильно сваренная калитка из качественного материала будет служить на протяжении нескольких десятков лет.
2. Привлекательный внешний вид. Сварные ворота и калитки имеют добротный и красивый вид, особенно в сочетании с художественными витыми элементами или дополненные кованым декором.

   Пример сварной калитки с металлическими столбами

3. Ворота и калитки такого типа наиболее привлекательны в соотношении цены и качества. Установив такие элементы ограждения, можно придать своей даче благородный и презентабельный вид по доступной цене.
4. Сварная конструкция калитки или ворот хорошо сочетается с другими видами материалов, например, с деревом, поликарбонатом или профнастилом.
5. Металл хорошо поддается обработке, поэтому сварные элементы ограждений можно выполнить в самых разнообразных вариантах. Хороший специалист может создать из обычных металлических прутьев настоящий шедевр — неповторимый узор для калитки или ворот.
6. Сварная калитка может быть сделана своими руками, достаточно иметь сварочный аппарат и навыки работы с ним, и правильно рассчитать, сколько материала для этого потребуется.

Прежде чем сварная калитка появится на вашем дачном участке, следует хорошо подумать, какую функцию она предназначена исполнять, и как будет сочетаться с забором.

Пример сварной калитки установленной в забор из камня

Если дача огорожена добротным каменным забором с бетонными или кирпичными столбами, то обшивку лучше всего сделать из хорошего листа металла. Такую калитку можно украсить элементами ковки или витиеватым художественным декором. К деревянному забору лучшим дополнением будет обшивка калитки из такого же материала. Иначе вся конструкция ограждения будет выглядеть нелепо и громоздко.

В настоящее время в продаже имеется огромный выбор лаков, красок и всевозможных морилок для создания неповторимого стиля деревянного дачного ограждения.

Для разделения внутренней территории участка хорошо подойдет калитка из сварной сетки. Она имеет легкую конструкцию, не загромождает и не создает тени. Сварная конструкция любых калиток или ворот состоит из металлического каркаса, обрешетки и обшивки. Сегодня очень популярным материалом для обшивки является профиль.

Чертеж с размерами сварной калитки

Это легкий материал, который обладает своими преимуществами:

• Прочность и долгий срок эксплуатации;
• Доступная цена;
• Небольшой вес по сравнению с листовым металлом. Калитки с профнастилом значительно легче и компактнее, чем с металлической обшивкой.

Чаще всего делают каркас из профильных труб с сечением 60 х 30 мм или из металлического уголка. Для обрешетки ворот используются трубы с меньшим диаметром.

Вернуться к оглавлению

Виды ворот

В зависимости от размеров участка, наличия автомобили и многих других факторов на даче часто устанавливают в паре с калиткой и ворота. По способу раскрывания ворота делятся на два вида: откатные и раздвижные. Их стоимость зависит не только от материала, но от типа конструкции ворот.

Вернуться к оглавлению

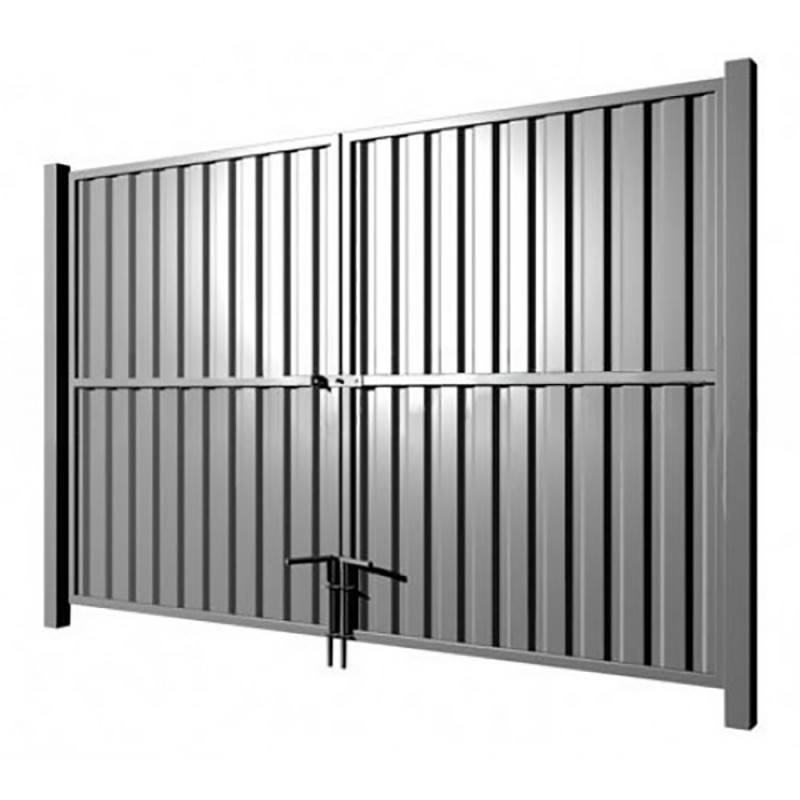

Распашные ворота

Ворота такой конструкции представляют собой две одинаковые створки, которые распахиваются внутрь двора или наружу. Калитка, как и ворота, крепится на навесы, поэтому опорные столбы несут большую нагрузку.

Вариант устройства сварных распашных ворот

Чтобы вся конструкция была прочной и долговечной, столбы должны быть установлены добросовестно и надежно. Бетонные столбы, как и столбы из металлических труб большого диаметра, лучше всего забетонировать. Они должны быть углублены в землю на глубину промерзания грунта. Даже если сварные ворота и калитки имеют обшивку из профиля, все равно металлический каркас имеет большой вес и оказывает значительную нагрузку на опорные столбы.

Высоту и толщину столбов рассчитывают с учетом веса ворот и калитки. Чем они тяжелее и массивнее, тем надежнее должны быть опоры. Как правило, при такой конструкции ворот калитка устанавливается раздельно с воротами. В случае если распашные ворота захочется оборудовать автоматической системой управления, то понадобится отдельно автоматизировать каждую створку ворот. Это является единственным существенным недостатком.

Вернуться к оглавлению

Откатные ворота, их достоинства и недостатки

Конструкция откатных сварных ворот

Откатные ворота в зависимости от вида двигающего механизма делятся на три вида:

1. Подвесные ворота двигаются при помощи роликов по верхней створке специально смонтированного каркаса. Недостатком является ограниченность по высоте для машин и дополнительные расходы на несущий каркас.
2. Откатные ворота при распахивании отодвигаются вдоль забора на роликах по рельсе. В зимний период при перепадах температуры и больших осадках это не очень практичный вариант.
3. Консольные ворота имеют сложную конструкцию, поэтому вряд ли удастся установить такие ворота своими руками. Для их установки потребуется помощь специалистов.

Любой вид откатных ворот можно оснастить автоматическим управлением. При желании хозяина сварная калитка может располагаться в створке ворот. Но для небольшой дачи откатные ворота не совсем целесообразно устанавливать, гораздо уютнее и практичнее будет сварная калитка с небольшими воротами.

Вернуться к оглавлению

Как сделать сварную калитку своими руками

Красивую и функциональную калитку нетрудно сделать самому. Для этого понадобятся некоторые инструменты и сварочный аппарат.Оборудование и инструменты, которые нужны для сваривания калитки своими руками:

• Сварочный аппарат, защитная маска и электроды разного диаметра;
• Уголок;
• Рулетка, уровень;
• Мел или острая чертилка;
• Болгарка и шлифовальный круг;
• Щетка по металлу.

Процесс изготовления сварной калитки своими руками

Чтобы калитка точно подходила по размеру и получилась красивой и качественной, необходимо подобрать необходимое количество металлической трубы или уголка для каркаса. Сначала правильно измеряется ширина и высота проема для калитки. После этого надо начертить на бумаге эскиз будущего изделия.

Затем можно высчитать необходимое количество трубы и материала для обшивки. Калитка имеет меньшую площадь по сравнению с воротами, поэтому обрешетку проводить необязательно. Для жесткости и прочности каркаса предусматривают поперечную металлическую перекладину. Если обшивка будет из профиля, надо учитывать, что он продается листами с определенным размером.

Вернуться к оглавлению

Очередность работы

1. Чтобы калитку не перекосило в процессе работы, ее надо изготавливать на ровной поверхности. Лучше всего это делать на сварочном столе или любой ровной, невозгораемой поверхности.
2. Труба для каркаса режется болгаркой на куски определенных размеров. Надо следить за правильностью и точностью углов среза, иначе пострадает качество сварки в этих местах.
3. Все стороны металлического каркаса выкладывают на ровной поверхности в нужном порядке и фиксируют.
4. Перед началом сварочных работ проверяют качество шва на любом куске трубы и при необходимости регулируют работу сварочного аппарата.
5. Стороны каркаса тщательно сваривают, следя, чтобы шов получался ровным, без дырок и пропусков.
6. На вертикальных сторонах каркаса отмечают место для поперечной перекладины, приваривается она таким же способом.
7. Приваривают петли на нужном расстоянии друг от друга на каркасе калитки и к створке трубы.
8. Если каркас изготавливается своими руками, а материалом для этого служит прямоугольный профиль, во избежание появления дыр на месте швов надо учитывать легкость прогорания этого материала.
9. Готовый каркас можно обшить. Если предусмотрена обшивка из металла, ее приваривают короткими швами вдоль всего периметра каркаса. Обшивку из профнастила так крепить нельзя в связи с возможностью прогорания. Для этого используют специальные саморезы.
10. Готовую калитку навешивают на петли столба и устанавливают замок или защелку.
11. Сварочные швы тщательно зачищают и шлифуют. Готовую калитку можно окрасить в любой цвет.

Сварные калитки очень популярные. Их можно заказать по своему вкусу, а при желании сделать своими руками. Стоит такое изделие в зависимости от используемого для производства материала. Калитка из профнастила или дерева будет иметь более низкую цену, чем из цельного листа металла и коваными элементами.

От качества выполненной работы и материала зависит, сколько лет сварная калитка будет вам служить. При соблюдении всех правил изготовления и монтажа срок ее эксплуатации может длиться не один десяток лет.

Как сделать сварные ворота

Ворота сварные могут отличаться по конструкции, внешнему виду. В первую очередь нужно определить, в каком стиле, из каких материалов будет изготавливаться изделие. При этом играет роль степень сложности работ. При наличии опыта сварка ворот не займет много сил и времени. Если же ранее не доводилось выполнять подобную работу, нужно подобрать наиболее простую конструкцию.

Выбор конструкции

Чтобы соединить металлические элементы, используется два способа: сварка и стандартный крепеж (саморез или болт, шайба, гайка). Первый из вариантов позволяет получить эстетичную конструкцию, так как сварной шов почти незаметен. В результате ворота будут иметь привлекательный вид. Если применяются саморезы или болты, их шляпки навсегда останутся на виду. Можно покрыть их лакокрасочными материалами, однако, неровности все равно будут заметны.

По степени сложности сварка воротных створок уступает установке стандартного крепежа. Чтобы выполнять эту работу, необходимо обладать опытом. На начальном этапе обучения сварной шов не всегда удается сделать ровным и надежным. С этой точки зрения саморезы предпочтительнее, так как применять их могут все, даже при отсутствии опыта в строительных работах.

Ворота имеют разную конструкцию:

Если приходится постоянно пользоваться машиной, лучше выбрать второй вариант. Однако автоматические откатные ворота намного сложнее сделать, чем распашные. Важный нюанс заключается в необходимости правильно установить автоматику и подключить ее к подвижной створке. Можно сделать откатные ворота, которые будут открываться механическим способом (вручную). Все же чаще выбирают распашную конструкцию. Она изготавливается сравнительно просто.

Если решается вопрос, как сварить ворота, нужно выбрать еще и способ их крепления к столбам, что также определяется на этапе составления чертежа. При этом нужно выбрать материал для столбов. Необходимо решить, будет ли калитка отдельно стоящей или встроенной в ворота. На этом же этапе определяют способ соединения воротных створок: встраиваемый, навесной замок, нижнее крепление посредством штыря, который заводится в землю. Все эти нюансы должны быть учтены.

Чтобы определиться с конструкцией ворот, принимается во внимание экстерьер ограждаемого объекта, ландшафтный дизайн участка и целевое назначение постройки, вокруг которой возводится забор. Например, для ограждения дачи нередко используют сварную сетку в качестве основного материала. Частный дом или коммерческое/административное здание ограждают забором с элементами ковки. Они крепятся методом сварки. Популярны комбинированные ворота.

Выбор и установка опорных столбов

Сварная конструкция характеризуется большой массой. Дополнительно на нее будет воздействовать ветровая нагрузка, значит, нужно выбрать надежные столбы. Подойдет вариант профильной трубы сечением 100х100 мм. Используются и круглые трубы диаметром от 80 до 100 мм. При этом толщина стенок должна быть не меньше 3 мм, а лучше использовать более надежные опоры с толщиной металла, равной 5 мм.

Столбы для крепления створок ворот устанавливаются в почву глубже, чем опоры, которые будут удерживать секции забора.

Трубы должны войти в грунт ниже уровня промерзания. Тогда конструкция не будет деформироваться при пучении. В среднем трубы заглубляют на уровень 1,5 м ниже поверхности почвы. Учитывая значительную глубину, ямы под опоры готовят с помощью ручного бура.

Трубы устанавливают в соответствии с разметкой. Располагают их на расстоянии, равном ширине створок ворот (в среднем 5 м). Фундамент — обязательный этап работ при возведении ограждения. Выбирают ленточное или столбчатое основание. Понадобится материал: цемент, песок, щебень.

Замешивают раствор, на дне ям обустраивают песчаную подушку. Для повышения надежности конструкции к нижним участкам труб приваривают разнонаправленные поперечины. Металлические столбы перед заглублением в почву обрабатывают битумом, что позволит защитить их от коррозии. После заливки раствор нужно оставить на 2–4 недели, чтобы он полностью высох.

Изготовление рамы

Для работы нужно подготовить оборудование, инструмент:

• сварочный аппарат и электроды разных диаметров для работы с металлом различной толщины;
• сварочная маска, перчатки;
• строительный угольник, уровень, рулетка;
• болгарка для резки труб;
• струбцина, металлическая щетка, молоток для отбивания шлака.

Если решается вопрос, как правильно сварить ворота, нужно помнить, что створки должны быть полностью одинаковые: и по габаритам, и по наполнению. Перекосы и разный вес изделий приведет к тому, что нагрузка будет распространяться неравномерно. Постепенно такие ворота деформируются. В какой-то момент створки перестанут открываться/закрываться из-за существенного перекоса.

В первую очередь изготавливают раму будущих створок. Для этого используется металлическая профильная труба крупного сечения, например, 60х30 мм. Края срезают под углом 45°, что позволит получить прямоугольную конструкцию. Трубы соединяют сварочным швом. Работа ведется на ровной горизонтальной поверхности. Установив трубы в нужном положении, их фиксируют, чтобы в процессе сварки не произошло перекоса.

На этом этапе необходимо определить, насколько ровно лежат элементы конструкции.

Сначала трубы слегка прихватывают сваркой, затем проверяют углы и прямые линии каркаса. В случае необходимости слабые сварочные швы можно убрать и выставить элементы в нужном положении. Важно исключить перекос. Добившись правильного положения труб, переходят к сварке. На этот раз крепление делают более надежным.

Если воротная рама будет заполняться коваными элементами или металлическими прутьями, внутренний каркас, придающий конструкции прочности, не нужен. В тех случаях, когда рама закрывается более слабым по свойствам материалом, внутри необходимо приварить трубы меньшего сечения (40х40 мм или 40х25 мм). Их края тоже срезают под углом 45° и устанавливают по диагонали в каждой четверти ворот. В закрытом положении створок их этих труб должен получиться ромб. По центру часто приваривают горизонтальную трубу. Это способствует упрочнению конструкции, если ширина створки превышает 1 м.

Полотно ворот, замок, петли

Обшивка металлического сварного каркаса выполняется разными методами. Все зависит от выбранного материала. Если планируется двусторонняя обшивка, при этом часто используют листы металла. Поликарбонатом, профнастилом обычно обшивают каркас только по одной стороне. Нужно помнить, что профилированный лист, особенно окрашенный, не любит сварки. Чтобы продлить жизнь таким воротам, профнастил рекомендуется крепить саморезами к сваренному металлическому каркасу. Это же касается и поликарбоната.

Перед креплением полотна сварные швы каркаса необходимо зачистить. Благодаря этому элементы конструкции будут плотнее прилегать друг к другу. Если створки закрываются встык, размеры полотна каждой из них должны быть одинаковыми. В том случае, когда одна половина ворот перекрывает вторую, полотно делают разной ширины. Причем разбег в размерах не должен превышать 2–3 см.

Петли на конструкцию крепят особым способом.

Нижняя часть приваривается к опорным столбам. Верхняя часть петель закрепляется на боковой части створки. Сначала необходимо выполнить разметку по каркасу. Это позволит определить местоположение петель.

Если нужно сварить ворота своими руками, нужно помнить, что перед финишной отделкой врезают замок. Это проще сделать при условии, что створки обшиты с двух сторон. Тогда замок будет хорошо защищен от внешних факторов. Если ворота планируется закрывать с помощью навесного механизма, еще на этапе сварки каркаса приваривают ушки. Они должны располагаться по центру на ближайших сторонах створок. Для нижнего крепления к каркасу (в углах) приваривают отрезки тонкой металлической трубы, куда в дальнейшем будет входить штырь.

Тонкости процесса сварки

Чтобы сделать прямоугольную конструкцию, используется стапель. Выставляют углы рамы, проверяют каркас посредством строительного уровня. На первоначальном этапе выполняется точечная слабая сварка. Проверив углы, приваривают остальные участки конструкции. Если все углы прямые, раму не повело, можно делать более качественные швы.

Чтобы придать раме дополнительной жесткости, в углах приваривают металлические элементы соответствующей формы. Дело в том, что треугольная деталь отличается большей устойчивостью к деформациям, поэтому прямоугольные участки упрочняют уголками. Тонкий металл (воротное полотно) приваривают двусторонним швом, он прочнее. При этом он должен быть прерывистым, иначе можно испортить металл.

Сварной шов выполняется по стороне, противоположной направлению прикладываемой к изделию нагрузки. Если не соблюдать это правило, прочность конструкции снизится. Чтобы не пережечь металл, контролируют уровень сварного тока и диаметр электрода. Это взаимозависимые величины. О перегреве может свидетельствовать покраснение электрода.

Выбор способа сварки

Если решается вопрос, как правильно варить металл, нужно изучить теоретическую часть и немного попрактиковаться. Более тонкая работа предполагает необходимость использования функционального оборудования. Метод сварки по технологии TIG, MIG-MAG реализуется по более сложной технологии, чем ручная дуговая сварка (MMA). По этой причине в быту, особенно при отсутствии опыта, рекомендуется применять инверторный сварочный аппарат. С его помощью выполняется ручная дуговая сварка.

Инверторный аппарат работает с металлами разных типов и толщины.

Если планируется покупка оборудования, нужно принять во внимание параметры материала, который будет свариваться. Учитывая, что средняя толщина стенок металла для ворот составляет 3–5 см, подойдет электрод диаметром от 2,5 до 4 мм. Чем выше значение данного параметра, тем больше сварочный ток. Прямая зависимость между диаметром электрода и силой тока:

• 3 мм: 70–120 А;
• 4 мм: 130–150 А;
• 5 мм: 180–210 А.

При выборе сварочного аппарата учитывают создаваемый им уровень нагрузки на сеть. Например, устройство, которое выдает предельное значение сварочного тока 110 А, потребляет до 4 кВт. Предохранители в быту обычно рассчитаны на 3,5 кВт, значит, будет перегрузка, если работать с таким аппаратом. Нужно подготовить выделенный источник питания с соответствующими характеристиками или выбрать более слабый сварочный аппарат, но в этом случае не стоит рассчитывать на высокое качество швов.

Ворота сварные: в чём особенность конструкции?

Всем необходимо ограждать свою территорию от проникновения посторонних лиц. Не только государственным службам, но и обычным гражданам. Потому всегда остаются востребованными такие конструкции, как ворота сварные. Хотя сегодня  чаще всего заграждения становятся целым комплексом для того или иного участка, территории.

О современных воротах

Если говорить вообще о современном строительстве, то классикой в этом направлении давно считаются такие изделия, как ворота сварные распашные, изготовленные из металла. По сравнению с другими типами ворот, эта конструкция обладает целым рядом понятных преимуществ. Установка таких ворот остаётся всегда достаточно простой и лёгкой. Такие изделия предполагают оптимальное соотношение по цене и качеству.

О возможностях современных технологий

Достаточно часто для каркаса ворот применяется оцинкованный профиль. Ворота сварные просто невозможно сделать качественными по-другому. Далее идёт заполнение производственными панелями, которые должны соответствовать общему типу заграждения. Если производитель достаточно надёжный, то он всю свою продукцию снабжает фурнитурой, которая облегчает повседневное использование конструкции. Для изготовления этой фурнитуры лучшим вариантом считается нержавеющая сталь высокого класса.

Дополнительные свойства

Такое изделие, как ворота сварные из металла, очень активно и успешно сопротивляется вредному воздействию окружающей среды. Такие конструкции не создают дополнительного шума, они достаточно долго сохраняют свой презентабельный вид. На протяжении всего срока эксплуатации свои первоначальные характеристики сохраняют уплотнители, расположенные по всему периметру, и  это нисколько не зависит от погодных условий. Пружины идеально сбалансированы, подбираются строго индивидуально.

Характеристики ворот

Если ворота изготовлены путём сварки из металла, то такие изделия носят название «ворота сварные». При этом вариантов таких изделий может быть великое множество. Именно сварка на современном рынке — самый востребованный и популярный способ для изготовления подобных конструкций. Но ворота могут быть выполнены на заклёпках или винтах, к примеру. Так что сваркой современные технологии отнюдь не ограничиваются. Но именно такой способ производства порой отличается наибольшей экономичностью и эффективностью.

О других разновидностях

Если ворота сварные металлические обладают луткой, то это изделия, предназначенные для таких строений, как гаражи. Благодаря лутке конструкции становятся похожими на двухстворчатые двери достаточно большого размера. Кроме того, методом сварки производятся просто калитки и ворота. Они могут продаваться целым комплексом, а также по отдельности или штучными изделиями. Кроме того, ворота по технологии сварки служат основой и для таких изделий, как ворота кованые. Но следует помнить о том, что кованые изделия лишь придают декоративный эффект, не отличаются особыми защитными свойствами.

Сварные ворота для дачи: отличная альтернатива ковке!

Наверное, многие владельцы дачи или загородного участка мечтают о кованых ограждениях. Но ковка – достаточно дорогое удовольствие.

К счастью, альтернатива ковке имеется. Очень красиво выглядят сварные ворота и калитки. К примеру, сварные гаражные ворота смотрятся ничуть не хуже конструкций ручной работы. А стоимость их значительно ниже кованых.

Итак, вы решили обзавестись новыми воротами для дачи. Среди ваших инструментов в домашней мастерской имеется и сварочный аппарат. Он-то нам и пригодится!

Чем хороши ворота из металла?

Итак, сначала определимся: почему мы выбираем для нашей дачи именно металлическую конструкцию, а не, предположим, деревянную?

Вот целый ряд доводов, говорящих «за» металлические сварные ворота для дачи.

• Стоимость. По сравнению с деревом, металл значительно дешевле.
• Прочность, длительный период эксплуатации. Добротные деревянные изделия также обладают этими качествами, но с металлом им сравниться нельзя.
• Значительно большие возможности для декора (сварные ворота могут быть облагорожены практически любыми материалами: профнастил, дерево, элементы ковки).
• Экономия времени. Изготовление сварной конструкции займет меньше времени, чем кованой или деревянной.
• Использование более простой, по сравнению с ковкой, технологии.

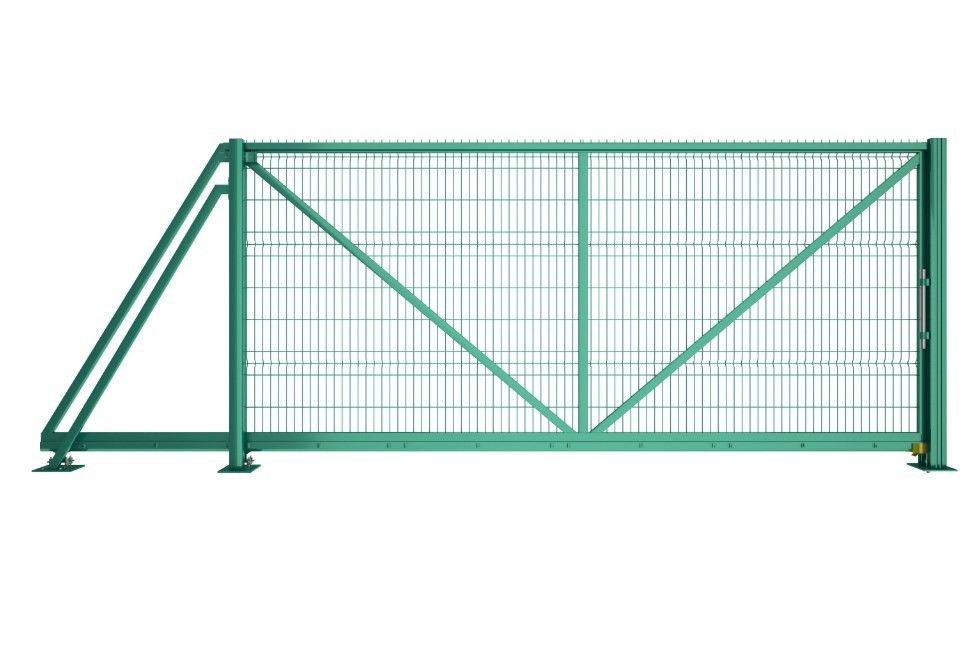

Сварные ворота с использованием сетки: их особенность

Сварные ворота с применением сетки из металла достаточно распространены. Изготовление ограждений производят из сварной сетки, оцинкованной и полимерной сетки.

Секрет популярности сетки из металла в следующем.

• Жесткость конструкции (изготовление сетки производится методом точечной сварки; благодаря этой методике, сетка не провисает).
• Простота монтажа и ремонта.
• Устойчивость к воздействию осадков, отличные антикоррозионные характеристики.
• Большой срок эксплуатации: сварные ворота простоят от 20 до 30 лет.
• Хорошая светопроницаемость. Использование сварной сетки не повредит огородным и садовым культурам, которыми изобилуют дачи, поскольку такая сетка не дает сплошной тени.
• Небольшая стоимость.
• Эстетичность.

Сварные ворота с использованием сетки

Приступаем к работе

Чтобы получились красивые и оригинальные сварные ворота, нужно, в первую очередь, изобразить конструкцию на бумаге. Чертеж или рисунок должен быть выполнен в масштабе.

Необходимо, чтобы на чертеж были нанесены основные размеры. Пользоваться им в процессе выполнения работ необходимо постоянно!

Материал

Теперь несколько слов о том, какие материалы необходимы для изготовления сварных ворот. Естественно, сварочный аппарат и сварочная маска (техника безопасности – прежде всего!).

Сварочные электроды лучше всего закупить различного диаметра, поскольку придется работать с различным по толщине металлом. Для контроля правильности геометрии ворот понадобятся: уровень, рулетка, угольник.

Чтобы готовая конструкция была достаточно устойчивой, она бетонируется. Значит, необходимы будут цемент, щебень и песок.

Очень важный момент! Сборку сварного изделия необходимо производить на ровной горизонтальной поверхности. Поэтому нужно найти подходящее место на участке.

Такая предосторожность не будет лишней: она позволит собрать ворота без перекосов и деформаций.

Этапы монтажа

1. Приступаем к сборке рамы ворот в соответствии с чертежом. Изготовление рамы – очень важный момент, поскольку она будет служить основой для ворот. Перед изготовлением рамы проем ворот тщательно измеряется. Правильность геометрии воротной рамы проверяется путем замера диагоналей. Лишь убедившись в правильности конструкции, можем использовать сварку. Для усиления жесткости по бокам следует приварить усилители, выполненные из уголка.
2. Каркас ворот – это пара створок, образующих распашную конструкцию. Выполняется каркас из металлопрофиля 60х20 мм. При определении размера, нужно учитывать зазор между створками ворот (для их свободного движения). Точность геометрии створок проверяется также путем замера диагоналей. После этого завершают изготовление обрешетки методом сваривания.
3. Обшить сварные ворота можно с использованием сетки или металлических листов. В качестве декора ворот для дачи отлично подойдет и вагонка. Если вырезать в досках узор, можно превратить сварные ворота в настоящее произведение искусства. Можно украсить сварные ворота коваными элементами декора.
4. Немаловажная деталь – устройство петель и запоров. Нужно обращать внимание на то, чтобы верхняя часть петель была приварена к внешней створке. Нижнюю часть петли закрепляют на раме. Монтаж засова производят после того, как петли смонтированы окончательно.
5. По окончании монтажа сварные ворота грунтуются и окрашиваются.

Методика сварки ворот из металла

Когда человек своими руками хочет соединить между собой металлические листы для ворот, то ему советуют их сварить. Такой вид соединения используется как любителями, так и профессионалами.

Сварка ворот самостоятельно

И не только по причине получения высокого качества исполнения, а еще потому, что так удобнее и проще. Делая металлические ворота самостоятельно, лучше выбирать жесткости горизонтальные, а не вертикальные. Они позволят получить более качественный результат, при этом горизонтальные элементы выступают в качестве вспомогательных, потому что неспособны полностью выровнять металлический лист.

Сварочный стол как неотъемлемая часть

            Независимо от конструкции, которую вы собираетесь сварить, вам потребуется сварочный стол. После того как весь материал будет у вас в наличии, оборудование под ворота станет завершающим этапом. Многие профессиональные сварщики рассказывают, что именно с помощью стола удается добиться высоких результатов.

Сварочный стол

Есть некоторые нюансы, которые следует учитывать:

• Во время сварки металлические изделия деформируются, то есть сжимаются и расширяются. Во время сварочных работ важно следить за их поведением.
• Проводя сварку на неровной поверхности, лист металла будет погнут и не порадует презентабельным внешним видом.
• При пренебрежении сварочным столом ворота и их конструкция будет с перекосами и вызовет немало проблем во время эксплуатации.

Безусловно, сварочный стол есть в обиходе не у каждого человека и актуальным остается вопрос о необходимости его приобретения для одной конструкции.

Поверхность можно создать самостоятельно, для этого потребуется лист ЦСП. Используя подкладки, положите его на землю. Устанавливать элементы необходимо только при помощи строительного уровня, чтобы поверхность была ровной и без искажений.

Если сварка будет интенсивной, то такой стол лучше не использовать, но в качестве помощника при варке металлических ворот он прекрасно себя проявит.

Если отсутствует лист ЦСП, то отдать предпочтение можно ДСП, но помните, что этот материал является огнеопасным, потому очень осторожно вводите его в эксплуатацию. Изначально его нужно облить большим количеством воды.

Сварка ворот

Основы качественной сварки

После того как ваша конструкция ворот будет полностью готова и каждая деталь подготовлена к сварке, необходимо будет закрепить ее на столе, используя при этом струбцины.

Если все-таки есть сварочный стол, то достаточно каждый элемент прихватить в различных точках сваркой. Благодаря креплению каркас будет плотно закреплен и не начнет деформироваться во время процесса.

С учетом того, что сделанный своими руками стол не отличается высокими показателями прочности, сварка ворот из металла будет проходить в несколько этапов. Изначально создавайте сварные швы, при этом делайте это с промежутками, чтобы предыдущие успели остывать.

Если не придерживаться этого правила, то каркас может начать гнуться. После того как с каркасом вы закончите работать, необходимо отбить шлак и проверить каждый получившийся шов. Это сделает готовые ворота более прочными и надежными.

Ребра жесткости на металлических воротах

Финальные аккорды сварочных работ

После готовности каркаса вы смело можете снять его со стола и начать крепить на поверхности материалы и фурнитуру, которая в дальнейшем будет дополнять внешний вид.

Если ворота, которые вы делаете своими руками, включают в себя профлист, то его лучше закрепить сразу на столе, а только после этого снимать конструкцию. Крепление производится при помощи саморезов либо заклепок.

Готовые металлические ворота оснащаются петлями и прикладываются к месту своего будущего положения, при этом важно ровно закрепить их к несущей опоре. Если все действия будут произведены вами корректно, что петли можно смело начинать приваривать.

Делается это очень осторожно, чтобы материал не перегревался. Иначе можете столкнуться с перекосом, и открыть створки ворот будет крайне сложно.

Прибегая к описанным рекомендациям, вы можете быть уверены в высоком качестве металлических ворот и в том, что сварка пройдет успешно.

Сварка распашных ворот — Инструкция как сварить распашные ворота

Традиционные распашные ворота во многих случаях по-прежнему остаются наиболее приемлемым вариантом контроля въезда-выезда. Наиболее популярными являются сварные металлические конструкции, легко поддающиеся автоматизации. Достаточно распространён двустворчатый вариант исполнения. Сварка распашных ворот не требует высокой квалификации, поэтому доступно изготовление конструкции своими руками. Чертежи и схемы для создания воротной конструкции есть в свободном доступе или могут быть бесплатно получены у нас. Рассмотрим, что надо предусмотреть, чтобы сварить распашные ворота самостоятельно.

Устройство и преимущества

Воротные конструкции из металла просты в изготовлении и отличаются прекрасными эксплуатационными качествами. Конструктивно металлические распашные ворота состоят из следующих частей:

• столбы (стойки), являющиеся опорами для воротных полотен;
• створки;
• петли;
• обшивка створок;
• задвижки и замки.

Заметим, что обшивка, а также задвижки и замки являются необязательными элементами, которые можно монтировать на уже готовые ворота без использования сварки. Столбы могут быть не металлическими, но в этом случае необходимо встроить в них закладные, к которым будут привариваться покупные петли из металла.

Каркас сваривается из металлического профиля и может обшиваться различным материалом: деревом, профилированным листом и т. п. Учитывая большую парусность обшитых конструкций, в местностях с увеличенной ветровой нагрузкой весьма популярны варианты без обшивки, когда внутренний каркас створки художественно оформляется и свободно пропускает ветер.

Основные достоинства распашного варианта ворот:

1. Высокая технологичность изготовления. Большинство работ выполняются сваркой.
2. Низкая стоимость.
3. Минимальные требования к обслуживанию.
4. Долговечность.
5. Прочность.
6. Простота эксплуатации.
7. Неограниченность вариантов оформления (как с обшивкой, так и без неё).
8. Возможность легко автоматизировать процесс открытия-закрытия.



Ворота сварные распашные не предназначены для закрытия больших проёмов, поскольку это потребует увеличения размеров и веса створок, что автоматически увеличит нагрузку на петли, а также снизит удобство и надёжность работы. Следует учитывать, что конструкции этого типа требуют для открытия свободного пространства перед проёмом, которое равно длине створки. Воротное полотно может открываться как наружу, так и внутрь подворья.

Материалы и инструменты

Рассмотрим вариант изготовления двустворчатых распашных ворот с металлическими столбами. Для изготовления конструкции нам понадобятся:

• Две толстостенные трубы большого диаметра для стоек, к которым будут крепиться ворота. Размер зависит от веса створок. Длина должна быть на 1-1,5 метра больше предполагаемой высоты ворот.
• Металлические пластины толщиной не менее 5 мм для закладных, к которым будут крепиться петли. Для двустворчатой конструкции понадобятся 6 заготовок, по 3 на каждую стойку.
• Профильная труба для изготовления рамы створки. Предпочтительнее всего — прямоугольное сечение профиля и толщина стенок 1,5-2,5 мм. Наиболее ходовой размер — 60х40 мм.
• Петли. Количество — 3 на каждую створку. Выбор зависит от веса воротного полотна.

Как правильно подобрать материалы? С чертежами и схемой конструкции сделать необходимые расчёты несложно. Если у вас есть сомнения, то не стоит «изобретать велосипед». Продавцы воротной фурнитуры не только бесплатно обеспечат вас чертежами, схемами и подробными инструкциями для самостоятельного изготовления, но и проконсультируют с покупками материалов.

Если мы самостоятельно свариваем распашные ворота двустворчатого типа, то нам понадобятся следующие инструменты:

• болгарка;
• отрезные и шлифовальные диски;
• сварочный аппарат;
• электроды;
• строительный уголок, уровень и рулетка.

Самостоятельное изготовление вовсе не означает, что все работы необходимо будет выполнять самому. Можно временно нанять помощника для выполнения операций, которые покажутся вам сложными.

Сваривание распашных ворот

Технология изготовления воротной конструкции несложна, но все операции требуют усилий и тщательности выполнения. Если вы закупили всё необходимое и подготовили инструменты, то для начала следует сделать разметку материала и нарезать заготовки с помощью болгарки. Сначала строго вертикально устанавливаются стойки для ворот, которые обычно бетонируются в заготовленных для этого приямках. Главные правила установки — столбы должны находиться на линии установки ворот и быть выставлены на одном уровне. После застывания бетона к каждой стойке в одной плоскости привариваются 3 закладные для крепления петель. Если в дальнейшем планируется обкладывание стоек кирпичом или камнем, то это следует учесть в размере закладных.

Разметку профиля для каркаса лучше производить на ровном участке земли. Сначала нарезаем по чертежам с размерами заготовки и выкладываем их на земле в виде требуемого прямоугольника полотна. Необходимо путём тщательных диагональных промеров добиться прямоугольности с точностью не менее 1-2 мм и сварить внешний каркас конструкции. Сварка производится по всему периметру стыков.

Для прочности и жёсткости варится внутренний каркас. Если предполагается обшивка полотна, то с помощью профиля вертикальными и поперечными балками создаётся скелет с прямоугольниками 50х60 см. В дальнейшем к внутреннему каркасу саморезами будет крепиться обшивка. В случае отсутствия обшивки варятся укосины для создания жёсткости, а в проёмах полотна привариваются различные металлические оформительские элементы, например, готовые художественные узоры из гладкого металлического прутка. Места сварки после окончания работ желательно зачистить с помощью болгарки и шлифовочных кругов. Это улучшит внешний вид и качество прилегания обшивки.

Петли привариваются к готовому воротному полотну и столбам. Если вы правильно выбрали их размеры, то для каждой створки достаточно 3 штук. Если вы опасаетесь ошибиться с расположением петель, то надёжнее всего приварить их только к створке, а затем, после выставления полотна с помощью различных вспомогательных средств в нужное положение, варить ответные части к закладным по месту. Готовые ворота легко снимаются для ремонта, покраски и т. п. Установка замков, запоров и автоматики производится на установленных распашных воротных конструкциях.

Не зная вида и размера конструкции, чёткие рекомендации дать невозможно. Единственное, что можно посоветовать — за бесплатными консультациями в наш интернет-магазин. Сварка распашных ворот своими руками — это совсем несложно!



Металлические ворота для дачи — фото сварных и ажурных конструкций с калиткой, эскизы каркасов

Каждый участок требует определенной защиты. И для этого владельцы устанавливают заборы и металлические ворота, которые являются лучшим способом защитить имущество от кражи, а территорию от проникновения. Ограждающая конструкция на улице способна украсить участок и добавить некоторую «изюминку» в оформлении территории.

При выборе металлических ворот с калиткой владельцы должны учитывать не только габариты проезда, но и особенности эксплуатации. Калитка может быть встроенной или же располагаться в стороне. Кроме этого на некоторых производственных участках калитка может быть вовсе не нужна.

Прочная рама позволит на долгие годы забыть про ремонт или замену конструкции. Вам остается лишь выбрать ворота из дерева или металла. Каждый из этих материалов имеет свои особенности, поэтому выбор за вами.

Типы металлических ворот

Особенность уличных ворот из металла заключается в том, что они способны закрыть проезд практически любого размера. Особенно это важно для промышленных участков, где необходимо обеспечивать беспрепятственный проезд для технологического транспорта.

Различают два типа конструкции:

• откатные;
• распашные.

Строение распашных створок и принцип их работы известны человечеству давно. Это первый вид ограждающей конструкции, которая использовалась для защиты дома и участка. Сегодня распашные металлические ворота используют для дачи, деревни или промышленного объекта. Они просты в эксплуатации, доступны любому покупателю и не требуют особого ухода.

А вот на промышленных объектах нередко используют металлические ворота с калиткой откатного типа, фото которых вы можете найти у нас в галерее. Это более массивная конструкция, которая, как правило, оснащается электрическим приводом для удобства управления. Полотно полностью сдвигается в сторону, освобождая проезд для транспорта любого размера. Для открытия створки в зимний период нет необходимости чистить проезд от снега, что существенно упрощает использование такого типа конструкции.

Строение конструкции

Прочность и надежность конструкции достигается благодаря применению металла в качестве основного материала. Именно он используется для изготовления рамы сварных металлических ворот. Для каркаса используют стальную трубу, которая придает жесткость конструкции. На нее после сварки крепят выбранный материал для обшивки.

Чаще всего для заполнения металлических ворот используют:

• профнастил;
• металлический штакетник;
• дерево;
• поликарбонат;

Отделочный материал выбирается по желанию заказчика. Для украшения изделий на частном участке можно использовать дополнительные декоративные элементы ковки или же сразу установить ажурные ворота из металла с узорами. Они придадут конструкции и всему участку утонченный вид, а также смогут подчеркнуть изысканный вкус владельцев.

Единое архитектурное решение

Первым, что видят прохожие или гости дома, является забор с калиткой. Именно по ним в первую очередь и складывается впечатлением о хозяевах. И владельцам частных участков, несомненно, хочется не только защитить территорию от посторонних, но и украсить ее. И нет ничего проще, чем установить деревянные ворота с металлическим каркасом. Они будут прекрасно сочетаться с забором из любого материала, при этом вы сможете покрасить их в понравившийся цвет или украсить декоративными элементами.

Но наиболее частым материалом для заполнения конструкции металлических ворот является профнастил. Это обусловлено тем, что его использование позволяет выполнить из одного материала не только ворота и калитку, но и весь забор. К такому решению прибегают не только владельцы загородных домов, но и на промышленных участках. Это наиболее надежный и простой способ защитить территорию и при этом украсить ее.

Области применения металлических ворот

Большинство промышленных объектов требует повышенных мер по охране имеющегося на территории имущества. И для этих целей оптимально подходят металлические ворота (ГОСТ 31174 2003), которые отличаются надежностью и прочностью. Их устанавливают не только на территории заводов и предприятий, но и на складских и логистических комплексах, а также на торговых и хозяйственных объектах.

Но не менее популярны ворота из металла и поликарбоната, которые устанавливают на частных участках. Их особенность заключается в том, что владельцы загородных домов или дач могут выбрать отделку каркаса по своему усмотрению. При этом они получают прочную конструкцию, которая защитит от посторонних людей и их взглядов. На выбор может повлиять не только вкус заказчика, но и его финансовые возможности, поскольку стоимость материалов для отделки существенно отличается.

Имущество под надежной защитой

Одним немаловажным преимуществом металлических ворот из профильной трубы является легкость их создания и установки. Именно это привлекает мастеров, которые осуществляют их монтаж на своих участках.
Если вы любите работать на даче своими руками, то можете купить металлические ворота с калиткой и осуществить их установку самостоятельно. Для этого не потребуется много сил или времени. Такая простота и доступность позволяет устанавливать изделие не только на въезде на дачный и деревенский участок. Ограждающую конструкцию используют в качестве гаражных, садовых и дворовых ворот.

Основные преимущества

Повсеместное распространение ограждающих конструкций подобного типа обусловлено их неоспоримыми преимуществами. Это простые и понятные изделия, собрать и установить которые может любой желающий. Главное, точно знать, какого размера должны быть створки.

При заказе изделия вы получаете подробный эскиз металлических ворот, при помощи которого осуществляется сборка и установка. Потребуется лишь небольшой набор инструментов и свободное время.

Простота конструкции позволяет с легкостью осуществлять и необходимый ремонт металлических ворот. Достаточно будет лишь заменить износившиеся элементы новыми, купить которые не составит труда. При этом нет необходимости переплачивать. Самые простые образцы металлических ворот абсолютно доступны любому покупателю. И запасные детали также стоят недорого. В результате вы получаете надежную и долговечную конструкцию за сравнительно небольшую сумму.

Изготовление сварных ворот на заказ от 1800 рублей за квадратный метр

Важнейшая особенность сварных ворот — это отличное сочетание приемлемой стоимости, высоких показателей надежности и практичности, а также привлекательный внешний вид и простота эксплуатации. Подобным конструкциям лишь в редких, исключительных случаях требуется уход. Что же касается ремонта, то его стоимость, как правило, значительно дешевле, чем придется заплатить за ремонт, к примеру, кованых ворот.

На сегодняшний день ОАО «Апрелевский Экспериментальный Завод» предлагает:

• — гаражные сварные ворота;
• — распашные сварные ворота;
• — кованые и сварные ворота для дачи или частного загородного участка;
• — ворота на основе металлоконструкций для организации въезда на территории и в здания различного назначения;
• — откатные ворота любой конфигурации;
• — любые другие виды металлических ворот.

Также стоит отметить, что на данный момент большой популярностью пользуется несколько типов ворот в зависимости от своей конфигурации. Первый тип — это решетчатые конструкции — их иногда еще называют прозрачными. Такие ворота имеют очень элегантный внешний вид и могут дополнительно декорироваться различными элементами, включая всевозможные узоры, орнаменты и другие кованые изделия.

Еще один вариант — глухие ворота. В данном случае в качестве основы конструкции используются крупные металлические листы, которые также могут декорироваться, к примеру, коваными рисунками или любыми другими декоративными элементами. Далее, нередко владельцы участков устанавливают так называемые комбинированные конструкции, верхняя часть которых — это решетка, а нижняя — глухой лист. И, наконец, последний тип ворот — это ворота, выполненные в двух плоскостях, когда поверх глухой основы устанавливается решетка.

Цена на сварные ворота зависит от множества компонентов — тип конструкции, используемые материалы, декоративная составляющая, а также размеры и условия для монтажа. Получить консультацию по данному вопросу можно у одного из менеджеров компании по телефону (499) 504-43-89.

Кроме того, у нас можно заказать производство и других элементов для обустройства частного участка или территории, включая несколько видов заборов:

Ворота распашные — Ювента — Центр ограждающих конструкций

Изготовим для Вас металлические ворота или каркас ворот для обшивки профнастилом, деревом, поликарбонатом, сеткой сварной или плетеной. Предлагаем разнообразные модели сварных ворот. декорированных кованными элементами. Ворота механические и автоматические, распашные и откатные.

Ворота распашные ПРОФЛИСТ  Ворота + калитка сварные из профильной трубы 40х25, 50х50 Две створки, петли на подшипниках каркас окрашен: красно-коричневый / зеленый / черный Профлист С10 или МП20 окрашенный с одной стороны Три столба из профильной трубы 80х60 / 80х80 / 100х100 длиной 3 метра с петлями и крышечкой окрашено Два массивных стопора длина 500 мм , задвижка на створки с «ушками» для навесного замка Калитка шириной 1 метр петли на подшипниках окрашено: красно-коричневый / зеленый /черный

Ворота распашные СЕТКА 3D/ГИТТЕР  Ворота + калитка сварные из профильной трубы 40х25, 50х50 Две створки, петли на подшипниках, окрашено: красно-коричневый / зеленый / черный Три столба из профильной трубы 80х60 / 80х80 / 100х100 длиной 3 метра с петлями и крышечкой окрашено Два массивных стопора по 1. 2 кг длина 500 мм, задвижка на створки с «ушками» для навесного замка Калитка шириной 1 метр петли на подшипниках окрашено красно-коричневый / зеленый / черный

Ворота сварные распашные  Ворота + калитка сварные из профильной трубы 15х15, 40х25, 50х25 Две створки, петли на подшипниках окрашено: красно-коричневый / зеленый / черный Три столба из профильной трубы 80х60 / 80х80 / 100х100 длиной 3 метра с петлями и крышечкой, окрашено Два массивных стопора по 1.2 кг длина 500 мм , задвижка на створки с «ушками» для навесного замка Калитка шириной 1 метр петли на подшипниках окрашено: красно-коричневый / зеленый /черный

Ворота сварные распашные со встроенной калиткой  Ворота + калитка сварные из профильной трубы 20х20 50х50 Две створки, петли на подшипниках, окрашено: красно-коричневый / зеленый / черный Два столба из профильной трубы 80х60 / 80х80 / 100х100 длиной 3 метра с петлями и крышечкой окрашено Два массивных стопора по 1. 2 кг длина 500 мм , задвижка на створки с «ушками» для навесного замка Калитка шириной 1 метр петли на подшипниках окрашено: красно-коричневый / зеленый /черный Ворота распашные РАБИЦА Ворота + калитка сварные из профильной трубы 40х25, 50х25 Две створки, петли на подшипниках, окрашено: красно-коричневый / зеленый / черный Три столба из профильной трубы 80х60 / 80х80 / 100х100 длиной 3 метра с петлями и крышечкой окрашено Два массивных стопора по 1.2 кг длина 500 мм, задвижка на створки с «ушками» для навесного замка Калитка шириной 1 метр петли на подшипниках окрашено красно-коричневый / зеленый / черный



Сварные ворота – заказать на заводе металлоконструкций «ЧЗМК» в Москве и России

Сотрудники Череповецкого завода металлоконструкций сделают ворота сварные заданной конструкции. Заказы любого объема выполняются в срок, доставка товара возможна во все регионы страны.

Особенности конструкции и применение ворот сварных

Основная функция ворот — защита территории от незаконного проникновения. Сварные конструкции самые надежные. У них длительный срок службы. Украсить изделия можно кованными элементами.

Сварные ворота подходят для установки на территории:

• частных домов, дач, загородных коттеджей;
• офисов;
• производственных компаний.

Металлические изделия при помощи порошкового напыления окрашивают в разные цвета. Они устойчивы к механическим повреждениям и ударным нагрузкам, не подвержены воздействию влаги, ультрафиолета, ветровым и снеговым нагрузкам. Металлические сплавы сохраняют первоначальные характеристики прочности на протяжении всего срока службы. Они подходят для установки в регионах с суровым климатом, устойчивые к резким перепадам температур.

У сварных ворот простая конструкция и невысокая цена. Для удобства использования их оснащают калиткой. Стоимость ворот зависит от их размера и вида. Металлоконструкции бывают:

• решетчатыми;
• сетчатыми;
• глухими;
• комбинированными.

Для изготовления решетчатых изделий используют прутья. Они располагаются на одинаковом расстоянии друг от друга. Чтобы максимально защитить частную территорию от проникновения, верхнюю часть прутьев делают заостренной. Сетчатые металлоконструкции состоят из каркаса и сетки-рабицы. Они стоят дешевле, чем аналоги других видов. При создании глухих ворот используют металлические листы. Их сваривают между собой и обшивают декоративным материалом или украшают кованными элементами. Можно комбинировать разные типы изделий.

По способу открывания металлоконструкции делятся на откатные и распашные. Если на частную территорию часто заезжает автотранспорт, лучше заказать модели, оснащенные автоматикой. Откатные изделия состоят из подвижной и неподвижной частей, открываются при помощи пульта. Распашные модели стоят дешевле. Их открывают вручную.

Изготовление конструкции любого типа специалистами производственной компании «ЧЗМК» не займет много времени. Цеха завода оснащены оборудованием разных видов. Мы не привлекаем к работе посредников, самостоятельно доставляем и устанавливаем металлоконструкции от производителя.

Изготовленные на заказ ворота ограждают здания Brenham Iron Works Brenham Texas

Спасибо за рассмотрение BRENHAM IRON РАБОТАЕТ для вашего следующего кастома ворота или сварочный строительный проект. Мы гордимся тем, что предоставляем клиентура с лучшим индивидуальным дизайном и улучшением инженерного производства твоя усадьба по-техасски! Ваш проект гарантированно не имеет себе равных привлекательная красота и превосходное качество.Наша цель завершения — всегда превосходите ваши ожидания. Мы можем с гордостью сказать… наша репутация от этого зависит! Независимо от того, нужны ли вам жилые, коммерческие, городские, сельские, фермерские, ранчо или даже место вашего охотничьего домика, BRENHAM IRON WORKS обладает навыками и опытом в дизайне, стиле и создавайте свой проект от начала до конца, выделяя вас другие — включая ваших конкурентов! Вы уверены, что получите уникальный, единственная в своем роде вещь с непреходящей ценностью. Вот список некоторых сварочных конструкций BRENHAM IRON WORKS может предоставить вам: ОБЫЧАЙ ВОРОТА И КОНСТРУКЦИИ ВХОДА — В BRENHAM IRON WORKS, мы основательно Наслаждайтесь рассказыванием своей истории через индивидуальный дизайн ворот. Это устанавливает тон и атмосферу, которые испытывают посетители, приезжая в ваш свойство. Мы не только разработаем индивидуальные ворота для вашего видения и интересов, вход также выложим каменными колоннами, освещение и накладные расходы, если хотите. БАРНДОМИНИИ, МЕТАЛЛИЧЕСКИЕ ЗДАНИЯ И САРЫ — Возможно, вас заинтересуют популярные барндоминиумы с полной застройкой, включая удобные жилые помещения. Позволять BRENHAM IRON РАБОТАЕТ, чтобы быть вашим генеральным подрядчиком, занимающимся всем: от подготовки площадки и бетонной плиты до водопровода и электричества, внутренней застройки и полного возведения металлических зданий. Или вам нужно новое простое металлическое здание для вашего бизнеса или дополнительного хобби? BRENHAM IRON WORKS также сделает надстройку, которая вам была нужна для вашего существующего металлического здания. Мы также строим сараи, стойла и хлева для вашего скота. Позвольте нам полностью удовлетворить ваши потребности в строительстве ранчо. Фехтование — у вас есть разные варианты! BRENHAM IRON WORKS может построить 3-5 рельсовых труб. заборы, верхняя планка с решеткой, стандартная высота скота или высокие заборы, защищающие от диких животных. Так же построим арену, скот ручки и круглые ручки, в которых нуждается ваше ранчо. И мы можем выполнить ваше декоративное ограждение, кованое железо или ограждение для личного пользования Что ж.Какими бы ни были ваши потребности в ограждении, BRENHAM IRON WORKS выполним с профессиональным мастерством. ИЗГОТОВЛЕНИЕ НА ЗАКАЗ — Имея большой опыт сварки BRENHAM IRON WORKS, мы построили ряд впечатляющих произведений и проектов за эти годы. С весь этот опыт мы чрезвычайно универсальны. Мы построили все от охраны скота до ремонта ветряных мельниц и даже отремонтировали мост! Устанавливаем B&W Trailer Hitches и выполнять сварочный ремонт прицепов и тракторов. Мы сделаем заказ спроектируйте лестничные перила и балконные перила. Эти уникальные проекты фирменные блюда BRENHAM IRON WORKS!

Распашные ворота | Wallace Fences

Wallace + Wallace производит и профессионально устанавливает одинарные и двойные распашные ворота промышленного класса. Рамы ворот изготавливаются из прочных стальных труб со сварными углами и предлагаются различных размеров и вариантов заполнения.Наши системы ворот могут вместить проем до 20 футов для одинарных распашных ворот и до 40 футов для двойных распашных ворот. Мы предоставляем колеса для ворот, запорную арматуру и опции для добавления колючей проволоки, если это необходимо. Аппаратные ворота паники могут заменить ваши существующие стандартные ворота с цепной перемычкой для более быстрых аварийных выходов и могут быть установлены на стальных столбах любого размера.

Прежде чем выбирать стиль ворот, всегда следует учитывать функциональные требования и расположение объекта. Обратите внимание, что «Размер проема» ворот означает расстояние от внутренней поверхности до внутренней поверхности стоек ворот.«Наружное измерение» ворот относится к размеру от внешнего края до внешнего края панели ворот. Разница между размером проема и наружным размером — это допуск, необходимый для размеров петли ворот и защелки ворот.

Характеристики

• Доступны стандартные и нестандартные размеры
• Оцинковка или порошковое покрытие
• Заполнение: звено цепи, сварная проволока рампарт
• Сваренная по индивидуальному заказу рама с использованием стальной трубы
• Стандартные ворота включают откидную защелку, которая может быть заперта на замок

Опции

• При необходимости можно добавить колючую проволоку.
• Добавьте колеса к распашным воротам, чтобы обеспечить устойчивость более широких рам.
• Предварительно подвешенные пешеходные ворота: пешеходные ворота помогают поддерживать безопасность пешеходов и сокращают количество неавторизованных пешеходов. .Конструкция из оцинкованной рамы и возможность заполнения позволяют использовать ворота для пешеходов с предварительным подвешиванием в ситуациях с высоким и низким уровнем безопасности.
• Оборудование для защиты от паники: Оборудование может быть добавлено к большинству приложений для ворот, в комплект входят: планка для защиты от паники, монтажная пластина, регулируемый кронштейн приемника, винты и крепежные детали из нержавеющей стали, а также цилиндр с ключом и замок. Доступны дополнительные опции, такие как ввод с клавиатуры, электрические защелки и т. Д.
• Барьерные ворота: еще один вариант распашных ворот. Барьерные ворота — отличный и простой выбор для ограничения доступа к парковкам в нерабочее время.Ворота можно запирать на цепь. В рабочее время стойки, закрепленные цепью в стороне от ворот, удерживают распашные ворота открытыми.

Алюминиевые ворота «Лебединая шея» от Fortress Range — полностью сварная конструкция — идеально подходит для автоматизации

Отличный сервис

Я не могу рекомендовать эту компанию достаточно высоко, Зак и его команда были потрясающими . ..

Джеймс Грин | Читать обзор

полностью

Фантастическая работа

Привет, Зак, спасибо за фантастическую работу, которую ты проделал с нашими воротами, если кто-то смотрит…

Reo Reason | Читать обзор

полностью

хорошее общение

Очень хорошее общение и ответ Зака. Мне понадобилась пара гаек из хвойных пород …

Joe W | Читать обзор

полностью

Отличный сервис

Превосходный сервис от начала до конца.Очень рекомендую качество и …

Аноним | Читать обзор

полностью

Превзошли ожидания

Привет, Зак . .. Более чем доволен воротами, они превзошли ожидания …

Эндрю Фили | Читать обзор

полностью

Отличные ворота

Превосходные ворота, сделанные особенно быстро, с быстрой и бесперебойной доставкой

Джейн Беннетт | Читать обзор

полностью

восхищены качеством

Я должен сказать, что Зак очень помог, так как наши ворота были больше, чем обычно…

Мик Чилмэйд | Читать обзор

полностью

обязательно воспользуюсь еще раз

Отличный сервис, очень хорошо сделанные ворота. Доставка была вовремя. Просьба …

Саймон Бёрд | Читать обзор

полностью

элегантный внешний вид

Только что наткнулся на это исходное письмо через несколько дней после того, как вы установили наш. ..

Роджер Джонс | Читать обзор

полностью

превосходное качество

Зак, Спасибо. Ворота превосходные, отличного качества и по отличной цене. Доставка …

Адам Тейн | Читать обзор

полностью

совершенство

У меня есть своя собственная кухонная компания, и я доволен только совершенством…

Алан Кодлинг | Читать обзор

полностью

превосходное качество

Отличный сервис и отличное качество

Эмма Иллсли | Читать обзор

полностью

Над Луной

В основном над луной. Ворота шикарные, установлены на т. Н…

Марк Данн | Читать обзор

полностью

Удачная находка

Нам очень повезло найти эту компанию, которая предоставила отличный сервис и отличную …

Саймон Хьюз | Читать обзор

полностью

очень высокий стандарт

Отыскал повсюду на местном уровне в поисках качественных сверхмощных двойных ворот для моей подъездной дороги…

Джеффри Морган | Читать обзор

полностью

отличное качество

Зак был очень любезным и дружелюбным, порядок прошел именно так, как мне сказали, и ворота …

Братан Амброуз Джексон | Читать обзор

полностью

Настоятельно рекомендую

От начала до конца обслуживание и профессионализм были на высшем уровне. Настоятельно рекомендуется …

Джулия Блотт | Читать обзор

полностью

Работа по профессии

Профессиональная работа от начала до конца, очень рекомендую.

Les Allfrey | Читать обзор

полностью

Строительство металлических ворот для проезда вопрос

Я сделал декоративные железные ворота и предлагаю альтернативу простому дерьму Джейн, которое вы видите в качестве подъездной дороги к тому, что в противном случае было бы красивым домом.

Как насчет стального каркаса с деревом; либо пикеты, либо декоративно-прикладное искусство, заполнение ар-деко. Если вы используете кедр, SYP, пихту Дуга, белый дуб, тик и т. Д. — прочные наружные породы дерева — и правильно спроектируете их, вы можете сделать комбинацию ржавого металла и погодного дерева, которая будет отмечать явный износ.

Как было сказано ранее, ворота ничем не лучше своих столбов, поэтому они на фут выше самих ворот с красивыми украшениями или декоративными лампами. Было упомянуто, что квадратные стальные трубы 6 x 6 x 1/4 стенки зарыты в бетон на глубину 4 футов.Я бы сказал «да», если бы почва была твердой, и дождь шел редко. Лично я бы утопил столбы в монолитном усиленном фартуке проезжей части шириной 4 фута, толщиной 12 дюймов и шириной ворот плюс опора, которая обеспечивала выравнивание и разделение столбов. Отдельные опоры допускают относительный дрейф с сезонным увлажнением почвы.

Постройте ворота так что пара глупых 200-фунтовых спортсменов из старшеклассников может качаться на нем, потому что они наверняка так и сделают

Создайте свои собственные петли Никакие заводские петли домашнего центра не будут достаточно прочными.Две петли в порядке. Трое всегда связывают.

Упоминалось диагональное крепление. Считайте, что диагональные связи необходимы, как и крутильная жесткость. Сделайте ворота из плоского бруса и тонких секций силовых элементов, и через несколько лет жестокого обращения с детьми они будут кривыми, как чипсы. Верхние и нижние горизонтальные элементы должны иметь сечение 3 дюйма для консольных створок ворот длиной 12 футов.

Хорошо построенные ворота, как правило, существуют из поколения в поколение, так что вы можете сделать их красивыми с самого начала.Прежде чем остановиться на внешнем виде дизайна, сделайте полдюжины масштабных моделей.

Вам нужно будет подогнать стену под новые ворота. Ни одна блочная стена не будет достаточно прочной, чтобы выдержать нагрузку от предлагаемых вами больших тяжелых ворот. Каждый лист может весить 500 фунтов.

Нержавеющая сталь хороша, но по своей сути стерильна. Чистый металл с механическим покрытием может иметь приятный внешний вид в новом состоянии, но через некоторое время чистые линии приедаются, особенно если обстановка неформальная или простоватая. Ржавый металл изначально имеет органический вид. В сочетании с древесиной грубого среза или обветривания с естественным развитием морилки, искусное пренебрежение может быть очень привлекательным.

Основные элементы прочности (стойки ворот, обрамление, замки, навесное оборудование, петли и т. Д.) Должны быть оцинкованы в морском климате, особенно в теплом морском климате. Во Флориде сталь гниет на глазах. Накладные черные железные пластины декоративной формы не должны быть тяжелыми, и их можно легко снять для замены или покраски.

Мое самое сильное предложение — не зацикливаться на чем-то жестком и геометрическом из каталога архитектурных деталей lowball.Платите хорошему художнику, чтобы он черпал вам некоторые идеи Через 20 лет (или через 20 лет) вы будете рады, что сделали.

[Это сообщение отредактировал Форрест Адди (отредактировал 29.04.2004).]

Как построить рампу для прицепа 12 лучших советов сварщикам

Вы держите в руках план выхода на съезд с прицепа, повсюду нацарапанные пометки. Возможно, вы даже купили всю сталь, сварочную проволоку и баллон со сжатым газом для своего сварочного аппарата MIG.

Вы можете быть готовы к работе.

Здесь вы найдете 12 лучших советов о том, как построить трейлер Ramp Gate перед тем, как отправиться в плавание по своему проекту.

Так что, когда вы загрузите этот квад. Или сядьте на свою косилку, ваша рампа для прицепа — лучшая из возможных.

Перед первым сварным швом

Особенно, если вы начинающий сварщик — если у вас есть опыт, вы уже знаете все эти вещи и можете пролететь незаметно.

• Просто убедитесь, что у вас есть сварщик MIG, который справится со своей задачей.- тот, который питается от 230 вольт, так что у вас будет MIG с силой тока, необходимой для хорошего проплавления сварного шва.
• То, что вы отрабатываете свои навыки.
• И вы можете добиться приличного провара сварного шва, и теперь вы готовы к проекту.

Помните; Если вы не уверены в качестве сварки, обратитесь к опытному сварщику, который проверит ваши сварные швы.

В конце концов, вы будете загружать свою технику и буксировать по шоссе, и последнее, что вам нужно сделать, это вызвать травму или несчастный случай из-за того, что один из сварных швов вышел из строя.

Еще нет планов?

Это вторая часть из серии статей, состоящей из двух частей. Планы, на которых основана эта статья, принадлежат Мэтту из Red Wing Steel Works, сварщику и производителю, сертифицированному AWS.

Мэтт щедро предоставляет свои планы сборки служебных трейлеров бесплатно, и их можно найти здесь

Если у вас нет планов въезда на съезд для прицепа и вам нужна помощь, перейдите к статье «План затвора для прицепа для прицепа» и просмотрите изображения, инструкции и видео.

По мере того, как вы будете читать эту статью, думайте о своих конкретных обстоятельствах, приспосабливайтесь к ним по мере необходимости и в глубине души держите в уме намерение сделать пандус как можно сильнее.

То, чем вы гордитесь, чем хотите похвастаться перед друзьями

Теперь у вас есть планы въезда на съезд на трейлер

Как построить?

Как построить ворота для прицепа — 12 лучших советов, которые нужно помнить

СОВЕТ 1.

Ключ к точной резке деталей

Длины и углы.Когда все ваши детали обрезаны до нужных размеров, собрать все вместе становится проще простого.

СОВЕТ 2. Важно выровнять всю рампу под прямым углом

У Мэтта есть восьмиминутное видео, в котором обсуждается, как он собирает такую ​​большую фигуру. Хотя видео на самом деле показывает, как он строит раму трейлера, принцип тот же, что и при постройке ворот рампы трейлера.

Тиски в каждом углу

Тиски в каждом углу имеют решающее значение для удержания рамы на месте.

Да, я согласен с Мэттом в том, что вы можете использовать рамочный квадрат, но с такой большой частью он просто не будет достаточно точным. Я действительно рекомендую, чтобы это лучший метод.

Квадрат вверх по диагонали A

Matt точно измеряет одну диагональ рамы прицепа.

И он отмечает измерения.

Затем он точно измеряет вторую диагональ рамы прицепа.

И поскольку углы у него удерживаются тисками, он может легко регулировать раму до тех пор, пока обе диагонали не будут одинаковыми.

Квадрат вверх по диагонали B

Если вы последуете этому совету и сделаете именно это, то узнаете, что рама ворот рампы прицепа квадратная.

Это не место, чтобы спешить.

Попав на все эти проблемы, когда вы свариваете кусок, а он не квадратный, вы позже попадете в мир проблем;

• при установке поперечин,
• не говоря уже о том, когда вы фактически используете ворота рампы,
• рама не квадратной формы испортит вас, когда вы поднимаете и опускаете ворота рампы прицепа,
• не говоря уже о подпрыгивании, которое вы получите при подъеме по рампе, когда поставите свое оборудование на трейлер.

Не торопитесь, измерьте и еще раз измерьте, чтобы все было правильно.

Только после того, как рама станет квадратной, делается одинарный прихваточный шов в каждом углу, внутри или снаружи угла рамы. Прихваточная сварка используется для временного удержания квадрата рамы ворот прицепа, пока вы устанавливаете поперечины

.

Но не держите его настолько жестко, чтобы при вставке поперечин.

Рама не будет удерживаться слишком жесткой, и вы сможете немного двигаться, если вам это нужно.

YouTube Video One

Вот ссылка на полноценное восьмиминутное видео на YouTube, где Мэтт полностью объясняет, как правильно выполнять квадратную и прихваточную сварку. Помните, что в этом видео он работает над полом трейлера, однако принципы в той же мере применимы к конструкции ворот пандуса вашего трейлера.

Как построить универсальный прицеп, часть 2 Резка, квадратная кромка и прихватка

Автор видео: redwingsteelworks

Если у вас есть время, его стоит посмотреть.

СОВЕТ 3.

Сначала прихваточный шов

Сначала все сварите прихваточным швом. С помощью прихваточной сварки прихваточным швом можно продвинуться довольно далеко с построением ворот рампы для прицепа.

Сначала выполните прихваточный шов, чтобы;

Вы можете видеть общую форму, когда съезжает рампа вашего прицепа.

Вы можете внести любые необходимые изменения, прежде чем все будет полностью сварено. Когда вы свариваете полностью, любые ошибки означают, что вам нужно разобраться со всем сварным швом, прежде чем вы сможете исправить проблему.

СОВЕТ 4.Размещение поперечин

Подсказка: место размещения поперечин также важно, особенно когда вы планируете загружать тяжелую технику или завод на рампе.

Запланируйте свертывание техники по центру рампы для максимальной устойчивости при погрузке.

Измерьте расстояние в передней части газонокосилки или другого растения между передними колесами.

Отцентрируйте измерение над рампой.

Так вы узнаете, где будут катиться колеса вашей техники.

Установите одну или две поперечины там, где колеса будут катиться. Это максимально увеличивает прочность ворот рампы для прицепа.

Затем определите, где равномерно разместить оставшиеся поперечины, чтобы поддерживать остальную часть аппарели прицепа.

План позволяет установить две поперечины, но вам может потребоваться три или четыре, чтобы хорошо поддерживать ворота аппарели прицепа.

СОВЕТ

5. Добавление поперечин к воротам трапа прицепа

При добавлении поперечин к воротам рампы прицепа необходимо положить конец плоской уголковой стали на раму, как показано на рисунке ниже.Затем прихватите поперечину.

Добавление перекрестных членов

Таким образом, у вас будет максимальная площадь поверхности, когда вы приступите к полной сварке настила рампы или настила.

СОВЕТ №

6. Соединение петель для подъемных ворот для прицепов

Предполагается, что вы делаете петли самостоятельно и не используете купленные петли.

После обрезки трубы до нужной длины удалите заусенцы на концах, чтобы они стали гладкими. Это упростит скольжение деталей петли друг относительно друга и позволит плавно работать с первого раза.

Для сборки петли

• Пропустите стальной стержень через середину четырехдюймовой секции трубопровода сортамента 40. Четырехдюймовая труба образует центр петли.
• Поместите две двухдюймовые секции трубопровода на стальной стержень. Сдвиньте штангу по обе стороны от центральной секции. Они образуют внешние части петли.

На этом снимке показан собираемый шарнир.

Соединение петель вместе

Стальной стержень, образующий центр петли, приваривается концом к концу двухдюймовых внешних секций трубопровода.

Сварка конца шарнира

Петля работает за счет того, что концевые части трубы остаются прикрепленными к штанге, а трубопровод и штанга образуют одну деталь, которая перемещается вместе.

центральная часть трубы перемещается независимо.

Дополнительные полдюйма пространства на прочной стальной штанге обеспечивают свободное движение.

И действует, чтобы предотвратить заклинивание петли в грязи или грязи с дороги.

Центральная деталь — это деталь, приваренная к пандусу, которая перемещается по мере того, как пандус поднимается и опускается.

СОВЕТ №

7. Размещение петель для рампы подъездного прицепа

Этот совет действителен независимо от того, делаете ли вы петли самостоятельно или используете купленные петли для прицепов, предназначенные для приваривания.

Лучшее место для установки петель, особенно при перемещении тяжелого оборудования по рампе, — это место, где будут вращаться колеса оборудования.

Если вы последовали совету здесь. И разместите поперечины там, где они должны быть, чтобы поддерживать тяжелую установку (СОВЕТ 4 выше).Затем просто совместите петли с поперечинами, поддерживающими колесо.

Это будет место максимальной прочности, чтобы катать вашу технику вверх и вниз.

СОВЕТ 8. Приваривание петли к рампе и прицепу

Этот наконечник предназначен для петель, изготовленных в соответствии с планом Red Wing Steels.

Затем, когда вы приступаете к привариванию петли аппарели прицепа, вы привариваете фиксированные концевые детали вдоль верхней и нижней стороны к вашему прицепу.

К прицепу привариваются только концы петель.

Я выделил участок желтым на картинке ниже, чтобы вы понимали, что нужно сваривать. Будьте осторожны, чтобы случайно не переварить центральную деталь.

Или петля не подойдет.

Приварка петли к раме прицепа

Затем к пандусу ворот приваривается центральная деталь.

А пока прихваточный шов, посмотрим, как все это работает и движется.

Полная сварка будет позже.

Когда вы покупаете петли для прицепов в сварочном цеху, вам нужно будет следовать инструкциям, прилагаемым к петлям, в том месте, где должны быть сварные швы. Я все же советую вам сначала прихватывать сварку, посмотреть, как все это движется, и если все в порядке, вы можете приступить к полной сварке.

СОВЕТ 9. Использование деревянных полов 2 x 4 для рампы

Выбор дерева 2 x 4 для пола пандуса будет означать, что сконструированная петля для прицепа, описанная здесь, не обязательно подойдет для ворот пандуса для прицепа.

При таком типе петель древесина может мешать закрыванию пандуса.

Дважды проверьте, где заканчивается пол вашего прицепа, чтобы увидеть, нужны ли вам петли другого типа.Один с большим допуском.

Помните, ваша рампа может быть довольно тяжелой из-за деревянного пола.

Альтернативная идея петли для ворот прицепа

Приварите металлические удлинители от двух до четырех дюймов к обеим сторонам конца прицепа. Просверлите отверстие в надставке и металлическом каркасе ворот пандуса, а затем используйте металлический стержень в качестве основного шарнира.

Закрепите оба конца металлического стержня, чтобы он не расшатался.

Сделайте металлический удлинитель прочным с помощью стального уголка 2 x 2 x 1/8 дюйма или квадратной трубки 2 x 3 x 3/18 дюйма.

И используйте твердый стержень в полдюйма, чтобы он мог выдержать вес пандуса для ворот.

Эта идея с петлями для ворот прицепа — не идеальный механизм, так как вся опора веса находится сбоку. Но когда техника, которую вы катите по рампе, не слишком тяжелая, все будет в порядке.

В противном случае поищите подходящие специальные петли для прицепов, которые подходят для вашего веса рампы и вашего прицепа.

СОВЕТ 10. Использование настила из листового металла для рампы

Листовой металл — это потенциально скользкий материал для пола рампы прицепа, но когда вы все же решите использовать листовой металл, вы можете выбрать лист толщиной 14, 12 или 10 в зависимости от того, насколько твердым будет пол.

Приварите пол к раме надежно по бокам как сверху, так и снизу рамы.

Мэтт предлагает сварной шов длиной 2 дюйма с интервалом как минимум 12 дюймов для приваривания пола к раме.

Двухдюймовые сварные швы на расстоянии 12 дюймов

Также приварите пол снизу к поперечным балкам с обеих сторон, чтобы предотвратить скатывание и разрушение сварного шва.

Приварка пола прицепа к поперечинам

Я попытался проиллюстрировать на приведенном выше рисунке, что я имею в виду, когда настил сваривает поперечные балки с обеих сторон с нижней стороны.

минимум 3-дюймовых сварных швов с каждой стороны поперечин.

Обычно выполняйте сварку с достаточными интервалами, чтобы прикрепить пол к раме и поперечным балкам.

СОВЕТ 11. Использование обычных расширенных металлических полов для рампы

Стандартный расширенный металлический пол (не плоский) — хороший выбор для настила рампы трейлера. Рифленая поверхность Regular Expanded Metal обеспечивает сцепление с поверхностью.

Обычный расширенный металл

Как упоминалось в статье о планах въезда на съезд для прицепов на этом сайте,

сделайте так, чтобы ваш настил из обычного расширенного металла разрезался по алмазным перекресткам. Таким образом, когда вы привариваете листы из обычного расширенного железа к раме, у вас будет максимальная площадь поверхности, доступная для сварки.

Regular Expanded Metal имеет острые края и имеет обыкновение порезать руки, используя рампу трейлера, когда острые края остаются открытыми.

Итак, когда у вас есть время и терпение, лучше всего приварить раму на каждом пересечении и покрыть эти острые края сварным швом — это также укрепит пол.

Также приваривайте поперечины так часто, как хватит терпения.

Любая сторона на нижней стороне ворот аппарели прицепа

Это обеспечит максимальную жесткость пола и предотвратит провисание со временем обычного расширенного металлического листа.

СОВЕТ 12. Что делать, если я делаю складные ворота с рампой?

Пандус будет состоять из двух частей. Спереди и сзади.

• Правильно выровняйте каждую секцию аппарели. Это будет иметь решающее значение для работы складной рампы.
• И прихватить каждое квадратное сечение.
• Вам понадобится дополнительный комплект петель.
• Набор петель, которые работают только в одном направлении и располагаются между передней прямоугольной частью рамы и задней прямоугольной частью. Поэтому, когда ваши ворота рампы прицепа опускаются, петли останавливаются, а рампа плоская — это важно!
• Петли расположены так, чтобы соответствовать поперечным балкам, которые поддерживают колеса машины, которую вы планируете погрузить.
• Средние петли зафиксированы таким образом, что они складываются в направлении, противоположном петлям, прикрепляющим рампу к концу прицепа — важно!
• Это для того, чтобы вы могли правильно сбросить карты.

Вам необходимо подумать о том, как закрепить рампу в сложенном положении, увеличив длину удлинителя, добавляемого к боковым рычагам прицепа для ворот рампы. Но вы можете использовать фиксатор, чтобы закрепить рампу на месте или цепочку.

Сварите все прихваточными швами, чтобы вы увидели, как все это работает для вас и вашего прицепа, прежде чем выполнять окончательную сварку.

YouTube Видео Два

Вот ссылка на восьмиминутное видео Мэтта, охватывающее многие моменты, которые я подробно описал выше.Обратите внимание, что он на самом деле строит ворота для трейлеров, а не ворота пандуса, однако большинство принципов, о которых он говорит, все еще полностью действительны.

Монтажный домкрат, пол, боковые стороны и завершение

Автор видео: redwingsteelworks

Посмотрите видео, если у вас есть время. Это действительно поможет.

TIP 13 Заключительные швы

После того, как вы будете довольны конструкцией рампы и приваркой ворот прицепа, вы готовы к выполнению всех сварных швов.

• Щедро все сварите.
• Полностью приварить все углы.
• Полностью приварите обе стороны всех поперечин в местах их соприкосновения с рамой.
• Приварите обе стороны (верхнюю и нижнюю) петель в месте их соприкосновения с металлическими рамками.
• Сварите обе стороны (верх и низ) в центре петель, где петля встречается с пандусом

Когда вы делаете петли своими руками, следите за обеими петлями, чтобы полностью приварить только там, где вам нужно, чтобы ваш шарнир перемещается свободно.(см. изображение в разделе петель выше.

При укладке металлического пола используйте как минимум рекомендации по сварке в пунктах 9, 10 и 11 выше. Чем больше сварочных швов вы сделаете, тем прочнее и безопаснее будет ваша рампа.

Закрыть

Желаю вам получить удовольствие от вашего проекта «Как построить ворота для прицепа». Пусть это будет что-то, что не только функционально, отлично работает и хорошо выглядит — это то, чем вы гордитесь.

Помните, что

Что бы вы ни построили, убедитесь, что это безопасно. Если вы не уверены, попросите кого-нибудь более опытного проверить ваши сварные швы.

Повышение эффективности строительства электростанций: сварка стальных деталей внутри

Повышение эффективности строительства электростанций: сварка стальных деталей внутри

Ограниченное пространство и высокие требования к качеству требуют умных решений, позволяющих сварщикам работать эффективно, эргономично и безопасно. Чтобы найти такое решение, вам не нужно искать дальше, чем Fronius.Они посоветовали Bilfinger Industrial Services приобрести двухтактную сварочную горелку с длинным шланговым пакетом, а источник питания TPS / i обеспечивает получение идеального сварного шва.

Покупка была продиктована заказом на стальные компоненты для близлежащей гидроэлектростанции Траунлайтен, на которой ведутся значительные работы по реконструкции. Контракт предусматривал проектирование, производство, поставку и сборку 23 различных стальных компонентов общим весом около 350 тонн. Эти компоненты включали впускные затворы, затворы переборки забора турбины, грубые экраны для защиты турбин и две водосливные затворы, известные как затворы с заслонкой для рыбного живота.

Ворота для рыбного живота длиной 44 метра

На русловых заводах уровень воды регулируется заслонками в виде брюшка рыб. Своим названием они обязаны своей изогнутой форме, которая напоминает брюшко рыбы и делает их особенно устойчивыми к скручиванию. Для проекта Траунлайтен были заказаны два поворотных затвора, длина каждого из которых составляет 44 метра, которые соединены с боковой стенкой заграждения на одном конце с помощью гидравлического привода позиционирования.Ворота высотой примерно 2,5 метра связаны с порогом заграждения через ось вращения. Это позволяет поднимать и опускать заслонку брюшка рыбы и, таким образом, быстро регулировать уровень воды.

«Из-за транспортных ограничений корпуса ворот были разделены на три сегмента длиной до 16 метров каждый», — говорит . Бернхард Бриндль, руководитель проекта гидротехнического подразделения Bilfinger в Вельсе. «Соединение деталей на строительной площадке производилось с помощью фланцевых пластин с высокопрочными болтовыми соединениями, что требует регулярной проверки момента затяжки.”

Для каждого сегмента должен был быть предусмотрен закрывающийся люк диаметром 650 миллиметров.

Незаменимые несколько люков? Уже нет!

Для того, чтобы точки доступа было достаточно для обслуживания, Bilfinger потребовалось как минимум два люка, чтобы сварить вместе 16-метровые сегменты с ранее доступным сварочным оборудованием. Сварщикам потребовалось бы поместить источник питания, включая механизм подачи проволоки, внутрь сегментов ворот, чтобы обеспечить все необходимые положения при сварке.

«Впоследствии нам пришлось бы снова приварить дополнительные точки доступа и проверить их герметичность. Помимо дополнительных затрат, каждый дополнительный люк представляет собой слабое место, куда может проникнуть вода », — поясняет Бриндл.

600 метров сварных швов

Компания Fronius рекомендовала специалистам Bilfinger использовать длинный шланговый пакет в сочетании с двухтактной сварочной горелкой и источником питания от устройств TPS / i последнего поколения.Bilfinger давно полагается на Fronius.

«У нас есть несколько сотен устройств Fronius, которыми пользуются более 300 сварщиков — как в мастерских, так и на стройплощадках», — добавляет Бриндл .

Поставщик промышленных услуг последовал этой рекомендации и заказал восьмиметровую сварочную горелку PullMig, а также TPS 500i для изготовления торсионных ворот.

Специалисты в основном сваривали листы из стали S355 угловыми швами и некоторые V-образные стыковые швы общей длиной около 600 метров.Начали со стального поддона, образующего одну сторону ворот, на который были приварены распорки, а затем «крышка». Сварщики должны были придерживаться жестких допусков в миллиметровом диапазоне и соблюдать минимальную сварочную деформацию, чтобы впоследствии детали можно было точно скрепить болтами и установить на оси вращения. Чтобы в значительной степени избежать сварки в неправильном положении, сварщики несколько раз перемещали ворота с помощью роликового крана.

Больше свободы передвижения

«Результат нас всех впечатлил», — говорит Бриндл .«Увеличенный радиус действия за счет длинного шлангового пакета позволил нам отказаться от второго люка для каждого сегмента, что сэкономило нам дополнительную работу».

Кроме того, рабочие смогли разместить источник питания вместе с механизмом подачи проволоки за пределами корпуса ворот и при этом достичь всех необходимых положений. «Это не только дает нам лучшую свободу передвижения в уже существующем пространстве с поперечным сечением всего 1500 на 800 миллиметров, но также облегчает — и это очень важно для нас — доступ и восстановление для спасателей.”

Оборудование предлагает ряд других преимуществ, которые также напрямую влияют на эффективность, эргономику и качество строительства трубопроводов, контейнеров и судов. Все важные параметры сварки можно настроить с помощью пульта дистанционного управления JobMaster, который можно вызвать непосредственно на корпусе горелки. Это позволяет сварщику сразу выполнять различные сварочные работы без дополнительных работ и длительных перерывов. «Наши сварщики особенно высоко оценили стабильную скорость подачи проволоки», — сообщает Бриндл.

Кроме того, встроенная в сварочную горелку светодиодная лампа облегчает работу в плохо освещенных местах. При этом сварочная горелка чрезвычайно компактна и весит всего 1,6 кг, несмотря на встроенный двухроликовый привод, что делает ее одной из самых легких в своем классе. Вместе с быстрым контролем дуги и процессом стабилизации импульсов PMC, которые типичны для устройств TPS / i, можно эффективно, безопасно и удобно удовлетворить самые высокие требования к качеству.

Постоянный успех

«Сварщики предпочли бы работать только с этим устройством», — резюмирует руководитель проекта. «Мы немедленно зарезервировали TPS 500i с длинной сварочной горелкой PullMig для нашего отдела. Отдел строительства контейнеров последовал их примеру и также заказал длинный рукавный пакет. Это позволяет сварщикам полностью посвятить себя поставленной задаче и получить выгоду от увеличенного радиуса действия даже с емкостями большего размера ».

Общеупотребительные термины, связанные с ограждением | Long® Fence

Независимо от того, устанавливаете ли вы материалы для забора самостоятельно или нанимаете подрядчика по забору для выполнения работ, полезно знать базовую терминологию.Знание того, как называются разные части забора, поможет вам задать вопросы подрядчику или понять инструкции по установке забора. Прежде чем рассматривать установку забора, вы можете освежить в памяти следующие условия:

Алюминированный — В ограждении из звеньев цепи, описывается ткань, сотканная из стальной проволоки, покрытая алюминием перед плетением.

Колючая лента — металлическая полоса, обработанная для получения скоплений острых концов.

Колючая проволока — Проволока с острыми краями или точками, расположенными через определенные промежутки. Чаще всего используется в сельскохозяйственных ограждениях, где он подходит для крупного рогатого скота, но не для лошадей или животных с шерстью.

Нижняя направляющая — Горизонтальный элемент каркаса, непрерывно проходящий по нижнему краю ограждения.

Стяжной хомут — металлическая полоса, форма которой подходит для крепления к стойке и используется вместе с болтом и гайкой для крепления конца направляющей к стойке.Также используется для крепления колючей проволоки, натяжной проволоки и других предметов к клеммной колодке.

Консольные раздвижные ворота — Любые горизонтальные раздвижные ворота, охватывающие проем, без верхней или нижней опоры внутри этого проема. Он уравновешен дополнительным каркасом (грузом) для поддержки ворот, когда они закрыты.

Центральный упор — Устройство для приема и удержания откидной планки на двойных воротах.

Звено цепи — Забор из стальных столбов и ткани звеньев цепи, обычно оцинкованный, но может быть покрыт винилом.Тканевые проволоки проходят вертикально, сгибаются и скрепляются зигзагообразно, образуя ромбовидную форму. Очень часто используется в коммерческих целях и для безопасности может быть покрыт колючей проволокой.

Угловая стойка — Столб в углу, где встречаются две линии ограждения, обычно под углом 90 градусов.

Забор для оленей — Забор высотой от 7½ до 8 футов, предназначенный для предотвращения прохода оленей.

Diamond — Сетчатое отверстие, образованное плетеными проволоками в ткани ограждения из звеньев цепи.

Количество ромбов — количество ромбовидных отверстий от одного края ткани до другого. Подсчет данной ткани начинается с первого завершенного ромба на одном крае и продолжается до незавершенной половины или полного раскрытия на другом крае.

Двустворчатые распашные ворота — Распашные ворота с двумя створками, чаще всего используются для ворот подъездов или других участков, требующих широких ворот.

Отводная штанга — Деталь узла защелки двойной затвора.(Иногда называется опускной штангой)

Концевая стойка — Стойка, которая отмечает конец линии забора, с отверстиями только на одной стороне для крепления направляющих. Торцевые столбы обычно используются в качестве столбов ворот или оконечных столбов, например, там, где забор примыкает к дому.

Ткань — Ограждение из проволоки, намотанной по спирали и переплетенной таким образом, чтобы образовалась непрерывная сетка без узлов или завязок, за исключением формы складок или скручивания концов проволоки для формирования кромки ткани.

Линия забора — Фактическое положение забора.

Стяжка ограждения — Стяжки, которые используются в ограждении из цепных звеньев для прикрепления ограждения к линейным столбам.

Петля рамы — Фурнитура, которая прикрепляется к раме ворот и действует вместе с шарниром стойки, позволяя воротам вращаться.

Каркас — Базовая конструкция, поддерживающая установленную ткань и ворота, а именно стойки, верхние направляющие, распорки и нижнюю направляющую (если указано).

Оцинкованный — Защитное цинковое покрытие, наносимое на сталь или железо для предотвращения ржавчины. Может относиться к стальным крепежным элементам, таким как гвозди или шурупы, или к стальной ткани.

Оцинкованная после плетения (GAW) — В ткани звеньев цепи, описывает стальную ткань, оцинкованную после плетения.

Оцинковка перед плетением (GBW) — В ткани звеньев цепи, описывает стальную ткань, которая покрыта цинком перед плетением. Этот процесс обеспечивает более гладкую ткань с более равномерным цинковым покрытием, улучшающим защиту от ржавчины.

Ворота — Конструкция, обеспечивающая доступ через забор.

Каркас ворот — Конструктивные элементы ворот.

Защелка ворот — Приспособление для удержания ворот в закрытом состоянии.

Проем ворот — Расстояние в свету между стойками ворот.

Стойка ворот — Стойка, к которой калитка крепится на петлях и защелках. Он также может использоваться как оконечный столб.

Калибр — Диаметр проволоки с покрытием, используемой для изготовления ткани.Чем тоньше проволока, тем выше калибр. Также толщина трубки или трубы, используемой в каркасе.

Высота — В упоре из звеньев цепи: расстояние до растяжения от верхнего края сустава или скручивания до нижнего края сустава или скручивания ткани.

Высокопрочная проволока — Ограждение из прочной проволоки, проходящей горизонтально через изоляторы, прикрепленные к столбам ограды.

Боровое кольцо — предварительно сформированный открытый зажим для проволоки, предназначенный для замыкания в кольцо для закрепления ткани звеньев цепи на проволоке горизонтального натяжения.

Промежуточный рельс — Горизонтальный элемент каркаса, непрерывно проходящий в любой точке между верхом и низом ограждения (иногда называемый средним рельсом).

Узловая — Сетка, которая производится путем связывания стальных проволок, расположенных вертикально и горизонтально.

Костяк — кромка, полученная путем блокировки соседних пар концов проводов и загибания проволоки обратно в петлю.

Решетчатое ограждение: Деревянное ограждение, обычно из кедра, изготовленное из сборных решетчатых панелей.

Линейный столб — Столб, расположенный между оконечными или концевыми столбами для поддержки ограждения.

L Заглушка для внутренней стойки — Заглушка или верхняя часть с петлей, используемая для размещения верхней направляющей или натяжного троса на верхней части линейных стоек. (Также называется заглушкой петли)

Зажим линейного рельса — Двухкомпонентный зажим с болтами и гайками, предназначенный для горизонтального соединения рельса на 180 градусов с опорой линии.

Петельный колпачок — В ограждении из звеньев цепи, колпачок для линейной стойки, имеющий петлю, через которую проходит верхний рельс или натяжной трос.

Сетка — Ограждение, образованное соединением вертикальных и горизонтальных проводов. В зависимости от способа соединения и диаметра используемых проводов, чем плотнее плетение сетки, тем прочнее. В ткани звеньев цепи — расстояние между параллельными нитями, образующими ромб.

Средняя направляющая — То же, что и промежуточная направляющая.

Смещенная петля — Петля для распашных ворот, которая позволяет воротам поворачиваться на 180 градусов из закрытого в открытое положение.

Декоративное ограждение — Любое ограждение, сделанное из чугунного ограждения или имитирующее его. Обеспечивает потребности в традиционных ограждениях с добавленной эстетической привлекательностью.

Зажим для панелей — Зажим, состоящий из двух частей, с болтом и гайкой, предназначенный для скрепления сборных панелей вместе.

Забор по периметру — Линия ограды вокруг внешней границы участка.

Пикет — Доска или элемент вертикального забора, прикрепляемый к направляющим.Пикеты могут быть изготовлены из любого материала, но чаще всего используются для изготовления деревянных, алюминиевых, железных и виниловых ограждений и обычно расположены равномерно.

Ограждение бассейна — Любое ограждение, которое соответствует местным муниципальным требованиям в отношении ограждения бассейна; т.е. высота, расстояние между пикетами, антиподъем, направление ворот и высота защелки ворот.

Заглушка столба — Фитинг, который закрывает верхнюю часть столба забора, обычно для предотвращения попадания воды в столб, но также используется в качестве декоративного элемента в виниле и кедре.

Петля для стойки — Фурнитура, которая прикрепляется к стойке ворот и работает с приемником петли рамы, позволяя воротам качаться.

Столб и перила — Любой забор из горизонтальных реек, прикрепленных к вертикальным стойкам .

Почта и проволока — Более дешевая альтернатива почте и рельсам; при использовании для лошадей он должен включать смотровую доску.

Защитное ограждение — Забор с плотно прилегающими вертикальными пикетами, которые закрывают вид на двор или территорию.

PVC — Поливинилхлоридное покрытие на заборных материалах.

Рельс — горизонтальный опорный элемент, к которому крепятся доски забора или пикеты. Расстояние между рельсами называется расстоянием между рельсами.

Конец направляющей — Фитинг чашеобразной формы, используемый с бандажом для соединения верхней направляющей или распорки со стойкой.

Концевая лента рельса — То же, что и растяжка.

Расстояние между рельсами — Расстояние между рельсами на заборе.В общем, чем больше рельсов, тем меньше расстояние.

Грабли — Установка секций забора, которые позволяют забору следовать уклону.

Участок — Прогон забора между двумя столбами.

Selvage — Отделка кромок плетеной ткани из звеньев цепи, соединяющей пары пикетов. Кромка может быть изогнутой или искривленной (зазубренной). Стандартная кромка — K&K, когда ткань меньше 72 дюймов, и K&B, когда ткань 72 дюйма или выше.

Полу-частный — Забор, который обеспечивает баланс конфиденциальности и воздушного потока. Небольшое расстояние между пикетами позволяет свету и воздуху проникать внутрь, обеспечивая при этом необходимую конфиденциальность.

Смотровая площадка — Верхняя доска, проходящая между столбами забора, построенного из столбов и проволоки. Близорукость лошадей в сочетании с их размером, рефлексом вздрагивания и склонностью к бегу требует установки «смотровой доски», чтобы они не врезались в проволочное ограждение или сквозь него.

Распашные ворота одинарные: Любые распашные ворота, состоящие из одной створки.

Втулка, верхняя направляющая — Фитинг, используемый для соединения двух частей верхней направляющей вплотную, когда обжатая верхняя направляющая не используется.

Раздельная направляющая — Столб и ограждение из грубой тесаной древесины, обычно состоящее из двух или трех горизонтальных направляющих, которые вставляются в стойки с выемками.

Ступеньки — Метод установки ограждения на крутом уклоне, при котором однородные секции устанавливаются на разной высоте для создания внешнего вида ступенек.

S растягивание — Процесс приложения натяжения к концу ткани, чтобы она висела равномерно и обучается вдоль линии ограждения между концевыми стойками.

Swage — Сформованный конец части верхней направляющей так, чтобы он входил в другую часть верхней направляющей и соединялся с ней.

Натяжная лента — В ограждении звеньев цепи, смещенная металлическая полоса, форма которой подходит для крепления вокруг клеммной колодки и используется с болтом с квадратным подголовком и гайкой для прикрепления натяжной планки к стойке.

Натяжная планка — Планка, используемая с натяжными лентами или другими соединительными элементами для крепления ткани к клеммной стойке. Планка продвигается вниз в самый последний тканевый шнурок, где он ближе всего к клеммной стойке.

Натяжная проволока — Проволока с рисунком или без него. Обычно используется в верхней части ограждения из цепных звеньев вместо верхней направляющей или вдоль нижней части ограждения из цепных звеньев для дополнительной безопасности. (Иногда называется спиральной пружиной или спиральной проволокой)

Концевой столб — Опорный столб для линии ограждения. Концевой столб может быть угловым, торцевым или воротным.

Галстук — Проволока, зажим или лента, используемые для прикрепления ткани к верхней направляющей и линейным стойкам.

Верхняя направляющая — Горизонтальный элемент каркаса, идущий от конечной стойки к конечной стойке наверху линейных столбов.

Анкерный стержень — Натяжной стержень, используемый для крепления в воротах и ​​на оконечных стойках. Может иметь резьбу на одном или обоих концах или содержать стяжную муфту для регулировки натяжения.

Стяжная муфта — Зажимное устройство, используемое с регулировочной гайкой и анкерной шпилькой.

Виниловый забор — Сборный забор из ПВХ пластика. Виниловые ограждения могут имитировать различные конструкции ограждений, в том числе столб и перила, пикет, решетку и ограждение. Его легко чистить, он устойчив к атмосферным воздействиям и не требует особого ухода.

Ограждение из проволоки — Ограждение, состоящее из линий проволоки, натянутой между столбами забора. Чаще всего используется для нужд сельскохозяйственных ограждений.

Деревянное ограждение — Любое ограждение из древесных материалов.Требует более высокого уровня обслуживания, чем другие ограждения, в виде покраски или окрашивания для борьбы с атмосферными воздействиями.

Плетеная проволока — Ограждение из гладкой горизонтальной проволоки, скрепляемой вертикальными проволоками или «стойками». Расстояние по горизонтали ближе к низу и шире вверху. Он удерживается деревянными или металлическими Т-образными стойками. Подходит для лошадей и идеально подходит для коз, овец, свиней и домашней птицы, потому что эти животные могут протискиваться через проволоку с большим расстоянием между ними и копать под другими заборами или перелезать через них.

Кованое железо — Ограждение из закаленной сварной стали.
