Как сделать коптильню холодного, горячего копчения из металла своими руками: чертежи фото и видео

Вкус домашних копченостей не идет ни в какое сравнение с магазинными продуктами. Причиной тому изменение технологии копчения в промышленности. Раньше этот процесс занимал довольно длительное время. Сейчас достаточно опустить соленые продукты в «жидкий дым» и сразу можно отправлять на прилавок супермаркетов.

То ли дело натуральные копченые блюда, которые можно приготовить самостоятельно. Необходимо только соорудить своими руками полезную коптильную конструкцию из металла на даче или в походных условиях и наслаждаться вкуснейшими деликатесами. Стоит заметить, что коптильня является незаменимым предметом для тех, кто любит охоту, рыбалку или просто является гурманом. Чтобы смастерить ее не потребуется специальных навыков, достаточно подобрать нужный чертеж или фото и воспроизвести сооружение, хотя, впрочем, можно обойтись и без этих атрибутов.

Содержание

• Интересные идеи коптилен
• Делаем домашнюю коптильню горячего копчения из металла (чертежи и фото)
• Как соорудить своими руками металлическую коптильню холодного копчения (чертежи и фото)
  • Изготовление металлической коптильни своими руками: видео
  • Металлическая коптильня для дачи: фото

Интересные идеи коптилен

1. Коптильня из ведра. Понадобится старое ненужное металлическое ведро, несколько решеток и деревянные опилки. В ведро вставляют решетки: одну в 10 см от дна, а вторую на расстоянии 5 см от первоначальной. На дно тонким слоем укладывают опилки и коптильня готова.

   Коптильня из металлического ведра

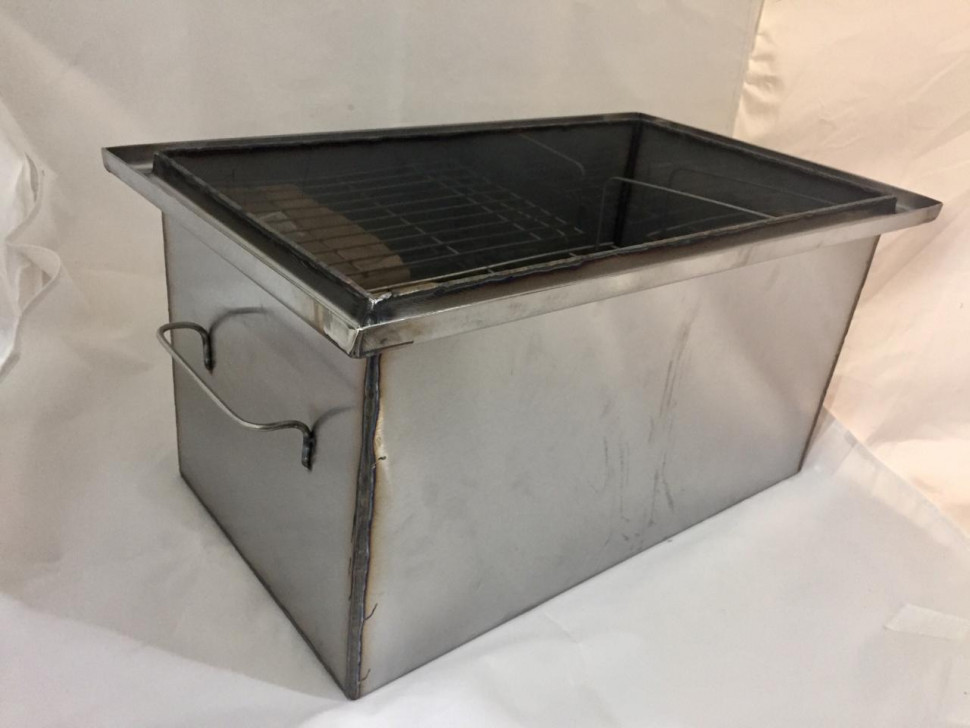

2. Коптильня из нержавеющей стали. Несложное приспособление, которое удобно использовать в походных условиях. Металлический короб, внутри которого привариваются решетки на расстоянии, как и в ведре. Конструкция устанавливается на костер или мангал, а сверху накрывается крышкой или листом железа. За 15-25 минут из такой коптильни можно получить аппетитную рыбу, мясо, курицу и т. д.
3. Металлические холодильники (б/у). Для этого варианта прекрасно подходят старые советские холодильники. Из них нужно достать все внутренности, крышу сверху срезать. Она будет выполнять роль дымохода. Необходимо установить три пары уголков, две из них для решеток коптильни, а нижняя – для поддона, на котором будет собираться жир и сок. На самом дне холодильника нужно установить электроплиту, после включения которой начнется процесс копчения.

   Коптильня из старого холодильника

4. Коптильня из бочки. Распространенный способ. Конструкция мало чем отличается от предыдущих вариантов. Коптильня оснащена решетками, поддоном для жира. Добавим дымоход и получится коптильня холодного копчения, а если ее разместить над огнем, то можно приготовить деликатесы горячего копчения.
5. Коптильня с гидрозатвором. Смастерить эту конструкцию дома не получится. Но ее с легкостью можно приобрести в магазине или на рынке. Ее отличительной чертой является резервуар, который наполняют водой. А благодаря герметичной крышке дым не выходит наружу, что дает возможность ее использования в квартире.

   Коптильня с гидрозатвором

Совет. Более подробно с вариантами можно ознакомиться, просмотрев видео.

Делаем домашнюю коптильню горячего копчения из металла (чертежи и фото)

Чтобы изготовить коптильню горячего копчения из металла своими руками вам понадобится:

• болгарка;
• арматура;
• аппарат для сварки;

При изготовлении коптильни из металла вам не обойтись без болгарки

• столярный угол;
• листовой металл толщиной 2 мм (67 х 157 см) – 2 шт.

Весь необходимый инвентарь готов, пора приступать к работе. Главное – строго следовать пошаговой инструкции.

Варианты горячих коптилень

1. Взять лист металла и разделить его на четыре одинаковые части с помощью болгарки. Это будут составные части коптильни. Сварить две части под прямым углом. Обязательно используйте столярный угол.
2. Аналогичные процедуры провести с оставшимися двумя стенками коптильни. Тщательно проварите внутренние швы конструкции, чтобы достичь ее полной герметичности.

   Сборка корпуса коптильни из металла

3. Из второго листа вырезать дно для коптильни. Его нужно будет аккуратно приварить к наполовину готовой коптильне.
4. Соорудите крышку. Для этого понадобится лист металла, размер которого должен превышать площадь коптильни.
5. Приварите к крышке дополнительные металлические полосы. Благодаря им крышка коптильни будет плотно закрываться.
6. Используйте арматуру для ножек и ручек, которые будут фиксировать поддон для сбора сока и жира.

   Компактная коптильня на металлических ножках

Такая несложная последовательность действий поможет вам соорудить домашнюю коптильню из металла для горячего копчения. Она прекрасно подойдет для приготовления сала, мяса, рыбы, дичи и т. д.

Как соорудить своими руками металлическую коптильню холодного копчения (чертежи и фото)

Отличие агрегата холодного копчения от горячего состоит в том, что температура намного ниже (порядка 35–40 градусов). Этот эффект достигается благодаря частичному охлаждению дыма во время его прохождения по специальной трубе. Процесс холодного копчения является более длительным.

Холодная металлическая коптильня

1. В земле вырыть яму 50 х 50 см и метровой глубины. Это будет топка. При желании ее можно обложить огнеупорными кирпичами.
2. Далее необходимо выкопать дымоход, который будет вести от топки до камеры коптильни. Его диаметр должен быть не менее 30 см.

   Схема обустройства коптильни для холодного копчения продуктов

3. Выкопать траншею, а сверху прикрыть листовым железом. Чтобы дым не выходил наружу, сверху листы железа присыпают грунтом.
4. Место, где будет соединяться дымоход и коптильня, оборудовать фильтром. Его роль может выполнять металлическая сетка с мелкими ячейками. Она не позволит попасть саже на продукты.

   Подготовка траншеи для дымохода

5. Саму камеру коптильни можно выполнить из металлических листов, сваренных друг с другом. Ее построение схоже с подготовкой короба для коптильни горячего копчения.

   Топка холодной коптильни

6. Вверху коптильной камеры устанавливают решетки, на которых висят крючки. На них удобно навешивать рыбу и мясо для копчения.

Внимание! Коптильня горячего копчения может выполнять роль конструкции холодного копчения, но для этого понадобится дымоход, который будет соединять топку и камеру.

Коптильня холодного копчения готова. Дело осталось за малым – приготовить ваши любимые блюда. Тонкий вкус, невероятный аромат и натуральность продуктов, гарантированное качество коптильни, выполненной своими руками. Соорудить ее сможет даже новичок, и это не займет много времени. Зато результат превзойдет все ожидания. Вы сможете порадовать своих друзей и близких новыми гастрономическими изысками.

Изготовление металлической коптильни своими руками: видео

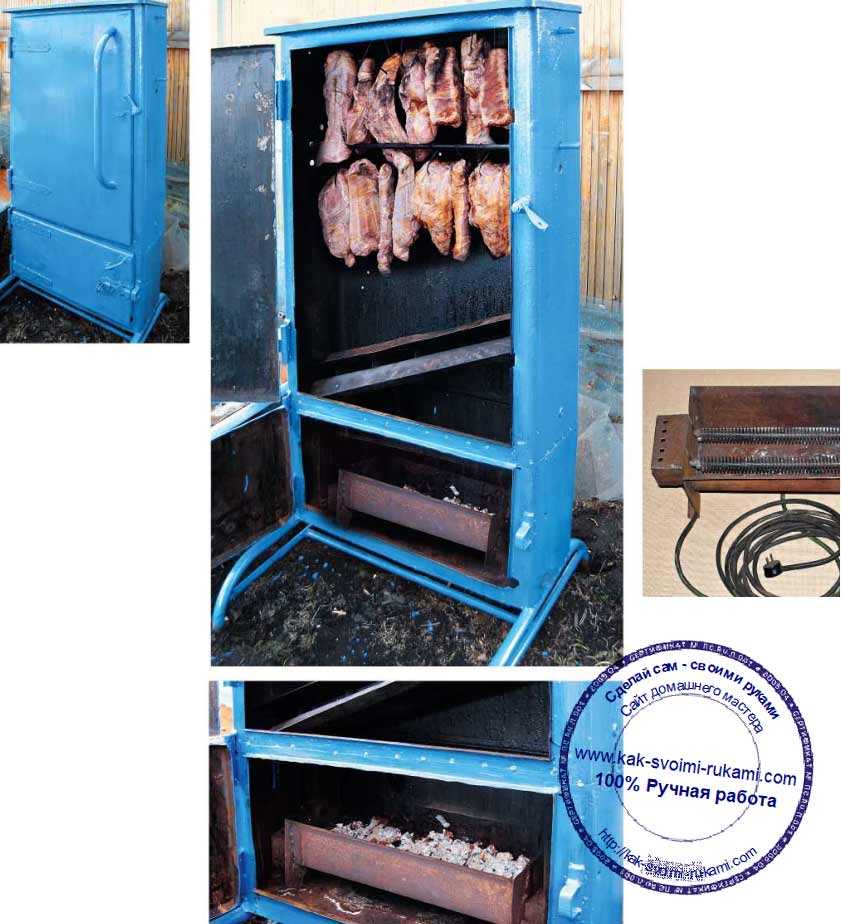

Металлическая коптильня для дачи: фото

Коптильня из листового металла своими руками

Коптильня из листового металла своими руками

Я, как настоящий самец человека, очень люблю кушать некоторых других животных, но не абы как, а с какой-нибудь кулинарной предысторией, например, копчеными. На этой почве родилась идея чего-нибудь накоптить самому. Было много прочитано о всевозможных способах копчения и конструкциях коптилок, но это лишь привело к пониманию того, что найти что-то путевое в «этих ваших интернетах» не так-то просто. Все (как минимум большинство) образцы из интернета были какие-то или совсем уж ущербные или чрезмерно гламурные. В основном коптилки тупо ставят в костер и держат чтобы уж наверняка сготовилось, ни о каком температурном режиме там и говорить не приходится. Не найдя готового решения, пришлось разбираться в технологии и мастерить свою собственную конструкцию. Все что будет здесь представлено это на 100% моя разработка. Ни одного чужого чертежа не было использовано. Строил я эту коптилку не по чьим-то идеям, а чтобы обеспечить соблюдение технологии горячего копчения. Некоторые решения совсем уж примитивные, но главное было отработать технологию, возможно позже переделаю на чистовую.

Итак, зачнем. Из листа 2 мм нарезаем заготовки. Можно и тоньше, но другого под рукой не было, да, и варить легче.

Получается совершенно замечательны железный ящик.

Шов сплошной по все длине. Абсолютная герметичность нам конечно не нужна, но все должно быть по возможности плотнее.

Из листа потоньше делаем корытце для сбора влаги и жира.



Крышка с рамкой для жесткости внутри и с термометром снаружи.

Все это собирается вот в такую конструкцию.

Такой красивый гробик получается в итоге. Позже гайки поменял на «барашки», удобнее.

Если кому нужны размеры, то есть пара рисунков (стыдно назвать это чертежами).

Когда покупал краску, думал, что это «радикально черный цвет», но какого-то фига это оказалось «золото». Изначально красил термостойкой пищевой краской, но оказалось, что ей обязательно нужна полимеризация, иначе она хоть и высыхает, но смывается даже водой. Пришлось везти на пескоструйку и перекрашивать обычной термостойкой краской из баллончика.

Пользоваться этим устройством очень просто: на дно насыпается щепа, сверху поддон для сбора капающих воды и жира, на решетку продукт, и все это на огонь. Но такая конструкция оказалась несовершенной — чтобы разжечь щепу приходилось поддавать жару, но тогда температура излишне повышалась и продукт получался не копченым, а скорее тушеным, это идеально для коктала, но совершенно неприемлемо для копчения.

Чтобы можно было более гибко регулировать температуру и дым, решил жечь щепу в отдельной камере. Фото процесса мало, но там все предельно просто: отверстия в дне, приварить саму камеру, сделать плотную дверцу на камеру.

Далее пример практического применения.
В качестве источника тепла у меня переносная газовая плита. Газ у меня из баллона, но можно использовать все, что удобно: плита на кухне, электроплитка, паяльная лампа. Дыма совсем не много и вполне можно коптить в проветриваемом помещении.

Кроме неудачной первоначальной конструкции, неудачным оказался и выбор материала, железо ржавеет и грязный конденсат капает на продукт. Надо было делать из нержавейки или из меди. Но чтобы ржавчина не марала продукт, достаточно обернуть внутреннюю сторону крышки пищевой фольгой. Только не надо закрывать термометр, будет врать. Кстати, чтобыт ермометр энергичнее реагировал на изменения температуры можно в латунную гильзу (или как она там называется) налить моторного масла или антифриза.

Нагреваем до 70-80 градусов.

Заправляем предварительно вымоченной (чтобы медленнее тлела) щепой дуба или ольхи, можно наверное и фруктовых деревьев.

На решетку кладем заранее замаринованное и подвяленное мясо. Маринад: вода, соль (80 грамм на литр воды, можно адыгейскую соль), перец молотый, перец горошек, лавровый лист, гвоздика, укроп и вообще все что нравится. Мариновать около суток в прохладном месте, потом около суток вялить. В теплую погоду можно наверное и не вялить, а то протухнет раньше чем завялится. А свинину так наверное и бесполезно вялить. На фото свиная корейка, толщиной в два ребра, вес 300-400 грамм. Габариты легко позволяют готовить 2,5-3 кг мяса или до 3 куриц. Теоритически можно установить две решетки, но мне и этой даже больше, чем надо. Если чисто для копчения, то можно было и меньших габаритов делать, но я еще и коктал в этом сундуке делаю.

Для начала около часа поддерживаем высокую температуру, потом опускаем до 40-45 градусов. Щепы хватает примерно на час или чуть меньше, по мере сгорания меняем угольки на свежую щепу. Еще через 4-5 часов вынимаем, должно быть готово, если нет, то коптим еще.

Bon appétit, как говорят французы, сам-то я не слышал, но кто бывал во Франции клянутся, что именно так они и говорят.

Источник: yaustal.com

Коптильня горячего копчения своими руками чертежи и фото из металла

Содержание

• 1 Эффективные коптильни, сделанные в домашних условиях
  • 1.1 Многофункциональная коптильня «Паровоз»
  • 1.2 Коптильня из газового баллона
  • 1.3 Походная коптильня
  • 1.4 Стационарная коптильня
  • 1.5 Простая коптильня из бочки
  • 1.6 Коптильня из трубы
  • 1.7 Коптильня из листового металла 3 мм
• 2 Изготовление самых простых конструкций
  • 2.1 Как собрать коптильню из баллона
  • 2.2 Коптильня горячего копчения из листов металла своими руками
  • 2.3 Коптилка из железной бочки
• 3 Изготовление дополнительных приспособлений
  • 3. 1 Как сделать простой генератор дыма
  • 3.2 Сушильный шкаф
  • 3.3 Установка дополнительного компрессора
• 4 Правила и принципы копчения

Для того, чтобы регулярно кушать ароматные копчености, не обязательно приобретать магазинную продукцию. Сегодня все больше людей приобретают специальные домашние коптильни. Их также можно сделать и самостоятельно, используя для этого подручные средства.

Эффективные коптильни, сделанные в домашних условиях

Лучше всего делать коптильню для домашнего использования из металла.

Такие конструкции будут иметь более долгий срок эксплуатации и отличные характеристики.

С их помощью можно будет приготовить копчености, которые ничем не будут отличаться от тех, которые сделаны с помощью заводских аппаратов.

Многофункциональная коптильня «Паровоз»

Данная конструкция имеет топку круглой формы, оборудованной откидной крышкой. В нее во время процесса нужно закладывать топливо. Также аппарат можно использовать в качестве гриля. Для этого нужно подготовить топливо, а сверху положить решетку. Это значит, что для переоборудования режима не нужно выполнять никаких трудоемких работ.

Для того, чтобы перенастроить конструкцию, стоит выполнить самые простые действия.

• Крышка топки откидывается;
• В топку нужно загрузить подходящий вид топлива;
• Дальше устанавливается решетка для барбекю;
• Разжигается огонь и после того, как перегорят дрова, на решетку можно класть мясо.

Рабочая камера коптильни «Паровоз» находится в дымовой трубе.

В более современных моделях дополнительно устанавливаются специальные заслонки, с помощью которых можно регулировать температуру.

В случае использования самодельного устройства, продукты нужно размещать внутри топочной камеры. Их можно подвесить на верхнюю крышку или выложить рядами на решетки.

Коптильня из газового баллона

Достаточно часто для сооружения коптильни своими руками используется старый баллон, который имеет все необходимые физико-технические параметры. Баллоны изготавливаются исключительно с крепких материалов с достаточно толстыми стенками. Соответственно, готовая конструкция не будет деформироваться под влиянием высоких температур и не потеряет свои эксплуатационные характеристики.

Использование баллона для коптильни имеет огромное количество преимуществ, к основным из которых можно отнести следующее:

• Средняя толщина стенок составляет 2,5 мм.
• Коптильня имеет небольшой размер, что позволяет установить ее в любом удобном месте.
• Не нужно тратить время на изготовление корпуса.
• Низкая стоимость материалов. Старые баллоны имеют невысокую цену и приобрести их не составит никакого труда.

Походная коптильня

Сегодня можно сделать самые разные коптильни, в том числе и походное устройство, которое можно взять с собой на отдых.

Вне зависимости от типа конструкции, любая коптильня будет состоять из некоторых обязательных элементов:

• Корпус с прочными стенками и дном;
• Решетка или же крюки, на которые будут подвешиваться продукты;
• Поддон для жира;
• Крышка с ручкой и дымоотводная трубка.

По количеству решеток можно определить количество ярусов в коптильне. При необходимости, их можно заменить на крючки, на которые будут подвешиваться продукты.

Для качественной походной конструкции лучше всего воспользоваться листами нержавеющей стали, толщина которых будет превышать 1,5 миллиметра.

Стационарная коптильня

Данная конструкция имеет большие габариты. Устанавливать ее можно только на открытом воздухе. Стоит отметить, что во время расчетов размера нужно помнить о том, что коптильня должна выступать за пределы топки или мангала минимум на 5 см как спереди, так и сзади.

Простая коптильня из бочки

Одним из наиболее простых вариантов домашней коптильни, считается устройство, которое изготавливается из обычной бочки. Используется устройство как для холодного метода копчения, так и для горячего.

Самодельный аппарат имеет достаточно простую конструкцию и ее можно легко собрать собственными руками. Для этого не обязательно иметь специальные знания, а основные элементы можно подобрать из подручных средств. Простая коптильня из бочки имеет некоторые особенности и достаточно много преимуществ, с которыми желательно предварительно ознакомиться.

• Для сборки подойдут самые простые материалы, которые можно отыскать в любом хозяйстве.
• Можно сделать уникальным не только дизайн, но и ключевые особенности. За счет этого сделанный собственными руками агрегат будет единственным и неповторимым.
• На сборку коптильни из бочки уйдет всего несколько часов, после чего можно приступать к процессу копчения.
• За счет того, что устройство имеет простые конструктивные особенности, работает оно очень эффективно и позволяет приготовить вкуснейшие копчености.
• Если сравнивать с покупкой коптильни заводского производства, устройство с бочки, имеет невысокую стоимость.

Коптильня из трубы

Данный вариант также можно назвать весьма простым. Понадобится минимальный набор материалов и инструментов, простой чертеж или схему, которые без проблем можно отыскать в Интернете и немного времени. Коптильню можно сделать разного размера.

Единственным условием есть то, что использовать нужно трубу с достаточно большим диаметром.

В таком случае в нее будет удобно помещать топливо и продукты, которые получаются в столь простой конструкции очень вкусными.

Коптильня из листового металла 3 мм

Аппараты такого типа, для изготовления которых используется достаточно толстый метал, отличаются долгим сроком эксплуатации.

Они не будут терять свои характеристики и портиться даже в том случае, если на них регулярно воздействовать высокими температурами.

Такие коптильни удобны в использовании, а сделать их своими руками не составит никакого труда.

Изготовление самых простых конструкций

Для того, чтобы побаловать своих родных вкусными копченостями, можно сделать самостоятельно самый простой вариант коптильни. Она будет иметь характеристики ничуть не хуже, чем у большинства заводских моделей, но при этом стоимость конструкции будет минимальной, ведь все необходимые материалы имеются в распоряжении у каждого человека.

Как собрать коптильню из баллона

Чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний.

Для того, чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний. Схему простейшего устройства можно отыскать в интернете и уже по ней проводить сборку.

Инструменты и материалы

Для работы нужно заранее подготовить материалы и инструменты, которые могут понадобиться.

• Старый баллон.
• Отрезки трубы для ножек.
• Гайки.
• Эжектор, компрессор.
• Решетки и емкость для сбора жира.
• Дверные петли.
• Листовой металл.
• Ручная ножовка.
• Специальный резак или болгарка.
• Сварка.

Чертежи и схема сборки

Представленные в интернете схемы и чертежи самодельной конструкции с газового баллона могут иметь примерные размеры.

Ориентироваться стоит на то, какие вы собираетесь коптить объемы продукции.

Пошаговая инструкция

Для того, чтобы коптильня получилась достаточно эффективной, стоит следовать простой инструкции.

1. На баллоне нужно разметить, в каком месте будет находиться дверка коптильни. От краев баллона нужно отступать минимум 10 см. Не нужно сразу полностью выпиливать дверцу. Она немного отгибается, затем привариваются петли. Только потом дверца допиливается окончательно.
2. Дымовую трубу нужно вставить в колено, которое предварительно приваривается на место горловины баллона. К дымовой трубе приваривается заслонка, чтобы во время эксплуатации коптильни можно было без проблем регулировать выход дыма.
3. В противоположной от дымовой трубы стороне необходимо вырезать отверстие, которое будет соединять непосредственно топку и коптильню. Желательно дополнительно по краям отверстия приварить небольшую полоску металла, чтобы конструкция не портилась во время нагревания.
4. В нижнюю часть коптильни устанавливается небольшой лист из стали, чтобы с его помощью можно было собирать жир. Для изготовления решетки подойдут металлические прутья.

Коптильня горячего копчения из листов металла своими руками

Для самостоятельно изготовления коптильни можно использовать прочные металлические листы.

Для изготовления коптильни можно использовать прочные металлические листы.

Конструкция будет обладать долгим сроком эксплуатации и отличными характеристиками. Изготовить ее не сложно, нужно только внимательно следовать инструкции.

Что потребуется для рабочего процесса

Для того, чтобы работа шла быстрее, нужно заранее подготовить все необходимое.

• Болгарку;
• Сварочный аппарат;
• Столярный угол;
• Металлические листы, толщина которых будет достигать 3 мм;
• Метр;
• Арматура.

Процесс сборки

Важно выполнять все этапы по очереди, чтобы правильно собрать конструкцию для горячего копчения.

1. Подготовленный металлический лист режется с помощью болгарки на четыре одинаковые части. Две части нужно соединить под углом в девяносто градусов, используя сварочный аппарат.
2. К конструкции, которая получилась, необходимо приварить те части листа, которые остались и при этом соблюдать указанные выше пропорции. Внимательно нужно обрабатывать внутренние швы. В них не должно быть ни одной щели, чтобы готовая конструкция получилась полностью герметичной.
3. Со второго металлического листа нужно вырезать с помощью болгарки дно для коптильни. Затем оно приваривается к стенкам конструкции.
4. В качестве крышки можно использовать кусок металлического листа, который будет иметь площадь немного больше, чем вся коптильня. По краям крышки дополнительно приваривается полоска железа, чтобы полученная конструкция была герметичной. К крышке стоит приварить ручку для более удобной эксплуатации.
5. В последнюю очередь делается подставка для уже готовой конструкции.

Коптилка из железной бочки

Очень часто для изготовления коптильни своими руками используется металлическая бочка.

Она имеет практически такое же устройство, как и многие другие модели самодельных конструкций.

Необходимые инструменты

Во время работы могут понадобиться такие инструменты, как:

• Болгарка;
• Сварочный аппарат;
• Метр;
• Ручная ножовка.

Инструкция по сборке

Для того, чтобы коптильня получилась максимально эффективной, стоит следовать подробной инструкции:

• Использовать нужно чистую железную бочку. С нее предварительно срезается крышка. В дальнейшем ее можно будет использовать вместо поддона, куда будет собираться жир.
• В боковой части необходимо вырезать проем для дымохода.
• В верхней части нужно закрепить решетку, на которой будут находиться продукты. К решетке также можно прикрепить крючки. Если бочка имеет большой размер, то допустима установка сразу нескольких решеток. Минимальное расстояние между ними должно быть не более 20 сантиметров.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

От трубы, которая будет выполнять роль корпуса, отрезается небольшая часть, длина которой составляет примерно 50-80 сантиметров.

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Установка дополнительного компрессора

Для дополнительного компрессора можно использовать простой компрессор из аквариума, который оборудован трубкой из пластика. Сквозь нее будет проходить под влиянием небольшого давления воздух. Трубка вставляется в поперечную трубу, которая соединяет между собой коптильню с дымогенератором. Лучше всего установить еще один дополнительный штуцер, чтобы совершенно все соединения были максимально плотными.

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

• Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
• На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
• В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
• На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
• Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
• Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Изготовить коптильню своими руками очень легко.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

чертеж, размеры, фото и видео

Домашнее копчение становится все более популярным среди обычных людей. Ведь это и не удивительно. Готовая продукция при должном опыте не идет ни в какое сравнение с магазинными или залежавшимися базарными копченостями. Кроме того, это ощутимая экономия. Вы вкладываете только в само мясо и щепу, если ее негде настругать самостоятельно. Получаете же взамен огромное множество вариантов приготовления от обычного сала, рыбы, птицы и мяса, до колбас.

Большим преимуществом копчения в домашних условиях является неприхотливость к емкости, в которой происходит данный процесс. Тут и дальше рассматриваем только горячее копчение, потому что холодное – отдельная большая тема. Под эти нужны часто используют бочку, выварку, газовые баллоны, даже ведра и кастрюли. Отнесем их к подручным средствам, изготовление которых не требует особых нюансов. Мы же рассмотрим современную коммерческую конструкцию коптильни с чертежом. Она позволяет заниматься копчением на улице, брать с собой на природу и даже готовить у себя на кухне в многоэтажном доме. Ее отличительной характеристикой является использование гидрозатвора препятствующего проникновению дыма с внутренней камеры в окружающее пространство.

Содержание:

• Устройство коптильни горячего копчения
• Принцип работы коптильни
• Толщина металла для коптильни
• Форма коптильни
• Плоская крышка или домиком для коптильни
• Размеры и чертежи коптильни
• Размеры представленной коптильни
• Чертеж решетки
• Чертеж поддона
• Чертеж основания (ящика)
• Чертеж гидрозатвора
• Чертеж крышки
• Чертеж торцевой стенки крышки
• Установка градусника
• Заключение

Устройство коптильни горячего копчения

Кто сталкивается впервые до конца не понимает, как устроения коптильня горячего копчения.

Давайте для начала разберем этот вопрос, чтобы в будущем было легче сделать ее самостоятельно.

• Коптильная камера — это ящик прямоугольной или квадратной формы. Также может быть цилиндрической. В верхней его части располагается желоб, выполняющий функции гидрозатвора и упора для крышки. С наружной части может иметь ручки для удобного переноса.
• Гидрозатвор в коптильне заполняется обыкновенный водой. Она герметизирует стык, через который не может выйти дым.
• Крышка закрывает коптильню для удержания большей части дыма внутри камеры, за счет чего продукт начнет им пропитываться.
• Трубка (патрубок, сапун) нужен для отвода излишков дыма через крышку. На нее в домашних условиях одевается шланг, который другим концом выводят в вентиляцию или окно.
• Термометр устанавливается опционально для визуальной оценки скорости прироста температуры и его максимального значения. Дает весьма относительные показания.
• Жироуловитель в коптильне – это поддон с выступающими краями, служит для сбора капающего жира с продуктов. Если его не будет, то жир начнет интенсивно попадать на тлеющую щепу. Такой дым не только становится горьким, но и опасный для человека. С низу имеет ножки, которые приподнимают на несколько сантиметров ее над щепой.
• Решетка дает возможность выложить на ней будущие копчености. Чаще всего делают из двух раздельных ярусов. В случае габаритной закладки, типа курицы, вторую решетку убирают.

Принцип работы коптильни

Коснемся этой темы поверхностно, потому как не является основной в данной статье, но дающей представление о технологии.

На дно коптильни засыпают равномерно некоторое количество щепы. Сверху ставят поддон для жира. Чтобы в дальнейшем было легче его отмывать – каждый раз сверху кладут пищевую фольгу или насыпают песок. На ярусы выкладываются мясные продукты. Закрывают все крышкой. В паз гидрозатвора наливают воду, так, чтобы она не доходила до края бортика. Стекающий конденсат с крышки будет в нем накапливаться, что вызовет переполнение. В уличных условиях нет необходимости использовать гидрозатвор, только внутри жилых помещений. При необходимости одевают шланг на штуцер в крышке. Далее коптильню располагают над источником температуры. Это может быть костер, газовая или электрическая плита. После появления первого признака дыма засекают время, соответствующее режиму копчения. На отсутствие постоянной горечи влияет максимальная температура, а также как быстро набирается градусы. Нужно стараться поддерживать интенсивность дыма на минимуме, это очень важно. По окончанию свежеприготовленные копчености дают подойти в течение ночи или суток в холодильнике для получения более однородного вкуса.

Толщина металла для коптильни

Выбор в первую очередь должен зависеть от места использования коптильни. Ее стенки имеют определенную теплоемкость, которая во время нагревания начинает работать как казан. Это позволяет лучше распределить температуру внутри камеры между нижним и верхним ярусом. На открытом воздухе, в отличие от домашних условий, присутствует ветер забирающий часть тепла, сам воздух может быть холодным. В результате получим хорошо прогретый низ и недостаточно края с крышкой.

С точки зрения удобства изготовления коптилен толстый металл удобнее при сварке. Шов получается более равномерный, с меньшим риском быть прожженным. Особенно важно это при сваривание простым электродом без большого опыта. К неудобствам можно отнести приложение большей силы для сгибания.

Мы рекомендуем остановиться на холоднокатаной стали толщиной 2 мм. Менее желательно применение стали 1.5 мм, а вот 1мм пойдет разве что для миникоптилень с полуавтоматом. Приветствуются жаропрочное покрытие или травление.

Форма коптильни

Как уже писалось выше существует их три вида. По нашему мнению, наименее практичная квадратная, затем цилиндрическая. Попробуем объяснить свою точку зрения. Формат напрямую влияет на те копчености, которые хотим получить. В принципе никаких проблем нет с объемом, пока не столкнемся с ограничениями по длине при попытке разместить сколько-нибудь крупную рыбу. Коптильни с гидрозатвором предназначены только для горизонтальной загрузки. Ширина в этом случае имеет важное значение. С другой стороны, в домашних условиях габариты должны ограничиваться размером вашей плиты и занимать две конфорки. Также место для хранения может накладывать свои ограничения. Так что более квадратные формы подойдут скорее для удобств с частой транспортировкой на природу, к примеру.

В продаже все чаще появляются высокие цилиндрические с достаточно высоким ценником и из нержавеющей стали. Для закрепления все нужно обвязывать с петельками, за которые затем подвесите на крючки. Не забываем, что по середине проходит стержень для подвеса отнимающий полезное место. Также распределение температуры весьма неэффективное. Большая высота создает большой перепад между низом и верхом. Проще говоря, это не старая привычная бочка во дворе.

Плоская крышка или домиком для коптильни

Крышка домиком сложнее при изготовлении, так как имеет дополнительные плоскости, больше сварочных швов. Неоспоримый плюс в возможности постоянно скатываться конденсату в паз гидрозатвора. У кого плоская крышка вынуждены закрывать продукцию пищевой фольгой. Такая влага собирает в себя сажу, концентрацию дыма. В тех местах, куда она капнет появится черное и горькое пятно, которое уже не выветрится никогда. На данный момент большинство производителей практически отказались от простых крышек, оставив их только на нержавейке.

Размеры и чертежи коптильни

На этом закончим теоретическую часть и перейдем непосредственно к практической. В качестве обзора возьмем готовую коптильню средних размеров. Данным экземпляром достаточно часто пользуются в бытовых условиях на газовой плите с двумя конфорками. Следующая по размеру слишком габаритная и предназначена больше для улицы.

Задача данного раздела дать читателю базовые размеры коптильни горячего копчения. По его желанию он может их повторить один в один, либо изменить пропорции до желаемых результатов исходя из потребностей и материалов.

В интернет-магазинах принято указывать в основном внешние размеры, в которые входят также и боковые и верхние ручки. Это малозначительная информация, хоть и внушительная для покупателя. Делая коптильню своими руками начинать проектирование желательно с внутренней рабочей камеры с учетом типа крышки. Домиком добавит дополнительные 2-5 сантиметров.

Размеры представленной коптильни

Размер коптильни горячего копчения
Внешний размер:
Ширина, мм	445
Длина, мм	240
Высота, мм	265
Внутренний размер:
Ширина, мм	400
Длина, мм	200
Высота, мм	*200

*Высота только по основанию без учета рельефа крышки

Чертеж решетки

Размер решетки коптильни
Ширина, мм	190
Длина, мм	390
Шаг перемычек, мм	40
К-во перемычек, шт	*4
Диаметр проволоки, мм	3

*Приведено количество только внутренних перемычек

В ходе эксплуатации коптильни с такими решетками оказалось, что она должна иметь дополнительные перемычки по длине около 3-4 штук.

Без них сложнее уложить продукты, которые могут провалиться. Это относится к рыбе, тонкому салу и др.

Чертеж поддона

Размер поддона коптильни
Толщина стали, мм	0.8-1
Ширина, мм	185
Длина, мм	380
Высота бортиков, мм	20
Высота ножек, мм	20

Чертеж основания (ящика)

Табличные данные могут иметь в вашем случае погрешности в зависимости от выбранной толщены металла и потерь на радиус изгиба. Существует несколько методик, по которым можно сварить ящик коптильни.

1. Каждая плоскость является отдельной выкройкой

2. На цельном листе сгибаются все вертикальные плоскости и приваривается низ

3. С цельного листа сгибается низ с широкими сторонами, а торцы привариваются

Представленная коптильня собиралась по третьему варианту на гибочном станке без предварительной пропилки пазов.

Размер основания коптильни
Раскройка листа:
Ширина, мм	400
Длина, мм	600
Раскройка торца:
Ширина, мм	197
Высота, мм	200

На торцевых стенках с внутренней стороны приварено две металлические полосы выполняющие роль опоры для верхнего яруса. Крепится она на расстояние 60мм от верхнего края.

Размер площадки под решетку
Ширина, мм	100
Длина, мм	15

Чертеж гидрозатвора

Часто гидрозатвор делают из готового уголка небольшого размера, либо доводят болгаркой, имеющийся в наличии. Это намного удобнее, чем его гнуть с листового металла не имея специнструмента.

Размер гидрозатвора
Рейка по ширине:
Внешняя ширина, мм	440
Внутренняя ширина, мм	400
Высота, мм	20
Рейка по длине:
Внешняя ширина, мм	240
Внутренняя ширина, мм	200
Высота, мм	20

Чертеж крышки

В данном случае крышка предлагается в форме домика из цельного листа с ввариваемыми боковыми торцами. Для удобства их можно собрать из отдельных полос. Если совсем нет желания, то можно ее заменить на плоскую учитывая в дальнейшем ее недостатки при копчении.

Толщина стали также выбрана 2мм.

Размер крышки коптильни
Размер проекции крышки:
Ширина, мм	420
Длина, мм	230
Полный размер листа крышки:
Ширина, мм	420
Длина, мм	260

Чертеж торцевой стенки крышки

Чертеж пластины из которой делается крышка коптильни изображен на рисунке.

Установка градусника

Для тех, кто самостоятельно осваивает азы горячего копчения не лишним станет установка термометра. Они бывают электронные и механические. Оба не будут показывать точные измерения по многим причинам. Мы этому посвятили отдельно снятое видео, где вы сможете узнать о многих нюансах механических градусников.

Заключение

Во время подготовки статьи о том, как сделать коптильню своими руками мы нашли два достаточно интересных ролика на ютубе с наглядной демонстрацией всего процесса. Самое важное в них, сварка ведется обычным электродом.

В первом видео показывается на сколько легко можно собрать коптильню горячего копчения из старого ржавого листа метала в обычных гаражных условиях. Из замечаний это близкорасположенные к центру ручки с перемычками на жировом поддоне. Они мешают удобно положить на дно фольгу. В остальном, это кладезь чужого опыта.

Второе видео более технологичное. Каждый элемент состоит из отдельно вырезанных деталей. Уделено внимание сборке крышки треугольной формы. Но тут на наше мнение не лучшее решение по изготовлению внутренней части с решетками и поддоном. Также диаметр патрубка слишком большой, достаточно с внутренним отверстием 10 мм.

• У нас часто ищут:
• коптильня для дома
• коптильня из нержавейки с гидрозатвором

Коптильня своими руками — 90 фото лучших вариантов. Чертежи, размеры, из кирпича, инструкция и советы!

Многие из нас мечтают иметь собственную коптильню, но по разным причинам откладывают реализацию этой затеи. Главная причина — цена. Коптильня холодного копчения обойдется в значительную сумму. Для горячего дешевле, однако чаше мы предпочитаем все же блюда холодного копчения.

Нас останавливает сложная технология приготовления таких блюд. Тем не менее качество всего, что приготовлено собственными руками, конечно же, не сравниться ни с чем. Поэтому мы часто мечтаем о том, чтобы на загородном участке появилась собственная коптильня.

По своему опыту могу с уверенностью сказать, что каждому под силу создать этот технически несложный агрегат. В интернете найдутся самые разнообразные варианты самодельной коптильни на любой вкус и бюджет.

Краткое содержимое статьи:

На чем остановить свой выбор

Те, кто никогда не сталкивался с подобным устройством, должны учитывать, что для холодного и горячего копчения применяются разные технологии. Соответственно, разным будет и коптильное оборудование.

Для горячего можно использовать небольшой железный ящик с крышкой любой формы. Чем плотнее крышка, тем быстрее пойдет процесс. На дно ящика кладется решетка с небольшими отверстиями. Под неё укладывается деревянная щепа из ольхи, дуба или осины. Здесь можно использовать почти любое дерево.

Не рекомендуется сосна и ель из-за большого содержания смолы, которая дает сильный смоляной привкус.

Обратите внимание: Что бы правильно почистить посуду и инструменты рекомендуем посетить портал https://hozjajkainfo.ru здесь вы найдете много идей для настоящей хозяйки (+инструкции от профи)

Между решеткой и дном должно быть достаточное расстояние, чтобы решетка не касалась дерева. Накрываем все это плотной крышкой и ставим на огонь. Можно на открытый, можно на газовую горелку, а можно и на обычные угли для шашлыка.

Подгореть здесь ничего не может, так как щепа предварительно вымачивается в простой воде, чтобы шел процесс тления, а не горения. Ни в коем случае нельзя допускать, чтобы дерево горело.

Всё займет от двадцати до сорока минут. В интернете затем можно разместить фото коптильни сделанной своими руками и обсудить рецепты собственного приготовления. Все это, конечно же, стоит делать самому.

А на вопрос холодное или горячее ответ достаточно простой. Кому что нравится. У меня, например, на даче две коптильни собственной конструкции, которые много лет удовлетворяют мои кулинарные фантазии.

Особенности холодного копчения

Для холодного копчения применяется более сложное устройство, которое под силу изготовить самому. Прежде всего возникает вопрос — из чего сделать коптильню.

Самое оптимальное из нержавеющего металла. Однако, нужно учитывать, что такой агрегат состоит из трех основных частей. Основная часть — это сам коптильный шкаф. Затем так называемый генератор дыма, который производит дым для копчения.

Дым поступает в коптильный шкаф, где и происходит процесс холодного копчения. Холодным процесс можно назвать условно, так как для качественного приготовления продукта нужна плюсовая температура порядка двадцати градусов.

Если все происходит на улице в холодное время года, то необходимо предусмотреть подогрев коптильного шкафа. Для этого подойдет обычная лампа освещения. Светодиодная лампа не подойдет, она выделяет недостаточное количество тепла.

Немаловажный элемент для качественного приготовления — сушильный шкаф. Это устройство избавляет продукт от излишней влаги.

Процесс сушки можно производить на открытом воздухе. В этом случае нужно будет выполнить все необходимые условия сушки продукта на открытом воздухе. Можно совместить сушильный и коптильный шкаф в одном пространстве.

Из чего же проще всего изготовить устройство для копчения

Самый постой вариант — обычная бочка, которая найдется почти в каждом хозяйстве. Чем она больше, тем производительней должен быть и дымогенератор. Для домашнего производства вполне подойдет коптильня из бочки на пятьдесят — сто литров.

Если в хозяйстве бочки не нашлось

На самом деле подойдет любой металлический ящик из домашней утвари. Например старый холодильник. Коптильня из холодильника вполне приемлемый вариант. Здесь можно совместить коптильную камеру, генератор дыма и сушилку в одном корпусе.

Для тех, кто любит строить на века

Вполне возможно построить своими руками коптильню из кирпича. Здесь полет фантазии неограничен и всё оборудование можно объединить в одном пространстве.

Строить лучше всего там же, где расположен мангал или поблизости. Это самый надежный и долговечный вариант.

Из собственного опыта

У меня есть своя пошаговая инструкция как сделать коптильню горячего копчения своими руками. Основную и наиболее громоздкую часть конструкции я сделал из клееных деревянных панелей, купленных в хозяйственном магазине. Сосна для этого вполне подошла.

При помощи шурупов собрал куб размером 80 на 80 сантиметров, высотой один метр — это размер готовых панелей. Сверху плотная крышка из того же дерева. Изнутри все пространство покрыл толстой алюминиевой фольгой, так как дерево, особенно сосна, выделяет много смолы, что не очень хорошо для пищевых продуктов.

В крышке просверлил отверстие диаметром 50 миллиметров для дымохода. Подошла обычная водопроводная труба из пластика. Сбоку приделал дымогенератор.

На его конструкции остановимся отдельно

Я пошел по наиболее оптимальному пути и купил готовое устройство. Это было проще, так как в комплект входил небольшой компрессор, который помогает нагнетать дым в коптильню. Компрессор можно не использовать.

Если конструкция изготовлена правильно, то дым будет поступать в достаточном количестве и без дополнительных приспособлений. Но с компрессором надежней. Такой генератор нетрудно сделать самостоятельно.

Как собрать генератор дыма

Подойдет любая металлическая труба диаметром 80-100 миллиметров. В её нижней части делаем несколько отверстий. Затем на металлическую поверхность, для этого подойдет старая сковородка, насыпаем немного заранее замоченной щепы и разжигаем её.

Когда дерево разгорится, точнее начнет тлеть, накрываем его трубой. Отверстия должны давать необходимый приток воздуха для поддержания процесса тления. В идеале низ трубы нужно заварить и проделать одно большое отверстие для заполнения щепой и притока воздуха.

В боковой части трубы необходимо предварительно поделать отверстие на уровне две трети от нижней части и вставить туда горизонтальную металлическую трубу так, чтобы она соединяла коптильный шкаф и дымогенератор.

Верхнюю часть накрываем плотной крышкой и следим, чтобы дым не сочился из неплотных соединений. Если все сделано правильно, то весь дым будет поступать в коптильню и процесс пройдет качественно и достаточно быстро.

Как установить дополнительный компрессор

Для этого подойдет обычный аквариумный компрессор с пластиковой трубкой, через которую под небольшим давлением проходит воздух. Эту трубку нужно вставить в поперечную трубу, которая соединяет генератор и коптильный шкаф. Лучше всего предусмотреть дополнительный штуцер. Все соединения должны быть очень плотными. Теперь можно коптить.

Сушильный шкаф

Лучше всего использовать специальный сушильный шкаф, который избавит наш продукт от излишней влаги. Его тоже вполне под силу изготовить самостоятельно. Я купил пластиковый ящик с плотной крышкой объемом 20 литров. В боковую его часть вставил небольшой вентилятор. Подойдет любой из тех, что найдется в Вашем хозяйстве.

Кладем, а лучше подвешиваем, предварительно засоленный продукт в сушильный шкаф. Включаем вентилятор и ждем 2-3 дня до полной просушки. Сейчас не принято это делать на открытом воздухе, лучше в сушильном шкафу любой конструкции.

Нужно учитывать, что чем сильнее поток воздуха, тем быстрее пройдет подготовка к копчению. Немаловажно и то, какая температура окружающей среды. В летнее время года нельзя ставить сушилку на солнце, а лучше найти прохладное место где-то в сарае или погребе. Если все сделано правильно, то процесс копчения займет порядка 40-50 минут.

Можно коптить и более длительное время, но здесь можно переборщить и тогда Ваше блюдо приобретет горьковатый привкус. Рецептов, как и сколько коптить тот или иной продукт бесконечное множество в интернете.

Фото коптильни своими руками

Сохраните статью себе на страницу:

Пост опубликован: 18.11

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

Мангал с коптильней из металла своими руками.

Чертежи и фото

Простые материалы, инструмент, немного «умелых рук» и свободного времени – все, что нужно для того, чтобы сделать мангал с коптильней из металла своими руками по чертежам и фото. Эта статья будет интересна всем любителям пикников и выездов на природу, тем, кто ищет, чем разнообразить шашлычное меню, охотникам и рыболовам, а также просто любителям копченостей.

Полезная статья: Мини-коптилки своими руками

Коптильня из подручных материалов

Магазины предлагают огромный выбор копченого мяса и рыбы, но они являются скорее продуктом химической промышленности, нежели кулинарии. Затратив чуть больше времени, можем получить натуральные копченые продукты, с замечательным вкусом и умопомрачительным запахом, приготовленные в собственной коптильне.

Для изготовления простейших коптилен по чертежам и фото используют старую железную бочку или ведро. Внутрь емкости вставляются решетки (одна или две) и, по возможности, поддон для стекания жира. На дно кладут древесные опилки из плодовых пород. Закрываем бочку крышкой или листом металла, помещаем над огнем и получаем продукты горячего копчения.

Фото мангала из бочки

Коптильня из металлического ящика или старого холодильника – хороший способ использовать подручные материалы и подарить им вторую жизнь. Из холодильника необходимо удалить внутреннюю пластмассовую обшивку и срезать верх. Внутри корпуса закрепляются уголки, на которые устанавливают решетки и поддон. На дно холодильника помещают электроплитку, а на нее сковороду с опилками.

Старый холодильник можно использовать и для холодного копчения. Для этого подготовленный как описано корпус холодильника помещают на возвышении, просверливают отверстие в днище и подсоединяют трубу длиной 2-3 метра. Второй конец трубы ведет к топке. Если на участке нет естественного уклона, необходимо проложить трубу дымохода в траншее, обеспечив угол наклона. Дрова и опилки, горящие в топке, будут давать дым, который, поднимаясь по трубе, попадет в камеру с продуктами.

Коптильня для горячего копчения по чертежам и фото

Для коптильни используем листовой металл толщиной 1,5-2,0 мм и арматуру. Из оборудования нам понадобится сварочный аппарат и болгарка. После из листа металла вырезаем стенки коптильни, дно и крышку.

Чертежи мангал-коптильни

Стенки попарно свариваем между собой, затем к получившейся заготовке привариваем дно. Для соблюдения герметичности, все швы должны быть тщательно проварены изнутри изделия. Для уменьшения количества сварных швов можно использовать металлическую полосу достаточной длины. Для того чтобы согнуть металл, места сгиба необходимо прорезать болгаркой на 1/3 глубины.

Крышка должна иметь размеры большие, чем ящик коптильни. По краям листа привариваем арматуру, крышка должна закрываться плотно. Внутри ящика коптильни делаем из арматуры упоры для установки решеток и поддона для сбора жира.

Чертеж кирпичной коптильни

Сами решетки можно сделать из зачищенных электродов различного диаметра, сваренных между собой.
Если коптильню планируется использовать в закрытых помещениях, крышку лучше оснастить гидрозатвором по чертежам или фото. Он препятствует активному выходу дыма из коптильни, и, с другой стороны, уменьшает доступ кислорода в зону горения щепок, не давая им вспыхнуть.

Фото простого мангала

По краю ящика коптильни приваривают П-образную арматуру выемкой вверх. Края крышки входят в образовавшийся паз. В этот паз наливается вода. Для выхода дыма в крышке делается отверстие. Можно сделать крышку выпуклой. При этом конденсат, образующийся при копчении, стекает в паз гидрозатвора и продукты остаются сухими. При горячем копчении уже через 30-40 минут можно пробовать рыбу и куриные крылышки, а через час – целую курицу.

Фото коптильни из газового баллона

Коптильня для холодного копчения своими руками

Холодное копчение считается менее вредным, чем горячее, так как на продукты попадает только дым, а не продукты горения. Короб коптильни собирается аналогично коптильне для горячего копчения. К дну коптильни присоединяем трубу, через которую в нее будет попадать дым из топки. Труба должна иметь диаметр 25-30 см. и длину не менее 2,5 метра.

Чертеж коптилок

Между топкой и коптильней по чертежам и фото нужно предусмотреть перепад высоты минимум 80 см., чтобы обеспечить тягу в трубе. Для этого топку устраивают в яме, а коптильню поднимают на ножках из арматуры.

Выкапываем яму под топку размером 70*70 см. и глубиной 1-1,5 метра. Можно стенки топки обложить кирпичом или сделать топку из металлического ящика. Крышка топки должна закрывать ее достаточно плотно и препятствовать выходу дыма. Трубой дымохода соединяем топку и коптильню.
Осталось разместить продукты в мангале, засыпать в топку опилки плодовых деревьев, поджечь и закрыть топку крышкой. Время приготовления продуктов холодного копчения длиннее, чем при воздействии горячим дымом примерно вдвое. Учитывайте это, особенно, когда коптите мясные изделия.

Мангал с коптильней из металла своими руками сделать легко с помощью чертежей и фото. Используйте подручные материалы, чтобы изготовить коптилку для дачи с минимальными затратами. Уголок с барбекю станет любимым местом для отдыха ваших друзей и членов семьи, поэтому обустройте его наилучшим образом. Теперь у вас будет возможность научиться коптить рыбу и мясо в домашних условиях и удивлять гостей вкусными новыми блюдами.

23 потрясающих чертежа коптильни своими руками, которые можно построить на заднем дворе

Вам нравится коптить мясо?

Я имею в виду, кто не любит домашний бекон или ветчину? После недавнего знакомства с миром копчения мяса я должен сказать вам, что считаю, что каждый должен иметь какой-нибудь коптильню и делать свои собственные мясные творения. Это так вкусно!

Но как построить коптильню? Каковы ваши варианты размещения курильщика на вашей территории?

Что ж, проведя множество исследований перед созданием собственной коптильни, я узнал, что существует множество различных вариантов.

Итак, я собираюсь предложить вам лучшие планы и идеи коптильни, которые может предложить Интернет.

1.

Коптильня из кедра своими руками

Эта коптильня — прекрасный вариант. Он построен из бетонных блоков и кедрового дерева. В нем достаточно места, чтобы повесить много мяса.

Также есть возможность хранить дрова для копчения сбоку под навесом. Но обучающая программа — это то, что отличает эту коптильню от других. Он очень тщательный и содержит много фотографий, чтобы сделать сборку немного проще.

Посмотрите этот вариант копчения продуктов

2. 11-ступенчатая коптильня

Эту коптильню легко построить. Выглядит простовато, но со своей задачей точно справится. Когда люди наткнутся на эту коптильню на вашем участке, они могут подумать, что это уборная.

Однако на самом деле это простой деревянный сарай, предназначенный для копчения мяса. Учебник подробный, поэтому прохождение процесса должно быть простым. Но у этого маленького курильщика еще есть место и для большого количества мяса.

Попробуйте этот вариант для копчения пищи

3.

Коптильня 8×6, чертежи

Это действительно очаровательная коптильня. Он имеет бетонный фундамент и отделан кедром, поэтому он должен простоять долгое время.

Однако это всего лишь планы, которые необходимо приобрести. Но если вы можете строить, просто глядя на что-то, то вы также можете использовать эту идею курильщика в качестве вдохновения для своей собственной сборки. Если нет, вы всегда можете заказать планы. Они недороги и доступны для немедленной загрузки в соответствии с описанием.

Посмотрите этот вариант копчения пищи

4. Планы коптильни

Это буквальные планы по строительству причудливой маленькой коптильни, которая обязательно выполнит свою работу. В планах есть список необходимых материалов.

Кроме того, здесь также показано, как построить коптильню ниже настоящей коптильни, чтобы вы могли использовать дрова вместо пропана или любого другого дымового материала. Планы подробны и легко читаемы, так что это должно быть хорошим вариантом для большинства.

Попробуйте этот вариант копчения пищи

5. Коптильня с дровами

Эта коптильня очень похожа на первую, которую я вам показывал. Он имеет фундамент из цементных блоков и покрыт кедровым деревом.

Кроме того, у него есть красивая крытая площадка для хранения дров. Этот дизайн коптильни имеет немного больше изящества, чем первый вариант, просто с другим использованием петель и ручек. В любом случае, это действительно хороший и очень функциональный вариант коптильни.

Попробуйте этот вариант копчения пищи

6. Коптильня на поддонах своими руками менее чем за 100 долларов

У вас ограниченный бюджет? Если да, то вам обязательно стоит попробовать этот вариант коптильни. Он использует поддоны, чтобы построить коптильню.

Затем он выстилает коптильню прочной фольгой, чтобы облегчить процесс копчения. Это недорогой вариант с большим использованием материалов. Возможно, вы даже сможете построить его дешевле, в зависимости от того, что у вас уже есть дома.

Посмотрите этот вариант копчения пищи

7. Коптильня на кирпичном фундаменте

Эта коптильня просто задумана. К сожалению, я не могу найти, откуда он взялся, поэтому учебника для него нет.

Однако, если вы тот, кто может посмотреть на картинку и понять, что нужно построить, то это все равно может быть отличным вариантом. Это очень крепкая, но визуально привлекательная коптильня, которую многие люди могут найти в качестве отличного дополнения к своей собственности.

Посмотрите этот вариант копчения пищи

8. Коптильня Ana White

Эта коптильня фактически является той коптильней, на основе которой я сделал свою коптильню. Мне нравится эффект сарая, когда он достаточно миниатюрен, чтобы его можно было разместить практически на участке любого размера.

Кроме того, он имеет двойные дверцы, облегчающие доступ при загрузке и извлечении мяса из коптильни.

Посмотрите этот вариант копчения продуктов

9.

Коптильни V8

Мне очень нравится простота конструкции этой коптильни. Он имеет конструкцию с одной дверью и качественные полки внутри.

Затем они добавили очень хорошие дымовые адаптеры, чтобы сделать коптильню качественной. Но эта коптильня была построена из простой необработанной фанеры, что также делает ее экономически выгодным вариантом.

Обратите внимание на этот вариант копчения продуктов

10. Коптильня с крыльцом

Хотели бы вы иметь коптильню чуть более стильную, чем коптильня в традиционном стиле? Что ж, тогда вам нужно проверить эту коптильню.

Традиционная конструкция коптильни с одной дверью, деревянными стенками и полками для копчения. Но они усилили его на ступень или две, добавив причудливое крыльцо к передней части. Это, безусловно, делает эту коптильню приятной для глаз.

Обратите внимание на этот вариант копчения пищи

11. Кирпичная коптильня

Эта коптильня, очевидно, будет немного дороже, чем коптильни из дерева, потому что кирпич обычно дороже.

Кроме того, вам понадобятся некоторые ноу-хау в каменной кладке. Но если вы можете себе это позволить и знаете, как это собрать, это будет коптильня, которая, вероятно, прослужит вам всю жизнь. Кроме того, этот дизайн также включает в себя печь для пиццы.

Попробуйте этот вариант копчения пищи

12. Коптильни Cadillac

Этот дизайн коптильни можно использовать только в качестве вдохновения. В нем нет учебника, но если вы тот, кто может посмотреть на картинку и использовать ее для собственного творчества, то это все равно может сработать для вас.

Уверен, вы обратили внимание на красивые деревенские двойные двери этой коптильни. Не говоря уже о великолепной кирпичной кладке. Это, безусловно, привлечет внимание многих посетителей.

Обратите внимание на этот вариант копчения пищи

13. Коптильня Dutch Door

Эта коптильня имеет уникальный дизайн. Это похоже на типичную коптильню в стиле сарая со всех сторон, кроме передней.

Однако все немного меняется, когда вы смотрите на двери. Спереди две двери, но в голландском стиле. Помимо этой функции, коптильня работает так же, как и большинство других коптилен, сделанных своими руками.

Посмотрите этот вариант копчения еды

14. Уродливая коптильня

У вас ограниченный бюджет и вы думаете, что не можете позволить себе коптильню? Ну, подумай еще раз! Благодаря такой конструкции копчение мяса стало очень рентабельным.

Кроме того, в нем есть отличный учебник, который проведет вас через весь процесс с замечательными картинками и инструкциями. Кажется, что это довольно простая конструкция.

Посмотрите этот вариант копчения еды

15. Коптильня

Эта коптильня также имеет традиционный дизайн. Это небольшой сарай, который для безопасности поставили на основание из шлакоблоков.

Затем они протянули трубу сзади к дровяной коптильне, чтобы дым поднимался вверх и коптил мясо. Это очень классический дизайн, который хорошо подойдет для большинства установок для копчения мяса.

Посмотрите этот вариант копчения продуктов

16. Коптильня

Эта коптильня буквально напоминает мне небольшой сарай из-за наклонной крыши. Это хороший дизайн, потому что вода не должна попадать в коптильню, которая вам нужна, поскольку она должна быть построена из необработанного дерева.

Однако в остальном этот дизайн очень традиционен. Это был проверенный и верный метод в течение многих лет, поэтому он должен помочь тем, кто хочет коптить собственное мясо.

Попробуйте этот вариант для копчения пищи

17. Коптильня в глиняном горшочке

Это действительно уникальная идея для тех, у кого ограниченный бюджет, у кого нет места для коптильни, или кто просто хочет коптить небольшое количество мяса за один раз.

Итак, вы возьмете глиняный горшок и положите на дно небольшое количество курительного материала. Затем положите сверху решетку и положите сверху мясо. Это так просто.

Посмотрите этот вариант копчения пищи

18.

Преобразование коптильни в газовый гриль

Может быть, у вас не так много денег, чтобы построить коптильню. Или, может быть, вы не самый ловкий человек на планете. Таким образом, вы как бы отказываетесь от того, чтобы когда-либо иметь собственную коптильню.

Ну, не обязательно. Благодаря этому руководству, если у вас есть газовый гриль, вы сможете научиться превращать его в коптильню с минимальными затратами. Экономичный и простой… звучит как победа во всех смыслах.

Посмотрите этот вариант копчения продуктов

19. Чертежи коптильни из шлакоблоков

Эти чертежи коптильни — надежный вариант для копчения мяса. Она построена из шлакоблоков и имеет деревянную дверцу спереди.

Кроме того, у него скатная крыша, которая выглядит так, будто в этой коптильне можно повесить довольно много мяса. Так что, если вы планируете коптить мясо для большой семьи, то вы можете рассмотреть этот вариант.

Попробуйте этот вариант копчения пищи

20.

Модификация коптильни холодного копчения

Вы можете довольно легко приобрести коптильню горячего копчения, но что, если вы предпочитаете копчение холодным способом? Если это так, то вы захотите проверить эту идею преобразования.

Таким образом, этот комплект для переоборудования позволяет превратить любую коптильню горячего копчения в коптильню холодного копчения. Это тоже выглядит круто.

Обратите внимание на этот вариант копчения пищи

21. Коптильня в бочке для виски

Вам нужна коптильня, которая также станет предметом разговора? Если да, то вы определенно захотите рассмотреть этот вариант.

Кроме того, это определенно добавит очарования любому заднему двору. Кто сказал, что ваш курильщик должен выглядеть традиционно? Благодаря этому дизайну это не обязательно.

Попробуйте этот вариант копчения пищи

22. Картотека для коптильни

У вас есть старый картотечный шкаф, который вам не нужен? Прежде чем выбросить его, прочитайте этот урок о том, как заставить его снова работать на вас.

Так что ты можешь использовать этот старый картотечный шкаф как коптильню. Ящики можно использовать для хранения дров для копчения продуктов или самих продуктов. На самом деле это очень гениальная идея!

Посмотрите этот вариант копчения продуктов

23. Моя коптильня за 20 долларов

Мы захотели построить коптильню, когда поняли, как просто и вкусно коптить мясо. Итак, мы начали искать идеи для коптильни.

Затем мы взяли несколько идей, которые увидели, использовали материалы, которые уже были разбросаны по нашей собственности, и построили довольно уникальную, но функциональную коптильню примерно за 20 долларов.

Попробуйте этот вариант копчения пищи

Итак, теперь у вас есть более 20 различных планов коптильни для постройки собственной коптильни. Наверняка есть дизайн, который подойдет практически для любой ситуации.

Была ли эта статья полезной?

Да Нет

Коптильня «Сделай сам» — Вкус ремесленника

Меня много раз просили опубликовать чертежи моей коптильни «Сделай сам», так что вот. К сожалению, я не сохранил всех деталей и не сделал точных измерений, но могу дать вам довольно хорошее представление. Этого должно быть достаточно, чтобы начать и закончить дела. Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать.

Копчение колбас требует низких температур, 95Ф т0 185Ф-195Ф. Для холодного копчения вам нужно менее 80F. Некоторое время я пробовал это с моим грилем Weber Kettle Grill, Big Green Egg и мастерской пропановой коптильней. Я мог получить хорошие результаты, но каждый дым был борьбой за поддержание низких температур и получение достаточного количества чистого дыма. Поэтому я решил поискать готовую коптильню для сосисок.

Есть несколько вариантов: электрический, газовый или угольный, выбирайте сами. Некоторые сделаны для коммерческих целей, поэтому они громоздкие и дорогие. Я хотел что-то максимально похожее на традиционную коптильню. Я также хотел что-то относительно маленькое и портативное. Что-то, из чего получится колбаса, на вкус такая же, как та, которую готовил мой дедушка. Он использовал большой барабан с отверстием в земле для костра. Он готовил невероятно вкусную колбасу, но эта установка не была портативной, выглядела уродливо и требовала постоянного ухода и немалого мастерства.

Однажды я любовался приятным на вкус «жидким и голубым» дымом, выходящим из моего BGE. Я подумал, что это было бы идеально для копчения сосисок. Часы чистого дыма без ухода. И если бы я мог уловить тепло, выходящее из дымохода, все готово. Так родилась идея построить коптильню с БГЭ в качестве места для костра.

Итак, вот она, моя скромная городская коптильня, в которой для костра используется MiniMax. После трех переделок он, наконец, работает, к моему удовлетворению. Хотя, перекопав в нем с десяток партий колбасы, я внесу в него одно усовершенствование. Подробнее об этом позже.

Это именно то, что я искал. Он аккуратный и требует небольшого ухода. Это портативно. Он потребляет мало топлива. Я использую древесный уголь для получения тепла и щепки для получения чистого, приятно пахнущего дыма. В общем, я очень доволен тем, как все получилось, и я использую любой предлог, чтобы зажечь его и выкурить что-нибудь.

Проект коптильни

В качестве материалов я использовал в основном доски 2×2 и доски типа «язычок и паз», а также доски 2×4 для поддержки крыши. Древесина полностью сосна, так как это то, что было легко доступно в Lowes/Home Depot. Воздуховод на крыше состоит из трех 4-дюймовых алюминиевых 9Колено 0 градусов от Home Depot. Внутри верхнего колена я добавил 4-дюймовый чугунный демпфер, который купил на eBay.

Я начал с создания рамы из 2х2, высотой около 65 дюймов. Оглядываясь назад, я должен был выбрать 2×4, чтобы сделать его более прочным. Тем не менее, использование 2×2 сделало коптильню более легкой и удобной для переноски. Ножки не такие прочные, как хотелось бы, но коптильню планирую поставить на металлическую или деревянную раму на колесиках, так что обо всем позаботится.

Одна вещь, которую я понял сразу же после запуска первой версии моей коптильни, заключалась в том, что она нуждалась в изоляции. Без него я не мог получить температуру выше 105F. Поэтому я его изолировал. Теперь у коптильни есть шпунтовые доски снаружи, одеяло из керамического волокна толщиной 1 дюйм, затем еще один слой шпунтовых досок внутри.

Я заключил одеяло из керамофибры в прочную фольгу, чтобы микроволокна не попали внутрь. патронник через любые щели.

Я утеплил стены, потолок, дверь и пространство вокруг двери.
После добавления изоляции и слоя досок «шпунт и паз» внутри я получил внутренние размеры 26 x 28 x 37 дюймов (глубина/ширина/высота). размеры камеры 31 x 34 x 41 дюйм соответственно. Ноги добавляют дополнительные 25 дюймов, а высота крыши составляет 19 дюймов.

Для соединения частей рамы я использовал карманные отверстия. Доски с шипами и пазами были закреплены 2-дюймовыми черными шурупами от Lowes.

Внутри я прикрепил три пары 2х2. Две пары держат деревянные дюбели, чтобы подвешивать мясо и колбасы. Третий внизу содержит экран/дефлектор из нержавеющей стали. Экран/дефлектор изготовлен из листа нержавеющей стали, который я нашел на Craigslist. Я просверлил 1/2-дюймовые отверстия по всему периметру, чтобы обеспечить неограниченный поток воздуха. Цель этого экрана/дефлектора – равномерно распределить тепло и дым по всей коптильной камере. Распределение тепла, особенно когда камера заполнена из стороны в сторону, помогает устранить холодные/горячие карманы

Если вы не планируете «запекать» колбасу в коптильне, экран/дефлектор не нужен. В большинстве случаев я пропускаю этап «выпечки» и готовлю копчености и колбасы, отваривая их. Сверхравномерное распределение тепла в этом случае малоэффективно.

У меня есть еще одна небольшая неперфорированная перегородка прямо над входным отверстием для тепла/дыма, которая достаточно хорошо справляется с задачей равномерного распределения тепла и дыма. Еще одна цель этой маленькой перегородки — собирать несгоревшие частицы дыма, также известные как сажа. Через некоторое время она изрядно загрязняется, а остальные части коптильни остаются довольно чистыми. Кажется, он неплохо справляется с этим.

Эта перегородка представляет собой кусок нержавеющего листового металла размером 8 x 8 дюймов с 4-дюймовыми болтами в каждом углу. Он не прикреплен к дну коптильни, поэтому его можно легко перемещать, чтобы добавить в яйцо дрова и уголь.

Внизу я вырезал квадратное отверстие 13 x 13 дюймов и закрыл его пластиной из нержавеющей стали с вырезом для 4-дюймовой (120 мм) облицовки дымохода из нержавеющей стали. Это было сделано, чтобы отдалить и изолировать древесину от тепла MiniMax. Температура на входе достаточно низкая; если вы приложите руку к отверстию, оно будет горячим, но не «горящим». Но я предпочел бы быть в безопасности, и эта небольшая дополнительная защита дает мне дополнительное спокойствие.

Как я упоминал выше, входное отверстие закрыто съемным теплозащитным экраном/дефлектором в виде стола. Он рассеивает тепло и собирает креозот/сажу. Чем больше препятствий будет на пути к сосискам, тем больше на них соберется креозота, присутствующего в дыме. Как видите, он изрядно пачкается, несмотря на мои попытки курить чистой «тонкой и синей».

В верхней части камеры я покрыл потолок листом из нержавеющей стали, в центре которого я просверлил группу отверстий диаметром 3/8 дюйма, чтобы дым мог выходить. Это не обязательно, но у меня был лист из нержавеющей стали. металл остался, поэтому я подумал, что было бы неплохо, чтобы там была легко очищаемая поверхность.0003

Яма для костра BGE MiniMax

Для костра я использую BGE MiniMax с улучшенной решеткой для лучшего притока воздуха. Яйцо соединяет / передает тепло и дым через переходник дымохода из нержавеющей стали размером от 100 до 120 мм, приобретенный на eBay. Продавец находится в Великобритании, поэтому размеры указаны в миллиметрах. Размер 120 мм довольно плотно надевается на чугунную крышку MiniMax. У меня также есть 125-миллиметровый, который может работать, но он немного болтается. Подходящий размер не всегда есть в наличии, но запасы приходят и уходят, так что следите за ними.

100-мм конец переходника поднимается внутрь 120-мм дымохода из нержавеющей стали, оставляя вокруг небольшой зазор, как вы можете видеть на рисунке выше. Это не было преднамеренным, но установка и так работает хорошо, поэтому я не спешу ее менять. У меня есть идеальный контроль над температурой, и температурный диапазон идеален. Кроме того, этот воздушный зазор является еще одним слоем изоляции между горячим дымоходом и дровами. Я думал, что мне, возможно, придется закрыться, когда куришь в очень холодные дни, но это не так. Я все еще мог с легкостью достигать заданных темпов. С другой стороны, устранение этого разрыва может привести к тому, что MiniMax будет работать при более низкой температуре.

На яйце я снял ромашку с чугунной крышки для лучшей циркуляции воздуха. Полное удаление верхней части привело к слишком сильному скачку температуры.

MiniMax устанавливается на асфальтоукладчик размером 16 x 16 дюймов, который устанавливается на деревянную доску примерно такого же размера, к которой прикреплены мощные ролики с тормозами. Это позволяет очень легко перемещать яйцо.

Производительность коптильни

Большую часть времени я копчу при температуре 130-140F, перед сушкой при температуре около 115-125F.

В этой коптильне очень легко получить нужную температуру. Когда нижняя заслонка открыта примерно на 1/3, я получаю около 130-140F внутри коптильни. Температура в куполе MiniMax составляет около 600F.

При открытии от 1/2 до 2/3 я получаю около 165-200F. Это все, что мне нужно для копчения и отделки (выпекания) колбас, твердого мяса, бекона и т. д. ).

В настоящее время я в основном сушу и копчу в коптильне, а в завершение готовлю в 36-квартовой кастрюле из нержавеющей стали Bayou Classic с корзиной. Это означает, что я остаюсь в основном в диапазоне температур 115–140F. Эта коптильня справляется с этой задачей как чемпион.

После сушки я просто бросаю один кусок дерева в дымоход BGE. Один кусок дымит около 15-20 минут зимой и около 30 минут летом (так как заслонка менее открыта).

Больше кусков не приводит к увеличению времени курения. Вместо этого они вызывают густой белый клубящийся дым. Один кусок дает хороший «жидкий и синий» дым.

Вместимость коптильни

Самая большая партия, которую я приготовил в этой коптильне, составила около 30 фунтов колбасы. Он очень удобно помещается на трех дюбелях. Еще 10 легко поместятся. По моим оценкам, при правильном использовании пространства я мог бы вместить до 60 фунтов колбасы.

Холодное копчение

Для холодного копчения при температуре ниже 80F я выдвигаю MiniMax и использую дымоход из нержавеющей стали длиной 6-8 футов. К тому времени, когда дым попадает от яйца в коптильню, он остывает практически до температуры окружающей среды.

При холодном копчении я прогоняю яйцо при более низкой температуре, поэтому для начала оно выделяет гораздо меньше тепла. С этой установкой я получаю около 2-3 часов стабильного, тонкого и синего дыма.

Вот фото пятнышка холодного копчения. В итоге я курил 4 часа и добавил несколько кусочков древесного угля и несколько щепок только через два часа.

В качестве примечания: при холодном копчении обязательно запускайте коптильню при самой высокой рекомендуемой температуре. Скажем, рецепт требует копчения при температуре не выше 80F, поэтому вам следует попробовать курить при температуре 80F или чуть ниже. Если рецепт требует 60-70F, запустите коптильню на 70F. Причина в том, что холодный дым не поднимается достаточно хорошо, чтобы обеспечить надлежащий поток воздуха и удаление застоявшегося дыма. Другая причина заключается в том, что чем холоднее дым, тем труднее ему проникнуть в пищу.

Я на 100% доволен качеством холодного копчения. Я получаю красивый тонкий и синий дым, который имеет приятный запах. Я могу легко получить 2-3 часа непрерывного дыма из него, но я уверен, что мог бы увеличить его до 4 часов с некоторым продуманным рационированием и размещением древесного угля и щепок.

Будущие улучшения

После большого количества копчений с этой коптильней я в целом очень доволен ею. Качество колбасы, которая выходит из него, является выдающимся. Я не вижу, как это может стать намного лучше. Операция проста.

Если и есть что-то, что мне не нравится, так это то, что каждые 15 минут (зимой) приходится добавлять щепки. Летом, так как заслонку открывать не так сильно, получается около 30 минут непрерывного дыма. Температура в Минимаксе слишком высокая, и деревяшки довольно быстро прогорают. Это не так уж важно, но я бы предпочел иметь по крайней мере 2 часа работы без присмотра. Таким образом, план состоит в том, чтобы в конечном итоге добавить еще одно впускное отверстие только для дыма и использовать MiniMax для производства тепла. Я могу получить 2-3 часа зимой и 4-5 часов летом непрерывного тепла от него, прежде чем мне придется добавить больше древесного угля. Я рассматриваю возможность подключения моего большого BGE для подачи дыма, который может производить отличный «жидкий и синий» дым в течение нескольких часов.

Как построить коптильню или коптильню: 30 советов и руководств

Кулинария

Автор: Эшли Зиглер | 23 июля 2020 г.

Есть что-то особенное в копченой еде. Он полон аромата мескитового вкуса, и это определенно не то, что можно воспроизвести с помощью любого другого типа кухонного оборудования.

Если вам нравится вкус копченостей, наличие собственной коптильни или (а еще лучше) коптильни позволит вам есть ее так часто, как вам захочется. Вам даже не нужно покупать дорогой прибор – вы можете сделать его сами!

Впечатляющая коптильня своими руками

Источник

Эта коптильня впечатляет тем, что в ней есть все необходимое в одной компактной конструкции (посмотрите на эту организацию).

Одной из самых уникальных частей этой коптильни является то, что к ней примыкает место для хранения дров, необходимых для коптильни. Кроме того, крыша коптильни выдвигается для защиты дров!

Как построить коптильню из мелочей

Простой и простой

Источник

Если вам не нравятся большие и причудливые конструкции, ознакомьтесь с этими схемами коптильни, чтобы узнать о более простой и базовой конструкции.

Эта коптильня стоит на нескольких камнях (для надлежащей циркуляции воздуха), невелика по размеру и отлично справляется со своей задачей.

Построить коптильню, живя деревенской жизнью

Простая сборка

Источник

Скорее всего, у вас уже есть много материалов, необходимых для постройки этой коптильни, потому что вся древесина получается из выброшенных поддонов.

Человек, который сделал эту коптильню, говорит, что потратил меньше 100 долларов на все это, и что это была простая конструкция. Ознакомьтесь с инструкциями, чтобы увидеть процесс из 11 шагов.

Коптильня своими руками от Instructables

Коптильня из шлакоблоков

Источник

На первый взгляд эта коптильня выглядит так, как будто ее построил профессионал, но на самом деле это сложенные друг на друга шлакоблоки, а не какой-то причудливый камень (а шлакоблоки стоят очень недорого).

Если у вас есть место для большой коптильни, что-то вроде этого определенно поможет и даст вам возможность коптить много мяса и сыра одновременно.

Как построить коптильню от Mother Earth News

Переделанный шкаф

Источник

Если у вас когда-нибудь возникнет возможность переделать выброшенную мебель во что-то новое, всегда делайте это!

Эта коптильня была сделана из старого шкафа-гардероба (можно также сделать из небольшого уличного навеса). Посетите веб-сайт Аны Уайт, чтобы увидеть планы.

Небольшой открытый сарай или чулан, переделанный Аной Уайт в коптильню

Маленькая коптильня

Источник

Конечно, вы можете построить огромную, грандиозную коптильню, но не у всех есть место (или даже желание) для такой большой.

Эта коптильня ни в коем случае не самая маленькая из существующих, но она все же компактна по сравнению со многими другими коптильнями. Он все еще хорошо построен и выполнит свою работу!

Моя старая «новая» коптильня от Smoking Meat Forums

Смешанные материалы

Источник

При строительстве коптильни не обязательно придерживаться одного типа материала, вы можете использовать камень, кирпич, дерево, металл или что угодно. хотите и комбинируйте их.

Эта коптильня — отличный пример того, насколько гладкой и собранной может выглядеть коптильня, даже если она неоднородна по стилю.

Коптильня своими руками. Но вы все еще можете любить их обоих.

Если вы просто не можете решить, что вам больше нравится, вы можете собрать коптильню и гриль, как этот, на Instructables.

Brick Barbeque от Instructables

Коптильня на колесах

Источник

Не всегда легко (или практично) постоянно оставлять коптильню, если вы не собираетесь ею пользоваться регулярно, поэтому важно уметь ее хранить. .

Эта коптильня, построенная на колесах, позволяет легко перемещать ее из гаража на задний двор, не поднимая ее.

Небольшая коптильня, построенная форумами Smoking Meat Forums

Backyard Ready

Источник

Если вы живете в районе, где действуют ТСЖ или другие строгие правила, постройка коптильни, которая гармонирует с вашим настоящим домом, облегчит получение разрешения на ее содержание. в вашем дворе.

Дизайн, подобный этому, по-прежнему функционален, но почти замаскирован из-за небольшого крыльца, которое придает ему более архитектурный вид.

Как построить коптильню с друзьями на заднем дворе

Высококачественный вид

Источник

Коптильне не нужна крытая черепицей крыша или причудливое окно, но, безусловно, не помешает включить их, как это сделала эта семья!

Это, по общему признанию, очень впечатляющая и высококлассная коптильня, но она все же была построена относительно легко и быстро!

Сборка коптильни двумя детьми с фермы

С печью для пиццы

Источник

Из всех проектов коптильни эта может быть лучшей, потому что она включает в себя печь для пиццы. Кто не любит пиццу на дровах?!

Чтобы воссоздать этот (удивительный) дизайн, вам нужно научиться использовать кубики. Но если когда-либо и была причина научиться строить из кирпичей, то это она.

Build Like a Brick Smokehouse by BBQ Brothers

Коптильня для виски

Источник

Если вы сидите и думаете: «Эти большие коптильни — это здорово, но мне не нужно что-то настолько большое», то небольшая коптильня может оказаться хороший вариант.

Эта самодельная коптильня сделана из бочки из-под виски и отлично коптит мясо. Кроме того, он имеет очень красивый, отполированный вид.

Бочка для копчения виски из The Smoke Ring

Бюджетно

Источник

Готовая коптильня стоит дорого, но многие варианты, сделанные своими руками, тоже могут стоить дорого. Так что, если вы ищете что-то более бюджетное, этот дизайн для вас.

Эти блоггеры смогли построить простую коптильню своими руками примерно за 20 долларов! Он не огромный и грандиозный, но крепкий, функциональный и не требует большого мастерства для воссоздания.

Как построить коптильню за 20 долларов с помощью Morning Chores

Хижина-двойник

Источник

Разве эта коптильня не выглядит так, будто ей самое место в горах, с ее дизайном, похожим на хижину?

К сожалению, у блогера нет официальных планов, которыми он мог бы поделиться для этой коптильни (он построил ее с нуля!), но он сообщает некоторые довольно хорошие детали, которые позволят опытному строителю воссоздать ее.

Коптильня Walk-In Проект Роберта Форто

Коптильня из подручных материалов

Источник

Этот блоггер создал эту коптильню из обрезков дерева (и он весело построил ее, чтобы она выглядела как уборная для небольшого дополнительного удовольствия).

Это еще один проект коптильни, у которого нет официальных планов, но есть отличные детали и фотографии, которые помогут вам воссоздать его самостоятельно.

Чертежи коптильни от копчения мяса

Изящная и стильная

Источник

Вот еще одна коптильня, которая сочетает в себе коптильню и печь для пиццы, а также бонусный гриль!

Честное предупреждение, это не самый простой дизайн для воссоздания (он включает в себя дерево, кирпичи и штукатурку), но готовый продукт будет стоить всей работы и времени, потраченных на его создание.

Коптильня, печь для пиццы, садовый гриль DIY от Instructables

Переделанный холодильник

Источник

Не хотите учиться деревообработке или каменной кладке? Тогда вы можете просто превратить старый холодильник в коптильню.

Вы, конечно, не можете войти в этот дизайн, но он по-прежнему имеет много места и даст вам вкус копчености, который вы жаждете.

Как сделать коптильню для холодильника от журнала Grit Magazine

Металлическая изоляция

Источник

Существует множество способов спроектировать коптильню так, чтобы убедиться, что она эффективна, но при этом не создает большой пожарной опасности.

Этот блоггер решил обшить внутреннюю часть своей коптильни алюминием, чтобы сохранить тепло и защитить конструкцию от возгорания.

Коптильня для мяса из блога Рона на открытом воздухе

Кирпичная коптильня

Источник

Некоторые коптильни могут быть чрезвычайно эффективными, но также и раздражающими. Так что нет ничего постыдного в том, чтобы хотеть чего-то более эстетичного.

Эта самодельная коптильня отличается уникальным и стильным дизайном, а кирпичный фасад придает изюминку общему виду. Вы бы не возражали посидеть во внутреннем дворике с этим в поле зрения.

Как построить коптильню из кирпича с помощью Goods Home Design

Коптильня из газовых баллонов

Источник

Один из уникальных способов сделать коптильню — это использовать газовые баллоны, как это сделал этот мастер-сделай сам.

Чтобы сделать одну из этих коптилен, вам потребуются некоторые навыки работы с металлом (требуется резка и сварка). Но, в конце концов, он может вместить много мяса и будет стоить работы.

Горячая коптильня из газового баллона своими руками от The BBQ Info

Роторная коптильня

Source

Эта коптильня не только компактна (для удобства хранения), но и оснащена колесами, поэтому ее можно легко перемещать по дому или двору.

Этот урок предназначен только для изготовления ролика, а не для коптильни. Но если у вас уже есть курильщик, это фантастический проект «сделай сам».

Как сделать коптильню на колесиках от Mixed Kreations

Переделанный картотечный шкаф

Источник

Картотечные шкафы так легко найти в любом комиссионном магазине (или вы можете просто связаться с кем-то, кто уходит на пенсию, потому что он, вероятно, более чем счастлив избавиться от своих!).

Как только вы подготовите хороший картотечный шкаф, вы можете переделать его в коптильню (шутка над вами, пенсионер!). Это определенно не будет большой коптильней, но она отлично подходит для небольших приемов пищи.

Коптильня для документов от Instructables

Коптильня-плантер

Источник

Если вы не пытаетесь коптить сразу все мясо, которое вы только что купили у мясника, вам не нужна массивная коптильня, вам просто нужно что-то маленькое, чтобы справиться с работой.

Если это то, что вам нужно, обратите внимание на эту коптильню, сделанную из двух терракотовых горшков (их можно найти в любом магазине товаров для рукоделия). Это очень простой и недорогой способ получить желаемый вкус!

Easy DIY Project: сделайте свою собственную терракотовую коптильню от Cute DIY Projects

Easy DIY Smoker

Источник

Все, что вам нужно, чтобы сделать эту коптильню, это два выброшенных водонагревателя. В результате получится высокий тонкий коптильня, в который поместится довольно много мяса.

Вам понадобятся некоторые базовые навыки работы с металлом, потому что вам нужно немного порезать и сварить.

Коптильня «Сделай сам» из 2 гейзеров от Instructables

Большая и портативная

Источник

Тем, кто хочет коптить много мяса за раз, нужна большая коптильня. Этот, построенный на трейлере, определенно большой и портативный.

Что-то подобное не для всех, но это отличный проект для тех, кто интересуется кейтерингом, любит устраивать большие вечеринки или просто хочет коптить много мяса за раз.

Как построить 100+ галлонный трейлер-барбекю (с чертежами) от Food Truck Empire

Холодная коптильня своими руками

Источник

Холодное копчение немного отличается от традиционного копчения мяса. Это связано не столько с жаром, сколько с тем, что мясо буквально пропитывается дымом, а не готовится.

Если это похоже на то, что вы готовы попробовать, и у вас есть четыре свободных часа, вы можете сделать свою собственную коптильню холодного копчения, используя руководство из блога Country Skills.

Самодельная коптильня холодного копчения by Country Skills Blog

Крошечная коптильня

Источник

Основная часть этой коптильни сделана из старой банки из-под кофе. Серьезно.

Это очень маленькая коптильня для холодного копчения, но она определенно может быть эффективной для подачи достаточного количества дыма, чтобы действительно впитаться в мясо для его восхитительного аромата.

Генератор холодного дыма мисс Бетси от Instructables

Недорогой и простой

Источник

Эта коптильня очень похожа на конструкцию с двумя терракотовыми кашпо, но имеет некоторые возвышенные черты, которые придают ей более изысканный вид.

Вам потребуются некоторые базовые навыки работы с деревом, чтобы создать нижнюю часть этой коптильни, но помимо этого вам просто нужно повозиться с деталями, чтобы все заработало в кратчайшие сроки.

Коптильня «Сделай сам» легко и дешево от Instructables

Самая причудливая коптильня

Источник

Итак, если вы можете воссоздать эту величественную коптильню/гриль/духовку/плиту, значит, вы мастер во всем, что можно сделать своими руками!

На самом деле это проект, который может быть выполнен кем-то, у кого есть большой опыт в рукоделии (и есть планы помочь вам в этом). Именно этот окончательный, отполированный вид действительно выделяет этот проект.

Постройте печь на открытом воздухе от Mother Earth News

Заключение

Если вы пытаетесь коптить много мяса сразу, чтобы заморозить его на потом, или просто хотите добавить немного вкуса к семейному ужину во вторник вечером, есть коптильня или коптильня, которая удовлетворит ваши потребности. Вам не нужно иметь много навыков, чтобы создать дизайн, который лучше всего подходит для вас и вашей семьи.

Независимо от того, какой дизайн вы выберете, вы гарантированно получите действительно вкусные блюда с копченым мясом! Если вы скормите его своим друзьям, вы даже можете заставить их думать, что вы шеф-повар!

21 Простые чертежи домашней коптильни

Копчение придает еде вкус, с которым не может сравниться ни одно другое приготовление, но проблема в том, что коптильня, построенная у вас дома, может обойтись дорого. Однако, если вы хотите сэкономить немного денег, есть еще один вариант — вы можете сделать его своими руками.

Изображение: Lucky Belly

Строительство коптильни — амбициозный проект, но при правильном планировании и некоторой решимости это вполне возможно — поэтому для тех, кто хочет попробовать, вот 21 план коптильни своими руками, чтобы показать вам, как это сделать.

Содержание

1. Узнайте, как построить коптильню

Если вы похожи на этого блоггера и любите жарить на гриле и есть на открытом воздухе, вам понравится этот план коптильни, в которой вы сможете брать с собой продукты. на другой уровень. Это смелый проект, но большинство людей смогут завершить его, приложив немного усилий. И когда это будет сделано, вы можете рассчитывать на все вкусные блюда, которые вы сможете приготовить с ним.

Проверьте этот план



2. Коптильня своими руками менее чем за 100 долларов

Если вы хотите коптильню у себя дома, но не хотите тратить на нее много денег, это может быть план вам нужен. В нем вы узнаете, как сделать его менее чем за 100 долларов, используя в основном материалы, которые, вероятно, уже есть у вас дома. Хотите посмотреть, как они это сделали? Тогда посмотрите видео!



3. Коптильня своими руками

С этим планом вы увидите, как этот блогер построил простую и компактную коптильню на заднем дворе. Как он упоминает, у него больше нет размеров, поэтому вы не сможете точно следовать плану, но любой, у кого есть минимум ноу-хау, сможет скопировать его и воссоздать версию с размерами по своему выбору. .

Проверить этот план



4. Как построить коптильню из Permaculture Haven

В этом видео вы увидите серию фотографий процесса строительства, через который прошли эти пользователи YouTube. их коптильня. Это не подробный план, поэтому, если вам нужны точные инструкции о том, как построить коптильню, это может быть не лучший вариант для вас, но если все, что вам нужно, это несколько советов, которые помогут вам начать работу, это должно быть полезные часы.



5. 5 советов по строительству коптильни

Если вы более продвинутый и опытный мастер, вам может не понадобиться полный план постройки коптильни, потому что у вас уже может быть хорошее представление о том, что вам нужно. надо будет сделать. Тем не менее, всегда полезно прочитать несколько советов и рекомендаций от людей, которые уже пробовали проект, который вы собираетесь начать, и этот блог поможет вам избежать некоторых ошибок, которые иначе вы не могли бы предвидеть.

Проверить этот план



6. ​​Деревянная коптильня из 100% натуральных продуктов Копчение рыбы Мясо

такая вещь, которая возможна, если у вас есть один. В таком случае это видео должно представлять интерес, так как оно показывает коптильню из натурального дерева в действии. Он не показывает вам, как построить его как таковой, но должен дать вам несколько идей, что делает его достойным внимания.



7. Как построить коптильню из цементных блоков

Вот отличный план изготовления качественной коптильни из цементных блоков. Вы найдете список материалов, которые вам понадобятся, а также подробную информацию обо всех шагах, которые вам нужно будет выполнить, чтобы воссоздать его дома. Возможно, это не самый дешевый вариант, но такой дизайн прослужит много лет, позволяя вам наслаждаться вкусными копченостями еще долгое время.

Проверить этот план



8. Как построить коптильню для своей усадьбы

Если вы заботитесь об охране окружающей среды, стоит посмотреть это видео, в котором показано, как построить коптильню из недорогих переработанных материалов. Вместо того, чтобы выбрасывать вещи, вы можете перепрофилировать их таким образом, сэкономив деньги и одновременно помогая спасти планету.



9. Самодельная коптильня от Instructables

Всякий раз, когда нам нужен план «Сделай сам», сайт Instructables — всегда надежный ресурс. Как всегда, этот план содержит список инструментов и материалов, которые вам понадобятся, четкие пошаговые инструкции и множество фотографий, которые помогут вам понять, что вы должны делать. Еще один отличный план с этого сайта, как и все остальные!

Проверить этот план



10. Как построить коптильню из деревянных поддонов

Строительные материалы из поддонов теперь являются установленной подкатегорией строительных материалов, и вы можете использовать их для сборки своими руками. обо всем, что вы можете себе представить. В этом видео вы узнаете, как сделать коптильню из поддонов, и, поскольку они такие недорогие — если вам вообще придется за них платить — этот план также сэкономит вам много денег.



11. Как построить коптильню на заднем дворе

В этом простом плане вы найдете все детали, необходимые для постройки прочной и долговечной коптильни на заднем дворе. Что нам больше всего нравится в этом плане, так это все фотографии, которые точно показывают вам, что делать на каждом этапе, что позволяет практически любому воспроизвести его дома.

Проверить этот план



12. Как построить коптильню, часть 1

Для всех, кто живет вне сети, наличие коптильни на участке открывает новые возможности для приготовления пищи, и если вы хотите построить ее самостоятельно, этот план покажет вам, как это сделать. Это видео является первой частью серии и показывает, как закладывать фундамент. Если вы хотите узнать, что делать дальше, посмотрите и остальные видео!



13.

Коптильня своими руками от BC Outdoors

Если вам нужен план, который проведет вас через все шаги по строительству коптильни от стадии планирования до завершения строительства, то этот план может быть именно тем, что вам нужно. ищешь. Благодаря простым инструкциям и полезным фотографиям этот план сможет скопировать практически любой.

Проверить этот план



14. Коптильня DIY от Cook With Meat

Для тех, кто не может утомиться чтением сложных планов, полных деталей и измерений, эта коптильня может стать идеальной альтернативой . В нем вы наблюдаете, как эти самодельщики строят свою коптильню, и все инструкции о том, что вам нужно сделать, мелькают на экране по мере их работы. Забавное видео, которое мы с удовольствием посмотрели, отличная работа!



15. Коптильня из кедра своими руками с пристроенным местом для хранения дров

Если у вас есть коптильня, вам понадобятся дрова для сжигания в ней – и с помощью этого плана вы узнаете, как сделать коптильню, которая также дает вам где-то хранить этот лес. Он также выглядит великолепно, поэтому мы уверены, что многие люди захотят попробовать создать что-то подобное.

Проверить этот план



16. Как построить потрясающую коптильню и барбекю

Это очень простое видео, состоящее из фотографий проекта коптильни в процессе его реализации. Это не подробный план, но он должен дать вам некоторое представление о том, какую работу следует ожидать. И нам очень понравились милые фотографии детей, помогающих!



17. Коптильня на заднем дворе своими руками

Коптильня в этом плане стоит около 1000 долларов, так что это может быть немного больше, чем некоторые люди готовы потратить. Однако, если это те деньги, которые вы должны инвестировать в проект, этот план покажет вам, как использовать их для создания высококачественной коптильни, которой вы сможете гордиться.

Проверить этот план



18. Коптильня своими руками от Shalom Acres

После того, как вы построили коптильню своими руками, вам, вероятно, понадобятся несколько советов о том, как ее лучше всего использовать. и это то, что это видео дает вам. Вы также получите несколько идей о том, как сделать простую версию самостоятельно, так почему бы не подарить ей часы?



19. Как построить коптильню

Если вы относитесь к тому типу людей, которые хотели бы иметь все детали перед началом проекта, это может быть именно тем, что вы ищете. В нем рассказывается все, что вам нужно, и даются четкие инструкции по строительству коптильни, которые дадут вам наилучшие шансы на успех, когда вы начнете.

Проверить этот план



20. Как построить коптильню в южном стиле

Эта компактная коптильня может стать идеальным вариантом для тех, у кого мало места. Он был построен из кусков дерева, поэтому его копирование не будет стоить дорого, что позволит вам начать курить свою еду в кратчайшие сроки.



21. Изготовление коптильни своими руками для тех, кто живет на природе

Если вы любитель активного отдыха и любите охоту, вам также понадобится коптильня для приготовления мяса добытых вами животных и постройка версия DIY — идеальный вариант. Если это похоже на вас, этот план покажет вам, как это делается, что позволит вам начать готовить самые вкусные копчености, которые будут еще вкуснее, потому что вы сами принесли их домой.

Проверить этот план



Множество отличных вариантов, которые можно попробовать

Как видите, есть много возможностей, если вы хотите построить собственную коптильню – они бывают разных форм, размеров и не обязательно будет стоить вам целое состояние, чтобы построить.

Нам очень понравилось находить для вас эти чертежи, поэтому мы надеемся, что вам понравилось их читать и смотреть, и, прежде всего, мы надеемся, что помогли вам найти чертеж, необходимый для сборки собственной коптильни своими руками.

Построить коптильню: пошаговая инструкция с фото

Эта коптильня вмещает больше мяса и стоит дешевле, чем магазинные коптильни. Он был разработан Кэмероном Фаустманом из Университета Коннектикута, факультета зоотехники, и Алтоном Блоджеттом из Департамента сельского хозяйства штата Коннектикут, и его строительство стоит всего несколько сотен долларов.*

• ПОДРОБНЕЕ: Прочитайте или прослушайте интервью с дизайнером коптильни Кэмероном Фаустманом

Шаг 1: Обрежьте стенки коптильни

Фаустман и Блоджетт рекомендуют сосну с шпунтом в канавке, потому что с ней легко работать и она экономична. При необходимости шпунт на внешней кромке стен можно удалить канцелярским ножом. ЗАПРЕЩАЕТСЯ использовать пиломатериалы, обработанные под давлением, так как дым, который соприкасается с ними, будет контактировать с вашей едой.

Установите и зажмите вместе 5 досок так, чтобы краевой паз был обращен вперед, а шпунт (снятый) был обращен назад. Измерьте высоту спереди 6 футов, а сзади 5 футов 9″. Проведите мелом линию между измерениями, чтобы сделать верхнюю линию под углом. Вырежьте циркулярной пилой. Повторите в зеркальном отображении для другой стороны.

Кэмерон Фаустман

Шаг 2: Обрамите верхнюю и нижнюю части боковых частей.

Используя настольную пилу, разорвите доски размером 2 x 8 x 8 футов, чтобы создать элементы каркаса размером 1 1/2 x 1 1/2 дюйма. Отрежьте одну до 25 3/4 дюйма в длину и закрепите вдоль внутреннего нижнего края с помощью оцинкованных шурупов. Отрежьте еще одну часть каркаса, чтобы она подошла к наклонной верхней части, с обрезанными углами, чтобы передняя и задняя части были заподлицо. Повторите в зеркальном отображении для Обратная сторона.

Кэмерон Фаустман

Шаг 3: Обрамите заднюю часть боковых частей.

Закрепите дополнительный каркас 1 1/2 x 1 1/2 дюйма вдоль задней кромки каждой боковой панели между верхней и нижней частями каркаса. Здесь будет крепиться задняя стенка. Повторите в зеркальном отображении с другой стороны. Теперь у вас должны получиться две одинаковые боковые части, которые являются зеркальным отражением друг друга.

Кэмерон Фаустман

Шаг 4: Соберите спинку и прикрепите к бокам.

Соберите панель задней стены так же, как вы сделали боковые панели, но со всеми 5 досками, обрезанными до 5 футов 9 дюймов в длину. Прикрепите 21 1/4 дюйма каркасные пиломатериалы к верхней и нижней части внутренней задней стены. Встаньте боками и спиной вместе на ровной поверхности. Задняя часть должна входить в обрамление боковых стенок.

Кэмерон Фаустман

Шаг 5: Придайте квадратную форму

Измерьте, чтобы передняя часть коптильни была квадратной. Прикрепите поперечные распорки 2 x 4 дюйма к передней части двух боковых панелей. Сделайте надрезы на концах раскоса, чтобы разместить концы верхней и нижней частей каркаса боковых панелей.

Кэмерон Фаустман

Шаг 6: Завершите переднюю часть

Вырежьте куски сосновой доски размером 1 x 6 дюймов до ширины 3 1/8 дюйма для крепления поперечных раскосов 2 x 4 дюйма сверху и снизу. Расположите эти куски заподлицо с верхним и нижним краями раскоса, оставив около 1/2 дюйма. открытых верхних и нижних поперечных скоб, служащих стопором двери.

Кэмерон Фаустман

Шаг 7: Установите опоры для полок

Вырежьте 8 опор для полок из доски размером 1 1/2 x 1 1/2 дюйма и прикрепите по четыре к внутренним стенкам каждой боковой панели на одинаковой высоте. Убедитесь, что они выровнены. При этом верх первой опоры располагался на высоте 18 дюймов над полом, а остальные опоры располагались верхними краями на 14 дюймов выше опоры, расположенной ниже.

Кэмерон Фаустман

Шаг 8: Создайте свою дверь

Соберите дверцу коптильни из оставшихся 5 кусков сосны и обрежьте по длине, чтобы дверца плотно прилегала между верхней и нижней частями сосны спереди. Скрепите дверь вместе с помощью досок толщиной 1 дюйм в форме буквы «Z», оставив место по краям для полного закрытия двери. Прикрепите дверь к коптильне с помощью двух ленточных петель шириной 4 дюйма.

Кэмерон Фаустман

Шаг 9: Добавьте крышу и полки

Для крыши коптильни можно использовать самые разные материалы. Здесь к верхним краям винтами был прикреплен кусок листовой стали, оставив зазор толщиной с палочку от мороженого между стенками и крышей для вентиляции. Не используйте оцинкованный металл. Для этих полок строители использовали просечно-вытяжную сталь, усиленную уголками по периметру. Обязательно очищайте стальные детали, прежде чем класть на них продукты.

Кэмерон Фаустман

Шаг 10: Рассмотрите черновик

Чтобы ваша коптильня работала должным образом, воздух должен втягиваться снизу и выходить сверху. Контроль этого определяет накопление тепла и степень задымления в доме. Фаустман и Блоджетт разместили свою коптильню на небольшом каменном фундаменте, который давал возможность воздуху проходить снизу. Они просверлили пару отверстий диаметром 2 дюйма в верхней части каждой стороны и прямо под крышей.

Если основание вашей коптильни плотно прилегает к фундаменту или стоит на гравийной подушке, просверлите два отверстия диаметром 2 дюйма возле основания с каждой стороны. Чтобы дополнительно контролировать тягу, вы можете установить крышки электрических распределительных коробок из оцинкованной стали, чтобы закрыть отверстия. и действуют как демпферы, соответственно регулируясь.Закройте вентиляционные отверстия внутри, чтобы предотвратить попадание вредителей в коптильню.При желании просверлите небольшие отверстия по бокам, чтобы разместить штоковые термометры.

Кэмерон Фаустман

Шаг 11: Топите свою коптильню

Фаустман и Блоджетт приобрели систему жидкого пропана с одной горелкой. По их мнению, этот тип источника тепла позволяет легче регулировать температуру, чем внешние системы, похожие на печи. Баллон с пропаном устанавливается снаружи дома, а горелка находится внутри. Они поставили на конфорку старую чугунную кастрюлю и наполнили ее щепой и опилками для получения дыма. Они рекомендуют яблоню, гикори или ольху.

Кэмерон Фаустман

Советы по курению

Фаустман и Блоджетт предлагают следующие советы по копчению:

• Начните с 120 градусов по Фаренгейту и медленно увеличивайте температуру в течение нескольких часов. Поддерживайте внутреннюю температуру коптильни на уровне 180 градусов по Фаренгейту или ниже.
• Если вы коптите мясо для приготовления вяленого или вяленого лосося, используйте более медленный и постепенный метод нагревания.
• При необходимости дверцу можно немного приоткрыть, чтобы контролировать температуру.
• Помните, что деревянная коптильня сгорит, если ее поджечь, поэтому следите за коптильней во время ее использования.
• Деревянная дверь может немного деформироваться во время использования, «срыгивая» и позволяя теплу и дыму выходить наружу. При необходимости используйте засов, расположенный посередине длины двери, чтобы закрепить дверь.
• Мясо с небольшим количеством копчения готовится лучше, чем постные куски. Замаринуйте мясо перед приготовлением или введите в куски мяса разбавленный рассол с помощью большой иглы.
• Обработайте поверхности для приготовления пищи спреем из растительного масла, прежде чем класть на них мясо. Не распылять вблизи открытого огня.
• Следите за древесной стружкой или опилками на протяжении всего процесса копчения и пополняйте их по мере необходимости.

Фаустман и Блоджетт говорят, что их любимое мясо для копчения — форель и лосось. На 12 фунтов филе готовят рассол, состоящий из 1 литра недорогой водки, 12 гр. лимонный сок, 4 фунта. коричневого сахара и 5 чашек соли. Распределить по мясистой стороне филе. Если выкладываете слоями на сковороде, сложите мякоть стороной друг к другу. Поместите маринованное филе в холодильник на 1 1/2–2 дня. Ненадолго промойте филе в холодной воде, чтобы удалить соль и сахар с поверхности, и коптите в течение 5 или более часов (в зависимости от желаемой степени копчения). Начните с коптильни при температуре 120 градусов по Фаренгейту и медленно доведите до 180 градусов по Фаренгейту, чтобы закончить процесс.

Учить больше

Для получения дополнительной информации об этой конструкции коптильни, а также схематических чертежей частей коптильни, нажмите здесь.

* От редактора: Обратите внимание, что оригинальные инструкции для коптильни были опубликованы Университетом Коннектикута в 2006 году, поэтому текущие цены могут отличаться. Фаустман и Блоджетт говорят, что статья, опубликованная в журнале Fish Alaska , послужила основой для многих строительных идей, изложенных здесь (см. «Коптильня 101» А. Э. Пойнора, Fish Alaska, июль 2004 г., том 5, выпуск 5, стр. 30). -35). 906:50

5 советов по строительству коптильни

Если вы хотите создать еще один проект для своего сада, который оценит семья, то этот волшебный домик рядом с вашим сказочным садом — все, что вам нужно.

Вы любите копченого лосося? Если да, я уверен, что вы хотите узнать, как построить собственную коптильню. Легкий и веселый, этот проект поможет вам получать более здоровую пищу каждый день! В этом посте вы найдете 5 советов, которые помогут вам легко понять, как построить коптильню. Лучше всего найти в Интернете чертежи коптильни своими руками и посмотреть, как это работает у других. Однако нет никакой гарантии, что детали, которые они использовали, будут доступны или доступны по цене для вас.

источник фото

Это руководство будет держать все в общих чертах. Идея заключалась в том, чтобы построить коптильню как можно дешевле. Вы изучите стандартные процедуры, необходимые для создания функциональной коптильни. Оттуда вы можете немного использовать свое воображение — и принять во внимание, какие расходные материалы у вас есть под рукой или в магазинах рядом с вами. Здоровая еда и веселье!

#1 – Начните с кирпичной кладки

Вы когда-нибудь видели бетонный фундамент для дома или аналогичной конструкции? Эти блоки имеют отверстия, которые выглядят как квадраты с каждой стороны, с бетоном, бегущим посередине. Более распространенное название для них — «шлакоблок», и, согласно HomeAdvisor.com, стоимость составляет от 1 до 3 долларов за блок. Используйте эти блоки, чтобы заключить барбекю в коптильню. Это идеальная основа, к тому же она дешевая и ее легко найти в любом городе или стране. Вам понадобится примерно две дюжины шлакоблоков, что означает, что вы можете потратить более 72 долларов на фундамент своей коптильни. Перед их размещением создайте поверхностный слой цемента на два-три дюйма глубже. Этот слой поможет предотвратить морозное пучение, что повысит долговечность и устойчивость конструкции вашей коптильни. Теперь вам просто нужно сформировать из шлакоблоков квадратную структуру. Но вы должны оставить отверстие с одной стороны на уровне земли для трубы коптильни (она же дымовая труба). Эта труба присоединяется к костровой яме и является подающей трубкой, по которой дым из костровой ямы поступает. Оттуда конструкция из шлакоблоков служит дымоходом, когда дым поднимается вверх.

источник фото

#2 – Построить горячую камеру Далее вам нужно построить горячую камеру.

Вы можете выбрать из множества различных материалов. Популярным вариантом является кедр, поскольку его масла устойчивы к гниению. Некоторые люди будут использовать необработанную древесину с защищенным от непогоды уплотнением сверху. Другие могут пойти с основными конструкционными пиломатериалами. В основном это вопрос бюджета и предпочтений, но всегда исследуйте материал, который вы планируете использовать, прежде чем инвестировать. Думайте о горячем ящике как о высокой собачьей будке, которая будет стоять на фундаменте из шлакоблоков. Вы можете улучшить дизайн своей коптильни, построив ее с более длинной крышей. Это дополнение позволяет хранить дрова под крышей, а не в другом месте. Просто удлините крышу с одной стороны, а не с обеих. На крыше хот-бокса вы хотите установить настоящий дымоход. Этот небольшой компонент можно построить, сделав скворечник, заключенный в теплицу, с небольшим отверстием для выхода дыма.

#3 – Построить топку

Соорудить топку из пиломатериалов и обложить ее кирпичами. Убедитесь, что он подсоединен к дымоходу, идущему от горячего бокса. Постройте или установите дверь на ящик для пиломатериалов, прежде чем заключить его. Таким образом, можно держать топку полностью закрытой, когда она работает. Опять же, как и в случае с горячим ящиком, вы должны создать слой цемента под топкой глубиной от двух до трех дюймов.

источник фото

#4 – Сделайте вашу коптильню потрясающей

Теперь пришло время для последних штрихов. Вам нужно будет прикрепить все пиломатериалы к вашему горячему ящику и к расширенной крыше, которая будет накрывать ваши дрова. Вы можете построить небольшую площадку над кирпичной топкой, чтобы установить дрова и соединить ее с деревянными стойками, удерживающими крышу. Затем соберите или установите простую дверцу на горячую камеру — вы можете получить петли, ручку и базовый металлический скользящий замок по дешевке. Здесь вы найдете различные виды коптилен и планы коптильни.

источник фото

#5 – Установка системы подвесных полок

Вы хотите улучшить функциональность коптильни, установив горизонтально под потолком столбы для подвешивания мяса. Количество полюсов, которые вы должны установить, будет зависеть от размера вашего теплицы.

В зависимости от того, сколько копчения вы хотите получить, вы можете построить собственную коптильню или купить коммерческое устройство. Поскольку коптильни обычно располагаются на открытом воздухе, вам следует проверить, применяются ли какие-либо местные постановления или правила пожарной безопасности, прежде чем начинать строительство любых новых сооружений.

Для большинства коптилен basic Самодельные коптильни можно установить полки на двух разных уровнях высоты. Это означает, что вы можете подвешивать мясо в верхней части горячей камеры, а также в ее средней части. Вы можете немного пофантазировать, как установить подвесные стойки, вместо того, чтобы просто закреплять столбы на месте. Этот дополнительный шаг рекомендуется, так как вы можете изменить расстояние между полюсами в зависимости от мяса, которое вы коптите. Пропустите кусок пиломатериала спереди назад и вырежьте траншеи, чтобы поместить внутрь деревянные столбы. Вы можете легко освободить место для полдюжины или более полюсов. Если вы подвешиваете более тонкое мясо, такое как бекон, вам, возможно, потребуется использовать больше стержней, в то время как более толстое мясо, такое как стейк, может занимать больше места и в результате будет использоваться меньше стержней.

источник фото

Совет: Используйте строительный раствор в качестве герметика Некоторые этапы этого проекта требуют использования герметика. Например, пустые места в ваших шлакоблоках должны быть заполнены раствором. В среднем строительный раствор стоит от 5 до 7 долларов за квадратный фут. Этот герметик можно использовать, чтобы убедиться, что дымоходная труба сидит заподлицо с обеих сторон — там, где она соединяется с кирпичной топкой и горячей камерой из шлакоблока. Совет: бюджетируйте соответственно Смета расходов, представленная в этом руководстве, очень расплывчата. Фактическая стоимость строительства собственной коптильни будет варьироваться в зависимости от материалов, которые вы используете, и стоимости этих материалов, где вы живете.
