Котел своими руками — 109 фото безопасных самодельных котлов и нагревателей
В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.
Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.
В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.
Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?
Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.
Содержимое обзора:
Разновидности
Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.
Разновидности моделей делят на:
Газовые
Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.
Но имея акт проверки лаборатории, разрешение вам выдадут.
Электрические
Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.
Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.
Твердотопливные
Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.
Жидкотопливные
Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.
От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.
Сооружение твердотопливного котла собственными силами
Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.
Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.
И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.
Обратите внимание!

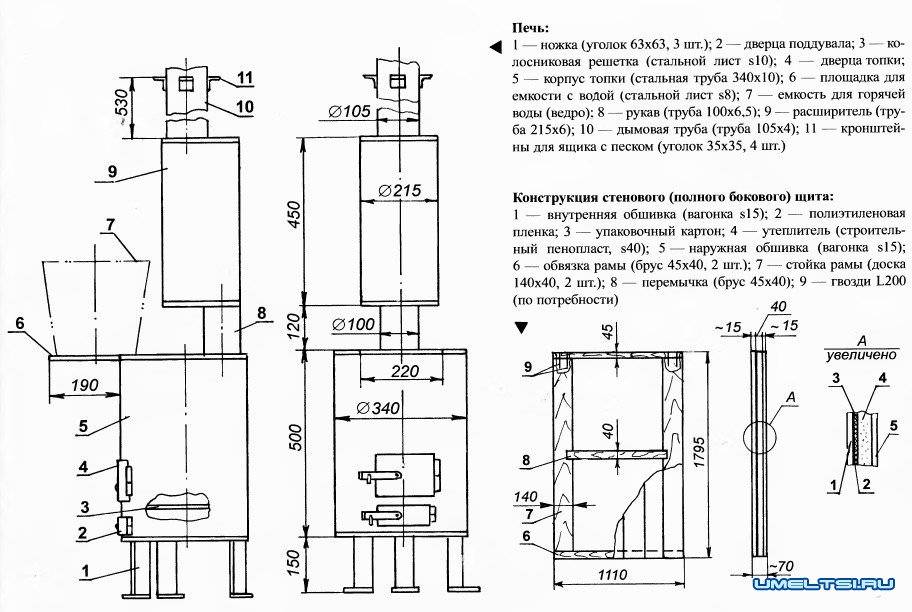

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.
Подготовка к сооружению корпуса
Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.
Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.
От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.
Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.
Обратите внимание!
Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.
Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.
Сбор конструкции котла
К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.
Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.
Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.
С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.
Обратите внимание!
В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.
Проверка работоспособности котла
Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.
Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.
Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.
Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.
Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.
Принцип действия
Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.
Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.
Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.
Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.
В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.
Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!
Фото котла своими руками
youtube.com/embed/KyA-Z8h8N_s» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Котлы отопления своими руками чертежи
Перед каждым хозяином коттеджа поднимается вопрос: что сделать, чтобы модернизировать систему квартиры. Абсолютно в каждом регионе Российской Федерации необходимо зимой отапливать квартиру. Каждому россиянину известно, что топливо для отопления постоянно дорожает. Невозможно вообразить существование жителя в нашей стране без обогревающего комплекса коттеджа. На www портале собрано множество систем обогрева коттеджа, использующих абсолютно уникальные принципы получения тепловой энергии. Перечисленные схемы отопления рекомендуется реализовывать комбинационно или самостоятельно.
Твердотопливный котел для обогрева помещения может изготавливаться из металлических листов или труб, иметь теплообменники разной формы (см. фото). Те и другие варианты можно достаточно легко соорудить своими руками.
Для этого достаточно запастись болгаркой, но при этом желательно уметь ей пользоваться, а также иметь хоть элементарные навыки по кирпичной кладке.
Как уже упоминалось, существует несколько видов твердотопливных котлов, которые имеют разную конструкцию и оснащаются различными теплообменниками. Каждый из них имеет свои «плюсы» и «минусы» перед остальными. В статье будет рассмотрено два основных их вида – горизонтальный и вертикальный (см. чертежи), а также рассмотрено как их можно сделать своими руками. Топить такие котлы можно будет как небольшими дровишками, так и достаточно большими поленьями, длиной до 65 сантиметров.
Установить твердотопливный котел лучше всего на даче и в доме в селе, потому как в нем можно предусмотреть варочную поверхность и место, где можно было бы готовить корм для животных. Конечно, конструкцию можно возводить и без них. Стоит отметить, что кирпич для сооружения котла используется не случайно, ведь именно он способен после окончания топлива еще некоторое время отдавать тепло и нагревать помещение.
Создание горизонтального котла
Горизонтальный твердотопливный котел лучше всего соорудить из металлических труб по схеме. Он являет собой соединение прямоугольных и круглых элементов сечением 4х6 сантиметров и диаметром 4 или 5 сантиметров с толщиной стенок 4 миллиметра соответственно, предварительно отрезанных на необходимую длину. Прямоугольные трубы при этом используются для облегчения стыка элементов. Такой теплообменник устанавливается в заранее подготовленный каркас из кирпича. Причем последний обязательно должен быть огнеупорным.
Сооружение вертикального котла
Вертикальный котел, как видно из названия, размещается вертикально. Его рекомендуется делать в том случае, если конструкция предназначается исключительно для обогрева помещения.
В крайнем случае, на нем можно установить только небольшую варочную поверхность. Так, в первом варианте дымовую трубу нежно будет сделать посредине или сбоку, а втором – только сбоку, так как ее место займет варочная поверхность (см. чертежи). Теплообменник такого твердотопливного котла лучше всего соорудить из листов стали, толщиной примерно 4 миллиметра. Стоит отметить, что чем толще будут листы, тем дольше конструкция будет нагреваться и остывать.
Чтобы сделать работу вертикального твердотопливного котла более эффективной «обратку» лучше всего установить в передней части конструкции, например, как это показано на чертежах. Для этого к боковым стойкам, которые можно соорудить из металлических труб, необходимо приварить трубу квадратного сечения 5х5 сантиметров. Причем размещаться она должна на уровне колосниковой решетки, как это показано на схеме.
Монтаж теплообменника, топливника и дымовой трубы
Теплообменник что вертикального, что горизонтального котла должен размещаться на заранее подготовленном прочном основании из бетона, на котором сверху из кирпича выложена поддувальная камера и установлена колосниковая решетка (см. видео).
После того, как теплообменник прочно установлен вкруг него своими руками делается кладка в полкирпича и монтируются нижняя и верхняя дверцы. Первая предназначена для удаления отходов, а вторая – для загрузки дров (см. фото).
Дымовая труба созданной конструкции должна иметь высоту более 5 метров, начиная от колосниковой решетки (см. схему). Труба при этом может идти как с самого котла, так и сооружаться на отдельном основании рядом с ним. Стоит отметить, что строительство этого элемента должно осуществляться одновременно со строительством остальной конструкции. В ином случае после завершения всех строительных работ можно просто установить керамическую, металлическую или асбоцементную дымовую трубу.
Мы предоставили наиболее важную информацию, а что с ней делать — решать вам!
Источник: http://stroimdelaem.ru/tverdotoplivnyj-kotel-otopleniya/
Содержание
Чертежи, советы и рекомендации… ↑
Пиролизный газогенераторный котел
Всё это богатство начинают искать, когда встают перед лицом животрепещущей задачи инженерно-технического свойства. Таковой является и задача изготовления своими руками системы отопления в собственном доме. Можно ли самостоятельно изготовить полноценный эффективный отопительный котел? — спрашивают наши читатели. Конечно, можно. Никто не осмелится утверждать, что это просто. Но это возможно.
И в этом убеждают весьма основательные и вполне квалифицированные советы и видеоматериалы тех наших «самодельщиков», кто решил поделиться своими наработками с другими. Наработки эти у всех разные и, соответственно, заслуживают разного внимания — у кого-то действительно ценные советы по постройке отопительного котла, а кто-то находится в «первом приближении» к решению задачи.
Шахтный твердотопливный котел своими руками ↑
Когда перед нами со всей очевидностью встал вопрос о том, как и чем топить наш загородный дом, ответ появился скоро. Стало очевидно, что наиболее оптимальным будет изготовить твердотопливный шахтный котел длительного горения собственными силами. О том, как это удалось, смотрите видео.
Источник: http://teplolivam.ru/otoplenie/kotly/otopitelnyj-kotel-svoimi-rukami. html
Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения на страницах этой статьи.
Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.
Делаем котел своими руками
Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.
Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.
Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.
Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.
В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.

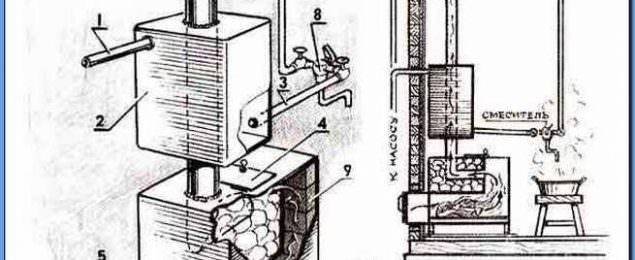

Тепло, образующееся при сгорании топлива может направляться для обогрева жидкого теплоносителя, которым заполнена система отопления дома. Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится топливо, а между внутренней и наружной стенками циркулирует теплоноситель.
Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически достаточно сложна в реализации и эксплуатации. На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.
К баку присоединяются трубопроводы, по которым подается и отводится вода.
Принципиально схема работы самодельного котла длительного горения выглядит следующим образом.
Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.
Для более полной информации по изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.
Для увеличения нажмите на картинку
На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.
Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.
Теперь посмотрим процесс закладки дров и розжига такой печки.
Комментируйте, задавайте вопросы, подписывайтесь на новые статьи — нам интересно ваше мнение 🙂
Источник: http://nashakrepost.ru/masterim-svoimi-rukami/kotel-dlitelnogo-goreniya.html
Смотрите также:
23 декабря 2021 годаЧертежи твердотопливных котлов длительного горения своими руками
Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.
Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.
Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.
Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.
Преимущества и особенности конструкций длительного горения
От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.
Основные элементы котлов отопления продолжительного горения
Из достоинств агрегатов следует отметить:
- минимальное количество закладок топлива;
- высокую эффективность работы;
- использование различных видов твердого топлива;
- небольшое количество сажи в трубах при эксплуатации;
- надежность конструкции.
Принцип действия современной модели
Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.
Применение канальных кондиционеров и тепловых насосов
Зачастую электрическое воздушное отопление дополняют такими элементами, как:
- многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
- антипылевые фильтры;
- фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
- приточно-вытяжные вентиляционные системы.
В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.
Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.
Стоит отметить еще одно преимущество применения канальных кондиционеров. Дело в том, что для их работы не нужно создавать никаких запасов топлива, в отличие от воздушного котла на дровах, например. К тому же, такая система является более производительной и экономной по сравнению с котлами на жидком топливе, сжиженном газе или пеллетах. Каждый 1 кВт потребляемой инверторным компрессором электроэнергии позволяет подать в помещение 3,5-4,5 кВт тепловой энергии.
Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.
Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.
Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.
Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.
Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка
Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.
Чертежи конструкции для самостоятельного изготовления
Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.
Пример пошагового изготовления самодельного агрегата
Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.
Применяемые элементы
Для изготовления конструкции потребуются:
- труба сечением 500 мм и длиной 1300 мм;
- труба с диаметром 450 мм и длиной 1500 мм;
- труба сечением 60 мм и протяженностью 1200 мм;
- два кольца шириной 25 мм и диаметром 500 мм;
- металлические уголки и куски швеллера;
- лист металла;
- асбестовое полотно;
- петли и ручки.
Корпус конструкции можно изготовить из такой трубы
Порядок сборки корпуса
В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.
С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.
Для конструкции можно использовать обычный газовый баллон
Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.
В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.
Расположение патрубка для дымоходной трубы
Устройство воздушного распределителя
Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.
Распределитель воздуха со стабилизатором
К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.
Распределение воздуха при помощи приваренных уголков
Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.
Вид собранной конструкции
Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.
Как правильно выбрать схему подключения котла
Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:
- Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер.
У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.
- Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
- Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
- Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю.
Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
- Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.
- Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
- В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.
Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах
Николай Авраменко, 51 год, г. Энергодар
Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.
Антон Абрамов, 29 лет, г. Омск
В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.
Никита Карпенко, 37 лет, г. Архангельск
Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.
Твердотопливный котел длительного горения своими руками: видео для ознакомления
Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.
Внешний вид самодельной конструкции с теплообменником
Есть ли о твердотопливном котле длительного горения отрицательные отзывы?
Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.
Допускается использовать различные виды топлива
Выделить можно следующие недостатки:
- для хранения топлива приходится использовать специальные помещения или сооружения;
- топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
- при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
- регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.
Схема установки котла в водяной системе отопления
Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.
Загрузка топлива не может быть автоматизирована
Воздушный обогрев, комбинированный с вентиляцией
Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.
Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.
В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.
О стоимости готовых моделей для отопления твердым топливом
Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.
Можно оценить стильный дизайн котла Stropuva
Таблица 1. Расценки на котлы Stropuva
Модель | Мощность в киловаттах | Стоимость в рублях |
S-8U | 8 | 70 000 |
Stropuva S-8U | ||
S-15U | 15 | 116 000 |
Stropuva S-15U | ||
S-20U | 20 | 123 000 |
Stropuva S-20U | ||
S-40U | 40 | 142 000 |
Stropuva S-40U |
Stropuva S-40U
Статья по теме:
Котлы длительного горения на дровах для дома.
Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.
Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.
Основные преимущества продукции Stropuva
Рекомендации по размещению и установке
Монтаж котла производят в соответствии со строительными нормами. Здесь главное — соблюдение правил пожарной безопасности.
Место для теплогенератора выбирают в частном доме из следующих соображений:
- котёл должен находиться в центре здания, в углу стен, соседствующих с другими помещениями;
- агрегат располагают близко к домовому дымоходу;
- место установки теплогенератора (пол и стены) покрывают металлом или другим материалом, защищающим от возгорания.
Эти рекомендации сходны с теми, которые учитывают при установке дровяных печей.
Приведённые инструкции доказывают, что сделать твёрдотопливный котёл своими руками не так уж и сложно. Главное, необходима некоторая сноровка в слесарных делах. Также нужно уметь обращаться со сварочным аппаратом. В то же время сооружённый по всем правилам твёрдотопливный котёл практически не требует ухода. Достаточно лишь раз в сезон очищать его от золы.
Твердотопливный котел своими руками – необходимые чертежи
[adsense-vverh]
Содержание:
- Наиболее приемлемые случаи работы
- Некоторые замечания по выбору материалов
- Делаем устройство самостоятельно
- Детали создания теплообменника
- Выполняем подключение разумно
Отопительный котел на твердом топливе станет удобным выходом там, где нужно создать действительно эффективную систему обогрева при условии присутствия других видов энергоносителей. Однако, перед желающими организовать свой быт часто встают несколько трудностей, ограничивающих возможность покупки готового инженерного решения.
В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и выполнить монтаж батарей отопления. Хотя на это уйдет время и некоторое количество денежных средств, полученное решение будет идеально не только в плане отопления дома, но и в отношении оптимального расположения.
Наиболее приемлемые случаи работы
Создавать твердотопливный котел отопленияя своими руками – идеальный способ организации тепла в помещении для тех, кто не имеет возможности вносить изменения в архитектуру здания, устраивать отдельную котельную и так далее. Также это станет удобным выходом для тех, кто желает убрать старую дровяную печь. Место можно использовать с пользой.
К поиску чертежей твердотопливного котла для работы своими руками прибегают те, кто физически не может обеспечить необходимые условия для тех готовых решений, которые предлагаются к продаже. К примеру, агрегаты промышленного исполнения достаточно требовательны:
- есть критерии по давлению в системе циркуляции;
- необходимо обеспечить тягу, для чего сооружается дымоход с четкими условиями к конструкции;
- часто мощность избыточна, поэтому за котлом необходим постоянный надзор;
- иногда эффективность агрегата серийного исполнения зависит от того, что входит в его обвязку.
Созданный своими руками твердотопливный отопительный котел обладает рядом преимуществ, которые для некоторых могут оказаться решающими:
- возможно размещение на месте старой печи, с использованием готового дымохода;
- сборка и подключение ничем не ограничиваются, можно использовать существующие структуры;
- оптимально подбирается мощность под размер отапливаемого помещения;
- структура отопления может быть сформирована на любом принципе циркуляции – гравитационной или принудительной;
- форма устройства ничем не ограничена, котел может быть идеально размещен в свободном пространстве;
- конструкционное решение может быть создано с учетом используемого топлива – дрова, уголь;
- устройство создается, учитывая желательный режим работы – варьируется размер топки, объем и площадь теплообменника.
Как таковая, схема твердотопливных котлов для выполнения своими руками не существует. Есть ряд принципов построения и рекомендации по конструкционным решениям отдельных узлов. Остальное – ничем не ограниченная свобода творчества, а также расчет, базирующийся на характеристиках системы отопления и площади помещений.
Некоторые замечания по выбору материалов
Чтобы коэффициент полезного действия котла на твердом топливе, особенно самодельного, был выше, следует соблюдать несколько рекомендаций, относящихся к материалам конструкции. Следование простым правилам увеличит общий срок службы изделия.
- Чтобы обеспечить качественное сгорание топлива, стенки топки должны быть сделаны из материала с как можно меньшей теплопроводностью. Идеален кирпич, а в случае создания стенок из стали, лучше всего использовать схему с прокладкой теплоизолятора (бетон, песок) между двух стенок корпуса.
- Сталь, используемая при конструировании узлов котла, должна иметь толщину минимум 4 мм.
- Дымоход из металла, в зависимости от побочного применения, имеет требования к толщине стенок. Если он используется только для отвода продуктов сгорания, сталь должна быть как можно толще. Это замедлит прогорание. Если же применяется «титан» как накопитель воды для горячего водоснабжения, дымоход делается из листового металла 4 мм. В этом случае, для обеспечения надлежащей тяги, нужно наращивать длину вертикального участка.
- Конструкция котла должна предусматривать два регулятора режима работы. Задвижка дымохода обеспечивает баланс тяги и напрямую влияет на скорость сгорания топлива. Нижняя дверца котла, как источник подачи свежего воздуха, отвечает за качество «топливной смеси» в камере сгорания, которая состоит из кислорода и топочного газа.
Это краткий список рекомендаций, который позволяет примерно рассчитать конструкцию. Можно перейти непосредственно к технологии изготовления твердотопливного котла.
Делаем устройство самостоятельно
Чтобы определить план работ, нужно учитывать, что оптимальная схема твердотопливного котла, который будет работать в том числе, как источник горячей воды должна включать в себя три основных элемента:
- нагревательный блок, состоящий из топки, зоны накопления золы и дымохода;
- тепловой аккумулятор, который служит для поддержания режима циркуляции, стабилизирует температуру жидкости в системе, позволяя достаточно неравномерный режим работы котла;
- накопитель горячей воды – «титан», откуда будет браться жидкость для бытовых и гигиенических нужд.
Особых требований к конфигурации всех систем не существует. Приблизительные цифры можно определить так.
- Итоговую мощность котла можно рассчитать по нормативным документам. Цифра очень приблизительная, основана на объеме топки, но не учитывает характер тяги и отклонения в теплоотдаче топлива.
- Емкость теплоаккумулятора можно выбрать, исходя из рекомендаций по формированию обвязки твердотопливных котлов промышленного исполнения.
- Титан рассчитывается по приблизительной потребности в горячей воде. Для него обязательно условие присутствия системы безопасности в виде клапанов для стравливания давления.
Идеальный материал для создания корпуса – кирпич. Но многие предпочитают делать конструкцию из металла. Способ проще, требует меньшего набора навыков, поэтому будем рассматривать именно его, поскольку основная часть, касающаяся теплообменника, не изменится.
Для работы понадобятся:
- сталь листовая, толщиной 5 мм и больше;
- металлический уголок;
- решетка колосников, можно купить готовую, нужного размера или сварить ее самостоятельно;
- дверцы топки и накопителя золы;
- заслонка дымохода;
- нержавеющая сталь листовая – нужна для создания теплоаккумулятора и накопителя горячей воды;
- песок речной или просеянный строительный;
- сварочный аппарат, желательно с низкой мощностью;
- болгарка;
- дрель, сверла по металлу;
- рулетка, шило, угольник, спиртовой строительный уровень.
Металл можно приобрести на специализированных базах, торгующих металлопрокатом. Многие из них предоставляют услуги резки, поэтому полезно заранее рассчитать конструкцию, чтобы приобретать почти готовые детали.
Так как конструкция из металла довольно тяжелая, сборку лучше осуществлять непосредственно там, где будет расположен агрегат. В итоге, после проведения всех работ по сварке, получится блок, который представлен на фото твердотопливного котла, он, кстати, также сделан своими руками.
Детали создания теплообменника
Существует две базовые конструкции, представленные на схемах ниже:
Принцип работы совершенно одинаковый. Разница в материалах, из которых изготовлены узлы. Блок из труб требует большей квалификации, точности отрезки, а также проведения достаточно сложных сварочных работ. Схема с плоскими накопителями легче в изготовлении, но повышает требования к самому нагревательному блоку. Для достижения оптимальных условий в камере сгорания, потребуется очень хорошая тяга, достаточное количество топлива до достижения рабочего режима.
Монтаж теплообменника в камере сгорания производится при соблюдении простого условия – расстояние до стенок корпуса должно составлять не менее 10 мм. Зная параметры корпуса, который уже изготовлен, можно максимально точно просчитать параметры конструкции обменника.
Подвод труб обратки и подачи системы отопления ничем не лимитирован. Иногда ввод обратки производится спереди котла, там же делается и сливной отвод для ликвидации воды в случае проведения ремонтных работ или тогда, когда помещение оставляется на зиму без отопления. На видео про отопительный котел, который делается своими руками показано, как создать теплообменник и осуществить его монтаж внутри корпуса.
В зависимости от тяги и конфигурации, можно варьировать конструкцию теплообменника. Он может быть следующих типов:
- с горизонтальным или вертикальным расположением труб;
- плоскостенный, вытянутый по вертикали или горизонтали;
- так называемый «шахтный», когда ось конструкции расположена под углом.
Такой теплообменник применяется редко, для него требуется специфическая конструкция топки, переходящей в наклонный дымоход.
Выполняем подключение разумно
[adsense-vstat]
Собранный своими руками твердотопливный отопительный котел подсоединяется к системе отопления совершенно обычными способами, с применением стандартных правил обвязки. Чаще всего используется гравитационная циркуляция, поэтому можно следовать простым правилам организации системы:
- котел располагается как можно ниже относительно радиаторов отопления;
- для регистров используются трубы большого диаметра;
- трубопроводы должны располагаться под легким уклоном;
- расширительный бачок обязателен, располагается в самой верхней точке системы;
- обязательна возможность сброса давления, слива и добавления теплоносителя в систему;
- количество уголков, поворотных зон трубопроводов должно быть минимальным.
Также можно применять любые обвязки, использующие насосы принудительной циркуляции. Однако, такие схемы потребуют наличия постоянного энергопитания, что может быть недостижимо. Поэтому для твердотопливного котла, сделанного самостоятельно, идеальной будет обвязка, основанная на модели гравитационной циркуляции. У нее в контур обратки включен насос принудительной циркуляции с возможностью автоматического переключения на прямой трубопровод при отсутствии напряжения. Такая система будет уверенно работать во всех случаях.
Вверх
Естественно, такая работа потребует довольно много времени, рекомендуется привлекать специалистов для сварки теплоаккумулятора и теплообменника. Однако, можно получить оптимальный результат. Котел идеально подойдет к месту, будут соблюдены все требования по мощности, что может быть очень удобно в отдельных случаях.
Как сделать своими руками котел твердотопливный длительного горения: чертежи
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.
Твердотопливный котел длительного горения вполне реально сделать самостоятельно
Принцип работы твердотопливных котлов и их устройство
Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:
- брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
- брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
- березовый уголь – такой же, как для мангала;
- переработанный мусор со свалок;
- топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
- обычные сухие опилки.
Различные варианты сырья для использования в твердотопливных котлах
Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.
Полезный совет! Самым доступным топливом, из перечисленных выше, являются древесные опилки.
Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.
В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.
Принцип работы твердотопливного котла длительного горения
Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:
- закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
- внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
- теплообменник встроен в верхней камере, где достигается максимальная температура.
Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.
Схема системы отопления частного дома с использованием твердотопливного котла
Полезный совет! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе.
Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.
Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.
Статья по теме:
Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы
Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.
Схема подключения твердотопливного котла к системе отопления
Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.
Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт
Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:
- подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
- собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
Строение и принцип работы твердотопливного котла
- для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м.
Можно и немного меньше, если в этом есть необходимость;
- из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
- распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
- сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;
Схематическое изображение устройства котла, работающего на твердом топливе
- в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы.
Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
- заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.
Чертеж с размерами для создания твердотопливного котла своими руками
Полезный совет! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора.
Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.
Котел длительного горения — вид в разрезе
Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации
«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».
Александр Николаев, г. Сыктывкар
«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».
Николай Платонов, г.Сургут
Различия в работе обычного и пиролизного котлов
«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».
Андрей Ширшов, г.Тюмень
Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.
Твердотопливный котел длительного горения своими руками (видео)
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕКотел отопления своими руками чертежи и принцип работы
В последние несколько лет для обогрева помещений в загородных коттеджах активно применяются котлы, работающие на природном топливе. Все они функционируют за счет постепенного нагревания теплового устройства. Именно такие конструкции наделены целым перечнем преимуществ, среди которых стоит отметить безопасность для окружающей среды, небольшие размеры, отсутствие посторонних шумов во время эксплуатации, а также самое главное – возможность проведение монтажа в загородных домах. Изготовители устанавливаемого оборудования такого рода выпускают котлы разной конфигурации, позволяющие обогревать абсолютно все помещения даже самого большого дома. Но в таком случае нельзя забывать о том, что газ считается токсичным веществом, из-за чего выбор приборов должен проводиться с особой тщательностью и внимательностью. Монтаж котла – это дело непростое, требующее определенных навыков и умений. Все работы важно проводить в определенной последовательности, чтобы ни в коем случае не нарушать целостность теплового устройства. Независимо от типа выбранного оборудования, вам обязательно понадобится схема установки газового котла в частном доме.
Можно ли провести установку своими руками?
Если вы приняли решение выполнять все работы самостоятельно, то обязательно учитывайте, что это дело весьма сложное, непростое и требующее определенных навыков. Мастера, которые предлагают свои услуги по установке такого рода оборудования, в обязательном порядке должны проходить обучение, после окончания которого они становятся сертифицированными специалистами. Но не секрет, что человеку, который настроен сделать все качественно и на совесть, по силам абсолютно все. Благодаря наличию схем руководства обустройство газовых котлов, а также проведение различных коммуникаций в частном доме предоставляет возможность самостоятельно и без какой-либо помощи справляться с поставленной задачей. Это особенно актуально в тех ситуациях, когда бюджет строительных или ремонтных работ ограничен и не подразумевает дополнительных трат.
Устройство настенного котла
Разновидности газовых котлов для частного дома
- На сегодняшний день такое газовое оборудование имеет несколько разновидностей. Классификация происходит по нескольким критериям:
- сфера применениея
- показатели мощности;
- принцип установки;
- тип тяги и т.д.
Кроме того, важно отметить, что одноконтурные котлы сегодня монтируются только для того, чтобы должным образом обогревать помещения дома, а вот двухконтурное оборудование позволяет, кроме прогрева, обеспечить ваш коттедж горячей водой. Схема обустройства котла одноконтурного типа
Конструкции, которые имеют небольшую мощность, различают по одноступенчатому признаку, а оборудование средней мощности, соответственно, по двухступенчатому. Большинство производителей стараются оборудовать изделия специальным датчиком, позволяющим контролировать, а также при необходимости и регулировать мощность. Котловые установки закрытого типа функционируют за счет вентиляционной тяги. Также в последнее время начали появляться в продаже газовые котлы, имеющие естественную тягу – как правило, либо атмосферные, либо открытого типа. Установку оборудования можно осуществить двумя путями – на стену с применением теплообменников или же на пол (оптимально для чугунных и стальных котлов). Самым правильным решением для использования в доме по мнению специалистов в области строительства является проточный автоматический котел, оборудованный бойлером. Он способен обеспечить равномерный прогрев комнат во времена затяжных зимних морозов, а также обеспечит ваш дом водой для бытовых и гигиенических нужд.
Конструкция обогревательного оборудования
Необходимо отметить, что автоматика – это весьма удобная вещь, которая позволяет должным образом поддерживать и отслеживать работу котла. Кроме того, она предоставляет возможность регулировать температурный баланс в помещениях и на улице, устанавливать программу до минимального уровня в том случае, если вы и ваша семья решит отлучиться, к примеру, в отпуск или командировку. Обустройство тепловой установки с таким типом управления позволит вам экономить до 50 процентов природного раза, если проводить сравнение с другими, аналогичными по принципу работы конструкциями. Но существует одна определенная закономерность и недостаток одновременно, который заключается в зависимости от электроснабжения. Это значит лишь то, что домашняя котельная не будет способна должным образом обогревать все помещения в частном доме. Поэтому на этапе монтаже котла необходимо учитывать различного рода форс-мажорные обстоятельства.
Гидравлическая обвязка тепловых установок
Покупая установку, следите за тем, чтобы у производителя были все необходимые документы, а комплектация соответствовала той, что была заявлена. Скорее всего, для проведения всех работ вам будет необходимо приобрести подходящие крепежные детали.
Руководство по установке газового оборудования
Можем вас заверить, что простой газовый котел для отопления помещений частного дома вы можете соорудить самостоятельно и без привлечения опытных мастеров. Но работы по подключению устройства к общей системе правильней всего поручить квалифицированным специалистам, чтобы уберечь себя от возможных ошибок и несостыковок. Для выхлопа газов нужно создавать отдельный газоход. Важно заметить, что многие люди ошибочно путают его с дымоходом. Его длина, согласно нормативно-технической документации, должна быть не больше чем три метра, а отрезок трубы, которая соединяет дымоход и котловое оборудование – не больше 25 сантиметров.
Процесс установки котлов и вспомогательных элементов
Каким должно быть помещение, подходящее для монтажа?
Помещение для монтажа котла должно отвечать целому ряду требований. Если вы решите, что их выполнять совершенно необязательно, то будьте готовы к тому, что пожарные инспекции могут предъявить вам штраф в установленном законе размере. Если вы систематически будете отказываться от выполнения полученных рекомендаций, вы рискуете стать виновником аварийной ситуации из-за того, что установка выйдет из строя.
Специалисты в области строительства настоятельно рекомендуют проводить установку газового оборудования в помещениях, не предназначенных для жизни. Самый лучший вариант – чуланы, чердачное или подвальное помещение. Кроме того, если площадь участка частного дома располагает необходимой площадью, правильней всего соорудить небольшую вентилируемую пристройку. Все остальные нюансы месторасположения определяются индивидуально в зависимости от типа котла.
Нормативно-техническая документация категорически запрещает проводить установку котлов двухконтурного типа на кухне или вне стен дома. Обязательно нужно учитывать общую мощность котлов и вспомогательного оборудования. Если она не превышает 150 кВт, то вы можете проводить обустройство на любом из этажей вашего коттеджа. Если котел и другие установки имеют мощность в пределах 150-350 кВт, то установка предоставляется возможной только в подвальных помещениях, либо на первом этаже самого сооружения. Комната, которую вы собираетесь выделить под котельную, должна освещаться, но только естественным светом. Поэтому настоятельно рекомендуется создавать оконные проемы, а также форточки для периодического проветривания. Есть целый ряд требований, которые выдвигаются к параметрам двери в помещение. Она должна быть в ширину не менее 0,8 м. Возьмите во внимание то, что СНиП указывает размеры самого дверного полотна, а не дверного проема! В момент монтажа обязательно оставьте хотя бы минимальную щель между дверной конструкцией и полом, чтобы обеспечить дополнительную циркуляцию воздуха.
Все, что нужно знать о монтаже газового оборудования
Установка газового оборудования для загородного дома сопровождает все этапы, связанные с котлом – от оформления сопроводительной документации на его покупку до создания системы вентиляции воздуха. Первым делом, разумеется, важно подобрать наиболее подходящую установку, после чего в местных службах владелец частного дома заключает договор на подачу газа. Именно эта служба предоставит проект газификации сооружения, а также чертежи, необходимые для правильной установки котла. Наиболее популярный и простой тип такого оборудования – это котел-водогрейка. Конструктивно он имеет только газовую горелку, а также теплообменник. Именно к последнему подсоединяется подача воды и природного газа, а выхлоп продуктов горения выходит через дымоход.
Монтажные работы бывают двух типов, в зависимости от выбранного вами места расположения котла, а именно – настенный и напольный. Самой популярным вариантом для частных домов является первый, поэтому детально разберем именно его:
- Стена, на которой будет выполнено устройство, тщательно обрабатывается и покрывается специальным шаром огнеупорного материала, дабы предотвратить процесс возгорания, если котел внезапно выйдет из строя.
- Параллельно с этим ведется подготовка оборудования к монтажу. Вся конструкция и стенки трубок тщательно очищаются резким напором воды, чтобы исключить возможность попадания внутрь мелких соринок, пыли и прочего строительного мусора.
- Проводится фиксация трубок для подачи воды к фильтру, а также запорной арматуры.
- Обустраивается система для отвода продуктов горения. Дымоход частного дома должен быть меньше, нежели диаметр установки. Наиболее подходящий вариант – конструкция из стали цилиндрической формы. Дымоход должен иметь отверстие для периодической чистки.
- Стена, на которой будет выполнено устройство, тщательно обрабатывается и покрывается специальным шаром огнеупорного материала, дабы предотвратить процесс возгорания, если котел внезапно выйдет из строя.
- Происходит проверка тяги. Если она будет недостаточно хорошей, то подачу газа необходимо как можно быстрее остановить до выяснения первоначальной причины.
- Осуществляется установка котла в газопровод. Это возможно сделать посредством врезки оборудования. Настоятельно не рекомендуется проводить такие работы самостоятельно, лучше всего обратитесь к мастерам газовой компании, с которой вы сотрудничаете.
- Подсоединяется оборудование к системе электропитания и запускается в работу автоматика, которая защитит оборудование от сбоев и ошибок в работе.
Особенности эксплуатации
Согласно информации, которую подает СНиП, установка такого оборудования возможна только в сухих нежилых помещениях. Это обусловлено тем, что высокий уровень влажности может стать причиной размножения инородных веществ и образований в воздухе, и пары газа – не исключение. И именно поэтому такие строгие требования выдвигаются к процессу обустройства.
Для улучшения производительности теплообменника специалисты в области строительства советуют защитить его от воздействия пыли и соринок мусора. С этой задачей может помочь справиться фильтр тщательной очистки. До начала обогревательного периода необходимо провести проверку работоспособности системы. Чтобы предотвратить сбои, такая проверка должна проводиться как можно чаще. Кроме того, по мере загрязнения важно осуществлять профилактическую чистку дымохода и фильтров горелки.
Котел отопления своими руками: описание и чертежи
Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл на дровах своими руками вполне по силам, если у вас имеются грамотные чертежи и есть навыки обращения с инструментами для механической обработки материалов, а также со сварочным аппаратом.
Схема работы водогрейных котлов, как правило, универсальна – тепловая энергия, которая выделяется при сгорании топлива, передаётся на теплообменник, откуда идёт на отопительные приборы для обогрева дома. Конструкция агрегатов может быть самой разной, как используемое топливо и материалы для изготовления.
Пиролизные котлы длительного горения
Схема работы пиролизного устройства длительного горения основана на процессе пиролиза (сухой перегонки). В процессе тления дров выделяется древесный газ, который сгорает при очень высокой температуре. При этом выделяется большое количество тепла – оно идёт на обогрев водяного теплообменника, откуда поступает через магистраль в отопительные приборы для обогрева дома.
Твердотопливные пиролизные котлы – достаточно дорогое удовольствие, поэтому многие владельцы для своего дома предпочитают изготовить самодельный котёл отопления.
Конструкция такого агрегата довольно проста. Твердотопливные пиролизные котлы состоят из следующих элементов:
- Камера загрузки дров.
- Колосник.
- Камера сгорания летучих газов.
- Дымосос – средство обеспечения принудительной тяги.
- Теплообменник водяного типа.
Дрова помещают в загрузочную камеру, поджигают и закрывают заслонку. В герметичном пространстве при тлении дров образуются азот, углерод и водород. Они поступают в специальный отсек, где сгорают – при этом выделяется большое количество теплоты. Она используется для нагревания водяного контура, откуда вместе с нагретым теплоносителем идёт на отопление дома.
Время сгорания топлива у такого водогрейного устройства составляет около 12 часов – это достаточно удобно, поскольку нет необходимости часто к нему наведываться для загрузки новой порции дров. По этой причине твердотопливные котлы пиролизного действия очень высоко ценятся среди владельцев домов частного сектора.
Чертёж на схеме наглядно демонстрирует все особенности конструкции водогрейных котлов пиролизного действия.
Для того, чтобы самостоятельно изготовить подобный аппарат, понадобятся болгарка, сварочный аппарат и следующие расходные материалы:
- Лист металла толщиной в 4 мм.
- Металлическая труба диаметром в 300 мм с толщиной стенки 3 мм.
- Металлические трубы, диаметр которых составляет 60 мм.
- Металлические трубы, диаметр которых составляет 100 мм.
Пошагово алгоритм изготовления выглядит следующим образом:
- Отрезаем участок длиной 1 м из трубы диаметром 300 мм.
- Далее необходимо приделать дно из листового металла – для этого нужно вырезать участок необходимого размера и сварить с трубой. Подставки можно сварить из швеллера.
- Далее делаем средство для забора воздуха. Вырезаем из листового металла круг диаметром 28 см. В середине сверлим отверстие размером 20 мм.
- Размещаем с одной стороны вентилятор – лопасти должны быть 5 см по ширине.
- Далее ставим трубку, диаметр которой 60 мм и длина более 1 м. С верхней стороны крепим люк для того, чтобы была возможность регулировки воздушного потока.
- В нижней части котла необходимо отверстие для топлива. Далее нужно сварить и прикрепить люк для герметичного закрывания.
- Сверху размещаем дымоход. Он ставится вертикально на расстоянии 40 см, после чего его пропускают через теплообменник.
Твердотопливные пиролизные устройства водогрейного типа очень эффективно обеспечивают отопление частного дома. Их самостоятельное изготовление помогает сэкономить очень существенную сумму денег.
Как изготовить паровой котёл своими руками
Схема действия паровых систем отопления построена на использовании тепловой энергии горячего пара. При сгорании топлива образуется определённое количество теплоты, которое поступает на водогрейный участок системы. Там вода превращается в пар, который под высоким давлением поступает с водогрейного участка в магистраль отопления.
Такие аппараты могут быть одноконтурными и двухконтурными. Одноконтурный аппарат используется только для отопления. Двухконтурный обеспечивает ещё и наличие горячего водяного снабжения.
Паровая система отопления состоит из следующих элементов:
- Водогрейного парового устройства.
- Стояков.
- Магистрали.
- Радиаторов отопления.
Чертёж на рисунке наглядно демонстрирует все нюансы конструкции парового котла.
Читайте также: Газовый самодельный котел отопления.
Сварить такой агрегат своими руками можно, если иметь некоторые навыки в обращении со сварочным аппаратом и инструментами для механической обработки материалов. Самой важной частью системы является барабан. К нему подсоединяем трубы водяного контура и приборы для контроля и измерений.
В верхнюю часть агрегата при помощи насоса нагнетается вода. Вниз направлены трубы, по которым вода поступает в коллекторы и подъёмный трубопровод. Он проходит в зоне сгорания топлива и там происходит нагревание воды. По сути здесь задействован принцип сообщающихся сосудов.
Для начала необходимо хорошо продумать систему и изучить все её элементы. Потом необходимо закупить все необходимые расходные материалы и инструменты:
- Трубы из нержавейки диаметром 10-12 см.
- Стальной лист из нержавейки толщиной в 1 мм.
- Трубы диаметром 10 мм и 30 мм.
- Предохранительный клапан.
- Асбест.
- Инструменты для механической обработки.
- Сварочный аппарат.
- Приборы для контроля и измерений.
Далее изготовление агрегата выглядит следующим образом:
- Делаем корпус из трубы длиной 11 см с толщиной стенки 2,5 мм.
- Делаем 12 дымогарных труб длиной 10 см.
- Делаем жаровую трубку 11 см.
- Из листа нержавейки изготавливаем перегородки. В них проделываем отверстия для дымогарных трубок – их крепим к основанию при помощи сварки.
- Привариваем к корпусу предохранительный клапан и коллектор.
- Теплоизоляцию выполняем при помощи асбеста.
- Оснащаем агрегат приборами контроля и регулировки.
Заключение
Как показывает практика, изготовление котлов для систем отопления частных домов достаточно распространено. При правильном выполнении всех теплотехнических расчётов, при наличии грамотно составленного чертежа и схемы разводки магистрали такие аппараты достаточно эффективно справляются со своей задачей и позволяют сэкономить значительную сумму денег, поскольку подобные устройства заводского изготовления стоят достаточно дорого.
Изготовление отопительных аппаратов своими силами – задача скрупулёзная, сложная и трудоёмкая. Для того, чтобы с ней справиться, нужно уметь пользоваться сварочным аппаратом и иметь навыки владения инструментами для механической обработки материалов. Если же вы таких навыков не имеете, такой случай будет неплохим поводом научиться – и вы своими руками сумеете обеспечить своё жильё теплом и комфортом.
Планы постройки дровяного уличного котла
Как построить собственную дровяную печь на открытом воздухеВы всегда хотели знать, как построить уличный котел или печь чистого горения? Или что-то вы придумали недавно из-за огромного счета за топливо или электричество только что получили? Или в вашем доме ВСЕГДА холодно?
Вы хотите знать, как идти? о строительстве уличная печь для обогрева вашего дома?
Неважно почему; у нас есть ответ!
Конечно, вы можете построить чистое горение
вне дровяной печи, с правом доступа
материалы и достаточные сварочные навыки. Помните, что сварка
такие толстые материалы сильно отличаются от сварки стали 1/8 дюйма, потому что правильное проплавление имеет первостепенное значение для вашего успеха.
Круглая топка или цилиндр определенно путь идти. Получение трубки или цилиндра, уже сваренных и просвечиваемых приближает вас на шаг к успеху. Это, безусловно, требует НАМНОГО меньше сварки, чем при сборке квадратной коробки; принимая 12 приварить надо так! Помните, что сварные швы — это обычно то место, где начинаются утечки, и плоские стальные плиты далеко не так прочны как цилиндр; сгибание, сгибание и деформация от интенсивного нагревать.
Убедитесь, что толщина концевых пластин равна толщине топки!
Вам нужно будет построить что-то вроде этого; путь к воздуху
дуть в топку. Это лучший способ с воздухом
через решетку в огонь снизу,
прямо как кузнечная кузница.
Вам потребуются решетки для тяжелых условий эксплуатации. Они сделаны с прутком 3/4 дюйма.
Прежде чем продолжить, начните со стоимость ваших материалов. Сталь стоит дорого, и вы даже можете найти цилиндр толщиной 3/8 дюйма или 1/2 дюйма, как наша дополнительная топка? Ищите обсадную колонну!
Наконечники на топку понадобятся — две. листов ок. 3 ‘x 3’ для 36: круглой топки.
Вам также понадобится водная рубашка (коробка) — 6 шт. листы не менее 4 х 5 футов.
Вам понадобится дымоход длиной около 5 футов. Мы
рекомендуем сталь толщиной 1/4 дюйма.
Приварите дымоход к топке.
Не забудьте крышку доступа к горячей воде. катушка, как показано выше, что сэкономит вам от 35 до 65 долларов в год. месяц в счетах за электричество сам по себе!
Если ставите сайдинг, например стальной строительный металл, вам понадобится каркас вокруг него (см. рисунок) и обрамление крыши.
Помните, что вам также нужно будет построить дверь;
предпочтительно с воздушным зазором для обеспечения изоляционных качеств;
аналогично изоляции типа воздушного пузыря. Прикрепите пластину
с 4 небольшими кусочками металла, чтобы было очень мало тепла
перенос с пластины на наружный металл. Заполненный водой
дверь — это фарс, потому что в итоге получается более 60 дюймов металла
или более, окружая наполненный водой воздух, который просто приводит к
большая теплопередача, которую вода делает очень мало
утихнет.Вдобавок вода не движется внутри
дверь, даже если к вам прикреплены шланги, и это позволит
частицы осесть; и подумайте об отсутствии защиты от ржавчины
в этой области!
Для заполнения топки вам также понадобится сантехника. также.
СЕЙЧАС подумайте об этом. Вы можете приобрести HyproTherm 185 всего за 4487 $ без сайдинга, утеплителя, насос, вентилятор, змеевик горячей воды и термостат.
Иногда мы перестраиваем именно эти
котлы и они на 1500 долларов меньше нового на 3877 долларов. Время от времени клиент меняет один, и мы
пройти через них сверху вниз и наизнанку, как описано на нашем
Страница использованного котла.
Я не верю, что можно построить такую же печь, с топкой толщиной 1/2 «менее 3000 долларов.
На него можно положить любой сайдинг, хотите или мы можем предоставить 21 различных цветов и 8000 цветов комбинации для вас.Конечно вам понадобится насос, вентилятор, змеевик горячей воды и термостат, или вы можете получить свой собственный на месте.
Информация предоставлена ДЕРЕВЯННАЯ ПЕЧЬ ДЛЯ НАРУЖНЫХ БРИТВ
Печи и котлы | Министерство энергетики
Хотя старые топочные и котельные системы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98. 5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут снизить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа каждый год, если вы отапливаете природным газом, или 2,5 тонны, если отапливаете нефть.
Если ваша печь или котел старые, изношенные, неэффективные или значительно крупногабаритные, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.
Перед покупкой новой печи или котла или перед модификацией существующего агрегата рекомендуется сначала повысить энергоэффективность вашего дома, добавив теплоизоляцию и / или новые энергоэффективные окна, а затем попросить подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.
При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему.В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания. Однако имейте в виду, что агрегаты с более высокой эффективностью будут иметь меньшие выбросы, чем агрегаты с диапазоном 80%.
Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а дымовые газы (продукты сгорания) выходить непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха.Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными камерами сгорания, обратный отвод дымовых газов может быть большой проблемой.
Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислый выхлопной газ, который не подходит для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен иметь футеровку для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).
Amazon.com: Slsy 3-галлонный спиртовой дистиллятор для негазированной воды, 12-литровый самодельный виски-перегонный куб из нержавеющей стали с медной трубкой, набор для домашнего пивоварения с бочонком Thumper: для дома и кухни
Во-первых, я заметил, что обзоры жалуются на проблемы с уплотнениями / прокладками, но я думаю, что отчасти проблема заключается в незнании того, что делать с типом используемых уплотнений, и поэтому хотел дать советы, чтобы избежать разочарований. Мягкие силиконовые прокладки требуют более мягкого прикосновения, чем резиновые. Например, все уплотнения изготовлены из силикона, с которым легче работать в том смысле, что он более гибкий, чем резина, но в то же время может создавать проблемы, особенно с металлическими уплотнениями паровых шлангов. Из-за их дизайна и мягкости их невозможно затянуть, пока все не встанет на свои места. Скручивание паровых шлангов таким образом, чтобы они вращались на уплотнениях, что не было бы проблемой для жестких резиновых прокладок, может привести к деформации мягкого силикона и возникновению утечки, если шланги будут двигаться, когда их уплотнения «защемлены» из-за сильного затягивания. все.Прикрепите свободно, расположите все, проверьте правильность установки уплотнений, затем осторожно, но крепко затяните вручную. Всегда помните —
Кастрюля НЕ должна быть системой высокого давления. Все, что вам нужно, это направить поток пара. Создаваемое давление меньше, чем создается аквариумным воздушным насосом, по сути, его нет.
Доходит до уплотнений на основном баке и кикере. На основном горшке вам даже не нужно зажимать пружинные рычаги. Давление, которое они создают с помощью пружин, достаточно легко, и оставление их незатянутыми обеспечивает механизм безопасности: если произойдет событие повышения давления, оно взорвет верхнее уплотнение вместо того, чтобы создавать давление, а затем резко лопнет.У кикера есть только зажимы, поэтому их необходимо использовать.
Конечно, если одна из чашек изогнута, уплотнения могут вообще не работать, даже если они зажаты, поэтому внимательно проверяйте не только на вмятины, но и на деформации в общей форме. Если есть повреждение, которое вы не можете согнуть, подумайте о том, чтобы добавить толстую мягкую прокладку на крышку кастрюли или заменить верхнюю прокладку кастрюли на более толстую и мягкую.
Котлы и необогреваемые сосуды под давлением
A. Сфера действия Закона штата Пенсильвания о котлах и необогреваемых сосудах высокого давления
Б.Требования к установке котла (если он не чугунный)
C. Требования к установке котла (если он чугунный)
D. Требования к установке необожженного сосуда под давлением
E. Периодические проверки котлов или сосудов под давлением
F. Ремонт / модификация существующих котлов или сосудов под давлением
G. Требования к отчетности об авиационных происшествиях
H. Комиссия по инспектированию котлов Пенсильвании
Я.Вопросы
J. Forms (все формы котельных)
K. График сборов
L. Закон и правила о котлах
A. Сфера действия Закона Пенсильвании о котлах и необожженных сосудах высокого давления
- Закон Пенсильвании о котлах и необожженных сосудах высокого давления и его нормативные акты требуют, чтобы Министерство труда и промышленности:
- Одобрить установку или перемещение всех котлов и необожженных сосудов под давлением.
- Периодически проверяйте эти устройства.
- Выдать полномочия для всех лиц, проверяющих эти устройства.
Правоприменение осуществляется персоналом Котельного отдела Департамента (или уполномоченными страховыми инспекторами).
ИЗБЕГАЮТ ОТ ПРОВЕРКИ КОТЕЛЬНОГО ОТДЕЛЕНИЯ:
- Котельные установки в одноквартирном доме (если бизнес не находится в доме) или в многоквартирных домах с четырьмя (4) или меньшим количеством жилых единиц.
- Котельные в сельскохозяйственных зданиях, используемых для ведения сельского хозяйства (сюда не входят хозяйственные постройки, где осуществляется продажа или где может производиться переработка сельскохозяйственной продукции).
- Котлы или необожженные сосуды под давлением, принадлежащие и эксплуатируемые федеральным правительством.
- Накопительные водонагреватели и проточные водонагреватели, когда не превышено ни одно из следующих ограничений:
- Подвод тепла 200 000 БТЕ в час.
- Температура воды 210 ° F.
- Номинальная емкость для воды 120 галлонов.
- Подвод тепла 200 000 БТЕ в час.
- Сосуды под давлением, не работающие с огнем, используемые для транспортировки сжатых газов, если они сконструированы и эксплуатируются в соответствии со спецификациями и правилами U.S. Департамент транспорта.
- Воздушные баллоны, расположенные на транспортных средствах, эксплуатируемых в соответствии с правилами и положениями других агентств Содружества, и используемые для перевозки пассажиров или грузов.
- Воздушные баллоны устанавливаются на полосе отчуждения железных дорог и используются непосредственно в стрелочных переводах и сигналах под федеральной юрисдикцией или юрисдикцией Содружества.
- Сосуды под давлением без огневого подогрева, имеющие внутреннее или внешнее рабочее давление, не превышающее 15 фунтов на кв. Дюйм, без ограничений по размеру, если они оснащены утвержденными предохранительными устройствами.
- Сосуды под давлением без огневого топлива, которые не превышают следующие пределы объема и давления (это не относится к контейнерам для сжиженного нефтяного газа):
- Объем 5 кубических футов и расчетное давление 250 фунтов на квадратный дюйм.
- Объем 3 кубических фута и расчетное давление 350 фунтов на квадратный дюйм
- Объем от 1 до 1 1/2 кубических футов и расчетное давление 600 фунтов на квадратный дюйм.
- Объем 5 кубических футов и расчетное давление 250 фунтов на квадратный дюйм.
- Сосуды под давлением без огневого топлива, имеющие внутренний диаметр не более 6 дюймов, без ограничений по длине или давлению сосуда.
- Необжигаемые сосуды под давлением с номинальной вместимостью до 120 галлонов воды, содержащие воду под давлением, включая те, которые содержат воздух, который находится в ловушке в системе, сжатие которой служит только подушкой.
- Фильтры и умягчители с номинальной емкостью по содержанию воды не более 120 галлонов и давлением, не превышающим 100 фунтов на кв. Дюйм при температуре окружающей среды.
- Теплообменники кондиционеров (чиллеры) с расчетным давлением не более 300 фунтов на квадратный дюйм и температурой воды не более 210 ° F.
Примечание: Работы, не подпадающие под действие закона штата Пенсильвания о котлах, могут подпадать под требования Единого строительного кодекса (UCC) — уточняйте у уполномоченного должностного лица строительных норм.
B. Требования к котельным установкам (если они изготовлены не из чугуна)
- Водонагреватели для питьевой воды, емкость которых превышает 120 галлонов, или 200 000 британских тепловых единиц, требуют проверки, но не требуют заполнения форм заявки или сборов, упомянутых ниже.Если водонагреватель для питьевой воды сконструирован в соответствии с нормами ASME и будет соответствовать требованиям норм (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка, если применимо, то агрегат может быть установлен без получения разрешение от бойлерного отдела. Чтобы уведомить вашего местного инспектора и организовать осмотр вашего водонагревателя для питьевой воды, напишите в котельное подразделение по адресу [email protected] или позвоните в котельное подразделение (717-214-4319).
- Если котел соответствует требованиям норм (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма над головой) , сделайте следующее:
- Отправьте полностью заполненную копию НАМЕРЕНИЕ УСТАНОВКИ КОТЛА (ЛИБИ-302) форма для каждого устанавливаемого блока .
Обязательно обратите внимание на следующее:
Если агрегат представляет собой котел, который будет перемещен, вы также должны предоставить копию РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПРОВОДНОГО СОСУДА ДАВЛЕНИЯ (LIBI-301) форма с намерением установить форму.
Если устройство новое и было произведено в соответствии с кодом ASME, вы должны приложить копию Отчет с данными производителя с вашей подачи. - Внести платеж чеком или денежным переводом на имя Содружество Пенсильвании .Щелкните здесь, чтобы увидеть расценки.
Примечание: При отправке бланков намерений на два котла общая сумма платежа вдвое превышает сумму, указанную в таблице сборов. Если требуется разрешение на установку трех котлов в одной котельной, общая сумма платежа будет утроена по сравнению с суммой, указанной в таблице.
- Отправьте эти предметы по электронной почте по адресу:
PA Департамент труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
После утверждения котельное подразделение отправит заявителю копию формы НАМЕРЕНИЕ УСТАНОВКИ КОТЛА с разрешением на установку агрегата, указанным на копии.В форме также будет указано имя государственного инспектора и номер телефона, по которому можно позвонить для заключительной проверки. (Заказанный страховой инспектор также может провести необходимую проверку.)После проверки и утверждения установки котел можно вводить в эксплуатацию. Котельное подразделение выдает Свидетельство о эксплуатации после получения отчета инспектора и после отправки счета-фактуры на оплату ежегодного сбора за сертификат и сбора за проверку. Копия этого сертификата должна быть размещена на видном месте в котельной.
- Отправьте полностью заполненную копию НАМЕРЕНИЕ УСТАНОВКИ КОТЛА (ЛИБИ-302) форма для каждого устанавливаемого блока .
- Если котел не соответствует требованиям норм (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма над головой), выполните следующие действия:
- Предоставьте три комплекта планов установки, нарисованных на бумаге.
размером не менее 18 x 24 дюйма и масштабом не менее «= 1 ‘. На них должен быть показан план этажа со всеми объектами в котельной. Также требуется вид сверху, показывающий отверстие и дымовую трубу, если минимальный зазор над головой (72 дюйма) не может быть удовлетворен.
- Отправьте платеж чеком или денежным переводом на имя Содружество Пенсильвании на каждый котел.
Щелкните здесь, чтобы увидеть расценки.
Примечание: При отправке бланков намерений на два котла общая сумма платежа вдвое превышает сумму, указанную в таблице сборов. Если требуется одобрение трех (3) или более котлов в одной котельной, общая сумма платежа будет утроена по сравнению с суммой, указанной в таблице сборов.
- Отправьте одну копию ЗАПРОС НА РАЗНИЦУ КОТЛА — ПРОМЫШЛЕННЫЙ СОВЕТ (LIBI-303). Обратите внимание, что для каждого котла, требующего отклонения, необходимо подавать отдельный запрос.
- Внести платеж через отдельный чек или денежный перевод на имя Содружество Пенсильвании для этого запроса Промышленного совета.
- Отправьте эти предметы по адресу:
PA Министерство труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
- Предоставьте три комплекта планов установки, нарисованных на бумаге.
Если Промышленный совет предоставит запрошенное отклонение, Котельное подразделение выдаст «Письмо с планом», подтверждающее установку, вместе с копией одобрения Industrial Board Variance и двумя наборами планов.В письме об утверждении плана будет указано имя и номер телефона инспектора котельного отделения, которого следует вызвать для проверки установки котла. (Нанятый страховой инспектор также может выполнить необходимую проверку.)
Письмо с планом, отклонение от промышленного совета и один комплект планов должны постоянно храниться в доступном месте в котельной.
После проверки и утверждения установки котел можно вводить в эксплуатацию. Котельное подразделение выдаст Сертификат эксплуатации после получения отчета нашего инспектора о проверке и после отправки счета-фактуры на оплату годового сбора за сертификат и сбора за проверку.Копия этого сертификата должна быть размещена на видном месте в котельной.
C. Требования к котельным установкам (если они изготовлены из чугуна)
- Если чугунный котел соответствует требованиям норм (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма над головой) , выполните следующие действия:
- Отправьте полностью заполненную копию формы НАМЕРЕНИЕ УСТАНОВКИ КОТЛА (LIBI-302) для каждого устанавливаемого блока .
Обязательно обратите внимание на следующее:
Если агрегат представляет собой котел, который будет перемещен, вы также должны предоставить копию РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПРОВОДНОГО СОСУДА ДАВЛЕНИЯ (LIBI-301) форма с намерением установить форму.
- Внести платеж чеком или денежным переводом на имя Содружество Пенсильвании .
Щелкните здесь, чтобы увидеть расценки.
Примечание: При отправке бланков намерений на два котла общая сумма платежа вдвое превышает сумму, указанную в таблице сборов.Если требуется одобрение трех котлов в одной котельной, общая сумма платежа будет утроена по сравнению с суммой, указанной в таблице сборов.
- Отправьте эти предметы по адресу:
PA Департамент труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
- Отправьте полностью заполненную копию формы НАМЕРЕНИЕ УСТАНОВКИ КОТЛА (LIBI-302) для каждого устанавливаемого блока .
После утверждения котельное подразделение отправит копию НАМЕРЕНИЯ Форма для УСТАНОВКИ КОТЛА с разрешением на установку агрегата, указанным на копии. В форме также будет указано имя инспектора и номер телефона, по которому можно позвонить для проведения гидростатических испытаний.(Заказанный страховой инспектор также может провести необходимую проверку.)
Во время проведения требуемого гидростатического испытания вы должны предоставить полностью заполненную копию ОТЧЕТ ПО УСТАНОВКЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого агрегата. Гидростатические испытания будут проводиться при 1,5-кратном максимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.
После проверки и утверждения установки котел можно вводить в эксплуатацию.Котельное подразделение выдает Свидетельство о эксплуатации после получения отчета инспектора и после отправки счета-фактуры на оплату ежегодного сбора за сертификат и сбора за проверку. Копия этого сертификата должна быть размещена на видном месте в котельной.
- Если чугунный котел не соответствует требованиям норм (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма над головой), выполните следующие действия:
- Предоставьте три набора планов установки, нарисованных на бумаге, размером не менее 18 x 24 дюймов и в масштабе не менее «= 1’.На них должен быть показан план этажа со всеми объектами в котельной. Также требуется вид сверху, показывающий отверстие и дымовую трубу, если минимальный зазор над головой (72 дюйма) не может быть удовлетворен.
- Отправьте платеж чеком или денежным переводом на имя Содружество Пенсильвании на каждый котел.
Щелкните здесь, чтобы увидеть расценки.
Примечание: При отправке бланков намерений на два котла общая сумма платежа вдвое превышает сумму, указанную в таблице сборов.Если требуется одобрение трех (3) или более котлов в одной котельной, общая сумма платежа будет утроена по сравнению с суммой, указанной в таблице сборов.
- Отправьте одну копию ЗАПРОС НА РАЗНИЦУ КОТЛА — ОБРАЩЕНИЕ В ПРОМЫШЛЕННЫЙ СОВЕТ (ЛИИБ-303). Обратите внимание, что для каждого котла, требующего отклонения, необходимо подавать отдельный запрос.
- Внести платеж через отдельный чек или денежный перевод на имя Содружество Пенсильвании для этого запроса Промышленного совета.
- Отправьте эти предметы по адресу:
PA Министерство труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
Если Промышленный совет предоставит необходимое отклонение, Котельное подразделение выдаст «Письмо с планом», подтверждающее установку, вместе с копией одобрения Industrial Board Variance и двумя наборами планов. В письме об утверждении плана будет указано имя и номер телефона инспектора котельного отделения, которого следует вызвать для проверки установки котла.(Заказанный страховой инспектор также может провести необходимую проверку.)
Во время проведения требуемого гидростатического испытания вы должны предоставить полностью заполненную копию ОТЧЕТ ПО УСТАНОВКЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого блока . Гидростатические испытания будут проводиться при давлении, в 1,5 раза превышающем минимально допустимое рабочее давление для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.
После проверки и утверждения установки котел можно вводить в эксплуатацию.Котельное подразделение выдаст Сертификат эксплуатации после получения отчета нашего инспектора о проверке и после отправки счета-фактуры на оплату годового сбора за сертификат и сбора за проверку. Копия этого сертификата должна быть размещена на видном месте в котельной.
D. Требования к установке необожженного сосуда под давлением
- Если необожженный сосуд высокого давления сконструирован по нормам ASME и удовлетворяет требованиям норм (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка , то установка может быть установлена без получения разрешения от Котельная Дивизия.
После того, как необожженный сосуд высокого давления был установлен и перед вводом в эксплуатацию, агрегат должен быть проверен и одобрен.
Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь о проверке.
Если у вашей страховой компании нет уполномоченного инспектора, вы должны отправить электронное письмо в котельное подразделение по адресу [email protected] или позвонить в котельное подразделение (717-214-4319), чтобы организовать необходимую инспекцию. Вы также можете отправить этот запрос по факсу на номер 717-705-7262.Если вы отправляете запрос по факсу, обязательно укажите номер телефона, по которому мы сможем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).
После прохождения проверки можно использовать необожженный сосуд высокого давления. Котельное подразделение выдаст Сертификат эксплуатации после получения отчета нашего инспектора о проверке и после отправки счета-фактуры на оплату годового сбора за сертификат и сбора за проверку. Копия этого сертификата должна быть размещена на видном месте в котельной.
- Если необожженный сосуд высокого давления не удовлетворяет требованиям норм (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка , выполните следующие действия:
- Отправьте одну копию ЗАПРОС НА ДИАПАЗОН ДАВЛЕНИЯ БЕЗПОЖАРНОГО СУДНА — ОБРАЩЕНИЕ В ПРОМЫШЛЕННЫЙ СОВЕТ (ЛИИБ-305). Обратите внимание, что для каждого судна, требующего отклонения, необходимо подавать отдельный запрос.
- Внести платеж чеком или денежным переводом на имя Содружество Пенсильвании , по запросу Промышленного совета.
- Отправьте эти предметы по адресу:
PA Департамент труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
Если Промышленный совет предоставит необходимое отклонение, Boiler Division отправит по почте копию Распоряжение производственной доски собственнику.После проверки и утверждения установки судно может быть введено в эксплуатацию. Котельное подразделение выдаст Сертификат эксплуатации после получения отчета нашего инспектора о проверке и после отправки счета-фактуры на оплату годового сбора за сертификат и сбора за проверку. Этот сертификат следует разместить на видном месте в помещении, где находится необожженный сосуд высокого давления.
E. Периодические проверки котлов или сосудов под давлением
Все котлы и сосуды под давлением, которые должны соответствовать Закону штата Пенсильвания о котлах и сосудах высокого давления и его положениям, подлежат периодическим проверкам.
Эти периодические проверки должны проводиться лицом, имеющим действующую комиссию инспекторов котлов Пенсильвании. Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь о проверке.
Если у вашей страховой компании нет уполномоченного инспектора, вы должны позвонить в Котельное отделение (717-214-4319), чтобы организовать необходимую проверку. Вы также можете отправить этот запрос по факсу на номер 717-705-7262. Если вы отправляете запрос по факсу, обязательно укажите номер телефона, по которому мы сможем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).
Полевые проверки должны проводиться в соответствии со следующим:
- Энергетические котлы и технологические котлы будут проверяться внутри и снаружи, не находясь под давлением, каждые 12 месяцев. Тем не менее, Департамент может продлить внутренние проверки энергетического котла до 24 месяцев и внутренние проверки технологического котла до 60 месяцев, если котел проходит ежегодный внешний осмотр и соответствует требованиям, изложенным в разделе 3a.111 (2) постановления.
- Внутренний и внешний осмотр паровых котлов низкого давления, не находящихся под давлением, будет проводиться каждые 24 месяца.
- Внешний осмотр котлов ГВС будет проводиться каждые 24 месяца. Инспектор может потребовать внутреннюю проверку из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости внутреннего осмотра.
- Внутренний осмотр стальных водогрейных котлов будет проводиться каждые 48 месяцев. Внешний осмотр будет проводиться каждые 24 месяца.
- Внутренние и внешние проверки котлов низкого давления в школах будут проводиться каждые 24 месяца.
- Внешний осмотр чугунных котлов будет проводиться каждые 24 месяца и будет включать внутренний осмотр топки. Установка должна быть промыта до полной очистки, если кажется, что берега воды содержат отстой.
- Необжигаемые сосуды под давлением будут проверяться каждые 36 месяцев. Инспектор может потребовать внутренних проверок из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости внутреннего осмотра.
Владельцы или пользователи должны подготовить котел или необожженный сосуд высокого давления для внутренней проверки в соответствии с ANSI / NB23 после того, как инспектор предоставит уведомление. Инспекторы не будут проверять котел или необожженный сосуд высокого давления, которые не были должным образом подготовлены к внутренней проверке .
F. Ремонт / переделка котлов или сосудов высокого давления
Если ремонт или модификация утвержденного котла или сосуда высокого давления необходимы, необходимо сначала вызвать уполномоченного инспектора для консультации и рекомендаций относительно наилучшего метода проведения такого ремонта.
Ремонт или изменения должны соответствовать всем применимым положениям Инспекционного кодекса Национального совета (ANSI / NB 23).
Только производители или ремонтные компании, имеющие клеймо Национального совета «R», могут выполнять сварочный ремонт, переделку или замену труб.
G. Требования к отчетности об авариях
Все аварии или взрывы с участием котлов или необожженных сосудов под давлением, подпадающих под действие Закона Пенсильвании о котлах и необожженных сосудах высокого давления, подлежат следующим специальным требованиям к уведомлению.
Сразу после (в течение 24 часов) происшествия владелец, пользователь или оператор должны уведомить Департамент о происшествии. Это можно сделать одним из следующих способов:
- По телефону 717-772-2443.
- Отправлено по факсу на номер 717-705-7262
- Электронная почта на [email protected]
- Перенесенное вручную сообщение доставлено по адресу:
PA Департамент труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
После уведомления об аварии инспектор Департамента будет поручено провести расследование.
До тех пор, пока инспектор Департамента не прибудет для расследования инцидента, никто не должен снимать или иным образом беспокоить котел, сосуд высокого давления или связанные с ним детали или оборудование, за исключением случаев крайней необходимости для предотвращения причинения вреда людям или имуществу.
Перед вводом агрегата в эксплуатацию он должен пройти техосмотр.
В течение пяти (5) дней после аварии владелец, пользователь или оператор должны подать полностью заполненную копию ОТЧЕТ ОБ АВАРИИ НА КОТЛЕ ИЛИ БЕСПРОВОДНОМ СОСУДЕ (LIBI-306).
Это следует отправить по факсу (717-705-7262) или по почте по следующему адресу:
PA Департамент труда и промышленности
Boiler Division
Room 1614, L&I Building
651 Boas Street
Harrisburg, PA 17121
H. Комиссии инспекторов котлов Пенсильвании
Физическое лицо должно иметь действующую комиссию инспекторов Пенсильвании для проверки котлов и необожженных сосудов под давлением в Содружестве. Чтобы получить комиссию Пенсильвании, физическое лицо должно соответствовать одному из критериев, перечисленных ниже.
- Быть сотрудником компании, уполномоченной страховать котлы и необожженные сосуды под давлением.
- Быть сотрудником владельца котла или необожженного сосуда под давлением, который уполномочил его проводить проверки котлов или необожженных сосудов под давлением, задействованных в технологических операциях.
- Работать в Содружестве Пенсильвании.
Министерство труда и промышленности предлагает экзамены для инспекционных комиссий штата Пенсильвания в течение всего года.Кандидаты должны подать заявку как минимум за месяц до того, как они назначат экзамен.
Чтобы подать заявку, отправьте все следующее:
- An ЗАЯВЛЕНИЕ НА ЗАЯВКУ НА ЗАЯВКУ ПЕНСИЛЬВАНСКОЙ КОТЛОВОЙ КОМИССИИ (LIBI-304).
- Копия действующей комиссии Национального совета директоров.
- Распечатанное подтверждение того, что компания заявителя имеет право оформить страховку в Пенсильвании для страхования котлов и необожженных сосудов под давлением или что заявитель является сотрудником владельца котла или необожженного сосуда под давлением, который уполномочил их проводить проверки котлов или необожженных сосудов под давлением которые задействованы в технологических операциях.
- Оплата в размере общей стоимости экзамена и удостоверения личности чеком или денежным переводом, подлежащим оплате в Содружество Пенсильвании. Щелкните здесь, чтобы увидеть расценки.
Кандидат, не сдавший первоначальный экзамен инспекторской комиссии PA, имеет право сдать экзамен еще два раза, если он сдан в течение одного года, без уплаты дополнительных сборов.
Комиссия PA действительна в течение 1 (одного) календарного года.
Для возобновления действия Комиссии Пенсильвании физические лица должны предоставить следующие документы:
- An ЗАЯВЛЕНИЕ НА ЗАЯВКУ НА ЗАЯВКУ ПЕНСИЛЬВАНСКОЙ КОТЛОВОЙ КОМИССИИ (LIBI-304).
- Копия их удостоверения комиссии PA.
- Копия действующей комиссии Национального совета директоров.
- Распечатанное подтверждение того, что компания заявителя имеет право оформить страховку в Пенсильвании для страхования котлов и необожженных сосудов под давлением или что заявитель является сотрудником владельца котла или необожженного сосуда под давлением, который уполномочил их проводить проверки котлов или необожженных сосудов под давлением которые задействованы в технологических операциях.
- Чек или денежный перевод на сумму комиссии за новую учетную карту.
Информацию об экзамене комиссии Национального совета можно найти по адресу: www.nationalboard.org.
Заявки и соответствующие сборы должны быть отправлены по почте:
Департамент труда и промышленности
Отдел сертификации, аккредитации и лицензирования
651 Boas Street, Room 1606
Harrisburg, PA 17121
Свяжитесь с отделом сертификации, аккредитации и лицензирования по телефону 717- 772-3396, если у вас есть вопросы по получению комиссии PA.
I. Вопросы
Если у вас есть вопросы о требованиях Министерства труда и промышленности к котлам или необожженным сосудам высокого давления, ответы на которые не даны на этих веб-страницах, напишите, отправьте электронное письмо, позвоните или отправьте факс в Департамент по телефону:
PA Департамент труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121
J. Forms (все формы котельных)
Отчет об установке чугунного котла (LIBI-236)
Разрешение на перемещение котла или необожженного сосуда под давлением (LIBI-301)
Намерение установить котел (LIBI-302)
Запрос на отклонение котла — петиция в промышленный совет (LIIB-303)
Запрос на отклонение необожженного сосуда под давлением — Петиция в промышленный совет (LIIB-305)
Запрос на отклонение от водонагревателя — Петиция в промышленный совет (LIIB-304)
Заявление на сдачу экзамена на комиссию инспектора по котлам PA или на возобновление комиссии (LIBI-304)
Отчет об аварии котла или необожженного сосуда высокого давления (LIBI-306)
Запрос на специальный номер ОО (LIBI-805)
К.Таблица пошлин
L. Закон и нормативные акты о котлах
Щелкните одну из ссылок ниже, чтобы получить доступ к копии Закона о котлах и нормативных актов, применяющих этот закон.
Закон о котлах и необожженных сосудах высокого давления (Закон 104 от 2013 г.)Правила для котлов и необожженных сосудов под давлением
Газовые котлы — Краткое описание соответствия нормам
Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Проверка документов. Должностное лицо, отвечающее за соблюдение нормативных требований / должностное лицо по строительству, должно проверить или вызвать для проверки строительную документацию на соответствие нормам.
В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».
Строительная документация. Изучите конструкторскую документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.
2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:
— Изоляционные материалы и их R-значения
— Критерии проектирования механической системы
— Типы, размеры и эффективность оборудования механических систем
— Органы управления оборудованием и системами
— Уплотнение каналов, изоляция каналов и труб и расположение
— Детали воздушного уплотнения
— Контроль прошивки и влажности.
2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.
Общие положения по установке. Изучите строительную документацию на установку оборудования.
– 2015 IRC, разделы M2001, Общие, и G2404, Общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, 1 , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть указаны и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:
- В соответствии с инструкцией производителя G2408.
- На ровных площадках в соответствии с Разделом G2408.4
- С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
- С запорными клапанами в подающем и обратном трубопроводах согласно разделам M2001.3 и G2420
- Со средствами управления и безопасности в соответствии с разделами M2002 и G2421
- Так проемы в наружных стенах заделывают в соответствии с Разделом R703.4
- Для защиты источника питьевой воды в соответствии с Разделом P2902
- Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
- С автоматическими выключателями, размеры которых указаны в соответствии с заводской табличкой оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
- С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:
Минимальная емкость расширительного бака a для систем принудительного горячего водоснабжения
Системный объем b | Мембрана под давлением Тип | Тип без давления |
---|---|---|
10 | 1.0 | 1,5 |
20 | 1,5 | 3,0 |
30 | 2,5 | 4,5 |
40 | 3,0 | 6,0 |
50 | 4,0 | 7,5 |
60 | 5,0 | 9,0 |
70 | 6,0 | 10,5 |
80 | 6.5 | 12,0 |
90 | 7,5 | 13,5 |
100 | 8,0 | 15,0 |
a При средней температуре воды 195 ° F, давлении наполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм. |
Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.
– 2015 IRC, Раздел G2408.4, Удаление от уклона. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом одобренном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра) выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.
– 2015 IRC, Раздел G2408.2, Высота источника возгорания. При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов.
– 2015 IRC, разделы G2406 и G2407.2, Расположение устройства. Запрещается размещать бытовую технику в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы они не мешали нормальной циркуляции воздуха для горения, вентиляции и разрежения.
Органы управления оборудованием. Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.
– 2015 IECC / IRC, Раздел R403.1 / N1103.1, Средства управления. Каждая система отопления и охлаждения должна иметь свой собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.
Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.Подбор оборудования. Убедитесь, что размер котла рассчитан исходя из нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).
– 2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Размеры. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.
Вентиляция. Глава 24 «Топливный газ» в IRC 2015 года извлечена из издания 2015 года Международного кодекса топливного газа (IFGC) и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена в соответствии с инструкциями производителя по установке.
– 2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разбавления. Номера разделов, появляющиеся в скобках после каждого номера раздела, представляют собой номера разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 — G2407.9 IRC. Наружный воздух должен подаваться в соответствии с одним из методов, описанных ниже:
- G2407.6 (304,6), наружный воздух для горения. Наружный воздух для горения подается через отверстия наружу. Минимальный размер отверстий для воздуха не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из приведенных ниже методов.
- G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды к элементам каркаса конструкции здания.
- G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верхней части шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающихся с окружающей средой или через вертикальный или горизонтальный воздуховод на улицу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
- G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться извне со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общей номинальной потребляемой мощности всех устройств, расположенных в помещении. .
— 2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.
– 2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.
Тип используемой вентиляционной системы
Приборы | Тип системы вентиляции (соответствующий раздел IRC) |
---|---|
|
|
Приборы категории II, III или IV | Как указано или предоставляется производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2) |
Устройства с прямым отводом воздуха | См. Раздел G2427.2.1 |
— 2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.
– 2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или внутри внешней стены здания, должна иметь минимальный зазор для доступа воздуха к горючим материалам не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.
– 2015 Раздел IRC G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства с прямой вентиляцией должны устанавливаться в соответствии с инструкциями производителя и разделом G2427.8.
- 2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
- 2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.
Подача топлива
– 2015 IRC, Раздел G2420, Клапаны отсечки газа. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому для давления и области применения, как указано в Стандартах на клапаны ANSI / ASME 2 .Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.
– 2015 IRC, Раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 3 и должны быть доступны и установлены там, где котел предназначен для работы.
– 2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы для подачи топлива, должны быть защищены от физических повреждений и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:
- Жесткие металлические трубы и фитинги
- Гофрированная трубка из нержавеющей стали
- Перечисленные и промаркированные разъемы для бытовых приборов в соответствии с ANSI Z21.24. 4
– 2015 IRC, раздел M2101. Гидравлические трубопроводы должны быть установлены в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).
Интервалы между подвесами
Материал трубопровода | Максимальный горизонтальный интервал (футы) | Максимальный интервал по вертикали (футы) |
---|---|---|
АБС | 4 | 10 a |
CPVC (1 дюйм или меньше) | 3 | 5 |
ХПВХ (1 ¼ дюйма) | 4 | 10 a |
Труба из меди или медного сплава | 12 | 10 a |
Медь или трубки из медного сплава | 6 | 10 a |
60 | 5.0 | 9,0 |
Труба или трубка из ПБ | 2,67 | 4 |
Трубка PEX | 2,67 | 4 |
Трубка из полипропилена диаметром менее 1 дюйма | 2,67 | 4 |
PP более 1 ¼ дюйма | 4 | 10 a |
ПВХ | 4 | 10 a |
Труба стальная | 12 | 15 |
Стальные трубы | 8 | 10 a |
a Для размеров 2 дюйма и меньше направляющая должна быть установлена посередине между необходимыми вертикальными опорами.Такие направляющие должны предотвращать движение трубы в направлении, перпендикулярном оси трубы. |
— 2015 IRC, Раздел M2102.1, Общие. Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.
– 2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, R-значение и глубина перекрытия и сечение M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.
- Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным коэффициентом сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
- M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в перекрытиях на уровне грунта, должны быть изолированы до минимального значения R 5, установленного под плитой.
- М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена в полости отсека балки, обслуживающей обогреваемое пространство наверху, и должна быть изолирована до минимального значения R 11.
– 2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и впуска воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.
– 2015 IRC, Раздел R703.4, Перепрошивка. Утвержденный антикоррозийный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса конструкции. Самоклеящийся гидроизоляционный слой должен соответствовать стандарту AAMA 5 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера.Согласно этим нормам, утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.
– 2015 IRC, раздел P2902.1, Общие. Система питьевого водоснабжения должна быть спроектирована и установлена таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых частиц или газов, попадающих в систему питьевого водоснабжения.Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водопроводом и коммунальным питьевым водоснабжением должны быть запрещены.
— Изоляция
R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена липкой лентой.
- 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.
– 2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.
Исключения:
- Нанесение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.
- Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуются дополнительные системы закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.
Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании.Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация 6 и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. 7
1 Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1
2 Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 IRC.
3 ANSI Z21.80 — «Регуляторы давления в трубопроводе». Американский национальный институт стандартов. http://www.ansi.org/.
4 ANSI Z21.24 — «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.
5 AAMA — Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.
19 распространенных проблем с печью (и способы их устранения)
Нет ничего хуже, чем просыпаться посреди ночи от холода.
Одно дело, если нужно просто поднять крышки. Совсем другое дело, если ваша печь работает плохо или совсем не работает.
Имея небольшой опыт самостоятельной работы, вы сможете самостоятельно устранить неисправность и отремонтировать свою печь. Однако лучше всего иметь контрольный список технического обслуживания для вашей системы отопления, чтобы избежать этой проблемы.
Сегодня у меня есть кое-что, что заставит вас почувствовать, что у вас есть знания, чтобы заняться ремонтом печи:
19 типичных проблем с печью и как их исправить прямо сейчас.
Независимо от того, есть ли у вас обычная газовая печь или высокоэффективная газовая печь, важно понимать, как работает ваша печь / система нагрева. Вам необходимо понимать основные принципы работы устройства, чтобы знать, что искать, когда что-то не так.
Давайте взглянем на обычную печь и советы по решению наиболее распространенных проблем.( Если вы чувствуете себя некомфортно при выполнении любого из этих самостоятельных действий, обратитесь в сервисный центр к проверенному специалисту. Экономия нескольких долларов не стоит неуверенности или опасного события, связанного с печью.)
Задача 1 Проверьте термостат, чтобы убедиться, что он ВКЛЮЧЕНЭто может показаться глупым, но проверьте термостат, чтобы убедиться, что он установлен на «нагрев» и что он установлен как минимум на пять градусов выше комнатной температуры. Вы можете быть удивлены, сколько обращений в сервисную службу делается без проверки этого!
Вот несколько проверок термостата, которые нужно выполнить самостоятельно:
Шаг 1: Проверьте батарею на термостате.Возможно, вам понадобится заменить батарейки на термостате. Если термостат в вашем доме работает от батареек, меняйте их не реже одного раза в год или по мере необходимости.
Некоторые термостаты подключены к электросети дома, а другие работают от батарей. Как у вас работает? Иногда при необходимости замены батарейки, использующие батарейки, мигают символом низкого заряда батарей.
Шаг 2: Откройте термостат и аккуратно выдуйте пыль или мусор, которые могли его засорить.
Шаг 3: Убедитесь, что дата и время правильные на электронных или программируемых моделях — система может работать по таймеру.
Шаг 4: Проверьте прерыватель. Если горит, выключите прерыватель и проверьте предохранитель печи.
Задача 2 Печь не производит тепло — попробуйте сбросить домашний автоматический выключатель
Это может произойти по ряду незначительных причин.Сначала убедитесь, что термостат установлен на «Нагрев». Затем попробуйте переместить шкалу вверх или вниз на несколько градусов, чтобы проверить, чувствуется ли заметная разница.
Если результата нет, проверьте, не сработал ли автоматический выключатель или предохранитель или перегорел.
Как проверить домашние выключатели:
Подойдите к панели выключателя вашего дома и найдите цепь, которая управляет печью. Вы хотите увидеть, находится ли он в положении «Выкл.» Или находится посередине.
1. Проверьте выключатель вручную. Переверните его вперед и назад.
2. Убедитесь, что он находится в положении «Вкл.».
Это сбросит выключатель. Если это не помогает, проблема связана либо с проводкой в цепи, либо с самим автоматическим выключателем. Если у вас есть цифровой мультиметр, следующие шаги для вас:
Как проверить домашние выключатели с помощью цифрового мультиметра
Задача 3 Печь не производит достаточно тепла — Проверьте и замените засоренный фильтрПечь, которая изо всех сил пытается вырабатывать тепло, отличается от печи, которая каким-то образом перестала работать.
В случае плохой работы печи, которая не отапливает дом в достаточной степени, сначала убедитесь, что воздушный фильтр чистый и находится в хорошем состоянии , если он не новый.
Проверьте и замените забитый фильтр
Это простая, но важная часть обслуживания печи. Одна из наиболее частых причин того, что печь не работает, — это забитый фильтр. Кроме того, это самая простая работа по техническому обслуживанию.
Регулярная замена печного фильтра — это быстрая и простая задача, которая имеет большое значение для защиты компонентов HVAC и улучшения качества воздуха внутри.
- Найдите свой фильтр — В некоторых печах фильтр находится на входе. Скорее всего, это похоже на решетку в полу, потолке или стене. Остальные фильтры находятся в самой печи.
- Проверьте свой фильтр — Вы можете определить, пришло ли время его менять, поднеся его к свету. Если свет не проникает, фильтр необходимо заменить. Пыльный и грязный запах из вентиляционных отверстий при включении вентилятора — еще один хороший признак того, что вам следует заменить фильтр печи.
- Замените фильтр — Убедитесь, что ваша печь выключена. Воздух не должен выходить. Проверьте направление, в котором указывает ваш фильтр. Фильтры предназначены для улавливания материи, выдуваемой с одного направления. Установка фильтра вверх дном может снизить его эффективность.
Очистка от мусора, который накапливается на фильтрах, поможет с потоком воздуха . Когда ваш воздушный фильтр забит, ваш воздухоочиститель должен работать усерднее, чтобы компенсировать блокировку воздушного потока.Помимо увеличения ваших счетов за коммунальные услуги, уменьшенный поток воздуха через вашу систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению.
«Фильтры очищают воздух, поступающий в печь, и нагретый воздух, отправляемый обратно в дом. Грязный, забитый фильтр ограничивает воздушный поток, в конечном итоге вызывая повышение тепла и давления в печи.
Новые, более эффективные печи чувствительны к проблеме и часто отключаются до того, как грязный фильтр вызовет больше проблем.Для других блоков печь будет продолжать работать, но с меньшей тепловой мощностью и пониженным КПД ».
Проблема 4 Защитный выключатель на дверце печиЕсли ваша печь не работает, первое, что вам следует сделать, это проверить предохранительный выключатель на дверце печи. Защитный выключатель дверцы топки предотвращает включение вентилятора и горелки, когда панель доступа снята.
Печи имеют предохранительный выключатель, который выскакивает при снятии дверцы.Дверца должна быть на месте для включения переключателя и для работы печи.
Если вы обнаружите, что вам необходимо установить новый предохранительный выключатель, следуйте пошаговым инструкциям «Как установить предохранительный выключатель дверцы печи».
Шаг 1: Отключите питание
Шаг 2: Подготовьте дверцу воздуходувки
Шаг 3: Подключите предохранительный выключатель
Шаг 4: Проверьте и протестируйте установку
Проблема 5 Следите за чистотой и свободой пространства вокруг печи
Это может показаться очевидным советом, но иногда домовладельцы, ведущие активный образ жизни, забывают обращать внимание на такие области своего дома, как подвал.
Подвал может стать загроможденным, что, в свою очередь, может привести к тому, что пространство вокруг печи будет заполнено разным имуществом и мусором. Чистая печь не только лучше работает, но и выглядит лучше.
Избегайте хранения легковоспламеняющихся веществ или материалов рядом с печью. Переполнение печи может привести к неожиданным пожарам, значительному ущербу для вашего дома и опасности для вашей семьи и домашних животных.
Каким бы удобным ни казалось просто «хранить его там» на лето, учитывайте вероятность того, что вы вполне можете забыть о любых предметах, которые вы оставили на печи или рядом с ней.Не рискуйте, дайте вашей печи пространство, необходимое для безопасной работы.
Кроме того, регулярно пылесосьте и чистите вокруг печи. Хотя вы, возможно, удалили все легковоспламеняющиеся предметы из этой зоны, помните, что скопление пыли и ворса может создать опасность пожара. Избыточное количество пыли и ворса также может привести к тому, что ваш фильтр засорится раньше, чем обычно, что потребует более частой замены.
Задача 6 Посмотрите на пламя горелкиНаиболее частые отказы ваших горелок могут быть вызваны загрязнением.Осмотрите горелки и убедитесь, что на них нет мусора.
Убедитесь, что ваши горелки чистые, и один из способов сделать это — посмотреть на пламя.
Они синие и ровные?
Значит, ваша горелка, скорее всего, чиста. Если они желтые, вероятно, у вас грязные конфорки. Вы можете очистить горелки пылесосом; только не забудьте сначала выключить электричество и газ. Еще одна область, которую вам следует очистить пылесосом, — это область вокруг воздуходувки.
Летом может накапливаться пыль. Поэтому очень важно проверять и чистить горелки печи перед началом холодного сезона.
Сочетание конденсата и сажи может привести к неправильной работе горелок, а также может вызвать другие проблемы с печью. Узел горелки следует очищать ежегодно или заменять, если существующий находится в плохом состоянии.
Проблема 7 Смазывайте вентилятор печи один раз в годПри подготовке печи к зиме важно убедиться, что все компоненты вашей системы отопления чистые и находятся в рабочем состоянии.
Основная функция печного нагнетателя — отводить тепло от печи и распределять его по всему дому. Смазка воздуходувки печи продлит срок ее службы.
Вот 7 простых и подробных шагов. Как смазать двигатель нагнетателя печи , любезно предоставлено SFGate:
Шаг 1 : Выключите автоматический выключатель на главной электрической панели, которая обеспечивает питание печи.
Шаг 2 : Снимите съемную панель печи, открутив винты отверткой.
Шаг 3 : Найдите узел электродвигателя вентилятора рядом с основанием печи. Снимите болты, крепящие электродвигатель вентилятора к основному узлу печи, с помощью гаечного ключа.
Шаг 4 : Найдите установочный винт сбоку на корпусе электродвигателя вентилятора. Отверните болты. Вытащить мотор из корпуса.
Шаг 5 : Найдите масляные отверстия на двигателе и валу.
Шаг 6 : Выдавите 2–3 капли масла в каждый порт.
Шаг 7 : Активируйте печь.Двигатель нагнетателя должен работать лучше с новым маслом.
Электродвигатель вентилятора печи играет большую роль в работе вашей системы отопления. Его следует смазывать один раз в год, и он не должен издавать необычных шумов при запуске.
Проблема 8 Проверьте свой концевой выключательНеисправный концевой выключатель может привести к непрерывной работе нагнетателя и, как следствие, к значительному сокращению срока его службы.
Если техник заменит концевой выключатель, эта проблема быстро решится.
Как я могу проверить, связана ли моя печь с концевым выключателем или термостатом?
«Если выключатель верхнего предела неисправен, печь не должна загореться. Когда выключатель верхнего предела срабатывает, пламя / нагревательный элемент отключится, и вентилятор продолжит работу, чтобы отводить тепло. Воздуходувка продолжит работу до тех пор, пока либо система не будет перезагружена, либо концевой выключатель не закроется ».
«Концевые выключатели обычно замкнуты, и они всегда должны размыкаться при выходе из строя. Это означает, что когда они выходят из строя или температура становится слишком высокой, они размыкают цепь.
Если цепь разомкнута, необходимо заменить концевой выключатель. «
Проблема 9 Проверьте электрическое зажигание или систему управленияГазовая печь может работать с пилотным светом или иметь электронное управление, что устраняет необходимость в постоянном пламени.
Неисправная система зажигания, например, в печах с термопарой, может значительно снизить способность печи должным образом обогревать жилище.Сквозняки или засоры в системе отопления могут привести к выключению контрольной лампы.
Многие новые системы зажигаются от электрического тока, а не от постоянной контрольной лампы.
Действия, которые вы можете предпринять самостоятельно, включают:
Шаг 1: Выключите и снова включите питание печи (возможно, потребуется сброс зажигания).
Шаг 2: Отключите питание и подачу газа в печь, чтобы можно было проверить нагревательный элемент. Не прикасайтесь к нагревательному элементу, но если он выглядит треснутым или поврежденным, вам необходимо заменить воспламенитель.
Шаг 3: Имея в руках руководство для печи, выполните действия, рекомендованные производителем для устранения неполадок. Как и в случае с контрольной лампой, вы можете нанести ущерб системе и своему имуществу, если пропустите шаги или процедуры безопасности во время этой задачи.
Шаг 4: Следуйте инструкциям и, если это не работает, обратитесь в службу поддержки.
Проблема 10 Проблемы с нагревом или быстрым циклом
В случае слишком быстрого включения и выключения печи существует множество причин.Как всегда, первым может быть грязный или изношенный воздушный фильтр. Если вы не заменяли его совсем недавно, попробуйте сделать это — это быстро и легко.
Когда обращаться к профессионалу: Если новый фильтр не решает проблему, возможно, у вас более серьезная ситуация. Может возникнуть проблема с электродвигателем и ремнями нагнетателя, оба из которых требуют обслуживания профессионала.
Задача 11 Печь не продувает воздухПосмотрите в смотровое окошко на печи.Убедитесь, что в воздуходувке нет мусора. Также должна быть мигалка; зеленый или красный.
Чтобы убедиться, обратитесь к руководству. Если горит зеленый свет, ничего страшного; если красный, обратитесь в сервисный центр. А если нет света, проблема в печи может быть связана с термостатом, электродвигателем вентилятора, рабочим конденсатором, платой управления печи или трансформатором.
Проблема 12 Воздуходувка газовой печи работает непрерывно
Воздуходувка расположена между обратным воздуховодом и топкой.Холодный воздух направляется вентилятором в теплообменник и нагревается перед поступлением в камеру статического давления, а затем направляется по всему дому по приточным каналам.
Постоянно работающая и не отключающаяся печь может указывать на необходимость ремонта. Убедитесь, что ваш термостат не установлен на «постоянный вентилятор».
Уменьшите температуру, чтобы увидеть, решит ли эта мера проблему.
Воздуходувка газовой печи, которая не выключается, также может указывать на неисправность концевого выключателя.(который может потребовать сброса или замены).
Проблема 13 Шумная работа печи или воздуховодаУрчание, скрип и дребезжание — ненормальные явления. Звуки могут указывать на механическую проблему, уменьшение воздушного потока или засорение горелки.
Иногда печь может работать нормально, но громко. Если вы можете сказать, что шум является результатом прохождения воздуха через воздуховоды, одним из решений может быть изоляция воздуховодов, чтобы снизить шум.
Если фактическая топочная система издает странные шумы, это может произойти, если контрольная лампа неправильно отрегулирована или отверстия для смазки двигателя нагнетателя нуждаются в смазке. Также может быть проблема с ремнями или даже горелкой.
Какие шумы издает ваша печь?
а. Звон или хлопки — это может быть тепловое расширение — воздуховод расширяется и сжимается при нагревании и охлаждении.
г. Дребезжание — ослабленные панели, возможно, необходимо подтянуть.
г. Визжащие звуки — Возможно, проскочил ремень, соединяющий двигатель с вентилятором. Или ремень требует замены.
г. Скрежет — наверное пора вызвать мастера по ремонту печи. Подшипники двигателя нуждаются в ремонте. (источник)
Ель; сайт, посвященный практическим советам из реальной жизни, которые помогут вам создать лучший дом; придумали свой список идентифицирующих звуков печи.
В диапазоне от скребков, ударов, гудения, ударов и грохота они предоставляют список общих шумов, связанных с печью, и их возможных причин, чтобы лучше описать проблему вашему техническому специалисту.
Проблема 14 Проверьте вентиляционные отверстияОбойдите весь дом и проверьте вентиляционные отверстия, чтобы убедиться, что они ничем не закрыты.
Занавеска или предмет мебели могут закрывать отверстия одного или нескольких вентиляционных отверстий, препятствуя тепловому потоку.
Задача 15 Датчик пламени требует очисткиДатчик пламени является важным элементом безопасности вашего газового отопительного оборудования. Он защищает вашу печь от небезопасного сжигания топлива, а загрязненный датчик пламени может привести к неправильной работе печи.
Обычно датчик пламени имеет форму стержня, который можно найти рядом с задней частью печи, прямо на пути к горелке.
Как очистить датчик:
Шаг 1: Отключите питание печи на блоке выключателя
Шаг 2: Если возможно, выньте датчик из печи
Шаг 3: Осторожно потрите датчик, чтобы удалить пыль и другие остатки
Шаг 4: Повторно прикрепите датчик
Шаг 5: Возобновление подачи питания на печь
Со временем, если датчик пламени не очищен должным образом, окисление или скопление углерода могут ограничить способность датчика пламени работать должным образом, что может привести к неисправности печи.
«Способ определить, является ли нечистый датчик пламени причиной неисправности печи, — это снять показания тока в микроамперном токе, которые вам может предоставить опытный специалист по печи.
Если виноват загрязненный датчик пламени, специалист по печи очистит датчик стальной мочалкой. Если грязь была единственным фактором, вы увидите значительно более высокие показания усилителя. Если показание не изменится, техник продолжит процесс диагностики ремонта печи. «Что такое датчик пламени и почему он имеет значение
Проблема 16 Проверить газопроводПроверить всю газовую линию от главного входа до горелок печи.
Стоя у печи, следовать за газовой линией. Он может быть закрыт, или выключатель может быть выключен.
Проверьте, работает ли ваш бак с горячей водой. В противном случае это может быть проблема с газоснабжением дома. Газовая линия должна быть установлена на «Открыть» .
Также, если в печи есть контрольная лампа, проверьте, горит ли она. Иногда в межсезонье можно погасить контрольную лампу.
Повторное зажигание пилота — простой процесс. Инструкции обычно вывешиваются сбоку печи.
Если контрольная лампа не загорается после нескольких попыток, возможно, вам потребуется ремонт у профессионала.
Проблема 17 Пахнущий газ — действовать осторожноЕсли вы подозреваете утечку газа , а запах сильный , вам следует немедленно покинуть свой дом и связаться с вашей газовой коммунальной компанией.
Утечка газа повлияет на эффективную работу вашей газовой печи. Но что еще более важно, это может быть очень серьезной опасностью для вашего здоровья и вашей семьи.
Проблема 18 Очистить листья и мусор от тепловых насосов или впускных и выпускных отверстий«Если у вас есть печь, которая выпускает воздух через боковую часть дома, убедитесь, что ничто не закрывает воздухозаборник или выхлоп. Если какая-либо из труб покрыта сеткой (например, оконной сеткой), замените ее на 1/2 дюйма. .-сетка аппаратная ткань.
Если лед забивает одну из трубок, значит, где-то в системе возникла более серьезная проблема. Очистите его и вызовите техника, чтобы узнать, почему это происходит.
Если у вас есть тепловой насос, уберите траву и листья с ребер наружного компрессорного агрегата. Перед началом отопительного сезона осторожно обдать его сверху шлангом, чтобы вымыть грязь и мусор из корпуса ». Источник
Проблема 19 Определите возраст своей печи
Печи спроектированы и построены на много лет, но ни одна из них не работает вечно.
Если срок действия гарантии производителя на ваш конкретный нагревательный элемент истек или истек, возможно, вы не получите всей производительности отопления, за которую вы платите.
Возможно, пришло время заменить вашу систему HVAC.
ВЫВОД:Я знаю, что эта статья показала вам, как исправить некоторые из распространенных проблем печи.
Были ли у вас ремонтные работы своими руками?
Периодическая проверка вашей системы, по крайней мере так часто, как рекомендует производитель, может предотвратить превращение мелкого ремонта в серьезную проблему.
Помните, что хотя попытки ремонта своими руками могут быть удовлетворительными и экономически эффективными, важно убедиться, что у вас есть навыки, прежде чем пытаться выполнять какие-либо работы с вашей печью.
Если советы не помогают вам обнаружить или решить проблемы или если они выше вашего уровня квалификации, вам могут потребоваться услуги специалиста по ремонту печей.
Очень важно проводить сезонную очистку и настройку вашей системы HVAC. Это система, о которой забывают, пока она не перестает работать.
Стальная конструкция котла | Домой Модель двигателя Машинист Форум
Hi Guy’s,
Джулиан: —
На этот вопрос нелегко ответить, поскольку он зависит от различных факторов.
В Великобритании небольшие модельные котлы (некоммерческие), имеющие общий объем / мощность более 3 бар / литр и менее 500 бар / литр, проходят испытания в соответствии с: —
«Исследование и испытание миниатюрного парового котла. Котлы новая редакция 2006 г. »с поправкой (2007 г.).
Копию можно получить по адресу: —
Walker Midgley Insurance Brokers Ltd,
Yorkshire Bank Chambers,
Fargate,
Sheffield,
S1 2HD.
Это касается как медных, так и стальных (не из нержавеющей стали) моделей котлов.
Во всех случаях для любого строящегося котла, отличающегося от признанной конструкции, доступной через модельное агентство и / или прессу, необходимо будет предоставить экзаменатору / инспектору полные проектные чертежи, расчеты и т. Д. (Как правило, до строительства).
Специально для СТАЛЬНЫХ котлов: —
Используемые материалы должны подходить для конструкции и сопровождаться ПОЛНОЙ сертификацией материалов.
Кроме того, идентификационные коды материалов должны быть НЕОБХОДИМЫМ на всех пластинах, бочках и т. Д.
Если сварка должна выполняться сварщиком без кода, инспектор БУДЕТ требовать, чтобы подходящие / указанные образцы сварки были доступны для испытаний до начала строительства котла.
Если эти процедуры не выполнены и не одобрены соответствующим испытателем / инспектором до начала строительства котла, то вероятность получения сертификата минимальна.
Если котел будет использоваться исключительно строителем, а не в общественном месте или в месте, доступном для публики («Общественный» может включать членов вашей семьи), то свидетельство об испытании не требуется.
В этих условиях котел может и определенно должен пройти самопроверку / сертификацию.
Как гидравлически, так и под паром
Самотестирование может и должно проводиться (по крайней мере, гидравлически) перед любым официальным сертификационным испытанием, хотя бы для того, чтобы вы убедились в том, что успешное выполнение более вероятно
Сертификационное испытание состоит из 2 частей…. ГИДРАВЛИЧЕСКИЙ ИСПЫТАНИЕ при 2-кратном максимальном рабочем давлении и ПАРОВОЕ ИСПЫТАНИЕ при нормальном рабочем давлении.
Оба должны быть сданы, прежде чем будет выдан действующий сертификат котла и котел будет введен в эксплуатацию.
Итак … вашему отрезку (не из нержавеющей) СТАЛЬНОЙ трубы потребуется сертификат соответствия материала, как и всем другим используемым материалам.
Вам необходимо будет предоставить подходящие / указанные образцы для испытаний сварных швов, независимо от конструкции. (До начала строительства)
Если конструкция не соответствует признанной / опубликованной конструкции (для которой ваша труба должна соответствовать типу), вам необходимо будет предоставить полную проектные чертежи и расчеты напряжений инспектору / испытателю, опять же, до начала строительства.
Как уже было опубликовано, есть несколько доступных дизайнов, однако ваш материал может не быть конкретным, и любое отклонение будет считаться НОВЫМ ДИЗАЙНОМ.
Надеюсь, это поможет.
