Сварить котел отопления своими руками. Твердотопливный котел своими руками
Рассмотрим на примере самого популярного котла верхнего горения (рис. 3). При необходимости размеры можно изменить пропорционально указанным на чертеже.
Отличительной особенностью конструкции является трубка, которая одновременно выполняет функции регулятора подачи воздуха и теплообменника. Газы, выделяющиеся во время тления, поднимаются и воспламеняются в верхней топке.
Для изготовления требуются материалы, описанные в разделе 2: трубы, листовая сталь, уголки, изоляция, асбестокартон, электроды.
Первая ступень самодельного котла включает следующие этапы:

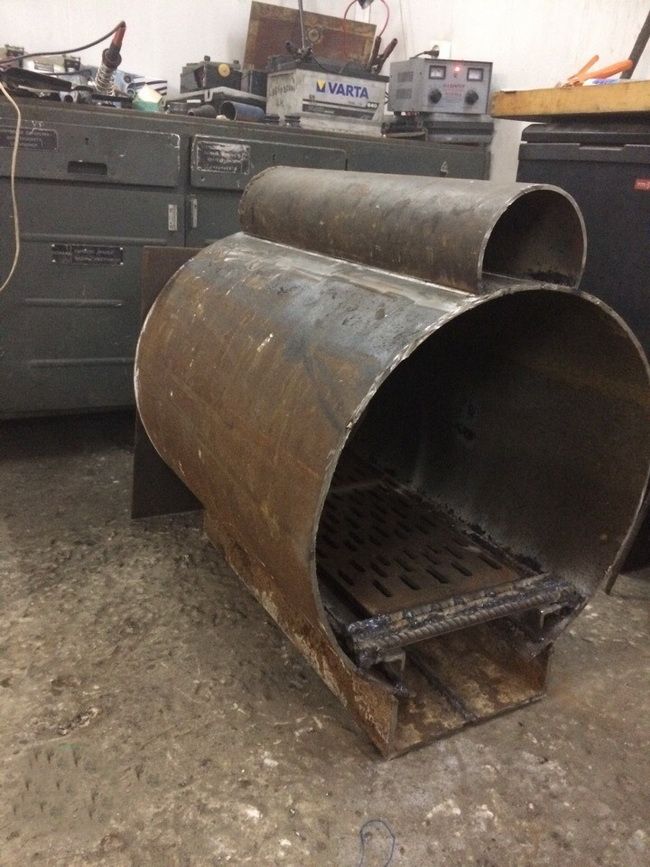

- Цилиндрический корпус сваривается из трубы диаметром 45 см и длиной 150 см.
- Дно закрывается кружком, вырезанным из стального листа сваркой.
- В трубе нижнего диаметра (нижняя часть) дверцы зольника проделывается прямоугольное отверстие. Также он может быть изготовлен из листовой стали или приобретен в готовом виде.
- Очаг расположен в верхней части; под его дверью также вырезается прямоугольник. Дверь необходимо утеплить асбестокартоном и асбестовым шнуром по периметру. Все двери должны быть закрыты на защелки.
- Из профильной трубы приваривается отвод дымовых газов, который будет вставлен в дымоход.
Важно! Из-за разницы температур на поверхности сопла будет образовываться влага (конденсат), что приведет к коррозии, поэтому сварные швы должны быть качественными
- К корпусу котла под равным углом привариваются ножки.
- Вырежьте верхнюю крышку диаметром 46 см, которая будет опираться на цилиндрический корпус.
Теплообменник для твердотопливного котла своими руками
Второй этап – изготовление теплообменника:
- Труба теплообменника диаметром 40 см и длиной 130 см сваривается из листового металла.
- Вставляют его в цилиндрический корпус, между трубами фиксируют зазор в 5 см, за счет чего образуется «водная рубашка».
- Разница между длиной патрубков теплообменника и внешней должна быть не менее 20 см. Труба в трубе фиксируется сваркой с помощью подготовленных металлических колец.
- В верхней и нижней частях водяной рубашки установлены форсунки: одна для подачи, другая для выхода теплоносителя. Для их изготовления используется труба диаметром 5 см, снаружи навинчивается резьба, через которую они будут подключены к трубам системы отопления.
- Распределительная труба, по которой будет подаваться воздух, сварена из металла большей толщины, чем корпус и теплообменник (не менее 5 мм при диаметре 6 см). Длина трубы уменьшается на 10 см по сравнению с длиной трубы теплообменника (120 см).
Важно! Распределительная труба находится в высокотемпературной зоне и со временем деформируется и выгорает, поэтому для ее изготовления используется металл толщиной от 5 мм
- Трубка вставляется в подготовленный диск с предварительно просверленным отверстием. К трубке приваривается стальной металлический диск диаметром 38 см.
- К основанию диска приварены не менее 4 уголков, которые служат крыльчаткой.
- В верхней части трубы устанавливается клапан для порционной подачи воздуха и приваривается петля, на которую крепится цепочка для подъема трубы.
Внимание! Для улучшения теплоотдачи в верхней части трубы установлен приточный вентилятор
Как правильно собрать котел
После завершения двух основных этапов вы переходите к заключительному.
Третий этап – сборка котла:
- Выбирают место для установки котла, проверяют его уровнем, чтобы не было капель, способных ухудшить работу теплогенератора.
- Крышка с распределительной трубкой натягивается на корпус, предварительно надев асбоскорд. Крышку тоже можно приварить к корпусу.
- Камин вставлен в камин.
- Через отходящие резьбовые трубы котел подключается к системе отопления дома.
- Система заполнена водой, и работа котла проверяется, когда он не полностью заправлен.
- Если проверка прошла успешно, бойлер загружается на полную мощность.
Котел отопления своими руками чертеж. Чертеж простого котла длительного горения
Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в форме «водяной рубашки». Для максимальной эффективности теплообмена и увеличения площади контакта с пламенем и горячими газами в его конструкции предусмотрено наличие двух отражателей (выступов внутрь).
Чертеж простого твердотопливного котла
В этой конструкции теплообменник представляет собой комбинацию «водяной рубашки» вокруг камеры сгорания и дополнительного рифленого регистратора из листового металла вверху.
Схема котла с щелевым теплообменником
1 – камин; 2 – водяная рубашка; 3 – щелевой теплообменник; 4 – загрузочная дверца; 5 – дрова; 6 – нижняя дверца для розжига и чистки; 7 – сетки; 8 – дверца для регулировки подачи воздуха и очистки зольного ящика.
- Как подключить котел длительного горения своими руками
- Вентиляционный клапан для отопления
- Термодатчики для отопительных котлов
В этих вариантах «водяная рубашка» объединена регистрами теплообмена, выполненными с трубками в верхней части камеры сгорания. К тому же такие агрегаты предназначены для приготовления на них еды. Вариант 4 с повышенной мощностью и загрузочной дверцей сверху.
Рис. 3 Проекты твердотопливных котлов с дополнительными регистрами и варочной панелью
1 – очаг; 2 – бревно из труб; 5 – обратная труба; 6 – подающая трубка; 7 – загрузочная дверца верхняя; 8 – нижняя дверца розжига и подачи воздуха; 9 – загрузочная дверца; 10 – камин; 13 – решетка; 14,15,16 – отражатели; 17 – амортизатор; 19 – водяная рубашка; 20 – пепельница; 21 – варочная поверхность.
Котел из трубы. Котел для бани своими руками из трубы – по крайней мере, значительно дешевле
Баня без котла, «как брачная ночь без невесты» – и правильно было сказано, правда, по другой причине, но она имеет прямое отношение к ванным комнатам. Поэтому делаем, убеждаемся. Вот как, если стоимость этого незаменимого устройства может быть в несколько раз выше, чем стоимость постройки самого санузла.
Так что выход один – начать изобретать котел своими руками, проектов, к счастью, довольно много. Но большинство из них используют в качестве основного элемента обычную трубу, а их на рынке огромное количество.
Самодельные бойлеры для ванной из трубы: в первую очередь идеальный порядок и чистота, хотя многие примеры подскажут обратное, что в корне неверно
Испытайте свои конструкторские возможности, испытать возможности других вы успеете всегда
Бойлер в ванной из трубы типа диаметром 630 мм или любой другой, но, обязательно, тщательно подготовленной для использования в активной атмосфере ванной – ни скосов, ни ржавчины
Трубы, может быть, и обычные, но производятся строго по нормам размеров и устойчивости к давлению.
Предложения рынка
В этой области существует несколько ГОСТов, но основные из них:
- ГОСТ 9940-81 и ГОСТ 9941-81 – на бесшовные нержавеющие трубы;
- ГОСТ 20295-85 – на трубы магистральные прямошовные и спиральношовные;
- ГОСТ 8732-78 – на бесшовные горячекатаный прокат;
- ГОСТ 8734-75 – на бесшовную холодную обработку;
- ГОСТ 3262-75 – на стальные, сварные водопроводные и газопроводы;
- ГОСТ 10705-80 – на трубы электросварные.
При этом цены на котельные трубы, по ориентации, учтите, будут следующими (диаметр в мм x длина в м):
- 89 х 4 (ТУ 14-3-190-04) – 74 300 руб;
- 133 х 13 (ТУ 14-3р-55-01) – 87200;
- 133 х 14 (ТУ 14-3р-55-01) – 127500;
- 159 х 18 (ТУ 14-3р-55-01) – 115000;
- 159 х 28 (ТУ 14-3р-55-01) – 115000.
Ассортимент представленных на рынке труб, конечно, намного шире, но выбираются трубы подходящего диаметра для банных котлов.
Основная конструкция
Основная конструкция, к которой нужно стремиться при изготовлении котла из трубы своими руками, состоит из следующих элементов:
- А – трубка диаметром 15-20 см;
- Б – калитка – ставень;
- C – экран в сторону обогреваемого помещения;
- D – основной корпус котла;
- Е – дверца топки;
- F – дверца вентилятора;
- Г – решетчатая площадка;
- Н – пепельница;
Предварительно отрегулируйте весь ход работы своими руками: составьте схему котла и предполагаемое направление воздушных потоков (см.
Описание в тексте)
- Я – благодарен;
- J – сливная пробка;
- К – впускной патрубок;
- L – бойлер;
- М – отводящая труба;
- N – время.
Среди особенностей данной конструкции отметим, что:
- (*) – движение горячих газов к трубе направлено по спирали, что обеспечивает лучший нагрев воды;
- (**) – экран, отводящий инфракрасное излучение и создающий эффективную систему теплообмена, также служит для более эффективного обогрева;
- (***) – такой конструкции хватит на обогрев и 20 минут, чтобы обеспечить непрерывную циркуляцию в системе отопления.
Полезные советы!
Как видите, конструкция не сложная, но требует, во-первых, согласования диаметров труб, открывания затвора и свода, во-вторых, больших сварочных работ.
Поэтому рекомендуется заранее запастись сварочным аппаратом, болгаркой с дисками для резки металла и угловой шлифовальной машиной.
О котлах
Прежде чем приступить к строительству котла, необходимо определиться с видом топлива, которым он будет «подпитываться».
Виды котлов
в банях целесообразно использовать 4 вида бойлеров:
- Газ – признан наиболее оптимальным вариантом для бань, хотя в качестве источника тепла предлагает взрывчатое вещество.
Среди преимуществ таких котлов:- наличие горючего материала;
- отсутствие запаха и жжения;
- компактность и экономичность: при весе 50 кг его мощность достигает 40 кВт, что позволяет успешно отапливать площадь до 300 квадратных метров.
- Электрокотлы – это экологически чистые котлы, которые больше не требуют вентиляции, что может быть очень полезно для турецких бань.
Здесь:- очень простой контроль работы, но
- и много накладных расходов.
- Твердотопливные котлы – это широкий класс котлов, конструкция которых постоянно совершенствуется.
Необходимость тщательного ухода полностью компенсируется:- высокая надежность,
- защита от теплопотерь и перегрева,
- возможность работать офлайн.
- Жидкое топливо – считается очень удобным в использовании, но требует постоянного ухода.
- Пиролиз: специальные двухкамерные конструкции, обеспечивающие максимальное сгорание топлива, но требующие системы электрического зажигания и довольно дорогие.
Видео сделать котел отопления своими руками
- Об авторе
- Хотите связаться со мной?
Об авторе
Сергей Иванченко
Главный редактор tryhouse.ru
Уже десяток лет я занимаюсь мебелью и дизайном интерьеров. Решил я опубликовать свои работы, идеи и возможно помощь для любого человека в интернете. Я вам помогу создать свой незабываемый дизайн интерьера.
чертежи и схемы, пошаговое изготовление из трубы своими руками
Доброе время суток, дорогие читатели! Современный рынок предлагает владельцам бань множество моделей отопительных приборов, но цены на них не всем по карману.
Стоимость самодельного нагревателя минимальная, он более прост по конструкции и дизайну, но эти особенности не делают котел для бани своими руками менее функциональным и продуктивным по теплоотдачи.
Преимущества и недостатки самодельного котла
Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.
Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.
К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.
Минусами такого устройства являются:
- Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
- Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
- Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.
Устройство котла
В конструкцию котла обязательно должны входить следующие составные части:
- Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
- Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.

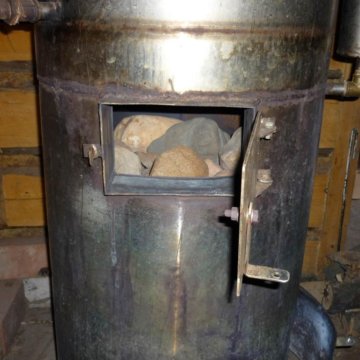

- Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
- Бак для нагрева воды — размещается чуть выше топки.
- Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
- Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.
Виды котлов для бани
В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.
Газовый
Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.
Электрический
Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы.
Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.
Обогрев с применением жидкого топлива
Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.
Пиролизный
Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию.
Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.
Твердотопливный
Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.
Виды теплообменников для котла
Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.
Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора.
К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.
Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.
Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.
Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

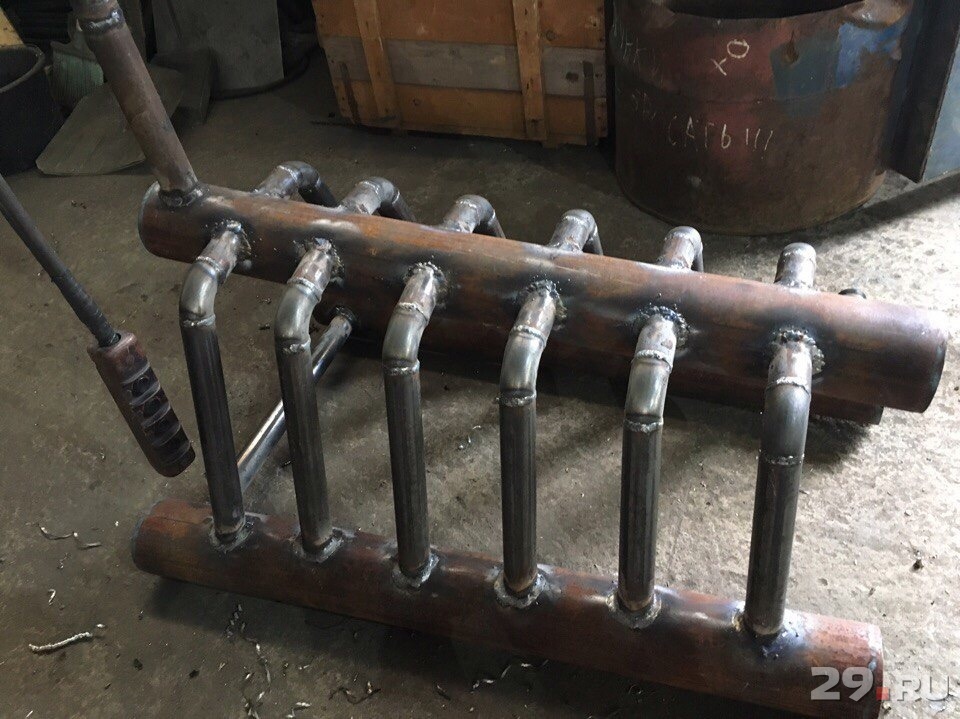

Трубчатый теплообменник
Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.
Где устанавливать теплообменники
Существует несколько вариантов размещения теплообменника:
- Внутри топки.
- Около корпуса отопительного прибора.
- Вокруг дымовой трубы.
Продуктивнее всего установить его по краям топочной камеры, придав ему цилиндрическую форму или буквы П, в зависимости от формы топки. Это даст возможность не только увеличить общую эффективную площадь теплообменника, но и уменьшить количество сажи, откладывающейся на его плоскостях.
Типы конструкций
Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.
Цилиндрической формы
Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.
Прямоугольные
Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет.
Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.
Из каких материалов делать котел
Конструктивные элементы котла при эксплуатации подвергается воздействию высоких температур, поэтому использовать для его сборки необходимо толстый металл, чтобы исключить прогорания.
Если подходящей трубы или ёмкости найти не удалось, то изготовить такой прибор можно по чертежу из листового железа.
Металлические листы
Для стенок агрегата подойдёт листовая сталь марки Ст3 толщиной 5 мм, днище должно быть ещё толще — не менее 10 мм.
Изготовление и сборка самодельного котла
Самое дешёвое и доступное топливо — древесина, соответственно установка твердотопливного котла является самым распространенным вариантом выбора банного нагревателя. Размеры такого агрегата зависят от габаритов помещения. В среднем под обогреватель для бани площадью 12 м² подойдёт заготовка в виде куска трубы диаметром 50 см и длиной от 70 см до 1 м или готовая 200-литровая бочка для хранения бензина или дизтоплива.
Необходимые инструменты и материалы
Для самостоятельного изготовления котла необходимо иметь следующие инструменты:
- Сварочное оборудование.
- Болгарку с зачистными и отрезными дисками.
- Электрическую дрель.
- Приспособления для измерения и разметки: рулетку, уголок, уровень и мел.
- Плоскогубцы.
- Молоток.
- Защитное обмундирование: брезентовый костюм, закрытые ботинки, рукавицы, щиток сварщика и очки.
Кроме металла для изготовления корпуса котла потребуются:
- Стальная труба для теплообменника.
- Металлический лист толщиной не менее 50 мм для изготовления дна котла.
- Печная фурнитура: топочная и поддувальная дверцы, заслонка в дымоход.
- Кран для бака горячей воды.
- Металлическая труба для дымохода.
- Арматура или уголок для изготовления колосников.
- Швеллер для опорной конструкции и перегородки между каменкой и топочной камерой.
- Огнеупорный кирпич для кладки экрана вокруг прибора.
- Глиняный или цементный раствор.
Чертежи и схемы
Схема 1. Вертикальный металлический котёл в разрезе
Схема 2. Однотрубная байпасная система отопления
Сварка опор конструкции
Сначала изнутри трубу нужно разметить снизу вверх на 4 отсека высотой:
- 100 мм — под зольник.
- 350 — 400 мм — для топки.
- 400 мм — под каменку.
- 400 — 600 мм — для бака.
Каждый сектор котла в будущим будет разделён круглой металлической перегородкой, вырезанной по внутренними диаметру трубы. Для установки перегородок потребуются ограничители в полости корпуса. Сделать их можно из арматуры 12 мм, затем вставить в трубу и приварить на соответствующем уровне.
Снизу следует по всему периметру приварить герметично дно и сразу к нему опорные конструкции из обрезков швеллера.
Делаем тепловой экран
В небольших семейных парилках, где важен каждый сантиметр площади, установка котла на безопасном расстоянии от ближайших стеновых поверхностей в 0,3 — 1 м нецелесообразна.
В этом случае боковые плоскости обогревателя закрывают изоляционными щитами — металлическими или кирпичными экранами. Стальные или чугунные экраны заводского производства оснащены ножками, которыми с помощью болтов крепятся к полу. Кирпичные экраны можно сложить двумя способами:
- Обложить корпус прибора полностью.
- Огородить стенками, разделяющими его и возгораемые поверхности.
В нижней части кладки следует оставить проёмы для конвекции воздуха между стеной из кирпича и агрегатом.
Обшивку стен можно защитить от возгораний огнеупорным материалом — полированным алюминием или нержавейкой, которые хорошо отражают тепло, так же подойдут миниритовые плиты, листы суперизола или фольгированные маты из базальтового волокна.
Делаем поддувало и топочную
В нижних трёх отсеках нужно вырезать проёмы под установку дверок под поддувало, топку с одной стороны корпуса и каменку — сбоку котла или с противоположной стороны. Поддувальную и топочную дверки можно купить заранее или приспособить вырезанные фрагменты стенки трубы, приварив к нем петли и ручки, обеспечивающие удобство при закрывании и открывании отделов котла.
Дверку для каменки желательно сварить с горловиной, которую можно вставить в простенок парилки. Таким образом можно будит топить котёл отдельно, а через люк в парилке поливать камни водой.
На опорные кольца между поддувалом и топочной камерой устанавливаем колосники — металлический круглый лист с дырками или сваренную ячеистую конструкцию из арматуры. Приваривать их не следует, они должны просто лежать. В топке закрепляем теплообменник.
Для изготовления поддувала можно приспособить толстостенную трубу, разрезав её вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью.
Сооружаем бак для воды
В разделительный металлический круг, который будет дном бака нужно вырезать отверстие под дымовую трубу, вставить её и капитально обварить стыки по всей длине окружности.
Для изготовления крышки используем такую же металлическую пластину с отверстием под дымоход, только один её фрагмент делаем открывающимся для заливки воды.
Как подключать радиаторы
В бане требуют обогрева максимум два помещения: душевая и комната отдыха. Организовать его можно с помощью однотрубной байпасной системы с диагональным подключением батарей (схема 2). Она просто монтируется и эффективна в работе. Для сборки потребуется 2 — 3 радиатора, запорная арматура, позволяющая регулировать температуру нагрева каждого элемента и расширительный бачок закрытого типа — для защиты теплоносителя от испарения.
Если необходимо отключить один из радиаторов, то теплоноситель ко второму будет поступать через байпас. Собранную таким образом отопительную систему нужно подключить к котлу: подвести нижний отвод с уклоном в 2-3 градуса и верхний отвод под углом в 20 градусов и через фитинги с резьбой соединить с концевиками теплообменника.
Видео по изготовлению

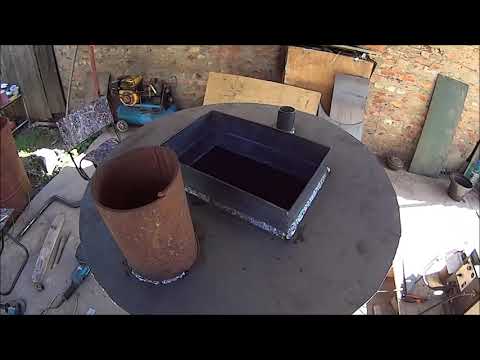

На видео показан процесс сборки одной из вариантов конструкции банных котлов.
Правила установки котла
Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:
- Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
- В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
- Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.
Фото готового результата
Заключение
Схема сборки банного котла несложная и будет понятна каждому домашнему мастеру, взявшимся за такую работу.
Для получения целебного пара нужно только подобрать правильное наполнение для каменки. Думаю, после этой статьи вы разобрались как его сделать. Остались вопросы? Вы можете задать их в комментариях, а так же поделиться с нами собственным опытом, распространить полезные идеи в социальных сетях.
Изоляция труб котлов — №1 по энергоэффективности
Содержание
Поиск:
Изоляция трубы котла — Энергоэффективность — Ричард, у меня много труб котла под домом в подвале и несколько в подвале, и ни одна из этих труб не изолирована. Я только что купил дом в прошлом году, и прошлой зимой мой счет за газ был сумасшедшим. Могу ли я повысить эффективность, изолировав эти трубы, и как еще можно снизить расходы на газ за счет оптимизации котельной?
Спасибо, и я с нетерпением жду вашего ответа……….Билл – Питтсбург, Пенсильвания
Изоляция трубы котла
Билл,
Вы можете сэкономить много денег, изолируя эти трубы. Это если у вас нет веских причин отапливать дом или подвал.
Некоторые люди могут использовать небольшое количество тепла в своем подвале, но использование котельной трубы для обогрева подвала не является эффективным способом обогрева помещения, поскольку труба предназначена для передачи тепла от котла к радиатору, предназначенному для отвода тепла в пространство. .
Все трубопроводы в контуре, за исключением трубопровода рядом с котлом. Именно там должны быть изолированы насос и элементы управления, такие как зональные клапаны и устройства управления воздухом водяного контура. Чем больше труб будет изолировано, тем выше будет ваша эффективность, так как это уменьшит потери тепла в неизолированной трубе контура котла.
Существуют альтернативы для изоляции трубы контура котла, и в некоторых случаях вам нужно действовать с осторожностью. Читайте дальше для получения дополнительной информации об изоляции труб котла.
Изоляция трубы котла – безопасность превыше всего и старая асбестовая изоляция
Во многих домах и на предприятиях трубы имеют асбестовую изоляцию.
Иногда эта асбестовая изоляция отваливается или приходит в негодность. Асбест очень опасен для здоровья. Лучше всего нанять профессиональную компанию по удалению асбеста, чтобы уменьшить или удалить старый асбест.
В некоторых случаях старый асбест можно во что-то завернуть. Что он никогда больше никому не будет опасен, если его не потревожить и не разоблачить. Его можно закрыть, чтобы старый асбест больше никому не мешал.
Будьте осторожны с асбестом. Мой дядя страдал и в конце концов умер от болезни, связанной с асбестом. Отнеситесь к этому очень серьезно и будьте осторожны со старым асбестом. Наймите компанию по удалению асбеста, чтобы избавиться от него навсегда. Затем вы можете изолировать эти трубы чем-то более безопасным, например, изоляцией из стекловолокна, показанной на фотографиях здесь.
Типы изоляции труб котлов
Изоляция из стекловолокна изготовлена специально для труб и котлов и может использоваться для изоляции труб котлов в диапазоне температур от -20 градусов по Фаренгейту до +500 градусов по Фаренгейту, что охватывает диапазон температур, если у вас есть паровой котел или водогрейный котел.
Изоляция из стекловолокна (как на фото) является лучшим типом изоляции для трубопроводов паровых или водогрейных котлов и может быть приобретена в различных размерах вместе с различными фитингами, такими как тройники, 9.0 и 45.
Надевайте перчатки при работе с изоляцией трубы из стекловолокна, так как эта изоляция вызовет у вас зуд при контакте с кожей. Кроме того, лучшее, что вы можете получить, — это изоляция трубы из стекловолокна с оболочкой снаружи и клейкой лентой, чтобы соединить ее после того, как вы обернете трубу.
Благодаря этому он выглядит профессионально и аккуратно, а также долговечен. Стекловолокно теряет значение R при воздействии воды, а оболочка предотвратит ограниченный контакт с водой в случае утечки или капель на изоляции трубы. Куртка не будет так эффективна, если произойдет затопление, но, вероятно, ничего не будет эффективно при наводнении.
Изоляция труб котла – Изоляция Rubatex
Изоляция труб Rubatex не подходит для изоляции труб паровых котлов.
Существует ограничение по температуре (температура паровой трубы превышает 200 градусов по Фаренгейту). Тем не менее, Rubatex подходит для изоляции труб водогрейных котлов. Rubatex является гибким и может быть легко приспособлен для T, 90-х и 45-х годов. Он доступен для покупки для крошечных труб от 5/8″ до более 6 дюймов.
Другим фактором, который следует учитывать при выборе Rubatex, является рейтинг УФ-излучения, если изоляция будет подвергаться воздействию солнечных лучей. Некоторая изоляция труб Rubatex не рассчитана на использование под прямыми солнечными лучами. Имейте это в виду, если труба, которую вы изолируете, находится под прямыми солнечными лучами.
Надлежащим образом запечатанный
Рубатекс также продается в цельном и разъемном швах с клейкой полосой и без нее. Клейкая полоска герметизирует трещину в рубатексе после его наклеивания на трубу. Вы можете приобрести специальный клей, чтобы соединить Rubatex с клеем. На шов наносится кисточкой, а после высыхания рубатекс постоянно стыкуется для хорошей герметизации.
Хорошее уплотнение, как правило, не так важно для котлов, как для охлажденной воды или линий охлаждения. Эти линии работают ниже точки росы. В этом случае труба должна быть надлежащим образом изолирована. Он должен обеспечивать пароизоляцию для предотвращения попадания влаги воздуха в трубу.
Проблемы с влажностью
Если в трубу попадет влага, то из нее будет протекать вода. Холодная труба без изоляции, работающая ниже точки росы, будет конденсировать воду из воздуха, окружающего неизолированную трубу. Это может создать проблемы, особенно с повреждением древесины, появлением плесени и грибка в жилище. Rubatex обычно используется для бытовых кондиционеров и тепловых насосов для герметизации линии всасывания. Эта линия обычно работает при температуре ниже точки росы, и вода капает, создавая проблемы.
Тем не менее, изоляция Rubatex также может использоваться для изоляции трубопроводов водогрейных котлов. Перед покупкой обязательно проверьте температурные показатели.
Существуют различные типы изоляции Rubatex с различными температурными характеристиками.
Ссылка по теме: Контуры котловой воды — содержит информацию об основных типах контуров котловой воды.
Воспользуйтесь нашим удобным калькулятором, чтобы узнать, сколько БТЕ производят ваши приборы, работающие на природном газе:
Изоляция труб котла – Заключение
Существует несколько других типов пеноизоляции для изоляции труб котлов. Тем не менее, два типа изоляции выше являются наиболее распространенными. Большинство из них доступны для покупки на месте или в Интернете. Rubatex можно даже купить в одном из местных крупных хозяйственных магазинов. Это поможет вам начать работу над проектом изоляции труб котла.
Пока вы этим занимаетесь, вы можете изолировать все трубы горячей воды для вашего водонагревателя. Это повысит эффективность вашего водонагревателя и поможет горячей воде быстрее попасть в кран. Удачи, и я надеюсь, что ответил на ваш вопрос.
Изоляция труб котла
Ресурс: The Home Comfort Book: Полное руководство по созданию комфортного, здорового, долговечного и эффективного дома
Поиск:
Boiler Tube Company of America｜Запчасти и услуги, работающие под давлением
Опираясь на столетний опыт и знания, Boiler Tube Company of America (BTA) производит сменные компоненты котлов высокого давления и связанные с ними вспомогательные детали промышленных котлов всех размеров и стили котлов, независимо от оригинального ОЕМ.
Обслуживая тысячи клиентов по всей стране, БТА заслужила доверие профессионалов в области производства электроэнергии, а также перерабатывающих отраслей, включая целлюлозно-бумажную, нефтехимическую и нефтегазовую, а также других операторов, стремящихся продлить срок службы и улучшить производительность существующих котлов.
Почти уникальная в отрасли компания BTA предлагает настоящее решение «Купить по-американски» благодаря сертифицированному ASME цеху по производству котлов в Лаймане, Южная Каролина, и специализированному цеху по производству труб в Веллфорде, Южная Каролина. У нас есть огромный запас труб для котлов, и мы можем быстро отреагировать на любую экстренную потребность, предоставляя свой опыт, чтобы помочь вашему объекту быстро вернуться к полной работе в любых обстоятельствах. Будь то чрезвычайная ситуация или рутинная работа, мы известны своим компетентным, удобным для пользователя, совместным обслуживанием и долгосрочными перспективами партнерства.
ИНВЕНТАРЬ ДЛЯ ПРЯМЫХ ТРУБ
КОНТАКТЫ BTA
Узнайте больше о компании Boiler Tube Company of America
Сертифицированные ASME детали, работающие под давлением, и сварка котловых труб — прямо в США!
Возможности труб со спиральным оребрением и наплавки Благодаря нашему станку для спирального оребрения и собственным возможностям мы можем поставлять широкий ассортимент труб со спиральным оребрением в сборе для удовлетворения потребностей клиентов, даже в экстренных случаях.
Трубы доступны в широком диапазоне диаметров и толщин стенок, а также из таких материалов, как углеродистая, низколегированная и нержавеющая сталь.
Еще одной специализацией BTA является наша способность выполнять наплавку на трубы с использованием широкого спектра защитных сплавов, обеспечивая существенную защиту труб в зонах с высокой коррозией и эрозией, таких как стенки панелей и каналы сажеобдува. Наша уникальная запатентованная полнофункциональная роботизированная система для наплавки с несколькими горелками отличается высокой надежностью и повторяемостью для полной наплавки.
Огромный склад прямых труб От имени наших клиентов ВТА поддерживает один из самых больших и обширных запасов прямых труб в Соединенных Штатах, безопасно и удобно размещенных в нашем современном, полностью компьютеризированный склад на 700 000 кубических футов и ждем вашего звонка. Наши запасы постоянно обновляются, поэтому у нас может быть то, что вам нужно, готовое к немедленной отправке на ваш объект — просто перейдите по ссылке ниже, чтобы ознакомиться с текущим списком, позвоните по номеру 9.
0007 1-833-BTA-TUBE (833-282-8823) или свяжитесь с нами по телефону [email protected] .
ПОСМОТРЕТЬ НАШ ДОСТУПНЫЙ ИНСТРУМЕНТ
Высококачественные продукты и услуги для всех ваших потребностей в котлах и парогенераторах
Как полностью интегрированная компания по производству и производству котельного оборудования, BTA обладает уникальной квалификацией для работы с любыми котлами OEM или парогенераторами и сотрудничества. с инжинирингом для улучшения желаемой производительности.
Наши продукты включают:
УЗНАТЬ БОЛЬШЕ
Кроме того, чтобы повысить производительность и долговечность вашего оборудования для производства пара, BTA предоставляет собственные инженерные услуги и возможности, включая:
Сделано в США
Лайман, Южная Каролина｜Веллфорд, Южная Каролина
Вас поддерживают значительные ресурсы BPI.
Boiler Tube Company of America является частью Babcock Power Inc., международной компании с несколькими специализированными бизнес-подразделениями, работающими независимо и вместе по мере необходимости для наилучшего удовлетворения потребностей клиентов. Например, BTA может сформировать команду с дочерними компаниями Vogt Power International и TEiC Construction Services 9.0101 для предоставления решения «под ключ», включая необходимое проектирование и установку для конкретного проекта котла. Мы часто обращаемся к производителю котлов OEM Riley Power для расширения наших возможностей, а также используем наше уникальное оборудование для труб со спиральными ребрами для поставки специализированных труб для дочерней компании Vogt Power International , признанных экспертов в области парогенераторов-утилизаторов (HRSG). И мы с гордостью продаем дверцы котлов IMTEC , самое сложное в отрасли решение для доступа к котлам.
Вас поддерживают значительные ресурсы BPI.
Boiler Tube Company of America является частью Babcock Power Inc., международной компании с несколькими специализированными бизнес-подразделениями, работающими независимо и вместе по мере необходимости для наилучшего удовлетворения потребностей клиентов. Например, BTA может объединиться с дочерними компаниями Vogt Power International и TEiC Construction Services , чтобы предоставить готовое решение, включая необходимое проектирование и установку для конкретного проекта котла. Мы часто обращаемся к ОЕМ котлов Riley Power , чтобы расширить наши возможности, а также использовать наше уникальное оборудование для труб со спиральными ребрами для производства специализированных труб для дочерней компании Vogt Power International , признанного эксперта в области парогенераторов с рекуперацией тепла (HRSG). И мы с гордостью продаем дверцы котлов IMTEC , самое сложное в отрасли решение для доступа к котлам.
Обратитесь в BTA
Если вам нужна замена прямой или цельной трубы или решение, которое поможет повысить производительность и срок службы ваших котлов и сопутствующего оборудования, обращайтесь в компанию Boiler Tube Company of America в любое время.
- 864-439-4489
- 800-845-3052 (звонок бесплатный)
- 833-BTA-TUBE (24/7 запас трубок)
ASME A ｜ASME S ｜ ASME U ｜ ASME PP ｜ NBIC-R
Изоляция труб котлов
По данным Министерства энергетики США, «любая поверхность, температура которой превышает 120 градусов по Фаренгейту, должна быть изолирована с помощью изоляционных покрытий, включая поверхности котлов. ..» Это также включает дверцы котла, крышки паровых барабанов, дверцы доступа и т. д. В дополнение к основному корпусу котла необходимо также изолировать трубы, подсоединенные к вашему котлу. В этой статье мы определим, что такое котельные трубы, почему они должны быть изолированы и как лучше всего изолировать трубы вашего котла.
Что такое котельные трубы?
Котел с трубами котла Котел представляет собой закрытый сосуд, в котором нагревается жидкость (вода или пар). Жидкость, предназначенная для нагрева, транспортируется и поступает в котел по трубе.
Затем жидкость проходит через процесс нагрева и уносится по трубам к месту назначения. Трубы, несущие жидкость, которые входят в котел и выходят из него, называются трубами котла.
Почему котельные трубы должны быть изолированы
Сокращение расходов при сохранении производительности является ключом к успеху вашей организации. Установка изоляции труб котла повысит энергоэффективность, что приведет к снижению затрат на коммунальные услуги, а также обеспечит безопасное и продуктивное рабочее место.
Процесс нагрева жидкости внутри котла требует энергии. Подача энергии для питания котла для нагрева жидкости может быть дорогостоящей. Поэтому необходимо принять все меры для предотвращения утечки дорогостоящей тепловой энергии из системы.
Неизолированные трубы котла, по которым течет нагретая жидкость, могут излучать тепло в окружающее пространство, что требует дополнительных затрат энергии на компенсацию потерь тепла. Покрытия для котельных труб обеспечивают поддерживающий слой, который помогает котельным трубам удерживать тепло, снижая ваши счета за электроэнергию и углеродный след.
Горячая жидкость, протекающая по трубам котла, нагревает и сами трубы. Трубы горячие на ощупь во время работы котла, и это тепло потенциально может представлять опасность для сотрудников, которые могут задеть горячие трубы котла и обжечься. Изоляция служит буфером между горячими трубами и вашей рабочей силой.
Как изолировать трубы котла с помощью многоразовой изоляционной пленки Thermaxx еще больше упрощает процесс, настраивая изоляцию в соответствии с вашим котлом и любыми другими компонентами, которые сложно изолировать с помощью традиционной жесткой изоляции труб. Мы разрабатываем, проектируем и производим кожухи для оптимальной посадки на определенные детали, такие как трубы, клапаны, уровнемеры, конденсатоотводчики или любые другие обслуживаемые компоненты.
Наши изоляционные куртки оснащены ремнями, D-образными кольцами и клапанами на липучках, что упрощает установку и повторную установку. Вы можете установить свои изоляционные кожухи, обернув их вокруг компонента, который вы хотите изолировать, а затем протянув ремни через D-образные кольца.
Завяжите ремни, протянув их через D-образные кольца, чтобы они не мешали. Крючки на липучках составляют последнюю систему, которая удерживает изоляцию на месте, поэтому прикрепляйте их в последнюю очередь при установке и расстегивайте первыми при снятии изоляции.
Процесс установки такой же быстрый и простой для любого компонента котла, который обеспечивает возможность экономии энергии, в том числе:
- Паровые коллекторы
- Конденсатоотводчики
- Крышки клапана обогрева
- Фланцевые компоненты
- Уровнемер
- Трубопровод уровнемера
- Люк сверху котла
Наилучшая изоляция для труб котельных
Трубопроводы котельных с изоляцией кожухами Thermaxx Как упоминалось выше, по трубам котельных транспортируется пар и другие горячие жидкости, температура которых превышает 200 градусов по Фаренгейту. Лучшим решением для простого бытового применения может быть дешевая обертка для труб из большого магазина.
Однако наилучшей изоляцией для труб промышленных котлов являются съемные изоляционные маты Thermaxx Jackets по следующим причинам:
- Изготовлены из устойчивых к высоким температурам огнестойких материалов: Наши изоляционные кожухи изготовлены из специальных композитных материалов PTFE/стекловолокна, таких как EJ 1650, которые могут выдерживать температуры до 550 градусов по Фаренгейту.
- Легко снимается для обслуживания трубопровода: Традиционная изоляция труб, такая как стекловолокно, не рекомендуется Министерством энергетики, поскольку изоляция часто повреждается или снимается и никогда не заменяется во время ремонта паровой системы.
- Повышает безопасность на рабочем месте: Травмы на рабочем месте могут возникнуть слишком легко, если высокотемпературные компоненты остаются открытыми. Съемная изоляция труб котла защищает сотрудников от ожогов от высоких температур прикосновения и снижает температуру окружающей среды в помещении.
Наши изоляционные материалы
Thermaxx осознает, что каждое предприятие имеет уникальные потребности, поэтому мы предлагаем широкий выбор вариантов кожухов котлов. Вы можете настроить изоляционное покрытие, используя один из наших многочисленных изоляционных материалов. Каждый материал обладает уникальными свойствами, которые отличают его от другого как идеального продукта для конкретной ситуации. Наши изоляционные материалы включают: 9№ 0003
- Аэрогель кремнезема: Наша изоляция Pyrogel ® XT содержит гидрофобный термостойкий материал, идеально подходящий для морских трубопроводов и других теплых и влажных помещений.
- Стекловолокно с иглами E: Мы используем стекловолокно с иглами E для изоляции Lewco Sil Mat, которое выдерживает температуру до 1800 градусов по Фаренгейту, что делает его идеальным для использования с самым горячим промышленным оборудованием, таким как бойлеры.
- Массовый винил: Этот материал борется с шумом, создаваемым громким промышленным оборудованием.
